НПО Вакуумаш. Промышленная термометрия. Каталог продукции (2023 год) - часть 1

Важно знать!

НПО «Вакууммаш» выпускает датчики температуры, предназначенные для работы в

различных средах.

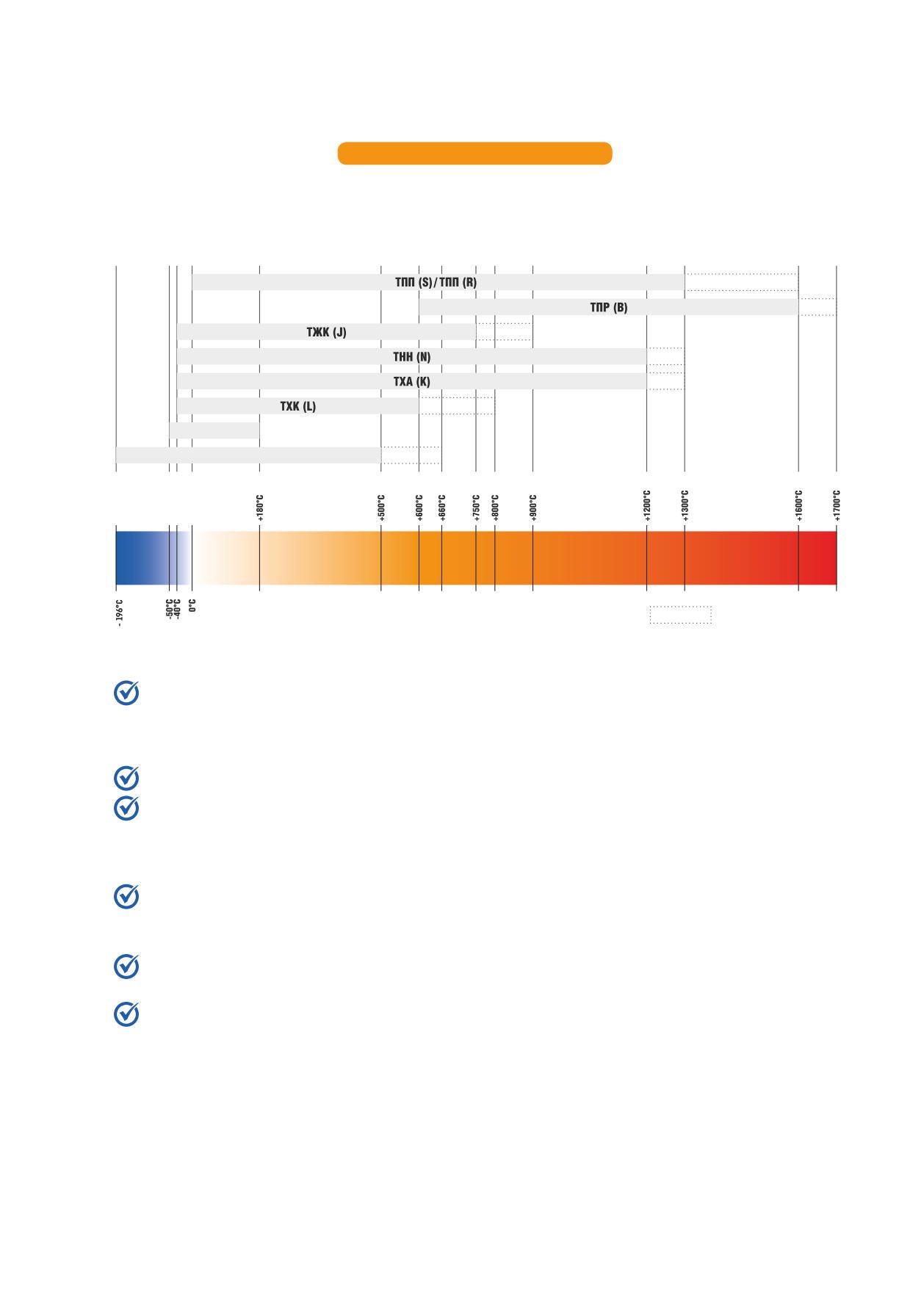

Диапазон измеряемых температур по ГОСТ 6616-94:

ТПС (медь)

ТПС (платина)

- кратковременно

При выборе датчика температуры непрерывного действия обратите

Ваше внимание:

На диапазон измеряемых температур, т. к. от него зависит точность

измерений и цена изделия. Например, в диапазоне температур от 0°С до

+300°С лучше не использовать датчики с верхним пределом измерения до

600°С, поскольку они будут иметь меньшую точность и более высокую цену;

На среду, в которой Вы собираетесь производить измерения температуры;

На материал защитной арматуры. Так, например, стоимость датчика,

защитная арматура которого изготовлена из стали

12Х18Н10Т будет

ориентировочно в 1,5 раза ниже, чем стоимость датчика с применением

защитной арматуры из стали 15Х25Т;

На необходимость взрывозащищенного исполнения.

Будьте уверены:

Выпускаемые датчики проходят комплекс контроля метрологических параметров

согласно техническим требованиям нормативных документов.

Ваши пожелания по изменению конструкции и замечания в процессе

эксплуатации будут приняты специалистами нашего предприятия с должным

вниманием.

Выберите по каталогу датчики с нужными Вам техническими характеристиками,

конструктивным исполнением, габаритными размерами и оформите заказ в

соответствии с примерами, приведенными в каталоге.

Уважаемые заказчики! НПО «Вакууммаш» оставляет за собой право без

предварительного согласования вносить изменения в конструкцию и

проводить замену материала отдельных элементов изделия, связанные с

технологией изготовления и не влияющие на качество и технические

характеристики изделия.

4

Материалы

защитной арматуры

Материал

Максимальная

Условное

Область

защитной

температура

Примечание

обозначение

применения

арматуры

применения, °С

материала*

Сталь

Не рекомендуется в

12Х18Н10Т

присутствии серы или пламени

С₁₀**

08Х18Н10Т

в восстановительной среде, в

C₃₀₄

08Х18Н10

среде углерода в диапазоне

Энергетика, металлургия,

AISI 304

температур 500-850 °С

машиностроение, печи

отжига, производство кислот,

Высокая стойкость к ряду

800

бумажная промышленность,

агрессивных сред, включая

очистка сырой нефти и

горячие неочищенные

производство бензина,

нефтепродукты и

Сталь AISI 321

пищевая промышленность

С₃₂₁

газообразные продукты

горения. Не рекомендуется

в среде СО₂ при температуре

выше 650 °С

Повышенная стойкость к

900

окислению и воздействию

кислот

Сталь

10Х17Н13М2Т

С₁₃

В условиях действия

Повышенная стойкость к

08Х17Н13М2Т

кипящей фосфорной, серной,

питтинговой коррозии в

400

10% уксусной кислоты и

средах, содержащих ионы

сернокислых средах

хлора.

Пониженная стойкость к

Может быть использована

межкристаллитной коррозии

продолжительно при

в средах окислительного

температуре до 900 °С.

характера. Устойчива

900

Повышенная стойкость к

к появлению раковин,

окислению и воздействию

хорошая сопротивляемость

Сталь AISI 316

кислот

соленой воде и агрессивным

C₃₁₆

промышленным воздействиям

В условиях действия

кипящей фосфорной, серной,

400

10% уксусной кислоты и

сернокислых средах

Для трубопроводов и

Температура начала

коллекторных установок

Сталь 12Х1МФ

580

интенсивного

C_МФ

высокого давления; паровых

окалинообразования 600°С.

котлов и паропроводов

Для замены 12Х18Н10Т при

Не рекомендуется

повышенных температурах.

воздействие ударных нагрузок,

Сталь 15Х25Т

1000

Т₀₀

Устойчива в серосодержащих

эксплуатация при 400-700 °С

средах

(склонность к охрупчиванию)

Установки конверсии метана,

Сталь

пиролиза, камеры сгорания,

В интервале 600-800 °С

10Х23Н18

1000

Т₁₈

установки в химической и

склонны к охрупчиванию

20Х23Н18

нефтяной промышленности

Превосходная стойкость к

Печи закаливания

коррозии в

азотирования и отпуска,

окислительных и

расплавы цветных металлов,

восстановительных

Сталь AISI 446

1100

серосодержащие среды,

средах при высоких

Т₄₄₆

печи асфальтовых заводов,

температурах. Не

дымоходы стекловаренных

рекомендуется применять в

печей

атмосфере,

содержащей углерод

Хорошая сопротивляемость

Паровые котлы, доменные

окислению и воздействию

печи, печи для обжига

серы, устойчива к кислым

цемента и кирпича,

водным растворам, хлорной

производство стекла,

коррозии, к цианистым и

Сталь AISI 310

1100

Т₃₁₀

нефтедобывающая

нейтральным расплавам солей

и нефтехимическая

при высоких температурах,

промышленность,

устойчив СО₂ до 900 °С, не

электростанции

восприимчива к зеленой

плесени

Атомные и

гидроэлектростанции,

Не рекомендуется применять

печи закалки и отпуска,

с газами, содержащими СО₂

Сплав

производство пластмасс,

1100

и серу при температуре

Т₆₀₀

Inconel^тм 600

деревообрабатывающая

выше 550°С и натрий при

и целлюлозно-бумажная

температуре выше 750°С

промышленность, паровые

котлы, авиастроение

7

Материал

Максимальная

Условное

Область

защитной

температура

Примечание

обозначение

применения

арматуры

применения, °С

материала*

Сплав

Рекомендуется для замены

1250

Т₄₅

ХН45Ю

сплава ХН78Т

Высокотемпературные печи,

Сплав

Неустойчив в серосодержащих

1100

производство перлита, обжиг

Т₇₈

ХН78Т

средах

керамической плитки

Стойкость в расплаве от 14

до 30 дней в зависимости

Чугун марки СЧ

800

Производство алюминия

Ч

от марки сплава и условий

эксплуатации

Керамика

Не рекомендуется воздействие

алюмо-оксидная

Высокотемпературные

механических ударных

1500

C₅₃₀

класса С530

газовые среды

нагрузок. Сопротивление

(Silimantin)

термоударам очень хорошее

Керамика

Не рекомендуется воздействие

алюмо-оксидная

Высокотемпературные

механических ударных

1500

C₆₁₀

класса С610

газовые среды

нагрузок. Сопротивление

(Pythagor)

термоударам хорошее

Керамика

Высокотемпературные

Не рекомендуется воздействие

алюмо-оксидная

газовые среды, газовые

механических ударных

1550

C₇₉₅

класса С795

среды в присутствии паров

нагрузок. Сопротивление

(Alsint)

щелочей, расплавы стекла

термоударам среднее

Высокотемпературные

Керамика

газовые среды, газовые

Не рекомендуется воздействие

алюмо-оксидная

среды в присутствии паров

механических ударных

1650

C₇₉₉

класса С799

щелочей, водорода и др.

нагрузок. Сопротивление

(Alsint)

восстановительных газов,

термоударам среднее.

расплавы стекла

Самосвязанный

Не рекомендуется воздействие

Расплавы цветных металлов

механических ударных

Карбид кремния

1250

(кроме алюминия), расплавы

нагрузок и использование в

К_К

(СКК)

солей

высокоокислительной среде

Керамика

Не рекомендуется воздействие

1200

Расплавы цветных металлов

К

S

Sialon

механических ударных нагрузок

Корунд

Высокотемпературные

Не рекомендуется воздействие

газоплотный

1600

плазменные и электрические

механических ударных

К_В

КТВП

печи

нагрузок

Мулитокремне-

Не рекомендуется воздействие

Высокотемпературные

зернистая

1500

механических ударных

М_К

газовые среды

керамика МКР

нагрузок

Медь

М

Измерение температуры

120

твердых тел в условиях

повышенной вибрации

Латунь

Л

Примечания:

* - двузначное число в индексе обозначает процентное содержание никеля в стали или сплаве отечественного

производства; трехзначное число в индексе применяется для сталей или сплавов зарубежного производства

** - при изготовлении защитной арматуры допускается взаимозамена аустенитных сталей 12Х18Н10Т, 08Х18Н10Т,

08Х18Н10, AISI 304 и AISI 304L, которая не влияет на качество и технические характеристики термопреобразователей

Температура начала интенсивного окалинообразования некоторых сталей

в воздушной среде:

Материал

Температура окалинообразования, °С

Аустенитные стали 12Х18Н10Т, 08Х18Н10Т

850

Аустенитные стали 10Х23Н18, 20Х23Н18

1050

Ферритная сталь 15Х25Т

1050

Сплав на железоникелевой основе ХН45Ю

1300

8

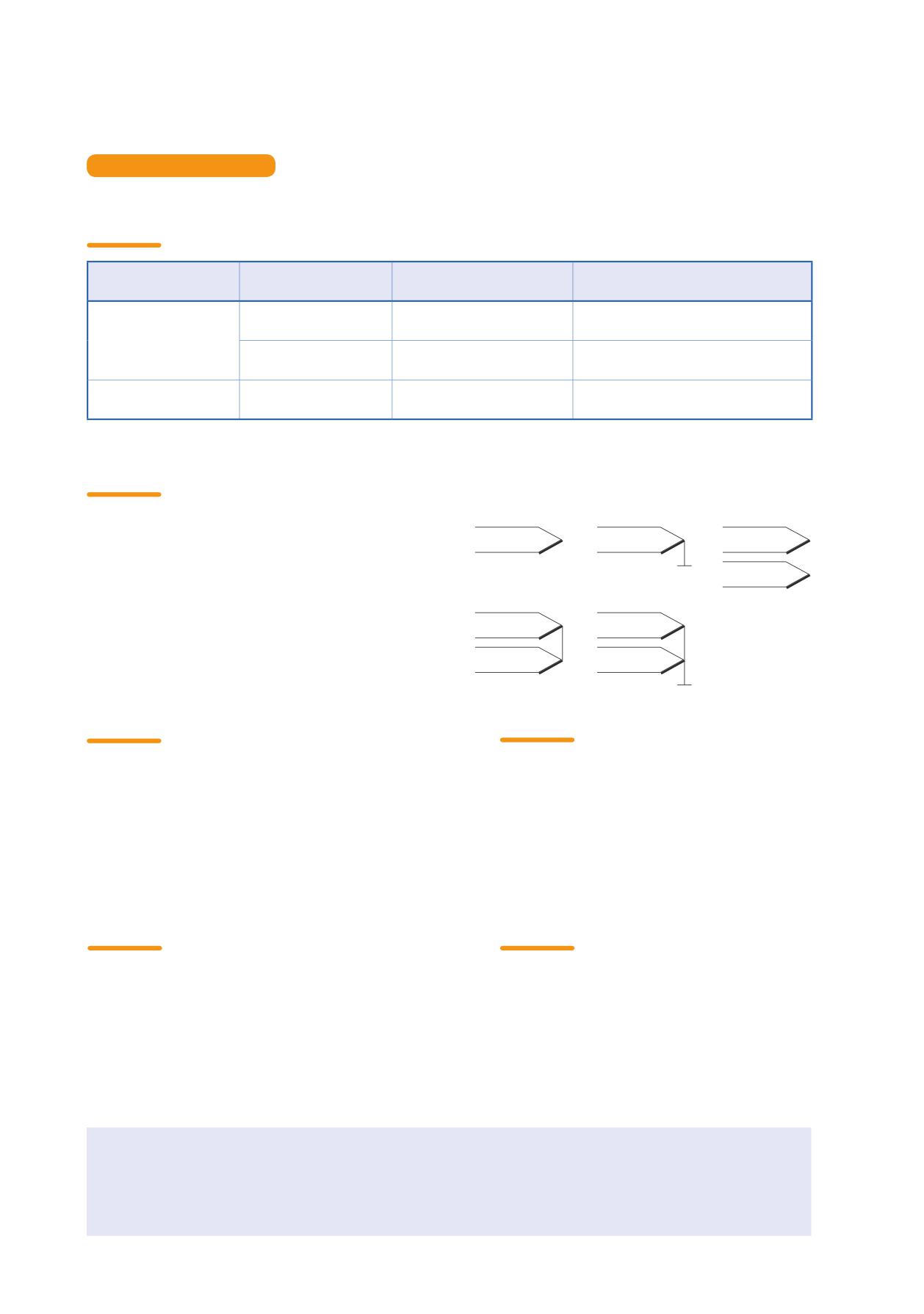

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ

ТХАв / ТХКв

Пределы допускаемых отклонений от НСХ по ГОСТ Р 8.585-2001

Диапазон измеряемых

Пределы допускаемых

Обозначение НСХ

Класс допуска

температур, °С

отклонений ТЭДС от НСХ, °С

От -40 до 375

±1,5

1

Св. 375 до 1300

±0,004•t

К

От -40 до 333

±2,5

2

Св. 333 до 1300

±0,0075•t

От -40 до 360

±2,5

L

2

Св. 360 до 800

±(0,7+0,005•t)

Примечание: t - температура измеряемой среды

Виды рабочих спаев

1И

1Н

ИИ

Рабочий спай и количество чувствительных

элементов обозначены на схемах в виде

условного кода:

1И - один спай, изолированный от арматуры

1Н - один спай, не изолированный от арматуры

2И

2Н

2И - два спая, изолированных от арматуры

ИИ - два спая, изолированных от арматуры

и друг от друга

2Н - два спая, не изолированных от арматуры

Поверка

Гарантийные обязательства

Межповерочный интервал

Гарантийный срок в пределах заданной

наработки - 18 месяцев с момента

3 года для ТП класса допуска 2 с температурой

ввода в эксплуатацию, но не более 24

применения от минус 40 °С до 600 °С;

месяцев со дня выпуска при соблюдении

для всех остальных ТП - 2 года

условий хранения, транспортирования и

Методика

эксплуатации

В соответствии с ГОСТ 8.338-2002

Устойчивость к внешним воздействиям

Степень защиты от воздействия пыли

по ГОСТ Р 52931-2008

и влаги по ГОСТ 14254-2015

Группы по устойчивости к механическим

IP40 - с удлинительными проводами

воздействиям

IP54 - для головок из фенопласта

L1 - без монтажных элементов длиной

IP65 - для головок из алюминиевого

не менее 500 мм

сплава

N2 - с керамическими защитными чехлами

V3 - все остальные модификации

Группа по устойчивости к температуре и

относительной влажности окружающего воздуха: С4

По требованию заказчика термопреобразователи проходят первичную поверку в метрологической

лаборатории нашего предприятия. В этом случае в конце обозначения при заказе ставится литера «П»

По отдельному заказу, для установки термопреобразователей ТХАв/ТХКв на место эксплуатации,

поставляются защитные гильзы, подвижные штуцерные соединения, шайбы

По согласованию с заказчиком возможно изготовление термопреобразователей с любой длиной

монтажной части L, вспомогательной длины l и удлинительных (компенсационных) проводов l

10

назад в содержание

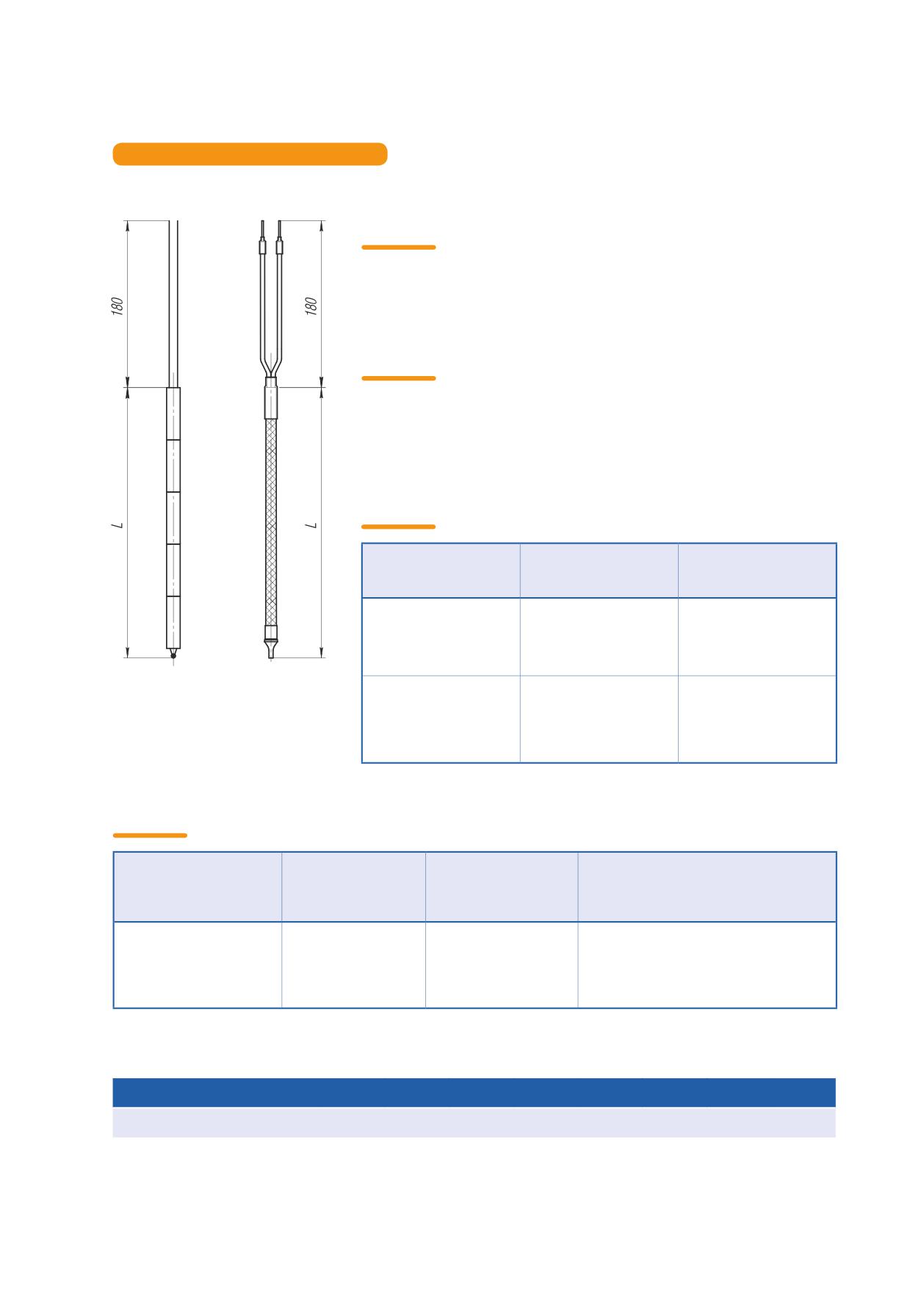

ТХАв/ТХКв-0188-01

ТУ 4211-040-39375199-2015

Область применения

Бескорпусные термопреобразователи общего назначения для

условий применения, не требующих защиты от измеряемой

среды

Конструктивные особенности

Применяются термоэлектроды ø0,7 или ø1,2 мм.

Защитная арматура - керамические бусы или кремнеземная нить.

Длина элемента бус: 10 или 25 мм. Рабочий спай не изолирован.

Не являются герметичными по отношению к измеряемой среде

Диапазон измерений

Номинальная

Диапазон рабочих

Тип термопары

температура

температур, °С

применения, °С

K

от -40 до 1000

750

Арматура из

Арматура из

керамических

кремнеземной

L

от -40 до 600

450

бус

нити

Технические характеристики

Количество

Показатель

чувствительных

Рекомендуемая длина

Модификация

тепловой инерции,

элементов и вид

монтажной части, L, мм

c, не более

рабочего спая

1000, 1250, 1600, 2000, 2500,

3150, 4000, 5000, 5600, 6300,

ТХАв/ТХКв-0188-01

1Н

10

9000, 10000, 12500, 14000,

16000, 20000

Пример обозначения при заказе

ТХАв-0188-01

-

1000

-

2

-

25

-

П

1

2

3

4

5

1. Тип и модификация термопреобразователя

4. Длина одного элемента бус или

обозначение «КР» (кремноземная нить)

2. Длина монтажной части, L

5. Указание о поверке: П - с поверкой

3. Класс допуска, 1 или 2

11

назад в содержание

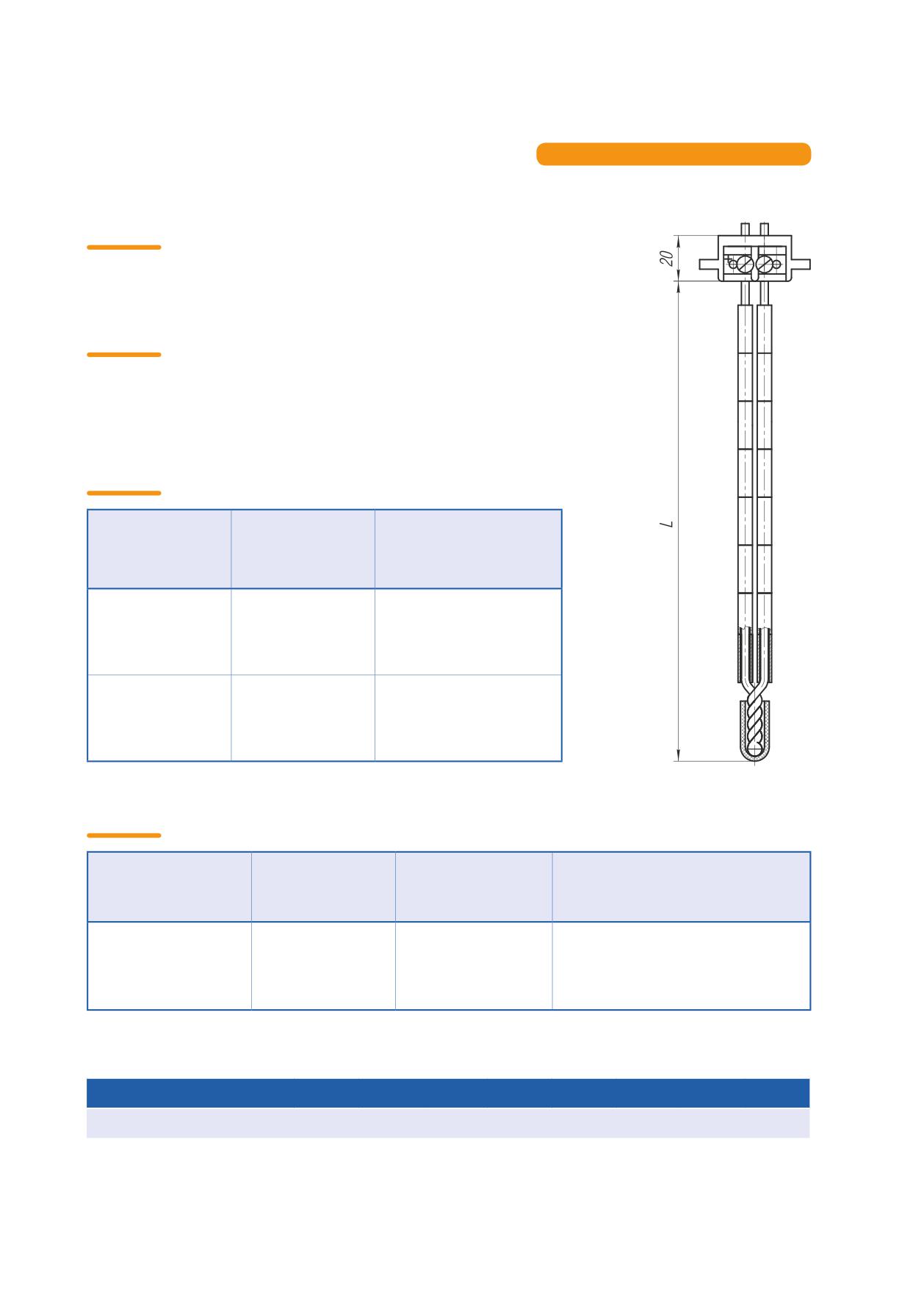

ТХАв/ТХКв-0188-02

ТУ 4211-040-39375199-2015

Область применения

Бескорпусные термопреобразователи общего назначения

Конструктивные особенности

Применяются термоэлектроды ø3,2 мм.

Защитная арматура - керамические бусы.

Не являются герметичными по отношению к измеряемой среде

Диапазон измерений

Диапазон

Номинальная

Тип термопары

рабочих

температура

температур, °С

применения, °С

K

от -40 до 1000

750

L

от -40 до 600

450

Технические характеристики

Количество

Показатель

чувствительных

Рекомендуемая длина

Модификация

тепловой инерции,

элементов и вид

монтажной части, L, мм

c, не более

рабочего спая

320, 400, 500, 630, 800, 1000,

ТХАв/ТХКв-0188-02

1И, 1Н

20

1250, 1600, 2000 ,2500, 3150

Пример обозначения при заказе

ТХАв-0188-02

-

320

-

2

-

1

-

П

1

2

3

4

5

1. Тип и модификация термопреобразователя

4. Изоляция рабочего спая:

«1» - изолированный,

2. Длина монтажной части, L

«2» - неизолированный (без колпачка)

3. Класс допуска, 1 или 2

5. Указание о поверке: П - с поверкой

12

назад в содержание

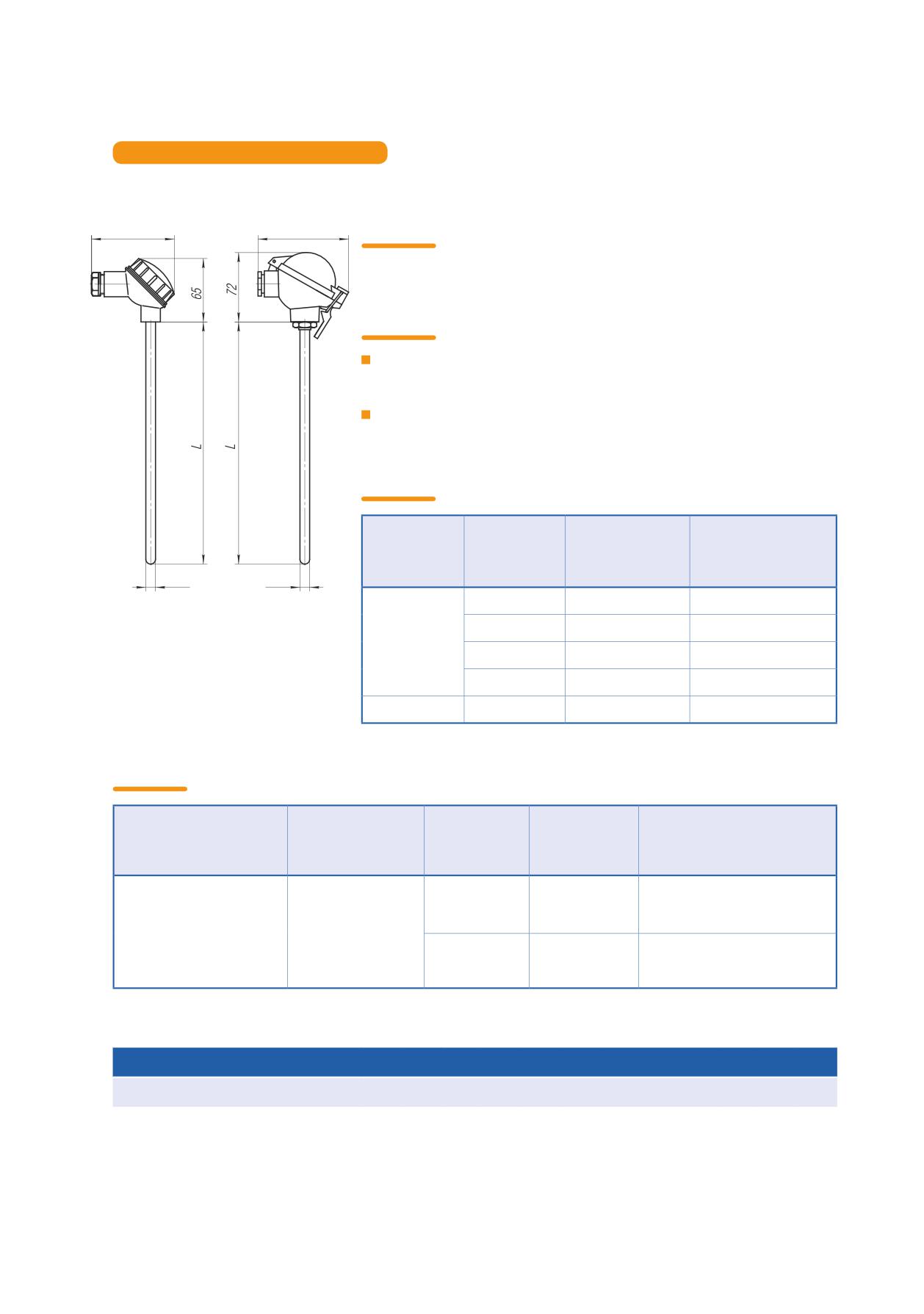

ТХАв/ТХКв-2088-01, -011

ТУ 4211-040-39375199-2015

85

95

Область применения

Погружные термопреобразователи общего назначения

Конструктивные особенности

ТХАв/ТХКв-2088-01: защитная арматура без штуцера,

материал клеммной головки - фенопласт; может

комплектоваться передвижными штуцерами

ТХАв/ТХКв-2088-011: то же, что и ТХАв/ТХКв-2088-01,

но головка из алюминиевого сплава

Диапазон измерений

Материал

Диапазон

Номинальная

Тип

защитной

рабочих

температура

термопары

арматуры

температур, °С

применения, °С

Ø10

Ø10

С₁₀

от -40 до 800

600

ТХАв/ТХКв-

ТХАв/ТХКв-

С₁₃

от -40 до 900

700

2088-01

2088-011

K

T₁₈

от -40 до 1000

800

T₄₅

от -40 до 1100

900

L

С₁₀, С₁₃

от -40 до 600

450

Технические характеристики

Количество

Диаметр

Показатель

чувствительных

защитной

тепловой

Рекомендуемая длина

Модификация

элементов и вид

арматуры, d,

инерции, c,

монтажной части, L, мм

рабочего спая

мм

не более

250, 320, 400, 500, 630,

8

15

800, 1000, 1250, 1600

ТХАв/ТХКв-2088-01,

1И, 2И

ТХАв/ТХКв-2088-011

250, 320, 400, 500, 630,

10

20

800, 1000, 1250, 1600,

2000, 2500

Пример обозначения при заказе

ТХАв-2088-01

-

320

-

2

-

1

-

1

-

С₁₀

- П

(d=8 мм)

1

2

3

4

5

6

7

1. Тип и модификация термопреобразователя

6. Материал защитной арматуры (см. стр.7)

2. Длина монтажной части, L

7. Указание о поверке: П - с поверкой

Примечание:

3. Класс допуска, 1 или 2

по умолчанию диаметр защитной

4. Изоляция рабочего спая: «1» - изолированный

арматуры d=10 мм. При заказе с d=8 мм,

5. Количество рабочих спаев: 1 или 2

диаметр указывать в явном виде

13

назад в содержание

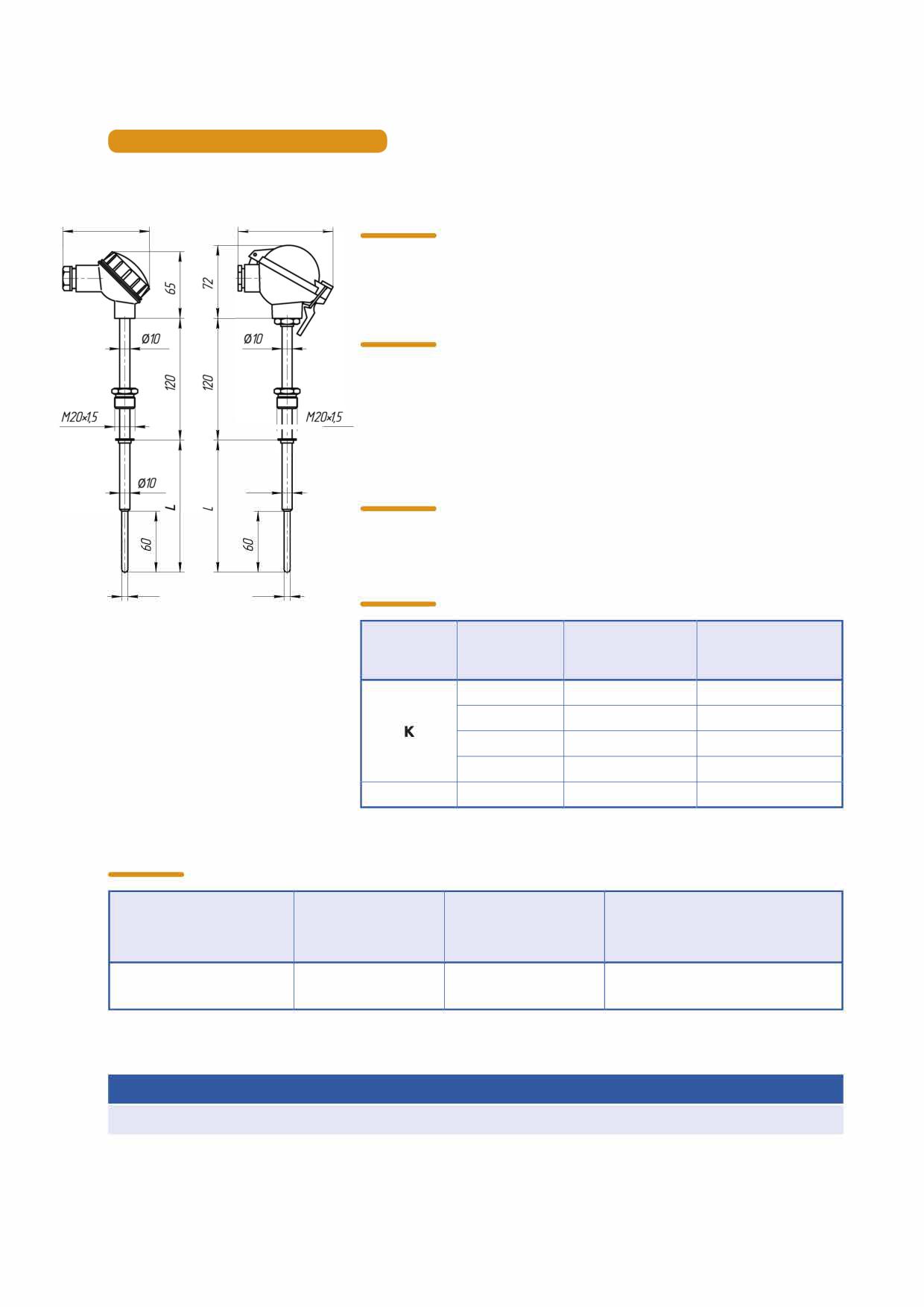

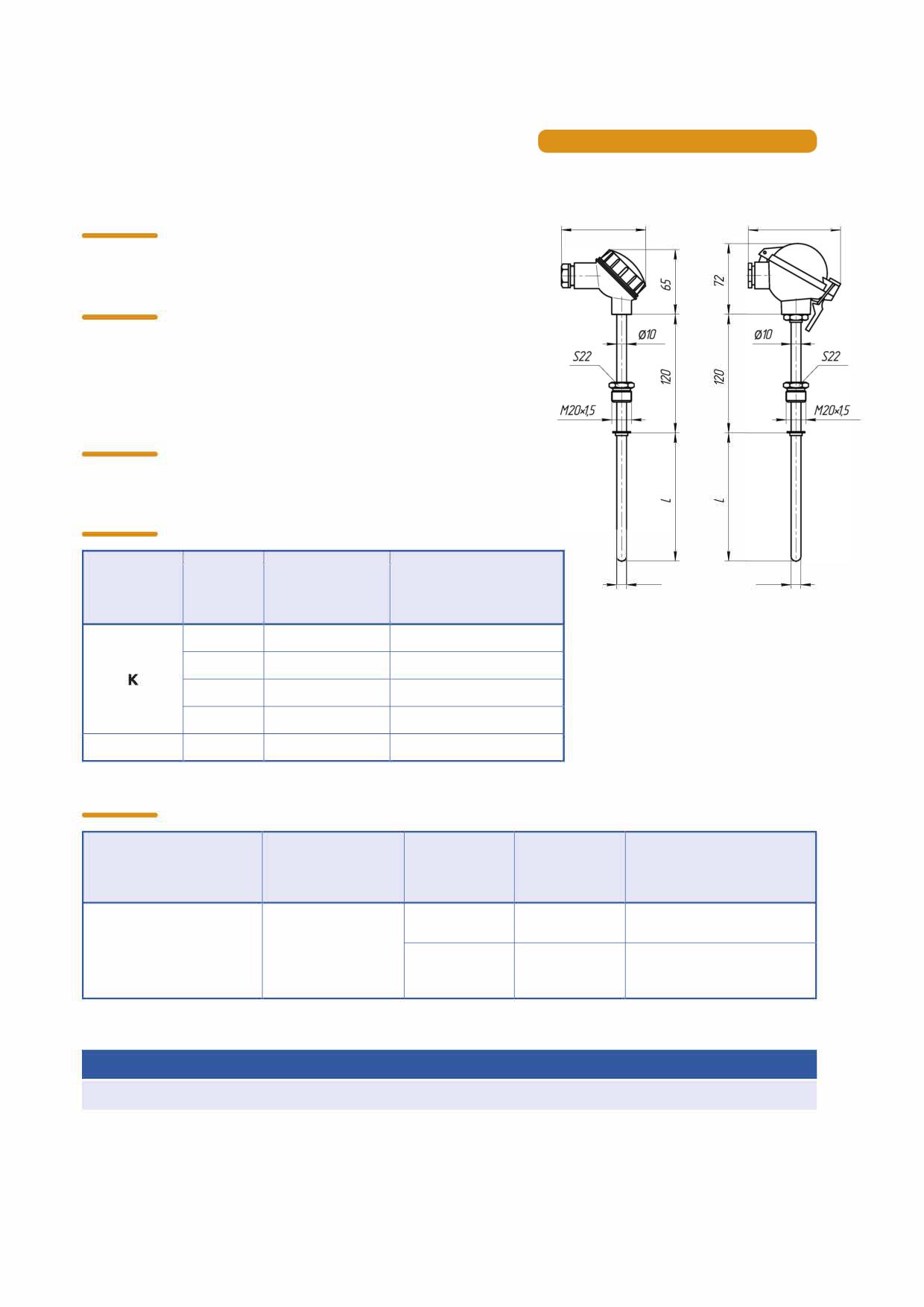

ТХАв/ТХКв-2088-02, -021

ТУ 4211-040-39375199-2015

85

95

Область применения

Погружные термопреобразователи общего назначения

Конструктивные особенности

■ ТХАв/ТХКв -2088-02: защитная арматура со штуцером

М20х1,5; материал клеммной головки - фенопласт

■ ТХАв/ТХКв-2088-021: то же,что и ТХАв/ТХКв-2088-02,

но головка из алюминиевого сплава

Номинальное давление

Монтажные элементы рассчитаны на PN= 6,3 МПа

Диапазон измерений

Материал

Диапазон

Номинальная

t,?)10

t,?) 10

Тип

защитной

рабочих

температура

термопары

арматуры

температур,⁰С

применения,⁰С

ТХАв/ТХКв-

ТХАв/ТХКв-

от -40 до 800

600

2088-02

2088-021

с10

от -40 до 900

700

с1з

т1а

от -40 до 1ООО

800

ОТ -40 ДО 1100

900

т4s

L

от -40 до 600

450

с10• с1з

Технические характеристики

Количество

Диаметр

Показатель

чувствительных

защитной

тепловой

Рекомендуемая длина

Модификация

элементов и вид

арматуры,d,

инерции,с,

монтажной части,L,мм

рабочего спая

мм

не более

120,160,200,250,320,

8

15

400,500,630,800,1000

ТХАв/ТХКв-2088-02,

1И,2И

ТХАв/ТХКв-2088-021

120,160,200,250,320,

10

20

400,500,630,800,1000,

1250,1600,2000

Пример обозначения при заказе

ТХАв-2088-021

-

250

-

2

-

1

-

2

- с₁₀

- П (d=8 мм)

1

2

3

4

5

6

7

1. Тип и модификация термопреобразователя

6. Материал защитной арматуры (см. стр.7)

2. Длина монтажной части,L

7. Указание о поверке: П - с поверкой

Примечание:

З. Класс допуска,1 или 2

по умолчанию диаметр защитной

4. Изоляция рабочего спая: «1» - изолированный

арматуры d=1О мм. При заказе с d=8 мм,

5. Количество рабочих спаев: 1 или 2

диаметр указывать в явном виде

14

назад в содержание

ТХАв/ТХКв-2088-03, -031

ТУ 4211-040-39375199-2015

85

95

Область применения

Погружные малоинерционные термопреобразователи общего

назначения

Конструктивные особенности

■ ТХАв/ТХКв-2088-03: защитная арматура со штуцером М20х1,5

с утонением в зоне измерения; материал клеммной головки -

фенопласт

-f-+-

-

-

■ ТХАв/ТХКв-2088-031: то же, что и ТХАв/ТХКв-2088-03, но

головка из алюминиевого сплава

010

Номинальное давление

Монтажные элементы рассчитаны на PN= 6,3 МПа

08

08

Диапазон измерений

ТХАв/ТХКв-

ТХАв/ТХКв-

Материал

Диапазон

Номинальная

Тип

2088-03

2088-031

защитной

рабочих

температура

термопары

арматуры

температур, ⁰С

применения, ⁰С

от -40 до 800

600

с10

от -40 до 900

700

св

от -40 до 1ООО

800

т₁в

т4s

от -40 до 1100

900

L

от -40 до 600

450

с10• с1з

Технические характеристики

Количество

Показатель

чувствительных

Рекомендуемая длина

Модификация

тепловой инерции,

элементов и вид

монтажной части, L, мм

с, не более

рабочего спая

ТХАв/ТХКв-2088-03,

120,160, 200, 250, 320, 400,

1И, 2И

15

ТХАв/ТХКв-2088-031

500, 630, 800, 1000

Пример обозначения при заказе

ТХАв-2088-03

-

400

-

1

-

1

-

1

-

п

-

с10

1

2

3

4

5

6

7

1. Тип и модификация термопреобразователя

5. Количество рабочих спаев: 1 или 2

2. Длина монтажной части, L

б. Материал защитной арматуры (см. стр.7)

З. Класс допуска, 1 или 2

7. Указание о поверке: П - с поверкой

4. Изоляция рабочего спая: «1» - изолированный

15

назад в содержание

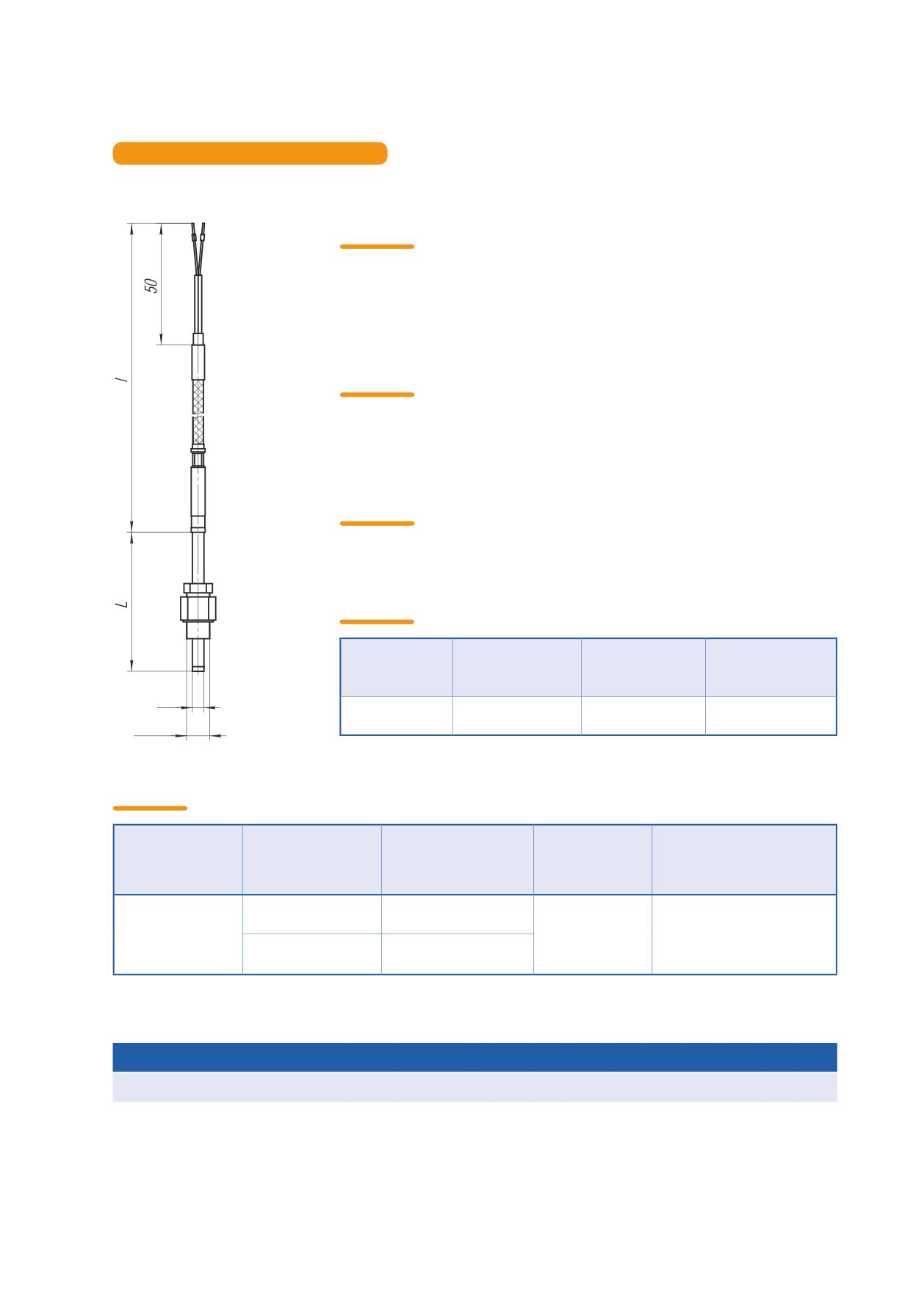

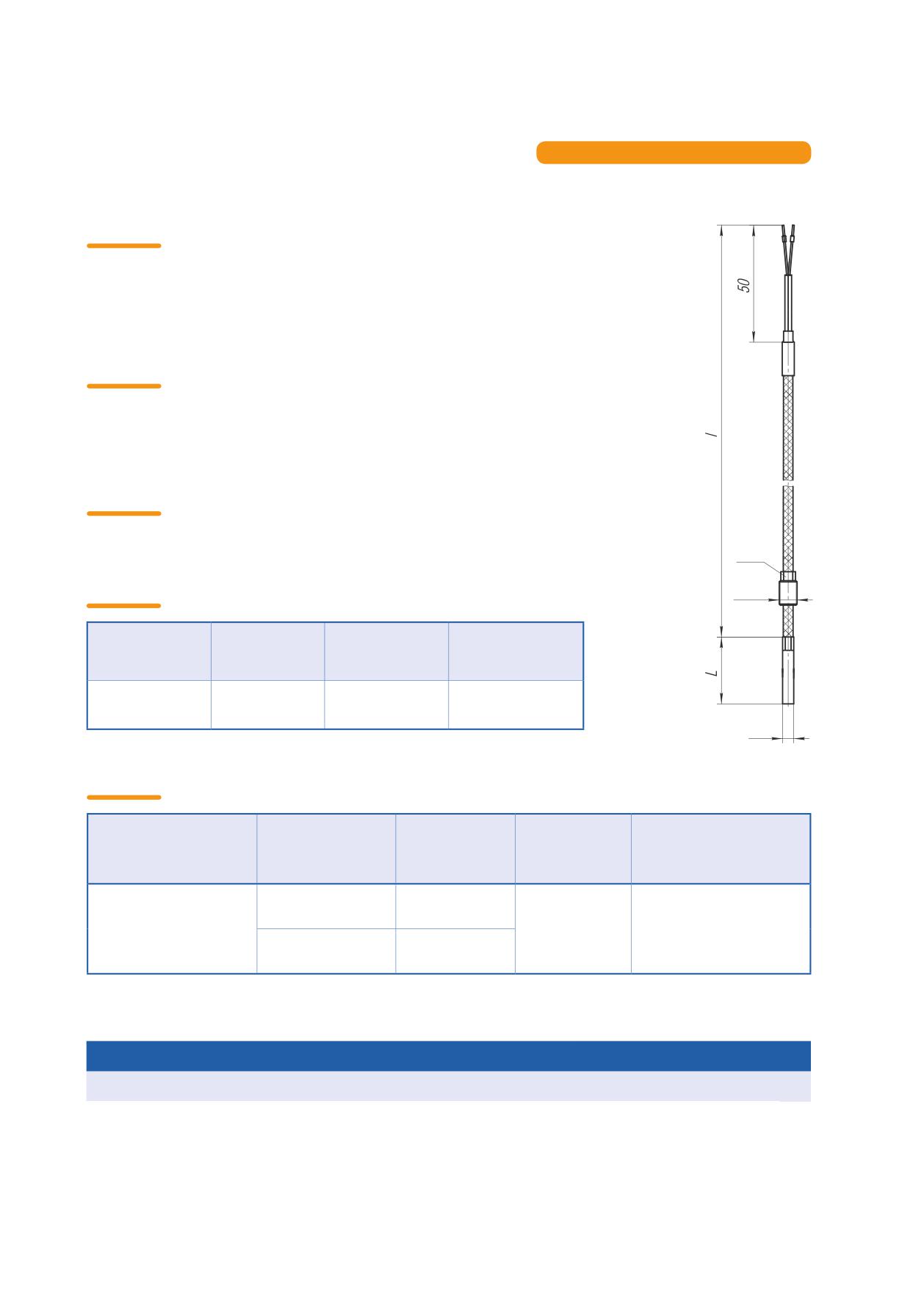

ТХАв/ТХКв-2088-07

ТУ 4211-040-39375199-2015

Область применения

Малогабаритные подшипники и поверхности твердых тел,

работающих в масляной среде в условиях повышенной вибрации,

а также корпуса и головки термопластавтоматов и червячных

прессов для переработки пластмасс и резиновых смесей

Конструктивные особенности

Без клеммной головки, защитная арматура со штуцером М8×1.

Термопреобразователь соединяется с вторичным прибором

компенсационным кабелем

Номинальное давление

Монтажные элементы рассчитаны на PN= 0,1 МПа

S6

Диапазон измерений

M8x1

Материал

Диапазон

Номинальная

Тип

защитной

рабочих

температура

термопары

арматуры

температур, °С

применения, °С

К, L

С₁₀

от -40 до 200

150

Ø5

Технические характеристики

Количество

Показатель

Длина

чувствительных

тепловой

Вспомогательная

Модификация

монтажной

элементов и вид

инерции, c, не

длина, l, мм

части, L, мм

рабочего спая

более

1И

8

ТХАв/ТХКв-2088-07

20, 25, 30, 60

от 2000 до 6000

1Н

5

Пример обозначения при заказе

ТХАв-2088-07

-

25/2000

-

2

-

2

-

С₁₀

- П (d=8мм)

1

2

3

4

5

6

7

1. Тип и модификация термопреобразователя

4. Класс допуска: 2

2. Длина монтажной части, L /

5. Изоляция рабочего спая:

вспомогательная длина, l

«1» - изолированный; «2» - неизолированный

3. Материал оболочки кабеля:

6. Материал защитной арматуры (см. стр.7)

С - силикон, Ф - фторопласт,

7. Указание о поверке: П - с поверкой

без литеры - в оплетке

16

назад в содержание

ТХКв-2088-08

ТУ 4211-040-39375199-2015

Область применения

Малогабаритные подшипники и поверхности твердых тел,

работающих в масляной среде в условиях повышенной вибрации,

а также корпуса и головки термопластавтоматов и червячных

прессов для переработки пластмасс и резиновых смесей

Конструктивные особенности

Без клеммной головки, защитная арматура с передвижным

штуцером М10×1. Термопреобразователь соединяется с

вторичным прибором компенсационным кабелем

Номинальное давление

Монтажные элементы рассчитаны на PN=0,4 МПа

Диапазон измерений

Материал

Диапазон

Номинальная

Тип

защитной

рабочих

температура

термопары

арматуры

температур, °С

применения, °С

Ø5

L

С₁₀

от -40 до 200

150

M10x1

Технические характеристики

Количество

Показатель

Длина

чувствительных

Вспомогательная

Модификация

тепловой инерции,

монтажной

элементов и вид

длина, l, мм

c, не более

части, L, мм

рабочего спая

1И

8

60, 80, 100,

ТХКв-2088-08

120,160, 200,

от 2000 до 6000

250, 320

1Н

5

Пример обозначения при заказе

ТХКв-2088-08

-

100/2000

С

-

2

-

2

- С₁₀

-

П

1

2

3

4

5

6

7

1. Тип и модификация термопреобразователя

4. Класс допуска: 2

2. Длина монтажной части, L /

5. Изоляция рабочего спая:

вспомогательная длина, l

«1» - изолированный; «2» - неизолированный

3. Материал оболочки кабеля:

6. Материал защитной арматуры (см. стр.7)

С - силикон, Ф - фторопласт,

7. Указание о поверке: П - с поверкой

без литеры - в оплетке

17

назад в содержание

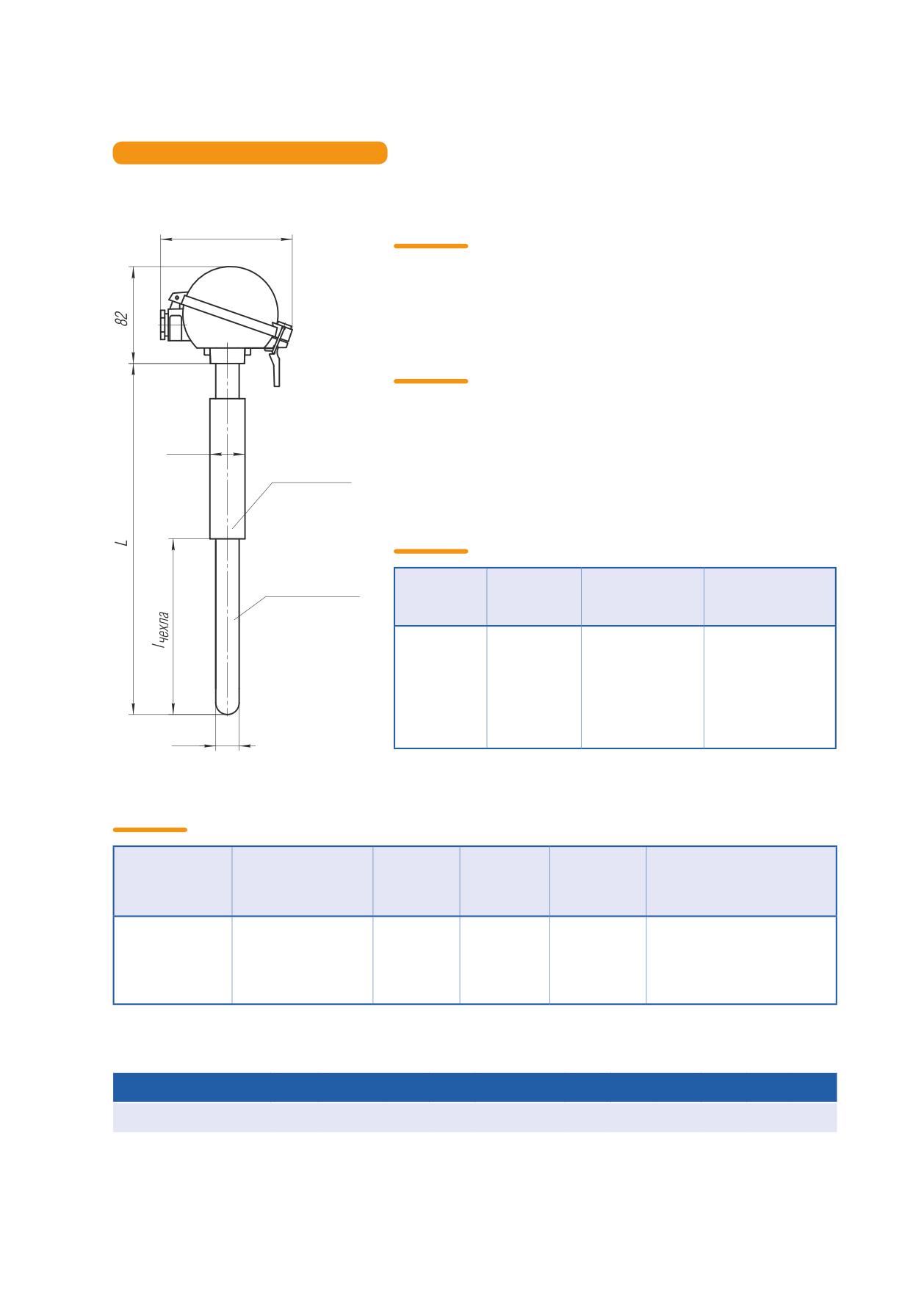

исполнение

ТХАв/ТХКв-2388-01

базовое и составное

ТУ 4211-040-39375199-2015

Область применения

116

Погружные термопреобразователи общего назначения

Конструктивные особенности

ТХАв/ТХКв-2388-01: базовое исполнение с защитной арматурой

без штуцера, материал клеммной головки - алюминиевый сплав

ТХАв/ТХКв-2388-01-С: то же, что и ТХАв/ТХКв-2388-01, но для

снижения стоимости половина монтажной длины (от рабочего

конца до середины) выполняется из жаростойкой стали, а

остальная часть - из стали 12Х18Н10Т.

По желанию заказчика соотношение длин может быть другим и

при заказе указывается в явном виде

Диапазон измерений

Материал

Диапазон

Номинальная

Тип

защитной

рабочих

температура

термопары

арматуры

температур, °С

применения, °С

С₁₀

от -40 до 800

600

С₁₃

от -40 до 900

700

K

T

,T₁₈

от -40 до 1000

800

00

T₄₅, T₇₈

от -40 до 1200

900

d

L

С₁₀, С₁₃

от -40 до 600

450

Технические характеристики

Количество

Диаметр

Показатель

чувствительных

защитной

тепловой

Рекомендуемая длина

Модификация

элементов и вид

арматуры,

инерции, c,

монтажной части, L, мм

рабочего спая

d, мм

не более

250, 320, 400, 500, 630,

16

50

800, 1000, 1250, 1600

ТХАв/ТХКв-2388-01,

1И, 2И

ТХАв/ТХКв-2388-01-С

400, 500, 630, 800, 1000,

20

60

1250, 1600, 2000, 2500, 3150

Пример обозначения при заказе

ТХАв-2388-01

- С

-

500

-

2

-

1

-

1

- Т₁₈

-

П (d=16 мм)

1

2

3

4

5

6

7

8

1. Тип и модификация термопреобразователя

6. Количество рабочих спаев: 1 или 2

2. Без обозначения - цельная арматура

6. Материал защитной арматуры (см. стр.7)

Литера «С» обозначает исполнение

7. Указание о поверке: П - с поверкой

с составной арматурой

3. Длина монтажной части, L

Примечание:

по умолчанию диаметр защитной арматуры

4. Класс допуска, 1 или 2

d=20 мм. При заказе с d=16 мм, диаметр

5. Изоляция рабочего спая: «1» - изолированный

указывать в явном виде

18

назад в содержание

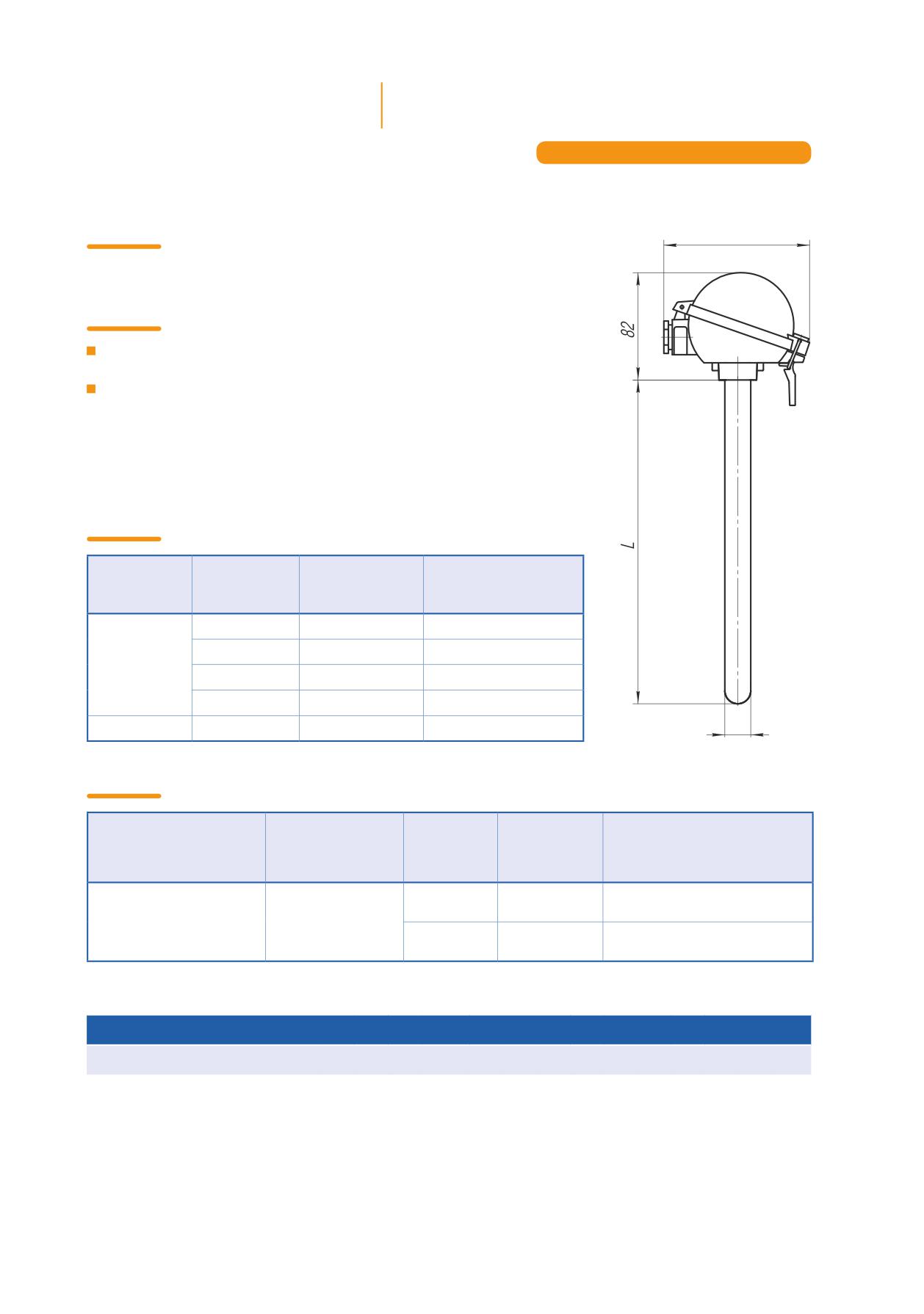

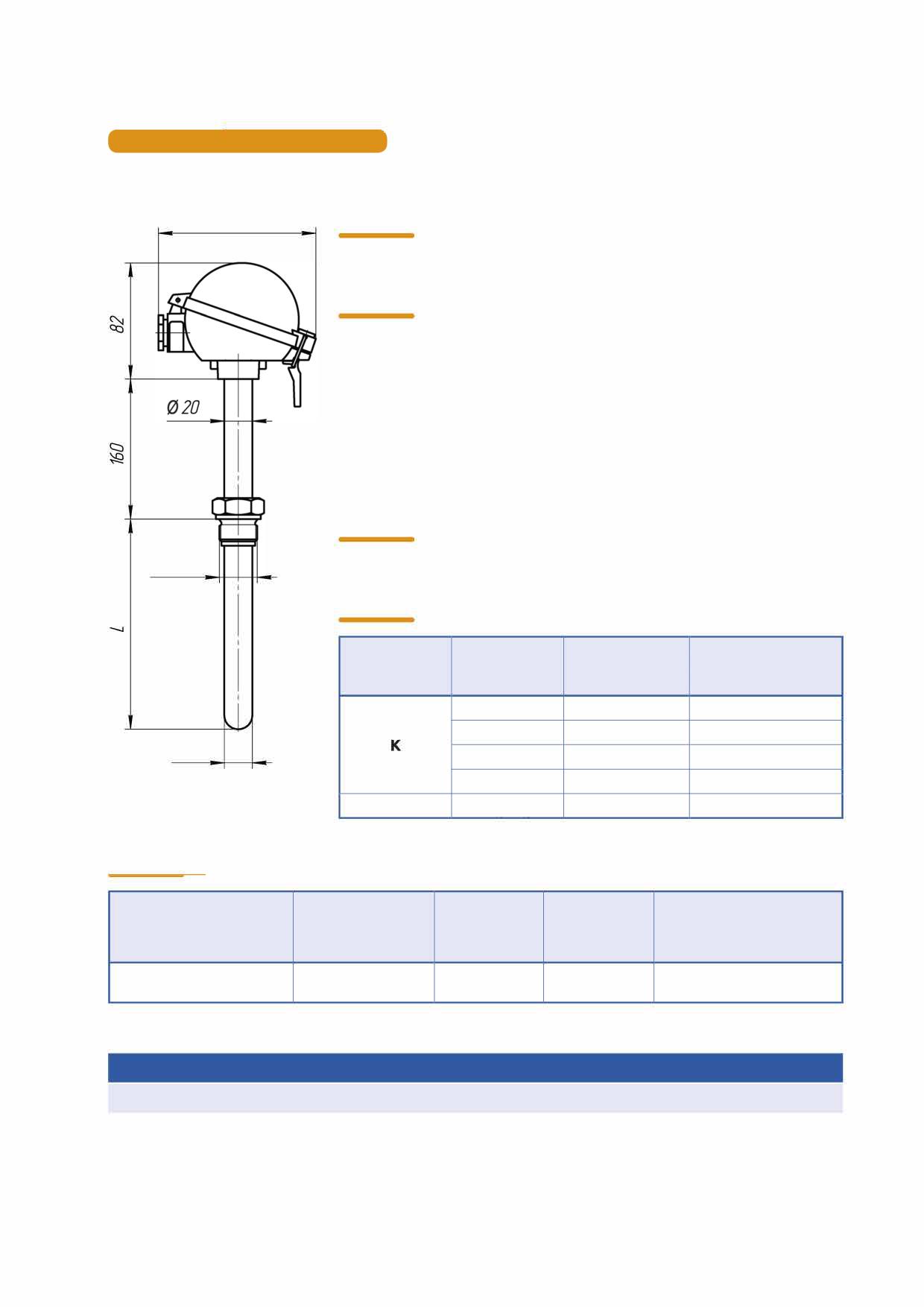

ТХАв/ТХКв-2388-02

1

б g

:

^и оставное

ТУ 4211-040-39375199-2015

116

Область применения

Погружные термопреобразователи общего назначения

Конструктивные особенности

■ ТХАв/ТХКв-2388-02: базовое исполнение с защитной арматурой

с неподвижным штуцером, материал клеммной головки -

алюминиевый сплав

■ ТХАв/ТХКв-2388-02-С: то же, что и ТХАв/ТХКв-2388-02, но для

снижения стоимости половина монтажной длины (от рабочего

конца до середины) выполняется из жаростойкой стали, а

остальная часть - из стали 12Х18Н1ОТ. По желанию заказчика

соотношение длин может быть другим и при заказе указывается в

явном виде

Номинальное давление

Монтажные элементы рассчитаны на PN=16 МПа

/127х2

Диапазон измерений

Материал

Диапазон

Номинальная

Тип

защитной

рабочих

температура

термопары

арматуры

температур, ⁰С

применения, ⁰С

от -40 до 800

600

с,о

от -40 до 900

700

с,з

020

т

от -40 до 1ООО

800

ТОО 1

18

т

от -40 до 1200

900

4s• т1в

L

от -40 до 600

450

c,n, с,,

Технические характеристики

Количество

Диаметр

Показатель

чувствительных

защитной

тепловой

Рекомендуемая длина

Модификация

элементов и вид

арматуры, d,

инерции, с,

монтажной части, L, мм

рабочего спая

мм

не более

ТХАв/ТХКв-2388-02

160, 200, 320, 400, 500,

1И, 2И

20

60

ТХАв/ТХКв-2388-02-С

630, 800, 1ООО,1250

Пример обозначения при заказе

ТХАв-2388-02

-

400

-

1

-

1

-

1

- С10

-

П

1

2

3

4

5

6

7

8

1. Тип и модификация термопреобразователя

4. Класс допуска, 1 или 2

2. Без обозначения - цельная арматура.

5. Изоляция рабочего спая: «1» - изолированный

Литера «С» обозначает исполнение

6. Количество рабочих спаев: 1 или 2

с составной арматурой

7. Материал защитной арматуры (см. стр.7}

3. Длина монтажной части, L

8. Указание о поверке: П - с поверкой

19

назад в содержание

исполнение

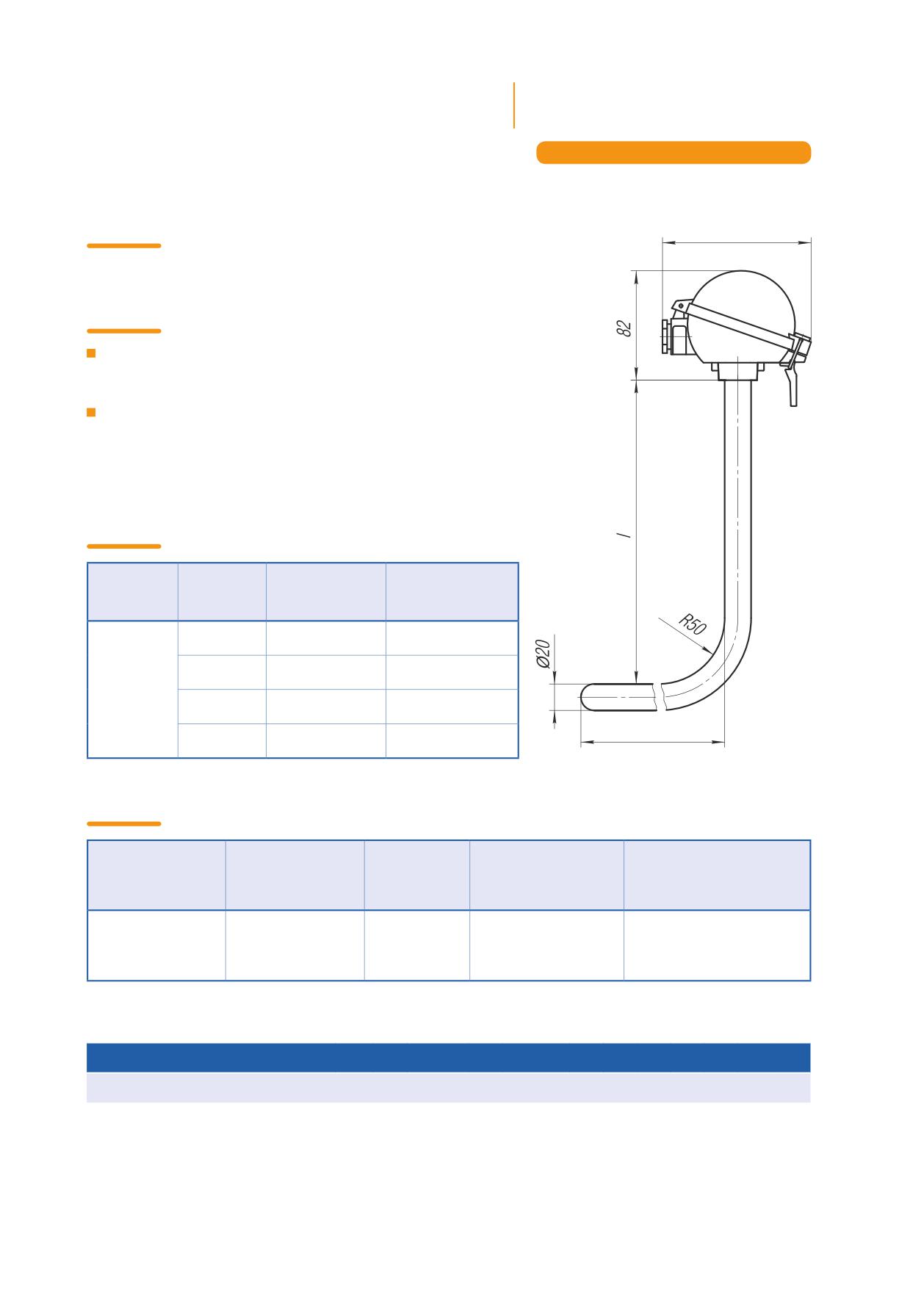

ТХАв-2388-03

базовое и составное

ТУ 4211-040-39375199-2015

Область применения

116

Погружные термопреобразователи общего назначения

Конструктивные особенности

ТХАв-2388-03: базовое исполнение с защитной арматурой

без штуцера, под углом 90°, материал клеммной головки -

алюминиевый сплав

ТХАв-2388-03-С: то же, что и ТХАв-2388-03, но для снижения

стоимости половина монтажной длины (от рабочего конца до

середины) выполняется из жаростойкой стали, а остальная часть

- из стали 12Х18Н10Т. По желанию заказчика соотношение длин

может быть другим и при заказе указывается в явном виде

Диапазон измерений

Материал

Диапазон

Номинальная

Тип

защитной

рабочих

температура

термопары

арматуры

температур, °С

применения, °С

С₁₀

от -40 до 800

600

С₁₃

от -40 до 900

700

K

T₀₀ ,T₁₈

от -40 до 1000

800

L

T₄₅, T₇₈

от -40 до 1200

900

Технические характеристики

Количество

Диаметр

Длина монтажной

Показатель

чувствительных

защитной

части, L, мм

Модификация

тепловой инерции,

элементов и вид

арматуры, d,

(вспомогательный

c, не более

рабочего спая

мм

размер, l, мм)

ТХАв-2388-03,

400 (500), 800 (1000),

1И, 2И

20

60

ТХАв-2388-03-С

1250 (1600)

Пример обозначения при заказе

ТХАв-2388-03

С

-

400/500

-

2

-

1

-

1

- Т₀₀

-

П

1

2

3

4

5

6

7

8

1. Тип и модификация термопреобразователя

4. Класс допуска, 1 или 2

2. Без обозначения - цельная арматура.

5. Изоляция рабочего спая: «1» - изолированный

Литера «С» обозначает исполнение

6. Количество рабочих спаев: 1 или 2

с составной арматурой

7. Материал защитной арматуры (см. стр.7)

3. Длина монтажной части, L /

8. Указание о поверке: П - с поверкой

вспомогательный размер, l

20

назад в содержание

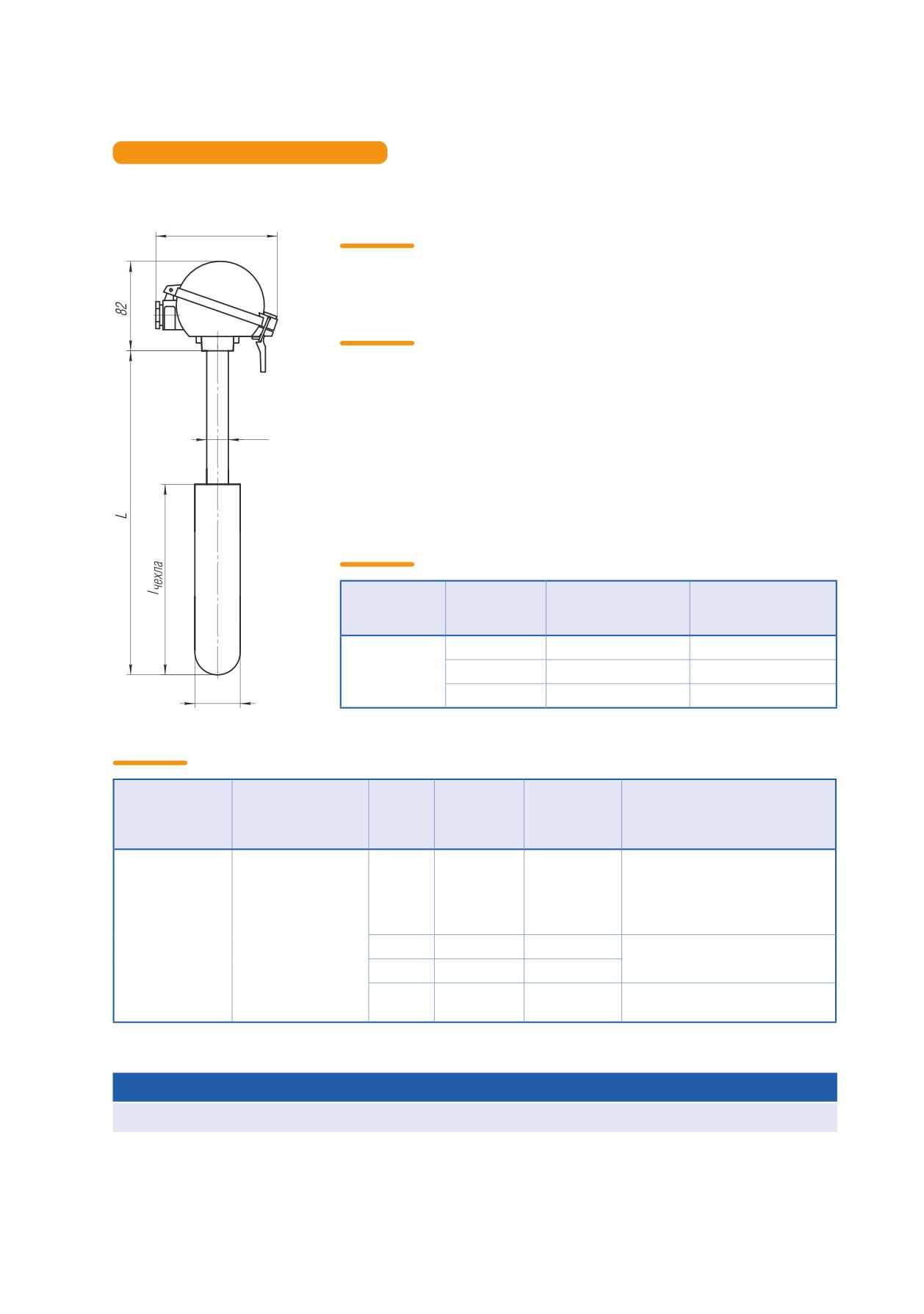

ТХАв-2388-04

ТУ 4211-040-39375199-2015

116

Область применения

Термопреобразователи предназначены для измерения

температуры в расплавах алюминия и цветных металлов

Конструктивные особенности

Защитная арматура без штуцера, материал арматуры - сталь

15Х25Т, для погружной части используются защитные чехлы.

В качестве материала чехла может применяться:

- боросилицированный графит (БСГ);

Ø20

- графитсодержащая масса (Г);

- чугун (Ч);

- сталь 12Х18Н10Т (С₁₀) - кроме расплавов алюминия и цветных

металлов

Диапазон измерений

Материал

Диапазон

Номинальная

Тип

защитного

рабочих

температура

термопары

чехла

температур, °С

применения, °С

Г, Ч

от -40 до 900

-

K

БСГ

от -40 до 1000

-

D

С₁₀

от -40 до 1100

-

Технические характеристики

Количество

Диаметр

Показатель

Мате-

чувствительных

защитного

тепловой

Длина монтажной части, L

Модификация

риал

элементов и вид

чехла, D,

инерции, c,

(Длина чехла, l_чехла, ), мм

чехла

рабочего спая

мм

не более

800 (380, 500), 1000 (500, 740),

1250 (740, 1100), 1600 (1100,

БСГ

42

500

1460), 2000 (1460, 1600),

2500 (1460, 1600, 1820),

3150 (1600, 1820)

ТХАв-2388-04

1И

Г

50

500

500, 630, 800, 1000, 1250,

1600, 2000, 3150 (до 1600)

Ч

43

90

500, 630, 800, 1000, 1250,

С₁₀

40

70

1600, 2000, 3150 (700, 1000)

Пример обозначения при заказе

ТХАв-2388-04

-

800/500

-

2

-

1

-

1

-

БСГ

-

П

1

2

3

4

5

6

7

1. Тип и модификация термопреобразователя

4. Изоляция рабочего спая: «1» - изолированный

2. Длина монтажной части, L /

5. Количество рабочих спаев: 1

длина чехла, l_чехла

6. Материал защитного чехла (см. стр.7)

3. Класс допуска: 2

7. Указание о поверке: П - с поверкой

21

назад в содержание

исполнение

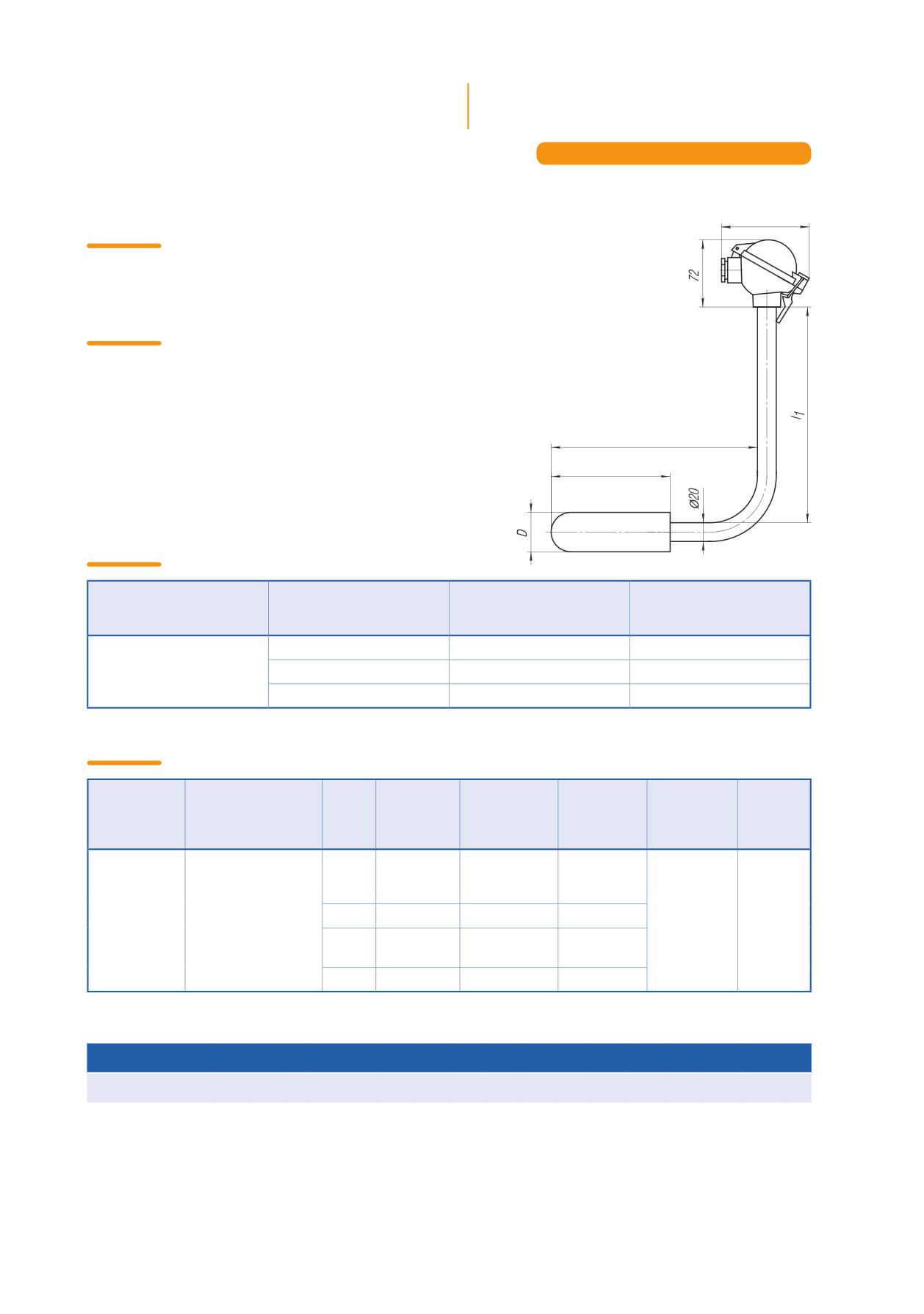

ТХАв-2388-04-У

угловое

ТУ 4211-040-39375199-2015

95

Область применения

Термопреобразователи предназначены для измерения

температуры в расплавах алюминия и цветных металлов

Конструктивные особенности

Защитная арматура без штуцера под углом 90°, материал арматуры -

сталь 15Х25Т, для погружаемой части используются защитные чехлы.

В качестве материала чехла может применяться:

- боросилицированный графит (БСГ);

L

- графитсодержащая масса (Г);

- чугун (Ч);

lчехла

- сталь 12Х18Н10Т (С₁₀) - кроме расплавов алюминия

и цветных металлов

Диапазон измерений

Номинальная

Тип

Материал защитного

Диапазон рабочих

температура

термопары

чехла

температур, °С

применения, °С

Г, Ч

от -40 до 900

-

K

БСГ

от -40 до 1000

-

С₁₀

от -40 до 1100

-

Технические характеристики

Количество

Диаметр

Показатель

Мате-

Длина

Длина

Модифи-

чувствительных

защитного

тепловой

Размер

риал

чехла,

монтажной

кация

элементов и вид

чехла, D,

инерции, c,

l₁, мм

чехла

l_чехла, мм

части, L

рабочего спая

мм

не более

380, 500,

БСГ

42

500

740, 1100,

1460, 1600

ТХАв-

Г

50

500

до 1600

1И

800÷3150

400, 800

2388-04-У

1250

Ч

35, 43

90

1524, 2000

С₁₀

40

70

700, 1000

Пример обозначения при заказе

ТХАв-2388-04

-

У

-

500/400

-

2

-

1

-

1

- БСГ

-

380

- П

1

2

3

4

5

6

7

8

9

1. Тип и модификация термопреобразователя

5. Изоляция рабочего спая: «1» - изолированный

2. Литера «У» обозначает исполнение с угловой

6. Количество рабочих спаев: 1

арматурой

7. Материал защитного чехла (см. стр.7)

3. Длина монтажной части, L /

8. Длина чехла, l_чехла

вспомогательный размер, l₁

9. Указание о поверке: П - с поверкой

4. Класс допуска: 2

22

назад в содержание

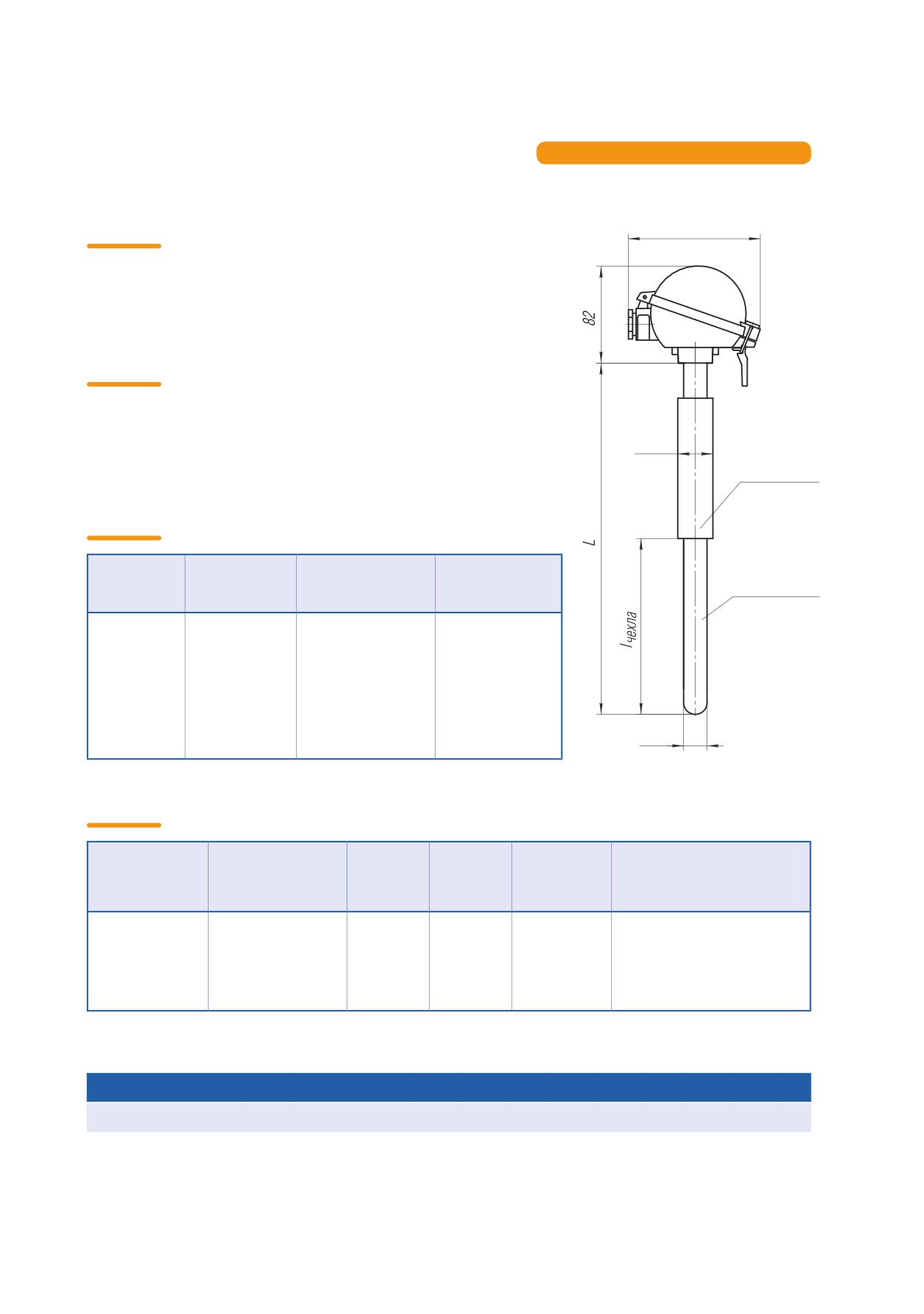

ТХАв-2388-05

ТУ 4211-040-39375199-2015

116

Область применения

Термопреобразователи предназначены для измерения

температуры в обжиговых печах огнеупорного

производства

Конструктивные особенности

Защитная арматура без штуцера, материал арматуры -

сталь 12Х18Н10Т (С₁₀), 15Х25Т (Т₀₀), ХН45Ю (Т₄₅) или

ХН78Т (Т₇₈); для погружной части используются чехлы

Ø30

из алюмооксидной керамики. Термопреобразователи

Монтажная

комплектуются транспортным чехлом

вставка

Диапазон измерений

Материал

Диапазон

Номинальная

Керамический

Тип

защитного

рабочих

температура

чехол

термопары

чехла

температур, °С

применения, °С

K

С₇₉₅

от 0 до 1200

900

Ø20

Технические характеристики

Количество

Диаметр

Показатель

Рекомендуемая длина

чувствительных

Защитный

защитного

тепловой

монтажной части, L

Модификация

элементов и вид

чехол

чехла, d,

инерции, c,

(Рекомендуемая длина

рабочего спая

мм

не более

чехла, l_чехла, ), мм

500 (400), 800 (600),

ТХАв-2388-05

1И

C

20

90

1000 (800), 1250 (900),

795

1600 (900), 2000 (900)

Пример обозначения при заказе

ТХАв-2388-05

-

800/600

-

2

-

1

-

1

-

Т₀₀

-

П

1

2

3

4

5

6

7

1. Тип и модификация термопреобразователя

4. Изоляция рабочего спая: «1» - изолированный

2. Длина монтажной части, L /

5. Количество рабочих спаев: 1

длина чехла, l_чехла

6. Материал монтажной вставки (см. стр.7)

3. Класс допуска: 2

7. Указание о поверке: П - с поверкой

23

назад в содержание

ТХАв-2388-06

ТУ 4211-040-39375199-2015

Область применения

116

Термопреобразователи предназначены для измерения

температуры в обжиговых печах огнеупорного

производства, расплавах меди и алюминия

Конструктивные особенности

Защитная арматура без штуцера, материал арматуры -

сталь 12Х18Н10Т (С₁₀), 15Х25Т (Т₀₀), ХН45Ю (Т₄₅) или ХН78Т (Т₇₈);

для погружной части используются чехлы из карбида кремния.

Ø32

Термопреобразователи комплектуются транспортным чехлом

Монтажная

вставка

Диапазон измерений

Материал

Диапазон

Номинальная

Тип

защитного

рабочих

температура

Чехол СКК

термопары

чехла

температур, °С

применения, °С

K

К_К

от 0 до 1200

900

Ø25

Технические характеристики

Количество

Диаметр

Показатель

Рекомендуемая длина

чувствительных

Защитный

защитного

тепловой

монтажной части, L

Модификация

элементов и вид

чехол

чехла, d,

инерции, c,

(Рекомендуемая длина

рабочего спая

мм

не более

чехла, l_чехла, ), мм

800 (600), 1000 (600),

ТХАв-2388-06

1И

К_К

25

90

1250 (600), 1600 (600),

2000 (600)

Пример обозначения при заказе

ТХАв-2388-06

-

1000/600

-

2

-

1

-

1

-

Т₇₈

-

П

1

2

3

4

5

6

7

1. Тип и модификация термопреобразователя

4. Изоляция рабочего спая: «1» - изолированный

2. Длина монтажной части, L /

5. Количество рабочих спаев: 1

длина чехла, l_чехла

6. Материал монтажной вставки (см. стр.7)

3. Класс допуска: 2

7. Указание о поверке: П - с поверкой

24

назад в содержание

содержание      ..      1       2         ..

//////////////////////////////////////////
