Лифт пассажирский ПП-0471. Руководство по эксплуатации ФБИР.483310.001 РЭ - часть 2

Приложение Б (обязательное)
Таблица Б.1 Перечень проверок ежесменного осмотра лифта

Что проверяется и методика проверки	Технические требования
Ознакомиться с записями предыдущей смены	При неустраненных неисправностях пользование лифтом запрещено до их устранения
Включить или убедиться, что лифт включен в работу	В шкафу управления сигнализируется наличие напряжения, а на световых табло - место положения кабины.
Проверить наличие правил пользования лифтом. Проверить состояние кабины.	Правила пользования лифтом имеются в наличии. Стенки купе и двери кабины не должны иметь повреждений.
Проверить наличие и исправность освещения кабины, шахты и машинного помещения.	Освещение кабины должно быть включено постоянно. В случае использования ламп накаливания освещение кабины отключается при отсутствии пассажира в кабине при закрытых дверях. Освещение шахты и машинного помещения включается выключателем, расположенным в машинном помещении.
Проверить работу световой сигнализации. Поочередно нажимать кнопки вызова на каждом этаже.	В вызывных постах должны загораться световые элементы регистрации вызова.
Проверить работу связи с диспетчерским пунктом. Нажмите кнопку ("Вызов") на кнопочном посту в кабине.	Должна установиться связь с диспетчерским пунктом.
Проверить действие кнопки “Отмена” (“Стоп”) в кабине. Для проверки во время движения кабины нажать кнопку.	При нажатии кнопки “Стоп” кабина должна остановиться приказы снимаются. Движение кабины после остановки должно быть только после решстрации нового приказа. При нажатии кнопки “Отмена" приказы снимаются. кабина должна перещи на малую скорость и остановиться на ближайшем по ходу движения этаже в точной остановке. Посте остановки двери лифта открываются.

Что проверяется и методика проверки	Технические требования
Проверить исправность действия замков дверей шахты. Для проверки при отсутствии кабины на проверяемом этаже попытаться с, этажной площадки раздвинуть створки.	Створки не должны раздвигаться
Проверить исправность действия замка двери кабины. Для проверки во время движения нажать кнопку “Стоп” в кабине (при отсутствии кнопки “Стоп” в кабине - нажать кнопку в машинном помещении) и при остановке кабины между этажами изнутри попытаться раздвинуть створки.	Створки не должны раздвигаться.
Проверить работу реверсирующего устройства. Проверку производить из кабины лифта. При движении дверей на закрывание установить специальный шаблон толщиной 20 мм между створками двери кабины. *	Двери кабины и шахты должны открываться.
Проверить исправность действия , выключателей закрытия двери кабины. Проверку производить из кабины лифта. Для проверки нажать кнопку приказа следующего этажа. При движении дверей на закрывание установить специальный шаблон толщиной 10-15 мм между створками двери кабины. *	Створки дверей должны сомкнуться или реверсировать. Кабина не должна приходить в движение. • 1
Проверить исправность действия выключателей закрытия дверей шахты. Проверку производить с площадки каждого этажа. При движении дверей на закрывание установить специальный шаблон толщиной 10-15 мм между створками двери шахты и нажать кнопку вызова на следующем этаже. *	Кабина не должна приходить в движение.
Выборочно проверить не менее, чем на двух этажах, точность остановки незагруженной кабины при подъеме и спуске. Замерить расстояние от уровней порога двери шахты и порога кабины.	Точность остановки должна: быть ±20 мм.

* Специальный шаблон установить в просвет между створками двери на высоте 1 ООО мм от уровня пола.

Приложение В (обязательное)

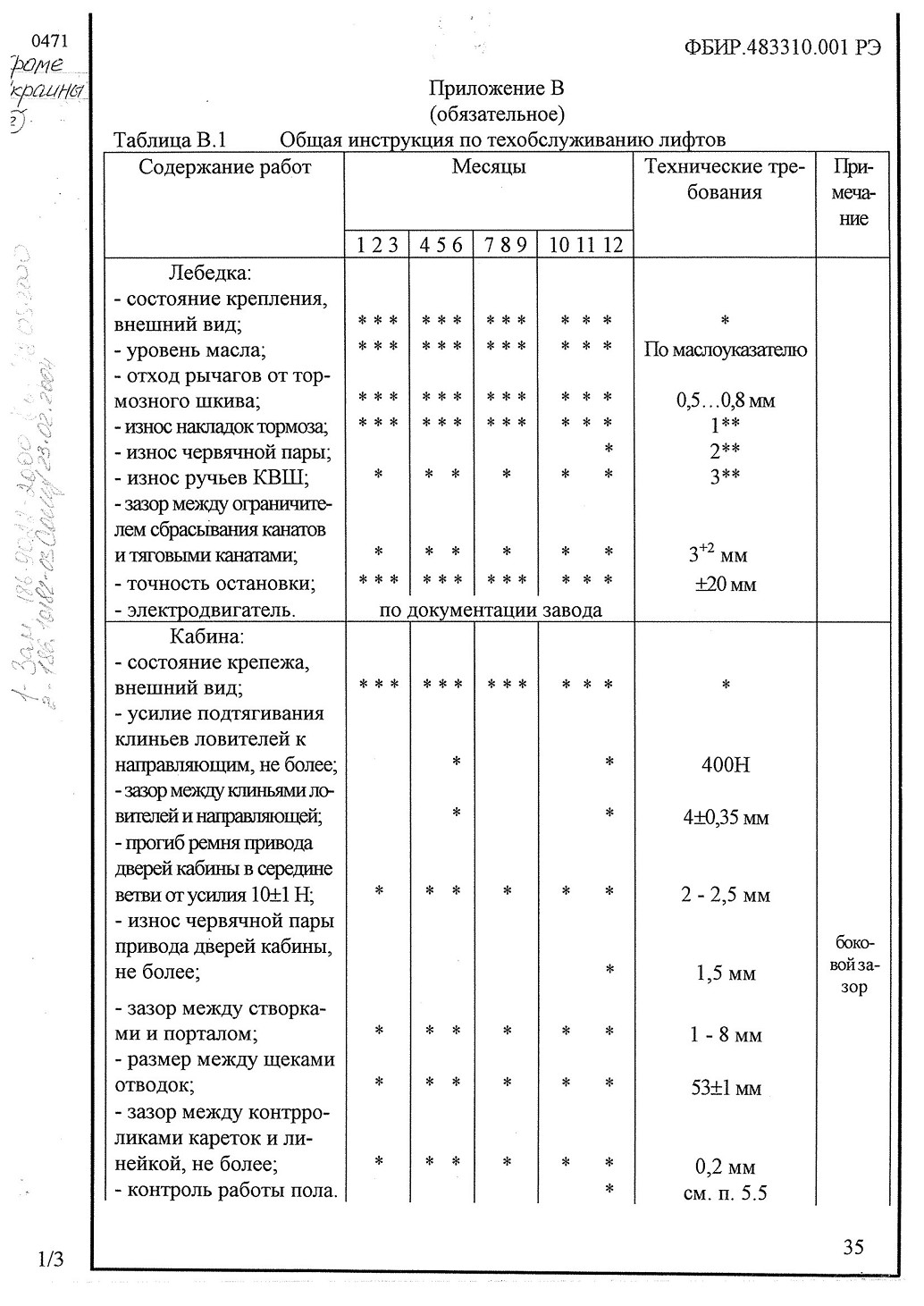

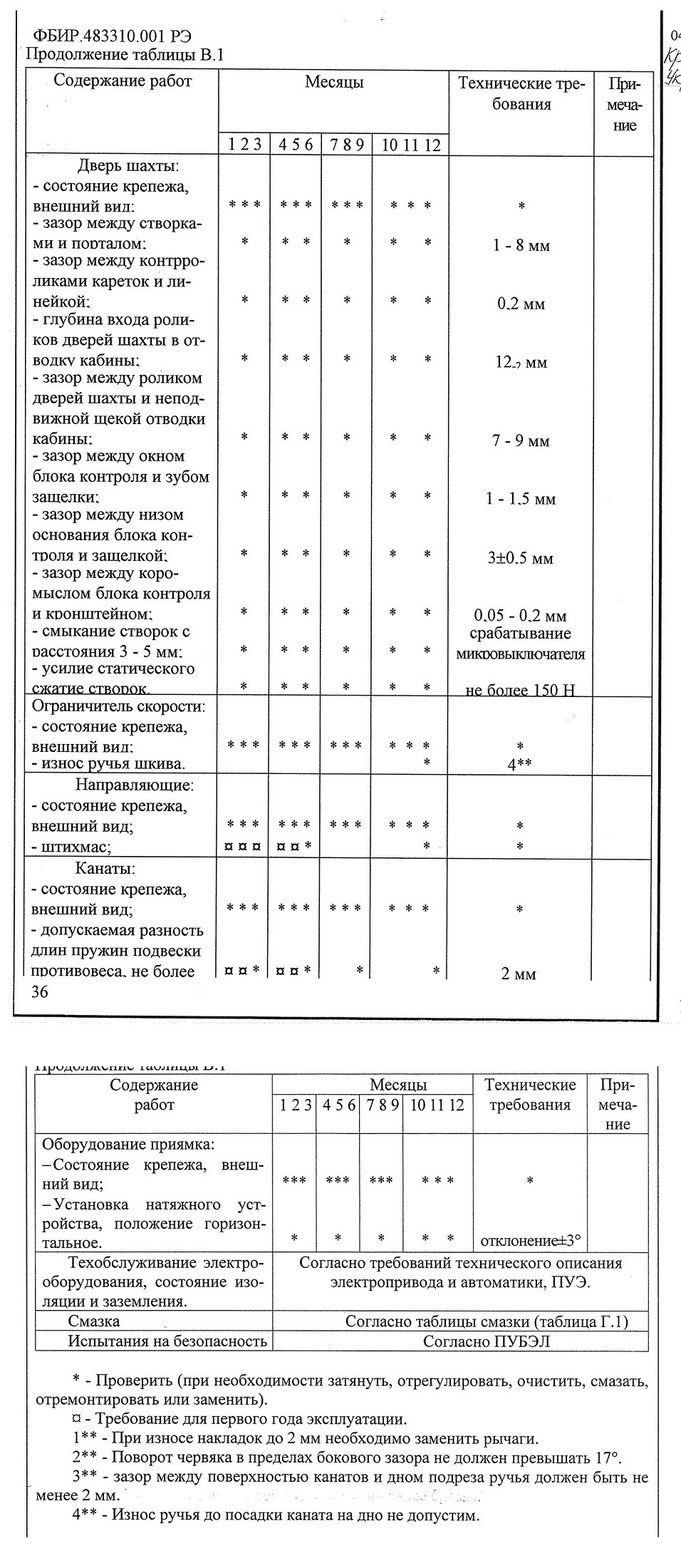

Таблица В.1_Общая инструкция по техобслуживанию лифтов

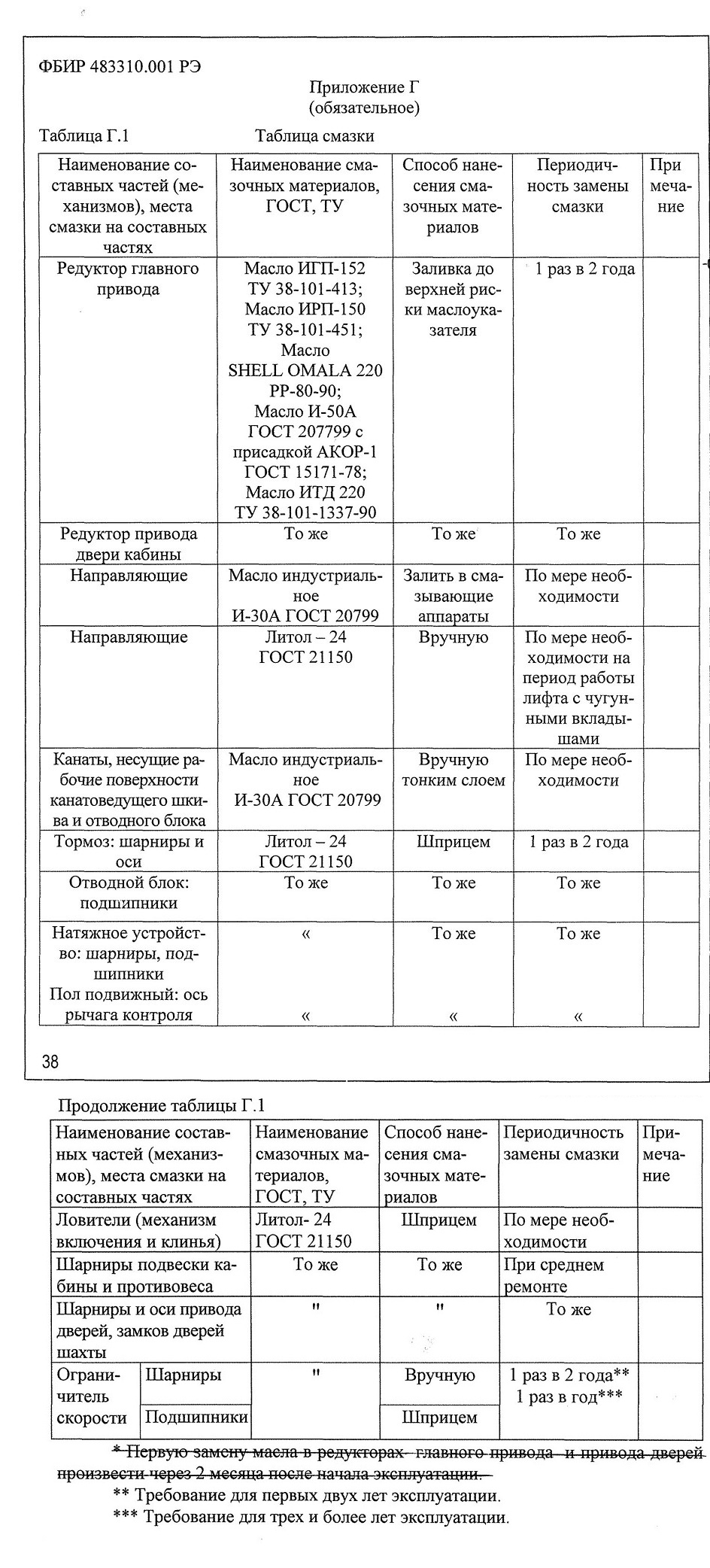

Приложение Г - Таблица смазки

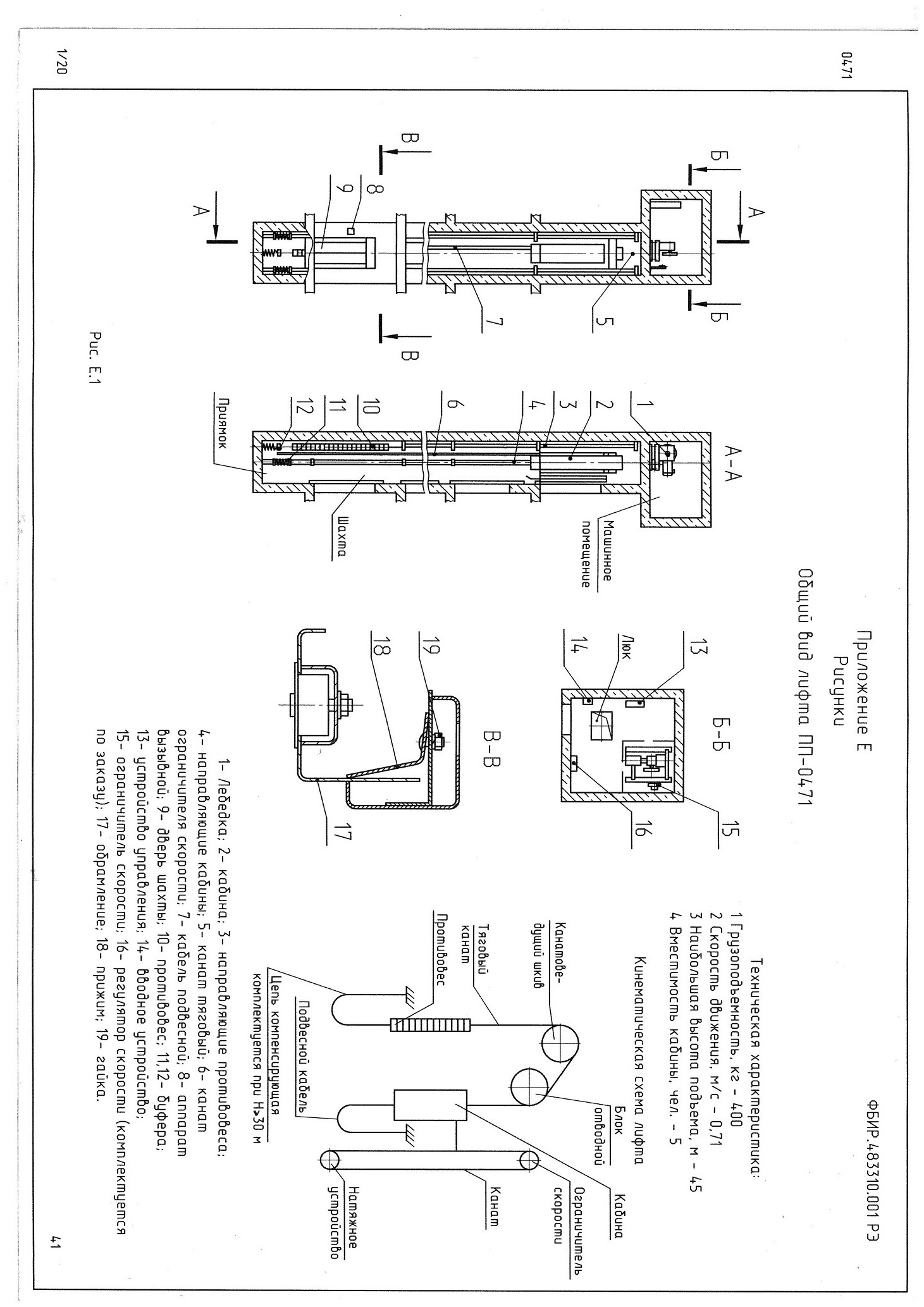

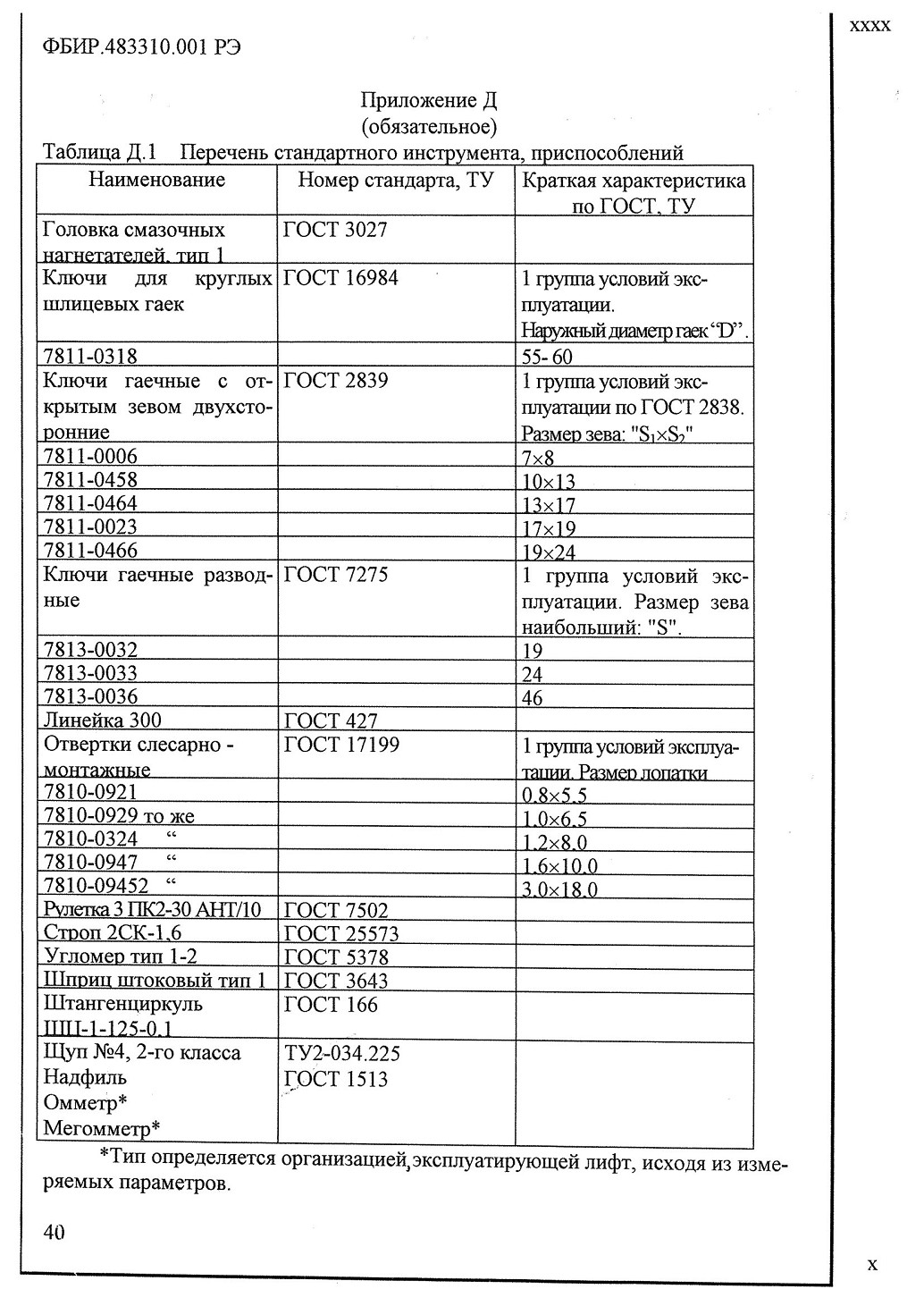

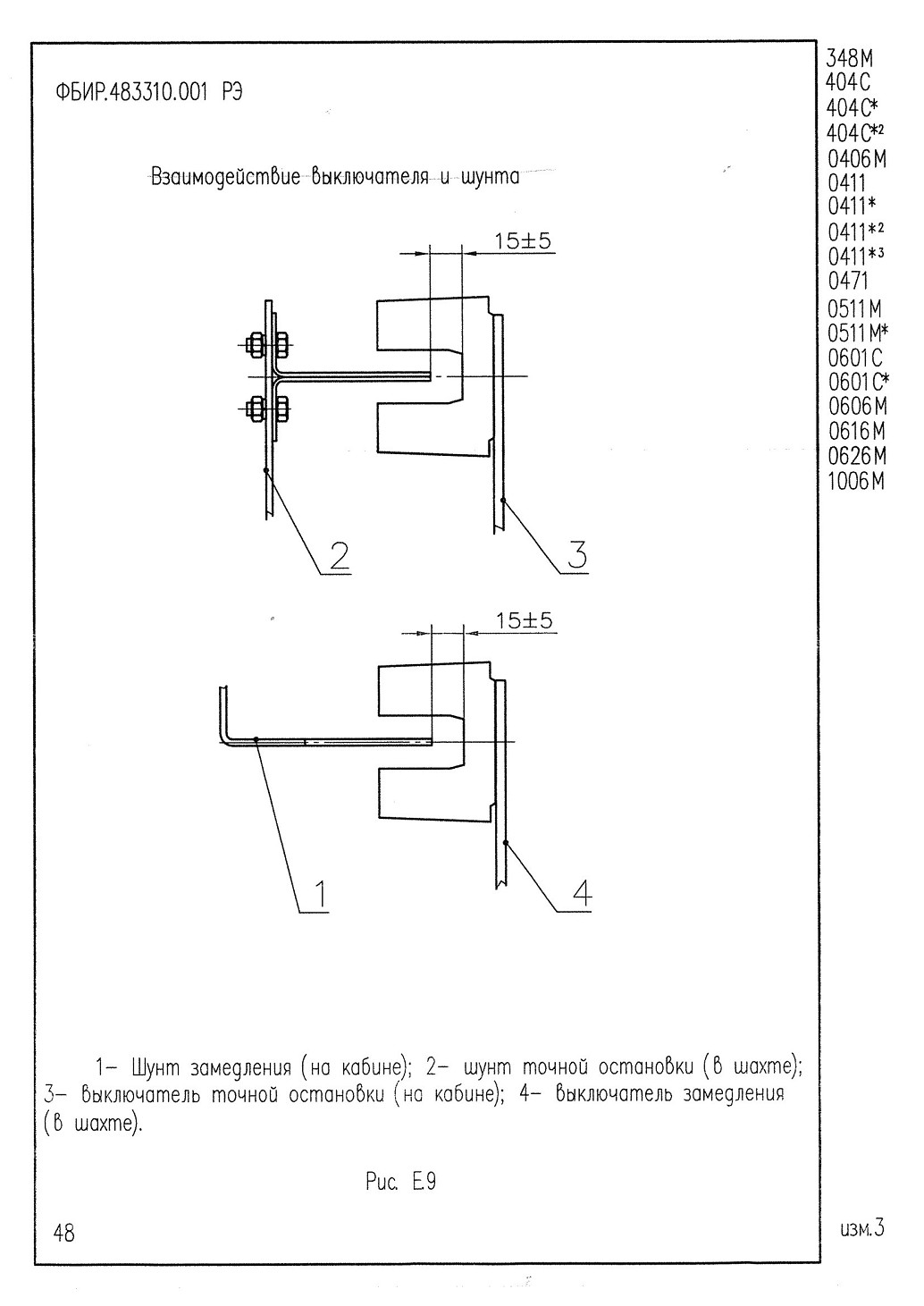

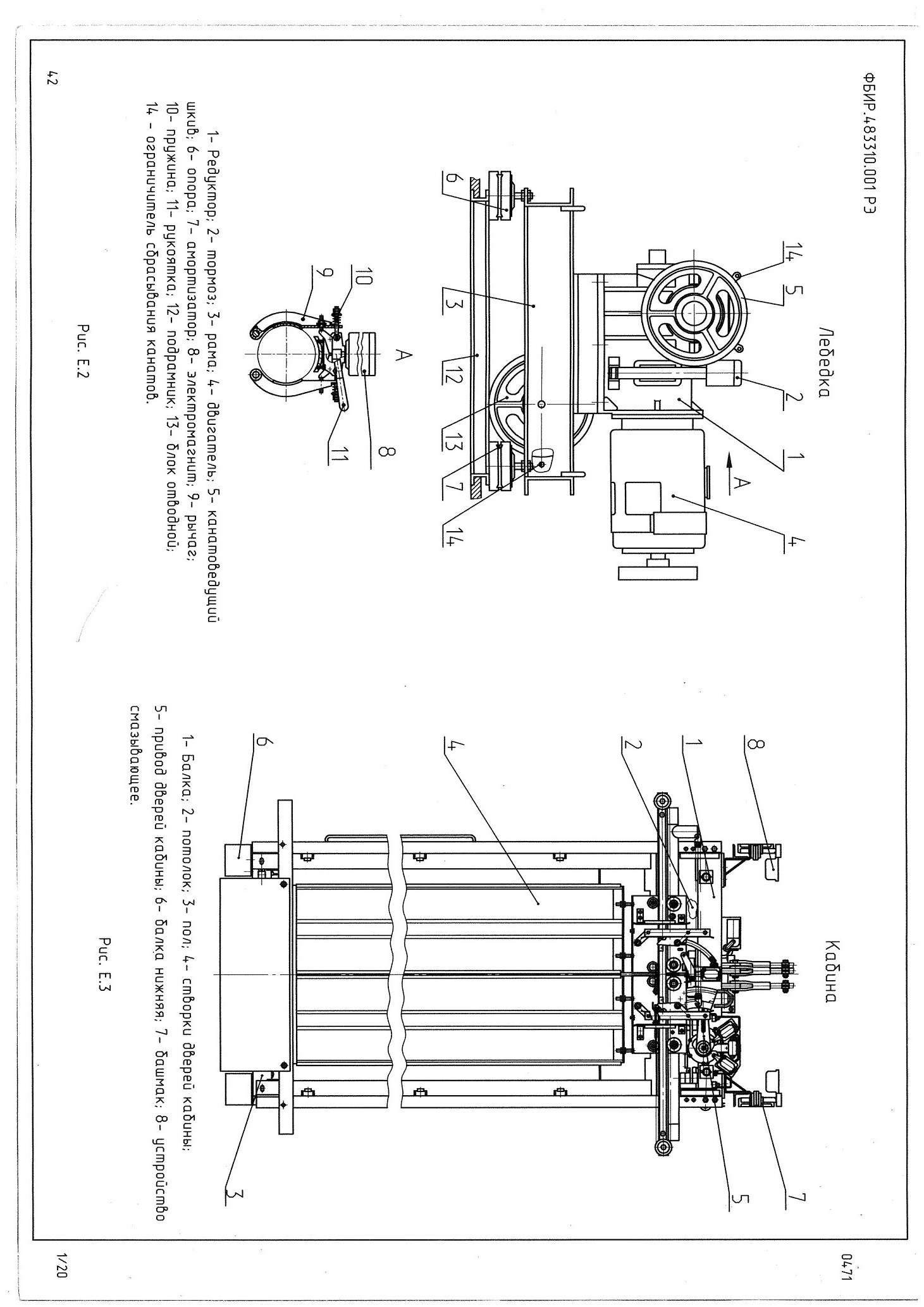

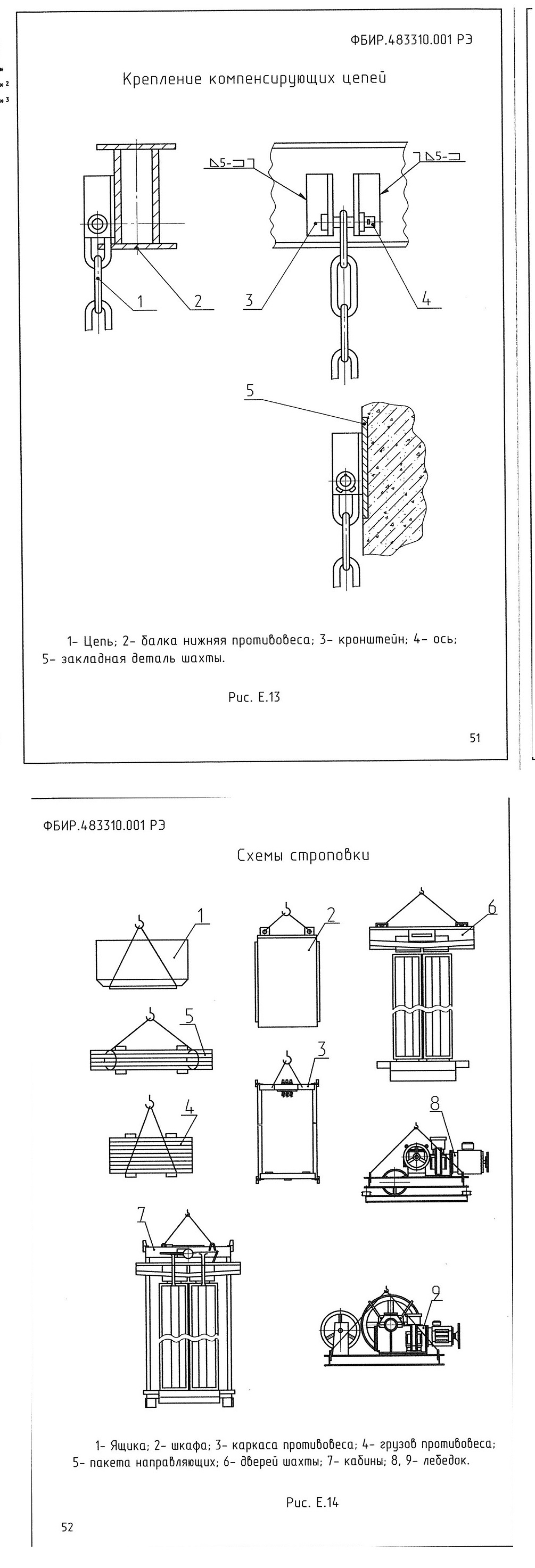

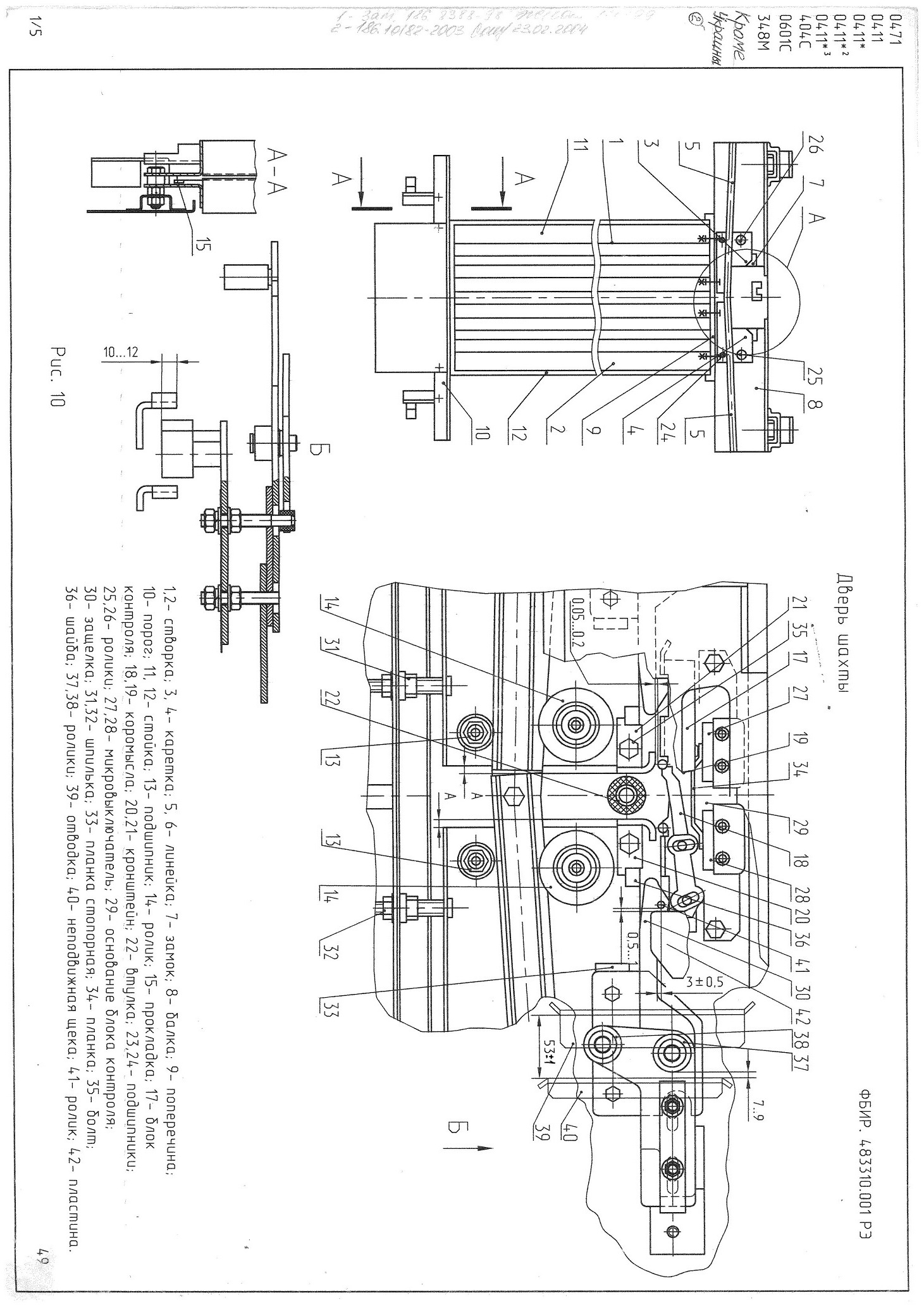

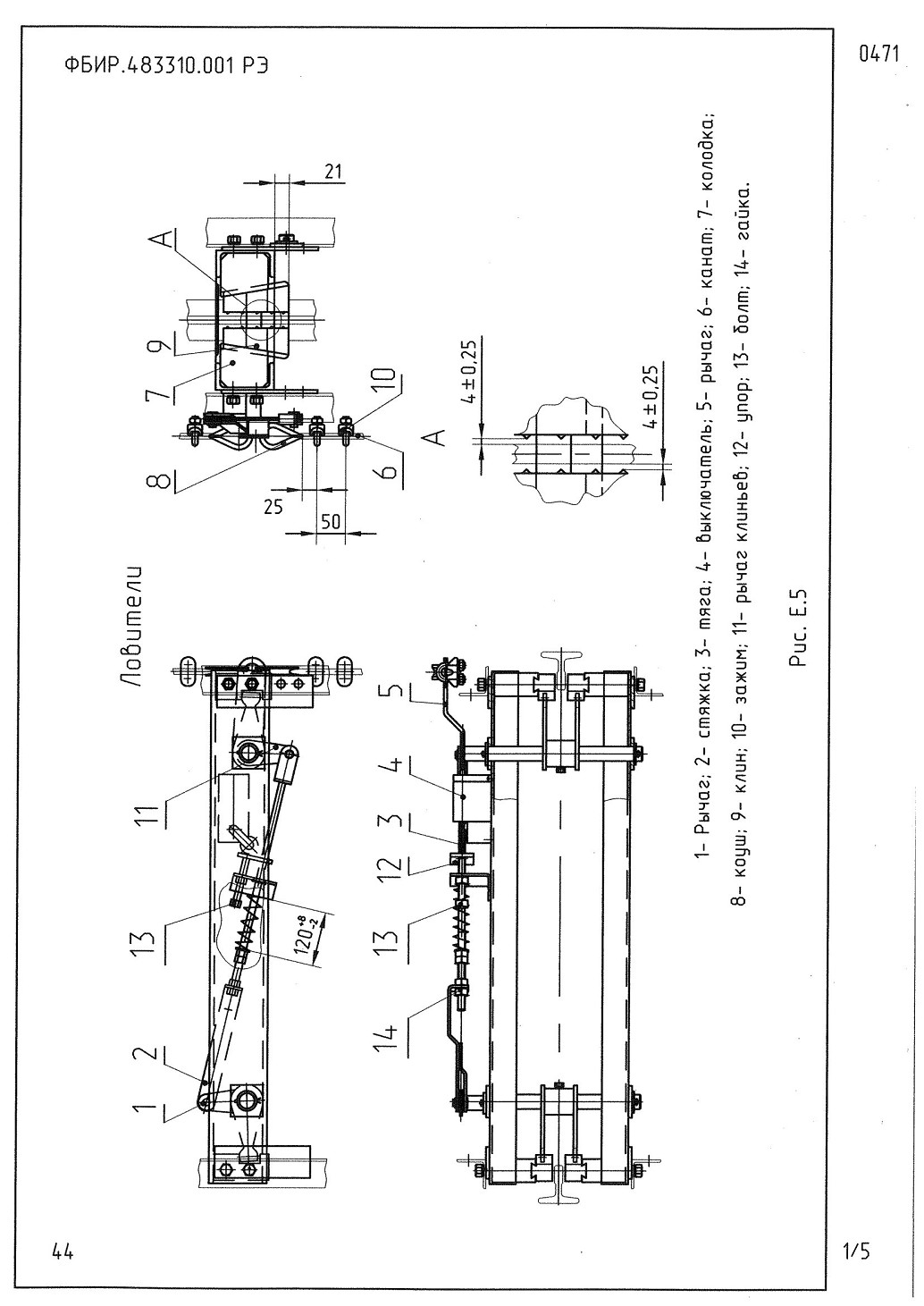

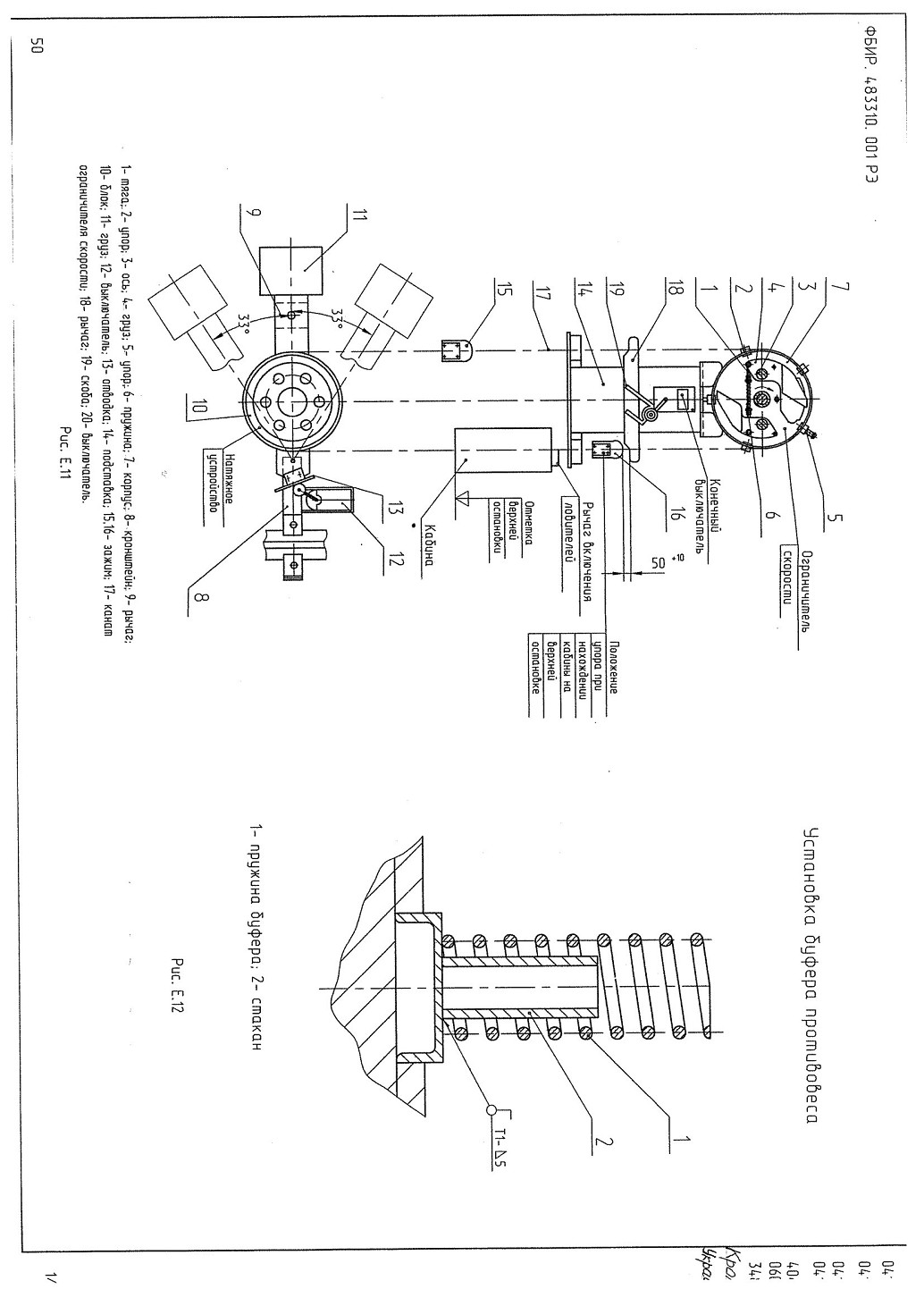

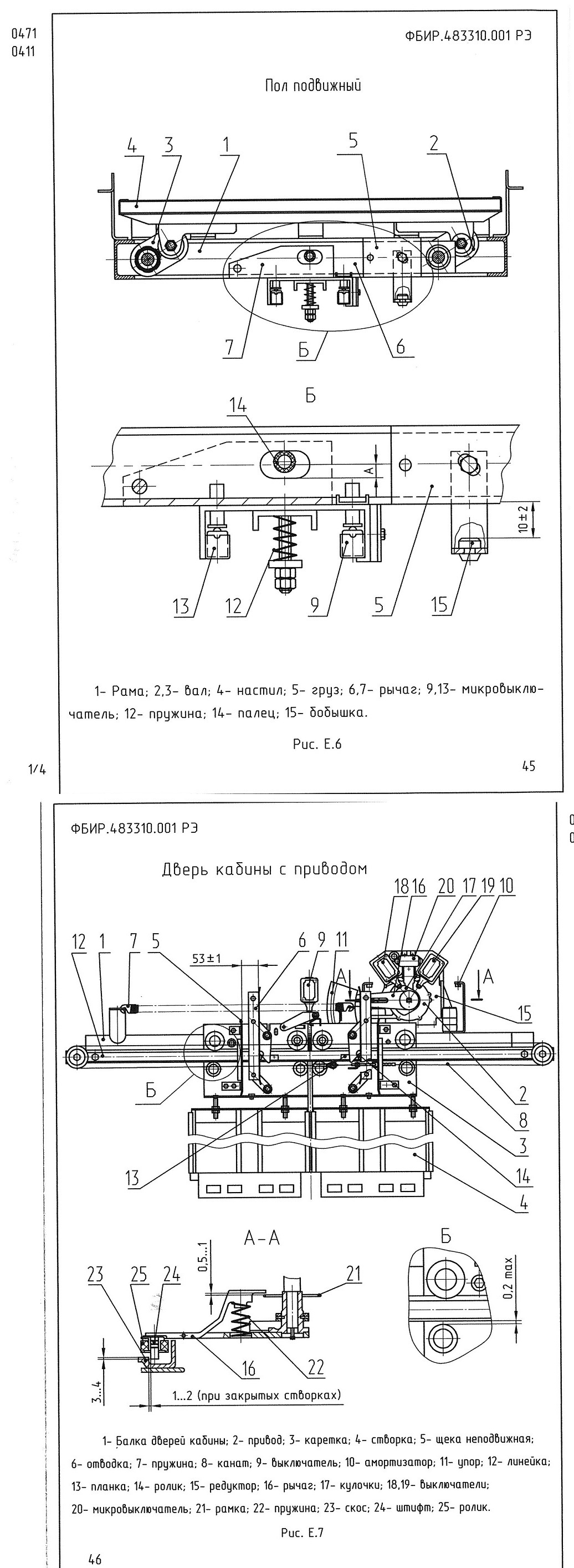

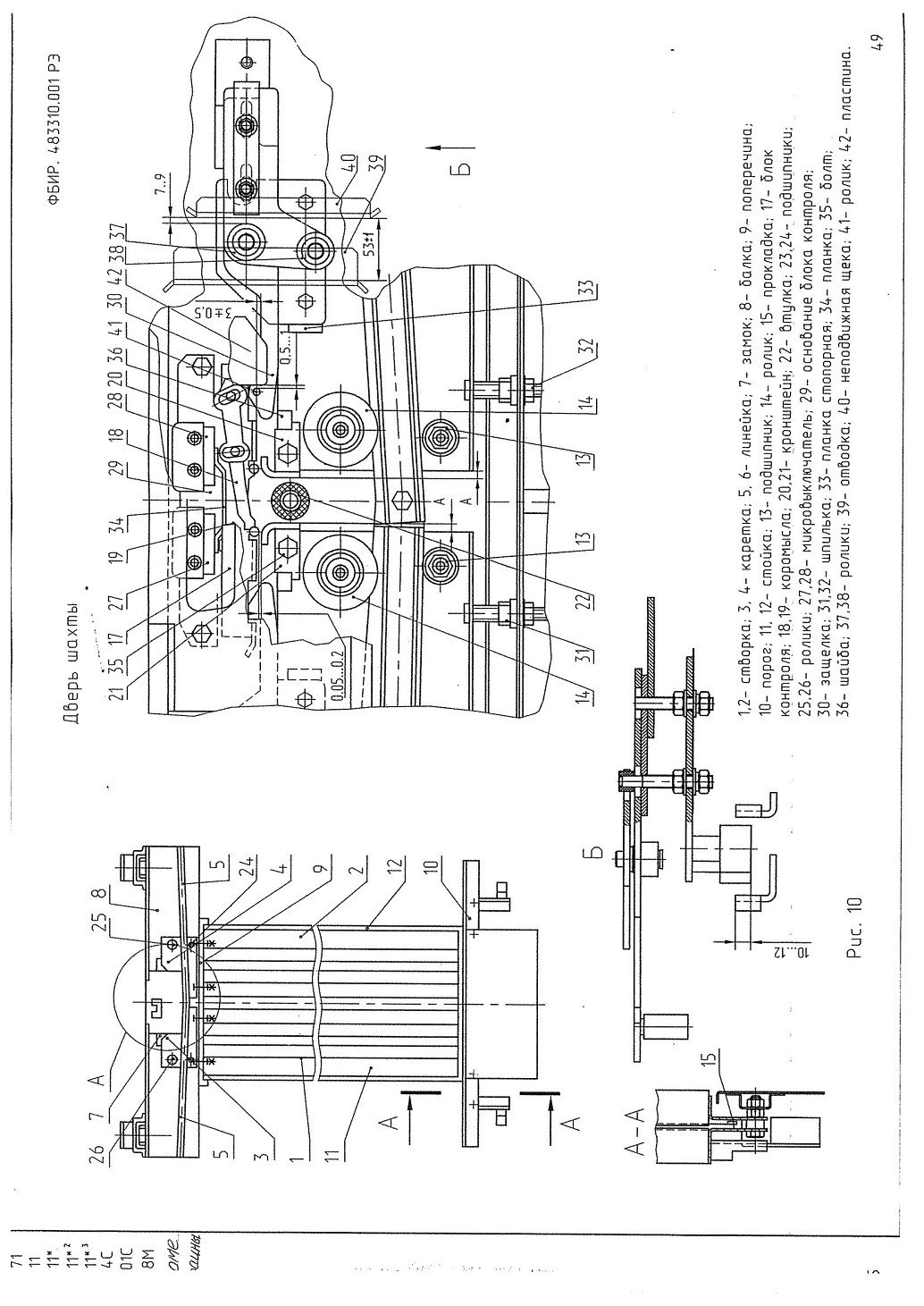

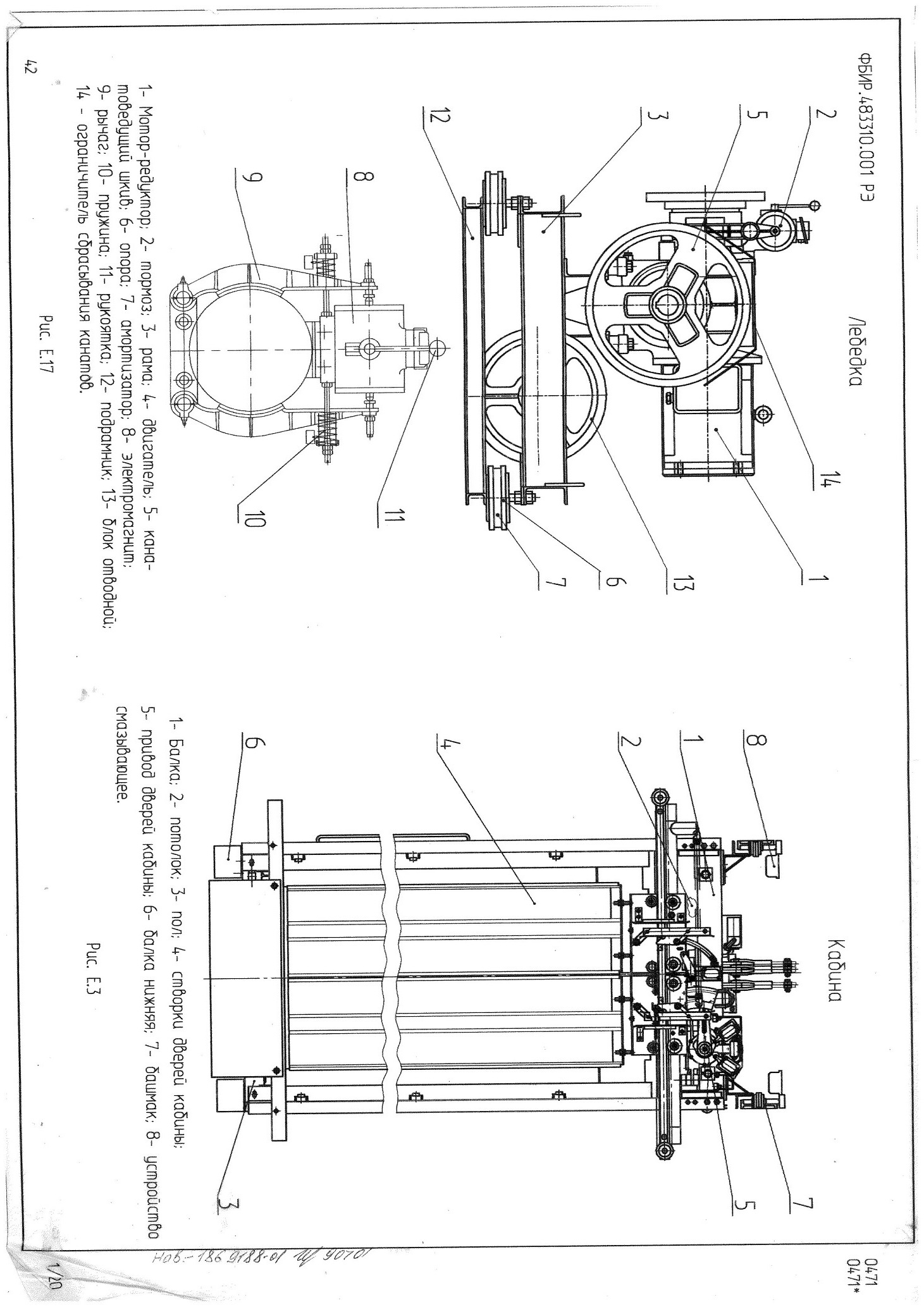

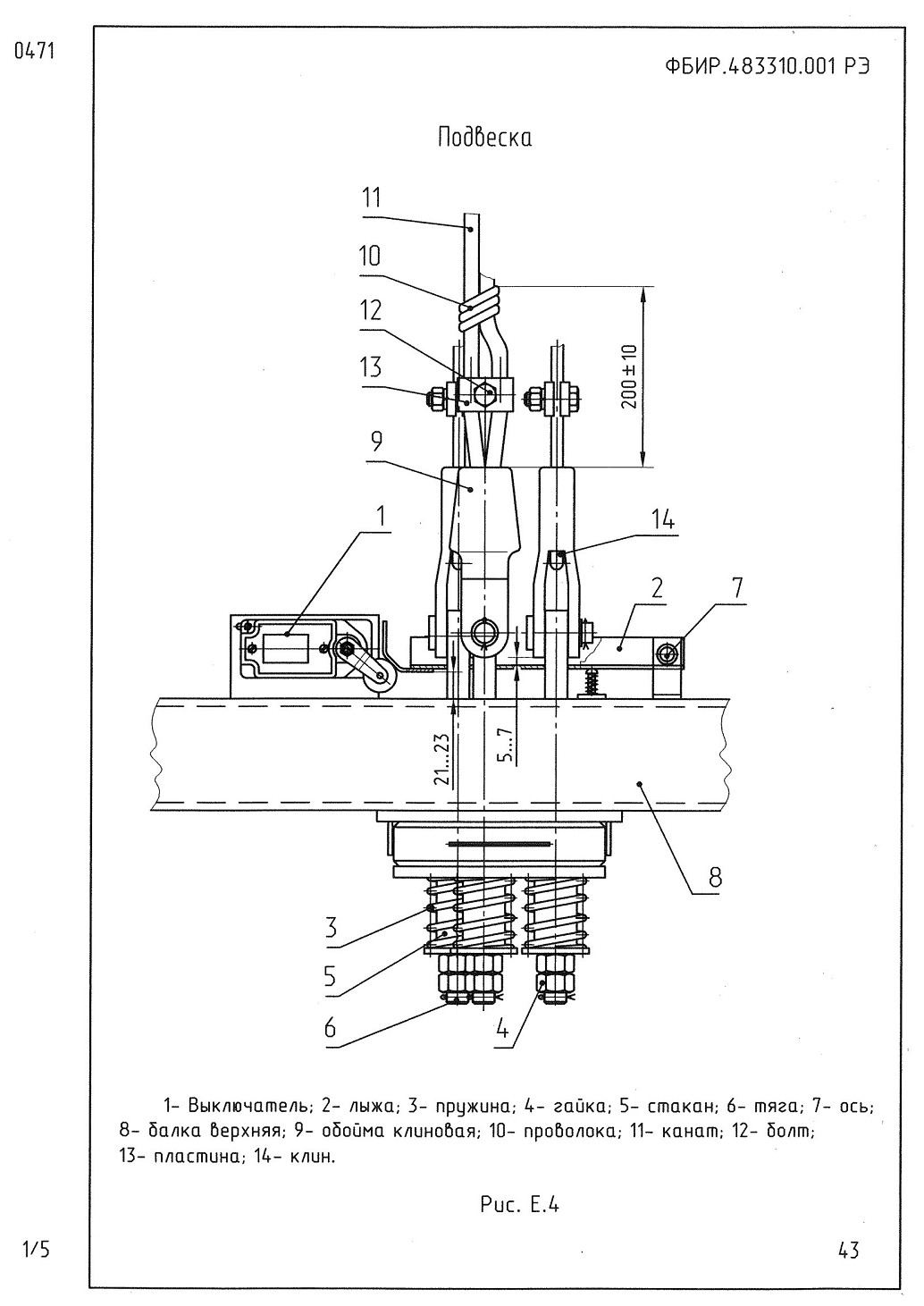

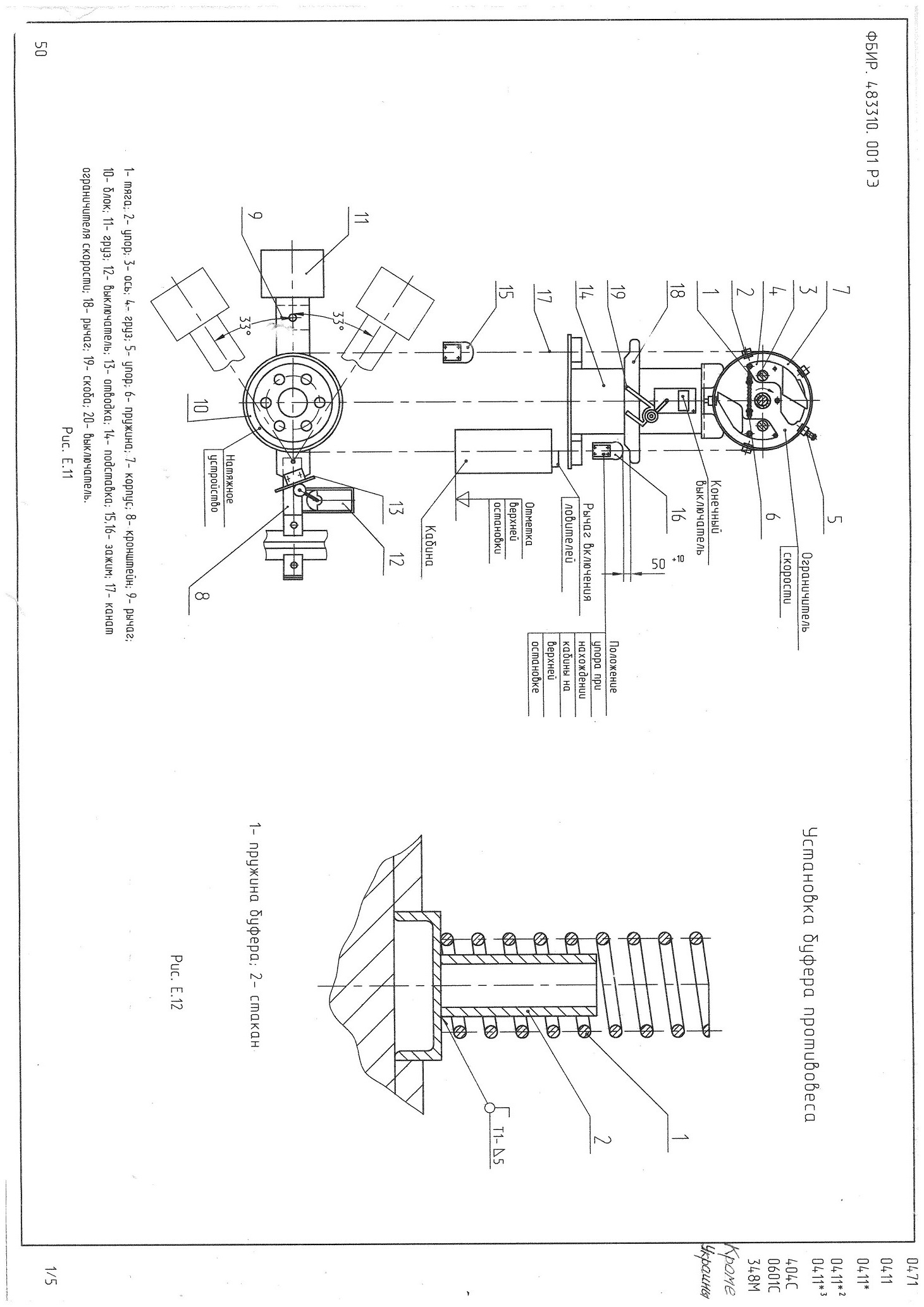

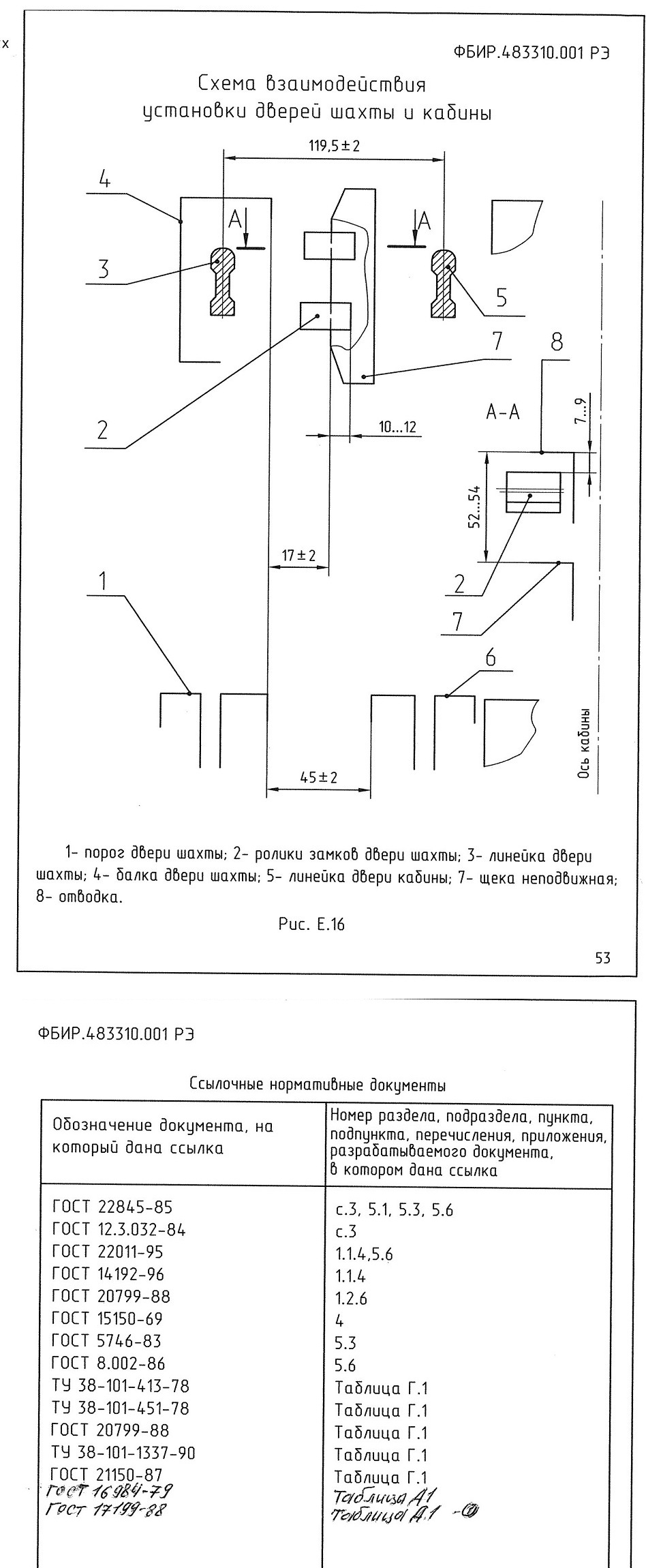

Приложение Ж

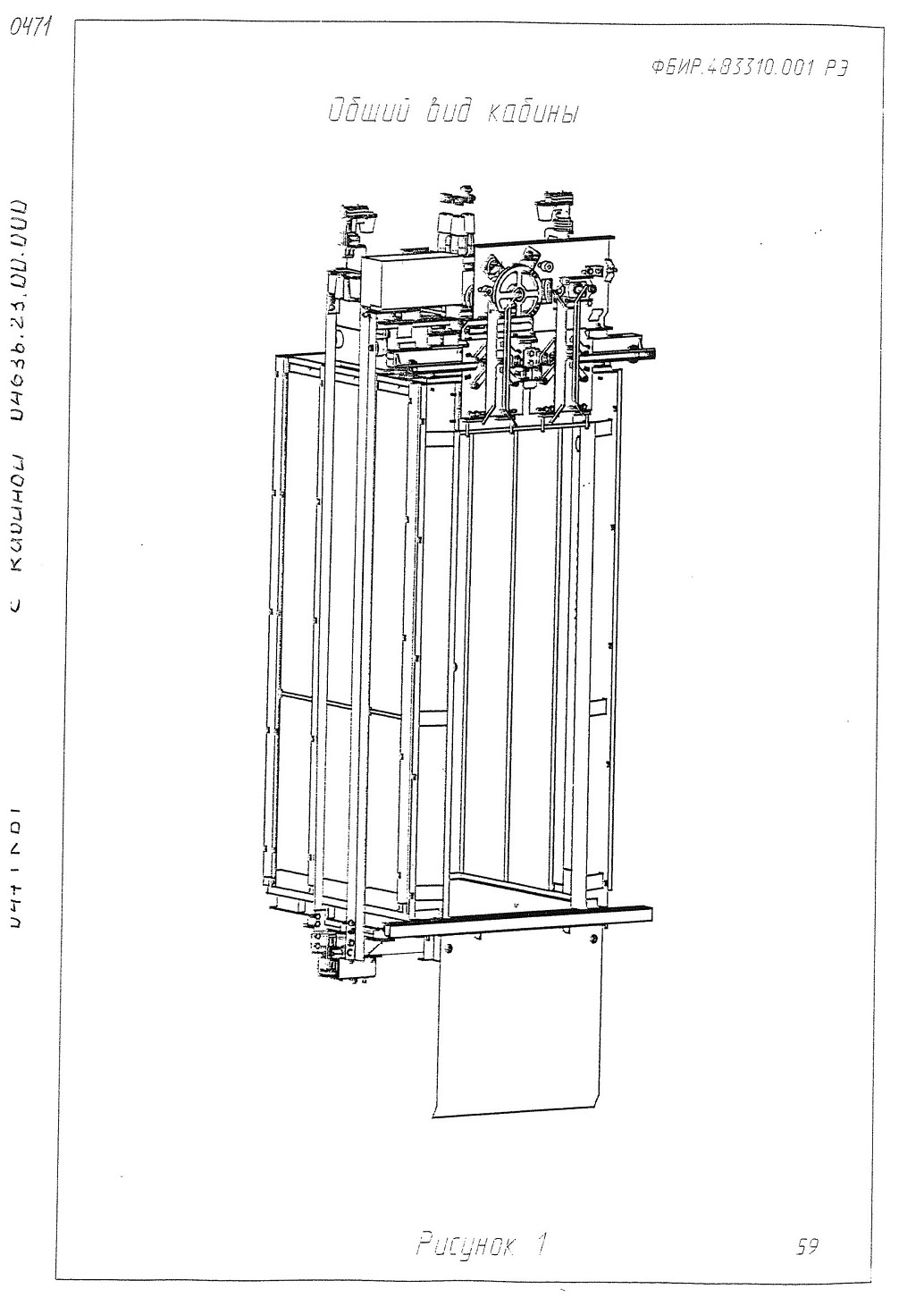

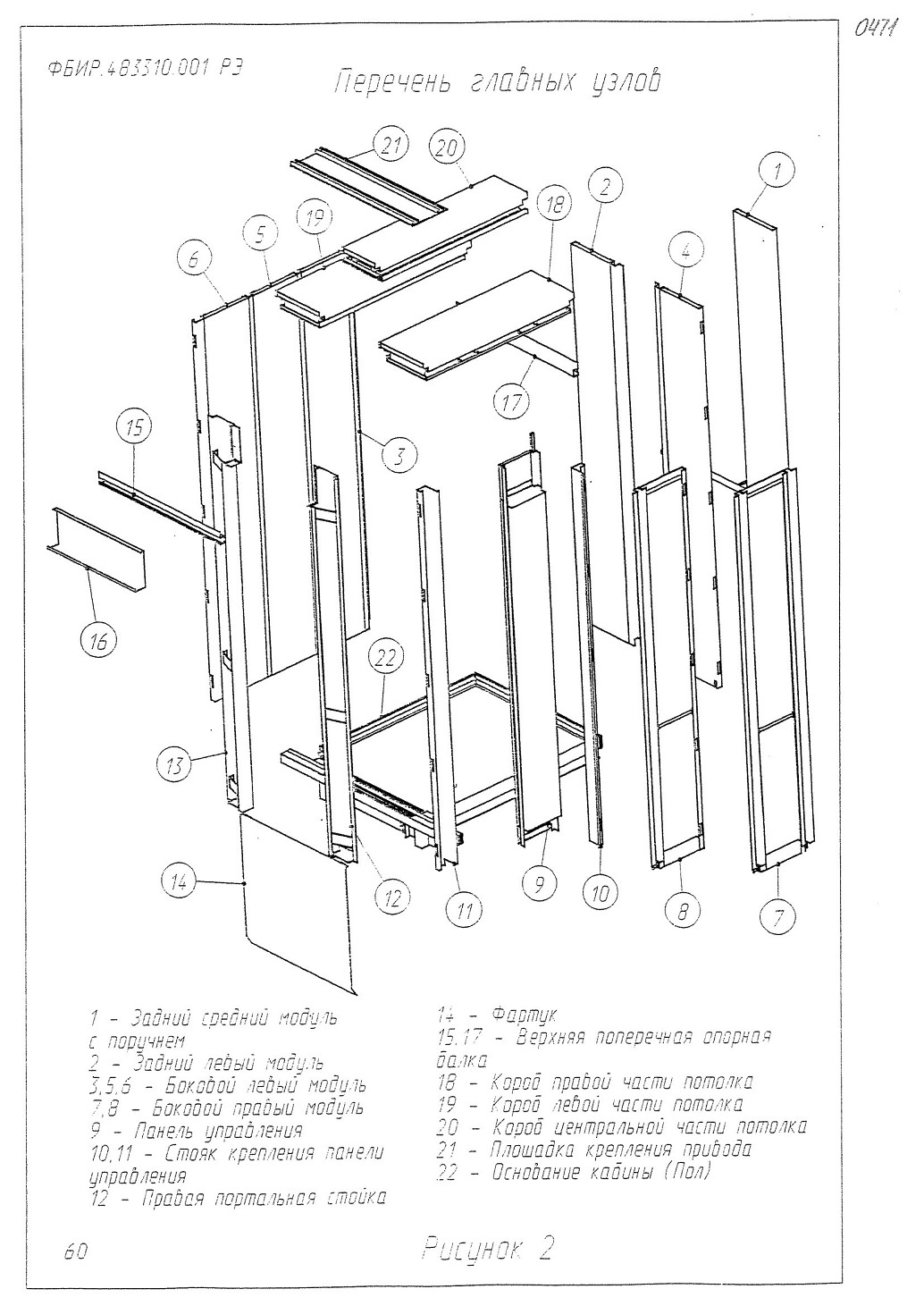

Сборка кабины (Рисунок 1,2) производится в соответствии со сборочным чертежом в следующей последовательности:

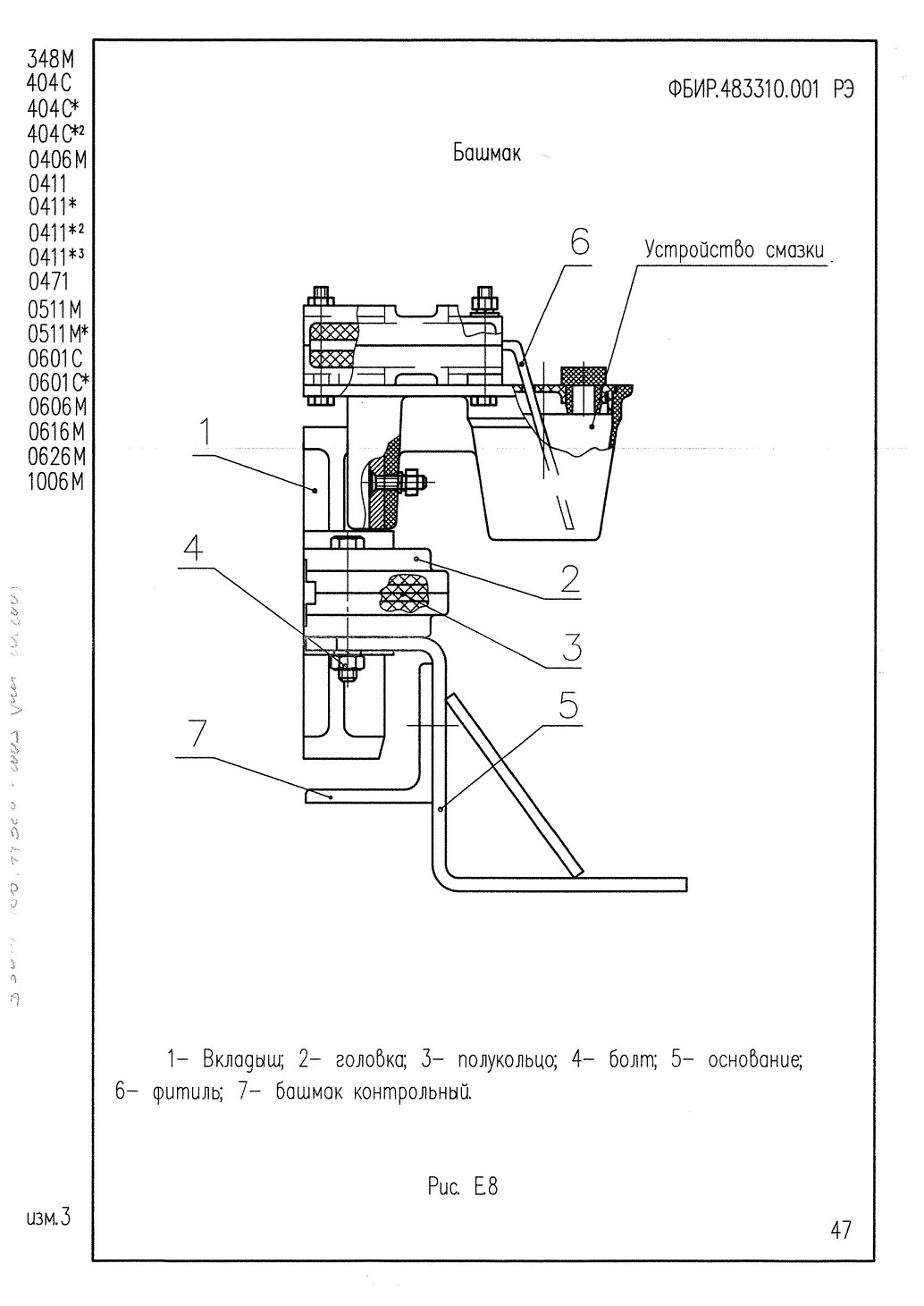

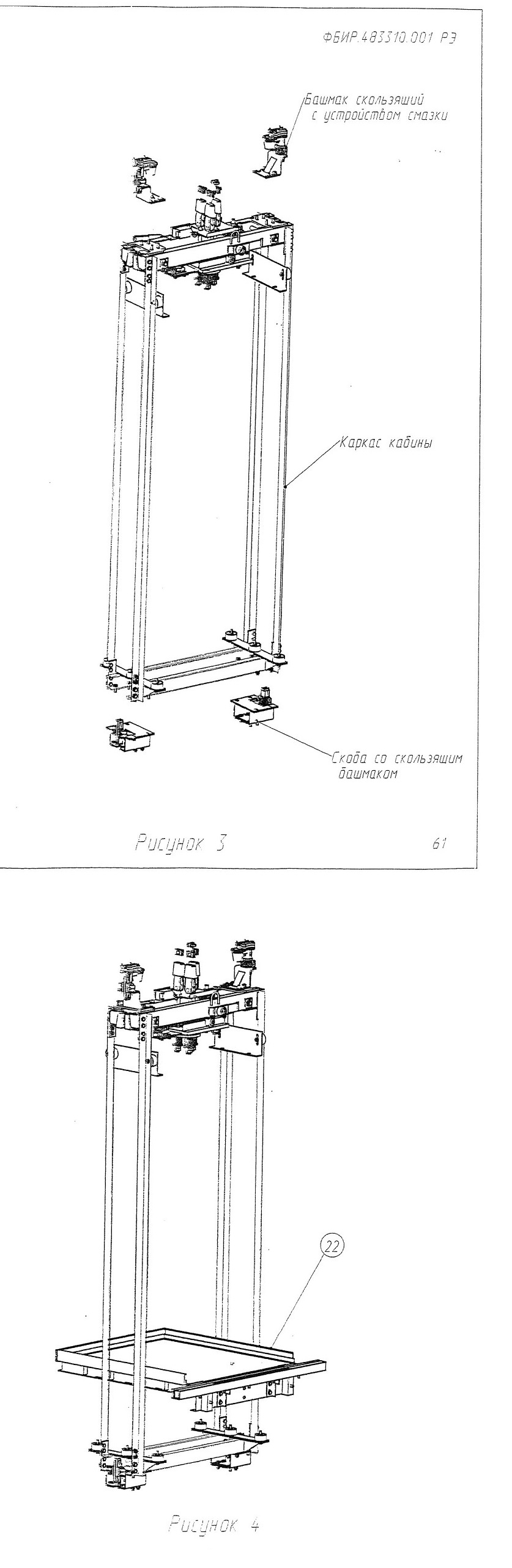

1 Установить каркас кабины в шахту лифта, предварительно сняв башмаки и устройства смазки (Рисунок 3).

2 Установить пол кабины 22 в каркас кабины (Рисунок 4). Выставить его по установочным размерам по глубине шахты и затянуть болты амортизаторов крепления пола кабины.

3 Проверить правильность уровня пола кабины.

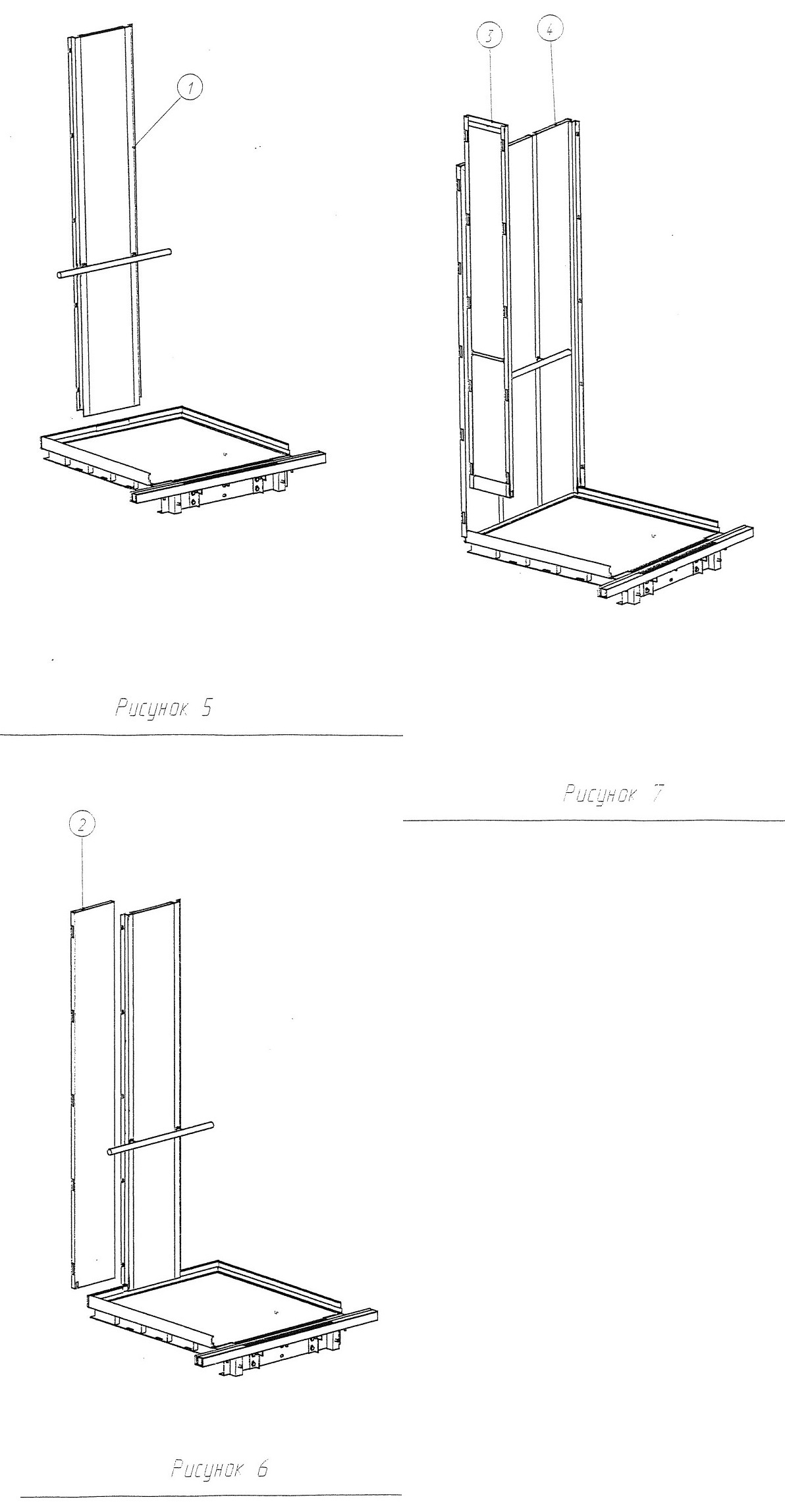

4 Вставить вертикально задний средний модуль 1 пазами на борт опорного профиля на задней стороне пола кабины слегка наклоняя его на себя, предварительно установив поручень на модуль. (Рисунок 5).

5 Удерживая задний левый модуль 2 правой рукой за ручку с задней стороны модуля и придерживая спереди левой рукой, поместить когтеобразные выступы левой стороны в соответствующие пазы заднего среднего модуля 1 и осадить его на борт опорного профиля пола кабины (Рисунок 6).

Проверить, что все когтеобразные выступы левой стороны модуля и пазы нижней кромки надежно зафиксированы.

Проверить уровни верхних кромок модулей. При малейшем несовпадении отрегулируйте уровень путем легкого постукивания деревянным молотком.

6 Удерживая боковой левый модуль 3 правой рукой за ручку и придерживая спереди левой рукой, совместить когтеобразные выступы и пазы прилегающих сторон и установить его на борт опорного профиля пола кабины (Рисунок 7).

Таким же образом собрать задний правый модуль 4.

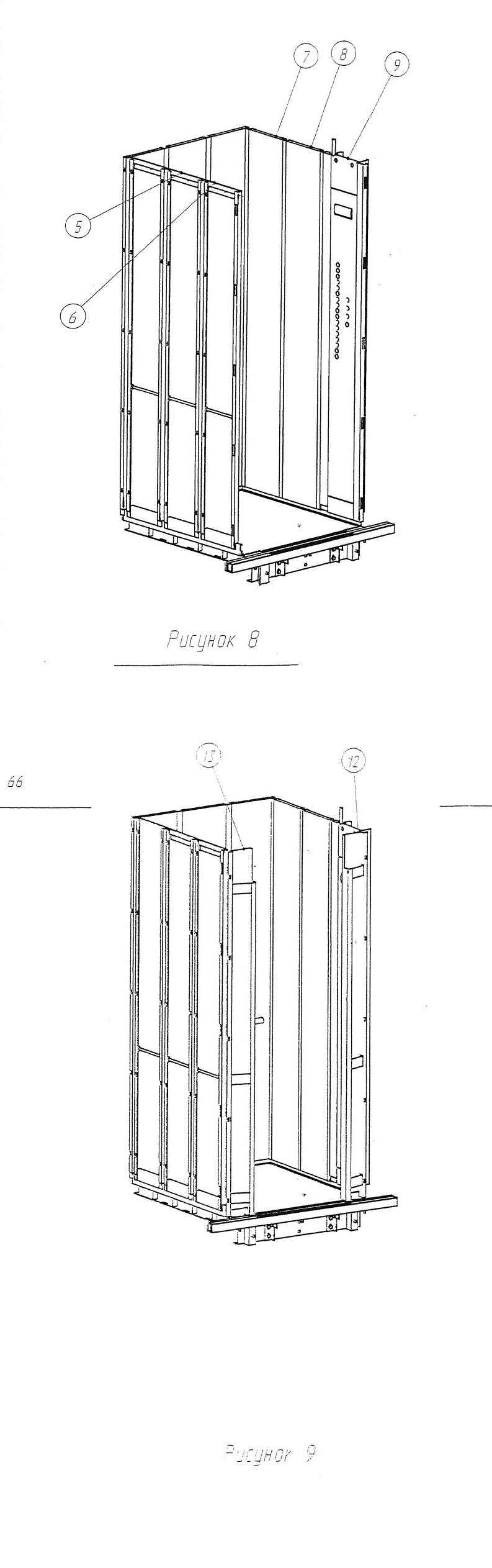

7 Сборка всех остальных модулей 5,6,7,8,9,10,11 в соответствии со сборочным чертежом и порядком сборки описанном в пункте 5 (Рисунок 8).

8 Проверить уровни верхних кромок модулей. При малейшем несовпадении отрегулируйте уровень путем легкого постукивания деревянным молотком.

9 Закрепите модули болтами через доступные крайние нижние отверстия к опорному профилю пола кабины.

10 Установить левую портальную стойку 13, совместив когтеобразные выступы с пазами примыкающей балки осадить ее на борт опорного профиля (Рисунок 9).

Закрепить низ портальной стойки к полу болтом через резьбовое отверстие.

Таким же образом установить правую портальную стойку 12 (Рисунок 9).

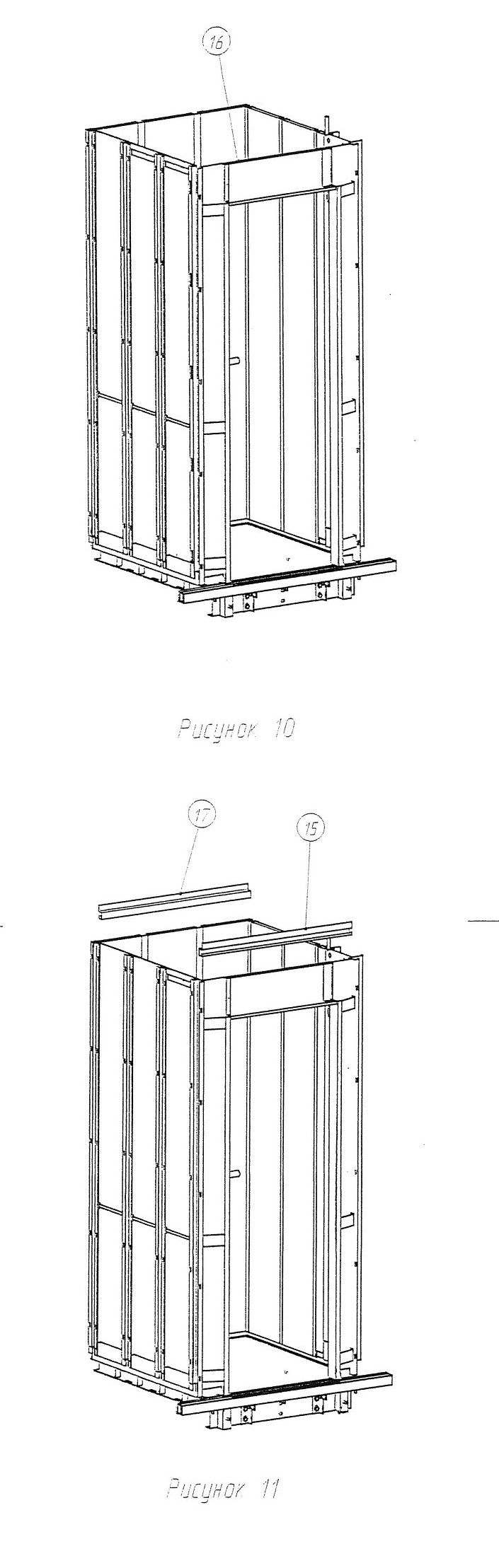

11 Установить ригель 16, закрепив его, не затягивая полностью, болтами через резьбовые отверстия на портальных стойках (Рисунок 10).

Затянуть полностью сначала нижние болты, потом верхние болты только тогда, когда убедитесь что ригель параллелен портальным стойкам.

12 Установить верхние поперечные опорные балки 15,17 закрепив их болтами через резьбовые отверстия в модулях и портальных стойках (Рисунок 11).

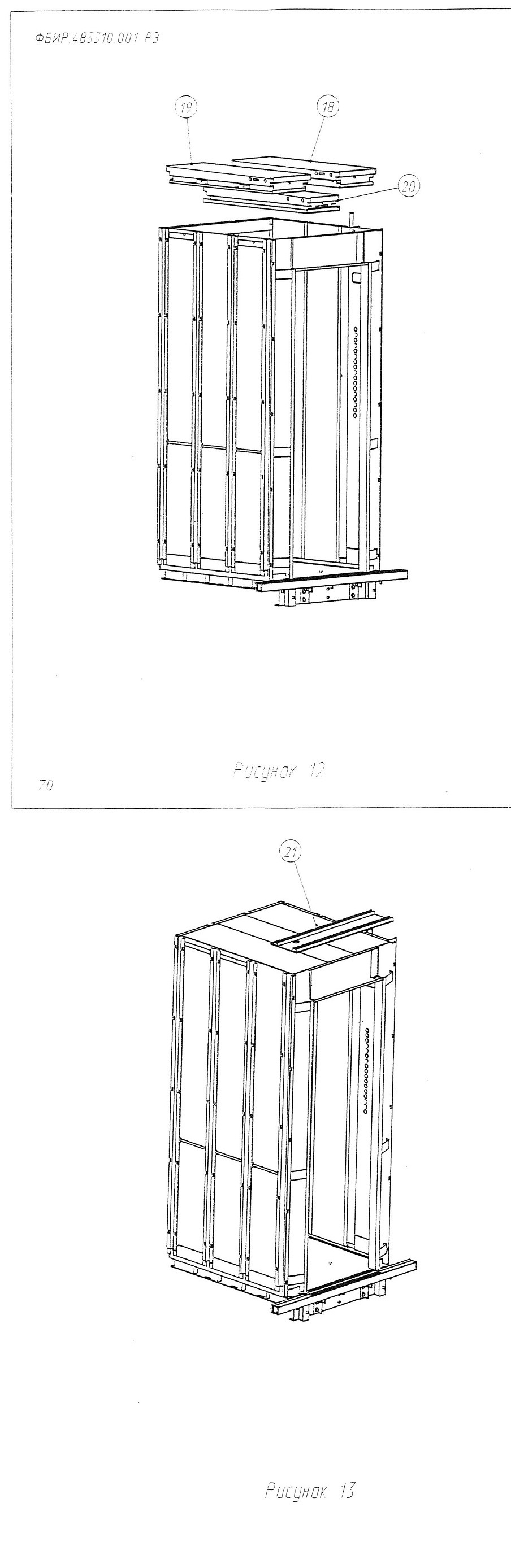

13 Установить короб правой части потолка 18 на верхние опорные балки (Рисунок 12).

Присоединить к нему плафон. После этого, сместить всю правую часть потолка до упора вправо.

Убедиться, что короб плотно прилегает ко всем опорным балкам.

Закрепить болтами правую часть потолка к опорным балкам.

Повторить таким же образом сборку левой 19 и центральной 20 частей потолка, как и правой (Рисунок 12).

14 Закрепить болтами правую и левую части потолка к модулям через пазы и резьбовые отверстия. Затем, аналогично, закрепить центральную часть потолка к боковым.

Убедиться, что центральный плафон потолка отцентрирован по отношению к боковым плафонам.

15 Закрепить болтами к потолку площадку крепления привода дверей кабины 21 (Рисунок 13).

16 Закрепить, через амортизаторы, купе кабины в каркасе.

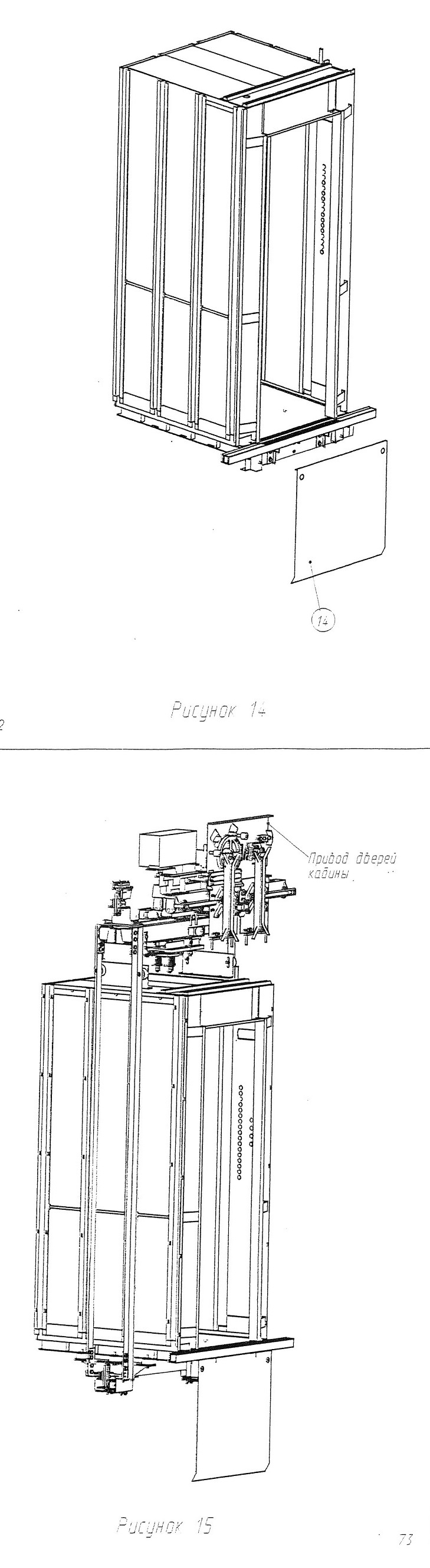

17 Установить фартук кабины 14 (Рисунок 14).

18 Установить привод дверей кабины (Рисунок 15).

19 Установить створки дверей кабины. Выставить зазоры между левой и правой створками, а так же между створками и портальными стойками.

20 Установить перила, при комплектации ими кабины, и электроаппараты.

21 Выполнить электроразводку согласно чертежу 0463Б.11.00.000 (электроразводка по кабине.
