Автомобильный диагностический прибор СКАНМАТИК-2. Руководство по эксплуатации Версия программы (2.21.24)

обслуживания

DDCM

Модуль двери водителя

Конфигурация, запись

VIN

PDCM

Модуль управления
пассажирской дверью

Конфигурация, запись

VIN

DSC

Контроллер сиденья
водителя

Конфигурация, запись

VIN

Gateway Aptiv

Конфигурация, запись

VIN

Gateway UAES

Конфигурация, запись

VIN

PLG

Электропривод двери
багажника

Конфигурация, запись

VIN,

Обучение положения
механического упора

SRS

Подушки безопасности

Конфигурация, запись

VIN,

Калибровка датчика рыскания

F-PBOX

Передний блок питания

Конфигурация

R-PBOX

Задний блок питания

Конфигурация

TMPS

Контроль давления в шинах

Конфигурация

обучение

датчиков

HAP

Высокоавтоматическая
парковка

Конфигурация, запись

VIN

AMP

Усилитель

запись

VIN

BLE

Модуль Bluetooth

Конфигурация, запись

VIN

HUD

Проекционный дисплей

Конфигурация

STBS

Контроллер сенсорной
панели экрана

запись

VIN

WPC

Беспроводная зарядка

Конфигурация, запись

VIN

IFC

Интеллектуальная передняя
камера

Конфигурация

RSDS

Система боковых радаров

Конфигурация

HOVER M4

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

ME7.9.7

Сброс адаптаций

ECM

ME7.8.8 K-Line

Конфигурация

ABS

BOSCH 8.1/28

SRS

CH04 Autoliv

IMMO

SIEMENS STEC

Привязка ключей, привязка
блоков и др.

WINGLE

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

Delphi MT20U

ECM

Delphi MT20U2/MT22U

Адаптация ДПКВ, сброс

адаптаций

ECM

BOSCH V50 DIESEL

ABS

BOSCH 8.1/22

ABS

K5(N2)-ABS

Конфигурация, калибровка д.
ускорения, датчика рул. упр.

SRS

JINGHENG (5WK43689)

IMMO

Delphi IMMO

для

MT20U2/TM22U

Информация, обучение

ключей, синхронизация
блоков,

чтение PIN кода из

ЭСУД.

6.16.2

Подключение к автомобилю

Автомобили Greatwall

оборудованы колодкой типа OBD

16 (см. ниже).

Колодка OBD

-II

Назначение контактов:

4, 5

–

масса;

–

K-

линия,

–

CAN High,

–

CAN Low,

–

(+) АКБ

Используйте

переходник OBD

-16

6.16.3

Работа

иммобилизатором

SIEMENS STEC

На автомобилях

Greatwall

встречаются два типа иммобилизаторов SIEMENS STEC

(изготавливаются для автопроизводителя по лицензии различными фирмами –

“SHANGHAI

TRANSPORTATION ELECTRIC CO., LTD

” и другими), которые различаются аппаратным

исполнением (см. таблицу).

3605130-M16

–

не имеет внешнего EEPROM, тип

транспондеров: PCF7935AS. Допускает привязку
чистых транспондеров и повторную привязку уже
использованных.

3605100-G08

–

имеет внешний

EEPROM

типа

Microchip 24LC08B

. Тип транспондеров:

PCF7936AS. Транспондеры должны быть
специальным образом запрограммированы на

заводе

Greatwall -

привязка чистых

транспондеров не допускается. Поэтому их
следует заказывать только у поставщиков
запчастей

Greatwall

для конкретной модели

автомобиля (имеют маркировку в виде точки).
Допускается повторная привязка уже
использованных транспондеров.

Принцип работы

При включении зажигания иммобилизатор считывает идентификатор чипа ключа и сверяет его с
записанными в памяти. Затем иммобилизатор отправляет сообщение о разрешении (или запрете)
работы двигателя, зашифрованное с помощью своего секретного ключа в модуль ЭСУД. Модуль
ЭСУД расшифровывает полученное сообщение с помощью своего секретного ключа.

Таким образом, для правильной работы системы необходимы следующие условия:

•

идентификатор ключа в замке зажигания должен быть записан в память иммобилизатора (“ключ
обучен”);

•

Секретный ключ иммобилизатора и модуля ЭСУД должны совпадать (т.е. иммобилизатор и модуль
ЭСУД “привязаны” или “синхронизированы”);

6.16.3.1

PIN

код

Используется для проведения процедур обучения ключей, привязки иммобилизатора к ЭБУ и других
с помощью диагностического прибора.

коды хранятся отдельно в иммобилизаторе и модуле

ЭСУД. Программирование

кода выполняется при выходе автомобиля с конвейера. Заводской

код безопасности рассчитывается специальным алгоритмом в зависимости от VIN автомобиля и в
начальном состоянии одинаковы для иммобилизатора и модуля ЭСУД.

PIN код иммобилизатора

может быть изменен с помощью процедуры “Программирование PIN и

VIN

”, а в модуль ЭСУД может быть записан только вместе с секретным кодом с помощью

процедуры “Запись иммобилизатора в ЭСУД”.

коды иммобилизатора и ЭСУД не влияют на штатную работу системы, однако для выполнения

процедур “Сброс модуля ЭСУД”, “Запись иммобилизатора в ЭСУД” и “Запись ЭСУД в

иммобилизатор” требуется, чтобы в обоих модулях они совпадали (если запрограммированы).
Таким образом, если кто

либо поменял PIN код иммобилизатора без смены PIN кода модуля ЭСУД,

то в дальнейшем вышеупомянутые процедуры будут недоступны, даже если известен PIN код
иммобилизатора. Решить данную проблему можно только считав PIN код из EEPROM ЭСУД

(BOSCH ME7.9.7)

–

два байта по смещению E2h, как показано на рисунке:

6.16.3.2

Основные операции

Привязка ключей

Удалите старые ключи из памяти иммобилизатора с помощью процедуры “Удаление всех ключей”

Для каждого ключа выполните процедуру “Привязка ключа”

Привязка нового иммобилизатора

и нового модуля ЭСУД

Запрограммируйте PIN код иммобилизатора;

Иммобилизатор

Секретный ключ

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

VIN

Память транспондеров

VIN

Ключ

Чип

Выполните “Запись иммобилизатора в ЭСУД”;

Обучите ключи.

Привязка нового иммобилизатора к старому модулю ЭСУД

PIN код модуля ЭСУ должен быть изветен.

Выполните “Запись ЭСУД в иммобилизатор”.

Запрограммируйте PIN код иммобилизатора.

Обучите ключи.

Если рассчитанный PIN код ЭСУД не подходит, то проблему можно решить только

считыванием

кода из EEPROM модуля ЭСУД

Привязка старого иммобилизатора к новому модулю ЭСУД

код иммобилизатора должен быть известен.

Выполните “Запись иммобилизатора в ЭСУД”;

Удалите и обучите ключи при необходимости.

Если PIN код иммобилизатора не подходит, то проблему можно решить только заменой

иммобилизатора на новый.

Привязка старого иммобилизатора к старому модулю ЭСУД

коды обоих модулей должны быть известны.

Выполните “Сброс иммобилизатора” (потребуется

код иммобилизатора).

Выполните “Сброс ЭСУД” (потребуется

код модуля ЭСУД).

10.

Запрограммируйте

код иммобилизатора.

11.

Выполните “Запись иммобилизатора в ЭСУД”.

12.

Удалите и обучите ключи при необходимости.

Если PIN код иммобилизатора

не известен, то проблему можно решить только заменой

иммобилизатора на новый.

Если PIN код ЭСУД не подходит, то проблему можно решить только

считыванием PIN кода из

EEPROM модуля ЭСУД.

6.16.3.3

Выполнение процедур

Если PIN код иммобилизатора уже запрограммирован, то для выполнения любых процедур
потребуется ввод

кода.

ВНИМАНИЕ! Иммобилизатор допускает не более 7

ми попыток ввода

PIN

кода. Если на 7

мой

попытке код окажется неверным, то иммобилизатор заблокируется НАВСЕГДА.
Иммобилизатор с зеленой наклейкой можно восстановить, записав программатором
содержимое

EEPROM

от разблокированного блока. Иммобилизатор с желтой наклейкой не

имеет внешнего EEPROM –

его восстановление НЕВОЗМОЖНО.

6.16.3.3.1

Ввод PIN кода

Введите PIN код иммобилизатора в появившемся окне. Программа отправит PIN код в

иммобилизатор и отобразит результат.

ПРИМЕЧАНИЕ. Выполнение данной процедуры необязательно –

программа автоматически

запрашивает PIN код, когда он требуется.

ВНИМАНИЕ! Иммобилизатор допускает не более 7

ми попыток ввода

PIN

кода. Если на 7

мой

попытке код неверным, то иммобилизатор заблокируется НАВСЕГДА. Иммобилизатор с
зеленой наклейкой можно восстановить, записав программатором содержимое

EEPROM

от

разблокированного блока. Иммобилизатор с желтой наклейкой не имеет внешнего EEPROM –

его восстановление НЕВОЗМОЖНО.

6.16.3.3.2

Программирование PIN и VIN

Процедура служит для записи нового кода безопасности PIN и VIN в иммобилизатор.

Иммобилизатор должен быть “новым“. Перевести его в это состояние можно с помощью процедуры
“Сброс иммобилизатора”.

ВНИМАНИЕ!

Данная процедура программирует PIN код иммобилизатора. PIN код модуля ЭСУД остается при
этом прежним (если запрограммирован). Если PIN коды модулей не соответствуют друг другу, то
выполнение процедур “Сброс ЭСУД”, “Запись иммобилизатора в ЭСУД” и “Запись ЭСУД в

иммобилизатор” будут недоступны.

Во избежание этой проблемы следует:

•

перед программированием PIN кода иммобилизатора

выполнить процедуру “Сброс ЭСУД”;

•

выполнить программирование PIN кода и

VIN

иммобилизатора;

•

выполнить процедуру “Запись иммобилизатора в ЭСУД” –

новый PIN код иммобилизатора будет

записан в ЭСУД;

6.16.3.3.3

Обучение ключа

Данная процедура позволяет обучить транспондер ключа. Вставьте обучаемый ключ в замок и
включите зажигание в положение “ON”. Допускается обучение не более 5

ти ключей.

6.16.3.3.4

Удаление всех ключей

Все ранее обученные ключи будут удалены из памяти иммобилизатора. Следуйте инструкциям на
экране.

6.16.3.3.5

Запись иммобилизатора в ЭСУД

Данная процедура выполняется при замене модуля ЭСУД.

Условия

код иммобилизатора

должен быть запрограммирован. Выполните процедуру

“Программирование PIN кода” если требуется. Модуль ЭСУД должен быть в состоянии “нового”, то
есть Секретный ключ не записан или сброшен. Перевести обученный модуль ЭСУД в данное
состояние с помощью процедуры “Сброс модуля ЭСУД”.

Выполнение

При выполнении процедуры происходит запись секретного ключа, PIN кода и идентификационного
номера автомобиля (VIN) из иммобилизатора в модуль ЭСУД как показано на схеме.

По завершении процедуры иммобилизатор и модуль ЭСУД “привязаны” и готовы к совместной
работе.

6.16.3.3.6

Запись ЭСУД в иммобилизатор

Данная процедура выполняется при замене иммобилизатора.

Условия

Модуль ЭСУД имеет состояние “обучен”, то есть Секретный ключ и PIN код в него были записаны.

PIN код модуля ЭСУД (или заменяемого иммобилизатора) должен быть известен. Если

код

старой системы неизвестен или не подходит, то данная процедура не может быть выполнена.
Решить данную проблему можно только

считыванием

кода из EEPROM модуля ЭСУД

”.

Если иммобилизатор не является новым, то рекомендуется перевести его в это состояние,

выполнив процедуру “Сброс иммобилизатора” –

в этом случае программа даст возможность ввода

старого PIN кода для модуля ЭСУД. В противном случае PIN код, который был запрограммирован в
иммобилизатор должен соответствовать

коду в модуле ЭСУД.

Выполнение

При выполнении процедуры происходит запись секретного ключа из иммобилизатора в модуль
ЭСУД как показано на схеме ниже.

ВНИМАНИЕ!

Выполняется перенос только секретного ключа из модуля ЭСУД в иммобилизатор.

код

идентификационный номер автомобиля (VIN) не переносятся из модуля ЭСУД. Поэтому, если PIN
код иммобилизатора или VIN не были запрограммированы (новый иммобилизатор):

Иммобилизатор

Секретный ключ

Код безопасности (PIN)

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

Память транспондеров

VIN

Иммобилизатор

Секретный ключ

Код безопасности (PIN)

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

Память транспондеров

VIN

•

выполните процедуру “Программирование

VIN

”, используя коды, соответствующее модулю

ЭСУД

;

•

выполните процедуру обучения ключей

По завершении процедуры иммобилизатор и модуль ЭСУД “привязаны” и готовы к совместной
работе.

6.16.3.3.7

Сброс иммобилизатора

Процедура служит для перевода иммобилизатора в состояние “нового”. При выполнении данной
процедуры происходит сброс

кода иммобилизатора и удаления всех обученных ключей.

По завершении процедуры иммобилизатор

готов к программированию нового PIN кода и к

процедуре “Запись ЭСУД в иммобилизатор”.

6.16.3.3.8

Сброс модуля ЭСУД

Процедура служит для перевода модуля ЭСУД в состояние “нового”. При выполнении данной
процедуры происходит сброс секретного ключа и PIN кода модуля ЭСУД.

Условия

Если

код иммобилизатора запрограммирован, то он должен соответствовать

коду модуля

ЭСУД.

Если PIN код иммобилизатора не запрограммирован (“новый” иммобилизатор), то программа
запросит PIN код системы модуля ЭСУД.

Если PIN код неизвестен или не совпадает, то данная процедура не может быть выполнена. Решить
данную проблему можно

считыванием

кода из EEPROM модуля ЭСУД

По завершении процедуры модуль ЭСУД готов к процедуре “Запись иммобилизатора в ЭСУД”.

6.16.4

Работа

иммобилизатором

Delphi

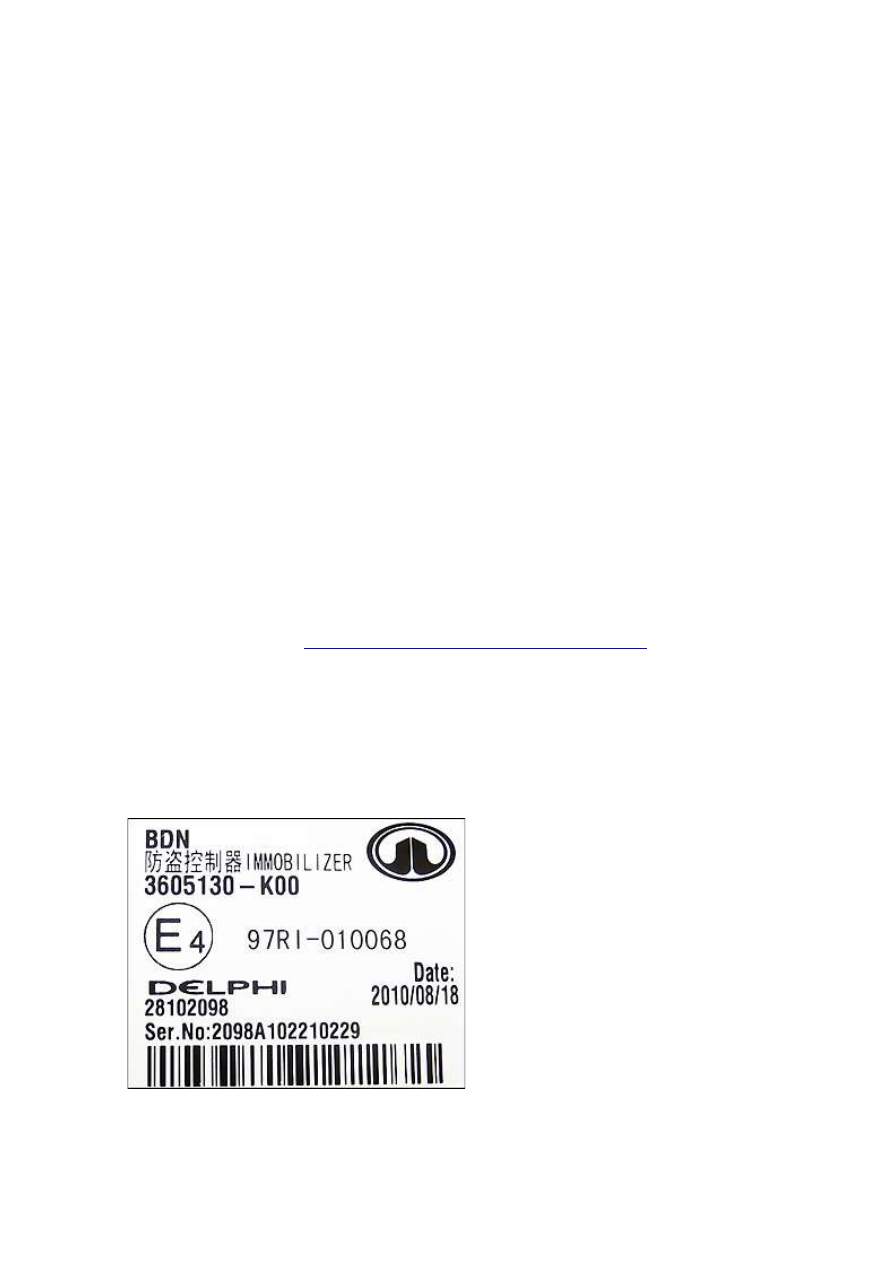

Иммобилизатор фирмы

Delphi

устанавливается на автомобили

Greatwall

с модулями ЭСУД типа

Delphi MT20U2, Delphi MT22U, Delphi DCM3.7.

Тип

EEPROM:

93C66

. Номер запчасти транспондера:

Принцип работы

При включении зажигания иммобилизатор считывает идентификатор чипа ключа и сверяет его с
записанными в памяти. Затем иммобилизатор

отправляет сообщение о разрешении (или запрете)

работы двигателя, зашифрованное с помощью своего секретного ключа в модуль ЭСУД. Модуль

ЭСУД расшифровывает полученное сообщение с помощью своего секретного ключа.

Таким образом, для правильной работы системы необходимы следующие условия:

•

идентификатор ключа

в замке зажигания должен быть записан в память иммобилизатора (“ключ

обучен”);

•

секретные ключи иммобилизатора и модуля ЭСУД должны совпадать (т.е. иммобилизатор и модуль
ЭСУД “привязаны” или “синхронизированы”);

6.16.4.1

PIN

код

коды хранятся отдельно в иммобилизаторе и модуле ЭСУД. Программирование

кодов

обоих модулей выполняется при выходе автомобиля с конвейера.

коды иммобилизатора и

ЭСУД не влияют на штатную работу системы и требуются только для проведения соответствующих
процедур с помощью диагностического оборудования.

Программа имеет возможность считывания

кода из

EEPROM

модулей ЭСУД

Delphi MT20U2,

MT22U, DCM

3.7 через диагностическую колодку.

PIN код иммобилизатора

может быть изменен с помощью процедуры “Программирование PIN и

VIN

”, а в модуль ЭСУД может быть записан только вместе с секретным кодом с помощью

процедуры “Запись иммобилизатора в ЭСУД”.

6.16.4.2

Основные операции

Привязка ключей

Удалите старые ключи из памяти иммобилизатора с помощью процедуры “Удаление всех ключей”

Для каждого ключа выполните процедуру “Привязка ключа”

Привязка нового иммобилизатора и нового модуля ЭСУД

Запрограммируйте PIN код и

VIN

иммобилизатора.

Выполните “Запись иммобилизатора в ЭСУД”.

Обучите ключи.

Привязка нового иммобилизатора к старому модулю ЭСУД

PIN код модуля ЭСУД должен быть известен –

считайте его из модуля ЭСУД, если необходимо.

Выполните “Запись ЭСУД в иммобилизатор”.

Иммобилизатор

Секретный ключ

Модуль ЭСУД

Секретный ключ

PIN код

VIN

Память транспондеров

VIN

Ключ

Чип

Запрограммируйте PIN код иммобилизатора.

Обучите ключи.

Привязка старого иммобилизатора к новому модулю ЭСУД

код иммобилизатора должен быть известен.

Выполните “Запись иммобилизатора в ЭСУД”;

Удалите и обучите ключи при необходимости.

Если PIN код иммобилизатора

не подходит, то проблему можно решить только заменой

иммобилизатора на новый.

Привязка старого иммобилизатора к старому модулю ЭСУД

коды обоих модулей должны быть известны.

Выполните “Сброс иммобилизатора” (потребуется

код иммобилизатора).

Выполните “Сброс ЭСУД” (потребуется

код модуля ЭСУД).

Запрограммируйте

код иммобилизатора.

Выполните “Запись иммобилизатора в ЭСУД”.

Удалите и обучите ключи при необходимости.

Если PIN код иммобилизатора

неизвестен, то проблему можно решить только заменой

иммобилизатора на новый.

Если PIN код ЭСУД не подходит, то проблему можно решить только

считыванием PIN кода из

EEPROM модуля ЭСУД.

6.16.4.3

Выполнение процедур

Если PIN код иммобилизатора уже запрограммирован, то для выполнения процедур потребуется
ввод

кода.

ВНИМАНИЕ! Иммобилизатор допускает не более 7

ми попыток ввода

PIN

кода. Если на 7

мой

попытке код окажется неверным, то иммобилизатор заблокируется НАВСЕГДА.
Иммобилизатор можно восстановить, записав программатором содержимое

EEPROM

от

разблокированного блока.

6.16.4.3.1

Чтение

PIN

кода из ЭСУД

Программа позволяет считать

код из

EEPROM

модуля ЭСУД через диагностический разъем

автомобиля. Для модулей ЭСУД

Delphi MT20U

2 и

MT22U

программа выведет один

код, а для

Delphi DCM

3.7 выводится несколько вариантов.

ВНИМАНИЕ!

На время чтения

кода из ЭСУД

Delphi MT20U2/MT22U

в ОЗУ модуля загружается

специальная программа, поэтому модуль в это время становится неработоспособен. Для того чтобы
модуль вернуться в рабочее состояние следует выключить зажигание на 20 секунд (до отключения
главного реле).

6.16.4.3.2

Программирование PIN и VIN

Процедура служит для записи нового PIN кода и VIN в иммобилизатор. Иммобилизатор должен

быть “новым“. Перевести его в это состояние можно с помощью процедуры “Сброс
иммобилизатора”.

ВНИМАНИЕ!

Данная процедура программирует только PIN код и

VIN

иммобилизатора. PIN код

модуля ЭСУД остается при этом прежним. Во избежание дальнейших проблем с доступом к
иммобилизатору и модулю ЭСУД следует:

•

перед программированием PIN кода иммобилизатора выполнить процедуру “Сброс ЭСУД”.

•

выполнить программирование PIN кода и

VIN

иммобилизатора.

•

выполнить процедуру “Запись иммобилизатора в ЭСУД” –

новый PIN код,

VIN

и секретный ключ

иммобилизатора будет записан в ЭСУД.

6.16.4.3.3

Обучение ключа

Данная процедура позволяет обучить транспондер ключа. Вставьте обучаемый ключ в замок и
включите зажигание в положение “ON”. Допускается обучение не более 6

ти ключей. Текущее число

обученных ключей можно посмотреть во вкладке “Информация”.

6.16.4.3.4

Удаление всех ключей

Все ранее обученные ключи будут удалены из памяти иммобилизатора. Следуйте инструкциям на

экране.

6.16.4.3.5

Запись иммобилизатора в ЭСУД

Данная процедура выполняется при замене модуля ЭСУД.

Условия

код и

VIN

иммобилизатора должны быть запрограммированы. Выполните процедуру

“Программирование PIN и

VIN

” если требуется.

Модуль ЭСУД должен быть в состоянии “нового”, то есть секретный ключ не записан или сброшен.
Перевести обученный модуль ЭСУД в данное состояние с помощью процедуры “Сброс модуля

ЭСУД”. Для нового ЭСУД используется

код “

FFFF

” или “0000”.

Выполнение

При выполнении процедуры происходит запись секретного ключа, PIN кода и идентификационного

номера автомобиля (VIN) из иммобилизатора в модуль ЭСУД как показано на схеме.

По завершении процедуры иммобилизатор и модуль ЭСУД “привязаны” и готовы к совместной
работе.

6.16.4.3.6

Запись ЭСУД в иммобилизатор

Данная процедура выполняется при замене иммобилизатора.

Иммобилизатор

Секретный ключ

Код безопасности (PIN)

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

Память транспондеров

VIN

Условия

Модуль ЭСУД имеет состояние “обучен”, то есть секретный ключ и PIN код в него были записаны.
Иммобилизатор должен быть в состоянии нового. Перевести его в это состояние можно с помощью

процедуры “Сброс иммобилизатора”

PIN код модуля ЭСУД должен быть известен. Если

код ЭСУД не подходит, то данная процедура

не может быть выполнена. Решить данную проблему можно

считыванием

кода из EEPROM

модуля ЭСУД

”.

Выполнение

При выполнении процедуры происходит запись секретного ключа из иммобилизатора в модуль

ЭСУД как показано на схеме ниже.

По завершении процедуры иммобилизатор и модуль ЭСУД “привязаны” и готовы к совместной
работе.

6.16.4.3.7

Сброс иммобилизатора

кода иммобилизатора и удаления всех обученных ключей.

Условия

Для проведения процедуры требуется

код иммобилизатора, если он запрограммирован.

По завершении процедуры иммобилизатор готов к программированию нового PIN кода и к
процедуре “Запись ЭСУД в иммобилизатор”.

6.16.4.3.8

Сброс модуля ЭСУД

Условия

Для проведения процедуры требуется

код модуля ЭСУД. Если

код ЭСУД не известен или не

совпадает с

кодом иммобилизатора, то воспользуйтесь процедурой

считывания

кода из

EEPROM модуля ЭСУД

По завершении процедуры модуль ЭСУД готов к процедуре “Запись иммобилизатора в ЭСУД”.

6.16.4.3.9

Генерация секретного ключа

Иммобилизатор

Секретный ключ

Код безопасности (PIN)

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

Память транспондеров

VIN

6.17

Автомобили

Hyundai

6.17.1

Подключение к автомобилю

На автомобилях

Hyundai

могут быть установлены диагностические колодки двух типов: OBD

16 или

MITSUBISHI-

12 (на старых моделях) (см. ниже). Программа определяет тип переходника

автоматически, в зависимости от выбранной модели и года выпуска автомобиля. Используйте

переходник OBD

-16

или

MITSUBISHI-12

(вместе

кабелем

питания от прикуривателя

Колодка OBD

-16

Назначение контактов:

- K-

линия АКПП;

линия ABS;

Масса сигнальная;

Масса шасси;

Линия CAN

High / К

линия ABS/ASR;

линия ЭСУД / АКПП /

ABS;

- ABS;

- K-

линия круиз

контроля;

- K-SRS

модуля(ей) кузовной электроники;

Линия CAN

Low, сигнал VSS (скорость автомобиля);

- L-

линия ЭСУД / АКПП /

ABS;

–

АКБ +12В.

Колодка

MITSUSHI-12

Назначение контактов:

- K-

линия системы управления двигателем и вывод для

считывания медленных кодов;

- K-

линия

антиблокировочной системы (

ABS);

- K-

линия модуля

коробки передач;

- K-

линия модуля подушек безопасности

(SRS);

- L-

линия, вывод для считывания медленных

кодов;

Сигнал скорости;

–

Масса.

6.17.2

Таблица применяемости

Сокращения:

ПЕ

–

Переменные,

ИМ

–

Исполнительные механизмы (управление),

ОШ

–

Ошибки

(чтение и сброс),

ПС

–

Паспорт;

“+”

–

поддерживается;

“

–

не поддерживается;

“*”

–

зависимости от года выпуска автомобиля.

ACCENT(HC) 2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.4 MPI

+ + + +

G 1.6 MPI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

- - + +

Подушки безопасности(случай #2)

- - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Система помощника при парковке

Камера с динамической разметкой помощи при парковки

+ - + +

Иммобилизатор

Иммобилизатор

+ - + -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Модуль напоминание/индикации непристегнутого ремня безопасности

Модуль напоминание/индикации непристегнутого ремня
безопасности

+ + + +

Модуль электроники кузова

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Сохранение кода трансмиттера

Сохранение кода трансмиттера

+ - - -

ACCENT(HCI) 2017-2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.4 MPI

+ + + +

G 1.6 MPI

+ + + +

D 1.6 TCI-U2

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

- - + +

Подушки безопасности(случай #2)

- - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Контроль давления

в шинах

Система контроля давления "

i-Tire"

+ - + +

Система помощника при парковке

Система помощника при парковке

+ - + +

Иммобилизатор

Иммобилизатор

+ - + -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Модуль напоминание/индикации непристегнутого ремня безопасности

Модуль напоминание/индикации непристегнутого ремня
безопасности

+ + + +

Модуль электроники кузова

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Сохранение кода трансмиттера

Сохранение кода трансмиттера

+ - - -

ACCENT(LC) 2000-2007

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.3 SOHC

+ - + +

G 1.5 DOHC

+ - + +

G 1.5 SOHC

+ - + +

G 1.6 DOHC

+ - + +

D 1.5 TCI-D

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + *

Тормоза

Антиблок. система тормозов

+ + + +

Подушки безопасности

Подушки безопасности

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

Подушки безопасности

SRE-LC/HMC

+ - + +

SRE-Smart(Dual Stage)

+ - + +

ACCENT(MC) 2006-2011

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.6 DOHC

+ + + +

G 1.4 DOHC

+ + + +

D 1.5 TCI-U

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

Антиблок. система тормозов

+ + + +

Подушки безопасности

Подушки безопасности

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

Тормоза

Антиблок. система тормозов(MGH

-25)

+ + + +

Антиблок. система тормозов(MGH

-40)

+ + + +

ABS(MGH-25)

+ + + +

ABS(MGH-40)

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Тормоза

ABS/ESP

+ + + +

ACCENT(RB) 2011-2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.4 MPI

+ + + +

G 1.6 MPI

+ + + +

D 1.6 TCI-U2

+ + + +

G 1.4 MPI-GAMMA

+ + + +

G 1.4 MPI-KAPPA

+ + + +

G 1.6 GDI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ + + +

Иммобилизатор

Иммобилизатор

+ - * -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Управление кузовом

Модуль

электроники кузова(SMK

+ + + +

Модуль электроники кузова(SMK+)

+ + + +

КОДИРОВАНИЕ

Сохранение кода трансмиттера

+ - - -

Рулевое управление

Усилитель руля с электроприводом (~2012.02.22)

+ + + +

Усилитель руля с электроприводом

(2012.02.23~)

+ + + +

Трансмиссия

Бесступенчатая трансмиссия

+ - + +

Трансмиссия с двойным сцеплением

+ + + +

Контроль давления в шинах

Контроль давления в шинах (выс.)

+ + + +

Контроль давления в шинах (низ.)

+ + + +

ACCENT(X3) 1995-1999

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.3 SOHC

+ + + -

G 1.5 DOHC

+ + + -

G 1.5 SOHC

+ + + -

Трансмиссия

Автоматическая трансмиссия

+ + + *

Тормоза

Антиблок. система тормозов

+ + + -

Подушки безопасности

Подушки безопасности

+ - + -

Иммобилизатор

Иммобилизатор

+ - + -

ACCENT/SOLARIS(HCR) 2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.4 MPI

+ + + +

G 1.6 MPI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

- - + +

Подушки безопасности(случай #2)

- - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Контроль давления в шинах

Система контроля давления "

i-Tire"

+ - + +

Система помощника при парковке

Система помощника при парковке

+ - + +

Иммобилизатор

Иммобилизатор

+ - + -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Модуль напоминание/индикации непристегнутого ремня безопасности

Модуль напоминание/индикации непристегнутого ремня

безопасности

+ + + +

Модуль электроники кузова

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Телематика

Вызов экстренных оперативных служб

- - + +

Сохранение кода трансмиттера

Сохранение кода трансмиттера

+ - - -

ACCENT/SOLARIS(RBr) 2011-2017

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.4 MPI

+ + + +

G 1.6 MPI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

Антиблок. система тормозов

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Иммобилизатор

Иммобилизатор

+ - * -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Управление кузовом

Модуль электроники кузова(SMK

+ + + +

Модуль электроники кузова(SMK+)

+ + + +

КОДИРОВАНИЕ

Сохранение кода трансмиттера

+ - - -

ATOS PRIME(MXL) 2000-2004

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.0 SOHC

+ - + +

Трансмиссия

Автоматическая трансмиссия

* * * -

Тормоза

Антиблок. система тормозов

+ + + +

Подушки безопасности

Подушки безопасности

+ - + +

Иммобилизатор

Иммобилизатор

+ - * -

ATOS(MX) 1998-2004

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.0 SOHC

+ - + +

Тормоза

Антиблок. система тормозов

+ + + +

Подушки безопасности

Подушки безопасности

+ - + +

Иммобилизатор

Иммобилизатор

+ - * -

Трансмиссия

Автоматическая трансмиссия

* * * -

ATOS(MXI)-PDF 2003-2013

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.0 SOHC

+ + + +

G 1.1 SOHC

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + -

Тормоза

Антиблок. система тормозов

+ + + +

Подушки безопасности

Подушки безопасности

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

CENTENNIAL(LZ) 1999-2008

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 3.5 DOHC

+ + + +

G 4.5 DOHC

+ + + *

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

TCS(+)

+ + + *

VDC(+)

+ + + *

Подушки безопасности

Подушки безопасности

+ - + +

Кондиционер

Кондиционер

+ + + -

Подвеска

Активная ECS

+ + + -

ECS

+ + + -

Передние фары

Автокорректор фар

+ - + +

Иммобилизатор

Иммобилизатор

+ - + -

LAN

LAN

+ + + +

Тормоза

ESP(CTC Type)(2002.09~)

+ + + +

ESP(типа Melco)

+ + + *

TCS(CTC Type)(2002.09~)

+ + + +

TCS(типа ITT)

+ + + -

ESP(+)

+ + + +

CRETA(GS) 2015-2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.6 MPI

+ + + +

D 1.4 TCI-U2

+ + + +

D 1.6 TCI-U2

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Управление кузовом

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Соединительный блок

Соединительный блок

+ + + +

Сохранение кода трансмиттера

Сохранение кода трансмиттера

+ - - -

Контроль давления в шинах

Контроль давления в шинах

+ - + +

CRETA(GSB) 2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

F 1.6 MPI

+ + + +

F 2.0 MPI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Система помощника при парковке

Система помощника при парковке

+ - + +

Иммобилизатор

Иммобилизатор

+ - + -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Блок управления несущим кузовом

- BCM

IBU-BCM

+ + + +

Блок управления несущим кузовом

- TPMS

IBU-TPMS

+ - + +

Щиток приборов

Щиток приборов

+ + + +

Соединительный блок

Соединительный блок

+ + + +

Сохранение кода трансмиттера

Сохранение кода трансмиттера

+ - - -

CRETA(GSR) 2017-2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.6 MPI

+ + + +

G 2.0 MPI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Автоматическая трансмиссия(2WD)

+ + + +

Автоматическая трансмиссия(4WD)

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Карданный вал

Управление 4WD

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Система помощника при парковке

Система помощника при парковке

+ - + +

Иммобилизатор

Иммобилизатор

+ - + -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Блок управления несущим кузовом

- BCM

Блок управления несущим кузовом

- BCM

+ + + +

Блок управления несущим кузовом

- TPMS

Блок управления несущим кузовом

- TPMS

+ - + +

Щиток приборов

Щиток приборов

+ + + +

Соединительный блок

Соединительный блок

+ + + +

Телематика

Вызов экстренных оперативных служб

- - + +

Сохранение кода трансмиттера

Сохранение кода трансмиттера

+ - - -

ELANTRA COUPE(JK) 2013-2016

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.6 MPI

+ + + +

G 1.8 MPI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

Программа контроля устойчивости

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Передние фары

Система автокорректора передних фар

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Управление кузовом

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Соединительный блок

Соединительный блок

+ + + +

КОДИРОВАНИЕ

Сохранение кода трансмиттера

+ - - -

ELANTRA(AD) 2016-2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.6 MPI

+ + + +

G 2.0 MPI

+ + + +

F 2.0 MPI

+ + + +

D 1.6 TCI-U2

+ + + +

G 1.6 T-GDI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Трансмиссия с двойным сцеплением

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Контроль давления в шинах

Контроль давления в шинах

+ - + +

Система помощника при парковке

Система помощника при парковке

+ - + +

Обнаружение мертвой зоны

Обнаружение мертвой зоны

+ + + +

Иммобилизатор

Иммобилизатор

+ - + -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Модуль двери вспомогательный

Модуль двери вспомогательный

+ + + +

Управление кузовом

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Модуль двери водителя

Модуль двери водителя

+ + + +

Модуль электропривода кресла

Модуль электропривода кресла

+ + + +

Соединительный блок

Соединительный блок

+ + + +

Телематика

Вызов экстренных оперативных служб

- - + +

Сохранение кода трансмиттера

Сохранение кода трансмиттера

+ - - -

ELANTRA(ADA) 2017-2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 2.0 MPI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

SCC/AEB

SCC/AEB

+ - + +

Тормоза

ABS/ESC

+ + + +

Система классификации пассажиров

Система классификации пассажиров

+ - + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Контроль давления в шинах

Контроль давления в шинах

+ - + +

Система помощника при парковке

Система помощника при парковке

+ - + +

Обнаружение мертвой зоны

Обнаружение мертвой зоны

+ + + +

Многофункциональная камера

Многофункциональная камера

+ - + +

Адаптивное переднее освещение

Адаптивное переднее освещение

+ + + +

Иммобилизатор

Иммобилизатор

+ - + -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Модуль двери вспомогательный

Модуль двери вспомогательный

+ + + +

Управление кузовом

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Модуль двери водителя

Модуль двери водителя

+ + + +

Модуль электропривода кресла

Модуль электропривода кресла

+ + + +

Соединительный блок

Соединительный блок

+ + + +

Сохранение кода трансмиттера

Сохранение кода трансмиттера

+ - - -

ELANTRA(ADI) 2016-2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 2.0 MPI

+ + + +

D 1.6 TCI-U2

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Контроль давления в шинах

Контроль давления в шинах

+ - + +

Система помощника при парковке

Система помощника при парковке

+ - + +

Обнаружение мертвой зоны

Обнаружение мертвой зоны

+ + + +

Иммобилизатор

Иммобилизатор

+ - + -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Модуль двери вспомогательный

Модуль двери вспомогательный

+ + + +

Управление кузовом

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Модуль двери водителя

Модуль двери водителя

+ + + +

Модуль электропривода кресла

Модуль электропривода кресла

+ + + +

Соединительный блок

Соединительный блок

+ + + +

Сохранение кода трансмиттера

Сохранение кода трансмиттера

+ - - -

ELANTRA(HD) 2007-2011

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.6 DOHC

+ + + +

G 2.0 DOHC

+ + + +

D 1.6 TCI-U

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Электронный усилитель РУ

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

Управление кузовом

Модуль электроники кузова

+ + - +

КОДИРОВАНИЕ

Сохранение кода трансмиттера

+ - - -

ELANTRA(J1) 1992-1995

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.6 DOHC

+ + + -

G 1.8 DOHC

+ + + -

Трансмиссия

Автоматическая трансмиссия

+ + + -

Тормоза

Антиблок. система тормозов

+ + + -

Подушки безопасности

Подушки безопасности

+ - + -

ELANTRA(MD) 2012-2016

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.6 MPI

+ + + +

G 1.8 MPI

+ + + +

G 2.0 MPI

+ + + +

F 2.0 MPI

+ + + +

D 1.6 TCI-U2

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

Программа контроля устойчивости

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Передние фары

Система автокорректора передних фар

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Управление кузовом

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Соединительный блок

Соединительный блок

+ + + +

КОДИРОВАНИЕ

Сохранение кода трансмиттера

+ - - -

Контроль давления в шинах

Контроль давления в шинах

+ + + +

Вариант кодирования щитка приборов

Вариант кодирования щитка приборов

- - + +

ELANTRA(MDI) 2013-2016

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.8 MPI

+ + + +

D 1.6 TCI-U2

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

Программа контроля устойчивости

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Управление кузовом

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Соединительный блок

Соединительный блок

+ + + +

КОДИРОВАНИЕ

Сохранение кода трансмиттера

+ - - -

ELANTRA(RD) 1996-2000

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.5 SOHC

+ + + -

G 1.6 DOHC

+ + + -

G 1.8 DOHC

+ + + -

G 2.0 DOHC

+ + + -

Трансмиссия

Автоматическая трансмиссия

+ + + *

Тормоза

Антиблок. система тормозов

+ + + *

Подушки безопасности

AIRBAG

+ - + -

Иммобилизатор

Иммобилизатор

+ - + -

Подушки безопасности

Подушки безопасности

+ - + -

ELANTRA(UD) 2014-2016

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.8 MPI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

Электронный контроль устойчивости

+ + + +

Классификация веса

Датчик обнаружения пассажира

+ - + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

TPMS

Контроль давления в шинах

+ + + +

Передние фары

Система автокорректора передних фар

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Управление кузовом

Модуль электроники кузова

+ + + +

Щиток приборов

Щиток приборов

+ + + +

Вариант кодирования щитка приборов

Вариант кодирования щитка приборов

- - + +

Соединительный блок

Соединительный блок

+ + + +

Телематика

Модуль телематики

- - + +

КОДИРОВАНИЕ

Сохранение кода трансмиттера

+ - - -

ELANTRA(XD) 2001-2006

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 1.6 DOHC

+ * + +

G 1.8 DOHC

+ + + +

G 2.0 DOHC

+ + + +

D 2.0 TCI-D

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + *

ЭБУ Melco (TCM)

+ + + +

ЭБУ Siemens (PCM)

+ + + +

Тормоза

Антиблок. система тормозов

+ + + +

Контроль тяги

+ + + -

Подушки безопасности

AIRBAG

+ - + +

Иммобилизатор

Иммобилизатор

+ - - -

Подушки безопасности

Подушки безопасности

+ - + +

EON(HA) 2012-2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 0.8 MPI

+ + + +

B 0.8 MPI

+ + + +

G 1.0 MPI

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Рулевое управление

Усилитель РУ, приводимый мотором

+ - + +

КОДИРОВАНИЕ

Сохранение кода трансмиттера

+ - - -

EQUUS/CENTENNIAL(VI) 2010-2016

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 3.8 MPI

+ + + +

G 4.6 MPI

+ + + +

G 3.8 GDI

+ + + +

G 5.0 GDI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

Тормоза

Программа контроля устойчивости

+ + + +

Стояночный тормоз

Электр.стояночный тормоз

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

+ - + +

Подушки безопасности(случай #2)

+ - + +

Кондиционер

Кондиционер

+ + + +

Рулевое управление

Электронный усилитель РУ

+ + + +

Подвеска

Электронное упр. подвеской

+ - + +

Круиз контроль

Умный круиз контроль

+ - + +

Контроль давления в шинах

Контроль давления в шинах

+ + + +

LDWS

Контроль полосы движения(Китай)

+ - + +

Контроль полосы движения

+ - + +

Передние фары

Адаптивный передний свет

+ + + +

Автокорректор фар

+ - + +

Смарт

ключ

Сохранение кода смарт

ключа

+ - - -

Преднатяжитель РБ

Преднатяжитель РБ

левый

- + + +

Преднатяжитель РБ

правый

- + + +

Модуль двери вспомогательный

Модуль двери вспомогательный

+ + + +

Щиток приборов

Щиток приборов

+ + * +

Модуль двери водителя

Модуль двери водителя

+ + + +

Электроуправление стеклоочистителем

Электроуправление стеклоочистителем

+ - + +

Модуль передней зоны

Модуль передней зоны

+ + + +

Front Back Warning System

Front Back Warning System

+ - + +

Многофункциональный переключатель

Многофункциональный переключатель

+ - + +

Модуль распределения электроэнергии

Модуль распределения электроэнергии

+ + + +

Модуль электропривода кресла

Модуль электропривода кресла

+ + + +

Модуль привода крышки багажника

Модуль привода крышки багажника

+ - + +

Модуль рулевой колонки

Модуль рулевой колонки

+ + + +

Настройки пользователя

Настройки пользователя

+ - - -

Модуль панели приборов

Модуль панели приборов

+ + + +

Головное устройство

Головное устройство

+ + + +

Тюнер/Усилитель

Тюнер/Усилитель

- - + +

Передние фары

Адаптивное переднее освещение

+ + + +

Адаптивный передний свет(6

ти скор.)

+ + + +

Адаптивный передний свет(8

ми скор.)

+ + + +

Умная педаль акселератора

Умная педаль акселератора

+ + + +

Тормоза

Программа контроля устойчивости(новая

-F/L)

+ + + +

Программа контроля устойчивости(старая)

+ + + +

Стояночный тормоз

Электр.стояночный тормоз (новый

-F/L)

+ + + +

Электр.стояночный тормоз (старый)

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)(новый

-F/L)

+ - + +

Подушки безопасности(случай #1)(старый)

+ - + +

Подушки безопасности(случай #2)(новый

-F/L)

+ - + +

Подушки безопасности(случай #2)(старый)

+ - + +

Кондиционер

Кондиционер(новый

-F/L)

+ + + +

Кондиционер(старый)

+ + + +

Рулевое управление

Электрогидравлический усилитель РУ(новый

-F/L)

+ + + +

Электрогидравлический усилитель РУ(старый)

+ + + +

Электронный усилитель РУ(старый)

+ + + +

Подвеска

Электронное упр. подвеской(лимузин)

+ - + +

Электронное упр. подвеской(седан)

+ - + +

Круиз контроль

Умный круиз контроль(новый

-F/L)

+ - + +

Умный круиз контроль(старый)

+ - + +

Контроль давления в шинах

Контроль давления в шинах(новый

-F/L)

+ + + +

Контроль давления в шинах(старый)

+ + + +

LDWS

Контроль полосы движения(новый

-F/L)

+ - + +

Контроль полосы движения(старый)

+ - + +

Обнаружение мертвой зоны

Обнаружение мертвой зоны

+ + + +

Передние фары

Адаптивное переднее освещение(новый

-F/L)

+ + + +

Адаптивное переднее освещение(старый)

+ + + +

Автокорректор фар(новый

-F/L)

+ - + +

Автокорректор фар(старый)

+ - + +

E-Shifter

E-Shifter

+ + + +

Смарт

ключ

Сохранение кода смарт

ключа(старый)

+ - - -

Блок смарт

ключа (

New-F/L)

+ + + +

Преднатяжитель РБ

Преднатяжитель РБ

левый(новый

-F/L)

- + + +

Преднатяжитель РБ

левый(старый)

- + + +

Преднатяжитель РБ

правый(новый

-F/L)

- + + +

Преднатяжитель РБ

правый(старый)

- + + +

Модуль двери вспомогательный

Вспом. модуль двери(новый

-F/L)

+ + + +

Вспом. модуль двери(старый)

+ + + +

Вспом. модуль электропривода сидений

Вспом.модуль электропривода сидений(новый

-F/L)

+ + + +

Щиток приборов

Щиток приборов(новый

-F/L)

+ + - +

Щиток приборов(старый)

+ + + +

Модуль двери водителя

Модуль двери водителя(новый

-F/L)

+ + + +

Модуль двери водителя(старый)

+ + + +

Электроуправление стеклоочистителем

Электроуправление стеклоочистителем(новый

-F/L)

+ - + +

Электроуправление стеклоочистителем(старый)

+ - + +

Модуль передней зоны

Модуль передней зоны(новый

-F/L)

+ + + +

Модуль передней зоны(старый)

+ + + +

Front Back Warning System

Front Back Warning System(Old)

+ - + +

Дисплей над головой

Дисплей над головой(новый

-F/L)

+ - + +

Модуль панели приборов

Модуль панели приборов(новый

-F/L)

+ + + +

Модель панели инструментов (старый)

+ + + +

Многофункциональный переключатель

Многофункциональный переключатель(новый

-F/L)

+ - + +

Многофункциональный переключатель(старый)

+ - + +

Модуль распределения электроэнергии

Модуль распределения электроэнергии(старый)

+ + + +

Модуль электропривода кресла

Модуль электропривода сидений(новый

-F/L)

+ + + +

Модуль электропривода сидений(старый)

+ + + +

Модуль привода крышки багажника

Модуль электропривода багажника(новый

-F/L)

+ - + +

Модуль электропривода багажник(старый)

+ - + +

Соединительный блок

Соединительный блок(новый

-F/L)

+ + + +

Модуль рулевой колонки

Модуль рулевой колонки(новый

-F/L)

+ + + +

Модуль рулевой колонки(старый)

+ + + +

Дистанц.управление на руле

Дистанц.управление с руля(новый

-F/L)

+ - + +

Настройки пользователя

Настройки пользователя(старый)

+ - - -

Головное устройство

Головной блок(старый)

+ + + +

Тюнер/Усилитель

Тюнер/Усилитель(старый)

- - + +

Монитор кругового обзора

Система монитора с круговым обзором

+ + + +

Передние фары

Система автокорректора передних фар

+ - + +

Смарт

ключ

Модуль 'смарт

ключ'

+ + + +

Вспом. модуль электропривода сидений

Вспом. модуль электропривода сидений

+ + + +

Дисплей над головой

Дисплей над головой

+ - + +

Соединительный блок

Соединительный блок

+ + + +

Дистанц.управление на руле

Дистанц.управление на руле

+ - + +

EXCEL(X2) 1990-1994

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

Трансмиссия

Автоматическая трансмиссия

+ + + -

G70(IK) 2018

ПЕ

ИМ

ОШ

ПС

Дополнительно

Управление двигателем

G 2.0 T-GDI

+ + + +

G 3.3 T-GDI

+ + + +

Трансмиссия

Автоматическая трансмиссия

+ + + +

SCC/AEB

SCC/AEB

+ - + +

Тормоза

ABS/ESP

+ + + +

Подушки безопасности

Подушки безопасности(случай #1)

- - + +

Подушки безопасности(случай #2)

- - + +

Кондиционер

Автомобильный диагностический прибор СКАНМАТИК-2. Руководство по эксплуатации Версия программы (2.21.24) - часть 5
