ПРЕДИСЛОВИЕ
Благодарим вас за то, что вы остановили свой выбор на новом автомобиле EXEED.

Вам следует внимательно изучить данное Руководство, чтобы правильно эксплуатировать и обслуживать ваш автомобиль.

После изучения данного Руководства храните его в автомобиле, чтобы в любой момент можно было получить нужную справку. При перепродаже автомобиля, пожалуйста, передайте данное Руководство новому владельцу, чтобы он мог воспользоваться приведенными в нем сведениями.

Данное Руководство включает в себя самые последние данные, которые имелись на момент его сдачи в печать.

Помните, что специалисты сервисной станции официального дилера EXEED знают ваш автомобиль лучше, чем кто-либо еще. Они прошли специальное обучение на заводе-изготовителе и используют только оригинальные запасные части, что позволяет гарантировать высокий уровень вашей удовлетворенности. Запрещается устанавливать на автомобиль неоригинальные запасные части или аксессуары, предусматривающие внесение изменений в конструкцию автомобиля. Это пагубно скажется на его управляемости, безопасности и долговечности.

Некоторые описания и иллюстрации, приведенные здесь, могут не соответствовать фактической комплектации и исполнению автомобиля.

Данные, описания и иллюстрации, приведенные в этом Руководстве, не могут служить основанием для предъявления претензий.
Желаем вам приятного вождения!
Version No: M36TOM22RU01 Issued March 2022
ПРЕДИСЛОВИЕ 1

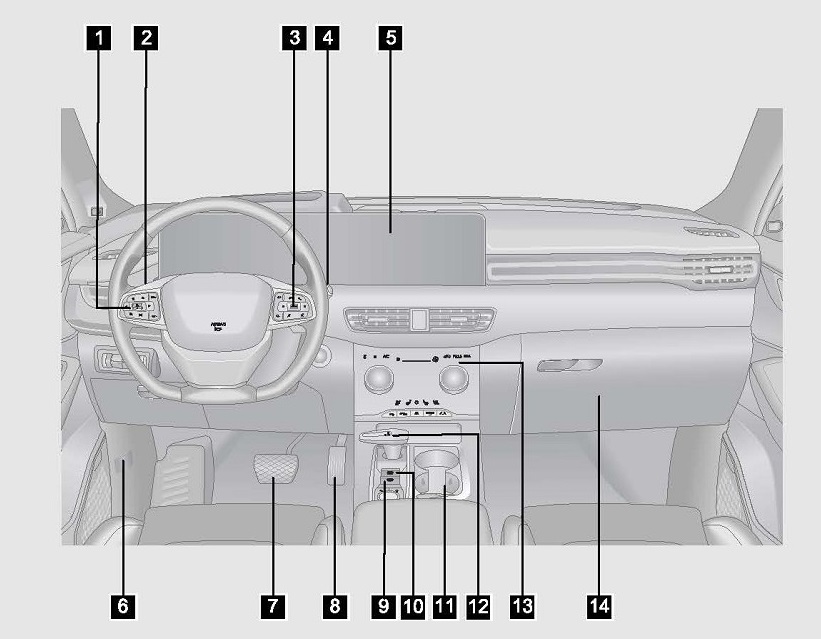

Иллюстрированный указатель

1 Кнопки системы круиз-контроля................................................ Стр.180

2 Переключатель приборов освещения.......................................... Стр.44

3 Кнопки управления аудиосистемой............................................ Стр. 107

4 Переключатель очистителей и омывателей стекол......................... Стр.40

5Два дисплея (приборная панель)............................................... Стр.25

Два дисплея (аудиосистема)..................................................... Стр.101

6 Рукоятка отпирания капота....................................................... Стр.137

7 Педаль тормоза

8 Педаль акселератора

9 Выключатель системы автоматического удержания автомобиля........ Стр. 160

10 Выключатель стояночного тормоза с электроприводом................... Стр.157

11 Подстаканник........................................................................ Стр. 133

12 Рычаг селектора.................................................................... Стр. 151

13 Система кондиционирования воздуха......................................... Стр.114

14 Перчаточный ящик................................................................. Стр. 132

1 -1. Как пользоваться данным Руководством |как пользоваться данным Руководством_
Есть три способа нахождения необходимой вам информации в данном Руководстве. Ниже приведено краткое описание каждого способа.

[содержание_

Обратитесь к общему содержанию, чтобы определить, какая глава данного Руководства содержит нужную вам информацию, а затем к содержанию соответствующей главы для определения страницы, на которой приведена эта информация.

[Иллюстрированный указатель_

Иллюстрированный указатель поможет вам быстро найти необходимую информацию, особенно в том случае, когда вы не знаете названия того или иного компонента.

Алфавитный указатель_

Это самый быстрый способ поиска необходимой вам информации. Алфавитный указатель содержит полный перечень всех важных автомобильных терминов. Алфавитный указатель приведен на стр. 293.

1-2. Символы, используемые в данном Руководстве

|Символы, используемые в данном Руководстве_

Приведенные ниже символы используются в данном Руководстве для привлечения вашего внимания к информации особой важности. Для сведения опасностей к минимуму перед началом эксплуатации автомобиля внимательно прочитайте инструкции, отмеченные этими символами, и тщательно выполняйте их.

ДОПАСНОСТЬ_

Указывает на потенциально опасную ситуацию, которая, если не принять соответствующие меры, может привести к повреждению вашей собственности, травмам и даже смерти.
ДВНИМАНИЕ_

Указывает на потенциально опасную ситуацию, которая, если не принять соответствующие меры, может привести к повреждению вашего автомобиля и его оборудования, а также к уменьшению срока службы автомобиля.
ФЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Указывает на то, что утилизация отходов должна осуществляться в соответствии с местным природоохранным законодательством во избежание загрязнения окружающей среды.

Указывает на необходимость прочитать соответствующую главу данного Руководства перед выполнением дальнейших действий.
В данном Руководстве наиболее важны символы ОПАСНОСТЬ и ВНИМАНИЕ, относящиеся к личной безопасности и защите автомобиля. Убедитесь, что эти инструкции строго соблюдают все — и вы сами, и все пассажиры. Это поможет вам не только получать удовольствие от эксплуатации автомобиля, но и поддерживать его в хорошем состоянии.

1 -3. Проверка нового автомобиля

До того как вы купили этот автомобиль, он был проверен на сервисной станции официального дилера EXEED в соответствии с нормативами EXEED Automobile Co., Ltd. В Сертификате регистрации владельца указывается дата передачи вам автомобиля и ставится официальная печать сервисной станции. Прежде чем вы подпишете Сертификат регистрации владельца, официальный дилер сообщит вам общие характеристики вашего автомобиля и основные сведения о его особенностях и эксплуатации в соответствии с Ведомостью доставки автомобиля.
[Сертификат регистрации владельца
Код модели автомобиля
Идентификационный номер автомобиля (VIN)
Номер двигателя или коробки передач
Регистрационный номер автомобиля
Печать дилера:
Подпись представителя дилера:
Дата передачи
Владелец
Адрес
Электронная почта
Телефон
Указанное ниже было предоставлено мне и объяснено:
• АВТОМОБИЛЬ
• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
• ПРЕДПРОДАЖНАЯ ПРОВЕРКА
Подпись владельца автомобиля:
Подпись представителя дилера:

Ведомость доставки автомобиля EXEED

Категория	№ п. п.		Параметр		Подтверждение выполнения и объяснения
	1		Двигатель		ДА	НЕТ
	2		Моторное масло, тормозная жидкость, рабочая жидкость усилителя рулевого управления (для некоторых вариантов исполнения автомобиля), охлаждающая жидкость двигателя и жидкость в бачке омывателя ветрового стекла		ДА	НЕТ
	3		Маркировочные данные, такие KaKVIN-номер, номер двигателя, заводская табличка ит. п.		ДА	НЕТ
	4		Комплект ключей от автомобиля		ДА	НЕТ □
	5		Все приборы освещения и световой сигнализации автомобиля		ДА	НЕТ
Технические характерис	6		Ветровое стекло и лакокрасочное покрытие		ДА	НЕТ
тики автомобиля	7		Спидометр, тахометр и ЖК- дисплей приборной панели		ДА	НЕТ
	8		Диски колес и шины, запасное колесо, дорожный набор инструментов в автомобиле и Руководство по эксплуатации		ДА	НЕТ
	9		Сиденья, ремни безопасности, органы управления системой кондиционирования воздуха, вентиляционные решетки, перчаточный ящик, солнцезащитные козырьки		ДА	НЕТ
	10		Стекла, зеркала заднего вида, очистители и омыватели стекол, аккумуляторная батарея, система помощи при движении задним ходом, звуковой сигнал, люк {для некоторых вариантов исполнения автомобиля), аудиосистема и антенна		ДА	НЕТ
Категория		№ п. п.		Параметр	Подтверждение выполнения и объяснения
Основные знания о выполнении операции		1*		Неэтилированный бензин с октановым числом не ниже 91	ДА		НЕТ
				Неэтилированный бензин с октановым числом не ниже 92	ДА		НЕТ
				Неэтилированный бензин с октановым числом не ниже 95	ДА		НЕТ
				Е22-Е100	ДА		НЕТ
		2		Эксплуатация в период обкатки	ДА		НЕТ
		3		Управление наружным и внутренним освещением	ДА		НЕТ
		4		Понимание назначения сигнализаторов и индикаторов	ДА		НЕТ
		5		Знание межсервисных интервалов	ДА		НЕТ
		6		Техническое обслуживание в зимний/летний период	ДА		НЕТ
		7		Понимание принципа работы системы охлаждения двигателя и необходимости использования рекомендуемой охлаждающей жидкости	ДА		НЕТ
		8		Правильное пользование системой кондиционирования воздуха	ДА		НЕТ
		9		Предостережения, связанные с запуском двигателя	ДА		НЕТ
		10		Правильное пользование аудиосистемой	ДА		НЕТ
		11		Правильное пользование люком (для некоторых вариантов исполнения автомобиля)	ДА		НЕТ

Подпись продавца-консультанта: Дата: Подпись владельца автомобиля: Дата:
*: При выборе топлива придерживайтесь рекомендаций официального дилера EXEED.

1 -4. Бланк индивидуальных сервисных консультаций

Бланк индивидуальных сервисных консультаций. При покупке автомобиля сервисная станция официального дилера EXEED закрепляет за вами персонального сервисного консультанта. Если у вас возникнут вопросы, относящиеся к вашему автомобилю, пожалуйста, задайте их своему сервисному консультанту. Лист 1 (хранится у владельца)

ФИО владельца: Дата продажи: Дилер, осуществляющий продажу и техническое обслуживание: Модель: VIN-номер:
Указанные ниже пункты заполняются владельцем:
1. Доставка и проверка автомобиля (поставьте «л/» для «Да» или «X» для любого другого варианта ответа):
□	Владельцу рассказали о пользовании основными системами и органами автомобиля и провели предпродажный осмотр.
□	Владельцу объяснили гарантийную политику компании.
□	Владельцу рассказали о мерах предосторожности, связанных с вождением автомобиля.
□	Владельцу объяснили важность регулярного технического обслуживания автомобиля и соблюдения межсервисных интервалов.
□	Владельцу объяснили важность проведения регулярного технического обслуживания и ремонта автомобиля на сервисной станции официального дилера EXEED.
□	Владельцу передали Руководство по эксплуатации автомобиля и рекомендовали внимательно ознакомиться с ним.
□	Владельцу сообщили номер телефона горячей линии EXEED по работе с клиентами и объяснили, как пользоваться ей.
2. Знакомство с принципами программы индивидуальных сервисных консультаций (поставьте «V» для «Да» или «X» для любого другого варианта ответа):
□	По всем вопросам владельцу следует обращаться к сервисному консультанту.
□	Сервисный консультант — единственный сотрудник сервисной станции, уполномоченный отвечать на вопросы владельца.
□	В рамках программы индивидуальных сервисных консультаций за владельцем был закреплен индивидуальный сервисный консультант.
□	Если клиент не полностью удовлетворен работой своего сервисного консультанта, он может выбрать другого сервисного консультанта.
Указанные ниже пункты заполняются владельцем:
3. Объяснение сервисным консультантом основных видов работ (поставьте «V» для «Да» или «х» для любого другого варианта ответа):
□		Приемка автомобиля на техническое обслуживание или ремонт.
□		Напоминание о проведении регулярного технического обслуживания автомобиля.
□		Консультации по вопросам, связанным с техническим обслуживанием и ремонтом автомобиля.
□		Запись на техническое обслуживание и ремонт автомобиля.
□		Напоминание о проведении ежегодного технического обслуживания/запись на него.
□		Регулярные приглашения в дилерский центр, приглашения на заранее назначенное техническое обслуживание, поздравления с праздниками.
□		Другие запросы владельца.
4. Установление личного контакта с владельцем
Визитная карточка сервисного консультанта
Подпись владельца автомобиля/дата:
Подпись сервисного консультанта/дата:

Лист 2 (хранится у дилера, осуществляющего продажу и техническое обслуживание)

ФИО владельца: Дата продажи: Дилер, осуществляющий продажу и техническое обслуживание: Модель: VIN-номер:
Указанные ниже пункты заполняются владельцем:
1. Доставка и проверка автомобиля (поставьте «%/» для «Да» или «X» для любого другого варианта ответа):
□	Владельцу рассказали о пользовании основными системами и органами автомобиля и провели предпродажный осмотр.
□	Владельцу объяснили гарантийную политику компании.
□	Владельцу рассказали о мерах предосторожности, связанных с вождением автомобиля.
□	Владельцу объяснили важность регулярного технического обслуживания автомобиля и соблюдения межсервисных интервалов.
□	Владельцу объяснили важность проведения регулярного технического обслуживания и ремонта автомобиля на сервисной станции официального дилера EXEED.
□	Владельцу передали Руководство по эксплуатации автомобиля и рекомендовали внимательно ознакомиться с ним.
□	Владельцу сообщили номер телефона горячей линии EXEED по работе с клиентами и объяснили, как пользоваться ей.
2. Знакомство с принципами программы индивидуальных сервисных консультаций (поставьте «V» для «Да» или «X» для любого другого варианта ответа):
□	По всем вопросам владельцу следует обращаться к сервисному консультанту.
□	Сервисный консультант — единственный сотрудник сервисной станции, уполномоченный отвечать на вопросы владельца.
□	В рамках программы индивидуальных сервисных консультаций за владельцем был закреплен индивидуальный сервисный консультант.
□	Если клиент не полностью удовлетворен работой своего сервисного консультанта, он может выбрать другого сервисного консультанта.
Указанные ниже пункты заполняются владельцем:
3. Объяснение сервисным консультантом основных видов работ (поставьте «л/» для «Да» или «х» для любого другого варианта ответа):
□	Приемка автомобиля на техническое обслуживание или ремонт.
□	Напоминание о проведении регулярного технического обслуживания автомобиля.
□	Консультации по вопросам, связанным с техническим обслуживанием и ремонтом автомобиля.
□	Запись на техническое обслуживание и ремонт автомобиля.

Напоминание о проведении ежегодного технического обслуживания/запись на него.

Регулярные приглашения в дилерский центр, приглашения на заранее назначенное техническое обслуживание, поздравления с праздниками.

Другие запросы владельца.

4. Установление личного контакта с владельцем

Визитная карточка сервисного консультанта

Подпись владельца автомобиля/дата:

Подпись сервисного консультанта/дата:

|Проверка нового автомобиля

До того как вы купили этот автомобиль, он был проверен на сервисной станции официального дилера, осуществляющего продажу и техническое обслуживание, в соответствии с нормативами EXEED. В Сертификате предпродажной проверки указывается дата передачи вам автомобиля и ставится официальная печать дилера EXEED, осуществляющего продажу и техническое обслуживание.

Дилер должен проверить передаваемый вам автомобиль в соответствии с «Ведомостью доставки автомобиля EXEED» и рассказать вам о его эксплуатации, после чего представитель дилера и вы должны расписаться в Ведомости.

Сертификат предпродажной проверки

Настоящим подтверждаю, что данный автомобиль прошел предпродажную проверку в соответствии с нормативами EXEED Automobile Co., Ltd и его качество соответствует техническим требованиям EXEED.

Модель автомобиля
Идентификационный номер автомобиля (VIN)
Номер двигателя или коробки передач
Регистрационный номер автомобиля
Официальная печать дилера, осуществляющего продажу и техническое обслуживание:
Подпись представителя дилера, осуществляющего продажу и техническое обслуживание:
Дата передачи
Владелец
Адрес
Электронная почта
Телефон
Указанное ниже было предоставлено мне и объяснено:
♦ АВТОМОБИЛЬ
• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
• ПРЕДПРОДАЖНАЯ ПРОВЕРКА
Подпись владельца автомобиля:
Подпись представителя дилера, осуществляющего продажу и техническое обслуживание:

1 -6. Обкатка нового автомобиля

Обкатка нового автомобиля
Фрикционное сопротивление между подвижными деталями нового автомобиля значительно выше, чем при обычной эксплуатации. Правильно проведенная обкатка автомобиля оказывает большое влияние на срок его службы, надежность и топливную экономичность. Вот почему во время обкатки нового автомобиля необходимо строго соблюдать соответствующие требования. Период обкатки составляет в среднем 3000 км.

Требования, распространяющиеся на период обкатки нового автомобиля В течение первых 1000 км:

• Запрещено движение с максимальной скоростью.

• Скорость движения не должна превышать 100 км/ч.

• Запрещается развивать максимальную скорость движения на любой передаче.

В течение первых 1000-1500 км:

• Скорость движения можно постепенно повышать до максимального значения.

• Частоту вращения коленчатого вала можно постепенно повышать до максимально разрешенного значения.

Рекомендации по эксплуатации автомобиля после завершения обкатки

• Во время эксплуатации автомобиля максимальная частота вращения коленчатого вала, с которой двигатель может работать в течение короткого времени, составляет 6000 об/мин. При ручном переключении передач переключайтесь на смежную повышенную передачу до того, как стрелка тахометра достигнет красной зоны.

• Во время движения автомобиля частота вращения коленчатого вала также не должна быть слишком низкой. Для этого необходимо вовремя переключаться на пониженную передачу. Не допускайте работы непрогретого двигателя на максимальных оборотах — ни на нейтральной, ни на какой другой передаче.

Рекомендации по приработке шин

В начале эксплуатации шины не обеспечивают достаточного сцепления с дорогой. Поэтому новым шинам также требуется приработка. Первые 100 км пробега ведите автомобиль медленно и с особой осторожностью.

Рекомендации по приработке тормозных механизмов

Новым тормозным колодкам требуется некоторое время для приработки. Они не создают достаточной силы трения для идеального торможения в течение первых 200 км пробега. В этот период для обеспечения эффективности торможения нужно нажимать педаль тормоза сильнее. Эта рекомендация относится и к каждой замене тормозных колодок.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Не допускайте работы двигателя на высоких оборотах без особой на то необходимости. Своевременное переключение на повышенную передачу способствует экономии топлива, снижению уровня шума и защите окружающей среды.

1 -7. Экономия топлива и продление срока службы автомобиля
Расход топлива во многом зависит от технического состояния автомобиля и вашей

манеры вождения. Не эксплуатируйте автомобиль с предельной нагрузкой —

соблюдение этой рекомендации поможет вам продлить срок службы автомобиля.

Ниже приведен ряд советов по снижению расхода топлива

1. Поддерживайте правильное давление воздуха в шинах. Недостаточное давление воздуха приведет к ускоренному износу шин и повышенному расходу топлива.

2. Не следует перегружать автомобиль. В результате этого увеличивается нагрузка на двигатель и возрастает расход топлива.

3. Избегайте длительного прогрева двигателя на холостом ходу. Движение автомобиля можно начинать, как только двигатель станет работать устойчиво. Зимой прогрев двигателя требует больше времени, чем в другое время года.

4. Разгоняйтесь плавно и медленно. Избегайте резкого трогания с места.

5. Избегайте длительной работы двигателя на холостом ходу. Если необходима стоянка с длительным ожиданием, следует заглушить двигатель и снова запустить его позже.

6. Избегайте движения накатом и высокой частоты вращения коленчатого вала двигателя. Выбирайте ступень в коробке передач в соответствии с дорожными условиями.

7. Избегайте частых ускорений и замедлений. Подобный режим движения приводит к повышенному расходу топлива.

8. Избегайте ненужных остановок и торможений. Старайтесь поддерживать постоянную скорость. Использование «зеленой волны» светофоров позволяет сократить или вовсе свести к нулю остановки перед светофорами. Поддержание правильной дистанции до впереди идущего транспортного средства помогает исключить резкие торможения. Кроме того, при этом снижается износ тормозных колодок и механизмов.

9. По возможности избегайте дорог с интенсивным движением и заторов на дорогах.

10. Не держите долгое время ногу на педали сцепления или тормоза. Это приводит к преждевременному износу и перегреву узлов, а также к повышенному расходу топлива.

11. На скоростных дорогах поддерживайте надлежащую скорость движения. Чем выше скорость движения автомобиля, тем больше расход топлива. Снижение скорости движения автомобиля приводит к уменьшению расхода топлива.

12. Поддерживайте правильные углы установки передних колес. Избегайте ударов колес о бордюрный камень и снижайте скорость при движении по неровным дорогам. Неправильные углы установки передних колес не только приводят к ускоренному износу шин, но и увеличивают нагрузку на двигатель.

13. Избегайте погружения подвески автомобиля в грязь и т. д.

14. Поддерживайте автомобиль в исправном техническом состоянии. Загрязненный воздушный фильтр, неправильные зазоры в приводе клапанов, загрязненные свечи зажигания, загрязненное масло и консистентная смазка, неотрегулированные тормозные механизмы и т. д. приводят к ухудшению параметров работы двигателя и увеличению расхода топлива. Следует регулярно проводить техническое обслуживание для продления срока службы автомобиля и снижения эксплуатационных расходов. При эксплуатации автомобиля в тяжелых условиях техническое обслуживание нужно проводить чаще.

ДВНИМАНИЕ_

Запрещается выключать двигатель при движении на спуске. При неработающем двигателе не будут работать усилитель рулевого управления и усилитель тормозной системы.
1 -8. Подготовка к началу движения

| Проверка исправности автомобиля_

Перед началом поездки рекомендуется проверить исправность автомобиля. Если вы уделите несколько минут проверке автомобиля, это поможет обеспечить безопасность и удовольствие от вождения.

Д ОПАСНОСТЬ_

Если вы проводите проверку в закрытом гараже, то следует обеспечить хорошую вентиляцию.
[действия перед пуском двигателя_

■ Снаружи автомобиля

1. Шины (включая шину запасного колеса). Проверьте давление воздуха в шинах с помощью манометра, а также убедитесь в отсутствии порезов, повреждений и чрезмерного износа.

2. Болты крепления колес. Убедитесь, что все болты крепления колес на месте и затянуты.

3. Утечки жидкостей. Поставив автомобиль на стоянку, через некоторое время проверьте, нет ли утечек бензина, масла, охлаждающей жидкости или других эксплуатационных жидкостей (капающая из системы кондиционирования вода не является признаком неисправности).

4. Приборы освещения и световой сигнализации. Убедитесь в том, что фары, стоп-сигналы, противотуманные фары и фонари, указатели поворота и другие приборы освещения и световой сигнализации исправны.

5. Решетки воздухозаборников. Удалите снег, листья и другие посторонние предметы с решеток воздухозаборников перед ветровым стеклом.

■ Внутри автомобиля

1. Инструмент. Убедитесь в наличии инструмента, в том числе домкрата, колесного ключа, а также запасного колеса.

2.Ремни безопасности. Убедитесь в том, что запорные скобы ремней надежно фиксируются замками. Убедитесь, что ленты ремней не изношены или не повреждены.

3. Приборы и органы управления. Особое внимание уделите исправности сигнализаторов и индикаторов, а также органов управления.

4.Тормозная система. Убедитесь, что педаль тормоза имеет нормальный ход.

■ Моторный отсек и двигатель

1.Запасные плавкие предохранители. Убедитесь в наличии запасных плавких предохранителей. У вас должны иметься запасные плавкие предохранители всех номиналов по току, указанных на крышке блока предохранителей и реле.

2.Уровень охлаждающей жидкости. Убедитесь в том, что уровень охлаждающей жидкости соответствует норме.

3.Аккумуляторная батарея и провода. Проверьте затяжку клемм, убедитесь в отсутствии признаков коррозии на полюсных выводах аккумуляторной батареи и в отсутствии трещин на ее корпусе. Проверьте состояние проводов аккумуляторной батареи и их соединения.

4. Проводка. Убедитесь в отсутствии поврежденных, отсутствующих или оборванных проводов.

5.Топливные магистрали. Проверьте топливные магистрали на отсутствие утечек топлива и ослабленных соединений.

Капот

Перед началом движения убедитесь, что капот полностью закрыт. В противном случае, при движении автомобиля возникает опасность открывания капота. Он может закрыть водителю обзор в переднем направлении и стать причиной дорожно-транспортного происшествия.

После пуска двигателя

1. Система выпуска. Проверьте, не слышен ли шум утечки отработавших газов. Любые утечки устраняйте незамедлительно.

2. Уровень моторного масла. Остановите автомобиль на горизонтальной площадке, заглушите двигатель и через 5 минут проверьте уровень моторного масла с помощью щупа.

И Во время движения

1. Контрольно-измерительные приборы. Убедитесь в исправности всех контрольноизмерительных приборов.

2. Тормозная система. В безопасном месте убедитесь, что автомобиль не уводит в сторону при торможении.

3.Другие неисправности. Проверьте, нет ли отсутствующих деталей и утечек эксплуатационных жидкостей. Прислушайтесь, нет ли необычных шумов.

Постановка автомобиля на стоянку

Соблюдение правильной процедуры постановки автомобиля на стоянку является важным условием безопасности его эксплуатации. Ставьте автомобиль на стоянку в местах с широкой проезжей частью дороги и хорошей обзорностью, где он не будет мешать движению транспорта. Ниже описан порядок постановки автомобиля на стоянку.

1. Выжмите педаль сцепления (автомобиль с механической коробкой передач) и педаль тормоза и держите их нажатыми до полной остановки автомобиля.

2. Убедитесь, что включился стояночный тормоз с электроприводом.

3.Автомобиль с автоматической коробкой передач: переведите рычаг селектора в положение Р (стоянка). Автомобиль с механической коробкой передач: переведите рычаг селектора в положение N (нейтраль).

4. Переведите выключатель пуска двигателя в положение OFF.
ВНИМАНИЕ

Покидая автомобиль, убедитесь, что все замки заперты и ключ находится при вас.

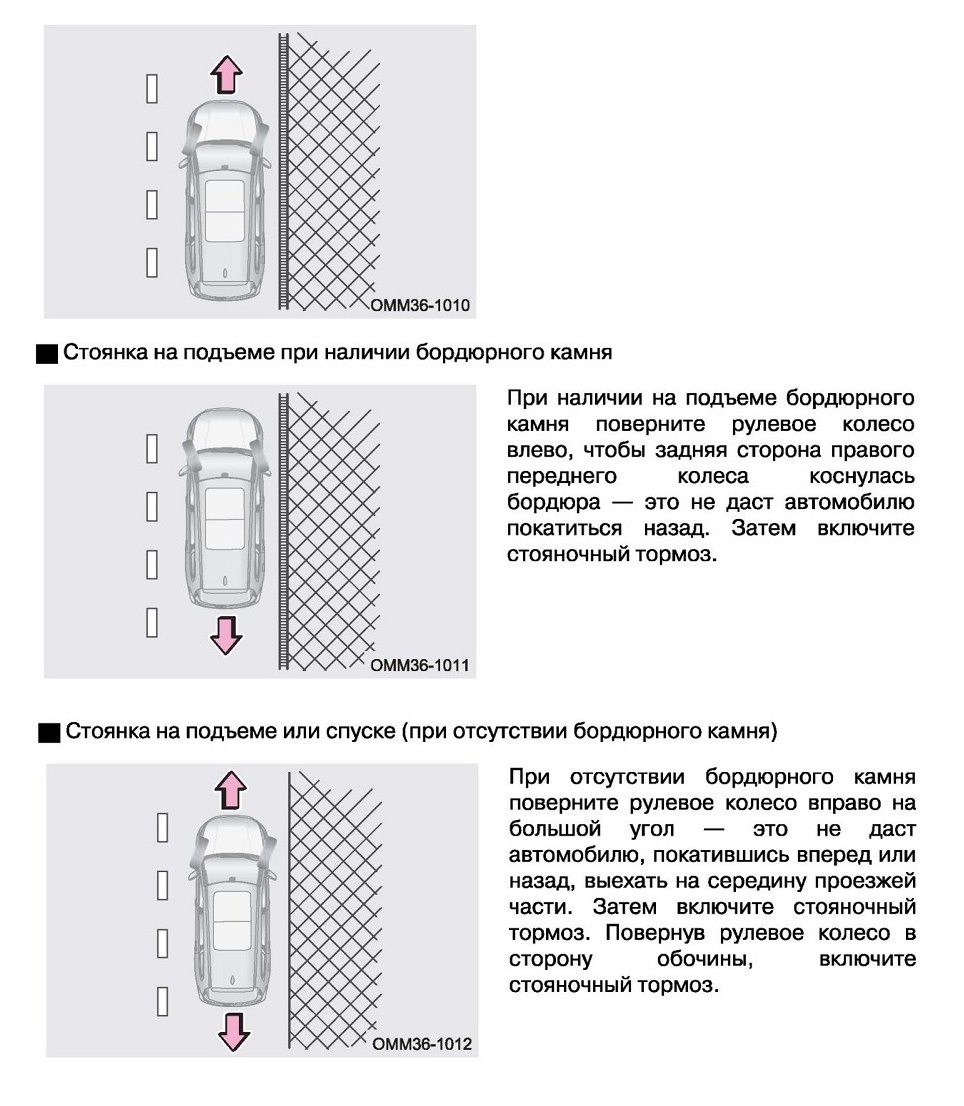

Стоянка автомобиля на уклоне

При постановке автомобиля на стоянку на уклоне его главным образом удерживает на месте стояночный тормоз. Пренебрежение требованием включить стояночный тормоз или неисправность стояночного тормоза может привести к тому, что автомобиль неожиданно покатится под уклон и получит повреждения или нанесет кому-нибудь травму. При постановке автомобиля на стоянку на уклоне поверните руль вправо или влево, чтобы предотвратить неожиданное скатывание автомобиля под уклон.

■ Стоянка на спуске при наличии бордюрного камня

При наличии на спуске бордюрного камня поверните рулевое колесо вправо, чтобы передняя сторона правого переднего колеса коснулась бордюра — это не даст автомобилю покатиться вперед. Затем включите стояночный тормоз.

■ Перевозка пассажиров

Перед началом поездки убедитесь в том, что все пассажиры заняли свои места и надлежащим образом пристегнули ремни безопасности. Запрещается перевозка пассажиров на местах, не оборудованных сиденьями и ремнями безопасности, поскольку в случае дорожно-транспортного происшествия пассажиры могут получить тяжелые травмы.

■ Запирание замков дверей

• Если вы оставляете автомобиль без присмотра, возьмите ключ с собой и заприте все двери, даже если вы оставляете автомобиль в гараже или у тротуара перед вашим домом.

• Лучше парковать автомобиль в хорошо освещенных и просторных местах и не оставлять в нем ценных вещей.

■ Отработавшие газы

• Избегайте вдыхания отработавших газов. Они содержат оксид углерода (СО) — опасный бесцветный газ, не имеющий запаха. Он может привести к потере сознания и даже смерти.

• Убедитесь, что выпускная система не имеет утечек или ослабленных соединений. Следует регулярно проверять выпускную систему. Если вы заметили изменение звучания выпускной системы, немедленно проверьте ее.

• Не допускайте работу двигателя в гараже или других закрытых помещениях, за исключением времени, необходимого для въезда или выезда автомобиля. Отработавшие газы накапливаются и могут привести к серьезному отравлению.

• Не находитесь длительное время в автомобиле, стоящем с работающим двигателем. Если этого нельзя избежать, то автомобиль должен находиться на открытой площадке, а система вентиляции или кондиционирования должна подавать в салон наружный воздух.

• При движении автомобиля дверь багажного отделения должна быть закрыта. При открытой или не полностью закрытой двери багажного отделения отработавшие газы будут попадать внутрь автомобиля.

• Для обеспечения нормальной работы системы вентиляции автомобиля удаляйте с решеток воздухозаборников снег, листья и другие посторонние предметы.

• Если отработавшие газы попали в салон автомобиля (и вы чувствуете их запах), откройте окна для поступления свежего воздуха и незамедлительно определите и устраните причину случившегося.

Проверка выпускной системы
Проверка выпускной системы должна проводиться в следующих случаях.

1. Если вы ощущаете запах отработавших газов.

2. Если вы заметили изменение звучания выпускной системы.

3.Если выпускная система получила повреждения в дорожно-транспортном происшествии.

4. Каждый раз при установке автомобиля на подъемник для осмотра или ремонта.

1-9. Меры предосторожности при вождении в условиях бездорожья

| Вождение в условиях бездорожья_

Всегда соблюдайте следующие меры предосторожности для сведения к минимуму

опасности получения тяжелых травм или повреждения автомобиля.

• Проявляйте осторожность при движении в условиях бездорожья. Не

передвигайтесь в опасных местах.

• При движении в условиях бездорожья следите за тем, чтобы пальцы обеих рук, включая большие пальцы, обхватывали обод рулевого колеса с наружной стороны.

• Всегда проверяйте эффективность тормозной системы сразу же после движения

по дороге, покрытой песком, грязью, водой или снегом.

• Водитель и все пассажиры должны быть пристегнуты ремнями безопасности

независимо от того, где движется автомобиль.

• После движения по поверхности, покрытой высокой травой, грязью, щебнем, песком, преодоления брода и т. д. убедитесь, что на днище кузова и подвеске не осталось травы, веток кустарника, бумаги, тряпок, камней, песка и т. п. Удалите перечисленные выше предметы с днища кузова и подвески. Если этого не сделать, то может произойти поломка узлов автомобиля или его возгорание.

• При движении по бездорожью или пересеченной местности запрещается поддерживать высокую скорость, совершать прыжки, резкие повороты, столкновения с препятствиями и т. д. Это может привести к потере управляемости или опрокидыванию, получению тяжелых травм или гибели. Другим результатом такого вождения может стать дорогостоящий ремонт ходовой части автомобиля.

1-10. Меры предосторожности при вождении в дождь

Вождение по скользкой дороге

Во время дождя нужно двигаться осторожно из-за ухудшения видимости, возможного запотевания стекол и скользкого дорожного покрытия.

• Во время дождя следует отказаться от движения с высокой скоростью, поскольку между колесами и поверхностью дороги может образоваться слой воды. При этом автомобиль потеряет управляемость и не сможет тормозить.

• Резкое торможение, ускорение и маневрирование на скользкой дороге может привести к скольжению колес и потере контроля над автомобилем, что, в свою очередь, может стать причиной дорожно-транспортного происшествия.

• Резкое изменение частоты вращения коленчатого вала, например, торможение двигателем, может привести к заносу автомобиля и стать причиной дорожно-транспортного происшествия.

• После проезда через лужу легко нажмите педаль тормоза и убедитесь в том, что тормозные механизмы функционируют должным образом. Мокрые тормозные колодки не обеспечивают нормального торможения. Если из-за мокрых тормозных колодок перестали работать должным образом тормозные механизмы колес по одному борту автомобиля, это ухудшит его управляемость и может привести к дорожно-транспортному происшествию.

Преодоление водных препятствий

Автомобиль может получить серьезные повреждения, преодолевая водное препятствие, возникшее из-за сильного ливня и т. п. Если преодоление водного препятствия неизбежно, проверьте его глубину и двигайтесь медленно и осторожно.
1.При движении через водное препятствие следите за тем, чтобы двигатель, рулевое управление и тормозная система работали нормально. Для плавного движения через водное препятствие следует включить пониженную передачу и не допускать резкого нажатия педали акселератора. В противном случае, вода может попасть в двигатель.

2. Нажимая педаль акселератора, следите за тем, чтобы двигатель работал устойчиво и развивал достаточную мощность. При движении через водное препятствие запрещается останавливаться, переключать передачи и делать резкие повороты.

3. Если двигатель автомобиля заглох во время преодоления водного препятствия, не пытайтесь сразу же запустить его. В противном случае, вы можете повредить двигатель. Отбуксируйте автомобиль в безопасное место с низким уровнем воды и найдите причину остановки двигателя.

• Запрещается преодолевать водное препятствие, если его глубина достигает обода колеса.

• При попадании воды во впускную систему двигателя или выпускную трубу может произойти серьезное повреждение двигателя.

• Вода может вытеснить смазку из колесных подшипников, вызвать их коррозию и преждевременный износ.

• Преодоление водного препятствия может привести к повреждению агрегатов трансмиссии. После преодоления водного препятствия всегда визуально проверяйте автомобиль на наличие утечки рабочих жидкостей (моторное масло, трансмиссионная жидкость и т. д.). Прекратите эксплуатацию автомобиля, если появились утечки любых эксплуатационных жидкостей, поскольку это может привести к выходу агрегатов из строя.

• При преодолении водного препятствия уменьшаются сила тяги и эффективность торможения. Увеличивается тормозной путь. Песок и грязь, которые скапливаются вокруг тормозных дисков, могут повлиять на эффективность торможения и привести к повреждению компонентов тормозной системы. Закончив преодоление водного препятствия, несколько раз легко нажмите педаль тормоза, чтобы просушить тормозные механизмы.

1-11. Меры предосторожности при вождении в зимних условиях

Советы по вождению в зимних условиях_

• Охлаждающая жидкость. Убедитесь в том, что охлаждающая жидкость сохраняет свои свойства (способность не замерзать при отрицательных температурах). Используйте только охлаждающую жидкость, рекомендованную компанией EXEED. Более подробная информация о выборе типа охлаждающей жидкости.

• Аккумуляторная батарея и провода. При низких температурах уровень заряда любой аккумуляторной батареи падает. Поэтому для запуска двигателя в зимних условиях аккумуляторная батарея должна иметь достаточный уровень заряда.

• Замки дверей. Избегайте ситуаций, когда замерзают замки дверей. Для этого их следует обработать антиобледенительным средством или глицерином.

• Жидкость омывателя. Используйте незамерзающую жидкость для омывателя. Приобрести ее можно на сервисных станциях официального дилера EXEED и в магазинах автозапчастей.

• Подкрылки. Старайтесь исключить скопление снега и льда под подкрылками. В противном случае, затрудняется управление автомобилем. При движении в зимних условиях необходимо периодически останавливаться и проверять, не скопился ли снег и лед под подкрылками. Рекомендуется возить с приспособления, которые могут понадобиться вам в пути. К ним относятся: цепи противоскольжения, скребок для очистки стекол, запас песка или соли, сигнальный проблесковый фонарь, лопата, провода для запуска двигателя от аккумуляторной батареи другого автомобиля и т. д.
• Запрещается использовать воду вместо охлаждающей жидкости.

• Запрещается заливать в бачок омывателя охлаждающую жидкость для двигателя и другие неподходящие жидкости, поскольку они могут повредить лакокрасочное покрытие кузова.

|Вождение автомобиля по обледеневшим и заснеженным дорогам
Резкое ускорение на скользкой дороге, например, покрытой льдом или снегом, может привести к уводу задних колес вправо или влево. Поэтому в подобных условиях следует управлять автомобилем с осторожностью и двигаться с низкой скоростью.
Кроме того, возможно образование слоя воды в зоне контакта шины с дорогой, если автомобиль движется по мокрой или покрытой слякотью дороге. Это приводит к потере управляемости и ухудшению тормозных качеств. При трогании с места на обледенелых или заснеженных дорогах можно использовать 2-ю передачу (-автомобиль с механической коробкой передач), чтобы уменьшить подводимый к колесам крутящий момент и избежать их пробуксовки. В таких условиях также рекомендуется включать систему ESP.

■ Эвакуация автомобиля, застрявшего в грязи, снегу или на льду

Если ведущее колесо застряло в грязи, снегу или на льду, попробуйте освободить автомобиль «враскачку». Последовательно переведите рычаг селектора/рычаг переключения передач из положения переднего хода в положение заднего хода и обратно, после каждого изменения его положения слегка нажимая педаль акселератора. При этом рычаг селектора/рычаг переключения передач не должен длительное время находиться в положении переднего или заднего хода, поскольку это приведет к повышенному износу деталей коробки передач.

Цепи противоскольжения
Приобретите комплект цепей противоскольжения, соответствующих размеру шин

вашего автомобиля. При установке и снятии цепей противоскольжения соблюдайте

следующие меры предосторожности.

1. Соблюдайте требования местного законодательства по использованию цепей противоскольжения.

2.Устанавливайте и снимайте цепи противоскольжения в безопасном месте.

3. Устанавливайте цепи противоскольжения в соответствии с инструкцией изготовителя.

4. Цепи противоскольжения следует устанавливать только на ведущие колеса.

5. Рекомендуется использовать резиновые цепи противоскольжения толщиной не более 12 мм. В противном случае, вы можете повредить шины, диски колес, систему привода колес, тормозную систему, подкрылки и брызговики. Повреждения, полученные автомобилем в результате неправильной эксплуатации цепей противоскольжения, не покрываются гарантией.

6.Для получения дополнительной информации о дисках колес и шинах обращайтесь на сервисную станцию официального дилера EXEED.

Соблюдайте следующие меры предосторожности, чтобы свести к минимуму вероятность дорожно-транспортного происшествия. В противном случае, безопасная эксплуатация автомобиля может стать невозможной и возникнет риск получения серьезных травм или гибели.

• Требования к использованию цепей противоскольжения варьируются в зависимости от местности и типа дороги. Перед установкой цепей противоскольжения ознакомьтесь с соответствующими требованиями местного законодательства.

• Убедитесь, что выбранные вами цепи противоскольжения подходят для вашего автомобиля. Установка на автомобиль цепей противоскольжения отразится на его управляемости, поэтому ведите автомобиль с осторожностью. Использование неподходящих цепей противоскольжения или их неправильная установка может привести к дорожно-транспортному происшествию и стать причиной травм.

• При установке и снятии цепей противоскольжения следуйте инструкции изготовителя. Установку и снятие цепей противоскольжения выполняйте в безопасном месте. Перед установкой цепей противоскольжения заглушите двигатель (рычаг селектора автоматической коробки передач должен при этом находиться в положении Р). При необходимости поставьте знак аварийной остановки.

• Запрещается движение автомобиля с установленными на него цепями противоскольжения со скоростью, превышающей 30 км/ч (или превышающей максимальную скорость, установленную изготовителем цепей, если она ниже 30 км/ч). При вождении автомобиля с установленными на него цепями противоскольжения избегайте опасных дорожных условий, таких как неровности и ямы в дорожном покрытии, крутые повороты дороги и т. д. Избегайте резких поворотов рулевого колеса, резких ускорений и замедлений и т. д.

Подготовка к началу движения

2-1. Приборная панель

Обзор приборной панели.............................25

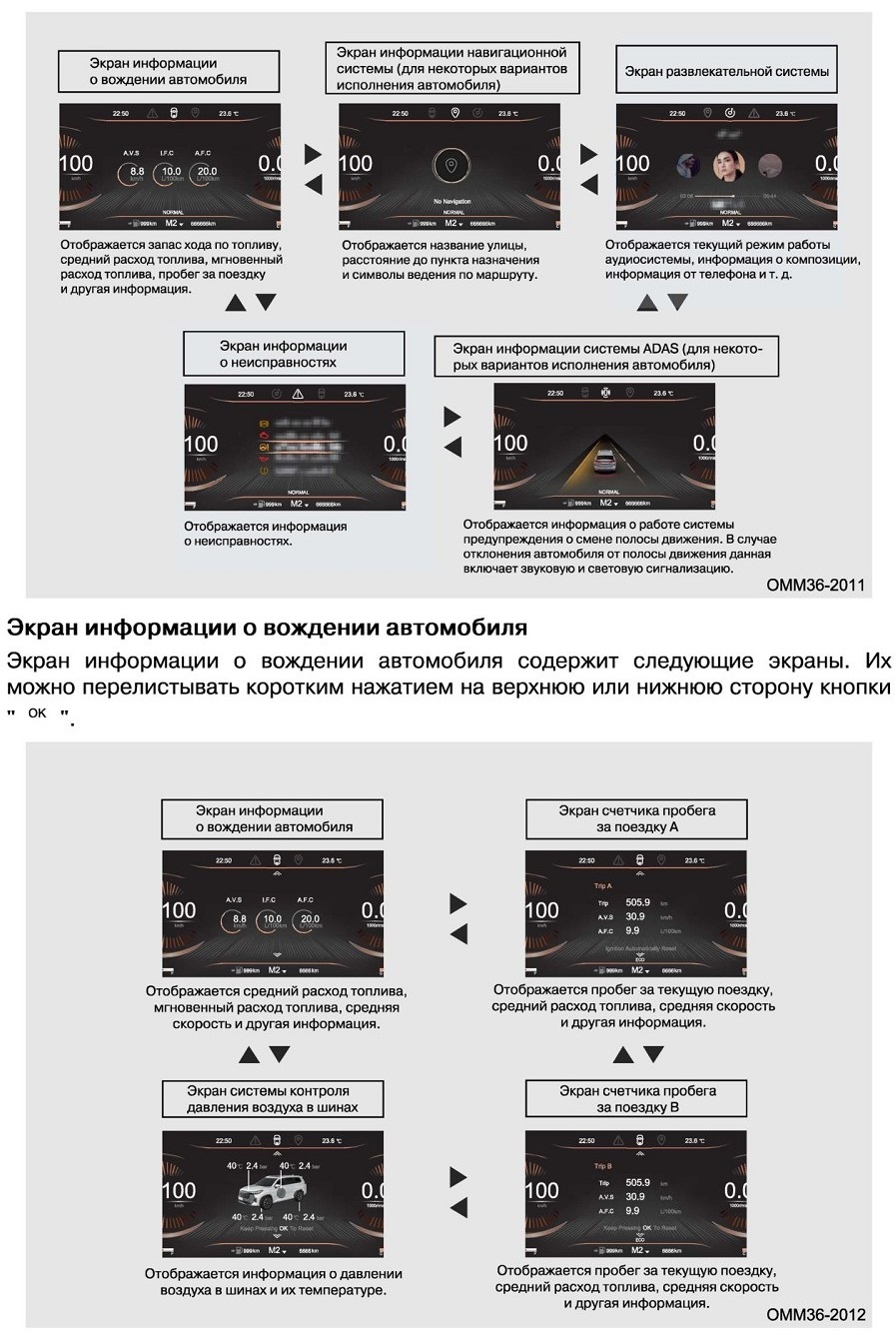

Информационный дисплей...........................26

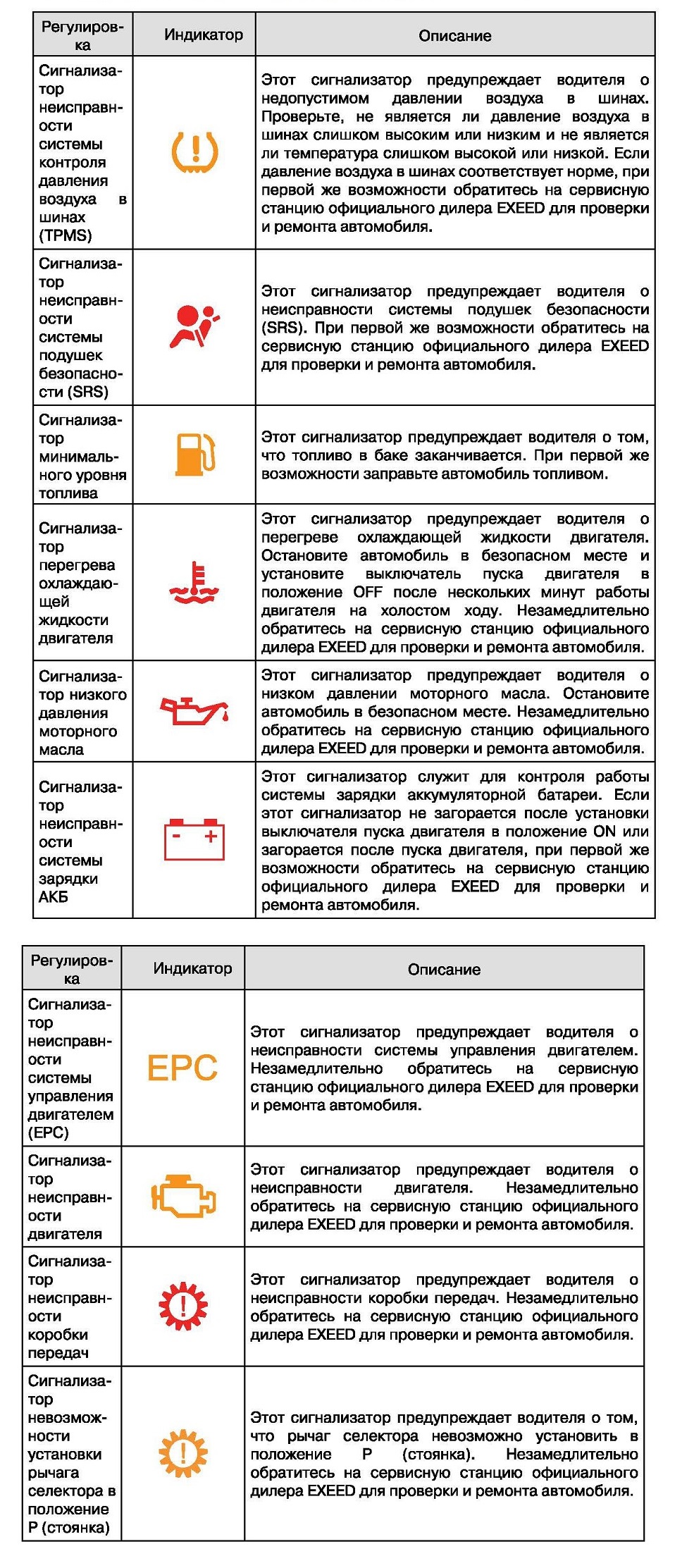

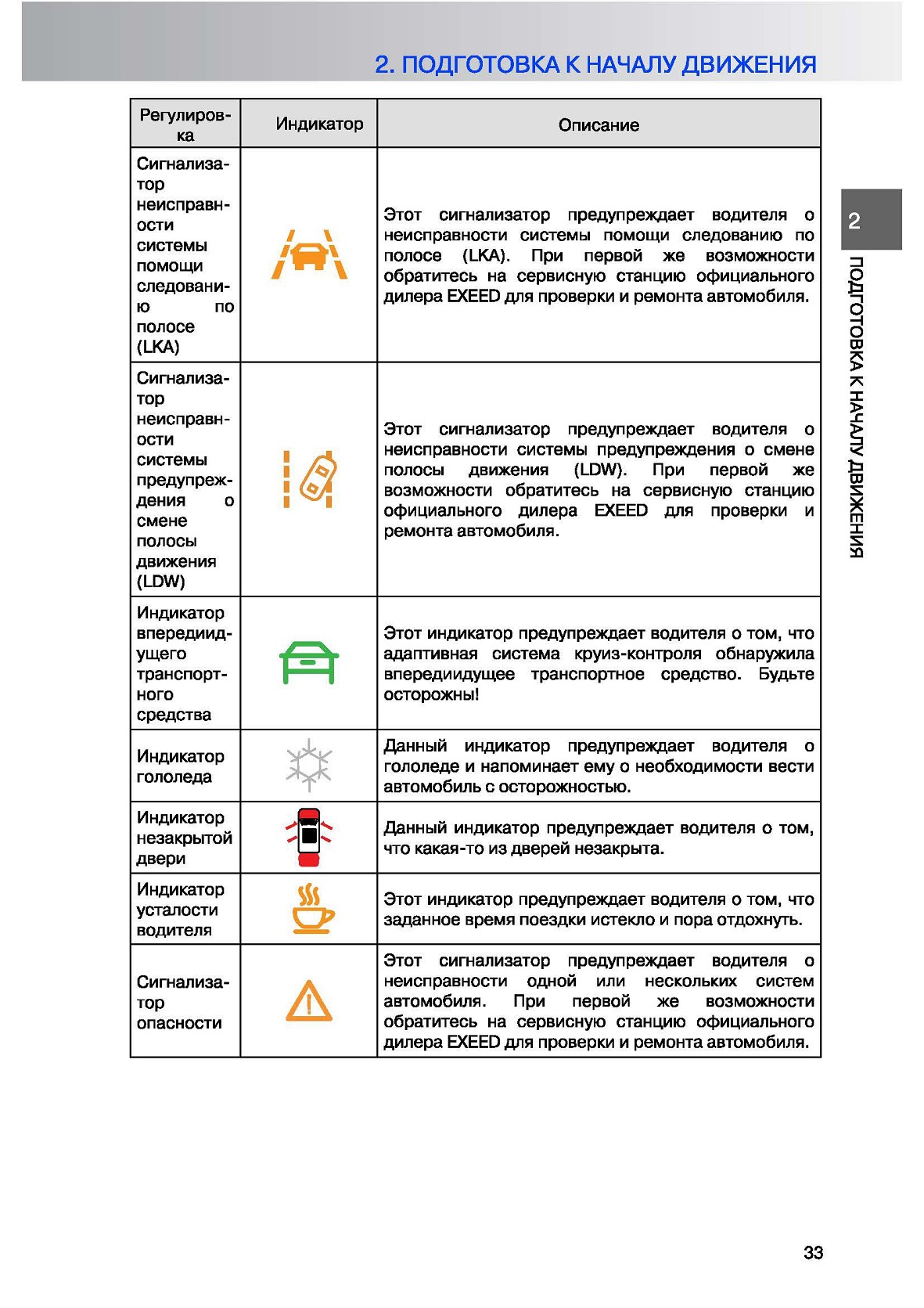

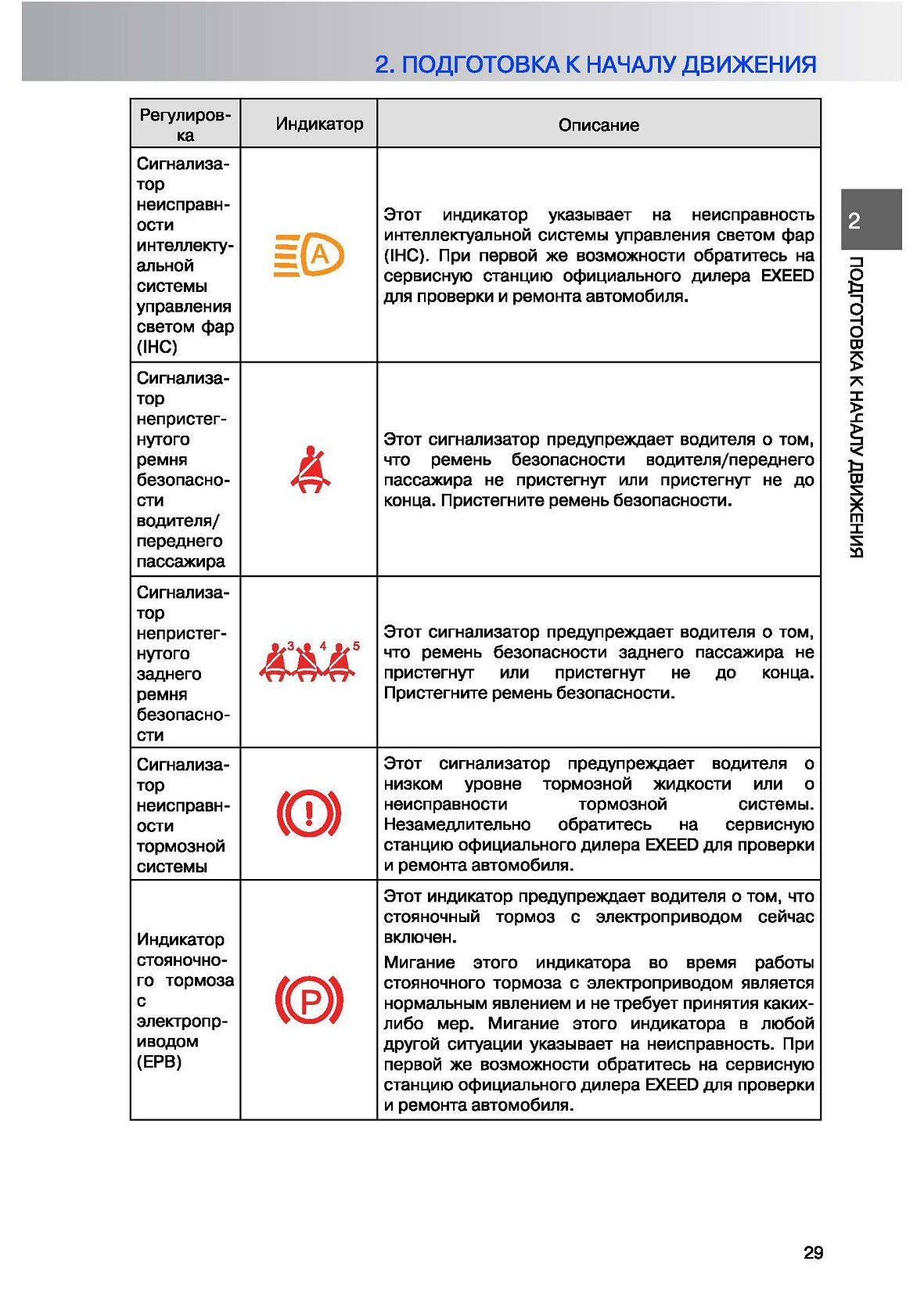

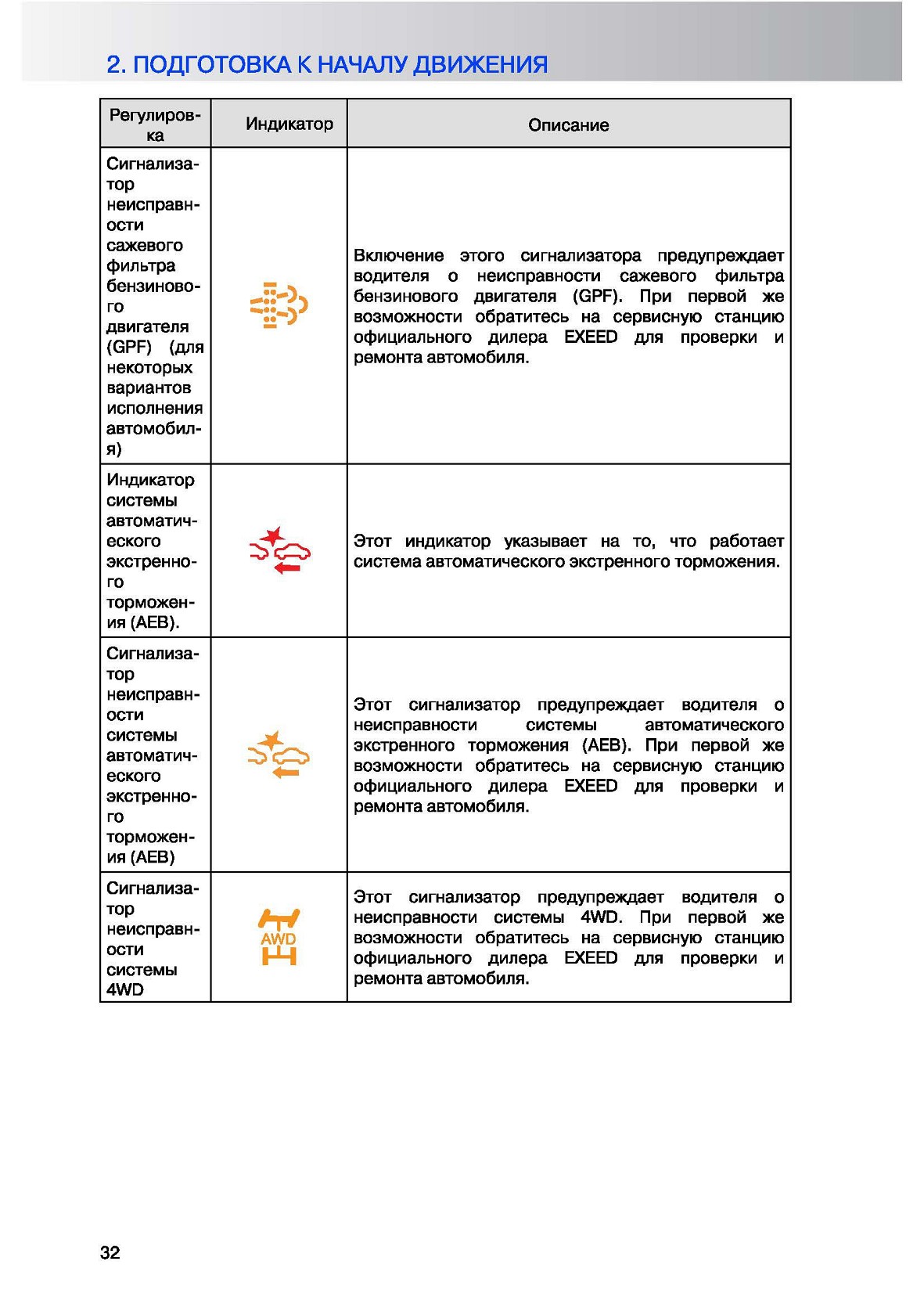

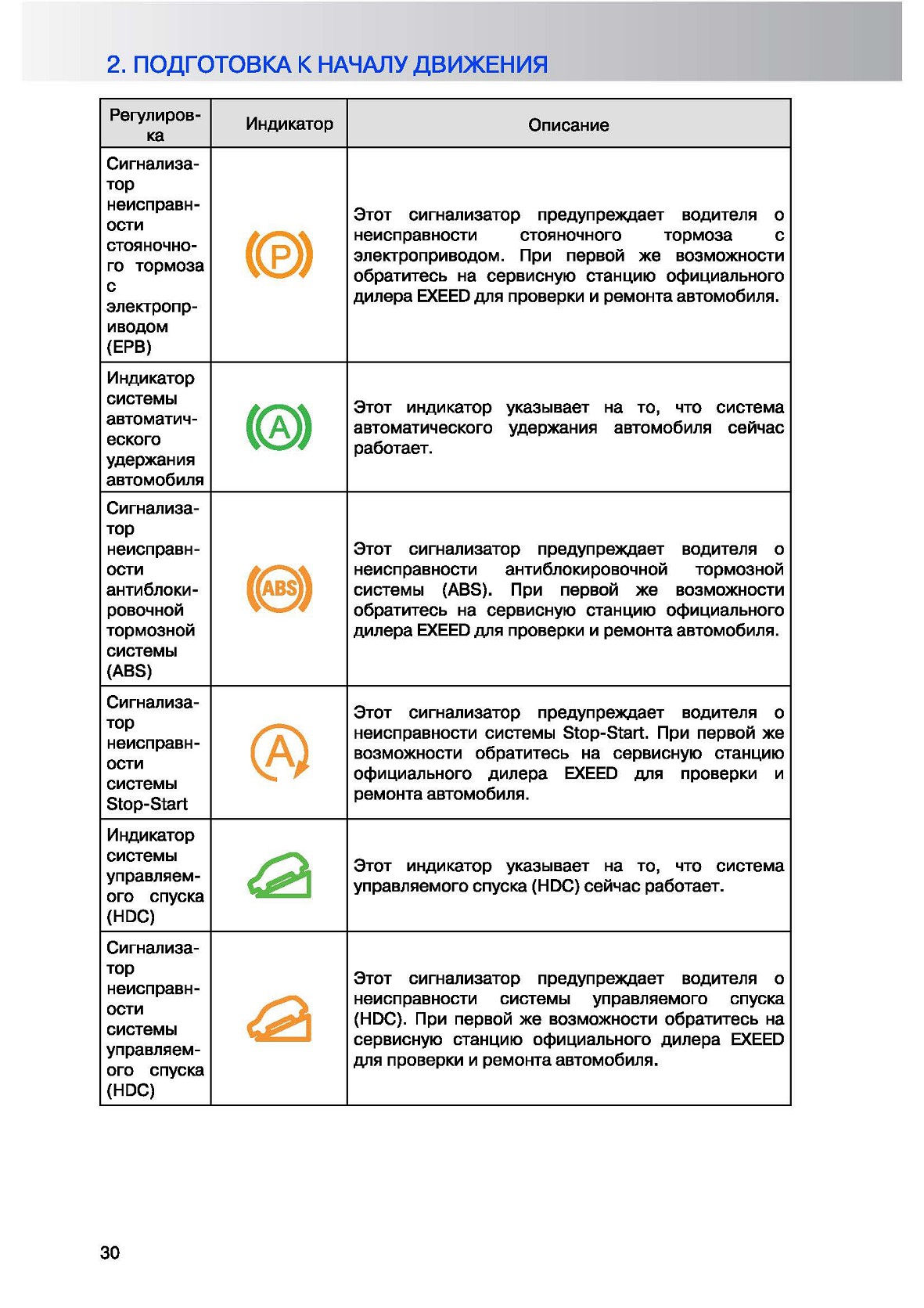

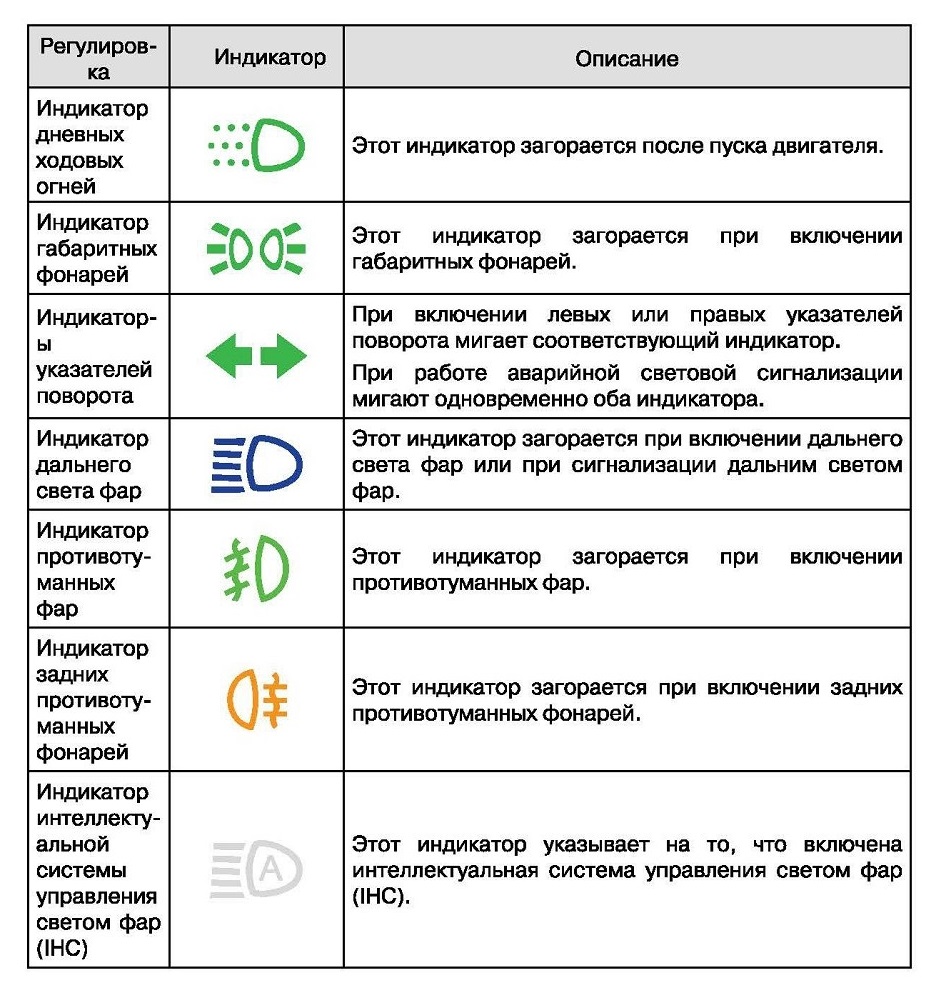

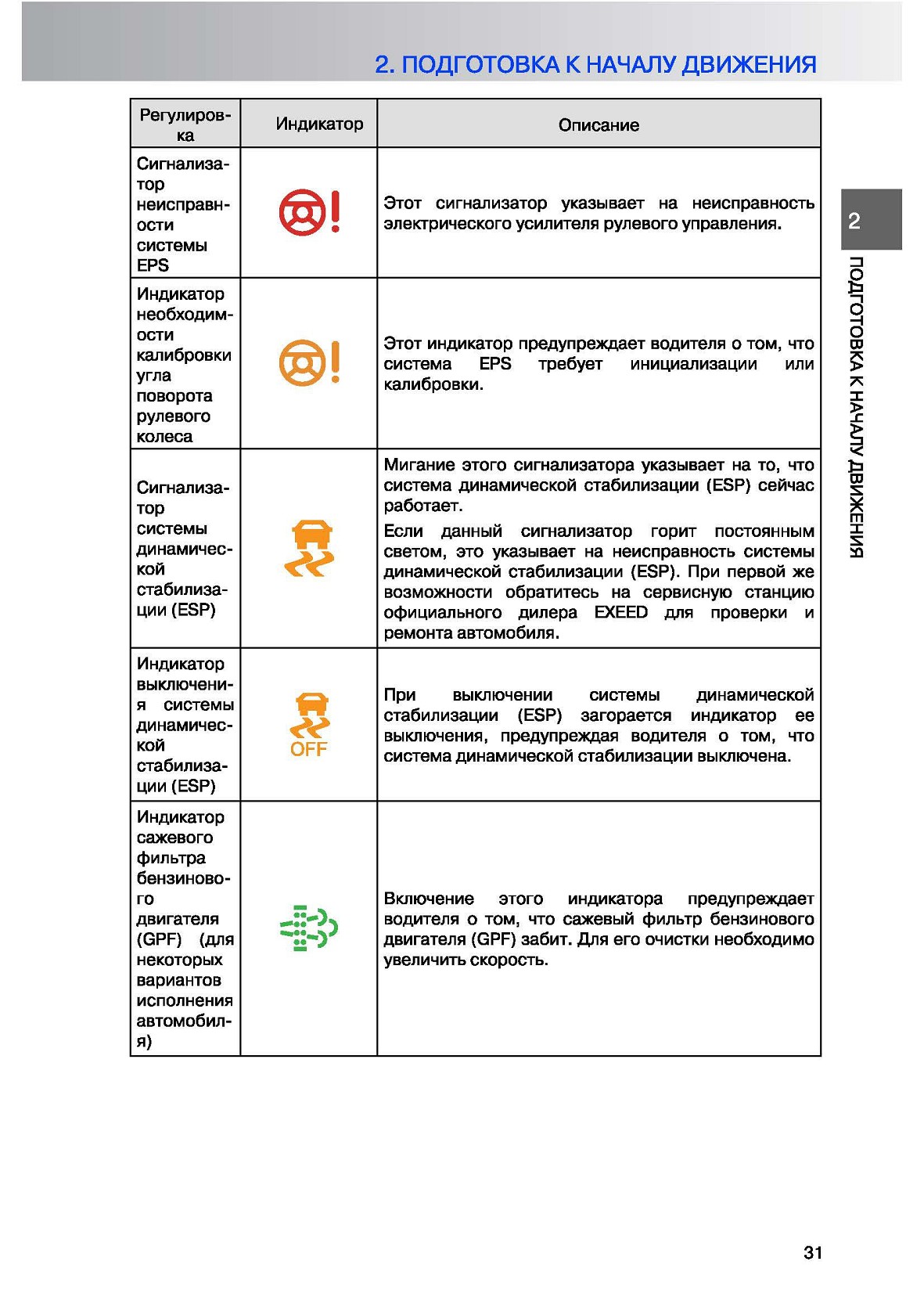

2-2. Индикаторы и сигнализаторы

Индикаторы и

сигнализаторы................28

2-3. Рулевое колесо

Звуковой сигнал..............36

Обогрев рулевого колеса (для некоторых вариантов исполнения автомобиля)....................36

Регулировка положения рулевого колеса.............................37

2-4. Зеркала заднего вида

Внутреннее зеркало заднего вида с ручной регулировкой режимов «день» и «ночь»...............37
Внутреннее зеркало заднего вида с автоматическим затемнением (для некоторых вариантов
исполнения

автомобиля)....................38

Наружные зеркала заднего вида...................38

Функция

автоматического
опускания наружных зеркал заднего вида при включении заднего хода (для некоторых
вариантов исполнения автомобиля)....................39

2-5. Очистители и

омыватели стекол

Управление очистителями и омывателями стекол........40

Обогрев форсунок омывателя ветрового стекла (для некоторых вариантов исполнения автомобиля)....................42

Замена щеток

очистителей....................43

2-6. Приборы освещения

и световой сигнализации

Наружные приборы освещения......................44

Освещение салона..........48

Функция задержки выключения света фар.....49

Функция поиска автомобиля с помощью пульта дистанционного управления......................50

Интеллектуальная система управления светом фар (IHC) (для некоторых вариантов исполнения

автомобиля)....................50

Запотевание фар.............51

2-7. Сиденья Правильное

положение на сиденье.....52

Подголовники..................53

Передние сиденья...........53

Сиденье второго ряда......55

Обогрев сидений (для некоторых вариантов исполнения

автомобиля)....................58

Вентиляция сидений (для некоторых вариантов исполнения автомобиля)....................59

Сохранение в памяти
регулировок сиденья с электроприводом и наружных зеркал заднего вида (для некоторых вариантов исполнения

автомобиля)....................59

Функция облегчения посадки в автомобиль и высадки из него (для некоторых вариантов исполнения

автомобиля)....................60

2-8. Ремни безопасности
Преднатяжители ремней безопасности(для некоторых вариантов исполнения

автомобиля)....................66

2-9. Детские

удерживающие устройства

Требования безопасности при пользовании детскими
удерживающими устройствами..................67

Классификация

детских

удерживающих

устройств........................69

Детские удерживающие устройства с

креплениями ISOFIX.........70

Крепление верхней стропы............................73

Установка детского удерживающего устройства......................73

2-1. Приборная панель

Обзор приборной панели

Указатель уровня топлива: Показывает количество топлива, оставшегося в баке.

Если указатель уровня топлива находится в диапазоне «Е» или загорелся сигнализатор минимального уровня топлива, это указывает на недостаточный запас топлива в баке. При первой же возможности заправьте автомобиль топливом.

При ускорении, резком торможении, прохождении крутых поворотов или движении автомобиля на уклоне показания указателя уровня могут быть неверными.
В Спидометр: Служит для отображения скорости движения автомобиля: км/ч).

На показания спидометра влияет размер шин, установленных на автомобиль. Для обеспечения правильных показаний спидометра следует использовать шины рекомендуемого размера (для получения дополнительной информации см. «Технические характеристики»).
□ Обычный режим дисплея (строка состояния): служит для отображения обычной информации в текущем режиме.

Тахометр: Тахометр служит для отображения частоты вращения коленчатого вала двигателя (об/мин х 1000).

После обкатки автомобиля разрешается работа двигателя с частотой вращения коленчатого вала 6000 - 8000 об/мин (красная зона тахометра). Запрещается длительное время эксплуатировать автомобиль в данном диапазоне оборотов.
Во время обкатки автомобиля не допускайте работы двигателя с высокой частотой вращения коленчатого вала. Запрещается длительное время держать обороты двигателя в диапазоне от 6 000 об/мин и выше, поскольку это может привести к повреждению двигателя.

Указатель температуры охлаждающей жидкости двигателя: показывает температуру охлаждающей жидкости двигателя.

Непрогретый двигатель: Указатель находится у метки «С» или рядом с ней

Если указатель находится у метки «С» или рядом с ней, это свидетельствует о низкой температуре охлаждающей жидкости. В этом температурном диапазоне двигатель не должен развивать высокую частоту вращения коленчатого вала и работать под большой нагрузкой.

Перегрев двигателя: Указатель находится у метки «Н» или рядом с ней

Если указатель находится у метки «Н» или рядом с ней, это свидетельствует о высокой температуре охлаждающей жидкости. Остановите автомобиль в безопасном месте и установите выключатель пуска двигателя в положение OFF после нескольких минут работы двигателя на холостом ходу. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

• Если указатель слишком долго находится в диапазоне низкой температуры охлаждающей жидкости, незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

• Запрещается открывать крышку расширительного бачка системы охлаждения, если указатель находится в диапазоне высоких температур охлаждающей жидкости двигателя. Проверку уровня охлаждающей жидкости выполняйте после того, как двигатель остынет. Запрещается эксплуатировать двигатель при низком уровне охлаждающей жидкости. В противном случае, возможна серьезная поломка двигателя.

Информационный дисплей

Обычный режим дисплея

В обычном режиме на дисплее отображаются следующие экраны. Их можно перелистывать коротким нажатием кнопки" ^ " или ” ^ ” на рулевом колесе.

2-2. Индикаторы и сигнализаторы

Индикаторы и сигнализаторы
После установки выключателя пуска двигателя в положение ON некоторые сигнализаторы кратковременно загораются для проверки их исправности и затем гаснут. Если после пуска двигателя какой-либо сигнализатор продолжает гореть или мигать, незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

Индикаторы предупреждают водителя о включении тех или иных систем или функций автомобиля.

Сигнализаторы предупреждают водителя о неисправности тех или иных систем или функций автомобиля либо других ситуациях, требующих внимания водителя. При этом сигнализатор может гореть постоянным светом или мигать.

содержание .. 1 2 ..

//////////////////////////
