Бронетранспортер БТР-70. Руководство по войсковому ремонту (Том 2, 1983 год) - часть 1

МИНИСТЕРСТВО ОБОРОНЫ СССР

ГЛАВНОЕ БРОНЕТАНКОВОЕ УПРАВЛЕНИЕ
БРОНЕТРАНСПОРТЕР БТР-70

РУКОВОДСТВО ПО ВОЙСКОВОМУ РЕМОНТУ

ЧАСТЬ II

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА ДЕФЕКТАЦИЮ И РЕМОНТ ОСНОВНЫХ УЗЛОВ И ДЕТАЛЕЙ
МОСКВА ВОЕННОЕ ИЗДАТЕЛЬСТВО

ОГЛАВЛЕНИЕ
Введение .....................

Краткие указания по ремонту деталей и узлов бронетранспортера

Группа 10. Двигатель....................

Подгруппа 1004. Поршни и шатуны

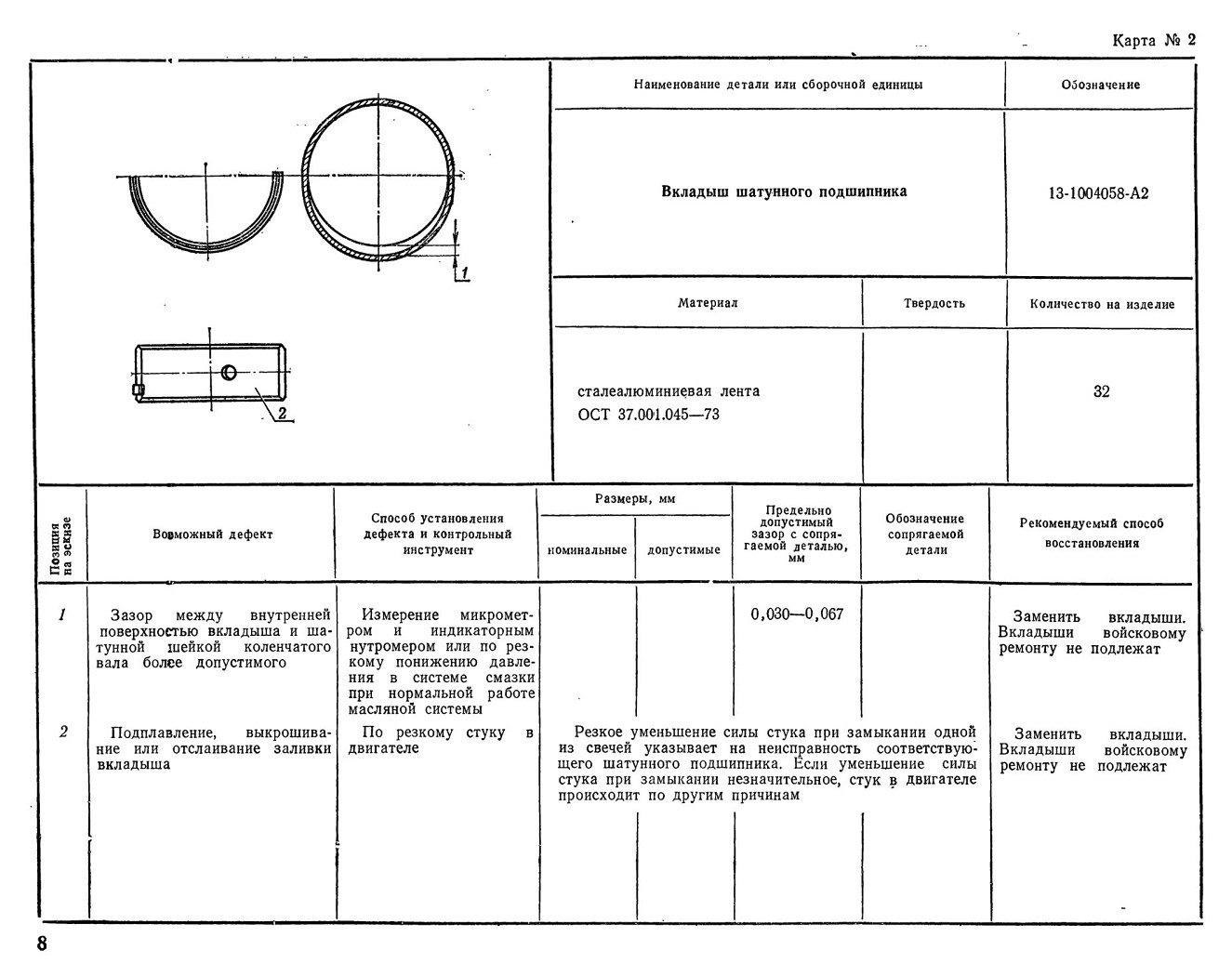

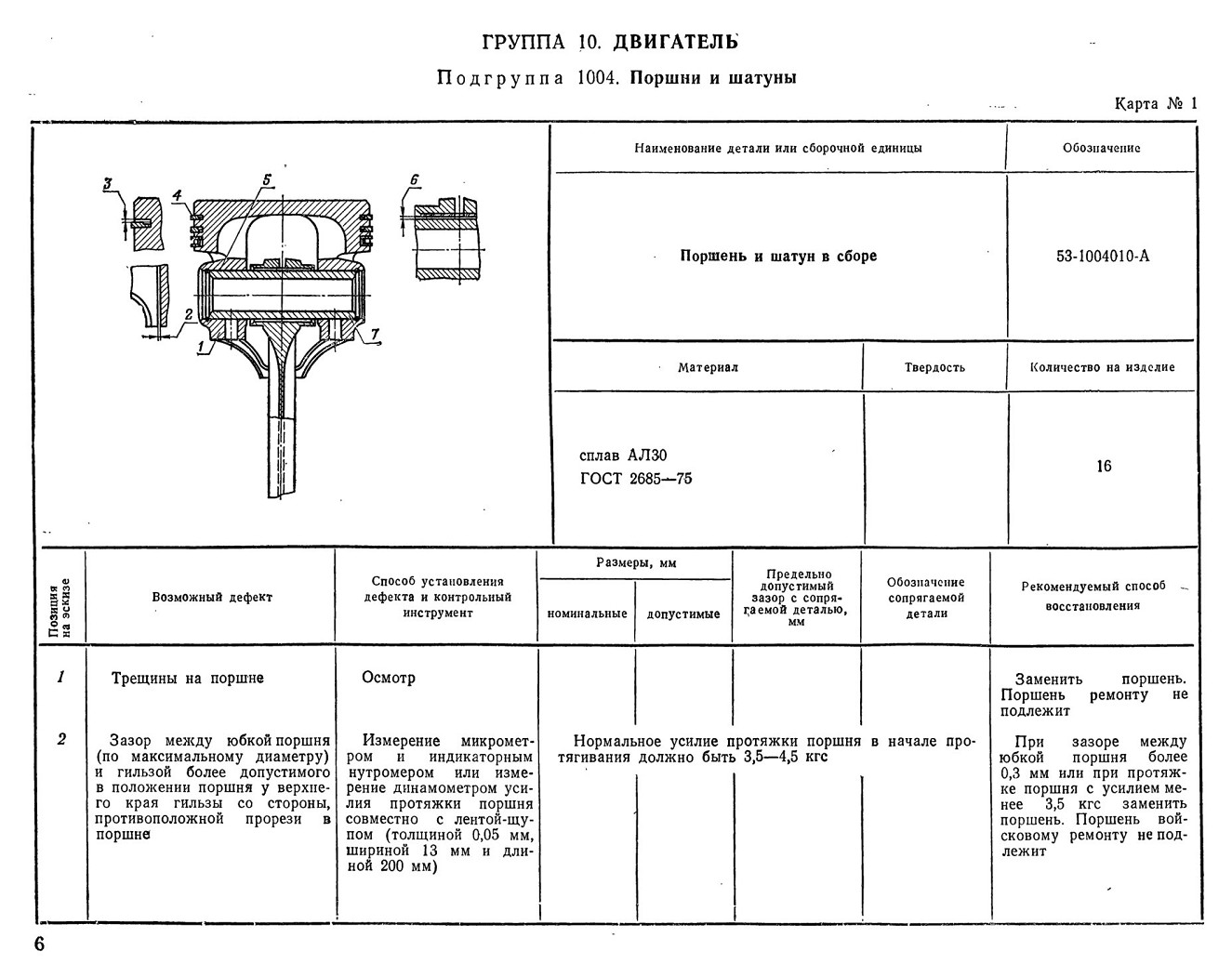

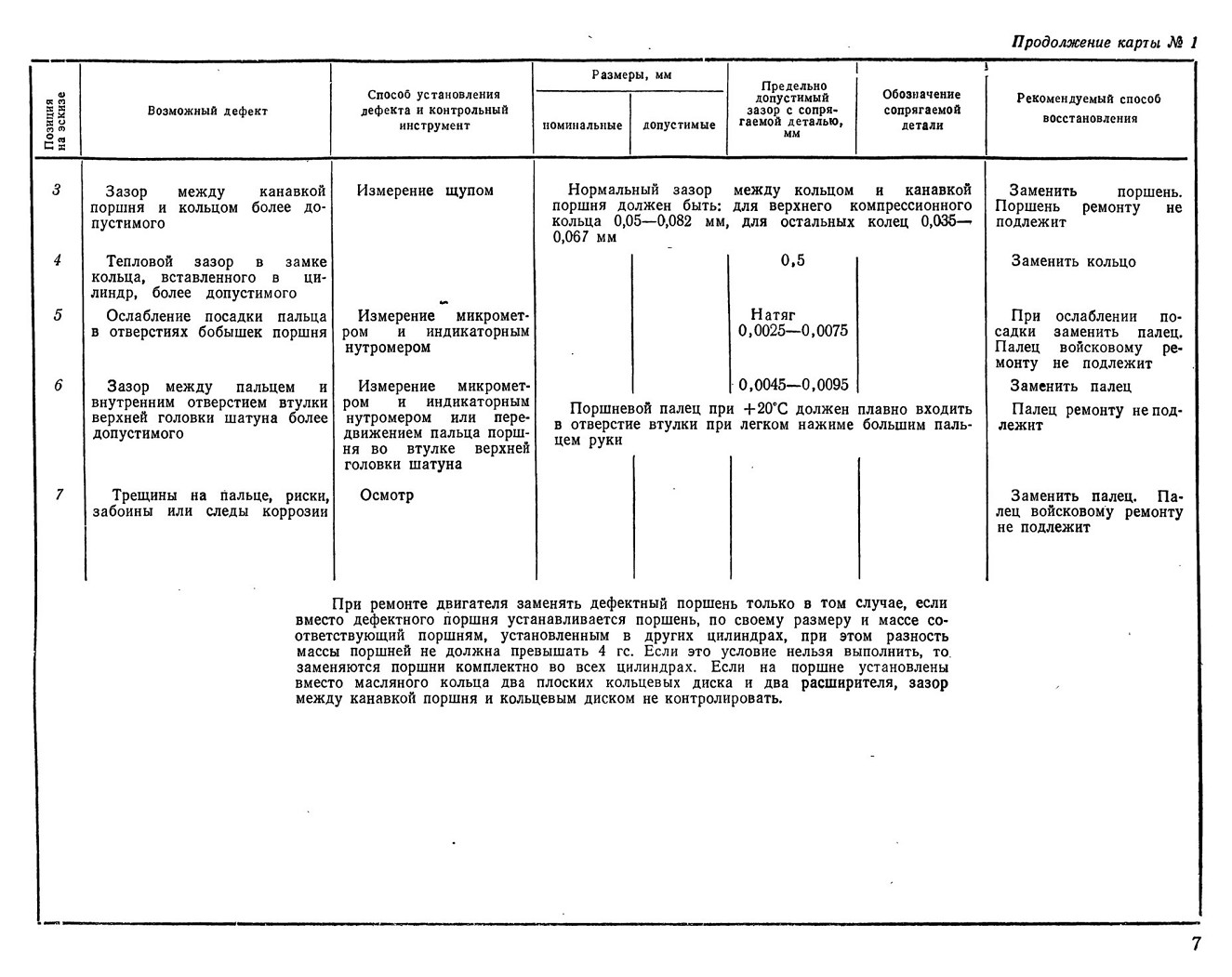

Карта № 1. 53-1004010-А. Поршень и шатун в сборе . . . Карта № 2. 13-1004058-А2. Вкладыш шатунного подшипника Подгруппа 1005. Коленчатый вал и маховик

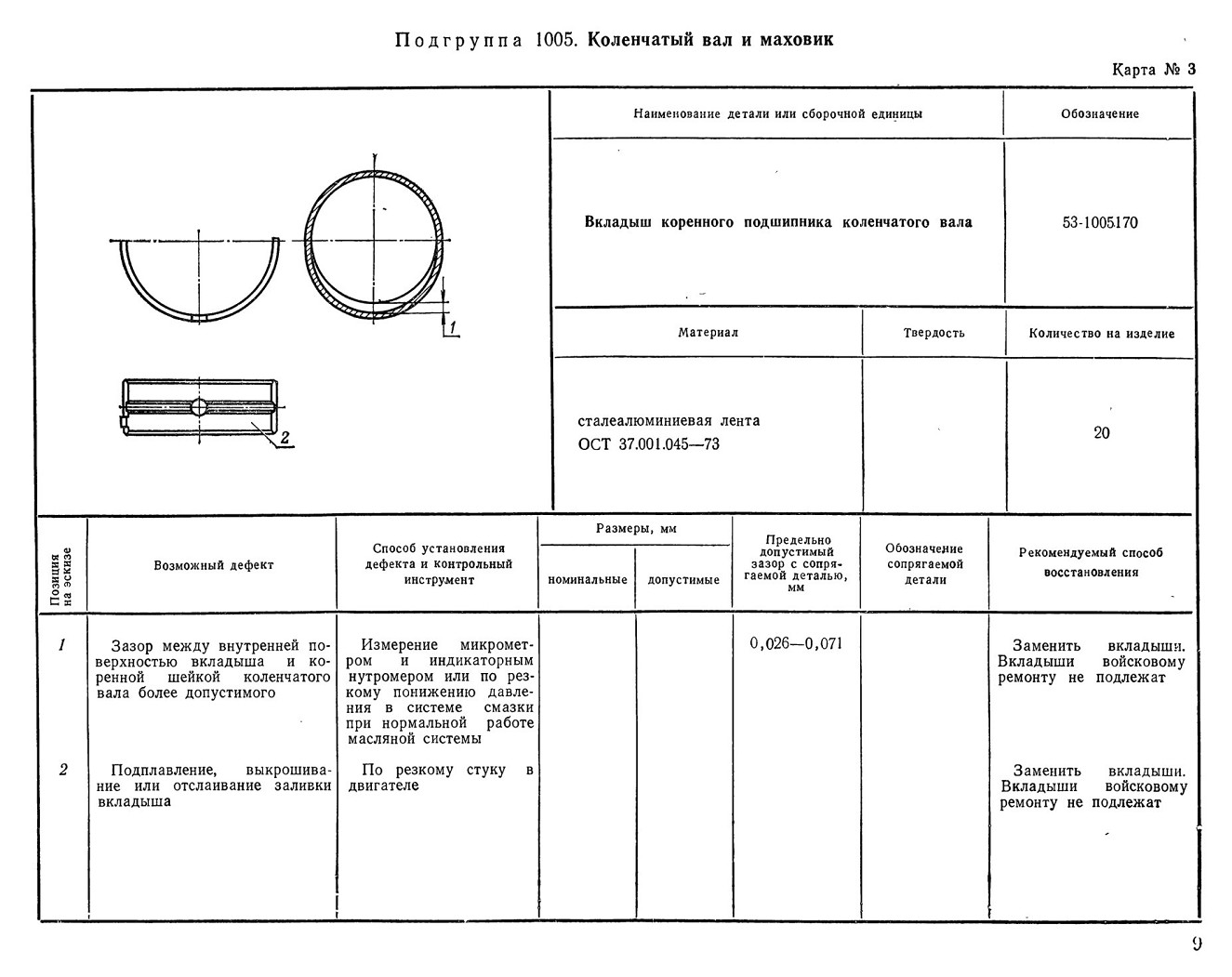

Карта № 3. 53-1005170. Вкладыш коренного подшипника коленчатого вала.....................

Подгруппа 1007. Клапаны и толкатели

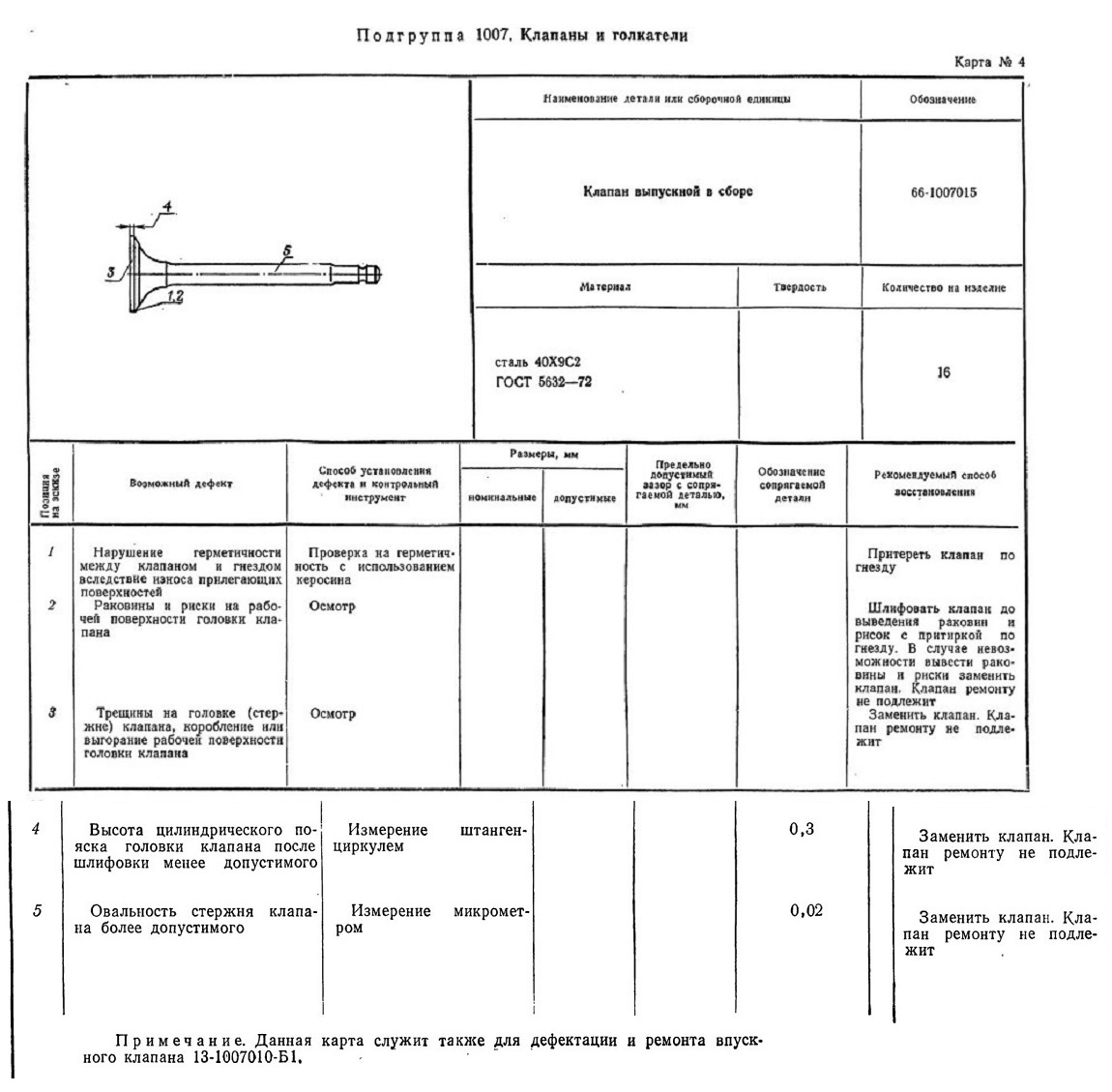

Карта № 4. 66-1007015. Клапан выпускной в сборе.....

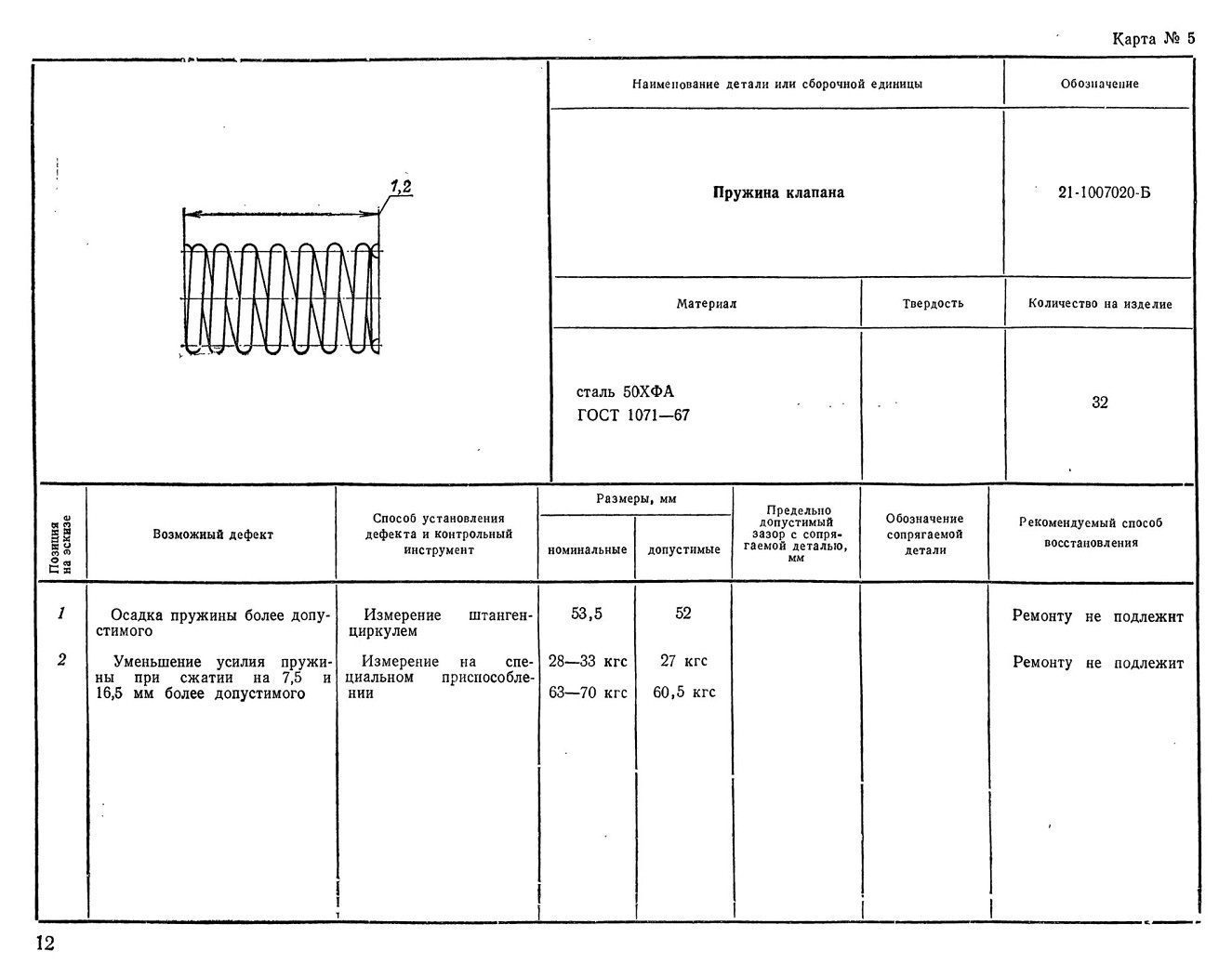

Карта № 5. 21-1007020-Б. Пружина клапана.........

Подгруппа 1008. Газопровод впускной и выпускной

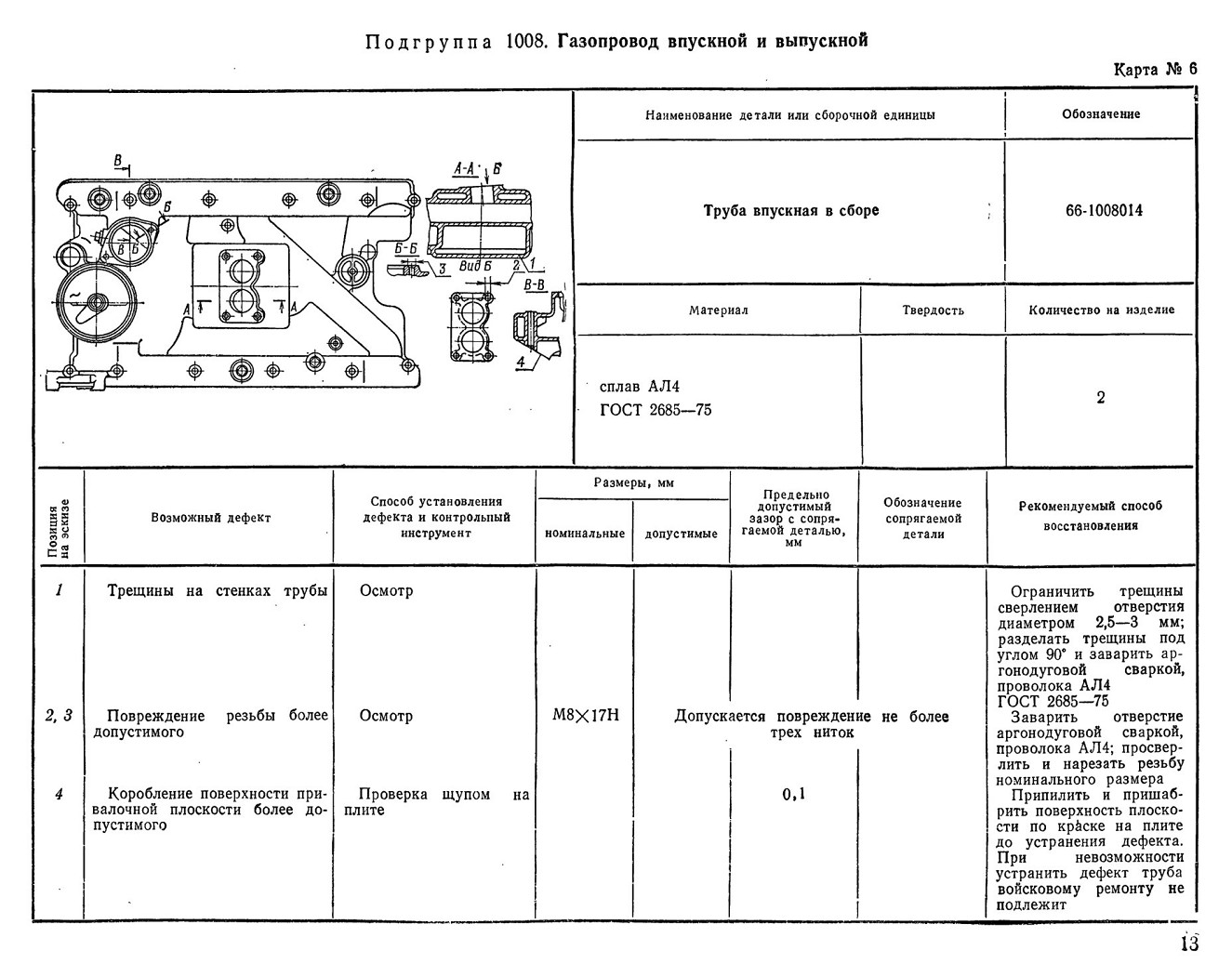

Карта № 6. 66-1008014. Труба впускная в сборе......

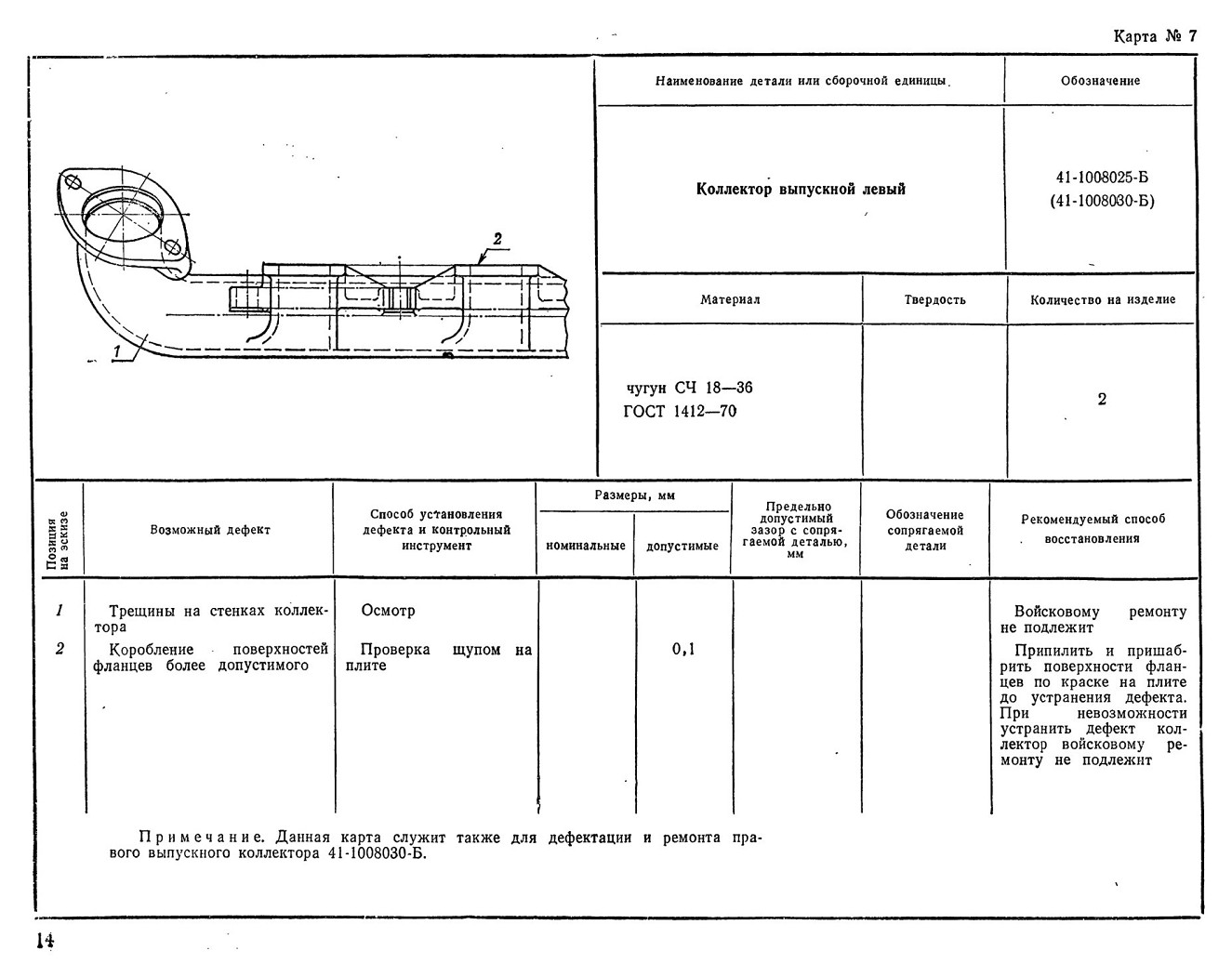

Карта № 7. 41-1008025-Б (41-1008030-Б). Коллектор выпускной левый (правый) .................

Подгруппа 1009. Картер масляный

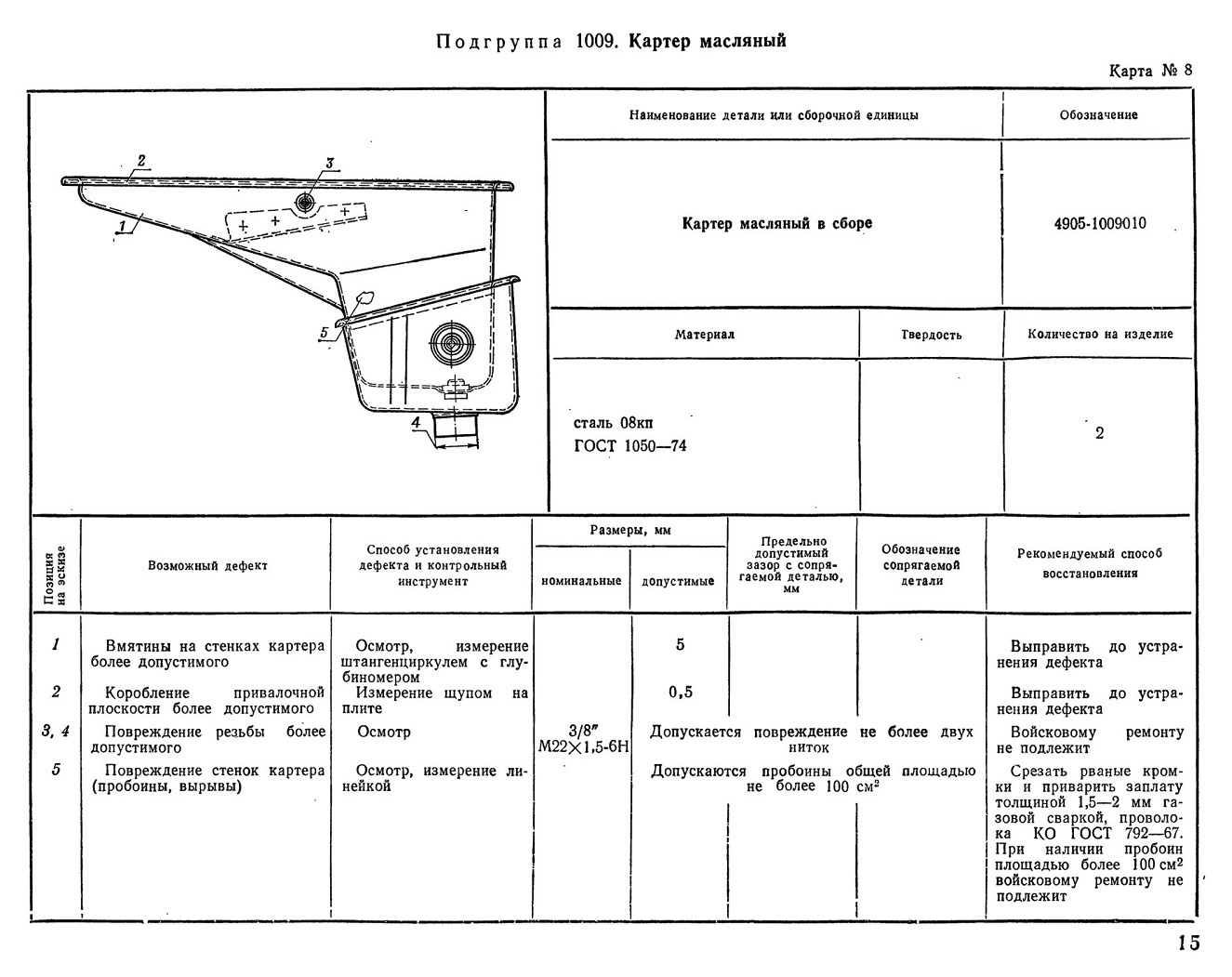

Карта № 8. 4905-1009010. Картер масляный в сборе .... Подгруппа 1013. Радиатор масляный

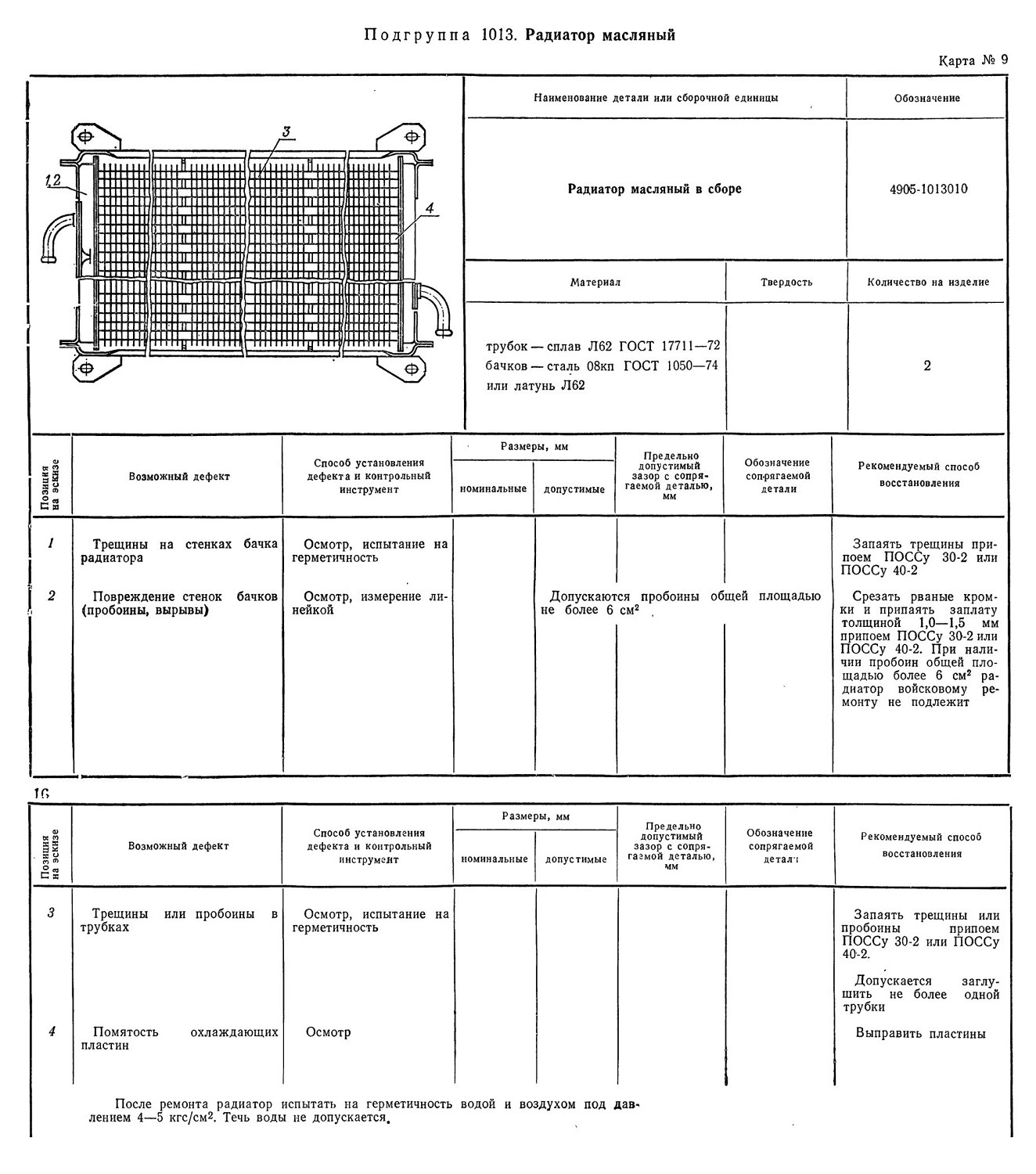

Карта № 9. 4905-1013010. Радиатор масляный в сборе . . Подгруппа 1015. Пусковое оборудование

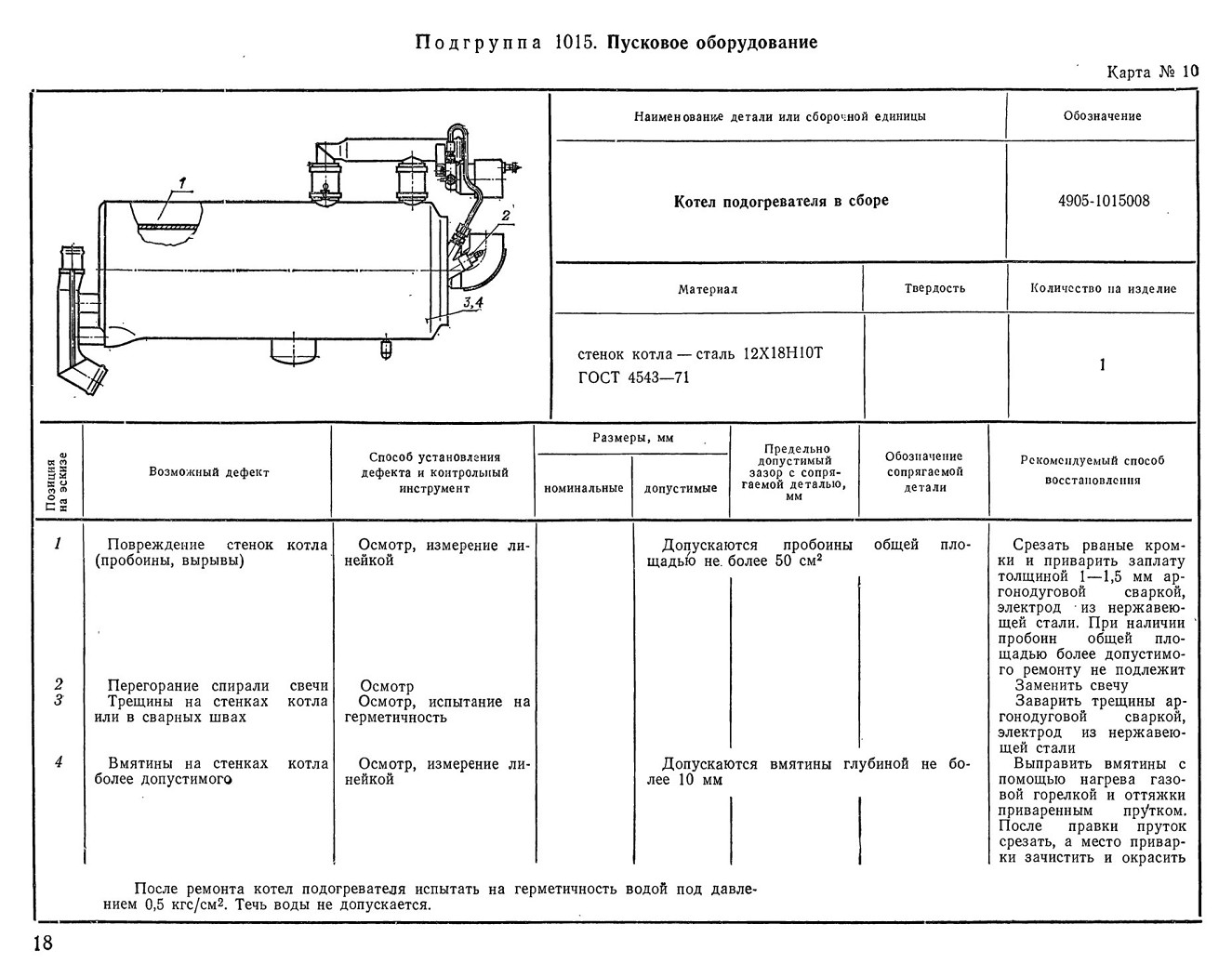

Карта № 10. 4905-1015008. Котел подогревателя в сборе . . Подгруппа 1017. Фильтр центробежной очистки масла

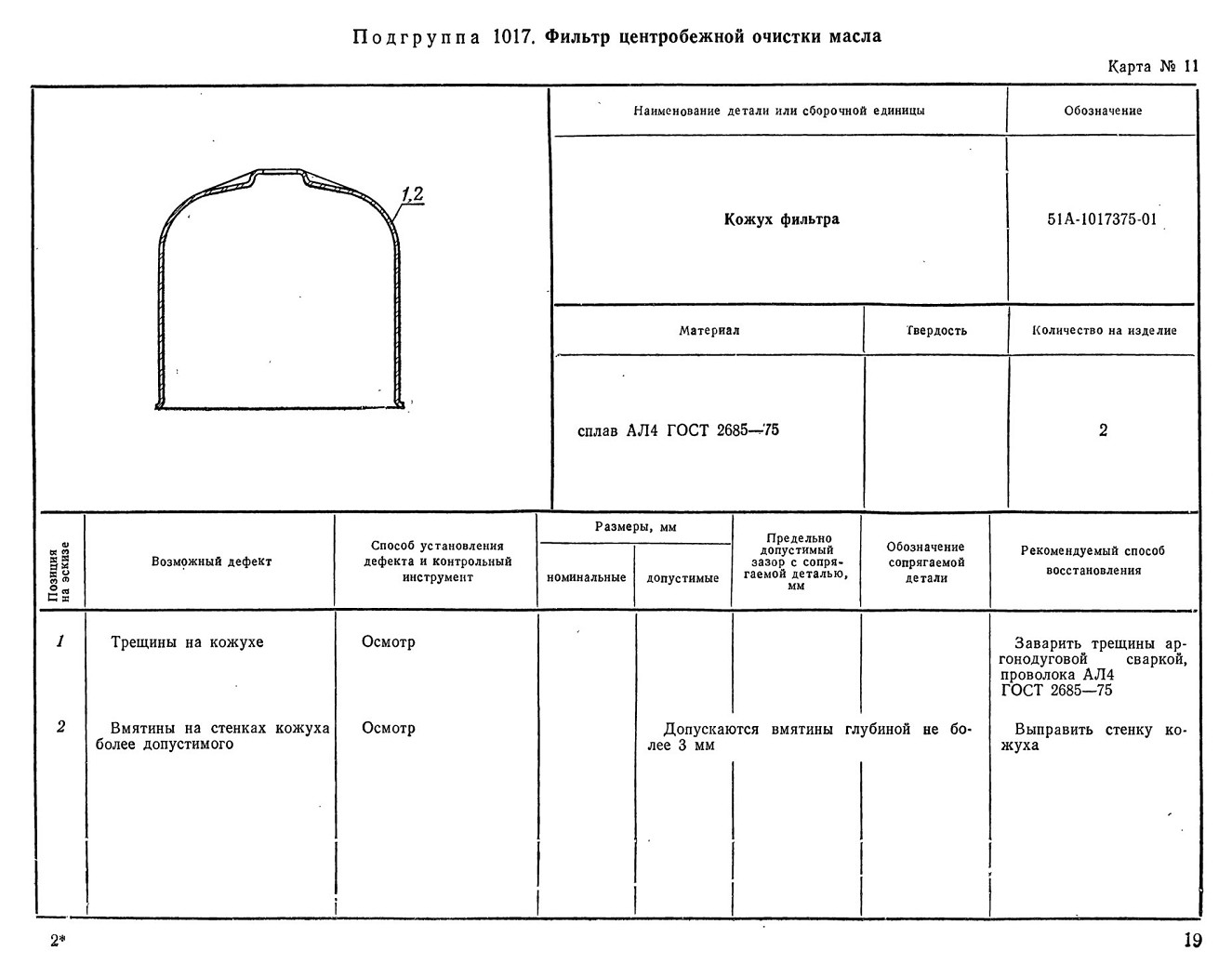

Карта № 11. 51А-1017375-01. Кожух фильтра.......

Подгруппа 1023. Теплообменник масляный

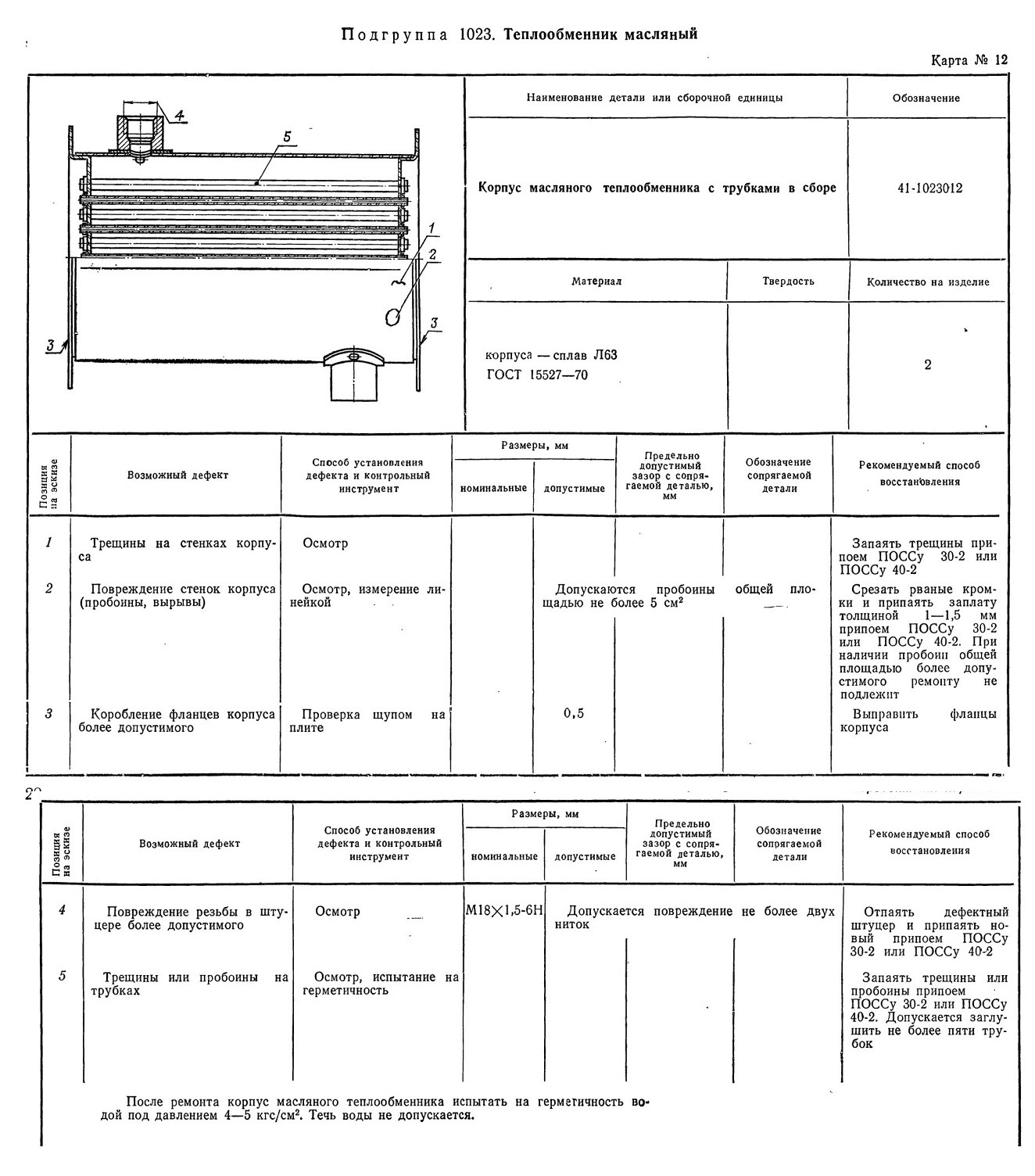

Карта № 12. 41-1023012. Корпус масляного теплообменника с трубками в сборе ..................

Группа 11. Система питания.................

Подгруппа 1101. Бензиновый бак

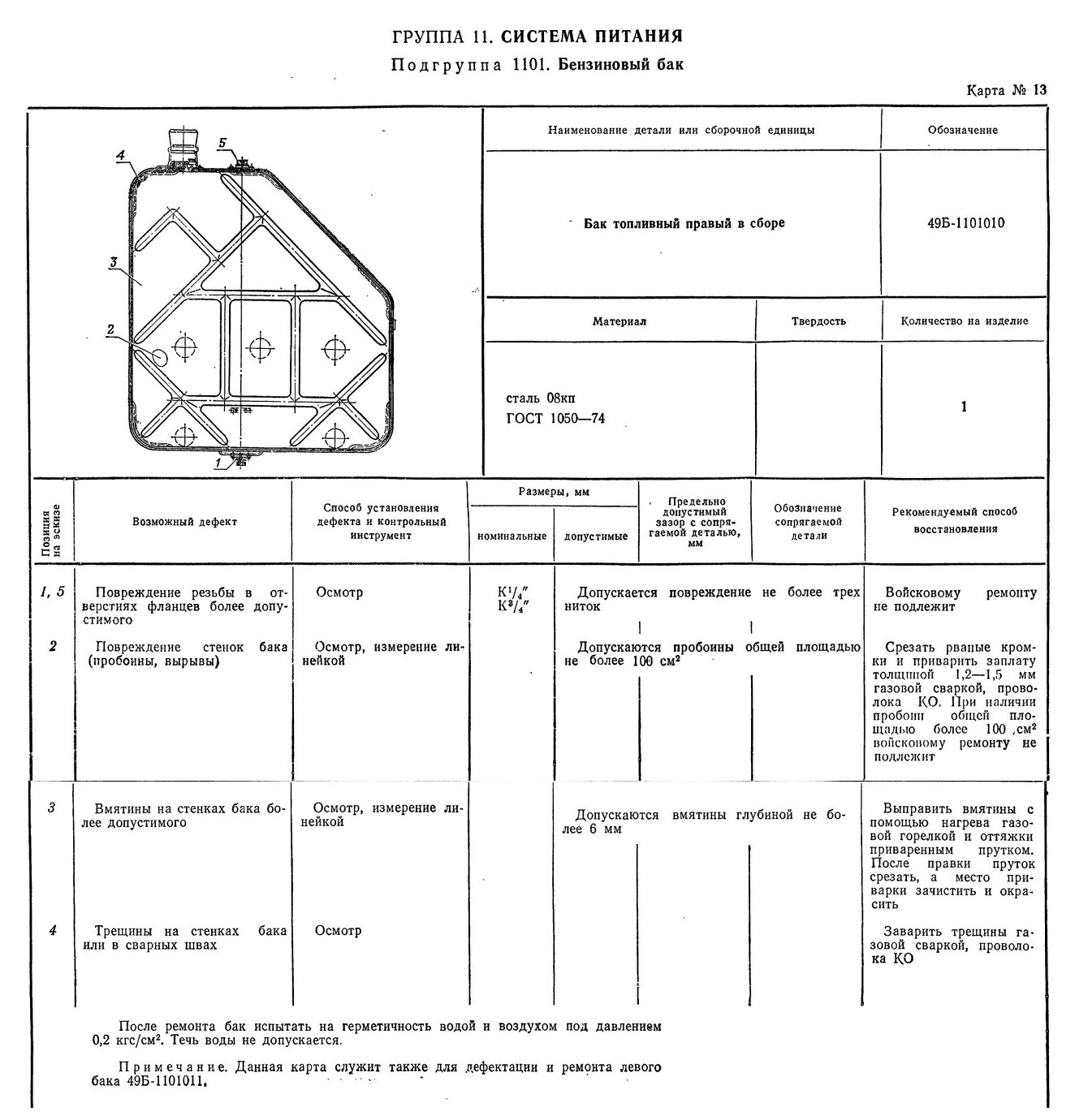

Карта № 13. 49Б-1101010 (49Б-1101011). Бак топливный правый в сборе (левый) .................

Подгруппа 1103. Пробка топливного бака

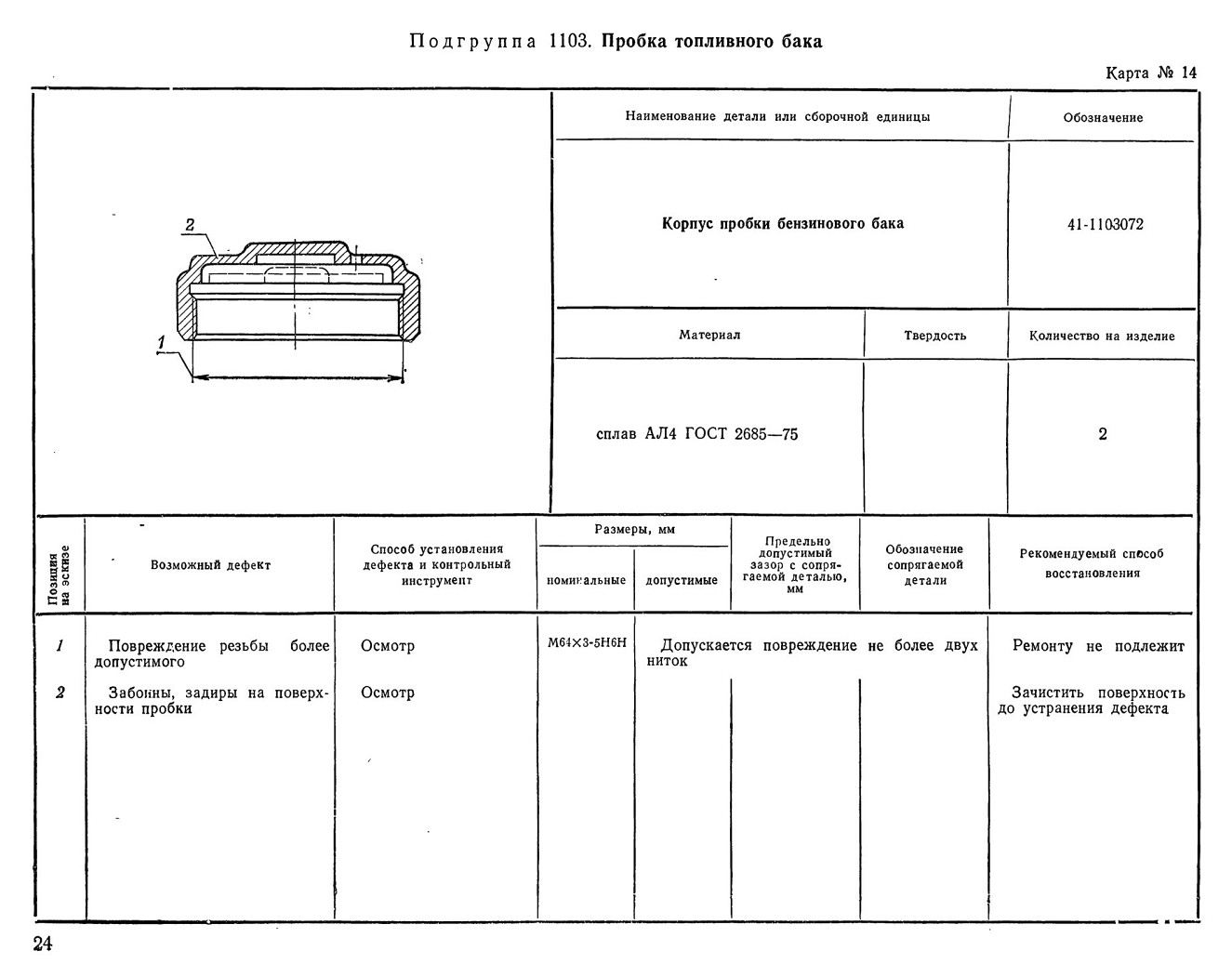

Карта № 14. 41-1103072. Корпус пробки бензинового бака Подгруппа 1105. Фильтр грубой очистки топлива

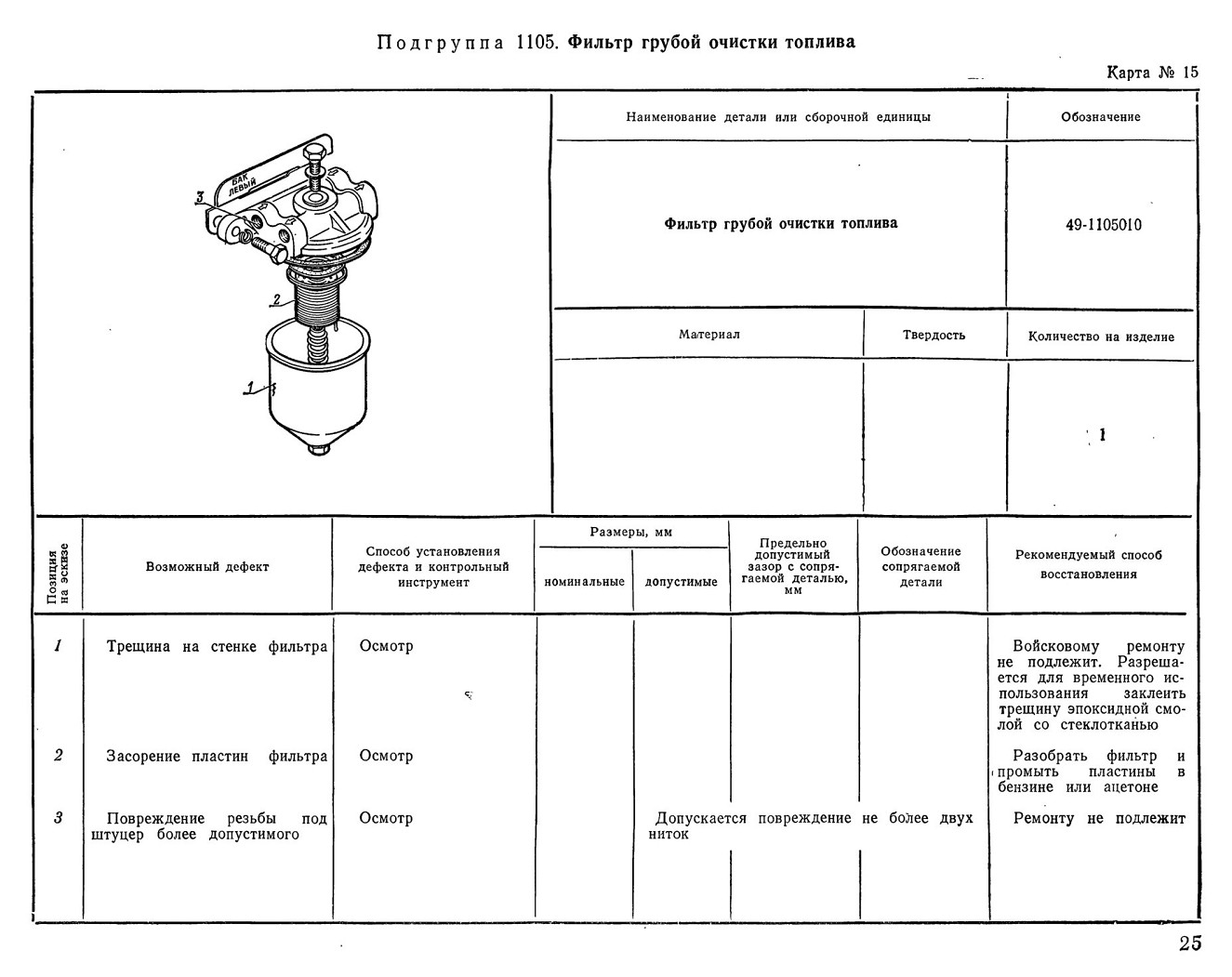

Карта № 15. 49-1105010. Фильтр грубой очистки топлива Подгруппа 1106. Бензиновый насос

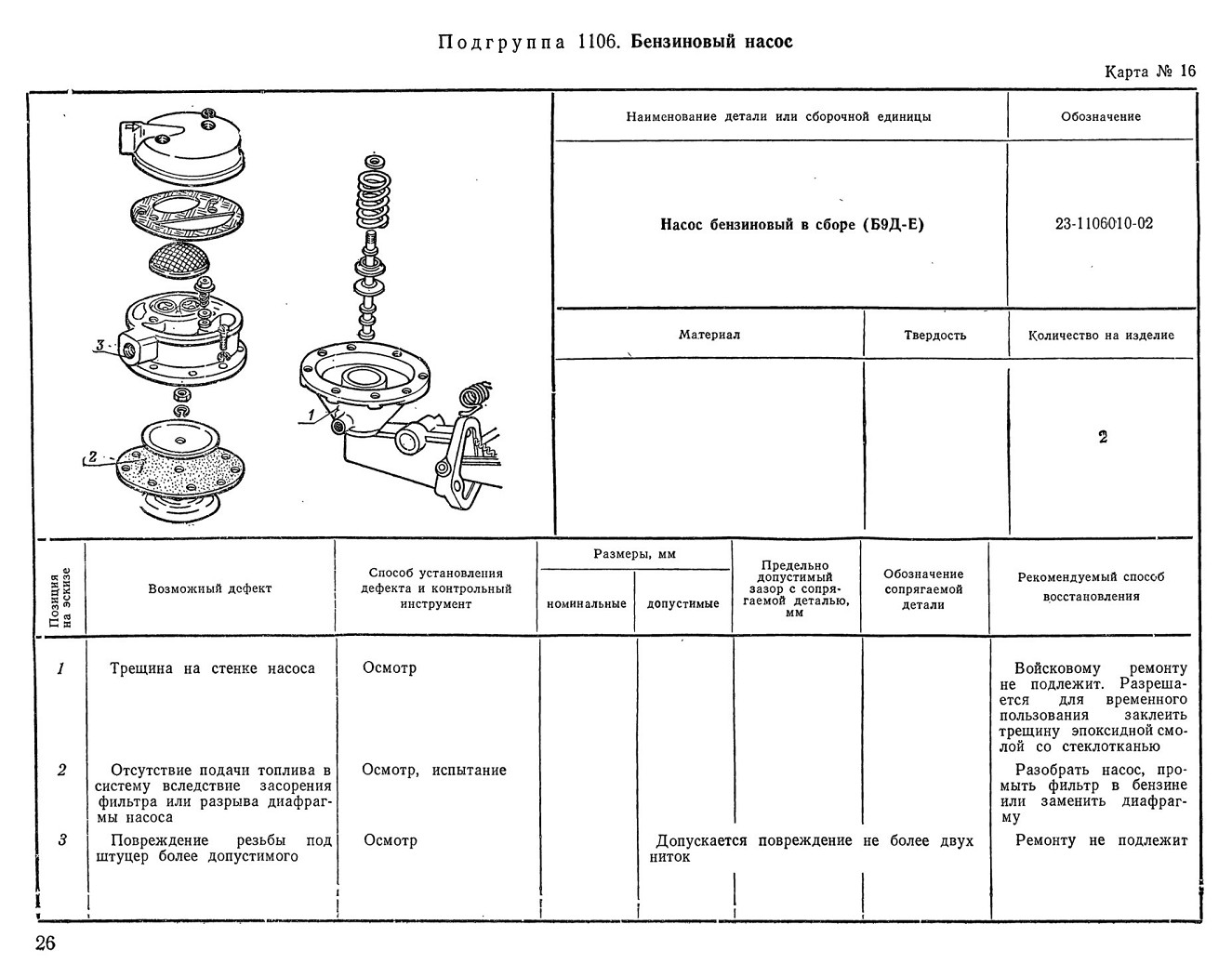

Карта № 16. 23-1106010-02. Насос бензиновый в сборе (Б9Д-Е) Подгруппа 1107. Карбюратор

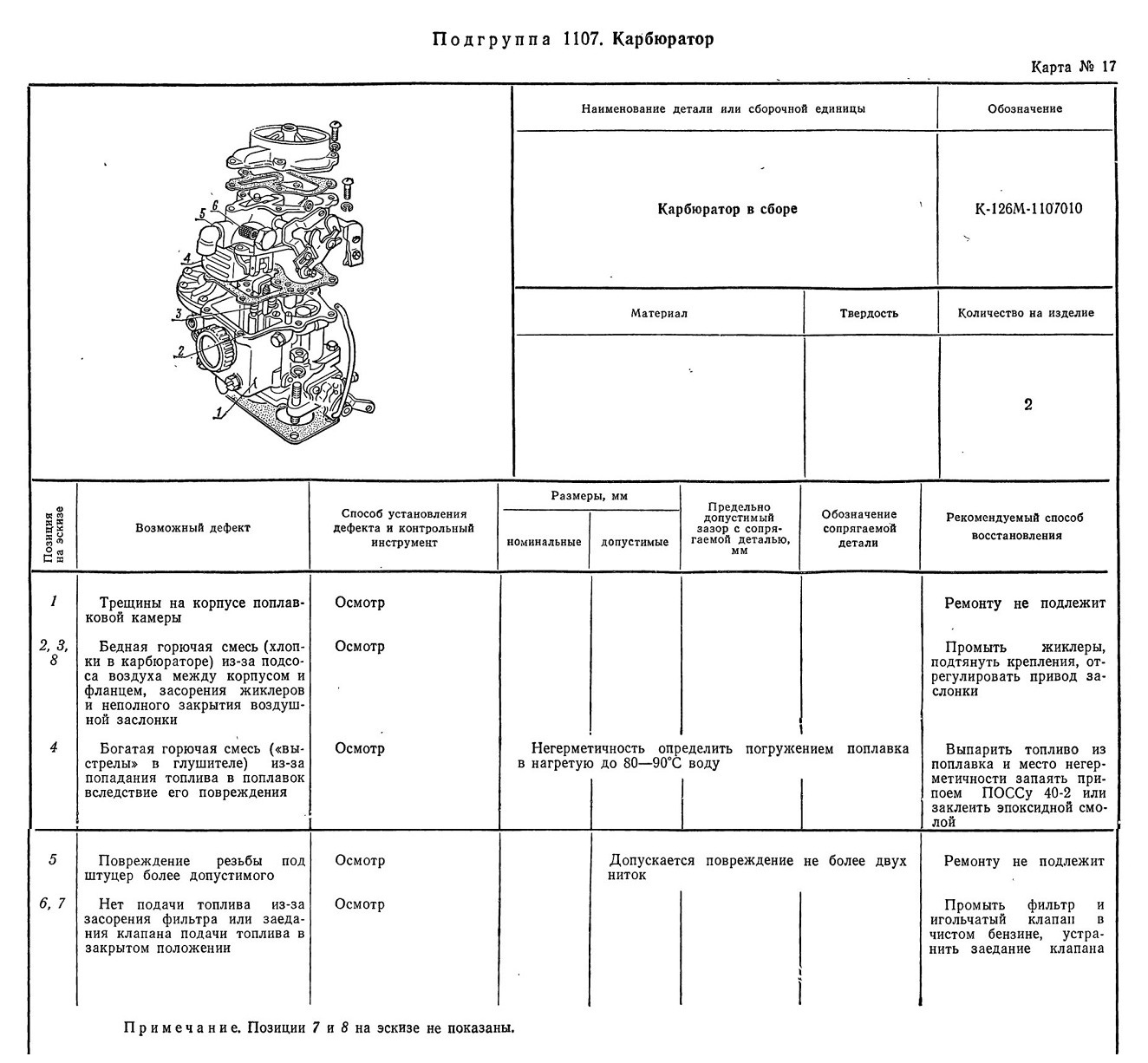

Карта № 17. К-126М-1107010. Карбюратор в сборе .... Подгруппа 1108. Привод управления карбюратора

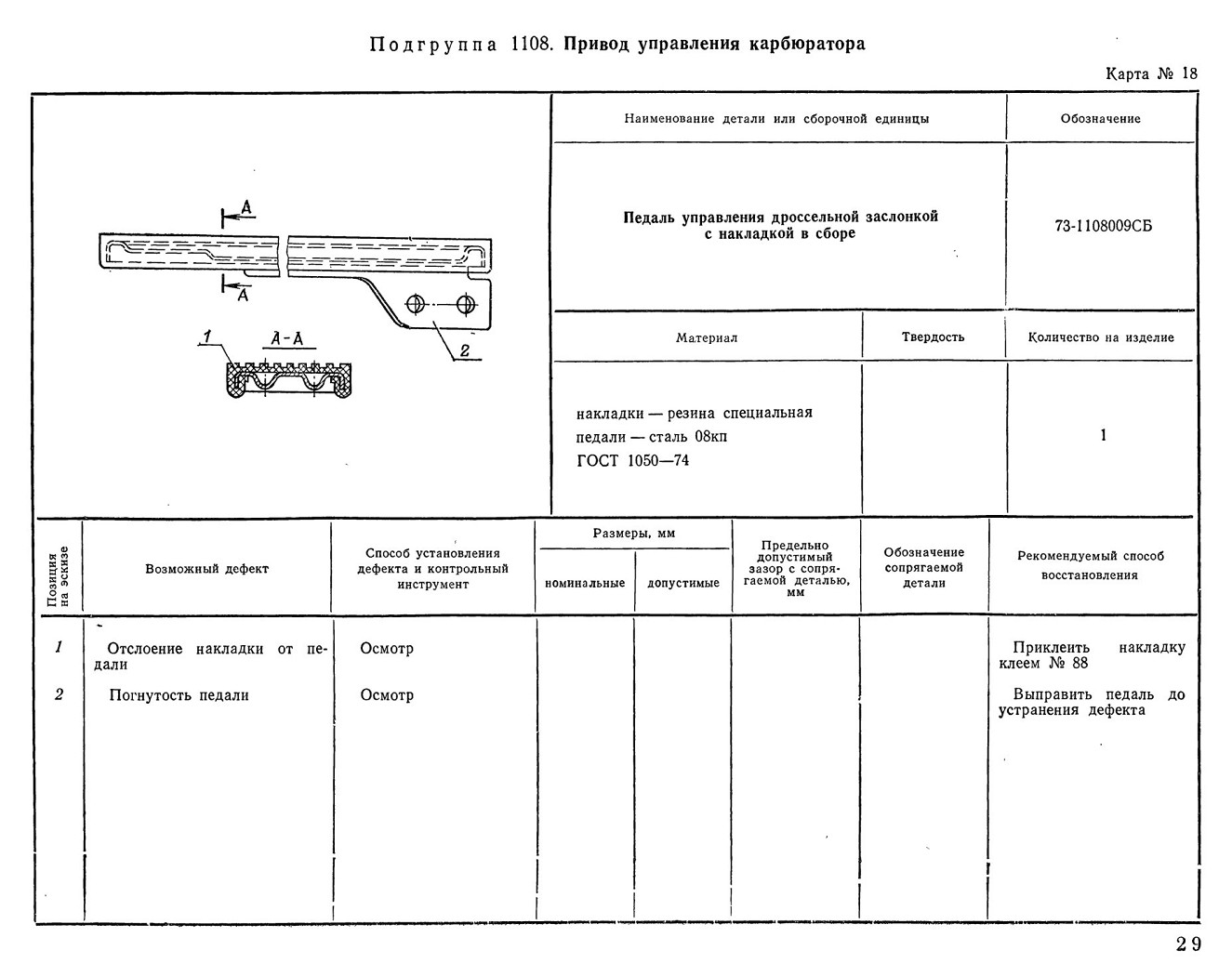

3 Карта № 18. 73-1108009СБ. Педаль управления дроссельной

4 заслонкой с накладкой в сборе..........................29

6 Подгруппа 1109. Фильтр воздушный

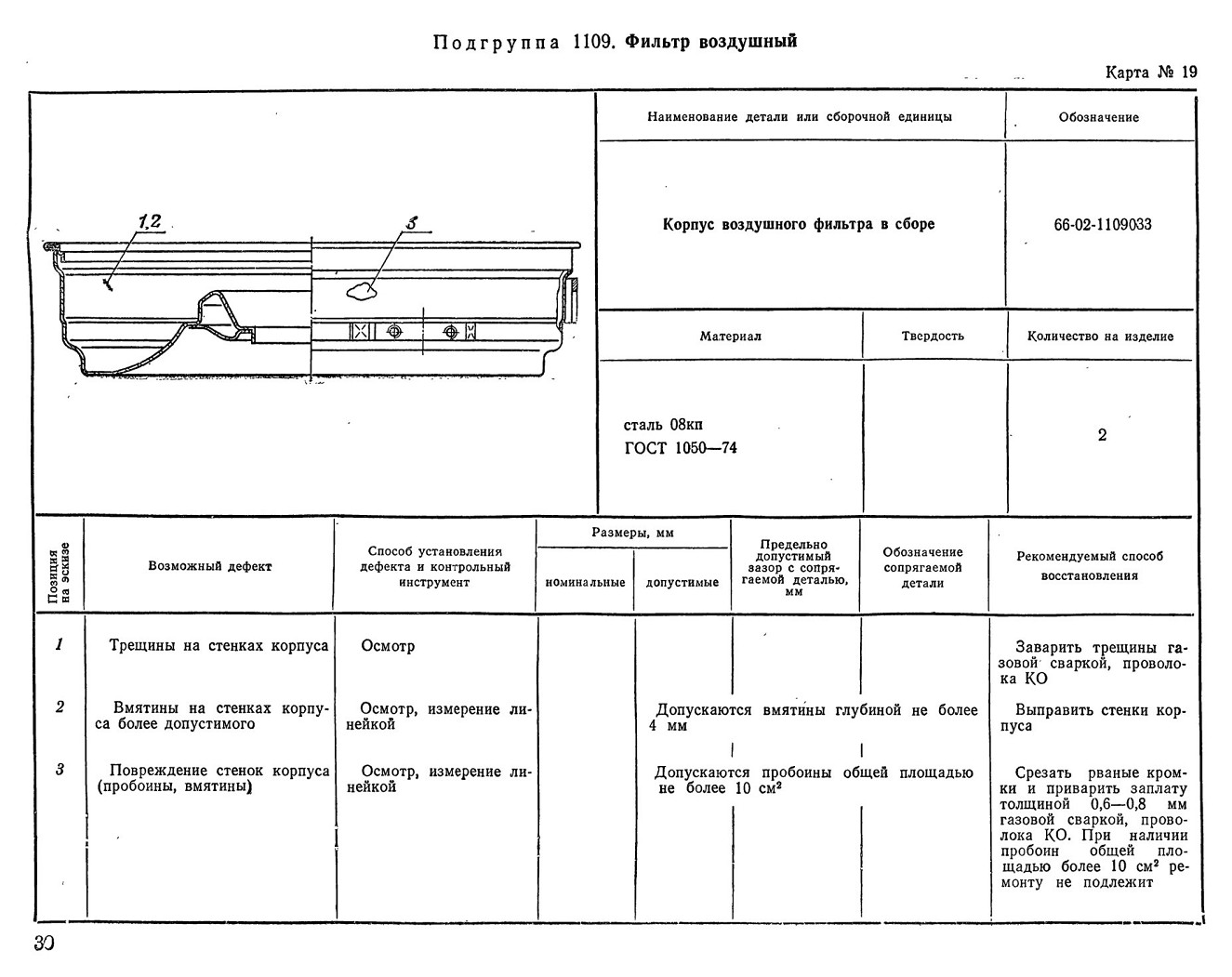

Карта № 19. 66-02-1109033. Корпус воздушного фильтра в 6 сборе ......................... .30

8 Подгруппа 1117. Фильтр тонкой очистки топлива

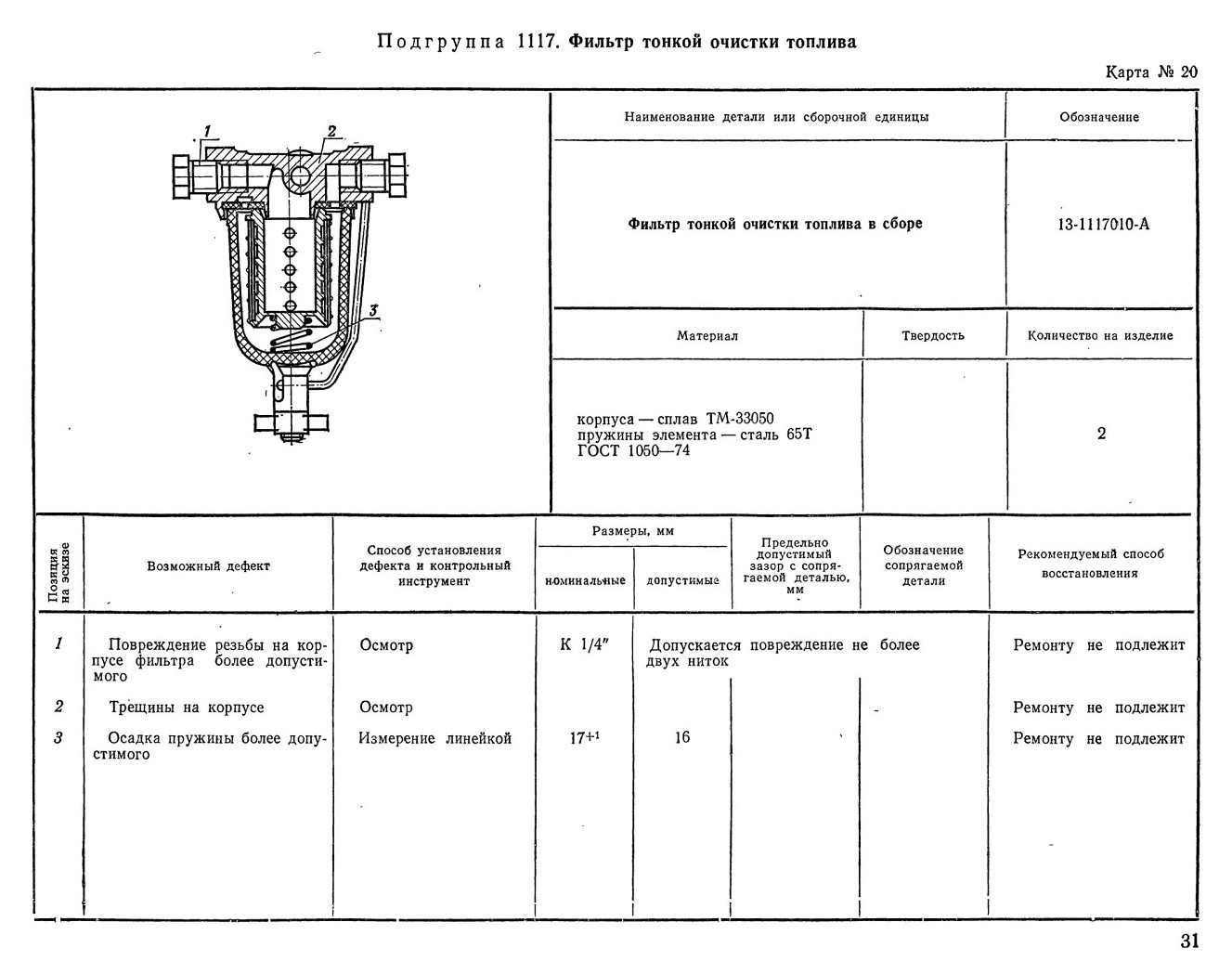

Карта № 20. 13-1117010-А. Фильтр тонкой очистки топлива в сборе ..........................31


Группа 12. Система выпуска газов............32

10 Подгруппа 1201. Глушитель

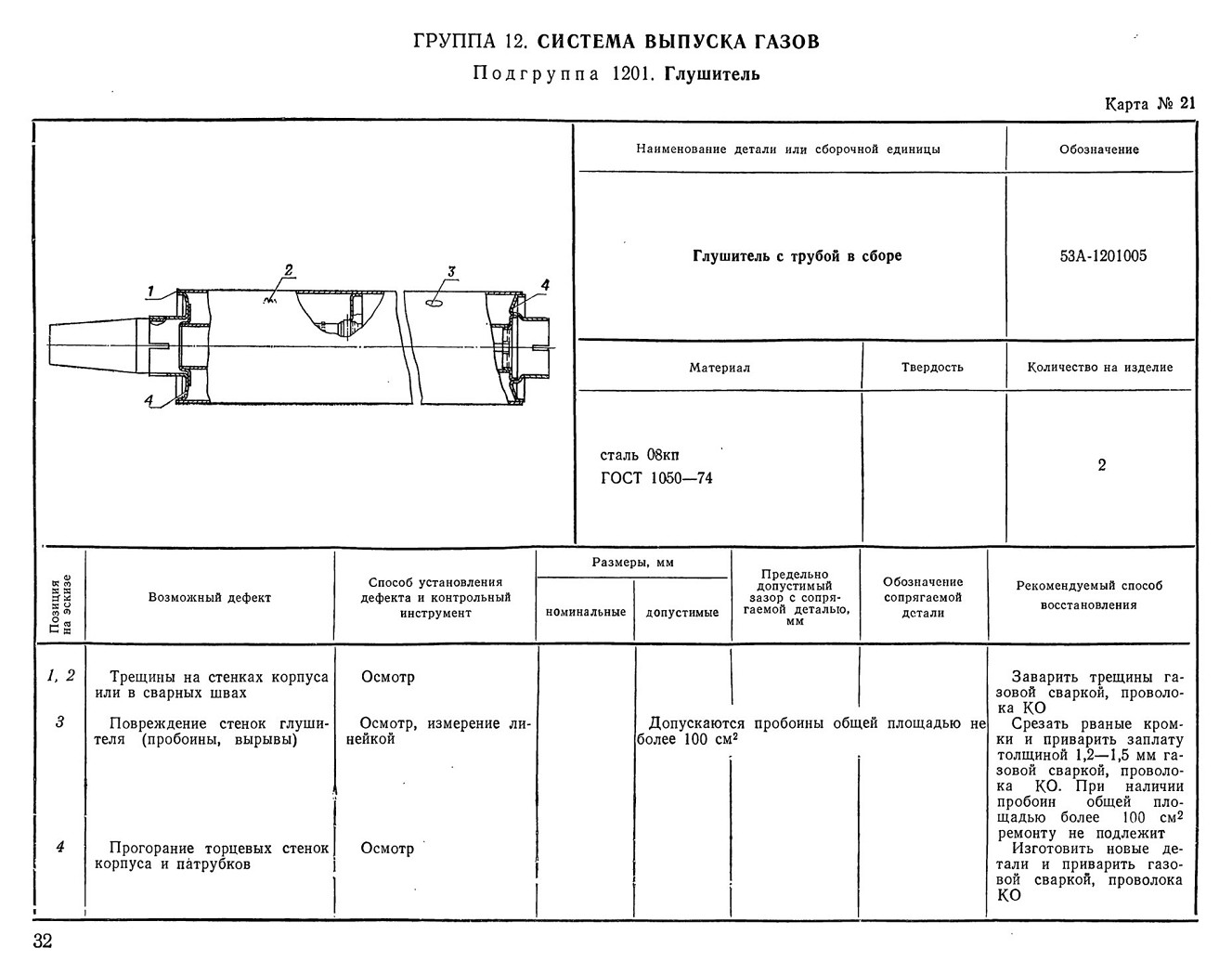

12 Карта № 21. 53А-1201005. Глушитель с трубой в сборе .•<,] —

J3 Группа 13. Система охлаждения ..............33

Подгруппа 1301. Радиатор

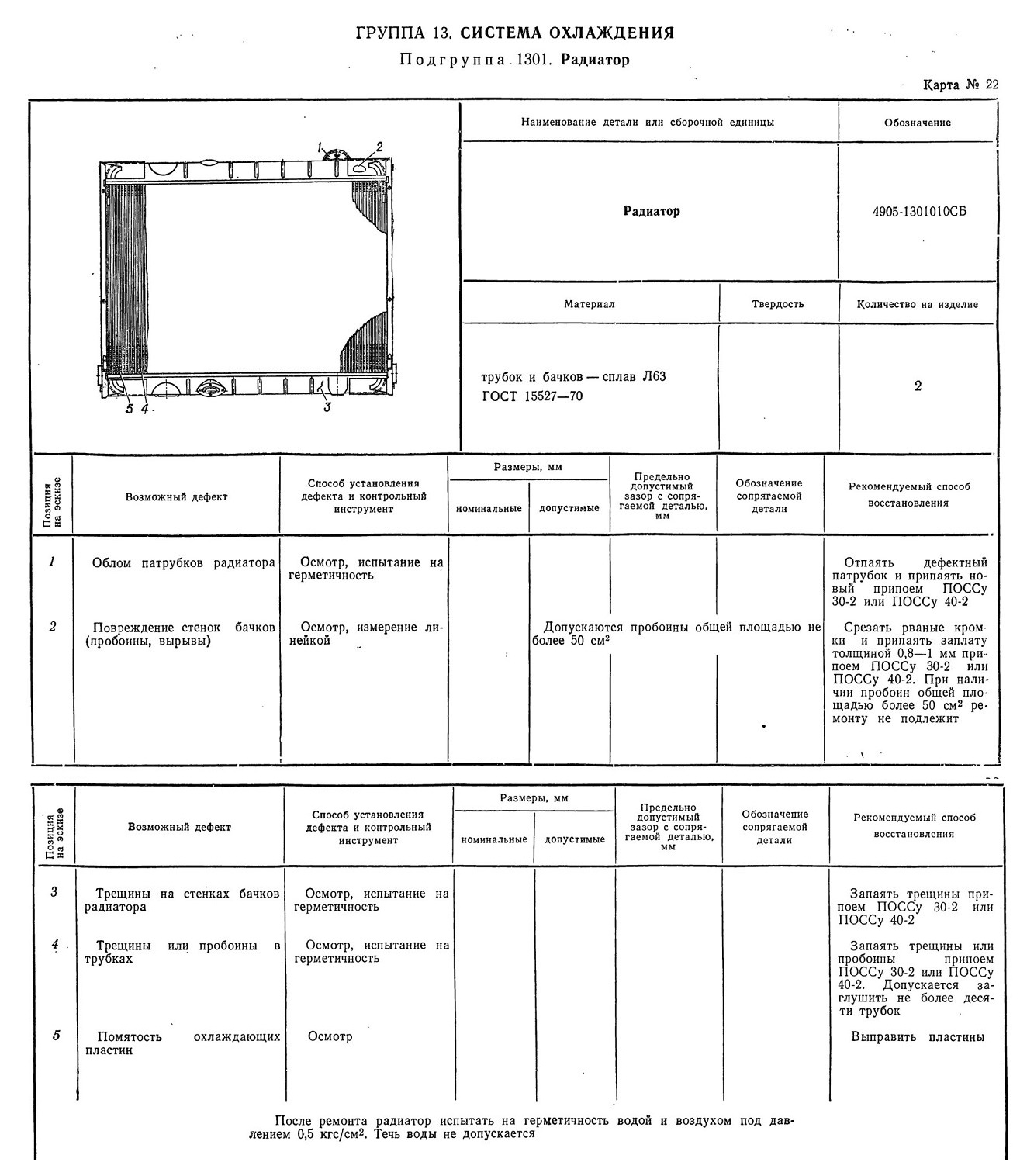

14 Карта № 22. 4905-1301010СБ. Радиатор..........3 —

Подгруппа 1304. Пробка радиатора

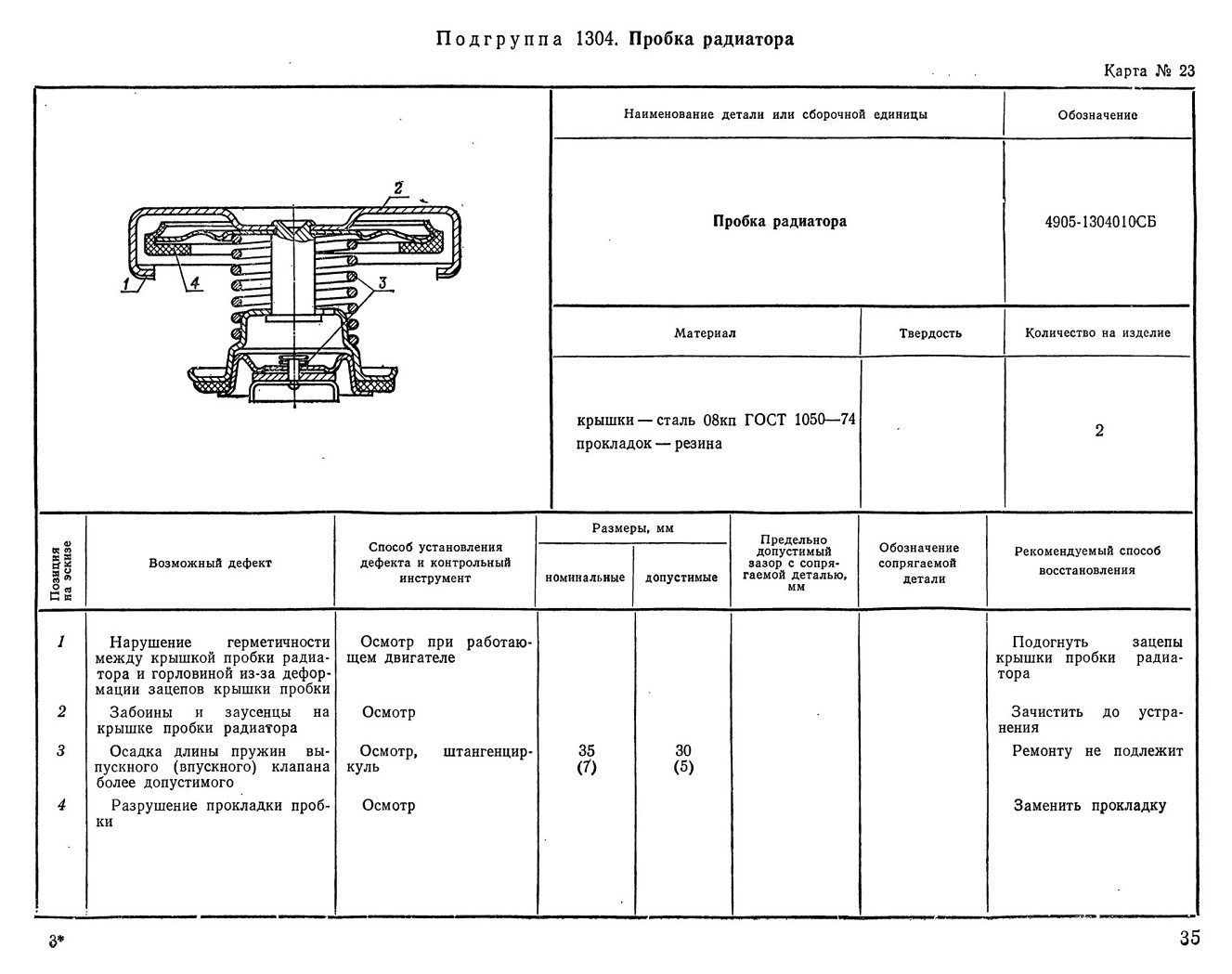

15 Карта № 23. 4905-1304010СБ. Пробка радиатора.....35

Подгруппа 1305. Краники сливные

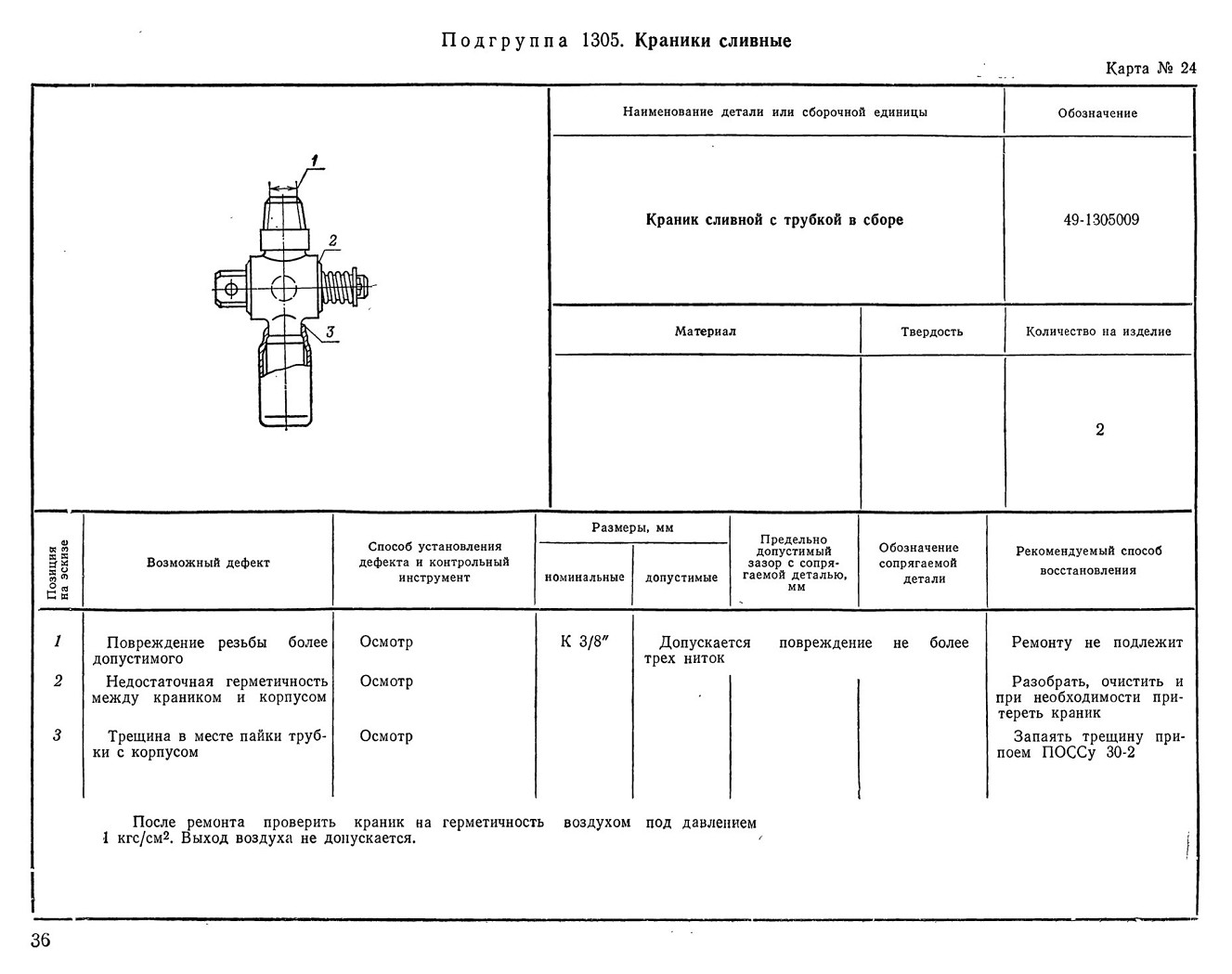

16 Карта № 24. 49-1305009. Краник сливной с трубкой в сборе 36

Подгруппа 1306. Термостат системы охлаждения

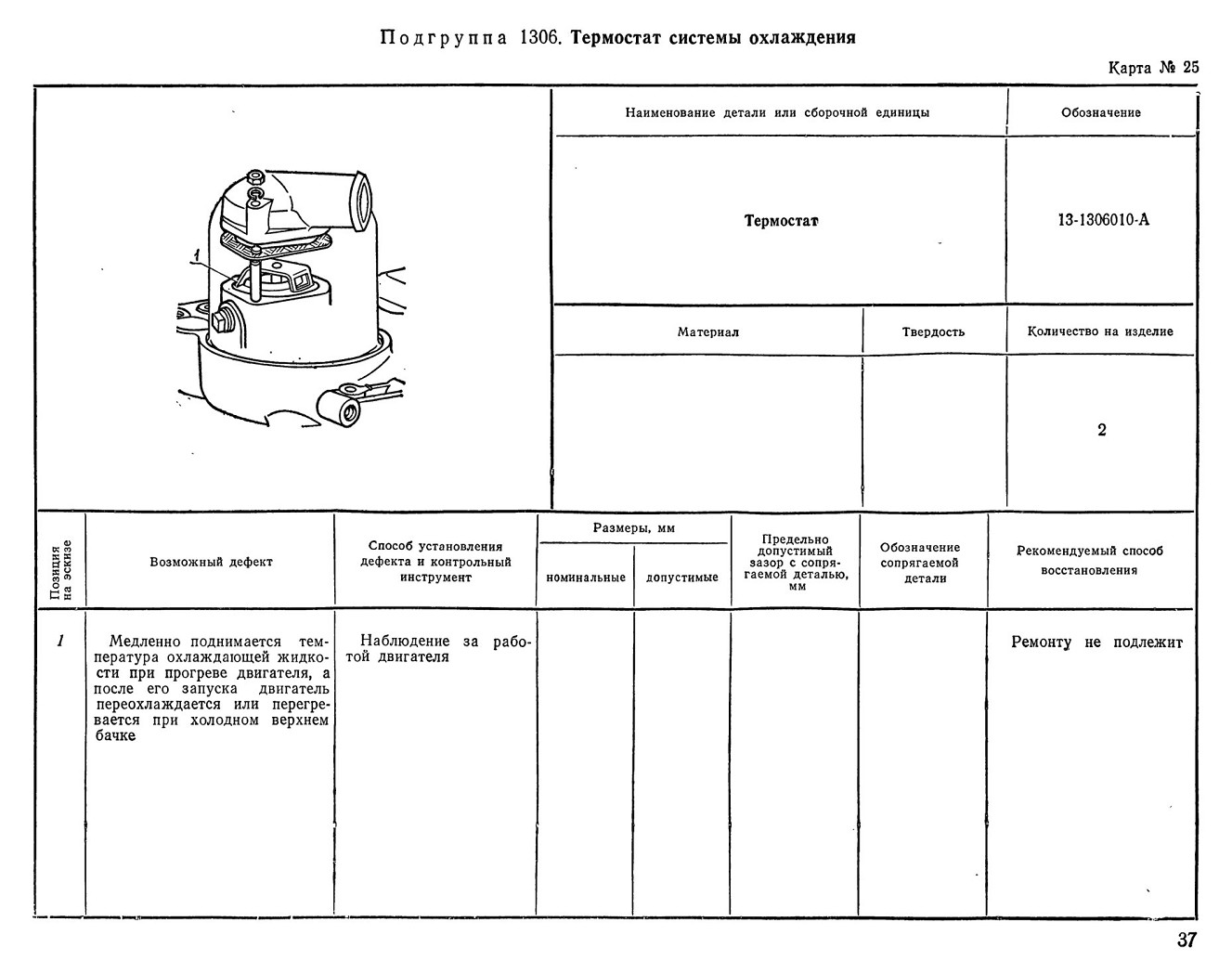

18 Карта № 25. 13-1306010-А. Термостат......................37

Подгруппа 1307. Водяной насос двигателя

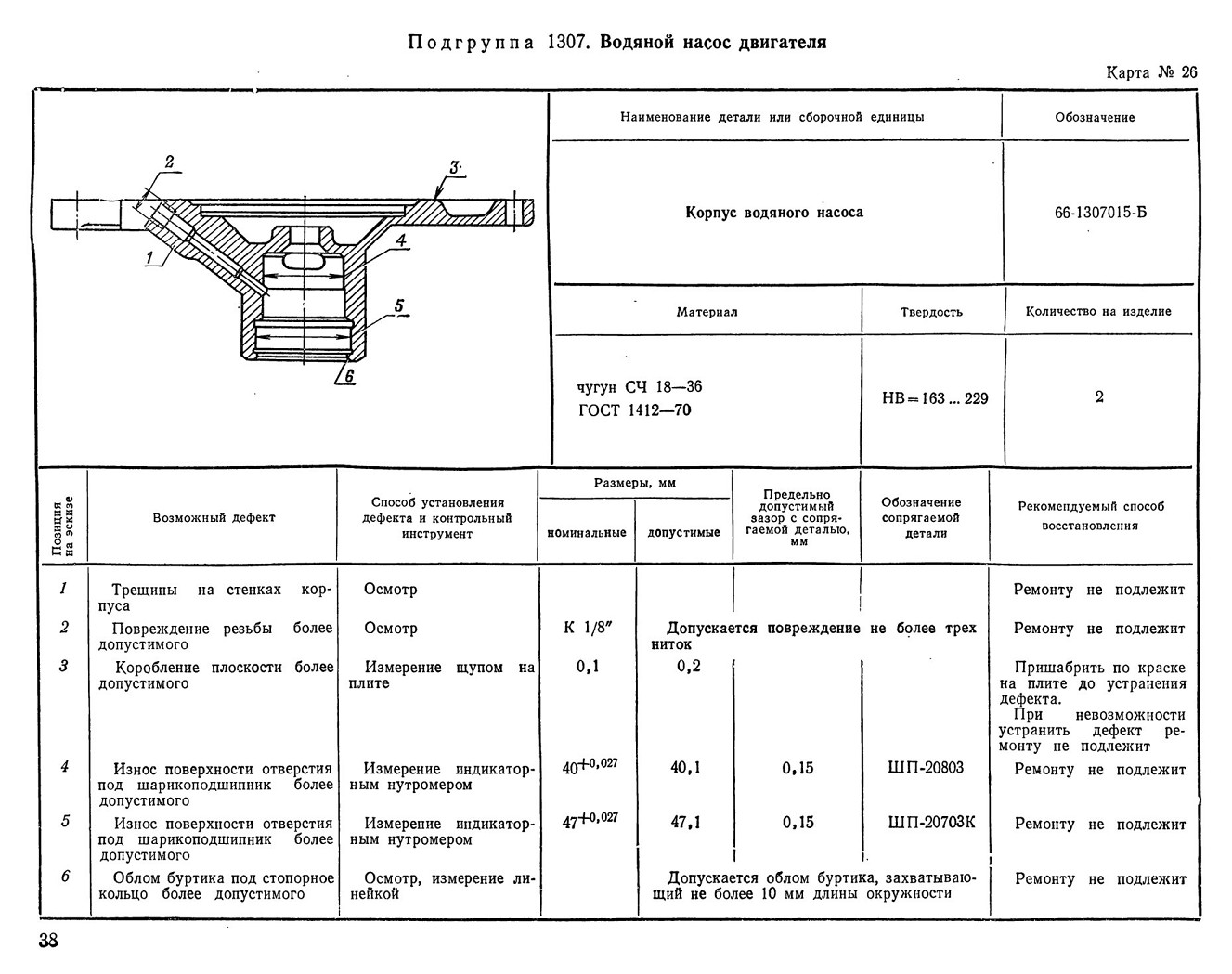

19 Карта № 26. 66-1307015-Б. Корпус водяного насоса.-;.-. .; 38

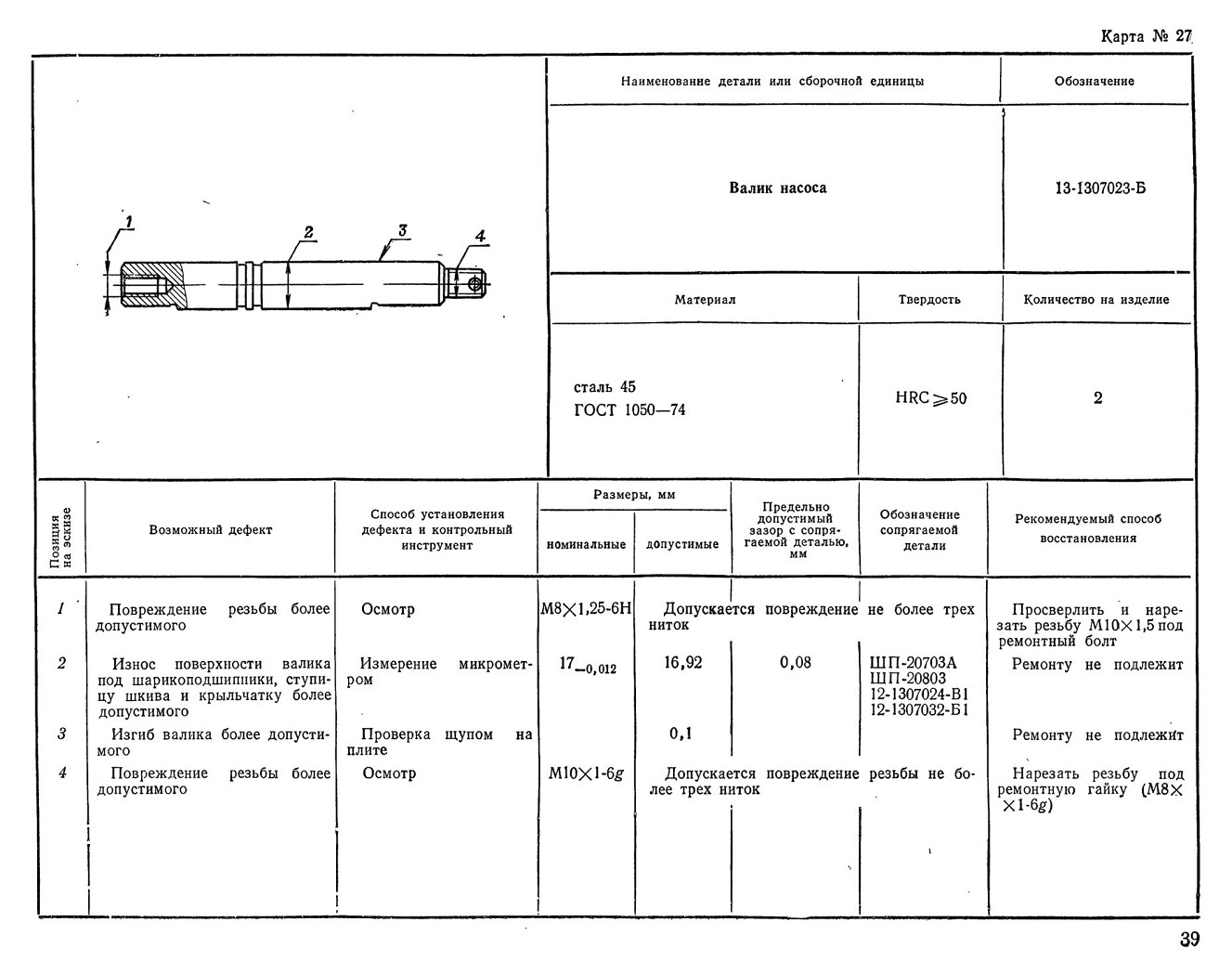

Карта № 27. 13-1307023-Б. Валик насоса..................39

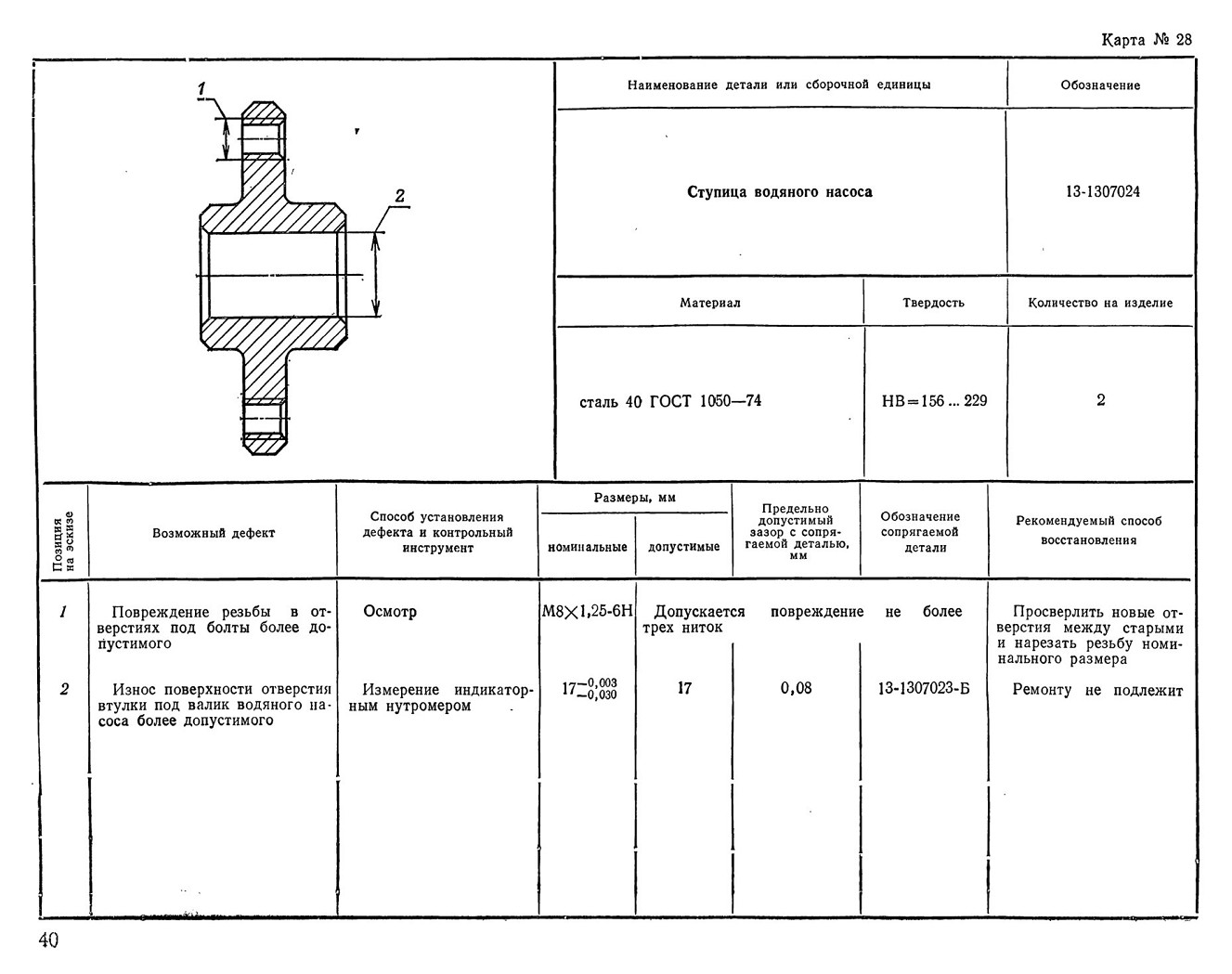

Карта № 28. 13-1307024. Ступица водяного насоса..........40

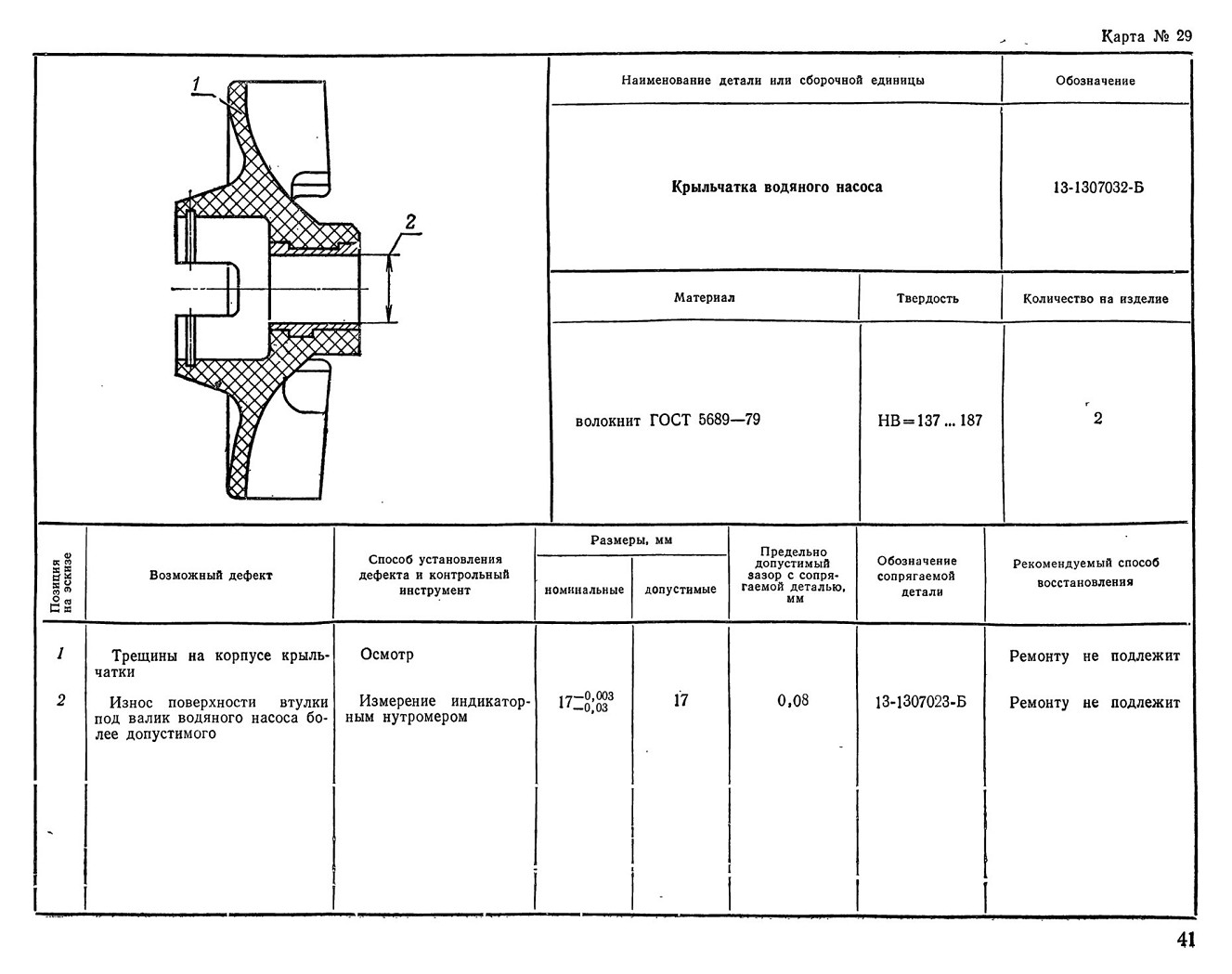

20 Карта № 29. 13-1307032-Б. Крыльчатка водяного насоса . . 41

Подгруппа 1308. Вентилятор

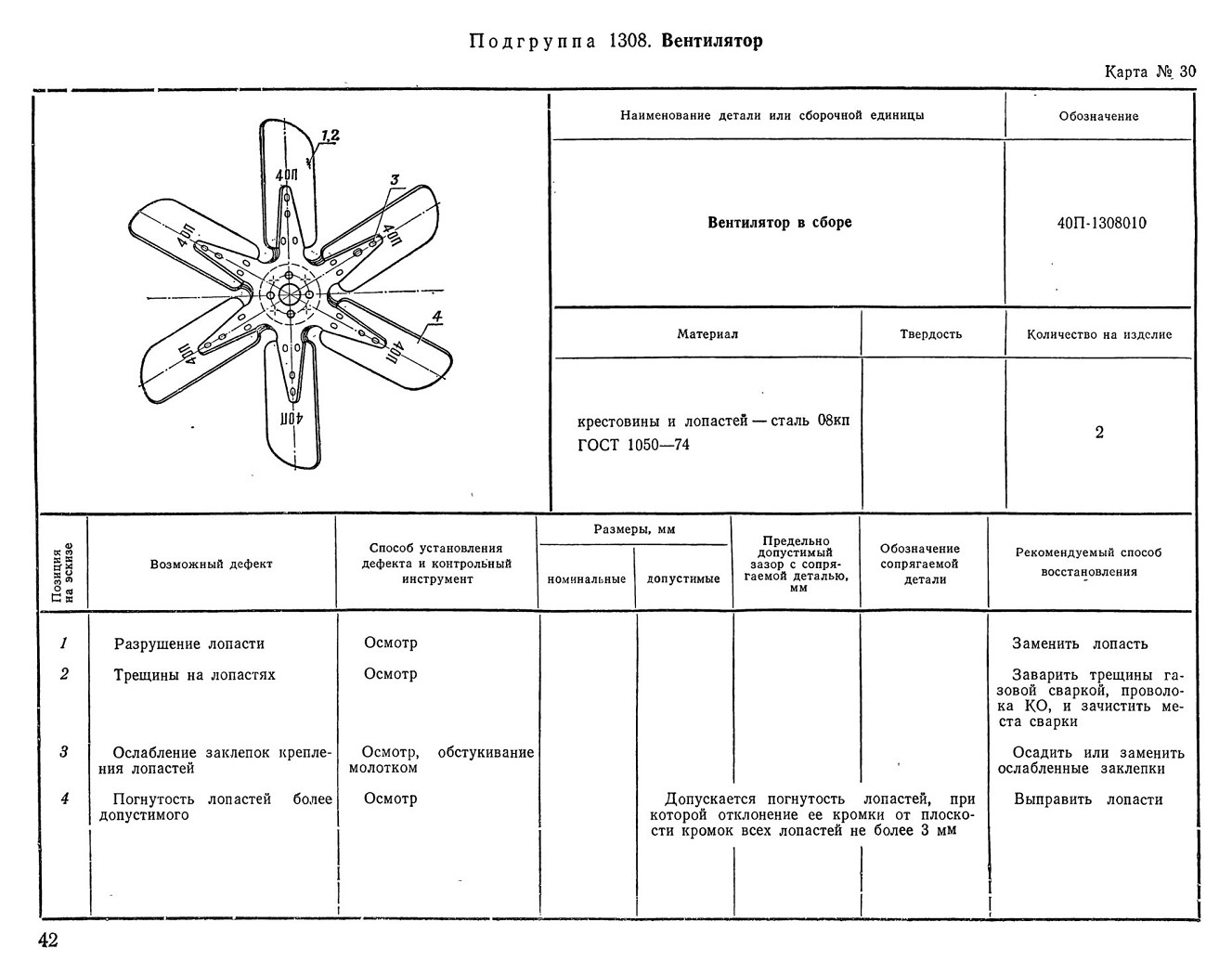

22 Карта № 30. 40П-1308010. Вентилятор в сборе . ............42

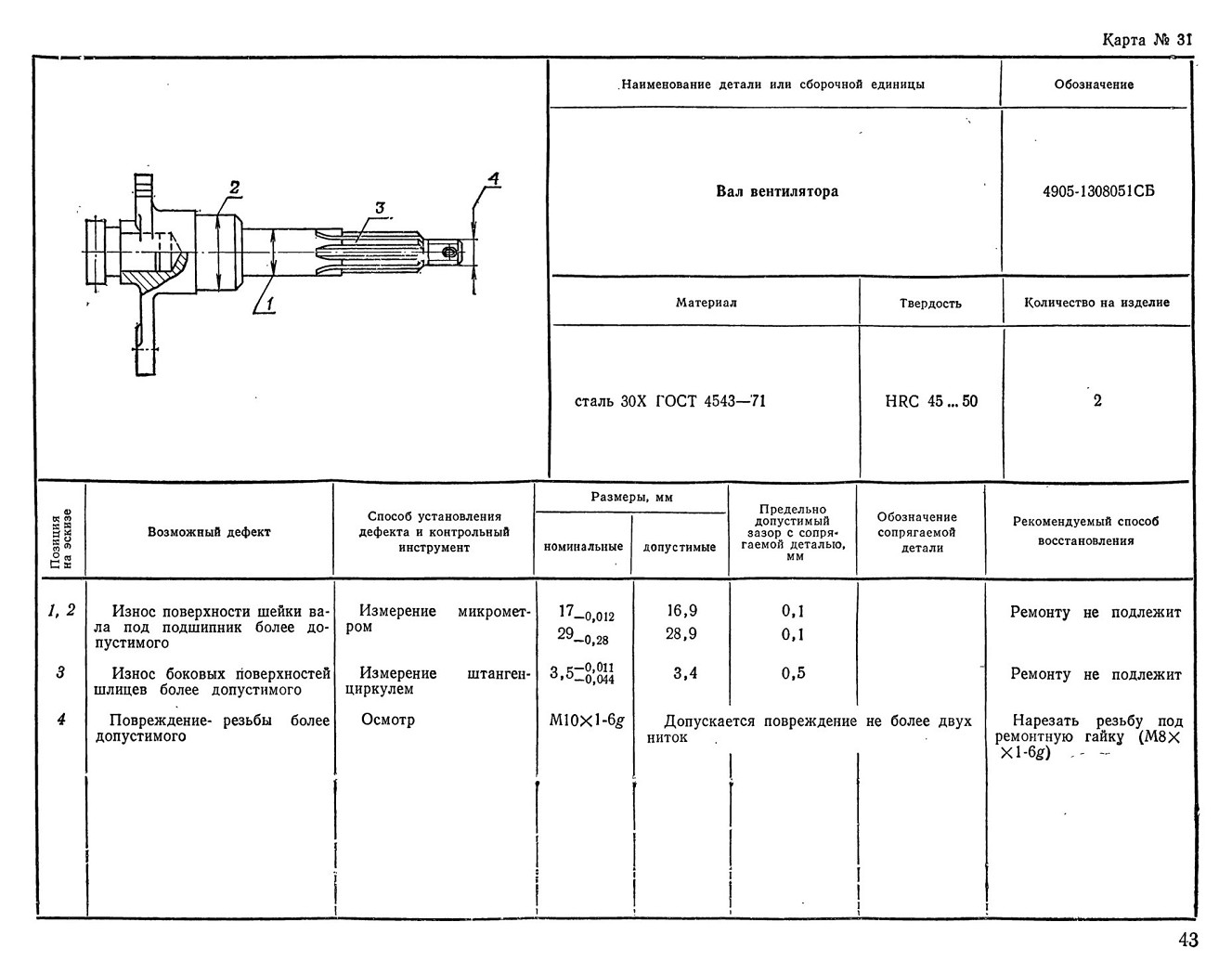

Карта № 31. 4905-1308051 СБ. Вал вентилятора............43

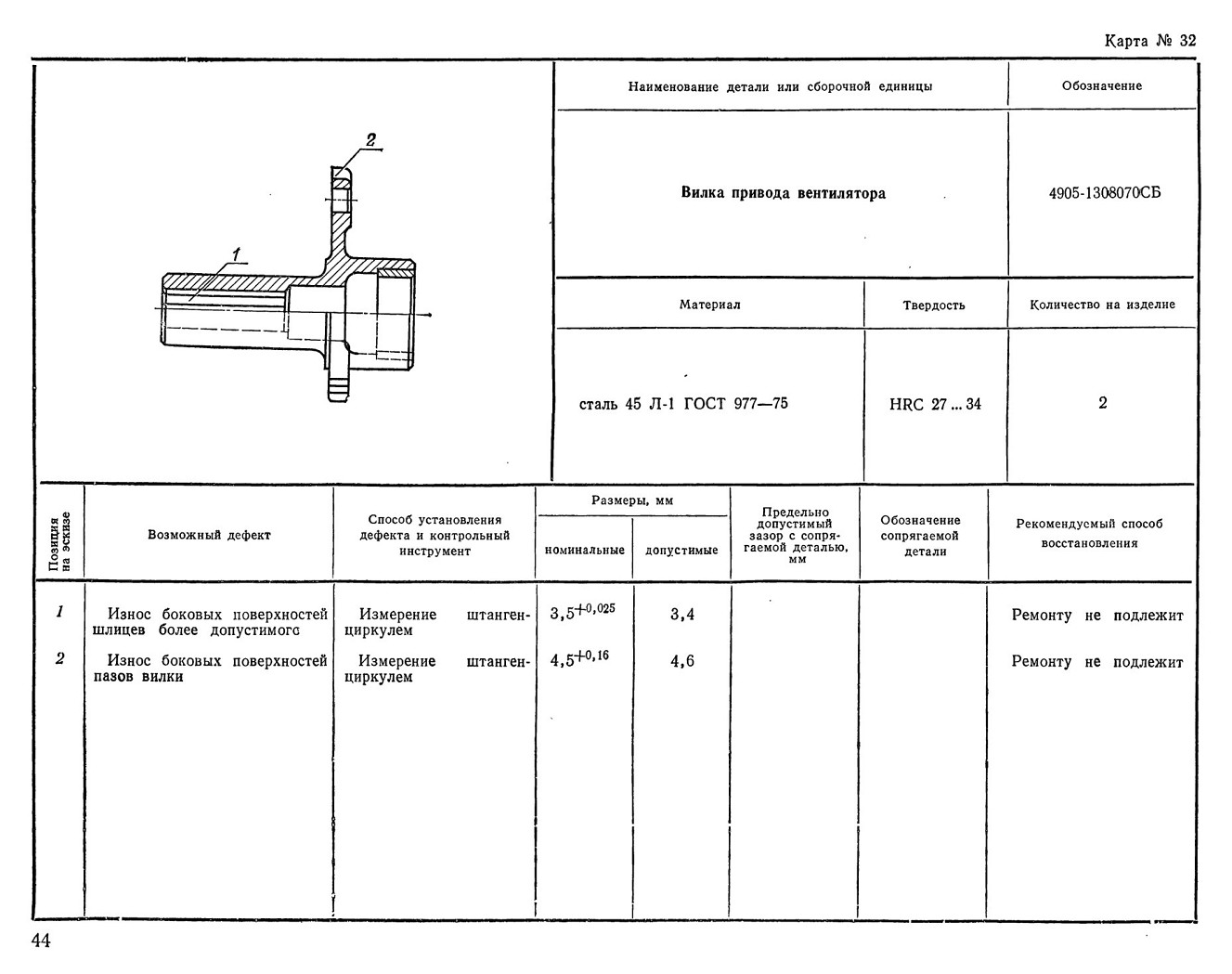

Карта № 32. 4905-1308070СБ. Вилка привода вентилятора 44

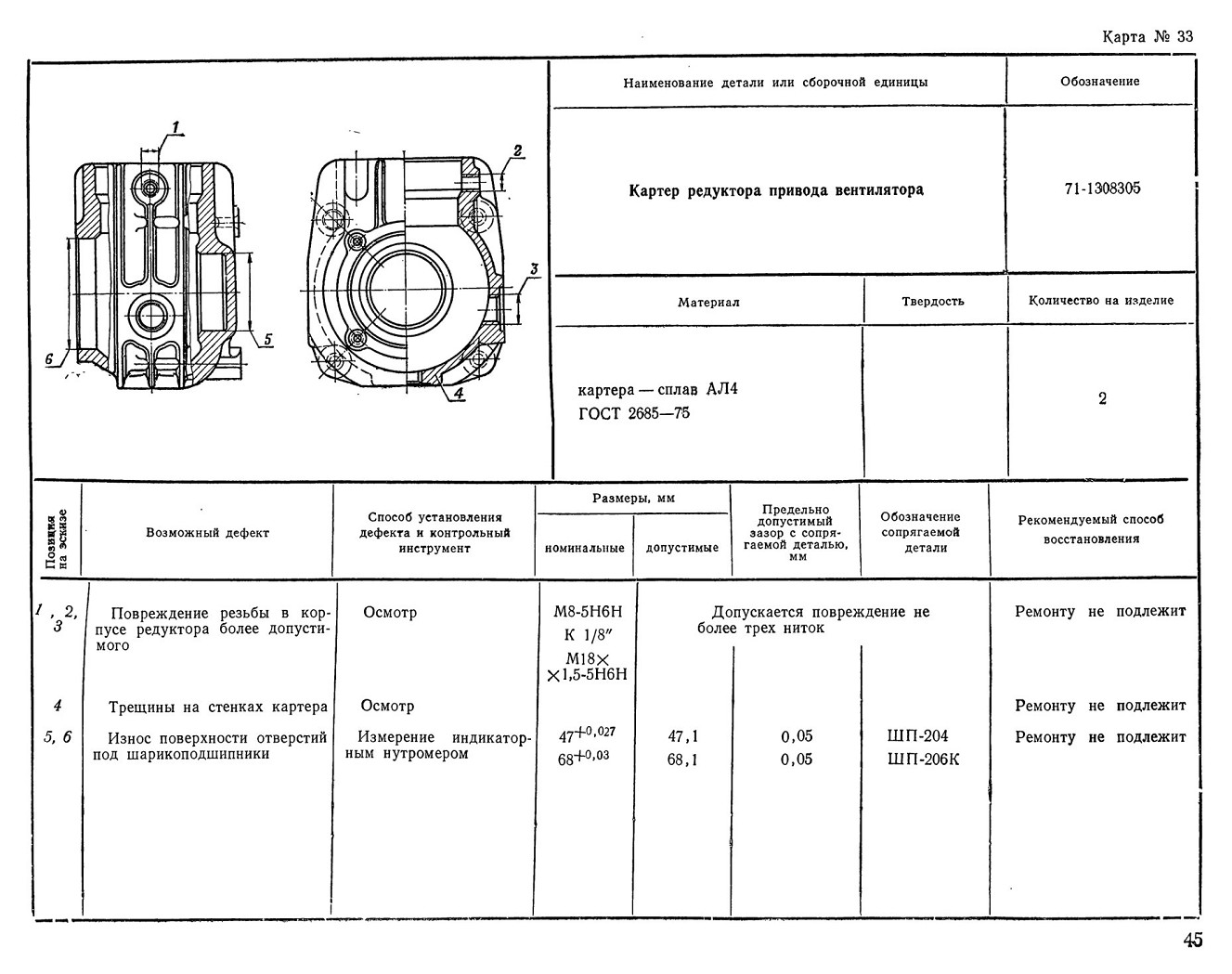

Карта № 33. '71-1308305. Картер редуктора привода вентилятора ......................45

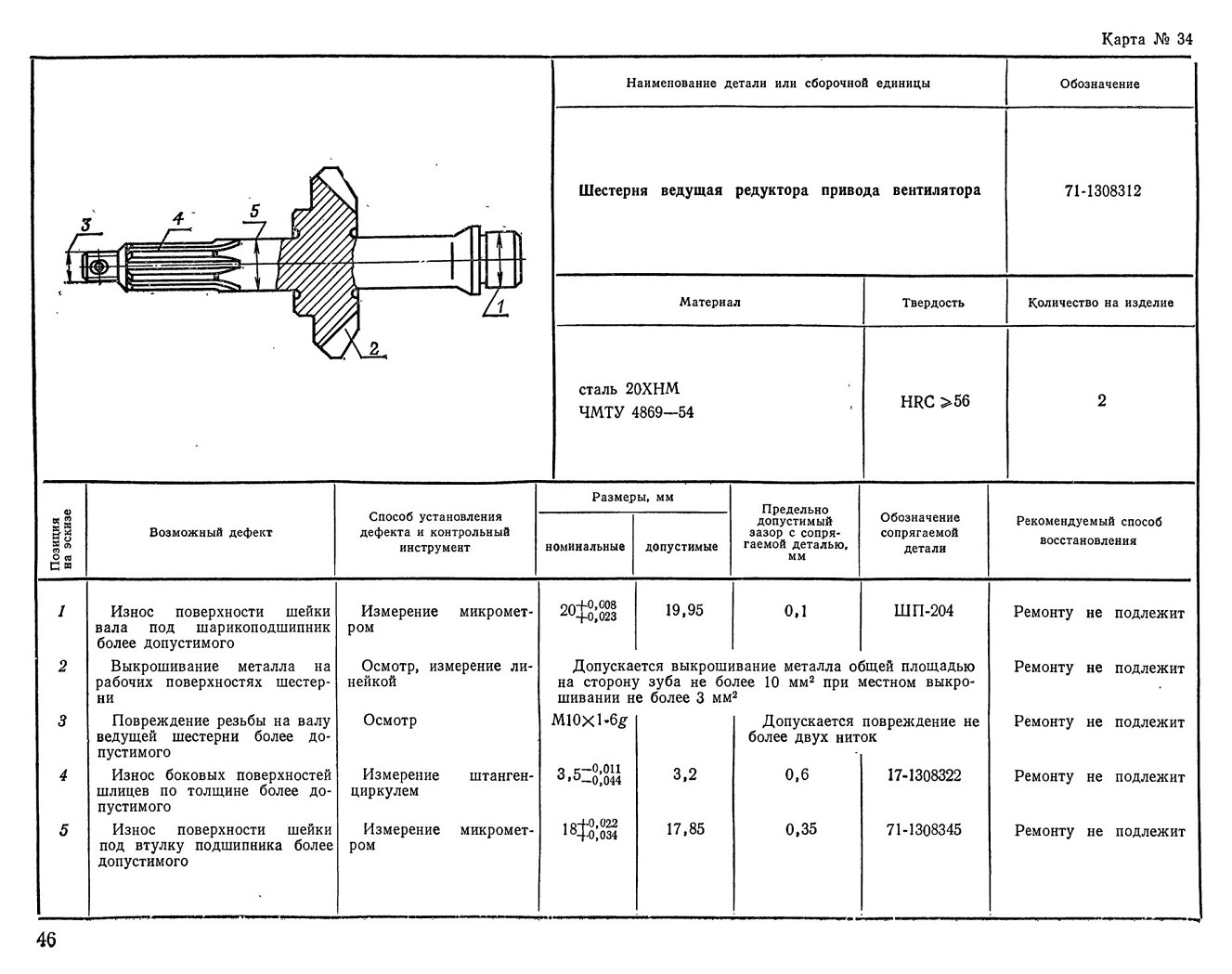

Карта № 34. 71-1308312. Шестерня ведущая редуктора при-

24 вода вентилятора ................... 46

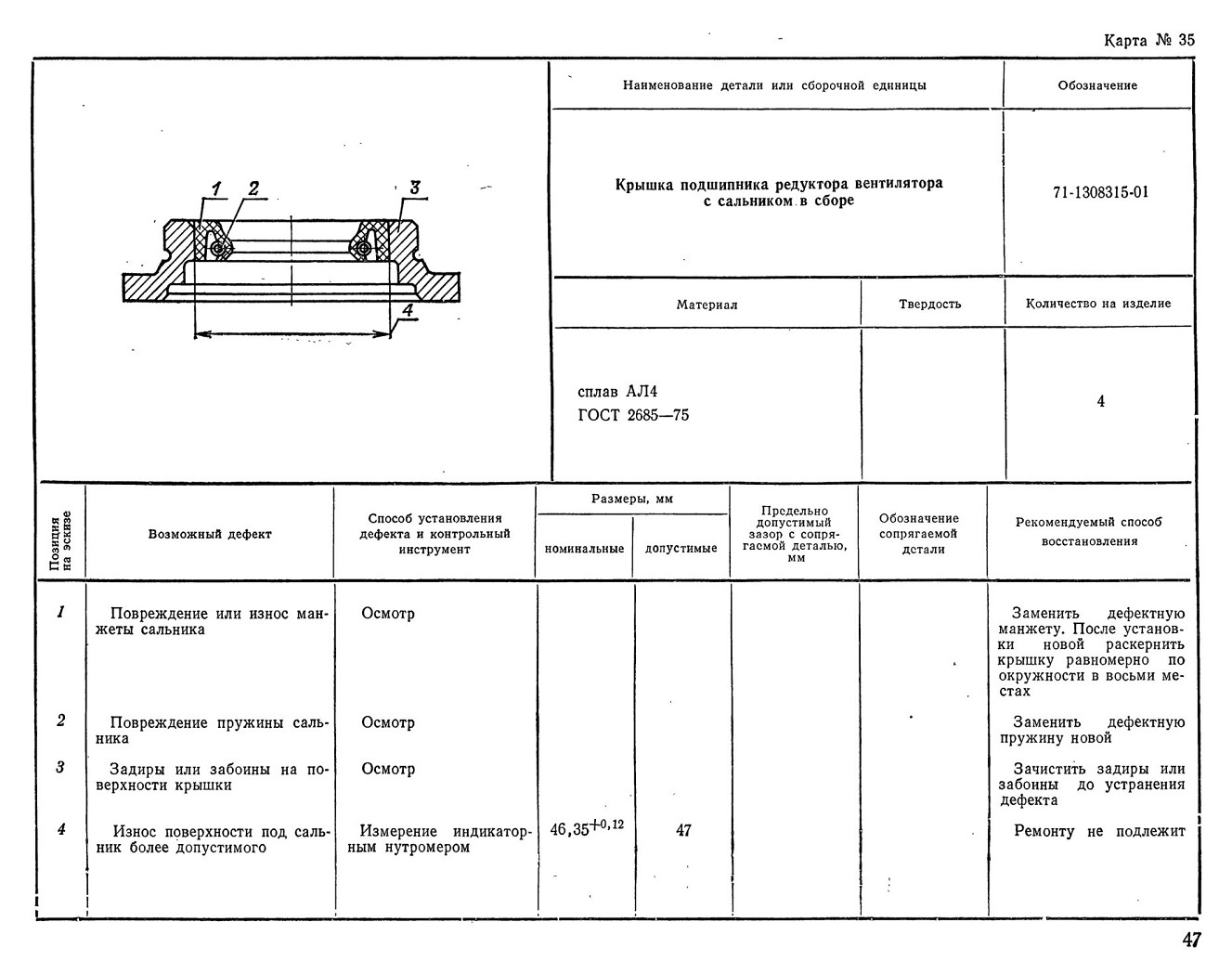

Карта № 35. 71-1308315-01. Крышка подшипника редуктора

25 вентилятора с сальником в сборе...........47

Подгруппа 1309. Кожух вентилятора

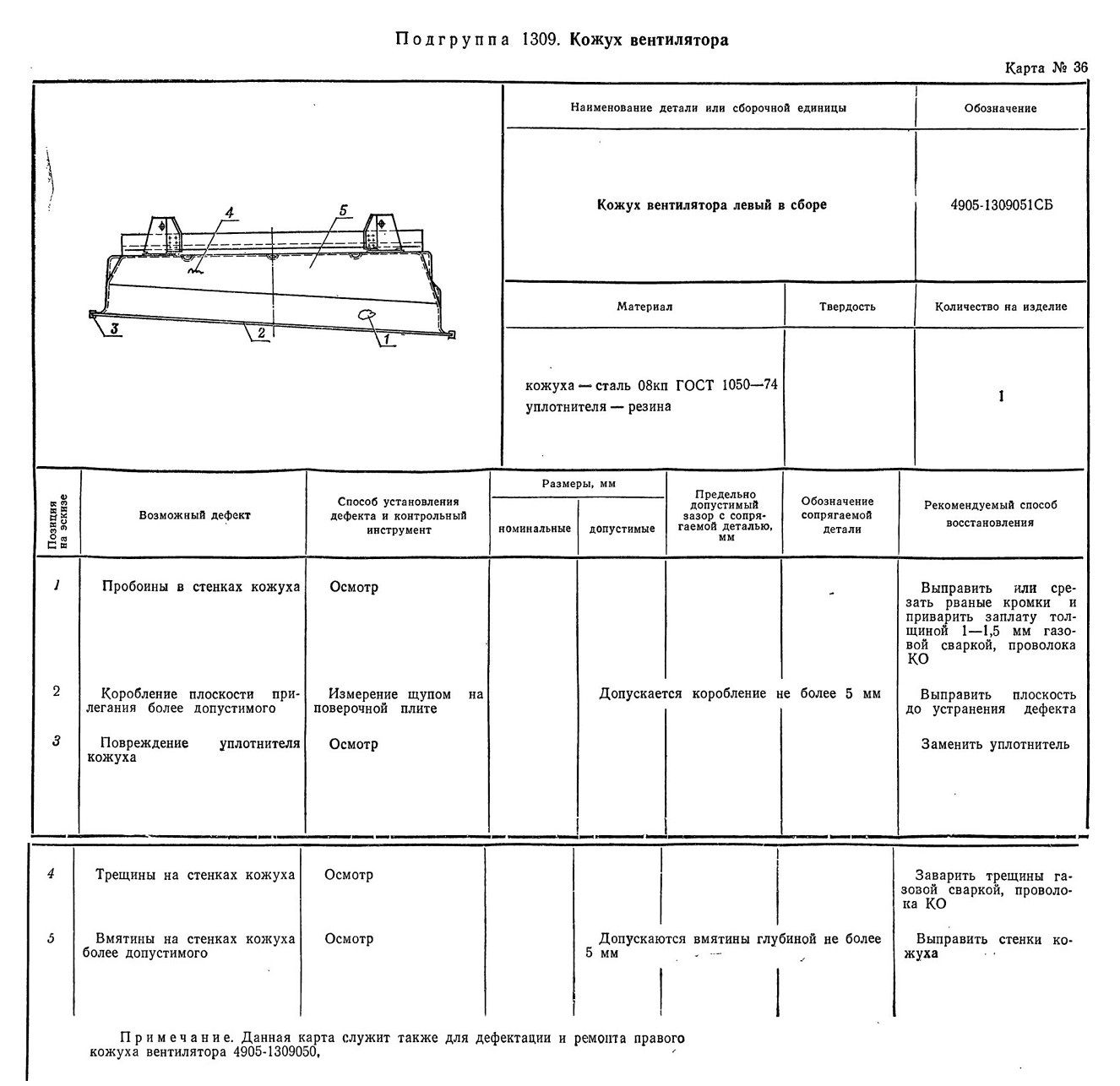

26 Карта № 36. 4905-1309051СБ (4905-1309050). Кожух венти-

лятора левый в сборе (правый).............• 48

27 1одгруппа 1311. Бачок расширительный

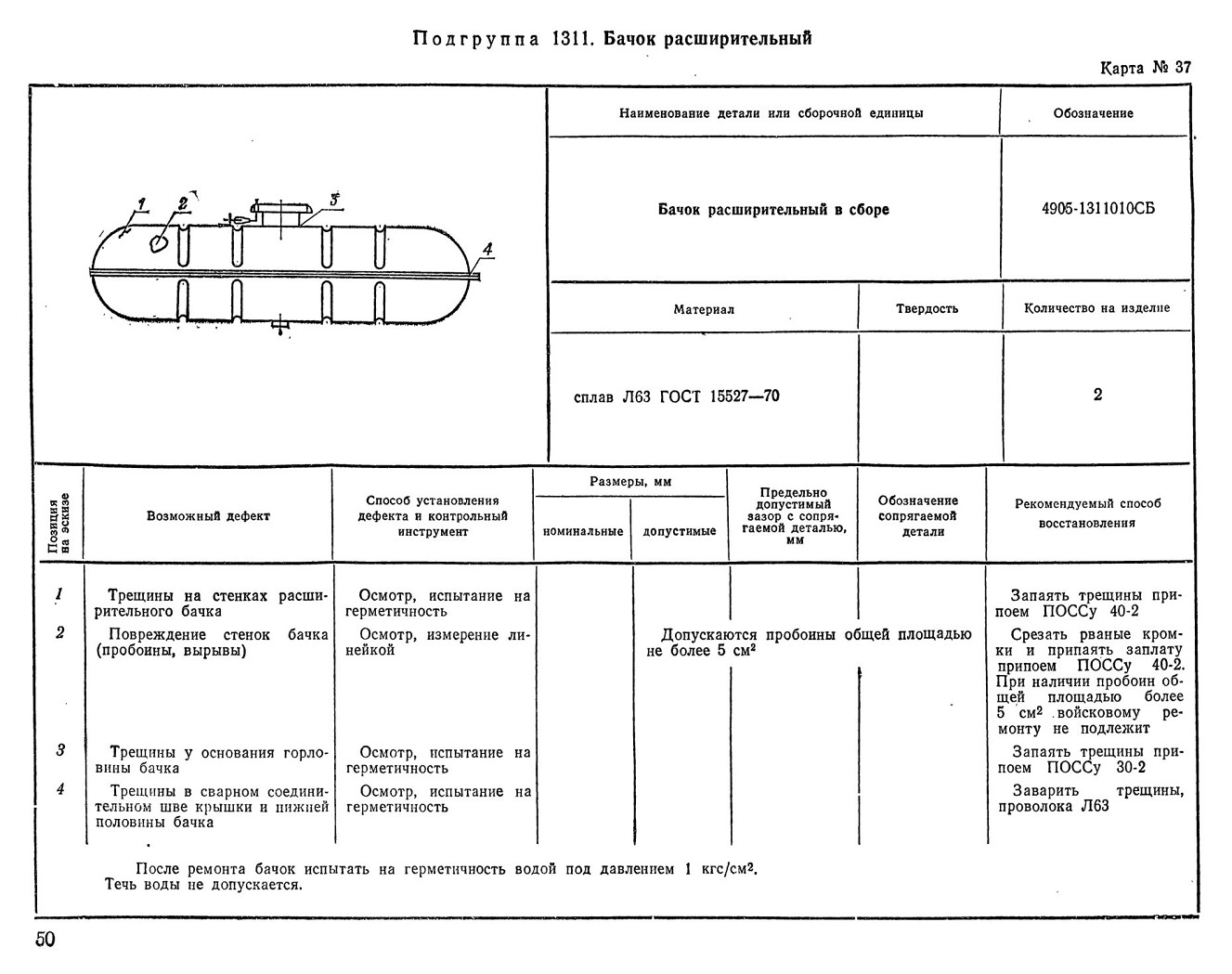

Карта № 37. 4905-1311010СБ. Бачок расширительный в сборе 50

Группа 18. Раздаточная коробка
Подгруппа 1802. Раздаточная коробка в сборе

Карта № 67. 4905-1802012. Картер раздаточной коробки . .

Карта № 68. 4905-1802025. Вал первичный........)

Карта № 69. 4905-1802028. Крышка подшипника первичного

вала ..........................

Карта № 70. 4905-1802034. Вал первичный правой раздаточной коробки.......................

Карта № 71. 4905-1802036. Блок шестерен ........

Карта № 72. 4905-1802040. Муфта включения переднего моста

Карта № 73. 4905-1802056. Вал вторичный........-

Карта № 74. 4905-1802066. Крышка подшипника вторичного вала .........................

Карта № 75. 4905-1802081. Вал промежуточный ......

Карта № 76. 4905-1802090. Шестерня понижающей передачи

промежуточного вала ..................

Карта № 77. 4905-1802095СБ. Крышка подшипника с сапуном Карта № 78. 4905-1802098. Крышка привода спидометра Карта № 79. 4905-1802140. Вилка включения раздаточной коробки .......................... . . .

Карта № 80. 4905-1802142. Вилка включения переднего моста

Карта № 81. 4905-1802146 (4905-1802148, 4905-1802150,

4905-1802152). Шток вилки включения раздаточной коробки (другие штоки) .-. .-.гл. .-.ir. . л. .

Карта № 82. 4905-3802033. Шестерня привода спидометра

ведущая ............

Карта № 83. 4905-3802034. Шестерня привода спидометра ведомая ....

Группа 22. Карданные валы .................

Подгруппа 2201. Вал карданный первого моста

Карта № 84. 49-2201015 (4905-2202015, 4905-2204015,

4905-2204012, 4905-2205015, 4905-2210015, 4905-2215015).

Карданный вал . . .

Карта № 85. 53А-2201030. Крестовина кардана......

Карта № 86. 51-4913-А. Фланец кардана ......... .

Подгруппа 2204. Вал карданный четвертого моста

Карта № 87. 4905-2204080. Опора карданного вала четвертого моста в сборе .

Карта № 88. 63-1802043-Б (4905-2303100). Фланец карданного вала (полуоси) ..... .. . .

Подгруппа 2210. Вал карданный водомета

Карта № 89. 12-2201023. Фланец карданного вала ... . . Карта № 90. 69-2201030-Б2. Крестовина карданного вала . . Карта № 91» 72-2201047-А. Вилка скользящая карданного вала

Подгруппа 2215. Вал карданный колесного редуктора

Карта № 92. 130-2201030. Крестовина карданного вала . . Карта № 93. 4905-2215023. Фланец карданного вала .

Группа 23. Передние ведущие мосты . .. . . . ... .

Подгруппа 2302. Глазная передача первого и второго ведущих мостов

Карта № 94. 4905-2402017, Шестерня ведущая моста . . _


Карта № 118. 4905-3003096. Валик маятникового рычага рулевой трапеции............

Группа 31. Колеса.............

Подгруппа 3101. Колеса

Карта № 119. 41-3101019. Обод колеса .........

Группа 32. Движитель . .-......

Подгруппа 3222. Редуктор движителя

Карта № 120. 4905-3222019 (4905-3222070). Шестерня ведущая левого вала (правого) .-л.-. .-..........-

Карта № 121. 4905-3222045 (4905-3222044). Валик ведущий

левый (правый) .........

Карта № 122. 4905-3222027. Вал переднего винта.....

Подгруппа 3224. Движитель

Карта № 123. 4905-3224011. Втулка корпуса движителя . .

Подгруппа 3225. Заслонка водомета

Карта № 124. 4905-3225025. Валик заслонки .....

Карта № 125. 49Б-3225033. Рычаг заслонки водомета . . .

Подгруппа 3226. Привод заслонки

Карта № 126. 41-3226126. Цилиндр привода заслонки в сборе Карта № 127. 41-3226171. Шток цилиндра привода заслонки Карта № 128. 49-3226173. Поршень цилиндра привода заслонки

Группа 34. Рулевое управление................

Подгруппа 3401. Механизм рулевого управления

Карта № 129. 4905-3401010СБ. Картер рулевого управления

со втулкой в сборе .................

Карта № 130. 41-3401035. Вал рулевого управления с червяком в сборе ......................

Карта № 131. 49Б-3401060. Вал рулевого управления с роликом в сборе ......................

Карта № 132. 4905-3401090. Сошка рулевого управления .-.

Подгруппа 3411. Привод руля управления машиной на воде Карта № 133. 4905-3411210. Валик передний в сборе . . . Карта № 134. 4905-3411230. Рычаг-качалка привода руля . .• Карта № 135. 4905-3411252СБ. Кронштейн рычага привода руля . ........

Группа 35. Тормоза . ...... ............... .

Подгруппа 3501. Рабочие тормоза

Карта № 136. 49-3501046. Цилиндр колесный

Карта № 137. 49-3501055-01. Поршень ...............

Карта № 138. 41-3501091 (41-3501090). Колодка с фрикционной накладкой передняя в сборе (задняя)........

Подгруппа 3505. Главный цилиндр тормоза

Карта № 139. 51-3505015. Картер главного цилиндра тормоза Карта № 140. 21-3505029. Поршень главного цилиндра тормоза

Подгруппа 3507. Стояночный тормоз

Карта № 141. 66-01-3507014. Колодка с фрикционной накладкой в сборе . . .. . ........... . . .

Подгруппа 3550. Пневматический усилитель тормоза

Карта № 142. 49-3550015. Корпус усилителя главного цилиндра тормоза . . .................; 160

Карта № 143. 49-3550029. Поршень усилителя главного цилиндра тормоза ........................................161

Группа 42. Спецоборудование . , .-.гл. .'. 162

Подгруппа 4202. Коробка отбора мощности на лебедку

Карта № 144. 4905-4202012. Картер коробки отбора мощности ~

Карта № 145. 4905-4202122. Шток вилки..................J63

Карта № 146, 4905-4202126. Вилка муфты ........ 164

Подгруппа 4207. Коробка отбора мощности на водомет

Карта № 147. 4905-4207015. Картер........................]65

Карта № 148. 41-4207021. Шестерня ведущая................166

Карта № 149. 4905-4207038. Блок шестерен промежуточного вала ..................................................167

Карта № 150. 66-02-4207064. Блок шестерен вторичного вала 168

Карта № 151. 66-02-4207070-30. Вал вторичный............169

Карта № 152. 41-4207123-10 (49-4207122-В). Шток вилки

включения передач (второй) .............л 170

Карта № 153. 66-02-4207126. Вилка включения передач . .; 171

Карта № 154. 49-4207185-Б. Рычаг переключения передач 172

Подгруппа 4216. Механизм управления коробками отбора мощностей

Карта № 155. 4905-4216122. Валик управления в сборе . . 173

Группа 45. Лебедка ......................174

Подгруппа 4501. Лебедка

Карта № 156. 41-4501018. Картер редуктора в сборе ... —

Карта № 157. 49Б-4501034. Вал лебедки..................176

Карта № 158. 63А-4501035-В. Шестерня червячная редуктора в сборе............................................177

Карта № 159. 41-4501042. Крышка картера редуктора в сборе 178

Карта № 160. 49-4501060. Червяк редуктора................1Т9

Подгруппа 4502. Вал карданный лебедки

Карта № 161. 41-4502205. Опора промежуточного карданного

вала лебедки в сборе..................................180

Подгруппа 4503. Управление лебедкой

Карта № 162. 41-4503020. Муфта скользящая включения барабана лебедки . . ............ • »j 181

Карта № 163. 41-4503050. Колодка тормоза барабана лебедки в сборе . . ...................

Группа 81. Отопление.....................

Подгруппа 8101. Отопитель

Карта № 164. 49Б-8101058. Радиатор отопителя с кожухом в сборе ........................

Группа 93. Башенная установка...............

Подгруппа 9301. Погон

Карта № 165. 41-9301014 (41-9301016, 41-9301018). Кольцо погона нижнее (верхнее, регулировочное кольцо) . . . . Подгруппа 9305. Поворотный механизм

Карта № 166. 41 -9305014. Картер поворотного механизма

Карта № 167. 41-9305020. Вал поворотного механизма .

Карта № 168. 41-9305022. Шестерня ведущая.....

Карта № 169. 41-9305025. Ось ведомой шестерни . . .

Карта № 170. 41-9305032. Шестерня ведомая.....

Подгруппа 9306. Подъемный механизм

Карта № 171. 41-9306015. Картер подъемного механизма

Карта Ms 172. 41-9306021. Валик вторичный .....

Карта № 173. 41-9306039. Шестерня вторичного вала .

Карта № 174. 41-9306049. Валик первичный......

Карта № 175. 41-9306141. Сектор...........

Подгруппа 9308. Гильзозвеньеотводы

Карта № 176. 41-9308034. Лоток в сборе.......

Трубки, соединительные шланги, нормали и подшипники

Карта № 177. Трубки систем охлаждения, масляной и питания ......................

Карта № 178. Шланг соединительный .......

Карта № 179. Шланг соединительный со штуцерами Карта № 180. Технические требования на дефектацию и ремонт нормалей..................

Карта № 181. Технические требования на дефектацию и ремонт подшипников качения...........

Технические требования на дефектацию и ремонт подшипников качения по внешним признакам..........


ВВЕДЕНИЕ
Настоящие Технические требования на дефектацию и ремонт основных узлов и деталей бронетранспортера БТР-70 являются основным руководящим документом на дефектацию и ремонт этих узлов и деталей при войсковом ремонте.

Технические требования разработаны по чертежам завода-изготовителя с учетом конструктивных изменений, введенных в бронетранспортеры по состоянию на 1 января 1980 года, и изложены в виде карт, расположенных в порядке нумерации групп чертежей завода-изготовителя, а в группах — по порядковым номерам деталей.

Детали и узлы электрооборудования, вооружения и др., не приведенные в данных Технических требованиях, дефектовать и ремонтировать по действующим техническим требованиям на их войсковой ремонт.

При пользовании Техническими требованиями необходимо руководствоваться следующим:

в первой графе каждой карты указаны номера позиций, соответствующие номерам позиций на рисунках;

в графе «Способ установления дефекта и контрольный инструмент» указан инструмент, рекомендуемый для выполнения данной операции при дефектации деталей; при отсутствии указанного инструмента допускается применение другого, точность измерения которым не ниже точности измерения рекомендуемым инструментом;

в графе «Допустимые» приводятся размеры, которыми необходимо пользоваться лишь при дефектации деталей при среднем ремонте;

в графе «Предельно допустимый зазор с сопрягаемой деталью» указание «Подбирать при сборке» означает, что заданный максимальный зазор в сопряжении деталей не обеспечивается, если размеры обеих сопряженных деталей находятся в пределах допустимых размеров по их износу, и что допустимый зазор в сопряжении в этих случаях достигается подбором сопрягаемых деталей;

в графе «Рекомендуемый способ восстановления» указываются способ устранения дефекта и последовательность выполнения ремонтных работ; краткие указания по ремонту трубок, соединительных шлангов, нормалей и подшипников качения приведены в специальном разделе Технических требований; режимы обработки деталей должны выбираться исходя из конкретных условий имеющегося в данной ремонтной части оборудования; если деталь имеет такой дефект, наличие которого не позволяет ее восстановить или восстановление не целесообразно, то в этой графе указывается, что деталь ремонту не подлежит или войсковому ремонту не подлежит.

Дефекты, общие для ряда деталей (повреждение резьбы в допустимых пределах, риски, забоины, задиры и т. д.), в карты технических требований не включены, поэтому при дефектации деталей необходимо иметь в виду следующее: поврежденная резьба в допустимых пределах подлежит исправлению с помощью плашек и метчиков;

риски, задиры, забоины и заусенцы на зубьях, шлицах, а также на посадочных поверхностях должны быть зачищены до полного устранения дефекта, не выходя из допустимых размеров данной детали;

войлочные сальники и резиновые манжеты при разрушении или износе, вызывающие течь смазки, необходимо заменять;

отремонтированные агрегаты, узлы и детали с поврежденной окрашенной поверхностью должны быть окрашены заново согласно техническим условиям на окраску, приведенным в соответствующем Руководстве на войсковой ремонт.

В примечаниях к отдельным картам Технических требований также приводятся номера аналогичных деталей или узлов, при дефектации и ремонте которых может быть использована данная карта.


трубки вставок длиной 10—12 мм по форме отверстия в трубке и пайки торцов вставок и трубки припоем ПОССу 30-2 или ПОССу 40-2 ГОСТ 21931—76. Материал вставок должен соответствовать материалу трубок радиатора.

Допустимое количество заглушенных трубок радиатора указывается в картах на дефектацию и ремонт радиаторов.

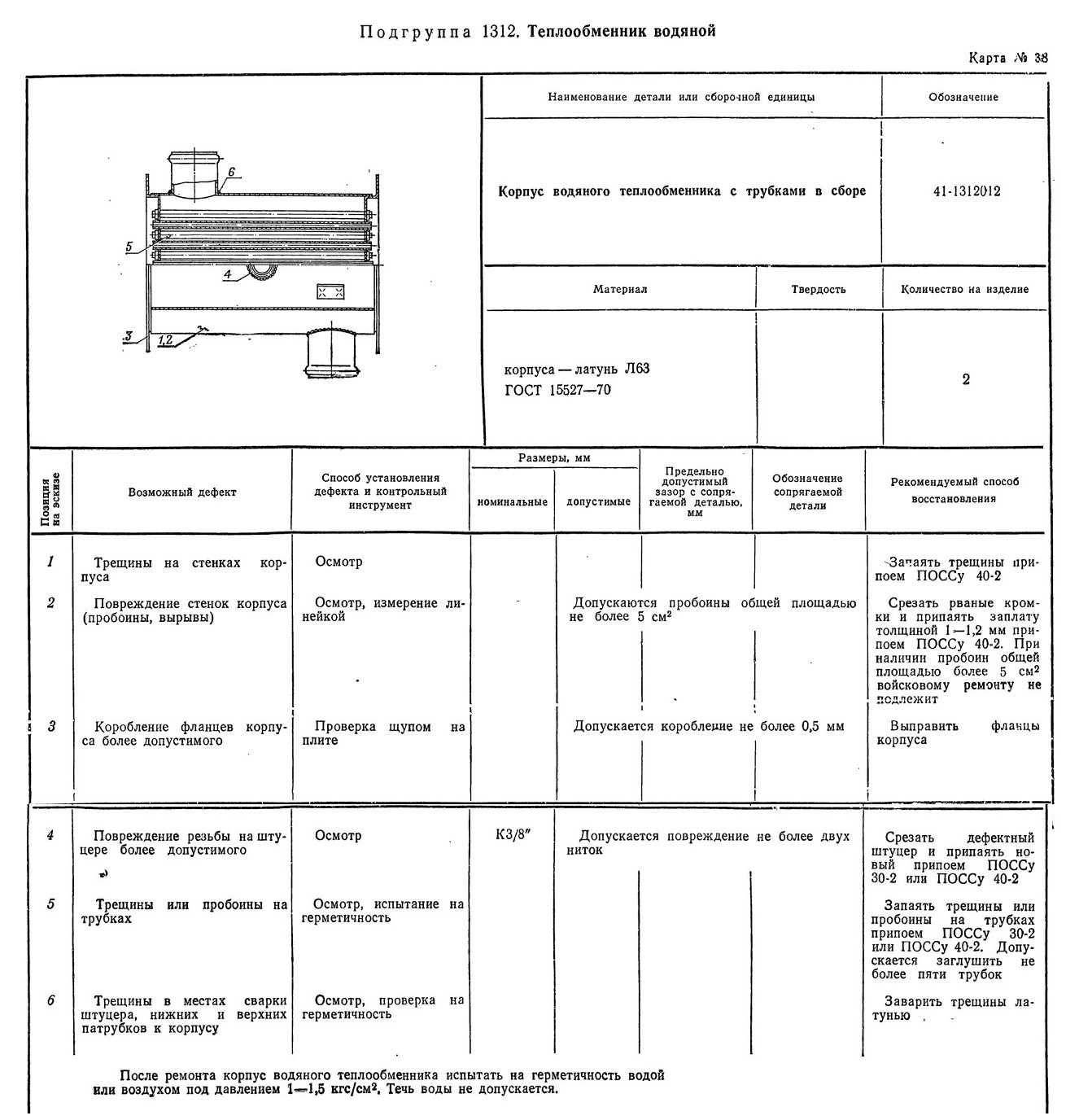

Проверка герметичности радиаторов, баков, трубопроводов и других узлов после ремонта

После ремонта водяные и масляные радиаторы, топливные и масляные баки и трубопроводы, а также другие емкости должны подвергаться опрессовке в целях проверки на герметичность. Опрессовка производится водой и воздухом под давлением, указанным в карте на дефектацию и ремонт.

Опрессовка производится с помощью специального приспособления, придаваемого в подвижную электрогазосвароч-ную мастерскую ЭГСМ-60У или ЭГСМ-70. Перед опрессовкой все патрубки необходимо закрыть заглушками, залить водой и к одному из них присоединить переходник, а к переходнику короткий шланг с тройником. Длинный шланг одним концом присоединить к тройнику, а другим — к распределительному крану компрессора. Создавая необходимое давление, произвести опрессовку и убедиться в отсутствии течи воды.

Опрессовку можно также производить одним лишь воздухом без налива в емкость воды, в этом случае емкость помещается в водяную ванну. Отсутствие выхода из воды пузырьков воздуха указывает, что герметичность после ремонта обеспечена. В случае течи воды или выхода пузырьков воздуха производятся устранение дефекта и повторная проверка на герметичность.



Притирка клапанов

Притирка клапанов двигателя и других узлов производится с помощью полировочной пасты ГОСТ 8217—56 (типа ГОИ). Полировочная пасга при притирке клапанов наносится тонким слоем на гнездо, клапан вводится в соприкосновение с гнездом и вращается вправо и влево примерно на 25—30° с отрывом от гнезда на 8—10 мм. Притирка производится до образования сплошной светлой полосы шириной 2—2,5 мм по всей поверхности клапана и гнезда.

При притирке клапанов двигателя использовать специальное приспособление, придаваемое в мастерскую МТО АТ или ПАРМ-3.

Группа 10 Двигатель

Подгруппа 1004 Поршни и шатуны

Влады шатунного подшипника

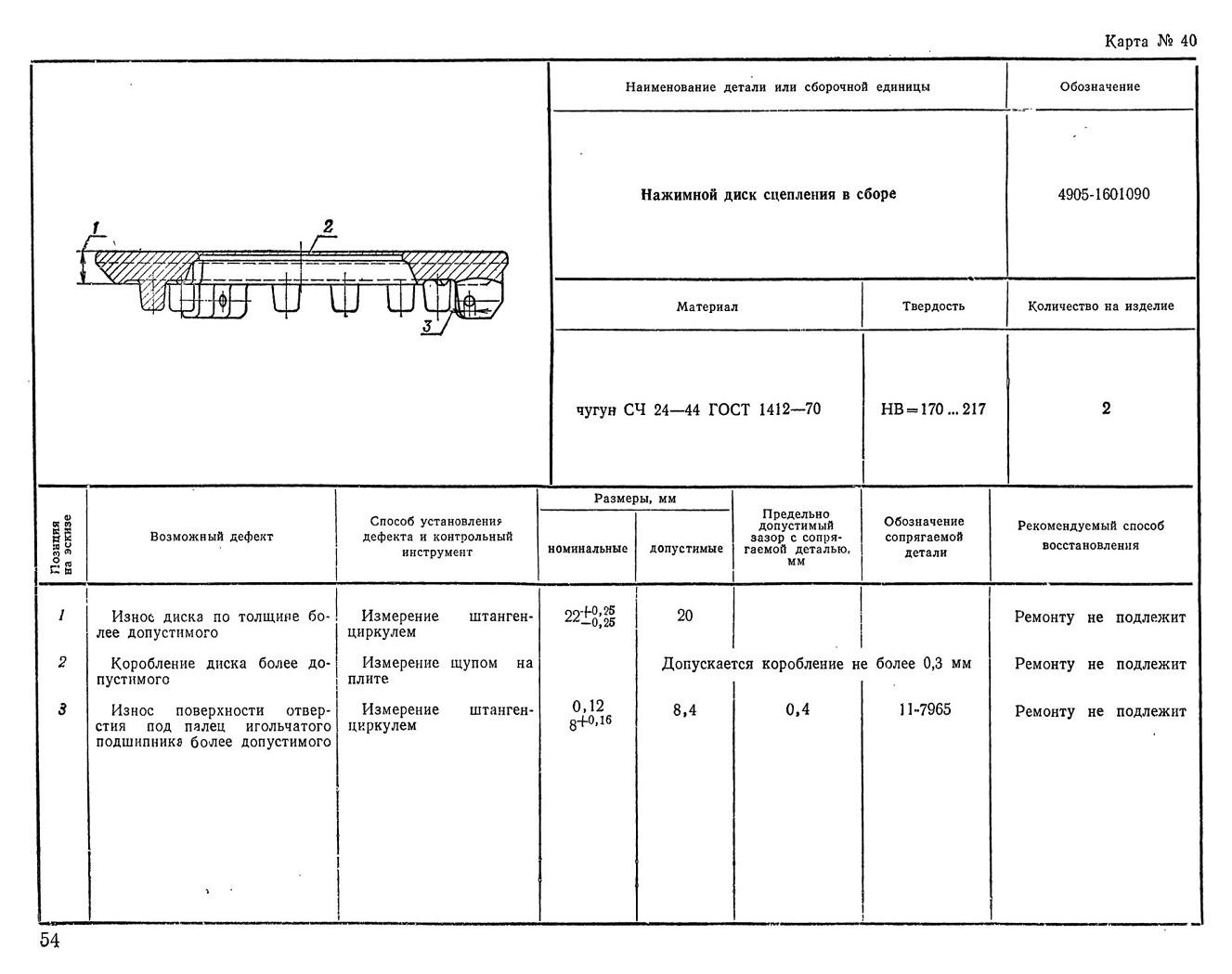

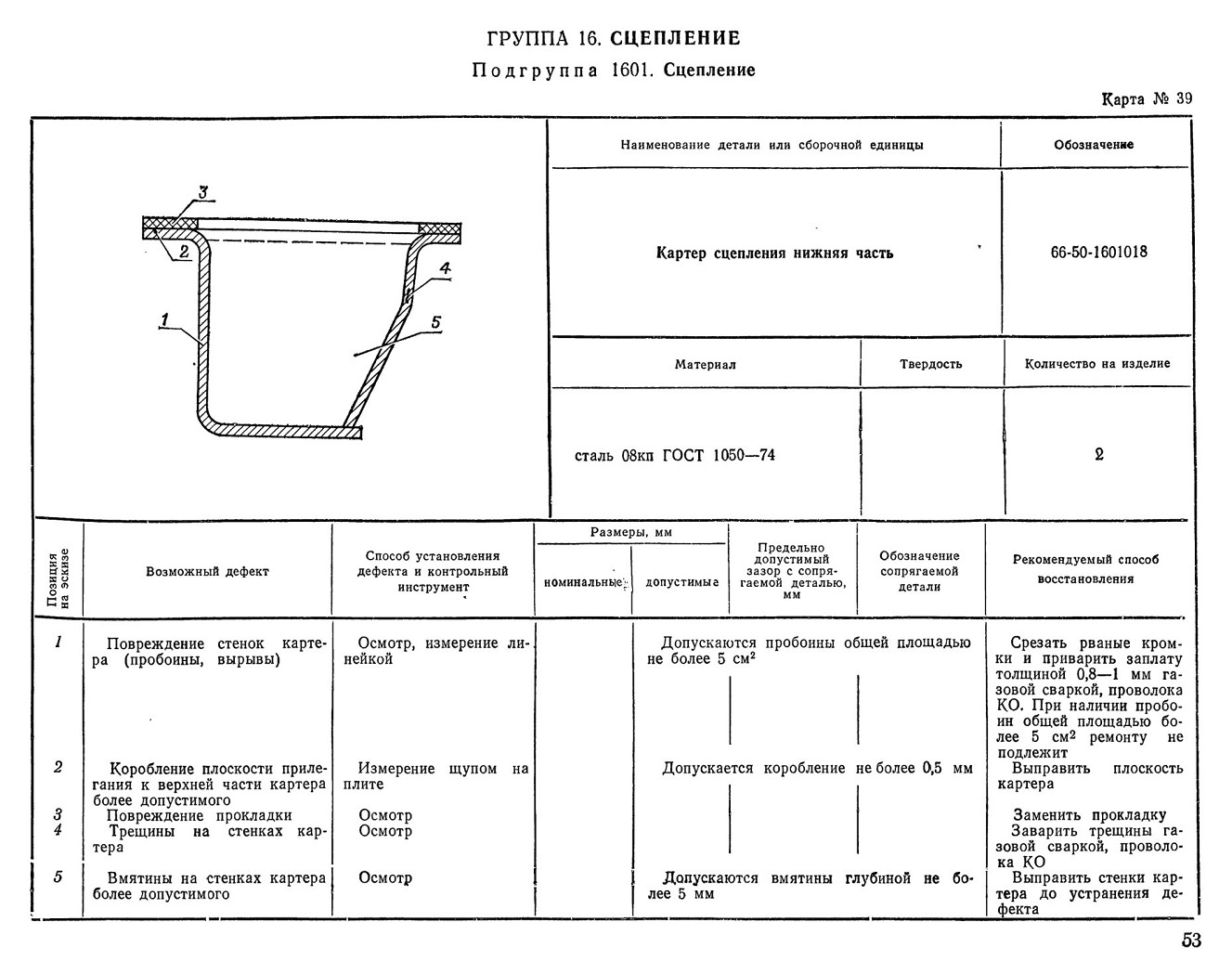

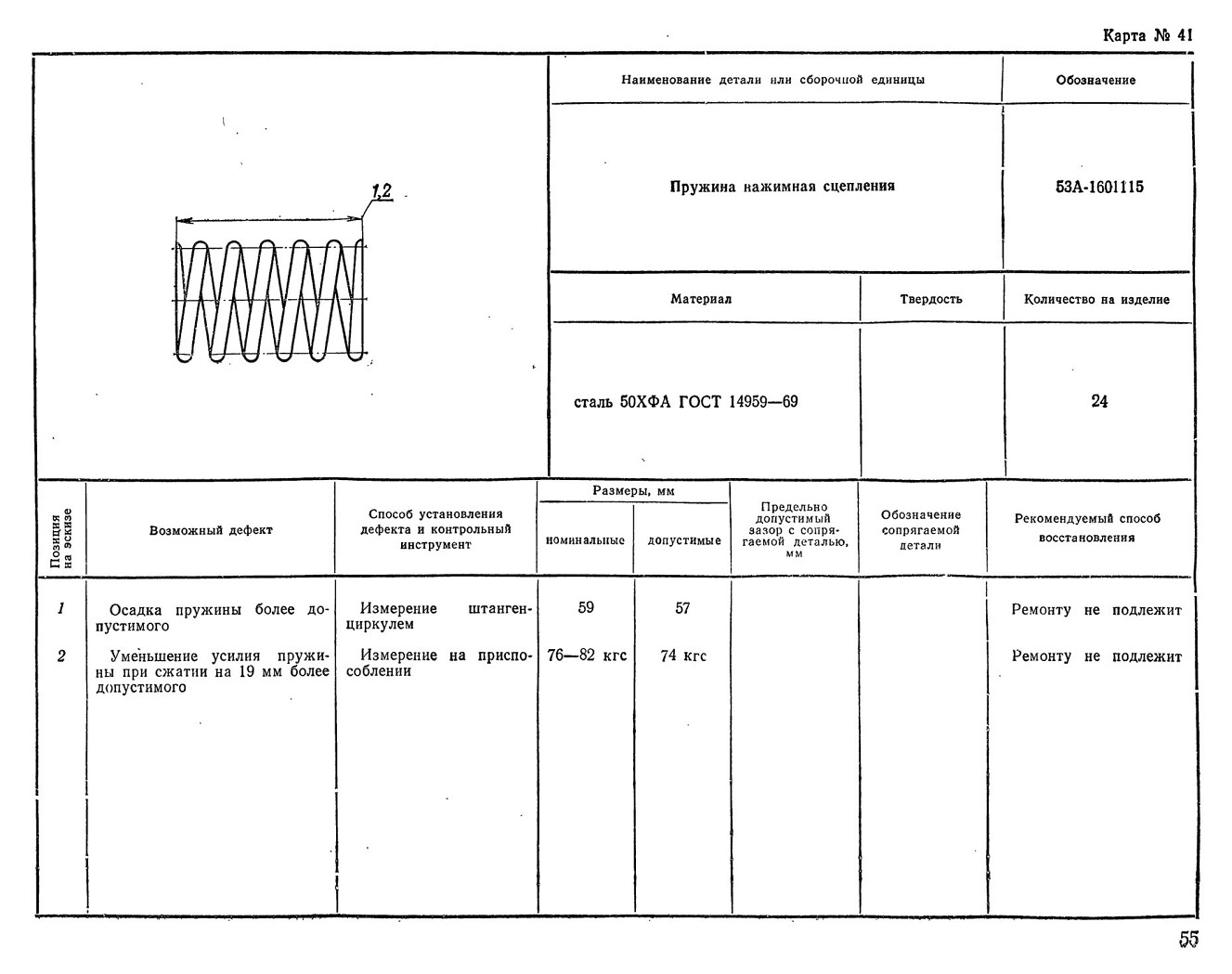

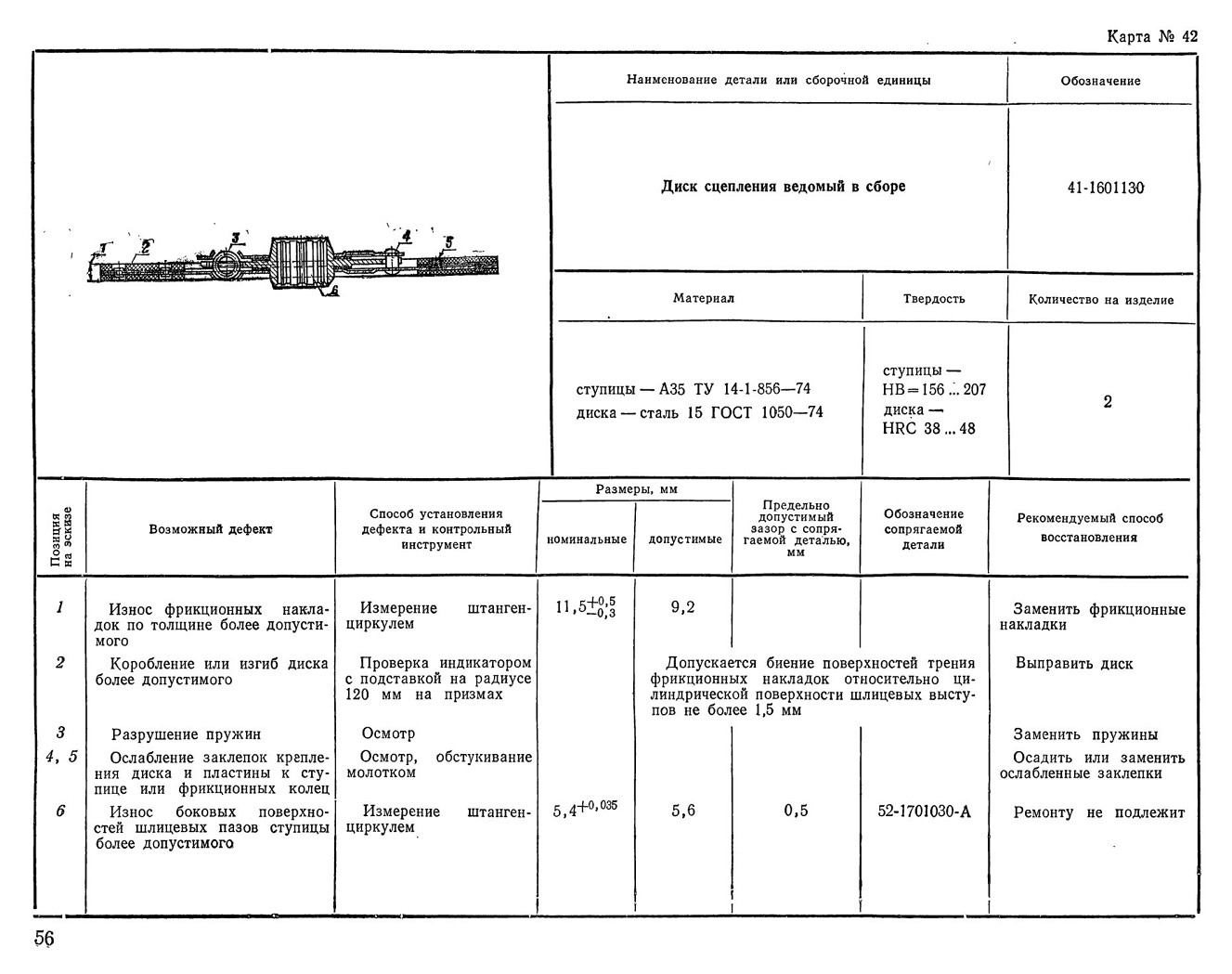

Диск сцепления ведомый в сборе

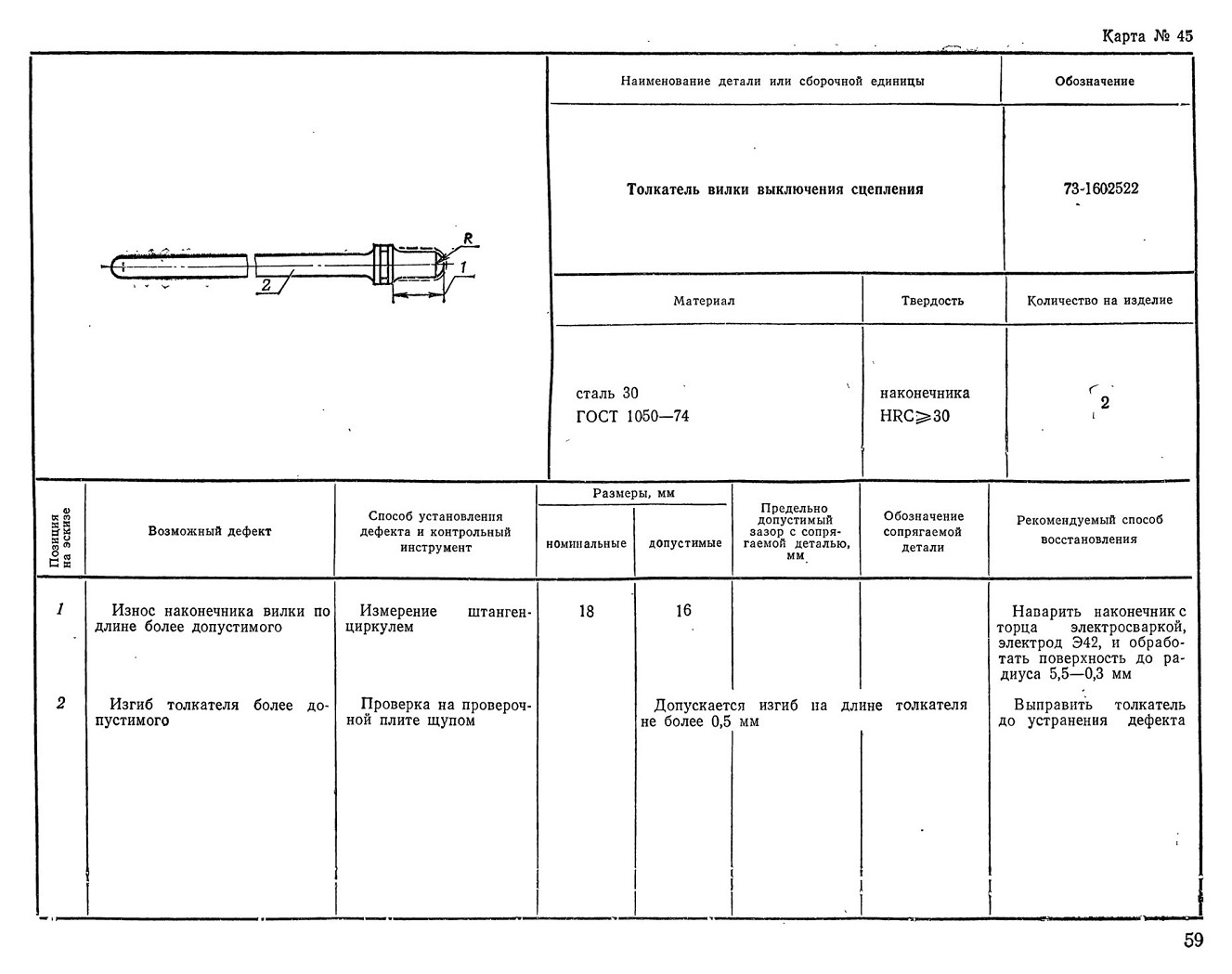

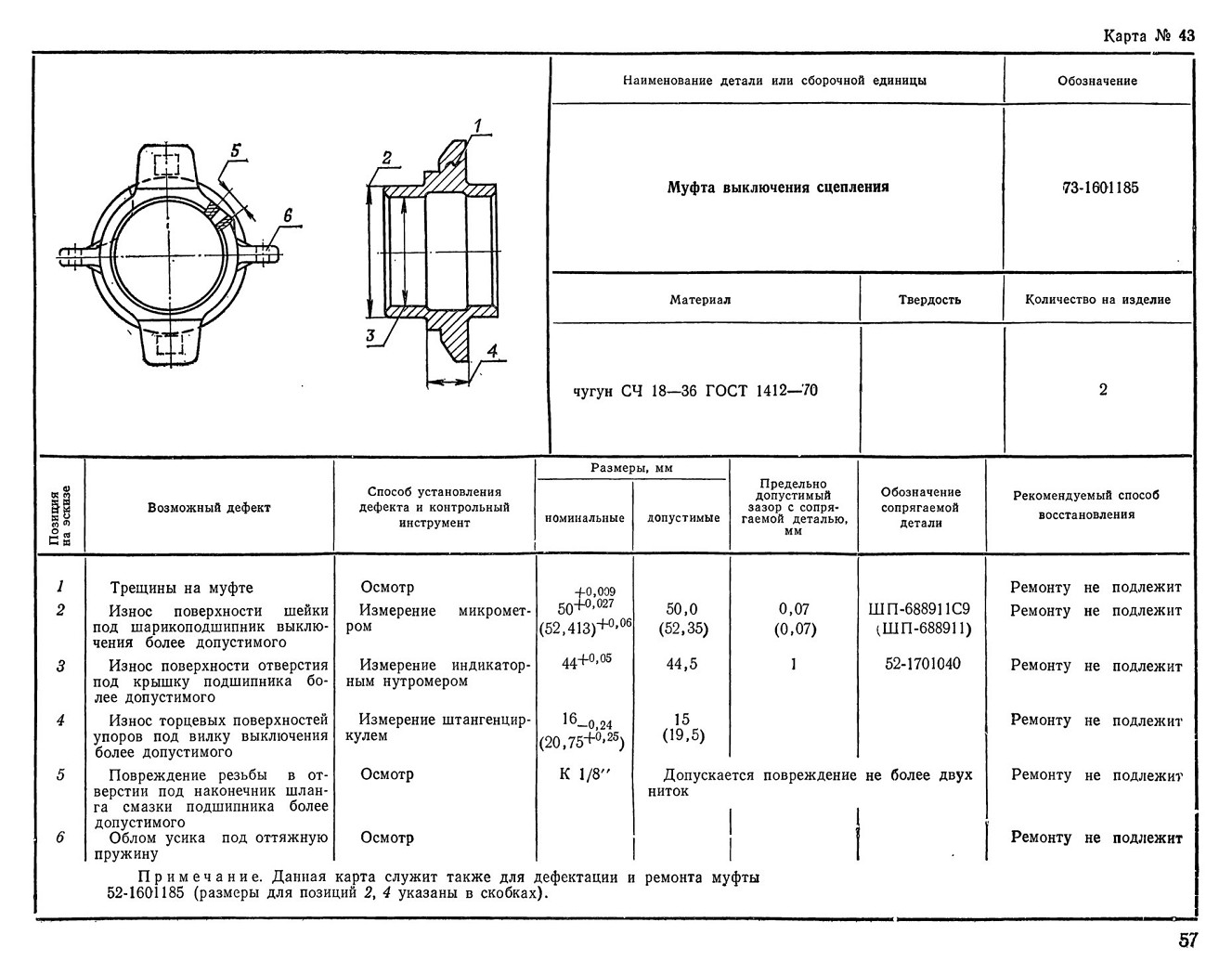

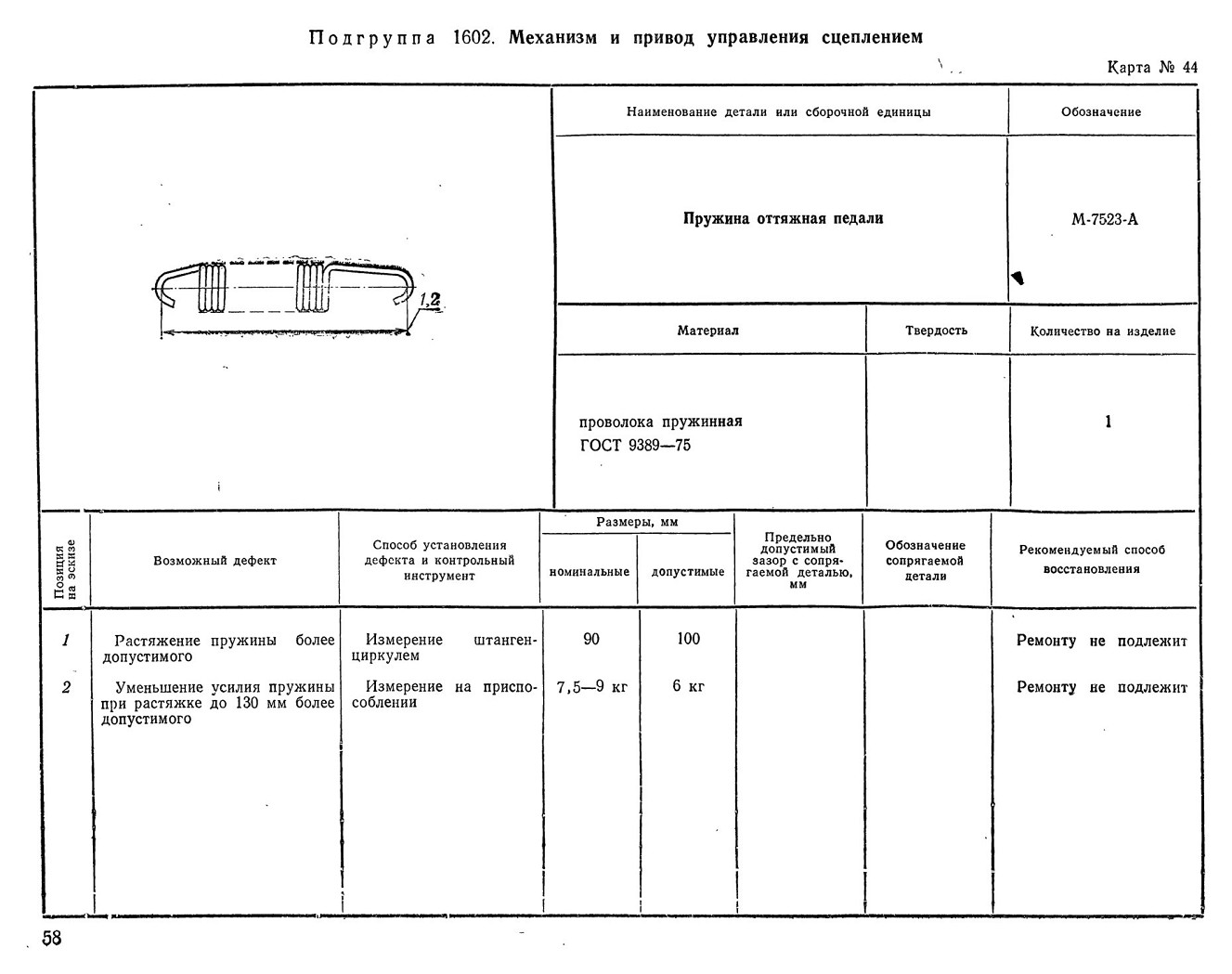

Механизм и привод управления сцеплением

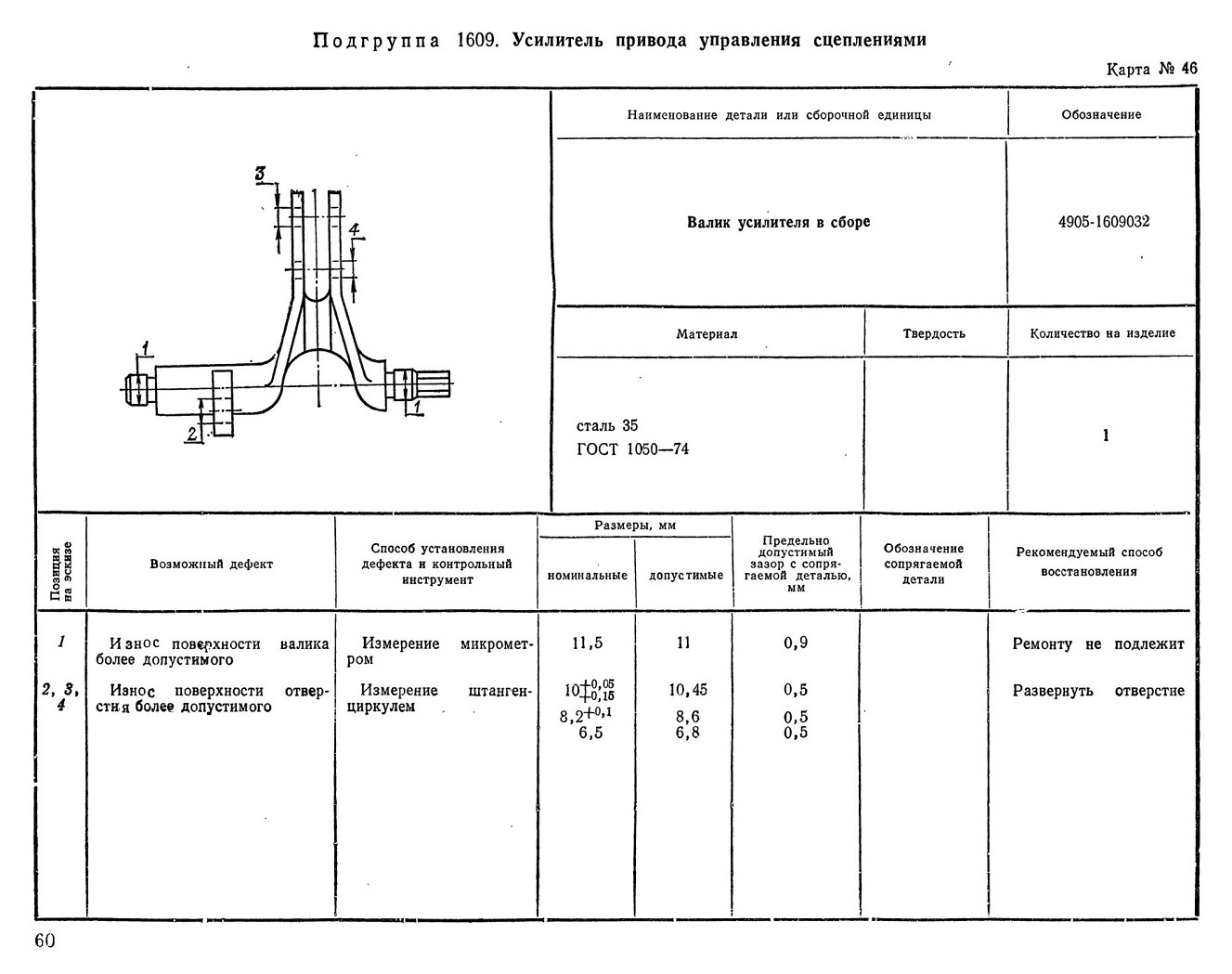

Усилитель привода управления сцеплениями

содержание      ..      1       2         ..

//////////////////////////
