СИСТЕМА ЗАЩИТЫ ИНФОРМАЦИИ Dallas Lock Linux. Руководство по эксплуатации ПФНА.501410.002 РЭ (2024 год)

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

129

Рисунок

. Настройка контроля целостности

После  установки  СЗИ  НСД  Dallas  Lock  Linux  эталонная  сумма  для  устройств  аппаратной  среды
отсутствует,  ее  необходимо  вычислить.  Для  этого  в  окне  «Контроль  аппаратной  целостности»
необходимо  нажать  на

кнопку «Пересчитать контрольную сумму». После нажатия эталонная сумма

будет рассчитана.

Если значение актуальной и эталонной суммы не совпадают, то статус проверки будет «Целостность
нарушена».

Если вычислена эталонная сумма, включена проверка аппаратной целостности во время загрузки
и

была нарушена аппаратная целостность, то последует запрет авторизации в системе (для всех кроме

root

). В таком случае администратору безопасности необходимо восстановить целостность или

подключиться к ТС удаленно при помощи консольной оболочки либо

графической оболочки

администрирования

СЗИ

НСД и пересчитать контрольную сумму, так как при загрузке ОС с нарушенной

аппаратной целостностью она доступна только удаленно (через СБ

Dallas Lock

либо оболочку

администрирования)

Если значения актуальной и контрольной суммы совпадают, то статус

проверки будет «Целостность

не

нарушена».

4.7.3

Контроль целостности программных компонентов СЗИ НСД

Постановка компонентов СЗИ

НСД на контроль и сам контроль осуществляются автоматически

без

участия администратора СЗИ

НСД

При этом вся настройка механизма контроля целостности

программных компонентов СЗИ

НСД выполняется в процессе установки СЗИ

НСД на ТС.

Консольная оболочка администрирования

Для перехода к подсистеме контроля целостности программных компонентов СЗИ

НСД

необходимо

консольной оболочке администрирования (

ishl

)

перейти в раздел

resources

. В разделе

resources

выполнить команду

software

Далее консольное приложение будет ожидать ввода управляющих команд данной подсистемы, список
команд представлен в Таблица

40.

Таблица

№

Команда

Описание

show-szi-files

Команда выводит список программных

компонентов

СЗИ НСД

В результате выполнения команды будет выведена таблица с
полями:



location

–

путь программного компонента

СЗИ НСД

;

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

130



backup

–

флаг

создания

резервной

копии

программного компонента СЗИ НСД

check-szi-integrity

Принудительная

проверка

целостности

программных

компонентов СЗИ. В результате проверки система выдаст
сообщение, что целостность программных компонентов СЗИ
не нарушена/нарушена.

Пример

resources <enter>

software <enter>

check-szi-integrity <enter>

lock-szi-files

Команда включает контроль целостности программных
компонентов СЗИ НСД

unlock-szi-files <all/szi>

Выключить

контроль целостности файлов

СЗИ НСД. При

вводе команды необходимо указать набор файлов СЗИ НСД,
для которых отключается контроль целостности

Принимает значения:

all



все файлы СЗИ НСД,

szi



только файлы СЗИ НСД, не являющиеся частями ядра

Linux

Примечание.

В случае загрузки ОС в режиме

mergency mode»

необходимо запустить

программу проверки и восстановления целостности СЗИ

/usr/sbin/int-check.

Графическая оболочка администрирования

Если для программных компонентов СЗИ НСД Dallas Lock Linux будет нарушена целостность,
то

на

вкладке «Контроль ресурсов» в категории «Программное обеспечение» в рабочей области будет

выведен список компонентов с нарушенной целостностью

(см. Рисунок

73).

Рисунок

73.

Список компонентов с нарушенной целостностью

4.8

Очистка остаточной информации

Большинство операционных систем при удалении файла не удаляют содержимое файла
непосредственно, а всего лишь удаляют запись о файле из директории файловой системы (так сделано
для ускорения работы системы).

Реальное содержимое файла остается на запоминающем устройстве

и его можно просмотреть

до

тех

пор, пока операционная система заново не использует это пространство для хранения новых

данных. Такая остаточная информация может привести к непреднамеренному распространению
конфиденциальной информации.

СЗИ

НСД включает подсистему очистки остаточной информации, которая гарантирует

предотвращение восстановления удаленных данных.

Консольная оболочка администрирования

Для гарантированного удаления объекта ФС с помощью консольной

оболочки администрирования

СЗИ

НСД необходимо в

ishl

перейти в раздел

resources

, далее перейти в раздел

files

и выполнить

команду

erase-file.

После выполнения команды система перейдет в раздел

erase-file.

Далее в оболочку администрирования следует ввести атрибуты данной команды, список атрибутов
представлен в Таблица

41.

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

131

Таблица

№

Атрибут

Описание

path <

значение

Путь к объекту файловой системы

passed <

значение

Количество циклов перезаписи. Параметр может принимать
значения от 1 до 75

Пример

resources <enter>

files <enter>

erase-file <enter>

path /home/user/test.odt <enter>

passed 10 <enter>

execute <enter>

Подсистема контроля гарантированной очистки памяти

Примечание.

Данная подсистема доступна к настройке только через консольную

оболочку администрирования

Подсистема контроля гарантированной очистки памяти реализует очистку освобождаемых областей
оперативной памяти и внешних

подключаемых накопителей.

Гарантированная очистка памяти функционирует с момента установки СЗИ

НСД и не требует ввода

дополнительных команд в консольном приложении управления СЗИ НСД

Для очистки остаточной информации на съемных накопителях в

ishl

необходимо перейти в раздел

resources

, далее перейти в раздел

files

и выполнить команду

erase-file.

После выполнения команды

система перейдет в раздел

erase-file

Пример

resources <enter>

files <enter>

erase-file <enter>

path “/

media/admin/KINGSTON/test

”

<enter>

passed 10 <enter>

execute <enter>

Графическая оболочка администрирования

Для ручного запуска гарантированной зачистки объекта файловой системы в графической оболочке
администрирования необходимо:

Перейти на вкладку «Контроль ресурсов» в раздел «Файлы».

В дереве объектов выбрать

файл и открыть вкладку «Удалить файл».

Далее в открытом окне «Удаление файла»

указать количество циклов перезаписи в поле «Количество

циклов перезаписи» и нажать кнопку «Удалить» (см. Рисунок

). Параметр «Количество циклов

перезаписи» может принимать значения от 1 до 75.

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

132

Рисунок

74.

Удаление объекта ФС

4.9

Регистрация

и учет

событий

Подсистема регистрации и учета

СЗИ

НСД

Dallas Lock Linux

реализует возможность аудита событий,

производимых пользователями над защищаемыми объектами, аудита событий входов (выходов)
в

информационную систему

в т.ч. сетевых, аудита системных событий, отчуждения информации

на

накопители или твердую копию, а также фиксацию таких событий в журналах информационной

безопасности.

Для перехода в подсистему регистрации и учета необходимо в консольной оболочке
администрирования (

ishl

) выполнить команду

audit.

После выполнения команды система перейдет

раздел

audit.

42.

Таблица

№

Команда

Описание

get-journal

Переход в подменю подсистемы журналирования, подробнее —

разделе

Подсистема журналирования

archivate

Команда принудительного создания архивных копий журналов,
подробнее



в разделе

Ограничение объема журналов

get-watch

Команда для просмотра правил аудита объекта ФС, подробнее



разделе

Подсистема аудита объектов файловой системы

get-watch-all

Команда для просмотра списка объектов ФС, находящихся под аудитом,
подробнее



в разделе

Подсистема аудита объектов файловой системы

set-watch

Команда настройки аудита объектов ФС, подробнее —

в разделе

Подсистема аудита объектов файловой системы

remove-watch

Команда отмены аудита объектов ФС, подробнее —

в разделе

Подсистема аудита объектов файловой системы

export-ods

Команда экспорта журнала в формат

ODS

, подробнее —

в разделе

Экспорт журналов информационной безопасности

export-pdf

Команда экспорта журнала в формат

PDF

, подробнее —

в разделе

Экспорт журналов информационной безопасности

export-xml

Команда экспорта журнала в формат

XML

, подробнее —

в разделе

Экспорт журналов информационной безопасности

Настройка параметров аудита графической оболочки администрирования выполняется в политиках
безопасности, см.

Настройка политик безопасности

4.9.1

Подсистема журналирования

Подсистема журналирования предназначена для регистрации событий в журналах информационной
безопасности и предоставления администратору СЗИ НСД инструментальных средств для работы
с

такими журналами.

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

133

Примечание.

Важно заметить, если пароль суперпользователя (

root

) не был задан до

установки СЗИ НСД, то в журналах регистрации событий в связи с блокировкой

root

со

временем будет увеличиваться

неограниченное количество записей об ошибках по

любым действиям, которым в процессе обращения к системным вызовам требуются
привилегии уровня «

root

».

Примечание.

Интервал времени между событием и внесением записи в журнал

информационной безопасности составляет не менее 20 секунд.

Администратор безопасности может определить правила вывода информации о событиях, установив
правила

фильтрации для такого журнала.

Консольная оболочка

администрирования

Для

просмотра

журналов

регистрации

событий

необходимо

консольной

оболочке

администрирования (

ishl

) перейти в раздел

audit.

В разделе

audit

выполнить команду

get-journal

После

ввода команды система перейдет в раздел

get-journal.

Для вывода информации из журналов на экран необходимо использовать

следующую

последовательность команд:

journal <

имя

журнала

> <enter>

execute <enter>

В СЗИ

НСД

Dallas Lock Linux

предусмотрены следующие параметры для просмотра

журналов

(

Таблица

43).

Таблица

№

Наименование журнала

Параметры

Общий журнал

overall

Журнал входов

entries

Журнал доступа к ресурсам

resources

Журнал доступа к устройствам

devices

Журнал управления пользователями и группами

users

Журнал печати

printers

Журнал управления политиками безопасности

policies

Журнал системных событий

syslog

Журнал событий безопасности МЭ

fw-sec-events

Журнал управления МЭ

fw-management

Общий журнал

(overall)

. В журнале фиксируются события всех журналов, кроме событий системного

журнала

(syslog).

Журнал входов (

entries

)

содержит события аутентификации пользователей в операционной

системе.

Журнал доступа к ресурсам (

resources

) содержит события, связанные с настройками правил

разграничения доступа и обращениями

к защищаемым объектам доступа.

Журнал доступа к устройствам (

devices

) содержит события, связанные с настройками правил

разграничения доступа и обращениями

к подключаемым устройствам.

Журнал управления пользователями

и группами

(

users

) содержит события, связанные с

настройками и созданием учетных записей пользователей, групп учетных записей.

Журнал печати (

printers

) содержит события печати, выполненные с печатающих

устройств.

Журнал управления политиками безопасности

(

policies

) содержит события изменения политик

безопасности.

Журнал системных событий (

syslog

) содержит события системного журнала ОС

Журнал событий безопасности МЭ

(

fw-sec-events

)

содержит события о действиях,

предпринимаемых в ответ на возможные нарушения безопасности.

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

134

10.

Журнал управления МЭ

(

fw-management

)

содержит события о модификации правил МЭ, данных МЭ,

результатах

управления профилями проверок МЭ, результатах самотестирования МЭ, модификации

значений атрибутов безопасности, о действиях, предпринимаемых в ответ на возможные нарушения
безопасности.

Для определения правил вывода информации о событиях в журналах используется фильтр.
При

установке фильтрации для такого журнала необходимо использовать

атрибуты, указанные

Таблица

44.

Таблица

№

Атрибуты

Описание

event-type <

значение

Наименование типа события

Принимает

значения

Для журнала входов (

Entries):



userLogin

—

вход пользователя;



userLogout

—

выход пользователя;



systemStartUp

—

старт системы;



systemShutDown

—

завершение работы;



selfTest

—

самотестирование;



journalArchived

—

архивация журнала;



sessionsExcess

—

превышено количество разрешенных

сессий;



sessionStart

—

запущенные сессии

на ТС

;



timeChange

—

изменение системного времени.

Для журнала доступа к ресурсам (

Resources):



auditSet

—

назначение аудита

на объект ФС

;



auditRemove

—

снятие аудита

с объекта ФС

;



sziFsRightsSet

—

установка прав доступа к объектам ФС

;



sziFsRightsRemoved

—

удаление прав доступа к

объектам ФС

;



fileIntegrity

—

внесение объекта ФС под контроль

целостности;



fileCalc

—

расчет файловой целостности;



hwIntegrityRecalc

—

пересчет аппаратной целостности;



objectMovedTo

—

объект перемещен в <

файл

размещения



UccSetTime

—

синхронизация времени с ЕЦУ;



fileRightsChanged

—

изменение прав доступа к объекту

ФС;



hwIntegrityErr

—

аппаратная целостность нарушена;



fileRestored

—

объект ФС восстановлен;



fileIntegrityErr

—

нарушена целостность объекта ФС;



sziRestored

—

компонент СЗИ восстановлен;



sziIntegrityErr

—

целостность СЗИ нарушена;



writeFail

—

нарушение целостности журнала

;



SdzSetTime

—

считывание времени с платы средства

доверенной загрузки;



formatToken

—

форматирование

аппаратного

идентификатора

;



changeTokenPin

—

изменение PIN

кода для аппаратного

идентификатора;

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

135

№

Атрибуты

Описание



unassignToken

—

отключение

аппаратного

идентификатора;



assignToken

—

подключение

аппаратного

идентификатора;



dirOpen

—

открытие директории;



fileAccess

—

доступ к объекту ФС;



sfileAccess

—

доступ к специальному объекту ФС;



fileRead

—

чтение объекта ФС

;



sfileRead

—

чтение специального объекта ФС;



fileWrite

—

запись объекта ФС;



sfileWrite

—

запись в специальный объект ФС;



fileExecute

—

выполнение

объекта ФС

;



sfileExecute

—

выполнение специального объекта ФС;



fileOpen

—

открытие объекта ФС;



dirRead

—

чтение директории;



dirCreate

—

создание директории

;



fileCreate

—

создание объекта ФС;



sfileCreate

—

создание специального объекта ФС;



dirRemoved

—

удаление директории

;



fileRemoved

—

удаление объекта ФС;



sfileRemoved

—

удаление специального объекта ФС;



fileAttrChanged

—

изменение

атрибутов объекта ФС;



objectMoved

—

перемещение

объекта ФС;



linked

—

создание жесткой ссылки

Для журнала доступа к устройствам (

Devices):



deviceMount

—

монтирование устройства;



deviceUnmount

—

размонтирование устройства

;



mtpDevAccess

—

доступ к

MTP/PTP-

устройству

;



deviceAccess

—

доступ к устройству после монтирования

;



deviceInfoChanged

—

изменение описания устройства

;



deviceRightsChanged

—

изменение прав доступа к

устройству

;



portStatusChange

—

изменение состояния порта

;



deviceAuditSet

—

установка аудита на устройство

;



deviceAuditRemove

—

удаление аудита, назначенного

на

устройство

;



cupsJobCheck

—

проверка прав доступа для печати;



devicePlugIn

—

подключение устройства

через порт

Для журнала управления пользователями (

Users):



userCreate

—

создание пользователя;



userUpdate

—

изменение пользователя;



groupCreate

—

создание группы;



userAddToGroup

—

добавление пользователя в группу;



userRemoveFromGroup

—

удаление пользователя из

группы;

Событие фиксируется при наличии соответствующей лицензии.

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

136

№

Атрибуты

Описание



userChangePassword

—

изменение пароля пользователя;



userLock

—

блокировка пользователя;



userUnlock

—

разблокировка пользователя;



groupRemove

—

удаление группы;



userRemove

—

удаление пользователя

;



domainEnter

—

ввод в домен;



domainExit

—

вывод из домена;



domainUserRemove

—

удаление учетной записи

доменного пользователя.

Для журнала печати (

Printers):



cupsJobCreated

—

старт печати;



cupsJobCompleted

—

завершение печати;



cupsPrinterAdded

—

добавление принтера;



cupsPrinterDeleted

—

удаление принтера

Для журнала управления политиками (

Policies):



setPolicy

—

изменение политики

;



journalPolicyStatus

—

запуск аудита;



auditRead

—

чтение журналов

;



connectToUcc

—

подключение к ЕЦУ;



disconnectToUcc

—

отключение от ЕЦУ;



supportKeyChange

—

изменение ключа технической

поддержки;



synchroUcc

—

синхронизация с ЕЦУ;



licenseChange

—

изменение лицензии.

Для журнала системных событий (

Syslog):



syslog

—

событие системного журнала

;



processKill

—

прерывание процесса;



processStart

—

запуск процесса;



processStop

—

остановка процесса.

Для журнала событий безопасности МЭ

(fw-sec-events):



firewallBlockAddress

—

адрес заблокирован

;



firewallPassPacket

—

пакет пропущен

;



firewallRejectPacket

—

пакет отклонен.

Для журнала управление МЭ

(fw-management):



firewallSetRule

—

правило установлено

;



firewallTesting

—

самотестирование МЭ;



firewallChangeRule

—

правило изменено;



firewallRemoveRule

—

правило удалено;



firewallSetProfile

—

профиль установлен;



firewallChangeProfile

—

профиль изменен;



firewallRemoveProfile

—

профиль удален;



firewallSetBlacklistCmd

—

установлен черный список

приложений;



firewallChangeBlacklistCmd

—

изменен черный список

приложений;

Регистрируется событие для пользователей с ролью Администратор и Аудитор.

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

137

№

Атрибуты

Описание



firewallRemoveBlacklistCmd

—

удален черный список

приложений;



firewallSetWhitelistCmd

—

установлен белый список

приложений;



firewallChangeWhitelistCmd

—

изменен белый список

приложений;



firewallRemoveWhitelistCmd

—

удален белый список

приложений;



firewallChangeState

—

изменено состояние МЭ;



firewallKillConnection

—

соединение разорвано;



firewallPoliciesChange

—

изменение

политик

безопасности;



firewallUnblockAddress

—

адрес разблокирован

from-time <

значение

Фильтр по времени появления события, указание нижней
границы.

Принимает значения:

дата и время в формате дд

мм

гггг@чч:мм:сс

till-time <

значение

Фильтр по времени появления события, указание верхней
границы.

Принимает значения:

дата и время в формате дд

мм

гггг@чч:мм:сс

user-name <

значение

Фильтр по наименованию учетной записи пользователя

result <

значение

Фильтр по результату

выполнения события.

Принимает значения:

–

—

успешный результат;

–

fail

—

неуспешный

object <

значение

Фильтр по объекту доступа

printer <

значение

Фильтрация по имени принтера,

на который выводится объект

для печати

archive-path <

значение

Путь к архивной копии журналов событий информационной
безопасности

Пример

последовательности команд для вывода данных журнала входов, с применением правил

фильтрации:

audit <enter>

get-journal <enter>

journal entries <enter>

event-type userLogin <enter>

execute <enter>

Графическая оболочка администрирования

В системе защиты Dallas Lock Linux регистрация и запись ведется в различных типах журналов.
На

вкладке «Аудит» выделено 8 категорий, соответствующих основным журналам:

Журнал

«Общие». В журнале фиксируются события всех журналов, кроме событий системного

журнала (

syslog).

Журнал «Входы». В журнале фиксируются события аутентификации пользователей в

операционной

системе.

Фильтрация по данному параметру применяется только к журналу печати (

printers).

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

138

Журнал «Учетные записи». В журнале фиксируются события, связанные с созданием,

редактированием, удалением учетных записей пользователей и групп пользователей.

Журнал «Доступ». В журнале фиксируются события, связанные с настройкой правил разграничения

доступа и с обращением к защищаемым объектам доступа.

Журнал «Печать». В журнале фиксируются все события, связанные с распечаткой документов на

печатающих устройствах.

Журнал «Управление параметрами». В журнале фиксируются события по изменению политик

безопасности.

Системный журнал. В журнале фиксируются события системного журнала операционной системы

(syslog).

Журнал «Ресурсы». В журнале фиксируются события, связанные с настройкой правил

разграничения доступа и получением доступа к подключаемым устройствам.

Для установки правил фильтрации необходимо на вкладке «Журналы»

нажать на кнопку «Параметры»,

после чего откроется дополнительная панель (см. Рисунок

и Рисунок

76).

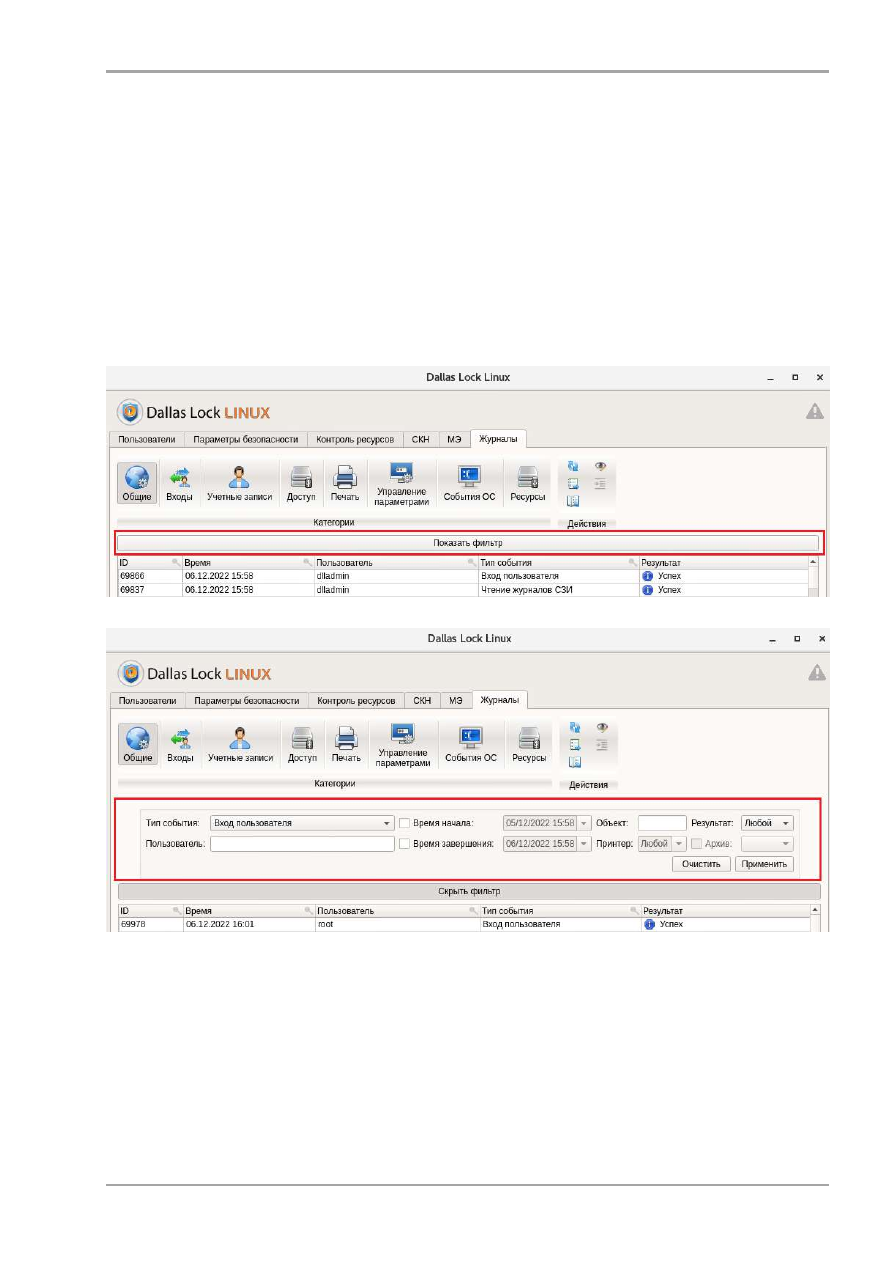

Рисунок

75.

Открытие дополнительной панели инструментов

Рисунок

. Панель настройки параметров фильтрации

Использование фильтров дает возможность отсеять ненужные данные в журнале так,
что

они

становятся невидимы для просмотра, в то же время информация при использовании фильтров

из

журналов не удаляется.

Чтобы выполнить настройки

необходимо установить соответствующие атрибуты и нажать на кнопку

«Применить», после чего к записям журнала будут применены параметры фильтрации.

Каждый фильтр имеет параметры настройки, которые соответствуют основным элементам списка
открытого журнала. Также записи в каждом журнале можно отсортировать по определенному типу
события, которое соответствует только выбранному журналу.

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

139

4.9.2

Подсистема аудита объектов файловой системы

Подсистема аудита объектов ФС

предназначена для учета

действий субъектов доступа

над

защищаемыми объектами. Такой учет основан на определении правил аудита для защищаемых

объектов.  Под  правилами  аудита  подразумевается  регистрация  набора  операций,  выполняемых
субъектами  над  объектами  доступа  (чтение  параметров  файла  или  каталога,  изменение  атрибутов
доступа,  удаление,  создание  или  переименование  файла  (каталога)  и  иные  действия  субъектов
доступа над защищаемым объектом)

Примечание.

Установка аудита на

каталог «/» запрещена. В этом случае будет

возращена ошибка.

Подсистема аудита объектов ФС предоставляет администратору СЗИ

НСД

возможность добавлять,

удалять и редактировать правила аудита в системе.

Примечание.

Для корректной работы аудита объектов файловой системы,

расположенных на съемных накопителях, смонтированный раздел съемного накопителя
должен иметь какую

либо из файловых систем

: ext2, ext3, ext4, JFS, ReiserFS.

Внимание!

При восстановлении объекта ФС

из резервной копии, аудит будет снят

автоматически.

Консольная оболочка администрирования

Для установки аудита на объект ФС необходимо в консольной оболочке администрирования (

ishl

)

перейти к подсистеме аудита, набрав команду

audit

, а затем определить параметры аудита объекта

ФС

командой

set-watch

, используя атрибуты, указанные в Таблица

45.

Таблица

№

Атрибуты

Описание

path <

значение

Путь к объекту файловой системы

на который устанавливается

аудит

mode

<значение>

Маска правил аудита, в формате «

arwxmusl

», где

параметр:

—

отслеживает события смены атрибутов;

—

отслеживает события чтения;

—

отслеживает события записи;

—

отслеживает события выполнения

(только для файлов)

При

установке данного параметра для файла

скрипта (sh, python

т.

) событие «processStop» регистрироваться

не будет, т.к.

источником процесса в ОС будет интерпретатор (

bash, python

и т.

д.

);

—

отслеживает события перемещения;

—

отслеживает события удаления;

—

отслеживает события, связанные с созданием в каталоге

специальных файлов (сокетов, именованных каналов)

;

—

отслеживает событие

создания (только

для файлов

Если какое

то правило

аудита не назначается, то вместо

соответствующего параметра

устанавливается

Примечание.

Порядок указания символов, обозначающих правила

аудита или их отсутствие

может быть любой

Пример

необходимо включить аудит

чтения и изменения атрибутов для файла /

etc/fstab.

audit <enter>

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

140

set-watch /etc/fstab ar <enter>

Удалить правила аудита с объекта файловой системы возможно при помощи команды

remove-watch

указав в качестве его значения

path

(описание атрибута приведено

Таблица

45)

Пример

: необходимо отключить

аудит для

объекта ФС

audit <enter>

remove-watch /etc/fstab <enter>

Для просмотра списка объектов ФС, находящихся под аудитом, необходимо выполнить команду

get-

watch-all

Пример

audit <enter>

get-watch-all <enter>

Просмотреть

правила

аудита объекта файловой системы

возможно

при помощи команды

get-watch

указав в качестве его значения

path

(описание атрибута приведено в Таблица

45).

Пример

audit <enter>

get-watch /etc/fstab <enter>

Графическая оболочка администрирования

Для установки аудита на объект файловой системы необходимо выполнить следующие шаги:

В графической оболочке СЗИ НСД выбрать вкладку «Контроль ресурсов» и перейти в категорию

«Файлы».

В дереве объектов выбрать файл и нажать на кнопку

«Контроль над файлом»,

либо 2 раза

кликнуть левой кнопкой мыши на выбранный объект ФС. Появится окно

«Контроль над объектом:

«наименование выбранного объекта ФС

(см. Рисунок

77).

В окне «Контроль над объектом:

«наименование выбранного объекта ФС

» в левой части окна

выбрать из списка категорий элемент «Аудит доступа».

Установить правила аудита для выбранного объекта ФС. Назначение правил выполняется путем

установки флага напротив соответствующего параметра. На объект ФС можно назначить следующие
правила:

–

Доступ к атрибутам

—

отслеживать события смены атрибутов.

–

Чтение —

отслеживать события чтения.

–

Запись —

отслеживать события записи.

–

Запуск —

отслеживать события запуска, выполнения.

–

Перемещение

—

отслеживать события перемещения.

–

Создание ссылки —

отслеживать события создания (в каталоге).

–

Удаление

—

отслеживать события удаления.

–

Специальные права —

отслеживать события, связанные с созданием в каталоге специальных

файлов (сокетов, именованных каналов).

С помощью кнопок «Полный аудит» и «Снять аудит», соответственно, можно выставить или убрать все
флаги аудита

После установки флага на панели инструментов «Контроль над объектом» необходимо сохранить

правило

–

нажать на кнопку «Сохранить». Нажатие кнопки «Применить» ведет к сохранению изменений

и закрытию окна «Контроль над объектом:

«наименование выбранного объекта ФС

».

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

141

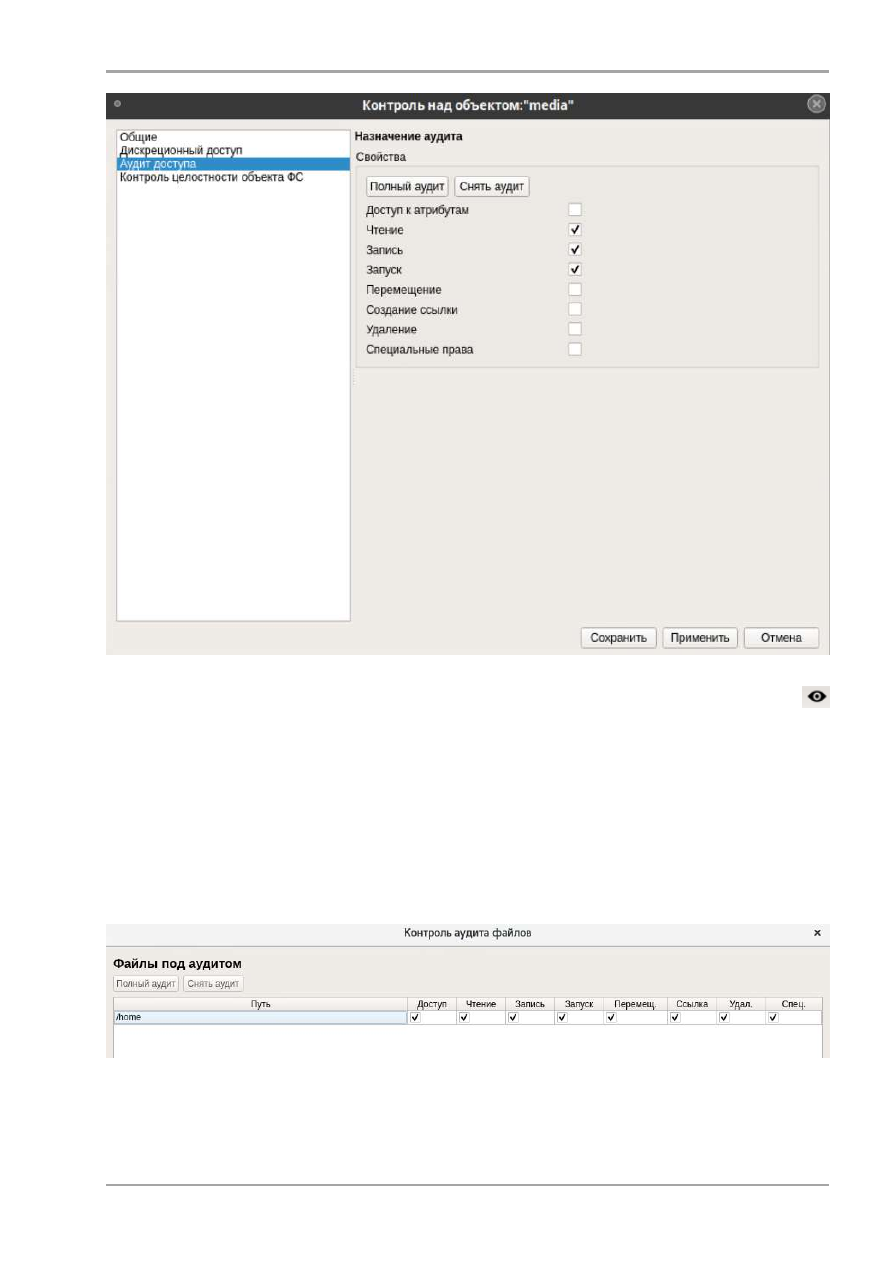

Рисунок

. Окно «Контроль над объектом: «наименование выбранного объекта ФС»

Информация об объектах, находящихся под аудитом, отображается в общей таблице в панели

«Контроль аудита файлов» (см. Рисунок

). В таблице указывается полный путь к объекту ФС и флаг

правил аудита, в

формате «

arwxmusl

», где параметр:

–

—

правило смены атрибутов

;

–

—

правило чтения;

–

—

правило записи;

–

—

правило выполнения;

–

—

правило перемещения;

–

—

правило удаления;

–

—

специальное правило;

–

—

правило создания жестких ссылок (только для файлов).

Рисунок

78.

Вкладка «Аудит файлов»

Для редактирования набора правил необходимо:

В общей таблице выделить строку с объектом ФС.

Установить флаг напротив соответствующего правила (или убрать).

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

142

Нажать на кнопку «Применить».

Новое правило добавится, и маска правил в общей таблице будет

обновлена.

Для отмены выполнения аудита необходимо в общей таблице выделить объект и нажать на кнопку
«Снять аудит». После отмены аудита в левом нижнем углу графической оболочки появится сообщение,
что с объекта был снят аудит, и информация по данному объекту будет удалена из

таблицы.

4.9.3

Подсистема аудита устройств

4.9.3.1

Аудит устройств

Подсистема аудита устройств предназначена для учета

действий субъектов доступа

над

защищаемыми объектами. Такой учет основан на определении правил аудита для защищаемых

объектов.

Под правилами аудита подразумевается регистрация набора операций, выполняемых субъектами
над

объектами доступа

(чтение, запись, исполнение, доступ к атрибутам, перемещение, удаление,

специальные права, создание жестких ссылок

Подсистема аудита устройств предоставляет администратору СЗИ

НСД возможность добавлять,

удалять и редактировать правила аудита в системе.

СЗИ НСД позволяет назначить аудит не только

на

конкретное устройство, но и на тип устройств.

СЗИ НСД фиксирует события подключения устройств к интерфейсам ввода/вывода в «Журнал доступа
к устройствам»

(

см.

Подсистема журналирования

Примечание.

Для корректной работы аудита устройств, смонтированный

раздел

съемного накопителя должен

иметь какую

либо из файловых систем: ext2, ext3, ext4, JFS,

ReiserFS, VFAT.

Корректная работа с другими типами ФС не гарантируется.

Консольная оболочка администрирования

Для установки аудита на устройство

(тип устройств) необходимо в консольной оболочке

администрирования (

ishl

) перейти к разделу

resources

, далее перейти

к подсистеме управления

оборудованием

hardware

затем —

определить параметры аудита объекта ФС командой

set-device-

audit

, используя атрибуты

device

имя устройства (типа устройств)

audit

режим аудита

—

режим аудита

в формате «

arwxmusl

». Порядок указания прав доступа к

устройству должен быть соблюден

Пример

resources <enter>

hardware <enter>

set-device-audit <enter>

device /dev/sdb <enter>

audit arwxmusl <enter>

execute <enter>

Удаление правил аудита с устройства (типа устройств) осуществляется при помощи команды

remove-

device-audit

<название устройства>

Пример

resources <enter>

hardware <enter>

remove-device-audit /dev/sdb <enter>

execute <enter>

Для просмотра списка устройств, на которые назначен аудит, необходимо выполнить команду

show-

audit

Пример

resources <enter>

hardware <enter>

show-audit <enter>

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

143

Графическая оболочка администрирования

Для установки аудита устройств

необходимо выполнить следующие шаги:

В графической оболочке СЗИ НСД перейти на

вкладку «Контроль ресурсов», выбрать категорию

«Устройства».

В дереве объектов выбрать устройство (или тип устройства) и нажать на кнопку

«Контроль над

устройством». Появится окно «Контроль над устройством:

имя устройства

В окне «Контроль над устройством: <

имя устройства>

» в левой части окна выбрать из списка

категорий элемент «Аудит доступа».

Установить правила аудита для выбранного устройства. Назначение правил выполняется путем

установки флага напротив соответствующего параметра. На устройство (тип устройства) можно
назначить следующие правила:

–

Доступ к атрибутам —

отслеживать события смены атрибутов.

–

Чтение —

отслеживать события чтения.

–

Запись —

отслеживать события записи.

–

Запуск —

отслеживать события запуска, выполнения.

–

Перемещение —

отслеживать события перемещения.

–

Создание ссылки —

отслеживать события создания (в каталоге).

–

Удаление —

отслеживать события удаления.

–

Специальные права —

отслеживать события, связанные с созданием в каталоге

специальных файлов (сокетов, именованных каналов)

С помощью кнопок «Полный аудит» и «Снять аудит», соответственно, можно выставить или убрать все
флаги аудита.

После установки флага на панели инструментов окна «Контроль над устройством:

<имя

устройства>

» необходимо сохранить правило

–

нажать на кнопку «Сохранить»

Нажатие кнопки «Применить» приведет к сохранению изменений и закрытию окна «Контроль над
устройством:

<имя устройства>

».

4.9.3.2

Аудит устройств, работающих по протоколам MTP/PTP

СЗИ НСД обеспечивает фиксацию событий, связанных с осуществлением доступа к устройствам,
работающим по протоколам

MTP/PTP

. Подобные события фиксируются в «Журнале доступа

устройствам»

(см.

Подсистема журналирования

В случае возникновения события попытки получения доступа к устройствам, работающих
по

протоколам MTP/PTP

фиксируются наименование производителя устройства и логин

пользователя, в

графической сессии которого подключено устройство.

4.9.3.3

Автоматическая реакция подсистемы аудита на событие возможного нарушения

безопасности

Консольная оболочка администрирования

В СЗИ НСД Dallas Lock Linux предусмотрена автоматическая реакция аудита безопасности на событие
возможного нарушения безопасности. Событие возможного нарушения безопасности —

это событие

«Получение доступа к устройству после монтирования» с результатом «

Fail

».

При обнаружении возможного нарушения безопасности СЗИ

НСД будет выводиться информация

соответствующем событии с указанием времени возникновения события, имени пользователя

полного пути к объекту, к которому была осуществлена попытка получения доступа.

Графическая оболочка администрирования

При возникновении события возможного

нарушения безопасности значок

(см. Рисунок

79),

расположенный в правом верхнем углу графической оболочки администрирования СЗИ НСД, будет
отображаться

с числовым

индикатором

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

144

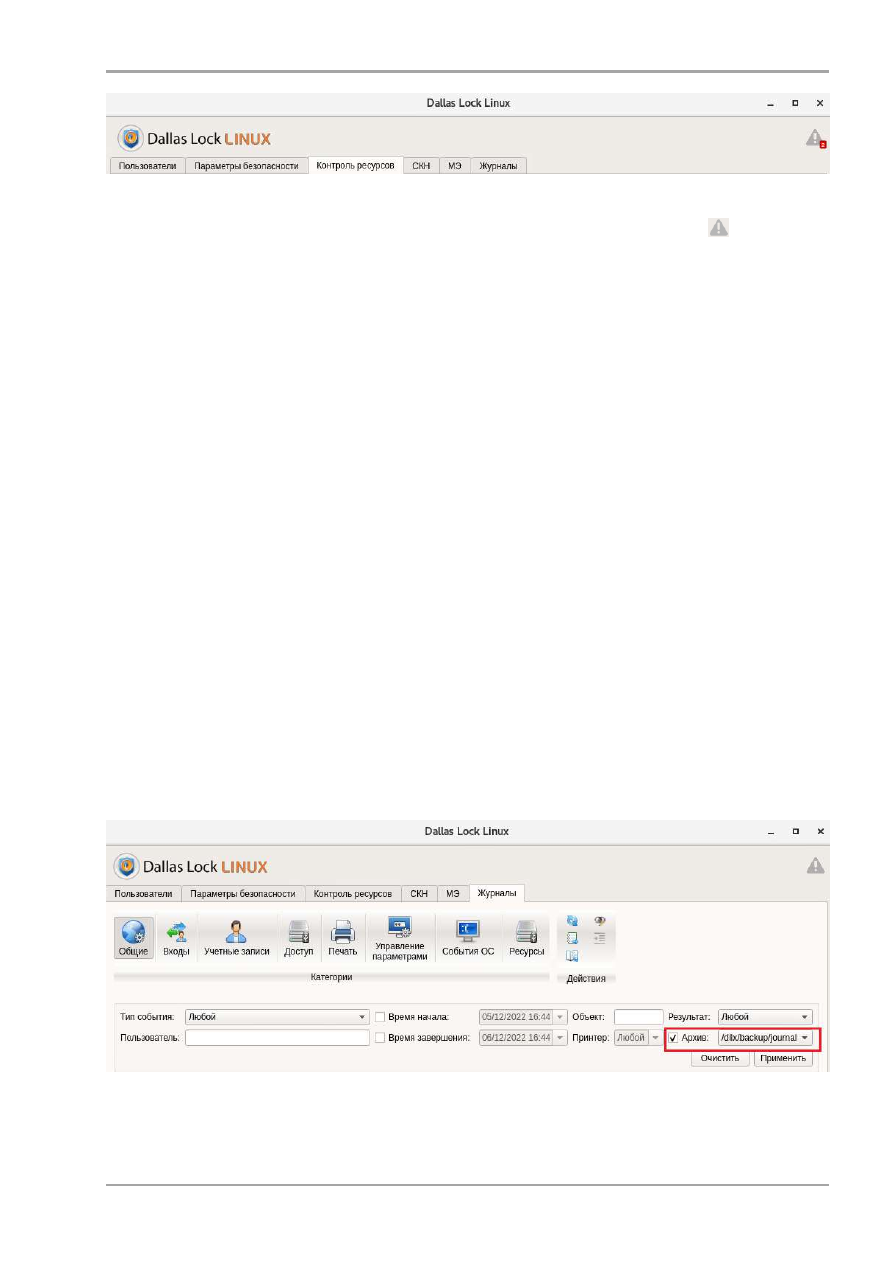

Рисунок

. Графическая оболочка администрирования СЗИ НСД при условии наличие

событий возможного

нарушения безопасности

Для отображения информации о подобных событиях

необходимо нажать на значок

. При нажатии

отобразится информация об инцидентах безопасности с указанием времени возникновения события,
имени пользователя и полного пути к объекту, к которому была осуществлена попытка получения
доступа.

4.9.4

Архивация журналов информационной безопасности

Архивация журналов информационной безопасности СЗИ

НСД

производится автоматически, согласно

заданному интервалу или установленному объему, указанным

в соответствующих политиках

безопасности. По

наступлению срока архивации

или по достижению заданного размера архивации

события, хранящиеся в журналах информационной безопасности

сохраняются в архив, а в журнал

входов добавляется запись о том, что была произведена архивация.

Архивы журналов

информационной безопасности при создании автоматически ставятся под контроль целостности.

По умолчанию, архивы журналов информационной безопасности хранятся в директории

/dllx/backup/

именем, включающим дату и время создания архива. Каталог для хранения журналов информационной
безопасности можно задать в политике безопасности

«Путь к архивам журналов

archive-path

(в

графической и консольной оболочках, соответственно).

Консольная оболочка администрирования

Для просмотра событий из архивных копий журналов информационной безопасности необходимо
воспользоваться командой

archive-path

из подсистемы

audit

с указанием полного пути

к архивной копии

Пример

audit <enter>

get-journal <enter>

archive-path

“

/var/log/dll_archive/journal_archive_2015-04-15-19:53:40.sql

”

<enter>

execute <enter>

Графическая оболочка администрирования

Для загрузки архива журнала необходимо в параметрах журнала указать путь к каталогу (по умолчанию
прописан путь к

/dllx/backup/journals_archive_xxx-xx-xx:xx:xx.db/

) и нажать кнопку «Применить»

(см.

Рисунок

80).

Рисунок

. Настройка загрузки архива журнала

4.9.5

Экспорт журналов информационной безопасности

В СЗИ НСД возможен экспорт записей журнала или отфильтрованных записей журнала в следующие

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

145

форматы:

PDF, ODS, XML.

Консольная оболочка администрирования

Для выполнения экспорта данных в формат

PDF

необходимо в консольной оболочке

администрирования (

ishl

) в разделе

audit

выполнить команду

export-pdf.

После выполнения команды

система перейдет в раздел

export-pdf.

необходимо определить параметры экспорта данных,

используя атрибуты, указанные в Таблица

46.

Таблица

№

Команда

Описание

export-path

<значение>

Путь к каталогу, куда будут экспортированы данные

archive-path

<значение>

Путь к архивной копии журнала, записи которой необходимо
экспортировать

journal

<значение>

Наименование журнала, записи которого необходимо экспортировать

event-type

<значение>

Настройка фильтра по типу события, подробнее —

см. Таблица

from-time

<значение>

Фильтр по времени появления события, указание нижней границы.

Принимает значения:

дата и время в формате дд

мм

гггг@чч:мм:сс

till-time

<значение>

Фильтр по времени появления события, указание верхней границы.

Принимает значения:

дата и время в формате дд

мм

гггг@чч:мм:сс

user-name

<значение>

Фильтр по наименованию учетной записи пользователя

result <значение>

Фильтр по результату выполнения события.

Принимает значения:



—

успешный результат;



fail

—

неуспешный

object <значение>

Фильтр по объекту или субъекту доступа

printer <значение>

Фильтрация по имени принтера, на который выводится объект для печати

Пример:

необходимо экспортировать записи журнала

entries

, с фильтром по полю

event-type.

audit <enter>

export-pdf <enter>

export-path /home/user/doc <enter>

journal entries <enter>

event-type userLogin <enter>

execute <enter>

Для выполнения экспорта данных в формат

ODS

необходимо воспользоваться командой

export-ods

установить требуемые

атрибуты

(см.

Таблица

46).

Для выполнения экспорта данных в формат

XML

необходимо воспользоваться командой

export-xml

установить требуемые атрибуты

(см. Таблица

46).

Графическая оболочка администрирования

Для выполнения экспорта данных журнала необходимо:

На

вкладке «Журналы» открыть категорию с соответствующим журналом.

На панели «Действия» выбрать команду

«Экспорт».

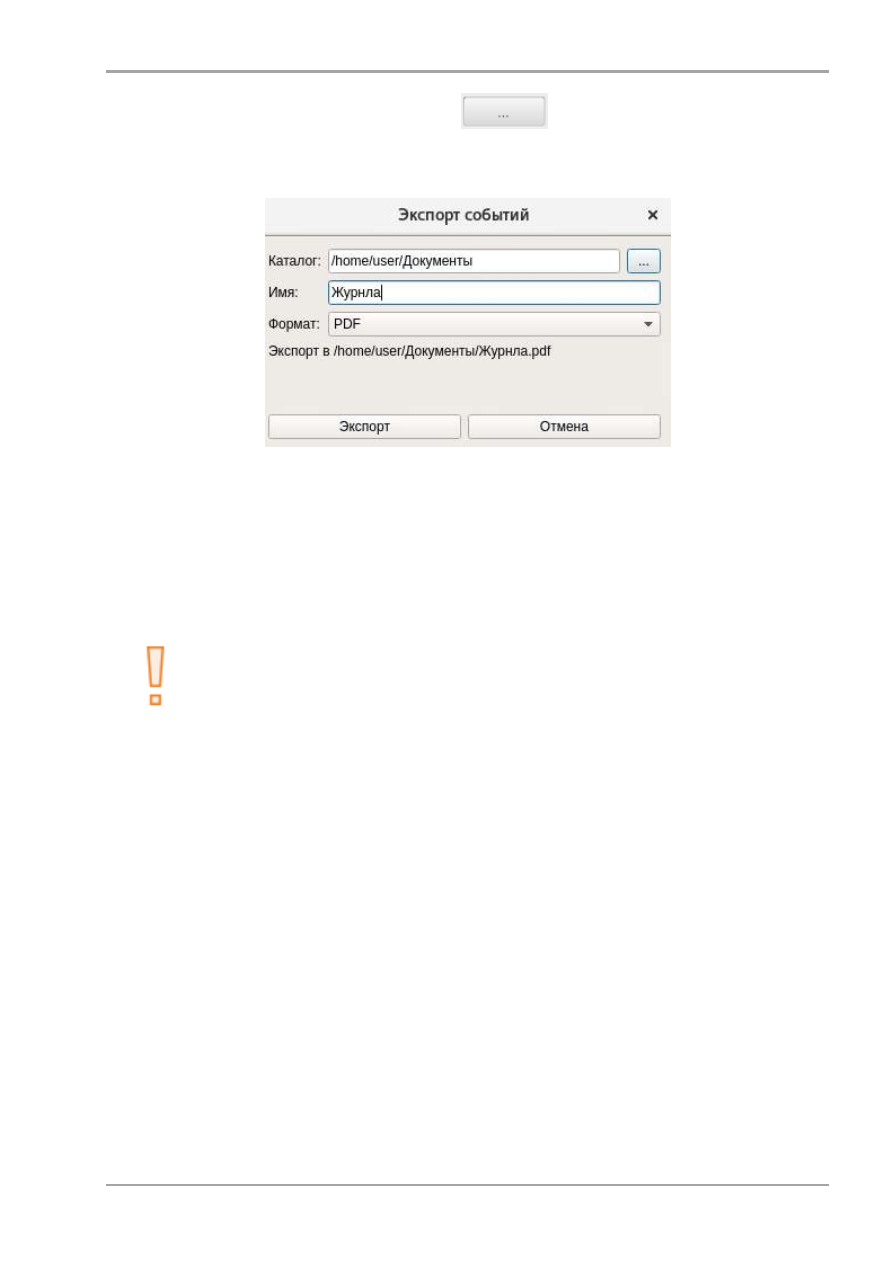

В открывшейся форме указать параметры экспорта данных (см. Рисунок

81):

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

146

–

«Каталог». С помощью кнопки выбора

указывается полный путь к каталогу,

котором будут сохранены данные журнала;

–

«Имя». Указывается наименование файла с данными;

–

«Формат». Из ниспадающего списка выбирается формат выгрузки данных.

Рисунок

. Диалоговое окно параметров экспорта данных журнала

Для выполнения экспорта данных нажать на кнопку «Экспорт», для отмены операции —

кнопка

«Отмена».

4.10

Управление регистрационными данными системы защиты

Подсистема управления регистрационными данными СЗИ НСД Dallas Lock Linux позволяет управлять
текущей лицензией и ключом технической поддержки, обновлять пользовательский и корневой
сертификаты, а также просматривать

номер версии и сборки,

установленной СЗИ НСД.

Внимание!

Полноценное функционирование СЗИ

НСД возможно только в случае

корректной настройки и установки действующего лицензионного номера продукта.

Для перехода в подсистему управления регистрационными данными СЗИ НСД необходимо
в

консольной оболочке администрирования (

ishl

) выполнить команду

information.

После выполнения

команды система перейдет в раздел

information.

Список основных управляющих команд раздела

information

–

show-license

—

просмотр номера лицензии СЗИ НСД;

–

show-version

—

просмотр номера текущей версии и сборки СЗИ НСД;

–

set-license

—

смена номера лицензии СЗИ НСД;

–

support-serial

—

управление ключом технической поддержки;

–

change-cert

—

обновление корневого и пользовательского

сертификатов;

–

list

—

просмотр списка доступных команд и подменю;

–

show-os-version

–

просмотр версии операционной системы семейства

Linux

и версии ядра;

–

help



вывод информации о встроенных командах;

–

back



выход из подменю

(на уровень выше);

–

exit

—

выход из консольной оболочки администрирования и закрытие сессии

dlladmin

4.10.1

Просмотр номера текущей версии и сборки системы защиты

Консольная оболочка администрирования

В разделе

information

реализована возможность проверки номера текущей версии и сборки

СЗИ

НСД.

Для

этого необходимо выполнить команду

show-version

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

147

Пример:

information <enter>

show-version <enter>

Результат выполнения команды:

Installed

“

3.31.58

”

Графическая оболочка администрирования

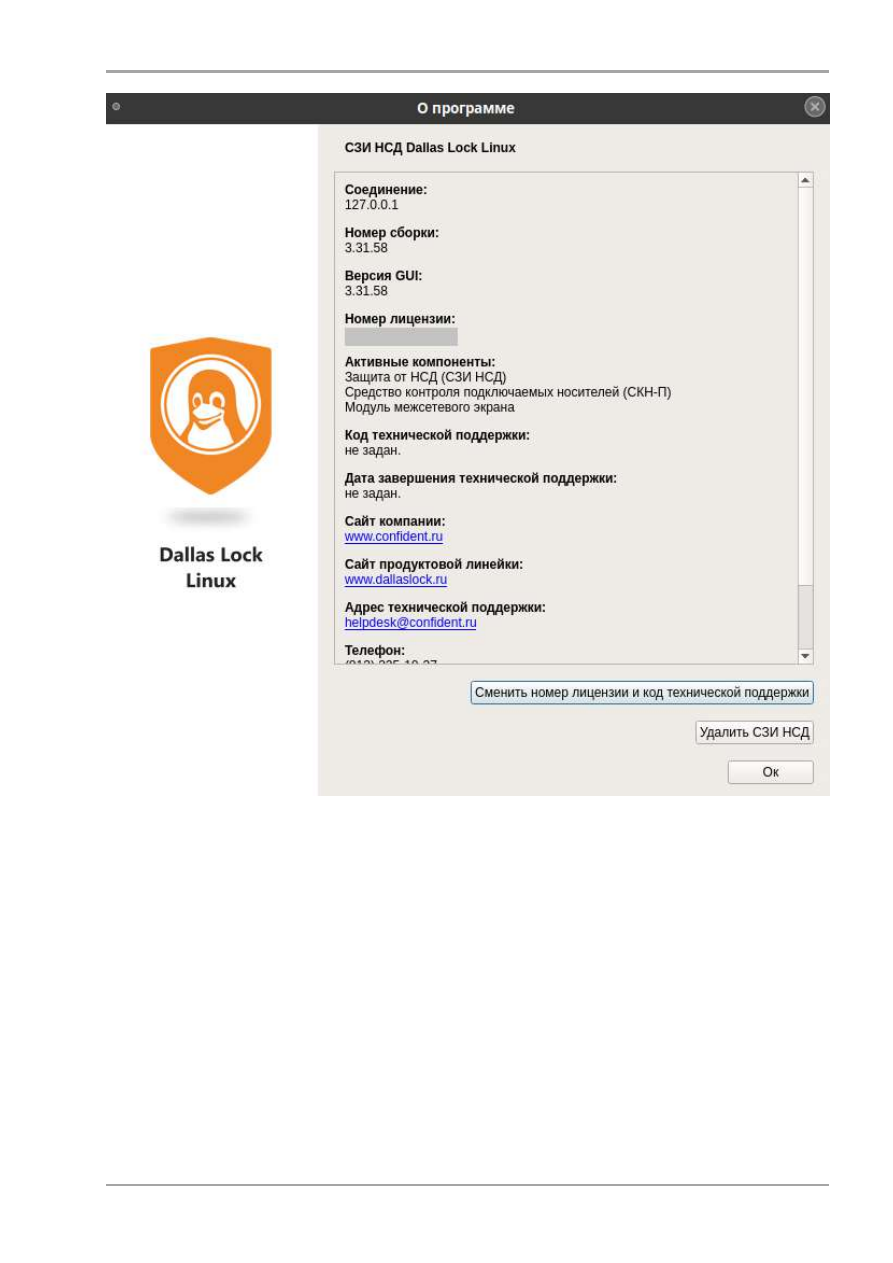

Для того, чтобы проверить номер текущей версии и сборки СЗИ

НСД, необходимо открыть окно «О

программе», вызвав его из списка дополнительных функций кнопки главного меню

После нажатия

кнопки главного меню появится окно «О программе».

В списке найти строку «Номер сборки»

и «Версия

GUI

(см. Рисунок

82).

Также окно «О программе» содержит следующую информацию:



Соединение



указывается адрес хоста

;



Номер лицензии;



Код технической поддержки;



Номер сборки;



Версия

GUI;



Активные компоненты



список модулей

СЗИ НСД

в соответствии приобретенной лицензией

;



Сайт компании;



Сайт продуктовой линейки;



Адрес технической поддержки;



Телефон;



Телеграм

бот

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

149

окно «О программе», вызвав его из списка дополнительных функций кнопки главного меню

Появится окно «О программе». В списке просмотреть

данные строки

«Номер лицензии»

(см.

Рисунок

.).

4.10.3

Управление лицензионным номером

Консольная оболочка администрирования

Для смены лицензионного номера продукта в разделе

information

необходимо выполнить команду

set-

license

с указанием в качестве атрибута нужного

номера

Пример

information <enter>

set-license 0-0000-0000 <enter>

Графическая оболочка администрирования

Для смены лицензионного номера продукта

необходимо

открыть окно «О программе», вызвав его из

списка дополнительных функций кнопки главного меню

. В окне «О программе» нажать на кнопку

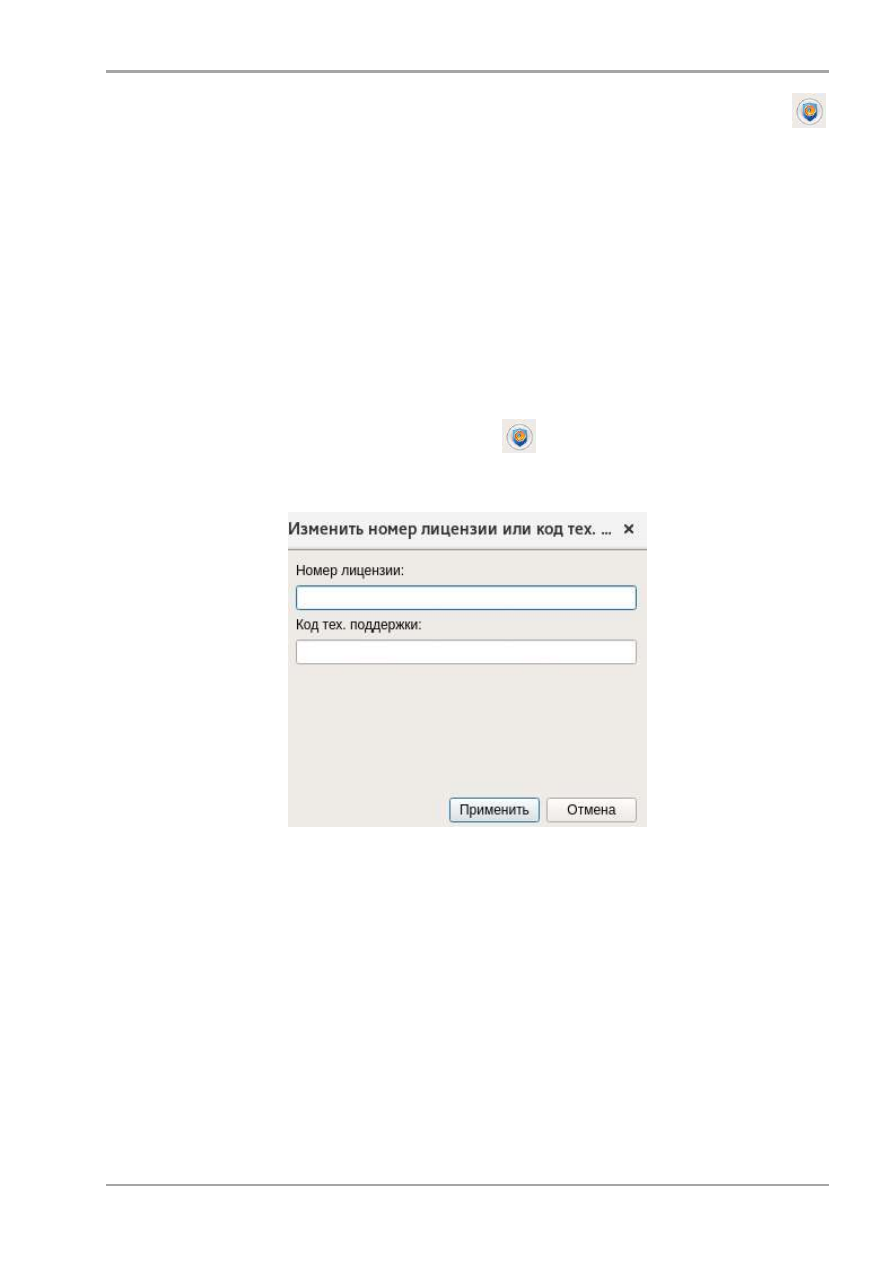

«Сменить номер лицензии и код технической поддержки». Откроется окно «Изменить номер лицензии
или код технической поддержки» (см. Рисунок

). Ввести новый номер лицензии. Также,

одновременно, можно ввести

код активации технической поддержки

Рисунок

Управление лицензионным номером

4.10.4

Управление ключом технической поддержки

Консольная оболочка администрирования

Для перехода к подсистеме управления ключом технической поддержки в разделе

information

необходимо выполнить команду

support-serial

Для данного раздела доступны следующие команды:

–

set-support-serial

—

установка ключа технической поддержки;

–

get-support-serial

—

просмотр номера ключа технической поддержки;

–

get-serial-date

—

просмотр срока действия ключа технической поддержки;

–

list

—

просмотр списка команд раздела;

–

help



вывод информации о встроенных командах;

–

back



выход из подменю

(на уровень выше);

–

exit

—

выход из консольной оболочки администрирования и закрытие сессии

dlladmin

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

150

Для установки ключа технической поддержки необходимо перейти в раздел

set-support-serial

выполнив

команду

set-support-serial

, затем

выполнить команду

key

с указанием в качестве атрибута требуемый

номер

ключа технической поддержки.

Пример

information <enter>

support-serial <enter>

set-support-serial key 00000000-000 <enter>

execute <enter>

Для получения информации о номере

установленного

ключа

технической поддержки необходимо

выполнить команду

get-support-serial.

Пример

information <enter>

support-serial <enter>

get-support-serial <enter>

Для получения информации о сроке действия установленного ключа технической поддержки
необходимо выполнить команду

get-serial-date.

Пример

information <enter>

support-serial <enter>

get-serial-date <enter>

Графическая оболочка администрирования

Для установки и

(или)

смены

кода активации технической поддержки продукта необходимо открыть

окно «О программе», вызвав его из списка дополнительных функций кнопки главного меню

. В окне

«О программе» нажать на кнопку «Сменить номер лицензии и код технической поддержки». Откроется
окно «Изменить номер лицензии или код технической поддержки» (см. Рисунок

). Ввести

код

активации технической поддержки. Код активации технической поддержки и номер лицензии можно
менять одновременно.

Примечание.

Код активации технической поддержки указан в письме, отправленном на

электронную почту.

4.11

Управление межсетевым

экраном

Межсетевой экран

является модулем СЗИ НСД

Dallas Lock Linux

и предназначен для защиты рабочих

станций и серверов от НСД посредством осуществления контроля и фильтрации, проходящих через
сетевые интерфейсы ПК сетевых пакетов в соответствии с заданными правилами.

Задавать ограничения можно по работе служебных и прикладных протоколов, портов и т.

д. Функции

МЭ осуществляются посредством контроля и фильтрации сетевых пакетов в соответствии с набором
таких параметров, как параметры сетевых протоколов, профили МЭ

правила

МЭ, адреса, приложения.

Управление настройками межсетевого экрана доступно пользователям, которым назначена
возможность изменения настроек МЭ —

администраторам

Dallas Lock Linux

. Пользователи

с ролью

«Аудитор»

обладают всеми привилегиями на просмотр информации и настроек межсетевого экрана.

Консольная оболочка администрирования

Для перехода в подменю управления межсетевым экраном

в консольной оболочке администрирования

(

ishl)

необходимо выполнить команду

firewall

. После выполнения команды система перейдет в

соответствующий

раздел

firewall

Для данного раздела доступны следующие управляющие команды, представленные в таблице ниже

Таблица

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

151

№

Атрибут

Описание

show-netstat

Команда вывода

на экран

статических сетевых

соединений. После ввода команды будет выведен
список сетевых соединений с полями:

–

pid

–

уникальный идентификатор процесса;

–

пользователь (

user

)

–

пользователь,

инициализирующий соединение;

–

сервис (

command

)

–

наименование сервиса;

–

статус (

state

)

–

статус сетевого соединения;

–

версия (

type

)

–

версия интернет протокола;

–

протокол (

protocol

)

–

транспортный протокол;

–

адрес источника (

source address

)

–

IP-

адрес

отправителя;

–

порт источника (

source port

)

–

порт

отправителя;

–

адрес назначения (

destination address

)

–

IP-

адрес получателя;

–

порт назначения (

destination port

)

–

порт

получателя.

Пример

firewall <enter>
show-netstat <enter>

Соединения сервисов СЗИ НСД не отображаются в
списке

remove-blacklist-command
<

значение

Команда удаления приложения из черного списка

Подробнее



в разделе

show-commands-blacklist

Команда вывода на экран черного списка приложений

После ввода команды будет выведен список
приложений, входящих в черный список приложений

полями:

–

приложение (

command

);

–

путь (

path

)

до исполняемого файла;

–

описание (

description

Пример:

firewall <enter>
show-commands-blacklist <enter>

remove-whitelist-command
<

значение

Команда удаления приложения из белого списка

Подробнее



в разделе

show-commands-whitelist

Команда вывода на экран белого списка приложений

После ввода команды будет выведен список
приложений, входящих в черный список приложений, с
полями:

–

приложение (

command

);

–

путь (

path

) до исполняемого файла;

–

описание (

description

Пример:

firewall <enter>
show-commands-whitelist <enter>

remove-rule <

значение

Команда удаления существующего правила МЭ.
Подробнее



в разделе

4.11.1.3

Удаление правила

межсетевого экрана

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

152

№

Атрибут

Описание

show-rule

<значение>

Команда вывода на экран существующего правила МЭ

Подробнее



в разделе

4.11.1.4

Вывод правила

межсетевого экрана

list-rules

Команда вывода на экран всех правил МЭ. После
ввода команды будет выведен список правил МЭ с
полями:

–

статус правила

(

enable

);

–

приоритет

обработки правила

(

priority

);

–

имя профиля

(

profile

);

–

операция, выполняемая при фильтрации
сетевых пакетов

(

action

);

–

направление сетевого трафика

(

direction

);

–

протокол

(

protocol

);

–

тип прикладного протокола

(

service

);

–

команда прикладного протокола

(

app_cmd

);

–

маска фильтра сетевого трафика

(

content

);

–

мобильный код

(

mobile_code

);

–

IP-

адрес отправитель

(

src_addrs

);

–

порт отправителя

(

src_ports

);

–

IP-

адрес получателя

(

dst_addrs

);

–

порт получателя

(

dst_ports

);

–

аудит

(

audit

);

–

автоматическая блокировка адреса

(

auto_block

);

–

текстовое сообщение с описанием правила

(

message

Пример

firewall <enter>
list-rules <enter>

test-firewall

Команда запуска самотестирования межсетевого
экрана. Подробнее



в разделе

Самотестирование

межсетевого экрана

show-ifconfig

Команда вывода конфигурации адресов и интерфейсов
хоста. После ввода команды будет выведен список
конфигурации адресов и интерфейсов хоста с полями:

–

идентификатор (

);

–

версия

IP-

адреса

(

version

);

–

IP-

адрес

с маской

(

address

);

–

имя интерфейса

(

interface

Пример:

firewall <enter>
show-ifconfig <enter>

import-rules

Команда импорта правил в формате

JSON

из

указанного файла в базу данных правил МЭ

Подробнее



в разделе

4.11

.1.6

Импорт правил

export-rules

Команда экспорта правил из базы данных МЭ в
указанный файл в формате

JSON

. Подробнее



разделе

4.11

.1.5

Экспорт правил

list-blocked-addresses

Команда вывода списка заблокированных адресов.
После ввода команды будет выведен список
заблокированных адресов с полями:



идентификатор адреса

(

);



версия

IP-

адреса

(

version

);



IP-

адрес с маской

(

address

);

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

153

№

Атрибут

Описание



описание

(

description

Пример:

firewall <enter>
list-blocked-addresses <enter>

unblock-address

Команда разблокировки адреса. Подробнее



разделе

Заблокированные адреса

list-profiles

Команда вывода всех профилей правил МЭ. После
ввода команды будет выведен список профилей
правил МЭ с полями:



идентификатор профиля

(

);



статус профиля

(

enable

);



имя профиля

(

profile

);



условие активации профиля

(

activation

);



описание

(

description

Пример:

firewall <enter>
list-profiles <enter>

remove-profile

Команда удаления профиля правил МЭ. Подробнее



в разделе

4.11.6

Удаление профиля МЭ

kill-connection

Команда разрыва соединения

set-whitelist-command

Команда перехода в подменю для добавления
приложения в белый список. Подробнее



в разделе

Добавление приложений

в белый список

change-whitelist-command

Команда

перехода в подменю

для изменений

параметров приложения белого списка. Подробнее



в разделе

set-blacklist-command

Команда

перехода в подменю для

добавления

приложения в черный список. Подробнее



в разделе

Добавление приложений

в черный список

change-blacklist-command

Команда перехода в подменю для изменений
параметров приложения черного списка. Подробнее



в разделе

4.11.2.1

Изменение

параметров приложений

черного списка

set-profile

Команда перехода в подменю создания нового
профиля правил МЭ. Подробнее



в разделе

4.11.6

Создание

профиля МЭ

change-profile

Команда

перехода

подменю

для

установки/изменений параметров профиля правил МЭ

Подробнее



в разделе

Параметры межсетевого

экрана

set-rule

Команда перехода в подменю создания нового
правила. Подробнее



в разделе

Управление

правилами

межсетевого экрана

change-rule

Команда

перехода

подменю

для

установки/изменений

параметров

правила

Подробнее



в разделе

Управление

правилами

межсетевого экрана

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

154

Графическая оболочка администрирования

Для управления межсетевым экраном СЗИ НСД в графической оболочке администрирования

необходимо перейти во

вкладку «МЭ» (см. Рисунок

). На данной вкладке представлены следующие

категории настраиваемых

параметров системы защиты



«Адреса»;



«Заблокированные адреса»;



«Соединения»;



«Приложения»;



«Правила

МЭ»;



«Профили

МЭ»;



«Параметры»



«Журналы МЭ».

Рисунок

. Вкладка «МЭ»

4.11.1

Управление

правилами

межсетевого экрана

4.11.1.1

Добавление правила межсетевого экрана

Примечание.

Пять пользовательских правил МЭ

по умолчанию

входящие в профиль МЭ

Example

» (см. Рисунок

), доступны с первого включения СЗИ НСД

Dallas Lock Linux.

Данные правила МЭ доступны для редактирования и удаления.

Подробнее



в разделе

Консольная оболочка администрирования

Для добавления нового правила межсетевого экрана

необходимо выполнить команду

set-

ule

в разделе

firewall

. Система перейдет в подменю

set-rule

, где необходимо задать параметры, используя атрибуты,

приведенные в Таблица

48.

Внимание!

Необходимо обратить внимание, что при задании разрешающего правила

(

pass

) высокого приоритета с указанием протокола L7 и одновременным заданием

запрещающего правила (

reject

) на протокол TCP с более низким приоритетом –

первым

будет срабатывать правило на блокировку TCP, т.к. будет сразу заблокирован сетевой
пакет установки TCP

соединения, и обмен данным (при котором определяется

принадлежность сетевого пакета к заданному протоколу L7) не произойдет.

Примечание.

В случае, если у разрешающего и запрещающего правил одинаковый

приоритет, то разрешающее правило будет иметь приоритет над запрещающим.

Таблица

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

155

№

Атрибут

Описание

profile <

значение

Наименование

профиля, который будет включать

в себя

настраиваемое правило. В качестве наименования

указывается только существующий

профиль

Подробнее



в разделе

Управление профилями правил межсетевого

экрана

action

<значение>

Добавление операции, выполняемой

при фильтрации

сетевых пакетов

для которых действует правило.

Является

обязательным атрибутом.

Принимает значения



pass

–

пропустить сетевой пакет;



reject

–

отклонить сетевой пакет (при выборе

значения отправителю сообщается о недоступности
запрашиваемого сервиса)

protocol <

значение

Добавление типа сетевого или транспортного протокола, на
основании которого осуществляется фильтрация сетевых
пакетов.

Является обязательным атрибутом.

Принимает значения



tcp;



udp;



icmp;



scr_addrs <

значение

Указываются

IP-

адреса

отправителей

Параметр включает локальные адреса, маски подсети или

IP-

адреса подсетей и диапазон

IP-

адресов

для которых

действует правило.

При вводе нескольких адресов необходимо разделять

их

символом

«,».

Для

задания

диапазона

адресов

используется сетевая маска

в формате

CIDR

и символ «/».

По умолчанию принимает

значение

any

dst_addrs

<значение>

Указываются

IP-

адреса получателей

Параметр включает локальные адреса, маски подсети или

IP-

адреса подсетей и диапазон

IP-

адресов

для которых

действует правило.

При вводе нескольких адресов необходимо разделять

их

символом «,». Для

установки диапазона адресов

используется сетевая маска в формате

CIDR

и символ «/».

По умолчанию принимает

значение

any

scr_ports

<значение>

Добавление порта отправителя. Параметр включает список
локальных портов или диапазон портов

для которых

действует правило.

Принимает значения

от 0 до 65535.

При вводе нескольких номеров портов необходимо
разделять

их символом «,». Для разделения диапазона

портов используется

символ «:».

По умолчанию используется значение

any

dst_ports

<значение>

Добавление порта

получателя. Параметр включает список

локальных портов или диапазон портов

для которых

действует правило.

Принимает значения

от 0 до 65535.

При вводе нескольких номеров портов необходимо
разделять их символом «,». Для разделения

диапазона

портов используется

символ «:».

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

156

№

Атрибут

Описание

По умолчанию используется значение

any

direction

<значение>

Настройка направления сетевого трафика

для которого

действует правило.

Принимает значения



out

–

правило для исходящего сетевого трафика;



inout

–

направление сетевого трафика не указано.

По умолчанию принимает значение

inout

message

<значение>

Параметр позволяет добавить описание

правила.

Описание правила МЭ должно

заключаться в двойные

кавычки

Является обязательным атрибутом

priority

<число>

Параметр

позволяет

настроить

какой

последовательности будут обрабатываться

правила МЭ

Принимает значения

от 1 до 255.

Пакеты будут обрабатываться по правилам согласно их
приоритету. Наивысший приоритет —

1. По умолчанию

правилу присваивается низший приоритет —

255

content

<значение>

Указание

маски фильтра сетевого трафика на основе

прямого соответствия содержимому сетевого пакета или на
основе регулярных выражений в стиле

perl.

Строка маски должна заключаться в двойные кавычки.

По умолчанию параметр имеет пустое значение

mobile_code

<значение>

Добавление маски фильтра сетевого трафика на основе
наличия в сетевом пакете мобильного кода.

Принимает значения



flash;



javascript;



pdf;



vbscript

service

<значение>

Добавление типа прикладного протокола

для которого

действует правило.

Принимает значения



http;



ftp;



tftp;



imap;



pop3;



smtp;



telnet;



dns;



ntp;



ssh

app_cmd

<значение>

Параметр позволяет добавить команды прикладного
протокола

для которого действует правило. Значение

параметра можно задать,

если задан прикладной протокол.

Принимает значения:

Для

http:

GET, POST, PUT, SEARCH, MKCOL, COPY,

MOVE, LOCK, UNLOCK, NOTIFY, POLL, BCOPY, BDELETE,
BMOVE, LINK, UNLINK, OPTIONS, HEAD, DELETE, TRACE,
TRACK, CONNECT, SOURCE, SUBSCRIBE, UNSUBSCRIBE,
PROPFIND, PROPPATCH, BPROPFIND, BPROPPATCH,
RPC_CONNECT,

PROXY_SUCCESS,

BITS_POST,

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

157

№

Атрибут

Описание

CCM_POST, SMS_POST, RPC_IN_DATA, RPC_OUT_DATA,
RPC_ECHO_DATA.

Для

smtp:

ATRN, AUTH, BDAT, CHUNKING, DATA,

DEBUG,  EHLO,  EMAL,  ESAM,  ESND,  ESOM,  ETRN,  EVFY,
EXPN,  HELO,  HELP,  IDENT,  MAIL,  NOOP,  ONEX,  QUEU,
QUIT, RCPT, RSET, SAML, SEND, SOML, STARTTLS, TICK,
TIME,  TURN,  TURNME,  VERB,  VRFY,  X-ADAT,  X-DRCP,  X-
ERCP,  X-EXCH50,  X-EXPS,  X-LINK2STATE,  XADR,  XAUTH,
XCIR,  XEXCH50,  XGEN,  XLICENSE,  XQUE,  XSTA,  XTRN,
XUSR.

Для

ftp:

ABOR, ACCT, ADAT, ALLO, APPE, AUTH, CCC,

CDUP,  CEL,  CLNT,  CMD,  CONF,  CWD,  DELE,  ENC,  EPRT,
EPSV, ESTA, ESTP, FEAT, HELP, LANG, LIST, LPRT, LPSV,
MACB, MAIL, MDTM, MIC, MKD, MLSD, MLST, MODE, NLST,
NOOP, OPTS, PASS, PASV, PBSZ, PORT, PROT, PWD, QUIT,
REIN, REST, RETR, RMD, RNFR, RNTO, SDUP, SITE, SIZE,
SMNT,  STAT,  STOR,  STOU,  STRU,  SYST,  TEST,  TYPE,
USER,  XCUP,  XCRC,  XCWD,  XMAS,  XMD5,  XMKD,  XPWD,
XRCP, XRMD, XRSQ, XSEM, XSEN, XSHA1, XSHA256.

Для

imap:

APPEND, AUTHENTICATE, CAPABILITY,

CHECK,

CLOSE,

COMPARATOR,

COMPRESS,

CONVERSIONS, COPY, CREATE, DELETE, DELETEACL,
DONE,

EXAMINE,

EXPUNGE,

FETCH,

GETACL,

GETMETADATA, GETQUOTA, GETQUOTAROOT, IDLE, LIST,
LISTRIGHTS, LOGIN, LOGOUT, LSUB, MYRIGHTS, NOOP,
NOTIFY,

RENAME,

SEARCH,

SELECT,

SETACL,

SETMETADATA, SETQUOTA, SORT, STARTTLS, STATUS,
STORE,

SUBSCRIBE,

THREAD,

UID,

UNSELECT,

UNSUBSCRIBE, X.

Для

pop3:

APOP, AUTH, CAPA, DELE, LIST, NOOP,

PASS, QUIT, RETR, RSET, STAT, STLS, TOP, UIDL, USER.

Для

dns:

A, AAAA, CNAME, SRV, TXT, MX, SOA, NS, PTR

enable

<значение>

Параметр позволяет изменить статус правила

Принимает значения

yes

–

правило включено,

–

правило отключено. По умолчанию установлено значение

audit

<значение>

Управление регистрацией событий в журнале, возникающих
при срабатывании правила.

Принимает значения

yes

–

регистрация событий

включена,

–

регистрация событий отключена. По

умолчанию установлено значение

auto_block

<значение>

Включение/выключение автоматической блокировки адреса
при кратном срабатывании правила с данным адресом.

Принимает значения

yes

–

автоблокировка включена,

–

автоблокировка выключена. Значение

yes

установлено по

умолчанию

lear <

значение

Команда

для

очистки

следующих

настраиваемых

параметров:



content;



mobile_code;



service;



app_cmd

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

158

Пример

firewall <enter>

set-rule <enter>

action reject <enter>

protocol tcp <enter>

service http <enter>

content “www.dallaslock.ru” <enter>

message “Reject GET-requests to www.dallaslock.ru” <enter>

audit yes <enter>

enable yes <enter>

execute <enter>

New rule was successfully added

Добавлено правило для блокировки

GET-

запросов, отправляемых на ресурс

www.dallaslock.ru

Графическая оболочка администрирования

Для добавления нового правила межсетевого экрана с помощью графической оболочки

СЗИ НСД

необходимо на вкладке «МЭ» выбрать категорию

«Правила МЭ»

(см.

Рисунок

85)

и нажать на кнопку

«Создать

правило»

на

панели действий.

Рисунок

. Рабочая область категории «Правила МЭ»

Примечание.

Пять пользовательских правил МЭ

по умолчанию

входящие в профиль МЭ

Example

» (см. Рисунок

), доступны с первого включения СЗИ НСД

Dallas Lock Linux.

Данные правила МЭ доступны для редактирования и удаления.

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

159

Примечание.

В случае, если у разрешающего и запрещающего правил одинаковый

приоритет, то разрешающее правило будет иметь приоритет над запрещающим.

Внимание!

Необходимо обратить внимание, что при задании разрешающего правила

(

pass

) высокого приоритета с указанием протокола L7 и одновременным заданием

запрещающего правила (

reject

) на протокол TCP с более низким приоритетом –

первым

будет срабатывать правило на блокировку TCP, т.к. будет сразу заблокирован сетевой
пакет установки TCP

соединения, и обмен данным (при котором определяется

принадлежность сетевого пакета к заданному протоколу L7) не произойдет.

После нажатия кнопки

«Создать правило» в рабочей области в категории «Правила МЭ»

будет

размещено новое правило межсетевого экрана

(см. Рисунок

86).

Созданное новое правило МЭ будет

иметь следующие атрибуты

по умолчанию



«№»

—

идентификационный номер строки

правила межсетевого экрана

;



«Приоритет» —

параметр позволяет настроить, в какой последовательности будут

обрабатываться правила МЭ. Принимает значение: от

1 до 255

Пакеты обрабатываются по

правилам согласно их приоритету. Наивысший приоритет —

1. По умолчанию установлено

значение —

128;



«Профиль» —

доступные профили проверок на выбор пользователя. По умолчанию

установлено значение –

Example.

Перед выбором другого профиля правил МЭ необходимо

убедиться, что он зарегистрирован в системе, подробнее



в разделе

Вывод настроенных

профилей МЭ

;



«Действие» —

операции, выполняемые при фильтрации сетевых пакетов, для которых

действует

правило.

Является

обязательным

атрибутом.

Принимает

значение:

pass

—

пропустить сетевой пакет;

reject

—

отклонить сетевой пакет. По умолчанию

установлено значение

pass

;



«Направление»

—

направление сетевого трафика, для которого действует правило. Принимает

значение:

out

—

правило для исходящего сетевого трафика;

inout

—

направление сетевого

трафика не указано. Значение, выставленное по умолчанию

inout

;



«Протокол»

—

тип сетевого или транспортного протокола, на основании которого

осуществляется фильтрация сетевых пакетов. Является обязательным атрибутом. Доступны
следующие значения:



tcp;



udp;



icmp;



ip.



—

тип прикладного протокола, для которого действует правило. По умолчанию значение

параметра отсутствует

При выборе протокола

tcp

доступны следующие прикладные протоколы:



http;



ftp;



imap;



pop3;



smtp;



telnet;



dns;



ssh

При выборе протокола

udp

доступны следующие прикладные протоколы:



tftp;



dns;



ntp.



«Команда»

—

команды прикладного протокола, для которого действует правило. Команду

можно будет задать, только если задан прикладной протокол. Принимает следующие

значения:



Для

smtp

ATRN, AUTH, BDAT, CHUNKING, DATA, DEBUG, EHLO, EMAL, ESAM, ESND,

ESOM, ETRN, EVFY, EXPN, HELO, HELP, IDENT, MAIL, NOOP, ONEX, QUEU, QUIT, RCPT,
RSET, SAML, SEND, SOML, STARTTLS, TICK, TIME, TURN, TURNME, VERB, VRFY, X-ADAT,

Система защиты информации

Dallas Lock Linux

Руководство по эксплуатации

160

X-DRCP, X-ERCP, X-EXCH50, X-EXPS, X-LINK2STATE, XADR, XAUTH, XCIR, XEXCH50,
XGEN, XLICENSE, XQUE, XSTA, XTRN, XUSR,

пустое значение;



Для

ftp

ABOR, ACCT, ADAT, ALLO, APPE, AUTH, CCC, CDUP, CEL, CLNT, CMD, CONF,

CWD, DELE, ENC, EPRT, EPSV, ESTA, ESTP, FEAT, HELP, LANG, LIST, LPRT, LPSV, MACB,
MAIL,  MDTM,  MIC,  MKD,  MLSD,  MLST,  MODE,  NLST,  NOOP,  OPTS,  PASS,  PASV,  PBSZ,
PORT,  PROT,  PWD,  QUIT,  REIN,  REST,  RETR,  RMD,  RNFR,  RNTO,  SDUP,  SITE,  SIZE,
SMNT, STAT, STOR, STOU, STRU, SYST, TEST, TYPE, USER, XCUP, XCRC, XCWD, XMAS,
XMD5,  XMKD,  XPWD,  XRCP,  XRMD,  XRSQ,  XSEM,  XSEN,  XSHA1,  XSHA256,

пустое

значение

;



Для

imap

APPEND, AUTHENTICATE, CAPABILITY, CHECK, CLOSE, COMPARATOR,

COMPRESS,  CONVERSIONS,  COPY,  CREATE,  DELETE,  DELETEACL,  DONE,  EXAMINE,
EXPUNGE, FETCH, GETACL, GETMETADATA, GETQUOTA, GETQUOTAROOT, IDLE, LIST,
LISTRIGHTS,  LOGIN,  LOGOUT,  LSUB,  MYRIGHTS,  NOOP,  NOTIFY,  RENAME,  SEARCH,
SELECT,  SETACL,  SETMETADATA,  SETQUOTA,  SORT,  STARTTLS,  STATUS,  STORE,
SUBSCRIBE, THREAD, UID, UNSELECT, UNSUBSCRIBE, X

, пустое значение

;



Для

pop

APOP, AUTH, CAPA, DELE, LIST, NOOP, PASS, QUIT, RETR, RSET, STAT, STLS,

TOP, UIDL, USER,

пустое значение

;



Для

dns

A, AAAA, CNAME, SRV, TXT, MX, SOA, NS, PTR,

пустое значение



«Маска»

—

маска фильтра сетевого трафика на основе прямого соответствия содержимому

сетевого пакета или на основе регулярных выражений

в стиле

perl

. Максимальное количество

символов —

65536. По умолчанию значение параметра отсутствует



«Мобильный код»

—

фильтрация сетевого трафика на основе наличия в сетевом пакете

мобильного кода. Принимает значение

flash, javascript, pdf, vbscript

. По умолчанию значение

параметра отсутствует



«Адрес источника»

—

IP-

адрес отправителя.

Принимает следующее значения



IPv4

—

четвёртая версия интернет

протокола (IP). Традиционной формой записи IPv4

адреса является запись в виде четырёх десятичных чисел (от 0 до 255), разделённых
точками. Через дробь указывается длина маски подсети.



IPv6

—

новая версия интернет

протокола. Длина адреса

IPv

6 составляет 128 бит, как и

маска

подсети

Диапазон

адресов

IPv

составляет

от

0000:0000:0000:0000:0000:0000:0000:0000

до

FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF

. Помимо обычного формата, адреса

IPv6

могут быть представлены в двух других форматах:

Адрес

IPv6

записывается

пропуском

начальных

нулей.

адресе

IPv6

на

месте

нескольких

нулей

ставится

двойное

двоеточие

(::).

По умолчанию

установлено значение

any



«Порт источника»

—

порт

отправителя. Принимает значение: от 0 до 65535. Допустимы

следующие форматы записи: 1121:1256 (от и до), 1234, 1245 (перечисление), 1234:1238, 1267
(комбинированный вариант). По умолчанию установлено

значение

any



«Адрес назначения»

—

IP-

адрес получателя.

Принимает следующие значения



IPv4

—

четвёртая версия интернет

протокола (IP). Традиционной формой записи IPv4



IPv6

—

новая версия интернет

протокола. Длина адреса

IPv

6 составляет 128 бит, как и

маска

подсети

Диапазон

адресов

IPv

составляет

от

0000:0000:0000:0000:0000:0000:0000:0000

до

FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF:FFFF

. Помимо обычного формата, адреса

IPv6

могут быть представлены в двух других форматах:

Адрес

IPv6

записывается

пропуском

начальных

нулей.

адресе

IPv6

на

месте

нескольких

нулей

ставится

двойное

двоеточие

(::).

По умолчанию установлено значение

any



«Порт назначения»

—

порт получателя.

Принимает значение: от 0 до 65535. Допустимы

следующие форматы записи: 1121:1256 (от и до), 1234, 1245 (перечисление), 1234:1238, 1267
(комбинированный вариант). По умолчанию установлено значение

any



«Аудит»

—

регистрация событий в журнале, возникающих при срабатывании правила МЭ

Принимает значения:

выключено



регистрация событий производиться не будет;

включено



регистрация событий производится

По умолчанию установлено значение

выключено

СИСТЕМА ЗАЩИТЫ ИНФОРМАЦИИ Dallas Lock Linux. Руководство по эксплуатации ПФНА.501410.002 РЭ (2024 год) - часть 5
