Мотовездеходы Kawasaki KVF750-G/H/L, KVF650-F, KVF360-A, KVF300-C, KSF450-B. Руководство (2011 год)

ПРИМЕЧАНИЕ

ПРЕДУПРЕЖДЕНИЕ

 В этом общем Руководстве по эксплуатации (РЭ)

содержится информация по следующим моделям.

ОПАСНО

Используйте, где это применимо, информацию для

Повреждение, приводящее к возникновению

вашей модели мотовездехода.

опасности, может быть вызвано несоблюдением

KVF750-G/H/L

ПРЕДУПРЕЖДЕНИЙ.

KVF650-F

KVF360-A

ЧТО МОЖЕТ СЛУЧИТЬСЯ

KVF300-C

ПРЕДУПРЕЖДЕНИЕ указывает на опасную

KSF450-B

ситуацию, которая, если ее не предотвратить,

приведет к серьезной травме с возможным

Всякий раз, когда вы видите показанные ниже

летальным исходом.

символы, учитывайте их инструкции! Всегда используйте

безопасные методы эксплуатации и технического

обслуживания.

КАК ИЗБЕЖАТЬ ОПАСНОСТИ

Внимательно прочитайте все ПРЕДУПРЕЖДЕНИЯ

ОПАСНО

в этом руководстве и, для обеспечения

собственной безопасности, соблюдайте их

ОПАСНО

инструкции.

Повреждение, приводящее к возникновению

опасности, может быть вызвано несоблюдением

указания под грифом «ОПАСНО».

УВЕДОМЛЕНИЕ

УВЕДОМЛЕНИЕ используется для указания на

ЧТО МОЖЕТ СЛУЧИТЬСЯ

методы, не связанные с телесным повреждением.

ОПАСНО указывает на опасную ситуацию,

которая, если ее не предотвратить, может

ПРИМЕЧАНИЕ

привести к серьезной травме с возможным

летальным исходом.

 Этот символ примечания указывает пункты,

КАК ИЗБЕЖАТЬ ОПАСНОСТИ

особенно важные для более эффективной и удобной

Внимательно прочитайте все ПРЕДУПРЕЖДЕНИЯ

работы.

в этом руководстве и, для обеспечения

собственной безопасности, соблюдайте их

инструкциями.

ВАЖНО

Вождение транспортного средства повышенной

проходимости - увлекательный спорт. Мы надеемся,

что это доставит вам удовольствие.

Внимательно прочитайте это руководство, прежде

чем садиться за руль своего нового Kawasaki. Оно

содержит важные указания по технике безопасности.

Никогда не управляйте мотовездеходом без

надлежащего инструктажа. Спросите у официального

дилера о возможности прохождения курса обучения и,

где это возможно, рекомендуется его пройти до начала

поездок на мотовездеходе.

Никогда не разрешайте детям до 16 лет

управлять этим мотовездеходом. Использование

этого мотовездехода детьми до 16-летнего возраста

может привести к серьезной травме или смерти

ребенка. Даже молодежь старше 16 лет, возможно,

Несоблюдение предупреждений, содержащихся

не имеет достаточных навыков, способностей

в этом руководстве, может привести к СЕРЬЕЗНОЙ

или рассудительности, чтобы управлять этим

ТРАВМЕ или СМЕРТИ.

мотовездеходом должным образом.

Чтобы не иметь вероятных проблем с властями,

Поэтому молодые люди, старше 16 лет, должны

удостоверьтесь, что используете транспортное средство

использовать мотовездеход под наблюдением взрослых

на законных основаниях, выполняете необходимые

даже после того, как они прошли курс обучения

процедуры по охране окружающей среды и уважаете

вождению. Родители никогда не должны допускать

права других людей.

использование этого мотовездехода, если молодой

Если делать это ненадлежащим образом, спортивная

человек не имеет навыков и достаточной силы, чтобы

езда, потенциально, может вызвать экологические

управлять им благополучно.

проблемы, а так же конфликты с другими людьми.

Ответственное использование транспортного средства

повышенной проходимости гарантирует, что эти

проблемы и конфликты не произойдут.

ИНФОРМАЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРИ ВОЖДЕНИИ

МОТОВЕЗДЕХОД НЕ ИГРУШКА И МОЖЕТ БЫТЬ ОПАСНЫМ В УПРАВЛЕНИИ. Управление мотовездеходом

отличается от управления другими транспортными средствами, включая мотоциклы и автомобили. Столкновение или

опрокидывание могут произойти быстро, даже при выполнении обычных маневров, таких как повороты и подъем в гору

или при преодолении препятствий, если вы не в состоянии предпринять надлежащие меры.

Могут произойти СЕРЬЕЗНЫЕ РАНЕНИЯ ИЛИ СМЕРТЬ, если вы не будете соблюдать следующие инструкции:

○

Внимательно изучите это руководство и все этикетки, следуйте предписанным инструкциям по эксплуатации.

○

Руководство по эксплуатации должно храниться в водонепроницаемом полиэтиленовом пакете в предоставленном

ящике для принадлежностей.

○

Никогда не управляйте мотовездеходом без надлежащего инструктажа. Спросите у официального дилера

о возможности прохождения курса обучения и, где это возможно, рекомендуется его пройти до начала поездок на

мотовездеходе.

○

Никогда не разрешайте детям до 16 лет управлять этим мотовездеходом.

○

Никогда не перевозите на мотовездеходе пассажира.

○

Никогда не катайтесь на мотовездеходе по любой поверхности с дорожным покрытием, включая (но не ограничиваясь

перечисленным) тротуары, проезжую часть дорог и места для стоянки автомобилей.

○

Всегда управляйте мотовездеходом в соответствии с местными / национальными правилами.

○

Никогда не управляйте мотовездеходом без одетого должным образом одобренного мотоциклетного шлема. Вы

должны также использовать средство для защиты глаз (защитные очки или защитный щиток), перчатки, ботинки,

рубашку с длинными рукавами или жакет и длинные штаны.

○

Никогда не употребляйте алкоголь или лекарственные препараты до или вовремя управления мотовездеходом.

Алкоголь и лекарственные препараты отрицательно сказываются на внимательности и времени реакции.

○

Перед пуском двигателя: установите управление коробкой передач в нейтральное положение и проверьте работу

механизма управления дроссельной заслонкой.

○

Не забывайте задействовать стояночный тормоз, прежде чем сойти с мотовездехода.

○

Никогда не катайтесь на чрезмерных скоростях. Всегда выбирайте скорость исходя из ландшафта, видимости,

эксплуатационных режимов и своего опыта.

○

Никогда не пытайтесь ездить на задних колесах, выполнять прыжки или другие трюки.

○

Всегда перед использованием выполняйте осмотр мотовездехода, чтобы удостовериться в его исправном

техническом состоянии. Всегда выполняйте процедуры, описанные в этом руководстве, осмотры и технические

обслуживания, соблюдайте графики их проведения.

○

При езде на мотовездеходе всегда держите руль обеими руками и упирайтесь обеими ноги в подставки для ног.

○

При езде по незнакомому ландшафту выбирайте достаточно низкую скорость и будьте предельно осторожны. Всегда

будьте готовы к изменяющимся условиям ландшафта, когда управляете мотовездеходом.

○

Избегайте езды по чрезмерно ухабистой местности, скользкому или рыхлому грунту, пока не получите необходимые

навыки для управления мотовездеходом в подобных условиях. Всегда будьте особенно осторожны на таких типах

ландшафта.

○

Всегда соблюдайте надлежащие процедуры при повороте, как описано в этом руководстве. Практикуйтесь технике

выполнения поворота сначала на низких скоростях, прежде чем пытаться поворачивать на более высоких скоростях.

Не выполняйте поворот на чрезмерной скорости.

○

Никогда не используйте мотовездеход на слишком крутых для него или для ваших навыков уклонах. Практикуйтесь

на небольших уклонах, прежде чем пытаться кататься по крутым холмам.

○

Всегда соблюдайте надлежащие процедуры при подъеме в гору, как описано в этом руководстве. Тщательно

проверьте ландшафт, прежде чем начнете «штурмовать» какой-либо холм. Никогда не поднимайтесь на холмы

с чрезмерно скользкими или рыхлыми поверхностями. Переместите вес своего тела вперед. Никогда не открывайте

резко дроссельную заслонку и не делайте резких переключений передач. Никогда не преодолевайте вершину холма

на высокой скорости.

○

Всегда соблюдайте надлежащие процедуры при спуске с холма и при торможении на уклоне, как описано в этом

руководстве. Тщательно изучите ландшафт, прежде чем начнете спускаться с холма. Переместите вес своего тела

назад. Никогда не спускайтесь с холма на высокой скорости. Избегайте спуска с холма под углом, что вызовет резкий

наклон транспортного средство на одну сторону. Спускайтесь с холма вниз по прямой, где это возможно.

○

Всегда соблюдайте надлежащие процедуры при пересечении склона холма, как описано в этом руководстве.

Избегайте холмов с чрезмерно скользкими или рыхлыми поверхностями. Переместите вес своего тела на сторону

мотовездехода в направлении вверх по склону. Никогда не пытайтесь поворачивать мотовездеход на склоне

холма, пока не овладеете приведенной в этом руководстве техникой поворота на ровной поверхности. Избегайте

пересечения склона крутого холма, если это возможно.

○

Всегда используйте надлежащие процедуры, если при подъеме на холм транспортное средство остановилось

или катится назад. Используйте надлежащую передачу и поддерживайте устойчивую скорость, чтобы избежать

при подъеме на холм остановки. Если транспортное средство остановилось или катится назад, выполните для

торможения приведенную в этом руководстве специальную процедуру. Следует спешиться на сторону в направлении

подъема или сбоку, если транспортное средство направлено прямо в сторону подъема. Разверните мотовездеход

и снова сядьте на сиденье после выполнения приведенной в этом руководстве процедуры.

○

Всегда проверьте наличие препятствий перед поездкой по незнакомой местности. Никогда не пытайтесь

преодолевать крупные препятствия, как большие камни или упавшие деревья. Всегда соблюдайте надлежащие

процедуры при преодолении препятствий, как описано в этом руководстве.

○

Всегда будьте внимательны при пробуксовке или заносе. Научитесь благополучно контролировать пробуксовку или

занос, практикуясь на малых скоростях на ровной местности. На очень скользких поверхностях, как на льду, следует

ехать медленно и соблюдать осторожность, чтобы уменьшить вероятность неконтролируемого скольжения или

заноса.

○

Никогда не преодолевайте на мотовездеходе протоки с быстро текущей водой или водные препятствия с глубиной

больше указанной в этом руководстве. Помните, вода на тормозных колодках может понизить эффективность

торможения. Проверьте тормоза, когда выедете из воды. При необходимости нажмите несколько раз на тормоз,

чтобы просушить колодки.

○

При езде задним ходом всегда контролируйте, что позади остутствуют препятствия или люди. Выполняйте движение

задним ходом на малой скорости.

○

Всегда используйте шины указанного в этом руководстве типа и размера. Всегда поддерживайте указанное в этом

руководстве давление в шинах. Тип шины и давление в шине могут повлиять на управляемость транспортного

средства.

○

Шинный манометр находится в контейнере с набором инструментов. Всегда храните его с транспортным средством.

○

Никогда не модифицируйте мотовездеход, навешивая неподходящее дополнительное оборудование. Установка

дополнительного оборудования может повлиять на управляемость транспортного средства. См. главу «Информация

по загрузке» в данном руководстве.

○

Никогда не превышайте установленную для мотовездехода грузоподъемность. Груз должен быть распределен

и закреплен должным образом. Уменьшайте скорость и следуйте инструкциям этого руководства, когда перевозите

груз или буксируете прицеп. Увеличьте дистанцию для должного торможения.

○

Сохраняйте окружающую среду, водите ответственно и всегда соблюдайте законы и постановления, касающиеся

управления мотовездеходом.

○

Заправка топливом: Остановите двигатель и убедитесь, что место хорошо вентилируется и не содержит источников

открытого пламени или искр.

○

Используйте антенну с флагом, когда катаетесь по холмистой местности или дюнам (барханам).

ПРЕДИСЛОВИЕ

Поздравляем с покупкой нового мотовездехода Kawasaki. Он является результатом инженерного опыта Kawasaki

и традиций производства высококачественных развлекательных продуктов.

Перед использованием мотовездехода внимательно прочитайте это руководство по эксплуатации,

чтобы полностью ознакомиться с должным функционированием средств управления транспортного средства, с его

особенностями, возможностями и ограничениями. Это руководство предлагает множество советов по практике

безопасного вождения, но его цель не заключается в предоставлении полных инструкций по всем методам и навыкам,

требуемым для безопасной езды на мотовездеходе. Kawasaki настоятельно рекомендует, чтобы все водители этого

транспортного средства прошли курс обучения вождению на мотовездеходе для осознания умственных и физических

требований, необходимых для безопасного управления мотовездеходом.

Для обеспечения длительного периода безотказной работы мотовездехода обеспечьте ему надлежащий

уход и обслуживание, как описано в этом руководстве. Кто желает получить более подробную информацию по

мотовездеходам, может приобрести Руководство по техническому обслуживанию у любого официального дилера

мотовездеходов Kawasaki. В руководстве по техническому обслуживанию содержатся детальные рисунки и информация

по обслуживанию. Те, кто планирует выполнять работу собственноручно, должны быть компетентными механиками

и располагать специальными инструментами, описанными в Руководстве по техническому обслуживанию.

Всегда храните это руководство по эксплуатации на борту своего мотовездехода, чтобы можно было к нему

обратиться в любой момент. Это руководство следует считать неотъемлемой частью мотовездехода, оно должно

остаться с ним, даже если мотовездеход будет впоследствии продан.

письменного разрешения.

СОДЕРЖАНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дисплей км/ч·миль/ч

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ

Символ указателя уровня топлива

РАСПОЛОЖЕНИЕ ЗАВОДСКОГО НОМЕРА

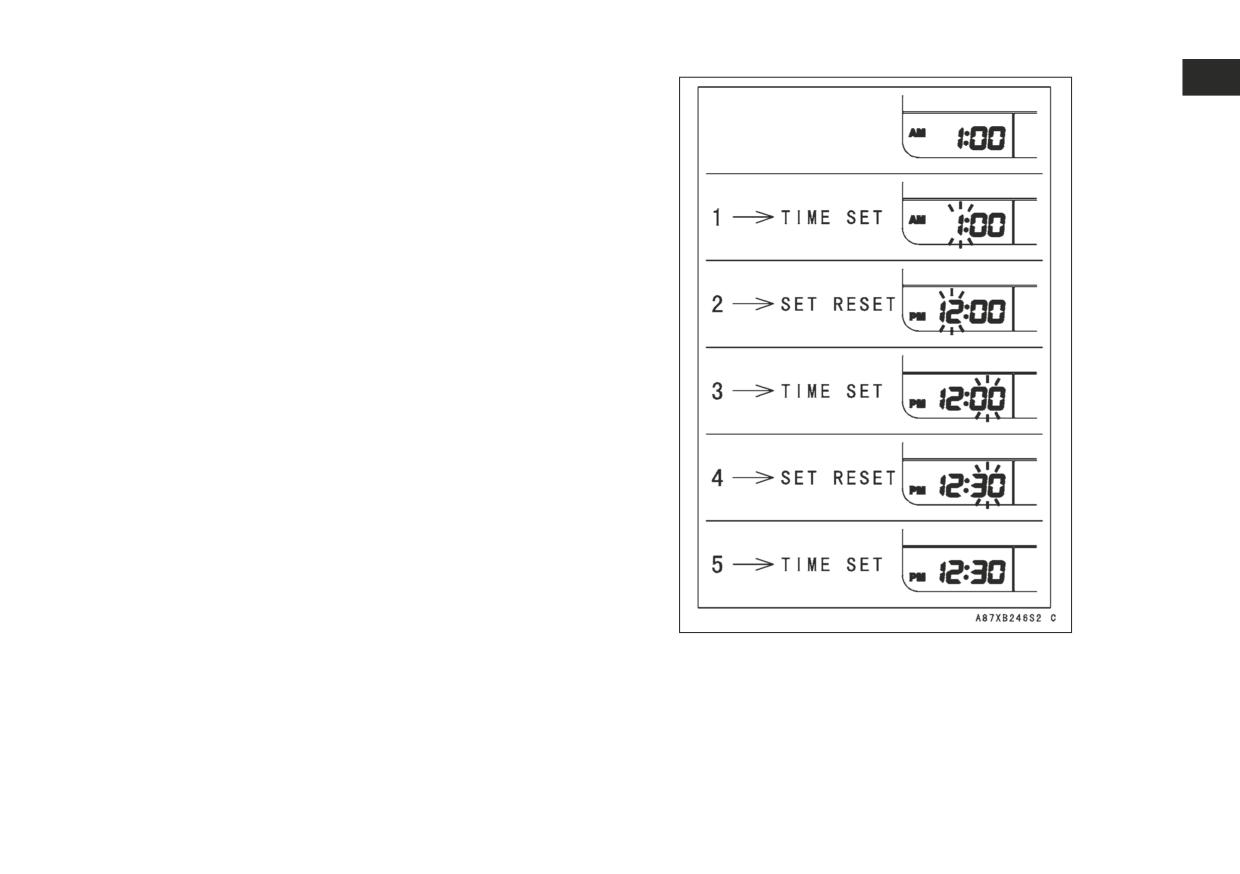

Часы

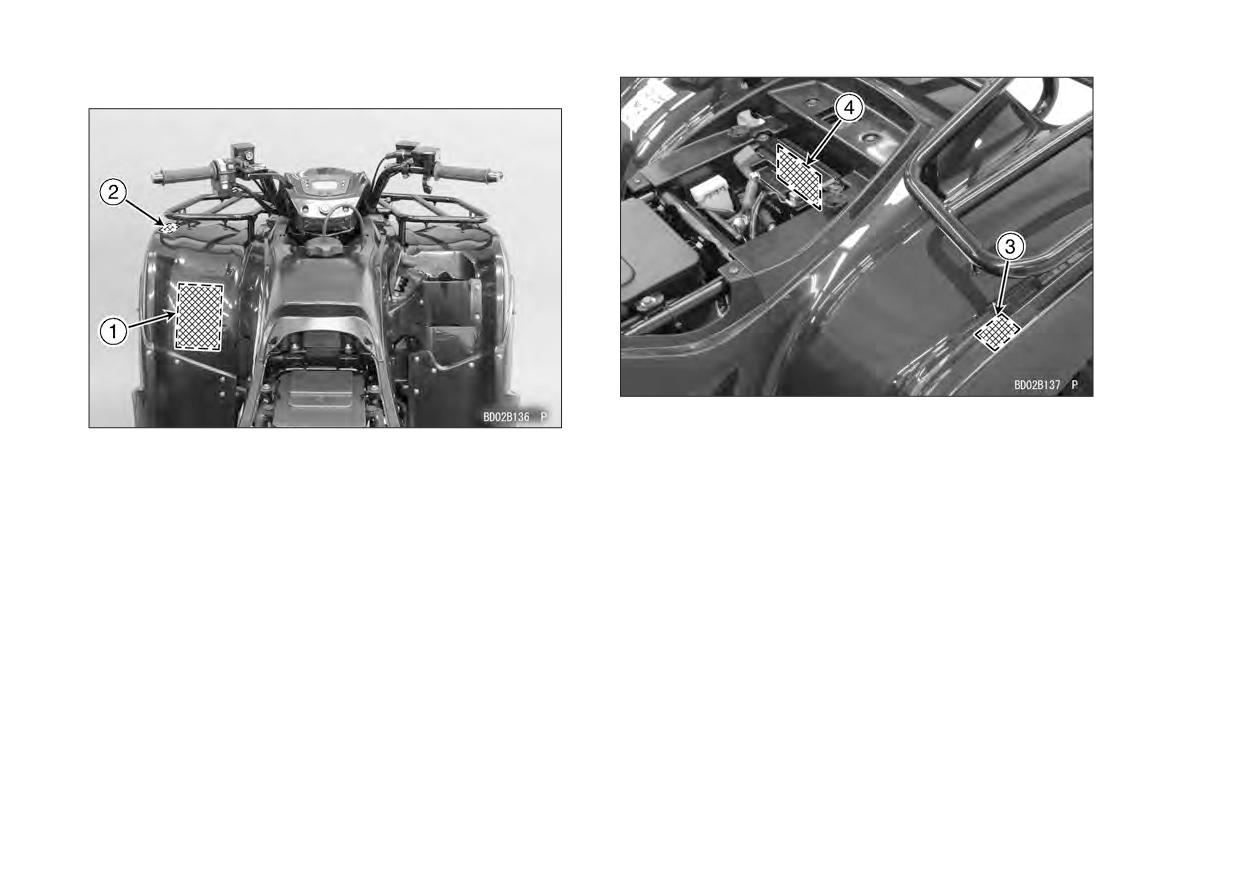

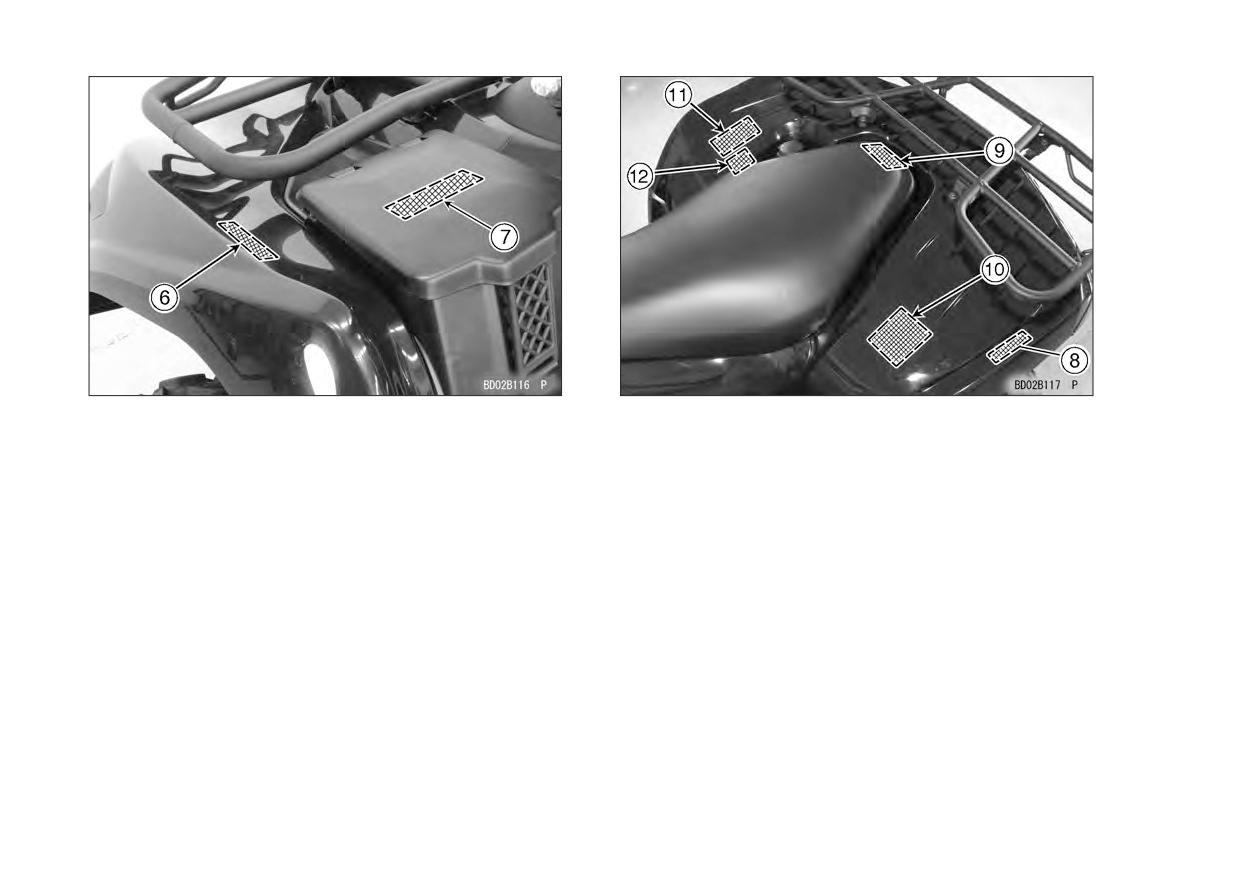

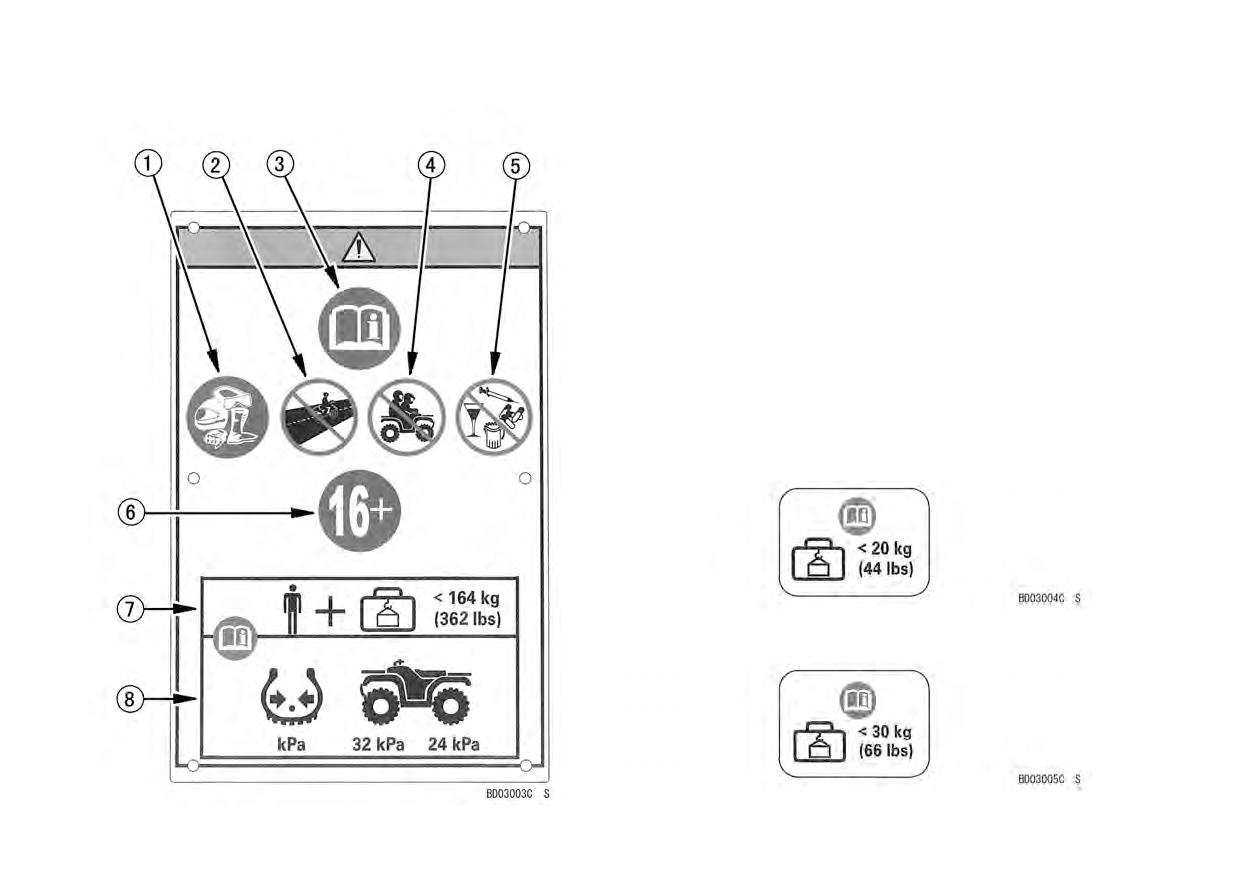

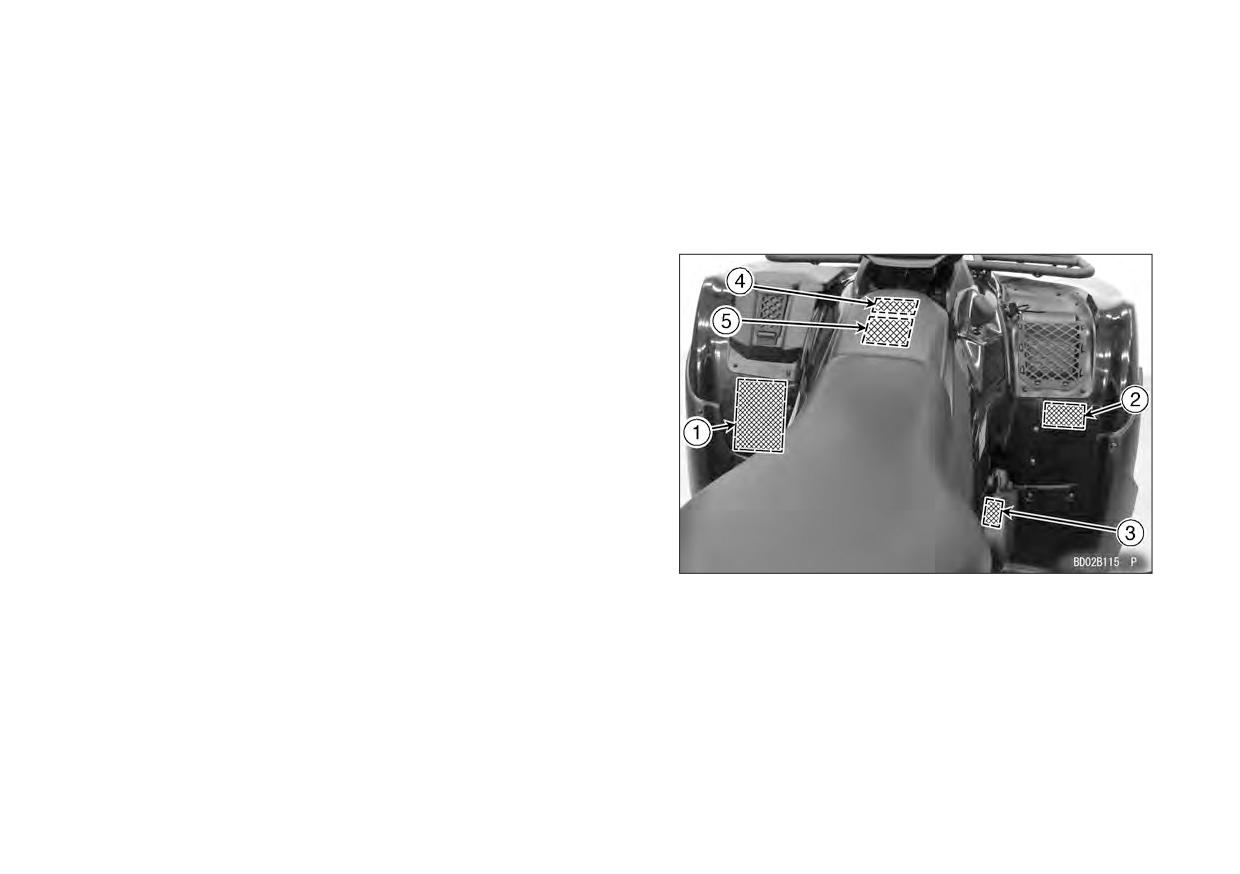

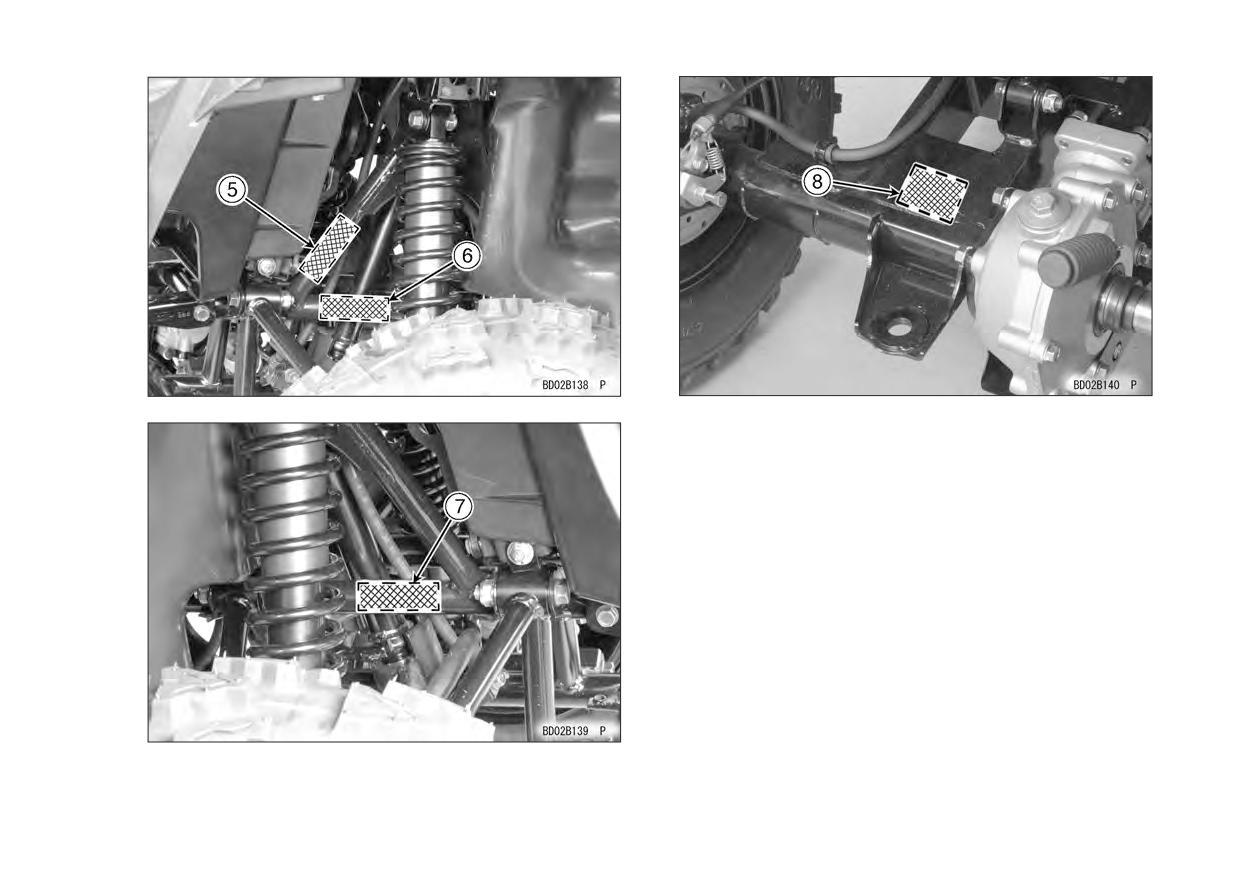

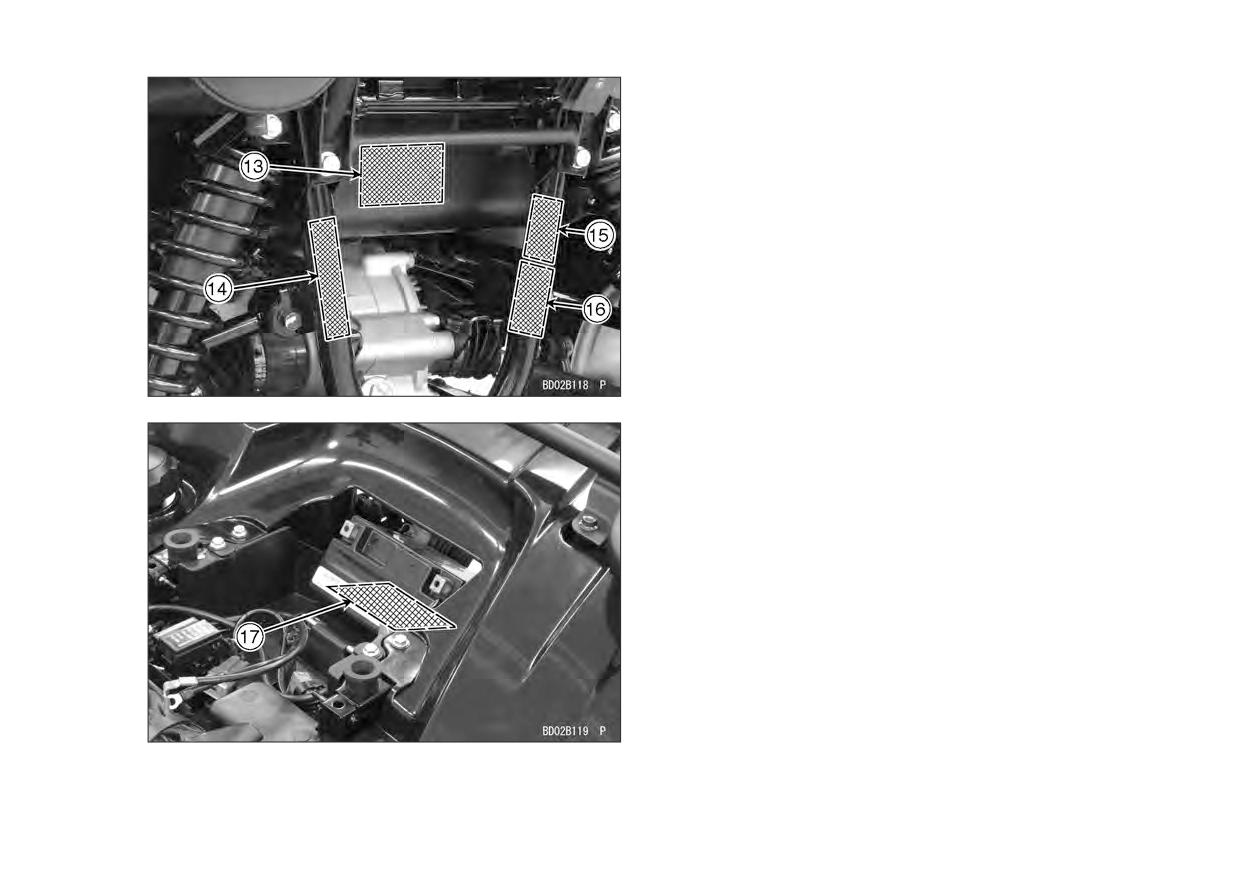

МЕСТОПОЛОЖЕНИЕ ЭТИКЕТОК

Счетчик пробега (одометр)

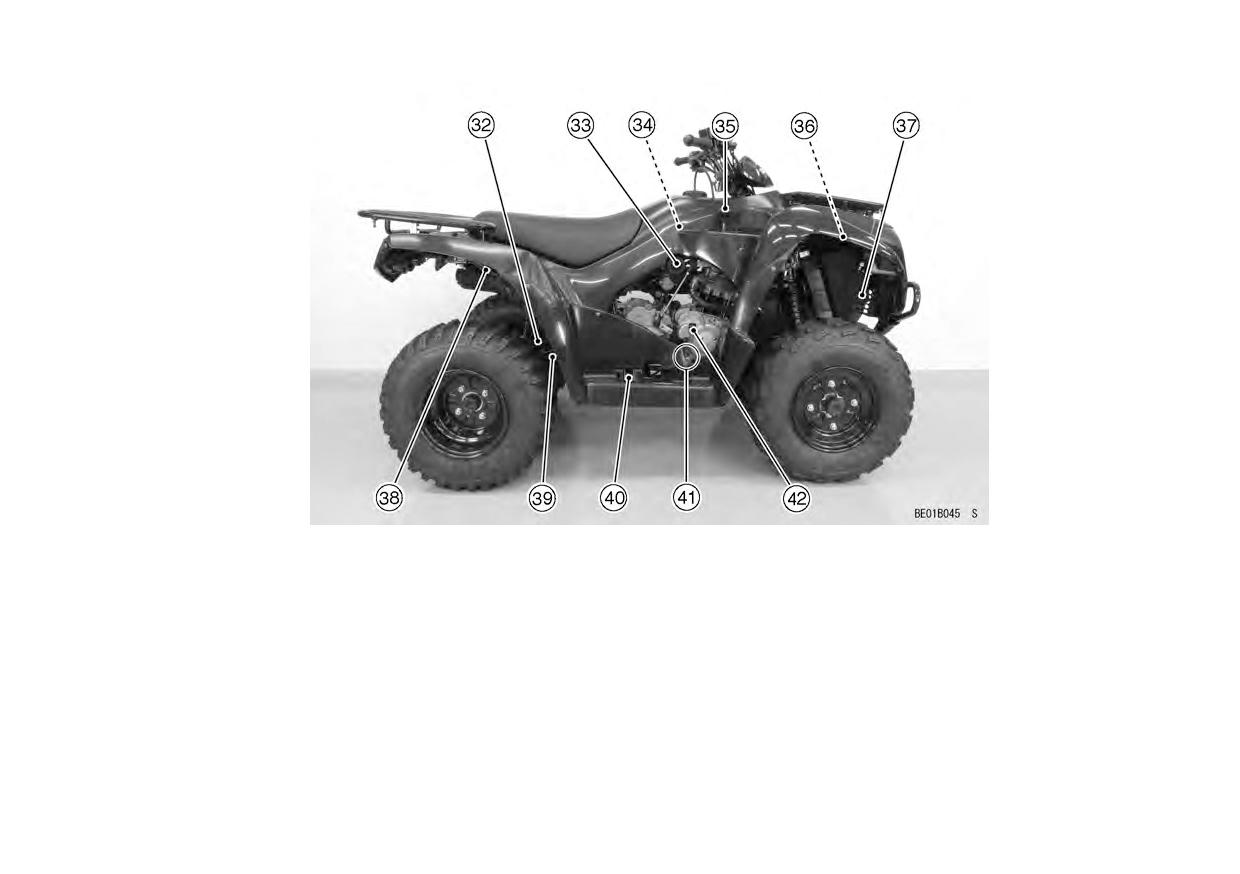

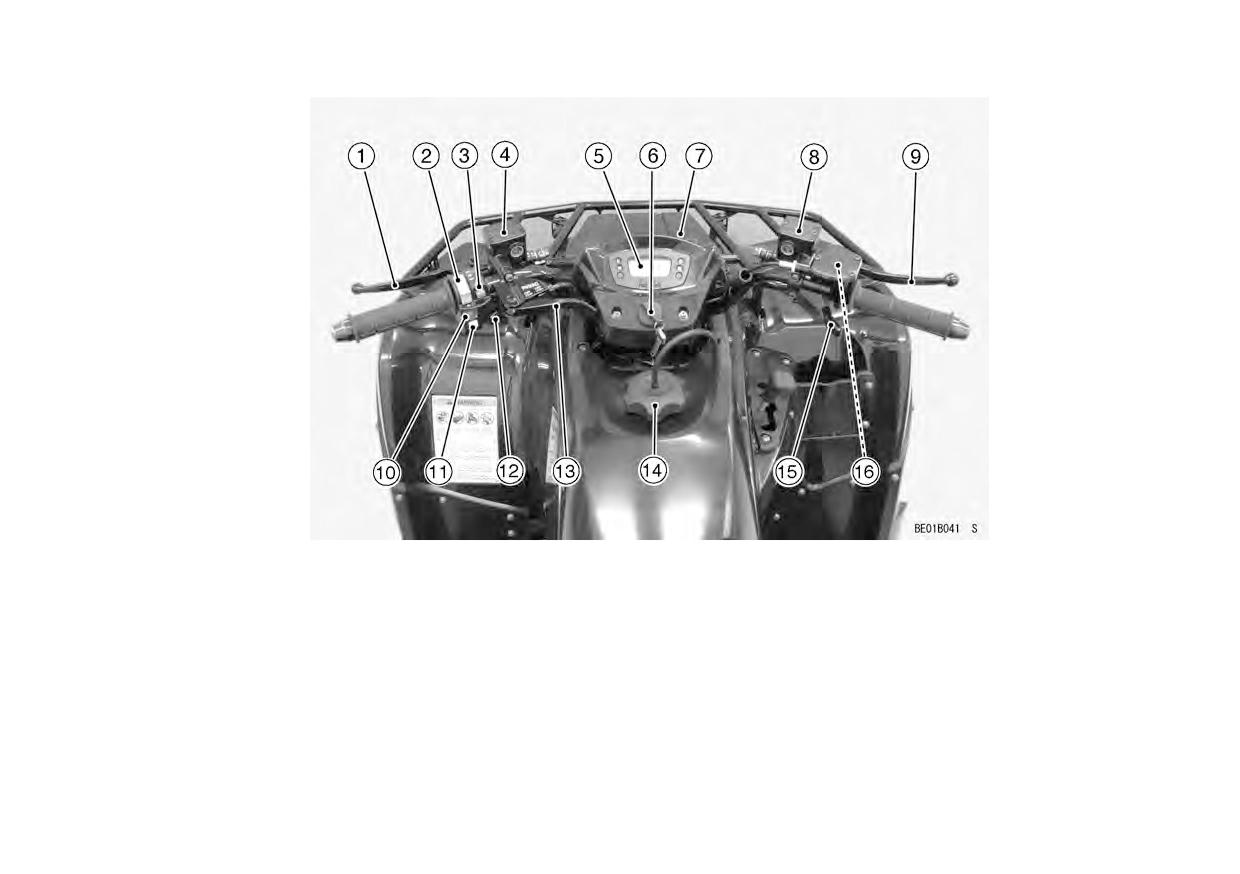

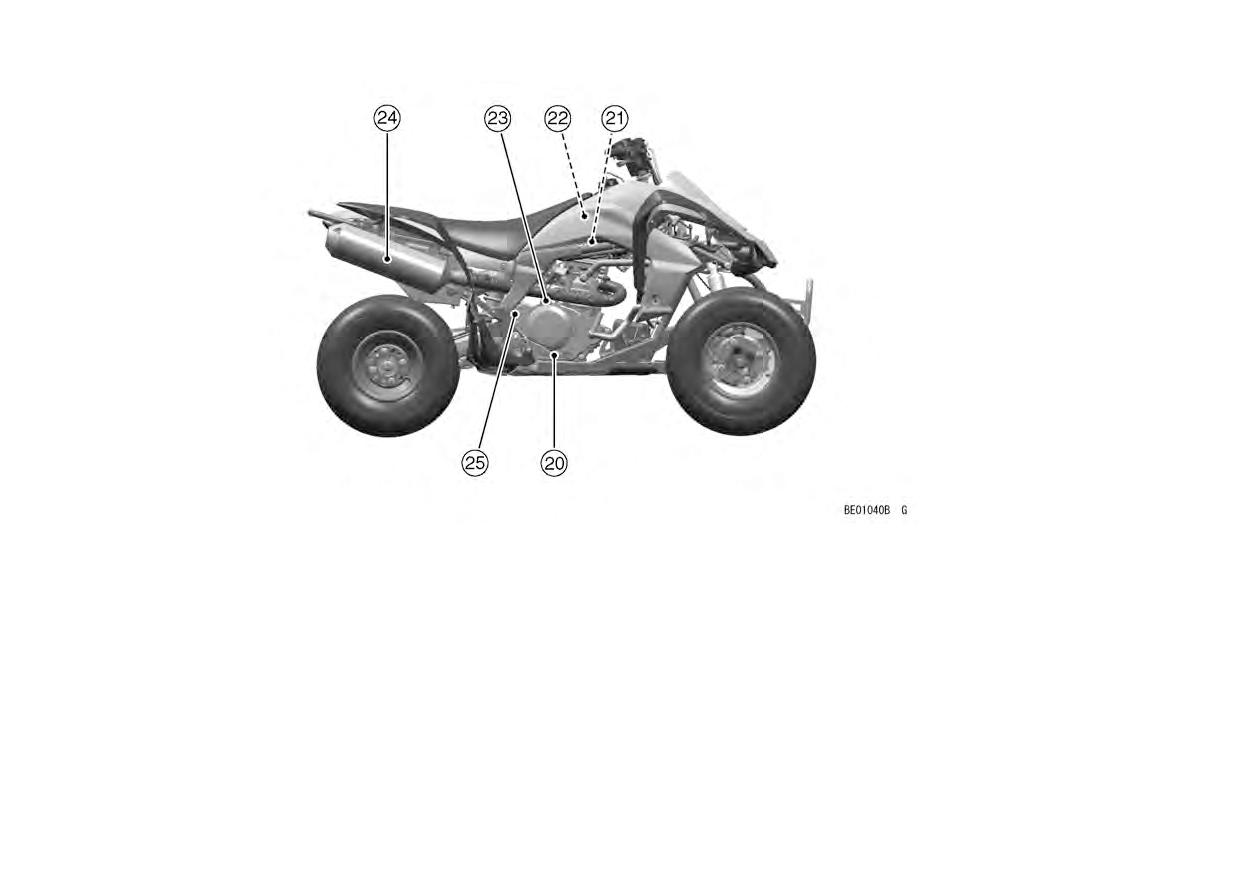

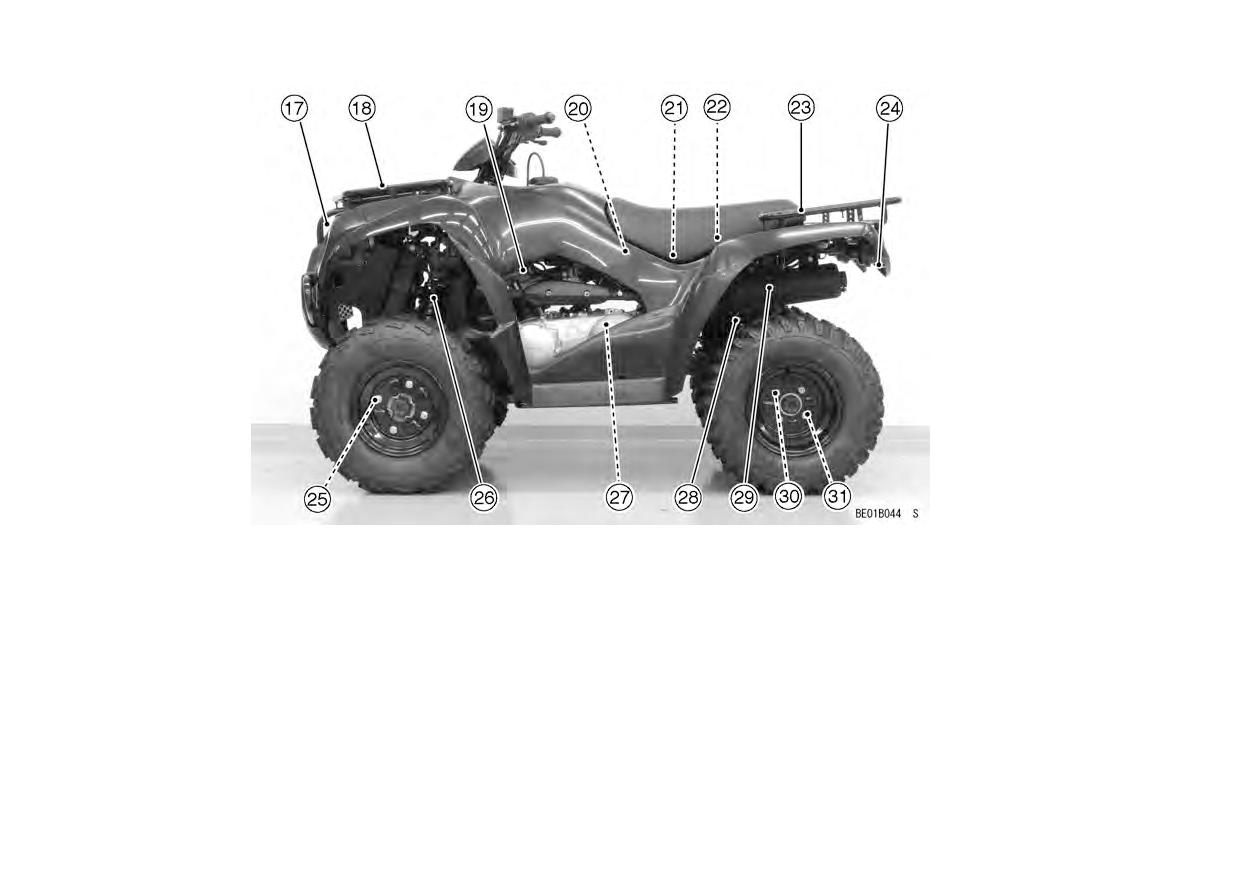

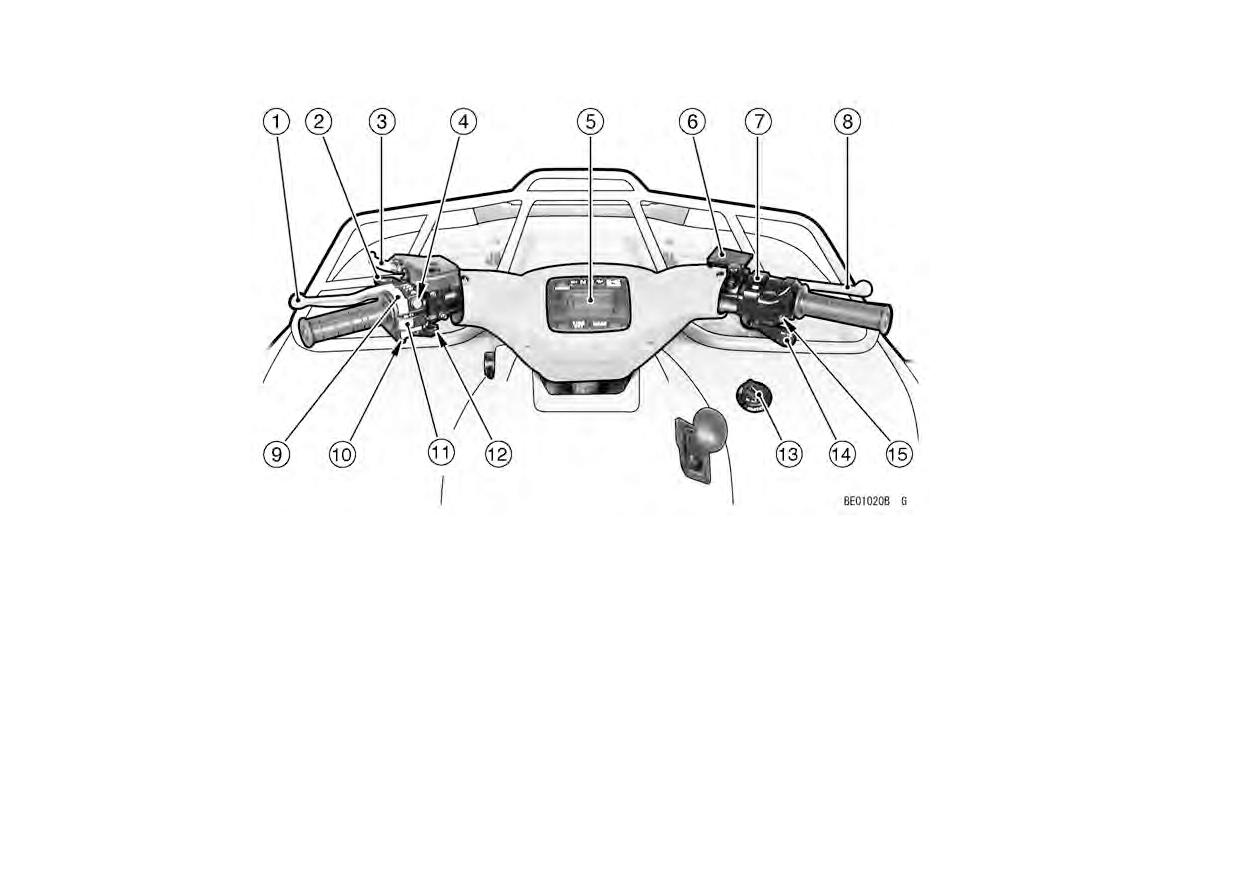

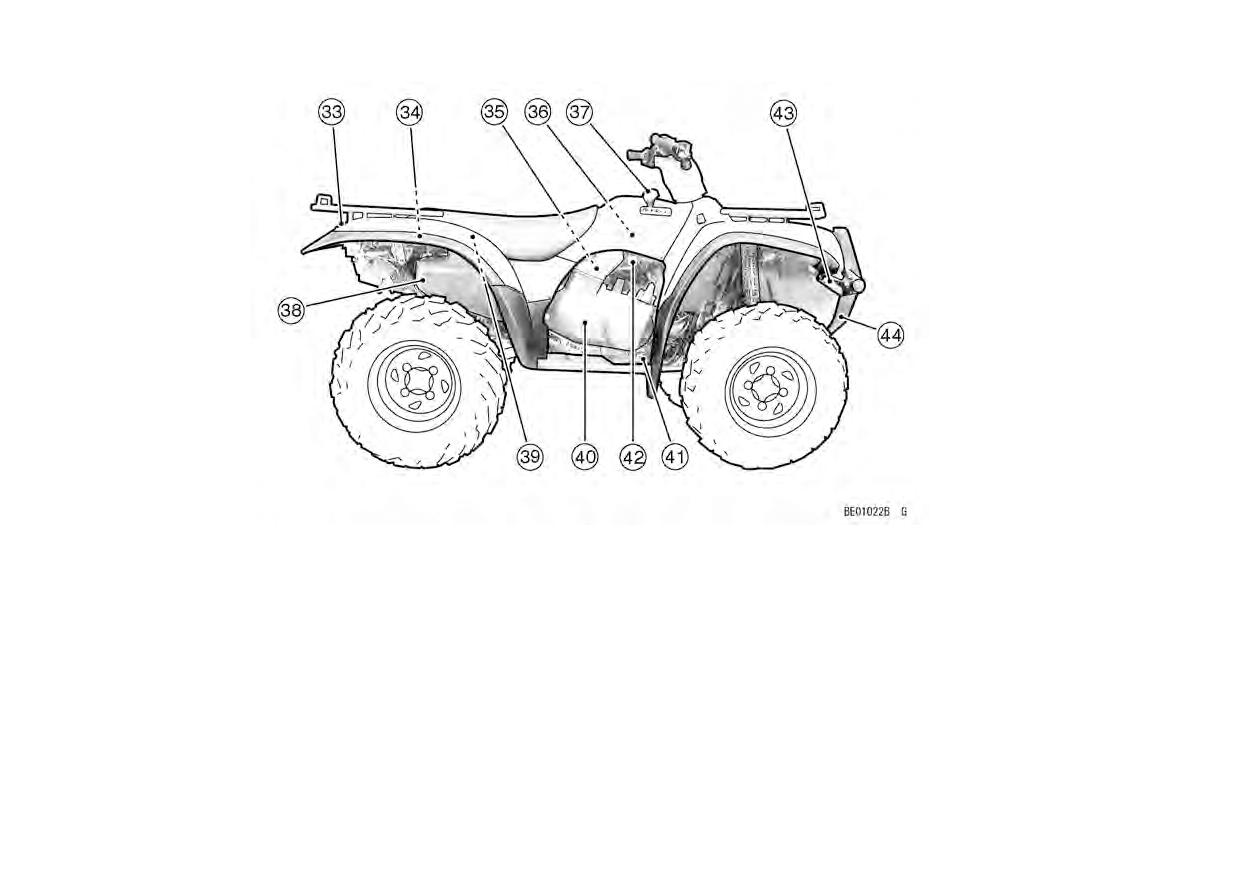

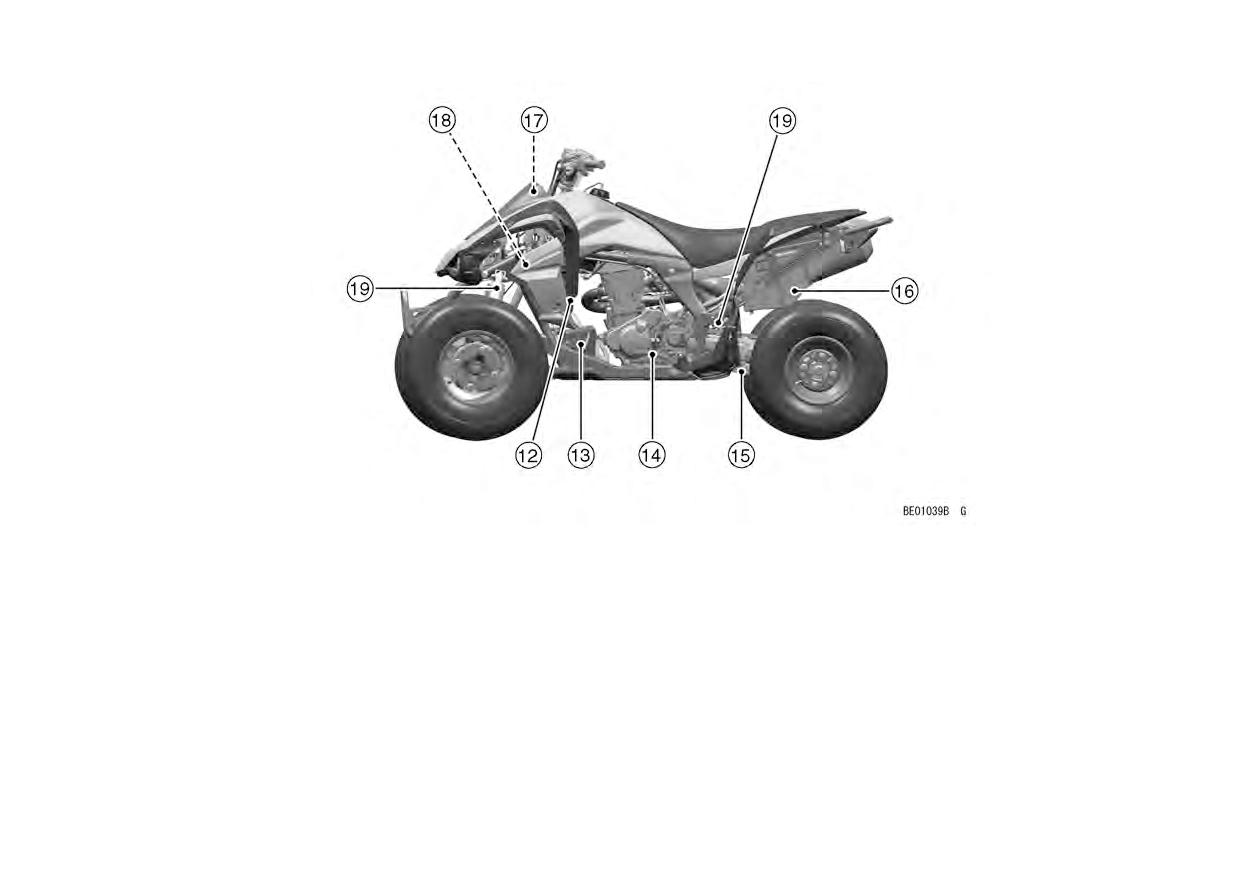

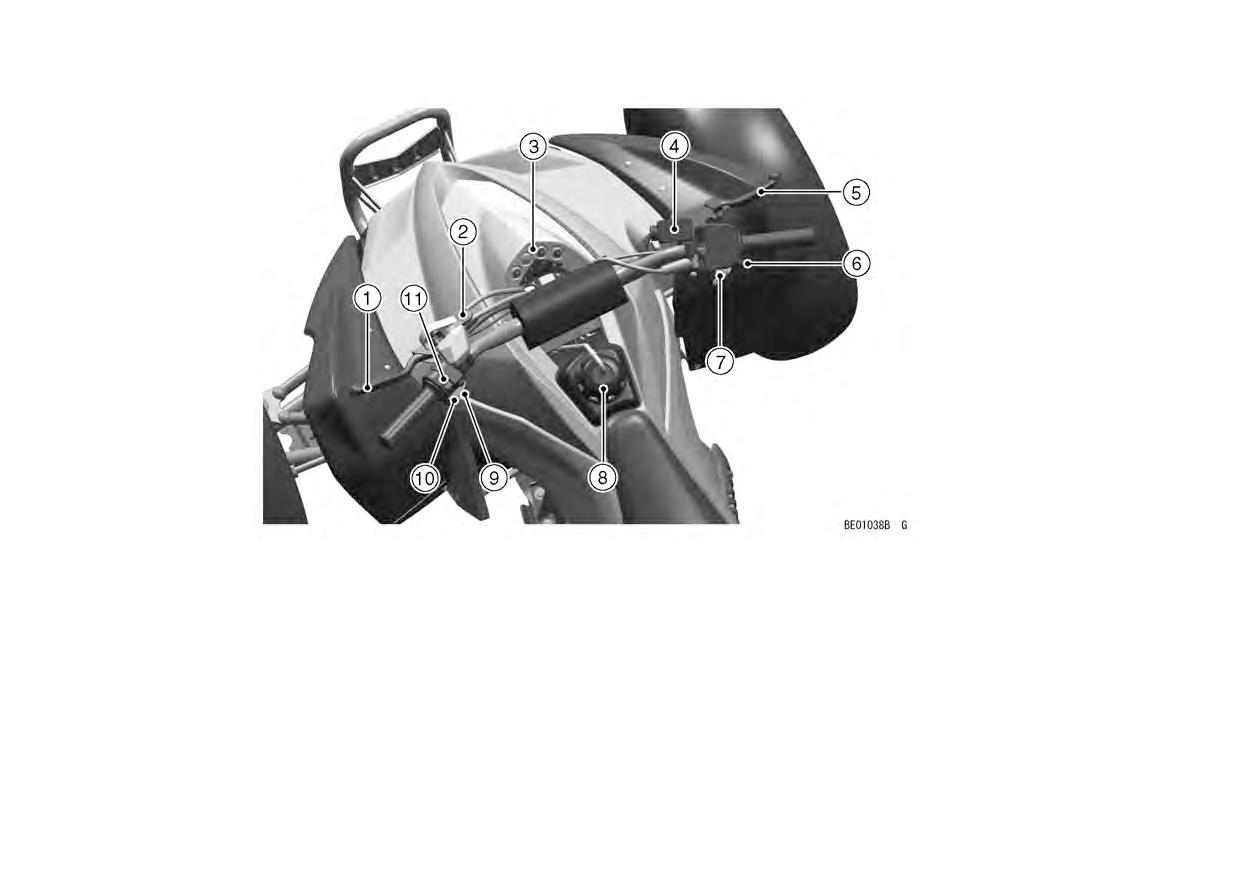

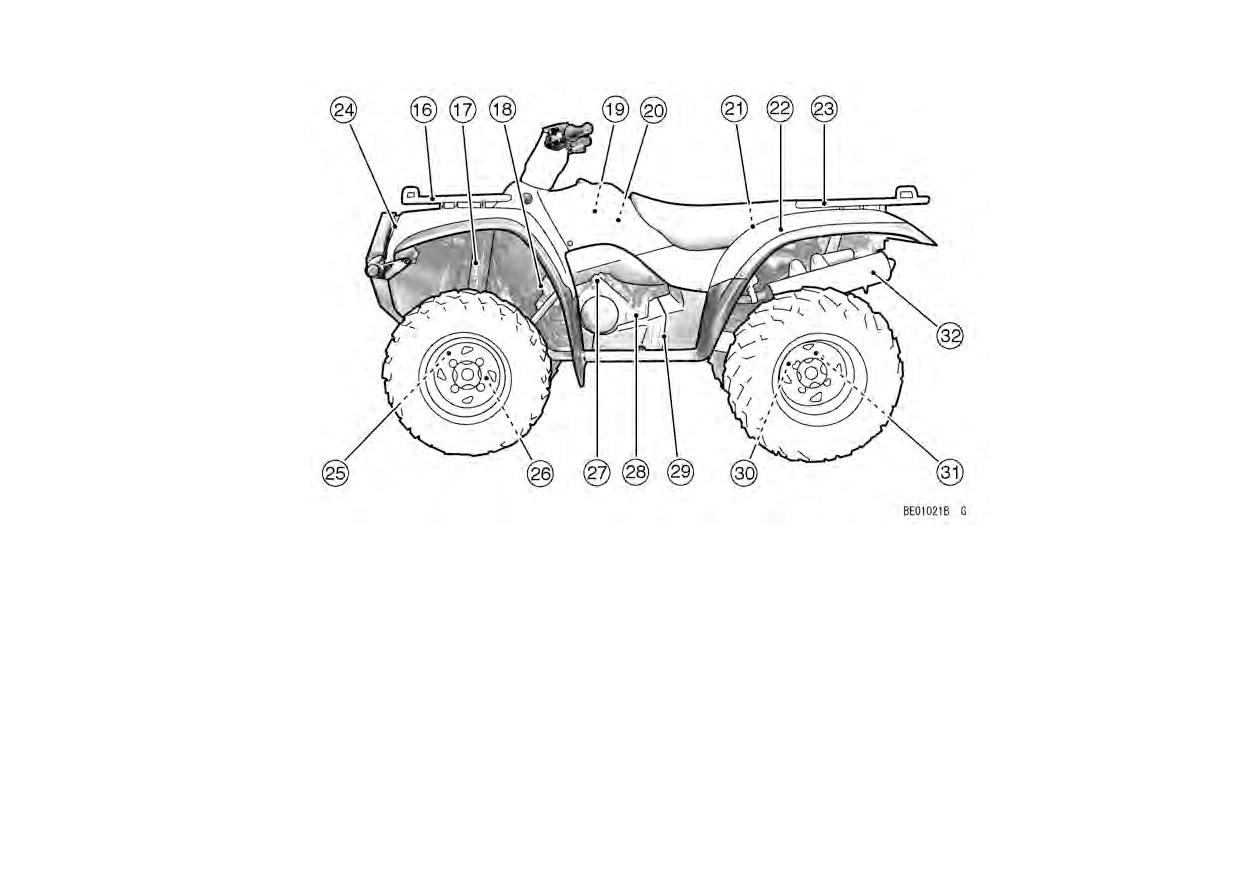

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

Счетчик суточного пробега

ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ

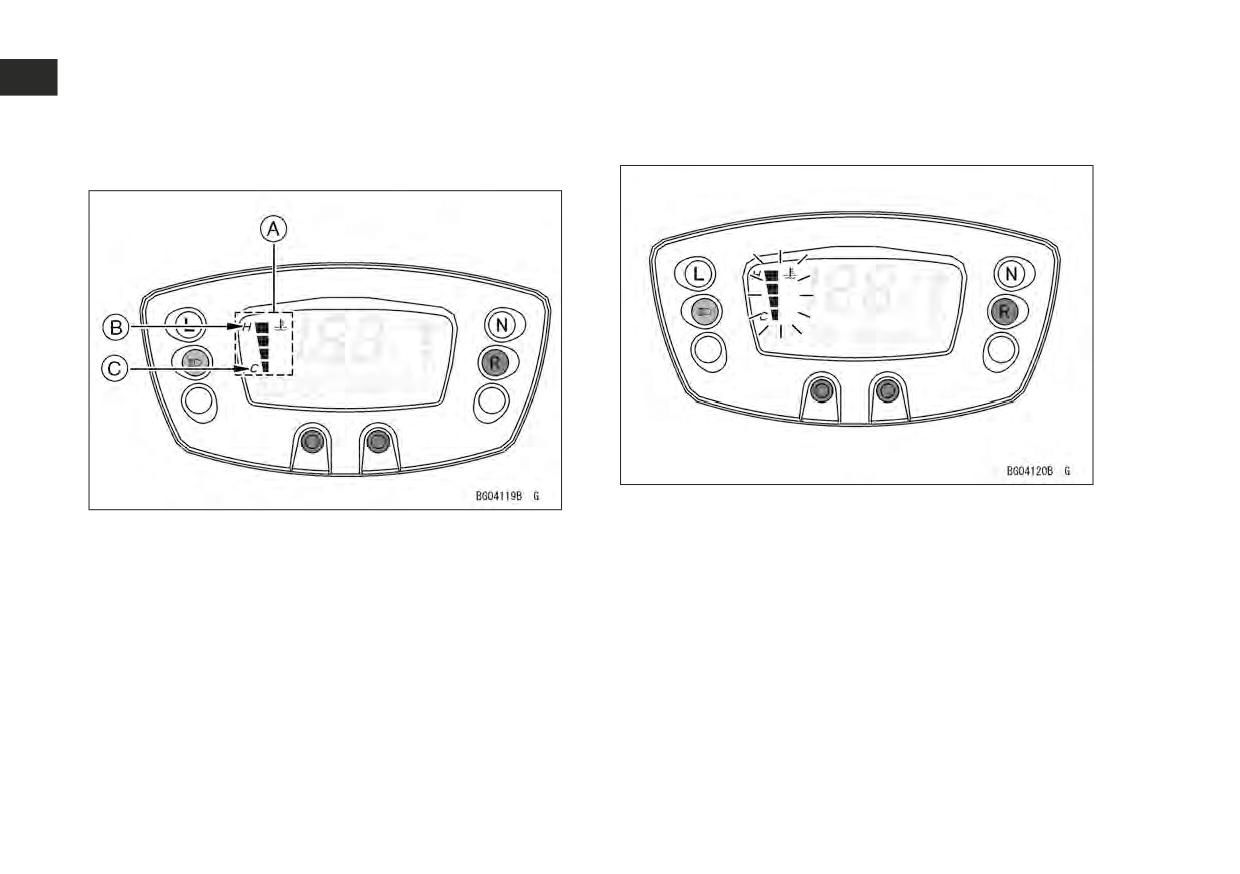

Указатель температуры охлаждающей

ОБЩИЕ СВЕДЕНИЯ

жидкости

Розетка питания

Световые индикаторы

Разъем для вспомогательного освещения

Контрольная лампа ЭУР (для моделей

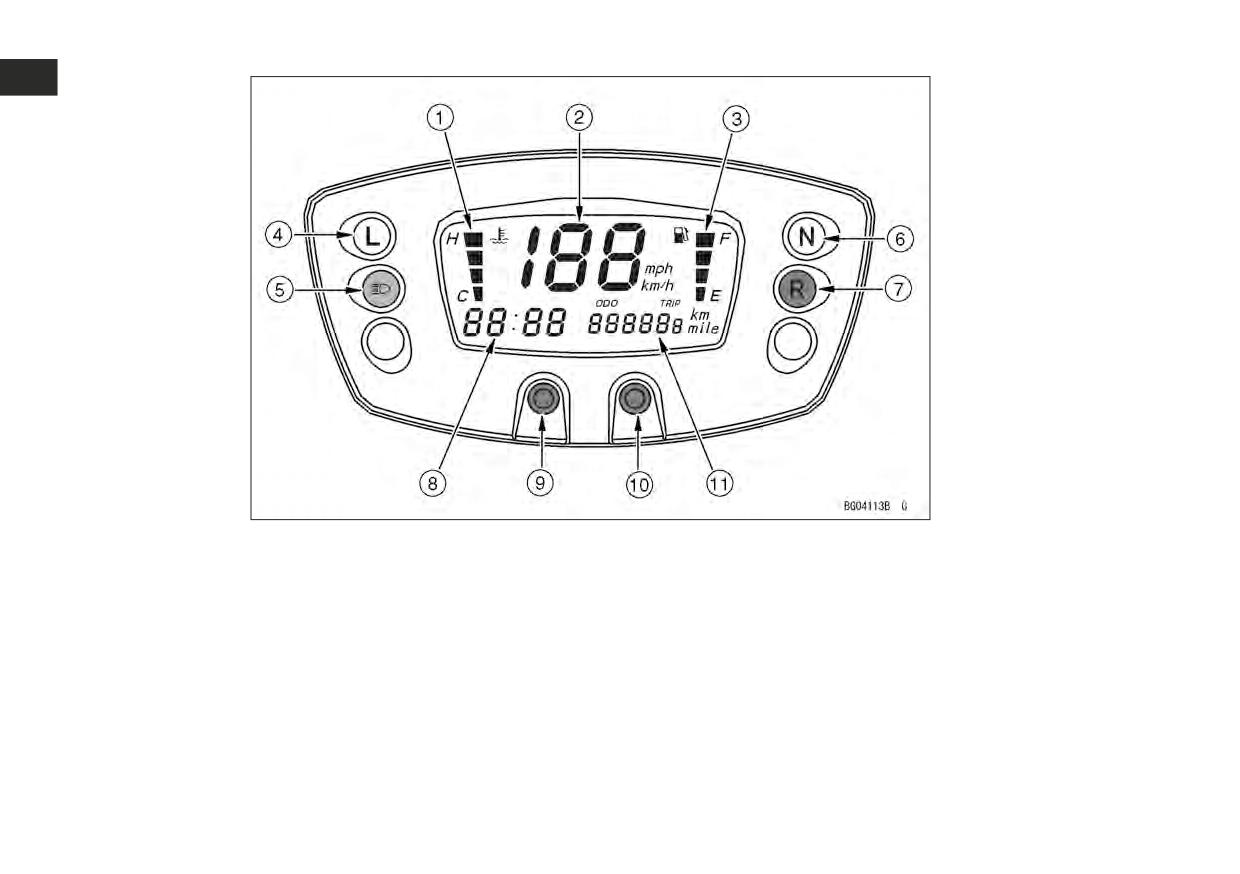

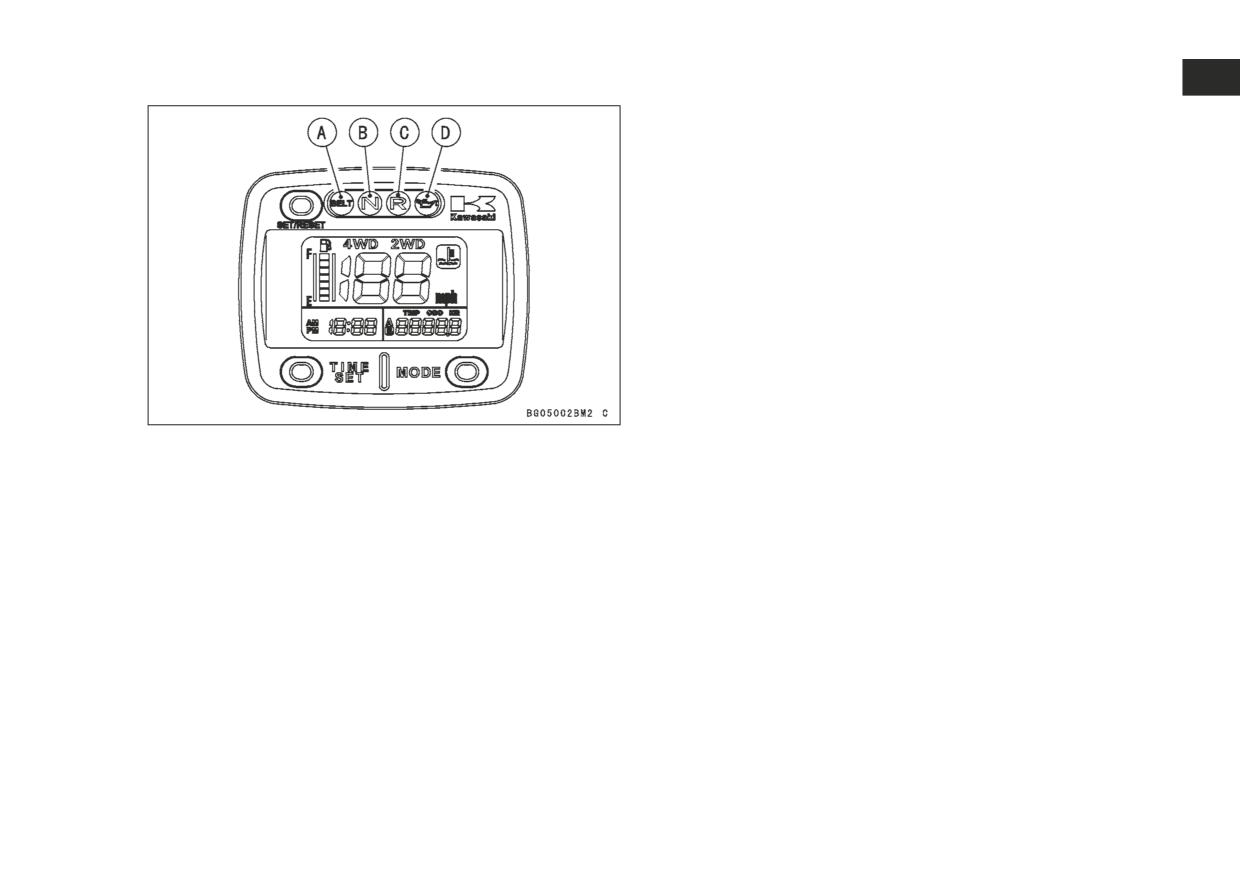

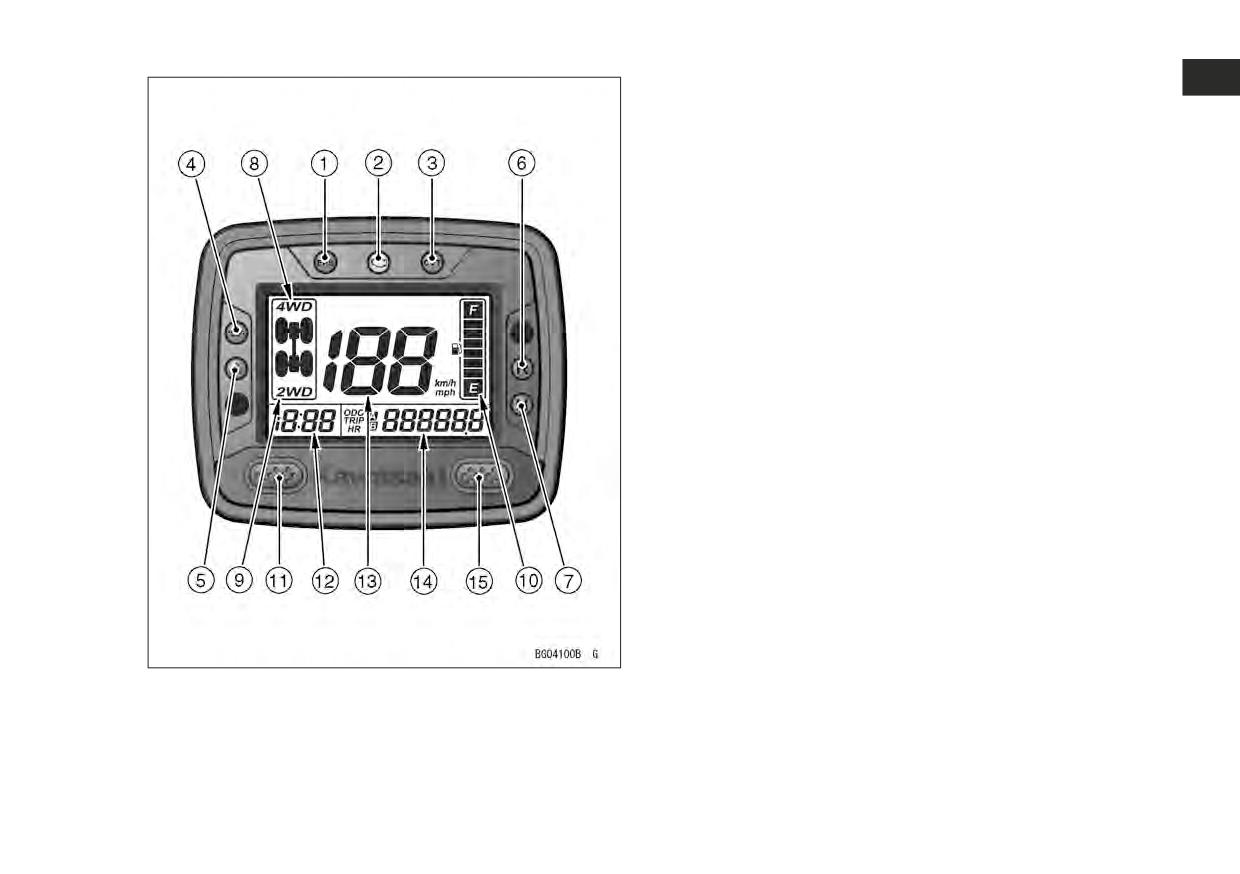

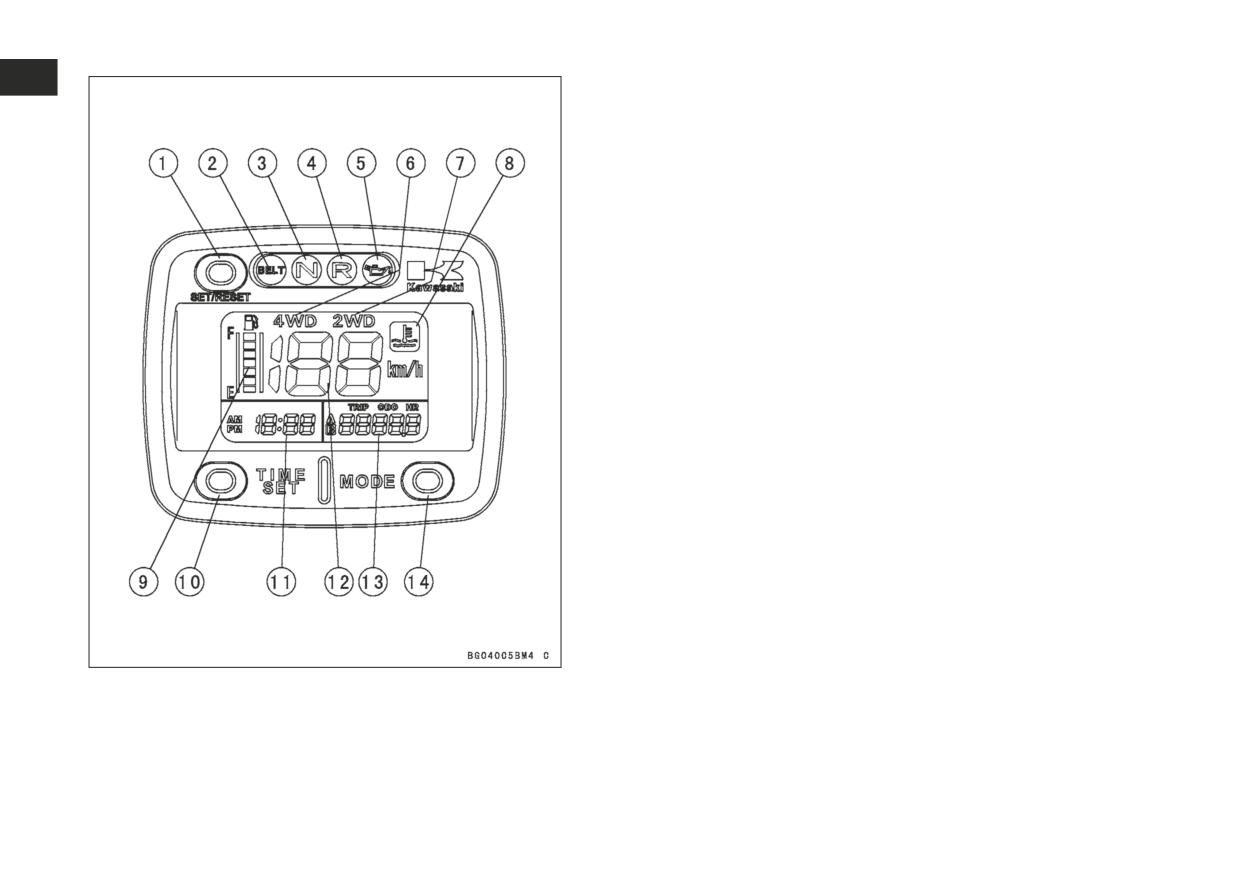

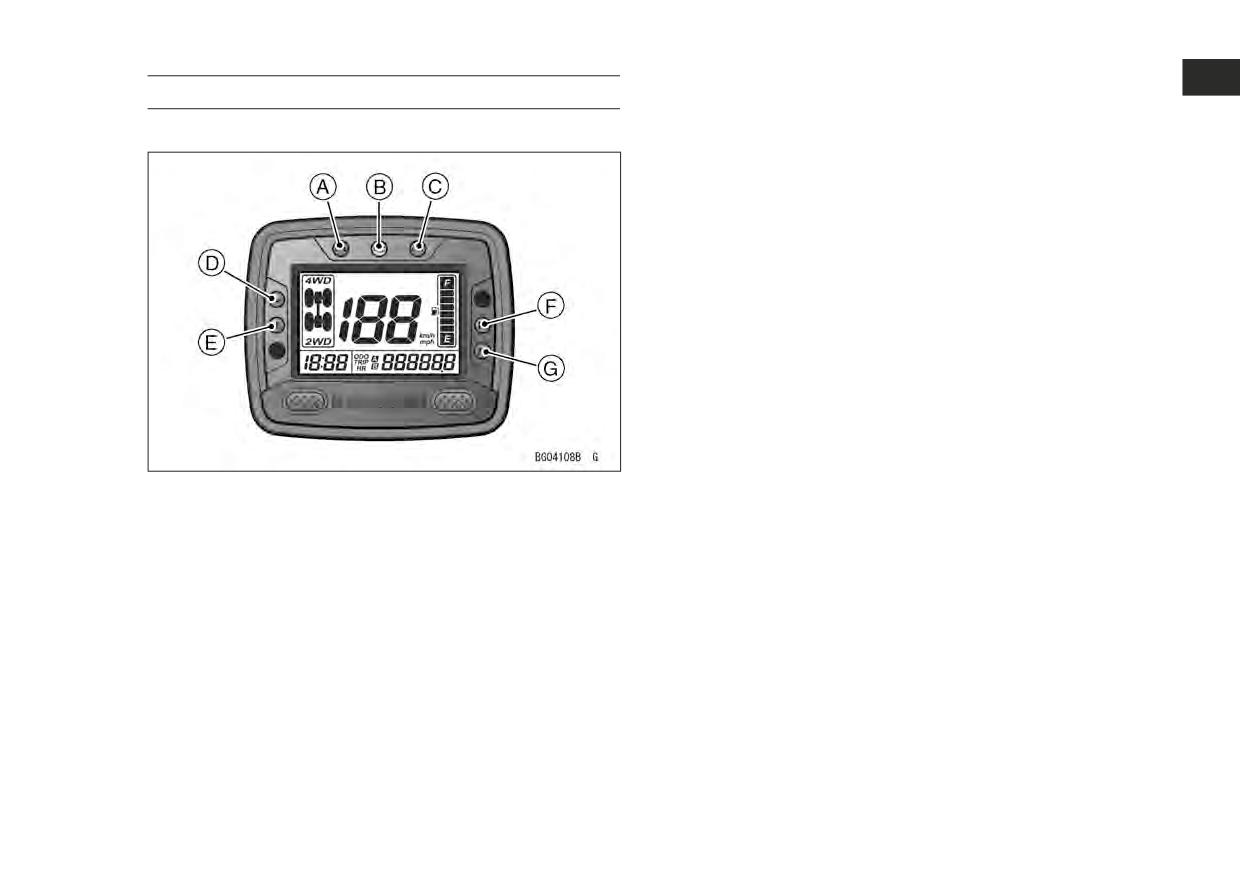

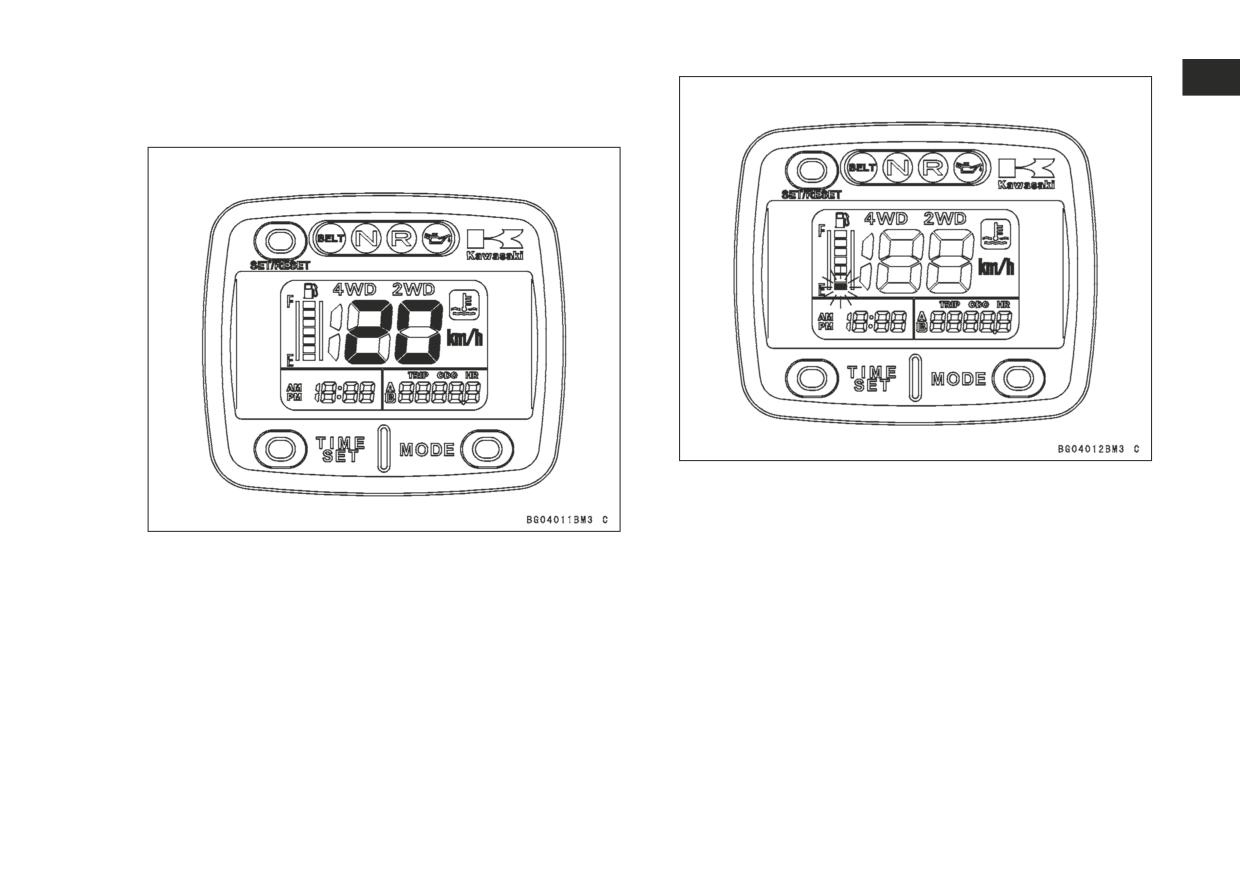

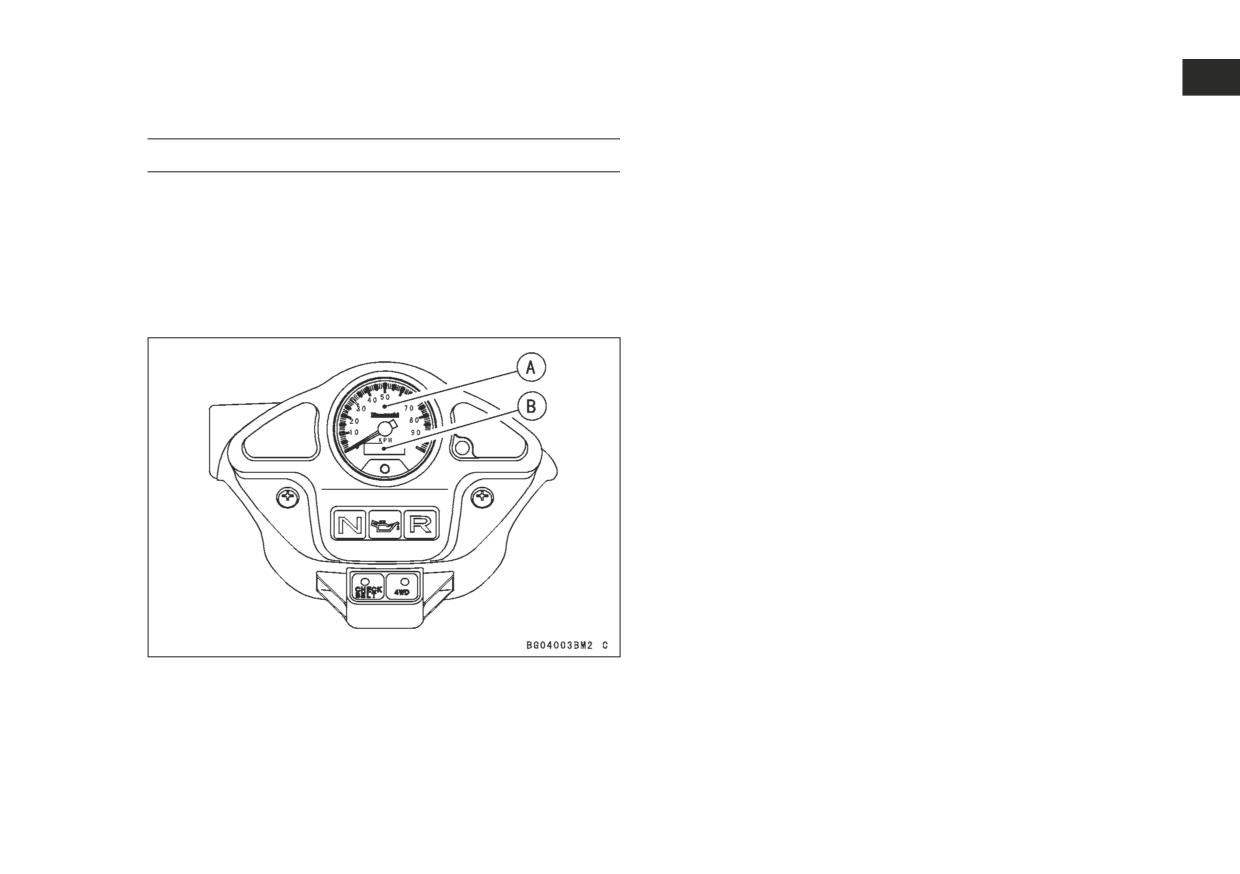

Многофункциональный измерительный

с ЭУР)

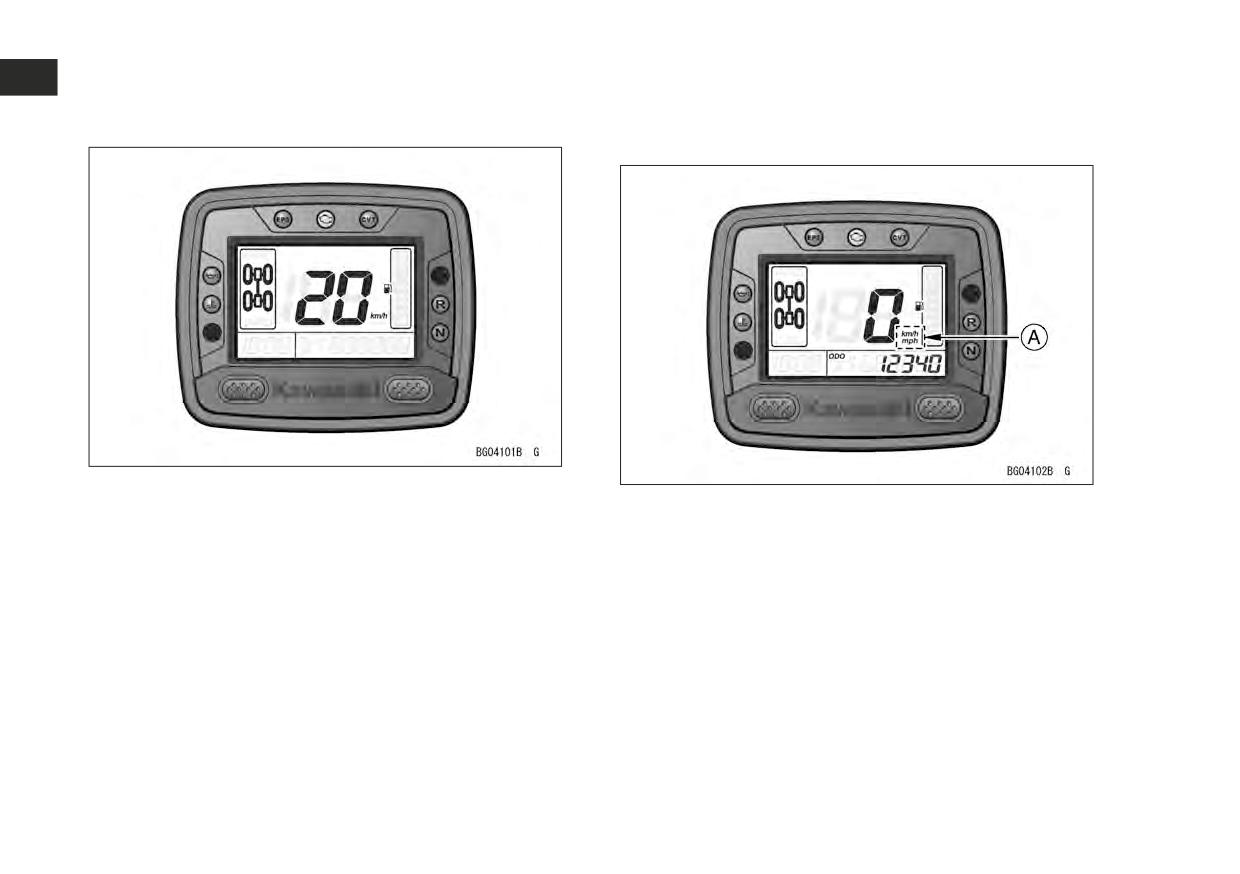

прибор

Контрольная лампа неисправности

Спидометр

двигателя

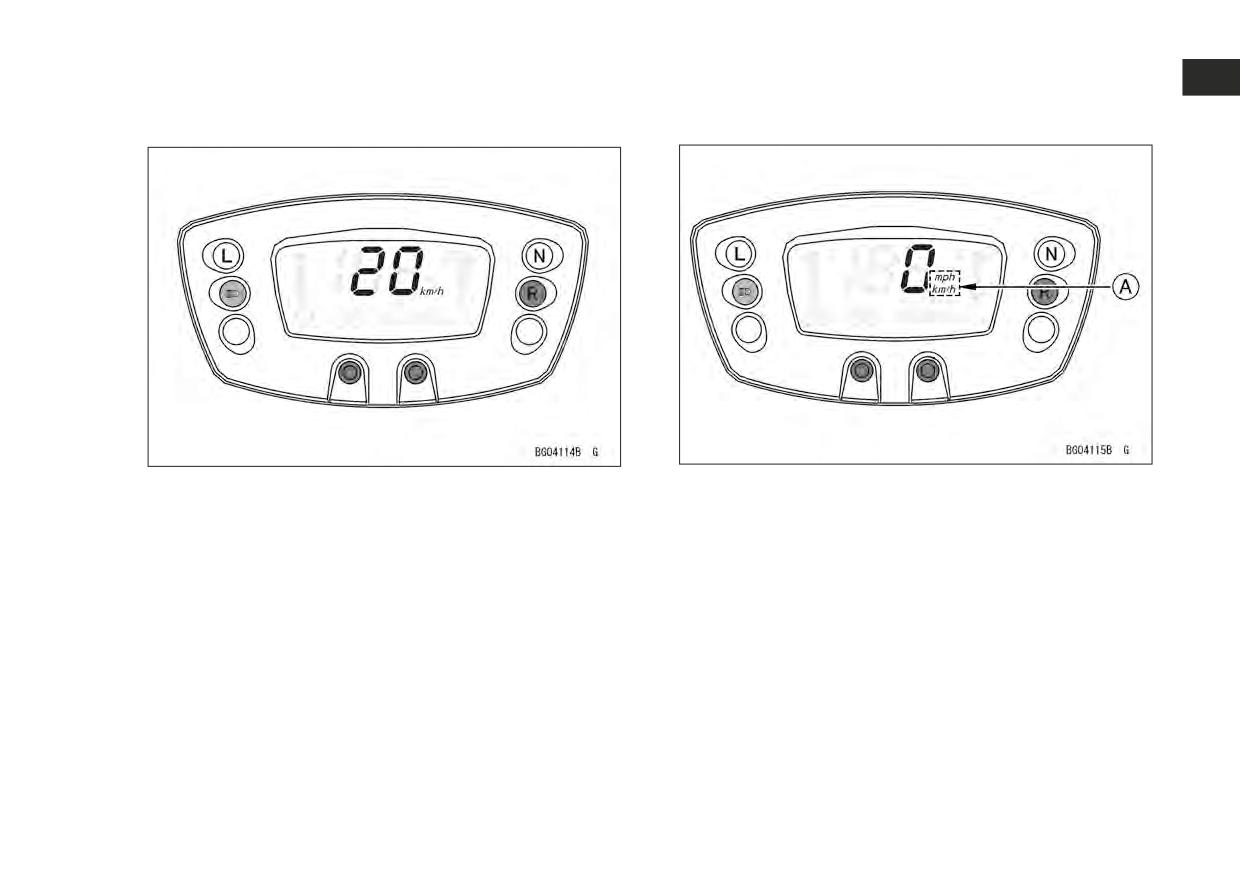

Дисплей км/ч·миль/ч

Контрольная лампа состояния вариаторного

Символ указателя уровня топлива

ремня

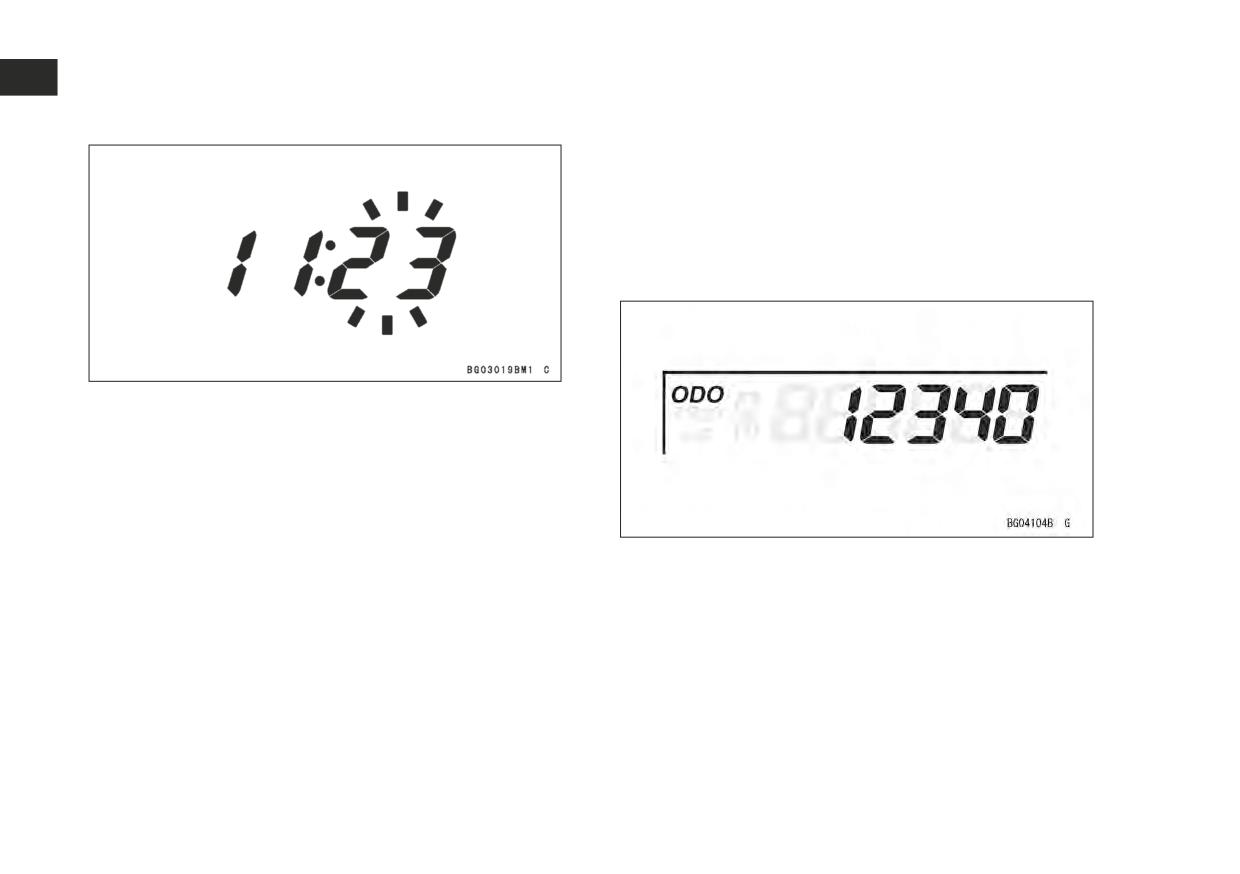

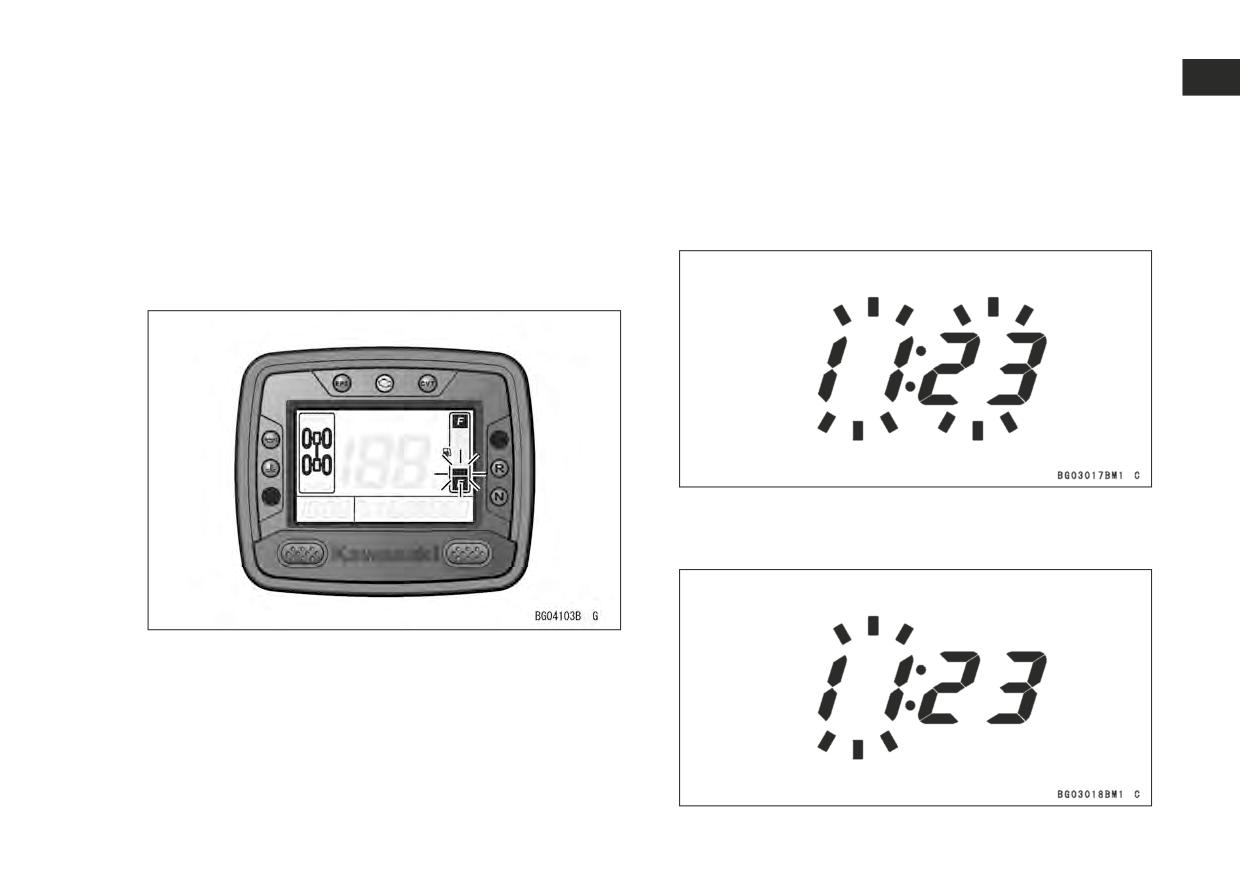

Часы

Контрольная лампа давления масла

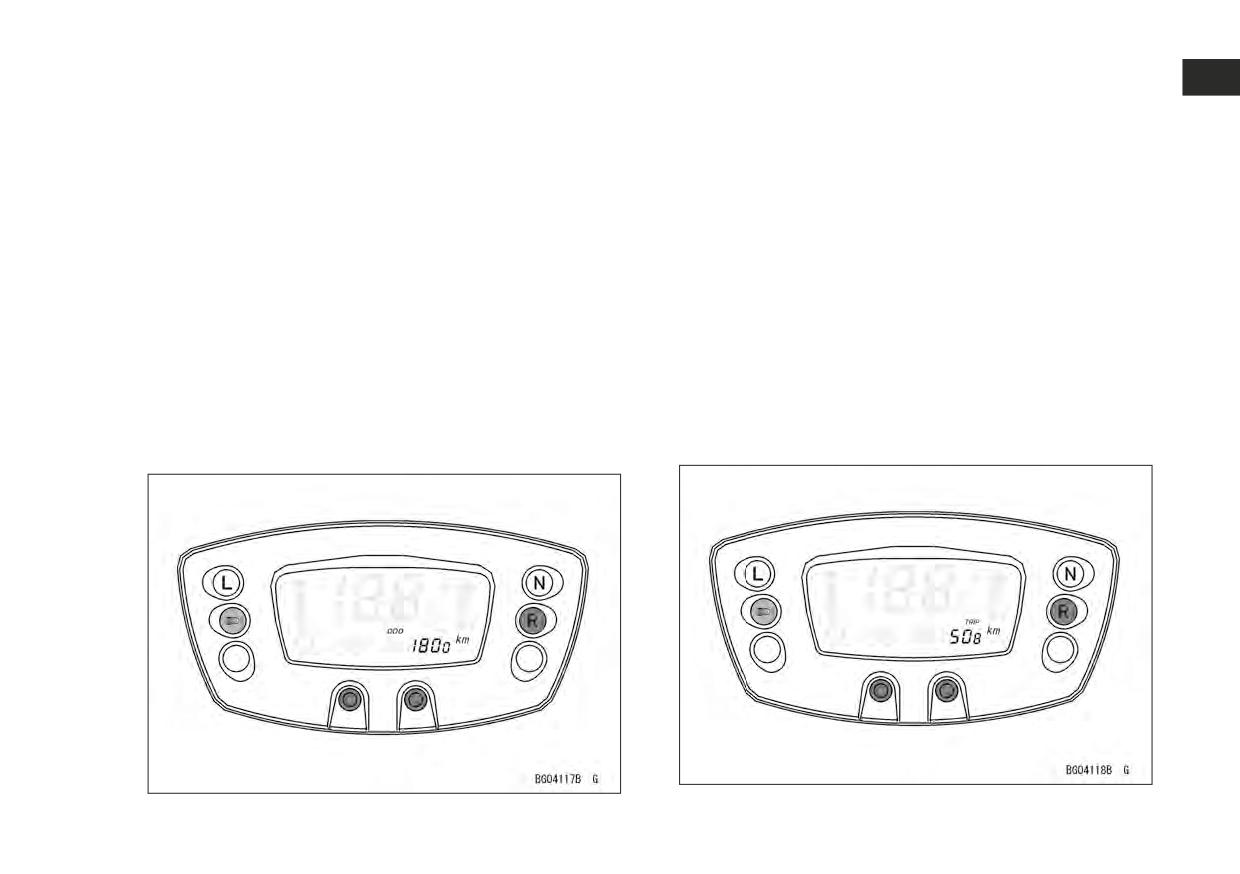

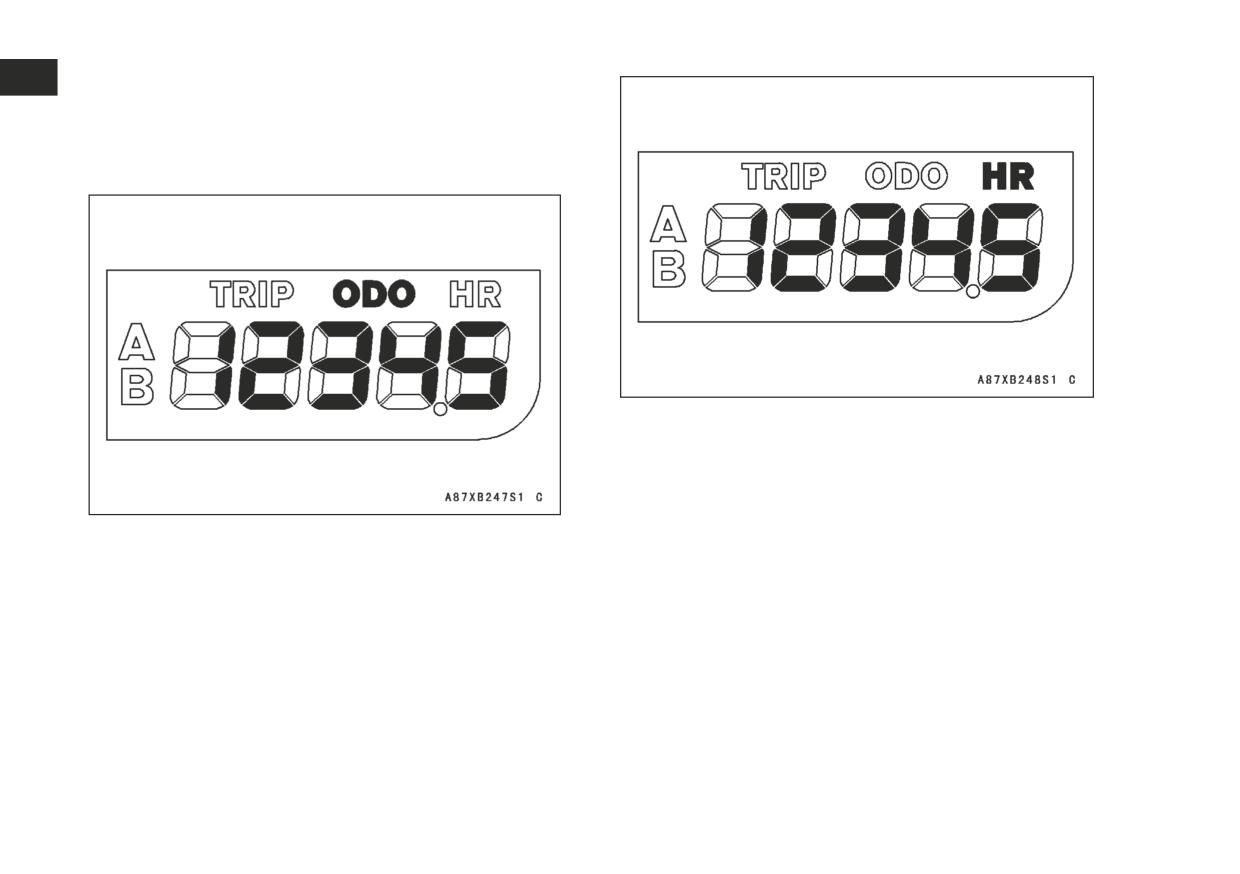

Счетчик пробега (одометр)

Контрольная лампа температуры

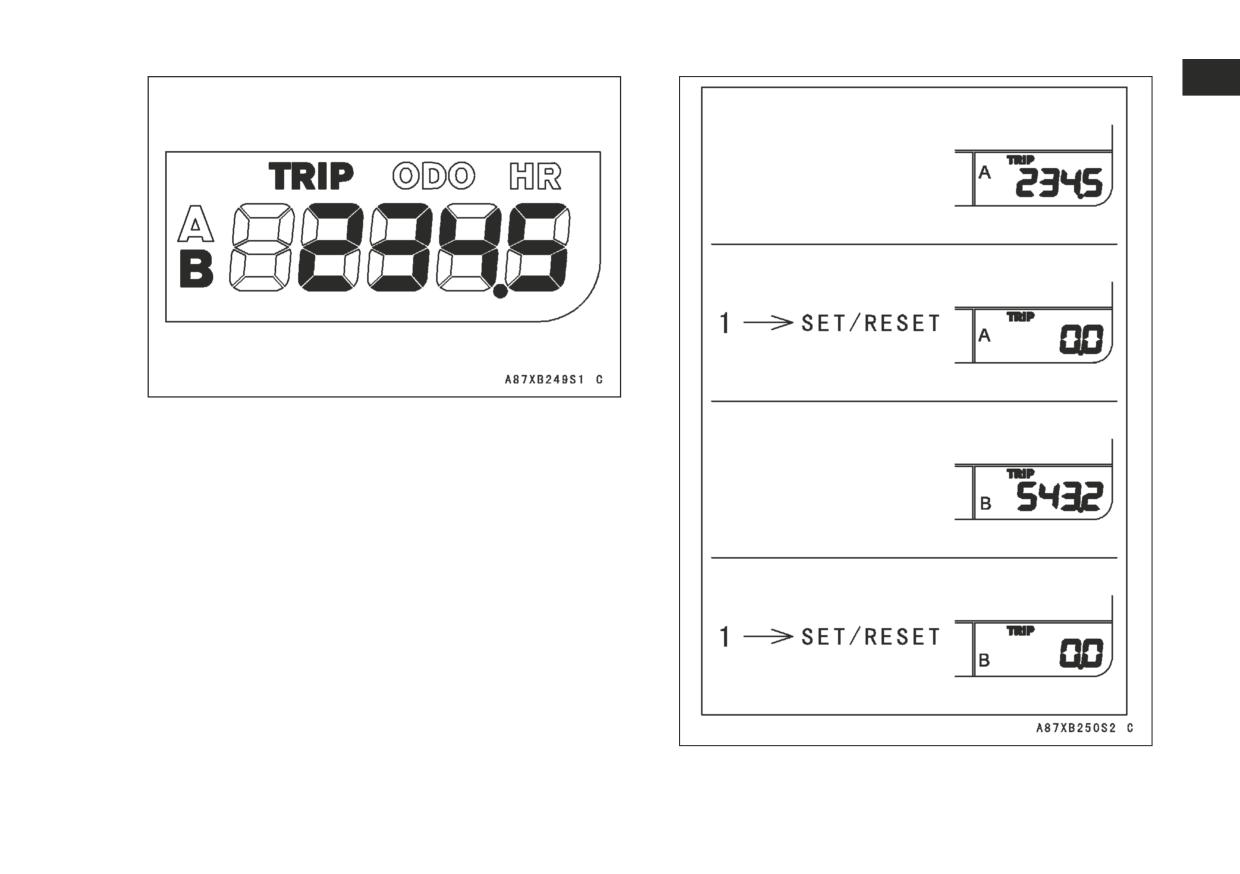

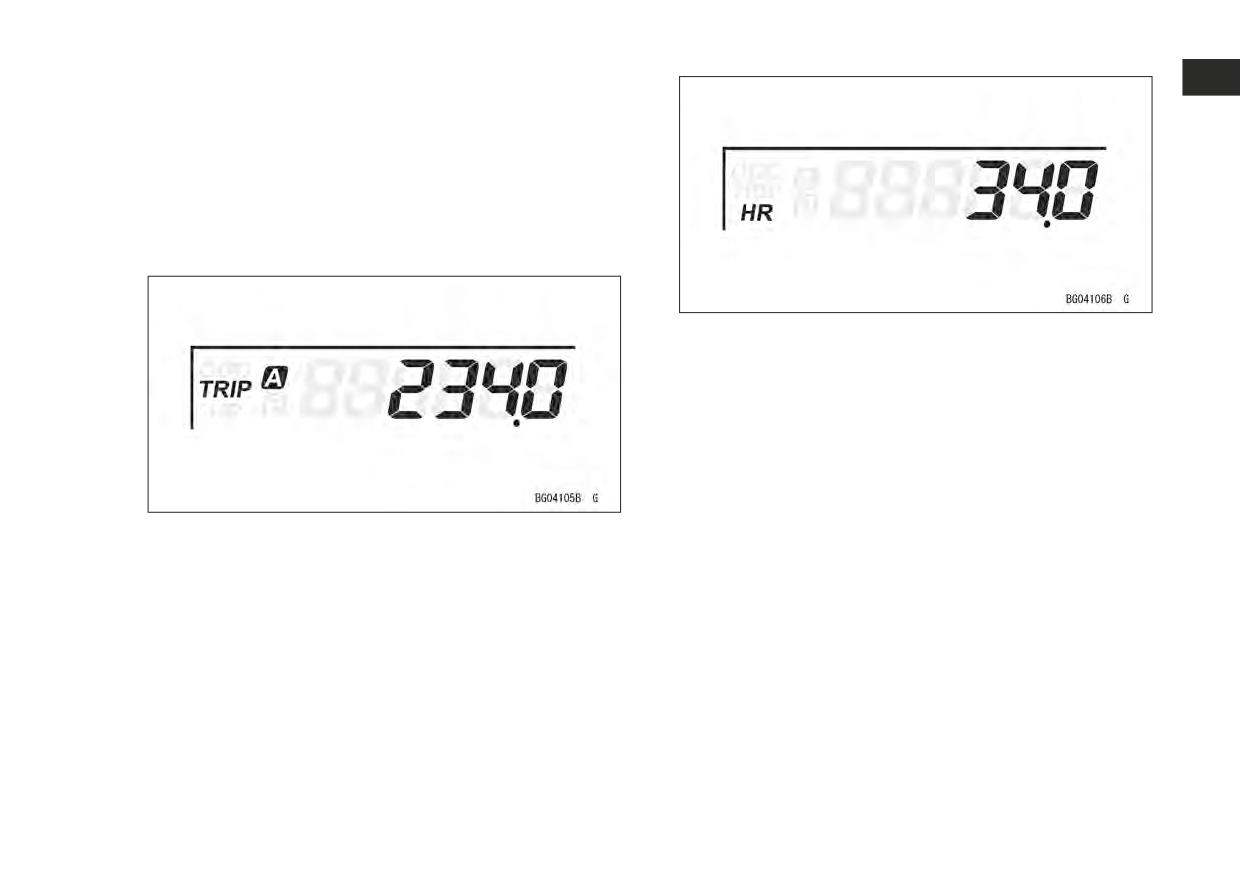

Счетчики суточного пробега AB

охлаждающей жидкости

Счетчик моточасов

Контрольная лампа заднего хода

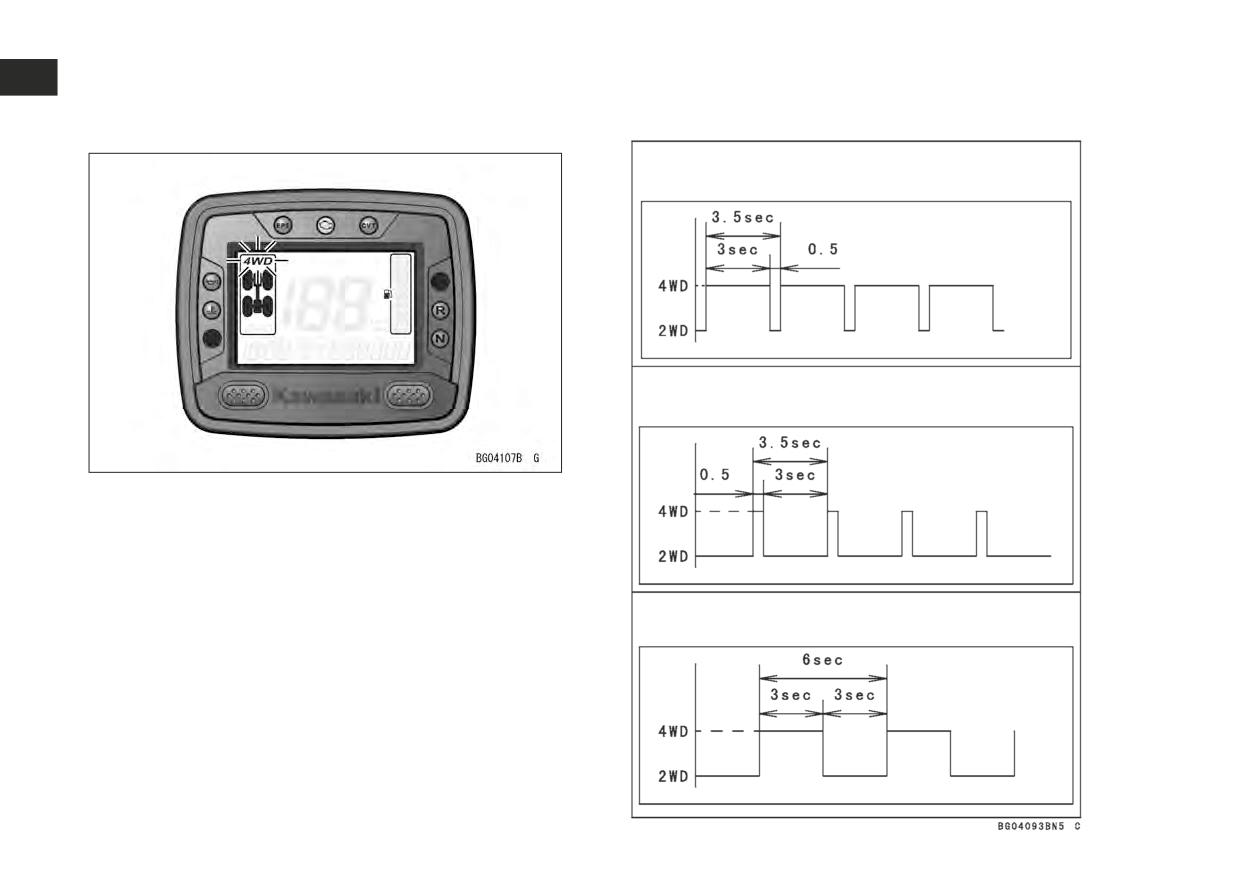

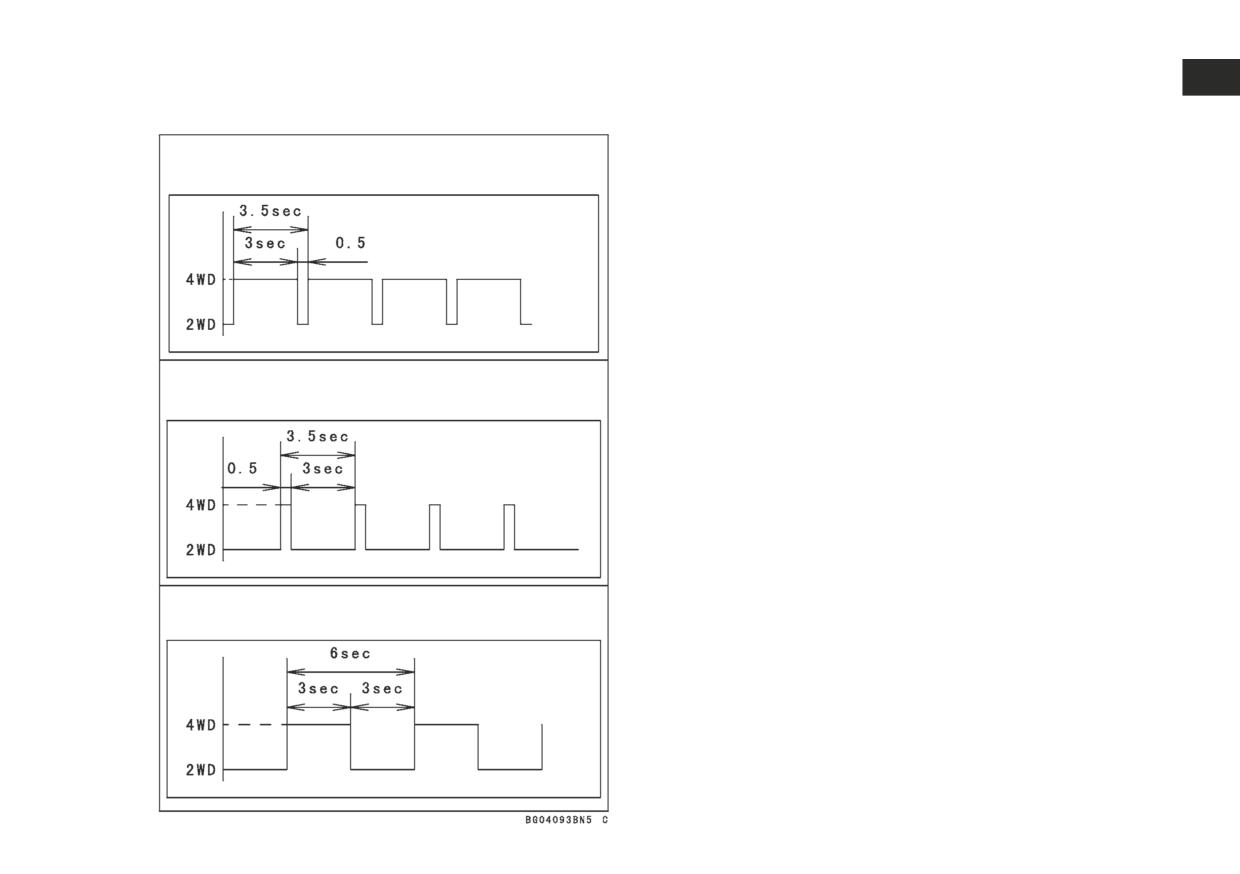

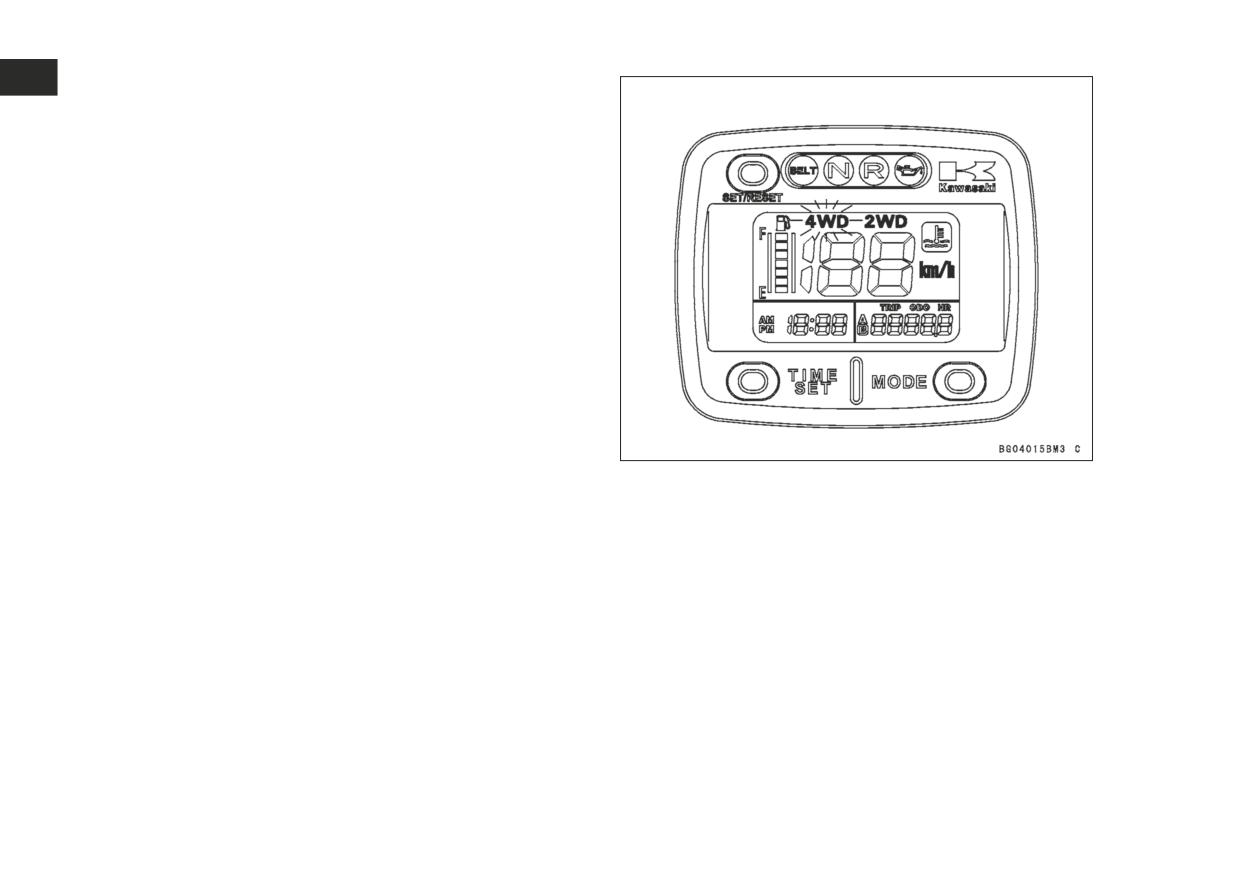

Световой индикатор 2WD/4WD

Контрольная лампа нейтрали

Спидометр

Нейтраль

Символ указателя уровня топлива

Задний ход

Предупредительный символ температуры

Предупредительный символ давления

охлаждающей жидкости

масла

Часы

Контрольная лампа состояния ремня

Счетчик пробега (одометр)

Контрольная лампа включения понижающей

Счетчик моточасов

передачи

Счетчик суточного пробега

Контрольная лампа дальнего света

Световой индикатор 2WD/4WD

Контрольная лампа нейтрали

Спидометр

Контрольная лампа заднего хода

Нейтраль

Выключатель зажигания/выключатель

Задний ход

габаритного и ближнего свет

103

Индикатор давления и температуры

Положение «OFF» (ВЫКЛ)

103

масла

Положение «ON» (ВКЛ)

103

Контрольная лампа полного привода

Положение «

103

(4WD)

Переключатели на левой рукоятке руля

104

Контрольная лампа состояния вариаторного

Выключатель освещения/переключатель

ремня

света фар

104

Контрольная лампа низкого уровня

Переключатель останова двигателя

105

топлива

Переключатель увеличения мощности на

Задний ход

заднем ходу (блокировка)

106

Нейтраль

Кнопка стартера

106

Контрольная лампа температуры

Кнопка звукового сигнала

107

охлаждающей жидкости / Контрольная

Рычаг дросселирования

107

лампа FI

Ручка регулировки холостого хода

108

Спидометр

Ручной стартер

108

Счетчик пробега (одометр)

Рычаг переключения передач

109

Счетчик суточного пробега

Повышающая передача

109

Счетчик моточасов

Понижающая передача

110

Рычаги и педаль тормоза

Передача заднего хода

110

Блокировка тормозного рычага (стояночный

Педаль переключения передач

110

тормоз)

Рычаг управления регулируемого переднего

Рычаг стояночного тормоза

дифференциала

112

Рычаг управления муфтой сцепления

Переключатель 2WD/4WD

113

Рычаг блокировки включения заднего хода

Рычаг дроссельной заслонки

114

Передний и задний багажники

Ограничитель дроссельной заслонки

115

Топливный бак

Сиденье

117

Топливо

Ящик для принадлежностей / багажник

122

Указатель уровня топлива в баке

Ящик для принадлежностей

123

Топливный кран

Набор инструментов

125

Замок зажигания

101

Кронштейн сцепного устройства

126

Установка лебедки

128

Перед пуском двигателя

158

ОБКАТКА

131

Использование стояночного тормоза

158

ТЕХНИКА УПРАВЛЕНИЯ

133

Модификации и дополнительное

Ежедневные проверки безопасности

133

оборудование

159

Пуск двигателя

135

Загрузка мотовездехода

160

Начало движения

137

Выполняйте ежедневные проверки

Переключение передач

137

безопасности

163

Переключение 2WD/4WD

139

Давление воздуха в шинах

164

Регулируемый передний дифференциал

Вождение по пересеченной местности

165

повышенного трения

140

Езда задним ходом

167

Торможение

141

Езда на полном приводе (4WD)

171

Останов двигателя

145

Поворачивание транспортного средства

172

Парковка мотовездехода

146

Подъем на холмы

174

Остановка мотовездехода в критической

Антенна с флагом

180

ситуации

147

Пересечение склонов

180

В случае опрокидывания транспортного

Спуск с холма

181

средства

148

Скольжение и занос

185

БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ

149

Езда по воде

186

Прочитайте руководство по эксплуатации

149

ИНФОРМАЦИЯ КОНТРОЛЯ ВИБРАЦИИ

Соблюдайте местные законы

150

И ШУМА

191

Наблюдение взрослого человека

150

Контрольная информация

191

Начинающие водители

151

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для использования только вне дорог

152

И РЕГУЛИРОВКА

193

Одевайтесь должным образом

153

Карта периодического обслуживания

194

Только водитель

154

Моторное масло

205

Управляйте осторожно и со здравым

Трансмиссионное масло

215

расчетом

155

Масло передней и задней главной

Никогда не садитесь за руль в нетрезвом

передачи

219

виде

156

Система охлаждения

228

Прочно держите ноги на подножках, а руки

Вентилятор охлаждения радиатора

228

на руле

157

Охлаждающая жидкость

229

Масляный радиатор

233

Подвеска

303

Свеча зажигания

234

Свет фары

305

Клапанный зазор

238

Аккумуляторная батарея

306

Воздушный фильтр

238

Предохранитель

316

Искрогаситель

249

Система рулевого управления

Трос дросселя

253

с усилением

317

Трос блокировки включения заднего хода

255

Автомат-прерыватель

321

Карбюратор

256

Смазка

322

Регулировка холостого хода

258

Очистка

323

Муфта сцепления

260

Затяжка болтов и гаек

326

Приводная цепь

263

ХРАНЕНИЕ

332

Кожух звездочки

267

Подготовка к хранению

332

Топливная система

268

Подготовка к эксплуатации после хранения.... 334

Вентиляция топливного бака

269

ТРАНСПОРТИРОВКА МОТОВЕЗДЕХОДА

335

Рычаг пускового обогатителя

270

ПОДЪЕМ МОТОВЕЗДЕХОДА

339

Рычаг переключения передач

272

РУКОВОДСТВО ПО ПОИСКУ

Рычаг управления регулируемого

НЕИСПРАВНОСТЕЙ

340

дифференциала

275

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

342

Приводной ремень трансмиссии

ИНФОРМАЦИЯ О ПРЕДПРОДАЖНОЙ

(бесступенчатая трансмиссия)

277

ПОДГОТОВКЕ

343

Система Kawasaki торможения двигателем.. 280

УЧЕТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

346

Тормоза

280

Передний тормоз

280

Задний тормоз

286

Стояночный тормоз

292

Выключатель сигнала торможения

293

Колеса

294

Колесные диски

294

Шины:

294

Чехлы шарниров

299

Система рулевого управления с усилением... 303

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 17

PERFORMANCE

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Maximum Torque

Максимальный крутящий момент

Minimum Turning Radius

Минимальный радиус поворота

DIMENSIONS

ГАБАРИТНЫЕ РАЗМЕРЫ

Overall Length

Габаритная длина

Overall Width

Габаритная ширина

Overall Height

Габаритная высота

Wheelbase

Колесная база

Tread:

Front

Ширина колеи колес:

Спереди

Rear

Сзади

Ground Clearance:

Rear final gear case

Дорожный просвет:

Задняя главная передача

Center of frame

Центр шасси

Curb Mass

Снаряженная масса

ENGINE

ДВИГАТЕЛЬ

Type

Тип

Displacement

Рабочий объем

Bore × Stroke

Диаметр цилиндра и ход поршня

Compression Ratio

Степень сжатия

Starting System

Система пуска

Carburetion

Смесеобразование

Ignition System

Система зажигания

Ignition Timing

Установка угла опережения зажигания

(Electronically advanced)

(электронное управление)

Spark Plug

Свеча зажигания

Lubrication System

Система смазки

Engine Oil:

Type

Моторное масло:

Тип

Viscosity

Вязкость

Capacity

Объем

Coolant Capacity

Емкость системы охлаждения

18 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

DRIVE TRAIN

ТРАНСМИССИЯ

Driving System:

Primary

Система привода:

Первичная

Final

Конечная

Transmission Type

Тип коробки передач

Primary Reduction Ratio

Первичное передаточное отношение

Final Reduction Ratio

Передаточное число главной передачи

Overall Drive Ratio:

Forward

Общее передаточное число:

Вперед

Reverse

Задний ход

Transmission Gear Ratio:

Forward

Передаточное число трансмиссии: Вперед

Reverse

Задний ход

Front Final Gear Case Oil:

Масло в картере передней главной передачи:

Type

Тип

Capacity

Объем

Rear Final Gear Case Oil:

Масло в картере задней главной передачи:

Type

Тип

Capacity

Объем

FRAME

РАМА

Type

Тип

Castor

Угла продольного наклона шкворня

Trail

Вылет вилки

Tire Size:

Front

Размерность шин:

Спереди

Rear

Сзади

Rim Size:

Front

Размер обода:

Спереди

Rear

Сзади

Brake:

Front

Тормоз:

Спереди

Rear

Сзади

Parking Brake

Стояночный тормоз

Fuel Tank Capacity

Емкость топливного бака

МЕСТОПОЛОЖЕНИЕ ЭТИКЕТОК 25

МЕСТОПОЛОЖЕНИЕ ЭТИКЕТОК

Некоторые наклейки неприменимы ко всем моделям

ПРИМЕЧАНИЕ

и их местоположение может изменяться, в зависимости

 Типовые предупредительные наклейки этого

от модели. Примите к сведению, иллюстрации моделей

раздела имеют каталожные номера, что позволит

и используемых наклеек приведены только в качестве

дилеру правильно выполнить заказ.

примера.

Для информации, касающейся именно вашей модели,

обратитесь к варианту руководства по эксплуатации на

английском языке, свяжитесь с официальным дилером

Kawasaki или дистрибьютором.

ПРИМЕЧАНИЕ

 Ярлыки и их местоположения, указанные

в дальнейшем для KVF750, используются только

в качестве примера. Для уместной информации,

касающейся вашей модели, см РЭ на английском

языке.

Все ярлыки предупреждения, которые находятся на

вашем мотовездеходе, приведены здесь. Прочитайте

и уясните их смысл. На них содержится важная

информация, касающаяся личной безопасности

1. Общее предупреждение

водителя и безопасности других людей, которые могут

2. Уведомление о переключении передач

управлять мотовездеходом. Поэтому очень важно,

3. Предупреждение на защитных крышках

чтобы все предупредительные наклейки находились на

4. Возрастные рекомендации

мотовездеходе в указанных местах. Если какая-нибудь

5. Важная информация о воздушном фильтре

наклейка отсутствует, повреждена или износилась,

получите ее замену у дилера Kawasaki и прикрепите

в соответствующем положении.

32 МЕСТОПОЛОЖЕНИЕ ЭТИКЕТОК

(10)

(11)

Давление воздуха в холодных

ПРЕДУПРЕЖДЕНИЕ

шинах

Пренебрежение или некачественное выполнение обслуживания коробки передач

может привести к чрезмерному износу или повреждению приводного ремня, что может

заблокировать коробку передач и колеса. Это может привести к потере управления

и вызвать аварию с возможной травмой или смертельным исходом.

Осмотр приводного ремня трансмиссии требуется выполнять, по крайней мере, через каждые

90 дней использования транспортного средства (средний пробег за день принимается равным

19 км или 12 миль). Недопустимо превышать пробег в 1700 км (1100 миль), поскольку при

нормальном использовании происходит износ приводных ремней. Необходимо выполнять

более частый осмотр, если транспортное средство эксплуатируется в тяжелых условиях

(буксировка прицепа, поездки по грязи или глубокой воде, эксплуатация в чрезвычайно

пыльных условиях). Если наблюдается чрезмерное проскальзывание ремня, не эксплуатируйте

транспортное средство, пока поврежденная деталь не будет отремонтирована. См.

Руководство по эксплуатации для своего транспортного средства.

МЕСТОПОЛОЖЕНИЕ ЭТИКЕТОК 35

(17)

ОПАСНО / ТОКСИН

ПРЕДУПРЕЖДЕНИЕ,

В СООТВЕТСТВИИ

С КАЛИФОРНИЙСКИМ

ЗАКОНОМ №65

ПОЛЮСНЫЕ ШТЫРИ

ИСПОЛЬЗУЙТЕ

АККУМУЛЯТОРНОЙ

СЕРНАЯ КИСЛОТА

НЕМЕДЛЕННО

ЗАЩИТУ ДЛЯ ГЛАЗ

БАТАРЕИ, ЗАЖИМЫ И

НЕ

МОЖЕТ ВЫЗВАТЬ

ПРОМЫТЬ ГЛАЗА

ВЗРЫВООПАСНЫЕ

СВЯЗАННАЯ АРМАТУРА

• ВЫЗЫВАТЬ ИСКРУ

СЛЕПОТУ ИЛИ

ВОДОЙ. НЕМЕДЛЕННО

ГАЗЫ МОГУТ ВЫЗВАТЬ

• ИСПОЛЬЗОВАТЬ

СЕРЬЕЗНЫЕ

ОБРАТИТЬСЯ ЗА

СОДЕРЖАТ СВИНЕЦ.

СЛЕПОТУ ИЛИ СТАТЬ

ОТКРЫТЫЙ ОГОНЬ

ОЖОГИ.

МЕДИЦИНСКОЙ

СОЕДИНЕНИЯ СВИНЦА И

ПРИЧИНОЙ ТРАВМЫ.

• КУРИТЬ

ПОМОЩЬЮ.

ХИМИКАЛИИ ПРИЗНАНЫ

В ШТАТЕ КАЛИФОРНИЯ

ХРАНИТЕ ВНЕ ДОСЯГАЕМОСТИ ДЕТЕЙ

КАК ВЫЗЫВАЮЩИЕ

РАК И ВЛИЯЮЩИЕ НА

РЕПРОДУКТИВНОЕ

ЗДОРОВЬЕ.

ВЫМЫТЬ РУКИ ПОСЛЕ

ИСПОЛЬЗОВАНИЯ.

5PSYMBWPD

40 МЕСТОПОЛОЖЕНИЕ ЭТИКЕТОК

(1) Общие предупреждения

1. Используйте защитное снаряжение, см.

страницу xx

2. Не используйте это транспортное средство на

дорогах общего пользования, см. страницу xx

3. Прочитайте руководство по эксплуатации, см.

страницу xx

4. Не перевозите на этом транспортном средстве

пассажиров, см. страницу xx

5. Никогда не употребляйте алкоголь или

лекарственные препараты, см. страницу xx

6. Не допускайте к управлению детей до 16

лет, см. раздел «ВАЖНО» в начале данного

руководства

7. Максимальная грузоподъемность, см. страницу

8. Давление в шинах, см. страницу xx

(2) Предельно допустимая нагрузка для

переднего багажника, см. страницу xx

(3) Предельно допустимая нагрузка для

заднего багажника, см. страницу xx

ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ 53

ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ

Максимальная грузоподъемность

ПРЕДУПРЕЖДЕНИЕ

Вес водителя и груза не должен превышать.

кг

ОПАСНО

Перегружать мотовездеход или перевозить

и буксировать груз ненадлежащим образом.

ПРЕДУПРЕЖДЕНИЕ

ОПАСНО

ЧТО МОЖЕТ СЛУЧИТЬСЯ

Использовать мотовездеход с неподходящими

Может измениться управляемость транспортного

модификациями.

средства, что может привести к аварии.

ЧТО МОЖЕТ СЛУЧИТЬСЯ

КАК ИЗБЕЖАТЬ ОПАСНОСТИ

Несоответствующая установка дополнительного

Никогда не превышайте установленную для

оборудования или модификации мотовездехода

мотовездехода грузоподъемность. Груз должен

могут вызвать изменения в управляемости, что

быть распределен и закреплен должным образом.

может привести к аварии.

При перевозке груза или буксировке прицепа

снижайте скорость. Увеличьте дистанцию для

КАК ИЗБЕЖАТЬ ОПАСНОСТИ

должного торможения.

Никогда не модифицируйте мотовездеход,

При перевозке груза или буксировке прицепа

навешивая неподходящее дополнительное

всегда соблюдайте приведенные в этом разделе

оборудование. Все детали и дополнительное

инструкции.

оборудование, устанавливаемые на этот

транспортном средстве, должны быть

За исключением собственных запасных частей

оригинальной продукцией Kawasaki или

и принадлежностей, Kawasaki не контролирует

их эквивалентами, предназначенными для

конструкцию или применение принадлежностей

использования именно на этом мотовездеходе,

других производителей. В некоторых случаях,

и должны устанавливаться и использоваться

при неподходящей установке или использовании

согласно инструкций.

дополнительного оборудования (или при модификации

При наличии вопросов проконсультируйтесь

транспортного средства), может быть прервана

софициальным дилером мотовездехода.

гарантия. В выборе и использовании дополнительного

оборудования, а так же при загрузке транспортного

средства, вы лично ответственны за свою собственную

безопасность и безопасность других лиц.

54 ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ

ПРИМЕЧАНИЕ

В любом случае, никогда не превышайте вышеуказанные

пределы. Попробуйте сохранить баланс между передней

 Запасные части и принадлежности Kawasaki

и задней частью, перевозя вдвое больший по весу

были специально разработаны для использования

груз на заднем багажнике, по сравнению с грузом на

на мотовездеходе Kawasaki. Мы настоятельно

переднем багажнике.

рекомендуем, чтобы все используемые на

 Груз должен быть надежно закреплен. Удостоверьтесь,

транспортном средстве запасные части

что груз не будет перемещаться во время движения.

и принадлежности были подлинными компонентами

Проверяйте надежность крепления груза как можно чаще

Kawasaki.

(только не во время движения транспортного средства)

Поскольку мотовездеход чувствителен к увеличению

и, по мере необходимости, выполняйте корректировку

веса, изменению распределения веса и аэродинамическим

крепления.

силам, необходимо соблюдать повышенные меры

 Не перевозите тяжелые или громоздкие предметы даже

предосторожности при перевозке груза и (или) при

на грузовом багажнике. Они предназначены для легких

навешивании дополнительного оборудования. Следующие

предметов, перегрузка может отрицательно сказаться на

общие указания должны помочь в принятии решений.

управляемости из-за изменений в распределении веса

 При перевозке груза и буксировке прицепа уменьшайте

и аэродинамических сил.

скорость. Переключите коробку передач на «L»

 Не устанавливайте дополнительное оборудование

(пониженная передача). Тормозной путь увеличивается.

и не перевозите груз, если это ухудшает рабочие

Соблюдайте чрезвычайную осторожность, когда

характеристики транспортного средства. Удостоверьтесь,

поднимаетесь и спускаетесь с холмов, а также при

что не затронуты компоненты освещения, дорожный

пересечении склонов. При перевозке груза и буксировке

просвет, тормоза или работа органов управления,

прицепа транспортное средство может стать

движение колес или любой другой аспект работы

непослушным и непредсказуемым в управлении.

транспортного средства.

 Любой груз следует крепить как можно ниже, чтобы

 Всегда вычитайте вес буксировочного устройства

уменьшить эффект от увеличения высоты центра

из величины предельно допустимой нагрузки. Для

тяжести транспортного средства. Масса груза должна

получения дополнительной информации о кронштейне

также равномерно распределяться с каждой стороны.

сцепного устройства см. главу ОБЩАЯ ИНФОРМАЦИЯ.

Поместите груз на заднюю часть переднего багажника

 Вес, приложенный к рулю, увеличит массу блока

и на переднюю часть заднего багажника. Это поможет

рулевого управления и может вызвать опасные ситуации

поддерживать стабильность транспортного средства,

при вождении.

централизуя вес. Избегайте перевозки груза, который

 Ветровые стекла, коробки багажника и другие объемные

выступает за габариты задней части транспортного

предметы неблагоприятно воздействуют на стабильность

средства.

и управляемость транспортного средства из-за своего

 Не помещайте больше

___ кг на переднем багажнике

веса и аэродинамических сил, воздействующих на их

и больше

___ кг на заднем багажнике. При установке

поверхности во время движения транспортного средства.

нестандартных багажников никогда не превышайте

Плохо спроектированные или установленные изделия

указанную изготовителем багажника грузоподъемность.

могут привести в поездке к опасным ситуациям.

ОБЩИЕ СВЕДЕНИЯ 55

ОБЩИЕ СВЕДЕНИЯ

Розетка питания

(для KVF750, 650, 360 и 300)

ОБОРУДОВАНИЕ РОЗЕТКА ПИТАНИЯ

Разъем розетки расположен под левой ручкой руля.

Черный / желтый

Замок зажигания также управляет и цепью

штепсельной розетки; на этом транспортном средстве

эта цепь защищена дополнительным предохранителем.

Коричневый

Красный

Коричневый

Разъем оснащен крышкой. Снимите ее, чтобы

ПРЕДОХРАНИТЕЛЬ

подключить дополнительное электрическое

оборудование.

УВЕДОМЛЕНИЕ

Не подключайте электрическое оборудование

с мощностью выше

___Вт, иначе аккумуляторная

батарея может разрядиться.

ПРИМЕЧАНИЕ

 Значения для электрической мощности и силы

тока указаны в английском варианте РЭ в разделе

«Розетка питания» главы «ОБЩИЕ СВЕДЕНИЯ».

 Обратитесь к соответствующей странице

и скопируйте приведенные там значения в пустые

места, оставленные на этой странице.

A. Розетка питания

B. Крышка

56 ОБЩИЕ СВЕДЕНИЯ

Разъем для вспомогательного

УВЕДОМЛЕНИЕ

освещения

Транспортное средство оснащено разъемом

(для KVF750)

для подключения электрического оборудования

Разъем вспомогательного электрического

(предохранитель 5 А). Никогда не используйте

оборудования расположен в задней части под задним

для защиты цепи предохранители с номиналом

фонарем.

больше 5 А. Не подключайте к электрической сети

транспортного средства нагрузку с суммарной

мощностью больше 60 Вт, иначе аккумуляторная

батарея может разрядиться даже при работающем

двигателе.

(для KVF650 и 360)

Разъем вспомогательного электрического оборудования

расположен в задней части под задним крылом.

На разъеме имеется крышка. Снимите ее,

чтобы подключить дополнительное электрическое

оборудование.

A. Разъем для вспомогательного электрического

оборудования

ОБОРУ-

ДОП. ВЫ-

Черный / желтый

ДОВАНИЕ

КЛЮЧАТЕЛЬ

Белый

ПРЕДОХРАНИТЕЛЬ

A. Крышка разъема

58 ОБЩИЕ СВЕДЕНИЯ

Многофункциональный измерительный

прибор

(для KVF750)

На лицевой приборной панели ЖКИ

(жидкокристаллический индикатор) располагаются

спидометр, часы, символ индикатора 4WD/2WD,

указатель уровня топлива и счетчик пробега (одометр)

/ счетчик суточного пробега / счетчик моточасов. СИД

(светоизлучающие диоды) используются в качестве

светового индикатора ЭУР, светового индикатора

неисправности двигателя, контрольной лампы

состояния вариаторного ремня, предупредительного

символа давления масла, предупредительного символа

температуры охл. жидкости, светового индикатора

заднего хода и сигнальной лампы нейтрали. Нажатием

левой кнопки производится переключение дисплея

счетчика пробега (одометр) / счетчика суточного пробега

/ счетчика моточасов между четырьмя режимами:

счетчик пробега (одометр), счетчик суточного пробега

A и B и счетчик моточасов.

При включении зажигания в течении трех секунд

отображаются все ЖКИ сегменты, затем часы

и измерители работают как обычно, в зависимости от

выбранного режима.

60 ОБЩИЕ СВЕДЕНИЯ

Спидометр

 Переключение дисплея км/ч·миль/ч производится

Спидометр показывает скорость транспортного

нажатием и удерживанием правой кнопки больше

средства.

двух секунд, при нажатии левой кнопки отображается

счетчик пробега (одометр).

Дисплей км/ч·миль/ч

A. Дисплей км/ч·миль/ч

Дисплей км/ч·миль/ч на измерительном приборе

может переключаться между метрическими

и английскими единицами измерения (км/ч или

мили/час). Перед поездкой удостоверьтесь, что

единицы измерения скорости (км/час или мили/час)

отображаются корректно, согласно местному правовому

регулированию.

ПРИМЕЧАНИЕ

 Не управляйте транспортным средством, если

показания измерительного прибора отображаются

в несоответствующих единицах (км/час или мили/

час). Переключение показаний на дисплее между км/

час и мили/час производится следующим образом.

ОБЩИЕ СВЕДЕНИЯ 61

Символ указателя уровня топлива

Часы

Уровень топлива в баке показывается отдельными

Чтобы откорректировать часы и минуты:

сегментами. Когда топливный бак полон, отображены

 Поверните ключ зажигания в положение «ON»

все 6 сегментов. По мере расхода топлива число

(включено).

видимых сегментов уменьшается. Когда остается только

 Отображается счетчик пробега (одометр).

нижний сегмент, он начнет мигать, что указывает на

 Нажмите и удерживайте правую кнопку больше

низкий уровень топлива.

двух секунд. Цифры, показывающие часы и минуты,

Когда он начинают мигать, в баке остается 5,5 литров

начинают мигать.

(5,81 амер. кварты) топлива. Заполните топливный бак

как можно скорее, т. к. на этом транспортном средстве

нет запасного бака (см. раздел «Топливный бак»).

 Нажмите правую кнопку. Начнут мигать только

указывающие час цифры. Нажмите левую кнопку,

чтобы выставить час.

62 ОБЩИЕ СВЕДЕНИЯ

 Нажмите правую кнопку. Цифры, указывающие час,

Счетчик пробега (одометр)

прекращают мигать и начинают мигать цифры минут.

Счетчик пробега показывает полное расстояние

Нажмите левую кнопку, чтобы выставить минуты.

в километрах (милях), которое проехало транспортное

средство. Этот счетчик невозможно сбросить на ноль.

ПРИМЕЧАНИЕ

 Данные сохраняются, даже если аккумуляторная

батарея отключена.

 Когда показание достигает 999999, оно

останавливается и блокируется.

 Нажмите правую кнопку. Цифры, показывающие часы

и минуты, опять начинают мигать.

 Нажмите левую кнопку. Цифры прекращают мигать,

часы начинают работать.

ПРИМЕЧАНИЕ

 При коротких нажатиях левой кнопки производится

изменение часа или минуты шаг за шагом. Нажатие

Счетчики суточного пробега AB

и удерживание кнопки приводит к непрерывному

Счетчик пройденного за одну поездку пути показывает

изменению часа или минуты.

расстояние в километрах (или милях), пройденное

 При выключенном зажигании часы работают от

после последней установки счетчика на нуль.

резервного источника питания.

Чтобы сбросить счетчик суточного пробега:

 При отключении аккумуляторной батареи

 Нажмите левую кнопку, чтобы обнулить счетчик

показание часов сбрасывается на 1:00. После

суточного пробега A или B.

подключения аккумуляторной батареи часы

 Нажмите и удерживайте правую кнопку.

начинают работать снова.

 Через две секунды показание будет установлено

на 0.0 и начнется новый отсчет, когда транспортное

средство начнет двигаться. Отсчет будет

производиться до следующего обнуления.

ОБЩИЕ СВЕДЕНИЯ 63

ПРИМЕЧАНИЕ

 Данные сохраняются с помощью резервного

источника питания, если зажигание выключено.

 Когда на счетчике суточного пробега будет достигнуто

показание 9999.9, во время движения транспортного

средства, оно будет сброшено на 0.0 и начинается

новый отсчет.

 При отключении аккумуляторной батареи показание

счетчика сбрасывается на 0.0.

Световой индикатор 2WD/4WD

Этот мотовездеход можно использовать как 2WD, так

и 4WD (полный привод). Когда переключатель 2WD/4WD

находится в положении 4WD, будет гореть световой

индикатор 4WD, и наоборот.

После переключения, перед изменением световых

индикаторов, имеется непродолжительная задержка.

Если привод 2WD/4WD неисправен, это отображается

на многофункциональном измерительном приборе

следующим образом.

Счетчик моточасов

Если индикатор 4WD мигает в течение 3 секунд

Счетчик моточасов показывает общее

с последующим миганием индикатора 2WD в течение

количество часов, которое отработало

0,5 секунд, привод 2WD/4WD неисправен.

транспортное средство. Этот счетчик не может

Если индикатор 4WD мигает в течение 0,5 секунд

обнуляться.

с последующим миганием индикатора 2WD в течение

3 секунд, это указывает на неисправность привода

ПРИМЕЧАНИЕ

система Kawasaki торможения двигателем. Если

 Данные сохраняются, даже если аккумуляторная

неисправны оба привода, индикаторы 4WD и 2WD будут

мигать в течение 3 секунд поочередно.

батарея отключена.

Какой бы случай не был, ремонт следует выполнять у

 Когда показание достигает 99999,9, оно

официального дилера Kawasaki.

останавливается и блокируется.

ОБЩИЕ СВЕДЕНИЯ 65

(для KVF650)

На приборной панели расположены ЖК

(жидкокристаллический) спидометр, предупредительный

символ температуры охлаждающей жидкости, часы,

световой индикатор 4WD/2WD, указатель уровня

топлива, одометр / счетчик суточного пробега / счетчик

моточасов, светодиоды индикатора ремня, символ

давления масла, индикаторы нейтрали и заднего

хода. Нажатием кнопки MODE (режим) производится

переключение дисплея счетчика пробега (одометр) /

счетчика суточного пробега / счетчика моточасов между

четырьмя режимами: счетчик пробега (одометр), счетчик

суточного пробега A и B и счетчик моточасов.

Когда включается замок зажигания, на одну

секунду отображаются все ЖК сегменты, затем часы

и измерители работают как обычно, в зависимости от

выбранного режима.

ОБЩИЕ СВЕДЕНИЯ 67

Спидометр

Спидометр показывает скорость транспортного

средства.

Предупредительный символ температуры

охлаждающей жидкости

Предупредительный символ температуры

охлаждающей жидкости начинает мигать каждый

Символ указателя уровня топлива

раз, когда температура охлаждающей жидкости

Уровень топлива в баке показывается отдельными

повышается до 115°C (239°F) или выше при работе

сегментами. Когда топливный бак полон, отображены

двигателя транспортного средства. Если это

все 7 сегментов. По мере расхода топлива число

происходит, остановите двигатель и проверьте уровень

видимых сегментов уменьшается. Нижний сегмент

охлаждающей жидкости в компенсационном бачке

начинает мигать, когда остается только 1 нижний

(только после охлаждения двигателя до приемлемой

сегмент (метка E).

температуры).

Когда он начинают мигать, в баке остается 3,5 литров

(3,70 амер. кварты) топлива. Заполните топливный бак

как можно скорее, т. к. на этом транспортном средстве

нет запасного бака (см. раздел «Топливный бак»).

ОБЩИЕ СВЕДЕНИЯ 69

Чтобы откорректировать часы и минуты:

Нажмите кнопку TIME SET. Начнут мигать цифры,

указывающие часы.

Нажмите кнопку SET/RESET, чтобы изменить

показание часов.

Нажмите кнопку TIME SET. Цифры, указывающие час,

прекращают мигать и начинают мигать цифры минут.

Нажмите кнопку SET/RESET, чтобы изменить

показание минут.

Нажмите кнопку TIME SET. Цифры минут прекращают

мигать, и часы начинают работать.

ПРИМЕЧАНИЕ

 При коротких нажатиях кнопки SET/RESET

изменение часа или минут производится шаг за

шагом. Нажатие и удерживание кнопки приводит

к непрерывному изменению часа или минуты.

 При выключенном зажигании часы работают от

резервного источника питания.

 При отключении аккумуляторной батареи

показание часов сбрасывается на 1:00. После

подключения аккумуляторной батареи часы

начинают работать снова.

Счетчик пробега (одометр)

Одометр показывает полное расстояние в милях,

которое проехало транспортное средство. Этот счетчик

невозможно сбросить на ноль.

70 ОБЩИЕ СВЕДЕНИЯ

ПРИМЕЧАНИЕ

 Данные сохраняются, даже если аккумуляторная

батарея отключена.

 При показании 99999 одометр сбрасывается на

00000 и отсчет продолжается.

Счетчик суточного пробега

Счетчик суточного пробега показывает расстояние

в милях, пройденное с последней установки счетчика на

нуль. Этот счетчик имеет два режима: A и B.

Чтобы сбросить счетчик суточного пробега:

1. Нажмите кнопку SET/RESET. Показание будет

Счетчик моточасов

установлено на 0.0 и начнется новый отсчет, когда

Он показывает полные часы, которые отработало

транспортное средство будет двигаться. Отсчет будет

транспортное средство. Этот счетчик не может

производиться до следующего обнуления.

обнуляться.

ПРИМЕЧАНИЕ

 Данные сохраняются с помощью резервного

 Данные сохраняются, даже если аккумуляторная

источника питания, если зажигание выключено.

батарея отключена.

 Когда на счетчике суточного пробега будет

 Когда достигается значение 99999, производится

достигнуто показание 999.9, во время движения

транспортного средства, оно будет сброшено на

сброс на 0 и начинаются новый отсчет часов

0.0 и начинается новый отсчет.

работы двигателя транспортного средства.

 При отключении аккумуляторной батареи

показание счетчика сбрасывается на 0.0.

72 ОБЩИЕ СВЕДЕНИЯ

Световой индикатор 2WD/4WD

Этот мотовездеход можно использовать как 2WD, так

и 4WD (полный привод).

Когда переключатель 2WD/4WD находится

в положении 4WD, будет гореть световой индикатор

4WD, и наоборот.

После переключения, перед изменением световых

индикаторов, имеется непродолжительная задержка.

Высвечивание обоих световых индикаторов

2WD/4WD сигнализирует о сбое в системе Kawasaki

управления торможением двигателем или об отказе

системы переключения между 2WD и 4WD.

Если индикатор 4WD мигает в течение 3 секунд

с последующим миганием индикатора 2WD

в течение 0,5 секунд, привод 2WD/4WD неисправен.

Если индикатор 4WD мигает в течение 0,5 секунд

с последующим миганием индикатора 2WD в течение

3 секунд, это указывает на неисправность привода

система Kawasaki торможения двигателем.

Если неисправны оба привода, индикаторы 4WD

и 2WD будут мигать в течение 3 секунд поочередно.

Какой бы случай не был, ремонт следует выполнять у

официального дилера Kawasaki.

ПРИМЕЧАНИЕ

 Более подробная информация показана на

диаграмме на следующей странице.

ОБЩИЕ СВЕДЕНИЯ 73

Неисправные детали и графическое

(для KVF300)

представление сигнала неисправности

На приборной панели ЖКИ (жидкокристаллический

индикатор) располагаются спидометр, часы, указатель

температуры охлаждающей жидкости, указатель

1. Неисправность привода переключения 2WD/4WD

уровня топлива и счетчик пробега (одометр) / счетчик

суточного пробега. СИД (светоизлучающий диод)

используется в качестве желтой контрольной лампы

включения понижающей передачи, синей контрольной

лампы дальнего света, красной контрольной лампы

заднего хода и зеленой контрольной лампы нейтрали.

При нажатие левой кнопки производится переключение

дисплея между режимами отображения скорости в км/ч

и в милях/час. При нажатие правой кнопки производится

переключение дисплея между режимами отображения

счетчика пробега и счетчика суточного пробега.

2. Неисправность привода торможения двигателем

При включении зажигания в течении трех секунд

отображаются все ЖКИ сегменты, затем часы

и измерители работают как обычно, в зависимости от

выбранного режима.

3. Неисправность обоих приводов (2WD/4WD

и торможения двигателем)

ОБЩИЕ СВЕДЕНИЯ 75

Спидометр

 Переключение дисплея км/ч·миль/ч производится

Спидометр показывает скорость транспортного

нажатием и удерживанием левой кнопки больше двух

средства.

секунд.

A. Дисплей км/ч·миль/ч

Дисплей км/ч·миль/ч

Дисплей км/ч·миль/ч на измерительном приборе

может переключаться между метрическими

и английскими единицами измерения (км/ч и мили

в час). Перед поездкой удостоверьтесь, что

единицы измерения скорости (км/час или мили/час)

отображаются корректно, согласно местному правовому

регулированию.

ПРИМЕЧАНИЕ

 Не управляйте транспортным средством, если

показания измерительного прибора отображаются

в несоответствующих единицах (км/час или мили/

час). Переключение показаний на дисплее между км/

час и милями/час производится следующим образом.

76 ОБЩИЕ СВЕДЕНИЯ

 Начнут мигать только указывающие час цифры.

Символ указателя уровня топлива

Уровень топлива в баке показывается отдельными

Нажмите правую кнопку, чтобы выставить час.

сегментами. Когда топливный бак полон, отображены

все 4 сегмента. По мере расхода топлива число

видимых сегментов уменьшается. Когда остается только

нижний сегмент, он начнет мигать, что указывает на

низкий уровень топлива.

Если мигает сегмент «E» или указатель уровня

топлива, это указывает на низкий уровень топлива.

При этом необходимо как можно скорее заправить бак

топливом (см. раздел «Топливный бак»).

 Нажмите левую кнопку. Цифры, указывающие час,

прекращают мигать и начинают мигать цифры минут.

Нажмите правую кнопку, чтобы выставить минуты.

 Нажмите левую и правую кнопки. Цифры прекращают

мигать, часы начинают работать.

Часы

Чтобы откорректировать часы и минуты:

 Поверните ключ зажигания в положение «ON»

(включено).

 Отображается счетчик пробега (одометр).

 Нажмите и удерживайте левую и правую кнопки

больше двух секунд.

ОБЩИЕ СВЕДЕНИЯ 77

ПРИМЕЧАНИЕ

Счетчик суточного пробега

Счетчик пройденного за одну поездку пути показывает

○

Дисплей прекратит мигать автоматически

расстояние в километрах (или милях), пройденное

и настройка будет отменена, если кнопки не будут

после последней установки счетчика на нуль.

нажиматься приблизительно 10 секунд.

 Переключение дисплея для отображения счетчика

○

При выключенном зажигании часы работают от

пробега или счетчика суточного пробега производится

резервного источника питания.

нажатием и удерживанием правой кнопки больше

двух секунд.

Счетчик пробега (одометр)

Чтобы сбросить счетчик суточного пробега:

Счетчик пробега показывает полное расстояние

 Нажмите и удерживайте левую и правую кнопки.

в километрах (милях), которое проехало транспортное

 Показание счетчика суточного пробега будет

средство.

сброшено и начнется новый отсчет, когда

Этот счетчик невозможно сбросить на ноль.

транспортное средство будет двигаться. Отсчет будет

производиться до следующего обнуления.

ПРИМЕЧАНИЕ

 Данные сохраняются, даже если аккумуляторная

ПРИМЕЧАНИЕ

батарея отключена.

 Данные сохраняются с помощью резервного

 Когда показание достигает 999999, оно

источника питания, если зажигание выключено.

останавливается и блокируется.

78 ОБЩИЕ СВЕДЕНИЯ

Указатель температуры охлаждающей

Так же убедитесь, что вентилятор радиатора

не блокирован грязью или по какой-либо другой

жидкости

Этим указателем показывается температура

причине. См. раздел «Система охлаждения» главы

охлаждающей жидкости. Диапазон нормальной рабочей

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА.

температура расположен между сегментами «C» и «H».

A. Указатель температуры охлаждающей

жидкости

B. Сегмент «H» (горячий)

C. Сегмент «C» (холодный)

Когда охлаждающая жидкость превышает

нормативную температуру, начинает мигать указатель

температуры охлаждающей жидкости. В этом

случае остановите двигатель и проверьте уровень

охлаждающей жидкости в компенсационном бачке

(после остывания).

ОБЩИЕ СВЕДЕНИЯ 79

немедленно прекратить использование транспортного

Световые индикаторы

средства и обратиться к официальному дилеру

Kawasaki для проверки системы.

(для KVF750)

ПРИМЕЧАНИЕ

 Если контрольная лампа не загорается после

включения зажигания, неисправна может быть

сама лампа. Обратитесь к официальному дилеру

Kawasaki для проверки транспортного средства.

Контрольная лампа неисправности

двигателя

Если отдельные части двигателя не в состоянии

функционировать должным образом, загорается

контрольная лампа неисправности двигателя.

Если контрольная лампа светится, обратитесь

к официальному дилеру Kawasaki для проверки

транспортного средства на наличие неисправности.

Контрольная лампа состояния вариаторного

A. Контрольная лампа ЭУР

ремня

B. Контрольная лампа неисправности двигателя

Это транспортное средство оборудовано системой

C. Контрольная лампа состояния вариаторного

обнаружения неисправности приводного ремня.

ремня

Чрезмерный износ ремня или повреждение ремня

D. Контрольная лампа давления масла

активизируют переключатель в кожухе бесступенчатой

E. Контрольная лампа температуры

трансмиссии, что заставляет световой индикатор

охлаждающей жидкости

состояния ремня мигать с интервалами в 0,35 секунды.

F. Контрольная лампа заднего хода

Индикатор также служит в качестве счетчика

G. Контрольная лампа нейтрали

моточасов, указывая, когда должно быть выполнено

периодическое техническое обслуживание. Индикатор

Контрольная лампа ЭУР (для моделей с ЭУР)

включается через 100 часов использования

После пуска двигателя контрольная лампа ЭУР

транспортного средства.

загорится на короткое время, затем через одну секунду

Когда загорается контрольная лампа состояния

погаснет, если система исправна. Если контрольная

вариаторного ремня, немедленно доставьте

лампа светится в любое другое время, это указывает на

транспортное средство к дилеру для осмотров,

неисправность ЭБУ, привода или проводки. Необходимо

регулирования и (или) ремонта, по мере необходимости.

80 ОБЩИЕ СВЕДЕНИЯ

Обратитесь к разделу «Приводной ремень

двигателе), когда температура охлаждающей

коробки передач» главы «Техническое обслуживание

жидкости становится слишком высокой. Если это

и регулировка».

происходит, остановите двигатель и проверьте уровень

охлаждающей жидкости в компенсационном бачке

ПРИМЕЧАНИЕ

(только после охлаждения двигателя до приемлемой

температуры).

 Когда разъем контрольной лампы состояния

Так же убедитесь, что вентилятор радиатора

вариаторного ремня разъединен или оборван

не блокирован грязью или по какой-либо другой

провод, в то время как зажигание включено,

причине. См. раздел «Автомат-прерыватель» главы

контрольная лампа также начинает мигать.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА.

В этом случае также необходимо доставить

транспортное средство к дилеру для повторной

установки и регулировки.

УВЕДОМЛЕНИЕ

Не допускайте работы двигателя, если горит

УВЕДОМЛЕНИЕ

контрольная лампа. Длительная работа двигателя

может привести к повреждению двигателя от

Контрольная лампа состояния вариаторного

перегрева.

ремня загорается через 100 часов работы. Это

указывает на необходимость осмотра приводного

ПРИМЕЧАНИЕ

ремня на предмет износа.

 Выключите зажигание, если необходимо

Контрольная лампа давления масла

дотронуться до вентилятора системы

СИД (светоизлучающий диод) символа давления

охлаждения.

масла загорается для предупреждения водителя

всякий раз, когда давление масла находится на

Контрольная лампа заднего хода

критически низком уровне или когда ключ зажигания

Когда на коробке передач включена задняя передача,

находится в положении ON (ВКЛ.) при неработающем

загорается контрольная лампа заднего хода.

двигателе. Он погаснет, когда давление масла двигателя

достигнет рабочего значения. См. главу ТЕХНИЧЕСКОЕ

Контрольная лампа нейтрали

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА для более

Когда коробка передач находится в нейтральном

подробной информации о моторном масле.

положении, загорается контрольная лампа нейтрали.

Контрольная лампа температуры

охлаждающей жидкости

Контрольная лампа температуры охлаждающей

жидкости загорается всякий раз (при работающем

ОБЩИЕ СВЕДЕНИЯ 81

(для KVF650)

на критически низком уровне или когда ключ зажигания

находится в положении ON (ВКЛ.) при неработающем

двигателе; он отключается, когда давление масла

двигателя достигнет рабочего значения. См. главу

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА для

более детальной информации о моторном масле.

Контрольная лампа состояния ремня

Это транспортное средство оборудовано системой

обнаружения неисправности приводного ремня.

Чрезмерный износ ремня или повреждение ремня

активизируют переключатель в кожухе трансмиссии,

который заставляет световой индикатор состояния

ремня мигать с интервалами в 0,35 секунды.

Индикатор также служит в качестве счетчика

моточасов, указывая, когда должно быть выполнено

периодическое техническое обслуживание. Контрольная

лампа начинает светиться постоянно через 100 часов

A. Контрольная лампа состояния ремня

использования транспортного средства.

B. Контрольная лампа нейтрали

Когда загорается световой индикатор состояния

C. Контрольная лампа заднего хода

ремня, немедленно доставьте транспортное средство

D. Контрольная лампа давления масла

дилеру для осмотров, регулирования и (или) ремонта,

по мере необходимости.

Нейтраль

Обратитесь к разделу «Приводной ремень

Когда коробка передач находится в нейтральном

коробки передач» главы «Техническое обслуживание

положении, загорается контрольная лампа нейтрали.

и регулировка».

Задний ход

ПРИМЕЧАНИЕ

Когда на коробке передач включена задняя передача,

 Когда разъем контрольной лампы состояния ремня

загорается контрольная лампа заднего хода.

разъединен или оборван провод, в то время как

зажигание включено, контрольная лампа также

Предупредительный символ давления

начинает мигать. В этом случае также необходимо

масла

доставить транспортное средство к дилеру для

Светодиод (светоизлучающий диод) символа

повторной установки и регулировки.

давления масла загорается, для предупреждения

водителя, всякий раз, когда давление масла находится

82 ОБЩИЕ СВЕДЕНИЯ

УВЕДОМЛЕНИЕ

Контрольная лампа состояния ремня загорается

через 100 часов работы как напоминание, что

приводной ремень должен быть осмотрен на

предмет износа.

(для KVF300)

Контрольная лампа включения понижающей

передачи

Когда на коробке передач включена понижающая

передача, загорается контрольная лампа включения

понижающей передачи.

Контрольная лампа дальнего света

Если замок зажигания установлен в положении

A. Контрольная лампа нейтрали

», а переключатель света фар в положение «

»,

B. Контрольная лампа давления масла

то загорается контрольная лампа дальнего света.

C. Контрольная лампа заднего хода

D. Контрольная лампа полного привода

ПРИМЕЧАНИЕ

E. Контрольная лампа состояния вариаторного

 Фара может быть включена только при

ремня

работающем двигателе.

Нейтраль

Контрольная лампа нейтрали

Когда коробка передач находится в нейтральном

положении, загорается контрольная лампа нейтрали.

Задний ход

Контрольная лампа заднего хода

Когда на коробке передач включена задняя передача,

загорается контрольная лампа заднего хода.

Индикатор давления и температуры масла

(для KVF360)

Индикатор давления и температуры масла

Световые индикаторы установлены в средней части

загорается, для предупреждения водителя, всякий раз,

руля.

когда отсутствует давление масла или его температура

стала чрезмерно высокой.

ОБЩИЕ СВЕДЕНИЯ 83

Индикатор также загорается когда ключ зажигания

показания которого используются в качестве ориентира

находится в положении ON (ВКЛ.) при неработающем

для проведения периодического обслуживания.

двигателе; индикатор сразу же гаснет, когда двигатель

Индикатор загорается, когда транспортное средство

запущен с достаточным количеством масла и при

использовалось в течение, в общей сложности,

нормальной температуре. См. главу ТЕХНИЧЕСКОЕ

100 часов; другими словами, это накопленные часы,

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА для более

в течении которых был включен замок зажигания. (Этот

детальной информации о моторном масле.

отсчет часов сохраняется, даже если аккумуляторная

батарея отключена.)

Контрольная лампа полного привода (4WD)

Когда загорается световой индикатор состояния

Этот мотовездеход можно использовать как 2WD,

ремня, немедленно доставьте транспортное средство

так и 4WD (полный привод). Когда переключатель

дилеру для осмотров, регулирования и (или) ремонта,

2WD/4WD находится в положении 4WD, будет гореть

по мере необходимости. Обратитесь к разделу

световой индикатор 4WD. После переключения,

«Приводной ремень коробки передач» главы

перед изменением световых индикаторов, имеется

«Техническое обслуживание и регулировка».

непродолжительная задержка.

Мигание светового индикатора 4WD сигнализирует

УВЕДОМЛЕНИЕ

о сбое в системе Kawasaki управления торможением

Индикаторная лампа проверки состояния

двигателем или об отказе системы переключения

ремня загорается через 100 часов работы как

между 2WD и 4WD. Мигание с интервалом 0,5 секунды

напоминание, что приводной ремень должен быть

указывает на отказ механизма переключения 2WD/4WD,

осмотрен на предмет износа.

интервал в 1 секунду указывает, что привод блока

Световой индикатор контроля состояния ремня

управления торможения двигателем Kawasaki работает

накапливает часы, когда замок зажигания включен

со сбоями, а интервал в 2 секунды указывает, что оба

(ON), даже если двигатель не работает. Для

привода работают со сбоями. Какой бы случай не был,

предотвращения выдачи индикатором ложных

ремонт следует выполнять у официального дилера

интервалов между проверками не оставляйте

Kawasaki.

зажигание включенным после останова двигателя.

Контрольная лампа состояния вариаторного

ПРИМЕЧАНИЕ

ремня

Это транспортное средство оборудовано системой

Контрольная лампа давления и температуры масла:

обнаружения неисправности приводного ремня;

 Когда загорается контрольная лампа давления

чрезмерный износ ремня или его повреждение

и температуры масла, проверьте уровень масла

активизируют переключатель в кожухе бесступенчатой

и осмотрите ребра масляного радиатора на

трансмиссии, заставляющем световой индикатор

предмет засорения грязью. Очистите ребра

состояния ремня мигать с интервалом 0,35 секунды.

масляного радиатора, в случае необходимости.

Этот индикатор так же служит счетчиком моточасов,

84 ОБЩИЕ СВЕДЕНИЯ

(для KSF450)

Нейтраль

Контрольные лампы расположены в средней части

Когда коробка передач находится в нейтральном

руля.

положении, загорается контрольная лампа нейтрали.

Контрольная лампа температуры

охлаждающей жидкости / Контрольная

лампа FI

Перегрев охлаждающей жидкости двигателя

Контрольная лампа температуры охлаждающей

жидкости загорается всякий раз (при работающем

двигателе), когда температура охлаждающей жидкости

становится слишком высокой. Если это произошло,

остановите двигатель и проверьте (после охлаждения

двигателя) следующие пункты.

 Решетку радиатора

 Уровень и качество охлаждающей жидкости

 Вентилятор системы охлаждения

Более подробная информация приведена в главе

ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ и в разделе

A. Контрольная лампа низкого уровня топлива

«Система охлаждения» главы ТЕХНИЧЕСКОЕ

B. Контрольная лампа заднего хода

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА.

C. Контрольная лампа нейтрали

D. Контрольная лампа температуры охлажда-

УВЕДОМЛЕНИЕ

ющей жидкости / контрольная лампа FI

Не допускайте работы двигателя, если горит

контрольная лампа. Длительная работа двигателя

Контрольная лампа низкого уровня топлива

может привести к повреждению двигателя от

Если в баке остается 2 литра топлива, то загорается

перегрева.

контрольная лампа низкого уровня топлива.

Заправьтесь топливом как можно скорее, т. к. на этом

транспортном средстве нет запасного бака в (см. раздел

Неисправность системы впрыска топлива (FI)

«Топливный бак»).

Эта контрольная лампа также функционирует как

сигнальная лампа FI. Если эта лампа продолжает

Задний ход

светится, когда источник неисправности системы

охлаждения устранен, есть вероятность отказа ЭБУ или

Когда на коробке передач включена задняя передача,

наличия других причин. Обратитесь к официальному

загорается контрольная лампа заднего хода.

ОБЩИЕ СВЕДЕНИЯ 85

дилеру Kawasaki для выполнения обслуживания (или

ПРИМЕЧАНИЕ

ремонта).

 При включении зажигания стрелка спидометра

переместится в направлении против часовой

стрелки за «0», затем вернется в положение «0»

Спидометр

(предполагается, что транспортного средство

(для KVF360)

еще не двигается).

Спидометр показывает скорость транспортного

средства. На шкале спидометра расположен

Счетчик пробега (одометр)

ЖКИ (жидкокристаллический индикатор)

Одометр показывает полное расстояние

многофункционального измерительного прибора,

в километрах, которое проехало транспортное средство.

который служит в качестве одометра, счетчика

Этот счетчик не может обнуляться.

суточного пробега и счетчика моточасов.

Счетчик суточного пробега

Счетчик суточного пробега показывает расстояние

в километрах, пройденное с последней установки

счетчика на нуль.

(Счетчик суточного пробега показывает пройденное

расстояние с точностью до 100 м (0,1 км).)

Счетчик моточасов

Счетчик моточасов показывает общее количество

часов, которое отработало транспортное средство. Этот

счетчик не может обнуляться.

 В течение первой секунды после включения

зажигания на дисплее отобразится проверка

программного обеспечения.

 В течение следующих четырех секунд будут

отображаться наработанные моточасы.

 Наконец, дисплей переключится на текущее

A. Спидометр

показание одометра (в общей сложности через пять

B. Многофункциональный измерительный

секунд).

прибор

 Для переключения дисплея с «Odo» на «Trip»

(и наоборот) нажмите кратковременно на переднюю

кнопку переключателя. (При нажатии переключателя

чаще, чем один раз в секунду, дисплей

переключаться не будет.)

86 ОБЩИЕ СВЕДЕНИЯ

 Счетчик суточного пробега (режим trip) выдает

Рычаги и педаль тормоза

показание с точностью до 0,1 км, тогда как счетчик

полного пробега (Odo) только с точностью до 1 км.

Рычаг на правой стороне руля управляет передним

Поэтому, режим Trip может быть идентифицирован

тормозом.

наличием десятичного знака (точка) перед последней

цифрой.

ПРИМЕЧАНИЕ

 Для обнуления счетчика суточного пробега

нажмите и удерживайте переключатель в течение,

по крайней мере, трех секунд (независимо от того,

какой режим дисплея в настоящий момент выбран)

и не отпускайте, пока не произойдет обнуление

счетчика суточного пробега.

A. Рычаг переднего тормоза

Рычаг на левой стороне руля управляет задним

тормозом и может использоваться в качестве

стояночного тормоза, при использовании

расположенного на рычаге тормоза фиксатора

(см. «Фиксатор рычага тормоза»).

ОБЩИЕ СВЕДЕНИЯ 87

(кроме KSF450)

A. Педаль тормоза

A. Рычаг переднего тормоза (стояночный тормоз)

Этот мотовездеход оборудован электрическим

B. Фиксатор тормозного рычага (кроме KVF300)

переключением режимов 2WD / 4WD. При движении на

полном приводе (4WD) все колеса (передние и задние)

Педаль, расположенная с правой стороны, также

постоянно приводятся в движение цепью привода;

управляет задним тормозом.

поэтому, вне зависимости от использования переднего

тормоза (правый рычаг ручного тормоза) или заднего

тормоза (левый рычаг ручного тормоза или педаль

тормоза), замедлять свое вращение будут и передние,

и задние колеса. При подъеме на холм или спуске

с холма любое торможение замедлит расположенные

ниже по склону колеса; таким образом, недопустимо

резкое применение передних или задних тормозов.

Нажимайте и на передний, и на задний тормоз

постепенно.

Для получения дополнительной информации по

приемам использования тормоза см. главы ТЕХНИКА

УПРАВЛЕНИЯ и БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ (для

KVF750, 650 и 360).

88 ОБЩИЕ СВЕДЕНИЯ

(Для 4WD)

(Для 2WD)

ПРЕДУПРЕЖДЕНИЕ

ОПАСНО

Останавливаться, скатываться задним ходом или

спешиваться ненадлежащим образом на склоне

холма.

ЧТО МОЖЕТ СЛУЧИТЬСЯ

Может привести к опрокидыванию мотовездехода.

КАК ИЗБЕЖАТЬ ОПАСНОСТИ

При подъеме на холм используйте пониженную

передачу и поддерживайте постоянную скорость.

Если транспортное средство потеряло всю

поступательную скорость:

Сохраняйте свой вес смещенным вверх по склону.

Примените тормоза.

После остановки задействуйте стояночный тормоз.

Если транспортное средство начинает катиться

Сохраняйте свой вес смещенным вверх по склону.

Никогда не нажимайте резко ни на передний, ни на задний

Никогда не нажимайте на задний тормоз, когда катитесь

тормоз, когда катитесь назад.

назад.

Нажимайте и на передний, и на задний тормоз постепенно.

Нажмите на передний тормоз.

Когда полностью остановитесь, зафиксируйте

После полной остановки нажмите также и на задний

стояночный тормоз.

тормоз, затем задействуйте стояночный тормоз.

Следует спешиться на сторону в направлении

подъема или сбоку, если транспортное средство

направлено прямо в сторону подъема.

Разверните мотовездеход и снова сядьте

на сиденье, соблюдая описанную в главе

БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ методику.

ОБЩИЕ СВЕДЕНИЯ 89

Блокировка тормозного рычага

(стояночный тормоз)

(кроме KVF300 и KSF450)

Если используется фиксатор рычага тормоза, рычаг

заднего тормоза может использоваться в качестве

стояночного тормоза.

Для фиксации рычага тормоза нажмите на него.

Затем потяните рычаг блокировки, установите его

напротив рычага тормоза и отпустите рычаг тормоза.

Когда применено правильно, рычаг блокировки сцепится

с выступом на держателе рычага тормоза и будет

препятствовать ее возврату в нерабочее положение.

Для разблокировки нажмите и отпустите рычаг

тормоза.

УВЕДОМЛЕНИЕ

При использовании стояночного тормоза

загорается сигнал торможения. Если сигнал

торможения будет оставаться включенным

длительное время, аккумуляторная батарея может

полностью разрядится. Выключайте зажигание,

чтобы предотвратить это.

92 ОБЩИЕ СВЕДЕНИЯ

Рычаг блокировки включения заднего

хода

(для KSF450)

Это транспортное средство имеет заднюю передачу.

Рычаг блокировки включения заднего хода

установлен на правой стороне руля. Для включения

задней передачи необходимо нажать на этот рычаг.

Выполните следующие процедуры, чтобы включить

заднюю передачу:

1. Запустите двигатель, следуя процедурам раздела

«Пуск двигателя».

2. Удостоверьтесь, что транспортное средство

полностью остановлено, коробка передач находится

в нейтральном положении, а двигатель работает на

A. Рычаг блокировки включения заднего хода

частоте вращения холостого хода.

3. Нажмите на рычаг управления муфтой сцепления

и включите первую передачу.

ПРЕДУПРЕЖДЕНИЕ

4. Нажмите рычаг блокировки включения заднего хода

и установите педаль переключения передач на

ОПАСНО

заднюю передачу.

Переключаться на 1-ую передачу при движении

5. Отпустите рычаг блокировки включения заднего хода

задним ходом.

и педаль переключения передач.

6. Теперь транспортное средство может двигаться

ЧТО МОЖЕТ СЛУЧИТЬСЯ

в обратном направлении.

Может вызвать внезапную остановку

транспортного средства с последующим

Для выключения задней передачи выполните

движением вперед. При этом передние колеса

следующую процедуру:

могут оторваться от земли и водитель потеряет

1. Остановите транспортное средство.

контроль. Или же транспортное средство может

2. Выжмите сцепление и установите педаль

опрокинуться назад, что приведет к аварии.

переключения передач на первую передачу.

КАК ИЗБЕЖАТЬ ОПАСНОСТИ

Никогда не используйте педаль переключения

передач во время движения транспортного

средства задним ходом.

ОБЩИЕ СВЕДЕНИЯ 93

Передний и задний багажники

ПРЕДУПРЕЖДЕНИЕ

ОПАСНО

(для KVF750, 650, 360 и 300)

Ездить задним ходом ненадлежащим образом.

Это транспортное средство оборудовано спереди

и сзади открытыми багажниками.

ЧТО МОЖЕТ СЛУЧИТЬСЯ

Вы можете наехать на расположенное сзади

ПРЕДУПРЕЖДЕНИЕ

препятствие или сбить человека, что приводит

ОПАСНО

к серьезной травме или смертельному исходу.

Перегружать передний и задний багажники или

перевозить груз ненадлежащим образом.

КАК ИЗБЕЖАТЬ ОПАСНОСТИ

При включении задней передачи удостоверьтесь,

ЧТО МОЖЕТ СЛУЧИТЬСЯ

что сзади нет препятствий или людей.

Может измениться управляемость транспортного

Убедившись в безопасности выполняйте

средства, что может привести к аварии.

движение задним ходом на малой скорости.

КАК ИЗБЕЖАТЬ ОПАСНОСТИ

Никогда не превышайте установленную для

каждого из багажников грузоподъемность. Груз

должен быть распределен и закреплен должным

образом.

Уменьшайте скорость, когда перевозите груз.

Увеличьте дистанцию для должного торможения.

Всегда соблюдайте инструкции в Руководстве по

эксплуатации (РЭ) при перевозке груза.

Предельно допустимая нагрузка

Спереди

кг

Сзади

кг

Максимальная грузоподъемность транспортного

средства

Вес водителя и груза не должен превышать.

кг

Мотовездеходы Kawasaki KVF750-G/H/L, KVF650-F, KVF360-A, KVF300-C, KSF450-B. Руководство (2011 год) - часть 1
