6.19.2 Обучение КПП CVT Punch VT2
Код ошибки: Р080А - обучить TCU CVT (только Х-60).
Если было предварительно выполнено самообучение блока TCU (например, после обновления ПО
или замены трансмиссии), следует сначала удалить ранее сохраненные данные самообучения в
блоке TCU (процедура “Сброс обучения”).
Условия проведения самообучения:
• Автомобиль неподвижен;
• Педаль акселератора не нажата;
• Постоянные обороты холостого хода двигателя;
• Постоянный крутящий момент двигателя;
• Педаль тормоза нажата;
• Температура трансмиссионного масла 20°C~60°C.
Последовательность выполнения:
1. Запустите двигатель и дождитесь стабилизации оборотов холостого хода.
2. Нажмите педаль тормоза и удерживайте педаль тормоза нажатой в течение всей процедуры
самообучения.
3. Удерживайте рычаг селектора в положении “N” не менее 5 секунд.
4. Удерживайте рычаг селектора в положении “D” не менее 45 секунд. (на 35 секунде могут появится
толчки и завышения оборотов. После стабилизации оборотов на 45-50й секунде выполнить
следующий шаг).
5. Удерживайте рычаг селектора в положении “N” не менее 5 секунд.
6. Удерживайте рычаг селектора в положении “R” не менее 45 секунд. (на 35 секунде могут появится
толчки и завышения оборотов. После стабилизации оборотов на 45-50й секунде выполнить
следующий шаг).
7. Удерживайте рычаг селектора в положении “N” не менее 5 секунд.
8. Удерживайте рычаг селектора в положении “D” не менее 5 секунд.
9. Удерживайте рычаг селектора в положении “N” не менее 5 секунд.
10. Удерживайте рычаг селектора в положении “R” не менее 5 секунд.
11. Повторите цикл переключений (N-D-N-R-N-D) не менее 5 раз.
Если лампа неисправности продолжает гореть, повторите шаги 3-11, если нет, то процедура
самообучения завершена.
6.19.3 Работа с иммобилизатором Jicheng
Иммобилизатор фирмы Jicheng устанавливается на автомобили Lifan с модулями ЭСУД типа Delphi
MT20U2, Delphi MT22U, Dephi MT22.1, Bosch ME7.8.8, Bosch ME17.8.8.
Номер: LBX3605100 (для ЭСУД Delphi), A3605100 (для ЭСУД Bosch). Тип EEPROM: ST M95040.

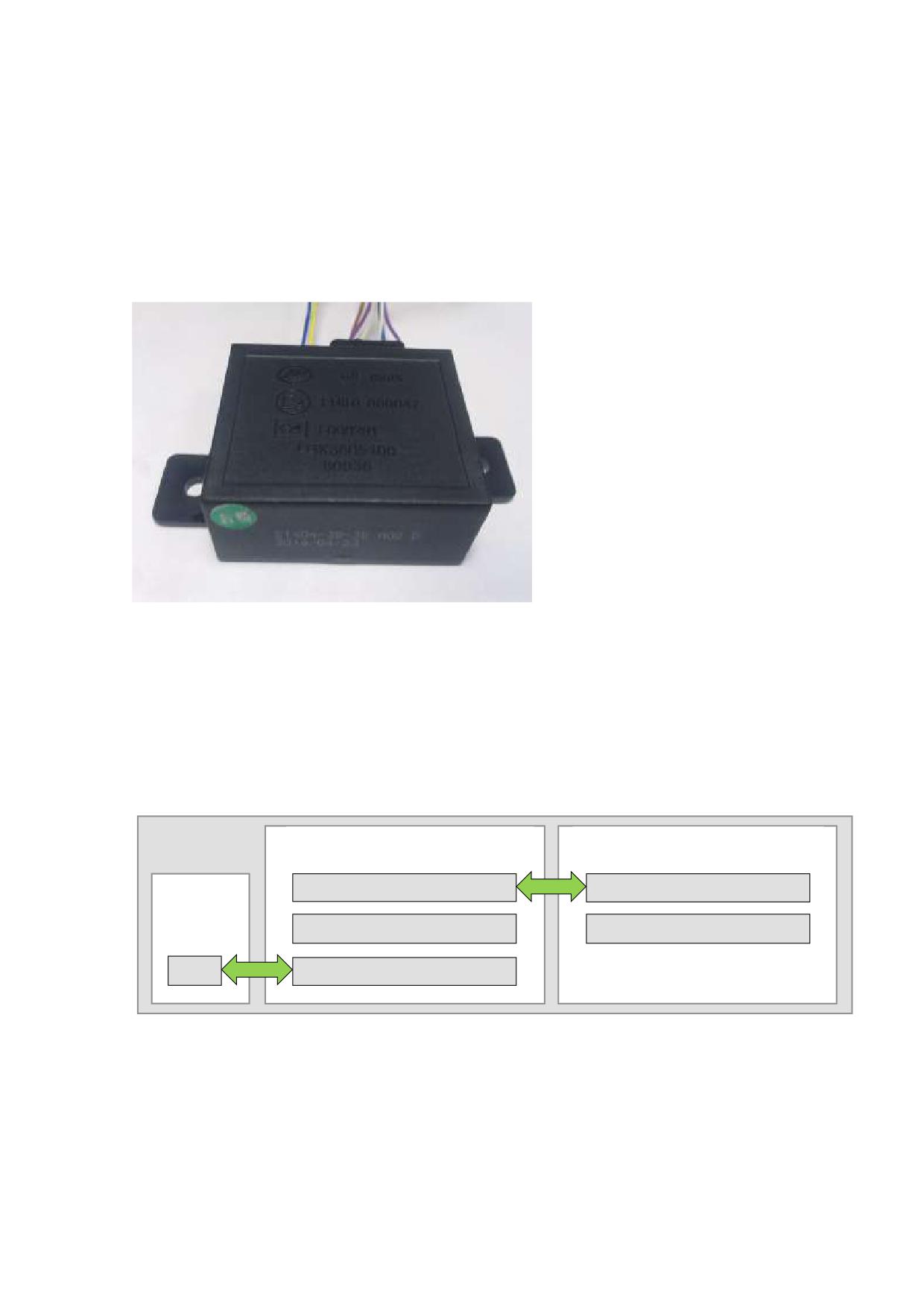

Транспондер: LAX3605011.
Принцип работы
При включении зажигания иммобилизатор считывает идентификатор чипа ключа и сверяет его с
записанными в памяти. Затем иммобилизатор отправляет сообщение о разрешении (или запрете)
работы двигателя, зашифрованное с помощью своего ПИН кода в модуль ЭСУД. Модуль ЭСУД
расшифровывает полученное сообщение с помощью своего ПИН кода.
Иммобилизатор
Модуль ЭСУД
PIN код
PIN код
Ключ
VIN
VIN
Чип
Память транспондеров
Таким образом, для правильной работы системы необходимы следующие условия:
• идентификатор ключа в замке зажигания должен быть записан в память иммобилизатора (“ключ
обучен”);
• ПИН коды иммобилизатора и модуля ЭСУД должны совпадать (т.е. иммобилизатор и модуль ЭСУД
“привязаны” или “синхронизированы”);
6.19.3.1 PIN код
PIN коды хранятся отдельно в иммобилизаторе и модуле ЭСУД. Программирование PIN кодов
обоих модулей выполняется при выходе автомобиля с конвейера. PIN коды иммобилизатора и
ЭСУД используются при штатной работе системы и для проведения соответствующих процедур с
помощью диагностического оборудования.
Программа имеет возможность считывания PIN кода из EEPROM модулей ЭСУД Delphi MT20U2,
MT22U, MT22.1 через диагностическую колодку.
PIN код иммобилизатора может быть изменен с помощью процедуры “Программирование PIN и
VIN”, а в модуль ЭСУД может быть записан только с помощью процедуры “Запись иммобилизатора
в ЭСУД”.
6.19.3.2 Основные операции
Привязка ключей
1. Удалите старые ключи из памяти иммобилизатора с помощью процедуры “Удаление всех ключей”
2. Для каждого ключа выполните процедуру “Привязка ключа”
Привязка нового иммобилизатора и нового модуля ЭСУД
1. Запрограммируйте PIN код и VIN иммобилизатора.
2. Выполните “Запись иммобилизатора в ЭСУД”.
3. Обучите ключи.
Привязка нового иммобилизатора к старому модулю ЭСУД
1. PIN код модуля ЭСУД должен быть известен - считайте его из модуля ЭСУД, если необходимо.
2. Выполните “Запись ЭСУД в иммобилизатор”.
3. Запрограммируйте PIN код иммобилизатора.
4. Обучите ключи.
Привязка старого иммобилизатора к новому модулю ЭСУД
1. PIN код иммобилизатора должен быть известен.
2. Выполните “Запись иммобилизатора в ЭСУД”;
3. Удалите и обучите ключи при необходимости.
Если PIN код иммобилизатора не подходит, то проблему можно решить только заменой
иммобилизатора на новый.
Привязка старого иммобилизатора к старому модулю ЭСУД
1. PIN коды обоих модулей должны быть известны.
2. Выполните “Сброс иммобилизатора” (потребуется PIN код иммобилизатора).
3. Выполните “Сброс ЭСУД” (потребуется PIN код модуля ЭСУД).
4. Запрограммируйте PIN код иммобилизатора.
5. Выполните “Запись иммобилизатора в ЭСУД”.
6. Удалите и обучите ключи при необходимости.
Если PIN код иммобилизатора неизвестен, то проблему можно решить только заменой
иммобилизатора на новый.
Если PIN код ЭСУД не подходит, то проблему можно решить только считыванием PIN кода из
EEPROM модуля ЭСУД.
6.19.3.3 Выполнение процедур
6.19.3.3.1 Чтение PIN кода из ЭСУД (только ЭСУД Delphi)
Программа позволяет считать PIN код из EEPROM модуля ЭСУД через диагностический разъем
автомобиля. Для модулей ЭСУД Delphi MT20U2 и MT22U программа выведет один PIN код, а для
Delphi MT22.1 до двух вариантов.
ВНИМАНИЕ! На время чтения PIN кода из ЭСУД в ОЗУ модуля загружается специальная
программа, поэтому модуль в это время становится неработоспособен. Для того чтобы модуль
вернуться в рабочее состояние следует выключить зажигание на 20 секунд (до отключения главного
реле).
6.19.3.3.2 Программирование PIN и VIN
Процедура служит для записи нового PIN кода и VIN в иммобилизатор. Иммобилизатор должен
быть “новым“. Перевести его в это состояние можно с помощью процедуры “Сброс
иммобилизатора”.
ВНИМАНИЕ! Данная процедура программирует только PIN код и VIN иммобилизатора. PIN код
модуля ЭСУД остается при этом прежним. Во избежание дальнейших проблем с доступом к
иммобилизатору и модулю ЭСУД следует:
• перед программированием PIN кода иммобилизатора выполнить процедуру “Сброс ЭСУД”.
• выполнить программирование PIN кода и VIN иммобилизатора.
• выполнить процедуру “Запись иммобилизатора в ЭСУД” - новый PIN код и VIN иммобилизатора
будет записан в ЭСУД.
6.19.3.3.3 Обучение ключа
Данная процедура позволяет обучить транспондер ключа. Вставьте обучаемый ключ в замок и
включите зажигание в положение “ON”. Допускается обучение не более 5-ти ключей. Текущее число
обученных ключей можно посмотреть во вкладке “Информация”.
6.19.3.3.4 Удаление всех ключей
Все ранее обученные ключи будут удалены из памяти иммобилизатора. Следуйте инструкциям на
экране.
6.19.3.3.5 Запись иммобилизатора в ЭСУД
Данная процедура выполняется при замене модуля ЭСУД.
Условия
PIN код и VIN иммобилизатора должны быть запрограммированы. Выполните процедуру
“Программирование PIN и VIN” если требуется.
Модуль ЭСУД должен быть в состоянии “нового”. Перевести обученный модуль ЭСУД в данное
состояние с помощью процедуры “Сброс ЭСУД”. Для нового ЭСУД используется PIN код “FFFF” или
“0000”.
Выполнение
При выполнении процедуры происходит запись PIN кода и идентификационного номера автомобиля
(VIN) из иммобилизатора в модуль ЭСУД как показано на схеме.
Иммобилизатор
Модуль ЭСУД
PIN код
PIN код
VIN
VIN
Память транспондеров
По завершении процедуры иммобилизатор и модуль ЭСУД “привязаны” и готовы к совместной
работе.
6.19.3.3.6 Запись ЭСУД в иммобилизатор
Данная процедура выполняется при замене иммобилизатора.
Условия
Модуль ЭСУД имеет состояние “обучен”, то есть PIN код в него был записан. Иммобилизатор
должен быть в состоянии “нового”. Перевести его в это состояние можно с помощью процедуры
“Сброс иммобилизатора”
PIN код модуля ЭСУД должен быть известен. Если PIN код ЭСУД не подходит, то данная процедура
не может быть выполнена. Решить данную проблему можно считыванием PIN кода из EEPROM
модуля ЭСУД”.
Выполнение
При выполнении процедуры происходит запись ПИН кода из иммобилизатора в модуль ЭСУД как
показано на схеме ниже.
Иммобилизатор
Модуль ЭСУД
PIN код
PIN код
VIN
VIN
Память транспондеров
По завершении процедуры иммобилизатор и модуль ЭСУД “привязаны” и готовы к совместной
работе.
6.19.3.3.7 Сброс иммобилизатора
Процедура служит для перевода иммобилизатора в состояние “нового”. При выполнении данной
процедуры происходит сброс PIN кода иммобилизатора и удаления всех обученных ключей.
Условия
Для проведения процедуры требуется PIN код иммобилизатора, если он запрограммирован.
По завершении процедуры иммобилизатор готов к программированию нового PIN кода и к
процедуре “Запись ЭСУД в иммобилизатор”.
6.19.3.3.8 Сброс модуля ЭСУД
Процедура служит для перевода модуля ЭСУД в состояние “нового”. При выполнении данной
процедуры происходит сброс PIN кода модуля ЭСУД.
Условия
Для проведения процедуры требуется PIN код модуля ЭСУД. Если PIN код ЭСУД не известен или не
совпадает с PIN кодом иммобилизатора, то воспользуйтесь процедурой считывания PIN кода из
EEPROM модуля ЭСУД.
По завершении процедуры модуль ЭСУД готов к процедуре “Запись иммобилизатора в ЭСУД”.
6.20 Автомобили Mitsubishi
6.20.1 Подключение к автомобилю
На автомобилях Mitsubishi могут быть установлены диагностические колодки двух типов: OBD-16
или MITSUBISHI-12 (см. ниже). Программа определяет тип переходника автоматически.

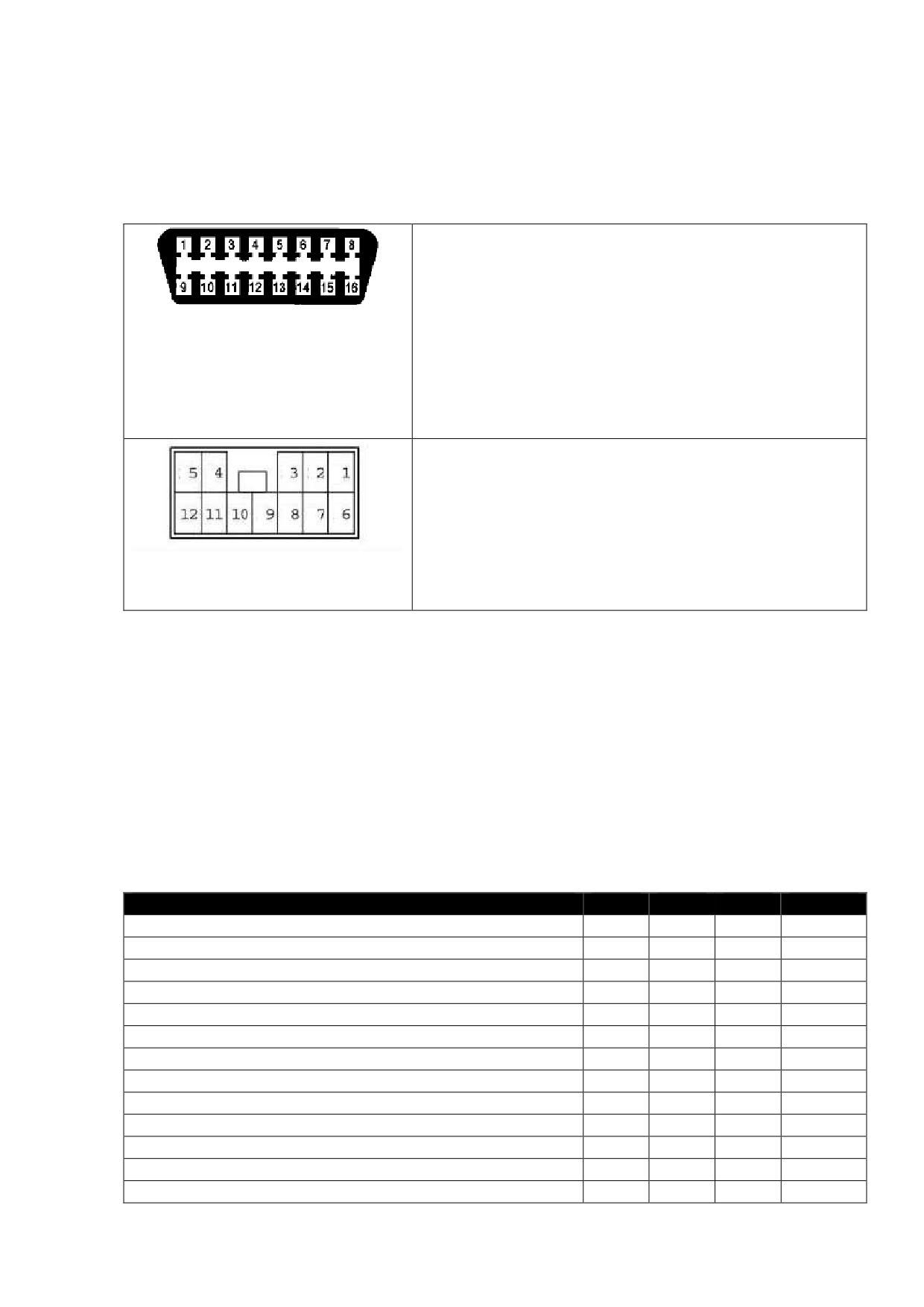

Колодка OBD-II
Назначение контактов:
1 - управление диагностикой; 2 - J1850 (+), 3 - Управление
подвеской (ECS); 4 - Масса; 5- Масса шасси; 6 -
Трансмиссия ELC-4/5AT; 7 - ECM (двигатель)/ABS; 8 -
Модуль ABS; 9 - модуль ETACS; 10 - J1850(-); 11 -
Кондиционер; 12 - SRS (подушки безопасности); 13 - Круиз
контроль (ASC); 14 - Щиток приборов/Сигнал скорости; 15 -
L-линия ISO 9141; 16 - АКБ +12В
Колодка MITSUSHI-12
Назначение контактов:
1 - EFI (двигатель); 2 - Электроусилитель рулевого
управления; 3 - Управление подвеской (ECS); 4 - ABS; 5 -
Круиз контроль; 6 - АКПП (ELC-4 A/T); 7 - Кондиционер; 8 -
Подушки безопасности (SRS); 9 - модуль ETACS; 10 -
переключатель данных; 11 - Имитатор скорости (датчик
скорости); 12 - Масса.
Используйте переходник OBD-16 или MITSUBISHI-12.
6.20.2 Таблица применяемости
Программа Сканматик позволяет проводить диагностику следующих электронных систем и блоков
управления автомобилей Mitsubishi.
Сокращения: ПЕ - Переменные, ИМ - Исполнительные механизмы (управление), ОШ -
Ошибки (чтение и сброс), ПС - Паспорт; “+” - поддерживается; “-“ - не поддерживается; “*” -
в зависимости от автомобиля.
Автомобили до 2004 модельного года включительно:
Система
ПЕ
ИМ
ОШ
ПС
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
ИММОБИЛАЙЗЕР
*
-
*
+
ELC-AT/CVT
*
*
*
+
Трансмиссия SS4II
*
*
*
+
TCL/контр. СТАБИЛЬНОСТИ
*
*
*
+
Круиз-контроль
*
*
*
+
ECS
*
*
*
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
*
*
*
+
ABS/ASC/ASTC
*
*
*
+
HBB
*
*
*
+
AYC/ACD
*
*
*
+
SRS-Подушки безопасности
*
*
*
+
Кондиционер
*
*
*
+
SWS
*
*
*
+
Предпросмотр дистанции
*
*
*
+
Придерживание полосы дороги
*
*
*
+
Задний и боковой монитор
*
*
*
+
MICS
-
-
*
+
Предупреждение дистанции
*
*
*
+
Открывающаяся крыша
-
-
*
+
Инвертор A/C
-
-
*
+
ETACS
-
*
*
+
TPMS
*
*
*
+
Камера
*
*
*
+
Щиток приборов
*
*
*
+
Дисплей
*
*
*
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
*
+
Multi Select 4WD
*
*
*
+
Дверь с электроприводом
*
-
*
+
Работа без ключа
*
*
*
+
Автомобили, начиная с 2005 модельного года:
ASX (2011-2014)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
+
+
+
AT/CVT/A-MT/TC-SST
*
*
+
+
Круиз-контроль
+
-
+
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
АБС/ПБС /ASTC/WSS
*
+
+
+
SRS-Подушки безопасности
+
+
+
+
Кондиционер
*
*
+
+
ETACS
+
-
+
+
конфигурация
Щиток приборов
*
*
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
AND
-
-
+
+
LIN
*
-
+
+
KOS/IMMO/Без ключа
*
*
+
+
AFS/ACL/Коррекция
+
+
+
+
OSS
+
+
+
+
4WD
+
-
+
+
АУДИО
*
-
+
+
CORNER SENSOR/BACK SENSOR
+
-
+
+
AS&G
+
-
+
+
OCM
+
-
+
+
СПУТНИКОВОЕ РАДИО
-
-
+
+
COLT CZC (2007-2008)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
+
+
+
ИММОБИЛАЙЗЕР
+
-
+
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
АБС/ПБС /ASTC/WSS
+
+
+
+
SRS-Подушки безопасности
+
+
+
+
Кондиционер
+
*
+
+
ETACS
+
+
+
+
конфигурация
Щиток приборов
+
*
+
+
Дисплей
+
*
+
+
Машина для укл. крыш авт.
+
+
+
+
COLT, COLT CZ3 / CZT (2005-2011)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
+
+
+
ИММОБИЛАЙЗЕР
+
-
+
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
АБС/ПБС /ASTC/WSS
+
+
+
+
SRS-Подушки безопасности
+
+
+
+
Кондиционер
+
*
+
+
ETACS
+
+
+
+
конфигурация
Щиток приборов
+
*
+
+
Дисплей
+
*
+
+
AT/CVT/A-MT/TC-SST
+
-
+
+
GALANT [2007-2010)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
ИММОБИЛАЙЗЕР
*
-
*
+
AT/CVT/A-MT/TC-SST
*
*
*
+
Круиз-контроль
*
*
*
+
АБС/ПБС /ASTC/WSS
*
*
+
+
SRS-Подушки безопасности
*
*
*
+
Кондиционер
*
*
*
+
SWS
*
*
*
+
ETACS
-
*
*
+
TPMS
*
*
+
+
Щиток приборов
*
*
*
+
TCL/контр. СТАБИЛЬНОСТИ
+
+
+
+
Дисплей
*
*
*
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
*
+
GRANDIS (2004-2010)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
ИММОБИЛАЙЗЕР
*
-
*
+
AT/CVT/A-MT/TC-SST
*
*
*
+
АБС/ПБС /ASTC/WSS
*
*
*
+
SRS-Подушки безопасности
*
*
*
+
Кондиционер
*
*
*
+
SWS
*
*
*
+
ETACS
-
*
*
+
Щиток приборов
*
*
*
+
Круиз-контроль
*
*
*
+
Дисплей
*
*
*
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
*
+
Дверь с электроприводом
*
-
*
+
Работа без ключа
*
*
*
+
Камера
*
*
*
+
4WD
*
*
*
+
i (2007-2008)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
+
+
+
AT/CVT/A-MT/TC-SST
+
+
+
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
АБС/ПБС /ASTC/WSS
+
+
+
+
SRS-Подушки безопасности
+
+
+
+
Кондиционер
+
+
+
+
ETACS
+
-
+
+
конфигурация
Щиток приборов
+
+
+
+
LIN
*
-
+
+
Работа без ключа
*
*
+
+
i-MiEV (2009-2013)
ПЕ
ИМ
ОШ
ПС
Дополнительно
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
АБС/ПБС /ASTC/WSS
+
+
+
+
SRS-Подушки безопасности
*
*
+
+
Кондиционер
*
*
+
+
ETACS
+
-
+
+
конфигурация
Щиток приборов
*
*
+
+
LIN
*
-
+
+
Работа без ключа
*
*
+
+
MCU(CAN ПС:564)
-
-
-
-
OBC
*
-
+
+
BMU
*
*
+
+
COMP&HTR
*
*
+
+
EV-ECU
*
*
+
+
MCU(CAN ПС:565)
-
-
-
-
MCU
+
+
+
+
CMU1
*
-
+
+
CMU2
*
-
+
+
CMU3
*
-
+
+
CMU4
*
-
+
+
CMU5
*
-
+
+
CMU6
*
-
+
+
CMU7
*
-
+
+
CMU8
*
-
+
+
CMU9
*
-
+
+
CMU10
*
-
+
+
CMU11
*
-
+
+
CMU12
*
-
+
+
ИММОБИЛАЙЗЕР
+
-
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
Дист.система EV/MiEV
+
+
+
+
TPMS
+
-
+
+
OCM
+
-
+
+
Преобразователь DC/DC
+
-
+
+
L200 (K6#,K7#) (2005-2006)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
ИММОБИЛАЙЗЕР
*
-
*
+
АБС/ПБС /ASTC/WSS
*
*
*
+
SRS-Подушки безопасности
*
*
*
+
ETACS
-
*
*
+
Кондиционер
*
*
*
+
AT/CVT/A-MT/TC-SST
*
*
*
+
L200 (KA#,KB#) (2007-2014)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
*
+
+
ETACS
+
-
+
+
конфигурация
АБС/ПБС /ASTC/WSS
+
+
+
+
SRS-Подушки безопасности
+
+
+
+
AT/CVT/A-MT/TC-SST
+
+
+
+
Дисплей
*
*
*
+
LIN
*
-
+
+
ИММОБИЛАЙЗЕР
+
-
+
+
Кондиционер
+
+
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
L300 (2005-2008)
ПЕ
ИМ
ОШ
ПС
Дополнительно
SRS-Подушки безопасности
*
*
*
+
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
LANCER (CS#,CT#) (2005-2007)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
ИММОБИЛАЙЗЕР
*
-
*
+
АБС/ПБС /ASTC/WSS
*
*
*
+
SRS-Подушки безопасности
*
*
*
+
SWS
*
*
*
+
AT/CVT/A-MT/TC-SST
*
*
*
+
AYC/ACD
*
*
*
+
Круиз-контроль
*
*
*
+
Кондиционер
*
*
*
+
LANCER (CY#) (2008-2014)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
+
+
АБС/ПБС /ASTC/WSS
*
+
+
+
SRS-Подушки безопасности
*
*
+
+
Кондиционер
*
*
+
+
ETACS
+
-
+
+
конфигурация
Щиток приборов
*
*
+
+
АУДИО
*
-
+
+
LIN
*
-
+
+
KOS/IMMO/Без ключа
*
*
+
+
OCM
+
-
+
+
AT/CVT/A-MT/TC-SST
*
*
+
+
Круиз-контроль
+
-
+
+
AND
-
-
+
+
СПУТНИКОВОЕ РАДИО
-
-
+
+
HFM
+
+
+
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
AFS/ACL/Коррекция
+
+
+
+
4WD
+
-
+
+
AYC/ACD
*
-
+
+
Рычаг переключения
+
+
+
+
LANCER EVOLUTION (2008-2014)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
+
+
+
АБС/ПБС /ASTC/WSS
+
+
+
+
AYC/ACD
*
-
+
+
SRS-Подушки безопасности
*
*
+
+
Кондиционер
*
*
+
+
ETACS
+
-
+
+
конфигурация
Щиток приборов
*
*
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
LIN
*
-
+
+
KOS/IMMO/Без ключа
*
*
+
+
AND
-
-
+
+
АУДИО
*
-
+
+
HFM
+
+
+
+
AFS/ACL/Коррекция
+
+
+
+
AT/CVT/A-MT/TC-SST
*
-
+
+
Рычаг переключения
+
+
+
+
Круиз-контроль
+
-
+
+
OCM
+
-
+
+
СПУТНИКОВОЕ РАДИО
-
-
+
+
LANCER SPORTBACK (2009-2014)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
+
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
АБС/ПБС /ASTC/WSS
*
+
+
+
SRS-Подушки безопасности
*
*
+
+
Кондиционер
*
*
+
+
ETACS
+
-
+
+
конфигурация
Щиток приборов
*
*
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
АУДИО
*
-
+
+
LIN
*
-
+
+
KOS/IMMO/Без ключа
*
*
+
+
AND
-
-
+
+
HFM
+
+
+
+
AFS/ACL/Коррекция
+
+
+
+
AT/CVT/A-MT/TC-SST
*
*
+
+
Круиз-контроль
+
-
+
+
AYC/ACD
*
-
+
+
Рычаг переключения
+
+
+
+
4WD
+
-
+
+
OCM
+
-
+
+
СПУТНИКОВОЕ РАДИО
-
-
+
+
AS&G
+
-
+
+
CORNER SENSOR/BACK SENSOR
+
-
+
+
LANCER WAGON (2005-2007)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
ИММОБИЛАЙЗЕР
*
-
*
+
АБС/ПБС /ASTC/WSS
*
*
*
+
SRS-Подушки безопасности
*
*
*
+
SWS
*
*
*
+
AT/CVT/A-MT/TC-SST
*
*
*
+
Кондиционер
*
*
*
+
Круиз-контроль
*
*
*
+
OUTLANDER (CU#) (2005-2007)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
ИММОБИЛАЙЗЕР
*
-
*
+
АБС/ПБС /ASTC/WSS
*
*
*
+
SRS-Подушки безопасности
*
*
*
+
Кондиционер
*
*
*
+
SWS
*
*
*
+
AT/CVT/A-MT/TC-SST
*
*
*
+
Круиз-контроль
*
*
*
+
OUTLANDER (CW#) (2007-2013)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
+
+
AT/CVT/A-MT/TC-SST
*
*
+
+
АБС/ПБС /ASTC/WSS
*
+
+
+
SRS-Подушки безопасности
*
*
+
+
Кондиционер
*
*
+
+
ETACS
+
-
+
+
конфигурация
Щиток приборов
+
*
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
4WD
+
-
+
+
АУДИО
*
-
+
+
LIN
*
-
+
+
KOS/IMMO/Без ключа
*
*
+
+
Круиз-контроль
+
-
+
+
AND
-
-
+
+
OCM
+
-
+
+
СПУТНИКОВОЕ РАДИО
-
-
+
+
HFM
+
+
+
+
Рычаг переключения
+
+
+
+
OUTLANDER (GF#) (2013-2014)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
+
+
+
AT/CVT/A-MT/TC-SST
*
*
+
+
Круиз-контроль
+
-
+
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
АБС/ПБС /ASTC/WSS
+
+
+
+
SRS-Подушки безопасности
+
+
+
+
Кондиционер
+
+
+
+
ETACS
+
+
+
+
конфигурация
KOS/IMMO/Без ключа
+
*
+
+
ACC/FCM
+
-
+
+
Щиток приборов
+
+
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
LIN
+
-
+
+
Дверь с электроприводом
+
+
+
+
AWC
+
-
+
+
OSS
+
+
+
+
CORNER SENSOR/BACK SENSOR
+
-
+
+
АУДИО
-
-
+
+
AND
-
-
+
+
AS&G
+
-
+
+
Придерживание полосы дороги
+
+
+
+
TPMS
+
-
+
+
OCM
+
-
+
+
OUTLANDER-PHEV (2013-2014)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
+
+
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
АБС/ПБС /ASTC/WSS
+
+
+
+
SRS-Подушки безопасности
+
+
+
+
Кондиционер
+
+
+
+
ETACS
+
+
+
+
конфигурация
KOS/IMMO/Без ключа
+
+
+
+
Компрессор
+
-
+
+
P LOCK
+
-
+
+
Щиток приборов
+
+
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
PHEV
+
+
+
+
OBC
+
-
+
+
BMU
+
+
+
+
F-MCU
+
-
+
+
R-MCU
+
-
+
+
GCU
+
+
+
+
OSS
+
+
+
+
CMU1
+
-
+
+
CMU2
+
-
+
+
CMU3
+
-
+
+
CMU4
+
-
+
+
CMU5
+
-
+
+
CMU7
+
-
+
+
CMU8
+
-
+
+
CMU9
+
-
+
+
CMU10
+
-
+
+
CMU11
+
-
+
+
Придерживание полосы дороги
+
+
+
+
Дист.система EV/MiEV
+
+
+
+
ACC/FCM
+
-
+
+
AND
-
-
+
+
АУДИО
-
-
+
+
LIN
+
-
+
+
Дверь с электроприводом
+
+
+
+
CORNER SENSOR/BACK SENSOR
+
-
+
+
PAJERO / MONTERO (V6#,V7#) (2005-2006)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
ИММОБИЛАЙЗЕР
*
-
*
+
Трансмиссия SS4II
*
*
+
+
Круиз-контроль
*
*
*
+
АБС/ПБС /ASTC/WSS
*
*
*
+
HBB
*
*
*
+
SRS-Подушки безопасности
*
*
*
+
SWS
*
*
*
+
Кондиционер
*
*
*
+
AT/CVT/A-MT/TC-SST
*
*
*
+
TCL/контр. СТАБИЛЬНОСТИ
*
*
*
+
TPMS
*
*
*
+
PAJERO / MONTERO (V8#,V9#) (2007-2014)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
*
+
+
ИММОБИЛАЙЗЕР
*
-
*
+
Трансмиссия SS4II
*
*
+
+
АБС/ПБС /ASTC/WSS
*
*
*
+
HBB
*
*
*
+
SRS-Подушки безопасности
+
+
+
+
Кондиционер
+
+
+
+
SWS
*
*
*
+
ETACS
-
*
*
+
Щиток приборов
+
+
+
+
Дисплей
*
*
*
+
AT/CVT/A-MT/TC-SST
+
+
+
+
Круиз-контроль
+
-
+
+
LIN
+
-
+
+
Преобразователь CAN/LIN/SWS
+
-
+
+
PAJERO SPORT / MONTERO SPORT (K9#)
ПЕ
ИМ
ОШ
ПС
Дополнительно
(2005-2008)
MPI/GDI/ДИЗЕЛЬ
*
*
*
+
ИММОБИЛАЙЗЕР
*
-
*
+
АБС/ПБС /ASTC/WSS
*
*
*
+
SRS-Подушки безопасности
*
*
*
+
Кондиционер
*
*
*
+
ETACS
-
*
*
+
Круиз-контроль
*
*
*
+
AT/CVT/A-MT/TC-SST
*
*
*
+
PAJERO SPORT / MONTERO SPORT (KH#)
ПЕ
ИМ
ОШ
ПС
Дополнительно
(2009-2014)
MPI/GDI/ДИЗЕЛЬ
*
*
+
+
ИММОБИЛАЙЗЕР
+
-
+
+
АБС/ПБС /ASTC/WSS
+
+
+
+
SRS-Подушки безопасности
+
+
+
+
Кондиционер
+
+
+
+
ETACS
+
-
+
+
конфигурация
Дисплей
*
*
*
+
AT/CVT/A-MT/TC-SST
+
+
+
+
LIN
*
-
+
+
Круиз-контроль
+
-
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
SPACE STAR (2013-2014)
ПЕ
ИМ
ОШ
ПС
Дополнительно
MPI/GDI/ДИЗЕЛЬ
+
+
+
+
4WS/ЭЛЕКТРОУСИЛИТЕЛЬ РУЛЯ
+
+
+
+
АБС/ПБС /ASTC/WSS
+
+
+
+
SRS-Подушки безопасности
+
+
+
+
ETACS
+
-
+
+
KOS/IMMO/Без ключа
+
*
+
+
Щиток приборов
+
+
+
+
AT/CVT/A-MT/TC-SST
+
-
+
+
Кондиционер
+
+
+
+
OSS
+
+
+
+
ДАТЧИК РУЛ.УПРАВЛЕНИЯ
-
-
+
+
LIN
+
-
+
+
TPMS
+
-
+
+
OCM
+
-
+
+
6.21 Автомобили Ravon
6.21.1 Таблица применяемости
Программа Сканматик позволяет проводить диагностику следующих электронных систем и блоков
управления а/м Ravon:
Сокращения: ECM - Модуль управления двигателем; TCM - Модуль управления трансмиссией; ABS
- Антиблокировочная система тормозов; SRS
- Надувные подушки безопасности, ремни
безопасности; BCM - Электропакет; ICM - щиток приборов; PAS - парктроник; HVAC -
климатическая установка; EPS - Электроусилитель руля; RADIO - Радио, CD/DVD/MP3; GPS -
телематика; ПЕ - Переменные, ИМ - Исполнительные механизмы (управление), ОШ - Ошибки
(чтение и сброс), ПС - Паспорт.
GENTRA
ПЕ
ИМ
ОШ
ПС
Дополнительно
ECM
Delphi-MT60
+
+
+
+
Адаптация ДПКВ,
обучение педали
сцепления, запись
VIN
TCM
6T30E
+
+
+
+
ABS
EBCM Teves
+
+
+
+
Прокачка АБС
SRS
SRS Gentra
+
+
+
+
R2
ПЕ
ИМ
ОШ
ПС
Дополнительно
ECM
Acdelco E83
+
+
+
+
Адаптация ДПКВ
TCM
AISIN/RAVON R2
+
+
+
+
ABS
MANDO MGH
+
+
+
+
SRS
SRS/RAVON R2
+
+
+
+
BCM
BCM R2
+
+
+
+
ICM
ICM R2
+
+
+
+
Обучение
конфигурации
CAN шины
EPS
EPS/RAVON R2
+
+
+
+
Калибровка
датчика
положения руля
RADIO
RADIO/RAVON R2
+
+
+
+
R3 NEXIA
ПЕ
ИМ
ОШ
ПС
Дополнительно
ECM
Delphi-MT60
+
+
+
+
Адаптация ДПКВ,
обучение педали
сцепления, запись
VIN
TCM
6T30E
+
+
+
+
ABS
MANDO MGH R3
+
-
+
+
SRS
SRS RAVON R3
+
+
+
+
ICM
ICM R3
+
+
+
+
TPMS
TPMS R3
+
-
+
+
GPS
Telematics Mod. R3
+
-
+
+
R4
ПЕ
ИМ
ОШ
ПС
Дополнительно
ECM
Acdelco E83
+
+
+
+
Адаптация ДПКВ
TCM
6T40/45
+
+
+
+
ABS
J300/R4
+
+
+
+
SRS
SDM J300/R4
+
+
+
+
BCM
J300/R4
+
+
+
+
ICM
IPC R4
+
+
+
+
Другие
Модуль обогрева
+
+
+
+
сидений
