ДЕФЕКТОСКОП ВИХРЕТОКОВЫЙ ВЕКТОР. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (ПАСПОРТ) ВЕКТОР.00.00.00.00.РЭ

2.10 Средняя наработка на отказ, ч, не менее

2500

2.11 Габаритные размеры (длина×ширина×высота), мм

225х190х90

2.12 Масса, кг, не более

2,5

3 Комплектность

3.1 В основной комплект поставки входят:

- блок электронный «Вектор»

1 шт.,

- блок аккумуляторный

1 шт.,

- внешний блок питания

1 шт.,

- эталонная мера ВСО-1

1 шт.,

- преобразователи вихретоковые ПВР и ПВД

2 шт.,

- диск с программным обеспечением

1 шт.,

- Руководство по эксплуатации

1 шт.,

- Методика поверки

1 шт.,

- кейс для транспортирования и хранения

1 шт.

3.2 В комплект дополнительной поставки могут входить: преобразователи различных

типов с комплектом эксплуатационной документации; защитный чехол; образцы с искусствен-

ными дефектами (ИД) различного размера и материала; переходники для подключения пре-

образователей.

4 Устройство и работа дефектоскопа

В основу работы дефектоскопа заложено измерение параметров электромагнитного по-

ля (амплитуды, фазы), создаваемого вихревыми токами, возбуждаемыми преобразователем

дефектоскопа в поверхностном слое металлов, обусловленных изменением однородности или

проводимости материала. Принятый сигнал усиливается, после чего преобразуется в цифро-

вую форму, обрабатывается микропроцессором и отображается на индикаторе в графическом

виде. Амплитуда, фаза или координаты конца вектора сигнала отображаются в поле значений

на индикаторе в цифровом виде. При калибровке дефектоскопа в поле значений отображает-

ся значение измеряемого параметра (толщина покрытия, глубина трещин, электропроводность

или ферритная фаза). Блок-схема дефектоскопа приведена на рис.1, а внешний вид на рис. 2,

3.

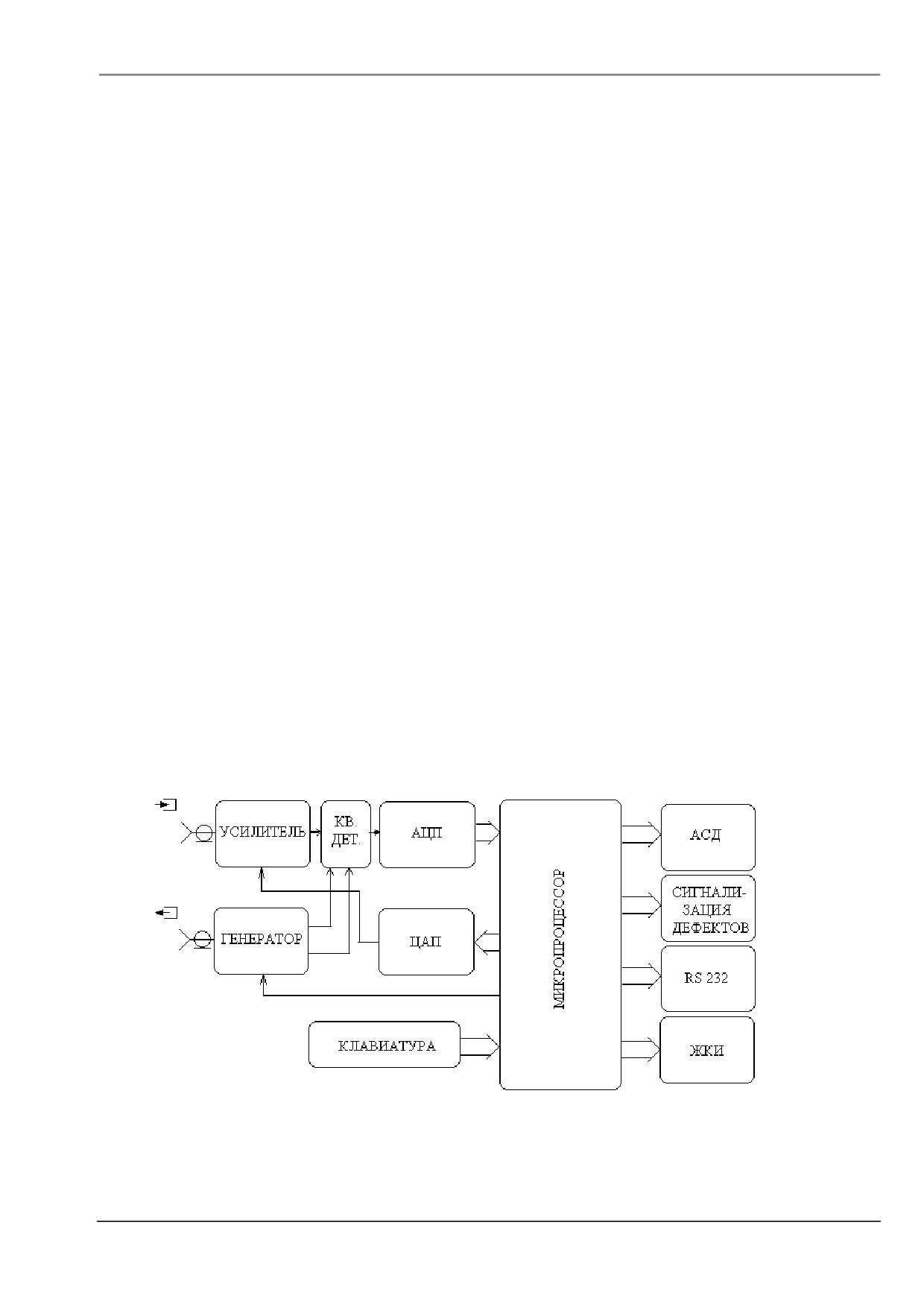

Рис. 1 Блок-схема дефектоскопа

На передней панели дефектоскопа расположены индикатор и клавиатура со светоди-

одными индикаторами зон АСД (см. Рис. 2).

5

Разъем подключения

Разъем подключения

блока питания

преобразователя

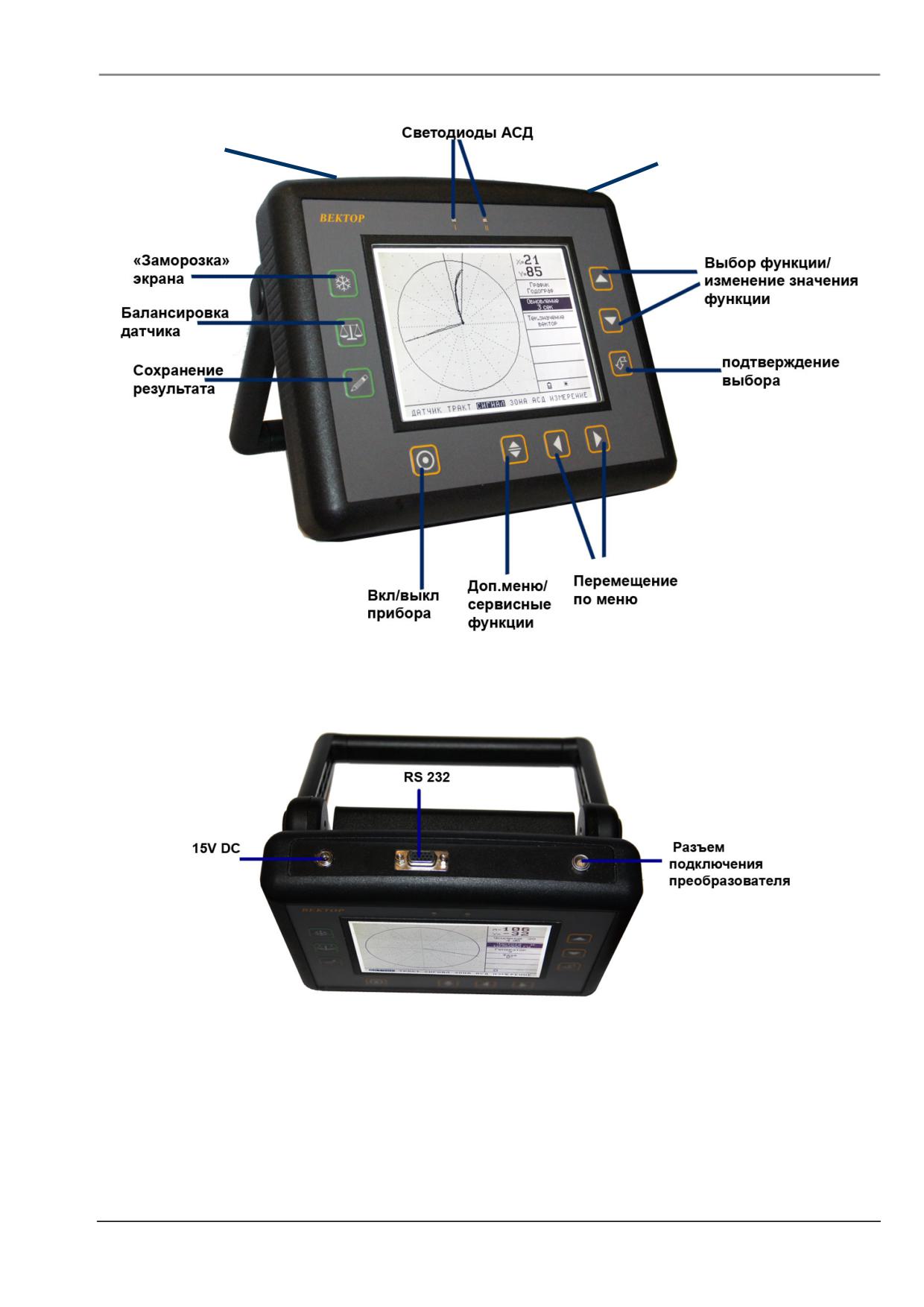

Рис. 2 Внешний вид

Рис.3 Вид прибора сверху

6

Клавиатура состоит из 10 клавиш:

Клавиша включения и выключения

Клавиши выбора группы параметров

Клавиша входа в дополнительное меню, а в режиме изменения параметра зна-

чение клавиши зависит от выбранного параметра

Клавиши выбора параметра и изменения его значения

Клавиша "Ввод" - подтверждение выбора и изменений

"Заморозка сигнала"- сохранение изображения до повторного нажатия

Балансировка датчика

Запись результата измерения в текущий файл памяти результатов.

На задней панели дефектоскопа установлен блок аккумуляторов.

Зарядка/подзарядка литий - ионных аккумуляторов осуществляется при подключении

дефектоскопа к сети через внешний блок питания, как во время работы, так и в отключенном

состоянии. Нормальное время заряда составляет 4-8 часов.

После включения в центральной части экрана отображается координатное поле или

графики сигнала, поступающего на вход приемного тракта с преобразователя, снизу - стро-

ка списка меню, а справа - таблица параметров выбранного меню. Над таблицей параметров

располагается Поле значений, в котором отображается информация о двух выбранных па-

раметрах сигнала (координатах вектора «X», «Y», амплитуды «A», фазы «F» или значения

«Н» в мм).

Вихретоковые преобразователи подключаются через разъем на верхней панели дефек-

тоскопа.

Для различных объектов контроля (ОК) должны использоваться соответствующие пре-

образователи, отличающиеся по рабочей частоте и типу (накладные или проходные, диффе-

ренциальные или абсолютные. трансформаторные или параметрические).

Преобразователями с рабочими частотами в диапазоне от 100 Гц до 20 кГц производят

контроль дефектов, в том числе, не выходящих на поверхность, измеряют толщину покрытий,

ферритную фазу, а при более высоких частотах - контроль поверхностных дефектов, трещин.

Следует отметить, что о наличии дефекта в ОК свидетельствует скачкообразное изме-

нение сигнала при плавном сканировании ОК. Плавное изменение сигнала может свидетель-

ствовать лишь о наличии зон магнитной или электрической неоднородности свойств материа-

ла.

5 Подготовка дефектоскопа к работе, включение

Место размещения дефектоскопа должно быть защищено от непосредственного воздей-

ствия пыли, влаги и агрессивных сред. Напряженность поля радиопомех в месте размещения

дефектоскопа не должна превышать значения нарушающего работоспособность, т.е. создаю-

щая на входе усилителя дефектоскопа напряжение, превышающее половину максимальной

чувствительности. При высокой напряженности поля радиопомех должны быть приняты меры

по экранированию места размещения дефектоскопа от внешнего электромагнитного поля. Ра-

бочее положение дефектоскопа - любое, удобное для оператора.

После транспортировки дефектоскопа при температурах, превышающих предельно до-

пустимые, необходимо выдержать его перед включением не менее 4-х часов при нормальной

температуре.

Для включения дефектоскопа нажмите клавишу .

Для выключения дефектоскопа нажмите и удерживайте клавишу

4 с.

7

6 Порядок работы с дефектоскопом

6.1 Управление дефектоскопом

Управление дефектоскопом организовано через систему меню. Все параметры работы

прибора разбиты по меню и, в зависимости от выбранного меню, пользователь получает дос-

туп к различным параметрам (часть параметров вынесена в дополнительное меню).

Дефектоскоп может находиться в двух режимах - выбора параметра (рис. 4а, курсор на

названии меню и названии параметра) и изменения значения параметра (рис. 4б, курсор по-

является на значении).

А=33

А=33

f=219

f=219

Усиление

Усиление

40 дБ

40 дБ

Частота

1

Частота

1

100 Гц

100 Гц

Генератор

Генератор

40 %

40 %

Фаза

Фаза

15

15

а) Режим выбора параметра б) Режим изменения параметра

Рис. 4 Режимы работы дефектоскопа.

Работа в режиме выбора параметра:

- выбор меню параметров;

- выбор параметра;

- переход в режим изменения значения параметра;

- переход в дополнительное меню.

Работа в режиме изменения значения параметра:

- изменение значения параметра;

- подтверждение изменения параметра, возврат в режим выбора парамет-

ров;

- сервисная функция (зависит от выбранного параметра).

8

6.2 Группы параметров дефектоскопа

Таблица 1

МЕНЮ

ПАРАМЕТРЫ

ДАТЧИК

Усиление

Частота

Генератор

Фаза

Смещение

Смещение

ТРАКТ

Усиление X

Усиление Y

Фильтр ВЧ

Фильтр НЧ

X

Y

Годограф

Обновление

Тек. значение

Временной

СИГНАЛ

График

Обновление

Тек. значение

Сигнал 1

1

Временной

Обновление

Тек. значение

Сигнал 1

Сигнал 2

2

Коробка

Нижняя гр.Верхняя гр.

Левая гр.

Правая гр.

Вид

ЗОНА

Показать

зоны

Сегмент

Внутренняя

Внешняя

Начальный

Конечный

гр.

гр.

угол

угол

Звук

Максимум

АСД

Зона

Режим

Звук

Свет

отрыва

Х

ИЗМЕРЕНИЕ

Результат 1

Способ 1

Результат 2

Способ 2

Образец 1

Образец 2

Файл

Запомнить

Просмотр

РЕЗУЛЬТАТЫ

Очистить файл

Занято

значение

файла

Загрузить

Сохранить

Загрузить

НАСТРОЙКИ

Настройку

настройку

рабочую

ЭКРАН

Сетка

Контраст

Подсветка

9

6.3 Параметры работы дефектоскопа

Таблица 2

МЕНЮ

ПАРАМЕТРЫ

ОПИСАНИЕ

1

2

3

Усиление, дБ

Регулировка входного усиления приемного тракта.

Принимает значения от 0 до 40 дБ.

ДАТЧИК

В режиме изменения параметра, клавиша

- включа-

ет/выключает входной аттенюатор(-20дБ).

Частота

Регулировка частоты возбуждения преобразователя.

Диапазон от 100 Гц до 10 МГц.

В режиме изменения параметра, клавиша

- выбор шага из-

менения частоты. Шаг изменения отображается более мелким

шрифтом: 1 - через 1 Гц, 10 -10 Гц, К1 -100 Гц, 1К -1000 Гц.

Генератор

Выбор уровня выходного напряжения генератора для возбужде-

ния преобразователя: принимает значения от 0 % до 100 %.

100% соответствует значению амплитуды от пика до пика около

13 В

Фаза

Регулировка начальной фазы сигнала возбуждения преобразо-

вателя относительно внутреннего опорного генератора - от 0

до 359  с шагом 1 . В режиме изменения параметра, клавиша

- изменяет фазу на 90 °.

Усиление X

Регулировка усиления в канале X после фильтра низких частот

ТРАКТ

Может принимать значения от 4 до 40 дБ, с шагом 1 дБ.

Усиление Y

Регулировка усиления в канале Y после фильтра низких частот.

Может принимать значения от 4 до 40 дБ, с шагом 1 дБ.

Фильтр ВЧ

Включение и выбор частоты среза фильтра высоких частот.

Может принимать значения: нет, 5, 10, 15, 20, 25, и 50 Гц.

Фильтр позволяет убрать постоянную составляющую сигнала и

установить оптимальный режим работы.

Фильтр НЧ

Включение и выбор частоты среза фильтра низких частот.

Может принимать значения: нет, 10, 15, 20, 25, 50 и 100 Гц.

Подбором фильтра можно более четко выделить полезный сиг-

нал, уменьшив уровень электромагнитных шумов.

Смещение X

Смещение сигнала при детектировании в канале X. Приводит

к сдвигу вектора по координате X на плоскости отображения в

координатах X и Y . В режиме изменения параметра, клавиша

- изменяет смещение из значений, записанных в дополнительном

меню.

Смещение Y

Смещение сигнала при детектировании в канале Y. Приводит к

сдвигу вектора по координате Y на плоскости отображения в

координатах X и Y . В режиме изменения параметра, клавиша

- изменяет смещение из значений, записанных в дополнительном

меню.

10

Продолжение таблицы 2

1

2

3

График

Установка режимов вывода сигнала на экран:

СИГНАЛ

«Годограф», «Временной 1», «Временной 2»

Обновление

Установка скорости вывода графика.

Задается в диапазоне от 1 до 10 с.

Тек. Значение

Выбор вида отображения сигнала: «Вектор», «Курсор».

Сигнал 1

Выбор параметра принимаемого сигнала, отображаемого на

индикаторе (активен при установке вида графика Временной

1, 2): X координата, Y координата, Амплитуда, Фаза

Сигнал 2

Выбор параметра принимаемого сигнала, отображаемого на

индикаторе (активен при установке вида графика Временной

2): X координата, Y координата, Амплитуда, Фаза

Вид зоны

Выбор вида зоны АСД: «Коробка» или «Сегмент».

ЗОНА

В зависимости от выбранного вида зоны четыре нижеследую-

щих параметра группы принимают названия и значения, опре-

деляющие границы выбранного вида зоны.

Активные параметры при выборе вида зоны «Коробка»

Нижняя гр.

Установка нижней границы зоны.

Изменяется в диапазоне от минус 112 до 112 % с шагом 1 %.

Верхняя гр.

Установка верхней границы зоны

Изменяется в диапазоне от минус 112 до 112 % с шагом 1 %.

Левая гр.

Установка левой границы зоны.

Изменяется в диапазоне от минус 112 до 112 % с шагом 1 %.

Правая гр.

Установка правой границы зоны.

Изменяется в диапазоне от минус 112 до 112 % с шагом 1 %.

Активные параметры при выборе вида зоны «Сегмент»

Внутренняя

Установка внутренней граница зоны.

гр.

Изменяется в диапазоне от 0 до 158 % с шагом 1 %.

Внешняя гр.

Установка внешней границы зоны.

Изменяется в диапазоне от 0 до 158 % с шагом 1 %.

Начальн.

Установка начального угла зоны.

Угол

Изменяется от 0 до 359  с шагом 1 .

Конечн. Угол

Установка конечного угла зоны.

Изменяется от 0 до 359  с шагом 1 .

Показать

Выбор отображаемых зон АСД: Сегмент, Коробка, Все

Зона

Выбор вида зоны АСД: «Коробка» или «Сегмент».

АСД

Режим

Включение и установка режима срабатывания АСД: «В зоне»,

«Вне зоны», «Нет».

Звук

Включение и установка режима срабатывания звуковой АСД.

Режим срабатывания устанавливается независимо для каждого

вида зоны.

Свет

Включение/отключение светодиодной индикации АСД.

Режим срабатывания устанавливается независимо для каждого

вида зоны. Для зоны Коробка АСД срабатывает на светодиоде

I, для зоны Сегмент - на светодиоде II.

Звук отрыва

Включение/отключение звуковой сигнализации контакта пре-

образователя

Максимум Х

Изменяется от 100 до 360 % с шагом 1 %.

11

Продолжение таблицы 2

1

2

3

Результат 1

Выбор первого параметра, выводящегося в поле значений.

ИЗМЕРЕ-

Может принимать значения:

НИЕ

Х, % (значение сигнала в процентах по координате Х),

Y, % (значение сигнала в процентах по координате Y),

А,

% (значение амплитуды сигнала в процентах),

F,  (значение фазы вектора сигнала),

Н, мм (значение измеренной глубины).

Способ 1

Выбор способа определения результата 1: по максимуму, по

минимуму, текущее значение.

Результат 2

Выбор второго параметра, выводящегося в поле значений.

Значения аналогичны параметру Результат 1.

Способ 2

Выбор способа определения результата 2: по максимуму, по

минимуму, текущее значение.

Образец 1

Установка номинального значения толщины или глубины де-

фекта, по которым калибруется прибор.

Принимает значения от 0.01 до 99.99 с шагом 0.01

Образец 2

Установка номинального значения толщины или глубины де-

фекта, по которым калибруется прибор.

Принимает значения от 0.01 до 99.99 с шагом 0.01

Файл 1-5

Выбор файла для записи результата. Память прибора рассчи-

РЕЗУЛЬ-

Занято 1-10

тана запись 5 файлов по 10 результатов.

ТАТЫ

Запомнить

Сохранение результата с датой, копией сигнала, измеренными

значение

параметрами сигнала и параметрами работы прибора.

При записи результата, оператору предлагается ввести имя ре-

зультата, используя следующие клавиши:

и

- изменение символа, на котором стоит курсор;

и

- выбор символа;

- отмена сохранения результата, возврат к работе;

- сохранение результата с указанным именем и текущей да-

той и временем.

Прибор выводит имя последнего записанного результата, а при

загрузке из памяти настройки, имя настройки запоминается

как имя последнего результата. Такой алгоритм, позволяет ми-

нимизировать ввод символов оператором. Звуковой сигнал

подтверждает запись результата.

При выборе параметра на экране появится список с номерами и

НАСТРОЙ-

Загрузить

именами настроек. Слева от названия каждой настройки

КИ

настройку

находится символ папки - закрашенная папка обозначает, что

под этим именем записаны параметры определенной

настройки, не закрашенная - что ячейка пуста. Всего доступно

99 файлов настроек. Выбор настройки - клавиши

, .

Загрузка файла - клавиша .

Для возврата к работе без загрузки настройки - клавиша .

При нажатии клавиши происходит переход в режим редак-

тирования имени настройки, и на первом символе имени на-

стройки появится мигающий курсор. В окне ниже возникнет

таблица символов. В этом режиме:

Клавиши

,

,

и

- выбор символа, на котором стоит

курсор. Подтверждение выбора и переход к позиции следую-

щего символа - клавиша

. Переход к позиции предыдущего

символа - клавиша .

Сохранения названия настройки в памяти - клавиша .

Клавиша

- возврат к работе без сохранения.

12

Продолжение таблицы 2

1

2

3

Для сохранения настройки выберите нужную ячейку, используя

Сохранить

клавиши

,

, и нажмите клавишу . Изменение текущего

настройку

символа - клавиши и

, выбор символа -

,

. Сохране-

ния названия настройки в памяти прибора - клавиша

. Кла-

виша

- возврат к работе без сохранения. Для сохранения

настройки под старым именем нажмите клавишу .

Выбрав этот параметр можно загрузить параметры так назы-

Загрузить

ваемой рабочей настройки нажав клавишу . В этой настрой-

рабочую

ке автоматически сохраняются текущие параметры работы при

предыдущем выключении прибора, и из нее они автоматически

загружаются при включении прибора.

ЭКРАН

Сетка

Включение/отключение отображения сетки на экране.

Контраст

Регулировка контрастности индикатора.

Задается от 0 до 100 % с шагом 5 %. В режиме изменения пара-

метра, клавиша

- изменяет значение на 50%.

Подсветка

Регулировка подсветки индикатора.

Задается от 0 до 100 %, с шагом 10 %. В режиме изменения па-

раметра, клавиша

- изменяет значение на 50%.

6.4 Параметры дополнительного меню

Окно меню открывается в режиме выбора параметра при нажатии клавиши

:

Например:

ДАТА: 19.04.07

ВРЕМЯ: 08.50.45

Режим: Поиск

Смещение 1 XY: - 6 :

1

Смещение 2 XY: -11 :

5

Смещение 3 XY: -17 :

7

Выход из дополнительного меню - клавиша .

Для установки даты или времени клавишами

или

выберите нужный параметр и

нажмите клавишу

для входа в режим изменения его значения. Изменения значения даты

или времени осуществляется клавишами

или

, переход к следующему символу - клави-

ши и . Подтверждение изменений и выход - клавиша

Выход без изменений - клавиша .

Пункт «Режим» задает режим работы дефектоскопа и принимает значения «Поиск» и

«Измерение».

Пункты «Смещение XY» и «Фаза» задают константы для быстрого изменения в основ-

ном меню. При выборе этих пунктов клавишами

,

можно записать в них текущие значе-

ния смещения.

6.5 Установка формата экрана

В меню СИГНАЛ устанавливается вид графика выводимого сигнала - «Годограф» или

«Временной, 1,2», тип вывода - «Вектор» или «Курсор» и скорость обновления экрана.

Установка вида графика «Годограф» и типа вывода «Вектор» дает график принимае-

мого сигнала в полярных координатах, при котором начало вектора привязано к центру коор-

динатной плоскости. При этом, подобрав угол поворота фазы, можно установить начальное

13

положение вектора сигнала в удобное для восприятия положение (в вертикальной или гори-

зонтальной плоскости).

Тип вывода «Курсор» отличается тем, что на экране отображается не вектор сигнала,

а лишь конечная точка.

При выборе вида графика «Временной 1» в поле сигнала отображается график изме-

нения выбранного в группе меню Сигнал параметра «Сигнал 1».

При выборе вида графика «Временной 2» в поле сигнала отображается графики изме-

нения двух выбранных параметров «Сигнал 1», «Сигнал 2».

При выборе значения «Фаза» положение уровня сигнала регулируется изменением па-

раметра «Фаза» меню ДАТЧИК.

«Обновление» это время, за которое сигнал в режиме графика «Временной 1, 2

проходит развертку экрана и определяет скорость сканирования объекта контроля, при кото-

рой сигнал от дефекта четко наблюдается на экране. Параметр «Обновление» устанавлива-

ется от 1 до 10 с.

В меню ЭКРАН устанавливается отображение координатной сетки, регулируется под-

светка и контрастность экрана. В режиме изменения параметров Контрастность и Подсветка

нажатие клавиши устанавливает их значения - 50 %.

6.6 Подключение преобразователя и настройка параметров

6.6.1 При первом включении прибора необходимо произвести балансировку приемного

тракта прибора. Для этой цели установить частоту генератора 40000 Гц, уровень выходного

сигнала генератора равный нулю и нажать клавишу

. Произойдет установка смещения Х

, Y , которые обеспечат начальный баланс умножителей каналов Х и Y квадратурного детектора

приемного тракта прибора. Дополнительно рекомендуется провести ручную балансировку - из-

менение значений смещения Х , Y в меню "Тракт" до получения минимального значения ампли-

туды вектора. Указанные значения смещений рекомендуется сохранить в дополнительном меню

прибора, что обеспечит его использования при измерении значений амплитуды сигнала и его

фазы относительно опорного генератора.

6.6.2 Для настройки параметров дефектоскопа используются эталонные меры, кон-

трольные образцы или бездефектный участок поверхности контролируемой детали, которые

условно можно разделить на два типа.

Образцы первого типа изготавливаются из материалов, отличающихся не более чем на

10…20 % по электрическим и магнитным свойствам от материала объекта контроля (ОК). Про-

рези, имитирующие поверхностный дефект типа трещины, создают электроэрозионным мето-

дом или фрезеровкой.

Образцы второго типа подбираются из образцов ОК с реальными дефектами. Эти об-

разцы должны соответствовать характерным геометрическим параметрам, а также электриче-

ским и магнитным свойствам материалу ОК.

6.6.3 При первом подключении преобразователя необходимо настроить соответствую-

щие параметры дефектоскопа конкретному преобразователю и для решения конкретной задачи

контроля.

Первыми действиями при настройке параметров для конкретного преобразователя явля-

ются: установка номинальной частоты, указанной в паспорте преобразователя, предваритель-

но уровня возбуждения задающего генератора, входного усиления (меню «Датчик») , Усиле-

ние Х и Усиление Y равное 4 дБ, ФИЛЬТР ВЧ - в режим «нет», тип графика - Годограф.

После этого необходимо установить преобразователь на настроечный образец и уста-

новить уровень амплитуды вектора не более 100 - путем регулировки усиления в меню "Дат-

чик". Далее, при установке преобразователя на образцы ( или участки образца) с разными из-

меряемыми параметрами (или дефектом) будут происходить изменения амплитуды и фазы сиг-

нала на экране прибора. Для повышения чувствительности можно и нужно в первую очередь

регулировать значение усиления и уровня генератора в меню датчик. Однако, максимальное

значение амплитуды вектора на настроечном образце не должно превышать значений 100, т.к.

14

далее наступает ограничение амплитуды сигнала в приемном тракте и возможны дополнитель-

ные изменения параметров сигнала, не связанные с параметрами образцов. Для увеличения

чувствительности к измеряемому параметру можно увеличивать "Усиление Х" и "Усиление Y" в

меню "Тракт". И в таком случае возможны искажения сигнала при превышении амплитуды век-

тора значения 100 по экрану прибора, однако все значения до указанной величины будут ото-

бражаться без ограничения. Для увеличения динамического диапазона и дальнейшего увеличе-

ния чувствительности целесообразно произвести балансировку прибора на контрольном образ-

це с известными параметрами ( или на участке без дефекта). Для этого, удерживая преобразо-

ватель на настроечном образце и нажав кнопку

, дождаться звукового сигнала. Если после

такой балансировки будет проведено изменение любого из параметров в меню "Датчик" балан-

сировку необходимо повторить. При этом увеличение «Усиление Х» и «Усиление Y» в меню

"Тракт" дополнительной балансировки не требует, но при необходимости она может быть сде-

лана более точно в ручном режиме.

Если после балансировки и увеличения значений «Усиление Х» и «Усиление Y» до 36 дБ

отклонение вектора от нулевого положения превышает по каждой из осей 8 единиц, то входной

тракт работает в нелинейном режиме.

Для настройки входного тракта в линейный режим необходимо снизить входное усиле-

ние или уровень возбуждения задающего генератора в меню "Датчик" и выполнить повторную

балансировку. Дальнейшая настройка параметров и производится путем выбора начального

фазового сдвига сигнала генератора, подбора частоты, повторной балансировкой на настроеч-

ном образце ( образцах) и регулировкой усиления по «Усиление Х» и «Усиление Y» для по-

лучения максимальной различий как в положении вектора на экране прибора, так и его значе-

ний в зависимости от измеряемых параметров, наличия дефектов, и минимизации влияния ме-

шающих факторов- зазора между преобразователем и и поверхностью изделия, шероховатости

поверхности и т.п. Результаты настройки параметров заносятся в память настроек прибора для

дальнейшего использования и в паспорт самого преобразователя.

6.6.4 Проведение измерения и контроля

Для проведения измерения и контроля производится выбор преобразователя в соответ-

ствии с его назначением. Параметры настройки, полученные при настройке по п.6.6.3 , вы-

бираются из памяти прибора или заносятся вручную с помощью пунктов меню. Производит-

ся проверка параметров по настроечным образцам и путем установки на контролируемый

объект или сканированием его поверхности ведется контроль. Результаты считываются по

экрану или определяются по сигналам автоматического сигнализатора дефектов.

Внимание.

При настройке дефектоскопа и проведении контроля не допускать прижима преобразова-

теля к поверхности ОК с усилием, значительно превышающим массу преобразователя.

Ось накладного преобразователя при настройке и проведении контроля должна быть

перпендикулярна поверхности.

При контроле сложных поверхностей целесообразно использовать специальные приспо-

собления, обеспечивающие стабильное положение преобразователя при сканировании.

6.7 Установка границ зоны АСД

Установите преобразователь (образец относительно преобразователя) на образец с ИД

минимально допускаемого размера.

При виде графика - «Годограф» в меню ЗОНА выберите вид зоны (Коробка или

Сегмент) и настройте параметры АСД при сканировании области ИД.

Параметры границ зоны АСД при виде графиков «Временной 1, 2» отображаются в

виде двух горизонтальных линий, уровень которых регулируется параметрами меню «Зона» в

режиме «Коробка» для сигналов Х, Y, а для сигналов Амплитуда и Фаза - в режиме «Сег-

мент»:

- «Левая гр.»/«Правая гр.»- границы зоны АСД для графика изменения координаты

Х;

15

- «Верхняя гр.»/«Нижняя гр.» - границы зоны АСД для графика изменения коорди-

наты Y;

- «Внутренняя гр.»/«Внешняя гр.»- границы зоны АСД для графика изменения Ам-

плитуды;

- «Начальн. угол»/«Конечн. угол» - границы зоны АСД для графика изменения Фазы.

6.8 Проведение калибровки

Перед калибровкой подключить преобразователь и провести настройку параметров де-

фектоскопа согласно п. 6.6.

Установить значения параметра сигнала по которому будет проводиться калибровка

(амплитуда, фаза, Х или Y координата) - Результат 1 и Способ 1 для определения результата.

Установите параметр Результат 2 - Н и Способ 2.

Установить значение измеряемого параметра калибровочного образца - ИЗМЕРЕНИЕ -

Образец 1. Установить преобразователь на образец 1, получить сигнал от измеряемого пара-

метра и нажать клавишу . Прибор автоматически запомнит значение сигнала для данного

образца. Провести ту же операцию для образца 2 (если необходимо).

Прибор готов для измерений.

7 Возможные неисправности и способы их устранения

Перечень возможных неисправностей, их причина и способы устранения приведены в

таблице 3.

Таблица 3

Вид

Вероятная причина

Способ устранения

неисправности

1

Сбой или отсут-

- отсутствие или недостаточ-

- проверить напряжение питания (заря-

ствие индика-

ное напряжение питания;

дить аккумуляторы);

ции и подсветки

- неисправность электронного

дисплея.

блока.

- обратиться к изготовителю.

2

Сбой индикации

- сбой микропроцессора из-за

при работаю-

воздействия статики или дру-

- нажать клавишу

;

щей подсветке.

гой причины;

- отключить прибор от источника пита-

ния и аккумуляторов и включить через

30 с;

- температура окружающей

- выдержать прибор в нормальных усло-

среды за пределами рабочего

виях не менее 2 часов.

диапазона.

3

Невозможно на-

- повреждение кабеля подсое-

- проверить кабели и разъемы подсоеди-

строить дефек-

динения преобразователя;

нения;

тоскоп на выяв-

- неработоспособный преоб-

ление дефекта

разователь;

- заменить преобразователь;

или откалибро-

- повреждение электронного

вать его

блока.

- обратиться к изготовителю.

8 Указание мер безопасности

8.1 По способу защиты человека от поражения электрическим током дефектоскоп отно-

сится к классу III по ГОСТ 12.2.007.0.

С дефектоскопом должны использоваться накладные или проходные вихретоковые

дифференциальные и абсолютные преобразователи для вихретоковых дефектоскопов с рабо-

чими частотами от 100 Гц до 10 МГц,

8.2 К работе с дефектоскопом допускаются лица, прошедшие инструктаж по технике

безопасности при работе с электро- и радиоизмерительными приборами, а также изучившие

руководство по эксплуатации на дефектоскоп.

8.3 Устранение неисправностей дефектоскопа производится только после полного

обесточивания дефектоскопа.

16
