Монтажные и распределительные

коробки для полых стен

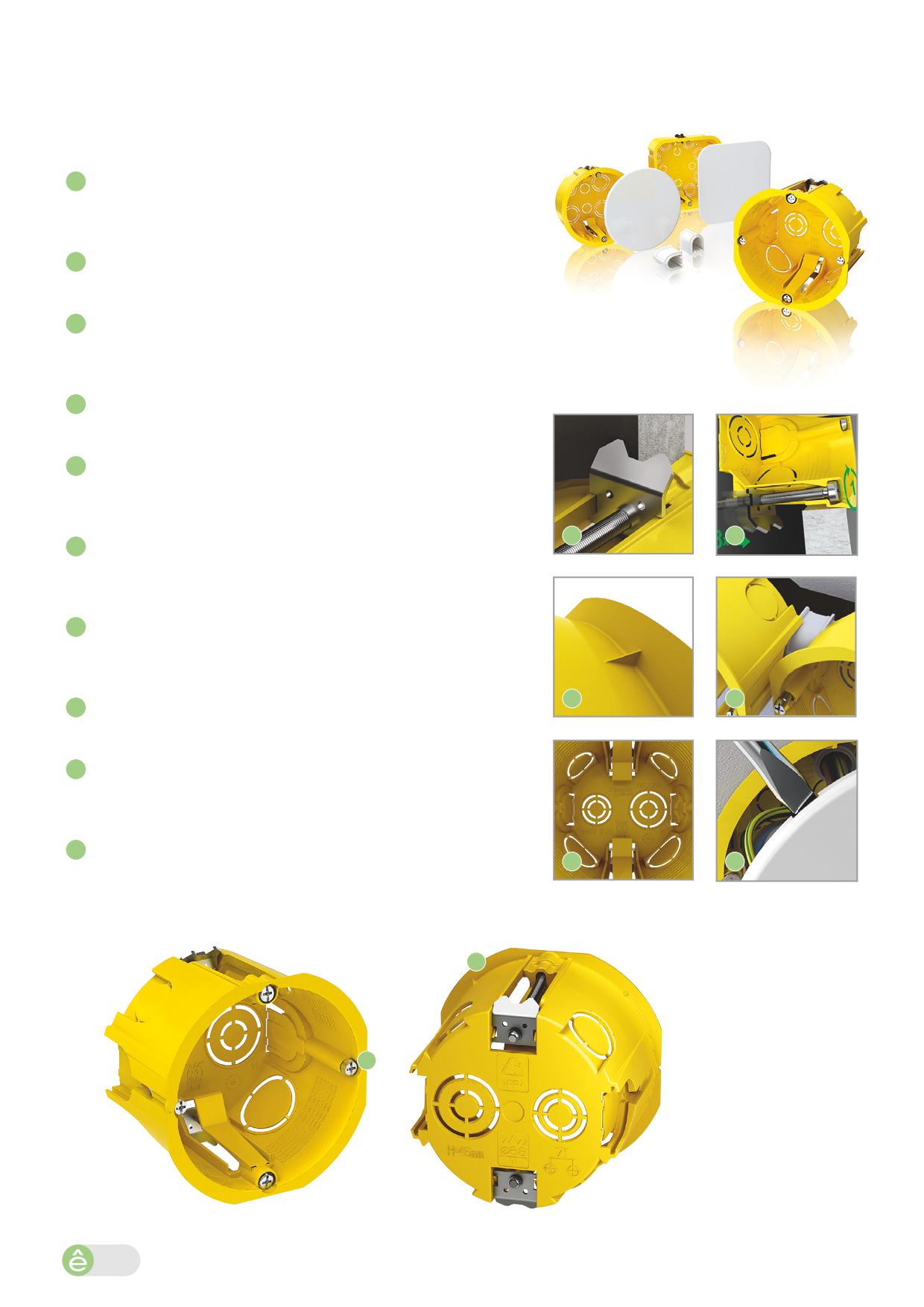

Преимущества

Долговечность

Коробка изготовлена из полипропилена, что делает ее проч-

ной и долговечной. Она не будет трескаться и раскалываться

со временем при перепадах температуры.

Незаметность дефектов монтажа

Тонкая кромка вокруг коробки закрывает неровности отвер-

стия в стене и минимизирует зазор между коробкой и стеной.

Расстояние между точками крепления 60 мм

Расстояние 60 мм между крепежными винтами позволяет

устанавливать большинство электроустановочных изделий с

вертикальными и горизонтальными монтажными рамками.

Быстрота монтажа

Винты для крепления быстро вкручиваются благодаря

трехзаходной резьбе, что ускоряет монтаж в три раза.

Простота установки и демонтажа

Конструкция лапок и обжимка концов винтов облегчают мон-

таж и демонтаж коробки, а также исключают повреждение

стены и потерю лапок.

Надежная фиксация

Широкие металлические монтажные лапки, с острыми кром-

ками, обеспечивают устойчивый захват панелей полых стен

и предотвращают проворачивание коробки.

Система для предотвращения проворачивания

Коробки оснащены четырьмя выступами, которые гаранти-

руют устойчивую фиксацию в гипсокартонной стене и

предотвращают нежелательное проворачивание коробки.

Соединительный элемент

Крепление нескольких коробок вплотную друг к другу осу-

ществляется с помощью соединительного элемента.

Легкоудаляемые заглушки

Заглушки легко удаляются вручную, освобождая ровные

отверстия для ввода кабелей. Забудьте об острых краях и

10/16

10/20

заусеницах, которые часто приводят к травмам.

Защёлкивающаяся крышка с вырезами под

отвёртку

Коробки имеют защелкивающуюся крышку с вырезами под

плоскую отвертку, благодаря которым она снимается без

малейшего повреждения.

Каталог электроустановочных изделий | Монтажные и распределительные коробки

100

Распределительные коробки

открытой установки

Преимущества

Гибкие ступенчатые кабельные сальники с четкой

маркировкой диаметра

Коробки имеют гибкие ступенчатые кабельные сальники с

четкой маркировкой диаметра, что облегчает подготовку

вводного отверстия в соответствии с диаметром вашего

кабеля или гофротрубы.

Защитные кольца и крышки для крепежных

отверстий

Всекрепежныеотверстияокруженыкольцами,защищающими

винты от контакта с электрическими проводниками. Для

большей безопасности кольца закрываются колпачками.

Надежное крепление в любых условиях

Коробку Systeme Electric вы можете установить везде, где

захотите, на поверхности стены или на подставке, обеспечи-

вающей необходимый зазор для ввода кабелей. На коробку

нанесена четкая маркировка расстояния между крепежными

отверстиями, а заглушки можно удалять как изнутри, так и

снаружи.

Большой внутренний объем

Благодаря защелкивающейся крышке и продуманному

расположению крепежных винтов внутреннее пространство

остается полностью свободным для выполнения всех

необходимых соединений проводов.

Использование во влажных помещениях

Влагонепроницаемые коробки идеально подходят для ванных

комнат, закрытых бассейнов и других помещений с повышен-

ной влажностью и другими неблагоприятными условиями.

Дренажные отверстия

Дренажные отверстия закрыты заглушками, которые можно

удалить как с внутренней, так и с внешней стороны. Это можно

сделать как до, так и после монтажа.

Продуманная конструкция крышек

Фиксация крышек защелкиванием устраняет необходимость

винтового крепления.

Крышку нельзя снять руками

Крышка снимается только с помощью отвертки.

Монтажные и распределительные коробки | Каталог электроустановочных изделий

101

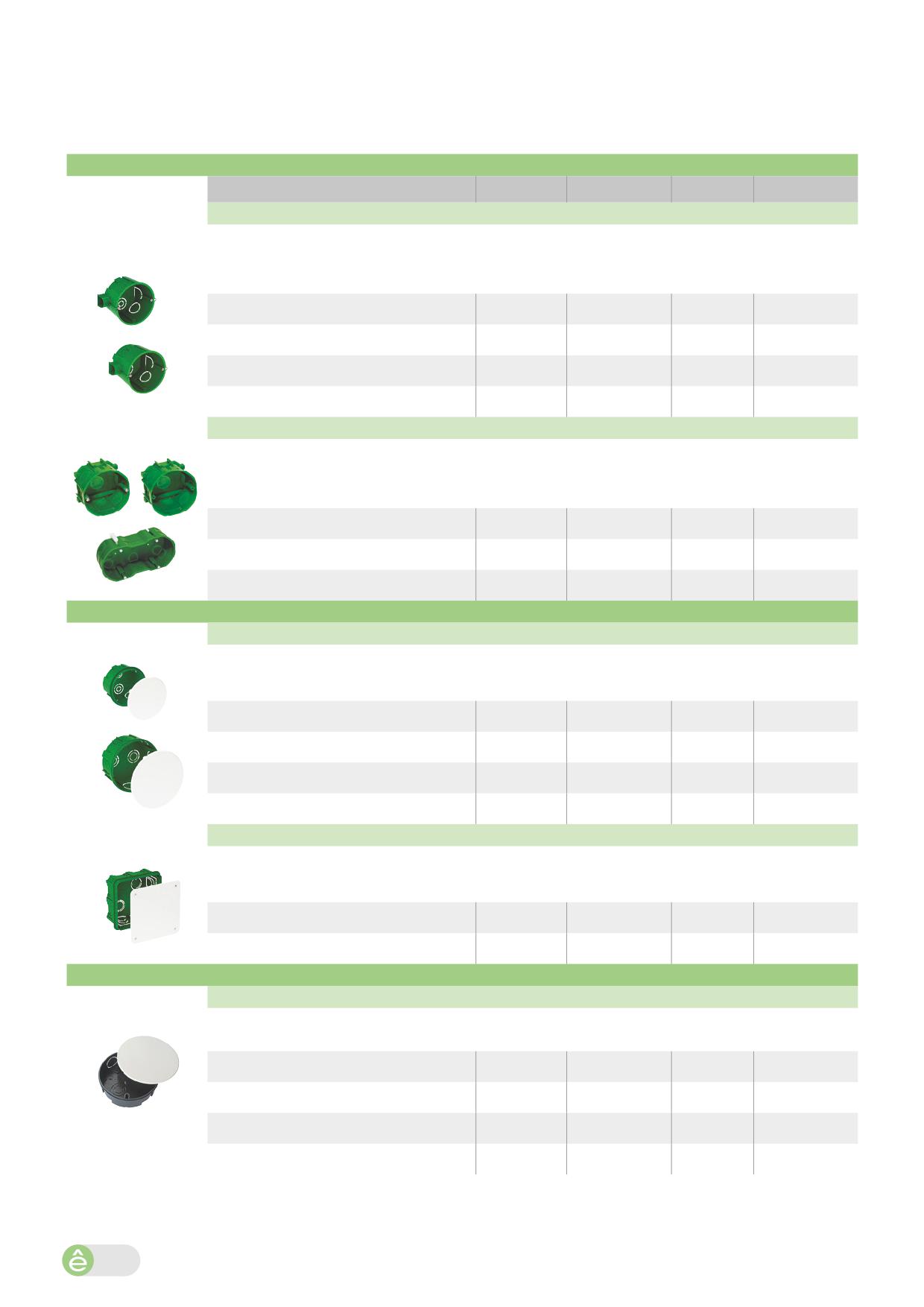

Монтажные и

Монтажные и распределительные

распределительные коробки для сплошных стен

коробки MultiBox

Монтажные коробки для сплошных стен

Тип

Цвет

Размеры, мм

Упаковка, шт.

№ по каталогу

Монтажные коробки для сплошных стен IP30

Используются для установки в сплошные стены, например, из кирпича, бетона, пенобетона. ЭУИ с расстоянием между

креплениями 60 мм крепятся на винтах, входящих в комплект коробки. Имеют 8 перфорированных отверстий для ввода

кабеля или гофротрубы. Конструкция коробки позволяет соединять их между собой без дополнительных соединителей с

расстоянием между центрами 71 мм.

Степень защиты - IP30, огнестойкость - 650 °С. Материал: полипропилен

Коробка 68(65)х45

Зеленый

81/71/46

200

IMT35100

Коробка 68(65)х45 DIY (со стикером)

Зеленый

81/71/46

200

IMT351001

Коробка 68(65)х60

Зеленый

81/71/61

120

IMT35101

Коробка 68(65)х60 DIY (со стикером)

Зеленый

81/71/61

120

IMT351011

Монтажные коробки для сплошных стен IP40

Используются для установки в сплошные стены, например, из кирпича, бетона, пенобетона.

Имеют намеченные отверстия для ввода кабеля или гофротрубы. Конструкция коробок LEX позволяет соединять их

между собой без дополнительных соединителей с расстоянием между центрами 71 мм. Двухпостовая коробка

укомплектована одним соединителем, который позволяет соединять коробки в блоки 2х2, 2х3 и т.д.

Степень защиты - IP40, огнестойкость - 650 °С. Материал: полипропилен

Коробка 71х47 с винтами

Зеленый

76/74/47

100

LEX1420572MR

Коробка 71х47 без винтов

Зеленый

76/74/47

100

LEX1420571MR

Коробка двухпостовая 148х45

Зеленый

148/71/51

KM-252

Распределительные коробки для сплошных стен

Круглые распределительные коробки для сплошных стен

Используются для установки в сплошные стены, например, из кирпича, бетона, пенобетона.

Имеют намеченные отверстия (диаметром 10, 16, 20 мм для коробки 70х40 и 16, 20, 25 мм для коробки 100х50) для ввода

кабеля или гофротрубы. Укомплектованы защёлкивающейся белой крышкой.

Степень защиты - IP30, огнестойкость - 650 °С. Материал: полипропилен

Коробка 70х40

Зеленый

Ø80/42

175

IMT35120

Коробка 70х40 DIY (со стикером)

Зеленый

Ø80/42

175

IMT351201

Коробка 100х50

Зеленый

Ø107/51

IMT35121

Коробка 100х50 DIY (со стикером)

Зеленый

Ø107/51

IMT351211

Квадратные распределительные коробки для сплошных стен

Используются для установки в сплошные стены, например, из кирпича, бетона, пенобетона.

Имеют намеченные отверстия диаметром 16, 20, 25 и 30 мм для ввода кабеля или гофротрубы. Укомплектованы белой

крышкой, крепящейся четырьмя винтамии, входящими в комплект коробки.

Степень защиты - IP30, огнестойкость - 650 °С. Материал: полипропилен

Коробка 100х100х50

Зеленый

112/112/51

IMT35122

Коробка 100х100х50 DIY (со стикером)

Зеленый

112/112/51

IMT351221

Распределительные коробки для сплошных стен

Используются для установки в сплошные стены, например, из кирпича, бетона, пенобетона. Имеют намеченные

отверстия для ввода кабеля или гофротрубы. Укомплектованы защёлкивающейся белой крышкой.

Степень защиты - IP30, огнестойкость - 650 °С. Материал: полипропилен

Коробка Ø96(91)х15

Черный

Ø106/17

100

U191

Коробка Ø96(91)х30

Черный

Ø106/33

U192

Коробка Ø71(65)х15

Черный

Ø80/17

162

U194

Коробка Ø71(65)х30

Черный

Ø80/33

108

U195

Каталог электроустановочных изделий | Монтажные и распределительные коробки MultiBox

102

Монтажные и

Монтажные и распределительные

распределительные коробки для полых стен

коробки MultiBox

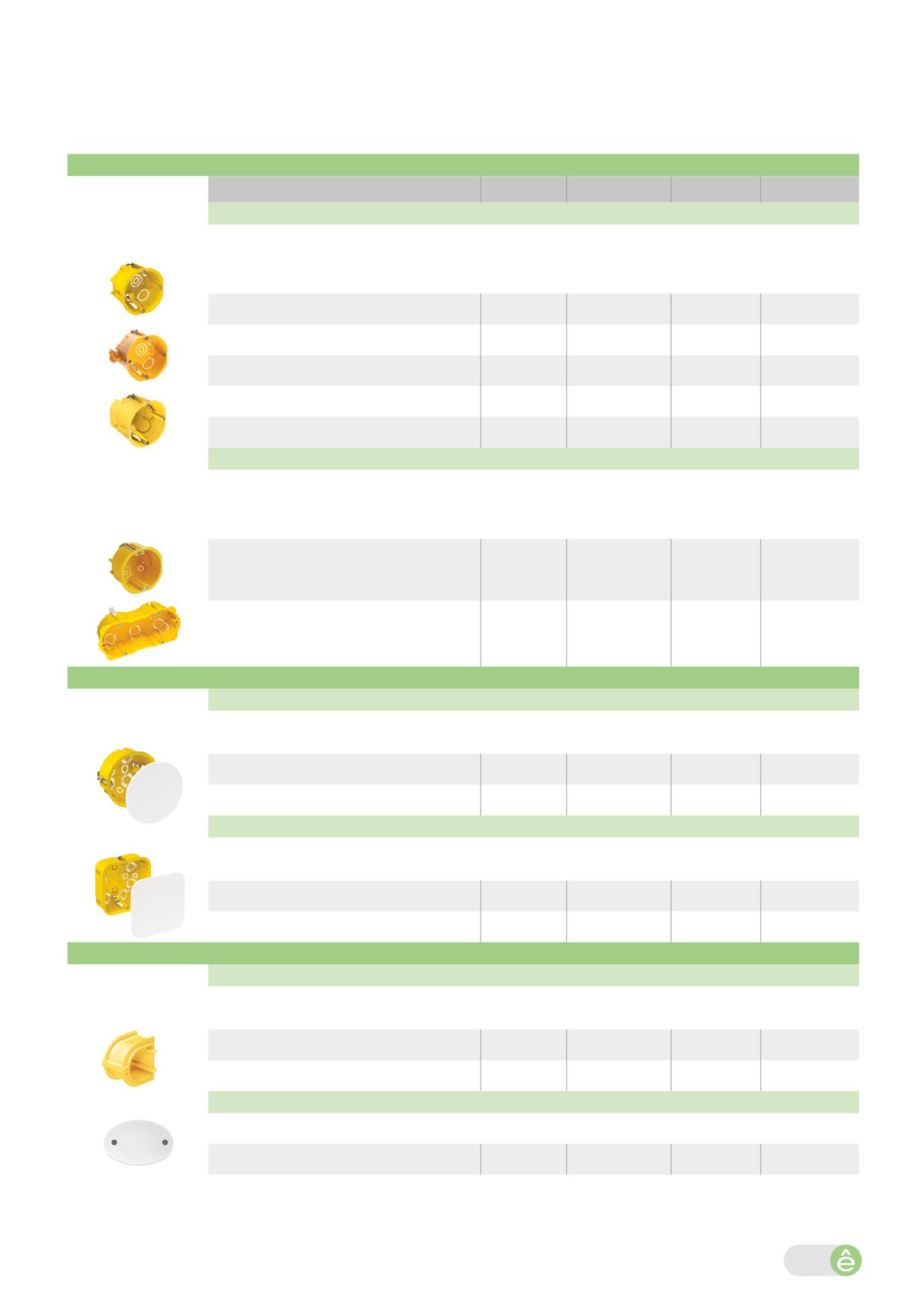

Монтажные коробки для полых стен

Тип

Цвет

Размеры, мм

Упаковка, шт.

№ по каталогу

Монтажные коробки для полых стен IP20

Используются для установки в полые стены. ЭУИ с расстоянием между креплениями 60 мм крепятся на винтах, входящих

в комплект коробки. Имеют металлические лапки и 8 перфорированных отверстий диаметром 10,16 и 20 мм для ввода

кабеля или гофротрубы. Коробки соединяются между собой посредством соединителя IMT35180, обеспечивая 71 мм

между центрами коробок. Коробка IMT351581 поставляется в комплекте с соединителем IMT35180.

Степень защиты - IP20, огнестойкость - 850 °С. Материал: полипропилен

Коробка 68(65)х45

Желтый

Ø75/46

210

IMT35150

Коробка 68(65)х45 DIY (со стикером)

Желтый

Ø75/46

210

IMT351501

Коробка 68(65)х45 с соединителем DIY

Желтый

Ø75/46

210

IMT351581

(со стикером)

Коробка 68(65)х60

Желтый

Ø75/61

120

IMT35151

Коробка 68(65)х60 (со стикером)

Желтый

Ø75/61

120

IMT351511

Монтажные коробки для полых стен IP30

в комплект коробки. Имеют металлические лапки и перфорированныe отверстия диаметром 10,16 и 20 мм для ввода

кабеля или гофротрубы. Коробки соединяются между собой посредством соединителя IMT35180, обеспечивая 71 мм

между центрами коробок.

Степень защиты - IP30, огнестойкость - 650 °С. Материал: полипропилен

Коробка 68х47

Желтый

Ø76/47

100

LEX1450414R

Коробка двухпостовая 151х46

Желтый

151/71/52

KM-251

Распределительные коробки для полых стен

Круглые распределительные коробки для полых стен

Используются для установки в полые стены. Имеют металлические лапки и перфорированныe отверстия диаметром

10,16 и 20 мм для ввода кабеля или гофротрубы. Укомплектованы защёлкивающейся белой крышкой.

Степень защиты - IP20, огнестойкость - 850 °С. Материал: полипропилен

Коробка Ø80х45

Желтый

Ø95/49

120

IMT35160

Коробка Ø80х45 DIY (со стикером)

Желтый

Ø95/49

120

IMT351601

Квадратные распределительные коробки для полых стен

Используются для установки в полые стены. Имеют металлические лапки и перфорированныe отверстия диаметром

10,16 и 20 мм для ввода кабеля или гофротрубы. Укомплектованы защёлкивающейся белой крышкой.

Степень защиты - IP20, огнестойкость - 850 °С. Материал: полипропилен

Коробка 100х100х50

Желтый

120/120/54

IMT35161

Коробка 100х100х50 DIY (со стикером)

Желтый

120/120/54

IMT351611

Соединители и крышка

Соединители

Предназначены для соединения монтажных коробок между собой и обеспечения расстояния 71 мм между центрами

соединяемых коробок. Каталожный номер IMT351802 представляет собой пакет с десятью соединителями внутри и c

отверстием для подвески на крючках. При заказе одной единицы вы получаете 1 пакет. Материал: полипропилен

Соединитель

Желтый

21/21/17,5

900

IMT35180

Соединитель (в упаковке по 10 шт.)

Желтый

21/21/17,5

IMT351802

Крышка

Предназначена для установки на монтажные коробки. Крепится к коробке винтами.

Материал: полипропилен

Крышка Ø92 (винтовое крепление)

Белый

Ø92/3

200

LEX1420540R

Монтажные и распределительные коробки MultiBox | Каталог электроустановочных изделий

103

Распределительные коробки прямого монтажа

с мембранным вводами IP66

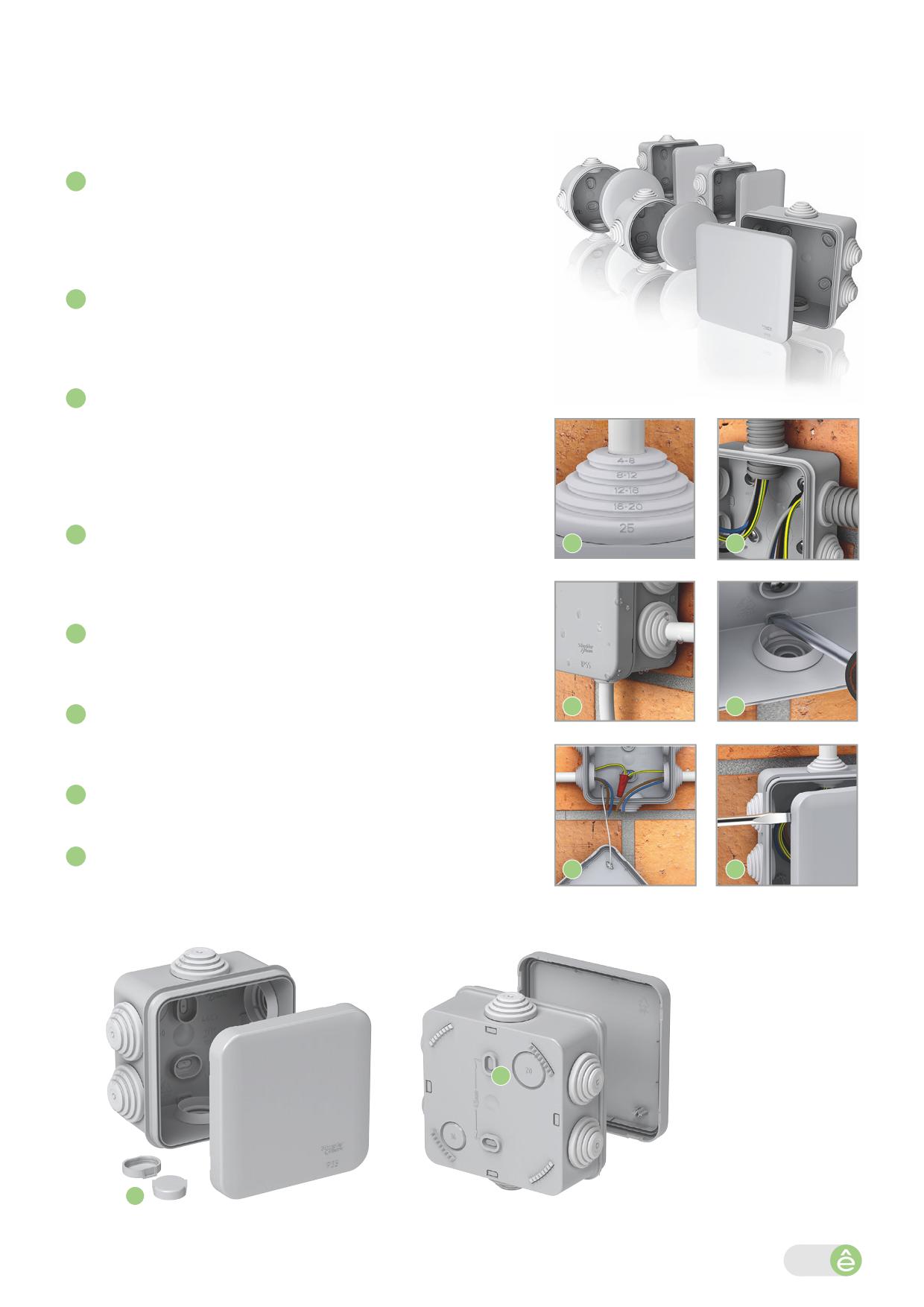

Преимущества

Мембранные вводы

Коробки выполнены по технологии двухкомпонентного

литья, что позволяет интегрировать эластичные вводы в кор-

пус коробки. Вводы являются единым целым с корпусом и над-

ежно обхватывают кабель/трубу, обеспечивая заявленную

IP66

степень защиты.

Высокая степень пылевлагозащиты IP66

Высокая степень зашиты достигается за счет мембранных вво-

дов и замка специальной формы между корпусом и крышкой.

Коробки выдерживат сильные струи воды и имеют полную пы-

ленепроницаемость.

Прямой монтаж гвоздезабивным пистолетом

Конструкция коробки предусматривает крепление при помо-

щи гвоздезабивного пистолета. Для этого имеются две точки

крепления с колодцами под ствол Ø11 мм. Также коробки мож-

но крепить традиционным способом, используя шурупы и дю-

бели.

Дренажные отверстия

На каждой стороне коробки имеется по одному дренажному

отверстию. Дренажные отвестия необходимы для удаления

возможного конденсата из коробки. Отверстия закрыты за-

глушками, которые легко можно снять как снаружи, так и изну-

три, до или после монтажа.

Широкий модельный ряд

Ассортимент представлен коробками круглой и квадратной

формы разных типоразмеров.

Два цвета: серый и чёрный

Исполнения в двух цветах предоставляют заказчику возмож-

ность выбора, если в проекте предъявляются повышенные

требования к дизайну.

Места для крепления кабеля

На дне корпуса имеются расположенные по диагонали направ-

ляющие с пазами под шурупы, которые можно использовать,

к примеру, для крепления кабеля.

Удобный демонтаж крышки

Специальные выступы на крышке позволяют легко снять ее

без применения инструментов.

Отсутствие галогенов

Материал коробок не содержит галогенов.

Каталог электроустановочных изделий | Монтажные и распределительные коробки

104

Монтажные и

NEW 2024

Распределительные

распределительные коробки IP66 прямого монтажа

коробки MultiBox

с мембранными вводами

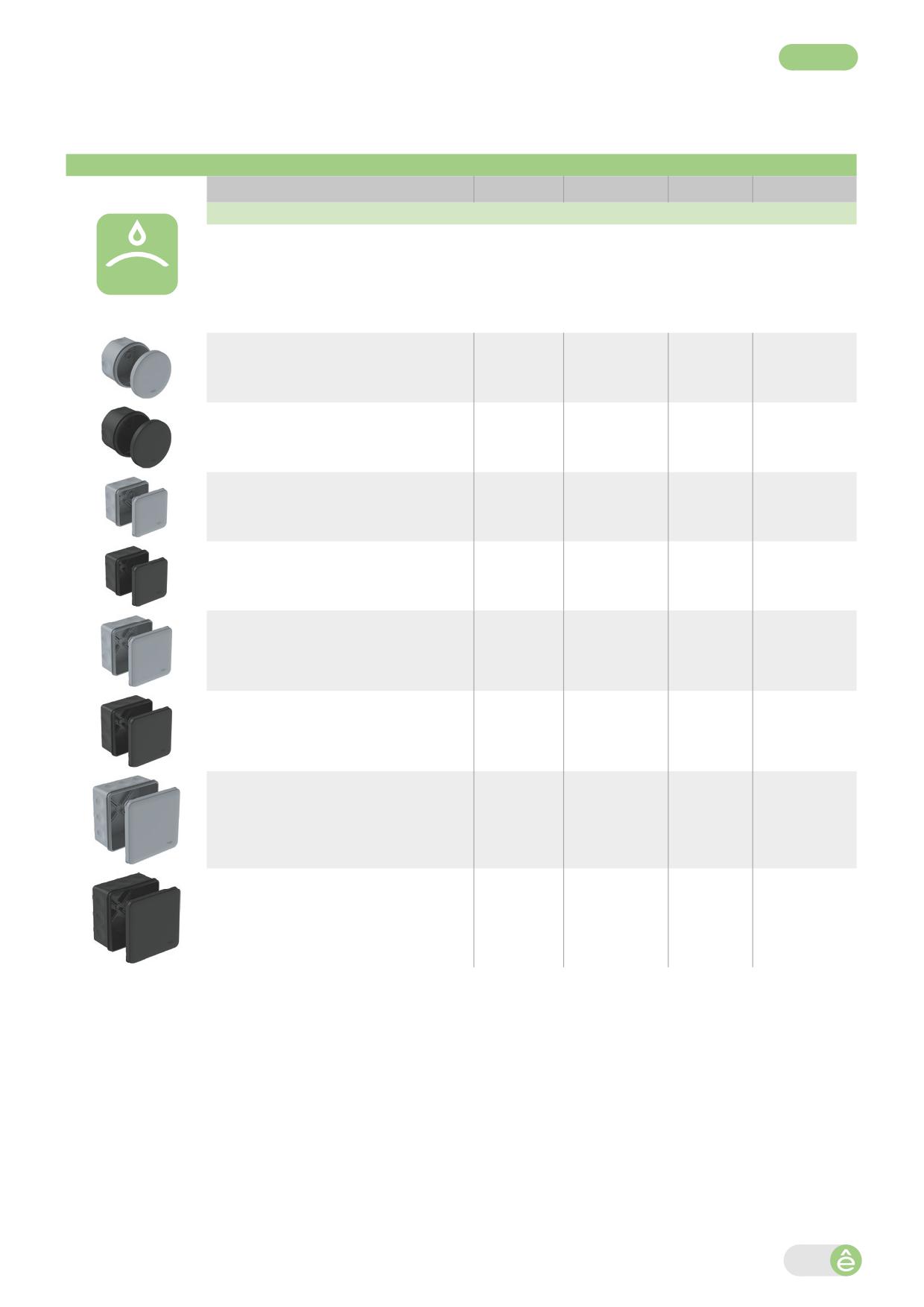

Распредкоробки IP66 прямого монтажа с мембранными вводами

Тип

Цвет

Размеры, мм

Упаковка, шт.

№ по каталогу

Распределительные коробки IP66 открытого монтажа

Предназначены для защиты соединений электрических проводов и кабелей от пыли и влаги. Коробки выполнены по

технологии двухкомпонентного литья, что обеспечивает степень защиты IP66. Подходят как для классического монтажа,

при помощи дюбелей и шурупов, так и для прямого монтажа, при помощи гвоздезабивного пистолета с диаметром

ствола 11 мм. Эластичный материал не позволяет корпусу растрескиваться при пристреливании. Гибкие мембранные

IP66

вводы легко прокалываются для ввода кабеля и надежно его обхватывают. Нанесенная на коробку, рядом с мембранами,

маркировка говорит о максимальном диаметре кабеля или трубы, который можно завести внутрь коробки. Внутри также

имеются специальные выступы для крепления кабеля и т.п.

Степень защиты - IP66, огнестойкость - 650 °С. Материал: полипропилен

Распредкоробка Ø80x50

Серый

90х92х58

IMT351951

4 ввода Ø20 (со стикером)

Распредкоробка Ø80x50

Чёрный

90х92х58

IMT352951

4 ввода Ø20 (со стикером)

Распредкоробка 70х70х42

Серый

80х80х50

140

IMT351961

8 вводов Ø25 (со стикером)

Распредкоробка 70х70х42

Чёрный

80х80х50

140

IMT352961

8 вводов Ø25 (со стикером)

Распредкоробка 85х85х42

Серый

95х95х49

IMT351971

8 вводов Ø25 (со стикером)

Распредкоробка 85х85х42

Чёрный

95х95х49

IMT352971

8 вводов Ø25 (со стикером)

Распредкоробка 100х100х50

Серый

111х111х57

IMT351981

12 вводов Ø20 (со стикером)

Распредкоробка 100х100х50

Чёрный

111х111х57

IMT352981

12 вводов Ø20 (со стикером)

Монтажные и распределительные коробки MultiBox | Каталог электроустановочных изделий

105

Монтажные и

Распределительные коробки

распределительные

открытой установки

коробки MultiBox

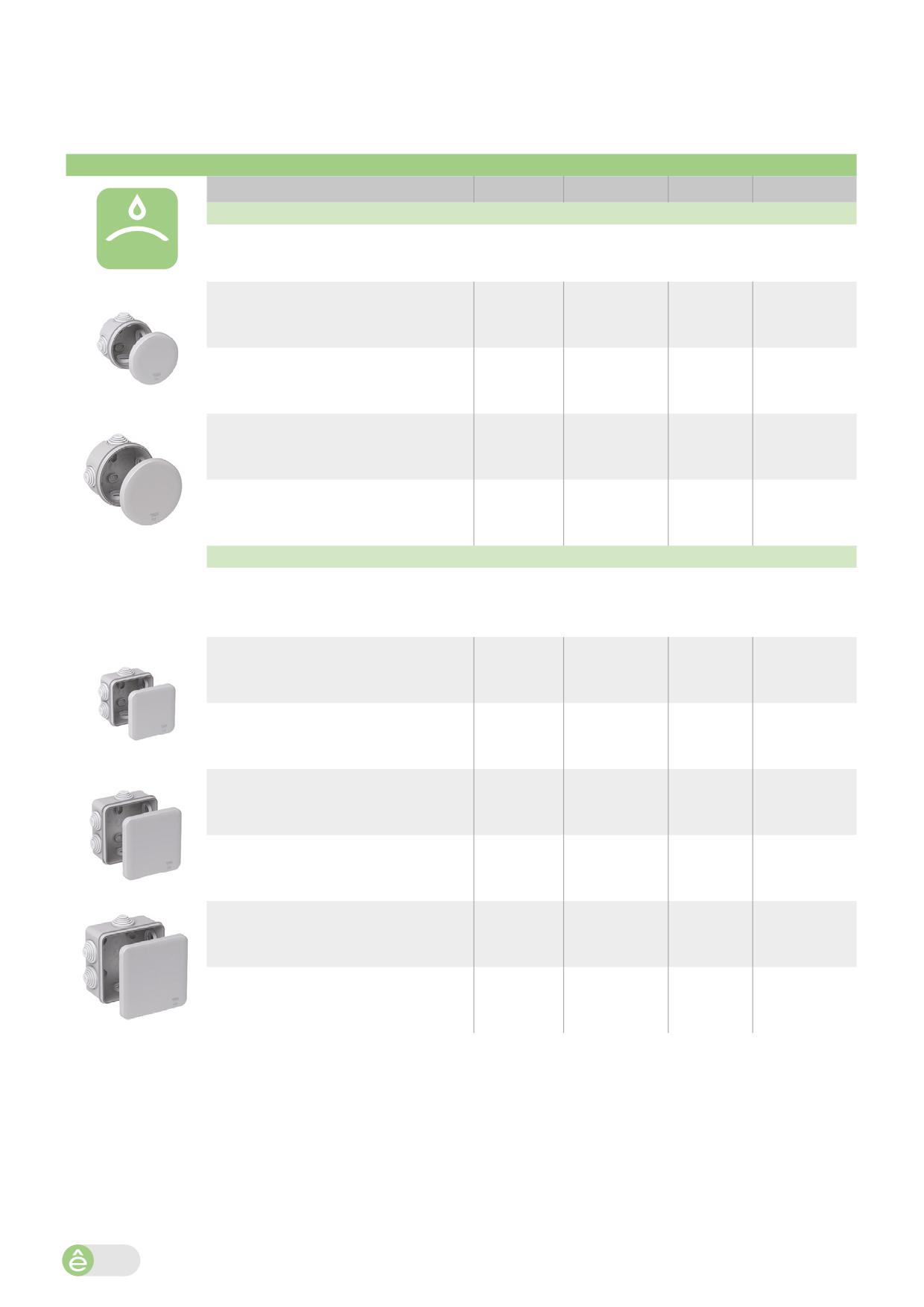

Распределительные коробки IP55 открытой установки

Тип

Цвет

Размеры, мм

Упаковка, шт.

№ по каталогу

Круглые распределительные коробки IP55 открытой установки

Используются для открытой установки. Имеют защёлкивающуюся крышку, соединенную пластиковой ниткой с корпусом

коробки, колпачки для колец, изолирующих крепёжные винты, и 4 ступенчатых сальника для ввода кабеля или

IP55

гофротрубы. Сальники подходят для кабелей и труб диаметром 4...8, 8...12, 12...16 и 20 мм.

Степень защиты - IP55, огнестойкость - 750 °С. Материал: полипропилен

Коробка 65х40

Серый

Ø84/48

150

IMT35093

Коробка 65х40 DIY (со стикером)

Серый

Ø84/48

150

IMT350931

Коробка 80х40

Серый

Ø100/48

IMT35094

Коробка 80х40 DIY (со стикером)

Серый

Ø100/48

IMT350941

Квадратные распределительные коробки IP55 открытой установки

коробки, колпачки для колец, изолирующих крепёжные винты, и 6 ступенчатых сальников для ввода кабеля или

гофротрубы. Сальники подходят для кабелей и труб диаметром 4...8, 8...12, 12...16 и 20 мм. Для коробки 100х100х50

сальники имеют диапазоны 4...8, 8...12, 12...16, 16...20 и 25 мм. Степень защиты - IP55, огнестойкость - 750 °С. Материал:

полипропилен

Коробка 70х70х40

Серый

95/95/48

IMT35090

Коробка 70х70х40 DIY (со стикером)

Серый

95/95/48

IMT350901

Коробка 85х85х40

Серый

110/110/48

IMT35092

Коробка 85х85х40 DIY (со стикером)

Серый

110/110/48

IMT350921

Коробка 100х100х50

Серый

130/130/58

IMT35091

Коробка 100х100х50 DIY (со стикером)

Серый

130/130/58

IMT350911

Каталог электроустановочных изделий | Монтажные и распределительные коробки MultiBox

106

Монтажные и

Аксессуары для монтажа

распределительные

коробки MultiBox

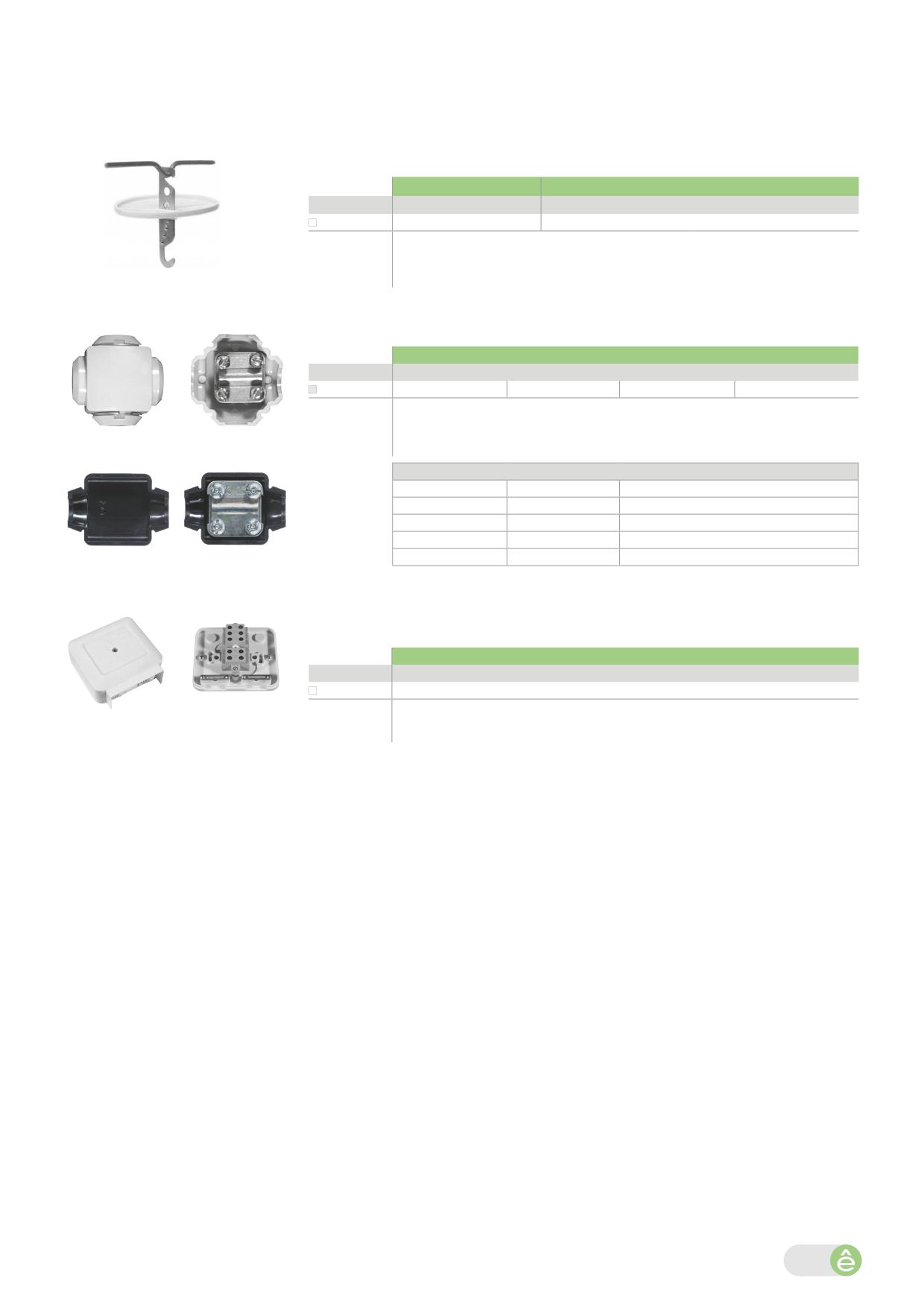

Розетки потолочные

Розетка потолочная

Цвет

с крюком и осью 120 мм

с крюком и осью 200 мм

Белый

RP-1

RP-1-2

Предназначены для подвески светильников к перекрытиям из многопустотных и

сплошных плит. Имеет отверстие для ввода кабеля. Комплект состоит из крюка,

круглой крышки и поперечной оси. Диаметр крышки 100 мм, максимальная

RP-1

нагрузка 15 кг.

Сжимы ответвительные

Сжим ответвительный

Цвет

Серый*

U731M

U733M

U734M

U739M

Предназначены для выполнения ответвлений от медных или алюминиевых

проводников магистральных линий (без разрезания) медными и (или) алюминие-

выми проводниками. Номинальное напряжение 660 В, степень защиты IP20.

U731M, U733M, U734M

* Цвет изделия не регламентируется и может отличаться от цвета на фото.

Сечение жилы проводника, мм²

Тип

Магистральный

Ответвительный

U731М

4-10

1,5-10

U733М

16-35

1,5-10

U734М

16-35

16-25

U739M

U739М

4-10

1,5-2,5

Клеммная коробка IP44

Цвет

С монтажной пластиной и распорными лапками

Белый

KLK-5S

Предназначена для присоединения проводов к бытовым электроплитам, пылевлаго-

защищенная. Номинальное напряжение сети 380 В, номинальный ток 40 А, степень

защиты IP44, размеры 102х100х37 мм.

Монтажные и распределительные коробки MultiBox | Каталог электроустановочных изделий

107

Электромонтажные

NEW 2023

Изолента ПВХ

материалы

MultiSet

Изолента ПВХ

Тип

Цвет

Размеры, мм

Упаковка, шт.

№ по каталогу

Изолента ПВХ

Предназначена для изоляции электрических соединений и проводов. Наличие большого выбора цветов позволяет

использовать её для маркировки кабелей. Незаменима при использовании в быту. Температура эксплуатации:

от -30 до +70°С, что подтверждено соответствующими лабораторными испытаниями согласно ГОСТу .

Поставляется в рулонах по 20 м и имеет ширину 19 мм при толщине 0,13 мм. На внутреннее картонное кольцо нанесен

логотип Systeme Electric, что позволяет легко идентифицировать продукт. Каждый рулон упакован в целлофановую

пленку. Имеет групповую упаковку из 8 рулонов, затянутых в полиэтиленовую пленку, что удобно для продажи мелким

оптом. Транспортная картонная коробка содержит 200 рулонов.

Материал: самозатухающий ПВХ

Изолента ПВХ 19 мм х 20 м

Красный

68х68х20

200

IMT1920RD

Изолента ПВХ 19 мм х 20 м

Желтый

68х68х20

200

IMT1920YE

Изолента ПВХ 19 мм х 20 м

Синий

68х68х20

200

IMT1920BU

Изолента ПВХ 19 мм х 20 м

Черный

68х68х20

200

IMT1920BK

Изолента ПВХ 19 мм х 20 м

Белый

68х68х20

200

IMT1920WH

Желто-

Изолента ПВХ 19 мм х 20 м

68х68х20

200

IMT1920YG

зеленый

Изолента ПВХ 19 мм х 20 м

Зеленый

68х68х20

200

IMT1920GN

Изолента ПВХ 19 мм х 20 м

Серый

68х68х20

200

IMT1920GY

Электромонтажные материалы MultiSet | Каталог электроустановочных изделий

109

Электромонтажные

NEW 2023

Кабельные стяжки

материалы

из полиамида

MultiSet

Кабельные стяжки из полиамида

Тип

Цвет

Длина, мм

Ширина, мм

Упаковка , шт. *

№ по каталогу

Кабельные стяжки из полиамида

Применяются для соединения кабелей и проводов в жгуты, а также для их крепления к элементам строительных

конструкций, кабельных лотков и т. д. Широко применяются в электрощитовом оборудовании для организации

кабельных трасс. Стяжки белого цвета предназначены для использования внутри помещений, стяжки черного цвета

устойчивы к ультрафиолету и их можно применять на открытых площадках. Все стяжки поставляются упаковками

по 100 штук. Полиэтиленовый пакет имеет ЗИП-замок, что предотвращает высыхание стяжек при длительном хранении.

Температура эксплуатации: от -40 до +85 °С.

Материал: полиамид (нейлон)

Кабельные стяжки 100х2,5 (100 шт.)

Белый

100

2,5

300

IMT10025W

Кабельные стяжки 100х2,5 (100 шт.)

Черный

100

2,5

300

IMT10025B

Кабельные стяжки 150х3,6 (100 шт.)

Белый

150

3,6

130

IMT15036W

Кабельные стяжки 150х3,6 (100 шт.)

Черный

150

3,6

130

IMT15036B

Кабельные стяжки 200х2,5 (100 шт.)

Белый

200

2,5

150

IMT20025W

Кабельные стяжки 200х2,5 (100 шт.)

Черный

200

2,5

150

IMT20025B

Кабельные стяжки 200х3,6 (100 шт.)

Белый

200

3,6

100

IMT20036W

Кабельные стяжки 200х3,6 (100 шт.)

Черный

200

3,6

100

IMT20036B

Кабельные стяжки 200х4,8 (100 шт.)

Белый

200

4,8

IMT20048W

Кабельные стяжки 200х4,8 (100 шт.)

Черный

200

4,8

IMT20048B

Кабельные стяжки 250х4,8 (100 шт.)

Белый

250

4,8

IMT25048W

Кабельные стяжки 250х4,8 (100 шт.)

Черный

250

4,8

IMT25048B

Кабельные стяжки 300х3,6 (100 шт.)

Белый

300

3,6

IMT30036W

Кабельные стяжки 300х3,6 (100 шт.)

Черный

300

3,6

IMT30036B

Кабельные стяжки 300х4,8 (100 шт.)

Белый

300

4,8

IMT30048W

Кабельные стяжки 300х4,8 (100 шт.)

Черный

300

4,8

IMT30048B

Кабельные стяжки 300х7,6 (100 шт.)

Белый

300

7,6

IMT30076W

Кабельные стяжки 300х7,6 (100 шт.)

Черный

300

7,6

IMT30076B

Кабельные стяжки 370х4,8 (100 шт.)

Белый

370

4,8

IMT37048W

Кабельные стяжки 370х4,8 (100 шт.)

Черный

370

4,8

IMT37048B

Кабельные стяжки 380х7,6 (100 шт.)

Белый

380

7,6

IMT38076W

Кабельные стяжки 380х7,6 (100 шт.)

Черный

380

7,6

IMT38076B

* Количество пачек в транспортной коробке.

Каталог электроустановочных изделий | Электромонтажные материалы MultiSet

110

Электромонтажные

NEW 2023

Арочные кабельные

материалы

каналы

MultiSet

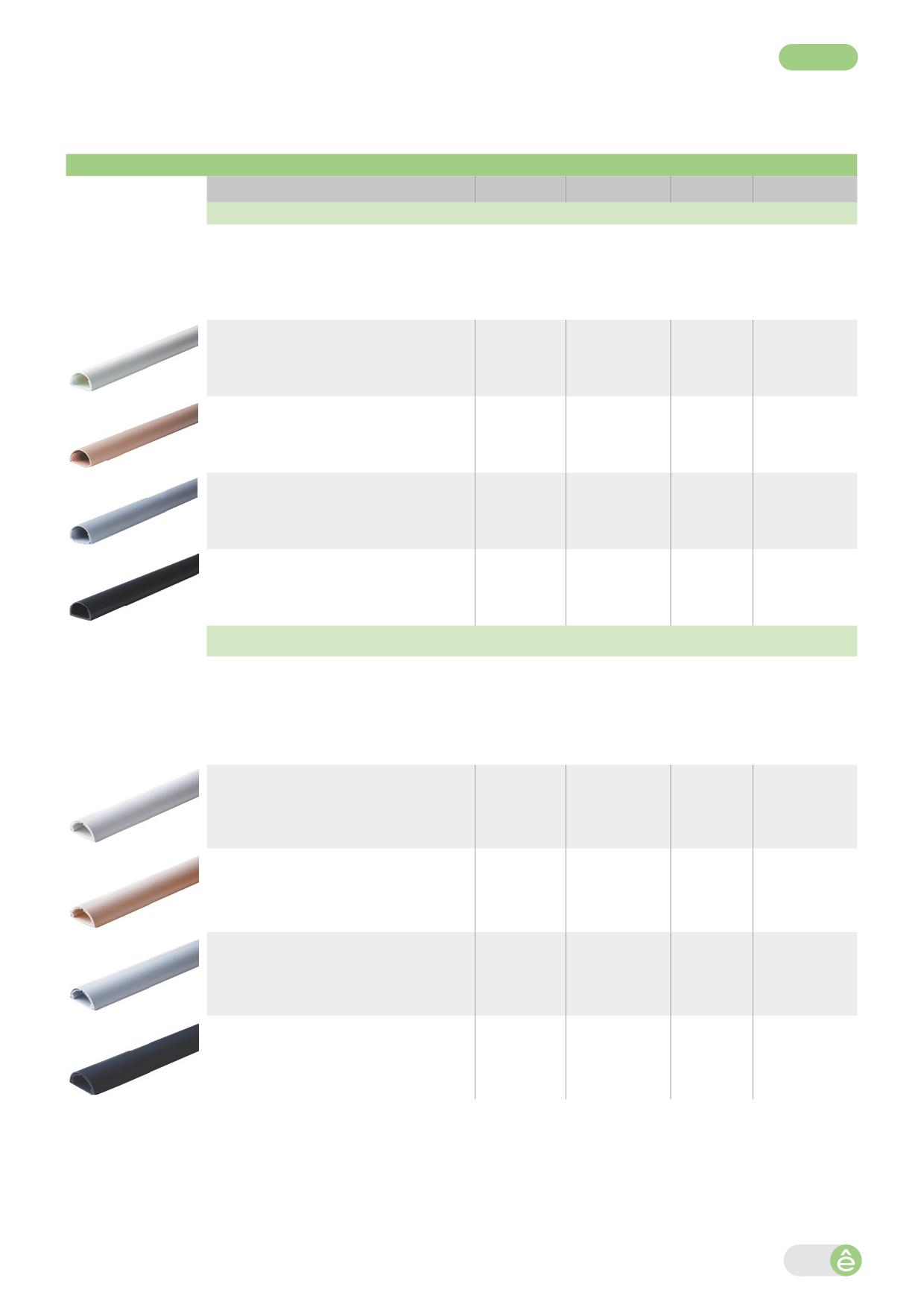

Арочные кабельные каналы

Тип

Цвет

Размеры, мм

Упаковка, шт.

№ по каталогу

Арочные кабельные каналы размером 20х12 мм

Предназначены для открытой прокладки силовых и слаботочных кабелей. Имеют арочную форму, что выгодно отличает

их от традиционных кабель-каналов прямоугольной формы. Поставляются штучно длиной по 2 м в 4 цветах (белый,

кремовый, серый, антрацит), в одной гамме с розетками и выключателями серий Этюд и Blanca. Для удобства крепления

на основании кабель-каналов предусмотрены отверстия диаметром 6 мм, расположенные с шагом 23 см. Степень

защиты - IP40. Температура эксплуатации: от -25 до +60 °С. Температура монтажа: от -5 до +60 °С. Отвечают всем

требованиям пожаробезопасности, что подтверждено соответствующими испытаниями и сертификатом.

Материал: самозатухающий ПВХ

Кабель-канал MultiSet 20x12

Белый

20х12х2000

IMT20120WH

Кабель-канал MultiSet 20x12

Кремовый

20х12х2000

IMT20120BE

Кабель-канал MultiSet 20x12

Серый

20х12х2000

IMT20120GY

Кабель-канал MultiSet 20x12

Антрацит

20х12х2000

IMT20120BK

Арочные кабельные каналы размером 30х13 мм

их от традиционных кабель-каналов прямоугольной формы. Поставляются штучно длиной по 2 м в 4 цветах (белый,

кремовый, серый, антрацит), в одной гамме с розетками и выключателями серий Этюд и Blanca. Кабельные каналы

30х13 мм можно использовать для открытой прокладки по полу, максимальная нагрузка - 100 кг. Для удобства

крепления на основании кабель-каналов предусмотрены отверстия диаметром 6 мм, расположенные с шагом 23 см.

Степень защиты - IP40. Температура эксплуатации: от -25 до +60 °С. Температура монтажа: от -5 до +60 °С. Отвечают всем

требованиям пожаробезопасности, что подтверждено соответствующими испытаниями и сертификатом.

Материал: самозатухающий ПВХ

Кабель-канал MultiSet 30x13

Белый

30х13х2000

IMT30130WH

Кабель-канал MultiSet 30x13

Кремовый

30х13х2000

IMT30130BE

Кабель-канал MultiSet 30x13

Серый

30х13х2000

IMT30130GY

Кабель-канал MultiSet 30x13

Антрацит

30х13х2000

IMT30130BK

Электромонтажные материалы MultiSet | Каталог электроустановочных изделий

111

Электромонтажные

NEW 2023

Аксессуары

материалы

для кабельных каналов

MultiSet

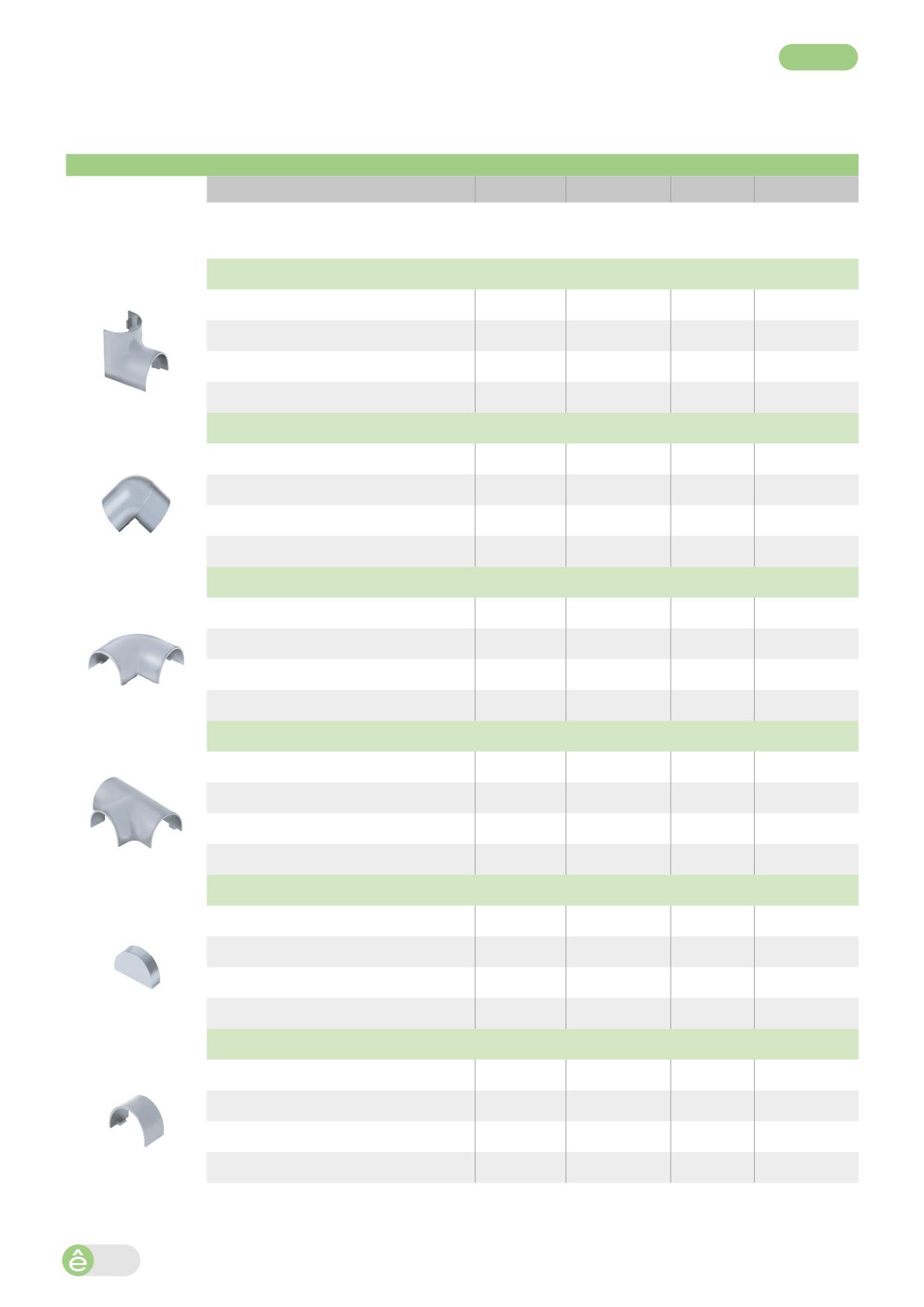

Аксессуары для арочных кабель-каналов 20х12 мм

Тип

Цвет

Размеры, мм

Упаковка, шт.

№ по каталогу

Предназначены для соединения арочных кабель-каналов, организации поворотов и ответвлений при их прокладке.

Ассортимент включает в себя внутренние и внешние углы, плоские углы и Т-отводы, соединители и заглушки.

Поставляются упаковками по 2 шт.

Материал: полипропилен

Внутренние углы для арочных кабель-каналов 20х12

Угол внутренний 20х12

Белый

23х23х22

IMT20121WH

Угол внутренний 20х12

Кремовый

23х23х22

IMT20121BE

Угол внутренний 20х12

Серый

23х23х22

IMT20121GY

Угол внутренний 20х12

Антрацит

23х23х22

IMT20121BK

Внешние углы для арочных кабель-каналов 20х12

Угол внешний 20х12

Белый

23х23х22

IMT20122WH

Угол внешний 20х12

Кремовый

23х23х22

IMT20122BE

Угол внешний 20х12

Серый

23х23х22

IMT20122GY

Угол внешний 20х12

Антрацит

23х23х22

IMT20122BK

Плоские углы (90°) для арочных кабель-каналов 20х12

Угол плоский (90°) 20х12

Белый

32х32х13

IMT20123WH

Угол плоский (90°) 20х12

Кремовый

32х32х13

IMT20123BE

Угол плоский (90°) 20х12

Серый

32х32х13

IMT20123GY

Угол плоский (90°) 20х12

Антрацит

32х32х13

IMT20123BK

Тройники для арочных кабель-каналов 20х12

Тройник 20х12

Белый

40х31х13

IMT20124WH

Тройник 20х12

Кремовый

40х31х13

IMT20124BE

Тройник 20х12

Серый

40х31х13

IMT20124GY

Тройник 20х12

Антрацит

40х31х13

IMT20124BK

Заглушки для арочных кабель-каналов 20х12

Заглушка 20х12

Белый

23х8х13

IMT20125WH

Заглушка 20х12

Кремовый

23х8х13

IMT20125BE

Заглушка 20х12

Серый

23х8х13

IMT20125GY

Заглушка 20х12

Антрацит

23х8х13

IMT20125BK

Соединители для арочных кабель-каналов 20х12

Соединитель 20х12

Белый

23х12х13

IMT20126WH

Соединитель 20х12

Кремовый

23х12х13

IMT20126BE

Соединитель 20х12

Серый

23х12х13

IMT20126GY

Соединитель 20х12

Антрацит

23х12х13

IMT20126BK

Каталог электроустановочных изделий | Электромонтажные материалы MultiSet

112

Электромонтажные

NEW 2023

Аксессуары

материалы

для кабельных каналов

MultiSet

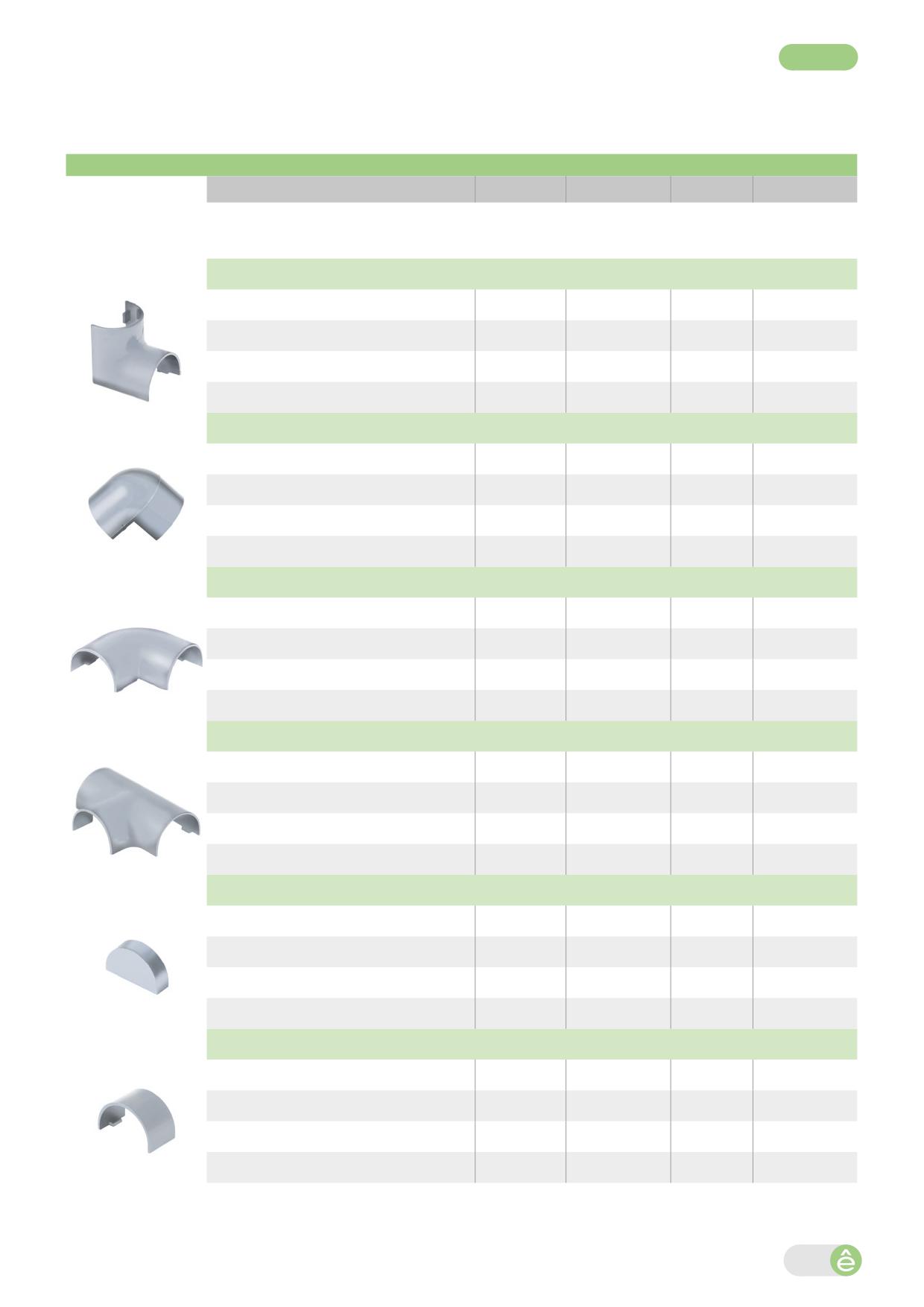

Аксессуары для арочных кабель-каналов 30х13 мм

Тип

Цвет

Размеры, мм

Упаковка, шт.

№ по каталогу

Предназначены для соединения арочных кабель-каналов, организации поворотов и ответвлений при их прокладке.

Ассортимент включает в себя внутренние и внешние углы, плоские углы и Т-отводы, соединители и заглушки.

Поставляются упаковками по 2 шт.

Материал: полипропилен

Внутренние углы для арочных кабель-каналов 30х13

Угол внутренний 30х13

Белый

35х35х32

IMT30131WH

Угол внутренний 30х13

Кремовый

35х35х32

IMT30131BE

Угол внутренний 30х13

Серый

35х35х32

IMT30131GY

Угол внутренний 30х13

Антрацит

35х35х32

IMT30131BK

Внешние углы для арочных кабель-каналов 30х13

Угол внешний 30х13

Белый

34х34х32

IMT30132WH

Угол внешний 30х13

Кремовый

34х34х32

IMT30132BE

Угол внешний 30х13

Серый

34х34х32

IMT30132GY

Угол внешний 30х13

Антрацит

34х34х32

IMT30132BK

Плоские углы (90°) для арочных кабель-каналов 30х13

Угол плоский (90°) 30х13

Белый

50х50х14

IMT30133WH

Угол плоский (90°) 30х13

Кремовый

50х50х14

IMT30133BE

Угол плоский (90°) 30х13

Серый

50х50х14

IMT30133GY

Угол плоский (90°) 30х13

Антрацит

50х50х14

IMT30133BK

Тройники для арочных кабель-каналов 30х13

Тройник 30х13

Белый

70х51х14

IMT30134WH

Тройник 30х13

Кремовый

70х51х14

IMT30134BE

Тройник 30х13

Серый

70х51х14

IMT30134GY

Тройник 30х13

Антрацит

70х51х14

IMT30134BK

Заглушки для арочных кабель-каналов 30х13

Заглушка 30х13

Белый

31х11х14

IMT30135WH

Заглушка 30х13

Кремовый

31х11х14

IMT30135BE

Заглушка 30х13

Серый

31х11х14

IMT30135GY

Заглушка 30х13

Антрацит

31х11х14

IMT30135BK

Соединители для арочных кабель-каналов 30х13

Соединитель 30х13

Белый

31х15х14

IMT30136WH

Соединитель 30х13

Кремовый

31х15х14

IMT30136BE

Соединитель 30х13

Серый

31х15х14

IMT30136GY

Соединитель 30х13

Антрацит

31х15х14

IMT30136BK

Электромонтажные материалы MultiSet | Каталог электроустановочных изделий

113

Электромонтажные

NEW 2024

Каучуковые вилки

материалы

и розетки

MultiSet

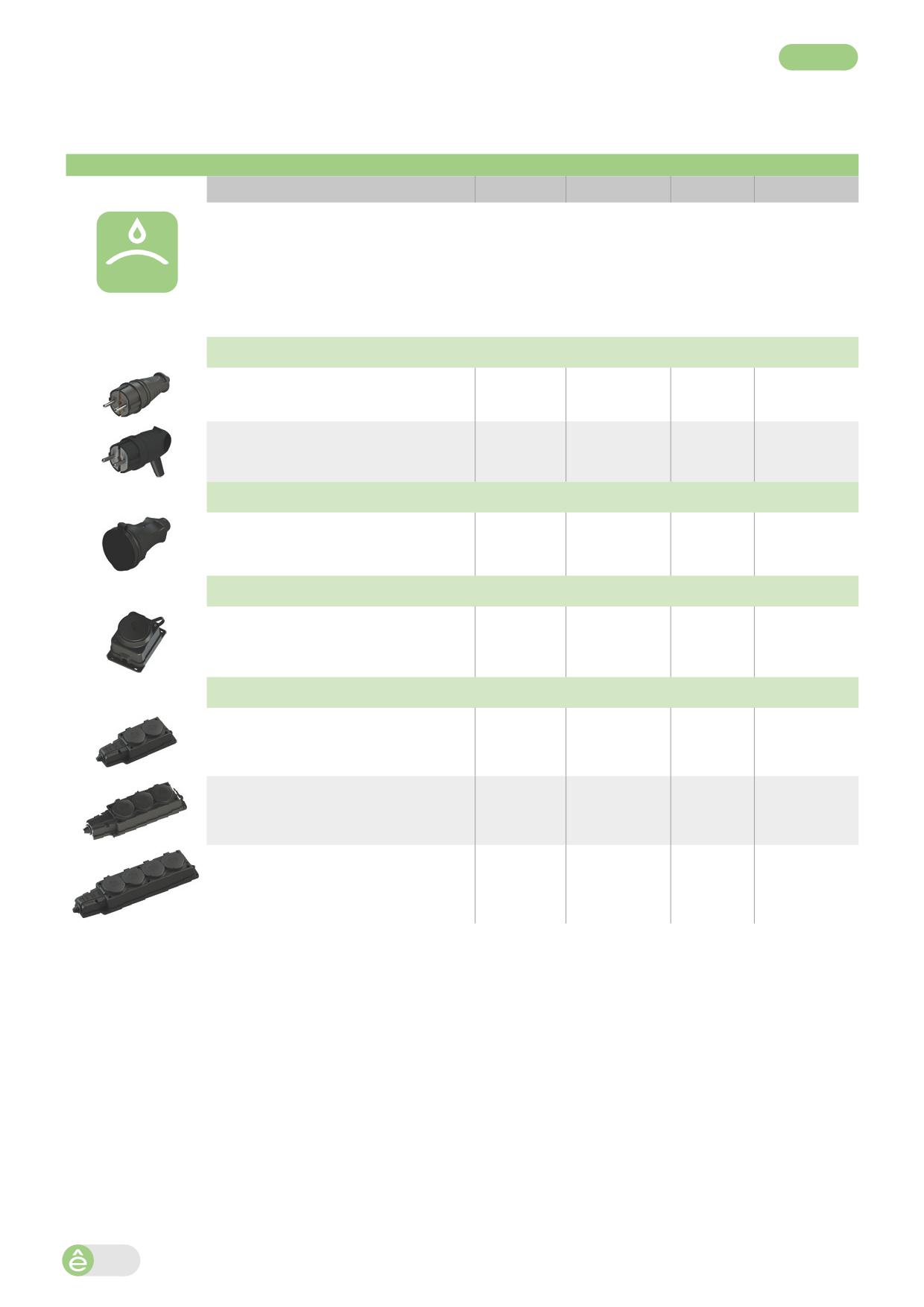

Каучуковые вилки и розетки IP44

Тип

Цвет

Размеры, cм

Упаковка, шт.

№ по каталогу

Используются для сборки удлинителей с необходимым количеством гнёзд, соответствующих повышенным требованиям

по пылевлагозащите и механической прочности. Благодаря крышкам розетки надежно защищены от попадания пыли

и влаги. Прорезиненный корпус снижает вероятность механического повреждения изделия при падении и ударах.

Предложение включает в себя одинарную розетку для открытой установки на стену (не подходит для переносных

удлинителей). Одинарная розетка и колодки имеют по 4 отверстия для крепления. На колодках есть 1 дополнительное

IP44

отверстие для подвешивания. Рабочая температура - от -30 до +45 °С. Для эксплуатации при отрицательной температуре

необходимо использовать кабель с изоляцией, устойчивой к данным условиям, например, резиновый. Максимальная

мощность - 3680 Вт. Применяется при строительно-монтажных работах, в промышленности, а также в быту, на дачах,

в гаражах.

Степень зашиты - IP44. Материал: полипропилен

Вилки 2К+З, 16 А/250 В

Вилка прямая

Черный

10,8x4,0x4,0

MST4001BK

Вилка угловая

Черный

10,1x6,2x4,1

MST1102BK

Розетка кабельная 2К+З, 16 А/250 В

Розетка кабельная

Черный

18x9,6x5,5

MST4002BK

Розетка открытой установки 2К+З, 16 А/250 В

Розетка

Черный

11,0x7,5x7,3

MST4003BK

Колодки розеточные 2К+З, 16 А/250 В

Колодка на 2 поста

Черный

19,5x6,5x4,4

MST4102BK

Колодка на 3 поста

Черный

23,5x6,5x4,4

MST4103BK

Колодка на 4 поста

Черный

27,5x6,5x4,4

MST4104BK

Каталог электроустановочных изделий | Электромонтажные материалы MultiSet

114

Техническое

Соответствие стандартам

описание

и техническим условиям

Соответствие стандартам

Розетки

Термостаты

• ТР ТС 004/2011

• ГОСТ IEC 60884-1-2013

• ГОСТ IEC 60730-2-9-2011

• ГОСТ IEC 60730-1-2016

Выключатели

• ТР ТС 020/2011

• ТР ТС 004/2011

• ГОСТ IEC 60730-1-2011

• ГОСТ Р 51324.1-2012

• ГОСТ IEC 60730-2-9-2011

(МЭК 60669-1:2007)

• ГОСТ 30804.3.3-2013

Cветорегуляторы

• ГОСТ 30804.3.2-2013

(диммеры)

• ГОСТ 30804.4.2-2013

• ТР ТС 004/2011

• ГОСТ 30804.4.3-2013

• ГОСТ Р 51324.2.1-2012

• ГОСТ Р 51317.4.28-2000

• ТР ТС 020/2011

• ГОСТ 30804.4.4-2013

• СТБ ЕН 55015-2006

• ГОСТ 30804.4.11-2013

• ГОСТ IEC 61547-2013

• ГОСТ 30804.4.12-2002

• ГОСТ 30804.3.2-2013

• ГОСТ 30805.14.1-2013

• ГОСТ 30804.3.3-2013

• ГОСТ 30805.22-2013

• ГОСТ 30804.4.2-2013

• СТБ МЭК 61000-4-5-2006

• ГОСТ 30804.4.4-2013

• СТБ IEC 61000-4-6-2011

• ГОСТ 30804.4.11- 2013

• ГОСТ IEC 61000-4-8-2013

• СТБ МЭК 61000-4-5-2006

• СТБ IEC 61000-4-6-2011

• ГОСТ IEC 61000-4-8-2013

Для монтажа электроустановочных изделий рекомен-

дуем использовать отвертку с типом наконечника

PZ1 - для винтов и саморезов диаметром до 3,5 мм

включительно, PZ2 - для винтов и саморезов диаметром

более 3,5 мм.

Эта отвертка усилена за счет дополнительных четырех

ребер, расположенных под углом 45° по отношению

к основным, что позволяет обеспечить целостность

шлица и повышает запас прочности.

Основные типы отверток

Slotted

Шлицевая

Cross Slot или Phillips

РН

Крестовая

Pozidriv

РZ

Крестовая усиленная

Техническое описание | Каталог электроустановочных изделий

115

Техническое

Телекоммуникационные

описание

розетки

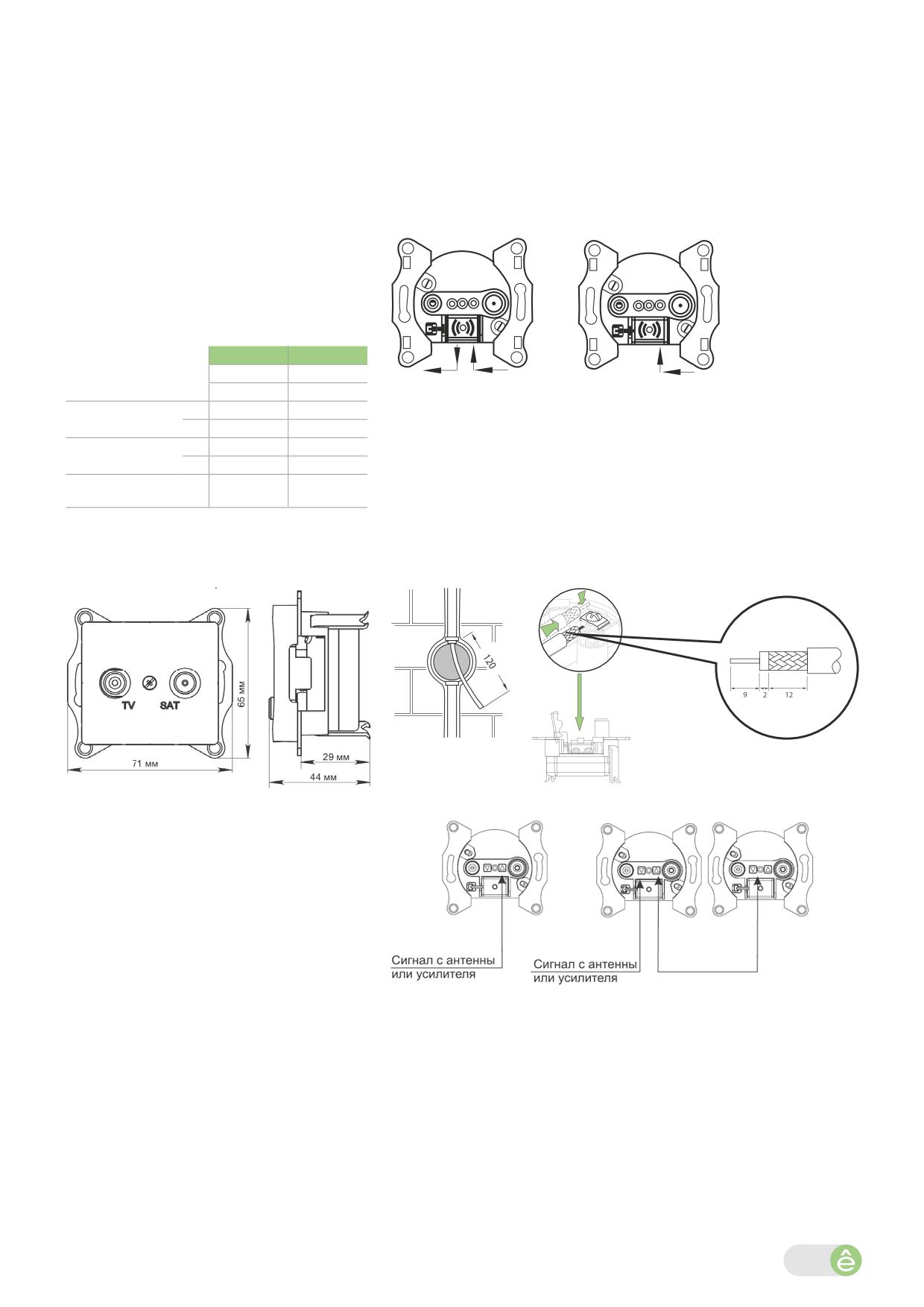

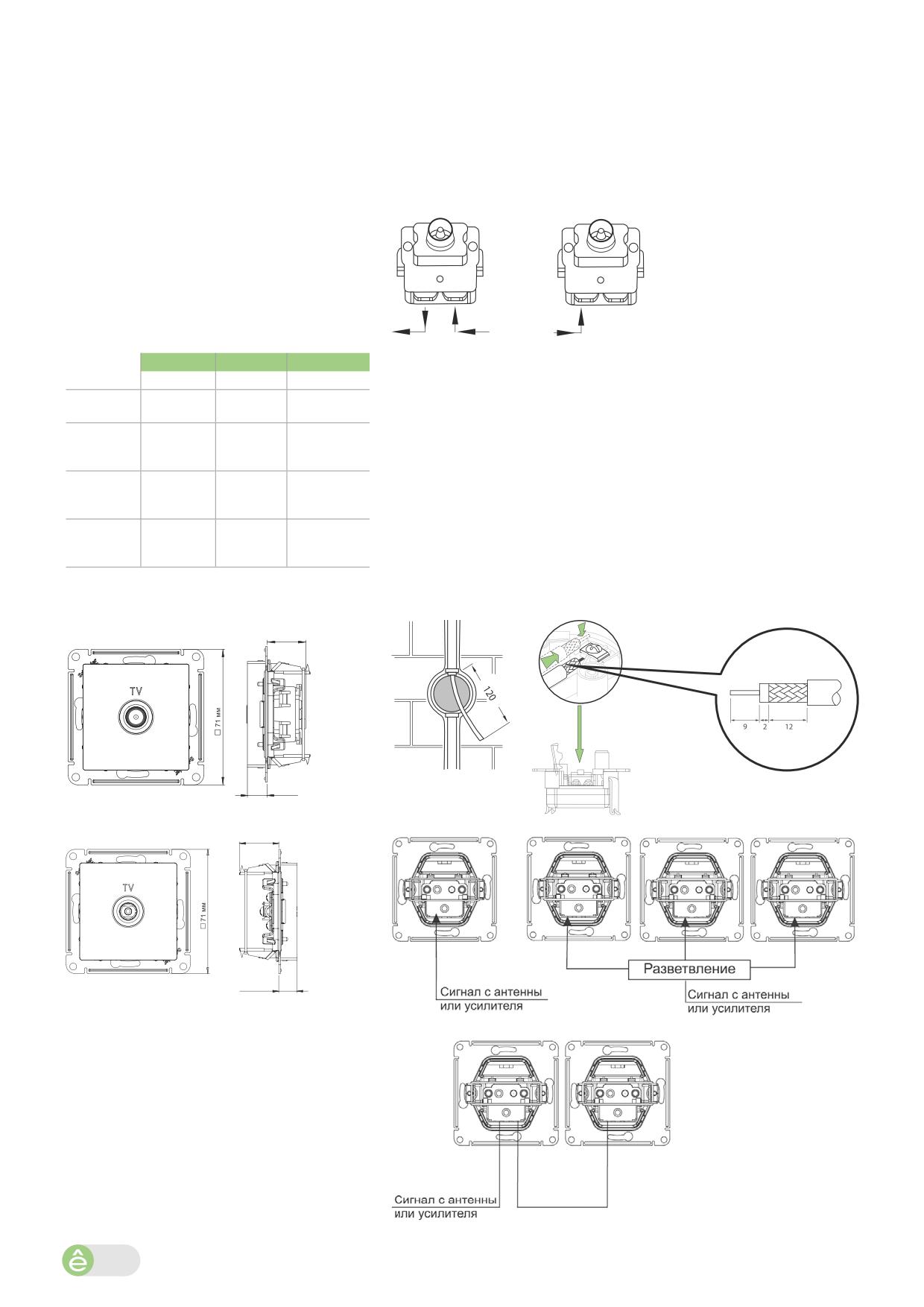

AtlasDesign: телевизионные розетки

Применение

Конструкция

Антенные розетки предназначены для

Розетка ТV, проходная

Розетка ТV, оконечная

подключения радио- и телевизионных

приемников, которые используются для

приема эфирных или спутниковых, аналого-

вых или цифровых сигналов. Во избежание

помех не рекомендуется использование

цепи без подключенного в оконечную

розетку телевизора.

Технические характеристики

ATN00•92

ATN00•91

ATN0•93

Проходная

Оконечная

TV-коннектор

Затухание

(дБ)

Рабочая

5-862

частота

(МГц)

Затухание

на отводе

(дБ)

Сквозное

затухание

(дБ)

Размеры (мм)

Схема монтажа

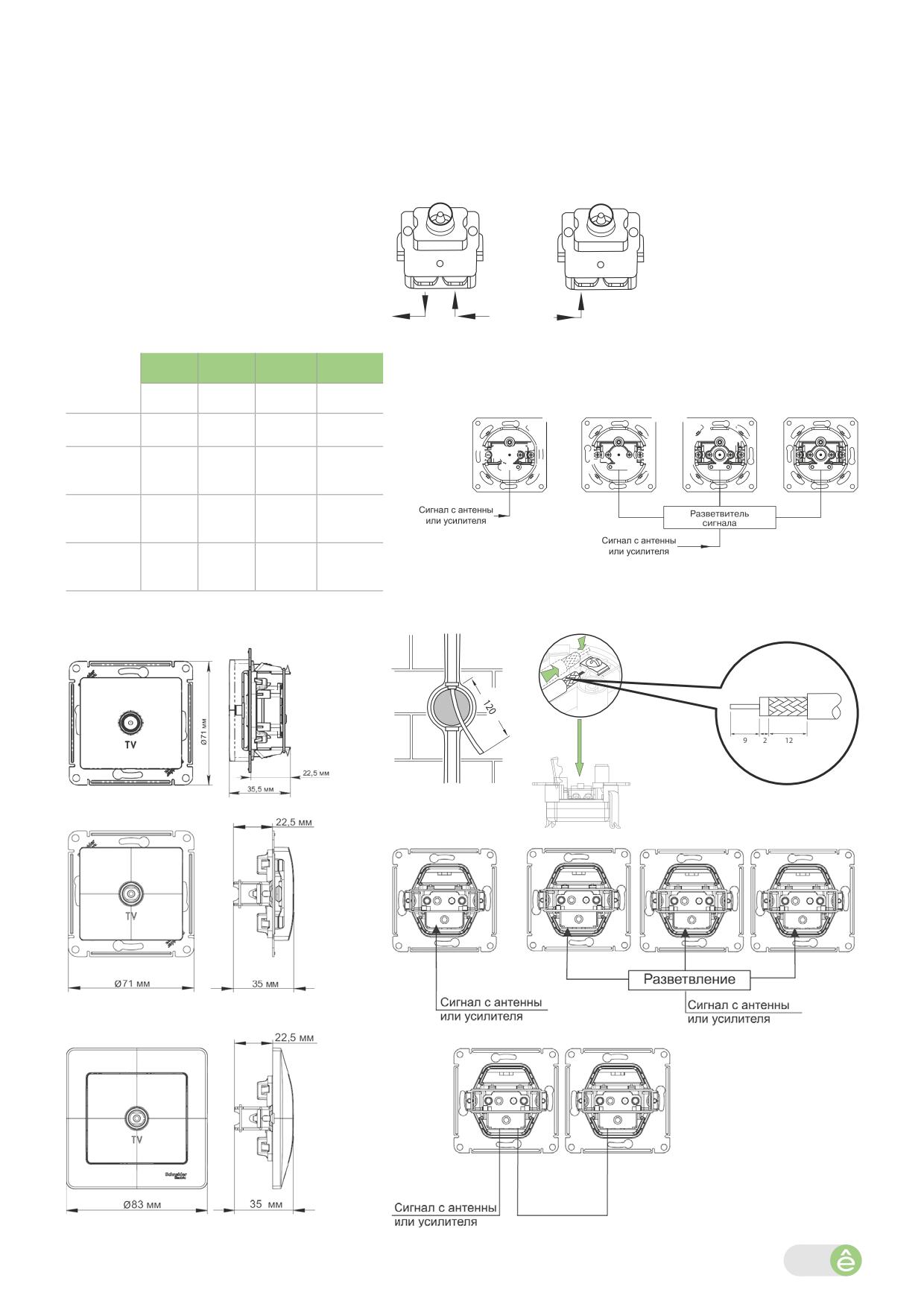

ATN00..91, ATN00..92

22 мм

12 мм

ATN00..93

23 мм

12 мм

Каталог электроустановочных изделий | Техническое описание

124

Техническое

Телекоммуникационные розетки

описание

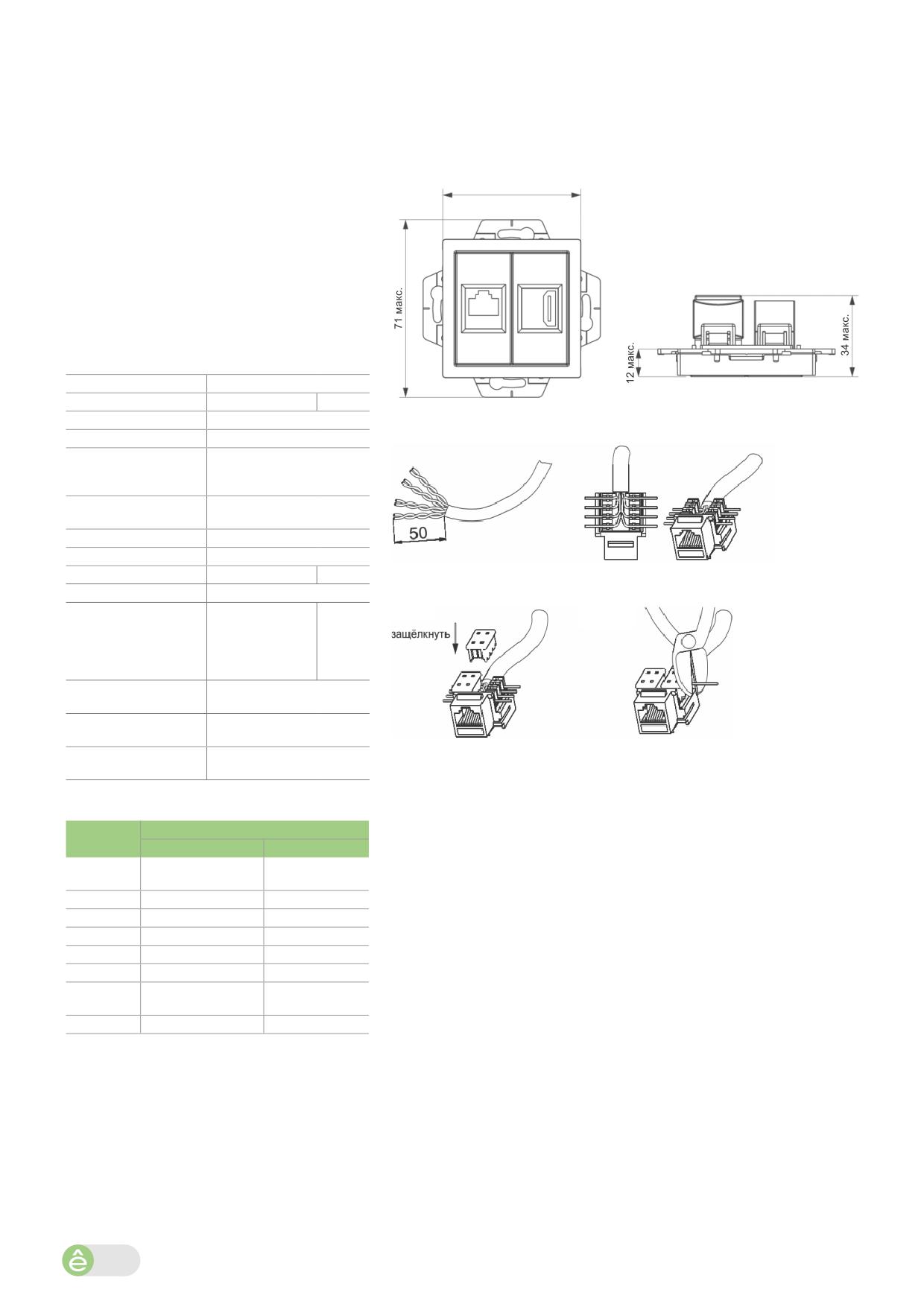

AtlasDesign: телефонные и компьютерные розетки,

двойные розетки компьютерные + телевизионные

Применение

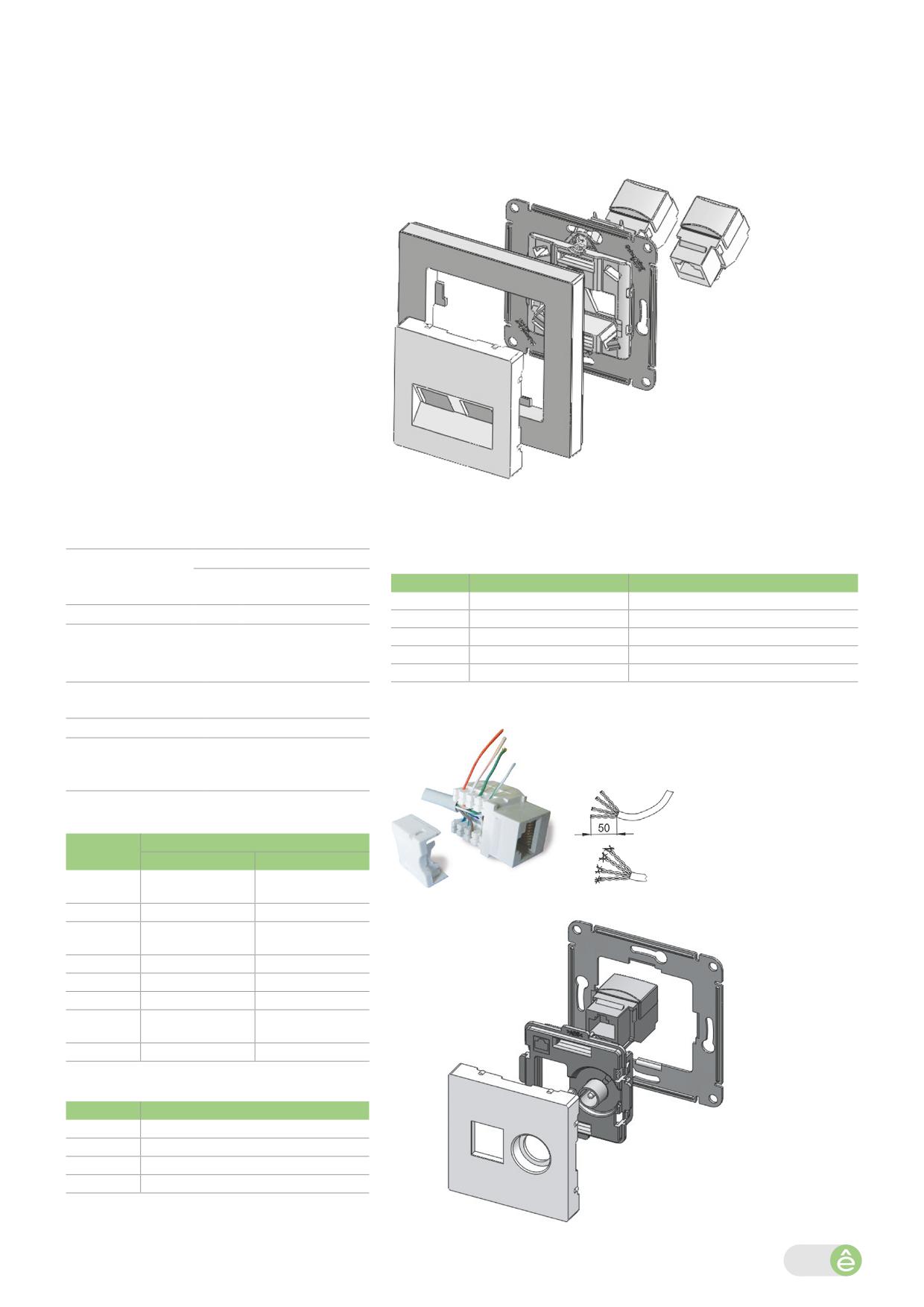

Конструкция розетки

Компьютерные розетки RJ45 кат. 5е (неэкра-

нированные) и кат. 6а (экранированные)

предназначены для телекоммуникацион-

ных сетей и служат для подключения к

локальным сетям, сети Интернет и для под-

соединения внешних устройств (телефон,

факс и т.д.).

Телефонная розетка RJ11 предназначена

для установки в телекоммуникационных се-

тях и для подсоединения внешних устройств

(телефон, факс и т.д.).

ТV-коннектор предназначен для передачи

телевизионного сигнала из антенной сети к

телевизионным приемникам.

Технические характеристики

Категории

Розетки

• Самой важной характеристикой сети является скорость передачи

Номинальное напряжение до 60 В пост. тока

данных.

Тип разъемов

Для Т

RJ11, кат. 3

• Классификация различных категорий кабеля:

Для К

RJ45, кат. 5е

Категория

Диапазон частоты

Тип сети

и кат. 6а

Кат. 3

До 10 МГц

10 Мбит/с, 10Base-T, Token Ring

Рабочий ток

до 0,35 A

Кат. 4

До 16 МГц

16 Мбит/с, 10Base-T, Token Ring

Кат. 5e

До 100 МГц

1 Гбит/с, 1000Base-T

ТV-коннектор

Кат. 6

До 250 МГц

1 Гбит/с, 1000Base-T

Рабочая частота

5-862 МГц

Кат. 6а

До 500 МГц

10 Гбит/с, 10GBase-T

Входное и выходное

75 Ом

сопротивление

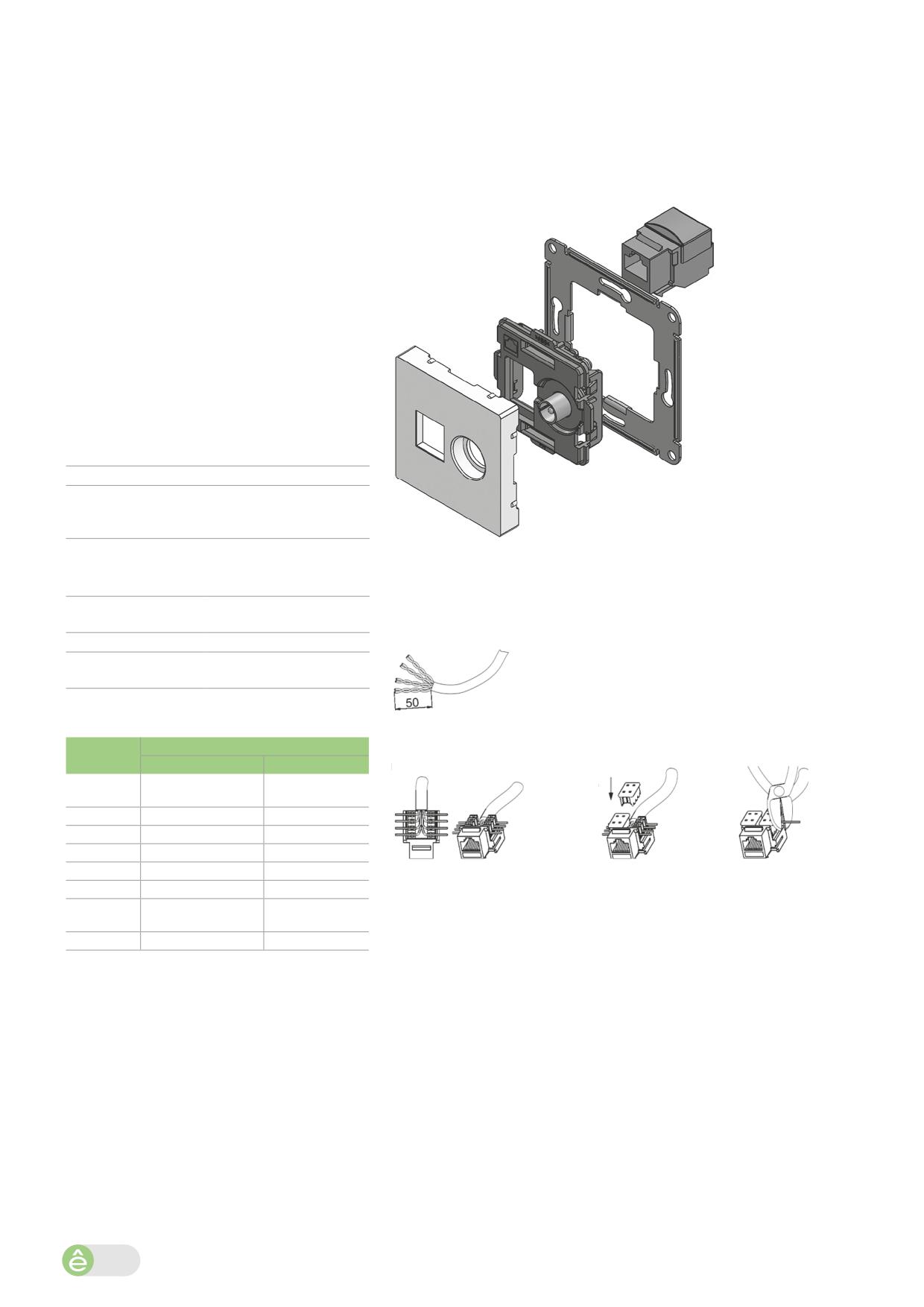

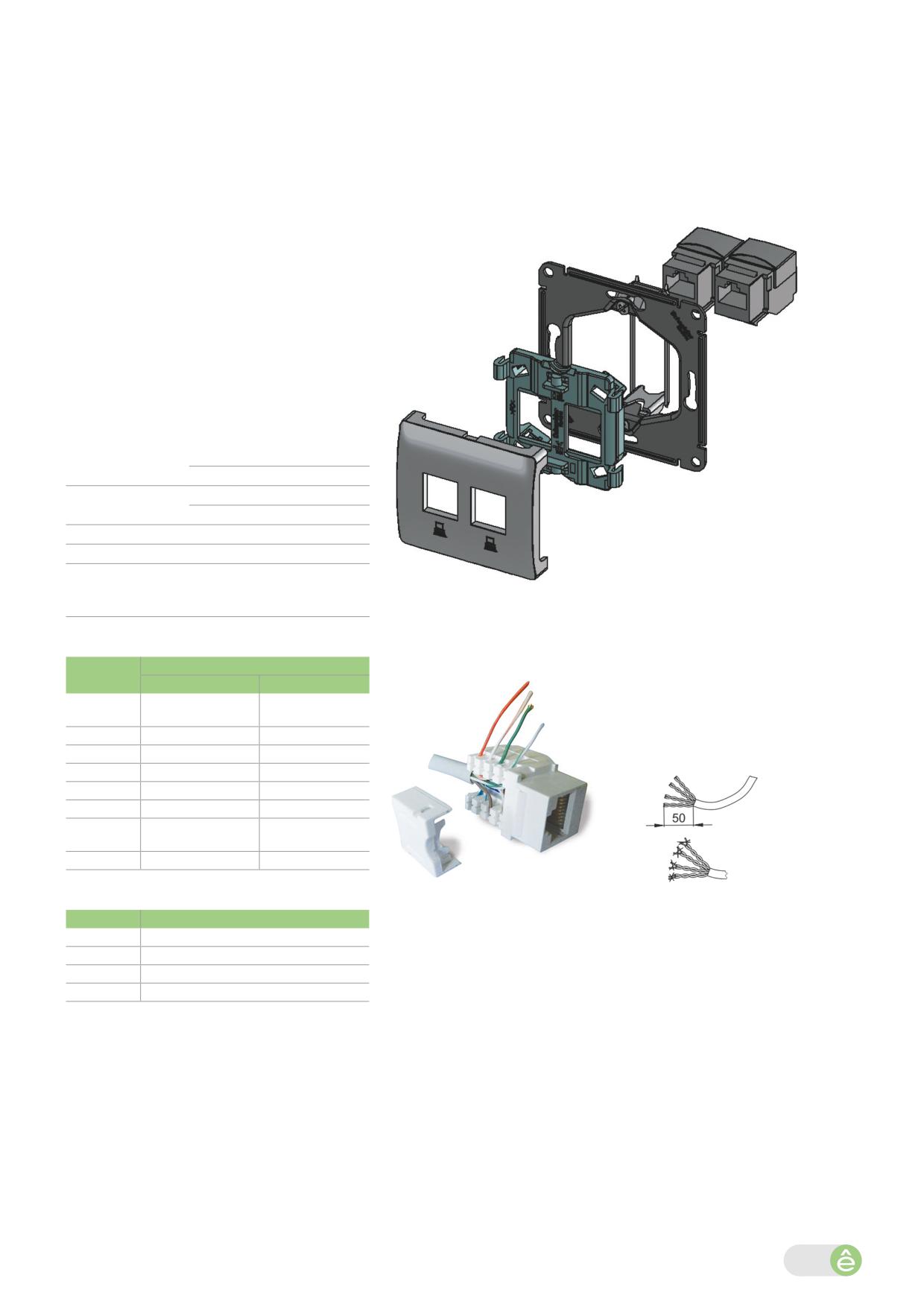

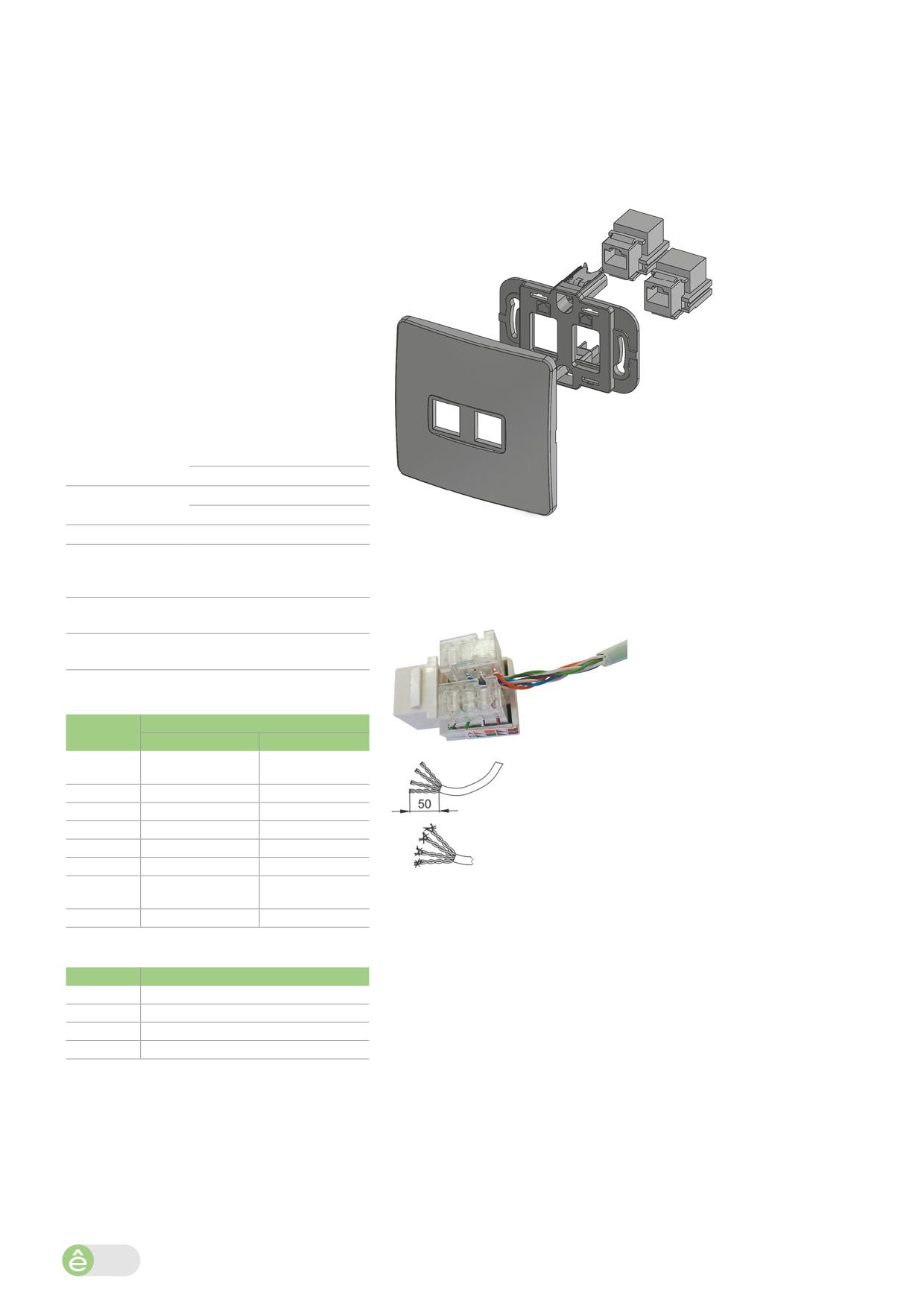

Схема монтажа

Тип соединения

стандарт, IEC

Контактные зажимы

для проводов

с Ø токопроводящих

жил от 0,4 до 0,8 мм

Компьютер

Контакты

Цвет провода

T568А

T568B

белый/зеленый

белый/

оранжевый

зеленый

оранжевый

Конструкция

белый/

белый/зеленый

оранжевый

розетки TV+RJ45

синий

синий/белый

оранжевый

зеленый

белый/

коричневый

Телефон

Контакты

Цвет провода

белый/оранжевый

синий

белый/синий

оранжевый

Техническое описание | Каталог электроустановочных изделий

125

Техническое

Телекоммуникационные

описание

розетки

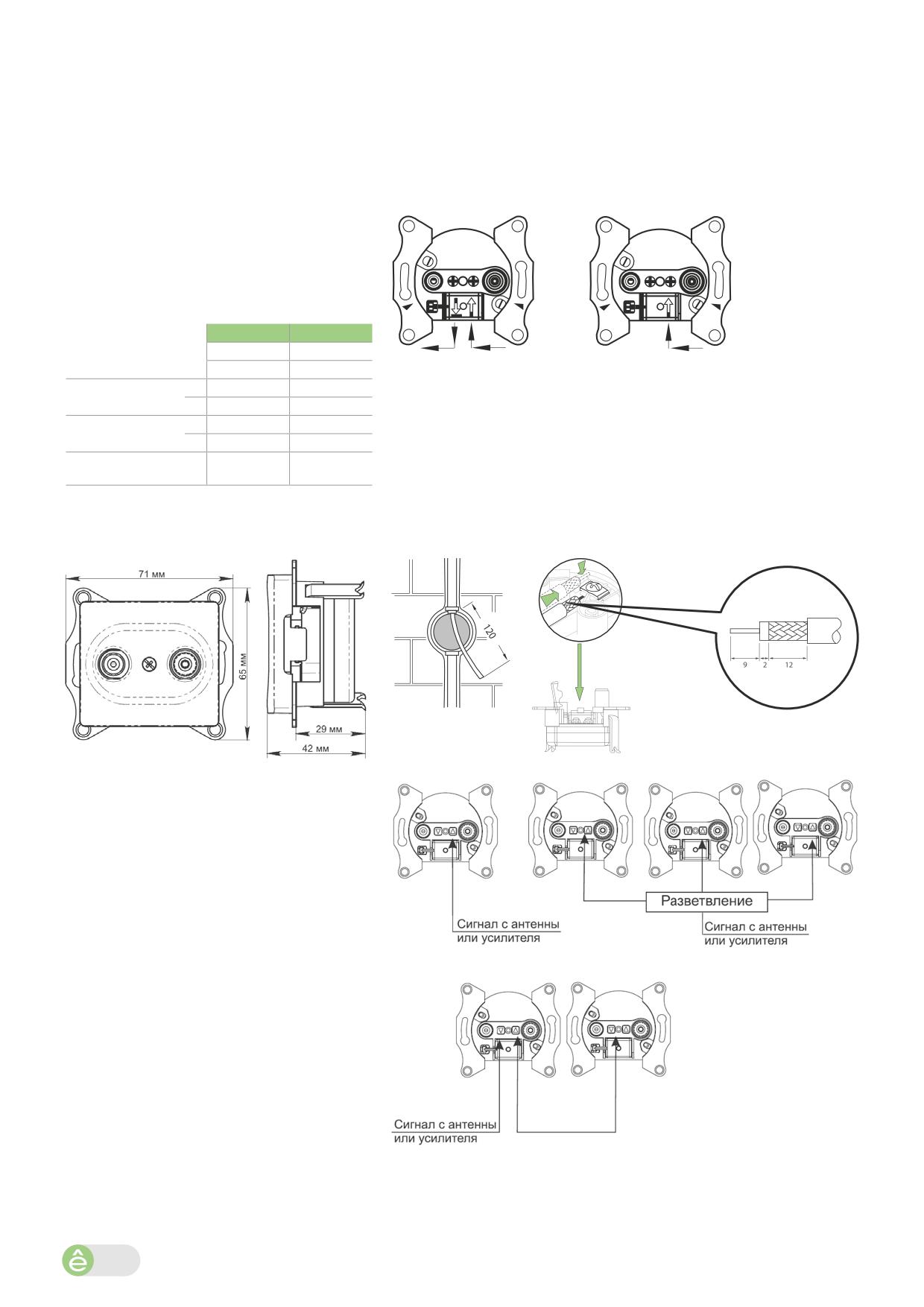

Glossa: телевизионные розетки

Применение

Конструкция

Антенные розетки предназначены для

Розетка ТV, проходная

Розетка ТV, оконечная

подключения радио- и телевизионных

приемников, которые используются для

приема эфирных или спутниковых, аналого-

вых или цифровых сигналов. Во избежание

помех не рекомендуется использование

цепи без подключенного в оконечную

розетку телевизора.

Технические характеристики

GSL000•92

GSL000•91

GSL00•93,

WDE000191

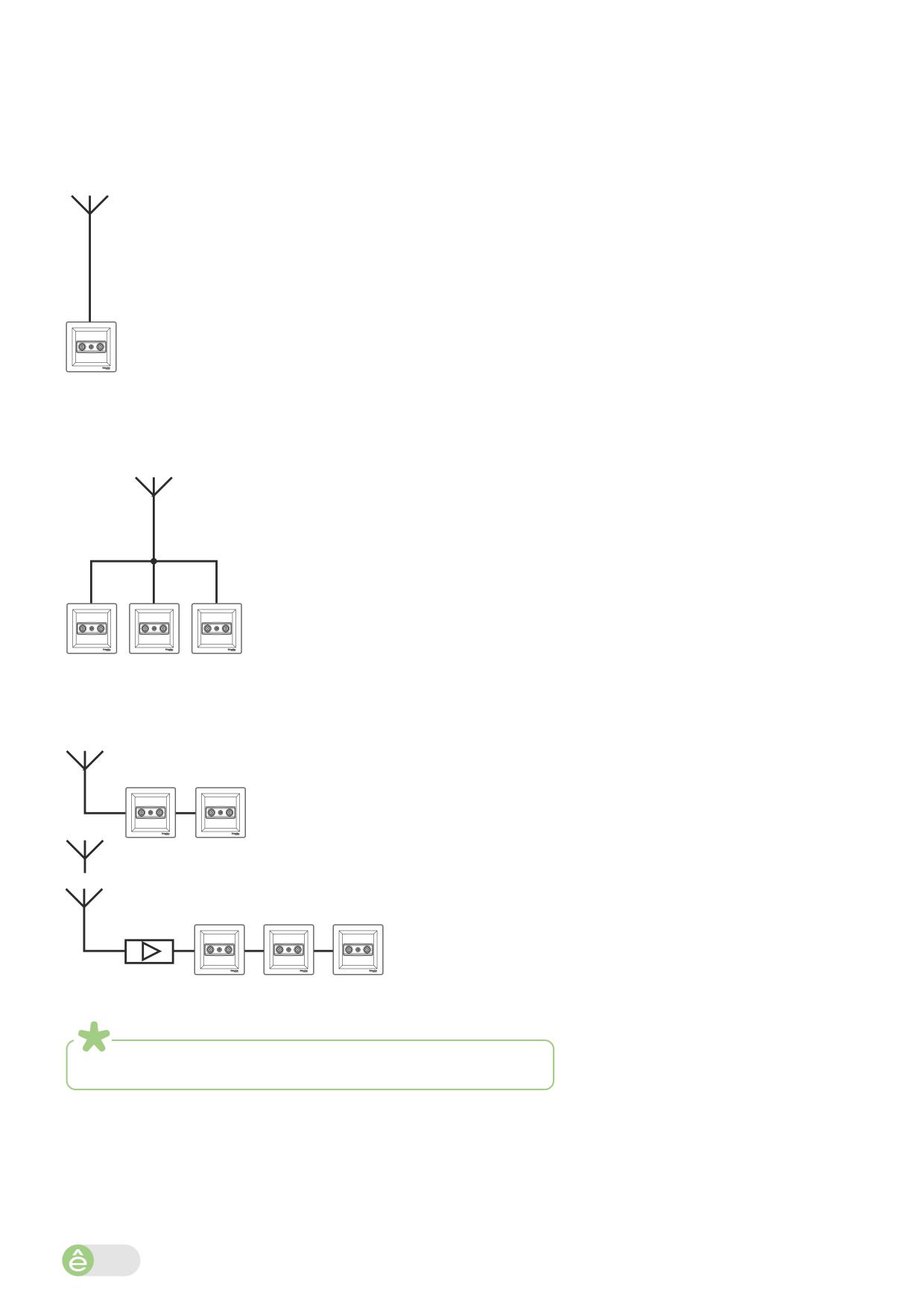

Схема 1

Схема 2

GSL00•96

WDE000291

Проход-

Оконеч-

TV-кон-

Одиночная,

Розетка TV

Параллельное подключение (типа «звезда»)

ная

нектор

0,7 дБ

WDE000191

Затухание

(дБ)

Рабочая

5-862

частота

(МГц)

Затухание

на отводе

(дБ)

Сквозное

затухание

(дБ)

Размеры (мм)

Схема монтажа

GSL000.91, GSL000.92

GSL000.93

GSL000.96

Техническое описание | Каталог электроустановочных изделий

127

Техническое

Телекоммуникационные

описание

розетки

Blanca: телефонные и компьютерные

розетки

Применение

Конструкция розетки

Неэкранированная компьютерная розетка

RJ45, кат. 5е предназначена для установки

в телекоммуникационных сетях и служит

для подключения к локальным сетям, сети

Интернет и для подсоединения внешних

устройств (телефон, факс и т.д.).

Телефонная розетка RJ11 предназначена

для установки в телекоммуникационных се-

тях и для подсоединения внешних устройств

(телефон, факс и т.д.).

Технические характеристики

Номинальное

Для Т

до 150 В

напряжение

Для К

до 50 В

Тип разъемов

Для Т

RJ11, кат. 3

Для К

RJ45, кат. 5е

Рабочий ток

до 1 A

Контактные зажимы

для проводов

с Ø токопроводящих

жил от 0,4 до 0,8 мм

Схема монтажа

Степень защиты

IP20

от пыли и влаги

Климатическое

УХЛ4

исполнение

Компьютер

Контакты

Цвет провода

T568А

T568B

белый/зеленый

белый/

оранжевый

зеленый

оранжевый

белый/синий

синий

белый/оранжевый

белый/зеленый

оранжевый

зеленый

белый/

коричневый

Телефон

Контакты

Цвет провода

белый/оранжевый

синий

белый/синий

оранжевый

Каталог электроустановочных изделий | Техническое описание

130

Техническое

Телекоммуникационные

описание

розетки

Glossa: телефонные и компьютерные

розетки

Применение

Конструкция розетки

Неэкранированная компьютерная розетка

RJ45, кат. 5е предназначена для установки

в телекоммуникационных сетях и служит

для подключения к локальным сетям, сети

Интернет и для подсоединения внешних

устройств (телефон, факс и т.д.).

Телефонная розетка RJ11 предназначена

для установки в телекоммуникационных се-

тях и для подсоединения внешних устройств

(телефон, факс и т.д.).

Технические характеристики

Номинальное

Для Т

до 150 В

напряжение

Для К

до 50 В

Тип разъемов

Для Т

RJ11, кат. 3

Для К

RJ45, кат. 5е

Рабочий ток

до 1 A

Габариты

70,8 х 70,8 х 34,5 мм

Контактные зажимы

для проводов

с Ø токопроводящих

жил от 0,4 до 0,8 мм

Компьютер

Схема монтажа

Контакты

Цвет провода

T568А

T568B

белый/зеленый

белый/

оранжевый

зеленый

оранжевый

белый/оранжевый

белый/зеленый

синий

синий/белый

оранжевый

зеленый

белый/

коричневый

Телефон

Контакты

Цвет провода

белый/оранжевый

синий

белый/синий

оранжевый

Техническое описание | Каталог электроустановочных изделий

131

Техническое

Телекоммуникационные

описание

розетки

Glossa: телефонные и компьютерные

розетки

Применение

Конструкция розетки

Разъем RJ45 кат. 5е предназначен для уста-

новки в телекоммуникационных сетях и

служит для подключения к локальным

сетям, сети Интернет и для подсоединения

внешних устройств.

ТV-коннектор предназначен для передачи

телевизионных сигнала из антенной сети к

телевизионным приемникам.

Технические характеристики

Разъем RJ45, кат. 5е

Номинальное

до 60 В пост. тока

напряжение

Рабочий ток

до 0,35 A

Контактные зажимы

для проводов

с Ø токопроводящих

жил от 0,4 до 0,8 мм

ТV-коннектор

Рабочая частота

5-862 МГц

Схема монтажа

Входное и выходное

75 Ом

сопротивление

Тип соединения

стандарт, IEC

Диапазон рабочей

от -25 до 40 ^оС

температуры

Подсоединение проводов

Контакты

Цвет провода

T568А

T568B

Щелк!

белый/зеленый

белый/

оранжевый

зеленый

оранжевый

белый/синий

синий

белый/оранжевый

белый/зеленый

оранжевый

зеленый

белый/

коричневый

Каталог электроустановочных изделий | Техническое описание

132

Техническое

Функции комфорта

описание

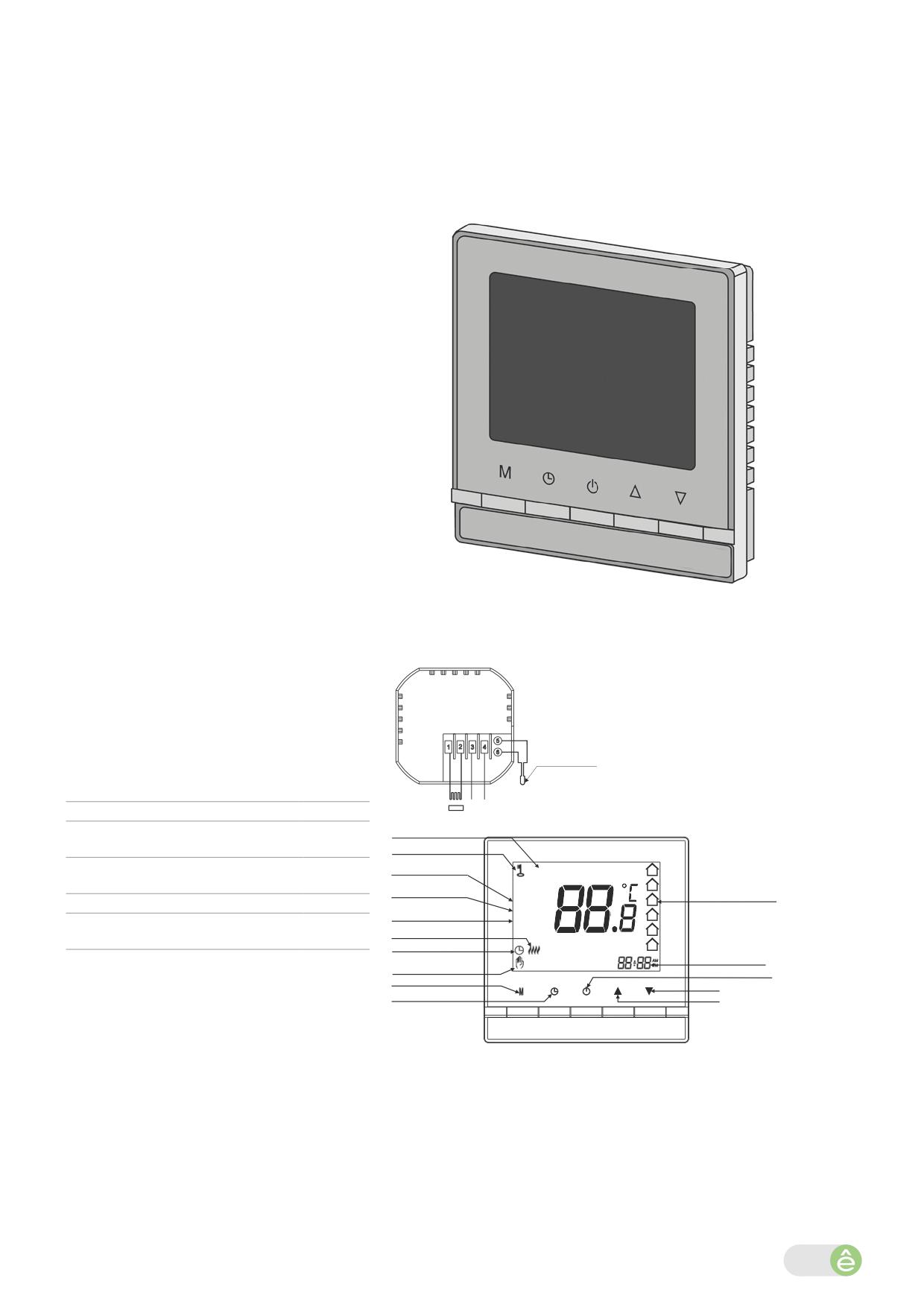

AtlasDesign: термостат цифровой

с внешним и внутренним

термодатчиком 16 А

Применение

Конструкция термостата

Цифровой термостат с микропроцессорным

управлением автоматически включает или

выключает нагрузку (электрический обо-

греватель/греющий кабель теплого пола)

на основе сравнения заданного значения

температуры и температуры окружающей

среды, измеряемой внутренним или внеш-

ним NTC-датчиком температуры. Таким

образом можно поддерживать постоянную

температуру в помещении. Для каждого дня

можно установить 6 интервалов времени с

соответствующими значениями темпера-

туры для регулирования в течение недели.

Кроме того, есть режимы ручного управ-

ления и временного ручного управления

пользователем. С помощью функции двой-

ного контроля температуры одновременно

измеряется температура нагревательного

оборудования и температура воздуха. Если

температура потребителя (обычно темпе-

ратура пола) выше температуры защиты от

перегрева, термостат прекращает нагрев

для предотвращения перегрева потреби-

теля. Когда окружающая температура

падает ниже

5 градусов, термостат

включает теплый пол, чтобы помещение

Схема подключения

не замерзло.

Важно!

Внешний термодатчик 2,5 м (NTC 10 кОм

при 25 °С) входит в комплект поставки.

Внешний

Технические характеристики

термодатчик

NTC

Номинальное напряжение

250 В

L1 N1

LOAD

Частота

50 Гц

Номинальный ток

16 А

День недели

для электрического нагрева

Индикация

блокировки

Номинальная потребляемая

до 1,5 Вт

Температура

мощность

помещения

Установка

Индикация

Степень защиты от пыли и влаги

IР20

температуры

ROOM

интервала времени

SET

Температура пола

FLOOR

Энергонезависимая память

5 лет

Включение обогрева

настроек

Режим недельного

программирования

Индикация часов

Ручной режим

Вкл./откл. питания

Режим меню

Вниз

Кнопка

Вверх

программирования

Техническое описание | Каталог электроустановочных изделий

133

Техническое

Функции комфорта

описание

AtlasDesign: термостат электронный

для теплого пола с внешним

датчиком

Применение

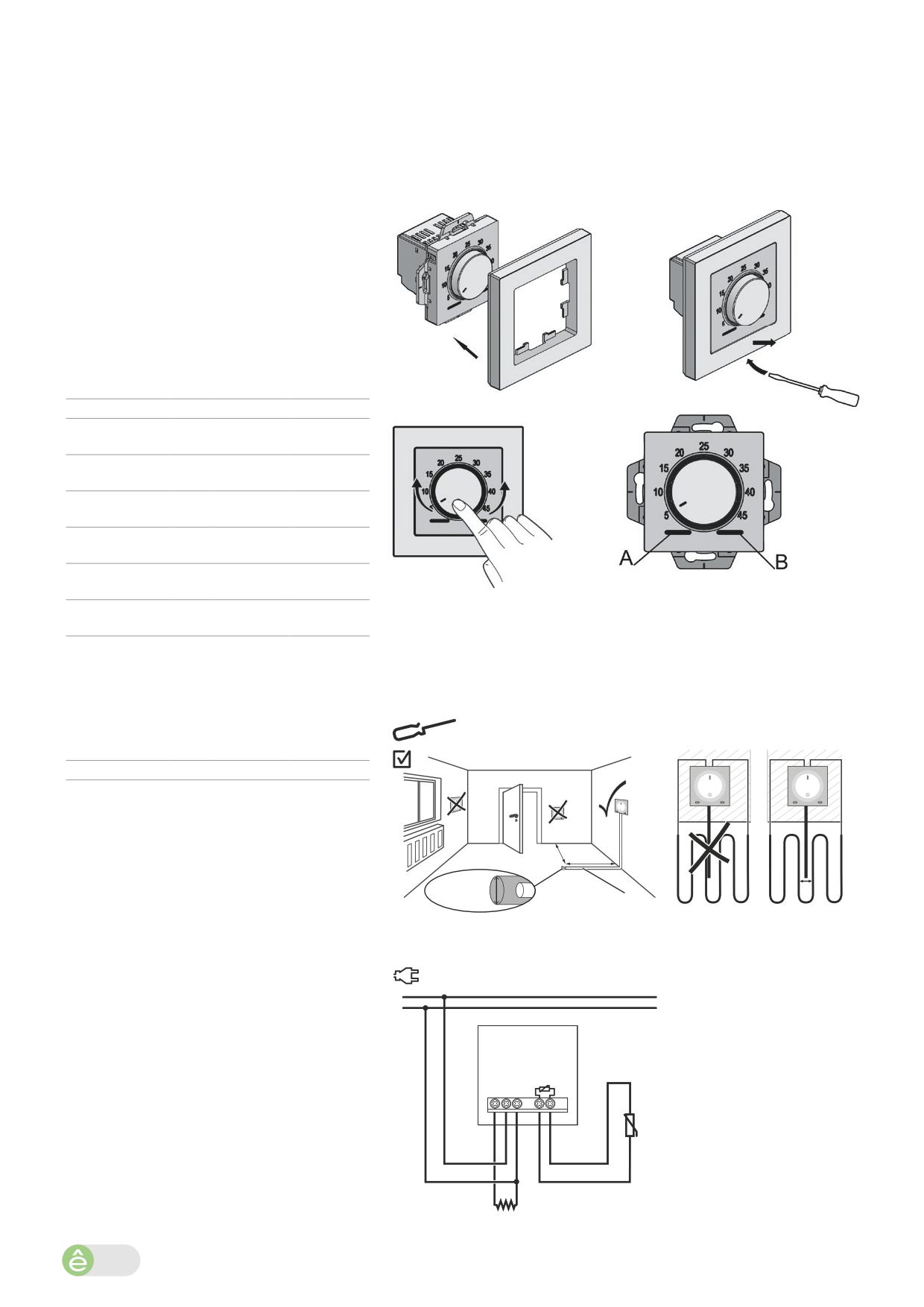

Конструкция термостата

Термостат электронный для теплых

полов в комплекте с внешним датчиком,

устанавливаемый внутри бытовых помеще-

ний, предназначен для регулировки

температуры нагревательных кабелей,

вмонтированных в пол и поддержания

заданной температуры.

Технические характеристики

Номинальное напряжение

250 В

Частота

50 Гц

Отключающая

резистивная, 10 A

способность

Защита

электронная защита

от перенапряжения

Ночной режим,

нет

программирование

Регулировка

от +5 до +45 °С,

температуры

с точностью 0,5 °С

Термодатчик

тип NTC, провод 2,5 м,

2х0,34 мм, 10 кОм при 25°С

Степень защиты

IP20

А Светодиод состояния (зеленый): загорается, если термостат включен

от пыли и влаги

В Рабочий светодиод (красный): загорается, при контроле системы

отопления

Подключение

3-контактный винтовой

зажим с защитой для

проводов сечением 2х2,5 мм²

Схема подключения

2-контактный винтовой

зажим для проводов

термодатчика

сечением 2х1,5 мм²

Климатическое исполнение

УХЛ4

1 м

От Ø16 мм

SENSOR

LOUTLN

Каталог электроустановочных изделий | Техническое описание

134

Техническое

Функции комфорта

описание

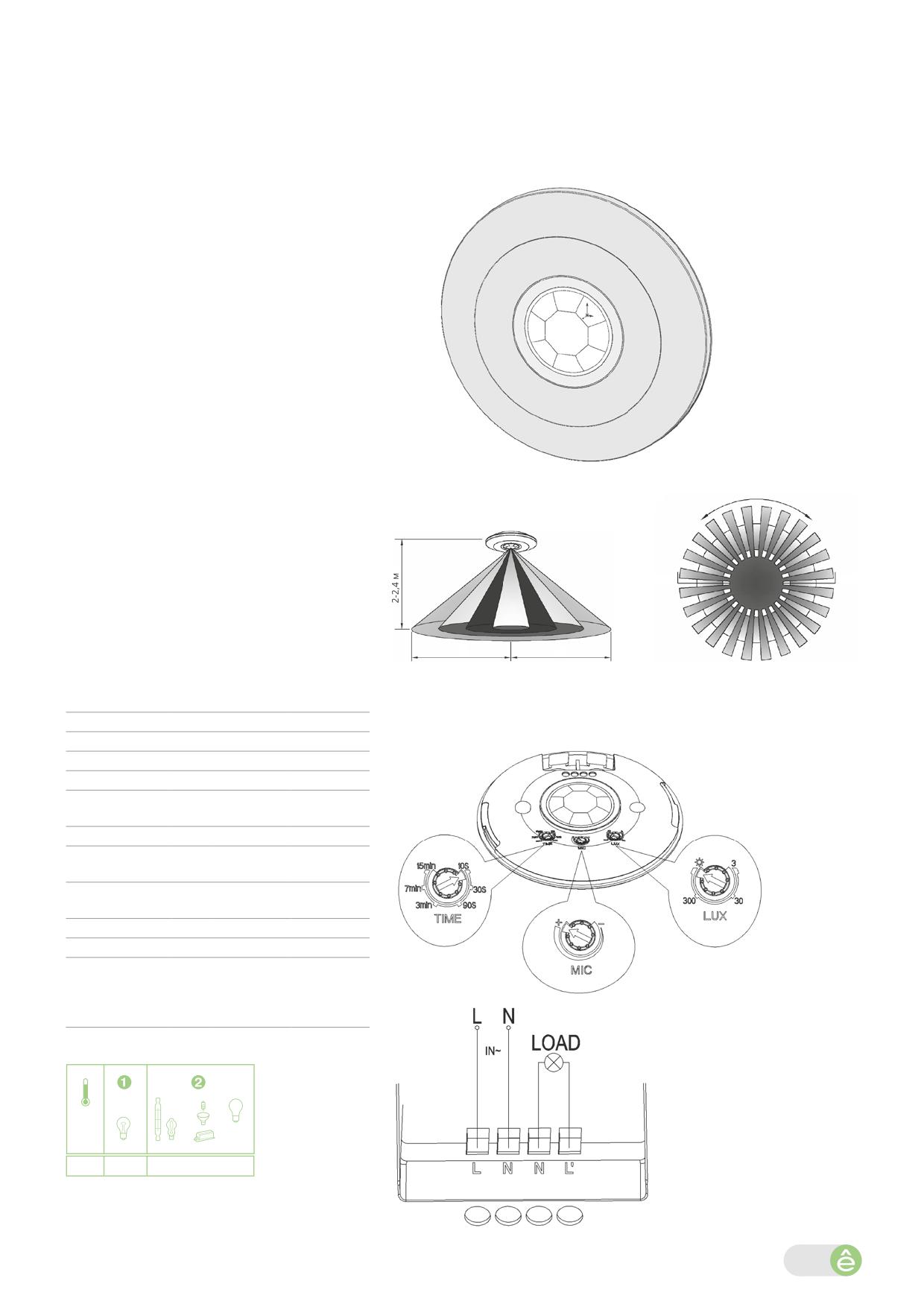

AtlasDesign: датчик движения

потолочный 360°

Применение

Конструкция датчика движения

Основное назначение потолочного датчика

движения

- автоматическое управление

освещением. Когда датчик обнаружива-

ет движение источника тепла (например,

человека) и/или звука, он включает свет,

если уровень освещенности в месте уста-

новки не превышает заданного значения.

Таким образом, свет включается тогда, ког-

да это необходимо.

Используйте датчик для включения

света в следующих местах:

• офисные помещения

• туалеты и ванные комнаты

• кладовые и подобные им помещения

• лестницы

• учебные классы

• кухни

• конференц-залы

Чтобы получить доступ к регулировкам

Зона детекции

360°

(уставка освещенности, выдержка времени,

работа звукового датчика), снимите декора-

тивную крышку.

Примечание.

Макс:

• Датчику движения нужно 3-проводное

3 м

подключение (требуется нейтраль)

• Датчик движения предназначен только

для использования в помещении.

3 м

Технические характеристики

При высоте монтажа: 2-2,4 м

Расстояние обнаружения (радиус):

не более 6 м

Номинальное напряжение

230 В

Частота

50 Гц

Схема подключения

Ном. потребляемая мощность

0,5 Вт

Зона охвата

360°

Расстояние обнаружения

до 6 м

Реагирование на скорость

0,6-1,5 м/с

движения

Реагирование на уровень звука

30-90 дБ

Регулируемый уровень

3-2000 люкс

срабатывания на освещенность

Регулируемый интервал

от 10 с

времени включения

до 15 мин

Высота монтажа от пола

2,2-4,0 м

Степень защиты от пыли и влаги

IP20

Контактные

торцевые, винтового типа

зажимы

для жестких и гибких

многожильных проводов

сечением 0,75-2,5 мм²

Нагрузки

Работа

с любыми

типами источ-

ников света,

25 °С

в том числе

230 В

50 Гц

LED

LED-лампами

Макс.

2300 Вт

300 ВА

1. Лампы накаливания

2. Остальные виды ламп

Техническое описание | Каталог электроустановочных изделий

135

Техническое

Функции комфорта

описание

W59 10 А, Glossa 10 А: термостат

электронный теплого пола

с выносным датчиком

Применение

Конструкция термостата

Термостат контролирует температуру те-

плого пола путем регулировки температуры

нагревательных кабелей, вмонтированных

в пол. Термостат включается с помощью

выключателя, расположенного на передней

панели. Красный индикатор сигнализирует

о включении термостата.

Важно!

Датчик термостата входит в комплект

поставки.

Технические характеристики

Электронная защита от перенапряжения

Регулировка

от +5 до +50 °С

1. Плата управления

температуры

2. Выключатель

3. Рамка

Степень защиты

IP20

4. Ручка регулировки

Термодатчик

тип NTC,

температуры

длина провода 2,5 м,

5. Накладка

2x0,34 мм,

6. Индикатор

10 кОм при 25 °C

7. Винт крепления

8. Крышка

Диапазон рабочей

от 0 до +30 °С

температуры

(80% макс. нагрузки при +40 °С)

Термостат 10 А

Напряжение, частота

230 В ± 10%, 50 Гц

Нагрузки активные

cos

= 1 (2300 Вт)

(омические) нагрузки

до 10 A

Схема подключения

Каталог электроустановочных изделий | Техническое описание

136

Техническое

Функции комфорта

описание

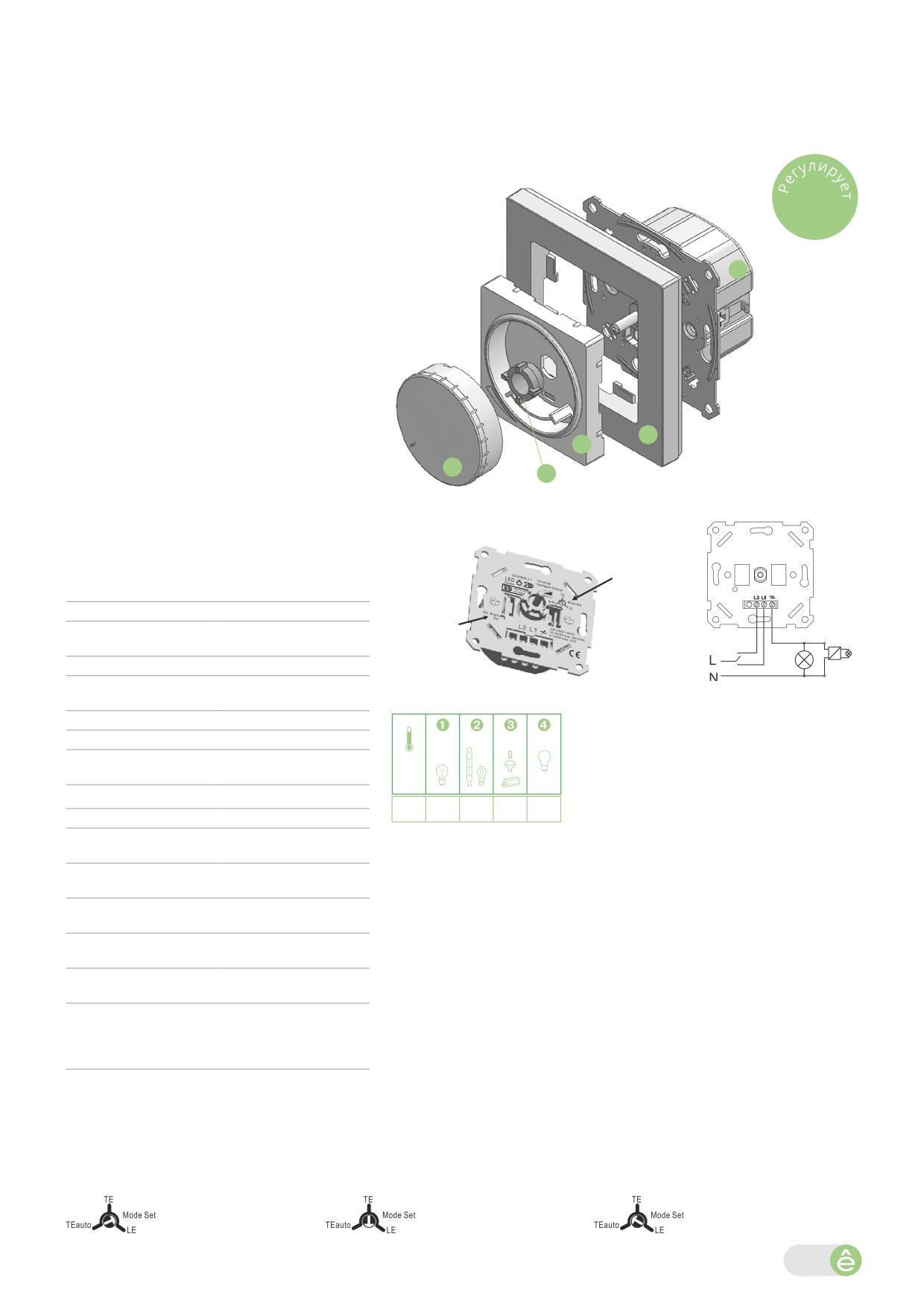

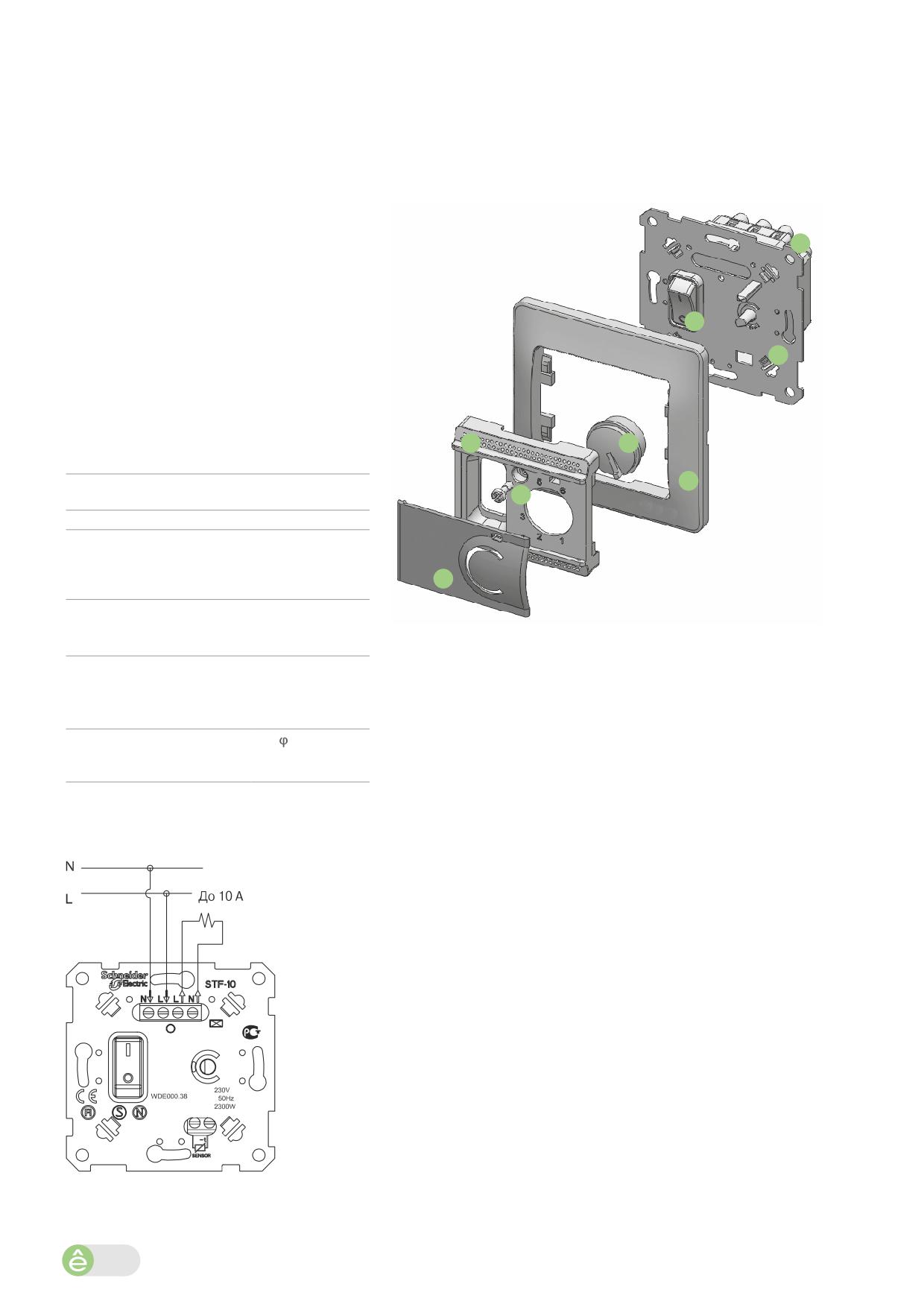

AtlasDesign, Glossa: светорегулятор

(диммер) поворотно-нажимной, 400 Вт

Применение

Конструкция диммера

Универсальный поворотно-нажимной све-

торегулятор предназначен для коммутации

LED

и регулирования яркости ламп накалива-

ния, галогеновых ламп или низковольтных

галогеновых ламп и диммируемых светоди-

одных ламп в сети переменного тока часто-

той 50 Гц, номинальным напряжением 230 В.

На упаковке светодиодных ламп обяза-

тельно должна быть нанесена надпись

«dimmable» или иное указание, что свето-

диодная лампа поддерживает функцию ре-

гулирования яркости (диммирования). Свет

включается и выключается нажатием ручки,

а уровень освещённости (яркость ламп) ре-

гулируется ее вращением. Предусмотрена

1. Механизм управления

2. Рамка

возможность регулировки минимального

3. Крышка

уровня яркости ламп. При подключении

4. Гайка

второго переключателя диммер может ис-

5. Ручка-кнопка

пользоваться как проходной переключа-

тель. Диммер имеет электронную защиту

от короткого замыкания, перенапряжения,

Схема подключения

перегрузки и перегрева.

Переключатель

режимов

Технические характеристики

диммирования

LE/TE

Параметры

Значение

Переключатель

Референс - Серия

ATN00..23 - AtlasDesign

SW1 для установки

мин. яркости

GSL00..23 - Glossa

Вид поставки

механизм

Элемент управления

поворотно-нажимная

ручка

Нагрузки

Ном. нагрузка

400/150 Вт

Мин. нагрузка

10/3 Вт

C, L

Защита от

встроенная

25 °С

230 В

1. Лампы накаливания

перегрузки и КЗ

электронная

50 Гц

LED

2. Галогеновые лампы

Типы нагрузок:

3. Низковольтные галогеновые лампы

Макс.

400 Вт

150 Вт

Мин.

10 Вт

3 Вт

4. Диммируемые светодиодные лампы

Лампы накаливания

10-400 Вт

Галогеновые лампы

10-400 Вт

Основное применение - регулирование яркости ламп со стандартными

230 В

цоколями.

ПРИМЕЧАНИЕ: Работа при повышенной температуре или при повышенном напряжении

Низковольтные гало-

10-400 ВA

может привести к срабатыванию схемы тепловой защиты. Если это произойдет, уменьшите

геновые лампы 12 В

подключенную нагрузку, чтобы предотвратить повторное срабатывание.

Диммируемые свето-

3-150 Вт

Регулировка минимального уровня яркости ламп для всех типов нагрузки

диодные лампы

При первом включении светорегулятора необходимо убедиться, что лампа горит

Тип подключаемой

R, C, L

с минимальным уровнем яркости. Если лампа не горит или горит слишком ярко,

нагрузки

следует перейти к процедуре установки минимального уровня яркости. Для этого

Степень защиты от

IР20

необходимо снять ручку, крышку, установить ручку, включить лампу в любом

пыли и влаги

положении яркости.

Контактные зажимы торцевые, винтово-

Нажмите 1 раз на переключатель SW1 до щелчка. Светорегулятор перейдет в

го типа для медных

режим установки минимального уровня яркости. Поворотной ручкой выберите

проводов сечением

желаемый уровень минимальной яркости и кратковременно нажмите на

0,75-2,5 мм²

переключатель SW1 еще раз. Лампа должна выключиться и включиться снова.

Это подтверждает сохранение выбранного минимального уровня яркости.

ПРИМЕЧАНИЕ: Настройка должна быть выполнена в течение 10 секунд, иначе истечет время

Выбор режима диммирования

ожидания и произойдет автоматический выход из программы без сохранения.

Светорегулятор имеет три режима диммирования. Выключите лампу. C помощью небольшой отвертки выберите необходимый

режим.

TE auto (заводская настройка по умолчанию),

TE - с отсечкой фазы по заднему фронту волны,

LE - с отсечкой фазы по переднему фронту волны,

подходит для большинства светодиодных

требуется только для нагрузки типа R и С

требуется только для нагрузки типа R и L

ламп

(ёмкостная)

(индуктивная)

Техническое описание | Каталог электроустановочных изделий

137

Техническое

Функции комфорта

описание

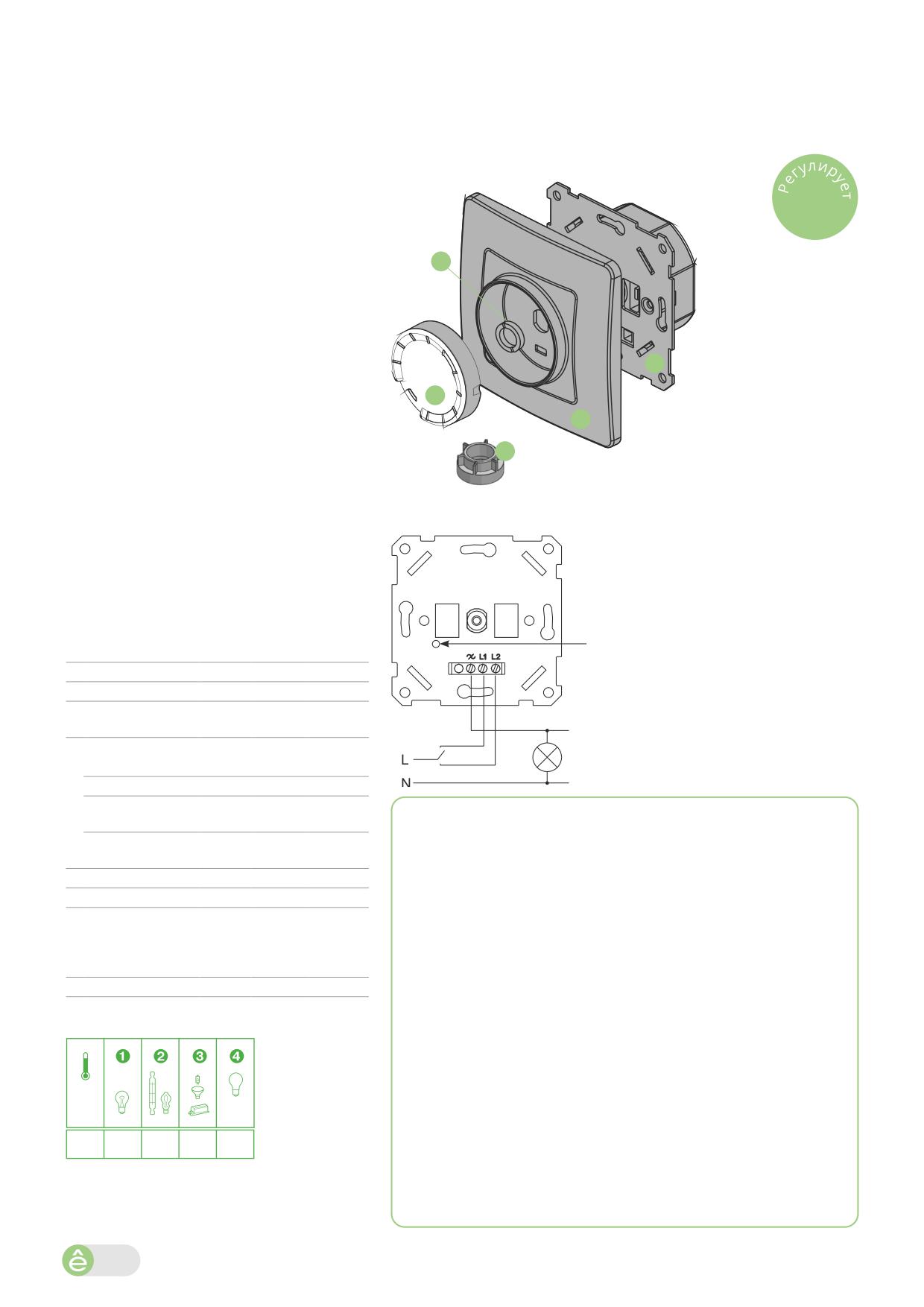

Blanca: светорегулятор (диммер)

поворотно-нажимной, 400 Вт

Применение

Конструкция диммера

Светорегулятор поворотно-нажимной пред-

назначен для коммутации и регулирования

LED

яркости ламп накаливания, галогеновых

ламп или низковольтных галогеновых ламп

с полупроводниковым понижающим пре-

образователем на базе высокочастотного

трансформатораидиммируемыхсветодиодных

ламп в сети переменного тока частотой 50 Гц

номинальным напряжением 230 В. На упа-

ковку светодиодных ламп обязательно

должна быть нанесена надпись «dimmable»

или иное указание, что светодиодная лам-

1. Плата управления

па поддерживает функцию регулирования

2. Крышка

яркости (диммирования). Свет включается

3. Гайка

4. Ручка-кнопка

и выключается нажатием ручки, а уровень

5. Ключ для закручивания

освещённости (яркость ламп) регулируется

ее вращением. Предусмотрена возможность

регулировки минимального уровня яркости

ламп, а также выбор режима диммирования

RC/ RL (TE/LE). По умолчанию установлен

Схема подключения

режим RC. При подключении второго пере-

ключателя диммер может использоваться как

проходной переключатель. Диммер имеет

электронную защиту от короткого замыкания,

перенапряжения, перегрузки и перегрева.

Технические характеристики

Переключатель SW1

Напряжение, частота

230 B ± 10%, 50 Гц

Номинальная нагрузка

400/150 Вт

Минимальная нагрузка

10/5 Вт

Защита от короткого

электронная

замыкания

Типы нагрузок:

1. Лампы накаливания

10-400 Вт

2. Галогеновые лампы

10-400 Вт

3. Низковольтные

10-400 ВА

Регулировка минимального уровня яркости ламп для всех типов на-

галогеновые лампы

грузки

4. Диммируемые

5-150 Вт

При первом включении светорегулятора необходимо убедиться, что лампа

светодиодные лампы

горит с минимальным уровнем яркости. Если лампа не горит или горит слиш-

ком ярко, перейдите к процедуре установки минимального уровня яркости.

Тип подключаемой нагрузки

R, RC

Для этого необходимо снять ручку, крышку, установить ручку. Затем вклю-

Степень защиты от пыли и влаги

IP20

чите лампу в любом положении яркости. Нажмите 1 раз на переключатель

Контактные зажимы

торцевые, винтового

SW1 до щелчка. Светорегулятор перейдет в режим установки минимального

типа для медных

уровня яркости. Поворотной ручкой настройте желаемый уровень мини-

проводов сечением

мальной яркости и нажмите кратковременно на переключатель SW1 еще

0,75-2,5 мм²

раз. Лампа должна выключиться и включиться снова. Это подтверждает

сохранение выбранного минимального уровня яркости.

Климатическое исполнение

УХЛ4

Выбор режима диммирования

Нагрузки

Светорегулятор имеет два режима диммирования:

TE - с отсечкой фазы по заднему фронту волны;

LE - с отсечкой фазы по переднему фронту волны.

Если диммирование нагрузки происходит в малом диапазоне либо

с дефектами диммирования (мерцанием), то рекомендуется изменить

25 °С

230 В

режим диммирования.

50 Гц

LED

Для этого необходимо снять ручку, крышку, установить ручку, включить на-

грузку. Затем нажмите на переключатель SW1 и удерживайте не менее 3 с до

Макс.

400 Вт

400 ВA

150 Вт

Мин.

10 Вт

10 ВA

5 Вт

отключения нагрузки. После этого отпустите переключатель SW1. Нагрузка

плавно включится и погаснет 1 или 2 раза. Если 1 раз - то это режим TE,

1. Лампы накаливания

если 2 раза - то режим LE. Продиммируйте нагрузку во вновь установившемся

2. Галогеновые лампы

режиме. Если результаты не улучшатся, то рекомендуется вернуть исход-

3. Низковольтные галогеновые лампы

ный режим диммирования путем повторения вышеуказанных действий.

4. Диммируемые светодиодные лампы

Каталог электроустановочных изделий | Техническое описание

138

Техническое

Функции комфорта

описание

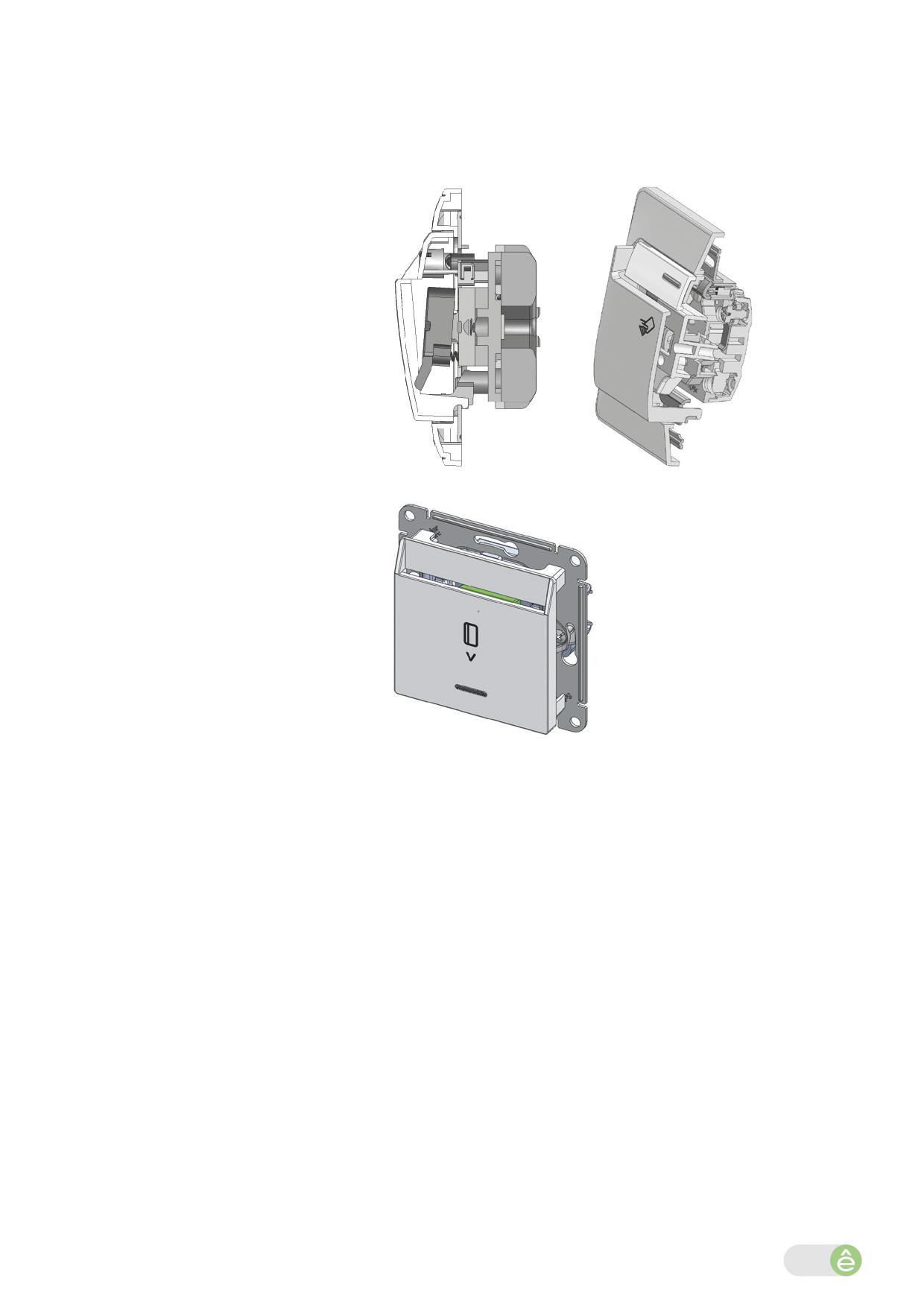

AtlasDesign, Glossa, W59: карточный

выключатель

Применение

Конструкция

Используется чаще всего в гостиничных

номерах.

Служит для управления освещением,

бытовыми электроприборами, электронным

оборудованием.

Включение и отключение осуществляется

по схеме

6 с помощью карточки-ключа

следующих размеров:

- ширина не более 54 мм;

- длина не менее 80 мм;

- толщина 0,8-1,2 мм.

Монтаж

1. Снимите декоративную вставку и отвер-

ните два винта.

2. Снимите крышку и рамку.

3. Для установки в монтажные коробки под

распорные лапки:

- подсоедините провода согласно схеме

на выключателе;

- установите выключатель в монтажную

коробку, затяните распорные лапки дву-

мя винтами;

- установите рамку, затем установите

крышку движением сверху вниз для

обеспечения сцепления фиксирующих

выступов крышки с шасси;

- заверните два винта и установите деко-

ративную вставку.

4. Для установки в монтажные коробки с

самонарезающими винтами:

- подсоедините провода согласно схеме

на выключателе;

- установите выключатель в монтажную

коробку, заверните 2 винта-самореза;

- завершите монтаж (см. п. 3).

Техническое описание | Каталог электроустановочных изделий

139

Техническое

Зарядное устройство

описание

AtlasDesign, Glossa: USB-розетка A+A

2,1 A и USB-розетка A+C 2,4 A

Применение

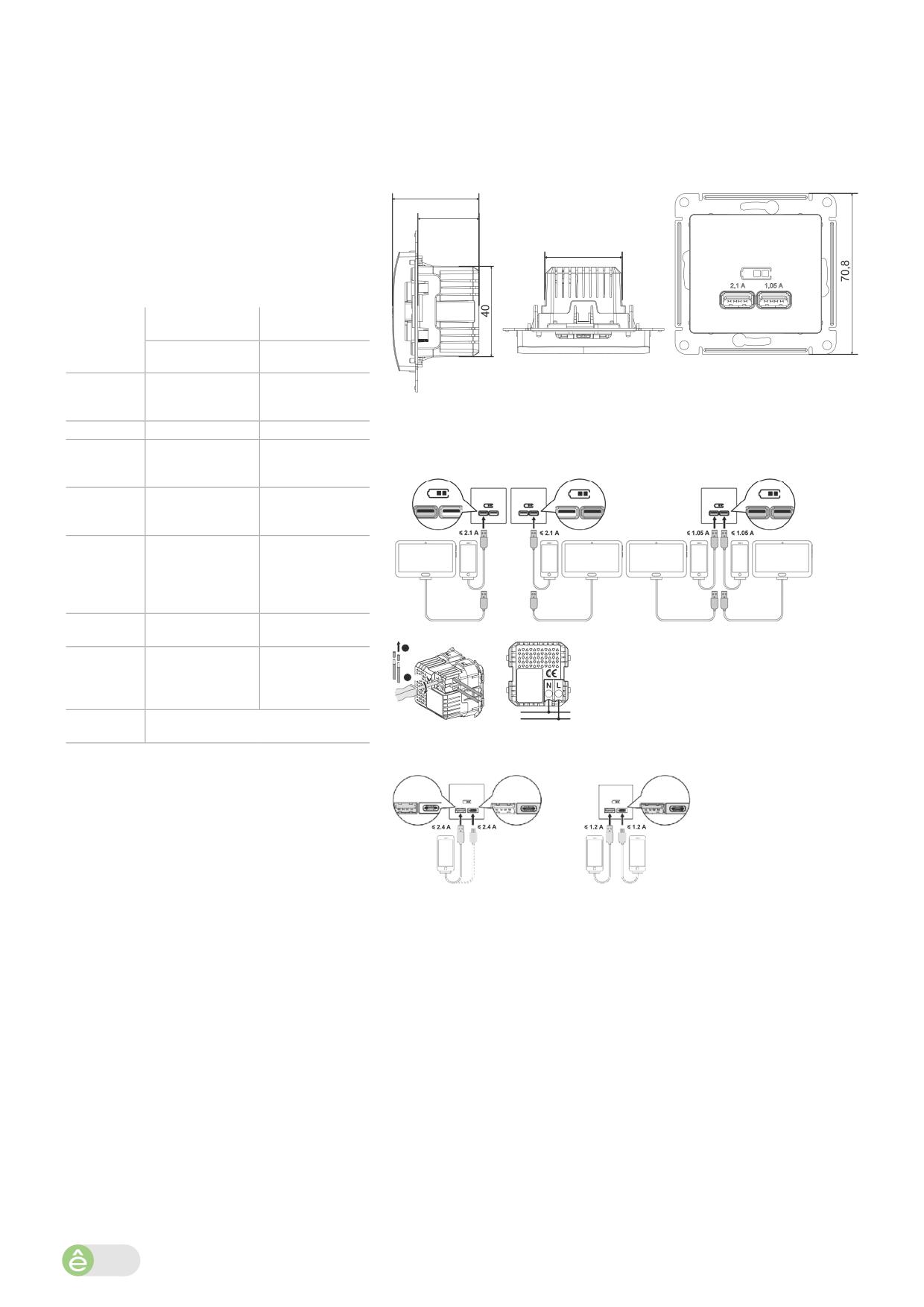

Размеры

Розетки USB предназначены для установки

в жилых и общественных помещениях и

26,9

служат для зарядки электронных устройств.

Технические характеристики

USB-розеток

USB-розетка, A+A

USB-розетка, A+C

2,1 A

2,1 А

ATN00..33

ATN00..39

GSL00..33

GSL00..39

Ном.

100-240 В пер.

напряжение

тока ±10%,

50-60 Гц

Схема подключения

Ном. ток

300

Потребл.

<0,3 Вт,

<0,1

Тип А+А

мощность

230 В пер. тока

(в режиме

без нагрузки

ожидания)

Выходное

5 В пер. тока±5%

напряжение

USB

Выходной

1х2,1 (только

1х2,4 (только

ток

левый разъем)

левый или

или 2х1,05 А

правый разъем)

(оба разъема

2х1,2 (оба разъе-

одновремено)

ма одновремено)

Стандарт

2.0

USB

x 2

Кабели

жесткие/гибкие/

многожильные

2 x 2

кабели сечением

0,75-2,5 мм²

0,75 -2,5 мм²

100 - 240 В~N

Совмести-

подходят для всех устройств,

мость

поддерживающих зарядку от USB

Тип А+С

Каталог электроустановочных изделий | Техническое описание

140

Техническое

Зарядное устройство

описание

AtlasDesign, Glossa: USB-розетка А+C,

45 Вт и USB-розетка C, 65 Вт

Применение

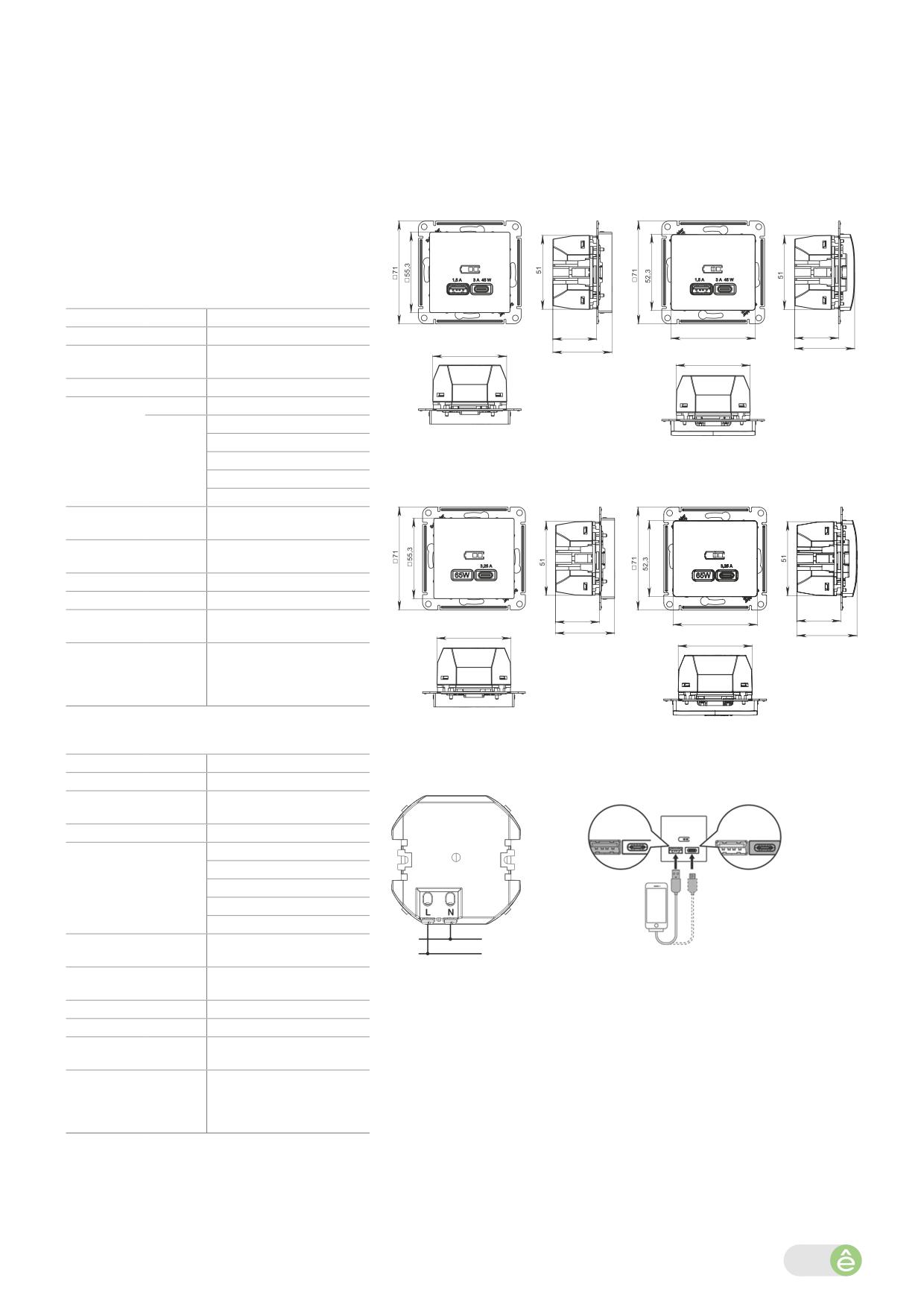

Размеры

Розетки USB предназначены для установки

в жилых и общественных помещениях и

ATN00..29

GSL00..29

служат для зарядки электронных устройств.

Технические характеристики

USB-розеток

USB-розетка, тип А+C, 45 Вт

Референс

ATN00..29; GSL00..29

30,2

58,1

30,2

Вид поставки

механизм

40,7

41,4

Номинальное

220-240

напряжение, В

Частота тока, Гц

50-60

Выходное

Разъем А

5,0 В; 1,5 A; 7,5 Вт

напряжение

Разъем С

5,0 В; 3,0 A; 15 Вт

USB

9,0 В; 3,0 A; 27 Вт

12,0 В; 3,0 A; 36 Вт

15,0 В; 3,0 A; 45 Вт

ATN00..27

GSL00..27

20,0 В; 2,25 A; 45 Вт

Энергопотребление,

<0,1 (в режиме ожидания)

Вт

Макс. выходная

52,5

мощность, Вт

Стандарт USB

2.0

Тип разъемов

А+С

Степень защиты

IР20

30,2

58,1

30,2

40,7

41,3

от пыли и влаги

Контактные зажимы

торцевые, винтового

типа для жестких и гибких

многожильных проводов

сечением 0,75-2,5 мм²

USB-розетка, тип C, 65 Вт

Референс

ATN00..27; GSL00..27

Схема подключения

Вид поставки

механизм

Номинальное

220-240

напряжение, В

Частота тока, Гц

50-60

Выходное

Разъем С

5,0 В; 3,0 A; 15 Вт

напряжение

9,0 В; 3,0 A; 27 Вт

USB

12,0 В; 3,0 A; 36 Вт

15,0 В; 3,0 A; 45 Вт

20,0 В; 3,25 A; 65 Вт

Энергопотребление,

<0,1 (в режиме ожидания)

220 - 240 V~

Вт

Макс. выходная

мощность, Вт

Стандарт USB

2.0

Тип разъемов

Степень защиты

IР20

от пыли и влаги

Контактные зажимы

торцевые, винтового

типа для жестких и гибких

многожильных проводов

сечением 0,75-2,5 мм²

Техническое описание | Каталог электроустановочных изделий

141

Техническое

Зарядное устройство

описание

AtlasDesign: USB-розетка A+A 2,1 A

и USB-розетка A+C 2,4 A

Применение

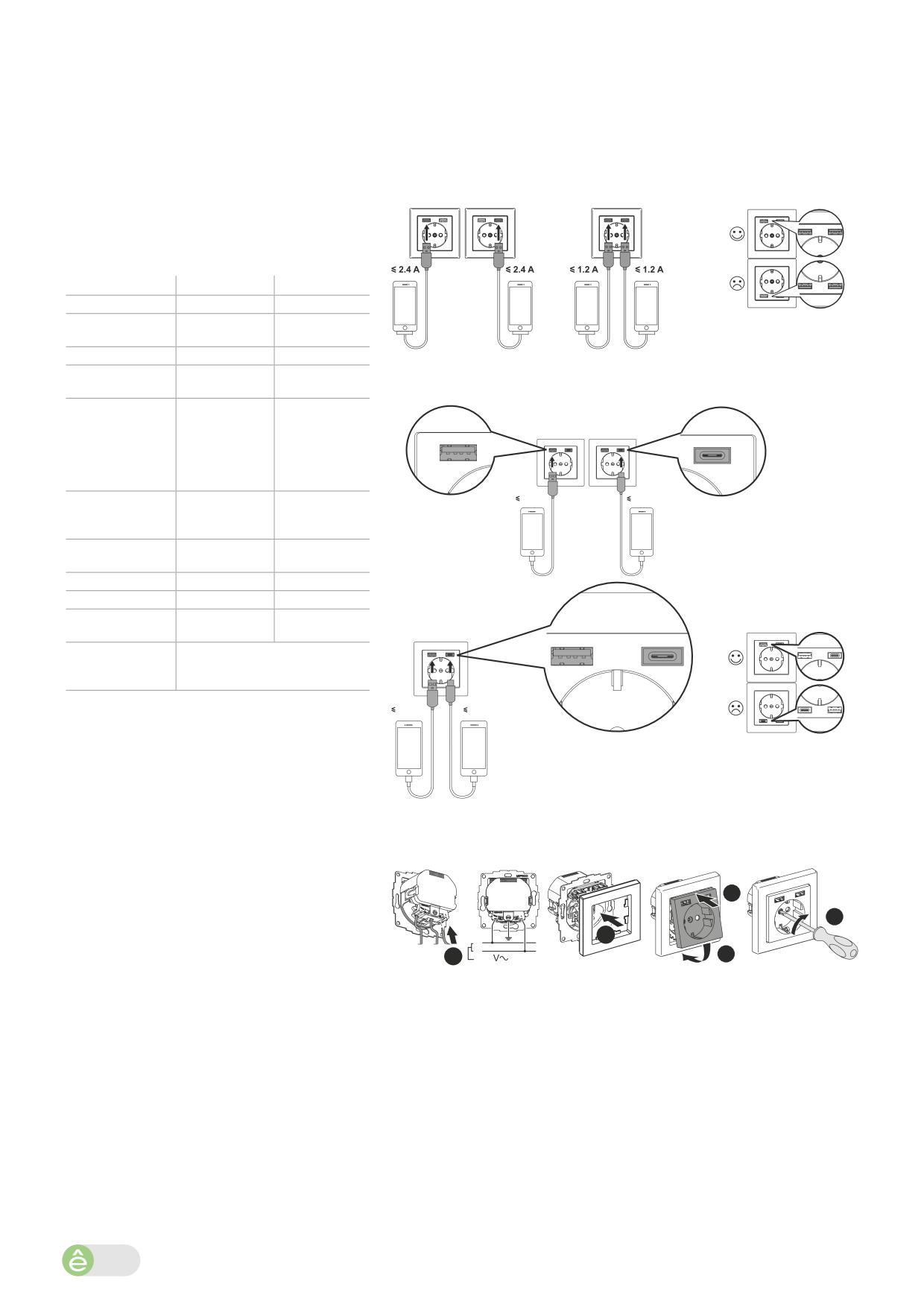

Схема подключения

Розетки USB предназначены для установки Тип A+A

в жилых и общественных помещениях и

служат для зарядки электронных устройств.

Технические характеристики

ATN00..30

ATN00..32

Вид поставки

механизм

Ном. напряжение,

220

250

Частота тока, Гц

50-60

Вых. напряжение

5±5%

USB, В пост. тока

Тип A+С

Ном. выходной

1х2,4 (только

2,4 для

ток USB, A

левый или

разъема типа А

правый разъем)

3,0 для

2х1,2 (оба

разъема типа С

разъема

одновремено)

Энергопотреб-

<0,1

2.4 A

3.0 A

ление, Вт

(в режиме

ожидания)

Макс. выходная

мощность, Вт

Стандарт USB

2.0

Тип разъемов

А+А

А+С

Степень защиты

IР20

от пыли и влаги

Контактные

безвинтового типа для жестких и

зажимы

гибких многожильных проводов

сечением 1,5 -2,5 мм²

1.5 A

Установка

220

142

Каталог электроустановочных изделий | Техническое описание

Техническое

Розетки

описание

AtlasDesign: розетка HDMI

Применение

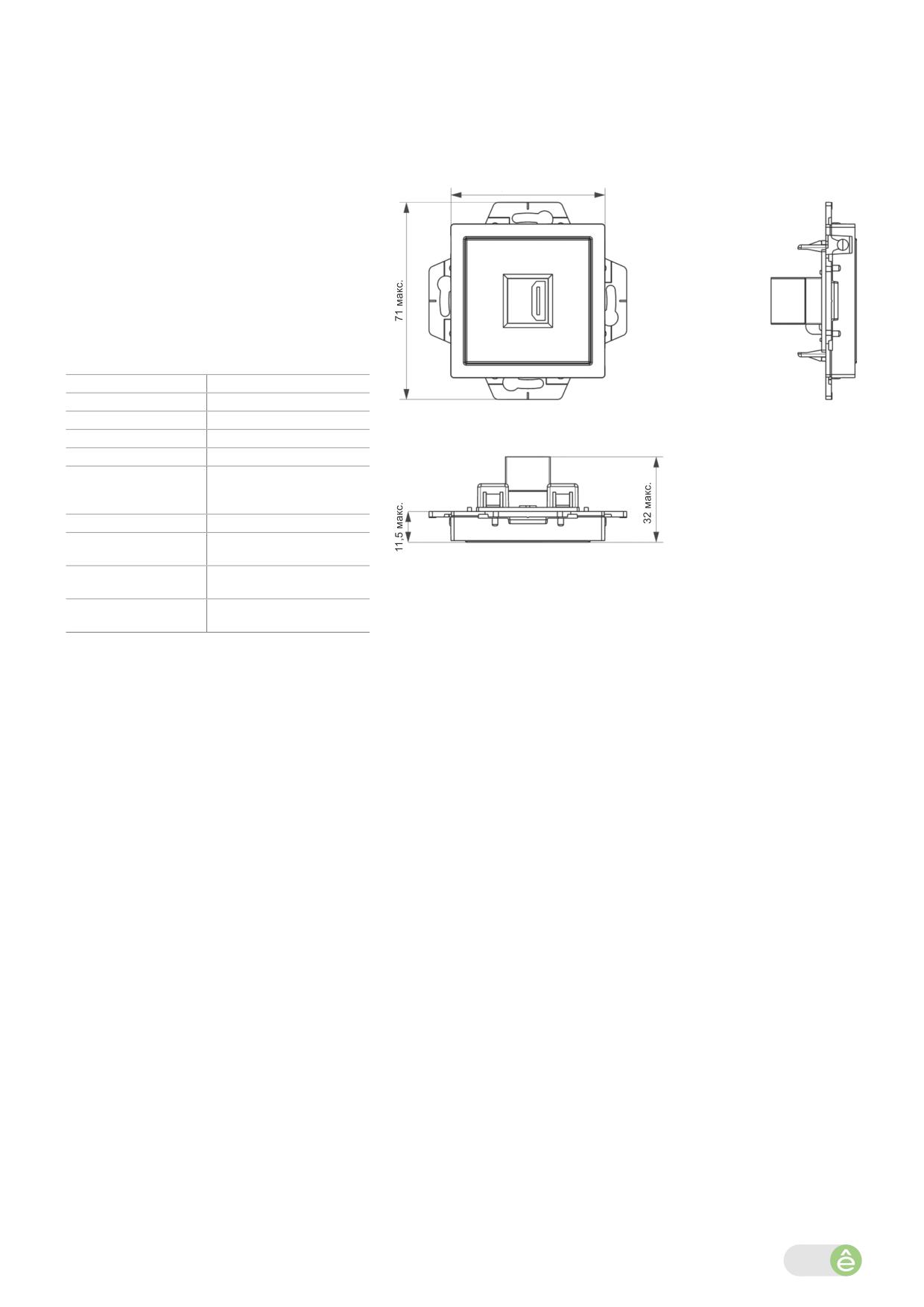

Размеры

Розетки HDMI серии AtlasDesign предназна-

55,5 макс.

чены для подключения устройств, позволя-

ющих передавать цифровые видеоданные

высокого разрешения и многоканальные

цифровые аудиосигналы с защитой от ко-

пирования, при внутренней установке в

жилых, общественных и промышленных

помещениях.

Технические характеристики

Референс

ATN00..80

Описание

HDMI

Количество мест

Вид поставки

механизм

Стандарт HDMI

2.0

01 - Белый

Цвет

03 - Алюминий

(точка в референсе)

10 - Карбон

Тип разъема

А-А

Степень защиты от

IP20

пыли и влаги

Климатическое

УХЛ4

исполнение

Температура

от +5 до +40 °С

хранения

Монтаж

1. Для монтажа в монтажную коробку необходимо обеспечить минимальное расхождение распорных лапок

путём выкручивания двух винтов, крепящих распорные лапки. Старайтесь не выводить винты из зацепления с

гайкой.

2. Вставьте подготовленные к монтажу провода в пазы колодки. Опуская крышку колодки на 90°, надёжно

закрепите провода в колодке.

3. Установите механизм в монтажную коробку, закрепите с помощью саморезов или заверните два винта до

надёжной фиксации распорными лапками.

4. Установите на закреплённое шасси декоративную рамку и накладку и зафиксируйте защелкиванием.

Розетка является законченным изделием и ремонту не подлежит. При выходе из строя ее необходимо заменить.

Монтаж и замена производятся квалифицированным специалистом согласно ПУЭ. При закреплении розетки в

коробке нужно строго следить за тем, чтобы провода не попадали под распорные лапки.

Винты для крепления рамок нужно заворачивать поочередно и равномерно. Запрещаются монтаж и

эксплуатация розетки при обнаружении трещин или сколов. Запрещается подключение розетки к неисправной

проводке.

Техническое описание | Каталог электроустановочных изделий

143

Техническое

Розетки

описание

AtlasDesign: розетка RJ45+HDMI

Применение

Размеры

Розетки RJ45+HDMI серии AtlasDesign пред-

55,5 макс.

назначены для подключения устройств,

позволяющих передавать цифровые ви-

деоданные высокого разрешения и мно-

гоканальные цифровые аудиосигналы с

защитой от копирования, при внутренней

установке в жилых, общественных и про-

мышленных помещениях.

Технические характеристики

Референс

ATN00..82

Описание

компьютер

HDMI

Количество мест

Схема монтажа

Вид поставки

механизм

01 - Белый

Цвет

03 - Алюминий

(точка в референсе)

10 - Карбон

Номинальное

напряжение, В

Стандарт HDMI

2.0

Рабочий ток, А

0,35

Тип разъёмов

RJ45 кат. 5Е

А-А

Рис. 1

Рис. 2

Калибр кабеля по AWG

22-24

для проводов

с диаметром

Контактные зажимы

токопрово-

дящих жил

от 0,4 до 0,8 мм

Степень защиты

IP20

от пыли и влаги

Климатическое

УХЛ4

исполнение

Рис. 3

Рис. 4

Температура

от +5 до +40 °С

хранения

Монтаж

Подсоединение проводов

1. Для монтажа в монтажную коробку необходимо обеспечить ми-

Контакты

Цвет провода

нимальное расхождение распорных лапок путём выкручивания

двух винтов, крепящих распорные лапки. Старайтесь не выво-

T568А

T568B

дить винты из зацепления с гайкой.

белый/зеленый

белый/

2. Вставьте подготовленные к монтажу провода в пазы колодки.

оранжевый

Опуская крышку колодки на 90°, надёжно закрепите провода в

зеленый

оранжевый

колодке.

белый/оранжевый

белый/зеленый

3. Установите механизм в монтажную коробку, закрепите с помо-

синий

щью саморезов или заверните два винта до надёжной фиксации

белый/синий

распорными лапками.

оранжевый

зеленый

4. Установите на закреплённое шасси декоративную рамку и на-

белый/

кладку и зафиксируйте защелкиванием.

коричневый

Розетка является законченным изделием и ремонту не подлежит.

коричневый

При выходе из строя ее необходимо заменить.

Монтаж RJ45

- Снимите крышку путём отжатия лезвием отвертки, вставленной в паз нижней или верхней стенки накладки.

- Снимите разъем(ы) с основания путем отжатия фиксирующей защелки.

- Зачистите кабель, удалив внешнюю изоляцию на 50 мм, освободите провода (рис. 1).

- Разместите провода (рис. 2) согласно таблице подсоединения телефонных и компьютерных разъемов.

Внимание: не рекомендуется расплетать витую пару более чем на 13 мм.

- Закрепите провода пластиковым зажимом (зажимами) (рис. 3).

- При необходимости обрежьте концы проводов (рис. 4), выступающие за габариты пластикового зажима.

- Установите разъем(ы) в основание и зафиксируйте защелкиванием.

Каталог электроустановочных изделий | Техническое описание

144

Техническое

Устройство переговорное

описание

для домофона

Blanca

Применение

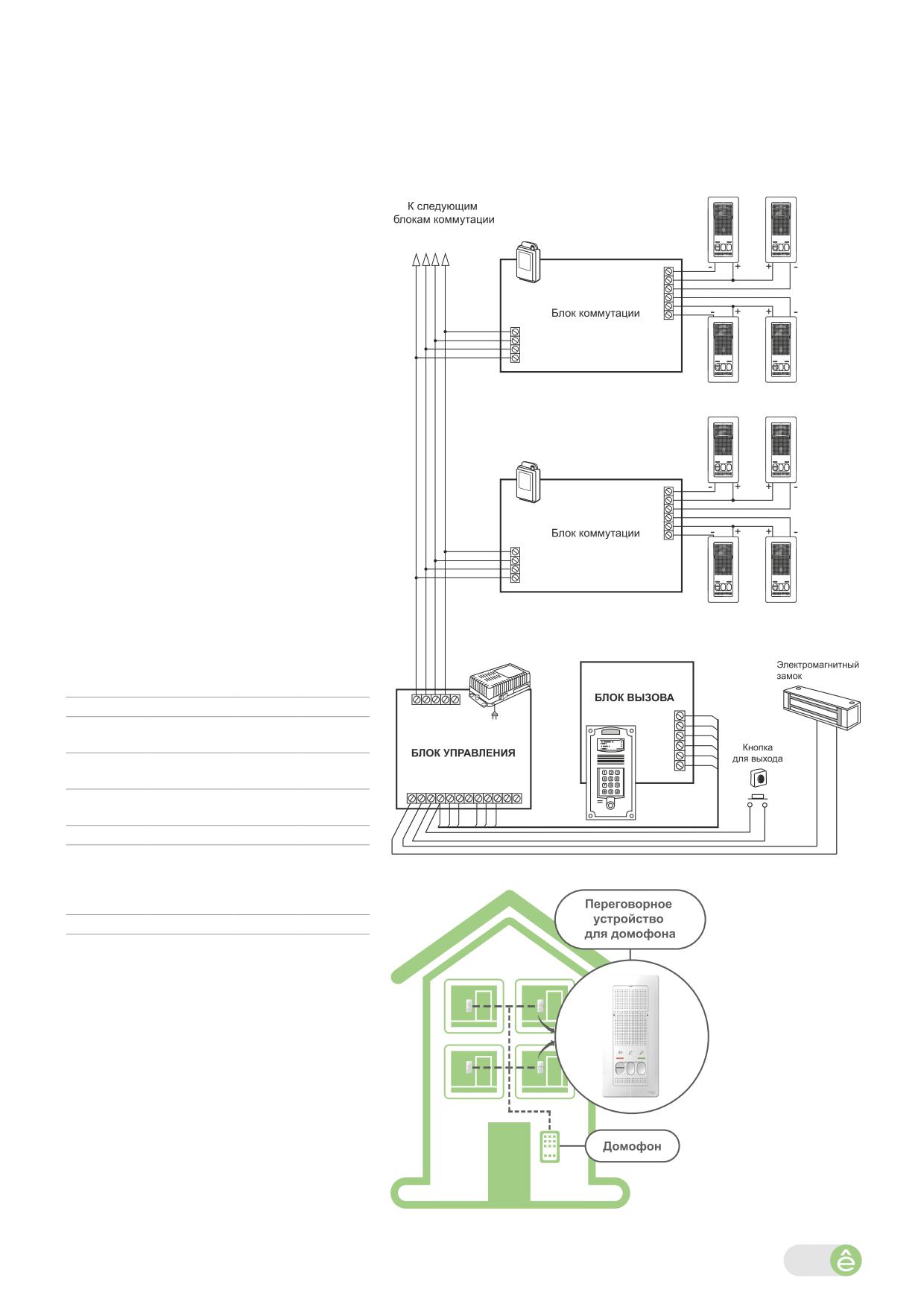

Схема подключения

Переговорное устройство громкой связи

предназначено для установки в помеще-

ниях и подключается к

2-проводным

координатно-матричным линиям связи

систем Visit, Cyfral, Eltis.

Конструкция переговорного

устройства

В состав устройства входят микрофон,

динамики плата управления. На плате

размещаются следующие органы управ-

ления: кнопки «Разговор», «Открыть»,

переключатель режима громкости вызова

и разговора - «Громко», «Тихо», «Ночной»

(без звука). Также на плате имеются

два светодиода, предназначенные для

индикации вызова (красный) и открытия

замка (зелёный).

Подключение

Подключение осуществляется к двухпро-

водной линии домофона с помощью клемм

LN+ и LN-.

Технические характеристики

Напряжение абонентской линии

до 25 В

Сопротивление абонентской линии до 30 Ом

Питание

4,5 В

(3 элемента питания ААА по 1,5 В)

Потребляемый ток

до 3 мкА

в режиме «ожидания»

Потребляемый ток

от 50 до

в режиме «разговор»

70 мА

Степень защиты от пыли и влаги

IP20

Контактные зажимы

безвинтовые

для медных

проводов сечением

от 0,2 до 0,5 мм²

Климатическое исполнение

УХЛ4

Техническое описание | Каталог электроустановочных изделий

145

Техническое

Звонок

описание

Blanca

Применение

Звонок проводной электронный предназна-

чен для подачи звукового сигнала в жилых,

служебных и общественных помещениях.

Представляет собой устройство с электрон-

ным формированием звукового двухто-

нального сигнала.

Технические характеристики

Напряжение, частота

220 B ± 10%, 50 Гц

Уровень звука

от 70 до 90 дБ

Номинальная мощность

2 Вт

Режим работы

повторно-

кратковременный

Степень защиты от пыли и влаги

IP20

Контактные

торцевые,

зажимы

винтового типа

для медных проводов

сечением 0,75-2,5 мм²

Климатическое

УХЛ4

исполнение

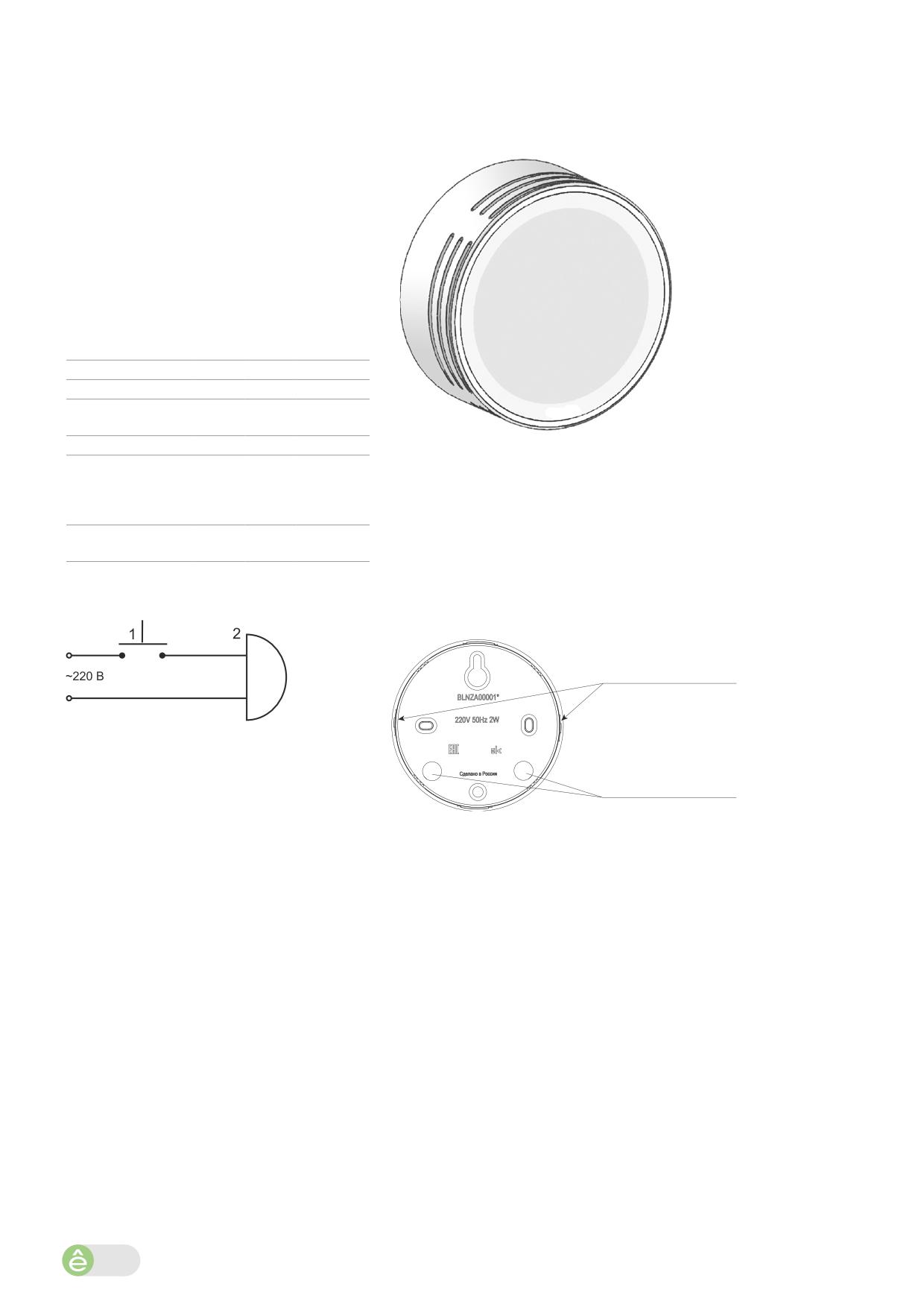

Схема подключения

Места подвода

отвертки для снятия

крышки

1. Кнопка

2. Звонок

Места для ввода

проводов

Каталог электроустановочных изделий | Техническое описание

146

Техническое

Размеры изделий

описание

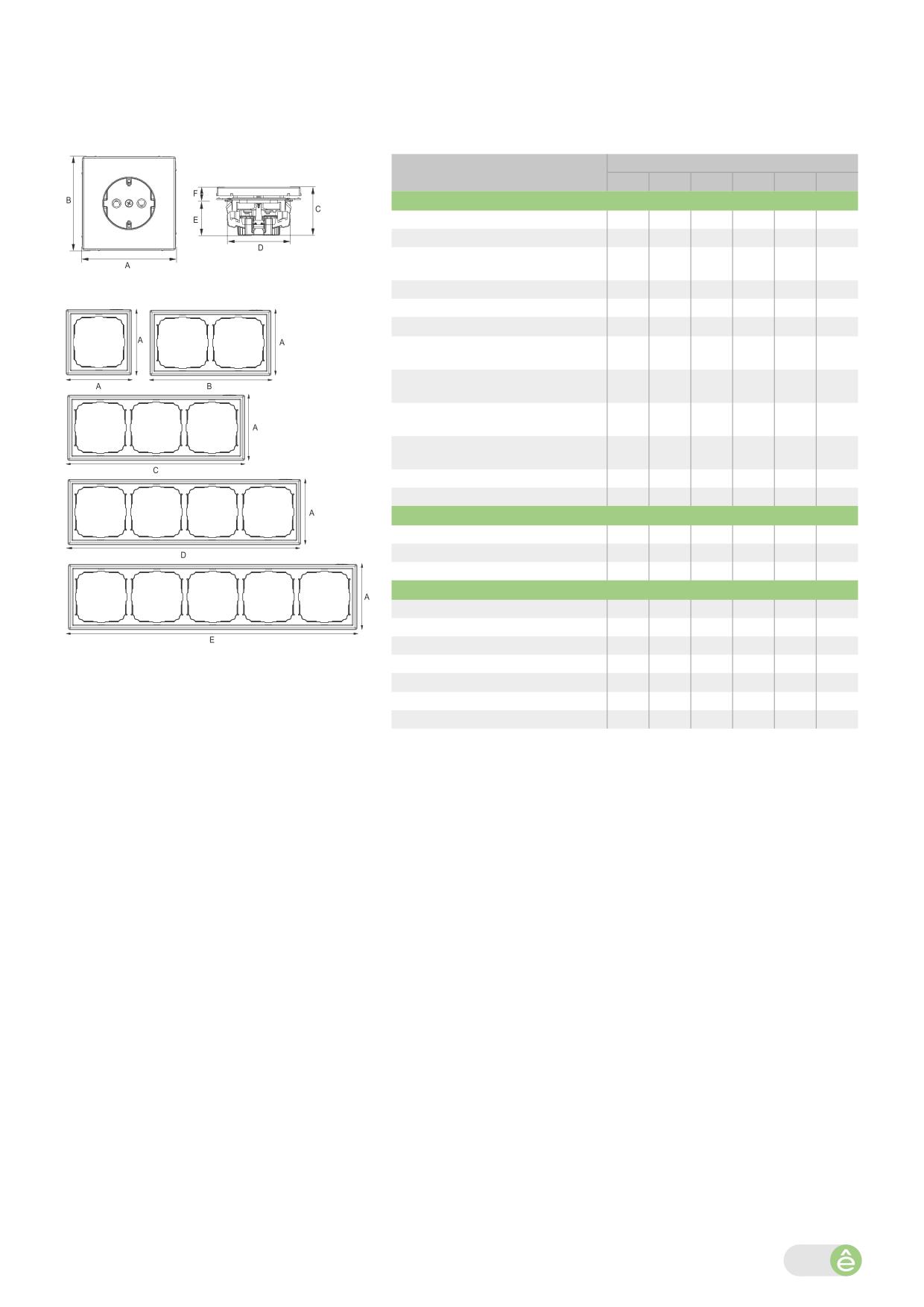

ArtGallery

Описание

Размеры (мм)

Изделия скрытой установки

Выключатель

71,0

38,5

Выключатель карточный

71,5

73,0

9,5

Розетки одноместные с зарядкой

71,5

43,5

USB (механизм)

Изделия скрытой установки

Диммеры 400 Вт (механизм)

71,5

46,5

Розетки USB (механизм)

71,0

Термостат

Розетки одноместные с

71,5

40,5

заземлением (механизм)

Розетки одноместные с защитной

71,0

крышкой IP20 (механизм)

Розетки одноместные

71,0

информационные (механизм)

Розетки двухместные

71,0

информационные (механизм)

Розетка двойная TV + RJ45 кат. 5е

71,0

Коннектор TV (механизм)

71,0

Аксессуары

Вывод кабеля

Адаптер

71,5

73,0

9,5

Заглушка

Рамки

Рамка 1-постовая

83,5

Рамка 2-постовая

83,5

154,5

Рамка 3-постовая

83,5

225,5

Рамки

Рамка 4-постовая

83,5

296,5

Рамка 5-постовая

83,5

367,5

Рамка 1-постовая IP44

83,5

Рамка 2-постовая IP44

83,5

154,5

Техническое описание | Каталог электроустановочных изделий

147

Техническое

Размеры изделий

описание

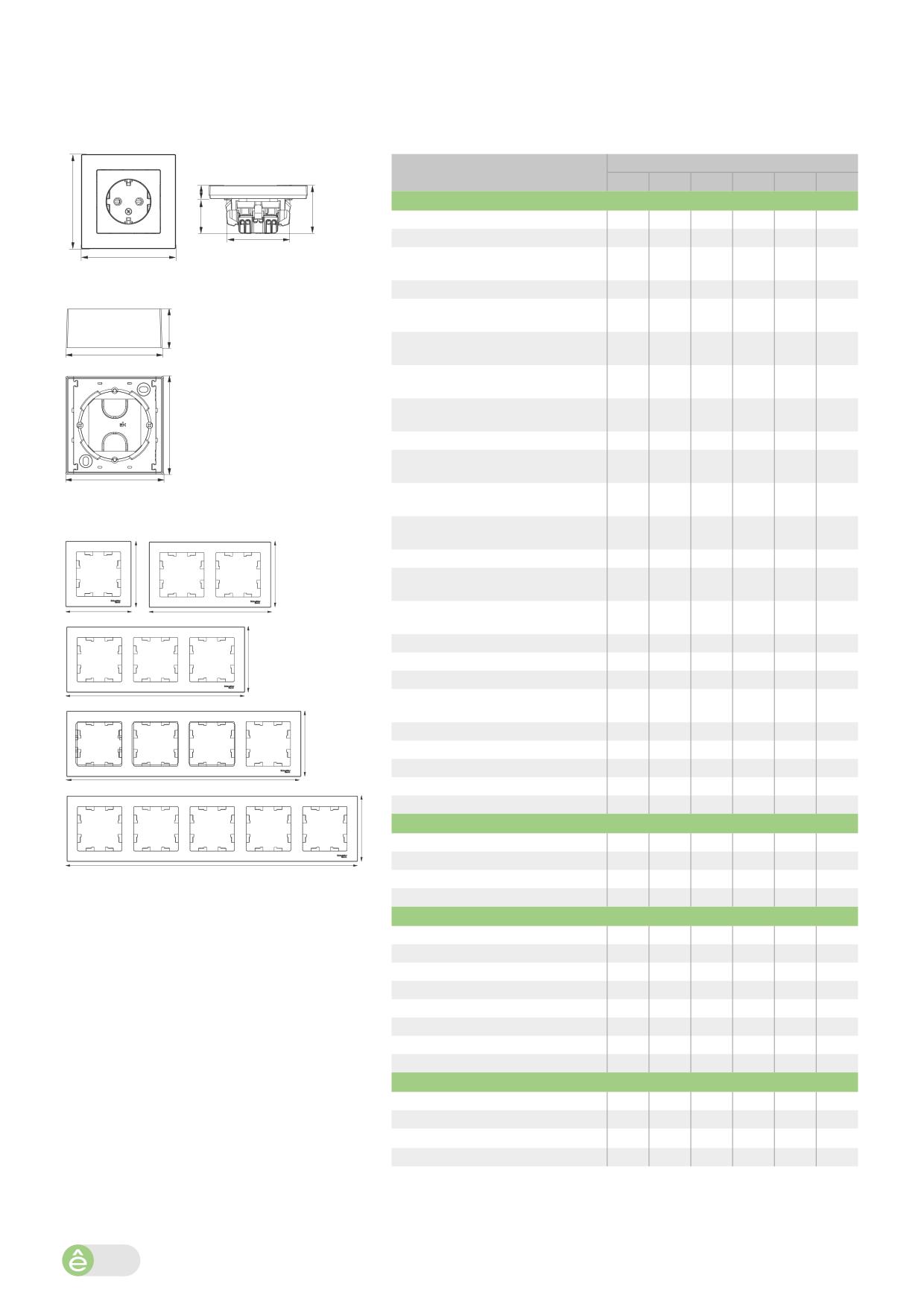

AtlasDesign

Описание

Размеры (мм)

Изделия скрытой установки

Выключатели (в сборе с рамкой)

83,0

40,0

55,0

24,0

16,0

Выключатели (механизм)

71,0

40,0

55,0

24,0

16,0

Выключатели карточные

71,0

40,0

55,0

22,2

17,8

(механизм)

Изделия скрытой установки

Розетки одноместные (механизм)

71,0

37,0

55,0

25,0

12,0

Розетки одноместные

83,0

37,0

55,0

25,0

12,0

(в сборе с рамкой)

Розетки одноместные с зарядкой

71,0

38,6

27,3

11,3

USB (механизм)

Розетки одноместные с

83,0

42,0

55,0

30,0

12,0

заземлением (в сборе с рамкой)

Розетки одноместные с

71,0

42,0

55,0

30,0

12,0

заземлением (механизм)

Розетки двухместные

83,0

125,0

40,0

55,0

25,0

15,0

Розетки двухместные с

83,0

125,0

50,0

55,0

25,0

заземлением

Розетки одноместные с защитной

71,0

45,0

55,0

30,0

15,0

Коробки для наружного монтажа

крышкой IP20 (механизм)

Розетки одноместные c

71,0

45,0

55,0

30,0

15,0

выталкивателем (механизм)

Розетки двухместные с крышкой

155,0

81,0

56,0

Розетки одноместные

71,0

38,0

55,0

информационные (механизм)

Розетки двухместные

71,0

38,0

55,0

информационные (механизм)

Аудиорозетка (механизм)

71,0

42.0

55,0

Диммеры 400 Вт (механизм)

71,0

52.0

Коннектор TV (механизм)

71,0

33.0

55,0

Розетки телевизионные

71,0

33.0

55,0

(механизм)

Розетки USB (механизм)

71,0

39,0

34,0

Датчик движения

125,0

25,0

Термостат электронный

86,0

43,0

26,0

17,0

Термостат, 10 A (механизм)

51,5

17,9

Розетка двойная TV + RJ45 кат. 5е

31,9

48,8

10,6

Аксессуары

Вывод кабеля

71,0

49,0

55,0

Коробка для наружного монтажа

84,0

35,0

Адаптер 45х45

71,0

12,0

Рамки AtlasDesign, AtlasDesign Nature, AtlasDesign Antique

Заглушка

56,2

9,1

Рамки

Рамка 1-постовая

83,0

Рамка 2-постовая

83,0

154,0

Рамка 3-постовая

83,0

225,0

Рамка 4-постовая

83,0

296,0

Рамка 5-постовая

83,0

367,0

Рамка 1-постовая IP44

83,0

Рамка 2-постовая IP44

83,0

154,0

Рамка 3-постовая IP44

83,0

224,0

Рамки из натуральных материалов Nature

Рамка 1-постовая

85,4

Рамка 2-постовая

85,4

156,5

Рамка 3-постовая

85,4

227,6

Рамка 4-постовая

85,4

298,7

Каталог электроустановочных изделий | Техническое описание

148

Систэм Электрик (Systeme Electric). Каталог электроустановочных изделий (2024 год) - часть 5
