Перед вами сборник материалов, посвященный трансформатор-

ным и распределительным подстанциям, разработаных и выпу-

скаемых группой «ТРАНСФОРМЕР».

Настоящее издание рассказывает о блочных комплектных транс-

форматорных подстанциях (КТПБ), блочных распределительных

трансформаторных подстанциях (РТПБ), блочных распредели-

тельных подстанциях (РПБ) в железобетонной оболочке, под-

станциях в металлическом корпусе и других.

Модульный принцип, положенный в основу производства ком-

плектных бетонных подстанций «Трансформер», обеспечивает

два основных преимущества данных конструкций: гибко изме-

няемые размеры и возможность выбора конфигурации блока под

любой вид оборудования. Именно поэтому КТПБ и РТПБ «Транс-

формер» - наилучшие решения задачи «минимальные размеры

Зарегистрированный товарный знак

- максимальная надежность».

№ 327175

КТП «Трансформер» отличают малые габариты, прочность, на-

дежность, применени передового электрооборудования, удоб-

ство монтажа.

Следует добавить, что предложение группы «Трансформер»

не ограничивается выпуском КТПБ, РТПБ и РПБ. Монолитные

железобетонные блоки могут быть использованы для мини-ко-

тельных, газораспределительных пунктов, тепловых, насосных,

очистных и прочих инженерных сооружений.

Производственная группа «Трансформер» постоянно совер-

шенствует конструктивное исполнение своих изделий, поэтому

возможны некоторые расхождения отдельных параметров, при-

Продукция, создаваемая на предприятиях

веденных в данном описании, с фактическим исполнением про-

группы «Трансформер», реализуется под еди-

дукции при полном соблюдении действующих стандартов без-

ным брендом «Трансформер».

опасности и ГОСТов.

Все применяемое оборудование и материалы имеют Сертифика-

ты соответствия, выданные органами Госстандарта России.

КТПБ, РТПБ И РПБ

1. Описание и технические

характеристики КТПБ, РТПБ И РПБ

«Трансформер»

1.1. Назначение и область применения

Блочные комплектные трансформаторные подстанции (КТПБ), блочные распределительные трансформаторные под-

станции (РТПБ), блочные распределительные подстанции (РПБ) служат для приема, преобразования и распределения

электроэнергии трехфазного переменного тока частотой 50 Гц напряжением до 20 кВ (включительно) c использова-

нием отечественного и/или зарубежного электрооборудования с воздушной и элегазовой изоляцией.

КТПБ, РТПБ и РПБ предназначены для электроснабжения жилищно-коммунальных, общественных, промышленных и

сельскохозяйственных объектов, площадок индивидуальной застройки и коттеджных поселков.

КТПБ, РТПБ и РПБ изготавливаются согласно ТУ 3412-001-46854782-2005. Эксплуатируются без постоянного обслу-

живающего персонала.

1.2. Особенности и преимущества КТПБ, РТПБ и РПБ

«Трансформер»

Трансформаторные подстанции

«Трансформер» - это комплексное решение задачи по надежному и качественному электроснабжению объектов.

Продукция завода выгодно отличается простотой монтажа, высокой надежностью, удобством эксплуатации и бе-

зупречным исполнением.

Модульный принцип

Длина, ширина, высота блоков и их количество может изменяться в зависимости от набора электрооборудования,

определяемого схемой электрических соединений, мощностью КТПБ, РТПБ, РПБ и условиями эксплуатации УВН и РУ

НН (одной или разными организациями).

Подвал, крыша и основной блок изготавливаются отдельно. Блоки легко объединяются в двухблочную или много-

блочную конструкцию. При этом они могут быть установлены как последовательно, так и параллельно (рис. на стр. 8).

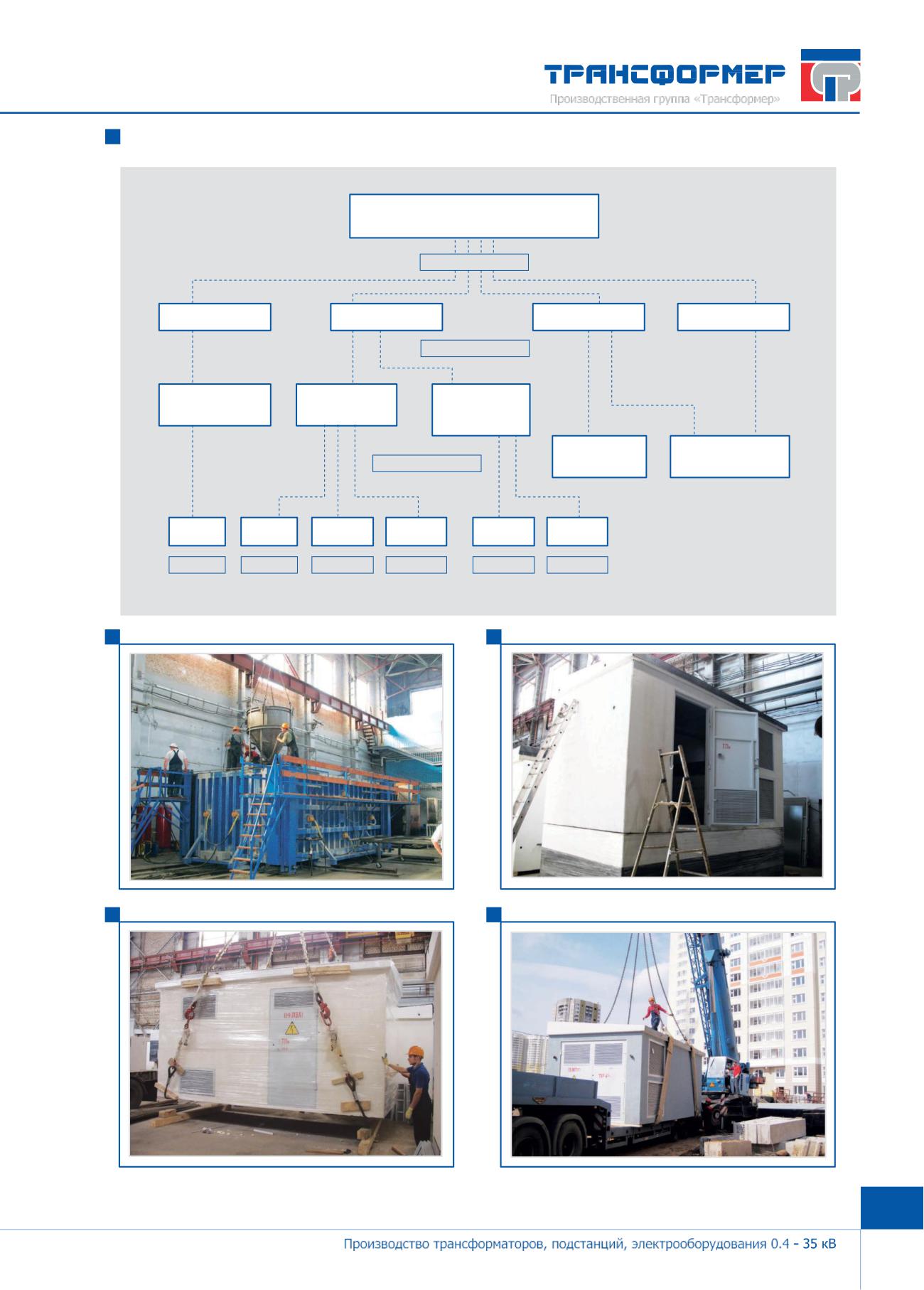

Проверенная технология изготовления

Железобетонные конструкции производятся по немецкой технологии, позволяющей легко регулировать длину и ши-

рину бетонной кабины, высоту подвала, расположение дверей, ворот и жалюзи по периметру кабины. Технология

изготовления блока включает несколько этапов:

1. Сборка каркаса из арматурной сетки.

2. Установка каркаса в специальную форму, монтаж жалюзийных решеток, коробок ворот и коробок дверей.

3. Заливка бетоном, выдержка 12 часов, в течение которых бетон набирает прочность.

4. Облицовка и окраска фасада, гидроизоляция подвала. Профессионльная гидроизояция «Гипердесмо».

5. Монтаж электрооборудования, комплектация.

Параметры материалов, применяемых для производства монолитных конструкций, соответствуют мировым требова-

ниям и непрерывно контролируются в процессе производства.

Надёжность

При расчете подстанций применяются критерии срока службы, прочности, влагостойкости, морозостойкости, сейсмостой-

кости и пожаробезопасности железобетонных конструкций.

Требования к надежности соответствуют ГОСТ 20.39.312. Вероятность безотказной работы за наработку 8760 часов - не

ниже 0,98. Срок службы до списания - 30 лет, при условии проведения технического обслуживания и (или) замены ап-

паратуры и ее комплектующих изделий в соответствии с указаниями инструкции по эксплуатации на КТПБ, РТПБ и РПБ.

Гарантийный срок хранения - не более 6 месяцев при условии соблюдения требований ГОСТ 23216 в части консервации.

Пожаро- и взрывобезопасность

КТПБ проверены на стойкость к пожарам и локализацию взрыва. Испытания проводились в филиале ОАО «НТЦ энер-

гетики» - НИЦ ВВА (г. Москва). В ходе испытаний установлено, что железобетонные конструкции «Трансформер»

выдерживают взрыв масляного трансформатора и локализуют действие дуги вследствие короткого замыкания на

выводах силового трансформатора. При этом стены, цоколь и крыша не деформируются, а жалюзи и металлические

двери не отрываются от конструкции.

Удобство транспортировки

Габариты КТПБ, РТПБ и РПБ позволяют транспортировать их на объект как автомобильным транспортом с низкой

платформой, так и железнодорожным транспортом.

Для подъема конструкций в подвале, стенах и крыше блоков предусмотрены закладные детали.

Простота монтажа

Для соединения составных частей КТПБ, РТПБ, РПБ - блока, подвала и крыши - принята замковая система. Она

является одной из наиболее простых и надежных, не требует дополнительных сварочных и отделочных работ. Обе-

спечивает быструю разборку кабин для демонтажа оборудования в случае возможной реконструкции.

В конструкции подвала предусмотрена мембранная система проемов для ввода внешних кабелей. Она рассчитана на

максимальное разветвление питающих линий. Отверстия для прокладки кабеля выбиваются при монтаже по мере

потребности. Каждое отверстие мембранной системы армировано и не нарушает несущей части подвала и его проч-

ностных характеристик.

В каждом блоке ТП предусмотрено дополнительное отверстие в боковой стене для временного ввода кабеля.

В трансформаторном отсеке предусмотрено универсальное посадочное приспособление для любых типов ТМГ и ТСЛ.

Для трансформаторов ТМГ предусмотрен маслоприемник.

1.3. Структура условного обозначения

Х XXXX ХХ/ ХХ/ ХХ - ХХ - ХХ

Климатическое исполнение и категория размещения

Год разработки рабочих чертежей

Номинальное напряжение на стороне НН в кВ

(в случае РПБ - отсутствует)

Класс напряжения трансформатора в кВ

Мощность силового трансформатора в кВА

(в случае РПБ - отсутствует)

Буквенное обозначение изделия (КТПБ, РТПБ, РПБ)

Количество питающих кабельных линий среднего

напряжения

Пример условного обозначения 2-лучевой

КТПБ с трансформаторами мощностью 1000

РТПБ с трансформаторами мощностью 630

РПБ на номинальное напряжение со сто-

кВА, на номинальное напряжение 10/0,4 кВ,

кВА, на номинальное напряжение 10/0,4

роны ВН - 20 кВ, год разработки - 2004,

год разработки - 2003, климатическое ис-

кВ, год разработки - 2004, климатическое

климатическое исполнение - У, категория

полнение - У, категория размещения для

исполнение - У, категория размещения

размещения для вводного устройства со

вводного устройства со стороны высшего

для вводного устройства со стороны выс-

стороны высшего напряжения шинопровода

напряжения шинопровода и трансформато-

шего напряжения шинопровода и транс-

и трансформатора - 1:

ра - 1, для распределительного устройства

форматора - 1:

со стороны низкого напряжения - 3:

2КТПБ-1000/10/0,4-03-У1-(РУНН-У3).

2 РТПБ-630/10/0,4-04-У1.

2 РПБ-20-04-У1.

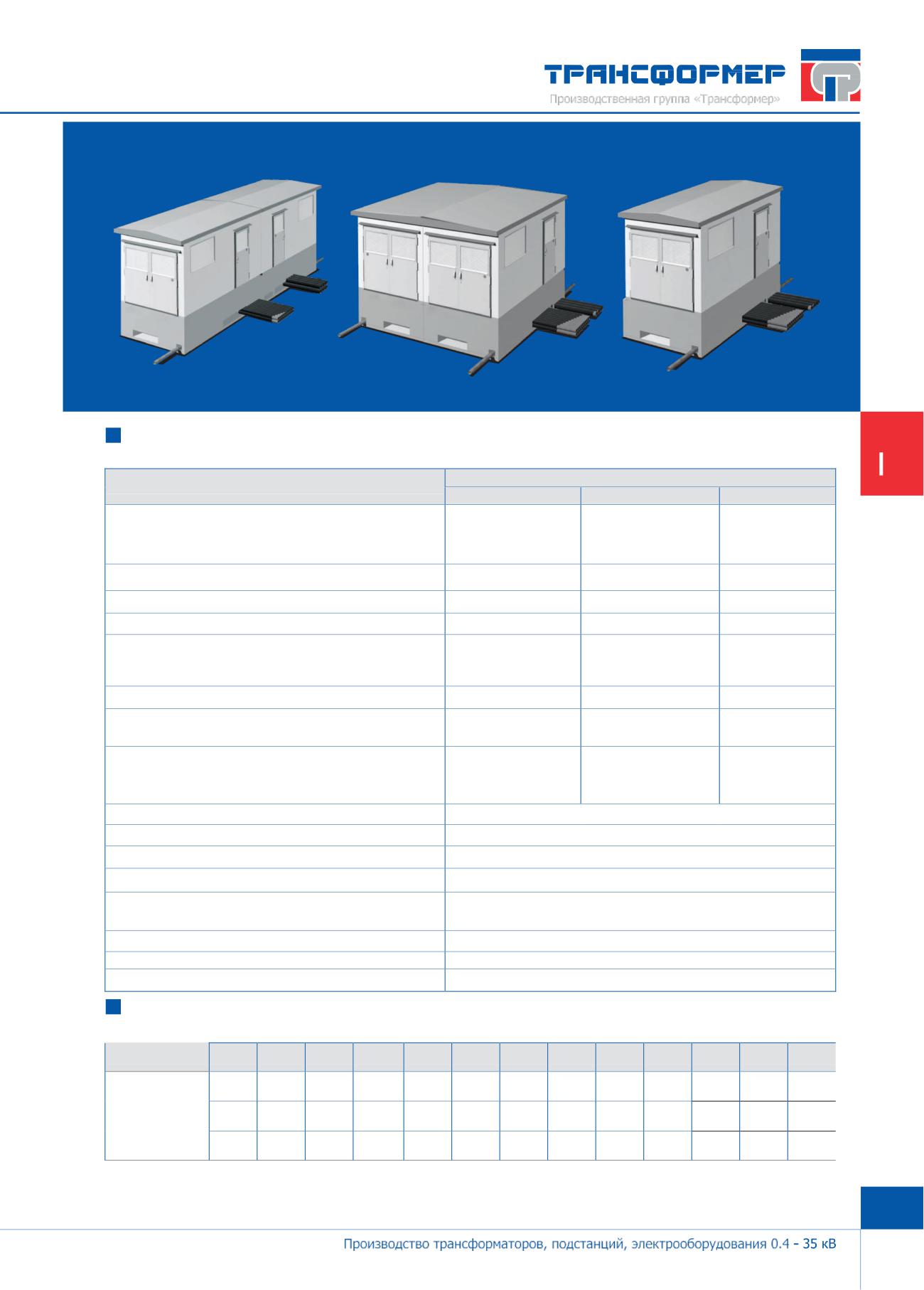

1.4. Основные технические характеристики КТПБ, РТПБ и РПБ

Значение параметра

Наименование параметра

КТПБ

РТПБ

РПБ

63; 100; 160; 250;

63; 100; 160; 250; 400;

1. Мощность силового трансформатора, кВА:

400; 630; 1000; 1250;

630; 1000; 1250; 1600;

масляного герметичного; сухого с литой изоляцией

1600; 2000; 2500

2000; 2500

2. Номинальное напряжение на стороне ВН, кВ

6*; 10; 20*; 35*

6*; 10; 20*

3. Наибольшее рабочее напряжение на стороне ВН, кВ

7,2; 12; 24

7,2; 12; 20

4. Номинальное напряжение на стороне НН, кВ

0,4

5. Номинальный ток на стороне ВН, А:

- для присоединения линий;

400/630/1000/1250

- для присоединения трансформатора

200

6. Ток электродинамической стойкости на стороне ВН, кА

7. Ток термической стойкости на стороне ВН в течение

1 с, кА

8. Уровень изоляции по ГОСТ 1516.3:

- с масляным герметичным трансформатором;

- нормальная изоляция;

- с сухим трансформатором с литой изоляцией

- облегченная изоляция

9. Габариты блоков, мм:

- толщина наружных стен;

- 100;

- ширина внутри помещения;

- 2100; 2300; 2800;

- высота внутри помещения;

2480 (по индивидуальному заказу - до 2900 мм);

- от 3300 до 6300 (7 ступеней с шагом 500 мм);

- длина внутри помещения

- от 3000 до 7300 (18 ступеней с шагом 200 мм или 300 мм)

10. Высота подвала, мм

от 1200 до 1900 мм с шагом 10 мм

11. Исполнение крыши

односкатная/двускатная

12. Срок службы, лет

*По требованию заказчика.

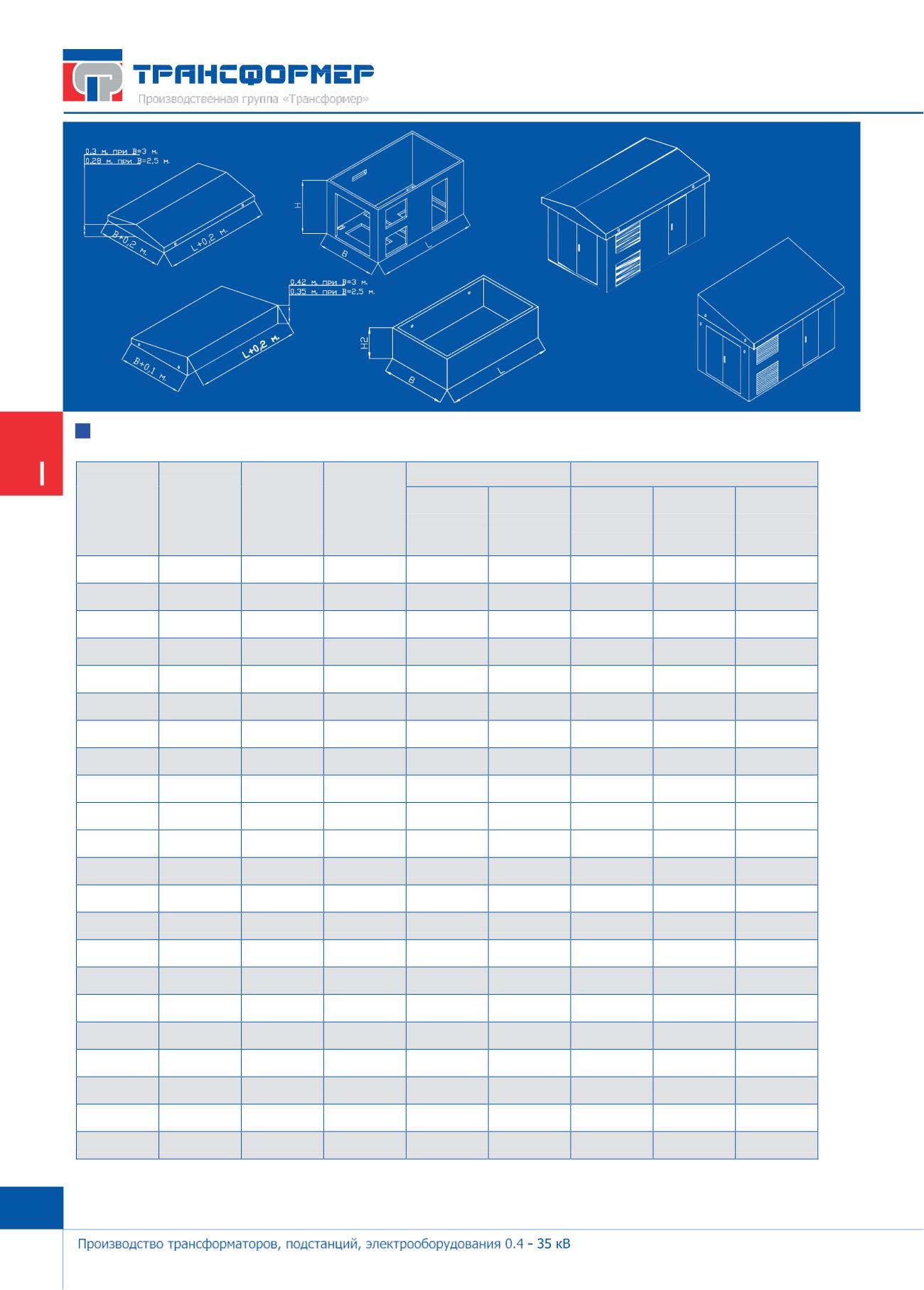

Типоразмеры блочных модулей

Длина (м)

3,2

4,0

4,2

4,5

5,0

5,2

5,5

6,0

6,2

6,5

7,0

7,2

7,5

2,3

Ширина (м)

2,5

3,0

1.5. Конструктивное исполнение

КТПБ, РТПБ и РПБ представляет собой отдельно стоящую конструкцию из высокопрочного железобетона с установ-

ленным внутри электрооборудованием. Состоит из двух отдельных частей:

- надземной части - железобетонный блок (БЖБ) с крышей;

- подземно-цокольной части - объемный приямок (ОП).

Железобетонный блок (БЖБ) представляет собой объемный монолитный железобетонный корпус из 4-х стен

с полом. Устанавливается сверху на объемный приямок. Предназначен для размещения электрооборудования. В

полу имеются проемы для спуска в объемный приямок, для размещения и монтажа кабелей к РУ ВН и РУ НН и слива

масла из силового трансформатора. Варианты изготовления крыши - односкатная или двухскатная.

Объемный приямок (ОП) представляет собой монолитный объемный железобетонный цоколь из 4-х стен с полом,

который заглубляется в землю и устанавливается на подготовленную фундаментную площадку. Предназначен для

ввода кабельных линий, прокладки и подключения кабелей и секционных перемычек. Для доступа в объемный при-

ямок предусмотрена съемная лестница. Снаружи приямки покрыты слоем гидроизоляции. Базовый ОП имеет высоту

1200 мм. Возможно изготовление подвала высотой до 1900 мм.

В случае применения маслонаполненного силового трансформатора в ОП устанавливается маслосборник, рас-

считанный на весь объем масла трансформатора мощностью до 2500 кВА.

Наружная и внутренняя отделка бетонных поверхностей, конкретный цвет и фактура определяются заказчиком в

процессе согласования архитектурного решения при проектировании КТПБ, РТПБ и РПБ. Используются базовые фа-

садные краски фирмы «Святозар» широкой цветовой гаммы.

Двухслойная мягкая кровля КТПБ, РТПБ и РПБ с профессиональной гидроизоляцией. Возможны исполнение кровли в

других вариантах и цветах.

Изготовление всех металлических конструкций для инженерных блоков производится на заводе «Трансформер».

Антикоррозийное покрытие выполняется порошковыми и эпоксидными красками.

В конструкции блоков КТПБ, РТПБ и РПБ предусмотрены 4 строповочные цапфы. Их расположение универсально для всех

блоков и позволяет производить их подъем, перемещение в процессе монтажа и транспортировки, а также установку на

ровной подготовленной площадке или на фундаментах (как последовательно, так и параллельно). Схема строповки при-

ведена в Приложении 14 (стр. 169).

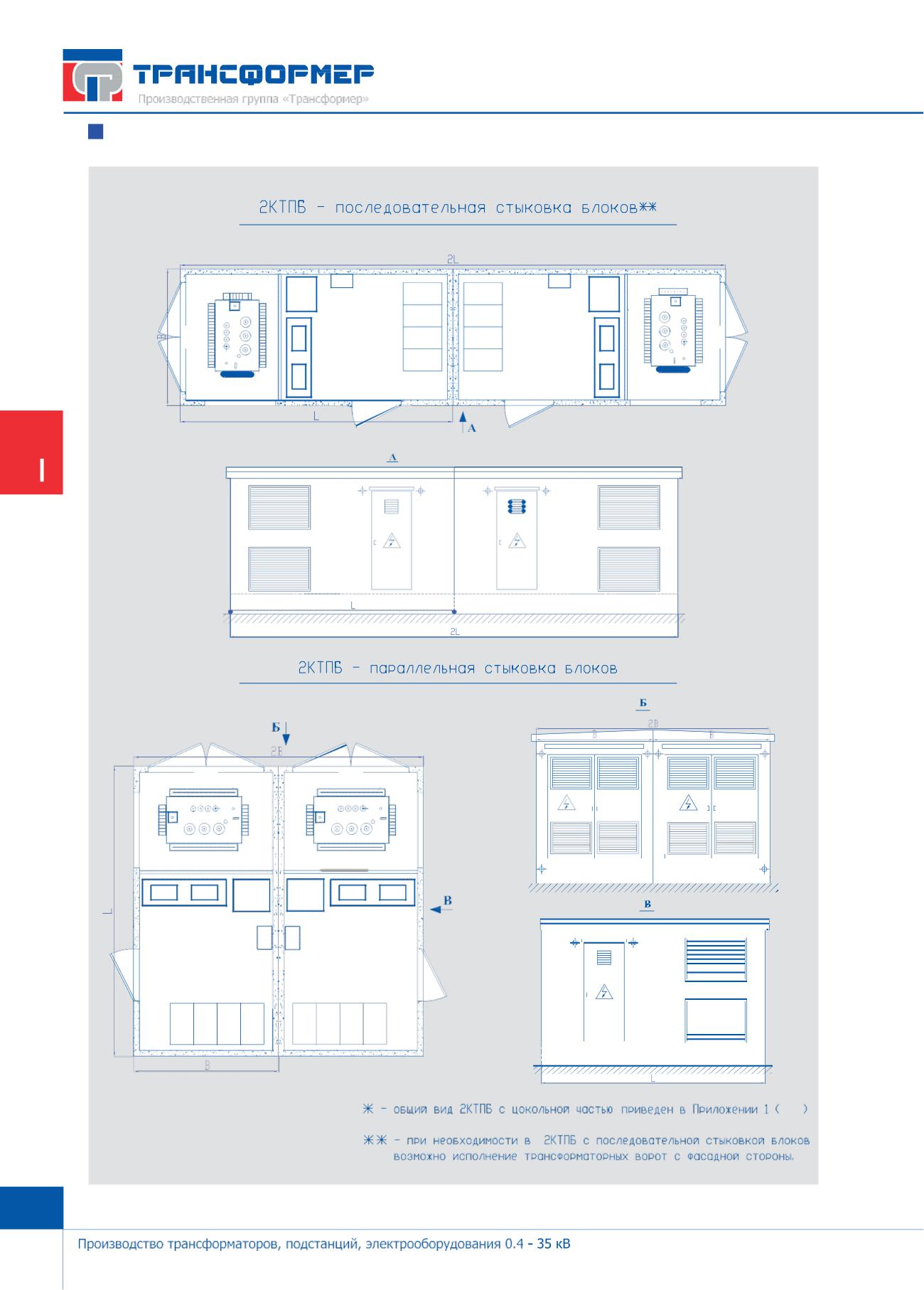

При объединении блоки ставятся друг к другу на допустимое расстояние, а стыки примыкания крыш покрываются

слоем гидростойкого материала и закрываются коньком из оцинкованной стали. Места стыков блоков закрываются

нащельниками из оцинкованной стали.

Крыша крепится к стенам БЖБ с помощью уголков с замковой системой. Цоколь крепится аналогично.

Конструкторские решения изделий «Трансформер» предоставляют заказчику следующие преимущества:

- возможность разработки индивидуального решения и комплектации для каждого объекта;

- возможность расширения КТПБ, РТПБ и РПБ путем установки дополнительных модулей;

- простота и удобство монтажа на объекте;

- минимальный объем строительных и монтажных работ при вводе в эксплуатацию;

- высокая прочность конструкции и надежная защита электрооборудования от воздействия окружающей среды (вли-

яния климатических условий, ударов молний, сейсмической активности);

- применение современного, надежного и безопасного в эксплуатации электрооборудования различных производи-

телей за счет широкого спектра габаритных размеров блоков;

- высокое качество изготовления за счет предмонтажной проверки и наладки электрооборудования в заводских

условиях;

- соответствие конструкции современным эстетическим и другим градостроительным требованиям.

1.6. Состав и размещение оборудования КТПБ

В комплект КТПБ входит следующее оборудование:

- силовые трансформаторы;

- распределительное устройство высокого напряжения (КРУ ВН);

- распределительное устройство низкого напряжения (РУ НН);

- устройство автоматического ввода резерва (АВР) на стороне НН или ВН (опция для 2-секционных подстанций);

- шкаф наружного освещения (опция);

- шкаф учета электроэнергии (опция);

- щиток собственных нужд;

- шкаф тепловой защиты и управления вентиляцией (для силовых сухих трансформаторов с литой изоляцией, опция);

- устройства принудительной вентиляции (опция);

- шкаф управления отоплением с датчиком температуры;

- электрическая печь;

- средства АИИС КУЭ (опция).

По требованию заказчика в КТПБ могут быть установлены конденсаторные установки (для повышения коэффициента

мощности в электрических сетях) и отопительные устройства.

После согласования с заказчиком принципиальной электрической схемы, комплектации и компоновки электрооборудо-

вания внутри БЖБ монтаж аппаратуры производится в заводских условиях.

Соединения РУ ВН с трансформаторами и секционные перемычки РУ ВН (при АВР на стороне ВН) выполняются одно-

жильным кабелем с изоляцией из сшитого полиэтилена марки АПвВнг-10 (в базовом исполнении). Кабели, соединя-

ющие РУ ВН с трансформаторами, прокладываются через объемный приямок (в асбоцементных трубах), по стене и

потолку (закрепляются в деревянных клицах) до места расположения выводов силового трансформатора.

Соединения РУ НН с трансформаторами и секционные перемычки РУ НН выполняются гибким одножильным прово-

дом ПВ или ВВГнг. Кабели, соединяющие РУ НН с силовым трансформатором, закреплены в деревянных клицах. Про-

вода вспомогательных и вторичных цепей проложены в кабельных коробах с обеспечением возможности их замены.

1.7. Состав и размещение оборудования РПБ и РТПБ

В состав РПБ входит следующее оборудование:

- распределительное устройство 6/10/20 кВ;

- трансформатор собственных нужд;

- щиток питания собственных нужд;

- устройство телемеханики;

- устройство бесперебойного питания;

- автоматы питания собственных нужд;

- шкаф аварийного питания;

- шкаф управления отоплением;

- шкаф учета;

- устройство для «отыскания земли» в сети РУ ВН;

- печь электрическая;

- телефонный аппарат.

В состав РТПБ может входить то же оборудование, что и в РПБ, а также:

- силовые трансформаторы;

- распределительное устройство низкого напряжения;

- устройства автоматического ввода резерва на стороне НН;

- средства АИИС КУЭ.

1.8. Условия эксплуатации

КТПБ, РТПБ и РПБ предназначены для работы в следующих условиях

(согласно ТУ 3412-001-46854782-2005):

- температура окружающего воздуха - от -45 С° до +40 С°;

- относительная влажность воздуха - до 100%;

- высота над уровнем моря - не более 1000 м;

- окружающая среда - взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных га-

зов и паров в концентрациях, разрушающих материалы и изоляцию (атмосфера типов I и II по ГОСТ 15543.1 и

ГОСТ 15150);

- пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра 15 м/с (скоростном напоре

ветра 146 Па), а при отсутствии гололеда - при скорости ветра до 36 м/с (скоростном напоре ветра до 800 Па);

- сейсмичность района сооружения - до 9 баллов (включительно) по шкале MSK-64;

- группа механического исполнения - М 40 по ГОСТ 17516.1;

- климатическое исполнение - У, категория размещения - в зависимости от УВН.

1.9. Маркировка, упаковка, транспортирование и хранение

КТПБ, РТПБ и РПБ имеет табличку по ГОСТ 12969, содержащую следующие данные:

- условное обозначение (индекс) изделия;

- товарный знак;

- заводской номер и (или) дата изготовления;

- напряжения в кВ со сторон ВН и НН;

- обозначение ТУ;

- степень защиты по ГОСТ 14254;

- другие данные, необходимые для монтажа и эксплуатации.

На стыкуемой стороне каждого блока нанесена несмываемой краской

следующая маркировка по ГОСТ 13015.2-81:

- товарный знак предприятия-изготовителя;

- тип блока;

- масса в килограммах;

- дата изготовления;

- штамп ОТК.

Для защиты КТПБ, РТПБ и РПБ от внешних воздействующих факторов следует соблюдать условия транспортирова-

ния, хранения и упаковки категории КУ-0 по ГОСТ 23216. Сочетание транспортной тары и внутренней упаковки для

КТПБ, РТПБ и РПБ (для условий транспортирования С по ГОСТ 23216): (ТЭ-0)/(ВУ-0). Консервацию производят по

группе изделий 111-2 ГОСТ 9.014 и ГОСТ 23216.

Документация, согласно ведомости эксплуатационных документов, упакована по ГОСТ 23216.

Транспортная маркировка грузов - по ГОСТ 14192, при этом на каждый груз, кроме основных и дополнительных

надписей, нанесены манипуляционные знаки: «Верх, не кантовать», «Осторожно, хрупкое», «Места строповки». Все

подвижные части КТПБ, РТПБ и РПБ на время транспортирования должны быть перед упаковкой надежно закрепле-

ны (заклинивание деревянными колодками, подвязка лентами и т.д.).

Все неокрашенные металлические поверхности КТПБ, РТПБ и РПБ (винты, таблички, замки, ручки приводов) должны

быть подвергнуты консервации по ГОСТ 23216.

КТПБ, РТПБ и РПБ должны транспортироваться в полностью собранном виде или отдельными железобетонными

блоками. При транспортировании по железной дороге должны быть приложены следующие документы и сведения:

- нормативно-техническая документация МПС по погрузке и креплению;

- род подвижного состава (платформы, полувагоны и др.);

- длина транспортных блоков.

1.10. Гарантия изготовителя

Предприятие-изготовитель гарантирует соответствие КТПБ, РТПБ и РПБ ГОСТ 14695-80 и ТУ 3412-001-46854782-2005

при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации КТПБ, РТПБ и РПБ: 30 лет на бетонные изделия, гарантия на оборудование предо-

ставляется согласно прилагаемым паспортам.

2. Типовые серии

КТПБ, РТПБ И РПБ

«Трансформер»

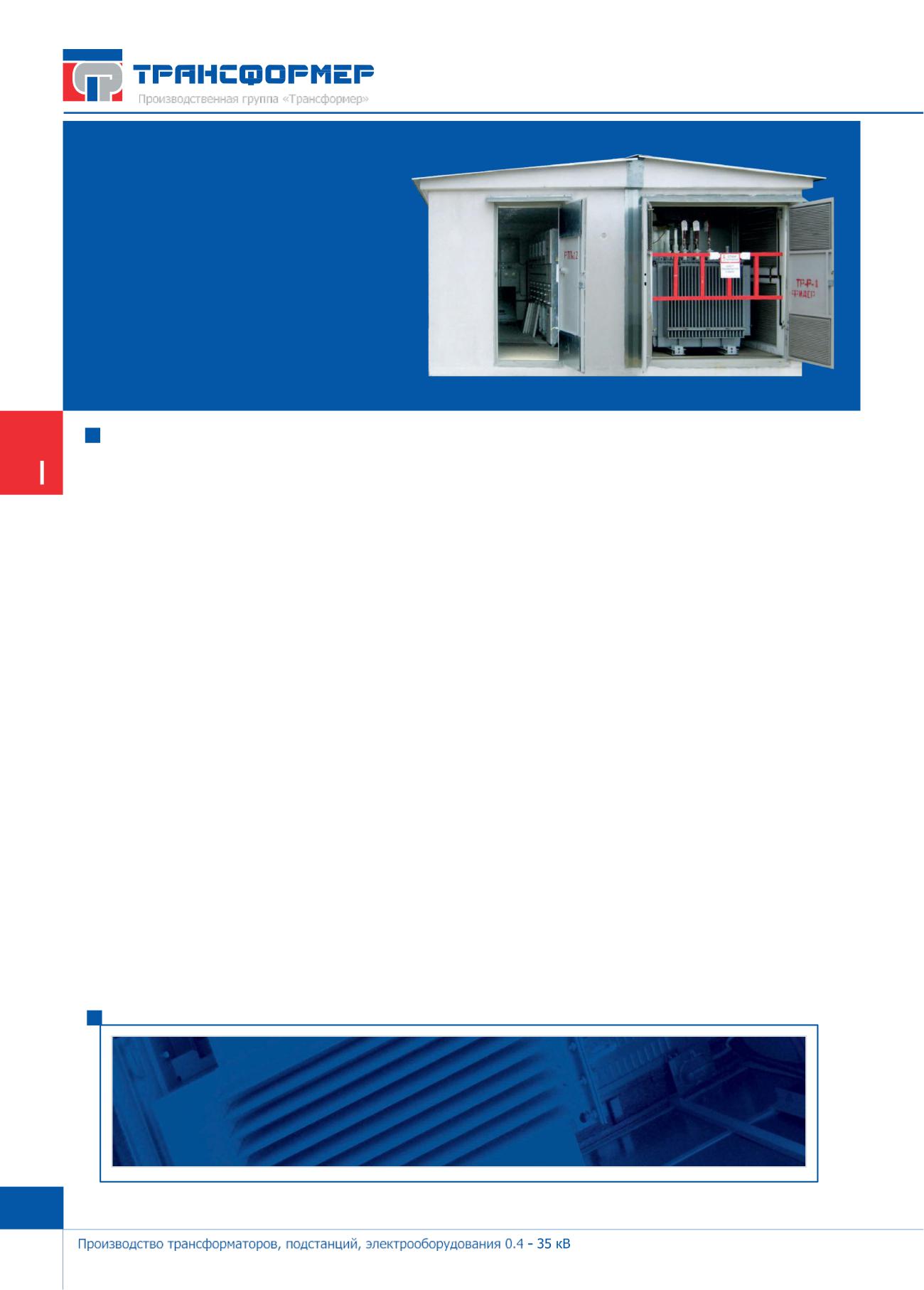

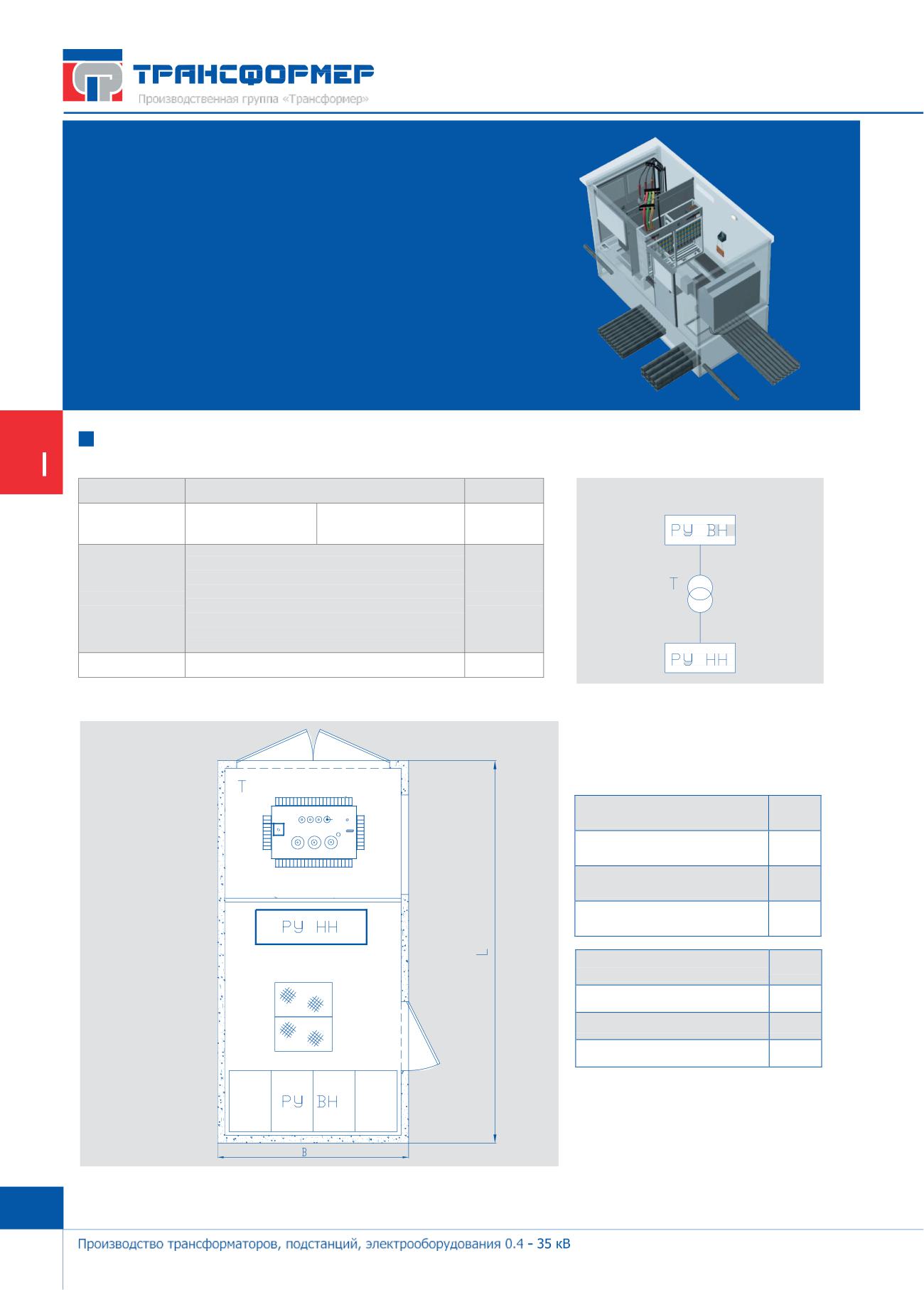

Типовые компоновки оборудования в КТПБ

Для удобства выбора и заказа продукции все многообразие выпускаемых на заводе «Трансформер» подстанций было

разбито на семь базовых серий.

Типовые КТПБ «Трансформер» различаются:

1. По количеству блоков:

- одноблочные;

- двухблочные;

- трехблочные;

- многоблочные.

2. По компоновке оборудования

в блоках:

- с выделенной абонентской частью;

- с совмещенными распределительными устройствами ВН и НН.

3. По наличию устройства автоматического ввода резерва (АВР) в электрической схеме подстанции:

- без устройства АВР;

- с устройством АВР на стороне ВН;

- с устройством АВР на стороне НН.

4. По используемому на стороне ВН типу оборудования:

- отечественное оборудование;

- импортное оборудование.

5. По количеству этажей:

- одноэтажные;

- двухэтажные.

К нетиповым КТПБ относятся подстанции с применением силового трансформатора мощностью 2500 кВА и выше,

с использованием главного распределительного щита 0,4 кВ (ГРЩ), шкафов уличного освещения, конденсаторных

батарей, устройств ШНН с количеством отходящих линий 20 и более, средств АИИС КУЭ, с реализацией схемы по-

фидерного учета и другие.

Описание типовых серий КТПБ приведено на стр. 12-27, типовые электрические схемы и компоновки - на стр. 120-132

(Приложение 1).

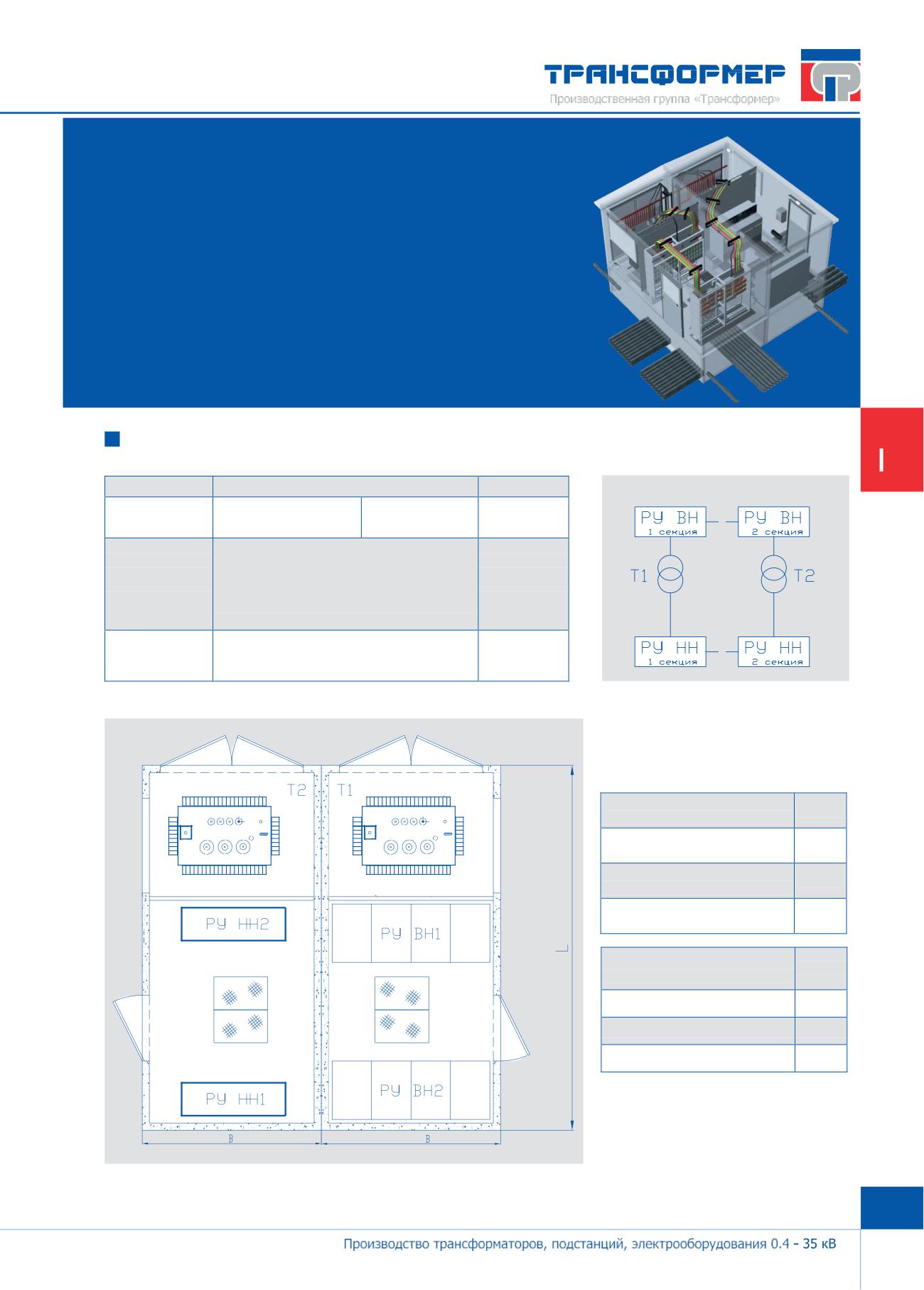

2.4. КТПБ серии «Абонент»

Двухблочная двухтрансформаторная комплектная подстанция с выделен-

ной абонентской частью. В одном блоке находится один силовой транс-

форматор и два КРУ ВН, в другом

- один силовой трансформатор и два

РУ НН. АВР в данной серии отсутствует.

Всю нагрузку с подобных ТП, как правило, снимает один потребитель. Широко ис-

пользуются в региональных сетях, дачных товариществах, коттеджных поселках.

В ТП серии «Абонент» возможна установка ГРЩ-0,4 кВ без функции АВР в одном

из блоков либо в отдельном железобетонном модуле. В первом случае ТП серии

«Абонент» реализуется в двух блоках с ограничением количества отходящих ли-

ний, во втором - в трех блоках, что позволяет увеличить мощность подстанции

(количество отходящих кабельных линий).

Комплектация КТПБ серии «Абонент»

Наименование

Обозначение

Кол-во, шт.

Блок-схема

Силовой

ТМГ до 1600 кВА

ТСЛ до 1600 кВА

трансформатор

RM6;

8DJН; SafeRing;

«Столица-01», «Столица-02»;

КРУ ВН

КСО-203, КСО-395М, КСО-395Н, КСО-298МSi

Возможна установка оборудования других

производителей

РУ НН

ШНН

Габаритные размеры блоков зависят от мощ-

ности силового трансформатора и типа при-

меняемого оборудования, к примеру:

Комплектация оборудованием

В, мм

РУ ВН

RM-6, 8DJН, SafeRing

2300

RM-6, 8DJН, SafeRing,

2500

KCO-395M

KCO-203, KCO-395H, KCO-298MSi

3000

Комплектация оборудованием

В, мм

РУ НН

ШНН-ХВ-16

2300

ШНН-ХВ-18

2500

ШНН-ХВ-20

3000

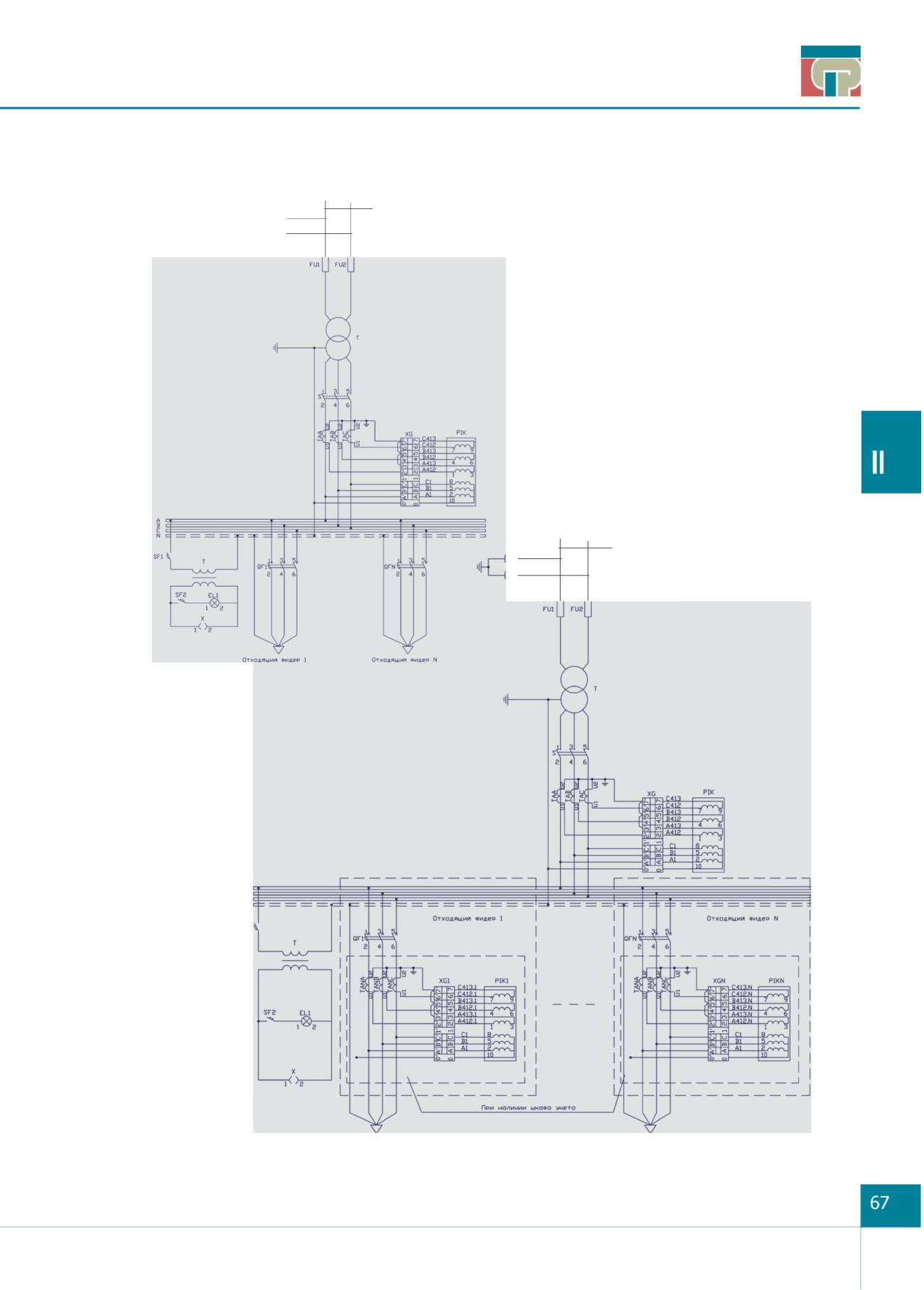

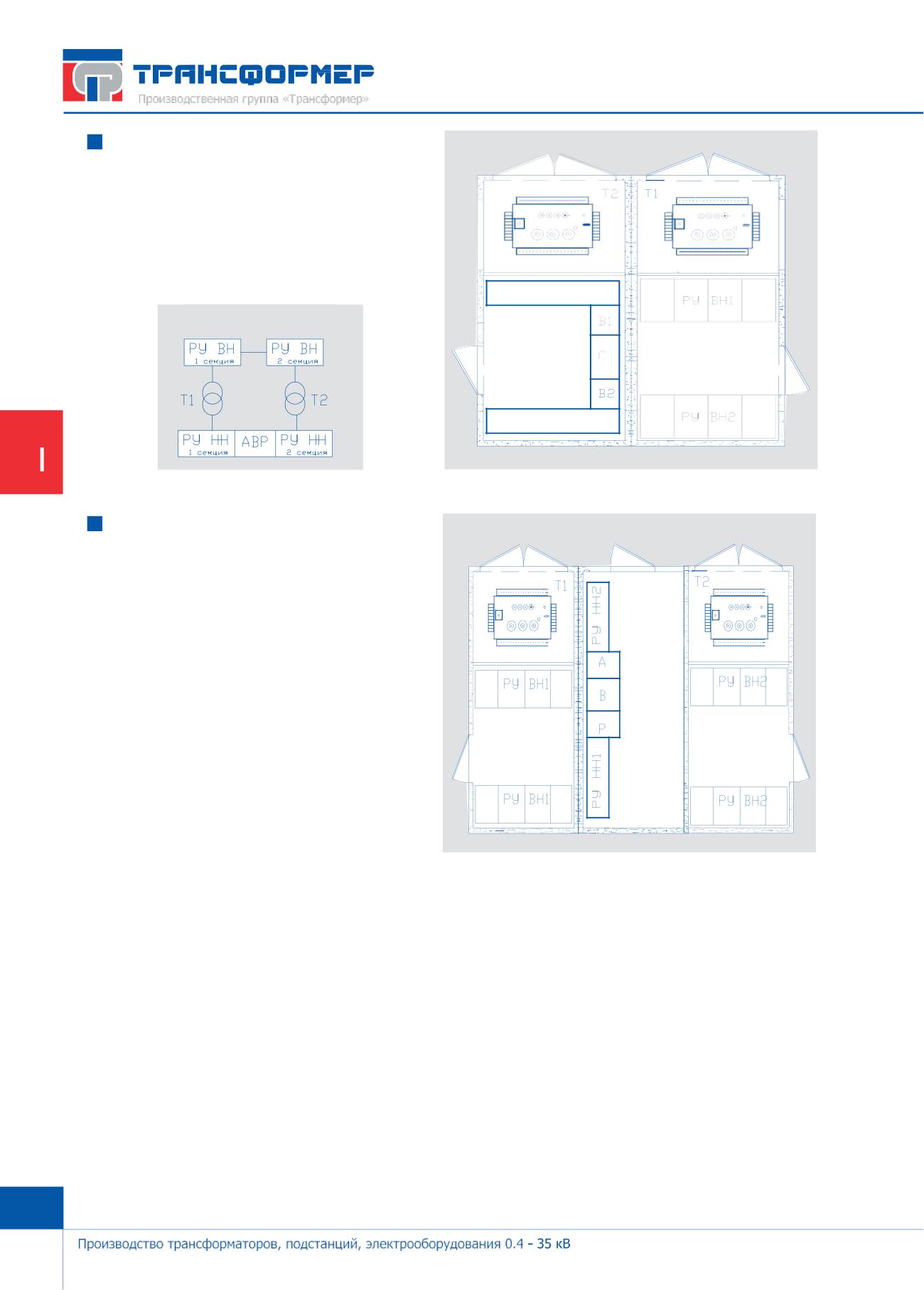

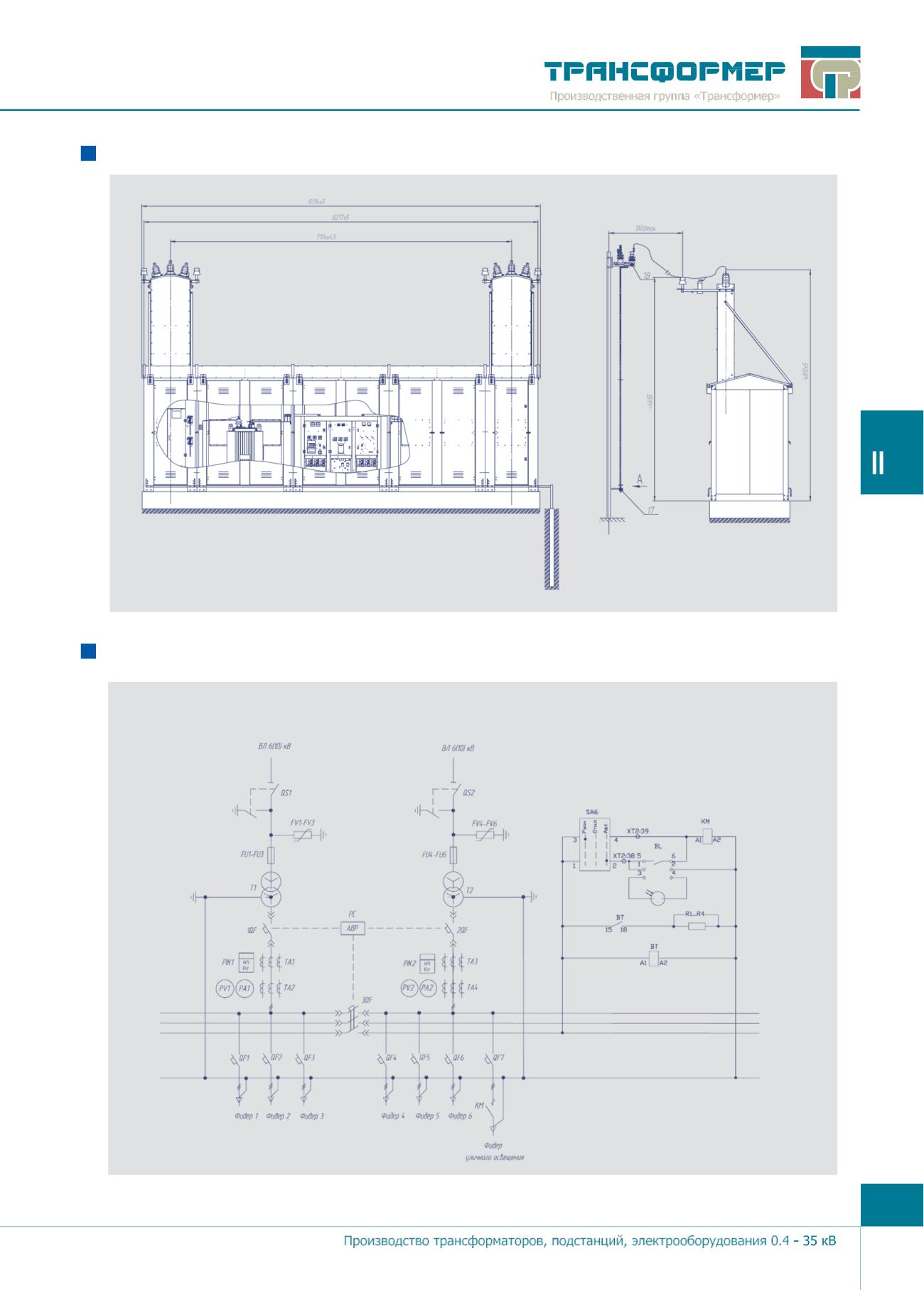

Пример принципиальной однолинейной

схемы и компоновки оборудования

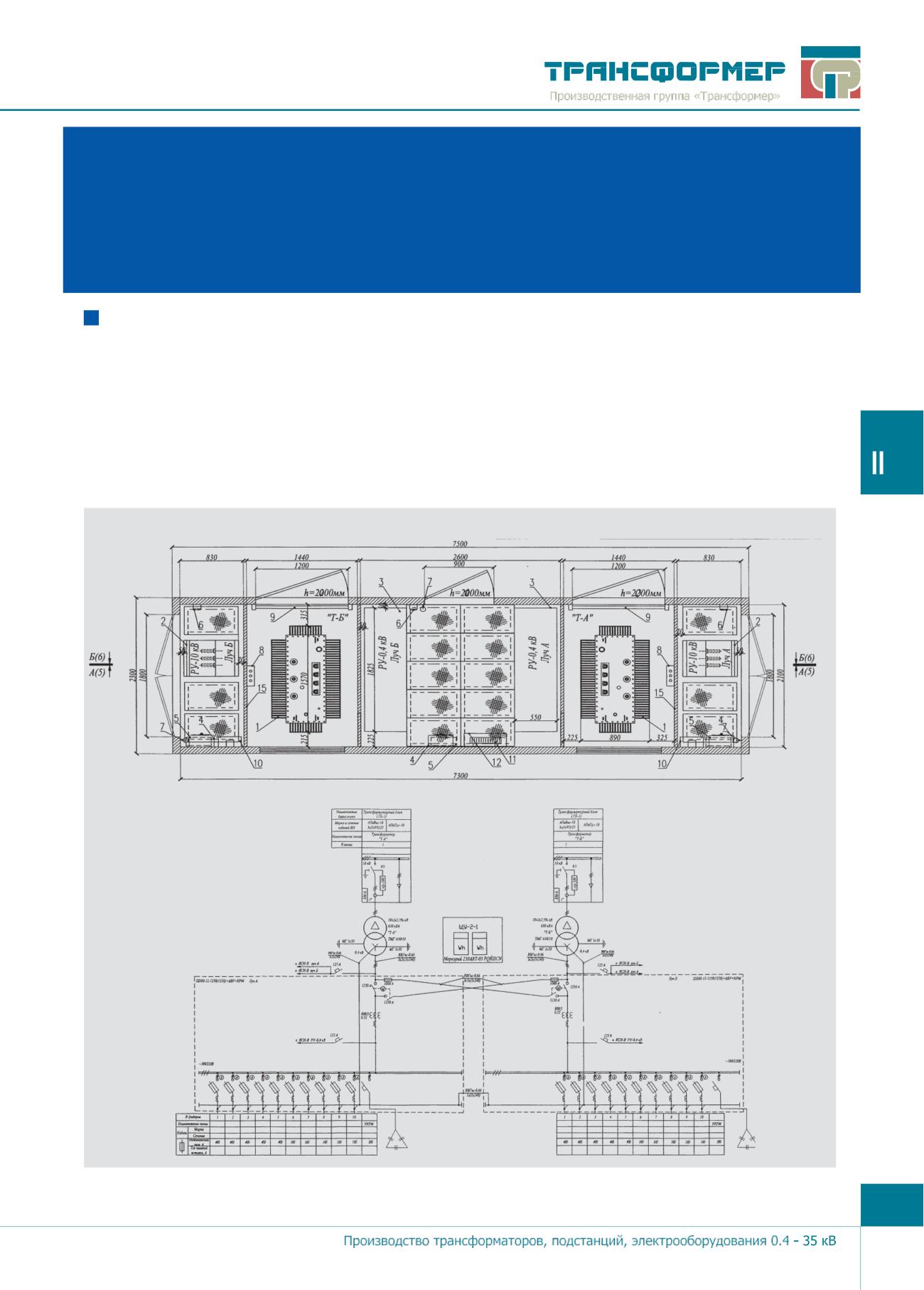

приведен в Приложении 1 на стр. 128-129

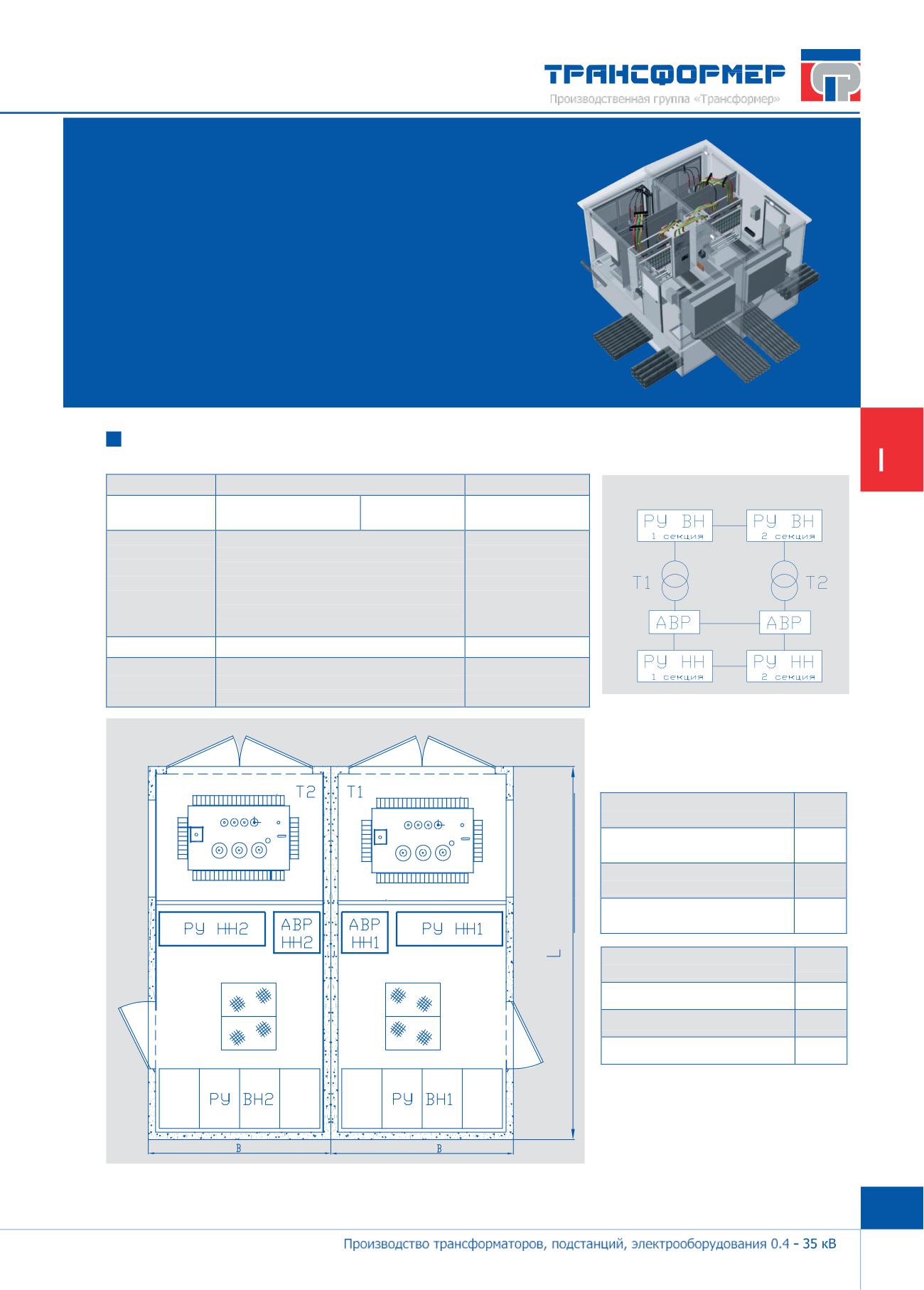

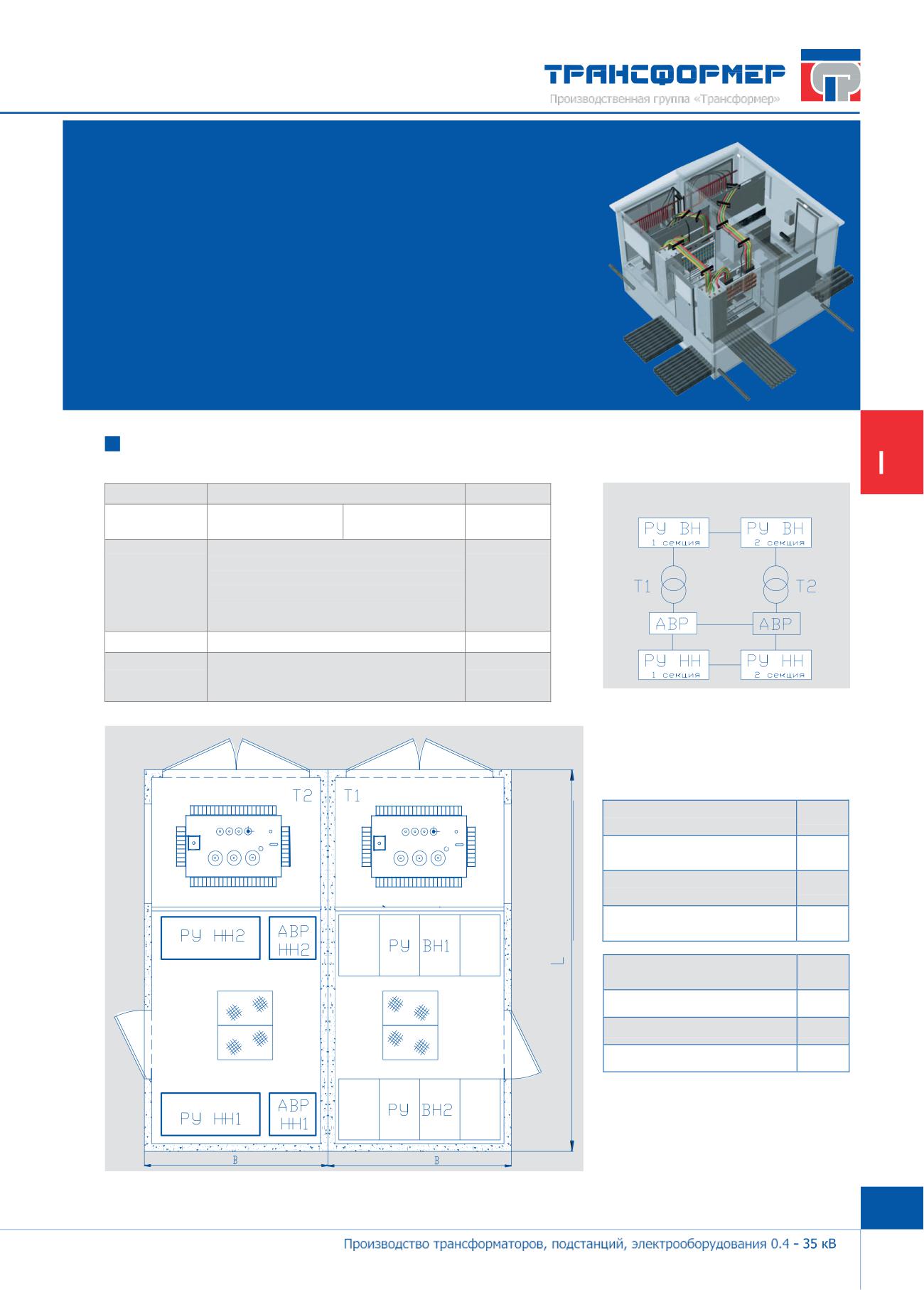

2.6. КТПБ серии «Оптима»

Двухблочная двухтрансформаторная комплектная подстанция «Оптима» - это под-

станция с выделенной абонентской частью и устройством АВР на стороне низкого

напряжения. В одном блоке находится один силовой трансформатор и два КРУ ВН, в

другом - один силовой трансформатор и два РУ НН с устройством АВР или ГРЩ.

ТП серии «Оптима» широко используются в городских сетях, на крупных предпри-

ятиях. Обеспечивают бесперебойное питание потребителей за счет устройства АВР на

стороне низкого напряжения.

Для увеличения мощности подстанции (количества отходящих кабельных линий) воз-

можно трехблочное исполнение ТП серии «Оптима» с установкой ГРЩ в отдельном

железобетонном модуле.

Комплектация КТПБ серии «Оптима»

Наименование

Обозначение

Кол-во, шт.

Блок-схема

Силовой

ТМГ до 1600 кВА

ТСЛ до 1600 кВА

трансформатор

RM6;

8DJН; SafeRing;

«Столица-01», «Столица-02»;

КРУ ВН

КСО-203, КСО-395М, КСО-395Н, КСО-298МSi

Возможна установка оборудования других

производителей

РУ НН

ШНН, ГРЩ

АВР-МКС

АВР

АВР-КС

ПДУ

Габаритные размеры блоков зависят от мощ-

ности силового трансформатора и типа при-

меняемого оборудования, к примеру:

Комплектация оборудованием

В, мм

РУ ВН

RM-6, 8DJН, SafeRing

2300

RM-6, 8DJН, SafeRing,

2500

KCO-395M

KCO-203, KCO-395H, KCO-298MSi

3000

Комплектация оборудованием

В, мм

РУ НН

ШНН-ХВ-10, ГРЩ (10 мест)

2300

ШНН-ХВ-12, ГРЩ (12 мест)

2500

ШНН-ХВ-16, ГРЩ (16 мест)

3000

Пример принципиальной однолинейной

схемы и компоновки оборудования

приведен в Приложении 1 на стр. 129-130

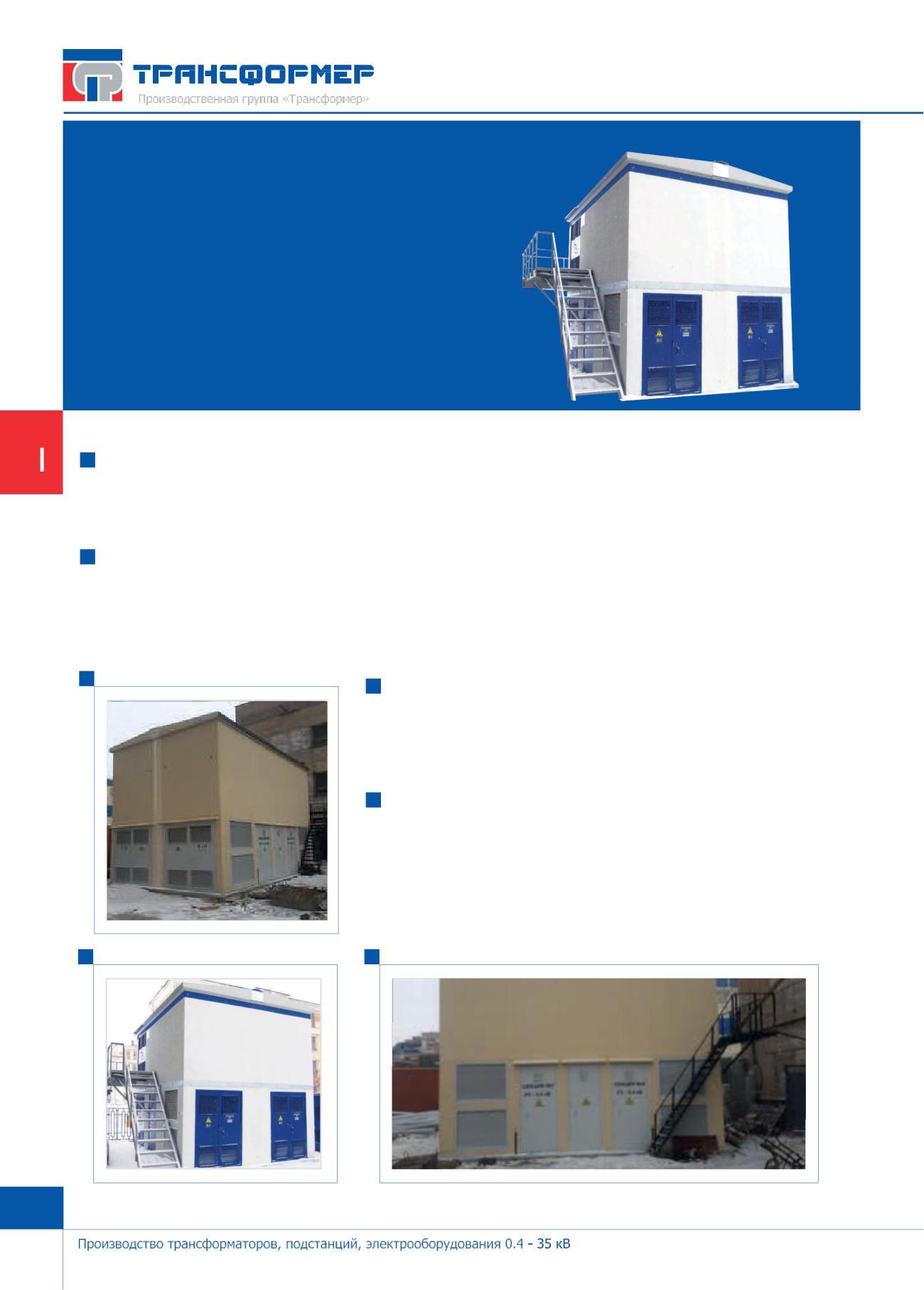

2.7. Подстанции

серии «Таганай»

К серии «Таганай» относятся 2-этажные подстанции. При этом возможно из-

готовление как трансформаторных, так и распределительных подстанций в

два уровня. Серия «Таганай» - это разработка Челябинского завода «Транс-

формер Урал», данная серия стала актуальным предложением для объектов

с крайне высокой плотностью застройки.

Экономит площадь:

Инженерное решение «Таганай» позволяет вдвое сократить площадь необходимую для установки ТП. Так, 4-блочная

подстанция будет занимать столько же места, что и ТП в 2-блочном исполнении.

Гибкость исполнения, удобство эксплуатации:

Возможно изготовление блоков второго этажа без одной стены (торцевой либо боковой) для организации единого

помещения, что особенно актуально для крупногабаритного оборудования высокого напряжения, в том числе - с вы-

катными элементами.

Экономит деньги:

Габариты подстанции, количество блоков и комплектация ТП всегда ори-

ентированы на оптимальную стоимость проекта и разумные затраты на

ее доставку, установку и монтаж.

Имеет надежный конструктив:

При изготовлении бетонных блоков первого этажа применяются усили-

вающие конструкции. Это позволяет обеспечить необходимую прочность

всего сооружения. 2-этажные подстанции сейсмоустойчивы (выдержива-

ют землетрясение до 9 баллов по шкале MSK) и полностью соответству-

ют требованиям по локализации взрыва внутри ТП.

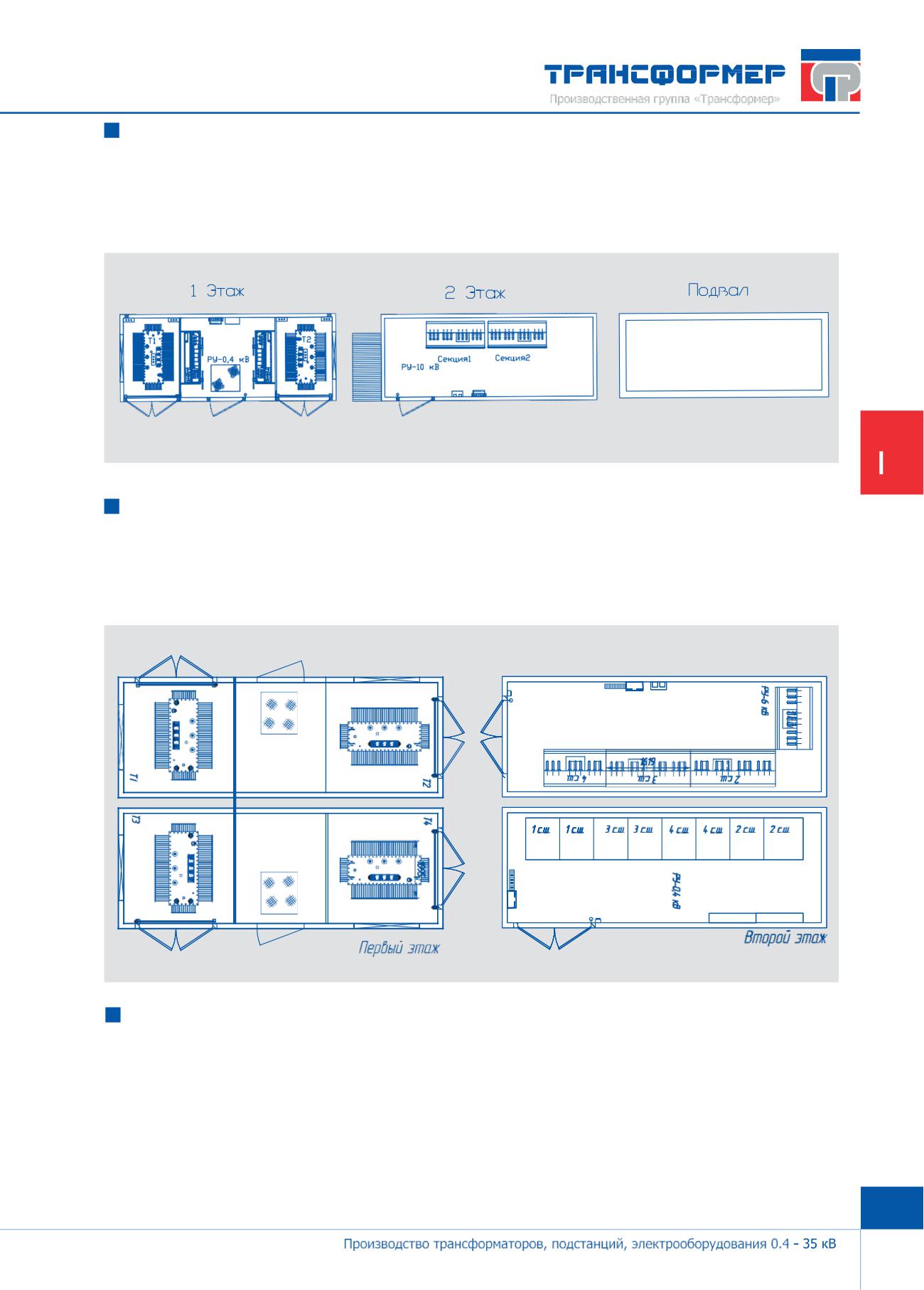

Серия «Таганай-1»

ТП «Таганай-1» - это двухблочная двухэтажная трансформаторная подстанция с выделенной абонентской частью. На

первом этаже устанавливаются силовые трансформаторы (до 2 шт.) и РУ НН. Второй этаж - помещение РУ ВН.

Высоковольтное и низковольтное оборудование ТП могут эксплуатировать две разные организации. Применяется в

городах с плотной застройкой, при дефиците места для установки подстанции.

Серия «Таганай-2»

ТП «Таганай-2» - это четырехблочная двухэтажная трансформаторная подстанция. На первом этаже устанавливаются

силовые трансформаторы (до 4 шт.). На втором этаже в одном блоке устанавливается РУ ВН, в другом РУ НН. По же-

ланию заказчика возможны иные варианты компоновки. Предложение актуально для электроснабжения энергоемких

объектов с дефицитом места, отведенного для установки подстанции.

РПБ и РТПБ серии «Таганай-3»

К серии «Таганай-3» относятся распределительные пункты (РПБ) и распределительные пункты, совмещенные с транс-

форматорной подстанцией (РТПБ) в двухэтажном исполнении. Количество блоков - в зависимости от типа и количе-

ства используемого оборудования.

В каждой из серий «Таганай» возможно изготовление блоков верхних этажей без одной стены (торцевой либо боко-

вой) для организации единого помещения, что особенно актуально для крупногабаритного оборудования высокого

напряжения, в том числе с выкатными элементами.

2.8. Проектные решения

для РПБ и РТПБ

Основным критерием классификации РПБ выступает тип используемых высоковольтных распределительных устройств (оте-

чественные или импортные) в силу существенной разницы в типоразмерах оборудования и требований «Правил устройства

электроустановок», действующих при их размещении.

Гибкая технология изготовления железобетонных модулей «Трансформер», а также простые и надежные узлы сты-

ковки блоков позволяют подобрать оптимальные габариты строительной части для компактного размещения как

импортных КРУ ВН (производства АВВ, Siemens, Schneider Electric и другие), так и российских высоковольтных камер

КСО. Монтаж оборудования производится в заводских условиях.

Пример успешной реализации РПБ на импортном оборудовании - распределительные подстанции для электрических

сетей г. Иркутска. Каждая РПБ состояла из 2 блоков, стыкуемых последовательно.

РПБ «Мегаполис» с применением комплектных распределительных устройств с элегазовой изоляцией (КРУЭ) «Столица»,

созданных на базе элементов ячеек 8DJH и Ормазобаль, выделены в отдельную группу в силу минимальных габаритных

размеров ячеек. Компактность данных КРУЭ позволяет размещать в одном блоке (с габаритными размерами 6,5×3 м) до

20 ячеек, т. е. реализовать одноблочную РПБ минимальной площади.

РПБ легко трансформируются в РТПБ путем пристыковки блоков с силовыми трансформаторами и низковольтными рас-

предустройствами.

Описание РПБ серии «Мегаполис» приведено на стр. 27, компоновка оборудования - на стр. 140-145 (Приложение и

4 и 5).

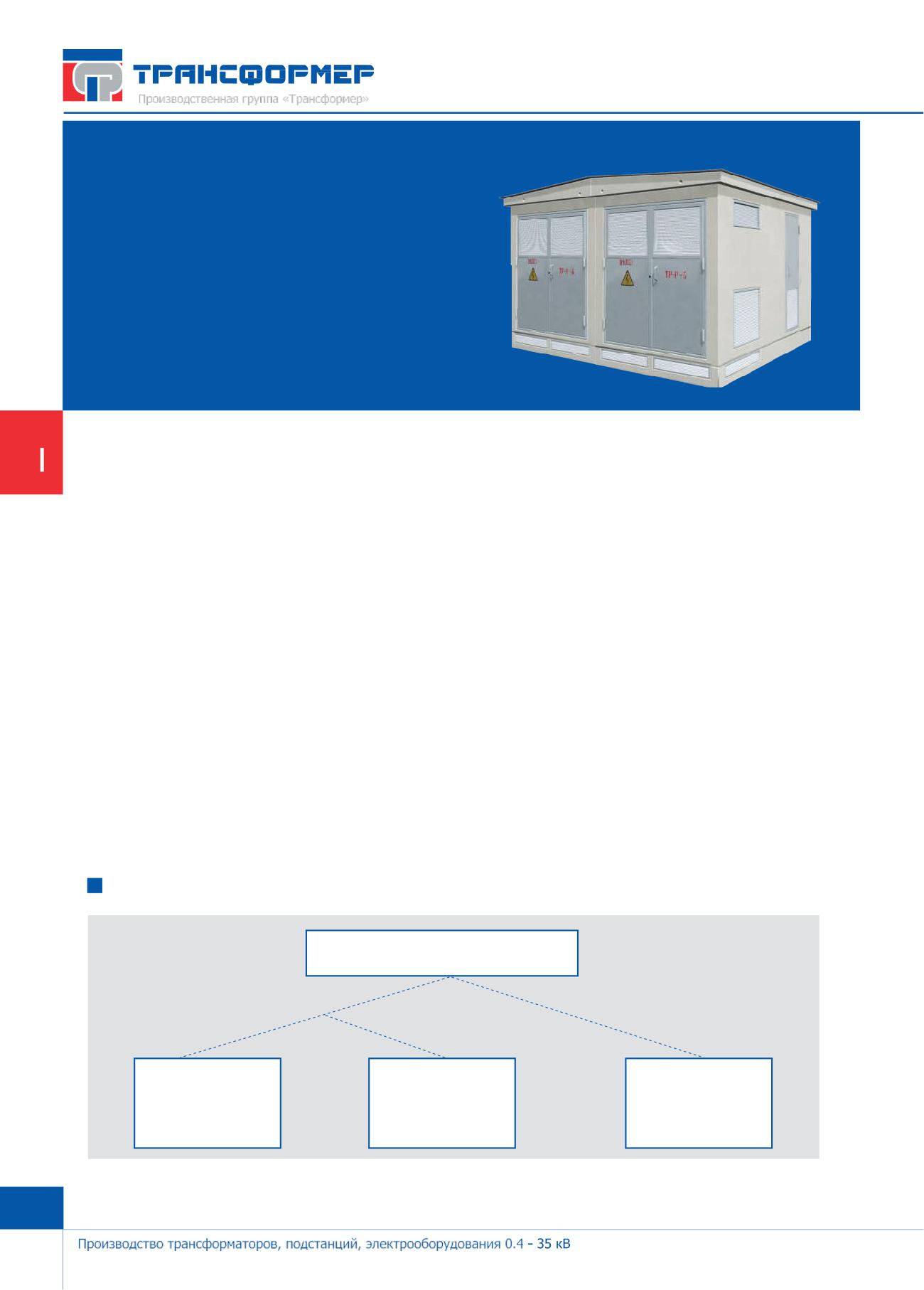

Классификация распределительных подстанций

Распределительные подстанции

«МЕГАПОЛИС»

подстанции

с применением

зарубежного

российского

КРУЭ «Столица»

оборудования

2.8.1. РПБ серии «Мегаполис»

Комплектная РПБ «Мегаполис» - это распределительная подстанция с применени-

ем комплектных распределительных устройств с элегазовой изоляцией «Столица».

Компактные размеры КРУЭ «Столица», созданного на базе элементов ячеек 8DH10

Siemens, позволяют реализовать в одном инженерном блоке «Трансформер» элек-

трическую схему до 20 присоединений. Увеличение количества отходящих линий

осуществляется за счет последовательной установки еще одного блока оптималь-

ных габаритов для того или иного проекта.

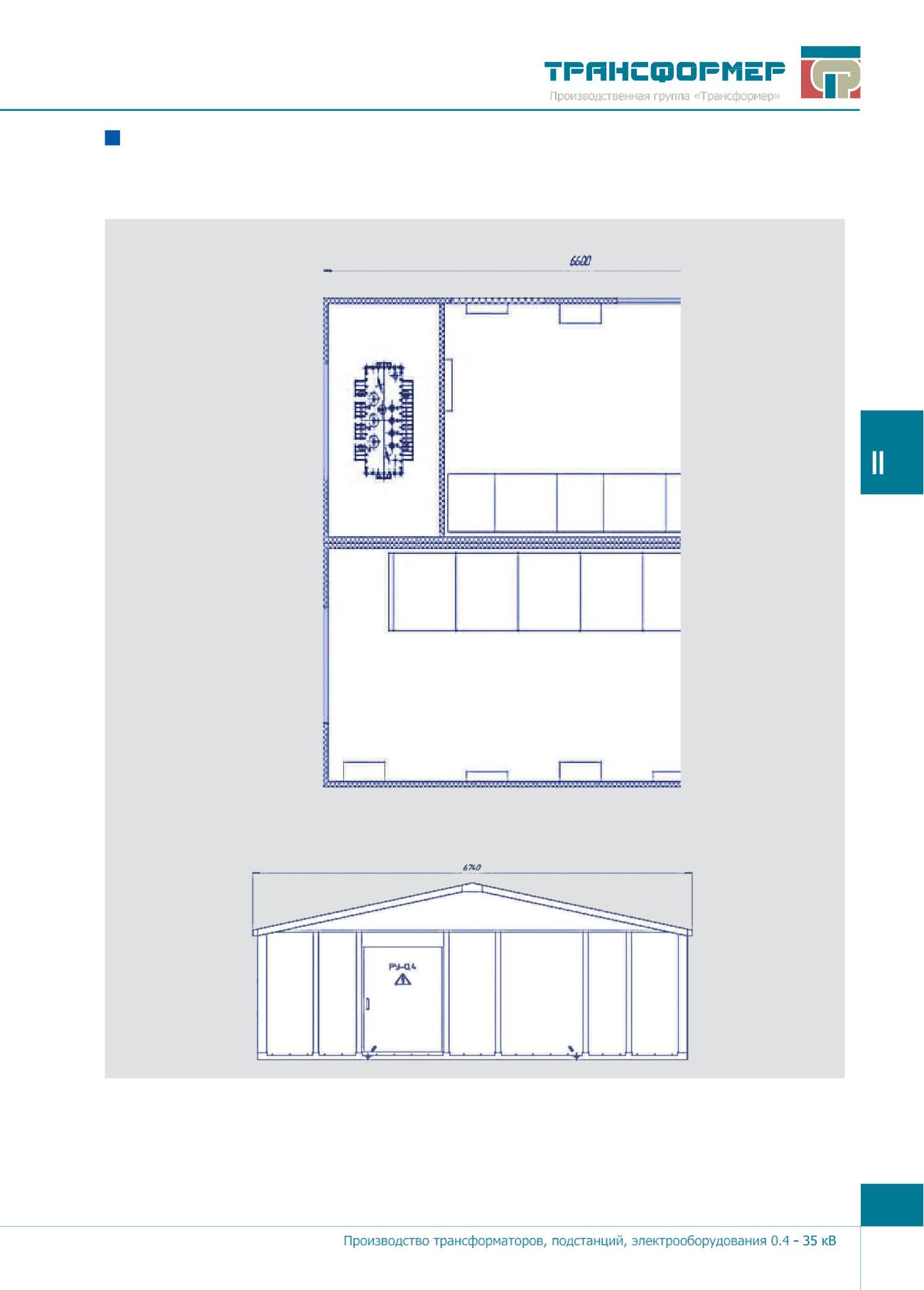

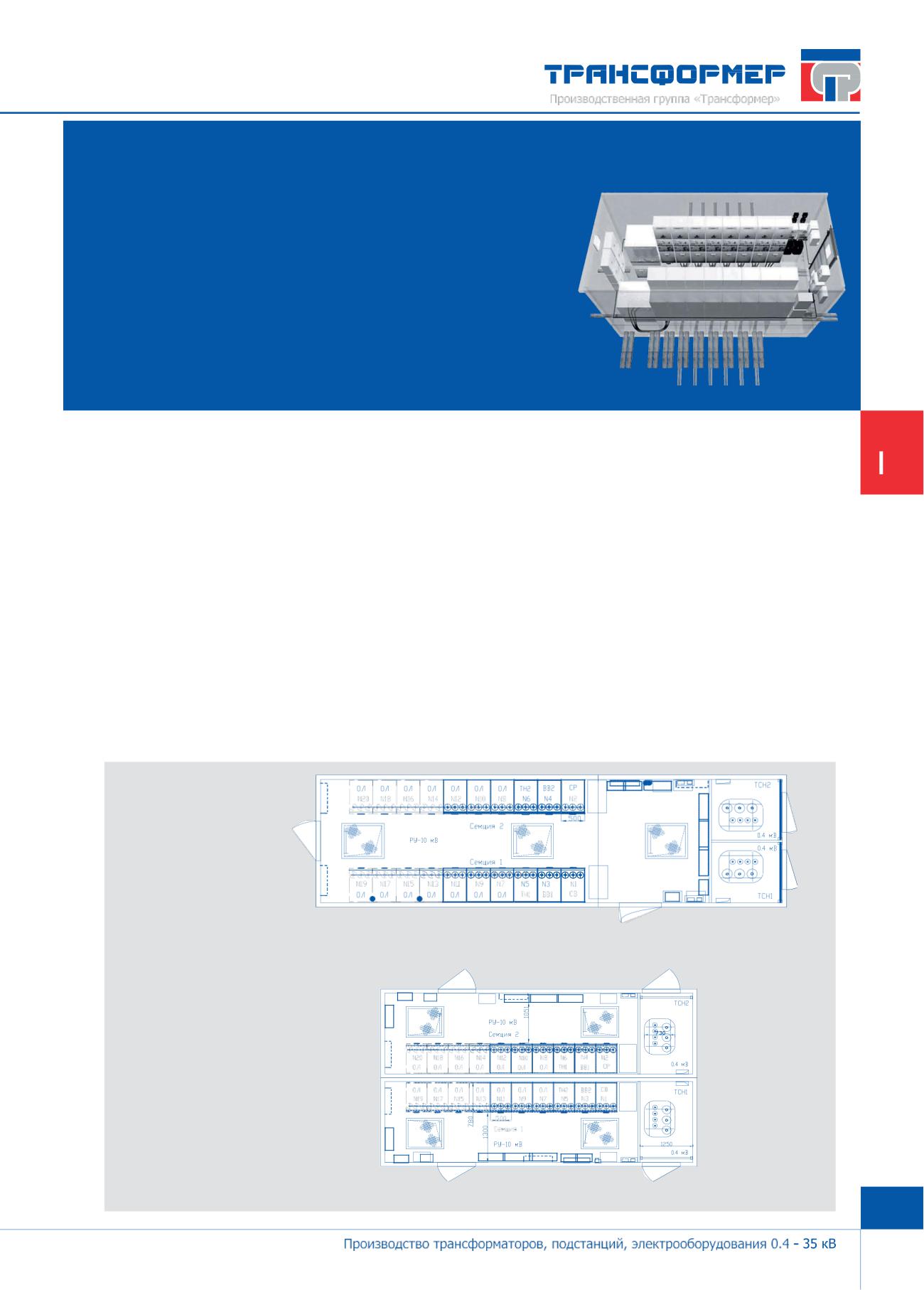

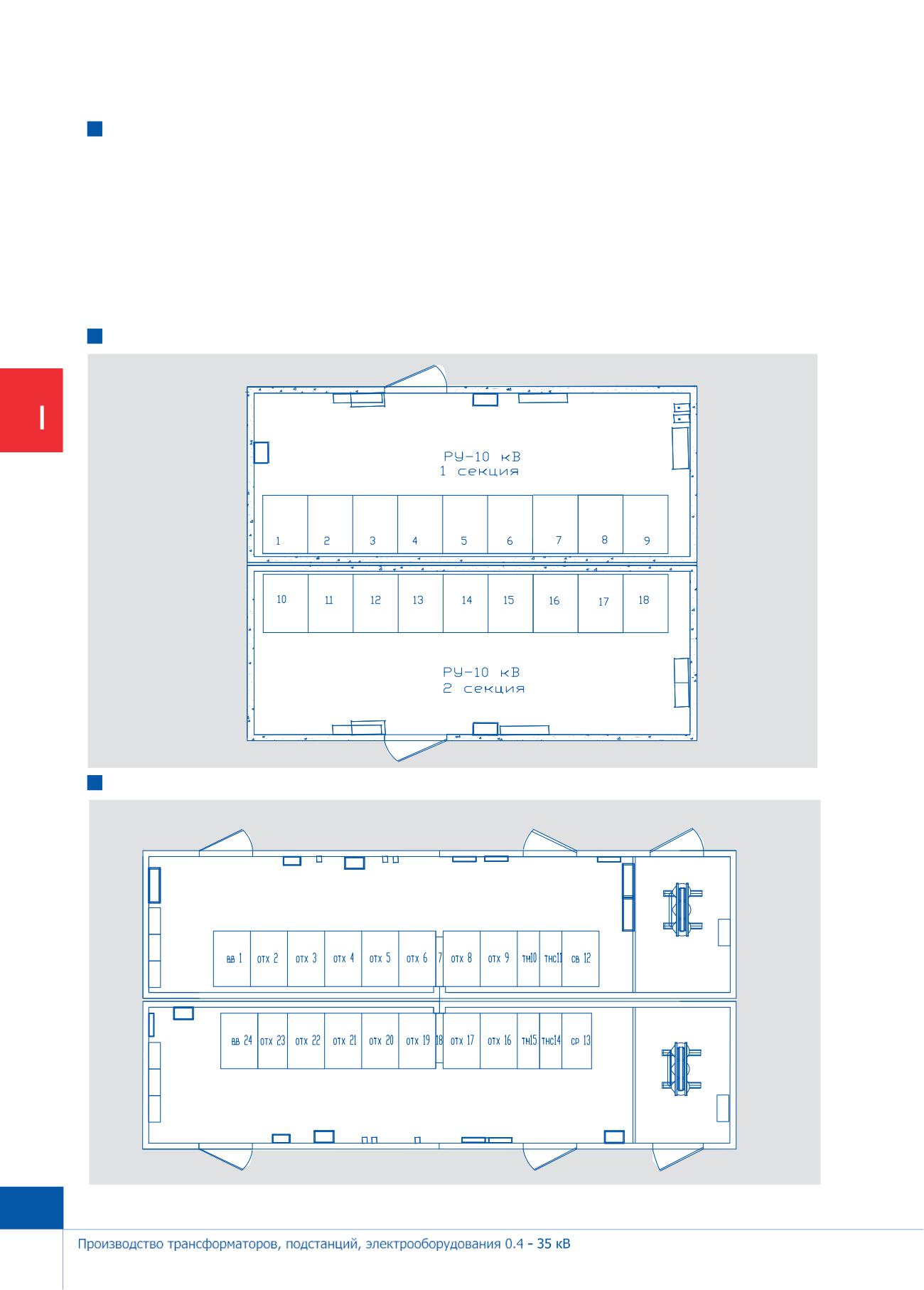

На рисунке представлены однозальный вариант компоновки, при котором секции

РУ ВН размещены в одном блоке, друг напротив друга, и двухзальный вариант

компоновки, при котором каждая секция РУ ВН находится в отдельном железобе-

тонном модуле.

Проект РПБ «Мегаполис» разработан специально для потребителей крупных городов, испытывающих дефицит сво-

бодных площадей для возведения инженерных сооружений. Подходит для энергообеспечения районов комплексной

застройки, крупных торговых, деловых, складских центров.

Инженерное решение «Мегаполис» предоставляет заказчику следующие преимущества:

- модульный принцип построения РПБ;

- максимальная компактность;

- большое количество ячеек, размещаемых в одном блоке (до 20 ячеек при габаритах блока 6,5×3 метра);

- заводская готовность инженерного решения;

- минимальные сроки монтажа;

- минимальные пуско-наладочные работы;

- минимальное техническое обслуживание в процессе эксплуатации;

- возможность последующего увеличения мощности подстанции с наименьшим перерывом электроснабжения уже

подключенных абонентов.

Инженерное решение может быть изменено с учетом габаритов РПБ, необходимых заказчику. Проект РПБ согласовы-

вается с клиентом и контролирующей организацией в установленном порядке.

Комплектная

однозальная

РПБ «Мегаполис»

Комплектная

двухзальная

РПБ «Мегаполис»

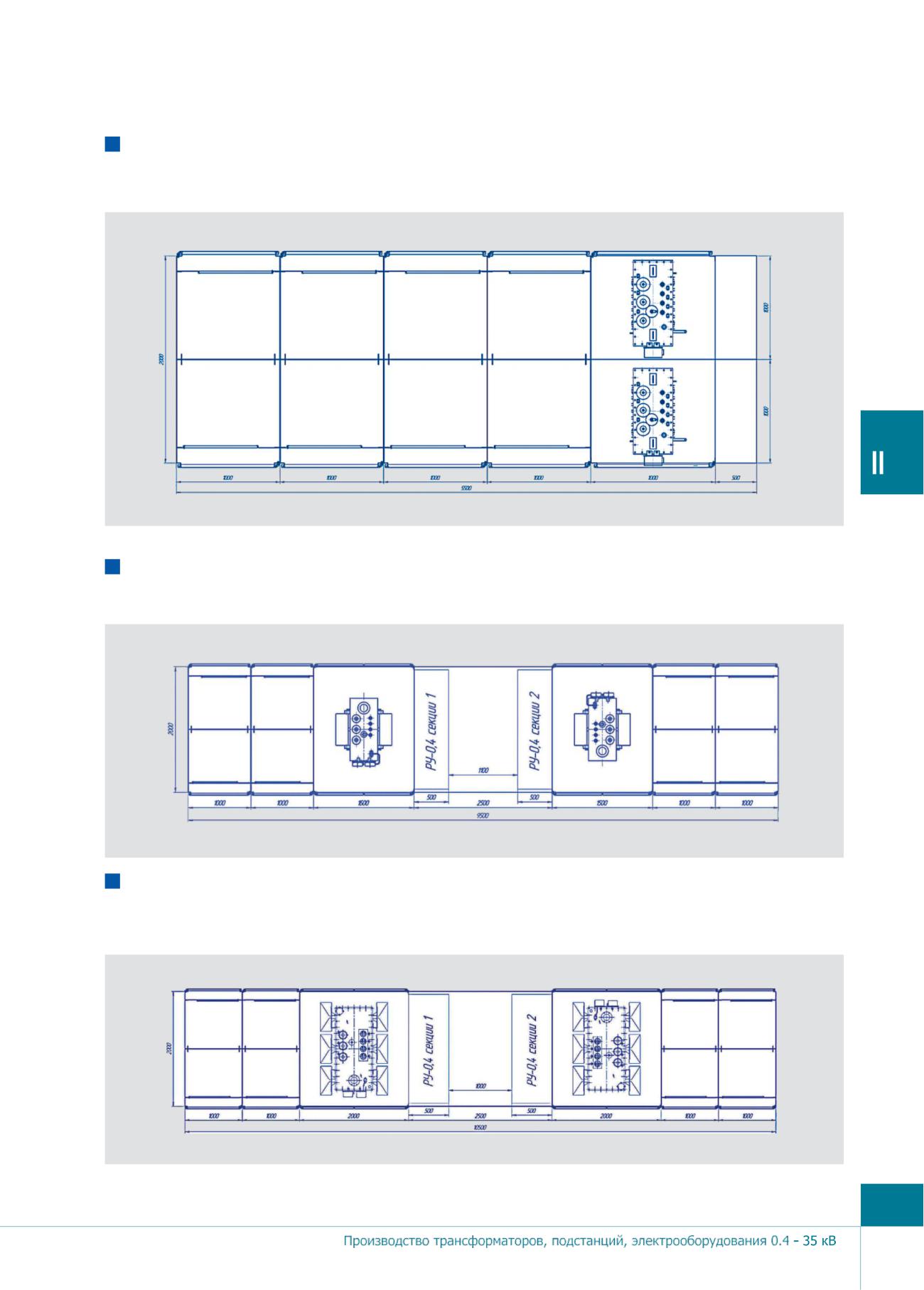

Примеры компоновки

приведены в Приложении 4

на стр.128 и Приложении 5

на стр. 131.

3. Порядок

установки и монтажа

на объекте

3.1. Подъем и установка КТПБ

Cхема строповки зависит от варианта компоновки (стр. 155):

А) вариант боковой компоновки;

Б) вариант торцевой компоновки.

Подъем железобетонных блоков КТПБ может осуществляться тремя способами:

- с использованием траверсы с закрепленными на концах канатными и регулируемыми цепными стропами;

- с использованием четырехветвевого канатного стропа и регулируемых цепных стропов;

- с демонтажем крыши, используя четырехветвевой строп и распорки.

Подъем осуществляется за строповочные цапфы, которые входят в комплект поставки КТПБ. Подъем производит-

ся без силового трансформатора. Схема строповки приведена в Приложении 14 на стр. 169.

Заказчик обязан иметь разработанный архитектурно-строительный проект по строительству КТПБ.

Установка КТПБ производится на подготовленную фундаментную площадку. Фундаментная плита рассчитывает-

ся в зависимости от особенностей грунта в месте установки КТПБ. На дне котлована заливается железобетонная

плита, общая для двух или более блоков подстанции. Плита перераспределяет нагрузку и предотвращает возмож-

ное смещение блоков относительно друг друга. Для установки КТПБ могут быть применены другие конструкции

фундаментов, определяемые конкретным проектом.

Объемный приямок (ОП) устанавливается в котлован на подготовленную фундаментную площадку на глубину,

определяемую конкретным проектом, обеспечивая необходимую высоту КТПБ над поверхностью земли. Приямки

устанавливаются друг к другу сторонами, на которых предусмотрены отверстия для прохода через них кабельных

секционных перемычек РУ ВН и РУ НН. В приямках размещаются маслосборники.

На объемные приямки устанавливаются железобетонные блоки и закрепляются с помощью металлических уголков.

Блоки КТПБ должны быть установлены согласно схеме установки.

После установки кабин производится монтаж козырьков, коньков и скатов. В сборных кабинах место стыковки

блоков по всему периметру заделывается герметиком и закрывается специальным металлическим декоративным

нащельником.

3.2. Монтаж КТПБ

1. После установки КТПБ подсоединить подготовленный ранее внутренний контур заземления к внешнему, вы-

полненному в соответствии с требованиями СНиП 3.05.06-96, отвечающему требованию ПУЭ п. 1.7.109, применяя

электросварку. Рекомендуемый порядок выполнения работ - см. Приложение 11 (стр. 166-167).

2. Закатить силовые трансформаторы в КТПБ и, установив, зафиксировать их по центру отсека.

3. Произвести соединение (ошиновку) трансформатора с РУ 0,4 кВ (НН) гибким медным одножильным проводом,

который зафиксирован в специальных деревянных клицах.

4. Подключить к внутреннему контуру заземления корпуса нулевые выводы силовых трансформаторов.

5. Произвести соединение трансформатора с РУ-10(6) кВ (ВН) прилагаемыми в комплекте одножильными высоко-

вольтными кабелями, проложив их в объемном приямке и фиксируя их в специальных деревянных клицах.

6. Произвести подключение секционных перемычек между оборудованием РУ ВН (кабельные перемычки поставляют-

ся в комплекте).

7. Завести внешние высоковольтные и низковольтные кабельные линии через тонкостенные, выбиваемые «мембра-

ны» по бокам объемных приямков. При этом в места выбитых «мембран» уложить асбоцементные трубы требуемого

диаметра. Образовавшиеся зазоры и щели между трубами заделать раствором цемента. Затвердевший бетон покрыть

тремя слоями гидроизоляции.

8. Подключить внешние высоковольтные и низковольтные кабельные линии к РУ-10 (6) кВ и РУ-0,4 кВ через проемы

в полу (всю фурнитуру для разделки внешних КЛ можно получить по заказу).

9. Подключить секционную перемычку между стойками АВР-0,4 кВ и ремонтную перемычку между секциями РУ-0,4 кВ,

уложив ее в металлическом кожухе (перемычки и кожух поставляются заводом).

10. Произвести соединение вторичных цепей РУ-10(6) кВ и РУ-0,4 кВ в соответствии с прилагаемой документацией и

монтажными схемами.

11. Установить деревянный барьер в отсек трансформатора.

12. Произвести испытание КТПБ в соответствии с действующими требованиями, нормами и инструкциями (измерение

сопротивления растекания тока внешнего контура заземления, измерение и испытание трансформаторов, испытание

внешних кабельных линий ВН).

Перед вводом в эксплуатацию необходимо:

1. Проверить техническое состояние и правильность выполнения заземления.

2. Произвести осмотр и наладку комплектующей аппаратуры в соответствии с техническими описаниями и руковод-

ствами по эксплуатации заводов-изготовителей.

3. Произвести осмотр силового трансформатора в соответствии с техническим описанием и руководством по эксплу-

атации завода-изготовителя.

4. Проверить правильность монтажа.

5. Убедиться в правильности подключения кабельных линий ВН и НН.

6. Произвести опробование работы устройства АВР от постороннего источника питания.

7. Проверить исправность предохранителей ВН и НН.

8. Проверить работу блокировок.

Включение КТПБ на рабочее напряжение разрешается производить только после выполнения требований, указанных

в руководствах по эксплуатации на комплектующую аппаратуру, а также после приемки КТПБ комиссией или орга-

низацией, располагающей соответствующими правами. Порядок включений КТПБ определяется РД 153-34.0-20.505-

2001 («Типовая инструкция по переключениям в электроустановках») и местными оперативными инструкциями.

4. Техническое

обслуживание КТПБ

4.1. Обеспечение безопасности обслуживания

КТПБ

Конструкция КТПБ соответствует требованиям безопасности ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, ГОСТ

12.2.007.4, ГОСТ 14693 и ТУ 3412-001-46854782-2005.

Трансформаторный отсек отделен от других помещений КТПБ стационарной металлической перегородкой, обеспе-

чивающей защиту персонала, находящегося в соседних помещениях, от последствий короткого замыкания (КЗ) в

трансформаторном отсеке. Для осмотра трансформаторных камер при наличии напряжения на токоведущих частях

силовых трансформаторов на входе в камеры предусмотрены съемные изолированные барьеры, устанавливаемые на

высоте 1,2 м.

Уровень звукового давления, создаваемого КТПБ, не превышает допустимых норм, указанных в СНиП II-12-77.

На наружной стороне дверей КТПБ нанесены предупреждающие знаки «Осторожно! Электрическое напряжение»

(знак 2.5 по ГОСТ 12.4.026).

КТПБ соответствует требованиям по обеспечению пожарной безопасности ГОСТ 12.1.004 и «Правилам пожарной без-

опасности для энергетических предприятий» (ВППБ 01-02-95).

4.1.2. Заземление

Шкафы УВН снабжены заземляющими разъединителями, при этом предусмотрена возможность запирания привода

заземляющего разъединителя при включенных ножах с помощью замка. Ножи заземления рассчитаны на токи КЗ,

установленные для данного шкафа.

Конструкция шкафов КРУ обеспечивает возможность крепления их к металлическим деталям фундамента сваркой

либо имеет незакрашенную площадку для присоединения шины сечением не менее 40х4 мм. На этой площадке уста-

новлен болт для заземления диаметром не менее 10 мм.

Проводники цепей защитного заземления шкафа, заземляемые элементы корпуса шкафа в пределах шкафа КРУ до

места подключения к корпусу шкафа внешних заземляющих проводников рассчитаны на полный ток КЗ на землю.

Во вводных шкафах РУ НН предусмотрены и обозначены места для наложения переносного заземления.

Рукоятки приводов заземляющих ножей окрашены в красный цвет. При съемных рукоятках полоса красного цвета

шириной не менее 20 мм нанесена также на привод ножей заземления или окрашен элемент привода.

С наружной стороны блока КТПБ предусмотрены в двух местах площадки для присоединения к контуру заземления.

Площадки под заземление обработаны, зачищены, а на время транспортирования - предохранены от коррозии.

Все металлические части должны быть присоединены к контуру заземления сваркой (включая направляющие транс-

форматоров). Сопротивление заземляющего устройства должно быть не более 0,4 Ом.

Внутренний конур заземления выполняется с отступом на 10 мм от стены на высоте 0,4 м от пола. Короб окрашивается

кузбасслаком, а в местах отпаек (клемм заземления) - полосами желто-зеленого цвета.

Внутренний контур заземления смонтирован на заводе и выполнен в соответствии со СНиП 3.05.06-96.

Внешний контур заземления выполняется на месте установки в соответствии со СНиП 3.05.06-96.

Типовая схема заземления приведена в Приложении 11 (стр. 166-167).

4.1.3. Блокировки

В УВН предусмотрены следующие блокировки:

а) блокировка, не допускающая включения или отключения разъединителей при включенном выключателе первичной

цепи;

б) блокировка между выключателем нагрузки или разъединителем и заземляющим разъединителем, не позволяющая

включать выключатель нагрузки или разъединитель при включенном заземляющем разъединителе и включать за-

земляющий разъединитель при включенном выключателе нагрузки или разъединителе;

в) блокировка, не позволяющая замены предохранителей ВН без включения заземляющих ножей;

г) блокировка между выключателями нагрузки и разъединителями, присоединенными к одной системе шин, и заземля-

ющим разъединителем этих шин, не позволяющая включать выключатели нагрузки и разъединители при включен-

ном заземляющем разъединителе шин и включать заземляющий разъединитель шин при включенном хотя бы одном

выключателе нагрузки или разъединителе.

4.1.4. Локализационная способность

Применяемые в шкафах аппараты, приборы, токоведущие части, изолирующие опоры, крепления, перегородки, несу-

щие конструкции выбраны и установлены так, чтобы вызываемые при их эксплуатации усилия, нагрев, электрическая

дуга или искры, выбрасываемые из аппарата газы или масло не могли причинить вреда обслуживающему персоналу,

привести к пожару, а также не нарушали изоляцию шкафов.

При возникновении внутри шкафа РУ короткого замыкания его конструкция обеспечивает максимальную возможность

локализации аварии, пожара и ограничения разрушений в пределах шкафа или монтажной единицы (группы шкафов,

имеющих общий отсек и объединенных общей схемой главных цепей).

При возникновении короткого замыкания внутри КТПБ ее конструкция обеспечивает локализацию аварии в пределах

отсека, где возникло КЗ, при времени действия электрической дуги 1 с.

4.1.5. Молниезащита

Специальных мер по молниезащите подстанции не требуется, так как металлическая арматура каркасов железобетон-

ного блока и объемного приямка имеет жесткую металлическую связь с внутренним контуром заземления, что соот-

ветствует РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» Минэнего РФ.

4.1.6. Сейсмостойкость

Железобетонные блоки «Трансформер» соответствуют требованиям ГОСТ 17516.1-90, ГОСТ 16962.2-90, ПН 031-01,

ANSI/EEE Std. 344-1987 в части сейсмостойкости при землетрясениях интенсивностью 9 баллов (по шкале MSK-64).

Это подтверждено протоколом аттестации №05-09-07 от 21.09.2007 г. ООО «Центр геодинамических исследований»

(лицензия Д 220614 ГС-1-50-02-26-0-7701003242-015918-1 от 20.03.2003 г.).

Таким образом, КТПБ «Трансформер» могут использоваться в сейсмоактивных регионах.

4.2. Указания по эксплуатации

Операции с коммутационными аппаратами персонал должен производить, находясь внутри помещения КТПБ при от-

крытых наружных дверях. Осмотр работающих трансформаторов во всех случаях производится без захода в камеру

трансформатора.

Обслуживание УВН должно заключаться только во внешнем осмотре.

Выкатка силового трансформатора из камеры в процессе эксплуатации производится с использованием инвентарного

устройства, устанавливаемого против проема трансформаторной камеры. Габариты и прочность устройства определя-

ются размерами и весом трансформатора, а также высотой пола по отношению к земле.

По требованию заказчика инвентарные устройства могут быть поставлены в комплекте КТПБ.

Эксплуатация КТПБ должна производиться в соответствии с «Правилами технической эксплуатации электрических

станций и сетей Российской Федерации», «Правилами технической эксплуатации электроустановок потребителей»,

«Правилами техники безопасности электроустановок», «Правилами техники безопасности при эксплуатации установок

электропотребителей», «Правилами устройства электроустановок» и руководством предприятия-изготовителя по эк-

сплуатации КТПБ.

5. Порядок заказа КТПБ, РПБ, РТПБ

Для размещения заказа на изготовление блочной комплектной трансформаторной подстанции рекомен-

дуется следующий порядок действий.

Определить:

Размещение блоков по отношению друг к другу (стыковка - параллельная или последовательная).

Расположение УВН и РУ НН в блоках - т.е. будет ли подстанция с выделенной абонентской частью или с совмещенными

УВН и РУ НН.

Наличие устройства АВР в трансформаторной подстанции, а именно:

- без устройства АВР;

- с устройством АВР на стороне ВН;

- с устройством АВР на стороне НН.

Вариант схемы из предложенных электрических схем для:

- УВН (с указанием количества присоединений);

- РУ НН (с указанием количества присоединений и токами отходящих линий).

Мощность силового трансформатора и напряжение на стороне ВН и НН.

Заполнить «Бланк заказа КТПБ» в соответствии с выбранным оборудованием и направить в коммерческий отдел

одного из производителей блочных подстанций «Трансформер» вместе с однолинейной электрической схемой.

«Бланк заказа КТПБ» приводится на официальном сайте группы «Трансформер» www.transformator.ru.

В соответствии с выбранной Заказчиком электрической схемой КТПБ определяется компоновка и габариты подстанции.

По желанию Заказчика в подстанцию можно установить дополнительное оборудование, такое как: шкафы учета элек-

троэнергии, отопление, шкаф тепловой защиты (для трансформаторов ТСЛ), вентиляция, наружное освещение, пожар-

ная сигнализация и т.д.

Внимание: Принципиальную электрическую схему и схему с компоновкой оборудования необходимо со-

гласовать с местной электросетевой компанией и Энергонадзором.

6. Производители блочных подстанций

«Трансформер»

Подольск

Рязань

Краснодар

ООО «Трансформер»

ООО «Рязанский завод кабельной

ООО «Трансформер-Юг»

142100, Московская обл., г. Подольск,

арматуры»

353232, Краснодарский край,

ул. Б. Серпуховская, д. 43,

390011, г. Рязань,

Северский район, пгт. Ильский,

корп. 101, пристр. 840, помещ. 1

Куйбышевское шоссе, д. 45А

ул. Свердлова, 202

Телефон: (495) 545-45-11, 580-27-27

Телефон/факс: (4912) 21-11-97,

Телефон: (495) 545-45-11

Факс: (495) 580-27-23

21-11-84, 21-17-08

E-mail: krasnodar@transformator.ru

E-mail: komerc@transformator.ru

E-mail: office@rzka.ru

www.transformator.ru

www.electroservis.ru

www.transformator.ru

Челябинск

Биробиджан

ООО «Трансформер-Урал»

ЗАО «ЭТК «БирЗСТ»

454091, г. Челябинск, пр. Ленина, д. 3

679016, ЕАО, г. Биробиджан,

Телефон: (351) 778-43-39

ул. Трансформаторная, д. 1

Телефон/факс: (351) 778-43-04

Телефон: (42622) 2-37-22, 2-36-14

E-mail: transformer-ural@mail.ru

E-mail: zao@birzst.ru

www.trf-ural.ru

www.birzst.ru

Адреса и телефоны уточняйте на сайте www.transformator.ru

КОМПЛЕКТНЫЕ

ТРАНСФОРМАТОРНЫЕ

ПОДСТАНЦИИ

«ТРАНСФОРМЕР»

в металлическом корпусе

Комплектные трансформаторные подстанции наружной установки (КТПН) - новое предложение завода

«Трансформер» для энергоснабжения городских жилищно-коммунальных, общественных, промышленных, строитель-

ных и сельскохозяйственных объектов. Подходят для электропитания небольшого числа абонентов или для организации

временного энергоснабжения (например, в условиях строительства). Могут быть использованы как мобильные пере-

движные подстанции.

КТПН представляет собой отдельно стоящее металлическое сооружение наружного обслуживания. Возможно одно-

блочное и двухблочное исполнение. Для изготовления подстанций используют высококачественный холоднокатаный

металл, применяют передовые технологии электросварки и окраски подстанций. Монтаж оборудования производят в

заводских условиях.

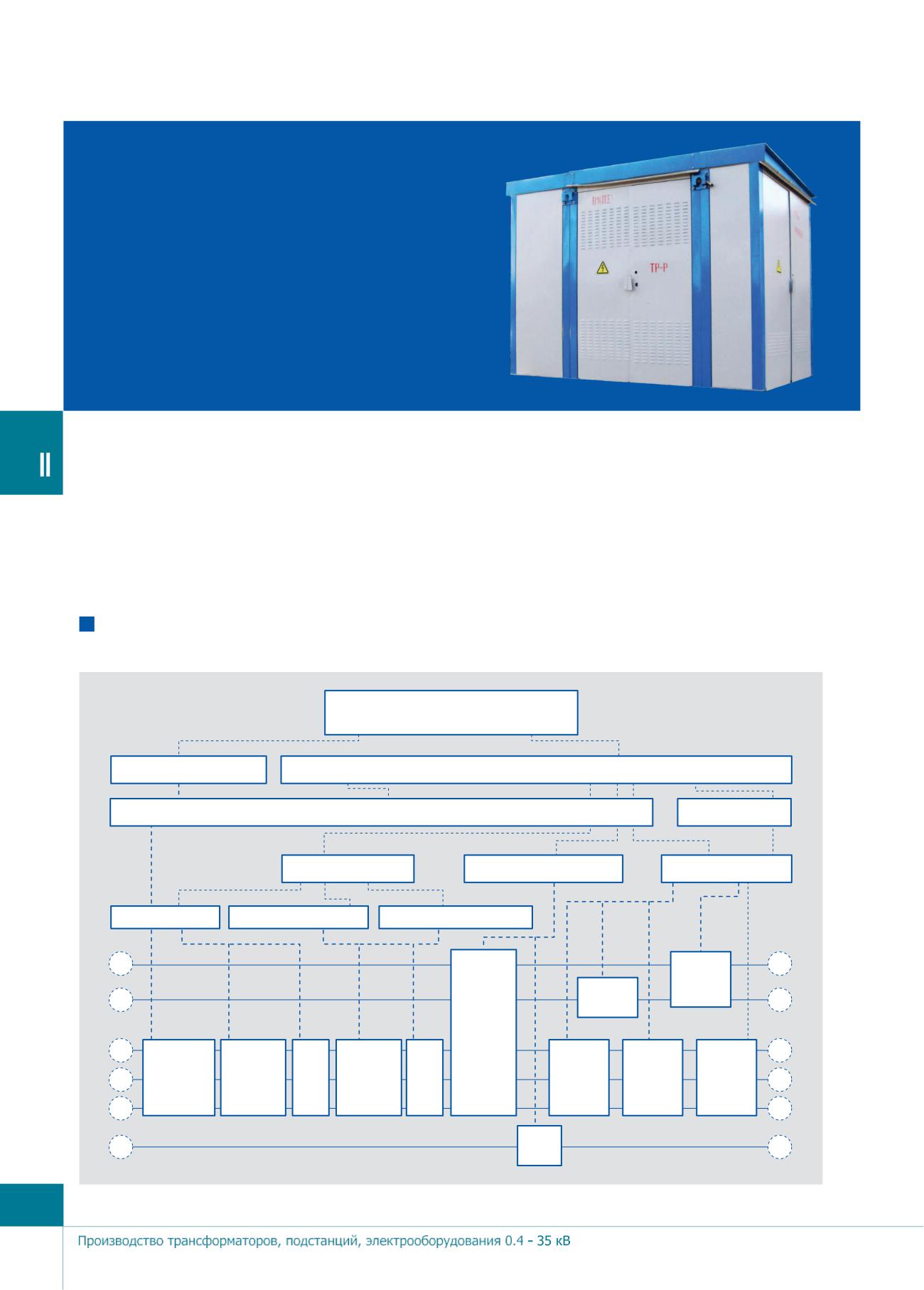

1.1. Классификация трансформаторных подстанций

«Трансформер»

Трансформаторные подстанции

Внутренней установки

Наружной установки

Трехфазные

Однофазные

Киоскового типа

Универсального типа

Cтолбового типа

в бетонном корпусе

в металлическом корпусе

в корпусе из сэндвич панелей

35кВ

СТП

35кВ

2,5-10 кВА

27.5 кВ,

КТПЖ

35 кВ

27кВ

25-630 кВА

27кВ

КТПУ

27.5 кВ

25-400 кВА

35 кВ,

27.5 кВ

20кВ

10 кВ,

20кВ

КТПБ

6 кВ

СТП

КТПС

СТП

КТП

63-2500 кВА

КТПН

16-160 кВА

25-250 кВА

0,63-10 кВА

10кВ

160-2500 кВА

2КТПБ

25-2500 кВА

2КТПН

10кВ

6 кВ, 10 кВ,

6 кВ, 10 кВ

20 кВ

6 кВ, 10 кВ

6кВ

КТПОБ

1кВ

63 кВА

1кВ

0,38 кВ

36 www.transformator.ru

1.2. Структура условного обозначения

Х Х Х Х - Х - Х/Х/Х - Х Х -Х - Х/X

Исполнение вывода НН

Исполнение ввода ВН

Вид исполнения

Климатическое исполнение и категория размещения

Год разработки документации

Номинальное вторичное напряжение, кВ

Номинальное первичное напряжение, кВ

Мощность силового трансформатора

Дополнительное буквенное обозначение,

предусмотренное техническими

условиями на конкретные типы КТП и

характеризующее область применения

Комплектная трансформаторная подстанция

Число применяемых трансформаторов

(при одном трансформаторе число не указывают)

Пример записи условного обозначения КТП киоскового типа мощностью 250 кВА класса напряжения 10 кВ, на

номинальное напряжение на стороне НН 0,4 кВ, год разработки 2009, климатического исполнения У, категория

размещения 1, тупикового типа, ввод ВН - кабельный, вывод НН - кабельный, при заказе и в документации дру-

гого изделия:

КТП- 250/10/0,4-2009У1-Т-К/К ВЕЦИ. 670230.000 ТУ

Пример записи условного обозначения КТП столбового типа мощностью 100 кВА класса напряжения10 кВ, на

номинальное напряжение на стороне НН 0,4 кВ, год разработки 1996, климатического исполнения У, категория

размещения 1, при заказе и в документации другого изделия:

КТПС-100/10/0,4-96У1 ВЕЦИ. 670230.000 ТУ

Пример записи условного обозначения КТП для обогрева бетона мощностью 63 кВА класса напряжения 0,38 кВ,

на номинальное напряжение на стороне НН 0,121 кВ, климатического исполнения У, категория размещения 1, при

заказе и в документации другого изделия:

КТПОБ-63/0,38/0,121У1 ВЕЦИ. 670230.000 ТУ

Поставка КТП производится в соответствии с опросным листом или заказом. Дополнительную

информацию необходимо указать в заказе.

www.transformator.ru

2. Комплектные

трансформаторные

подстанции

в металлическом

корпусе

наружной установки

К комплектным трансформаторным подстанциям наружной установки (КТПН) «Трансформер» относятся КТП в метал-

лическом корпусе и утепленные КТП в корпусе из сэндвич-панелей. Представляют собой отдельно стоящие сооружения

наружного обслуживания. Применяются для энергоснабжения городских жилищно-коммунальных, общественных, про-

мышленных, строительных и сельскохозяйственных объектов. Подходят для электропитания небольшого числа абонентов.

Преимущества КТПН

Преимущества КТПН марки «Трансформер»:

- малые габариты;

- одно- и двухблочное исполнение;

- легкость транспортировки (как в собранном, так и в полностью разобранном виде);

- простота сборки без применения электросварки;

- простота установки;

- быстрый ввод в эксплуатацию;

- полный заводской монтаж.

Основные характеристики

Наименование параметра

Значения

Номинальное напряжение, кВ:

- по стороне ВН;

10; 6

- по стороне НН

0,4

Номинальный ток УВН, А

630

Мощность силового трансформатора, кВА

630-1250

Высоковольтный ввод и вывод

воздушный, кабельный

Низковольтный вывод

воздушный, кабельный

Номинальный ток электродинамической стойкости на стороне ВН, кА

Номинальный ток термической стойкости на стороне ВН в течение 1 сек., кА

Номинальное напряжение цепей освещения, В

Температура окружающей среды

от -45°С до +40°С

Климатическое исполнение

У1

Степень пожаробезопасности

Степень огнестойкости по СНиП 21-01-97

не менее III

Категория молниезащиты

III

Степень защиты по ГОСТ 14254

IP-54

Сейсмостойкость конструкции по ГОСТ 17516.1

до 6 баллов по шкале MSK-64

Масса одного блока

не более 5000 кг

Срок службы

25 лет

Технические условия

ТУ 3412 - 006 - 46854782 - 2011

Гарантия

5 лет

38 www.transformator.ru

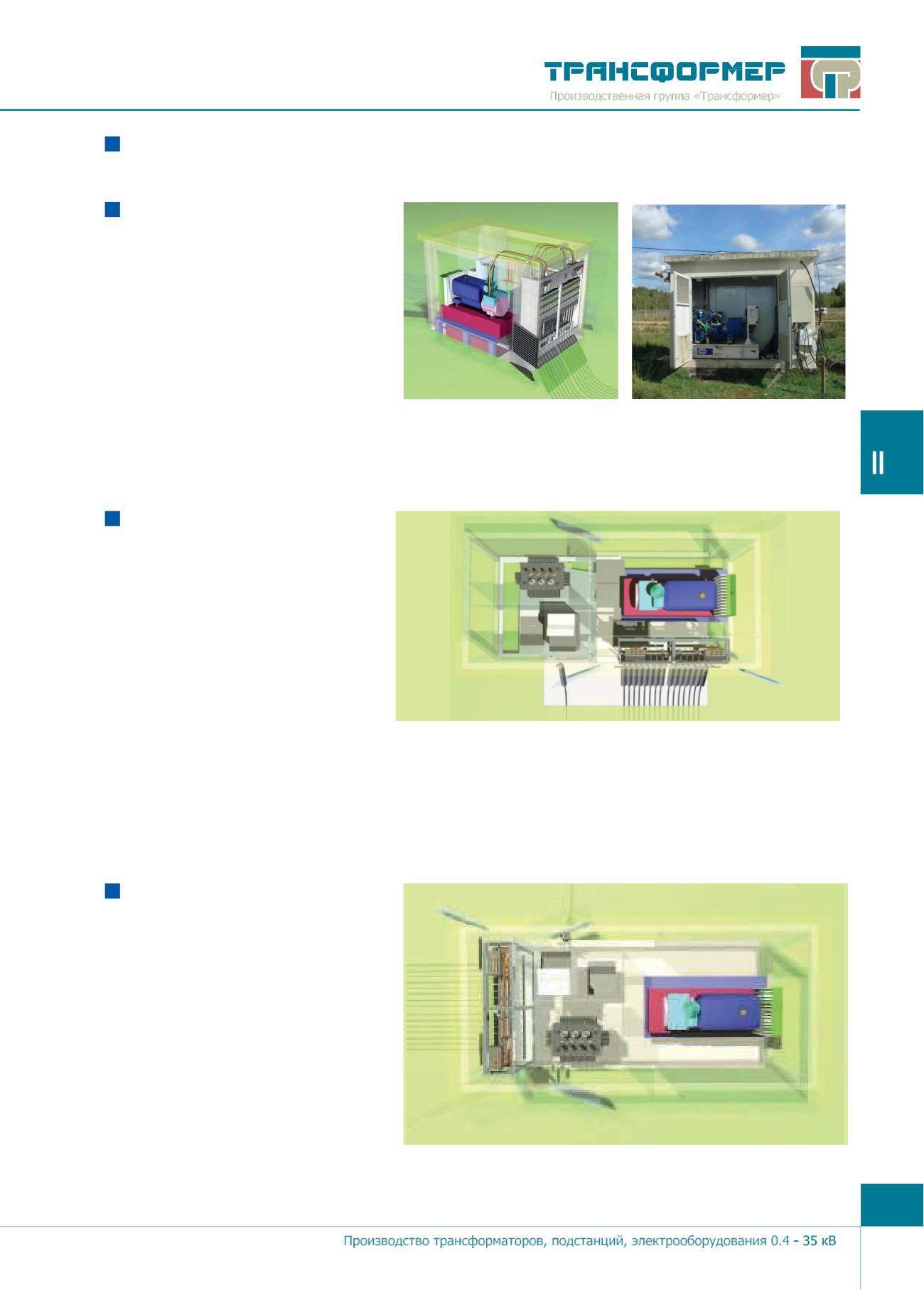

Состав и размещение оборудования

- блок устройства высокого напряжения (УВН);

- блок распределительного устройства низкого напряжения (РУ НН);

- блок силового трансформатора;

- шкаф учета (по заявке клиента учет может быть осуществлен на стороне ВН);

- шкаф наружного освещения (опция);

- конденсаторная установка для повышения коэффициента мощности (опция).

КТПН комплектуются силовыми трансформаторами типа ТМГ марки «Трансформер». Силовой трансформатор соединя-

ется с УВН и РУ НН с помощью кабелей.

КТПН имеет все виды защиты и блокировок, предусмотренные ТУ 3412 - 006 - 46854782 - 2011 (согласно схеме элек-

трических соединений и используемому оборудованию УВН и РУ НН).

Варианты климатического исполнения

КТП типа «сэндвич» (климатическое исполнение УХЛ1) могут эксплуатироваться при температуре от -60 °С до +40 °С.

Корпус изготавливается из утепленных стеновых и кровельных сэндвич-панелей. В стандартном исполнении в качестве

утеплителя применяется пенополиуритан - слой в 10 см из этого материала по теплопроводности эквивалентен бетон-

ной стене толщиной в 66 см. По желанию заказчика возможно применение других видов наполнителя. Сооружения не

требуют капитального фундамента, просты в монтаже, экономичны, огнестойки.

КТП в металлическом корпусе (климатическое исполнение У1) предназначены для работы при температуре от -45 °С до

+40 °С. Могут использоваться как мобильные передвижные подстанции для организации временного энергоснабжения,

например, в условиях строительства. Для изготовления металлического корпуса подстанций используется высокока-

чественный холоднокатаный металл, применяются передовые технологии электросварки и окраски подстанций.

Транспортировка и установка

Транспортирование КТПН может производиться любым видом транспорта, грузоподъемностью более 2 тонн. Блоки под-

станции могут поставляться отдельно, собранными в единый блок или полностью разобранными. В последнем случае

КТПН собирается на месте установки без применения электросварки.

Подстанция устанавливается на ленточный фундамент, на плиты ФБС, на подготовленную площадку из железобетон-

ных плит. Установка производится без силового трансформатора. После установки КТПН должна быть заземлена в со-

ответствии с «Правилами устройства электроустановок».

Эксплуатация

Осмотр КТПН без отключения должен производиться не реже 1 раза в 6 месяцев. При производстве профилактических

работ особое внимание следует обратить на:

- состояние корпуса КТПН, исправность дверей, отсутствие течи в крыше, исправность замков;

- исправность освещения и сети заземления;

- состояние контактов;

- состояние изоляции;

- исправность всех блокировок;

- состояние силового трансформатора;

- другие возможные неисправности.

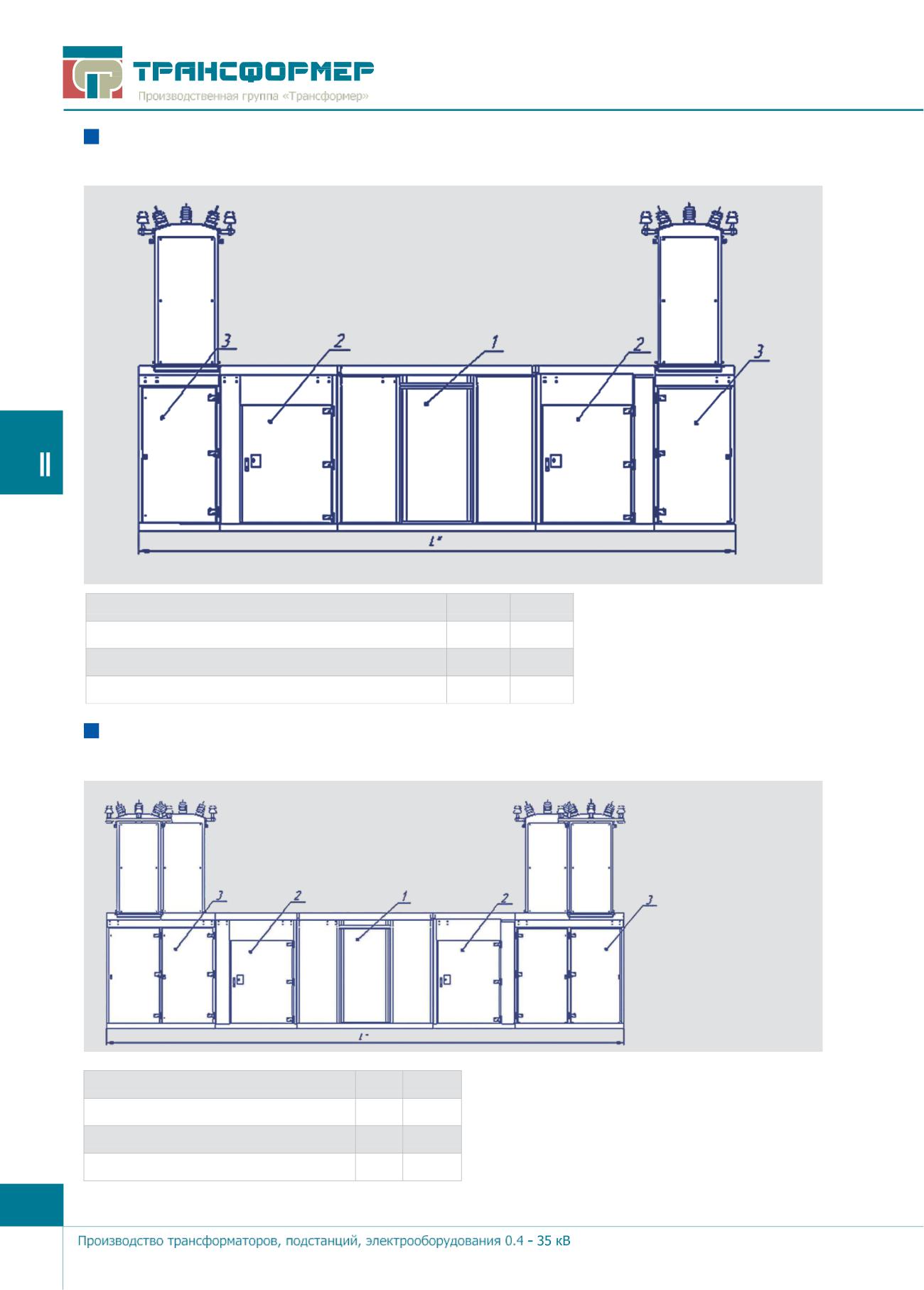

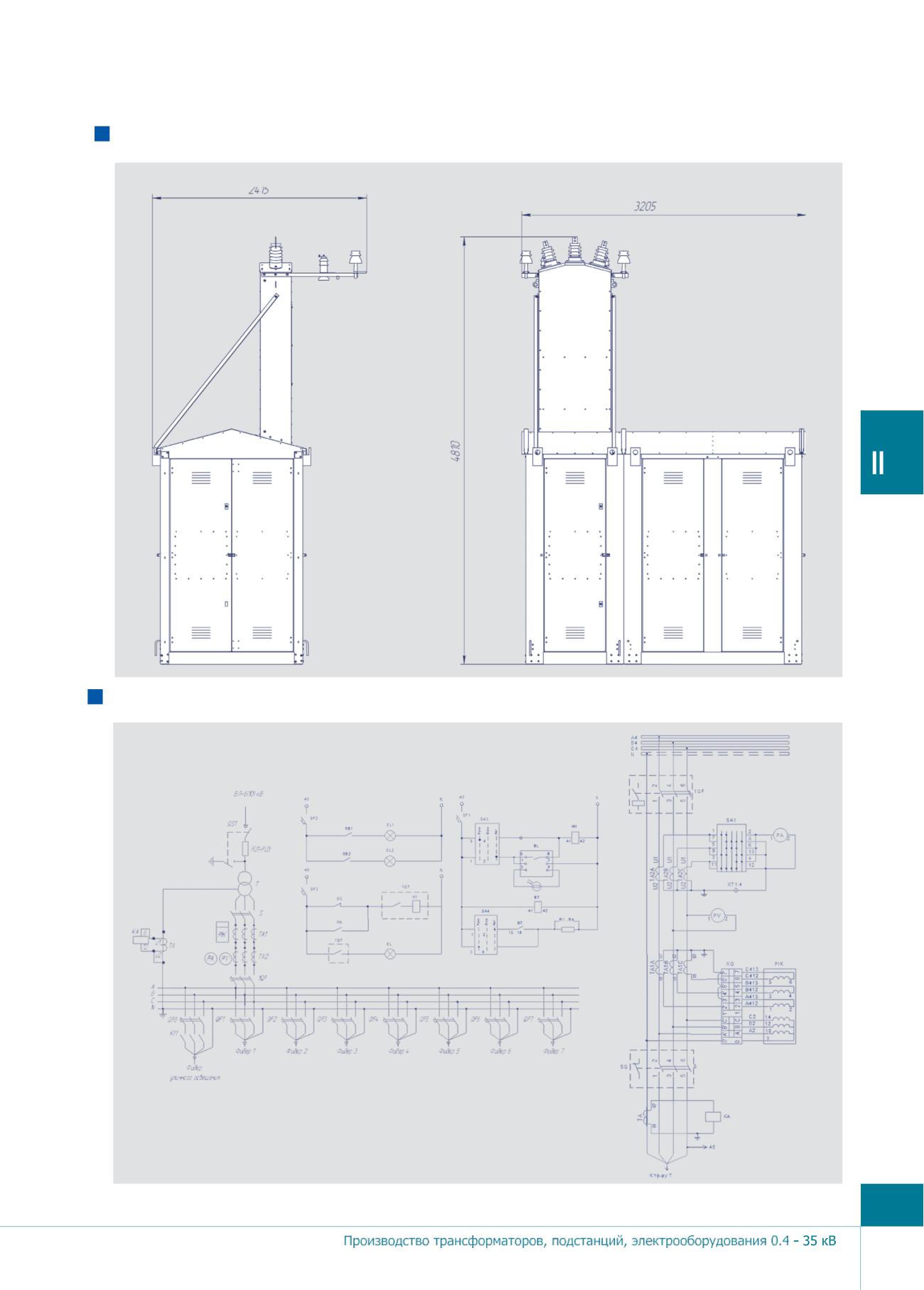

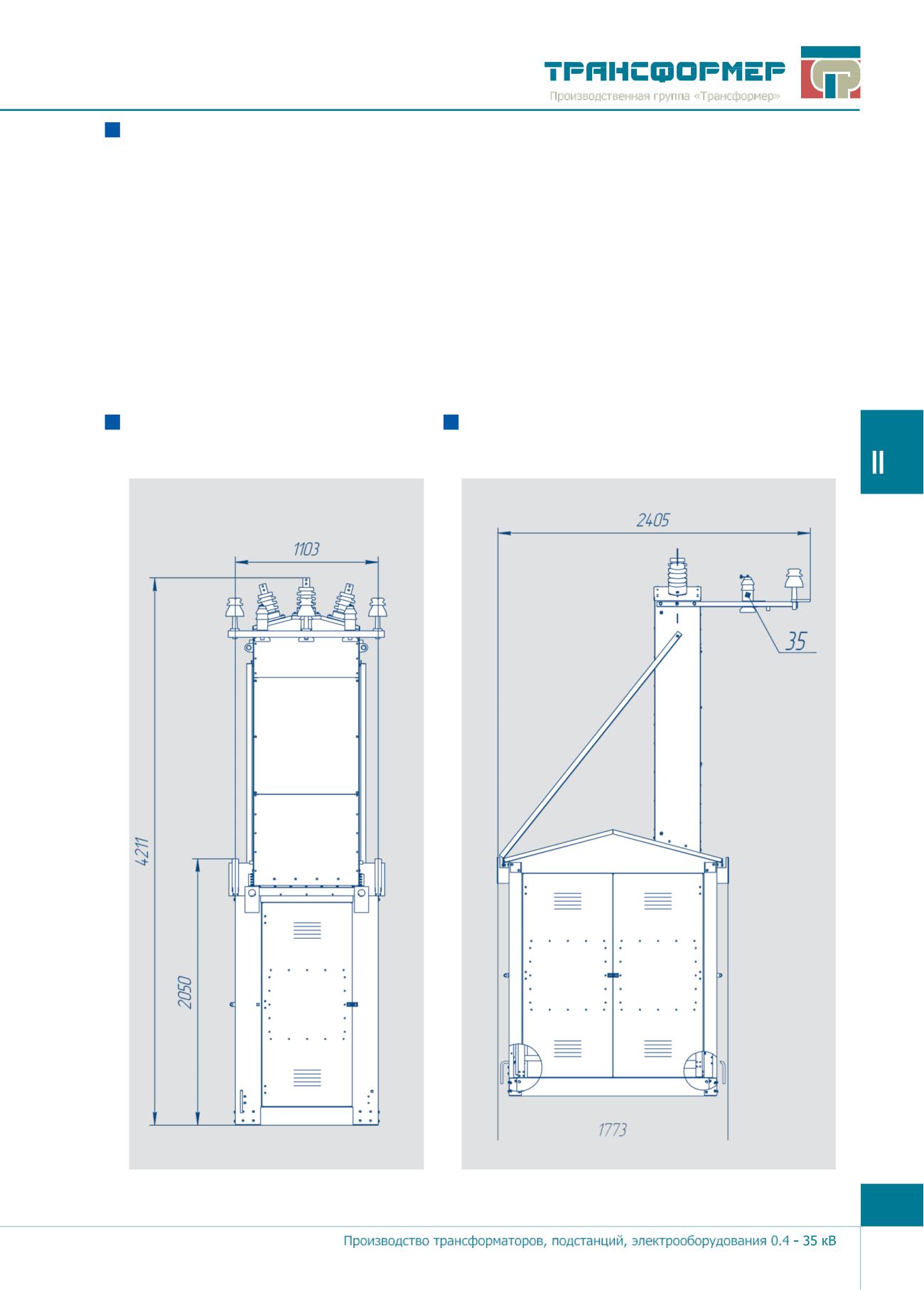

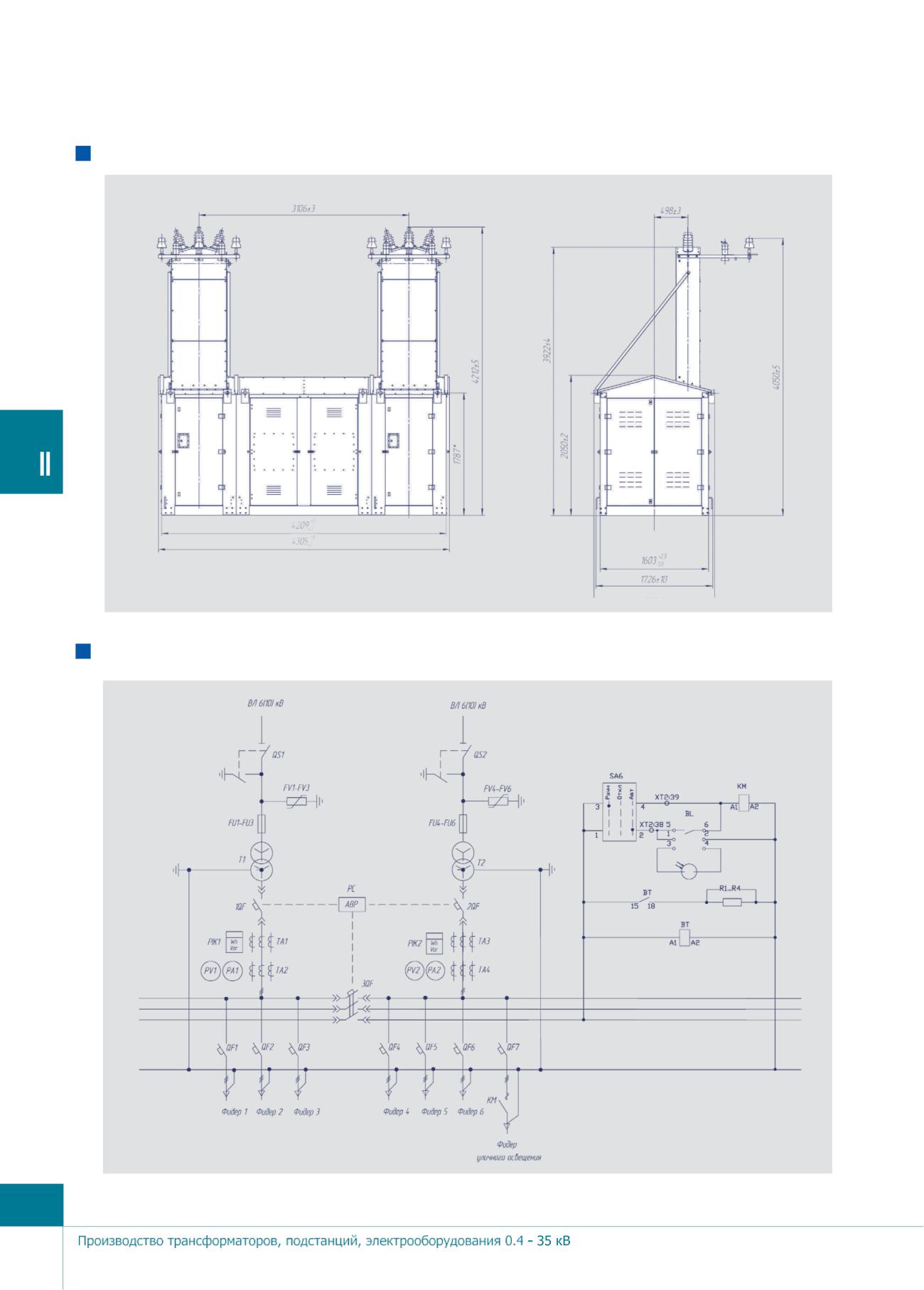

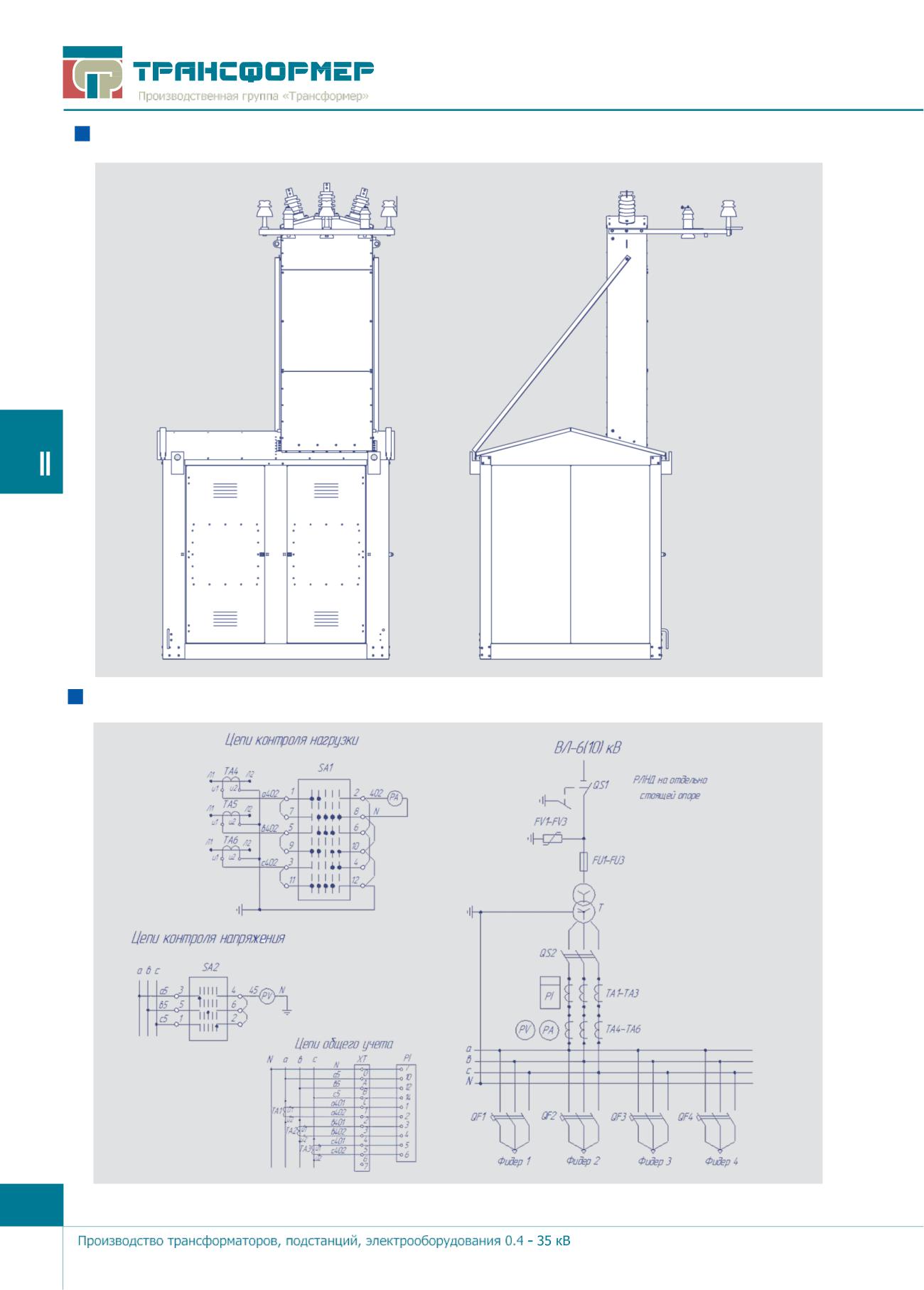

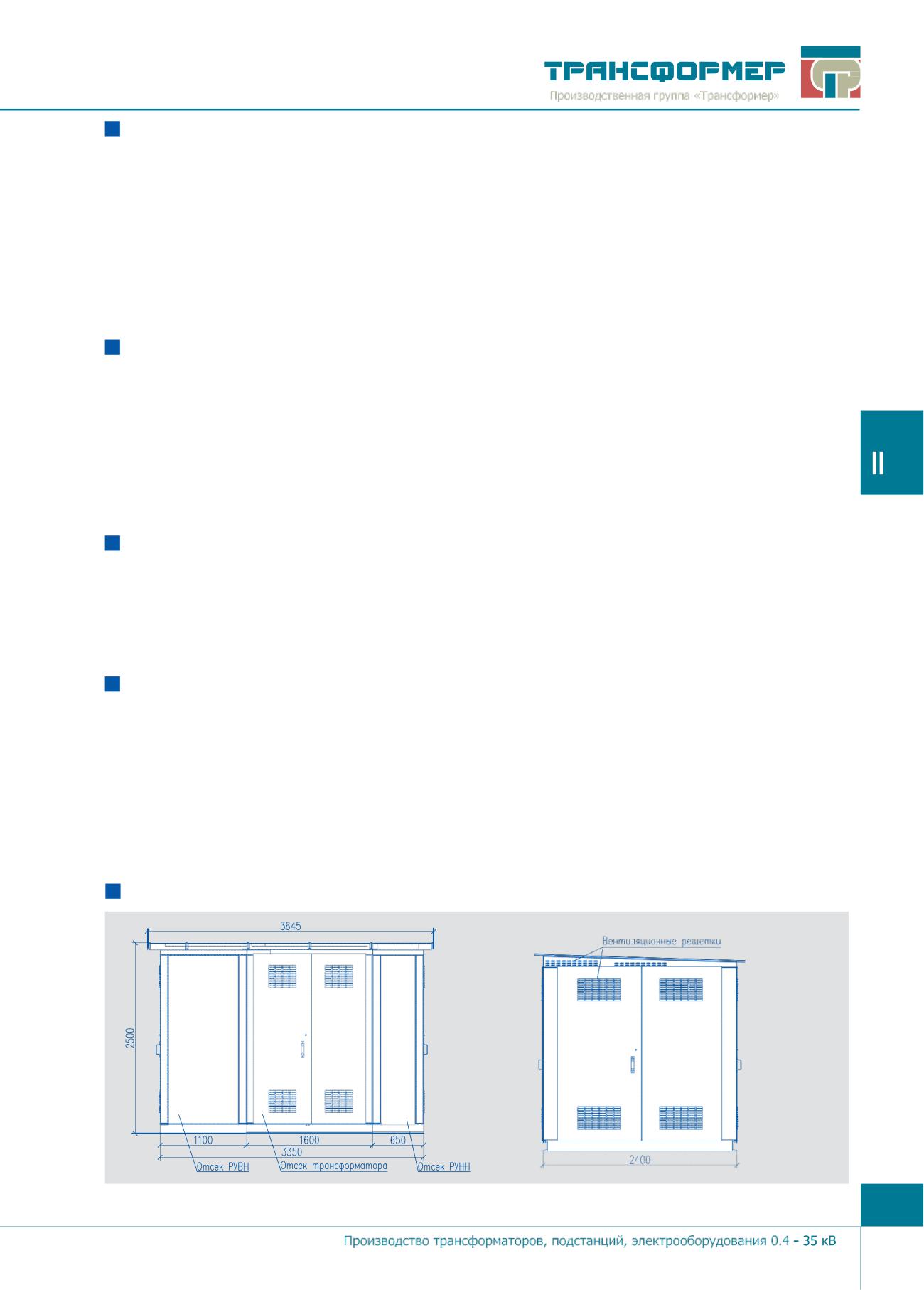

Внешний вид и габаритные размеры КТПН

www.transformator.ru

2.1. Трехфазные КТП

мощностью 25 - 1000 кВА

наружной установки

КТП мощностью от 25 до 1000 кВА тупикового и проходного типа выполняются с воздушным и кабельным вводом ВН;

с воздушным и кабельным выводом НН. Максимальное количество линий - 8.

Нормальная работа КТП обеспечивается при температуре окружающего воздуха от -45 ºС до +40 ºС (климатическое ис-

полнение У, категория размещения 1), от -60 ºС до +40 ºС (климатическое исполнение УХЛ, категория размещения 1).

Высота установки над уровнем моря - не более 1000 м.

КТП не предназначены для работы в условиях тряски, вибрации, ударов, а также во взрывоопасных местах.

Окружающая среда не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижаю-

щих параметры прочности КТП в недопустимых пределах.

Подстанции обеспечивают:

- учет активной электрической энергии;

- возможность подключения переносного освещения на 36 В;

- защиту от перенапряжений на стороне ВН и стороне НН;

- контроль тока и напряжения;

- безопасность обслуживания.

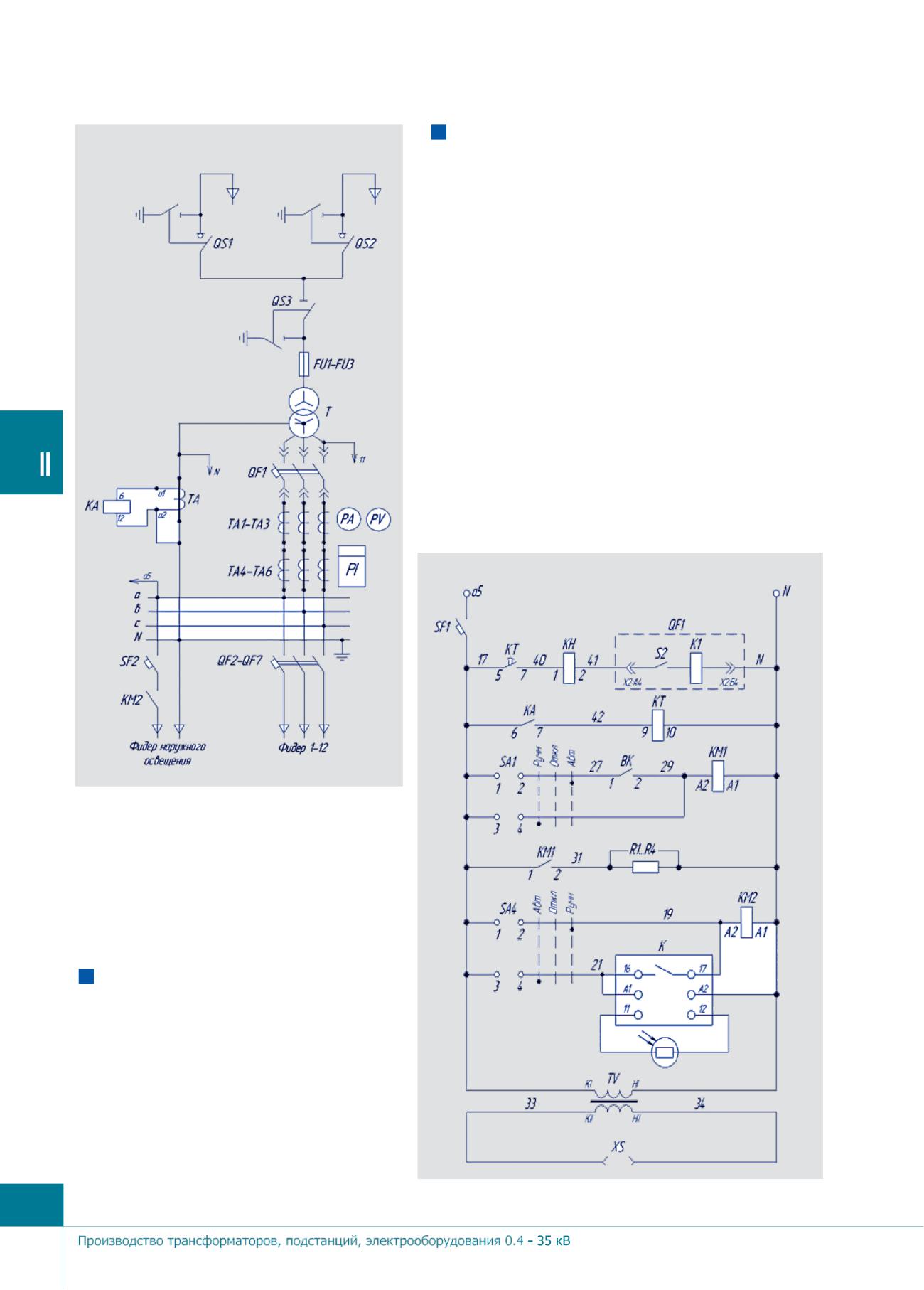

2.1.1. Основные технические параметры КТП

Наименование параметра

Значение параметра

КТП модульного типа

КТП 25-100

КТП 160-400

КТП 630-1000

Тип трансформатора

ТМ, ТМГ

ТМ, ТМГ, ТСЗ

Мощность силового трансформатора, кВА

25; 40; 63; 100;

160; 250; 400

630; 1000

Схема и группа соединения обмоток

У/Ун-0

трансформатора

Д/Ун-11

Номинальное напряжение на стороне

6, 10

высшего напряжения (ВН), кВ

Наибольшее рабочее напряжение

7,2; 12

на стороне ВН, кВ

Номинальное напряжение на стороне

0,4

низшего напряжения (НН), кВ

Ток термической стойкости в течение 1 с

6,3

на стороне ВН, кА

Ток термической стойкости в течение 1 с

12,5

на стороне HН, кА

Ток электродинамической стойкости

на стороне ВН, кА

Ток электродинамической стойкости

на стороне HН, кА

Уровень изоляции по ГОСТ

нормальная изоляция

1516.3-96

40 www.transformator.ru

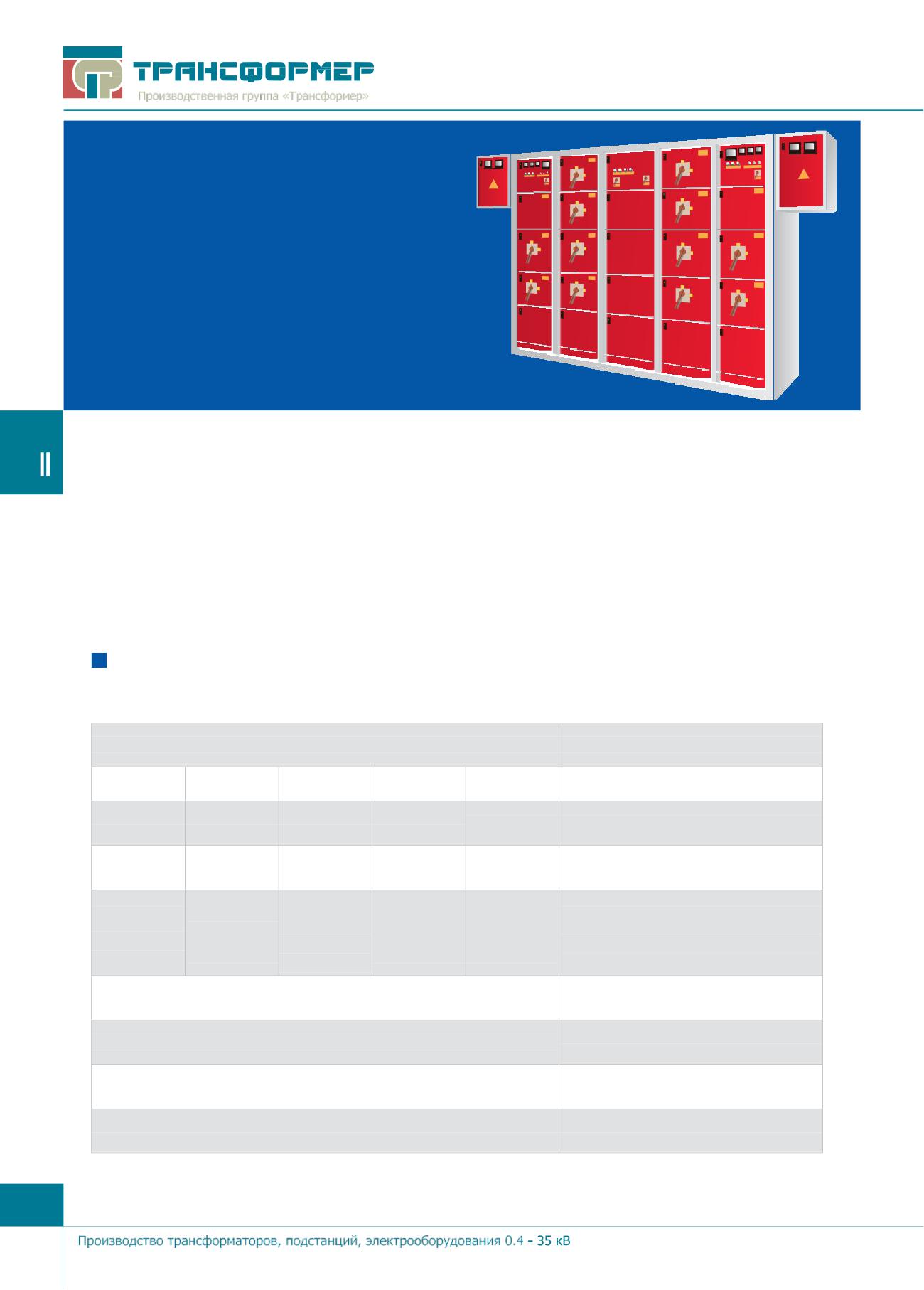

3. Комплектные

трансформаторные

подстанции

внутренней

установки

В настоящее время «Трансформер» изготавливает комплектные трансформаторные подстанции внутренней установ-

ки мощностью 160-2500 кВА.

Подстанции предназначены для приема электрической энергии переменного тока частотой 50 Гц при напряжении

6 кВ, 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения потребителей в районах с

умеренным климатом.

Нормальная работа КТП обеспечивается при температуре окружающего воздуха от -45 °С до +40 °С (климатическое

исполнение У). Предназначены для эксплуатации внутри помещений.

КТП внутренней установки «Трансформер» комплектуются трансформаторами:

- КТП 160-400 кВА - типа ТМФ, ТМ или ТМЗ;

- КТП 630-2500 кВА - типа ТМ или ТМЗ (возможно применение ТСЗ).

3.1. Основные технические характеристики КТП 160-2500

кВА внутренней установки

Значение параметра

Наименование параметра

КТП 160-400

КТП-630

КТП-1000

КТП-1600

КТП-2500

КТП внутренней установки

ТМФ, ТМ,

ТМ, ТМЗ,

ТМ, ТМЗ

Тип трансформатора

ТМЗ

ТСЗ

160; 250;

Мощность силового трансформатора,

630

1000

1600

2500

400

кВА

У/У-0

У/Ун-0

У/У-0

У/Ун-0

Схема и группа соединения обмоток

У/Ун-0

У/Д-11

У/Ун-0

У/Д-11

трансформатора

Д/Ун-11

Номинальное напряжение на стороне

6, 10

высшего напряжения (ВН), кВ

Наибольшее рабочее напряжение

7,2; 12

на стороне ВН, кВ

Номинальное напряжение на стороне

0,4

низшего напряжения (НН), кВ

нормальная изоляция

Уровень изоляции по ГОСТ

1516.3-96

50 www.transformator.ru

3.2. Особенности КТП 160-2500 кВА внутренней установки

- тип устанавливаемого силового трансформатора - масляный трансформатор, трансформатор в сухом исполнении;

- способ выполнения нейтрали на стороне низшего напряжения (НН) -глухозаземленная нейтраль;

изолированная нейтраль;

- взаимное расположение изделий - однорядное; двухрядное;

- количество устанавливаемых силовых трансформаторов - один трансформатор; два трансформатора;

- высоковольтный ввод в подстанцию - кабельный;

- выполнение выводов в РУНН - вывод вверх; вывод вниз;

- кабельный вывод НН;

- наличие защиты от поражения электрическим током людей при прикосновени к токоведущим частям

электроприборов;

- наличие защиты оборудования внутри оболочки от попадания твердых предметов

диаметром большим или равным 12,5 мм.

Подстанции обеспечивают:

- учет активной и реактивной электрической энергии;

- защиту от однофазных коротких замыканий;

- возможность подключения переносного освещения на 36 В;

- контроль напряжения и тока.

Подстанции дополнительно могут обеспечить:

- защиту от перегрузки;

- отключениее при неисправности трансформатора;

- автоматическое включением резерва.

По заказу потребителя завод может изготовить КТП любой конфигурации и поставить составные части

КТП - шкафы ввода ВН, шкафы ввода линий, линейные шкафы, шинопровода.

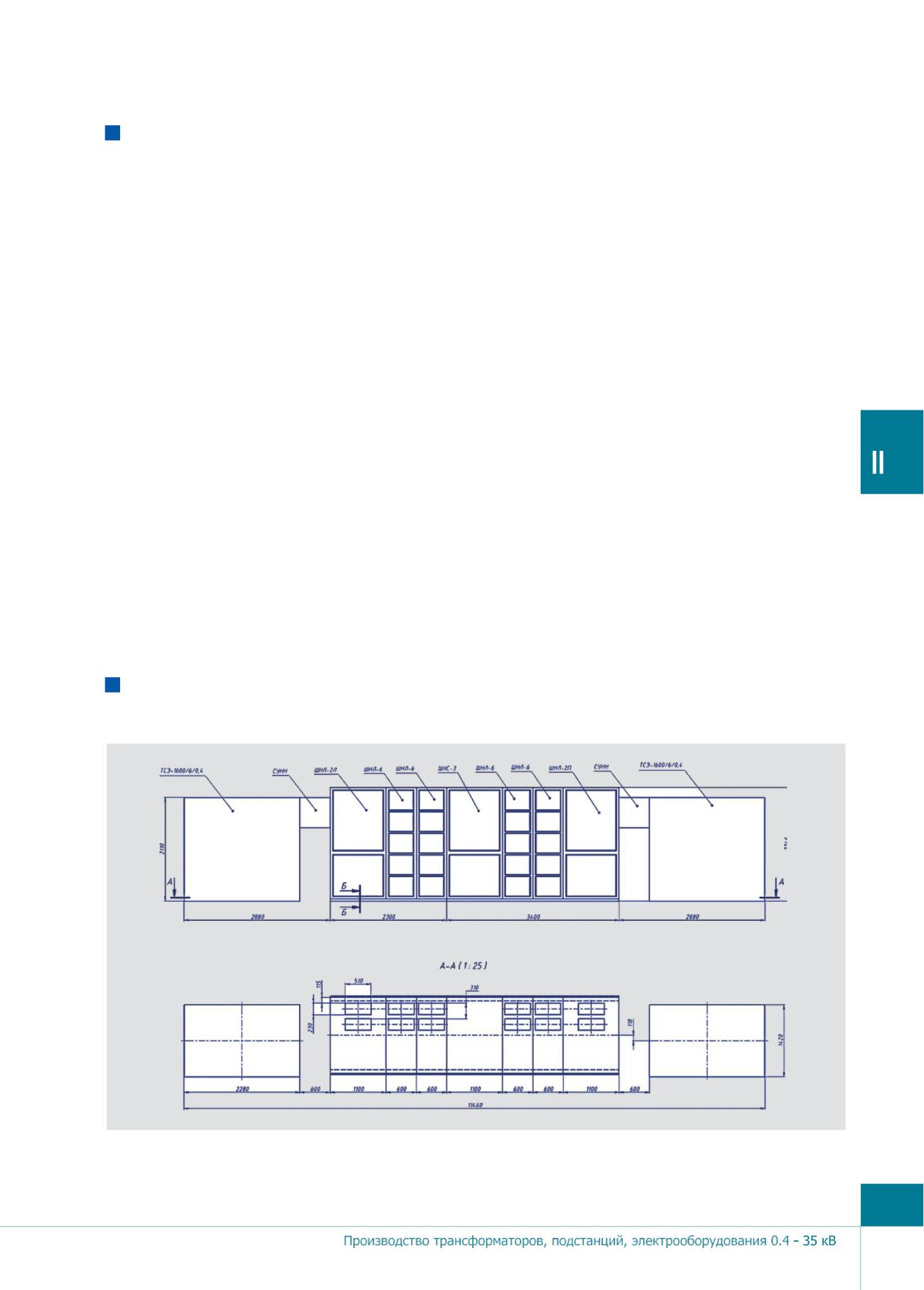

Габаритные, установочные размеры КТП 160-2500 кВА

внутренней установки

1. Размеры для справок

2. Крепление РУ-0,4 выполнять приваркой швеллеров основы к закладным деталям фундамента

www.transformator.ru

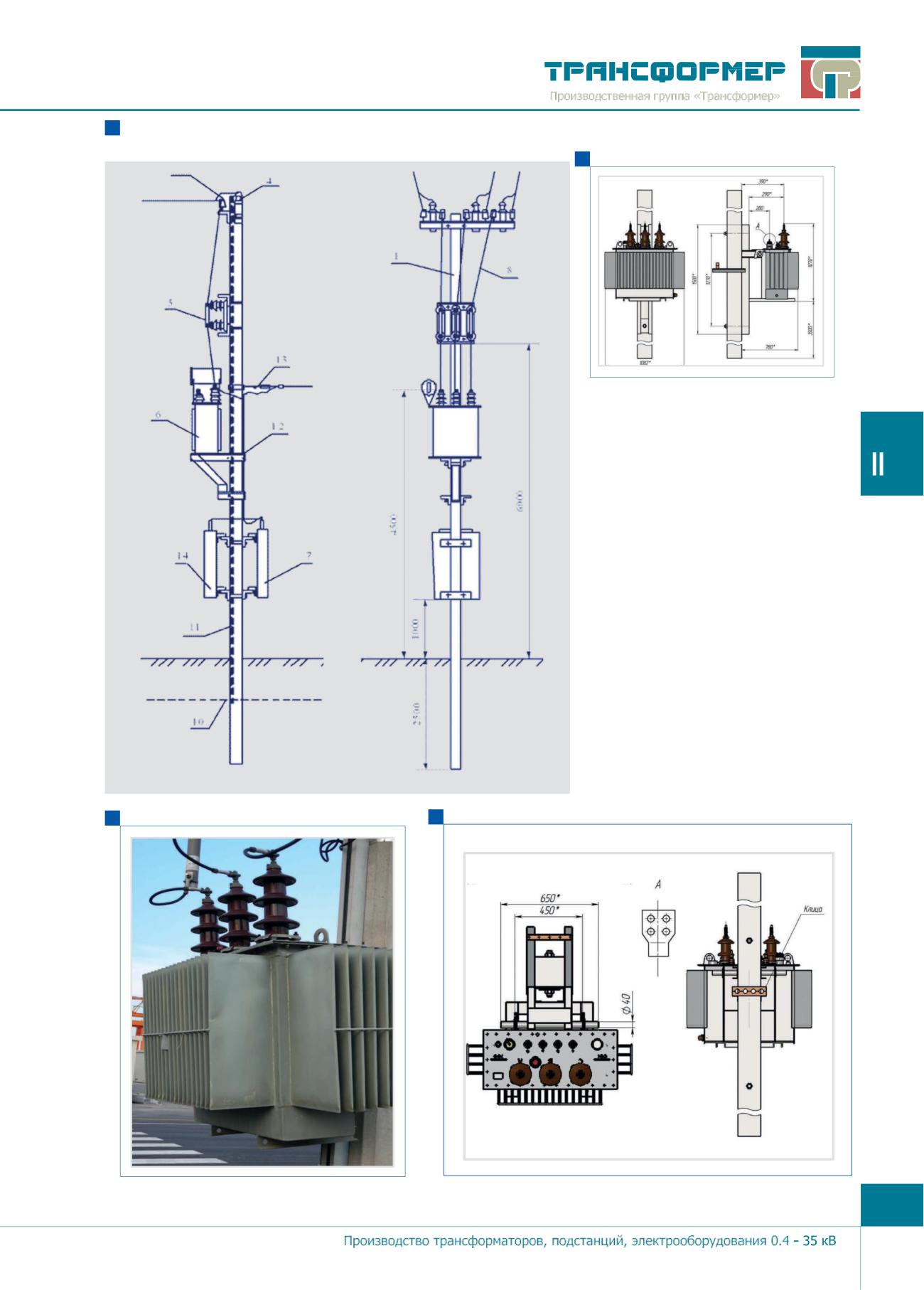

4.Трехфазные СТП

мощностью 25-63 кВА

Трехфазная трансформаторная подстанций СТП 6(10)/0,4 кВ предназначена для приема электрической энергии трехфаз-

ного переменного тока частотой 50 Гц напряжением 6(10) кВ и преобразования её в электрическую энергию переменного

тока частотой 50 Гц напряжением 0,4 кВ.

СТП используются для электроснабжения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных

населенных пунктов и промышленных объектов.

4.1. Структура условного обозначения и исполнения:

СТП (Х/Х) - Х / Х /0,4 Х

Климатическое исполнение У, УХЛ

Категория размещения 1 по ГОСТ 15150-69

Класс низкого напряжения трансформатора (0,4 кВ)

Класс высокого напряжения трансформатора (6, 10 кВ)

Мощность силового трансформатора, кВА

Низковольтный вывод (В-воздух, К-кабель)

Высоковольтный ввод (В-воздух)

Столбовая трансформаторная подстанция

Пример условного обозначения при заказе:

СТП (В/К)-63/10/0,4 У1

- столбовая трансформаторная подстанция - СТП;

- высоковольтный ввод Воздушный - В;

- низковольтный вывод Кабельный - К;

- мощность силового трансформатора - 63 кВА;

- класс высокого напряжения - 10 кВ;

- класс низкого напряжения - 0,4 кВ;

- климатическое исполнение - У, категория размещения - 1.

4.2. Преимущества конструкции СТП

Энергосбережение:

- снижение технических потерь в ВЛ-0,4 кВ за счет крайне малой протяженности (до 100 м. по фазе);

- отсутствие коммерческих потерь за счет применения провода СИП-2(4).

Коммерческий учет электроэнергии:

- применение выносного интегрального учета;

- применение АИСКУЭ.

Повышение надежности электроснабжения.

Повышение качества электроэнергии.

Совместная подвеска проводов 6(10) и 0,4 кВ.

СТП предназначена для работы в условиях, соответствующих исполнению У, УХЛ1 категории размещения 1 по ГОСТ

15543.1-89 и ГОСТ 15150-69, а именно:

- температура окружающего воздуха - от минус 45°С до плюс 40°С для климатического исполнения У1;

- температура окружающего воздуха - от минус 60°С до плюс 40°С для климатического исполнения УХЛ1;

- атмосфера типа II - промышленная, относительная влажность воздуха - 80% при температуре 20°С;

- окружающая среда не взрывоопасная и не пожароопасная, не содержащая пыли в концентрациях, снижающих параме-

тры изделия, не подвергающаяся действию газов, испарений и химических отложений, вредных для изоляции;

- степень загрязнения внешней изоляции - I-II по ГОСТ 9920-89;

- высота установки над уровнем моря - не более 1000 м;

- скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда;

- скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм;

- устойчивость к землетрясению во всем диапазоне сейсмических воздействий до максимального расчетного землетря-

сения интенсивностью 8 баллов включительно по шкале МБК на уровне 20 м по ГОСТ 17516-90.

52 www.transformator.ru

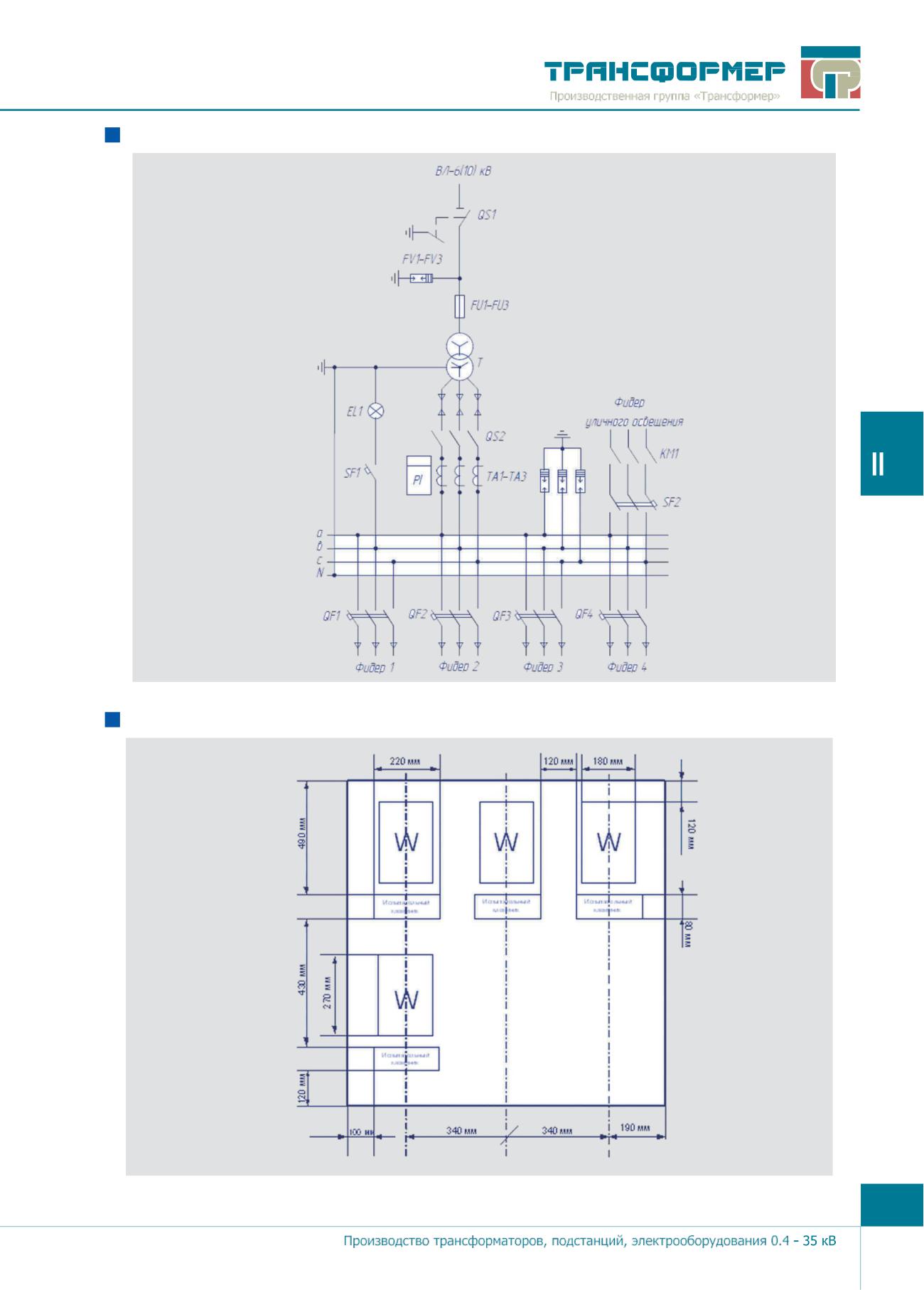

4.4. Основные технические параметры СТП

Наименование параметра

Значение параметра

Тип трансформатора

ТМГ

Число применяемых трансформаторов

один

Мощность силового трансформатора, кВА

Номинальное напряжение на стороне высшего напряжения (стороне ВН. кВ)

6; 10

Наибольшее напряжение на стороне ВН, кВ

7,2; 12

Номинальное напряжение на стороне НН, кВ

0,4

Ток термической стойкости на стороне ВН, кА (в течение 1 с.)

6,3

Ток электродинамической стойкости на стороне ВН, кА

Ток термической стойкости на стороне НН, кА (в течение 1 с.)

Ток электродинамической стойкости на стороне НН, кА

Сопротивление изоляции цепей РУНН, МОм

Сопротивление изоляции цепей УВН, МОм

1000

Уровень изоляции по ГОСТ 1516.3-6 с масляным трансформатором

нормальная изоляция

По виду оболочек и степени защиты по ГОСТ 14254-96 для РУНН

IP 34

Для остальных элементов

IP 00

Номинальный ток предохранителя 6 кВ, А

Номинальный ток отключения предохранителя 6 кВ, кА

Номинальный ток предохранителя 10 кВ, А

Номинальный ток отключения предохранителя 10 кВ, кА

Способ выполнения нейтрали трансформатора на стороне НН

глухозаземленная нейтраль

Наличие изоляции шин УВН

изолированные шины

неизолированные шины

Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН)

изолированные шины

Выполнение высоковольтного ввода

воздушный (В)

вверх - воздушный (В)

Выполнение выводов кабелями в РУНН

вниз - кабельный (К)

Способ установки автоматических выключателей

стационарные выключатели

Назначение шкафов РУНН

линейные

У1 (- 45 …+ 40 °С)

Климатическое исполнение и категория размещения

УХЛ1 (- 60 …+ 40 °С)

Масса без трансформатора, кг, не более

650

670

770

54 www.transformator.ru

5.Трехфазные КТПС

мощностью 25-250 кВА

наружной установки

Комплектные трансформаторные подстанции столбовые мощностью от 25 до 100 кВА с автоматическими выключате-

лями изготавливаются на предприятиях группы «Трансформер» и комплектуются трансформаторами типа ТМ.

КТПС подключается к воздушной линии через разъединитель, поставляемый комплектно. На отходящих линиях уста-

новлены стационарные выключатели, максимальное количество линий - 5.

Нормальная работа КТПС обеспечивается при температуре окружающего воздуха от -45 ºС до +40 ºС (климатиче-

ское исполнение У), от -60 ºС до +40 ºС (климатическое исполнение УХЛ).

Высота установки над уровнем моря не более 1000 м.

КТПС не предназначена для работы в условиях тряски, вибрации, ударов, а также во взрывоопасных местах.

Окружающая среда не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях,

снижающих параметры прочности КТПС в недопустимых пределах.

5.1. Основные технические параметры КТПС

Наименование параметра

КТПС 25-100 кВА

КТПС 160-250 кВА

Тип трансформатора

ТМГ

Мощность силового трансформатора, кВА

25; 40; 63; 100;

160; 250

Схема и группа соединения обмоток трансформатора

У/Ун-0, Д/Ун-11

Номинальное напряжение на стороне высшего напряжения (ВН), кВ

6, 10

6,10

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2; 12

Номинальное напряжение на стороне низшего напряжения (НН), кВ

0,4

Ток термической стойкости в течение 1 с на стороне ВН, кА

6,3

Ток термической стойкости в течение 1 с на стороне HН, кА

Ток электродинамической стойкости на стороне ВН, кА

Ток электродинамической стойкости на стороне HН, кА

нормальная

Уровень изоляции по ГОСТ 1516.3-96

изоляция А

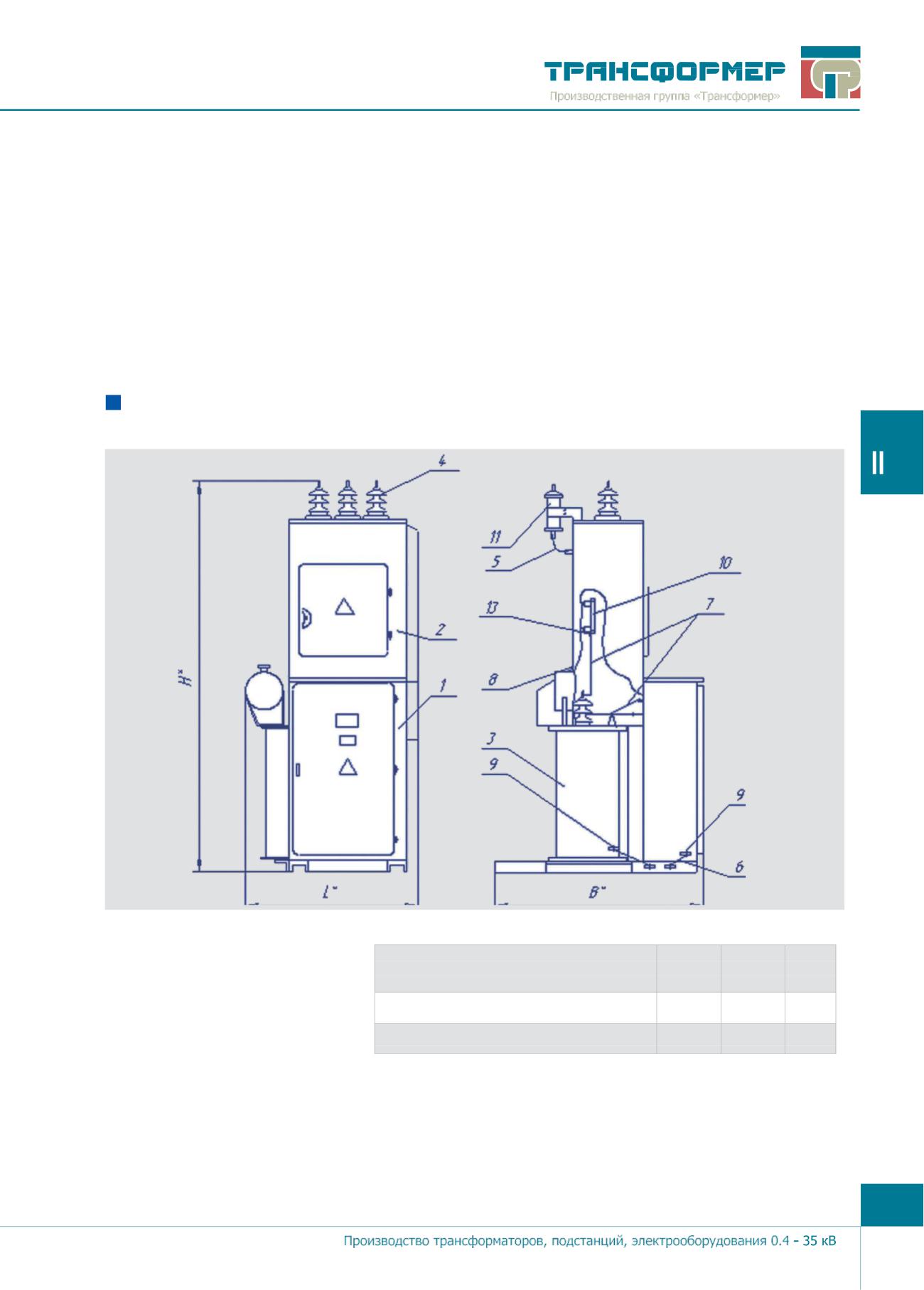

5.2. Особенности КТПС:

- способ выполнения нейтрали на стороне низшего напряжения (НН) -

глухозаземленная нейтраль;

- взаимное расположение изделий - однорядное;

- число применяемых силовых трансформаторов - один трансформатор;

- наличие изоляции шин в распределительном устройстве со стороны НН -

изолированный провод;

- высоковольтный ввод в подстанцию - воздушный;

- выполнение выводов в РУНН - вывод вверх; вывод вниз;

56 www.transformator.ru

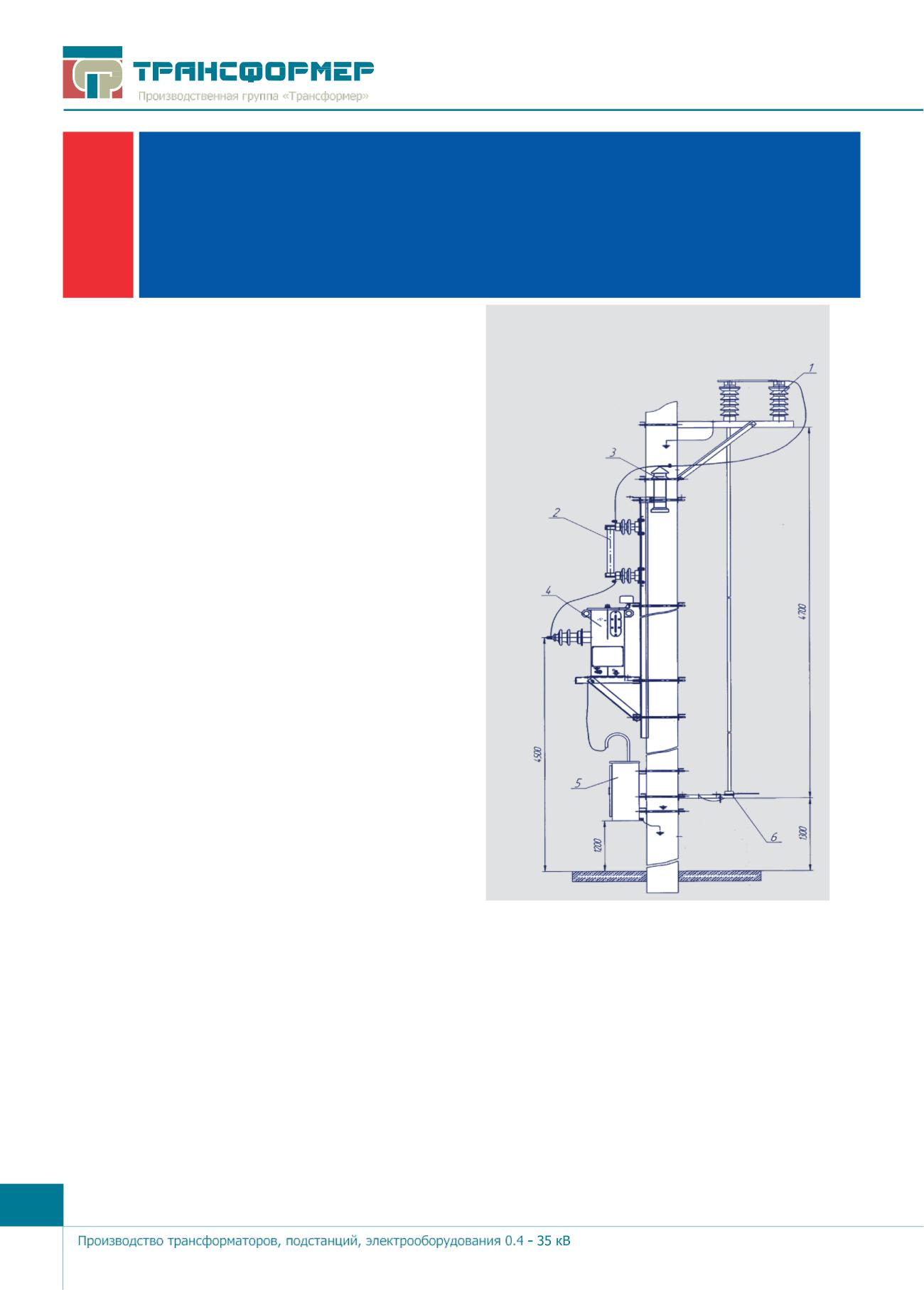

мощностью 0,63 - 10 кВА

наружной установки

Структура условного обозначения и исполнения:

СТП - Х/Х/0,23 - 2002У1

Климатическое исполнение и категория размещения

Год разработки документации

Номинальное напряжение

на стороне низкого напряжения (НН), кВ

Номинальное первичное напряжение 27,5 кВ

Мощность силового трансформатора

Столбовая трансформаторная подстанция

Пример записи условного обозначения СТП мощностью 10 кВА с номинальным напряжением на стороне ВН 27,5 кВ,

номинальным напряжением на стороне НН 0,23 кВ, год разработки 2002, климатическое исполнение У, категория раз-

мещения 1:

СТП-10/27,5/0,23-2002У1 ВЕЦИ.674811.004 ТУ

Столбовые трансформаторные подстанции однофазные СТП мощностью до 10 кВА изготавливаются в общепромыш-

ленном исполнении и комплектуются трансформаторами типа ОМ(П).

Предназначены для приема электрической энергии переменного тока частотой 50 Гц напряжением 6 кВ, 10 кВ, пре-

образования ее в напряжение 0,23 кВ и электроснабжения потребителей в районах с умеренным климатом.

Нормальная работа СТП обеспечивается при температуре окружающего воздуха от -45 ºС до +40 ºС. Высота уста-

новки над уровнем моря - не более 1000 м.

СТП не предназначена для работы в условиях тряски, вибрации, ударов, а также во взрывоопасных местах.

Окружающая среда не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях,

снижающих параметры СТП в недопустимых пределах.

6.1. Основные технические параметры СТП 0,63-10 кВА

Наименование параметра

Значение параметра

СТП-0,63 СТП-1,25 СТП- 2,5

Мощность столбовой трансформаторной подстанции

СТП-4

СТП-6

СТП-10

Тип трансформатора

ОМП

Мощность силового трансформатора, кВА

0,63 - 10

Схема и группа соединения обмоток трансформатора

I/I-0

Номинальное напряжение на стороне высшего напряжения (ВН), кВ

6; 10

Номинальное напряжение на стороне низшего напряжения (НН), кВ

0,23

Уровень изоляции по ГОСТ 1516.1 с масляным трансформатором

нормальная изоляция

58 www.transformator.ru

6.2. Особенности СТП 0,63-10 кВА

- тип силового трансформатора - масляный трансформатор;

- число применяемых силовых трансформаторов - один трансформатор;

- наличие изоляции токоведущих проводников в распределительном устройстве со стороны низшего напряжения

(РУНН) - изолированный провод;

- выполнение высоковольтного ввода - воздушный;

- выполнение выводов (проводами и кабелями) в РУНН - вывод вниз в трубе изолированным проводом;

- наличие защиты от поражения электрическим током людей при прикосновении к токоведущим частям электро-

приборов;

- наличие защиты оборудования внутри оболочки от попадания твердых предметов диаметром большим или

равным 12,5 мм;

- способ установки вводных аппаратов - с рубильниками (ручной привод);

- по назначению шкафа РУНН - вводной.

СТП подключается к воздушной линии через разъединитель, который поставляется комплектно с СТП. На отходя-

щих линиях установлены стационарные выключатели, максимальное количество линий - 3.

SF3, SF4 - Выключатель

Подстанции СТП обеспечивают:

- учет активной электрической энергии,

- обогрев для низковольтной аппаратуры,

- защиту от перенапряжений на стороне ВН.

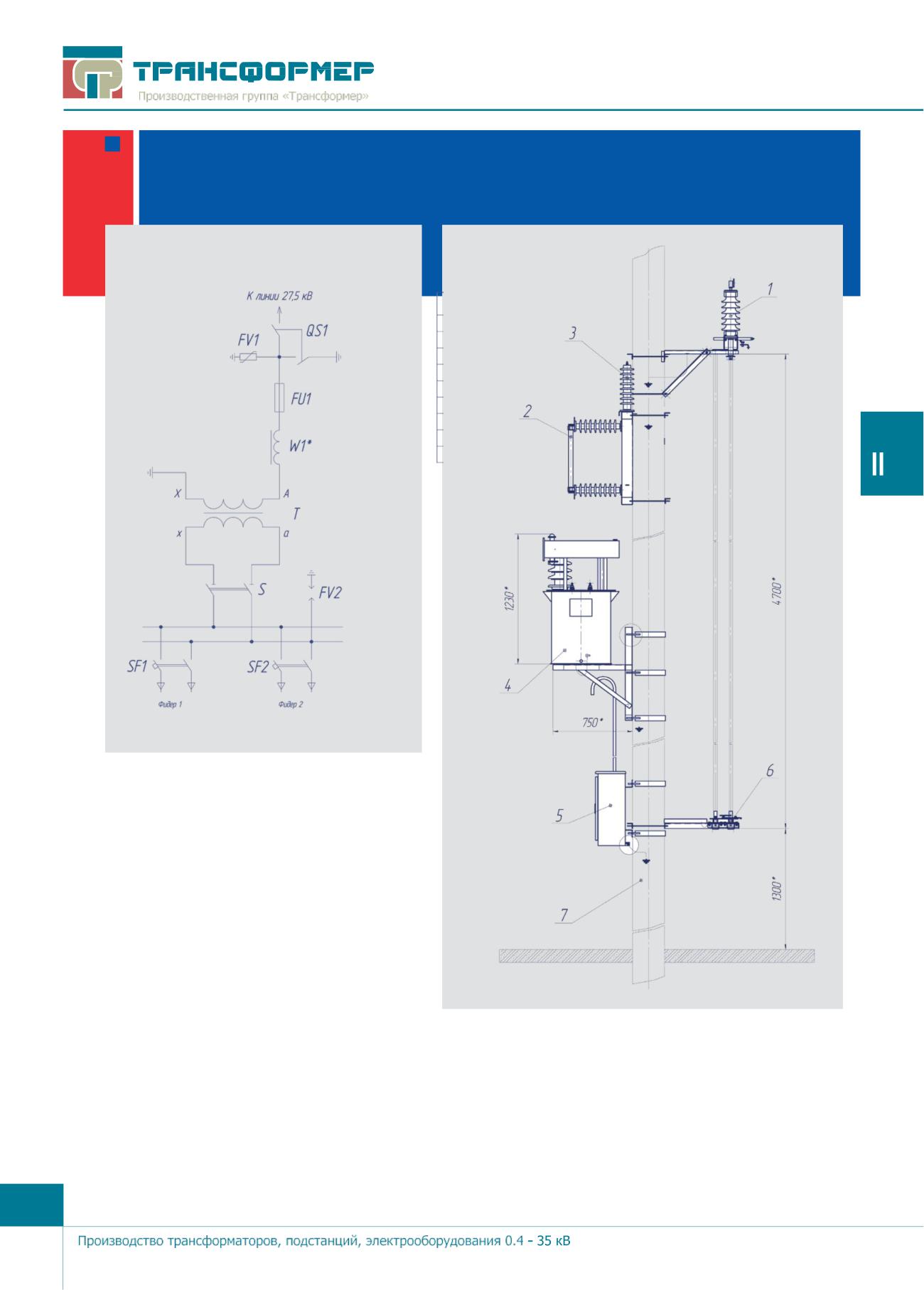

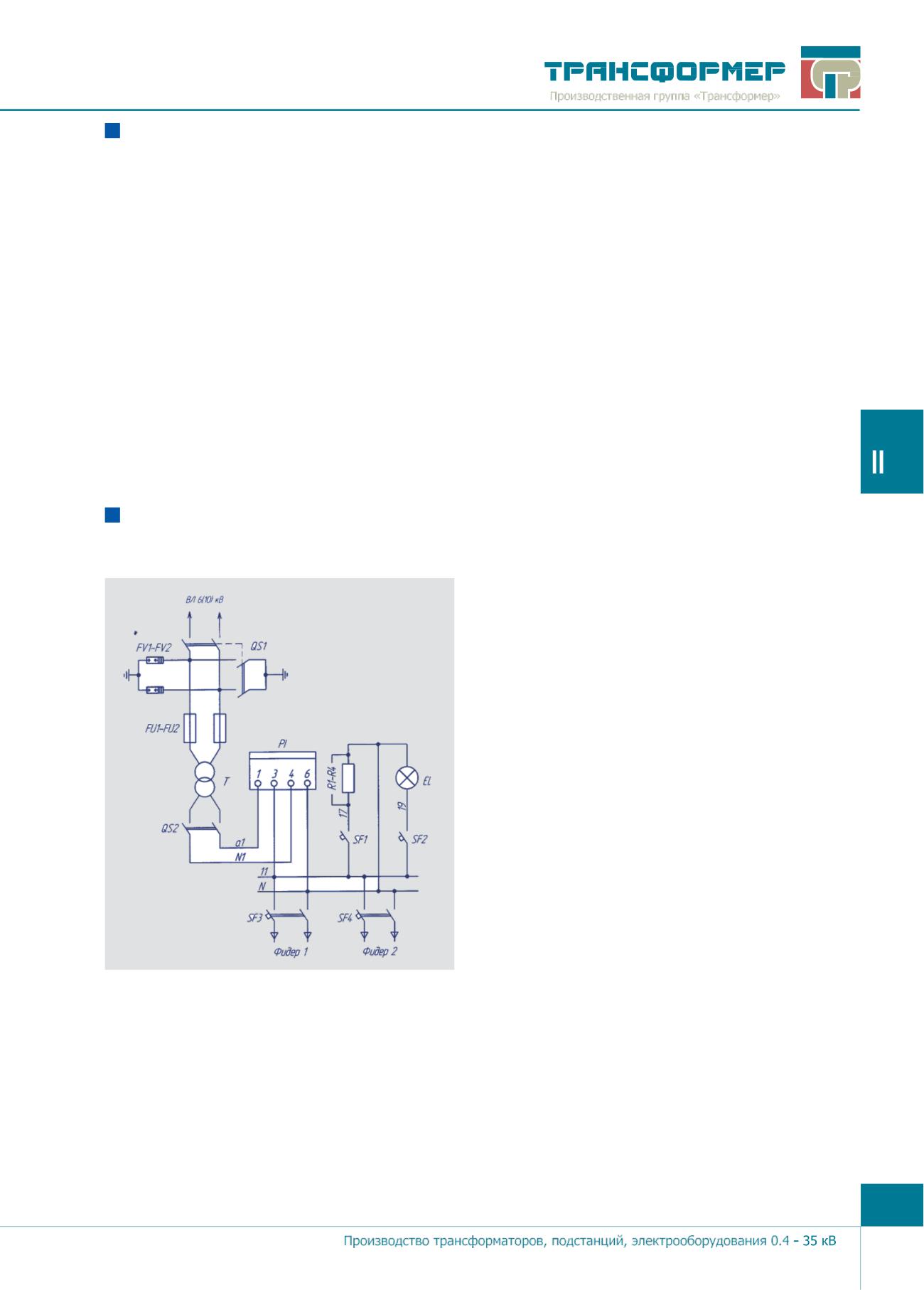

6.3. Схема

принципиальная СТП 0,63-

10 кВА

EL - Патрон Е27 с лампой Б-220/230, 25 Вт

FU1, FU2 - Предохранитель ПКТ

FV1, FV2 - Разрядник РВО

PI - Счетчик

Т - Трансформатор ОМП

QS1 - Разъединитель РЛНД

QS2 - Разъединитель ВР

R1-R4 - Резистор ПЭВ-50, 1 кОм+10%

SF1, SF2 - Выключатель ВА

www.transformator.ru

мощностью 2,5 - 10 кВА

наружной установки

Столбовая трансформаторная подстанция СТП предназначена для приема электрической энергии 35 кВ, преобразова-

ния ее на напряжение 0,23 кВ и электроснабжения устройств сигнализации, централизации, автоблокировки, и других

маломощных объектов.

Нормальная работа СТП обеспечивается при температуре окружающего воздуха от -45 ºС до +40 ºС. Высота установки

над уровнем моря - не более 1000 м.

СТП не предназначена для работы в условиях тряски, вибрации, ударов, а также во взрывоопасных местах.

Окружающая среда не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижа-

ющих параметры СТП в недопустимых пределах.

7.1. Основные технические характеристики СТП 2,5-10 кВА

Значение параметра

Наименование параметра

CТП-2,5

СТП-4

СТП-10

Тип трансформатора

ОМ

Мощность силового трансформатора, кВА

2,5

Схема и группа соединения обмоток

I/I-0

трансформатора

Номинальное напряжение на стороне

высшего напряжения (ВН), кВ

Номинальное напряжение на стороне

0,23

низшего напряжения (НН), кВ

Уровень изоляции по ГОСТ 1516.1

нормальная изоляция

с масляным трансформатором

7.2. Особенности исполнения СТП 2,5-10

кВА наружной установки

- тип силового трансформатора - масляный трансформатор;

- способ выполнения нейтрали на стороне низшего напряжения (НН) - глухозаземленная нейтраль;

- число применяемых силовых трансформаторов - один трансформатор;

- наличие изоляции токоведущих проводников в распределительном устройстве со стороны низшего напряжения

(РУНН) - изолированный провод;

- выполнение высоковольтного ввода - воздушный;

- выполнение выводов (проводами и кабелями) в РУНН - вывод вниз в трубе изолированным проводом;

- климатическое исполнение и место размещения - исполнение У, категория 1 по ГОСТ 15150;

- вид оболочек и степень защиты - шкаф РУНН IР23 по ГОСТ 14254;

- способ установки вводных аппаратов - с рубильниками (ручной привод);

- назначение шкафа РУНН - вводной.

www.transformator.ru

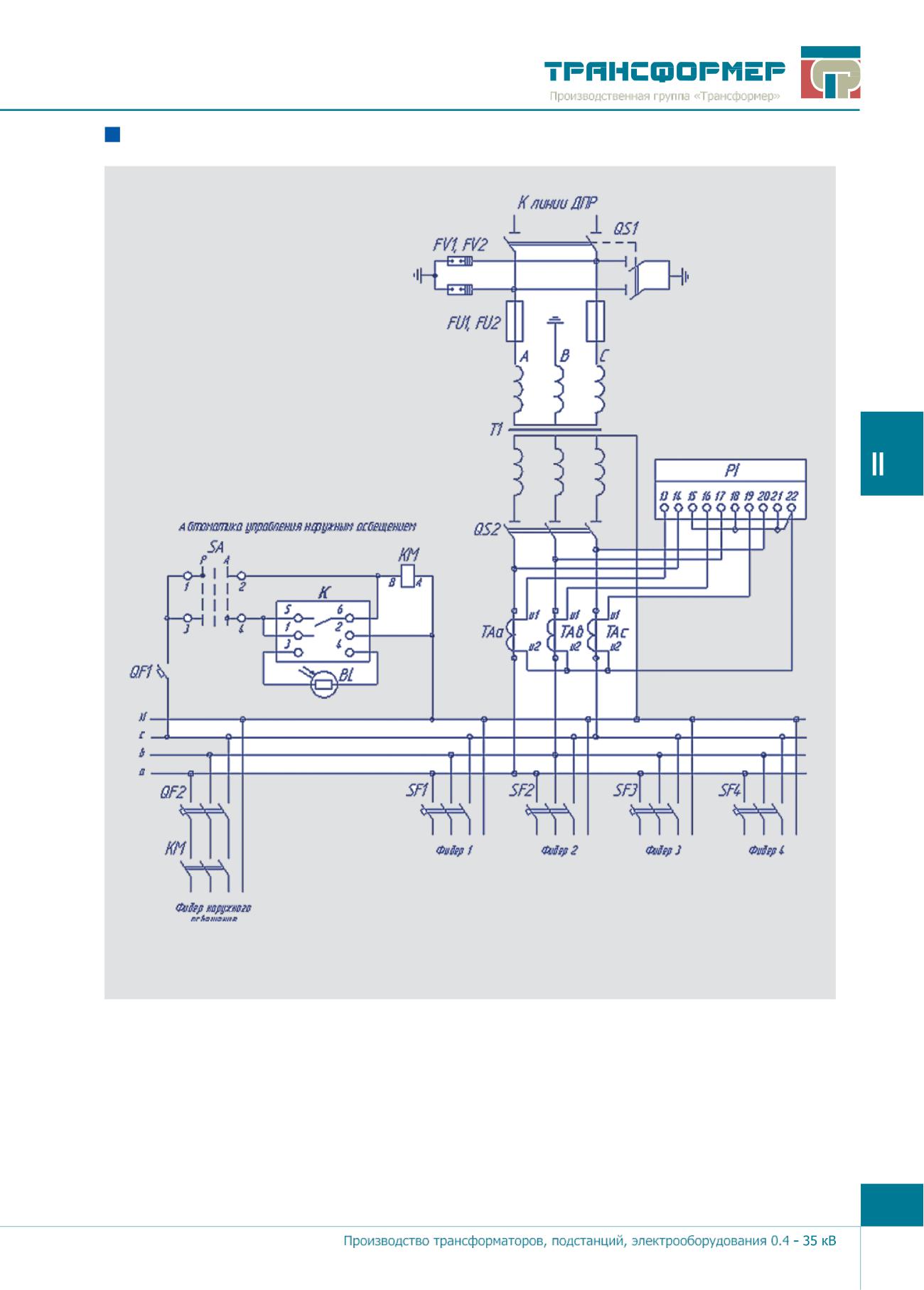

8.1. Трехфазная КТПЖ

25-630 кВА

наружной установки

Комплектные трансформаторные подстанции железнодорожного типа КПТЖ мощностью до 630 кВА служат для при-

ема электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 27,5 кВ, преобразования

ее в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты электроприемников железнодорож-

ных объектов (разъезды, устройства сигнализации, автоблокировки и т.д.).

Подстанции питаемые по системе ДПР (два провода - рельс).

Нормальная работа КТПЖ обеспечивается при температуре окружающего воздуха от -45 ºС до +40 ºС. Высота уста-

новки над уровнем моря - не более 1000 м.

КТПЖ не предназначена для работы в условиях тряски, вибрации, ударов, а также во взрывоопасных местах.

Окружающая среда не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижа-

ющих параметры прочности КТПЖ в недопустимых пределах.

8.1.1. Основные технические характеристики КТПЖ 25-630 кВА

Значение параметра

Наименование параметра

КТПЖ-25

КТПЖ-100

КТПЖ-250

КТПЖ-400

КТПЖ-630

Тип трансформатора

ТМЖ

Мощность силового трансформатора, кВА

100

250

400

630

Схема и группа соединения обмоток

У/У-0

трансформатора

Номинальное напряжение на стороне

27,5

высшего напряжения (ВН), кВ

Наибольшее рабочее напряжение

на стороне ВН, кВ

Номинальное напряжение на стороне

0,4

низшего напряжения (НН), кВ

Номинальная частота, Гц

50 Гц

Стойкость к токам короткого замыкания

на стороне ВН, кА:

- электродинамическая;

- термическая в течение 1 сек.

Масса КТПЖ (без трансформатора), кг

660

667

670

715

www.transformator.ru

8.1.2. Особенности КТПЖ 25-630 кВА наружной установки

- тип силового трансформатора - масляный трансформатор;

- способ выполнения нейтрали на стороне НН - глухозаземленная нейтраль;

- число применяемых силовых трансформаторов - один трансформатор;

- наличие изоляции токоведущих частей - неизолированные шины;

- способ выполнения высоковольтного ввода - воздушный;

- способ выполнения низковольтных выводов - вывод вниз в трубе кабелем;

- климатическое исполнение и категория размещения - У1 по ГОСТ 15150;

- вид оболочек и степень защиты - шкаф РУНН IР23 по ГОСТ 14254;

- вид коммутационного аппарата на вводе НН - автоматический выключатель;

- вид коммутационной аппаратуры на отходящих линиях - с автоматическими выключателями;

- способ установки автоматических выключателей - стационарный выключатель;

- питание по системе ДПР (два провода - рельс), максимальное количество линий - 6.

Гарантийный срок эксплуатации - 5 лет.

Установленный срок службы - 25 лет.

8.1.3. Преимущества КТПЖ «Трансформер»

Подстанции всех конструктивных исполнений имеют ряд преимуществ по сравнению с аналогичными подстанциями

других заводов-производителей:

- установка на отходящих линиях автоматических выключателей вместо рубильников с предохранителями;

- КТПЖ обеспечивают учет активной электрической энергии. По требованию заказчика возможна установка счетчика

реактивной энергии, а также счетчика любой модификации (совмещенного, электронного и т. д.);

- наличие защиты от атмосферных перенапряжений, перегрузок и коротких замыканий всего установленного

оборудования;

- безопасность для окружающей среды;

- конструкция, способствующая быстрому монтажу и пуску на месте эксплуатации, а также быстрому демонтажу при

изменении места установки;

- привлекательный эстетический вид;

- комплектация подстанции трансформаторами (серии ТМЖ) собственного производства.

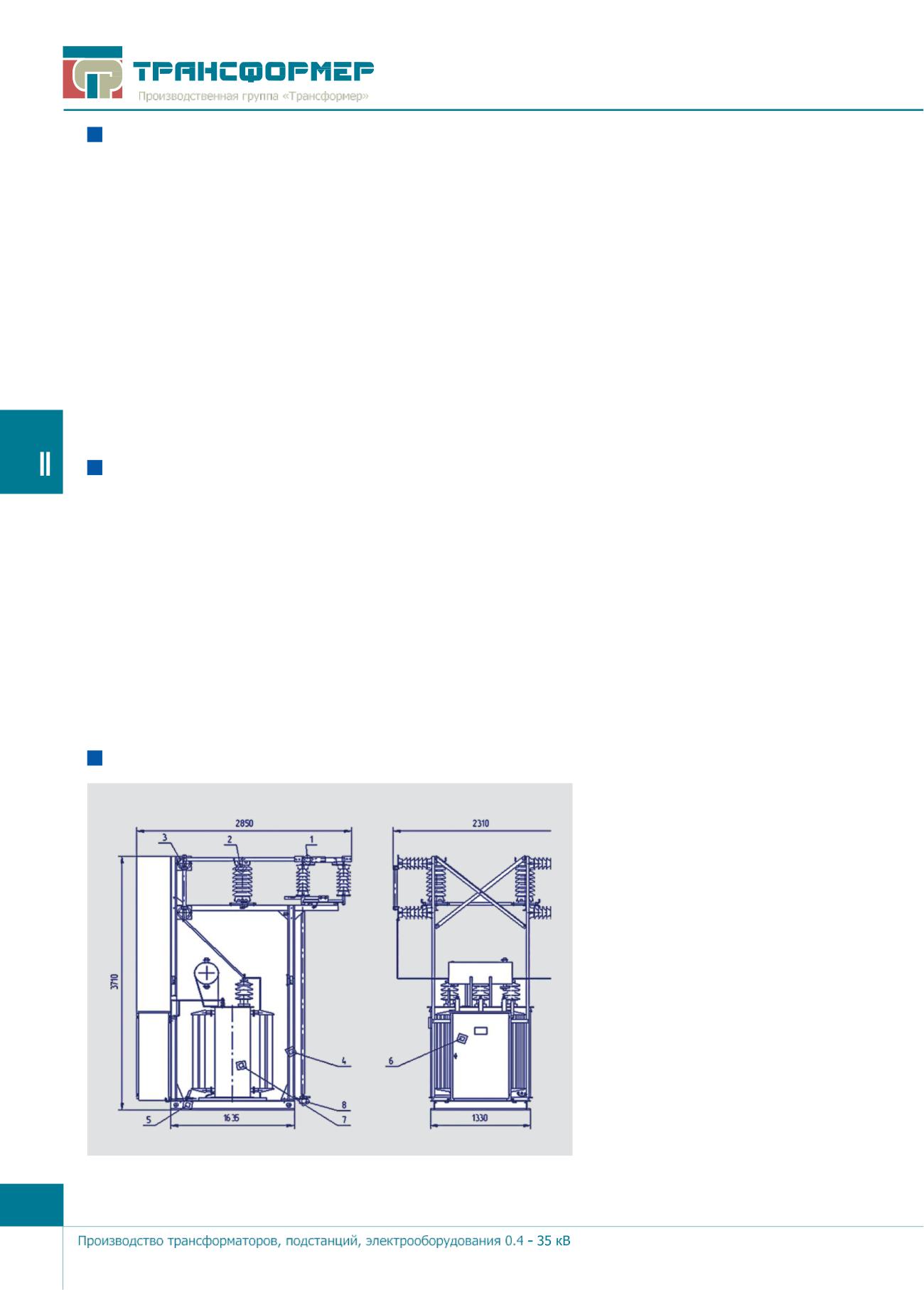

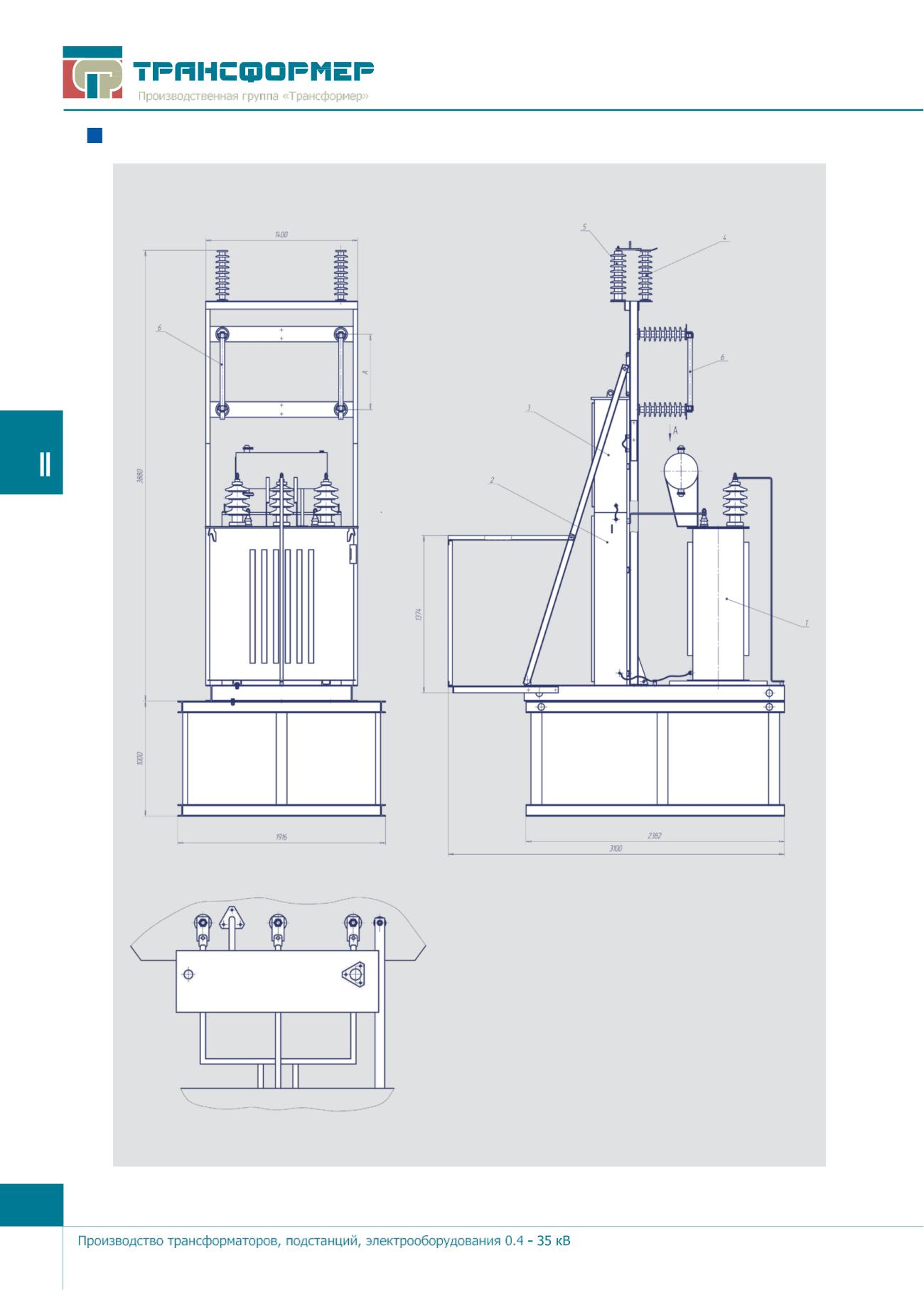

Габаритные, установочные размеры КТПЖ 100-630/27,5/0,4 -У1

1. Разъединитель

двухполюсный РДЗ.1-35/1000

УХЛ1

2. Ограничитель перенапряжений

ОПН-27,5 КС УХЛ1

3. Предохранитель ПКТ-35 УХЛ1

4. Портал УВН

5. Рама под трансформатор

6. Шкаф РУНН

7. Трансформатор

TМЖ -100-630/27,5/0,4 У1

8. Привод ПР-2Б УХЛ1

64 www.transformator.ru

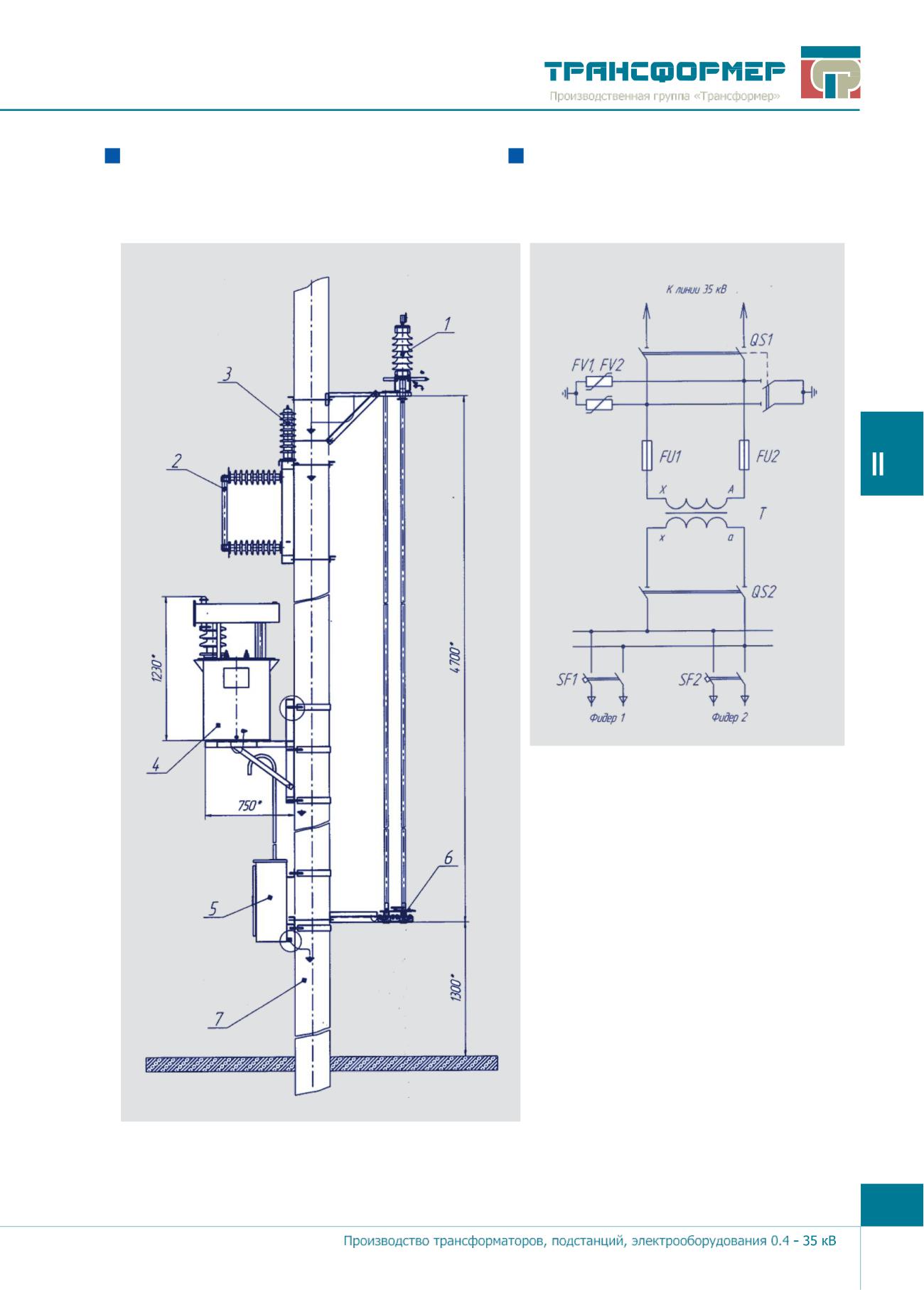

8.2. Однофазные СТП 2,5-10 кВА

наружной установки

маломощных объектов.

Нормальная работа СТП обеспечивается при температуре окружающего воздуха от -45 ºС до +40 ºС. Высота установки

над уровнем моря не более 1000 м.

СТП не предназначена для работы в условиях тряски, вибрации, ударов, а также во взрывоопасных местах.

Окружающая среда не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижа-

ющих параметры СТП в недопустимых пределах.

8.2.1. Основные технические характеристики СТП 2,5-10 кВА

Значение параметра

Наименование параметра

CТП-2,5

СТП-4

СТП-10

Тип трансформатора

ОМ

Мощность силового трансформатора, кВА

2,5

Схема и группа соединения обмоток

I/I-0

трансформатора

Номинальное напряжение на стороне

высшего напряжения (ВН), кВ

Номинальное напряжение на стороне

0,23

низшего напряжения (НН), кВ

Уровень изоляции по ГОСТ 1516.1

нормальная изоляция

с масляным трансформатором

8.2.2. Особенности СТП 2,5-10 кВА наружной установки

- тип силового трансформатора - масляный трансформатор;

- способ выполнения нейтрали на стороне низшего напряжения (НН) - глухозаземленная нейтраль;

- число применяемых силовых трансформаторов - один трансформатор;

- наличие изоляции токоведущих проводников в распределительном устройстве со стороны низшего напряжения

(РУНН) - изолированный провод;

- выполнение высоковольтного ввода - воздушный;

- выполнение выводов (проводами и кабелями) в РУНН - вывод вниз в трубе изолированным проводом;

- климатическое исполнение и место размещения - исполнение У, категория 1 по ГОСТ 15150;

- вид оболочек и степень защиты - шкаф РУНН IР23 по ГОСТ 14254;

- способ установки вводных аппаратов - с рубильниками (ручной привод);

- назначение шкафа РУНН - вводной.

68 www.transformator.ru

8.3. Трехфазные КТПОБ

мощностью 63 кВА

наружной установки

Комплектная трансформаторная подстанция наружной установки предназначена для термообработки бетона и грунта

в условиях строительных площадок. Комплектуется трансформатором типа ТМОБ.

Нормальная работа КПТОБ обеспечивается при температуре окружающего воздуха от -45 ºС до +40 ºС.

Высота установки над уровнем моря - не более 1000 м.

КТПОБ не предназначена для работы в условиях тряски, вибрации, ударов, а также во взрывоопасных местах.

Окружающая среда не должна содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижа-

ющих параметры КТП в недопустимых пределах.

В подстанции КТПОБ имеется:

- блокировка, обеспечивающая безопасность работ;

- контроль напряжения;

- контроль тока.

8.3.1. Основные технические параметры КТПОБ 63 кВА

Наименование параметра

Значение параметра

Тип трансформатора

ТМОБ

Мощность силового трансформатора, кВА

Схема и группа соединения обмоток трансформатора

У/Ун-0, У/Д-11

Номинальное напряжение на стороне высшего напряжения (ВН), кВ

0,38

Номинальное напряжение на стороне низшего напряжения (НН), кВ

0,121

Ток термической стойкости в течение 1 с на стороне ВН, кА

Ток термической стойкости в течение 1 с на стороне НН, кА

Ток электродинамической стойкости на стороне ВН, кА

Ток электродинамической стойкости на стороне НН, кА

8.3.2. Особенности КТПОБ

- на стороне низшего напряжения (НН) - с глухозаземленной нейтралью;

- взаимное расположение изделий - однорядное;

- количество применяемых силовых трансформаторов - один трансформатор;

- с неизолированными шинами в распределительном устройстве со стороны НН;

- высоковольтный ввод в подстанцию - кабельный;

- выполнение выводов в РУНН - вывод вниз;

- наличие защиты от поражения электрическим током людей при прикосновении к токоведу-

щим частям электроприборов;

- степень защиты IP23 в соотвествии с ГОСТ 14254.

70 www.transformator.ru

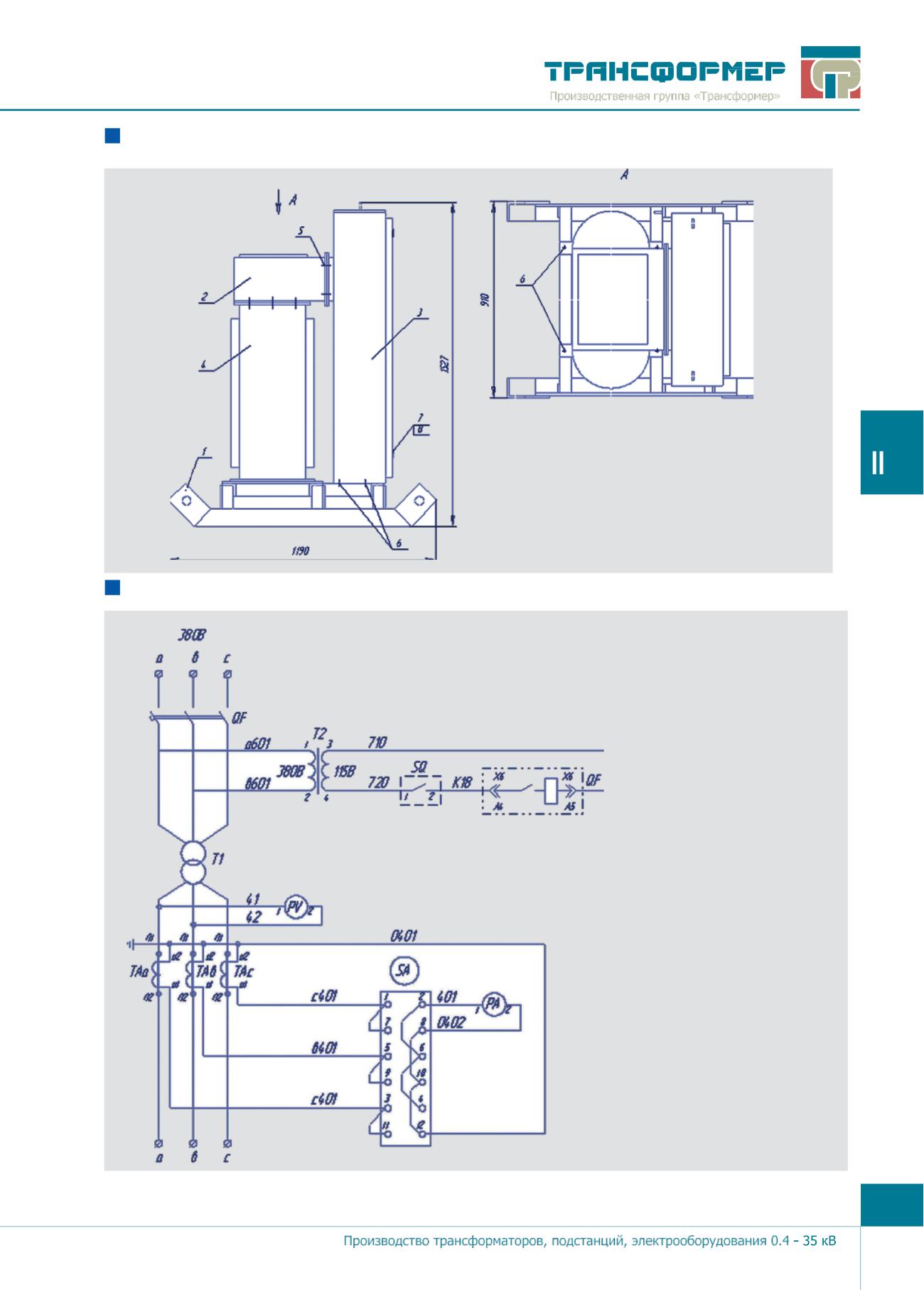

9. Система освещения дорог

производства компании

«Трансформер»

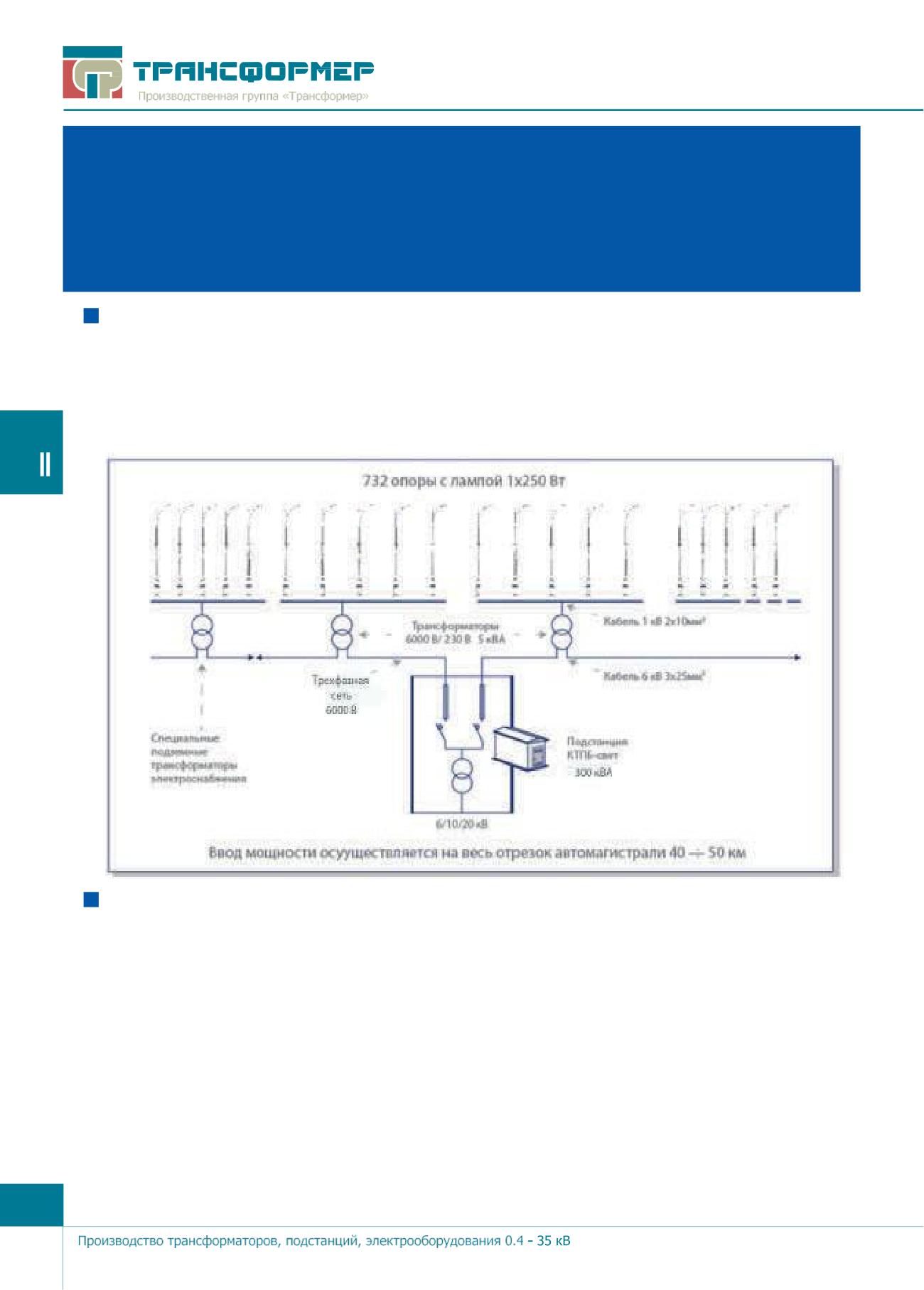

9.1. Назначение

В качестве альтернативного решения традиционной системы электроснабжения Производственная группа «Трансформер»

предлагает систему освещения с распределением электроэнергии на среднем напряжении 6 кВ. В состав системы входит

головная подстанция КТПБ-Свет и герметичные понижающие трансформаторы 6 кВ/230 В вблизи центров нагрузки (груп-

па осветительных опор). Понижающие трансформаторы устанавливаются в бетонных колодцах, достигнутая герметичность

трансформаторов обеспечивает их работоспособность при затоплении водой.

9.2. Основные преимущества

Предлагаемая система освещения дорог позволяет производить отбор мощности от источников питания, расположенных на

расстоянии 20-30 км друг от друга, с распределением по линии 6 кВ мощности 400-1250 кВА. Одновременно устраняются

недостатки традиционной системы: установка трансформаторных подстанций 6-10/0,4 кВ через каждые 2-3 км, строитель-

ство линии 6-20 кВ с отбором мощности для каждой подстанции, отводом земли под нее, вырубкой леса, выполнения ТУ на

каждый пункт подключения и т.д.

Основные преимущества системы освещения «с распределением энергии на напряжении 6 кВ:

- отбор мощности может происходить на расстоянии 20-30 км друг от друга;

- в десятки раз уменьшается количество точек отбора мощности;

- уменьшается на порядок сечения кабелей распределительной линии, минимализируются сечения и длины кабелей на 0,4 кВ;

- снижается стоимость строительства системы электроснабжения и уменьшаются эксплуатационные затраты;

- оплата электроэнергии производится по более выгодному тарифу ВН;

- уменьшается зависимость от местных сетей.

72 www.transformator.ru

9.3. Основные технические параметры

Наименование

Значение

КТПБ-Свет

Мощность разделительного трансформатора

100-800 кВА

Номинальное напряжение на стороне ВН

6-20 кВ

Номинальное напряжение на стороне НН

6 кВ

Ток электродинамической стойкости на стороне ВН

50 кА

Ток термической стойкости на стороне НН

20 кА

Уровень изоляции по ГОСТ 1616.3

нормальный

Модуль с понижающим трансформатором

Тип трансформатора

ТМГО однофазный

Мощность трансформатора

0,4-5 кВА

Номинальное напряжение на стороне ВН

6 кВ

Номинальное напряжение на стороне НН

230 В

Трансформатор освещения трехфазный

Тип трансформатора

ТМГО

Мощность трансформатора

10-50 кВА

Номинальное напряжение на стороне ВН

6 кВ

Номинальное напряжение на стороне НН

400 В

9.4. Состав и размещение оборудования

В состав головной подстанции (6-20)/6 кВ входят:

- Комплектное распределительное устройство в элегазовой изоляции (КРУЭ) 6-20 кВ (ввод электроэнергии, организация

учета, защита трансформатора).

- Разделительный трансформатор (6-20)/6 кВ (понижение напряжения до 6 кВ и ограничение тока короткого замыкания в

сети 5,5 кВ).

- КРУЭ 6 кВ (защита и управление линии ВН).

- Шкаф учета по тарифу ВН (питается от измерительных ТТ и ТН узла ввода).

- Заземляющее устройство.

В состав модуля с понижающим трансформатором входят:

- Понижающий трансформатор на напряжения 6/0,23 кВ или 6/0,4 кВ.

- Унифицированный адаптер-разъединитель с механической блокировкой доступа к клеммам трансформатора и встроенным

устройствам защиты.

- Устройства защиты оборудования и линии:

- высоковольтный предохранитель для защиты оборудования и линии со стороны Вн;

- автоматический выключатель для защиты оборудования и линии со стороны НН.

www.transformator.ru

10. Трансформаторные

подстанции совмещенные

с дизель-генераторными установками

10.1. Назначение

Основное назначение ТП-ДГУ - это комплексное решение вопроса электроснабжения объекта с повышенными требо-

ваниям к надёжности питания, когда существующее питание сети может сопровождаться длительными отключениями,

либо перерыв электроснабжения грозит существенными убытками, угрозе жизни, нарушением комфорта. ТП-ДГУ при-

меняются для следующих объектов:

- больниц, детских садов;

- производственных и складских объектов;

- военных объектов, правительственных учереждений;

- торговых центров, автозаправочных комплексов;

- жилых строений повышенной комфортности, гостиниц.

10.2. Конструктивные особенности

Корпус подстанции выполнен в едином монолитном железо-бетонном модуле по запатентованной немецкой техно-

логии с толщиной стенки 100мм и двойным армированием. Добавки к бетону обеспечивают его полную герметичность.

Блок дизель-генератора и топливный бак полностью изолирован от остального оборудования бетонными пере-

городками толщиной 100мм за исключением отверстий для силового и контрольных кабелей ДГУ.

Оптимизированное размещение дополнительного топливного бака под ДГУ. При этом используются стандартные

экономичные емкости.

Низковольтная сборка с простым и надежным АВР, выполненная в виде навесной панели, универсальная по составу

оборудования отходящих линий.

10.3. Преимущества

Конструкция кабельного ввода обеспечивает надежную защиту от напорных грунтовых вод.

Жалюзи в форме «ёлочки» защищают оборудование от струй воды с внешней стороны.

Антивандальное исполнение дверей и решеток из толстой листовой стали.

Все двери имеют внутренние петли и замки.

Доступ к открытым токоведущим частям дополнительно закрыт сплошными сетчатыми ограждениями.

Дополнительный бак позволяет осуществлять автономное электроснабжение до 3-х суток.

Возможность разработки индивидуального решения под конкретное ТЗ с учетом выбора размера блока длинной от 3,5

до 7,5 м с шагом 300мм, в зависимости от мощности дизель-генератора и трансформатора.

Модульные полы позволяют использовать одну конструкцию под разное оборудование отсеков.

Принципы разработки проекта - простота, качество и надежность.

Возможность воздушного ввода низковольтного кабеля в подстанцию, через отверстия с защитой от дождя.

Съемная крыша подстанции.

Универсальные полы.

Легкий доступ к кабелю. Продуманное подключение с учетом радиуса изгиба для кабелей большого сечения.

Поворотные светильники на дверях обеспечивают нужное направление света.

Замена ламп без отключения трансформатора.

Наличие на воротах внешних сигнальных маяков дающих информацию о статусе работы подстанции.

Простое обучение обслуживающего персонала.

74 www.transformator.ru

11. Малогабаритная

подстанция

«Южанка»

Подстанция типа «Южанка» имеет минимальные размеры, подходящую мощность и предназначена для установки

в условиях плотной городской застройки, курортных зонах и, как следствие, на территориях с минималь-

ной площадью.

При этом, в отличие от металлических подстанций, так часто применяемых в городах и поселках, срок службы которых

не более 15 лет, наше оборудование будет служить, как минимум, 30 лет. Сегодня стоимость металлических КТП уже

приближается к стоимости в один миллион рублей. Однако, ровно через год состояние металлических окрашенных

поверхностей этих КТП требует ремонта лакокрасочных покрытий, а через пять лет 80 % КТП практически полностью

коррозируют и требуют больших затрат на восстановление.

Создавая малогабаритную КТПБ «Южанка», специалисты ПГ «Трансформер» руководствовались тремя основными

требованиями: надежность, простота и отсутствие затрат на эксплуатацию. Это позволило создать абсо-

лютно новый продукт, который решает многочисленные проблемы размещения подстанций в наших городах при ее

минимальной стоимости.

11.1. Конструктивная часть

Элементы конструкции

Здание трансформаторной подстанции типа «Южанка» - это малогабаритная Комплектная трансформаторная подстан-

ция (далее - КТПБ), состоящая из одного бетонного модуля с общими размерами 2300 мм х 3500 мм, высотой 2900 мм

и высотой кабельного полуэтажа 900 мм. Модуль имеет наземную и подземную часть в виде объёмной железобетонной

конструкции.

Кабельный полуэтаж устанавливается на фундамент из монолитной железобетонной плиты. Кабельный полуэтаж

предназначен для ввода кабельных линий и прокладки соединительных кабельных перемычек.

Наземная часть модуля устанавливается на кабельный полуэтаж. Наземная часть предназначена для размещения

электрооборудования (силовой трансформатор, РУ-10 кВ, РУ-0,4 кВ).

КТПБ разделена на три части, на трансформаторную камеру, РУ-10кВ и РУ-0,4кВ. Согласно ПУЭ п.4.2.83: «Закрытые

РУ разных классов напряжений, как правило, следует размещать в отдельных помещениях. Это требование не распро-

страняется на КТП 35 кВ и ниже, а также на КРУЭ. Допускается размещение РУ до 1 кВ в одном помещении с РУ выше

1 кВ при условии, что части РУ или ПС до 1кВ и выше будут эксплуатироваться одной организацией».

Ввод и вывод силовых КЛ осуществляется через кабельный полуэтаж, имеющий в стенках прямоугольные утончён-

ные отливы по всему периметру, через которые после их вскрытия осуществляется прокладка труб с последующей

заделкой пустот. В полу КТПБ имеется люк со съёмной металлической крышкой, обеспечивающей возможность доступа

в кабельный полуэтаж. В комплект КТПБ входит маслосборник под силовой трансформатор. Двери, ворота и жалюзий-

ные решётки КТПБ изготавливаются из оцинкованного металла. Отделка металлических изделий производится порош-

ковой покраской. Покраска оборудования выполнена в светло-сером тоне. Внутренняя отделка бетонных поверхностей

КТПБ производится путём нанесения белой водоэмульсионной краски. Полы покрываются специальной не горючей

краской, исключающей образование цементной пыли. Наружная отделка бетонных поверхностей выполняется в соот-

ветствии с требованиями Заказчика. Гидроизоляция крыши КПТБ и кабельный полуэтаж производится на заводе путём

нанесения на них краски, а также покрытие кровли изопластом.

76 www.transformator.ru

Заводской монтаж оборудования

В заводский условиях в объёмный железобетонный блок устанавливается КРУЭ-10 кВ, РУ-0,4 кВ и шкафы собственных

нужд. Так же есть возможность установки УКМ-038-250. В том случае, когда проектом предусматривается учёт по-

требляемой электроэнергии, в РУ-0,4 кВ дополнительно монтируется измерительные трансформаторы тока на каждую

фазу российского производства, а также для фидерного учёта электроэнергии счётчиками типа «Меркурий».

На заводе так же монтируются:

• Внутренний контур заземления с двумя выводами для присоединения каждого кабельного полуэтажа к наружному

контуру;

• Высоковольтные кабельные перемычки для соединения КРУЭ ВН с силовым трансформатором;

• Гибкая шинка 0,4 кВ от силового трансформатора до вводного выключателя нагрузки РУ-0,4 кВ;

• Цепи освещения и вторичной коммутации.

Перемычки ВН между секциями КРУЭ-10 кВ, находящимися между КРУ-10 кВ и силовым трансформатором выполня-

ются одножильными кабелями с изоляцией из сшитого полиэтилена. Крепление кабеля осуществляется в клицах по

внутренним поверхностям кабельного полуэтажа с последующим выводом соответственно в ячейки КРУЭ и трансфор-

маторную камеру и далее до места расположения выводов силового трансформатора.

Гибкая шина 0,4 кВ между трансформатором ТМГ и ШНН выполняется одножильным проводом марки ВВГнг-1х300 мм²

с креплением его в клицах по потолку трансформаторной камеры и помещения РУ. При установке силового трансфор-

матора в рабочее положение наконечники проводов и кабелей располагаются точно у места их крепления к соответ-

ствующим выводам трансформатора.

Всё монтируемое в заводских условиях электрооборудование проходит наладку и испытание в электрической лабора-

тории завода в объёме соответствующих требований.

Устройство заземления

Внутренний контур заземления КТПБ смонтирован на заводе согласно документации.

В комплект поставки подстанции входят необходимые элементы и материалы для устройства внешнего контура зазем-

ления и связи с внутренним контуром заземления на месте монтажа КТПБ.

11.2. Электрическая часть КТПБ

Состав электрооборудования

Малогабаритная КТПБ комплектуется следующим

• Устройством автоматического включения резерва;

оборудованием:

• Распределительным устройством НН;

• Комплектным распределительным устройством

• Шкафами или ящиками собственных нужд;

ВН;

• Шкафами компенсации реактивной мощности.

• Двух-обмоточным силовым трансформатором;

Комплектные распределительные устройства ВН

В качестве комплектного распределительного устройства выше 1000В в КТПБ применяется КРУЭ типа RM6 (IDI) произ-

водства ПГ «Трансформер». Конструктивно КРУЭ типа RM6 выполнено в виде моноблока в одном общем герметичном

сварном корпусе из нержавеющей стали, который заполнен элегазом (SF6) с избыточным давлением 20кПА. Внутри

корпуса размещены сборные шины, выключатели нагрузки линейных присоединений и выключатели присоединений

трансформатора.

Выключатель нагрузки линейного присоединения рассчитан на номинальный ток Iном=630А. Гашение электрической

дуги осуществляется на основе принципа автодутья в элегазе.

Элегазовый выключатель в цепи силового трансформатора или линейного присоединения рассчитан на номинальный

ток Iном = 200А для ячейки типа D и Iном = 630А для ячейки типа B. Гашение электрической дуги осуществляется

методом вращающейся дуги и автокомпрессии в элегазе, что позволяет отключать как номинальные токи, так и токи

короткого замыкания. В ячейке типа D встраивается встроенное электронное устройства релейной защиты силового

трансформатора типа VIP-30 или VIP-300.

www.transformator.ru

Силовой трансформатор

В КТПБ обычно применяются силовые трансформаторы типа ТМГ (трёхфазный, с естественной циркуляцией масла,

герметичный) мощностью до 400 кВА производства ПГ «Трансформер». В случае необходимости установки ТМГ-630

кВА габариты блока составят 2300мм х 4000мм. Гарантия качества на трансформатор 7 лет. При необходимости воз-

можна установка трансформатора серии ТСЛ производства ПГ «Трансформер» до 400 кВА не нарушая при этом п.

4.2.217 ПУЭ.

При этом в комплектацию ТСЛ дополнительно входят амортизаторы, вентиляторы, а также ШЗТиУВ, которые устанав-

ливаются в распределительное устройство для контроля показателя температуры, а также для управления вентиляци-

ей. Гарантия качества на трансформаторы ТСЛ 5 лет.

Трансформаторы типа ТМГ изготавливаются в герметичном исполнении (их внутренний объём не имеет сообщения с

окружающей средой), поэтому производить отбор проб масла не требуется.

Распределительное устройство НН

В КТПБ в качестве РУ НН используется ШНН-ХВ-8-1000. При изготовлении шкафов используются выключатели на-

грузки фирмы Technoelectric (Италия), выключатели нагрузки-предохранители типа «Шлюз» (ГК «Трансформер»). Вы-

ключатели нагрузки-предохранители комплектуются плавкими вставками серии ППН ОАО «Кореневский завод низко-

вольтной аппаратуры». Сборка шкафов производится на заводе ООО «Трансформер». С левого боку ШНН монтируется

шкаф со счётчиками типа «Меркурий» или любой другой определенный ТЗ Заказчика.

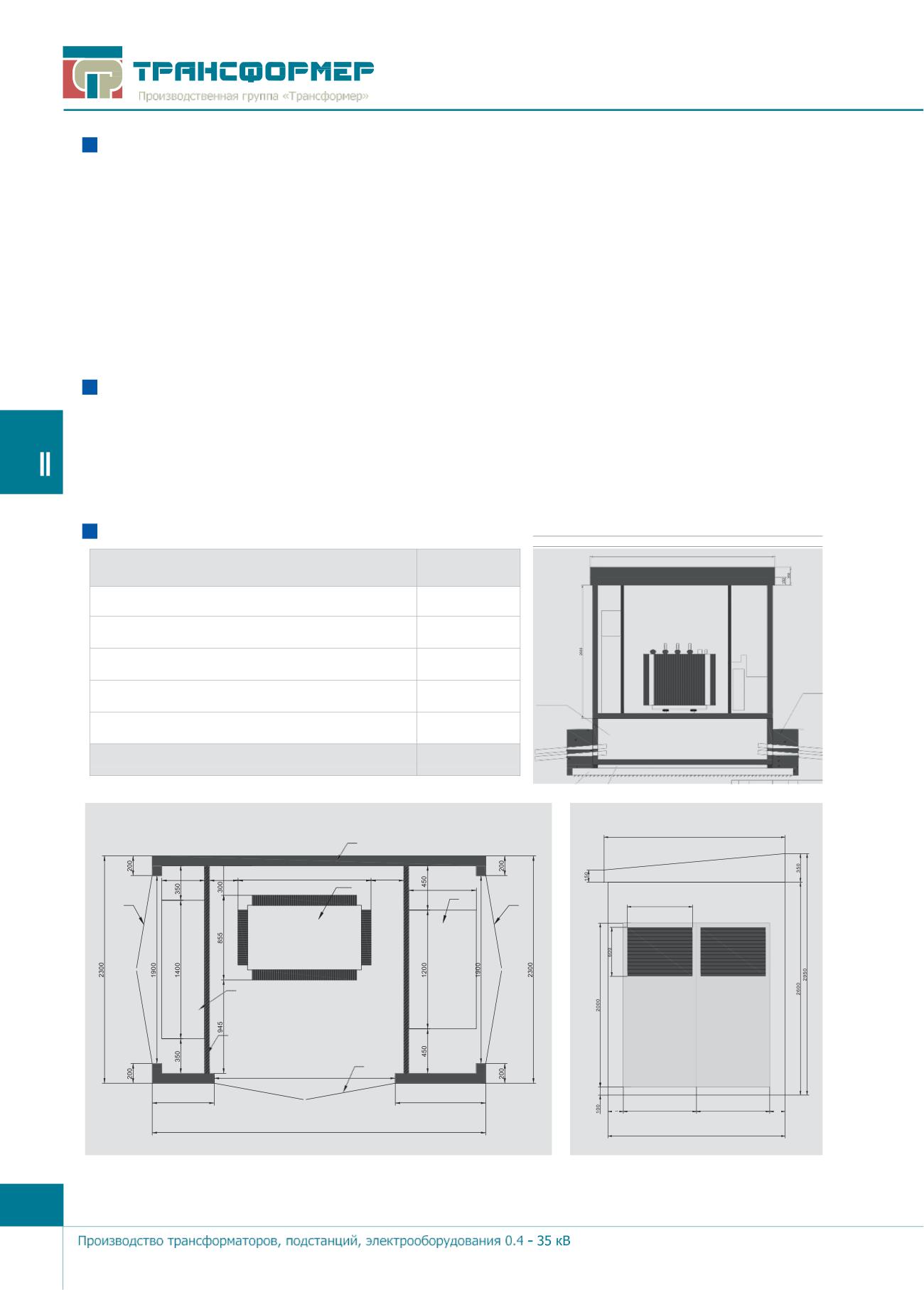

Ориентировочная масса КТПБ

3600

Наименование

Масса, кг

Кабина КТПБ

12 000

Кабельный полуэтаж

4 200

ТМГ-400 кВА

1 400

Обратная

засыпка

RM6 (IDI)

350

Кабельный

полуэтаж

ШНН-ХВ-8-1000

300

Итого:

18 250

2350

450

300

1395

345

850

1900

650

950

200

950

200

3500

2300

78 www.transformator.ru

13. Порядок заказа комплектных трансформаторных

подстанций «Трансформер»

Для размещения заказа на изготовление комплектных трансформаторных подстанций рекомендуется

следующий порядок действий.

Определить:

- тип подстанции;

- уточнить ее технические характеристики,

- подготовить файл с однолинейной электрической схемой, согласованной с местной сетевой компанией и Энергонад-

зором.

Заполнить «Опросный лист» на подстанцию или подготовить документ с описанием требуемых характеристик. Блан-

ки опросных листов приведены в данном каталоге, а также на сайте группы «Трансформер» transformator.ru

Отправить «Опросный лист» с однолинейной схемой в Торговый дом «Трансформер». Заявку на трансформаторные

подстанции можно также отправить через сайт transformator.ru в разделе «Оформить заказ» или через форму обратной

связи.

Представитель Торгового дома «Трансформер в течение 1-3 дней свяжется с вами с целью уточнить информацию и под-

готовить необходимые документы для оформления заказа.

Внимание: Принципиальную электрическую схему и схему с компоновкой оборудования необходимо согласовать с

местной электросетевой компанией и Энергонадзором.

14. Производители комплектных трансформаторных

подстанций «Трансформер»

Подольск

Рязань

Краснодар

ООО «Трансформер»

ООО «Рязанский завод кабельной

ООО «Трансформер-Юг»

142100, Московская обл., г. Подольск,

арматуры»

353232, Краснодарский край,

ул. Б. Серпуховская, д. 43,

390011, г. Рязань,

Северский район, пгт. Ильский,

корп. 101, пристр. 840, помещ. 1

Куйбышевское шоссе, д. 45А

ул. Свердлова, 202

Телефон: (495) 545-45-11, 580-27-27

Телефон/факс: (4912) 21-11-97,

Телефон: (495) 545-45-11

Факс: (495) 580-27-23

21-11-84, 21-17-08

E-mail: krasnodar@transformator.ru

E-mail: komerc@transformator.ru

E-mail: office@rzka.ru

www.transformator.ru

www.electroservis.ru

www.transformator.ru

Челябинск

Биробиджан

ООО «Трансформер-Урал»

ЗАО «ЭТК «БирЗСТ»

454091, г. Челябинск, пр. Ленина, д. 3

679016, ЕАО, г. Биробиджан,

Телефон: (351) 778-43-39

ул. Трансформаторная, д. 1

Телефон/факс: (351) 778-43-04

Телефон: (42622) 2-37-22, 2-36-14

E-mail: transformer-ural@mail.ru

E-mail: zao@birzst.ru

www.trf-ural.ru

www.birzst.ru

Адреса и телефоны уточняйте на сайте www.transformator.ru

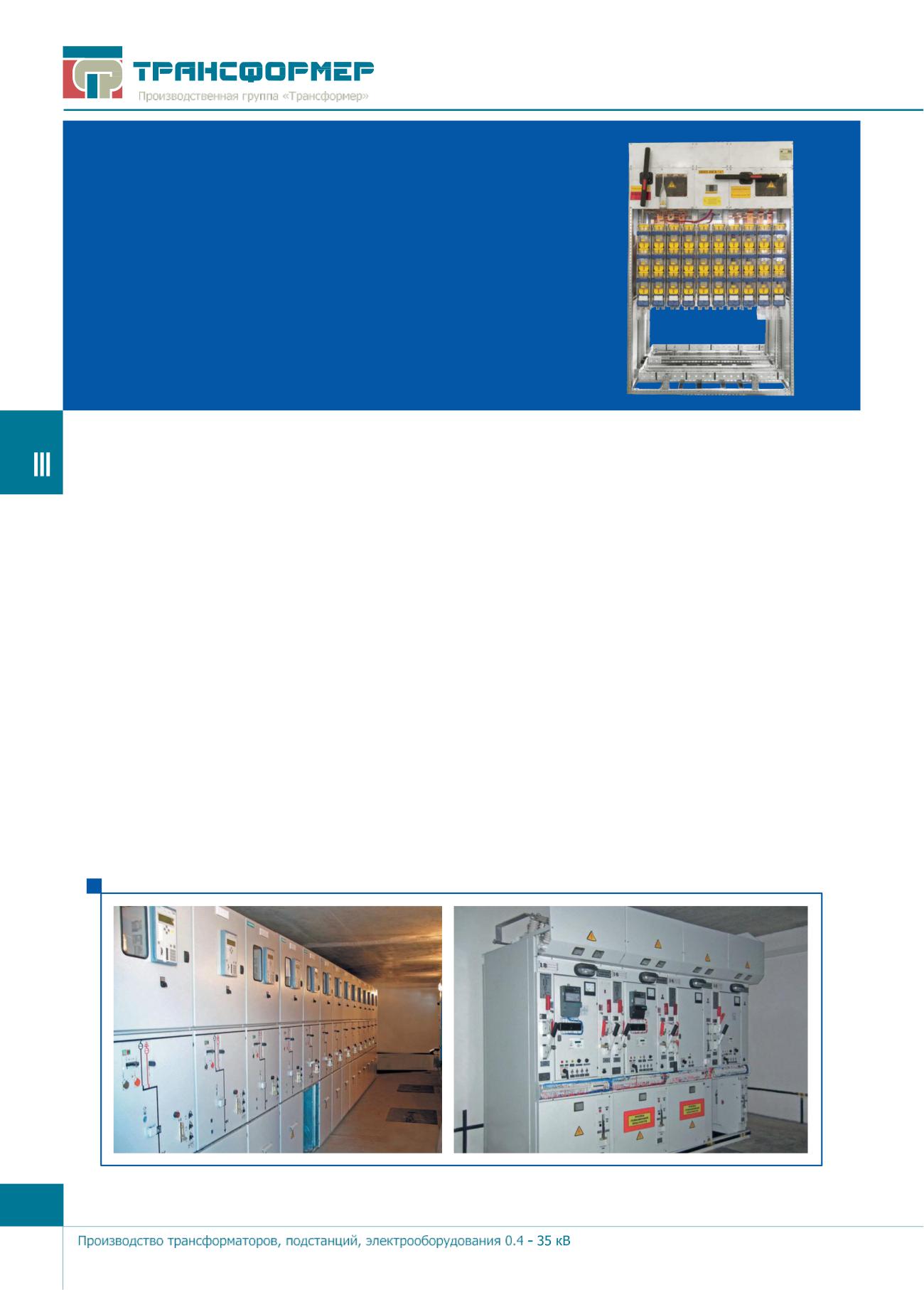

Электротехническое

оборудование блочных

распределительных

подстанций

В условиях возрастающего дефицита площадей для возведения инженерных сооружений в крупных городах, а также в

связи с ужесточением требований к надежности и безопасности работы электротехнического оборудования, компания

«Трансформер» рекомендует применять в РПБ и РТПБ комплектные распределительные устройства с элегазовой изо-

ляцией (КРУЭ) «Столица».

Сборка и адаптация КРУЭ, программирование и наладка защит и схем управления, монтаж оборудования на объекте с

последующим гарантийным и после гарантийным обслуживанием осуществляются специалистами предприятия.

Для внедрения КРУЭ «Столица» в российские электросети сотрудниками завода была проделана конструктивная до-

работка ячеек с целью адаптации к требованиям национальных стандартов и правил установки и эксплуатации (ПУЭ),

в частности:

- разработаны вторичные схемы с учетом требований специалистов Службы защиты и автоматики электросетевой

компании г. Москвы;

- доработан узел подключения кабельных линий для удобства проведения испытаний и профилактических работ,

регламентированных российскими нормами;

- налажен выпуск специальных кабельных адаптеров, а также разработана конструкция измерительных адаптеров;

- выпущена техническая документация на русском языке;

- разработана инструкции по монтажу, обслуживанию и эксплуатации оборудования;

- налажена система обучения персонала.

82 www.transformator.ru

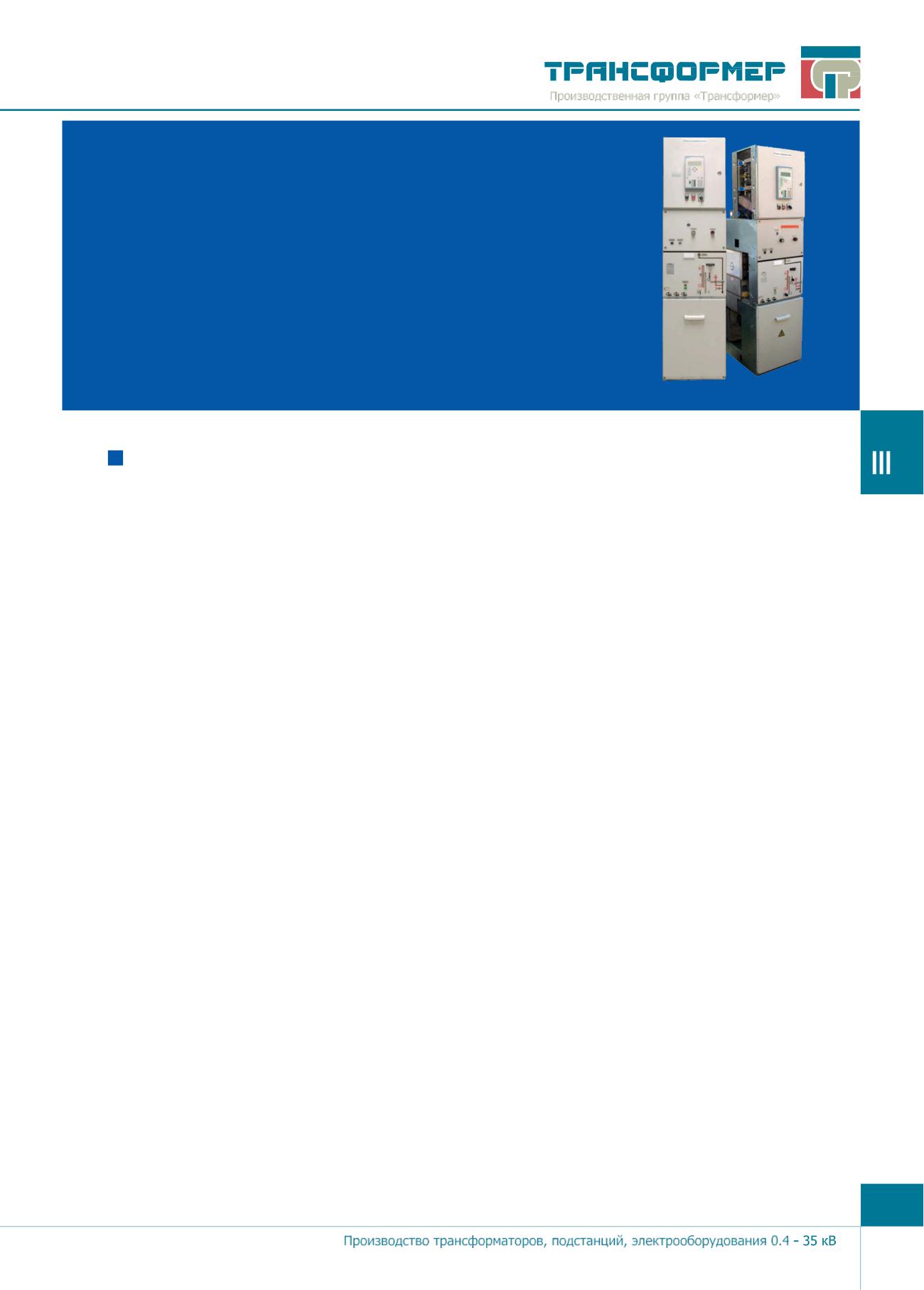

1. КРУЭ СЕРИИ «СТОЛИЦА»

КРУЭ серии «Столица» используются в качестве вводных

с секционных и фидерных ячеек 10, 20, 35 кВ, мощностью

до 40 МВт.

1.1. Назначение

В условиях возрастающего дефицита площадей для возведения инженерных сооружений в крупных городах, а также

в связи с ужесточением требований к надежности и безопасности работы электротехнического оборудования, ком-

пания «Трансформер» применяет в РПБ и РТПБ 6-35 кВ комплектные распределительные устройства с элегазовой

изоляцией (КРУЭ) серии «Столица».

Сборка КРУЭ, программирование и наладка защит и схем управления, монтаж оборудования на объекте с последую-

щим гарантийным и после гарантийным обслуживанием осуществляются специалистами предприятия.

Для внедрения КРУЭ серии «Столица» в российских электросетях была проведена следующая работа:

- вторичные цепи разработаны с учётом требований специалистов Службы защиты и автоматики электросетевой

компании г. Москвы;

- узел подключения кабельных линий обеспечивает удобство проведения испытаний и профилактических работ, ре-

гламентированных российскими нормами;

- налажен серийный выпуск специальных кабельных адаптеров, а также разработана конструкция измерительных

адаптеров;

- выпущена техническая документация;

- разработаны инструкции по монтажу, обслуживанию и эксплуатации оборудования;

- налажена система обучения персонала.

Наряду с применением КРУЭ серии «Столица» РПБ и РТПБ «Трансформер» могут быть реализованы на базе другого

оборудования - как импортного, так и отечественного.

В зависимости от назначения различают пять основных видов ячеек:

- ячейка отходящей линии;

- ячейка трансформаторная;

- вводная ячейка;

- ячейка секционного выключателя;

- ячейка секционного разъединителя (без силового выключателя);

- ячейка трансформатора напряжения.

Кроме того, поставляется целый ряд дополнительных ячеек, расширяющих возможности применения КРУЭ: кабель-

ные ячейки, ячейки заземлителя сборных шин, ячейки соединения в кольцевую схему электроснабжения, ячейки

секционирования сборных шин, а также широкий набор измерительных ячеек, отличающихся как комплектацией, так

и схемами подключения измерительных трансформаторов.

Базовая конфигурация ячейки «Столица» - комбинация силового выключателя с трехпозиционным выключателем

нагрузки. Установка дополнительного набора измерительных трансформаторов и микропроцессорных устройств за-

щиты позволяет реализовать все основные виды модульных ячеек. В ячейке секционного разъединителя силовой

выключатель отсутствует.

www.transformator.ru

Ячейка силового выключателя используется в качестве ячейки ввода, ячейки отходящей линии, ячейки трансфор-

маторной и ячейки секционного выключателя. Гибкий выбор способа установки измерительных трансформаторов

ТН/ТТ на шинах или на кабелях.

Использование данных универсальных ячеек позволяет:

- сократить сроки поставки оборудования;

- минимизировать складской резерв оборудования;

- гибко изменять электрические схемы в процессе проектирования;

- обеспечить оперативность подключения новых абонентов при последующей реконструкции подстанции.

1.2. Преимущества

КРУЭ серии «Столица» обладают целым рядом преимуществ:

- максимальная безопасность вследствие отсутствия открытых токоведущих частей;

- исключение ошибочных коммутаций за счет применения трехпозиционных переключателей и механической системы

блокировок;

- полное исключение возникновения межфазного короткого замыкания на сборных шинах, конструктивно располо-

женных в твердой изоляции;

- повышенный срок службы цельносварного резервуара;

- возможность установки трансформатора напряжения непосредственно на сборных шинах вводных или секционных

ячеек, что позволяет оптимизировать число используемых ячеек и уменьшить стоимость оборудования

- удобство доступа к релейному отсеку без использования вспомогательных тумб;

- удобство подключения и испытания кабеля;

- возможность подключения силового кабеля до 500 мм2 (включительно);

- возможность подсоединения двух кабелей в одной ячейке;

- отсутствие зависимости от климатических факторов в пределах эксплуатационной температуры (от -5° до +55° С);

- отсутствие технического обслуживания в течение всего срока службы - не менее 30 лет.

84 www.transformator.ru

2. КРУЭ СЕРИИ «СТОЛИЦА-01»

КРУЭ «Столица 01» с модульным построением используется в качестве

вводных, секционных и фидерных ячеек в распределительных подстанци-

ях 10, 20, 35 кВ мощностью до 40 МВт.

2.1. Конструктивные особенности

КРУЭ «Столица-01» имеет минимальные размеры (500x775x2000 мм.) по сравнению с аналогичным оборудованием

других производителей.

Корпус распределительного устройства выполнен из металла с гальваническим покрытием. Элементы, находящие-

ся под высоким напряжением, имеют степень защиты IP65, отсеки сборных шин и кабельного присоединения - IP20.

Силовой вакуумный выключатель и трехпозиционный разделительный выключатель нагрузки раз-

мещаются в цельно-сварном резервуаре из нержавеющей стали без использования каких-либо уплотнителей. Ре-

зервуар заполнен элегазом на весь срок службы до избыточного давления 5 МПа (при 20°С). Уровень давления в

резервуаре контролируется с помощью специального датчика.

Трехпозиционный переключатель выполняет функции универсального выключателя, то есть является выключате-

лем нагрузки, разъединителем (с возможностью включения на номинальный ток короткого замыкания) и заземля-

ющим выключателем.

Приводы силового выключателя и трехпозиционного переключателя смонтированы снаружи герметичного ре-

зервуара и легко доступны для внешнего осмотра. Приводы не требуют технического обслуживания в течение всего

срока эксплуатации.

Сборные шины могут находиться как внутри так и вне резервуара с элегазом. В первом случае они защищены

изоляционной оболочкой из синтетического каучука.

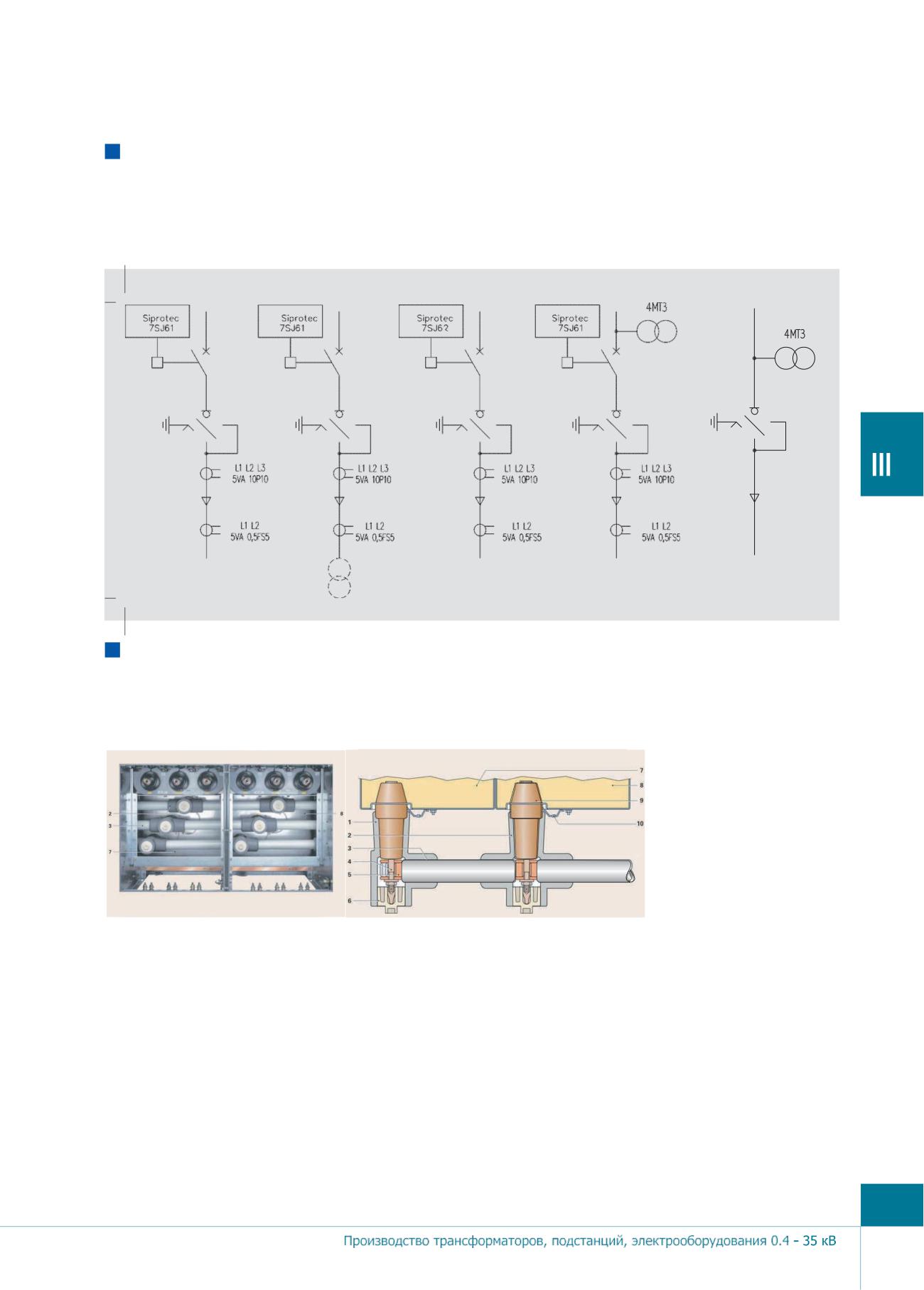

Кабельные адаптеры располагаются во фронтальной плоскости на передней панели. Доступ в отсек кабельного

присоединения осуществляется спереди. Крышка кабельного отсека снимается только в случае, если кабельное

присоединение заземлено.

Отсек низкого напряжения смонтирован над передней панелью управления.

Ячейка оснащена многофункциональным устройством РЗА серии SIPROTEC, обеспечивающим гибкий выбор

требуемых функций с оптимальной по затратам аппаратной конфигурацией. Самодиагностирующие микропроцес-

сорные устройства контроля, управления и защиты IV поколения включают в себя все виды защит и системную

автоматику (автоматическое включение резерва, автоматическое повторное включение, резервирование отказа вы-

ключателя, разгрузку и др.), а также осуществляют измерение основных электрических величин, телеуправления и

телесигнализации, ведут контроль электропотребления и диспетчеризацию электрохозяйства.

Объединение соседних ячеек выполняется соединением сборных шин посредством зажимных вкладышей. Расши-

рение или замена ячеек выполняется непосредственно в подстанции при минимальных сроках монтажных работ.

www.transformator.ru

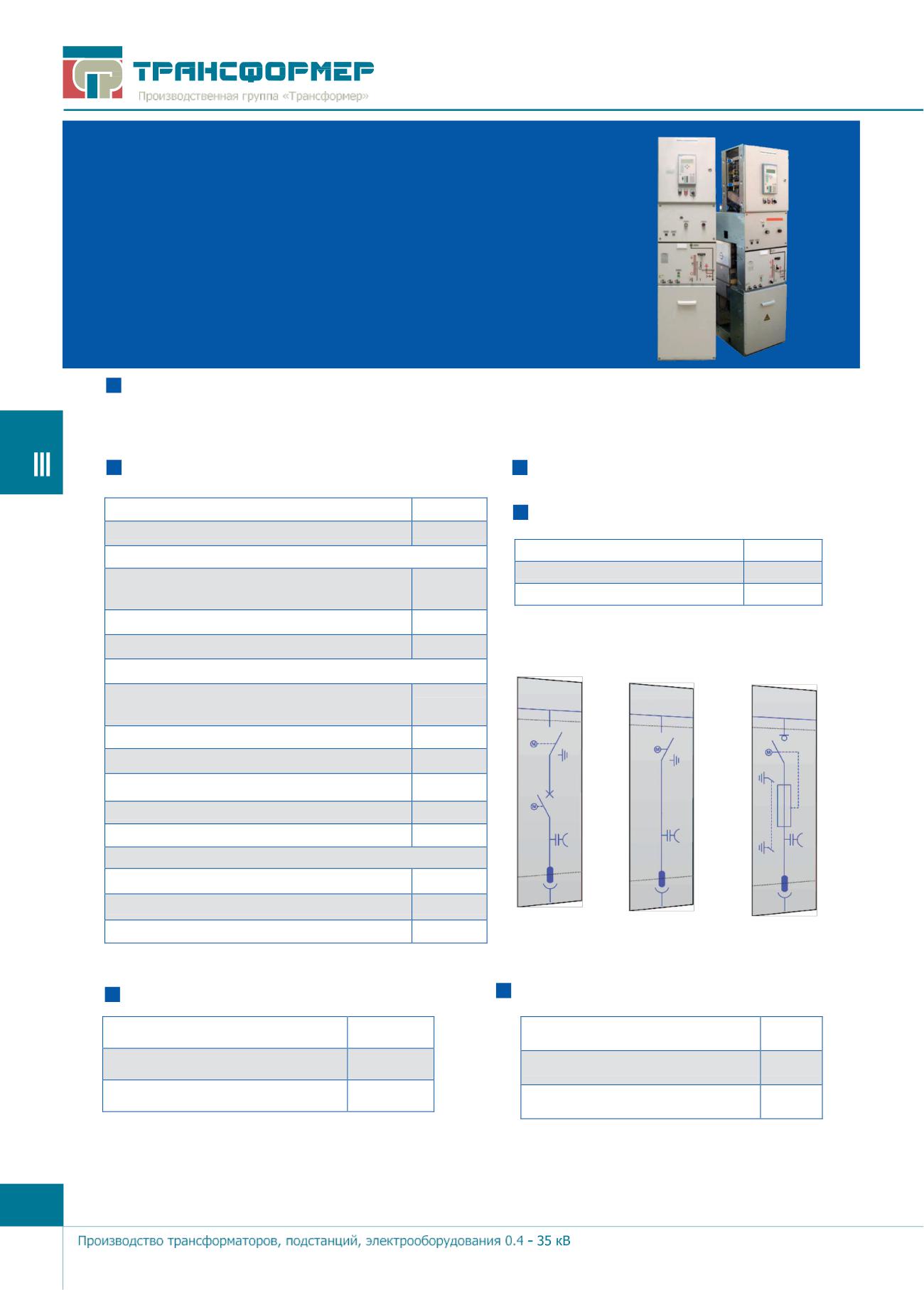

3. КРУЭ СЕРИИ «СТОЛИЦА-02»

«Столица-02» представляет собой серию модульных ячеек с элегозовой

изоляцией SF6 (типа КРУЭ - комплексное распределительное устройство с

элегазовой изоляцией) для первичных распределительных сетей среднего

напряжении напряжения (до 36 кВ).

3.1. Преимущества

Главным преимуществом КРУЭ «Столица-02» являются минимальные размеры 600(800)x1365(1545)x2425 по сравне-

нию с аналогичным оборудованием других производителей.

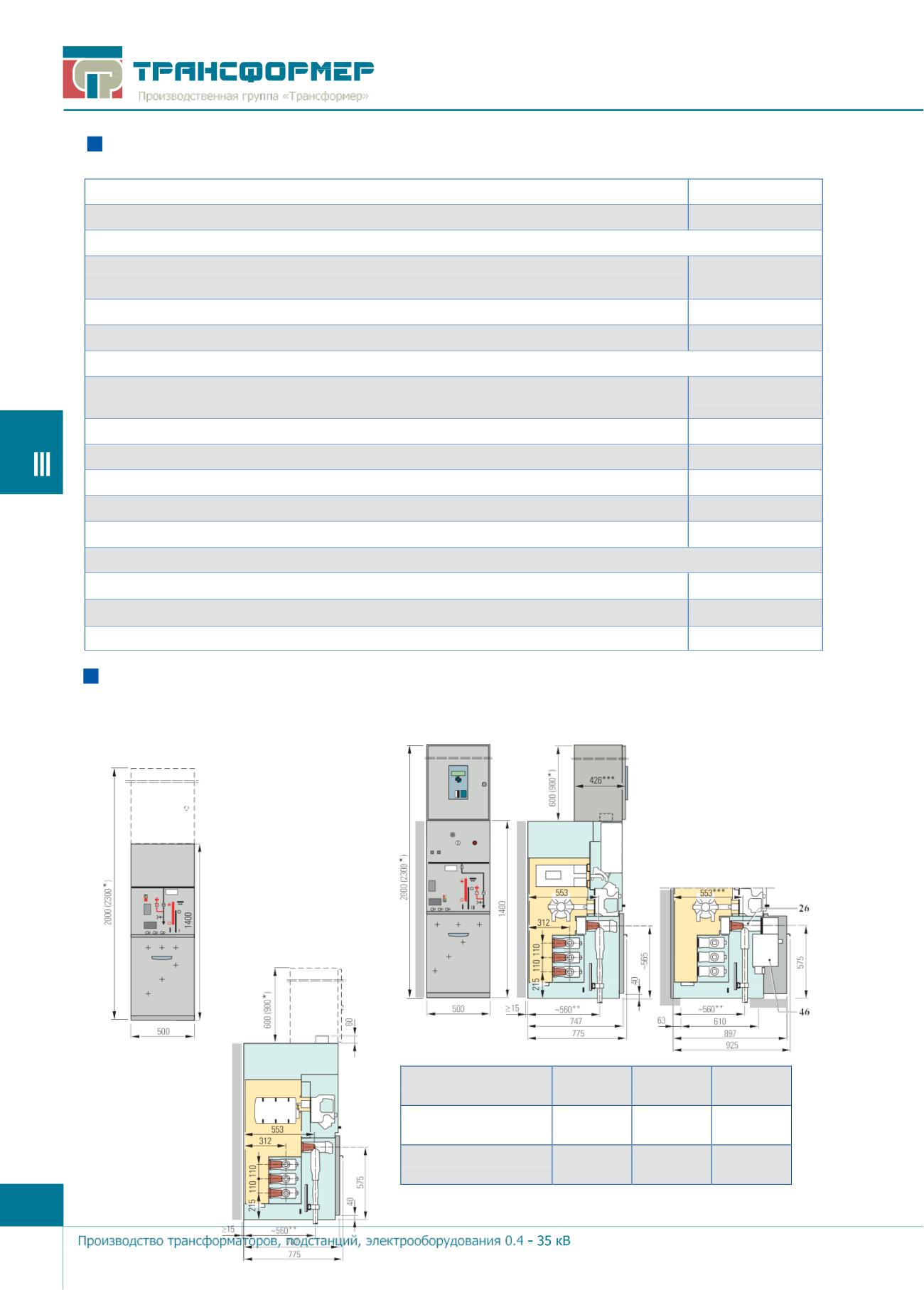

3.2. Технические характеристики

3.3. Основные типы ячеек

Наибольшее рабочее напряжение, кВ

Ячейка с вакуумным выключателем

Номинальное рабочее напряжение, кВ

(CPG.0-V) (Рис. 1)

Наибольшее рабочее напряжение, кВ

Испытательное напряжение частотой 50 Гц, 1 мин., кВ

Ток сборных шин, А

1250

Фаза-фаза, фаза-земля

Номинальный рабочий ток, А

630/1250

между контактами силового выключателя

Используется в качестве вводной ячейки, ячейки

Между контактами разъединителя

отходящей линии и ячейки секционного выклю-

Номинальная частота, Гц

чения.

Испытатьльное напряжение грозового импульса, кВ

Фаза-фаза, фаза-земля

170

между контактами силового выключателя

Между контактами разъединителя

195

Номинальный ток сборных шин, А

1250

Номинальный кратковременный ток, 1 сек., кА (3 сек)

Номинальный ток включения при КЗ, кА

Номинальный ток отключения при КЗ, кА

Электрический ресурс вакуумного выключателя

При номинальном токе, число циклов

10000

При токах КЗ, число комутаций

Напряжение оперативного питания, В

˜200/=220

Рис. 1

Рис. 2

Рис. 3

Ячейка с предохранителем

Ячейка разъединителя (CPG.0-S) (Рис. 2)

(CPG.0-F) (Рис. 3)

Наибольшее рабочее напряжение, кВ

Ток сборных шин, А

1250

Ток сборных шин, А

1250

Номинальный рабочий ток, А

1250

Номинальный рабочий ток, А

200

Используется в качестве ячейки секционного разъ-

Используется в качестве трансформаторной

единения.

ячейки.

88 www.transformator.ru

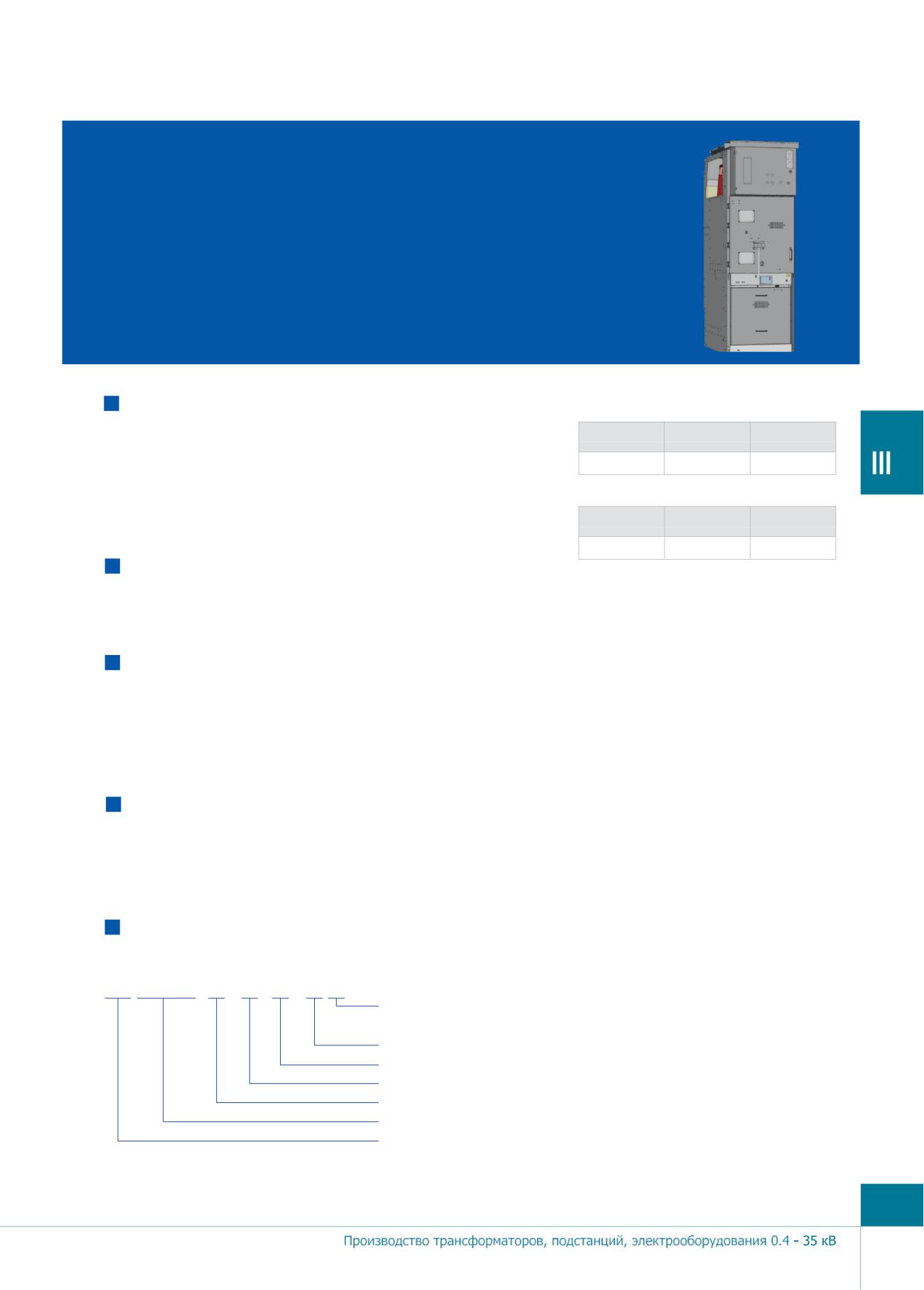

4. КАМЕРА СБОРНАЯ ОДНОСТОРОННЕГО

ОБСЛУЖИВАНИЯ КСО «СТОЛИЦА-03»

Камеры сборные одностороннего обслуживания серии КСО-298MSi предна-

значены для комплектования распределительных устройств напряжением

6-10 кВ переменного трехфазного тока частотой 50 Гц в системах с изоли-

рованной нейтралью.

ГАБАРИТНЫЕ РАЗМЕРЫ

4.1. Назначение, область применения

С ВЫКАТНЫМ ЭЛЕМЕНТОМ

Ячейки серии КСО «Столица-03» предназначены для приема и распре-

Ширина, мм.

Глубина, мм.

Высота, мм.

деления электрической энергии трехфазного переменного тока частоты

650

1150

2000

50 Гц, номинального напряжения 6-10 кВ в сетях с изолированной ней-

ГАБАРИТНЫЕ РАЗМЕРЫ

тралью или заземленной через дугогасящий реактор и применяются в

С ФИКСИРОВАННЫМЭЛЕМЕНТОМ

распределительных подстанциях сетевых организаций, промышленных

Ширина, мм.

Глубина, мм.

Высота, мм.

предприятиях, объектах инфраструктуры.

500

940

1800

4.2. Экономическая эффективность

Ячейки КСО типа «Столица-03» изготавливаются и поставляются по индивидуальным заказам заказчика. Ячейки мо-

гут быть расширены с обеих сторон или модифицироваться после установки на объекте без изменений существующей

конструкции.

4.3. Надежность питания

Высокое качество исполнения ячеек КСО «Столица-03» с отдельными отсеками для шин, коммутационной аппаратуры

и кабельных соединений гарантирует высокую степень надежности в эксплуатации и его применении. Таким образом,

кабели могут быть проверены или произведена замена коммутационной аппаратуры, не отключая шины, оставляя

остальное оборудование в работе. Конструкция ячейки позволяет частям оборудования, находящимся в ремонте,

быть восстановленными к эксплуатационной готовности в пределах самого короткого времени.

4.4. Безопасность персонала

Все коммутационные операции выполняются с закрытыми крышками ячейки. Металлические двери, экраны и автома-

тически поднимающиеся задвижки в отсеке коммутационного элемента защищают от неумышленного касания частей

под напряжением. Ячейки оснащены блокировками, исключающими выполнение ошибочных операций, которые могут

привести к повреждению ячеек, их неправильной работе и возникновению условий, опасных для персонала.

4.5. Структура обозначения

Структура условного обозначения КСО серии «Столица - 03»

КСО Столица - 03 ХХ -ХХ - ХХ У3

Климатическое исполнение и категория размещения

по ГОСТ 15150

Номер схемы главной цепи

Номинальный ток, А

Номинальное напряжение, кВ

Модификация распредустройсв

Марка комплектных распредустройств среднего напряжения

Камера сборная одностороннего обслуживания

www.transformator.ru

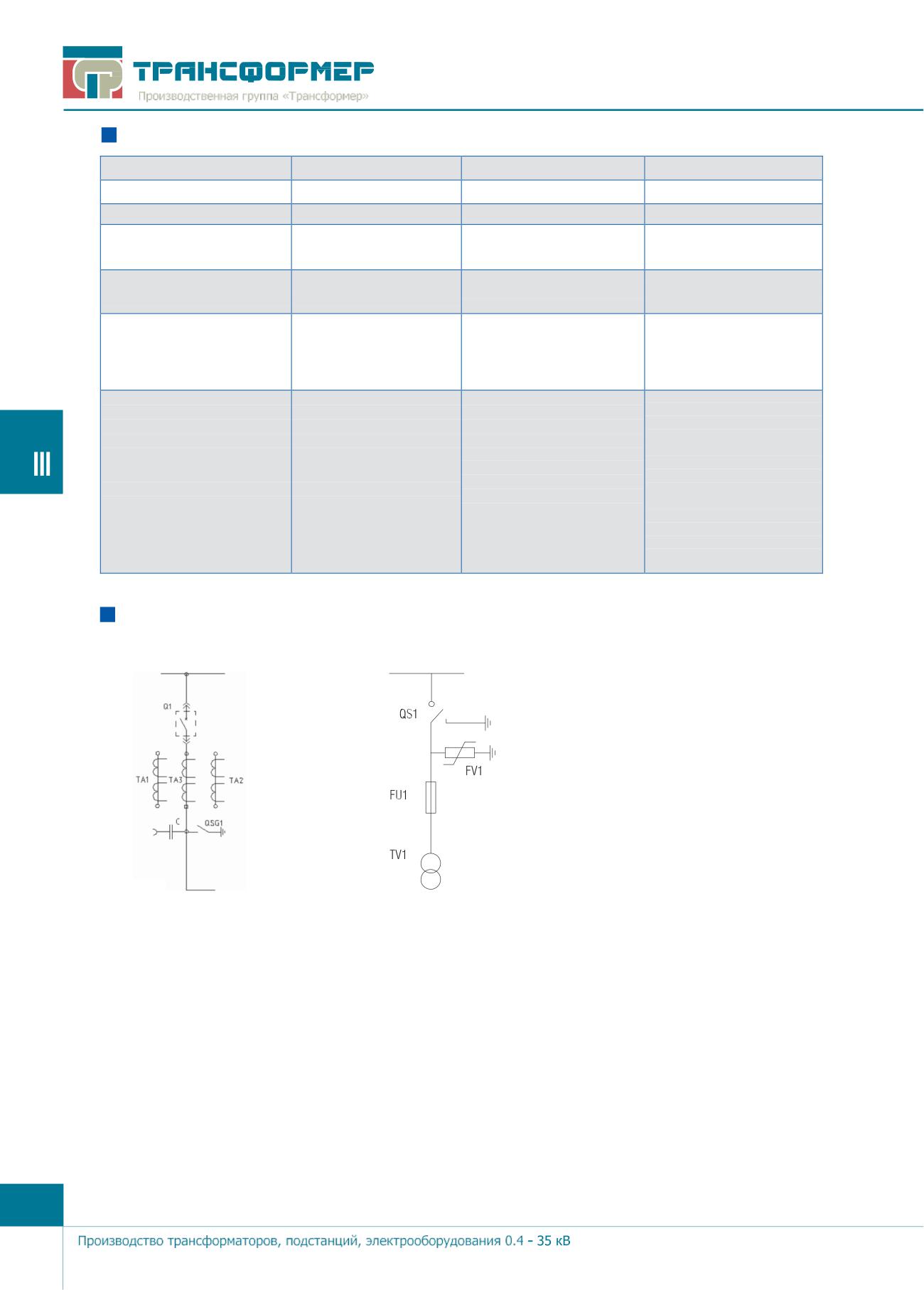

4.6. Технические характеристики

Наименование параметра

Значение

Наименование параметра

Значение

Условия обслуживания

Одностороннее

Выкатное/фиксированное

Номинальное напряжение

6; 10 кВ

Степень защиты оболочки

IP41

Ток термической (3 с)/

до 31,5 кА /

Номинальный рабочий ток /

до 1250 А /

электродинамической

до 51 кА

номинальный ток отключения

до 31,5 кА

стойкости

Применяемые

Применяемые высоковольтные

Sion, Эволис, LF1, VD4,

высоковольтные выключатели

SL (Элтехника) и др.

выключатели

HD4, ВВ/TEL, ВБМ(П) и др.

нагрузки

Sepam1000+, Сириус,

Терминалы релейной

MiCOM, Орион, SPAC, REF,

Климатическое исполнение

У3 (закрытые помещения с

защиты и автоматики

УЗА, Siprotec, БМРЗ, ТЭМП,

и условия размещения

естественной вентиляцией)

БЭМП и др.

Камера с выключателем

выключателем нагрузки:

2 трехфазных кабеля 240

мм2 или 3 однофазных

кабеля с пластмассовой

Максимальное количество

Высоковольтные линейные

Кабельные: снизу

изоляцией 500 мм2.

и сечение кабельных

присоединения

Шинные: сверху

Камера кабельной сборки:

присоединений

4 трехфазных кабеля 240

мм2 или 6 однофазных

кабелей с пластмассовой

изоляцией 500 мм2.

4.7. Cхемы главных цепей камер

Секционный

Трансформатор

выключатель

напряжения

Аббревиатуры:

Q1 - выключатель вакуумный;

TA1, TA2, TA3 - трансформатор тока

ТОЛ-10-2-1;

TA4 - трансформатор нулевой

последовательности;

QSG1 - заземлитель;

C - делитель напряжения;

QS1 - элегазовый выключатель нагрузки;

ТV1 - трансформатор напряжения;

FU1 - предохранители;

3BB-800

FV1 - ограничитель перенапряжения.

90 www.transformator.ru

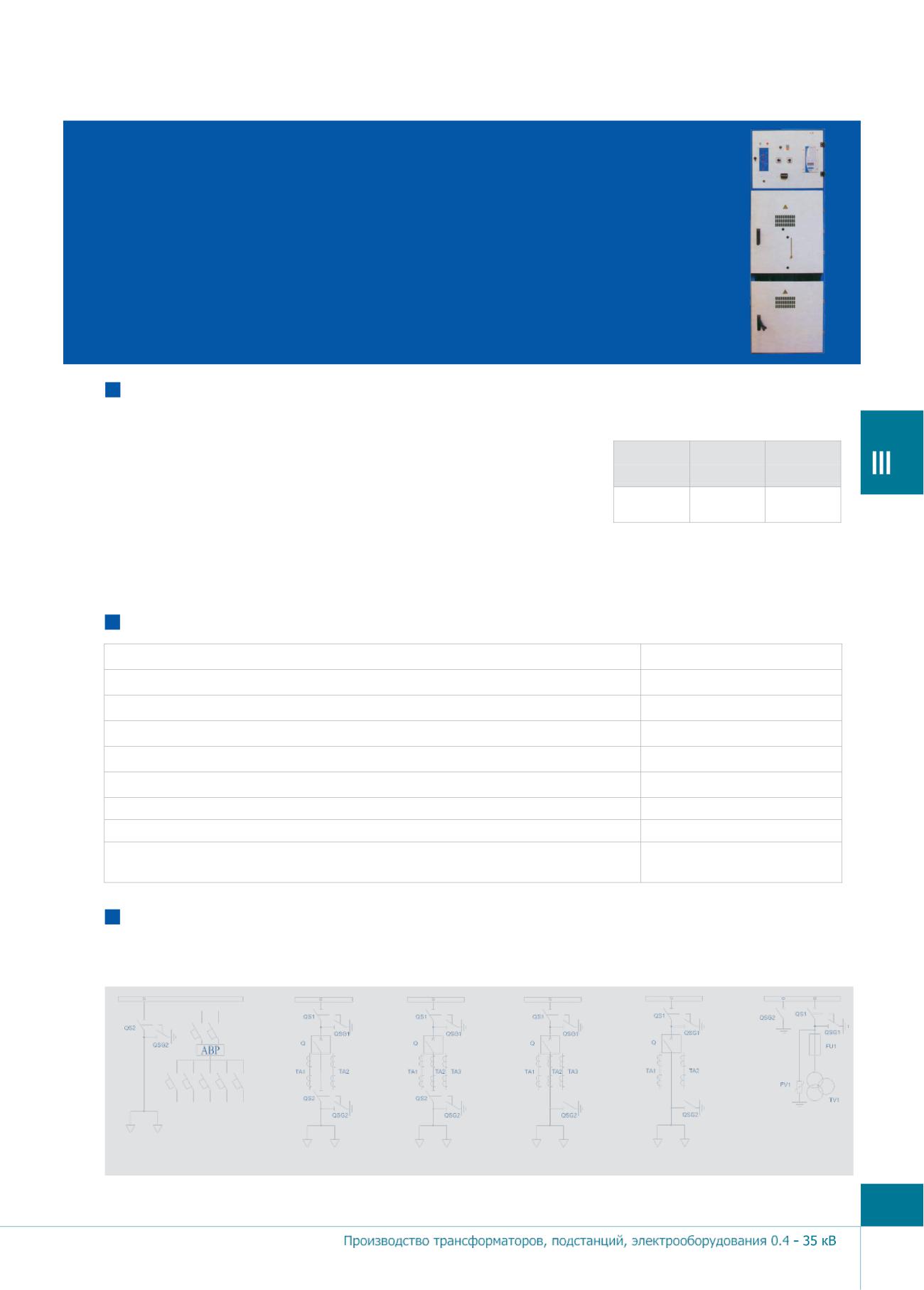

5. КРУ-200ВН

Шкафы КРУ-2008Н предназначены для работы в электрических установках

трехфазного переменного тока частотой 50 (60) Гц номинальным напряже-

нием 6 (10) кВ в сетях с изолированной или заземленной через дугогаси-

тельный реактор нейтралью.

5.1. Преимущества

- разделение шкафа на полностью изолированные отсеки (отсек сборных шин, от-

ГАБАРИТНЫЕ РАЗМЕРЫ

сек выдвижного элемента, кабельный и релейный отсеки), что повышает без-

опасность обслуживания;

Ширина,

Глубина,

Высота,

- наличие блокировок для обеспечения безопасности обслуживающего персонала;

мм.

- легкий доступ к любым элементам шкафа;

750

1100*

2300

- возможность комплектации средствами защиты от дуговых замыканий как на

фототиристорах, так и с применением специальных устройств дуговой защиты;

* Для шкафа с верхним шинным вводом

- возможность установки релейного отсека как в составе шкафа КРУ-2008Н, так и

сзади глубина до 1400 мм.

в отдельном помещении;

- большой выбор встраиваемых в КРУ вакуумных выключателей различных произ-

водителей.

5.2. Технические характеристики

Номинальное напряжение (линейное), кВ

6; 10; 20

Наибольшее рабочее напряжение (линейное), кВ

7,2; 12

Номинальный ток главных цепей шкафов КРУ, А

630; 1000; 1600; 2500; 3150

Номинальный ток сборных шин, А

1000; 1600; 2500; 3150

Номинальный ток отключения выключателя, встроенного в КРУ, кА

20; 31,5

Ток термической стойкости (кратковременный)*, кА

20; 31,5

Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА

51; 81

Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА

25; 40; 63

Номинальное напряжение вспомогательных цепей постоянного, переменного и вы-

110

прямленного тока, В

220

* Время протекания тока термической стойкости для главных цепей - 3 с., для цепей заземлителя - 1 с.

5.3. Однолинейные схемы

Кабельный ввод/вывод

Шкаф с трансформатором

Шкаф с трансформатора-

для подключения до двух

собственных нужд

ми напряжения и зазем-

кабелей

лением сборных шин

www.transformator.ru

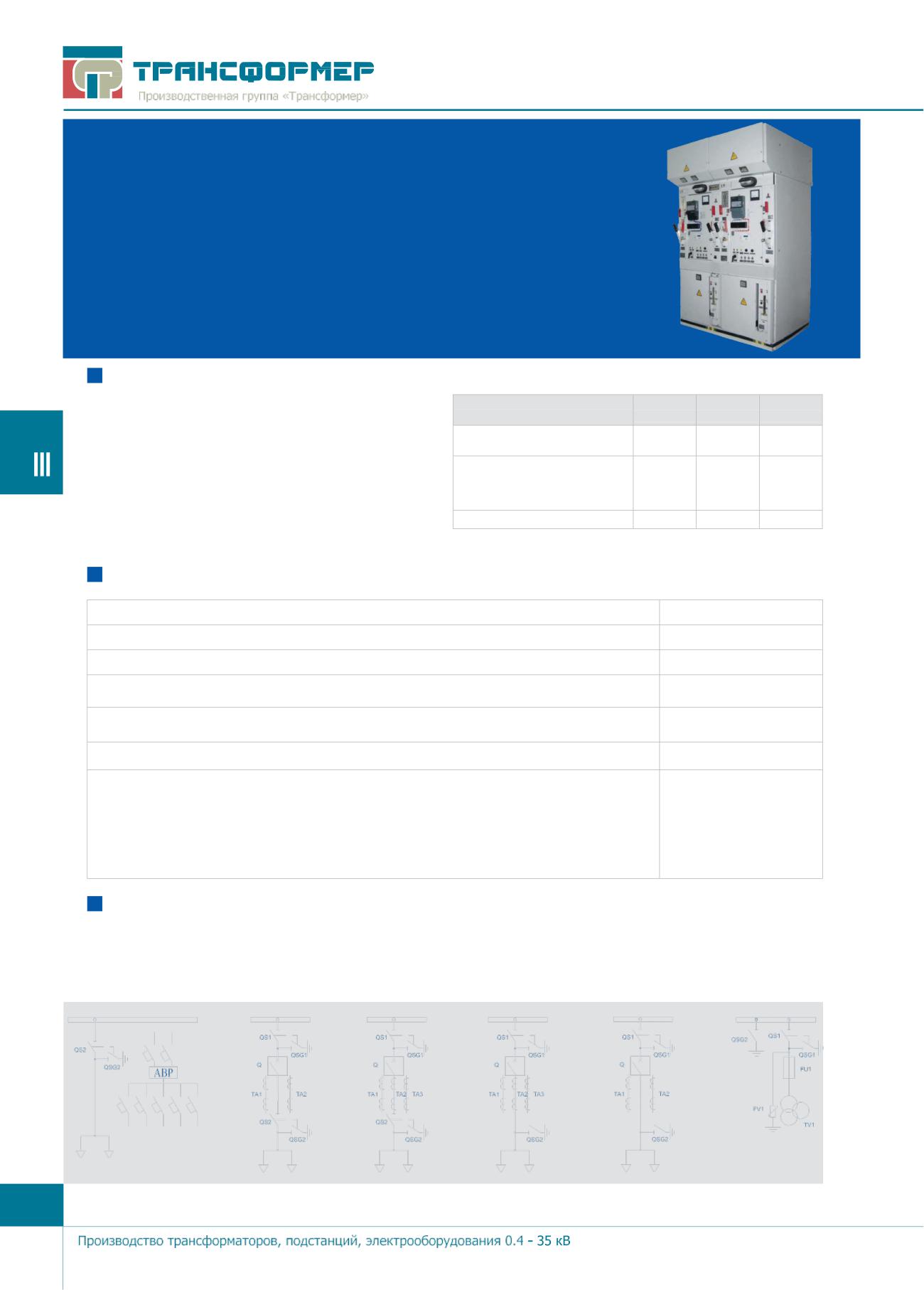

6. КСО-298

Камеры КСО-298 на напряжение 6 (10) кВ предназначены для распредели-

тельных устройств переменного трехфазного тока частотой 50 Гц систем с

изолированной или заземленной через дугогасительный реактор нейтралью.

6.1. Назначение

ГАБАРИТНЫЕ РАЗМЕРЫ

Конфигурация

Ширина,

Глубина,

Высота,

В состав камеры КСО-298 входят вакуумные выклю-

мм.

чатели BB/TEL-10, ВБ/ТЭК, EVOLIS и другие. Схемы

Камера с высоковольтными

750

1100*

2650**

выключателями

управления и автоматики выполняются в них как на

Камера с силовым трансформатором

1000

1100*

2650**

основе реле, так и с использованием микропроцессор-

собственных нужд, камера с высоко-

ных устройств.

вольтным выключателем и кабельной

сборкой по заказу

Заземление сборных шин

600

1100*

2650**

Ячейки КСО-298 ООО могут применяться как в распре-

делительных, так и в трансформаторных подстанциях.

* в основании;

** со сборными шинами.

6.2. Технические характеристики

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток главных цепей, А

630; 1000

Номинальный ток сборных шин, А (сечение сборных шин, мм.)

630 (60х6); 1000 (60х8)

Предельный сквозной ток камер с высоковольтным выключателем (ампл. зн.), кА

Ток термической стойкости* (3 с.) камер с высоковольтным выключателем, кА

Номинальное напряжение вспомогательных цепей, В:

- переменного оперативного тока;

220

- постоянного оперативного тока;

220

- цепи трансформаторов напряжения;

100

- цепи освещения внутри камер;

– цепи трансформаторов собственных нужд

380

6.3. Однолинейные схемы

Панель собственных

Ввод, отходящая линия

Отходящая линия

Трансформатор

нужд с кабельной

8ВВ-1000

7ВВ-1000

2ВВ-1000

1ВВ-1000

напряжения с

сборкой

8ВВ-600

7ВВ-600

2ВВ-600

1ВВ-600

заземлением

28.2А-1000

сборных шин

28.2А-600

13-400ТН

92 www.transformator.ru

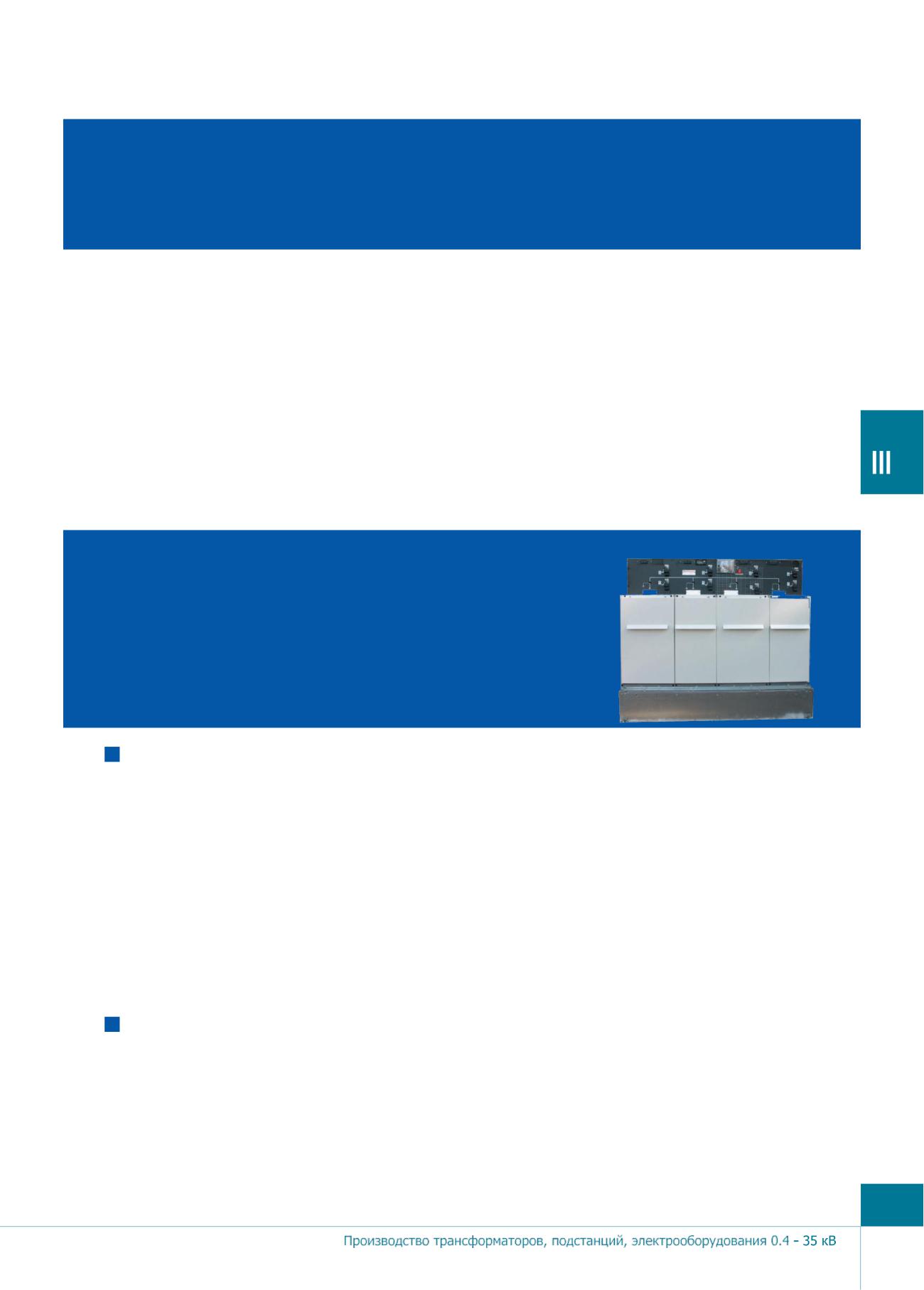

7. УВН С ЭЛЕГАЗОВОЙ ИЗОЛЯЦИЕЙ

ДЛЯ УСТАНОВКИ В КТПБ

УВН с элегазовой изоляцией изготавливается в виде моноблока, в котором коммутационные аппараты и сборные

шины нескольких присоединений располагаются в одном герметичном резервуаре, заполненном элегазом (SF6) под

небольшим избыточным давлением.

Устойчивость резервуара к перепадам давления и температуры, прекрасные изоляционные и дугогасящие свойства

элегаза в течение всего срока службы обеспечивают высокую надежность оборудования, безопасность эксплуатации,

высокий электрический и механический ресурс отключения как рабочих токов, так и токов КЗ.

К общим особенностям КРУЭ различных производителей следует отнести:

- компактные размеры;

- отсутствие технического ухода в течение всего срока эксплуатации - не менее 25-30 лет;

- удобство и простота монтажа и обслуживания;

- наличие емкостных указателей для контроля напряжения на кабельных зажимах;

- многообразие конфигураций и, следовательно, простая адаптация к различным схемам электроснабжения;

- исключение ошибочных коммутаций за счет механических и логических блокировок;

- широкие опционные возможности.

8. КРУЭ СЕРИИ

КРУЭ RM6 - распределительное устройство, предназначенное

для установки в радиальных, магистральных и петлевых рас-

пределительных сетях на 6, 10, 20 кВ.

8.1. Назначение

КРУЭ RM6 выполняет функции присоединения, питания и защиты одного или двух распределительных трансформато-

ров мощностью до 3000 кВА с помощью силового выключателя с защитой. Коммутационные аппараты и сборные шины

расположены в герметичном корпусе, заполненном элегазом.

Cерия распределительных устройств RM6 включает в себя полный ряд функций на среднем напряжении, которые по-

зволяют производить:

- присоединение, питание и защиту трансформаторов в радиальных или кольцевых сетях при помощи выключателей

на 200 А с независимой цепью защиты;

- присоединение и питание линий при помощи выключателей нагрузки;

- защиту линий при помощи выключателя на 630 А;

- производство частных понижающих подстанций с измерениями на стороне среднего напряжения.

8.2. Преимущества

- простота и удобство монтажа и обслуживания;

- большой электрический и механический ресурс отключения номинальных токов и токов короткого замыкания;

- широкий выбор уставок устройства РЗиА (VIP 30, VIP 300) для реализации селективности защит (выбирается в со-

ответствии с проектом);

- возможность проведения испытаний по определению места повреждения кабеля без отсоединения от распред-

устройства (при неукоснительном следовании инструкции по испытаниям).

www.transformator.ru

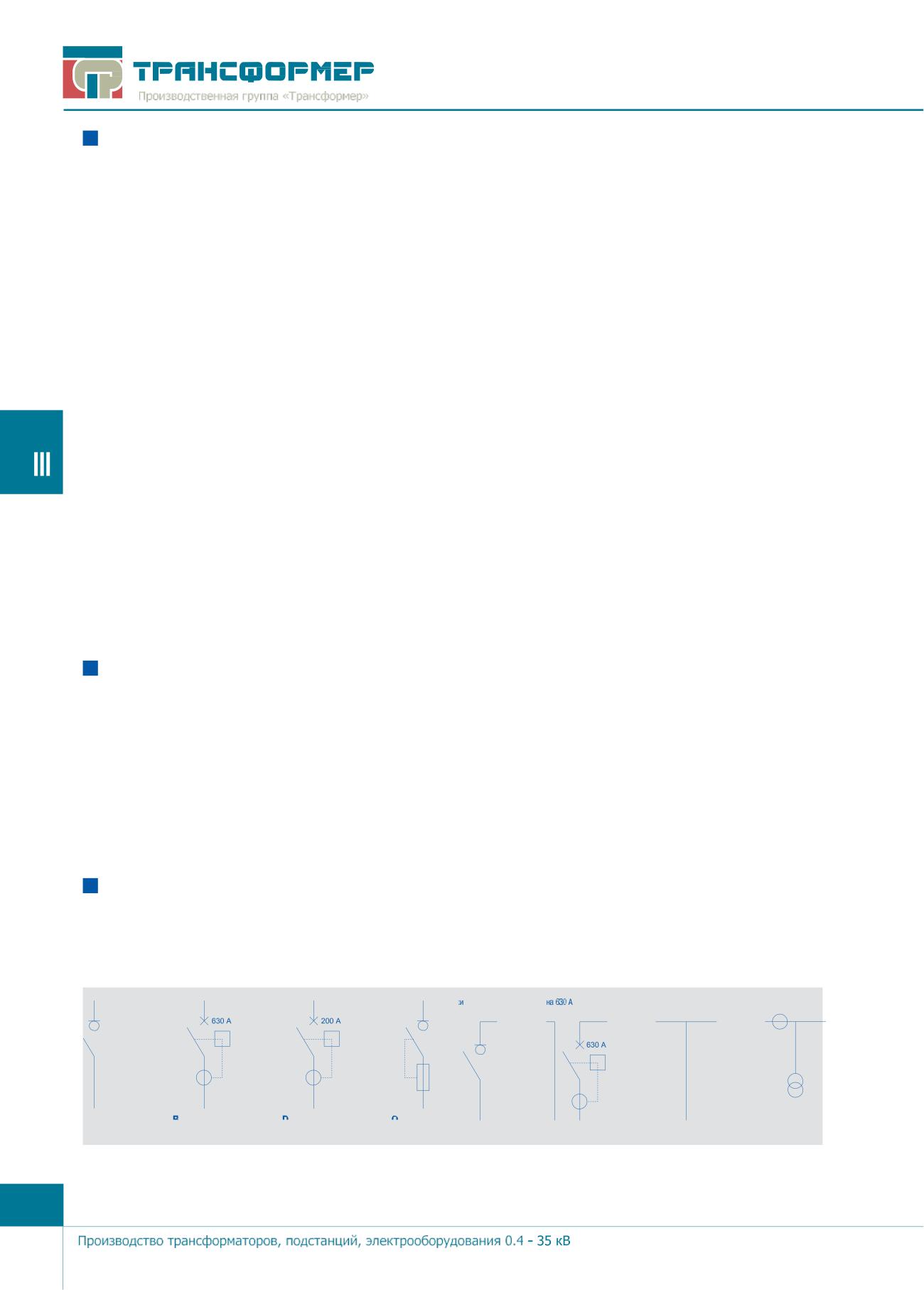

8.3. Конструктивные особенности

Элегазовый выключатель (выключатель нагрузки) представляет собой трехпозиционный коммутационный аппа-

рат, который может находиться в одном из трех положений: «Включен», «Отключен», «Заземлен». Это обеспечивает

естественную систему блокировок, исключающую возможность доступа в кабельный отсек при незаземленных жилах,

и блокирует отключение выключателя нагрузки при открытом кабельном отсеке. В RM6 предусмотрен дополнительный

механический указатель положения подвижных контактов выключателей нагрузки. Заземляющий разъединитель, в соот-

ветствии с нормативными требованиями, обладает стойкостью к включению на короткое замыкание.

Мнемосхема с указателями положения коммутационных аппаратов приведена на передней панели. Механические и

моторные (опция) приводы расположены в отсеке низкого напряжения за передней панелью. Гнезда управления при-

водами выключателей (выключателей нагрузки) и заземляющих разъединителей служат для оперативных переключе-

ний с помощью рычага управления. Рычаг управления имеет антирефлексное устройство, исключающее возможность

отключения выключателя нагрузки или заземляющего разъединителя сразу же после их включения.

Сигнал на отключение функции D подается:

- вручную, от кнопки передней панели;

- в случае протекания аварийного тока;

- в случае поступления напряжения на независимый расцепитель (отключение от тепловой защиты трансформатора).

Индикаторы из трех неоновых ламп, подсоединенных к емкостным делителям, сигнализируют наличие или отсут-

ствие напряжения на кабельных зажимах присоединений. Типовым решением для России и СНГ является болтовое

присоединение кабеля.

Устройства релейной защиты VIP 30 или VIP 300 не требуют дополнительного источника питания, так как питаются

непосредственно от датчиков тока. Конкретный тип устройства релейной защиты определяется проектом.

Токовременные уставки защит выставляются с помощью вращающихся переключателей на передней панели реле

в соответствии с картой селективности, согласованной со службами эксплуатации электросетей.

Специалисты компании «Трансформер» проводят монтаж и наладку RM6 с использованием прямых, Г-образных или Т-образных

адаптеров. В соответствии с электрической схемой на КРУЭ устанавливаются электропривод, реле защиты, катушки отключе-

ния, дополнительные контакты. По заявке потребителя каждый выключатель нагрузки (функция I) может быть укомплектован

указателем тока короткого замыкания (УТКЗ) типа Альфа.

8.4. Измерительная ячейка DE-Mt

Модуль DE-Mt позволяет устанавливать счетчики активной и реактивной энергии, варметры и дополнительное обору-

дование для измерения тока, напряжения и потребляемой мощности. Модуль представляет собой ячейку с воздушной

изоляцией, снабженную трансформаторами тока и трансформаторами напряжения. Встраивается в КРУЭ RM6 прямым

подключением к шинам.

Модуль DE-Mt обладает стойкостью к внутренней дуге. Вторичные цепи ИТТ и ИТН выведены в отдельную клеммную короб-

ку с возможностью пломбировки. Такая конструкция позволяет подключать приборы (в другом помещении) или подключать

низковольтный отсек, установленный на стороне НН (опция).

8.5. Функции RM6

Сетевой

Присоединение

Секционный

Кабельные

Измерение на

выключатель

линии

трансформатора

выключатель

присоединения

стороне СН

нагрузки

выключателем на

выключателем

нагрузки

на 630 А

630 А

200 А

нагрузки с плавкими

предохранителями

94 www.transformator.ru

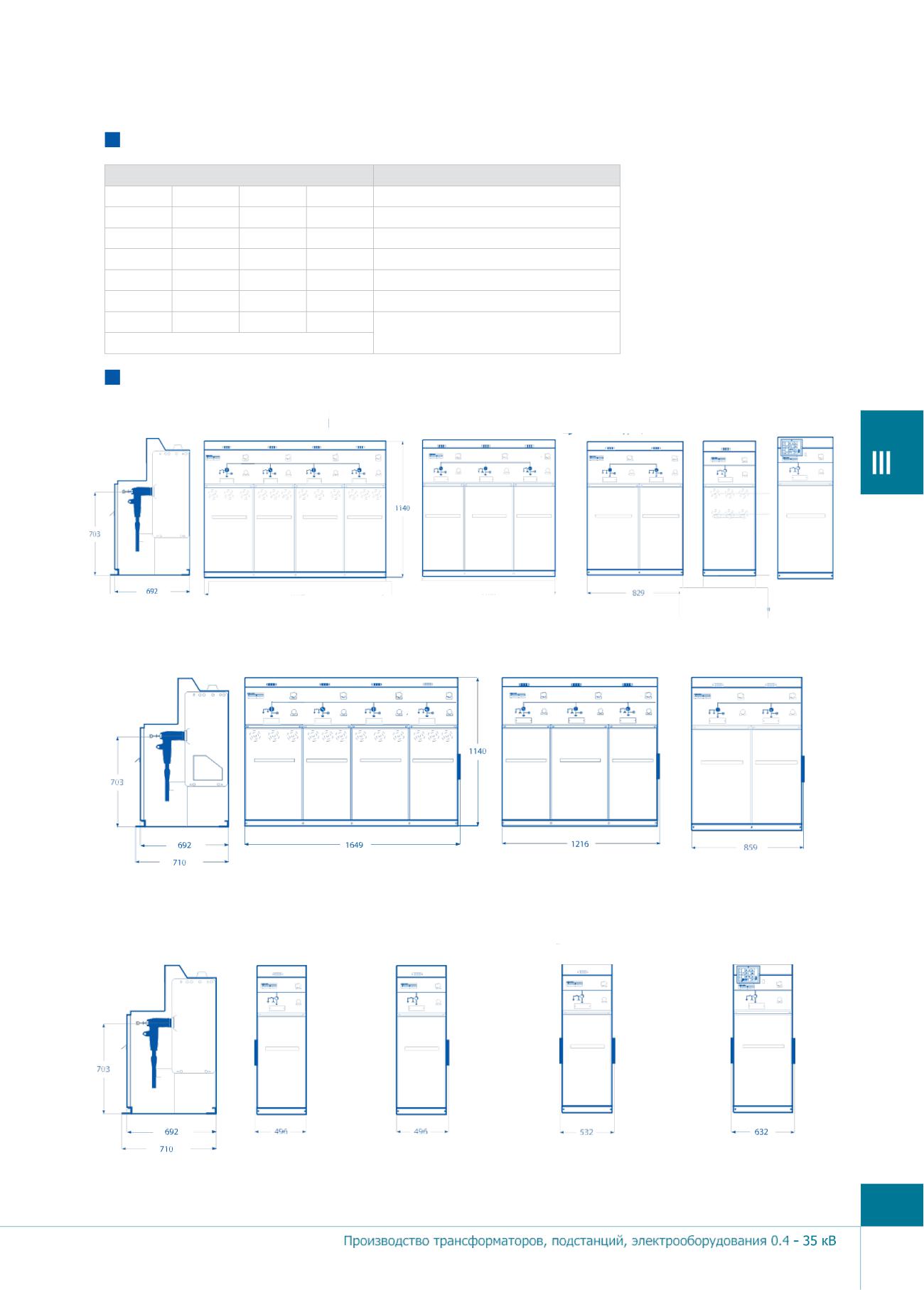

Размеры измерительной ячейки RM6

Тип контейнера:

NE - нерасширяемый;

RE - расширяемый вправо;

LE - расширяемый влево;

DE - расширяемый в обе стороны (одна функция).

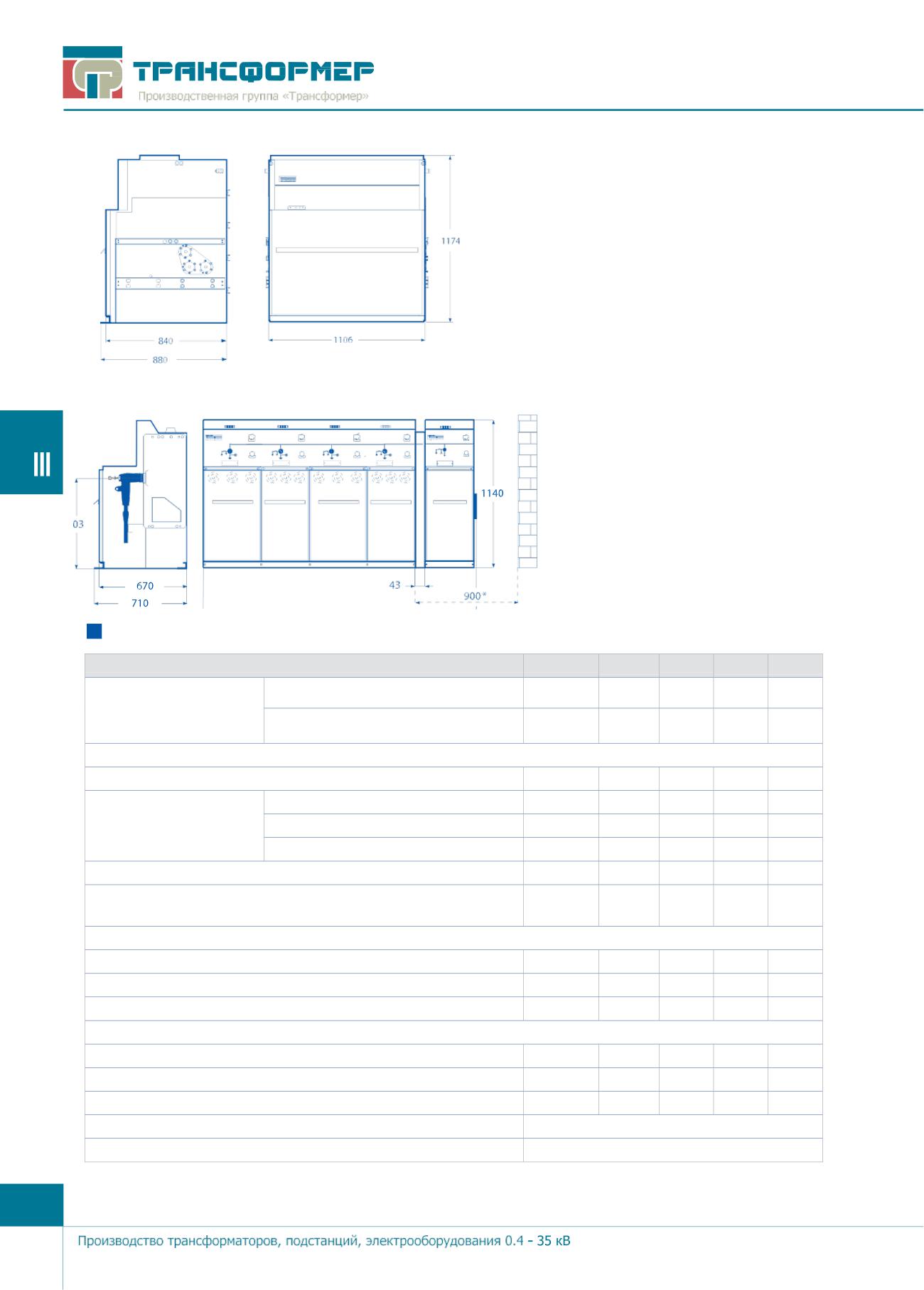

Размеры RM6 RE c блоком расширения

(*) Расстояние справа,

необходимое для установки

блока расширения.

** RM6 RE на 3 функции, с блоком

расширения DE, с выключателем

нагрузки: А = 1738 мм.

RM6 RE на 4 функции, с блоком

расширения DE, с выключателем

нагрузки: А = 2171 мм.

RM6 RE на 3 функции, с блоком

расширения DE, с выключателем:

А = 1838 мм.

RM6 RE на 4 функции, с блоком

расширения DE, с выключателем:

А = 2271 мм.

8.7. Электротехнические характеристики

Рабочее напряжение, кВ

6-10

- испытания промышленной частотой 50 Гц,

Уровень изоляции:

1 мин. (кВ, действ.)

- испытания импульсным напряжением

125

1,2/50 мкс. (кВА, мгн.)

Сетевой выключатель нагрузки (функция I)

Номинальный ток, А

630

400

630

Ток нагрузки

630

400

630

Ток отключения:

Ток замыкания на землю

Ток х.х. кабеля

Ток термической стойкости, кА (действ., 1 с.)

Ток включения выключателей нагрузки и замыкающих разъединителей, кА

52,5

62,5

(мгн.)

Функция защиты линии (функция В)

Номинальный ток, А

630

Ток отключения, А

Ток включения, кА (мгн.)

52,5

Выключатель (функция D)

Номинальный ток, А

200

Ток отключения, кА

Ток включения, кА (мгн.)

52,5

Температура окружающей среды, °С

от -25 до +40

Срок службы, лет

96 www.transformator.ru

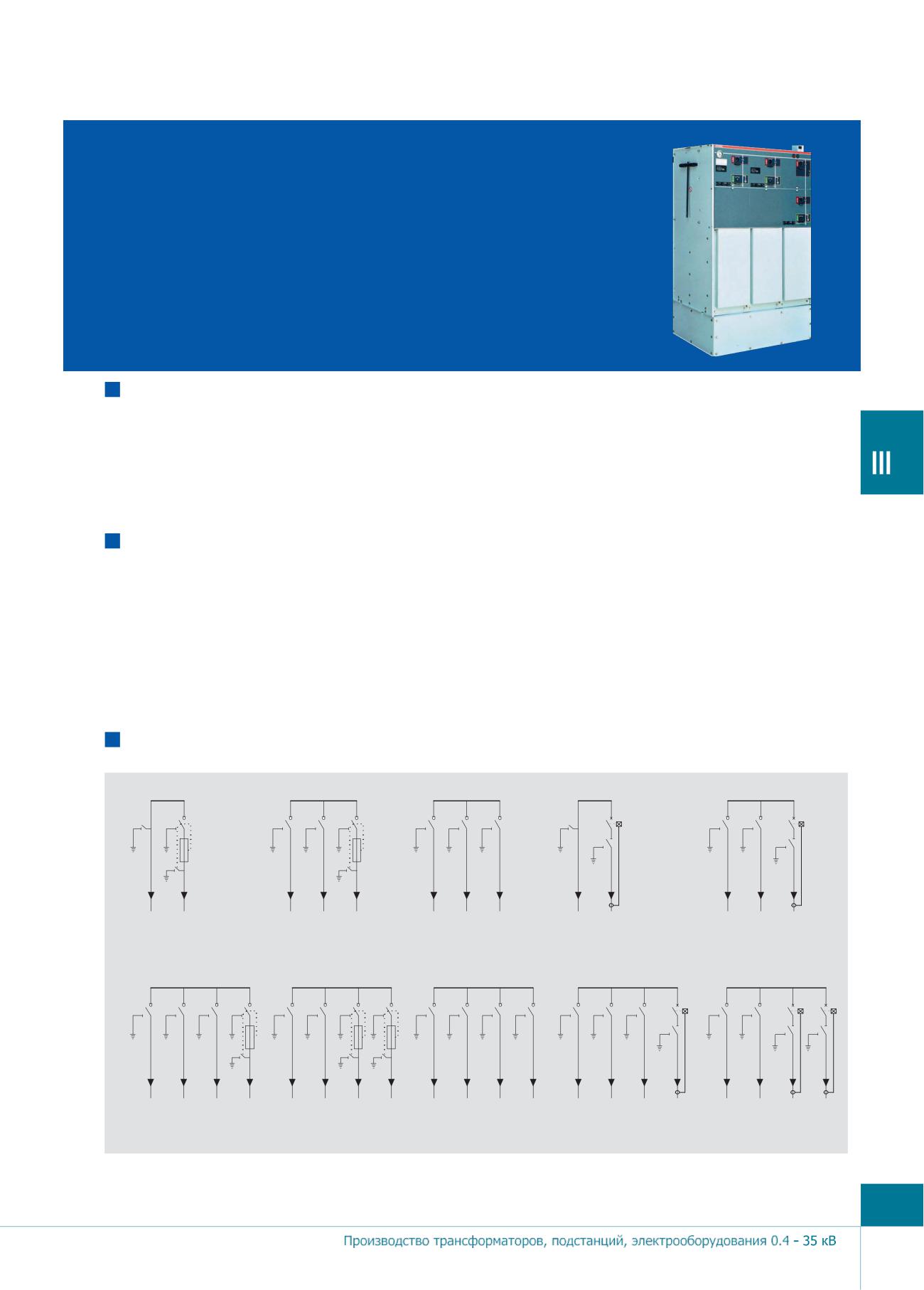

9.3. Конфигурация

Модуль C

Модуль F

Модуль V

Выключатель

Вакуумный

Заземлитель

Предохранитель

Заземлитель

нагрузки

выключатель

Наибольшее рабочее

12/17,5/24

напряжение, кВ

Испытательное напряжение про-

28/38/50

мышленной частоты, кВ

Испытательное напряжение грозо-

95/95/

вого принципа,

кВ

95/95/125

125

Отключающая способность:

200/200/

630/630/630

- ток нагрузки, А

200

- ток заряда ненагруженного, А

135/135/135

- ток кабеля трансформатора без

нагрузки, А

20/20/20

- тока замыкания на землю, А

200/150/150

- тока заряда кабеля с замыканием

на землю, А

115/87/87

— тока короткого замыкания, кА

21/16/16

Включающая способность, кА

52,5/40/40

12,5/12,5/12,5

Номинальный ток термической

***

5/5/5

стойкости, 1 сек., кА

Номинальный ток термической

21/16/16

стойкости 3 сек., кА

****

Зависит от номинального тока предохранителей.

Ограничен плавкой вставкой высоковольтных предохранителей.

***

Другие значения выполняются по заказу.

**** Действительно только для кабельных вводов 400-ой серии.

SafeRing соответствует стандартам МЭК 60265, МЭК 60129, МЭК 60056, МЭК 60420, МЭК 60694, МЭК 60298,

ГОСТ 14693-90 (п.п. 2.8.1, 2.8.2, 2.8.5, 2.8.9, 3), ГОСТ 1516.1-76 (п. 1.14).

9.4. Габаритные размеры

Конфигурация

Ширина, мм.

Глубина, мм.

Высота, мм.

DeF

696

765

1336

CCF

1021

765

1336

CCCF

1346

765

1336

CCFF

1346

765

1336

DeV

696

765

1336

CCV

1021

765

1336

CCCV

1346

765

1336

CCVV

1346

765

1336

CCC

1021

765

1336

CCCC

1346

765

1336

С - выключатель нагрузки;

F - комбинация «выключатель нагрузки с предохранителем»;

De - прямой ввод с заземлителем;

V - вакуумный выключатель.

98 www.transformator.ru

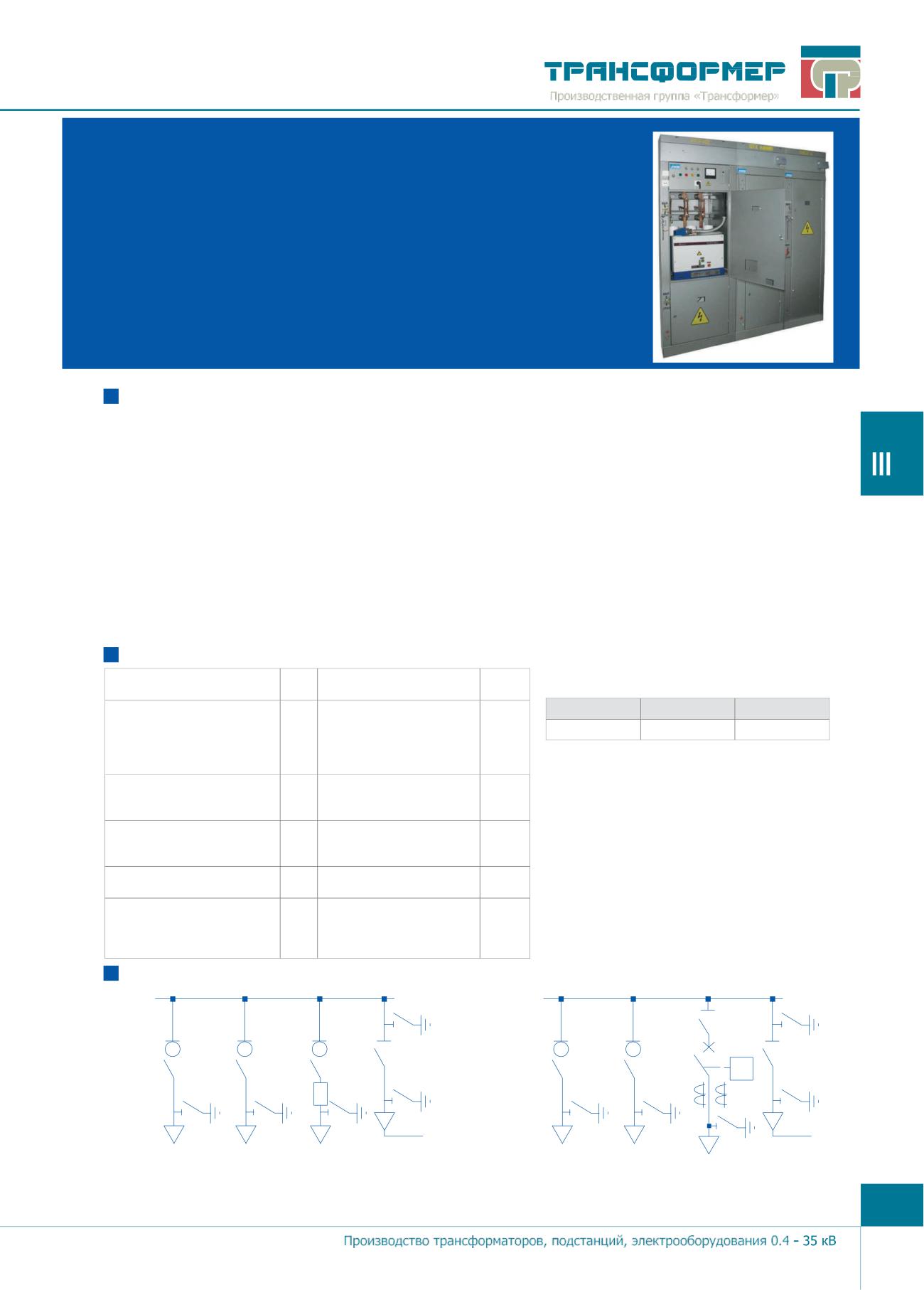

10. ЯЧЕЙКИ КСО-203

Комплектное распределительное устройство (КРУ) 10 кВ представляет собой

блок, объединяющий несколько ячеек КСО-203. Обеспечивает функции присо-

единения кабельных линий, силового трансформатора и сборных шин 2 секции.

Предназначено для применения в малогабаритных РУ 6-10 кВ трансформатор-

ных и распределительных подстанциях, в распределительных пунктах, в сетях

с изолированной или заземленной через дугогасительный реактор нейтралью.

10.1. Конструктивные особенности

Ячейки КСО-203 содержат полный набор необходимых блокировок, мнемосхему, механические указатели состояния

выключателей, разъединителей и заземлителей. Индикаторы напряжения обеспечивают безопасность работы при

переключениях.

Ячейки линейных кабельных присоединений комплектуются автогазовыми выключателями нагрузки ВНПР-10. Ячейки

присоединения трансформатора комплектуются ВНПР-10 с предохранителями для трансформаторов до 630 кВА и ва-

куумным выключателем типа ВБ или ВВП с устройством релейной защиты типа УЗА-АТ-Т для трансформаторов 1000

кВА. Устройство РЗиА типа УЗА (УЗА-АТ, УЗА-АТ-Т, УЗА-АН) обеспечивает функции управления и релейной защиты

без использования дополнительного источника питания. Секционные ячейки выполнены на РВЗ. Дополнительный

шинный разъединитель в ячейке с вакуумным выключателем предназначен для создания видимого разрыва. Для

учета электроэнергии предлагаются счетчики типа СТС-5605, СТС-5602, предназначенные для измерения активной и

реактивной электроэнергии и контроля качества поставляемой электроэнергии.

Построение вторичных схем, наличие функций автоматики, дистанционного управления и телеметрии определяются

заказчиком.

10.2. Технические характеристики

Номинальное напряжение

Ток термической стойкости

6, 10

16 (20)

ГАБАРИТНЫЕ РАЗМЕРЫ

(линейное), кВ

(3 с.), кА

Ширина, мм.

Глубина, мм.

Высота, мм.

Номинальный ток электро-

Наибольшее рабочее напряже-

7.2

динамической стойкости

640*

750

2460**

41 (51)

ние (линейное), кВ

главных цепей камер КСО

800 - для трансформаторной ячейки.

(амплитуда), кА

Высота указана с учетом размеров защитной

крышки сборных шин.

Номинальное напряжение

Номинальный ток главных

400

вспомогательных цепей

220

цепей камер КСО, А

630

переменного тока, В

Номинальный ток сборных

400

Номинальное напряжение

шин и шинных мостов, А

630

освещения внутри камер, В

Номинальный ток выключа-

400

Диапазон рабочих темпе-

-40°

теля, А

630

ратур, °С

+55°

Номинальный ток отключе-

ния силовых выключателей,

Срок службы, лет

до 30

(20)

встроенных в КСО, кА

10.3. Однолинейные схемы

линия

тр-р

секция

линия

тр-р

секция

630 кВA

1000 кВA

www.transformator.ru

11. ЯЧЕЙКИ КСО-395М

Камеры КСО-395М напряжением 6 и 10 кВ предназначены для распределитель-

ных устройств переменного трехфазного тока частотой 50 Гц систем с изоли-

рованной нейтралью. Комплектуются выключателями нагрузки ВНПР-10/630, а

также другими аппаратами высокого напряжения в зависимости от схемы. Про-

изводится ошиновка камер.

11.1. Технические характеристики

ГАБАРИТНЫЕ РАЗМЕРЫ

Номинальное напряжение, кВ

6; 10

Ширина,

Глубина,

Высота,

Наибольшее рабочее напряжение, кВ

7,2; 12,0

мм.

Номинальный ток главных цепей, А

400;

630

540

800

1750

Номинальный рабочий ток главных цепей, А

31,5; 50; 80; 100;

- при Uн

6 кВ;

125

- при Uн 10 кВ

31,5; 40; 63; 80

Номинальный ток сборных шин, А

630

Номинальный ток отключения камер с высоковольтным выключателем при

630

cos=0,7, А

Предельный сквозной ток камер с высоковольтным выключателем (амплитудное зна-

чение), кА

Ток термической стойкости (1 с.) камер с высоковольтным выключате-

лем, кА

Номинальное напряжение вспомогательных цепей, переменного оперативного

100; 220

тока, В

Статическое усилие на рукоятке привода главных ножей, кг.

24.5

Температура окружающей среды, °С

от -25 до +40

Масса, кг.

218

11.2. Схемы главных цепей камер

Выключатель

Выключатель нагрузки

Выключатель

нагрузки

нагрузки с

с заземляющим ножом,

с заземляющим ножом

нагрузки с

с заземляющим

заземляющим

заземляющим ножом,

с предохранителями и

и разрядниками

заземляющим ножом,

ножом

ножом и

с предохранителями

двумя трансформаторами

с предохранителями и

предохранителями

и трансформатором

тока

разрядниками

тока

КСО-395-03

КСО-395-04

КСО-395-05

КСО-395-06

КСО-395-08

КСО-395-09

100

www.transformator.ru

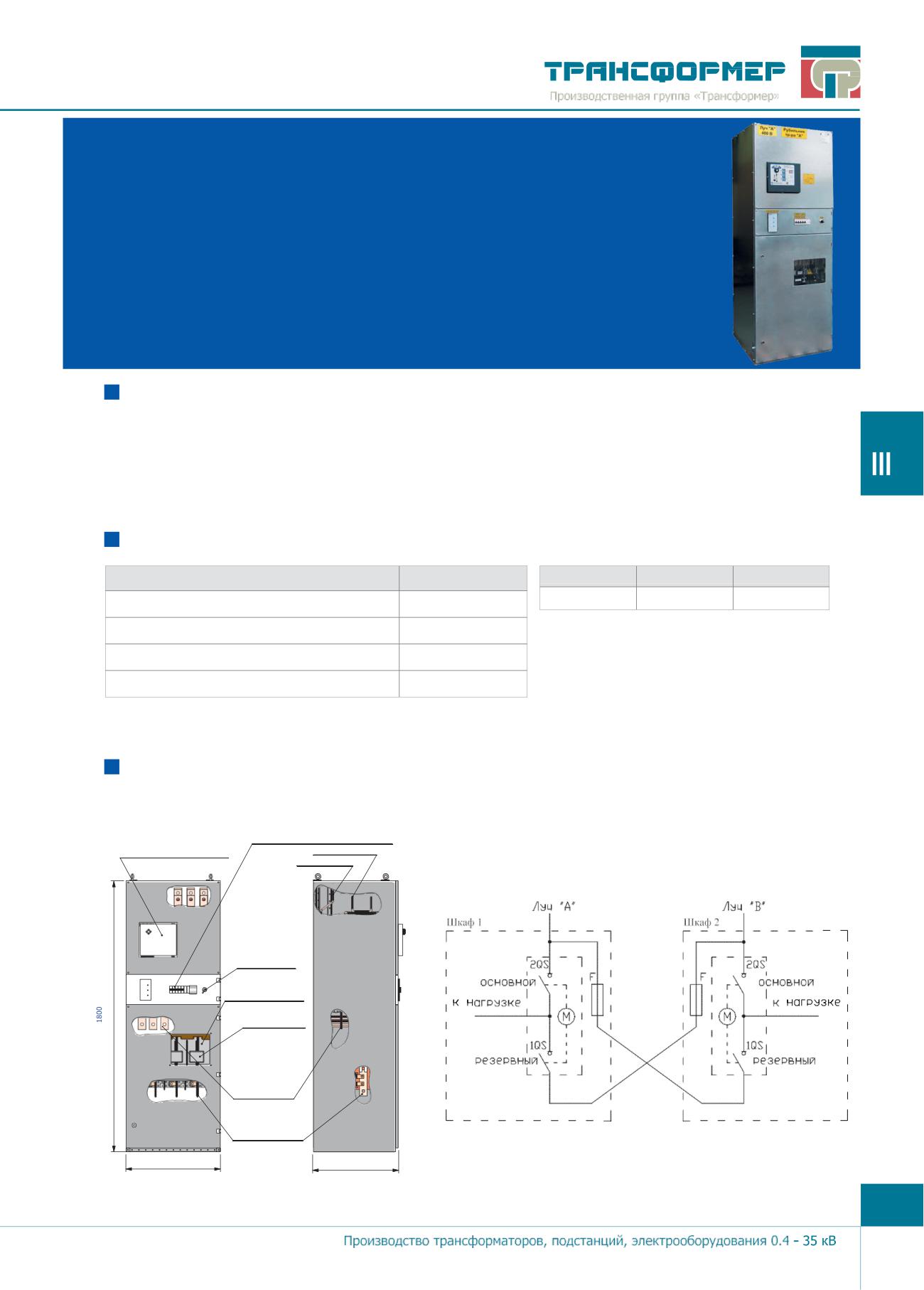

12. УСТРОЙСТВА АВР

НА СТОРОНЕ 0,4 КВ

Устройство АВР предназначено для осуществления автоматического взаимного

резервирования питания секций (сборок) низкого напряжения двухсекционной

комплектной трансформаторной подстанции. АВР имеет функцию автоматиче-

ского (без участия оперативного персонала) восстановления нормальной схемы

питания сборок низкого напряжения при восстановлении питания на стороне

высокого напряжения.

12.1. Конструктивные особенности

АВР-0,4-КС создан на базе выключателей нагрузки на два направления с общим моторным приводом фирмы

Technoelectric (Италия). Состоит из двух стоек, каждая из которых устанавливается в помещении своей секции ТП.

Для удобства смены плавких вставок и доступа к вторичным цепям автоматики каждый отсек имеет отдельную двер-

цу. При нарушении электроснабжения со стороны питающего луча соответствующий коммутатор на два направления

переходит в резервное состояние, обеспечивая питание сборки 0,4 кВ от неповрежденного соседнего источника.

12.2. Номенклатура стандартных исполнений

Наименование

Iном, А

Ширина, мм.

Глубина, мм.

Высота, мм.

630

570

1800

АВР-КС 1250 А (для ТМГ 630 кВА)

1250

АВР-КС 1600 А (для ТСЛ-1000 кВА)

1600

АВР-КС 2000 А (для ТМГ-1000 кВА)

2000

АВР-КС 2500 А (для ТСЛ-1250 кВА)

2500

12.3. Внешний вид и однолинейная схема

Выключатель-

Питание вторичной цепи и элементы

переключатель нагрузки

опробования АВР

Technoelectric

Ввод к нагрузке

Основной ввод

Переключатель

ручн./авт.

Визуальный

контроль плавких

вставок

Плавкие вставки

Резервный

ввод

Секционная

перемычка

(через плавкие

вставки)

F - предохранители 3хППН-39 (1000А).

1QS и 2QS - коммутатор на два положения.

627

570

www.transformator.ru

101

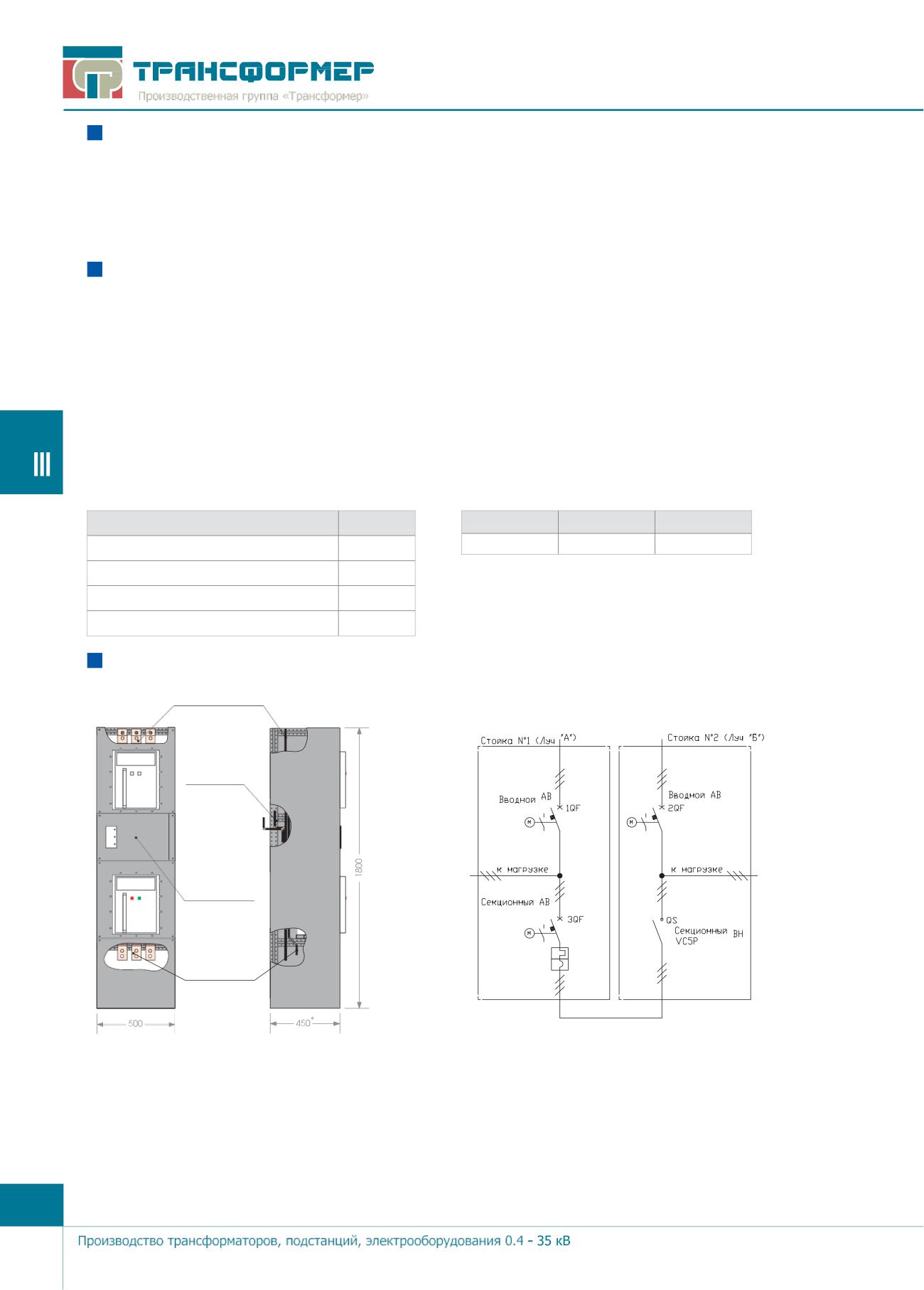

12.4. Конструктивные особенности

АВР-0,4-МКС содержит секционный выключатель с электронным блоком защиты LSI. Вводные автоматические вы-

ключатели - в зависимости от балансовой принадлежности - не имеют защиты (к примеру, в Московской кабельной

сети - филиале ОАО «МОЭСК») или комплектуются электронным блоком защиты (в сетях абонента). В Московских

кабельных сетях в АВР-0,4-МКС разрешены к применению автоматические выключатели серии Emax, серии UAN и

серии Masterpact.

12.5. Устройства АВР индивидуального исполнения

Для потребителей I категории (с повышенными требованиями к качеству электроэнергии) наиболее оптимальным

решением является схема электроснабжения, используемая в КТПБ серии «Оптима» (Приложение 1, стр. 129-130).

Усложнение схемы АВР в такой подстанции обосновывается технико-экономическим эффектом АВР, а именно: вос-

становлением без серьезных нарушений (за счет незначительных бестоковых пауз) технологического процесса по-

требления. По отдельному заказу возможна установка схемы автоматики, обеспечивающей восстановление питания за

счет автоматического подключения дополнительных резервных источников питания (например, дизель-генераторов)

вместо рабочих источников, получивших повреждение, ошибочно отключенных и т. п. В случае риска недопустимой

перегрузки резервного источника питания после АВР необходимо предусмотреть автоматическую разгрузку за счет

неответственных потребителей.

НОМЕНКЛАТУРА СТАНДАРТНЫХ ИСПОЛНЕНИЙ

ГАБАРИТНЫЕ РАЗМЕРЫ

Наименование

Iном, А

Ширина, мм.

Глубина, мм.

Высота, мм.

500

450

1800

АВР-МКС 1250 А (для ТМГ 630 кВА)

1250

АВР-МКС 1600 А (для ТСЛ-1000 кВА)

1600

АВР-МКС 2000 А (для ТМГ-1000 кВА)

2000

АВР-МКС 2500 А (для ТСЛ-1250 кВА)

2500

12.6. Внешний вид и однолинейная схема

основной ввод

вывод к

нагрузке

переключ.

ручн./авт.

резервный ввод

* В зависимости от типа и номинала автоматического выключателя.

102

www.transformator.ru

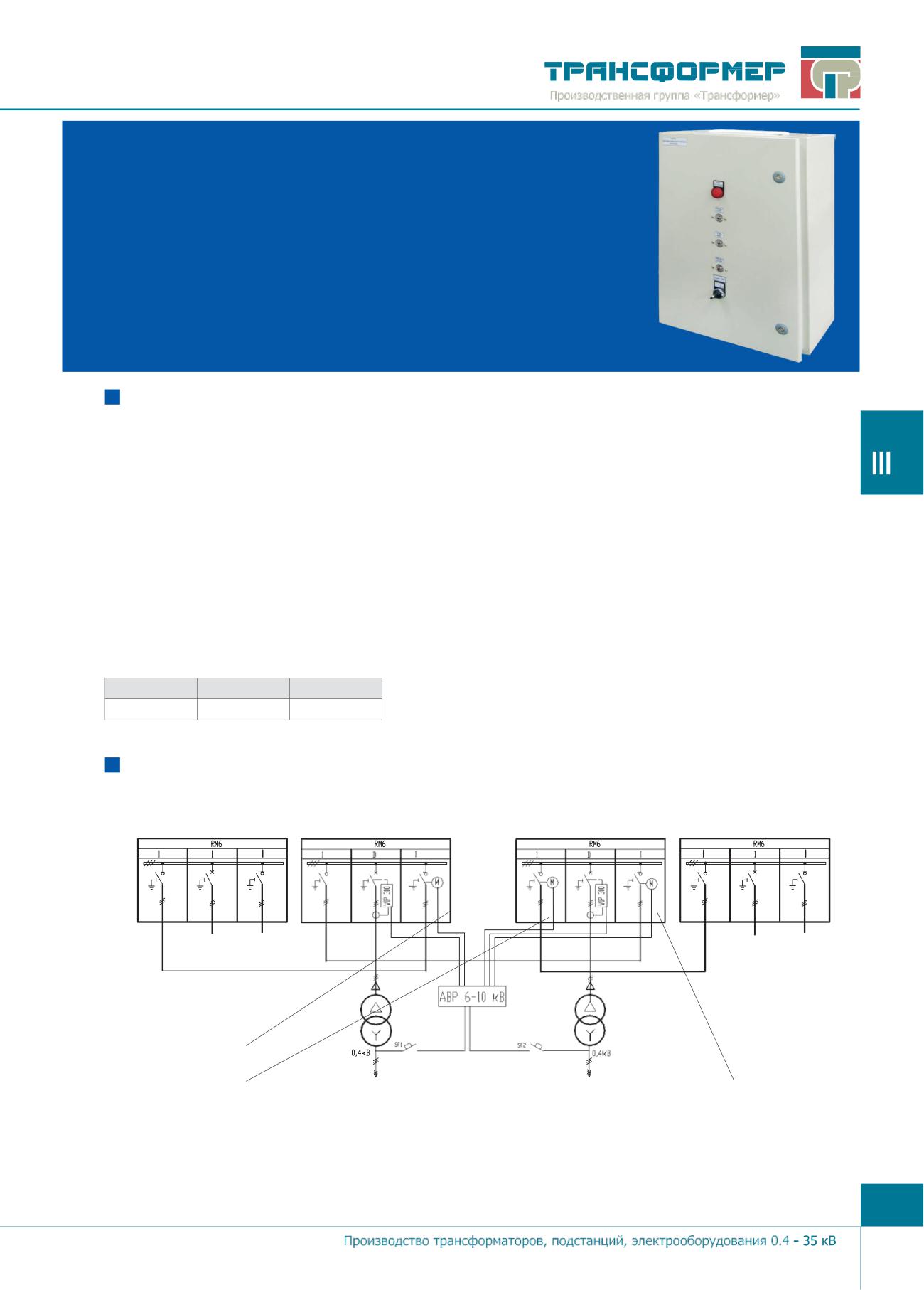

13. УСТРОЙСТВА АВР

НА СТОРОНЕ 6-20 КВ

Устройство предназначено для однократного автоматического взаимного

резервирования питания секций 6-20 кВ двухсекционных ТП. Под торговой

маркой «Трансформер» предлагается АВР 6-20 кВ для двухсекционных ТП

с 2 и 4 силовыми трансформаторами.

13.1. Конструктивные особенности

В схеме работы АВР задействованы шинный выключатель нагрузки секции «А» (ШВН «А»), шинный выключатель на-

грузки секции «Б» (ШВН «Б») и секционный выключатель нагрузки (СВН). Для реализации функций АВР на стороне

6-20 кВ на каждом луче устанавливаются два моноблока КРУЭ RM6: кабельный с функцией III, IIII и трансформатор-

ный с функциями IDI. Блоки соединены между собой перемычкой. Со стороны блока IDI выключатель нагрузки при-

соединения I имеет моторный привод. Трансформаторные моноблоки IDI секций «А» и «Б» объединены секционной

перемычкой. Один из выключателей нагрузки секционной перемычки имеет моторный привод.

Питание вторичных цепей АВР на стороне 6-20 кВ, моторов приводов выключателей нагрузки осуществляется фаз-

ным напряжением 220 В от силовых выводов низкого напряжения трансформаторов секции «А» и «Б», питание реле

контроля фаз - трехфазным переменным напряжением 380 В.

При исчезновении напряжения на шинах 6-20 кВ или на силовом трансформаторе одной из секций устройство АВР отклю-

чает соответствующий выключатель нагрузки (ШВН «А» или ШВН «Б»). Блок-контакты привода отключенного шинного

выключателя включают СВН и на панели АВР выпадают «блинкеры» указательных реле, сигнализирующие о срабатыва-

нии устройства АВР.

ГАБАРИТНЫЕ РАЗМЕРЫ

Ширина, мм.

Глубина, мм.

Высота, мм.

400

250

600

13.2. Однолинейная схема

ШВН «А»

ШВН «Б»

СВН

www.transformator.ru

103

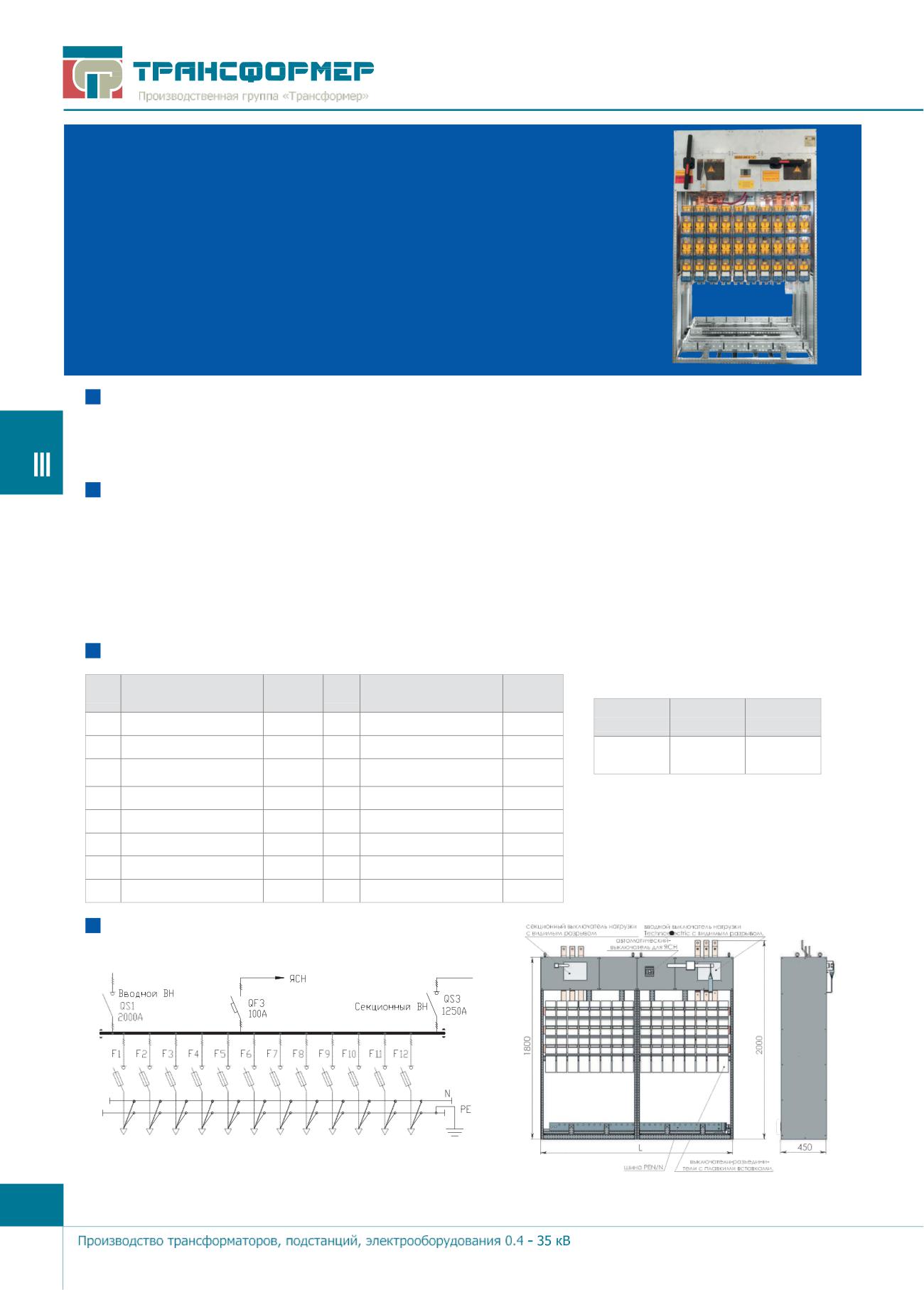

14. СТАНДАРТНЫЕ

НИЗКОВОЛЬТНЫЕ

СБОРКИ СЕРИИ ШНН-ХВ

Низковольтные сборки серии ШНН-ХВ предназначены для приема, распределе-

ния электроэнергии и защиты присоединений от токов короткого замыкания.

14.1. Назначение

При изготовлении шкафов используются выключатели нагрузки фирмы Technoelectric (Италия), выключатели нагруз-

ки-предохранители «Шлюз» (Россия), ABB. Выключатели нагрузки-предохранители комплектуются плавкими вставка-

ми серии ППН ОАО «Кореневский завод низковольтной аппаратуры».

14.2. Конструктивные особенности

Используются корпуса сборной конструкции. Высота и глубина ШНН остаются неизменными. Ширина изменяется в за-

висимости от количества отходящих фидеров.

Для организации учета электроэнергии предусмотрена возможность установки трансформаторов тока как на вводе,

так и на отходящих присоединениях (без изменения конструкции и габаритов шкафа).

При наличии сдвоенных линий НН кабели защищаются одним предохранителем соответствующего номинала. Места под-

ключения кабелей объединяются перемычкой. Параллельная работа двух предохранителей не допускается.

14.3. Номенклатура оборудования

ГАБАРИТНЫЕ РАЗМЕРЫ

Наименование

Ширина

Наименование

Ширина

поз.

Ширина,

Глубина,

Высота,

ШНН-ХВ-8-1250 (800)

975

ШНН-ХВ-14-2500 (1600)

1700

мм.

ШНН-ХВ-10-1600 (1250)

1175

ШНН-ХВ-14-3150 (2000)

1700

975÷2550

450

2000

ШНН-ХВ-10-2000 (1250)

1175

ШНН-ХВ-16-2000 (1250)

1950

По желанию заказчика возможны другие варианты ис-

ШНН-ХВ-10-2500 (1600)

1175

ШНН-ХВ-16-2500 (1600)

1950

полнения шкафов, согласованные с эксплуатирующей

организацией.

ШНН-ХВ-12-2000 (1250)

1400

ШНН-ХВ-16-3150 (2000)

1950

ШНН-ХВ-12-2500 (2000)

1400

ШНН-ХВ-18-3150 (2000)

2150

ШНН-ХВ-12-3150 (2000)

1400

ШНН-ХВ-20-3150 (2000)

2350

ШНН-ХВ-14-2000 (1250)

1700

ШНН-ХВ-22-3150 (2000)

2550

14.4. Однолинейная схема

104 www.transformator.ru

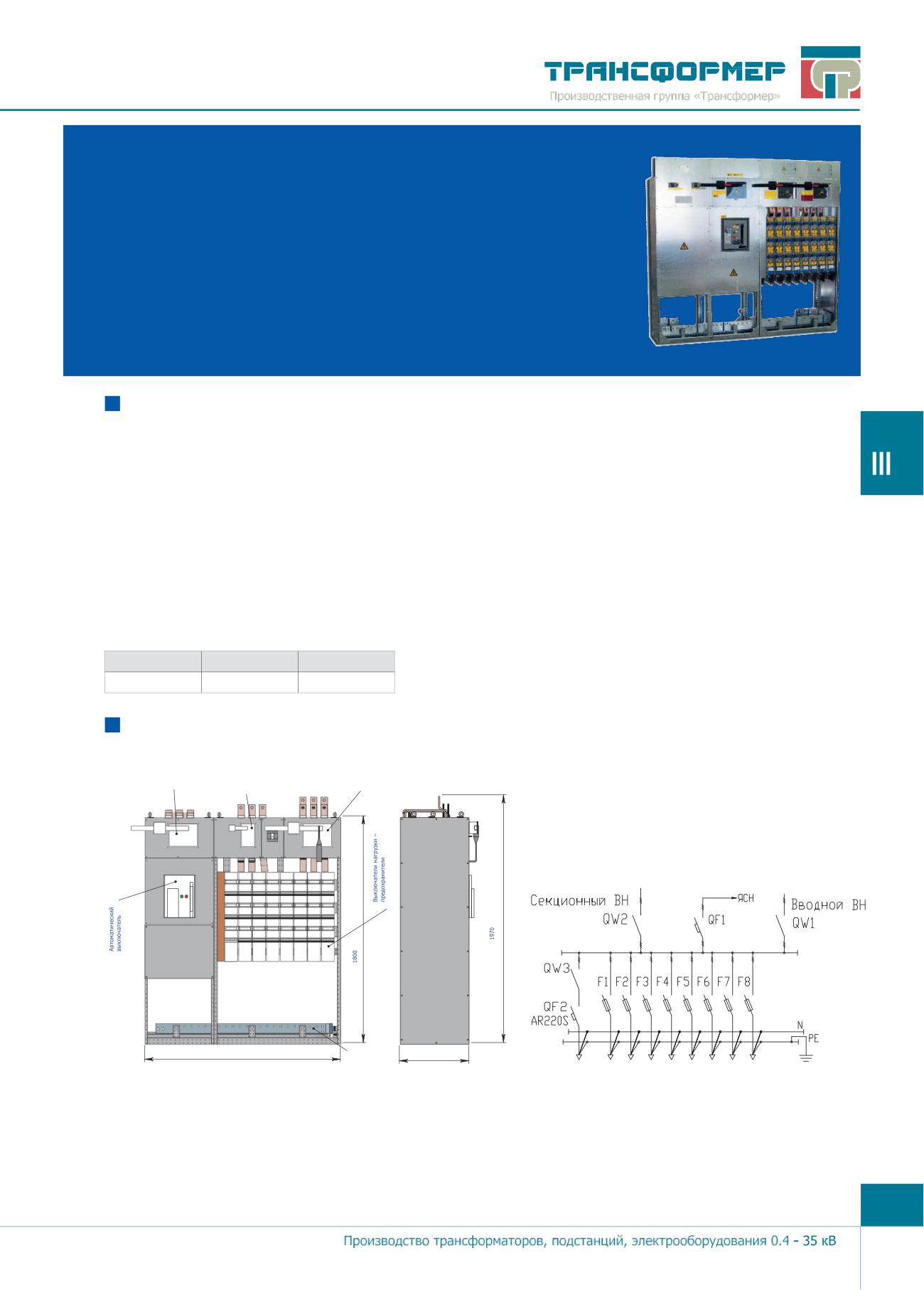

15. ШКАФЫ РАСПРЕДЕЛИТЕЛЬНЫЕ

СЕРИИ ШНН-ХВ

КОМБИНИРОВАННОГО ТИПА

ШНН-ХВ комбинированного типа предоставляют дополнительную возможность от-

вода большой мощности отдельному потребителю через автоматический выклю-

чатель. Рекомендованы к применению в Московских кабельных сетях.

15.1. Конструктивные особенности

В ШНН комбинированного типа последовательно с автоматическим выключателем стационарного типа установлен вы-

ключатель нагрузки - для обеспечения требования видимого разрыва на отходящем фидере (согласно Правилам устрой-

ства электроустановок).

Для отвода мощности 400-1000 кВА используются автоматические выключатели серии UAN, UCB, Emax2, Tmax, Мастер-

пакт, NSB, Susol, Metosol. Электронные расцепители с функциями L-S-I обеспечивают селективность защит с вышестоящи-

ми и нижестоящими устройствами РЗ. Оборудование для отвода мощности более 1250 А изготавливается по отдельному

проекту.

По специальному заказу в низковольтных сборках под торговой маркой «Трансформер» возможна реализация пофидер-

ного учета. Для примера на стр.55 приведена однолинейная схема ШНН-ХВ-14 с применением литых трансформаторов

тока (номинальный ток втулки - 900 А, диаметр - 30 мм., класс точности - 0,5S 5А, климатическое исполнение - У3).

ГАБАРИТНЫЕ РАЗМЕРЫ

Ширина, мм.

Глубина, мм.

Высота, мм.

1550

550

1970

15.2. Однолинейная схема

Выключатель нагрузки

автоматического

Секционный

Вводной

выключателя

выключатель

нагрузки

1550

PE/N

550

www.transformator.ru

105

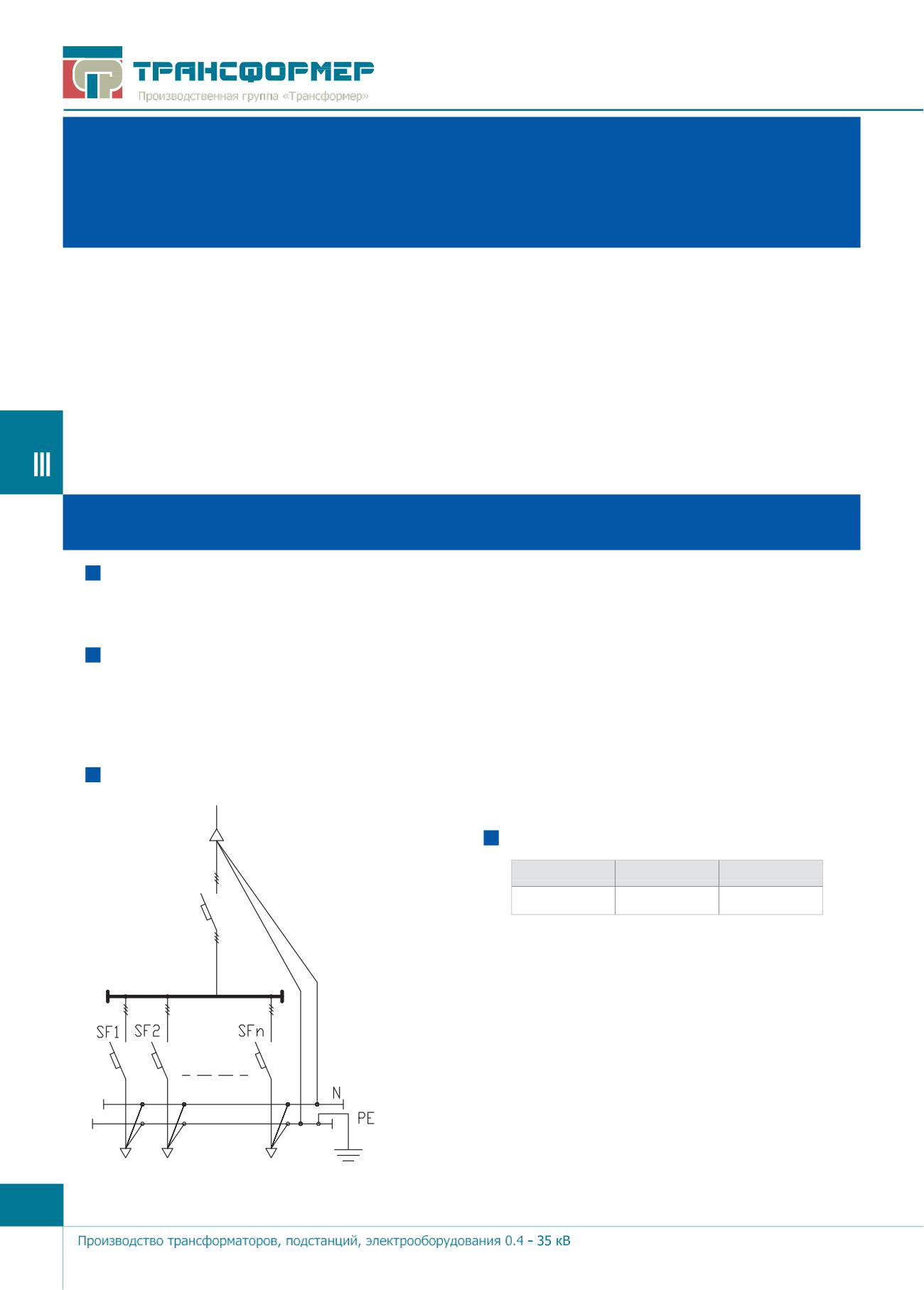

16. ИНДИВИДУАЛЬНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ

УСТРОЙСТВА НН

Под торговой маркой «Трансформер» выпускается широкий выбор индивидуальных устройств низкого напряжения:

- главные распределительные щиты (ГРЩ);

- распределительные устройства с реализацией

общего или индивидуального учета;

- вводно-распределительные устройства (ВРУ);

- шкафы распределительные (ШР);

- шкафы силовые (ШС);

- щиты осветительные (ЩО);

- щиты компьютерные (ЩК).

Все разработанное оборудование сертифицировано, прошло опытную эксплуатацию и широко применяется на промыш-

ленных, жилищно-коммунальных и общественных объектах регионов России.

16.1. ШКАФЫ СИЛОВЫЕ (ШС)

16.1.1. Назначение

Частным случаем ШС является шкаф с одним автоматическим выключателем, предназначенным для защиты длинного силового

кабеля от распределительного трансформатора до ГРЩ.

16.1.2. Конструктивные особенности

Корпус шкафа - сборная конструкция на базе С-образного профиля и листового материала из алюцинка.

В конструкции шкафа, как правило, используются автоматические выключатели серий UAN, UCB, Emax2, Tmax, Мастер-

пакт, NSB, Susol, Metosol. Выключатели выполняют полный набор функций защиты L-S-I в стандартном исполнении. В

соответствии с заказом, возможна установка автоматических выключателей серии Emax или Masterpact.

16.1.3. Однолинейная схема шкафа типа ШС

15.1.4. Габаритные размеры

Ширина, мм.

Глубина, мм.

Высота, мм.

500

525

1800

106 www.transformator.ru

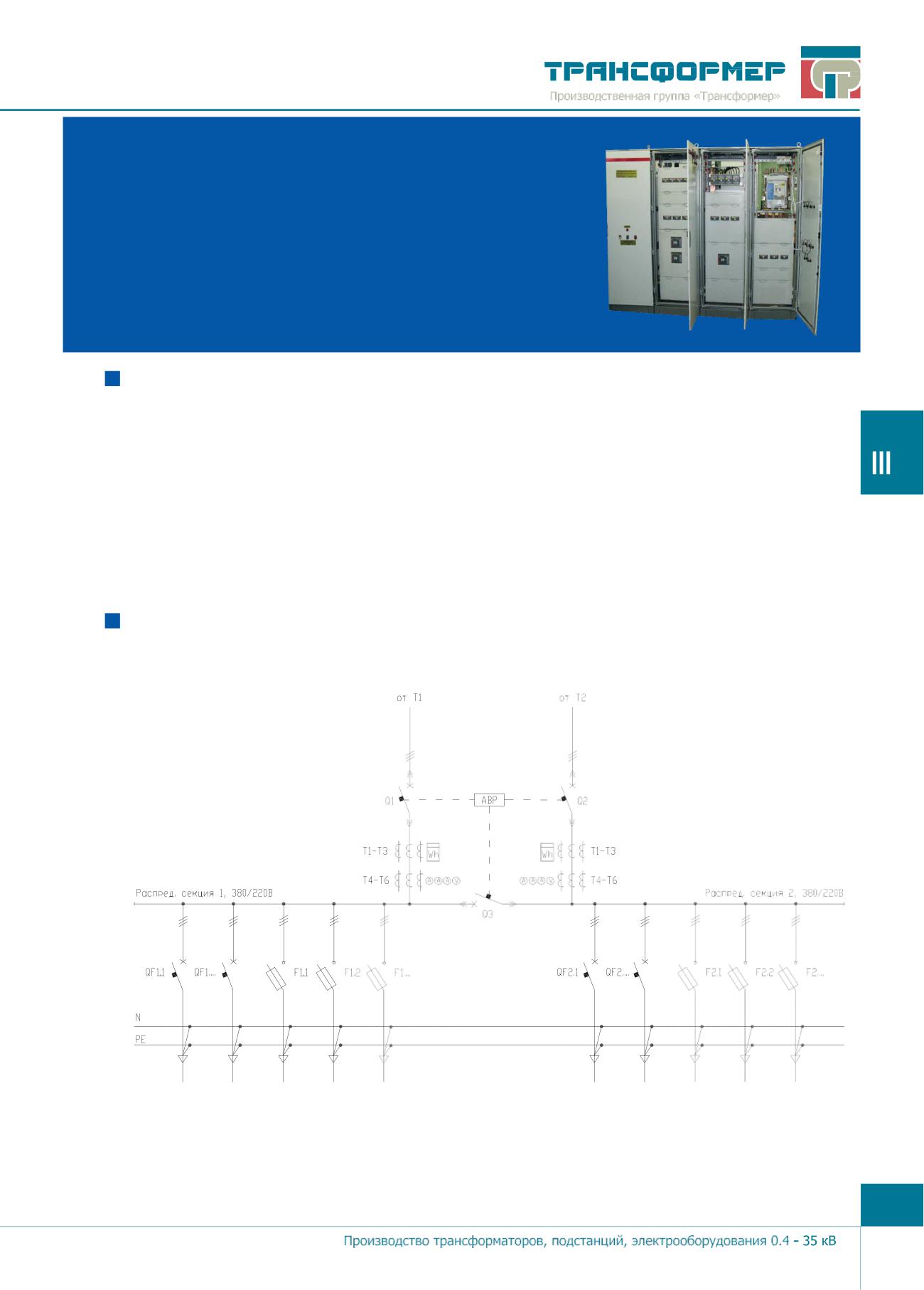

16.2. ГЛАВНЫЕ

РАСПРЕДЕЛИТЕЛЬНЫЕ

ЩИТЫ (ГРЩ)

ГРЩ предназначены для приема, распределения и учета электриче-

ской энергии, резервирования питания потребителей, защиты отходя-

щих линий от перегрузок и токов короткого замыкания.

16.2.1. Конструктивные особенности

Под торговой маркой «Трансформер» предлагаются ГРЩ линейного, Г-образного и П-образного исполнения.

ГРЩ состоит из вводных и распределительных панелей. В состав вводных панелей могут входить вводные автома-

тические выключатели, вводные выключатели нагрузки, устройство АВР, секционные автоматические выключатели,

секционные выключатели нагрузки, трансформаторы тока средств учета и измерительных приборов, трансформа-

торы тока пофидерного учета. Распределительные панели могут включать выключатели нагрузки-предохранители,

автоматические выключатели собственных нужд или комбинацию указанных устройств различных производителей.

Степень защиты зависит от используемой конструкции шкафа.

Типы вводных и секционных автоматических выключателей выбираются по согласованию с заказчиком. Возможна

установка автоматов с электронным расцепителем выкатного исполнения серий UAN, Emax и Masterpact. Цифровой

интерфейс автоматических выключателей дает возможность обеспечить диспетчеризацию.

Разработка и сборка ГРЩ производится согласно принципиальной схеме, предоставленной заказчиком.

Завод готов предложить шкафы собственного производства или других российских производителей.

16.2.2. Электрическая однолинейная схема вводных

и секционных панелей ГРЩ (с устройством АВР)

www.transformator.ru

107

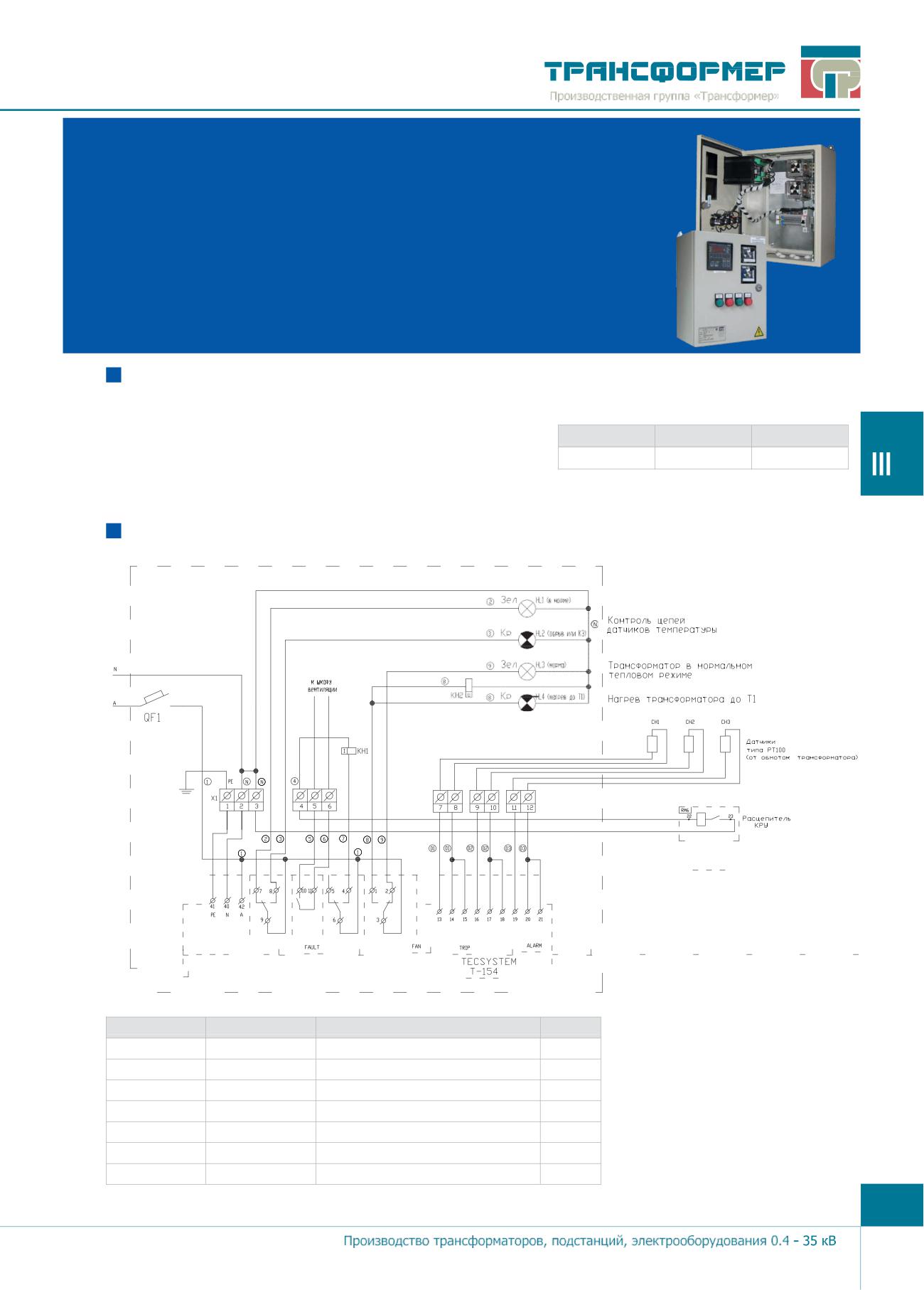

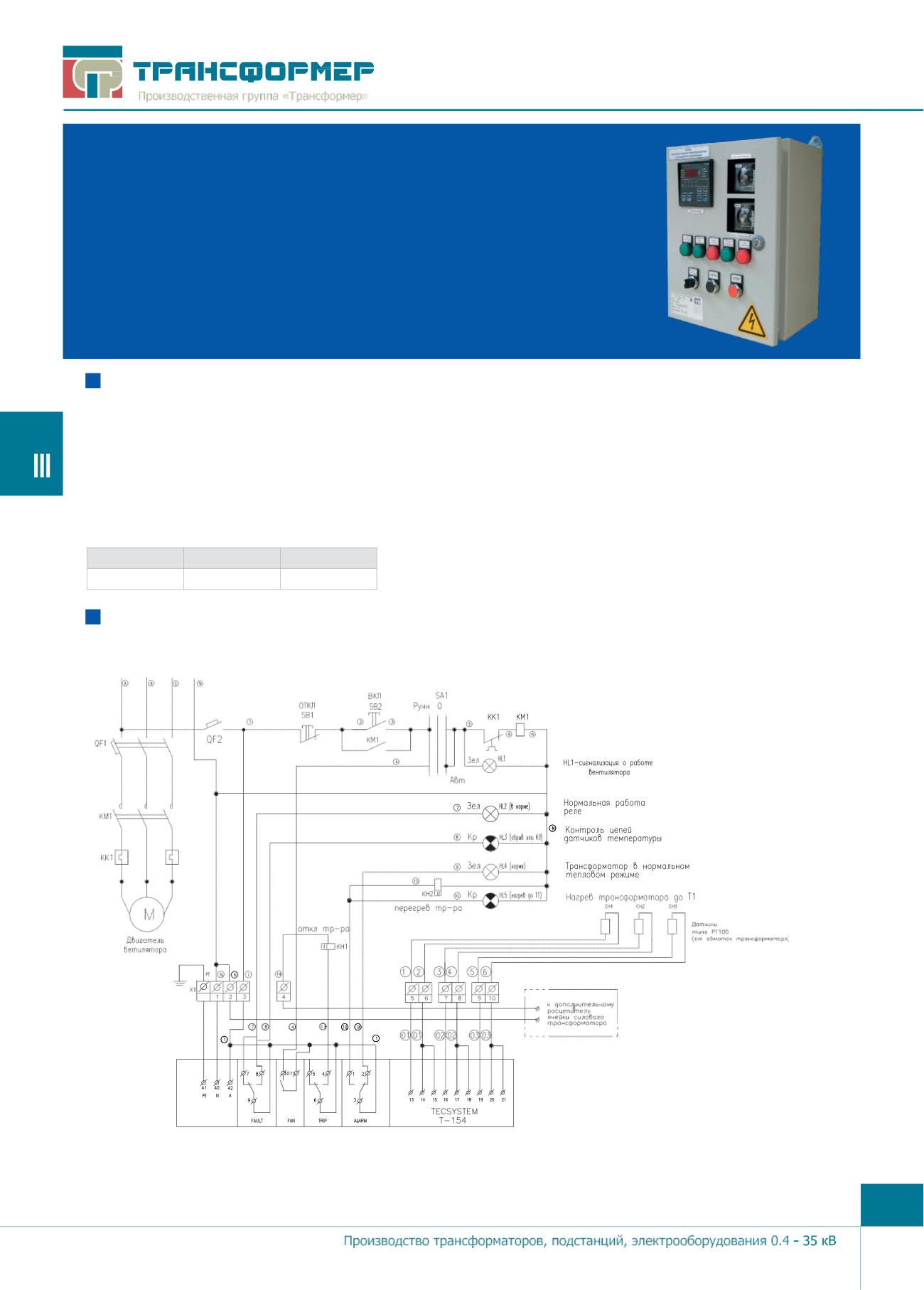

16.4. ШКАФ ТЕПЛОВОЙ

ЗАЩИТЫ

Шкаф тепловой защиты (ШТЗ) устанавливается в случае применения в

КТПБ силового сухого трансформатора с литой изоляцией.

16.4.1. Назначение

Шкаф тепловой защиты предназначен для контроля температурного

ГАБАРИТНЫЕ РАЗМЕРЫ ШТЗ

режима работы силового трансформатора. Получает информацию от

термодатчиков PT100 и подает сигнал в случае перегрева трансфор-

матора. По желанию заказчика сигнал может быть выведен на диспет-

Ширина, мм.

Глубина, мм.

Высота, мм.

черский пульт оперативного управления.

300

200

400

Номинальное напряжение шкафа - 220 В, частота - 50 Гц, нагрузоч-

ная способность выходных реле - 1А.

16.4.2. Cхема электрическая работы ШТЗ

Шкаф устанавливается в части, находящейся на балансе

Марка, позиция

Обозначение

Наименование

Кол-во

электросетевой компании.

KH1

РУ-21/1,0

Указательное токовое реле

Положение контактов изображено для поданного опе-

ративного напряжения (~220 В) на клеммы шкафа при

KH2

РУ-21/220

Указательное реле напряжения

нормальном тепловом режиме трансформатора. Зеленый

Б324-4П25-В/В У3

Блок зажимов

свет ламп соответствует нормальному режиму работы

трансформатора.

QF1

S251 С6

Автоматический выключатель 6А

FAULT - внутренняя неисправность датчиков T;

HL1, HL3

АСЛ 12 У3

Арматура сигнальная зеленая

FAN - вентилятор;

TRIP - отключение;

HL2, HL4

АСЛ 12 У3

Арматура светосигнальная красная

ALARM - сигнал тревоги при нагреве до Т1.

T-154

Реле тепловой защиты и вентиляции

CH1, CH2, CH3 - датчики температуы типа PT100 в обмот-

www.transformator.ru

109

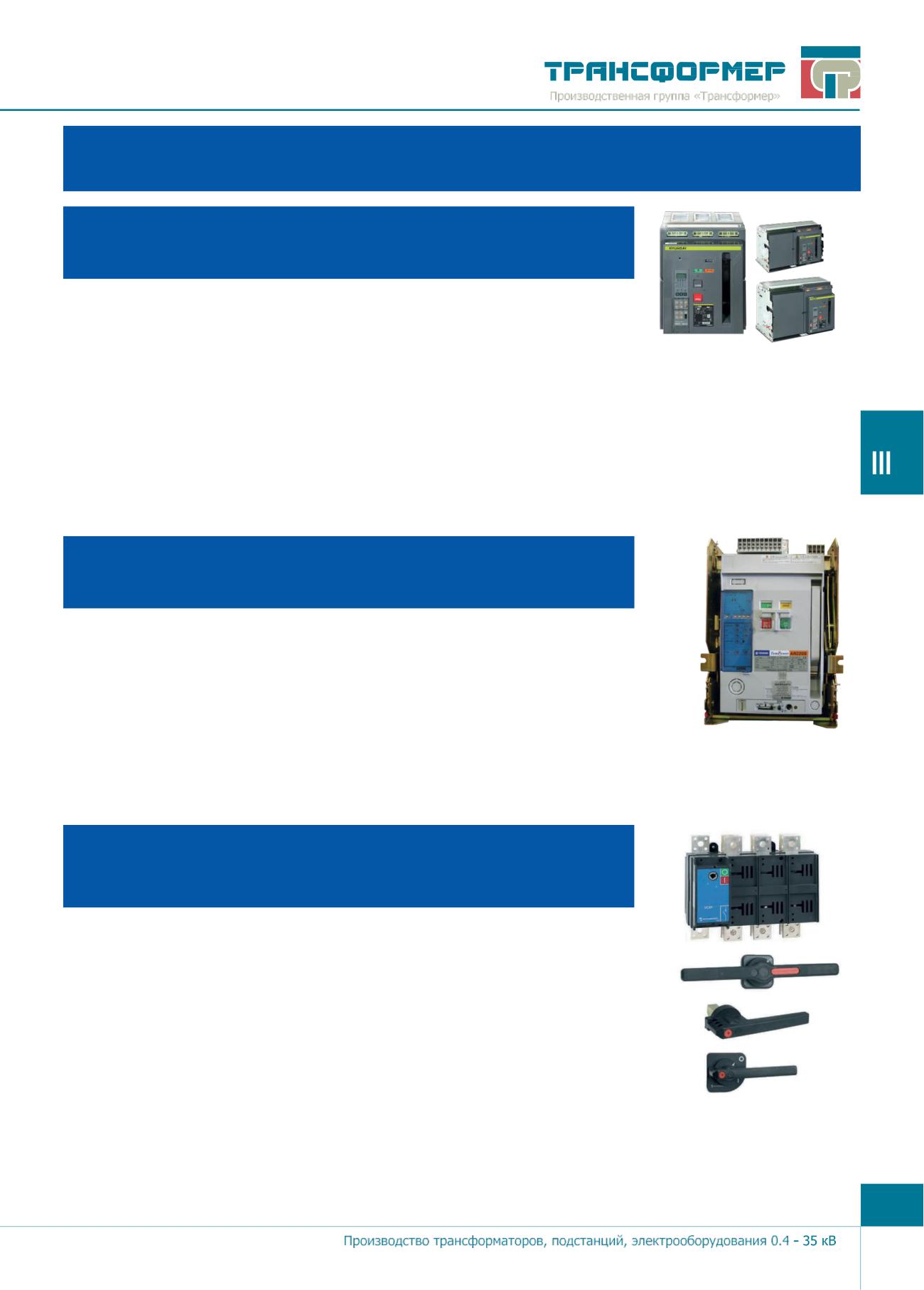

17. КОММУТАЦИОННАЯ АППАРАТУРА 0,4 кВ

17.1. АВТОМАТИЧЕСКИЕ

ВЫКЛЮЧАТЕЛИ HYUNDAI (КОРЕЯ)

Назначение

- стационарные и втыч-

Диапазоны номинальных рабочих токов:

ные для серии UAN.

- 160÷6300 А - для воздушных автоматических выключа-

Выключатели серии UAN

телей серии UAN;

изготавливаются с двумя

- 3÷1200 А - для автоматических выключателей в литом

вариантами силовых выводов: горизонтальные (стандарт-

корпусе серии UAN.

ные) и вертикальные. Предусматривают возможность дис-

Преимущества

петчеризации.

- экономичность;

Выключатели серии UAN обеспечивают удобство установ-

- функции L-S-I являются стандартом для всех электрон-

ки дополнительных аксессуаров, упрощают процедуру за-

ных расцепителей;

мены автоматических выключателей при реконструкции

- широкий выбор аксессуаров.

(весь токовый ряд размещается в трех типоразмерах по

Варианты исполнения

глубине).

- стационарные и выкатные для серии UAN;

Рекомендованы компанией «Трансформер».

17.2. АВТОМАТИЧЕСКИЕ

ВЫКЛЮЧАТЕЛИ TERASAKI (ЯПОНИЯ)

Назначение

- возможность диспетчериза-

Диапазоны номинальных рабочих токов:

ции.

- 200÷4000 А - для автоматических выключателей

Варианты исполнения

серии ARS;

- стационарные и выкатные

- 10÷2500 А - для автоматических выключателей серии

для серии ARS;

XS.

- стационарные, втычные и

Преимущества

выкатные для серии XS.

- компактность;

Выключатели серии ARS изго-

- возможность выбора электронного расцепителя с пере-

тавливаются с различными вариантами силовых выводов:

страиваемой крутизной функции L;

горизонтальные, вертикальные, фронтальные.

— широкий выбор аксессуаров;

Рекомендованы для ответственных потребителей.

17.3. ВЫКЛЮЧАТЕЛИ

НАГРУЗКИ TECHNOELECTRIC (ИТАЛИЯ)

Назначение

Подразделяются на 5 типов и 19 значений номинального тока в диапазоне In=32÷3150 А.

Преимущества

- напряжение изоляции 1000 В переменного тока и 1500 В постоянного тока;

- исполнение с 3-4 полюсами;

- высокая размыкающая способность (категория АС23 согласно МЭК 947-3);

- высокая электрическая и механическая износостойкость;

- самоочищающиеся контакты;

- видимый разрыв контактов.

Конструктивные особенности

Корпус выполнен из самогясящегося, негидроскопического изолирующего материала с высокими механическими свой-

ствами.

Контакт нейтрального полюса замыкается раньше и размыкается позже фазных контактов.

Предусмотрен механизм переключения с блокировкой дверной панели (в состоянии «Вкл.» нагрузки). Время коммута-

ции не зависит от приложенного усилия вследствие применения пружинного привода.

www.transformator.ru

113

Применение железобетонных

блоков для построек

сельскохозяйственного

и общего назначения

Модульные монолитные железобетонные блоки «Трансформер» позволяют в короткие сроки возводить строительные

конструкции различного назначения. Представляют собой конструкцию, которая используется в качестве готовой

строительной части для быстрого возведения объектов различного назначения.

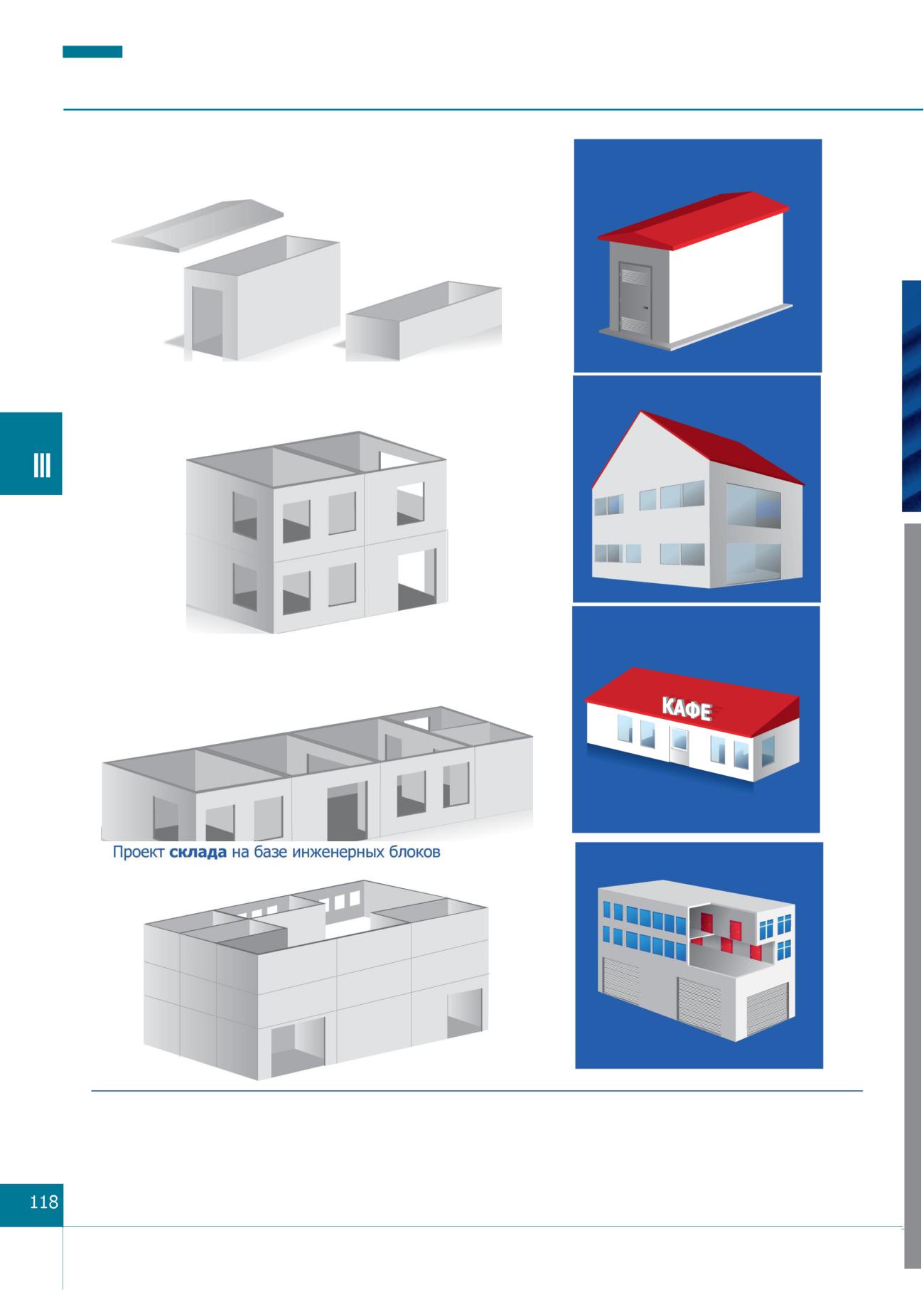

1. Применение блоков «Трансформер»

Инженерные сооружения:

Хозяйственные постройки:

Жилые здания:

- Трансформаторные подстанции

- Мастерские

- Малоэтажные дома

- Распределительные подстанции

- Мини-цеха

- Цокольные этажи

- Газораспределительные пункты

- Животноводческие помещения

- Мини-отели

- Подстанции освещения

- Склады

- Дачные строения

- Насосные станции

- Мини-офисы

- Временные постройки

- Пункты очистки воды

- Диспетчерские точки

- Блоки с дизель-генераторными

- Пристройки различного назначения

установками

- Блоки с биогазовыми установками

- Котельни

Торговые и сервисные пункты:

- Заправки

- Магазины

- Пункты ДПС

- Кафе

- Пропускные/сторожевые будки

- Гаражи

- Сервисные объекты

2. Основные характеристики бетонных модулей

Толщина стен

100 мм.

от 3,2 до 7,5 м.

Длина конструкции

18 ступеней с шагом 200 или 300 мм.

Ширина конструкции

2,3 - 2,5 - 3,0 м.

Высота внутри помещения

от 2,48 до 2,9 м.

Высота подвала

от 0,8 до 1,9 м. шаг 10 мм.

от 0,28 до 0,42 м.

Высота крыши

двускатная / односкатная

Срок службы

30 лет

Всего 64 типоразмера. Подробнее о габаритах и весе железобетонных блочных конструкций

можно узнать в отделе продаж

116 www.transformator.ru

3. Преимущества модулей «Трансформер»

Универсальность

Возможность создавать одно- или многоблочные сооружения, одно- или двухэтажные здания, помещения любой

планировки и компоновки.

Удобство применения

100% заводская готовность, быстрый монтаж, возможность демонтажа и последующей сборки, полностью соот-

ветствуют действующим нормам и правилам, любые виды отделки.Производятся по технологии, позволяющей

изготовить инженерный блок нужной конфигурации с требуемым расположением дверных и оконных проемов,

технологических отверстий и т. д.

Модульность

Конструкции можно собирать и разбирать, а также комбинировать друг с другом, соединять последовательно

или параллельно, создавать двухуровневые конструкции, расширять сооружение. Система стыковки унифици-

рована, пол не имеет перепадов по высоте.

Надежность

Долговечны, пожаробезопасны, сейсмостойки, экологичны. Толстые стены, двойное армирование и применение

высококачественного бетона обеспечивают прочность конструкции. Кабины устойчивы к землетрясениям до 9

баллов

по шкале MSK-64, способны локализовать внутренний взрыв и действие дуги КЗ. Отсутствие швов в монолитной

конструкции защищает помещение от проникновения влаги, пыли, насекомых.

Комплектность

Конструкции под ключ, возможна поставка металлоизделий (ворота, двери, жалюзийные решетки, козырьки,

нащельники и др.).

Простота и удобство

Размеры бетонных конструкций позволяют перевозить их как автомобильным транспортом с низкой платфор-

мой, так и по железной дороге. Для подъема конструкций предусмотрены закладные детали. Используется зам-

ковая система соединений, не требующая дополнительных сварочных и отделочных работ. Крупное оборудова-

ние устанавливается и меняется через съемную крышу. Минимальный объем строительных и монтажных работ.

www.transformator.ru

117

КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ. Каталог (2016 год) - часть 1
