Система обеспечения вызова экстренных оперативных служб по единому номеру «112» в Свердловской области (ПАМР.460018.006.ТП.П9)

mAccess.MTU предназначен как для работы с программным

коммутатором НТЦ Протей, так и с Softswitch сторонних производителей.

Решение от компании НТЦ Протей предоставляет широкие

возможности:

 маршрутизация вызовов;

 генерация акустических сигналов;

 передача/прием dtmf сигналов;

 логический адрес в поле from;

 поддержка различных форм вызывного сигнала;

 возможность постановки удаленной стороны на удержание;

 поддержка метода prack;

 поддержка locating sip servers;

 поддержка регистрации.

Мини-концентратор можно использовать для:

 предоставление абонентам услуг triple play;

 быстрое подключение новых пользователей к существующей

АТС;

 обеспечение связью объектов малой емкости;

 построение корпоративных сетей.

Варианты конфигураций

Ах/ETH имеет

24 или

48 порта для подключения аналоговых

телефонных аппаратов и соединяется с внешней сетью с помощью Ethernet-

интерфейса;

Ах/DSL имеет

24 или

48 порта для подключения аналоговых

телефонных аппаратов, Ethernet-интерфейс для подключения к IP-сети ПК

пользователей или локальной сети и соединяется с внешней сетью с

помощью DSL-интерфейса;

E1/ETH имеет порт для подключения к оборудованию пользователя

по PRI и соединяется с внешней сетью с помощью Ethernet-интерфейса;

E1/DSL имеет порт для подключения к оборудованию пользователя

по PRI, Ethernet-интерфейс для подключения к IP-сети ПК пользователей

или локальной сети и соединяется с внешней сетью с помощью DSL-

интерфейса.

Техническое обслуживание Мини-концентратора может проводиться

при помощи различных средств: Telnet/SSH, FTP, графического Web-

интерфейса и интерфейса командной строки.

В качестве оборудования уровня доступа выбрано оборудование

Cisco WS-C2960-24PC-S.

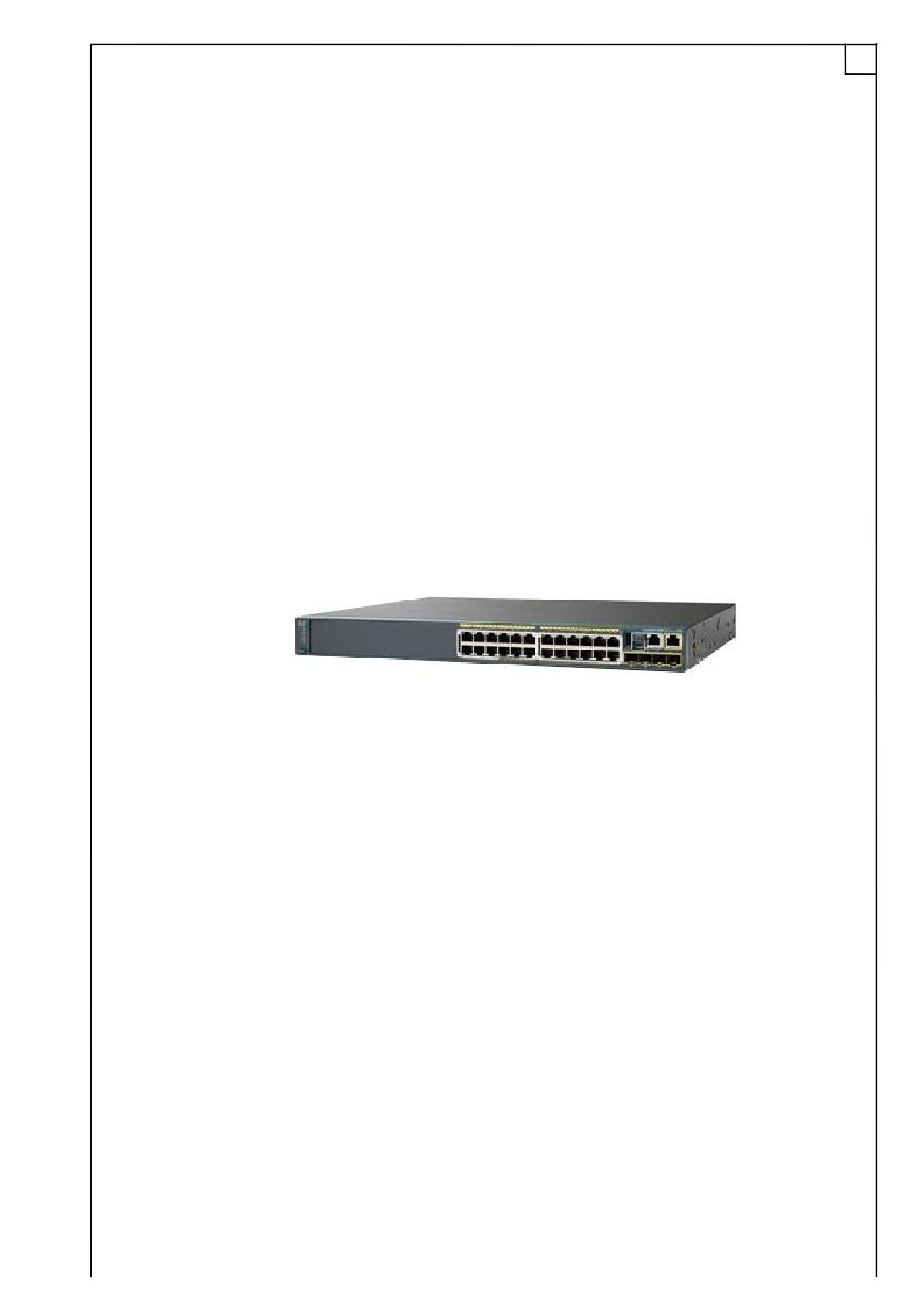

Коммутатор Cisco WS-C2960-24 (рисунок 12).

Рисунок 11. Внешний вид коммутатора WS-C2960-24

Краткие технические характеристики WS-C2960-24PC-S приведены

в таблице 16.

Таблица 16. Технические характеристики WS-C2960-24PC-S

Параметр

Значение

Тип устройства

коммутатор (switch)

Возможность установки в

есть

стойку

Количество слотов для

дополнительных

интерфейсов

Объем оперативной

128 Мб

памяти

Количество портов

24 x Ethernet 10/100/1000 Мбит/сек

коммутатора

Поддержка работы в

есть

стеке

Внутренняя пропускная

40 Гбит/сек

способность

Размер таблицы MAC

8192

адресов

Консольный порт

есть

Web-интерфейс

есть

Поддержка Telnet

есть

Поддержка SNMP

есть

Протоколы

IGMP v3

динамической

маршрутизации

Параметр

Значение

Поддержка IPv6

есть

Поддержка стандартов

Auto MDI/MDIX, Power Over Ethernet, Jumbo Frame,

IEEE 802.1p (Priority tags), IEEE 802.1q (VLAN),

IEEE 802.1d (Spanning Tree), IEEE 802.1s (Multiple

Spanning Tree)

Размеры (ШxВxГ)

445 x 45 x 386 мм

Вес

5.7 кг

Помимо коммутационного оборудования для обучения персонала

системы-112 в ЦО предусмотрено устройство для эмуляции датчиков

сигнализации. Устройство представляет собой интеллектуальный Ethernet-

модуль с кнопкой включения сигнализации.

4.5 Оборудование сетевой инфраструктуры системы-112

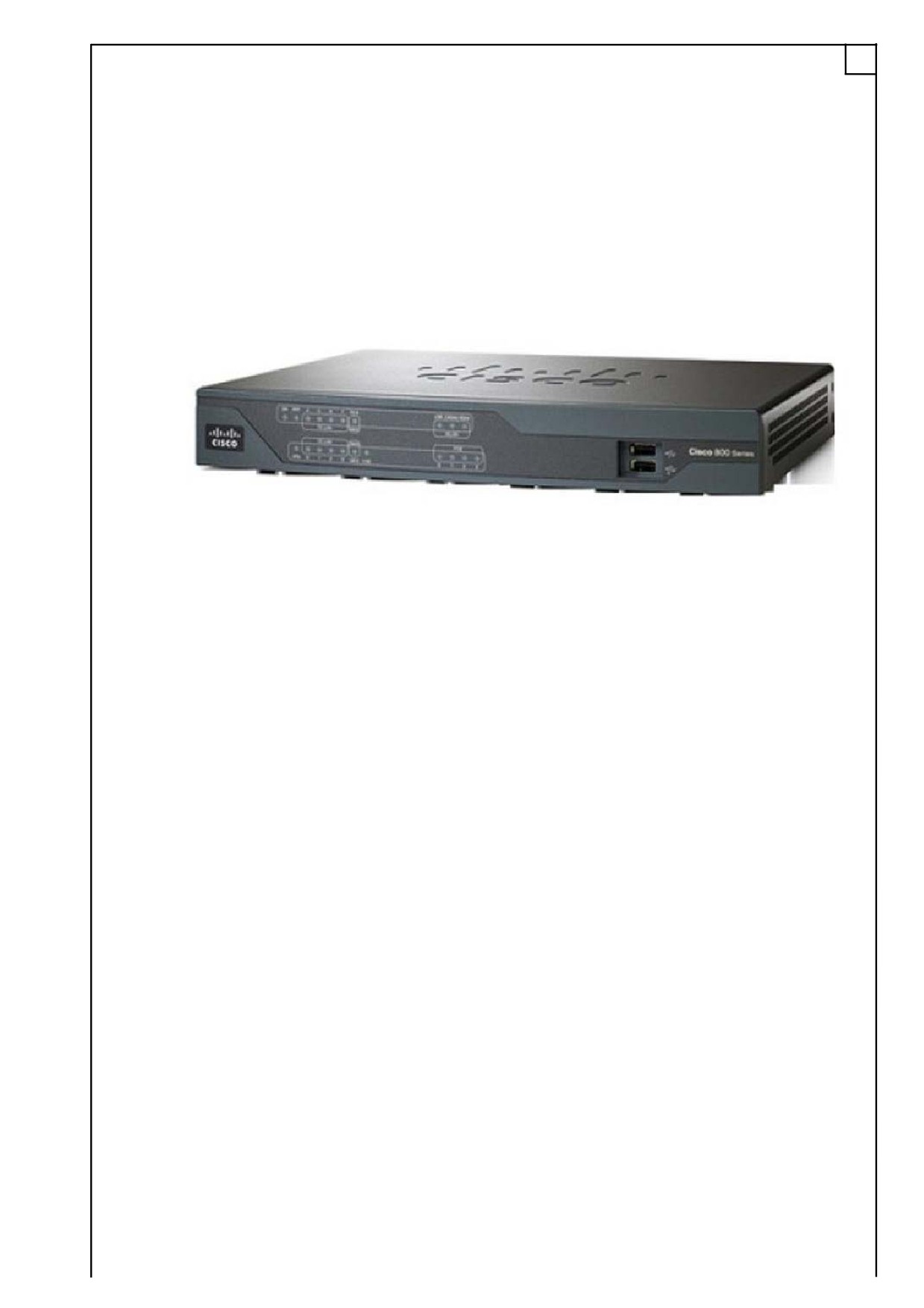

В качестве оборудования межсетевого взаимодействия выбрано

оборудование Cisco 891-К9 (рисунок 13).

Рисунок 12. Внешний вид Cisco 891-K9

Cisco

891 защищенный маршрутизатор для сетей Gigabit Ethernet

относится к серии роутеров Cisco

890, эта серия входит в семейство

маршрутизаторов с фиксированной конфигурацией Cisco 800 разработанного

для доступа в Интернет, защиты подключения и поддержки беспроводных

сетей в рамках устройства.

Этот маршрутизатор отличается простотой в эксплуатации и

управлении, предоставляет надежную защиту сетевого подключения и

безопасную поддержку устройств, а расширенные функции операционной

системы IOS позволяют оптимально сконфигурировать работу Cisco 891.

Маршрутизатор Cisco

891-K9 обеспечивает беспроводный доступ

компьютеров к сети и позволяет развернуть сети удаленного доступа VPN.

Выполняет функции межсетевого экрана с поддержкой протокола Skinny

Clients, поддерживает аппаратное шифрование DES и передачу данных в

сетях VPN с использованием протокола IPsec.

Реализованы функции динамической службы DNS.

Основные технические характеристики Cisco891-K9 приведены в

таблице 17.

Таблица 17. Основные технические характеристики Cisco 891-K9

Параметр

Значение

Тип устройства

маршрутизатор (роутер)

Производитель

Cisco

Модель

Cisco891-K9

Технология соединения

проводная

Объем оперативной памяти

512 Мб

Объем флеш-памяти

256 Мб

Количество портов

8 x Ethernet 10/100/1000 Мбит/сек

Протоколы управления

Telnet, SNMP, HTTP, SSH, HTTPS

Протоколы передачи данных

Ethernet, Fast Ethernet, Gigabit Ethernet

Протоколы динамической

RIP v1, RIP v2, OSPF, GRE, VRRP, HSRP

маршрутизации

Поддержка VPN-туннелей

есть

Поддержка стандартов сети

IEEE 802.1D, IEEE 802.3af, IEEE 802.3ah

Питание

типичная мощность: 60 Вт

Размеры (ШxВxГ)

325 x 44 x 249 мм

Вес

2.5 кг

Температура

Рабочая: от 0 до 40ºС

5 Основные технические требования к инженерным системам

Для обеспечения требуемой надежности и отказоустойчивости

проектируемой системы, а также выполнения санитарных норм и требований

к рабочим местам операторов, необходимо выполнение ряда технических

мероприятий, в том числе:

 подготовка помещений для размещения оборудования и

рабочих мест операторов;

 организация системы электропитания и заземления;

 организация систем кондиционирования, вентиляции и

дымоудаления;

 организация систем охранно-пожарной сигнализации (ОПС) и

системы контроля и управления доступом (СКУД);

 организация

систем

автоматического

газового

пожаротушения (АГП);

 организация структурированной кабельной системы (СКС).

По функциональным требованиям технические мероприятия

подразделяются на мероприятия по подготовки серверных помещений ЦОВ и

мероприятия по подготовке помещений операторов и диспетчеров ЦОВ,

ЕДДС и ДДС.

Помещения РЦОВ и ДДС должны отвечать требованиям, изложенным

в данном разделе.

5.1 Выбор и подготовка помещения серверной

Для размещения серверного и телекоммуникационного оборудования

Заказчику необходимо выделить отдельное помещение и привести его в

соответствие с требованиями СН512-78

«Инструкция по проектированию

зданий и помещений для электронно-вычислительных машин» с

изменениями от 2000 года.

Общестроительные требования к помещению

Выделяемое помещение не должно быть проходным. Рекомендуется

выбирать помещение таким образом, чтобы доступ в помещение был только

из помещения диспетчерской службы. Допускается организация помещения

серверной путем установки герметичной перегородки из негорючих

материалов в помещении диспетчерской службы. Не допускается

размещение серверной на подвальных и технических этажах. Не допускается

прохождение через помещение серверной стояков отопления и канализации.

Наличие радиаторов отопления в помещении серверной допускается только

при наличии возможности их оперативного отключения от системы

отопления. Не допускается размещение помещения серверной под и рядом с

помещениями с мокрыми и химическим производствами, равно как и под

санузлами.

Перед началом подготовки помещения необходимо выполнить расчет

нагрузок на перекрытия под выделяемыми помещениями в соответствии со

СНиП 2.01.07-85 «Нагрузки и воздействия» с изменениями от 2003 года.

Расчетные нагрузки на перекрытия зданий и помещений должны быть

достаточными для того, чтобы выдерживать как распределённую, так и

сосредоточенную нагрузку от установленного оборудования с учётом

соответствующей кабельной разводки и носителей. Минимально допустимое

значение допустимой распределённой нагрузки на перекрытие должно быть

не менее 7,2 кПа. Рекомендуемое значение этой нагрузки составляет 12 кПа.

Перекрытие должно также обладать способностью выдерживать висячую

нагрузку не менее 1,2 кПа, создаваемую грузами, подвешенными к этому

перекрытию снизу (например, лестничные кабельные лотки, свисающие с

потолка нижерасположенного этажа). Рекомендуемое значение этой нагрузки

составляет

2,4 кПа. При необходимости выполнить мероприятия по

увеличению несущей способности перекрытий. Площадь выделяемого

помещения должна быть не менее 12м2 прямоугольной формы (длина

меньшей стороны не менее 2400мм).

В помещении должна быть выдержана высота не менее 2,6 м от

чистового пола до любого выступающего элемента, будь то спринклер,

светильник или видеокамера. Требования к охлаждению или наличие

стоек/шкафов выше

2,13 м могут диктовать устройство более высоких

потолков.

Конструкция стен или перегородок серверной должна быть

герметичной. Вход в серверную рекомендуется оборудовать герметичной

дверью.

Полы, стены и потолки должны быть залиты, окрашены или

выполнены из материала, минимизирующего пылеобразование.

Запылённость воздуха помещений не должна превышать: в

серверной - 0,75 мг/м3, с размерами частиц не более 3 мкм (атм. пыль, сажа,

дым, споры, асбест); в помещениях обработки данных - 2 мг/м3;

Отделанные поверхности должны быть светлыми, что повысит общую

освещенность. Полы должны иметь антистатические свойства

Допустимый уровень шума в серверной не должен превышать 65 дБ

(допустимый уровень вибрации не должен превышать по амплитуде 0,1 мм и

по частоте 25 Гц).

Серверное помещение может оборудоваться фальшполом для

размещения коммуникаций

(подачи кондиционированного воздуха к

устройствам). Высота подпольного пространства должна быть не менее 200

мм (рекомендованная

300 мм). Конструкция съемного пола должна

обеспечивать:

 свободный доступ к коммуникациям при обслуживании;

 устойчивость к горизонтальным усилиям при частично

снятых плитах;

 возможность выравнивания поверхностей пола с помощью

регулируемых опорных элементов;

 взаимозаменяемость плит съемного пола.

Конструкция съемного пола должна быть рассчитана на равномерно

распределенную нормативную нагрузку

1000 кг/м² и сосредоточенную

нормативную нагрузку 250 кг, приложенную в любом месте плиты на площади

25 см² . Прогиб плиты не должен превышать 1 мм.

5.2 Выбор и подготовка помещений дежурно-диспетчерских

служб

Для размещения оборудования дежурно-диспетчерских служб

Заказчику необходимо выделить отдельное помещение и привести его в

соответствие с требованиями СН512-78

«Инструкция по проектированию

зданий и помещений для электронно-вычислительных машин» с

изменениями от

2000 года и СанПиН2.2.2/2.4.1340-03

«Гигиенические

требования к персональным электронно-вычислительным машинам и

организации работ».

Общестроительные требования к помещению

Выделяемое помещение рекомендуется привести в соответствие со

следующими требованиям:



выделяемое помещение не должно быть проходным;



не допускается размещение помещения ДДС на подвальных

и технических этажах;



помещение должно иметь источники как искусственного, так и

естественного освещения. Размещение ДДС в помещениях

без естественного освещения допускается только при

соответствующем обосновании и наличии положительного

санитарно-эпидемиологического заключения, выданного в

установленном порядке;



естественное и искусственное освещение должно

соответствовать требованиям действующей нормативной

документации. Окна в выделяемых помещениях, желательно

должны быть ориентированы на север и северо-восток.

Оконные проемы должны быть оборудованы регулируемыми

устройствами типа: жалюзи, занавесей, внешних козырьков и

др.;



площадь выделяемого помещения должно быть не менее

6м2 на 1 оператора;



полимерные материалы, используемые для внутренней

отделки интерьера выделяемых помещений, должны иметь

санитарно-эпидемиологическое заключение.

5.3 Система гарантированного электропитания

При

проектировании

электроснабжения,

силового

электрооборудования и электрического освещения серверного помещения,

необходимо выполнять требования Правил устройства электроустановок

(ПУЭ), инструкций по проектированию электроснабжения промышленных

предприятий,

силового

осветительного

электрооборудования

промышленных предприятий, по проектированию и устройству

молниезащиты зданий и сооружений.

Оборудование информационных технологий

(ОИТ) рекомендуется

относить к группе электроприемников

1-й категории

(два независимых

источника электропитания). Такое требование актуально для организаций и

предприятий, использующих информационные технологии, остановка

которых повлечет за собой потерю информации, прерывание процесса

управления или отсутствие доступа к информационным ресурсам.

Для обслуживания серверных помещений должны быть

предусмотрены отдельные линии питания, терминированные в своём

собственном распределительном щите (щитах).

Распределительные щиты питания серверных следует обеспечить

поддержкой в виде двух независимых вводов и резервного

электрогенератора.

Электропитание должно осуществляться от сети переменного тока

напряжением (220 ± 22) В с частотой (50 ±1) Гц. Для исключения потери

(разрушения) информации, хранящейся на магнитных носителях (дисковых

системах), при кратковременном исчезновении напряжения в сетях

электропитания должны предусматриваться источники бесперебойного

питания (ИБП), которые должны обеспечивать подачу электропитания при

кратковременных отключениях (до 30 минут) первичной электрической сети.

Серверы и коммутационное оборудование с двумя и более блоками

питания рекомендуется подключать не только через разные автоматические

выключатели, но и от различных ИБП при реализации схемы параллельно

работающих ИБП с равномерно распределенной между ними нагрузкой.

Качество электроэнергии для ОИТ должно соответствовать

указанным в технической документации параметрам. Для нормальных

условий эксплуатации должна обеспечиваться сбалансированность нагрузки

по фазам (разница нагрузок наиболее и наименее нагруженных фаз не

должна быть более 15 % от средней нагрузки фазы). Нагрузка по фазам для

ОИТ существенно различается на протяжении дня, поэтому ИБП (корректоры

напряжения и т.п.) и помехозащитные устройства должны обеспечивать

работу с асимметричной нагрузкой.

Для обеспечения микроклимата и создания нормальных условий

эксплуатации ИБП большой мощности в соответствии с требованиями СН-

512-78 помещение, где он устанавливается, оборудуется промышленным

кондиционером, имеющим необходимое резервирование и запас по отводу

выделяемого тепла.

Время непрерывной работы ИБП от аккумуляторных батарей не

менее 30 минут (для критичного ОИТ, т.е. неотключаемой нагрузки) с его

возрастанием при отключении других групп вручную или с помощью

электромеханического ранжировщика нагрузки.

Помимо ИБП требуется предусмотреть использование дизельной

генераторной установки (ДГУ), для обеспечения работоспособности после

окончания времени работы батарей ИБП. ДГУ должна обеспечивать

поддержание работы оборудования ЦОВ, инженерных систем,

обеспечивающих работоспособность серверной группировки в аварийном

режиме, коммутационного оборудования и операторов не менее

6 часов.

Команда на запуск ДГУ должна обеспечиваться срабатываением АВР.

Решение по ДГУ должно учитывать климатические особенности

Свердловской области.

Выделенная электрическая сеть (ВЭС) выполняется только медным

кабелем в коробах или в скрыто проложенных ПВХ трубах. В коридорах при

установке подвесных потолков проводку кабеля рекомендуется вести в

кабельных лотках. По одной стороне коридора прокладываются силовые

кабели, а по другой - кабели слабых токов. Пересечение трасс кабелей

допускается только под прямым углом (ГОСТ 50571.20-2000).

В серверных не прокладываются кабели, не относящиеся к данному

помещению.

Каркасы, металлические кожухи и другие нетоковедущие части

электрооборудования должны быть заземлены (занулены) в соответствии с

ПУЭ и Инструкцией по устройству сетей заземления и зануления в

электроустановках.

5.4 Заземление

Заземление проектируемого оборудования должно быть выполнено в

соответствии с ПУЭ

(изд.

7) и СНиП

3.05.06-85 Электротехнические

устройства. Заземление выполнить от существующей главной шины

заземления здания проводом заземления сечением не менее 16мм2. Цвет

изоляции провода заземления - желто-зеленый. Провод заземления вывести

на проектируемую главную шину заземления (ГШЗ). Крепление провода к

ГШЗ выполнить посредством болтового соединения. При отсутствии в здании

исправного контура заземления, необходимо выполнить строительство

нового контура заземления в соответствии с ГОСТ 464-79. Структура контура

заземления

- "выносной" стержневой заземлитель, расстояние выноса

которого не менее 20 м от заземлителей системы молниезащиты здания.

Дополнительный контур защитного заземления, должен быть надежно

соединен с шиной РЕ защитного нулевого проводника в распределительном

шкафу серверной.

Металлические каркасы стоек и оборудования, кабельные лотки,

металлические конструкции, металлические оболочки кабелей и другие

нетоковедущие металлические части устройств и электрооборудования

должны быть заземлены защитным заземлением в соответствии с ПУЭ и

Инструкцией по устройству сетей заземления и зануления в

электроустановках с сопротивлением заземления не более 4 Ом.

Согласно стандарту ANSI/TIA/EIA-607 главная шина заземления

(ГШЗ) должна представлять собой медную шину необходимой длины с

минимальными размерами 6 мм (толщина) х 100 мм (ширина) с заранее

просверленными отверстиями, размеры и расстояние между которыми

должны отвечать требованиям к используемым типам коннекторов.

Желательно, чтобы шина имела гальваническое покрытие для снижения

контактного сопротивления. Шина должна быть изолирована от своих средств

поддержки/крепежа.

Заземление стоек и металлоконструкций на ГШЗ должно быть

произведено отдельными, неразрывными проводниками на отдельный болт.

Болтовые контактные соединения заземляющих проводников должны быть

предохранены от самоотвинчивания пружинными шайбами и выполняться с

5.5 Система кондиционирования

Для создания необходимых климатических условий при эксплуатации

технологического оборудования в помещении серверной требуется

предусмотреть установку системы кондиционеров для ассимиляции

тепловыделений

от

устанавливаемого

оборудования.

Систему

кондиционирования помещения выполнить в соответствии со

СНиП

2.04.05-91

«Отопление, вентиляция и кондиционирование» с

изменениями от 1997 года.

Для нормальной работы технологического оборудования необходимо

контролировать температуру и влажность, чтобы они постоянно находились в

пределах, указанных ниже, рабочих диапазонов:

 температура воздуха в помещениях

20°±2°С

(не более

25°С);

 относительная влажность воздуха - 20-70% (не более 75% в

холодный период, в тёплый для 25°С - не более 65%, для

24°С и ниже - не более 70%);

 оптимальная скорость потока воздуха - 0,2 м/с (не более 0,3

м/с для холодного, 0,5 м/с - для тёплого периодов).

В зависимости от местных условий окружающей среды может

понадобиться оборудование для осушения и увлажнения воздуха.

Системы кондиционирования воздуха, обеспечивающие выполнение

климатических условий для серверной, не объединяются с другими

системами кондиционирования.

При подаче охлажденного воздуха непосредственно в устройства

(стойки с аппаратурой) температура его на входе не должна быть ниже 14°С,

относительная влажность не более 75%.

5.6 Подсистема охранной сигнализации

Подсистема охранной сигнализации должна обеспечивать:

 постановку под охрану и снятие с охраны помещений или

групп помещений с пульта охраны;

 обнаружение и фиксирование фактов открывания дверей и

окон, разбития стекол, передвижения нарушителей в

выделенных зонах и помещениях, сданных под охрану;

 обнаружение и фиксирование фактов несанкционированного

проникновения на объект или ухода с объекта путем

повреждения сигнального ограждения, перелаза через него;

 формирование сигналов для подсистемы управления

доступом;

 фиксирование информации обо всех принятых сигналах

тревоги в базе данных с указанием даты, времени и адреса, а

так же ведение протокола работы.

Подсистема должна включать в себя сигнализационные датчики и

средства обнаружения, обеспечивающие охрану помещений, территорий и

отдельных объектов

(площадок). Сигнализационные датчики и средства

обнаружения устанавливают на дверях, окнах, ограждающих конструкциях.

Служебные помещения Объекта оснащаются двумя рубежами

охраны.

В составе подсистемы возможно использование следующих средств

обнаружения и защиты:

 объемные инфракрасные либо совмещенные - для контроля

складов и служебных помещений, лестничных маршей;

 акустические - для контроля окон служебных помещений;

 магнитоконтактные

- для контроля состояния выходных

дверей и окон в помещении ЦОВ.

5.7 Подсистема автоматической пожарной сигнализации

Подсистема автоматической пожарной сигнализации должна

обеспечивать:

 обнаружение и фиксирование фактов появления очагов

загорания, задымленности, повышения температуры;

 формирование сигналов для подсистемы управления

доступом;

 формирование сигналов для устройств автоматического

пожаротушения, дымоудаления и т.п.;

 фиксирование информации обо всех принятых сигналах

тревоги в базе данных с указанием даты, времени, адреса и

ведение протокола работы.

Составные части ПС:

 устройства сбора и обработки информации;

 пожарные извещатели и средства обнаружения;

 оповещатели;

 кабельная сеть.

Оснащение объекта средствами пожарной сигнализации должно

вестись с учетом требований СП 5.13130.2009

5.8 Система автоматического пожаротушения

Защищаемые помещения

Для обеспечения пожарной безопасности следует выполнять

нормативные

документы,

утвержденные

ГУ

Государственной

противопожарной службы МВД России.

Нормы пожарной безопасности НПБ

110-99 содержат перечень

зданий, сооружений, помещений и оборудования, которые защищаются

автоматическими установками пожаротушения

(АУПТ) и пожарной

сигнализации (АУПС) и проектируются в соответствии со СНиП 2.04.09-84.

Категория зданий и помещений по взрывопожарной и пожарной опасности

определяется в соответствии с НПБ

105-95. Противопожарная защита

устанавливается обязательно и независимо от ведомственной

принадлежности, организационно-правовой формы и площади помещений.

Серверные помещения от помещений другого назначения,

отделяются несгораемыми стенами

(перегородками) с пределом

огнестойкости не менее 0,75 ч. Двери в этих стенах и перегородках должны

быть с пределом огнестойкости не менее

0,6 ч. Зону серверной

рекомендуется оборудовать как наиболее защищаемую.

Серверную требуется оборудовать автоматическими установками

газового пожаротушения

(АУГП). Согласно требованиям СН-512-78 по

проектированию зданий и помещений, АУГП предусматривается для

помещений, где располагается оборудование ЦОВ.

Огнегасящим веществом должен быть газ, имеющий российский

сертификат: Газ содержится в модулях высокого давления.

Станция, модуль газового пожаротушения системы АУГП

размещается непосредственно в помещении серверной (или вблизи ее).

Количество баллонов с газом зависит от объема защищаемого помещения.

Включение системы АУГП производится от датчиков раннего

обнаружения пожара, реагирующих на появление дыма.

В помещениях, оборудованных системой АУГП, должно

предусматриваться:

 отключение вентиляции при срабатывании не менее

2-х

датчиков;

 установка автоматизированных огнезадерживающих и

герметизирующих заслонок и клапанов на воздуховодах;

 удаление дыма и газа после пожара из защищаемых

помещений в объеме не менее 3-х кратного воздухообмена в

час, вытяжные шахты с ручным или автоматическим

открыванием в случае пожара, сечение которых не менее 0,2

% площади помещения.

Требования к оборудованию управления АГПТ

Оборудование управления АГПТ должно выполнять следующие

основные функции:



контроль состояния шлейфов автоматической пожарной

сигнализации;



контроль состояния электрических пусковых цепей запорно-

пускового устройства модуля пожаротушения;



контроль соединительных линий световых и звуковых

оповещателей на обрыв и короткое замыкание;



управление средствами звуковой и световой сигнализации;



формирование сигналов для подсистемы управления

доступом;



фиксирование информации обо всех принятых сигналах

тревоги в базе данных с указанием даты, времени и адреса, а

так же ведение протокола работы;



автоматический пуск установки при срабатывании не менее

двух извещателей пожара, установленных в защищаемом

помещении;



дистанционный пуск установки от пульта дистанционного

пуска

(ПДП), установленного у входа в защищаемое

помещение;



автоматическая блокировка пуска установки при входе

обслуживающего персонала в защищаемое помещение;



отключение блокировки пуска с пульта дистанционного пуска

(ПДП) у входа в защищаемое помещение;



предупредительная световая и звуковая сигнализация в

защищаемом помещении о пуске установки, с регулируемым

временем задержки до подачи огнегасящего состава;



автоматическое

отключение

предупредительной

сигнализации через

1 мин. после выхода огнетушащего

вещества;



световая сигнализация у входа в защищаемое помещение о

загазованности и об отключении автоматического пуска

установки;



световая сигнализация на ПС-4 в помещении круглосуточного

дежурства об отключении/включении автоматического пуска;



опробование световой и звуковой сигнализации с помощью

ключа управления, подключаемого к выносному пульту

дистанционного пуска (ПДП);



сигнализация о наличии напряжения на основном и

резервном вводах электроснабжения;



сигнализация о возникновении пожара;



сигнализация о срабатывании установки и прохождении

огнетушащего вещества в защищаемое помещение;



сигнализация о неисправности установки.

Составные части АГПТ:

 устройства сбора и обработки информации;

 пожарные извещатели и средства обнаружения;

 оповещатели;

 кабельная сеть.

Для удаления огнетушащего вещества из помещения проектом

предусмотреть использование переносного дымососа.

Оборудование и аппаратура, устанавливаемые в помещениях

объекта, должны быть устойчивы к внешним воздействиям по ГОСТ 15150-69

(У3.1, УХЛ4.2).

Требования к продолжительности непрерывной работы АГПТ

Режим работы системы автоматического газового пожаротушения -

непрерывный, круглосуточный

(с учетом проведения регламентного

технического обслуживания).

Требования к электроснабжению АГПТ

Согласно ПУЭ-98, установки автоматического пожаротушения в части

обеспечения надежности электроснабжения являются электроприемниками 1

категории. Электропитание установок должно осуществляется от одного

источника переменного тока с автоматическим переключением в аварийном

режиме на резервное питание от аккумуляторных батарей обеспечивающее

нормальную работу в течение 24 часов в дежурном режиме и 3-х часов в

режиме «тревога».

Требования к монтажу АГПТ

Монтажно-наладочные работы должны выполняться в соответствии с

РД 78.145-93.

При монтаже установки необходимо соблюдать "Правила устройства

и безопасной эксплуатации сосудов, работающих под давлением" ПБ10-115-

96.

Шлейфы пожарной сигнализации в защищаемых помещениях и по

трассам, прокладывать отдельно от силовых и осветительных кабелей и

проводов.

Требования к безопасности эксплуатации технических средств АГПТ

К обслуживанию установок автоматической противопожарной защиты

допускаются лица, прошедшие инструктаж по технике безопасности.

Прохождение инструктажа отмечается в журнале. Монтажники,

обслуживающие установку пожаротушения должны быть обеспечены

защитными средствами, прошедшими соответствующие лабораторные

испытания.

5.9 Структурированная кабельная система (СКС)

Целями создания СКС является создание инфраструктуры

информационного обмена. СКС должна обеспечивать функционирование

систем и комплексов, входящих в информационно-вычислительную

структуру.

Структурированная кабельная система должна обеспечивать

подключение рабочих станций и периферийного оборудования к активному

оборудованию ЛВС со скоростями передачи пакетов не менее 100 Мбит/сек

(100BASE-TX). Магистральные кабельные соединения совместно с активным

оборудованием должны обеспечивать скорость передачи пакетов не менее

1000 Мбит/сек. Все применяемые компоненты кабельных соединений должны

отвечать требованиям стандарта ANSI/TIA/EIA-568-A-1995 Category 5.

Структура и архитектура СКС должны соответствовать требованиям

международного стандарта ISO/IEC

11801:2002

(Е)

«Международный

стандарт. Информационные технологии

- структурированные кабельные

системы для помещений заказчика».

Основными компонентами СКС являются:

 рабочие области;

 горизонтальная подсистема;

 система кабельных каналов;

 распределительные узлы (центр коммутации).

Горизонтальная подсистема СКС должна реализовывать топологию

типа "звезда", центром которой является центральный коммутационный узел.

Создаваемая СКС должна быть запроектирована в соответствии с

действующими нормами и правилами.

Требования к надежности СКС

СКС должна обеспечивать постоянные физические характеристики

канала между портами активного оборудования или портом активного

оборудования и элементами ЦОВ вне зависимости от трассы коммутации на

кроссовом поле (кроссовых полях).

Постоянство физических параметров канала в соответствии с

требованиями стандарта ISO/IEC 11801:2002 (Е) должно обеспечиваться в

течение всего гарантийного срока службы СКС. При этом должно

гарантироваться не менее 500 перекоммутаций - на 1 порт СКС. Разрыв

соединения по каналу СКС должен вызываться только разрывом коммутации

на кроссовом поле (кроссовых полях).

Используемое оборудование и материалы не должны допускать

изменений физико-химических параметров в результате воздействия

окружающей среды в течение всего срока эксплуатации СКС (20 лет) при

условии соблюдения заданных параметров окружающей среды.

В случае выхода из строя одного из каналов СКС (пары медного

кабеля, жилы оптоволоконного кабеля) должна быть обеспечена возможность

перехода на использование альтернативного канала из числа резервных при

помощи изменения соединений в кроссовых полях.

Требования к безопасности СКС

Используемое оборудование и материалы не должны допускать

возможности нанесения вреда здоровью или поражения персонала объекта

электрическим током и электромагнитными излучениями, при условии

соблюдения правил эксплуатации оборудования.

Горизонтальные и магистральные кабели СКС, а также кабельные

каналы должны иметь российские сертификаты пожарной безопасности.

Используемое оборудование и материалы не должны допускать

возможности нанесения ущерба окружающей среде.

Требования к эргономике и технической эстетике СКС

При прокладке кабельных проводок СКС должны в максимальной

степени использоваться проектируемые и существующие архитектурно-

строительные решения, позволяющие вести скрытую проводку (фальшполы,

фальшпотолки, закладные трубы и т.п.).

Требования к средствам защиты СКС от внешних воздействий

Горизонтальные и магистральные кабели СКС должны быть

защищены от случайного повреждения персоналом и техническими службами

в процессе эксплуатации.

Требования по стандартизации и унификации в СКС

В рамках СКС необходимо обеспечить совместимость архитектурных,

технических и технологических решений. Все компоненты СКС должны

соответствовать требованиям стандарта ISO/IEC

11801:2002

(Е)

«Международный

стандарт.

Информационные

технологии

структурированные кабельные системы для помещений заказчика».

Требования к тестированию СКС

Тестирование СКС должно производиться специалистами,

обученными и сертифицированными компанией производителем

оборудования СКС.

Тестирование СКС должно производиться в соответствии со

стандартами и правилами при помощи сертифицированных кабельных

измерителей, позволяющих проводить тестирование СКС не ниже класса Е

стандарта ISO/IEC 11801:2002.

Требования по возможностям развития СКС

СКС должна обеспечивать возможность легкого наращивания емкости

горизонтальной подсистемы (в случае необходимости) путем добавления

новых каналов. Для этого должен быть предусмотрен запас свободного места

в лотках и кабель каналах.

5.10 Система контроля и управления доступом (СКУД)

Целью создания СКУД является:

 идентификация персонала и управление доступом в зоны и

помещения объекта в круглосуточном режиме;

 формирование сигналов для подсистемы охранной

сигнализации при возникновении нештатных ситуаций

(попытках взлома) в подсистеме управления доступом;

 фиксирование информации обо всех событиях в базе данных

с указанием даты, времени, адреса и ведение протокола

работы.

В состав подсистемы должны входить:

 считыватели и исполнительные устройства контроля доступа;

 электромагнитные замки;

 proximity-карты персонала;

 кнопка «Выход»;

 персональный компьютер

 центральный контроллер, управляющий работой всей

системы;

 датчик состояния двери.

Двери серверного помещения необходимо оборудовать системой

контроля и управления доступом.

Общие требования к СКУД

Общие требования сформулированы на основании перечисленных

ниже документов:

 РД

78.147-93

«Единые требования по технической

укрепленности и оборудованию сигнализацией охраняемых

объектов»;

 РД 78.145-93 « Системы и комплексы охранной, пожарной и

охранно-пожарной сигнализации. Правила производства и

приемки работ»;

 Пособие к РД 78.145-93;

 РД 78.143-92 «Руководящий документ. Системы и комплексы

охранной

сигнализации.

Элементы

технической

укрепленности объектов. Нормы проектирования»;

 Приложение

№ 3 к РД78.143-92

«Группы охраняемых

объектов по степени необходимой защиты от преступных

посягательств техническими средствами укрепленности и

прочими инженерно-техническими мероприятиями по

усилению охраны»;

 Приложение № 5 к РД 78.143-92 «Основные требования к

помещениям охраны»;

 Приложение № 2 к приказу МВД РФ от 05.10.98г. № 625.

Оборудование СКУД должно быть размещено внутри здания.

Предусмотреть выделенное рабочее место обслуживающего

персонала СКУД в отдельном помещении.

Система должна функционировать круглосуточно при нормальном

питающем напряжении сети.

Назначенный срок службы технических средств должен составлять не

менее 10 лет.

Электропитание системы контроля доступа должно быть выполнено в

соответствии с требованиями ВНП-001-95 (системы комплекса - потребители

1-й категории и особой группы 1-й категории).

Технические средства комплекса должны обеспечивать свои

технические характеристики при работе от однофазной электрической сети

напряжением

220В промышленной частоты

50 Гц, при колебаниях

напряжения в пределах от +10% до -10% и колебаниях частоты в пределах 1

Гц.

При прекращении энергоснабжения должна быть предусмотрена

возможность функционирования системы от источников резервного питания в

течение не менее 2 часов в режиме.

Конфигурация системы и применяемое оборудование должны

обеспечивать возможность наращивания систем за счет расширения

аппаратной и программной частей без нарушения работоспособности

смонтированного оборудования.

Приложение 1. Перечень таблиц

Название

стр.

Таблица 1. Термины и сокращения

Таблица 2. Размещение КТС на объектах автоматизации

Свердловской области

Таблица 3. Базовые технические характеристики сервера

ProLiant DL360eGen8/DL380pGen8

Таблица 4. Краткие технические характеристики HP

ProLiant DL160 Gen8

Таблица 5. Краткие технические характеристики интернет

планшета Samsung Galaxy Tab 2 10.1

Таблица 6. Состав серверного комплекса

ЦОВ/РЦОВ/МЦОВ

Таблица 7. Состав серверного комплекса ЦО

Таблица 8. АРМ оператора системы-112

Таблица 9. АРМ администратора системы-112

Таблица 10. АРМ лингвиста (психолога)

Таблица 11. Модули, включенные в редакцию Enterprise

Edition Oracle 11g

Таблица 12. Минимальная численность персонала, в

зависимости от количества населения, проживающего на

обслуживаемой территории

Таблица 13. Минимальная численность персонала, в

зависимости от количества населения, проживающего на

территории субъекта РФ

Таблица 14. Минимальная численность персонала

сопутствующих служб системы-112, в зависимости от

количества населения, проживающего на территории

субъекта РФ

Таблица 16. Основные технические характеристики

шлюза

Таблица 17. Технические характеристики WS-C2960-

24PC-S

Приложение 2. Перечень иллюстраций

Название

стр.

Рисунок 1. Внешний вид сервера HP ProLiant DL360e Gen8

Рисунок 2. Внешний вид Proliant dl380e

Рисунок 3. Структурная схема вычислительной и сетевой

инфраструктуры ЦО

Рисунок 4. Схема сетевой инфраструктуры ЕДДС МО

Рисунок 5. Схема размещения серверного оборудования в

телекоммуникационных шкафах (ЦОВ)

Рисунок 6. Схема размещения серверного оборудования в

телекоммуникационных шкафах (РЦОВ)

Рисунок 7. Схема размещения серверного оборудования в

телекоммуникационном шкафу ЦО

Рисунок 8. Технологии зеркалирования

Рисунок 9. Внешний вид медиа-шлюза

Рисунок 10. Типовое решение для подключения

телекоммуникационного шлюза к IP/MPLS сети

Рисунок 11. Внешний вид медиа-шлюза mAccess.MTU

Рисунок 12. Внешний вид коммутатора WS-C2960-24

Рисунок 13. Внешний вид Cisco 891-K9

Система обеспечения вызова экстренных оперативных служб по единому номеру «112» в Свердловской области (ПАМР.460018.006.ТП.П9) - часть 3
