Приложение Б (справочное).

Дополнительное оборудование

Б.1

Тормозной резистор

При замедлении или быстром замедлении при высокой инерции нагрузки двигатель будет в состоянии

выработки энергии. Мощность в нагрузке будет передаваться в инвертор к шине DC, что приведет к повы-

шению напряжения шины инвертора, и когда оно станет выше определенного значения, инвертор будет

посылать аварийное сообщение о превышении напряжения. Это даже может повредить силовой модуль,

таким образом, мы должны сконфигурировать тормозную систему.

Многофункциональный компактный инвертор A650 имеет встроенный блок торможения в некоторых

моделях. Потребитель должен только подсоединить внешний тормозной резистор. Мы рекомендуем кон-

фигурацию резистора по мощности и значению. Пользователь может регулировать значение в указанном

диапазоне в соответствии с нагрузкой.

Таблица Б.1 - Тормозные резисторы

Модель инвертора

Блок торможения

Параметры резистора

Количество

Сечение соединительных

проводов (мм²)

A650-33E0075T

Встроенный

≧360 Ом 200 Вт

1

1

A650-33E015T

≧360 Ом 200 Вт

1

1

A650-33E022T

≧360 Ом 200 Вт

1

1,5

A650-33E037T

≧180 Ом 400 Вт

1

1,5

A650-33E055T

≧180 Ом 400 Вт

2

2,5

A650-33E075T

≧60 Ом 1 кВт

1

4

A650-33E11T

≧60 Ом 1 кВт

1

4

A650-33E15T

≧30 Ом 2 кВт

1

6

A650-33E18T

≧30 Ом 2 кВт

1

6

A650-33E22T

≧30 Ом 2 кВт

1

6

A650-33E30T

≧30 Ом 2 кВт

2

6

A650-33E37T

≧30 Ом 2 кВт

2

6

A650-4T-037G/045P

По заказу

≧30 Ом 2 кВт

2

6

A650-4T-045G/055P

≧30 Ом 2 кВт

3

6

A650-4T-055G/075P

≧30 Ом 2 кВт

4

6

A650-4T-075G/090P

≧30 Ом 2 кВт

4

6

ПРИМЕЧАНИЕ:

Провод в таблице указан для единственного резистора, когда резисторы соединены в

параллель. Например, выбор тормозного резистора для инвертора A650-33E30T.

Рекомендуется выбрать 2  2 кВт, 30 Ом резисторы, соединенные в параллель, Экви-

валентный резистор - 4 кВт, 15 Ом.

Если номинальная мощность более 110 кВт, обратитесь к руководство пользователя по блоку торможе-

ния. Выберите тормозной резистор.

Кабели, перечисленных в таблице, относятся к кабелям для одного резистора. Шина DC должна обнов-

ляться при параллельном соединении резисторов. Кабель должен выдерживать напряжение выше 450 В

перем. тока и температуру кабеля 105 С.

Б.2

Модуль для загрузки и скачивания

Модуль для загрузки и скачивания (0,7 BCOP) специально разработан для инверторов серии A650.

Он имеет следующие особоенности:

• Загрузка и скачивание параметров инвертора.

• Скорость передачи до 100 кГц.

Приложение Б (справочное). Дополнительное оборудование

145

• Легко носимый, размер почти как обыкновенная USB Flash-карта.

• Можно просматривать и изменять параметры через стандартный порт USB.

Внешний вид модуля загрузки и скачивания показан на рисунке Б.1.

USB крышка

Разъём

Верхний

регистр

Нижний

регистр

MIC-USB

Световой

индикатор

Брелок

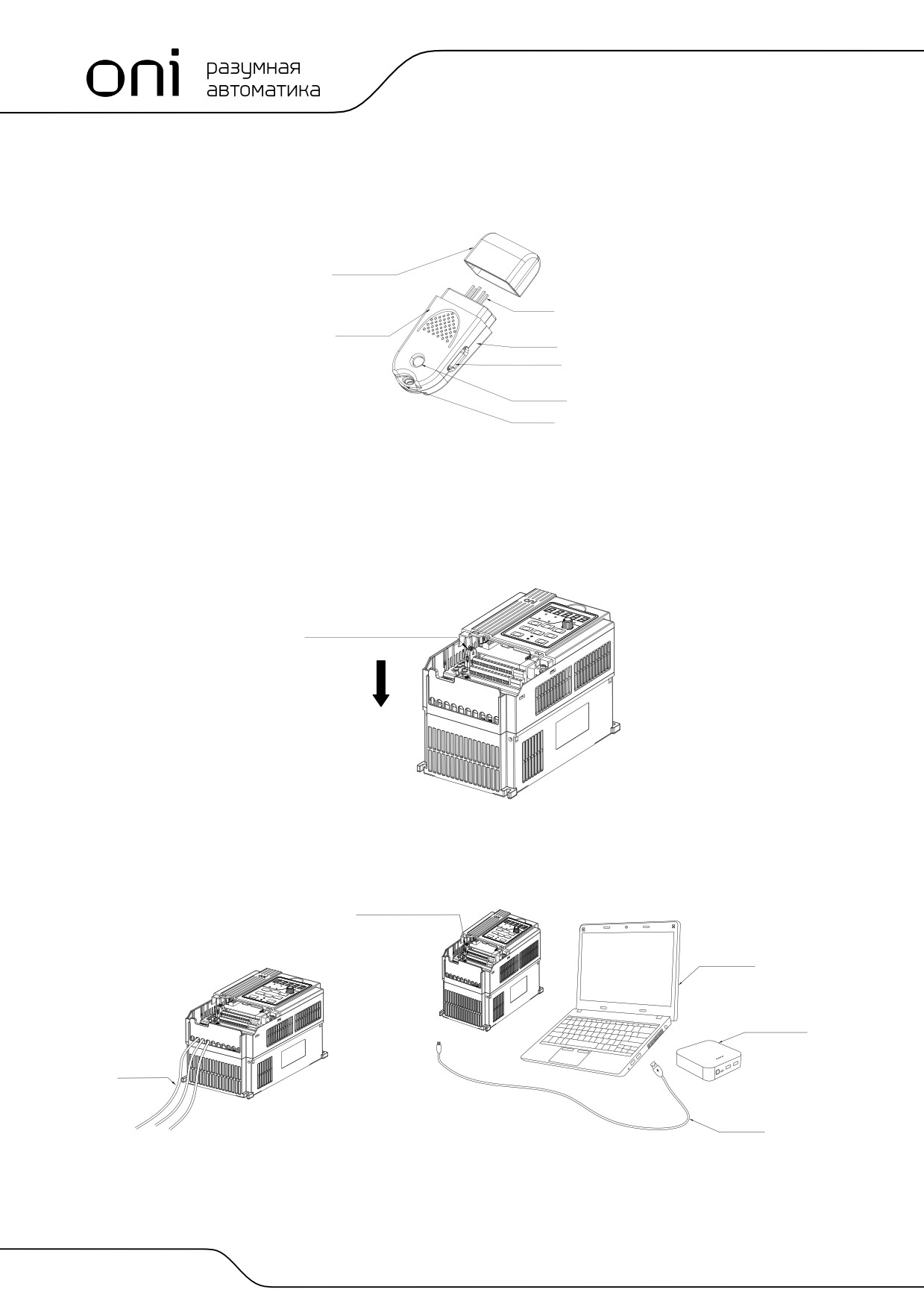

Рисунок Б.1 - Внешний вид модуля загрузки и скачивания

Ниже приведены случаи, когда целесообразно использовать модуль, чтобы копировать параметры и шаги

по отладке.

Применение 1. Этапы по загрузке и скачиванию параметров инвертора

Этап 1: Установите модуль передачи и скачивания на плату управления инвертора в гнездо/UP/

DOWNLOAD, как показано на рисунке Б.2.

Модуль загрузки

и скачивания

Рисунок Б.2 - Установка модуля передачи и скачивания

Этап 2: Подайте питание на главный выключатель инвертора или запитайте модуль через порт USB, как

показано на рисунке Б.3.

Модуль загрузки

и скачивания

Компьютер

Мобильный

Кабель

Провод

передачи

(a) Питание через главную плату

(б) Питание через USB-порт

управления инвертора

Рисунок Б.3 - Питание модуля передачи и скачивания

146

Приложение Б (справочное). Дополнительное оборудование

Этап 3: Передача параметров. Установите F00.05 = 1, нажмите клавишу ENT. Когда величина F00.05 ста-

нет равной 0, передача закончена.

Этап 4: Скачивание параметров. Установите F00.05 = 2 или 3, нажмите клавишу ENT. Когда величина

F00.05 станет равной 0, скачивание закончено.

Этап 5: Выключите питание инвертора или USB-порта. Выньте модуль из платы управления инвертора

(когда USB-порт имеет внешнее питание, модуль обладает свойством горячей замены, направление,

как показано на рисунке Б.4).

Этап 6: Конец.

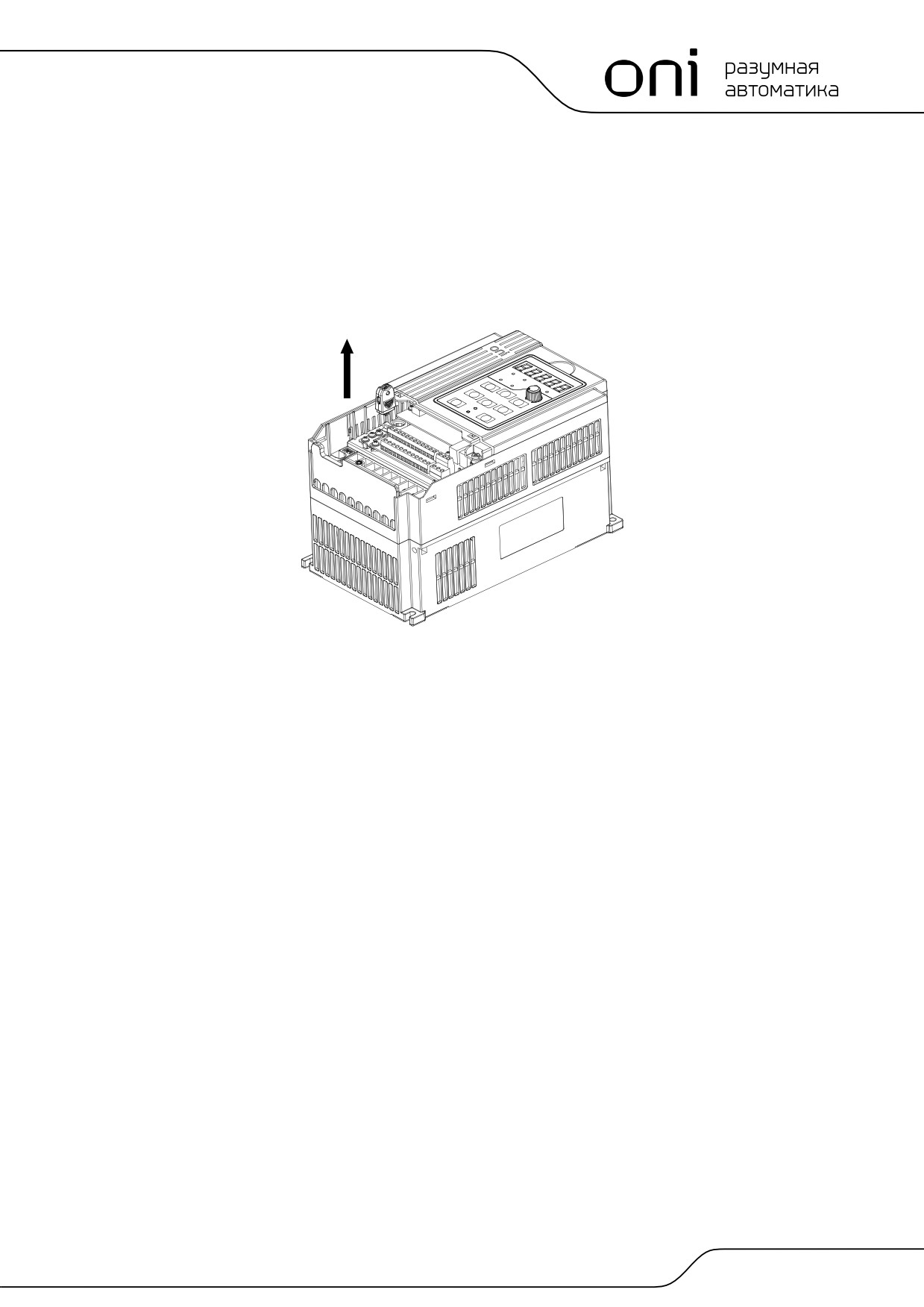

Рисунок Б.4 - Удаление модуля передачи и скачивания

Применение 2: Питание USB-модуля для просмотра и модификации параметров привода

Этап 1: Установите модуль передачи и скачивания в плату управления инвертора в место UP/DOWNLOAD,

как показано на рисунке Б.2.

Этап 2: Подайте питание на модуль передачи и скачивания через USB-порт, как показано на рисунке Б.3 (б).

Этап 3: Просмотрите или измените параметры инвертора.

Этап 4: Отсоедините модуль передачи и скачивания от платы управления инвертора, как показано

на рисунке Б.4.

Этап 5: Конец.

Приложение Б (справочное). Дополнительное оборудование
