Описание монтажа сигнальных выводов:
1. Описание использования выводов аналогового входа.
Слабый сигнал аналогового напряжения легко подвергается воздействию внешних помех, поэтому дол-
жен использоваться экранированный кабель, а длина кабеля должна быть менее 20 м, как показано
на рисунке 3.20. Когда требуется аналоговый входной сигнал к внешнему источнику энергии, соединение
вывода AI1 делается, как показано на рисунке 3.20 (a). Когда сигнал напряжения аналогового входа
поступает с потенциометра, вывод AI1 подключается, как показано на рисунке 3.20 (б). AI2/AI3 сходны
с AI1.
<20m
<20m
+10V
+10V
А650
А650
DC0 ~10V
AI1
AI1
1k 5k
DC0 ~10V
GND
GND
PE
PE
(a)
(б)

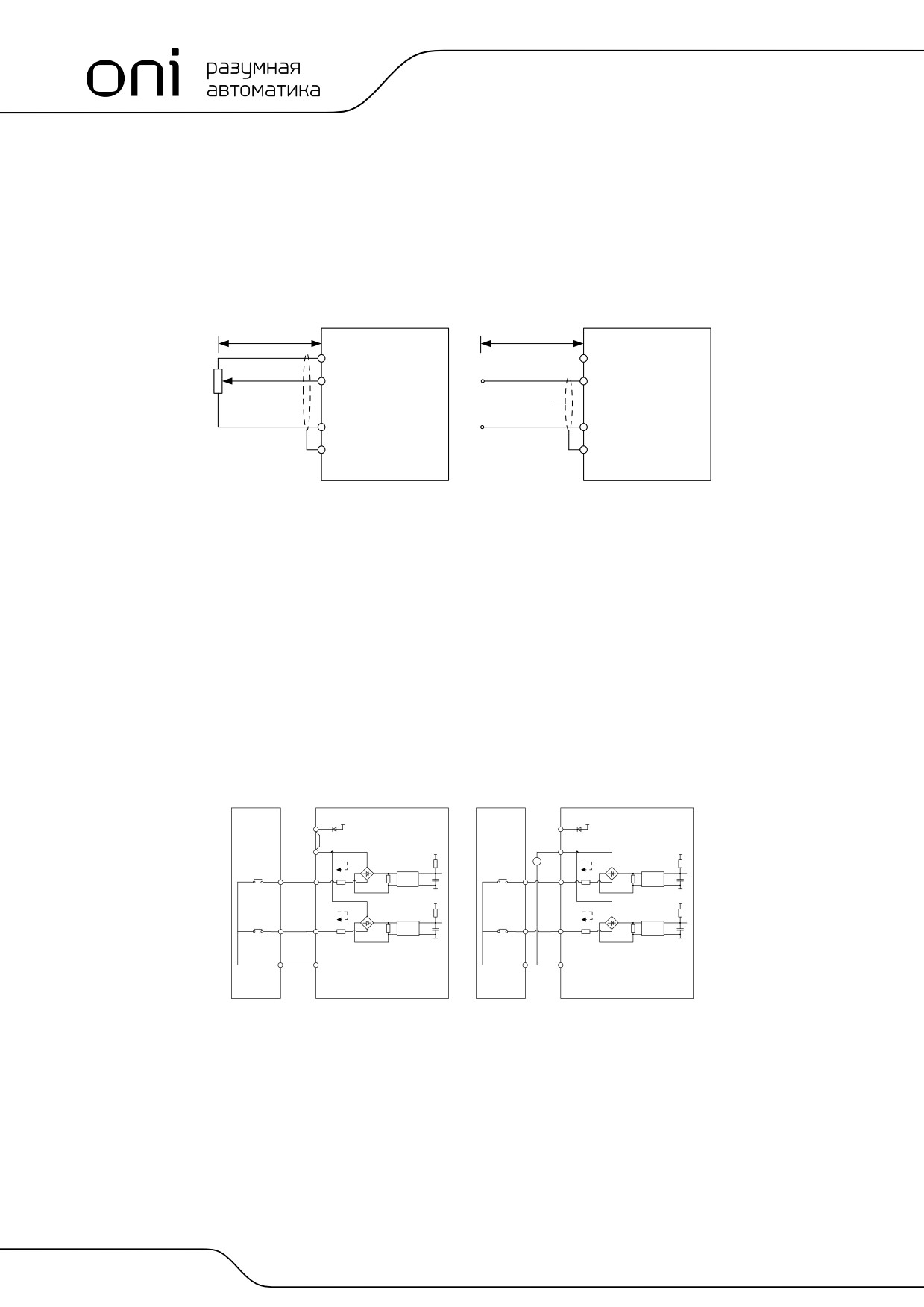

Рисунок 3.20 - Схема подключения вывода аналогового входа
2. Инструкции подключения цифровых выводов ввода/вывода.
Кабели цифровых сигналов входов и выходов должны быть как можно короче, экранированными, и их
экраны должны должным образом заземляться как можно ближе к стороне привода. Длина кабелей не
должна превышать 20 м. Когда активный привод выбран, примите необходимые меры для фильтрации
перекрестных помех по цепям питания, для которых рекомендуется управление в виде сухих контактов.
Кабели схемы управления должны прокладываться не ближе чем на 20 см от схемы питания и сильноточ-
ных линий (например, линий питания, линий двигателя, линий реле и линий контактора) и не должны идти
параллельно с сильноточными линиями. В случае если нужно пересечь сильноточную линию, рекоменду-
ется вертикальный монтаж, чтобы избежать сбоев привода в результате воздействия помех.
Инструкции для значения параметра срабатывания входа в момент переключения:
A: Сухой контакт.
+24V
24V
+24V
24V
Внешний
Внешний
контроллер
Перемычка
А650
контроллер
А650
+5V
+5V
PLC
Гальваническая
PLC
Гальваническая
развязка
-
развязка
-
+
20~30V
-
+
1
DI1
1
DI1
GND
GND
+5V
+5V
Гальваническая
Гальваническая
развязка
развязка
-
+
-
+
7
DI7/HI
7
DI7/HI
GND
GND
COM
COM
(a) Внутренний источник питания
(б) Внешний источник питания
Рисунок 3.21 - Сухой контакт
ВНИМАНИЕ! КОГДА ИСПОЛЬЗУЕТСЯ ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ, ПЕРЕМЫЧКУ МЕЖДУ +24 В И PLC ДОЛЖНЫ
БЫТЬ УДАЛЕНЫ. В ПРОТИВНОМ СЛУЧАЕ ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ.
НАПРЯЖЕНИЕ ВНЕШНЕГО ИСТОЧНИКА ПИТАНИЯ ДОЛЖНО БЫТЬ РАВНО 20 30 В. В ПРОТИВНОМ СЛУЧАЕ НЕ
МОЖЕТ БЫТЬ ОБЕСПЕЧЕНА НОРМАЛЬНАЯ ЭКСПЛУАТАЦИЯ И/ИЛИ ВОЗМОЖНО ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ.
32
Глава 3 Установка и проводной монтаж

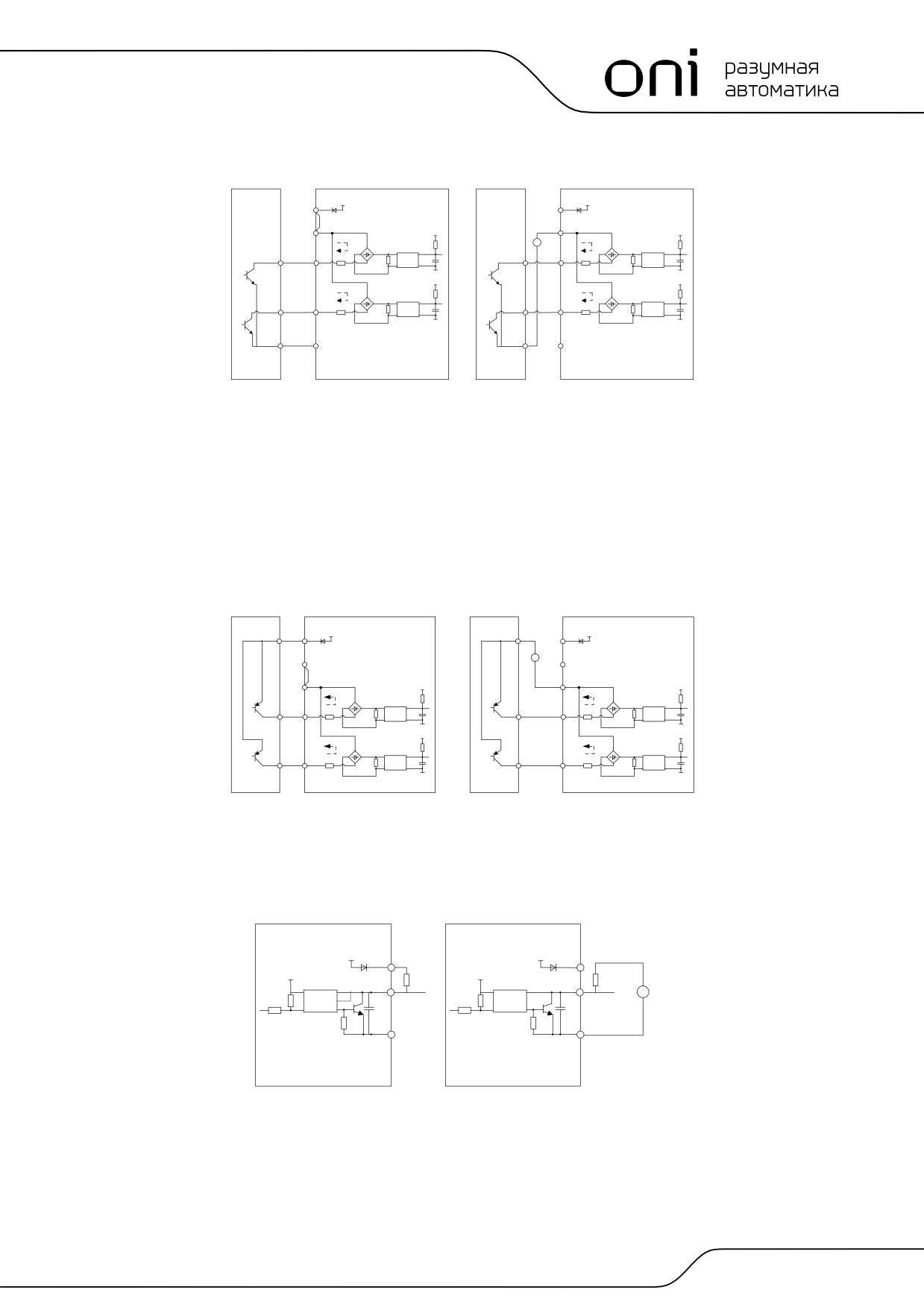

B: Соединение с открытым коллекором NPN.
+24V
24V
+24V
24V
Внешний
А650
Внешний
А650
контроллер
Перемычка
контроллер
+5V
+5V
PLC
Гальваническая
PLC
Гальваническая
развязка
-
развязка
-
+
20~30V
-
+
1
DI1
1
DI1
GND
GND
+5V
+5V
Гальваническая
Гальваническая
развязка
развязка
-
+
-
+
7
DI7/HI
7
DI7/HI
GND
GND
COM
COM
(a) Внутренний источник питания
(б) Внешний источник питания
Рисунок 3.22 - Соединение с открытым коллектором NPN с внешним источником питания
ВНИМАНИЕ! КОГДА ИСПОЛЬЗУЕТСЯ ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ, ПЕРЕМЫЧКА МЕЖДУ +24 В И PLC ДОЛЖНА
БЫТЬ УДАЛЕНА. НАПРЯЖЕНИЕ ВНЕШНЕГО ИСТОЧНИКА ПИТАНИЯ ДОЛЖНЫ БЫТЬ РАВНО 20 30 В. В ПРОТИВНОМ
СЛУЧАЕ НЕ МОЖЕТ БЫТЬ ОБЕСПЕЧЕНА НОРМАЛЬНАЯ ЭКСПЛУАТАЦИЯ И/ИЛИ ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ.
C: Соединение с открытым коллекором PNP.
Внешний
Внешний
контроллер
24V
контроллер
24V
+24V
+24V
А650
А650
-
20~30V
COM
COM
Перемычка
Перемычка
+5V
+5V
PLC
Гальваническая
PLC
Гальваническая
-
+
развязка
-
+
развязка
1
DI1
1
DI1
GND
GND
+5V
+5V
Гальваническая
Гальваническая
-
+
развязка
-
+
развязка
7
DI7/HI
7
DI7/HI
GND
GND
(a) Внутренний источник питания
(б) Внешний источник питания
Рисунок 3.23 - Соединение с открытым коллектором PNP с внутренним источником питания
3. Инструкции для выходных цифровых выводов.
А650
А650
24V
24V
+24V
+24V
+5V
Гальваническая
+5V
Гальваническая
развязка
развязка
Y1,2
Y1,2
+
30V
-
Нагрузочный
Нагрузочный
резистор
резистор
COM
COM
(a) Внутренний
(б) Внешний
источник питания
источник питания

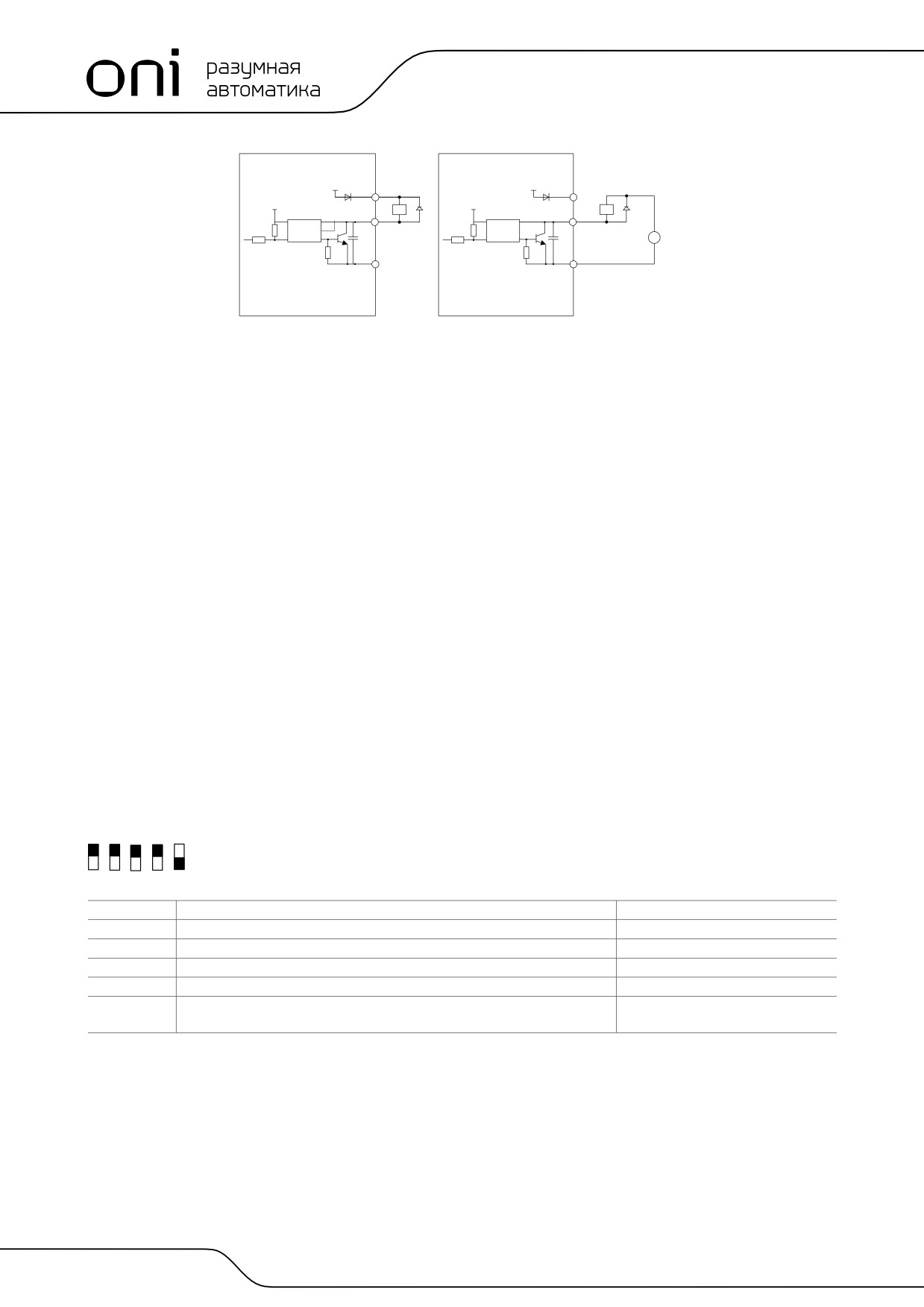

Рисунок 3.24 - Проводное соединение, когда выходы Y2 и HO с подтягивающими резисторами
ВНИМАНИЕ! КОГДА НАСТРАИВАЕТСЯ ИМПУЛЬСНЫЙ ВЫХОД, ВЫВОДЫ Y2/HO ДОЛЖНЫ ВЫВОДИТЬ ИМПУЛЬСНЫЙ
СИГНАЛ 0 100 КГЦ.
Глава 3 Установка и проводной монтаж
33
А650
А650
24V
24V
+24V
+24V
+5V
Гальваническая
+5V
Гальваническая
развязка
Y1,2
развязка
Y1,2
Реле
Реле
+
30V
-
COM
COM
(a) Внутренний
(б) Внешний
источник питания
источник питания
Рисунок 3.25 - Схема подключения, когда Y2 и HO - реле привода
ВНИМАНИЕ! КОГДА НАПРЯЖЕНИЕ КАТУШКИ РЕЛЕ НИЖЕ 24 В, ДОЛЖЕН БЫТЬ СМОНТИРОВАН РЕЗИСТОР КАК ДЕЛИ-
ТЕЛЬ НАПРЯЖЕНИЯ МЕЖДУ РЕЛЕ И КЛЕММОЙ ВЫВОДА С УЧЕТОМ ПОЛНОГО СОПРОТИВЛЕНИЯ КАТУШКИ.
4. Инструкции по монтажу клеммы вывода реле.
На плате управления приводов серии A650 предусмотрены два программируемых выходных сухих кон-
такта реле. Контакты реле - R1A/R1B/R1C, чьи контакты R1A и R1C обычно разомкнуты, в то время как
R1B и R1C обычно замкнуты. См. параметр F05.02 для получения детальной информации.
Другие контакты R2A/R2B/R2C, причем контакты R2A и R2C обычно разомкнуты, в то время как R2B и
R2C обычно замкнуты. См. параметр F05.03 для получения детальной информации.
ВНИМАНИЕ! В СЛУЧАЕ ЕСЛИ НУЖНО ЗАПУСТИТЬ ИНДУКТИВНУЮ НАГРУЗКУ (НАПРИМЕР, ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ
ИЛИ КОНТАКТОР), ДОЛЖНЫ БЫТЬ СМОНТИРОВАНЫ ПОГЛОЩАЮЩАЯ ЦЕПЬ БРОСКА НАПРЯЖЕНИЯ ТИПА RC-ПОГЛО-
ЩАЮЩЕЙ ЦЕПИ (ЗАМЕТЬТЕ, ЧТО ЕГО ТОК УТЕЧКИ ДОЛЖЕН БЫТЬ МЕНЬШЕ ТОКА УДЕРЖАНИЯ КОНТАКТОРА ИЛИ
РЕЛЕ), ПЬЕЗОРЕЗИСТОР ИЛИ ПОГЛОЩАЮЩИЙ ДИОД И Т. Д. (ОБРАТИТЕ ОСОБОЕ ВНИМАНИЕ НА ПОЛЯРНОСТЬ В
СЛУЧАЕ ЭЛЕКТРОМАГНИТНОЙ СХЕМЫ ПОСТОЯННОГО ТОКА). ПОГЛОЩАЮЩИЕ УСТРОЙСТВА ДОЛЖНЫ БЫТЬ СМОН-
ТИРОВАНЫ КАК МОЖНО БЛИЖЕ К КОНЦАМ РЕЛЕ ИЛИ КОНТАКТОРА.
5. Инструкции для переключателя сигналов.
AI1
AI2
AO1
AO2
485
V
V
V
V
ON
I
I
I
I OFF
Вывод
Функция
Заводские настройки по умолчанию
AI1
I: входной ток (0 20 мА); V: входное напряжение (0÷10 В)
0 10 В
AI2
I: входной ток (0 20 мА); V: входное напряжение (0÷10 В)
0 10 В
AO1
I: выходной ток (0 20 мА); V: выходное напряжение (0÷10 В)
0 10 В
AO2
I: выходной ток (0 20 мА); V: выходное напряжение (0÷10 В)
0 10 В
RS485
Выбор терминального резистора 485; ВКЛ: 120 Ом терминальный резистор
Терминальный резистор выключен
включен; OFF: терминальный резистор выключен
3.8.3
RFI. Инструкции по использованию перемычек
Если привод электродвигателя переменного тока питается от изолированного источника (ИТ-источник),
перемычка RFI должна быть удалена. Затем конденсаторы RFI (конденсаторы фильтра) будут отключены от
земли, чтобы предотвратить повреждение цепи (согласно IEC 61800-3) и уменьшить ток утечки на землю.
Метод RFI-перемычки для 4,0 15 кВт: завинтите винт, если надо установить перемычку; отпустите винт,
если надо удалить перемычку.
34
Глава 3 Установка и проводной монтаж
ПИТАНИЕ
ДВИГАТЕЛЬ
ЗАРЯД

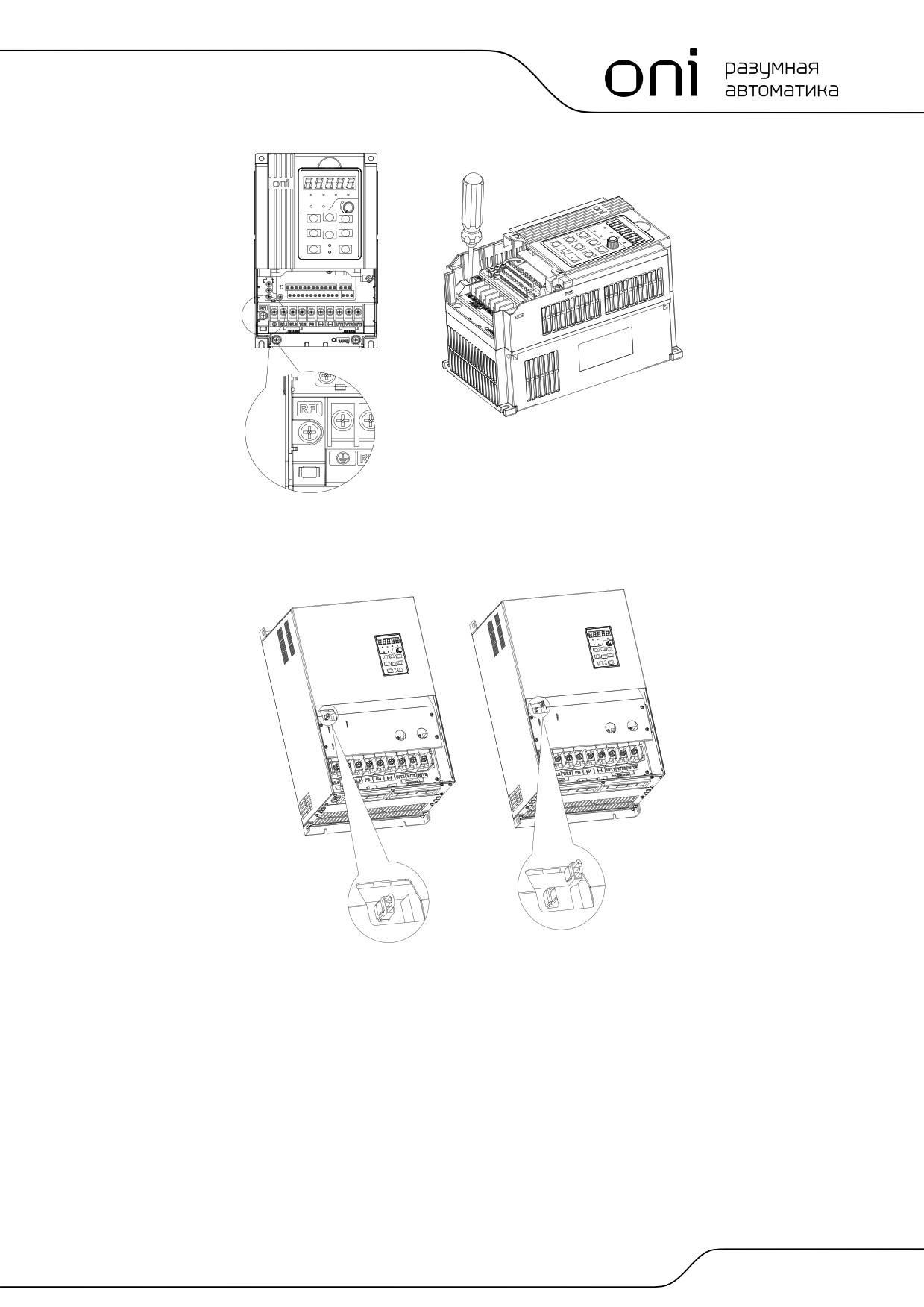

Рисунок 3.26 - 4.0 15кВт. Схема перемычки RFI
Метод перемычки для 75 132 кВт: крышка вывода показывает состояние перемычки, отсутствие
крышки означает отсутствие перемычки.
Перемычка RFI после
Перемычка RFI до
Рисунок 3.27 - 37 75 кВт. Схема перемычки
ВНИМАНИЕ!
1. Когда питание подается на привод переменного тока, не удаляйте перемычку RFI.
2. Перед удалением перемычки RFI убедитесь в том, что питание выключено.
3. Может возникнуть разряд в разрыве при переходных напряжениях выше 1000 В. Кроме того, электромагнитная
совместимость привода двигателя переменного тока будет нарушена после удаления перемычки RFI.
4. НЕ удаляйте перемычку RFI при подключении питания к земле.
5. Перемычку RFI нельзя удалять, когда проводятся испытания под высоким напряжением. Сеть и двигатель должны
быть отделены, если проводится испытание под высоким напряжением и токи утечки слишком высоки.
6. Чтобы предотвратить повреждение привода, перемычку RFI, подключенную к земле, необходимо удалить, если
привод электродвигателя переменного тока установлен в незаземленной системе питания, или в системе питания с
высоким сопротивлением заземления (свыше 30 Ом), или в системе заземления угловой точки TN.
Глава 3 Установка и проводной монтаж
35
3.9
Решения в области ЭМС
Из-за своего принципа действия привод неизбежно генерирует определенные помехи, которые могут
влиять на другое оборудование. Кроме того, поскольку внутренние слабые электрические сигналы из при-
вода также восприимчивы к помехам непосредственно привода и другого оборудования, проблемы
защиты от электромагнитных помех становятся неизбежными. Чтобы уменьшить или избежать помех при-
вода, предохранить привод от помех в условиях эксплуатации, в этом подразделе приводится краткое
описание борьбы с помехами, особенностей заземления, подавления токов утечки и применения филь-
тров электропитания.
3.9.1
Борьба с помехами
Когда периферийная аппаратура и привод используют источник питания одной системы, помехи от привода
могут передаваться на другое оборудование в этом устройстве через линии питания и привести к неверному
выполнению операций и/или неисправности. В таком случае могут быть приняты следующие меры:
1. Смонтировать входной противопомеховый фильтр на входе привода.
2. Смонтировать фильтр питания на входных клеммах питания защищаемого оборудования.
3. Использовать разделительный трансформатор, чтобы развязать помеховый канал передачи между другим оборудо-
ванием и приводом.
• Поскольку монтаж периферийной аппаратуры и привода образует схему, неизбежный ток утечки заземления инвер-
тора вызовет неверное выполнение операций оборудованием и/или неисправности.
Отключение заземляющего соединения оборудования позволяет избежать этого неверного выполнения
операций и/или неисправностей.
• Чувствительное оборудование и сигнальные линии должны быть размещены как можно дальше от привода.
• Сигнальные линии должны быть проведены экранированными проводами и надежно заземлены. В качестве
альтернативы сигнальный кабель мог быть помещен в металлические кабелепроводы, расстояние между которыми
должно быть не менее 20 см и которые должны быть проложены как можно дальше от привода и его периферийных
устройств. Никогда не прокладывайте сигнальные линии или их связки параллельно с линиями питания.
• Сигнальные линии должны ортогонально пересекать линии питания, если это необходимо.
• Кабели двигателей должны быть размещены в толстом защитном экране в виде трубопровода толщиной не менее -
2 мм или проложены в цементных пазах, а также линии питания могут быть помещены в металлическую заземлен-
ную трубу для электропроводки в виде экранированных кабелей.
• Используйте кабели двигателей с четырьмя жилами, одна из которых заземляется со стороны привода, а другая
сторона подключена к корпусу двигателя.
• Входные и выходные выводы привода соответственно оборудованы фильтром радиопомех и линейным противопо-
меховым фильтром. Например, ферритовый дроссель синфазного сигнала может ограничить излучаемые помехи
линий питания.
3.9.2
Заземление
Рекомендованная схема заземления показана на рисунке ниже:
Привод
Привод
Привод
Привод
Привод
Привод

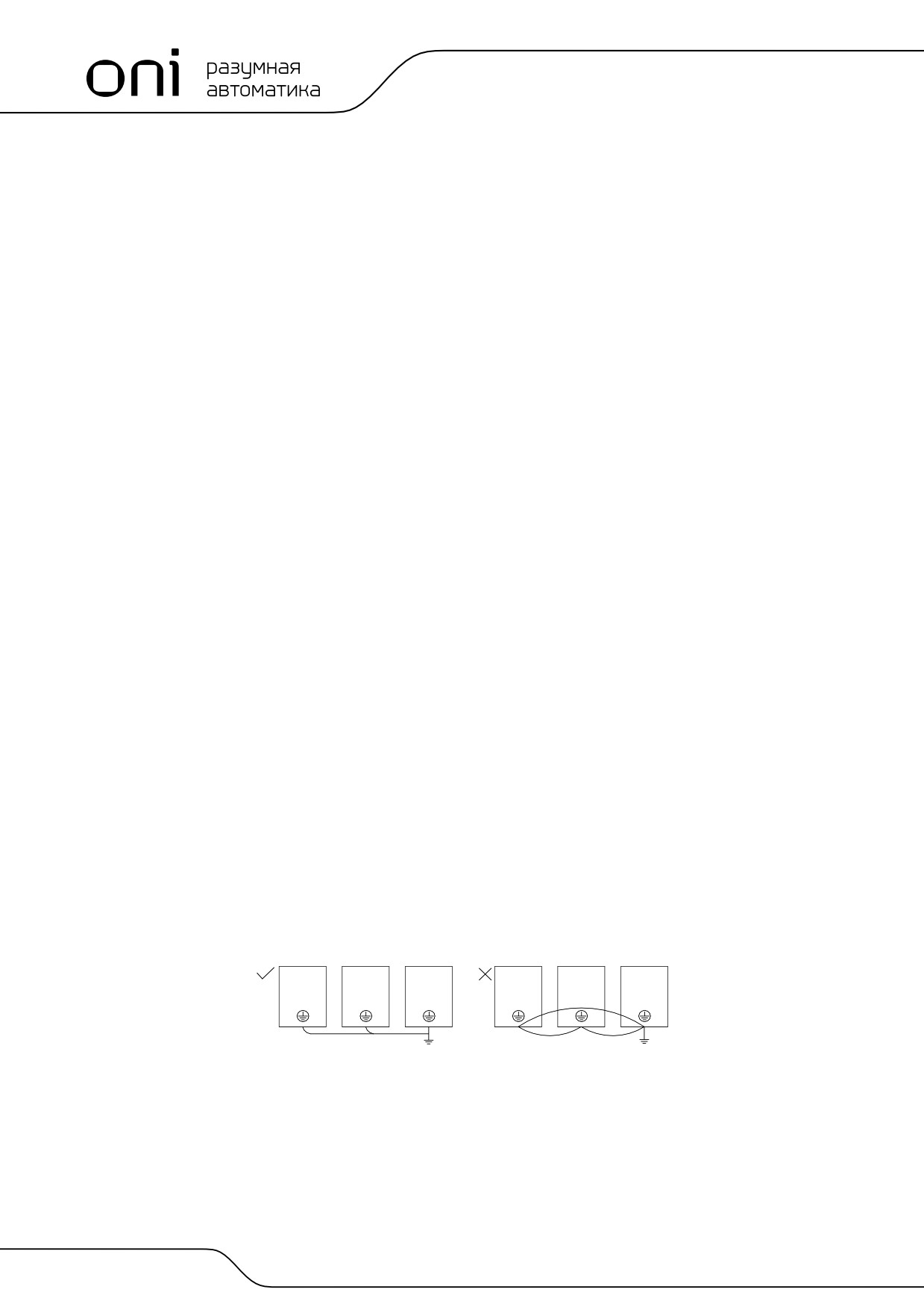

Рисунок 3.28 - Схема заземления инверторов
Используйте самый большой стандартный размер кабеля заземления, чтобы уменьшить полное сопротив-
ление системы заземления.
Провода заземления должны быть как можно короче.
Точка заземления должна быть как можно ближе к приводу.
• Один провод кабеля двигателя с четырьмя жилами должен быть заземлен на стороне привода и соединен с зазем-
ляющим зажимом двигателя на другой стороне. Лучший эффект может быть достигнут, если на двигателе и приводе
будут предусмотрены специализированные электроды заземления.
36
Глава 3 Установка и проводной монтаж
Когда заземляющие выводы различных частей устройства соединены, ток утечки превращается в источ-
ник помех, который может влиять на другое оборудование в системе. Таким образом, заземляющие
выводы привода и другого уязвимого оборудования должны быть разделены.
• Кабель заземления должен прокладываться как можно дальше от входа и выхода чувствительного к помехам обору-
дования.
3.9.3
Подавление тока утечки
Ток утечки проходит через распределенные междулинейную емкость и емкость заземления на стороне
входа и выхода привода, и его значение связано с емкостью распределенного конденсатора и несущей
частотой. Ток утечки подразделяется на ток утечки заземления и междулинейный ток утечки.
Ток утечки заземления не только распространяется внутри системы приводов, но и может также влиять на
другое оборудование через контур заземления. Такой ток утечки может привести к сбою RCD (устройство
защиты остаточного тока) и другого оборудования. Чем выше несущая частота привода, тем больше ток
утечки заземления. Чем длиннее кабели двигателя и больше паразитные емкости, тем больше ток утечки
заземления. Поэтому самый прямой и эффективный метод подавления тока утечки заземления состоит в
уменьшении несущей частоты и минимизации длины кабелей двигателя.
Высшие гармоники тока утечки от линии к линии, которые проходят между кабелями на стороне выхода
привода, будут ускорять старение кабелей и могут вызвать сбой другого оборудования. Чем выше несу-
щая частота привода, тем больше междулинейный ток утечки. Чем длиннее кабели двигателя и больше
паразитные емкости, тем больше междулинейный ток утечки. Поэтому самый простой и эффективный
метод подавления тока утечки заземления состоит в уменьшении несущей частоты и минимизации длины
проводов двигателя. Междулинейный ток утечки также может быть эффективно уменьшен путем уста-
новки дополнительных дросселей на выходе.
3.9.4
Использование фильтра питания
Так как приводы переменного тока могут генерировать сильные помехи, а также чувствительны к внеш-
ним помехам, рекомендуется устанавливать фильтры питания. В процессе использования обратите осо-
бое внимание на следующие инструкции:
Корпус фильтра должен быть надежно заземлен.
Чтобы избежать взаимной связи, входные шины фильтра должны быть как можно дальше от выходных
линий.
Фильтр должен быть установлен как можно ближе к стороне привода.
Фильтр и привод должны быть связаны с теми же самыми точками заземления.
Глава 3 Установка и проводной монтаж
37
Глава 4 Эксплуатация и отображение
4.1
Введение в работу клавиатуры
При использовании человеко-машинного интерфейса можно изменять параметры, контролировать рабо-
чее состояние системы и запускать или останавливать инвертор с помощью блока клавиатуры. Его внеш-
ний вид и функциональные области показаны на приведенном ниже рисунке.

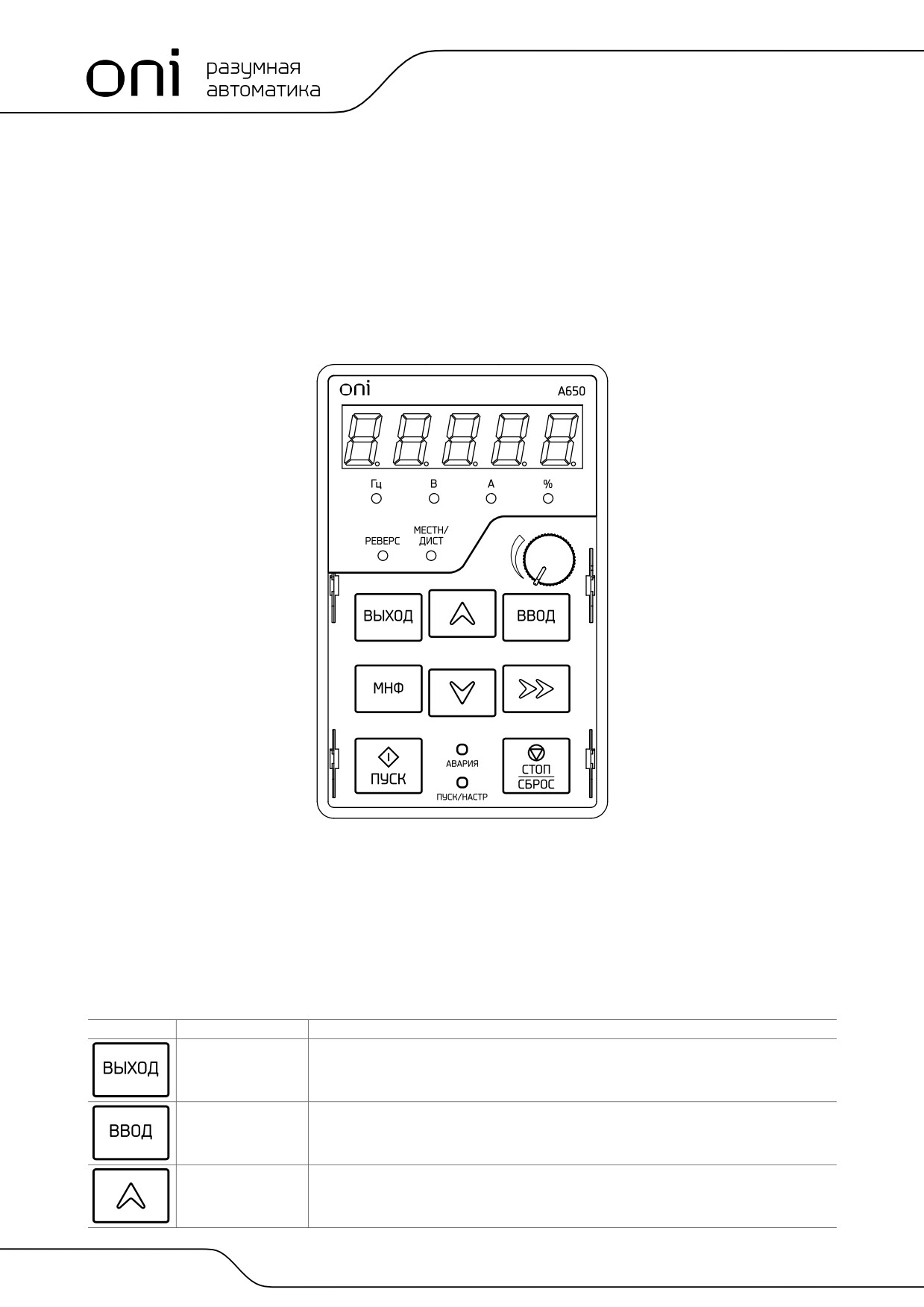

Рисунок 4.1 - Клавиатура
4.1.1
Функции кнопок и потерциометра на клавиатуре
Предусмотрено восемь кнопок и один аналоговый потенциометр. Функция каждой кнопки приведена
в таблице 4.1.

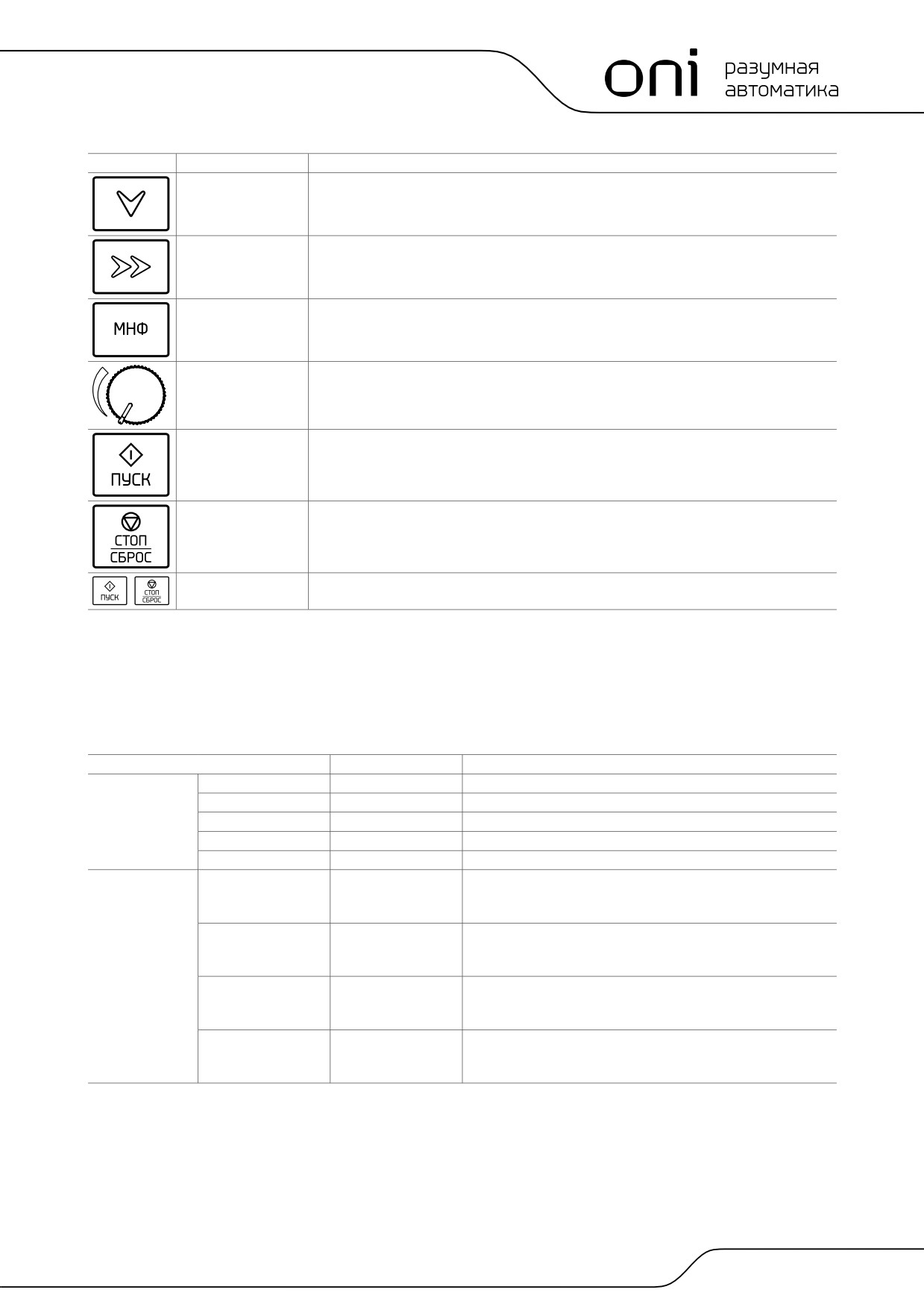

Таблица 4.1 - Функции кнопок панели управления
Обозначение
Наименование
Функция
Выход
Вход или выход в меню первого уровня
Вход
Вход в меню интерфейса уровень за уровнем и подтверждение настроек параметров
Увеличение
Увеличивает показатели или код функции
38
Глава 4 Эксплуатация и отображение
Обозначение
Наименование
Функция
Уменьшение
Уменьшает показатели или код функции
Перемещение
Выбор отображаемых параметров в работающем или неработающем состоянии. Выбирает
параметр, который вы хотите изменить
Мультифункция
Выполняет функцию переключения (запускает толчковый режим (jog) и быстрое переклю-
чение источника команды) в соответствии с настройкой F16.00
Потенциометр
С такой же функцией, как AI1/AI2
Пуск
Запуск преобразователя с кнопочной панели управления
Стоп/Сброс
Останавливает преобразователь, когда он находится в рабочем состоянии, и выполняет
функцию сброса операции, когда преобразователь находится в состоянии отказа. Данные
функции ограничиваются в F16.01
Комбинация клавиш
Инвертор свободно останавливается при одновременном нажатии клавиш «Пуск» и «Стоп»
+
4.1.2
Индикаторы клавиатуры
На клавиатуре предусмотрено восемь индикаторов, описание которых приведено в таблице 4.2.
Таблица 4.2 - Описания индикаторов
Обозначение
Наименование
Функция
Единицы
Гц
Частота
ВКЛ: В настоящее время отображаемый параметр - частота
В
Напряжение
ВКЛ: В настоящее время отображаемый параметр - напряжение
A
Ток
ВКЛ: В настоящее время отображаемый параметр - ток
%
Проценты
ВКЛ: В настоящее время отображаемый параметр - проценты
Все выключены
Другие единицы
Другие единицы или нет единиц
Состояние
Реверс
Вперед или реверс
ВКЛ: Привод запущен в реверсивном направлении
ВЫКЛ: Привод запущен в прямом направлении
Мигает: Состояние покоя
Мест/Дист
Клавиатура, выводы
ВКЛ: Управление с вывода
или по линии связи
ВЫКЛ: Управление с клавиатуры
Мигает: Управление с линии связи
Запущенное
ВКЛ: Запущенное состояние
(Зеленый ободок)
состояние
ВЫКЛ: Состояние останова
Мигает: В процессе останова
Неисправное
ВКЛ: Неисправное состояние
(Красный ободок)
состояние
ВЫКЛ: Нормальное состояние
Мигает: Состояние предупреждения
4.1.3
Отображение символов на блоке клавиатуры
Клавиатура имеет пятизначный светодиодный (цифровой) дисплей, он может отображать данную частоту,
выходную частоту и другие параметры, контролировать данные и коды сигнализации. В таблице 4.3
приведены значения символов, отображаемых на блоке клавиатуры.
Глава 4 Эксплуатация и отображение
39

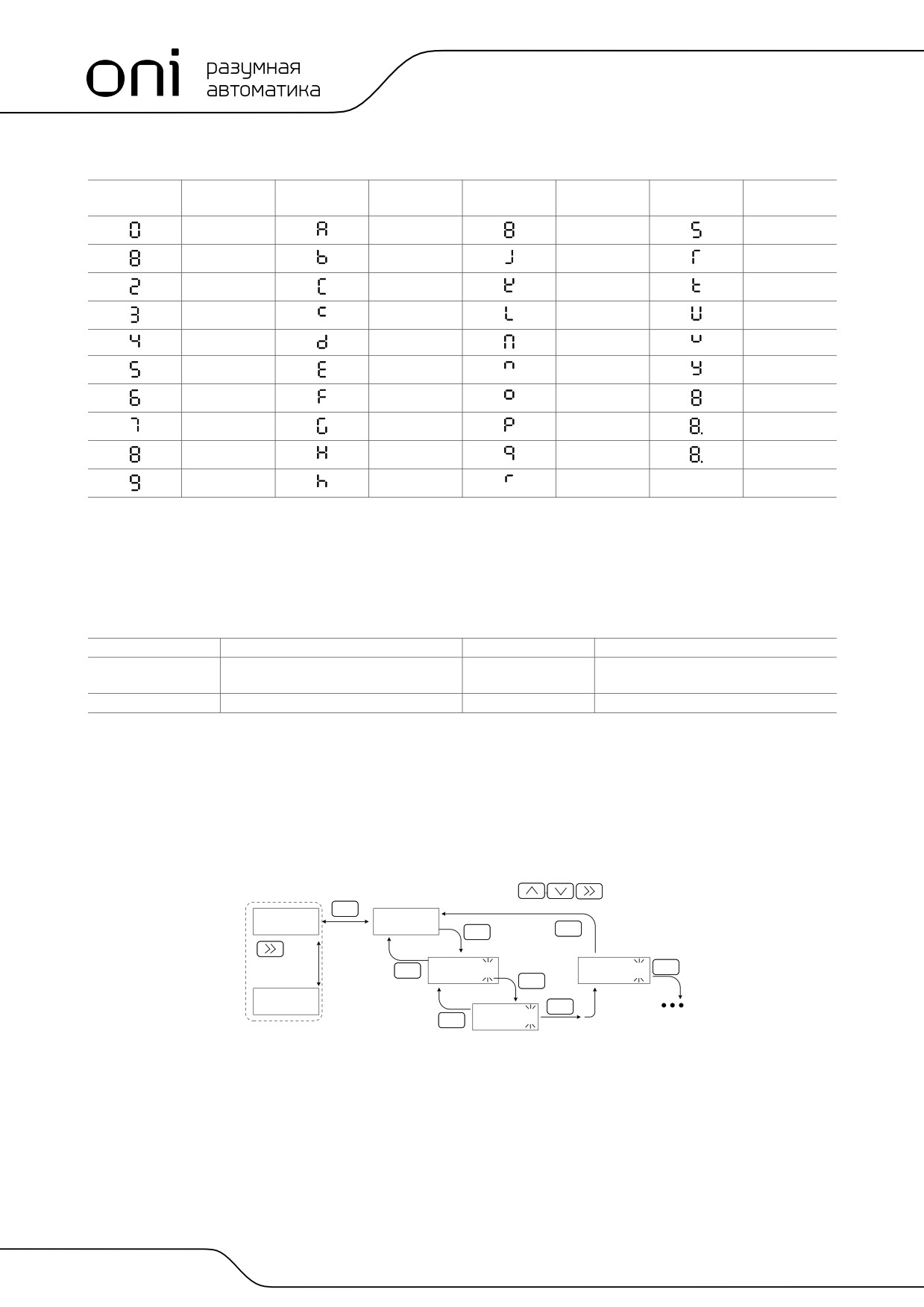

Таблица 4.3 - Значения отображаемых символов
Отображаемый
Это означает
Отображаемый
Это означает
Отображаемый
Это означает
Отображаемый
Это означает
символ
символ
символ
символ
0
A
I
S
1
b
J
T
2
C
K
t
3
c
L
U
4
d
N
u
5
E
n
y
6
F
o
-
7
G
p
8.
8
H
q
9
h
r
4.1.4
Состояние сообщения
Сообщение появляется, когда наступает состояние завершения определенных операций. Кодовые
комбинации, подсказки и их значения приведены в таблице 4.4.
Таблица 4.4 - Символы подсказки
Символ подсказки
Значение
Символ подсказки
Значение
Err00÷Err99
Тип несправности
TUNE
Идентификация параметра двигателя в
процессе
A00÷A99
Тип аварийного сообщения
-END-
Параметр записи
4.2
Просмотр и изменение кодов функции
Клавиатура A650 управляет трехуровневым меню.

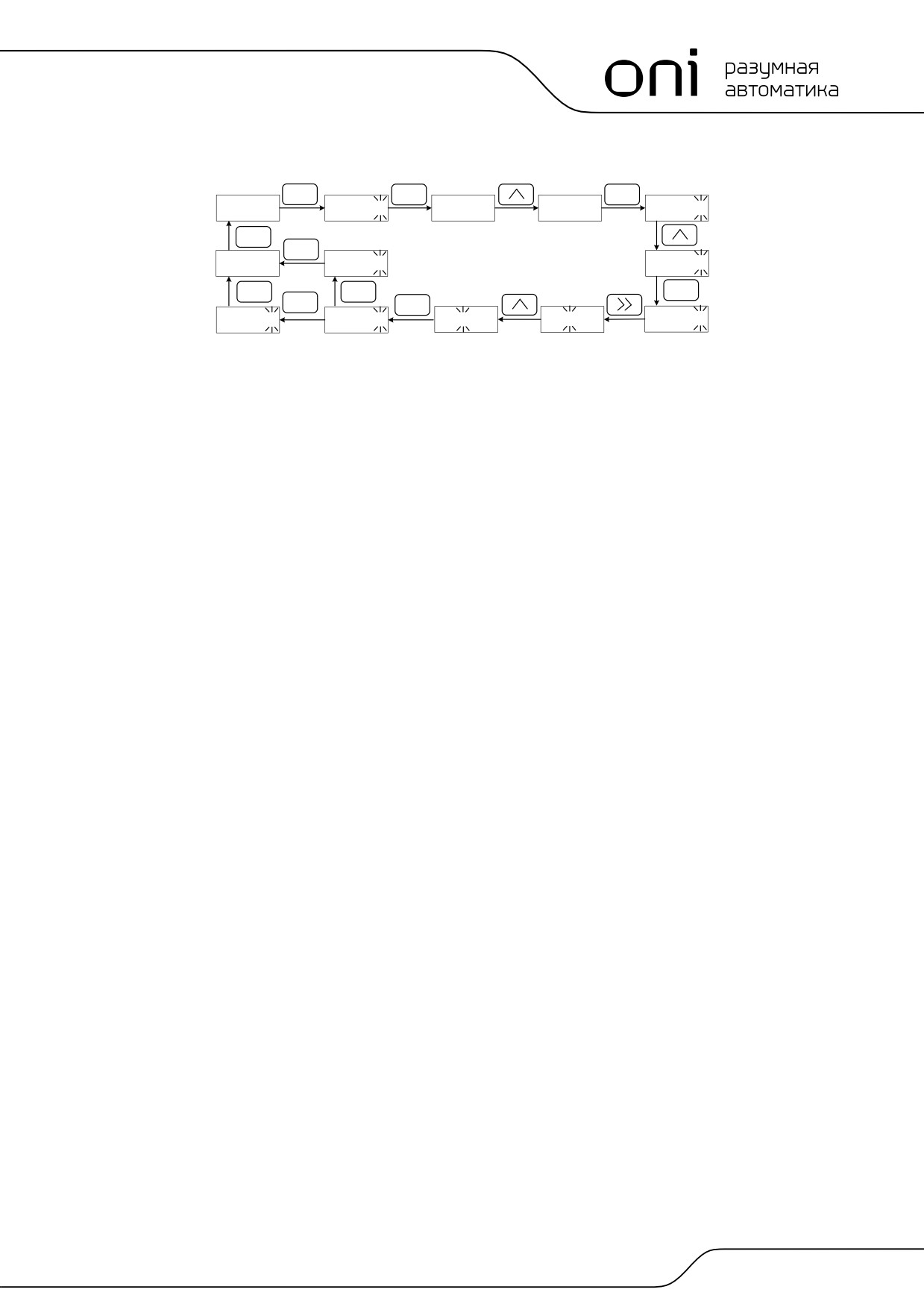

Трехуровневое меню состоит из группы кодов функции (уровень I), кода функции (уровень II) и значения
настройки кода функции (уровень III), как показано на рисунке 4.2.
Если есть мигающий знак, нажмите
Параметр состояния
(отображение протоколов)
Меню 2 уровня
для редактирования
(Выбор кода функции)
ESC
50.00
Переключение
F00
ESC
ENT
меню
Возврат
Ввод
Параметр состояния
Меню 1 уровня
ENT
(Выбор группы кода
ESC
F00.04
F00.05
переключателя
ENT
функции)
Возврат
Ввод
Ввод
Следующий код
11.2
ENT
Меню 3 уровня (Настройка
функции
значения кода функции)
ESC
0
Не сохранять настройку
Сохранить настройку
Рисунок 4.2 - Рабочие процедуры при использовании клавиатуры
ПОЯСНЕНИЕ.
На уровне III меню можно нажать клавиши ESC или ENT, чтобы возвратиться в меню II уровня.
Отличие для этих двух клавиш: если нет необходимости изменять настройку кода функции,
нажмите ENT, будет инициировано автоматическое перемещение к следующему коду функции;
если настройки кода функции будут изменены, то дисплей отобразит меню -END- на 1 секунду,
когда нажимают клавишу ENT и восстанавливается изображение текущих настроек кода функции,
а затем будет инициировано автоматическое перемещение к следующему коду функции, когда
снова нажимается клавиша ENT. Нажмите клавишу ESC, чтобы отказаться от текущих изменений
параметра и непосредственно возвратиться к текущему коду функции в меню II уровня.
40
Глава 4 Эксплуатация и отображение
Ниже приведен пример изменения значения F1-02 на 15,00 Гц.
ESC
ESC
ENT
50.00
F00.00
F00
F01
F01.00
ESC
ESC
F01
F01.02
F01.02
ESC
ESC
ENT
ENT
ENT
F01.03
15.00
15.00
10.00
10.00
Рисунок 4-3 - Пример изменения величины параметра
На уровне III меню, если параметр не имеет мигающих цифр, это означает, что параметр нельзя изменить.
Это возможно по следующим причинам:
(1) Такой код функции можно только читать, например, модель привода переменного тока, фактически обнаруженный
параметр и параметр записи запуска.
(2) Такой код функции не может быть изменен в состоянии запуска, а только при остановке.
4.3
Просмотр параметров состояния
Существуют параметры режима останова и параметры состояния выполнения.
Система имеет четыре параметра состояния при останове или в состоянии выполнения. Можно нажать >>
на клавиатуре, чтобы отобразить параметры состояния. То, какие параметры будут отображены, опреде-
ляется значениями F16.03-F16.06 (параметры состояния выполнения 1 4), F16.07-F16.10 (параметры
режима останова 1 4), их можно выбрать из группы U00.
4.4
Автонастройка двигателя
Настройка действительна только в командном режиме клавиатуры. Установите режим настройки (стацио-
нарный или при вращении), нажмите клавишу ENT, чтобы подтвердить, тогда блок клавиатуры отобразит
TUNE. Затем нажмите клавишу ПУСК, инвертор будет ускорять или замедлять электродвигатель привода,
будут выполняться операции положительной инверсии, и индикатор режима работы будет гореть. Продол-
жительность настройки составляет приблизительно две минуты, после чего сообщение TUNE на дисплее
исчезнет и он возвратится в нормальное состояние отображения параметра. Это означает, что настройка
закончена.
4.5
Установка пароля
Инвертор обеспечивает функцию защиты с использованием пароля. Он устанавливает пароль пользова-
теля, когда установлено значение F00.00, отличное от нуля. Если работа на клавиатуре не выполняется в
течение пяти минут, срабатывает защита с использованием пароля, и дисплей клавиатуры покажет «-----».
При этом пользователь должен ввести правильный пароль, чтобы войти в регулярное меню, которое
иначе будет недостижимо.
Существует три способа ввести пользовательский пароль:
Способ 1: установить параметр F00.00 в значение, отличное от нуля, затем нажать клавиши ESC + ENT.
Способ 2: установить параметр F00.00 в значение, отличное от нуля, затем не использовать клавиатуру
в пределах пяти минут.
Способ 3: установить параметр F00.00 в значение, отличное от нуля, затем полностью выключить и потом
включить инвертор.
Если необходимо отменить функцию защиты с использованием пароля, войдите в систему через пароль
и установите F00.00 на 0.
Глава 4 Эксплуатация и отображение
41
4.6
Блокировка клавиатуры
4.6.1
Блокировка клавиатуры
Любой из следующих трех методов немедленно блокирует все или часть клавиш клавиатуры. См. опреде-
ление кода функции F16.02.
Метод 1: установить параметр F16.02 в значение, отличное от нуля, затем нажать клавишу ESC + ENT.
Метод 2: установить параметр F16.02 в значение, отличное от нуля, и затем не использовать клавиатуру
в течение пяти минут.
Метод 3: установить параметр F16.02 в значение, отличное от нуля, затем полностью выключить и потом
включить питание.
4.6.2
Разблокировка клавиатуры
Одновременно нажмите клавиши ESC + >>, чтобы разблокировать клавиатуру. Операция разблокирова-
ния не изменяет значение F16.02. Это означает, что, когда для клавиатуры возникают условия блокирова-
ния, клавиатура будет заблокирована снова. Если вы не хотите, чтобы панель управления была
заблокирована, после разблокировки значение F16.02 надо изменить на 0.
4.7
Описание кодов функций меню быстрого доступа
Для обеспечения быстрой настройки наиболее часто используемых параметров в программном обеспе-
чении инверторов серии FR версии V1.07 и выше режим фабричного меню заменен на меню быстрого
доступа (F00.01 = 1).

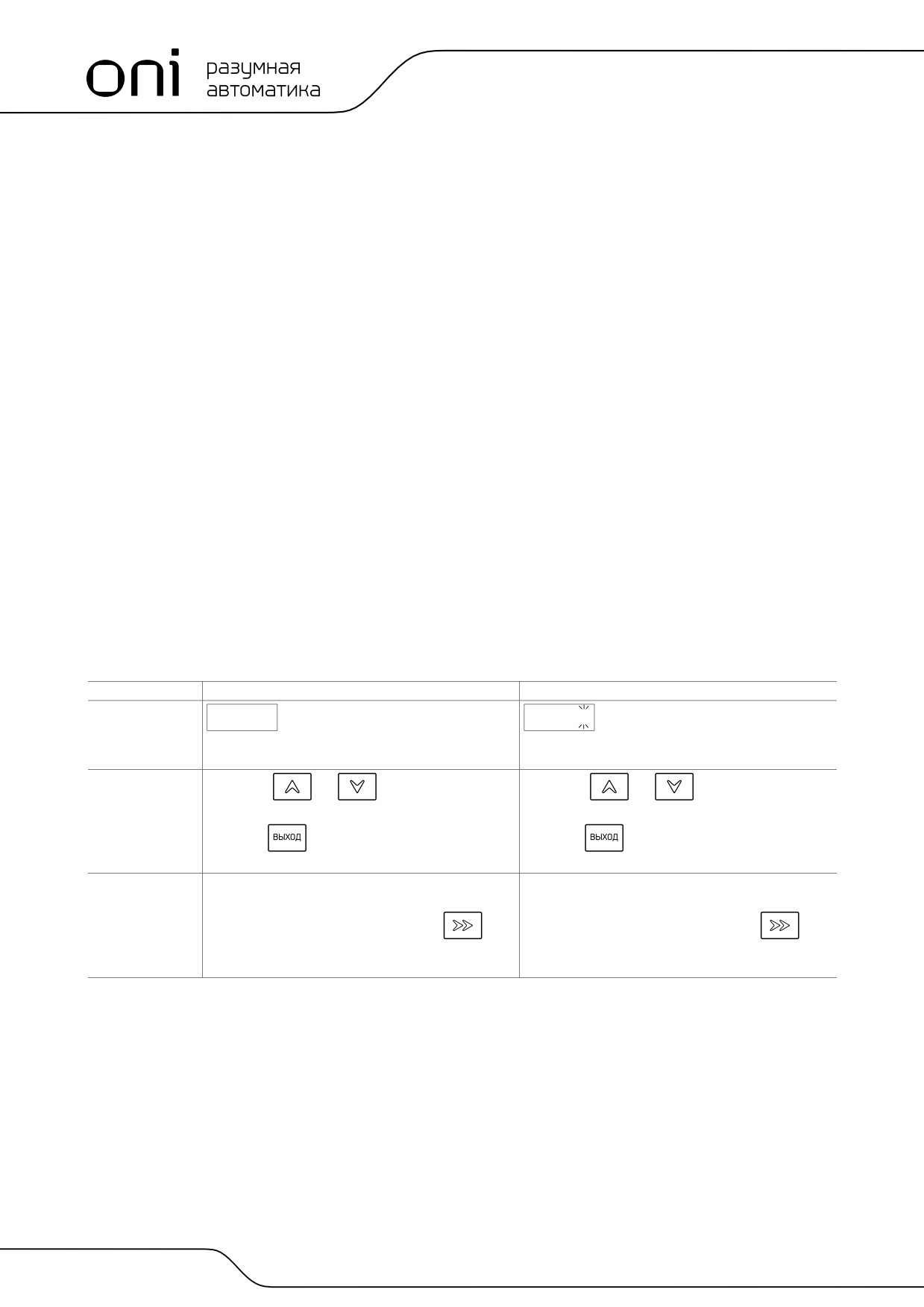

Имеется различия отображений между меню быстрого доступа и базовым меню второго уровня.
См. более подробную информацию о различии и способе переключения ниже:
Режим меню
Быстрое меню
Базовое меню
Различное
F01.01
F01.01
отображение
Последняя цифра кода функции с децимальной точкой,
Последняя цифра кода без децимальной точки, мигает
не мигает
Функциональные
различия
1. Нажмите
или
для переключения
1. Нажмите
или
для переключения
вверх или вниз в функциональном коде F17.
вверх или вниз согласно порядку кода функции
2.Нажатие
не может возвратить в меню первого
2.Нажатие
может возвратить в меню первого
уровня
уровня
Переключения
Метод 1. Переключение к базовому меню путем
Метод 1. Переключение к меню быстрого доступа
между типами
изменения F00.01 = 0.
путем изменения F00.01 = 1.
меню
Метод 2. Нажмите и удерживайте клавишу
Метод 2. Нажмите и удерживайте клавишу
до появления меню второго уровня, базовое меню
до появления меню второго уровня, базовое меню
переключится автоматически
переключится автоматически
Если быстрые параметры по умолчанию не могут удовлетворить пользовательские запросы, пользова-
тель может переопределить быстрые параметры согласно фактической ситуации. См. детализированный
метод изменения функции группы с кодом F17.
42
Глава 4 Эксплуатация и отображение
Глава 5 Перечень параметров
Группа F00 представляет собой стандартные параметры функций. Группа U00 - параметры состояния кон-
троля. Группа U01 - параметры регистрации неисправностей.
Обозначения в таблице кодов функции имеют следующее значение:
△ означает, что значение данного параметра может быть изменено в рабочем или нерабочем состоянии.
означает, что значение данного параметра не может быть изменено в рабочем состоянии.
⊙ означает, что данный параметр является измеренной величиной, которая не может быть изменена.
По умолчанию: значение, которое восстанавливается до заводской установки. Ни измеренное значение
параметра, ни зарегистрированное значение не будут восстановлены.
Диапазон установки: величина настройки и отображения параметров.
Группа A650 указана ниже:
Категория
Группа параметров
Системные параметры
F00: Системные параметры
Базовые параметры
F01: Команды частоты
F02: Управление запуском/остановом
F03: Параметры ускорения/замедления
Входные и выходные выводы
F04: Цифровой вход
F05: Цифровой выход
F06: Аналоговый и импульсный вход
F07: Аналоговый и импульсный выход
Параметры управления и двигателя
F08: Параметры двигателя 1
F09: Параметры V/f управления двигателем 1
F10: Параметры векторного управления двигателем 1
Параметры защиты
F11: Параметры защиты
Параметры применения
F12: Многоступенчатая и простая ПЛК-функция
F13: Процесс ПИД
F14: Частота колебаний, фиксированная длина, пробуждение и счет
Коммуникационные параметры
F15: Коммуникационные параметры
Параметры клавиатуры и отображение параметров
F16: Параметры клавиатуры и отображение параметров клавиатуры
клавиатуры
Отображение параметров, определяемых пользователем
F17: Отображение параметров, определяемых пользователем
Параметры контроля
U00: Контроль состояния
U01: Регистрация неисправностей
5.1
Стандартные функциональные параметры
Таблица 5.1 - Стандартные функциональные параметры
Параметр
Наименование -
Диапазон установок
Значение -
Показатель
параметра
по умолчанию
Группа F00: Параметры системы
F00.00
Настройка пароля
0 65 535
0
пользователя
F00.01
Отображение параметров
0: Отображение всех параметров
0
1: Отображение тольк о F00.00, F00.01 и параметров,
определенных пользователем.
F17.00-F17.29
2: Отображение только A0-00, A0-01 и параметров,
отличных от заводских параметров по умолчанию
F00.02
Защита параметров
0: Программирование всех параметров
0
1: Программирование только параметра F00.02
Глава 5 Перечень параметров
43
Параметр
Наименование -
Диапазон установок
Значение -
Показатель
параметра
по умолчанию
F00.03
Отображение типа G/P
0: Тип G (постоянная нагрузка в виде крутящего момента)
0
1: Тип P (переменная нагрузка в виде крутящего момента,
например, вентилятор или насос)
F00.04
Инициализация параметров
0: Нулевая операция
0
1: Возврат всех параметров к заводским настройкам (за
исключением параметров двигателя)
2: Очистка регистрации неисправностей
3: Создание резервной копии текущих пользовательских
параметров
4: Восстанавливает текущие пользовательские параметры
5: Возврат всех параметров к заводским настройкам
(включая параметры двигателя)
6: Сброс рассеивания мощности
F00.05
Копирование параметров
0: Нулевая операция
0
1: Загрузка параметров
2: Скачивание параметров (за исключением параметров
двигателя)
3: Скачивание параметров (включая параметры двигателя)
F00.06
Режим редактирования
0: Доступный для редактирования через клавиатуру и RS485
0
параметров
1: Доступный для редактирования через клавиатуру
2: Доступный для редактирования через RS485
F00.08
Двигатель 1, режим
0: Управление напряжением / Частота (V/F)
1
управления
1: Бессенсорное векторное управление 1
2: Бессенсорное векторное управление 2
F00.09
Режим ввода DI7/HI
0: Вывод цифрового входа 7
0
1: Импульсный вход
F00.10
Режим ввода AI1/AI2/AI3
Единицы: AI1
000
0: Аналоговый вход
1: Цифровой вход
Десятки: AI2 (то же, что и AI1)
Сотни: AI3 (то же, что и AI1)
F00.11
Режим ввода Y2/HO
0: Вывод 2 - цифровой выход
0
1: Импульсный выход
F00.12
ШИМ оптимизация
Разряд единиц: режим ШИМ модуляции
000
0: Фиксированная несущая
1: Случайная несущая
2: Ограничение фиксированной несущей
3: Ограничение случайной несущей
Десятки: модуляция ШИМ
0: 7-сегментный режим
1: 5-сегментный режим
2: 5-сегментное и 7-сегментное автоматическое
переключение
Разряд сотен: настройка перемодуляции
0: Отключен
1: Включен
F00.13
Несущая частота
0,700 16 000 кГц
Определяется
△
моделью
F00.14
Верхняя несущая частота
0,700 16 000 кГц
8 000 кГц
F00.15
Нижняя несущая частота
0,700 16 000 кГц
2 000 кГц
F00.16
Напряжение на выходе
5,0 150,0 %
100,0 %
F00.17
AVR
0: Отключен
0
1: Включен
2: AVR отключен, если напряжение шины DC > номинального
напряжения шины DC, и включен, если напряжение шины
DC ≤ номинального напряжения шины DC
44
Глава 5 Перечень параметров
Параметр
Наименование -
Диапазон установок
Значение -
Показатель
параметра
по умолчанию
F00.18
Управление вентилятором
0: Запуск при включенном питании
1
1: Вентилятор работает во время эксплуатации машины
F00.19
Заводской пароль
0 65 535
0
F00.20
Номинальная мощность
0,2 1000,0 кВт
Определяется
⊙
инвертора
моделью
F00.21
Номинальное напряжение
60 660 В
Определяется
⊙
инвертора
моделью
F00.22
Номинальная сила тока
0,1 1500,0 А
Определяется
⊙
инвертора
моделью
F00.23
Версия программы
0.00 655.35
Определяется
⊙
моделью
F00.24
Пароль дилера
0 65 535
0
F00.25
Установка времени работы
0 65 535 ч (0 - недопустимо)
0 ч
Группа F01: Управление частотой
F01.00
Выбор источника частоты
0: Источник задающей частоты
0
1: Источник вспомогательной частоты
2: Задающая + Вспомогательная
3: Задающая - Вспомогательная
4: MAX (Задающая, Вспомогательная)
5: MIN (Задающая, Вспомогательная)
6: AI1(Задающая + Вспомогательная)
7: I2(Задающая + Вспомогательная)
F01.01
Источник управления
0: Цифровая настройка задающей частоты (F01.02)
1
частотой
1: Потенциометр клавиатуры
2: Аналоговый вход AI1
3: По каналу связи
4: Многоступенчатое
5: ПЛК
6: Выход процесса ПИД
7: Импульсный вход X7/HI
8: Аналоговый вход AI2
9: Аналоговый вход AI3
F01.02
Цифровая настройка
0.00 Fmax
0,00 Гц
△
задающей частоты
F01.03
Источник управления
0: Цифровая настройка вспомог. частоты (F01.04)
0
вспомогательной частотой
1: Потенциометр клавиатуры
2: Аналоговый вход AI1
3: По коммуникации
4: Многоступенчатое
5: ПЛК
6: Выход процесса ПИД
7: Импульсный вход X7/HI
8: Аналоговый вход AI2
9: Аналоговый вход AI3
F01.04
Цифровая настройка
0.00 Fmax
0,00 Гц
△
вспомогательной частоты
F01.05
Диапазон вспомогательной
0: Относительно максимальной частоты
0
частоты
1: Относительно задающей частоты
F01.06
Коэффициент
0,0 150,0 %
100,0 %
△
вспомогательной частоты
F01.07
Толчковая частота (Jog)
0,00 Fmax
5,00 Гц
△
F01.08
Максимальная частота
20,00 600,00 Гц
50,00 Гц
F01.09
Верхний предел частоты
Fdown Fmax
50,00 Гц
Нижний предел частоты Максимальная частота
F01.10
Нижний предел частоты
0.00 Fup
0,00 Гц
Глава 5 Перечень параметров
45
Параметр
Наименование -
Диапазон установок
Значение -
Показатель
параметра
по умолчанию
F01.11
Действие, когда заданная
0: Работа на нижнем пределе частоты
0
частота ниже чем нижний
1: Работа на 0 Hz будет активирована после времени
предел частоты
задержки, настроенной F01.12
F01.12
Время работы на нижнем
0,0 6000,0 с
60,0 с
пределе частоты
F01.13
Частотная коррекция
0,00 600,00 Гц
50,00 Гц
△
начальной частоты
F01.14
Компенсация частоты
0,00 50,00 Гц
0,00 Гц
△
каждые 50 Гц
Группа F02: Управление пуском/остановкой
F02.00
Команда запуска
0: Управление c клавиатуры (светодиод выкл.)
0
1: Управление с вывода (светодиод вкл.)
2: Управление по каналу связи (светодиод мигает)
F02.01
Направление движения
0: Вперед
0
△
1: Назад
F02.02
Выбор движения вперед/
0: Включение прямого/обратного движения
0
назад
1: Отключение движения назад
F02.03
Нерабочее время между
0,0 6000,0 с
0,0 с
прямым и обратным
движением
F02.04
Режим пуска
Разряд единиц: Отслеживание запуска
0000
0: Со стартовой частоты
1: Перезапуск слежения скорости вращения
Разряд десятков: Резерв
Разряд сотен: Выбор отслеживания начальной частоты
0: Начать отслеживание с нулевой скорости
1: Начать отслеживание с наибольшей
Разряд тысяч: Функция приоритета толчка
0: Отсутствие приоритета толчка
1: Приоритет толчка
F02.05
Стартовая частота
0,00 10,00 Гц
0,00 Гц
F02.06
Время удержания стартовой
0,0 100,0 с
0,0 с
частоты
F02.07
Ток тормоза DC перед
0, 0 150,0 %
0,0 %
запуском
F02.08
Время торможения DC перед
0,0 100,0 с
0,0 с
запуском
F02.09
Ток поиска скорости
0,0 180,0 %
100,0 %
△
F02.10
Время замедления поиска
0,0 10,0 с
1,0 с
скорости
F02.11
Коэффициент поиска
0,01 5,00
0,30
△
скорости
F02.12
Способ остановки
0: Остановка торможением
0
1: Остановка выбегом
F02.13
Стартовая частота
0,01 50,00 Гц
2,00 Гц
торможения DC
F02.14
Ток торможения DC останова
0,0 150,0 %
0,0 %
F02.15
Время ожидания перед
0,0 30,0 с
0,0 с
торможением DC
F02.16
Время торможения DC при
0,0 30,0 с
0.0 с
останове
F02.17
Динамическое торможение
0: Отключено
0
1: Активно
2: Активно во время работы
3: Активно во время замедления
F02.18
Напряжение динамического
90,0 150,0 %
128,0 %
торможения
46
Глава 5 Перечень параметров
Параметр
Наименование -
Диапазон установок
Значение -
Показатель
параметра
по умолчанию
F02.19
Коэффициент использования
5,0 100,0 %
100,0 %
торможения
F02.20
Выбор выхода 0 Гц
0: Выход без напряжения
0
1: Выход с напряжением
F02.21
Выбор повторного запуска
0: Отключено
0
△
после прекращения подачи
1: Активно
тока
F02.22
Время ожидания повторного
0,0 10,0 с
0,5 с
△
запуска после прекращения
подачи тока
Группа F03: Параметры ускорения/замедления
F03.00
Время ускорения 1
0,0 6000,0 с
15,0 с
△
F03.01
Время замедления 1
0,0 6000,0 с
15,0 с
△
F03.02
Время ускорения 2
0,0 6000,0 с
15.0 с
△
F03.03
Время замедления 2
0,0 6000,0 с
15,0 с
△
F03.04
Время ускорения 3
0,0 6000,0 с
15,0 с
△
F03.05
Время замедления 3
0,0 6000,0 с
15,0 с
△
F03.06
Время ускорения 4
0,0 6000,0 с
15,0 с
△
F03.07
Время замедления 4
0,0 6000,0 с
15,0 с
△
F03.08
Время ускорения толчкового
0,0 6000,0 с
15,0 с
△
режима (jog)
F03.09
Время замедления
0,0 6000,0 с
15,0 с
△
толчкового режима (jog)
F03.10
Кривая ускорения/
0: Линейное ускорение/замедление
0
замедления
1: S-кривая ускорения/замедления
F03.11
Время начала ускорения
0,0 6000,0 с
0,0 с
S-кривой
F03.13
Точка переключения частоты
0.00 Fmax
0,00 Гц
между временем ускорения
0 и временем ускорения 1
F03.14
Точка переключения
0.00 Fmax
0,00 Гц
частоты между временем
замедления 1 и временем
замедления 2
F03.15
Время окончания ускорения
0,0 6000,0 с
0,0 с
S-кривой
F03.16
Время начала ускорения
0,0 6000,0 с
0,0 с
S-кривой
F03.17
Время окончания ускорения
0,0 6000,0 с
0.0 с
S-кривой
Группа F04: Цифровой вход
F04.00
Функция клеммы DI1
0: Отсутствие функции
1
F04.01
Функция клеммы DI2
1: Вперед (FWD)
2
F04.02
Функция клеммы DI3
2: Назад (REV)
7
3: 3-проводное управление
F04.03
Функция клеммы DI4
13
4: Толчок вперед (JOG)
F04.04
Функция клеммы DI5
0
5: Толчок назад (JOG)
F04.05
Функция клеммы DI6
0
6: Остановка выбегом
F04.06
Функция клеммы DI7
0
7: Сброс ошибок (RESET)
F04.07
Функция клеммы AI1
8: Пауза перед запуском
0
F04.08
Функция клеммы AI2
9: Внешняя ошибка
0
F04.09
Функция клеммы AI3
10: Клемма UP
0
11: Клемма DOWN
12: Сброс регулировки UP/DOWN (включая клавиши /)
13: Клемма многоступенчатого регулирования частоты 1
14: Клемма многоступенчатого регулирования частоты 2
15: Клемма многоступенчатого регулирования частоты 3
Глава 5 Перечень параметров
47
содержание .. 1 2 3 4 ..
