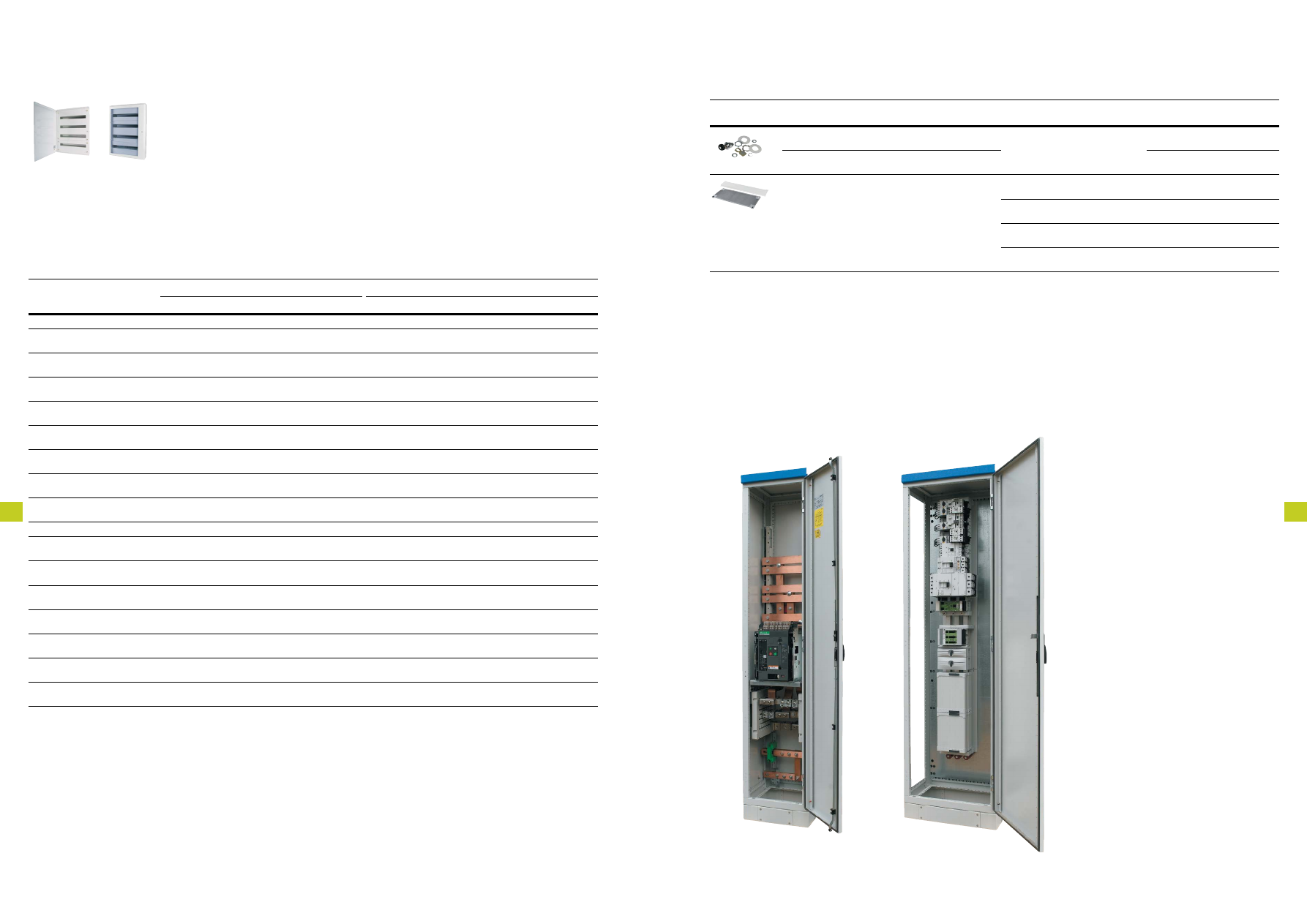

Распределительные щиты

Распределительные щиты xVTL



12

Распределительные щиты

Металлические распределительные щиты

12

Металлические распределительные щиты BF

Аксессуары для щитов BF

Хорошо вписываются в любой интерьер благодаря

прямым граням и плоской конструкции.
•  Степень защиты

IP30

•  Навесное или встраиваемое исполнение
•  Непрозрачная или прозрачная дверца
•  До

198

 модулей в шкафу

•  Материал: листовая сталь
•  Цвет белый (RAL 9016) или серый (RAL 7035)
•  Фланец кабельного ввода сверху
•  Комплект поставки: корпус, дверь с поворотной

дверной ручкой, DIN-рейки, передние пластроны, шины

N/PE

Модулей в ряду / количество

рядов

Навесное исполнение

Встраиваемое исполнение

Цвет белый

Цвет серый

Цвет белый

Цвет серый

Непрозрачная дверца

24/2

BF-O-2/48-C

113685

BF-O-2/48-G-C

113686

BF-U-2/48-C

113689

BF-U-2/48-G-C

113690

24/3

BF-O-3/72-C

283031

BF-O-3/72-G-C

283044

BF-U-3/72-C

283048

BF-U-3/72-G-C

283056

24/4

BF-O-4/96-C

283032

BF-O-4/96-G-C

283045

BF-U-4/96-C

283049

BF-U-4/96-G-C

283057

24/5

BF-O-5/120-C

283033

BF-O-5/120-G-C

283046

BF-U-5/120-C

283050

BF-U-5/120-G-C

283058

24/6

BF-O-6/144-C

283034

BF-O-6/144-G-C

283047

BF-U-6/144-C

283051

BF-U-6/144-G-C

283059

33/4

BF-O-4/132-C

103091

BF-O-4/132-G-C

103094

BF-U-4/132-C

103097

BF-U-4/132-G-C

103100

33/5

BF-O-5/165-C

103092

BF-O-5/165-G-C

103095

BF-U-5/165-C

103098

BF-U-5/165-G-C

103101

33/6

BF-O-6/198-C

103093

BF-O-6/198-G-C

103096

BF-U-6/198-C

103099

BF-U-6/198-G-C

103102

Прозрачная дверца

24/3

BF-OТ-3/72-C



103103

BF-OТ-3/72-G-C



103110

BF-UТ-3/72-C



103117

BF-UТ-3/72-G-C



103124

24/4

BF-OТ-4/96-C



103104

BF-OТ-4/96-G-C



103111

BF-UТ-4/96-C



103118

BF-UТ-4/96-G-C



103125

24/5

BF-OТ-5/120-C



103105

BF-OТ-5/120-G-C



103112

BF-UТ-5/120-C



103119

BF-UТ-5/120-G-C



103126

24/6

BF-OТ-6/144-C



103106

BF-OТ-6/144-G-C



103113

BF-UТ-6/144-C



103120

BF-UТ-6/144-G-C



103127

33/4

BF-OТ-4/132-C



103107

BF-OТ-4/132-G-C



103114

BF-UТ-4/132-C



103121

BF-UТ-4/132-G-C



103128

33/5

BF-OТ-5/165-C



103108

BF-OТ-5/165-G-C



103115

BF-UТ-5/165-C



103122

BF-UТ-5/165-G-C



103129

33/6

BF-OТ-6/198-C



103109

BF-OТ-6/198-G-C



103116

BF-UТ-6/198-C



103123

BF-UТ-6/198-G-C



103130

Распределительные щиты XVTL

Разборная конструкция шкафов обеспечивает рациональное использование складского пространства и позволяет

сократить издержки на хранение и транспортировку.

XVTL

 — это решение, которое можно использовать как в

качестве отдельно стоящих распределительных щитов, так и для объединения в группы, при создании систем

промышленного распределения. Внутри шкафов можно разместить любое коммутационное оборудование, начиная

от модульной техники и контроллеров, заканчивая силовыми автоматическими выключателями. Для упрощения

конфигурации шкафа доступно программное обеспечение eConfig.

•  Совместимы с системами Profi+ и

xEnergy

•  Крепежные элементы входят в

комплект

•  Степень защиты IP40 или IP55
•  Выстота  шкафов 1400, 1600, 1800 и

2000 мм

•  Глубина шкафов от 300 до 800 мм
•  Простая конфигурация с помощью ПО

eConfig

•  Номинальный ток до 2500 А

Описание

Примечание

Наименование



Артикул

Замок для запирания на ключ

Подходит для шкафов BF-O...,

BF-U...

LOCK-KLV

178930

Замок для запирания на ключ Profi-Line

BFZ-LS-PLDH

110165

Универсальная монтажная плата.

Разделительная пластина в комплекте

Подходит для шкафов BF-O...

шириной 24 модуля

BFZ-O-iTmPL-1+/24

285648

Подходит для шкафов BF-U...

шириной 24 модуля

BFZ-U-iTmPL-1+/24

285649

Подходит для шкафов BF-O...

шириной 33 модуля

BFZ-O-iTmPL-1+/33

240769

Подходит для шкафов BF-U...

шириной 33 модуля

BFZ-U-iTmPL-1+/33

240768

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



225

224







Распределительные щиты

Распределительные щиты xVTL

Распределительные щиты

Распределительные щиты xVTL

12



12

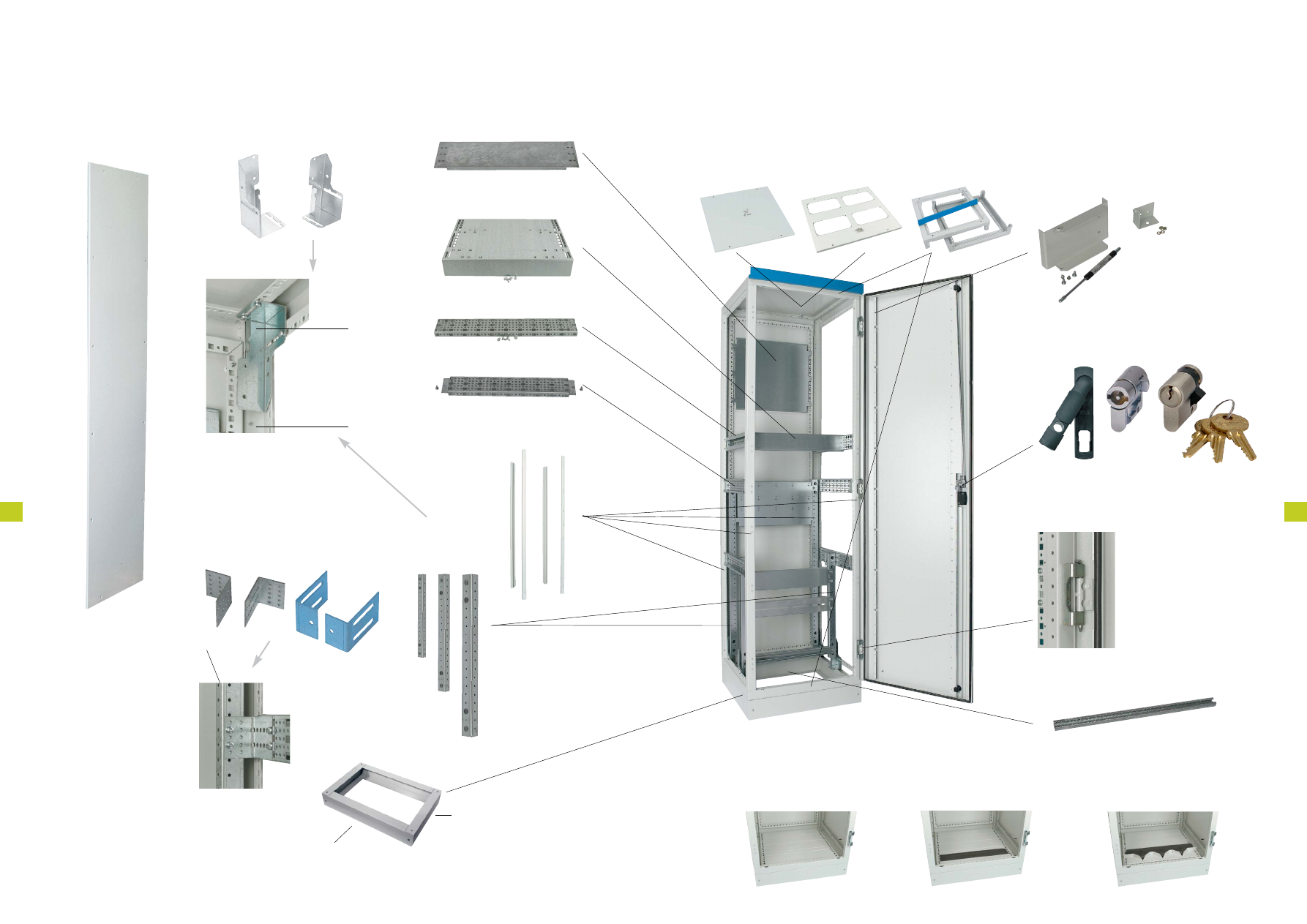

Верхние панели

Глухая верхняя

панель

XVTL-MP/T..

(IP55)

Верхние панели,

подготовленные для

кабельных фланцев

F3A

XVTL-MP/T/EF (IP55)

Рама
XSFB

Комплект стопора двери

с пневматическим

поршнем

XVTL-DA

Ручка для двери с трехточечной фиксацией.

При необходимости может комплектоваться

цилиндрической вставкой замка.

Петли
Угол раскрытия двери более 105°
Быстрый монтаж и демонтаж дверей.

Нижние панели

Рейка для понижения натяжения кабелей

XSPBAC

Глубина 35 или 110 мм

XSPBA

С подвижным фланцем,
глубина 60-75 мм

XVTL-BP/JL...

С подвижным фланцем,

глубина 90-105 мм

XVTL — универсальная система распределительных щитов

Боковые панели

XVTL-(S)/R (IP40),

XVTL-MP(S)/R (IP55)

Монтажные уголки для установки

вертикальныхпрофилей и

монтажных плат XVTL-BRA

BPZ-MPL монтажные платы

100, 200, 300, 400, 500 мм

Панель для монтажа выключателей IZM

XVTL-IZM

Горизонтальный профиль XVTL-MP-.-

MIB

Горизонтальный профиль XVTL-HP, XVTL-

HP/L

Вертикальные стойки XSFH

Монтажные уголки для установки

платы

XVTL-BRA/IC250

Монтажные уголки для

дополнительного крепления в

центре панели

XVTL-BRA/M, XVTL-BRA/L

Вертикальные

профили 475, 975

и 1850 мм

XVTL-VP

Боковая панель для

цоколя

XVTL-SO100/S.., XVTL-

SO200/S..

Цоколь 100 и 200 мм

XVTL-SO...

Лицевая панель для цоколя

XVTL-SO100/F..

XVTL-SO200/F..

XVTL-

BRA

XVTL-BRA

XVTL-VP

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



227

226







Распределительные щиты

Распределительные щиты xVTL

Распределительные щиты

Распределительные щиты xVTL

12



12

Цоколи XVTL-SO

Вертикальные профили XSFH

Глубина

Боковые панели (глухие)

Боковые панели (с вырезом для кабелей)

Высота 100мм

Высота 200мм

Высота 100мм

Высота 200мм

300

XVTL-SO100/S-3

114605

XVTL-SO200/S-3

114610

XVTL-SO100/EF/S-3

114615

XVTL-SO200/EF/S-3

114620

400

XVTL-SO100/S-4

114606

XVTL-SO200/S-4

114611

XVTL-SO100/EF/S-4

114616

XVTL-SO200/EF/S-4

114621

500

XVTL-SO100/S-5

114607

XVTL-SO200/S-5

114612

XVTL-SO100/EF/S-5

114617

XVTL-SO200/EF/S-5

114622

600

XVTL-SO100/S-6

114608

XVTL-SO200/S-6

114613

XVTL-SO100/EF/S-6

114618

XVTL-SO200/EF/S-6

114623

800

XVTL-SO100/S-8

114609

XVTL-SO200/S-8

114614

XVTL-SO100/EF/S-8

114619

XVTL-SO200/EF/S-8

114624

Для ширины

Передние панели

Высота 100мм

Высота 200мм

Примечания

425

XVTL-SO100/F-4

114625

XVTL-SO200/F-4

114630

Цоколи собираются из

передней и боковой

панелей.

600

XVTL-SO100/F-6

114626

XVTL-SO200/F-6

114631

800

XVTL-SO100/F-8

114627

XVTL-SO200/F-8

114632

1000

XVTL-SO100/F-10

114628

XVTL-SO200/F-10

114633

1200

XVTL-SO100/F-12

114629

XVTL-SO200/F-12

114634

Высота

Наименование

Артикул

Примечания

1400

XSFH14

132937

В комплекте 4 шт.

1600

XSFH16

132938

1800

XSFH18

132939

2000

XSFH20

284245

Двери XVTL-D

Высота

Ширина

Правые

Левые

Наименование

Артикул

Наименование

Артикул

1400

600

XVTL-D-6-14

114635

-

1600

425

XVTL-D-4-16

114636

-

600

XVTL-D-6-16

114637

-

800

XVTL-D-8-16

114638

-

1000

XVTL-D-10-16-r

114639

XVTL-D-10-16-L

114640

1200

XVTL-D-12-16-r

114641

XVTL-D-12-16-L

114642

1800

600

XVTL-D-6-18

114643

-

800

XVTL-D-8-18

114644

-

1000

XVTL-D-10-18-r

114645

XVTL-D-10-18-L

114646

1200

XVTL-D-12-18-r

114647

XVTL-D-12-18-L

114648

2000

425

XVTL-D-4-20

114649

-

600

XVTL-D-6-20

114650

-

800

XVTL-D-8-20

114651

-

1000

XVTL-D-10-20-r

114652

XVTL-D-10-20-L

114653

1200

XVTL-D-12-20-r

114654

XVTL-D-12-20-L

114655

Боковые панели

Высота

Глубина

Наименование

Артикул

1400

300

XVTL-mP/S-3/14-Pair

114717

1600

300

XVTL-mP/S-3/16-Pair

114718

400

XVTL-mP/S-4/16-Pair

114722

600

XVTL-mP/S-6/16-Pair

114729

1800

300

XVTL-mP/S-3/18-Pair

114719

400

XVTL-mP/S-4/18-Pair

114723

500

XVTL-mP/S-5/18-Pair

114726

1800

600

XVTL-mP/S-6/18-Pair

114730

2000

300

XVTL-mP/S-3/20-Pair

114720

400

XaW2004

283856

500

XVTL-mP/S-5/20-Pair

114727

600

XaW2006

283857

800

XaW2008

283858

Задние панели

Высота

Ширина

Наименование

Артикул

1400

600

XVTL-mP/r-6/14

114752

1600

425

XVTL-mP/r-4/16

114751

600

XVTL-mP/r-6/16

114753

800

XVTL-mP/r-8/16

114755

1000

XVTL-mP/r-10/16

114757

1200

XVTL-mP/r-12/16

114759

1800

600

XVTL-mP/r-6/18

114754

800

XVTL-mP/r-8/18

114756

1800

1000

XVTL-mP/r-10/18

114758

1200

XVTL-mP/r-12/18

114760

2000

425

XSWC2004

284355

600

XSWC2006

284356

800

XSWC2008

284357

1000

XSWC2010

284358

1200

XSWC2012

284359

Верхниие/нижние рамы XSFB

Ширина

Глубина 300

Глубина 400

Глубина 500

Глубина 600

Глубина 800

425

XSFB0403

132926

XSFB0404

284231

XSFB0405

132927

XSFB0406

284232

XSFB0408

284233

В комплекте

нижняя и

верхняя рама.

600

XSFB0603

132928

XSFB0604

284234

XSFB0605

132929

XSFB0606

284235

XSFB0608

284236

800

XSFB0803

132930

XSFB0804

284237

XSFB0805

132931

XSFB0806

284238

XSFB0808

284239

1000

XSFB1003

132932

XSFB1004

284240

XSFB1005

132933

XSFB1006

284241

XSFB1008

284242

1200

XSFB1203

132934

XSFB1204

132935

XSFB1205

132936

XSFB1206

284243

XSFB1208

284244

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



229

228







Распределительные щиты

Распределительные щиты xVTL

Распределительные щиты

Распределительные щиты xVTL

12



12

Монтажные платы на высоту шкафа XVTL-iC

Для



ширины

Монтажные платы iC

Высота



1400мм

Высота



1600мм

Высота



1800мм

Высота



2000мм

425

-

XVTL-iC-4/16

114761

-

XVTL-iC-4/20

114762

600

XVTL-iC-6/14

114763

XVTL-iC-6/16

114764

XVTL-iC-6/18

114765

XVTL-iC-6/20

114766

800

-

XVTL-iC-8/16

114767

XVTL-iC-8/18

114768

XVTL-iC-8/20

114769

1000

-

XVTL-iC-10/16

114770

XVTL-iC-10/18

114771

XVTL-iC-10/20

114772

1200

-

XVTL-iC-12/16

114773

XVTL-iC-12/18

114774

XVTL-iC-12/20

114775

Комплект монтажных уголков для монтажных панелей XVTL-iC

XVTL-iC/Bra/SET

116893

Монтажные платы различной высоты BPZ-mPL

Для

ширины,

мм

Высота 100 мм

Высота 200 мм

Высота 300 мм Высота 350 мм Высота 400 мм

Высота 500 мм

400

BPZ-mPL100-400

114799

BPZ-mPL200-400

114805

BPZ-

mPL300-400

114811

BPZ-

mPL350-400

108333

BPZ-

mPL400-400

114817

BPZ-

mPL500-400

114823

425

BPZ-mPL100-425

114800

BPZ-mPL200-425

114806

BPZ-

mPL300-425

114812

-

BPZ-

mPL400-425

114818

BPZ-

mPL500-425

114824

600

BPZ-mPL100-600

114801

BPZ-mPL200-600

114807

BPZ-

mPL300-600

114813

BPZ-

mPL350-600

108340

BPZ-

mPL400-600

114819

BPZ-

mPL500-600

114825

800

BPZ-mPL100-800

114802

BPZ-mPL200-800

114808

BPZ-

mPL300-800

114814

BPZ-

mPL350-800

108347

BPZ-

mPL400-800

114820

BPZ-

mPL500-800

114826

1000

BPZ-mPL100-1000

114803

BPZ-mPL200-1000

114809

BPZ-

mPL300-1000

114815

-

BPZ-

mPL400-1000

114821

BPZ-

mPL500-1000

114827

1200

BPZ-mPL100-1200

114804

BPZ-mPL200-1200

114810

BPZ-

mPL300-1200

114816

-

BPZ-

mPL400-1200

114822

BPZ-

mPL500-1200

114828

Горизонтальные профили XVTL-HP

Глубина

Наименование

Артикул

Примечания

300

XVTL-HP-3

115137

В комплекте 2 шт..

Подходят для большой

нагрузки.

400

XVTL-HP-4

115138

500

XVTL-HP-5

115139

600

XVTL-HP-6

115140

800

XVTL-HP-8

115141

Аксессуары для щитов XVTL

Описание

Наименование



Артикул

Карман для документации. Формат А4

XaB4

283482

Карман для документации. Формат А5

XVTL-SPT6

115247

Фильтрующие вентиляторы

НОВИНКА

•  Степень защиты

IP54

или

IP55

•  Номинальное напряжение 230 В, 50 Гц
•  Простое изменение направления подачи воздуха
•  Цвет серый (RAL 7035)

Размер

вентилятора,

мм

Размер выреза

ШхВ, мм

Степень защиты

IP54

Степень защиты

IP55

Свободный

воздушный поток,

м

3

/час

Наименование

Артикул

Свободный

воздушный

поток, м

3

/час

Наименование

Артикул

109x109

92x92

25/29

E-FaN1

167287

-

-

-

145x145

125x125

61/70

E-FaN2

167288

56/64

E-FaN2-55

167296

202x202

177x177

110/125

E-FaN3

167289

100/110

E-FaN3-55

167297

252x252

223x223

156/171

E-FaN4

167290

145/160

E-FaN4-55

167298

252x252

223x223

256/292

E-FaN5

167291

233/265

E-FaN5-55

167299

Выходные фильтры

•  Степень защиты

IP54

или

IP55

•  Дизайн как у фильтрующего вентилятора
•  Монтаж без винтов
•  Легкая замена сменных фильтов

Размер выреза ШхВ, мм

Степень защиты

IP54

Степень защиты

IP55

Наименование

Артикул

Наименование

Артикул

92x92

EX-FiLT1

167292

-

-

125x125

EX-FiLT2

167293

EX-FiLT2-55

167300

177x177

EX-FiLT3

167294

EX-FiLT3-55

167301

223x223

EX-FiLT4-5

167295

EX-FiLT4-5-55

167302

Описание

Наименование



Артикул

Комлект для заземления двери

BFZ-DES

101665

Комлект рым-болтов

XAT

283855

Монтажный набор стыковки секций

XAC55

284793

Вставка для замка с двойными прорезями 3 мм

NWS-SHE/DLB/DN3

255309

НОВИНКА

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



231

230







Распределительные щиты

Изолированные щиты Cl



12

Распределительные щиты

Распределительные щиты xVTL

12

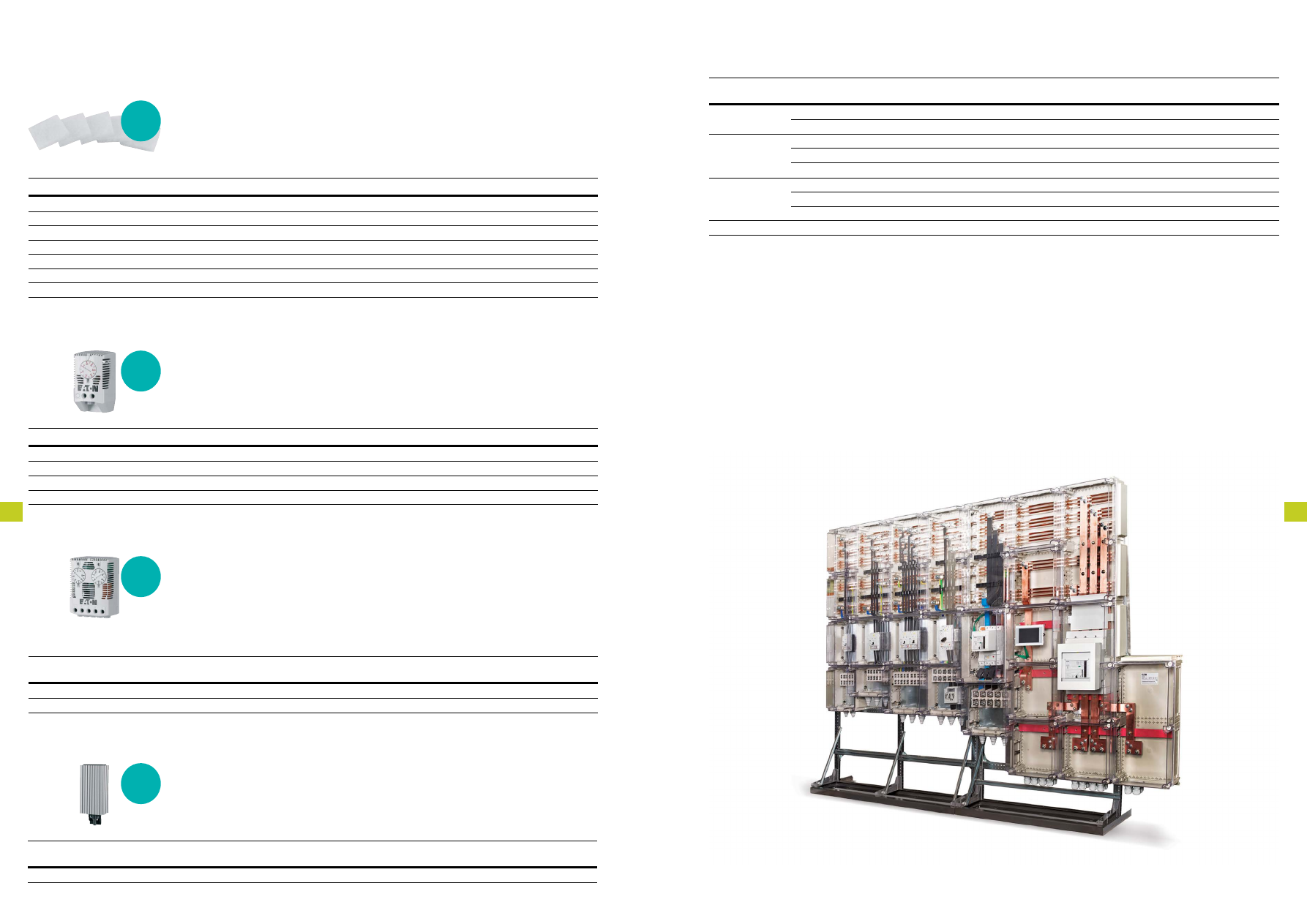

Изолированные щиты CI

Благодаря своей универсальности, изолированные распределительные щиты

CI

 находят широкое применение в

системах распределения электроэнергии, как в виде индивидуальных оболочек, так и в качестве навесных или

напольных распределительных щитов.
Распределительные щиты CI выполнены из поликарбоната, который обеспечивает высокую ударопрочность, а также

полную изоляцию установленного оборудования. Это, вместе с высокой степенью защиты IP65 позволяет

использовать щиты CI в отраслях с повышенными требованиями к защите от ударов, пыли и брызг, включая

химические вещества высокой концентрации.
В щитах CI применяются крышки с запирающие болтами, которые обеспечивают ход пружины до 18 мм для

рассеивания энергии и уменьшения давления в шкафу в случае короткого замыкания. После рассеивания избыточной

энергии, крышка возвращается в исходное положение, обеспечивая степень защиты IP65.
CI — это типовые протестированные устройства, соответствующие стандарту МЭК 60439-1.

Сменные фильтры

Термостаты

Обогреватели для шкафов

Гигростаты, гигростаты-термостаты

•  Для использования в фильтрующих вентиляторах и

выходных фильтрах

•  Степень защиты

IP54

или

IP55

•  В упаковке 5 шт.

•  Рабочая температура 0 ... +60

о

С

•  Цвет серый (RAL 7035)
•  Степень защиты IP20
•  Монтаж на DIN-рейку

•  Мощность нагрева 10...250 Вт
•  Радиаторы и тепловентиляторы
•  Номинальное напряжение 230 В, 50 Гц
•  Монтаж на DIN-рейку

•  Индивидуальные или комбинированные устройства
•  Рабочая температура 0 ... +60

о

С

•  Диапазон настройки 40-90 % влажности
•  Цвет серый (RAL 7035)
•  Степень защиты IP20
•  Монтаж на DIN-рейку

Для использования с

Размер, мм

Степень защиты

Наименование

Артикул

...FAN1/...FILT1

87x87

IP54

FiLT1

167303

...FAN2/...FILT2

119x119

IP54

FiLT2

167304

...FAN3/...FILT3

170x170

IP54

FiLT3

167305

...FAN4/...FILT4

216x216

IP54

FiLT4

167306

...FAN2-55/...FILT2-55

116x108

IP55

FiLT2-55

167307

...FAN3-55/...FILT3-55

166x156

IP55

FiLT3-55

167308

...FAN4(-5)-55/...FILT4-5-55

212x200

IP55

FiLT4-55

167309

Тип контакта

Температурный диапазон переключения, K

Наименование

Артикул

Переключающий

1

TH-TW-1K

167310

НЗ

<7

TH-O

167312

НО

<7

TH-C

167313

НЗ/НО

<7

TH-TWiN

167266

Тип контакта

Диапазон переключения по влажности, %,



диапазон температуры переключения, K

Наименование

Артикул

Переключающий

5 %

HYG

167267

Переключающий/Реле

4 %, 1 К

TH-HYG

167268

Описание

Мощность

нагрева, Вт

Максимальная темп. поверхности

обогревателя,

0

С

Размеры обогревателя

ВхШхГ, мм

Наименование

Артикул

Радиатор

40

105

65x70x50

r-HEaT-45W

167269

Описание

Мощность

нагрева, Вт

Максимальная темп. поверхности

обогревателя,

0

С

Размеры обогревателя

ВхШхГ, мм

Наименование

Артикул

Радиатор

100

130

140x70x50

r-HEaT-100W

167271

150

150

215x70x50

r-HEaT-150W

167272

Радиатор с

ограничением

температуры

поверхности

20

55

95x70x50

r-SHEaT-20W

167276

30

55

140x70x50

r-SHEaT-30W

167277

50

55

215x70x50

r-SHEaT-50W

167278

Миниатюрный

радиатор

10

95

45x50x29,5

r-mHEaT-10W

167273

20

115

45x50x29,5

r-mHEaT-20W

167274

30

140

45x75x29,5

r-mHEaT-30W

167275

Тепловентилятор 250

70

186,5x85x104

F-HEaT-250W

167279

НОВИНКА

НОВИНКА

НОВИНКА

НОВИНКА

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



233

232







Распределительные щиты

Система xEnergy

Распределительные щиты

Система xEnergy

12



12

Протестированное решение

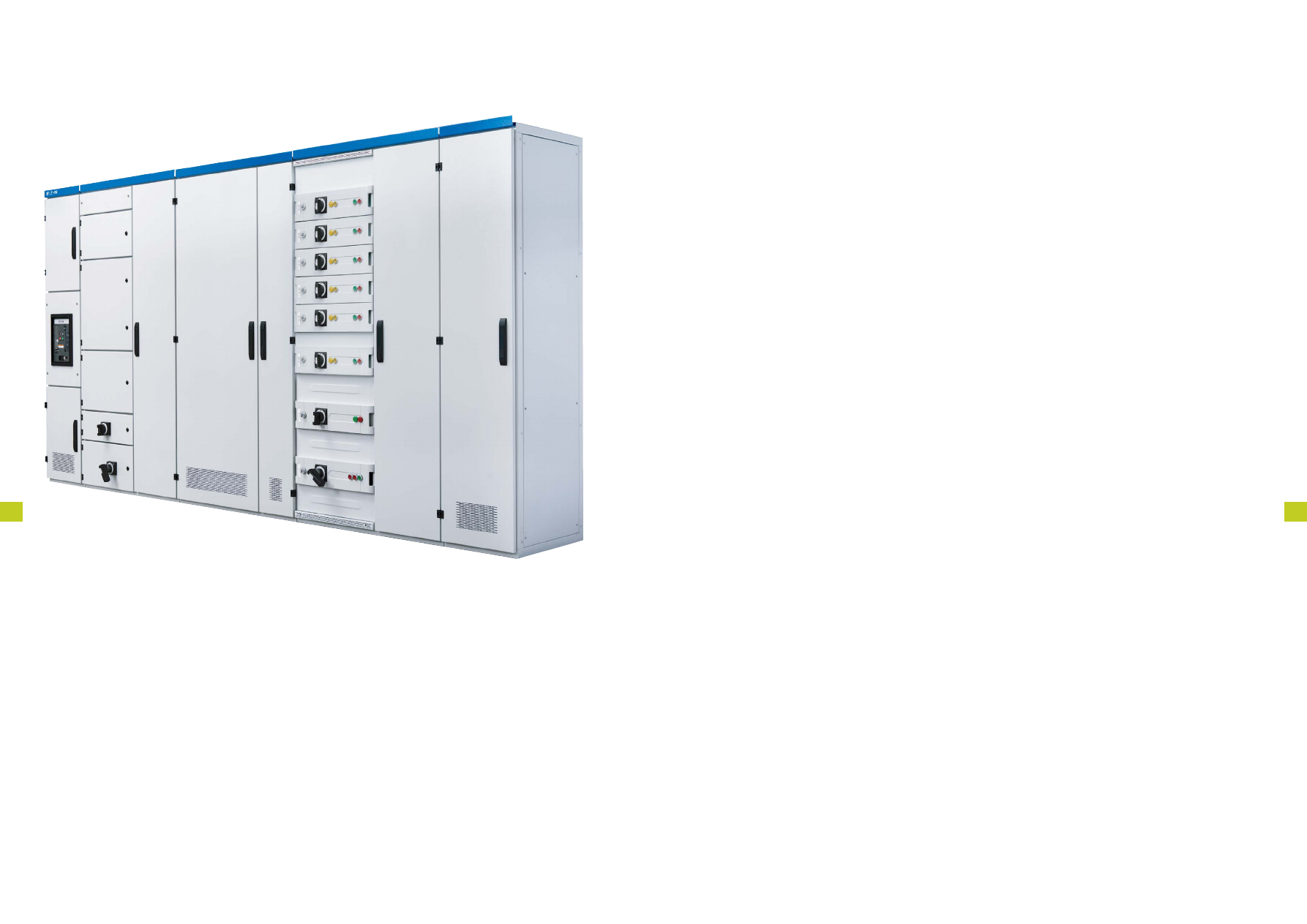

Система xEnergy

Основные особенности шкафной системы xEnergy

:

•  Безопасность
•  Надежность
•  Экономическая эффективность
•  Гибкость в конфигурации решений
•  Гибкость в модернизации системы

В соответствии со стандартом МЭК 61439 все возможные варианты решений на шкафной системе xEnergy

прошли проверки в назависимой европейской лаборатории:

1.  Прочность материалов и частей.
2.  Степень защиты оболочек
3.  Воздушные зазоры и расстояния утечки
4.  Защита от поражения электрическим током и непрерывность защитных цепей
5.  Установка коммутационных устройств и комплектующих элементов
6.  Внутренние электрические цепи и соединения
7.  Зажимы для внешних проводников
8.  Электроизоляционные свойства
9.  Проверка превышения температуры
10.  Устойчивость к токам короткого замыкания
11.  Электромагнитная совместимость
12.  Работоспособность механических частей

Проектирование шкафов

Проектирование производится с помощью специального программноего обеспечения Eaton

xEnergy Configurator

, что

позволяет получить внешние виды шкафов, детальную спецификацию как оборудования Eaton, так и необходимое

количество медной шины для ошиновки НКУ, а также детальные монтажные инструкции по сборке готового НКУ (как

сборочные чертежи для каркаса шкафов, так и очень подробные инструкции по ошиновке), что гарантирует

соответствие типовым испытаниям.

Технические характеристики системы

Номинальный ток: до 7100 A (при расположении шинной системы сверху в НКУ); до 5550 A (при расположении шинной

системы по задней стенке НКУ)
Напряжение: 0,4 кВ, 0,69 кВ
Степень защиты: IP31, IP42 или IP55
Степень секционирования: от 1 до 4В
Сейсмостойкость: 9 баллов по шкале MSK64
Температура окружающей среды: °C, от -5 до +40, +35 (среднее значение 24 ч)
Относительная влажность воздуха: % 50 при 40°C
Класс защиты от внешних механических воздействий: IK10
Номинальное напряжение изоляции: Ui, В 1000
Импульсное напряжение изоляции: Uimp, кВ  8
Номинальная частота: Гц 40-60
Номинальный выдерживаемый ток короткого замыкания: Icw, кA до 100 (1 с)
Номинальный выдерживаемый пиковый ток шины: Im, кA до 220
Толщина листов, мм: дверь и рама = 2, задние, боковые и верхние панели = 1,5
Металлические поверхности: гальваническое цинкование, порошковое покрытие

Шкафная система xEnergy — это типовое протестированное решение в соответствии

с МЭК 61439 для распределения и управления электроэнергией на токи сборных шин

до 7100 А.
Это индивидуально проектируемое решение, которое может состоять из любого

набора панелей различного назначения, что позволяет удовлетворить потребности

самого взыскательного заказчика.

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



235

234







Распределительные щиты

Система xEnergy

Распределительные щиты

Система xEnergy

12



12

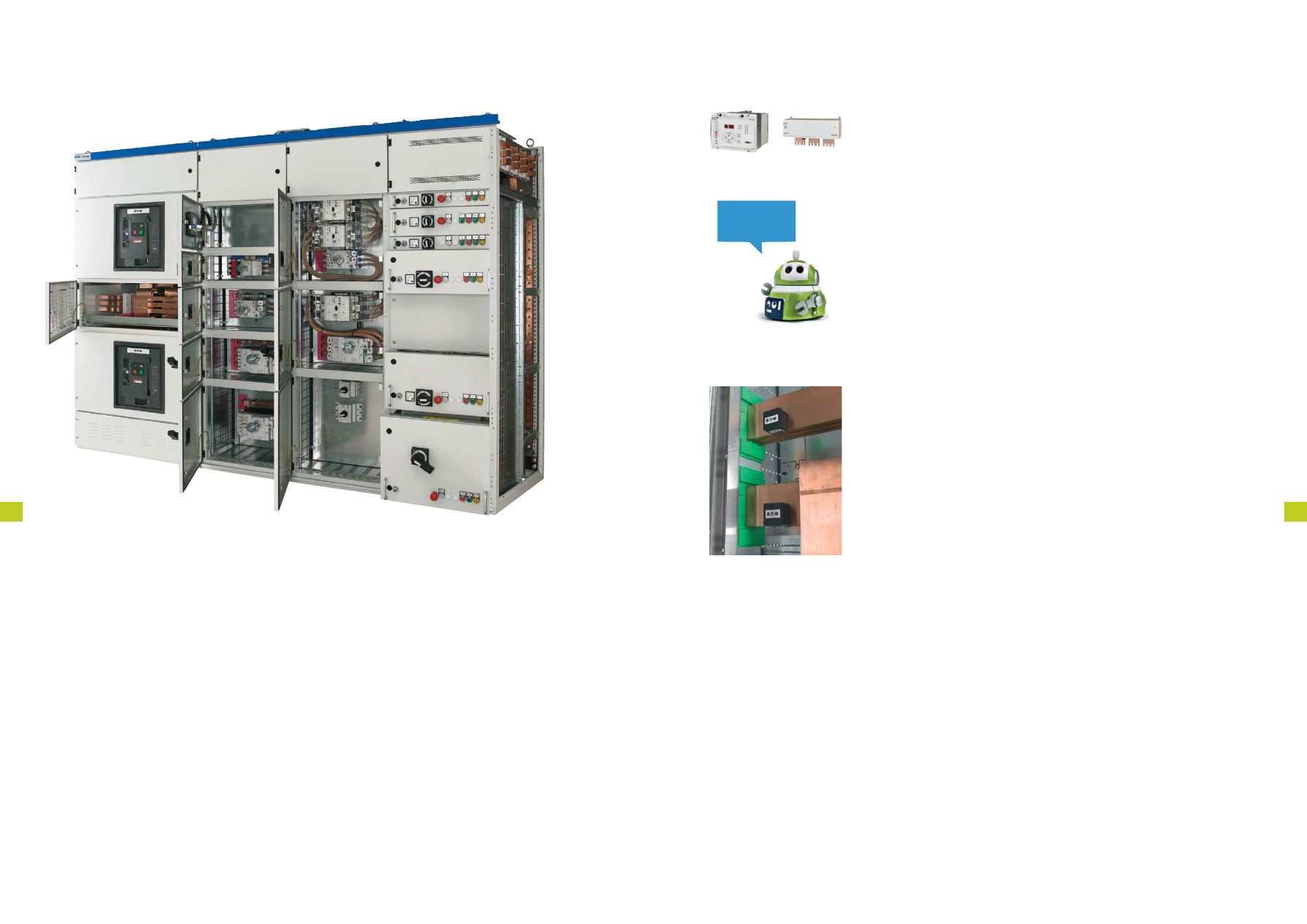

Система Eaton Diagnose

Система ARCON

гарантирует высокую степень защиты от электрической дуги

,

контролирует два процесса сопровождающие горение электрической дуги:
•  Интенсивное испускание света
•  Изменение значения силы тока
Только компания Eaton имеет в своем портфеле продуктов типовое протестированное

НКУ xEnergy и MODAN с системой защиты от дуги при коротком замыкании со

временем гашения дуги < 2 мс. Компания имеет более чем 15-летний опыт работы с

системой Arcon и тесты как в собственных лабораториях, так и в независимых

Европейских лабораториях.

Технические характеристики системы

•  Предназначена для НКУ 0,4 кВ; 0,69 кВ
•  Время гашения дуги: менее 2 мс
•  Определение дуги при токе КЗ от 6 кА
•  Система полностью контролирует свою работоспособность
•  Высокая и стабильная электромагнитная совместимость
•  Номинальный ток короткого замыкания для устройства гашения дуги: 65 кА / 500 мс

Uном 725 V; 100 кА / 150 мс @ 725 V; 150 кА / 200 мс @ 440 V

Система мониторинга температуры

 Eaton Diagnose System — управление

безопасностью для НКУ. Перегрев внутри НКУ очень часто является причиной выхода

его из строя.
Использование системы диагностики значительно снижает риски сбоев производства,

которые могут повлечь за собой значительные расходы на замену НКУ.

Непрерывный мониторинг:

•  Температуры медных проводников (7 дней в неделю/ 24 часа)
•  Средняя температура внутри НКУ (7 дней в неделю/ 24 часа)
•  Запись измерений в реальном времени
•  Установка датчиков в места, куда трудно получить доступ при работающей

электроустановке

•  Нет необходимости проводить отключение НКУ (для осмотра)
•  Безопасность персонала (нет необходимости снимать крышки, перегородки

закрывающие токоведущие части)

•  Снижение времени простоя (например при измерениях тепловизором, требуется

разобрать НКУ, чтобы обеспечить доступ к шинам)

•  Гальваническая развязка датчиков (беспроводные датчики)

Диагностика:

•  Текущее состояние всех датчиков может быть снято каждые 10 минут
•  Система диагностики Eaton записывает все значения; в зависимости от требований

показания могут быть сохранены или перезаписаны через один месяц

•  Прозрачность показаний в долгосрочный период облегчает оценку показаний, можно

идентифицировать пики температур

•  Исходя из данных можно построить графики температуры. В случае если

температура повышается в течение длительных периодов времени, можно

предположить опасные ошибки в монтаже (либо еще какие-то)

Предупреждающие сообщения:

•  Нормальная работа, все ОК
•  Уведомление, что температура приближается к предельной
•  Уведомление о превышении предельных значений
•  Уведомление в случае потери сигнала с датчика

Система arCON

Системное управление, три способа экономии

Распределительные системы xEnergy

 — это

типовые протестированные устройства

 до 7100 А,

сертифицированные на



применение даже в сейсмоопасных районах

. Возможность

встроенной дуговой защиты

обеспечивает наилучшую, на сегодняшний день, защиту оборудования от разрушения — а значит и защиту

производства от дорогостоящих простоев. Уникальная система расположения магистральных шин сверху

обеспечивает возможность размещения до четырех воздушных выключателей в одной ячейке.

Степень

секционирования до 4 B



также увеличивает общую безопасность системы и позволяет легко обслуживать

устройства защиты цепей — автоматические выключатели или предохранители. И, наконец, главная особенность

системы — возможность построения секций с выкатными ячейками — фидерными сборками или интеллектуальными

центрами управления двигателями MCC с возможностью использования системы

SmartWire-DT

.

Системная коммутация — формирование будущего.

xEnergy — технически сложная система совмещающая в себе

комплекс распределительных и защитных устройств, систем соединительной арматуры и систем распределительных

щитов. Ее использование позволит осуществлять эффективную коммутацию, контроль эффективности

использования электроэнергии — другими словами, управлять ею. Данная система имеет модульную конструкцию.

Система xEnergy предлагает широкий диапазон преимуществ пользователю, включающих в себя не только

оптимальную совокупную выгоду для пользователя при изготовлении панелей, но и уверенность в том, что при

использовании изделий компании Eaton он будет всегда использовать панели, соответствующие последнему слову

техники и прошедшие испытание на безопасность. Они также помогут

сэкономить время, деньги и пространство

.

Концепция системы xEnergy устремлена в будущее.

Это означает, что она разработана для удовлетворения

постоянно растущих требований. Направленная на достижение максимальной эффективности при реализации

отдельных проектов заказчиков, система xEnergy компании Eaton обеспечивает оптимальные условия для

инфраструктуры зданий с величиной тока до 7100 A. Каждый отдельно взятый функциональный модуль в

данной сборке распределительных устройств полностью подготовлен и комплексно просчитан — от технологии

распределительных устройств и соединительной арматуры до корпусов и программных инструментов.

Готовая к использованию система.



Система низковольтного распределительного оборудования выполненная

в герметичном стальном корпусе, имеющая различные варианты исполнения конструкции монтажных систем,

прошедших типовое испытание в соответствии со стандартами МЭК/EN 61439-1 (VDE 0660, часть 500), МЭК/EN

61439-2 (VDE 0660, часть 600-2).

ЭЛЕКТРИЧЕСКОЙ



ДУГЕ НЕ МЕСТО В

УСТАНОВКЕ.

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



237

236







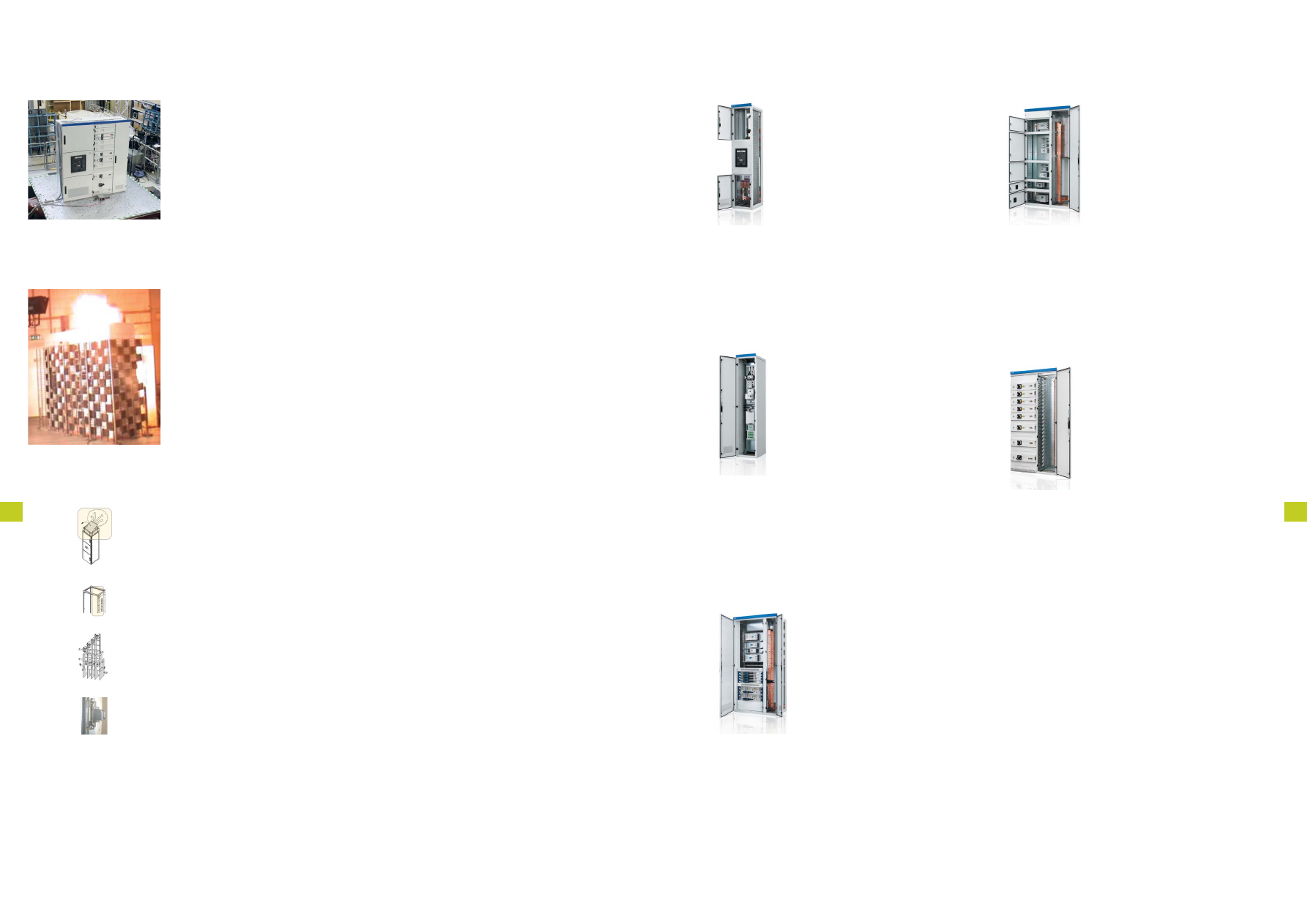

Распределительные щиты

Система xEnergy

Распределительные щиты

Система xEnergy

12



12

Секции общего назначения XG

•  Возможность установки устройств для компенсации

коэффициента мощности

•  Интеграция распределительных систем для установки

модульных устройств

•  Шкафы управления с системами SASY 60i и xStart
•  Индивидуальные стационарные решения на монтажной

плате

Вводные секции XP

•  Установка вводных, отходящих и секционных

автоматических выключателей

•  Внутреннее секционирование до формы 4
•  Ввод кабелей сверху или снизу
•  Присоединение питающих кабелей

без сверления отверстий

Стационарные секции XF

•  Отходящие присоединения

с автоматическими выключателями и выключателями-

разъединителями предохранителей до 630 A

•  Внутреннее секционирование до формы 4
•  Индивидуальные решения: фидеры, пусковые сборки

(прямой пуск, реверсивный пуск, пуск «звезда-

треугольник», плавный пуск) для управления

электродвигателями

5 вариантов, максимум возможностей

XW Выдвижные секции

•  Силовые отходящие присоединения с

автоматическими выключателями до 630 A

•  Отходящие присоединеия с пускателями

электрических двигателй

до 250 кВт

•  Пустые выкатные блоки для индивидуальных решений
•  Простое и унифицированное применение для всех

типоразмеров выкатных блоков

•  Замена выкатных блоков может производиться под

напряжением

•  Внутреннее секционирование до формы 4
•  Однозначно определяемый индикатор рабочего,

испытательного, разомкнутого положения выкатного

блока

•  Простота технического обслуживания без

необходимости использования специальных

инструментов для выполнения работ по замене

компонентов

•  Минимизация длительности простоев

Xr Разъемные секции

•  Отходящие присоединения с автоматическими

выключателями и линейными держателями-

разъединителями предохранителей до 630 A

•  Пустые модули для индивидуальных решений
•  Замена втычных модулей и линейных держателей

разъединителей предохранителей может

производиться под напряжением

•  Внутреннее секционирование до формы 4
•  Простота в обслуживании и уменьшение времени

простоев

Пассивная защита от дуги в xEnergy

Система xEnergy

протестирована в соответствии с МЭК 61641

. С помощью

специальных проводов, создавалась дуга в различных местах НКУ. В результате

специальные индикаторы из хлопка (имитация эксплуатриующего персонала), не

должны загореться, либо быть обожжены во время и после тестов.
Определение из стандарта —

защита персонала при возникновении дуги



обеспечивается, в случае соотвествия НКУ следующим критериям:
Критерий 1: двери, панели остаются закрытыми…
Критерий 2: части НКУ не вылетают...
Критерий 3: нет отверстий выжженных в оболочке...
Критерий 4: индикаторы не воспламеняются…
Критерий 5: проводник заземления остается без повреждения

Для достижения результата требуется

:

•  Механическая доработка секций xEnergy
•  Тестирование выполняется при закрытых дверях и панелях

Сброс давления

•  Крыша шкафа специальной конструкции, позволяющая сбросить внутреннее

давление

•  Безопасная зона перед дверями шкафа — где может находиться эксплуатирующий

персонал

Дуговые барьеры в зоне магистральной шины

•  Перегородки между секциями ограничивающие распространение дуги в соседние

секции

Разделительные перегородки

•  Перегородки между токоведущими частями — в частности в зоне кабельного

присоединения

•  Предотвращают возникновение дуги

Усиленные замки

•  Усиленные замки на дверях предотвращают открытие дверей при возникновении

дуги

Сейсмостойкость

Сейсмостойкость xEnergy — AG5 по IEC, соответствует

9 баллам

 по шкале MSK64

(используется в РФ).
Защита объектов от землетрясений является приоритетом для Eaton.

Распределительные устройства xEnergy были разработаны таким образом, чтобы они

оптимально подходили для использования в опасных зонах. Продукты Eaton были

успешно

протестированы в соответствии со следующими международными

стандартами

:

•  IEC 60068-3-3: уровень AG2 и AG5
•  UBC Code: зона 4
•  IEEE Std. 344: класс 1E (OBE @ AG2 и SSE @ AG5)
•  IEEE Std. 693: умеренный уровень (0.25g) и высокий уровень (0.5g)

Вернуться к оглавлению
