Eaton Электротехническая продукция. Обзорный каталог (2019-2020 год) - часть 2

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



15

14







Cистема SmartWire-DT

Обзор компонентов

Cистема SmartWire-DT

Обзор компонентов

2



2

Включение контактора,

сигнал обратной связи

контактора

Переключение

ручн./авт. режима

Сообщения о состоянии,

настройки

Аналоговые данные

Наименование

Артикул

Модуль для присоединения к пусковой сборке с PKE12, 32

+

+

Перегрузка, КЗ, потеря

фазы, значение уставки для

сброса перегрузки и класс

срабатывания

Фактическое значение

тока, тепловой сигнал

двигателя

PKE-SWD-32

(Станд. компл. = 4)

126895

Модуль для присоединения к автоматам защиты электродвигателей PKE12, 32, 65

-

-

Перегрузка, КЗ, потеря

фазы, значение уставки

для сброса перегрузки и

класс срабатывания, тип

расцепляющего модуля

Фактическое значение

тока, тепловой сигнал

двигателя

PKE-SWD-SP

(Станд. компл. = 1)

150614

Модуль для присоединения к автоматам защиты линий PKE 32, 65

-

-

Коммутационное положение

PKE, сигнализация

срабатывания (перегрузка,

КЗ), значение уставки

перегрузки и КЗ, тип

расцепляющего модуля

Фактическое значение

фазных токов,

термическая нагрузка

PKE-SWD-CP

(Станд. компл. = 1)

172735

Модуль SmartWire-DT PKE

Модули SmartWire-DT для установки на автоматические

выключатели защиты двигателей PKE и пусковые сборки.

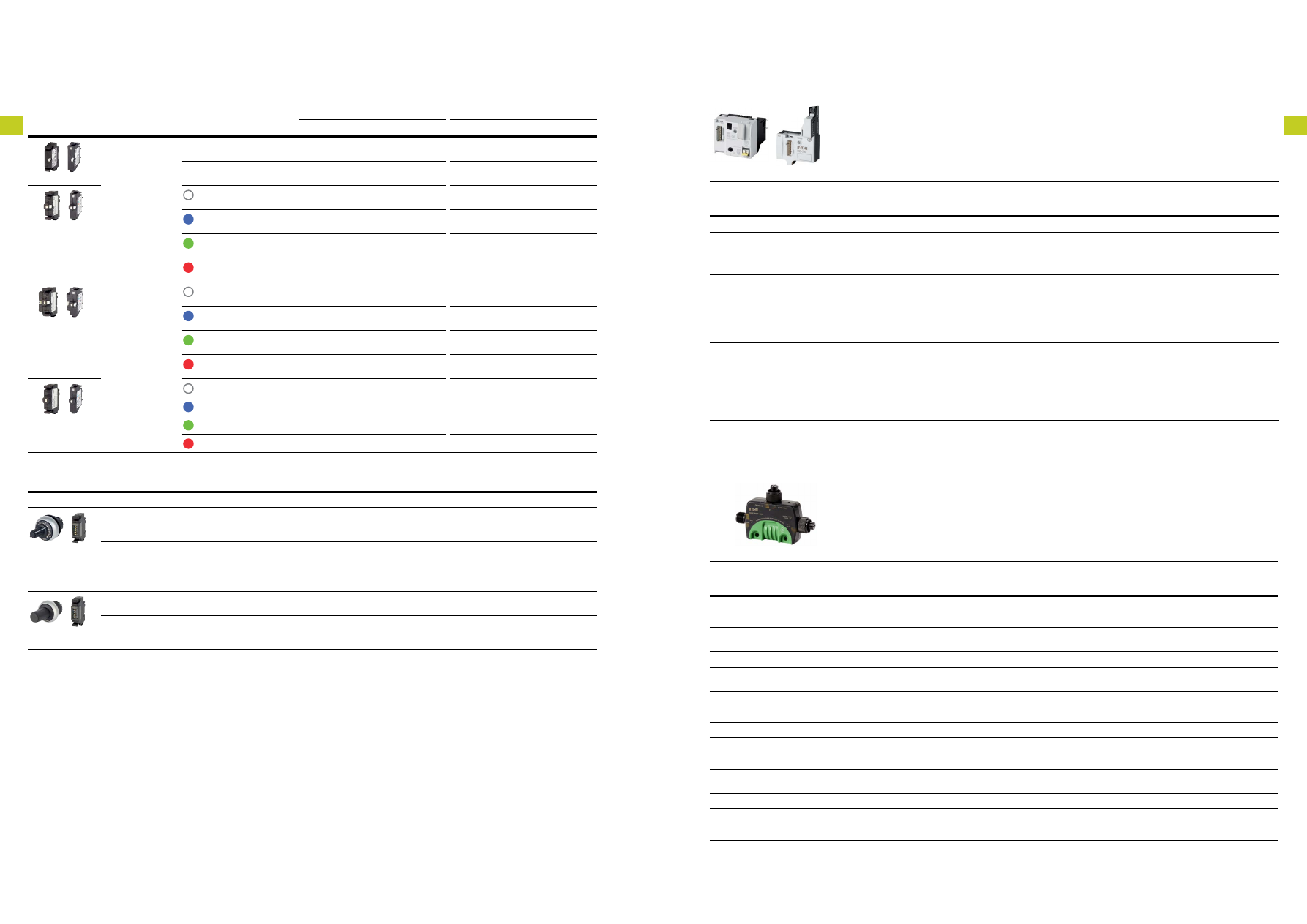

Исполнительные элементы SmartWire-DT rmQ

Описание

Цвет



светодиода

Количество

контактов

Переднее крепление

Крепление на основании

Наименование

Артикул  Наименование

Артикул



Исполнительные

модули

SmartWire-DT

для подключения

к сигнальным

устройствам

RMQ-Titan

-

1 перекидной

контакт

m22-SWD-K11

115964

m22-SWD-KC11

115995

-

2 перекидных

контакта

m22-SWD-K22

115965

m22-SWD-KC22

115996



1 перекидной

контакт

m22-SWD-K11-LED-W

115972

m22-SWD-K11-LEDC-W

116003

1 перекидной

контакт

m22-SWD-K11-LED-B

115973

m22-SWD-K11-LEDC-B

116004

1 перекидной

контакт

m22-SWD-K11-LED-G

115974

m22-SWD-K11-LEDC-G

116005

1 перекидной

контакт

m22-SWD-K11-LED-r

115975

m22-SWD-K11-LEDC-r

116006



2 перекидных

контакта

m22-SWD-K22-LED-W

115978

m22-SWD-K22-LEDC-W

116009

2 перекидных

контакта

m22-SWD-K22-LED-B

115979

m22-SWD-K22-LEDC-B

116010

2 перекидных

контакта

m22-SWD-K22-LED-G

115980

m22-SWD-K22-LEDC-G

116011

2 перекидных

контакта

m22-SWD-K22-LED-r

115981

m22-SWD-K22-LEDC-r

116012



-

m22-SWD-LED-W

115966

m22-SWD-LEDC-W

115997

-

m22-SWD-LED-B

115967

m22-SWD-LEDC-B

115998

-

m22-SWD-LED-G

115968

m22-SWD-LEDC-G

115999

-

m22-SWD-LED-r

115969

m22-SWD-LEDC-r

116000

Описание

Наименование

Артикул

Потенциометр



Фронтальный компонент потенциометра SmartWire-DT, используется только с

функциональным компонентом

M22-SWD-R

m22-r-SWD

179292

Функциональный компонент потенциометра SmartWire-DT. Используется

только с фронтальным элементом

M22-R-SWD

m22-SWD-r

179293

Энкодер



Фронтальный компонент энкодера SmartWire-DT с функцией нажатия,

используется только с функциональным компонентом M22-SWD-INC

m22-iNC-SWD

179981

Функциональный компонент энкодера SmartWire-DT. Используется только с

фронтальным элементом

M22-INC-SWD

m22-SWD-iNC

179982

Описание

Входы

Выходы

Наименование

Артикул

Дискретные

Аналоговые

Транзисторные Аналоговые

Дискретные модули

-

2

-

-

-

EU1E-SWD-2DX

174711

Свободно конфигурируемые входы/

выходы, макс.2. Выходы защищены от КЗ

≤ 2

-

≤ 2

-

EU1E-SWD-2DD

174715

-

4

-

-

-

EU2E-SWD-4DX

174726

Свободно конфигурируемые входы/

выходы, макс.4. Выходы защищены от КЗ

≤ 4

-

≤ 4

-

EU2E-SWD-4DD

174732

Аналоговые модули

Аналоговый вход: 0 - 10 В

-

1

-

-

EU1E-SWD-1aX-1

174717

Аналоговый вход: 0 - 20 мА

-

1

-

-

EU1E-SWD-1aX-2

174718

Аналоговый выход: 0 - 10 В

-

-

-

1

EU1E-SWD-1Xa-1

174719

Аналоговый выход: 0 - 20 мА

-

-

-

1

EU1E-SWD-1Xa-2

174720

Конфигурируемые входы: PT100, PT1000,

Ni1000

-

2

-

-

EU2E-SWD-2PT

174733

Модуль счетчик

Энкодер 24 В DC, макс. 30 кГц

-

-

-

-

EU1E-SWD-1CX

174721

Универсальный модуль

Для сконфигурированных, но ещё не

установленных модулей SWD

(SWD4-...LR5-2S)

-

-

-

-

EU1m-SWD-NOP

174716

Т-коннекторы

•  Модули ввода/вывода для интеграции конечных

устройств в систему SmartWire-DT

•  Степень защиты

IP67

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



17

16







Cистема SmartWire-DT

Обзор компонентов

Cистема SmartWire-DT

Обзор компонентов

2



2

Описание

Уставка защиты по тепловой

перегрузке ir, a

Наименование

Артикул

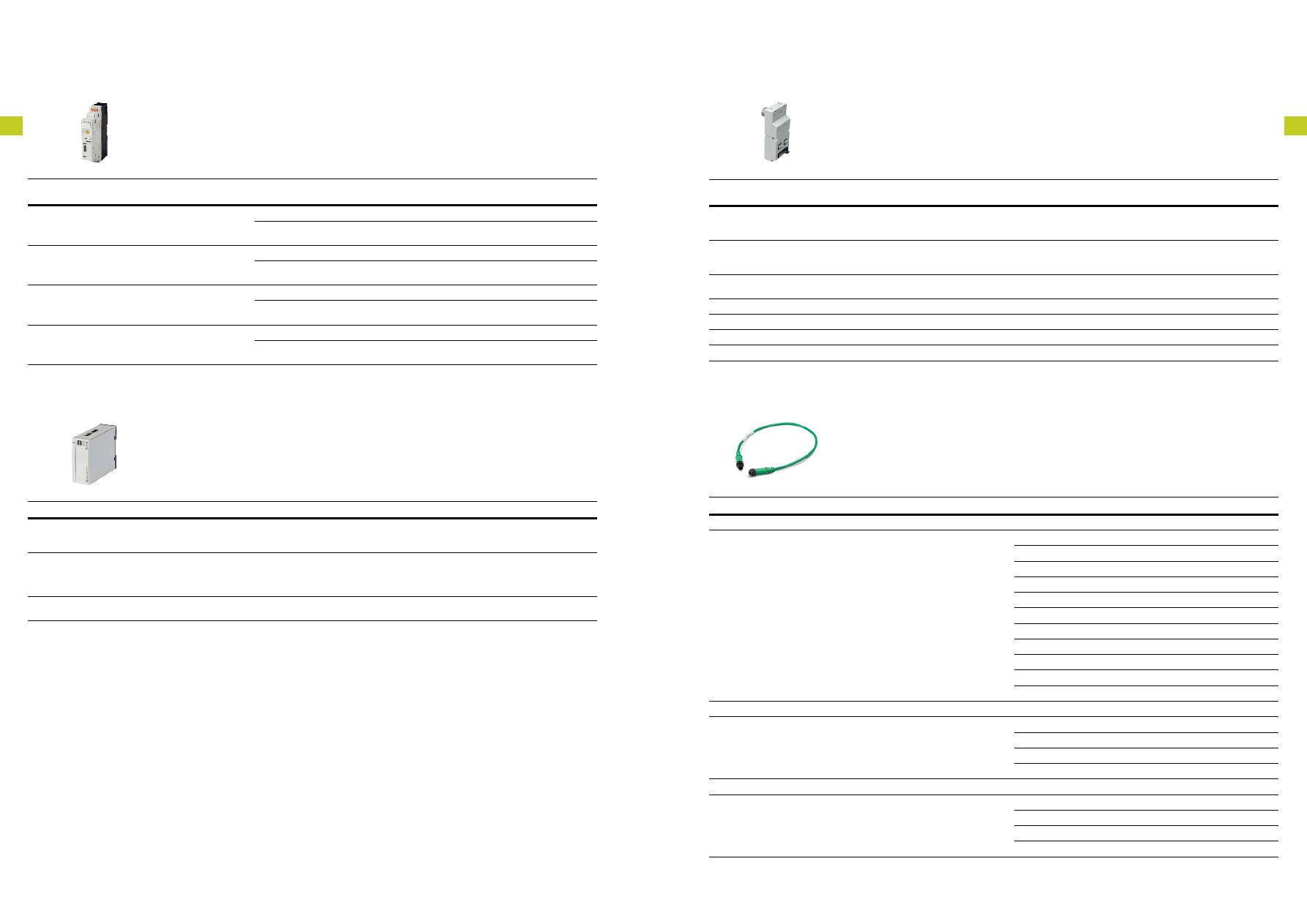

Устройство плавного пуска.

0,18 - 2,4

EmS-DO-T-2,4-SWD

170106

1,5 - 7 (AC-53a)

9 (AC-51)

EmS-DO-T-9-SWD

170107

Устройство плавного пуска с функцией реверса.

0,18 - 2,4

EmS-rO-T-2,4-SWD

170108

1,5 - 7 (AC-53a)

9 (AC-51)

EmS-rO-T-9-SWD

170109

Устройство плавного пуска. Контроль остановки

с помощью дополнительного разрешающего

сигнала SIL3/Ple.

0,18 - 2,4

EmS-DOS-T-2,4-SWD

170110

1,5 - 7 (AC-53a)

9 (AC-51)

EmS-DOS-T-9-SWD

170111

Устройство плавного пуска с функцией реверса.

Контроль остановки с помощью дополнительного

разрешающего сигнала SIL3/Ple.

0,18 - 2,4

EmS-rOS-T-2,4-SWD

170112

1,5 - 7 (AC-53a)

9 (AC-51)

EmS-rOS-T-9-SWD

169790

Электронные пускатели EmS с интерфейсом SmartWire-DT

Интеграция в систему SmartWire-DT для расширенной

диагностики.

Описание

Наименование

Артикул

Для дополнительного питания пускателей/контакторов, подключенных к шлейфу

SmartWire-DT

Для формирования групп аварийного отключения устройств

EU5C-SWD-PF1-1

116309

Для дополнительного питания модулей SmartWire-DT, подключенных к шлейфу

SmartWire-DT

Для дополнительного питания пускателей/контакторов

Для формирования групп аварийного отключения устройств

EU5C-SWD-PF2-1

116380

Для подачи питающего напряжения в случае присоединения дополнительных

модулей SmartWire-DT (IP67) и присоединения датчиков/актуаторов

EU1S-SWD-PF1-2

174724

Блоки питания для системы SmartWire-DT

Модули подачи питания для коммутационной системы

SmartWire-DT.

Описание

Функция

Длина

кабеля, м Наименование

Артикул

Ввод электрошкафа SWD; переходник с 8-полюсного

плоского провода на 5-полюсный провод круглого

сечения

Для перехода с SWD круглого

кабеля на плоский кабель

SWD4-...LR5-2S

-

SWD4-SFL8-12

174756

Ввод электрошкафа SWD IP67 на IP20; переходник с

провода круглого сечения 5-полюсный на плоский провод

8-полюсный, интегрированное питание 15В DC, 180 мА

Для перехода с SWD круглого

кабеля на плоский кабель

SWD4-...LR5-2S

-

SWD4-SmL8-12

174755

Сальник для 5ти полюсного круглого кабеля SWD4-...

LR8-24, M12

Для монтажа заподлицо

-

SWD4-SmL5-12

174757

Гнездо для 5ти полюсного кабеля M12 с кабелем

Для монтажа заподлицо

1

SWD4-PrF5-1-S

174758

Штекер для 5ти полюсного кабеля M12 с кабелем

Для монтажа заподлицо

1

SWD4-Prm5-1-S

174759

Гнездо для 5ти полюсного кабеля M12 с кабелем

Для монтажа заподлицо

0,15

SWD4-PrF5-2-S

179541

Штекер для 5ти полюсного кабеля M12 с кабелем

Для монтажа заподлицо

0,15

SWD4-Prm5-2-S

179542

Переходники плоский кабель - круглый кабель

Степень защиты

IP67

.

Описание

Длина

Наименование

Артикул

Круглый кабель SWD

Собранный с гнездом M12 и M12 штекером

0,1

SWD4-m1Lr5-2S

174760

0,3

SWD4-m3Lr5-2S

174761

0,6

SWD4-m6Lr5-2S

174762

1

SWD4-1Lr5-2S

174763

1,5

SWD4-1m5Lr5-2S

174764

2

SWD4-2Lr5-2S

174765

3

SWD4-3Lr5-2S

174766

4

SWD4-4Lr5-2S

174767

5

SWD4-5Lr5-2S

174768

10

SWD4-10Lr5-2S

174769

20

SWD4-20Lr5-2S

174770

Круглый кабель для прямого подключения датчиков/актуаторов к iP67 SWD модулям

Собранный с M12 гнездом

1

SWD4-1Lr5-S

174697

2

SWD4-2Lr5-S

174698

0,3

SWD4-m3Lr5-S

174771

0,6

SWD4-m6Lr5-S

174772

Круглый кабель для прямого подключения датчиков/актуаторов к iP67 SWD модулям

Собранный с M12 гнездом и M12 штекером

0,3

SWD4-m3Lr5-1-2S

179543

0,6

SWD4-m6Lr5-1-2S

179544

1

SWD4-1Lr5-1-2S

179545

2

SWD4-2Lr5-1-2S

179546

Круглые кабели SmartWire-DT

•  Степень защиты

IP67

•  5 полюсные

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



19

18







Cистема SmartWire-DT

Обзор компонентов

Cистема SmartWire-DT

Обзор компонентов

2



2

Описание

Функция

Наименование

Артикул

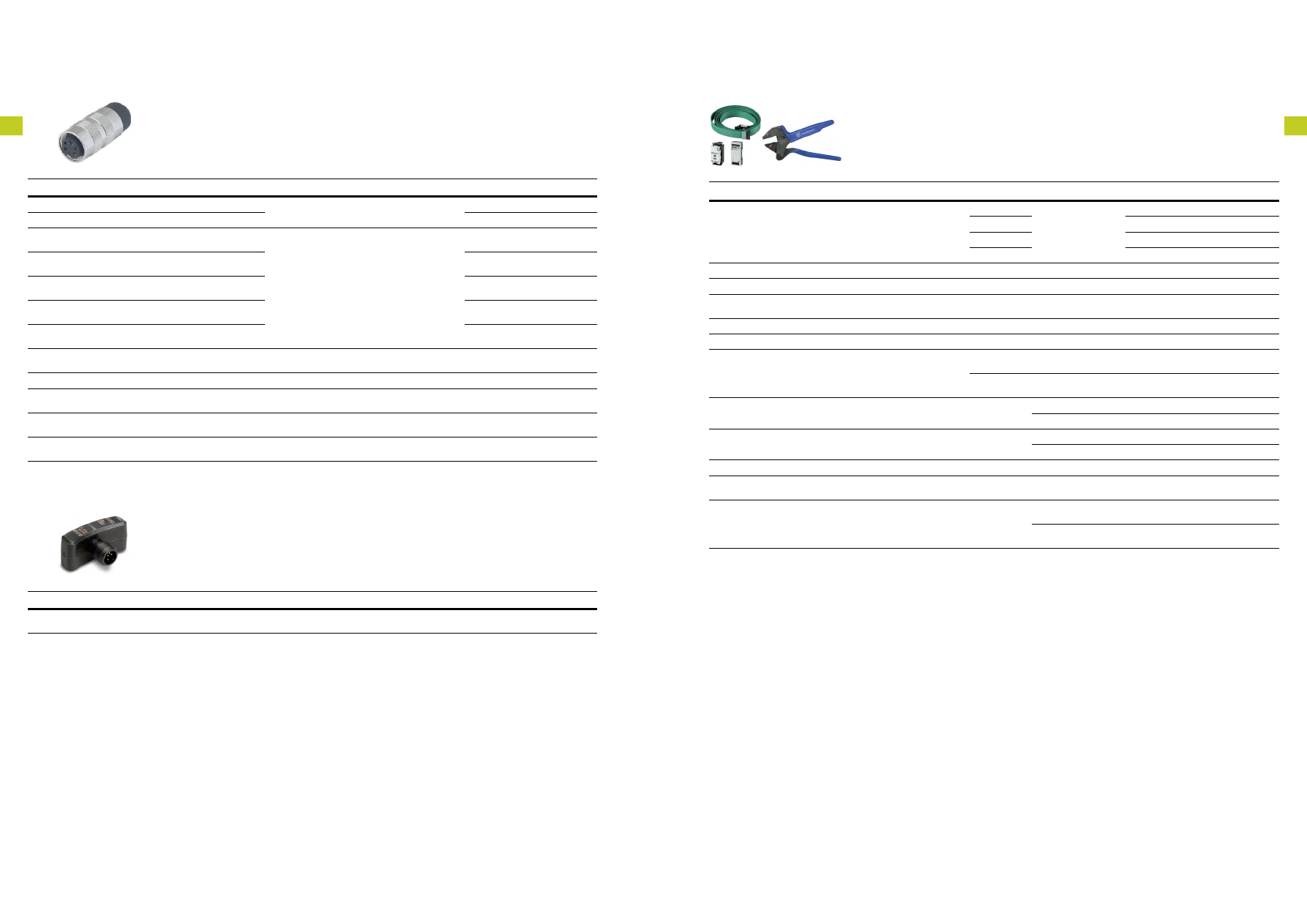

Гнездо для 8-пол. кабеля

Соединение для 8-полюсного SWD4-...LR8-

24 круглого кабеля

SWD4-SF8-67

116033

Штекер для 8-пол. кабеля

SWD4-Sm8-67

116034

Сплиттер, IP67 со штекером M12 на два гнезда M12,

4 pin

Для разделения M12 соединений ввода-

вывода

SWD4-SP-4124

174703

Сплиттер, IP67 со штекером M12 на два гнезда M12,

2 pin

SWD4-SP-4122

174704

Сплиттер, IP67 со штекером M12 на два 4-полюсных

гнезда M8, 2 pin

SWD4-SP-4084

174705

Сплиттер, IP67 со штекером M12 на два 4-полюсных

гнезда M8, 4 pin

SWD4-SP-4082

174706

Сплиттер, IP67 со штекером M12 на два 3-полюсных

гнезда M8

SWD4-SP-3084

174707

Заглушка с функцией мониторинга для разъема M12

SWD-коннектора (IP67)

Заглушка с функциями мониторинга

SWD4-aCaP-10

174751

Заглушка для гнезда M12 с коннектором SWD (IP67) Заглушка для разъема M12

SWD4-PCaP-F

174752

Заглушка для штекера M12 с коннектором SWD

(IP67)

Заглушка для штекера M12

SWD4-PCaP-m

174753

5-полюсное гнездо, винтовое соединение

Соединение для 5-полюсного SWD4-...LR5-

24 круглого кабеля

SWD4-SF5-67

179547

5-полюсный штекер, винтовое соединение

Соединение для 5-полюсного SWD4-...LR5-

24 круглого кабеля

SWD4-Sm5-67

179548

Соединители для SWD

Степень защиты

IP67

.

SWD терминатор шины (резистор)

Степень защиты

IP67

.

Описание

Наименование

Артикул

SWD терминатор шины (резистор). Для соединения с 5-полюсным круглым

кабелем SWD4-...LR5... Или прямого соединения с SmartWire-DT

SWD4-rC5-10

174754

Описание

Наименование

Артикул

Плоский кабель для прокладки сети

SmartWire-DT в распределительном шкафу

100 м

Сборный с

2 SWD4-8MF2

ножевыми

коннекторами

SWD4-100LF8-24

116026

3 м

SWD4-3LF8-24-2S

116027

5 м

SWD4-5LF8-24-2S

116028

10 м

SWD4-10LF8-24-2S

116029

Разъем устройства для подключения вспомогательных устройств SmartWire-DT

SWD4-8SF2-5

116022

Ножевой коннектор для подключения круглого кабеля к шлюзу, модулю подачи питания

SWD4-8mF2

116023

Переходник для разъема устройства SWD4-8MF2 для перемыкания розеток открытого

монтажа

SWD4-SEL8-10

116021

Сетевое концевое устройство для сети SmartWire-DT

SWD4-rC8-10

116020

Кабельный адаптер, плоский кабель (разъем) к круглому кабелю (клемма)

SWD4-8FrF-10

121377

Ввод распред. шкафа от плоского кабеля к круглому

кабелю, оба конца вставляемые

Подключение круглого кабеля

через розетку

SWD4-SFL8-20

121380

Подключение круглого кабеля

через разъем

SWD4-Sm8-20

121381

Круглый кабель для прокладки сети SmartWire-DT снаружи

распределительного шкафа

50 м

SWD4-50Lr8-24

116030

250 м

SWD4-250Lr-24

144878

Втулка корпуса для установки в корпусе для монтажа на поверхности

M22-l. 8-полюсная розетка / разъем со сборными кабелями

8-полюсная розетка

SWD4-SF8-20

116031

8-полюсная розетка

SWD4-Sm8-20

116032

Монтажный инструмент для крепления коннектора SWD4-8SF2-5

SWD4-CrP-1

116025

Монтажный инструмент для крепления ножевого коннектора

SWD4-8MF2

SWD4-CrP-2

116699

Универсальное вспомог. устройство для конфигурированных  вспом.

устройств SmartWire-DT, которые еще не были установлены

Переднее

крепление

m22-SWD-NOP

147637

Крепление на

основании

m22-SWD-NOPC

147638

Дополнительное оборудование SmartWire-DT

Оборудование для построения коммутационной системы

SmartWire-DT. Кабели, коннекторы, переходники,

монтажный инструмент и др.

Вернуться к оглавлению

20







Для заметок

Пуск и защита двигателя

Линейка продуктов Eaton включает широкий ассортимент элементов

автоматизации, управления и защиты электрических двигателей:

устройства плавного пуска, преобразователи частоты, системы

управления приводами, автоматические выключатели защиты двигателя,

контакторы, пускатели и многое другое. Среди большого разнообразия

изделий можно найти все необходимое оборудование для надежной

защиты промышленных электродвигателей от аварий и опасностей,

создаваемых условиями эксплуатации или чрезмерными требованиями к

нагрузке.

Автоматические выключатели защиты двигателей

22

Контакторы

29

Тепловые реле

38

Устройства плавного пуска

40

Преобразователи частоты

44



3

Вернуться к оглавлению

www.eaton.ru/motorcontrol

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



23

22







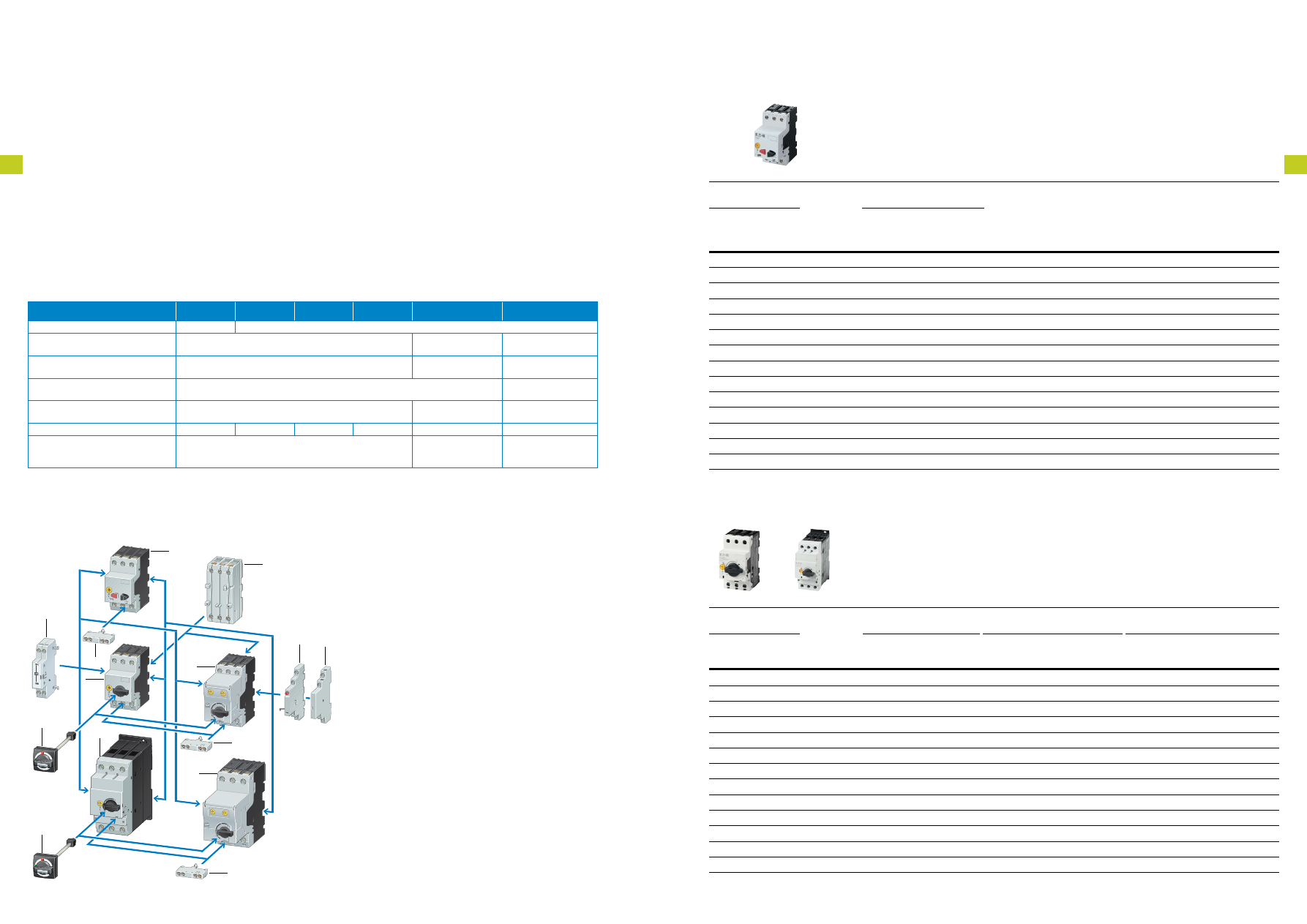

Пуск и защита двигателей

Автоматические выключатели защиты двигателя

Пуск и защита двигателей

Автоматические выключатели защиты двигателя

3



3

6

5

4

9

7

7

1

3

3

2

7

7

8

5

Обозначения

1.  PKZM01
2.  PKZM0
3.  PKE
4.  PKZM4
5.  Ручки
6.  Расцепители
7.  Дополнительные контакты боковые и

фронтальные

8.  Ограничитель тока (увеличивает

номинальную отключающую

способность АВ вдвое)

9.  Дополнительный контакт с

индикацией срабатывания

Автоматические выключатели защиты двигателя

PKZm0

,

 PKZm4

 — основные «классические» серии

автоматических выключателей защиты двигателя,

управляемых поворотной ручкой, в диапазоне токов

0,16...65 А.

PKZm01

 — автоматический выключатель защиты

двигателя с кнопочным управлением, доступен в

диапазоне токов 0,16...25 А.

PKZm0-T

 — автоматический выключатель для защиты

трансформаторов на первичной стороне.

Электромагнитный расцепитель настроен на уставку

20xIном. Диапазон токов 0,16...25 А.

PKm0

 — автоматический выключатель защиты двигателя

без расцепителя перегрузки, осуществляет защиту

только от короткого замыкания. Используется для

защиты омической нагрузки при которой перегрузка не

ожидается.

PKE



— автоматический выключатель защиты двигателя с

электронным расцепителем. Состоит из базового модуля

и съемного модуля электронного расцепителя. Пять

типов электронных расцепителей можно комбинировать

с различными базовыми модулями. Имеет улучшенные по

отношению к классическим аппаратам характеристики и

расширенный набор функций. Интегрируется в сеть

SmartWire-DT.

Характеристики

PKZm01

PKZm0

PKZm4

PKZm0-T

PKm0

PKE

Управление

Кнопочное

Поворотная рукоятка

Тип расцепителя

Тепловой + электромагнитный

Электромагнитный

Электронный +

электромагнитный

Регулировка уставки теплового

расцепителя

0,6...1 х Iном

-

0,25...1 x Iном

Максимальная отключающая

способность

50 кА

100 кА

Уставка электромагнитного

расцепителя

14 х Iном

20 х Iном

14 х Iном

12 x Iном после 60 мс

Диапазон токов, А

0,16 ... 25

0,16 ... 32

16 ... 65

0,16 ... 25

0,16 ... 32

0,3 ... 65

Диапазон температурной

компенсация теплового

расцепителя

-5 … +40 °С

-

-5 … +40 °С

Обзор системы

Макс. мощность

двигателя aC-3

Номинальный

непрерывный

ток



iu, a

Диапазон уставок

Наименование

Артикул

220 В

230 В

240 В кВт

380 В

400 В

415 В

кВт

Расцепитель

перегрузки



ir, a

Расцепитель

КЗ



irm, a

-

-

0,16

0,1…0,16

2,2

PKZm01-0,16



278475

-

0,06

0,25

0,16…0,25

3,5

PKZm01-0,25



278476

0,06

0,09

0,4

0,25…0,4

5,6

PKZm01-0,4



278477

0,09

0,12

0,63

0,4…0,63

8,8

PKZm01-0,63



278478

0,12

0,25

1

0,63…1

14

PKZm01-1



278479

0,25

0,55

1,6

1…1,6

22

PKZm01-1,6



278480

0,37

0,75

2,5

1,6…2,5

35

PKZm01-2,5

278481

0,75

1,5

4

2,5…4

56

PKZm01-4



278482

1,1

2,2

6,3

4…6,3

88

PKZm01-6,3



278483

2,2

4

10

6,3…10

140

PKZm01-10

278484

3

5,5

12

8…12

168

PKZm01-12



278485

4

7,5

16

10…16

224

PKZm01-16

283390

5,5

9

20

16…20

280

PKZm01-20

283383

5,5

12,5

25

20…25

350

PKZm01-25



288893

Автоматические выключатели защиты двигателя с кнопочным управлением PKZm01

•  Номинальное напряжение 690 В AC
•  Чувствительность к выпаданию фазы согласно

IEC/EN 60947-4-1

•  Может устанавливаться на DIN-рейку

Макс. мощность

двигателя aC3

Номинальный

непрерывный

ток



iu, a

Диапазон уставок

PKZm0

PKZm4

220 В

230 В

240 В кВт

380 В

400 В

415 В кВт

Расцепитель

перегрузки



ir, a

Расцепитель

КЗ



irm, a

Наименование

Артикул

Наименование

Артикул

-

-

0,16

0,1…0,16

2,2

PKZm0-0,16

072730

-

-

-

0,06

0,25

0,16…0,25

3,5

PKZm0-0,25

072731

-

-

0,06

0,09

0,4

0,25…0,4

5,6

PKZm0-0,4

072732

-

-

0,09

0,12

0,63

0,4…0,63

8,8

PKZm0-0,63

072733

-

-

0,12

0,25

1

0,63…1

14

PKZm0-1

072734

-

-

0,25

0,55

1,6

1…1,6

22

PKZm0-1,6

072735

-

-

0,37

0,75

2,5

1,6…2,5

35

PKZm0-2,5

072736

-

-

0,75

1,5

4

2,5…4

56

PKZm0-4

072737

-

-

1,1

2,2

6,3

4…6,3

88

PKZm0-6,3

072738

-

-

2,2

4

10

6,3…10

140

PKZm0-10

072739

-

-

3

5,5

12

8…12

168

PKZm0-12

278486

-

-

4

7,5

16

10…16

224

PKZm0-16

046938

PKZm4-16

222350

5,5

9

20

16…20

280

PKZm0-20

046988

-

-

Автоматические выключатели защиты двигателя с поворотной рукояткой PKZm0, PKZm4

•  Номинальное напряжение 690 В AC
•  Чувствительность к выпаданию фазы согласно

IEC/EN 60947-4-1

•  Может устанавливаться на DIN-рейку

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



25

24







Пуск и защита двигателей

Автоматические выключатели защиты двигателя

Пуск и защита двигателей

Автоматические выключатели защиты двигателя

3



3

Макс. мощность

двигателя aC3

Номинальный

непрерывный

ток



iu, a

Диапазон уставок

Наименование

Артикул

220 В

230 В

240 В кВт

380 В

400 В

415 В кВт

Расцепитель

перегрузки



ir, a

Расцепитель КЗ



irm, a

-

-

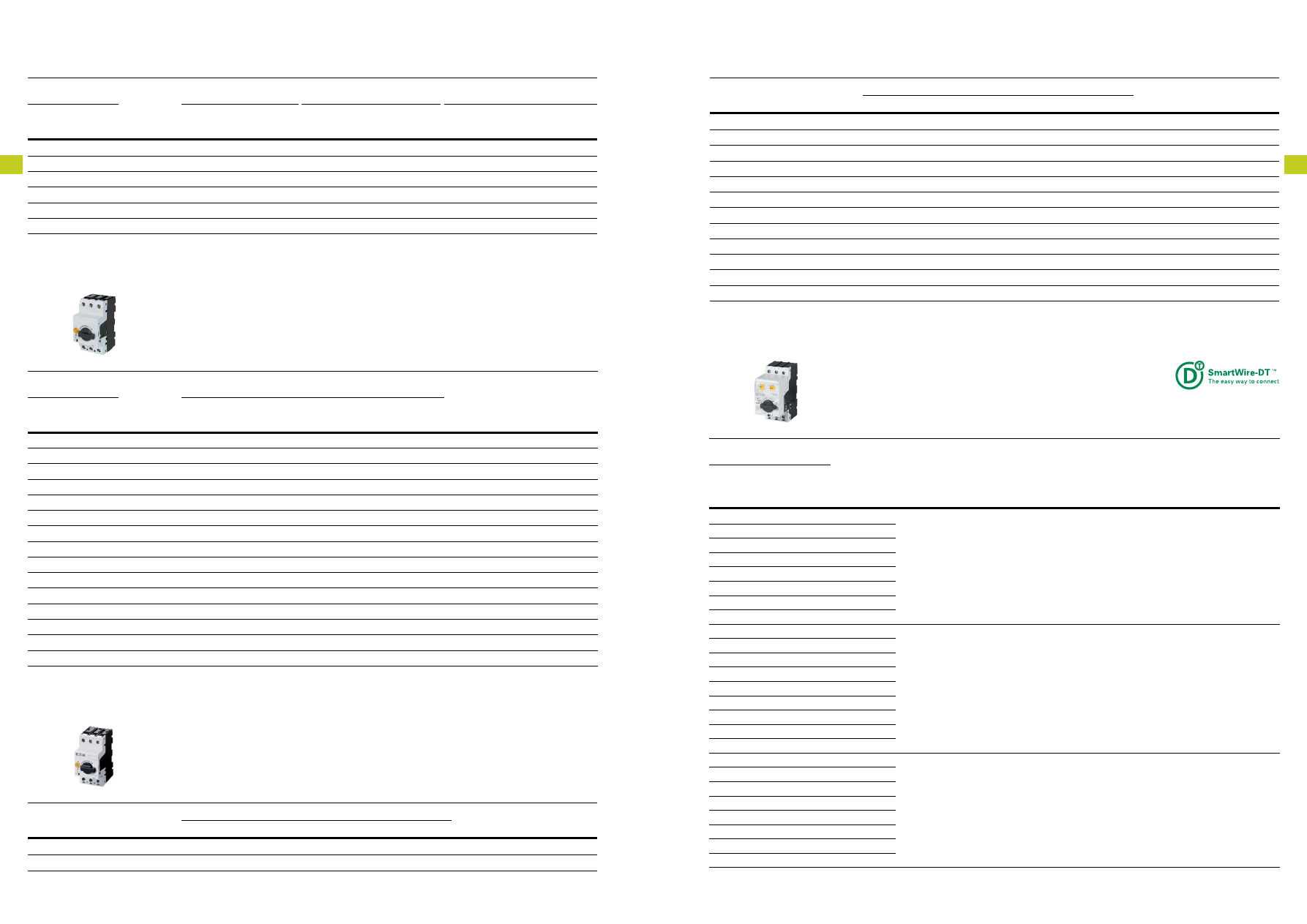

0,16

-

2,2

PKm0-0,16

072720

-

0,06

0,25

-

3,5

PKm0-0,25

072721

0,06

0,09

0,4

-

5,6

PKm0-0,4

072722

0,09

0,12

0,63

-

8,8

PKm0-0,63

072723

0,12

0,25

1

-

14

PKm0-1

072724

0,25

0,55

1,6

-

22

PKm0-1,6

072725

0,37

0,75

2,5

-

35

PKm0-2,5

072726

0,75

1,5

4

-

56

PKm0-4

072727

1,1

2,2

6,3

-

88

PKm0-6,3

072728

2,2

4

10

-

140

PKm0-10

072729

3

5,5

12

-

168

PKm0-12

278490

4

7,5

16

-

224

PKm0-16

044502

5,5

9

20

-

280

PKm0-20

203594

5,5

12,5

25

-

350

PKm0-25

044503

7,5

15

32

-

448

PKm0-32

278491

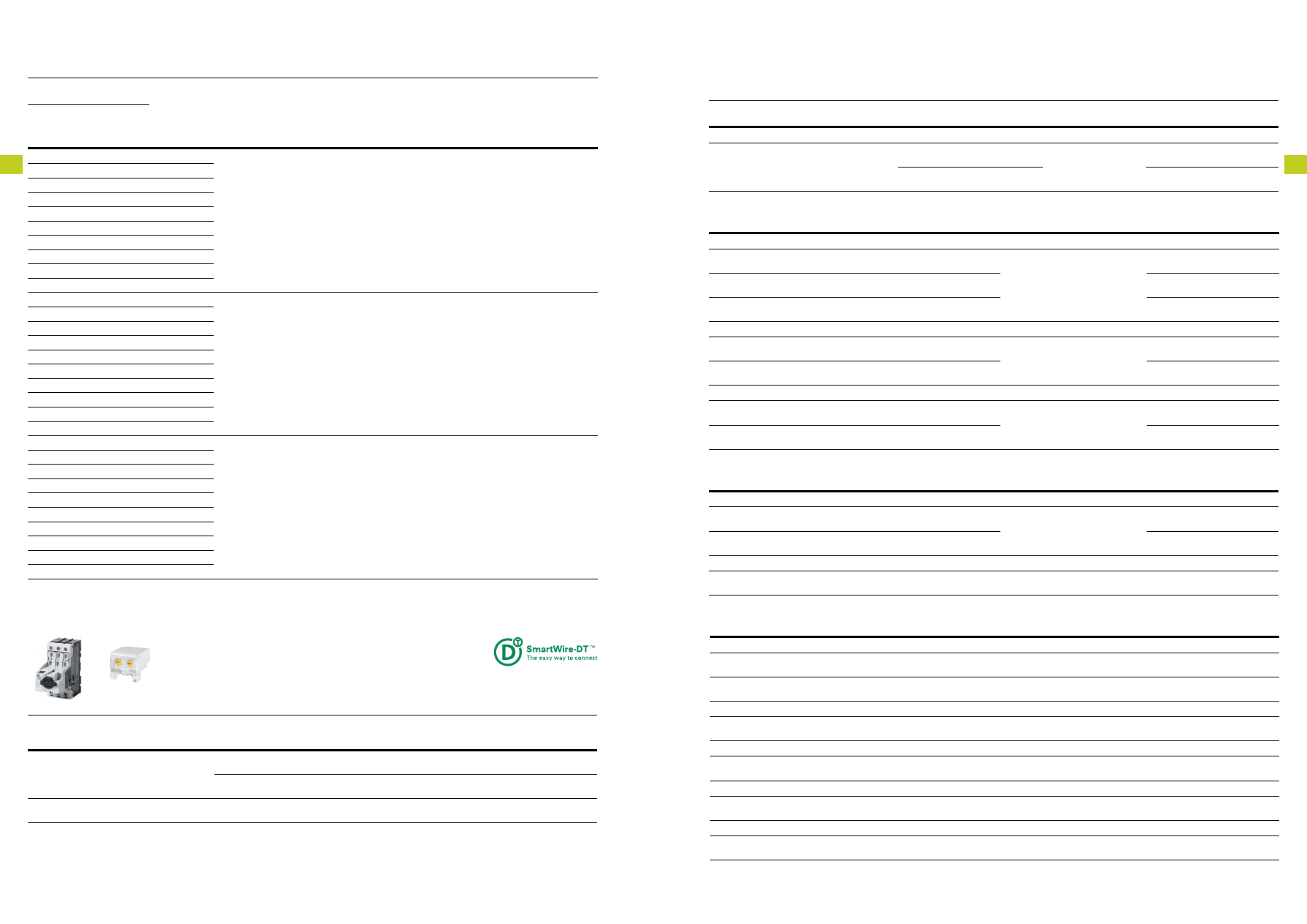

Номинальный ток двигателя,

AC3

Максимальная

мощность

двигателя, кВт

220 В

230 В

240 В,



A

380 В

400 В

415 В,

A

660 В

690 В,



А

Расцепитель

перегрузки

ir, a

Базовый

модуль

Модуль

расцепителя,

стандартный

Модуль расцепителя

для подключения к

SmartWire-DT

Выключатель в сборе

со стандартным

модулем

0,37

-

-

0,06

0,3…1,2

PKE12

121721

PKE-XTU-1,2

121723

PKE-XTUa-1,2

121727

PKE12/XTU-1,2

121731

0,54

0,31

-

0,09

0,72

0,41

-

0,12

1,04

0,6

0,35

0,18

-

0,8

0,5

0,25

-

1,1

0,7

0,37

-

-

0,9

0,55

-

-

1,1

0,75

1,04

-

-

0,18

1…4

PKE12

121721

PKE-XTU-4

121724

PKE-XTUa-4

121728

PKE12/XTU-4

121732

1,4

-

-

0,25

2

1,1

-

0,37

2,7

1,5

-

0,55

3,2

1,9

1,1

0,75

-

2,6

1,5

1,1

-

3,6

2,1

1,5

-

-

2,9

2,2

-

-

3,8

3

3,2

-

0,75

3…12

PKE12

121721

PKE-XTU-12

121725

PKE-XTUa-12

121729

PKE12/XTU-12

121733

4,6

-

1,1

6,3

3,6

1,5

8,7

5

2,2

11,5

6,6

3,8

3

-

8,5

4,9

4

-

11,3

6,5

5,5

-

-

8,8

7,5

Автоматические выключатели PKE для защиты двигателя

Автоматические выключатели защиты двигателя с

электронным расцепителем

. Состоят из базового

модуля и съемного модуля электронного расцепителя.
•  Номинальное напряжение 690 В AC
•  Соответствует EN 60947

Автоматические выключатели защиты двигателя без защиты от перегрузки PKm0

Автоматические выключатели защиты трансформатора PKZm0-T

•  Номинальное напряжение 690 В AC
•  Может устанавливаться на DIN-рейку
•  Область применения: защита двигателя,

без защиты

от перегрузки

Применяются для защиты трансформаторов с высокими

пусковыми токами.
•  Номинальное напряжение 690 В AC
•  Может устанавливаться на DIN-рейку

Номинальный непрерывный ток



iu, a

Диапазон уставок

Наименование

Артикул

Расцепитель перегрузки ir, a

Расцепитель КЗ irm, a

0,16

0,1…0,16

2,4

PKZm0-0,16-T

088907

0,25

0,16…0,25

4,25

PKZm0-0,25-T

088908

Макс. мощность

двигателя aC3

Номинальный

непрерывный

ток



iu, a

Диапазон уставок

PKZm0

PKZm4

220 В

230 В

240 В кВт

380 В

400 В

415 В кВт

Расцепитель

перегрузки



ir, a

Расцепитель

КЗ



irm, a

Наименование

Артикул

Наименование

Артикул

5,5

12,5

25

20…25

350

PKZm0-25

046989

PKZm4-25

222352

7,5

15

32

25…32

448

PKZm0-32

278489

PKZm4-32

222353

110

20

40

32…40

560

-

-

PKZm4-40

222354

14

25

50

40…50

700

-

-

PKZm4-50

222355

17

30

58

50…58

812

-

-

PKZm4-58

222394

18,5

34

65

55…65

882

-

-

PKZm4-63

222413

Номинальный непрерывный ток



iu, a

Диапазон уставок

Наименование

Артикул

Расцепитель перегрузки ir, a

Расцепитель КЗ irm, a

0,4

0,25…0,4

6,8

PKZm0-0,4-T

088909

0,63

0,4…0,63

12

PKZm0-0,63-T

088910

1

0,63…1

20

PKZm0-1-T

088911

1,6

1…1,6

32

PKZm0-1,6-T

088912

2,5

1,6…2,5

50

PKZm0-2,5-T

088913

4

2,5…4

84

PKZm0-4-T

088914

6,3

4…6,3

141

PKZm0-6,3-T

088915

10

6,3…10

224

PKZm0-10-T

088916

12

8…12

224

PKZm0-12-T

278492

16

10…16

358

PKZm0-16-T

088917

20

16…20

380

PKZm0-20-T

088918

25

20…25

420

PKZm0-25-T

278493

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



27

26







Пуск и защита двигателей

Автоматические выключатели защиты двигателя

Пуск и защита двигателей

Автоматические выключатели защиты двигателя

3



3

Номинальный ток двигателя,

AC3

Максимальная

мощность

двигателя, кВт

220 В

230 В

240 В,



A

380 В

400 В

415 В,

A

660 В

690 В,



А

Расцепитель

перегрузки

ir, a

Базовый

модуль

Модуль

расцепителя,

стандартный

Модуль расцепителя

для подключения к

SmartWire-DT

Выключатель в сборе

со стандартным

модулем

8,7

-

-

2,2

8…32

PKE32

121722

PKE-XTU-32

121726

PKE-XTUa-32

121730

PKE32/XTU-32

121734

11,5

-

-

3

14,8

8,5

-

4

19,6

11,3

-

5,5

26,4

15,2

8,8

7,5

-

21,7

12,6

11

-

29,3

17

15

-

-

20,9

18,5

-

-

23,8

22

-

-

32

30

19,6

-

-

5,5

16…65 A

PKE65

138258

PKE-XTU-65

138259

PKE-XTUa-65

138260

PKE65/XTU-65

138516

26,4

-

-

7,5

38

21,7

-

11

51

29,3

17

15

63

36

20,9

18,5

-

41

23,8

22

-

55

32

30

-

-

39

37

-

-

47

45

-

-

58

55

8,7

-

-

2,2

8…32 A

PKE65

138258

PKE-XTUW-32

138261

PKE-XTUWa-32

138262

PKE65/XTUW-32

138517

11,5

-

-

3

14,8

8,5

-

4

19,6

11,3

-

5,5

26,4

15,2

8,8

7,5

-

21,7

12,6

11

-

29,3

17

15

-

-

20,9

18,5

-

-

23,8

22

-

-

32

30

Автоматические выключатели PKE для защиты кабельных линий

Номинальный

ток, А

Расцепитель

перегрузки, А

Расцепитель

КЗ, А

Базовый

модуль

Модуль расцепителя

стандартный

Модуль расцепителя для

подключения к

SmartWire-DT

Выключатель в сборе со

стандартным модулем

расцепителя

36

15-36

75-288

PKE32

121722

PKE-XTUCP-36

153164

PKE-XTUaCP-36

168795

PKE32/XTUCP-36

168972

PKE65

138258

PKE-XTUWCP-36

168796

PKE-XTUWaCP-36

168797

PKE65/XTUWCP-36

168973

65

30-65

150-520

PKE65

138258

PKE-XTUCP-65

168798

PKE-XTUaCP-65

168799

PKE65/XTUCP-65

168974

Автоматические выключатели линий с

электронным

расцепителем

. Состоит из базового модуля и съемного

модуля электронного расцепителя.
•  Номинальное напряжение 690 В AC
•  Соответствует EN 60947

Количество контактов НО

Количество контактов НЗ

Для использования с

Наименование

Артикул

Боковые дополнительные контакты

1

1

PKZM01, PKZM0, PKZM4,

PKZM0-T, PKM0, PKE

NHi11-PKZ0

072896

1

2

NHi12-PKZ0

072895

2

1

NHi21-PKZ0

072894

Фронтальные дополнительные контакты

1

-

PKZM01, PKZM0, PKZM4,

PKZM0-T, PKM0, PKE

NHi-E-10-PKZ0

082884

1

1

NHi-E-11-PKZ0

082882

Боковой дополнительный контакт индикации аварийного срабатывания

2

-

PKZM01, PKZM0, PKZM4,

PKZM0-T, PKM0, PKE

aGm2-10-PKZ0

072898

-

2

aGm2-01-PKZ0

072899

Напряжение цепей управления

Для использования с

Наименование

Артикул

Независимые расцепители

24 В DC

PKZM01, PKZM0, PKZM4,

PKZM0-T, PKM0, PKE

a-PKZ0(24VDC)

073200

230 В AC

a-PKZ0(230V50HZ)

073187

Расцепители минимального напряжения

230 В AC

PKZM01, PKZM0, PKZM4,

PKZM0-T, PKM0, PKE

U-PKZ0(230V50HZ)

073135

Описание

Для использования с

Наименование

Артикул

Изолированные оболочки для поверхностного монтажа

IP65. С мембраной для кнопок.

PKZM01

Ci-PKZ01-G

281404

IP55. С красно-желтой поворотной рукояткой.

PKZM0

Ci-PKZ0-Grm

260104

Индикатор с неоновой лампой

Рабочее напряжение 230 - 400 В

CI-K2-PKZ0-…, CI-K4-PKZ4,

CI-PKZ0(1), E-PKZ0(1)

L-PKZ0-GN(400V)

082155

Ограничитель тока

Для увеличения отключающей способности выключателей

PKZM0-16, -20, -25, -32 до 150кА/440 В

PKZM0, PKZM4, PKE

CL-PKZ0

082881

Зажимы для подвода питания

Для 3-фазного соединителя

PKZM0, PKE

BK25/3-PKZ0

032720

Поворотная ручка на дверь

IP65. Цвет черный. Для использования в качестве главного

выключателя.

PKZM0, PKZM4

PKZ0-XH

106132

Описание

Напряжение цепей управления

Для использования с

Наименование

Артикул

Электронные реле перегрузки для автоматических выключателей PKE

Функция реле перегрузки: без

срабатывания автомата защиты двигателя

при перегрузке. Требуется внешнее

питание схемы управления.

230 В AC

PKE

PKE-XZmr(230V50HZ)

173416

24 В DC

PKE-XZmr(24VDC)

173425

Аксессуары

Вернуться к оглавлению

EATON

  Электротехническая продукция | Обзорный каталог 2019/2020



29

28







Пуск и защита двигателей

Контакторы



3

Пуск и защита двигателей

Автоматические выключатели защиты двигателя

3

Контакторы

Вспомогательные реле



Устройства для коммутации цепей при номинальной

нагрузке. Категория применения

aC-15

.

DILER

 — мини-реле, категория применения AC-15,

используется на напряжение 380 В и 230 В (рабочий ток 3

А и 6 А соответственно). Содержит 4 контакта различных

конфигураций. Компактный корпус.

DILA

— промежуточные реле, категория применения

AC-15, используется на напряжение 380 В и 230 В

(рабочий ток 4 А и 6 А соответственно). Содержит 4

контакта различных конфигураций.

Контакторы



DILEEM

,

 DILEM

,

 DILEM12



— мини-контакторы, категория

применения AC-3, используются на напряжения 230 В,

380 В, 660 В. Рабочие токи 6,6 А, 9 А, 12 А.

DILM

— контакторы для коммутации силовых цепей

асинхронных двигателей и других индуктивных нагрузок,

категория применения AC-3 (также DC-1 ... DC-5).

DiLH

 — мощные контакторы, диапазон токов

1400 А ... 2600 А, призваны коммутировать цепи с

активной нагрузкой, категория применения AC-1,

содержат 4 дополнительных контакта.

DiLK

 — контакторы для коммутации цепей с емкостной

нагрузкой, имеют повышенную стойкость к свариванию

контактов и резисторы предзаряда.

DILL

 — контакторы для коммутации цепей освещения,

категория применения AC-5a и AC-5b.

DILMP

 — четырехполюсные контакторы, диапазон токов

20 А ... 200 А, для коммутации цепей с активной нагрузкой,

категория применения AC-1.

DILDC

 — двухполюсные контакторы для применения в цепях

постоянного тока на напряжение до 1000 В. Категория

применения DC-1. Рабочие токи 300 А, 600 А.

DILMT

 — новинка в области щитового оборудования —

компактные контакторы Eaton серии DILMT. Новые

контакторы DILMT позволят сэкономить до 40%

пространства в щите, благодаря своей узкой ширине.

Ширина контактора DILMT первого типоразмера равна 27

мм. Номинальные токи от 7 до 95 А. Категория применения

AC-1, AC-3.

Описание

Номинальный

ток, А

Для использования с

Наименование

Артикул

Шинный адаптер

3 полюса, номинальное

рабочее напряжение

690 В. Для монтажа на

медную сборную шину,

расстояние между

центрами шин 60 мм.

Толщина шины 5 мм или

10 мм.

16

PKZM0-C + DILMC7 PKZM0-C + DILMC9 PKZM0-C +

DILMC12

BBa0C-16

101455

25

PKZM0, PKE +, 2 x DILM17-01, PKZM0, PKE +, 2 x DILM25-,

01PKZM0, PKE +, 2 x DILM25-01, PKZM0, PKE +, 2 x DILM32-

01, MSC-R-16-M17…,

MSC-R-32-M32…

BBa0-25

101451

32

PKZM0, PKE +, DILM17, PKZM0, PKE +, DILM25, PKZM0, PKE

+, DILM32, MSC-D-16-M17… -, MSC-D-32-M32…

BBa0-32

101452

63

PKZM4 + DILM17, PKZM4 + DILM25, PKZM4 + DILM32,

PKZM4 + DILM40, PKZM4 + DILM50, PKZM4 + DILM65

BBa4L-63

101459

25

Универсальный, для модулей до 25 А

BBa0-25/2TS

101481

Описание

Для использования с

Наименование

Артикул

Комплекты для соединения. Прямой пуск.

Электрическое и механическое соединение с помощью одного

модуля

PKZM0, PKE + DILM7-15

PKZm0-XDm15mE

179646

Состоит из:

•  Механического соединительного элемента между PKZM0 и

контактором

•  Электрического штекерного соединителя силовых

проводников между PKZM0 и контактором

PKZM0, PKE + DILM7-15

PKZm0-XDm12

283149

PKZM0, PKE + DILM17-32

PKZm0-XDm32

283153

Комплекты для соединения. Реверсивные пусковые комбинации.

Состоит из:

•  Механического соединительного элемента между PKZM0 и

контактором

•  Электрического штекерного соединителя силовых

проводников для реверсивной сборки

•  Цепи электрической блокировки, втычное присоединение

PKZM0, PKE + DILM7-01-

DILM12-01

PKZm0-Xrm12

283185

PKZM0 + DILM17-32

PKZm0-Xrm32

283189

Описание

Количество автоматических

выключателей

Длина, мм

Ширина устройства, мм

Наименование

Артикул

Трехфазный соединитель

Для параллельного

запитывания нескольких

автоматических

выключателей защиты

двигателя. Подвод питания к

зажимам 1, 3, 5.

2

99

45+9

B3.1/2-PKZ0

044945

4

180

45

B3.0/4-PKZ0

063960

2

90

45

B3.0/2-PKZ0

063961

3

135

45

B3.0/3-PKZ0

232289

5

225

45

B3.0/5-PKZ0

232290

4

207

45+9

B3.1/4-PKZ0

044947

3

153

45+9

B3.1/3-PKZ0

044946

5

261

45+9

B3.1/5-PKZ0

044948

2

119

55+9

B3.1/2-PKZ4

220223

3

183

55+9

B3.1/3-PKZ4

220224

4

247

55+9

B3.1/4-PKZ4

220225



Категория применения

aC-1

aC-15

aC-1 / aC-3 / aC-4

aC-5a

aC-5B

DC-1

Раб

оч

ие

 то

ки

, А

3



DILER











4



DILA











6,6





DILEEM

DILEM

DILEM12









7





DILM







9











12





DILL

18









20

DILMP







…











200











300











DILDC

600











…













1 400

DILH











1 600











…













2 600













Вернуться к оглавлению
