Частотный преобразователь серии KD. Руководство по эксплуатации - часть 3

◆ Нельзя проложить силовые и контрольные кабели в одной штробе.

◆ Пожалуйста используйте экранированнй провод (сечение 0.5 - 2мм²) в качестве сигнального

кабеля.

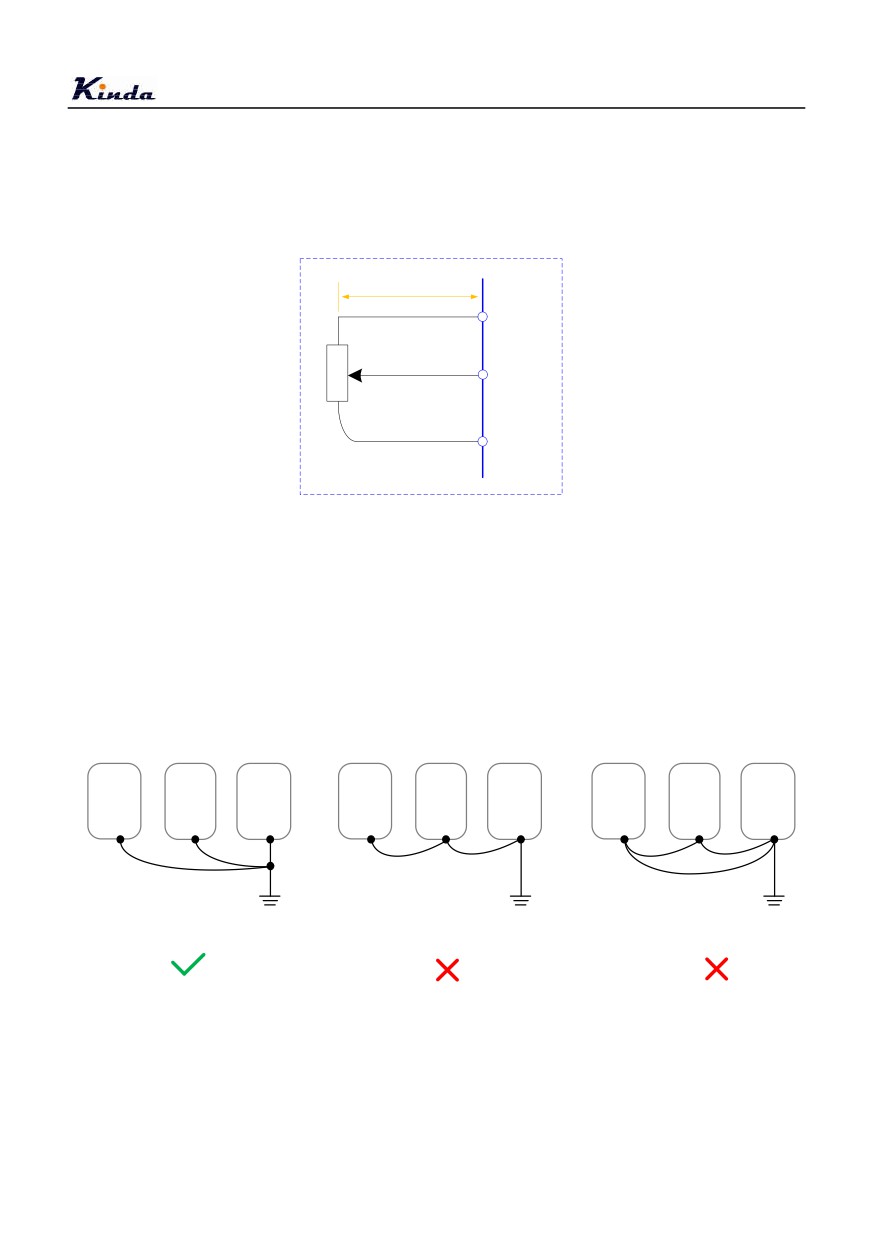

◆ Длина кабеля аналоговых сигналов не должна превышать 20 метров.

≤ 20м

+10V

VI

GND

(3) Заземление

◆ Сопротивление заземления не должно превышать 100Ω.

◆ Кабель заземления чем короче, тем лучше.

◆ Необходимо разделить кабель заземления инверора от заземления другого мощного силового

оборудования ( например электросварочный аппарат и т.д.)

◆ Пожалуйста правильно заземлите частотный преобразователь согласно нижеследующим

схемам:

1#

2#

3#

1#

2#

3#

1#

2#

3#

A: да

B: нет

C: нет

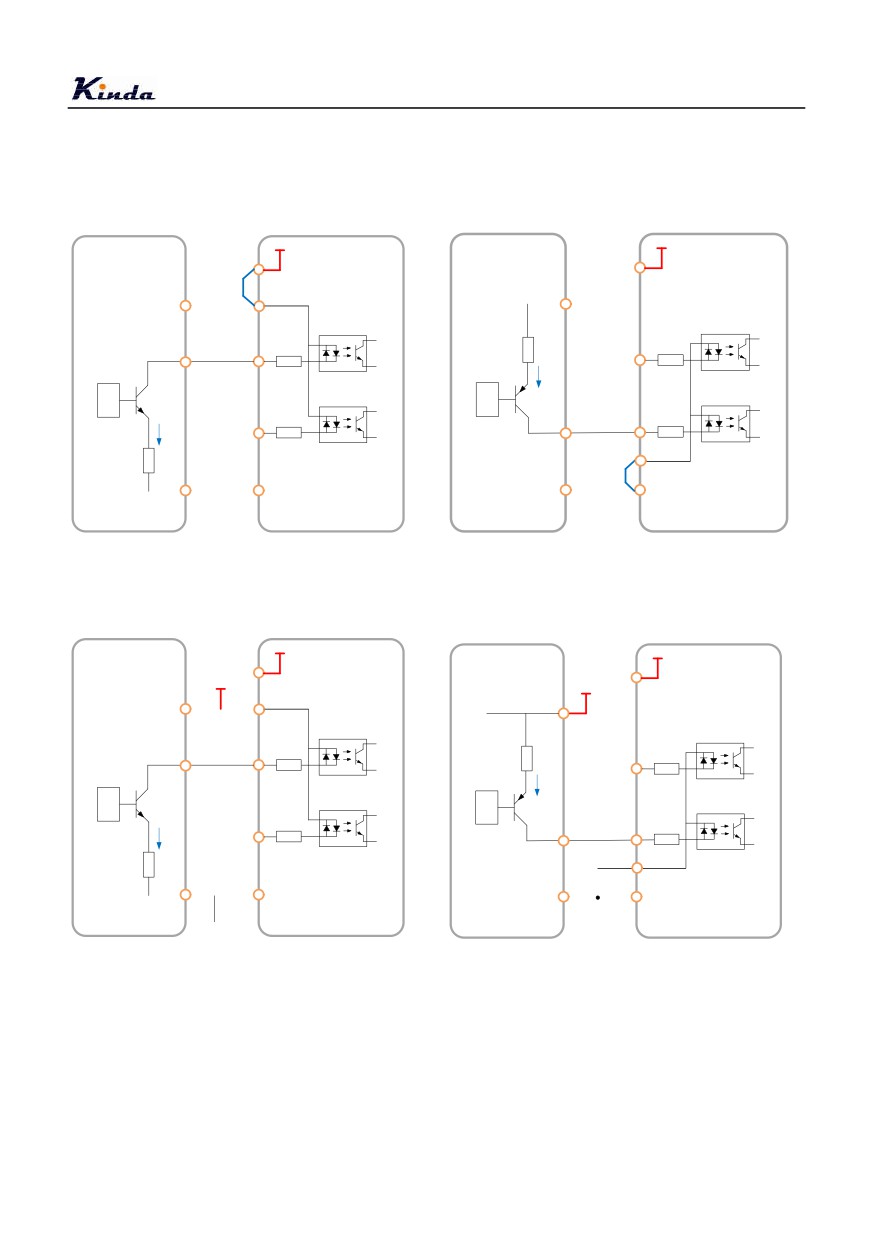

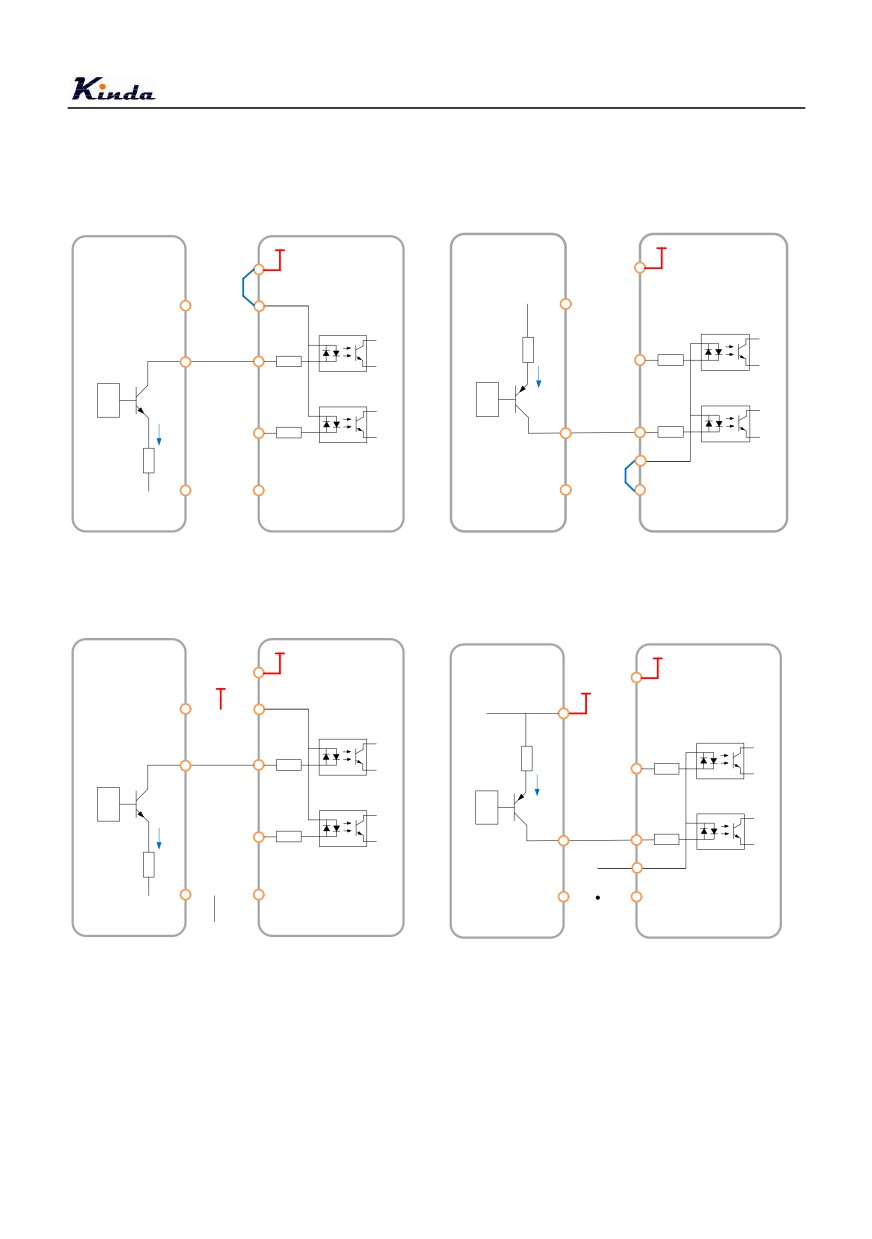

(4) Соединение NPN и PNP

37

Частотный преобразователь серии KD300 совместим со схемами подключения NPN и PNP.

Всего 4 схемы подключения:

(1)

Источник питания 24В внутри преобразователя частоты

+24V

+24V

+VCC

+VCC

OP

MI1

Signal

MI1

NPN

PNP

MI3

MI3

Signal

OP

0V

DCM

0V

DCM

a: Соединение NPN

b: Соединение PNP

(2)

Источник питания 24В вне преобразователя частоты

+24V

+24V

+24V

+24V

+VCC

+VCC

OP

Signal

MI1

MI1

NPN

PNP

MI3

MI3

Signal

OP

0V

DCM

0V

DCM

GND

GND

(внешнее)

(внешнее)

a: Соединение NPN

b: Соединение PNP

38

4 Эксплуатация

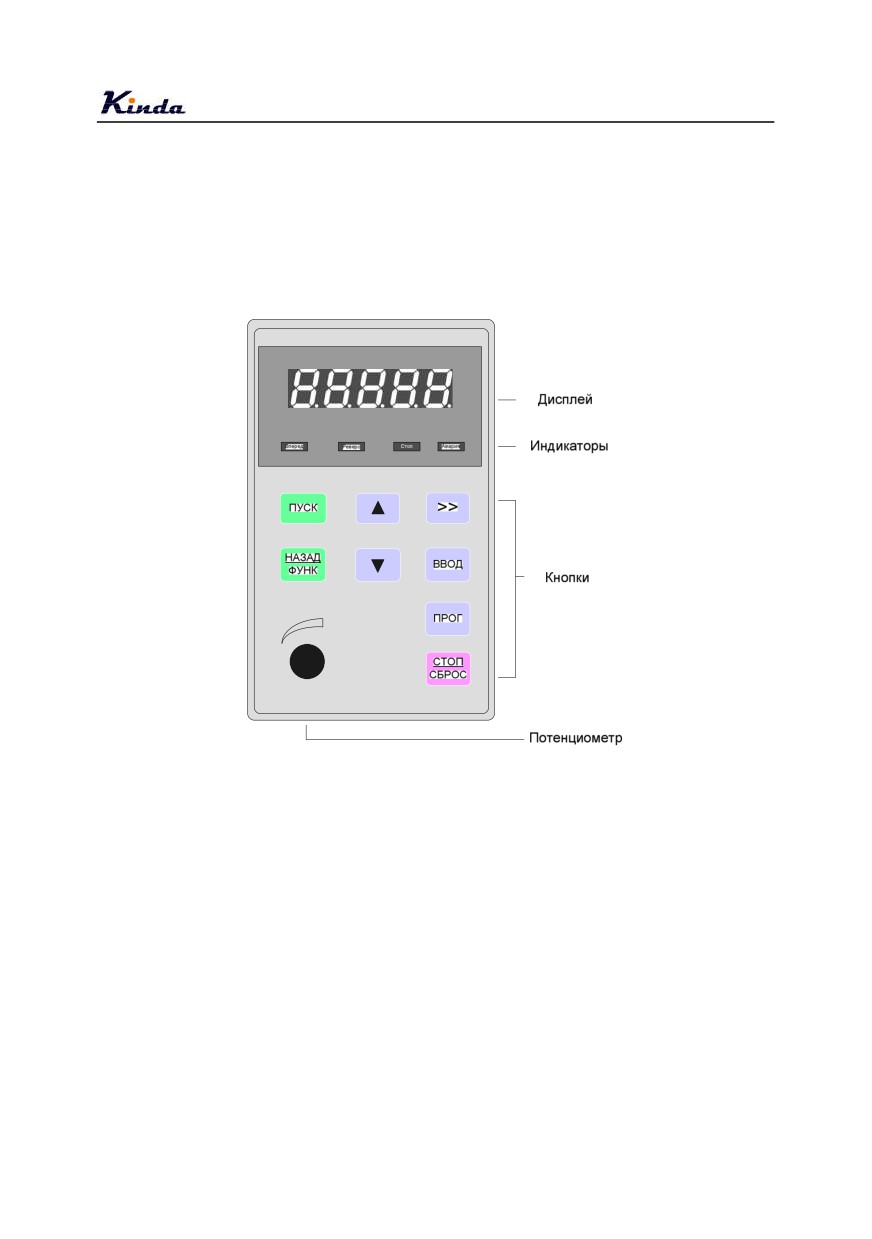

4.1 Описание пульта управления

4.1.1 Пульт управления

(1)

Инвертор KD100 и KD200 (0.4~2.2кВт)

39

(2)

Инвертор KD200 (4~7.5кВт)

(3) Инвертор KD300 с одним дисплеем (≤7.5кВт)

40

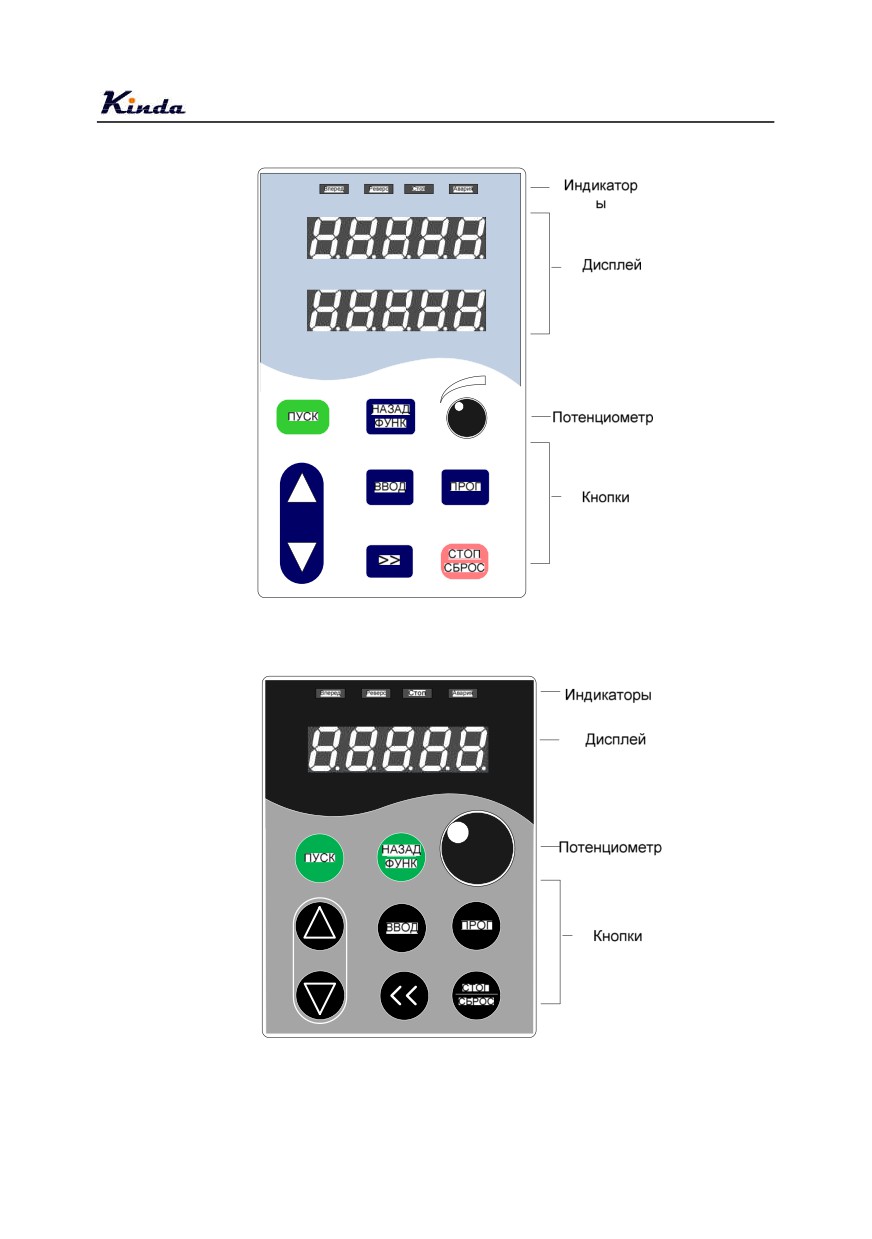

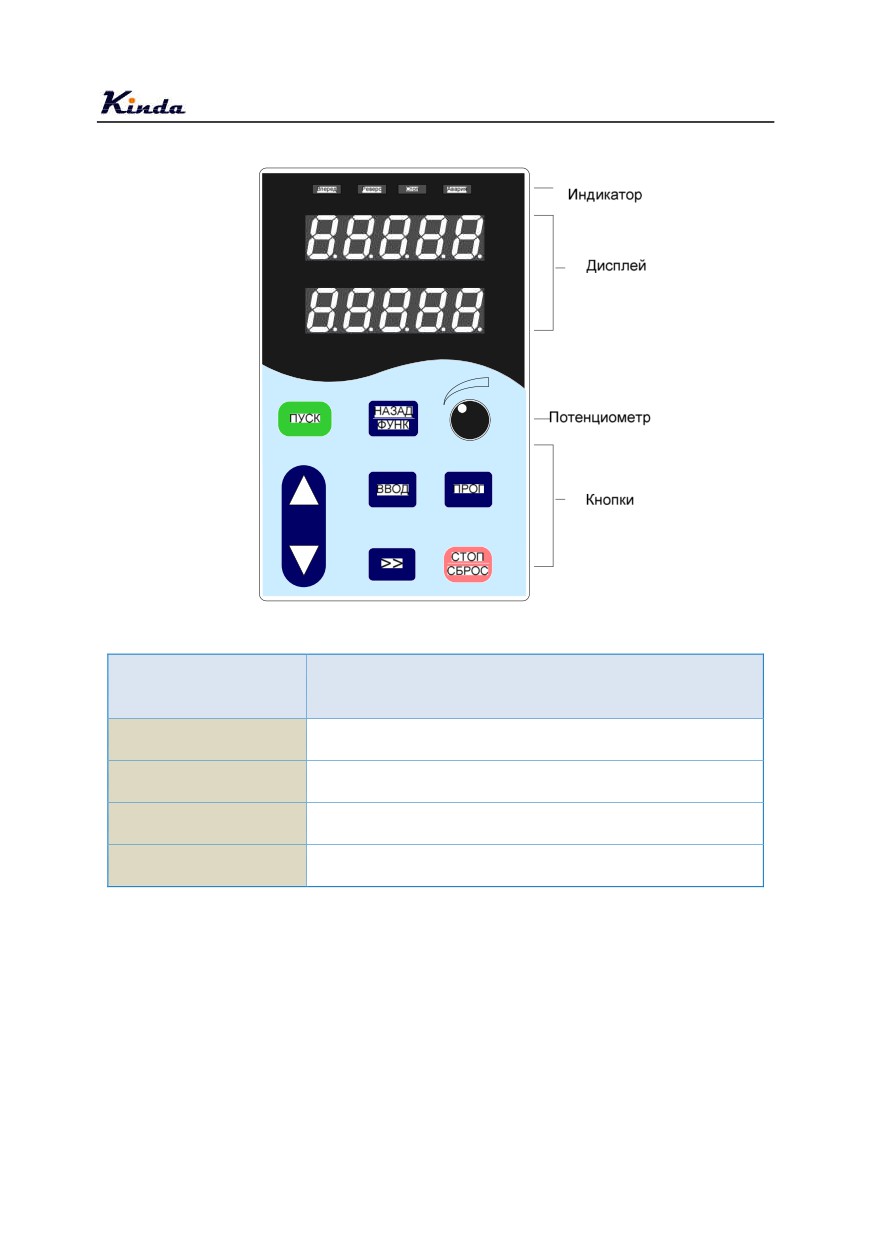

(4) Инвертор KD300 с двумя дисплеями (≥11кВт )

1) Описание индикаторов

Индикатор

Функция

FWD

Прямое вращение электродвигателя

REW

Обратное вращение (реверс) электродвигателя

STOP

Стоп

ALM

Неисправность

2) Дисплей

Цифровой дисплей представляет собой 5-значный светодиодный экран, на который

выводятся контрольные данные, включая заданную частоту, выходную частоту и т.д., а

также коды сигнализации.

На верхнем из двух дисплеев инвертора отображаются те же параметры, как

отображаются на одинарном дисплее инвертора. А на нижнем диспрее отображается

параметр F7-08 (по умолчанию

04) - рабочий ток. Можно установить F7-08 на другое

41

значение чтобы узнать другие параметры.

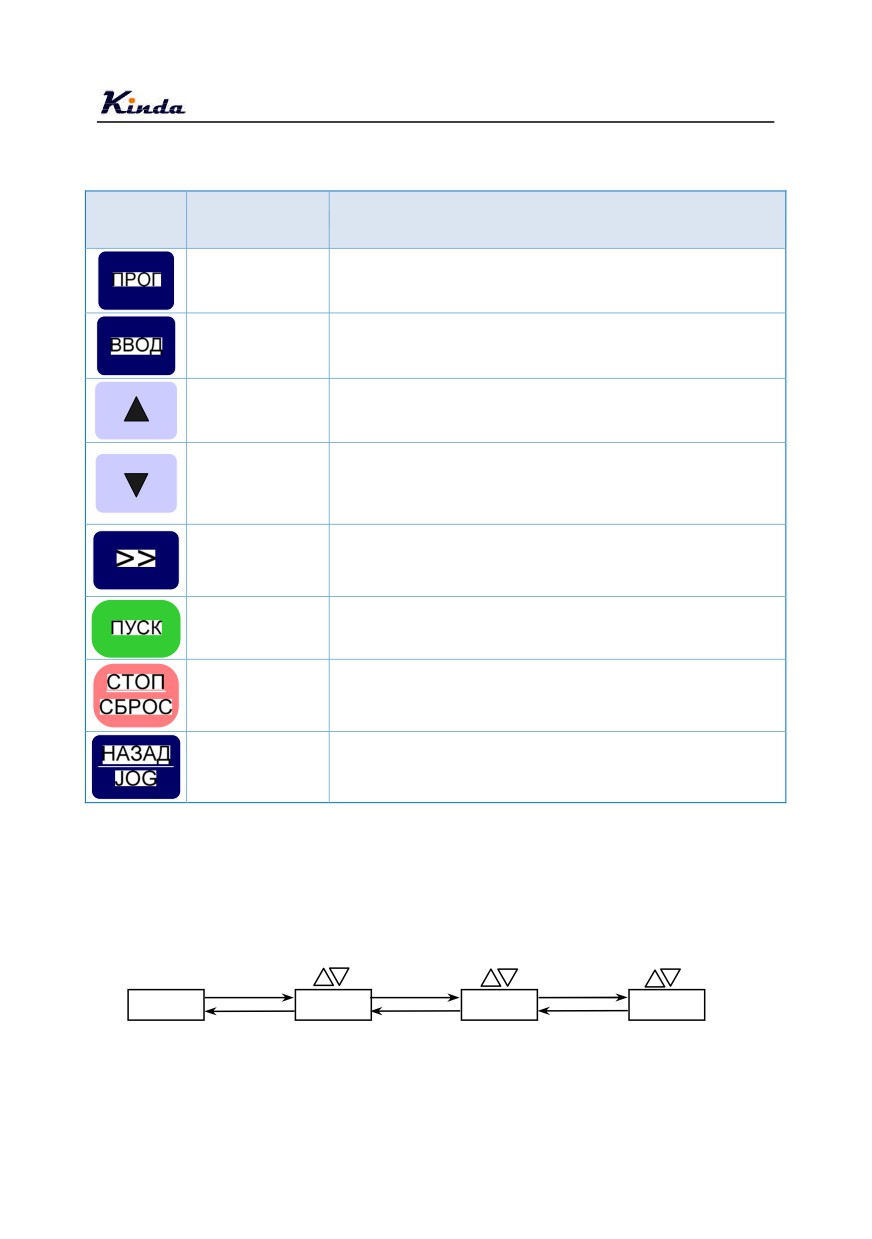

3) Описание кнопок

Кнопка

Наименование

Функция

Кнопка

Вход/выход из первого уровня меню

программирования

Вход в другие пункты меню и подтверждение установки

Кнопка ввода

параметров

Кнопка

Увеличение значения или номера кода функции

вверх/увеличение

Кнопка

Уменьшение значения ии номера кода функции

вниз/уменьшение

В остановленном и рабочем режимах осуществляется

цикличное отображение параметров; в режиме установки

Кнопка смещения

параметров, нажмите эту кнопку для выбора разряда для

изменения.

Кнопка запуска

Запуск инвертора в режиме управления с пульта управления

В рабочем режиме нажмите эту кнопку для останова

Кнопка

инвертора, в режиме сигнализации нажмите эту кнопку для

СТОП/СБРОС

сброса состояния частотника. Эта кнопка ограничена

параметром F7-02.

Многофункциональ

Переключение между функциями осуществляется по коду

ная кнопка

функции F7-01

4.2 Коды функции и настройка параметров

Панель управления инвертора KD300 имеет трехуровневую структуру меню: группы

функциональных параметров

(первый уровень), функциональные параметры

(второй

уровень) и значение функционального параметра (третий уровень).

Группы функциональных параметров

Функциональные параметры Значение параметра

ПРОГ

ВВОД

ВВОД

50.00

F0

F0-08

30.00

ПРОГ

ПРОГ

ПРОГ

Первый уровень

Второй уровень

Третий уровень

Рис. 4-2 Установка значения параметров

42

Примечание: При работе в третьем уровне меню, нажмите кнопку «PRGM» или «ENTER»

для возврата на второй уровень меню. Разница между кнопками «PRGM» и «ENTER» в

следующем: при нажатии кнопки «ENTER» произойдет сохранение измененного значения

параметра и переход к следующему функциональному параметру второго уровня, а в

случае нажатия кнопки «PRGM» произойдет возврат на второй уровень без сохранения

значения параметра.

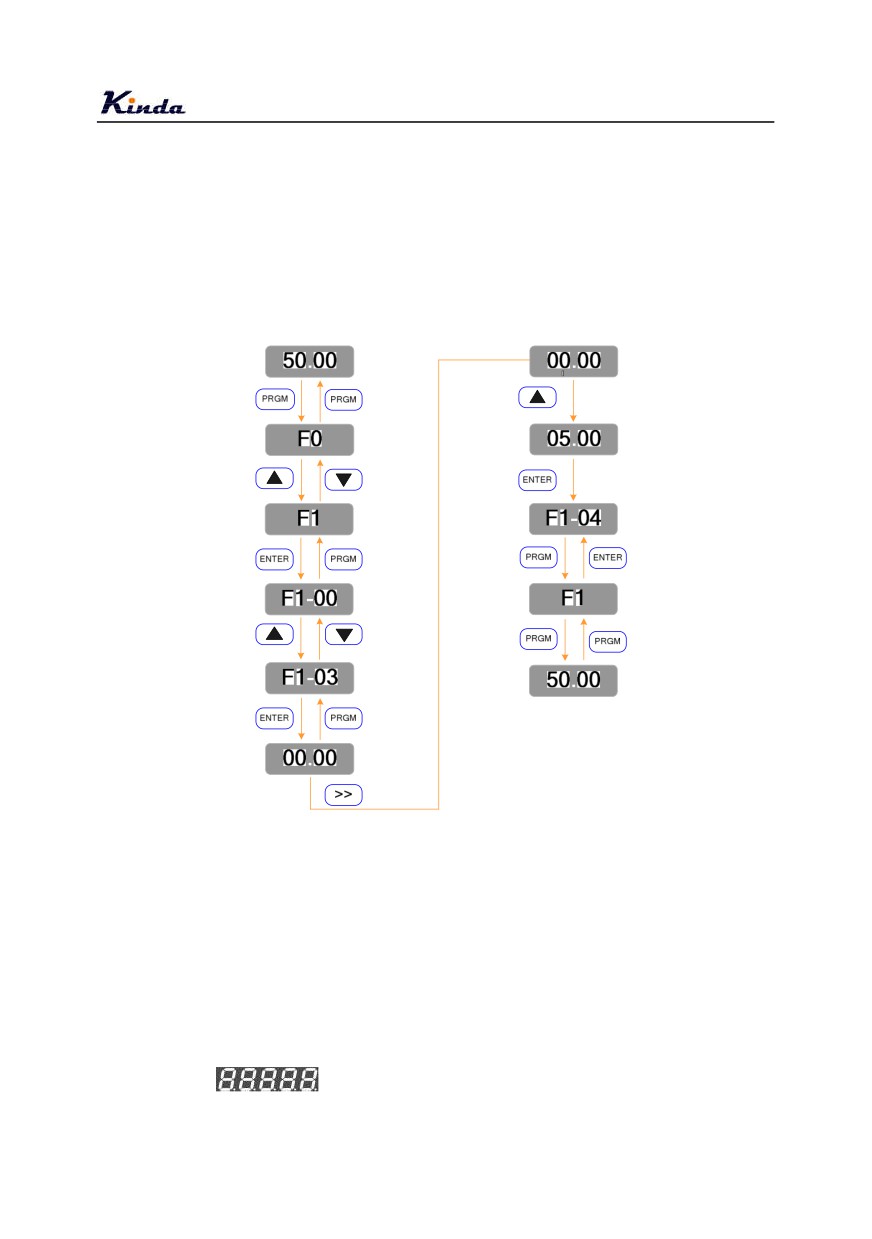

Пример: Изменение параметра функции F1-03 со значения 00.00Гц на 05.00Гц. (жирным

текстом выделен мигающий разряд)

Примечание:

Если в значении параметра третьего уровня нет мигающего разряда, это означает что

изменение этого значения невозможно. Возможные причины:

1) Данное значение не подлежит изменению, в случае если это параметры

функционирования.

2) Данный параметр не может быть изменен в процессе работы инвертора. Он может быть

изменен после остановки инвертора.

4.3 Инициализация при включении

При включении частотного преобразователя система инициализируется и на дисплее

отображается “

”. После завершения инициализации инвертор перейдет в

режим ожидания или в состояние защиты от отказов при возникновения ошибки.

43

4.4 Защита от отказов

В состоянии ошибки инвертор покажет ее код и произведет запись выходных параметров

(ток, напряжение и т.д.). Устраните причину неисправности

(возможно потребуется

корректировка функций группы FA《неисправности и система защиты》. Для сброса ошибки

необходимо нажать кнопки «STOP/RESET» или с помощью внешних клемм.

4.5 Режим ожидания

Параметры и состояние частотного преобразователя отображаются как в ждущем, так и в

остановленном режимах. Отображать или не отображать те или иные параметры

выбирается параметром функции F7-05

(Отображение параметров на дисплее в

остановленном состоянии) путем указания кодов.

Нажимайте кнопку

для переключения между выбранными параметрами.

После восстановления питания после отключения на дисплее инвертора по умолчанию

будут отображаться параметры, заданные до отключения.

4.6 Рабочий режим

В рабочем режиме для отображения или не отображения можно выбирать 32 параметров.

Отображение/ неотображение параметра выбирается двоичным разрядом кода функции

F7-03 (В рабочем режиме отображение - 1) и F7-04 (В рабочем режиме отображение - 2).

Нажмите кнопку

для переключения отображения по порядку между выбранными

параметрами.

4.7 Настройка пароля

Наш инвертор имеет функцию защиты пользовательским паролем. Установите параметр

F7-00 в ненулевое значение, которое представляет собой именно пользовательский пароль.

Пароль начинает действовать после выхода из режима программирования. При повторном

нажатии на кнопку PRGM для входа в режим программирования на дисплее отображается

“------“. Пользователь должен ввести правильный пароль для входа меню.

Для того чтобы выключить функцию защиты паролем, надо сначала входить в режим

программирования и установить значение параметра F7-00 в “0”..

4.8 Автонастройка параметров электродвигателя

Для того чтобы выбрать рабочий режим векторного управления, перед запуском инвертора

необходимо ввести номинальные параметры электродвигателя согласно паспортной

табличке. Точные параметры контролируемого электродвигателя обеспечивают

оптимального регулирования.

Автоматическая идентификация параметров электродвигателя осуществляется следующим

образом:

44

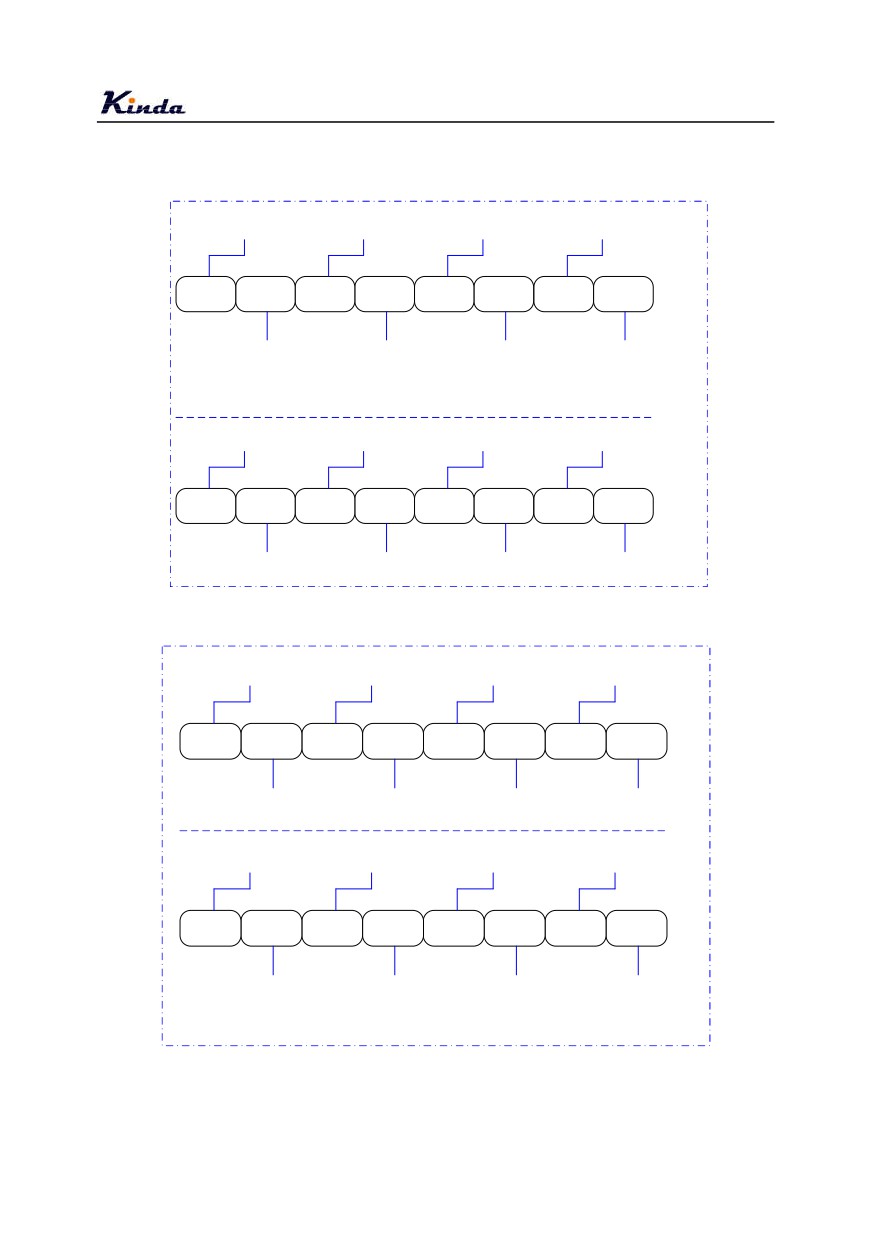

4.9 Установка параметров F7-03 и F7-04

Рабочий статус 1:

Выходная

Выходное

MI_n статус

Задаваемая частота (Гц)

мощнось (кВт)

напряжениеu (В)

BIT7

BIT6

BIT5

BIT4

BIT3

BIT2

BIT1

BIT0

Выходной

Напряжение

Выходной ток

Рабочая

крутящий

шины

(А)

частота 1 (Гц)

момент (%)

постоянного

тока (В)

Редактирование

Напряжение VI

Значение длины

Резерв

ПИД

(В)

BIT15

BIT14

BIT13

BIT12

BIT11

BIT10

BIT9

BIT8

Скорость

Значение

Напряжение CI

MO_{n статус}

Рабочий статус 2:

Напряжение VI перед

Рабочая частота

Резерв

калибровкой (В)

2 (Гц)

Ступень ПЛК

BIT7

BIT6

BIT5

BIT4

BIT3

BIT2

BIT1

BIT0

Обратная связь

Напряжение CI перед

Оставшееся

Резерв

ПИД

калибровкой (В)

время работы

Отображение

Время

вспомогательной

включённого

Резерв

Резерв

частоты B (Гц)

состояния (ч)

BIT15

BIT14

BIT13

BIT12

BIT11

BIT10

BIT9

BIT8

Отображение

Установочная

Текущее время Линейная скорость

основной

частота через

работы (Мин)

частоты A (Гц)

интерфейс

Например, если пользователь хочет проверить выходное напряжение, напряжение шины

46

постоянного тока, установочную частоту, рабочую частоту, выходной ток, выходной

крутящий момент, напряжение VI, напряжение CI и статус выходного терминала, то

нужно установить параметр согласно нижеследующей таблице:

BIT7

BIT6

BIT5

BIT4

BIT3

BIT2

BIT1

BIT0

0

0

1

1

1

1

1

1

3

F

BIT15

BIT14

BIT13

BIT12

BIT11

BIT10

BIT9

BIT8

0

0

0

0

0

1

1

1

0

7

Значение параметра F7-03: 073F.

47

5 Эксплуатция

5.1 Запуск и остановка двигателя через пульт управления, регулировка

частоты через кнопки вверх/вниз

Установка параметров: F0-02=0, F0-03=0, F0-23=1 (Параметры, задаваемые кнопками

вверх/вниз сохраняются в случае остановки инвертора)

Запуск и остановка: прямое вращение двигателя - кнопка RUN, обратное вращение -

кнопка REV/JOG, остановка двигателя - кнопка STOP/RESET

Регулировка скорости: повышение частоты - кнопка

, снижение частоты - кнопка

5.2 Запуск и остановка через пульт управления, регулировка частоты

через встроенный потенциометр

Установка параметров: (заводские значения по умолчанию)

Запуск и остановка: прямое вращение - кнопка RUN; обратное вращение - кнопка

REV/JOG; остановка инвертора - кнопка STOP/RESET

Регулировка скорости: через встроенный потенциометр

5.3 Запуск и остановка с помощью внешних цифровых сигналов,

регулировка частоты при помощи внешнего потенциометра

Установка параметров: F0-02=1, F0-03=2, F5-01=02

Запуск и остановка: замыкание «MI1 - DCM» - прямое вращение двигателя; замыкание

«MI2—DCM» - обратное вращение двигателя; размыкание MI1, MI2 от DCM - останов

двигателя

Регулировка частоты: через внешний потенциометр (10В, VI, ACM)

5.4 Запуск и остановка с помощью внешних цифровых сигналов,

регулировка частоты через внешний аналоговый сигнал напряжения

0~10В

Установка параметров: F0-02=1, F0-03=2, F5-01=02

Запуск и остановка: замыкание «MI1 - DCM» - прямое вращение двигателя; замыкание

«MI2—DCM» - обратное вращение двигателя; размыкание MI1, MI2 от DCM - останов

двигателя

Регулировка частоты: при помощи изменения значения внешнего аналогового сигнала

напряжения (VI, ACM)

48

Установка параметров: F0-02=1, F0-03=6, F5-00=12, F5-01=13, F5-02=14 (FD-00~FD-15,

всего 16 ступеней скоростей могут быть установлены), F5-03=1, F5-04=2

Запуск и остановка: замыкание «MI4—DCM» - прямое вращение двигателя; замыкание

«MI5—DCM» - обратное вращение (реверс) двигателя

Регулировка частоты: комбинациями ON/OFF многофункциональных клемм MI

(как

показано ниже)

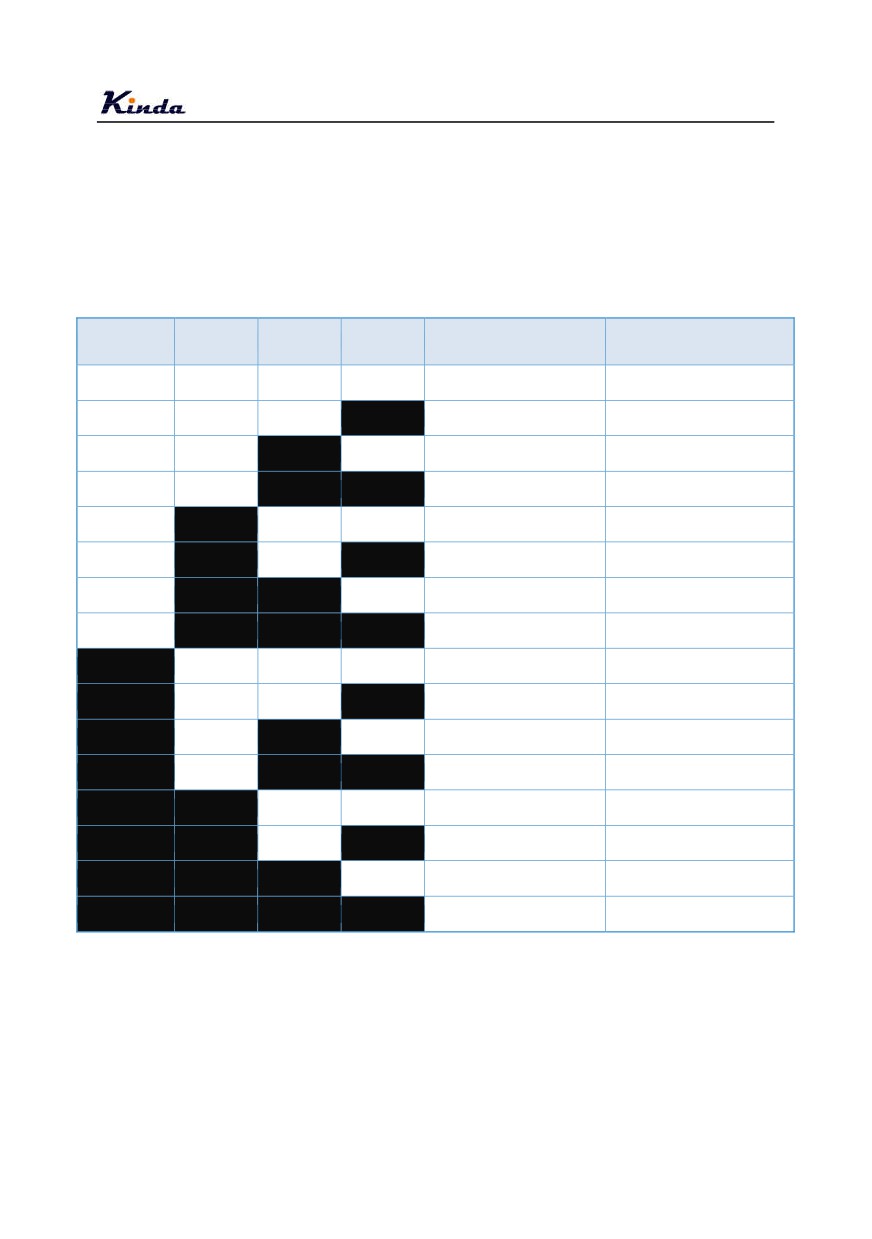

※ Разные комбинации - разные частоты:

Соотвественный

K4

K3

K2

K1

Задание команды

параметр

Многоступенчатое

OFF

OFF

OFF

OFF

FD-00

управление 0

Многоступенчатое

OFF

OFF

OFF

ON

FD-01

управление 1

Многоступенчатое

OFF

OFF

ON

OFF

FD-02

управление 2

Многоступенчатое

OFF

OFF

ON

ON

FD-03

управление 3

Многоступенчатое

OFF

ON

OFF

OFF

FD-04

управление 4

Многоступенчатое

OFF

ON

OFF

ON

FD-05

управление 5

Многоступенчатое

OFF

ON

ON

OFF

FD-06

управление 6

Многоступенчатое

OFF

ON

ON

ON

FD-07

управление 7

Многоступенчатое

ON

OFF

OFF

OFF

FD-08

управление 8

Многоступенчатое

ON

OFF

OFF

ON

FD-09

управление 9

Многоступенчатое

ON

OFF

ON

OFF

FD-10

управление 10

Многоступенчатое

ON

OFF

ON

ON

FD-11

управление 11

Многоступенчатое

ON

ON

OFF

OFF

FD-12

управление 12

Многоступенчатое

ON

ON

OFF

ON

FD-13

управление 13

Многоступенчатое

ON

ON

ON

OFF

FD-14

управление 14

Многоступенчатое

ON

ON

ON

ON

FD-15

управление 15

50

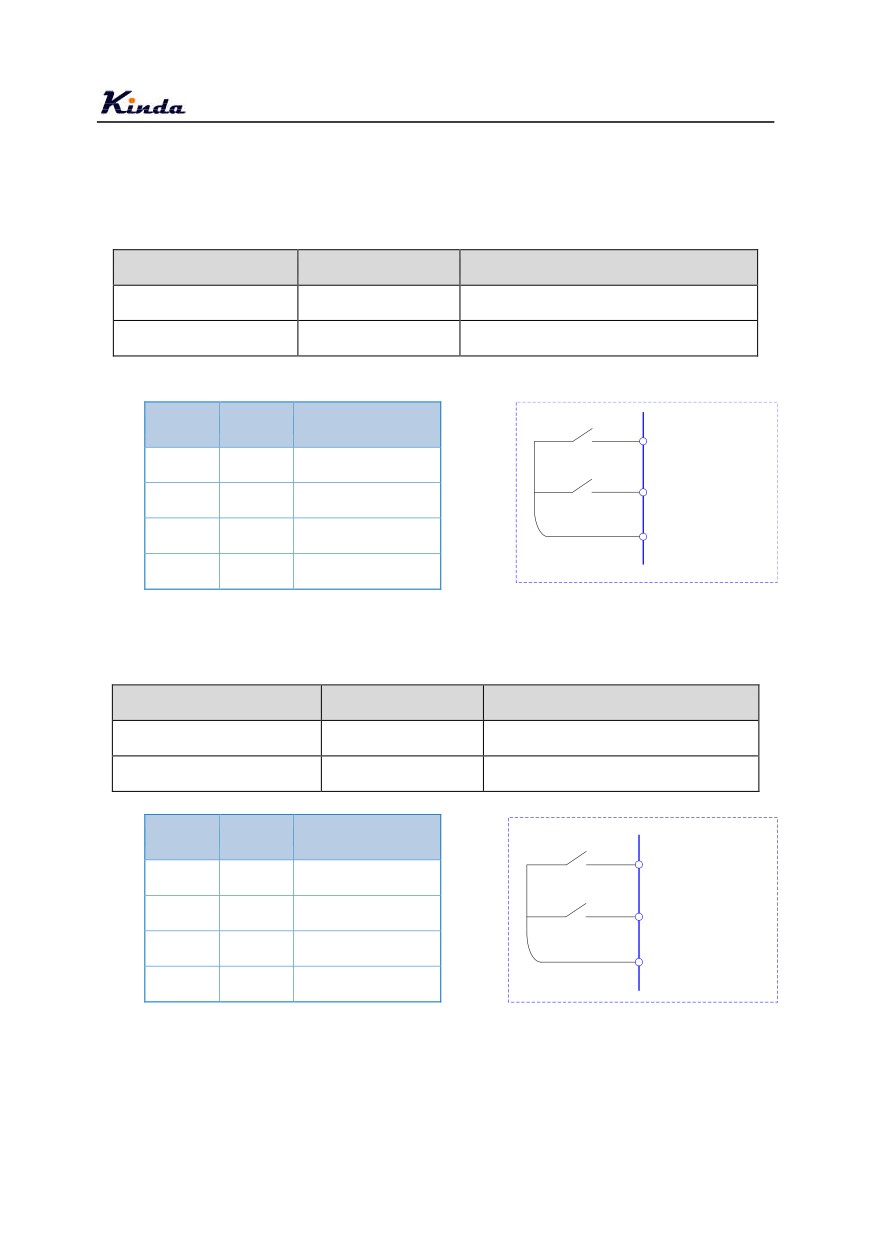

5.8 Режим управления через клеммы

F5-11=0: двухпроводное управление 1:

Это самый популярный режим управления. Прямое / обратное вращение двигателя

управляются командами клемм FWD и REV.

Клемма

Значение

Описание

MIx

1

Прямое вращение (FWD)

MIy

2

Реверс (REV)

K1

K2

Команда

K1

Прямое

MI_x

вращение (FWD)

OFF

OFF

Останов

K2

MI_y

Реверс (REV)

OFF

ON

Реверс

ON

OFF

Прямое вращение

COM

ON

ON

Останов

F5-11=1: двухпроводное управление 2:

В этом режиме, клемма REV актива. Статус FWD определяет направление.

Клемма

Значение

Описание

MIx

1

Рабочая клемма

MIy

2

Контроль направления вперед/назад

K1

K2

Команда

K1

MI_x

Вперед (FWD)

OFF

OFF

Останов

K2

OFF

ON

Останов

MI_y Реверс (REV)

ON

OFF

Вперед

COM

ON

ON

Реверс

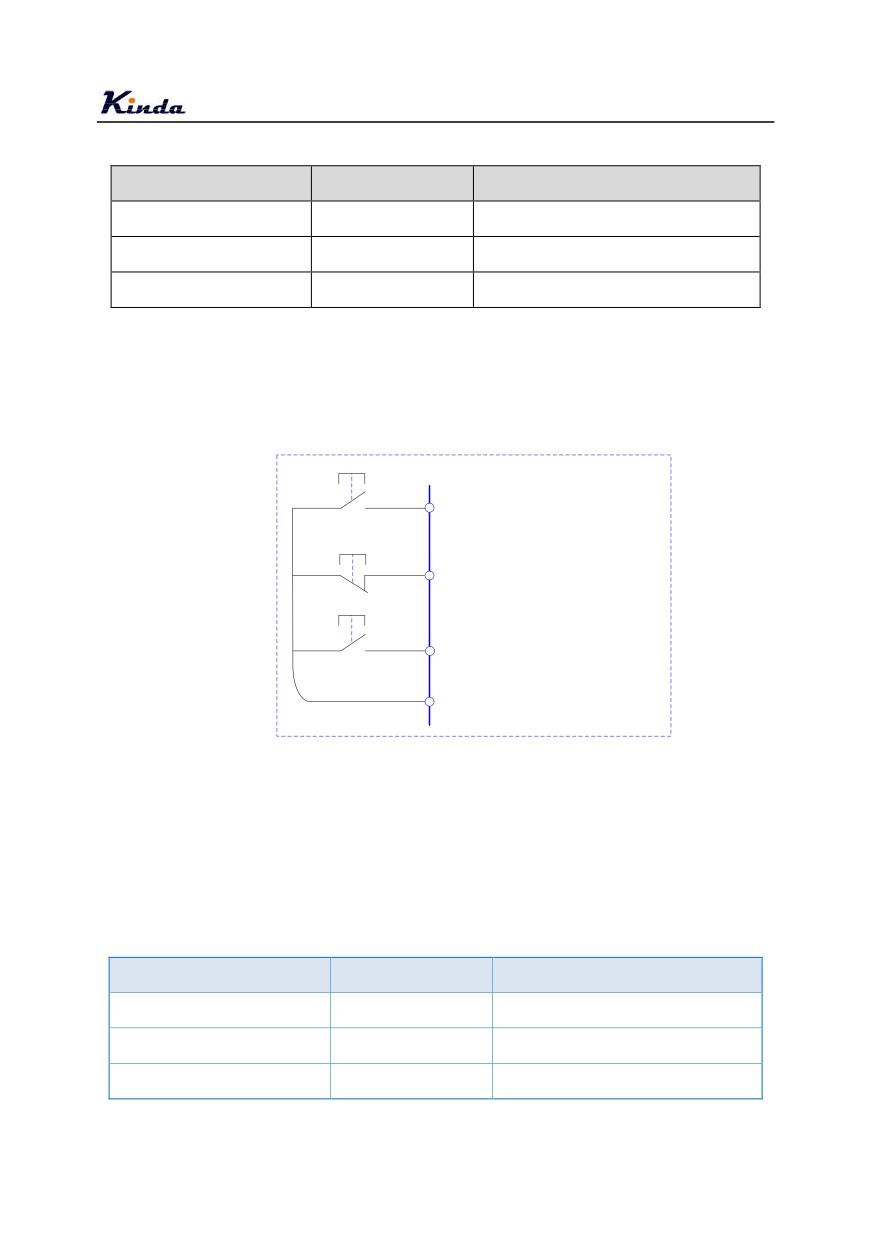

F5-11=2: трёхпроводное управление 1:

В данном режиме, клемма MIn активна, направление управляется соответственно

клеммами FWD и REV. Останов инвертора осуществляется с помощью отсоединения

51

сигналов клеммы MIn.

Клемма

Значение

Описание

MIx

1

Прямое вращение (FWD)

MIy

2

Реверс (REV)

MIn

3

Трёхпроводный рабочий режим

Пользователю сначала нужно замыкать клемму MIn, чтобы инвертор работал. Прямое или

обратное вращение двигателя производятся импульсным сигналом клем MIx или MIy.

Клеммы MIx. MIy. MIn представляют собой MI1～MI5. MIx (MIy) - клемма импульсного

сигнала. MIn - нормально открытая/замкнутая клемма испульсного сигнала.

SB2

MI_x

Вперед (FWD)

SB1

Трёхпроводный рабочий

MI_n

режим

SB3

MIy Реверс (REV)

COM

SB1: кнопка останова

SB2: кнопка прямого вращения

SB3: кнопка реверса

F5-11=3: Трёхпроводное управление 2:

В данном режиме, клемма MIn активна. Команда работы задается FWD. А команда

останова выполняется с помощью отсоединения сигнала MIn.

Клемма

Значение

Описание

MIx

1

Рабочая клемма

MIy

2

Контроль направления вперед/назад

MIn

3

Трехпроводный рабочий режим

52

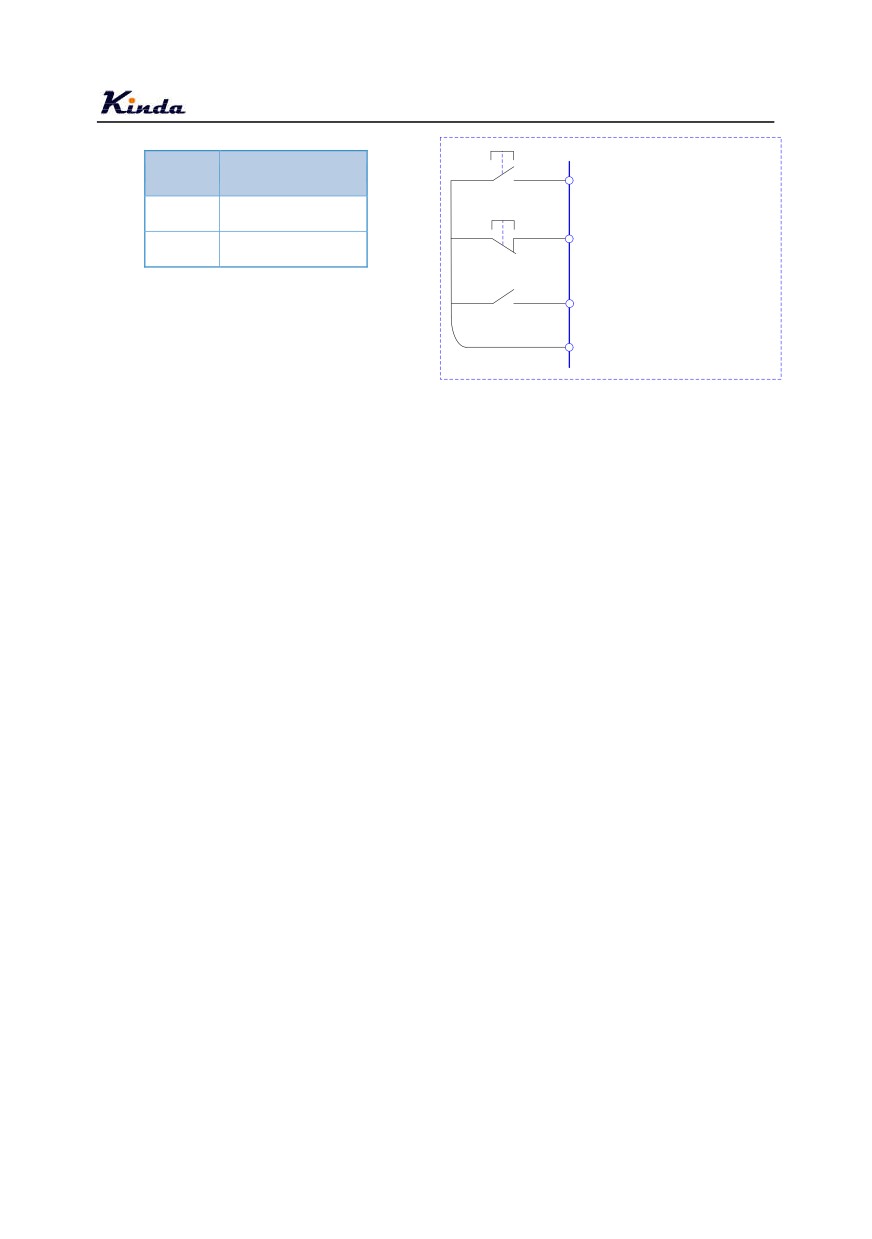

Прямое

K

Направление

SB2

MI

x

вращение

(FWD)

OFF

Прямое

SB1

Трёхпроводный рабочий

MI_n

ON

Обратное

режим

K

MIy Реверс (REV)

COM

5.9 Функция ПИД

※ Эта функция в основном применяется в сфере подачи воды при постоянном давлении и

перестройки компрессора.

(1) Основное применение

① Задаваемое давление пультом управления (F9-01, 100% значит максимальный предел)

② Задаваемый источник ПИД (F9-00=0, через пульт управления)

③ Источник обратной связи ПИД (F9-02=0 или F9-02=1)

④ Положительное действие ПИД (F9-03=0)

(2) Другое применение

① Запуск или останов управляются пультом управления или внешними клеммами сигналов

(F0-01=0 или 1)

② Процент предела измерений датчика давления может быть установлен с помощью

задания параметра F9-01.

③ Подключение дистанционного манометра: 10V, VI, ACM

④ Подключение датчика давления: 10V, CI и замыкание ACM, DCM.

53

6.1 Таблица основных функциональных параметров

Заводс

Измен

кая

ение

Код

Наименование

Описание параметра

установ

парам

ка

етра

Группа F0: основные функции

1: Модель G (обычный с постоянным

вращающим моментом)

F0-00

Модель инвертора

1

●

2: Модель P (специальный для

насосно-вентиляционных нагрузок)

1: Бездатчиковое векторное

управление

F0-01

Режим управления

2

◎

2: Pезервный

3: Вольт-частотное управление (V/F)

0: Пульт управления

Источник команд

1: Клеммы

F0-02

0

◎

управления

2: Последовательный порт связи

(Modbus)

0: Пульт управления

(F0-08, настройка осуществляется с

помощью кнопки UP и DOWN, без

запоминания)

1: Частота, установлена с помощью

клавиатуры

Выбор источника

2: VI (0~10B)

F0-03

основной частоты

3: CI (0~10V / 4~20mA)

1

◎

A

4: Pезервный

5: Pезервный

6: Многоступенчатое изменение

скорости

7: ПЛК

8: ПИД-регулятор

9: Интерфейс RS485

Выбор источника

вспомогательной

F0-04

Такой же, как F0-03

0

◎

частоты

B

Источник максимальной

0: Максимальная частота

F0-05

0

○

частоты B

1: Частота A

Диапазон источника

F0-06

вспомогательной

0%～150%

100%

○

частоты B

55

Заводс

Измен

кая

ение

Код

Наименование

Описание параметра

установ

парам

ка

етра

Разряд единиц: выбор источника

частоты

0: Источник основной частоты A

1: Результат вычисления частоты A

и B (определяется с помощью

разряда десятков)

2: Переключение между A и B

3: Переключение между A и

Выбор источника

F0-07

вычисленным результатом

00

○

частоты

4: Переключение между B и

вычисленным результатом

Разряд десятков: вычисление

соотношения между частотами A и B

0: A + B

1: A - B

2: Макс. (A, B)

3: Мин. (A, B)

Частота с пульта

0.00Гц

~ максимальная частота:

F0-08

50.00Гц

○

управления

(F0-10)

0: Вперед

F0-09

Направление вращения

0

○

1: Назад

F0-10

Максимальная частота

50.00Гц ~ 600.00Гц

50.00Гц

◎

0: F0-12

1: VI

Источник верхнего

2: CI

F0-11

0

◎

предела частоты

3: Pезервный

4: Pезервный

5: Интерфейс RS485

Верхний предел

F0-14 (нижний предел частоты) ~

F0-12

50.00Гц

○

частоты

F0-10 (макс. частота)

Смещение верхнего

F0-13

0.00Гц ~ F0-10 (макс. частота)

0.00Гц

○

предела частоты

0.00Гц ~ F0-12 (верхний предел

F0-14

Нижний предел частоты

0.00Гц

○

частоты)

Зависит

F0-15

Несущая частота

0.5кГц ~ 16.0кГц

от

○

модели

Настройка несущей

0: Нет

F0-16

1

○

частоты в зависимости

1: Да

56

содержание      ..     1      2      3      4      ..
