Преобразователь частоты серия ESQ 760. Инструкция - часть 7

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Когда выходная частота превысит уровень, заданный в параметре FDT1, сра-

0: Не активен

ботает сигнал достижение частоты.

1: Активен

Если частота выходная опустится ниже уровня, заданного в FDT1, сигнал до-

Примечание:

стижения частоты снимется.

Этот параметр предназначен только для преобразователей частоты со

встроенным тормозным прерывателем.

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Уровень напряжения сраба-

100.0 -

220В

F08.19

○

тывания

2000.0В

380В

В данном параметре выбирается уровень напряжения, при котором сработает

внутренний прерыватель и лишняя энергия поступит на тормозной резистор.

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

F08.20

Компенсация ШИМ

0 - 1

1

○

0: действует

1: не действует

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Номер

Диапазон

Заводская

Возможность

F08.17

Ширина обнаружения частоты

0.00 - F00.03

0.00Гц

○

Описание функции

параметра

изменения

установка

изменения

При установке данного параметра получается полоса обнаружения дости-

F08.21

Функция кнопок пульта

0х000 - 0х1221

0х0000

○

жения частоты (как положительная, так и отрицательная). Выходной сигнал

F08.22

Время задержки кнопок ^/

0.01 — 10.00с

1.0с

○

достижения частоты будет работать в пределе от (Заданная частота - F08.17)

F08.21 Настройка параметров

до (Заданная частота + F08.17)

Настройка цифрового ввода

Задание частоты

БИТ 1(единица)

0: ^/ действует

1: ^/ не действует

Выбор частоты управления

0: действует только при F00.06=0 или F00.07=0

БИТ 2(десять)

1: Действует для всех настроек

2: Не действует при многоскоростном режиме

Выбор действия во время остановки

0: действует

БИТ 3(сто)

1: Действует во время работы, очищается после остановки

2: Действует во время работы, очищается после получения команды

Stop

Функция ^/ как цифровой потенциометра

БИТ 4(тысяча)

0: Действует

1: Не действует

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

F08.18

Тормозной прерыватель

0 - 1

0

○

132

133

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Номер

Диапазон

Заводская

Возможность

Номер

Диапазон

Заводская

Возможность

Описание функции

Описание функции

параметра

изменения

установка

изменения

параметра

изменения

установка

изменения

F08.23

Кнопки ВВЕРХ/ВНИЗ

0х000 - 0х1221

0х0000

○

F08.27

Торможение магнитным потоком

0 - 100

0.50с

○

F08.23 Настройка параметров

Используется для включения магнитного потока

0: Не действует

Настройка кнопок БОЛЬШЕ/МЕНЬШЕ

Задание частоты

1 - 100: Действует

БИТ 1(единица)

0: Кнопки БОЛЬШЕ/МЕНЬШЕ действуют

При увеличении магнитного потока, увеличивается регенеративная энергия

1: Кнопки БОЛЬШЕ/МЕНЬШЕ не действуют

на двигателе. Она может быть рассеяна с помощью тормозного резистора.

Выбор частоты управления

Эту функцию используют для уменьшения времени торможения.

0: Действует только при F00.06=0 или F00.07=0

БИТ 2(десять)

1: Действует для всех настроек

Если магнитный поток не действует — скорость двигателя уменьшается со-

2: Не действует при многоскоростном режиме

гласно времени замедления.

Выбор действия во время остановки

0: Действует

Номер

Диапазон

Заводская

Возможность

Описание функции

БИТ 3(сто)

параметра

изменения

установка

изменения

1: Действует во время работы, очищается после остановки

F08.28

Вспомогательный мониторинг

0 - 28

1

○

2: Действует во время работы, очищается после получения команды Stop

Поддерживаемые параметры мониторинга

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Код

Функция

Код

Функция

F08.24

Время задержки кнопки ВВЕРХ

0.01 - 50.00с

0.50с

○

0

Рабочая частота

1

Заданная частота

F08.25

Время задержки кнопки ВНИЗ

0.01 - 50.00с

0.50с

○

2

Напряжение звена постоянного тока

3

Выходное напряжение

4

Выходной ток

5

Скорость вращения

Чем меньше значения F08.24 и F08.25 — тем быстрее реакция на нажатие

6

Выходная мощность

7

Выходной момент

кнопок ВВЕРХ/ВНИЗ

8

Уставка ПИД

9

Обратная связь ПИД

Номер

Диапазон

Заводская

Возможность

10

Состояние входных клемм

11

Состояние выходных клемм

Описание функции

параметра

изменения

установка

изменения

12

Задание момента

13

Счётчик импульсов

F08.26

Частота при потере питания

0х000 - 0х111

0х0000

○

14

Значение длины

15

Шаг ПЛК

16

Скорость многоскор.режима

17

AI1

F08.26 Настройка параметров

18

AI2

19

AI3

Частота при потере питания

20

Частота HDI1

21

Предупреждение перегрузки дви-

гателя

Частота при потере питания

22

Предупреждение перегрузки ПЧ

23

Опорная частота

БИТ 1(единица)

0: Сохранить при выключении питания

24

Линейная скорость

25

Входной ток ПЧ

1: Очистить при выключении питания

26

Задание скорости вращения

27

Задание линейной скорости

Действие при выключении частоты по MODBUS

28

Температура IGBT

БИТ 2(десять)

0: Сохранить при выключении питания

1: Очистить при выключении питания

Номер

Диапазон

Заводская

Возможность

Выбор действия при выключении другой чатоты

Описание функции

параметра

изменения

установка

изменения

БИТ 3(сто)

0: Сохранить при выключении питания

F08.29

Зарезервировано

0

0

●

1: Очистить при выключении питания

Этот параметр зарезервирован

134

135

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

F08.30

Плата входов/выходов

0 - 1

0

○

Когда F08.30 = 0 - Дополнительная плата входов/выходов не активна.

Когда F08.30 = 1 - Дополнительная плата входов/выходов активна.

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Торможение при потере

F08.31

0 - 1

0

○

питания

0: Не активна

Группа F09. Группа параметров ПИД

1: Активна

Номер

Диапазон

Заводская

Возможность

Описание функции

Номер

Диапазон

Заводская

Возможность

параметра

изменения

установка

изменения

Описание функции

параметра

изменения

установка

изменения

F09.00

Уставка ПИД

0 — 8

0

○

Время торможения при поте-

F08.32

0 - 6000.0с

0

○

0: Клавиатура (параметр F09.01)

ре питания

F08.33

Напряжение срабатывания

80 - 800В

220В(3 фазы)

1: Аналоговый вход AI1

При отключении питания в работе, увеличьте этот параметр, чтобы обеспе-

2: Аналоговый вход AI2

чить быструю остановку электродвигателя .

3: Аналоговый вход AI3

Если функция активна — частотный преобразователь будет замедлять ско-

4: Вход HDI1

рость вращения двигателя и полностью его остановит, при потере питания.

5: Многоскоростной режим

Время замедления в параметре F08.32.

6: Задание по MODBUS

Если напряжение на шине постоянного тока ниже параметра F08.33 выход

частотного преобразователя выключается, для защиты оборудования и ПЧ.

7: Задание по CAN

Номер

Диапазон

Заводская

Возможность

8: Задание по Profibus-DP

Описание функции

параметра

изменения

установка

изменения

Номер

Диапазон

Заводская

Возможность

F08.34

Произвольная частота 1

0 — F00.03

50.00Гц

○

Описание функции

параметра

изменения

установка

изменения

Ширина обнаружения произ-

F08.35

0 — 100.0%

0

○

F09.01

Уставка ПИД

-100.0 — 100.0%

50.0%

○

вольной частоты 1

F08.36

Произвольная частота 2

0 — F00.03

50.00Гц

○

Когда F09.00 = 0 задание ПИД происходит в параметре F09.01.

Ширина обнаружения произ-

F08.37

0 — 100.0%

0

○

вольной частоты 2

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

При установке данных параметра получается полоса обнаружения достиже-

F09.02

Обратная связь ПИД

0 — 6

0

○

ния произвольных частот 1 и 2.

1: Аналоговый вход AI1

2: Аналоговый вход AI2

3: Аналоговый вход AI3

4: Вход HDI1

5: Задание по MODBUS

136

137

-----------------------------------------------------------------------------------------------------------------------------------------------------------

6: Задание по CAN

Номер

Диапазон

Заводская

Возможность

Описание функции

7: Задание по Profibus-DP

параметра

изменения

установка

изменения

Дифференциальная состав-

F09.06

0.00 — 10.00с

0.00с

○

Внимание!

ляющая (Td)

Функции 5 и 6 только при подключении дополнительной платы.

Дифференциальная составляющая.

Номер

Диапазон

Заводская

Возможность

Описание функции

Если реакция медленная(даже при изменении F09.04) — увеличьте параметр

параметра

изменения

установка

изменения

F09.06.

F09.03

Тип обратной связи

0 — 1

0

○

Если во время работы происходят автоколебания системы(даже при измене-

0: Положительная обратная связь.

нии F09.04) — уменьшите параметр F09.06.

При минимальном сигнале обратной связи — ПЧ разгоняет двигатель до

Номер

Диапазон

Заводская

Возможность

максимума.

Описание функции

параметра

изменения

установка

изменения

При минимальном сигнале обратной связи — ПЧ останавливает двигатель до

F09.07

Цикл выборки(T)

0.00 — 10.00с

0.10с

○

минимума.

Этот параметр регулирует время отклика на изменение сигнала обратной связи.

1: Отрицательная обратная связь.

Номер

Диапазон

Заводская

Возможность

При минимальном сигнале обратной связи — ПЧ останавливает двигатель до

Описание функции

параметра

изменения

установка

изменения

минимума.

F09.08

Предел отклонения ПИД

0.00 — 10.00%

0.0%

○

При минимальном сигнале обратной связи — ПЧ разгоняет двигатель до

ПИД регулятор перестает работать во время предельные отклонения.

максимума.

Установить функцию, корректно отрегулируйте точность и стабильность системы.

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Номер

Диапазон

Заводская

Возможность

Описание функции

Пропорциональная составля-

параметра

изменения

установка

изменения

F09.04

0.00 — 100.00

0.50

○

ющая (Кр)

F09.09

Верхний предел ПИД

F09.10 — 10.00%

0.0%

○

F09.10

Нижний предел ПИД

-100.0% - F09.09

100.0%

○

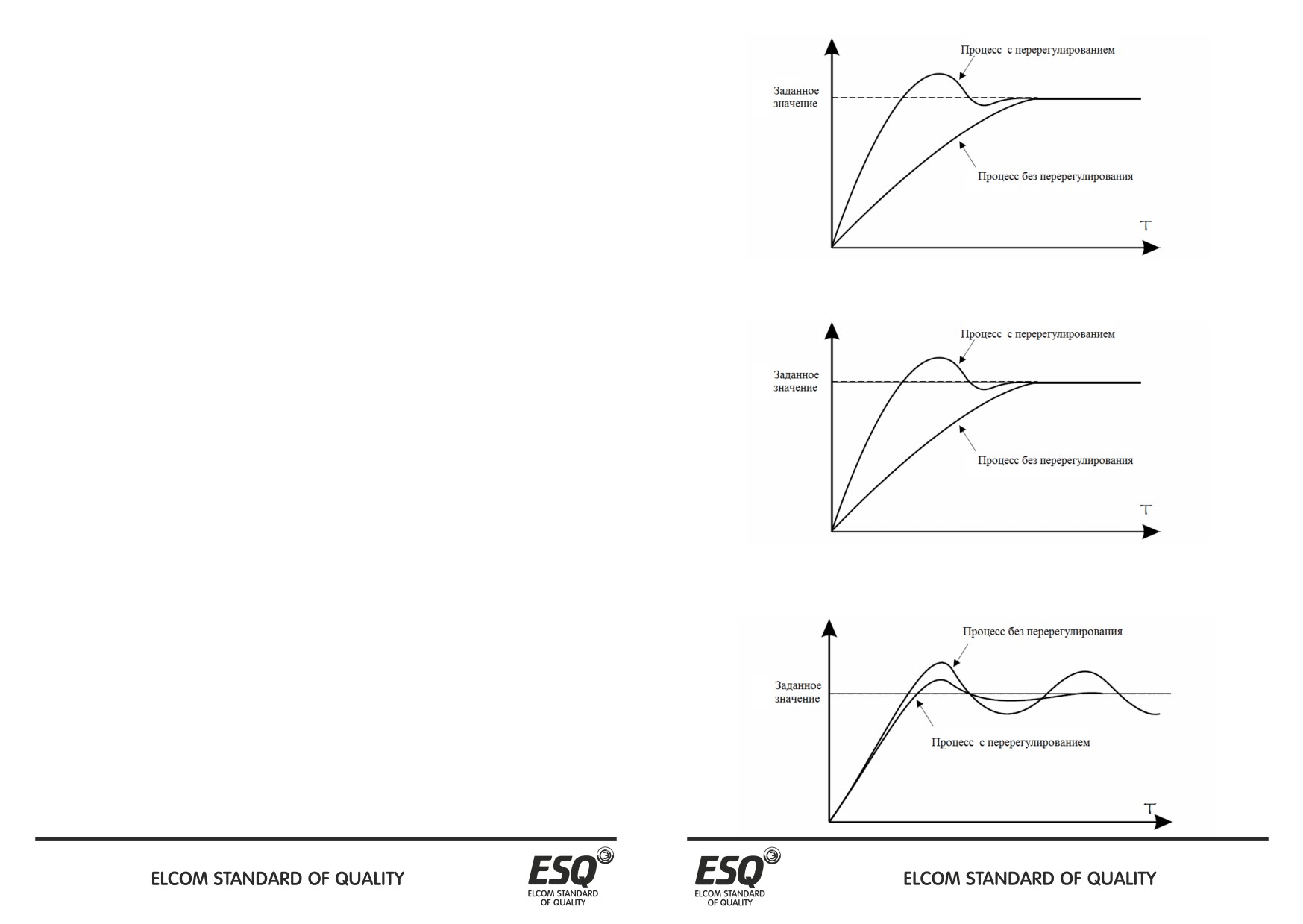

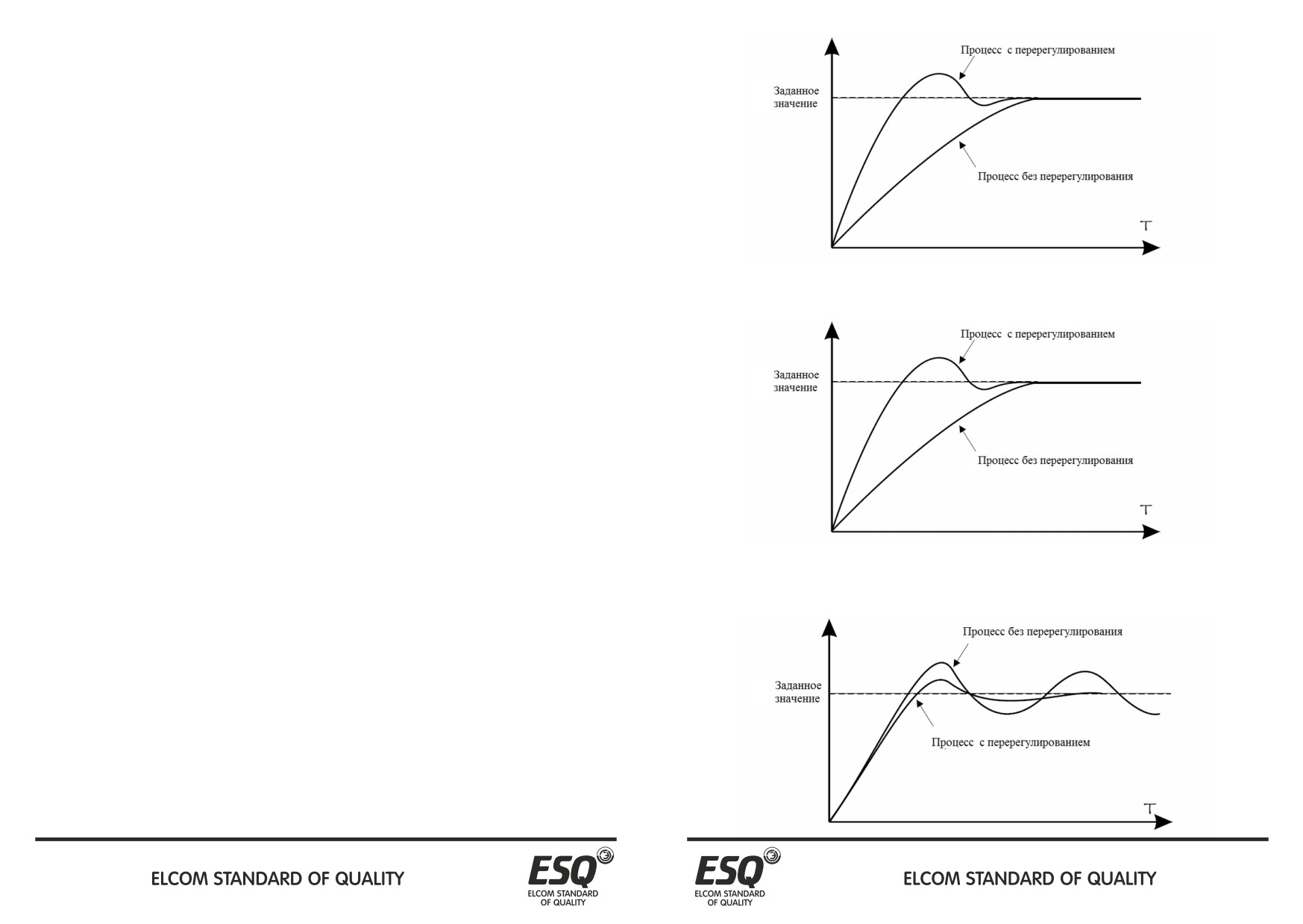

Пропорциональная составляющая.

Этот параметр используется, чтобы установить верхний и нижний предел

Если реакция на изменение медленная, даже при изменении уставки — уве-

выхода ПИД-регулятора.

личьте значение F09.04.

100% соответствует максимум. частоты (F00.03) или Макс. напряжение

Если реакция на изменение быстрая, но не стабильная — уменьшите F09.04.

(F04.31).

Номер

Диапазон

Заводская

Возможность

Описание функции

Номер

Диапазон

Заводская

Возможность

параметра

изменения

установка

изменения

Описание функции

параметра

изменения

установка

изменения

F09.05

Интегральная составляющая (Ti)

0.00 — 10.00с

0.20с

○

Обратная связь в выключен-

F09.11

0.0 — 100.0%

0.0%

○

Интегральная составляющая.

ном состоянии

Время обнаружение обрат-

Если трудно поддержать заданное значение в соответствии с заданной устав-

F09.12

ной связи в выключенном

0.0 — 3600.0с

1.0с

○

кой — уменьшите значение F09.05.

состоянии

Если заданное значение и контролируемая переменная нестабильны — уве-

Если значение обратной связи меньше или равно определённому значению,

личьте параметр F09.05.

определённому в прошлый раз, то после окончания времени F09.12 на ди-

сплей преобразователя частоты выведется авария с кодом: «PIDE».

138

139

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

F09.17

Переключение ПИД параметров

0 - 2

0

Этот параметр служит для переключения между (Кp1,Ti1,Тd1) и (Kp 2, Ti2,Тd2)

0: Без переключения. Только первая группа F09.04,F09.05 и F09.06.

1: Переключение в зависимости от разницы между текущим ПИД значением

обратной связи и заданным значением. Отклонение порогового значения

зависит от значения F09.18;когда отклонение меньше F09.18 - пожалуйста,

обратитесь к первой группы F09.04,F09.05 и F09.06.,когда отклонение больше

Номер

Диапазон

Заводская

Возможность

Описание функции

F09.18 - пожалуйста, обратитесь к второй групп F09.14,F09.55 и F09.16.

параметра

изменения

установка

изменения

F09.13

ПИД регулировка

0х00 — 0х11

0х0000

○

2: Переключение происходит в зависимости от сигнала выходных клемм.

F09.13 Настройка параметров

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Настройка цифрового ввода

F09.18

Пороговое отклонение ПИД

0.0% — 100.0%

20%

○

0: Продолжить интегральное регулирование, когда частота достигает

верхнего или нижнего предела; интегрирование показывает изме-

Если F09.17 = 1 - В параметр F09.18 устанавливается значение, при котором

БИТ 1(единица)

нения между заданным значением и значением обратной связи.

происходит переключение.

1: Остановить интегральное регулирование, когда частота достигает

верхнего или нижнего предела.

Номер

Диапазон

Заводская

Возможность

Описание функции

0: Без изменения направления; если выход ПИД регулировки отли-

параметра

изменения

установка

изменения

БИТ 2(десять)

чается от направления работы, встроенный выход будет равен 0.

F09.19

Частота засыпания

0.00 — F00.03

20%

○

1: Изменить направление

F09.20

Задержка засыпания

0.0 — 3600.0с

60.0с

○

0: Данное значение не может быть отрегулировано кнопками

ВВЕРХ/ВНИЗ

Когда выходная частота меньше чем частота, заданная в параметре F09.19 и

БИТ 3(сто)

прошло время, заданное в параметре F09.20 — частотный преобразователь

1: Данное значение может быть отрегулировано кнопками ВВЕРХ/

переходит в спящий режим.

ВНИЗ

0: Когда питание выключается задание ПИД с кнопок ВВЕРХ/ВНИЗ не

Выберите параметр 24 в настройках выходных клемм, чтобы видеть когда ПЧ

сохраняется

перешёл в спящий режим.

БИТ 4(тысяча)

1: Когда питание выключается задание ПИД с кнопок ВВЕРХ/ВНИЗ

сохраняется

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Номер

Диапазон

Заводская

Возможность

F09.21

Коэффициент пробуждения

0.0 — 100.0%

0.0%

○

Описание функции

параметра

изменения

установка

изменения

F09.22

Задержка пробуждения

0.0 — 60.0с

0.5с

○

Пропорциональная составля-

F09.14

0.00 — 100.00

0.50

○

Когда частотный преобразователь находится в спящем режиме, сигнал обрат-

ющая 2 (Кр2)

ной связи ПИД меньше чем ПИД уставка, умноженная на F09.21 и прошло вре-

Интегральная составляющая

F09.15

0.00 — 10.00с

0.20с

○

мя F09.22 - частотный преобразователь просыпается и продолжает работу.

2 (Ti2)

Дифференциальная состав-

F09.16

0.00 — 10.00с

0.00с

○

ляющая 2 (Td2)

Все три параметра настраиваются аналогично с параметрами F09.04,F09.05 и

F09.06. Переключение на эту группу происходит в параметра F09.17

140

141

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Иллюстрация режима работы ПИД регулирования

Сигнал обратной связи

Время задержки пробуждения F09.22

Пробуждение F09.21

Время

Управляющий сигнал ПИД

Время ожидания F09.20

Частота пробуждения F09.19

СТОП СТАРТ

График режимов ожидания - пробуждения ПИД-регулятора

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

F09.23

Предустановленное значение ПИД

0.0~100.0%

0.0%

○

Время удержания предуста-

F09.24

0.0~600.0s

0.0s

○

новленного значения ПИД

Для стабильной и ровной работы ПИД режима можно предварительно задать

уставку в параметре F09.23, которая будет активна в течение времени задан-

ного в параметре F09.24.

142

143

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Пропорциональная составляющая (Kp):

При появлении отклонения между сигналом обратной связи и уставкой начи-

нает работать пропорциональное регулирование, которое быстро реагирует

на изменения , но не может точно поддерживать заданную величину. Метод

настройки регулирования: установите время интегрирования большое, а про-

изводную по времени снизъте до 0. Во-вторых, сделайте систему управляе-

мой только пропорциональным регулированием и измените уставку. Затем

наблюдайте отклонение сигнала обратной связи от значения уставки. Увели-

чивайте значение пропорционального коэфициента до появления колебаний,

затем немного уменьшите до устранения колебаний.

Интегральная составляющая (Ti):

Когда появится разница между сигналом обратной связи и уставкой, будет

Сократите время интегрирования (Ti) и увеличьте время дифференцирования

увеличиваться ошибка, интегральный регулятор может эффективно устра-

(Td) для стабилизации работы системы.

нить полученное статическое отклонение. Автоколебания могут появиться в

результате нестабильной системы, вызванной слишком большим значением

Устранение больших колебаний:

интегрального коэффициента. Колебания также могут появится в случае не-

стабильного сигнала обратной связи, который колеблется около уставки.

Регулировка интегрального параметра от большого значения до небольшого,

изменяет постоянную времени интегрирования и позволяет добиться контроли-

ровать результат до тех пор, пока скорость системы не станет стабильной.

Настройка пропорционального коэффициента P:

Перед началом настройки пропорционального коэффициента, установите

значение 0 в интегральном и дифференциальном коэффициентах. Далее,

увеличивайте значение пропорционального коэффициента до появления

колебаний, потом сохраните 60% - 70% от полученного значения.

Настройка интегрального коэффициента Ti:

Установите первоначальное значение (по умолчанию) пропорционального

Если период колебаний больше, чем установленное значение времени инте-

коэффициента. Далее, уменьшайте значение до появления колебаний, когда

грирования (Ti), необходимо продлить время интегрирования (Ti).

колебания появятся увеличивайте значения до их исчезновения. Сохраните

Устранение небольших колебаний:

полученное значение Ti в диапазоне 150% ~ 180% текущего значения.

Настройка дифференциального коэффициента Td:

Как правило, нет необходимости регулировать дифференциальный коэффи-

циент Td, обычно его значение составляет 0. Если необходима его регулиров-

ка, установите его значение 30% , используя такой же метод регулировки как

для коэффициентов P и Ti.

Проверьте работу ПИД регулятора как с нагрузкой так и без, если необходимо

подкорректируйте коэффициенты ПИД регулятора.

Перерегулирование можно снизить сокращая производную по времени (TD) и

продлить время интегрирования (Ti).

Неустойчивая работа:

144

145

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Небольшие колебания можно убрать при помощи дифференциального коэ-

фициента (Td) может контролировать вибрация.

Группа F0A

Амплитуда колебаний определяется в параметре F0A.00, когда значение рав-

но 0( функция не активна).

Амплитуда колебаний ограничена верхней и нижней частотой.

Колебания относительно центральной частоты (заданное значение частоты)

задается следующим образом : амплитуда колебаний AW = центральная ча-

стота F0A.00.

Частота толчка = амплитуда колебаний AW × амплитуда частоты толчка F0A.01.

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Нарастание частоты качания: Запуск от нижней точки до самой высокой точке качания.

0.0~100.0%

Снижение частоты качания: Запуск от максимальной точки до минимальной точки.

F0A.00

Частота колебаний

(Установлен-

0.0%

○

ная частота)

Номер

Диапазон

Заводская

Возможность

0.0~100.0%

Описание функции

параметра

изменения

установка

изменения

Амплитуда

F0A.01

Амплитуда частоты толчка

0.0s

○

F0A.04

Установка длины

0~65536m

0m

○

частоты коле-

F0A.05

Заданная длина

0~65536m

0m

●

баний

Время увеличения частоты

Определение длинны основано на подсчете входных импульсов терминала (

F0A.02

0.0~3600.0с

0.0s

○

колебаний

необходимо задать функцию HDI1 на свободный дискретный вход.)

Время снижения частоты

F0A.03

0.0~3600.0с

0.0s

○

колебаний

Фактическая длина = количество входных импульсов / один импульс.

Траверсный режим работы применяется в отраслях промышленности, таких

Когда фактическая длина превышает длину FA.05 F0A.04, дискретный циф-

как: текстильная, химические волокна.

ровой выход подаст сигнал ON. (на клемму должна быть назначена функция

«длина достигнута»)

Функция частоты качания выходной частоты привода, использует основную

частоту в качестве центра верхней и нижней границы колебаний. Рабочая

Номер

Диапазон

Заводская

Возможность

Описание функции

блок-схема алгоритма показано ниже:

параметра

изменения

установка

изменения

F0A.06

Кол-во импульсов на оборот

0~10000m

1

○

F0A.07

Длина окружности вала

0.01~100.00сm

10.00m

●

F0A.08

Множитель

0.001~10.00сm

1.000

○

F0A.09

Корректирующий коэффициент

0.001~1.00сm

1.000

○

146

147

-----------------------------------------------------------------------------------------------------------------------------------------------------------

F0A.06 указывается количество импульсов на один оборот.

2: достижение значения счетчика

F0A.07 Alxe внешняя окружность механизма. (Единица измерения сантиметры)

3: достижение времени работы привода

Общая длина вычисляется следующим образом = (вычисленная длина при

Номер

Диапазон

Заводская

Возможность

подсчете импульсов) × F0A.08 × F0A.09.

Описание функции

параметра

изменения

установка

изменения

F0A.14

Зарезервировано

0

0

●

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Группа F0B Простой PLC и многоскоростной режим

F0A.10

Установленное значение счетчика

F0A.11~65535m

0

○

Номер

Диапазон

Заводская

Возможность

F0A.11

Определяемое значение счетчика

0~F0A.10

0

○

Описание функции

параметра

изменения

установка

изменения

Частотный преобразователь содержит функцию работы с фиксированной

F0В.00

Режим простого ПЛК

0~2

0

○

длиной, которая основана на подсчете количества входных импульсов HDI1

0: Остановка после рабочего цикла. Привод автоматически останавливает

и расчетах по внутренней формуле.

работу после завершения одного цикла, нужно дать команду запуска еще раз

Если фактическая длина будет больше или равна заданной длине, на дискрет-

для дальнейшей работы.

ный выход будет подан импульсный сигнал длительностью 200мс, при этом

счетчик длины автоматически буден сброшен.

1: Привод поддерживает рабочую частоту и направление вращение после

завершения одного цикла.

Функция работает как показано на рисунке:

2: Цикличный режим работы. Привод автоматически начинает следующий

цикл, пока не появятся команды остановки.

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Режим работы ПЛК при пере-

F0В.01

0~2

0

○

бое питания

0: Без сохранения в памяти при сбое питания

1: С сохранением в памяти при сбое питания

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

Режим работы ПЛК при пере-

F0В.01

0~2

0

○

бое питания

F0В.02

Многоскоростной режим 0

-100.0~100.0%

0.0%

○

Номер

Диапазон

Заводская

Возможность

Описание функции

F0В.03

Время работы шаг 0

0~6553.5с(мин)

0.0s

○

параметра

изменения

установка

изменения

F0В.04

Многоскоростной режим 1

-100.0~100.0%

0.0%

○

F0A.12

Время работы

0~65535m

0

○

F0В.05

Время работы шаг 1

0~6553.5с(мин)

0.0s

○

В параметре F0A.12 устанавливается время работы привода, при достижении

F0В.06

Многоскоростной режим 2

-100.0~100.0%

0.0%

○

которого на дискретный выход будет подан сигнал «Достижение времени

F0В.07

Время работы шаг 2

0~6553.5с(мин)

0.0s

○

работы».

F0В.08

Многоскоростной режим 3

-100.0~100.0%

0.0%

○

F0В.09

Время работы шаг 3

0~6553.5с(мин)

0.0s

○

Номер

Диапазон

Заводская

Возможность

Описание функции

F0В.10

Многоскоростной режим 4

-100.0~100.0%

0.0%

○

параметра

изменения

установка

изменения

F0В.11

Время работы шаг 4

0~6553.5с(мин)

0.0s

○

F0A.13

Метод остановки

0~2

0

○

F0В.12

Многоскоростной режим 5

-100.0~100.0%

0.0%

○

0: не активно

F0В.13

Время работы шаг 5

0~6553.5с(мин)

0.0s

○

1: достижение заданной длины

148

149

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Номер

Диапазон

Заводская

Возможность

Описание функции

параметра

изменения

установка

изменения

F0В.14

Многоскоростной режим 6

-100.0~100.0%

0.0%

○

F0В.15

Время работы шаг 6

0~6553.5с(мин)

0.0s

○

F0В.16

Многоскоростной режим 7

-100.0~100.0%

0.0%

○

F0В.17

Время работы шаг 7

0~6553.5с(мин)

0.0s

○

F0В.18

Многоскоростной режим 8

-100.0~100.0%

0.0%

○

F0В.19

Время работы шаг 8

0~6553.5с(мин)

0.0s

○

F0В.20

Многоскоростной режим 9

-100.0~100.0%

0.0%

○

F0В.21

Время работы шаг 9

0~6553.5с(мин)

0.0s

○

F0В.22

Многоскоростной режим 10

-100.0~100.0%

0.0%

○

F0В.23

Время работы шаг 10

0~6553.5с(мин)

0.0s

○

F0В.24

Многоскоростной режим 11

-100.0~100.0%

0.0%

○

F0В.25

Время работы шаг 11

0~6553.5с(мин)

0.0s

○

F0В.26

Многоскоростной режим 12

-100.0~100.0%

0.0%

○

Когда один из параметров F00.06, F00.07 содержит значение 6 или 7, то

F0В.27

Время работы шаг 12

0~6553.5с(мин)

0.0s

○

можно задать от 0 до 15 значений выходной частоты. Если на дискретные

входа DI1,DI2, DI3, DI4 будет задана функция многоскоростного режима и на

F0В.28

Многоскоростной режим 13

-100.0~100.0%

0.0%

○

эти клеммы подается какая-либо комбинация сигналов, то выходная частота

F0В.29

Время работы шаг 13

0~6553.5с(мин)

0.0s

○

будет задана следующим образом, см. таблицу

F0В.30

Многоскоростной режим 14

-100.0~100.0%

0.0%

○

F0В.31

Время работы шаг 14

0~6553.5с(мин)

0.0s

○

DI1

OFF

ON

ON

ON

ON

ON

ON

ON

OFF

ON

ON

ON

OFF

ON

OFF

ON

F0В.32

Многоскоростной режим 15

-100.0~100.0%

0.0%

○

DI2

OFF

OFF

ON

ON

ON

ON

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

F0В.33

Время работы шаг 15

0~6553.5с(мин)

0.0s

○

DI3

OFF

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

ON

ON

ON

ON

Значение 100% соответствует максимальной выходной частоте заданной в

DI4

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

ON

ON

ON

ON

ON

ON

ON

ON

параметре F00.03. При выборе работы режима простого PLC, то нужно задать

0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

в параметрах F0B.02 ~ F0B.33 частоту и направление вращения.

F0B. 2n диапазон (1 <п <17) установка: -100,0 ~ 100,0%

Заметка:

F0B (2n + 1,1 <п <17) Диапазон настройки: 0,0 ~ 6553.5s (s / мин)

Отрицательное значение указывает на обратное направление вращения.

Номер

Диапазон

Заводская

Возможность

Преобразователь частоты может использовать до 16-ти значений скоростей,

Описание функции

параметра

изменения

установка

изменения

путем подачи комбинации сигналов на дискретные 4 входа.

Режим работы ПЛК

F0В.34

0-7 значений разгона/тормо-

0х0000~0xFFFF

0х0000

○

жения

Режим работы ПЛК

F0В.35

8-15 значений разгона/тор-

0х0000~0xFFFF

0х0000

○

можения

150

151

-----------------------------------------------------------------------------------------------------------------------------------------------------------

Детальное описание возможный значений

0: Задается время работы в секундах. 1 сек:

1: Задается время работы в минутах. 1 мин:

Разгон-

Разгон-

Разгон-

Разгон-

Номер

Бит

Сегмент

торможение

торможение

торможение

торможение

Группа F0C защиты Группа параметров

параметра

1

2

3

4

BIT1

BIT0

0

00

01

10

11

Номер

Диапазон

Заводская

Возможность

Описание функции

BIT3

BIT2

1

00

01

10

11

параметра

изменения

установка

изменения

BIT5

BIT4

2

00

01

10

11

F0С.00

Защита от потери фазы

0х00~0х11

0х11

○

BIT7

BIT6

3

00

01

10

11

Этот параметр используется для выбора контроля потери фазы на входе или

F0В.34

BIT9

BIT8

4

00

01

10

11

потери фазы на входе.

BIT11

BIT10

5

00

01

10

11

Инструкция настройки параметра F0C.00

BIT13

BIT12

6

00

01

10

11

BIT15

BIT14

7

00

01

10

11

Потеря фазы Инструкция по охране

BIT1

BIT0

8

00

01

10

11

0: Защита от обрыва входной фазы выключена

Единицы

BIT3

BIT2

9

00

01

10

11

1: Защита от обрыва фазы на входе включена

BIT5

BIT4

10

00

01

10

11

0: Защита от обрыва входной фазы выключена

BIT7

BIT6

11

00

01

10

11

Десятки

F0В.35

1: Защита от обрыва фазы на входе включена

BIT9

BIT8

12

00

01

10

11

BIT11

BIT10

13

00

01

10

11

Номер

Диапазон

Заводская

Возможность

BIT13

BIT12

14

00

01

10

11

Описание функции

параметра

изменения

установка

изменения

BIT15

BIT14

15

00

01

10

11

Снижение частоты при пере-

F0С.01

0~1

0

○

Выберите соответствующую секцию разгона-торможения для каждого из

бое питания

значений, таким образом будет сформирована бинарное число, которое нуж-

0: частота снижается при перебое питания

но будет перевести в шестнадцатеричную систему исчисления и полученное

1: функция неактивна

значение записать в параметр.

Номер

Диапазон

Заводская

Возможность

Номер

Диапазон

Заводская

Возможность

Описание функции

Описание функции

параметра

изменения

установка

изменения

параметра

изменения

установка

изменения

Скорость снижения частоты

0.00Гц~F00.03/

F0В.36

Перезапуск ПЛК

0~2

0

F0С.02

10.00Гц/сек

при перебое питания

сек.

0: Повторный пуск с первого шага. Перезапуск начинается с первого шага при

Диапазон настройки: 0,00 Гц /с ~ F00.03 /с (макс. выходная частота)

остановке командой стоп или вызванной остановке при перебое питания.

Когда параметр F0C.01 = 1, выполняется снижение частоты. В момент перебоя

1: Продолжение работы на заданной частоте в текущем шаге работы. Запуск

питания в сети, напряжение в звене постоянного тока падает и преобразова-

остановки (из-за остановки команды или неисправности), привод автоматиче-

тель частоты начинает снижать выходную частоту в соответствии с параме-

ски записывает номер текущего шага время работы и время работы, повтор-

тром (F0C.02), тем самым поддерживает необходимый уровень напряжения,

ный запуск выполняется с текущего сохраненного состояния.

позволяя, избежать аварийной остановки привода из-за пониженного напря-

2: Продолжение работы на рабочей частоте. Привод переменного тока не

жения. Когда электропитание своевременно будет восстановлено, выходная

только автоматически записывает время выполнения текущего этапа, но и

частота вернется на прежнее заданное значение.

рабочую частоту в момент выключения. После перезагрузки, рабочая частота

восстанавливается до значения частоты на момент остановки и продолжит

Уровень напряжения при котором частота будет

220В

380В

выполнение последующих шагов.

снижается при внезапном перебое питания

260В

460В

Примечание:

Номер

Диапазон

Заводская

Возможность

Описание функции

Настройка этого параметра поможет избежать отключение привода, и

параметра

изменения

установка

изменения

избежать простоя производства. Для корректной работы нужно выклю-

F0В.37

Режим перезапуска ПЛК

0~1

0

152

153

содержание      ..     5      6      7      8     ..
