Выключатель масляный баковый OIL CIRCUIT BREAKER МКП-110М-1000/630-20. ТО и руководство по эксплуатации - часть 1

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Назначение

Выключатель масляный баковый типа МКП-1 10М4000/630-20, являющийся, быстродействующим коммутационным аппаратом, предназначен для работы на открытых частях станций и подстанций мощных энергетических систем

Выключатель представляет собой комплект из трех полюсов, соединенных в один агрегат с помощью междуфазных соединительных тяг. Управление -выключателем осуществляется одним общим для трех полюсов подвесным. электромагнитным приводом постоянного тока типа ЛПЭ-23. Выключатель снабжен встроенными трансформаторами тока типа ТВ-110/20 (12 шт.).

Выключатель соответствует ГОСТ 687—70, привод— ГОСТ 688—67, трансформаторы тока — ГОСТ 7746—68. Трансформаторное масло для выключателя должно соответствовать ГОСТ 982-68 и ГОСТ 10121 —62 (в поставку не входит).

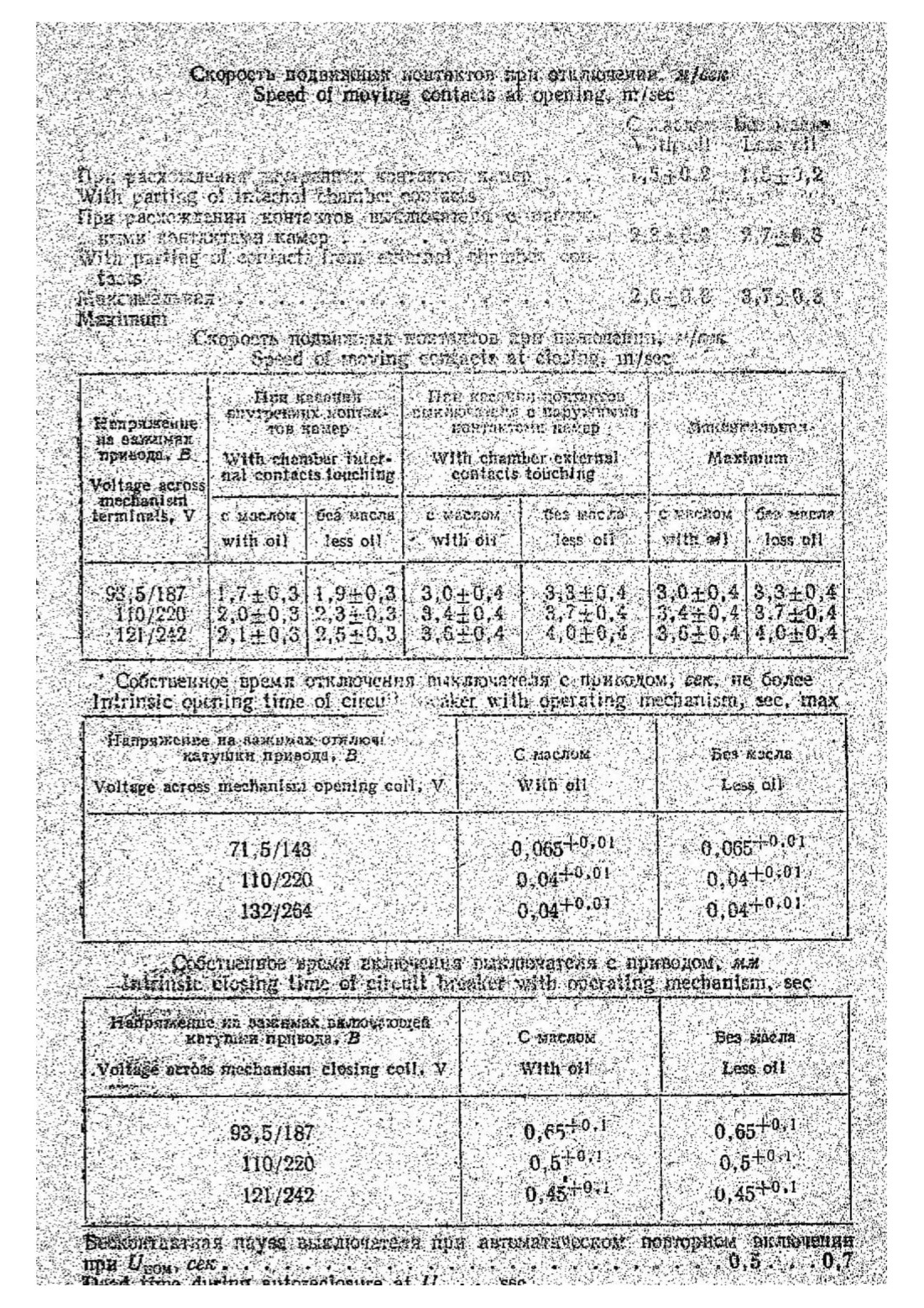

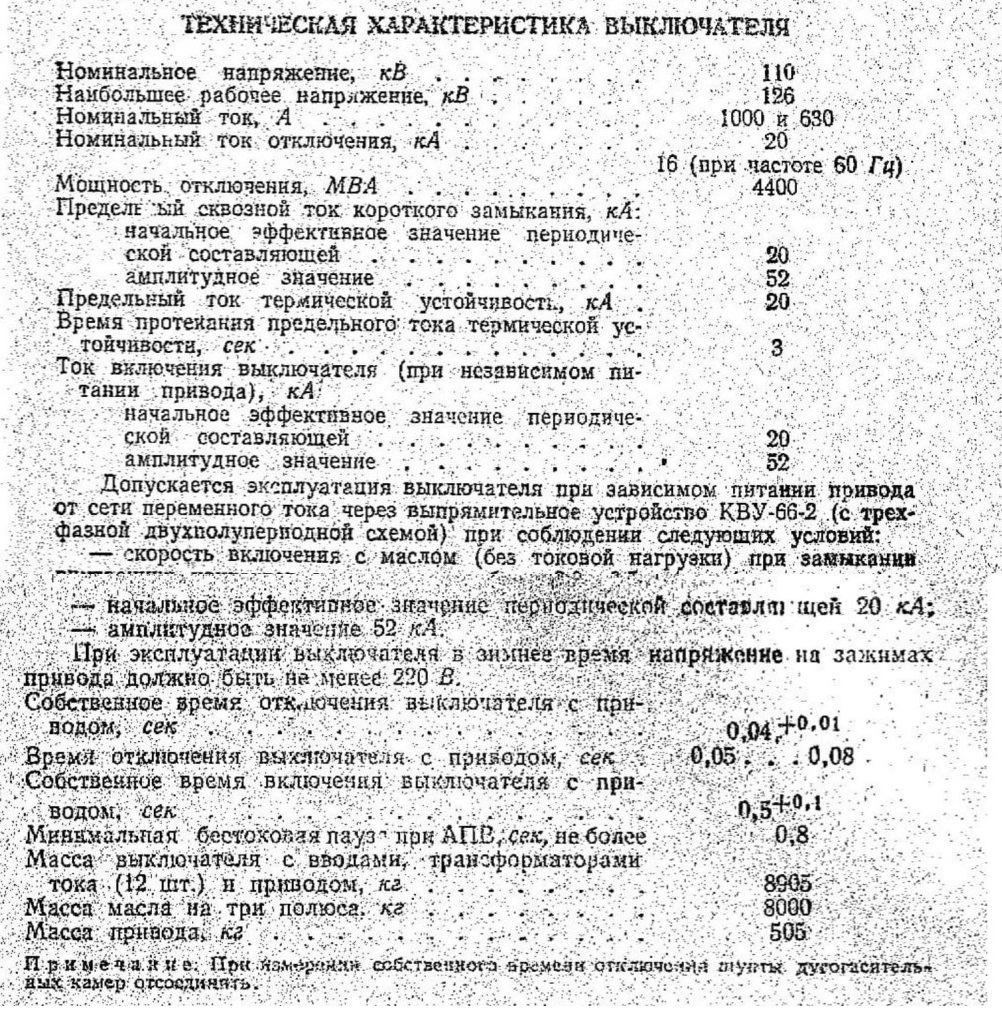

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВЫКЛЮЧАТЕЛЯ
