Mitsubishi Тепловой насос для подогрева воды серии ESA30E. Руководство по эксплуатации (2016 год)

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПОДЛИННАЯ ИНСТРУКЦИЯ

Тепловой насос воздух-вода

Тепловой насос с натуральным хладагентом CO2 серии ESA30E

Благодарим вас за приобретение теплового насоса для нагрева воды для

коммерческого использования.

В этом руководстве пользователя описаны меры предосторожности. Внимательно прочитайте данное

руководство перед использованием, чтобы правильно эксплуатировать устройство.

После прочтения храните это руководство в безопасном месте, где можно воспользоваться им при

необходимости.

При смене собственника блока обязательно передайте это руководство и "Руководство по установке" новому

собственнику.

Пользователю не рекомендуется устанавливать или перемещать устройство самостоятельно. (Невозможно

гарантировать безопасность и функционирование устройства.)

Уровень звукового давления теплового насоса не превышает 70 дБ(А).

Данный тепловой насос воздух-вода соответствует требованиям следующих директив: Директива ЕС по машинам, механизмам и

машинному оборудованию 2006/42/EC, Директива ЕС по низковольтному электрооборудованию 2006/95/EC (заменена на

2014/35/EU 20 апреля 2016 года), Директива по электромагнитной совместимости 2004/108/EC (заменена на 2014/30/EU 20 апреля

2016 года), Директива ЕС о напорном оборудовании 97/23/EC (Статья 9 заменена Статьей 13 2014/68/EU 1 июня 2015 года, затем

полностью заменена 19 июля 2016 года), Директива ЕС по ограничению использования опасных

веществ 2011/65/EU, Директива ЕС о требованиях к экодизайну 2009/125/EC.

PJZ012A121A

Маркировка CE применима к области с частотой питания 50 Гц.

201607

Содержание

Перед работой

………………………………… 2

Меры безопасности …………………………………………

Руководство по замене компонентов для техосмотра

и профилактического техобслуживания

………………… 10

Критерии качества воды ……………………………………

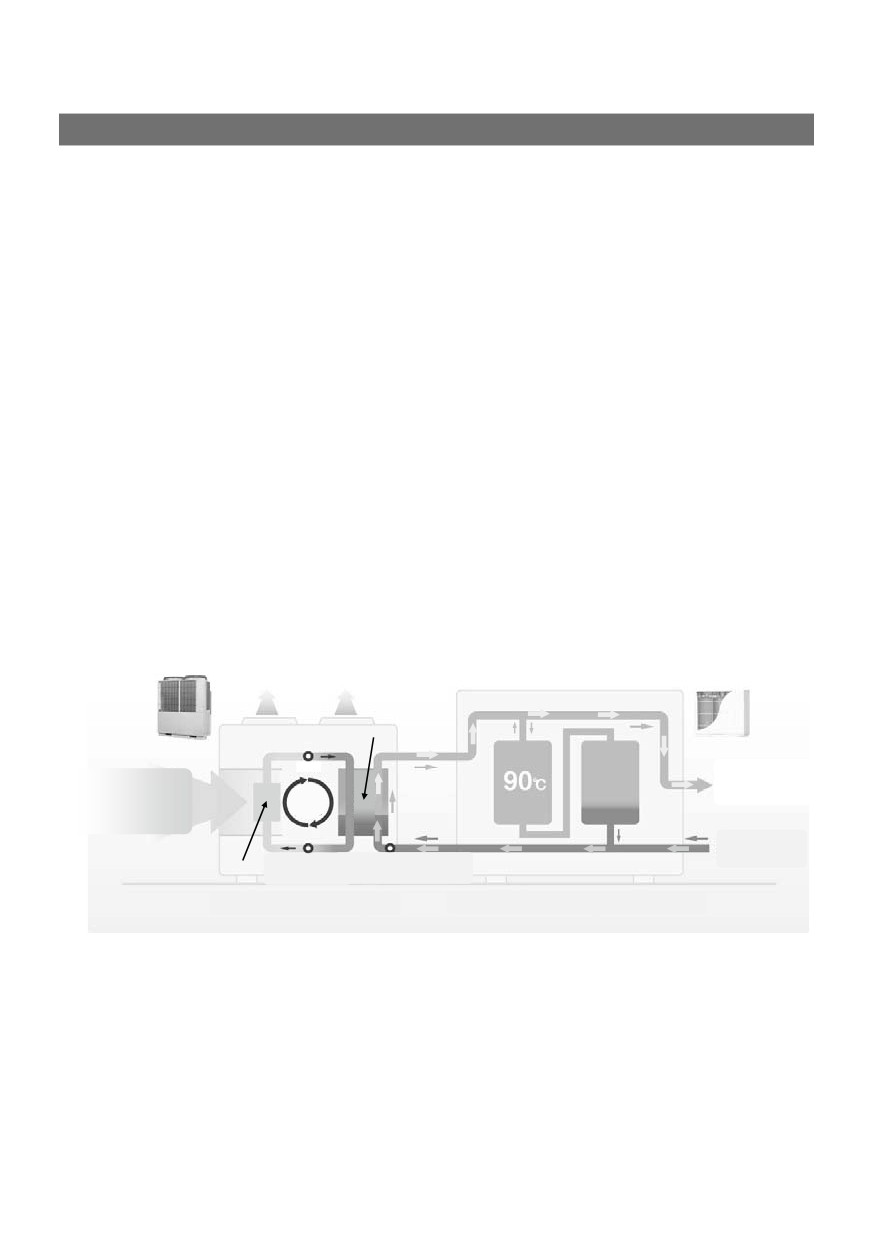

Общее описание теплового насоса на CO2

для подогрева воды

……………………………………… 12

Описание функций теплового насоса на CO2 для

подогрева воды

…………………………………………… 14

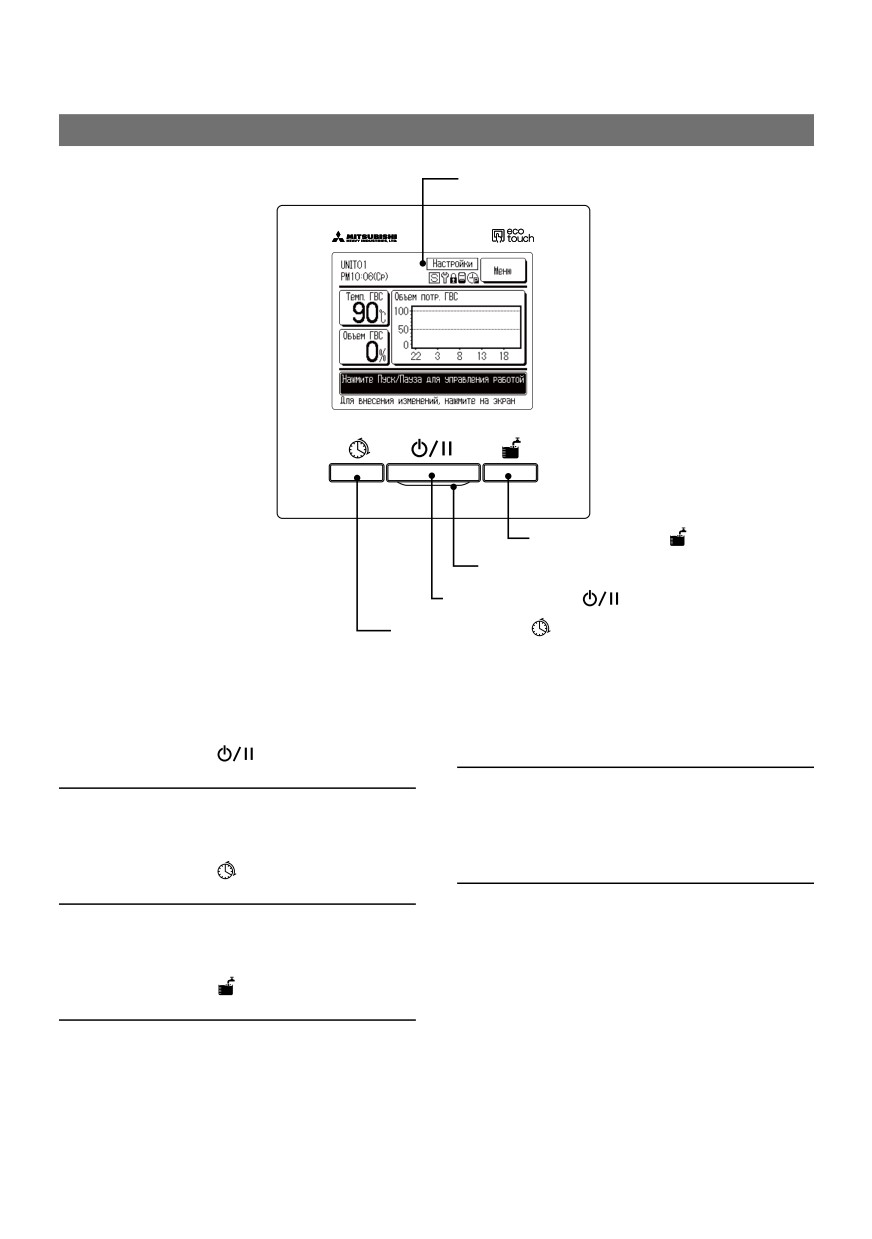

Названия и функции частей ПДУ (рабочая часть)

……… 16

Последовательность экранов ………………………………

Выполнение основных действий

………… 20

Приготовление горячей воды………………………………

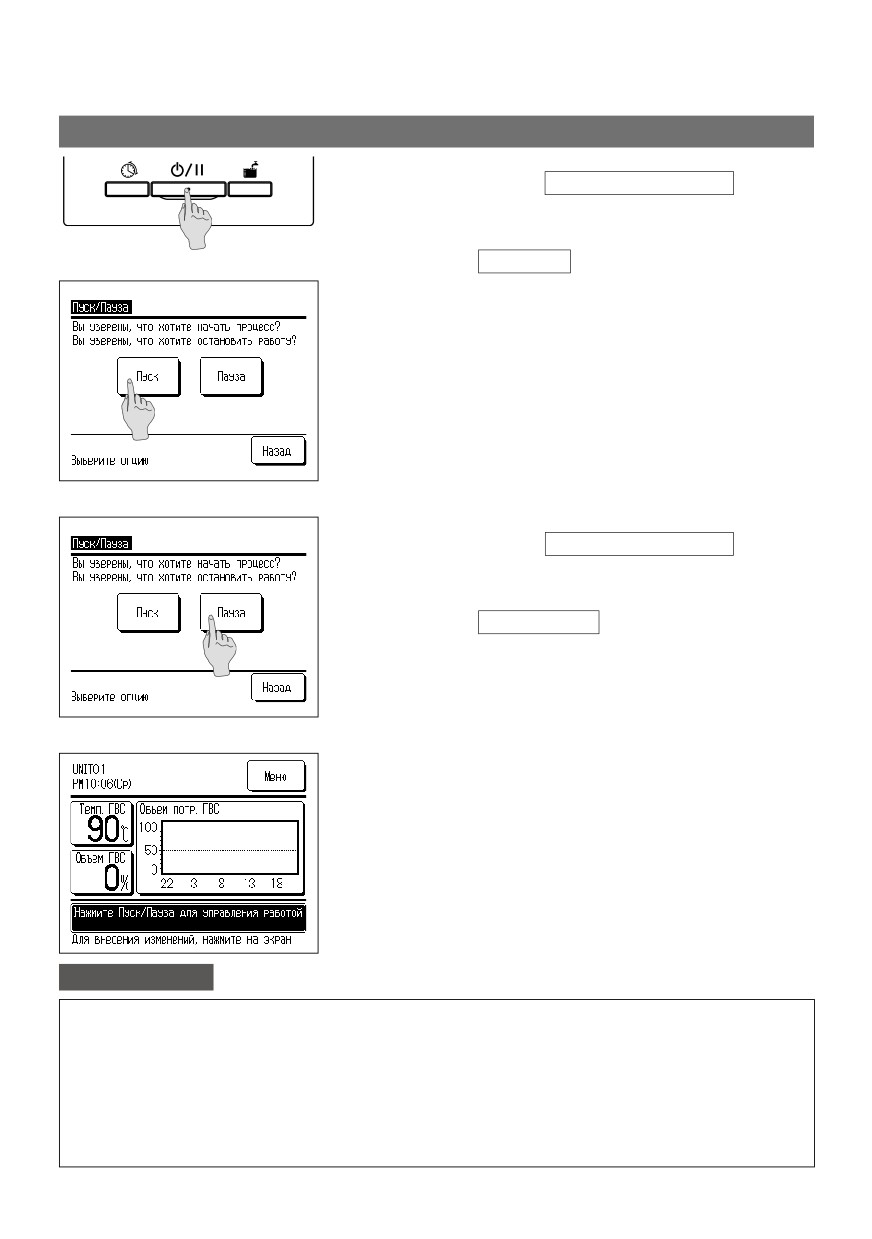

Пуск/Пауза ……………………………………………………

Установка температуры горячей воды в режиме пополнения …… 22

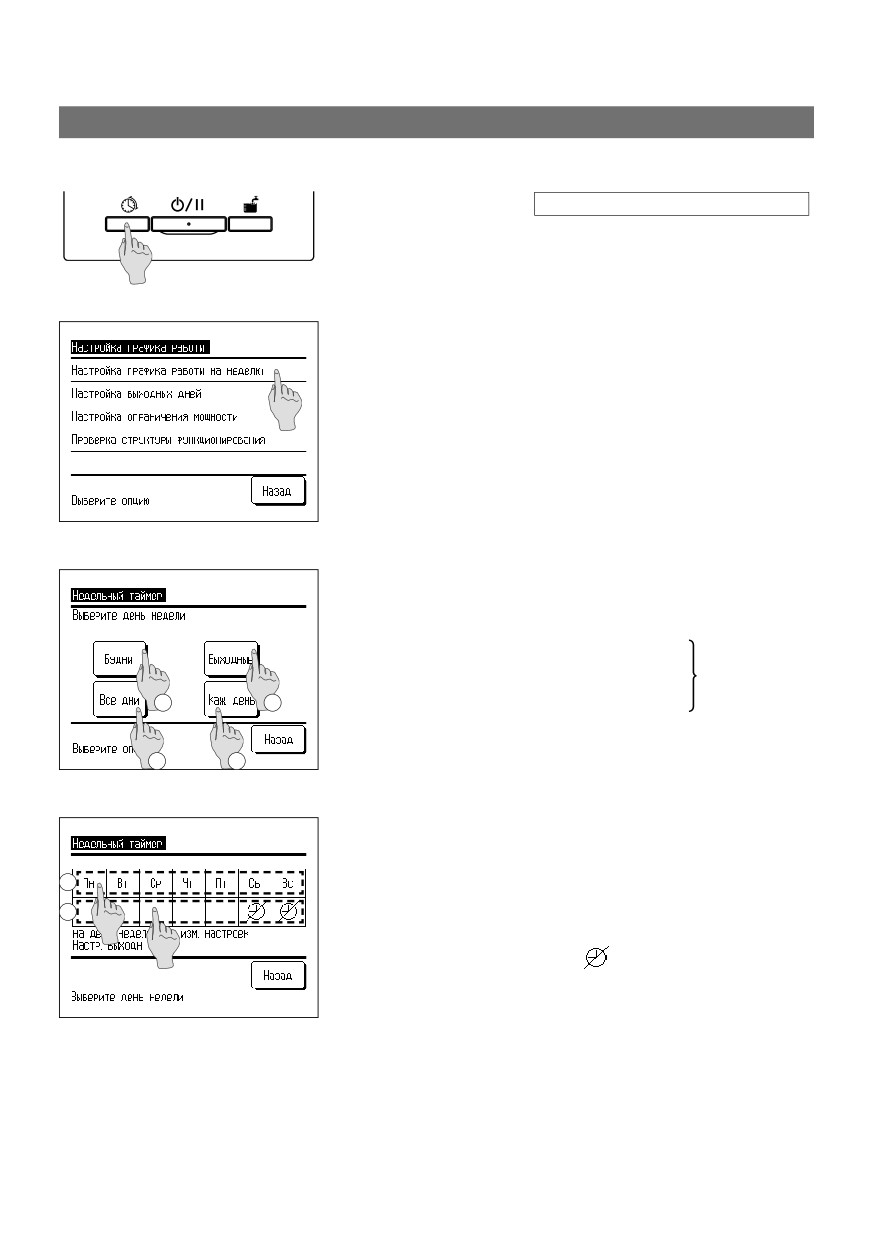

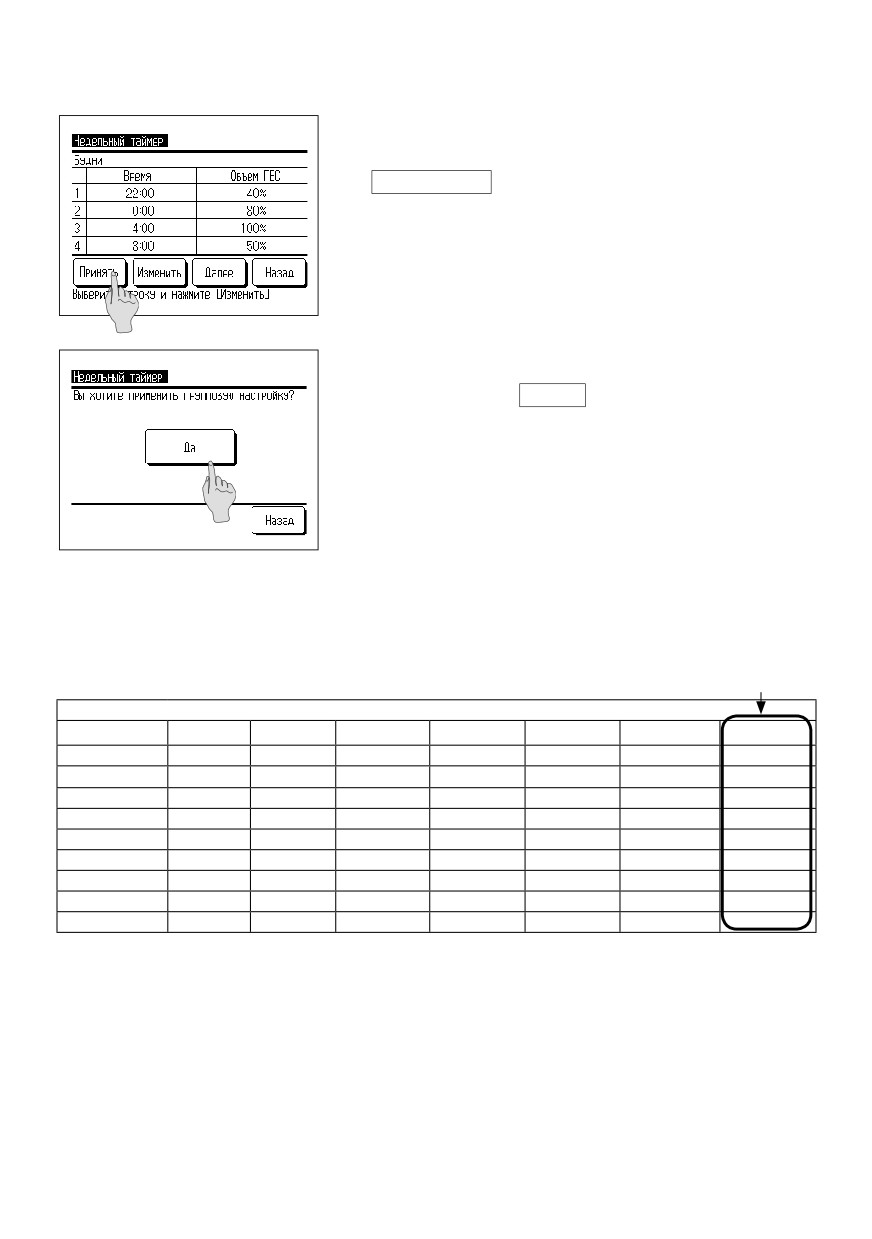

Настройка графика работы …………………………………

Примечание

Настройка режима работы …………………………………

Настройка выходного дня

………………………………… 27

˔ Для защиты теплового насоса

Настройка ограничения мощности

……………………… 29

обязательно включите питание

теплового насоса не менее чем за 6

Проверка режима работы

………………………………… 32

часов до начала работы. (Подайте

Настройка режима [Operation to fill up (Заполнение)……

питание на подогреватель картера и

прогрев компрессора.) И не

Настройка плавного увеличения или уменьшения

выключайте питание, когда он

количества горячей воды

………………………………… 34

остановится. (Во время остановки

Отображение расхода горячей воды

…………………… 35

компрессора подогреватель картера

получает питание, чтобы компрессор

Отображение режима работы

…………………………… 35

оставался теплым, чтобы предотвратить

Работа с меню ………………………………… 36

выход компрессора из строя в

Ограниченное количество пунктов на подчиненном ПДУ

результате миграции в компрессор.)

Работа на экране меню

…………………………………… 37

˔ Если температура окружающего

Работа на экране меню

…………………………………… 38

воздуха опускается ниже 0 °C,

трубопровод может замерзнуть.

Примечание для каждого экрана настройки

…………… 38

Это может привести к повреждению

Различные настройки ………………………

трубопровода и теплового насоса.

[Initial settings (Начальные настройки)]

………………… 39

Обратитесь к продавцу и примите

необходимые меры для защиты от

Настройки администратора

……………………………… 42

замерзания воды.

Проверка настройки ПДУ

………………………………… 52

Если вода может замерзнуть, в режиме

Техническое обслуживание…………………

Pause (Пауза) питание должно быть

обязательно включено.

Техническое обслуживание ПДУ, теплового насоса и

Этот блок оснащен функцией

аккумуляторного бака для хранения орячей воды

…… 53

предотвращения замерзания в режиме

Pause (Пауза), когда вода может

Меры защиты от замерзания воды зимой

……………… 54

замерзнуть.

В случае остановки блока на длительное время …………

˔ Если вода не используется месяц или

В случае сбоя электропитания

…………………………… 54

более, обязательно отключите питание

При возникновении ошибки ………………

и слейте воду из теплового насоса и

Дата следующего обслуживания

………… 59

невентилируемых баков. Если вода

может замерзнуть в случае отключения

Периодическая проверка

………………… 60

электропитания, обязательно

Послепродажное обслуживание

………… 60

немедленно слейте воду.

Cпецификации

……………………………… 62

В отношении способа слива боды

обратитесь в организацию,

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕС

………… 65

выполнившую монтаж, или к продавцу.

−1−

˙Перед работой

Меры безопасности

˔Внимательно прочитайте изложенные здесь меры безопасности

для правильной работы с блоком. Обязательно изучите инструкцию

полностью, т. к. каждый ее пункт важен для безопасности.

Несоблюдение этих инструкций может

привести к серьезным последствиям,

ПРЕДУПРЕЖДЕНИЕ

таким как смерть, серьезная травма

и т. д.

Несоблюдение этих инструкций

может повлечь травму, повреждение

ОСТОРОЖНО

имущества или другие серьезные

последствия, в зависимости от

обстоятельств.

˔В тексте используются следующие значки.

Всегда следуйте данным

Запрещается!

инструкциям.

Обязательно заземлите

Не прикасайтесь

блок.

влажными руками.

Не допускайте попадания

воды.

˔Храните это руководство в безопасном месте, где можно

воспользоваться им при необходимости. Показывайте это

руководство монтажникам при перемещении и ремонте блока. При

смене собственника блока необходимо передать это руководство

и "Руководство по монтажу" новому собственнику.

˔Электромонтажные работы должны выполнять только

квалифицированные специалисты.

˙Безопасность при монтаже

ПРЕДУПРЕЖДЕНИЕ

Для монтажа блока обратитесь к своему дилеру или

профессиональному подрядчику.

Используйте только оригинальные дополнительные детали,

указанные компанией MHI.

Неправильная самостоятельная установка может привести к

поражению электрическим током, пожару или утечкам из блока.

−2−

ПРЕДУПРЕЖДЕНИЕ

Примите меры безопасности, чтобы не превысить

критическую концентрацию хладагента в случае утечки,

особенно если блок установлен в небольшом помещении.

В отношении мер предотвращения критической

концентрации обратитесь к нашему дилеру.

Утечка или превышение концентрации хладагента может

привести к несчастному случаю в результате недостатка

кислорода.

Защитите разъемы от внешних воздействий или нагрузок,

вызванных проводкой.

Неправильное подключение или крепление может повлечь

выделение тепла, задымление или пожар.

Максимальное напряжение, подаваемое на пульт

дистанционного управления, составляет 18 В постоянного тока.

Не подключайте 220-240 В или 380/415 В переменного тока.

Это может привести к поломке, возгоранию или пожару.

Запрещается использовать блок теплового насоса или

пульт дистанционного управления с открытой панелью

или крышкой.

Работа с открытой частью, находящейся под напряжением, может

привести к поражению электрическим током и пожару.

Запрещается использовать блок в ненадлежащей

среде.

Коррозия устройства может значительно ухудшить его

работу или привести к поражению электрическим током,

поломке, задымлению или пожару при использовании в

следующих местах.

В воздухе содержится плотный масляный туман, пар,

испарения органических растворителей, едкий газ

(аммиак, соединения серы, кислота и т. д.)

Регулярно используется кислый или щелочной раствор,

косметика, специальный аэрозоль и т. д.

Образуется масляный туман

Имеется плотный сигаретный дым

В воздухе летает пыль

Образуется водяной пар или высокая влажность

Образуется, течет, накапливается или вытекает горючий газ

Используется косметика или специальный аэрозоль.

−3−

ПРЕДУПРЕЖДЕНИЕ

Необходимо выполнить надежное заземление.

Не соединяйте провод заземления с газовой трубой,

водопроводной трубой, молниеотводом или проводом

заземления телефона

В случае утечки тока неправильное заземление может

привести к неисправности или поражению электрическим

током.

Необходимо установить устройство защитного

отключения

Если устройство защитного отключения не установлено, это

может привести к поражению электрическим током.

Обязательно попросите дилера, у которого приобретен

блок, или квалифицированного монтажника установить его.

Не следует монтировать пульт дистанционного

управления в местах, подверженных воздействию

прямых солнечных лучей или температуры окружающей

среды, выходящей за пределы от 0 до 40 °C.

Такие воздействия могут привести к деформации,

обесцвечиванию или поломке пульта.

ОСТОРОЖНО

Необходимо подвести дренажные трубы для

беспрепятственного слива дренажных вод.

Неправильная работа дренажной трубы может привести

к намоканию домашних вещей от разлива воды или

поломке теплового насоса в результате закупорки

слива дренажной воды.

Монтируйте пульт дистанционного управления в

таком месте, которое заведомо может выдержать

его вес.

Недостаточная прочность поверхности или неправильная

установка могут привести к падению пульта

дистанционного управления.

−4−

˙Меры предосторожности при эксплуатации

ПРЕДУПРЕЖДЕНИЕ

Запрещается использовать горючие вещества (лак для волос,

средство от насекомых и т. д.) поблизости от блока.

Для очистки блока запрещается использовать бензин

или растворитель для краски.

Это может привести к поломке, поражению электрическим

током или пожару.

Прекратите эксплуатацию в ненормальной ситуации.

Продолжение работы может привести к поломке, поражению

электрическим током, пожару и т. д.

При ненормальных условиях (запах гари и т. д.) прекратите

эксплуатацию, выключите питание и обратитесь к дилеру.

При обнаружении любых признаков ненормальной

работы прекратите эксплуатацию блока.

В противном случае это может привести к пожару или

неисправности. Обратитесь к дилеру.

Запрещается использовать любые жидкости, кроме

чистой воды.

Это может привести к пожару или взрыву.

Не трогайте трубу с горячей водой голыми руками, чтобы

проверить температуру горячей воды.

Это может привести к ожогу.

Запрещается изменять настройку защитного устройства

или отключать его.

Изменение настроек или отключение защитного устройства

может привести к пожару, поражению электрическим током

или травме.

При использовании блока совместно с отопительным

устройством обеспечьте частое проветривание.

Недостаточная вентиляция может привести к несчастному

случаю в результате недостатка кислорода.

Запрещается вставлять пальцы или любые стержни в

выходное отверстие вентилятора.

Поскольку вентилятор вращается с высокой скоростью, это

может привести к травме.

Даже если вентилятор остановился, он может внезапно

запуститься.

−5−

ОСТОРОЖНО

Не используйте и не позволяйте другим использовать

блок или пульт дистанционного управления в качестве

игрового оборудования.

Неправильная эксплуатация может привести к ухудшению

здоровья или заболеванию.

Запрещается разбирать пульт дистанционного

управления.

Случайное прикосновение к внутренним частям может

привести к поражению электрическим током или другим

неприятностям.

Обратитесь к дилеру, если необходимо проверить его

изнутри.

Запрещается мыть пульт дистанционного управления

водой или жидкостью.

Это может привести к поражению электрическим током,

пожару или поломке.

Запрещается касаться электрических частей, кнопок

управления или экрана мокрыми руками.

Это может привести к поражению электрическим током,

пожару или поломке.

Обязательно останавливайте работу и отключайте

питание, прежде чем начать работы по техническому

обслуживанию.

В противном случае это может привести к поражению

электрическим током или травме.

Запрещается самостоятельно выполнять чистку внутри

цилиндра. Обратитесь к дилеру, у которого приобретен

блок

Чистка с использованием неправильно выбранного моющего

средства или неправильное использование могут привести

к повреждению секции, покрытой смолой, или утечке.

Попадание моющего вещества на электрические части или

двигатель может привести к неисправности, задымлению

или пожару.

Для монтажа блока не используйте раму основания

со следами коррозии или повреждений в результате

длительного использования.

Затронутая коррозией или поврежденная рама может

привести к падению блока или травме.

−6−

ОСТОРОЖНО

Запрещается садиться на блок и ставить не него любые

предметы.

Это может привести к падению или опрокидыванию.

Запрещается класть под блок или рядом с ним предметы,

которые могут быть повреждены влагой.

Если роса конденсируется на блоке, трубе хладагента,

водопроводной трубе или дренажных отводах, в зависимости от

состояния работы, возможны повреждения каплями воды.

Запрещается ставить на блок такие предметы, как ваза

с водой.

Это может привести к поражению электрическим током,

возгоранию или неисправности блока.

Не кладите ничего или не допускайте скопления упавших

листьев вблизи блока.

Насекомые с упавших листьев могут попасть в блок. Их

соприкосновение с электрическими компонентами внутри

блока может привести к неисправности блока, возгоранию

или задымлению.

Запрещается

трогать

алюминиевую пластину

теплообменника голыми руками

Это может привести к травме.

Не используйте бензол, растворитель для краски, ветошь

и т.п. для чистки пульта дистанционного управления.

Это может повлечь обесцвечивание или поломку пульта

дистанционного управления. Смочите ткань в растворе

нейтрального моющего средства, тщательно отожмите и

протрите пульт. Затем протрите его сухой тканью.

Не тяните и не скручивайте кабель пульта дистанционного

управления.

Это может привести к поломке.

Запрещается использовать блок в специальных целях,

таких как хранение продуктов, животных, растений,

точных приборов и художественных объектов.

Это может ухудшить качество сохраняемых объектов.

Используйте плавкие предохранители надлежащего

номинала.

Использование стального или медного провода может

привести к неисправности блока или пожару.

−7−

ОСТОРОЖНО

Запрещается запускать и останавливать блок с помощью

выключателя питания.

Это может привести к пожару или утечке воды. А если

для функции автоматического перезапуска установлено

значение

[Valid]

(Действует), то внезапное включение

вентилятора может привести к травме.

Запрещается использовать воду для питья

Это может повредить здоровью.

При остановке блока на длительное время не оставляйте

воду в водопроводных трубах.

Это может привести к ухудшению качества воды или

повреждению блока в результате замерзания воды.

Обязательно отключите питание блока и слейте воду.

Запрещается выключать питание.

Это может привести к повреждению блока в результате

замерзания воды.

При отключении питания блока обязательно слейте воду.

Если в результате сбоя питания вода может замерзнуть,

немедленно выключите питание и слейте воду.

Используйте чистую воду, соответствующую критериям

качества воды. (См. критерии на стр. 7)

Ухудшение качества воды может привести к повреждению

блока и утечке воды.

При обнаружении твердых тел, загрязнений, изменения

цвета воды и других необычных признаков попросите

выполнить проверку.

Это устройство может использоваться детьми старше 8

лет и людьми с ограниченными физическими, сенсорными

и ментальными способностями или с отсутствием

опыта и знаний, если они действуют под контролем

или проинструктированы о безопасном использовании

устройства и понимают возможные опасности. Дети

не должны играть с устройством. Дети не должны

выполнять очистку и пользовательское обслуживание

без присмотра взрослых.

−8−

˙Безопасность при перемещении и обслуживании

ПРЕДУПРЕЖДЕНИЕ

Для перемещения, разборки и ремонта блока обратитесь

к дилеру.

Не вносите изменения в блок.

Неправильное обращение может привести к травме,

поражению электрическим током, пожару и т. д.

Если блок затоплен водой из-за таких природных

катастроф как наводнение или ураган, обязательно

обратитесь к дилеру.

При включении блока это может привести к неисправности,

поражению электрическим током и пожару.

Запрещается использовать какой-либо хладагент, кроме

указанного (CO₂).

Максимальное давление составляет 14 МПа.

Использование другого хладагента может привести к пожару

или взрыву.

При ремонте и проверке блока обязательно

останавливайте блок и отключайте питание.

Если выключатель электропитания не выключен, это

может привести к поражению электрическим током или

травмированию работающим вентилятором.

При ремонте блока никто, кроме обслуживающего

персонала, не должен подходить к блоку.

Это может вызвать непредвиденные риски, включая

опасные.

−9−

˙Перед работой

Обязательно проводите периодический технический осмотр и замену компонентов

в соответствии с требованиями профилактического техобслуживания.

Для обеспечения безопасности и функционирования устройства все владельцы изделия

должны выполнять периодическое техническое обслуживание и заменять компоненты силами

авторизованной обслуживающей компании.

В следующем списке указано содержание и сроки периодического технического обслуживания

при обычных условиях эксплуатации и приблизительные сроки замены компонентов.

Обратите внимание, что фактический срок замены компонентов должен учитывать условия

эксплуатации, такие как качество воды, качество воздуха, настройки времени производства

горячей воды и т. д.

В отношении конкретного плана технического осмотра обратитесь к дилеру.

Мы подготовили несколько вариантов договора на обслуживание и рекомендуем заключить

такой договор на обслуживание.

˔ Этот список предполагает работу блока в течение 10 часов в сутки с применением ночного тарифа.

Периодичность

Установленный

Компонент

Что проверяется

проверки

срок замены

(время/год)

Компоненты

Компрессор

Высокое давление, промежуточное давление,

контура

низкое давление. (Есть ли значительное отклонение

охлаждения

давления от стандартных эксплуатационных

40 000 часов

данных?) Вибрация, звук, сопротивление изоляции,

ослабленные клеммы контактов

Теплообменник

Высокое давление, промежуточное давление, низкое

10 лет

(Испаритель)

давление, чистота пластины

Охладитель газа (водяной

Высокое давление, промежуточное давление, низкое

теплообменник)

давление. (Есть ли значительное отклонение от

стандартных эксплуатационных данных?)

Падение давления воды. (Нет ли чрезмерного

1 (*)

10 лет (*)

падения давления в тепловом насосе?)

Температура отводной трубы. (Часто ли включается

термозащита отводной трубы?)

Электромагнитный клапан

Поведение, утечка, засорение. (Часто ли включается

оттаивание? Снижена ли производительность подачи

10 лет

горячей воды?)

EEV (электронный

Поведение, утечка, засорение. (Часто ли включается

расширительный клапан)

защита от низкого или высокого давления? Снижена

10 лет

ли производительность горячей воды?)

Фильтр грубой очистки

Разница температур между входным и выходным

отверстиями фильтра грубой очистки. (Есть ли

При тяжелых условиях

перепад температуры на выходном отверстии

работы

фильтра грубой очистки?)

Капиллярная трубка

Износ контакта, вибрация

10 лет

Трубопровод хладагента

Износ контакта, вибрация

10 лет

Компоненты

Реле

Поведение, сопротивление контакта в точке

10 лет

электрической

контакта, сопротивление изоляции

цепи

Катушка, электромагнит

Сопротивление изоляции

(электромагнитный клапан и

10 лет

электронный расширительный

клапан)

Нагреватель картера

Сопротивление изоляции. (Нет ли обесцвечивания

20 000 часов

или обугливания?)

Антиобледенительный

Сопротивление изоляции. (Нет ли обесцвечивания

подогрев (дренажный поддон,

или обугливания?)

20 000 часов

водопроводные трубы)

Плавкий предохранитель

Исправное состояние

5 лет

Печатная плата (для управления,

Исправное состояние

10 лет

инвертор и водяной насос)

Переключатель высокого

Сопротивление контакта в точке контакта

давления (63H1)

Нет ли износа капиллярной трубки?

10 лет

Датчики давления

Клеммная колодка

Ослабленные контакты клеммы

10 лет

Проводка и разъемы

Отсоединение, ослабление, износ

10 лет

Конденсатор

Утечка электролита, деформация

25 000 часов

Вентилятор охлаждения

Сопротивление изоляции, необычный шум

10 лет

Электромагнитный контактор

Сопротивление контакта в точке контакта,

25 000 часов

(52C)

поведение

−10−

Периодичность

Установленный

Компонент

Что проверяется

проверки

срок замены

(время/год)

Наружный

Лопасти вентилятора

Балансировка, трещины

10 лет

вентилятор

Двигатель вентилятора

Сопротивление изоляции, необычный шум, вибрация

20 000 часов

Компоненты

Водяной насос (постоянного тока)

Поведение, вибрация, необычный шум,

1()

5 лет ()

водяного контура

сопротивление изоляции, утечка воды

Клапан регулирования расхода

Поведение, вибрация, необычный шум,

1()

5 лет ()

(CWFV1)

сопротивление изоляции, утечка воды

Клапан двигателя (CWFV2 —

Поведение, вибрация, необычный шум,

1()

5 лет ()

CWFV5)

сопротивление изоляции, утечка воды

Декомпрессионный клапан

Поведение, необычный шум, давление воды, утечка

1()

5 лет ()

воды

Обратный клапан

Поведение, необычный шум, давление воды, утечка

1()

5 лет ()

воды

Фильтр грубой очистки

Засорение, утечка воды

Очистка

1()

2 раза в год ()

Отмеченные звездочкой () сроки проверки и сроки замены компонентов сильно различаются

в зависимости от качества используемой воды. За подробными сведениями обратитесь к

дилеру.

Критерии качества воды

Параметры свежей и циркулирующей воды не должны выходить за пределы, указанные ниже.

Если качество воды выходит за допустимые пределы, это может привести к проблемам, таким

как коррозия и накопление отложений.

Циркулирующая

Показатель

вода

Свежая вода

(60°C< ʽ90°C)

pH (25°C)

−

7,0−8,0

Электропроводность (25°C)

мСм/м

ʽ30

Хлорид-ион

мг Cl⁻/л

ʽ30

Сульфат-ион

мг SO₂₋/л

ʽ30

мг

Кислотоемкость (pH 4,8)

ʽ50

Стандартные

CaCO₃/л

показатели

Сульфат-ион/Кислотоемкость

−

ʽ0,5

мг

Общая жесткость

ʽ70

CaCO₃/л

мг

Кальциевая жесткость

ʽ50

CaCO₃/л

Ионный силикат

мг SiO₂/л

ʽ30

Железо

мг Fe/л

ʽ1,0

ʽ0,3

Медь

мг Cu/л

ʽ1,0

ʽ0,1

Сульфид-ион

мг S²⁻/л

Не обнаружено

Справочные

Аммоний-ион

мг NH+/л

ʽ0,1

показатели

Остаточный хлор

мг Cl/л

ʽ0,1

ʽ0,3

Свободная двуокись углерода

мг CO₂/л

ʽ0,4

ʽ4,0

Индекс насыщения

−

−11−

˙ Перед работой

Общее описание теплового насоса на CO₂ для подогрева воды

1. Состав теплового насоса на CO₂ для подогрева воды

Этот тепловой насос для подогрева воды, предназначенный для коммерческого использования,

состоит из теплового насоса, работающего на природном хладагенте CO₂, который нагревает

воду для бытовых нужд, и накопительного бака для хранения горячей воды.

К этому тепловому насосу для коммерческого использования прилагается сенсорный пульт

дистанционного управления (ПДУ) для упрощения настройки различных функций.

Один ПДУ позволяет одновременно управлять 16 блоками теплового насоса.

2. Принцип действия теплового насоса на CO₂ для подогрева воды

Принцип нагрева воды с помощью теплового насоса заключается в том, что тепловая энергия,

извлеченная из наружного воздуха, нагревает хладагент, который, циркулируя в системе,

повышает температуру воды.

Следовательно, количество тепла, передаваемое горячей воде в форме тепловой энергии,

равно "[потребление теплового насоса] + [тепло, извлеченное из воздуха]".

Соответственно, эффективность использования потребляемой мощности становится больше 1

(единицы). Другими словами, система обеспечивает очень высокую эффективность.

Преимущества хладагента CO₂

· Потенциал глобального потепления равен (ПГП) равен [ 1 ], и хладагент экологически

безвреден.

· Благодаря высокой эффективности приготовления горячей воды можно регулировать

запасы тепла, управляя температурой горячей воды, и использовать горячую воду для

высокотемпературной очистки.

Охладитель газа

(для подогрева воды)

Компрессор

Горячее

Извлечение

Контур

водоснабжение

тепла

охл.

CO2

из воздуха

Поступающая

Теплообменник

вода

(с воздушным

Расширительный

Водяной

охлаждением)

вентиль

циркуляционный насос

Аккумуляторный бак для

Тепловой насос

хранения горячей воды

−12−

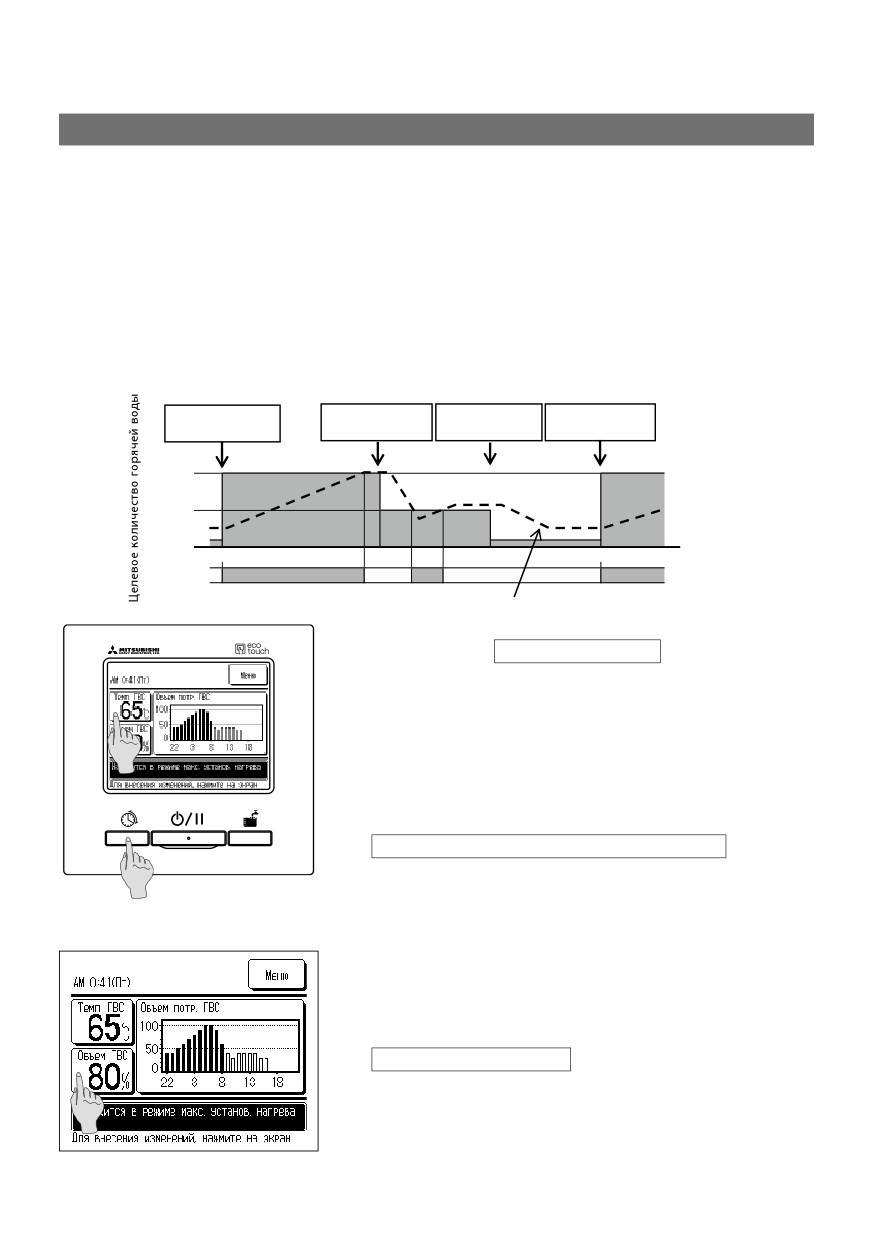

3. Режим работы теплового насоса на CO₂ для подогрева воды

Этот тепловой насос для подогрева воды работает с количеством горячей воды, установленным

для каждого промежутка времени.

Типичный режим работы и настраиваемые параметры описаны на следующей схеме.

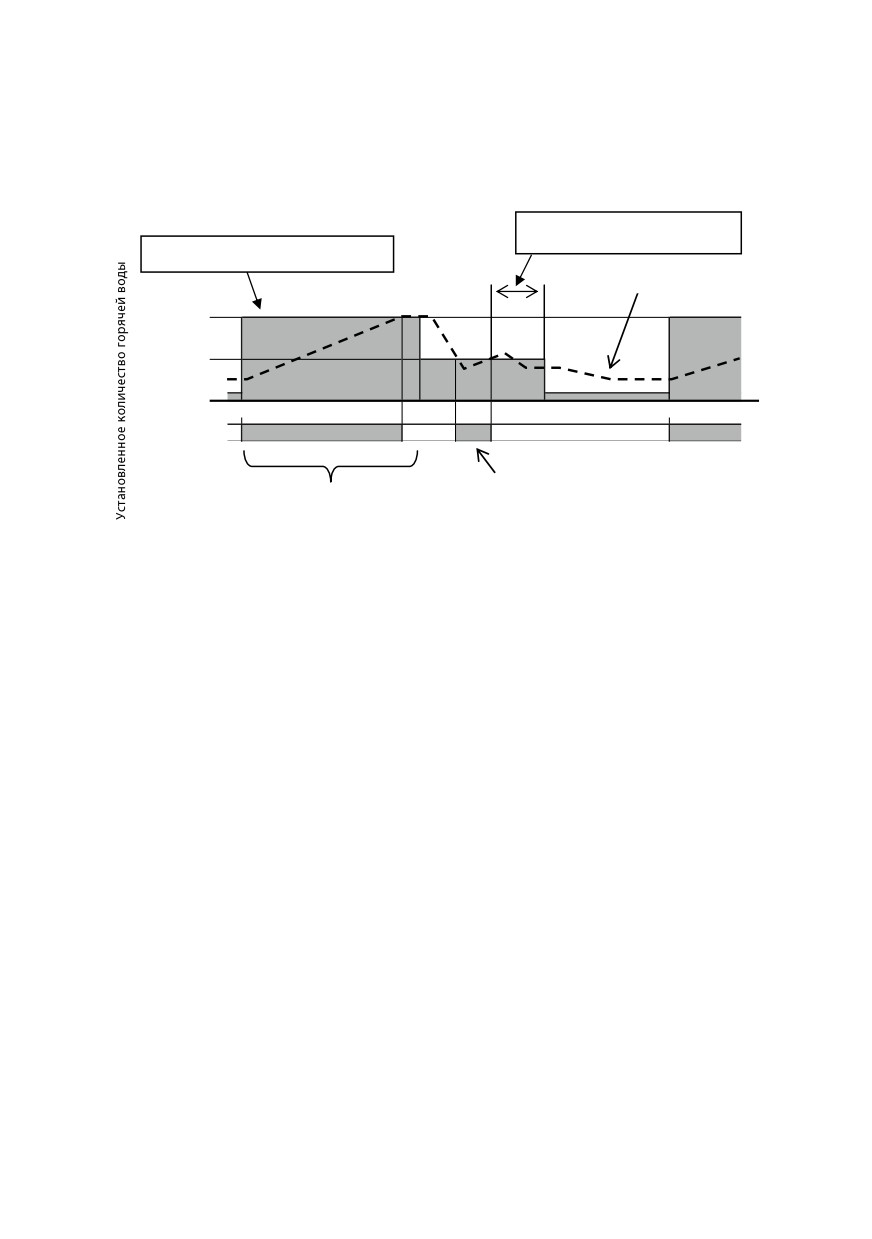

ᶅ Режим Pause (Пауза) включен

таймером пикового потребления

ᶄ Установленное количество горячей

воды в каждый момент времени

Фактическое

количество горячей воды

100 %

50 %

0 %

22:00

8:00

14:00

22:00

Работа

Если количество горячей воды опускается ниже

Пополнение горячей воды в

установленного значения, запускается режим

ночное время с использованием

пополнения горячей воды.

дешевого тарифа.

Настройка режима накопления горячей воды. (Способ настройки см. на стр. 20.)

ᶃ Температура горячей воды

Горячая вода хранится в накопительном баке для хранения горячей воды при

температуре, установленной с помощью ПДУ.

Запасы тепла в накопительном баке для хранения горячей воды можно увеличивать

или уменьшать, изменяя температуру горячей воды.

Если к ПДУ подключено несколько тепловых насосов, можно устанавливать

температуру горячей воды для каждого из них.

ᶄ Количество горячей воды для каждого указанного отрезка времени

Количество горячей воды для каждого указанного отрезка времени можно

устанавливать с помощью ПДУ.

Устанавливайте количество горячей воды с учетом расхода.

ᶅ Таймер пикового потребления

Можно запретить работу теплового насоса или установить экономичный режим

работы в определенное время.

Расходы на электроэнергию можно уменьшить с помощью функции пикового

потребления теплового насоса в зависимости от нагрузки.

ᶆ Настройка количества горячей воды

Количество горячей воды в каждый отрезок времени можно увеличивать или

уменьшать в зависимости от дня недели.

Используйте эту функцию, когда потребление горячей воды зависит от сезона или

дня недели.

Пример. 1 Летом: больше Зимой: меньше

Пример. 2 Понедельник - четверг: меньше Пятница, суббота: больше

Воскресенье: нормально

ᶇ Настройка [Pause (Пауза)]

Если в выходной день горячая вода не потребляется, можно запретить накопление

горячей воды.

−13−

˙ Перед работой

Описание функций нагревателя воды теплового насоса на CO₂

ПДУ позволяет выполнять следующие настройки.

Подробное описание порядка настройки для каждой функции приведено на соответствующей

странице.

Настройка и элемент интерфейса

Краткое описание

Run (Пуск)

Запуск теплового насоса.

Блок теплового насоса работает в соответствии с заданным

режимом работы.

Pause (Пауза)

Приостановка работы теплового насоса.

Установленный режим работы не действует, и тепловой насос не

выполняет накопление горячей воды.

 Возможен запуск функции защиты блока теплового насоса

(предотвращение замерзания).

Schedule setting

Настройка недельного

Установка режима работы по дням недели.

(Настройка

режима работы.

˙ Можно установить не более 8 режимов в течение дня.

графика работы)

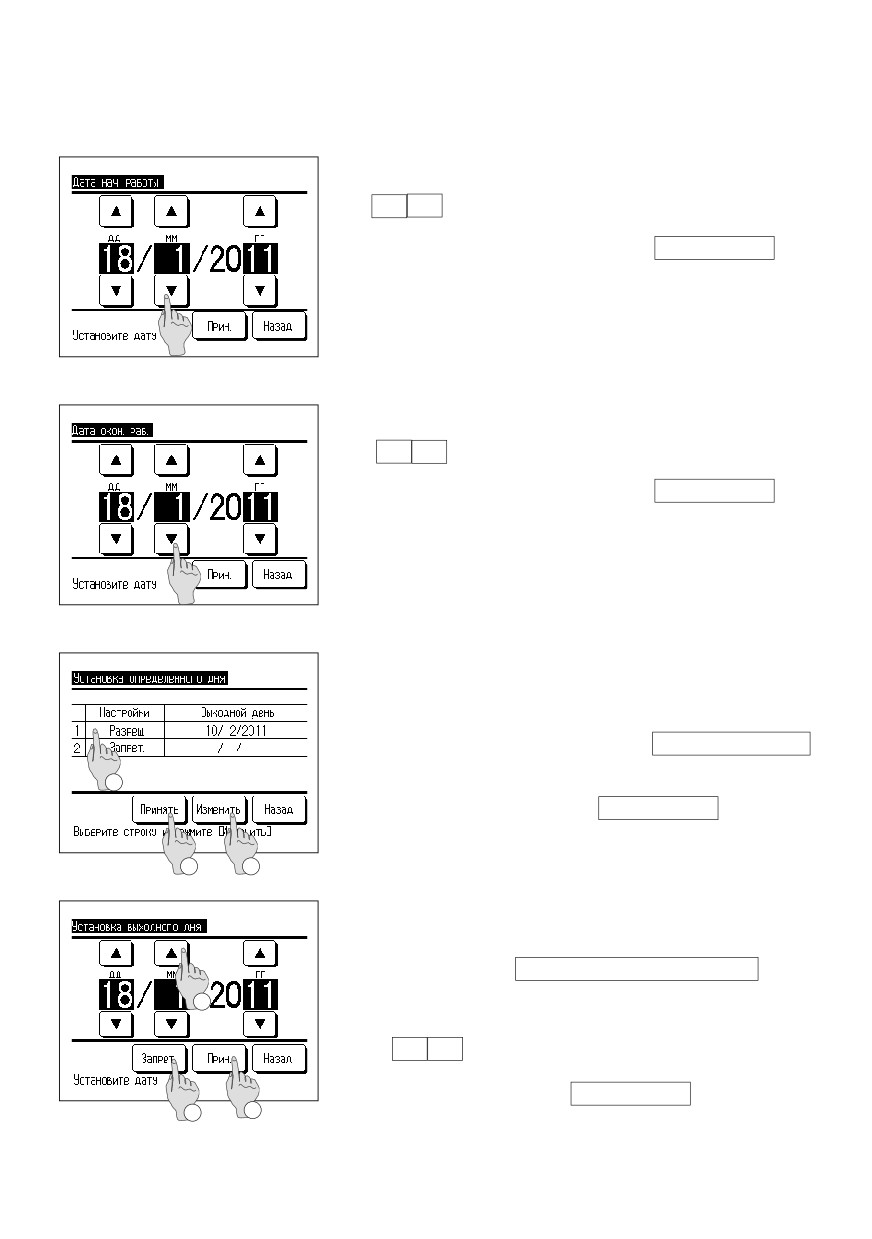

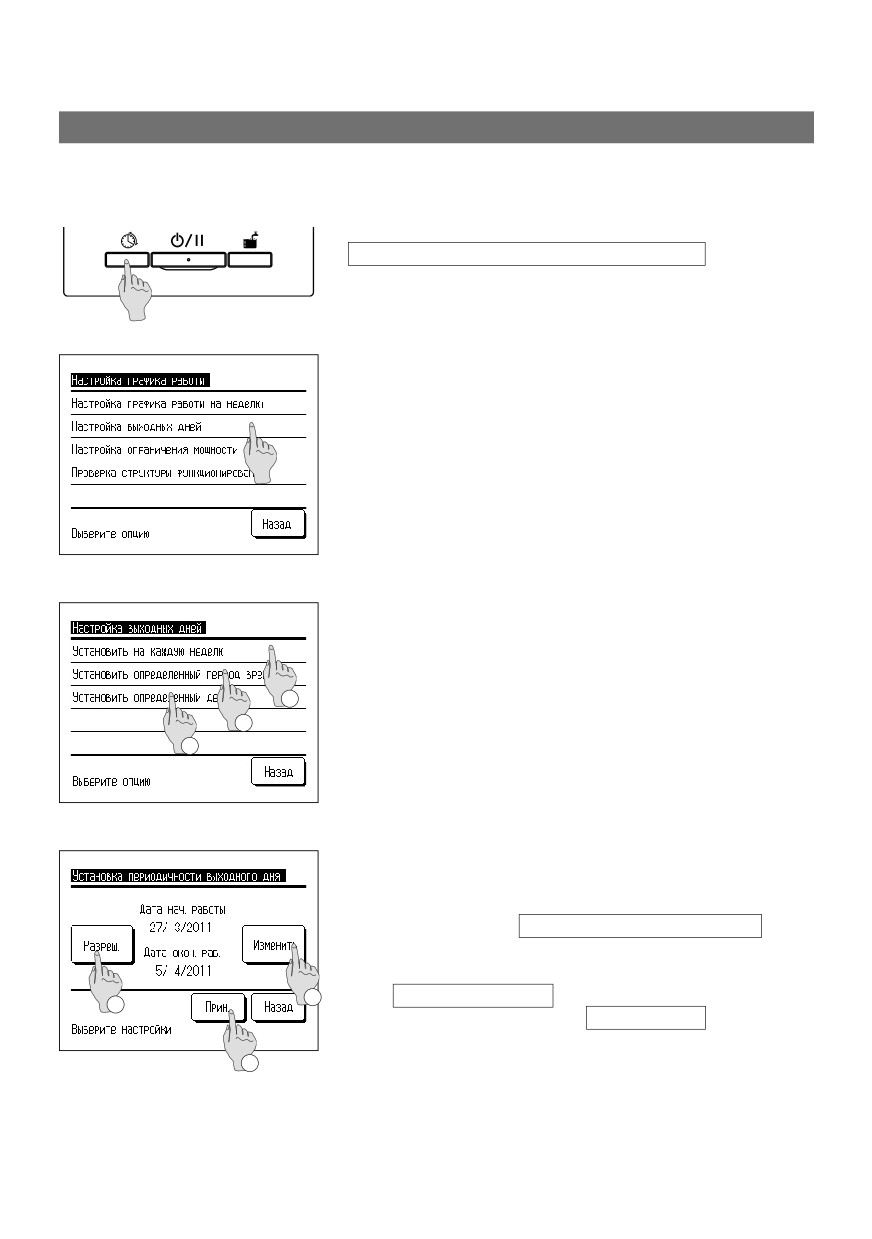

Setting of day off

Можно задать день, когда накопление горячей воды не требуется,

(Настройка выходного

например, в праздничный или выходной день [Day off (Выходной)].

дня)

ᶃ Установка дня каждую неделю [Day off (Выходной)].

ᶄ Установите [Start day (День начала)] и [End day (День

ᶃ Еженедельно

окончания)] и установите режим [Day off (Выходной)] для этого

ᶄ Конкретный период

периода.

времени

ᶅ Выберите конкретный день и установите режим [Day off

ᶅ Конкретный день

(Выходной)].

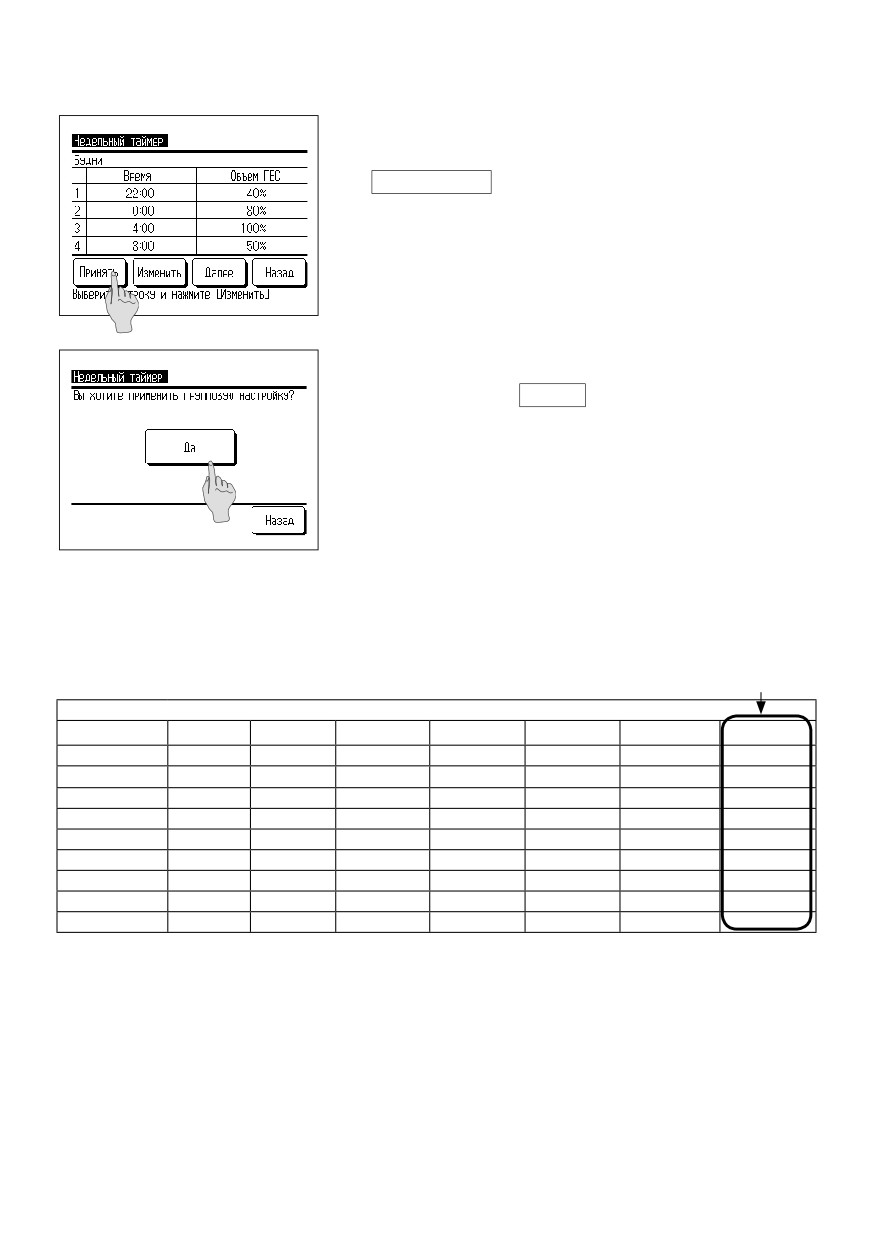

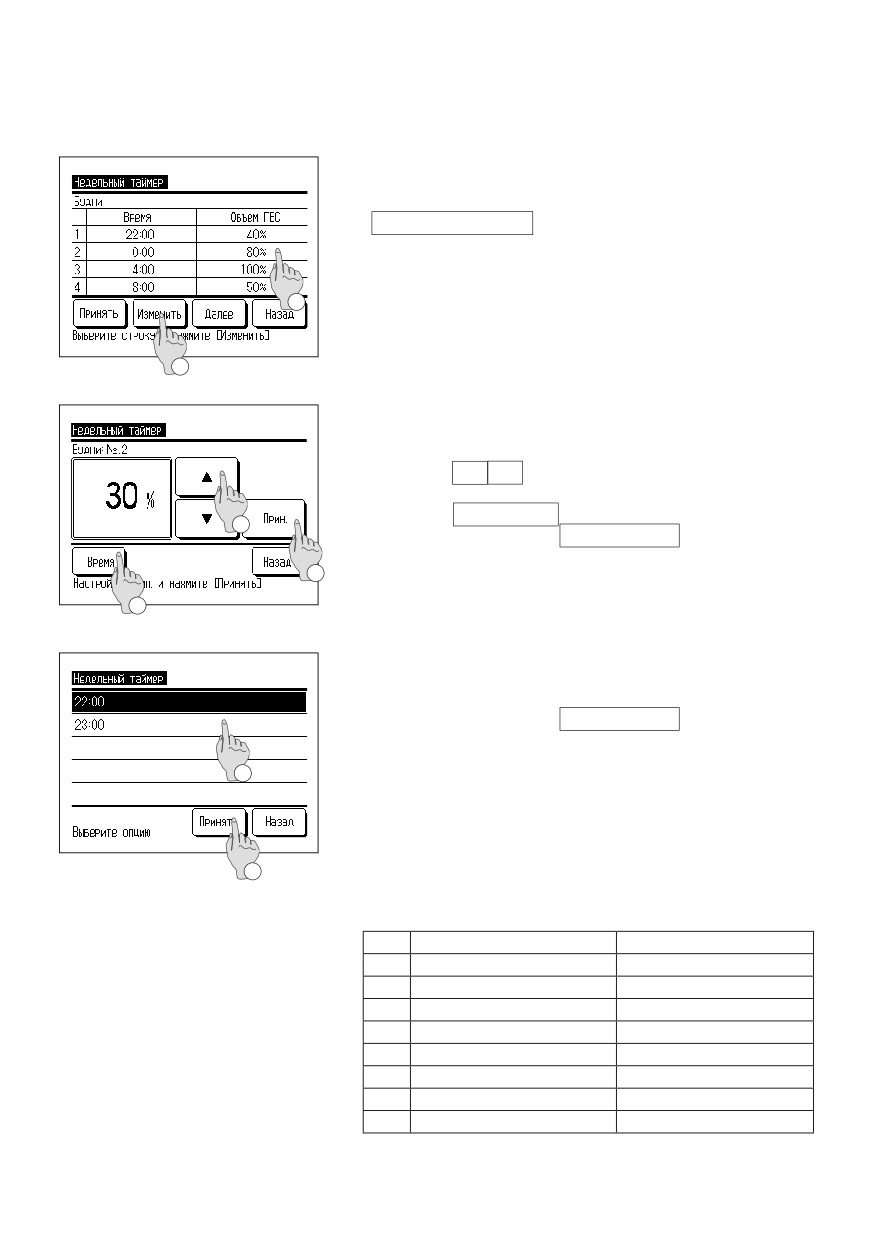

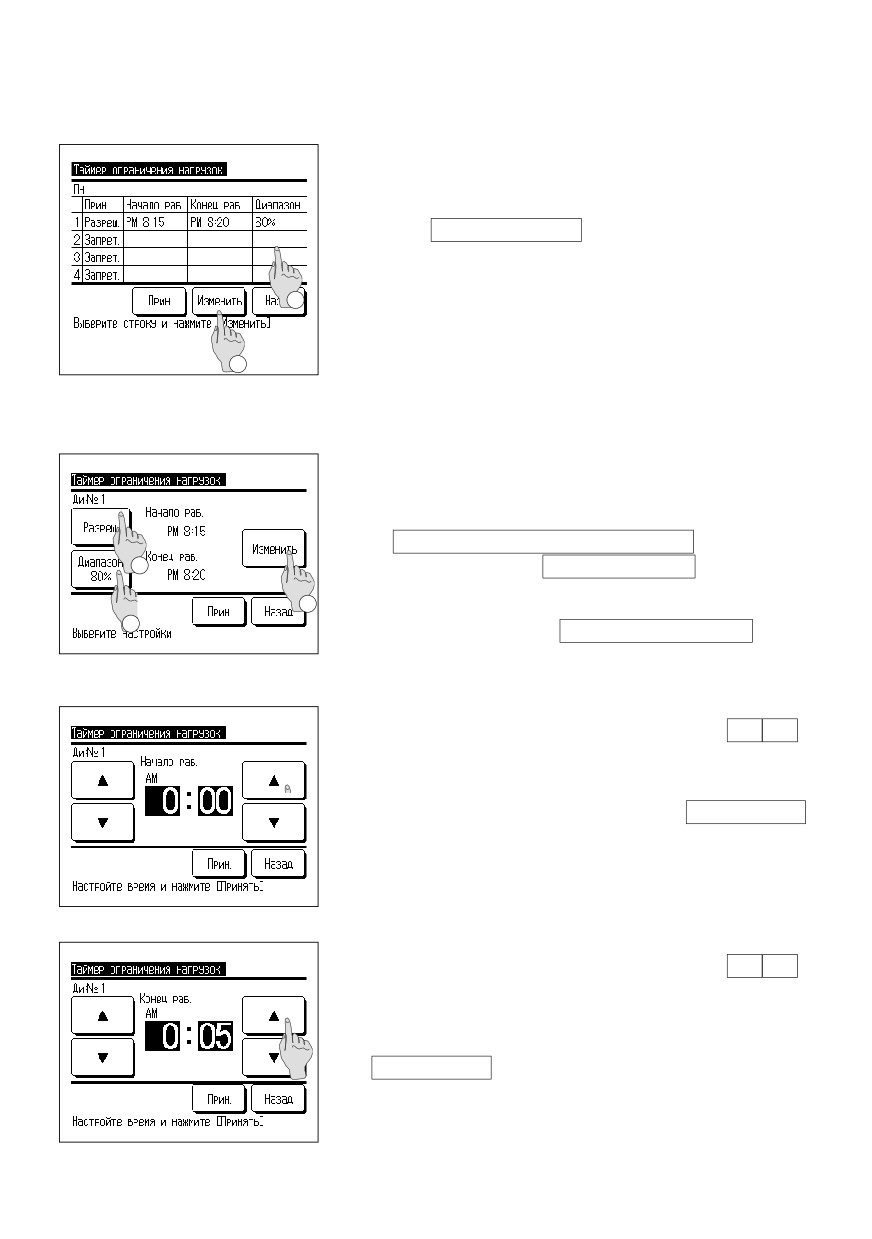

Peak-cut timer (Таймер

Установите [Start time (Время начала)] и [End time (Время

пикового потребления)

окончания)] ограничения производительности и установите

экономичный режим производительности.

˙ Можно установить не более 4 периодов в течение дня.

˙ Можно выбрать производительность от 0 % до 80 % (с шагом

20%).

 Необходимо настроить часы.

Checking of operation

Позволяет проверить текущий режим работы.

pattern (Проверка

режима работы)

Operation to fill up (Заполнение)

Тепловой насос работает, пока накопительный бак для хранения

горячей воды не заполнится на 100 %.

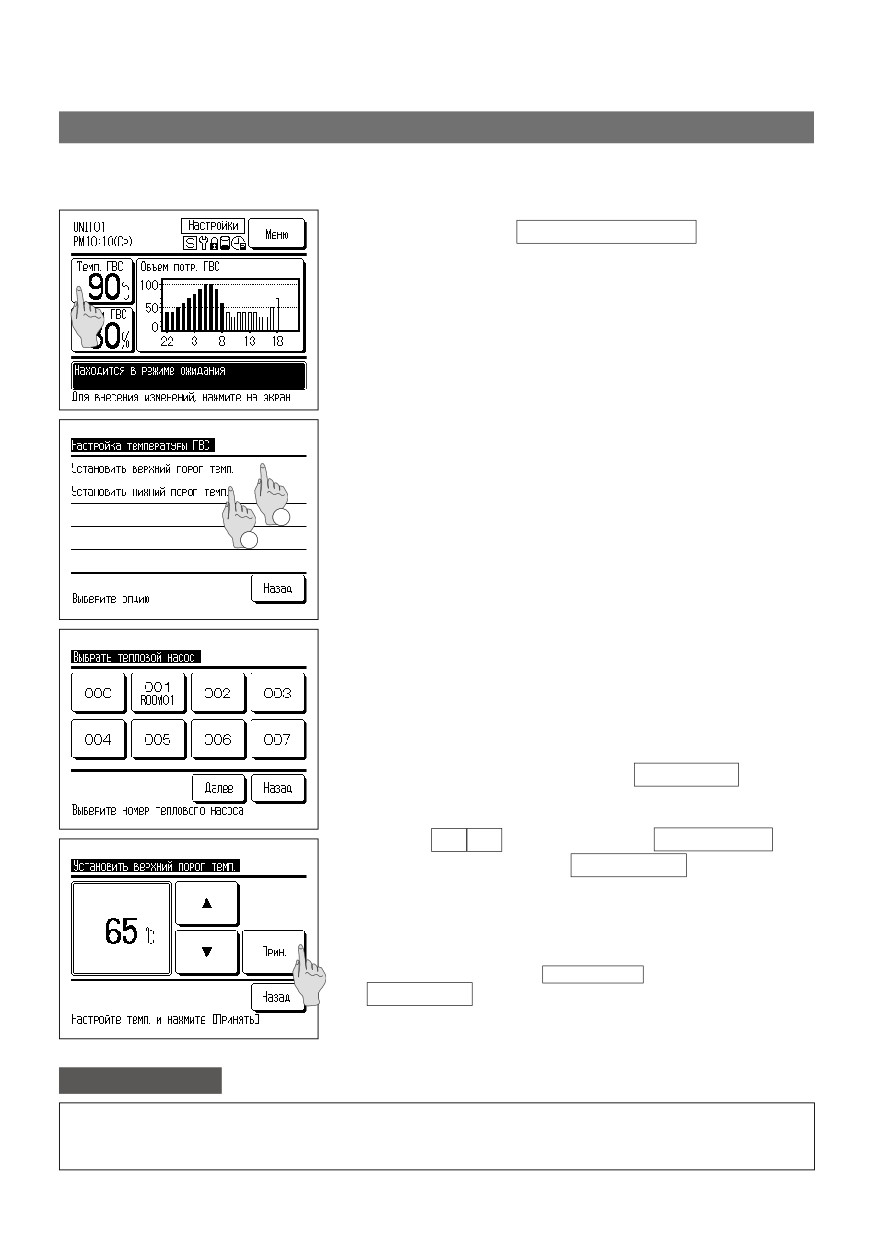

Setting of hot water temp (Настройка

Позволяет настроить температуру горячей воды.

температуры горячей воды)

Setting of hot water amount (Настройка

Количество горячей воды в накопительном баке можно плавно

количества горячей воды)

увеличивать или уменьшать.

Display usage of hot water amount (Показать

На экране отображается расход горячей воды для выбранного

расход горячей воды)

теплового насоса.

˙ На экране отображается расход горячей воды за предыдущий

день и текущий день (не более 48 часов).

Display of

Отображение режима

operation mode

работы на экране ПДУ.

(Отображение

Now stopping

Тепловой насос останавливается.

режима работы)

(Останавливается)

Тепловой насос не начинает работу.

· It makes a Pause by

Тепловой насос останавливается переключателем [Run/Pause

switch Run/Pause

(Пуск/Пауза)] или режимом Day off (Выходной).

(Пауза включается

Тепловой насос не начинает работу, но может запуститься

переключением Пуск/

функция защиты.

Пауза),

· Paused by “Day OFF”

setting

(Пауза включена

режимом Выходной)

· It is in operation by standby

После накопления установленного количество горячей воды

(Работа в режиме

тепловой насос переходит в режим ожидания.

ожидания)

· It is in operation to top up

Тепловой насос работает режиме пополнения накопительного

(Работа в режиме

бака.

пополнения)

· It is in operation to fill up

Тепловой насос работает до заполнения накопительного бака.

(Работа до заполнения)

· In operation for anti-freezing

Водяной насос работает для предотвращения замерзания воды

(Режим антиобледенения)

в трубе.

−14−

Настройка и элемент интерфейса

Краткое описание

Display of

· In operation for defrosting

Выполняется операция оттаивания.

operation mode

(Режим оттаивания)

(Отображение

· In operation for peak-cut

Установлен режим ограничения пикового потребления.

режима работы)

(Работа в режиме

пикового потребления)

· Standby (Ожидание)

Тепловой насос работает в режиме ожидания запуска.

Initial settings

Clock setting (Установка

Служит для установки или корректировки текущего времени и

(Начальные

времени)

даты.

настройки)

˙ В случае отключения питания часы продолжают работать в

течение 80 часов от встроенной резервной батареи. Если период

отключения питания превышает 80 часов, необходимо повторно

установить время.

Date and time display

Позволяет включить или отключить отображение даты и времени

(Отображение даты и

On/Off (Вкл./Откл.), установить режим отображения часов

времени)

12H/24H (12-часовой или 24-часовой) и настроить положение

символа AM/PM (До/После полудня).

Contrast (Контраст)

Служит для регулировки контраста ЖКД.

Backlight (Подсветка)

Позволяет включить или отключить On/Off (Вкл./Откл.) подсветку

и установить длительность подсветки.

Controller sound (Звук

Позволяет настроить тональный звуковой сигнал On/Off (Вкл./

контроллера)

Откл.) при работе с сенсорной панелью.

Administrator

Enable/Disable setting

Можно настроить разрешение/запрет каждой операции.

settings (Настройки

(Разрешение/запрет

администратора)

настройки)

Night tariff setting

Для вычисления потребления энергии в дневное/ночное время

(Настройка ночного

можно установить промежуток времени, когда применяется

тарифа)

ночной тариф.

HP unit selection (Выбор

Позволяет выбрать тепловой насос для отображения на экране

теплового насоса)

ПДУ.

 Если тепловой насос не выбран, ПДУ выбирает тепловой насос

автоматически.

RC display setting

•Можно зарегистрировать имя ПДУ и имя теплового насоса.

(Настройка

•Можно установить значение On/Off (Вкл./Откл.) для параметров

отображения на ПДУ)

[Defrost operation display (Отображение режима оттаивания)] и

[Display status of HW amount (Отображение состояния количества

горячей воды)].

•Вид отображения количества горячей воды можно изменить

переключателем [HW amount display setting (Настройка

отображения количества горячей воды)]. (Обычный/Вариант 1/

Вариант 2)

Step size of HW temp

Позволяет настроить размер шага температуры горячей воды

(Шаг изменения

(5°C или 1°C).

температуры горячей

 Заводское значение по умолчанию составляет 5°C.

воды)

Change administrator

Служит для изменения пароля администратора.

password (Изменение

пароля администратора)

User environment

Выбирая типичный режим работы предприятия, можно быстро

(Пользовательская

настроить все параметры.

среда)

Operation lamp setting

[Usual (Обычный)] Индикатор загорается, когда тепловой насос

(Настройка индикатора

начинает работать.

работы)

[Set1 (Вариант 1)] Индикатор загорается, если нажата кнопка

Run/Pause (Пуск/Пауза) .

Upper limit setting of

Служит для установки верхнего предельного значения

HW temp (Установка

температуры горячей воды в накопительном баке.

верхнего предела

настройки температуры

горячей воды)

Open tank information

Позволяет проверить показания датчика температуры в открытом

(Информация об

баке.

открытом баке)

Check of RC setting (Проверка настройки ПДУ)

Позволяет просмотреть список текущих настроек ПДУ и

теплового насоса.

Contact company (Контактные данные

Отображение контактных данных и телефонного номера

компании)

компании.

Select the language (Выбор языка)

−15−

˙Перед работой

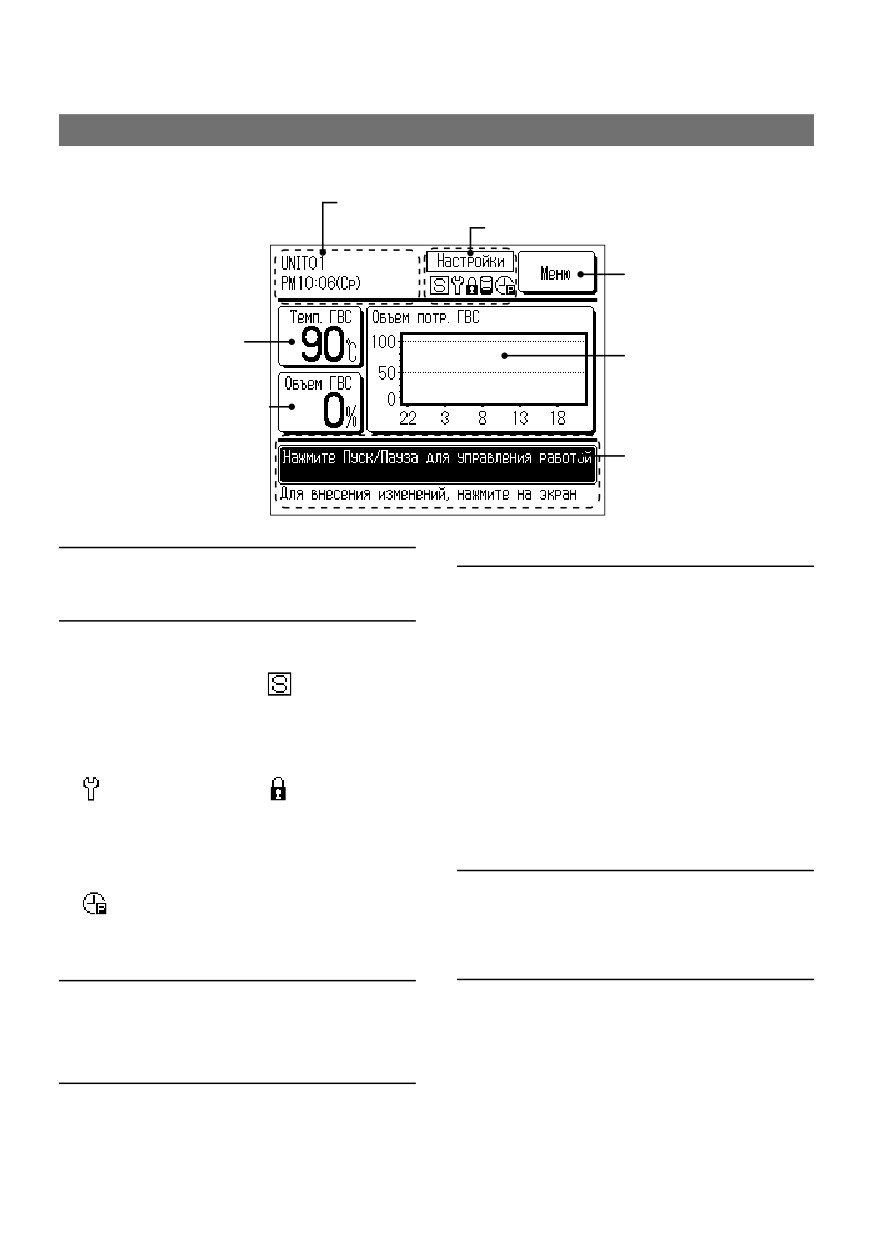

Названия и функции частей ПДУ (рабочая часть)

ᶇ Жидкокристаллический дисплей

(ЖКД, с подсветкой)

ᶅ переключатель

ᶆ Индикатор работы

ᶃ переключатель

ᶄ переключатель

Сенсорная панель, которая работает от прикосновения пальцем, служит для всех действий,

кроме трех, которые выполняются нажатием переключателей ᶃПуск/Пауза, ᶄНастройка

графика работы и ᶅЗаполнение.

ᶃ Переключатель

(переключатель

ᶆ Индикатор работы

Пуск/Пауза)

Во время работы этот индикатор горит

Однократное нажатие кнопки запускает

зеленым (желто-зеленым) цветом. При

работу, следующее нажатие

возникновении любых ошибок он

приостанавливает работу. (‛ Стр. 21)

изменяет цвет на красный.

ᶄ Переключатель

(переключатель

ᶇ ЖКД (с подсветкой)

Настройка графика работы)

Касание ЖКД включает его подсветку.

Нажатие этой кнопки запускает

Подсветка выключается автоматически

настройку графика работы.

через определенный период бездействия.

(‛ Стр. 23)

Длительность подсветки можно изменить.

ᶅ Переключатель

(переключатель

(‛ Стр. 42)

Заполнение)

Если для подсветки установлен режим

ON (ВКЛ.), при нажатии на экран с

Нажатие этой кнопки запускает работу

выключенной подсветкой включается

до заполнения накопительного бака.

только подсветка. (Работа

(‛ Стр. 33)

переключателей ᶃ, ᶄ и ᶅ

заблокирована.)

−16−

Названия и функции частей ПДУ (дисплей)

 Все значки показаны для иллюстрации.

ᶃ Время и имя ПДУ

ᶄ Значки

ᶅ Кнопка меню

ГЛАВНЫЙ

экран

ᶆ Кнопка настройки

температуры горячей

ᶈ Кнопка расхода

воды

горячей воды

ᶇ Кнопка отображения

количества горячей

воды (увеличить или

ᶉ Сообщения

уменьшить)

ᶃ Время и имя ПДУ

ᶇ Кнопка отображения и настройки количества

горячей воды (‛ стр. 34)

Отображение текущего времени (‛ стр. 39) и

имени ПДУ (‛ стр. 44).

Отображается текущее количество горячей

воды. Чтобы [Увеличить] или [Уменьшить]

ᶄ Значки

количество горячей воды, нажмите эту кнопку.

При выполнении следующих настроек

 Существует случай, когда количество горячей

отображается соответствующий значок.

воды может уменьшаться, несмотря на

отсутствие расхода. В поле количества

Center (Центр)

горячей воды отображается вода в

Когда работает

Когда выполнена

накопительном баке, температура которой не

центральный пульт

настройка на

ниже 50°C.

управления

подчиненном ПДУ.

Если горячая вода не расходуется в течение

(приобретается отдельно).

(‛ Стр. 36)

длительного времени, она остывает, и

поэтому количество горячей воды

уменьшается.

Когда требуется

Когда включен режим

периодическая

Enable/Disable setting

Это не является неисправностью.

проверка.

(Разрешение/запрет

ᶈ Отображение расхода горячей воды (‛ стр. 35)

(‛ Стр. 53)

настройки). (‛ Стр. 42)

Отображается сегодняшний расход горячей

воды. Нажмите эту кнопку, чтобы изменить дату

отображаемых данных или переключиться на

Когда установлен таймер пикового потребления.

(‛ Стр. 29)

отображение данных другого теплового насоса.

ᶅ Кнопка меню

ᶉ Поле сообщений (‛ стр. 14)

Для настройки других параметров, кроме

Здесь отображается состояние работы

настроек ᶆ-ᶉ, нажмите кнопку меню. Когда

теплового насоса и сообщение о работе ПДУ.

отображается меню, выберите пункт и

настройте его.

ᶆ Кнопка настройки температуры горячей воды (‛ стр. 22)

Отображается текущая настроенная

температура горячей воды. Для изменения

температуры горячей воды в накопительном

баке нажмите эту кнопку.

−17−

˙Перед работой

Последовательность экранов

Главный экран

Run/Pause switch

(Переключатель Пуск/Пауза)

………………………………………………………… См. стр. 21

Schedule setting switch (переключатель

Настройка графика работы)

………………………………………………………… См. стр. 23

Setting of weekly operation pattern

(Настройка недельного режима работы )

………… См. стр. 24

Setting of day off (Настройка выходного дня)……… См. стр. 27

Setting of peak-cut (Настройка пикового потребления)… См. стр. 29

Checking of operation pattern (Проверка режима работы) … См. стр. 32

Operation to fill up switch

(Переключатель заполнения)

………………………………………………………… См. стр. 33

Hot water temp setting (Настройка

температуры горячей воды)

………………………………………………………… См. стр. 22

Hot water amount setting

(Настройка количества горячей воды)

………………………………………………………… См. стр. 34

Display usage of hot water amount

(Показать расход горячей воды)

………………………………………………………… См. стр. 35

Operation mode display

(Отображение режима работы)

………………………………………………………… См. стр. 14

Main menu (Главное меню)

Initial settings (Начальные настройки)

………………………………………………………… См. стр. 39

Clock setting (Установка времени)

………………… См. стр. 39

Date and time display (Отображение даты и времени) ……См. стр. 40

Contrast (Контраст) …………………………………… См. стр. 31

Backlight (Подсветка) ………………………………… См. стр. 41

Controller sound (Звук контроллера)

……………… См. стр. 41

Administrator settings

(Настройки администратора)

………………………………………………………… См. стр. 42

Enable/Disable setting (Разрешение/запрет настройки)… См. стр. 42

Night tariff setting (Настройка ночного тарифа) …… См. стр. 43

HP unit selection (Выбор теплового насоса)

……… См. стр. 43

RC display setting (Настройка отображения на ПДУ)

…… См. стр. 44

Step size of HW temp (Шаг изменения температуры

горячей воды) ………………………………………… См. стр. 47

Administrator password setting (Установка пароля

администратора) ……………………………………… См. стр. 47

User Environment (Пользовательская среда)

…… См. стр. 48

Operation lamp setting (Настройка индикатора работы)…См. стр. 50

Upper limit setting of HW temp (Установка верхнего

предела настройки температуры горячей воды)… См. стр. 50

Open tank information (Информация об открытом баке)… См. стр. 51

Check of RC setting

(Проверка настройки ПДУ)

………………………………………………………… См. стр. 52

Contact company

(Контактные данные компании)

………………………………………………………… См. стр. 59

Select the language

(Выбор языка)

………………………………………………………… См. стр. 61

−18−

Main menu (Главное меню)

Installation setting

(Настройка при монтаже)

Installation date (Дата монтажа)…

Метод

Company information

настройки см.

(Информация о компании)

………

в руководстве

по монтажу.

Test run (Режим испытаний)

……

RC function settings

(Настройки функций ПДУ)

Main/Sub of RC

(Главный/подчиненный ПДУ)

……

Метод

настройки см.

External input (Внешний вход)

……

в руководстве

по монтажу.

Auto-restart (Автоматический

перезапуск)

…………………………

Service & Maintenance

(Техническое обслуживание)

No. display of unit (Отображение

номера блока) ………………………

Next service date (Дата следующего

обслуживания) ………………………

Error display (Отображение

Метод

ошибки) ………………………………

настройки см.

в руководстве

Save operation data (Сохранение

по монтажу.

рабочих данных) ……………………

Special settings (Специальные

настройки)……………………………

System off (Система выключена)…

−19−

˙ Выполнение основных действий

Приготовление горячей воды

Тепловой насос работает в соответствии с настройками [Hot water temp (Температура горячей

воды)], [Target hot water amount at each time zone (Количество горячей воды для каждого

промежутка времени)] и [Hot water amount (Количество горячей воды)], установленными с

помощью ПДУ.

[Explanation of hot water operation method (Описание приготовления горячей воды)]

Если текущее количество горячей воды меньше целевого количества горячей воды для

текущего промежутка времени, тепловой насос работает в режиме пополнения.

Температура горячей воды в режиме пополнения равна настроенному значению

температуры горячей воды.

(Пример.) В случае настроек, показанных справа Температура горячей воды:

65 °C

Целевое количество горячей воды:

22:00-100 %,

8:00-50 %,

14:00-10 %

Целевое количество

горячей воды 100 %

горячей воды 50 %

горячей воды 10 %

горячей воды 100 %

100 %

50 %

0 %

22:00

8:00

14:00

22:00

Работа

Фактическое количество горячей воды

1. Температура горячей воды

Нажмите кнопку HW temp (Темп. ГВС) на ГЛАВНОМ

экране.

Установите значение температуры горячей воды в меню

настройки температуры горячей воды. (‛ Стр. 22)

2. Целевое количество горячей воды для каждого

промежутка времени

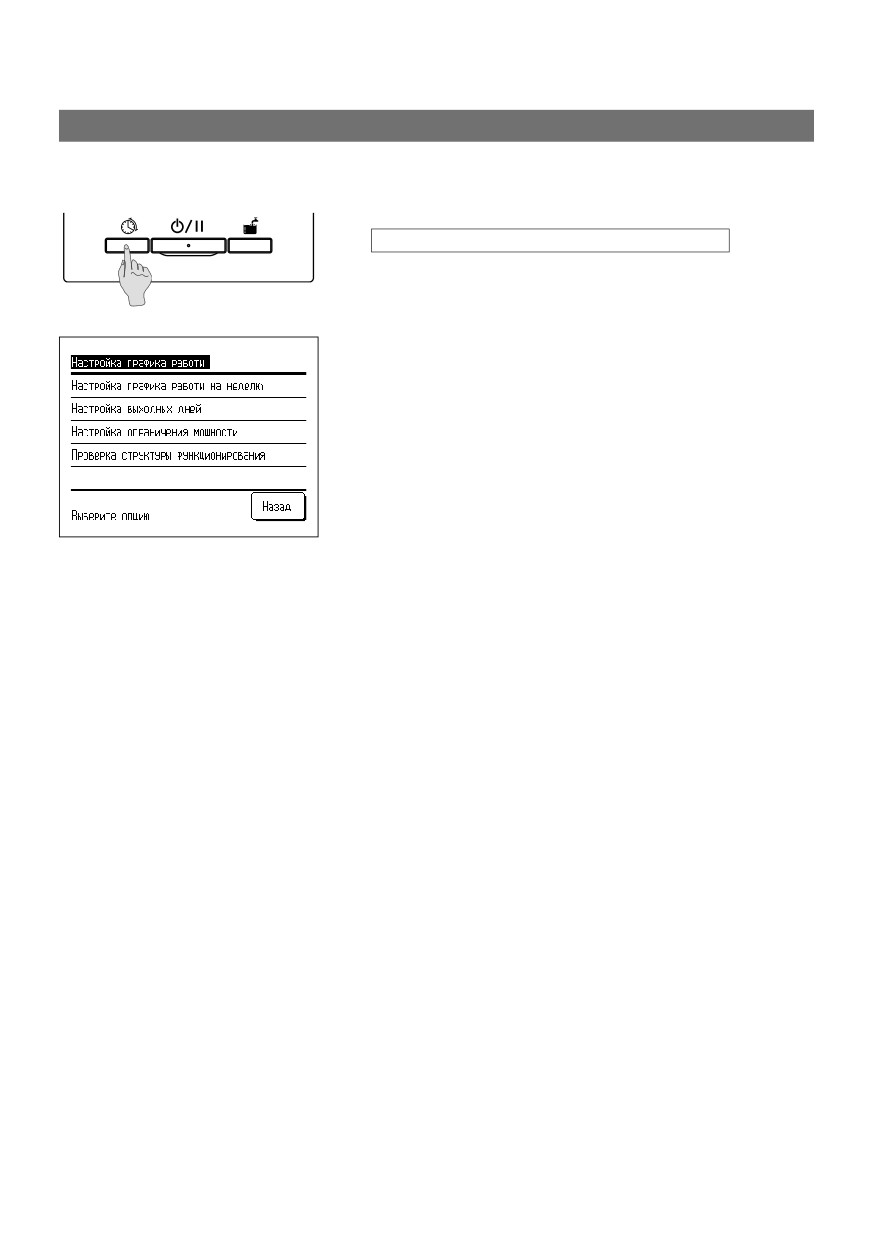

Нажмите переключатель

Schedule setting (Настройка графика работы) .

Установите целевое количество горячей воды в меню

настройки режима работы. (‛ Стр. 23)

3. Настройка количества горячей воды

Установленное количество горячей воды в каждый

промежуток времени можно увеличить или

уменьшить (от 0,8 до 1,2 от количества горячей

воды). Для изменения настройки нажмите кнопку

HW amount (Объем ГВС) на ГЛАВНОМ экране и

установите количество горячей воды на экране [HW

amount setting (Настройка количества горячей воды)].

(‛ Стр. 34)

−20−

Пуск/Пауза

1. Пуск

При нажатии кнопки Run/Pause (Пуск/Пауза) во время

паузы отображается экран

[Operation acknowledge

(Подтверждение операции)].

При нажатии Run (Пуск) тепловой насос запускается.

˙ Если текущее количество горячей воды меньше целевого

количества горячей воды, тепловой насос запускается в

режиме пополнения.

2. Пауза

При нажатии кнопки Run/Pause (Пуск/Пауза) во время

работы отображается экран

[Pause acknowledge

(Подтверждение паузы)].

При нажатии Pause (Пауза) тепловой насос

приостанавливает работу.

˙ В режиме паузы тепловой насос не работает в режиме

пополнения.

˙ Тепловой насос может работать в режиме защиты.

При нажатии любой из кнопок экран выключается.

По истечении заданного времени подсветки (‛ стр. 41)

подсветка выключается.

Касание экрана и нажатие любой рабочей кнопки приводит

к включению подсветки.

Информация

· Существует ситуация, при которой нажатие кнопки приводит к отображению сообщения [Invalid

operation (Недопустимая операция)].

Однако это не является неисправностью. Для рабочей кнопки установлена настройка [Invalid (Не

действует)]. (‛ Стр. 42)

· При первом включении питания система начинает работу в соответствии со следующими условиями

эксплуатации. Измените настройки в соответствии с потребностями заказчика в горячей воде.

Температура горячей воды

… 65°C

Целевое количество горячей воды

22:00 - 8:00

… 100 %

8:00 - 22:00

…

30 %

−21−

˙Выполнение основных действий

Установка температуры горячей воды в режиме пополнения

Установка температуры горячей воды в режиме пополнения выполняется следующим образом.

1. Нажмите кнопку HW temp (Объем ГВС) на ГЛАВНОМ

экране.

2. Отображается экран меню

[Setting of HW temp

(Настройка температуры ГВС)]. Нажмите требуемый

пункт.

ᶃ Установить верхний порог темп.

ᶄ Установить нижний порог темп. (не используется)

3. Если к ПДУ подключено несколько тепловых насосов,

отображается список тепловых насосов (номера адресов).

Выберите

[HP unit No.

(Номер теплового насоса)] для

настройки.

На экране [Select heat pump unit (Выбрать тепловой

насос)] отображается до 8 блоков. Если подключено

9 или более блоков, девятый и последующие блоки

отображаются нажатием кнопки Next (Далее) .

4. Установите температуру горячей воды нажатием

кнопок

˛ ˝ и нажмите кнопку Set (Принять) .

5. При нажатии кнопки Set (Принять) отображается

ГЛАВНЫЙ экран.

˙ Температуру горячей воды можно установить с шагом 5 °C.

Диапазон настройки температуры горячей воды: от 60 до 90 °C,

(заводское значение по умолчанию: 65 °C).

˙ При нажатии кнопки Back (Назад) без нажатия кнопки

Set (Принять) настройка не выполняется, и выполняется

возврат на ГЛАВНЫЙ экран.

˙ Экран [Admin password input (Ввод пароля администратора)] может

отображаться в зависимости от значения параметра [Enable/

Disable setting (Разрешение/запрет настройки)] (‛ стр. 42).

Информация

· Если подключен "Невентилируемый бак", температуру горячей воды в режиме подогрева установить невозможно.

· Фактическая температура горячей воды на выходе может отличаться приблизительно на ±3 °C от установленной

температуры горячей воды, в зависимости от условий эксплуатации.

−22−

Настройка графика работы

Можно настроить график работы теплового насоса.

Можно настроить целевое количество горячей воды для каждого промежутка времени,

выходной день и параметры пикового потребления.

1. Нажмите переключатель

Schedule setting (Настройка графика работы) на

панели.

2. Отображается экран меню

[Setting of schedule

(Настройка графика работы)].

Отображаются следующие пункты меню.

ᶃ Настройка графика работы на неделю (‛ Пункт 3)

ᶄ Настройка выходных дней (‛ Пункт 4)

ᶅ Настройка ограничения мощности (‛ Пункт 5)

ᶆ Проверка структуры функционирования

(‛ Пункт 6)

3. Настройка недельного режима работы. (Подробное описание см. на стр. 24.)

Позволяет установить целевое количество горячей воды для каждого промежутка времени

для каждого дня недели.

Режим работы можно быстро установить в меню User environment (Пользовательская среда).

(‛ Стр. 48)

4. Настройка выходного дня. (Подробное описание см. на стр. 27.)

При настройке выходного дня режим работы теплового насоса "Пополнение" может быть

недействительным в выходной день.

Можно установить следующие значения: ᶃКаждую неделю ᶄКонкретный период времени

ᶅКонкретный день.

5. Настройка ограничения мощности. (Подробное описание см. на стр. 29.)

Ограничив максимальную производительность теплового насоса, можно снизить его

энергопотребление.

Возможна настройка еженедельного графика.

6. Проверка структуры функционирования. (Подробное описание см. на стр. 32.)

Позволяет проверить текущий режим работы.

−23−

˙Выполнение основных действий

Настройка режима работы

Позволяет установить целевое

количество горячей воды для каждого промежутка времени

для каждого дня недели.

1. Нажмите переключатель Schedule setting (Настройка графика работы)

на панели.

2. Отображается экран меню

[Setting of schedule

(Настройка графика работы)]. Нажмите пункт [Setting of

weekly operation pattern (Настройка графика работы на

неделю)]

3. Отображается экран выбора [Weekly timer (Недельный

таймер)].

Нажмите пункт для настраиваемого дня.

ᶃ рабочие дни: с понедельника по пятницу

ᶄ Выходные: суббота и воскресенье

(‛ перейдите

к пункту 6)

ᶅ Все дни: с понедельника по воскресенье

ᶆ Каждый день: перейдите на экран [Day selection

(Выбор дня)] (‛ перейдите к пункту 4)

4. Нажмите настраиваемый день на экране ᶃ.

Отображается текущая настройка режима для

выбранного дня. (‛ Перейдите к пункту 6)

5. Для настройки выходного дня нажмите пустую клетку

на экране ᶄ непосредственно под днем.

Включить выходной день: [

(выходной)] ˱Освободить :

[ (пусто) ]

В выходной день накопление горячей воды не

производится. Возможна настройка нескольких

выходных дней.

−24−

6. Отображается экран [Checking of operation pattern

(Проверка режима работы)].

При изменении настроек ᶃ выберите столбец с

Change (Изменить) номером изменяемой настройки ᶄ

и нажмите кнопку.

˙ Отображаемые первоначально настройки могут отличаться

в зависимости от выбранного для настройки дня. (‛

Перейдите к пункту 3)

ɹᶃ Рабочие дни: установка режима для понедельника

ɹᶄ Сб, вс: Установка режима для субботы

ɹᶅ Все дни: установка режима для понедельника

ɹᶆ Каждый день: Установка режима работы для выбранного дня

7. Отображается экран настройки параметра [HW amount

(Количество горячей воды)].

ᶃ Установите температуру горячей воды нажатием

кнопок

˛ ˝ (с шагом 10 %)

ᶄ Время работы настройки можно изменить нажатием

кнопки Time (Время) . (‛ Перейдите к пункту 8)

ᶅ При нажатии кнопки Set (Принять) время

устанавливается, и выполняется возврат на экран

[Checking of operation pattern (Проверка режима

работы)].

8. Отображается экран [Set time selection (Выбор

установленного времени)].

ᶃ Выберите устанавливаемое время

ᶄ При нажатии кнопки Set (Принять) время

устанавливается, и выполняется возврат на экран

[Checking of operation pattern (Проверка режима

работы)]. (‛ Перейдите к пункту 9)

˙ При изменении устанавливаемого времени для рабочих дней

выберите [Weekdays (Рабочие дни)]

(‛ Перейдите к пункту 3) и измените время.

˙ Диапазон устанавливаемого времени

Время можно изменить в диапазоне, показанном в следующей

таблице.

Настройка по умолчанию

Диапазон настройки
