 Parameter Reference

 D-113



Functional Description

The Switchover Enable parameter (1701) provides the user with the option to automatically, and as seamlessly as possible, continue operating in
sensorless mode in case of an encoder failure. The MRAS estimator tracks the speed of the motor even if the drive uses encoder as its primary
feedback for control. If the discrepancy between the speed measured by encoder and the estimated speed is greater than 300 RPM it is assumed
that the encoder has malfunctioned and the control will automatically be transferred to use estimated speed as its feedback signal. The drive will
continue to work in sensorless mode until the next stop cycle. There will be no attempt to ‘reconnect’ encoder on the fly even if its signal recovers.
Upon the move to sensorless operation a warning will be issued that this has taken place.

The switchover will not be performed, even if enabled, during autotune sequence, if the flycathcing is enabled, until the estimator converges to
correct speed (typically within first 50-100ms after starting the drive), and until the motor has accelerated to 95% of its initial speed setpoint. The
switchover will also not be performed if the setpoint speed is lower than the switchover threshold of 300 RPM.

D-114

Parameter Reference

Pattern Generator

Parameters::Motor Control::Pattern Generator


The pattern generator function allows you to configure the Drive’ PWM (Pulse Width Modulator) operation.


Parameter Name

No.

Path

Default

Range

Units

Writable



Stack Frequency





0412





Parameters::Motor Control::Pattern
Generator





4.00





2.00 to 16.00





 kHz





ALWAYS



This parameter selects the PWM switching frequency of the output power stack.

The higher the switching frequency, the lower the level of motor audible noise. However, this is only achieved at the expense of
increased drive losses and reduced stack current rating.

Max value is

Control Mode

 dependant :

12 kHz for PMAC SVC

14kHz for IM SVC

16 kHz for V/Hz

If the Peer To Peer feature is enabled, then the switching frequency is limited to 8kHz



Random Pattern IM





0413





Parameters::Motor Control::Pattern
Generator





TRUE









ALWAYS



This parameter selects between random pattern (quiet motor noise) or the more conventional fixed carrier PWM strategies, for
induction motor only. When TRUE, random pattern is enabled.  For Induction Motor Control, random pattern is only suitable for Stack
Frequency <=12kHz.Default value for induction motors is TRUE.

If the Peer To Peer feature is enabled, random pattern is only suitable for Stack Frequency <= 6 kHz



Random Pattern PMAC





1268





Parameters::Motor Control::Pattern
Generator





FALSE









ALWAYS



This parameter selects between random pattern (quiet motor noise) or the more conventional fixed carrier PWM strategies, for PMAC
motor only. When TRUE, random pattern is enabled.  For PMAC SVC control random pattern is only suitable for Stack Frequency
<=8kHz. Default value for PMAC motors is FALSE.



Deflux Delay





0414





Parameters::Motor Control::Pattern
Generator





1.000





0.000 to 10.000





 s





STOPPED



Sets the minimum allowed delay between disabling and then re-enabling PWM production (i.e. stopping and starting the drive).



 Parameter Reference

 D-115



Functional Description

The Drive provides a unique quiet pattern PWM strategy in order to reduce audible motor noise. The user is able to select between the quiet pattern
or the more conventional fixed carrier frequency method. With the quiet pattern strategy selected (RANDOM PATTERN enabled), audible motor
noise is reduced to a dull hiss.

In addition, the user is able to select the PWM carrier frequency. This is the main switching frequency of the power output stage of the Drive. A high
setting of carrier frequency (e.g. 6kHz) reduces audible motor noise but only at the expense of higher Drive losses and smooth motor rotation at low
output frequencies. A low setting of carrier frequency (e.g. 3kHz), reduces Drive losses but increases audible motor noise.


D-116

Parameter Reference

Peer to Peer

Setup::Communications::Peer to Peer
Monitor:: Communications::Peer to Peer
Parameters::Base Comms::Peer to Peer


Refer to Chapter 12 “Ethernet”.





 Parameter Reference

 D-117



PID

Setup::Application::PID
Monitor::Application::PID*


This function allows the AC30V to be used in applications requiring a trim to the reference, depending on feedback from an external measurement
device. Typically this will be used for process control, i.e. pressure or flow.


Parameter Name

No.

Path

Default

Range

Units

Writable

Setpoint













This is connected to an Analog Input as part of the selected macro.

Feedback















This is connected to an Analog Input as part of the selected macro.

Enable















This is connected to a Digital Input as part of the selected macro. It globally resets the PID output and integral term when FALSE.

Enable

 must be TRUE for the PID to operate.

Integral Defeat















This may be connected to a Digital Input as part of the selected macro. It resets the p integral term when FALSE.

PID Setpoint Negate

1926

Monitor::Application::Preset Speeds

REAL

-100.0 to 100.0

%

NEVER

Changes the sign of the Setpoint input

PID Feedback Negate

1927

Setup::Application::PID



BOOL





ALWAYS

Changes the sign of the Negate input

PID Proportional Gain

1928

Setup::Application::PID



REAL





ALWAYS

This is the true proportional gain of the PID controller. When set to zero the PID Output is zero.

D-118

Parameter Reference

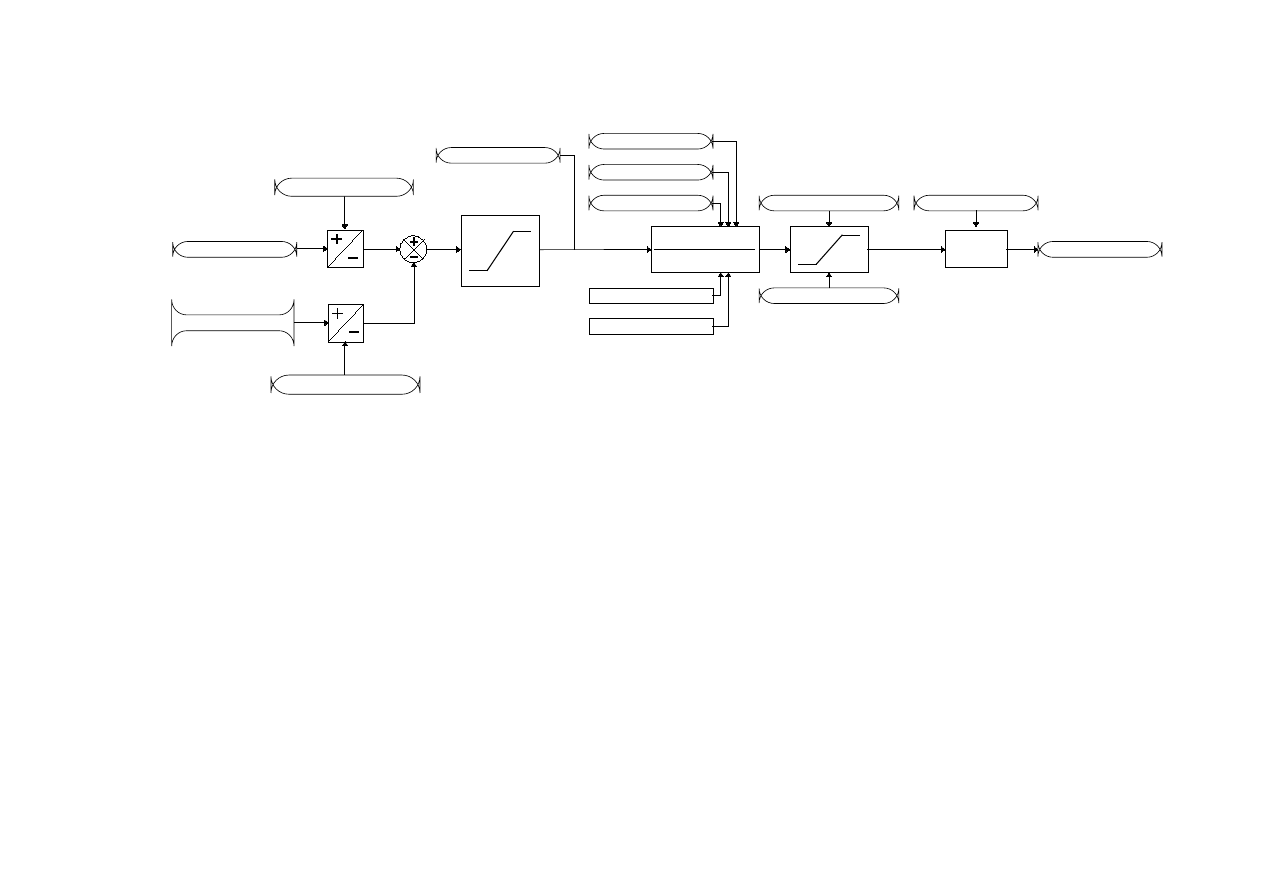

Functional Description

Kp(1+sTi)(1+sTd)

sTi(1+sTf)

D TIME CONST

I TIME CONST

P GAIN

ENABLE

INTEGRAL DEFEAT

X

PID OUTPUT

OUTPUT NEG LIMIT

OUTPUT POS LIMIT

OUTPUT SCALING

SETPOINT

FEEDBACK

SETPOINT NEGATE

FEEDBACK NEGATE

+100.00%

-100.00%

PID ERROR

sign change

sign change









 Parameter Reference

 D-119



PMAC Flycatching

Parameters::Motor Control::PMAC Flycatching

Only available if PMAC MOTOR selected in

Control Mode.




This block performs a directional speed search. It allows the Drive to seamlessly catch a spinning motor before controlling the motor to the desired
setpoint. This is especially useful for large inertia fan loads, where drafts in building air ducts can cause a fan to `windmill’.


Parameter Name

No.

Path

Default

Range

Units

Writable



PMAC Flycatching Enable





0689





Parameters::Motor Control::PMAC
Flycatching





FALSE









ALWAYS



Enable the flycatching for PMAC motor



PMAC Fly Search Mode





0690





Parameters::Motor Control::PMAC
Flycatching





0





Same as PNO 312







ALWAYS



The PMAC Flycatching sequence can be triggered by different starting conditions:

   ALWAYS:                    All starts (after controlled or uncontrolled stop, or after a power-up)

   TRIP or POWER-UP:   After uncontrolled stop, i.e. trip or coast, or after a power-up

   TRIP:                            After uncontrolled stop, i.e. trip or coast



PMAC Fly Search Time





0691





Parameters::Motor Control::PMAC
Flycatching





0.200





0.100 to 60.000





 s





ALWAYS



PMAC Fly Search Time to catch the right speed



PMAC Fly Load Level





0692





Parameters::Motor Control::PMAC
Flycatching





5.0





-50.0 to 50.0





 %





ALWAYS



PMAC Fly Load Level during fly catching



PMAC Fly Active





0693





Parameters::Motor Control::PMAC
Flycatching











NEVER



Diagnostic to show if the PMAC fly catching is active or inactive

D-120

Parameter Reference

Parameter Name

No.

Path

Default

Range

Units

Writable



PMAC Fly Setpoint





0694





Parameters::Motor Control::PMAC
Flycatching





x.





-1000 to 1000





 Hz





NEVER



PMAC Fly Setpoint

Functional Description

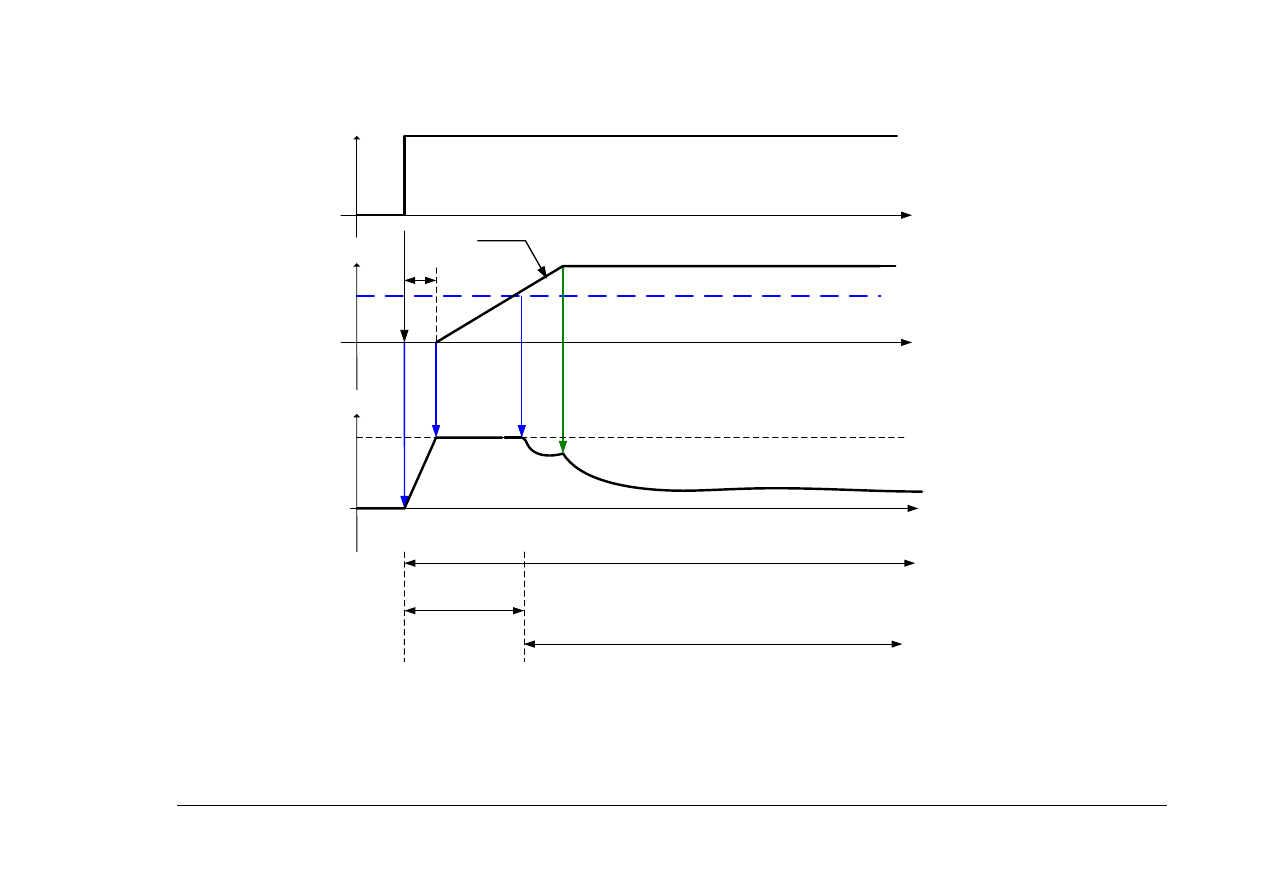

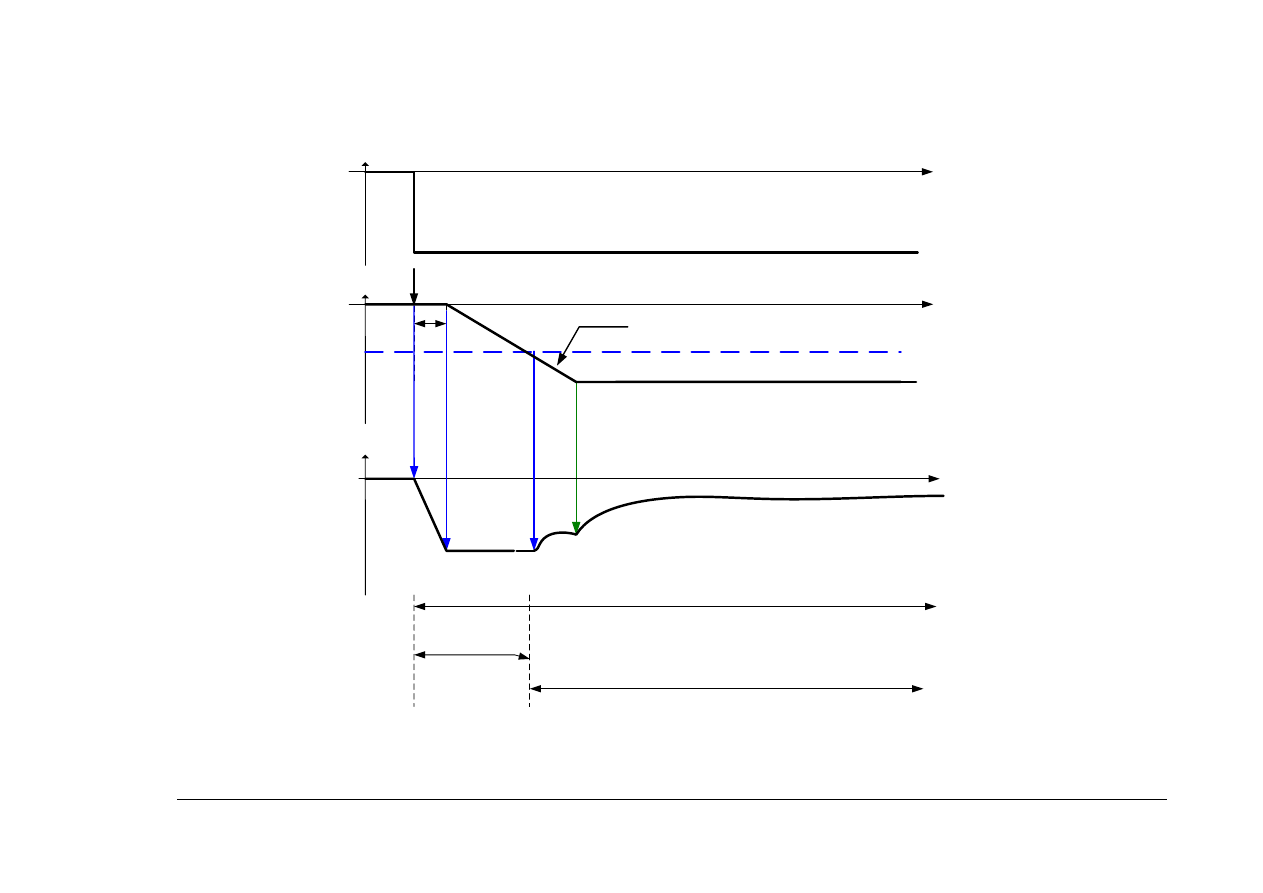

The flycatching function enables the drive to be restarted smoothly into a spinning motor.



 Parameter Reference

 D-121



PMAC Motor Data

Setup::Motor Control::MotorData PMAC
Parameters::Motor Control::PMAC Motor Data


Only available if PMAC Motor selected in

Control Mode.



The PMAC Motor Data contains the parameters needed to run and control of a PMAC motor.  A PMAC motor is a Permanent Magnet AC Motor with
sinusoidal back EMF.


Parameter Name

No.

Path

Default

Range

Units

Writable



PMAC Max Speed





0555





Setup::Motor Control::Motor Data PMAC
Parameters::Motor Control::PMAC Motor
Data





3000





0 to 100000





 RPM





ALWAYS



Set the motor’s rated speed in rpm.



PMAC Max Current





0556





Same as PNO 555





4.50





0.00 to 5000.00





 A





ALWAYS



Set the motor’s maximum current ( Amps rms ).



PMAC Rated Current





0557





Same as PNO 555





4.50





0.00 to 5000.00





 A





ALWAYS



Set the motor’s rated current ( Amps rms ).

Refer to

Motor Current Percent

 in the

Feedbacks

 function. A value of 100% = PMAC rated Current.



PMAC Rated Torque





0558





Same as PNO 555





4.50





0.00 to 30000.00





 Nm





ALWAYS



Set the motor’s rated torque.

Refer to

Actual Torque

 in the

Feedbacks

 function. A value of 100% = PMAC Rated Torque.



PMAC Motor Poles





0559





Same as PNO 555





10





0 to 400







ALWAYS



Set the number of motor poles, e.g. for a  4 poles motor enter "4".

D-122

Parameter Reference

Parameter Name

No.

Path

Default

Range

Units

Writable



PMAC Back Emf Const KE





0560





Same as PNO 555





60.0





0.0 to 30000.0





 V





ALWAYS



Set the motor’s Back EMF line to line, rms value (Ke, Volts rms per 1000 rpm)



PMAC Winding
Resistance





0561





Same as PNO 555





6.580





0.000 to 50.000





 Ohm





ALWAYS



Set the motor’s resistance, line to line at 25 °C.



PMAC Winding
Inductance





0562





Same as PNO 555





20.00





0.00 to 1000.00





 mH





ALWAYS



Set the motor’s inductance line to line at maximum current. This parameter is used within the current loop and  is related to the overall
proportional gain.



PMAC Torque Const KT





0563





Same as PNO 555





1.00





0.00 to 10000.00





 Nm/A





ALWAYS



Torque constant (Kt, Nm/A rms).

This parameter is used to compute the current demand given a torque demand :



Torque demand = KT x Current demand



PMAC Motor Inertia





0564





Same as PNO 555





0.00100





0.00000 to 100.00000





 kgm²





ALWAYS



Rotor inertia of motor.



PMAC Therm Time Const





0565





Same as PNO 555





62.000





0.000 to 10000.000





 s





ALWAYS



Copper Thermal Time constant(s). If not known set to 300s.

This parameter is used for the motor thermal protection : Refer to Motor Load module.

It represents the time needed to reach 63% of the rated load of the motor if 100% of the rated current is applied to the motor (typical
time constant



of a first order low pass filter).



 Parameter Reference

 D-123



Parameter Name

No.

Path

Default

Range

Units

Writable



PMAC Base Volt




1387



Setup::Motor Control::Motor Data PMAC
Parameters::Motor Control::PMAC Motor
Data





400.00





0.00 to 1000.00





 V





ALWAYS



Rated motor rated voltage in Volt rms



PMAC Encoder Offset




1808



Setup::Motor Control::Motor
Data PMAC
Parameters::Motor
Control::PMAC Motor Data




0.0




-180.0 to 180.0




 deg




ALWAYS


Only available if

1533 Control Type

 = ENCODER FEEDBACK

Electrical position Offset between encoder Zero position and motor Back EMF

Automatically set up if Alignment sequence runs and completed



PMAC Wiring




1809



Setup::Motor Control::Motor
Data PMAC
Monitor::Motor and Drive
Parameters::Motor
Control::PMAC Motor Data




0




Same as PNO 1804






ALWAYS


Only available if

1533 Control Type

 = ENCODER FEEDBACK

Wiring direction of the motor phase :

-

STANDARD : U V W

-

REVERSE : U W V

Allow to change connection of phase V and W internally to the drive. No external action required.

Automatically set up if Alignment sequence runs and completed.

Changing this parameter will change the direction of motor rotation.

Please verify if the new direction is compatible with your

application.



D-124

Parameter Reference


Functional Description

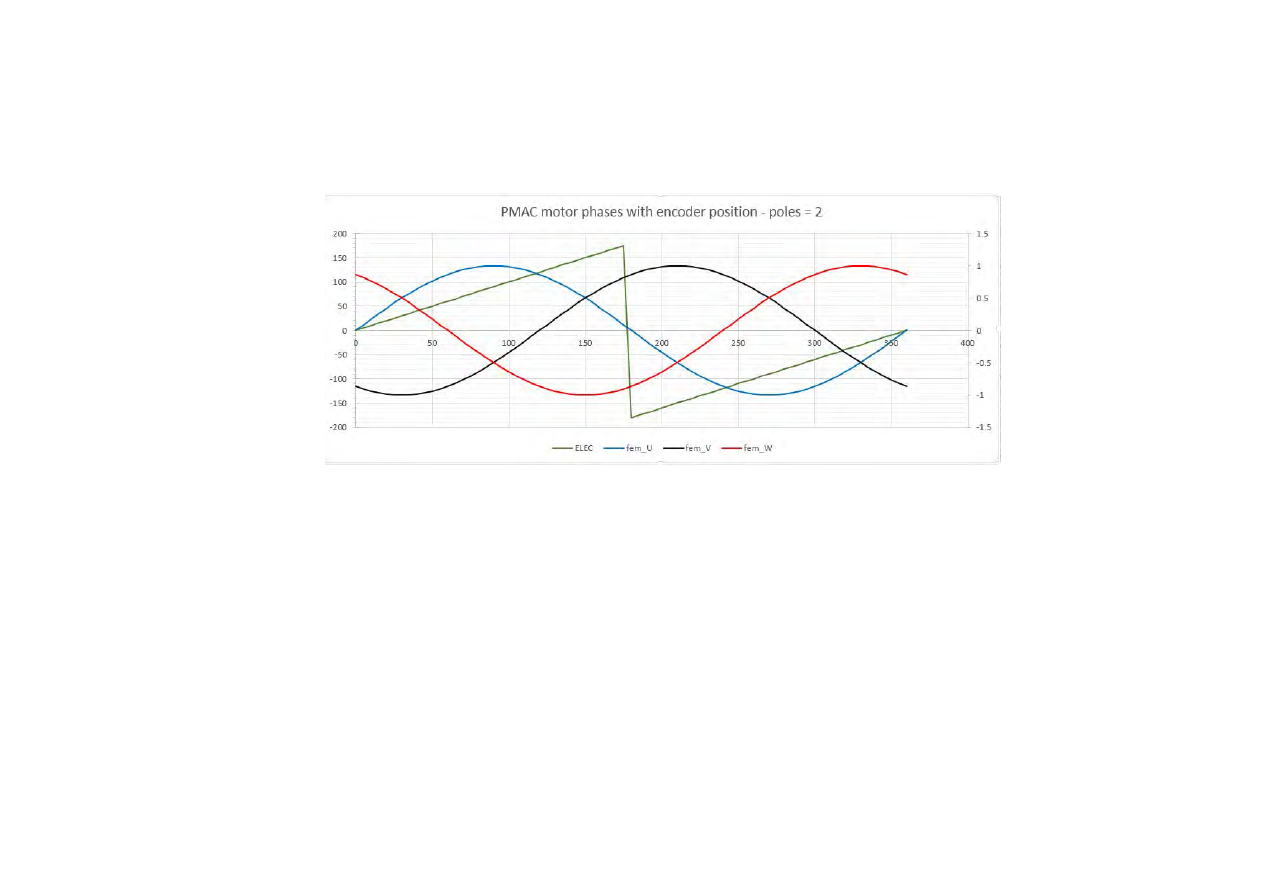

By definition, the motor Vector Control is based on the assumption that the back EMF is crossing the 0V line in a positive direction when the
electrical position is also crossing the 0° line in a positive way. Another requirement is to insure a positive ‘encoder/resolver’ rotation with a positive
electrical motor rotation ( U, V, W ).









 Parameter Reference

 D-125



PMAC SVC

Parameters::Motor Control::PMAC SVC

Only available if PMAC MOTOR selected in

Control Mode.




Parameters related to the

SVC Control mode

 of a PMAC Motor



Parameter Name

No.

Path

Default

Range

Units

Writable



PMAC SVC Auto Values





0467





Parameters::Motor Control::PMAC SVC





TRUE









ALWAYS



Selection of pre-calculated values

When selected, do some pre-calculations of the following PMAC SVC parameters:

PMAC SVC LPF Speed Hz

PMAC SVC P Gain

PMAC SVC I Gain Hz





PMAC SVC LPF Speed Hz





0468





Parameters::Motor Control::PMAC SVC





60.00





0.00 to 10000.00





 Hz





ALWAYS



Set the Low Pass Filter frequency of the estimated speed.



PMAC SVC P Gain





0469





Parameters::Motor Control::PMAC SVC





1.00





0.00 to 10000.00







ALWAYS



Set the Proportional gain of the PI corrector used for extracting speed and position.



PMAC SVC I Gain Hz





0470





Parameters::Motor Control::PMAC SVC





20.00





0.00 to 10000.00





 Hz





ALWAYS



Set the Integral frequency of the PI corrector used for extracting speed and position.



PMAC SVC Open Loop
Strt





0476





Parameters::Motor Control::PMAC SVC





TRUE









ALWAYS



This parameter is used to enable/disable a specific startup procedure when the motor/drive is switched ON (starting rotation). This
parameter is also used to work in up – down motion, where we need to go down to zero speed or crossing the zero speed point.

D-126

Parameter Reference

Parameter Name

No.

Path

Default

Range

Units

Writable

When set TRUE, the following procedure is applied each time the motor is switched on and before closing the speed loop, based on
the external speed setpoint.

The drive must be used in speed loop mode.

When the drive is switched ON, the system is placed in open loop control.



Step 1:

For a time equal to the ‘PMAC SVC Start Time’ parameter, the current is ramped to the

PMAC SVC Start Cur

  value. The sign is

dependent upon the speed loop setpoint. A normal value is between 0.5 to 1s.



Step 2:

Once Step 1 is complete, the position is ramped in such a way as to follow the speed setpoint generated, based on the configuration
(ramp, etc…), until the

PMAC SVC Start Speed

 value is reached. The speed loop is then closed.

The ramp value must be kept low to ensure the motor follows the speed setpoint.





 Parameter Reference

 D-127



For a positive speed setpoint when the drive is switched ON :

Torque ON

Open Loop

Closed loop

Current setpoint (3)

Startup speed

Speed input (1)

Ramp (4)

Startup

time

 (6)

Startup

time

 (5)

(1) : User speed setpoint
(2) : Internal speed setpoint
(3) ; Internal current setpoint
(4) : ramps are generated based on ramp parameters
(5) : startup procedure : a current is smoothly installed into the motor
(6) : startup procedure : the motor is rotated for one electrical turn







D-128

Parameter Reference



For a negative speed setpoint when the drive is switched ON :

Torque ON

Open Loop

Closed loop

Speed setpoint (2)

Current setpoint (3)

Startup speed

Startup current

Speed input (1)

Ramp (4)

Startup

time

 (6)

Startup

time

 (5)

(1) : User speed setpoint
(2) : Internal speed setpoint
(3) ; Internal current setpoint
(4) : ramps are generated based on ramp parameters
(5) : startup procedure : a current is smoothly installed into the motor
(6) : startup procedure : the motor is rotated for one electrical turn
