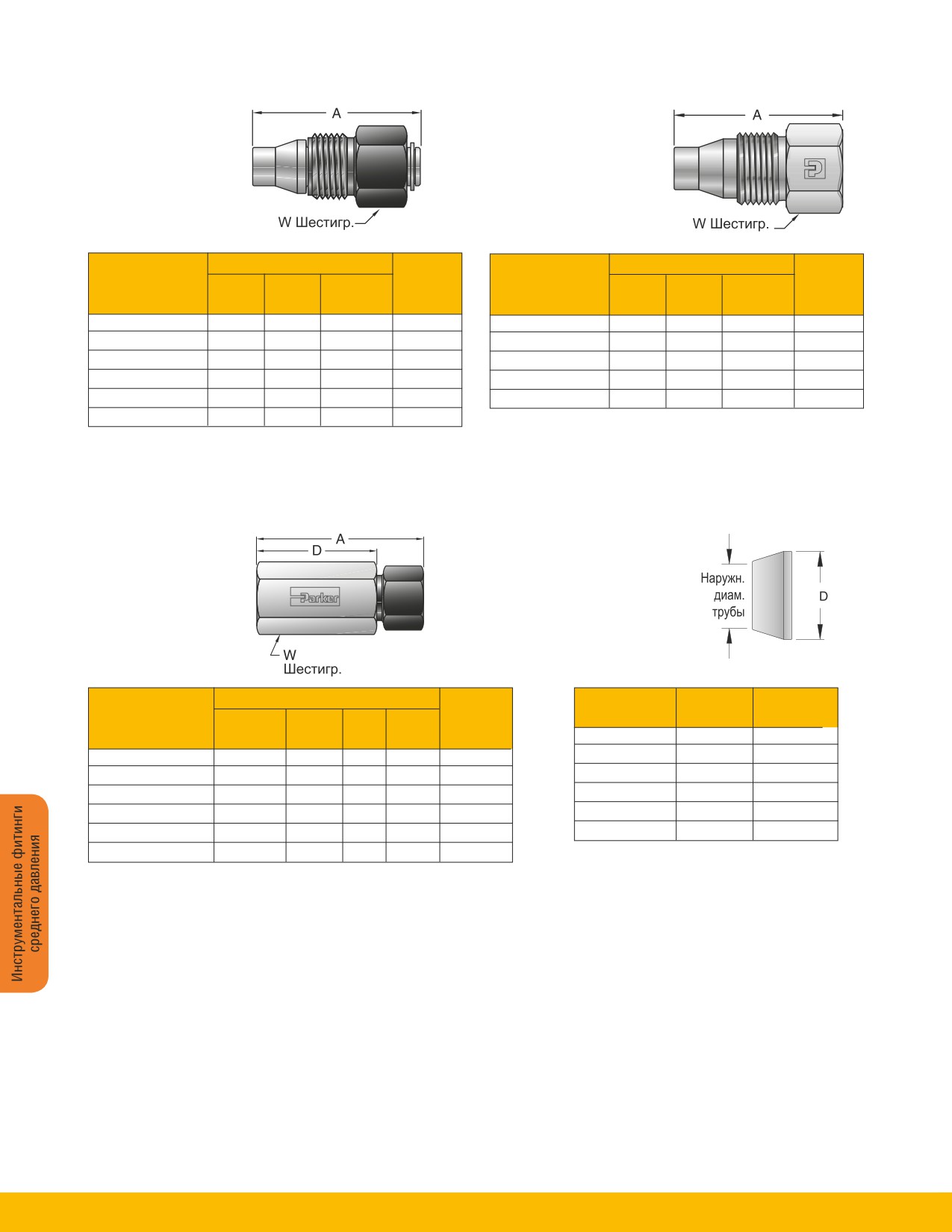

Parker Фитинги, материалы и руководство по выбору трубной арматуры (2014 год) - часть 19
Фитинги среднего давления MPI™
FNMP7
FNM7
Заглушка
Заглушка MPI™
MPI™
Дюймы
Дюймы
Рабочее
Рабочее
Заказной №
MPI™
W
давление
Заказной №
MPI™
W
давление
Parker
Размер
A
Шестигр.
(PSIG)
Parker
Размер
A
Шестигр.
(PSIG)
4 FNMP7
1/4
1.41
9/16
15 000
4 FNM7
1/4
1.26
9/16
15 000
6 FNMP7
3/8
1.65
11/16
15 000
6 FNM7
3/8
1.49
11/16
15 000
8 FNMP7
1/2
1.94
15/16
15 000
8 FNM7
1/2
1.76
15/16
15 000
9 FNMP7
9/16
2.00
1
15 000
9 FNM7
9/16
1.82
1
15 000
12 FNMP7
3/4
2.35
1 1/4
15 000
12 FNM7
3/4
2.17
1 1/4
15 000
16 FNMP7
1
2.96
1 1/2
12 500
Сборка от 1/4 до 1/2 оборота от положения затягивания рукой со смазкой резьбы и
конуса перед каждой повторной сборкой.
Сборка от 1/4 до 1/2 оборота от положения затягивания рукой.
Размеры в дюймах приводятся только для справки и могут быть изменены.
Размеры в дюймах приводятся только для справки и могут быть изменены.
PNBMP7
MPFF
Крышка MPI™
Переднее уплот-
нительное кольцо
MPI™
Дюймы
Заказной №
Наружный
Внешн. диам.
Рабочее
Parker
диам. трубки
уплот. кольца
Заказной №
Размер
W
давление
Parker
MPI™
A
D
Шестигр.
(PSIG)
4 MPFF
1/4
0.40
4 PNBMP7
1/4
1.69
1.19
5/8
15 000
6 MPFF
3/8
0.52
6 PNBMP7
3/8
2.12
1.49
3/4
15 000
8 MPFF
1/2
0.72
8 PNBMP7
1/2
2.62
1.93
1
15 000
9 MPFF
9/16
0.78
9 PNBMP7
9/16
2.75
2.00
1 1/16
15 000
12 MPFF
3/4
0.99
12 PNBMP7
3/4
3.53
2.64
1 3/8
15 000
16 MPFF
1
1.30
16 PNBMP7
1
4.44
3.31
1 3/4
12 500
Размеры в дюймах приводятся только для справки и могут
быть изменены.
Размеры в дюймах приводятся только для справки и могут быть изменены.
200

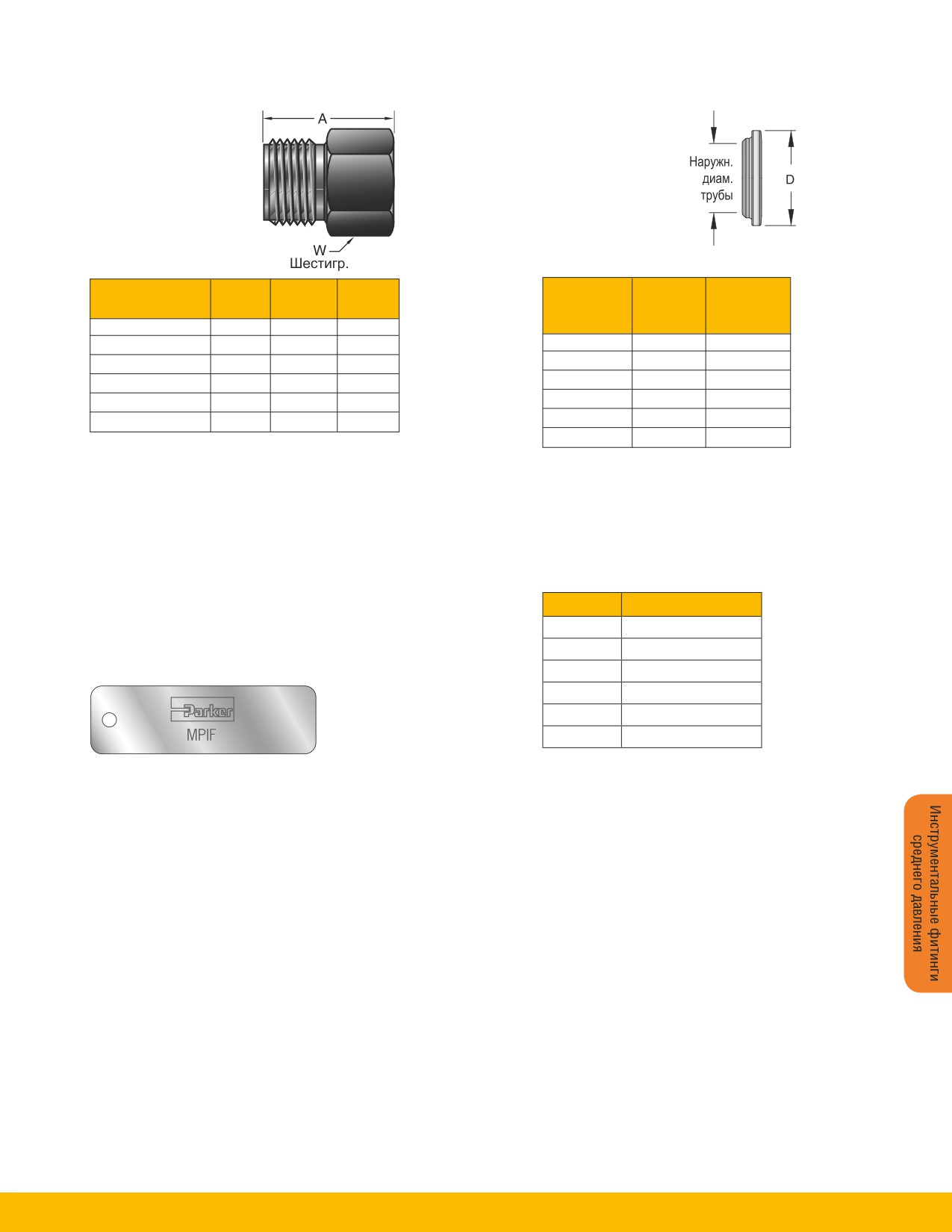

Фитинги среднего давления MPI™
BMP7
MPBF
Гайка MPI™
Заднее уплотни-
тельное кольцо
MPI™
Заказной №
Размер
W
Заказной №
Внешний
Внешн. диам.
Parker
MPI™
A
Шестигр.
Parker
диаметр
уплот. кольца
4 BMP7
1/4
0.81
9/16
трубки
4 MPBF
1/4
0.40
6 BMP7
3/8
0.92
11/16
8 BMP7
1/2
0.97
15/16
6 MPBF
3/8
0.52
9 BMP7
9/16
1.03
1
8 MPBF
1/2
0.72
9 MPBF
9/16
0.78
12 BMP7
3/4
1.34
1 1/4
16 BMP7
1
1.74
1 1/2
12 MPBF
3/4
0.99
16 MPBF
1
1.30
Размеры в дюймах приводятся только для справки и могут быть
изменены.
Размеры в дюймах приводятся только для справки и
могут быть изменены.
Измерительный инструмент
Калибр для измерения зазоров
Один удобный калибр применяется для всех
Размер
Заказной № Parker
размеров MPI™. Калибром проверяют зазор
1/4
4 MPI GAP Gauge
фитинга после сборки.
3/8
6 MPI GAP Gauge
Инструкции по сборке и проверке см. на стр. 203.
1/2
8 MPI GAP Gauge
9/16
9 MPI GAP Gauge
3/4
12 MPI GAP Gauge
1
16 MPI GAP Gauge
Калибр для зазоров
201

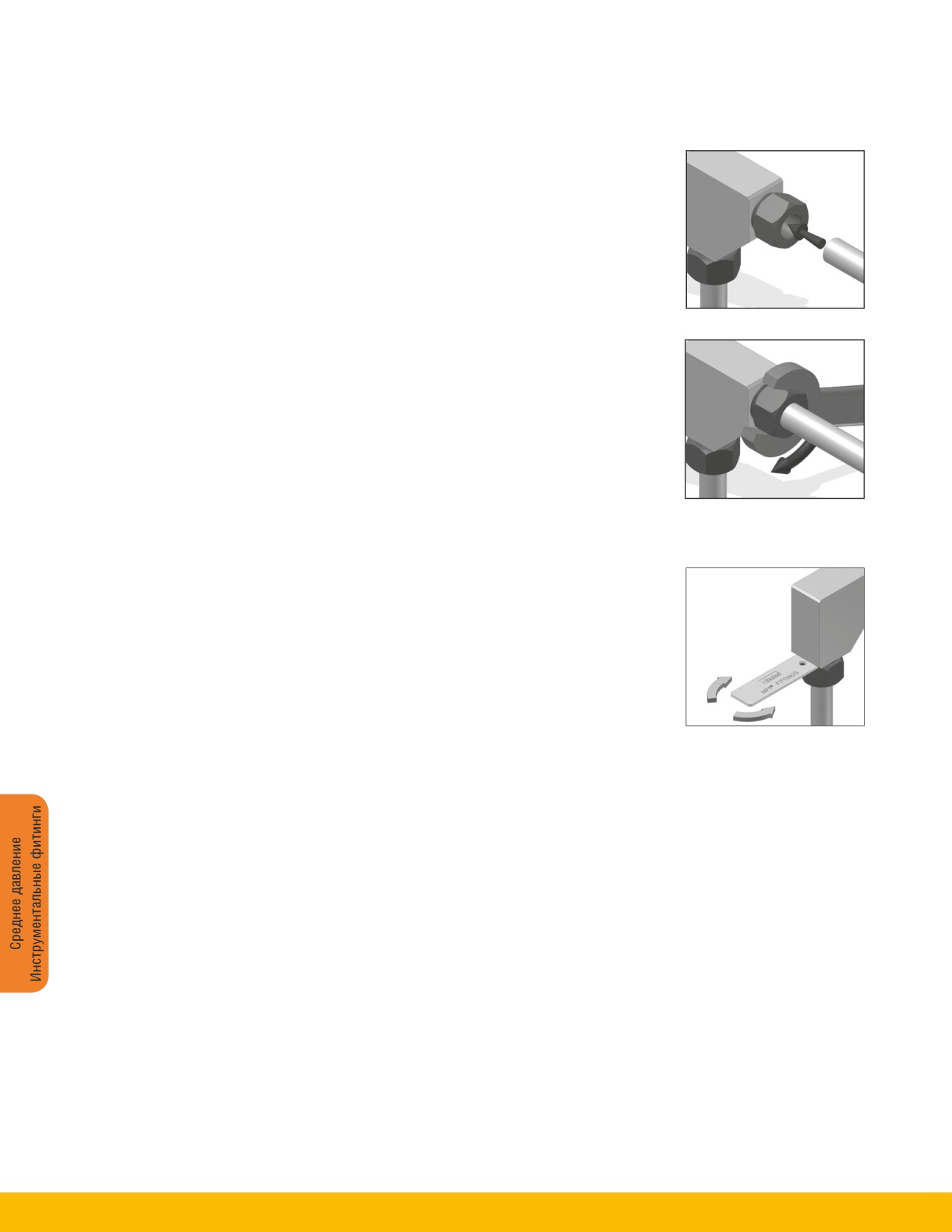

Фитинги среднего давления MPI™
Сборка
1. Фитинги Parker MPI™ поставляются полностью собранными и готовы-
ми к использованию. Просто вставьте трубку, до упора в корпус фи-
тинга, как показано на рисунке. (При разобранном фитинге обратите
внимание, что малый конусный конец уплотнительного кольца (колец)
входит в корпус фитинга.)
2. Закрутите гайку. Удерживайте корпус фитинга вторым гаечным
ключом, чтобы фитинг не поворачивался при затягивании гайки. Для
ручной сборки затяните гайку на 1-1/2 оборота. Для типоразмеров 3/4"
и 1", предварительно установите гайку и уплотнительные кольца и
затем затяните гаку только на 1/2 оборота. Более подробную инфор-
мацию о предустановленных соединениях см. на странице 204. Parker
рекомендует промаркировать гайку (с помощью чертилки или чернил)
для подсчета оборотов.
Проверка правильности монтажа
Проверьте зазор между гайкой и шестигранником корпуса, вставив
щуп (как показано на рисунке) в зазор между гайкой и шестигранником
корпуса. Слегка поверните щуп (он должен "выскальзывать"). Если щуп
уходит в зазор (не "выскальзывает”), то фитинг собран неправильно, и
необходимо проверить весь порядок сборки.
Повторная сборка
Для увеличения количества повторных сборок перед демонтажом про-
маркируйте фитинг и гайку. Перед повторной затяжкой убедитесь, что
узел вставлен в фитинг до плотной посадки уплотнительного кольца
в фитинге. Затяните повторно гайку от руки. Подтяните гайку ключом
до совмещения ранее нанесенных меток на корпусе фитинга и гайке.
(Заметно возросшее механическое сопротивление будет указывать на
повторное достижение уплотнительным кольцом уплотняющего положе-
ния).
202
Фитинги среднего давления MPI™

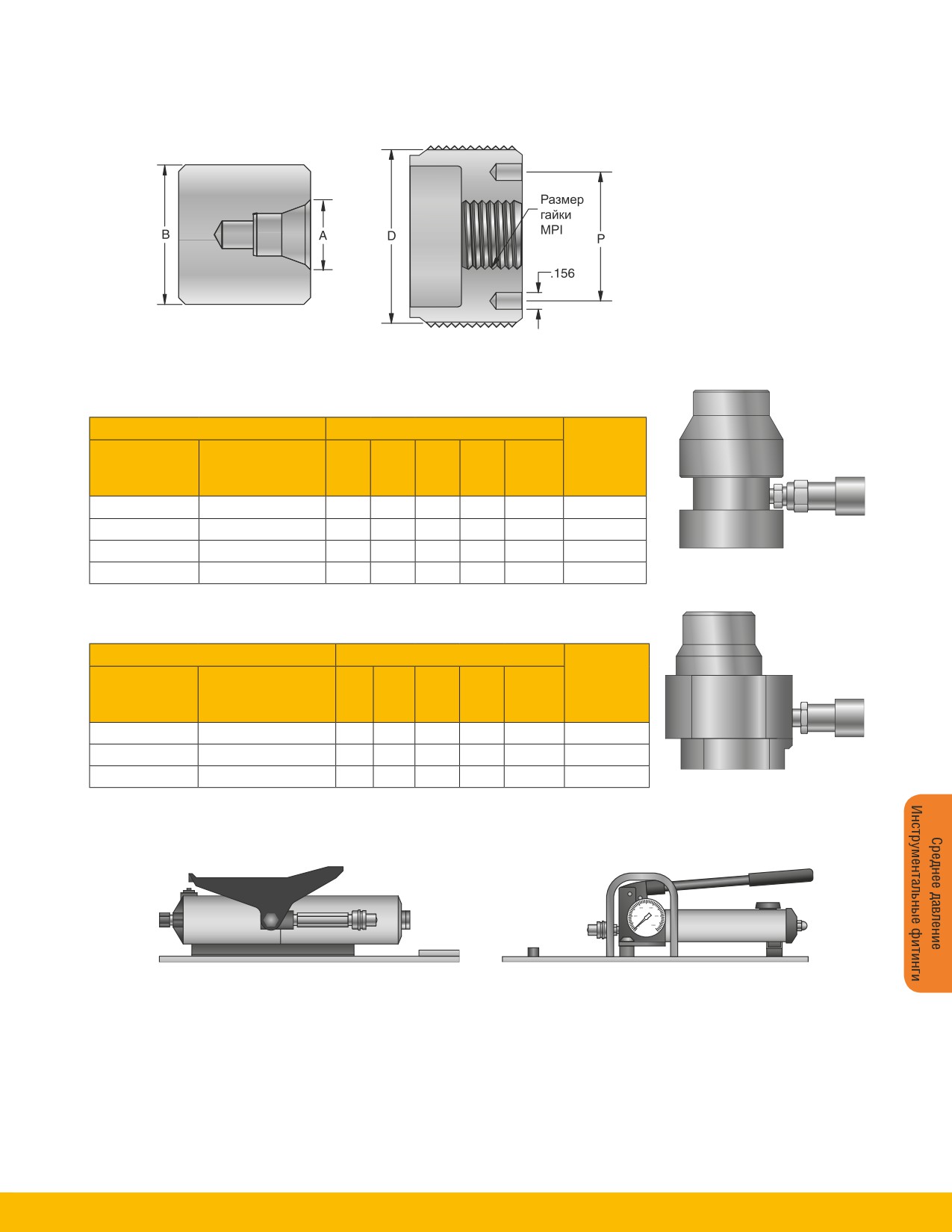

Гидравлические инструменты для предварительного монтажа фитингов MPI™
Плашка для корпуса MPI™
Плашка для гайки MPI™
Плашки для корпуса и плашки для гайки, используемые с малым комплектом
монтажа фитингов MPI™
Малый комплект сборки фитингов MPI
ДЮЙМЫ
Давление
Плашка для
Размер
пред-
корпуса
Плашка для гайки
гайки
установки
Заказной №
Заказной №
A
B
D
P
MPI™
(PSIG)
4 MPI Body Die
4 MPI Nut Die
.50
1,25
1,62
1,20
4
3 200
6 MPI Body Die
6 MPI Nut Die
.63
1,25
1,62
1,20
6
4 000
8 MPI Body Die
8 MPI Nut Die
.82
1,25
1,62
1,20
8
6 800
Заказной № Parker
9 MPI Body Die
9 MPI Nut Die
.88
1,25
1,62
1,20
9
8 500
MPI SMALL Preset Assembly
Размеры в дюймах даются только для справок и могут быть изменены.
Плашки для корпуса и плашки для гайки, используемые с большим комплектом
монтажа фитингов MPI™
Большой комплект сборки фитингов MPI
ДЮЙМЫ
Давление
Плашка для
Размер
пред-
корпуса
Плашка для гайки
гайки
установки
Заказной №
Заказной №
A
B
D
P
MPI™
(PSIG)
*9 MPI Body Die
9 MPI Large Nut Die
.88
1,25
2,00
1,67
9
3 600
12 MPI Body Die
12 MPI Nut Die
1.13
1,75
2,00
1,67
12
5 100
16 MPI Body Die
16 MPI Nut Die
1.44
1,75
2,00
1,67
16
8 000
Заказной № Parker
* Требует переходника 9 MPI Body Die Adapter
MPI LARGE Preset Assembly
Размеры в дюймах даются только для справок и могут быть изменены.
Заказной № Parker
Заказной № Parker
MPI AIR PUMP KIT
MPI HAND PUMP KIT
Примечание: Для предварительной установки требуются один комплект насоса, комплект сборки фитингов, плашка для корпуса и
плашка для гайки. Комплекты насосов и комплекты сборки фитингов взаимозаменяемы, но плашки для корпуса и плашки для гайки
предназначены для определенного комплекта сборки фитингов. Подробные инструкции по эксплуатации включены в каждый комплект.
Их экземпляры можно получить, обратившись в соответствующее Подразделение.
203

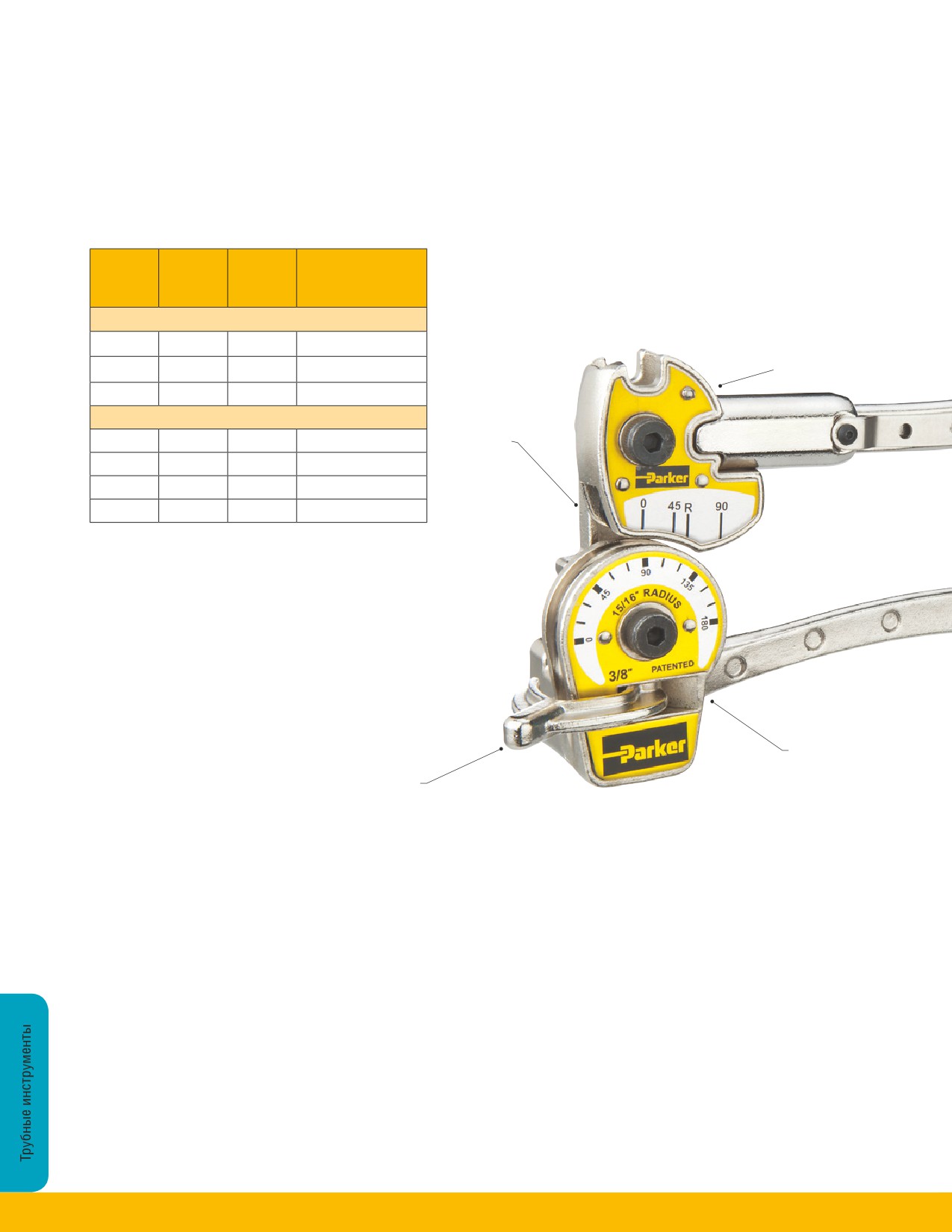

Трубные инструменты
Трубогибы
Ручной трубогиб Parker PTB с углом изгиба 180° и уникальной индексирующей рукояткой для
трубок диаметром от 1/4” до 1/2” и от 6 мм до 12 мм
НАРУЖН.
Радиус
Масса
Номер детали
ДИАМ.
изгиба
(кг)
ТРУБКИ
Дюймовые
1/4
9/16
0,54
PTB-4T
ИНДЕКСИРУЮЩИЙ РЫЧАГ
3/8
15/16
1,68
PTB-6T
1/2
1 1/2
3,45
PTB-8T
РОЛИКИ
Метрические
УМЕНЬШАЮТ
УСИЛИЕ И
6
14,3
0,54
PTB-6M
ИСКЛЮЧАЮТ
ЗАДИРЫ
8
23,8
1,00
PTB-8M
10
23,8
1,68
PTB-10M
12
38,1
3,45
PTB-12M
ОПТИМАЛЬНЫЙ
ПЛОТНЫЙ РАДИУС
ПОВОРОТНЫЙ
ИЗГИБА
ЗАХВАТ ТРУБЫ
Для изгиба труб из мягкой меди, алюминия, латуни,
стали, нержавеющей стали и других материалов
Отличительные особенности
• Новая конструкция обеспечивает точный изгиб до 180°
• Створчатая упаковка для моделей 1/4”, 3/8”, 6 мм, 8 мм
труб из нержавеющей стали и других металлов
и 10 мм
• Ролики снижают трение и усилие изгиба; исключают
• Запатентованный быстродействующий фиксатор с
задиры трубы
защелкой для установки рукоятки в среднем положении
до совмещения обеих рукояток при изгибе в два этапа
• Удобные и эргономичные мягкие рукоятки
• Выступ для закрепления в тисках
204

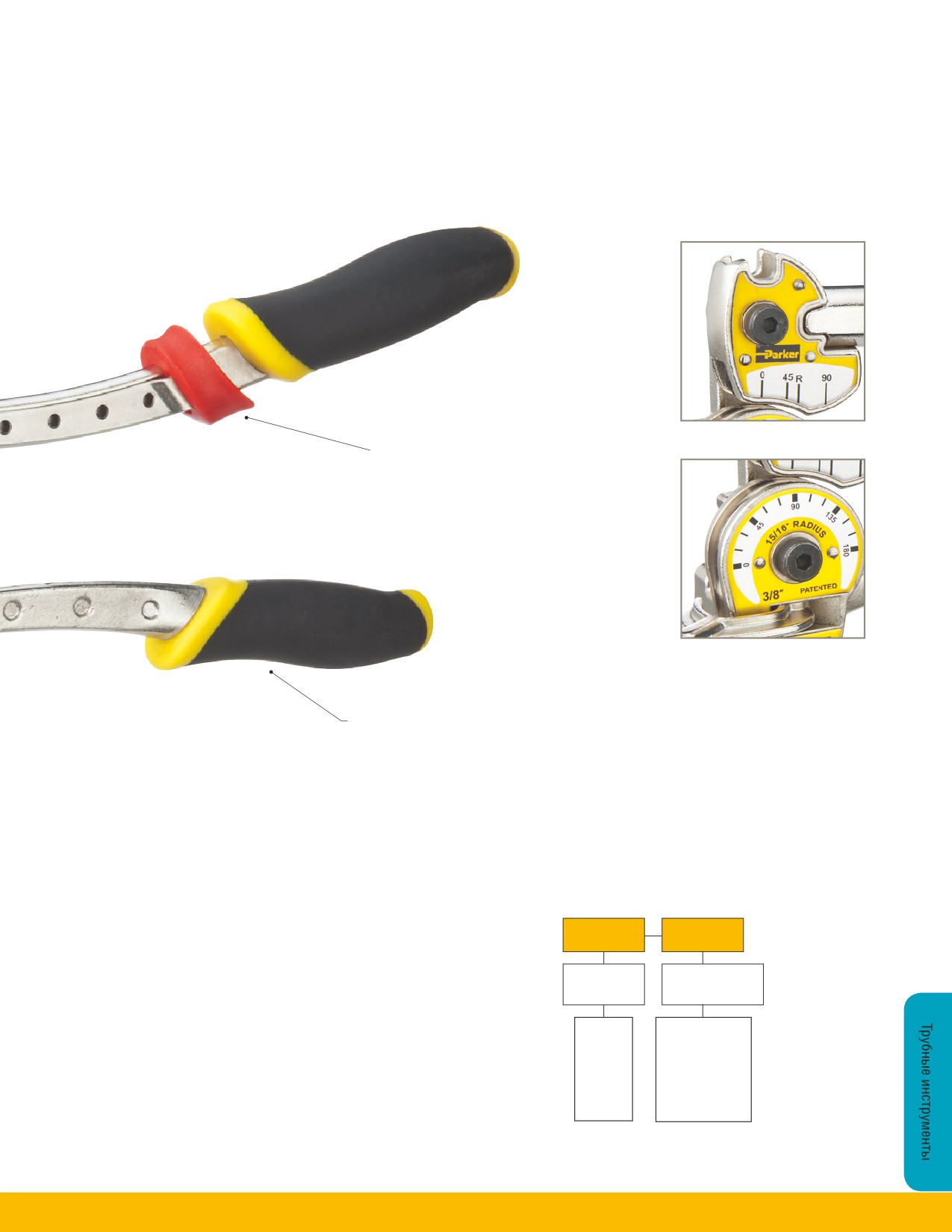

Трубные инструменты
КОЛЬЦО РАЗБЛОКИРОВКИ
ЭРГОНОМИЧНЫЕ МЯГКИЕ РУКОЯТКИ
Порядок заказа - Трубогибы
Правильный номер детали легко определяется в виде следующей последовательности номеров.
Ниже показана кодировка двух необходимых характеристик изделия.
PTB
4T
ТРУБА НА-
СЕРИЯ
РУЖН. ДИАМ.
4T
1/4
6T
3/8
8T
1/2
PTB
6M
6 мм
8M
8 мм
10M
10 мм
12M
12 мм
205

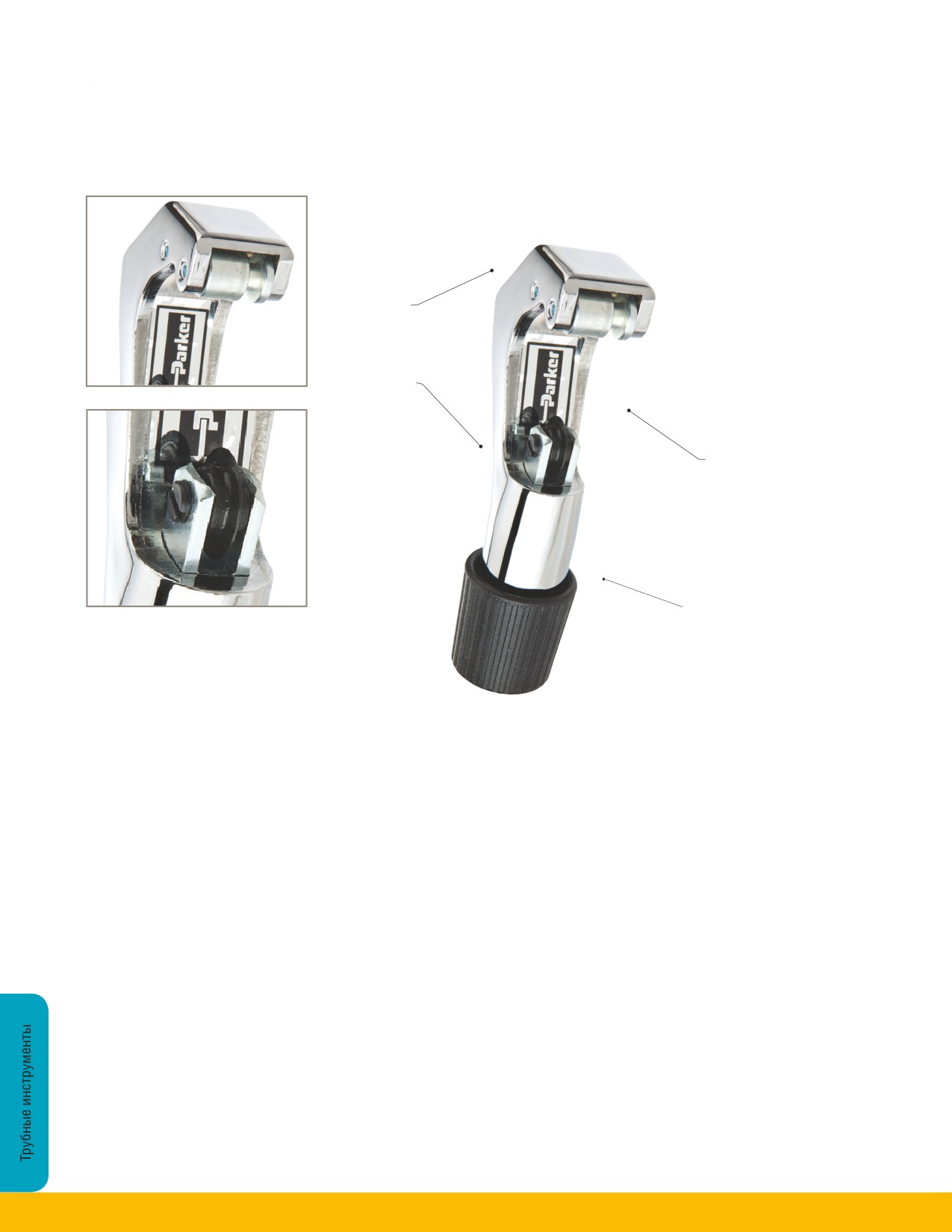

Трубные инструменты
Труборезы и инструмент для удаления заусенцев
Труборез Parker PTC для труб с наружным диаметром от 1/8” до 1-1/8” и от 4 мм до 28 мм
КОМПАКТНЫЙ
РАДИУС ПОВОРОТА
4-1/4”
САМООЧИЩАЮЩАЯСЯ
КАНАВКА ДЛЯ
УДАЛЕНИЯ ЗАУСЕНЦЕВ
ЛЕГКИЙ АЛЮМИНИЕВЫЙ КОРПУС
ВСТРОЕННЫЙ СТАЛЬНОЙ УПОРНЫЙ
ПОДШИПНИК
ДЛЯ ПЛАВНОЙ РЕЗКИ
100% труборезов проходят заводские
испытания на точность резки без
образования спиральной дорожки.
Труборез Parker режет трубы из
нержавеющей стали, мягкой меди и
алюминия с наружным диаметром от
1/8 до 1-1/8 дюйма и от 4 до 28 мм
Отличительные особенности
• Компактный радиус поворота - 4-1/4”
• Режущие диски изготовлены из высококачественной
устойчивой к износу и истиранию стали с прецизионной
• Ролики с канавкой для обрезки раструбов,
обработкой по строгим спецификациям для точной
уменьшающей потери трубы при удалении
резки и большого срока службы
поврежденного раструба
• Уникальная конструкция исключает образование
• Легкий моноблочный корпус из отлитого под давлением
спирали, обеспечивая перпендикулярный срез
алюминия
• Прочное матовое черное покрытие для повышения
• Подающий механизм со встроенным упорным
износостойкости
подшипником из закаленной стали обеспечивает
плавную резку и безотказную работу
206

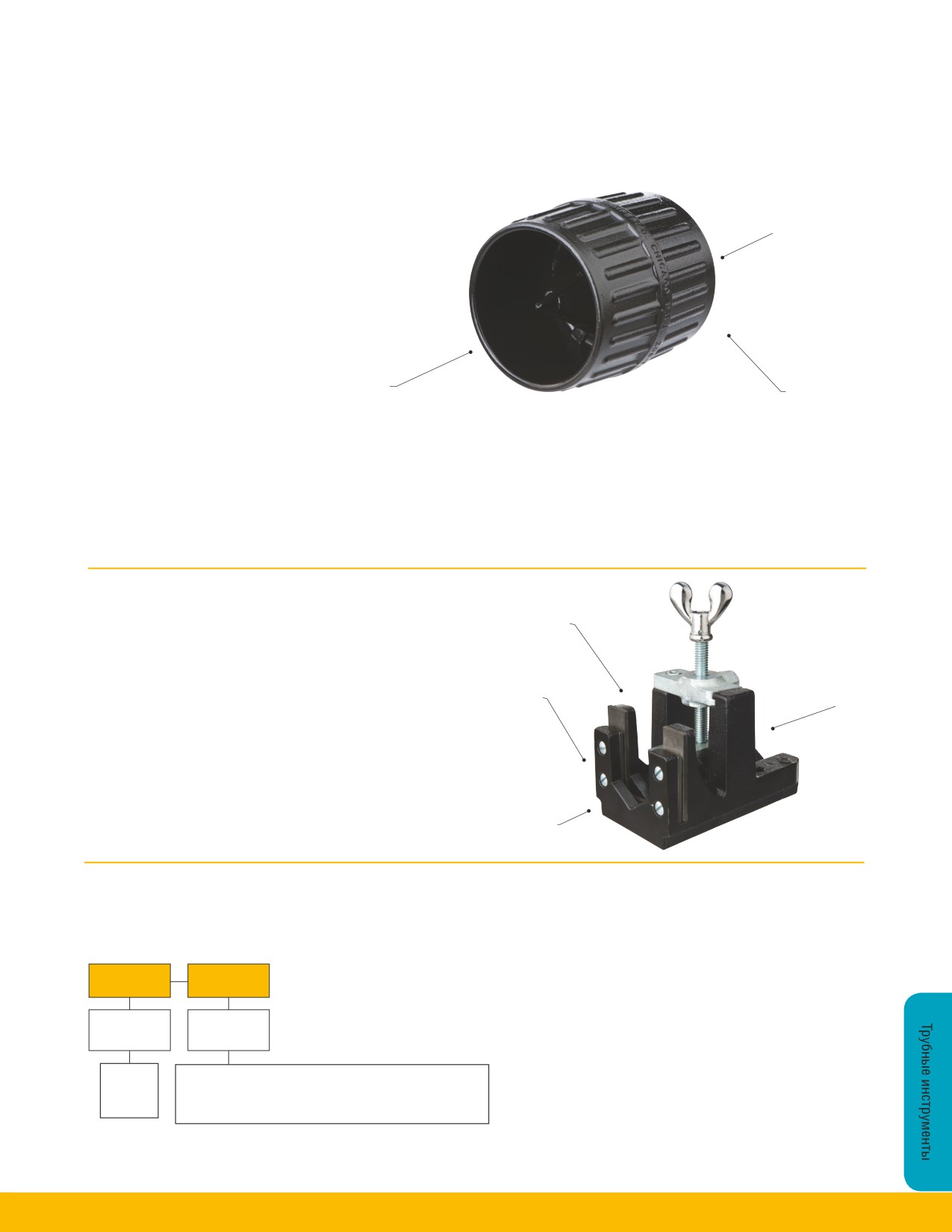

Трубные инструменты
Инструмент Parker PTD для удаления заусенцев с внутреннего и внешнего диаметра
трубки с наружным диаметром от 3/16” до 1-1/2”
Поворот рукой позволяет снять заусенцы как с
наружной, так и с внутренней стороны трубки.
Инструмент для удаления заусенцев компании Parker
МАССА:
280 г/10
может использоваться для трубок из отожженной и
унций
нержавеющей стали, меди или алюминия с наружным
диаметром от 3/16” до 1-1/2”.
Вставьте трубку в выпуклый конец инструмента для
удаления заусенцев на внутренней стороне трубы и
в противоположный конец - для удаления заусенцев
на внешней стороне трубы. Вращайте в обоих
направлениях.
ЧЕРНОЕ
РЕЖУЩИЕ ЛЕЗВИЯ
ПОКРЫТИЕ
ИЗ ЗАКАЛЕННОЙ
СТАЛИ
Отличительные особенности
• Зачищает как наружные, так и внутренние поверхности
• Удаляет заусенцы при вращении как по часовой стрелке,
трубки с помощью 3 лезвий
так и против часовой стрелки
• Прочный корпус отлитый под давлением
• Рифленый корпус имеет удобную форму
• Могут быть заказаны сменные лезвия
Parker PTV Tru-Kut
ДЛЯ ОБРЕЗКИ
МЕТАЛЛИЧЕСКИХ И
НЕМЕТАЛЛИЧЕСКИХ
Тиски-пила
ТРУБ
ПРЕДНАЗНАЧЕНЫ
ДЛЯ ТРУБ ИЗ
Станок подходит для труб и шлангов с размерами от
НЕРЖАВЕЮЩЕЙ
НАДЕЖНО ЗАЖИМАЮТ
3 (внешний диаметр 3/16”) до 32 (внешний диаметр
СТАЛИ, ТРЕБУЮЩИХ
ТРУБУ ИЛИ ШЛАНГ
РАЗВАЛЬЦОВКИ
2”). Обеспечивает перпендикулярность среза ± 1°.
ДЛЯ ФОРМИРОВАНИЯ
ПЕРПЕНДИКУЛЯРНОГО
Используйте полотно с мелкими зубьями для более
СРЕЗА
ровного реза.
Как пользоваться: Установите в тисках или закрепите
болтами на верстаке. Зажмите трубу или шланг в
тисках Tru-Kut и разрежьте; ножовочный станок
обеспечит перпендикулярный срез.
ЗАХВАТ С БЫСТРОЙ
РЕГУЛИРОВКОЙ И
БЫСТРЫЙ СЪЕМ ТРУБЫ
Порядок заказа - Труборезы, инструмент для удаления заусенцев и тиски
Правильный номер детали легко определяется в виде следующей последовательности
номеров.
Ниже показана кодировка двух необходимых характеристик изделия.
PT
C
Серия
Тип
C
Труборез
CE
Труборез Exotic
D
Инструм. для удаления заусенцев
DS
Запасное лезвие
PT
V Тиски
CES Сменный диск Exotic
CS
Сменный диск
207
Трубные инструменты
Герметики

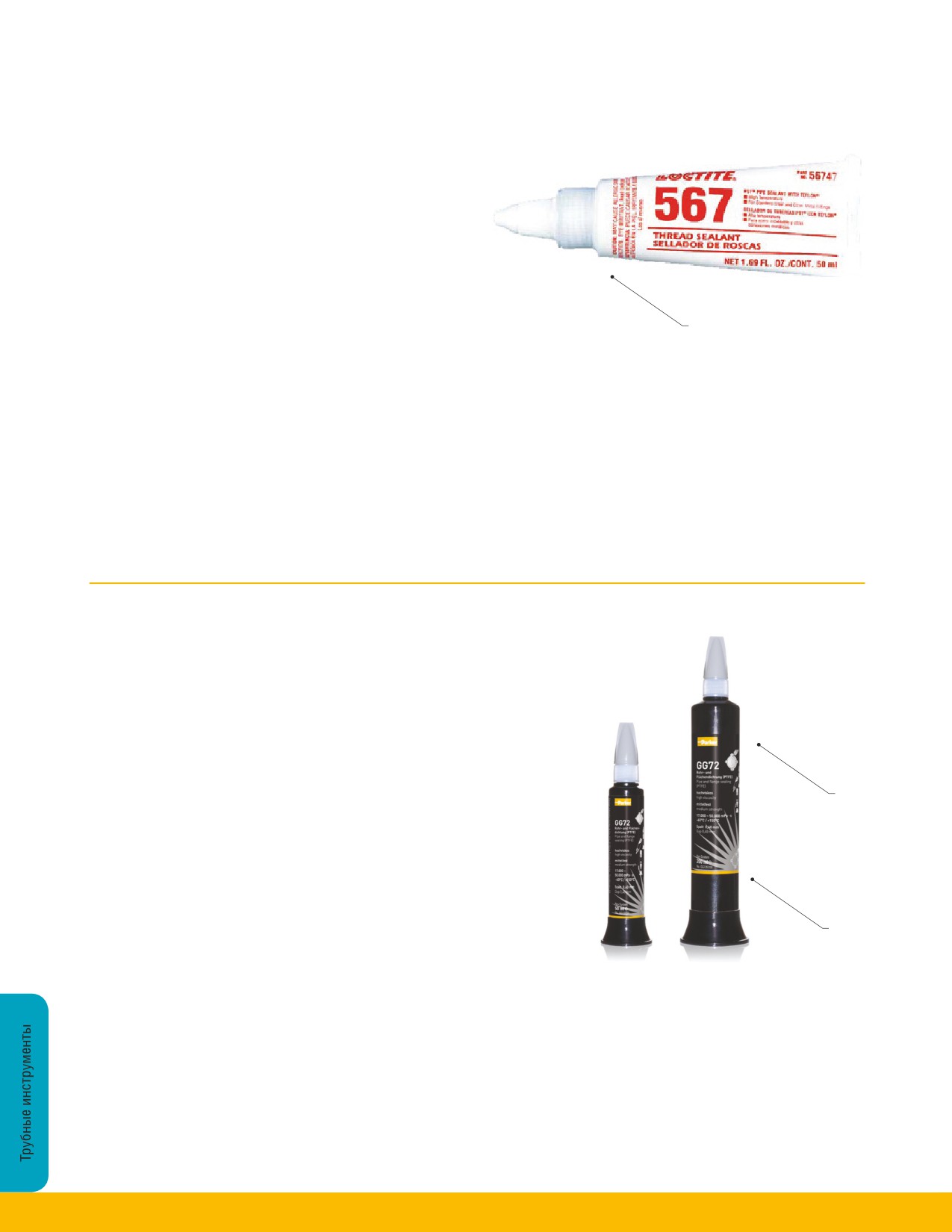

Parker PSL LOCTITE® 567TM
Герметик с высокими характеристиками для металлических
труб с конической резьбой и фитингов. Идеально
подходящий для нержавеющей стали, алюминия,
оцинкованного металла и других инертных металлов,
герметик 567™ устойчив к растворителям и выдерживает
нагрев до 204°C (400°F).
ПРЕДНАЗНАЧЕН ДЛЯ
ГЕРМЕТИЗАЦИИ МЕТАЛЛИЧЕСКОЙ
КОНИЧЕСКОЙ РЕЗЬБЫ И
ФИТИНГОВ
Отличительные особенности
• Высокие смазывающие свойства этого состава
• Рекомендуется для промышленного применения в
предотвращают задиры на трубной резьбе и фитингах
химической, нефтеперерабатывающей, целлюлозно-
из нержавеющей стали, алюминия и других металлов
бумажной, текстильной, станкостроительной,
автомобильной, судостроительной отраслях,
переработке отходов, энергетике, компримировании и
распределении газа.
УДО
Герметик Parker PSP
ПР
Герметизация с помощью не содержащих растворителей
жидких герметиков компании Parker является передовым
техническим решением. Застывание при отсутствии
воздуха, происходящее после контакта с металлом,
является выдающимся свойством анаэробных герметиков.
УНИКАЛЬНЫЙ
ГЕРМЕТИК ПОД
Как и в случае любого герметика или смазки, всегда
МАРКОЙ PARKER
следует соблюдать меры предосторожности.
Эти герметики выпускаются в упаковках по 50 мл и 200 мл.
ТЕРМОСТОЙКОСТЬ
ОТ -60°C ДО +150°C
Отличительные особенности
• Быстро застывает
• Предназначен для герметизации резьбовых соединений,
фланцев, корпусов и крышек
• Не содержит растворителей
• Широкий температурный диапазон
• Однокомпонентный герметик
• Устойчив к химикатам и растворителям
208
Трубные инструменты

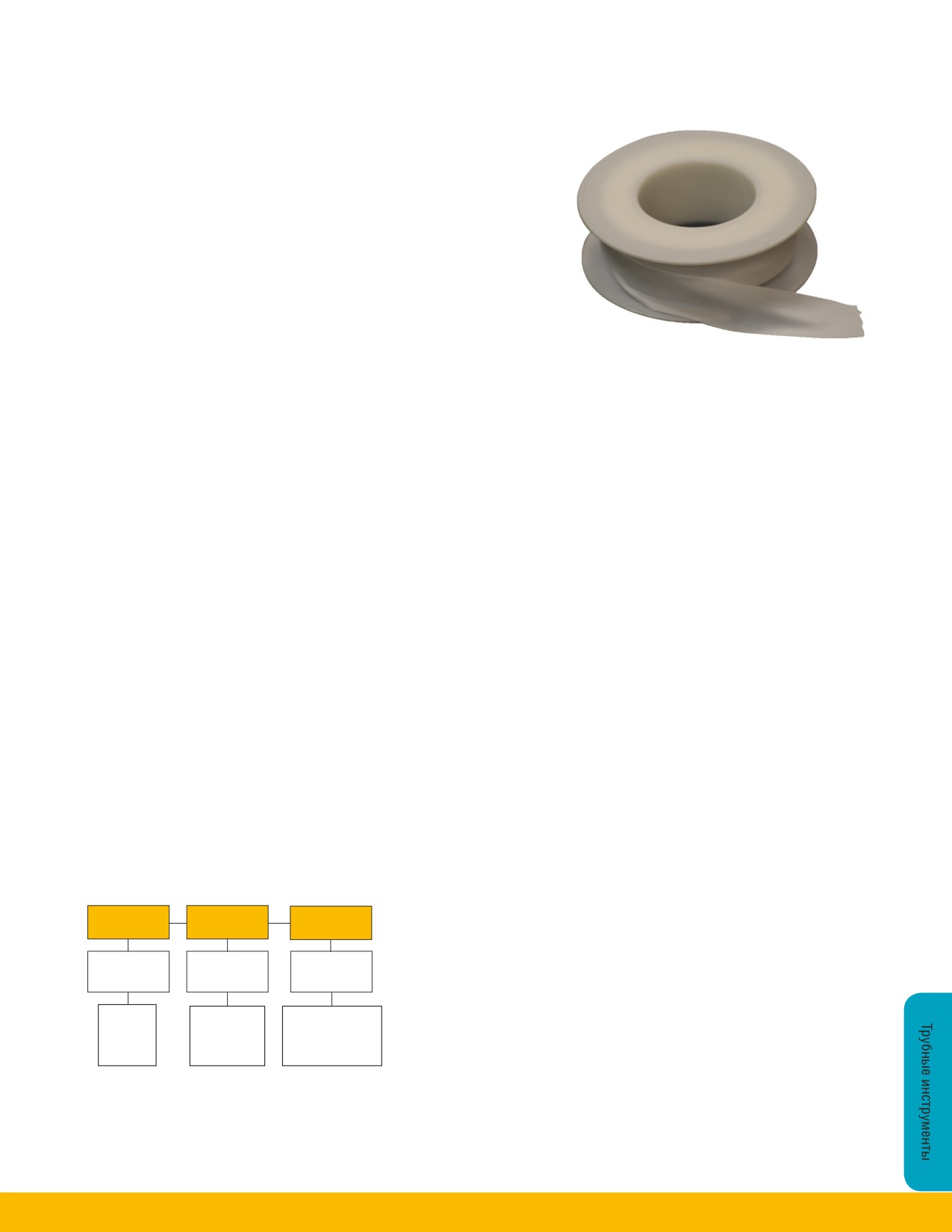

Лента из ПТФЭ
Политетрафторэтиленовая (ПТФЭ) лента нарезается
определенной ширины и используется для уплотнения
трубной резьбы. Лента оборачивается вокруг резьбы перед
ее вкручиванием в необходимом месте.
Лента широко используется в герметичных системах
водоснабжения, а также в системах со сжатым воздухом и
резьбовых соединениях с крупной резьбой.
Одной из отличительных характеристик ПТФЭ является его
способность снижать трение. ПТФЭ-лента в конической
трубной резьбе действует как смазка и облегчает при
вкручивании трубы доведение резьбовых поверхностей до
Заказной номер: PS - PTFE
точки деформирования, в которой создается уплотнение.
Порядок заказа - Герметики
Правильный номер детали легко определяется в виде следующей последовательности номеров.
PS
L
50
Размер
Серия
Марка
(мл)
L Loctite
50
(PSL и PSP)
P Parker
200
(только PSP)
PS
ПТФЭ*
250
(только PSL)
* Размер не требуется
209
Трубные инструменты
Измерительный инструмент

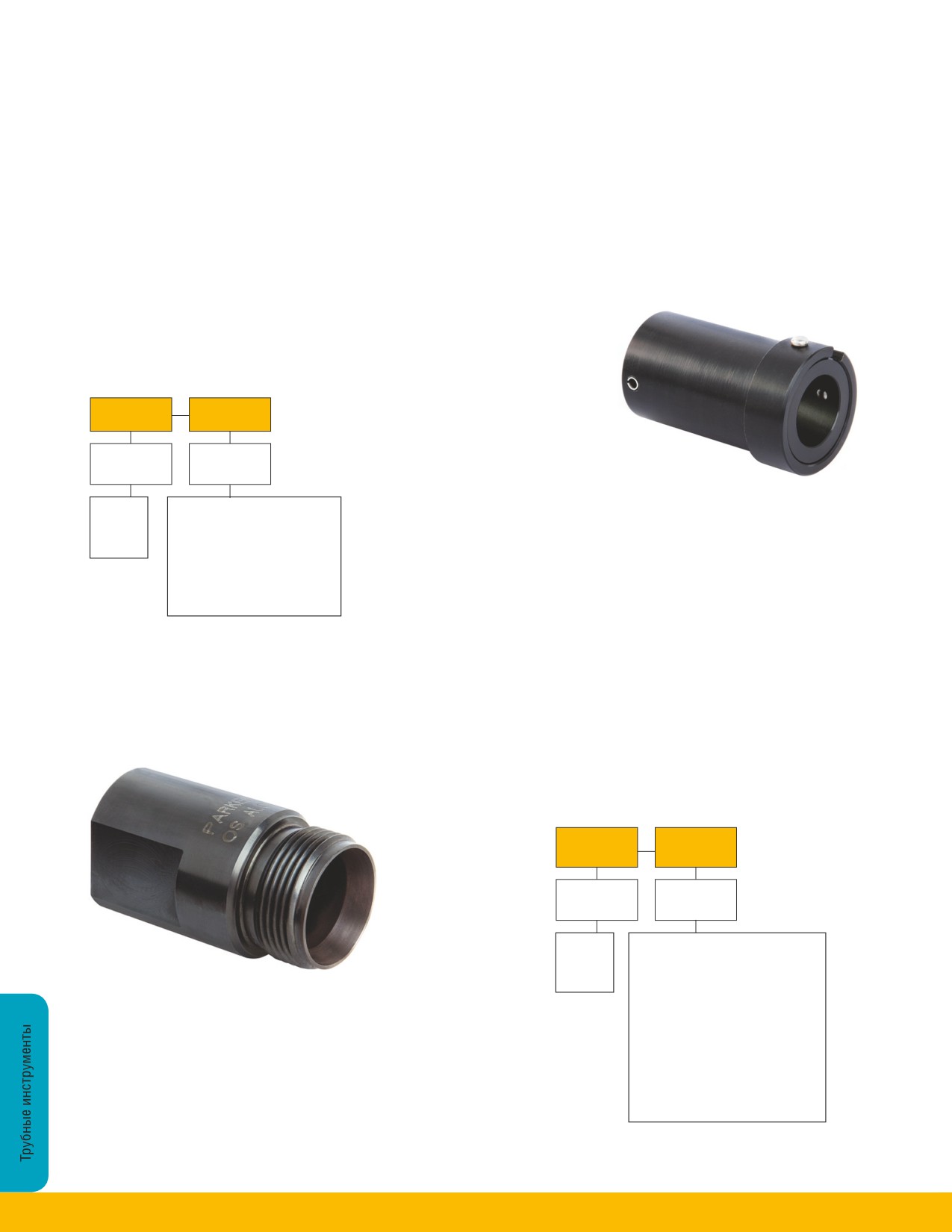

Прибор для маркировки трубок Parker PTM
С помощью этого прибора Вы сможете быстро и точно наносить отметки на трубку. Он также используется для проверки
положения этих отметок. (Полезно для увеличения срока службы фитинга).
Обеспечивает правильную глубину вставки трубы в корпус фитинга.
Порядок заказа - Прибор для маркировки труб
Правильный номер детали легко определяется в виде следующей
последовательности номеров. Ниже показана кодировка двух
необходимых характеристик изделия.
PTM
4T
Серия
Размер
Инструмент для предварительной установки уплотнительных
2T
1/8”
6M
6 мм
колец Parker PPT
PTM
4T
1/4”
8M
8 мм
6T
3/8”
10M
10 дм
Как пользоваться: Надвиньте гайку и уплотнительное кольцо (кольца) на
8T
1/2”
12M
12 мм
трубу. Установите трубу в инструмент для предварительной сборки; нижняя
10T
5/8”
16M
16 мм
часть трубы должна быть расположена напротив кромки инструмента.
12T
3/4”
20M
20 мм
16T
1”
25M
25 мм
Затяните гайку от руки, а затем еще на 1 оборот гаечным ключом.
Извлеките трубу из инструмента. Подтяните гайку от руки.
Затем подтяните гайку еще на 1/2 оборота. Если через 1/4 оборота не
чувствуется возрастание момента затяжки, ослабьте гайку до положения
затягивания от руки, после чего затяните на 1/2 оборота.
Порядок заказа - Прибор для предварительной установки
уплотнительных колец
Правильный номер детали легко определяется в виде следующей
последовательности номеров.
Ниже показана кодировка двух необходимых характеристик изделия.
PPT
4T
Серия
Размер
2T
1/8”
3M
3 мм
3T
3/16”
4M
4 мм
PPT
4T
1/4”
6M
6 мм
5T
5/16”
8M
8 мм
6T
3/8”
10M
10 мм
8T
1/2”
12M
12 мм
10T
5/8”
14M
14 мм
12T
3/4”
16M
16 мм
14T
7/8”
18M
18 мм
16T
1”
20M
20 мм
22M
22 мм
25M
25 мм
