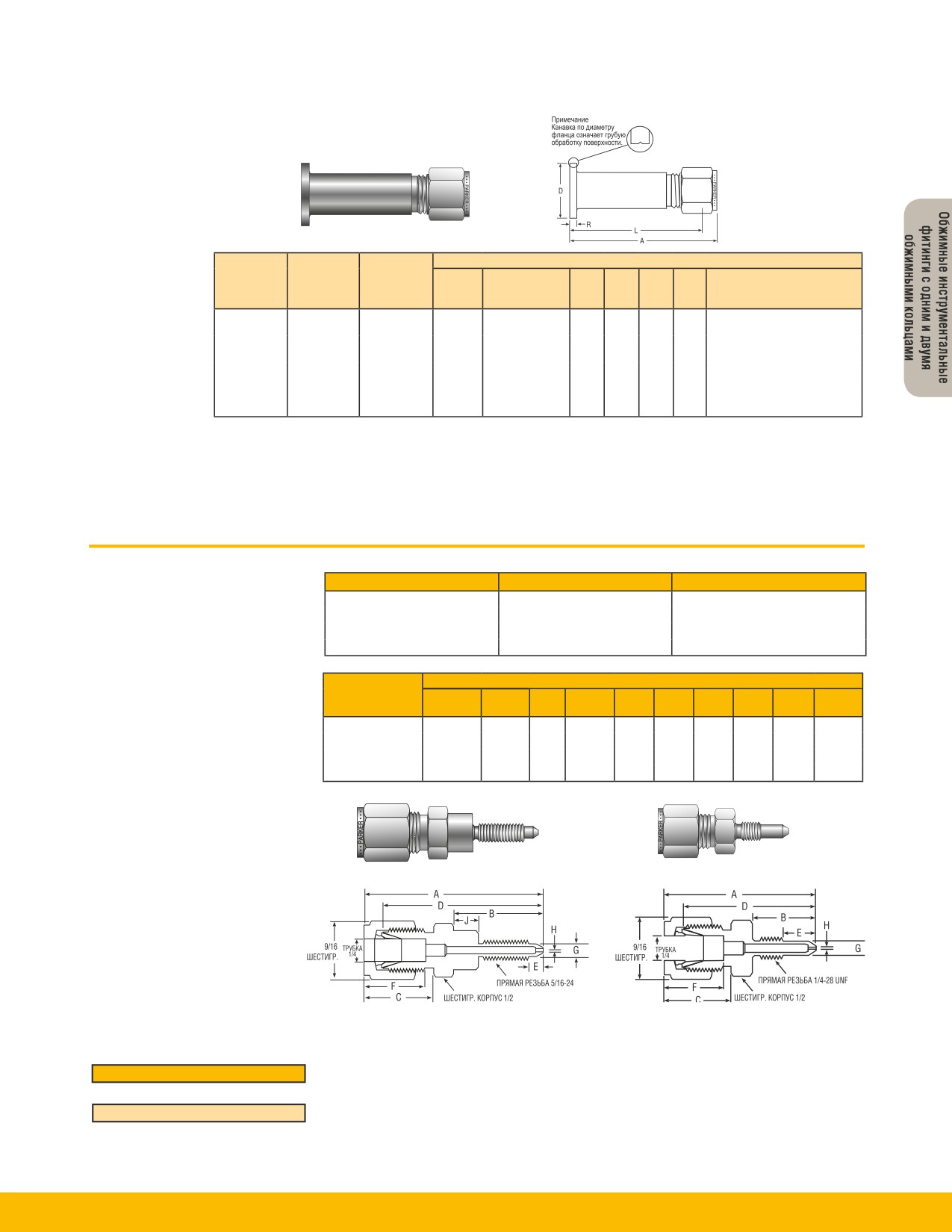

Концевые фитинги
Трубный переходник
под сварку внахлест
Для трубок с диаметром,
указанным в мм
МИЛЛИМЕТРЫ
ВЗАИМО-
ВНЕШН.
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМ.
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТРУБКИ
РАЗМЕР ФЛАНЦА
a
D
l
r
ОБРАБОТКа ПОВЕРХНОСТИ
LJFBZ10-5
M10LJF-5
10M0-1-0005
10
DN15(1/2"NB)
83,0
34,5
75,5
6,5
Обработка
3,2-6,3 Ra-
шлифованием
LJFBZ10-9
M10LJF-9
10M0-1-0006
10
DN15(1/2"NB)
83,0
34,5
75,5
6,5
Черновая
6,3-12,5 Ra
обработка
LJFBZ12-5
M12LJF-5
-
12
DN15(1/2"NB)
85,0
34,5
75,4
6,5
Обработка
3,2-6,3 Ra-
шлифованием
LJFBZ12-9
M12LJF-9
-
12
DN15(1/2"NB)
85,0
34,5
75,4
6,5
Черновая
6,3-12,5 Ra
обработка
ПРИМЕЧАНИЕ: Наличие канавок вдоль диаметра фланца указывает на черновую обработку поверхности. Размеры даются только для справок и
могут быть изменены. Трубный переходник с соединением внахлестку представляет собой фитинг, предназначенный для использования в сочета-
нии с соединяемым внахлестку фланцем, что обеспечивает возможность прямого подсоединения к трубопроводу КИП из технологической линии.
Полный ассортимент аксессу-
Компрессионный фитинг устанавливается в корпус переходника, что позволяет сократить число деталей, необходимых для монтажа. В результате
аров для манифольдов см. в
каталоге 4190-FP-ACC.
снижается себестоимость и обеспечивается экономия пространства.
Торцевая поверхность фитинга образует уплотняющую поверхность фланца и поставляется либо гладкой (обработанной шлифованием), либо
имеет зазубрины.
Переходники под трубки и фланцы других размеров могут быть поставлены по отдельному заказу.
Переходники для
калибровки датчиков
ТИП ДАТЧИКА
parker ЗАКАЗНОЙ №
ВЗАИМОЗАМЕНЯЕМЫЙ С
(1) Rosemount/Foxboro
4-2 ZH2LX-SS-D950373
-
перепада давления
(2) Honeywell
4-2 ZH2LX-SS-D940336
SS-400-1-0257
Для трубок с диаметром, указан-
(3) Rosemount/Yokogawa
4-2 ZH2LX-SS-D030297
SS-400-1-0253
ным в дюймах
(4) ABB
4-2 ZH2LX-SS-D030249
-
Переходники Parker CPI™/A-
LOK® подсоединяются непосред-
ДЮЙМЫ
ственно к порту датчика пере-
ЦИЛИНДРИЧЕСКАЯ
ШЕСТИ-
РЕЗЬБА
A
B
C
D
E
F
G
H
J
ГРАННИК
пада давления, что позволяет
(1) 5/16-24
2,32
1,41
.70
2,03
.24
.60
.25
.06
.41
1/2
упростить процедуру калибров-
(2) 1/4-28
1,75
.80
.70
1,46
.47
.60
.20
.03
-
1/2
ки. Выпускаются переходники
(3) 5/16-24
2,32
1,41
.70
2,03
.40
.60
.25
.05
.41
1/2
двух размеров (с резьбой 1/4-28
(4) 1/4-28
1,74
.74
.70
1,44
.30
.60
.18
.05
-
1/2
Размеры даются только для справок и могут быть изменены.
и с резьбой 5/16-24), которые
стыкуются с портами датчиков
перепада давления Rosemount,
Honeywell, а также Foxboro. Оба
переходника выполняются из
нержавеющей стали марки 316.
Цветовая маркировка
Для удобства поиска в заголовках
таблиц используется следующая
Переходник для калибровки датчи-
Переходник для калибровки
цветовая маркировка:
ков перепада давления Rosemount/
датчиков перепада давления
диаметр указан в дюймах
Foxboro
Honeywell
диаметр указан в миллиметрах
79

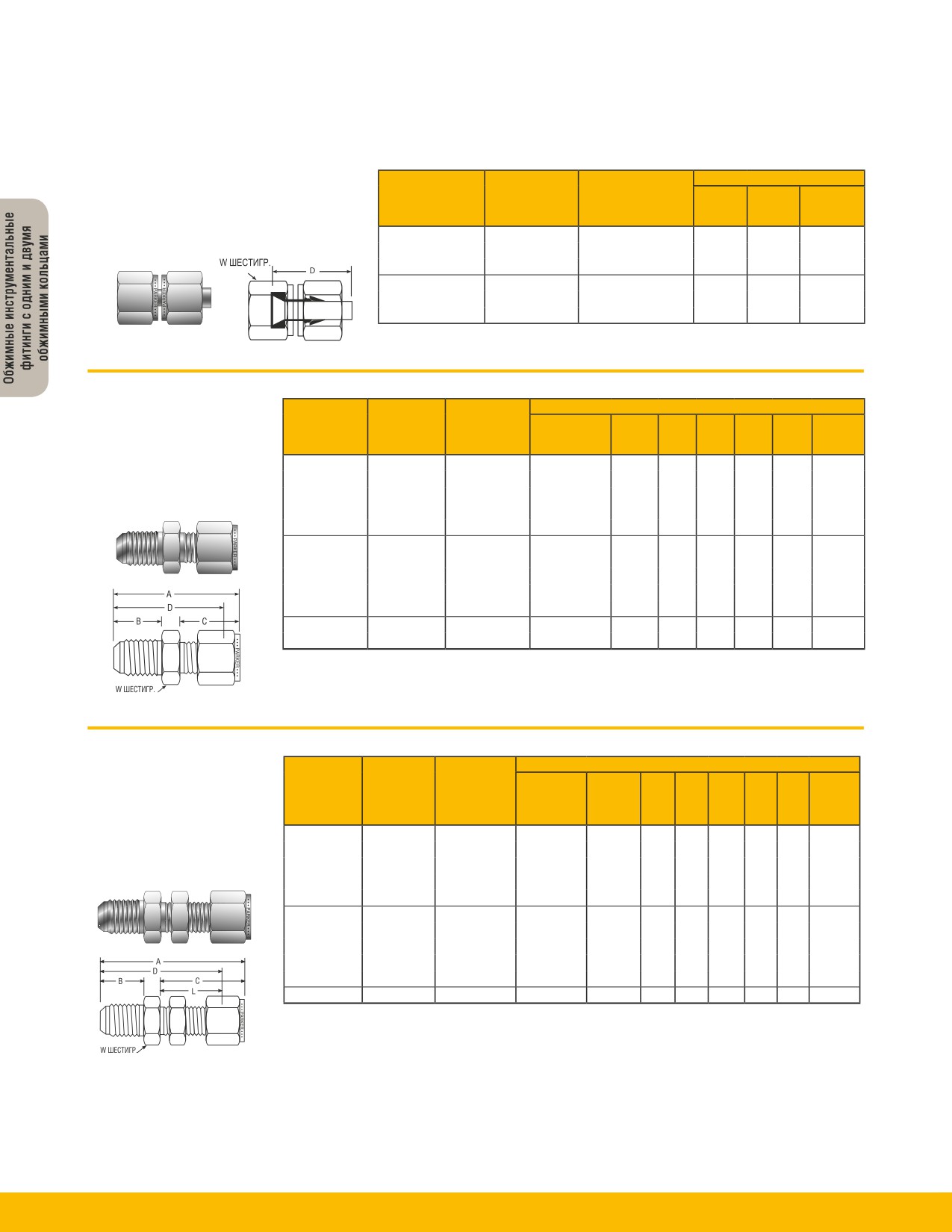

Соединитель CPI™/A-LOK® с конической
развальцовкой (37°)
Соединитель CPI™/A-LOK®
ДЮЙМЫ
с конической развальцовкой
ВЗАИМО-
ВНЕШН.
W
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМ.
ШЕСТИ-
(37°) (AN)
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТРУБКИ
D
ГРАННИК
Для трубок с диаметром, указанным
2-2 X6HBZ6
2X6TU2
200-A-2 ANF
1/8
0,88
3/8
в дюймах
4-4 X6HBZ6
4X6TU4
400-A-4 ANF
1/4
0,96
9/16
6-6 X6HBZ6
6X6TU6
600-A-6 ANF
3/8
1,07
11/16
8-8 X6HBZ6
8X6TU8
810-A-8 ANF
1/2
1,37
7/8
T
12-12 X6HBZ6
12X6TU12
1210-A-12ANF
3/4
1,49
1-1/4
T1
2
16-16 X6HBZ6
16X6TU16
1610-A-16ANF
1
1,80
1-1/2
Размеры даются только для справок и могут быть изменены.
Соединитель CPI™/A-
ДЮЙМЫ
ВЗАИМО-
КОНИЧЕСКАЯ
ВНЕШН.
W
LOK® с конической
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
РАЗВАЛЬЦОВКА
ДИАМ.
ШЕСТИ-
развальцовкой
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТОРЦА
ТРУБКИ
A
B
C
D
ГРАННИК
2-1 XHBZ
2XASC1
100-6-2 AN
1/8
1/16
1,07
.45
0,43
.92
7/16
(37°) (AN)
2-2 XHBZ
2XASC2
200-6-2 AN
1/8
1/8
1,28
.45
0,60
1,02
7/16
Для трубок с диаметром,
4-2 XHBZ
4XASC2
200-6-4 AN
1/4
1/8
1,39
.55
0,60
1,13
1/2
указанным в дюймах
3-3 XHBZ
3XASC3
300-6-3 AN
3/16
3/16
1,32
.48
0,64
1,06
7/16
4-4 XHBZ
4XASC4
400-6-4 AN
1/4
1/4
1,48
.55
0,70
1,19
1/2
5-5 XHBZ
5XASC5
500-6-5 AN
5/16
5/16
1,52
.55
0,73
1,22
9/16
4-6 XHBZ
4XASC6
600-6-4 AN
1/4
3/8
1,56
.55
0,76
1,27
5/8
6-6 XHBZ
6XASC6
600-6-6 AN
3/8
3/8
1,56
.56
0,76
1,27
5/8
8-8 XHBZ
8XASC8
810-6-8 AN
1/2
1/2
1,81
.66
0,87
1,41
13/16
10-10 XHBZ
10XASC10
1010-6-10 AN
5/8
5/8
1,93
.76
0,87
1,53
15/16
12-12 XHBZ
12XASC12
12.06.1210 AN
3/4
3/4
2,11
.86
0,87
1,70
1-1/8
16-16 XHBZ
16XASC16
16.06.1610 AN
1
1
2,43
.91
1,05
1,94
1-3/8
T1
T2
Размеры А и C соответствуют стандартному положению затягивания от руки.
Размеры даются только для справок и могут быть изменены.
Соединитель CPI™/A-
ДЮЙМЫ
LOK® с конической
КОНИЧЕСКАЯ
ВЗАИМО-
РАЗВАЛЬ-
ВНЕШН.
w
развальцовкой (37°)
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ЦОВКА
ДИАМ.
ШЕСТИ-
(AN) под перемычку
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТОРЦА
ТРУБКИ
A
D
C
L
B
ГРАННИК
Для трубок с диаметром,
2-2 XH2BZ
2XABC2
200-61-2 AN
1/8
1/8
1,91
1,65
1,23
0,97
.45
1/2
указанным в дюймах
3-3 XH2BZ
3XABC3
300-61-3 AN
3/16
3/16
1,98
1,71
1,26
1,00
.48
9/16
4-2 XH2BZ
4XABC2
200-61-4 AN
1/4
1/8
2,04
1,78
1,23
0,97
.55
5/8
4-4 XH2BZ
4XABC4
400-61-4 AN
1/4
1/4
2,12
1,83
1,31
1,02
.55
5/8
5-5 XH2BZ
5XABC5
500-61-5 AN
5/16
5/16
2,21
1,92
1,41
1,12
.55
11/16
4-6 XH2BZ
4XABC6
600-61-4 AN
1/4
3/8
2,25
1,96
1,44
1,15
.55
3/4
6-6 XH2BZ
6XABC6
600-61-6 AN
3/8
3/8
2,25
1,96
1,44
1,15
.56
3/4
8-8 XH2BZ
8XABC8
810-61-8 AN
1/2
1/2
2,59
2,19
1,65
1,25
.66
15/16
10-10 XH2BZ
10XABC10
1010-61-10 AN
5/8
5/8
2,74
2,34
1,68
1,28
.76
1-1/16
12-12 XH2BZ
12XABC12
1210-61-12 AN
3/4
3/4
3,11
2,71
1,87
1,47
.86
1-3/16
16-16 XH2BZ
16XABC16
1610-61-16 AN
1
1
3,65
3,16
2,27
1,78
.91
1-9/16
T1
T2
Размеры А и C соответствуют стандартному положению затягивания от руки. Размеры даются только для справок и могут быть изменены.
Размеры сверла для отверстия в перемычке и максимальную толщину перемычки см. на странице 61, Часть BC.
80
Трубные фитинги с торцевым уплотнением
Введение
SAE

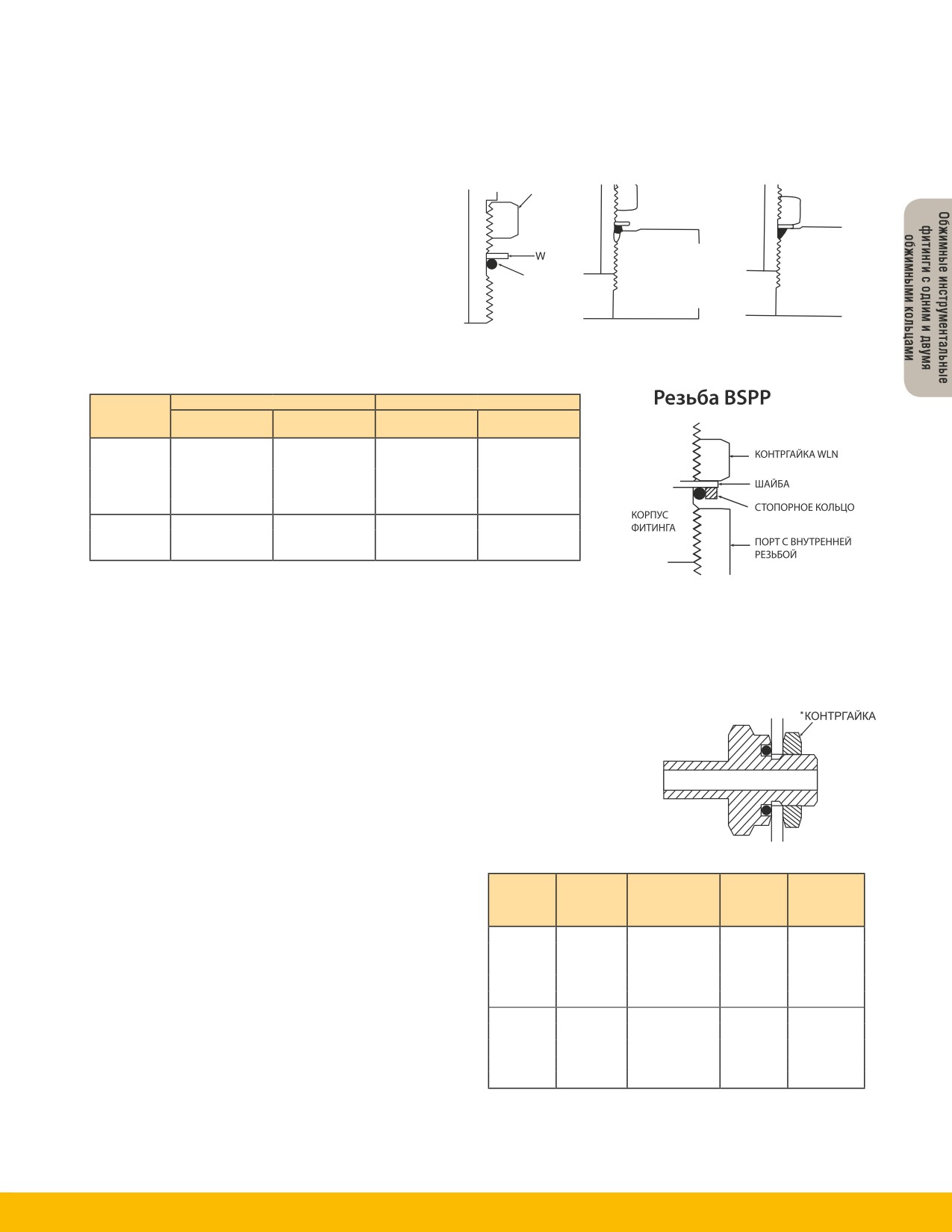

Порядок установки фитингов ВSPP/SAE с
цилиндрической резьбой
1. Нанесите на уплотнительное кольцо смазку, совме-
стимую с системой.
2. Вверните фитинг в отверстие с цилиндрической
резьбой таким образом, чтобы металлическая опор-
ная шайба вошла в контакт с торцом канала.
3. Установите фитинг, затянув его не более чем на
один оборот.
4. Удерживая фитинг в этом положении, затяните кон-
тргайку так, чтобы шайба вошла в контакт с торцом
ПРИМЕЧАНИЕ: Контргайки WLN заказываются отдель-
канала. (См. таблицу моментов затяжки.)
но по размеру и заказному номеру. См. стр. 106.
ОТВЕРСТИЕ С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ
РЕГУЛИРУЕМОЕ ОТВЕРСТИЕ
МОМЕНТ ЗАТЯЖКИ
МОМЕНТ ЗАТЯЖКИ
РАЗМЕР
(ДЮЙМ-ФУНТ)
(F.F.F.T.)
(ДЮЙМ-ФУНТ)
(F.F.F.T)
4
245 ± 10
1.0 ± .25
200 ± 10
1.5 ± 25
6
630 ± 25
1.5 ± .25
400 ± 10
1.5 ± 25
8
1150 ± 50
1.5 ± .25
640 ± 10
1.5 ± 25
10
1550 ± 50
1.5 ± .25
1125 ± 50
1.5 ± 25
12
2050 ± 50
1.5 ± .25
1450 ± 50
1.5 ± 25
16
3000 ± 50
1.5 ± .25
2150 ± 50
1.5 ± 25
20
3400 ± 100
1.5 ± .25
2800 ± 100
2.0 ± 25
24
4500 ± 100
1.5 ± .25
3450 ± 100
2.0 ± 25
ПРИМЕЧАНИЯ:
• Удерживайте корпус фитинга неподвижным с помощью регулировочных приспосо-
блений, если это необходимо при установке.
• В таблицах указаны значения моментов для тех сборочных деталей, в которых на
уплотнительные кольца нанесена смазка.
• В случае фитингов, изготовленных из нержавеющей стали, используйте верхние
предельные значения моментов затяжки.
Порядок установки фитингов с уплотнительными кольцами торцевого
уплотнения
Для установки уплотнительного кольца требуется гладкая и плоская поверхность
посадки. Эта поверхность должна быть перпендикулярна к оси резьбы.
1. Вверните фитинг с уплотняющим кольцом в отверстие, затянув его рукой до упора.
2. При заключительной затяжке на 1/4 оборота можно почувствовать сдавливание
уплотнительного кольца.
3. Немного подтяните соединение с помощью гаечного ключа.
*Типичное применение
РАЗМЕР
ЦИЛИНДРИ-
МАКС.
ЦИЛИНДРИ-
ЧЕСКАЯ РЕЗЬБА
КОНТРГАЙКА
ТОЛЩИНА
Данный фитинг может быть использован в качестве
РАЗМЕР
ЧЕСКОЙ
ОБРАБАТЫВАЕМАЯ
L5N
СТЕНКИ
фитинга для перемычки на тонкостенных резервуарах или
ОТВЕРСТИЯ
РЕЗЬБЫ
ДЛИНА
ТОЛЩИНА
РЕЗЕРВУАРА
сосудах, исключая сварку, пайку твердым припоем или
2
5/16-24
.297
.219
.078 = 5/64
нарезание резьбы. Для того чтобы использовать данный
3
3/8-24
.297
.219
.078 = 5/64
фитинг, достаточно заказать контргайку L5N.
4
7/16-20
.360
.250
.109 = 7/65
Примечания:
5
1/2-20
.360
.250
.109 = 7/64
- Стандартные уплотнительные кольца изготавливаются
6
9/16-18
.391
.265
.125 = 1/8
из нитрила. Если требуются другие уплотнительные
8
3/4-16
.438
.312
.125 = 1/8
кольца, укажите соответствующий материал после но-
10
7/8-14
.500
.360
.140 = 9/64
12
1-1/16-12
.594
.406
.188 = 3/16
мера детали.
14
1-13/16-12
.594
.406
.188 = 3/16
- Контргайки L5N заказываются отдельно по размеру и
16
1-5/16-12
.594
.406
.188 = 3/16
номеру детали. См. стр. 106.
Уплотнительные кольца, применяемые вместе с цилиндрическими резьбами SAE/MS, изготавливаются из нитрила. Уплотнительные кольца из других материалов поставляются по отдельно-
му заказу. Нанесите на уплотнительное кольцо смазку, совместимую с рабочей средой системы, окружающей средой и материалом уплотнительного кольца.
81

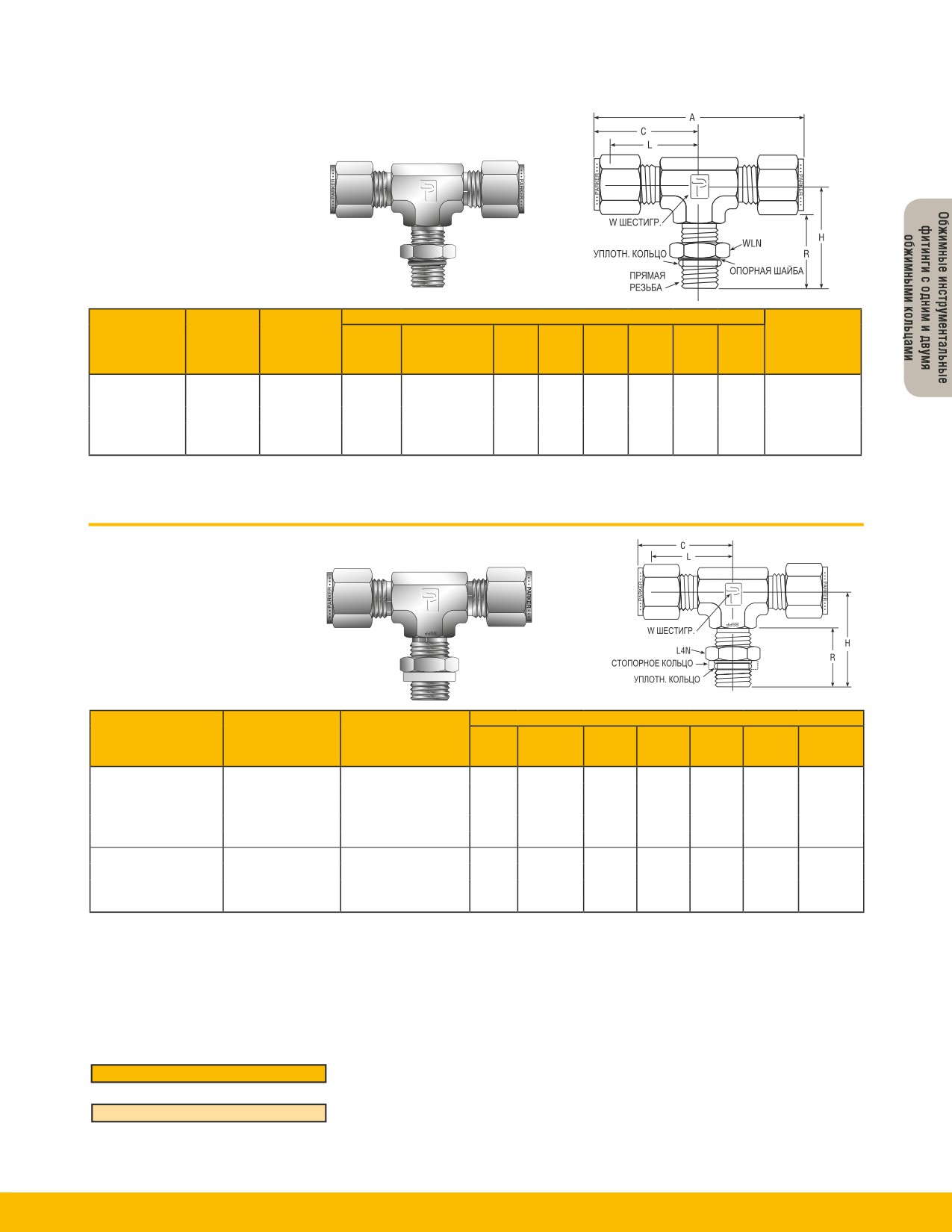

Трубные фитинги с торцевым уплотнением

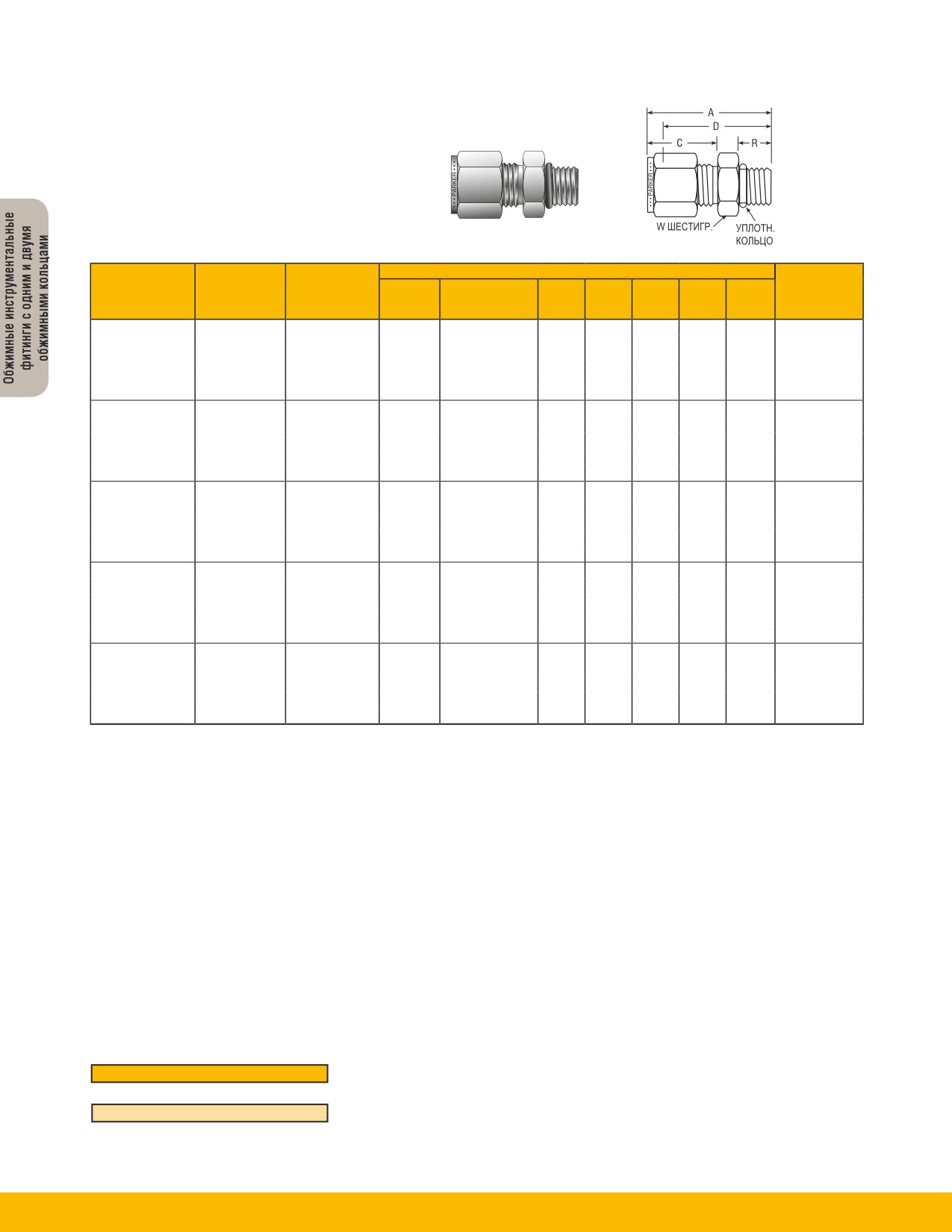

Соединитель с цилиндрической
резьбой SAE
Для трубок с диаметром, указанным в
дюймах
ДЮЙМЫ
УПЛОТНИТЕЛЬНОЕ
ВЗАИМО-
ВНЕШН.
РАЗМЕР
w
КОЛЬЦО
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМ.
ЦИЛИНДРИЧЕСКОЙ
ШЕСТИ-
(СТАНД. КОМПЛ.)
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТРУБКИ
РЕЗЬБЫ
A
C
D
R
ГРАННИК
УНИФ. ИНДЕКС №
1-2 ZHBA
1M1SC2
100-1-2 ST
1/16
5/16-24
0,92
0,43
0,77
.30
7/16
3-902
2-2 ZHBA
2M1SC2
200-1-2 ST
1/8
5/16-24
1,18
0,60
0,92
.30
7/16
3-902
2-6 ZHBA
2M1SC6
200-1-6 ST
1/8
9/16-18
1,35
0,60
1,06
.39
11/16
3-906
3-3 ZHBA
3M1SC3
300-1-3 ST
3/16
3/8-24
1,20
0,64
0,94
.30
1/2
3-903
4-4 ZHBA
4M1SC4
400-1-4 ST
1/4
7/16-20
1,34
0,70
1,05
.36
9/16
3-904
4-6 ZHBA
4M1SC6
400-1-6 ST
1/4
9/16-18
1,40
0,70
1,11
.39
11/16
3-906
4-8 ZHBA
4M1SC8
400-1-8 ST
1/4
3/4-16
1,48
0,70
1,19
.44
7/8
3-908
4-10 ZHBA
4M1SC10
400-1-10 ST
1/4
7/8-14
1,60
0,70
1,31
.50
1
3-910
5-5 ZHBA
5M1SC5
500-1-5 ST
5/16
1/2-20
1,37
0,73
1,08
.36
5/8
3-905
6-4 ZHBA
6M1SC4
600-1-4 ST
3/8
7/16-20
1,40
0,76
1,11
.36
5/8
3-904
6-6 ZHBA
6M1SC6
600-1-6 ST
3/8
9/16-18
1,46
0,76
1,17
.39
11/16
3-906
6-8 ZHBA
6M1SC8
600-1-8 ST
3/8
3/4-16
1,54
0,76
1,25
.44
7/8
3-908
6-10 ZHBA
6M1SC10
600-1-10 ST
3/8
7/8-14
1,67
0,76
1,38
.50
1,00
3-910
8-6 ZHBA
8M1SC6
810-1-6 ST
1/2
9/16-18
1,54
0,87
1,14
.39
7/8
3-906
8-8 ZHBA
8M1SC8
810-1-8 ST
1/2
3/4-16
1,65
0,87
1,25
.44
7/8
3-908
8-12 ZHBA
8M1SC12
810-1-12 ST
1/2
1-1/16-12
1,93
0,87
1,53
.59
1-1/4
3-912
10-10 ZHBA
10M1SC10
1010-1-10 ST
5/8
7/8-14
1,78
0,87
1,38
.50
1
3-910
12-10 ZHBA
12M1SC10
10.01.1210 ST
3/4
7/8-14
1,68
0,87
1,28
.50
1-1/8
3-910
12-12 ZHBA
12M1SC12
12.01.1210 ST
3/4
1-1/16-12
1,93
0,87
1,53
.59
1-1/4
3-912
12-14 ZHBA
14M1SC14
14.01.1410 ST
7/8
1-3/16-12
1,93
0,87
1,53
.59
1-3/8
3-914
16-12 ZHBA
16M1SC12
12.01.1610 ST
1
1-1/16-12
2,12
1,05
1,63
.59
1-3/8
3-912
16-16 ZHBA
16M1SC16
16.01.1610 ST
1
1-5/16-12
2,15
1,04
1,66
.59
1-1/2
3-916
20-20 ZHBA
20M1SC20
20.01.2010 ST
1-1/4
1-5/8-12
2,59
1,52
1,82
.59
1-7/8
3-920
24-24 ZHBA
24M1SC24
24.01.2410 ST
1-1/2
1-7/8-12
3,05
1,77
1,99
.59
2-1/8
3-924
32-32 ZHBA
32M1SC32
3210-1-32 ST
2
2-1/2-12
4,00
2,47
2,53
.59
2-3/4
3-932
Размеры А и C соответствуют стандартному положению затягивания от руки.
Размеры даются только для справок и могут быть изменены.
В случае использования с портом SAE J.1926/1 возможно также использование с портом MS-16142.
Для патрубков размером 20, 24 и 32 перед сборкой требуется дополнительная смазка.
В стандартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила. При заказе уплотнительных колец из фторуглеродных полимеров
добавьте суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
Цветовая маркировка
Для удобства поиска в заголовках
таблиц используется следующая
цветовая маркировка:
диаметр указан в дюймах
диаметр указан в миллиметрах
82

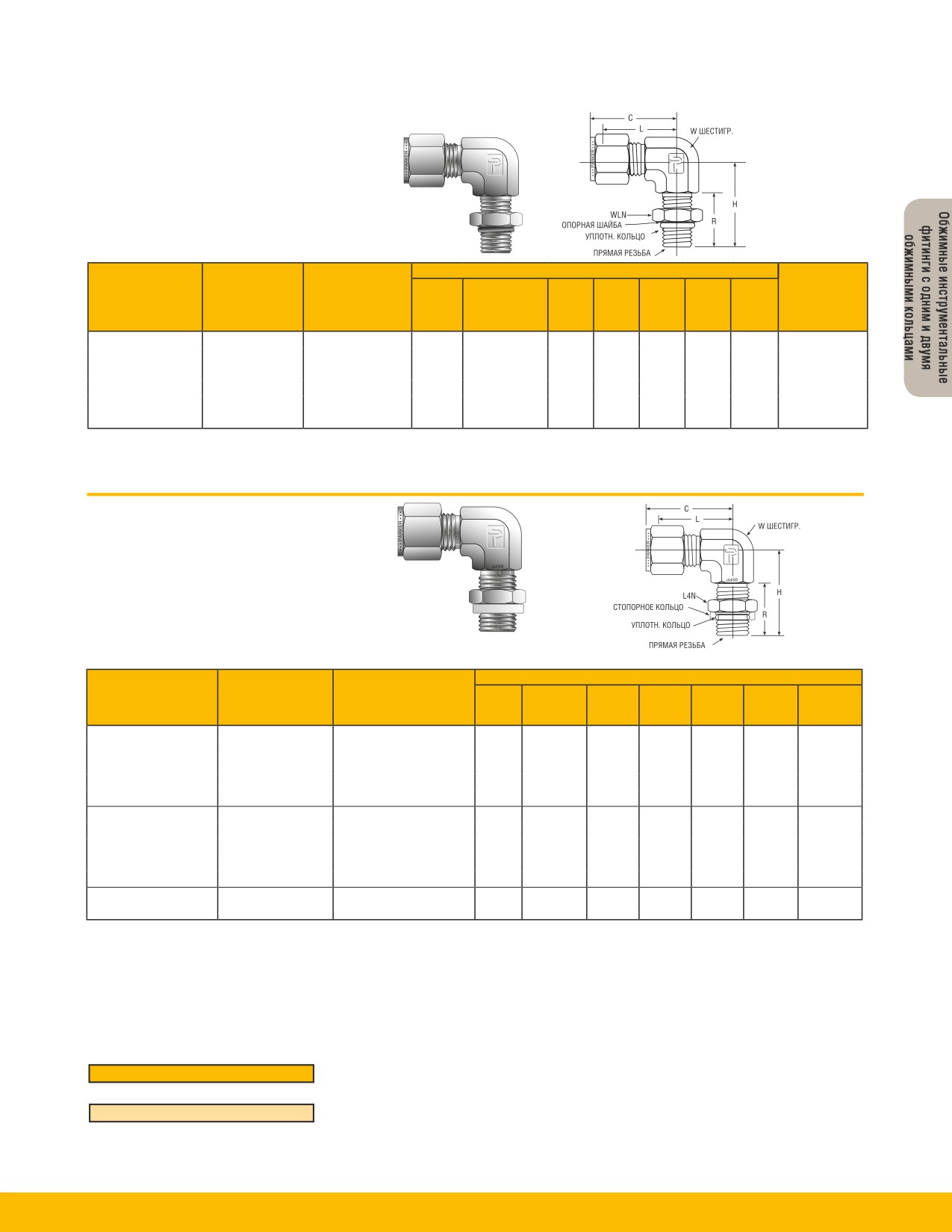

вым уплотнением
ДЮЙМЫ
УПЛОТНИТЕЛЬНОЕ
РАЗМЕР
КОЛЬЦО
ВЗАИМО-
ВНЕШН.
ЦИЛИНДРИ-
w
(ПО ЗАКАЗУ)
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМ.
ЧЕСКОЙ
ШЕСТИ-
УНИФ.
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТРУБКИ
РЕЗЬБЫ
C
H
L
R
ГРАННИК
ИНДЕКС №
4-4 C5BZ
4M5SEL4
400-2-4ST
1/4
7/16-20
1,12
1,18
0,83
0,83
9/16
3-904
6-6 C5BZ
6M5SEL6
600-2-6ST
3/8
9/16-18
1,26
1,27
0,97
0,84
9/16
3-906
8-8 C5BZ
8M5SEL8
810-2-8ST
1/2
3/4-16
1,48
1,48
1,08
0,97
3/4
3-908
12-12 C5BZ
12M5SEL12
1210-2-12ST
3/4
1-1/16-12
1,63
1,92
1,23
1,28
1-1/16
3-912
16-16 C5BZ
16M5SEL16
1610-2-16ST
1
1-5/16-12
1,91
2,11
1,42
1,28
1-5/16
3-916
24-24 C5BZ
24M5SEL24
2410-2-24ST
1-1/2
1-7/8-12
3,47
2,33
2,00
1,16
1-7/8
3-924
ом 24 перед сборкой требуется дополнительная смазка.
ми, выполненными из нитрила. При заказе уплотнительных колец из фторуглеродных полимеров
льному заказу.
ДЮЙМЫ
ВЗАИМО-
ВНЕШН.
W
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМ.
РЕЗЬБА
ШЕСТИ-
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТРУБКИ
BSPP
C
H
L
R
ГРАННИК
4-2R CBZ
4MSEL2R
400-2-2PR
1/4
1/8-28
1,06
1,04
0,77
0,81
9/16
4-4R CBZ
4MSEL4R
400-2-4PR
1/4
1/4-19
1,14
1,27
0,85
0,83
9/16
6-4R CBZ
6MSEL4R
600-2-4PR
3/8
1/4-19
1,20
1,27
0,85
0,83
9/16
6-6R CBZ
6MSEL6R
600-2-6PR
3/8
3/8-19
1,31
1,46
1,02
0,83
3/4
8-8R CBZ
8MSEL4R
810-2-4PR
1/2
1/4-19
1,50
1,38
1,10
0,83
7/8
8-6R CBZ
8MSEL6R
810-2-6PR
1/2
3/8-19
1,50
1,46
1,10
0,85
7/8
8-8R CBZ
8MSEL8R
810-2-8PR
1/2
1/2-14
1,50
1,71
1,10
1,09
7/8
10-10R CBZ
10MSEL8R
1010-2-8PR
5/8
1/2-14
1,50
1,81
1,10
1,09
1-1/16
12-8R CBZ
12MSEL8R
1210-2-8PR
3/4
1/2-14
1,57
1,81
1,17
1,09
1-1/16
12-12R CBZ
12MSEL12R
1210-2-12PR
3/4
3/4-14
1,57
1,92
1,17
1,20
1-1/16
16-12R CBZ
16MSEL12R
1610-2-12PR
1
3/4-14
1,93
2,11
1,45
1,20
1-5/16
16-16R CBZ
16MSEL16R
1610-2-16PR
1
1-11
1,93
2,11
1,45
1,20
1-5/16
метром в дюймах с внутренней цилиндрической резьбой согласно ISO.
ми, выполненными из нитрила. При заказе уплотнительных колец из фторуглеродных полимеров
льному заказу.
Цветовая маркировка
Для удобства поиска в заголовках
таблиц используется следующая
цветовая маркировка:
диаметр указан в дюймах
диаметр указан в миллиметрах
83

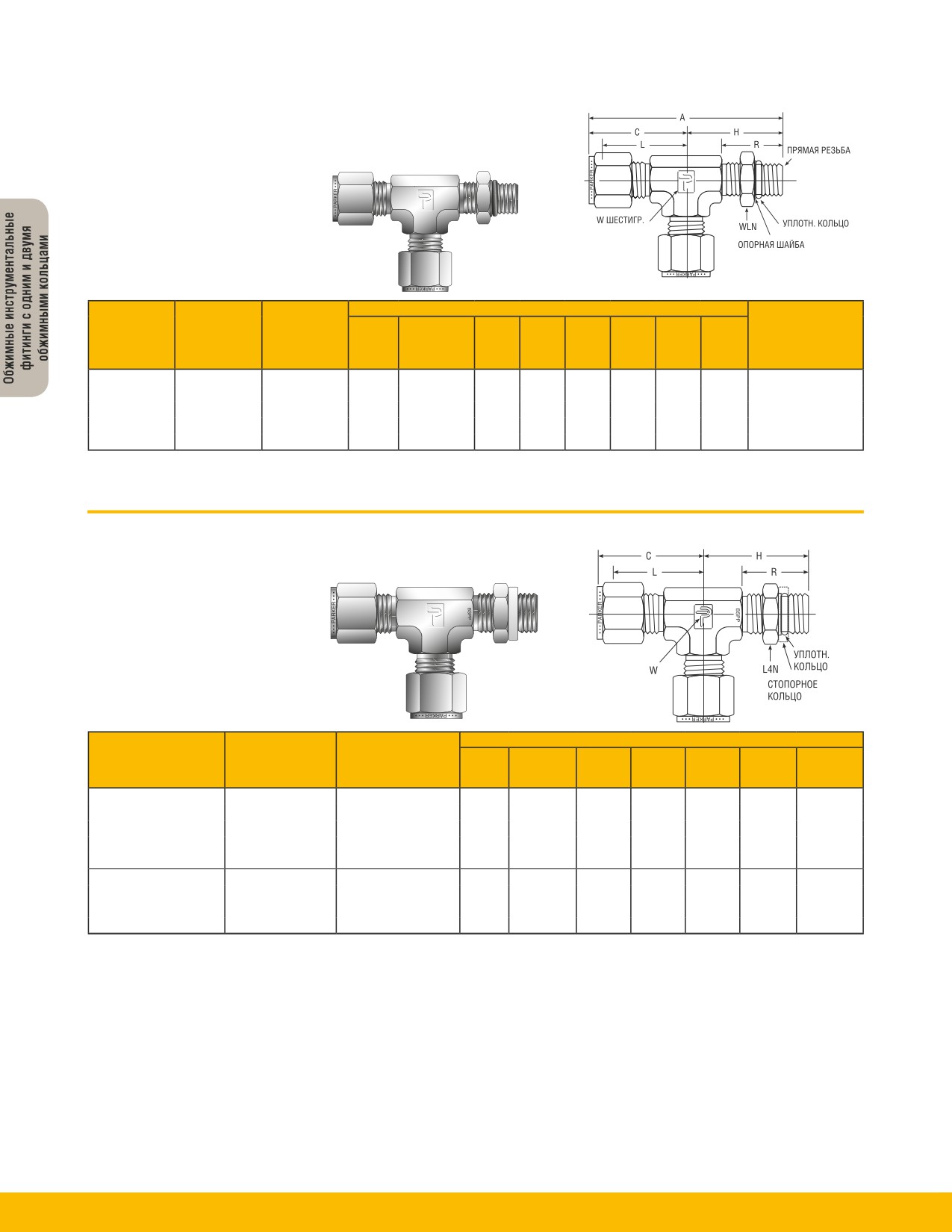

торцевым уплотнением
ДЮЙМЫ
РАЗМЕР
УПЛОТНИТЕЛЬНОЕ
ВЗАИМО-
ВНЕШН.
ЦИЛИНДРИ-
w
КОЛЬЦО (ПО ЗАКАЗУ)
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМ.
ЧЕСКОЙ
ШЕСТИ-
УНИФ.
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТРУБКИ
РЕЗЬБЫ
A
C
H
L
R
ГРАННИК
ИНДЕКС №
4-4-4 R5BZ
4M5RT4
400-3TST
1/4
7/16-20
2,24
1,12
1,18
0,83
0,83
7/16
3-904
6-6-6 R5BZ
6M5RT6
600-3TST
3/8
9/16-18
2,53
1,26
1,27
0,97
0,84
9/16
3-906
8-8-8 R5BZ
8M5RT8
810-3TST
1/2
3/4-16
2,97
1,48
1,48
1,08
0,97
3/4
3-908
12-12-12 R5BZ
12M5RT12
1210-3TST
3/4
1-1/16-12
3,55
1,63
1,92
1,23
1,28
1-1/16
3-912
16-16-16 R5BZ
16M5RT16
1610-3TST
1
1-5/16-12
3,74
1,87
2,11
1,38
1,28
1-5/16
3-916
т руки.
ртной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила. При
е суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
ДЮЙМЫ
A-LOK®
ВЗАИМО-
ВНЕШН.
w
cpi™
№ детали
ЗАМЕНЯЕМЫЕ
ДИАМ.
ШЕСТИ-
ЗАКАЗНОЙ №
по каталогу
С
ТРУБКИ
РЕЗЬБА BSPP
C
H
L
R
ГРАННИК
4-2R-4 RBZ
4MRT2R
400-3TRT
1/4
1/8-28
1,06
1,04
0,77
0,81
9/16
4-4R-4 RBZ
4MRT4R
400-3-4TRT
1/4
1/4-19
1,14
1,27
0,85
0,83
9/16
6-6R-6 RBZ
6MRT6R
600-3TRT
3/8
1/4-19
1,20
1,27
0,91
0,83
9/16
8-6R-8 RBZ
8MRT8R
810-3TRT
1/2
3/8-19
1,50
1,46
1,10
0,85
7/8
8-8R-8 RBZ
8MRT8R
810-3-8TRT
1/2
1/2-14
1,50
1,71
1,10
1,09
7/8
10-8R-10 RBZ
10MRT8R
1010-3TRT
5/8
1/2-14
1,50
1,81
1,10
1,09
1-1/16
12-8R-12 RBZ
12MRT8R
1210-3-8TRT
3/4
1/2-14
1,57
1,81
1,17
1,09
1-1/16
12-12R-12 RBZ
12MRT12R
1210-3TRT
3/4
3/4-14
1,57
1,92
1,17
1,20
1-1/16
16-16R-16 RBZ
16MRT16R
1610-3TRT
1
1-11
1,93
2,11
1,45
1,20
1-5/16
гивания от руки.
артной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила.
авьте суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
84
торцевым уплотнением
ДЮЙМЫ
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО (ПО
cpi™
A-LOK®
ВЗАИМО-
ВНЕШН.
РАЗМЕР
w
ЗАКАЗУ)
№ детали
№ детали
ЗАМЕНЯЕМЫЕ
ДИАМ.
ЦИЛИНДРИЧЕСКОЙ
ШЕСТИ-
УНИФ.
по каталогу
по каталогу
С
ТРУБКИ
РЕЗЬБЫ
A
C
H
L
R
ГРАННИК
ИНДЕКС №
4-4-4 S5BZ
4M5BT4
400-3TTS
1/4
7/16-20
2,24
1,19
1,19
0,81
0,81
7/16
3-904
6-6-6 S5BZ
6M5BT6
600-3TTS
3/8
9/16-18
2,52
1,26
1,27
0,97
0,84
9/16
3-906
8-8-8 S5BZ
8M5BT8
810-3TTS
1/2
3/4-16
2,96
1,48
1,48
1,08
0,97
3/4
3-908
12-12-12 S5BZ
12M5BT12
1210-3TTS
3/4
1-1/16-12
3,26
1,63
1,92
1,23
1,28
1-1/16
3-912
16-16-16 S5BZ
16M5BT16
1610-3TTS
1
1-5/16-12
3,74
1,87
2,11
1,38
1,28
1-5/16
3-916
от руки.
дартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила.
бавьте суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
ДЮЙМЫ
cpi™
A-LOK®
ВЗАИМО-
ВНЕШН.
w
№ детали
№ детали
ЗАМЕНЯЕМЫЕ
ДИАМ.
РЕЗЬБА
ШЕСТИ-
по каталогу
по каталогу
С
ТРУБКИ
BSPP
C
H
L
R
ГРАННИК
4-4-2R SBZ
4MBT2R
400-3TTR
1/4
1/8-28
1,06
1,25
0,77
0,81
9/16
4-4-4R SBZ
4MBT4R
400-3-4TTR
1/4
1/4-19
1,14
1,27
0,85
0,83
9/16
6-6-4R SBZ
6MBT4R
600-3TTR
3/8
1/4-19
1,20
1,27
0,91
0,83
9/16
8-8-6R SBZ
8MBT6R
810-3TTR
1/2
3/8-19
1,50
1,36
1,10
0,85
7/8
8-8-8R SBZ
8MBT8R
810-3-8TTR
1/2
1/2-14
1,50
1,71
1,10
1,09
7/8
10-10-8R SBZ
10MBT8R
1010-3TTR
5/8
1/2-14
1,50
1,81
1,10
1,09
1-1/16
12-12-8R SBZ
12MBT8R
1210-3-8TTR
3/4
1/2-14
1,57
1,81
1,17
1,09
1-1/16
12-12-12R SBZ
12MBT12R
1210-3-TTR
3/4
3/4-14
1,57
1,92
1,17
1,20
1-1/16
16-16-16R SBZ
16MBT16R
1610-3TTR
1
1-11
1,94
2,11
1,45
1,20
1-5/16
тягивания от руки.
Размеры даются только для справок и могут быть изменены. Соединяет трубку с диаметром в
тельными кольцами, выполненными из нитрила. При заказе уплотнительных колец из фторуглеродных полимеров
тавляются по отдельному заказу.
Цветовая маркировка
Для удобства поиска в заголовках
таблиц используется следующая
цветовая маркировка:
диаметр указан в дюймах
диаметр указан в миллиметрах
85
Трубные фитинги с торцевым уплотнением

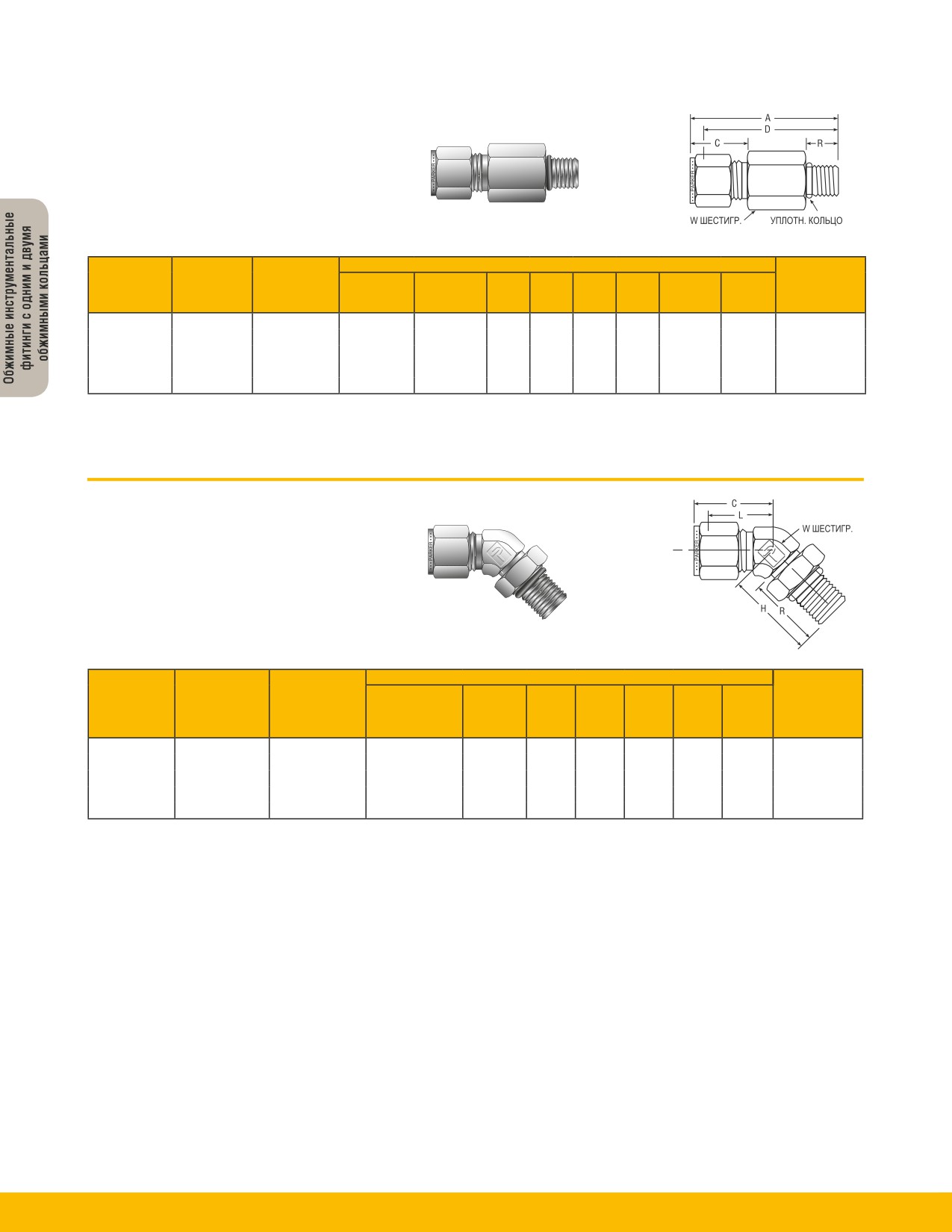

Удлиненный соединитель
с внешней цилиндрической
резьбой SAE/MS
Для трубок с диаметром,
указанным в дюймах
ДЮЙМЫ
УПЛОТНИТЕЛЬНОЕ
cpi™
ВЗАИМО-
ВНЕШНИЙ
РАЗМЕР
E
w
КОЛЬЦО
№ детали
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМЕТР
РЕЗЬБЫ
МИН.
ШЕСТИ-
(СТАНД.) УНИФ.
по каталогу
ЗАКАЗНОЙ №
С
ТРУБКИ Т
S-SAE/MS
A
R
C
D
ОТВЕРСТИЕ
ГРАННИК
РАЗМЕР №
4-4 ZH3BA
4-4 ZH3LA
400-1L-4ST
1/4
7/16-20
2,26
.36
0,70
1,97
.19
9/16
-904
6-6 ZH3BA
6-6 ZH3LA
600-1L-6ST
3/8
9/16-18
2,48
.39
0,76
2,19
.28
11/16
-906
8-8 ZH3BA
8-8 ZH3LA
810-1L-8ST
1/2
3/4-16
3,01
.44
0,86
2,58
.41
7/8
-908
12-12 ZH3BA
12-12 ZH3LA
1210-1L-12ST
3/4
1-1/16-12
3,88
.59
0,86
3,48
.62
1-1/4
-912
16-16 ZH3BA
16-16 ZH3LA
1610-1L-16ST
1
1-5/16-12
4,34
.59
1,04
3,86
.88
1-1/2
-916
Размеры А и C соответствуют стандартному положению затягивания от руки.
Размеры даются только для справок и могут быть изменены. В стандартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила. При
заказе уплотнительных колец из фторуглеродных полимеров добавьте суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
Позиционируемый коленчатый
патрубок (45°) с внешней
резьбой
Для трубок с диаметром,
указанным в дюймах
ДЮЙМЫ
ВНЕШН. ДИАМ.
УПЛОТНИТЕЛЬНОЕ
cpi™
ВЗАИМО-
ТРУБКИ С
w
КОЛЬЦО
№ детали
A-LOK®
ЗАМЕНЯЕМЫЕ
ЦИЛИНДРИЧЕСКОЙ
РАЗМЕР
ШЕСТИ-
УНИФ.
по каталогу
ЗАКАЗНОЙ №
С
РЕЗЬБОЙ
РЕЗЬБЫ
C
H
L
R
ГРАННИК
ИНДЕКС №
4-4 V5BZ
4M5VEL4
400-5-4ST
1/4
7/16-20
0,93
1,02
0,65
0,75
7/16
3-904
6-6 V5BZ
6M5VEL6
600-5-6ST
3/8
9/16-18
1,01
1,27
0,72
0,77
9/16
3-906
8-8 V5BZ
8M5VEL8
810-5-8ST
1/2
3/4-16
1,15
1,48
0,75
0,88
3/4
3-908
12-12 V5BZ
12M5VEL12
1210-5-12ST
3/4
1-1/16-12
1,63
1,92
1,23
1,16
1-1/16
3-912
16-16 V5BZ
16M5VEL16
1610-5-16ST
1
1-5/16-12
1,87
2,11
1,39
1,16
1-5/16
3-916
ПРИМЕЧАНИЕ: Размер C соответствует стандартному положению затягивания от руки.
Размеры даются только для справок и могут быть изменены.• Подсоединяется под прилив с цилиндрической резьбой SAE J1926 и прилив MS16142.
В стандартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила. При заказе уплотнительных колец из фторуглеродных полимеров
добавьте суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
86
Трубные фитинги с торцевым уплотнением

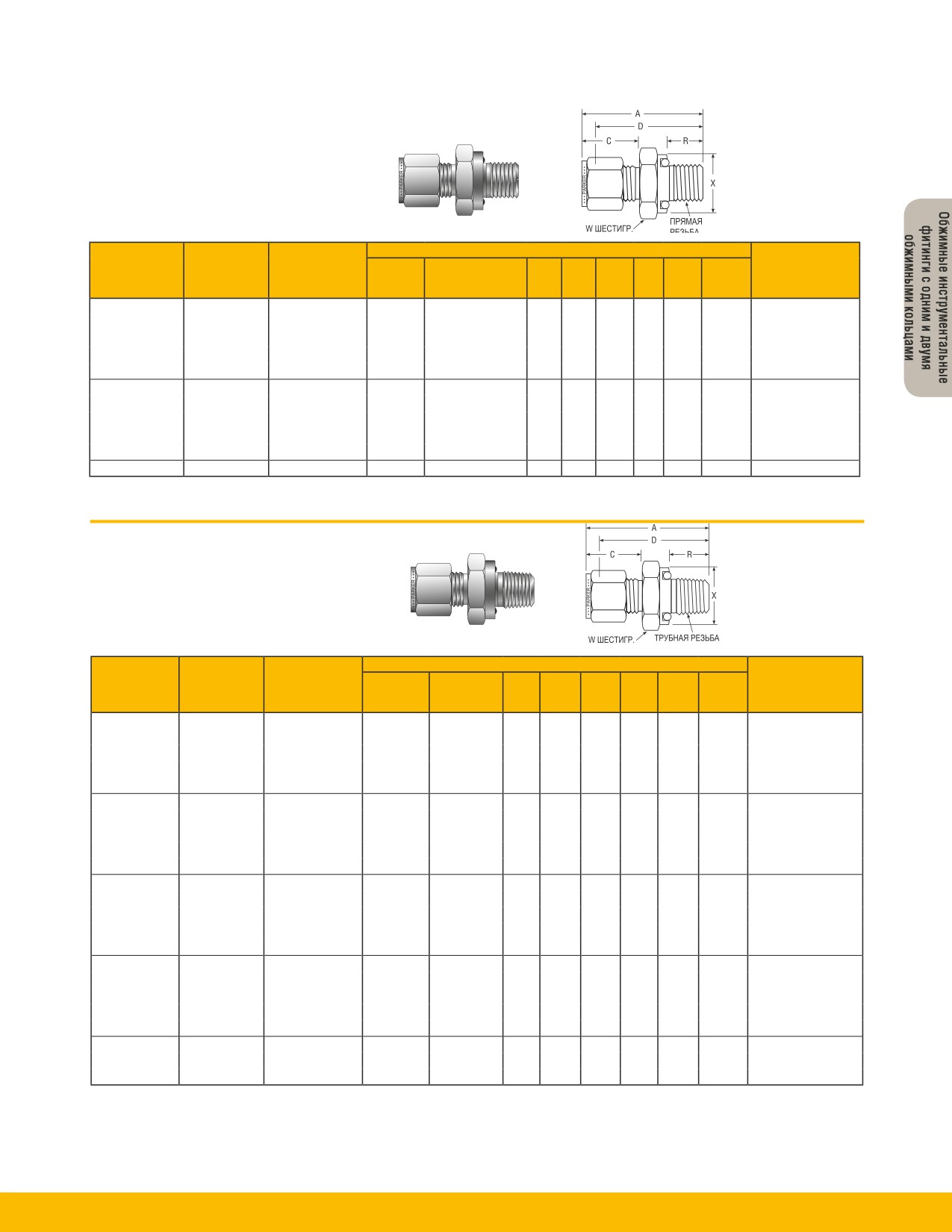

Соединительный патрубок
с внешней цилиндрической
резьбой и уплотнительным
кольцом
Для трубок с диаметром,
указанным в дюймах
ДЮЙМЫ
УПЛОТНИТЕЛЬНОЕ
ВЗАИМО-
ВНЕШН.
РАЗМЕР
w
КОЛЬЦО (ПО ЗАКАЗУ)
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМ.
ЦИЛИНДРИЧЕСКОЙ
X
ШЕСТИ-
УНИФ.
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТРУБКИ
РЕЗЬБЫ
A
C
D
R
ДИАМ.
ГРАННИК
ИНДЕКС №
1-2 ZHBA5
1M2SC2
100-1-OR
1/16
5/16-24
1,06
0,43
0,91
.34
.55
9/16
2-011
2-2 ZHBA5
2M2SC2
200-1-OR
1/8
5/16-24
1,29
0,60
1,03
.34
.55
9/16
2-011
3-3 ZHBA5
3M2SC3
300-1-OR
3/16
3/8-24
1,35
0,64
1,09
.38
.62
5/8
2-012
4-4 ZHBA5
4M2SC4
400-1-OR
1/4
7/16-20
1,51
0,70
1,22
.41
.74
3/4
2-111
5-5 ZHBA5
5M2SC5
500-1-OR
5/16
1/2-20
1,61
0,73
1,31
.44
.86
7/8
2-112
6-6 ZHBA5
6M2SC6
600-1-OR
3/8
9/16-18
1,67
0,76
1,38
.44
.93
15/16
2-113
8-8 ZHBA5
8M2SC8
810-1-OR
1/2
3/4-16
1,81
0,87
1,41
.47
1,12
1-1/8
2-116
10-10 ZHBA5
10M2SC10
1010-1-OR
5/8
7/8-14
1,90
0,87
1,50
.47
1,30
1-3/8
2-212
12-12 ZHBA5
12M2SC12
1210-1-OR
3/4
1-1/16-12
2,06
0,87
1,66
.56
1,49
1-1/2
2-215
14-12 ZHBA5
14M2SC12
1410-1-OR
7/8
1-1/16-12
2,06
0,87
1,66
.56
1,49
1-1/2
2-215
16-16 ZHBA5
16M2SC16
1610-1-OR
1
1-5/16-12
2,30
1,05
1,81
.56
1,74
1-3/4
2-219
Размеры А и C соответствуют стандартному положению затягивания от руки.
Размеры даются только для справок и могут быть изменены. В стандартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила.
При заказе уплотнительных колец из фторуглеродных полимеров добавьте суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
Соединитель с внешней
трубной резьбой и
уплотнительным кольцом
Для трубок с диаметром,
указанным в дюймах
ДЮЙМЫ
УПЛОТНИТЕЛЬНОЕ
ВЗАИМО-
ВНЕШН.
ПАТРУБОК С
w
КОЛЬЦО (ПО ЗАКАЗУ)
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМ.
РЕЗЬБОЙ NPT
X
ШЕСТИ-
УНИФ.
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТРУБКИ
РАЗМЕР
A
C
D
R
ДИАМ.
ГРАННИК
ИНДЕКС №
1-2 ZHBF5
1M3SC2
100-1-2-OR
1/16
1/8
1,12
0,43
0,97
.28
.74
3/4
2-111
2-2 ZHBF5
2M3SC2
200-1-2-OR
1/8
1/8
1,29
0,60
1,03
.28
.74
3/4
2-111
2-4 ZHBF5
2M3SC4
200-1-4-OR
1/8
1/4
1,43
0,60
1,17
.38
.93
15/16
2-113
3-2 ZHBF5
3M3SC2
300-1-2-OR
3/16
1/8
1,32
0,64
1,06
.28
.74
3/4
2-111
3-4 ZHBF5
3M3SC4
300-1-4-OR
3/16
1/4
1,46
0,64
1,20
.38
.93
15/16
2-113
4-2 ZHBF5
4M3SC2
400-1-2-OR
1/4
1/8
1,38
0,70
1,09
.28
.74
3/4
2-111
4-4 ZHBF5
4M3SC4
400-1-4-OR
1/4
1/4
1,51
0,70
1,22
.38
.93
15/16
2-113
4-6 ZHBF5
4M3SC6
400-1-6-OR
1/4
3/8
1,57
0,70
1,28
.41
1,12
1-1/8
2-116
5-2 ZHBF5
5M3SC2
500-1-2-OR
5/16
1/8
1,43
0,73
1,13
.28
.74
3/4
2-111
5-4 ZHBF5
5M3SC4
500-1-4-OR
5/16
1/4
1,46
0,73
1,25
.38
.93
15/16
2-113
6-2 ZHBF5
6M3SC2
600-1-2-OR
3/8
1/8
1,45
0,76
1,16
.28
.74
3/4
2-111
6-4 ZHBF5
6M3SC4
600-1-4-OR
3/8
1/4
1,57
0,76
1,28
.38
.93
15/16
2-113
6-6 ZHBF5
6M3SC6
600-1-6-OR
3/8
3/8
1,63
0,76
1,34
.41
1,12
1-1/8
2-116
6-8 ZHBF5
6M3SC8
600-1-8-OR
3/8
1/2
1,85
0,76
1,56
.53
1,30
1-3/8
2-212
8-4 ZHBF5
8M3SC4
810-1-4-OR
1/2
1/4
1,68
0,87
1,28
.38
.93
15/16
2-113
8-6 ZHBF5
8M3SC6
810-1-6-OR
1/2
3/8
1,76
0,87
1,36
.41
1,12
1-1/8
2-116
8-8 ZHBF5
8M3SC8
810-1-8-OR
1/2
1/2
1,98
0,87
1,58
.53
1,30
1-3/8
2-212
10-8 ZHBF5
10M3SC8
1010-1-8-OR
5/8
1/2
1,96
0,87
1,56
.53
1,30
1-3/8
2-212
10-12 ZHBF5
10M3SC12
1010-1-8-OR
5/8
3/4
2,06
0,87
1,66
.56
1,49
1-1/2
2-215
12-8 ZHBF5
12M3SC8
1210-1-8-OR
3/4
1/2
1,98
0,87
1,58
.53
1,30
1-3/8
2-212
12-12 ZHBF5
12M3SC12
1210-1-12-OR
3/4
3/4
2,06
0,87
1,66
.56
1,49
1-1/2
2-215
16-12 ZHBF5
16M3SC12
1610-1-12-OR
1
3/4
2,24
1,05
1,75
.56
1,49
1-1/2
2-215
16-16 ZHBF5
16M3SC16
1610-1-16-OR
1
1
2,40
1,05
1,91
.66
1,74
1-3/4
2-219
Размеры А и C соответствуют стандартному положению затягивания от руки.
Размеры даются только для справок и могут быть изменены. В стандартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила.
При заказе уплотнительных колец из фторуглеродных полимеров добавьте суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
87
Трубные фитинги с торцевым уплотнением

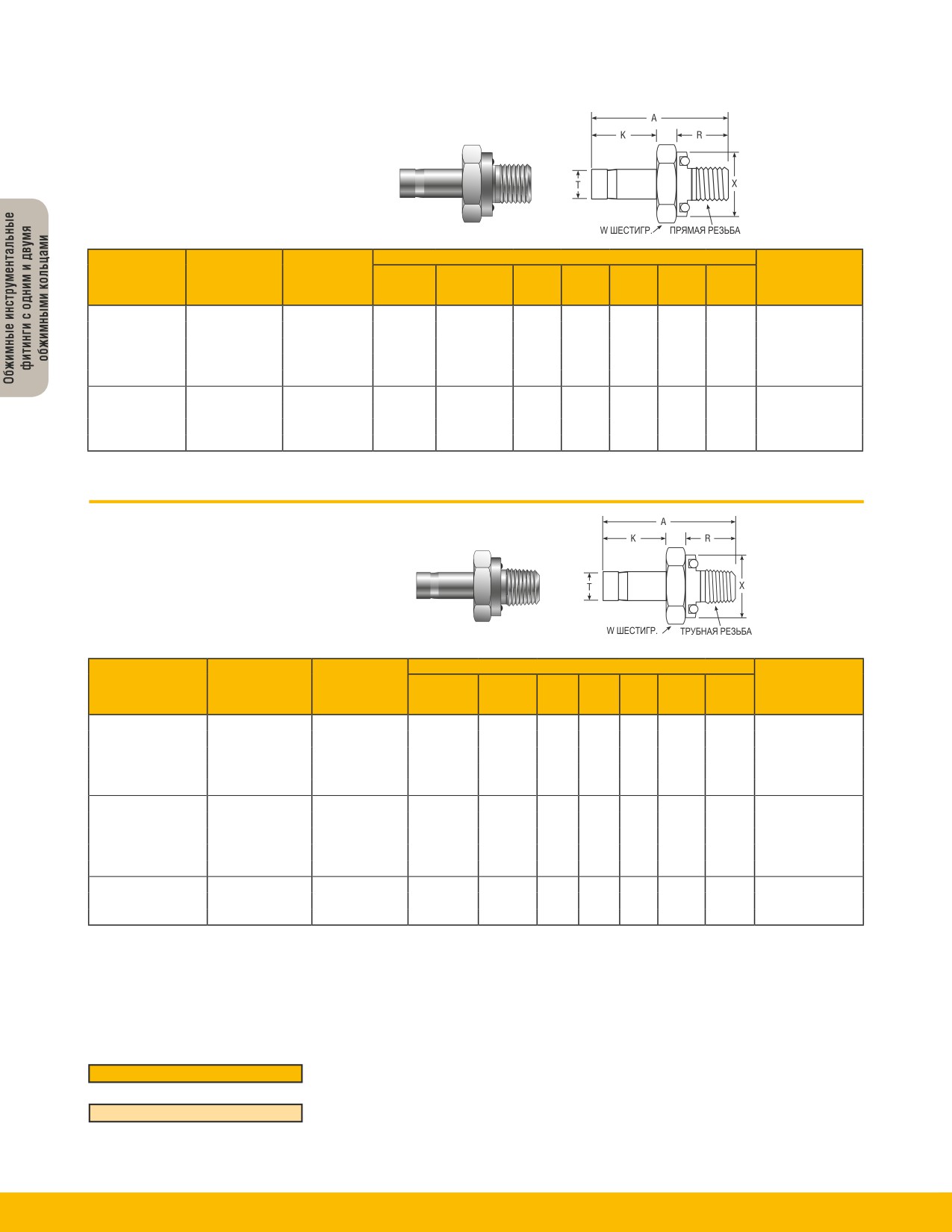

Концевой переходник
с цилиндрической резьбой
и уплотнительным кольцом
Для трубок с диаметром,
указанным в дюймах
ДЮЙМЫ
cpi™
ВЗАИМО-
ВНЕШНИЙ
w
УПЛОТНИТЕЛЬНОЕ
№ детали
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМЕТР
ПАТРУБОК С
ШЕСТИ-
КОЛЬЦО (ПО ЗАКАЗУ)
по каталогу
ЗАКАЗНОЙ №
С
ТРУБКИ Т
РЕЗЬБОЙ NPT
A
K
R
X ДИАМ.
ГРАННИК
УНИФ. ИНДЕКС №
2-2 T2HOA5
2M2TU2
2-TA-OR-ST
1/8
5/16-24
1,22
0,53
.34
0,55
9/16
2-011
3-3 T2HOA5
3M2TU3
3-TA-OR-ST
3/16
3/8-24
1,38
0,56
.38
0,62
5/8
2-012
4-4 T2HOA5
4M2TU4
4-TA-OR-ST
1/4
7/16-20
1,55
0,63
.41
0,74
3/4
2-111
5-5 T2HOA5
5M2TU5
5-TA-OR-ST
5/16
1/2-20
1,64
0,66
.44
0,86
7/8
2-112
6-6 T2HOA5
6M2TU6
6-TA-OR-ST
3/8
9/16-18
1,70
0,69
.47
0,93
15/16
2-113
8-8 T2HOA5
8M2TU8
8-TA-OR-ST
1/2
3/4-16
1,95
0,91
.47
1,12
1-1/8
2-116
10-10 T2HOA5
10M2TU10
10-TA-OR-ST
5/8
7/8-14
2,12
0,97
.47
1,30
1-3/8
2-212
12-12 T2HOA5
12M2TU12
12-TA-OR-ST
3/4
1-1/16-12
2,16
0,97
.56
1,49
1-1/2
2-215
16-16 T2HOA5
16M2TU16
16-TA-OR-ST
1
1-5/16-12
2,47
1,22
.56
1,74
1-3/4
2-219
ПРИМЕЧАНИЕ: Добавьте - Z6 в том случае, если на обрезанном конце патрубка смонтированы гайки и уплотнительные кольца.
Размеры даются только для справок и могут быть изменены. В стандартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила.
При заказе уплотнительных колец из фторуглеродных полимеров добавьте суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
Концевой переходник с
трубной резьбой и уплот-
нительным кольцом
Для трубок с диаметром,
указанным в дюймах
ДЮЙМЫ
cpi™
A-LOK®
ВЗАИМО-
ВНЕШНИЙ
ПАТРУБОК
W
УПЛОТНИТЕЛЬНОЕ
№ детали
№ детали
ЗАМЕНЯЕМЫЕ
ДИАМЕТР
С РЕЗЬБОЙ
ШЕСТИ-
КОЛЬЦО (ПО ЗАКАЗУ)
по каталогу
по каталогу
С
ТРУБКИ Т
NPT
A
K
R
X ДИАМ.
ГРАННИК
УНИФ. ИНДЕКС №
1-2 T2HOF5
1M3TU2
1-TA-1-20R
1/16
1/8
1,03
0,34
.28
0,74
3/4
2-111
4-2 T2HOF5
4M3TU2
4-TA-1-2OR
1/4
1/8
1,31
0,63
.28
0,74
3/4
2-111
4-4 T2HOF5
4M3TU4
4-TA-1-4OR
1/4
1/4
1,44
0,63
.38
0,93
15/16
2-113
4-6 T2HOF5
4M3TU6
4-TA-1-6OR
1/4
3/8
1,50
0,63
.41
1,12
1-1/8
2-116
5-2 T2HOF5
5M3TU2
5-TA-1-2OR
5/16
1/8
1,34
0,66
.28
0,74
3/4
2-111
5-4 T2HOF5
5M3TU4
5-TA-1-4OR
5/16
1/4
1,47
0,66
.38
0,93
15/16
2-113
6-2 T2HOF5
6M3TU2
6-TA-1-2OR
3/8
1/8
1,38
0,69
.28
0,74
3/4
2-111
6-4 T2HOF5
6M3TU4
6-TA-1-4OR
3/8
1/4
1,50
0,69
.38
0,93
15/16
2-113
6-6 T2HOF5
6M3TU6
6-TA-1-6OR
3/8
3/8
1,59
0,69
.41
1,12
1-1/8
2-116
8-6 T2HOF5
8M3TU6
8-TA-1-6OR
1/2
3/8
1,78
0,91
.41
1,12
1-1/8
2-116
10-8 T2HOF5
10M3TU8
10-TA-1-8OR
5/8
1/2
2,14
0,97
.53
1,30
1-3/8
2-212
12-12 T2HOF5
12M3TU12
12-TA-1-12OR
3/4
3/4
2,16
0,97
.56
1,49
1-1/2
2-215
16-16 T2HOF5
16M3TU16
16-TA-1-16OR
1
1
2,56
1,22
.66
1,65
1-3/4
2-219
ПРИМЕЧАНИЕ: Добавьте - Z6 в том случае, если на обрезанном конце патрубка смонтированы гайки и уплотнительные кольца.
Размеры даются только для справок и могут быть изменены. В стандартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила.
При заказе уплотнительных колец из фторуглеродных полимеров добавьте суффикс “-VO”. Уплотнительные кольца других типов поставляются по отдельному заказу.
Цветовая маркировка
Для удобства поиска в заголов-
ках таблиц используется следу-
ющая цветовая маркировка:
диаметр указан в дюймах
диаметр указан в
88
Трубные фитинги с торцевым уплотнением

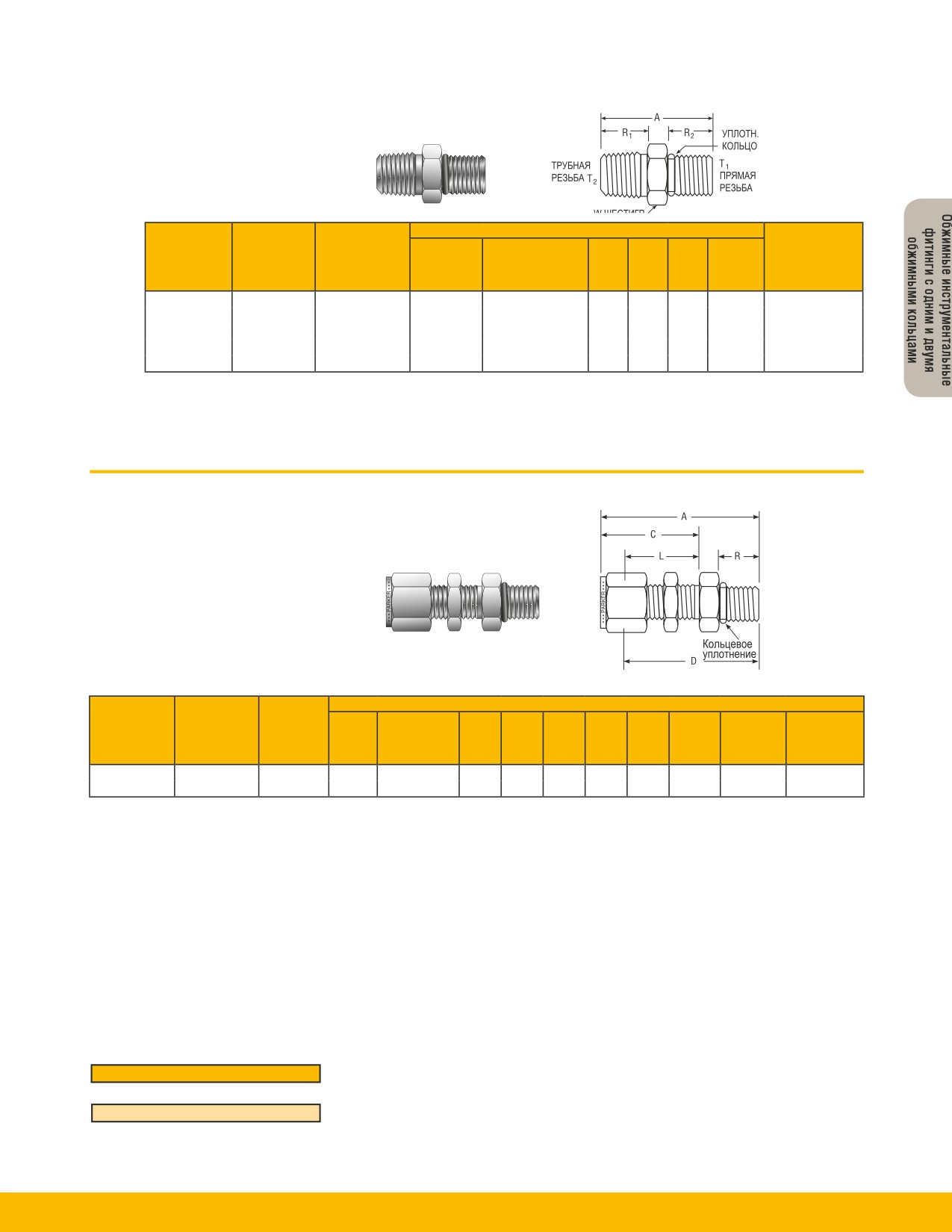

Переходник с нормальной
трубной резьбой и
цилиндрической резьбой SAE
Для трубок с диаметром,
указанным в дюймах
ДЮЙМЫ
T2
УПЛОТНИТЕЛЬНОЕ
ВЗАИМО-
ПАТРУБОК С
w
КОЛЬЦО
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
НОРМ. ТРУБН.
T1 ЦИЛИНДРИЧЕСКАЯ
ШЕСТИ-
(СТАНД. КОМПЛ.)
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
РЕЗЬБОЙ
РЕЗЬБА SAE
A
R1
R2
ГРАННИК
УНИФ. ИНДЕКС №
4-4 FHOA
4-4 FHOA
4-SAE-1-4
1/4-18
7/16-20
1,20
.56
.36
9/16
3-904
6-6 FHOA
6-6 FHOA
6-SAE-1-6
3/8-18
9/16-18
1,26
.56
.39
11/16
3-906
8-8 FHOA
8-8 FHOA
8-SAE-1-8
1/2-14
3/4- 16
1,53
.75
.44
7/8
3-908
12-12 FHOA
12-12 FHOA
12-SAE-1-12
3/4-14
1-1/16-12
1,75
.75
.59
1-1/4
3-912
16-16 FHOA
16-16 FHOA
16-SAE-1-16
1-11-1/2
1-5/16-12
2,00
.94
.59
1-1/2
3-916
Размеры А и C соответствуют стандартному положению затягивания от руки.
Размеры даются только для справок и могут быть изменены.
В случае использования с портом SAE J.1926/1 возможно также использование с портом MS-16142.
В стандартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила.
При заказе уплотнительных колец из фторуглеродных полимеров добавьте суффикс “-VO”.
Уплотнительные кольца других типов поставляются по отдельному заказу.
Переходник под перемычку
Для трубок с диаметром,
указанным в дюймах
ДЮЙМЫ
РАЗМЕР
РАЗМЕР
ВЗАИМО-
ВНЕШН.
ЦИЛИНДРИ-
W
СВЕРЛА ДЛЯ
МАКС.
cpi™
A-LOK®
ЗАМЕНЯЕМЫЕ
ДИАМ.
ЧЕСКОЙ
ШЕСТИ-
ОТВ. В пере-
ТОЛЩИНА
ЗАКАЗНОЙ №
ЗАКАЗНОЙ №
С
ТРУБКИ
РЕЗЬБЫ
A
C
D
R
L
ГРАННИК
мычке
ПЕРЕМЫЧКИ
4-6 AH2BZ
4-6 AH2LZ
400-11-6ST
1/4
9/16-18
1,74
1,17
1,45
.39
.88
3/4
37/64
9/16
6-6 AH2BZ
6-6 AH2LZ
600-11-6ST
3/8
9/16-18
1,81
1,24
1,52
.39
.94
3/4
37/64
9/16
Размеры А и C соответствуют стандартному положению затягивания от руки.
Размеры даются только для справок и могут быть изменены. В случае использования с портом SAE J.1926/1 возможно также использование с портом MS-16142.
В стандартной комплектации детали поставляются вместе с уплотнительными кольцами, выполненными из нитрила.
При заказе уплотнительных колец из фторуглеродных полимеров добавьте суффикс “-VO”.
Уплотнительные кольца других типов поставляются по отдельному заказу.
Цветовая маркировка
Для удобства поиска в заголовках
таблиц используется следующая
цветовая маркировка:
диаметр указан в дюймах
диаметр указан в миллиметрах
89















содержание      ..     6      7      8      9     ..
