Parker Шестеренные насосы и гидромоторы Серий PGP и PGM. Нерегулируемые насосы и гидромоторы. Каталог (2017 год) - часть 1

Шестеренные насосы и гидромоторы

Серий PGP и PGM

Нерегулируемые насосы и гидромоторы в

алюми-ниевом и чугунном корпусах

Шестерённые насосы и гидромоторы, серии PGP, PGM

Содержание

PGP, PGM 500

Характеристики

PGP 502

Код для заказа

6-7

PGP 505

Код для заказа

8-9

PGP, PGM 511

Код для заказа

10-11

PGP 517

Код для заказа

12-13

PGP 502

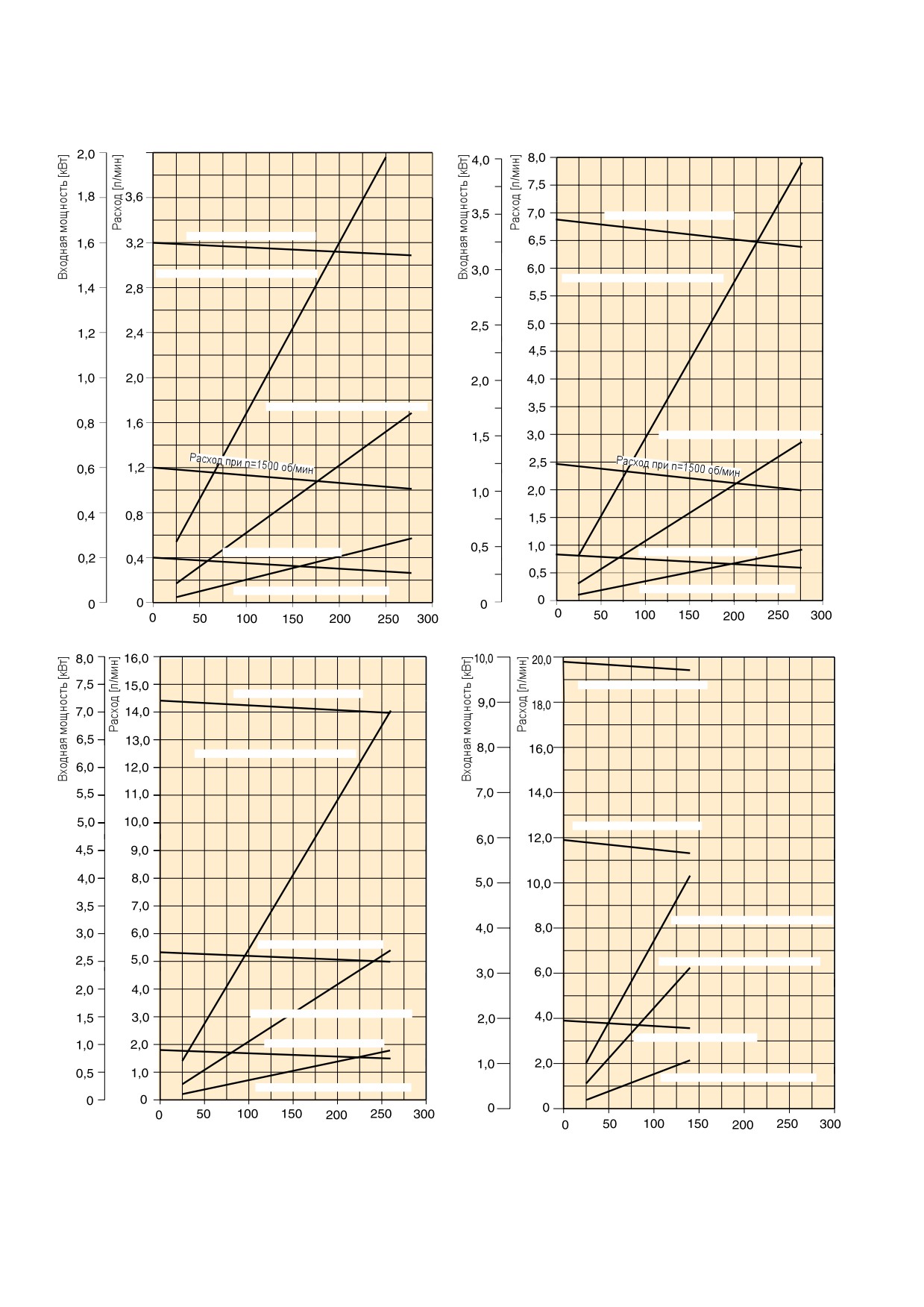

Рабочие характеристики

PGP 505

Рабочие характеристики

PGP, PGM 511

Рабочие характеристики

PGP 517

Рабочие характеристики

PGP 502

Технические данные / Размеры

18-19

Варианты монтажных фланцев

Варианты портов

Варианты приводного вала

PGP 505

Технические данные / Размеры

23-24

Варианты монтажных фланцев

Варианты портов

Варианты приводного вала

PGP, PGM 511

Технические данные / Размеры

29-30

Варианты монтажных фланцев

31-34

Наружный подшипник PGP 511, PGM511

Варианты портов

36-37

Варианты приводного вала

38-40

PGP 517

Технические данные / Размеры

41-42

Варианты монтажных фланцев

Варианты портов

44-45

Варианты приводного вала

46-48

PGP 511

Условия эксплуатации

PGP 517

Условия эксплуатации

Характеристики

Изменения внесённые в редакцию 03.2017

Содержание

PGP, PGM 600

Характеристики

PGP, PGM 620

Код для заказа

52-53

PGP, PGM 640

Код для заказа

54-55

PGP, PGM 620

Рабочие характеристики

PGP 625

Рабочие характеристики

PGP, PGM 640

Рабочие характеристики

PGP, PGM 620

Технические данные / Размеры

PGP 625

Технические данные / Размеры

PGP, PGM 620

Технические данные / Размеры

PGP 625

Технические данные / Размеры

PGP, PGM 620, PGP 625

Варианты монтажных фланцев

63-64

Варианты портов

65-66

Варианты приводного вала

67-68

PGP, PGM 640

Технические данные / Размеры

69-71

PGP 640/625

Размеры

PGP, PGM 640

Варианты монтажных фланцев

73-74

Варианты портов

75-76

Варианты приводного вала

77-78

PGP, PGM 500/600

Нагрузки на вал / Рабочие жидкости

Перечень имеющихся насосных компоновок

Варианты клапанов

Предохранительный клапан /регулируемый с

внутренним сливом

PGP511/517/620/625/640 Варианты клапанов / Код для заказа

81-82

Боковой приоритетный делитель потока

(с измерением нагрузки или постоянный поток)

Приоритетный клапан измерения нагрузки

84-85

PGM 511/620/640

Предохранительный клапан

Предохранительный клапан с

противокавитационной функцией

Предохранительные клапаны между портами

Предохранительные клапаны между портами с

противокавитационной функцией

Предохранительные клапаны между портами с

противокавитационной функцией + обратные клапаны

Пропорциональный электромагнитный

предохранительный клапан

Датчик скорости

Стандартные комплекты уплотнений для

PGP, PGM 500/600

насосов и моторов серии 500/600

Примеры для заказа

94-95

ВНИМАНИЕ —

ОТВЕТСТВЕННОСТЬ ПОЛЬЗОВАТЕЛЯ

ОТКАЗ ИЛИ НЕПРАВИЛЬНЫЙ ВЫБОР ИЛИ НЕНАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЙ И (ИЛИ) СИСТЕМ, ОПИСАННЫХ В

НАСТОЯЩЕЙ ПУБЛИКАЦИИ, МОГУТ ПРИВЕСТИ К СМЕРТИ, ТРАВМАМ И МАТЕРИАЛЬНОМУ УЩЕРБУ.

Настоящий документ и прочая информация компании Parker Hannifin Corporation, ее дочерних компаний и авторизованных дистри-

бьюторов представляет собой описание вариантов изделий или систем для дальнейшего изучения технически квалифицированными

пользователями.

Пользователь несет исключительную ответственность за окончательный выбор системы и компонентов, а также за обеспечение

соответствия всем эксплуатационным требованиям, требованиям к долговечности, техническому обслуживанию, безопасности и

требованиям предупреждений для конкретного применения, на основе собственного анализа и тестирования. Пользователь должен

проанализировать все аспекты применения, соблюдать применимые промышленные стандарты и следовать указаниям в отношении

изделия в настоящем каталоге изделий и во всех остальных материалах, предоставляемых компанией Parker, ее дочерними компа-

ниями и авторизованными дистрибьюторами.

Так как компания Parker, ее дочерние компании или авторизованные дистрибьюторы поставляют варианты компонентов или систем

на основе данных или спецификаций, предоставленных пользователем, пользователь несет ответственность за определение того, что

такие данные и спецификации соответствуют и достаточны для всех применений и предполагаемых (в разумных пределах) способах

использования компонентов или систем.

Обратитесь в представительство компании Parker для получения подробной информации.

Каталог HY30-3300/RU

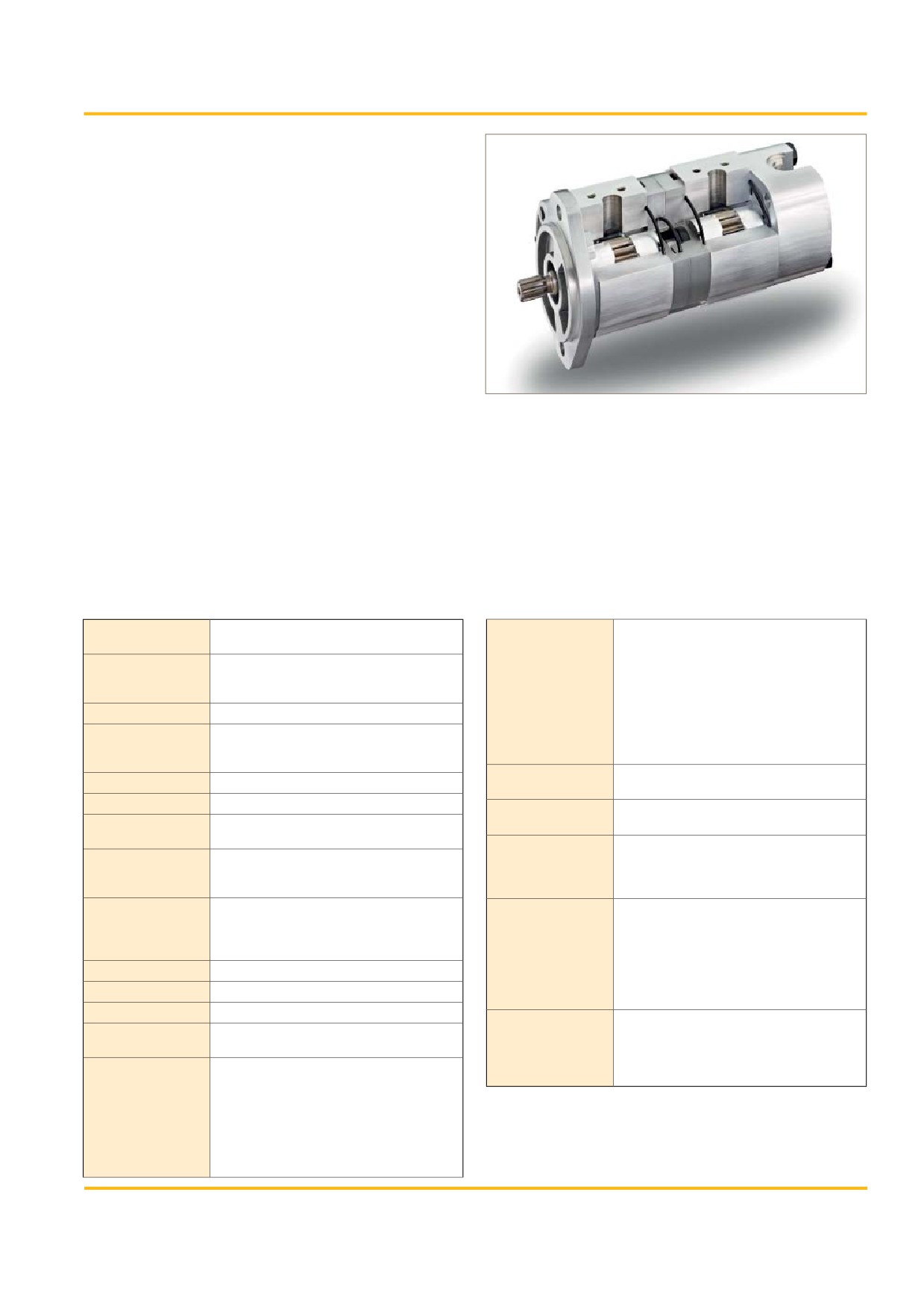

Характеристики

Насосы серии PGP 500 обеспечивают превосходную

производительность, высокую эффективность и тихую работу

при высоких рабочих давлениях. Насосы выпускаются четырех

типоразмеров (PGP 502, PGP 505, PGP 511 и PGP 517) с

рабочими объемами от 0,8 до 70 см³/ об. Насос, отвечающий

особенностям применения, можно выбрать из широкого ряда

стандартных исполнений.

Характеристики

• Непрерывная работа при давлении до 280 бар

• Высокая эффективность

Высокопрочные материалы и большой диаметр шейки вала

Разгруженные блоки подшипников обеспечивают

обеспечивают низкие нагрузки на подшипники для работы

максимальную эффективность при любых условиях

при высоком давлении.

эксплуатации.

• Разнообразие применений

• Низкий уровень шума

Типы крепления и присоединений рабочих отводов в

PGP 502 — 9-зубые шестерни, PGP 505 и 517 — 13-зубые

соответствии с международными стандартами,

шестерни, PGP 511 — 12-зубые шестерни и

возможность установки встроенных клапанов и

оптимизированное регулирование расхода обеспечивают

конфигурации многосекционных насосов с общим

пониженные пульсации давления и исключительно тихую

всасыванием обеспечивают непревзойденную

работу.

универсальность конструкции и применения.

• Широкий выбор встраиваемых клапанов

Тип насоса

Повышенной мощности, алюминиевый, внешнего

Вязкость жидкости

Диапазон рабочей вязкости

зацепления.

от 8 до 1000 мм²/с.

(511 и 517)

от 20 до 1000 мм²/с

(502 и 505)

Тип крепления

SAE, прямоугольный фланец, сквозные

Макс. допустимое рабочее давление

отверстия в корпусе. Специальные типы - по

зависит от вязкости.

запросу.

Диапазон вязкости для холодного запуска

Порты

SAE и метрические разъемные фланцы, и другие

от 1000 до 2000 мм²/с при

Тип вала

SAE шлицевой, шпоночный, конический, цилин-

рабочем давлении p≤10 бар и

дрический, лапки под приемные пазы.Специаль-

частоте вращения n ≤1500 об/мин

ный по запросу.

Диапазон температуры

от -40 до +70°C

Частота вращения

500 - 5000 об/мин, см. технические данные

окружающей среды

Рабочий объем

См. технические данные

Фильтрация

Согласно ISO 4406 класс 19/17/13

Привод

Рекомендуется прямой привод через упругую

муфту.

Направление вращения

По часовой стрелке, против часовой стрелки или

Осевая / радиальная

Агрегаты, подверженные осевым или

(вид со стороны

реверсивное

нагрузка

радиальным нагрузкам, необходимо заказывать с

приводного вала)

Внимание! Использовать насос только

наружным подшипником.

при указанном направлении вращения.

Давление всасывания

Рабочий диапазон от 0,8 до 2 бар абс.

Многосекционные

• Поставляются двух- и трехсекционные насосы.

Мин. давление всасывания 0,5 бар абс.

насосы

• Макс. нагрузка на валу должна соответствовать

при кратковременной работе без нагрузки.

ограничениям, приведенным в таблице

Рекомендуется консультация.

расчетных нагрузок на валу в этом каталоге.

• Макс. нагрузка определяется сложением

Давление нагнетания

См. технические данные

значений крутящих моментов для каждой

Рост давления

Максимум 3000 бар/сек

секции насоса, нагружаемой одновременно.

Скорость потока

См. номограмму скорости потока в трубе

Возможность

Конфигурация с раздельным всасыванием:

Гидравлические

Гидравлическое масло HLP, DIN 51524-2

раздельного или

• Каждая секция имеет индивидуальные порты

жидкости

общего всасывания

всасывания и нагнетания.

Конфигурация с общим всасыванием:

Температура жидкости

Диапазон рабочих температур

• Две секции имеют общий порт всасывания.

от -15 до +80°C.

Макс. допустимое рабочее давление

зависит от температуры жидкости.

Температура холодного запуска от -20 до -15°C

при частоте вращения ≤ 1500 об/мин

Макс. допустимое рабочее давление

зависит от температуры жидкости.

502

Конструкция

Тип

Исполнение Рабочий Вращение

Вал

Фланец

Уплотне-

Боковой порт Боковой порт

Задний порт

шестерней

объем

ние вала

всасывания нагнетания

всасывания ¹⁾

нагнетания ¹⁾

Код

Тип

Насос

Код

Исполнение

Насос

Одна секция

Несколько

секций

Рабочий объем

Код

см³/об

0008

0,8

0012

1,2

0016

1,6

0021

2,1

0025

2,5

0033

3,3

0036

3,6

0043

4,3

0048

4,8

0058

5,8

0062

6,2

0079

7,9

Код

Вращение

По часовой

стрелке

Против

часовой стрелки

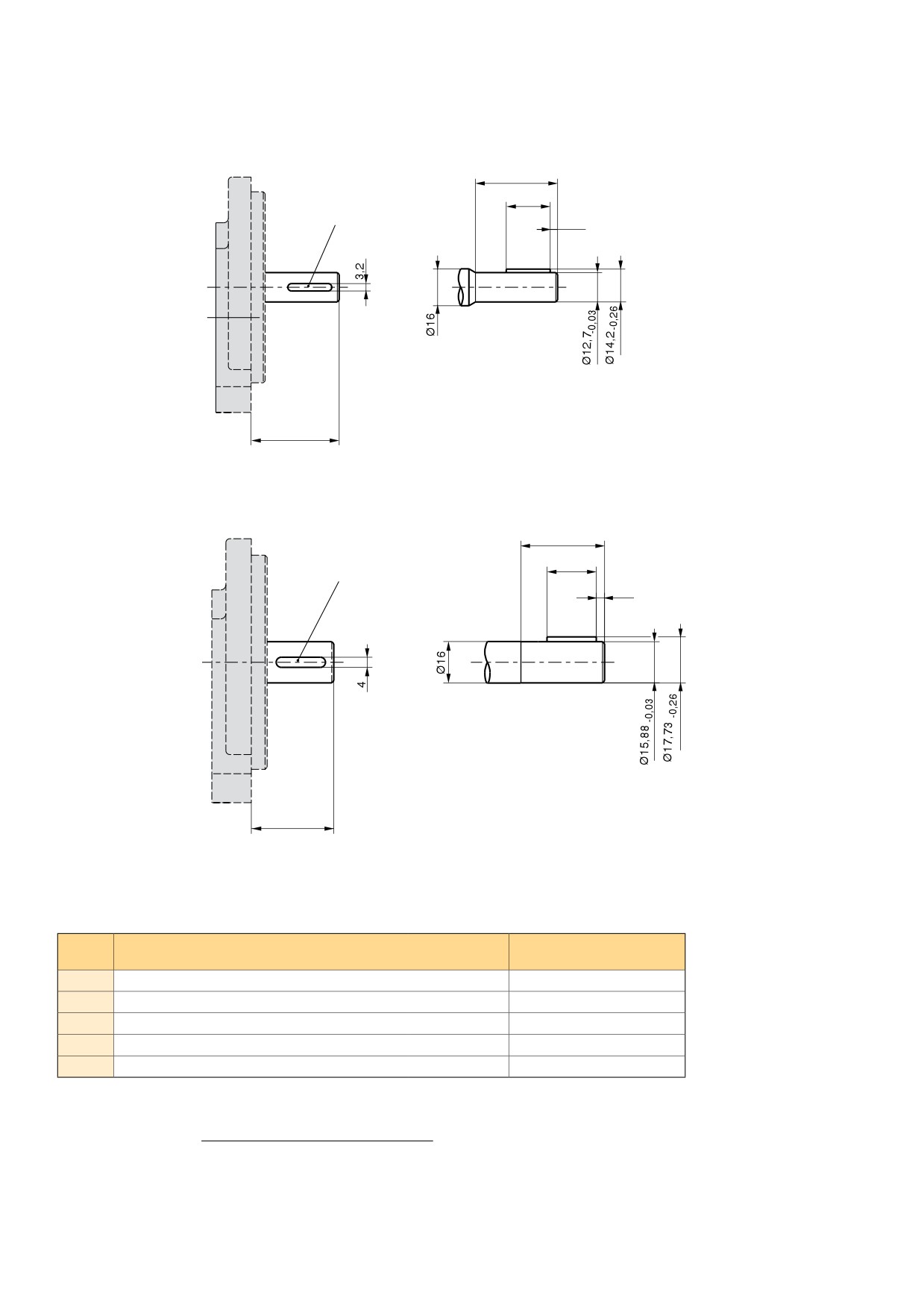

Код

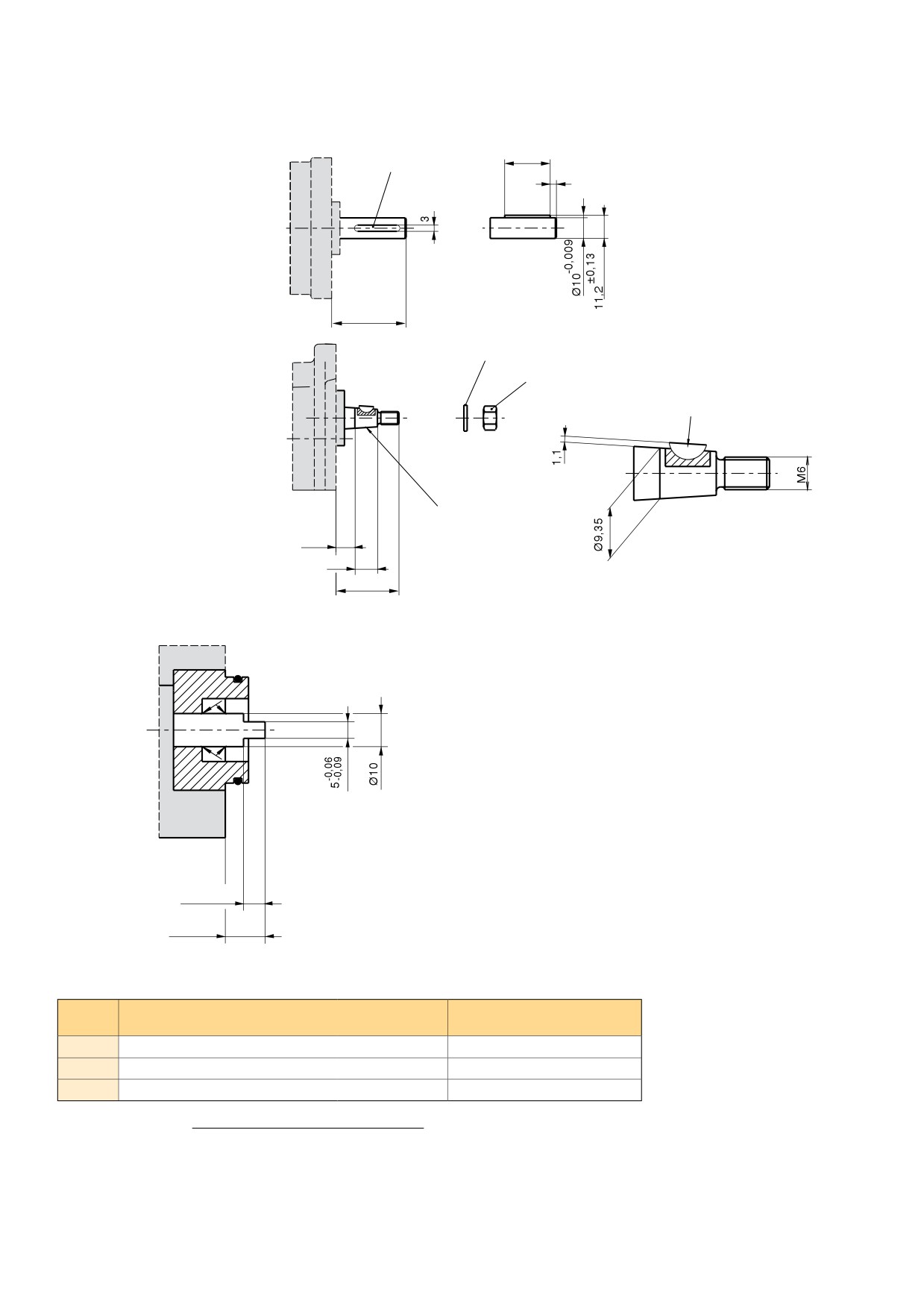

Вал

Ø10, шпонка 3,0, без резьбы, 36L,

цилиндрический

Ø9,35, 8,8L, шпонка 2,4, M6, конус 1:8

длинный вал,5x6,5, без муфты

лапка под паз

¹⁾ Указывается только код

Не все варианты кодов для заказа могут быть предложены. Проверяйте сначала имеющиеся в наличии

последней секции.

номера по каталогу. По вопросу еще не введенных в использование номеров по каталогу или по особым за-

просам следует обращаться в корпорацию Parker Hannifin.

502

Соединение

Исполнение

Рабочий

Уплотнение

Боковой порт Боковой порт Задний порт Задний порт

секций

объем

вала

всасывания

нагнетания

всасывания ¹⁾ нагнетания ¹⁾

Код

Соединение секций

Раздельное всасывание

Общее всасывание

Код

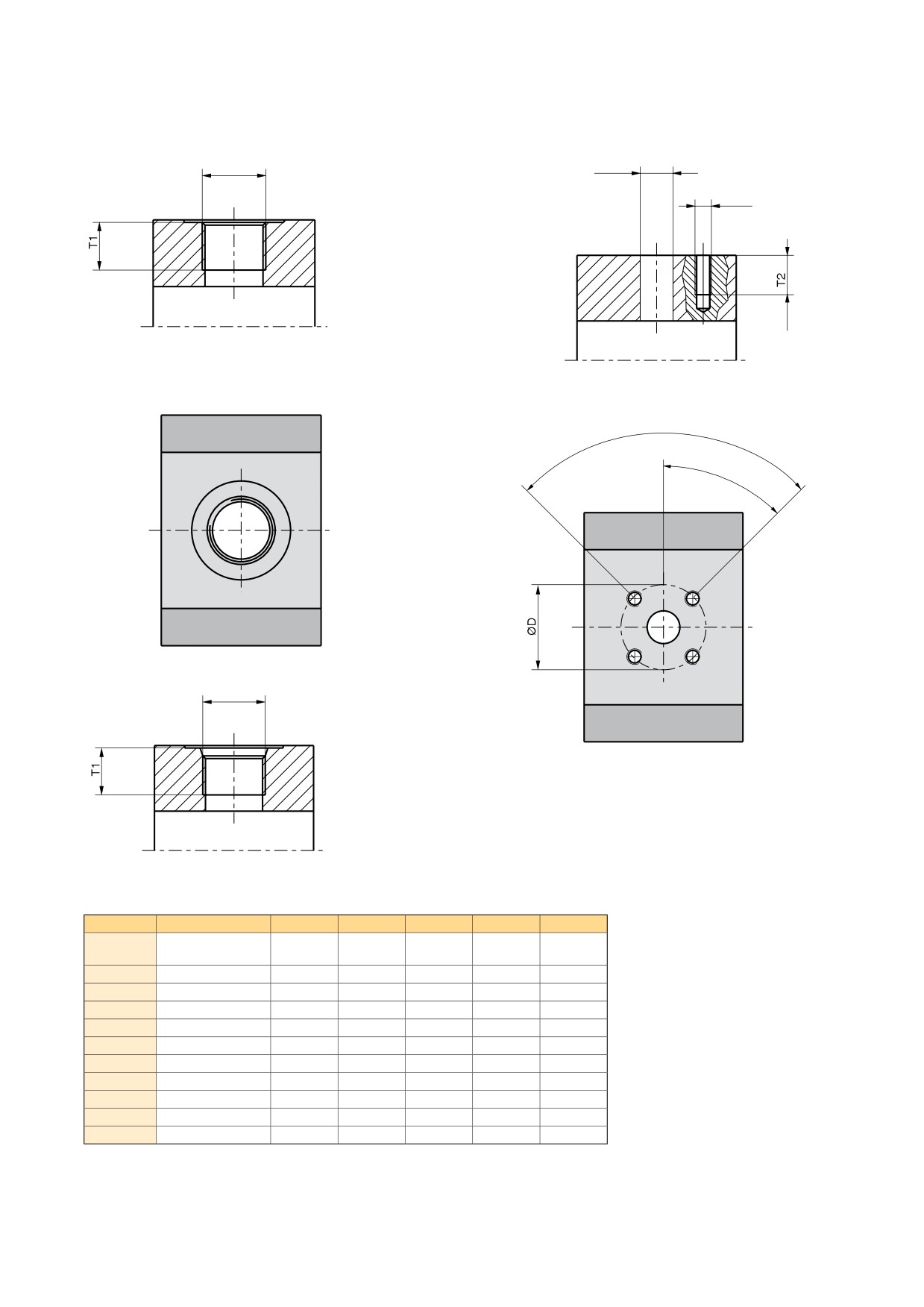

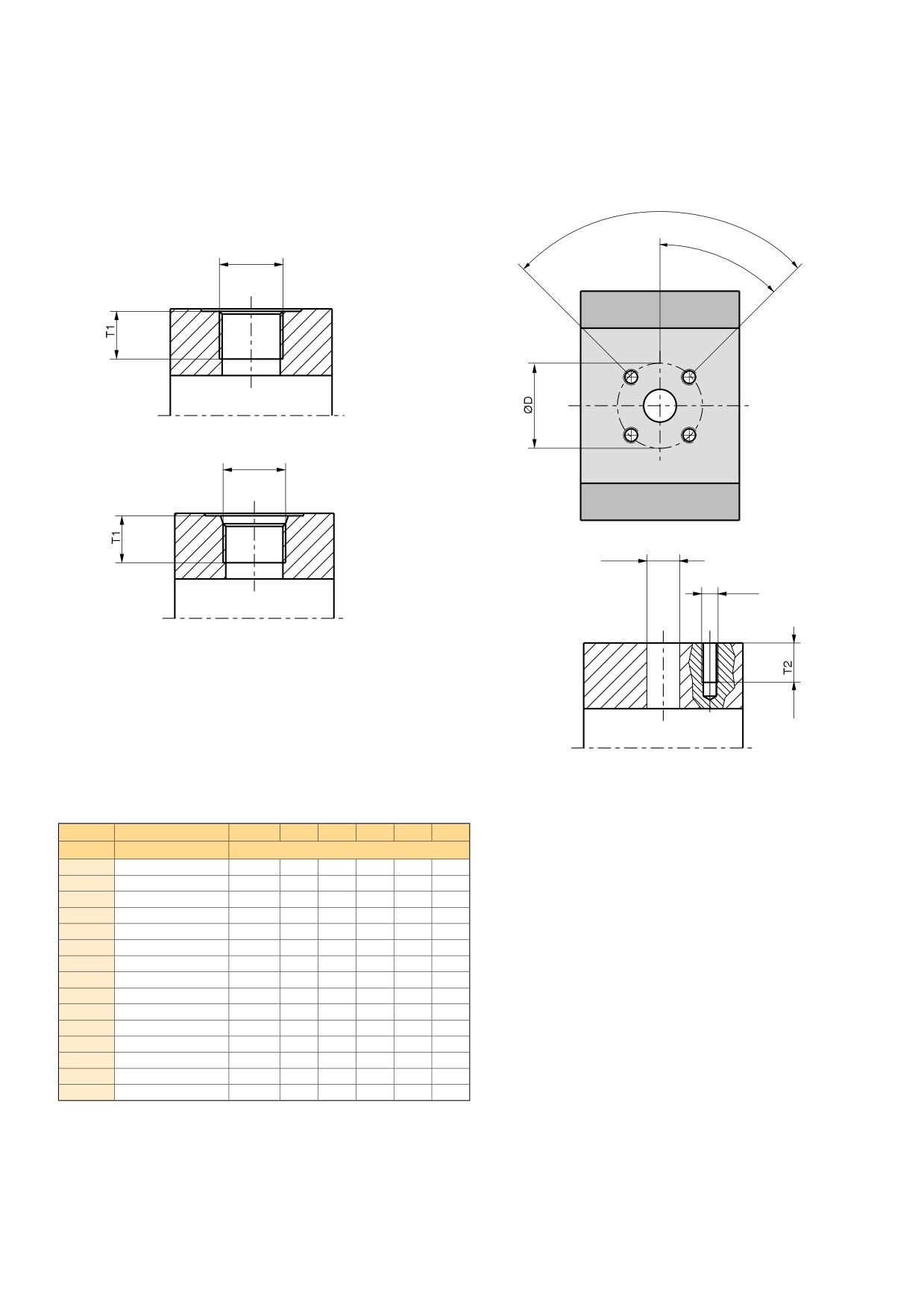

Варианты портов

Без портов

D2²⁾

9/16 - 18 резьба UNF

D3²⁾*

3/4 - 16 резьба UNF

1/4 - 19 резьба BSP

3/8 - 19 резьба BSP

E3*

1/2 - 14 резьба BSP

G1²⁾

M14x1,5 резьба

G3²⁾*

M18x1,5 резьба

J1*

8 мм - Ø26 мм - M5 квадратный фланец

J2*

10 мм - Ø26 мм - M5 квадратный фланец

J3*

8 мм - Ø30 мм - M6 квадратный фланец

J4*

12 мм - Ø30 мм - M6 квадратный фланец

2) Нестандартный, только по запросу

*) Не используется для задних портов

Код

Уплотнение

вала

Без уплотнения

NBR

FPM, FKM

Код

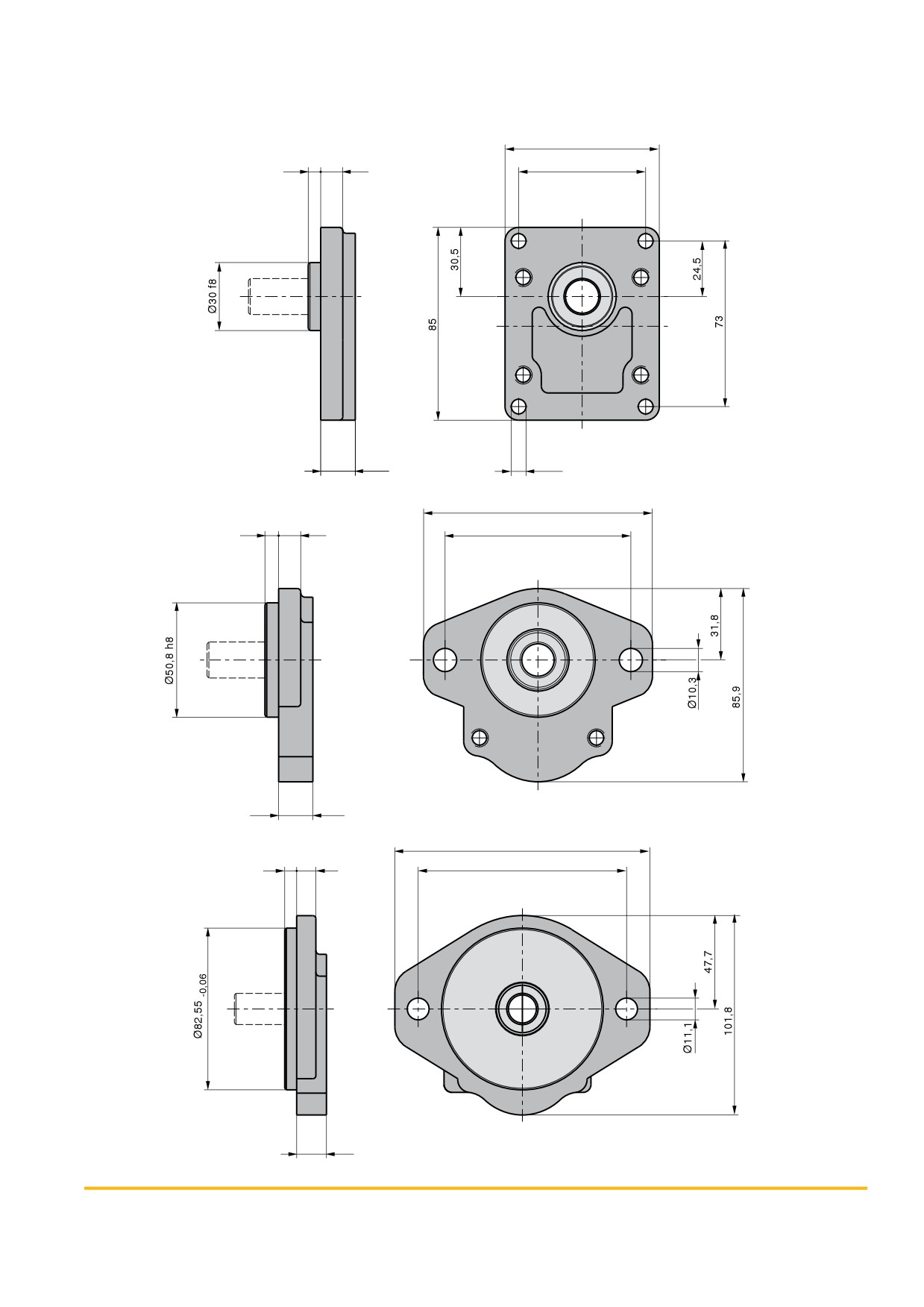

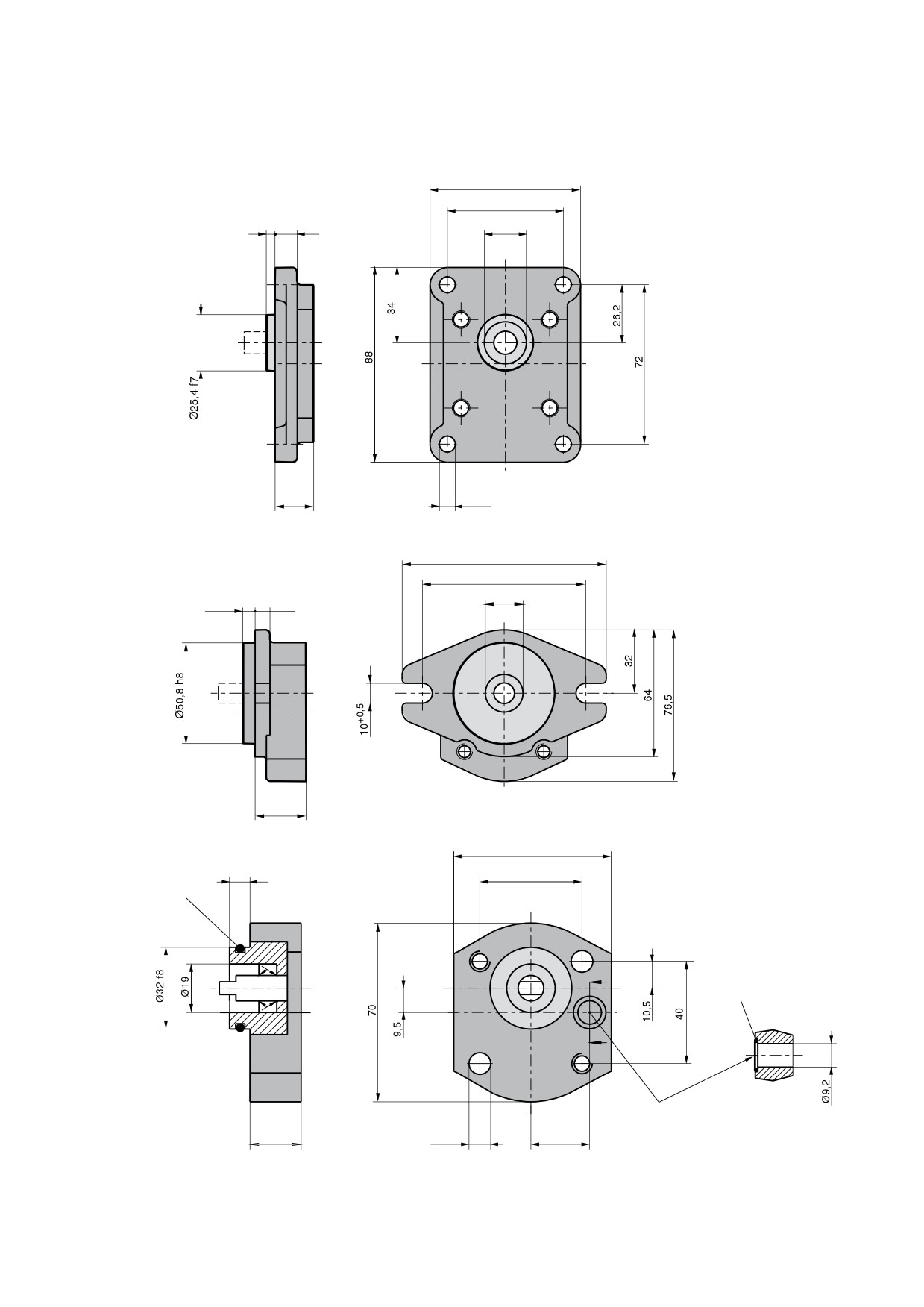

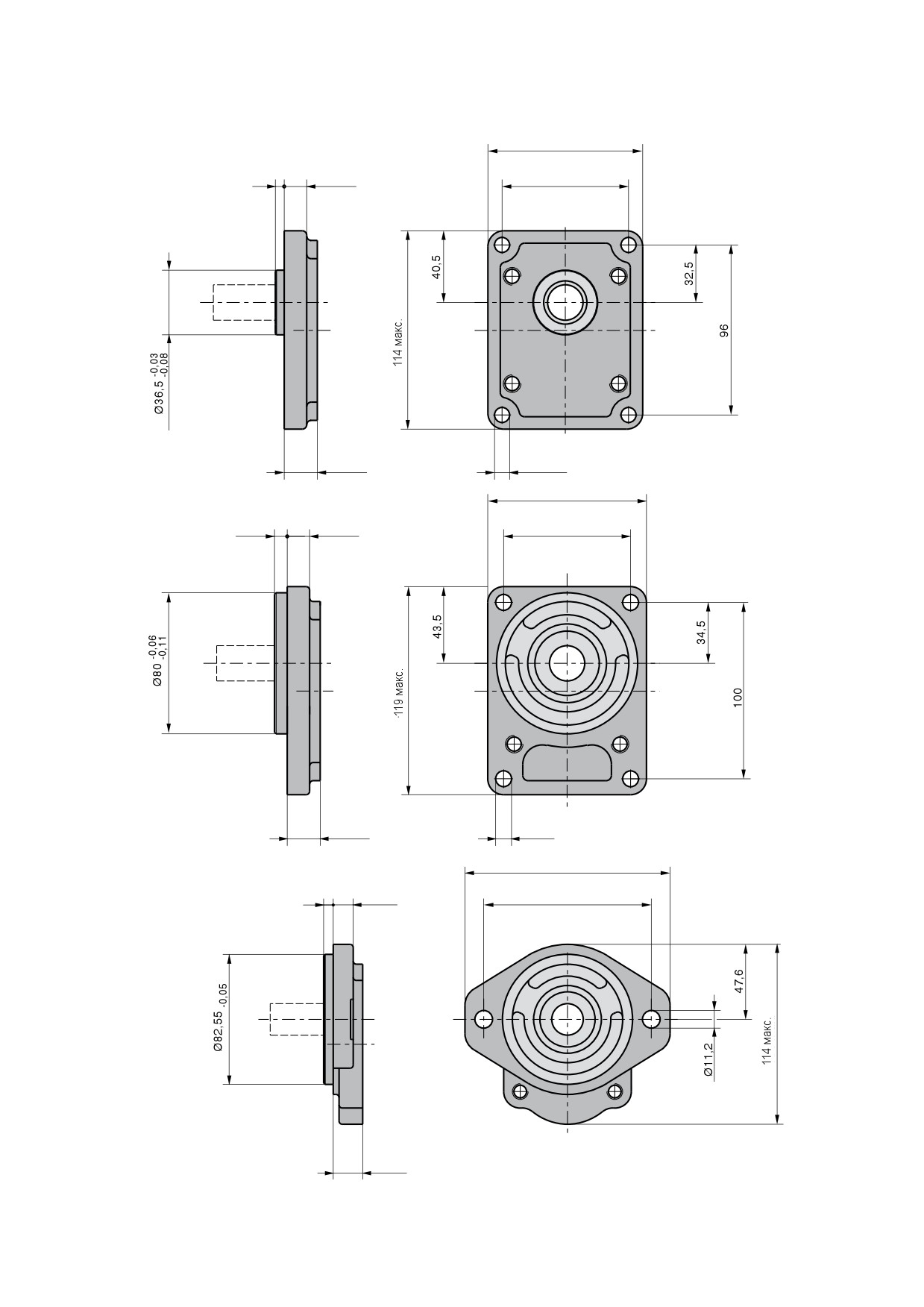

Фланец

52,2x72,0 - Ø25,4

прямоугольный

82,5 - Ø50,8 SAE «A-A»

фланец с 2 болтами

40,0x40,0 - Ø32,0 с уплотнением, с отверстиями,

сквозной болтовой фланец

³⁾ Для строенной гидромашины с дополни-

тельной секцией «B» повторить рабочий

объем, уплотнение вала между секциями,

боковой порт всасывания, боковой порт

нагнетания, задний порт всасывания, за-

дний порт нагнетания.

505

Конструкция

Тип

Исполнение Рабочий Вращение

Вал

Фланец

Уплотне-

Боковой порт

Задний порт

шестерней

объем

ние вала

всасывания нагнетания

всасывания ¹⁾

нагнетания ¹⁾

Код

Тип

Насос

Код

Исполнение

Насос

Одна секция

Несколько секций

Рабочий объем

Код

см³/об

0030

3,0

0040

4,0

0050

5,0

0060

6,0

0070

7,0

0080

8,0

0100

10,0

0120

12,0

Код

Вращение

По часовой

стрелке

Против

часовой стрелки

Код

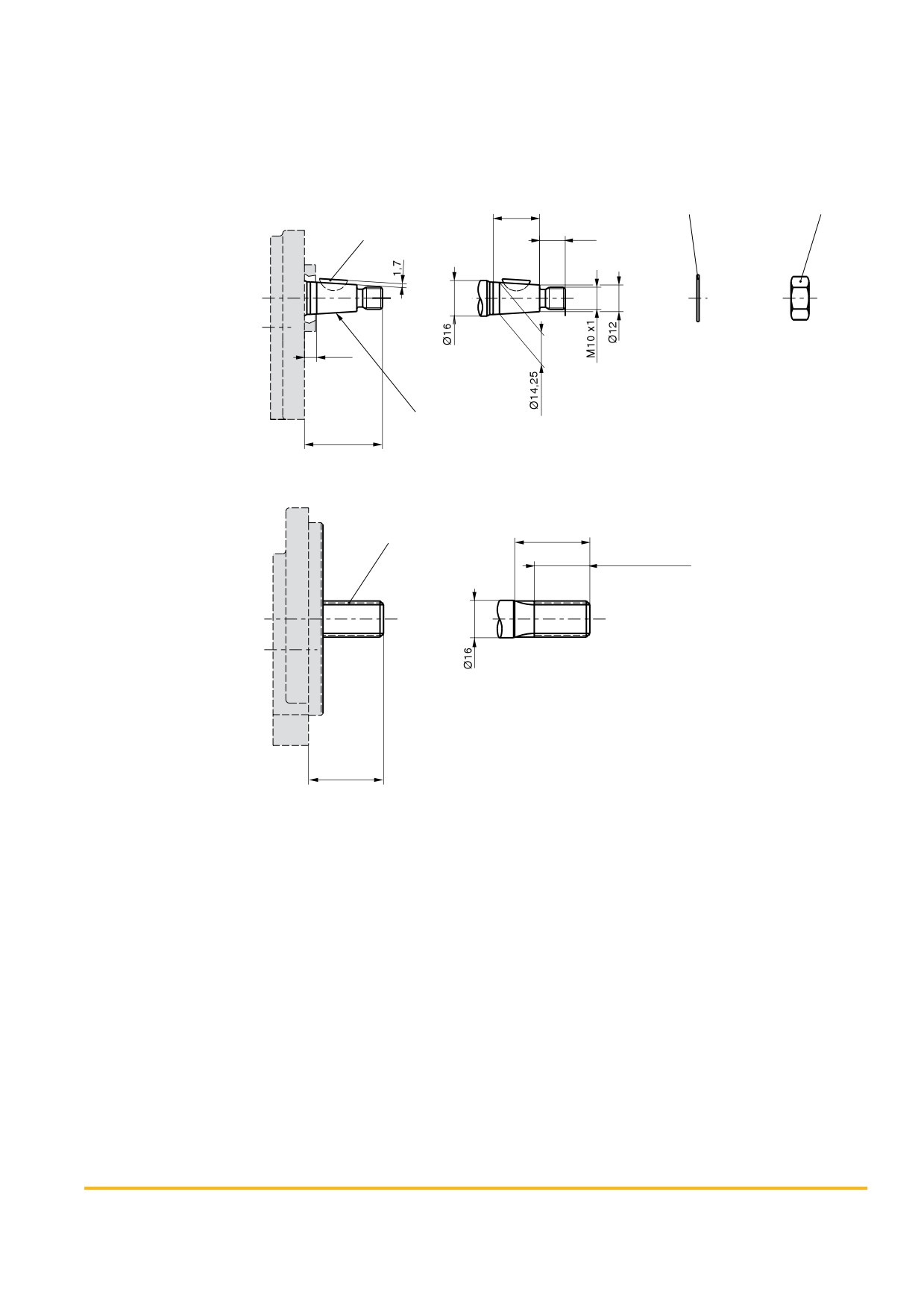

Вал

9T, 16/32DP, 32L, шлиц SAE «A»

Ø12,7, шпонка 3,2, без резьбы, 38L,

Код

Фланец

цилиндрический

56,0x73,0 - Ø30.0

Ø15,88, шпонка 4,0, без резьбы, 32L,

прямоугольный

SAE «A», цилиндрический

82,5 - Ø50,8 SAE «A-A»

Ø14,25, 5,5L, шпонка 3,0, M10x1,

фланец с 2 болтами

конус 1:8

106,4 - Ø82,55 SAE «A»

фланец с 2 болтами

Указывается только код

Не все варианты кодов для заказа могут быть предложены. Проверяйте сначала имеющиеся в наличии

последней секции.

номера по каталогу. По вопросу еще не введенных в использование номеров по каталогу или по особым за-

просам следует обращаться в корпорацию Parker Hannifin.

505

Соединение

Исполнение

Рабочий

Уплотнение

Боковой порт Боковой порт

Задний порт Задний порт

секций

объем

вала

всасывания

нагнетания

всасывания ¹⁾ нагнетания ¹⁾

Код

Соединение секций

Раздельное всасывание

Общее всасывание

Код

Варианты портов

Без портов

D2²⁾

9/16 - 18 резьба UNF

D3²⁾

3/4 - 16 резьба UNF

D4*

7/8 - 14 резьба UNF

D5*

1 1/16 - 12 резьба UN

3/8 - 19 резьба BSP

E3*

1/2 - 14 резьба BSP

E5*

3/4 - 16 резьба BSP

M14x1,5 резьба

G3*

M18x1,5 резьба

G4*

M22x1,5 резьба

J3*

8 мм - Ø30 мм - M6 квадратный фланец

J4*

12 мм - Ø30 мм - M6 квадратный фланец

J5*

15 мм - Ø35 мм - M6 квадратный фланец

J7*

20 мм - Ø40 мм - M6 квадратный фланец

2) Нестандартный, только по запросу

*) Не используется для задних портов

Код

Уплотнение вала

Без уплотнения

NBR

Двойной NBR

Двойной FPM

³⁾ Для строенной гидромашины с дополни-

тельной секцией «B» повторить рабочий

объем, уплотнение вала между секциями,

боковой порт всасывания, боковой порт

нагнетания, задний порт всасывания, за-

дний порт нагнетания.

511

Конструкция

Тип

Исполнение Рабочий

Вращение

Вал

Фланец

Уплотне-

Боковой порт

Задний порт

шестерней

объем

ние вала

всасывания нагнетания

всасывания ¹⁾

нагнетания ¹⁾

Код

Тип

Насос

Гидромотор

Код

Исполнение

Насос

Гидромотор

Одна секция

Стандартный

гидромотор без

обратных клапанов

Код

Уплотнение

Несколько секций

Стандартный

вала

гидромотор с

Без уплотнения

двумя обратными

NBR

клапанами

FPM, FKM

Стандартный

Двойной NBR

гидромотор с

Двойной FPM

одним противокави-

тационным

обратным клапаном

Стандартный

гидромотор с одним

противокавитаци-

Код

Вал

онным обратным

9T, 16/32DP, 32L, шлиц SAE «A»

клапаном + дроссель

11T, 16/32DP, 38,2L,

Одна секция с воз-

шлиц SAE 19-4

можностью присо-

Ø15,88, шпонка 4,0, без резьбы, 32L,

единения дополни-

шлиц SAE «A», цилиндрический

тельных секций

Ø19,05, шпонка 4,8, без резьбы, 32L,

шлиц SAE

19-1, цилиндрический

Ø17,0, 7,7L, шпонка 3,0, M12x1,5, конус

1:5

Рабочий объем*

Ø16,65, 12,0L, шпонка 3,2, M12x1,5,

Код

см³/об

конус 1:8

0060

6,0

Короткий вал 8x6,5,

0080

8,0

лапка под паз

0100

10,0

S8*

Ø20, 9,4L, шпонка 4,0, M14x1,5, конус 1:5

0110

11,0

0140

14,0

B8x32x36 DIN ISO 14

0160

16,0

шлиц (аналогично стандарту DIN 5462)

0190

19,0

Использовать только с наружным

0230

23,0

подшипником.

0270

27,0

0330

33,0

Код

Вращение

^*)Другие по запросу

По часовой

стрелке

Против

часовой стрелки

реверсивное

¹⁾ Указывается только код

Не все варианты кодов для заказа могут быть предложены. Проверяйте сначала имеющиеся в наличии

последней секции.

номера по каталогу. По вопросу еще не введенных в использование номеров по каталогу или по особым за-

просам следует обращаться в корпорацию Parker Hannifin.

511

Дренаж

Распо-

Соединение

Исполнение

Рабочий

Уплотнение

Боковой порт

Задний порт Задний порт

гидромотора³⁾ ложение

секций

объем

вала

всасывания

нагнетания

всасывания ²⁾ нагнетания ²⁾

дренажно-

го порта³⁾

Код

Соединение секций

Раздельное всасывание

Общее всасывание

Код

Расположение дренажного порта

Снизу

Код

Дренаж гидромотора

Сверху

без дренажа

Сзади

A²⁾

7/16 - 20 резьба UNF

Справа, если смотреть на вал

9/16 - 18 резьба UNF

Слева. если смотреть на вал

1/4 резьба BSP

N²⁾

M10x1 метрическая резьба

P²⁾

M12x1,5 метрическая резьба

2) Нестандартный, только по запросу

Код

Варианты портов

Код

Варианты портов

Без портов

L1*

13 мм-Ø30 мм-M6 ромбич. фланец

D2²⁾

9/16 - 18 резьба UNF

L2*

19 мм-Ø40 мм-M8 ромбич. фланец

Код

Фланец

D3²⁾

3/4 - 16 резьба UNF

N1²⁾*

1/2"-5/16-18 резьба UNC

71,4x96,0 - Ø36,47

D4²⁾

7/8 - 14 резьба UNF

разъемный фланец SAE

прямоугольный

D5²⁾

1 1/16 - 12 резьба UN

N2²⁾*

3/4"-3/8-16 резьба UNC

72,0x100,0 - Ø80

D6²⁾*

1 5/16 - 12 резьба UN

разъемный фланец SAE

прямоугольный

D7²⁾*

1 5/8 - 12 резьба UN

N3²⁾*

1"-3/8-16 резьба UNC

106,4 - Ø82,55 SAE «A»

разъемный фланец SAE

3/8 - 19 резьба BSP

фланец с 2 болтами

N4²⁾*

1 1/4"-7/16-14 резьба UNC

1/2 - 12 резьба BSP

146,1 - Ø101,6 SAE «B»

разъемный фланец SAE

E4*

5/8 - 14 резьба BSP

фланец с 2 болтами

P1*

12,7 мм - M8 метрический

E5*

3/4 - 14 резьба BSP

Q1²⁾

60,0x60,0 - Ø52,0 с уплотнительным

разъемный фланец

E6*

1 - 11 резьба BSP

кольцом, сквозной болтовой фланец

P2*

19,0 мм - M10 метрический

E7*

1 1/4 - 11 резьба BSP

60,0x60,0 - Ø50,0 без уплотнительного

разъемный фланец

G1²⁾

M14x1,5 резьба

кольца, сквозной болтовой фланец

P3*

25,4 мм - M10 метрический

G3²⁾

M18x1,5 резьба

Q3²⁾

60,0x60,0 - Ø52,0 с уплотнительным

разъемный фланец

G4²⁾

M22x1,5 резьба

кольцом, сквозной болтовой фланец

P4*

31,8 мм - M10 метрический

G5²⁾*

M26x1,5 резьба

60,0x60,0 - Ø50,0 без уплотнительного

разъемный фланец

G7²⁾*

M30x1,5 резьба

кольца, сквозной болтовой фланец

2) Нестандартный, только по запросу

72,0x100,0 - Ø80,0 прямоугольный, с

J3²⁾*

8 мм - Ø30 мм - M6 квадратный

*) Не используется для задних портов

наружным подшипником и цельным

J4²⁾*

12 мм - Ø30 мм - M6 квадратный

валом.

J5*

15 мм - Ø35 мм - M6 квадратный

80x80 - Ø80.0

J6²⁾*

15 мм - Ø40 мм - M8 квадратный

фланец с 4 болтами

J7*

20 мм - Ø40 мм - M6 квадратный

2) Нестандартный, только по запросу

J8*

18 мм - Ø55 мм - M8 квадратный

J9*

26 мм - Ø55 мм - M8 квадратный

³⁾ только для гидромоторов

⁴⁾ Для строенной гидромашины с дополни-

тельной секцией «B» повторить рабочий

объем, уплотнение вала между секциями,

боковой порт всасывания, боковой порт

нагнетания, задний порт всасывания, за-

дний порт нагнетания.

517

Конструкция

Тип

Исполнение Рабочий Вращение

Вал

Фланец

Уплотне-

Боковой порт

Задний порт

шестерней

объем

ние вала

всасывания нагнетания

всасывания ¹⁾

нагнетания ¹⁾

Код

Тип

Насос

Код

Исполнение

Насос

Одна секция

Несколько секций

Одна секция с

возможностью

присоединения

дополнительных секций

Рабочий объем*

Код

см³/об

0160

0190

0230

0280

0330

0380

0440

0520

0700

^*)Другие по запросу

Код

Вал

13T, 16/32DP, 41,2L,

шлиц SAE «B»

15T, 16/32DP, 46L,

шлиц SAE «B-B»

Ø22,2, шпонка 6,3, без резьбы,

Код

Вращение

41,2L, SAE «B», цилиндрический

По часовой

Ø25,4, шпонка 6,3, без резьбы, 46L,

стрелке

шлиц SAE «B-B», цилиндрический

Против

Ø21,59, 11,2L, шпонка 4,0, M14x1,5,

часовой стрелки

конус 1:8

¹⁾ Указывается только код

Не все варианты кодов для заказа могут быть предложены. Проверяйте сначала имеющиеся в наличии

последней секции.

номера по каталогу. По вопросу еще не введенных в использование номеров по каталогу или по особым за-

просам следует обращаться в корпорацию Parker Hannifin.

517

Соединение

Исполнение

Рабочий

Уплотнение

Боковой порт Боковой порт

Задний порт Задний порт

секций

объем

вала

всасывания

нагнетания

всасывания ¹⁾ нагнетания ¹⁾

Код

Соединение секций

Раздельное всасывание

Общее всасывание

Код

Уплотнение вала

Без уплотнения

NBR

FPM, FKM

Двойной NBR

Двойной FPM

Код

Варианты портов

Код

Варианты портов

Без портов

L1*

13 мм-Ø30 мм-M6 ромбич. фланец

D3²⁾

3/4 - 16 резьба UNF

L2*

19 мм-Ø40 мм-M8 ромбич. фланец

D4²⁾

7/8 - 14 резьба UNF

L3*

27 мм-Ø51 мм-M10 ромбич. фланец

D5²⁾

1 1/16 - 12 резьба UN

N1²⁾*

1/2"-5/16-18 резьба UNC

Код

Фланец

D6²⁾

1 5/16 - 12 резьба UN

разъемный фланец SAE

98,4x128,2 - Ø50,77

D7²⁾*

1 5/8 - 12 резьба UN

N2²⁾*

3/4"-3/8-16 резьба UNC

прямоугольный

D8*

1 7/8 - 12 резьба UN

разъемный фланец SAE

146,1 - Ø101,6 SAE «B»

1/2 - 12 резьба BSP

N3²⁾*

1"-3/8-16 резьба UNC

фланец с 2 болтами

разъемный фланец SAE

5/8 - 14 резьба BSP

146,1 - Ø101,6

N4²⁾*

1 1/4"-7/16-14 резьба UNC

3/4 - 16 резьба BSP

SAE «B» фланец с 2 болтами,

разъемный фланец SAE

1 - 11 резьба BSP

алюминиевый

N5²⁾*

1 1/2"-1/2-13 резьба UNC

E7*

1 1/4 - 11 резьба BSP

разъемный фланец SAE

E8*

1 1/2 - 11 резьба BSP

P1²⁾*

12,7 мм - M8 метрический

G4²⁾

M22x1,5 резьба

разъемный фланец

G5²⁾

M26x1,5 резьба

P2*

19,0 мм - M10 метрический

G7²⁾

M30x1,5 резьба

разъемный фланец

G8²⁾

M33x2 резьба

P3*

25,4 мм - M10 метрический

G9²⁾*

M42x2 резьба

разъемный фланец

J5*

15 мм - Ø35 мм - M6 квадратный

P4*

31,8 мм - M10 метрический

J7*

20 мм - Ø40 мм - M6 квадратный

разъемный фланец

J8*

18 мм - Ø55 мм - M8 квадратный

P5*

38,1 мм - M12 метрический

J9*

26 мм - Ø55 мм - M8 квадратный

разъемный фланец

2) Нестандартный, только по запросу

*) Не используется для задних портов

³⁾ Для строенной гидромашины с дополни-

тельной секцией «B» повторить рабочий

объем, уплотнение вала между секциями,

боковой порт всасывания, боковой порт

нагнетания, задний порт всасывания, за-

дний порт нагнетания.

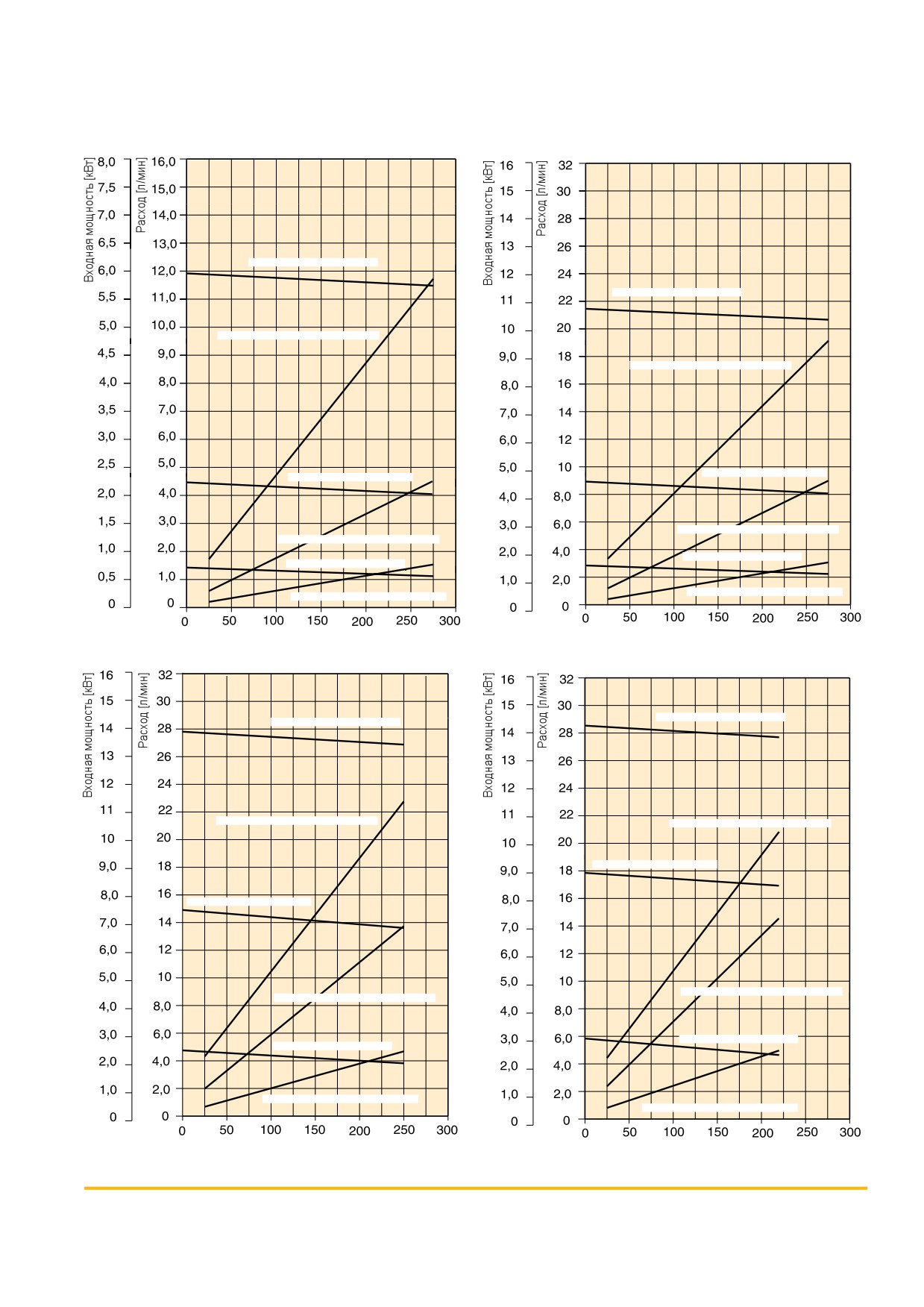

Рабочие характеристики

PGP 502 - 0,8 см³/об

PGP 502 - 1,6 см³/об

Расход при n=4000 об/мин

Вх. мощность при n=4000 об/мин

Вх. мощность при n=1500 об/мин

Расход при n=500 об/мин

Вх. мощность при n=500 об/мин

Давление [бар]

PGP 502 - 3,6 см³/об

PGP 502 - 7,9 см³/об

Расход при n=2500 об/мин

Расход при n=4000 об/мин

Вх. мощность при n=4000 об/мин

Расход при n=1500 об/мин

Вх. мощность при n=2500 об/мин

Расход при n=1500 об/мин

Вх. мощность при n=1500 об/мин

Расход при n=500 об/мин

Вх. мощность при n=500 об/мин

Давление [бар]

Температура жидкости: 45 ±2 °C;

Вязкость: 36 мм²/с;

Давление всасывания: 0,9 + 0,1 бар абс.

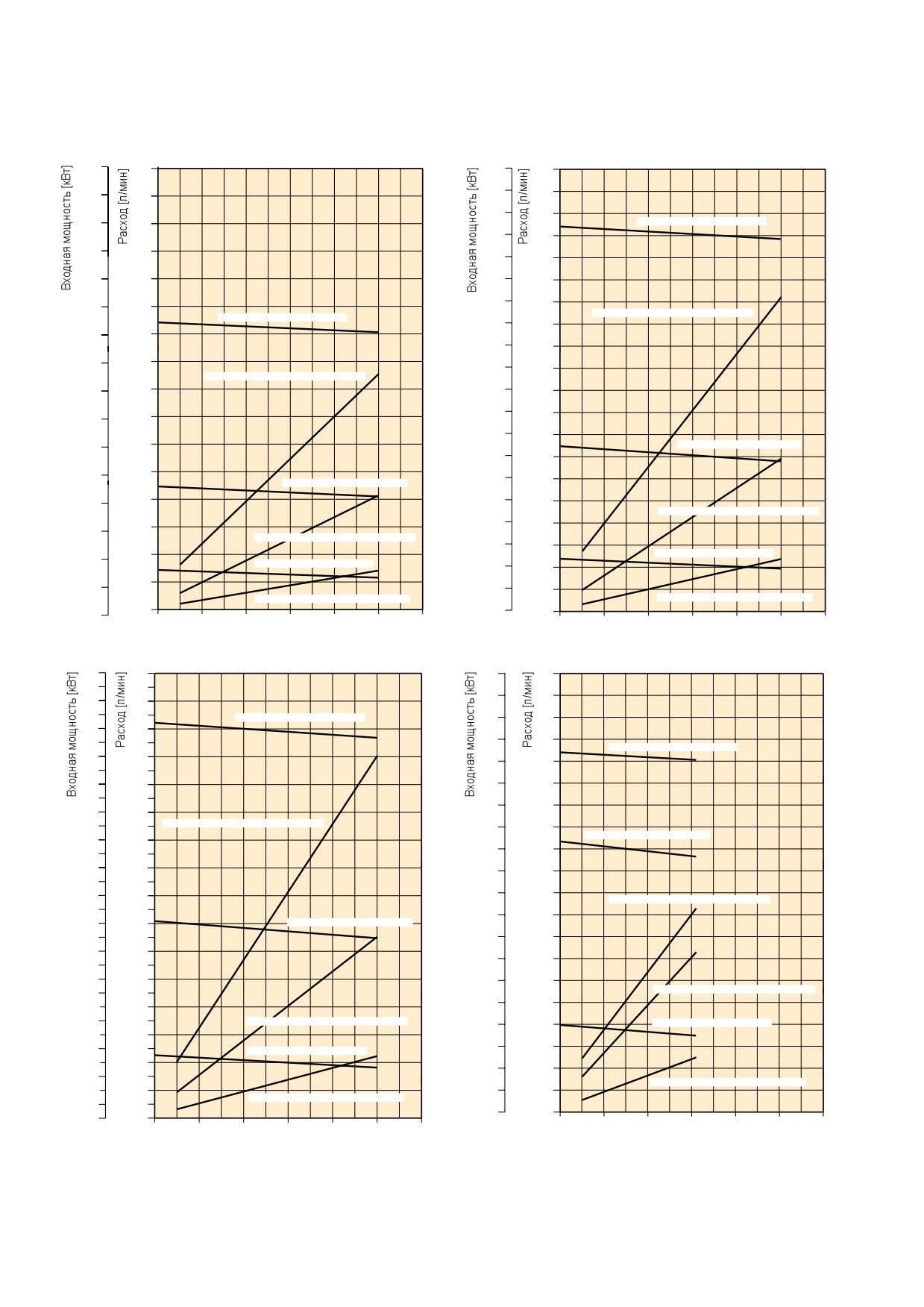

Рабочие характеристики

PGP505 - 3,0 см³/об

PGP505 - 6,0 см³/об

Расход при n=4000 об/мин

Расход при n=3600 об/мин

Вх. мощность при n=4000 об/мин

Вх. мощность при n=3600 об/мин

Расход при n=1500 об/мин

Вх. мощность при n=1500 об/мин

Расход при n=500 об/мин

Вх. мощность при n=500 об/мин

Давление [бар]

PGP505 - 10,0 см³/об

PGP505 - 12,0 см³/об

Расход при n=2400 об/мин

Расход при n=2800 об/мин

Вх. мощность при n=2800 об/мин

Вх. мощность при n=2400 об/мин

Расход при n=1500 об/мин

Вх. мощность при n=1500 об/мин

Расход при n=500 об/мин

Вх. мощность при n=500 об/мин

Давление [бар]

Температура жидкости: 45 ±2 °C;

Вязкость: 36 мм²/с;

Давление всасывания: 0,9 + 0,1 бар абс.

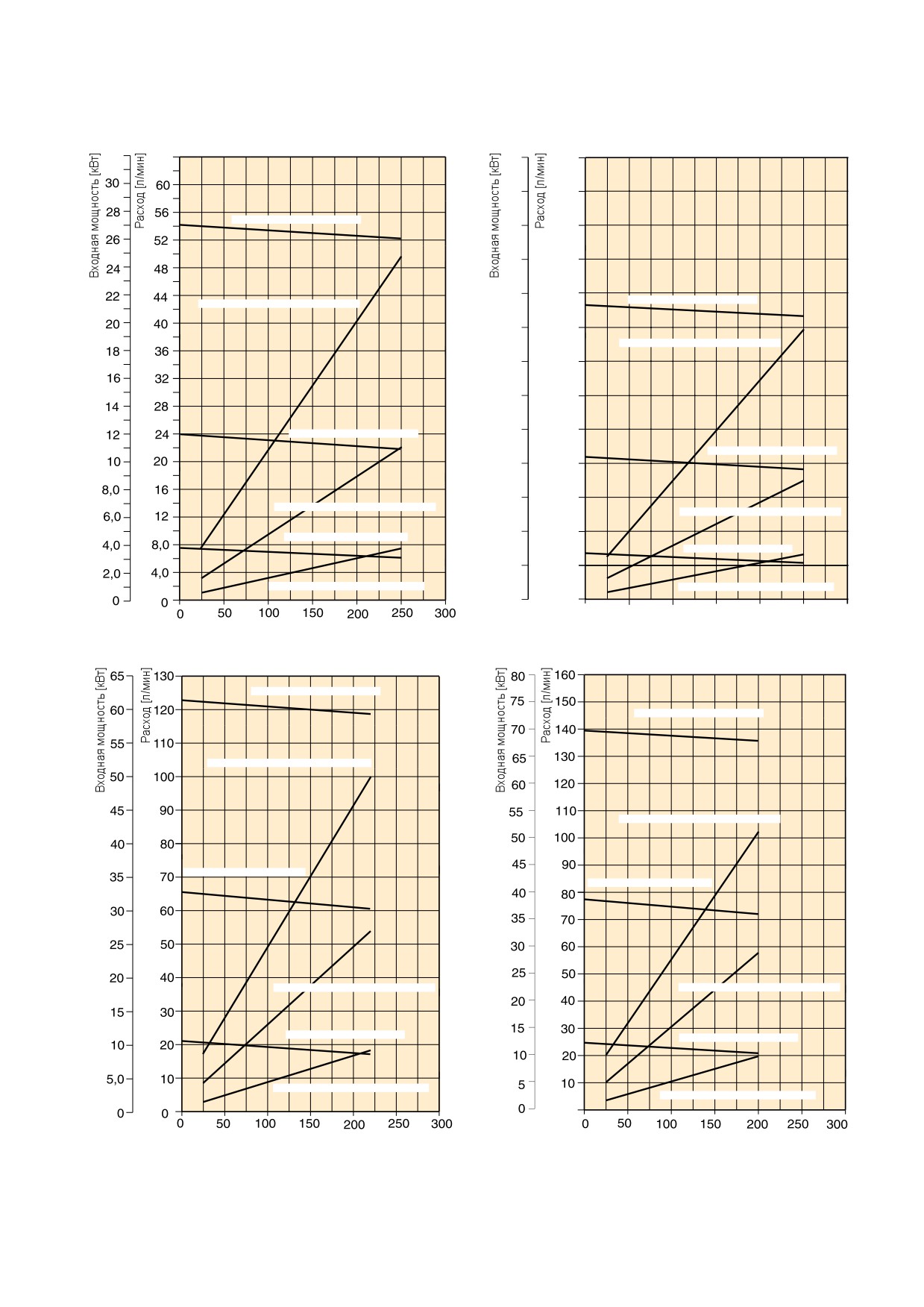

Рабочие характеристики

PGP511 - 6,0 см³/об

PGP511 - 10,0 см³/об

Расход при n=3500 об/мин

Вх. мощность при n=3500 об/мин

Расход при n=3500 об/мин

9,0

Вх. мощность при n=3500 об/мин

8,0

9,0

7,0

8,0

6,0

Расход при n=1500 об/мин

7,0

5,0

6,0

Расход при n=1500 об/мин

4,0

8,0

5,0

Вх. мощность при n=1500 об/мин

4,0

8,0

3,0

6,0

Вх. мощность при n=1500 об/мин

3,0

6,0

2,0

4,0

Расход при n=500 об/мин

2,0

4,0

1,0

2,0

1,0

2,0

Вх. мощность при n=500 об/мин

100

150

200

250

300

100

150

200

250

300

Давление [бар]

PGP511 - 19,0 см³/об

PGP511 - 33,0 см³/об

Расход при n=3000 об/мин

Расход при n=2000 об/мин

Вх. мощность при n=3000 об/мин

Расход при n=1500 об/мин

Вх. мощность при n=2000 об/мин

Расход при n=1500 об/мин

Вх. мощность при n=1500 об/мин

8,0

Вх. мощность при n=1500 об/мин

8,0

Расход при n=500 об/мин

6,0

Расход при n=500 об/мин

4,0

8,0

4,0

8,0

Вх. мощность при n=500 об/мин

2,0

4,0

2,0

4,0

Вх. мощность при n=500 об/мин

100

150

200

250

300

100

150

200

250

300

Давление [бар]

Температура жидкости: 45 ±2 °C;

Вязкость: 36 мм²/с;

Давление всасывания: 0,9 + 0,1 бар абс.

Рабочие характеристики

PGP517 - 16,0 см³/об

PGP517 - 28,0 см³/об

130

120

Расход при n=3400 об/мин

110

100

Расход при n=3100 об/мин

Вх. мощность при n=3400 об/мин

Вх. мощность при n=3100 об/мин

Расход при n=1500 об/мин

Вх. мощность при n=1500 об/мин

Расход при n=500 об/мин

5,0

Вх. мощность при n=500 об/мин

100

150

200

250

300

Давление [бар]

PGP517 - 44,0 см³/об

PGP517 - 52,0 см³/об

Расход при n=2800 об/мин

Расход при n=2700 об/мин

Вх. мощность при n=2800 об/мин.

Вх. мощность при n=2700 об/мин

Расход при n=1500 об/мин

Вх. мощность при n=1500 об/мин

Расход при n=500 об/мин

Вх. мощность при n=500 об/мин

Давление [бар]

Температура жидкости: 45 ±2 °C;

Вязкость: 36 мм²/с;

Давление всасывания: 0,9 + 0,1 бар абс.

Технические данные / Размеры

Технические характеристики насоса PGP 502 - Стандартный рабочий объем

Рабочий объем насоса

Код

0008

0012

0016

0021

0025

0033

0036

0043

0048

0058

0062

0079

см³/об.

0,8

1,2

1,6

2,1

2,5

3,3

3,6

4,3

4,8

5,8

6,2

7,9

Максимальное постоянное

бар

280

260

250

230

200

180

160

давление

Минимальная скорость

при максимальном давлении

об./мин.

500

нагнетания

Максимальная скорость

при нулевом давлении

об./мин.

5000

4500

4000

3500

3000

всасывания и максимальном

давлении нагнетания

Входная мощность

при максим. давлении и

кВт

0,82

1,1

1,4

1,7

2,0

2,5

2,6

2,4

2,8

2,9

3,0

1500 об/мин

Размер «L»

мм

35,3

36,8

38,3

39,9

41,5

44,5

45,6

48,5

50,0

53,8

55,3

61,6

Приблизительный вес ¹⁾

кг

1,1

1,2

1,3

1,4

1,5

1,6

¹⁾ Односекционный насос с фланцем D1 и задней крышкой без портов B1

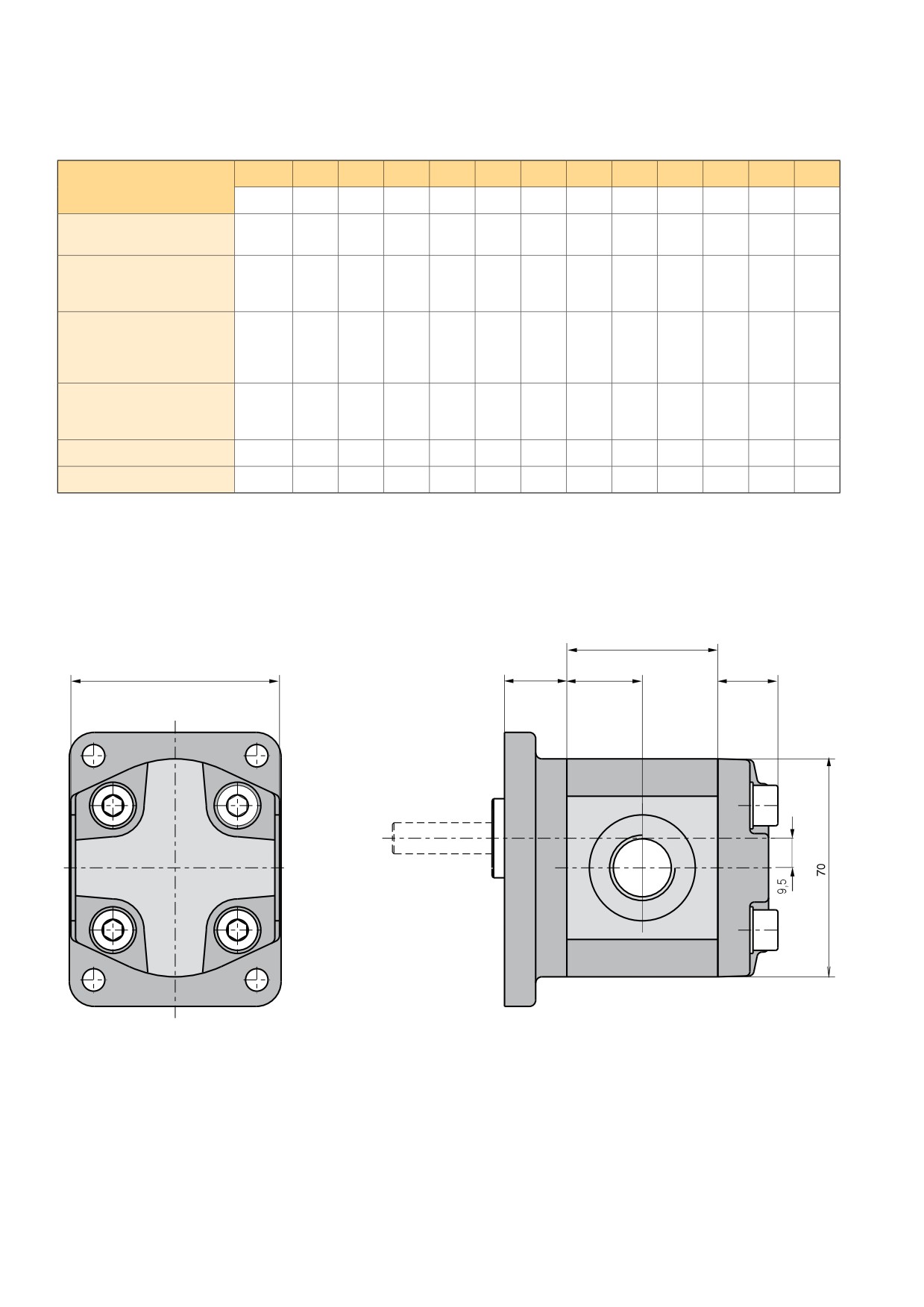

Односекционный PGP 502

«L»

68 поперек корпуса макс.

«F»

«L/2»

Размер «L2» см. таблицу выше

Размер «F» см. таблицу на стр. 20

Размеры валов см. стр. 22

Размеры

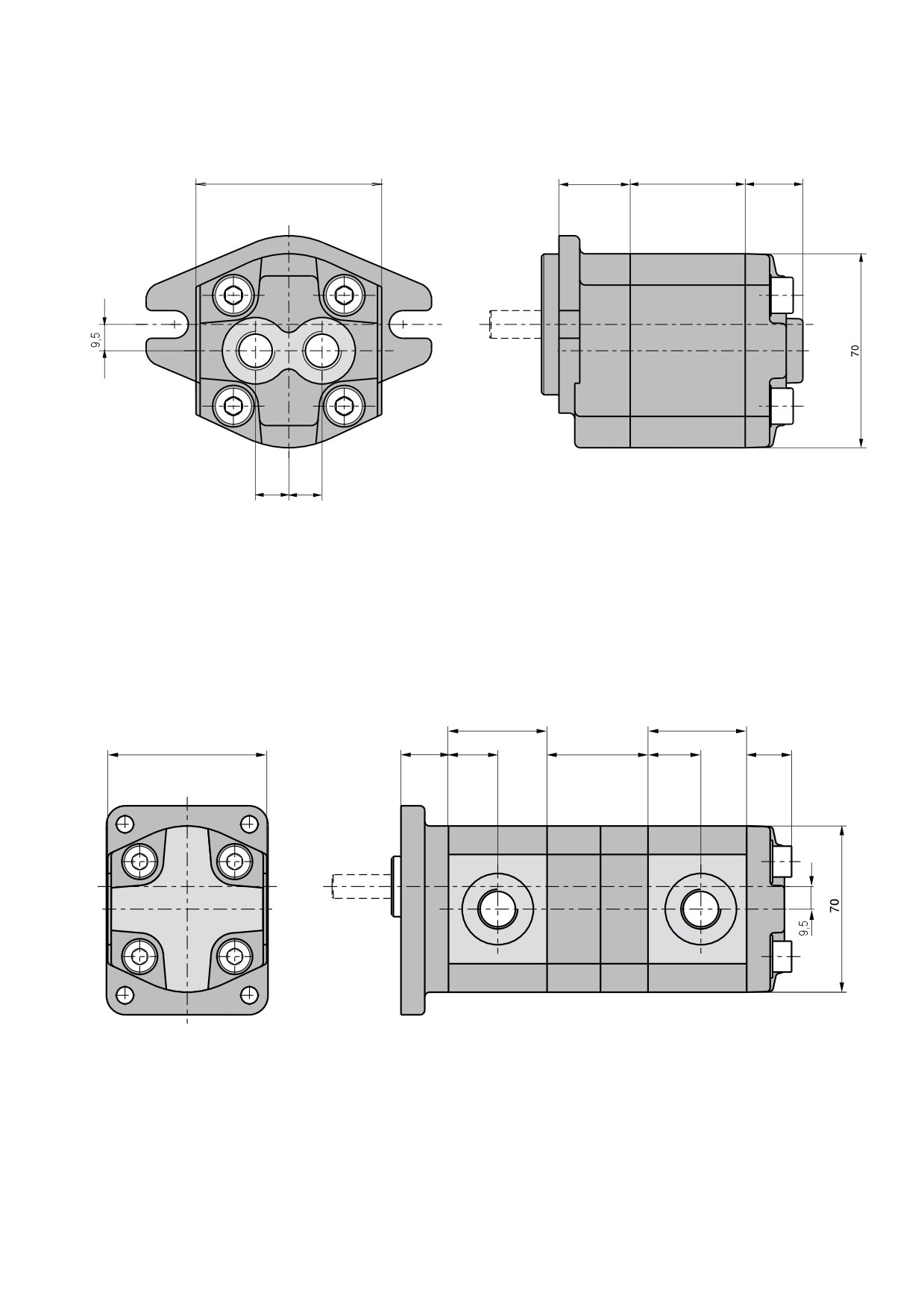

Односекционный секция PGP 502 с задними портами

«F»

«L»

68 поперек корпуса макс.

Размер «L» см. таблицу на стр. 18

Размер «F» см. таблицу на стр. 20

Размеры валов см. стр. 22

Двухсекционный PGP 502

“L”

«L»

68 поперек корпуса макс.

“F”

“L/2”

42.5

«L/2»

Размер «L» см. таблицу на стр. 18

Размер «F» см. таблицу на стр. 20

Размеры валов см. стр. 22

Варианты монтажных фланцев

Монтажный фланец модели PGP 502

Код D1

52,4

Ø19

Ø7,2

Код H1

103

82,5

6,3 _-0,2

Ø19

7,5

25,7

Код P1

Уплотнительное

кольцо

26,64x2,62

Уплотнительное

кольцо

9,25x1,78

Порт нагнетания

Ø8,7

Варианты портов

Порты модели PGP 502

Ø B

Код E Стандартная британская трубная цилиндрическая резьба (BSPP)

Код G Метрическая цилиндрическая резьба

90°

45°

Код J Европейский фланец

Код D Цилиндрическая резьба SAE

PGP 502

Код

Ø B

Ø D

9/16 -18 резьба

12,7

UNF

3/4 -16 резьба UNF

14,3

1/4 -19 резьба BSP

12,0

3/8 -19 резьба BSP

12,0

1/2 -14 резьба BSP

14,0

M14x1.5

12,0

M18x1.5

12,0

8,0

26,0

12,0

10,0

26,0

12,0

8,0

30,0

12,0

30,0

12,0

Варианты приводного вала

Приводной вал модели PGP 502

Призматическая шпонка

3x3x22

Код H1

Пружинная шайба

Код P2

Гайка M6 DIN934

Сегментная шпонка 2,4x5 Ø13

Момент затяжки

6 ± 2 Нм

Конус 1:9

8,8+1

10,4

29+1

Код V1

6,5_-0,2

12_-0,4

PGP 502- Допустимая нагрузка на валу

Код

Описание

Расчетный крутящий момент

[Нм]

Ø10, шпонка 3,0, без резьбы, 36L

цилиндрический

Ø9,95, 8,8L, шпонка 2,4, M6

конус 1:8

длинный вал 5x6,5 без муфты

лапка под паз

Крутящий момент [Нм] =Рабочий объем [см3/об.] x давление [бар]

57,2

Технические данные / Размеры

Технические характеристики PGP 505 - Стандартный рабочий объем

Рабочий объем насоса

Код

0030

0040

0050

0060

0070

0080

0100

0110

0120

см³/об.

3,0

4,0

5,0

6,0

7,0

8,0

10,0

11,0

12,0

Максимальное постоянное

бар

275

250

220

давление

Минимальная скорость

об./мин.

500

при максимальном давлении на-

гнетания

Максимальная скорость

об./мин.

4000

3600

3300

3000

2800

2400

при нулевом давлении всасыва-

ния и максимальном давлении

нагнетания

Входная мощность насоса

кВт

2,3

3,0

3,8

4,5

5,3

6,0

6,9

7,6

7,5

при максимальном давлении и

скорости 1500 об/мин

Размер «L»

мм

41,1

43,8

46,5

49,1

51,8

54,5

59,8

62,5

65,2

Приблизительный вес ¹⁾

кг

2,22

2,27

2,32

2,38

2,43

2,48

2,58

2,63

2,68

¹⁾ Односекционный насос с фланцем D3 и задней крышкой без портов B1

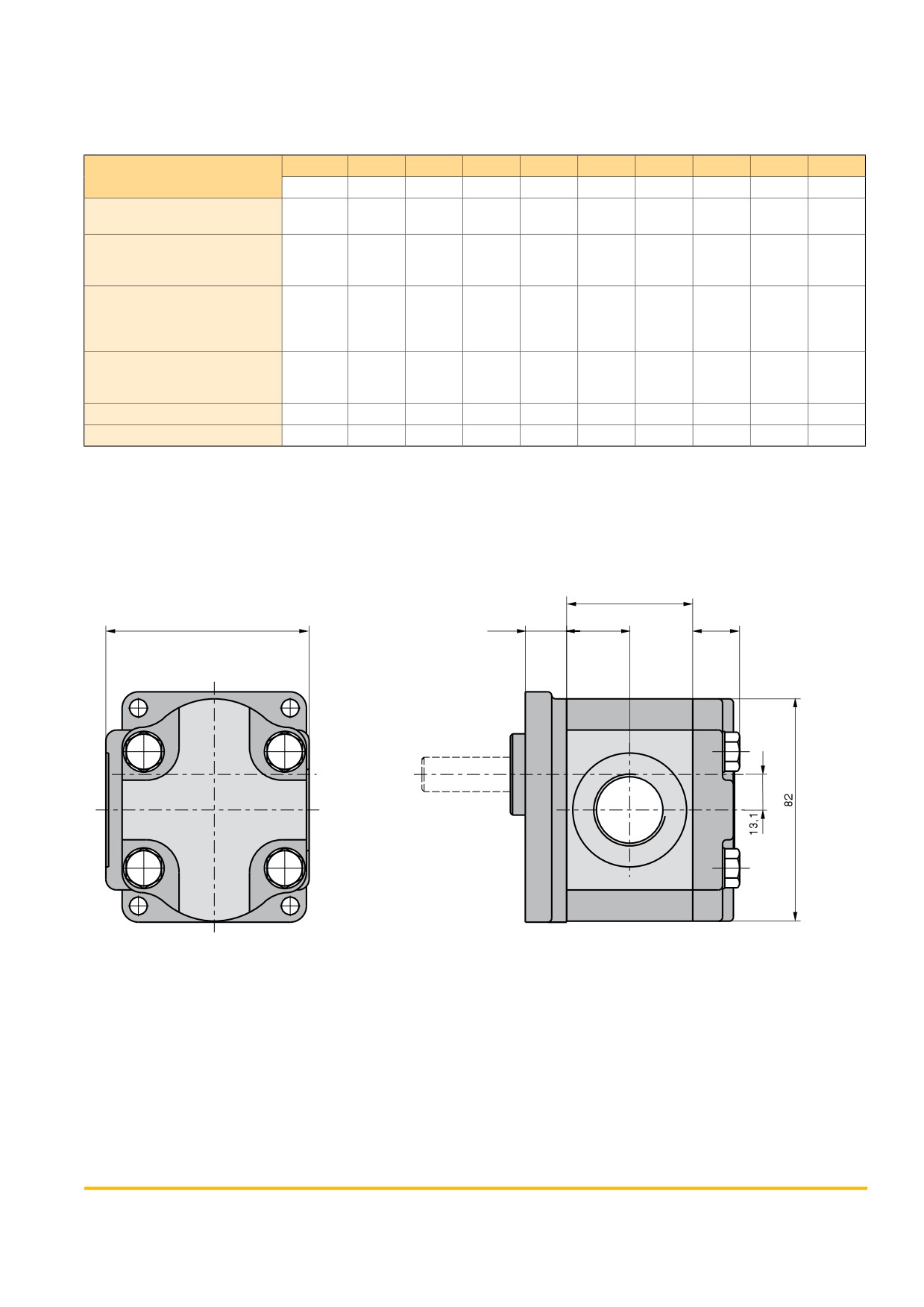

Односекционный PGP 505

«L

75 поперек корпуса макс.

«F»

«L/2»

Размер «L» см. таблицу выше

Размер «F» см. фланцы на стр. 25

Размеры валов см. стр. 27 и 28

Размеры

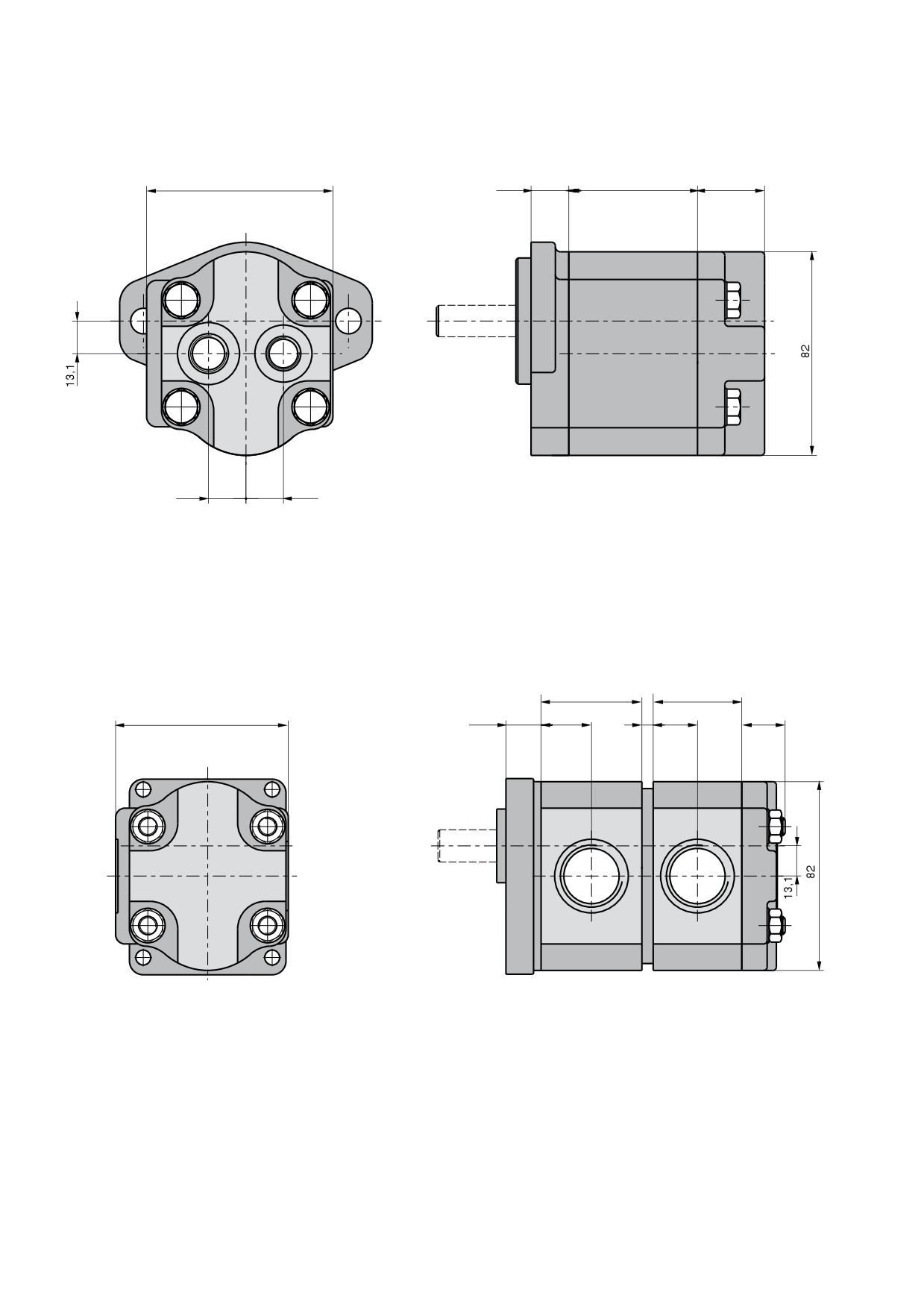

Односекционный PGP 505 с задними портами

75 поперек корпуса макс.

«F»

«L»

15,1

Размер «L» см. таблицу на стр. 23

Размер «F» см. фланцы на стр. 25

Размеры валов см. стр. 27 и 28

Двухсекционный PGP 505

«L»

75 поперек корпуса макс.

«F»

«L/2»

Размер «L» см. таблицу на стр. 23

Размер «F» см. фланцы на стр. 25

Размеры валов см. стр. 27 и 28

Варианты монтажных фланцев

Монтажный фланец модели PGP 505

5,5

9,8

Код D2

15,2

Ø6,5

101,6

Код H1

6,1

9,8

82,6

15,2

130,2

Код H2

6,1

9,8

106,4

15,2

Варианты портов

Порты модели PGP 505

Код J

Европейский фланец

Код E

Стандартная британская трубная резьба

90°

Код G

Метрическая цилиндрическая резьба

45°

Код D

Цилиндрическая резьба SAE

Ø B

PGP 505

Код

Ø B

Ø D

Резьба

Размеры

9/16 -18 резьба UNF

12,7

3/4 -16 резьба UNF

14,3

7/8 -14 резьба UNF

16,7

1 1/16-12 резьба UN

19,0

3/8 -19 резьба BSP

12,0

1/2 -14 резьба BSP

14,0

3/4 -14 резьба BSP

16,0

M 14x1,5

12,0

M 14x1,5

12,0

M 22x1,5

14,0

8,0

30,0

12,0

30,0

12,0

15,0

35,0

12,5

20,0

40,0

13,0

1/4UNC

14,2

25,15

13,0

Варианты приводного вала

Приводной вал модели PGP 505

Гайка M10x1

Пружинная шайба

DIN934

20,9

Код Q2

Сегментная шпонка 3x5

DIN6888

11,5

Момент затяжки

17 ± 5 Нм

(5,5)

Конус 1:8

Шлиц SAE «A»

9T - 16/32DP

посадка по боковым сторонам

32,2

Код A1

Полный шлиц 23,8

Варианты приводного вала

Приводной вал модели PGP 505

Код J1

35,5

Призматическая шпонка

3,2x3,2x19

3,2

38,1

Код K1

32,2

Призматическая шпонка

4x4x19

3,2

31,8

PGP 505- Допустимая нагрузка на валу

Код

Описание

Расчетный крутящий момент

[Нм]

9T,16/32DP, 32L, SAE «A»

шлиц

108

Ø12,7, шпонка 3,2, без резьбы, 38L

цилиндрический

Ø15,88, шпонка 4,0, без резьбы, 32L, шлиц SAE «A»

цилиндрический

Ø14,25, 5,5L, шпонка 3,0, M10x1

конус 1:8

Вал для соединения нескольких насосов

Крутящий момент [Нм] =Рабочий объем [см3/об.] x давление [бар]

57,2

Технические данные / Размеры

Технические характеристики PGP 511, PGM511 - Стандартный рабочий объем

Рабочий объем насоса

Код

0060

0080

0100

0110

0140

0160

0190

0230

0270

0330

см³/об.

6,0

8,0

10,0

11,0

14,0

16,0

19,0

23,0

27,0

33,0

Максимальное постоянное

бар

250

225

190

155

давление

Минимальная скорость

при нулевом давлении всасыва-

об./мин.

500

ния и максимальном давлении

нагнетания

Максимальная скорость

при нулевом всасывании и макси-

об./мин.

3500

3250

2750

2350

2000

мальном давлении нагнетания

Входная мощность насоса

при максимальном давлении и

кВт

4,5

6,0

7,5

8,3

10,5

12,0

14,3

14,7

14,9

17,3

скорости 1500 об/мин

Размер «L»

мм

50,1

53,3

56,5

58,0

62,8

65,9

70,6

76,9

83,2

92,6

Приблизительный вес¹⁾

кг

3,40

3,47

3,55

3,57

3,71

3,79

3,91

4,06

4,21

4,45

¹⁾ Односекционный насос с фланцем Q1 и задней крышкой без портов B1

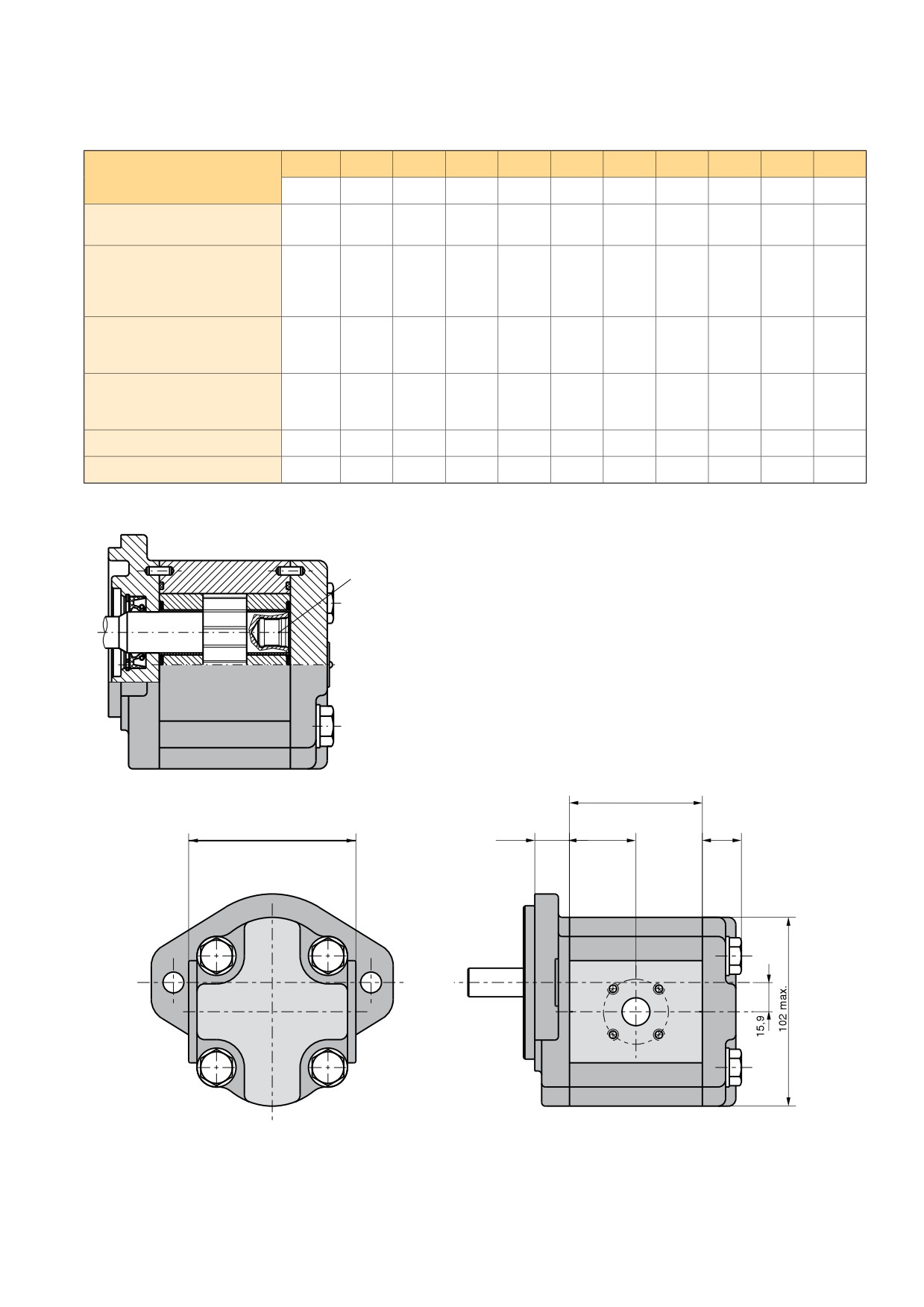

Секция с возможностью присоединения дополнительных секций PGP 511

Приводной вал с внутренним шлицем

Возможность соединения следующей

секции

«L»

Односекционный PGP 511, PGM511

90 поперек корпуса макс.

«F»

«L/2»

Размер «L» см. таблицу выше

Размер «F» см. фланцы на стр. 31-34

Размеры валов см. стр. 38 - 40

Размеры

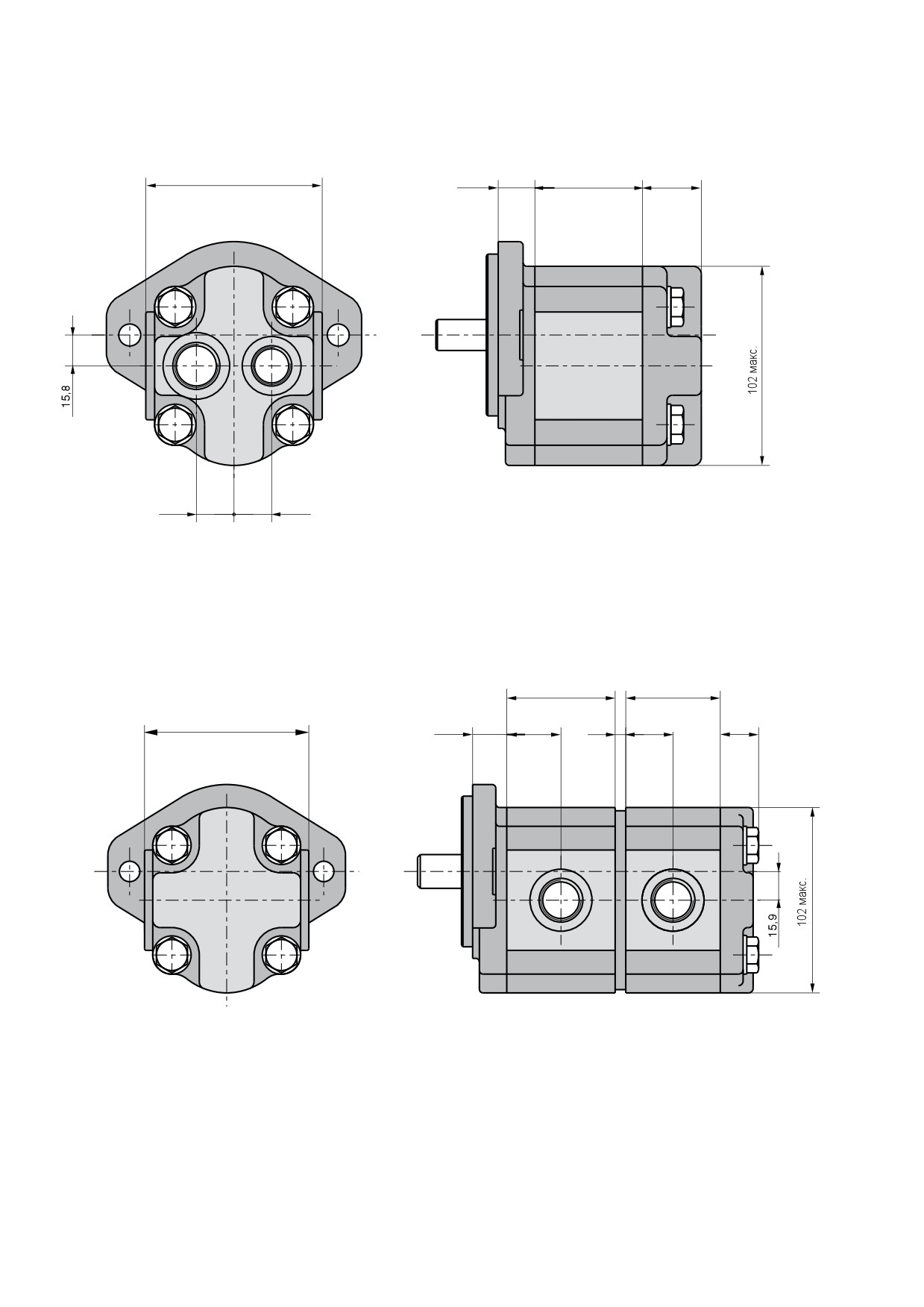

Односекционный PGP 511, PGM511 с задними портами

90 поперек корпуса макс.

«F»

«L»

19,2

Размер «L» см. таблицу на стр. 29

Размер «F» см. фланцы на стр. 31-34

Размеры валов см. стр. 38 - 40

Двухсекционный PGP 511, PGM511

«L»

90 макс.

«F»

«L/2»

5,8

Размер «L» см. таблицу на стр. 29

Размер «F» см. фланцы на стр. 31-34

Размеры валов см. стр. 38 - 40

Варианты монтажных фланцев

Монтажный фланец модели PGP 511, PGM511

90 макс.

Код D3

12,7

71,4

18,7

Ø8,5

Код D4

91 макс.

7,2

12,7

18,7

Ø9

131 макс.

Код H2

12,7

106,4

18,7

содержание .. 1 2 ..

///////////////////////////////////////
