Parker Гидравлические моторы/насосы серия F11/F12 нерегулируемые. Каталог продукции (2020 год) - часть 1
Основные формулы для расчета гидравлических моторов
Расход (q)
D x n
q =
[л/мин]
D - рабочий объем [см3/об]
1000 x η
v
n - частота вращения вала [об/мин]
- объемный КПД
ηv
Крутящий момент (М)
∆p - перепад давления [бар]
D x ∆p x ηhm
M =
[Н-м]
(между всасыванием и нагнетанием)
63
механический КПД
ηhm -
ηt
- общий КПД
Мощность (P)
(ηt = ηv x ηhm)
q x ∆p x ηt
P =
[кВт]
600
Основные формулы для расчета гидравлических насосов
Расход (q)
D x n x ηv
q =
[л/мин]
D - рабочий объем [см3/об]
1000
n - частота вращения вала [об/мин]
- объемный КПД
ηv
Крутящий момент (М)
∆p - перепад давления [бар]
D x ∆p
M =
[Н-м]
(между всасыванием и нагнетанием)
63 x η
hm
механический КПД
ηhm -
- общий КПД
ηt
Мощность (P)
(ηt = ηv x ηhm)
q x ∆p
P =
[кВт]
600 x η
t
Коэффициенты пересчета
Коэффициенты пересчета
1 кг
2,20 фунта
1 фунт
0,454 кг
1 Н
0,225 фунта силы
1 фунта силы
4,448 Н
1 Н-м
0,738 фунта силы-фут
1 фунта силы-фут
1,356 Н-м
1 бар
14,5 фунта/дюйм² (PSI)
1 фунта/дюйм² (PSI)
0,068948 бар
1 л
0,264 галлона США
1 галлона США
3,785 л
1 см3
0,061 дюйма³
1 дюйма³
16,387 см3
1 мм
0,039 дюйма
1 дюйма
25,4 мм
1°C
5/9(°F-32)
1°F
9/5°C + 32
1 кВт
1,34 л.с.
1 л.с
0,7457 кВт
ВНИМАНИЕ —
ОТВЕТСТВЕННОСТЬ ПОЛЬЗОВАТЕЛЯ
ОТКАЗ ИЛИ НЕПРАВИЛЬНЫЙ ВЫБОР ИЛИ НЕНАДЛЕЖАЩЕЕ ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЙ И (ИЛИ) СИСТЕМ, ОПИСАННЫХ В
НАСТОЯЩЕЙ ПУБЛИКАЦИИ, МОГУТ ПРИВЕСТИ К СМЕРТИ, ТРАВМАМ И МАТЕРИАЛЬНОМУ УЩЕРБУ.
Настоящий документ и прочая информация компании Parker Hannifin Corporation, ее дочерних компаний и авторизованных дистри-
бьюторов представляет собой описание вариантов изделий или систем для дальнейшего изучения технически квалифицированными
пользователями.
Пользователь несет исключительную ответственность за окончательный выбор системы и компонентов, а также за обеспечение
соответствия всем эксплуатационным требованиям, требованиям к долговечности, техническому обслуживанию, безопасности и
требованиям предупреждений для конкретного применения, на основе собственного анализа и тестирования. Пользователь должен
проанализировать все аспекты применения, соблюдать применимые промышленные стандарты и следовать указаниям в отношении
изделия в настоящем каталоге изделий и во всех остальных материалах, предоставляемых компанией Parker, ее дочерними компа-
ниями и авторизованными дистрибьюторами.
Так как компания Parker, ее дочерние компании или авторизованные дистрибьюторы поставляют варианты компонентов или систем
на основе данных или спецификаций, предоставленных пользователем, пользователь несет ответственность за определение того, что
такие данные и спецификации соответствуют и достаточны для всех применений и предполагаемых (в разумных пределах) способах
использования компонентов или систем.
Обратитесь в представительство компании Parker для получения подробной информации.
Гидравлические моторы/ насосы, нерегулируемые
Содержание
Серия F11/F12
Общие сведения
Общие сведения
Особенности моторов серий F11 / F12, срок службы подшипников, гидромоторы для
1
вентиляторов, гидромоторы для пил, устройство Parker Power Boost
F11
F11
Нерегулируемый аксиально-поршневой мотор/ насос
2
F12
F12
Нерегулируемый аксиально-поршневой мотор/ насос
3
Дополнительные принадлежности
Дополнительные принадлежности
Встроенный промывочный клапан, Встроенный предохранительный клапан,
4
Предохранительный антикавитационный клапан SR Датчик частоты вращения
Антикавитационный клапан MV
Монтаж и запуск
Монтаж и запуск
F11/F12
5
Изменения в редакции 2020
Страница 9: Скорректирована макс. частота вращения самовсасывания насоса.
Страница 40: Скорректирована макс. частота вращения самовсасывания насоса.
Страница 40: Новые данные о скорости и давлении F12-030 и F12-060.
Страница 69: Новая информация о максимальной мощности.
Гидравлические моторы/ насосы, нерегулируемые
Общие сведения
Серия F11/F12

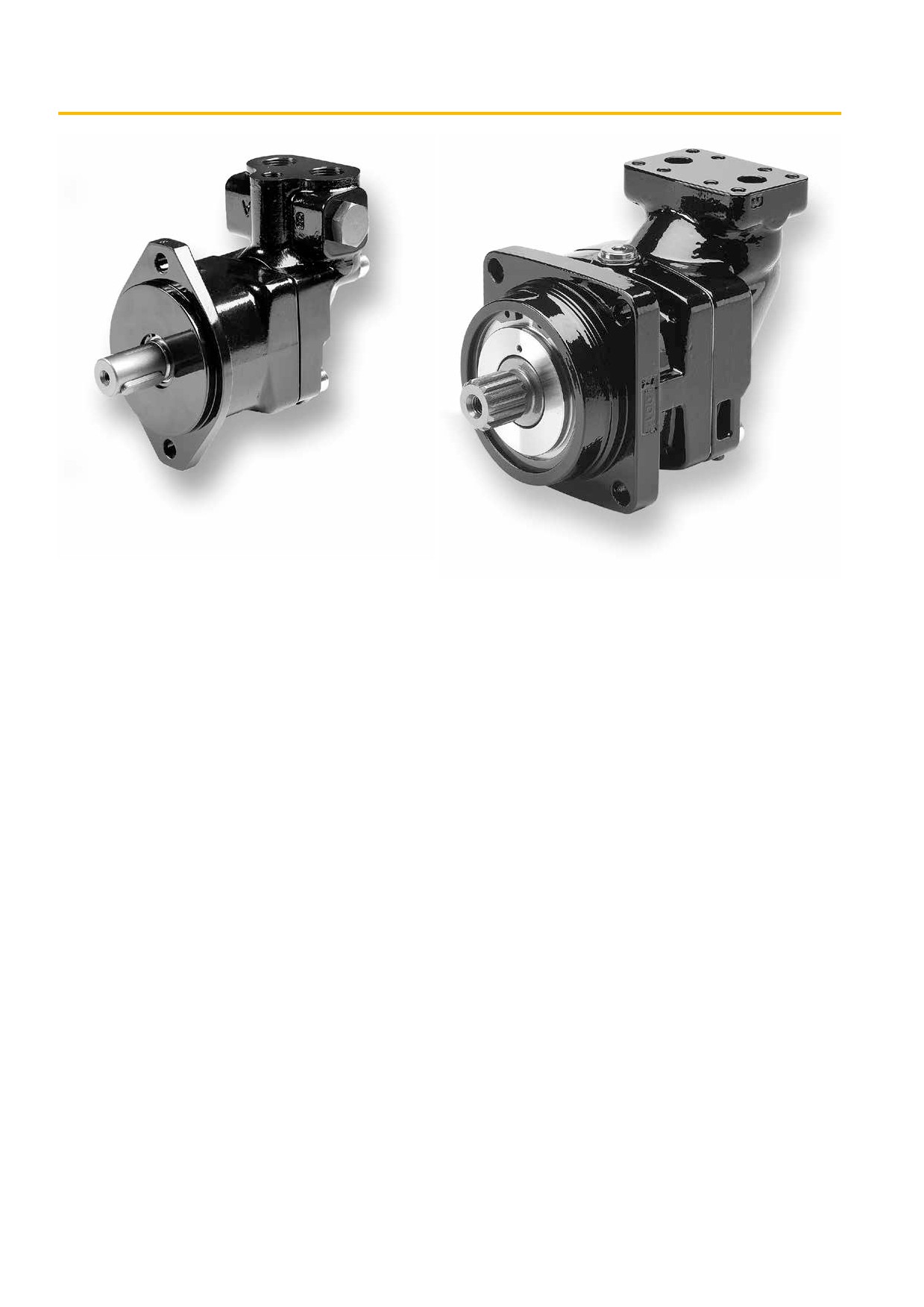

Серия F11
Серия F12
Насосы/моторы серии F11 представляют собой нерегулируемые
Насосы/моторы серии F12 представляют собой нерегулируемые
гидромашины с наклонным блоком. Они могут использоваться
гидромашины с наклонным блоком. Они могут использоваться
в различных областях применения, как в открытых, так и в за-
в различных областях применения, как в открытых, так и в за-
крытых контурах.
крытых контурах.
Поставляются насосы/моторы серии F11 со следующими рабо-
Поставляются насосы/моторы серии F12 со следующими рабо-
чими объёмами: 5, 6, 10, 12, 14 и 19 см3/об.
чими объёмами: 30, 40, 60, 80, 90, 110, 125, 152, 168,182 и 250
см3/об.
Особенности серии F11
• Максимальное кратковременное давление до 420 бар и не-
Особенности серии F12
прерывное рабочее давление до 350 бар
• Максимальное кратковременное давление до 480 бар и не-
прерывное рабочее давление до 420 бар
• Благодаря малой массе поршней и компактной конструкции
вращающихся частей, насосы F11 выдерживают очень высо-
• Конструкция из 7 или 9 поршней обеспечивает высокий пуско-
кую частоту вращения до 14000 об/мин
вой крутящий момент и плавную работу моторов
• Исполнение по стандартам CETOP, ISO, SAW и SAE
• Исполнение по стандартам ISO, SAW, SAE и с картриджем
Основные особенности
• Использование нескольких колец поршней обеспечивает ряд важных преимуществ, среди которых непревзой-
денный КПД и устойчивость к резким скачкам температуры
• Высокие значения допустимой частоты вращения и рабочего давления обеспечивают повышенную мощность
• Уникальный механизм фиксации поршней, вращение наклонного блока зубчатой передачей, расположение
подшипника, а также ограниченное число деталей, дополнительно повышают надежность конструкции, гаран-
тируя длительный срок службы насосов/моторов.
• Угол 40° между валом и наклонным блоком цилиндров обеспечивает очень компактную и легкую конструкцию
насосов/моторов.
• Малые габаритные размеры и большая мощность на единицу массы
• В конструкции гидромоторов использованы спроектированные на высоком техническом уровне, торцевые
распределители, позволяющие повысить частоту вращения и снизить уровень шума.
• В конструкции насосов использованы спроектированные на высоком техническом уровне, торцевые распре-
делители, позволяющие повысить частоту вращения самовсасывания и снизить уровень шума. Поставляются
насосы с вращением по часовой и против часовой стрелки.
• Насосы/моторы F11 и F12 имеют простую и эффективную конструкцию с очень небольшим количеством дви-
жущихся частей, что делает их исключительно надежными.
• Распределительная шестерня уникальной конструкции обеспечивает синхронизацию вала и блока цилиндров,
в результате чего насосы/моторы F11 и F12 устойчивы к высоким ускорениям и крутильным колебаниям.
• Прочные роликовые подшипники допускают значительные внешние осевые и радиальные нагрузки на валу.
Гидравлические моторы/ насосы, нерегулируемые
Техническая информация
Серия F11/F12

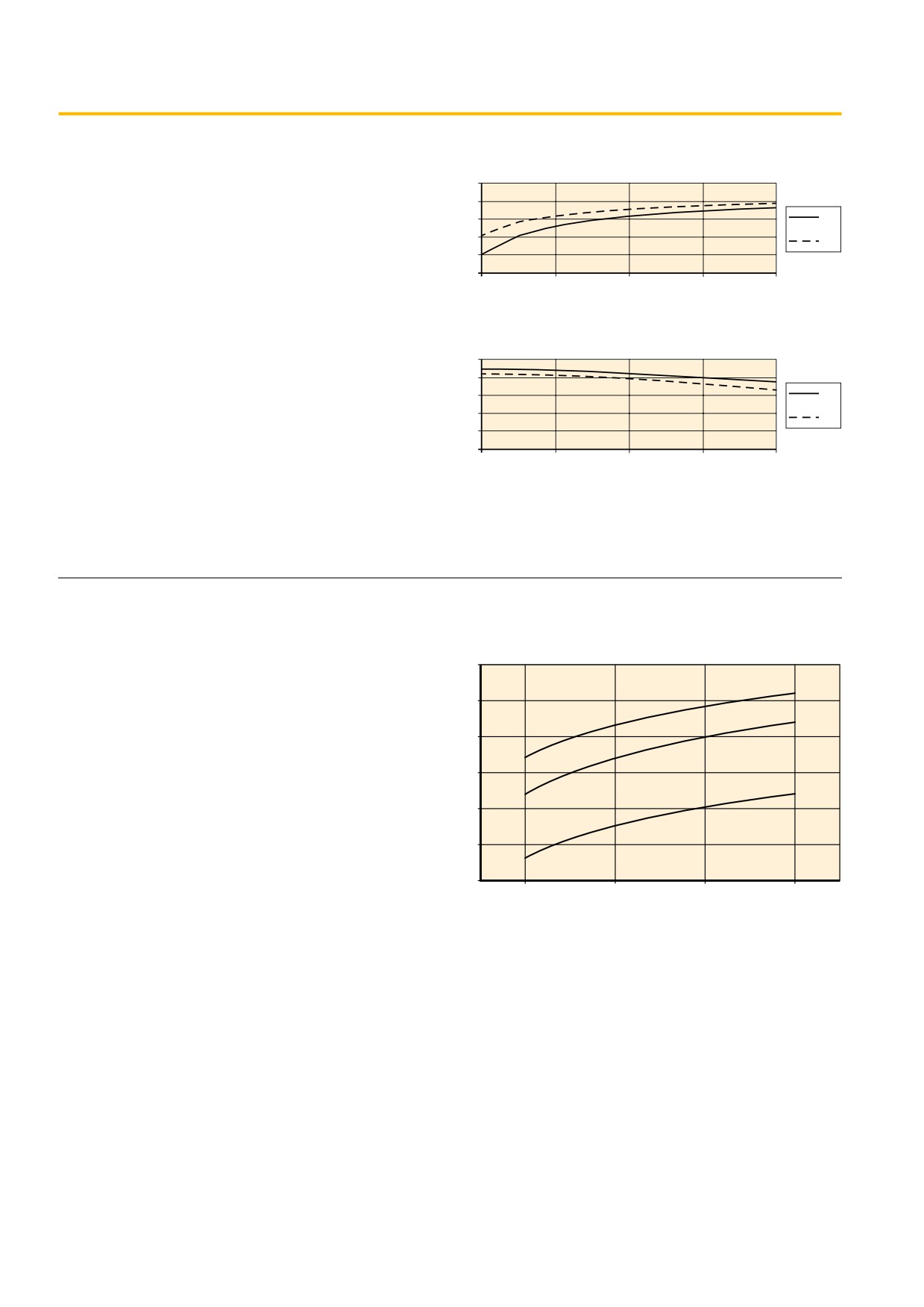

Срок службы подшипника
Общие сведения
Требуемая информация
1
Срок службы подшипника может быть рассчитан для части
При запросе расчета срока службы подшипника в компании
кривой нагрузка/срок службы (см. ниже), обозначенной
Parker Hannifin (подразделение насосов и гидромоторов) не-
«усталость подшипника». «Усталость и износ вращающегося
обходимо предоставить следующую информацию
узла» и «Прочие причины», связанные с усталостью
(если применимо).
материала, загрязнением жидкости и т. п., также следует
- Краткое описание применения.
учитывать при определении срока службы насосов/моторов в
- Типоразмер и исполнение насосов/моторов F11 или F12.
некоторых ситуациях.
- Рабочий цикл (изменение давления и частоты вращения в
Расчеты сроков службы подшипников используются главным
зависимости от времени при заданном рабочем объёме).
образом при сравнении различных размеров корпусов Срок
- Низкое давление в системе.
службы подшипника, обозначенный B10 (или L10) зависит от
давления в системе, рабочей частоты вращения, внешних
- Вязкость жидкости в корпусе.
нагрузок на валу, вязкости жидкости в корпусе и степени
- Вероятность для срока службы (B10, B20 и т. д.).
загрязнения жидкости.
- Режим работы (насос или гидромотор).
Значение B10 предполагает, что 90% подшипников
- Направление вращения [по часовой стрелке (R) или против
проработают, как минимум расчетное число часов. Согласно
часовой стрелки (L)].
статистике, 50% подшипников будут исправны, по крайней
- Внешние нагрузки на валу (силы, редуктор, ремень, кардан-
мере в течение времени, в пять раз превышающего срок
ный вал или отсутствие нагрузок).
службы B10.
Для сил следует указать:
-
осевая нагрузка, фиксированная радиальная нагрузка,
изгибающий момент, вращательная радиальная нагрузка
и расстояние от фланца до точки приложения радиальной
нагрузки.

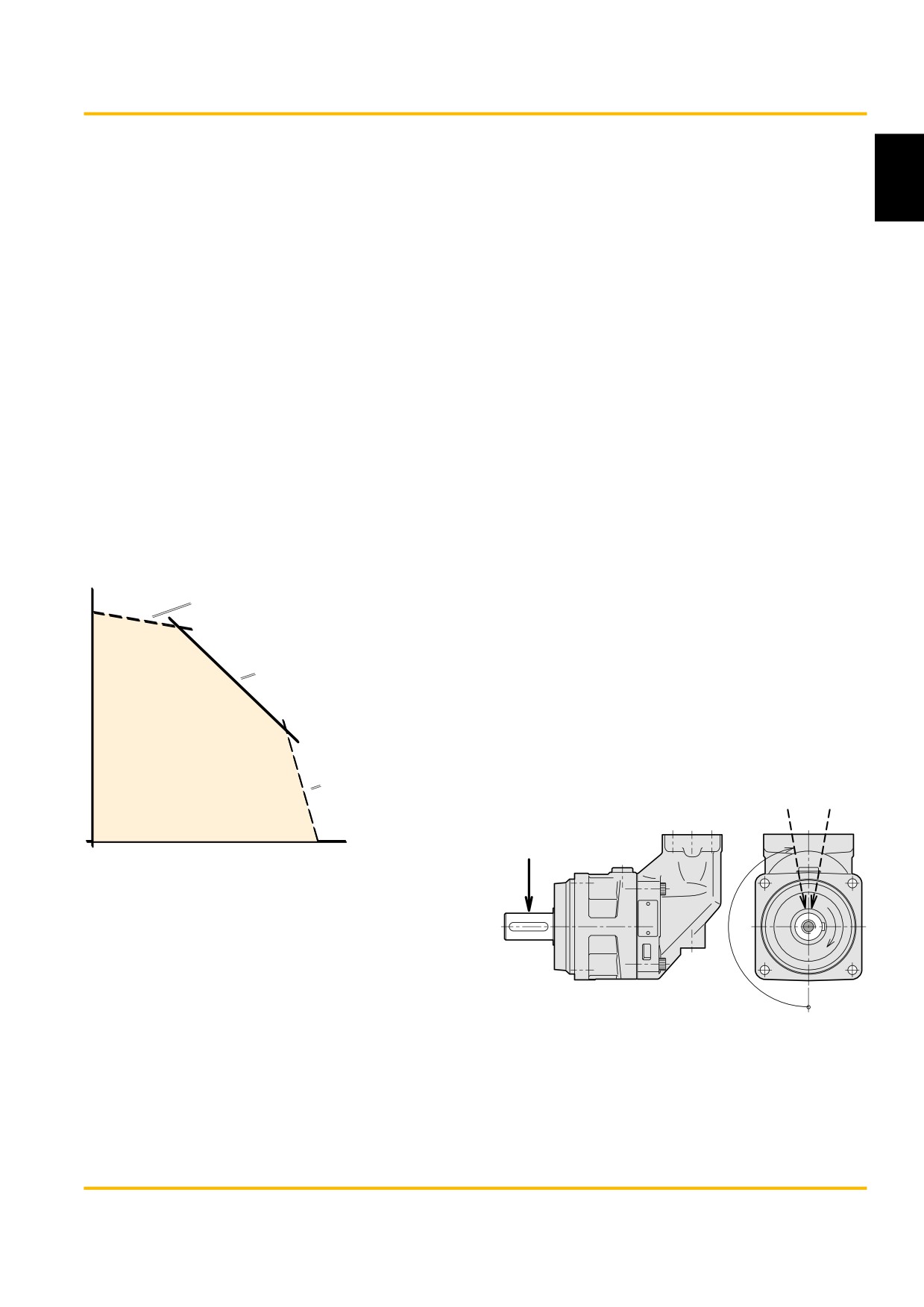

Ожидаемый срок службы
(логарифмический масштаб)
Для редукторов следует указать:
-
начальный диаметр, угол зацепления, угол наклона линии
Прочие
зуба, расстояние от фланца до зубчатого колеса (среднее) и
причины
направление спирали зубчатого колеса [по часовой стрелке
(R) или против часовой стрелки (L)].
Для ремня следует указать:
-
предварительное натяжение, коэффициент трения, угол
Усталость
контакта, расстояние от фланца до шкива (среднее) и диа-
подшипника
метр шкива.
Для карданного вала следует указать:
-
угол вала, расстояние от фланца до первого шарнира и рас-
стояние между шарнирами;
- угол атаки (α) как описано ниже.
Усталость и износ
вращающегося узла
170°
190°
F
Давление
в системе
Bв зависимости от давлен
ия в
системе.
α
Расчет срока службы подшипника
Применение обычно определяется конкретным рабочим
циклом, в котором давление и частота вращения изменяются со
временем в течение цикла.
Кроме того, срок службы подшипника зависит от внешних
нагрузок на валу, вязкости жидкости в корпусе и степени
Направление (α) радиальной нагрузки считается положительным
загрязнения жидкости.
в направлении вращения, как показано на иллюстрации.
Компания Parker Hannifin разработала компьютерную
Для достижения максимального срока службы подшипника,
программу для расчета срока службы подшипника и может
радиальная нагрузка в большинстве случаев должна быть
помочь в определении срока службы насосов/моторов F11 или
приложена под углом от 170° до 190°.
F12 в условиях конкретного применения.
Гидравлические моторы/ насосы, нерегулируемые
Техническая информация
Серия F11/F12

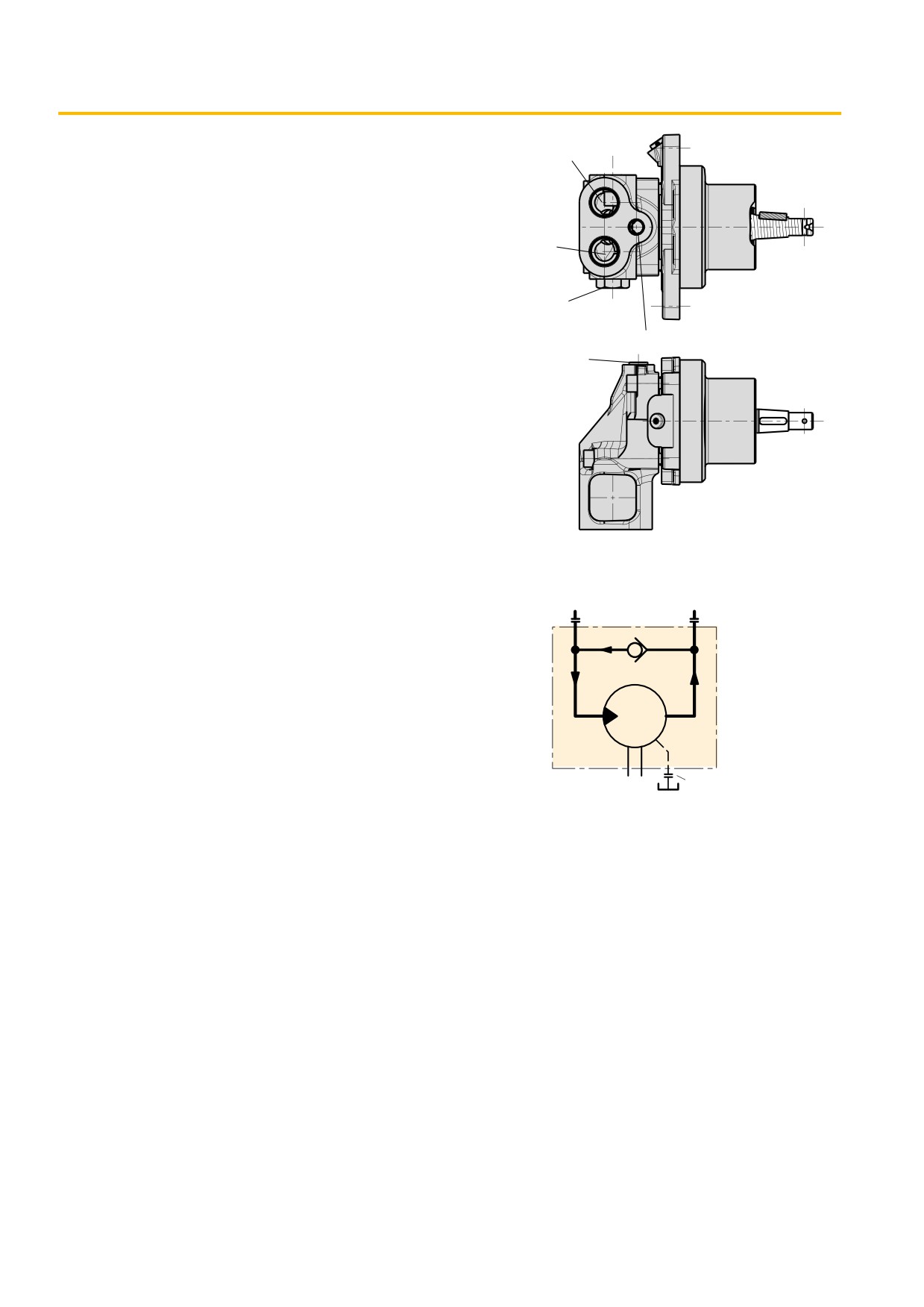

Гидромоторы для вентиляторов F11 и F12
Главный порт B
Моторы серий F11 / F12, с рабочим объёмом 5…40 см3/об, ши-
роко применяются в качестве привода вентиляторов. Стандарт-
ными опциями таких моторов являются встроенные обратные
клапаны, предохранительные клапаны, картриджные монтаж-
ные фланцы и конические валы (см. схему справа).
Гидромотор вентилятора обеспечивает надежную работу при
Главный порт A
очень высокой частоте вращения. Вентилятор, как правило,
Конический
монтируется непосредственно на валу мотора без дополни-
вал код V
тельного опорного подшипника. Полный КПД моторов F11 / F12
Встроенный
составляет до 95%, что позволяет сократить расход дизельного
антикавитационный
топлива и свести к минимуму потребность в охлаждении.
клапан
Дренажный порт C
Альтернативный
Контур гидромотора вентилятора
дренажный порт D
Из-за наличия встроенного обратного клапана при заказе гидро-
мотора необходимо указывать направление вращения: против
часовой стрелки (L) или по часовой стрелке (R).
При прекращении подачи рабочей жидкости от насоса к гидро-
мотору при его вращении на высокой скорости важно обеспечить
достаточное противодавление в выходном порту (порт B на
схеме справа).
При этом откроется антикавитационный клапан, который на-
правит поток к входному порту гидромотора. Если давление на
входе будет недостаточным, в моторе возникнет кавитация.
гидромотор вентилятора
В открытом контуре противодавление можно создавать клапаном
(показан F11-10 с вращением против часовой стрелки).
противодавления, установленным в сливной линии; для сниже-
ния потерь мощности предпочтительно использовать клапан с
Порт A
Порт B
пилотным управлением. Для большинства применений достаточ-
но противодавления около 10 бар.
Чертежи гидромоторов с подпиточными клапанами см. в раз-
деле 2 для F11 и разделе 3 для F12.
Подробнее о встроенных предохранительных клапанах см. на
стр. 63.
Пример кода для заказа
F11-010-MB-CV-K-000-MUVL-00
Порт C/D
MUVL = Подпиточный/антикавитационный клапан,
вращение против часовой стрелки
Схема гидромотора вентилятора с антикавитационным клапаном
MUVR = Подпиточный/антикавитационный клапан,
вращение по часовой стрелке
Гидравлические моторы/ насосы, нерегулируемые
Техническая информация
Серия F11/F12
Штанга пилы
Применение гидромоторов серий F11 / F12 для пил
F11 с встроенным
смонтирована
подпиточным
Моторы серий F11 / F12 прошли проверку в такой ответственной
непосредственно на
клапаном
области применения, как привод цепных пил. Они обеспечи-
фланце мотора
1
вают высокую частоту вращения главным образом благодаря
конструкции с наклонным блоком под углом 40°, сферическим
Цилиндр
поршням (с многослойными поршневыми кольцами) и вращени-
подачи
ем ротора посредством зубчатой передачи. Даже низкие темпе-
ратуры при запуске не оказывают влияния на надежность.
Поскольку в конструкцию моторов входит встроенный антика-
витационный клапан, при их заказе следует указать требуемое
направление вращения: против часовой стрелки (L) или по
часовой стрелке (R).
При прекращении подачи рабочей жидкости от насоса к гидро-
мотору при его вращении на высокой скорости важно обеспе-
чить достаточное противодавление во выходном порте.
При этом откроется антикавитационный клапан, который на-
правит поток к входному порту гидромотора. Если давление на
входе будет недостаточным, в моторе возникнет кавитация.
Для дальнейшего улучшения работы пилы и одновременного
Звездочка цепи, смонтированная Цепь
Защитный
Штанга
уменьшения веса, стоимости и монтажных размеров разрабо-
непосредственно на валу
пилы
кожух
пилы
тан специальный гидромотор для пил (размеры корпуса мотора

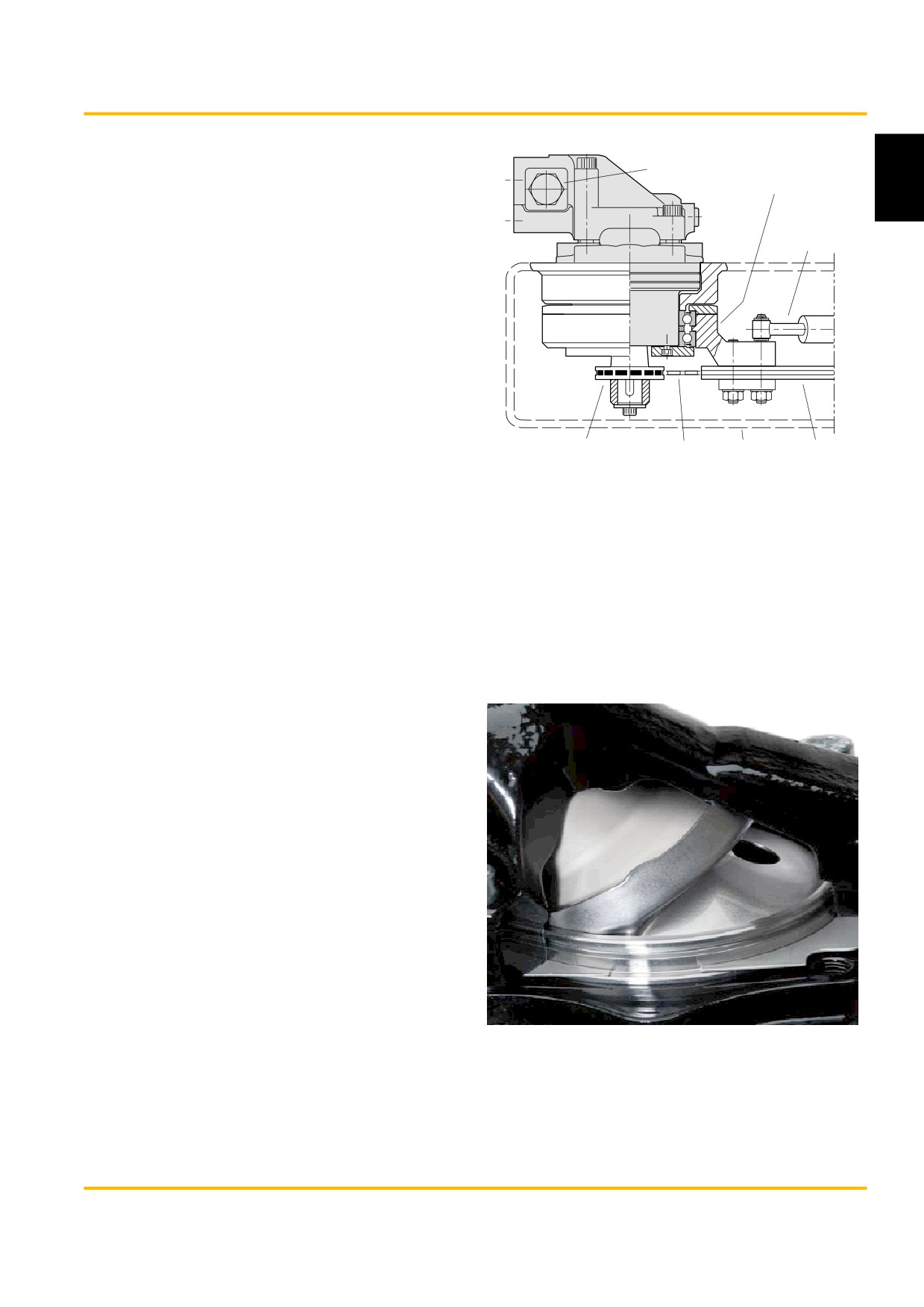

Монтаж для цепной пилы (пример; показан F11-10)
F11-6, -10, -12, -14, -19, F12-30 и -40; см. иллюстрацию справа),
предназначенный для пил с направляющей штангой. Конструк-
ция гидромотора позволяет смонтировать подшипники пилы
непосредственно на корпусе гидромотора, а звездочка устанав-
ливается на валу мотора без дополнительных подшипников.
Каталог MSG30-8245/RU
Устройство Parker Power Boost
Работу высокоскоростных гидромоторов F11 или F12 можно оп-
тимизировать путем использования устройства Power Boost™,
позволяющего снизить трение гидравлической жидкости и
сжатие масла. Это позволяет уменьшить потери мощности на
величину до 5 кВт. Благодаря повышению КПД вырабатывает-
ся меньше тепла, сокращается потребность в охлаждении и,
следовательно, снижается расход топлива.
Система Parker Power Boost может использоваться на моторах
размера F11-6, -10, -12, -14, -19 и F12-30.
Для заказа мотора с системой Power Boost необходимо указать
букву B в последнем поле кода модели. Пример см. ниже.
F11-019-SB-CS-K-000-MUVL-B0
Гидравлические моторы/ насосы, нерегулируемые
Содержание
Серия F11

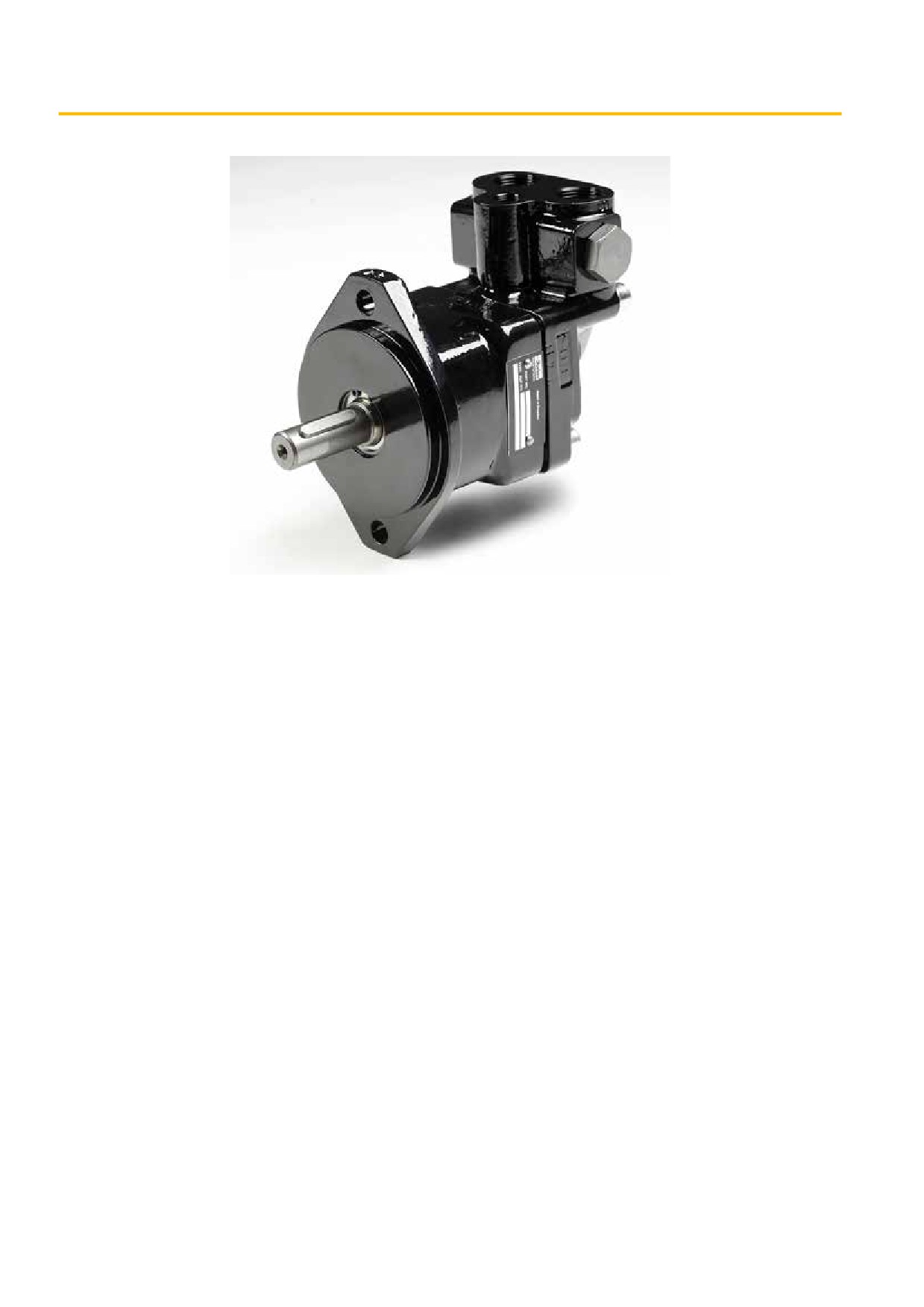

F11
Содержание
Характеристики
9
Коэффициент полезного действия
10
Уровень шума
10
Частота вращения самовсасывания и требуемое давление всасывания
11
Коды для заказа
F11-CETOP
12
F11-ISO
13
F11-SAE
14
Монтажные размеры, CETOP
F11-005
15
F11-006, -010
16
F11-012
18
F11-014
20
F11-019
22
Монтажные размеры, ISO
F11-006, 010
24
F11-012
26
F11-014
28
Монтажные размеры, SAE
F11-006, 010
30
F11-012
32
F11-014
34
F11-019
36
Гидравлические моторы/ насосы, нерегулируемые
Характеристики
Серия F11
Размер корпуса F11
-005
-006
-010
-012
-014
-019
Рабочий объем [см3/об]
4,9
6,0
9,8
12,5
14,3
19,0
Рабочее давление 3)
макс. кратковременное 1) [бар]
420
420
420
420
420
420
макс. непрерывное [бар]
350
350
350
350
350
350
Рабочая частота вращения гидромотора 3) [об/мин]
макс. кратковременная 1)
14 000
11 200
11 200
10 300
9 900
8 900
макс. непрерывная
12 800
10 200
10 200
9 400
9 000
8 100
2
мин. непрерывная
50
50
50
50
50
50
Макс. частота вращения
самовсасывания насоса2)
Вращение по часовой стрелке или против
5 600
-
4 400
4 350
4 200
3 800
часовой стрелки; макс.[об/мин]
Расход на входе гидромотора
макс. кратковременный 1) [л/мин]
69
67
110
129
142
169
макс. непрерывный [л/мин]
63
61
100
118
129
154
Температура в дренаже3), макс. [°C]
115
115
115
115
115
115
мин. [°C]
-40
-40
-40
-40
-40
-40
Теоретический крутящий момент при 100 бар [Н-м]
7,8
9,5
15,6
19,8
22,7
30,2
Момент инерции
(x10-3) [кг-м2]
0,16
0,39
0,39
0,40
0,42
1,1
Масса [кг]
4,7
6,5
6,5
7,5
7,5
11
1) Кратковременный режим: макс. 6 секунд в течение одной минуты.
2) Частота вращения при самовсасывании указана для высоты ноль метров над
уровнем моря. Дополнительную информацию см. на стр. 11.
3) См. также сведения по монтажу и запуску на стр. 69
Гидравлические моторы/ насосы, нерегулируемые
Техническая информация
Серия F11
Коэффициент полезного действия
Объемный КПД
Благодаря высокому общему КПД, для работы насосов/моторов
[%]
серий F11 требуется меньше топлива или электроэнергии. Так-
100
∆p [бар]
же возможно использование небольшого резервуара и теплооб-
98
менника, что позволяет снизить затраты, массу и необходимое
96
300
пространство для монтажа.
94
200
На диаграммах справа показан объемный и механический КПД
92
гидромотора F11-5.
90
Моторы модели F11-19 могут быть оборудованы устройством
1000
2000
3000
4000
5000
Частота вращения
Parker Power Boost, которое позволяет при высоких оборотах
[об/мин]
снизить потери механической энергии на величину до 15%, см.
стр. 7.
Механический КПД
[%]
Для получения информации о КПД насосов/моторов F11 с
100
∆p [бар]
различным рабочим объёмом следует обратиться в компанию
98
Parker Hannifin.
96
300
94
200
92
90
1000
2000
3000
4000
5000
Частота вращения
[об/мин]
Уровень шума
Уровень шума
[дБ(А)]
Насосы/моторы серии F11 имеют низкий уровень шума при
80
низких и высоких частотах вращения и давлениях.
5000 об/мин
Уровень шума измерен в помещении для акустических испыта-
75
ний на расстоянии 1 м позади агрегата. В качестве примера, на
диаграмме справа показан уровень шума для F11-005.
70
3000 об/мин
Уровень шума для конкретного насоса/мотора может отличаться
на ±2 дБ(А) от показанного на диаграмме.
65
60
ПРИМЕЧАНИЕ. Информация по уровням шума для насосов/
1000 об/мин
моторов F11 и F12 с различным рабочим
объёмом может быть получена в компании
55
Parker Hannifin.
50
100
200
300
400
Давление
[бар]
10
Гидравлические моторы/ насосы, нерегулируемые
Техническая информация
Серия F11
Частота вращения самовсасывания и требуемое
давление всасывания
Серия F11
Для применения в качестве насосов обычно используются
устройства серии F11 с назначением L (насос, вращение против
часовой стрелки) и R (насос, вращение по часовой стрелке).
Назначение
L или
M
H
Насосы L и R обеспечивают максимальные частоты вращения
самовсасывания (см. таблицу), а также минимальный уровень
R
шума. Гидромашины с назначением H и М также могут быть
F11-5
4600
3800
3200
2
использованы в качестве насоса (при любом направлении вра-
щения), но с более низкой частотой вращения самовсасывания.
F11-6
3100
Манометр
F11-10
4200
3100
2700
давления
При работе с частотой вращения, превышающей частоту
F11-12
3900
-
3000*
всасывания
вращения самовсасывания (см. диаграмму 1) требуется повы-
F11-14
3900
-
3000*
шенное давление всасывания. Например, при работе F11-19-M
в качестве насоса при частоте вращения 3500 об/мин требуется
F11-19
3500
2400
2100
давление всасывания не ниже 1,0 бар. Устройство серии F11,
Клапанная пластина S
используемое в качестве гидромотора (например, в гидроста-
тической передаче), может иногда работать как насос при ча-
стотах вращения, превышающих частоту вращения самовсасы-
вания. При этом требуется дополнительное деление на входе.
Недостаточное давление на входе может привести к кавитации
в гидромашине, что вызывает значительное повышение уровня
шума и снижает производительность.
Входное давление
Давление всасывания
Мотор F11
Насос F11
[бар]
[бар]
F11-019
F11-012/014
F11-019 F11-012/014 F11-010
2,0
2,0
F11-006
F11-005
F11-010
1,5
1,5
F11-005
1,0
1,0
0,5
0,5
0
0
вакуум 0,15 бар
вакуум 0,15 бар
-0,5
-0,5
0
1000
2000
3000
4000
5000
6000
7000
2000
3000
4000
5000
6000
7000
8000
9000
Частота вращения самовсасывания [об/мин]
Частота вращения самовсасывания [об/мин]

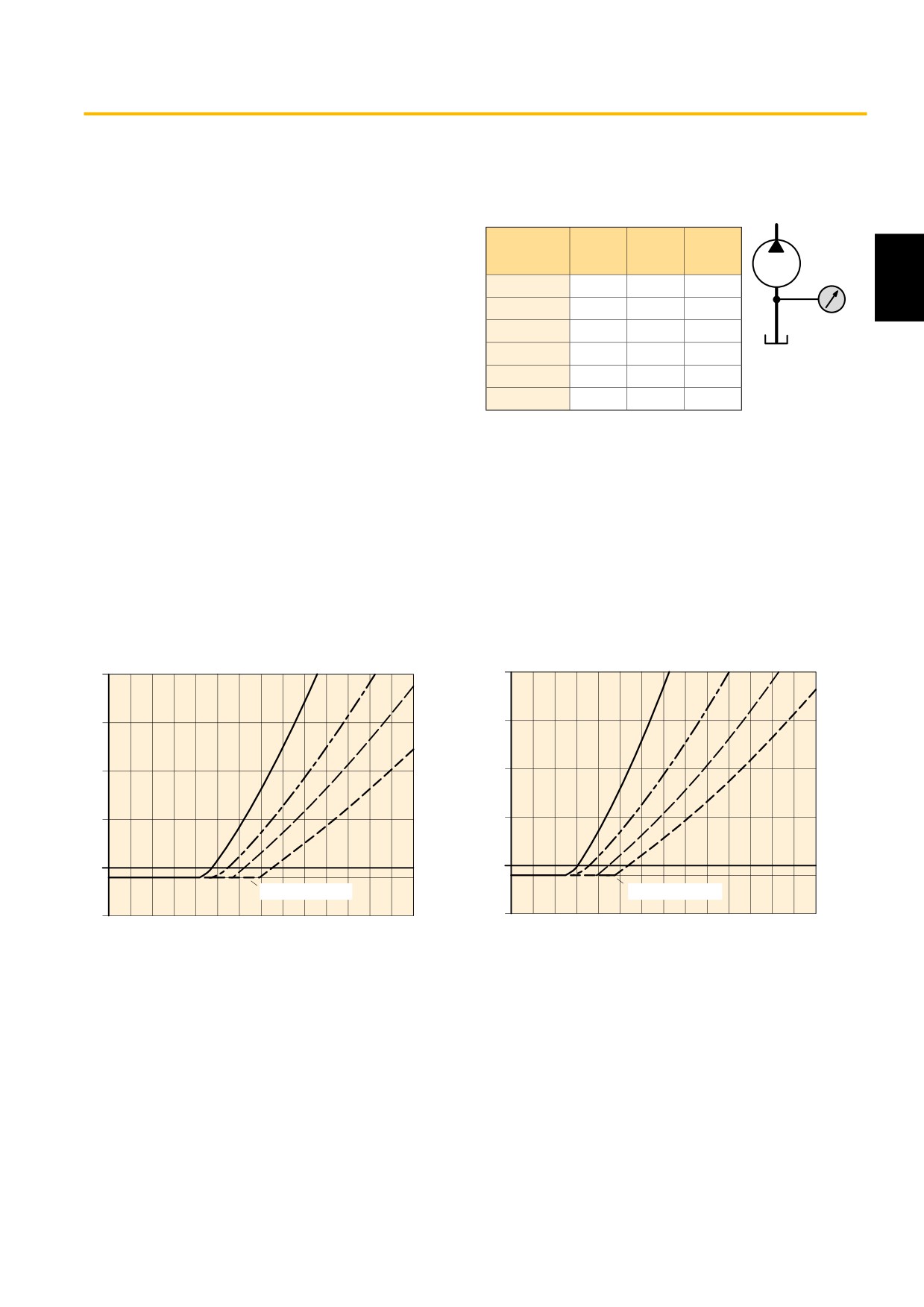

Диаграмма 1. Минимальное требуемое входное давление для мотора.
Диаграмма 2. Минимальное требуемое давление всасывания
насоса.
Повышение давления на входе может быть обеспечено допол-
нительным насосом, герметичным баком или использованием
устройства подпитки BLA.
Подробнее об устройстве BLA см. страницу 68.
Гидравлические моторы/ насосы, нерегулируемые
Коды для заказа
Серия F11
F11
—
—
—
—
—
—
—
Размер
Назначение Главные
Монтажный Уплотнение
Вал
Номер
Вариант
Вариант
F11-CETOP
корпуса
порты
фланец
вала
версии
стр. 6
стр. 7, 67
Размер корпуса
Номер версии
Код
Раб. объем
(для специальных версий)
(см3/об)
005
4,9
006
6,0
010
9,8
Размер корпуса
5
6
10
12
14
19
012
12,5
Код
Вариант
014
14,3
0000
Стандартный
x
x
x
x
x
x
019
19,0
MUVR
Подпиточный/
-
(x)
(x)
(x)
(x)
(x)
антикавитационный
Размер корпуса
5
6
10
12
14
19
клапан, вращение
по часовой стрелке
Код
Назначение
MUVL
Подпиточный/
-
(x)
(x)
(x)
(x)
(x)
M
Гидромотор
x
x
x
-
-
x
антикавитационный
Q
Гидромотор, низкий уровень шума
x
-
x
x
x
x
клапан, вращение
S
Гидромотор, высокая частота
-
-
(x)
(x)
(x)
(x)
против часовой
вращения
стрелки
H
Гидромотор, высокое давление
(x)
-
(x)
-
-
(x)
Размер корпуса
5
6
10
12
14
19
R
Насос, вращение по часовой
(x)
-
(x)
(x)
(x)
(x)
стрелке
Код
Вал*
L
Насос, вращение против часовой
(x)
-
(x)
(x)
(x)
(x)
K
Метрическая шпонка
x
x
x
x
x
x
стрелки
J
Метрическая шпонка
(x)
(x)
(x)
(x)
-
-
P
Метрическая шпонка
-
-
-
-
(x)
-
Другие версии: обратитесь в компанию Parker Hannifin.
A
Шлиц, DIN 5480
-
(x)
(x)
(x)
-
-
D
Шлиц, DIN 5480
x
x
x
x
x
x
S
Шлиц, SAE
(x)
-
-
-
-
-
Размер корпуса
5
6
10
12
14
19
V
Конический вал
-
(x)
(x)
(x)
(x)
-
Код
Главные порты
* Размеры приведены на страницах 15-23.
B
Резьба BSP
x
x
x
x
x
x
U
Резьба SAE, UN
(x)
(x)
(x)
(x)
(x)
(x)
Размер корпуса
5
6
10
12
14
19
Код
Уплотнение вала
V
FPM, высокое давление,
x
x
x
x
x
x
высокая температура
Размер корпуса
5
6
10
12
14
19
Другие версии: обратитесь в компанию Parker Hannifin.
Код
Монтажный фланец
C
Фланец CETOP
x
x
x
x
x
x
Размер корпуса
5
6
10
12
14
19
Код
Вариант
00
Стандартный
x
x
x
x
x
x
x: Поставляется
(x): По заказу
- : Не поставляется
P_
Подготовка для установки
-
(x)
(x)
(x)
(x)
(x)
датчика частоты вращения
B_
Устройство Power Boost и
-
(x)
(x)
(x)
(x)
(x)
подготовка для установки
датчика частоты вращения
_T
Окраска в черный цвет
(x)
(x)
(x)
(x)
(x)
(x)
ПРИМЕЧАНИЕ:Не все комбинации доступны,
пожалуйста, свяжитесь с Паркер Ханнифин
12
Гидравлические моторы/ насосы, нерегулируемые
Коды для заказа
Серия F11
F11
—
—
—
—
—
—
—
Размер
Назначение Главные
Монтажный Уплотнение
Вал
Номер
Вариант
Вариант
F11-ISO
корпуса
порты
фланец
вала
версии
стр. 6
стр. 7, 67
Размер корпуса
Номер версии
2
Код
Раб. объем
(для специальных версий)
(см3/об)
006
6,0
Размер корпуса
6
10
12
14
010
9,8
Код
Вариант
012
12,5
0000
Стандартный
x
x
x
x
014
14,3
MUVR
Подпиточный/
(x)
(x)
(x)
(x)
антикавитационный
Размер корпуса
6
10
12
14
клапан, вращение по
Код
Назначение
часовой стрелке
M
Гидромотор
x
x
-
-
MUVL
Подпиточный/
(x)
(x)
(x)
(x)
антикавитационный
Q
Гидромотор, низкий уровень шума
-
x
x
x
клапан, вращение
S
Гидромотор, высокая частота
-
(x)
(x)
(x)
против часовой
вращения
стрелки
H
Гидромотор, высокое давление
-
(x)
-
-
R
Насос, вращение по часовой
-
(x)
(x)
(x)
стрелке
Размер корпуса
6
10
12
14
L
Насос, вращение против часовой
-
(x)
(x)
(x)
стрелки
Код
Вал*
Другие версии: обратитесь в компанию Parker Hannifin.
K
Метрическая шпонка
x
x
x
x
J
Метрическая шпонка
(x)
(x)
(x)
-
P
Метрическая шпонка
-
-
-
(x)
Размер корпуса
6
10
12
14
A
Шлиц, DIN 5480
(x)
(x)
(x)
-
Код
Главные порты
D
Шлиц, DIN 5480
x
x
x
x
F
Метрическая резьба
-
x
x
x
V
Конический вал
(x)
(x)
(x)
(x)
B
Резьба BSP
x
(x)
(x)
(x)
* Размеры приведены на страницах 25-29.
M
Боковые порты, метрич.
-
(x)
(x)
(x)
Размер корпуса
6
10
12
14
Размер корпуса
6
10
12
14
Код
Монтажный фланец
Код
Уплотнение вала
I
Фланец ISO
x
x
x
x
V
FPM, низкое давление,
x
x
x
x
высокая температура
Другие версии: обратитесь в компанию Parker Hannifin.
Размер корпуса
6
10
12
14
Код
Вариант
x: Поставляется
(x): По заказу
- : Не поставляется
00
Стандартный
x
x
x
x
P_
Подготовка для установки
(x)
(x)
(x)
(x)
датчика частоты вращения
B_
Устройство Power Boost и
(x)
(x)
(x)
(x)
gодготовка для установки
датчика частоты вращения
_T
Окраска в черный цвет
(x)
(x)
(x)
(x)
ПРИМЕЧАНИЕ:Не все комбинации доступны,
пожалуйста, свяжитесь с Паркер Ханнифин
13
Гидравлические моторы/ насосы, нерегулируемые
Коды для заказа
Серия F11
F11
—
—
—
—
—
—
—
Размер
Назначение Главные
Монтажный Уплотнение
Вал
Номер
Вариант
Вариант
F11-SAE
корпуса
порты
фланец
вала
версии
стр. 6
стр. 7, 67
Размер корпуса
Номер версии
Код
Раб. объем
(для специальных версий)
(см3/об)
006
6,0
010
9,8
Размер корпуса
6
10
12
14
19
012
12,5
Код
Вариант
014
14,3
0000
Стандартный
x
x
x
x
x
019
19,0
MUVR
Подпиточный/
(x)
(x)
(x)
(x)
(x)
антикавитационный
клапан, вращение по
Размер корпуса
6
10
12
14
19
часовой стрелке
Код
Назначение
MUVL
Подпиточный/
(x)
(x)
(x)
(x)
(x)
M
Гидромотор
x
x
-
-
x
антикавитационный
клапан, вращение
Q
Гидромотор, низкий уровень шума
-
x
x
x
x
против часовой
S
Гидромотор, высокая частота
-
(x)
(x)
(x)
(x)
стрелки
вращения
H
Гидромотор, высокое давление
-
(x)
-
-
(x)
R
Насос, вращение по часовой
-
(x)
(x)
(x)
(x)
Размер корпуса
6
10
12
14
19
стрелке
Код
Вал*
L
Насос, вращение против часовой
-
(x)
(x)
(x)
(x)
T
Шпонка SAE
-
-
-
x
x
стрелки
S
Шлиц SAE
x
x
x
x
x
Другие версии: обратитесь в компанию Parker Hannifin.
K
Метрическая шпонка
x
x
x
-
-
J
Метрическая шпонка
(x)
(x)
(x)
-
-
V
Конический вал
(x)
(x)
(x)
(x)
-
Размер корпуса
6
10
12
14
19
Код
Главные порты
* Размеры приведены на страницах 31-37.
U
Резьба SAE, UN
x
x
x
x
x
B
Резьба BSP
(x)
(x)
(x)
(x)
(x)
Размер корпуса
6
10
12
14
19
Код
Уплотнение вала
V
FPM, высокое давление,
x
x
x
x
x
высокая температура
Размер корпуса
6
10
12
14
19
Другие версии: обратитесь в компанию Parker Hannifin.
Код
Монтажный фланец
S
Фланец SAE
x
x
x
x
x
Размер корпуса
6
10
12
14
19
Код
Вариант
00
Стандартный
x
x
x
x
x
x: Поставляется
(x): По заказу
- : Не поставляется
P_
Подготовка для установки
(x)
(x)
(x)
(x)
(x)
датчика частоты вращения
B_
Устройство Power Boost и
подготовка для установки
(x)
(x)
(x)
(x)
(x)
датчика частоты вращения
_T
Окраска в черный цвет
(x)
(x)
(x)
(x)
(x)
ПРИМЕЧАНИЕ:Не все комбинации доступны,
пожалуйста, свяжитесь с Паркер Ханнифин
14

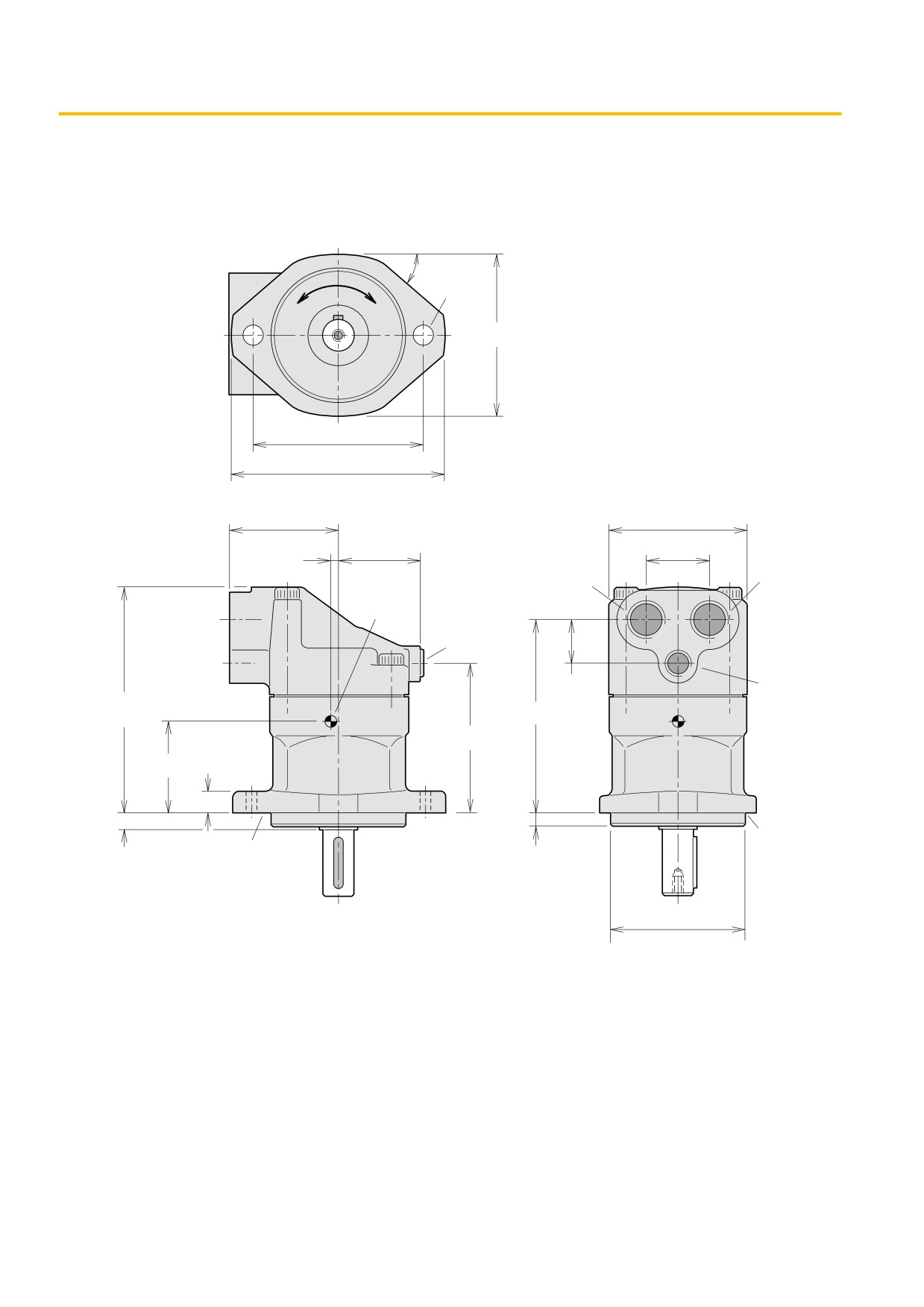

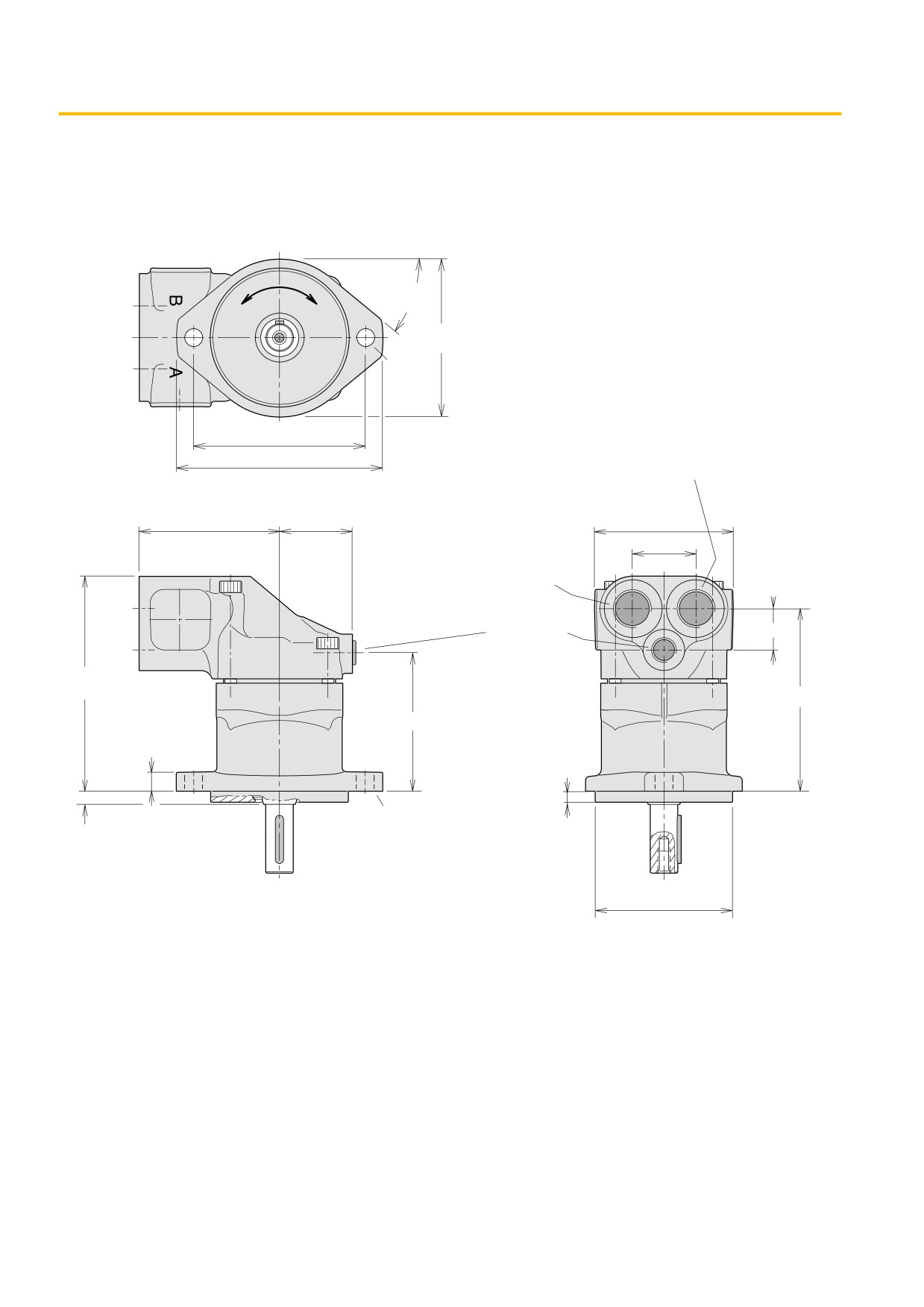

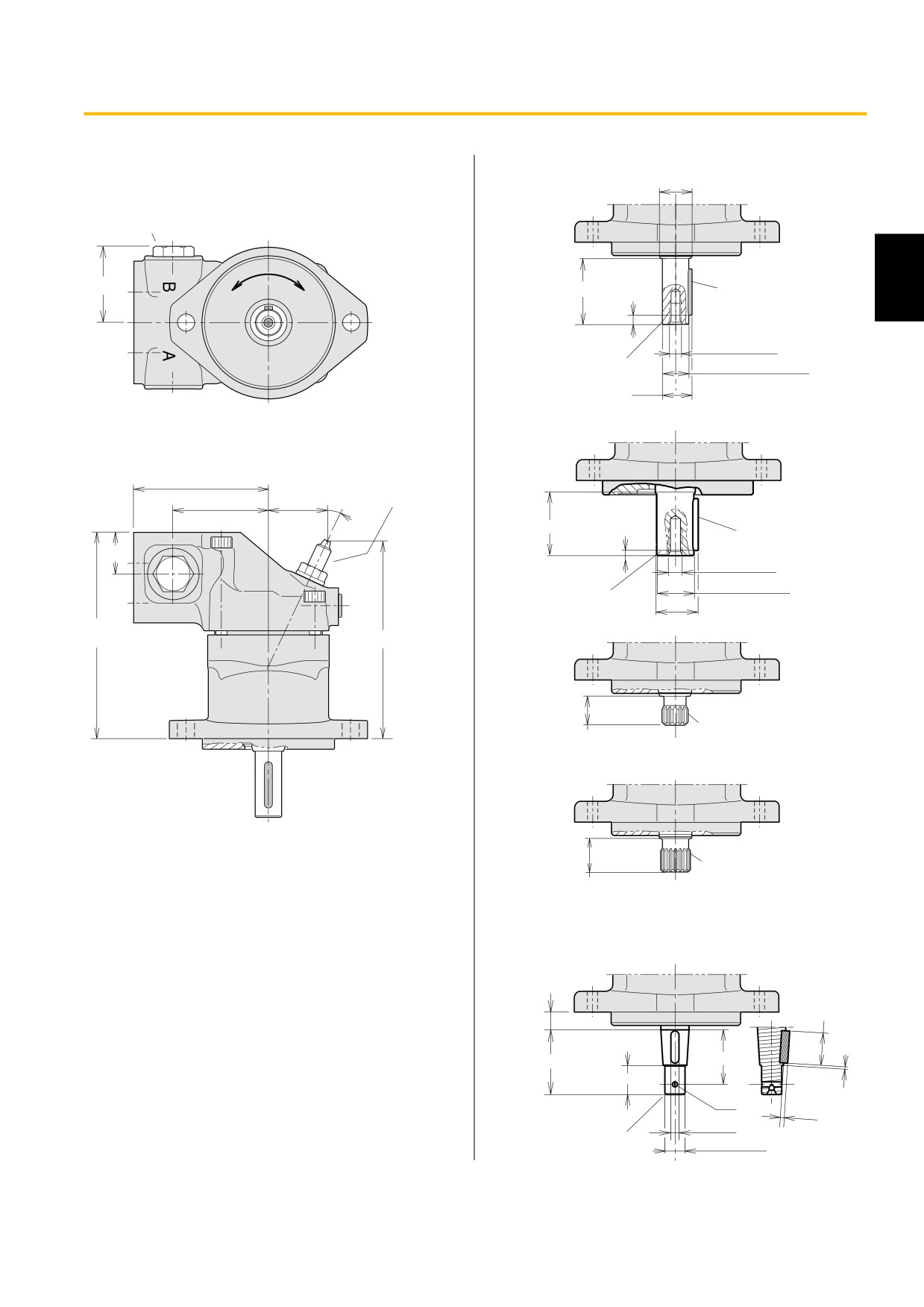

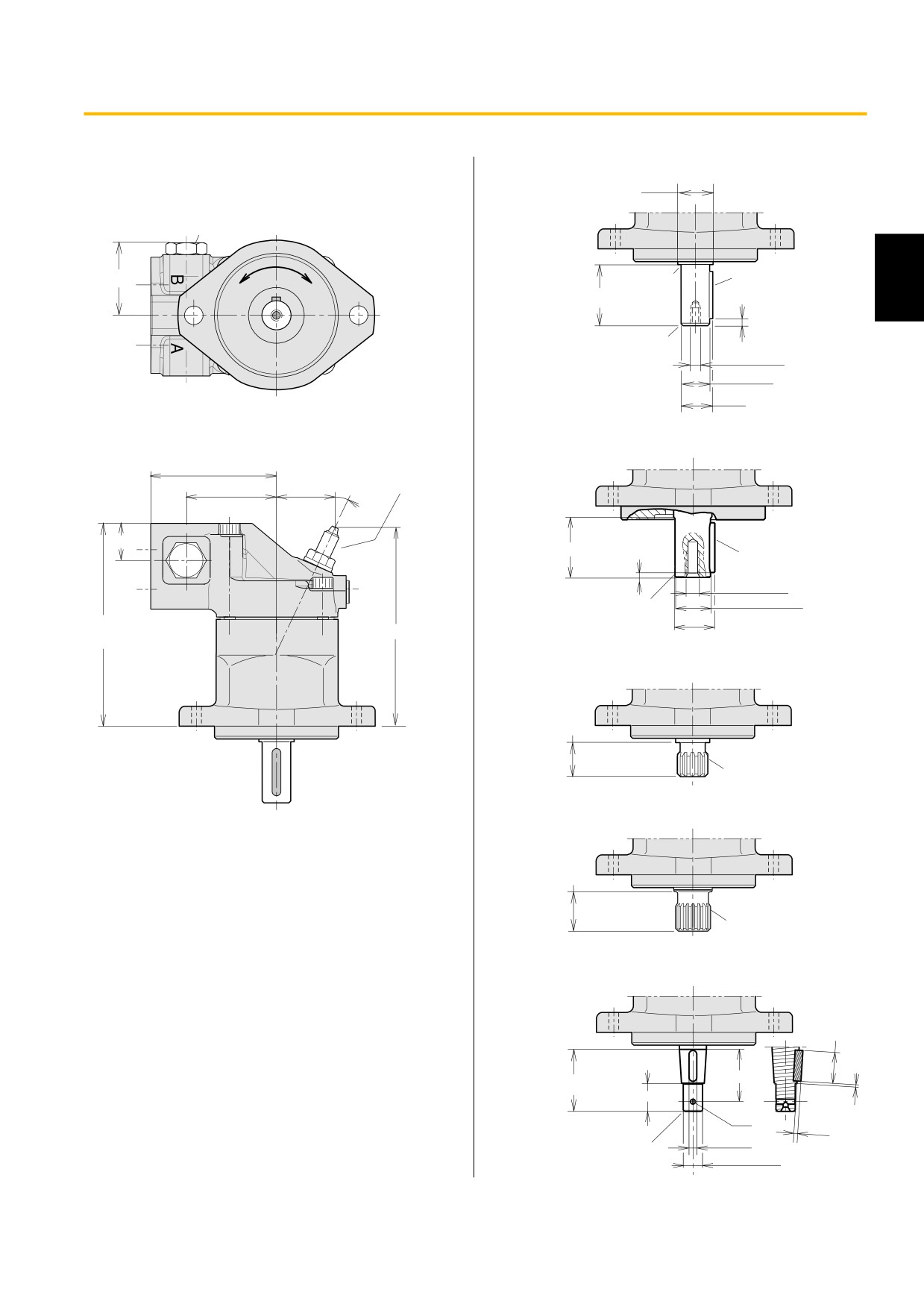

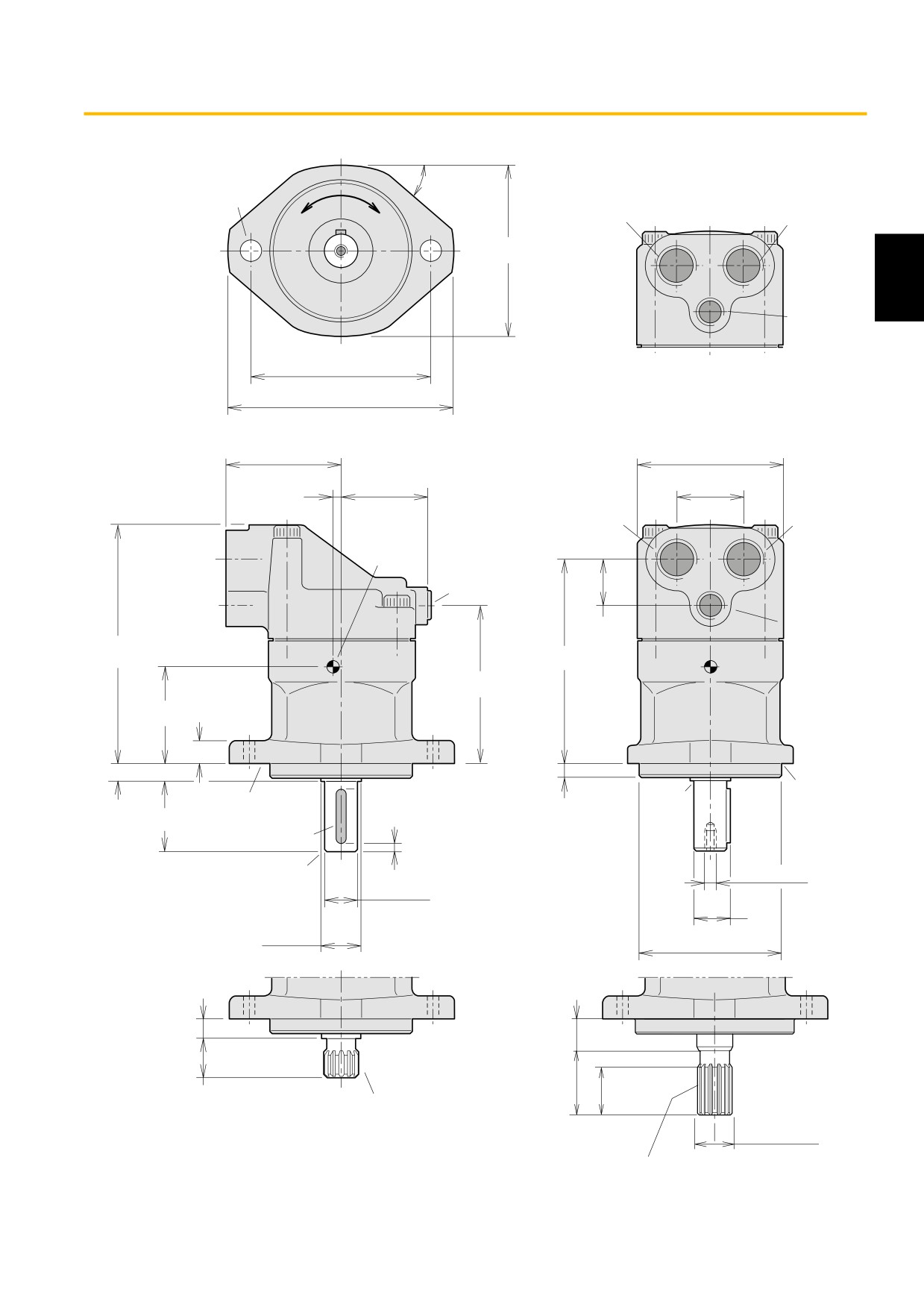

Гидравлические моторы/ насосы, нерегулируемые
Монтажные размеры
Серия F11
F11-005
(версия CETOP)
Главный порт A
Главный порт B
3/4"-16 UNF
3/4"-16 UNF
40°
углубление под
углубление под
Ø11 (x2)
уплотн. кольцо;
уплотн. кольцо;
ПРОТИВ ЧАС.
ПО ЧАС.
SAE J514d
SAE J514d
СТРЕЛКИ
СТРЕЛКЕ
макс. 96
2
Дренажный
порт С
9/16"-18 UNF
углубление под
Главные порты, код U
100
уплотн. кольцо;
SAE J514d
макс. Ø127
Монтажный фланец типа C
65
макс. 84
5
47,5
38
Главный порт B
Главный порт A
(BSP 1/2”)
Примерное
(BSP 1/2”)
положение
центра
тяжести
Дренажный
порт D
(BSP 1/4")
Дренажный
25
порт С
макс.
(BSP 1/4")
134
113,5
88,5
54
13
R 0,5
R 0,7
Фланец C
9
8
40
Шпонка 6x6x30
Шпоночный вал
5
мин. M6x12
типа K
Ø18 (+0,008/-0,003)
20,5
Ø20,3
Ø80 (+0/-0,046)
9
18
35
28
20
W18x1,25x13x9g
Шлицевой вал типа D (DIN 5480)
Ø21,81
Шлицевой вал типа S (13T16/32 DP)
15
Гидравлические моторы/ насосы, нерегулируемые
Монтажные размеры
Серия F11
F11-006, -010
(версия CETOP)
40°
Ø13 (x2)
ПРОТИВ ЧАС.
ПО ЧАС.
СТРЕЛКИ
СТРЕЛКЕ
макс. 116
125
макс.Ø152
Монтажный фланец типа C
79
макс. 94
11
53
46
Главный порт A
Примерное
Главный порт B
(BSP 3/4")
положение
(BSP 3/4")
центра
тяжести
Дренажный
порт D
(BSP 3/8")
Дренажный
30
порт C
макс.
(BSP 3/8")
156
133
101
63
14
R 0,5
Фланец C
9
8
Ø100 (+0/-0,054)
16
Гидравлические моторы/ насосы, нерегулируемые
Монтажные размеры
Серия F11
F11-006, 010
(версия CETOP)
Варианты вала
Ø23
Подпиточный/антикавитационный клапан
(варианты MUVL или MUVR; показан по
часовой стрелке).
(55)
R 0,7
Шпонка 6x6x35
ПРОТИВ ЧАС.
ПО ЧАС.
2
СТРЕЛКИ
СТРЕЛКЕ
7
50
Шпоночный вал типа K
мин. M6x12
(Стандартный)
Ø20 (+0,009/-0,004)
22,5
Датчик частоты
95
вращения
(по заказу)
68
44
25°
(28)
42
3,5
Шпонка 8x7x35
мин. M10x16
Ø25 (+0,009/-0,004)
Шпоночный вал типа J
макс.
28
(149)
(По заказу)
156
22
Шлицевой вал D
W20x1,25x14x9g;
DIN 5480
26
Шлицевой вал A
W 25x1,25x18x9g
DIN 5480
25,4
43
51,6
23
2
Ø4
3,2
Конический шпоночный
6,375
вал типа V
5/8 UNF-2A
SAE J744 22-3 (B)
17
Гидравлические моторы/ насосы, нерегулируемые
Монтажные размеры
Серия F11
F11-012
(версия CETOP)
40°
(x4)
ПРОТИВ ЧАС.
ПО ЧАС.
СТРЕЛКИ
СТРЕЛКЕ
макс.
116
Ø13 (x2)
125
Главный порт B
макс. 152
(BSP 3/4")
Монтажный фланец типа C
102
53
101
46
Главный порт A
(BSP 3/4")
Дренажный
30
порт D
(BSP 3/8")
макс
156
133
101
14 (x2)
8
Фланец C
9
Ø100 (+0/-0,054)
18
Гидравлические моторы/ насосы, нерегулируемые
Монтажные размеры
Серия F11
F11-012
Варианты вала
(версия CETOP)
Ø23
Подпиточный/антикавитационный клапан
(варианты MUVL или MUVR; показан по
часовой стрелке).
(59)
Шпонка 6x6x35
2
50
7
ПРОТИВ ЧАС.
ПО ЧАС.
СТРЕЛКИ
СТРЕЛКЕ
мин. M6x12
Шпоночный вал типа K
Ø20 (+0,009/-0,004)
(Стандартный)
22,5
Датчик частоты
102
вращения
(по заказу)
72
(45)
25°
42
3,5
Шпонка 8x7x35
(32)
мин. M10x16
Ø25 (+0,009/-0,004)
Шпоночный вал типа J
(По заказу)
28
макс.
156
(149)
Шлицевой вал D
W20x1,25x14x9g;
22
DIN 5480
Шлицевой вал A
W 25x1,25x18x9g
26
DIN 5480
9
25,4
51,6
43
23
2
Ø4
3,2
6,375
Конический шпоночный
вал типа V
5/8 UNF-2A
SAE J744 22-3 (B)
19
содержание .. 1 2 ..
///////////////////////////////////////
