СХЕМА И ПРОГРАММА ПЕРСПЕКТИВНОГО РАЗВИТИЯ ЭЛЕКТРОЭНЕРГЕТИКИ МОСКОВСКОЙ ОБЛАСТИ НА ПЕРИОД 2022-2026 годов

─

ПС 110/10/6 кВ № 567 Полиграф (загрузка – 126 %);

─

ПС 110/10 кВ № 434 Малаховка (загрузка – 181 %);

─

ПС 110/35/10 кВ № 572 Стрелецкая (загрузка – 132 %);

─

ПС 110/10 кВ № 379 Хомутово (загрузка – 123 %);

─

ПС 110/10 кВ № 658 Заповедник (загрузка – 127 %);

─

ПС 35/6 кВ № 121 Асаново (загрузка – 168 %);

─

ПС 35/6 кВ № 357 Елохово (загрузка – 199 %);

─

ПС 35/10 кВ № 657 Ялфимово (загрузка – 116 %);

─

ПС 35/6 кВ № 358 Ерино (загрузка – 165 %);

─

ПС 35/6 кВ № 384 Елисеево (загрузка – 139 %).

На основании результатов анализа загрузки ЦП 110(35) кВ и выше

энергосистемы Московской области для отчетного периода, а также с учетом

перспективной нагрузки с учетом ТУ на ТП был определён перечень ЦП, на

которых выявлено превышение загрузки трансформаторного оборудования свыше

допустимого уровня нагрузки при отключении наиболее мощного параллельного

трансформатора

требуется

реконструкция

заменой

существующих

трансформаторов. В разделе 16.2.4 приведен подробный анализ загрузки указанных

центров питания с описанием необходимых мероприятий.

Таблица 29

Продолжительность эксплуатации трансформаторного парка подстанций высшим напряжением 35-750 кВ по

состоянию на 01.01.2021 энергосистемы Московской области

Номинальное

напряжение

Всего трансформаторов

Возрастная структура трансформаторного оборудования

Установленная

мощность, МВА

Количество, шт.

Продолжительность

эксплуатации

Установленная

мощность, МВА

Количество, шт.

Зона ответственности ВЭС

Всего

12631.1

435

500 кВ

595

менее 25 лет

250

более 25, в том числе

345

25-29 лет

30-39 лет

40-49 лет

более 50 лет

345

220 кВ

4727

менее 25 лет

1976

более 25, в том числе

2625

25-29 лет

30-39 лет

950

40-49 лет

525

более 50 лет

1150

нет данных

126

110 кВ

6661.2

253

менее 25 лет

719

более 25, в том числе

5716.2

225

25-29 лет

297.6

30-39 лет

1214.1

40-49 лет

1941.6

более 50 лет

2262.9

нет данных

226

35 кВ

647.9

145

менее 25 лет

137.6

более 25, в том числе

510.3

130

25-29 лет

30-39 лет

26.1

40-49 лет

147.8

более 50 лет

336.4

Зона ответственности ЗЭС

Всего

12984.14

289

100

Номинальное

напряжение

Всего трансформаторов

Возрастная структура трансформаторного оборудования

Установленная

мощность, МВА

Количество, шт.

Продолжительность

эксплуатации

Установленная

мощность, МВА

Количество, шт.

750 кВ

2502

менее 25 лет

2502

100

более 25, в том числе

25-29 лет

30-39 лет

40-49 лет

более 50 лет

500 кВ

2004

менее 25 лет

2004

100

более 25, в том числе

25-29 лет

30-39 лет

40-49 лет

более 50 лет

220 кВ

4419

менее 25 лет

3424

более 25, в том числе

995

25-29 лет

30-39 лет

250

40-49 лет

250

более 50 лет

495

110 кВ

3416.1

119

менее 25 лет

1720

более 25, в том числе

1696.1

25-29 лет

30-39 лет

487

40-49 лет

453.6

более 50 лет

689.5

35 кВ

643.04

127

менее 25 лет

180.56

более 25, в том числе

434.48

104

25-29 лет

30-39 лет

109.4

40-49 лет

99.3

более 50 лет

205.78

нет данных

Зона ответственности СЭС

Всего

19079.55

411

750 кВ

2502

менее 25 лет

более 25, в том числе

2502

100

25-29 лет

101

Номинальное

напряжение

Всего трансформаторов

Возрастная структура трансформаторного оборудования

Установленная

мощность, МВА

Количество, шт.

Продолжительность

эксплуатации

Установленная

мощность, МВА

Количество, шт.

30-39 лет

834

40-49 лет

1668

более 50 лет

500 кВ

2502

менее 25 лет

1500

более 25, в том числе

1002

25-29 лет

501

30-39 лет

40-49 лет

501

более 50 лет

220 кВ

7118

менее 25 лет

3216

более 25, в том числе

3652

25-29 лет

200

30-39 лет

1071

40-49 лет

1676

более 50 лет

705

нет данных

250

110 кВ

6015.62

205

менее 25 лет

2079.02

более 25, в том числе

3874.1

143

25-29 лет

361

30-39 лет

585.9

40-49 лет

1317.7

более 50 лет

1609.5

нет данных

62.5

35 кВ

941.93

152

менее 25 лет

248.1

более 25, в том числе

633.03

112

25-29 лет

12.5

30-39 лет

84.1

40-49 лет

более 50 лет

437.43

нет данных

60.8

Зона ответственности ЮЭС

Всего

12317.22

337

500 кВ

1000

менее 25 лет

750

более 25, в том числе

250

25-29 лет

30-39 лет

40-49 лет

250

102

Номинальное

напряжение

Всего трансформаторов

Возрастная структура трансформаторного оборудования

Установленная

мощность, МВА

Количество, шт.

Продолжительность

эксплуатации

Установленная

мощность, МВА

Количество, шт.

более 50 лет

220 кВ

4056

менее 25 лет

1936

более 25, в том числе

2120

25-29 лет

30-39 лет

830

40-49 лет

780

более 50 лет

510

110 кВ

6673.3

210

менее 25 лет

2010.6

более 25, в том числе

4007.7

143

25-29 лет

71.5

30-39 лет

1095.3

40-49 лет

1656.8

более 50 лет

1184.1

нет данных

655

35 кВ

587.92

менее 25 лет

258.22

более 25, в том числе

311.5

25-29 лет

30-39 лет

30.4

40-49 лет

101.3

более 50 лет

142.8

нет данных

18.2

103

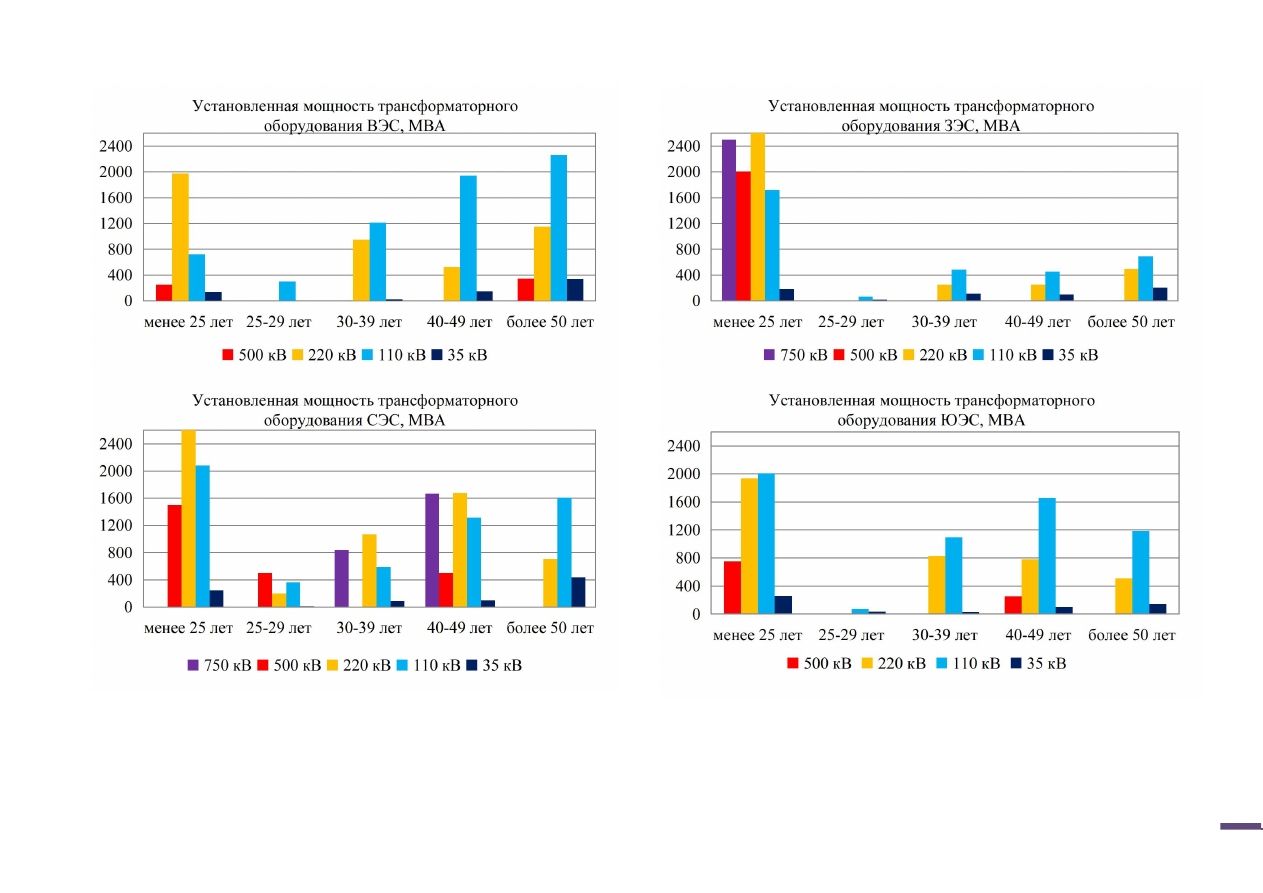

Данные, приведенные в таблице 29, показали, что в Восточных электрических

сетях срок службы более 25 лет имеют:

─

58 % автотрансформаторов (от общей мощности) с высшим напряжением

500 кВ;

─

56 % трансформаторов и автотрансформаторов с высшим напряжением

220 кВ;

─

86 % трансформаторов с высшим напряжением 110 кВ;

─

79 % трансформаторов с высшим напряжением 35 кВ.

В Западных электрических сетях срок службы более 25 лет имеют:

─

23 % трансформаторов с высшим напряжением 220 кВ;

─

50 % трансформаторов с высшим напряжением 110 кВ;

─

68 % трансформаторов с высшим напряжением 35 кВ.

В Северных электрических сетях срок службы более 25 лет имеют:

─

100 % автотрансформаторов (от общей мощности) с высшим напряжением

750 кВ;

─

40 % автотрансформаторов с высшим напряжением 500 кВ;

─

51 % трансформаторов и автотрансформаторов с высшим напряжением

220 кВ;

─

64 % трансформаторов с высшим напряжением 110 кВ;

─

67 % трансформаторов с высшим напряжением 35 кВ.

В Южных электрических сетях срок службы более 25 лет имеют:

─

25 % автотрансформаторов (от общей мощности) с высшим напряжением

500 кВ;

─

52 % трансформаторов и автотрансформаторов с высшим напряжением

220 кВ;

─

60 % трансформаторов с высшим напряжением 110 кВ;

─

53 % трансформаторов с высшим напряжением 35 кВ.

105

Таблица 30

Продолжительность эксплуатации линий электропередачи энергосистемы

Московской области напряжением 35 кВ и выше по состоянию на 01.01.2021

№

п/п

Тип

линии

Номинальное

напряжение

Общая

протяженность

ЛЭП, км

Возрастная структура ЛЭП

Срок эксплуатации

км

Восточные ЭС

5197,762

ВЛ

500 кВ

151,397

менее 40 лет

более 40 лет, в том числе:

151,397

100

40-50 лет

51-60 лет

61-70 лет

151,397

100

более 70 лет

220 кВ

989,73

менее 40 лет

139,04

более 40 лет, в том числе:

850,69

40-50 лет

463,44

51-60 лет

95,49

61-70 лет

284,31

более 70 лет

7,45

110 кВ

3030,769

менее 40 лет

1029,39

более 40 лет, в том числе:

2001,379

40-50 лет

659,69

51-60 лет

503,61

61-70 лет

505,999

более 70 лет

332,08

35 кВ

882,31

менее 40 лет

338

более 40 лет, в том числе:

544,31

40-50 лет

163,89

51-60 лет

71,82

61-70 лет

248,26

более 70 лет

60,34

КЛ

220 кВ

21,031

менее 40 лет

21,031

100

более 40 лет, в том числе:

40-50 лет

51-60 лет

61-70 лет

более 70 лет

110 кВ

34,085

менее 40 лет

6,785

более 40 лет, в том числе:

27,3

40-50 лет

23,9

51-60 лет

0,2

61-70 лет

более 70 лет

1,8

нет данных

1,4

106

№

п/п

Тип

линии

Номинальное

напряжение

Общая

протяженность

ЛЭП, км

Возрастная структура ЛЭП

Срок эксплуатации

км

35 кВ

88,44

менее 40 лет

51,94

более 40 лет, в том числе:

36,5

40-50 лет

1,74

51-60 лет

34,76

61-70 лет

более 70 лет

Западные ЭС

3887,215

ВЛ

750 кВ

56,3

менее 40 лет

56,3

100

более 40 лет, в том числе:

40-50 лет

51-60 лет

61-70 лет

более 70 лет

500 кВ

73,05

менее 40 лет

73,05

100

более 40 лет, в том числе:

40-50 лет

51-60 лет

61-70 лет

более 70 лет

220 кВ

922,069

менее 40 лет

231,131

более 40 лет, в том числе:

690,938

40-50 лет

388,539

51-60 лет

111,756

61-70 лет

190,643

более 70 лет

110 кВ

1262,718

менее 40 лет

306,198

более 40 лет, в том числе:

956,52

40-50 лет

171,28

51-60 лет

219,3

61-70 лет

553,54

более 70 лет

12,4

35 кВ

1329,59

менее 40 лет

180,046

более 40 лет, в том числе:

1149,544

40-50 лет

465,85

51-60 лет

236,544

61-70 лет

433,22

более 70 лет

13,93

нет данных

КЛ

220 кВ

105,221

менее 40 лет

98,381

более 40 лет, в том числе:

6,84

40-50 лет

107

№

п/п

Тип

линии

Номинальное

напряжение

Общая

протяженность

ЛЭП, км

Возрастная структура ЛЭП

Срок эксплуатации

км

51-60 лет

61-70 лет

6,84

более 70 лет

110 кВ

28,521

менее 40 лет

11,521

более 40 лет, в том числе:

40-50 лет

51-60 лет

61-70 лет

более 70 лет

35 кВ

109,746

менее 40 лет

11,016

более 40 лет, в том числе:

98,73

40-50 лет

51-60 лет

98,73

61-70 лет

более 70 лет

Северные ЭС

4696,5715

ВЛ

750 кВ

52,387

менее 40 лет

более 40 лет, в том числе:

52,387

100

40-50 лет

51-60 лет

52,387

100

61-70 лет

более 70 лет

500 кВ

434,619

менее 40 лет

102,011

более 40 лет, в том числе:

332,608

40-50 лет

67,341

51-60 лет

151,201

61-70 лет

114,066

более 70 лет

220 кВ

1013,079

менее 40 лет

344,507

более 40 лет, в том числе:

668,572

40-50 лет

91,482

51-60 лет

325,847

61-70 лет

10,801

более 70 лет

240,442

110 кВ

1867,0525

менее 40 лет

570,667

более 40 лет, в том числе:

1296,3855

40-50 лет

307,2805

51-60 лет

339,487

61-70 лет

534,403

более 70 лет

89,31

нет данных

25,905

108

№

п/п

Тип

линии

Номинальное

напряжение

Общая

протяженность

ЛЭП, км

Возрастная структура ЛЭП

Срок эксплуатации

км

35 кВ

1088,106

менее 40 лет

237,091

более 40 лет, в том числе:

851,015

40-50 лет

157,747

51-60 лет

124,373

61-70 лет

536,824

более 70 лет

32,071

КЛ

220 кВ

35,188

менее 40 лет

28,722

более 40 лет, в том числе:

6,466

40-50 лет

51-60 лет

61-70 лет

более 70 лет

нет данных

6,466

110 кВ

менее 40 лет

более 40 лет, в том числе:

40-50 лет

51-60 лет

61-70 лет

более 70 лет

35 кВ

206,14

менее 40 лет

более 40 лет, в том числе:

206,14

100

40-50 лет

94,67

51-60 лет

111,47

61-70 лет

более 70 лет

Южные ЭС

4605,944

ВЛ

500 кВ

241,256

менее 40 лет

более 40 лет, в том числе:

241,256

100

40-50 лет

51-60 лет

39,146

61-70 лет

202,11

более 70 лет

220 кВ

1175,818

менее 40 лет

14,39

более 40 лет, в том числе:

1161,428

40-50 лет

393,58

51-60 лет

61-70 лет

176,744

более 70 лет

499,404

нет данных

58,7

110 кВ

2469,89

менее 40 лет

491,56

более 40 лет, в том числе:

1978,33

109

№

п/п

Тип

линии

Номинальное

напряжение

Общая

протяженность

ЛЭП, км

Возрастная структура ЛЭП

Срок эксплуатации

км

40-50 лет

383,11

51-60 лет

479,59

61-70 лет

520,72

более 70 лет

594,91

35 кВ

606,53

менее 40 лет

24,5

более 40 лет, в том числе:

582,03

40-50 лет

82,51

51-60 лет

99,01

61-70 лет

357,71

более 70 лет

42,8

КЛ

220 кВ

менее 40 лет

более 40 лет, в том числе:

40-50 лет

51-60 лет

61-70 лет

более 70 лет

110 кВ

0,1

менее 40 лет

0,1

100

более 40 лет, в том числе:

40-50 лет

51-60 лет

61-70 лет

более 70 лет

35 кВ

112,35

менее 40 лет

более 40 лет, в том числе:

112,35

100

40-50 лет

108,35

51-60 лет

61-70 лет

более 70 лет

Данные, приведенные в таблице 30, показали, что в Восточных электрических

сетях срок службы более 40 лет имеют:

─

100 % линий класса напряжения 500 кВ;

─

84 % линий класса напряжения 220 кВ;

─

66 % линий класса напряжения 110 кВ;

─

59 % линий класса напряжения 35 кВ.

В Западных электрических сетях срок службы более 40 лет имеют:

─

67 % линий класса напряжения 220 кВ;

─

75 % линий класса напряжения 110 кВ;

─

87 % линий класса напряжения 35 кВ.

В Северных электрических сетях срок службы более 40 лет имеют:

110

─

100 % линий класса напряжения 750 кВ;

─

77 % линий класса напряжения 500 кВ;

─

64 % линий класса напряжения 220 кВ;

─

69 % линий класса напряжения 110 кВ;

─

82 % линий класса напряжения 35 кВ.

В Южных электрических сетях срок службы более 40 лет имеют:

─

100 % линий класса напряжения 500 кВ;

─

99 % линий класса напряжения 220 кВ;

─

80 % линий класса напряжения 110 кВ;

─

97 % линий класса напряжения 35 кВ.

Делая вывод, можно отметить, что по отдельным сетевым районам

«возрастная» картина примерно одинаковая.

Вместе с тем, принятый расчетный срок эксплуатации ВЛ не означает

необходимости демонтажа ВЛ, достигших «возраста» 40 лет, а служит для того,

чтобы:

─

в процессе дальнейшей эксплуатации было обращено особое внимание на

работу указанных ВЛ и необходимость проведения в обязательном порядке

обследования их технического состояния с тем, чтобы принять решение по их

дальнейшей эксплуатации;

─

оценить объемы ВЛ, которые могут быть выведены из работы в результате

физического износа.

Дополнительно для рассматриваемых территорий в таблицах 31-34 приведены

перечни ЛЭП 35-220 кВ, срок службы которых превысил 80 лет.

Таблица 31

Перечень ЛЭП 35-220 кВ, проходящих по территории ВЭС и

эксплуатируемых свыше 80 лет

Диспетчерское наименование ЛЭП

Срок эксплуатации, лет

КВЛ 220 кВ Баскаково-Парковая

ВЛ 220 кВ Новософрино – Трубино

ВЛ 110 кВ Бакунино – Голутвин

ВЛ 110 кВ Бакунино – Суворово

КВЛ 110 кВ Восточная - Черкизово I цепь

КВЛ 110 кВ Восточная - Черкизово II цепь

ВЛ 110 кВ Голутвин - Рубин

ВЛ 110 кВ Дулево-Ликино

ВЛ 110 кВ Егорьевск - Сирена

ВЛ 110 кВ Измайлово-Восточная I цепь

(ВЛ 110 кВ Измайловская I цепь)

ВЛ 110 кВ Измайлово-Восточная II цепь

(ВЛ 110 кВ Измайловская II цепь)

ВЛ 110 кВ Малаховка - Минеральная

ВЛ 110 кВ Осетр – Маслово

ВЛ 110 кВ Пески – Фабричная

ВЛ 110 кВ Чанки – Пески

ВЛ 110 кВ Шатурская ГРЭС -Дулево с отп.

111

Диспетчерское наименование ЛЭП

Срок эксплуатации, лет

ВЛ 110 кВ Шатурская ГРЭС -Экситон с отп.

ВЛ 35 кВ Классон – Большой Двор с отпайкой на ПС Павлово

КВЛ 35 кВ Кучино - Салтыковка I цепь

(КВЛ 35 кВ Салтыковская Восточная)

108

КВЛ 35 кВ Кучино - Салтыковка II цепь

(КВЛ 35 кВ Салтыковская Западная)

ВЛ 35 кВ Спортивная – Поселок с отпайкой на ПС Шатура-город

ВЛ 35 кВ Чкалово -Городищи

ВЛ 35 кВ Щелково – Тяговая Восточная

ВЛ 35 кВ Щелково – Тяговая Западная

ВЛ 35 кВ Щелково - Чкалово

Таблица 32

Перечень ЛЭП 35-220 кВ, проходящих по территории ЗЭС и эксплуатируемых

свыше 80 лет

Диспетчерское наименование ЛЭП

Срок эксплуатации, лет

КВЛ 110 кВ Немчиновка-Барвиха I, II цепь

Таблица 33

Перечень ЛЭП 35-220 кВ, проходящих по территории СЭС и

эксплуатируемых свыше 80 лет

Диспетчерское наименование ЛЭП

Срок эксплуатации, лет

ВЛ 220 кВ Заря-Ярцево I, II цепь

ВЛ 220 кВ Ярцево - Новософрино II цепь

ВЛ 220 кВ Новософрино-Трубино

ВЛ 110 кВ Красногорская-Павшино

КВЛ 110 кВ Герцево - Павшино с отпайкой на ПС Трикотажная

ВЛ 110 кВ Иваньковская ГЭС-Темпы I, II цепь с отпайками

ВЛ 110 кВ Орево-Перемилово

ВЛ 110 кВ Орево – Экран

ВЛ 110 кВ Темпы-Волга Западная с отпайками

ВЛ 110 кВ Темпы – Экран

ВЛ 110 кВ Хвойная Новые Подлипки I,II цепь

ВЛ 110 кВ Яхрома – Перемилово

ВЛ 35 кВ Запрудня - Растовцы

ВЛ 35 кВ Мытищи – Тяговая Северная

ВЛ 35 кВ Мытищи – Тяговая Южная

ВЛ 35 кВ Растовцы – Юркино II с отпайкой на ПС Юркино I

Таблица 34

Перечень ЛЭП 35-220 кВ, проходящих по территории ЮЭС и

эксплуатируемых свыше 80 лет

Диспетчерское наименование ЛЭП

Срок эксплуатации, лет

112

Диспетчерское наименование ЛЭП

Срок эксплуатации, лет

ВЛ 220 кВ Каширская ГРЭС – Образцово

ВЛ 220 кВ Каширская ГРЭС – Ступино

ВЛ 220 кВ Новомосковская ГРЭС – Каширская ГРЭС

ВЛ 220 кВ Образцово – Лесная

ВЛ 220 кВ Пахра - Ступино

ВЛ 220 кВ Каширская ГРЭС-Химическая

ВЛ-220 кВ Пахра - Борисово (ВЛ 220 кВ Борисовская)

ВЛ-220 кВ Пахра-Чагино

ВЛ-110 кВ Видное-Пахра

ВЛ-110 кВ Видное-Расторгуево

ВЛ-110 кВ Заповедник-Пущино

ВЛ-110 кВ Калугино-Гришенки с отп

ВЛ-110 кВ Каширская ГРЭС-Алеево

ВЛ-110 кВ Каширская ГРЭС-Жилево

ВЛ-110 кВ Каширская ГРЭС-Мордвес с отп

ВЛ-110 кВ Каширская ГРЭС-Сидорово с отп

ВЛ-110 кВ Лаговская-Никоново

ВЛ-110 кВ Лопасня-Гришенки

ВЛ-110 кВ Ляхово - Новодомодедово

ВЛ-110 кВ Никоново-Столбовая

ВЛ-110 кВ Ожерелье-Пятницкая

ВЛ-110 кВ Ока-Калиново

ВЛ-110 кВ Ока-Серпухов 1

ВЛ-110 кВ Ока-Серпухов 2

ВЛ-110 кВ Пахра-Апаренки с отп

ВЛ-110 кВ Пахра-Борисово с отп

ВЛ-110 кВ Пятницкая-Ясногорск

ВЛ-110 кВ Расторгуево-Пахра

ВЛ-110 кВ Сабурово-Видное 1 с отп

ВЛ-110 кВ Сабурово-Видное 2 с отп

ВЛ-110 кВ Серпухов-Заповедник с отп

ВЛ-110 кВ Сидорово-Барыбино

ВЛ-110 кВ Сидорово-Взлетная с отп

ВЛ-110 кВ Стрелецкая-Пущино

ВЛ-110 кВ ТЭЦ 17-Сидорово

ВЛ-110 кВ ТЭЦ 17-Тишково с отп

ВЛ-110 кВ Цаги-ЦРП 1

ВЛ-110 кВ Цаги-ЦРП 2

ВЛ-110 кВ Электроугли-Малаховка с отп

ВЛ-35 кВ Кварц-Юсупово

ВЛ-35 кВ МКГЗ-Ленинская 1

ВЛ-35 кВ МКГЗ-Ленинская 2

ВЛ-35 кВ Панки 1

ВЛ-35 кВ Панки 2

ВЛ-35 кВ Цаги-Отдых 1

ВЛ-35 кВ Цаги-Отдых 2

СХЕМА И ПРОГРАММА ПЕРСПЕКТИВНОГО РАЗВИТИЯ ЭЛЕКТРОЭНЕРГЕТИКИ МОСКОВСКОЙ ОБЛАСТИ НА ПЕРИОД 2022-2026 годов - часть 7
