ТИПОВАЯ ДОКУМЕНТАЦИЯ НА КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ 1ДПНИИ И СООРУЖЕНИИ

СЕРИЯ 4.600-3

УСТАНОВОЧНЫЕ ЧЕРТЕЖИ МАШИН И МЕХАНИЗМОВ ДЛЯ ЖИВОТНОВОДЧЕСКИХ И ПТИЦЕВОДЧЕСКИХ ФЕРМ И ЗДАНИЙ (материал для проектирования)

ВЫПУСК 1/69

УСТАНОВОЧНЫЕ ЧЕРТЕЖИ МАШИН И МЕХАНИЗМОВ ДЛЯ ФЕРМ КРУПНОГО РОГАТОГО СКОТА

ЧАСТЬ 1
25770-01

СЕРИЯ 4.600-3

УСТАНОВОЧНЫЕ ЧЕРТЕЖИ МАШИН И МЕХАНИЗМОВ ДЛЯ ЖИВОТНОВОДЧЕСКИХ И ПТИЦЕВОДЧЕСКИХ фЕРМ И ЗДАНИЙ

(МАТЕРИАЛ ДЛЯ ПРОЕКТИРОВАНИЯ)



ДЛЯ ФЕРМ КРУПНОГО РОГАТОГО СКОТА

ЧАСТЬ 1
Утверждены и введены в действие Гипронисельхозом.

Приказ от 14.04.89 d 81П с 01 октября 1989 г.
Гл.инженер институтута ВАЧернояроь Гл.ИНЖЕНЕР ПРОЕКТА Б.И. ПОДЛОСИНСКИЙ
Разработан

Гипронисельхоэом
237/0-01 Т


СОДЕРЖАНИЕ

Наименование Стр.

Содержание 2

Общие указания 5

ЧАСТЬ I

1 Агрегат доильный АД-ЮОБ 8

2 Агрегат доильный АД-ЮОБ. Электрооборудование 12

3 Агрегат доильный ДАС-2В 13

4 Агрегат доильный ДАС-2В. Электрооборудование 17

5 Агрегат доильный с молокопроводом АДО-8А 18

6 Агрегат доильный с молокопроводом АДМ-8А-2.

Электрооборудование 24

7 Агрегат доильный с молокопроводом АДМ-8А-1.

Электрооборудование 26

8 Установка доильная автоматизированная

"Тандем-Автомат” УДА-8А 28

9 Установка доильная автоматизированная

"Елочка-Автомат" УДА-16А 35

10 Установки доильные автоматизированные "Тандем-Автомат" УДА-8А и "Елочка-Автомат"

УДА-16А. Электрооборудование 42

11 Кормораздатчик доильных установок УДА-8А,

УДА-16А, УДА. 102. ООО 44

12 Кормораздатчик доильных установок УДА-8А,

УДА-16А УДА. 102. ООО. Электрооборудование 47

13 Установка доильная автоматизированная

"Карусель" УДА-100 48

14 Установка доильная автоматизированная

"Карусель" УДА-100. Электрооборудование 54

73 Оборудование содержания телят ОСТ-Ф-32 165
74 Транспортер-раздатчик внутри кормушек РВК-Ф-74 169
75 Транопортер-раздатчик внутри кормушек РВК-Ф-74. Электрооборудование 174
76 Транспортер ленточный кормов ТЖ-20 176
77 Транспортер распределительный кормов ТКР-20А 181
78 Транспортер-раздатчик кормов ленточный ТРЛ-ЮОА 185
79 Кормораздатчик скребковый KPC-I5 187
80 Транспортер пневматический кормов ТПК-15 189
81 Раздатчик кормов стационарный РК-50 194
82 Раздатчик кормов стационарный РК-50. Электрооборудование 197
83 Транспортер-раздатчик пневматический кормов ТРП-Ф-15 202
84 Самокормушка для телят СТ-Ф-4 20-7
85 Установка для выпойки телят УВТ-20А 208
86 Агрегат для приготовления жирных питательных смесей АЗМ-0,8А 210
87 Агрегат для приготовления заменителя молока АЗМ-0,8А. Электрооборудование 212
88 Установка для приготовления молока УПМ-ЮОО 214
89 Установка для приготовления молока УПМ-ЮОО. Электрооборудование 216

Наименование Стр,
90 Установка для приготовленияф и раздачи регенерированного молока УПР-Ф-720 221
91 Система приготовления и раздачи регенерированного молока КПП0-40.00.000 224
92 Поилка автоматическая АП-1А 227
93 Поилка автоматическая ПА-IА, ПА-IБ 228
94 Автопоилка групповая поплавковая АГП-Ф-200 229
95 Автопоилка групповая с электроподогревом АГК-4А 231
96 Автопоилка групповая передвижная ВУК-ЗА 232
97 Автопоилка групповая для крупного рогатого скота АКТ-12 233
98 Водонагреватель электрический ВЭП-600 235
99 Водонагреватель электрический ВЭП-600. Электрооборудование 237

Выпуск 1/89 "Установочные чертежи машин и механизмов для ферм крупного рогатого скота" серии 4.800-3 "Установочные чертежи машин и механизмов для животноводческих и птицеводческих ферм и зданий” разработан с целью использования при проектировании новых и реконструкции существующих зданий, ферм и комплексов крупного рогатого скота.

В альбом включено оборудование, выпускаемое серийно и вновь осваиваемое в настоящее время: установки для доения коров, приема, транспортировки, первичной обработки и хранения молока на фермах (часть I), автопоилки, установки по приготовлению кормовых смесей для выпойки телят, стационарные кормораздаточные транспортеры и установки, клетки для содержания телят и другое оборудование вспомогательного назначения (часть 2).

По каждому типу оборудования в выпуске даны чертежи общих видов, установочные размеры, назначение, техническая характеристика, основные узлы, комплектность, особенности монтажа, электрические схемы управления и подключения. Указаны места подводки энергетических мощностей (воды, электроэнергии и др.), их входные параметры (давление, расход, мощность и т.д.), задание на разработку фундаментов под оборудование, цена, код ОКП, предприятие-изготовитель.

Информация по оборудованию дана в соответствии с технической документацией предприятий-изготовителей или конструкторских бюро.

В процессе освоения и серийного выпуска оборудования возможны изменения, вносимые в техдокументацию предприятием-изготовителем при поставке оборудования заказчику.
Стоимостные показатели взяты из действующих ценников, справочников-каталогов для заказа оборудования и номенклатурных перечней оборудования, выпускаемого предприятиями и являются ориентировочными.

ПРОИЗВОДСТВО МОНТАЖНЫХ РАБОТ
Монтаж оборудования и фундаменты под него выполнять в соответствии с инструкцией или указаниями по монтажу, поставляемыми предприятием-изготовителем вместе с оборудованием.

Фундаменты под оборудование следует выполнять в соответствии с требованиями СНиП 3.03.01-87 "Несущие и ограждающие конструкции". Фундаментные болты рекомендуется закладывать при выполнении фундаментов под оборудование с помощью шаблонов или предусматривать для них колодцы (гнезда). Деревянные пробки для изготовления колодцев смазывать маслом по контуру не допускается.

Оборудование, поступившее непосредственно с предприятия-изготовителя, окрашивается после окончания монтажа, как исключение, только при повреждении окраски.

Агрегат доильный АД-100Б

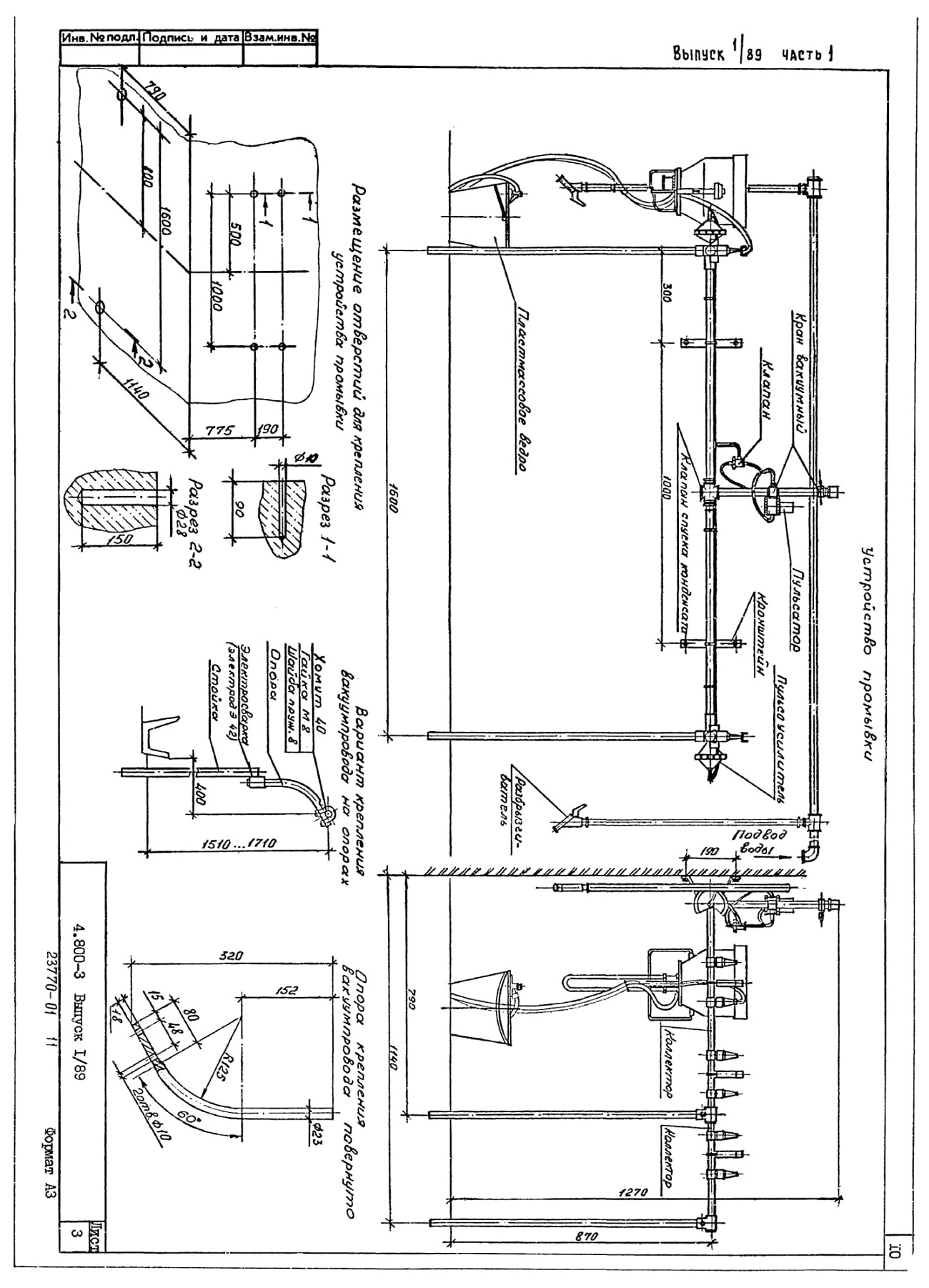

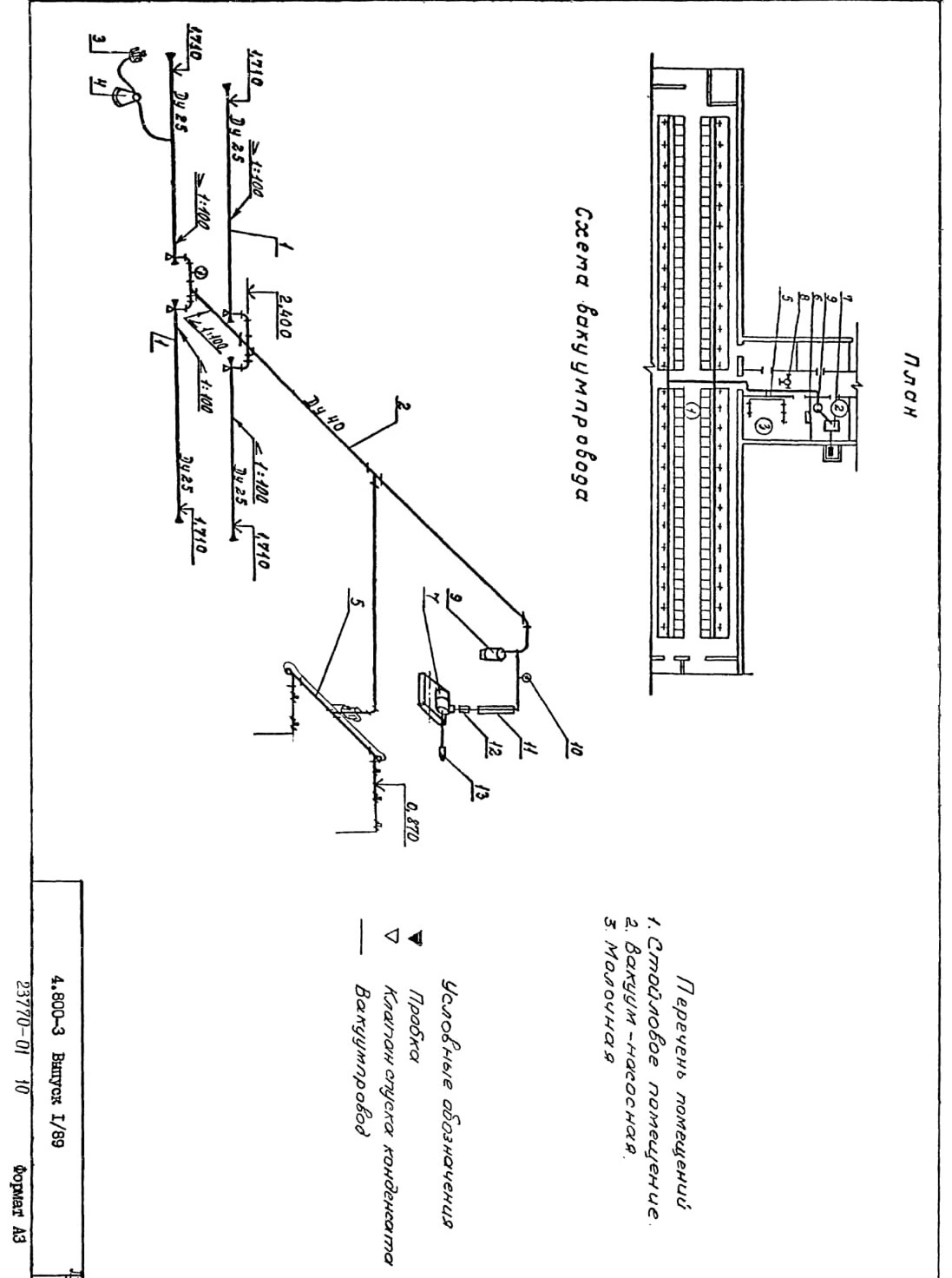

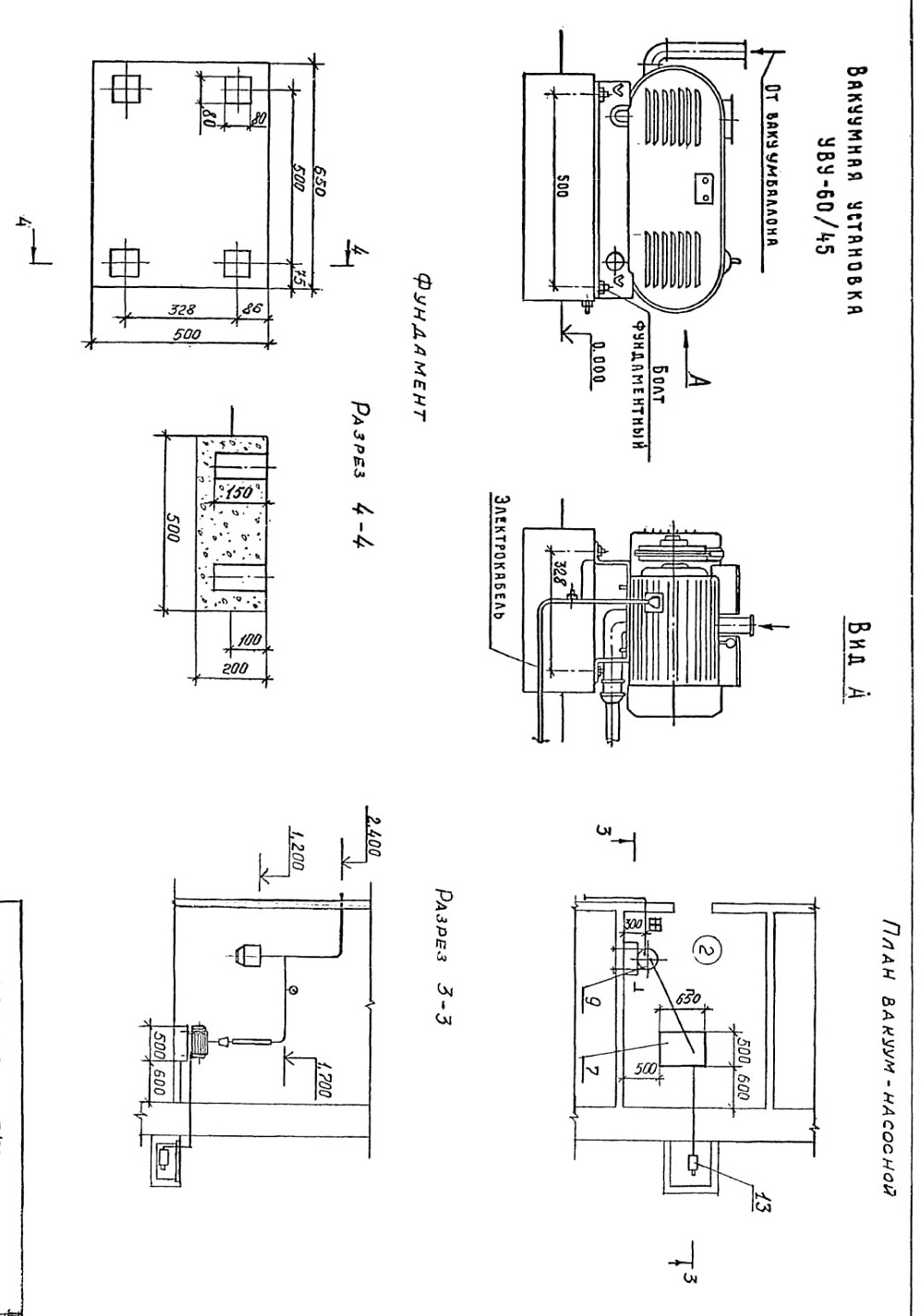

Агрегат доильный АД-100Б предназначен для машинного доения коров в переносные доильные ведра при привязном содержании коров.

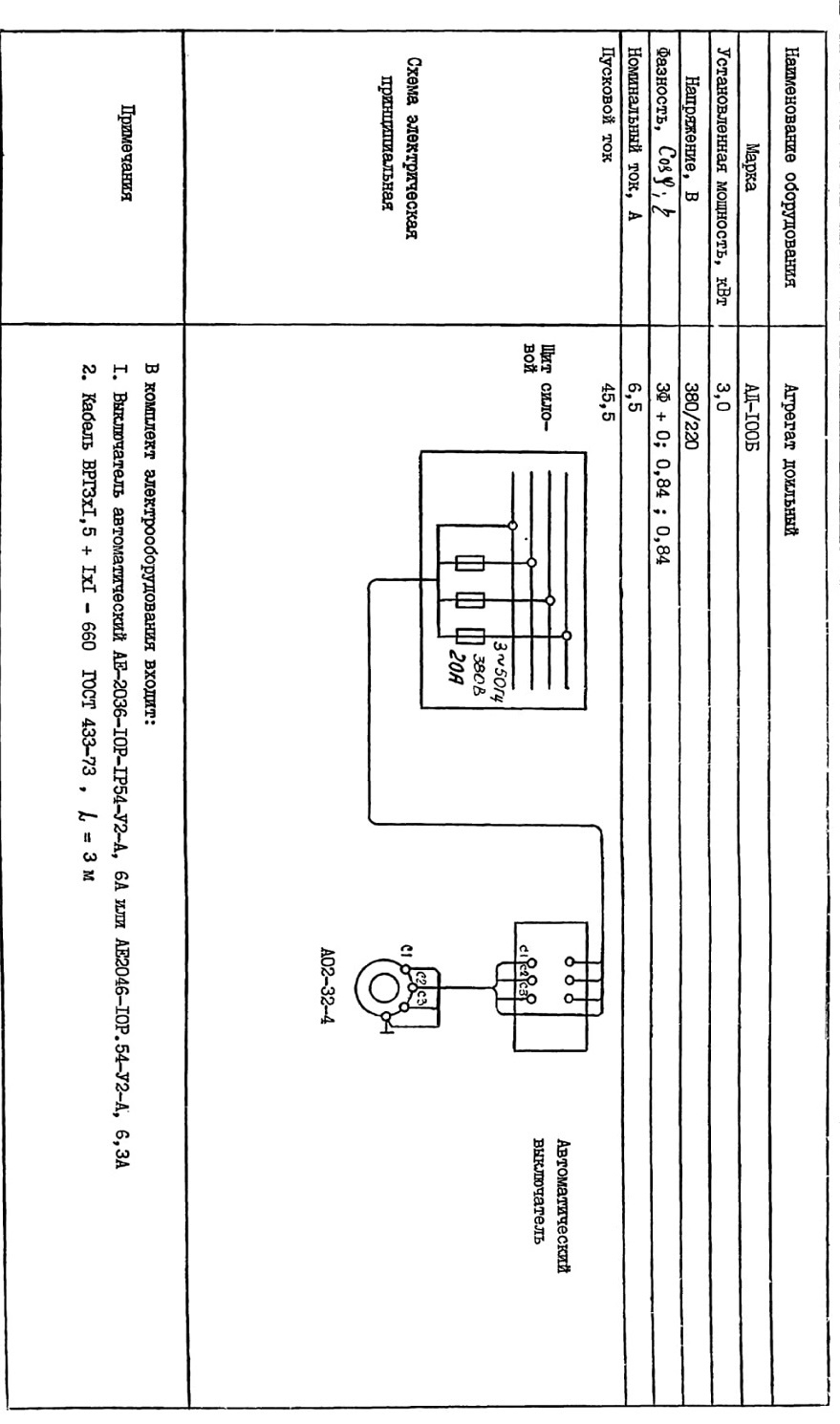

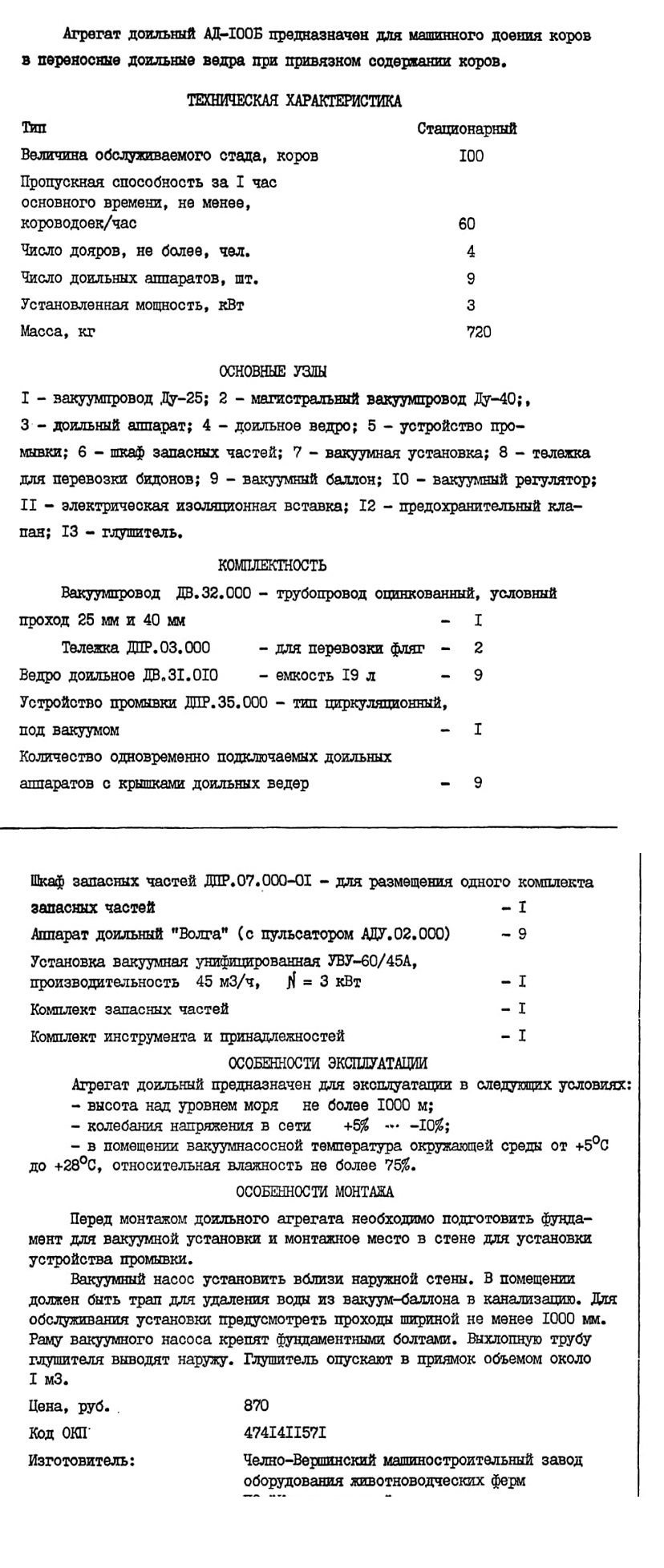

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
