КАК ОТКРЫТЬ
АВТОМОЙКУ
САМООБСЛУЖИВАНИЯ?

ПОКУПКА/ АРЕНДА ЗЕМЛИ

Выбор локации и подходящего
земельного участка – основа
для будущего объекта.
Размер площадки зависит от
планируемого количества постов.

СОЗДАНИЕ ПРОЕКТА

Разработка проекта будущего
объекта МСО, его согласование
в соответствующих инстанциях
и получение разрешения на
строительство.

*Одновременно с этапами
подготовки земли и строительства
начинается процесс заказа и
производства оборудования для
МСО.

ПРОВЕДЕНИЕ КОММУНИКАЦИЙ

Водоснабжение, канализация,
электричество, газоснабжение/
дизельное оборудование.

СТРОИТЕЛЬСТВО

Подготовка основания плиты,
установка очистных сооружений,
заливка плиты, возведение
конструкции и обустройство
территории.

УСТАНОВКА ОБОРУДОВАНИЯ,

ПУСКОНАЛАДКА

Установка всех узлов и агрегатов,
подключение оборудования
к коммуникациям и облачной
системе управления МСО. Запуск
объекта.

КОМПЛЕКТ
ОБОРУДОВАНИЯ

БАЗОВЫЕ ПРОГРАММЫ:

1 / ПЕНА. Есть режимы COLOR и Х2.
2 / АНТИМОСКИТ. Химия для удаления

определённого типа загрязнений.
Есть режим Х2.

3 / ДИСКИ. Химия для удаления определённого

типа загрязнений. Есть режим Х2.

4 / ОБЕЗЖИРИВАНИЕ. Химия для удаления

жирового налета с кузова. Есть режим Х2.

5 / ШАМПУНЬ. Химия, которая в отличие

от «Пены», не замерзает в зимний период на
кузове автомобиля. Есть режим Х2.

6 / ШАМПУНЬ + ВОДА. Химия и большой объём

воды. Одна из самых эффективных программ
(особенно зимой) за счёт мощного давления и
горячей воды. Есть режим Turbo.

7 / ХОЛОДНАЯ ВОДА. Есть режим Turbo.
8 / ТЕПЛАЯ ВОДА. Есть режим Turbo.
9 / ВОСК И ЗАЩИТА. Химия для закрепления

результата мойки. Придает блеск и ускоряет
высыхание. Есть режим Turbo.

10 / Стоп/ пауза. Программа, позволяющая

настроить количество, длительность и
стоимость пауз в процессе мойки.

ДОПОЛНИТЕЛЬНЫЕ ПРОГРАММЫ НА
МОЕЧНЫХ ПОСТАХ:

1 / СУШКА И БЛЕСК – умягченная

деминерализованная вода для финального
ополаскивания и быстрого осушения кузова.

2 / ЩЕТКА + ПЕНА – щетка с теплой водой

и химией для контактного отмывания сильных
загрязнений.

3 / ОМЫВАТЕЛЬ – подача омывающей жидкости

на каждом посту. Возможность выдавать сдачу
данной программой.

4 / ВОЗДУХ – подача воздуха компрессором

с тонким соплом.

5 / ТУРБОСУШКА – подача воздуха

электродвигателями, шланг с широким соплом и
объемом воздуха.

6 / ПЫЛЕСОС – всасывание объема воздуха

широкой насадкой.

ПРОГРАММЫ

ДОПОЛНИТЕЛЬНЫЕ ПРОГРАММЫ НА СУХИХ
ПОСТАХ ПРОТИРОЧНОЙ ЗОНЫ:

1 /

ПЫЛЕСОС – всасывание воздуха широкой
насадкой.

2 /

ВОЗДУХ – подача воздуха компрессором,
шланг с тонким соплом.

3 /

ТУРБОСУШКА – подача воздуха турбинами,
шланг с широким соплом.

4 /

ОМЫВАТЕЛЬ – подача омывающей жидкости
на каждом посту. Возможность выдавать
сдачу данной программой.

5 /

ЧЕРНЕНИЕ – подача жидкости для чернения
резины, колес, пластика.

6 /

ДЕЗИНФЕКЦИЯ – подача жидкости
для дезинфекции салона авто и других
элементов.

Владелец мойки сам выбирает,
какой набор базовых программ он
хочет использовать, часть из них
можно отключать в соответствии
с сезоном. В этом случае они
просто исчезают с сенсорной
панели управления.

Каждая программа может работать
на теплой/ холодной воде.
Управлять данной настройкой
можно с компьютера.

БАЗОВЫЙ
НАБОР ПРОГРАММ
И РЕЖИМОВ

РЕЖИМЫ

Режим

TURBO

– мощное давление (до 180 бар)

вкупе с увеличенным объёмом воды. Один из
самых популярных режимов. Быстро сбивает
лёд зимой, убирает сильные загрязнения.
Работает на холодной / горячей воде
и программах «Вода+шампунь», «Воск
и защита», «Сушка и блеск». Ускоряет процесс
мойки.

Режим

Х2

– увеличенная дозация химии

(концентрат) на один и тот же объём воды.
Подходит для сложных загрязнений. На выбор
автовладельца.

Режим

COLOR

(цветная пена). Доступен для

программ «Пена» и «Щётка + пена». Пена может
быть разных цветов, ALLES обычно использует
контрастную розовую. По качеству цветная
пена ничем не отличается от обычной. Клиенту
всегда доступен выбор: белая или цветная.

СЕНСОР

Сенсорная панель ALLES диагональю
21,5 дюйма 5-го поколения. За шесть
лет произведено более 700 экземпляров
сенсоров. Они успешно работают в различных
климатических условиях.

IT-специалисты и разработчики оборудования
компании ALLES регулярно обновляют панели,
оптимизируют техническую начинку, улучшают
физические параметры панели (адаптивность
к работе в различных климатических
и погодных условиях).

Сенсорные экраны к панелям управления
ALLES закупает напрямую от производителя.
Это гарантирует заказчику хорошую стоимость
и быструю поставку запчасти на склад.

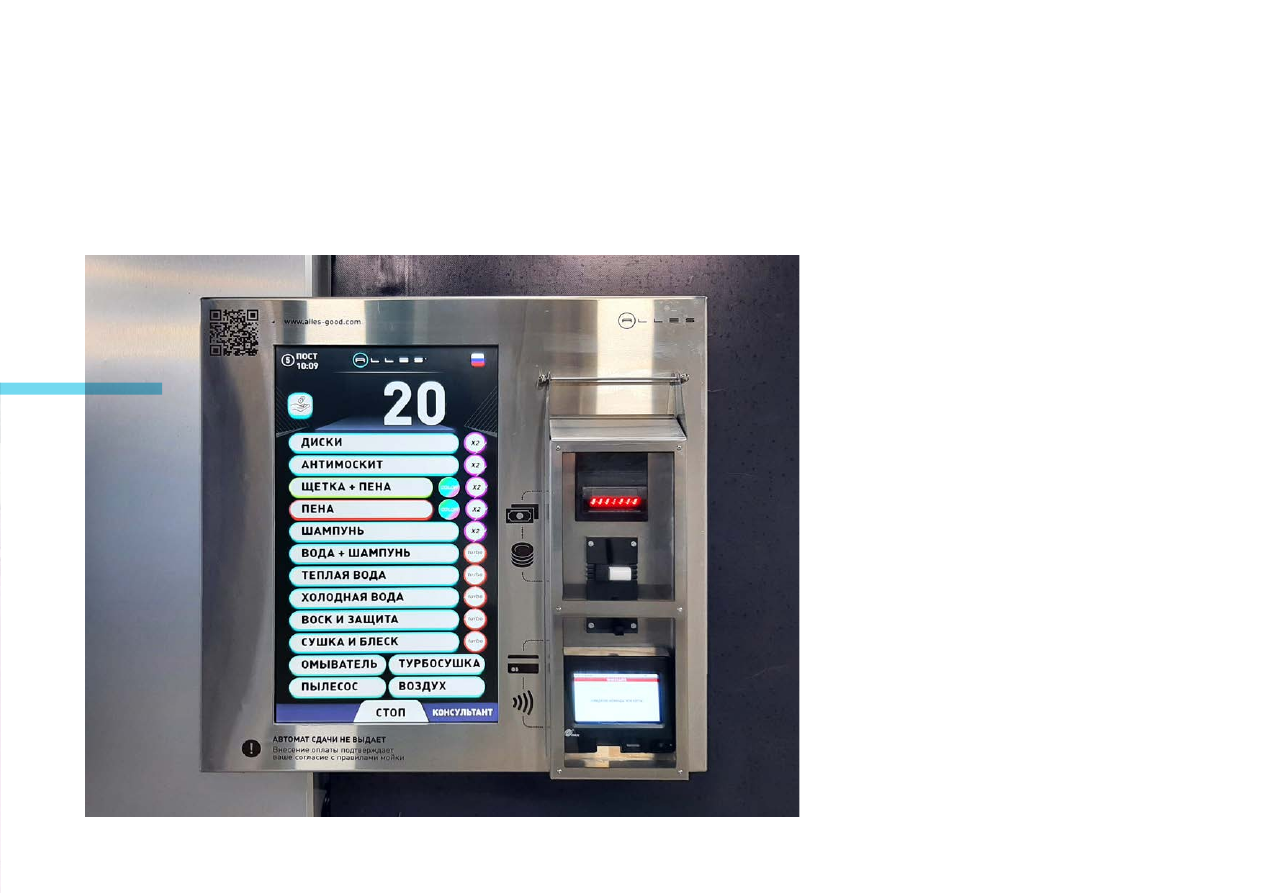

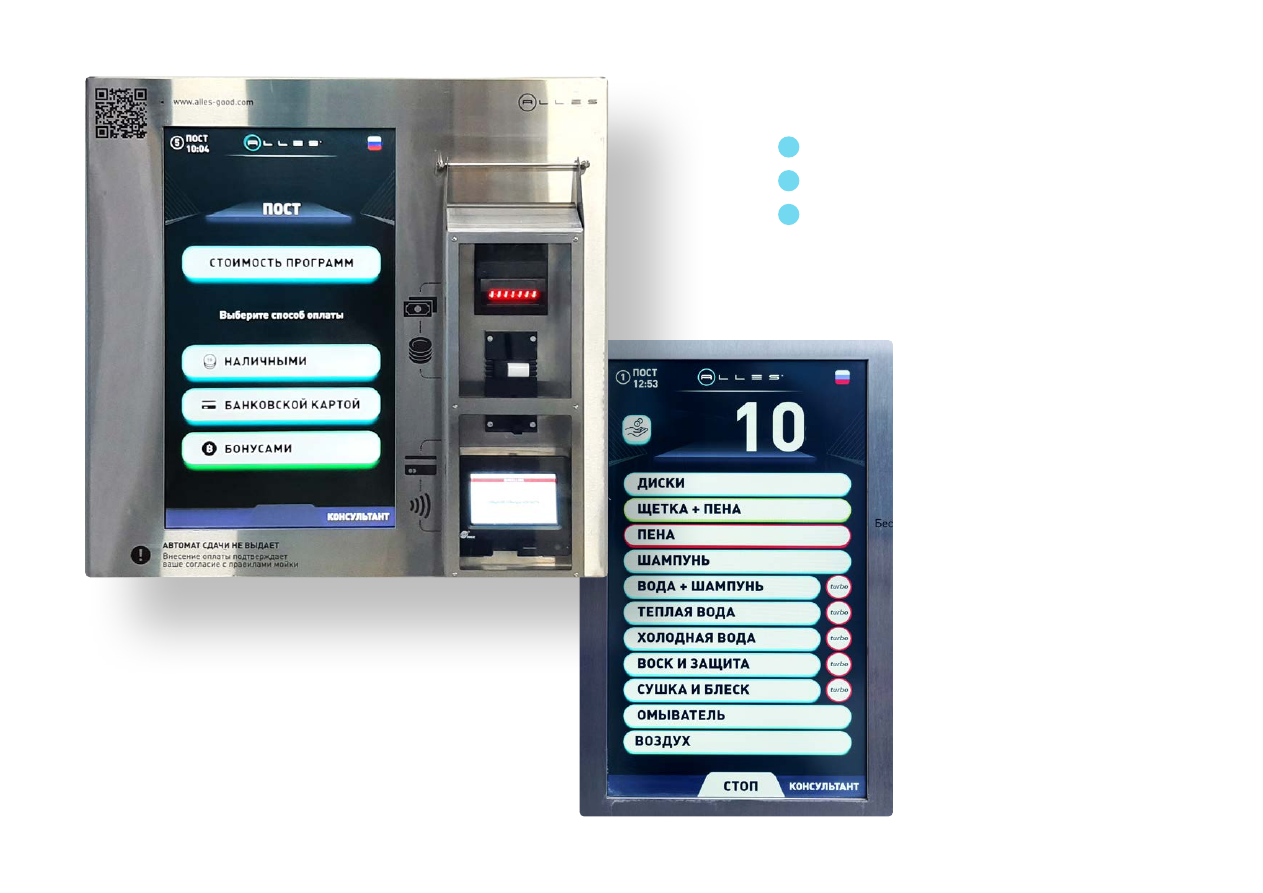

ПАНЕЛЬ
УПРАВЛЕНИЯ

ХАРАКТЕРИСТИКИ МОДЕЛИ 2021
ГОДА:

•

корпус из нержавеющей стали

AISI 304 с ультрафиолетовой

печатью надписей;

•

Full HD дисплей 21.5 дюйма;

•

микрокомпьютер управления;

•

блок питания 12V, 5V;

•

электроподогрев с термостатом;

•

датчик влажности и датчик

температуры;

•

термоизоляция панели;

•

система охлаждения сенсора

и дисплея,

•

система подогрева сенсора

с датчиками;

•

купюро- и монетоприемники

на выбор;

•

банковские терминалы

на выбор;

•

электронный замок доступа

в панель;

•

подготовка для кассы.

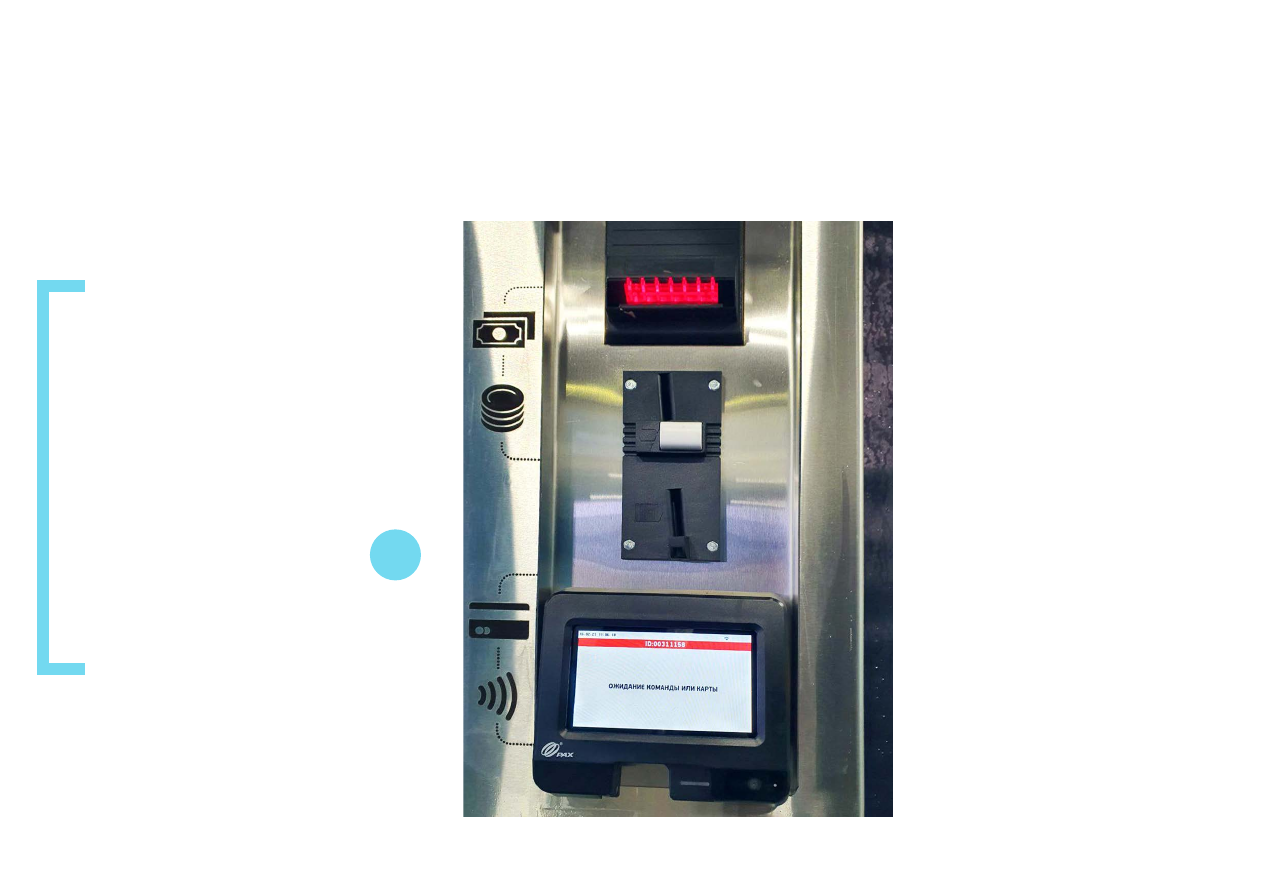

СИСТЕМА
БАНКОВСКИХ
ПЛАТЕЖЕЙ

•

Все виды оплаты на фронтальной части

панели. Оплата наличными (купюры/ монеты)

и банковскими картами. Контактная (чиповая),

PayPass и с функцией NFC (телефон/ часы).

•

Платежные системы: VISA, Master Card,

Maestro, МИР.

•

Три способа ввода суммы. Ручной ввод любой

суммы с шагом в 1 рубль. Кнопка с шагом

в 10 рублей. Выбор готовой суммы из набора

предложенных от 25 до 500 рублей.

ОБОРУДОВАНИЕ:

Терминалы PAX, Ingenico, Vendotek – на выбор
заказчика. POS-терминалы PAX на каждый пост
в базовой комплектации.

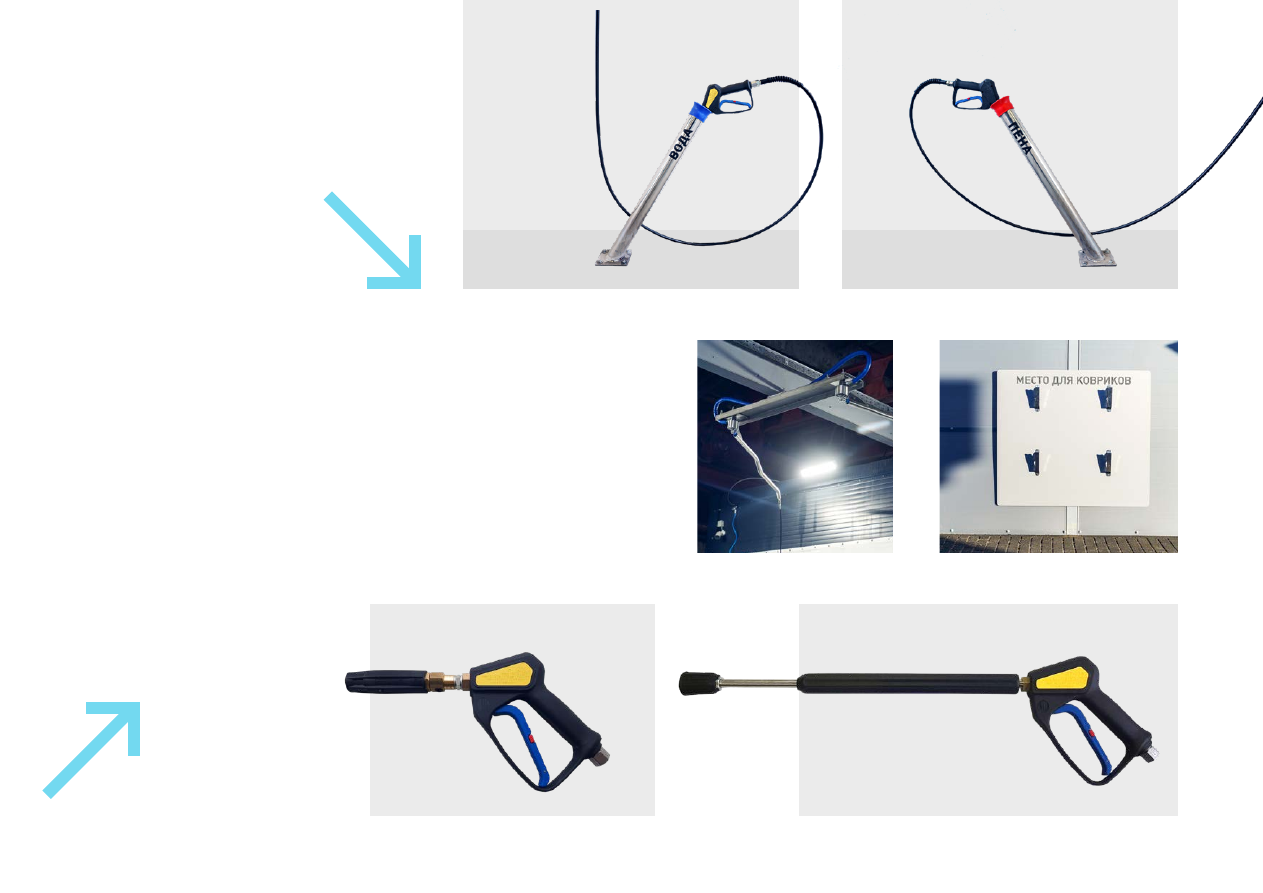

УЗЕЛ
ПОСТА

ОБОРУДОВАНИЕ

•

Моечные пистолеты ST

(Германия) или RL (Италия)

с коротким копьем. 50 см –

самая удобная длина копья, как

показала многолетняя практика.

•

Облегчённые шланги высокого

давления (ВД) позволяют легко

удерживать пистолет одной

рукой.

•

Поворотная Z-образная

консоль 1600 мм и колчаны

из нержавеющей стали.

•

Пистолет для режима «Пена«

ST (Германия) с итальянской

пенообразующей насадкой PA.

Она позволяет выбирать угол

нанесения пены. Пистолет для

пены короткий, спутать

с моечным невозможно.

•

Крепления для ковриков из

нержавеющей стали – 4 шт. на пост двух

типов:

– классическая узкая прищепка;

– зажим-шайба – фирменная разработка

ALLES, крепко держит коврики даже при

промывке в режиме Turbo. Благодаря

надежной и простой конструкции

максимально долговечна.

•

Защита от замерзания воды в

пистолетах – работает от сети.

Электромагнитный клапан, управление

клапаном по датчику температуры.

КОМПЛЕКТ ОБОРУДОВАНИЯ

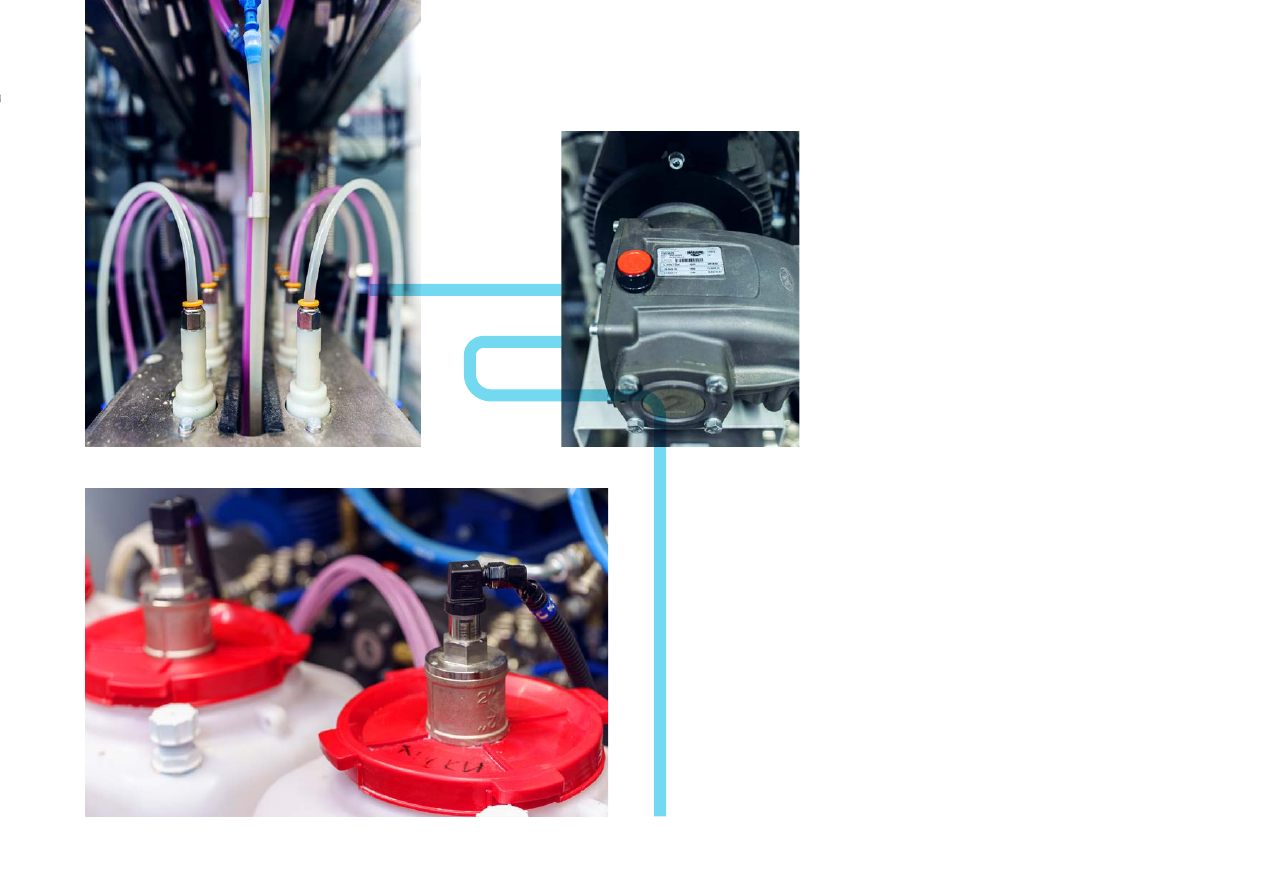

ГИДРОСХЕМА

В 2020 году ALLES презентовал новую
гидросхему.

ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ

•

Раздельная система дозации на каждый пост.
Электронные дозаторы СЕМЕ (Италия)
с возможностью удалённого управления,
3 магистрали подачи воды: теплая/холодная
вода, осмос. Впрыск происходит не ДО
клапанов, а ПОСЛЕ: химия добавляется уже
перед входом в помпу. В результате меньшее
количество узлов контактируют
с химическими реагентами – увеличивается
срок службы оборудования.

•

Возможность подключения режима Х2
(смешивание различных видов химии
и одновременная подача), независимость
работы постов, быстрая взаимозаменяемость
дозаторов.

•

Ёмкости для химии на 60 л с заборной
системой подачи.

•

Помпы (насосы) ВД 1820 Mazzoni (Италия)
200 бар. 18 л/мин. Никель.

Датчики уровня химии с точным отражением
и датчики высокого давления приобретаются
дополнительно.

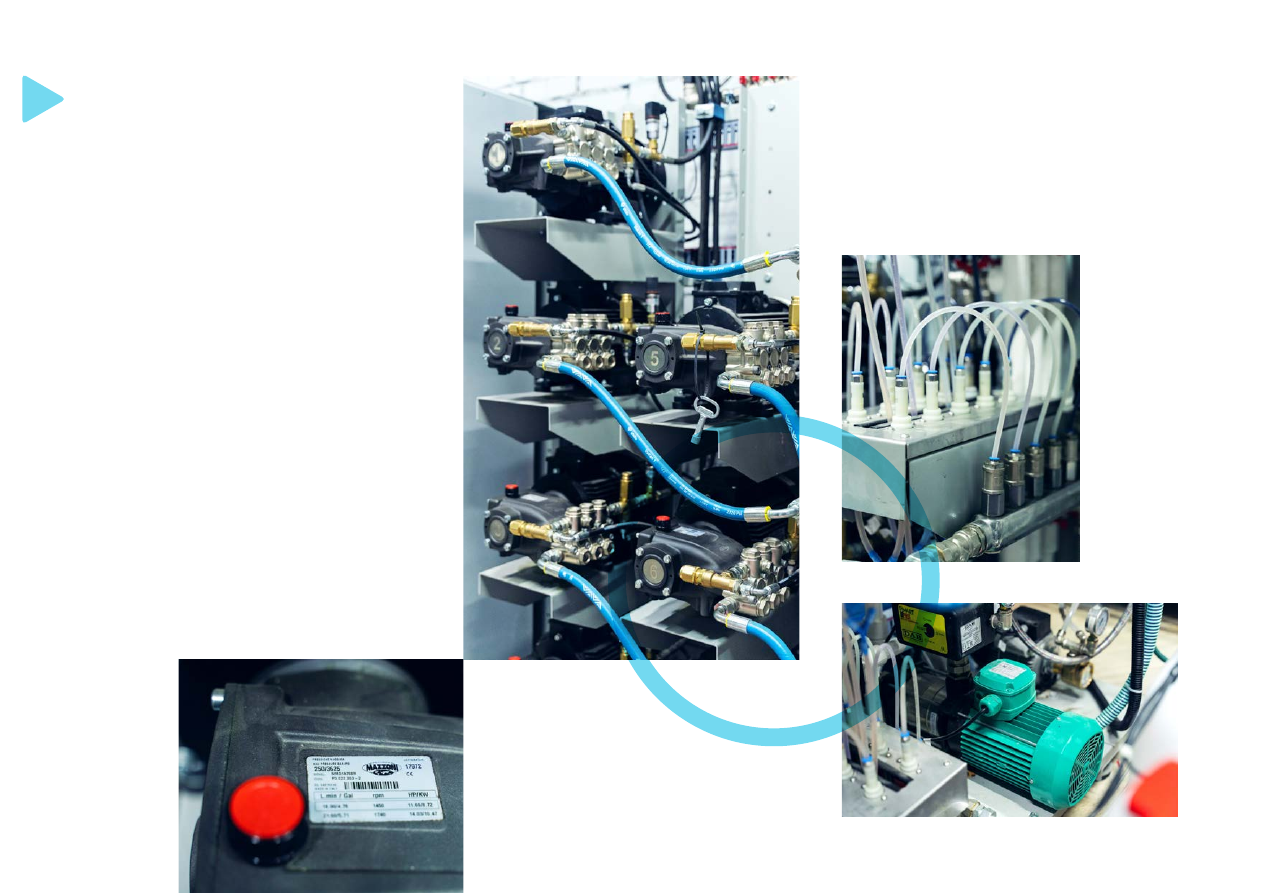

СИЛОВЫЕ
УСТАНОВКИ

•

Электродвигатели 5,5 кВт, 380 V, 1450 об/мин.

На выбор: Уралэлектро (Россия)/ Nicolini (Италия).

•

Помпы (насосы) ВД 1820 Mazzoni 200 бар. 18 л/мин.

•

Насосы с электроприводом: Wilo (Германия) разной

мощности в зависимости от выполняемой задачи.

•

Дозаторы химии: CEME (Италия), модель Ulka.

Предназначены для работы в агрессивных средах

клининговых систем.

•

Электроклапаны НД 24V для агрессивных сред

(Китай/ Италия). С химией не контактируют.

Обратные клапаны.

•

Элементы гидравлической системы Valtec (Италия):

трубы, переходники, запорная арматура и т.п.

•

Обратные клапана ВД 200 бар, нерж.

•

Регуляторы давления, сбросники IPG (Италия).

•

Другие элементы систем/ комплектующие

от ведущих европейских производителей.

КОМПЛЕКТ ОБОРУДОВАНИЯ

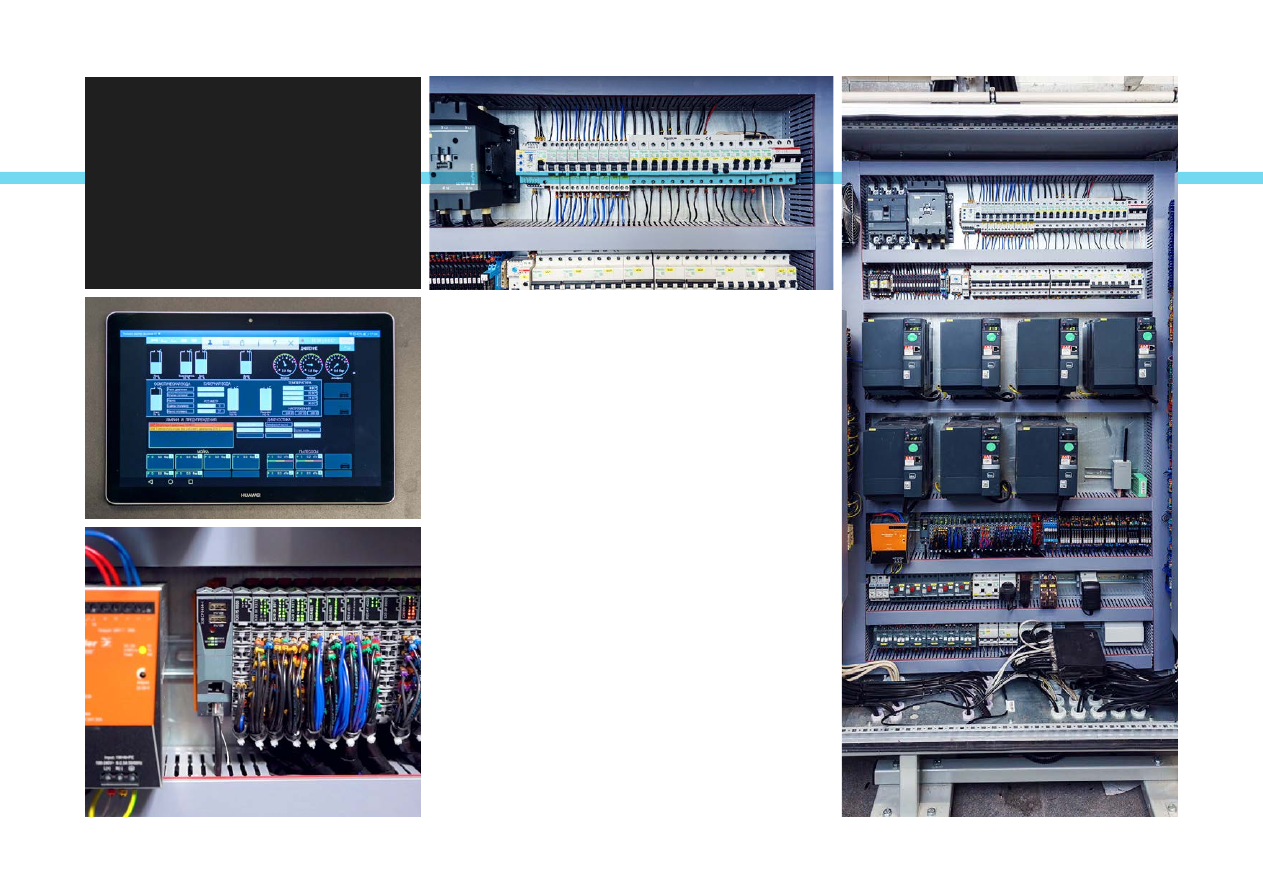

ЭЛЕКТРОЩИТ

Промышленный контроллер B&R серии Х20 – одна
из последних разработок австрийской компании,
одного из лидеров промышленной автоматизации.
Применяется на конвейерах Porsche, BMW, Tesla.
Его особенность – усовершенствованная модульная
система ввода/ вывода и управления. С B&R ALLES
может реализовать любую функцию в короткие
сроки.

В КОМПЛЕКТАЦИЮ ЭЛЕКТРОЩИТА ВХОДЯТ:

•

модули управления B&R;

•

силовые автоматы Schneider (Франция),

•

частотные преобразователи Schneider 5,5 кВт

для управления моторами помп ВД;

•

кассовый терминал + программное обеспечение

по интеграции = онлайн передача кассовых чеков;

•

реле;

•

датчики;

•

контроллеры;

•

коммутатор;

•

вентиляторы;

•

беспроводной роутер для удалённого доступа

через интернет;

•

планшет 10” для управления системой

и контроля за оборудованием на месте.

ALLES не продаёт химию для
автомоек и не производит её,
потому что географические
особенности регионов России
и зарубежья сильно отличаются.
А это значит – разные типы
загрязнения и разные погодные
условия. Соответственно, для
каждой автомойки нужен
свой состав химии. Мы даём
рекомендации по разведению
(1:1 – для максимальной защиты
системы дозации и продления
срока службы) и по основным
её параметрам. В дальнейшем
собственник самостоятельно
корректирует состав химии
или выбирает производителя
для получения максимально
качественного результата.

КОМПЛЕКТ ОБОРУДОВАНИЯ

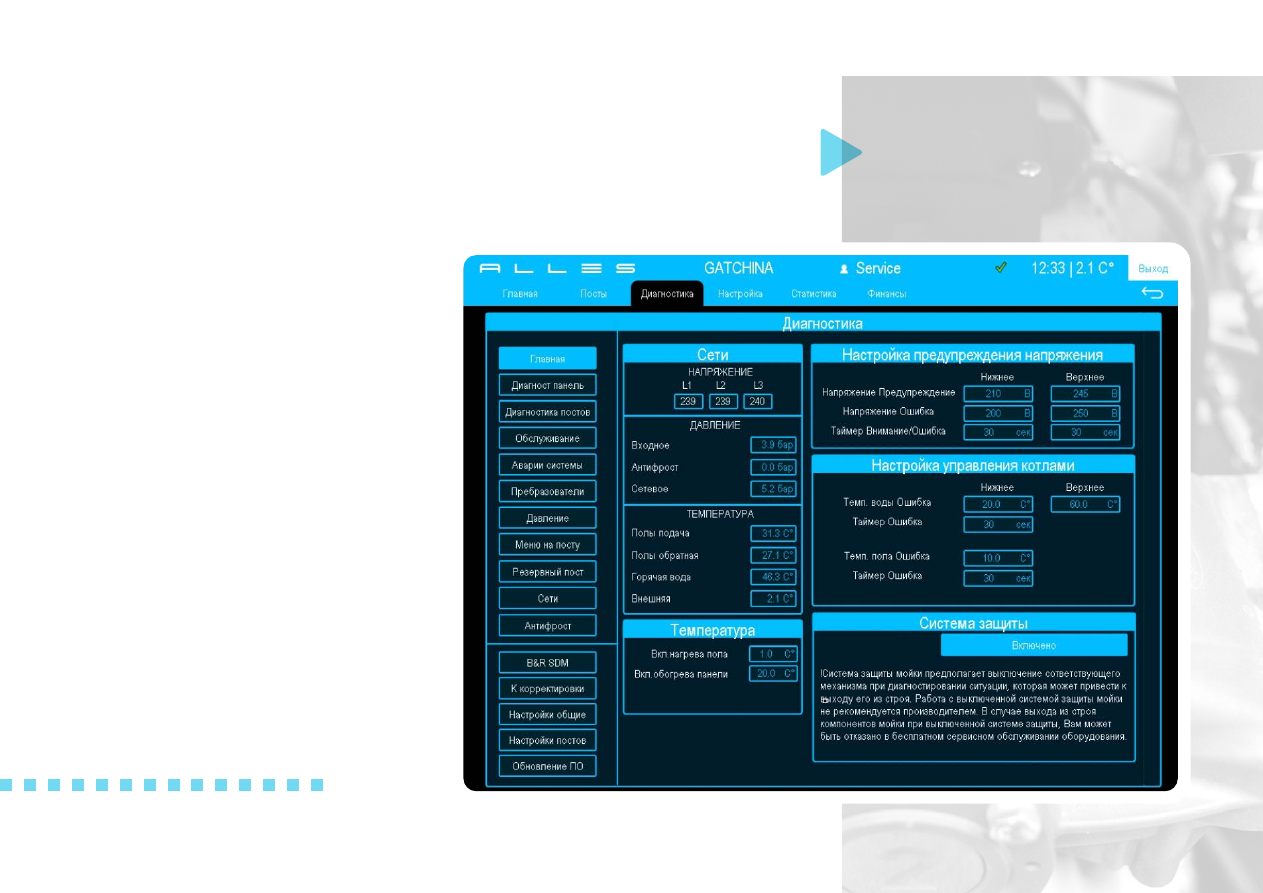

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Программное обеспечение ALLES –
это не просто отображение работы
всех дозаторов и ключевых
узлов систем. Это дистанционное
управление оборудованием
(любой системой – от списка
программ на сенсоре до
настройки давления для каждой
программ) с возможностью
изменения в том числе
технических параметров.
Рассмотрим подробнее, какие
возможности управления мойкой
ALLES доступны владельцу
благодаря полной автоматизации
системы с помощью
промышленного компьютера B&R
(Австрия).

Вместе с оборудованием
владелец получает и настроенный
удалённый круглосуточный доступ
к своей мойке с любого телефона,
планшета, компьютера.

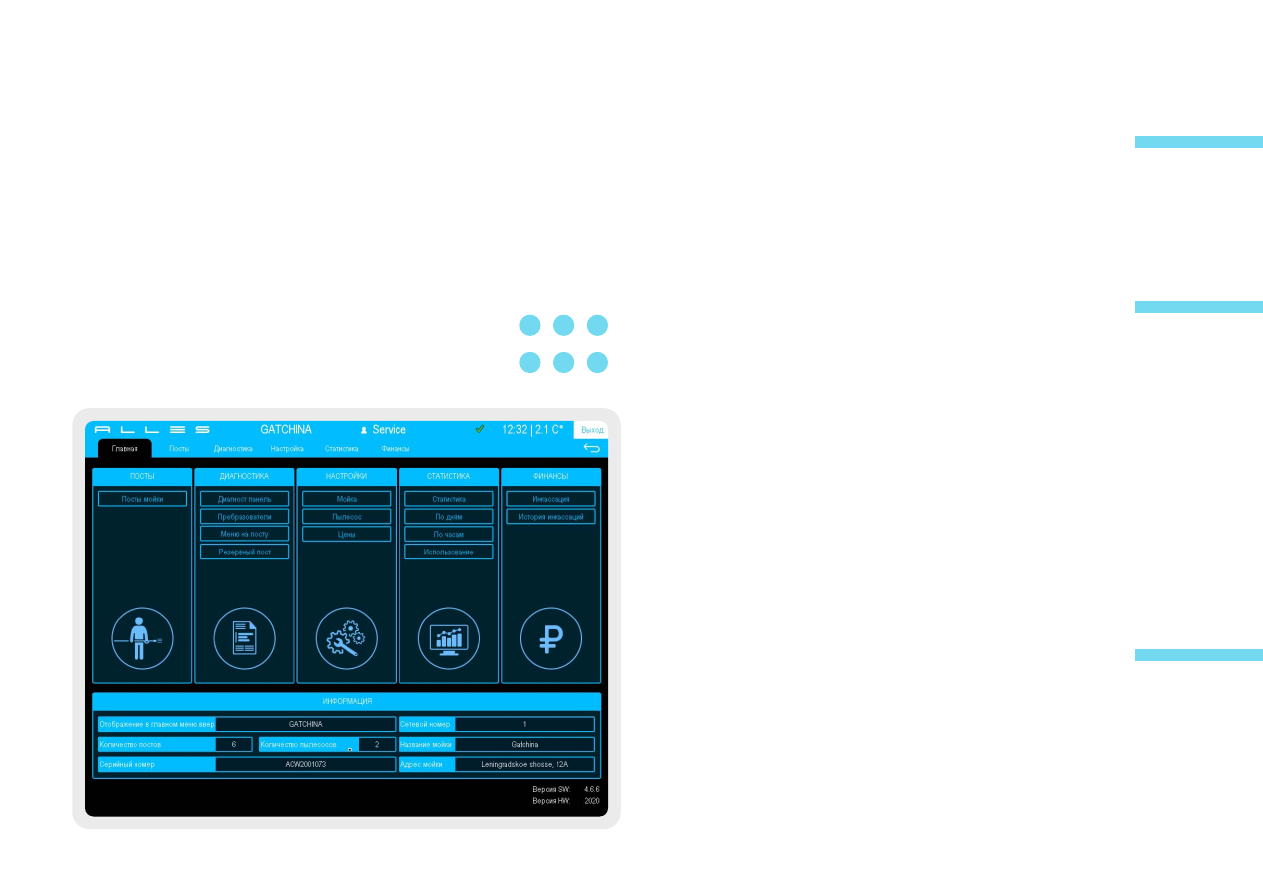

ГЛАВНЫЙ
ЭКРАН

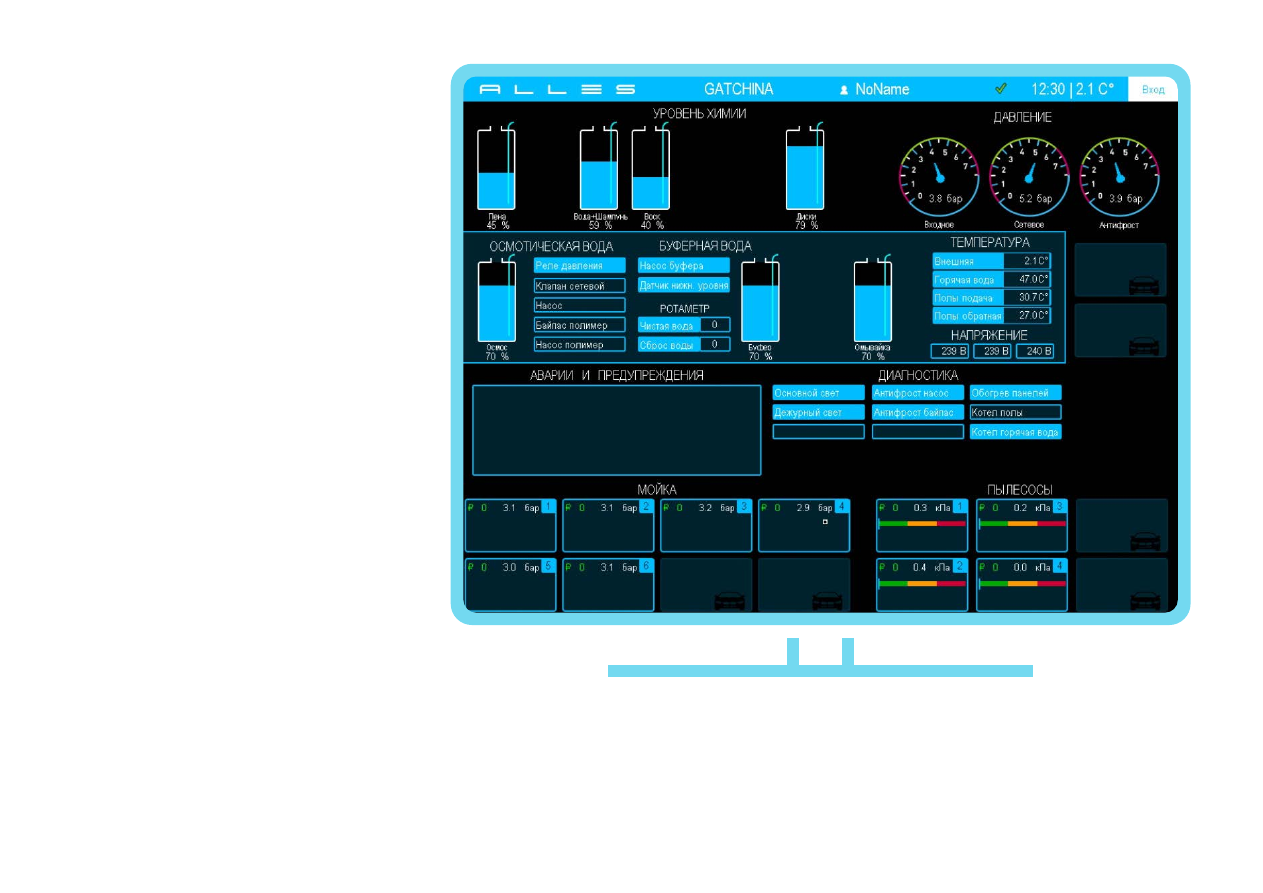

Главный экран

– отображение того, что

в данный момент происходит на мойке. Его
видит оператор (для контроля и быстрого
реагирования) и владелец МСО. Все датчики
связанны с системой аварий и предупреждений.
При надлежащем контроле можно избежать
большинства аварий и поломок. Если
показатели химии или осмоса доходят до
критической отметки, то соответствующая
программа исчезает из меню на посту.

НА ГЛАВНОМ ЭКРАНЕ ОТОБРАЖАЮТСЯ:

•

уровни химии, топлива, омывайки (при
наличии) – до 1 см;

•

датчики давления (входное, сетевое,
антифрост) – бар;

•

параметры работы системы осмоса –л/мин;

•

параметры работы буферной системы (при
наличии) – литры, бар;

•

датчики температуры (внешняя, тёплые полы
(подача и обратная температура), горячая
вода) – градус;

•

показатели напряжения по фазам –
индикаторы;

•

диагностика по различным параметрам (свет,
насос, байпас и т.д.);

•

аварии и предупреждения (текущие, архив) –
описание;

•

отображение работы постов (моечная/ сухая
зоны) в режиме онлайн.

Эти показатели отвечают за защиту
и безопасность оборудования. Соответственно,
продлевают жизнеспособность основных узлов
и агрегатов и минимизируют простои в пиковые
нагрузки.

КОМПЛЕКТ ОБОРУДОВАНИЯ

УДАЛЁННОЕ
УПРАВЛЕНИЕ МСО
С ПОМОЩЬЮ ПО

ПОСТЫ (МОЕЧНАЯ/ СУХАЯ ЗОНЫ):

•

включение/ выключение,

•

давление,

•

баланс,

•

моточасы,

•

открытие сенсорной панели с помощью электронного замка,

•

запуск/ корректировка программ.

ДИАГНОСТИКА

•

предупреждение напряжения;

•

активация системы защиты;

•

показатели температуры/ влажности внутри сенсорных панелей

на постах;

•

контроль замены масла и уплотнений, сроков ТО в зависимости

от моточасов на каждом посту;

•

контроль систем дозации химии: промывка, прокачка воздуха;

•

управление котельным оборудованием;

•

управление дозаторами: подача химии для каждой программы, выбор

температурного режима, мультивпрыск;

•

управление давлением для каждой программы с помощью частотных

преобразователей;

•

управление программами на постах: вкл./выкл;

•

управление резервным постом (включается на период ТО или поломки);

•

управление функцией «Антифрост»: от сети, от колодца, система

подмешивания.

НАСТРОЙКИ

•

выбор цен для каждой программы и режима (для моечных постов и сухой

зоны – отдельно);

•

управление техническими параметрами поста: кнопки стоп/пауза, режим

ожидания, выбор языка, и расширенные настройки;

•

настройки онлайн-кассы.

ALLES автомоечное оборудование. Каталог (2021 год) - часть 1
