Двигатели ТМЗ. Каталог деталей и сборочных единиц (2007 год) - часть 1

Двигатели Тутаевского моторного завода Каталог деталей и сборочных единиц

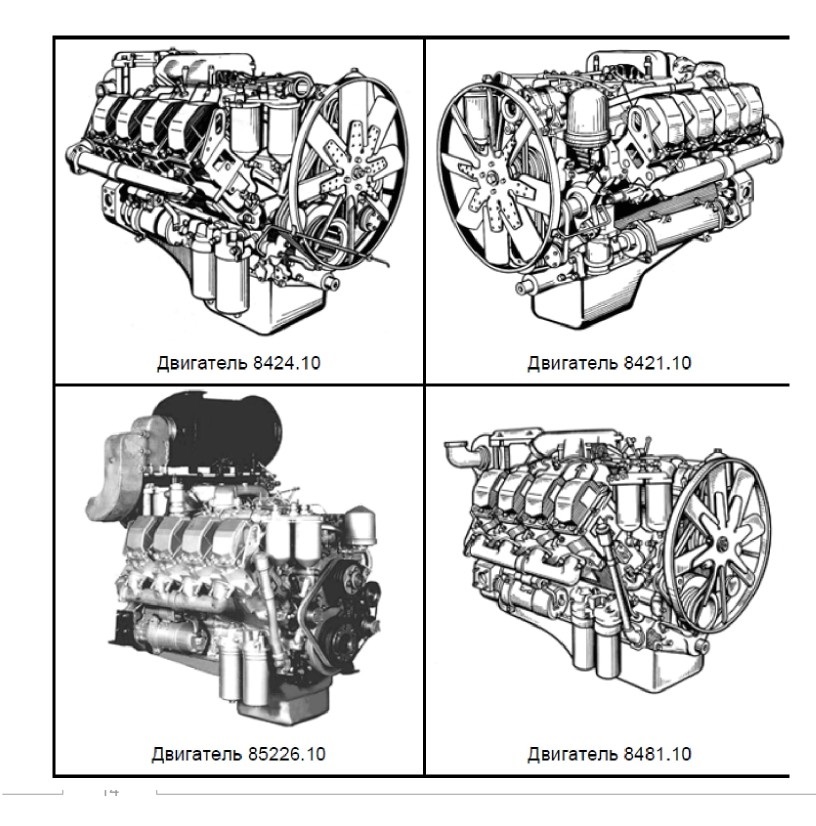

8421.10 8424.10-05
8424.10 8424.10-06
8424.10-021 8424.10-07
8424.10-03 8424.10-08
8424.10-031 8431.10
8424.10-033 8435.10
8424.10-04 8463.10

8481.10 8486.10-02
8481.10-02 8486.10-03
8481.10-04 8522.10
8481.10-05 85226.10
8481.10-07 85227.10
8481.10-08
8482.10

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЕЙ ОСНОВНЫЕ ПАРАМЕТРЫ ДВИГАТЕЛЕЙ ОБОЗНАЧЕНИЯ КОМПЛЕКТАЦИЙ ПРИМЕНЯЕМОСТЬ ДВИГАТЕЛЕЙ

ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ К ДВИГАТЕЛЯМ

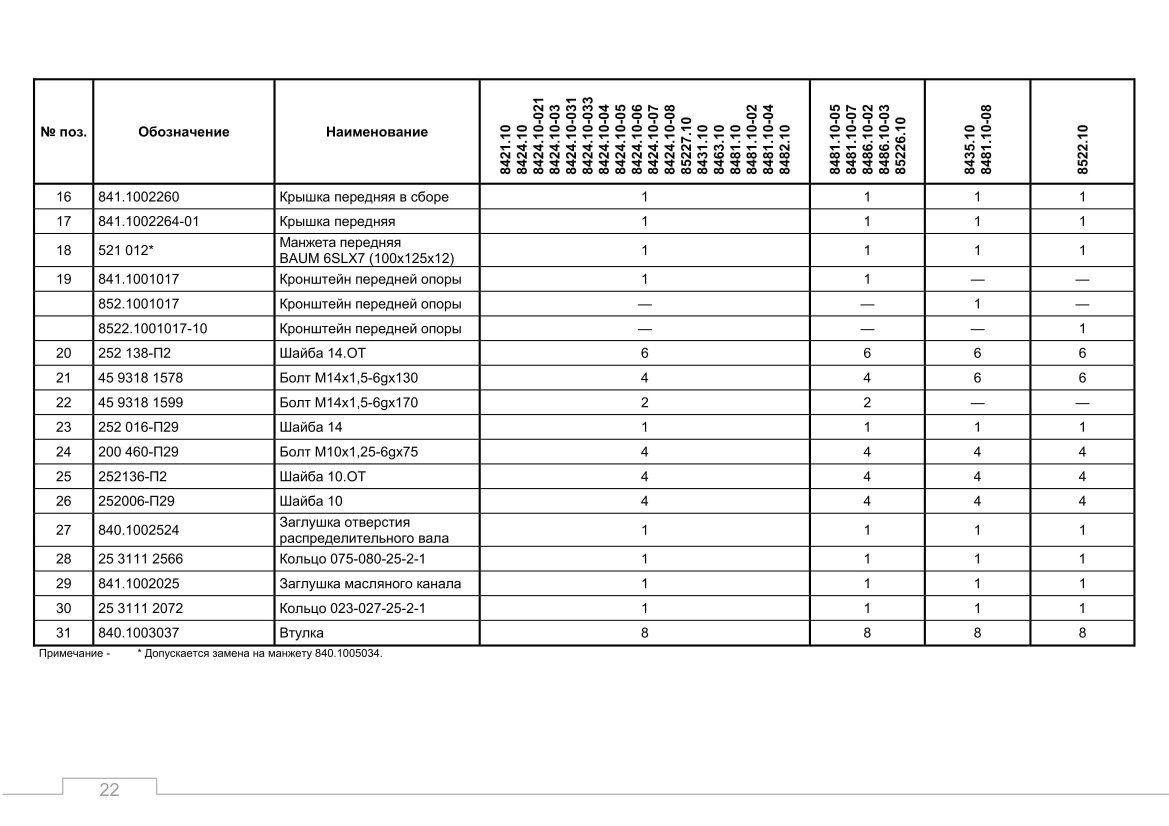

Блок цилиндров

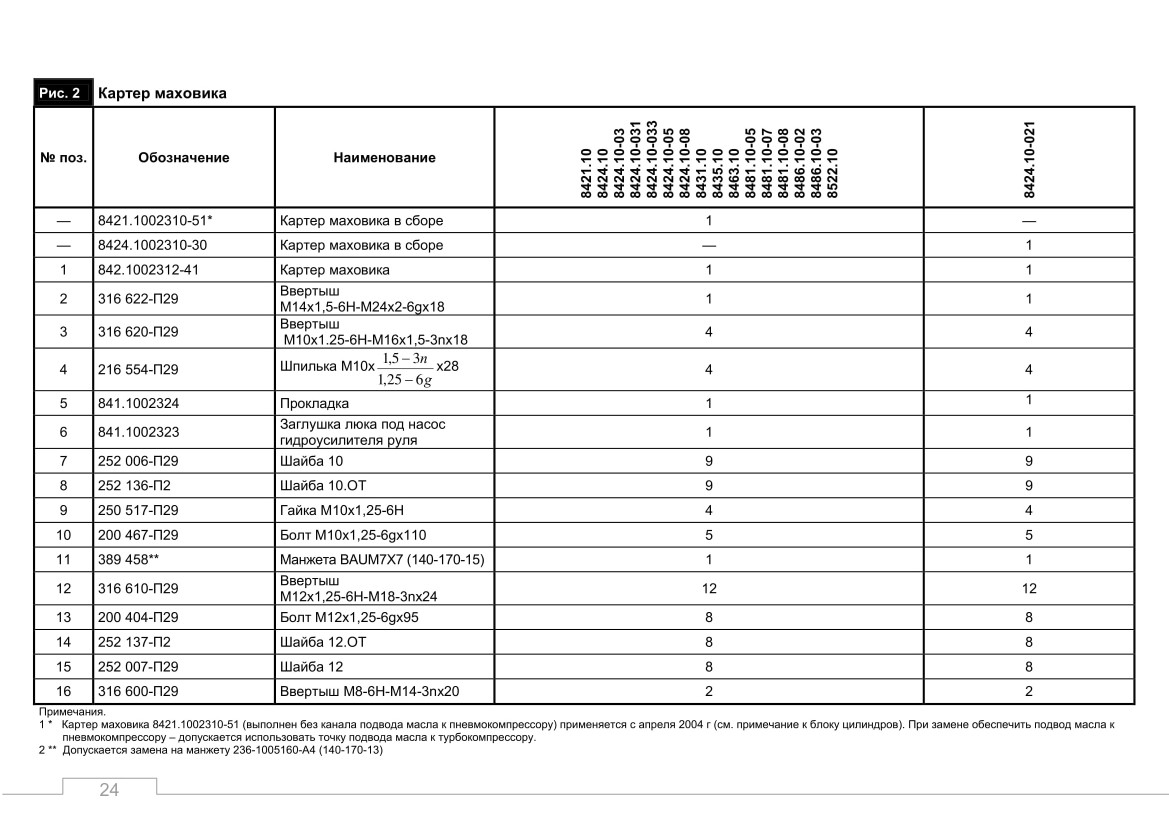

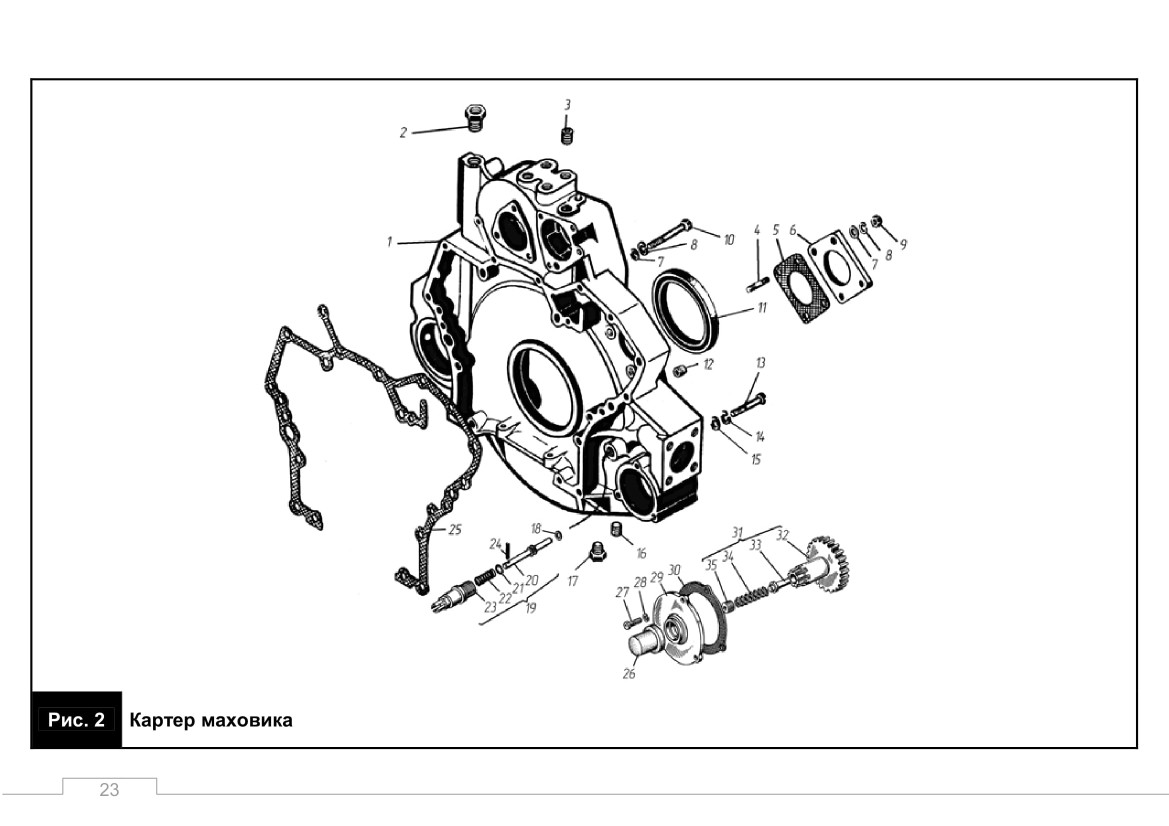

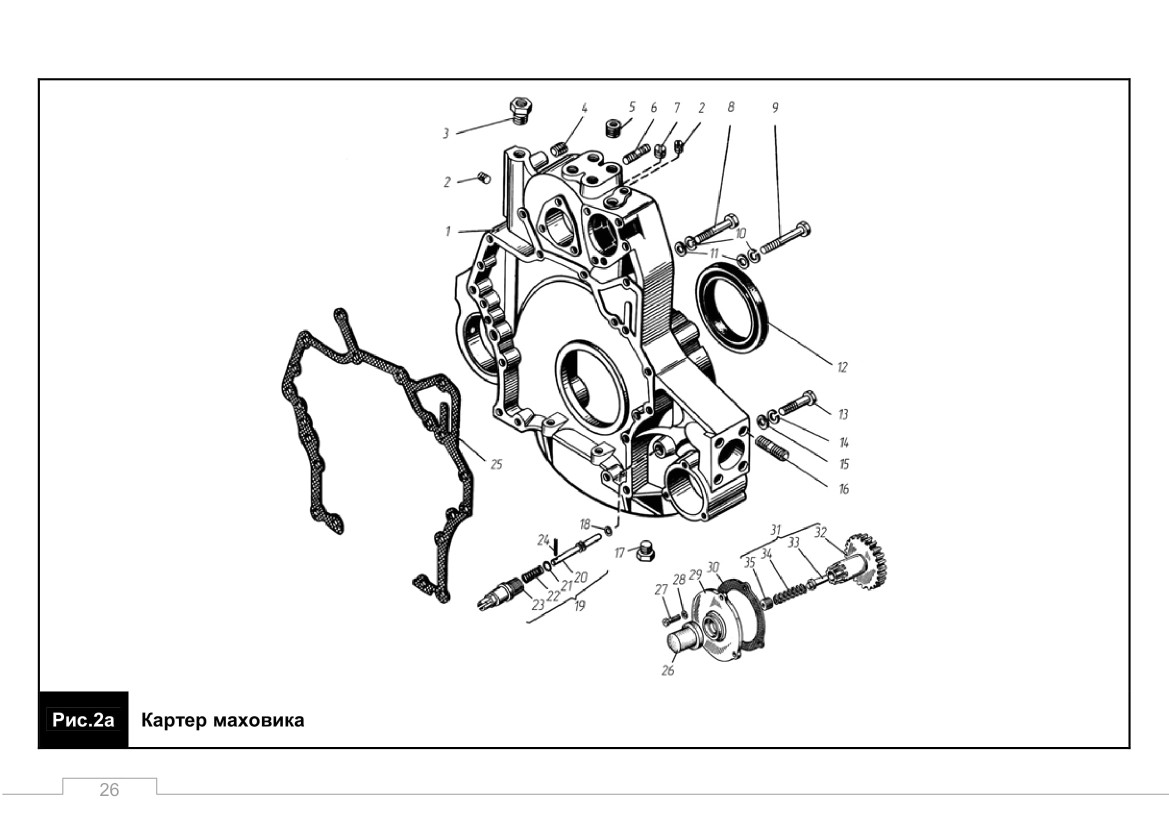

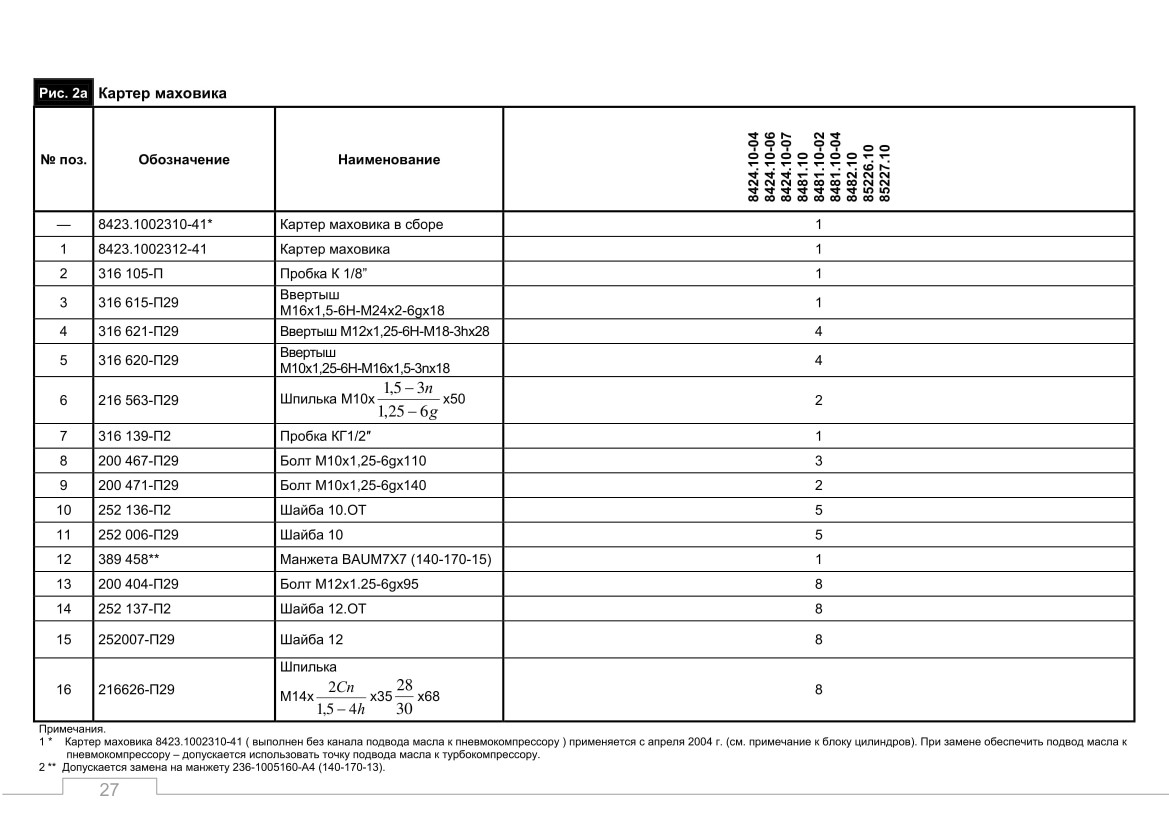

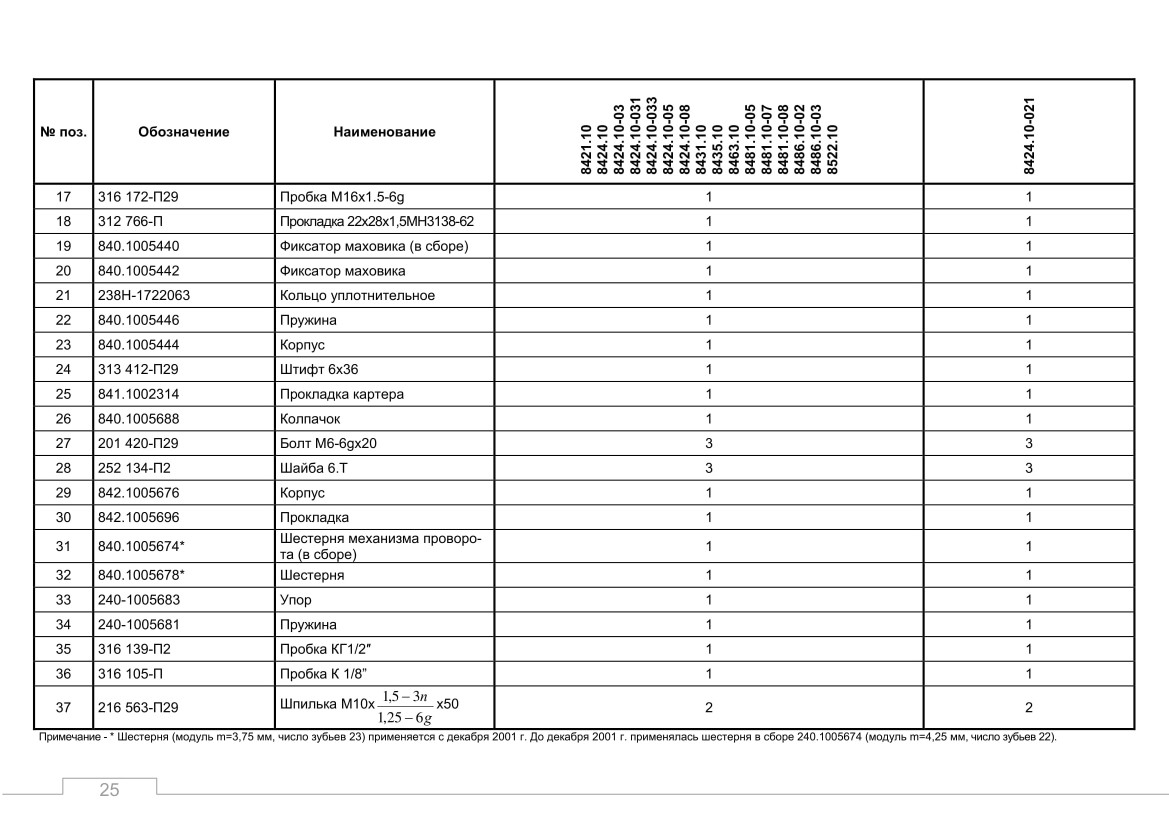

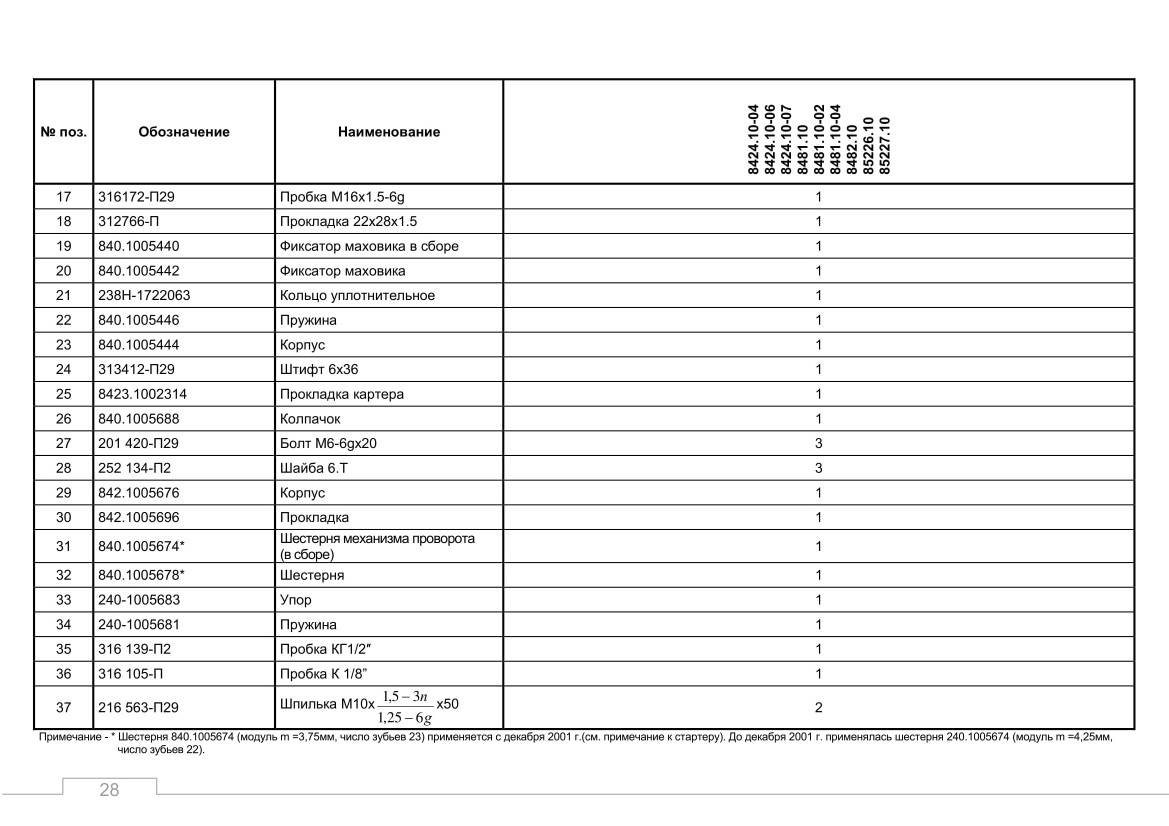

Картер маховика

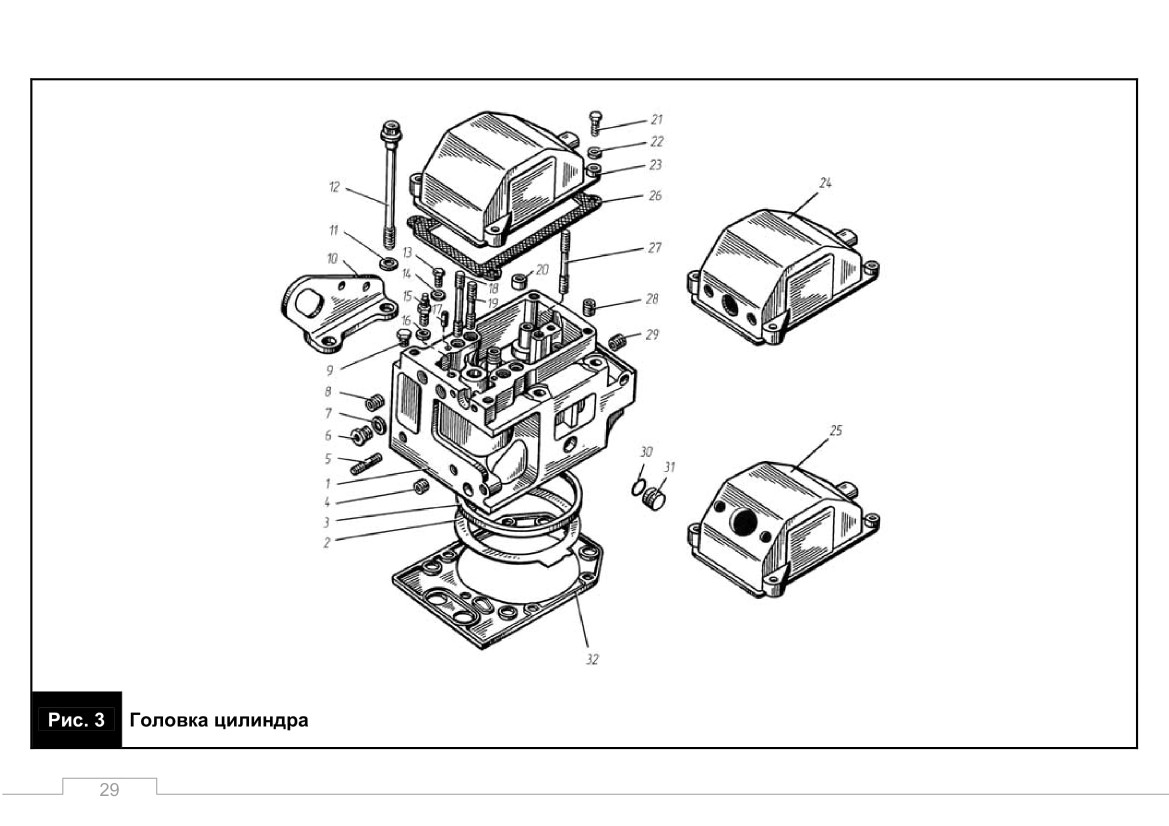

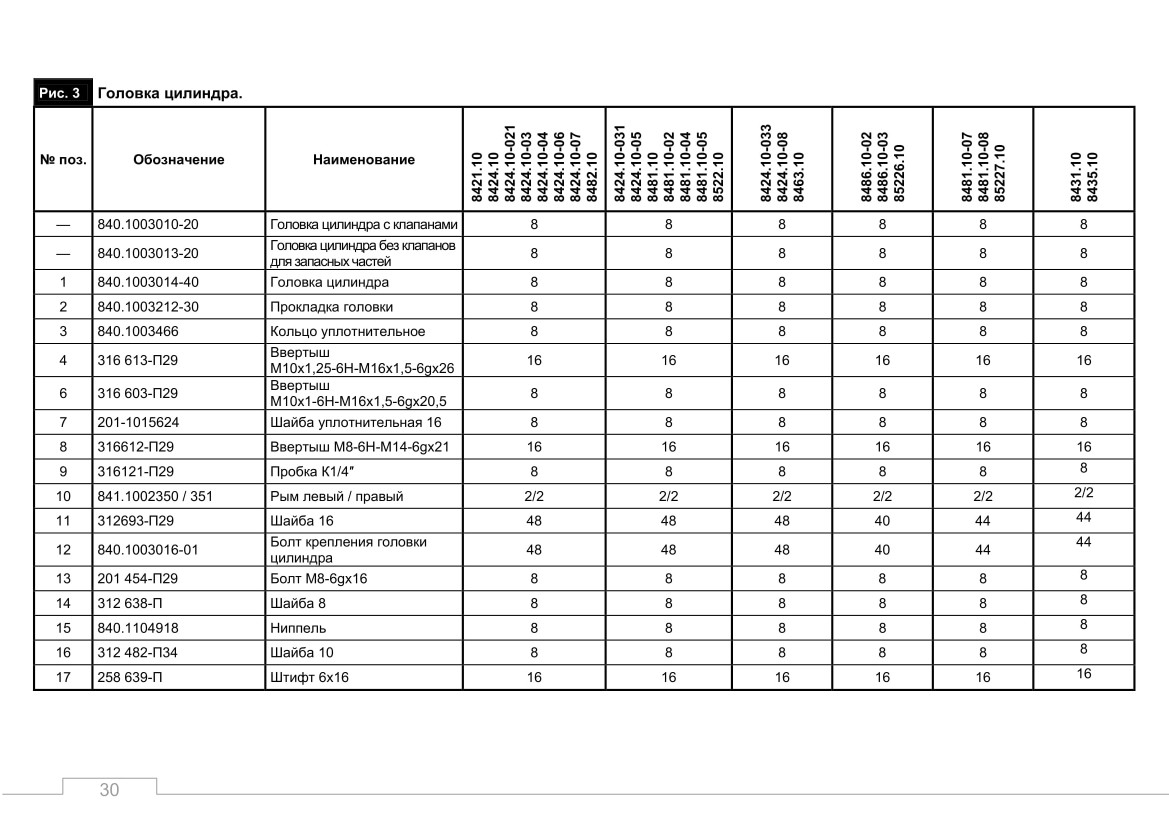

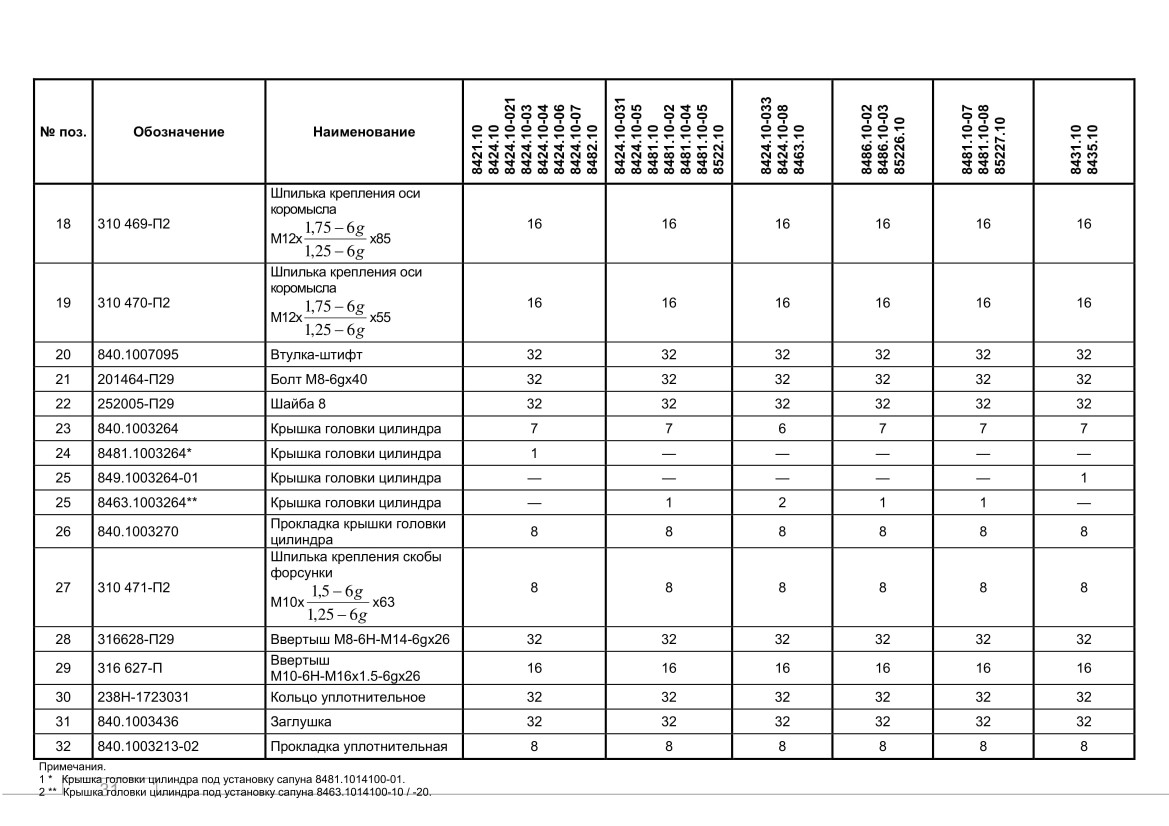

Головка цилиндра

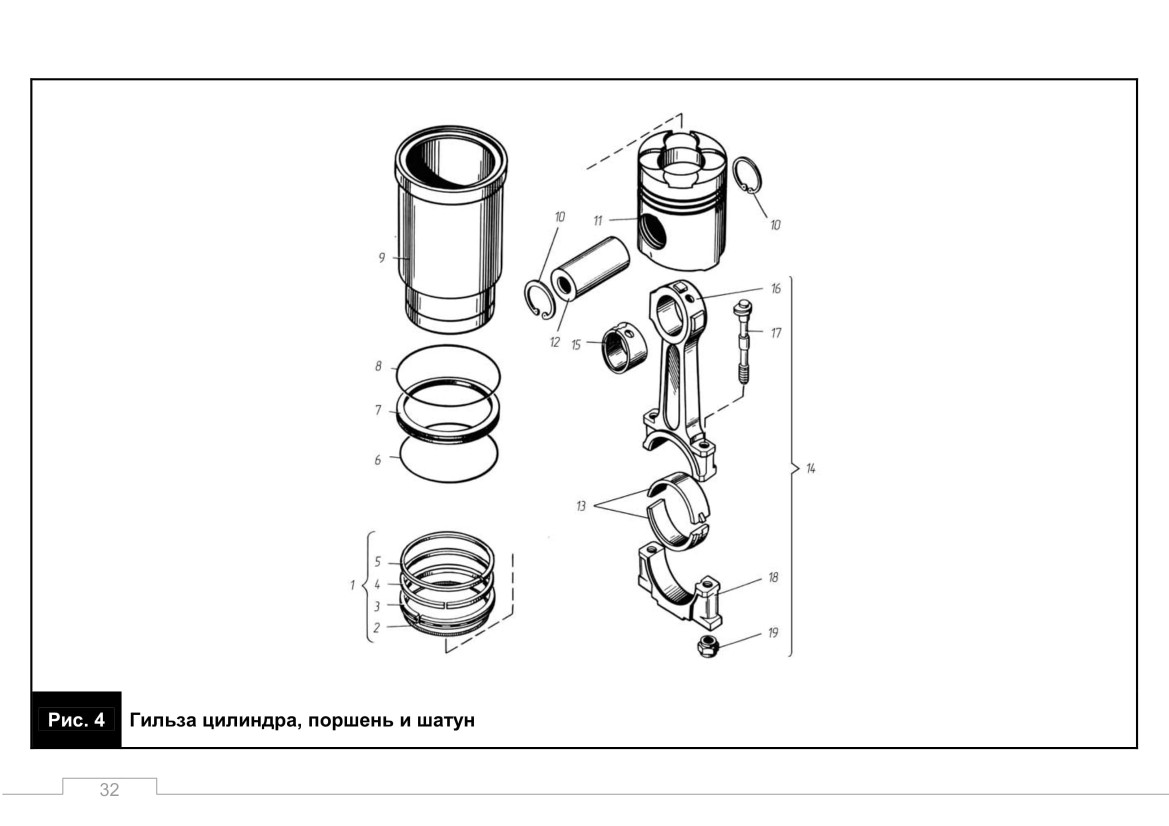

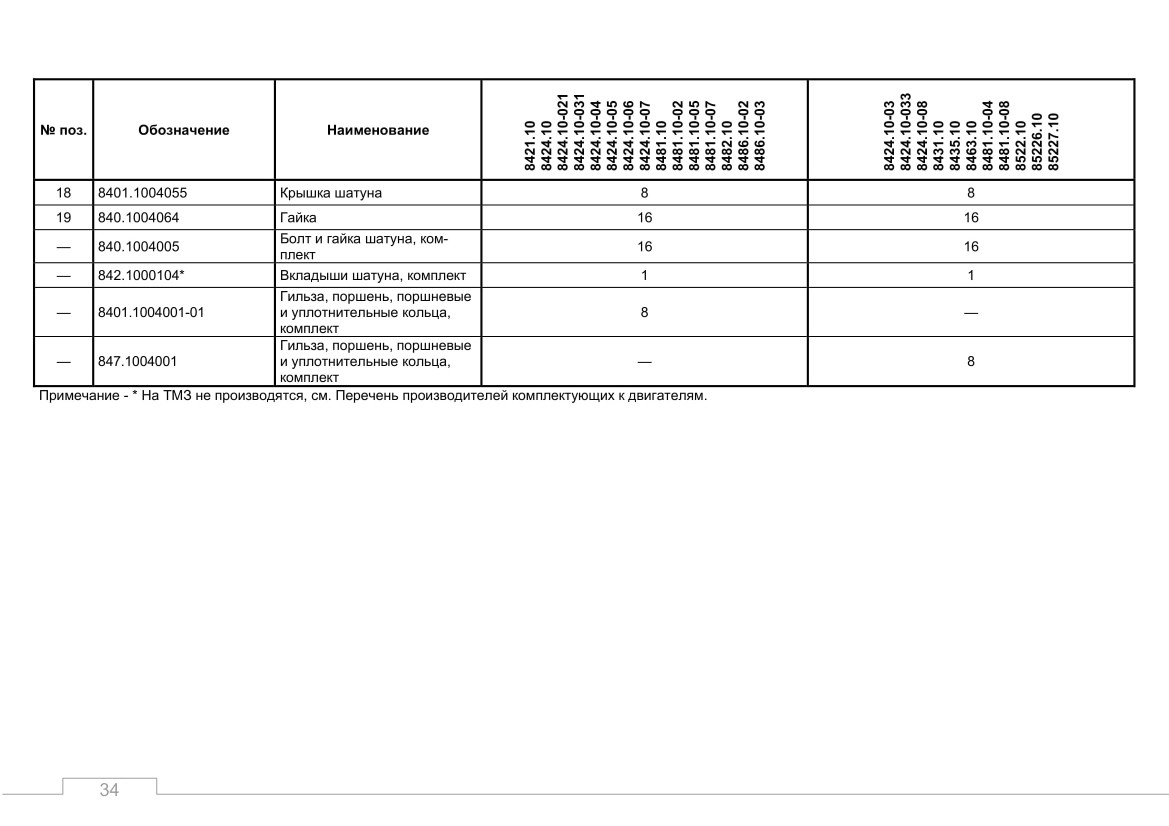

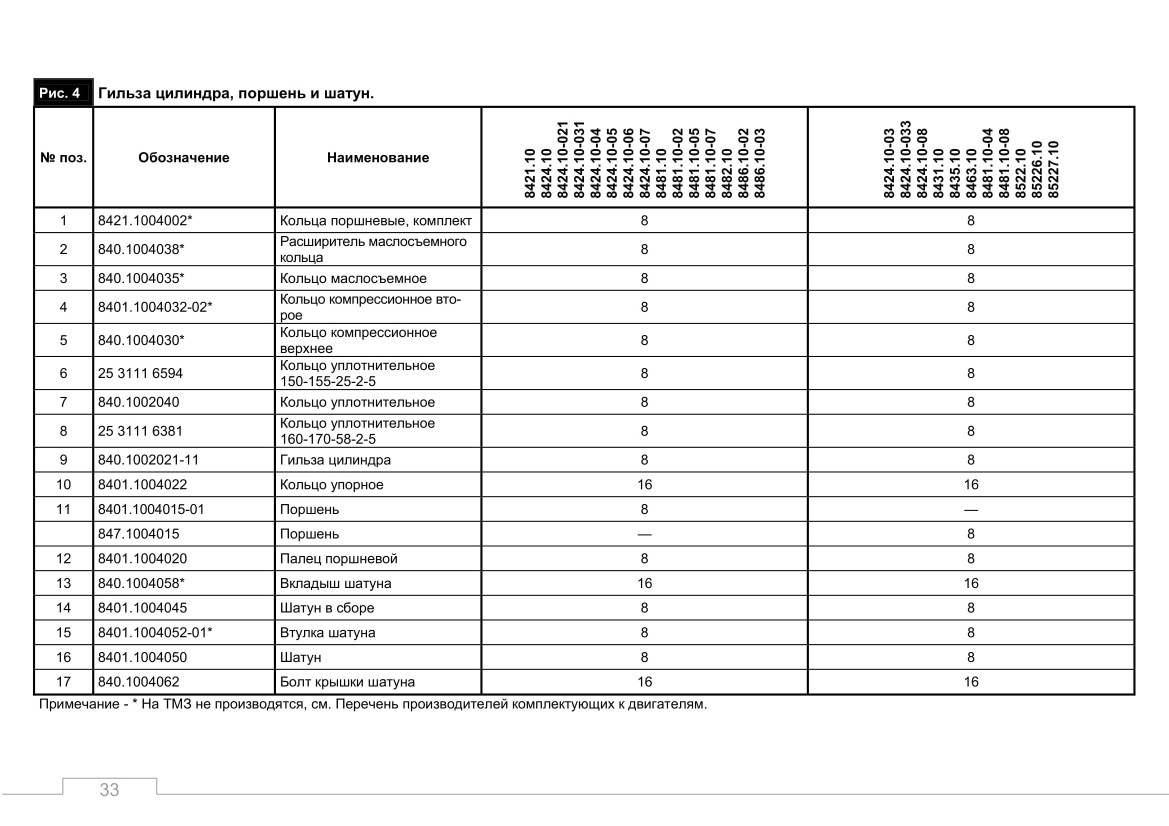

Гильза цилиндра, поршень и шатун

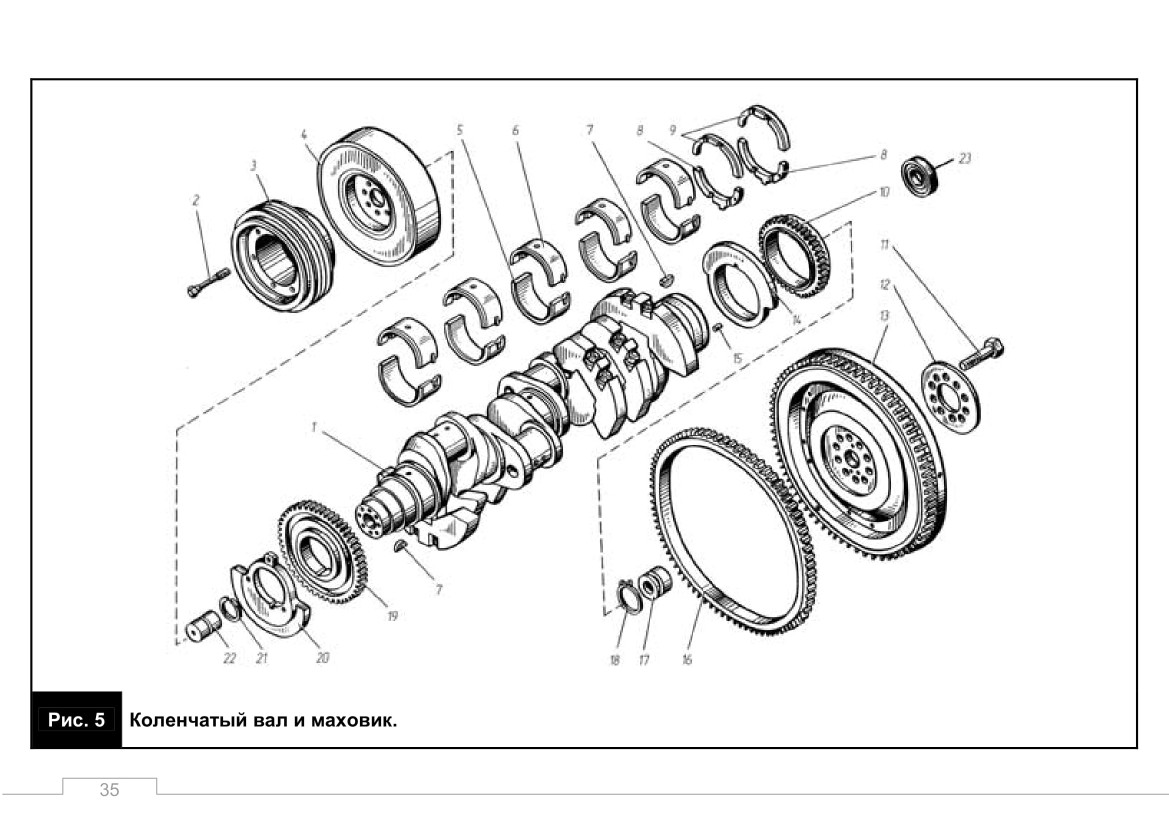

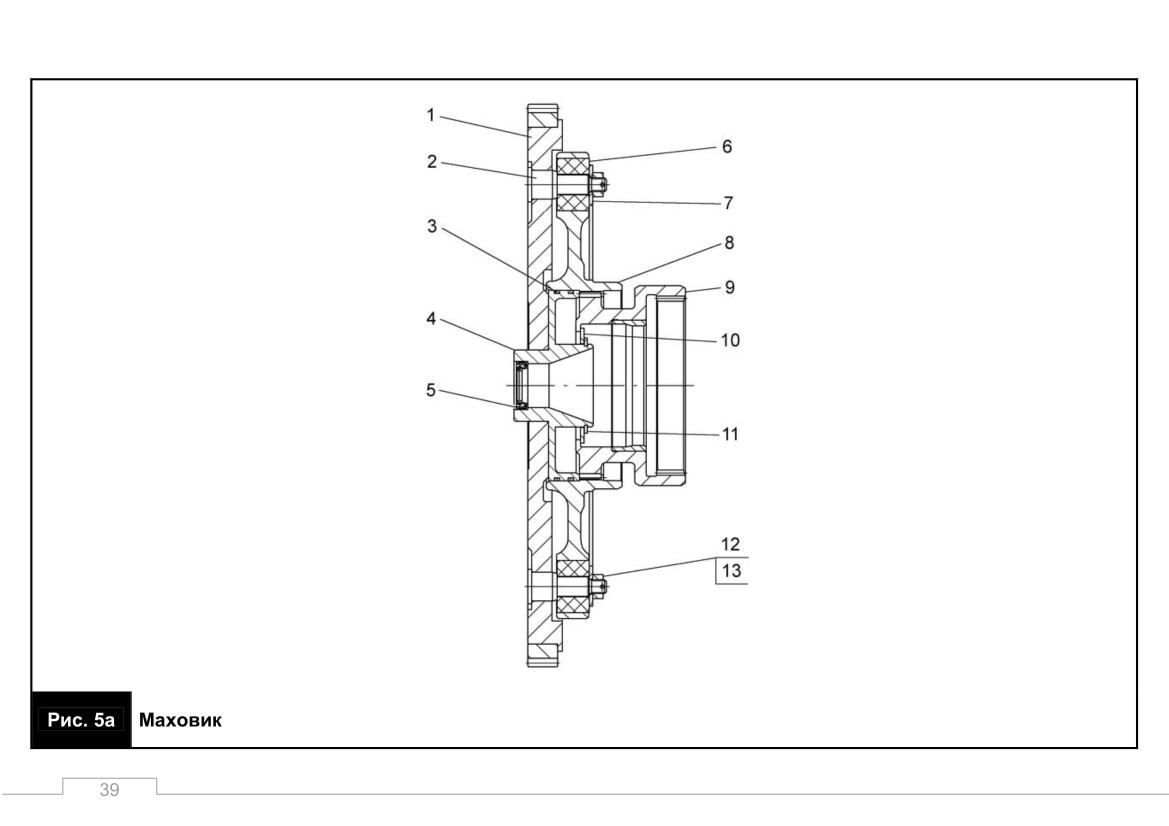

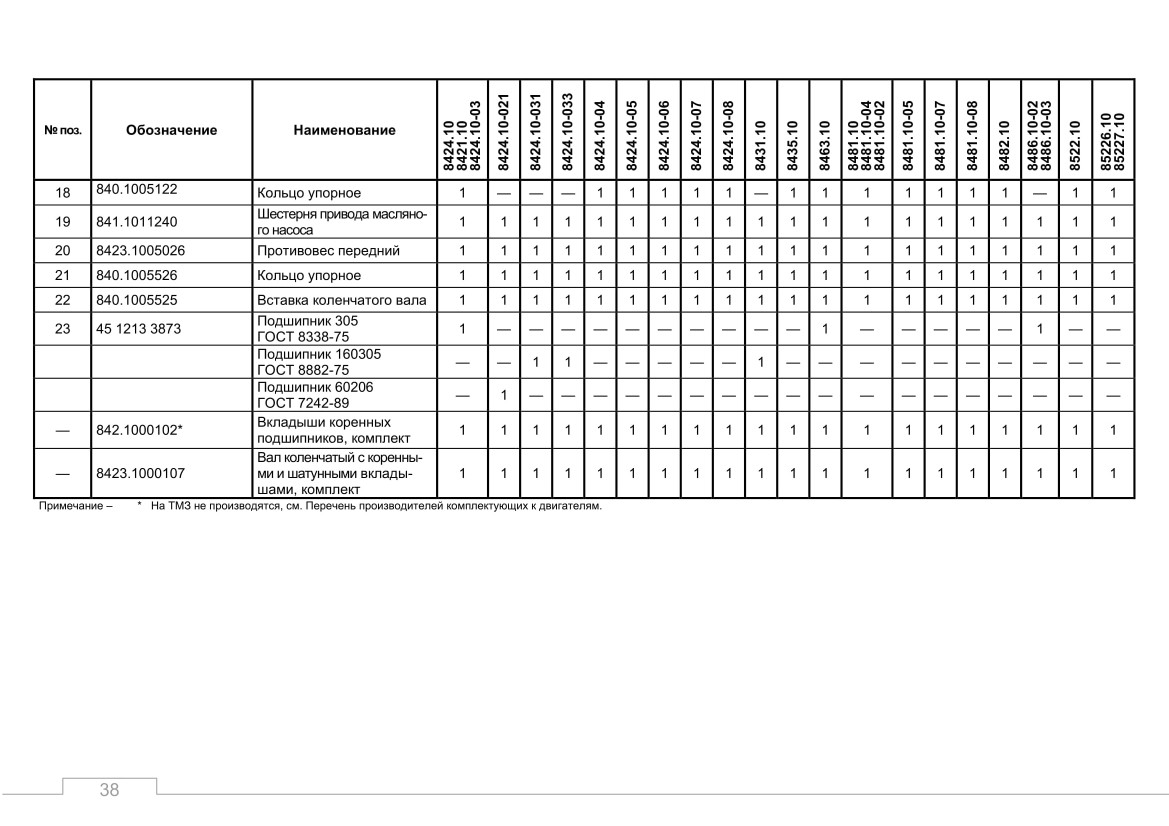

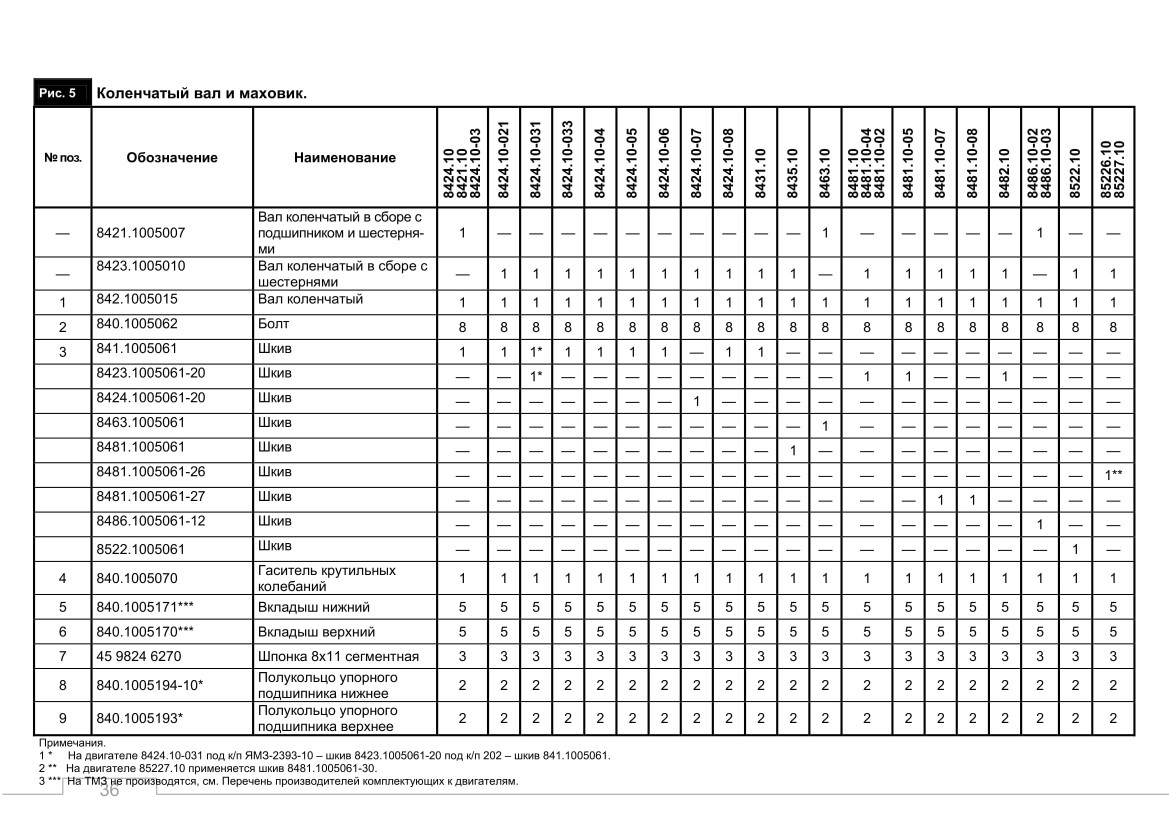

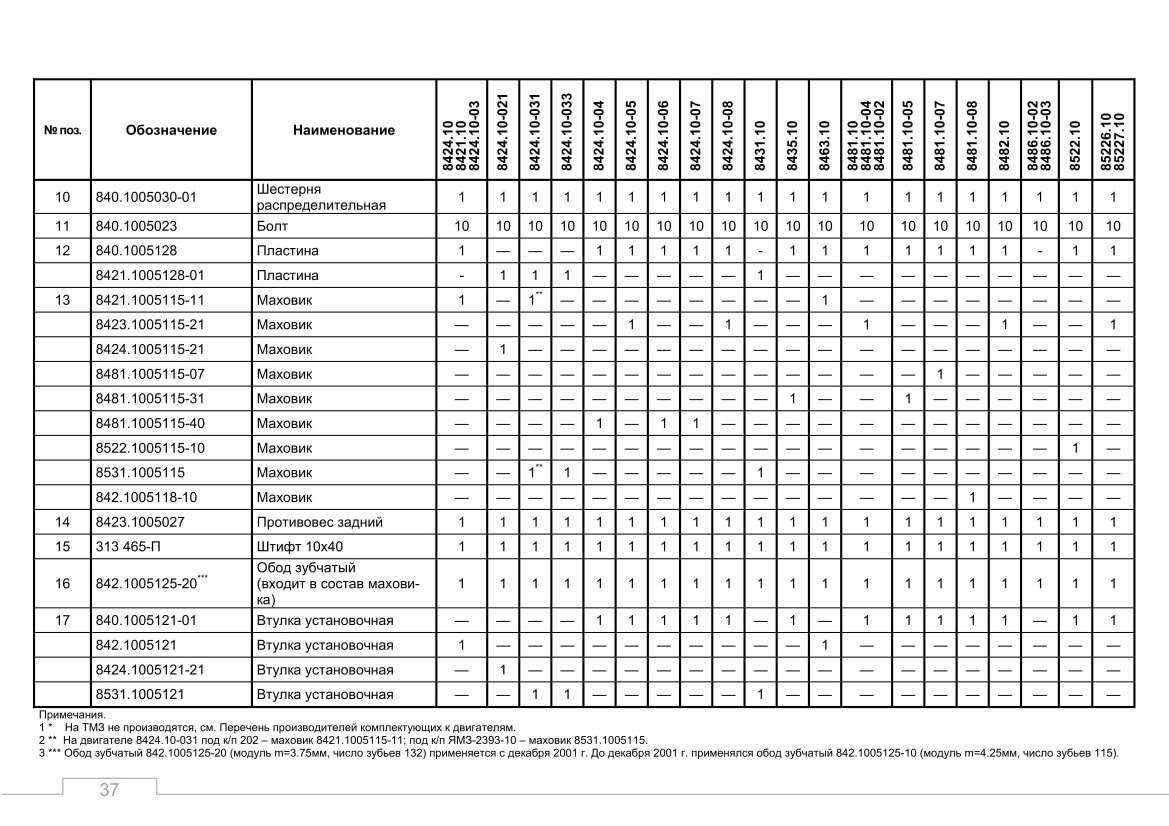

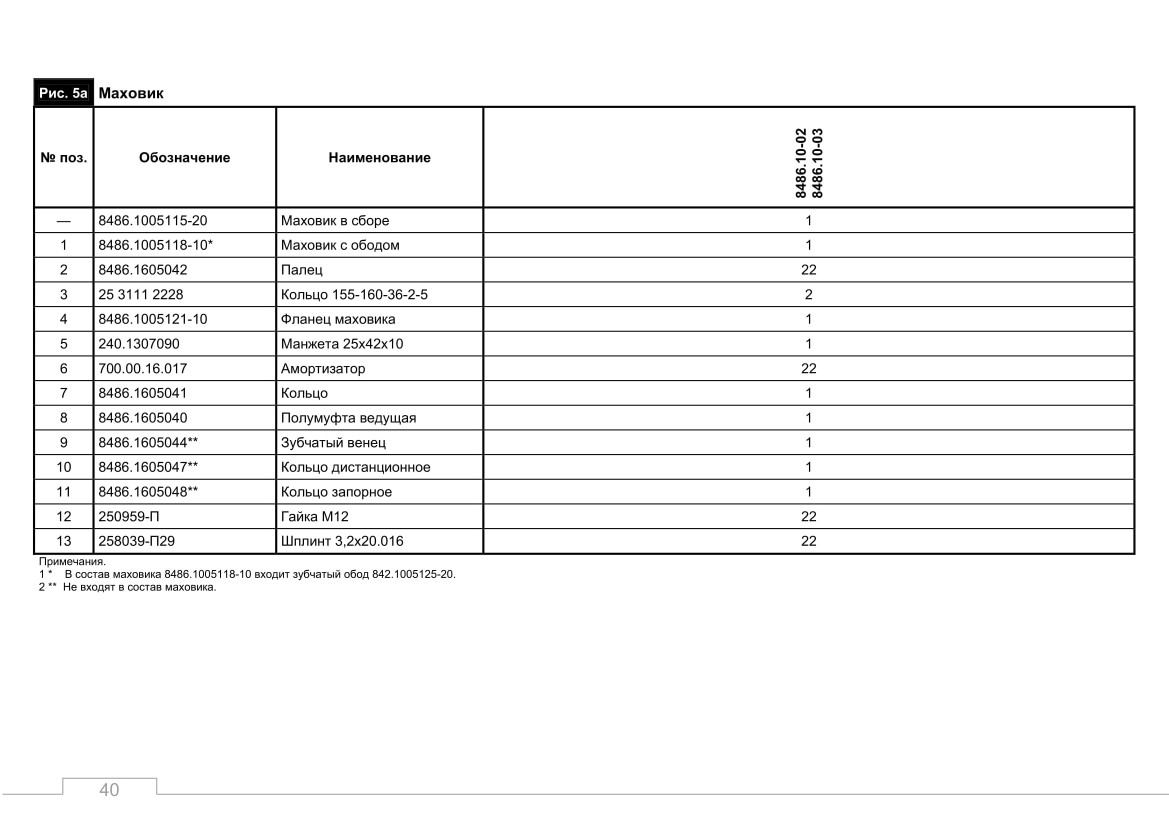

Коленчатый вал и маховик

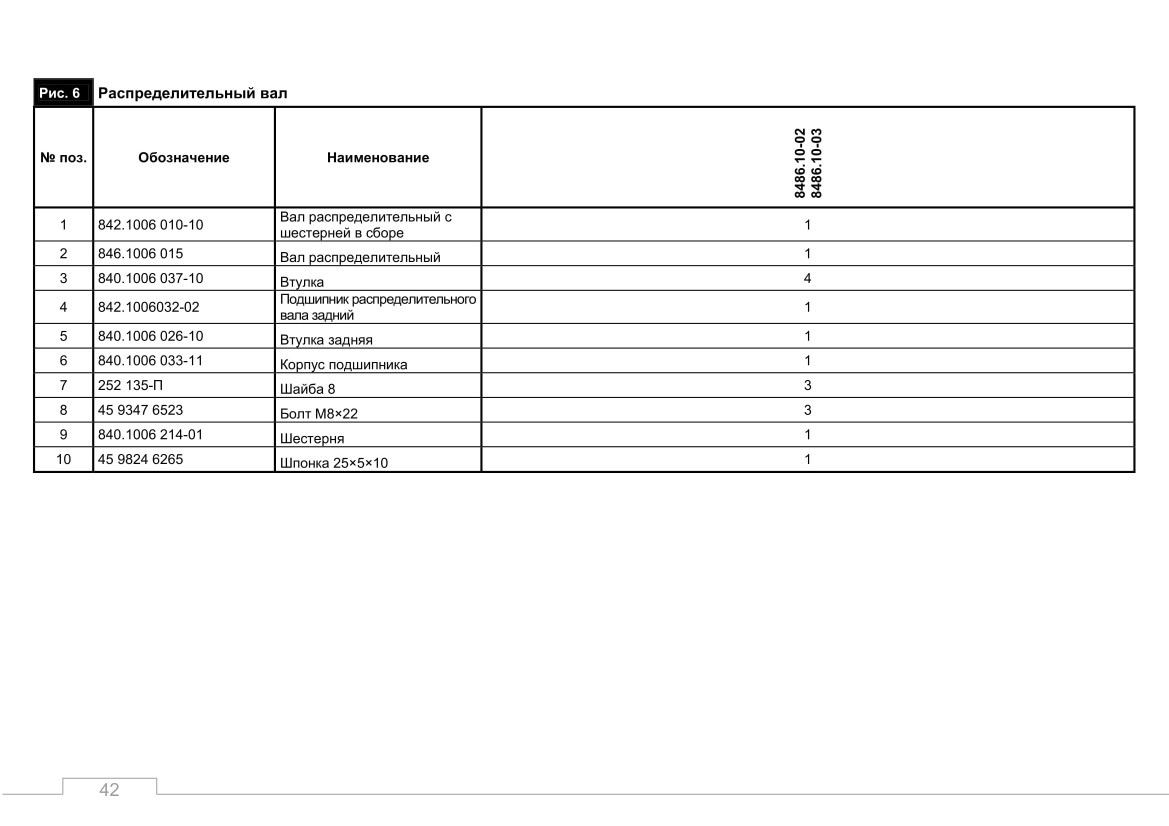

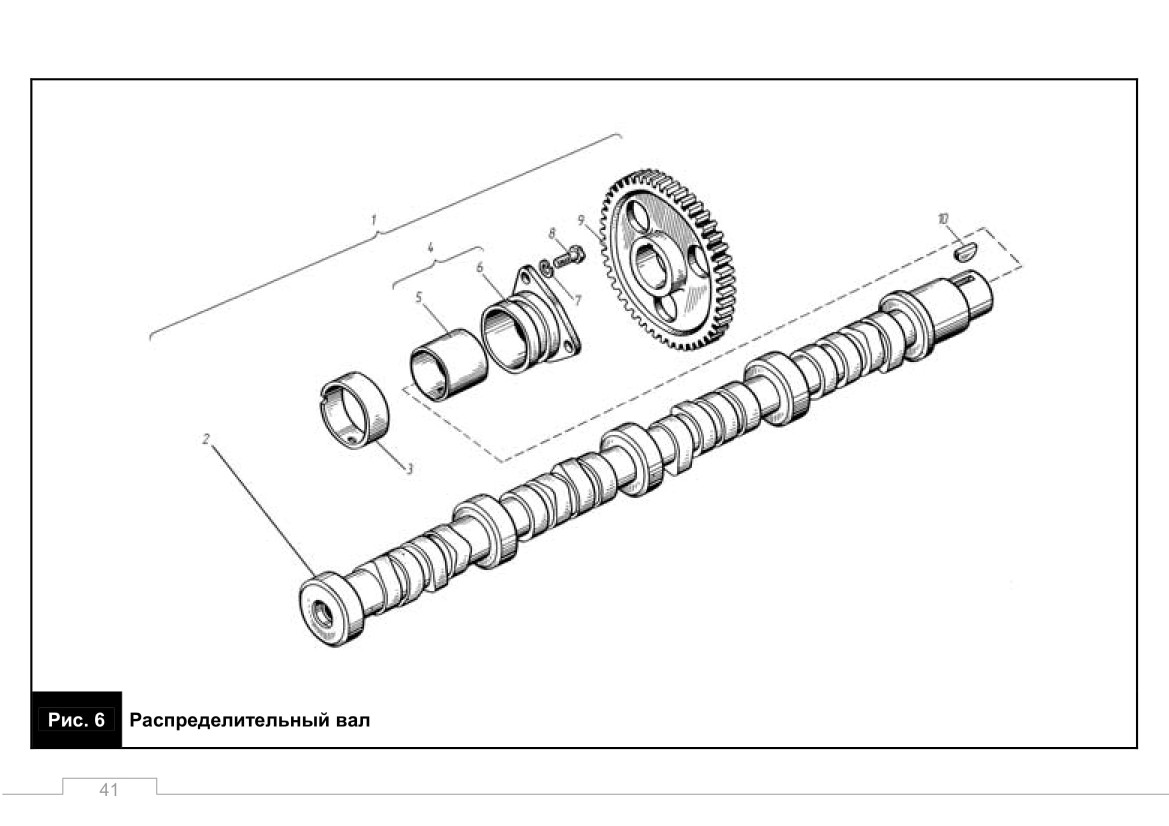

Распределительный вал

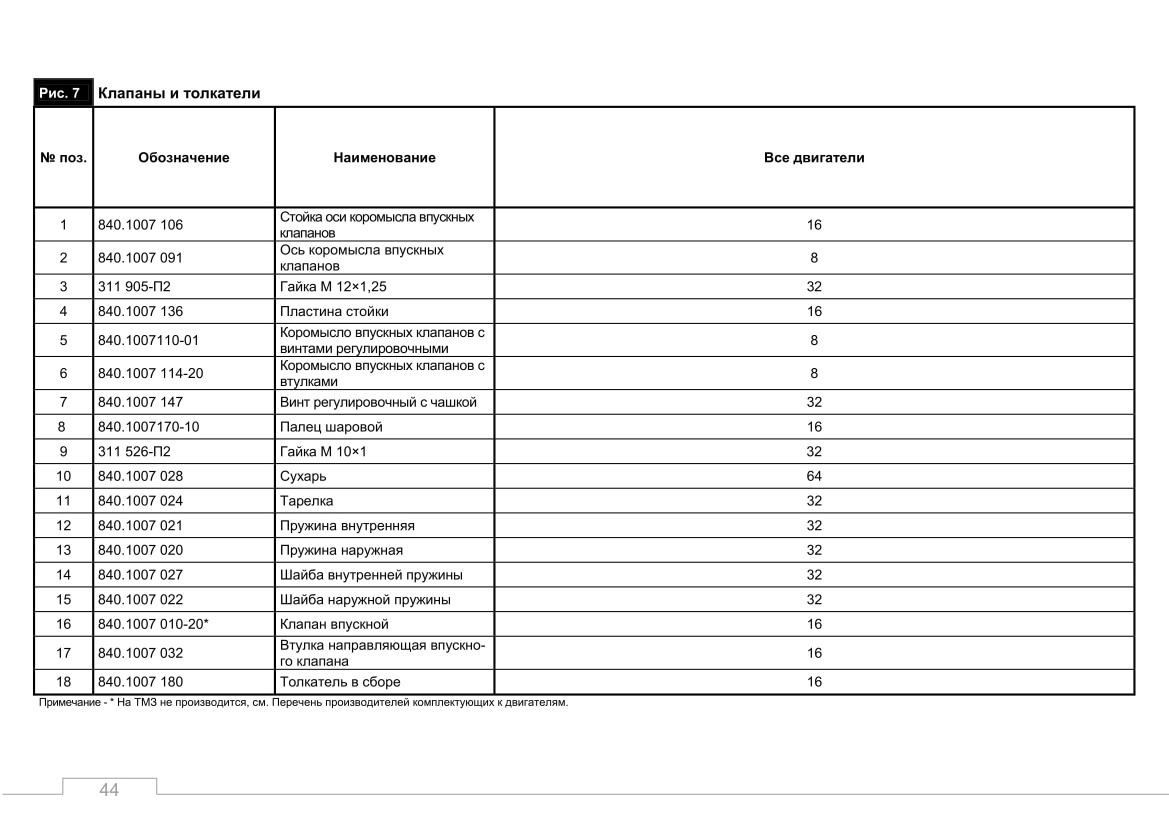

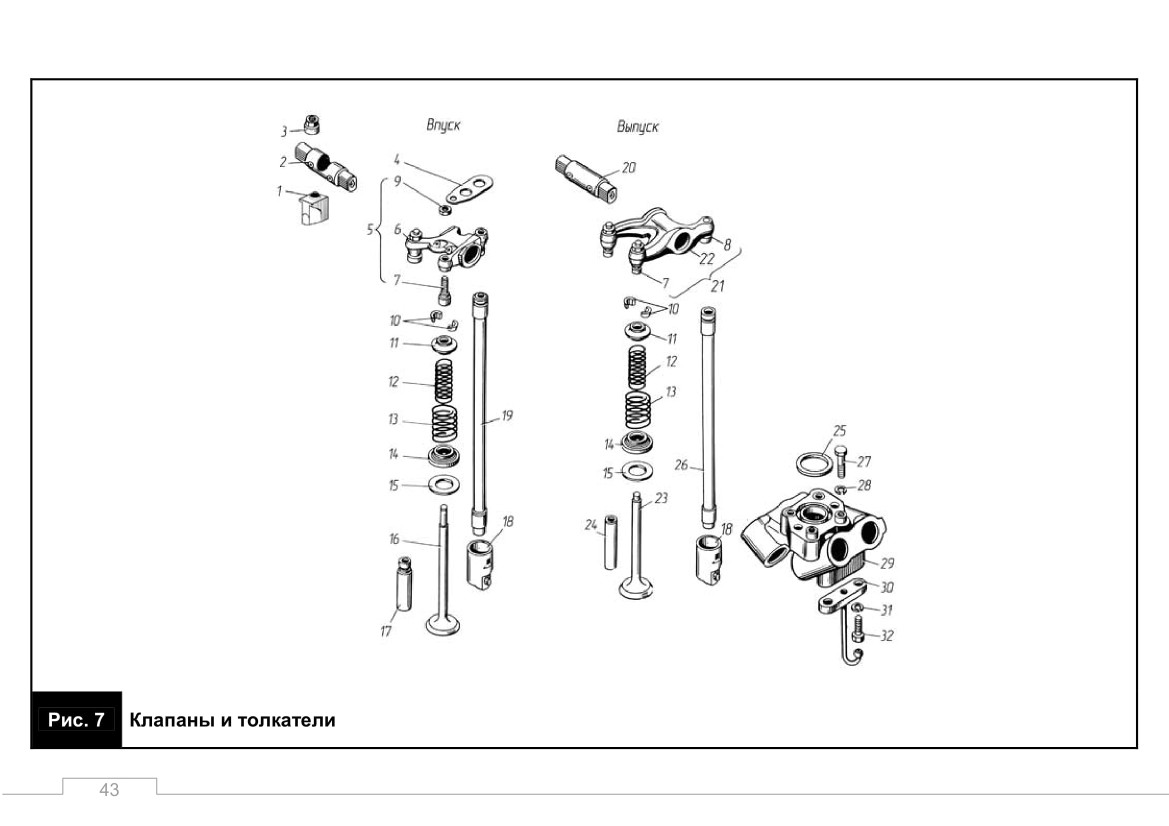

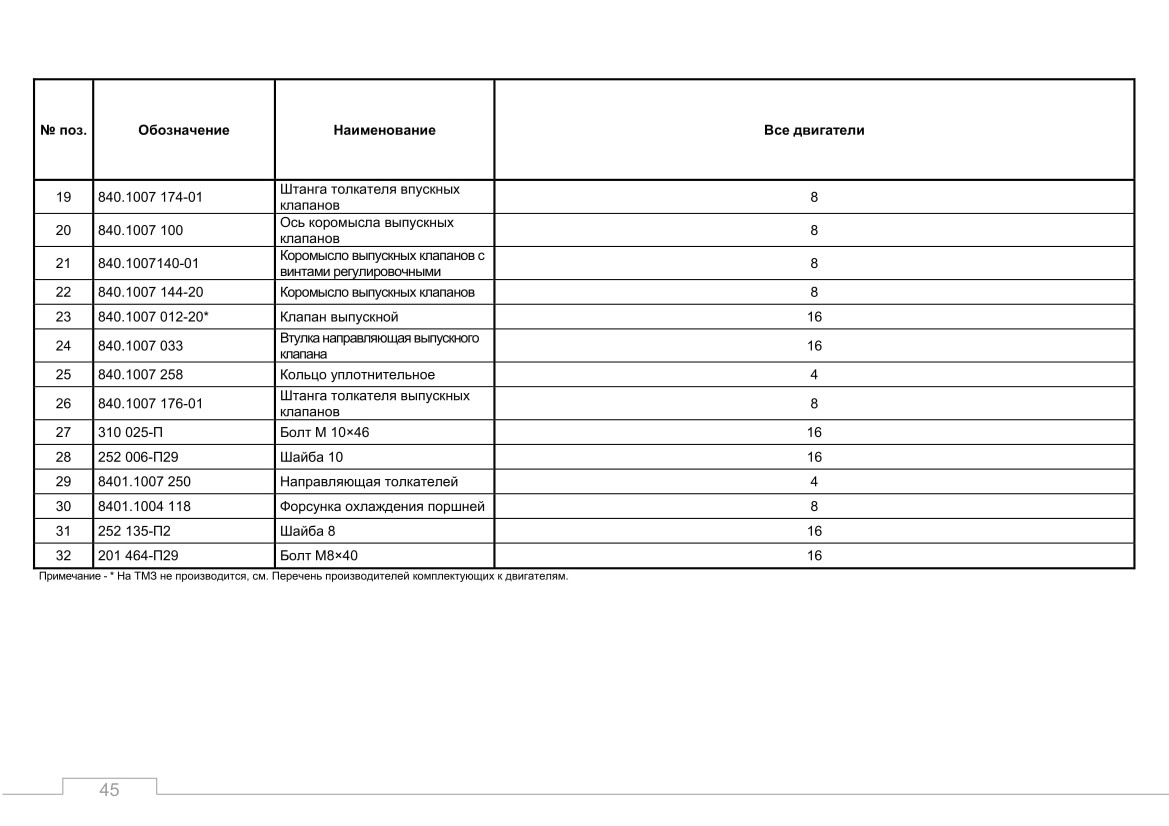

Клапаны и толкатели

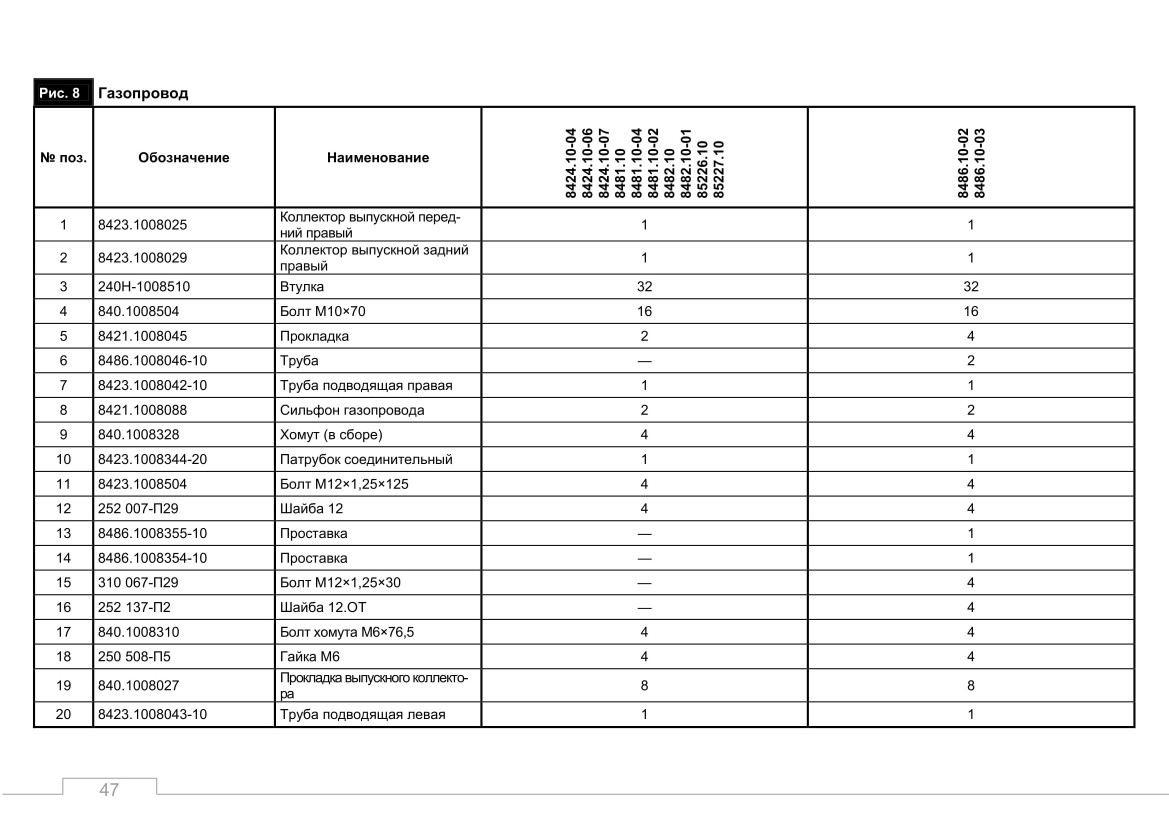

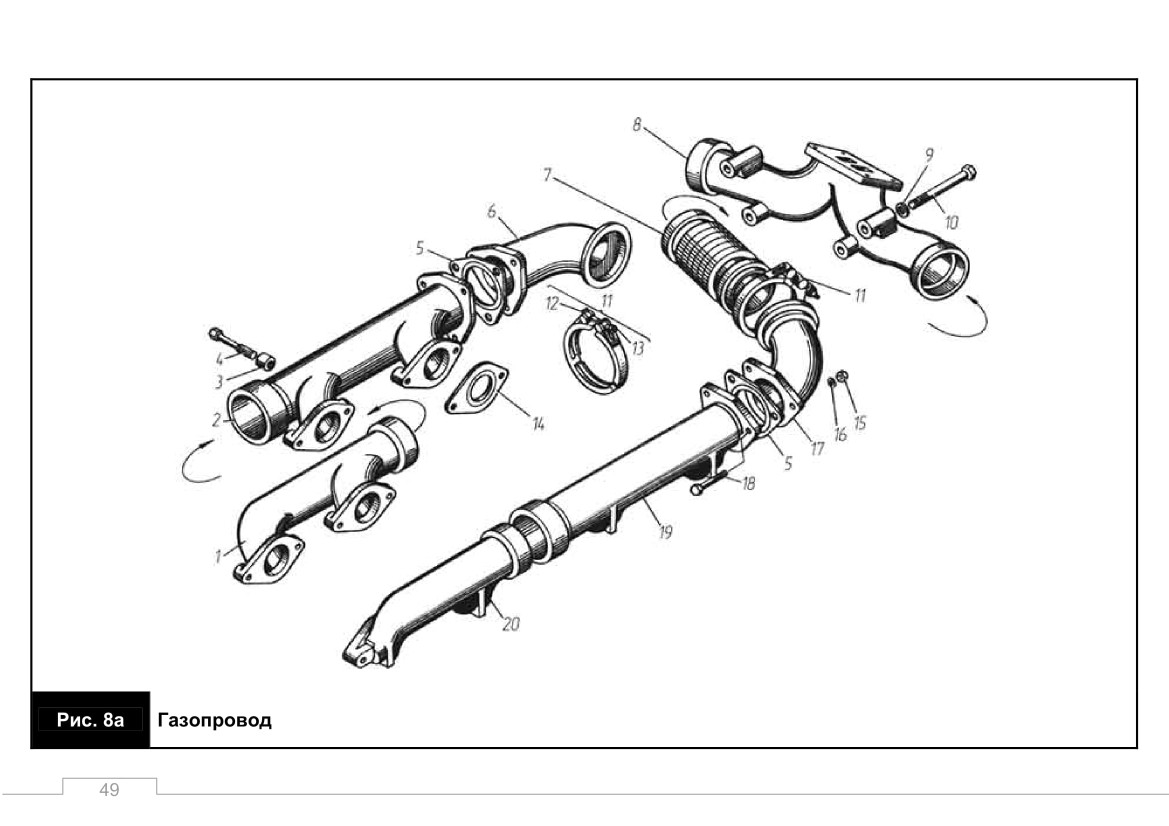

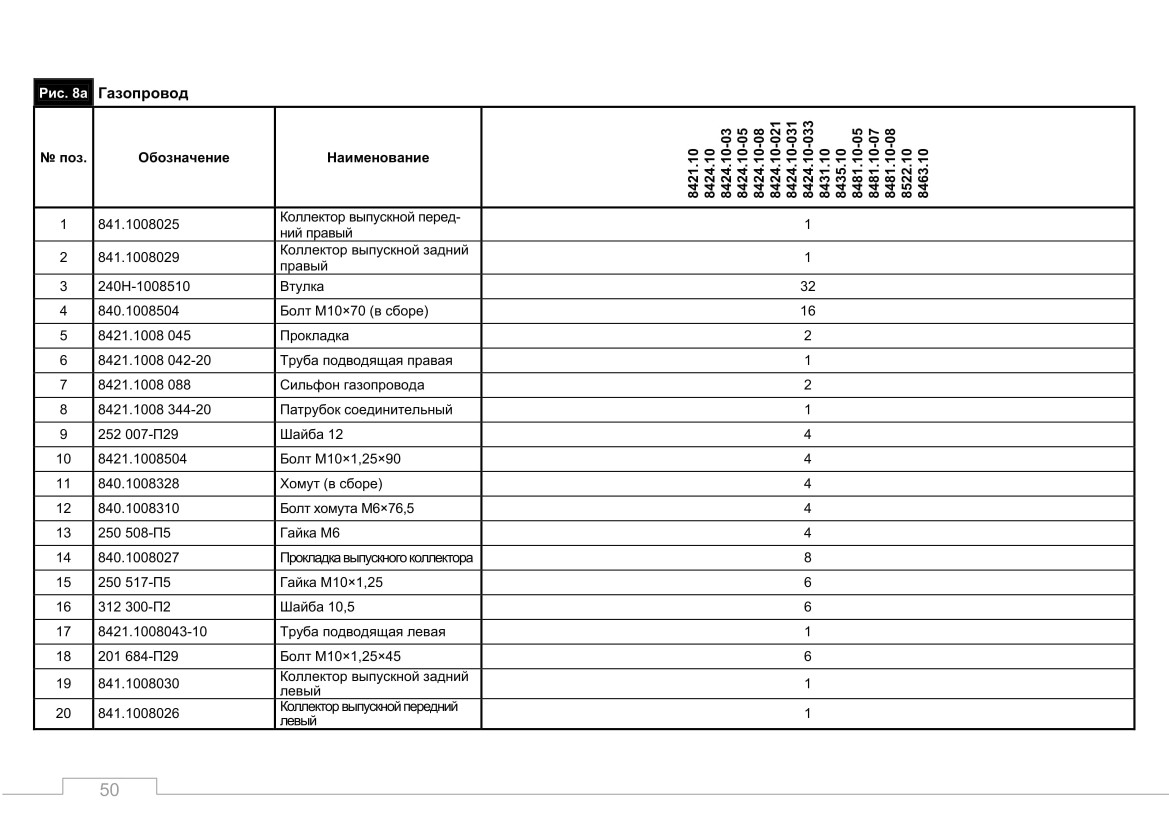

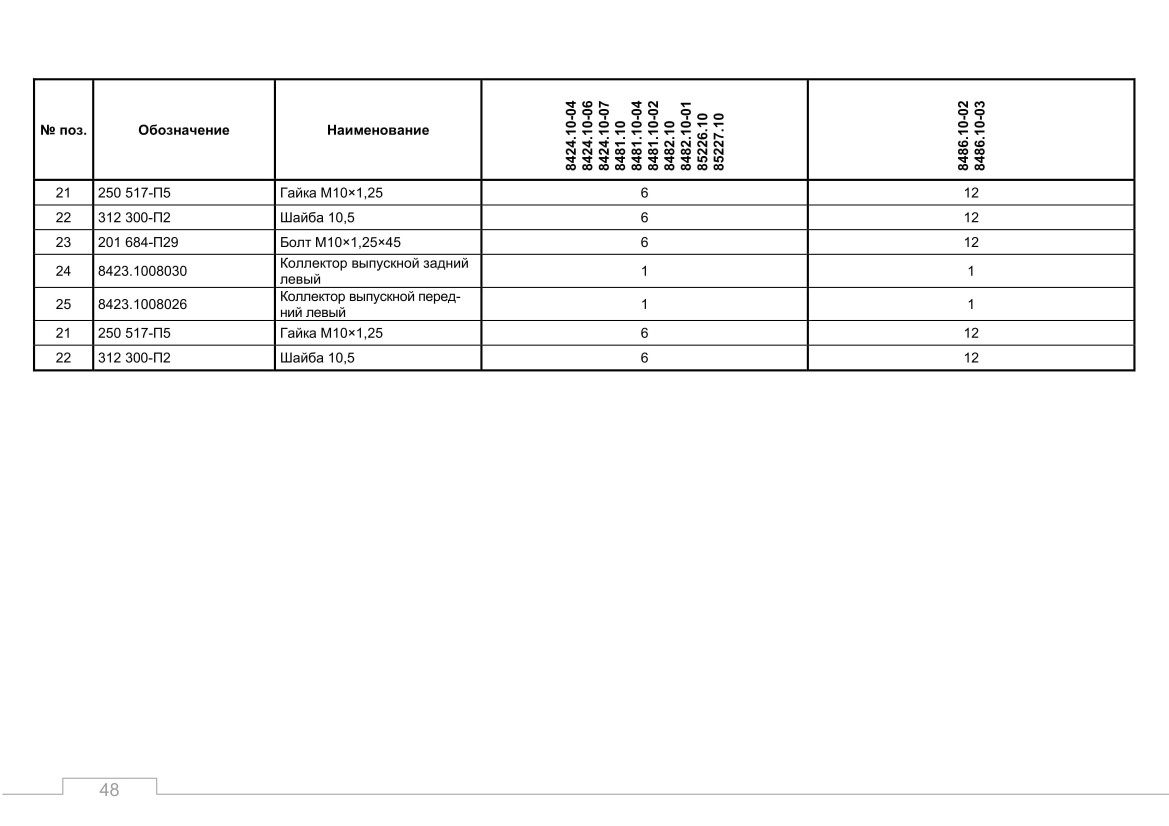

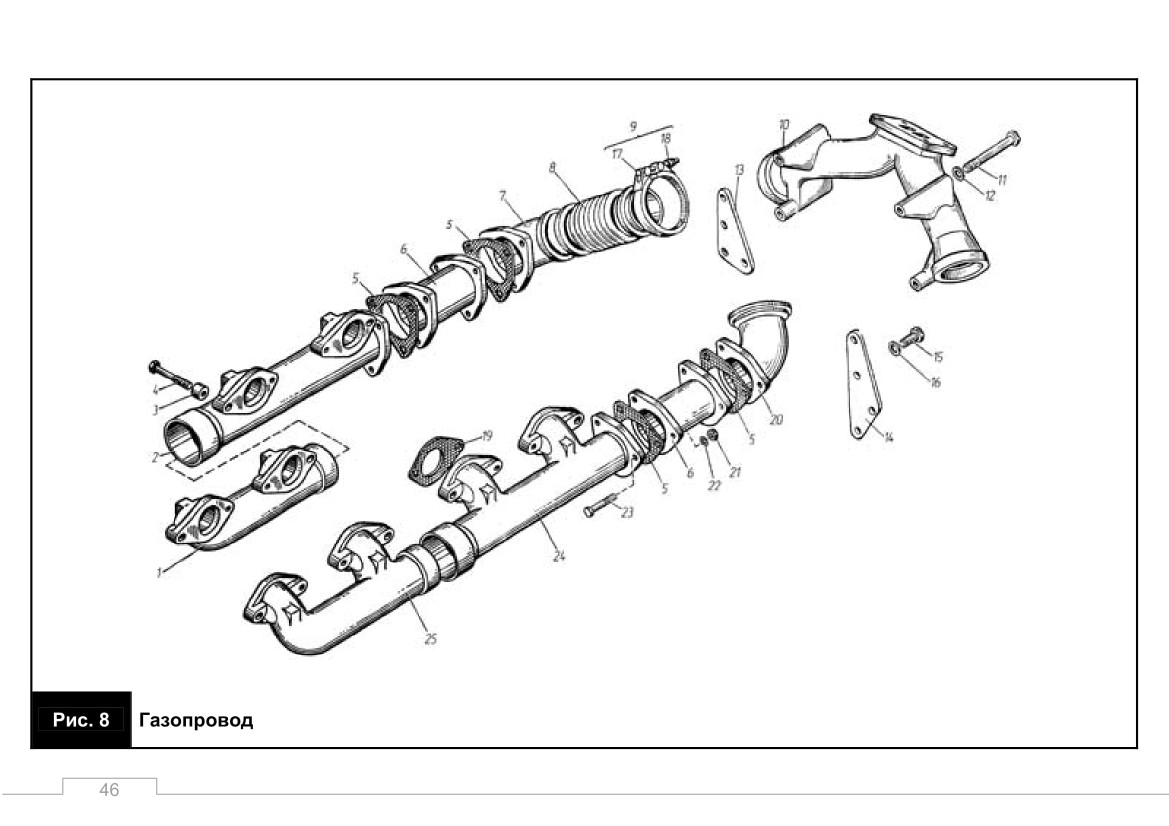

Газопровод

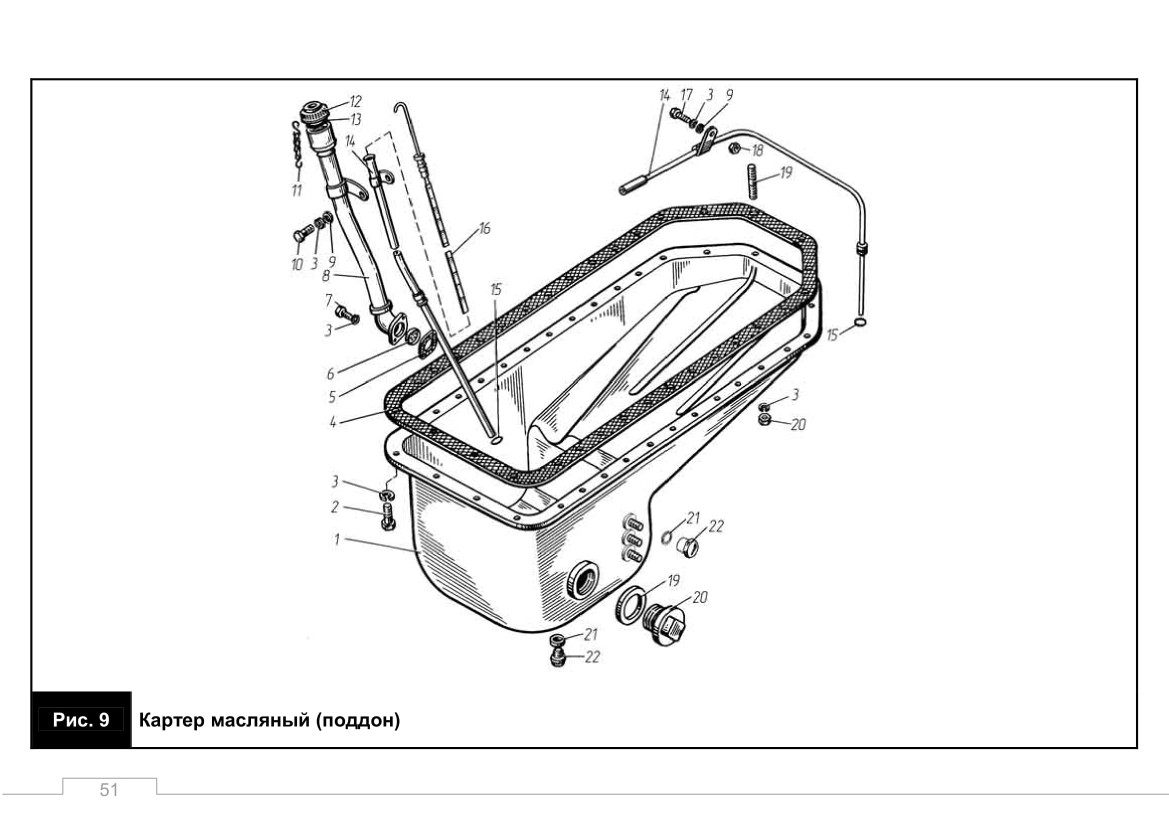

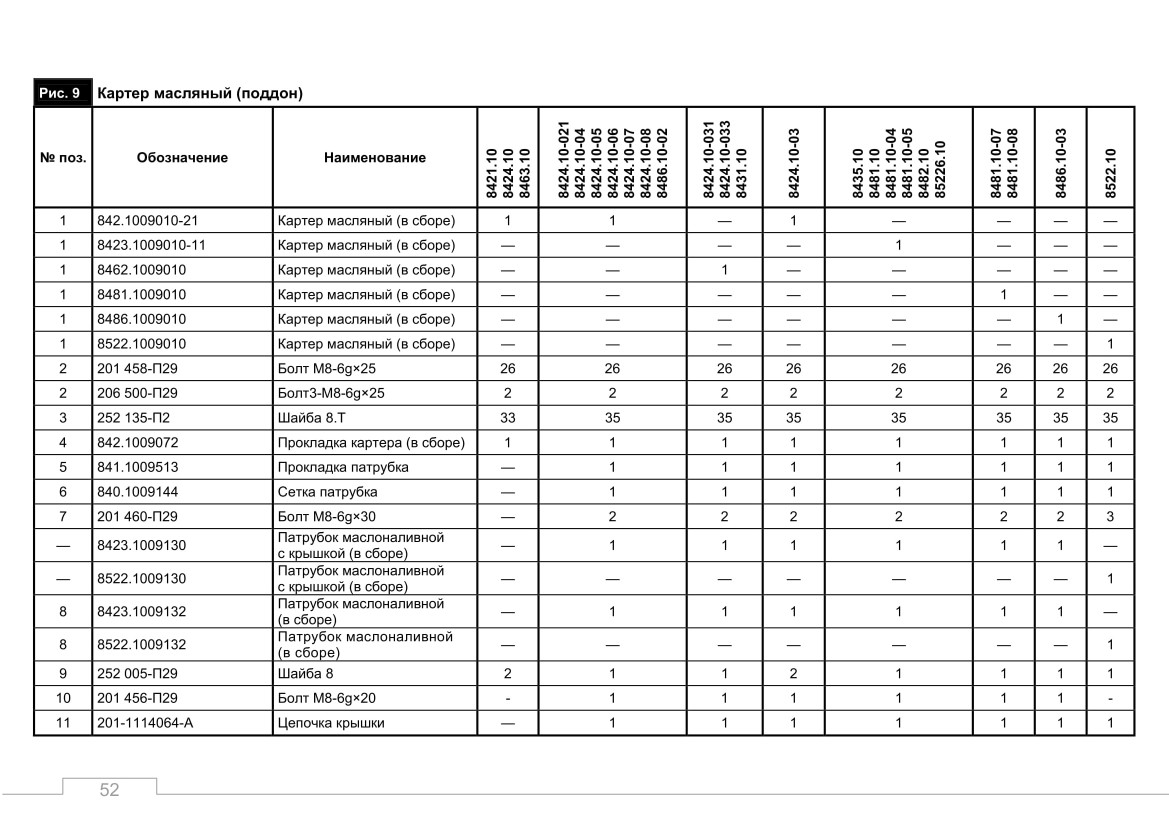

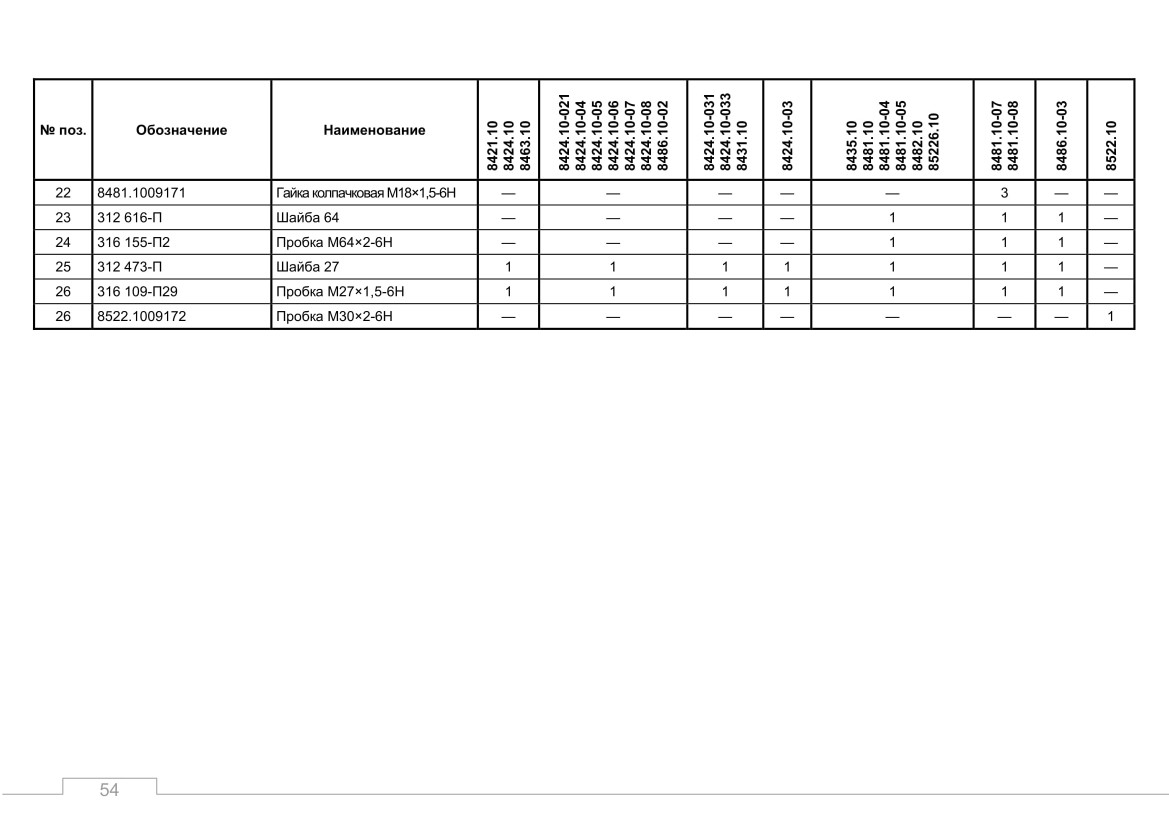

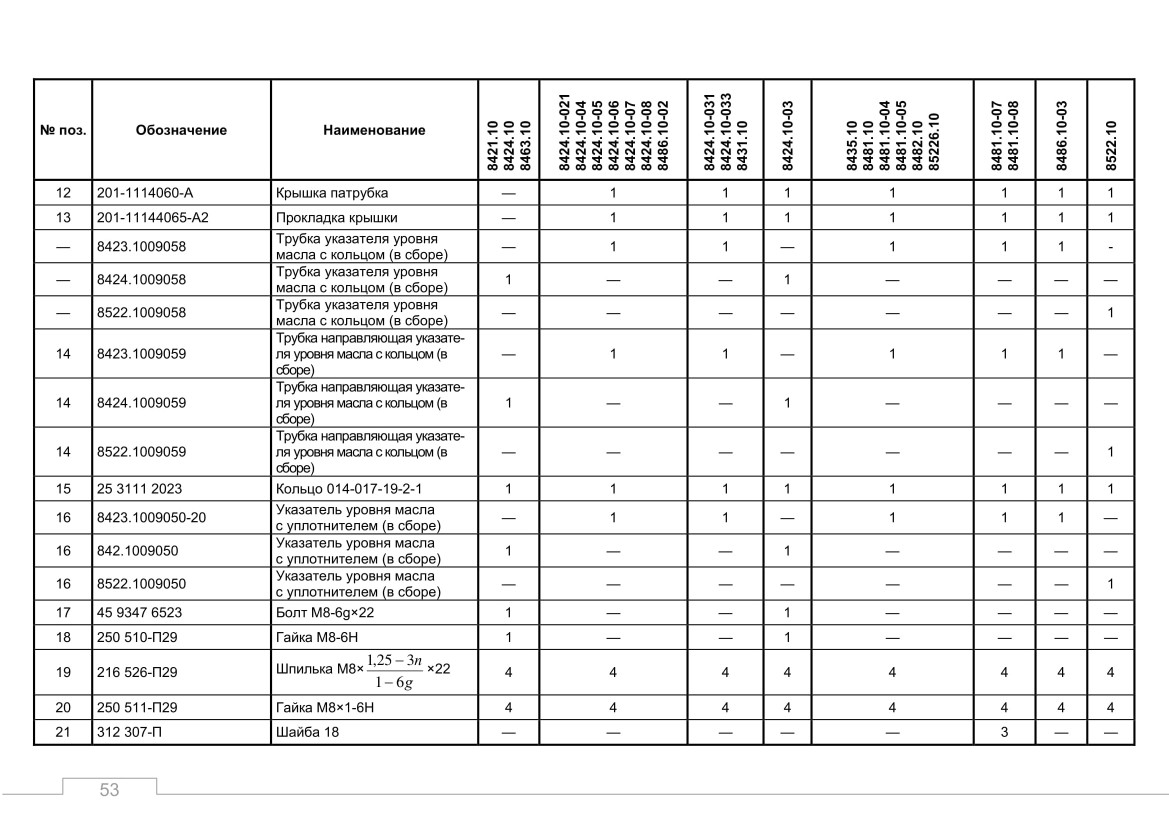

Картер масляный (поддон)

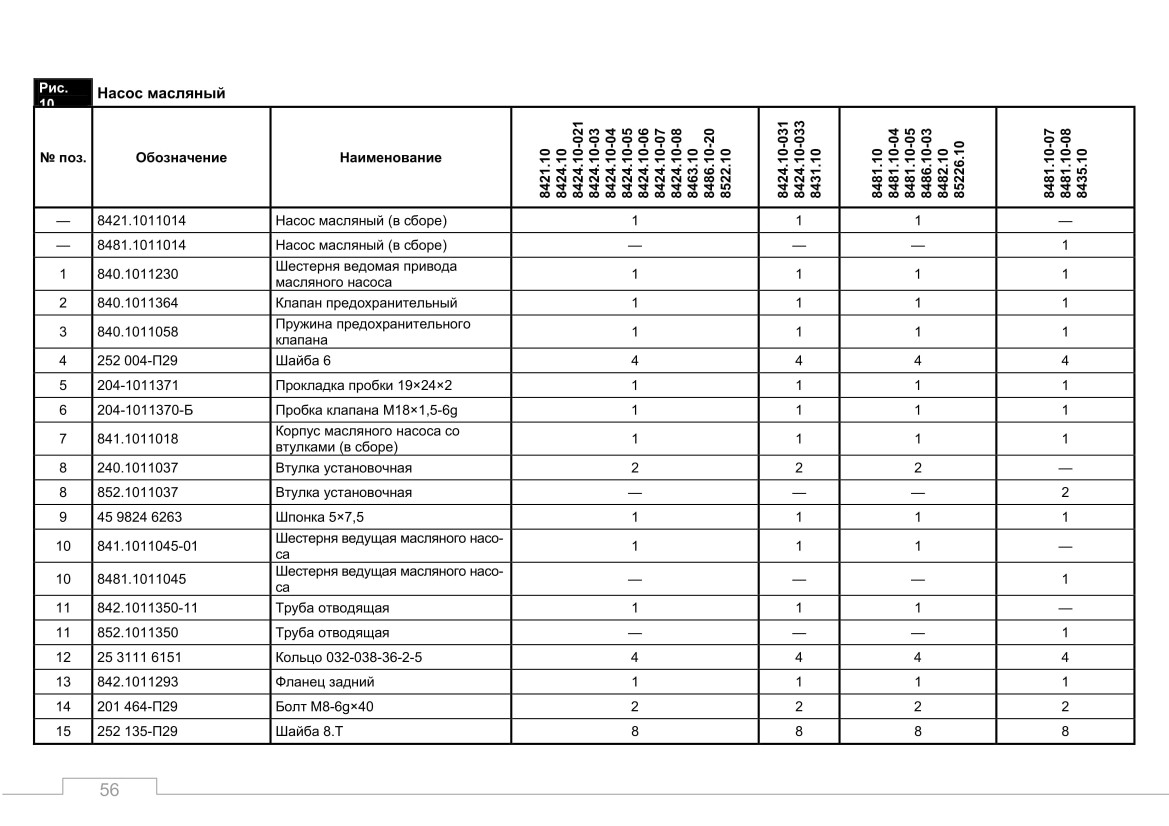

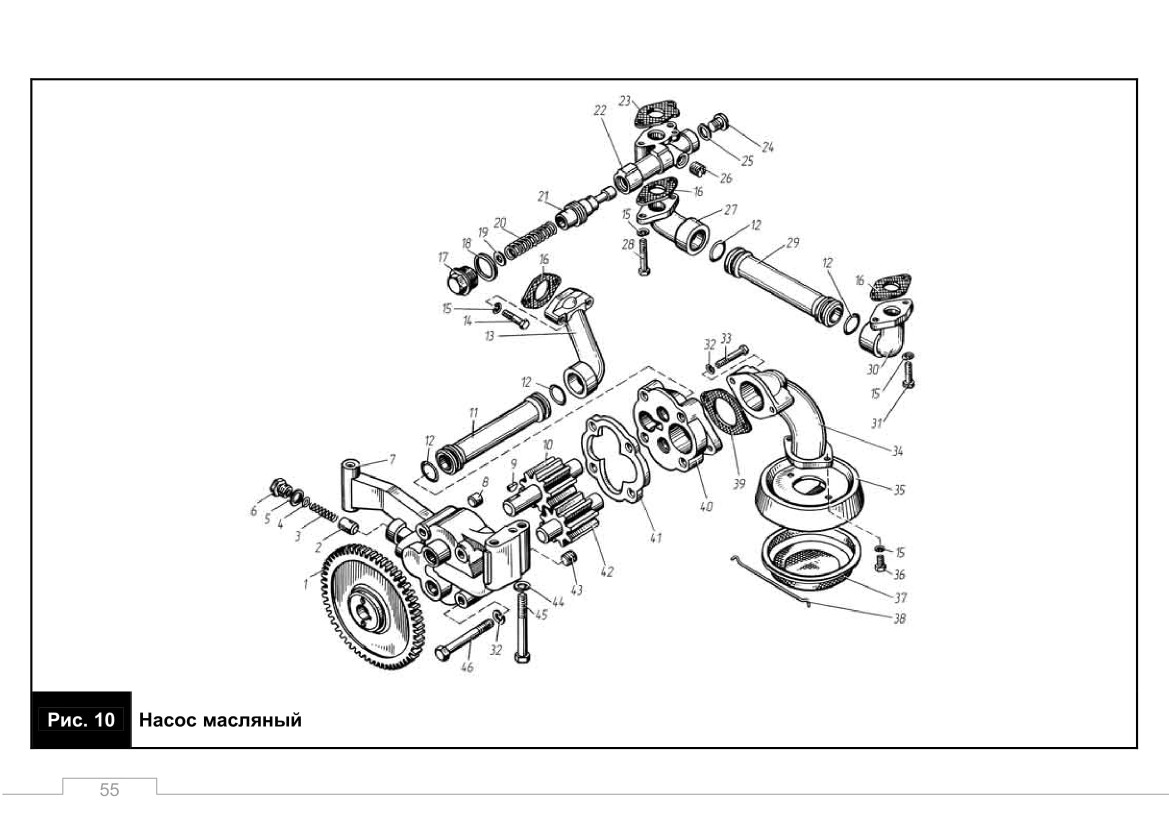

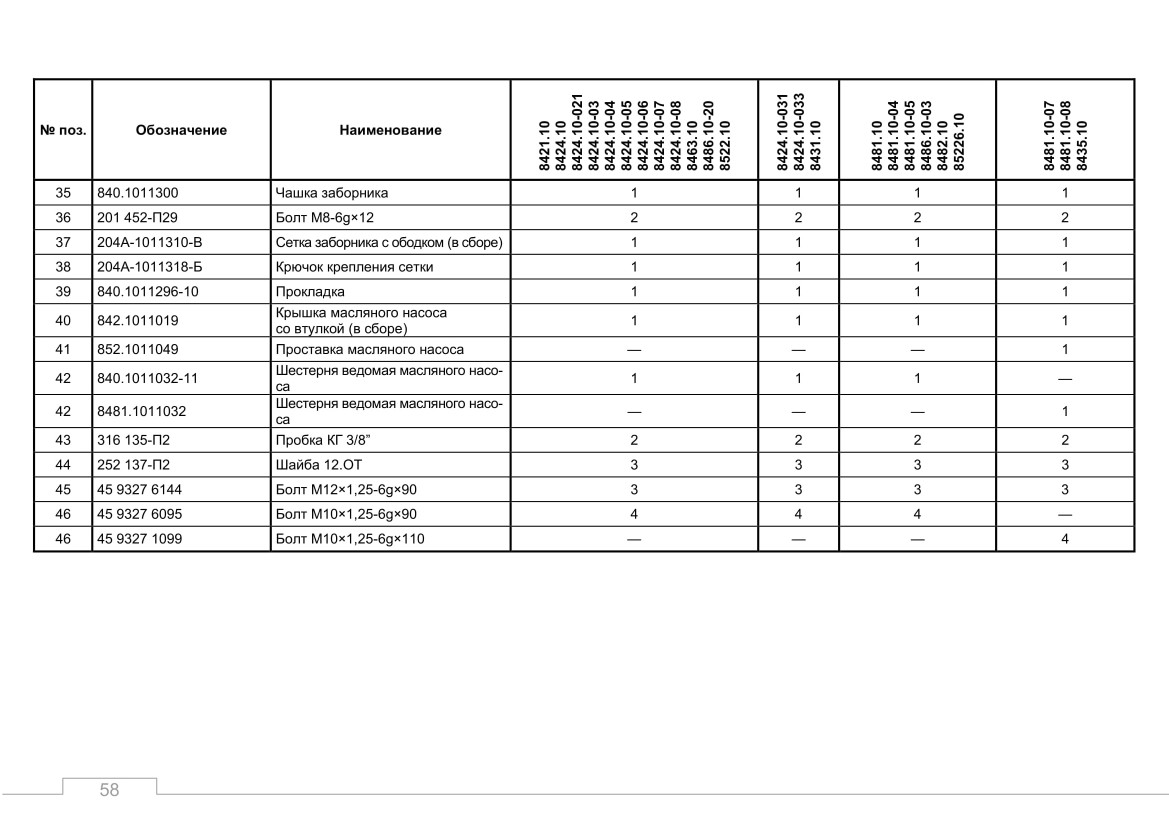

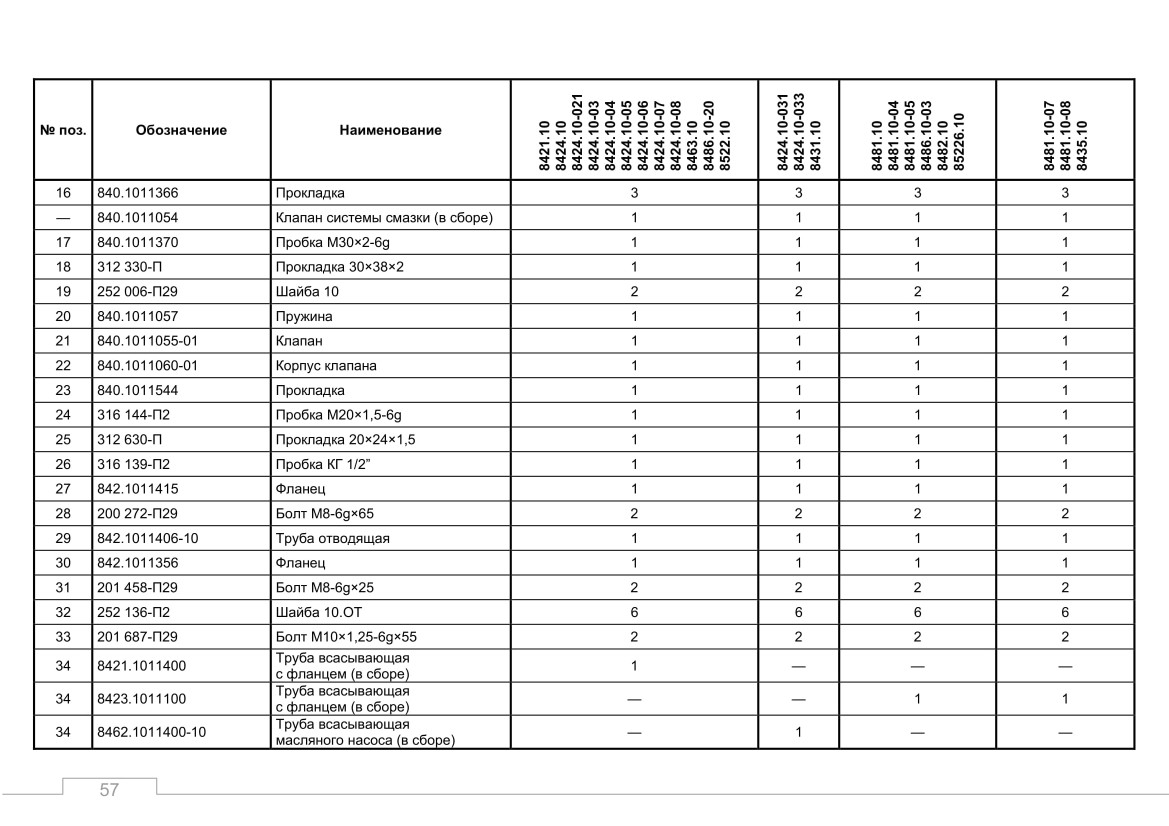

Насос масляный

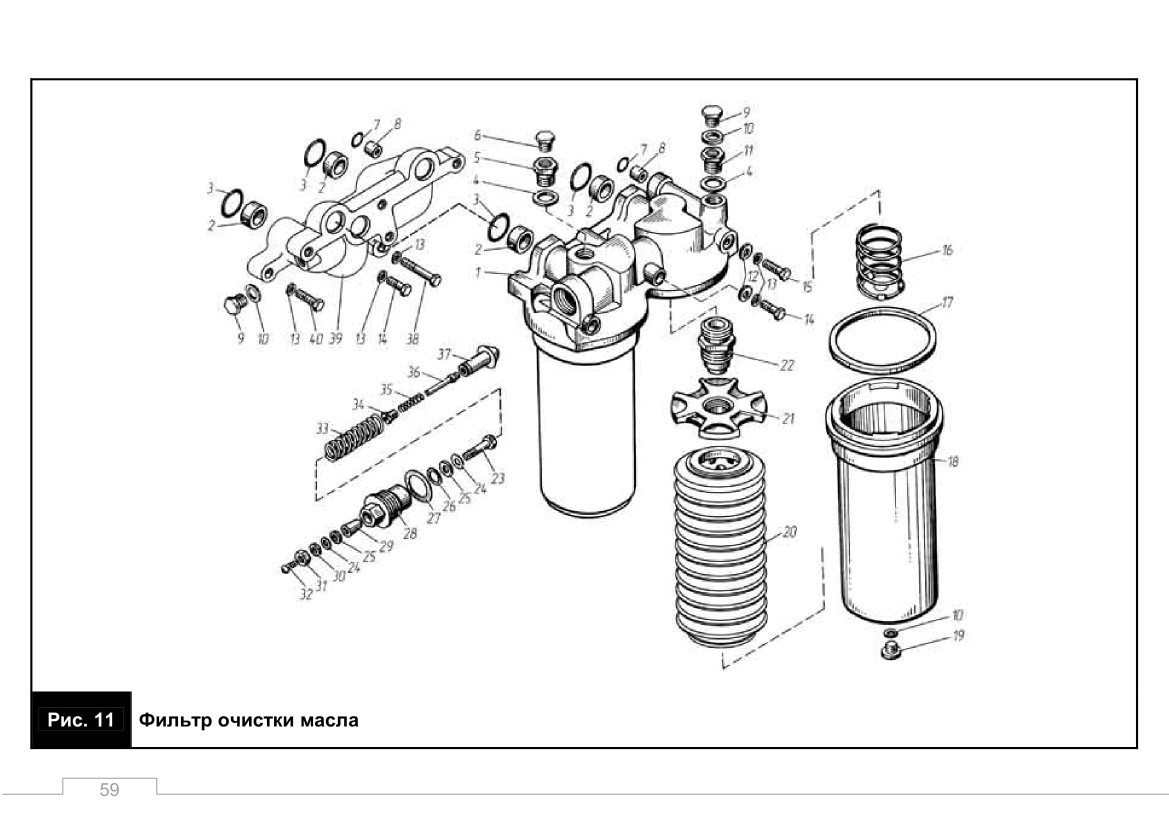

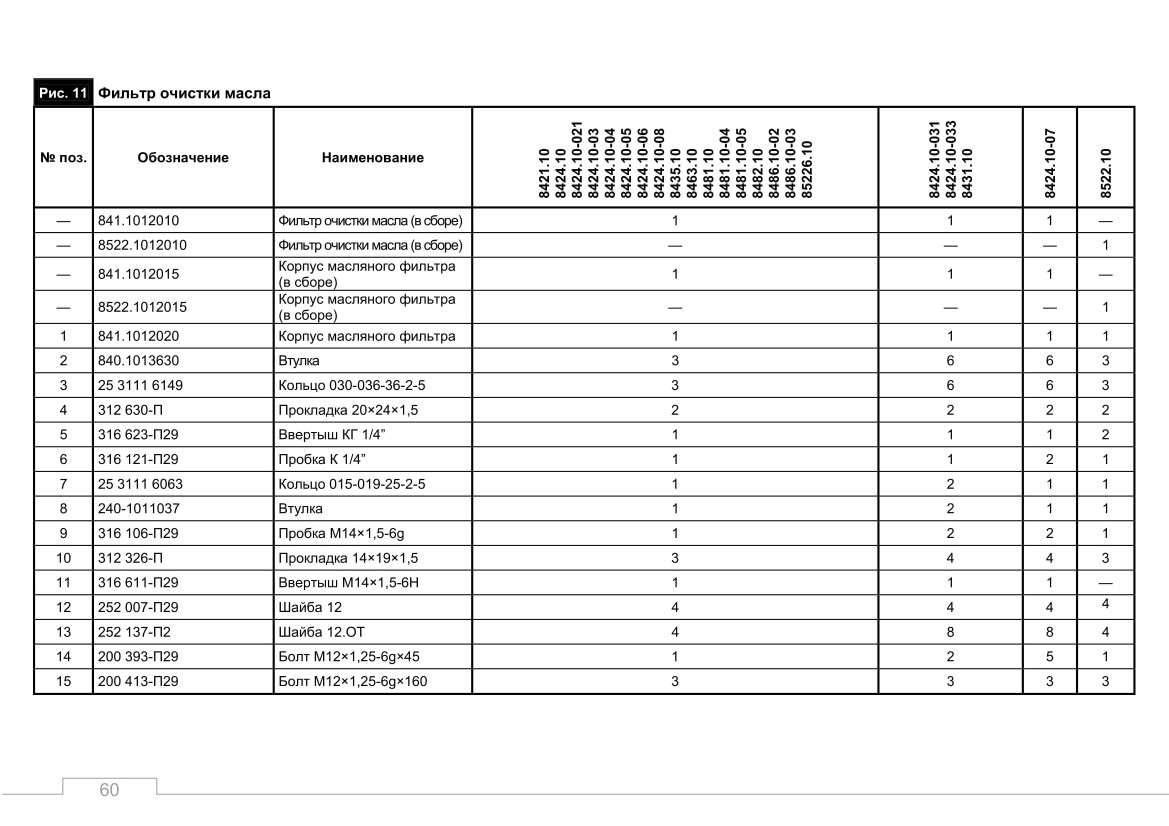

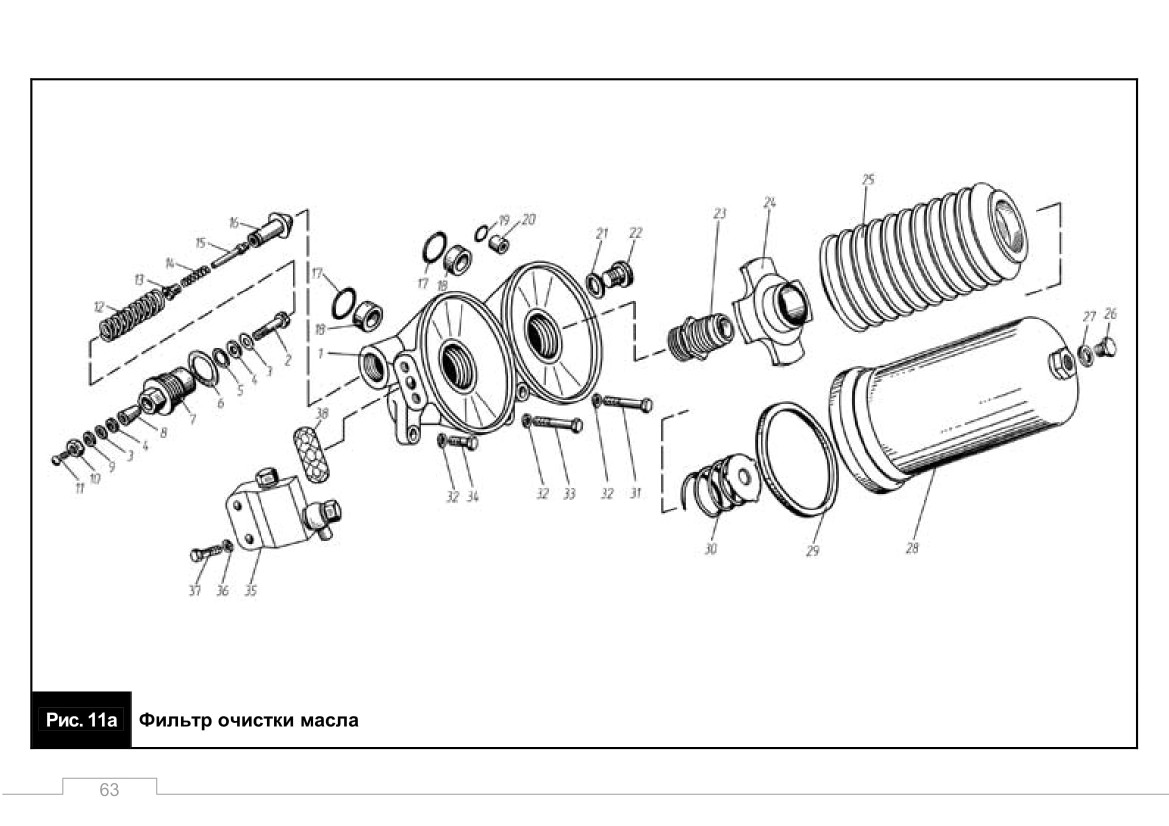

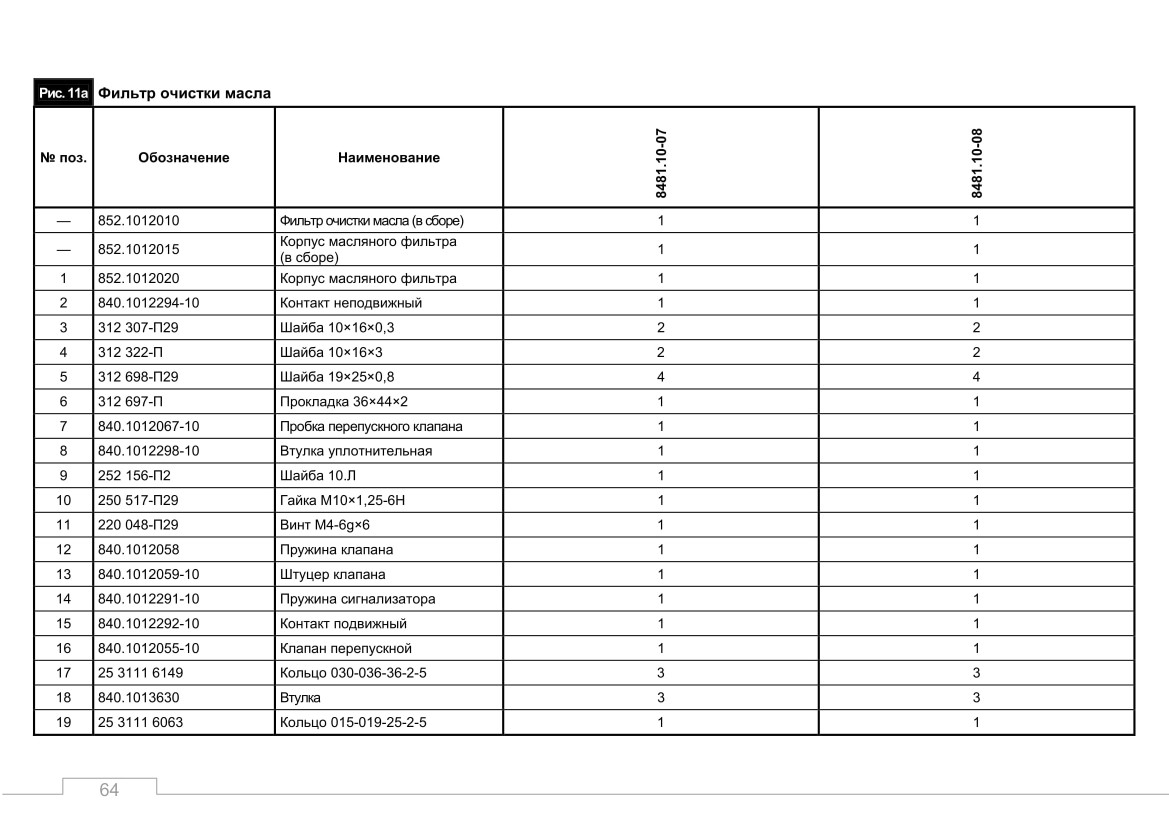

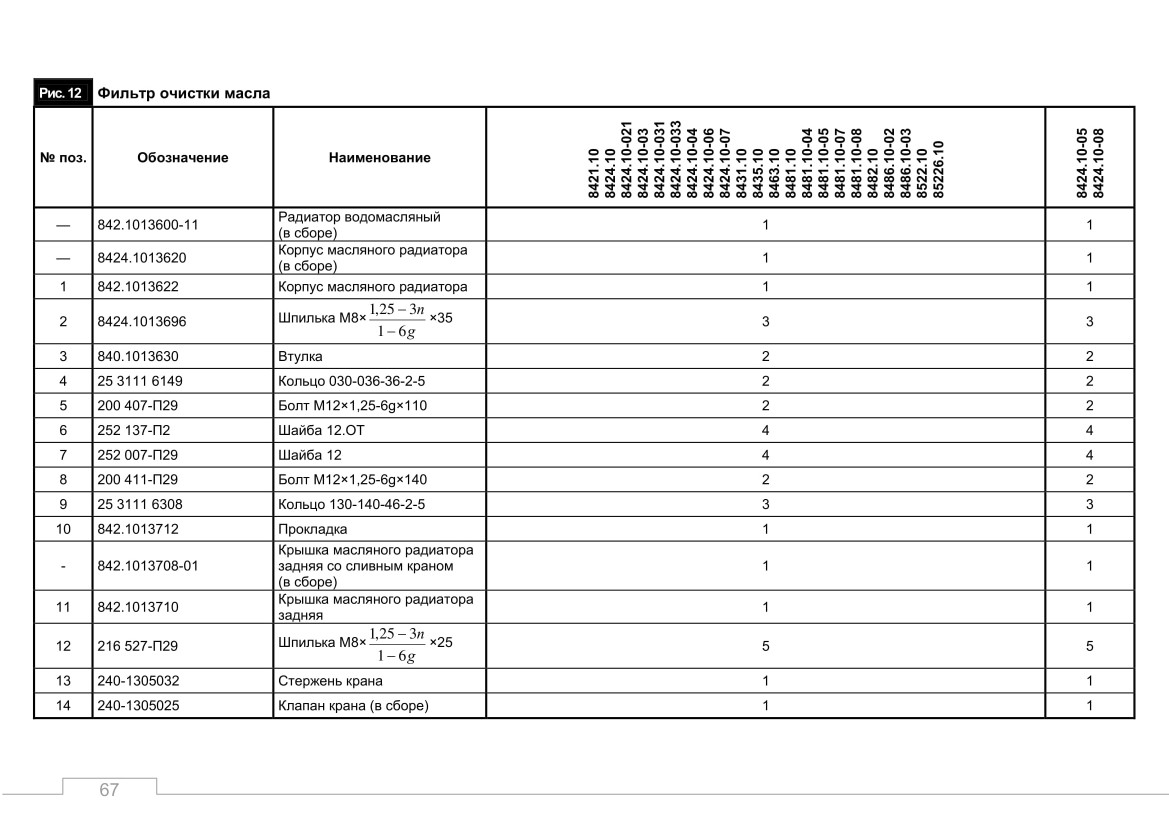

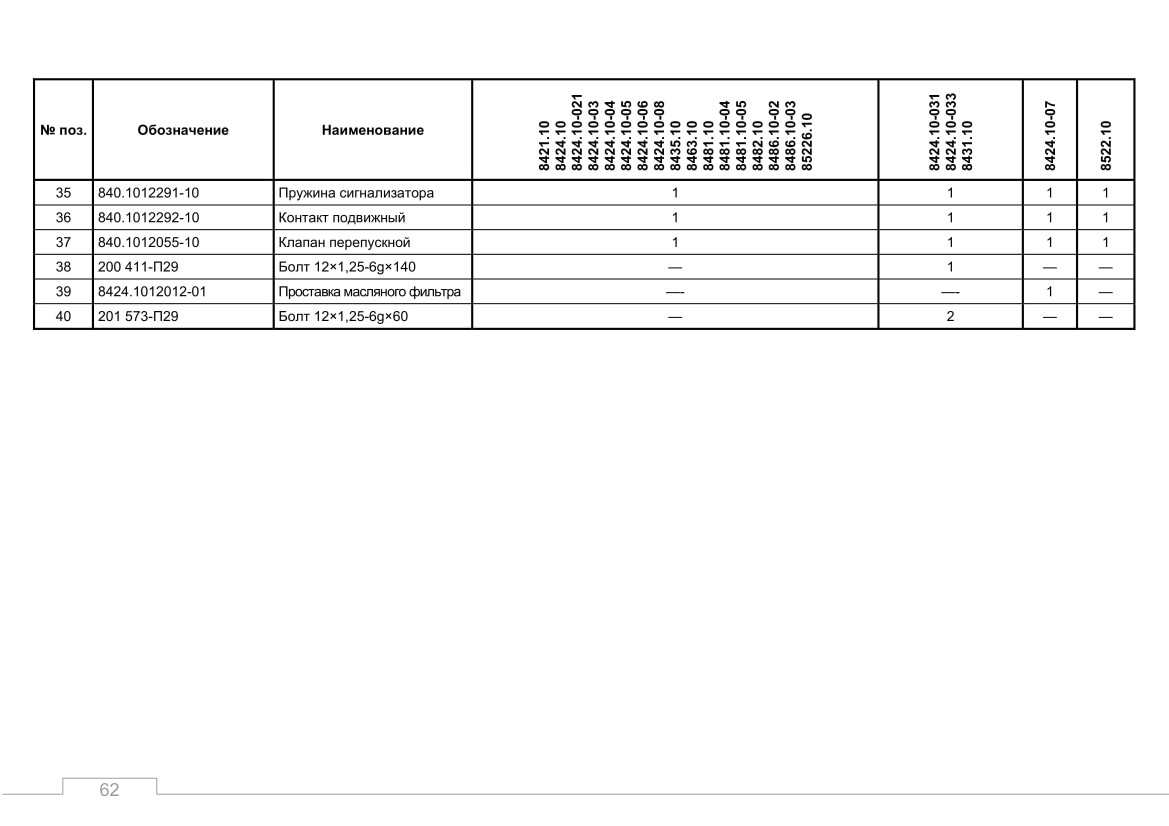

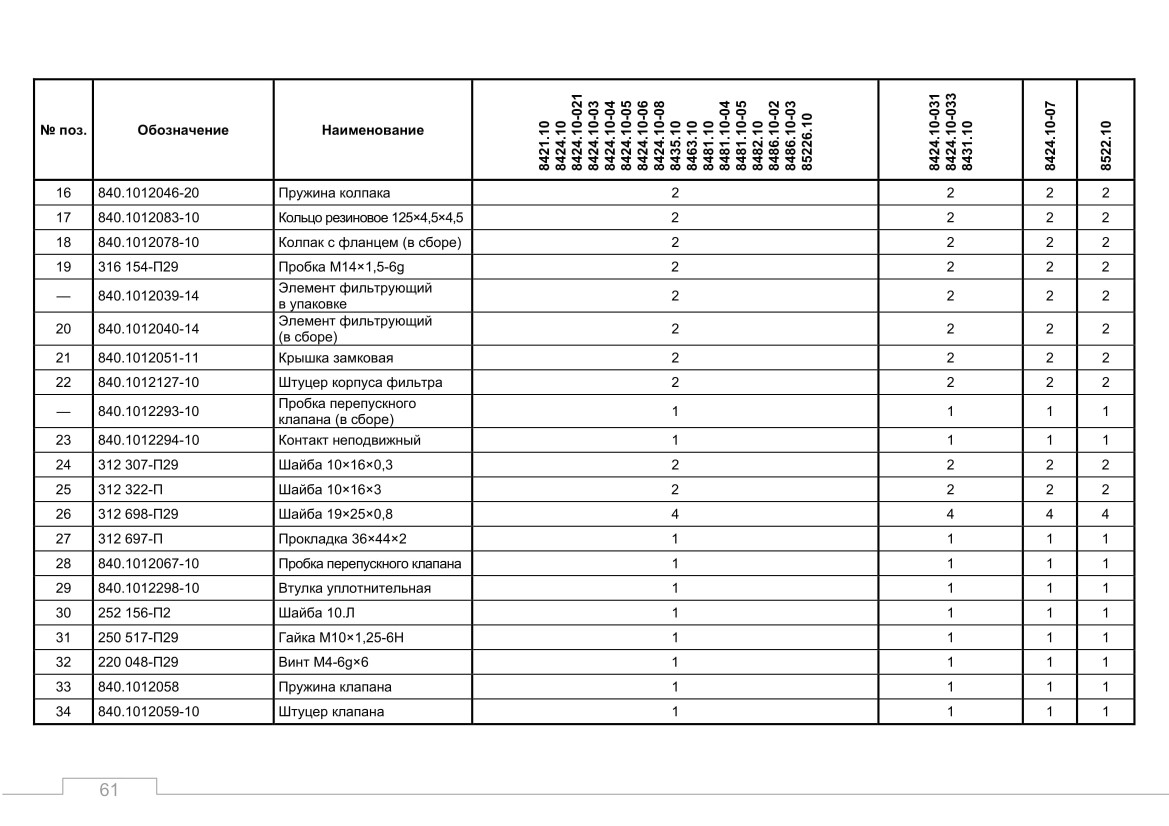

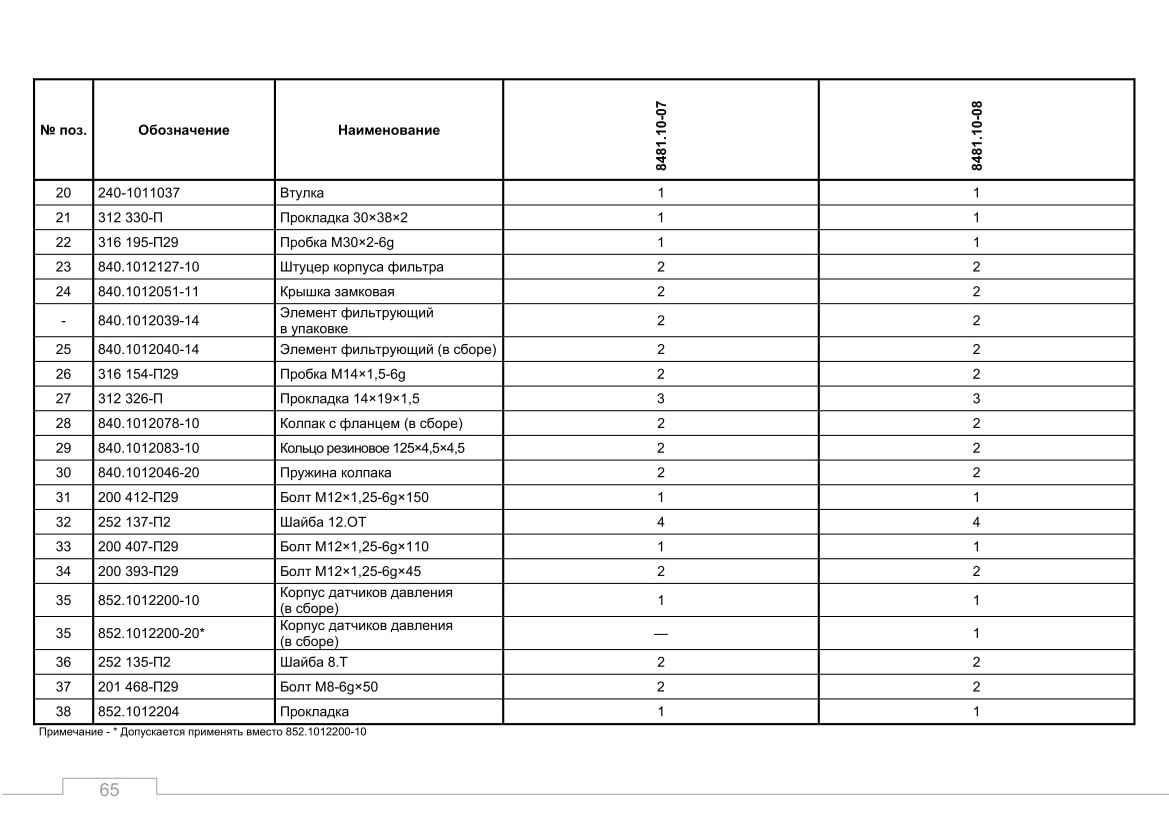

Фильтр очистки масла

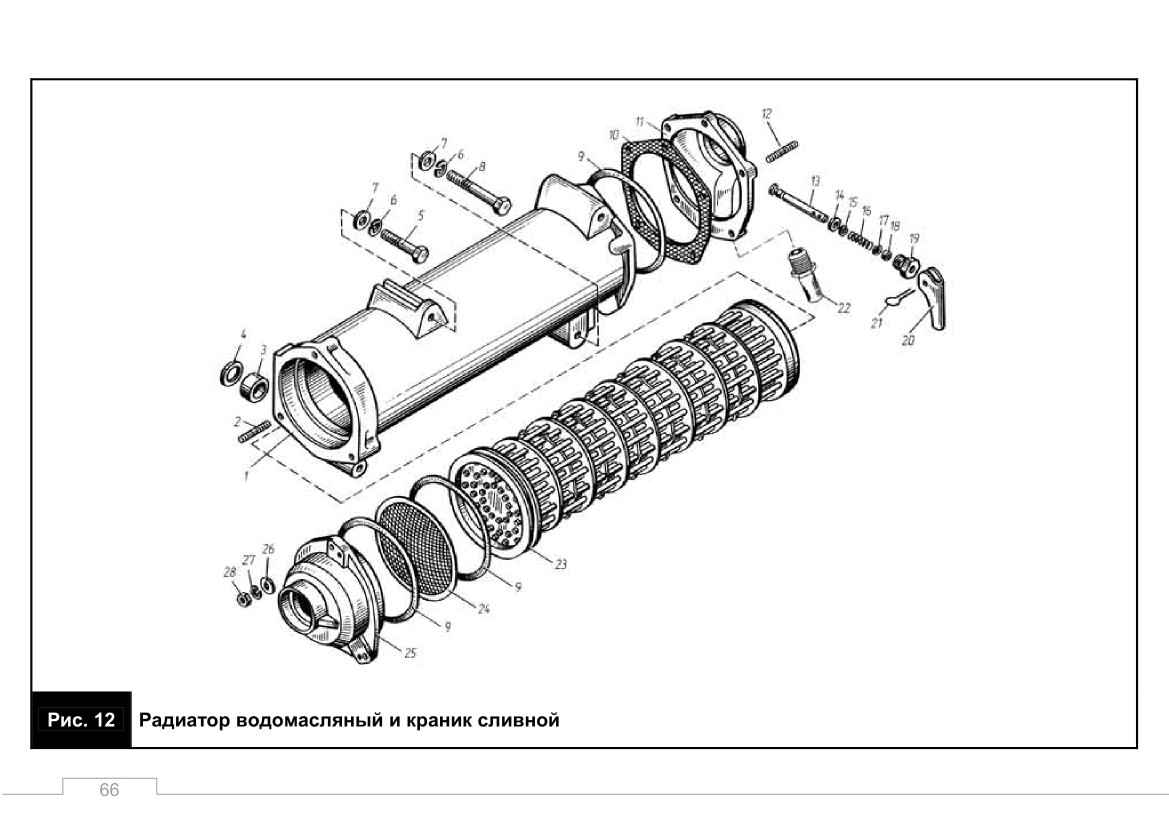

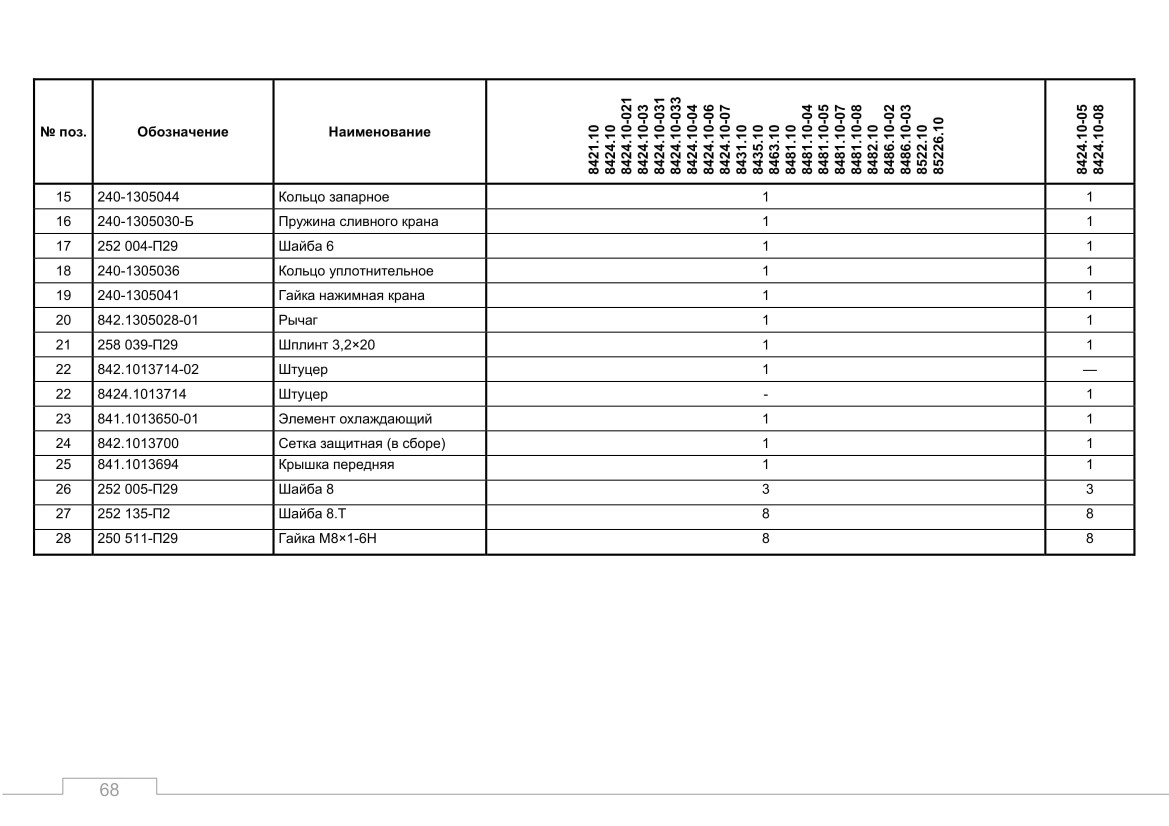

Радиатор водомасляный и краник сливной

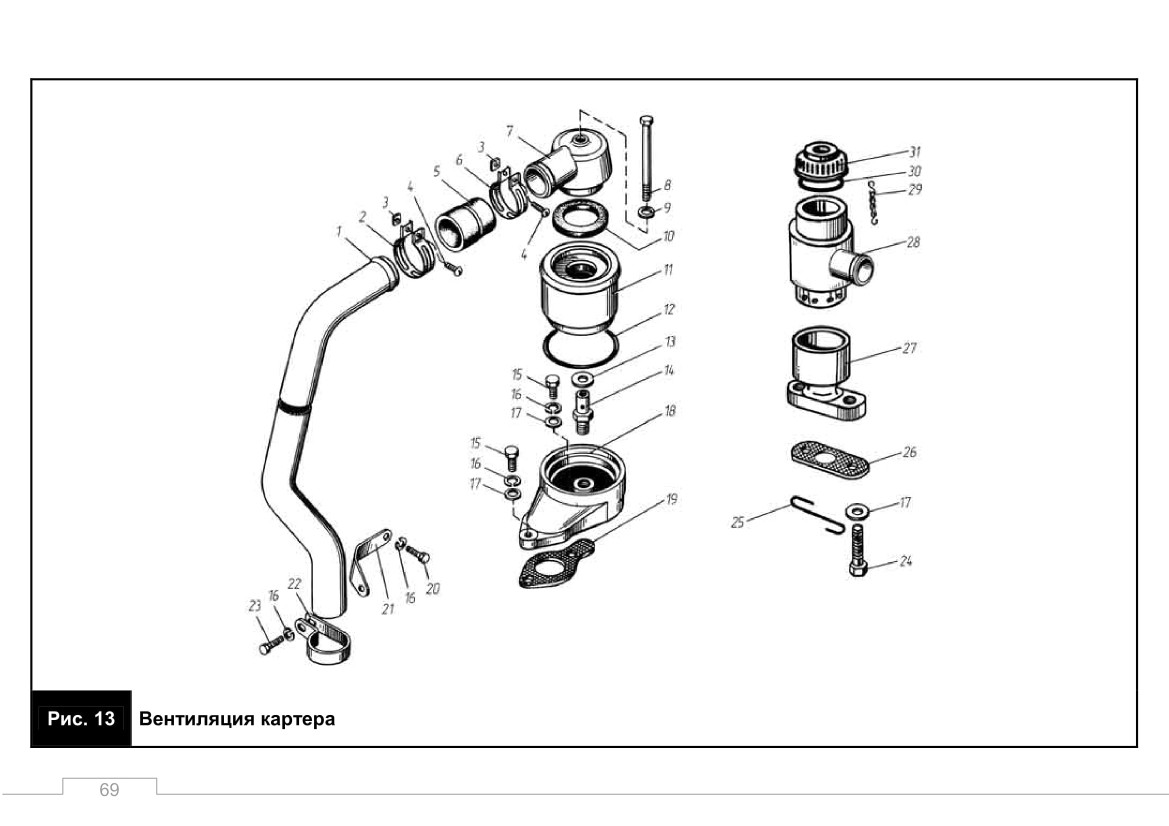

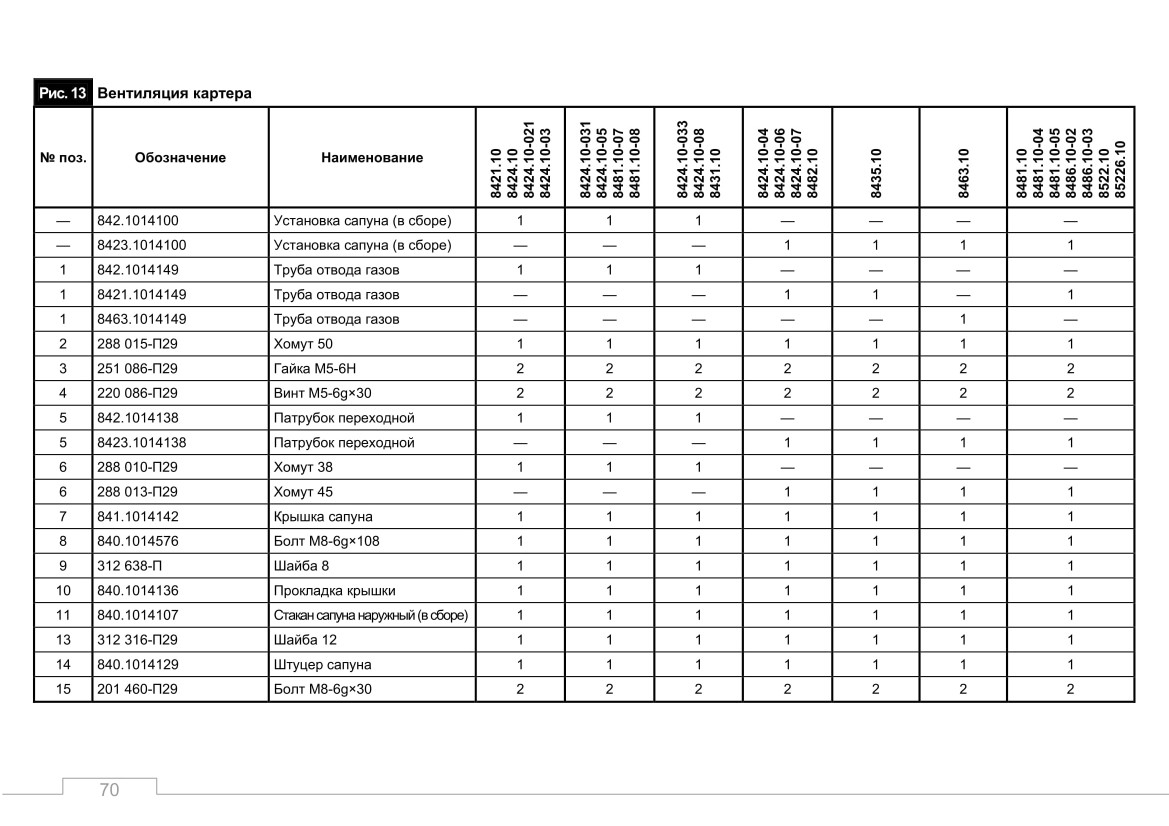

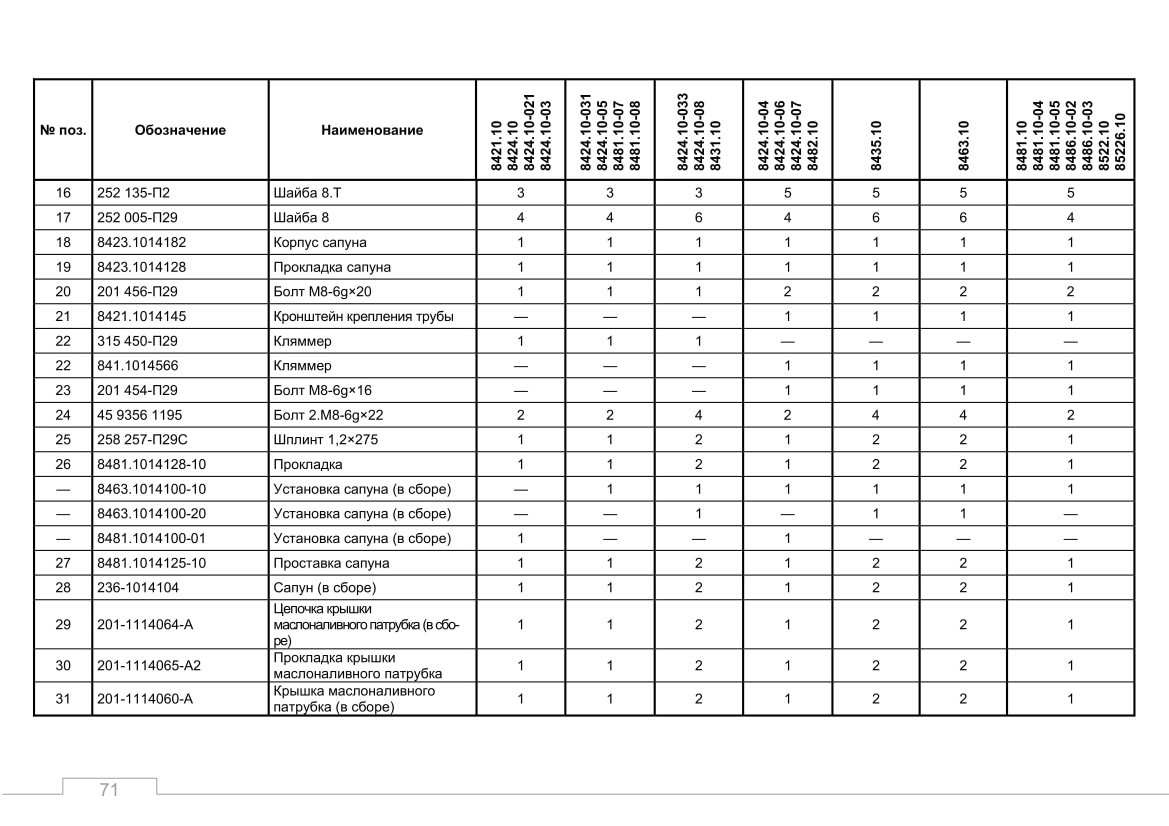

Вентиляция картера

Электрофакельное устройство

Фильтр центробежной очистки масла

Привод агрегатов
Редуктор насоса забортной воды

Топливные трубопроводы

Фильтр грубой очистки топлива

Привод управления регулятором

Привод рычага останова ТНВД

Фильтр воздушный

Насос топливоподкачивающий

Регулятор частоты вращения

Корректор подачи топлива по наддуву

Топливный насос высокого давления

Секция топливного насоса высокого давления

Форсунка

Впускные коллекторы Механизм аварийного останова Фильтр тонкой очистки топлива Турбокомпрессор

Подвод воздуха к турбокомпрессору и отвод газов Муфта опережения впрыска топлива Охладитель наддувочного воздуха Рама глушителя

Трубы и термостаты системы охлаждения Водяной насос Натяжное устройство

Вентилятор, кожух вентилятора и натяжное устройство привода вентилятора
Гидромуфта привода вентилятора

Рис.42 Включатель гидромуфты
Рис.43 Сцепление
Рис.44 Механизм отключения трансмиссии
Рис.45 Компрессор пневматического тормоза
Рис.46 Генератор
Рис.47 Стартер
Рис.48 Реле стартера
Рис.49 Инструмент и приспособления водителя (механика)

ВВЕДЕНИЕ

Каталог содержит номенклатуру деталей и сборочных единиц дизельных двигателей Тутаевского моторного завода.

Каталог составлен по состоянию на 1 февраля 2007 года.

По всем вопросам приобретения запасных частей рекомендуется обращаться в ОАО “ТМЗ” (Тутаевский моторный завод):

152300 Ярославская область, г. Тутаев, ул. Строителей, 1 тел. (48533) 2-14-65 - Отдел сбыта

2-06-74 - Торговый Дом ТМЗ.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЕЙ

Тип двигателя	дизель
Число тактов	4
Число цилиндров	8
Расположение цилиндров	V-образное, угол развала 90°

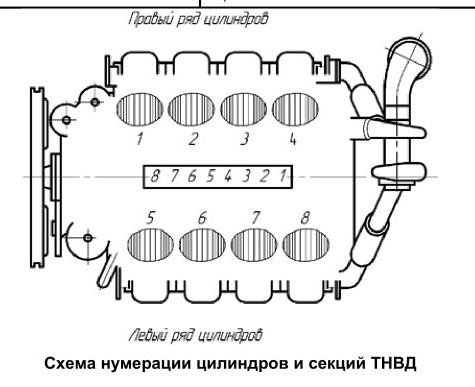

Порядок работы цилиндров	1-5-4-2-6-3-7-8
Порядок работы секций ТНВД	6-8-1-5-7-2-4-3
Направление вращения коленчатого вала	Правое (по часовой стрелке) при взгляде на вентилятор
Диаметр цилиндра	140 мм
Ход поршня	140 мм
Рабочий объем двигателя	17,24 л
Степень сжатия	15,5

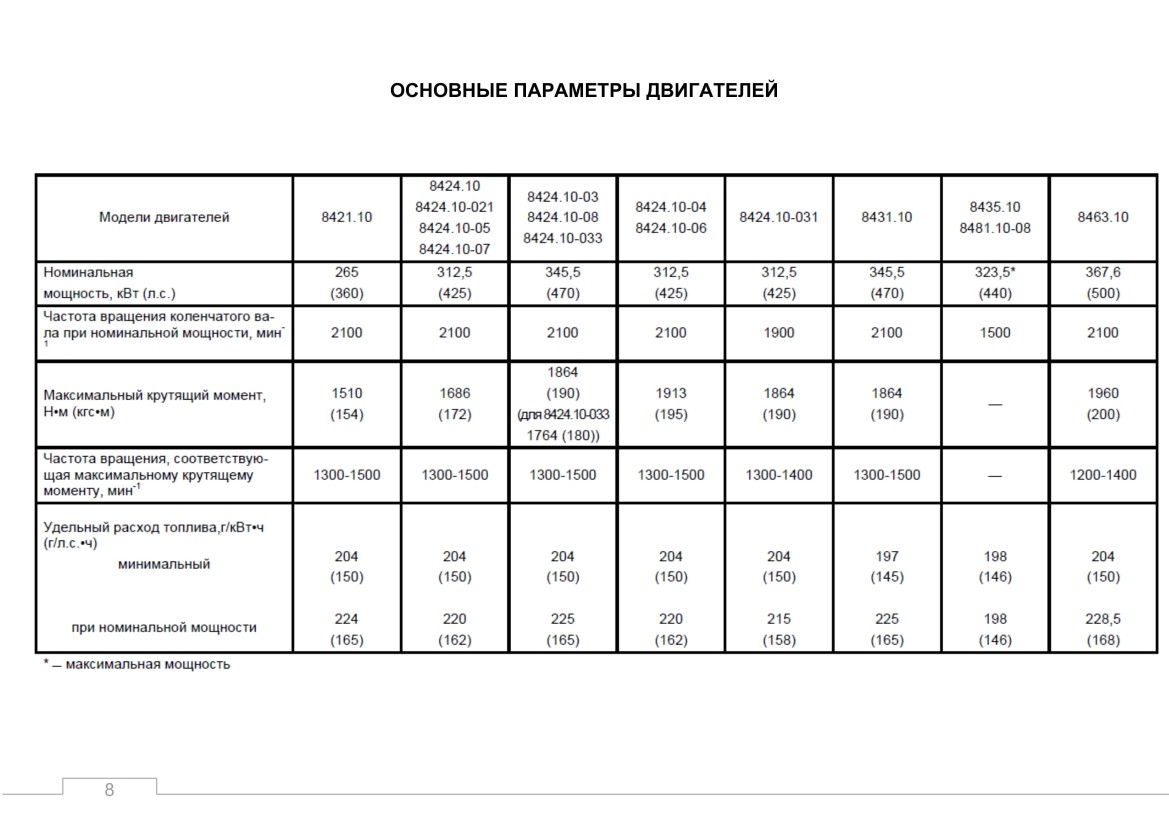

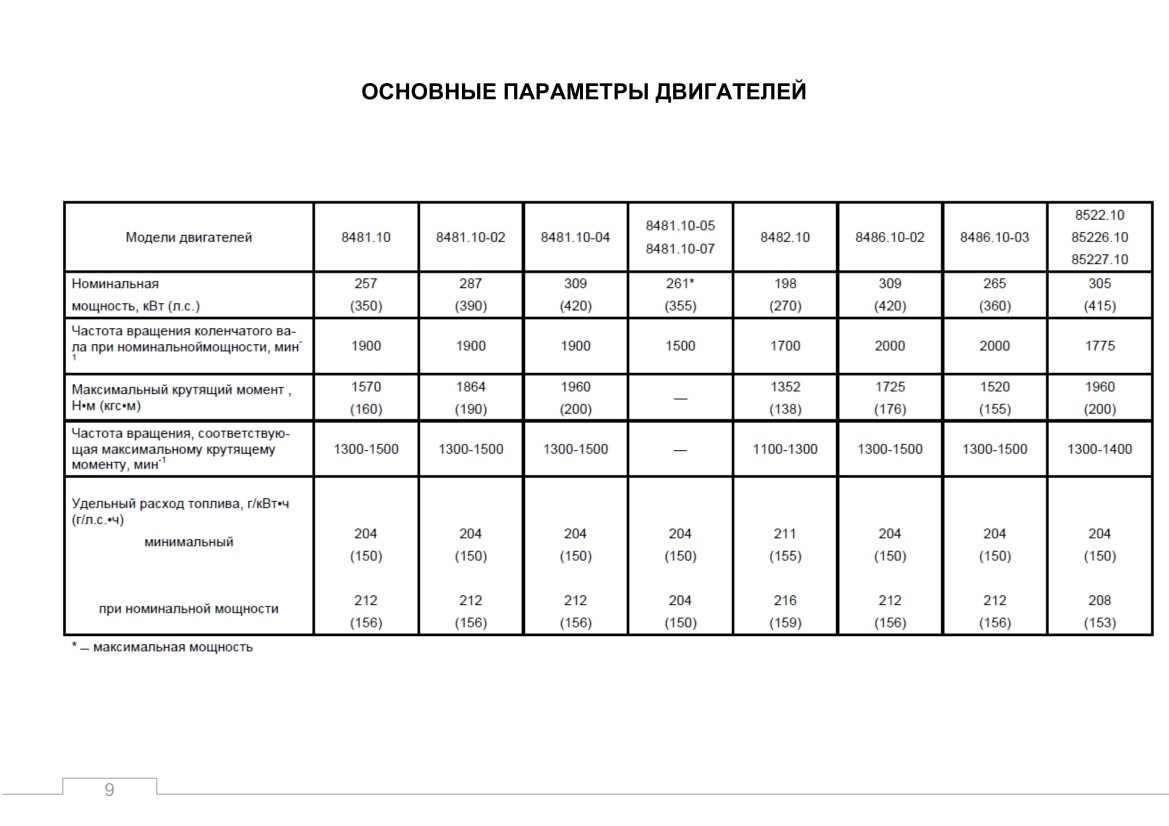

ОСНОВНЫЕ ПАРАМЕТРЫ ДВИГАТЕЛЕЙ

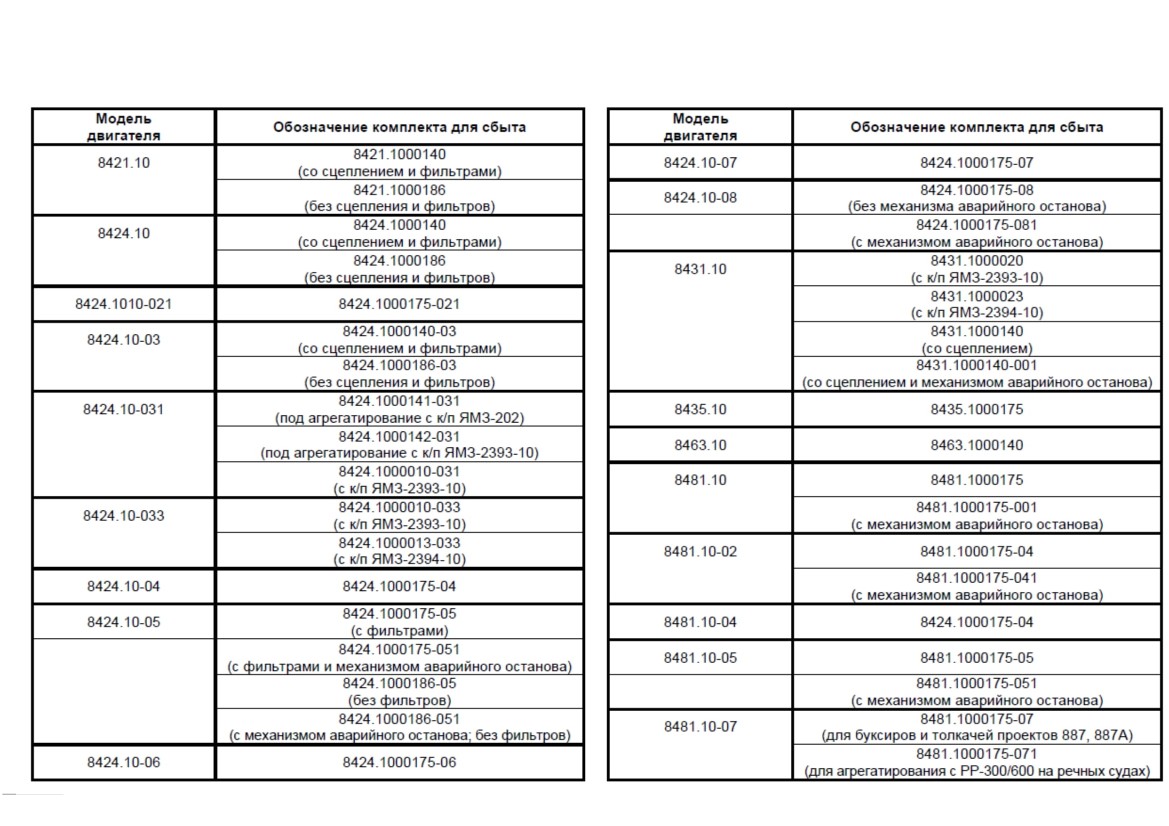

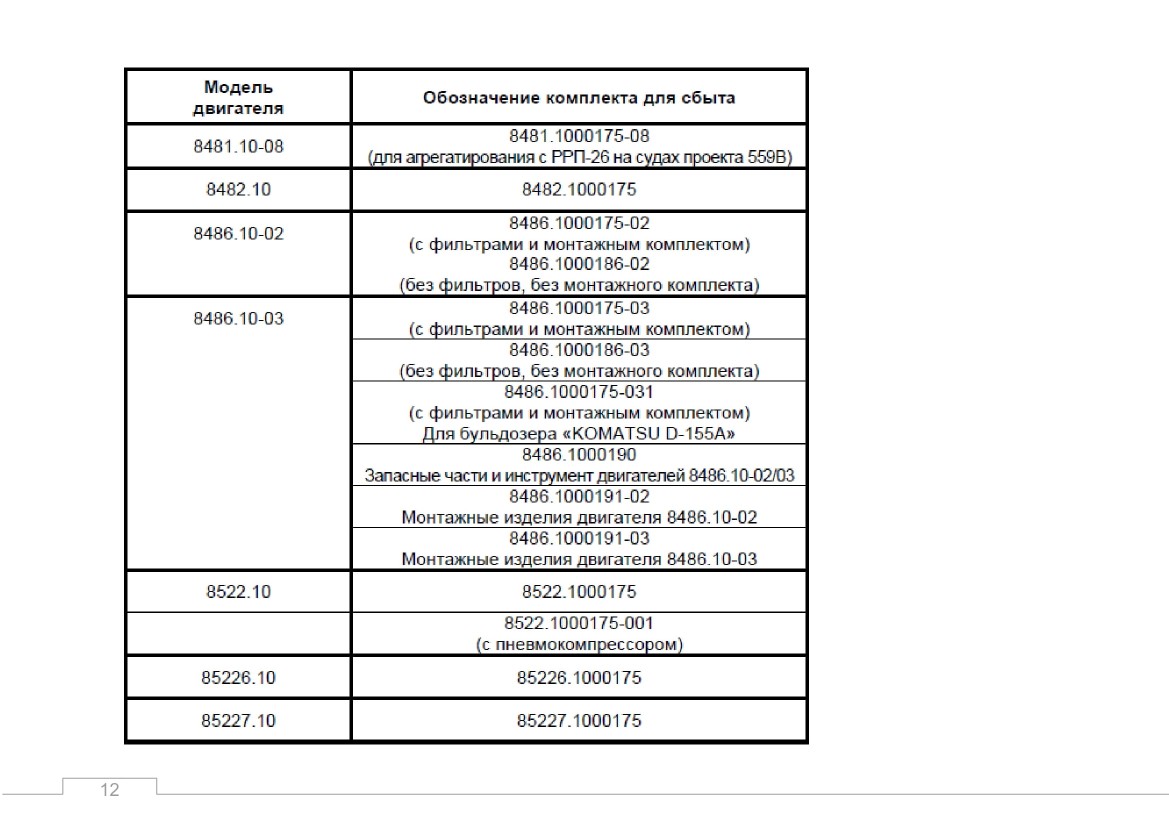

ОБОЗНАЧЕНИЯ КОМПЛЕКТАЦИЙ

При заказе двигателя в сборе указывается обозначение комплекта для сбыта. Комплект для сбыта в общем случае включает:

- двигатель;

- фильтры грубой очистки топлива (фильтры-отстойники);

- инструмент водителя (механика) и приспособления;

- паспорт двигателя;

- руководство (инструкцию) по эксплуатации;

- комплект запасных частей;

- фильтр воздушный (для некоторых моделей двигателей; применяемость для моделей см. рисунок воздушного фильтра).

В комплект для сбыта двигателей некоторых моделей могут быть также дополнительно включены специальные монтажные комплекты и другие детали.

В некоторых комплектах для сбыта исключены топливные фильтры грубой очистки.

ПРИМЕНЯЕМОСТЬ ДВИГАТЕЛЕЙ

Модель двигателя	Применяемость
8421.10 8424.10 8424.10-03 8431.10 8463.10	Автомобили МАЗ, МЗКТ
8424.10-021	Автокран “Kato" NK 12005 грузоподъемностью 120т.
8424.10- 04 8424.10- 06	Тягачи, погрузчики, шлаковозы БелАЗ
8424.10-07	Самосвалы БелАЗ грузоподъемностью 30т.
8424.10- 05 8424.10- 08	Автомобили Курганского Завода колесных тягачей
8424.10- 031 8424.10- 033 8431.10	Автомобили и шасси Брянского автомобильного завода
8481.10-05 8435.10	Дизельные электроагрегаты и электростанции
8481.10 8481.10- 02 8481.10- 04	Колесные тракторы ЗАО “ПТЗ”
8481.10- 07 8481.10- 08	Речные суда
8482.10	Колесные тракторы
8486.10-02	Бульдозер “Komatsu D-355A”
8486.10-03	Трубоукладчик “Komatsu D-355C” Бульдозер “Komatsu D-155A”
8522.10	Промышленные тракторы АО “Промтрактор", Чебоксары
85226.10	Маневровые тепловозы ТГМ-23
85227.10	Маневровые тепловозы ТУ 7А

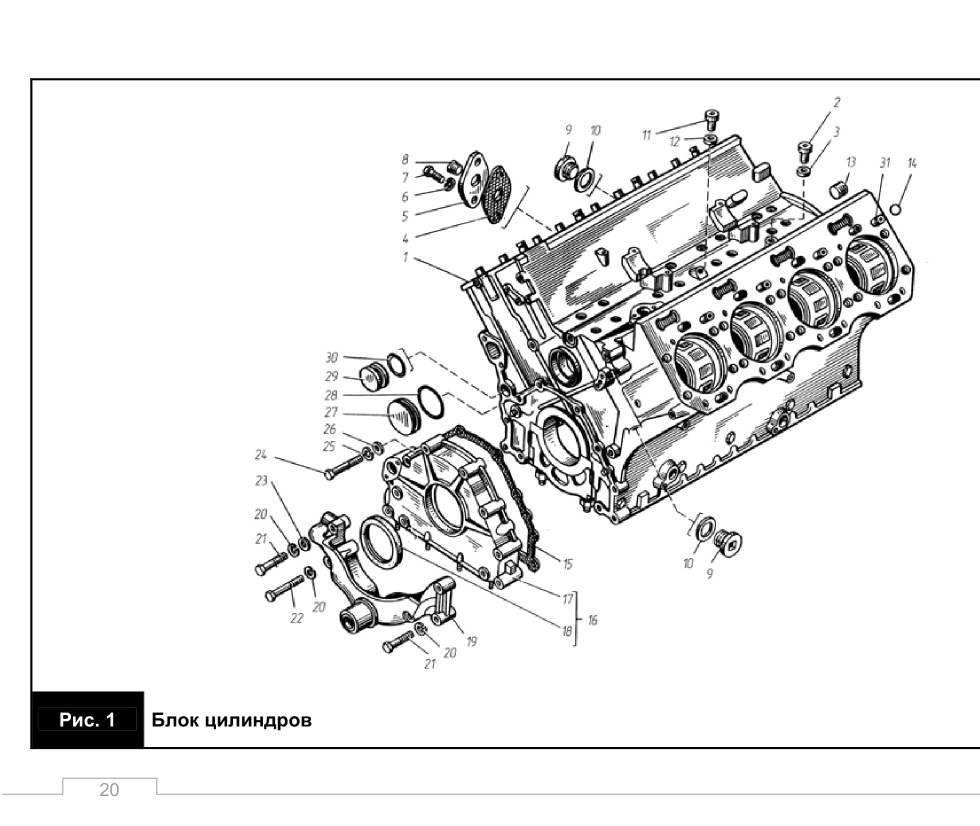

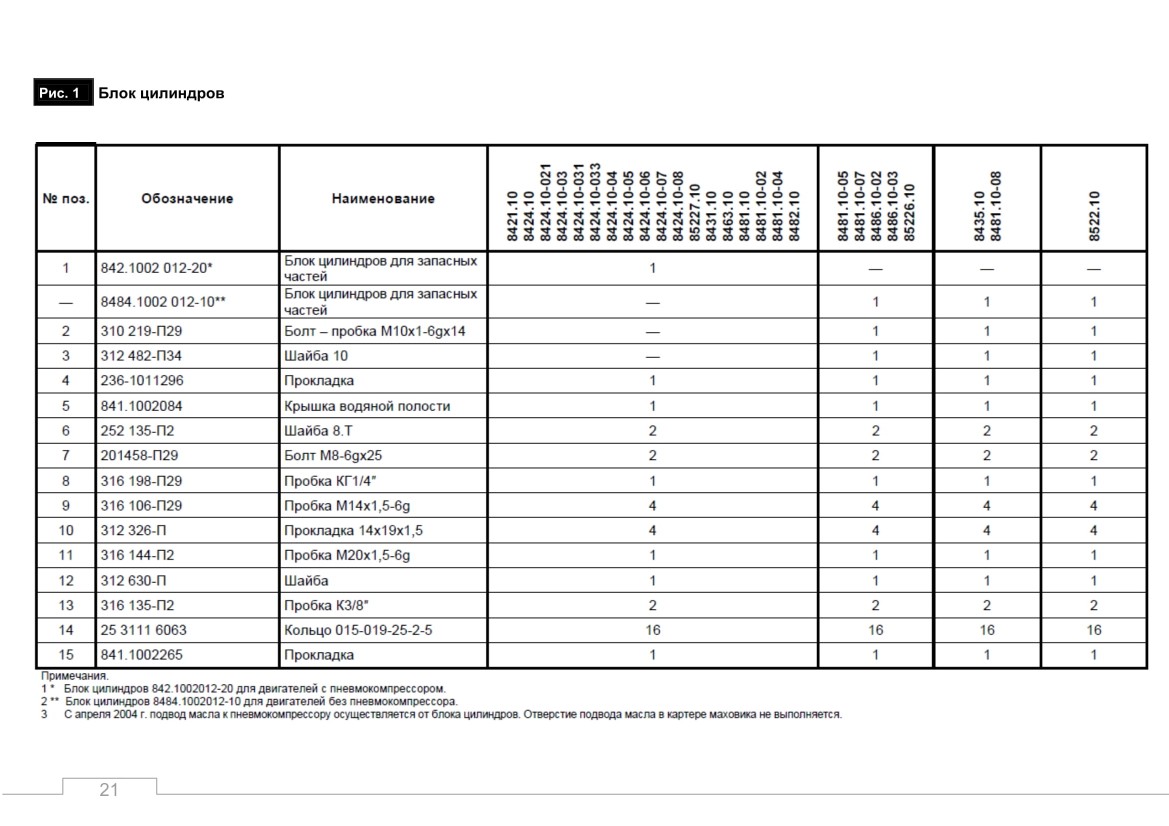

Рис 1 Блок цилиндров
