3. Методы расчета критериев взрывопожарной опасности помещений

Выбор и обоснование расчетного варианта

3.1. При расчете значений критериев взрывопожарной опасности в качестве расчетного следует выбирать наиболее неблагоприятный вариант аварии или период работы аппаратов, при котором во взрыве участвует наибольшее количество веществ или материалов, наиболее опасных в отношении последствий взрыва.

3.2. Количество поступивших в помещение веществ, которые могут образовать взрывоопасные газовоздушные или паровоздушные смеси, определяют, исходя из следующих предпосылок:

а) происходит авария одного из аппаратов согласно п. 3.1;

б) все содержимое аппарата поступает в помещение;

в) происходит одновременно утечка веществ из трубопроводов, питающих аппарат по прямому и обратному потоку, в течение времени, необходимого для отключения трубопроводов.

Примечание. Расчетное время отключения трубопроводов определяют в каждом конкретном случае, исходя из реальной обстановки. Оно должно быть минимальным с учетом паспортных данных на запорные устройства, характера технологического процесса и вида предполагаемой аварии.

Расчетное время отключения трубопроводов следует принимать равным:

времени срабатывания системы автоматики отключения трубопроводов согласно паспортным данным установки, если вероятность отказа системы автоматики в соответствии с ГОСТ 19460—74, ГОСТ 19490—74, СТ СЭВ 1190—78 не превышает 0,000001 в год или Обеспечено резервирование ее элементов (но не более 3 с);

120 с, если вероятность отказа системы автоматики превышает

0,000001 в год и не обеспечено резервирование ее элементов;

300 с при ручном отключении.

Не допускается использование технических средств для отключения трубопроводов, для которых времена отключения превышают приведенные выше значения.

Под «временем срабатывания» и «временем отключения* следует понимать промежуток времени от начала возможного поступления-горючего вещества из трубопровода (при перфорации, разрыве, изменении номинального давления и т. п.) до полного прекращения поступления газа или жидкости в помещение. Быстродействующие клапаны-отсекатели должны автоматически перекрывать подачу газа или жидкости при нарушении электроснабжения.

Специальным решением соответствующих министерств или ведомств по согласованию с Госгортехнадзором СССР на подконтрольных

ему производствах и предприятиях и МВД COUP в исключительных случаях в установленном порядке допускается превышение приведенных выше значений времени отключения трубопроводов.

г) происходит испарение с поверхности разлившейся жидкости; площадь испарения при разливе на пол определяют (при отсутствии справочных данных), исходя из расчета, что 1 л смесей и растворов, содержащих 70 % массовых долей и менее растворителей, разливается на площади 0,5 м2, а остальных жидкостей —на 1 м2 пола помещения;

д) происходит испарение жидкости из емкостей, эксплуатируемых с открытым зеркалом жидкости, или со свежеокрашенных поверхностей;

е) длительность испарения жидкости равна времени ее полного испарения, но не более 3600 с.

3.3. Количество пыли, которое может образовать взрывоопасную смесь, определяют из следующих предпосылок:

а) предполагаемой аварии предшествовало пыле-накопление в производственном помещении, происходящее в условиях нормального режима работы (например, вследствие пылевыделения из негерметичного производственного оборудования);

б) в момент аварии произошла плановая (при ремонтных работах) или внезапная разгерметизация одного из технологических аппаратов, за которой последовал аварийный выброс в помещение всей находившейся в аппарате пыли.

3.4. Свободный объем помещения находят как разность между объемом помещения и объемом, занимаемым технологическим оборудованием. Если свободный объем помещения определить невозможно, то его допускается принимать условно равным 80 % геометрического объема помещения.

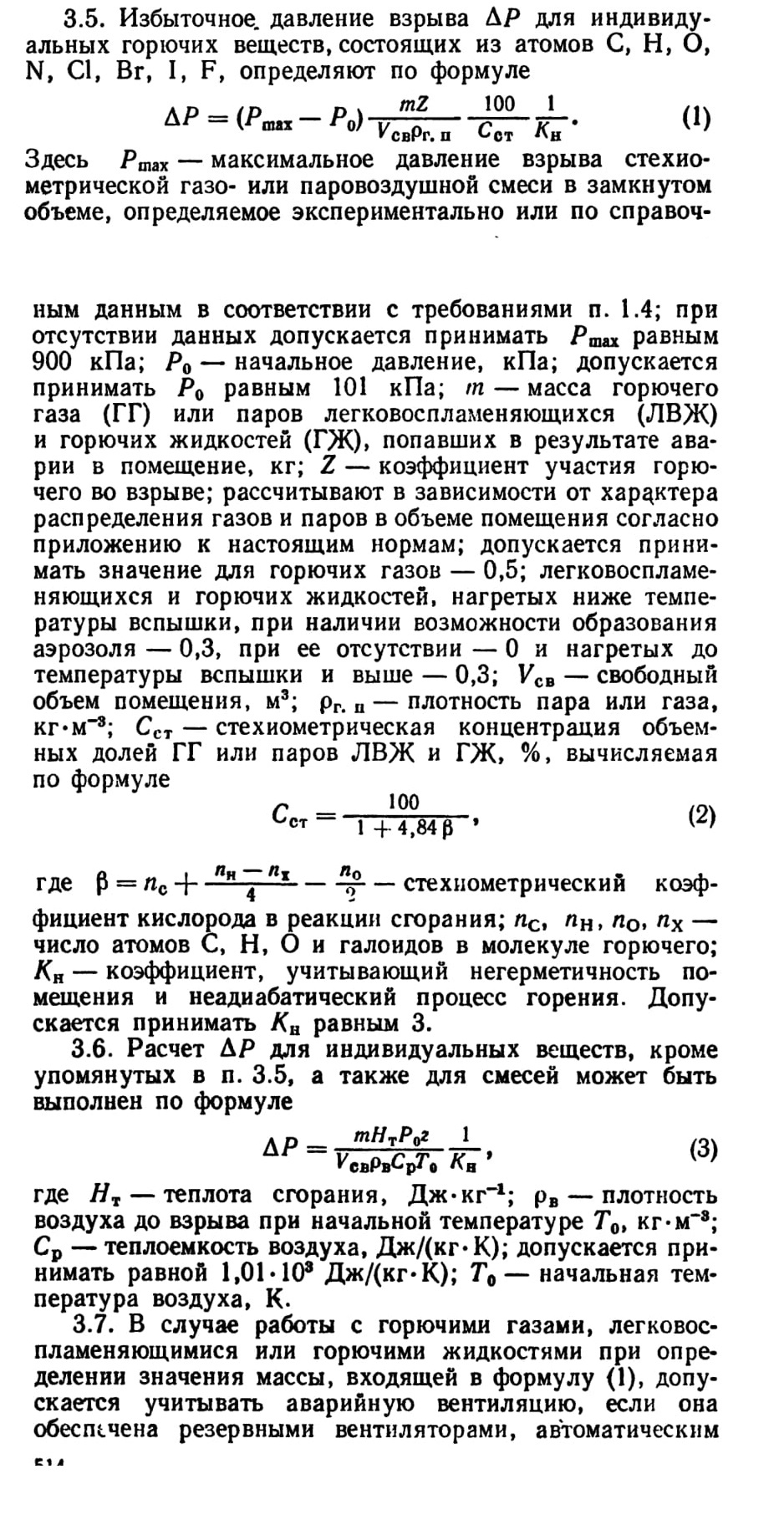

Расчет избыточного давления взрыва для горючих газов, паров легковоспламеняющихся и горючих жидкостей
