Двигатели ЯМЗ-236, ЯМЗ-238 (1968 год). Описание конструкции и работы - часть 4







ГОЛОВКИ ЦИЛИНДРОВ

ГОЛОВКИ ЦИЛИНДРОВ

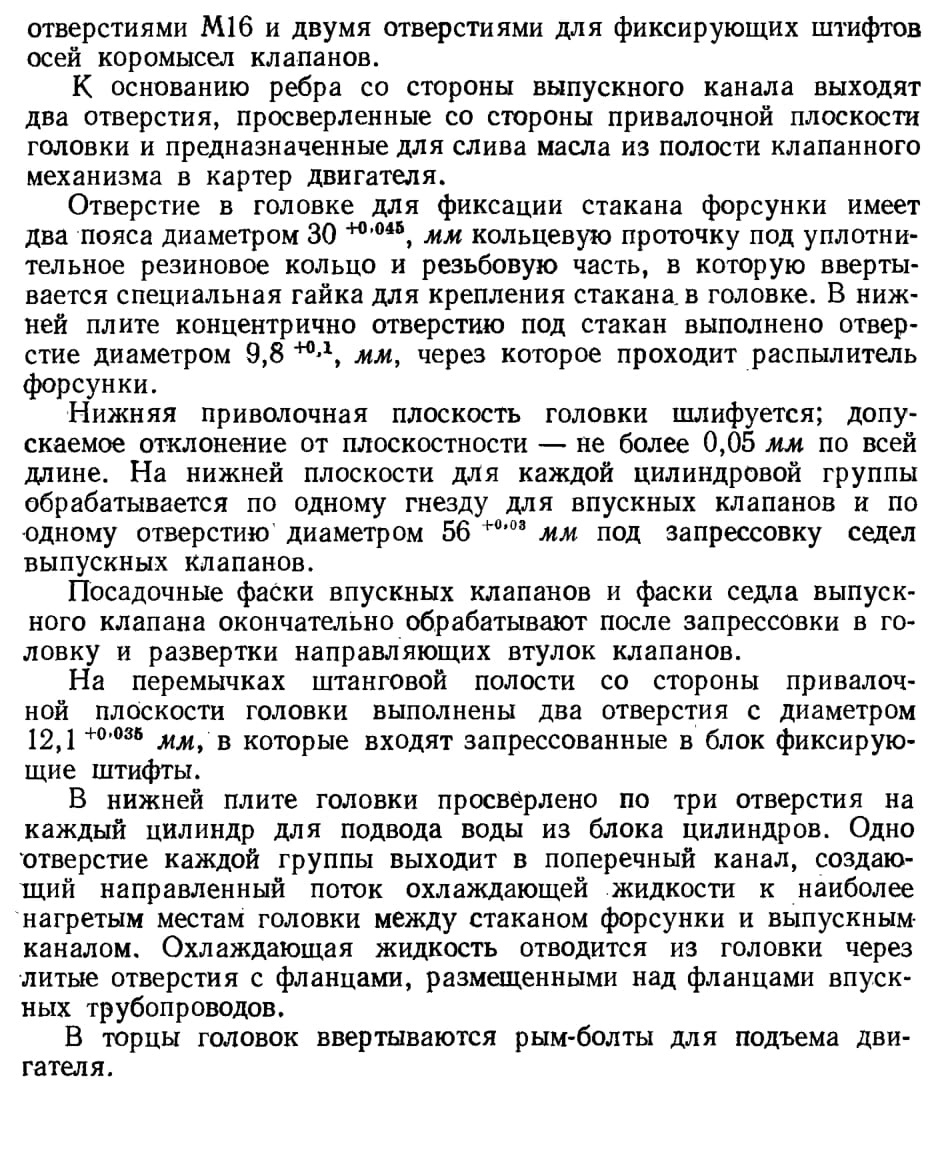

Головки цилиндров двигателей ЯМЗ-236 и ЯМЗ-238 аналогичны по конструктивной схеме и отличаются длиной, определяемой количеством цилиндров. Этим же определяется количество устанавливаемых на головку деталей каждого наименования, комплектующих одну цилиндровую группу.

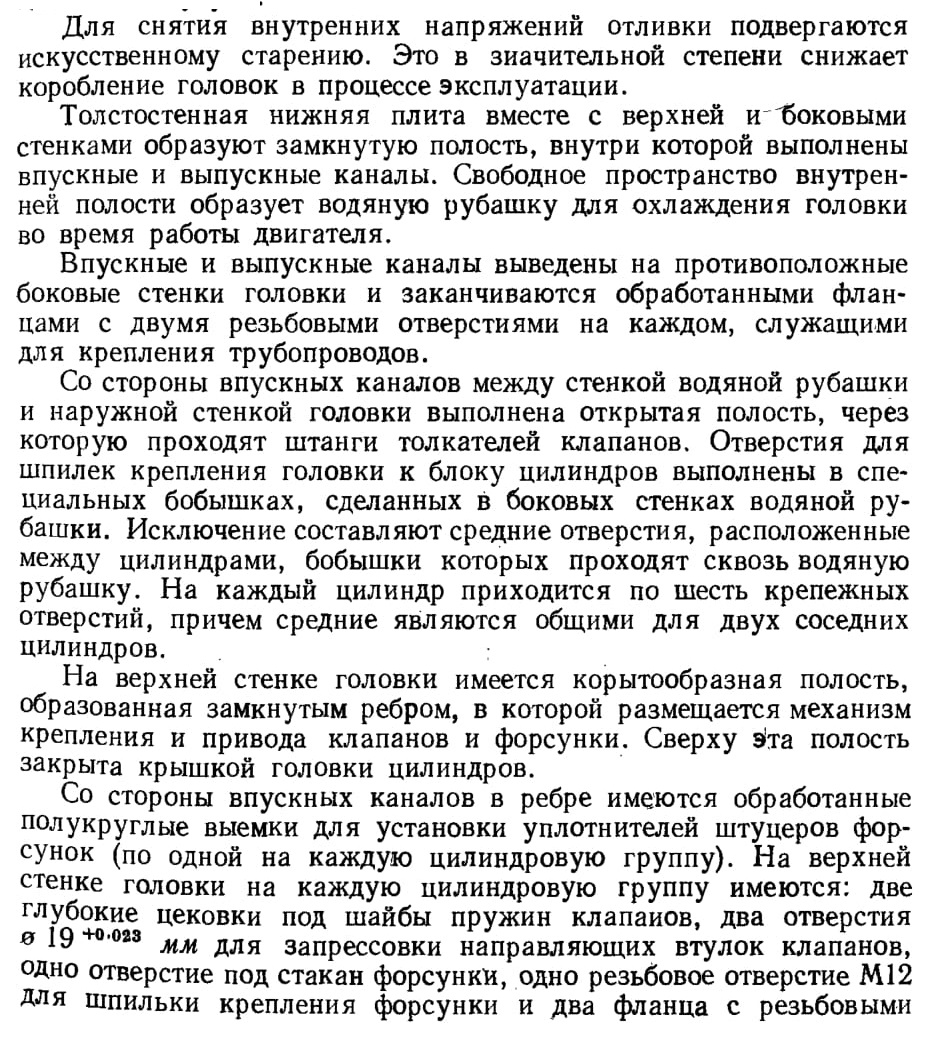

Две головки шестицилиндрового двигателя, так же как и две головки восьмицилиндрового, полностью взаимозаменяемы и представляют собой механически обработанные отливки из специального чугуна.













СЕДЛА ВЫПУСКНЫХ КЛАПАНОВ


Седла выпускных клапанов изготовлены из специального жаропрочного чугуна с твердостью HRC 50—60 и термически обработаны.

Надежная посадка седла обеспечивается запрессовкой его в головку с натягом 0,045—0,105 мм. Головка перед запрессовкой седла нагревается до температуры 90° С.

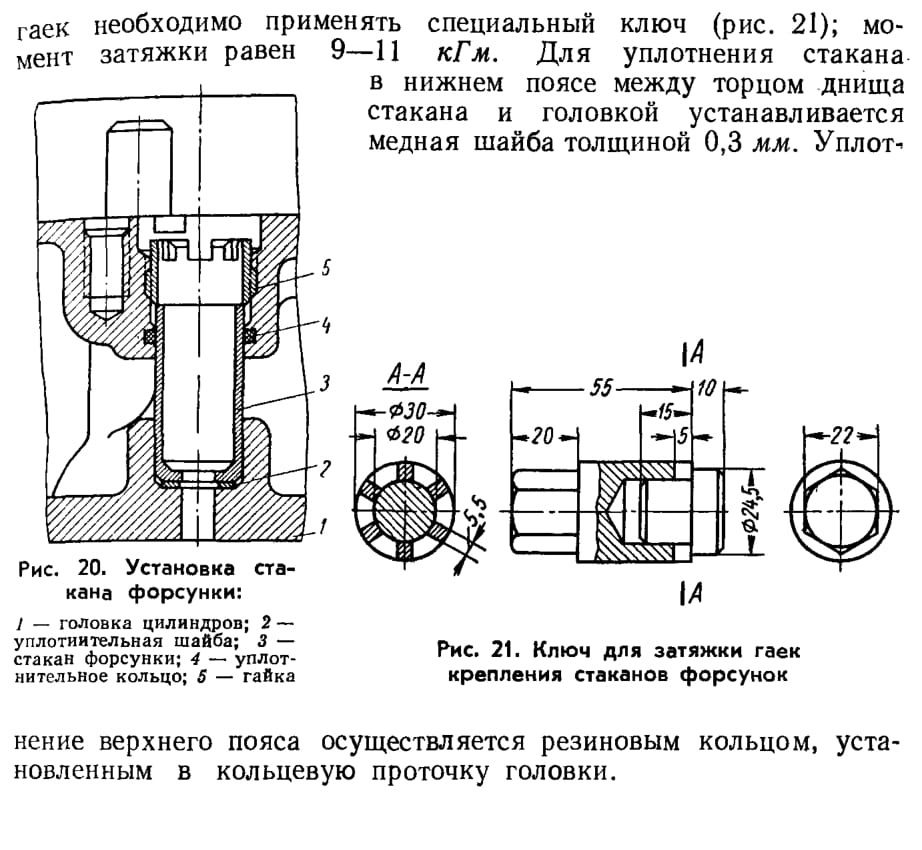

В специальные отверстия головок установлены стаканы форсунок (рис. 20), изготовленные из латуни ЛС 59-1. Для затяжки





ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

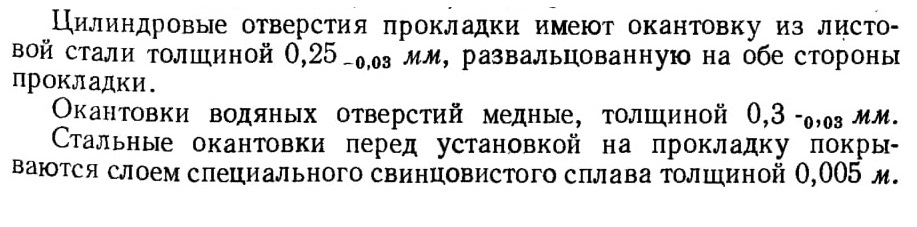

Прокладка головки цилиндров, предназначенная для уплотнения газового стыка между головкой и блоком, изготовлена из асбостального листа толщиной 1,4 мм.

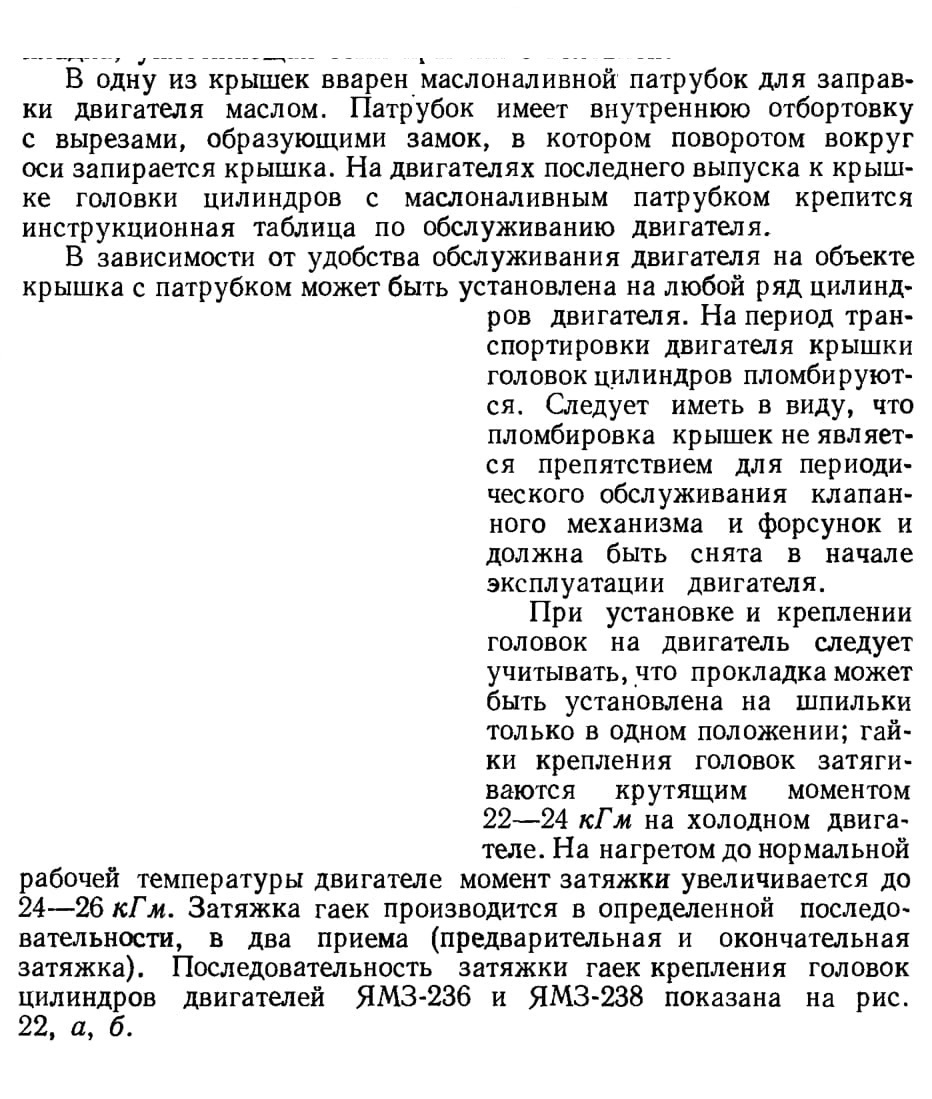

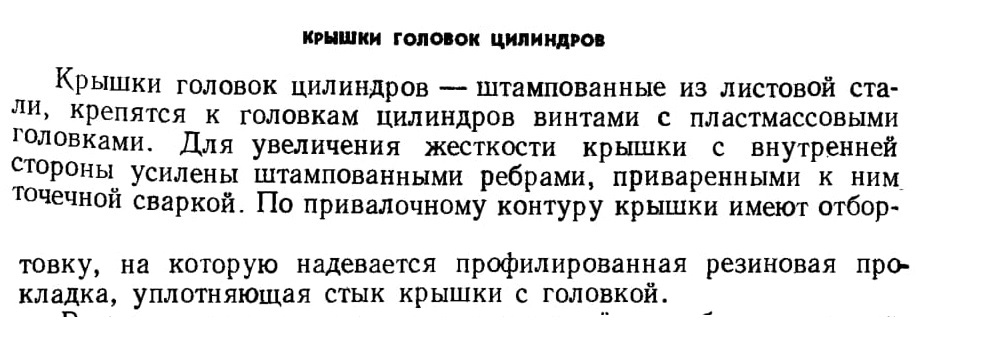

КРЫШКИ ГОЛОВОК ЦИЛИНДРОВ

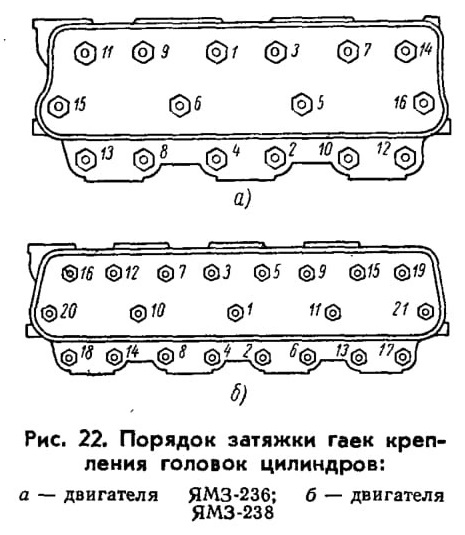

Рис. 22. Порядок затяжки гаек крепления головок цилиндров:
а — двигателя ЯМЗ-236; б — двигателя ЯМЗ-238
