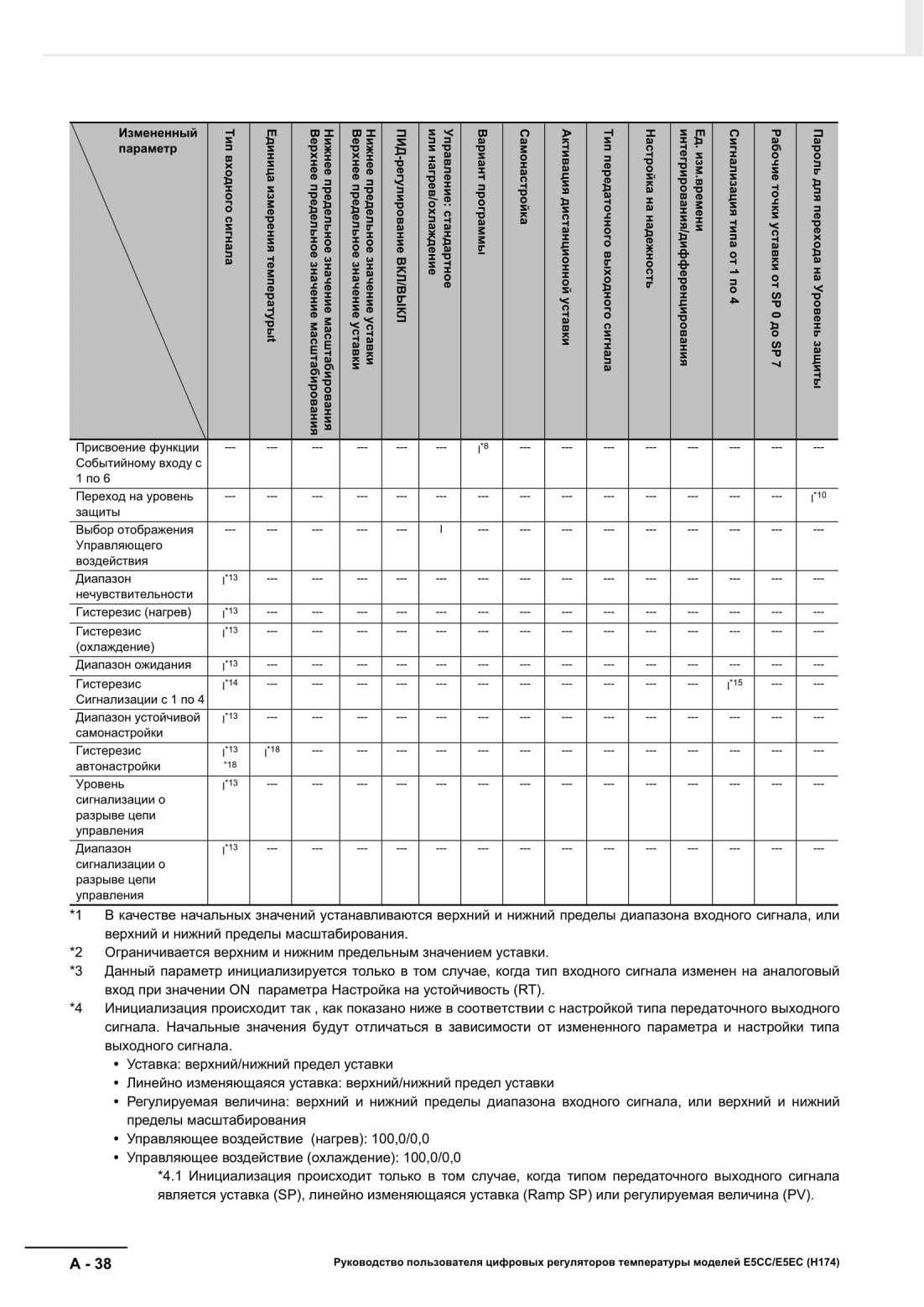

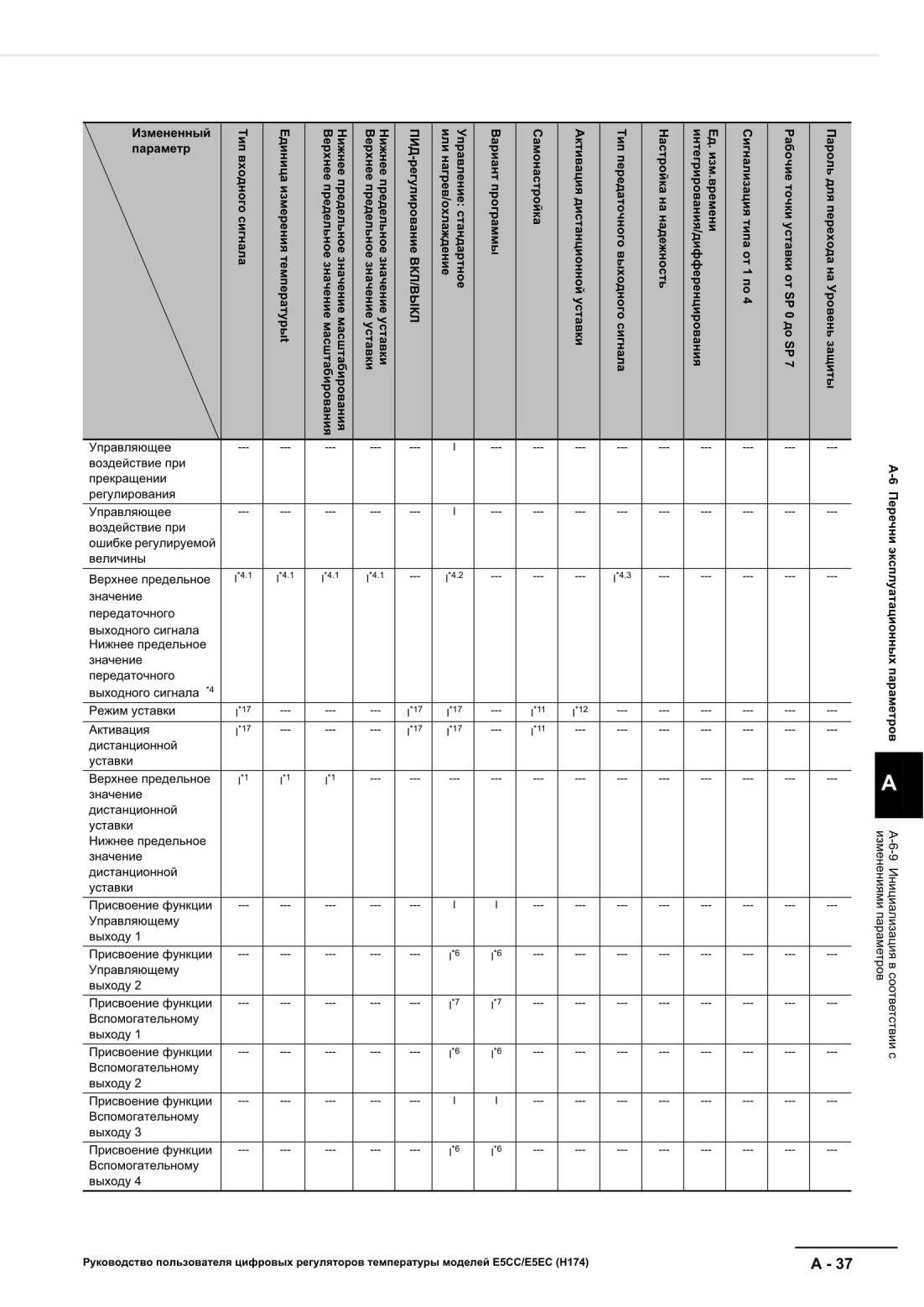

*4.2 Инициализация происходит только в том случае, когда типом передаточного выходного сигнала является Управляющее воздействие (нагрев) или Управляющее воздействие (охлаждение).

*4.3 Инициализация на приведенные выше значения по умолчанию выполняется независимо от настроек типа передаточного выходного сигнала.

5 Инициализация выполняется следующим образом в соответствии с настройкой параметра Управление: стандартное или нагрев/охлаждение (Standard or Heating/Cooling).

• Верхнее предельное значение управляющего воздействия: 100,0

• Нижнее предельное значение управляющего воздействия: стандартное управление 0,0; управление нагревом/охлаждением -100,0

6 Инициализируется как управляющий выход (охлаждение) при управлении нагревом/охлаждением, согласно следующим условиям (В перечне параметров значениями по умолчанию являются значения для стандартного управления).

• При наличии управляющего выхода 2: параметр Присвоение функции Управляющему выходу 2 инициализируется на выходной управляющий сигнал (охлаждение).

• Если регулятор не имеет управляющего выхода 2, но оснащен четырьмя вспомогательными выходами, то параметр Присвоение функции Вспомогательному выходу 4 инициализируется как управляющий выход (охлаждение).

• Во всех остальных случаях как управляющий выход (охлаждение) инициализируется параметр Присвоение функции Вспомогательному выходу 2.

7 Если параметр Вариант программы (Program Pattern) имеет значение OFF, то параметр Присвоение функции Вспомогательному выходу 1 инициализируется следующим образом:

• Регуляторы, оснащенные функцией сигнализации о перегорании/замыкании в цепи нагревателя: Сигнализация нагревателя (НА)

• Регуляторы, не оснащенные функцией сигнализации о перегорании/замыкании в цепи нагревателя: Сигнализация 1.

Если параметр Вариант программы (Program Pattern) не имеет значения OFF, то параметр Присвоение функции Вспомогательному выходу 1 инициализируется как выходной сигнал о завершении выполнения программы.

8 Если присвоена функция Запуск программы, а параметр Вариант программы (Program Pattern) изменяет свое значение на OFF, то параметр Запуск программы будет инициализирован как «функция не присовена».

9 Для температурного входа параметр Единица измерения времени интегрирования/дифференцирования (Integral/Derivative Time Unit) инициализируется только когда активируется параметр Настройка на устойчивость (RT). Значения по умолчанию:

• Единица измерения времени интегрирования/дифференцирования: 0,1 с (при инициализации параметра Единица измерения времени интегрирования/дифференцирования (Integral/Derivative Time Unit) также выполняется инициализация параметров ПИД-регулирования) *19

10 Данный параметр инициализируется при вводе нового пароля для перехода на уровень защиты.

11 Если параметр Самонастройка (ST) имеет значение ON, то параметр Режим уставки (SP Mode) получает значение LSP, а параметр Активация дистанционной уставки (Remote SP Enable) инициализируется значением OFF.

12 Если параметр Активация дистанционной уставки (Remote SP Enable) имеет значение OFF, то параметр Режим уставки (SP Mode) получает значение LSP

13 Эти параметры инициализируются, когда параметр Тип входного сигнала (Input Туре) изменяет свое значение с температурного входа на аналоговый вход, и наоборот.

14 Данный параметр инициализируется, когда параметр Тип входного сигнала (Input Туре) изменяет свое значение с температурного входа на аналоговый вход, и наоборот. Однако, его инициализация не выполняется, если применяемой сигнализацией является предупреждающий сигнал о достижении абсолютного верхнего/нижнего предельного значения Управляющего воздействия.

15 Для данного параметра устанавливается начальное значение 50 (0,50%), если сигнализация, не связанная с управляющим воздействием, изменяется на сигнализацию по Управляющему воздействию. Если же сигнализация по Управляющему воздействию изменяется на сигнализацию, не связанную с управляющим воздействием, то для данного параметра устанавливается начальное значение 2 (0,2°С или 0,02% полной шкалы).

16 Осуществляется запись обеих параметров так, чтобы Уставка и рабочая точка множественной уставки SP0-SP7 совпадали.

17 Когда выполнены все условия самонастройки, то параметр Режим уставки (SP Mode) получает значение LSP, а параметр Активация дистанционной уставки (Remote SP Enable) инициализируется значением OFF

18 Если единицей измерения температуры являются °С, то начальное значение параметра равно 0,8, а если единицей измерения температуры являются °F, то начальное значение параметра равно 1,4.

19 Данные параметры инициализируются следующим образом:
• Единица измерения времени интегрирования/дифференцирования в 1 с: Диапазон пропорциональности 0,8; Время интегрирования 233; Время дифференцирования 40 (это условие применяется для коэффициентов управления как нагревом, так и охлаждением).

• Единица измерения времени интегрирования/дифференцирования в 0,1 с: Диапазон пропорциональности 8,0; Время интегрирования 233,0; Время дифференцирования 40,0 (это условие применяется для коэффициентов управления как нагревом, так и охлаждением).

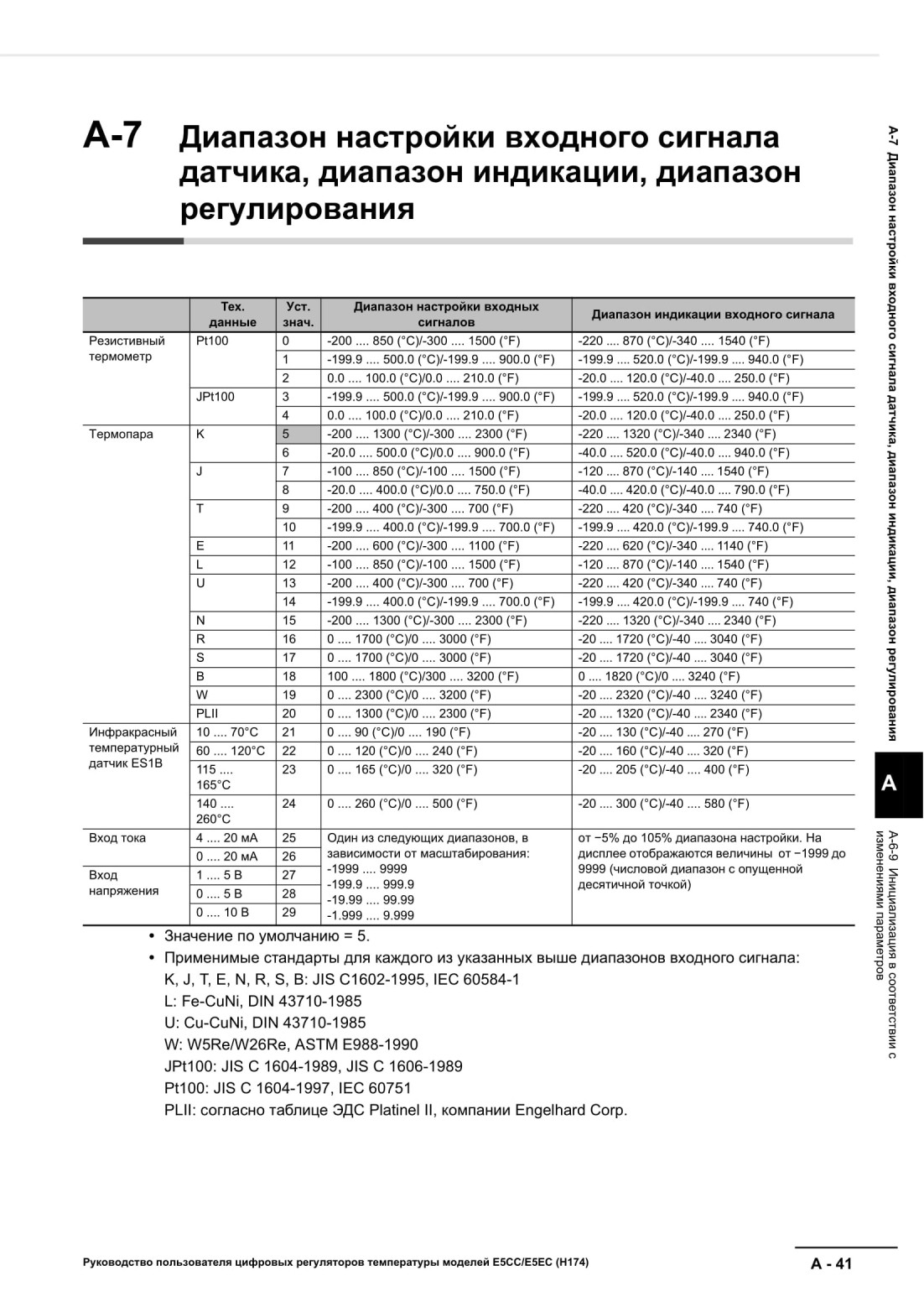

А-7 Диапазон настройки входного сигнала датчика, диапазон индикации, диапазон регулирования

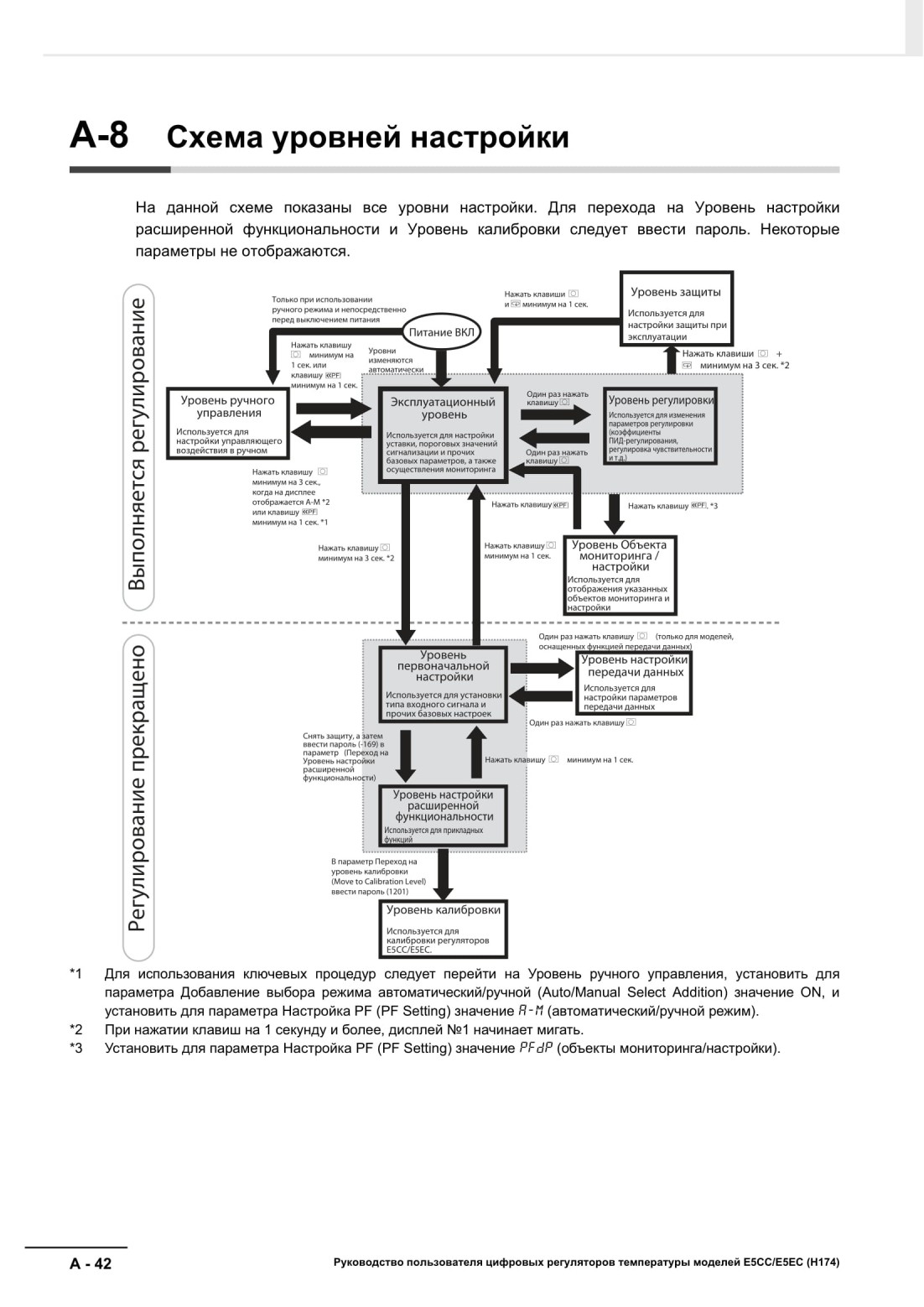

А-8 Схема уровней настройки

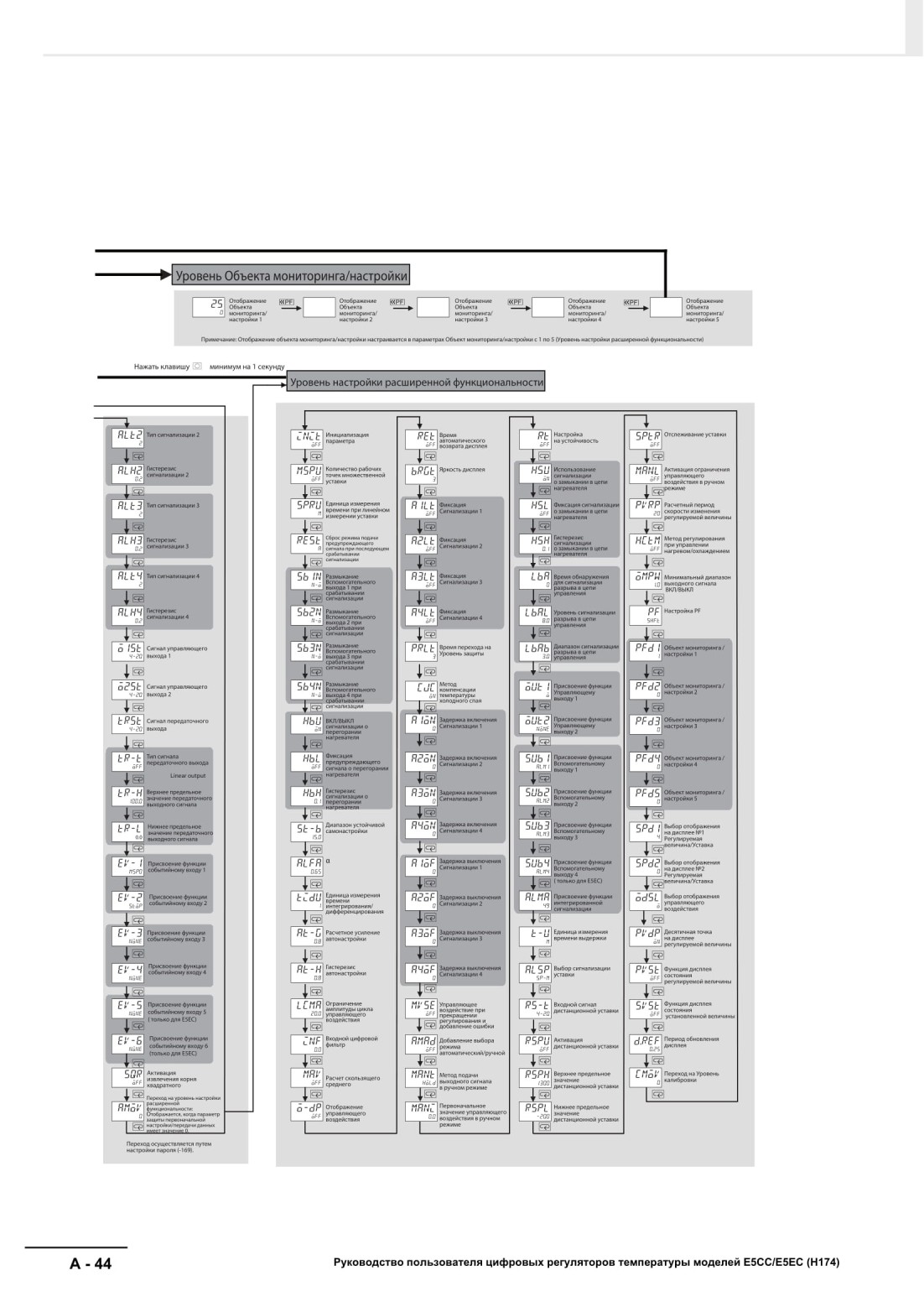

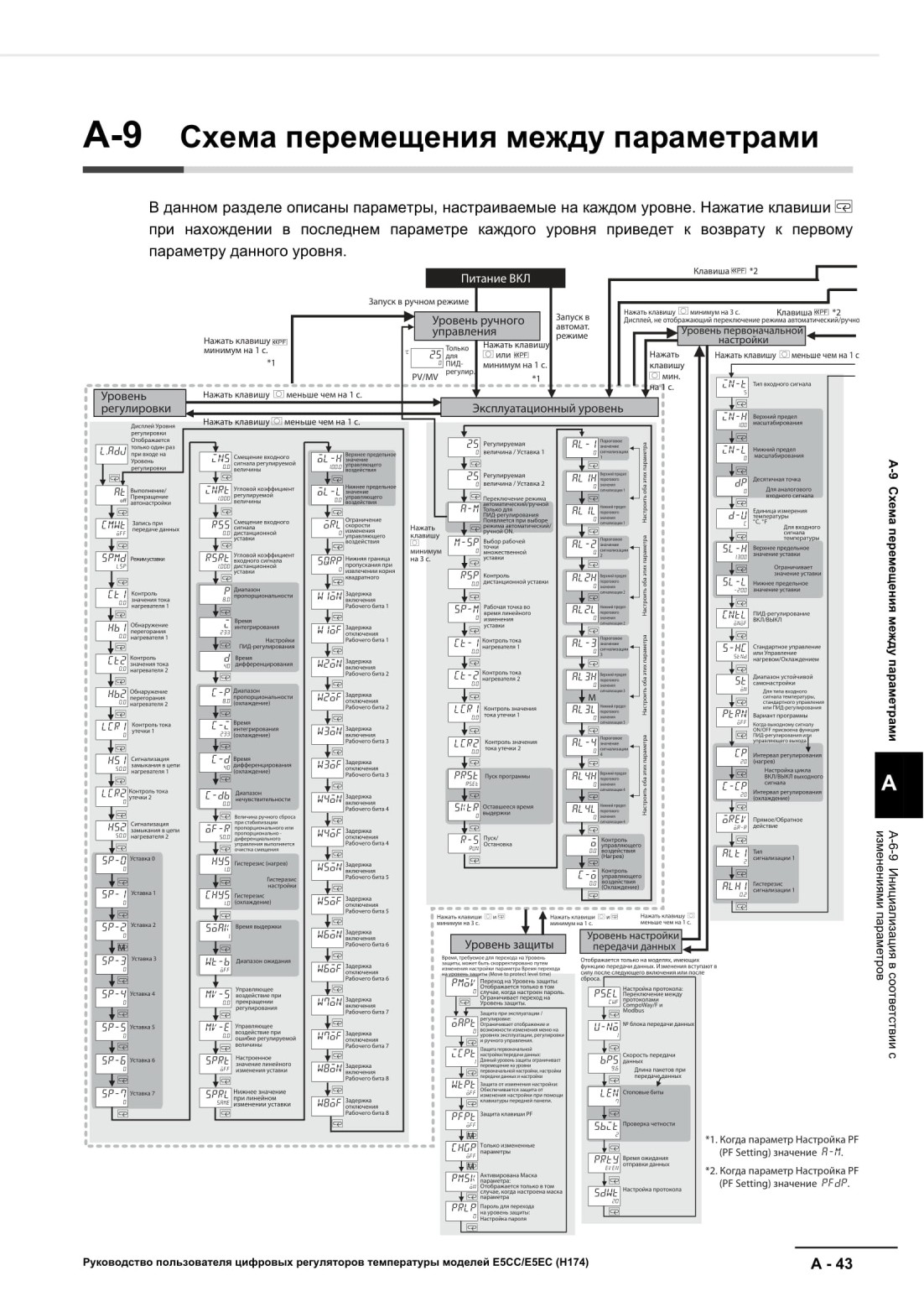

А-9 Схема перемещения между параметрами
