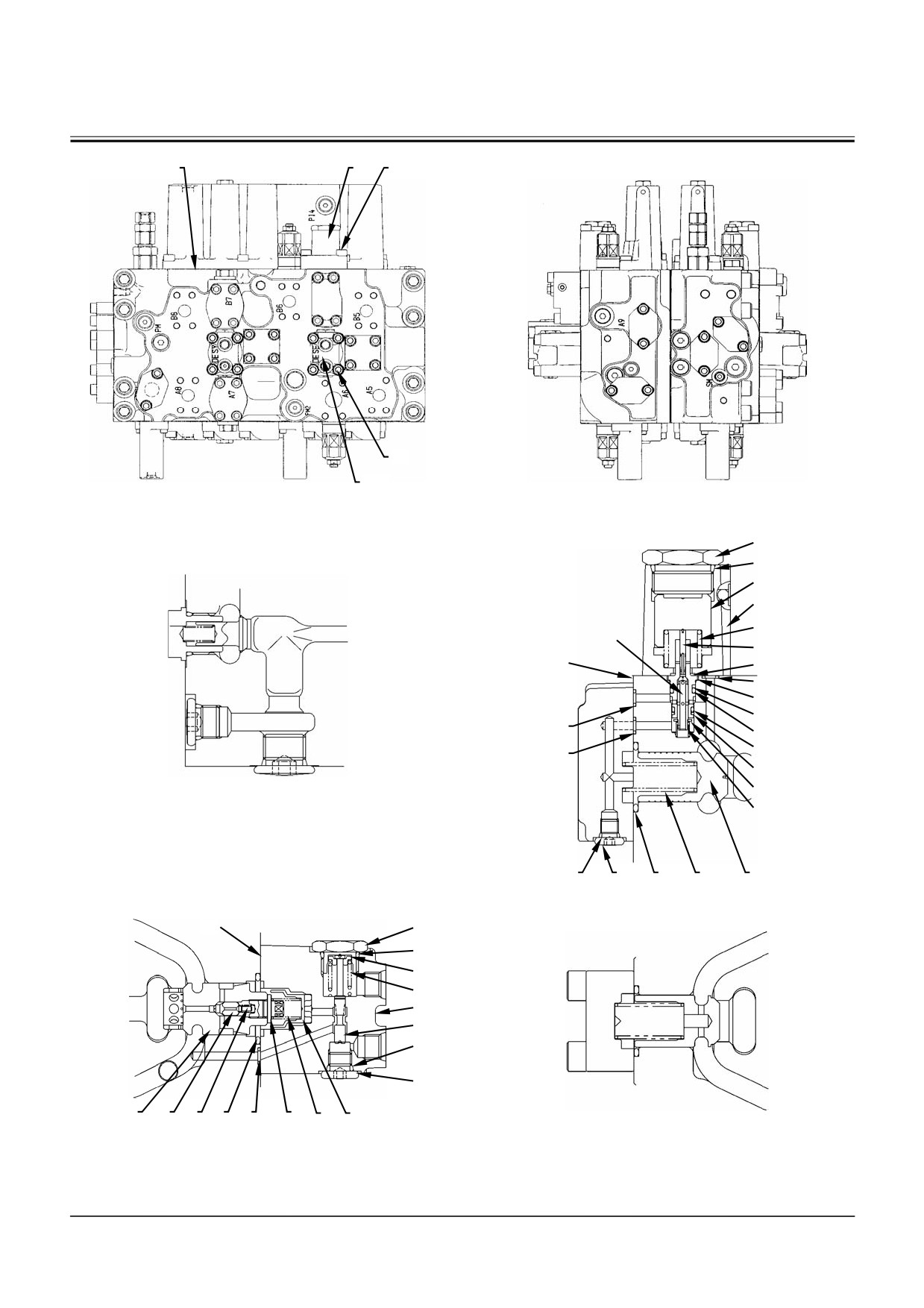

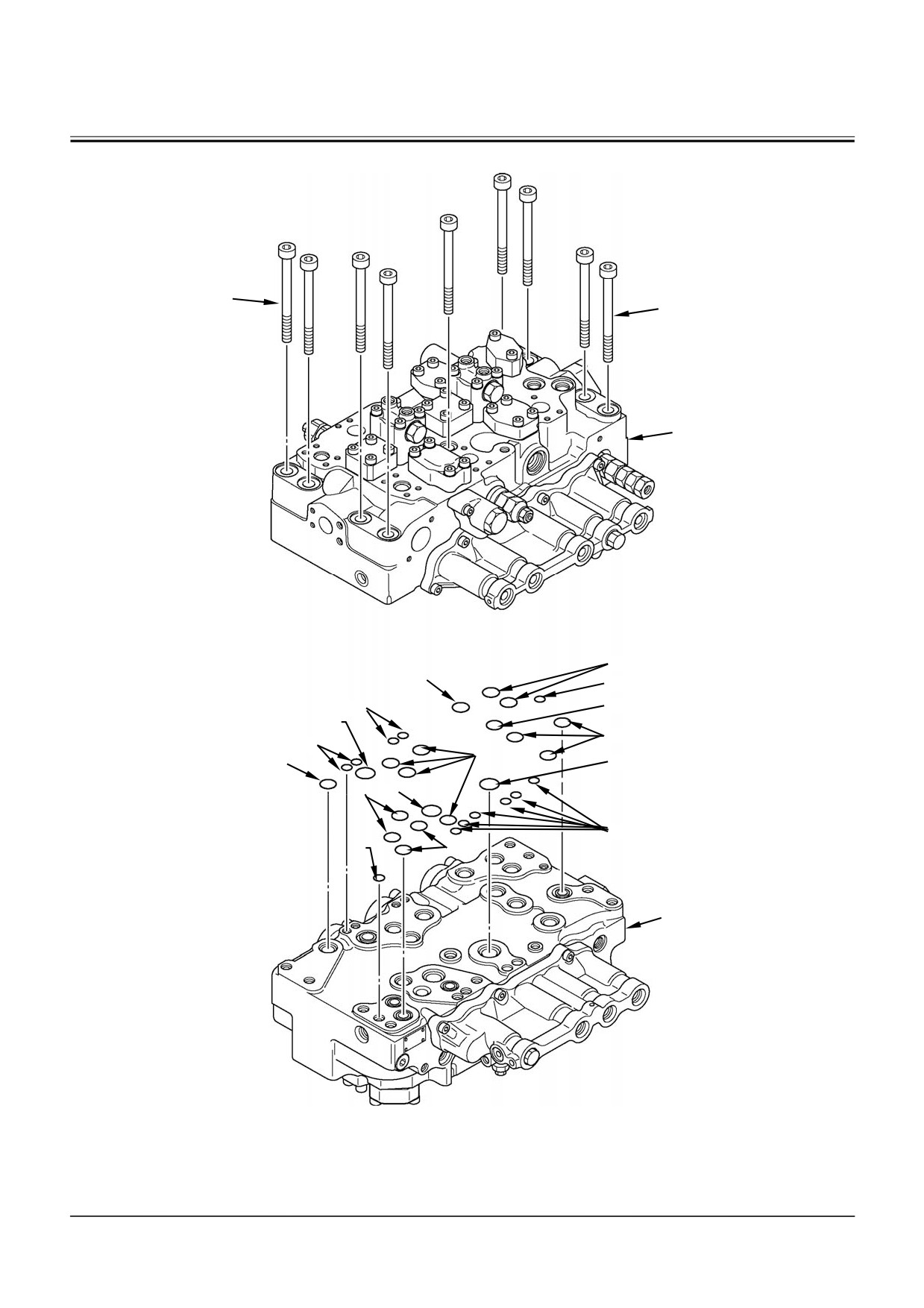

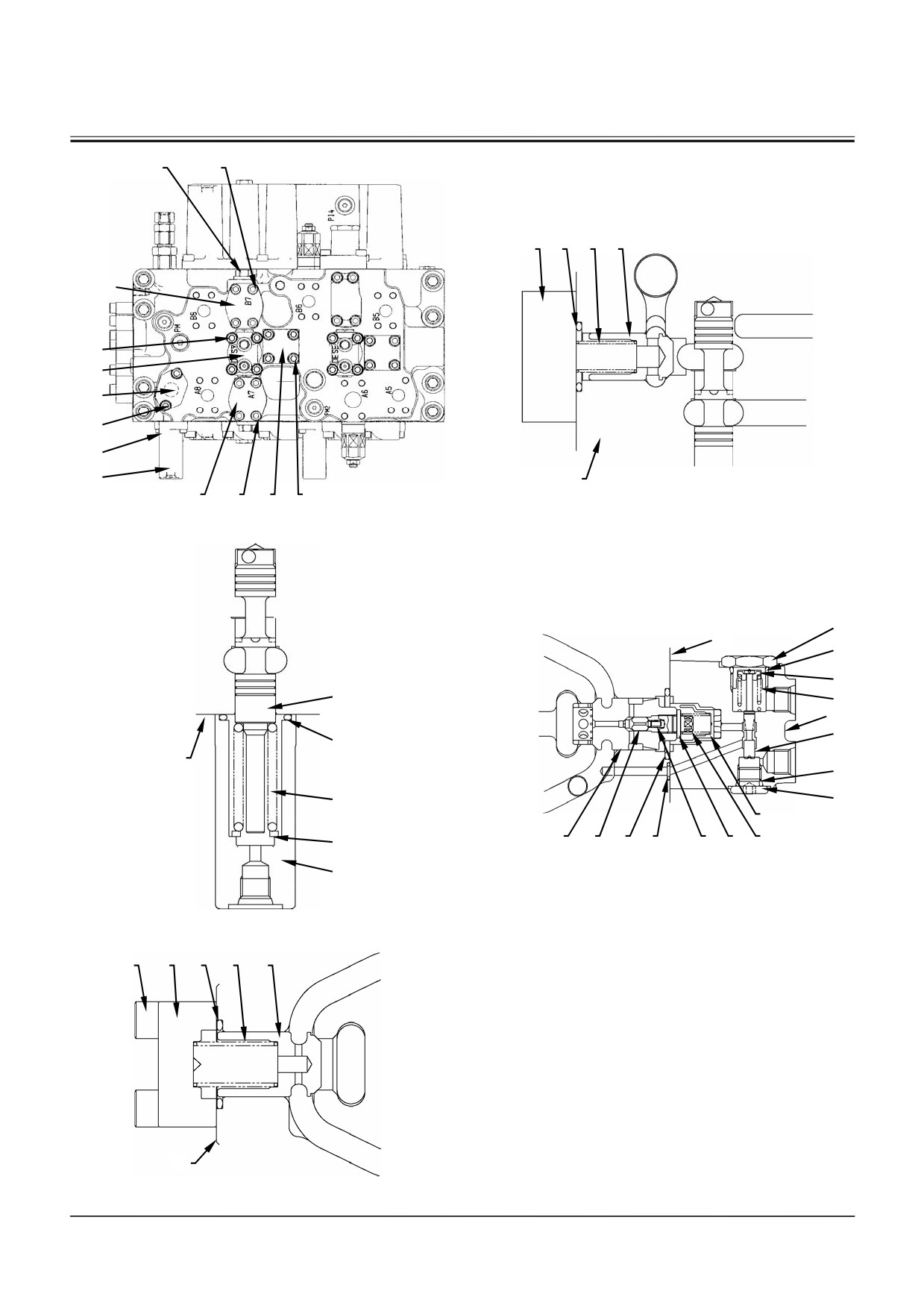

ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
Рукоять 1
Вращение поворотной части
44
42
48
C
49
43
19
48
76
42
12
50
18
47
13
D
8
1
75
B
1
100
1
99
W1V1-02-05-052
W1V1-02-05-051
W1V1-02-05-050
Сечение H-H (со стороны
Сечение I-I (со стороны
Сечение G-G (со стороны
5-золотникового блока)
5-золотникового блока)
5-золотникового блока)
88
89
90
63
1
62
61
78
104
1
77
57
56
64
W1V1-02-05-033
W1V1-02-05-053
82
81
13
20
80
79
65
10
9
2
3
Деталь A
Деталь B
W2-5-54

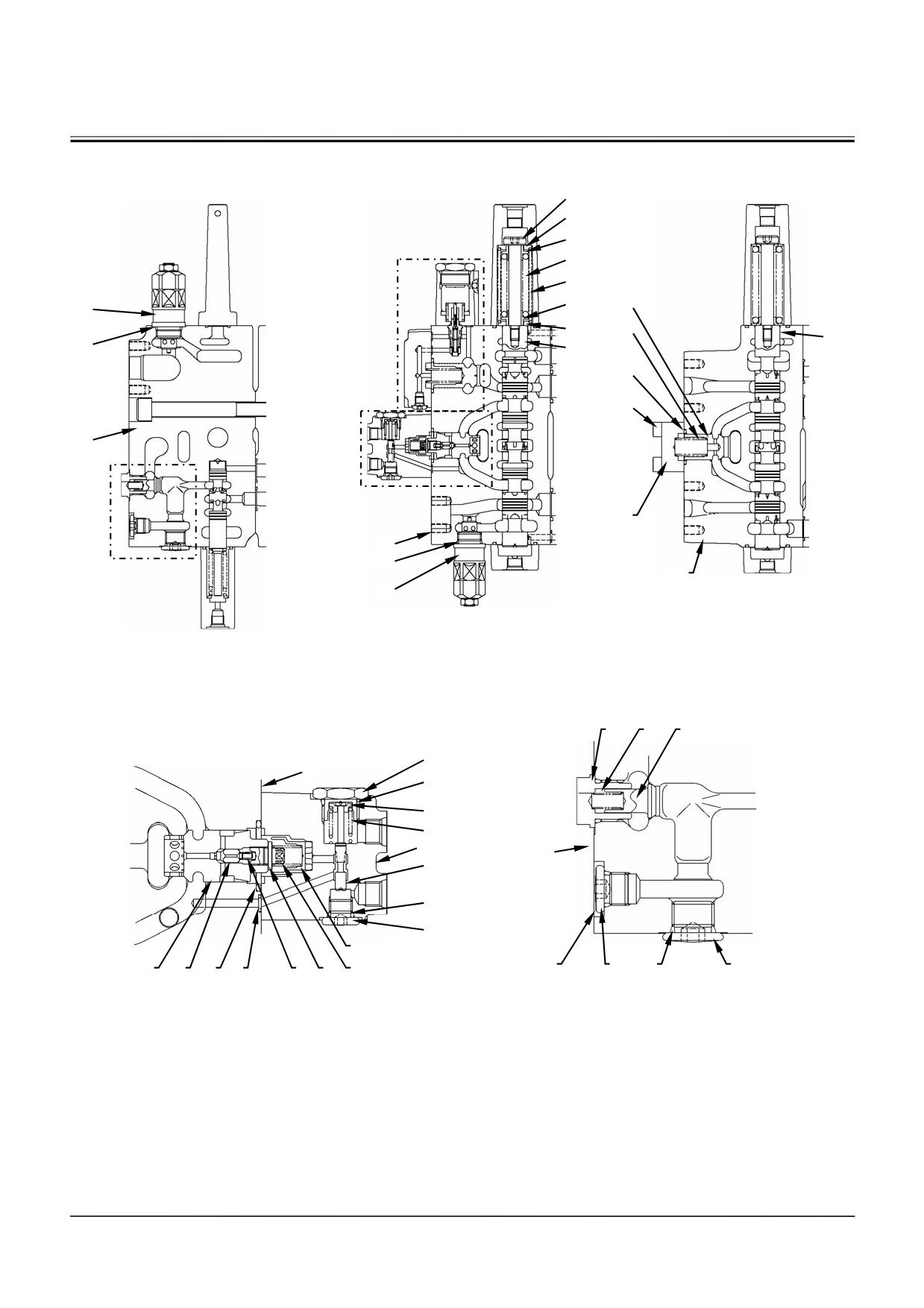

ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
36
35
34
32
33
24
30
1
63
13
62
29
61
28
60
20
27
104
26
20
59
25
57
23
22
56
69
68
67
13
20
66
65
64
W1V1-02-05-033
71
70
13
73
74
Деталь D
Деталь C
W1V1-02-05-054
1 -
Корпус
27 -
Кольцевое уплотнение
53 - Кольцевое уплотнение
79 - Заглушка
2 -
Кольцевое уплотнение
28 -
Опорное кольцо
54 - Заглушка
80 - Пружина
3 -
Заглушка
29 -
Гильза
55 - Колпачок
81 - Тарельчатый клапан
4 -
Тарельчатый клапан
30 -
Золотник
56 - Заглушка (2 шт.)
82 - Тарельчатый клапан
5 -
Пружина
31 -
Кольцевое уплотнение
57 - Кольцевое уплотнение
83 - Тарельчатый клапан
(2 шт.)
6 -
Кольцевое уплотнение (3 шт.)
32 -
Корпус
58 - Болт с внутренним
84 - Крышка (2 шт.)
шестигранником (8 шт.)
7 -
Фланец
33 -
Пружина
59 - Золотник
85 - Кольцевое уплотнение
(2 шт.)
8 -
Болт с внутренним шести-
34 -
Поршень
60 - Пружина
86 - Тарельчатый клапан
гранником (22 шт.)
9 -
Кольцевое уплотнение (4 шт.)
35 -
Кольцевое уплотнение
61 - Тарелка пружины (2 шт.)
87 - Заглушка
10 - Заглушка (4 шт.)
36 -
Заглушка
62 - Кольцевое уплотнение
88 - Кольцевое уплотнение
(2 шт.)
11 - Тарельчатый клапан
37 -
Тарельчатый клапан
63 - Заглушка (2 шт.)
89 - Пружина
12 - Пружина (2 шт.)
38 -
Пружина
64 - Гильза (2 шт.)
90 - Тарельчатый клапан
13 - Кольцевое уплотнение (5 шт.)
39 -
Кольцевое уплотнение
65 - Пружина (2 шт.)
91 - Болт с внутренним шес-
тигранником (4 шт.)
14 - Кольцевое уплотнение
40 -
Промежуточное кольцо
66 - Заглушка
92 - Колпачок (2 шт.)
15 - Опорное кольцо
41 -
Золотник
67 - Пружина
93 - Тарелка пружины (2 шт.)
16 - Заглушка
42 -
Тарелка пружины (10 шт.)
68 - Тарельчатый клапан
94 - Пружина
17 - Основной предохранительный
43 -
Пружина (5 шт.)
69 - Тарельчатый клапан
95 - Золотник
клапан
18 - Кольцевое уплотнение
44 -
Болт (5 шт.)
70 - Заглушка
96 - Пружина
19 - Перегрузочный предохра-
45 -
Золотник
71 - Кольцевое уплотнение
97 - Золотник
нительный клапан (2 шт.)
20 - Кольцевое уплотнение (5 шт.)
46 -
Золотник
72 - Фланец
98 - Колпачок (4 шт.)
21 - Кольцевое уплотнение
47 -
Золотник
73 - Пружина
99 - Перегрузочный предо-
хранительный клапан
22 - Пружина
48 -
Тарелка пружины (2 шт.)
74 - Тарельчатый клапан
100 - Кольцевое уплотнение
23 - Седло
49 -
Пружина
75 - Фланец (2 шт.)
101 - Заглушка
24 - Тарельчатый клапан
50 -
Золотник
76 - Тарельчатый клапан (2
102 - Кольцевое уплотнение
шт.)
25 - Опорное кольцо
51 -
Кольцевое уплотнение
77 - Золотник
103 - Колпачок
(10 шт.)
26 - Кольцевое уплотнение
52 - Болт с внутренним
78 - Пружина
104 - Корпус
шестигранником (16 шт.)
W2-5-55

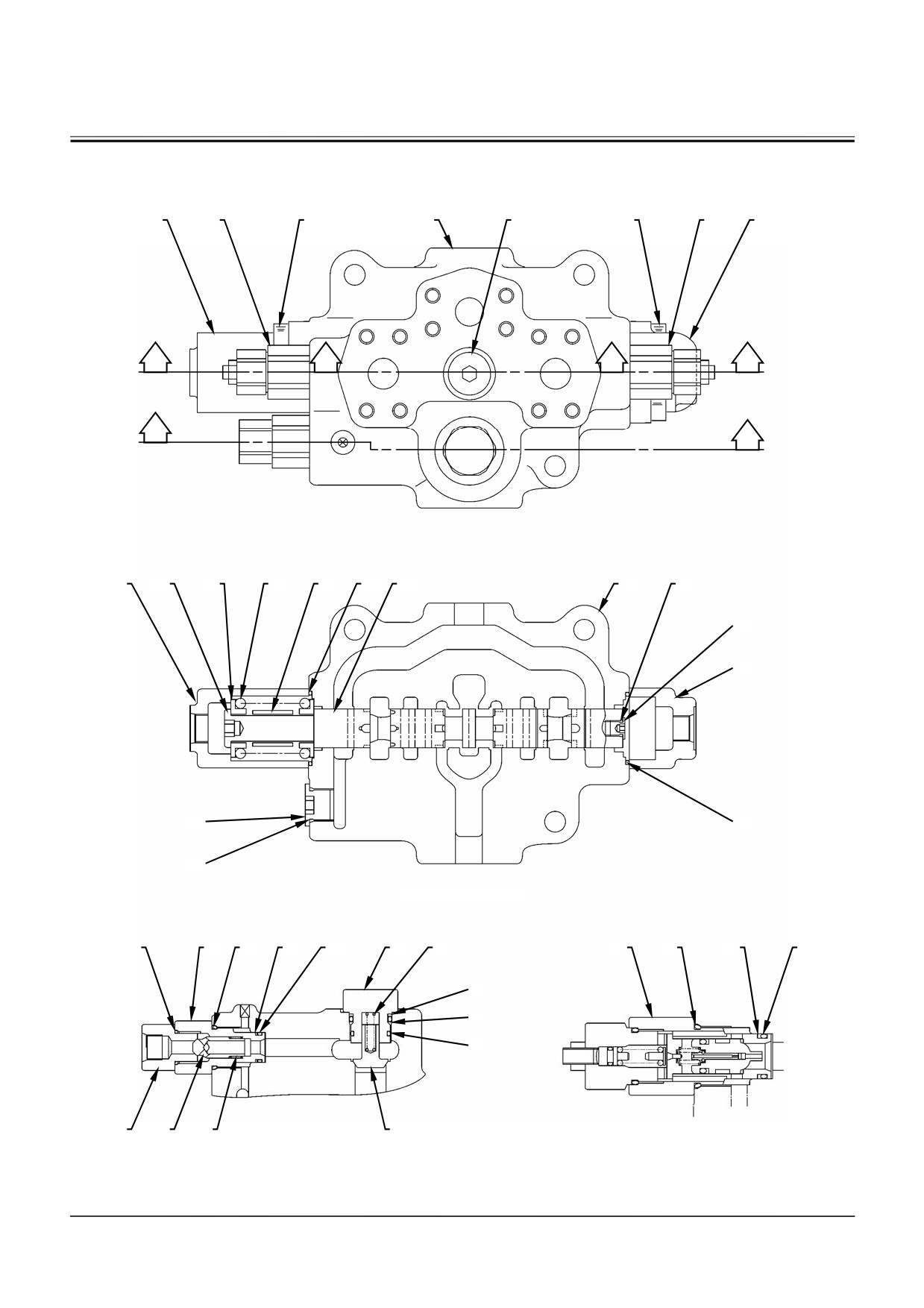

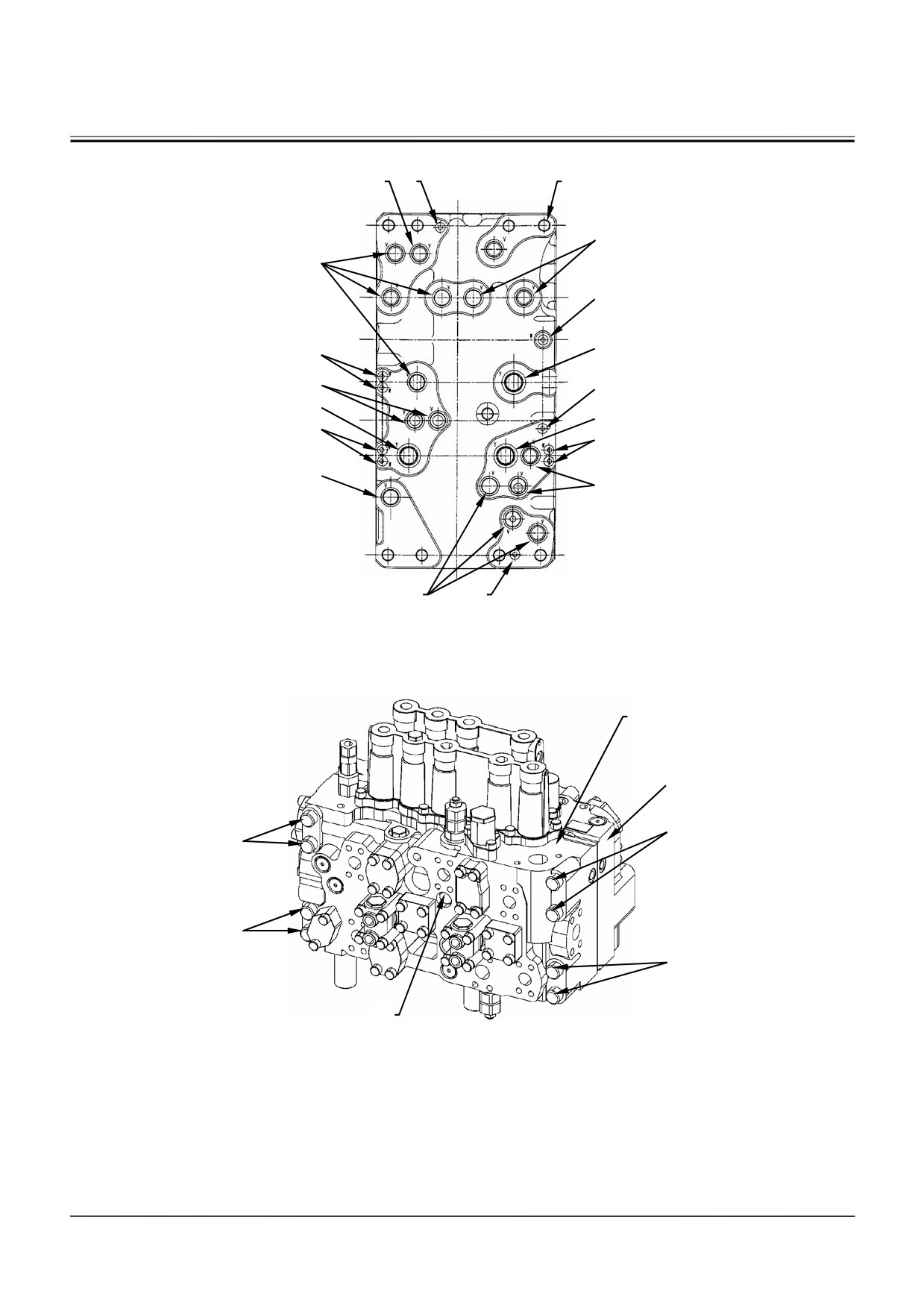

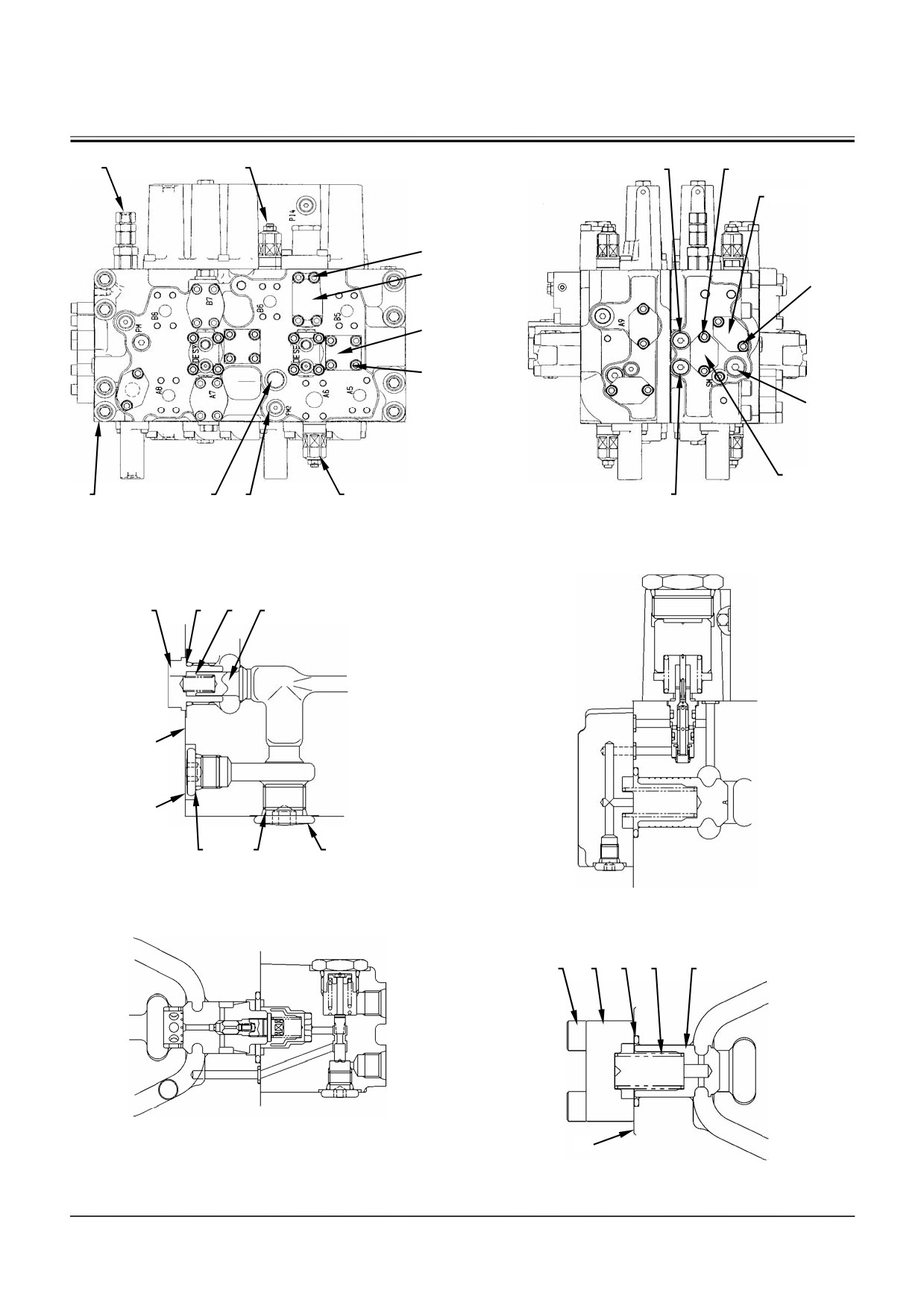

ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
53, 54
51, 55
52
52
51, 98
52
51, 98
52
51, 103
52
51, 98
52
51, 98
L
L
W1V1-02-05-065
W1V1-02-05-066
Гидрораспределитель (верхняя часть)
Гидрораспределитель (нижняя часть)
Дополни-
тельное
рабочее
оборудо-
Левая гусеница
Стрела 2
вание
Вращение поворотной части
Рукоять 1
54
53
44
44
55
42
42
48
43
49
42
43
51
48
42
41
45
46
47
50
51
98
98
98
103
98
101
102
Сечение L-L
W1V1-02-05-057
W2-5-56

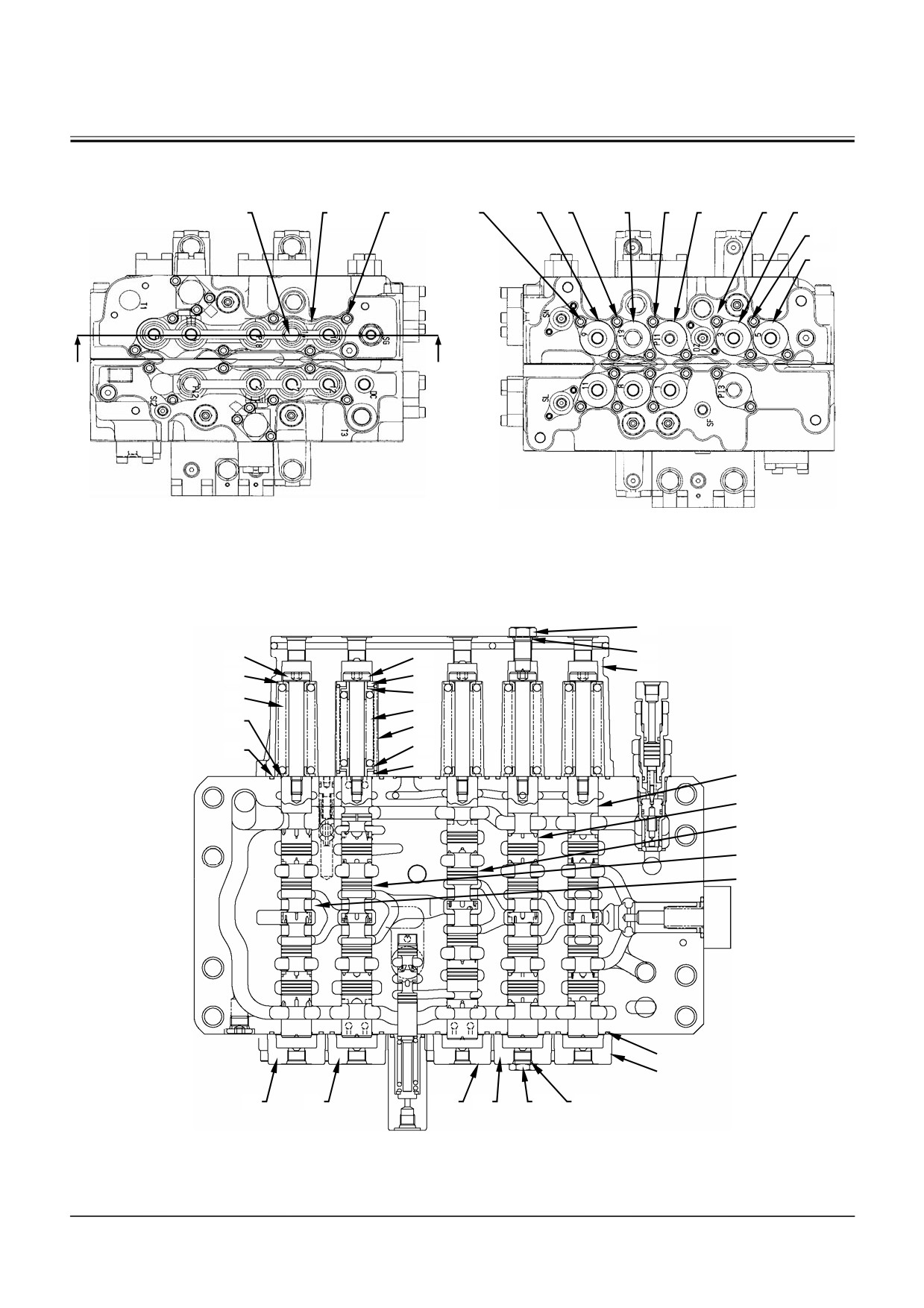

ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
• Сборка золотника управления левой гусеницей
1. Зажмите золотник
(41) в тисках, используя
6. Установите кольцевые уплотнения (51) (5 шт.)
деревянные прокладки. Установите тарелку
в корпус (1). Установите колпачки (103) и (98)
пружины (42), пружину (43), тарелку пружины
(4 шт.) в корпус (1) и зафиксируйте их болтами
(42) и болт (44) на золотник (41).
с внутренним шестигранником (52) (10 шт.).
: 8 мм
: 8 мм
: 15 Н·м (1,5 кгс·м)
: 42 Н·м (4,3 кгс·м)
• Сборка золотника управления дополнительным
7. Установите золотники (41, 45, 46, 47, 50) в
рабочим оборудованием
сборе в корпус (1).
2. Зажмите золотник
(45) в тисках, используя
деревянные прокладки. Установите тарелку
8. Установите кольцевые уплотнения (51) (5 шт.)
пружины (42), пружину (43), тарелку пружины
в корпус (1). Установите колпачок (55) в корпус
(42) и болт (44) на золотник (45).
(1) и зафиксируйте его болтами с внутренним
: 8 мм
шестигранником (52) (6 шт.).
: 15 Н·м (1,5 кгс·м)
: 8 мм
: 42 Н·м (4,3 кгс·м)
• Сборка золотника управления стрелой 2
3. Зажмите золотник
(46) в тисках, используя
9. Установите кольцевые уплотнения (53, 102) в
деревянные прокладки. Установите тарелку
заглушки (54, 101). Установите заглушку (101)
пружины (42), пружину (43), тарелку пружины
на колпачок (98).
(42) и болт (44) на золотник (46).
: 19 мм
: 8 мм
: 20 Н·м (2,0 кгс·м)
: 15 Н·м (1,5 кгс·м)
10. Установите заглушку (54) на колпачок (55).
• Сборка золотника управления рукоятью 1
: 21 мм
4. Зажмите золотник
(47) в тисках, используя
: 54 Н·м (5,5 кгс·м)
деревянные прокладки. Установите тарелки
пружин (42,
48), пружины
(43,
49), тарелки
пружин (42, 48) и болт (44) на золотник (47).
: 8 мм
: 15 Н·м (1,5 кгс·м)
• Сборка золотника управления вращением пово-
ротной части
5. Зажмите золотник
(50) в тисках, используя
деревянные прокладки. Установите тарелку
пружины (42), пружину (43), тарелку пружины
(42) и болт (44) на золотник (50).
: 8 мм
: 15 Н·м (1,5 кгс·м)
W2-5-57

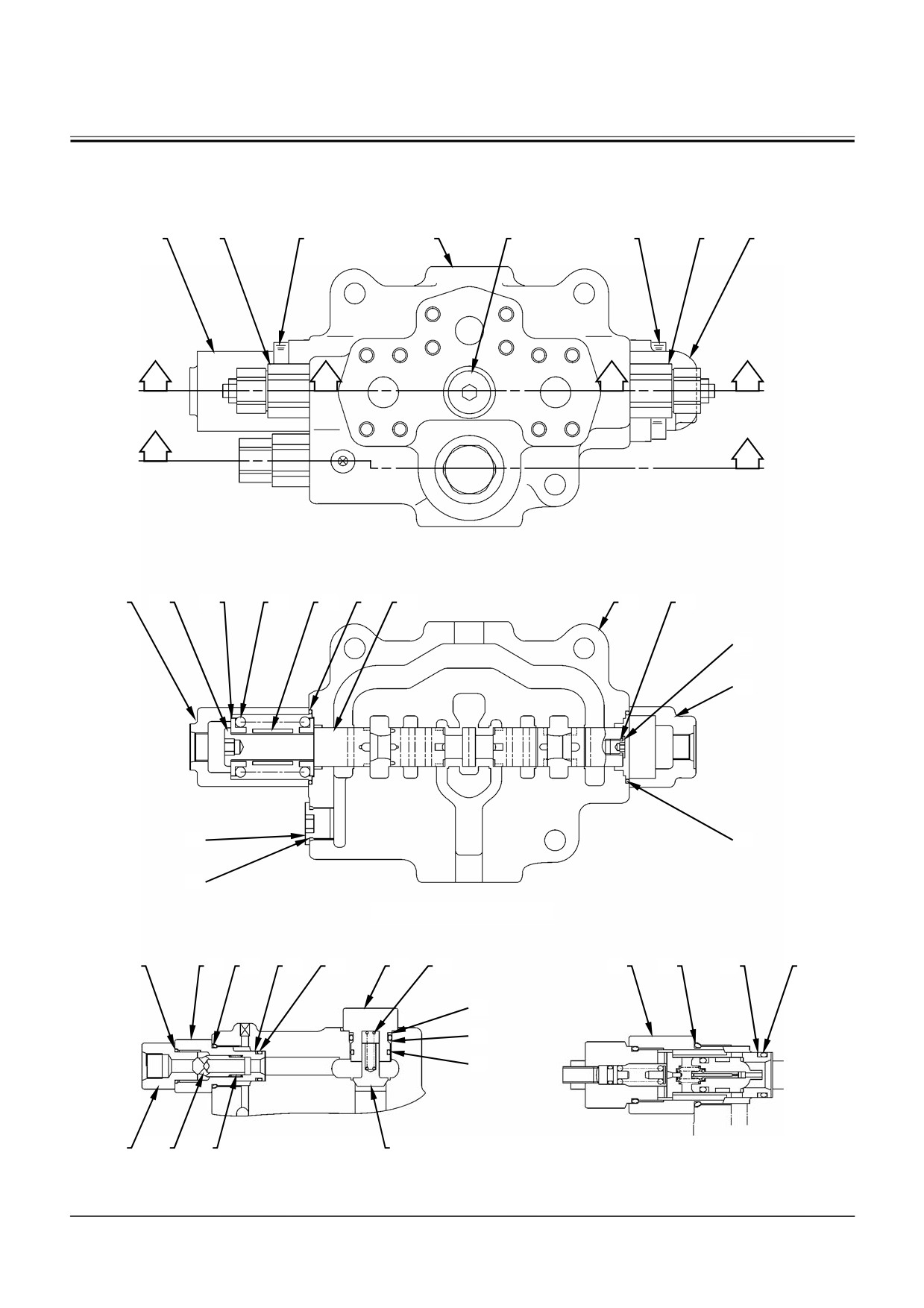

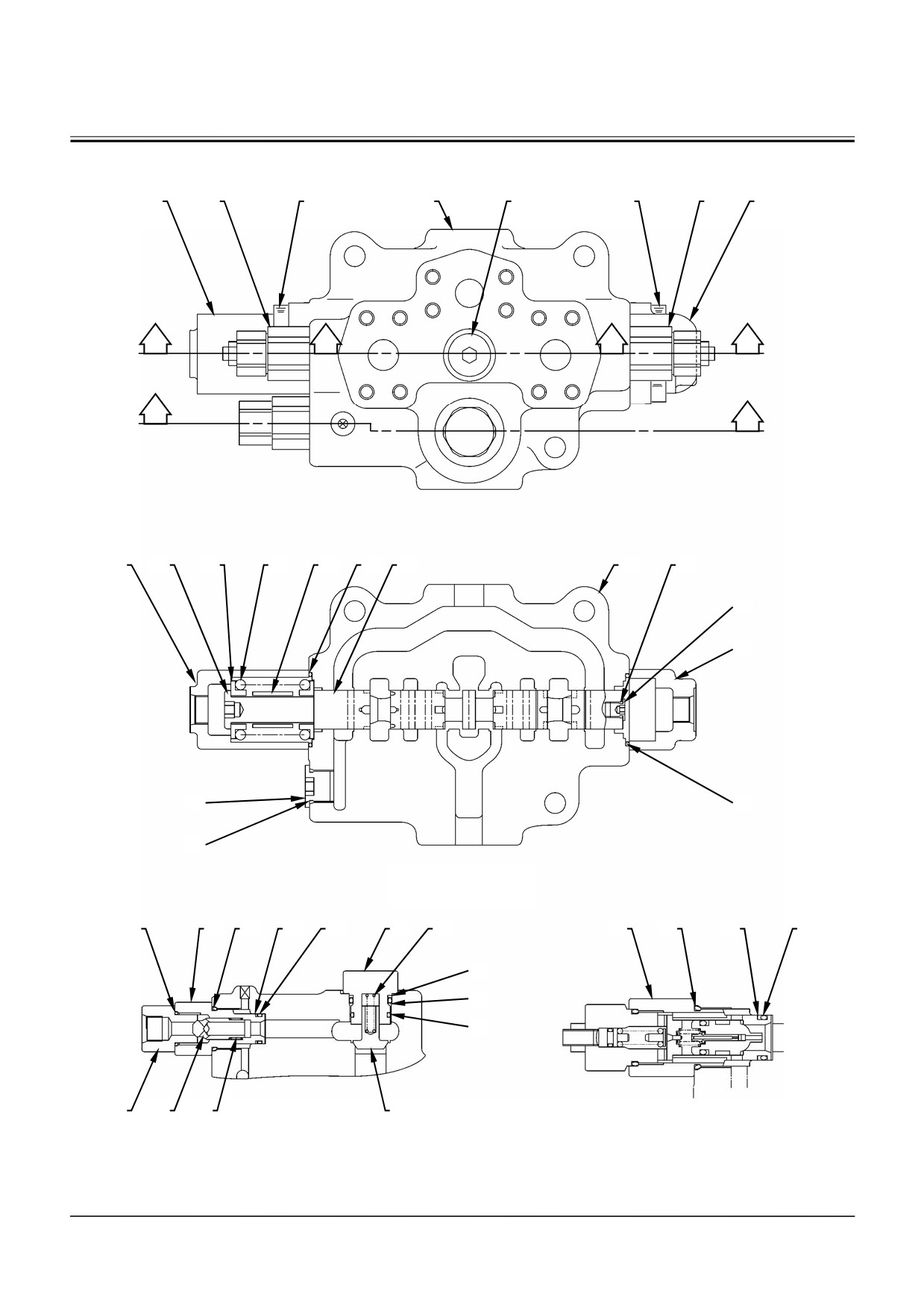

ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
14, 15, 16
8
7
6
5
83
84, 85
58
104
7
8
91
92
1
W1V1-02-05-047
84, 85
8
75
8
W1V1-02-05-070
Гидрораспределитель (боковая сторона)
Обратный клапан
63
1
62
61
97
78
104
77
6
1
57
96
56
64
W1V1-02-05-033
82
81
13
20
80
79
65
93
92
Клапан управления подачей в контур дополни-
тельного рабочего оборудования (деталь А)
Клапан-сумматор потоков дополнительного
W1V1-02-05-048
рабочего оборудования
8
75
13
12
76
1
Обратный клапан нагрузки
W1V1-02-05-049
W2-5-58
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
• Сборка клапана управления подачей в контур
• Сборка обратного клапана нагрузки
дополнительного рабочего оборудования
18. Установите тарельчатый клапан (76), пружину
11. Установите кольцевые уплотнения (57, 62) в
(12) и кольцевое уплотнение (13) в корпус (1).
заглушки (56, 63).
19. Установите фланец (75) в корпус (1) и зафик-
12. Установите пружину
(78), золотник
(77), та-
сируйте его болтами с внутренним шести-
релку пружины (61) и заглушку (63) в корпус
гранником (8) (4 шт.).
(104).
: 8 мм
: 61 Н·м (6,2 кгс·м)
13. Установите заглушку (56) в корпус (104).
20. Установите кольцевое уплотнение
(14) и
14. Установите тарельчатые клапаны
(81,
82),
опорное кольцо (15) в заглушку (16). Устано-
пружину (80), заглушку (79), пружину (65) и
вите заглушку (16) в корпус (1).
гильзу (64) в корпус (1).
21. Установите кольцевые уплотнения (85) (2 шт.)
15. Установите кольцевые уплотнения (13, 20) в
в корпус (1). Установите крышки (84) (2 шт.) в
корпус (1). Установите корпус (104) в корпус (1)
корпус
(1) и зафиксируйте его болтами с
и зафиксируйте его болтами с внутренним
внутренним шестигранником (8) (8 шт.).
шестигранником (58) (4 шт.).
: 8 мм
: 8 мм
: 61 Н·м (6,2 кгс·м)
: 61 Н·м (6,2 кгс·м)
• Сборка обратного клапана
16. Установите тарельчатый клапан (83), пружину
(5) и кольцевое уплотнение (6) в корпус (1).
Установите фланец (7) в корпус (1) и зафик-
сируйте его болтами с внутренним шести-
гранником (8) (2 шт.).
: 5 мм
: 10 Н·м (1,0 кгс·м)
• Сборка клапана-сумматора потоков дополни-
тельного рабочего оборудования
17. Установите золотник (97), пружину (96) и та-
релку пружины (93) в корпус (1). Установите
колпачок (92) в корпус (1) и зафиксируйте его
болтами с внутренним шестигранником (91) (2
шт.).
: 5 мм
: 10 Н·м (1,0 кгс·м)
W2-5-59

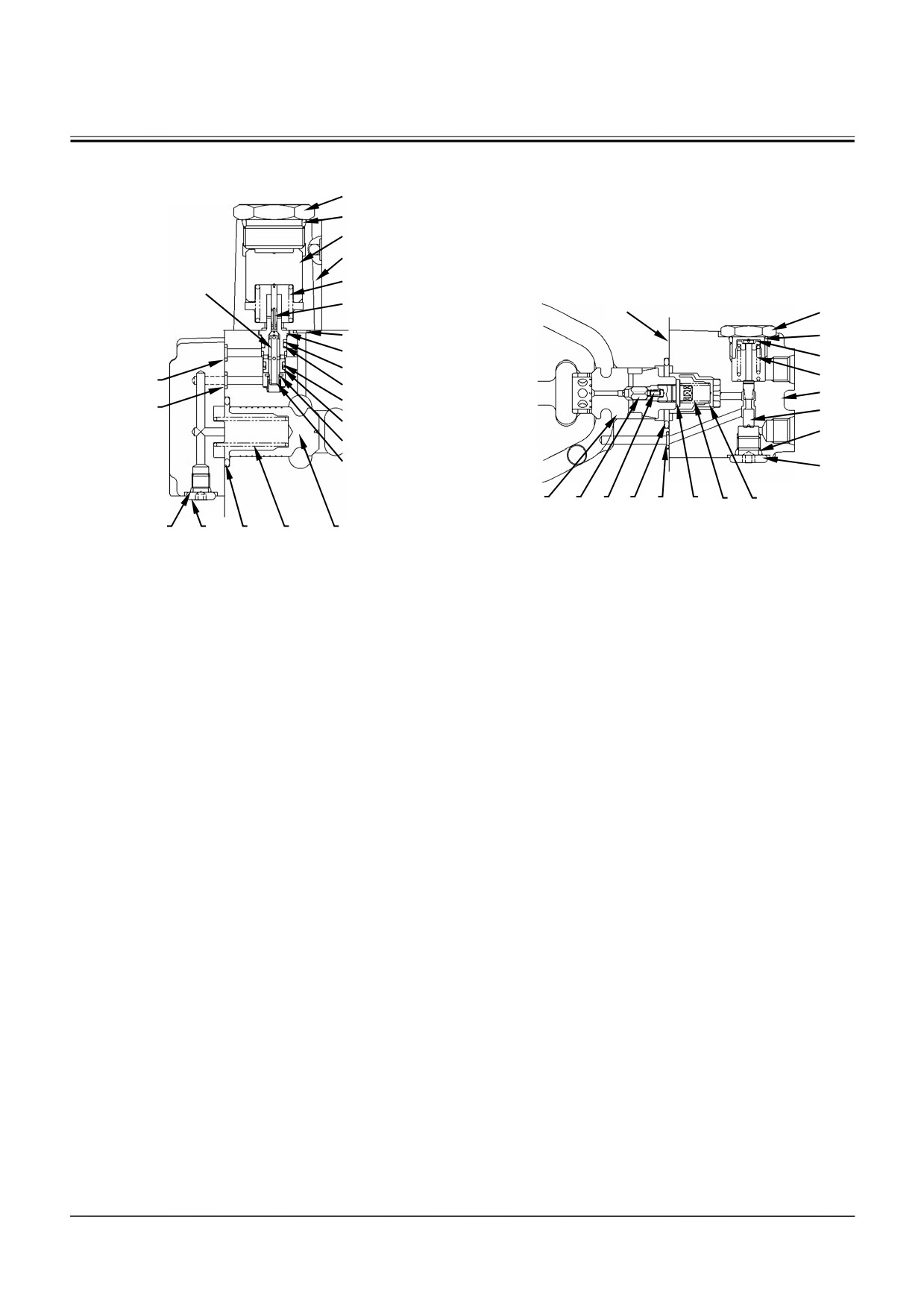

ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
1
32
8
8
104
W1V1-02-05-070
Гидрораспределитель (передняя часть)
W1V1-02-05-068
Гидрораспределитель (боковая сторона)
36
35
34
32
33
24
30
1
31
13
29
28
20
27
26
20
25
23
Сечение обратного клапана нагрузки (деталь В)
22
W1V1-02-05-053
71
70
13
73
74
W1V1-02-05-054
Сечение антидрейфового клапана рукояти (деталь С)
1
63
62
61
60
104
59
57
56
69
68
67
13
20
66
65
64
W1V1-02-05-055
W1V1-02-05-033
Сечение обратного клапана
Сечение клапана управления подачей в контур рукояти
нагрузки
(деталь D)
W2-5-60
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
• Сборка антидрейфового клапана рукояти
22. Установите опорные кольца (25, 28) и коль-
31. Установите кольцевые уплотнения (13, 20) в
цевые уплотнения (26, 27) на гильзу (29).
корпус (1). Установите корпус (104) в корпус (1)
и зафиксируйте его болтами
с
внутренним
23. Расположив золотник (30) отверстием в сто-
шестигранником (8) (4 шт.).
рону тарельчатого клапана
(24), установите
: 8 мм
золотник (30), тарельчатый клапан (24), седло
: 61 Н·м (6,2 кгс·м)
(23) и пружину (22) на гильзу (29). Установите
гильзу (29) в сборе в корпус (1).
ПРИМЕЧАНИЕ: Нанесите пластичную смазку
на седло (23) и пружину (22),
чтобы они не выпали.
24. Установите кольцевое уплотнение (35) в за-
глушку (36). Установите пружину (33), поршень
(34), кольцевое уплотнение (31) и заглушку
(36) в корпус (32).
25. Установите кольцевые уплотнения (13, 31) в
корпус (1). Установите корпус (32) в сборе в
корпус
(1) и зафиксируйте его болтами с
внутренним шестигранником (8) (3 шт.).
: 8 мм
: 61 Н·м (6,2 кгс·м)
26. Затяните заглушку (36).
• Сборка клапана управления подачей в контур
рукояти
27. Установите кольцевые уплотнения (57, 62) в
заглушки (56, 63).
28. Установите пружину (60), золотник
(59), та-
релку пружины (61) и заглушку (63) в корпус
(104).
29. Установите заглушку (56) в корпус (104).
30. Установите тарельчатые клапаны
(69,
68),
пружину (67), заглушку (66), пружину (65) и
гильзу (64) в корпус (1).
W2-5-61
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
17
18, 19
9, 10
8
7, 11, 12, 13
8
72
8
75
8
2, 3
4, 5, 6, 7
1
87
10
99, 100
9, 10
W1V1-02-05-070
W1V1-02-05-068
Гидрораспределитель (боковая сто-
Гидрораспределитель (передняя
рона)
часть)
87
88
89
90
1
10
9
2
3
W1V1-02-05-053
Сечение обратного клапана нагрузки (деталь В)
W1V1-02-05-054
Сечение антидрейфового клапана рукояти (деталь С)
8
75
13
12
76
W1V1-02-05-033
1
Сечение клапана управления подачей в контур рукояти
(деталь D)
W1V1-02-05-055
Сечение обратного клапана нагрузки
W2-5-62
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
• Сборка обратного клапана нагрузки
• Сборка основного предохранительного клапана
32. Установите кольцевое уплотнение (88) в за-
ВАЖНО: Если основной предохранительный
глушку (87). Установите тарельчатый клапан
клапан разобран, необходимо отре-
(90), пружину (89) и заглушку (87) в корпус (1)
гулировать давление его настройки
(смотрите разделы "Проверка рабо-
33. Установите тарельчатый клапан (76), пружину
чих характеристик
/ ПОИСК НЕИС-
(12) и кольцевое уплотнение (13) в корпус (1).
ПРАВНОСТЕЙ" в отдельном томе
Установите фланец (75) в корпус (1) и зафик-
Технического руководства).
сируйте его болтами с внутренним шести-
36. Установите основной предохранительный
гранником (8) (4 шт.).
клапан (17) в корпус (1).
: 8 мм
: 32 мм
: 61 Н·м (6,2 кгс·м)
: 83 Н·м (8,5 кгс·м)
34. Установите кольцевые уплотнения (2, 9) в за-
• Сборка обратного клапана
глушки (3, 10). Установите заглушки (3, 10) в
37. Установите тарельчатый клапан (4), пружину
корпус (1).
(5) и кольцевое уплотнение (6) в корпус (1).
Установите фланец (7) в корпус (1) и зафик-
• Сборка перегрузочного предохранительного
сируйте его болтами с внутренним шести-
клапана
гранником (8) (2 шт.).
ВАЖНО: Если перегрузочный предохрани-
: 8 мм
тельный клапан разобран, необхо-
: 61 Н·м (6,2 кгс·м)
димо отрегулировать давление его
настройки
(смотрите
разделы
38. Установите тарельчатый клапан (11), пружину
"Проверка рабочих характеристик/
(12) и кольцевое уплотнение (13) в корпус (1).
ПОИСК НЕИСПРАВНОСТЕЙ" в от-
Установите фланец (7) в корпус (1) и зафик-
дельном томе Технического руко-
сируйте его болтами с внутренним шести-
водства).
гранником (8) (2 шт.).
35. Установите кольцевые уплотнения (18, 100) в
: 8 мм
перегрузочные предохранительные клапаны
: 61 Н·м (6,2 кгс·м)
(19, 99). Установите перегрузочные предохра-
нительные клапаны (19, 99) в корпус (1).
39. Установите кольцевые уплотнения (9) (2 шт.) в
: 32 мм
заглушки (10) (2 шт.). Установите заглушки (10)
: 83 Н·м (8,5 кгс·м)
(2 шт.) в корпус (1).
40. Установите кольцевое уплотнение
(2) в за-
глушку (3). Установите заглушку (3) в корпус
(1).
W2-5-63
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
РАЗБОРКА КОРПУСА
3
3
1
4
4
5
5
4
4
4
5
4
4
6
6
4
5
5
4
2
W1V1-02-05-023
1 - Корпус
(со
стороны
3 - Болт с внутренним шес-
5 - Кольцевое
уплотнение
6 - Кольцевое уплотнение
5-золотникового блока)
тигранником (9 шт.)
(12 шт.)
(3 шт.)
2 - Корпус
(со
стороны
4 - Кольцевое
уплотнение
4-золотникового блока)
(16 шт.)
W2-5-64
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
Разборка корпуса
ПРЕДОСТЕРЕЖЕНИЕ: Масса корпусов (1, 2):
150 кг
1. Удалите болты с внутренним шестигранником
(3) (9 шт.). Удалите кольцевые уплотнения (4)
(16 шт.), (5) (12 шт.) и (6) (3 шт.) из корпуса (1
или 2).
: 14 мм
2. Отделите корпус (1) от корпуса (2).
W2-5-65
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
СБОРКА КОРПУСА
4
5
2
4
4
5
6
5
4
5
6
6
5
5
4
4
4
5
W1V1-02-05-011
1
2
3
3
3
3
3
W1V1-02-05-001
1 - Корпус
(со
стороны
3 - Болт с внутренним шес-
5 - Кольцевое уплотнение
6 - Кольцевое уплотнение
5-золотникового блока)
тигранником (9 шт.)
(12 шт.)
(3 шт.)
2 - Корпус
(со
стороны
4 - Кольцевое уплотнение
4-золотникового блока)
(16 шт.)
W2-5-66
ПОВОРОТНАЯ ЧАСТЬ/Гидрораспределитель
Сборка корпуса
1. Установите кольцевые уплотнения (4) (16 шт.),
(5) (12 шт.) и (6) (3 шт.) на поверхность уста-
новки корпуса (2).
ПРЕДОСТЕРЕЖЕНИЕ: Масса корпусов (1, 2):
150 кг
2. Установите корпус (1) на корпус (2) и зафик-
сируйте его болтами с внутренним шести-
гранником (3) (9 шт.).
: 14 мм
: 206…216 Н·м (21…22 кгс·м)
W2-5-67
ПОВОРОТНАЯ ЧАСТЬ / Гидрораспределитель

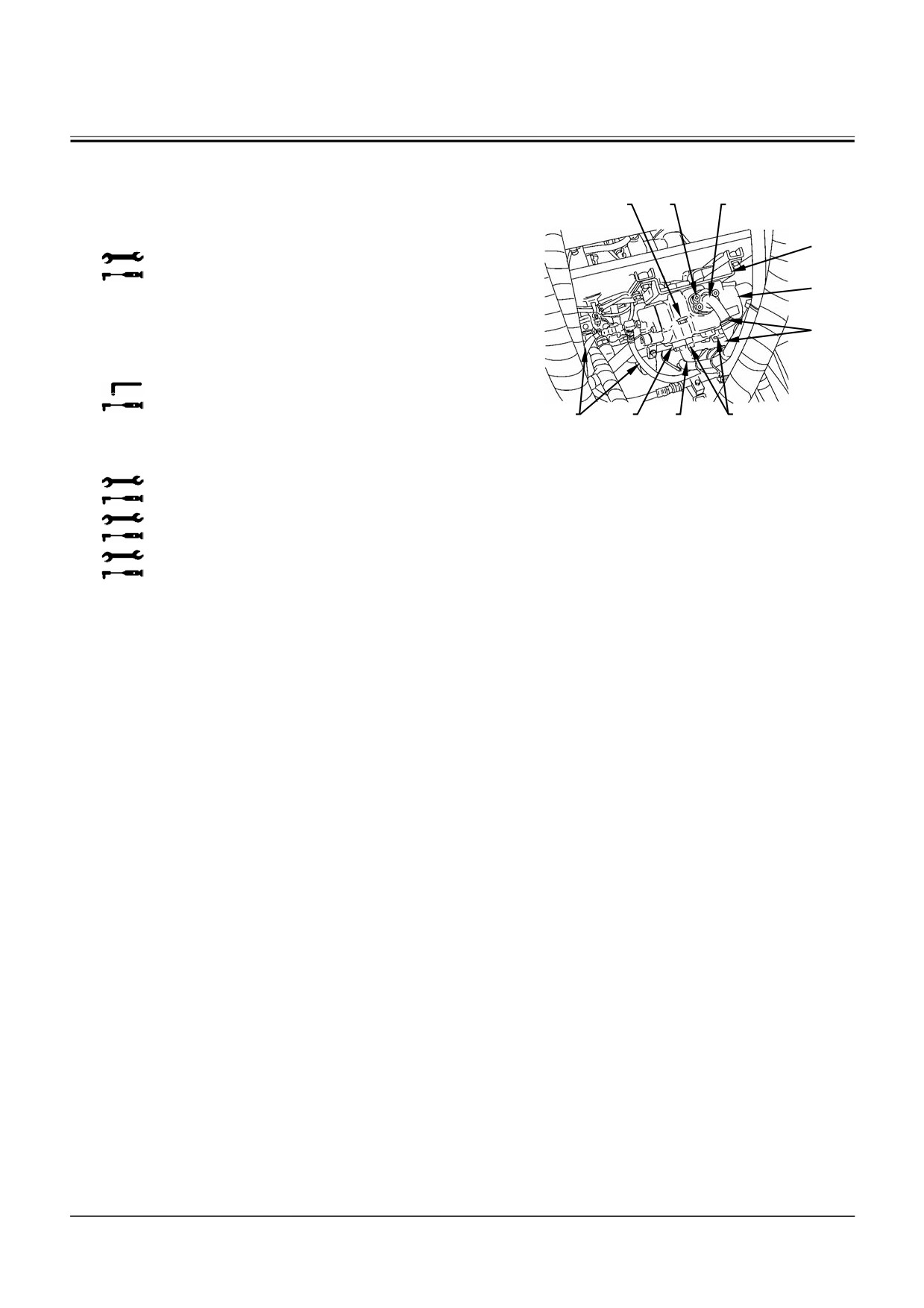

СНЯТИЕ И УСТАНОВКА ГИДРОРАС-
ПРЕДЕЛИТЕЛЯ ДОПОЛНИТЕЛЬНОГО
РАБОЧЕГО ОБОРУДОВАНИЯ (ПО ЗА-
КАЗУ)
ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением
любых работ сбросьте давление в гидро-
баке.
(Обратитесь к теме ВЫПУСК ВОЗ-
ДУХА ИЗ ГИДРОБАКА на стр. W1-4-1).
1
2
3
Снятие
4
1. Удалите винты с углублением под ключ (2) (16
5
шт.) и разъемные фланцы (3) (8 шт.) из гидро-
распределителя (5).
: 8 мм
6
2. Удалите шланги (6) (4 шт.) из гидрораспреде-
лителя (5). На открытые концы шлангов уста-
новите крышки. На все снятые шланги уста-
7
3
6
2
W1V1-02-05-084
новите идентификационные бирки для после-
дующей сборки.
: 8 мм
3. Удалите шланги (7) (4 шт.) из гидрораспреде-
лителя (5). На открытые концы шлангов уста-
новите крышки. На все снятые шланги уста-
новите идентификационные бирки для после-
дующей сборки.
: 19 мм, 22 мм, 27 мм
4. Удалите винты с шайбой (1) (3 шт.) из гидро-
распределителя (5). Удалите гидрораспреде-
литель (5) из кронштейна (4).
: 22 мм
W2-5-69
ПОВОРОТНАЯ ЧАСТЬ / Гидрораспределитель
Установка

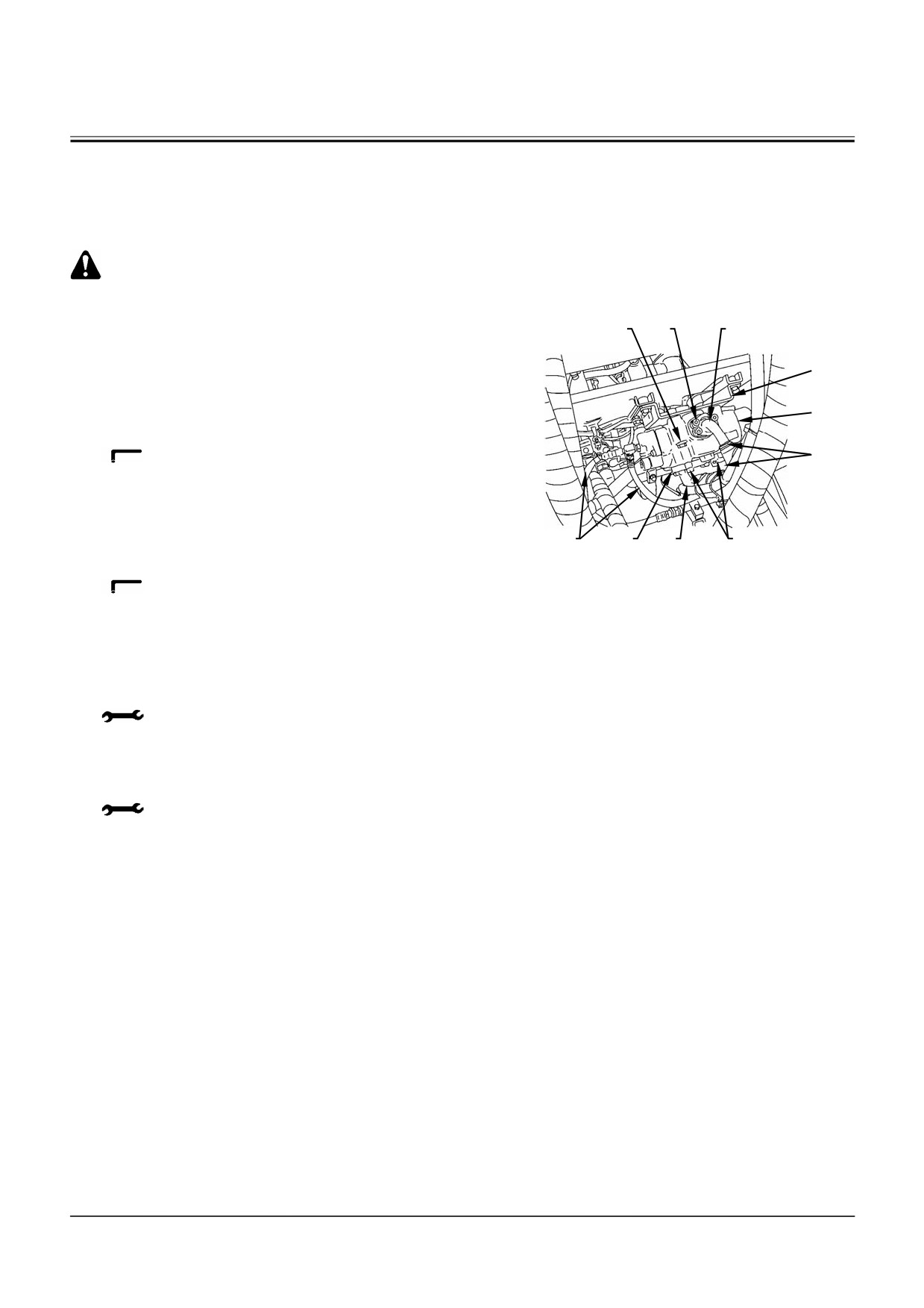

1. Установите гидрораспределитель
(5)
на
1
2
3
кронштейн (4), пользуясь винтами с шайбой
(1) (3 шт.).
4
: 22 мм
: 140 Н·м (14 кгс·м)
5
2. Установите шланги (6) (4 шт.) на гидрораспре-
делитель (5), пользуясь винтами с углублением
6
под ключ (2) (16 шт.) и разъемными фланцами
(3) (8 шт.).
: 8 мм
: 50 Н·м (5,0 кгс·м)
7
3
6
2
W1V1-02-05-084
3. Установите шланги (7) (4 шт.) на гидрораспре-
делитель (5).
: 19 мм
: 29,5 мм (3 кгс·м)
: 22 мм
: 39 Н·м (4 кгс·м)
: 27 мм
: 78 Н·м (8 кгс·м)
ВАЖНО: После завершения работы проверьте
уровень масла. Включите двигатель и
проверьте, нет ли утечки масла.
W2-5-70
ПОВОРОТНАЯ ЧАСТЬ / Гидрораспределитель
РАЗБОРКА ГИДРОРАСПРЕДЕЛИТЕЛЯ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУ-
ДОВАНИЯ
1
2
3
4
5, 6
3
2
7
A
B
B
A
C
C
1
8
9
10
11
12
13
4
14
15
7
5
12
6
Сечение A-A
16
17
18
19
20
21
22
2
30
31
32
23
24
25
29
28
27
Сечение C-C
26
Сечение B-B
W1V1-02-05-085
W2-5-72
ПОВОРОТНАЯ ЧАСТЬ / Гидрораспределитель
1 - Крышка
9 - Направляющая (2 шт.)
17 - Гильза
25 - Кольцевое уплотнение
2 - Предохранительный
10 - Пружина
18 - Кольцевое уплотнение
26 - Обратный клапан
клапан в сборе (2 шт.)
3 - Винт с углублением под
11 - Промежуточное кольцо
19 - Упорное кольцо
27 - Пружина
ключ (4 шт.)
4 - Корпус
12 - Кольцевое уплотнение (2
20 - Кольцевое уплотнение
28 - Обратный клапан
шт.)
5 - Заглушка (2 шт.)
13 - Золотник
21 - Заглушка
29 - Седло клапана
6 - Кольцевое уплотнение
14 - Кольцевое уплотнение
22 - Пружина
30 - Кольцевое уплотнение
(2 шт.)
7 - Крышка
15 - Колпачок
23 - Упорное кольцо
31 - Упорное кольцо
8 - Колпачок
16 - Кольцевое уплотнение
24 - Кольцевое уплотнение
32 - Кольцевое уплотнение
W2-5-73
ПОВОРОТНАЯ ЧАСТЬ / Гидрораспределитель
1
2
3
4
5, 6
3
2
7
A
B
B
A
C
C
1
8
9
10
11
12
13
4
14
15
7
5
12
6
Сечение A-A
16
17
18
19
20
21
22
2
30
31
32
23
24
25
29
28
27
Сечение C-C
26
Сечение B-B
W1V1-02-05-085
W2-5-74
ПОВОРОТНАЯ ЧАСТЬ / Гидрораспределитель
Разборка гидрораспределителя дополни-
тельного рабочего оборудования
5. Удалите заглушку (21) из корпуса (4). Удалите
1. Удалите винты с углублением под ключ (3) (4
пружину (22) и обратный клапан (26) из кор-
шт.) из крышек (1, 7). Удалите крышки (1, 7) и
пуса (4), пользуясь магнитом.
кольцевые уплотнения (12) (2 шт.) из корпуса
: 32 мм
(4).
: 8 мм
6. Удалите упорное кольцо (23) и кольцевые уп-
лотнения (24, 25) из заглушки (21).
ВАЖНО: Удалите золотники, поворачивая их.
Если золотник заедает даже немного,
7. Удалите гильзу (17) в сборе из корпуса (4).
не прилагайте усилие, а попытайтесь
Удалите упорное кольцо (19) и кольцевые уп-
еще раз.
лотнения (18, 20) из гильзы (17).
2. Удалите золотник (13) в сборе из корпуса (4).
: 32 мм
3. Зажмите золотник (13) в тиски, пользуясь де-
8. Зажмите гильзу (17) в тиски. Удалите седло
ревянными прокладками. Удалите колпачок (8),
(29), обратный клапан (28) и пружину (27) из
направляющие
(9)
(2 шт.), промежуточное
гильзы (17).
кольцо (11) и пружину (10) из золотника (13).
: 27 мм
: 8 мм
9. Удалите кольцевое уплотнение (16) из седла
ВАЖНО: Так как давление настройки может из-
(29).
мениться, не разбирайте предохрани-
тельный клапан в сборе (2) (2 шт.).
10. Удалите заглушки (5) (2 шт.) и кольцевые уп-
4. Удалите предохранительный клапан в сборе
лотнения (6) (2 шт.) из корпуса (4).
(2) (2 шт.) из корпуса (4).
: 8 мм
: 32 мм
ПРИМЕЧАНИЕ: Давление настройки предо-
хранительных клапанов в
сборе (2) (2 шт.) разное, по-
этому не поменяйте их мес-
тами при сборке.
W2-5-75
ПОВОРОТНАЯ ЧАСТЬ / Гидрораспределитель
СБОРКА ГИДРОРАСПРЕДЕЛИТЕЛЯ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ
1
2
3
4
5, 6
3
2
7
A
B
B
A
C
C
1
8
9
10
11
12
13
4
14
15
7
5
12
6
Сечение A-A
16
17
18
19
20
21
22
2
30
31
32
23
24
25
29
28
27
Сечение C-C
26
Сечение B-B
W1V1-02-05-085
W2-5-76
содержание .. 60 61 62 63 ..
|
|
