Hitachi Гидравлический экскаватор Zaxis (класс 225US-3, 225USR-3). Руководство оператора

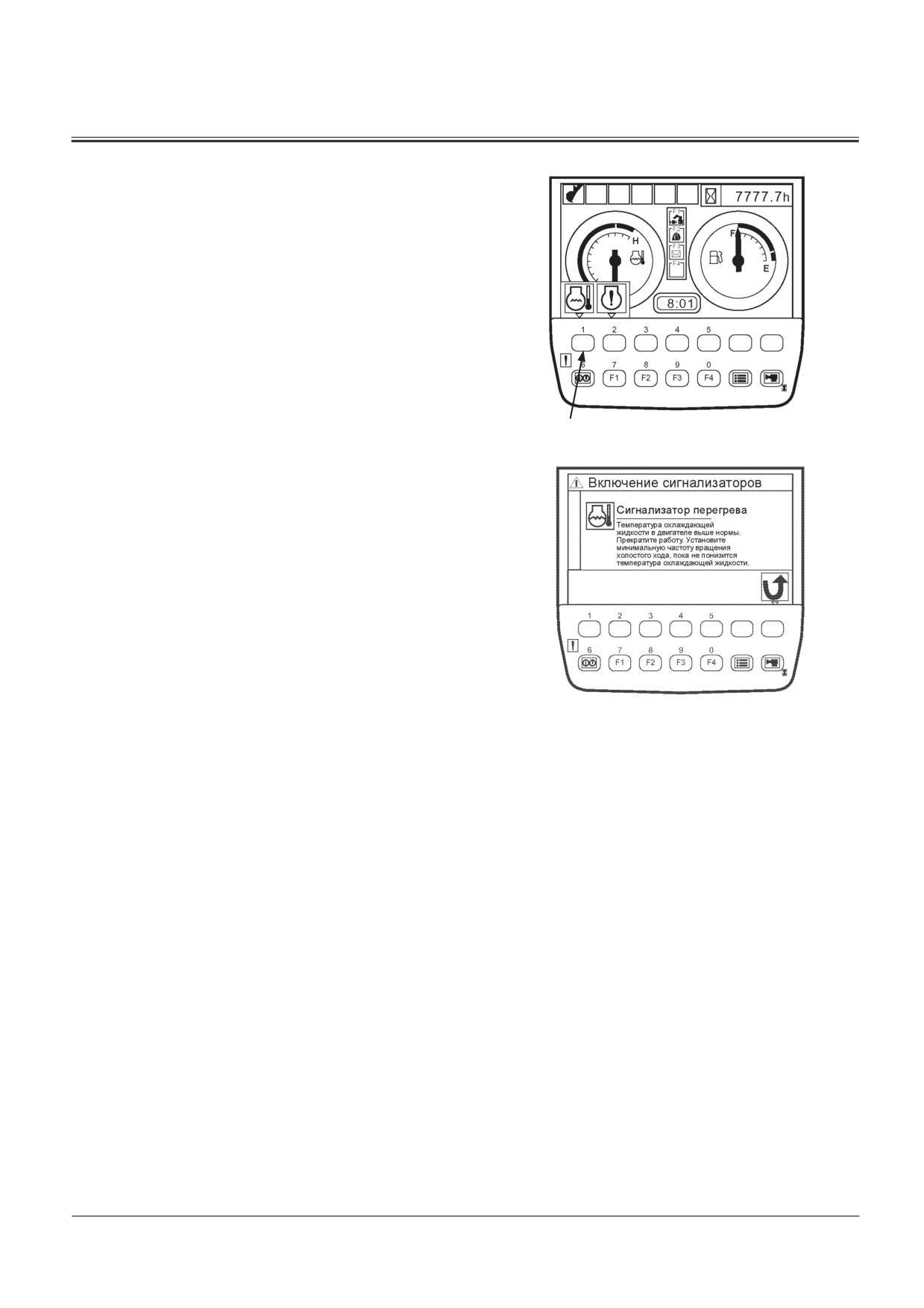

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

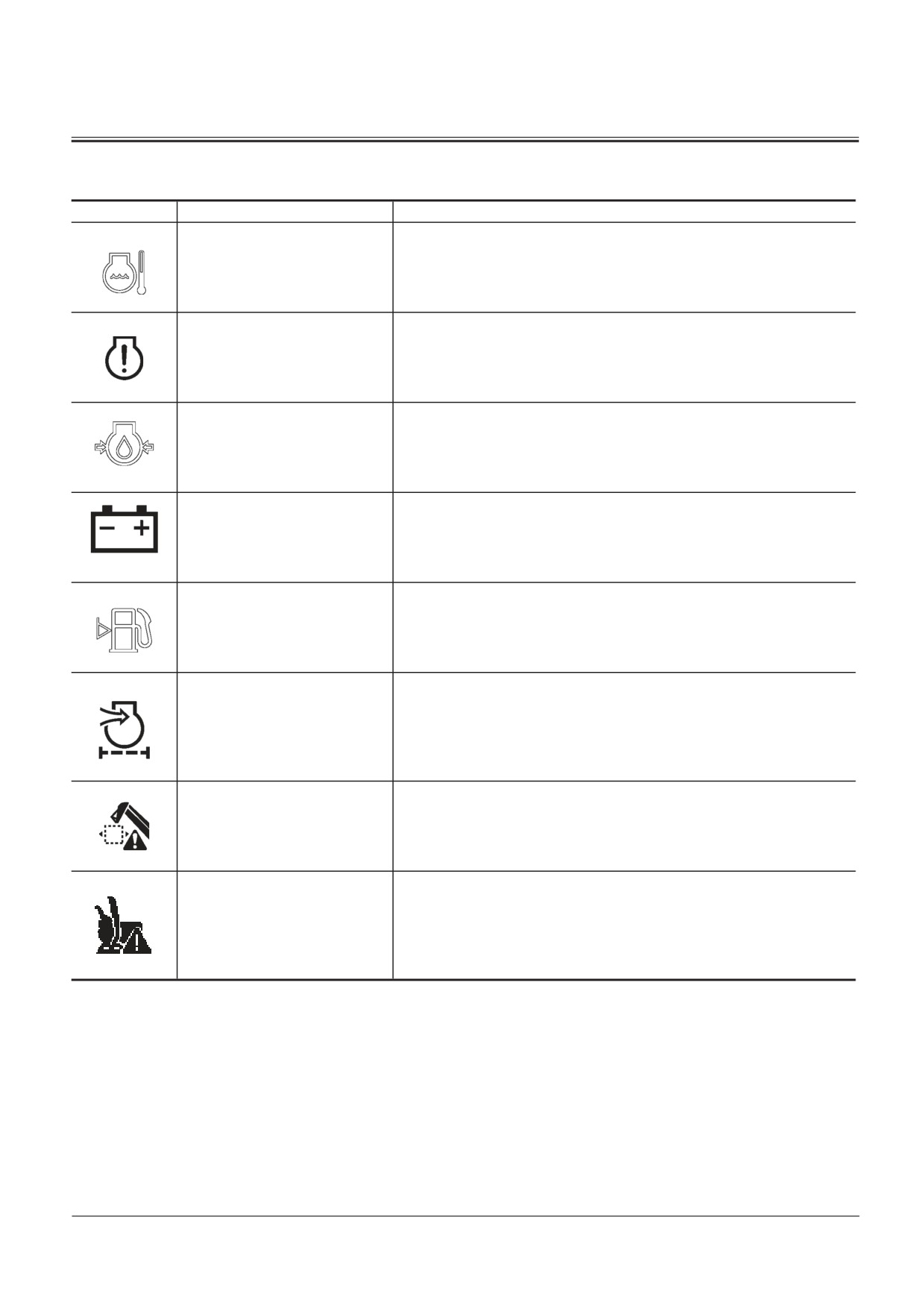

СИГНАЛИЗАТОРЫ НЕИСПРАВНОСТИ

Дисплей

Сигнализаторы

Корректирующие действия

Сигнализатор перегрева

Температура охлаждающей жидкости в двигателе выше нормы.

Прекратите работу. Установите минимальную частоту вращения хо-

лостого хода, пока не понизится температура охлаждающей жидкос-

ти.

M178-01-036

Сигнализатор неисправности

Неисправность в двигателе или в системе двигателя.

в системе двигателя

Обратитесь к своему ближайшему дилеру Hitachi.

M183-01-080

Сигнализатор аварийного

Давление масла в двигателе ниже нормы. Немедленно выключите

давления масла в двигателе

двигатель. Проверьте систему смазки и уровень масла.

M178-01-037

Сигнализатор генератора

Неисправность в электрической системе.

Обратитесь к своему ближайшему дилеру Hitachi.

M183-01-071

Сигнализатор остаточного

Уровень топлива ниже граничного предела. По возможности

количества топлива

быстрее заправьте машину топливом.

M178-01-034

Сигнализатор закупорки

Фильтрующие элементы воздухоочистителя закупорены.

фильтра очистки воздуха

Очистите или замените фильтрующие элементы воздухоочистителя.

M183-01-067

Сигнализатор рабочего режи-

Неисправность в системе рабочего режима.

ма

Обратитесь к своему ближайшему дилеру Hitachi.

T1V1-05-01-102

Сигнализатор положения

Неисправность в системе рычага блокировки системы управле-

рычага блокировки системы

ния.

управления

Обратитесь к своему ближайшему дилеру Hitachi.

T1V1-05-01-103

1-18

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

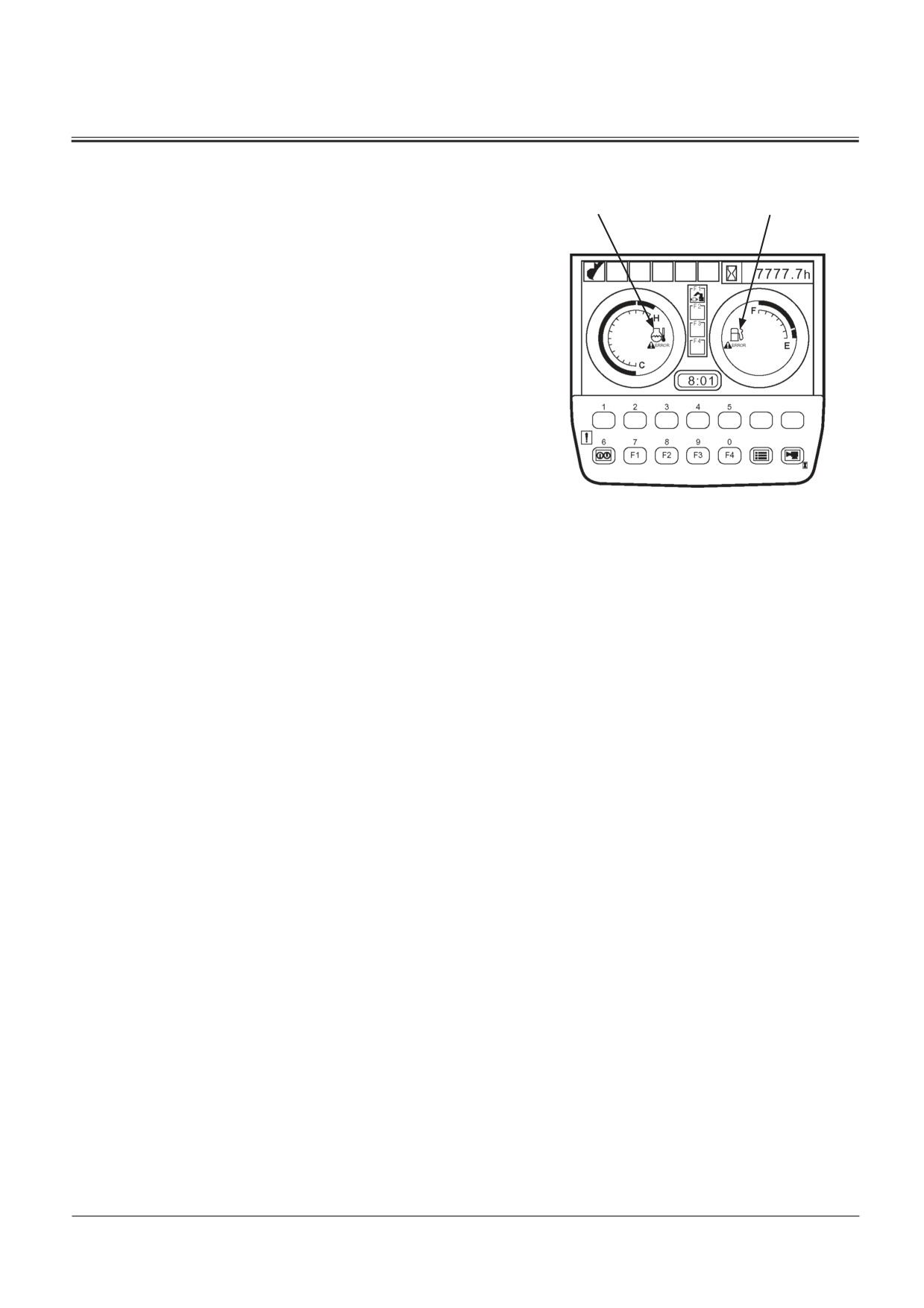

• Дисплей неисправности в системе топливного датчика

Когда неисправен топливный датчик или, когда случает-

Дисплей неисправности в системе датчика

Дисплей неисправности в

температуры охлаждающей жидкости

ся обрыв в жгуте проводов между топливным датчиком

системе топливного датчика

и монитором, на указателе уровня топлива отображается

дисплей неисправности в системе топливного датчика.

• Дисплей неисправности в системе датчика температуры

охлаждающей жидкости

Когда неисправен датчик температуры охлаждающей

жидкости или, когда случается обрыв в жгуте проводов

между датчиком температуры охлаждающей жидкости

и монитором, на указателе температуры охлаждающей

жидкости отображается дисплей неисправности в систе-

ме датчика температуры охлаждающей жидкости.

T1V1-05-01-005

1-19

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

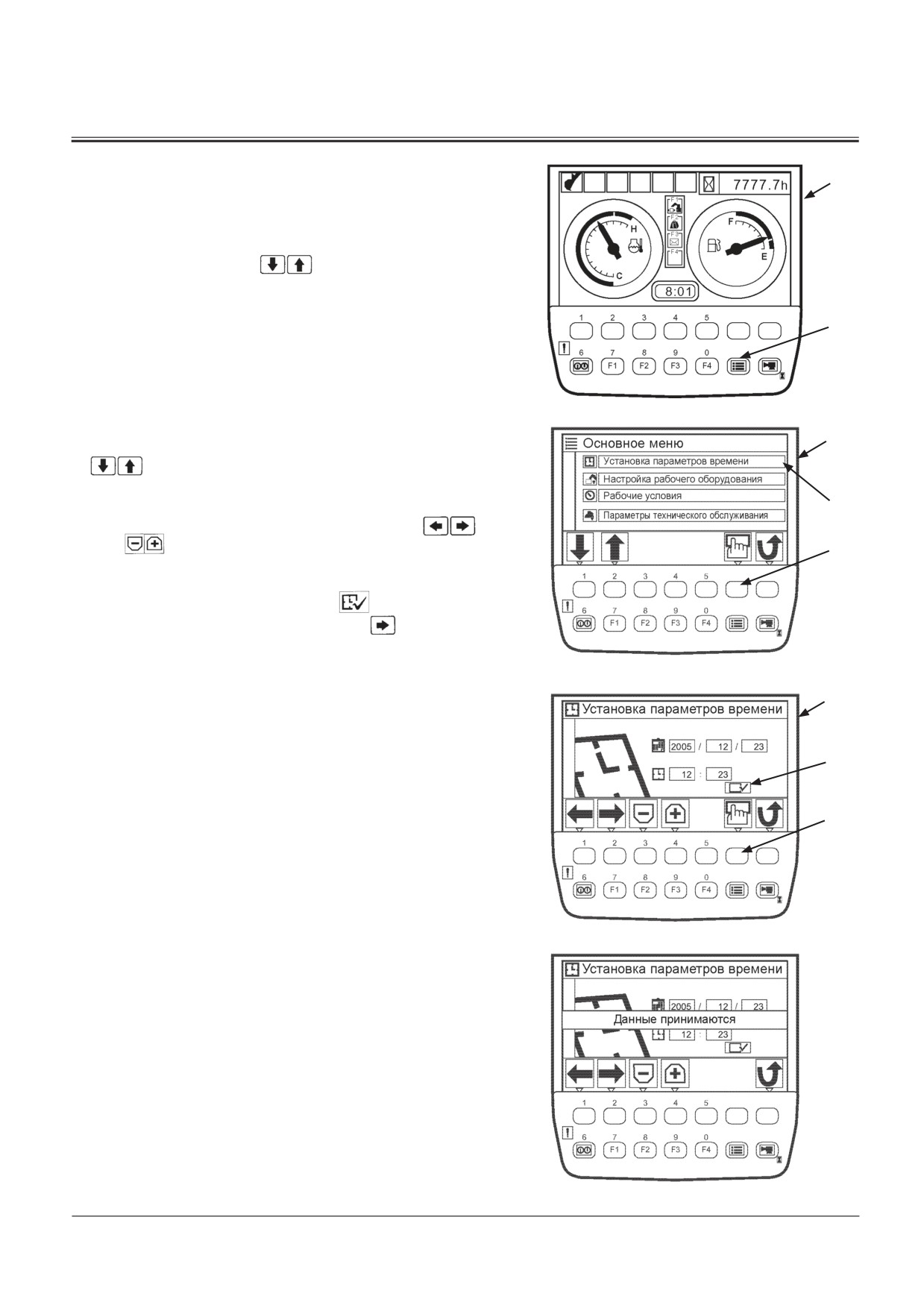

Установка параметров времени

Нажмите кнопку меню (2), на базовом экране (1), чтобы отоб-

разить экран основного меню (3).

Выберите меню установки времени (4), нажимая кнопку, рас-

положенную под кнопками

на дисплее пиктограмм

и установите параметры времени.

Установка параметров времени

T1V1-05-01-123

После выбора меню установки параметров времени (4),

путём нажатия кнопки, расположенной под кнопками

на дисплее пиктограмм, нажмите кнопку под-

тверждения (5).

1. Нажимая кнопки, расположенные под кнопками

на дисплее пиктограмм на экране установки

времени (6), введите цифры, означающие год, месяц,

дату и время суток.

2. Переместите курсор в положение

путём нажатия

кнопки, расположенной под кнопкой

и нажмите

кнопку подтверждения (5), чтобы сохранить установку

параметров времени.

T1V5-05-01-514

T1V5-05-01-515

T1V5-05-01-516

1-20

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

ВЫБОР ДИСПЛЕЯ РАБОЧЕГО ОБОРУДОВАНИЯ

(Только для машин с дополнительным рабо-

чим оборудованием)

ВАЖНО: Выберите дисплей рабочее оборудование, на

экране рабочего режима.

Чтобы отобразить экран рабочего оборудова-

ния, нажмите кнопку F1, после того, как отоб-

разится базовый экран, или выберите пос-

редством основного меню.

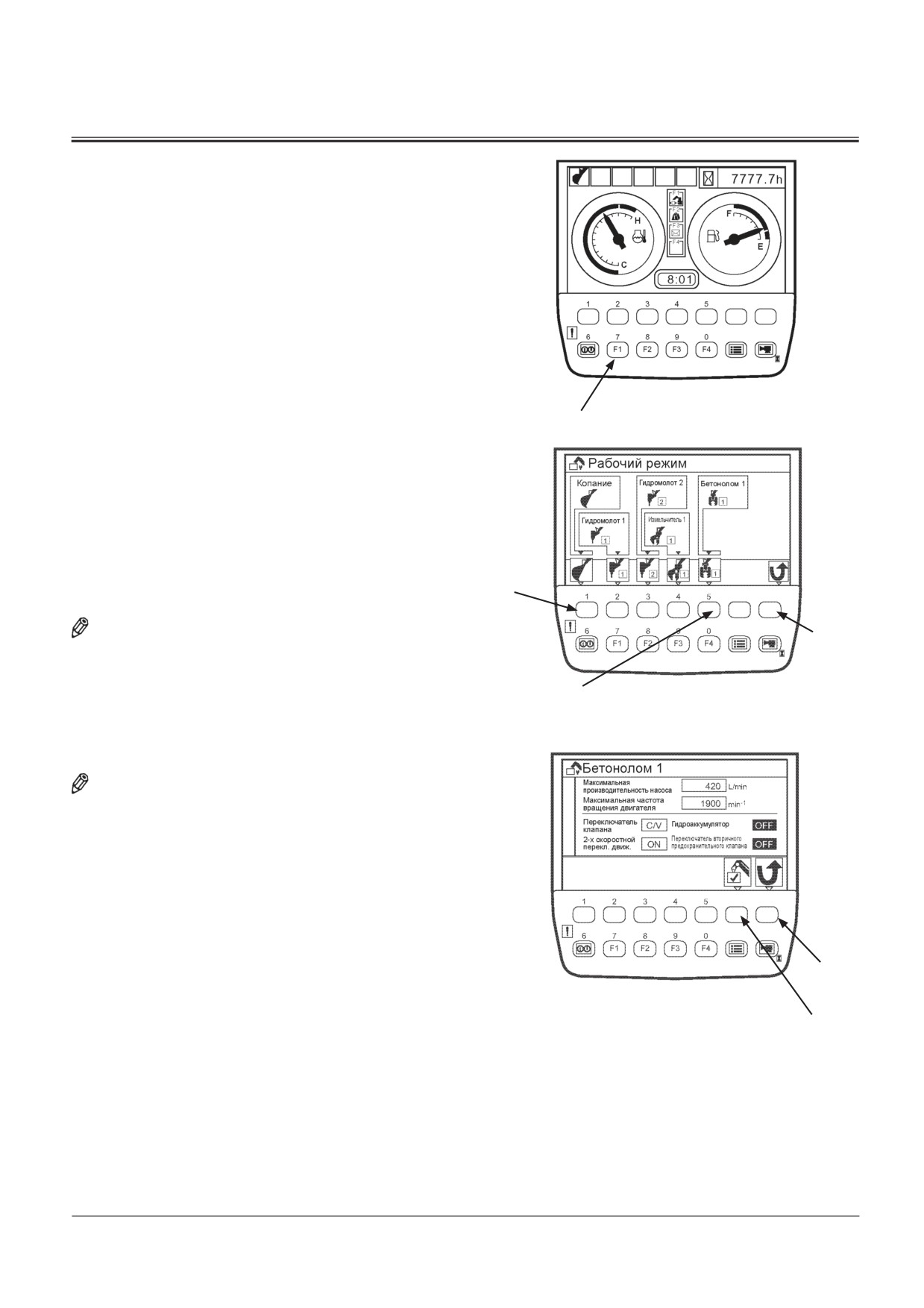

Выбор экрана рабочего оборудования посредством

кнопки F1

Базовый экран

Кнопка F1

T1V1-05-01-123

1. Когда появился базовый экран, нажмите кнопку F1,

чтобы отобразить экран рабочего режима.

2. Нажмите кнопку, расположенную под пиктограммой

применяемого рабочего оборудования, чтобы вы-

брать экран «Рабочее оборудование».

(В качестве примера, на рисунке справа, приводится

Режим

гидромолот 1.)

копание

ПРИМЕЧАНИЕ: Для выбора дисплея землеройного обору-

Кнопка

дования вернитесь к базовому экрану.

back

(возврат)

3. На экране параметров рабочего оборудования убе-

Выбор гидромо-

Экран рабочего режима

дитесь, соответствуют ли параметры установленного

лота1

рабочего оборудования параметрам, которые отобра-

T1V5-05-01-540

жаются на экране.

ПРИМЕЧАНИЕ: При нажатии кнопки back (Возврат), отоб-

ражается предыдущий экран.

4. Нажмите кнопку подтверждения, и появится базовый

экран.

Кнопка

back

(возврат)

Экран характеристик рабочего

оборудования

Кнопка

подтверждения

T1V5-05-01-521

1-21

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

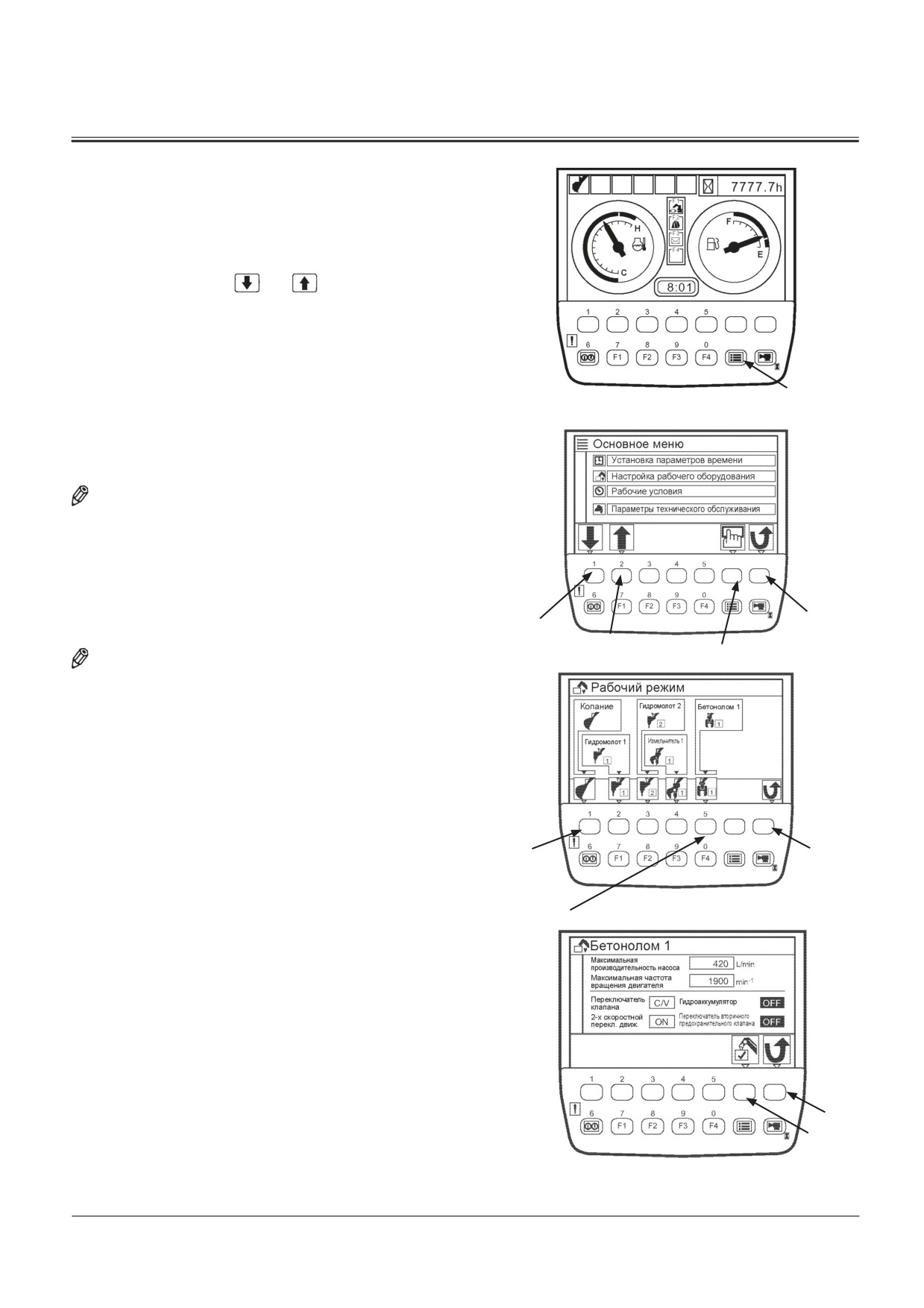

Выбор дисплея рабочего оборудования пос-

редством основного меню

1. После отображения базового экрана, нажмите кнопку

меню, чтобы отобразить основное меню.

2. Из основного меню выберите рабочий режим, поль-

зуясь кнопками 1

и 2

. Нажмите кнопку под-

тверждения. Тогда отобразится экран рабочего режи-

ма.

3. Нажмите кнопку, расположенную под пиктограммой

применяемого рабочего оборудования, чтобы вы-

Кнопка

Базовый экран

меню

брать дисплей рабочего оборудования.

T1V1-05-01-123

(В качестве примера, на рисунке справа приводится

гидромолот 1.)

ПРИМЕЧАНИЕ: Для выбора дисплея землеройного обору-

дования вернитесь к основному меню.

4. На экране параметров рабочего оборудования убе-

дитесь, соответствуют ли параметры установленного

рабочего оборудования параметрам, которые отобра-

жаются на экране.

Кнопка

Кнопка 1

возврата

Кнопка 2

Кнопка подтверждения

ПРИМЕЧАНИЕ: При нажатии кнопки back (Возврат),

T1V5-01-05-514

отображается базовый экран.

5. Нажмите кнопку подтверждения, и появится базовый эк-

ран.

Кнопка

возврата

Землеройное

оборудование

T1V5-05-01-540

Выберите дисплей

гидромолота 1

Экран рабочего режима

Кнопка

возврата

Кнопка

подтверждения

Экран характеристик рабочего оборудования

T1V5-05-01-521

1-22

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

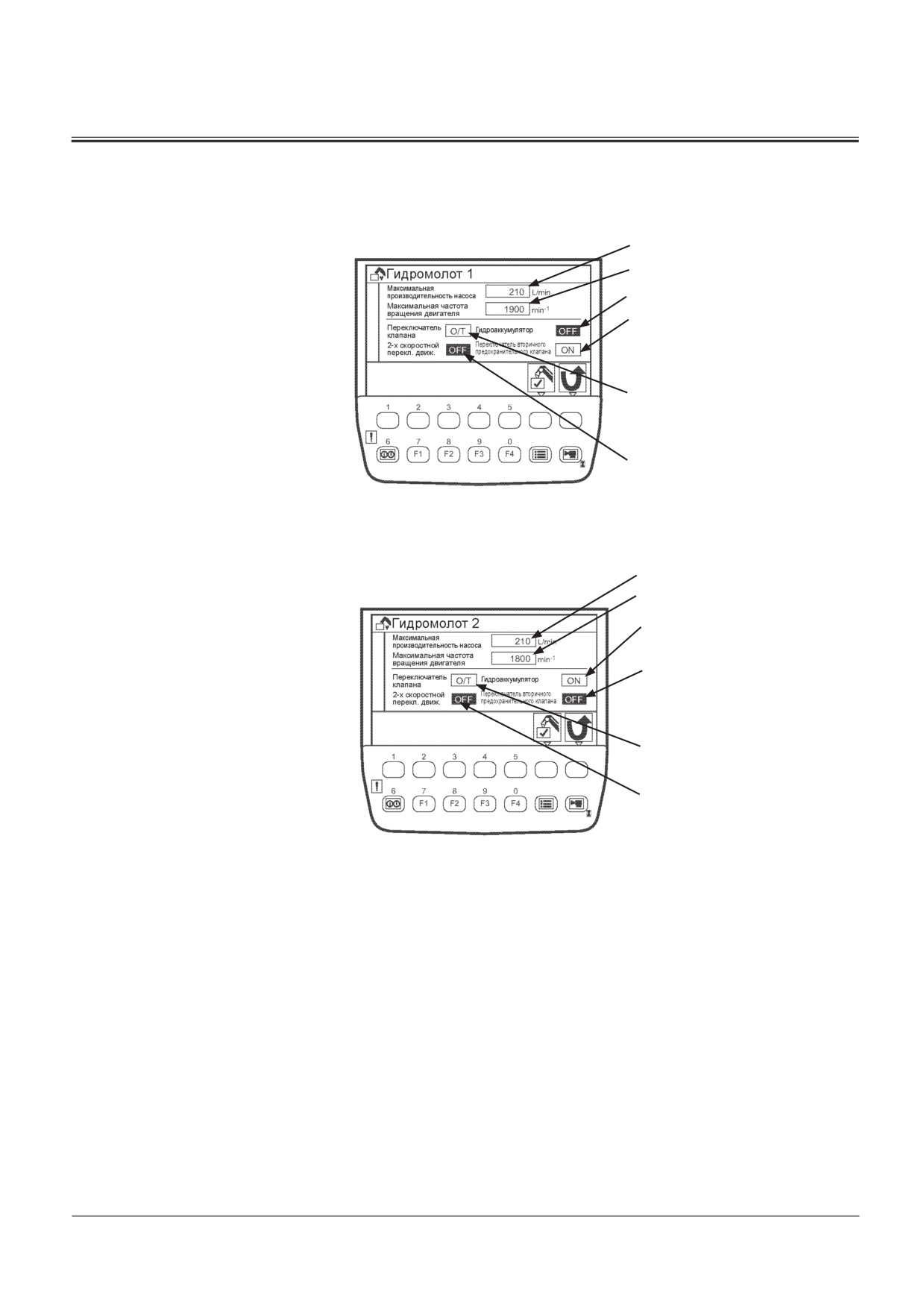

Экран рабочего оборудования

Гидромолот 1

Максимальная подача насоса 2

Макс. частота вращ. двиг.

Электромагнитн. клапан упр. гидроаккумул.:

полож. OFF (Выключено)

Электромагнитн. клапан управл. перекл.

втор. предохр. клапана: полож. ON (Включе-

но)

Электромагн. клапан управ. Трёхход. клапа-

ном: полож. ON (Включено)

Трёхход. клапан соединён с гидробаком.

Электромагн. клапан объед. потоков дополн.

раб. оборуд.: полож. OFF (Выключено)

T1V5-05-01-506

Максимальная подача насоса 2

Гидромолот 2

Макс. частота вращ. двиг.

Электромагнитн. клапан управл. перекл.

втор. предохр. клапана: полож. ON

(Включено)

Электромагн. клапан упр. гидроаккум.:

полож. OFF (Выключено)

Электромагн клапан управл. трёхход. клапа-

ном: полож. ON (Включено)

Трёхходовой клапан соединён с гидробаком.

Электромагн. клапан объединения потоков

дополн. Раб. Оборуд.: полож. OFF (Выключе-

но)

T1V5-05-01-510

1-23

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

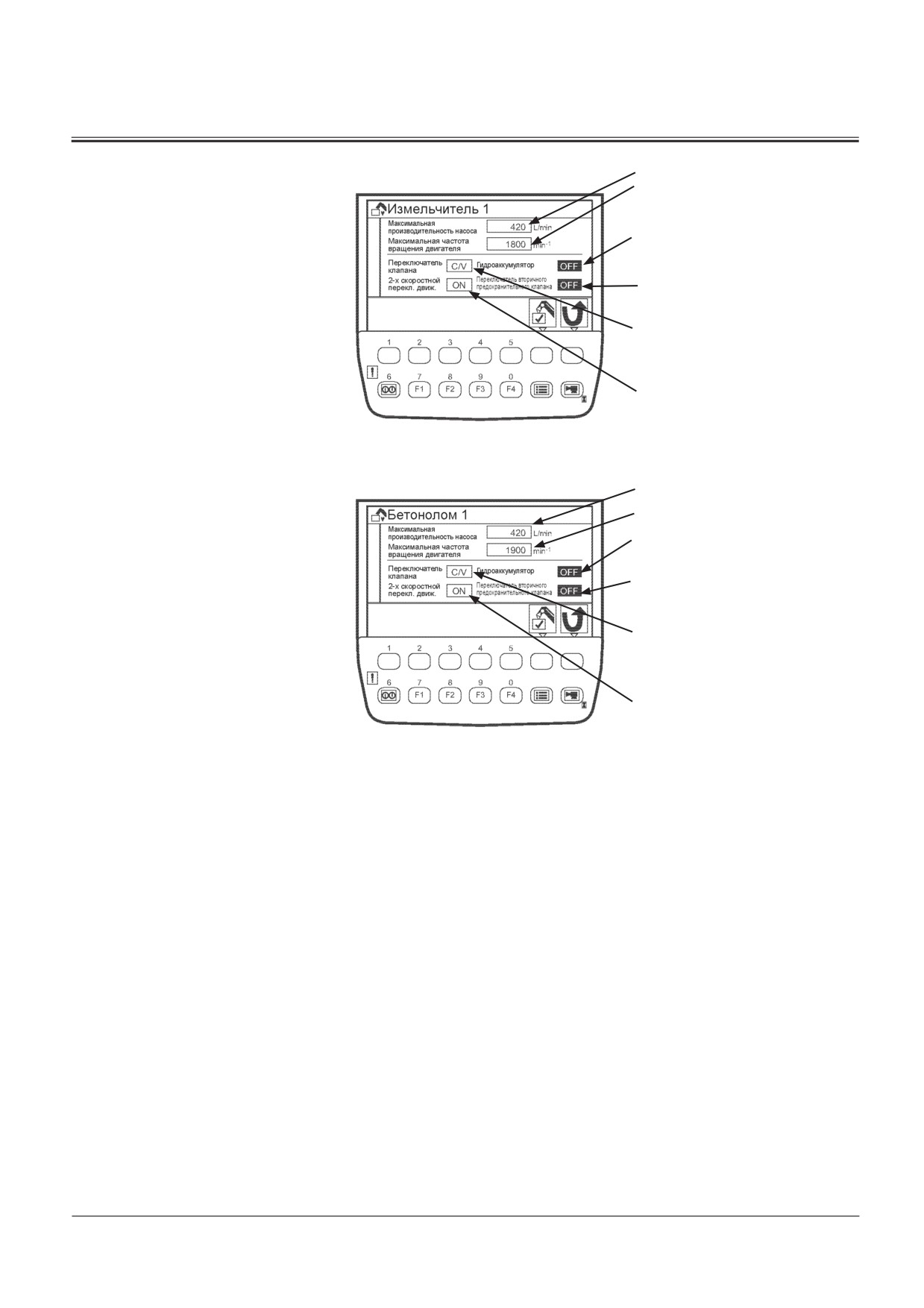

Распылитель 1

Макс. подача насосов 1 и 2

Макс. частота вращения двиг.

Электромагн. клапан управл. гидроаккуму-

лятором: полож. OFF (Выклю-чено)

Электромагн. клапан управл. перекл. втор.

предохр. клапана: полож. OFF (Выключено)

Электромагн. клапан управл. Трёхход. клапа-

ном: полож. OFF (Выключено)

Трёхход. клапан соединён с гидрораспреде-

лителем

Электромагнитн. клапан объед. потоков

дополн. Раб. Оборуд.: положен. ON (Включе-

но)

T1V5-05-01-511

Бетонолом 1

Максимальная подача насоса 1 и 2

Макс. частота вращения двигателя

Электромагн. клапан управл. гидроакку-

мулятором: положение OFF (Выключено)

Электромагн. клапан управл. переключ.

втор. предохр. клапана: положение OFF

(Выключено)

Электромагн. клапан управл. Трёхход. клапа-

ном: положение OFF (Выключено)

Трёхход. клапан соединён с гидрораспреде-

лителем.

Электромагн. клапан объединения потоков

дополн. раб. оборудования: положение ON

(Включено)

T1V5-05-01-521

1-24

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

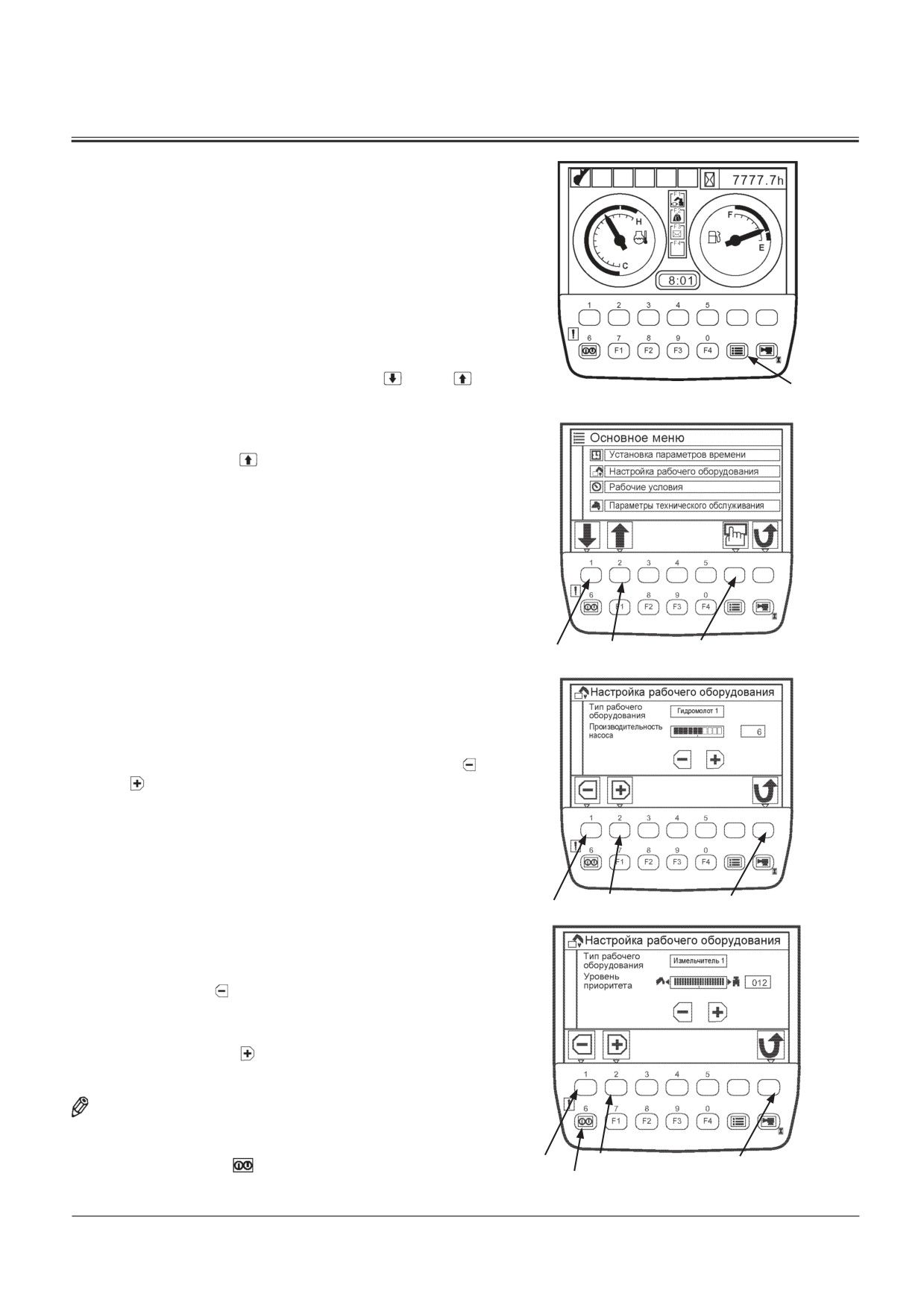

РЕГУЛИРОВКА ПОДАЧИ ДЛЯ НАСОСА 2

(Только для машин, оборудованных рабочим оборудо-

ванием по заказу)

ВАЖНО: Данная операция даёт эффект, когда исполь-

зуется дополнительное рабочее оборудова-

ние.

1. Когда появился базовый экран, нажмите кнопку меню,

и отобразится основное меню.

2. Тип рабочего оборудования на экране основного

меню выбирайте нажатием кнопок 1

and 2 .

Кнопка

Базовый экран

Затем нажмите кнопку подтверждения. Тогда отобра-

меню

T1V1-05-01-123

зится экран установки параметров рабочего оборудо-

вания.

3. Нажмите кнопку 2 . Тогда отобразится экран уста-

новки параметров рабочего оборудования.

Кнопка 1

Кнопка 2

Кнопка

T1V5-05-01-514

подтверждения

4. Отрегулируйте подачу насоса 2 нажатием кнопок 1

и 2

Когда применяется гидромолоты 1 или 2, нажатие

кнопки 1 уменьшает подачу насоса 2, а нажатие кноп-

ки 2 увеличивает подачу насоса.

Кнопка 1

Кнопка 2

Кнопка возврата

T1V5-05-01-541

Когда применяется распылитель или бетонолом, на-

жатие кнопки 1 увеличивает подачу насоса для кон-

туров подъёма стрелы, движения рукояти от стрелы,

вращения поворотной части или передвижения.

Нажатие кнопки 2 увеличивает подачу насоса на

стороне рабочего оборудования.

ПРИМЕЧАНИЕ: При нажатии кнопки back (Возврат)

отображается предыдущий экран.

Кнопка 1

Кнопка 2

5. Нажмите кнопку 6

, и появится базовый экран.

Кнопка возврата

Кнопка 6

T1V5-05-01-518

1-25

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

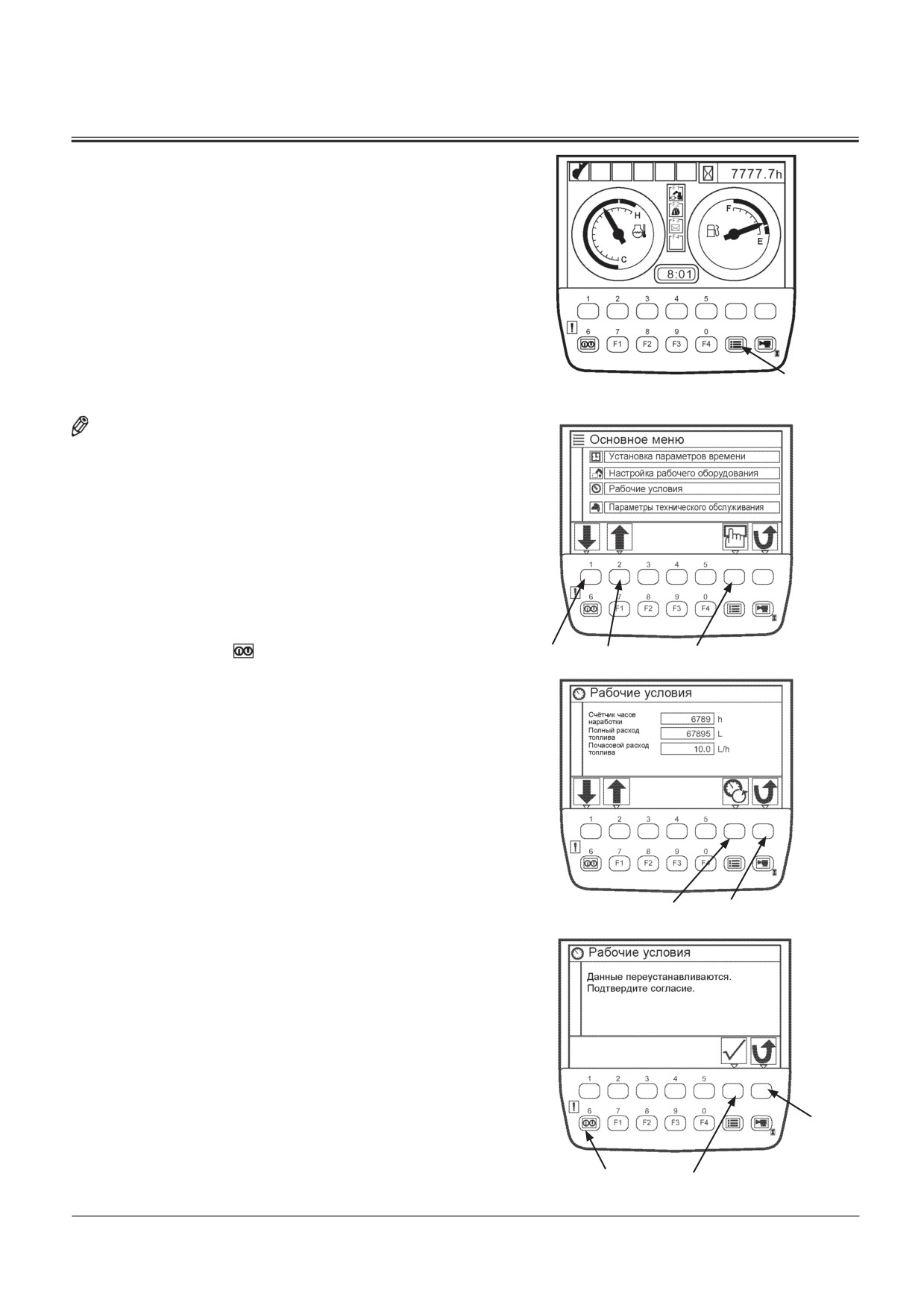

ОТОБРАЖЕНИЕ РАБОЧЕГО СОСТОЯНИЯ

1. Когда появился базовый экран, нажмите кнопку меню,

и отобразится основное меню.

2. На экране основного меню, пользуясь кнопками 1 и 2, выбе-

рите пункт, рабочее состояние. Нажмите кнопку подтверж-

дения. Тогда отобразится экран рабочего состояния.

3. Нажмите кнопку reset (переустановка) и тогда отобра-

зится экран переустановки данных.

После переустановки данных, нажмите кнопку под-

тверждения

Кнопка меню

Базовый экран

T1V1-05-01-002

ПРИМЕЧАНИЕ: При нажатии кнопки back (Возврат),

отображается предыдущий экран.

ВАЖНО: Общее потребление топлива и почасовое пот-

ребление топлива зависит от окружающих

рабочих условий и способов выполнения ра-

бочих операций. Значения этих показателей,

отображаются на экране только для справки.

Разница между фактически потреблением

топлива и потреблением топлива, отобража-

емым на мониторе, может составлять ± 20% .

Кнопка 1

4. Нажмите кнопку 6

, и появится базовый экран.

Кнопка 2

Кнопка подтверждения

T1V5-05-01-514

T1V5-05-01-519

Кнопка переустановки

Кнопка возврата

Кнопка

возврата

T1V5-05-01-520

Кнопка 6

Кнопка подтверждения

1-26

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

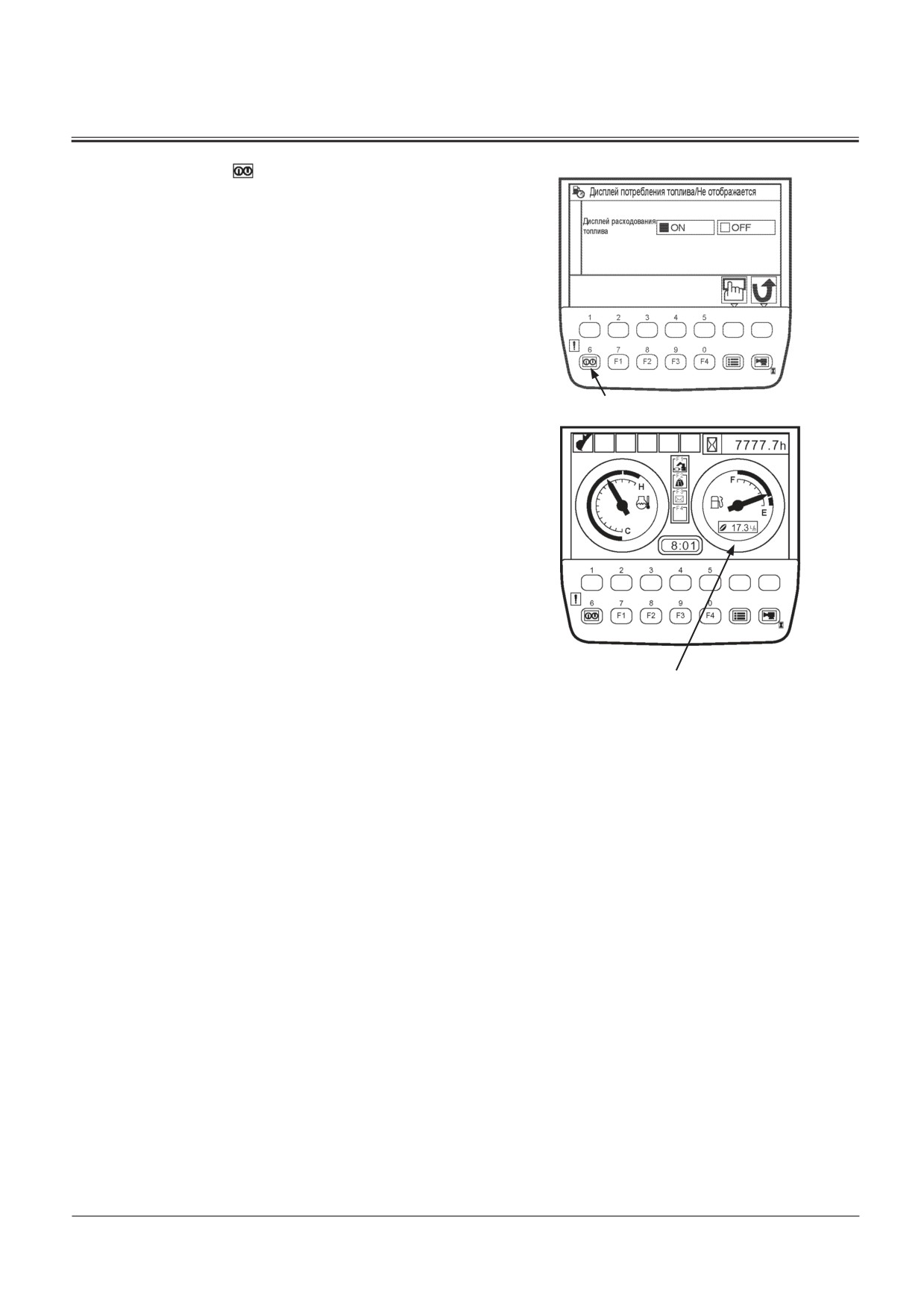

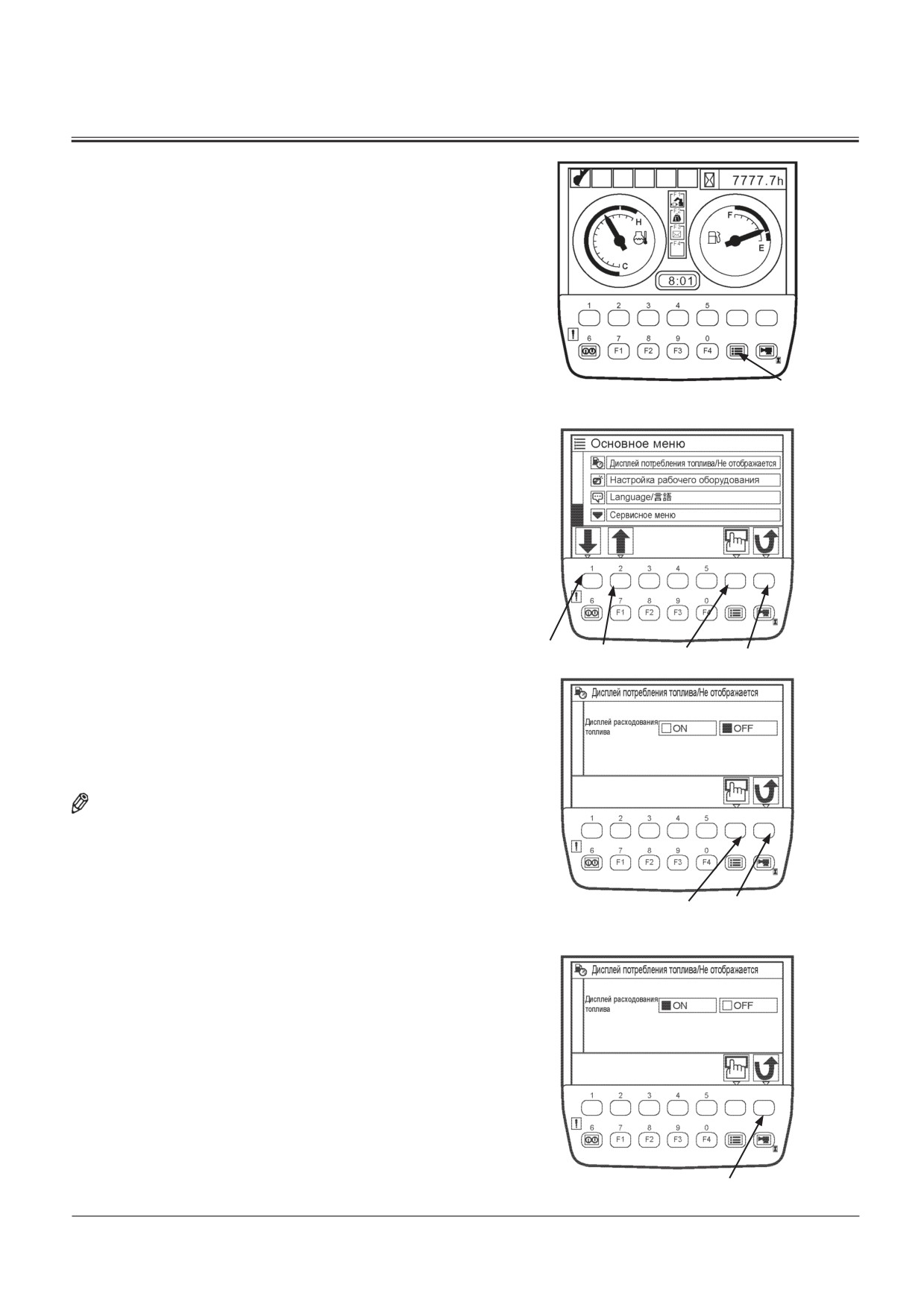

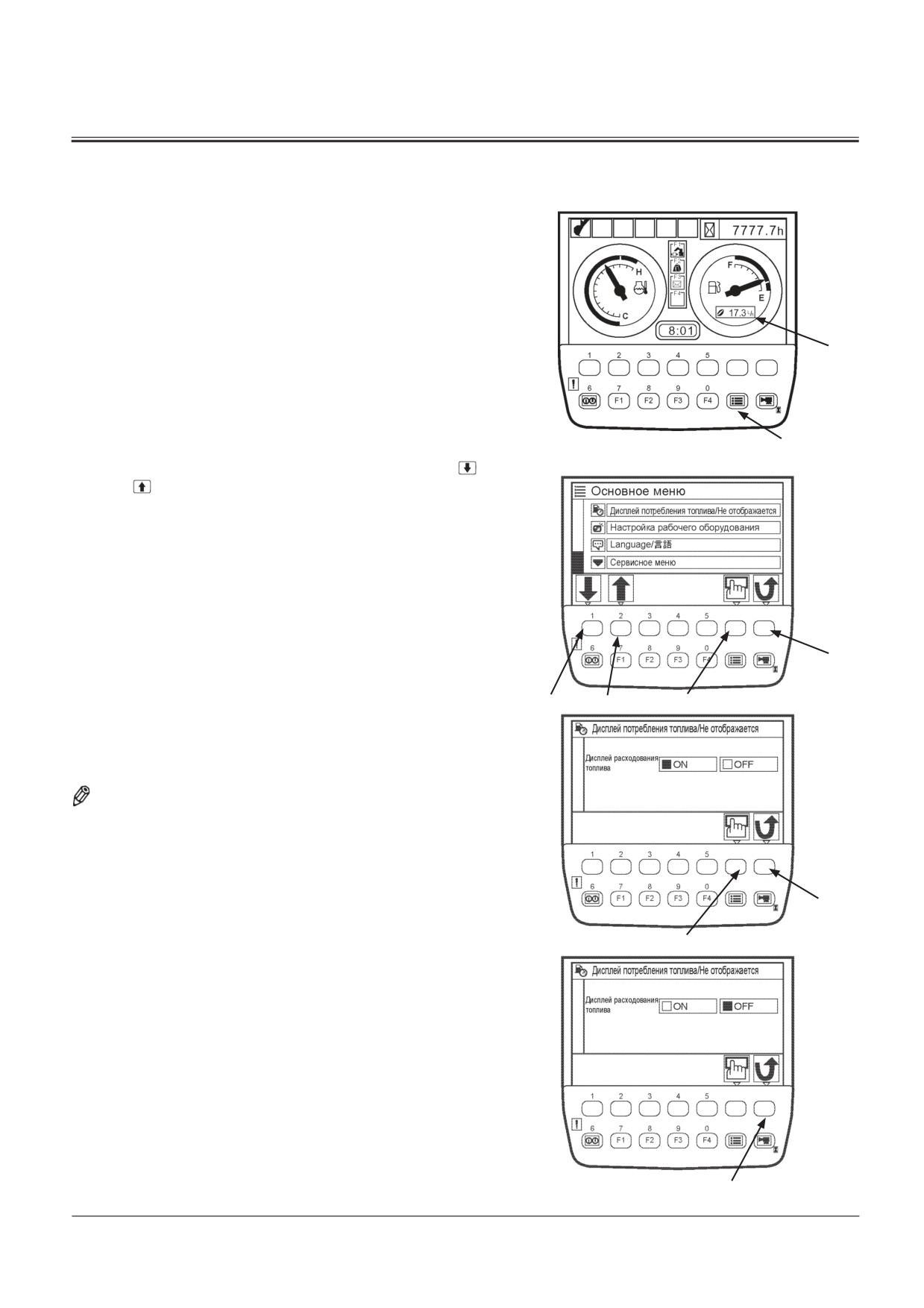

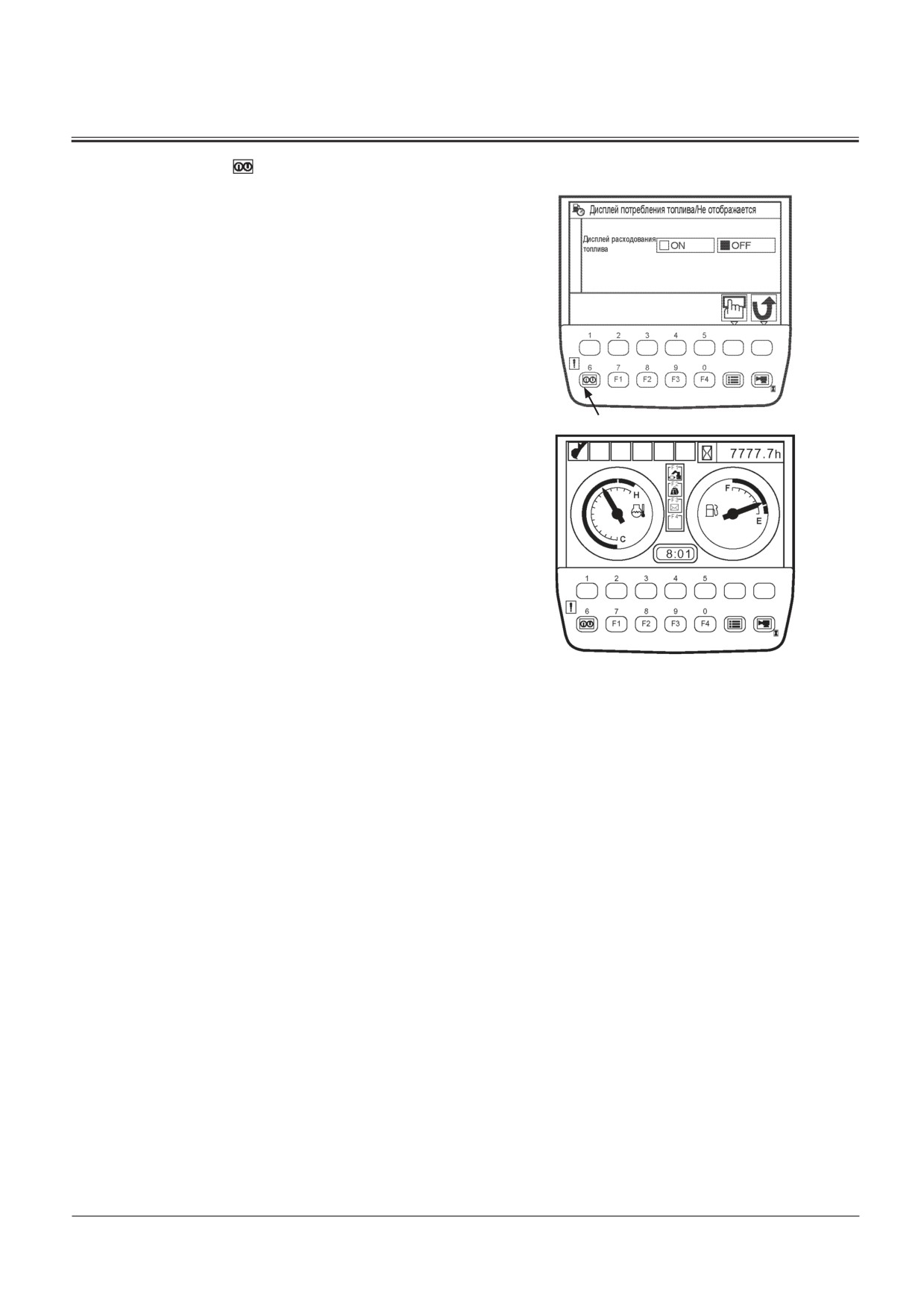

ДИСПЛЕЙ ПОТРЕБЛЕНИЯ ТОПЛИВА/ОТМЕНА

ДИСПЛЕЯ

Дисплей потребления топлива

1. Когда появился базовый экран, нажмите кнопку меню,

и отобразится основное меню.

Кнопка меню

Основной экран

T1V1-05-01-123

2. На экране основного меню, пользуясь кнопками 1 и

2, выберите пункт, Дисплей потребления топлива/От-

мена дисплея. Нажмите кнопку подтверждения. Тогда

отобразится экран дисплея потребления топлива/От-

мена дисплея.

Кнопка 1

Кнопка 2

Кнопка под-

Кнопка

T1V5-05-01-543

тверждения

возврата

3. Нажмите кнопку подтверждения, и дисплей потребле-

ния топлива будет установлен на ON (Включено).

ПРИМЕЧАНИЕ: При нажатии кнопки back (Возврат),

отображается предыдущий экран.

Кнопка

Кнопка подтверждения

возврата

T1V5-05-01-559

T1V5-05-01-544

Кнопка возврата

1-27

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

Отмена дисплея потребления топлива

1. Когда появился базовый экран, нажмите кнопку меню,

и отобразится основное меню.

Указатель

уровня

топлива

Кнопка меню

Базовый экран

T1V1-05-01-007

2. На экране основного меню, пользуясь кнопками 1

и 2

, выберите пункт, Дисплей потребления топли-

ва/Отмена дисплея. Нажмите кнопку подтверждения.

Тогда отобразится экран дисплея потребления топли-

ва/Отмена дисплея.

Кнопка

возврата

Кнопка 1

T1V5-05-01-543

Кнопка 2

Кнопка подтверждения

3. Нажмите кнопку подтверждения, и дисплей потребле-

ния топлива будет установлен на OFF (Выключено).

ПРИМЕЧАНИЕ: При нажатии кнопки back (Возврат),

отображается предыдущий экран.

Кнопка

возврата

T1V5-05-01-544

Кнопка подтверждения

T1V5-05-01-559

Кнопка возврата

1-29

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

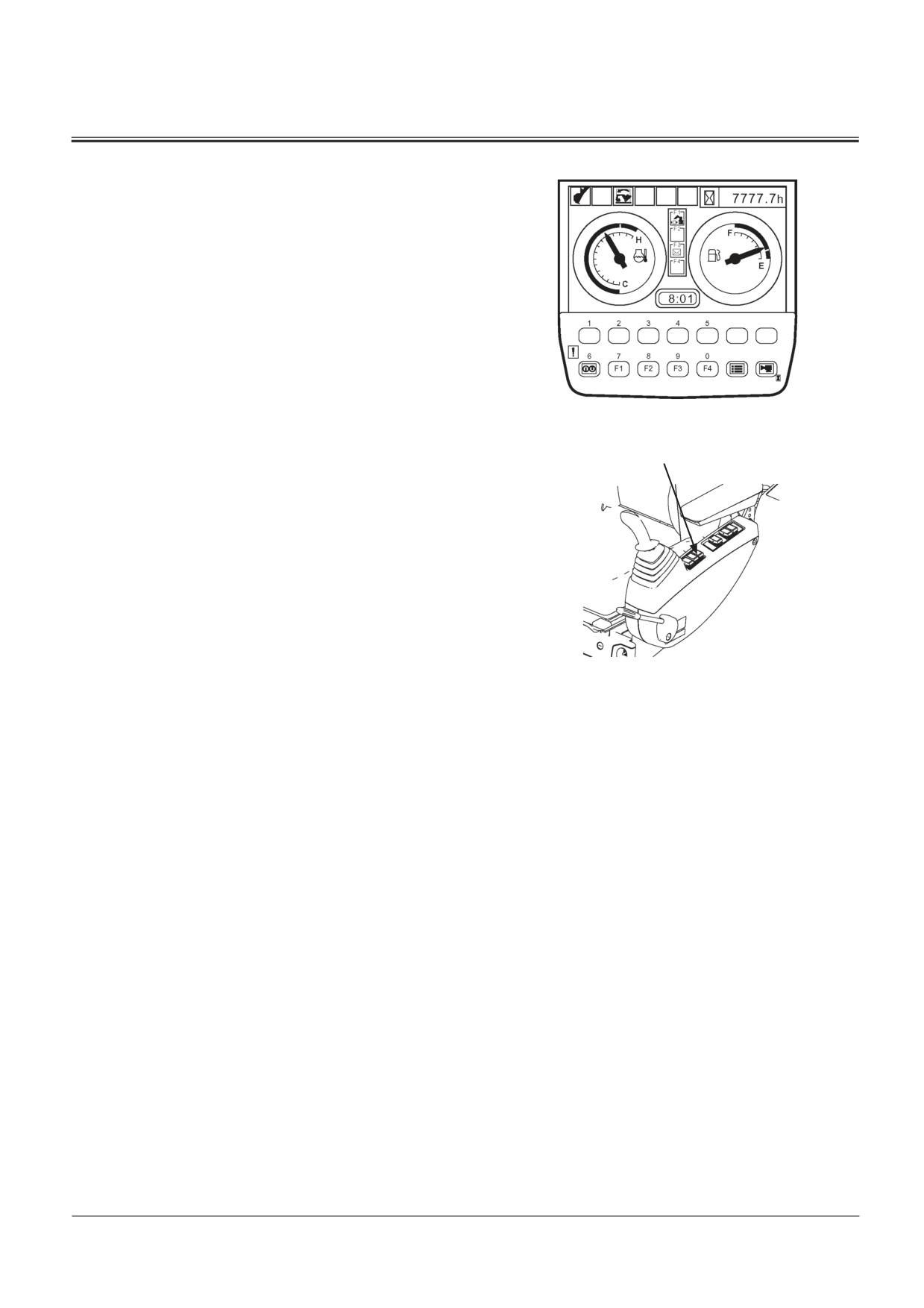

• Сигнализатор перегрузки

(Только для машин с дополнительным рабочим оборудо-

ва-нием)

ВАЖНО: При пользовании сигнализатором перегруз-

ки, обратитесь к своему ближайшему дилеру

Hitachi.

Когда выключатель сигнализатора перегрузки включен,

положение ON (Включено), система измеряет нагрузку от

подвешенного груза, по давлению в поршневой полости

гидроцилиндра стрелы. Когда обнаруживается перегрузка,

отображается сигнализатор перегрузки и звучит зуммер.

Базовый экран

T1V1-05-01-128

Выключатель сигнализатора перегрузки (по специальному заказу)

T1V1-05-02-004

1-31

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

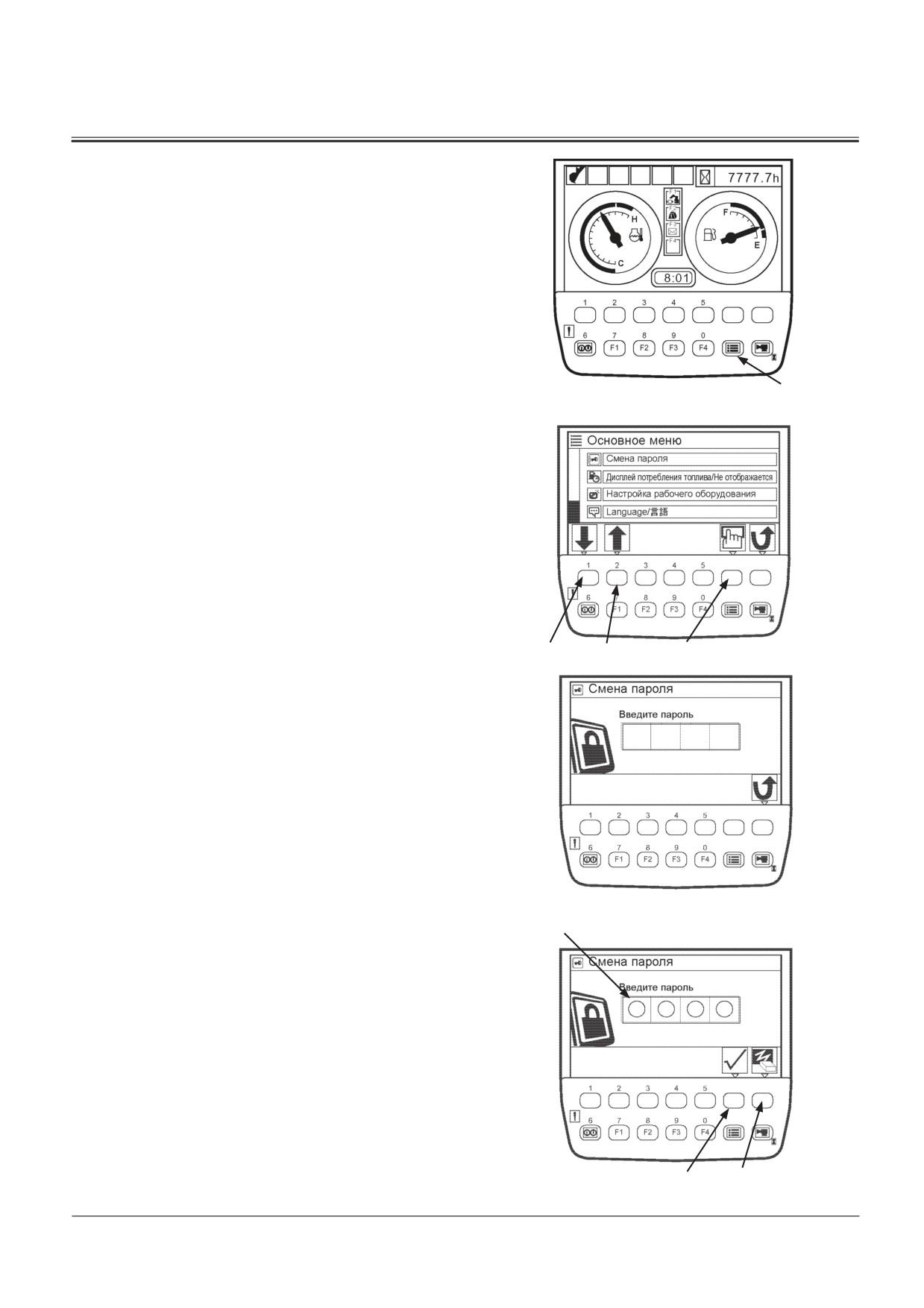

Смена пароля (функция по специальному заказу)

1. После того как появился базовый экран, нажмите

кнопку меню, чтобы отобразилось основное меню.

Кнопка меню

T1V1-05-01-123

Базовый экран

2. На экране основного меню, пользуясь кнопками 1 и 2,

выберите пункт Смена пароля. Нажмите кнопку под-

тверждения. Тогда отобразится экран смены пароля.

Кнопка 1

Кнопка 2

Кнопка подтверждения

T1V5-05-01-548

T1V5-05-01-528

Регистрируемый пароль

3. Введите регистрируемый пароль и нажмите кнопку

подтверждения.

4. При возобновлении ввода пароля введённые ранее

символы могут быть стёрты нажатием кнопки delete

(удаление).

Кнопка

T1V5-05-01-529

Кнопка подтверждения

удаления

1-32

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

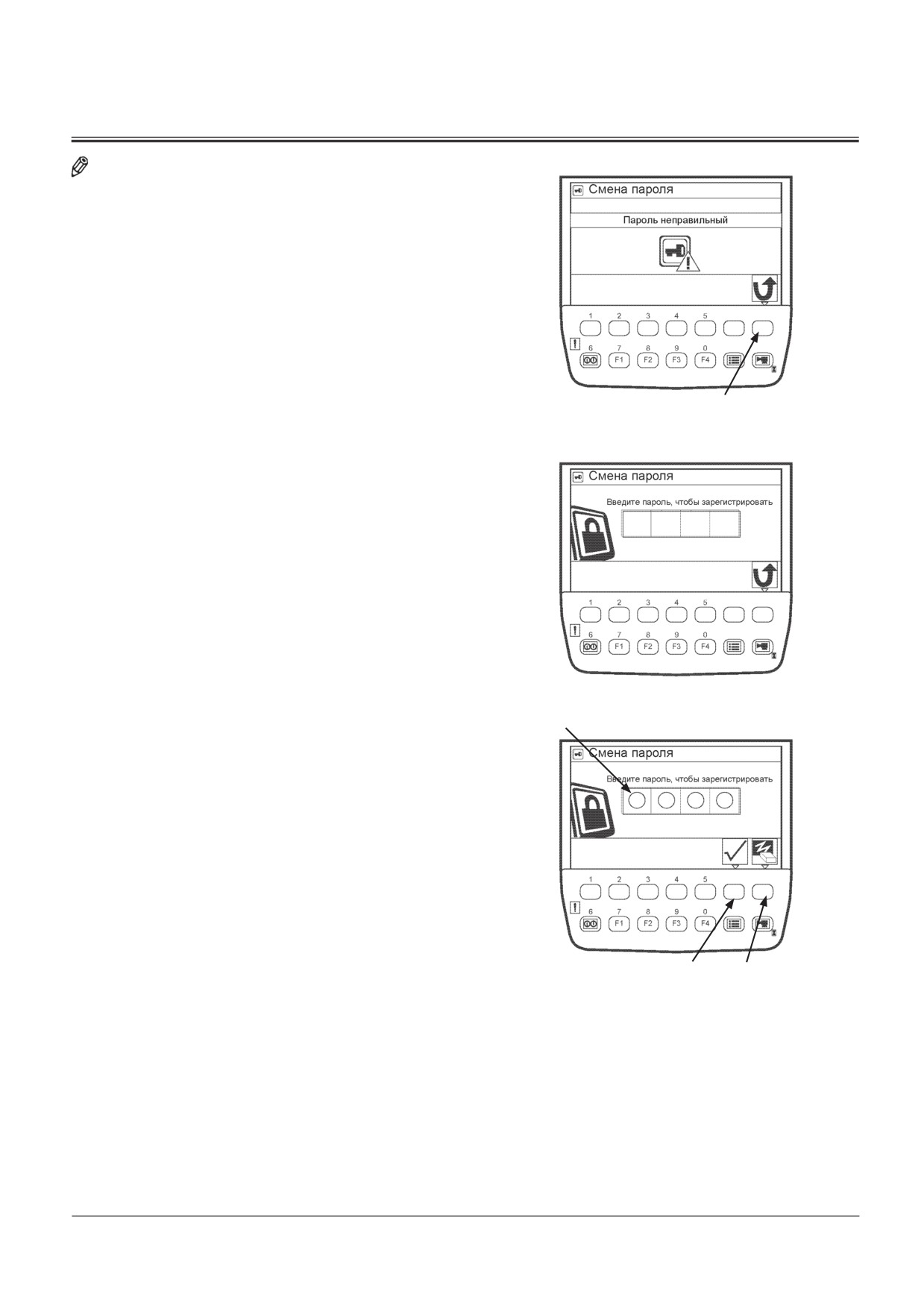

ПРИМЕЧАНИЕ: В случае ввода неправильного пароля,

после нажатия кнопки подтверждения отобража-

ется сообщение «Пароль неправильный».

Нажмите кнопку back (Возврат), и вернитесь

обратно к предыдущему экрану. Введите пароль

снова.

Кнопка возврата

T1V5-05-01-531

5. Отобразится сообщение «Введите пароль для регис-

трации». Тогда введите новый пароль из трёх или че-

тырёх цифр, и нажмите кнопку подтверждения.

6. Если необходимо ввести пароль снова, нажмите кноп-

ку delete (удаления).

T1V5-05-01-549

Новый пароль

Кнопка подтверждения

Кнопка

T1V5-05-01-550

удаления

1-33

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

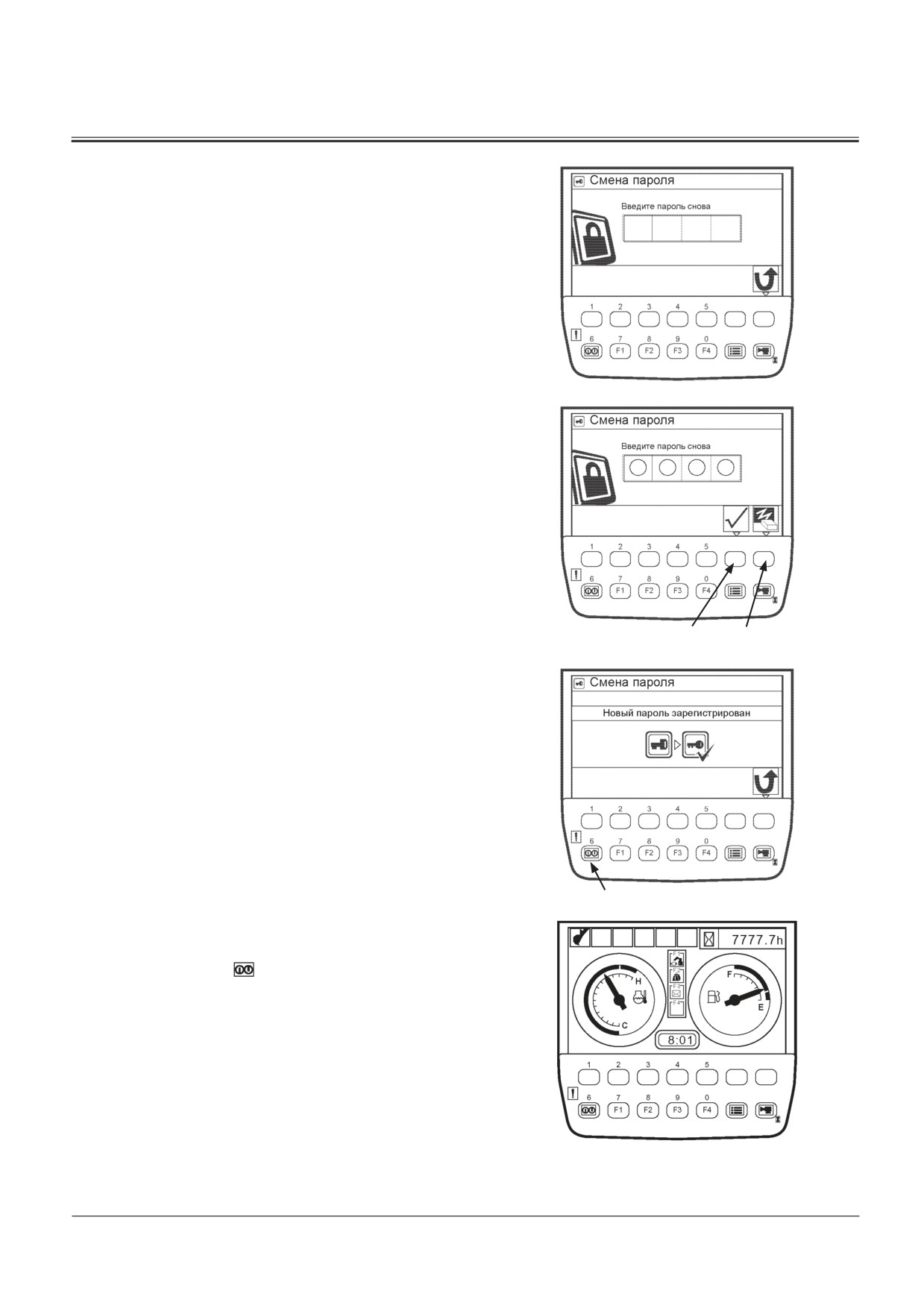

7. Отобразится сообщение «Введите пароль снова.». Тог-

да введите новый пароль снова, и нажмите кнопку

подтверждения.

8. При повторном вводе пароля нажмите кнопку delete

(Удаления), чтобы отменить введённые ранее симво-

лы.

T1V5-05-01-551

Кнопка подтверждения

Кнопка

T1V5-05-01-552

удаления

9. Отобразится сообщение «Новый пароль зарегистри-

рован». На этом процесс смены пароля завершён.

Кнопка 6

T1V5-05-01-530

10. Нажмите кнопку 6

, и отобразится базовый экран.

Базовый экран

T1V1-05-01-123

1-34

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

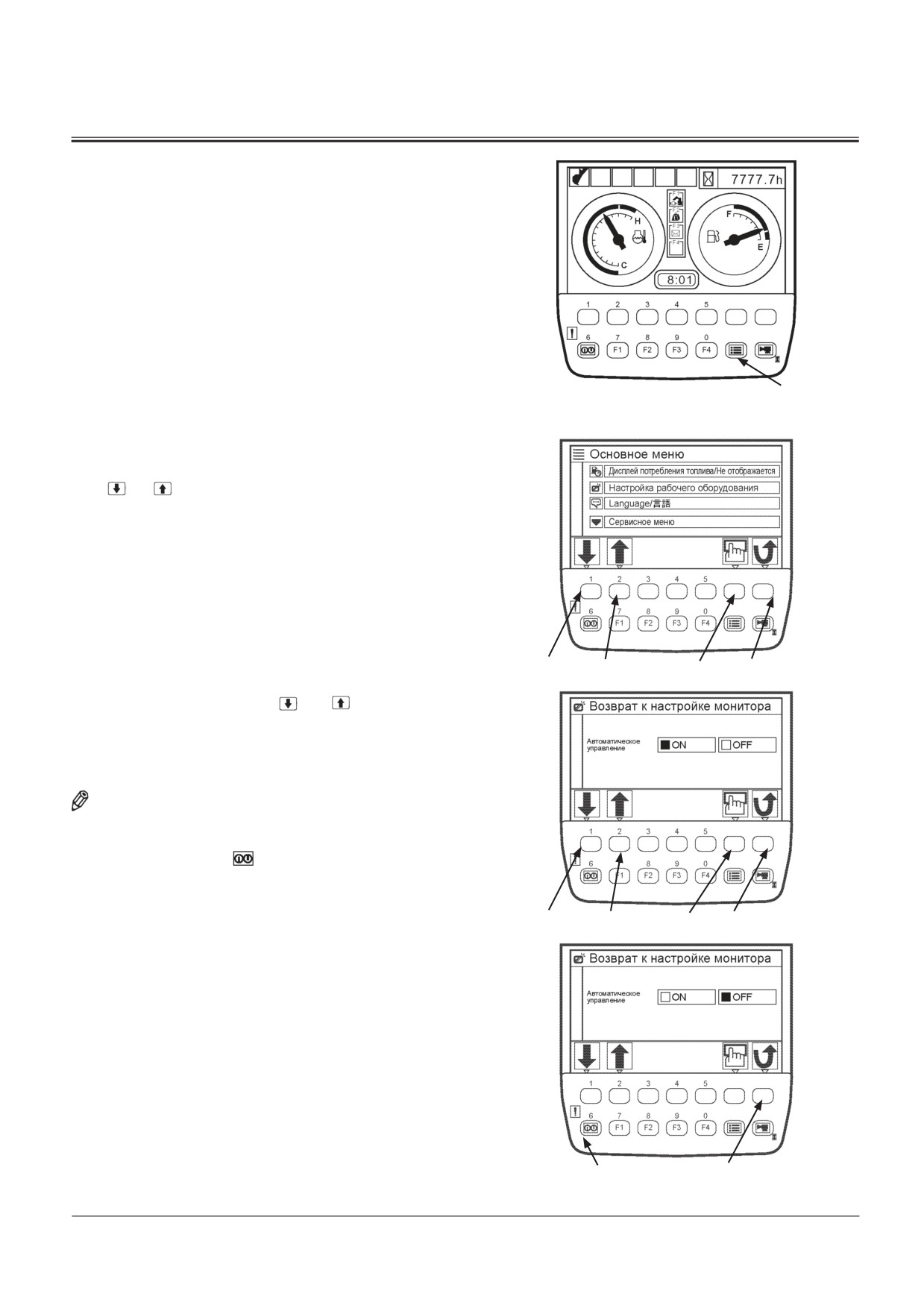

ПЕРЕКЛЮЧЕНИЕ МОНИТОРА ЗАДНЕГО ВИДА

ВАЖНО: Изображение, видимое на мониторе заднего

вида - самое лучшее изображение природы.

Во время работы на машине, особое внима-

ние уделяйте окружающей обстановке.

Автоматическое управление: ON (Включено)

Изображение на мониторе при передвижении машины ав-

томатически переключается на изображение заднего вида.

Кнопка меню

Основной экран

T1V1-05-01-123

1. После того как появился базовый экран, нажмите

кнопку меню, чтобы отобразилось основное меню.

2. На экране основного меню, пользуясь кнопками 1

и 2

, выберите пункт Переключение монитора

заднего вида. Нажмите кнопку подтверждения. Тогда

отобразится экран изображения заднего вида.

T1V5-05-01-542

Кнопка 1

Кнопка

Кнопка 2

подтверждения

Кнопка

возврата

3. Пользуясь кнопками 1

и 2

, выберите пункт

Автоматическое управление. Нажмите кнопку под-

тверждения. Тогда автоматическое управление будет

установлено на ON (Включено).

ПРИМЕЧАНИЕ: При нажатии кнопки back (Возврат),

отобразится предыдущий экран.

4. Нажмите кнопку 6

, и вернитесь к базовому экрану.

5. При выполнении операции передвижения, на экране

монитора будет отображаться задний вид.

T1V5-05-01-174R

Кнопка 1

Кнопка 2

Кнопка подтверждения

Кнопка

возврата

Кнопка 6

Кнопка возврата

T1V5-05-01-173R

1-35

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

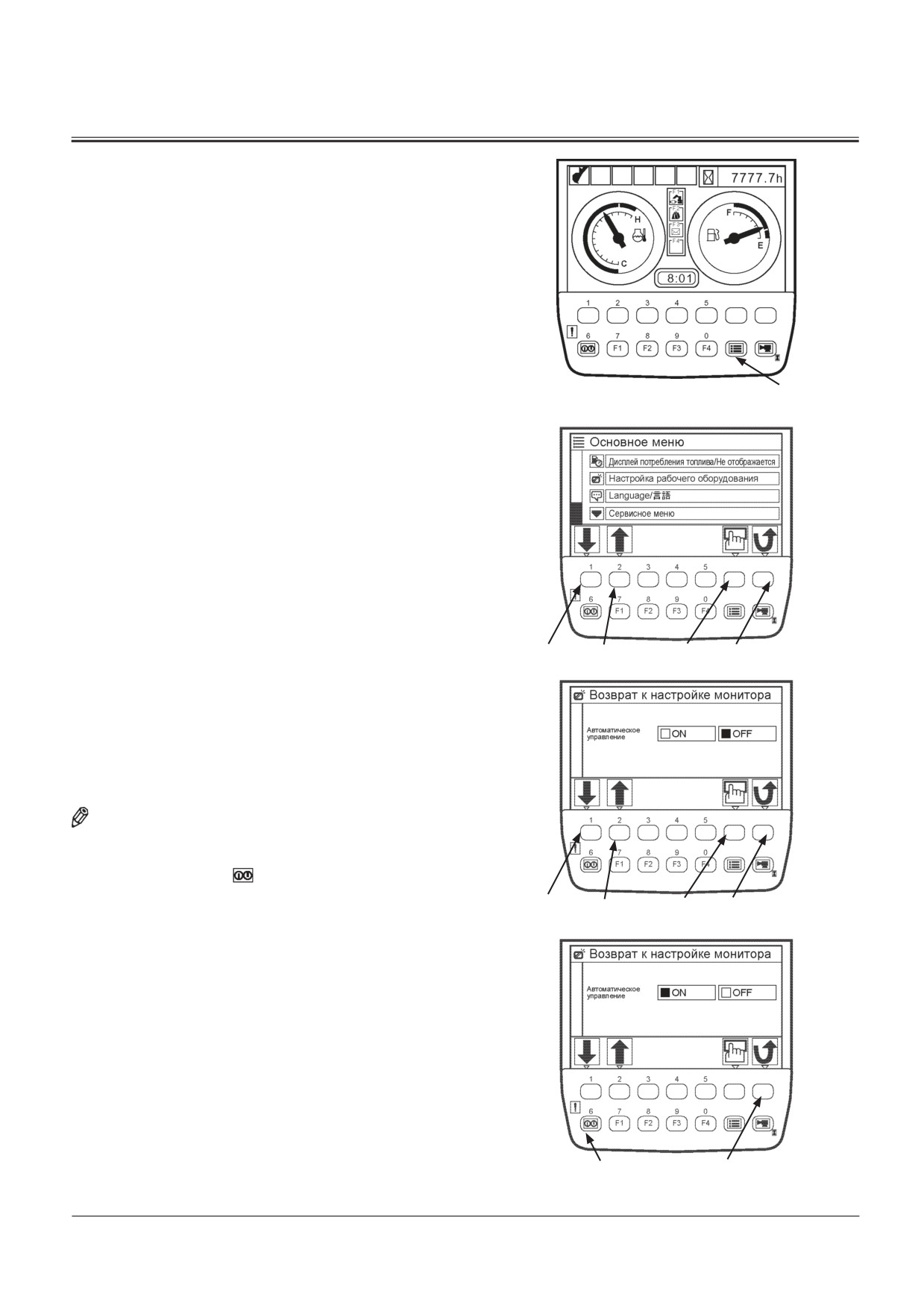

Автоматическое управление: OFF (Выключено)

Установите функцию автоматического переключения

изображений на мониторе, при передвижении, на OFF

(Выключено).

1. После того как появился базовый экран, нажмите

кнопку меню, чтобы отобразилось основное меню.

Кнопка меню

Основной экран

T1V1-05-01-123

2. На экране основного меню, пользуясь кнопками 1 и

2, выберите пункт Переключение монитора заднего

вида. Нажмите кнопку подтверждения. Тогда отобра-

зится экран изображения заднего вида.

Кнопка 1

Кнопка 2

Кнопка

T1V5-05-01-543

подтверждения

возврата

3. Пользуясь кнопками 1 и 2, выберите пункт Автомати-

ческое управление. Нажмите кнопку подтверждения.

Тогда автоматическое управление будет установлено

на OFF (Выключено).

ПРИМЕЧАНИЕ: При нажатии кнопки back (Возврат),

отобразится предыдущий экран.

4. Нажмите кнопку 6

, и вернитесь к базовому экрану.

Кнопка 1

Кнопка 2

Кнопка подтверждения

Кнопка

T1V5-05-01-173R

возврата

Кнопка 6

Кнопка возврата

T1V5-05-01-174R

1-36

РАБОЧЕЕ МЕСТО ОПЕРАТОРА

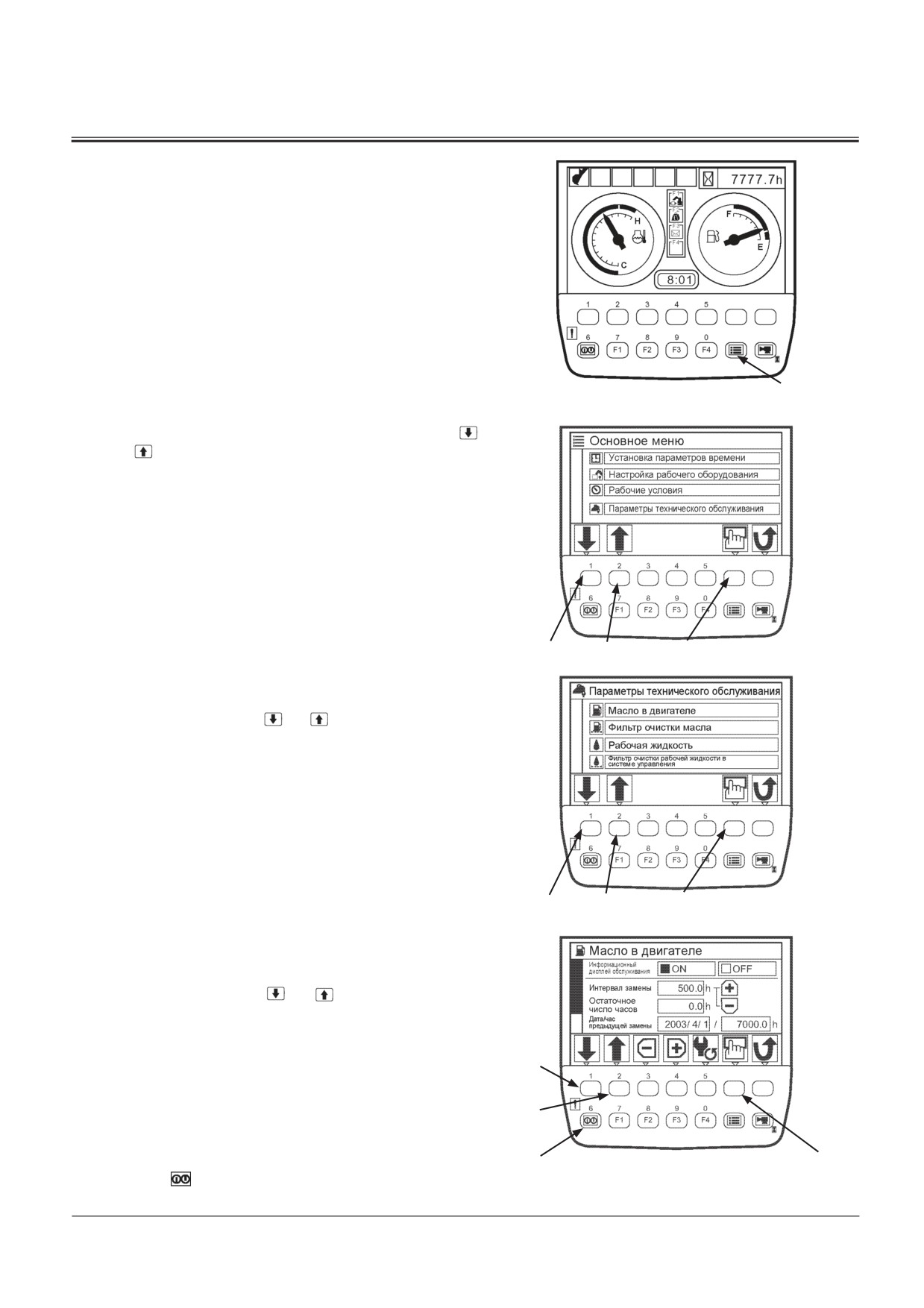

ПАРАМЕТРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

1. После того как появился базовый экран, нажмите

кнопку меню, чтобы отобразилось основное меню.

Кнопка меню

Основной экран

T1V1-05-01-123

2. На экране основного меню, пользуясь кнопками 1

и 2

, выберите пункт Параметры технического об-

служивания. Нажмите кнопку подтверждения. Тогда

отобразится экран параметров технического обслу-

живания.

Кнопка 1

Кнопка 2

Кнопка подтверждения

T1V5-05-01-514

3. Пользуясь кнопками 1 и 2

, выберите устанавли-

ваемый параметр из списка параметров технического

обслуживания. Нажмите кнопку подтверждения. Тогда

отобразится экран ON/OFF (Включено/Выключено)

информационного дисплея интервалов технического

обслуживания.

(В качестве примера, на рисунках справа, приведена

замена масла в двигателе.)

Кнопка 1

Кнопка 2

Кнопка подтверждения

T1V5-05-01-532

Информационный дисплей интервалов технического

обслуживания ON/OFF (Включено/Выключено)

1. Пользуясь кнопками 1

и 2 выберите на инфор-

мационном дисплее окно ON (Включено) или окно OFF

(Выключено) информационного дисплея технического

обслуживания. Нажмите кнопку подтверждения.

Кнопка 1

ON (Включено): Когда наступает время смены масла, на эк-

ране отображается информационное сообщение.

Кнопка 2

OFF (Выключено): Информационное сообщение не

отображается.

Кнопка подтверждения

2. Чтобы завершить установку параметров, нажмите

Кнопка 6

Экран установки ON/OFF (Включ./Выключ.) интервалов

кнопку 6 . Тогда отобразится базовый экран.

T1V5-05-01-533

1-37

Hitachi Гидравлический экскаватор Zaxis (класс 225US-3, 225USR-3). Руководство оператора - часть 4
