Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 36

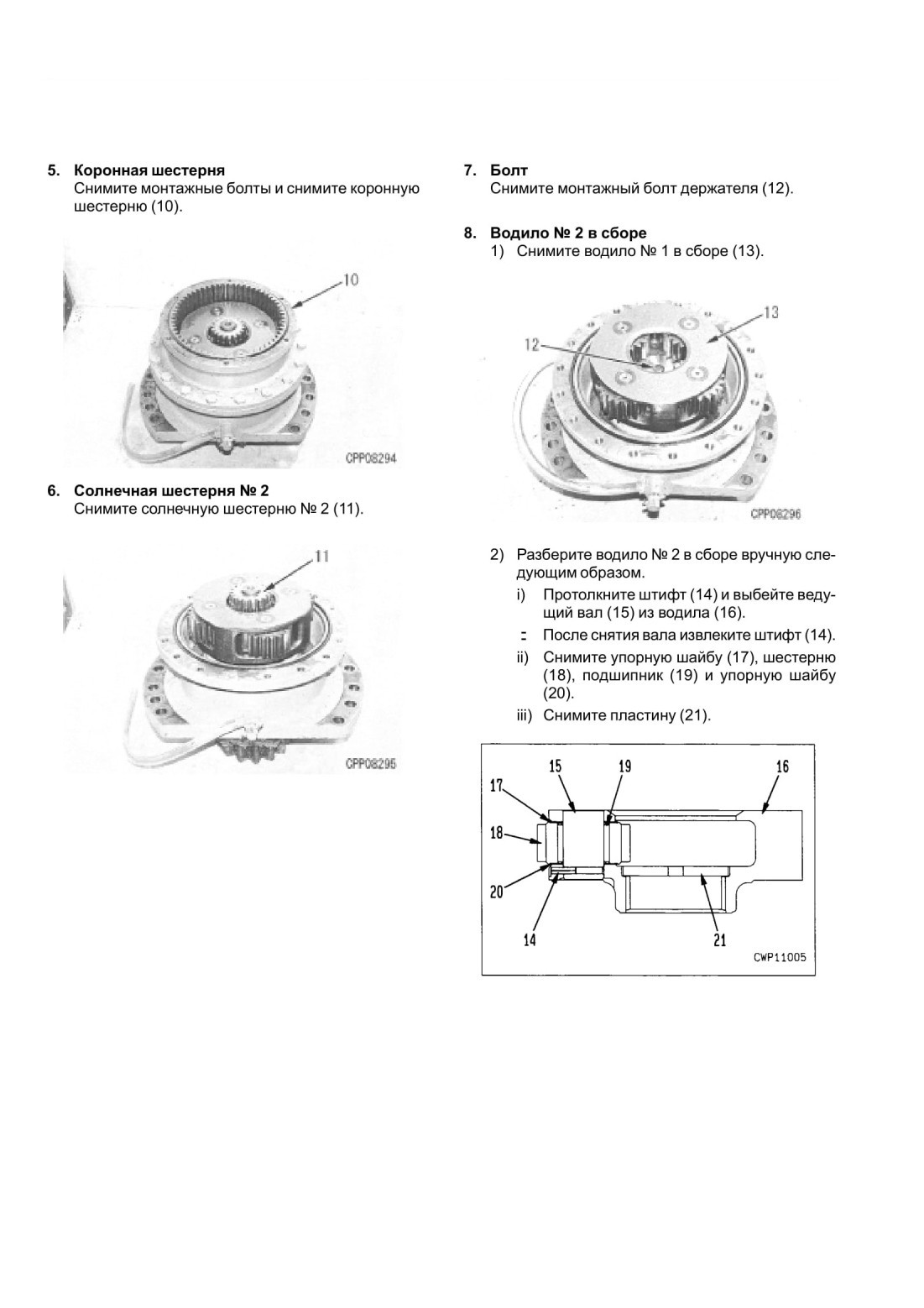

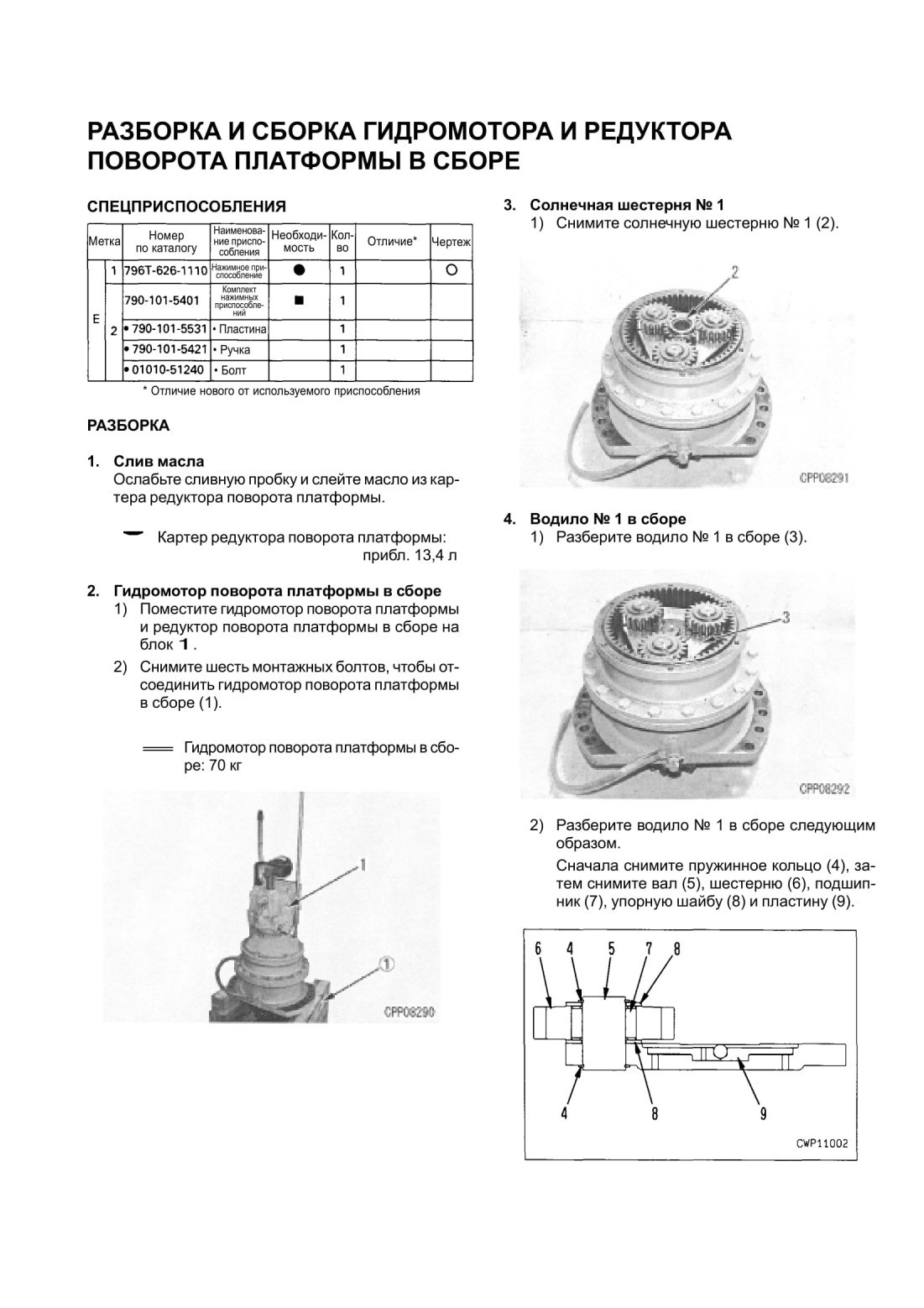

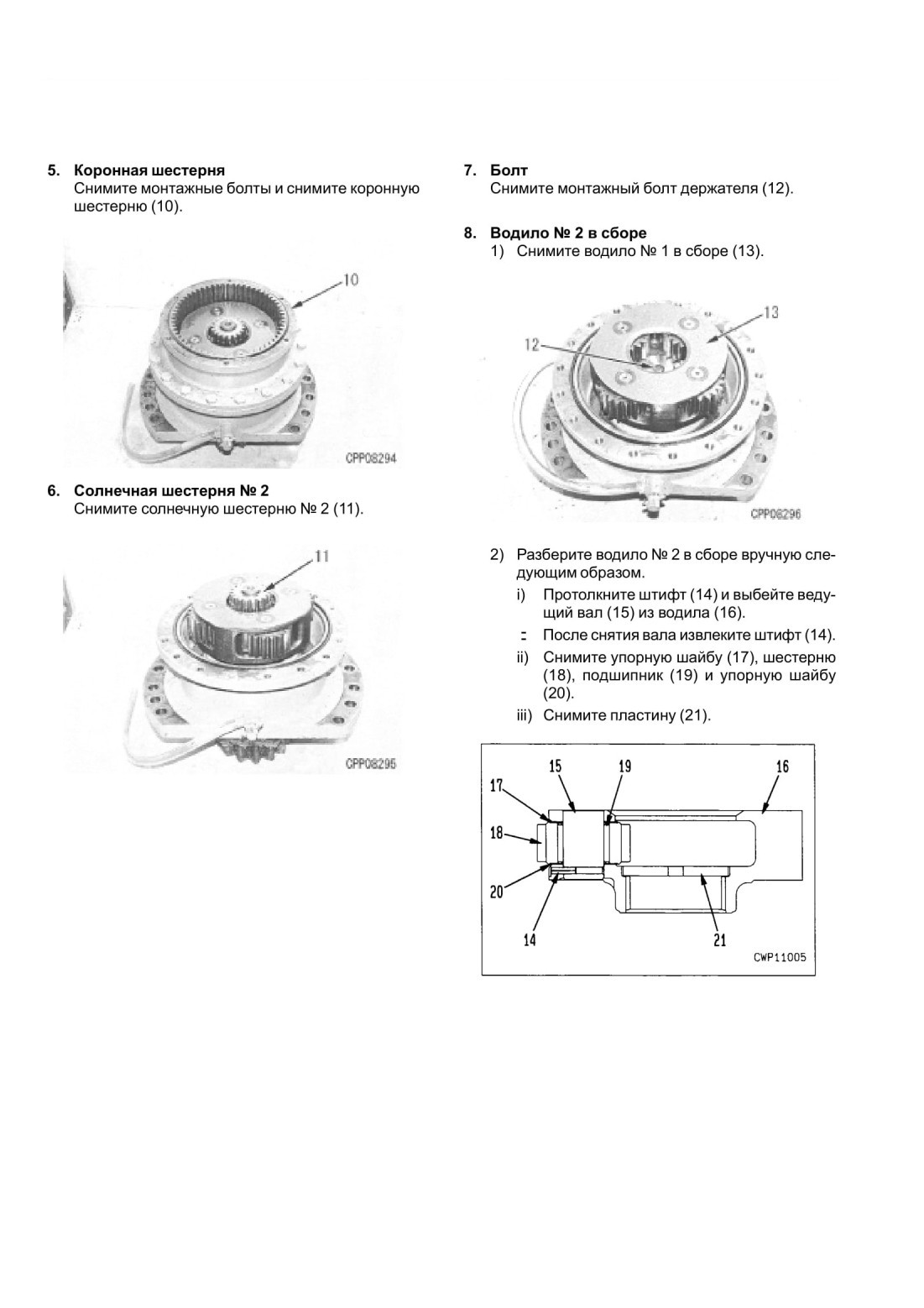

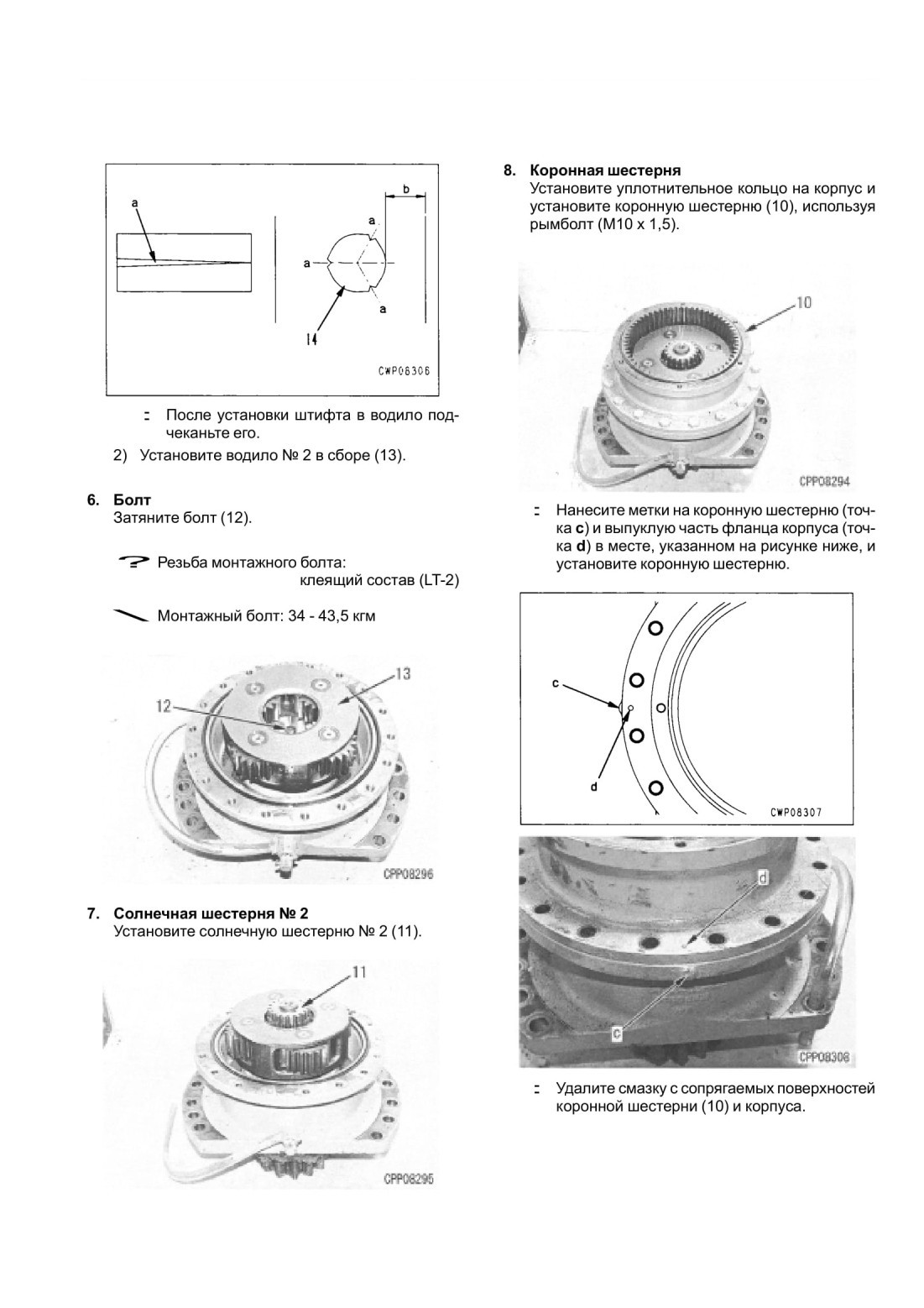

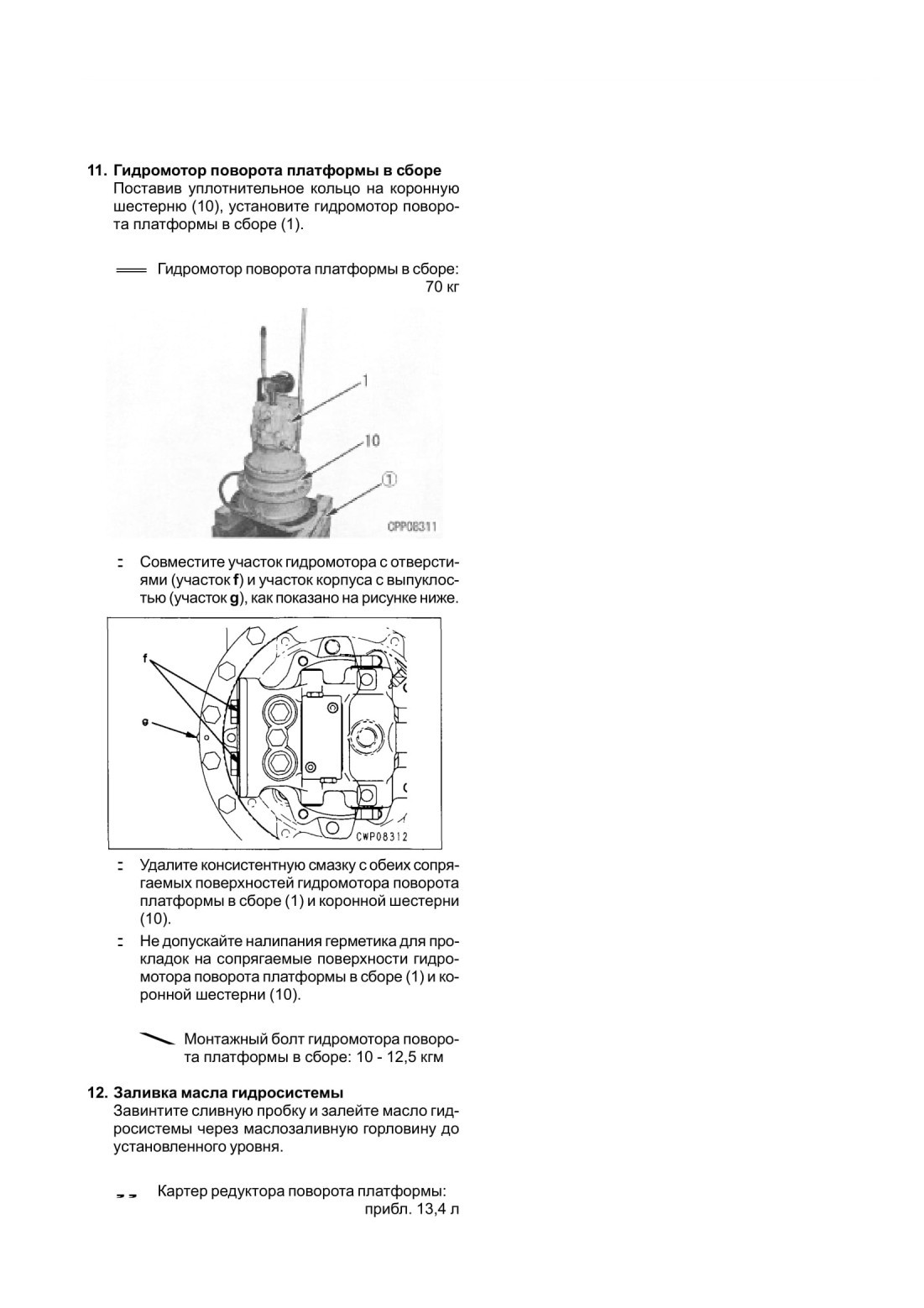

РАЗБОРКА И СБОРКА ГИДРОМОТОРА И РЕДУКТОРА ПОВОРОТА ПЛАТФОРМЫ В СБОРЕ

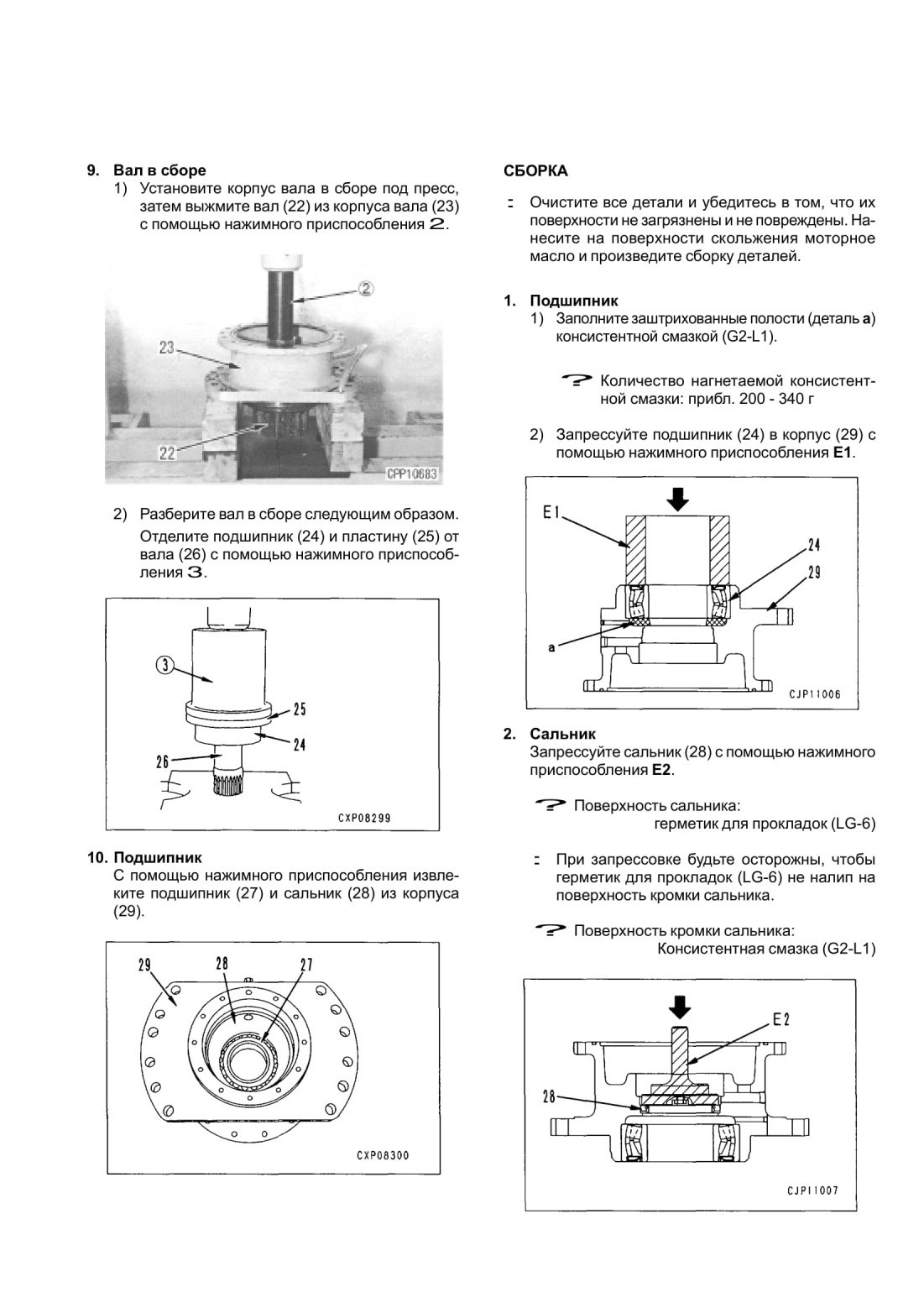

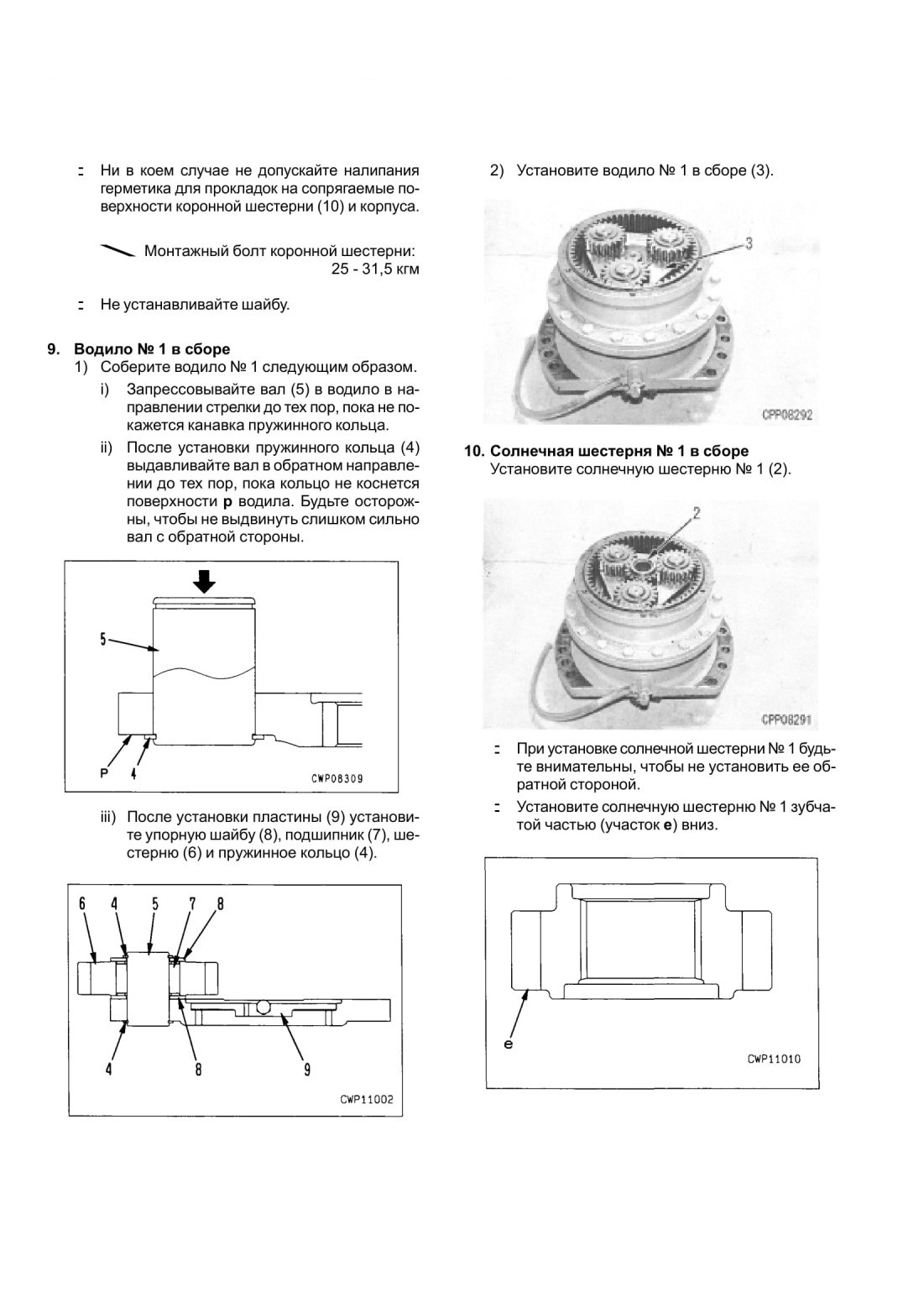

9. Вал в сборе

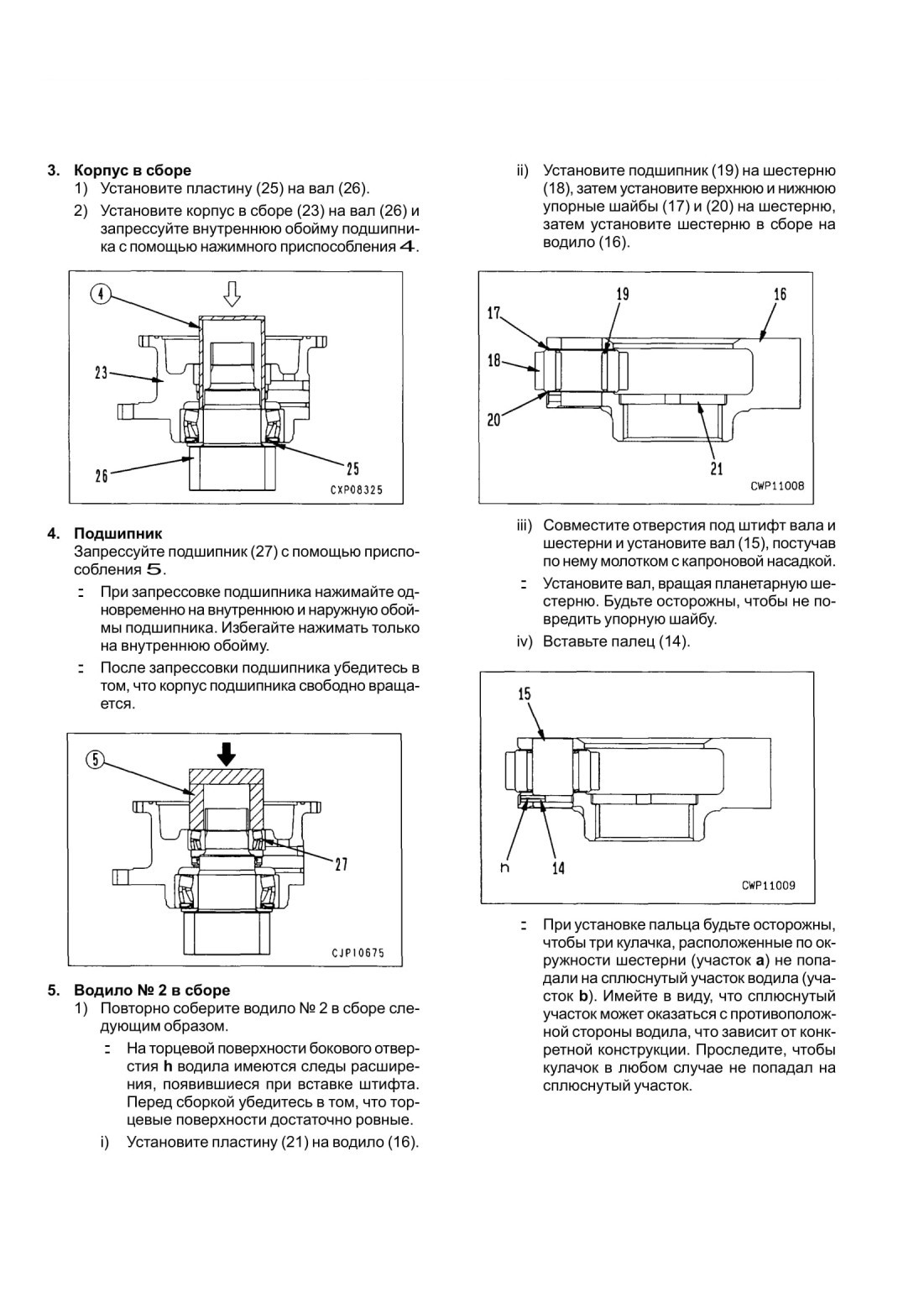

3. Корпус в сборе

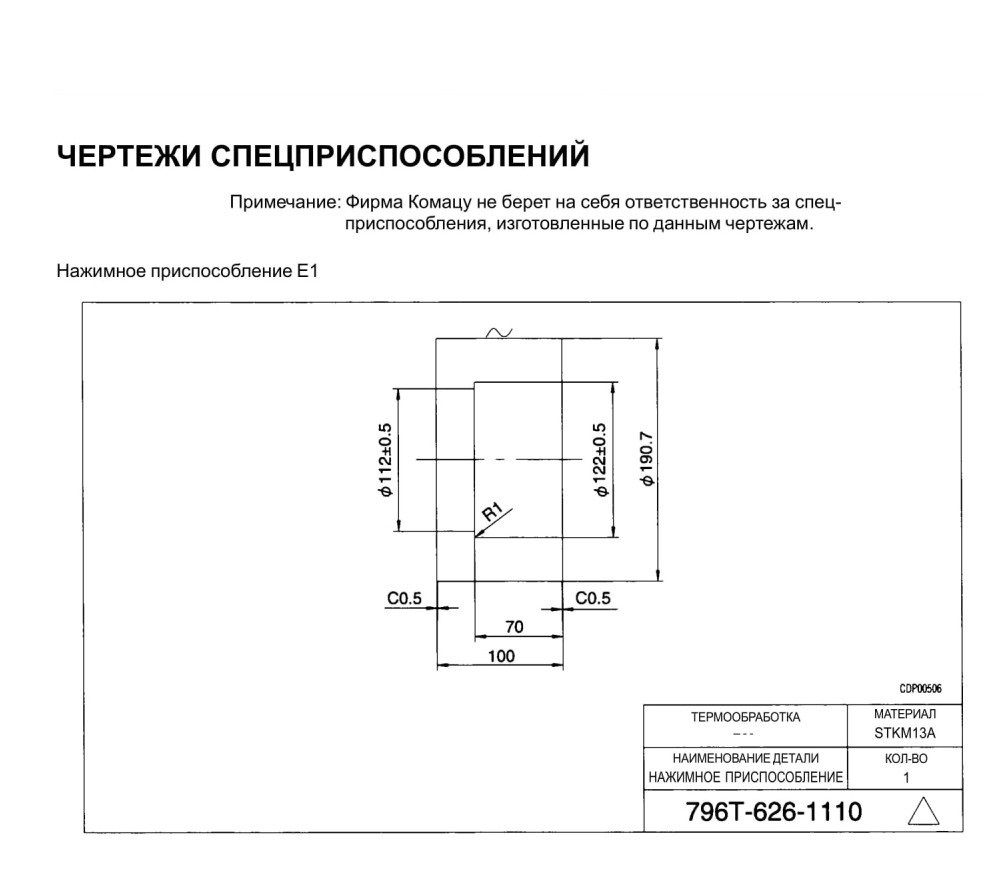

ЧЕРТЕЖИ СПЕЦПРИСПОСОБЛЕНИЙ

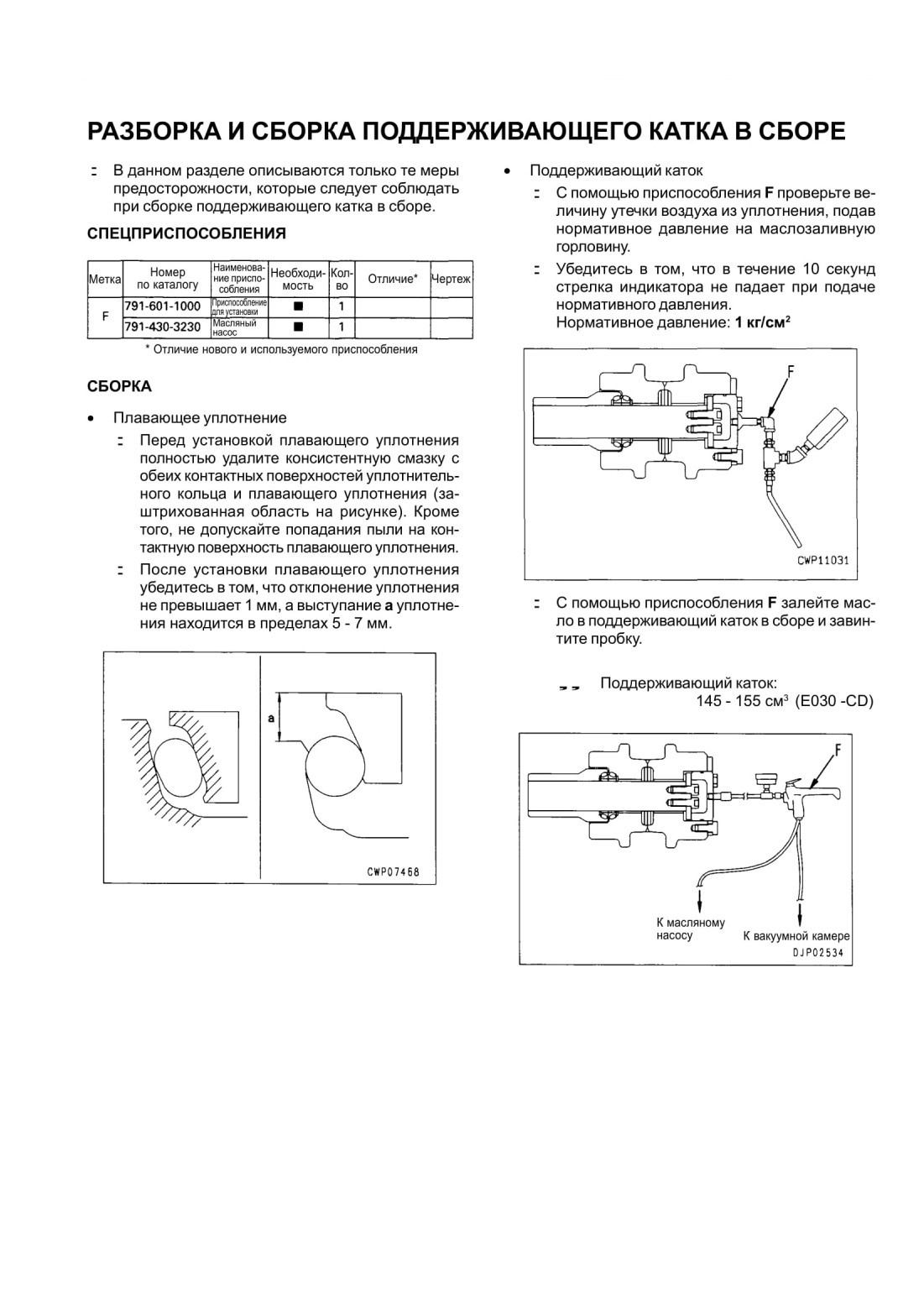

РАЗБОРКА И СБОРКА ПОДДЕРЖИВАЮЩЕГО КАТКА В СБОРЕ

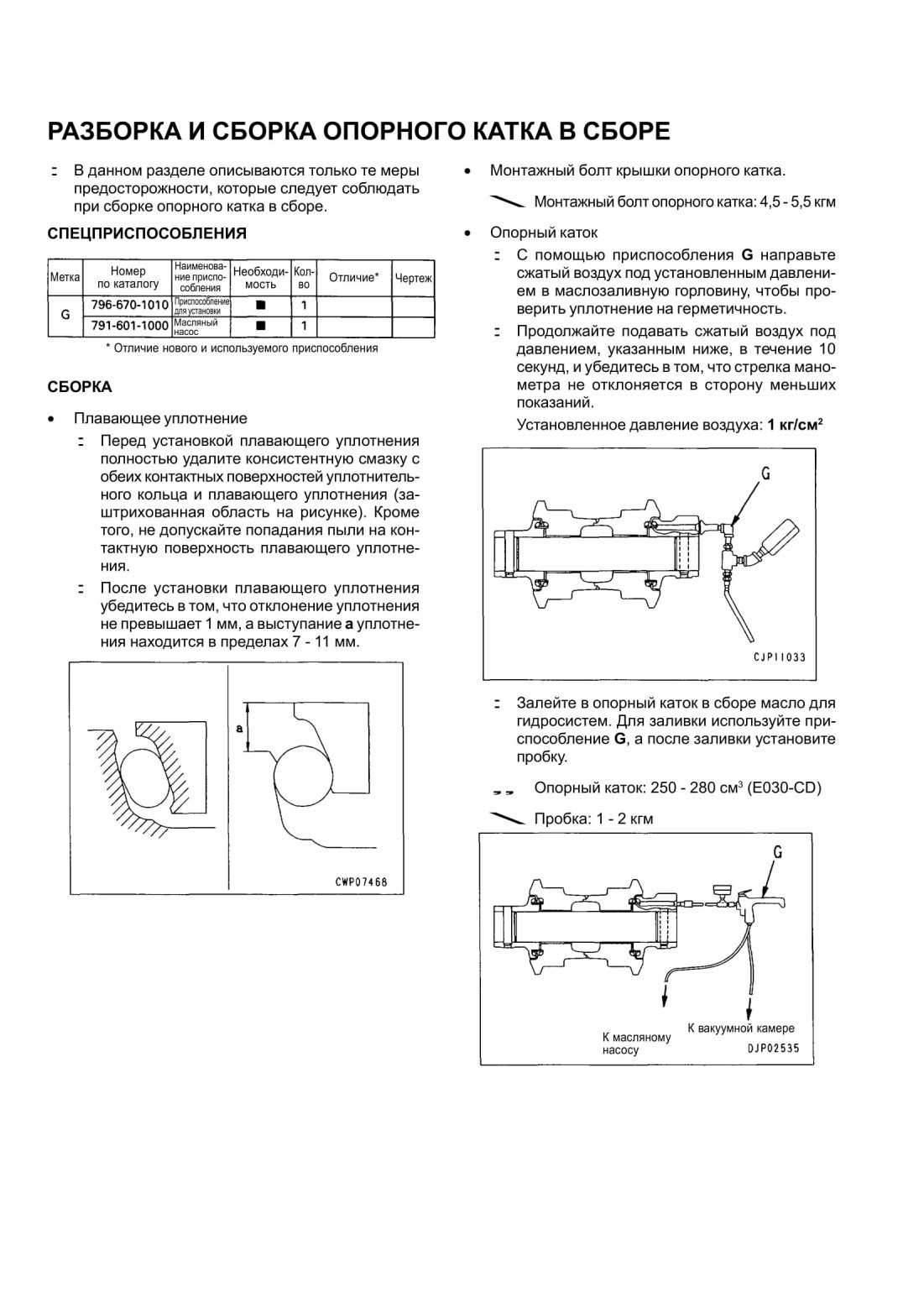

РАЗБОРКА И СБОРКА ОПОРНОГО КАТКА В СБОРЕ

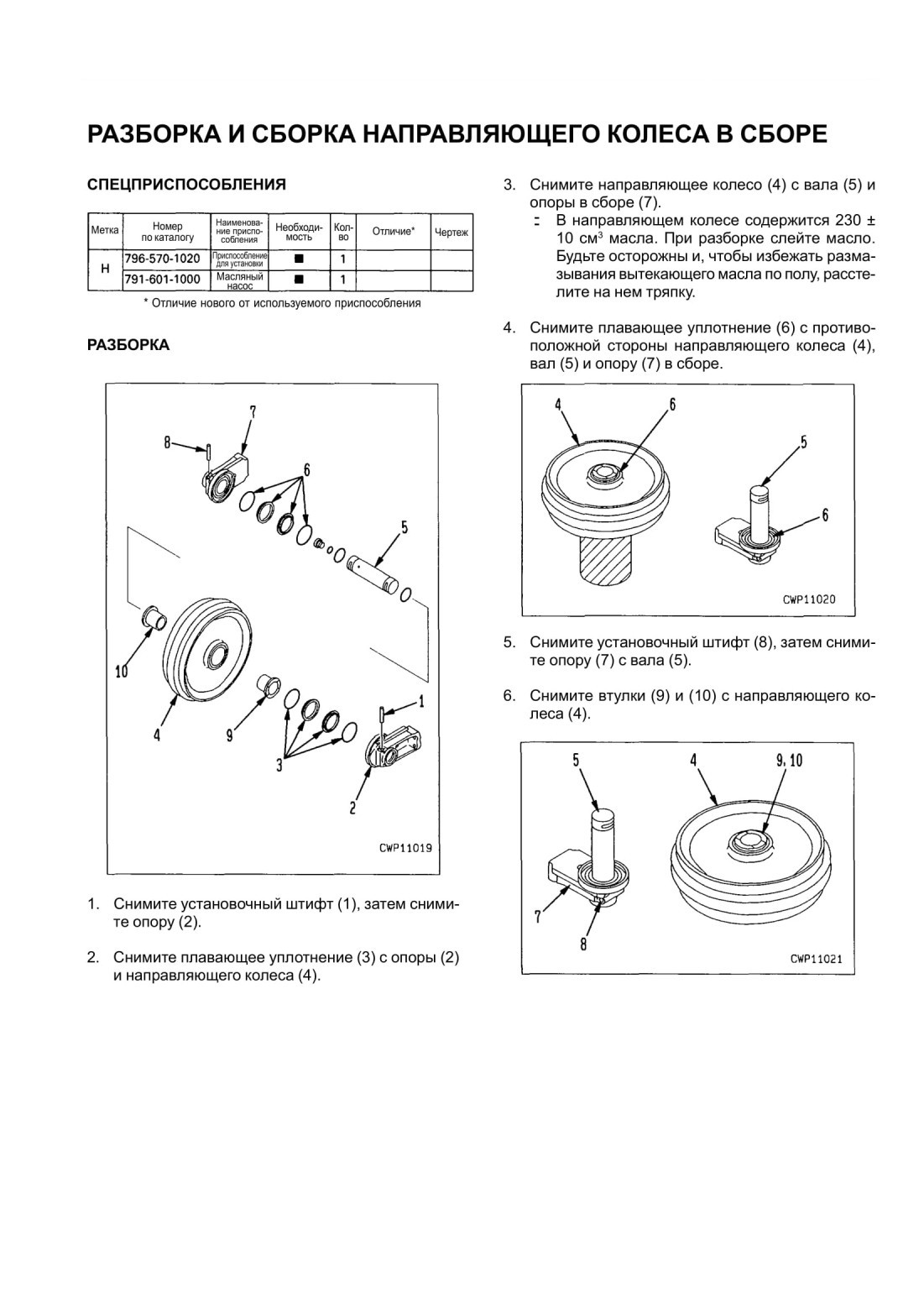

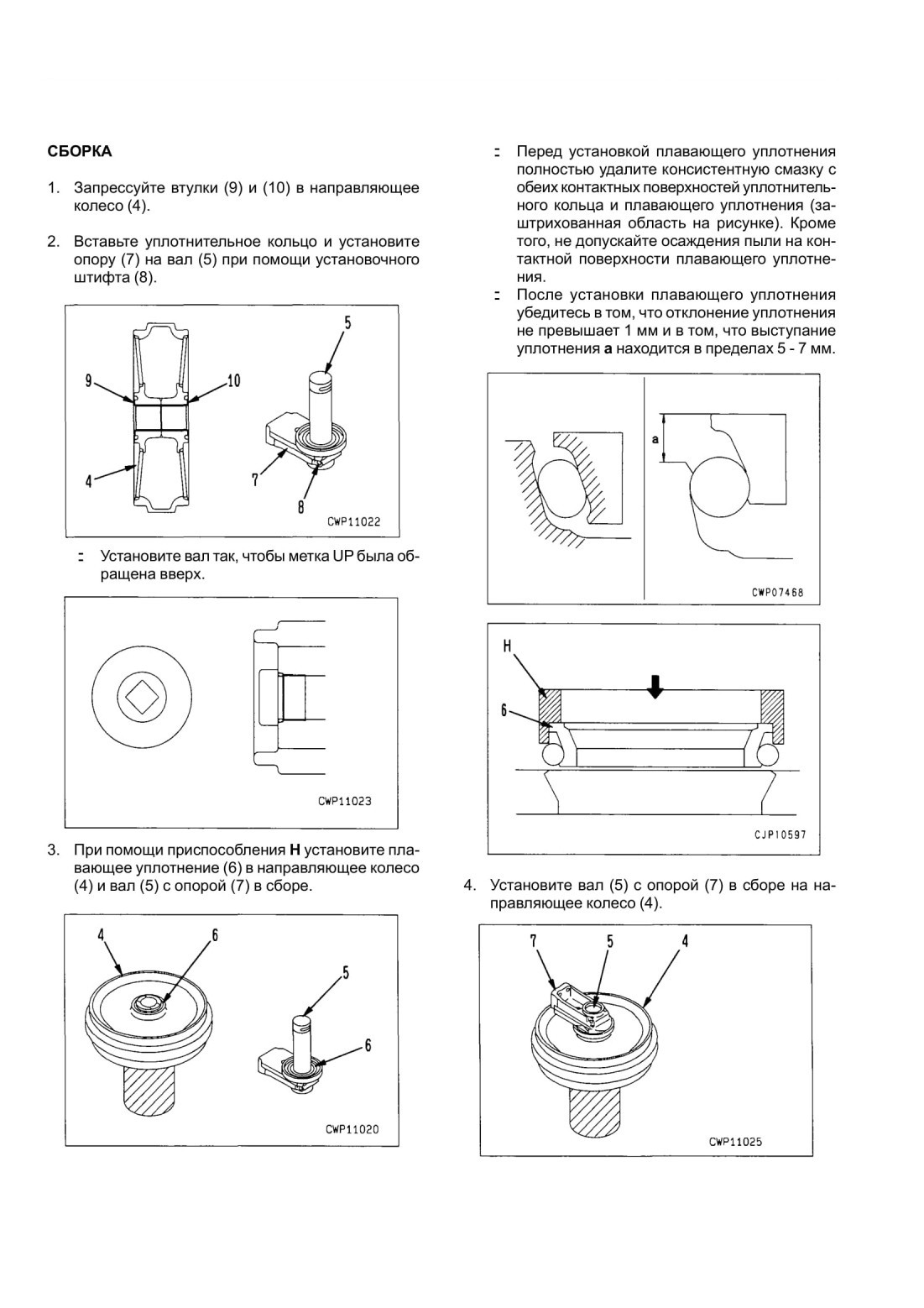

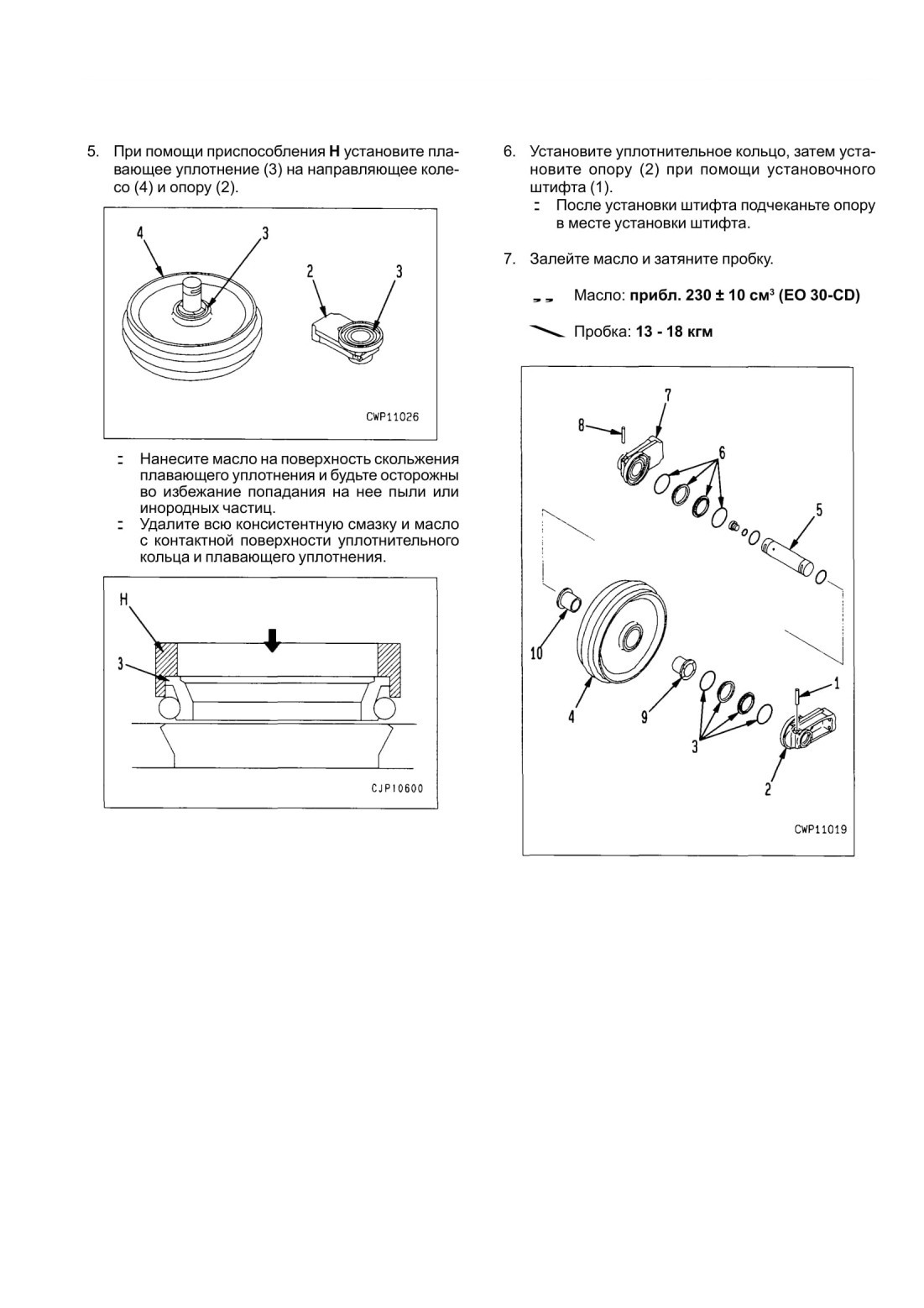

РАЗБОРКА И СБОРКА НАПРАВЛЯЮЩЕГО КОЛЕСА В СБОРЕ

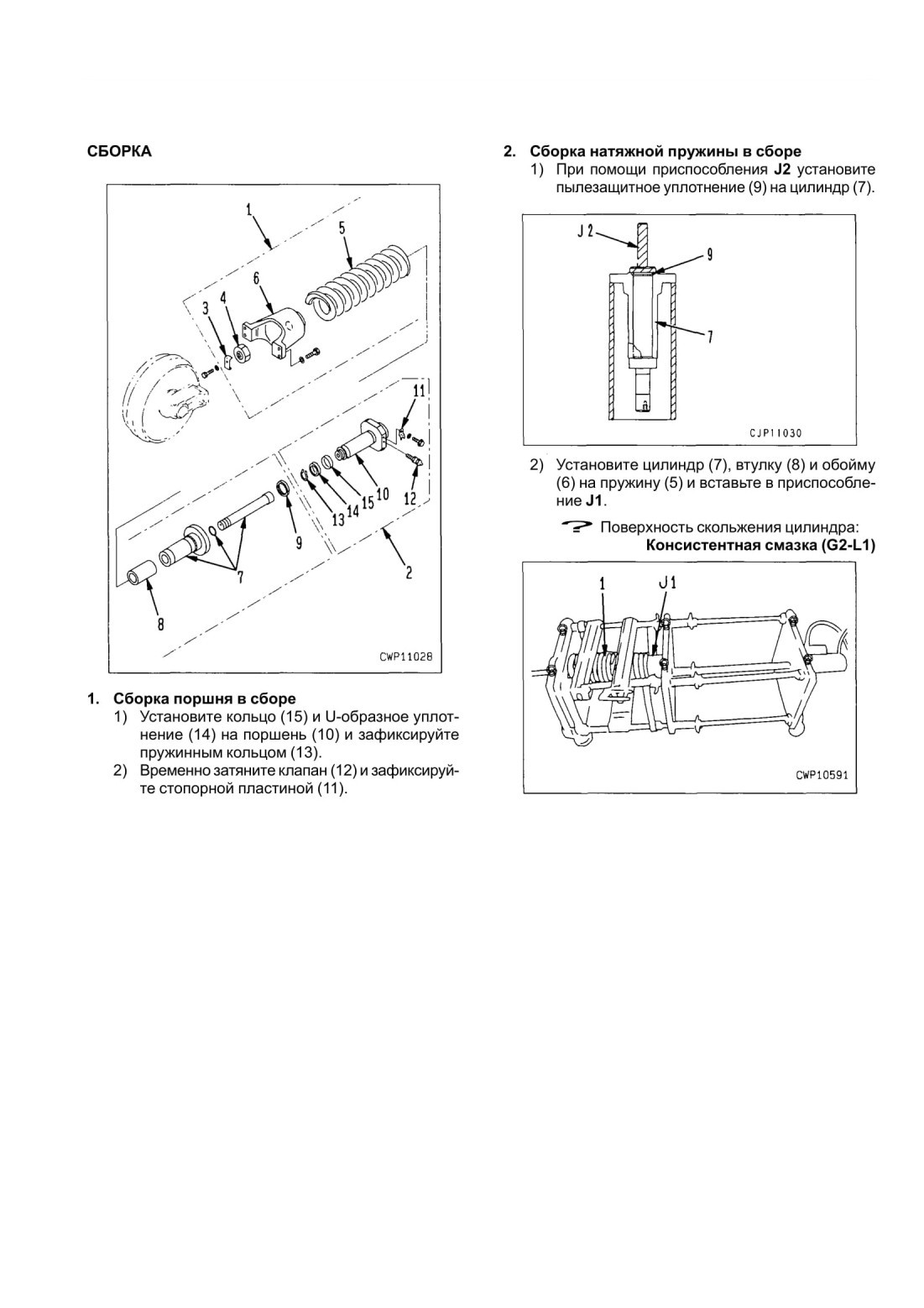

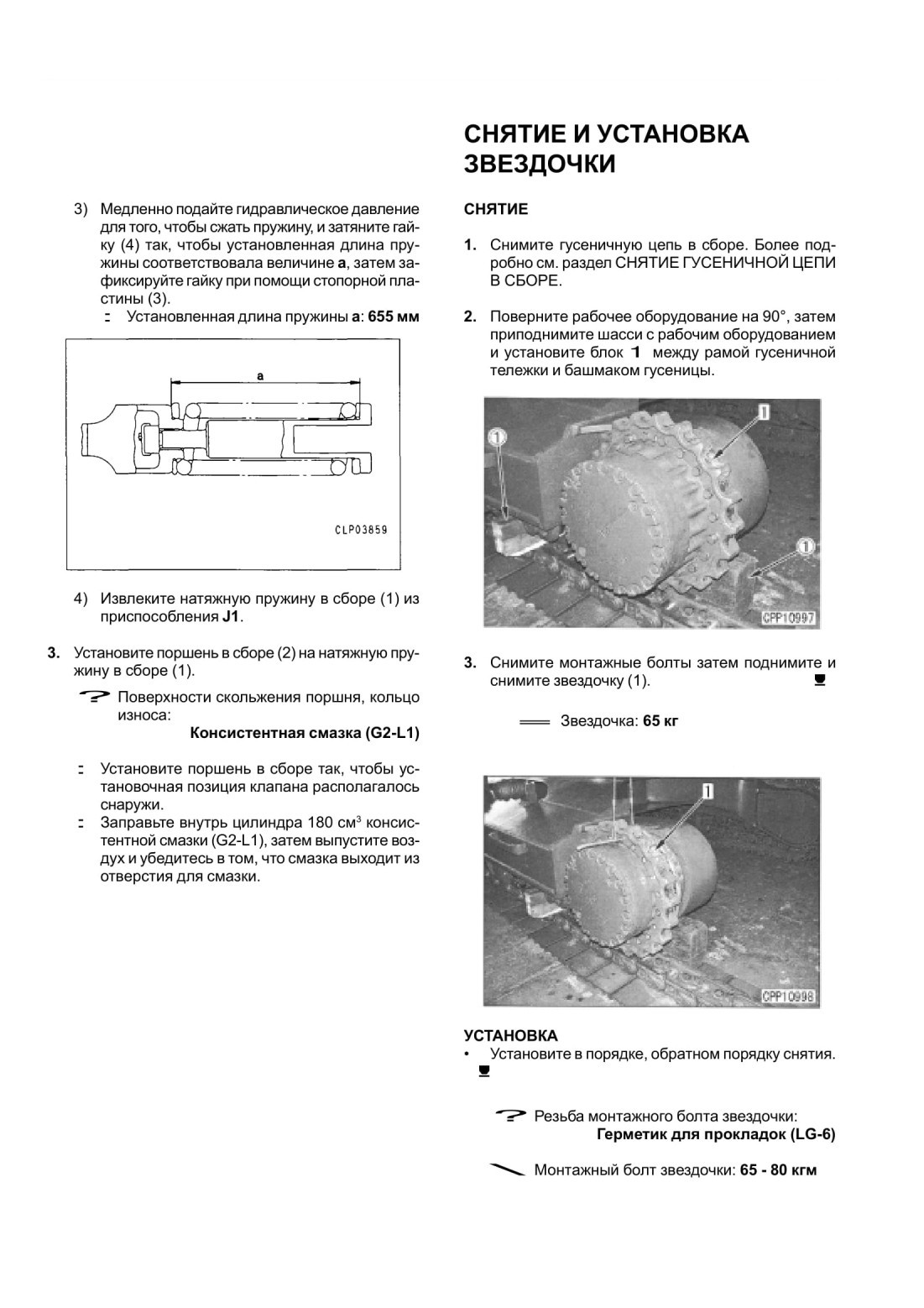

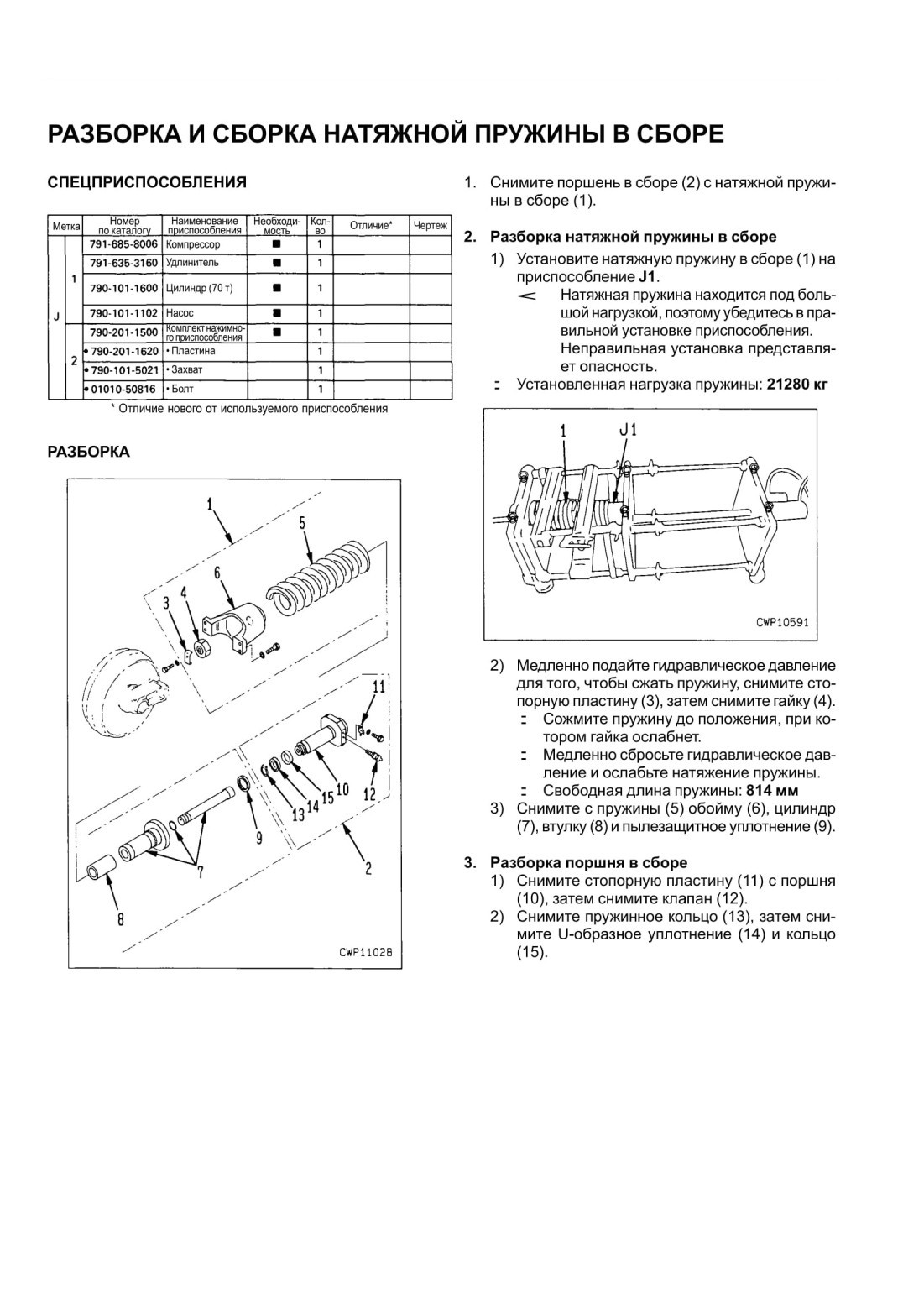

РАЗБОРКА И СБОРКА НАТЯЖНОЙ ПРУЖИНЫ В СБОРЕ

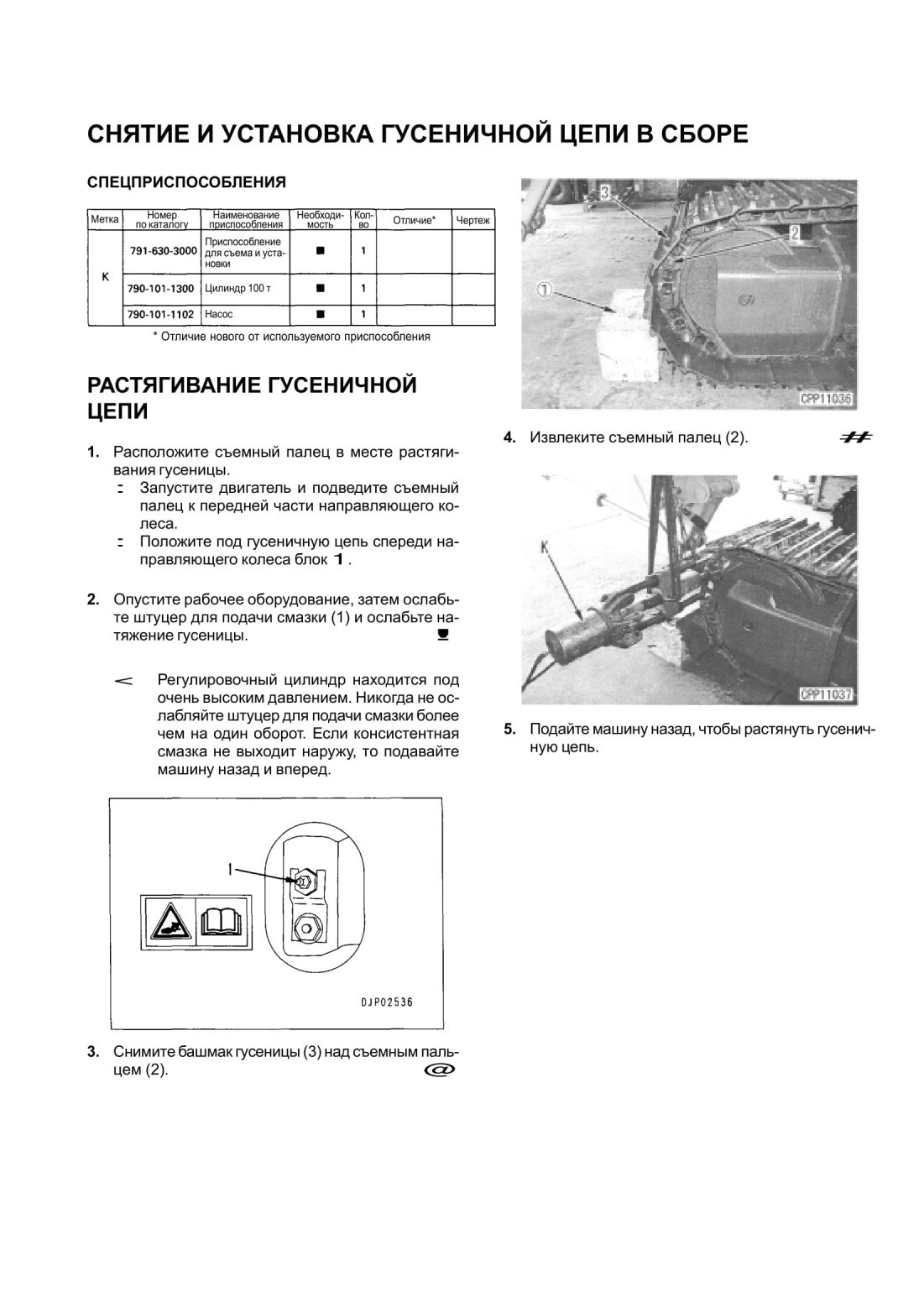

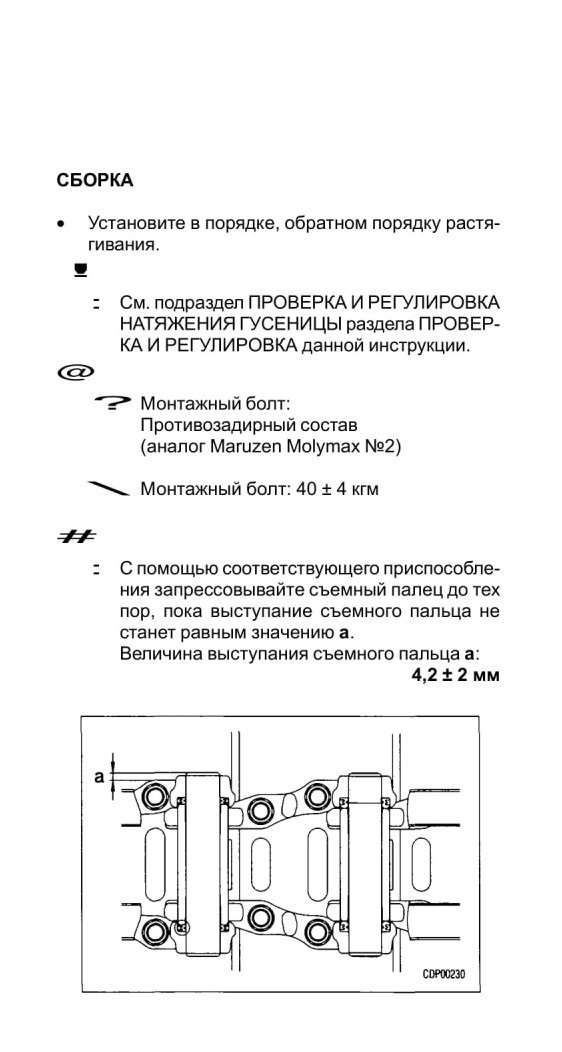

СНЯТИЕ И УСТАНОВКА ГУСЕНИЧНОЙ ЦЕПИ В СБОРЕ
