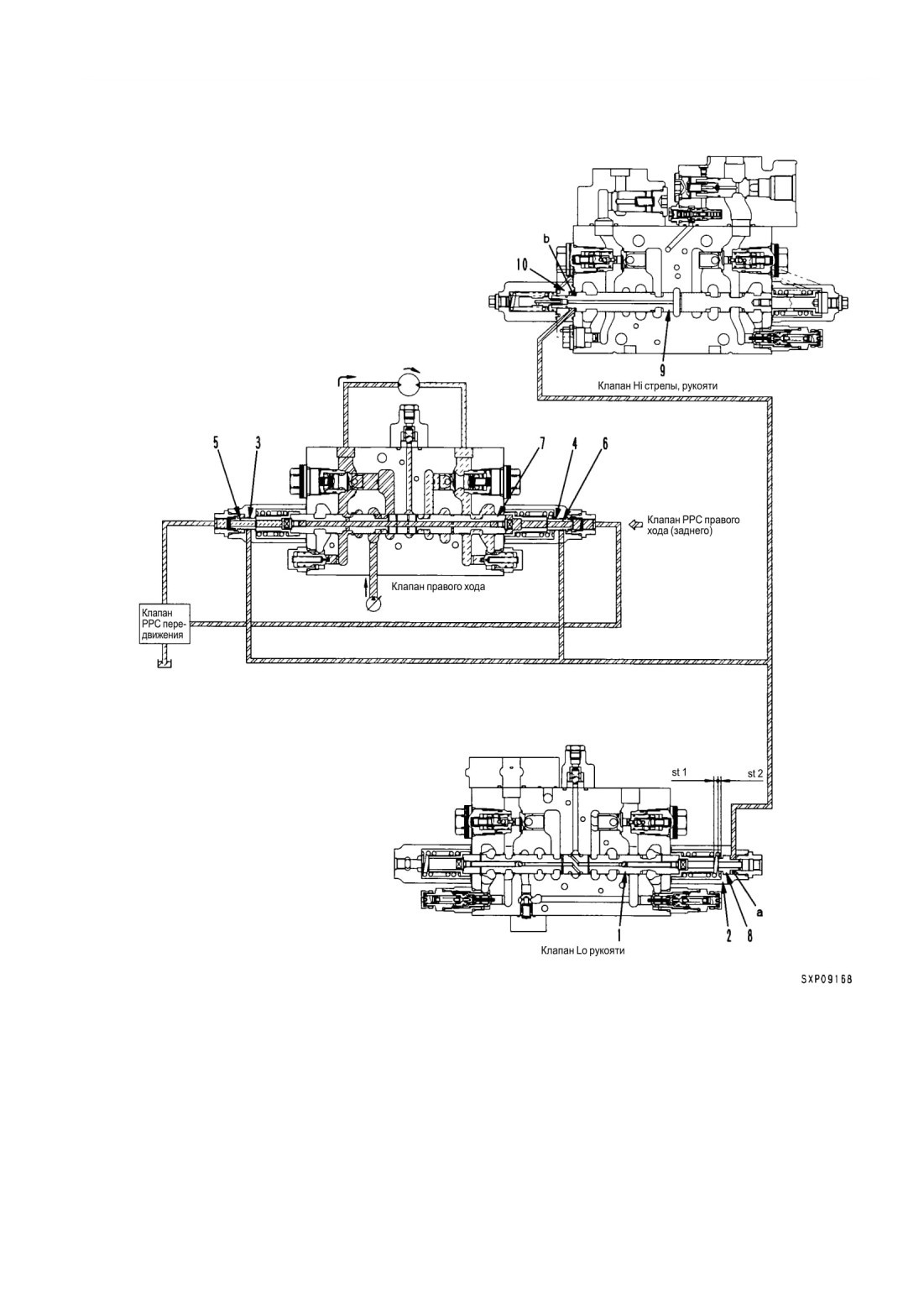

ЧЕЛНОЧНЫЙ КЛАПАН РРС ПЕРЕДВИЖЕНИЯ
Назначение

> Если при передвижении машины включается ПОДЪЕМ стрелы или СКЛАДЫВАНИЕ рукояти, то ход золотников стрелы и рукояти управляются давлением РРС передвижения, ограничивающим поток масла в цилиндры стрелы и рукояти.

> При управлении ходом стрелы и рукояти давление РРС передвижения проходит через контур внутри распределительного клапана, задействуя систему.

Работа

1 Когда рычаг управления передвижением находится в нейтральном положении

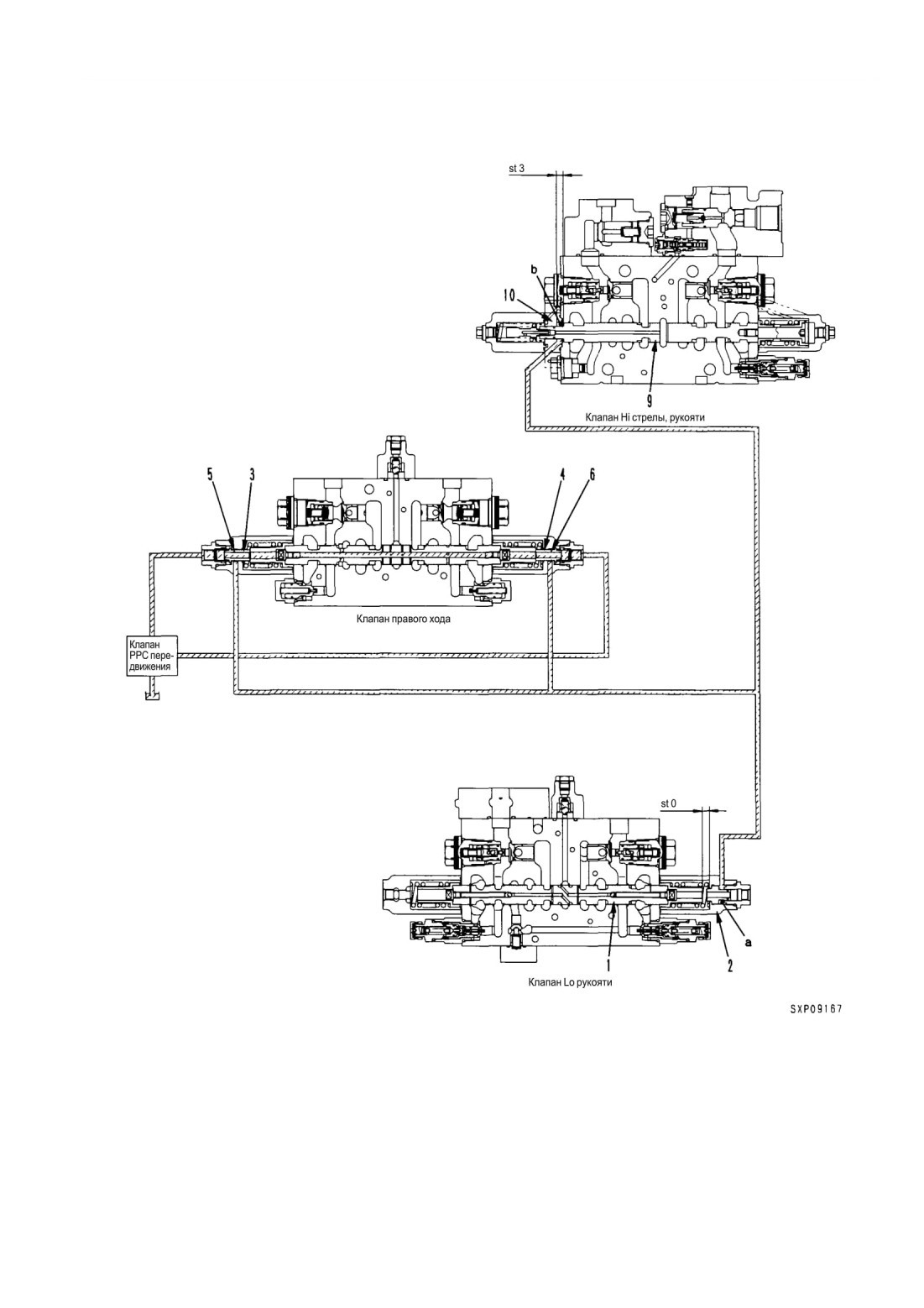

> Камеры а и b сигнала ограничения хода соединены с клапаном РРС передвижения через жиклеры (5) и (6) в поршнях (3) и (4) внутри корпуса пружины передвижения, а затем со сливным каналом.

> При СКЛАДЫВАНИИ рукояти золотник (1) перемещается вправо на длину хода (stO) до касания торца корпуса пружины (2).

> При ПОДЪЕМЕ стрелы золотник (9) перемещается влево на длину хода (st3) до касания торца корпуса пружины (10).

Если задействован рычаг управления передвижением

Когда рычаг управления передвижением перемещается вправо при передвижении ПЕРЕДНИМ (или ЗАДНИМ) ходом, давление правого контура РРС перемещает золотник (7) влево (или вправо). Золотник (7) нажимает на поршень (3), отверстие (5) закрывается, и камера сигнала регулировки хода а отделяется от сливного контура клапана передвижения РРС.

При этом давление правого контура РРС при передвижении ПЕРЕДНИМ (или ЗАДНИМ) ходом поступает через отверстие (6) в поршне (4), воздействует на правый торец поршня (8) и перемещает поршень (8) влево.

Если производится СКЛАДЫВАНИЕ рукояти, то золотник (1) перемещается вправо, однако длина хода золотника ограничивается величиной перемещения st2 поршня (8) и приравнивается к st1. Если производится ПОДЪЕМ стрелы, то золотник (9) стремится переместиться влево, однако давление РРС передвижения поступает в камеру b сигнала управления ходом, поэтому золотник не перемещается.

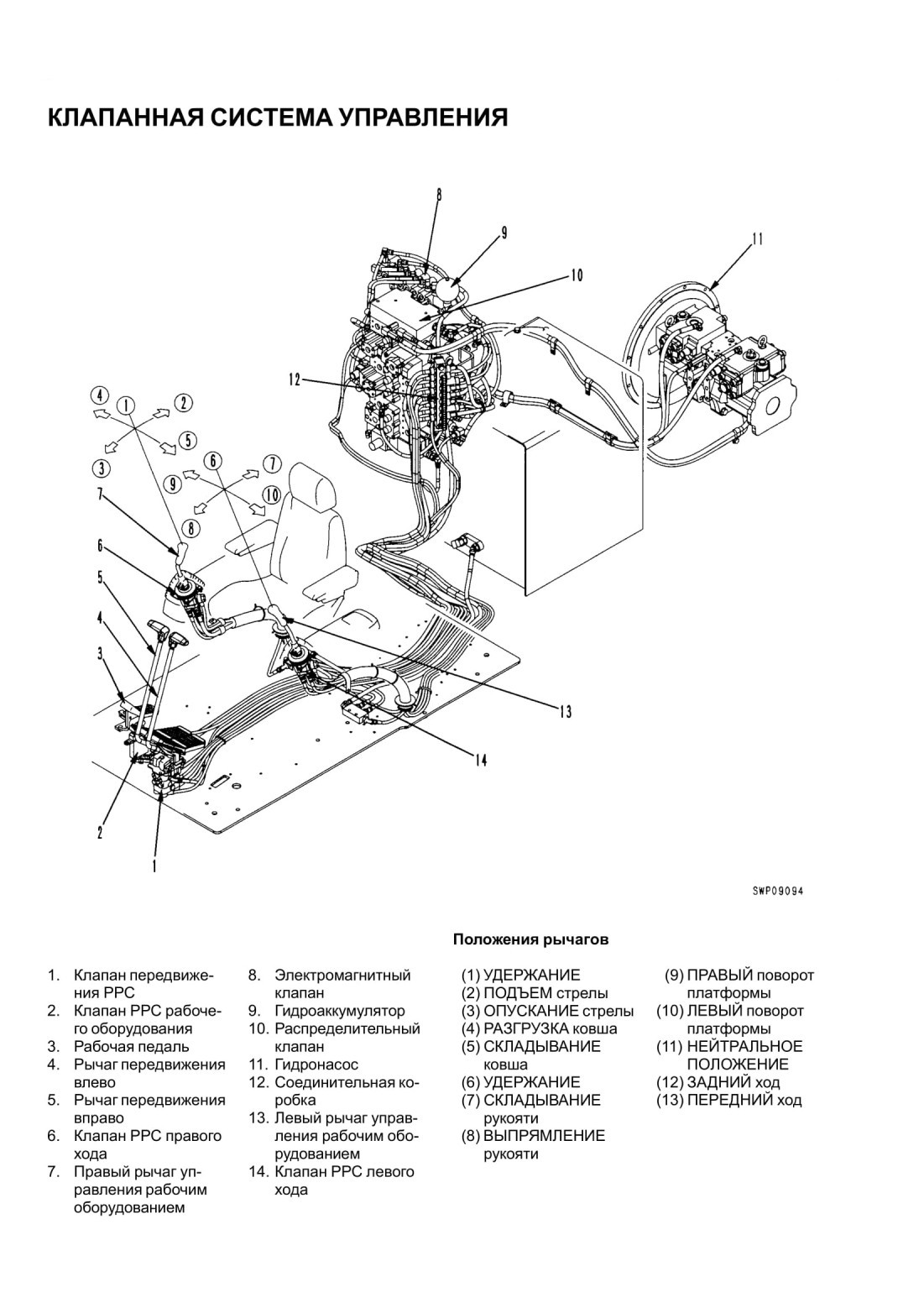

КЛАПАННАЯ СИСТЕМА УПРАВЛЕНИЯ

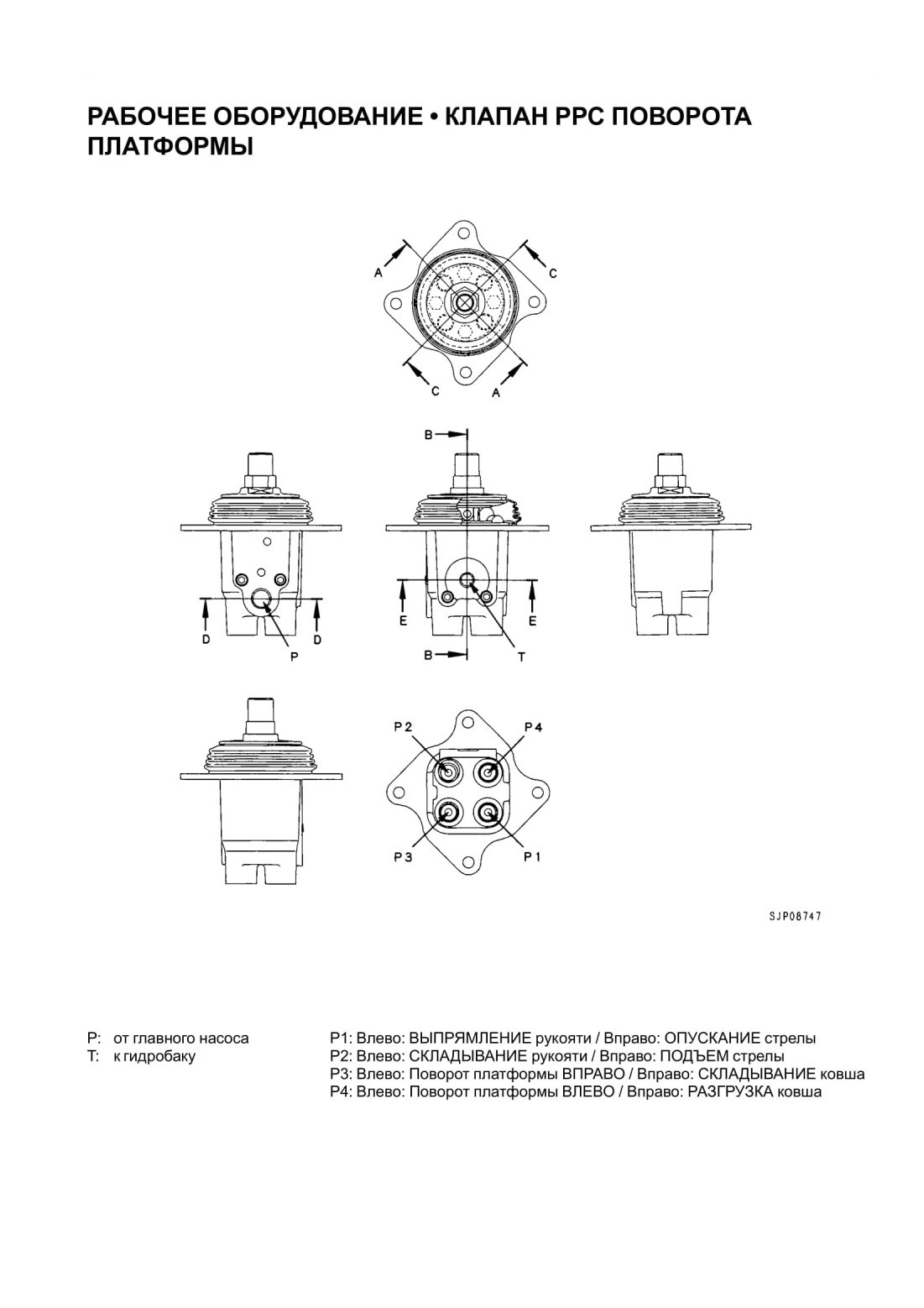

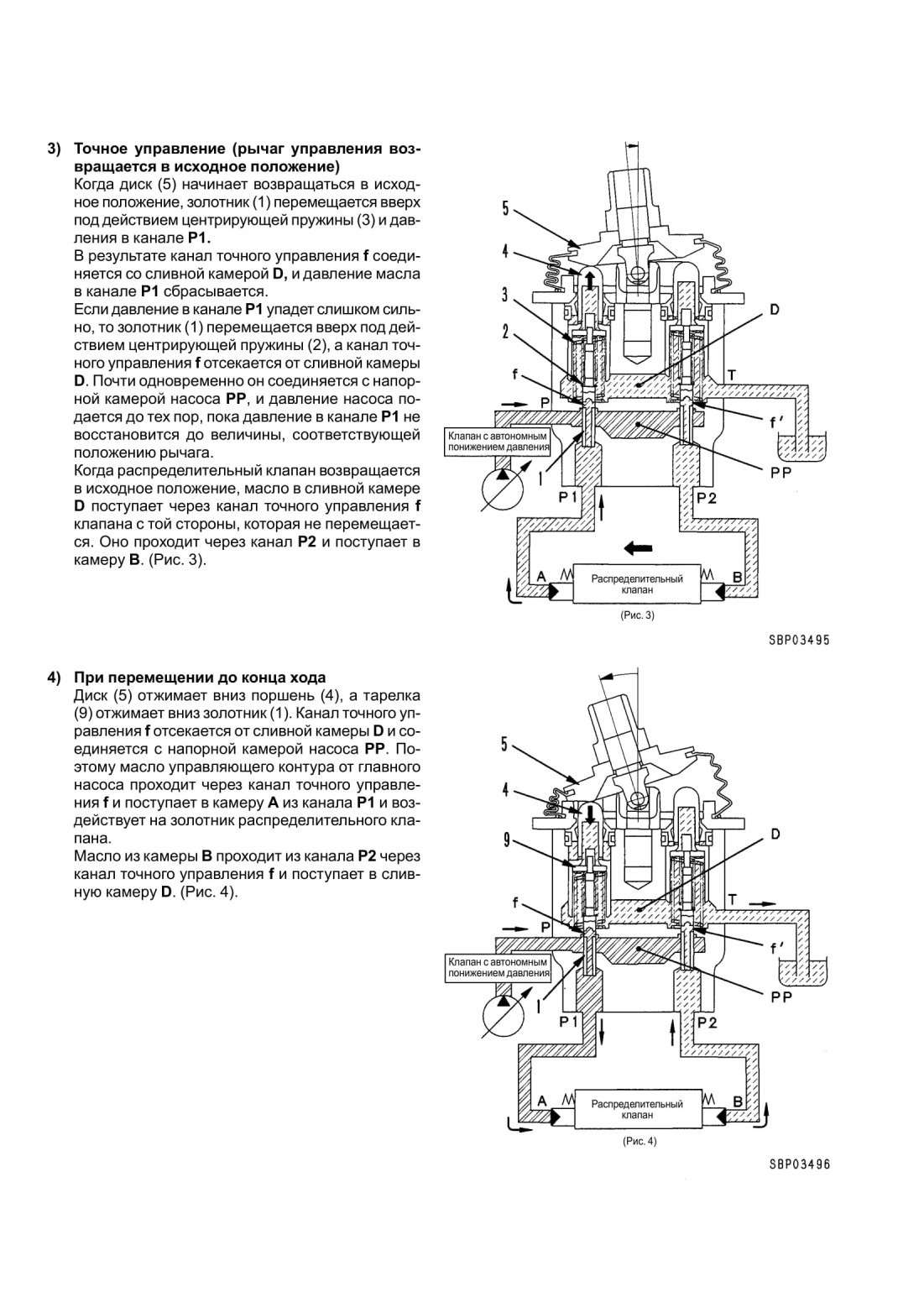

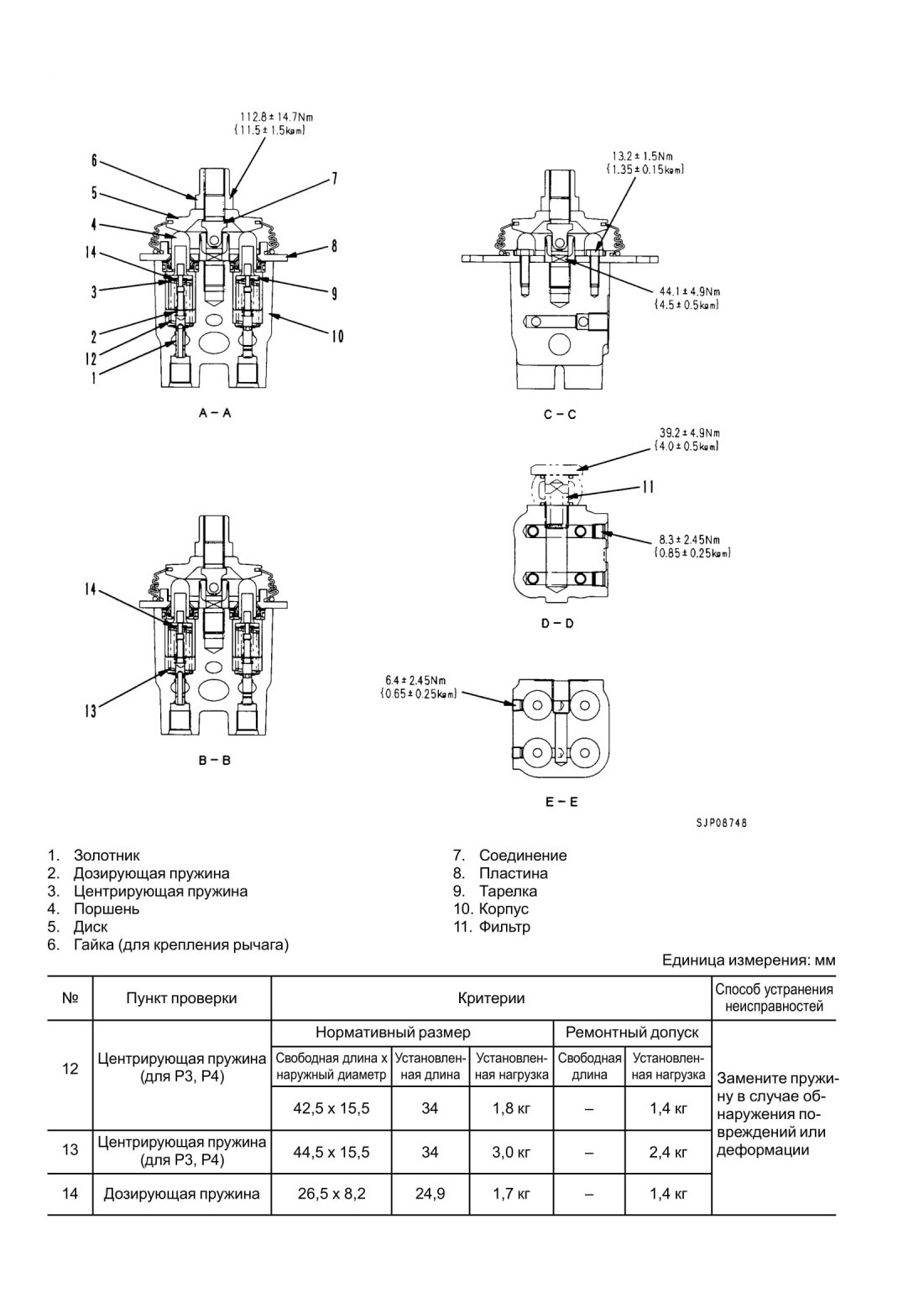

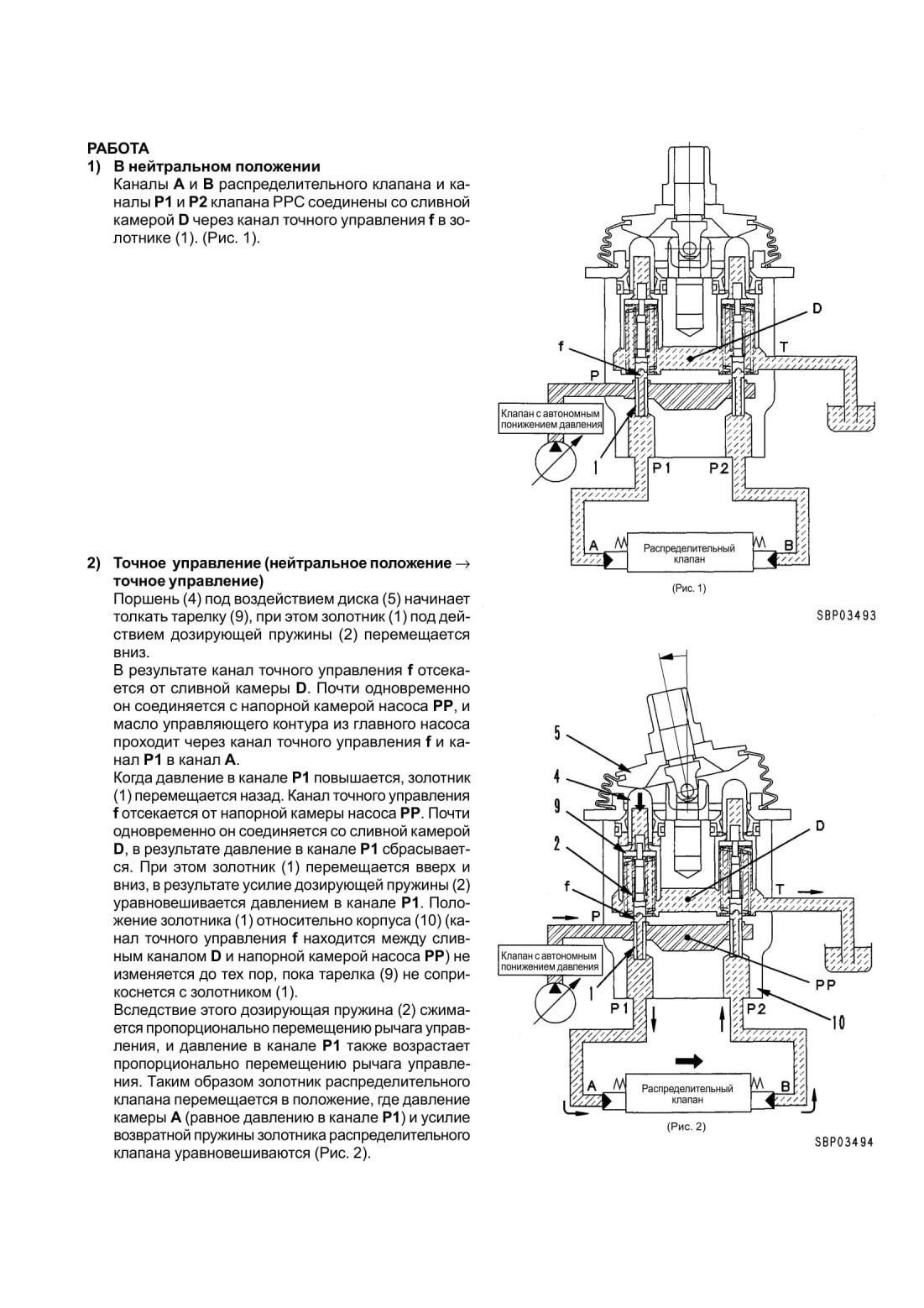

РАБОЧЕЕ ОБОРУДОВАНИЕ • КЛАПАН РРС ПОВОРОТА ПЛАТФОРМЫ

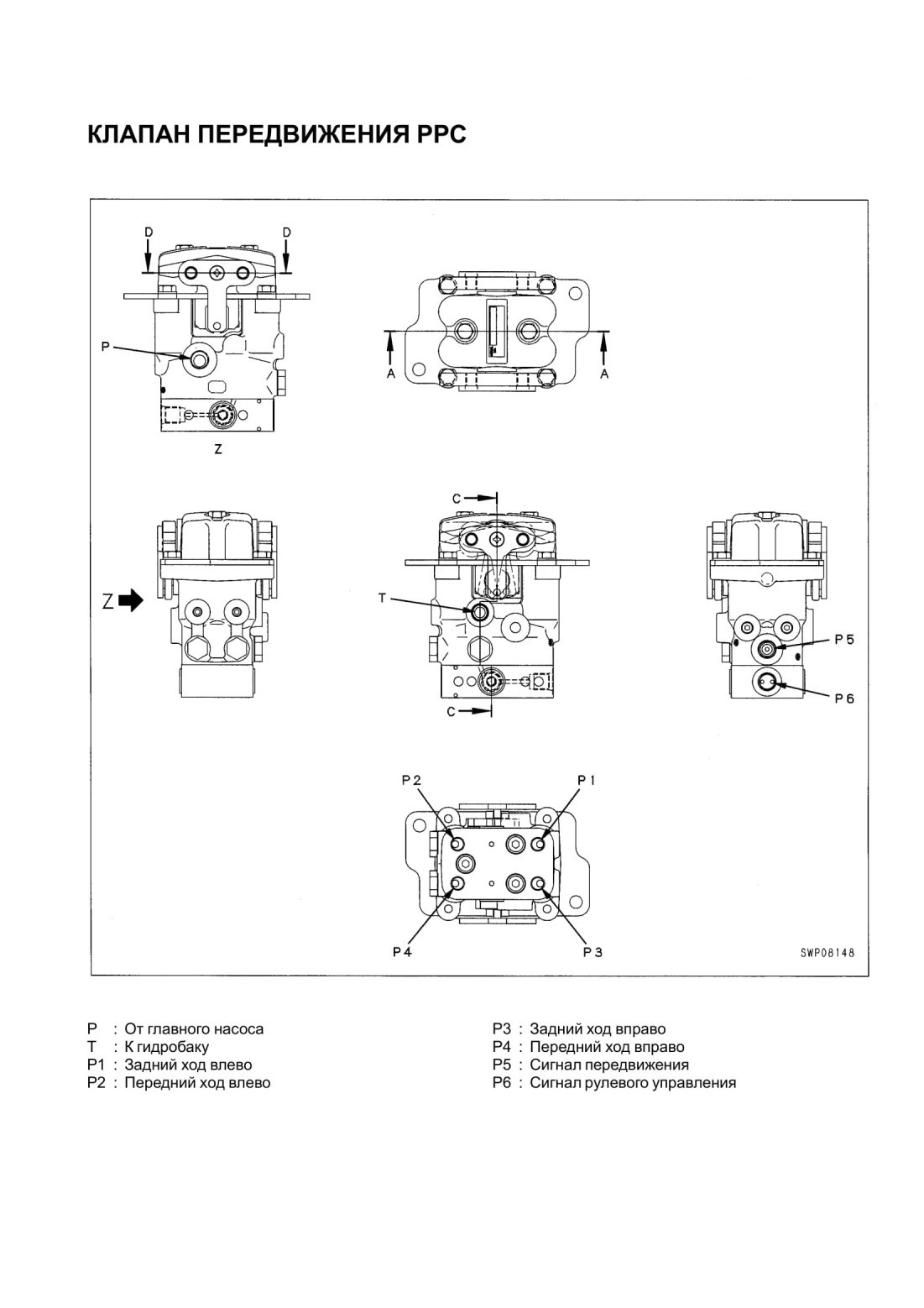

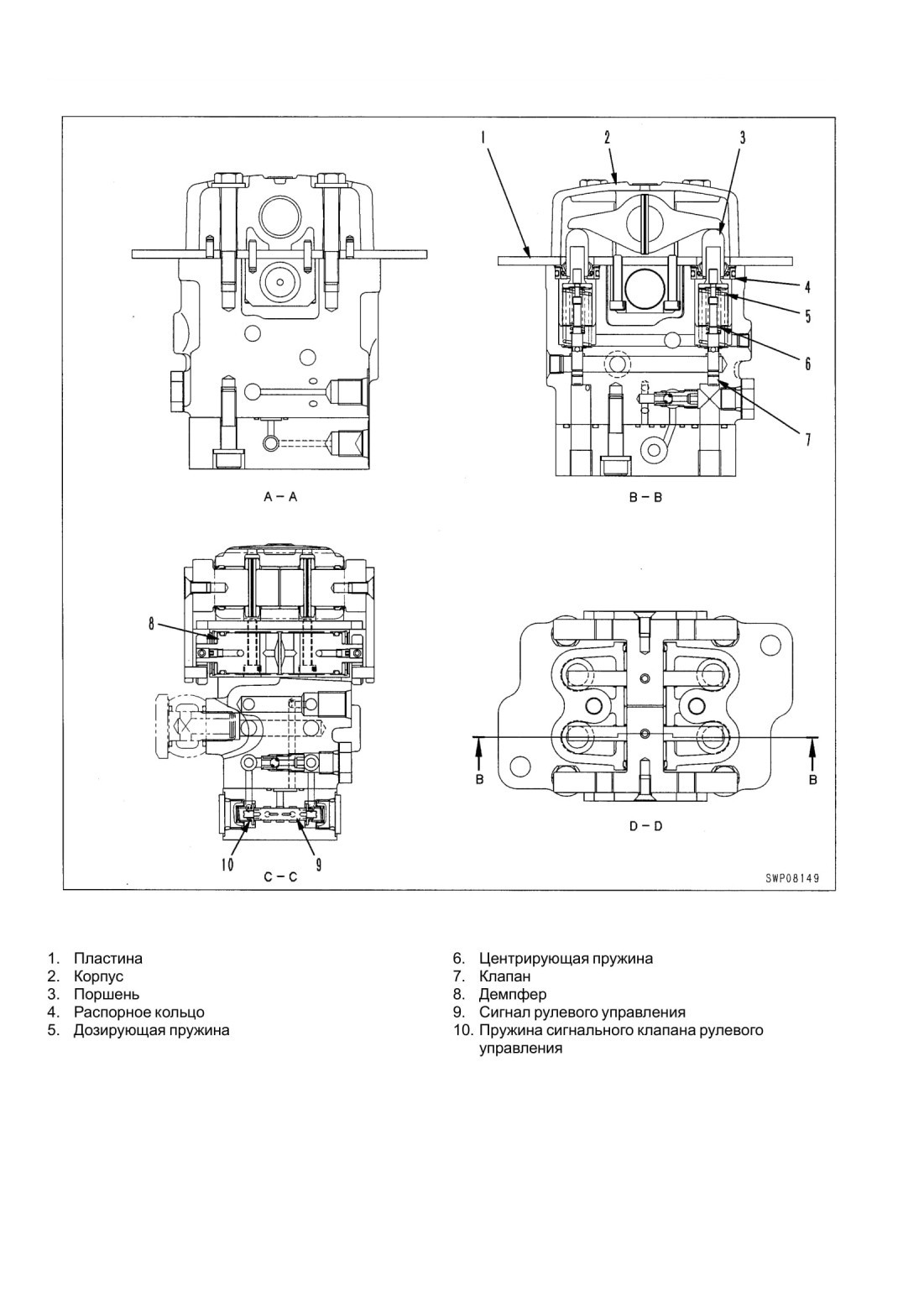

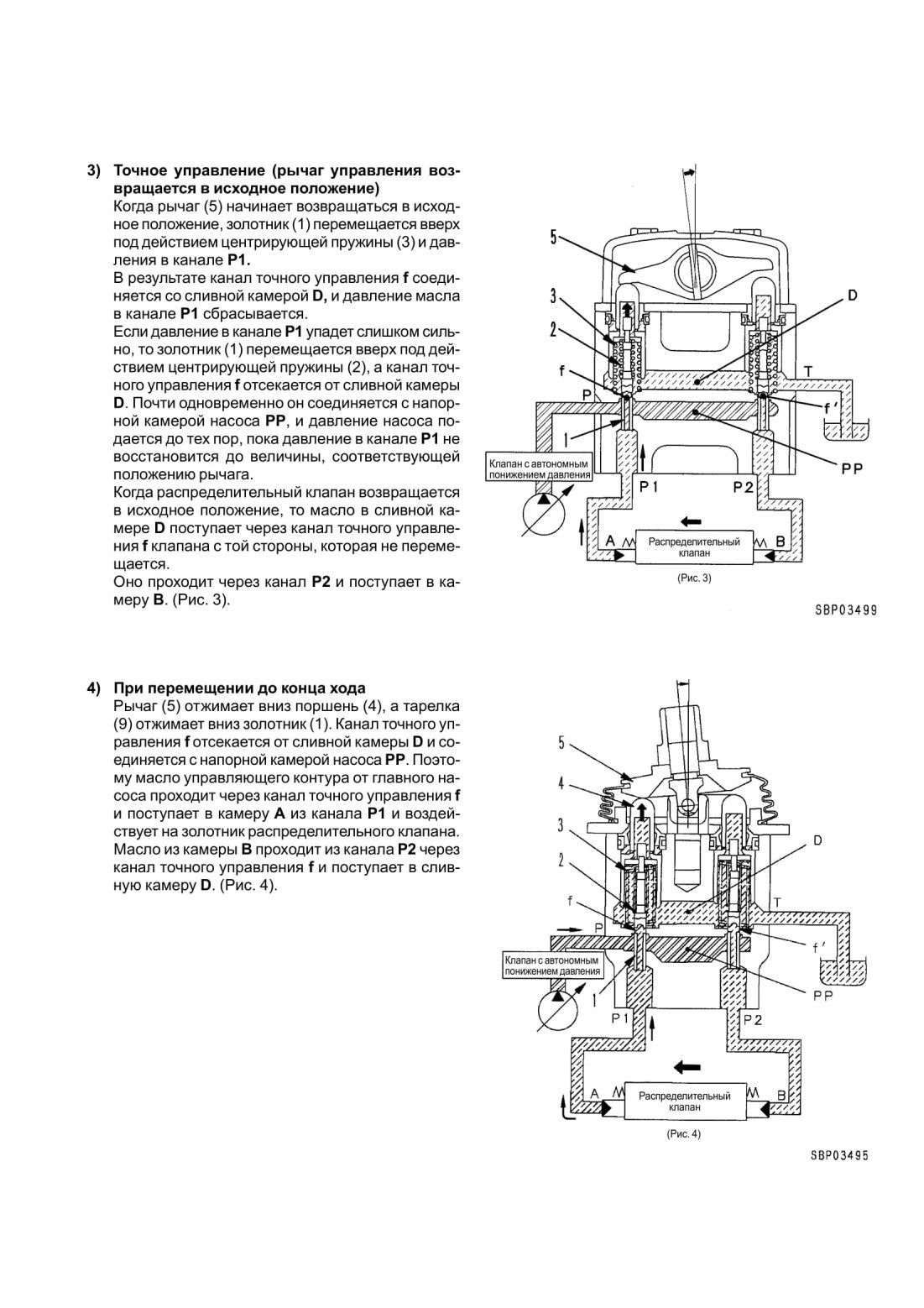

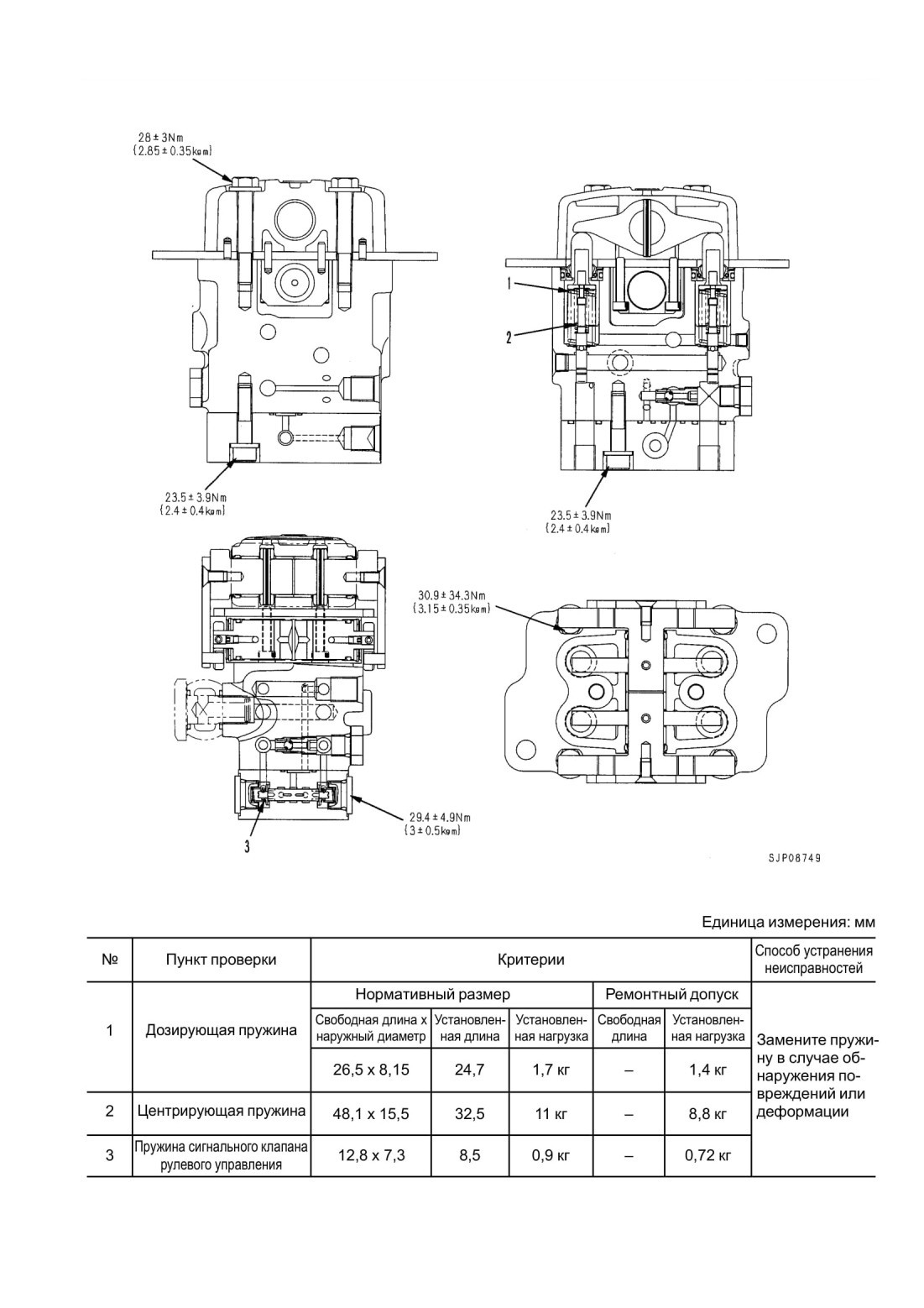

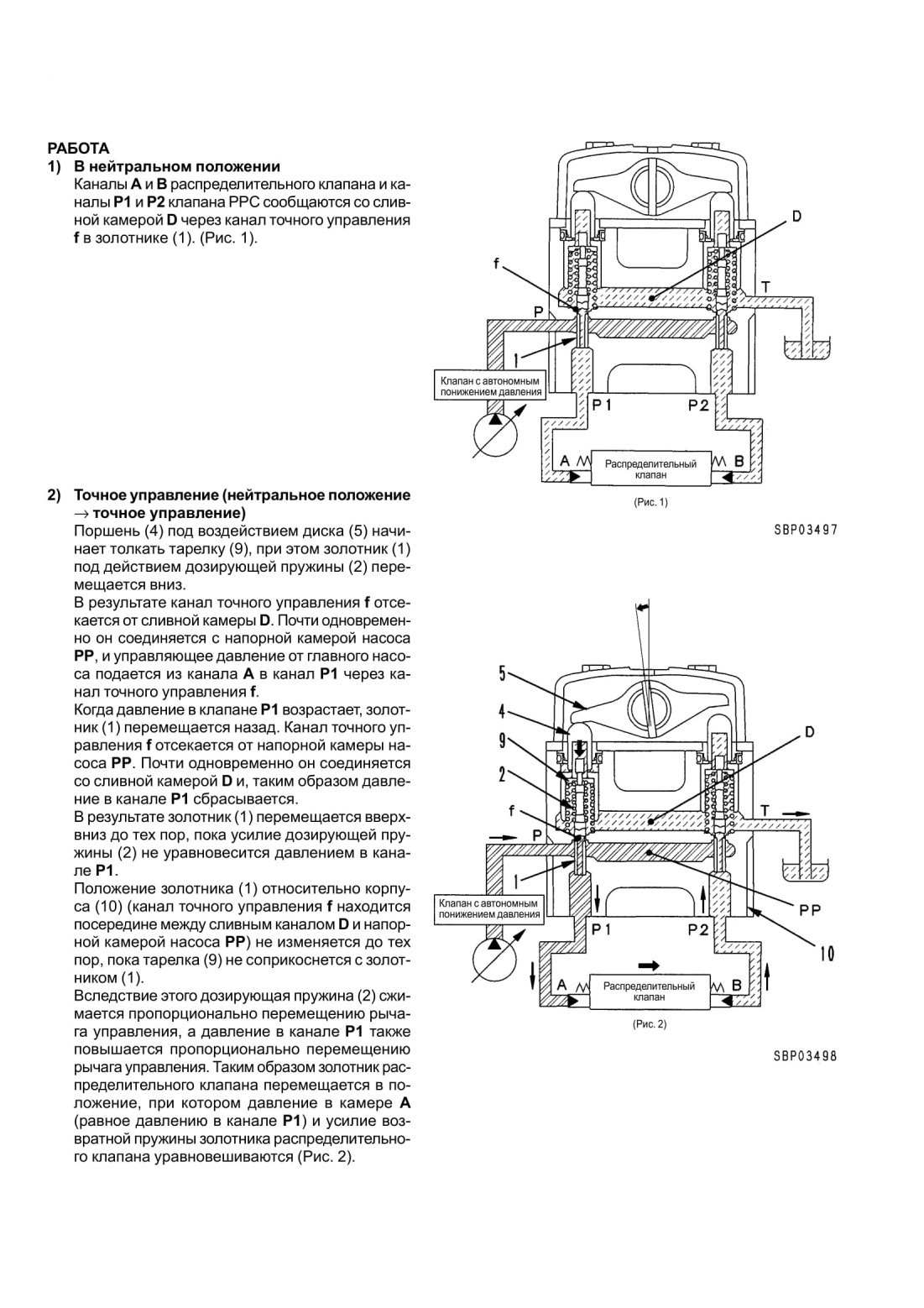

КЛАПАН ПЕРЕДВИЖЕНИЯ РРС

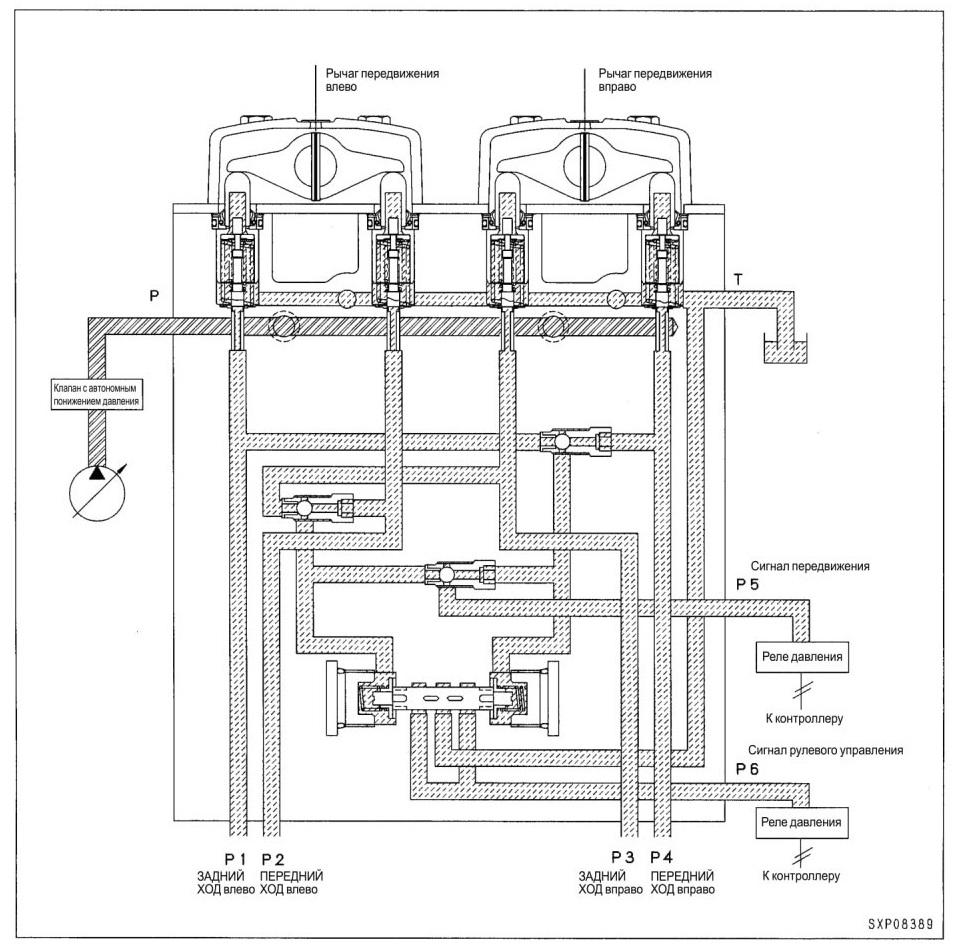

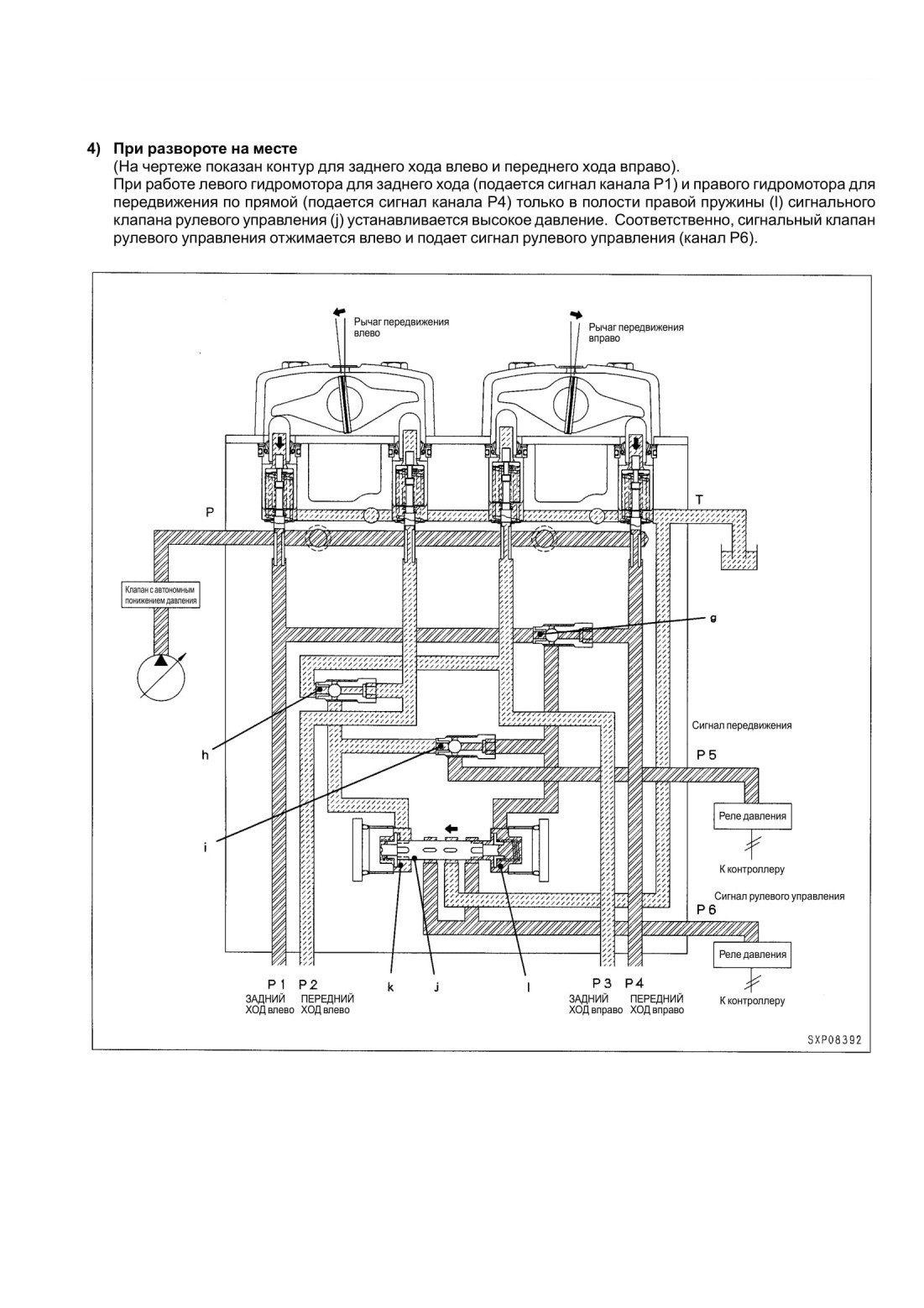

2. Сигнал передвижения/функция рулевого управления

> Сигнал передвижения

Если задействован один из рычагов управления передвижением, то давление на выходе клапана РРС той стороны, где оно максимально, воспринимается как сигнал передвижения. Соответственно, если машина передвигается, то данное давление воспринимается как сигнал канала Р5.

> Сигнал рулевого управления

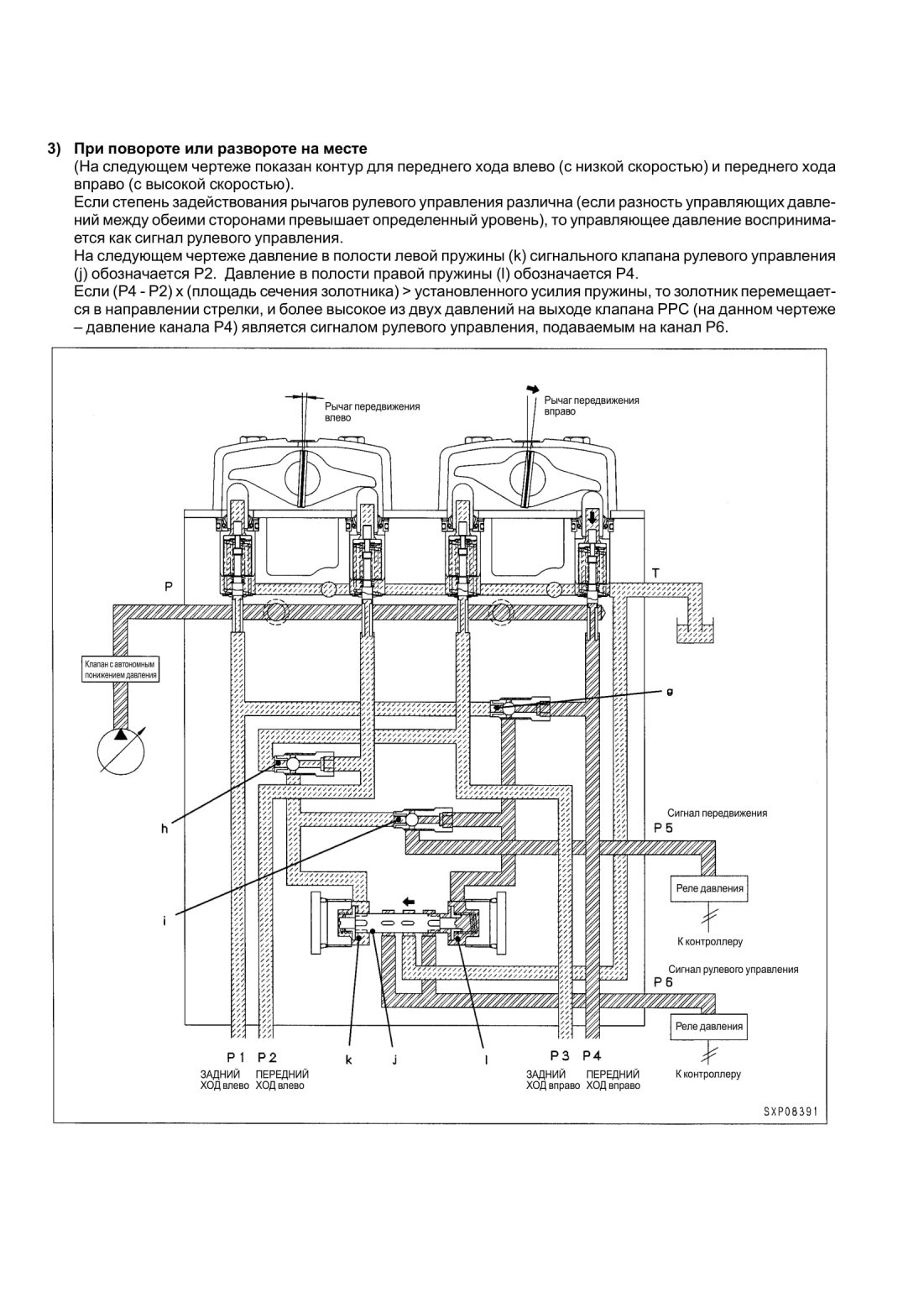

Если степень задействования рычагов рулевого управления различна, то за сигнал рулевого управления принимается более высокое давление на выходе клапана РРС одной из сторон.

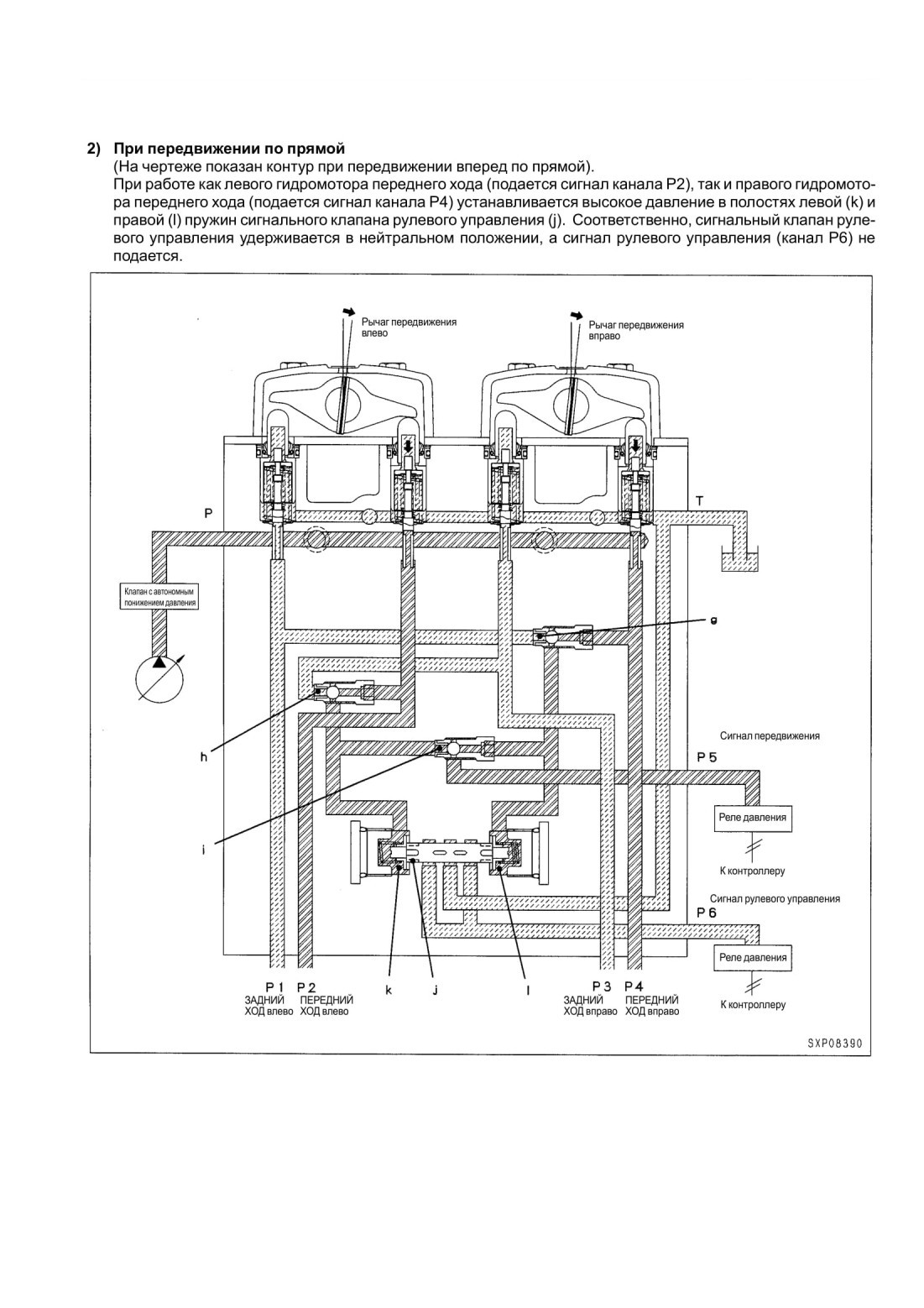

При передвижении машины по прямой (передний или задний ход) или нейтральном положении рычагов канал Р6 не подает никаких сигналов.

Соответственно, если рулевое управление машины задействовано, то подается сигнал канала Р6.

Работа

1) Рычаги в НЕЙТРАЛЬНОМ ПОЛОЖЕНИИ

Сигналы выходных каналов (Р1 - Р4), сигнал передвижения (канал Р5) и сигнал рулевого управления (канал Р6) не подаются.
