Экскаватор ЭО-4321Б. Техническое описание и инструкция по эксплуатации - часть 1

СОДЕРЖАНИЕ
стр.

Внимание ................. ..... 7

1. Назначение.....................9

2. Основные технические данные и характеристики . ... то

3. Состав, устройство и работа............35

4. Устройство и работа составных частей экскаватора . . за

4.1. Устройство ходовое ................................38

4.1.1. Мост передний.................38

4.1.2. Колесо заднее ..... .......... . . 41

4.1.3. Устройство опорно-поворотное ...................43

4.2. Платформа поворотная...............43

4.2.1. Установка силовая . ............................46

4.2.1.1. Система подогрева дизеля ...... ..... 50

4.2.2. Кабина ..........................................54

4.2.3. Бак топливный . . ...............54

4.2.4. Ящик аккумуляторный..............57

4.2.5. Механизм поворота ..............................57

4.3. Рабочее оборудование экскаватора ..................57

4.3.1. Обратная лопата . ...............57

4.3.1.1. Сменные рабочие органы .............. 59

4.3.1.1.1. Ковш общего назначения ....... .... 61

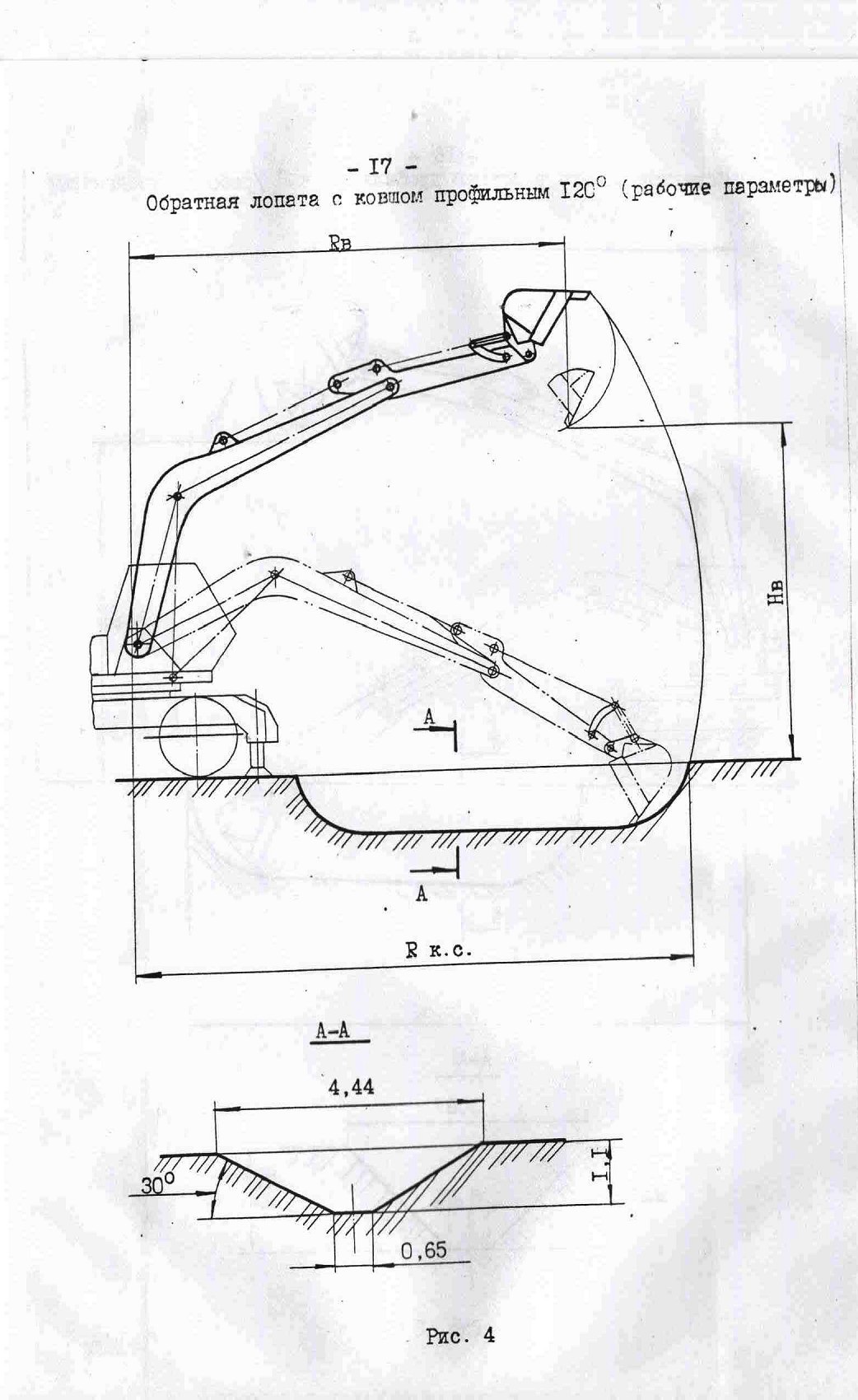

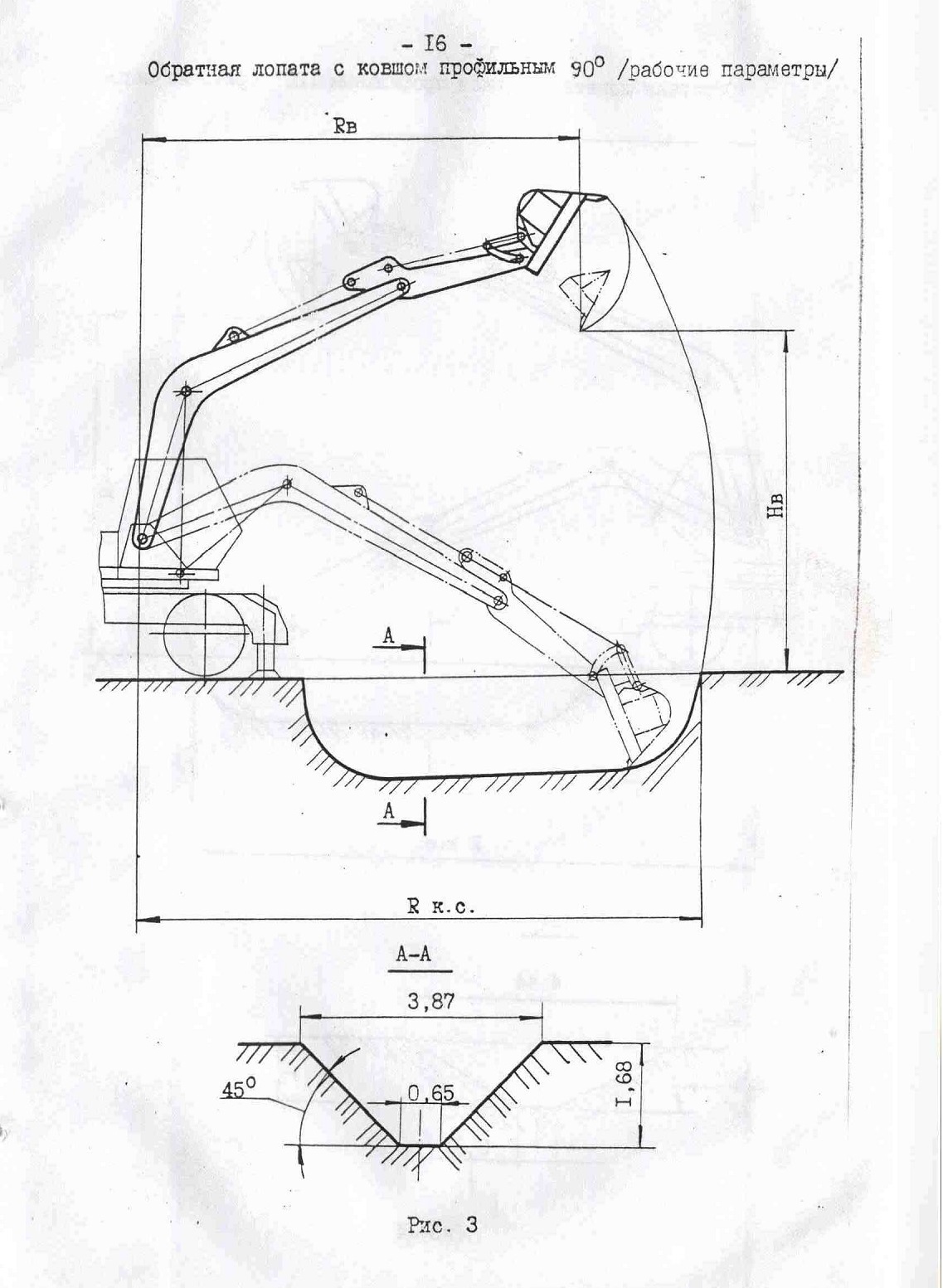

4.3.1.1.2. Ковш профильный...............61

4.3.1.1.3. Ковш очистной ............... 61

4.3.1.1.4. Ковш узкий.................62

4.3.1.1.5. Стрела укороченная ............. 62

4.3.1.1.6. Рукоять укороченная.............62

4.3.1.1.7. Зуб-рыхлитель...............-63

4.3.2. Прямая лопата..................63

4.3.3. Грейфер жесткий .....................66

4.3.4. Подвеска крюковая................66

4.3.5. Гидромолот...................67

4.3.6. Навесное бурильное оборудование ......... 67

4.4. Бульдозер.....................67

4.5. Гидравлическая система..............70

4.5.1. Гидробак....................74

4.5.1.1. Фильтр....................77

4.5.2. Гидрораспределители ............... 77

4.5.2.1. Гидрораспределитель..............85

4.5.2.2. Пилот ..................... 85

4.5.3. Гидромотор поворота платформы . . . . ......83

4.5.4. Гидромоторы привода хода............91

4.5.5. Гидроцилиндры..................91

4.5.5.1. Гидроцилиндры рабочего оборудования,

бульдозера и опор...............91

4.5.5.2. Гидроцилиндры включения редуктора.......94

4.5.5.3. Гидроцилиндр поворота передних колес ..... 94

4.5.6. Коллектор ...................94

4.5.7. Клапан предохранительный............98

4.5.8. Блоки клапанов . ................100

4.5.8.1. Клапан....................100

4.5.9. Клапан предохранительный . ...........104

4.5.10. Клапан разгрузочный..............104

4.5.11. Клапан обратный................104

4.5.12. Клапаны запорные ................

4.5.13. Дроссель ....................108

4.5.14. Кран переключения слива ............112

4.5.15. Аппарат теплообменный ............. 112

4.5.16. Насос ручной .................. 112

4.6. Система сервоуправления .... .......... 115

4.6.1. Блоки управления . ...............117

4.6.2. Гидроклапан давления ..............119

4.7. Система рулевого управления............122

4.7.1. Насос планетарный ..... . .......... 122

4.7.2. Золотник управления ............... 124

4.7.3. Клапан перепускной ............... 124

4.7.4. Работа рулевого управления ........... 124

4.7.5. Агрегат рулевой (ГДР) с блоком клапанов ..... 127

4.8. Трубопроводы и их соединения...........132

4.9. Пневматическая система ...............134

4.9.1. Компрессор ................... 136

4.9.2. Регулятор давления............... 136

4.9.3. Клапан предохранительный ............ 140

4.9.4. Кран тормозной ...... ..... ...... 140

4.9.5. Кран ручного управления ............. 143

4.9.6. Воздухораспределитель .............. 143

4.9.7. Камера тормозная ................ 144

4.9.7.1. Тормоз стояночный .......... ..... 144

4.9.8. Водоотделитель .... о.......-.....147

4.9.9. Система наддува ................. 149

4.9.9Л. Редуктор давления воздуха РДВ-5М.......149

4.9.9.2. Клапан предохранительный ........... 151

4.9.9.3. Клапан обратный ............... 151

4.10. Система отопления и вентиляции........ • 153

4.10.1. Назначение и устройство отопительной установки 153

4.10.2. Работа отопительной установки........158

4.10.3. Правила включения и выключения отопителе . . . 161

4.10.4. Охладитель воздуха кабины экскаватора .... 162

4.10.4.1. Насос . . ..............165

4. II. Управление экскаватором............165

4.11.1. Управление экскаватором при передвижении . . . 170

4.11.2. Щиток приборов....................172

4.12. Электрооборудование..............173

4.12Л. Батареи аккумуляторные............191

4.12.2. Осветительная, сигнализационная и прочая

аппаратура электрооборудования ........ 191

5.-Контрольно-измерительные приборы, инструменты и

принадлежности.....................193

6. Маркирование, пломбирование, тара и упаковка . . . 196

6.1. Маркирование..................196

6.2. Пломбирование..................196

6.3. Тара и упаковка.................197

Инструкция по эксплуатации

7. Общие указания ..................198

8. Указания мер безопасности.......... . . . 199

8.1. При подготовке к работе................199

8.2. При переездах...........'.....199

8.3. При работе экскаватора.............199

9. Приемка экскаватора потребителем ......... 202

10. Подготовка к работе ............... 203

10.1. Замена рабочего оборудования и рабочих органов . . 203

10.1.1. Замена рабочего оборудования ....................203

10.1.2. Замена сменных рабочих органов ..................204

10.1.3. Замена рабочего оборудования обратной лопаты

на подвеску крюковую .............. 210

10.2. Порядок заправки.................2IT

10.3. Пуск и проверка работы..............214

10.4. Обкатка ......................215

10.5. Слив рабочей жидкости..............215

10.6. Измерение параметров и проверка технического

состояния....................216

11. Порядок работы ...................221

11.1. Особенности эксплуатации экскаватора в зимнее и

летнее время...................222

11.2. Правила пользования системой подогрева
дизеля......................223

11.2.1. Порядок подогрева дизеля ........................223

12. Транспортирование.................226

12.1. Порядок монтажа и демонтажа кабины на экскаватор . 231

13. Передвижение своим ходом ..............233

14. Буксировка экскаватора...............234

15. Лист регистрации изменений ........... 239

ВНИМАНИЕ!

1. Перед пуском дизеля необходимо проверить: уровень масла в картере дизеля; уровень воды в радиаторе;

состояние кранов воздушных баллонов и крана для выпуска воздуха из гидробака /они должны быть закрыты/.

2. После пуска дизеля приступать к работе только при достижении давления в системе наддува гидробака 0,05- 0,06 МПа

/0,5-0,6 кгс/см2/.

В случае необходимости разгерметизирования гидросистемы /снятие гидроагрегата, заправка маслом, проверка давления, снятие фильтров и др./ необходимо : заглушить дизель;

спустить воздух из воздушного баллона и гидробака.

После чего производить необходимые работы.

3. При замене рабочей жидкости или установке нового насоса НШ-10 отсоединить шланг нагнетания насоса для выпуска воздуха.

Для этого проверните коленвал дизеля при помощи электростартера до появления рабочей жидкости в нагнетательной магистрали насоса НШ-10.

4. Работать с ковшом геометрической емкостью 1,0 м3 с открытым!

лобовым стеклом запрещается,,

5« Топливо, рабочая жидкость и смазочные масла, не рекомендованные инструкцией по техническому обслуживанию, могут применяться только после официального подтверждения их пригодности предприятием-изготовителем.

Техническое описание и инструкция по эксплуатации является

руководством по эксплуатации экскаватора и содержит сведения по

конструкции, управлению, регулированию узлов экскаватора, а

также требования к технике безопасности, необходимые при работе

и обслуживании.

Правильная эксплуатация экскаватора возможна только при соблюдении всех требований и рекомендаций, изложенных в данной

инструкции.

Дополнительно руководствуйтесь следующими документами: паспортом экскаватора; инструкцией по техническому обслуживанию; указанием по текущему ремонту;

паспортом насоса аксиально-поршневого регулируемого сдвоенного;

паспортом дизеля СМД-17Н;

техническим описанием и инструкцией по эксплуатации дизеля.

В связи с постоянной работой по совершенствованию экскаватора повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании.

I. НАЗНАЧЕНИЕ
Экскаватор предназначен для разработки немерзлых грунтов I-IУ категорий при выполнении рассредоточенных средних объемов земляных, а также перегрузочных работ.

Для разработки скальных пород, мерзлых и грунтов выше IУ категории экскаватор может применяться при условии их дробления на куски величиной не более 400 мм.

Экскаватор может выполнять указанные работы в диапазоне температур 233 К /минус 40°С/ до 313 К /плюс 40°С/.

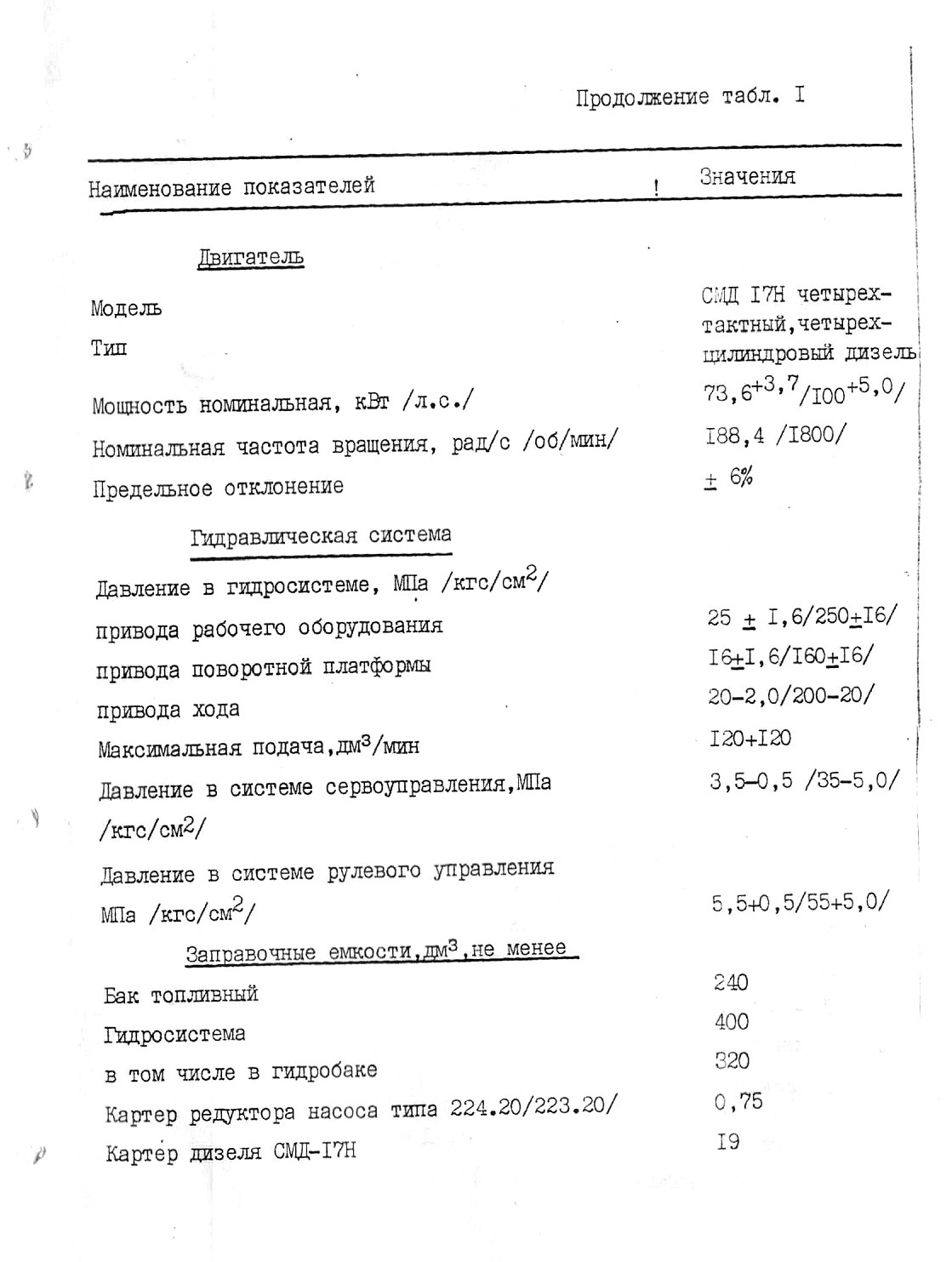

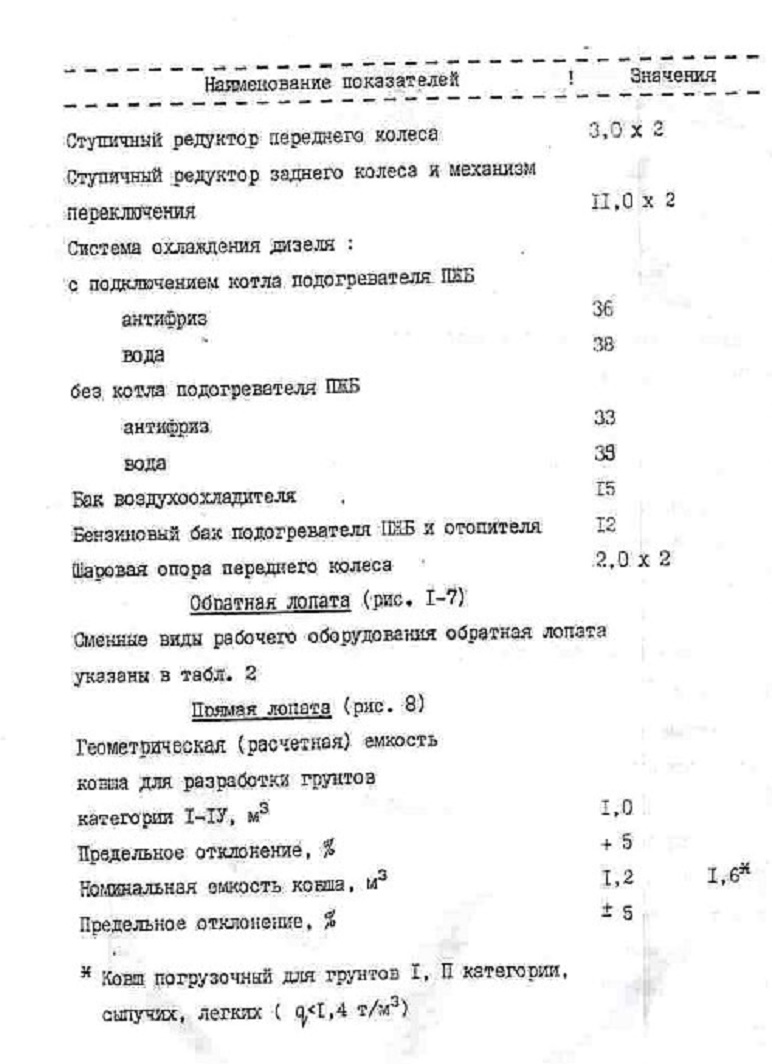

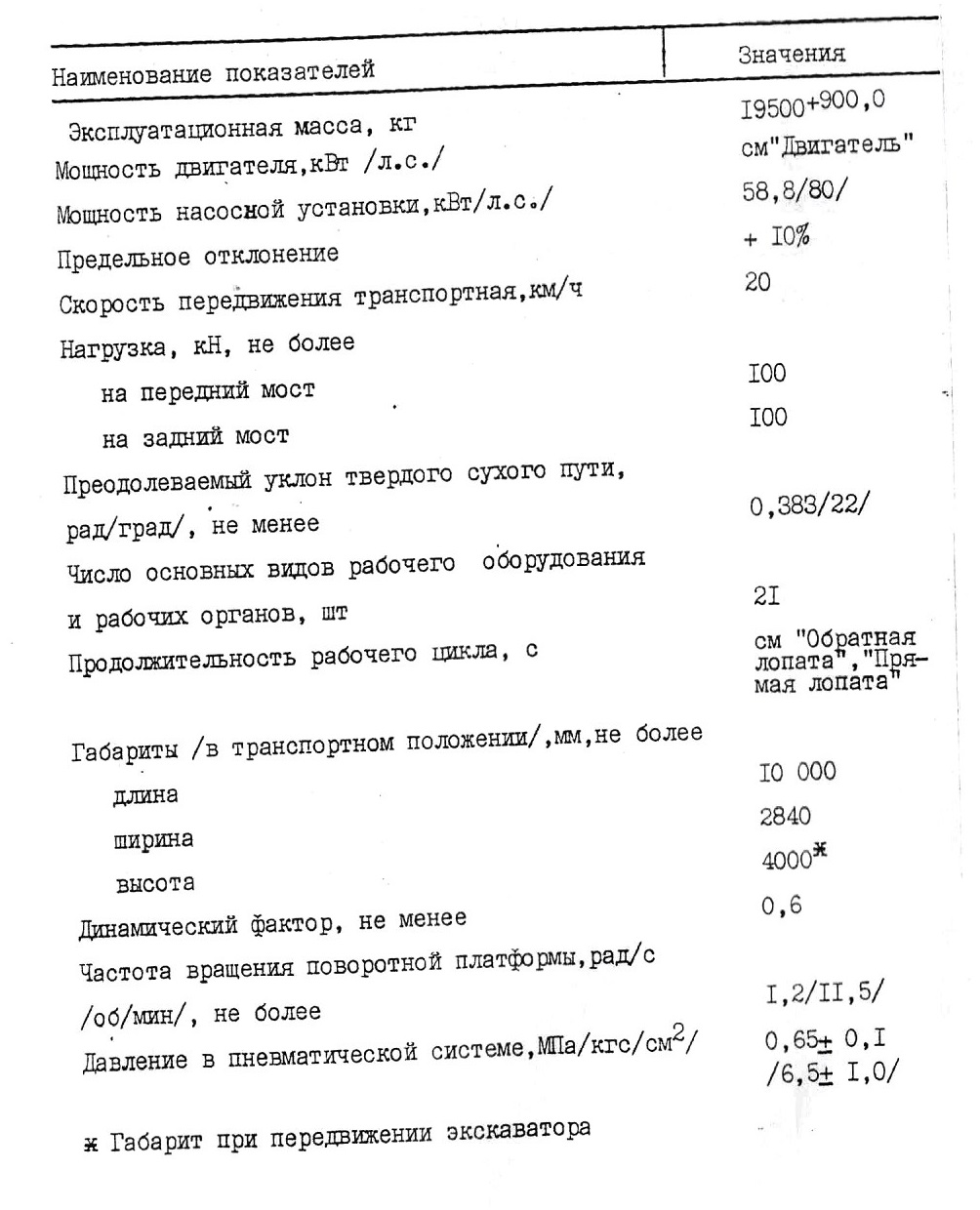

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

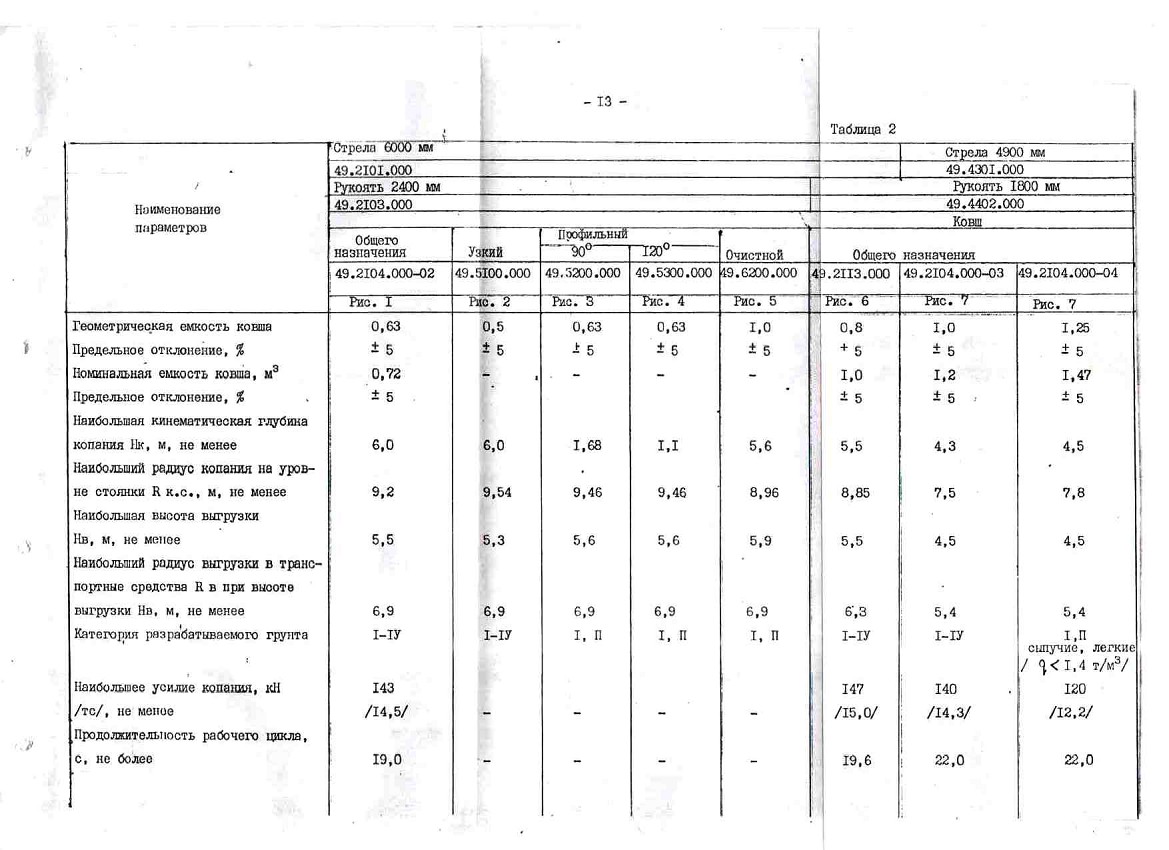

Таблица I

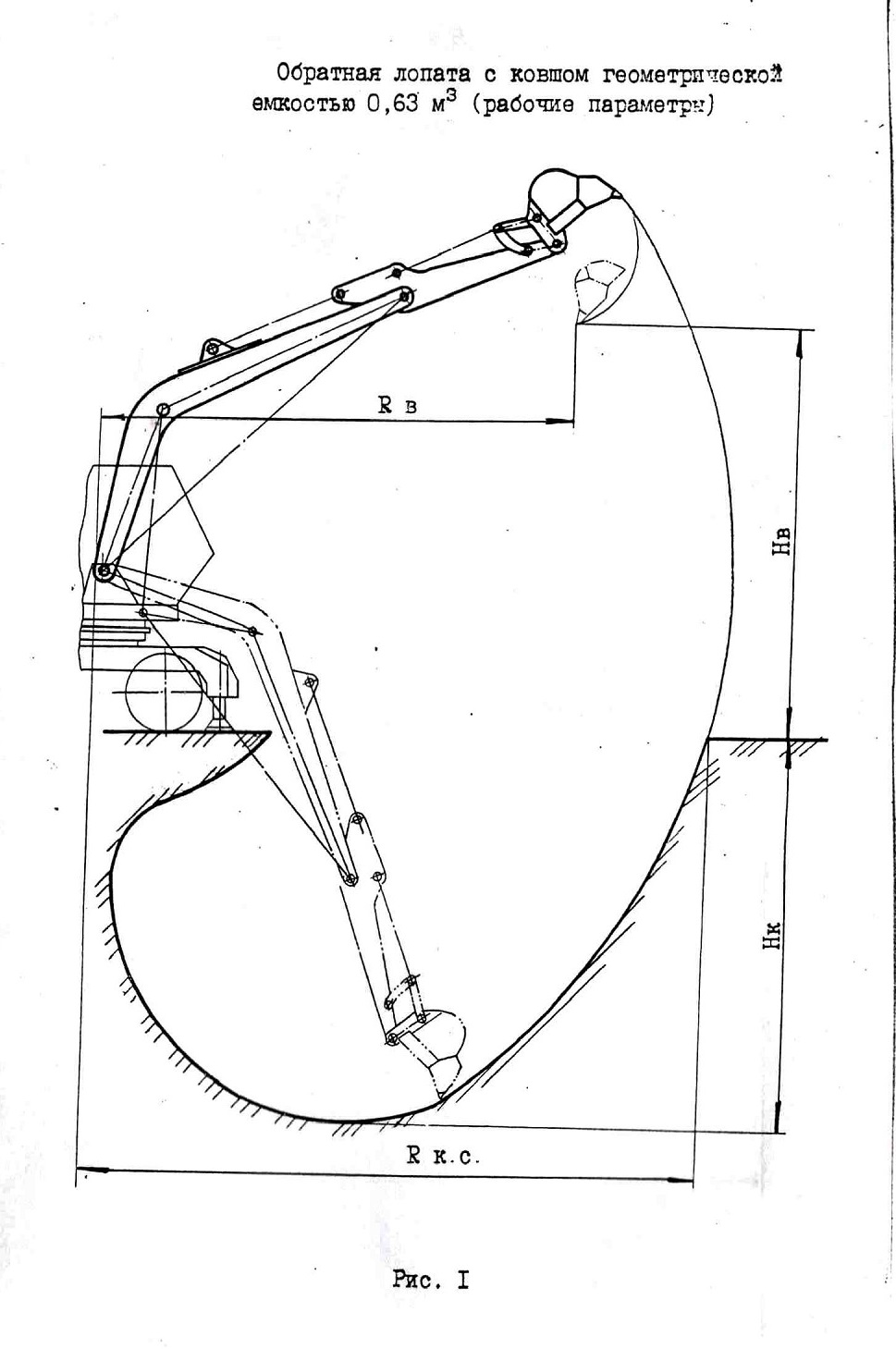

Обратная лопата с ковшом геометрической емкостью 0,63 м3 (рабочие параметру)

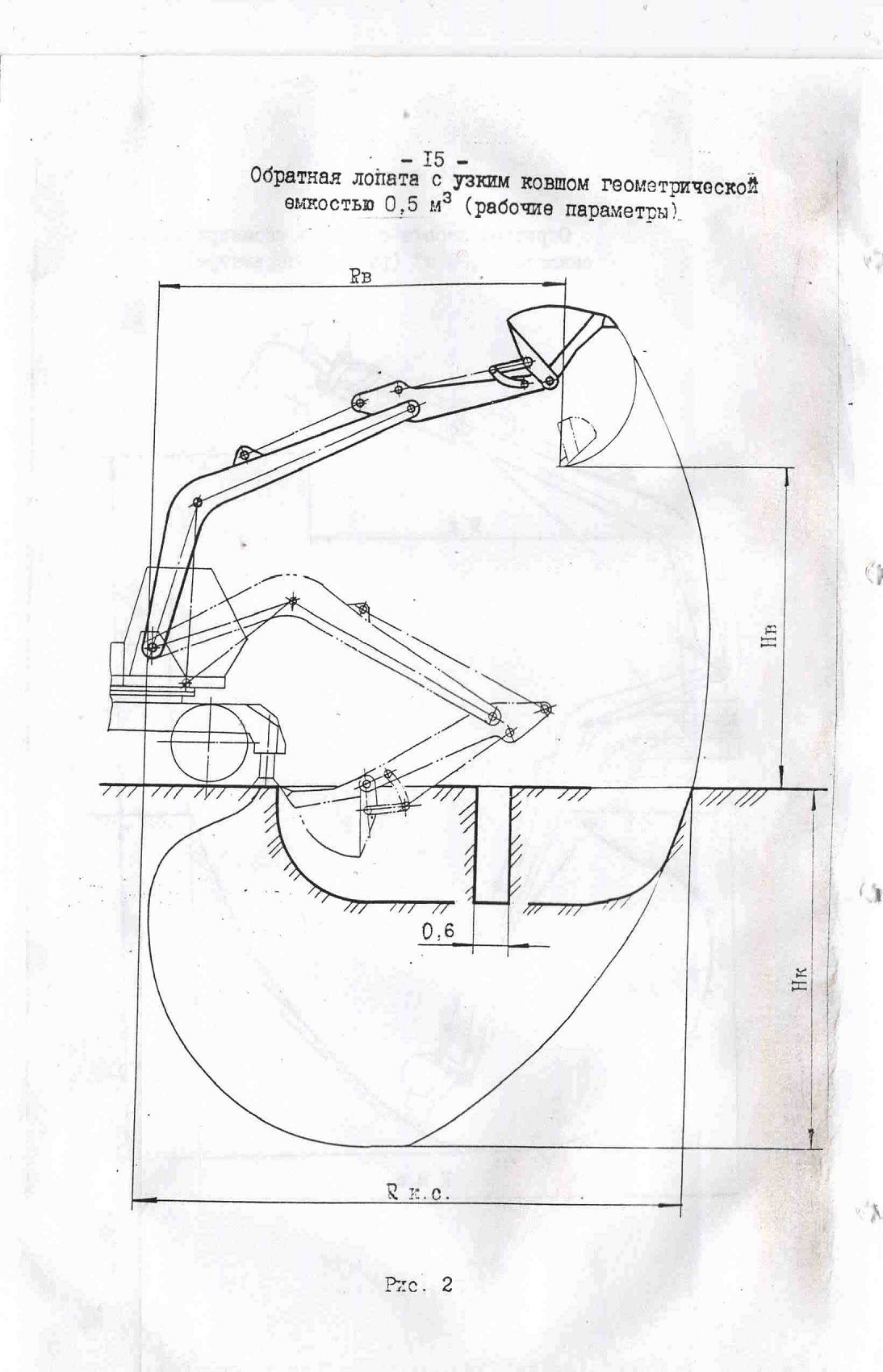

Обратная лопата с узким ковшом геометрической емкостью 0.5 м3 (рабочие параметры
