Экскаватор одноковшовый пневмоколёсный ЭО-3322Б. Техническое описание и инструкция по эксплуатации - часть 8

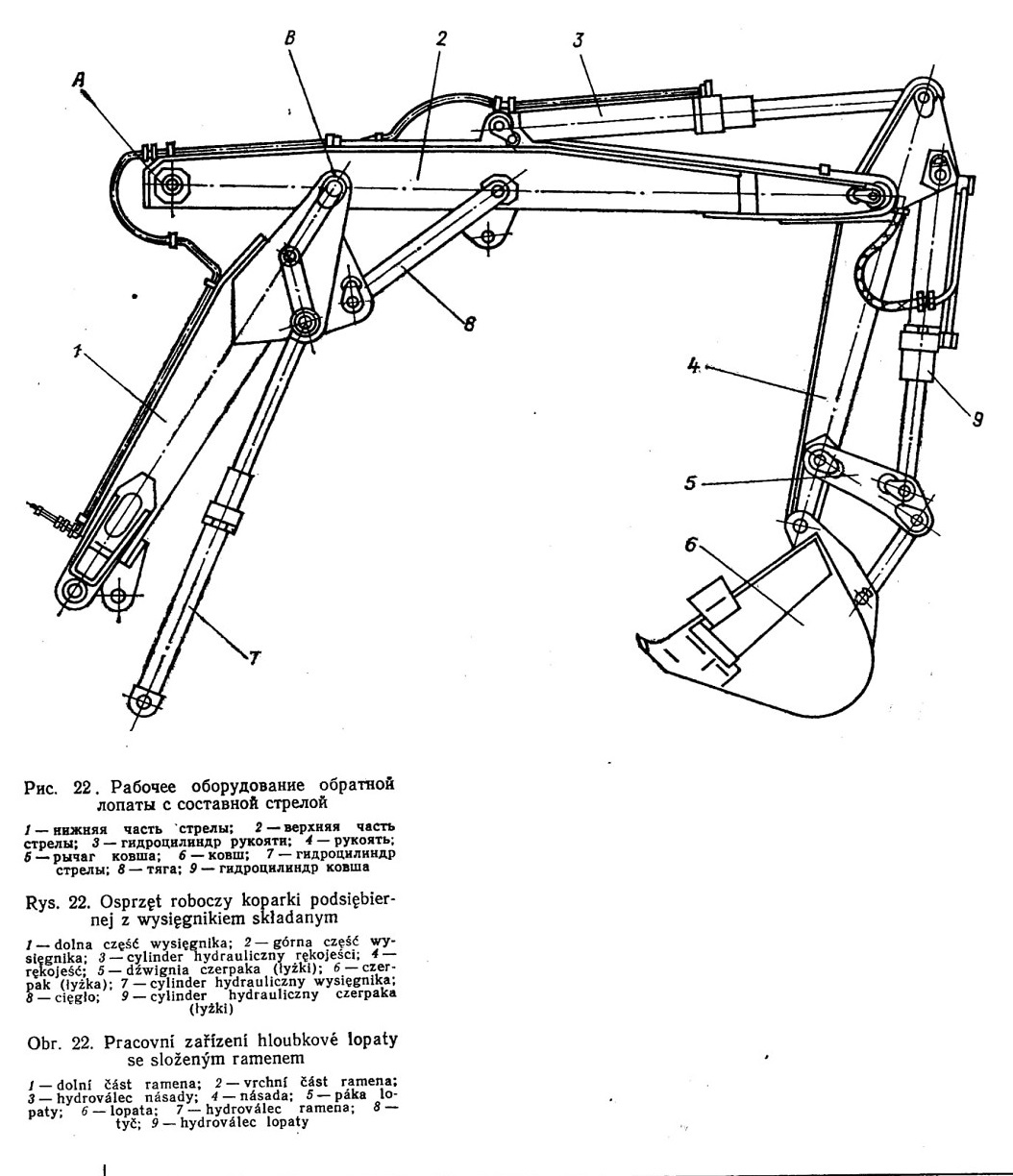

Рис. 22. Рабочее оборудование обратной лопаты с составной стрелой

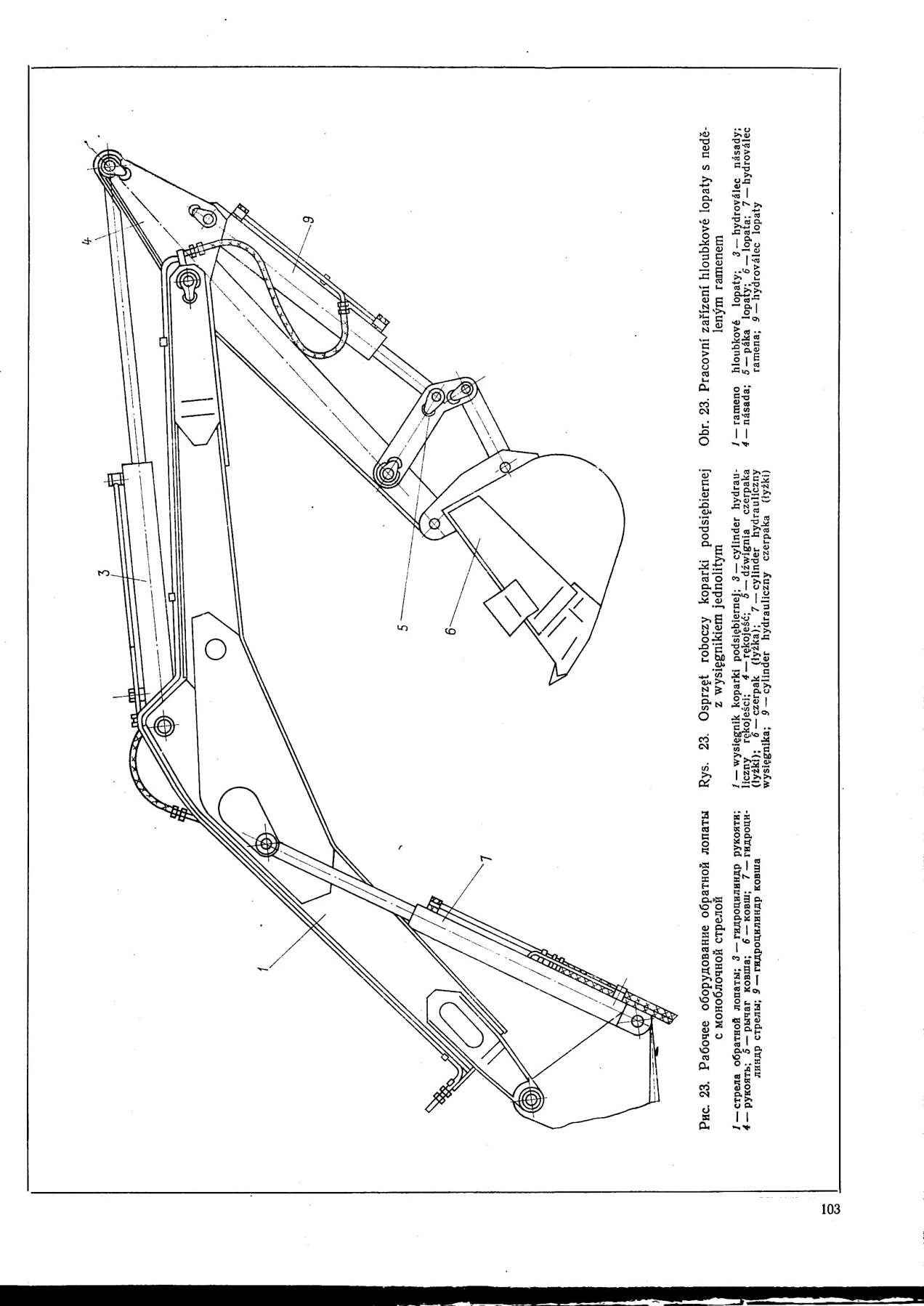

Рис. 23. Рабочее оборудование обратной лопаты с моноблочной стрелой

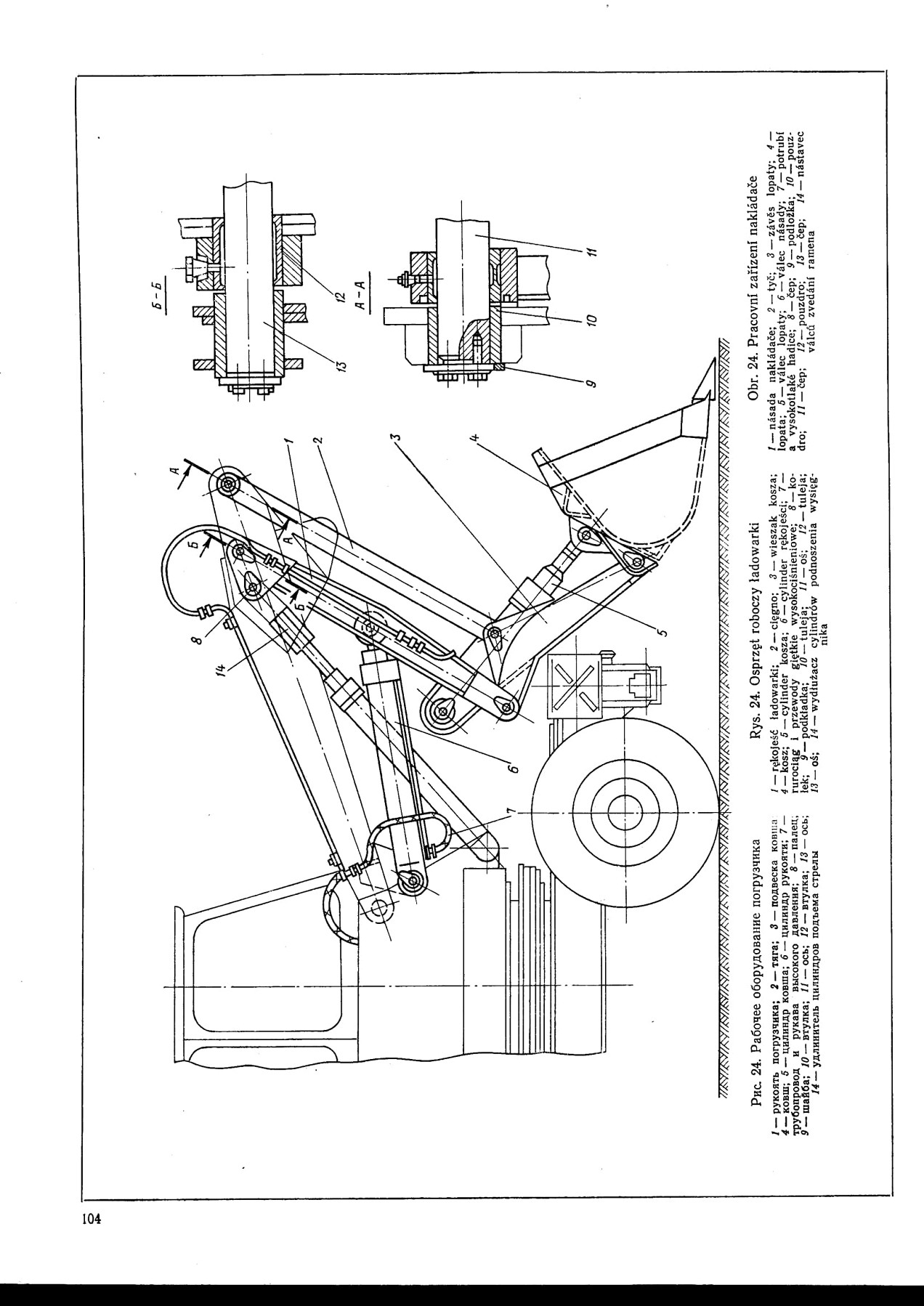

Рис, 24. Рабочее оборудование погрузчика
1 — рукоять погрузчика; 2 — тяга; 3 — подвеска ковша 4 — ковш; 5 — цилиндр ковша; 6 — цилиндр рукояти; 7 — трубопровод и рукава высокого давления; 8 — палец. 9 — шайба; 10 — втулка; 11 — ось; 12 — втулка; 13 — ось; 14 — удлинитель цилиндров подъема стрелы

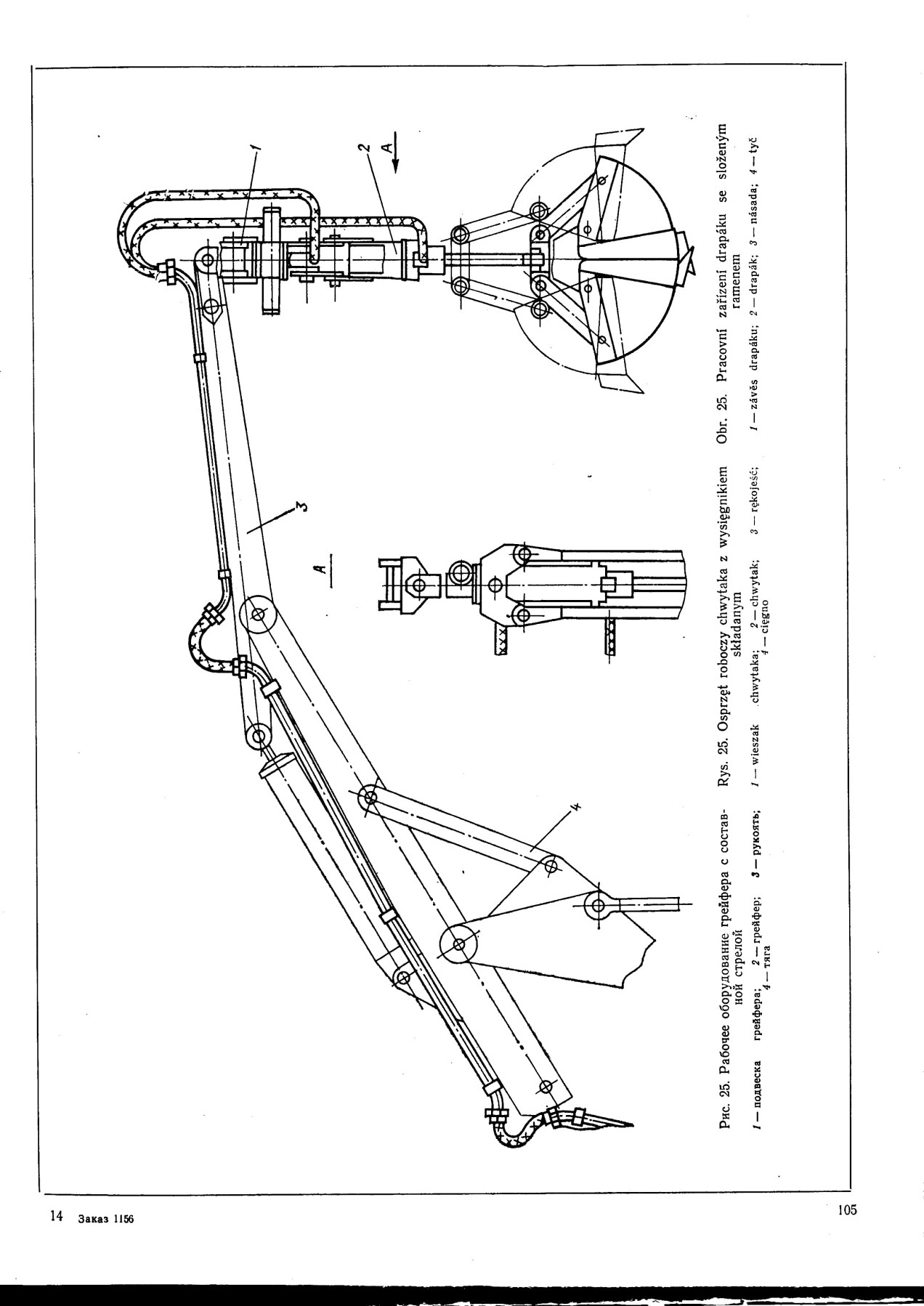

Рис. 25. Рабочее оборудование грейфера с составной стрелой
1 — подвеска грейфера; 2 — грейфер; 3 — рукоять; 4 — тяга
