Подключение пассивных безадресных извещателей взрывозащищенного исполнения в шлейф со
знакопеременным питанием
Ф.1 Схема подключения пассивных безадресных извещателей взрывозащищенного исполнения с
нормально разомкнутыми (НР) контактами в шлейфы сигнализации модулей МОПИ и МИ приведена на
рисунке Ф.1.
Ф.2 В один шлейф с автоматическими пассивными пожарными извещателями можно подключать
ручные пассивные пожарные извещатели с НР контактами.
Параметры Rдоп, Rдопр, Rок, VD, VDок - смотри на рисунке А.1 приложения А.

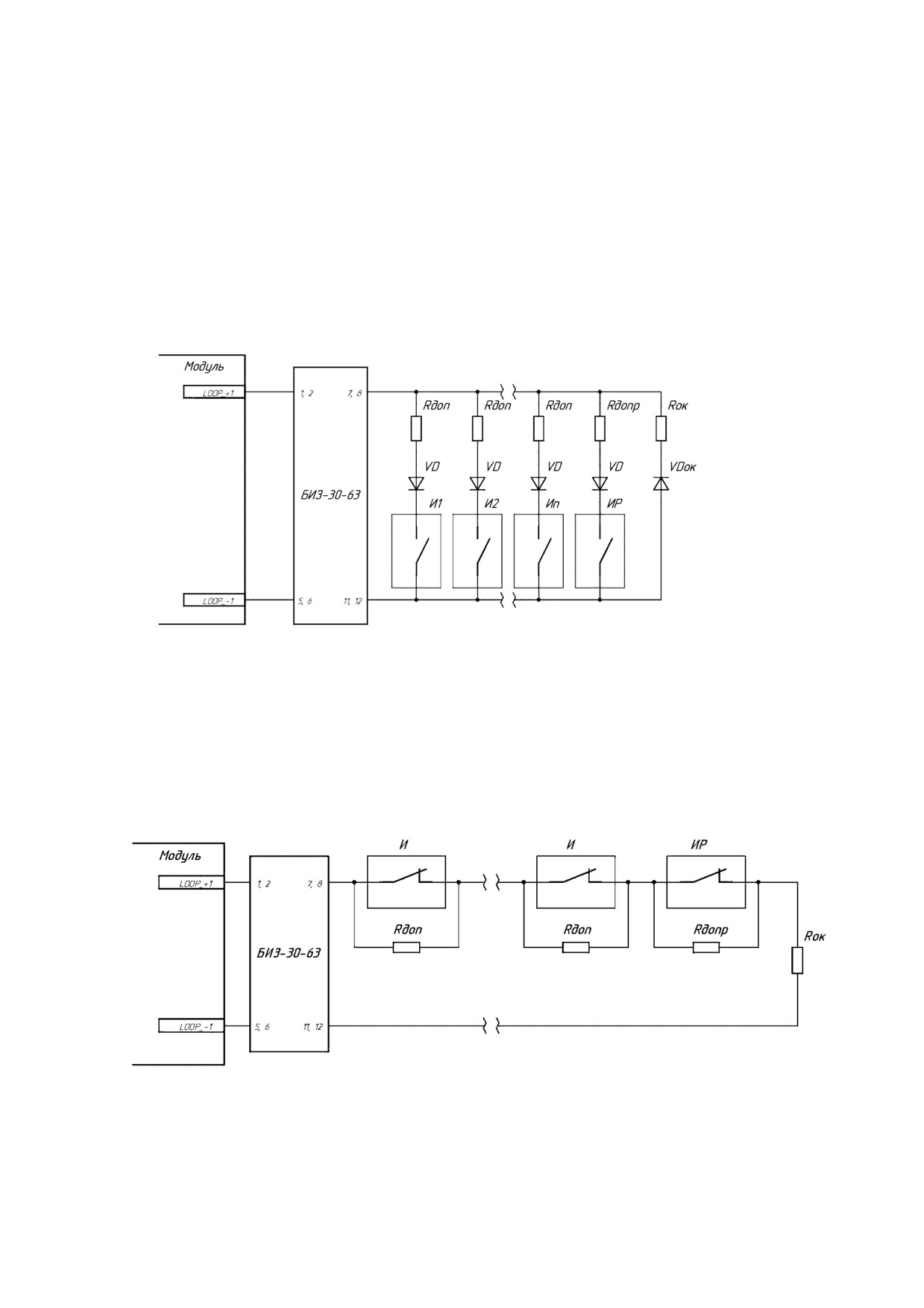

Рисунок Ф.1
Ф.3 Схема подключения пассивных безадресных извещателей взрывозащищенного исполнения с
нормально замкнутыми (НЗ) контактами в шлейфы сигнализации модулей МОПИ и МИ приведена на
рисунке Ф.2.
Ф.4 В один шлейф с автоматическими пассивными пожарными извещателями можно подключать
ручные пассивные пожарные извещатели с НЗ контактами. Количество одновременно включаемых
пассивных пожарных извещателей с НЗ контактами - не более 16 штук.
Параметры Rдоп, Rдопр, Rок - смотри на рисунке А.2 приложения А.
Рисунок Ф.2
При конфигурировании безадресных шлейфов для работы с извещателями взрывозащищенного
исполнения необходимо в настройках шлейфа установить галочку «Используется БИЗ». После установки
галочки активируется ползунок, с помощью которого можно настроить ток потребляемый БИЗ. По
умолчанию ползунок настраивается на ток потребления БИЗ-30-63.
