КАТАЛОГ НАСОСНОЙ ПРОДУКЦИИ ОАО «ВОЛГОГРАДНЕФТЕМАШ» (2019 год) - часть 1





НАСОСЫ «ВОЛГОГРАДНЕФТЕМАШ» - ВЫСОКИЙ УРОВЕНЬ КАЧЕСТВА И НАДЕЖНОСТИ
ОАО «Волгограднефтемаш» более
65 лет изготавливает
центробежные насосы и поставляет их практически на все российские
перерабатывающие предприятия нефтяной, газовой и химической
отраслей, а также отправляет свою продукцию на экспорт.
Конструкторская и технологическая службы предприятия
постоянно ведут работу по усовершенствованию выпускаемой
продукции, направленную на увеличение срока службы агрегатов,
повышение их безопасности. А также по созданию новых видов
насосного оборудования. Высокая квалификация специалистов,
применение современного программного обеспечения позволяют
выполнять самые различные нестандартные технические требования
заказчика.
ОАО «Волгограднефтемаш» располагает полным комплексом
технологического оборудования для изготовления насосных
агрегатов в соответствии с российскими и международными
стандартами.
На предприятии имеется собственное литейное производство,
где для изготовления заготовок деталей насосов применяется новая
технология литья по газифицируемым моделям. Механическая
обработка производится на высокотехнологичном многофункци-
ональном оборудовании с программным управлением.
Контроль качества проводится на всех производственных этапах с
применением различных средств диагностики, в том числе
ультразвуковой контроль, рентгенография, гидравлические
испытания, гелиевые испытания. После сборки все агрегаты проходят
испытания на испытательно-диагностическом комплексе, где
определяются напорная, энергетическая и кавитационная
характеристики, измеряются частота вращения ротора, подача
(расход), напор, температура подшипников насоса, электродви-
гателя и перекачиваемой жидкости, вибрация корпусов подшипников,
потребляемые ток, мощность, частота вращения и напряжение сети.
Процесс испытаний полностью автоматизирован.
В данном каталоге представлен перечень, характеристики и
параметры выпускаемых ОАО «Волгограднефтемаш» насосов и
электронасосных агрегатов, применение которых возможно в широких
3
диапазонах подач (от 2,5 до 1900 м
/ч) и напоров (от 13 до 850 метров
столба жидкости).
Применяемые материалы обеспечивают безотказную работу
насосного оборудования при температуре окружающей среды от -
60°С до +45°С и позволяют перекачивать химически агрессивные
жидкости с температурой от-80°С до
+420°С при избыточных
2
давлениях до 10МПа (100 кг/см
).
Насосы могут эксплуатироваться в условиях взрывоопасных зон,
а прочность конструкции гарантирует работу насосов при
сейсмической активности до 8 баллов по шкале Рихтера.
ОАО «Волгограднефтемаш» выпускает консольные, двухопорные и двухопорные многосекционные
насосы. Изготавливается линейка герметичных насосов с магнитными муфтами. В зависимости от
технических требований заказчика электронасосные агрегаты оснащаются электродвигателями известных
отечественных и зарубежных производителей, среди которых АТВ, ATB Schorch, Siemens, ABB, WEG. Все
насосы комплектуются подшипниками SKF, FAG, NTN, Nachi и др. По желанию заказчика могут применяться
торцовые уплотнения ТРЭМ, АНОД, EagleBurgmann, Aesseal, John Crane. Марки и производители
датчиков, при изготовлении насосных агрегатов в блочном исполнении, выбираются в соответствии с
пожеланиями заказчика.
Большие технические возможности ОАО
«Волгограднефтемаш», богатый опыт в сфере
насосостроения, профессионализм сотрудников предприятия, стремление к совершенству позволяют
изготавливать качественные и надежные электронасосные агрегаты для нефтегазохимии.
НОВЫЕ РАЗРАБОТКИ
ОАО «Волгограднефтемаш» активно ведет работы по
освоению новых марок насосов. Основной упор специалисты
технических служб предприятия делают на повышение
надежности и энергоэффективности насосных агрегатов.
Требования стандартов различных нефтеперераба-
тывающих предприятий предусматривают, что насосы с
3
подачами свыше
360м
/ч должны быть изготовлены в
двухопорной компоновке.
С 2015 года запущены в серийное производство
НТ 600/200
двухопорные насосные агрегаты тип ВВ2 по API 610 с
уравновешенной осевой силой и радиальным разъемом корпуса
- НТ 600/200, НТ 600/125 с производительностью (подачей)
3
600м
/ч и напорами 200 и 125 метров.
Насосные агрегаты НТ 600/200 были изготовлены для
установки замедленного коксования ПАО
«Татнефть»,
а НТ600/125
- для установки авиационного топлива
АО «Газпромнефть-ОНПЗ»
В 2017 году запущен в производство новый опытный
образец насоса НТ600/400 тип ВВ5 по API
610. Этот
4-х секционный насос является
альтернативой консольному насосу
НТ 600/400
НКВ 600/320. Понижен-
ная частота вращения
ротора
(1500 об/мин)
обеспечивает улуч-
шенные антикавитаци-
онные свойства и низкие
значения вибрационных
параметров при широком
диапазоне подач (от 300
3
до
750 м
/ч) и плани-
руемом достижении КПД
НТ 600/125
около 80% на номиналь-
(горизонтальный
ном режиме работы.
ТКАв 210/125 (ОН-2)
приемный патрубок)
C целью полного соответствия стандарту API 610, разработана
новая линейка консольных насосов тип ОН-2. Это
одноступенчатые насосы с оребренным корпусом подшипника по
всей длине и исключением опорного угольника.
Предприятие планирует освоение центробежных герметичных
процессных насосов с экранированными электродвигателями
по стандарту API 685.
По мере освоения нового насосного оборудования соответ-
ствующая информация будет включена в каталог, а также
размещена на официальном сайте ОАО «Волгограднефтемаш».
ТКАв 210/125 (агрегат)
СОДЕРЖАНИЕ
1. Перечень насосов, выпускаемых ОАО «Волгограднефтемаш»……
3
2. Варианты исполнений конструктивных элементов…………………
4
3. Пределы применения насосов по температуре
4

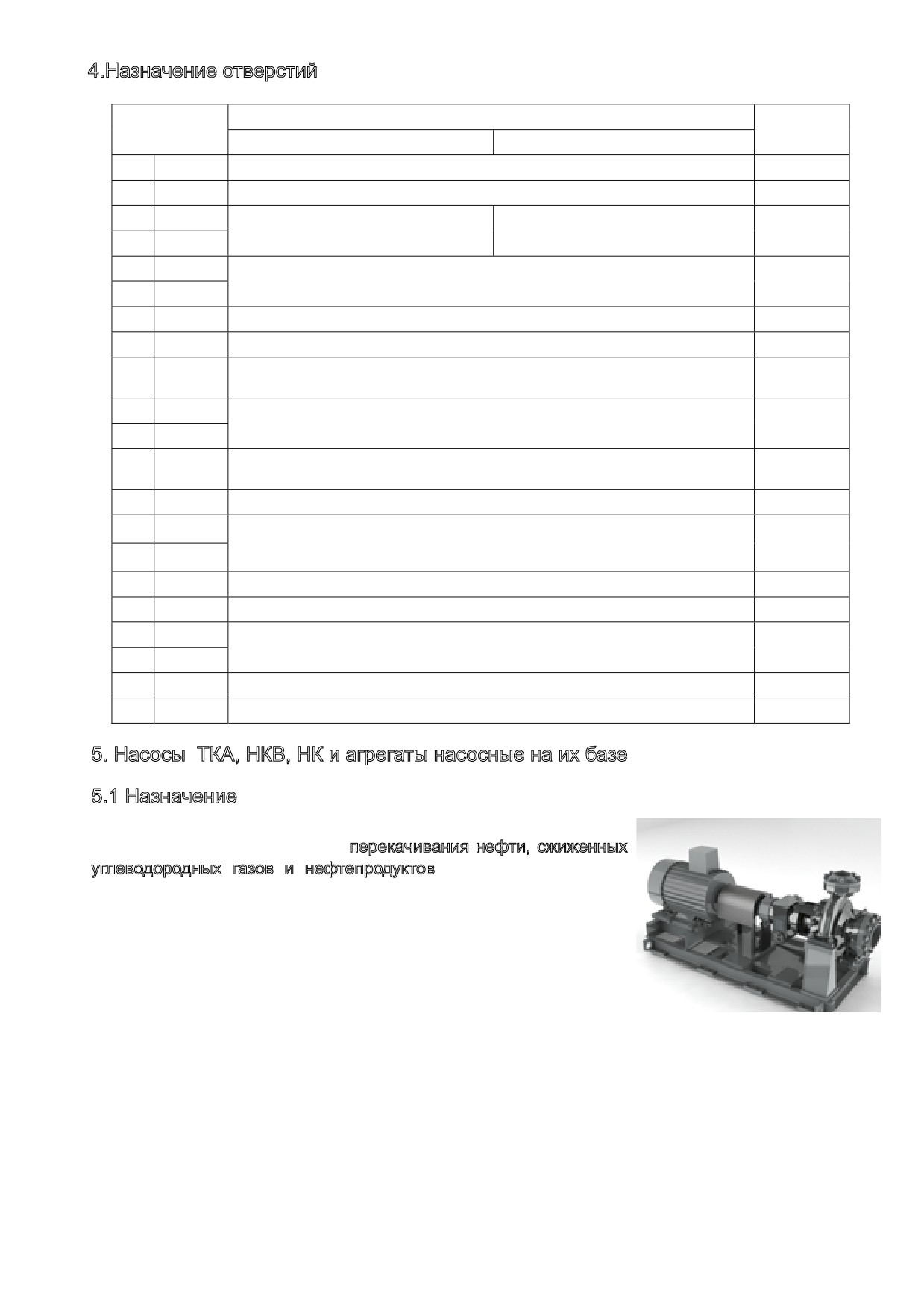

4. Назначение отверстий…
……………………………
5
5. Насосы ТКА, НКВ, НК и агрегаты насосные на их базе.
5.1 Назначение……………………………………………………………………
5
5.2 Пример записи условного обозначения насоса………………………
7

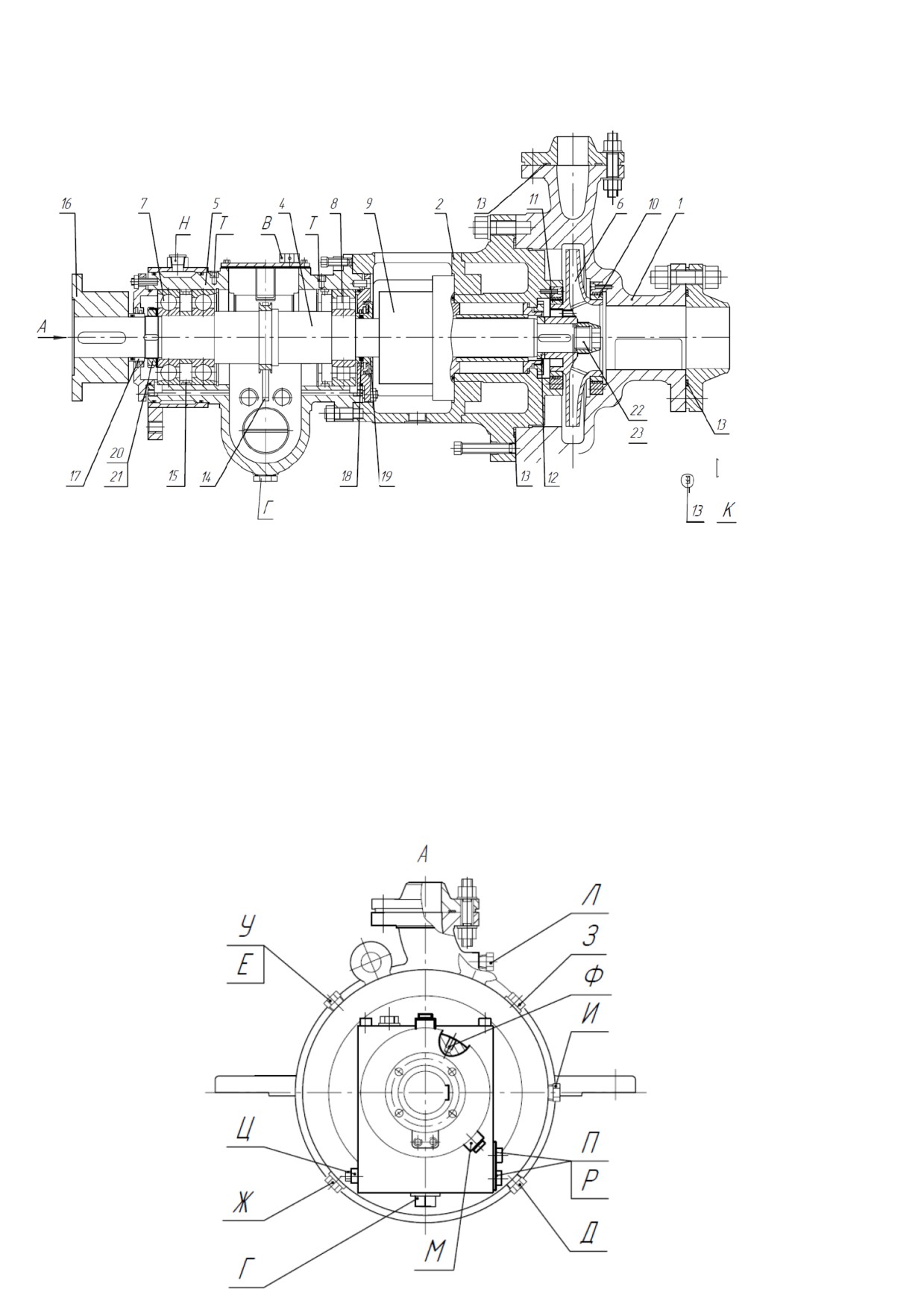

5.3 Конструктивное исполнение, характеристика, габаритные
и присоединительные размеры насосов

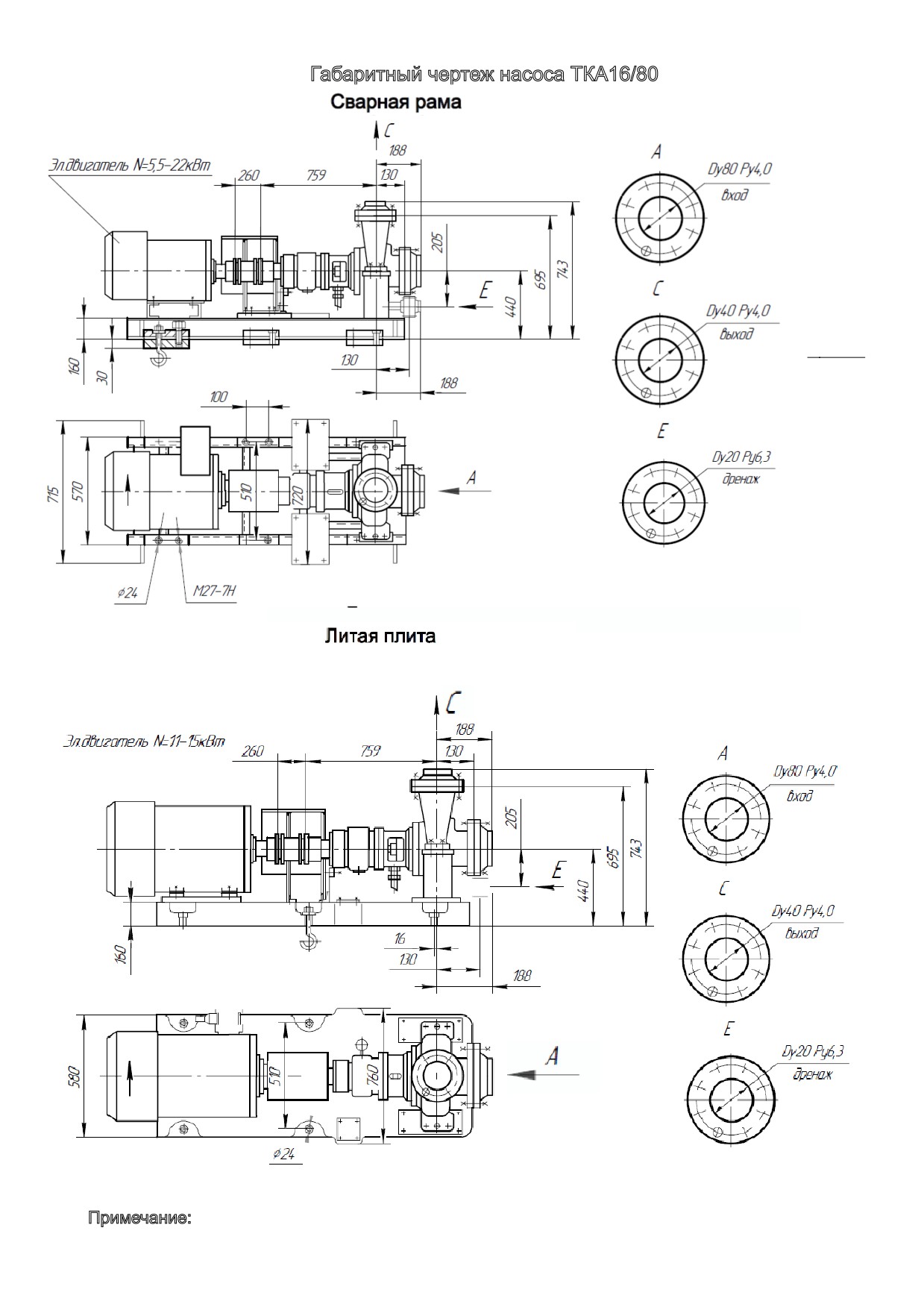

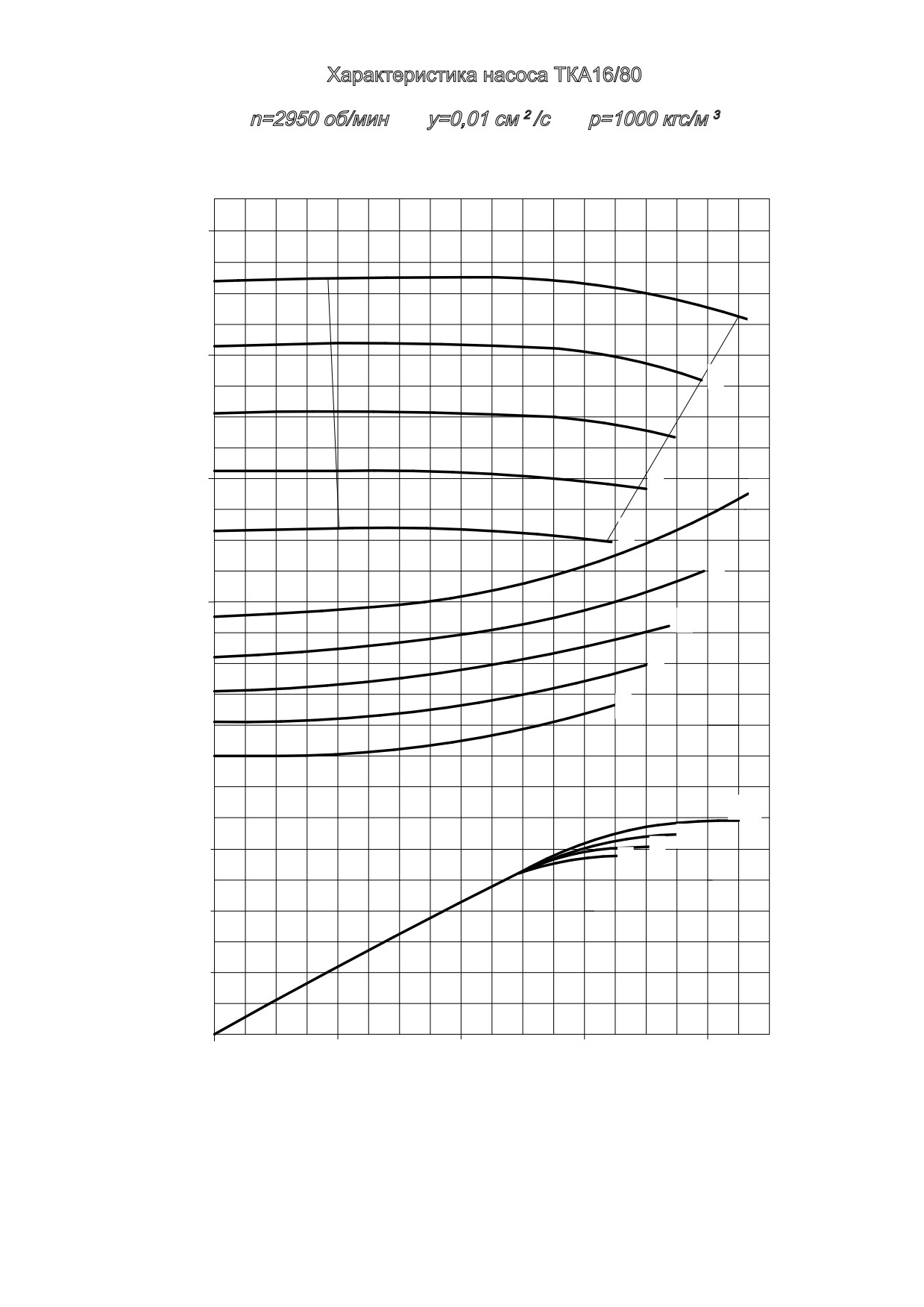

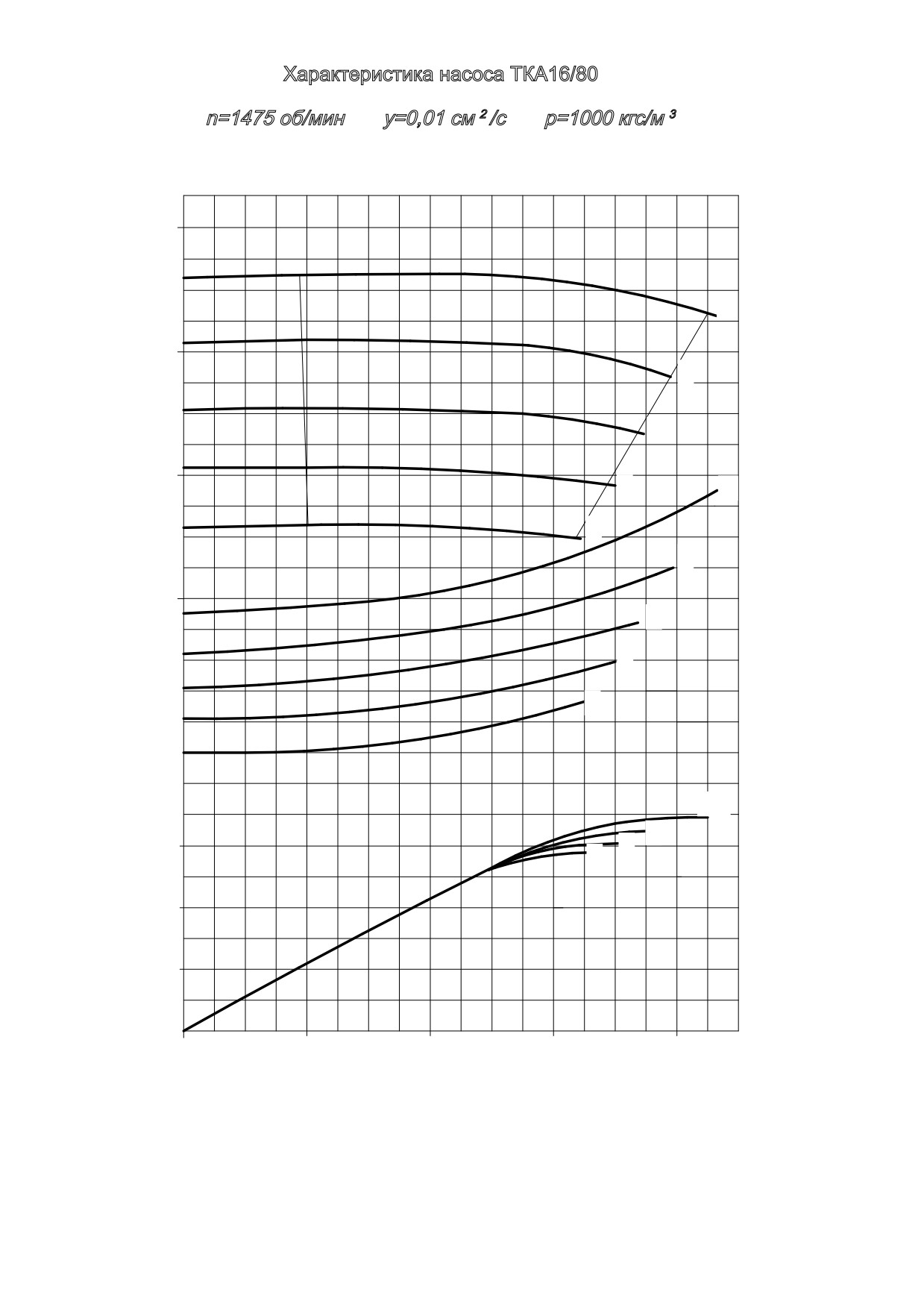

ТКА16/80………………………………………………………………………
8

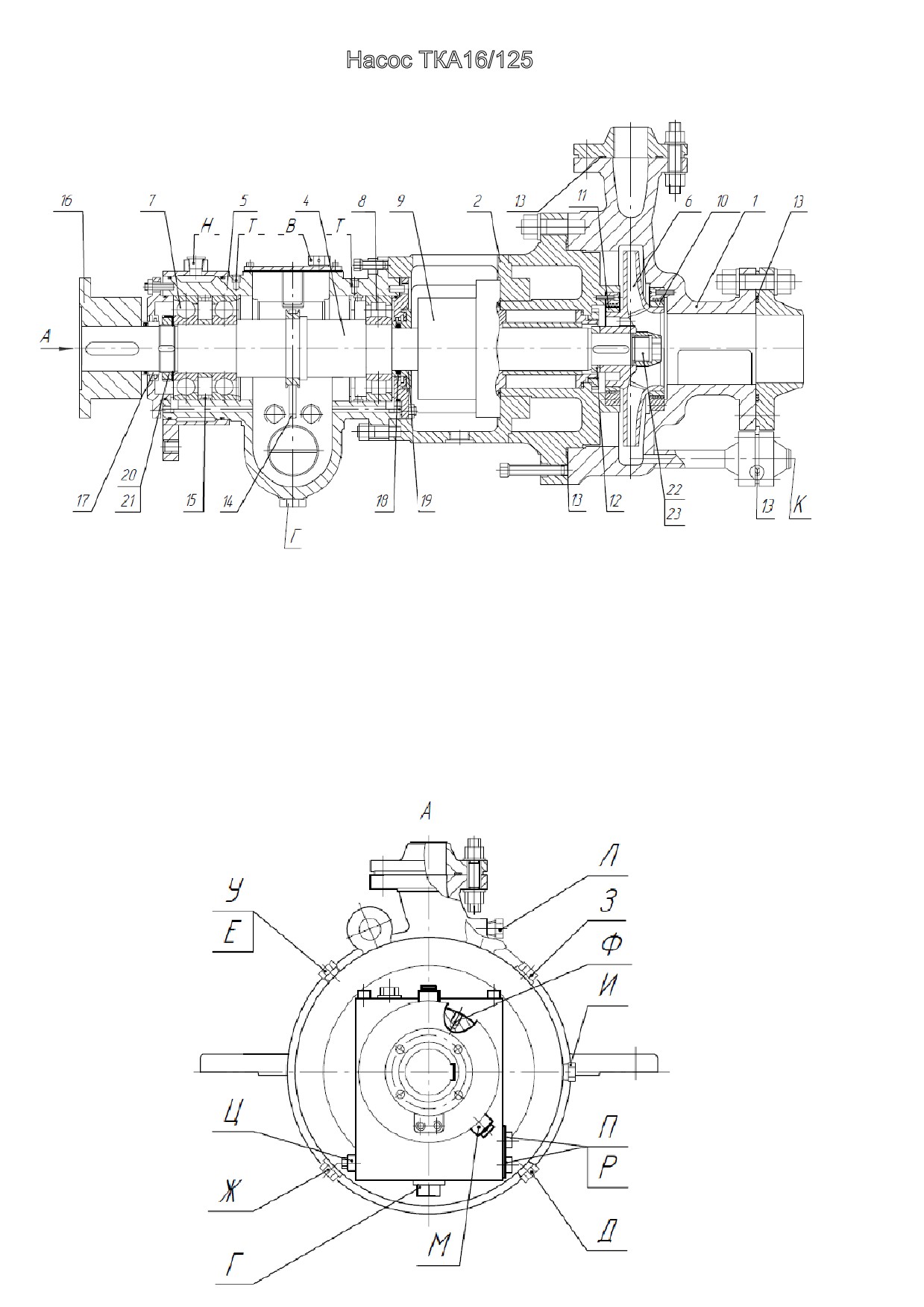

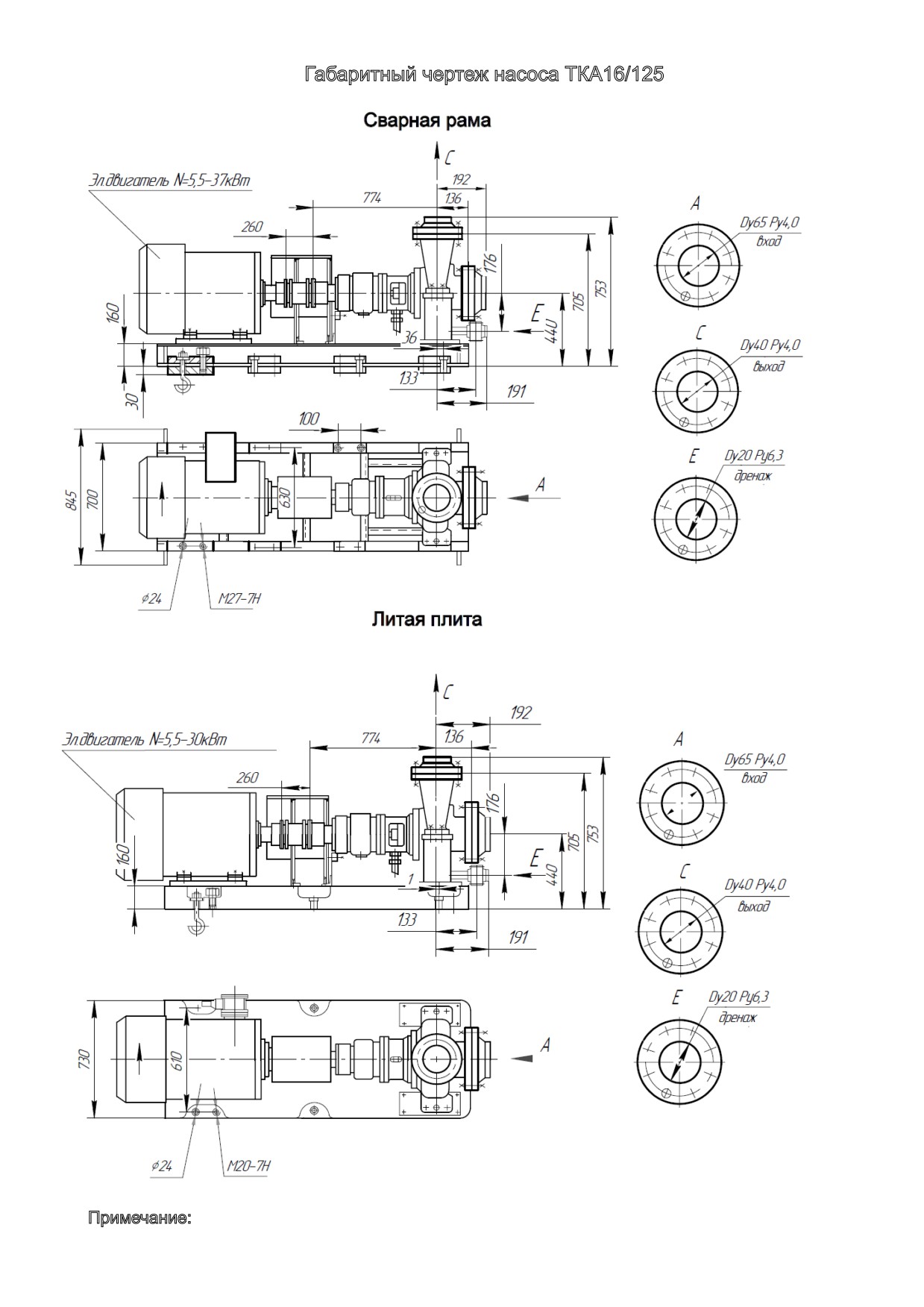

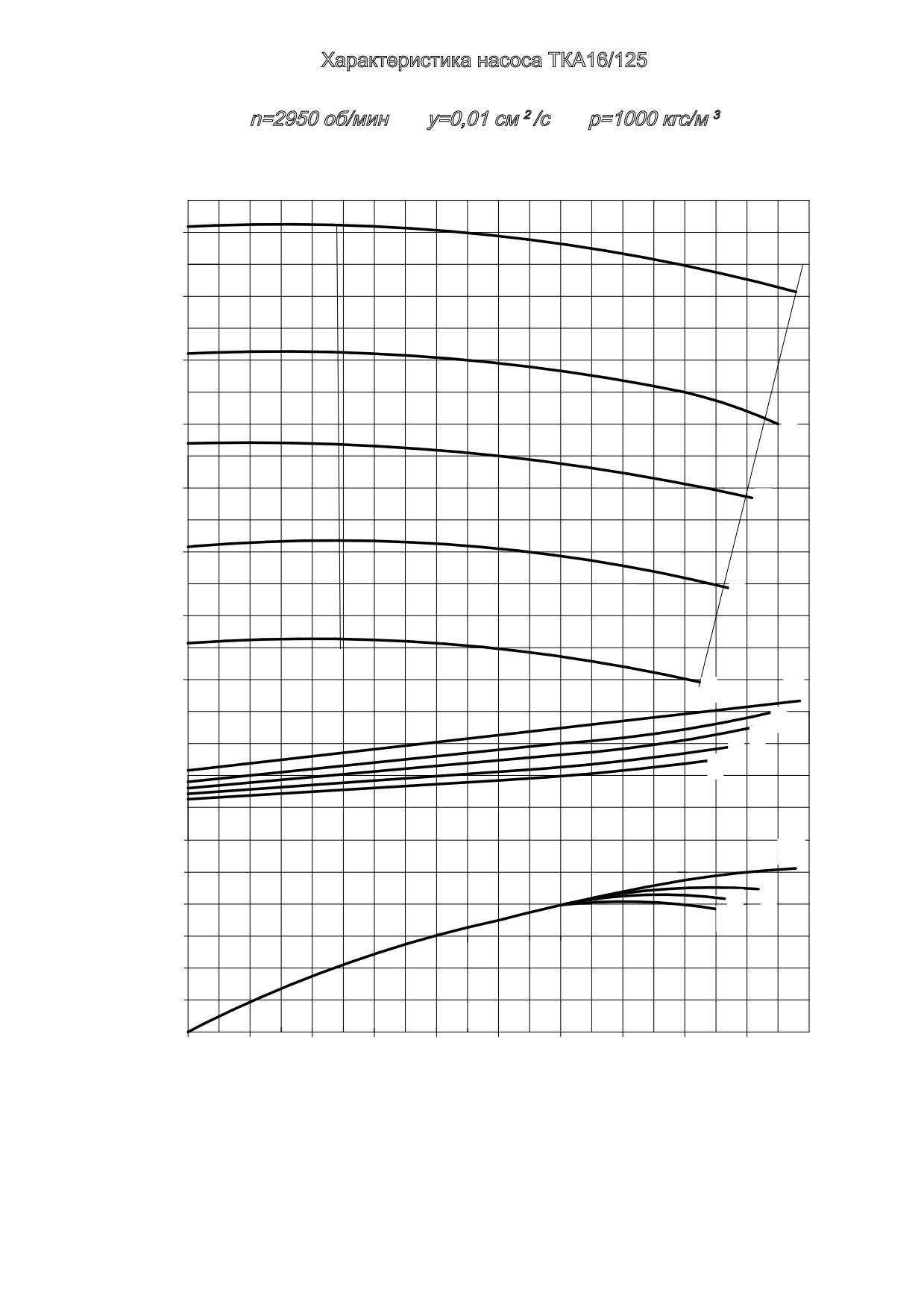

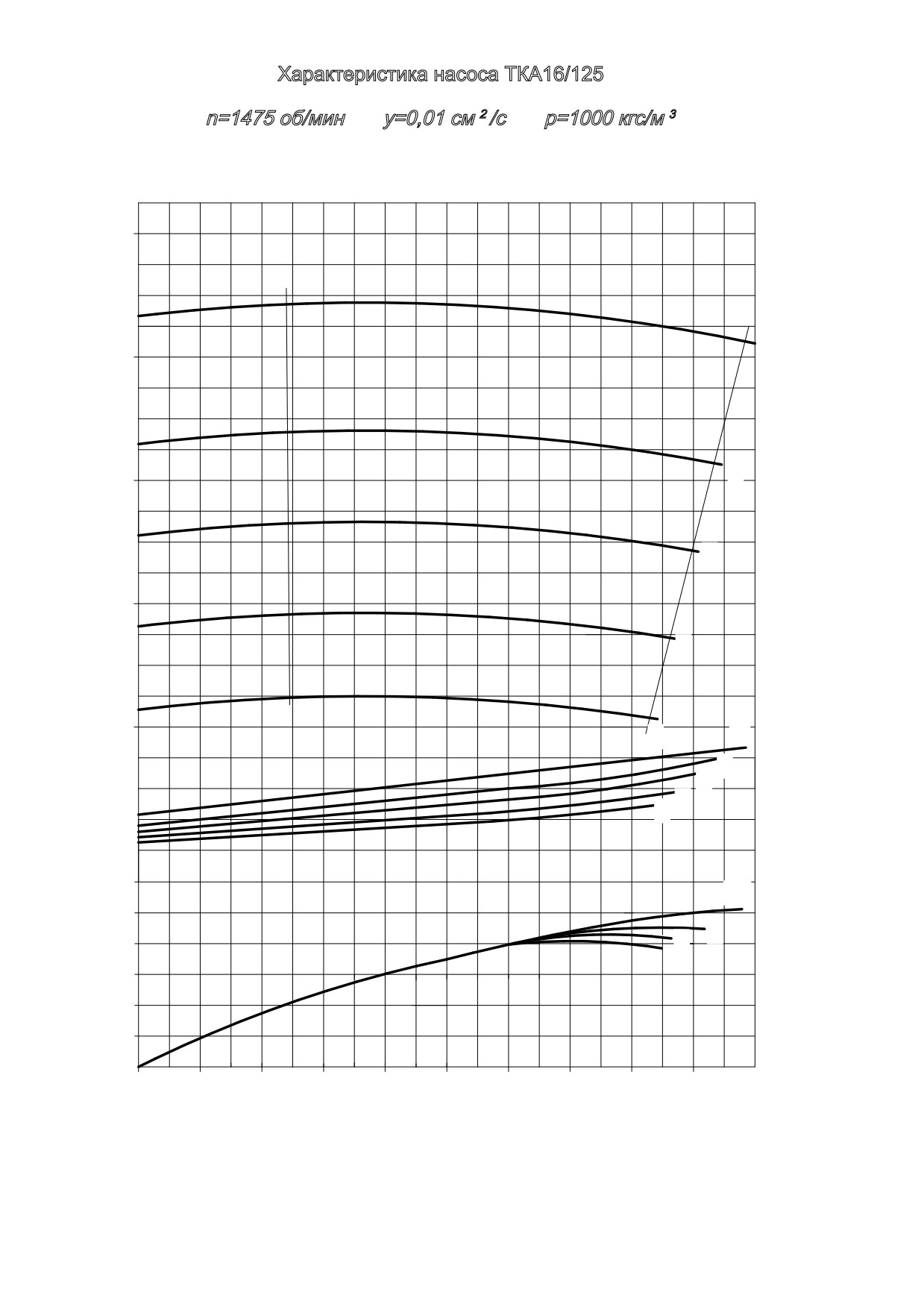

ТКА16/125……………………………………………………………………
12

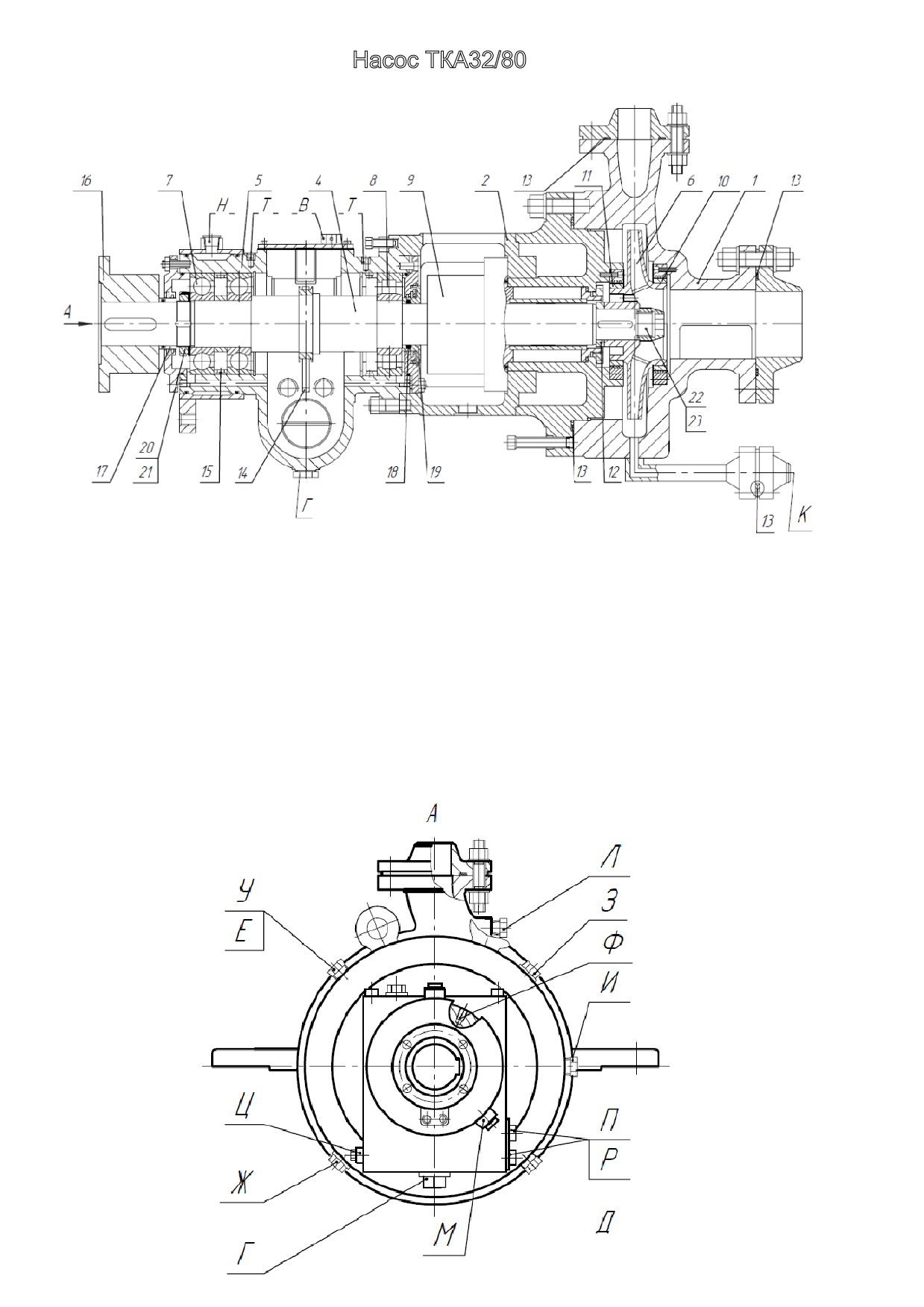

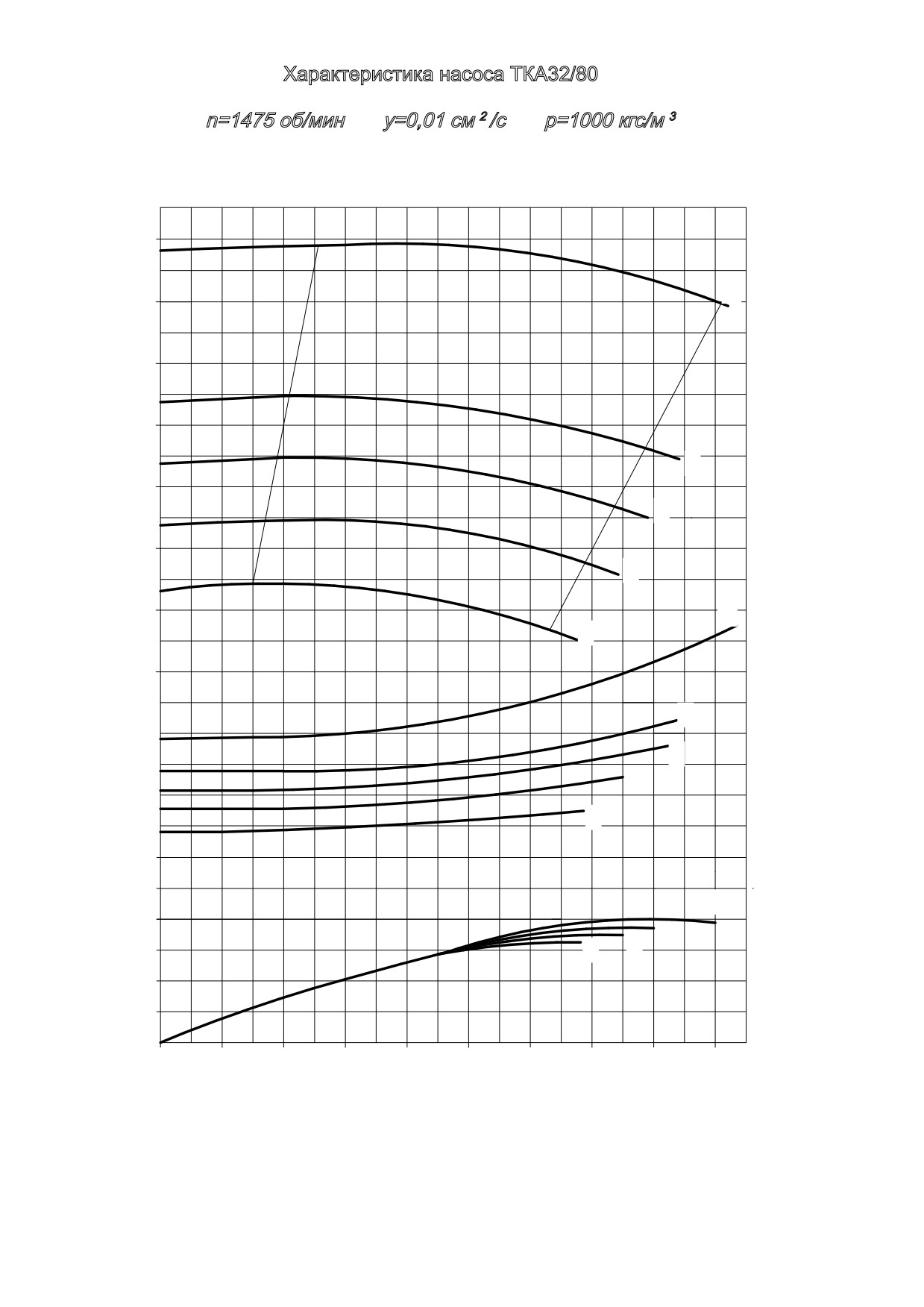

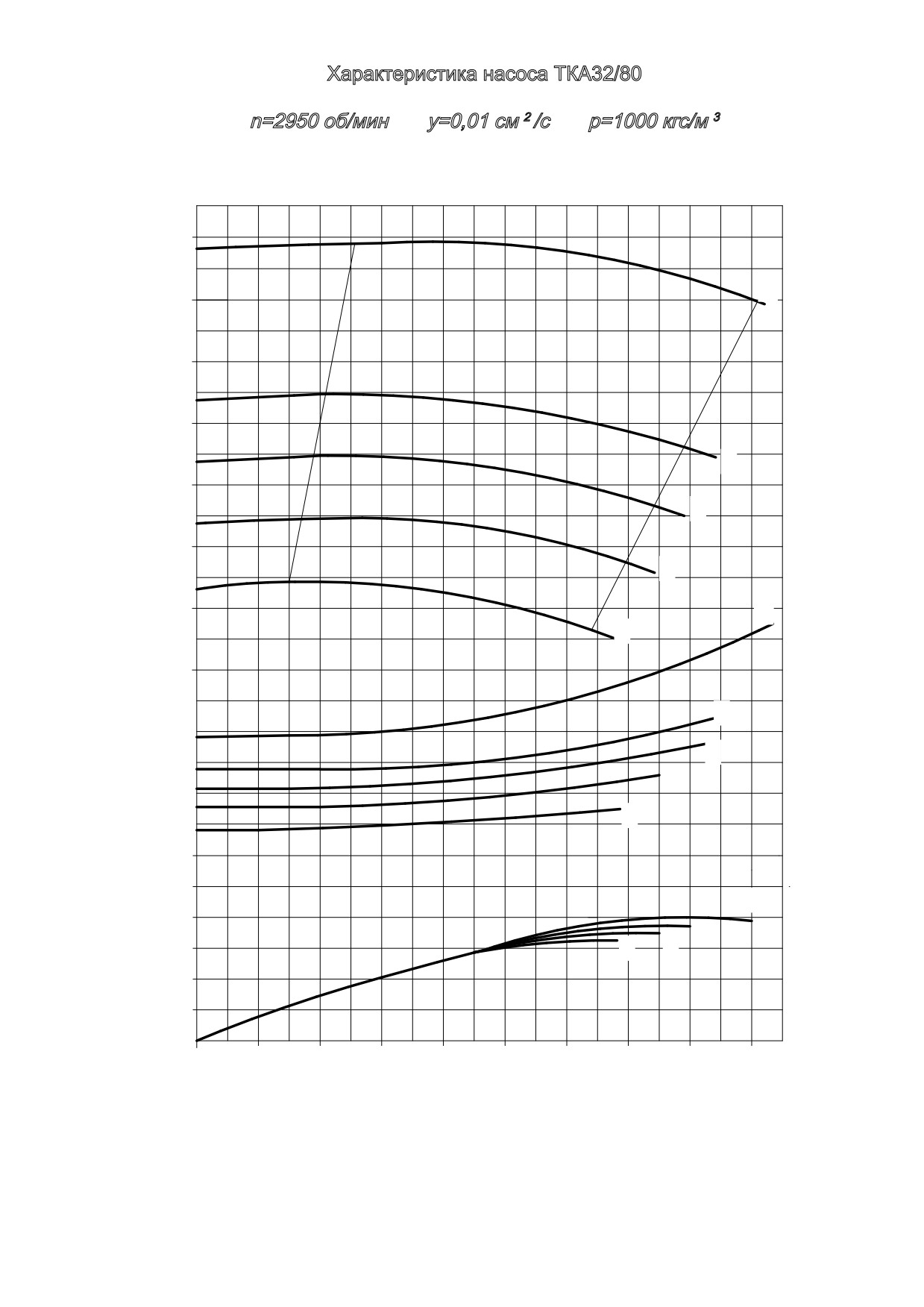

ТКА32/80…………………………………………………………………...…………
16
ТКА32/125…………………………………………………………………..………
20
ТКА63/80………………………………………………………………………...……
24
ТКА63/125……………………………………………………………..……………
28
ТКА63/200…………………………………………………………………
……
32
ТКА120/80……………………………………………………………………
36
ТКА120/125……………………………………………………………………...……
40
ТКА 210/80…………………………………………………………
…………………
44
ТКА210/125……………………………………………………………………………
48
ТКА315/125……………………………………………………………………………
53
ТКА600/80………………………………………………………………………………
56
НК12/40...
НК200/370………………………………………………………………………………
62
НКВ210/200……………………………………………………………………………
66
НКВ360/80……………………………………………………………………………
70
НКВ360/125……………………………………………………………………………
74
НКВ360/200……………………………………………………………………………
78
НКВ360/320……………………………………………………………………………
82
НКВ600/125……………………………………………………………………………
86
НКВ600/200……………………………………………………………………………
90
НКВ600/320……………………………………………………………………………
94
НКВ1000/50………………………………………………………………………
……98
НКВ1000/200…………………………………………………………………………
101
НКВ1000/320…………………………………………………………………………
105
НКВ 1500/100
109
6. Насосы ТКАм и агрегаты насосные на их базе.
6.1 Назначение………………………………………………………...…………
111
6.2 Пример записи условного обозначения насоса……………….……..……
112
6.3 Конструктивное исполнение, характеристика, габаритные
и присоединительные размеры насосов
ТКАм16/80……………………………………………………………………………
113
1
1. Перечень насосов выпускаемых ОАО «Волгограднефтемаш»
Число оборотов насоса, об/мин
Заказ
Обозначение
2950
1475
Примечание
подача,м3
напор, м
подача,м3
напор, м
Центробежные нефтяные насосы ТКА (консольные)
36
ТКА16/80 Г
16
80
8
20
43
ТКА16/125 Г
16
125
8
30
37
ТКА32/80 Г
32
80
16
20
25
ТКА32/125 Г
32
125
16
30
27
ТКА63/80 Г
63
80
32
20
28
ТКА63/125 Г
63
125
32
30
63
200
32
70
62
ТКА63/200 Г,В
32
200
16
70
38
ТКА120/80 Г
120
80
60
20
1.Указанные подача и напор -
55
ТКА120/125 Г
120
125
60
30
номинальные.
29
ТКА210/80 Г
210
80
120
20
2.Насосы изготавливаются в
54
ТКА210/125 Г
210
125
120
30
соответствии с
57
ТКА210/125 В
210
125
120
30
ТУ3631-042-00217610-2012.
31
ТКА315/125 Г
-
-
315
125
3.Материал проточной части
86
ТКА600/80 Г
-
-
600
80
насосов:
Центробежные нефтяные насосы НКВ и НК (консольные)
С - сталь углеродистая
25Л; 20ГМЛ
14
НК12/40
12
40
-
-
Х - сталь хромистая
200
370
100
100
20Х5МЛ; 20Х13Л
93
НК200/370 Г,В
120
370
60
90
Н - сталь хромоникельтитановая
12Х18Н9ТЛ.
94
НК200/370 Г*
-
-
100
100
4.*Насос с высокими
210
200
100
50
антикавитационными
53
НКВ210/200 Г
120
200
60
50
свойствами.
56
НКВ210/200 В
210
200
100
50
5.В-вертикальное исполнение
78
НКВ360/80 Г
360
80
180
20
входного патрубка.
Г-горизонтальное исполнение
16
НКВ360/125 Г
360
125
180
30
входного патрубка.
20
НКВ360/200 Г
360
200
180
50
17
НКВ360/320 Г
360
320
180
80
15
НКВ600/125 Г
600
125
300
30
82
НКВ600/200 Г
600
200
300
50
18
НКВ600/320 Г
600
320
300
80
85
НКВ1000/50 Г
-
-
1000
50
13
НКВ1000/200 Г
1000
200
500
50
83
НКВ1000/320 Г
1000
320
600
80
НКВ1500/1000 Г
-
-
1500
100
Центробежные нефтяные насосы ТКАм (герметичные)
35
ТКАм16/80 Г
16
80
8
20
42
ТКАм16/125 Г
16
125
8
30
Материал проточной части
насосов:
32
ТКАм32/80 Г
32
80
16
20
Н-сталь хромоникельтитановая
47
ТКАм32/125 Г
32
125
16
30
12Х18Н9ТЛ
46
ТКАм63/125 Г
63
125
32
30
30
ТКАм210/80 Г
210
80
100
20
34
ТКАм32/80 Гспец.
32
80
16
20
Среда с повышенным
40
ТКАм63/80 Гспец.
63
80
32
20
содержанием твердых частиц.
Центробежные нефтяные насосы НТ, ТСД (двухопорные)
88
НТ120/200
-
-
120
200
91
НТ120/320
120
320
60
80
92
НТ210/200
-
-
210
200
90
НТ210/320
210
320
100
80
1. Указанные подача и напор -
номинальные
80
НТ300/200
-
-
300
200
2.Насосы изготавливаются в
560
300
280
75
соответствии с
79
НТ560/335-300
335
300
170
75
ТУ51-0303-29-2005.
3
ОАО «Волгограднефтемаш»
65
НТ600/125
600
125
300
30
3.Материал проточной части
насосов:
76
НТ600/200
600
200
300
50
С-25Л; 20ГМЛ
НТ1000/320
1000
320
500
80
Х-20Х5МЛ; 20Х13Л
НТ1500/200
1500
200
750
50
Н-12Х18Н9ТЛ.
10
ТСД210/800
210
800
100
200
ТСД63/800
100
800
50
200

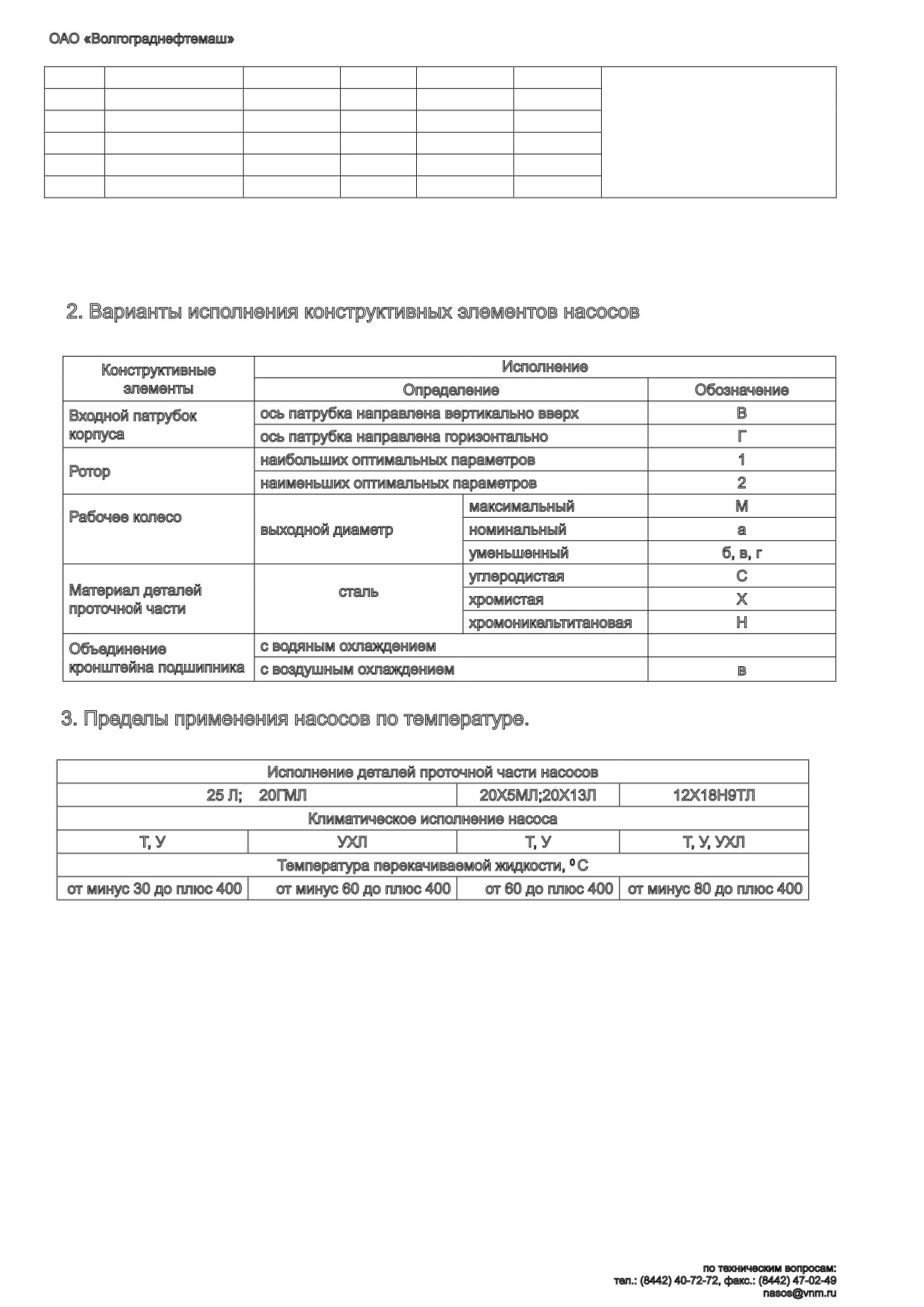

2. Варианты исполнения конструктивных элементов насосов
Конструктивные
Исполнение
элементы
Определение
Обозначение
Входной патрубок
ось патрубка направлена вертикально вверх
В
корпуса
ось патрубка направлена горизонтально
Г
наибольших оптимальных параметров
1
Ротор
наименьших оптимальных параметров
2
максимальный
М
Рабочее колесо
выходной диаметр
номинальный
а
уменьшенный
б, в, г
углеродистая
С
Материал деталей
cталь
хромистая
Х
проточной части
хромоникельтитановая
Н
Объединение
с водяным охлаждением
кронштейна подшипника
с воздушным охлаждением
в
3. Пределы применения насосов по температуре.
Исполнение деталей проточной части насосов
25 Л;
20ГМЛ
20Х5МЛ;20Х13Л
12Х18Н9ТЛ
Климатическое исполнение насоса
Т, У
УХЛ
Т, У
Т, У, УХЛ
Температура перекачиваемой жидкости, 0 С
от минус 30 до плюс 400
от минус 60 до плюс 400
от 60 до плюс 400
от минус 80 до плюс 400
по техническим вопросам:
4
тел.: (8442) 40-72-72, факс.: (8442) 47-02-49
nasos@vnm.ru
4.Назначение отверстий
Назначение
Обозначение
Резьба
При сальниковом уплотнении
При торцовом уплотнении
В
Залив масла в корпус подшипников
G1/2 - B
Г
Слив масла из корпуса подшипников
G1/2 - B
Д
подвод
Уплотняющая жидкость в фонарь
Охлаждающая жидкость в
К1/2
сальника
холодильник торцового
Е
отвод
Ж
подвод
Охлаждающая жидкость в рубашку крышки насоса
G1/2 - B
З
отвод
И
Импульс перекачиваемой жидкости АПГ. Подвод промывочной жидкости
К1/2
К
Слив жидкости из насоса
Dy20 Py6,4
Циркуляция перекачиваемой жидкости при установке торцового
Л
К1/2
уплотнения ДН (СД2, РДТ2 до 1500С)
М
подвод
Охлаждающая жидкость в рубашку корпуса подшипников
К1/2
Н
отвод
Установка преобразователей для определения температуры нагрева
Т
М8х1
подшипников
У
Отвод воздуха. Отвод нефтепродукта в крышку
К1/2
П
подвод
Охлаждающая жидкость в холодильник корпуса подшипников
К1/2
Р
отвод
Ф
2 места
Установка датчиков диагностики SPM
М8-7Н
Ц
Установка датчика для замера температуры масла, установка масленки
М27х2
С
подвод
Подвод чистой жидкости для смазки подшипников скольжения и
К1/2
охлаждения магнитной муфты
Ч
отвод
Ш
Установка датчика аварийного повышения давления
G11/2 - B
Э
Установка датчика аварийной утечки перекачиваемой жидкости
G11/2 - B
5. Насосы ТКА, НКВ, НК и агрегаты насосные на их базе
5.1 Назначение
Насосы центробежные нефтяные типа К и агрегаты насосные
на их базе предназначены для перекачивания нефти, сжиженных
углеводородных газов и нефтепродуктов плотностью не более
1800кг/м3.
Перекачиваемая, жидкость не должна содержать твердых
взвешенных частиц размером более 0,2 мм. Массовая доля
твердых взвешенных частиц в жидкости не должна превышать
0,2%.
Температура перекачиваемой жидкости от 193 до 673К (от
минус 80°С до плюс 400°С). Вязкость, в зависимости от подачи
насоса м3/ч, не должна превышать:
12 -
0,5•10-4 м2/с (0,5 см2/с)
210 -
3,0•10-4 м2/с (3,0 см2/с)
16 -
0,7•10-4 м2/с (0,7 см2/с)
360 -
4,5•10-4 м2/с (4,5 см2/с)
32 -
1,0•10-4 м2/с (1,0 см2/с)
600 -
6,0•10-4 м2/с (6,0 см2/с)
63 -
1,25•10-4 м2/с (1,25 см2/с)
1000 -
8,5•10-4 м2/с (8,5 см2/с)
120 -
2,0•10-4 м2/с (2,0 см2/с)
5
Насосы выпускаются в климатическом исполнении У, Т, УХЛ категории размещения 1, 2, 3
и 4 по ГОСТ 15150.
Насосы предназначены для работы вне помещений и в помещениях, где по условиям работы
возможно образование взрывоопасных смесей горючих газов или паров с воздухом, относящихся к
категориям IIА, IIВ по ГОСТ30852.11 и группам взрывоопасности Т1,Т2,Т3,Т4 по ГОСТ30852.5.
Насосы на стальных сварных рамах предназначены для работы в зонах, сейсмическая
активность в которых не превышает 8* баллов по шкале Рихтера и 7 баллов для насосов
установленных на чугунных плитах.

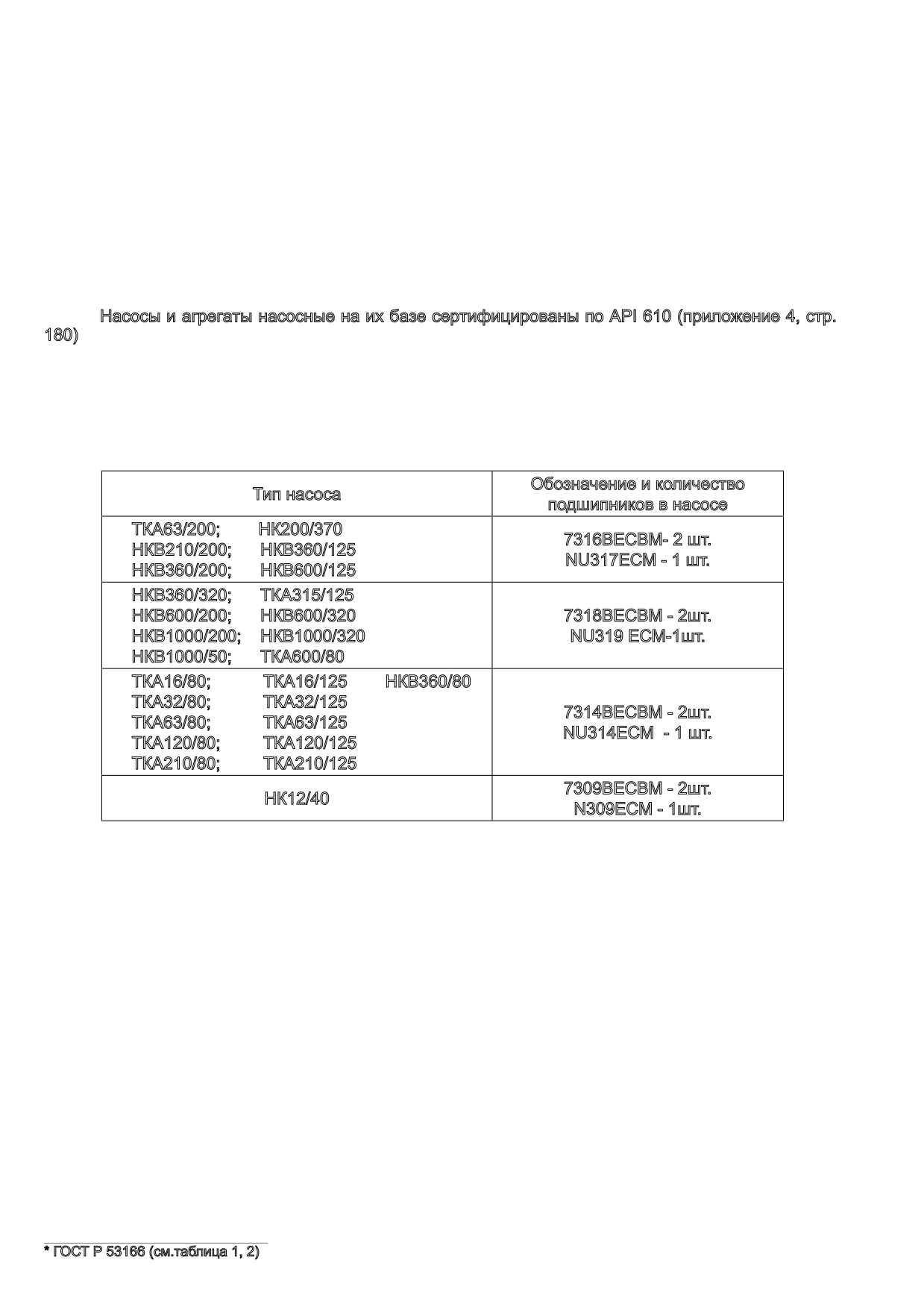

Насосы и агрегаты насосные на их базе сертифицированы по API 610 (приложение 4, стр.
180)
Выбор материала проточной части насоса зависит от температуры и свойств перекачиваемой
жидкости.
Насосы комплектуются подшипниками SKF или ,по желанию заказчика, FAG, Nachi, NTN.
Обозначение и количество
Тип насоса
подшипников в насосе
ТКА63/200;
НК200/370
7316ВЕСВМ- 2 шт.
НКВ210/200;
НКВ360/125
NU317ЕСМ - 1 шт.
НКВ360/200;
НКВ600/125
НКВ360/320;
ТКА315/125
НКВ600/200;
НКВ600/320
7318ВЕСВМ - 2шт.
НКВ1000/200;
НКВ1000/320
NU319 ЕСМ-1шт.
НКВ1000/50;
ТКА600/80
ТКА16/80;
ТКА16/125
НКВ360/80
ТКА32/80;
ТКА32/125
7314ВЕСВМ - 2шт.
ТКА63/80;
ТКА63/125
NU314ЕСМ - 1 шт.
ТКА120/80;
ТКА120/125
ТКА210/80;
ТКА210/125
7309BECBM - 2шт.
НК12/40
N309ECM - 1шт.
Агрегаты насосные оснащены взрывозащищенными электродвигателями исполнения
1ЕхdIIВТ4X (1ЕхdIIВТ5), с частотой сети 50Гц, n=3000об/мин и 1500об/мин, напряжением 380, 660,
6000 и 10000В и поставляются на сварных рамах или фундаментных литых плитах.
Для передачи крутящего момента от электродвигателя к валу насоса применяется дисковые
муфты.
* ГОСТ Р 53166 (см.таблица 1, 2)
6
Технические параметры входных и выходных патрубков насосов
Условное давление, МПа (кгс/см2)
Ответный фланец Dy мм, Py МПа
Тип
Входного
Выходного
Входного
Выходного
насоса
Корпуса
Дренажа
патрубка
патрубка
патрубка
патрубка
ТКА63/200
Dy100 Py4,0
Dy65 Py6,3
НКВ210/200
Dy150 Py4,0
Dy100 Py6,3
НКВ360/200
5,0 (50)
Dy200 Py4,0
Dy150 Py6,3
НКВ600/200
Dy250 Py4,0
Dy200 Py6,3
НКВ1000/200
4,0 (40)
6,3 (63)
Dy300 Py4,0
Dy250 Py6,3
НК200/370
Dy150 Py4,0
Dy100 Py6,3
НКВ360/320
Dy200 Py4,0
Dy150 Py6,3
6,3 (63)
НКВ600/320
Dy250 Py4,0
Dy200 Py6,3
НКВ1000/320
Dy300 Py4,0
Dy250 Py6,3
ТКА16/80
Dy80 Py4,0
Dy40 Py4,0
ТКА16/125
Dy65 Py4,0
Dy40 Py4,0
ТКА32/80
Dy80 Py4,0
Dy40 Py4,0
Dy20 Py6,3
ТКА32/125
Dy80 Py4,0
Dy40 Py4,0
ТКА63/80
Dy100 Py4,0
Dy50 Py4,0
ТКА63/125
Dy100 Py4,0
Dy50 Py4,0
ТКА120/80
Dy150 Py4,0
Dy100 Py4,0
4,0 (40)
4,0 (40)
4,0 (40)
ТКА120/125
Dy150 Py4,0
Dy80 Py4,0
ТКА210/80
Dy150 Py4,0
Dy100 Py4,0
ТКА210/125
Dy150 Py4,0
Dy100 Py4,0
НКВ360/80
Dy200 Py4,0
Dy150 Py4,0
НКВ360/125
Dy200 Py4,0
Dy150 Py4,0
НКВ600/125
Dy250 Py4,0
Dy200 Py4,0
НКВ1000/50
Dy300 Py4,0
Dy250 Py4,0
НК12/40
1,6
1,6
1,6
Dy50 Py4,0
Dy25 Py4,0
5.2. Пример записи условного обозначения насоса:
НК200/370 Г 1а С СД2 У2 ТУ3631-042-00217610-2012
НК - насос консольный;
200 - номинальная подача (ротора1), м3/ч;
370 - напор при номинальной подаче, м;
Г - обозначение направления входного патрубка;
1а - обозначение ротора и диаметра рабочего колеса;
С - углеродистое исполнение;
СД2 - торцовое уплотнение;
У2 - климатическое исполнение.
7
5.3. Конструктивное исполнение, характеристика, габаритные и присоединительные
размеры насосов
Насос ТКА16/80
1.Корпус насоса;
12.Втулка;
2.Крышка насоса;
13.Прокладки спирально-навитые;
4.Вал;
14.Кольцо маслоподающее;
5.Корпус подшипников;
15.Шайбы комплектовочные;
6.Колесо рабочее;
16.Полумуфта;
7.Подшипники шариковые радиально-
17.Кольцо отбойное;
упорные;
18.Уплотнительные кольца;
8.Подшипники роликовые радиальные;
19.Кольцо отбойное;
9.Уплотнение вала;
20-21.Гайка-шайба;
10-11.Кольца уплотняющие (роторные);
22-23.Гайка-шайба (роторные).
Характеристика насоса ТКА16/80
n=2950 об/мин
y=0,01 см 2
р=1000 кгс/м 3
Н,м
100
М
80
а
б
N, кВт
60
в
М
14
г
а
40
б
10
в
г
6
h,%
М,а
б
30
в
г
20
10
0
5
10
15
20
Q,м 3ч
9
Характеристика насоса ТКА16/80
n=1475 об/мин
y=0,01 см 2
р=1000 кгс/м 3
Н,м
25
М
20
а
б
N, кВт
15
в
М
2,0
г
а
10
1,5
б
в
1,0
г
h,%
М,а
б
30
в
г
20
10
3
0
2,5
5
7,5
10
10
Габаритный чертеж насоса ТКА16/80
Примечание: Размер длины рамы (плиты), количество и расположение отверстий под фундаментные
болты подлежит уточнению для конкретного типа электродвигателя.
11
Насос ТКА16/125
1.Корпус насоса;
13.Прокладки спирально-навитые;
2.Крышка насоса;
14.Кольцо маслоподающее;
4.Вал;
15.Шайбы комплектовочные;
5.Корпус подшипников;
16.Полумуфта;
6.Колесо рабочее;
17.Кольцо отбойное;
7.Подшипники шариковые радиально-
18.Уплотнительные кольца;
упорные;
19.Кольцо отбойное;
8.Подшипники роликовые радиальные;
20-21.Гайка-шайба;
9.Уплотнение вала;
22-23.Гайка-шайба (роторные).
10-11.Кольца уплотняющие (роторные);
12.Втулка;
12
Характеристика насоса ТКА16/125
n=2950 об/мин
y=0,01 см 2
р=1000 кгс/м 3
Н,м
150
М
140
130
а
120
110
б
100
в
90
N, кВт
80
г
М
20
а
б
г в
10
h,%
30
М,а
б
20
в
г
10
3
0
2
4
6
8
10
12
14
16
18
13
Характеристика насоса ТКА16/125
n=1475 об/мин
y=0,01 см 2
р=1000 кгс/м 3
Н,м
40
М
35
а
30
б
25
в
N, кВт
20
г
М
2,5
б а
в
г
1,25
h,%
30
М,а
б
20
гв
10
0
1
2
3
4
5
6
7
8
9
Q,м /ч
14
Габаритный чертеж насоса ТКА16/125
Примечание: Размер длины рамы (плиты), количество и расположение отверстий под фундаментные
болты подлежит уточнению для конкретного типа электродвигателя.
15
Насос ТКА32/80
1.Корпус насоса;
13.Прокладки спирально-навитые;
2.Крышка насоса;
14.Кольцо маслоподающее;
4.Вал;
15.Шайбы комплектовочные;
5.Корпус подшипников;
16.Полумуфта;
6.Колесо рабочее;
17.Кольцо отбойное;
7.Подшипники шариковые радиально-упорные;
18.Уплотнительные кольца;
8.Подшипники роликовые радиальные;
19.Кольцо отбойное;
9.Уплотнение вала;
20-21.Гайка-шайба;
10-11.Кольца уплотняющие (роторные);
22-23.Гайка-шайба (роторные).
12.Втулка;
16
Характеристика насоса ТКА32/80
n=2950 об/мин
y=0,01 см 2
р=1000 кгс/м 3
Н,м
110
М
100
90
80
а
70
б
60
в
N, кВт
50
М
г
40
20
а
15
б
в
10
г
h,%
5
50
М,а
б
в
30
г
10
0
5
10
15
20
25
30
35
40
Q,м /ч
17
Характеристика насоса ТКА32/80
n=1475 об/мин
y=0,01 см 2
р=1000 кгс/м 3
Н,м
М
25
20
а
б
15
в
N, кВт
М
3
г
10
а
2
б
в
г
h,%
50
М,а
б
в
30
г
10
3
0
5
10
15
20
18

















содержание      ..      1       2         ..



//////////////////////////////////////////
