ЗАО Гидромашсервис (ГРУППА ГСМ). КАТАЛОГ НАСОСОВ - часть 7

электронасосы вакуумные водокольцевые типа ВВН

ЭЛЕКТРОНАСОСЫ ВАКУУМНЫЕ ВОДОКОЛЬЦЕВЫЕ

типа ВВН

НАЗНАЧЕНИЕ

Насосы вакуумные водокольцевые предназначены

для отсасывания воздуха или неагрессивных газов

и парогазовых смесей, предварительно очищен-

ных от основной массы капельной влаги, и могут

работать на воздухе и воде или в неагрессивных

газах, парах и жидкостях.

Насосы не требуют очистки поступающего газа, а

также допускают попадание в машину жидкостей

вместе с засасываемым газом.

Насосы предназначены для применения в

xимической, пищевой, целлюлозно-бумажной,

нефтяной, газовой и других отраслях народного

хозяйства.

Электронасос ВВН 1-1,5 также может быть исполь-

зован на с/х фермах (для доильных аппаратов).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Электронасосы типа

2ВВН1-0,8 и ВВН1-1,5

возможно изготовление агрегатов для установки

имеют моноблочную компоновку и состоят из на-

во взрыво- и пожароопасных помещениях.

соса, закрепленного на валу электродвигателя

Электронасос ВВН1-1,5 и насосные агрегаты

эксцентрично относительно вала двигателя на

ВВН1-3 и ВВН1-0,75 имеют сальниковое уплот-

раме.

нение вала и не предназначены для эксплуатации

Электронасос 2ВВН1-0,8 — вакуумный, водо-

во взрыво- и пожароопасных помещениях.

кольцевой, с односторонним осевым всасыванием

Материал деталей проточной части

— СЧ20,

и нагнетанием. Для герметизации вала двигателя

колесо рабочее электронасоса

2ВВН1-0,8

—

применено торцовое уплотнение. Для 2ВВН1-0,8

бронза Бр03Ц7С5Н1.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

2 ВВН1 - 0,8 УХЛ 4

порядковый номер модернизации;

вакуумный водокольцевой электронасос

с номинальным давлением 0,04 МПа;

производительность, м3/мин;

климатическое исполнение;

категория размещения.

насосное оборудование для

120

водного хозяйства и ЖКХ

электронасосы вакуумные водокольцевые типа ВВН

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Значение для типоразмера

Наименование показателя

Электронасосы

Насосы (агрегаты)

2ВВН1-0,8

ВВН1-1,5

ВВН1-3

ВВН1-0,75

Номинальная производительность,

0,026 (1,57)

приведенная к начальным условиям

0,014 (0,8)

0,05 (3,0)

0,0125 (0,75)

+20%

при номинальном давлении всасывания

±10%

±10%

±10%

-5%

0,04 МПа (0,4 кгс/см2)*,м3/с (м3/мин)

Уменьшение номинальной производительности

при давлении всасывания

40

-

-

40

0,02 МПа (0,2кгс/см2),%, не более

Мощность, потребляемая при номинальной

1,3 ± 0,13

3,0 ± 0,30

-

-

производительности*, кВт, не более

Удельная мощность, кВт/м3 мин, не более

1,6

4,4

2,0

Расход воды, дм3/с (м3/ч), не более

0,056 (0,2)

0,083 (0,3)

0,12 (0,42)

0,056 (0,2)

48,3 ± 0,833

25 ± 0,833

24 ± 0,833

Частота вращения, с-1 (об/мин.)

(2900 ± 50)

(1500 ± 50)

(1450 ± 50)

род тока

переменный

Параметры энергопитания

напряжение, В

380, 220/380

(ГОСТ13109-97)

частота тока, Гц

50

Мощность электродвигателя, кВт

2,2

5,5

7,5

2,2

Масса электронасоса, кг, не более

42

110

Масса, кг, не более,

насоса

-

-

110

38

агрегата

-

-

210

90

Утечка через сальниковое уплотнение,

30

100

100

100

см3/ч, не более

Технические параметры должны обеспечиваться при температуре откачиваемого газа не более 293 K (20 оC), температуре рабочей воды не более

288 К (15 0С).

ХАРАКТЕРИСТИКА НАСОСОВ ТИПА ВВН

насосное оборудование для

121

водного хозяйства и ЖКХ

электронасосы вакуумные водокольцевые типа ВВН

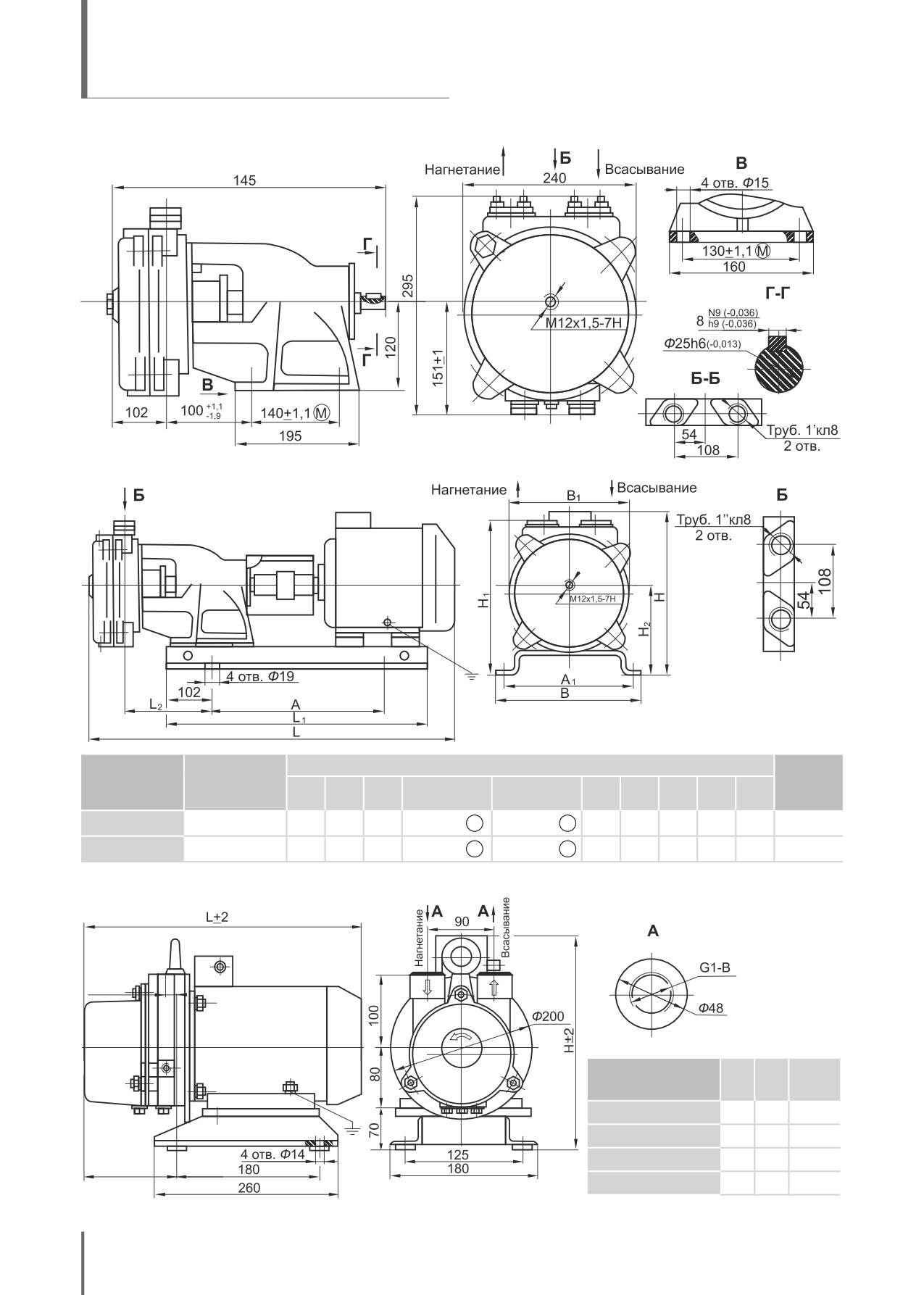

ГАБАРИТНЫЙ ЧЕРТЁЖ НАСОСА ВВН1-0,75

ГАБАРИТНЫЙ ЧЕРТЁЖ АГРЕГАТА ВВН1-0,75

Мощность

Размеры в мм

Тип

Масса,

двигателя,

двигателя

L

L₁

L₂

А

A₁

В

B₁

Н

H₁

н₂

кг

кВт

АИР 90 L4

2,2

838

575

170

369+1,1 М

285±1,1 М

332

240

315

312

180

83

A90L4

2,2

870

575

170

369+1,1 М

285±1,1 М

332

240

307

312

180

80

ГАБАРИТНЫЙ ЧЕРТЁЖ ЭЛЕКТРОНАСОСА 2ВВН1-0,8

35±2

Типоразмер

L,

H ,

Масса

электродвигателя

мм

мм

кг

ВА 80МВ2 Ж2 У2

451

370

65,5

4ВР 80В2 У2

436

310

46,5

5А 80МВ2 Ж2 У2

416

264

41

150±2

АИР 80В2 У2

391

275

40,5

насосное оборудование для

122

водного хозяйства и ЖКХ

электронасосы вакуумные водокольцевые типа ВВН

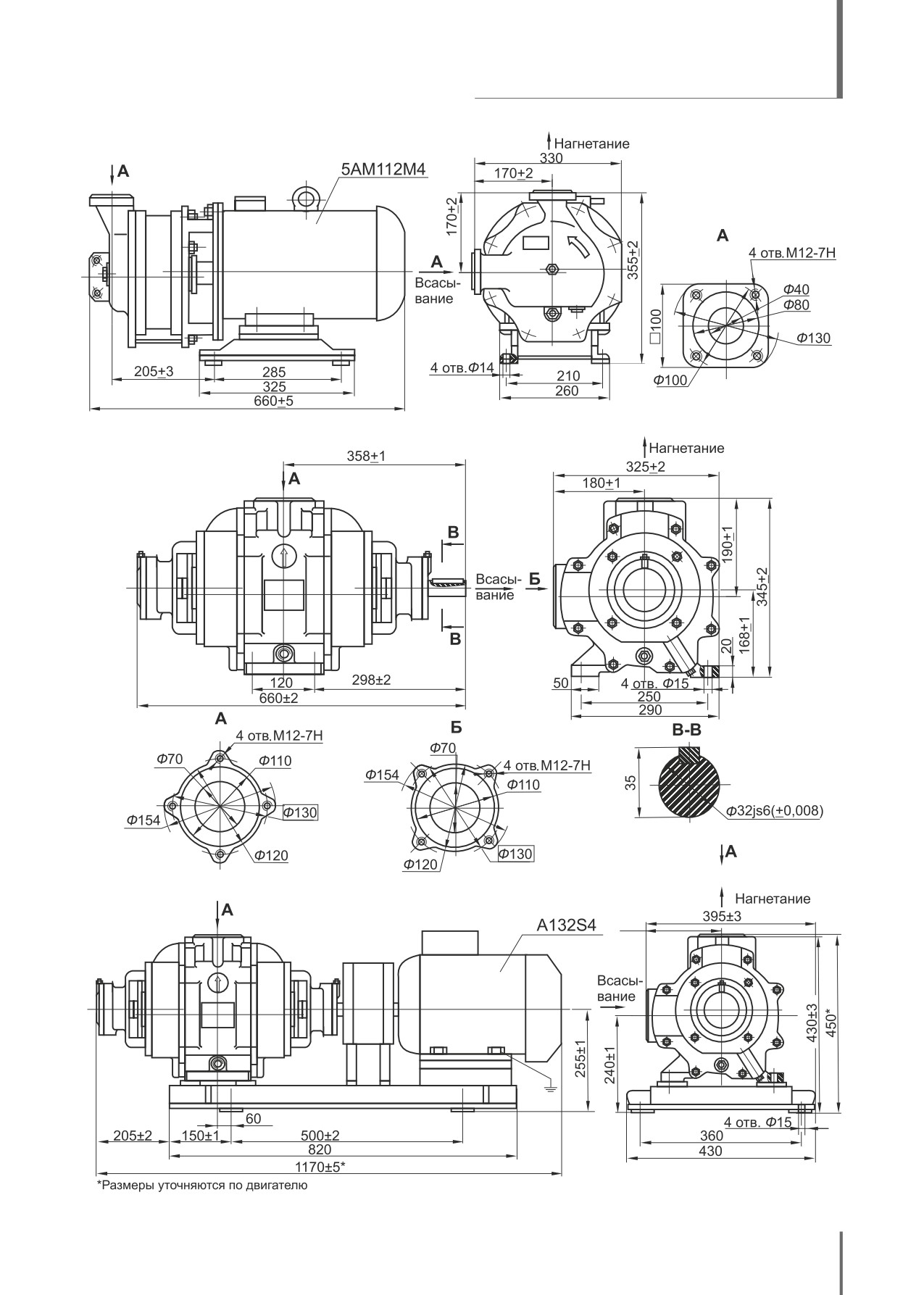

ГАБАРИТНЫЙ ЧЕРТЁЖ ЭЛЕКТРОНАСОСА ВВН1-1,5

ГАБАРИТНЫЙ ЧЕРТЁЖ НАСОСА ВВН1-3

ГАБАРИТНЫЙ ЧЕРТЁЖ АГРЕГАТА ВВН1-3

180

насосное оборудование для

123

водного хозяйства и ЖКХ

электронасосы одновинтовые

самовсасывающие БУРУН®

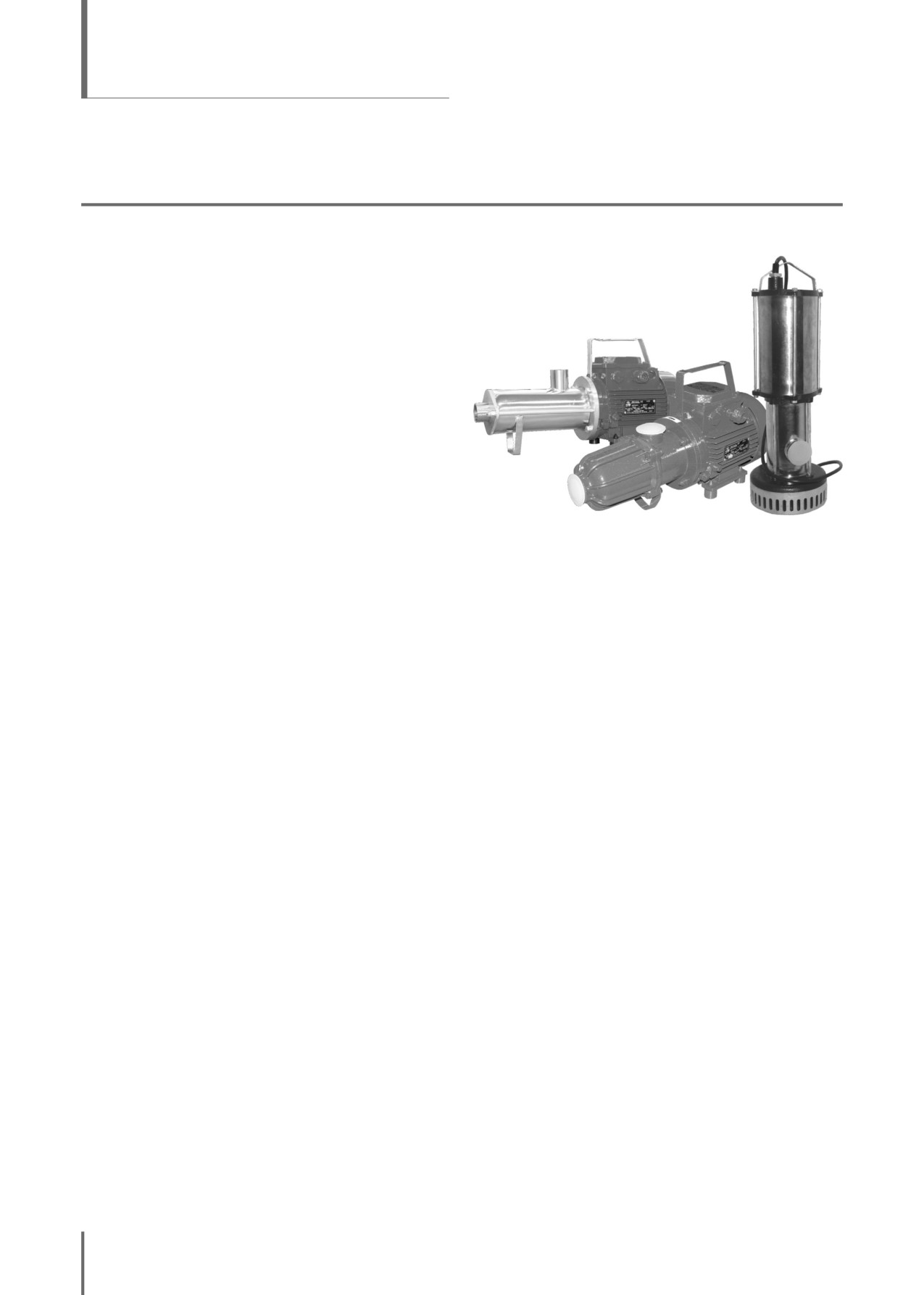

ЭЛЕКТРОНАСОСЫ ВИНТОВЫЕ

САМОВСАСЫВАЮЩИЕ БУРУН®

НАЗНАЧЕНИЕ

Одновинтовые моноблочные насосы серии «Бу-

рун» предназначены для перекачки как чистой

воды, так и разнородных жидкостей и взвесей до

3000 мПа·с(сП). и температурой до 35°С при рабо-

те в непрерывном режиме и температурой до 70°С

при периодическом режиме работы.

* в зависимости от необходимой подачи или вяз-

кости перекачиваемой жидкости насосы комплек-

туются трехфазными двигателями с частотой вра-

щения 3000, 1500, 1000 и 750 об/мин на напряже-

ние 380В и однофазными двигателями с частотой

вращения 3000 и 1500 об/мин.

Преимущества насосов

Преимуществом винтовых насосов перед центро-

бежными является создаваемый равномерный, не

— подача насоса пропорциональна скорости вра-

пульсирующий поток перекачиваемой жидкости.

щения. Это позволяет легче регулировать па-

Это позволяет не перемешивать жидкость и со-

раметры насоса при наличии частотного при-

хранять ее структуры.

вода;

— высокая способность к самовсасыванию;

— высокое давление насоса при небольшом га-

— простота конструкции, обеспечивающая удоб-

барите обеспечивается конструкцией обоймы

ство обслуживания насоса. Насос состоит из

с саморегулирующим зазором. Зазор между

трех основных частей: нержавеющего винта,

рабочей поверхностью винта и обоймы остает-

резиновой обоймы и уплотнения вала;

ся постоянным при увеличении давления.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Бурун® СХ Х / Х - Х X / Х - (А, Б) - 1 - ТУ 26-06-1622-92

1

2 3

4

5 6

7

8

9

1 — товарный знак;

2 — самовсасывающий для химически активных жидкостей;

3 — идеальная подача, м3/ч;

4 — давление насоса (Р_mах); кгс/см2;

5 — исполнение двигателя:

М — однофазный 220 В;

без обозначения — трехфазный 380 В;

6 — номинальная мощность двигателя, кВт;

7 — число полюсов двигателя;

8 — исполнение по материалу обоймы

без обозначения — резина ИРП 1068;

А

— резина АН 140;

Б

— резина 25-52-563

9 — исполнение по патрубку:

без обозначения — резьбовой патрубок;

1

— гладкий патрубок

(только для исполнения Б

по материалу обоймы).

124

бытовые насосы

электронасосы одновинтовые

самовсасывающие БУРУН® Н1В

ЭЛЕКТРОНАСОСЫ ОДНОВИНТОВЫЕ

САМОВСАСЫВАЮЩИЕ БУРУН® Н1В

НАЗНАЧЕНИЕ

Н1В — одновинтовой самовсасывающий насос.

Корпусные детали выполнены из алюминия и вы-

сокопрочной пластмассы.

Уплотнение вала — стандартная армированная

легкосменяемая манжета.

Насос может использоваться как в быту, так и в

промышленности для перекачки воды и разнород-

ных неагрессивных жидкостей с механическими

примесями и вязкостью до 1000 мПа·с(сП).

Основное назначение: очистка отстойных и вы-

гребных ям, полив и орошение садовых участков.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Электронасос Н1В 2,5/2-220 Бурун®,

где: Н1В — тип электронасоса;

2,5 — номинальная подача, м3/ч;

2 — давление на выходе из насоса , кгс/см2;

220 — напряжение питающей сети, В;

Бурун ® — товарный знак.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметры

Максимальная

Максимальное

Предельная

Высота

Типоразмер

энерго-

подача,

давление,

вязкость,

самовсасы-

питания, В

м3/ч

МПа (кгс/см2 )

мПа·с (сП)

вания, м

Н1В 2,5/2-220 БУРУН

1~ 220

3,6

0,25 (2,5)

1000

5

Н1В 2,5/2-380 БУРУН

3~ 380

3,6

0,25 (2,5)

1000

5

Двигатель

Типоразмер

Синхронная

Масса, кг

Номинальная

частота вращ.,

мощность, кВт

с-1 (об/мин)

Н1В 2,5/2-220 БУРУН

0,55

50 (3000)

12,5

Н1В 2,5/2-380 БУРУН

0,75

50 (3000)

12,2

бытовые насосы

125

электронасосы одновинтовые

самовсасывающие БУРУН® Н1В

ХАРАКТЕРИСТИКА НАСОСА Н1В

Q м³/ч

Рабочий интервал

4,0

3,0

2,0

1,0

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

МПа

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

Р

кгс /см²

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПУСКОЗАЩИТНОГО УСТРОЙСТВА

ДЛЯ НАСОСОВ С ОДНОФАЗНЫМИ ДВИГАТЕЛЯМИ

126

бытовые насосы

электронасосы одновинтовые

самовсасывающие БУРУН® СХ

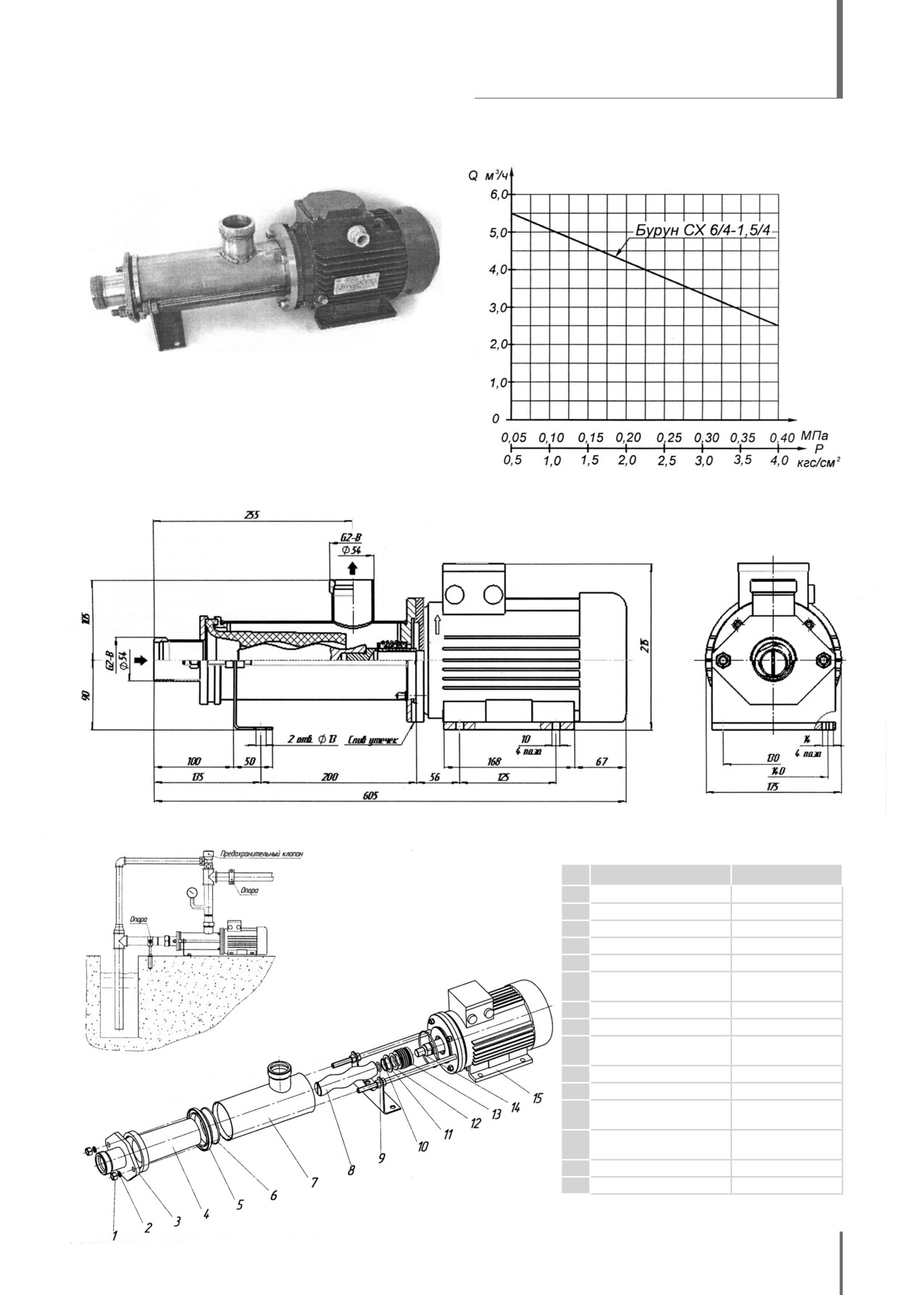

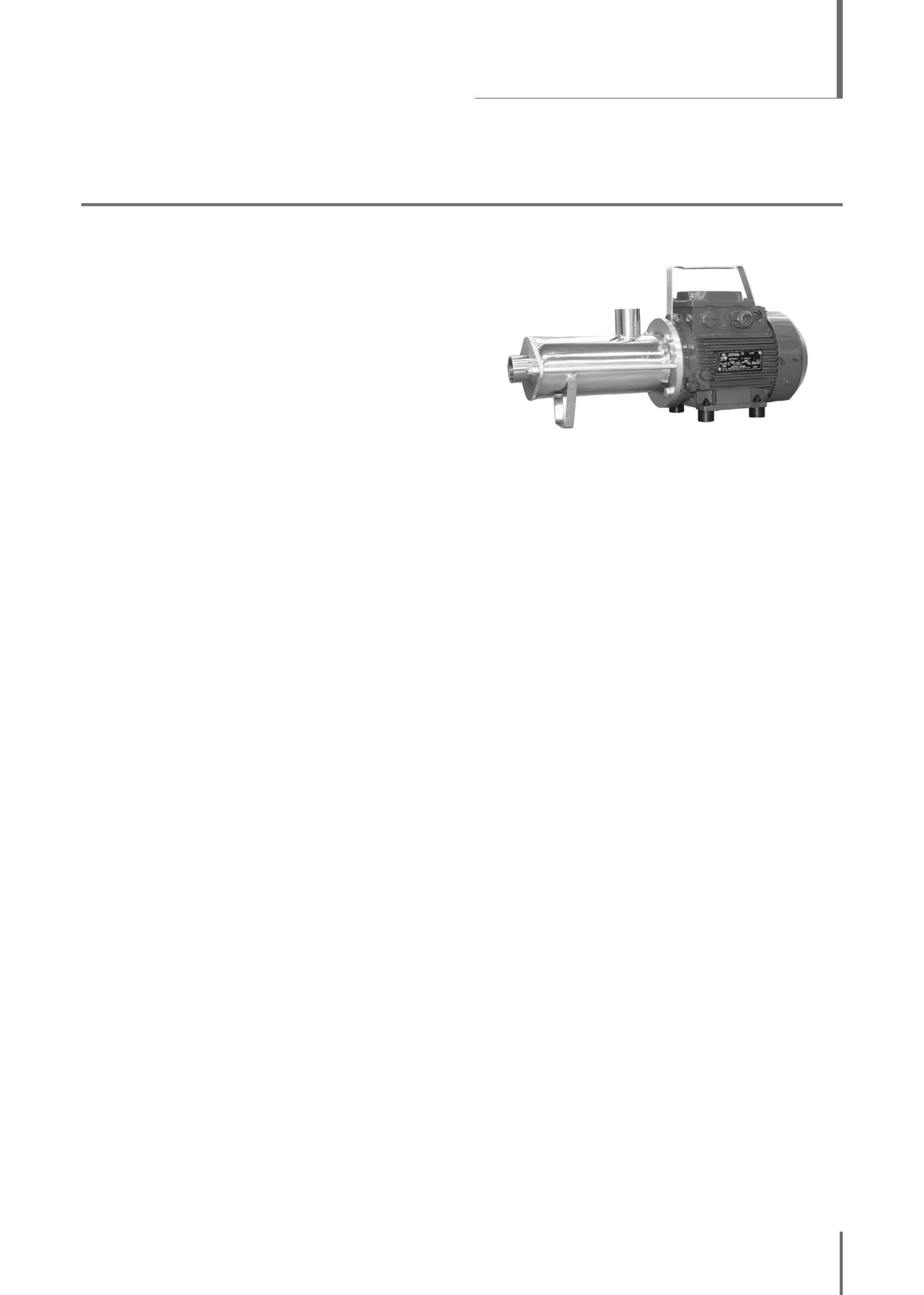

ЭЛЕКТРОНАСОСЫ ОДНОВИНТОВЫЕ

САМОВСАСЫВАЮЩИЕ БУРУН® СХ

НАЗНАЧЕНИЕ

Бурун® СХ — одновинтовой самовсасывающий

электронасос. Конструкция электронасоса ори-

ентирована для использования, где необходимо

обеспечить компактность, легкость в установке и

обслуживании.

Основной характерной особенностью винтовых

электронасосов является равномерный, не пуль-

сирующий поток прокачиваемой жидкости. Бла-

годаря этому работа винтовых электронасосов

не приводит к разрушению структуры продукта и

Эксплуатационные ограничения:

вспениванию.

• Температура жидкости при непрерывном

Изготовление элементов проточной части и рабо-

режиме работы — до +35°С, при периодическом

чего винта из нержавеющей стали делает электро-

режиме — до +70°С (не более 20 минут в час).

насос универсальным для перекачки различных

жидкостей.

• Высота самовсасывания — 5 м.

Марка резины для обоймы подбирается под кон-

• Максимально допустимое давление в корпусе

кретную жидкость.

насоса 0,4 МПа.

Электронасос имеет санитарно-эпидемиологи-

• Не предназначен для эксплуатации во взрыво- и

ческое заключение, разрешающее использование

пожароопасных помещениях.

в пищевой и парфюмерной промышленности.

ПРИ ВЫБОРЕ ЭЛЕКТРОНАСОСА ВНИМАТЕЛЬНО

ОЗНАКОМЬТЕСЬ С ТЕХНИЧЕСКИМИ ДАННЫМИ И

ПРАВИЛАМИ ПОЛЬЗОВАНИЯ.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Бурун® СХ Х / Х - Х X / Х - (А, Б) - 1 - ТУ 26-06-1622-92

1

2

3

4

5 6

7

8

9

1 — товарный знак;

2 — самовсасывающий для химически активных жидкостей;

3 — идеальная подача, м3/ч;

4 — давление насоса (Р_mах); кгс/см2;

5 — исполнение двигателя:

М — однофазный 220 В;

без обозначения — трехфазный 380 В;

6 — номинальная мощность двигателя, кВт;

7 — число полюсов двигателя;

8 — исполнение по материалу обоймы:

без обозначения — резина ИРП 1068;

А

— резина АН 140;

Б

— резина 25-52-563;

9 — исполнение по патрубку:

без обозначения — резьбовой патрубок;

1

— гладкий патрубок

(только для исполнения Б

по материалу обоймы).

бытовые насосы

127

электронасосы одновинтовые

самовсасывающие БУРУН® СХ

ТЕХНИЧЕСКИЕ ДАННЫЕ

Двигатель

Типоразмер

Ток, А

электронасоса

Синхронная

Номин.

частота

мощн.,

вращения,

кВт

с-1 (об/мин)

Бурун® СХ 0,9/4-0,25/8

3~380,50

0,4 (4)

0,9

0,4

1,1

0,25

12,5 (750)

14,0

Бурун® СХ 1,2/4-0,37/6

3~380,50

0,4 (4)

1,2

0,5

1,4

0,37

18,5 (1000)

12,5

Бурун® СХ 1,8/4-М0,75/4

1~220,50

0,4 (4)

1,8

0,8

6,0

0,75

25 (1500)

15,7

Бурун® СХ 1,8/4-0,55/4

3~380,50

0,4 (4)

1,8

0,8

1,7

0,55

25 (1500)

12,5

Бурун® СХ 3,6/4-М0,75/2

1~220,50

0,4 (4)

3,2

1,2

5,7

0,75

50 (3000)

15,2

Бурун® СХ 3,6/4-0,75/2

3~380, 50

0,4 (4)

3,2

1,2

1,8

0,75

50 (3000)

13,0

Бурун® СХ 6/4-1,5/4

3~380,50

0,4 (4)

5,5

2,5

3,6

1,5

25 (1500)

21,5

ХАРАКТЕРИСТИКИ

128

бытовые насосы

Предельная

Типоразмер

Исполнение

Материал

вязкость,

Торцовое уплотнение

Перекачиваемая среда

электронасоса

патрубков

обоймы

мПа·с

Бурун® СХ 3,6/4-0,75/2

1000

Бурун® СХ 1,8/4-0,55/4

2000

Перекачка воды с механи-

Бурун® СХ 1,2/4-0,37/6

3000

Внутренняя

ческими неабразивными

MG1/30-G60Q₁Q₁PGG

Резина

резьба G1

примесями размером до

Бурун® СХ 0,9/4-0,25/8

3000

ИРП 1068

2 мм.

ТУ 38.005204-84

Бурун® СХ 3,6/4-М0,75/2

1000

Перекачка воды с приме-

сями нефтепродуктов

Бурун® СХ 1,8/4-М0,75/4

2000

Бурун® СХ 6/4-1,5/4

2000

MG1/32-G60Q₁Q₁PGG

Наружная резьба G2

Бурун® СХ 3,6/4-0,75/2-А

1000

Бурун® СХ 1,8/4-0,55/4-А

2000

Дозированная подача по-

Бурун® СХ 1,2/4-0,3 7/6-А

3000

лимеров, флокулянтов,

Внутренняя

MG1/30-G60Q₁Q₁VGG

Смесь резиновая

резьба G1

деминерализованной

Бурун® СХ 0,9/4-0,25/8-А

3000

АН-140

воды, полиэлектролитов

ТУ 2512-21500149245-96

Бурун® СХ 3,6/4-М0,75/2-А

1000

и различного рода хими-

катов, для очистки воды

Бурун® СХ 1,8/4-М0,75/4-А

2000

Бурун® СХ 6/4-1,5/4-А

2000

MG1/32-G60Q₁Q₁VGG

Наружная резьба G2

Бурун® СХ 3,6/4-0,75/2-Б

1000

Бурун® СХ 1,8/4-0,55/4-Б

2000

Перекачка молока и про-

Бурун® СХ 1,2/4-0,37/6-Б

3000

Наружная

дуктов, связанных с ее

MG1/30-G60Q₁Q₁E1GG

резьба G1

переработкой

(сметана,

Бурун® СХ0,9/4-0,25/8-Б

3000

йогурт и т.п.), фруктово-

Бурун®

СХ 3,6/4-М0,75/2-Б

1000

ягодных и овощных пюре,

сахарных сиропов.

Бурун® СХ 1,8/4-М0,75/4-Б

2000

Дрожжевая суспензия,

Резина

масла растительного и

Бурун® СХ 6/4-1,5/4-Б

2000

MG1/32-G60Q₁Q₁E1GG

Наружная резьба G2

25-52-563

животного происхожде-

Бурун® СХ 3,6/4-0,75/2-Б-1

1000

ТУ 38.105.1705-86

ния

Бурун® СХ 1,8/4-0,55/4-Б-1

2000

Перекачивание масел,

Бурун® СХ 1,2/4-0,3 7/6-Б-1

3000

кремов, косметических

MG1/30-G60Q₁Q₁E1GG

растворов.

Бурун® СХ 0,9/4-0,25/8-Б-1

3000

Гладкий патрубок

Транспорт шампуней и

Бурун® СХ 3,6/4-М0,75/2-Б-1

1000

жидкого мыла

Бурун® СХ 1,8/4-М0,75/4-Б-1

2000

Бурун® СХ 6/4-1,5/4-Б-1

2000

MG1/32-G60Q₁Q₁E1GG

электронасосы одновинтовые

самовсасывающие БУРУН® СХ

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

СХЕМА СБОРКИ ЭЛЕКТРОНАСОСА

№ поз.

Деталь

Материал

1

Гайка М 8 (2 шт.)

2

Шайба 8 (2 шт.)

3

Фланец

Сталь 12Х18Н9Т

4

Крышка

Сталь 12Х18Н10Т

5

Обойма

Резина

6

Шайба упорная

Сталь 12Х18Н10Т

7

Корпус насоса

Сталь 12Х18Н10Т

8

Кольцо стопорное

Сталь 12Х18Н9Т

9

Шайба

Сталь 12Х18Н9Т

Шайба

10

Сталь 12Х18Н10Т

регулировочная

Торцовое уплотнение

11

SIC/SIC

фирмы «Burgmann»

12

Рабочий винт

Сталь 12Х18Н9Т

Электродвигатель

АИР71

130

бытовые насосы

электронасосы одновинтовые

самовсасывающие БУРУН® СХ

БУРУН® СХ 6/4-1,5/4

ХАРАКТЕРИСТИКА

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ТИПОВАЯ УСТАНОВКА

№

Деталь

Материал

1

Гайка М 12 (2 шт.)

СХЕМА СБОРКИ ЭЛЕКТРОНАСОСА

2

Шайба 12 (2 шт.)

3

Крышка

Сталь 12Х18Н9Т

4

Обойма

Резина

5

Фланец

Сталь 12Х18Н10Т

6

Кольцо резиновое

094-100-36-2-2 (2 шт.)

7

Корпус насоса

Сталь 12Х18Н10Т

8

Рабочий винт

Сталь 12Х18Н9Т

Кольцо резиновое

9

020-025-30-2-2 (1 шт.)

10

Кольцо стопорное

Сталь 12Х18Н9Т

11

Шайба

Сталь 12Х18Н9Т

12

Шайба

Сталь 12Х18Н10Т

регулировочная

Торцовое уплотнение

13

SIC/SIC

фирмы «Burgmann»

14

Муфта

Сталь 12Х18Н9Т

15

Электродвигатель

AIS90

бытовые насосы

131

электронасосы погружные одновинтовые

БУРУН® ПФ

ЭЛЕКТРОНАСОСЫ ПОГРУЖНЫЕ ОДНОВИНТОВЫЕ

БУРУН® ПФ

НАЗНАЧЕНИЕ

Бурун® ПФ - погружной одновинтовой фекальный

насос.

Корпусные детали выполнены из нержавеющей

стали.

Насос может использоваться для дренажа и кана-

лизаций при перекачке жидкостей с повышенным

содержанием механических и вязких примесей,

т.е. в тех случаях, когда невозможно использовать

насосы типа «Гном».

ТЕХНИЧЕСКИЕ ДАННЫЕ

Параметры

Максимальная

Максимальное

Предельная

Типоразмер

энергопитания,

подача,

давление,

вязкость,

В

м3/ч

МПа (кгс/см2)

мПа·с (сП)

Бурун ПФ 1,8/4-М0,55/4

1~220

1,8

0,4 (4)

2000

Бурун ПФ 1,8/4-0,55/4

3~380

1,8

0,4 (4)

2000

Двигатель

Типоразмер

Масса, кг

Синхронная частота

Номин. мощность, кВт

вращения, об/мин.

Бурун ПФ 1,8/4-М0,55/4

0,55

1500

16,5

Бурун ПФ 1,8/4-0,55/4

0,55

1500

16,0

132

бытовые насосы

электронасосы погружные одновинтовые

БУРУН® ПФ

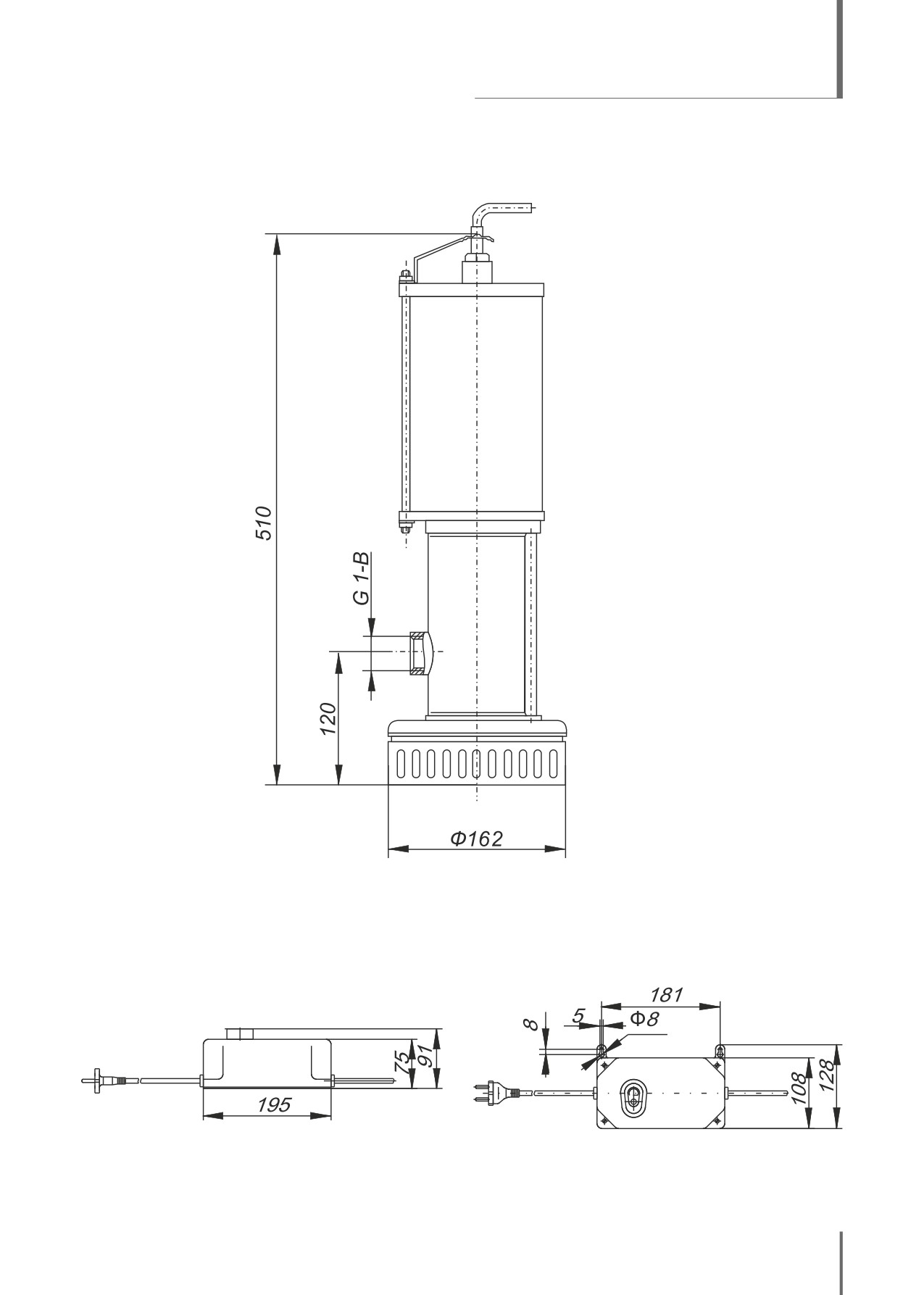

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПУСКОЗАЩИТНОГО УСТРОЙСТВА

ДЛЯ НАСОСОВ С ОДНОФАЗНЫМИ ДВИГАТЕЛЯМИ

бытовые насосы

133

насос ручной крыльчатый

РК

НАСОС РУЧНОЙ КРЫЛЬЧАТЫЙ

РК

НАЗНАЧЕНИЕ

Насос РК-2 предназначен для перекачивания пре-

сной и морской воды, нефтепродуктов и других

жидкостей, сходных с водой по физическим свой-

ствам и химической активности, с температурой

до 50°С и кинематической вязкостью до 0,2х10-4

м2/с (до 3,0°ВУ).

Насос приводится в действие приложением му-

скульной силы человека, может использоваться в

промышленности, сельском хозяйстве, быту.

КОНСТРУКЦИЯ И РАБОТА

Внутри чугунного корпуса размещены рабо-

чие органы насоса: крыльчатка, совершающая

возвратно-поступательные движения, и две пары

клапанов (впускные и выпускные). При движении

крыльчатки происходит перемещение перекачи-

ваемой жидкости из всасывающей полости в на-

гнетательную. Система клапанов препятствует

перетоку жидкости в обратном направлении.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Насос РК-2, где:

РК — ручной крыльчатый;

2 — типоразмер насоса.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальная подача за один двойной ход крыльчатки, л

0,4

Номинальный напор, м

20

Предельное давление насоса, МПа (кгс/см2)

0,3 (3,0)

Допускаемая вакуумметрическая высота всасывания, м

7,0

Усилие на рукоятке при давлении насоса 0,2 МПа (2 кгс/см2)

50 (5)

на плече 360 мм, Н (кгс), не более

Условный проход подсоединяемого трубопровода, мм

25

Масса, кг, не более

7,2

134

бытовые насосы

насос ручной крыльчатый

РК

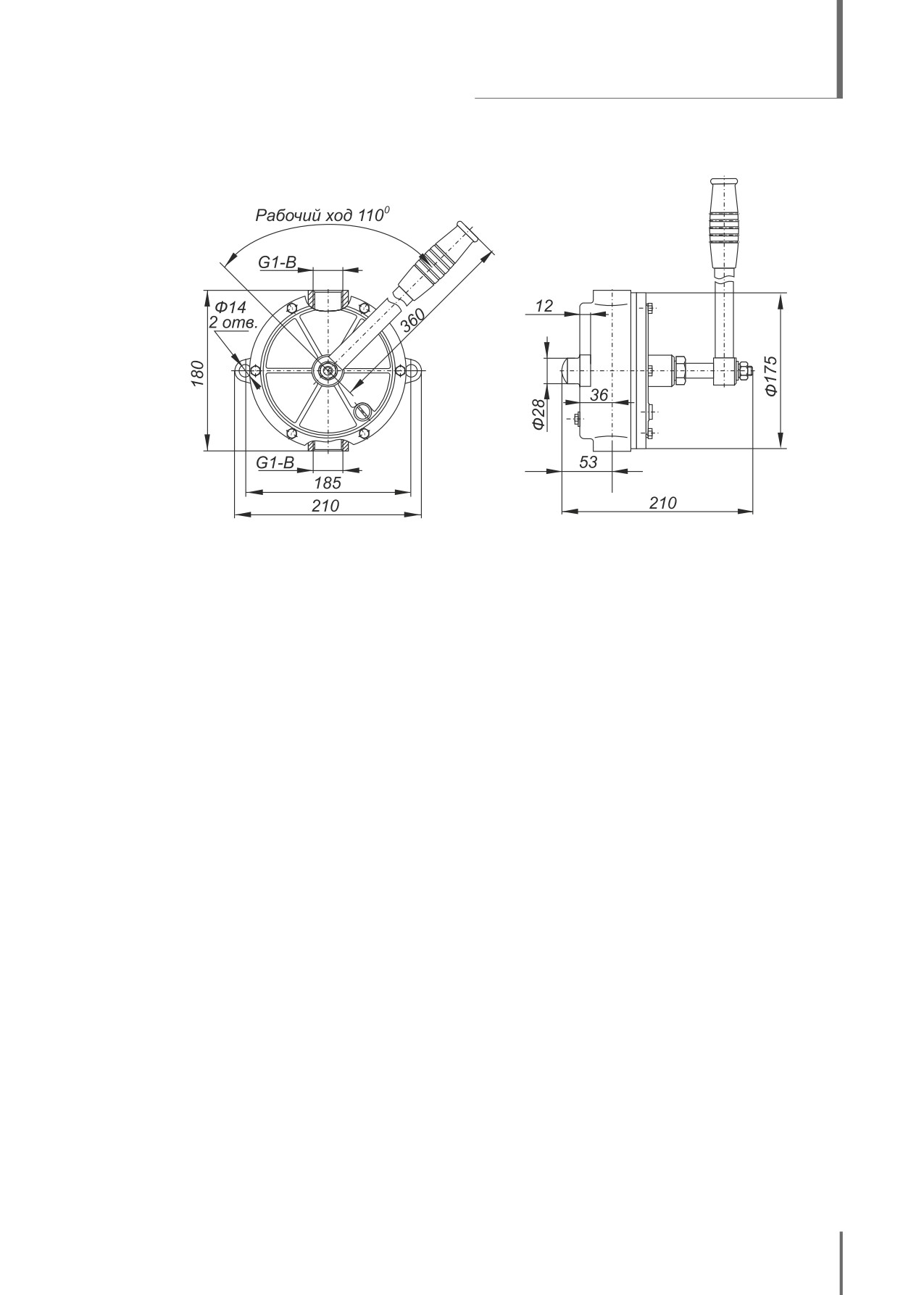

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

бытовые насосы

135

насос ручной шиберный

РШ

НАСОС РУЧНОЙ ШИБЕРНЫЙ

РШ

НАЗНАЧЕНИЕ

Насос РШ 25-5 предназначен для перекачивания

нейтральных жидкостей без механических приме-

сей из небольших емкостей и бочек.

Кинематическая вязкость жидкостей до 7,5х10 м2/с

(10° ВУ), температурой до 70°С.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Перекачивание жидкостей, обладающих смазыва-

ющей способностью, из стандартных бочек и дру-

гих емкостей (масла, краски, дизтопливо и т.п.).

КОНСТРУКЦИЯ И РАБОТА

Внутри насоса эксцентрично расположен ротор с

двумя подвижными пластинами-шиберами. При

вращении рукоятки происходит перемещение

жидкости от всасывающей полости к нагнетатель-

ной. Для фиксации насоса на горловине бочки

имеется специальная гайка с фиксатором.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Насос РШ 25-5, где:

РШ — ручной шиберный;

25 — идеальная подача, л/мин;

5 — предельное давление, м.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Подача max за один оборот ротора, л

0,25

Предельное давление, кгс/см2

0,5

Высота самовсасывания, м

до 1,0

Масса, кг

6,2

Усилие на рукоятке, кгс, не более

3,0

136

бытовые насосы

насос ручной шиберный

РШ

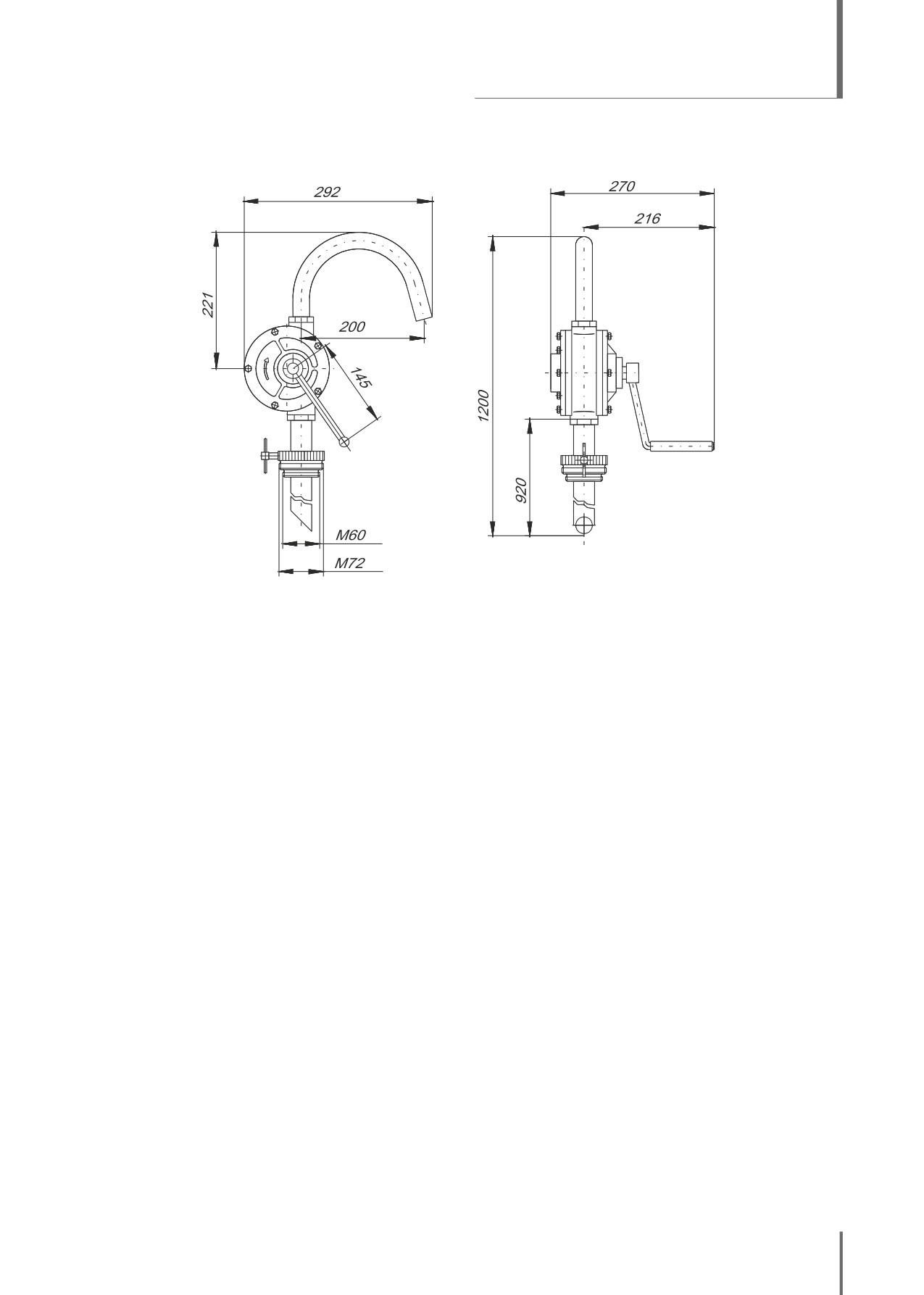

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

бытовые насосы

137

ОАО «ГМС Насосы»

Опросный лист заказа насосного оборудования

Заказчик ___________________________________________________________________________________

Количество ________________ шт.

Аналог _________________________________________________

Годовая (перспективная) потребность ___________________________________________________ шт.

Наименование параметра

№ п/п

Размерность

Требования заказчика

(характеристики)

1

ФУНКЦИОНАЛЬНЫЕ

1.1

Подача

м3/ч

1.2

Напор

м

1.3

Давление на входе/выходе (не более)

кгс/см2

1.4

Кавитационный запас (не более)

м

1.5

Для полупогружных (погружных) насосов:

1.5.1

Глубина погружения (расстояние от поверхности

м

жидкости до всасывающего патрубка)

2

ПЕРЕКАЧИВАЕМАЯ СРЕДА

2.1

Наименование перекачиваемой среды

2.2

Содержанием твердых частиц:

2.2.1

Объемная концентрация

%

2.2.2

Размеры частиц (абразивных/неабразивных)

мм

2.3

Рабочая температура, tp

°С

2.4

Вязкость (кинематическая) при tp

Сст (м2/с)

2.5

Плотность при tp

кг/см3

3

МАТЕРИАЛЫ СТОЙКИЕ В ПЕРЕКАЧИВАЕМОЙ СРЕДЕ

— СТАЛЬ 20Х13Л, 12Х18Н9Т, 35Л или другие

— оловянистая бронза

— СЧ20

— резина ИРП 1225, ИРП 1314

4

УПЛОТНЕНИЕ ВАЛА

4.1

Сальниковое одинарное/двойное (С/СД)

4.2

Торцовое одинарное/двойное (5/55)

5

УСЛОВИЯ ЭКСПЛУАТАЦИИ (УСТАНОВКИ)

5.1

Климатическое исполнение и категория размещения при

эксплуатации по ГОСТ 15150-69

5.2

Класс взрывоопасности и пожарной зоны

размещения по ПУЭ

5.3

Необходимость подвода

да/нет

охлаждающей/обогревающей среды

6

ПРИВОД

6.1

Напряжение, количество фаз

6.2

Частота сети

7

ПРИЛОЖЕНИЕ: схема установки, другие требования

К рассмотрению принимаются опросные листы с полностью заполненными строками

Опросный лист

заполнил: __________________________________________________________________________________

(Ф.И.О., должность, дата)

Адрес: _____________________________________________________________________________________

Тел. ___________________________________________________ факс _______________________________

содержание      ..     5      6      7
