ЗАО «КУБАНЬНЕФТЕМАШ» ШТАНГОВЫЕ ГЛУБИННЫЕ НАСОСЫ. КАТАЛОГ - часть 1
СОДЕРЖАНИЕ
ОБЩИЕ СВЕДЕНИЯ ПО ШГН
.........................................................................4
НАСОСЫ
.............................................................................................................7
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО API 20-106-RHAM
........................................................................................8
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО API 20-125-RHAM
........................................................................................9
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО ОСТ 20-125-RHAM
....................................................................................10
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМКРЕПЛЕНИЕМ
ПО API 25-125-RHAM
......................................................................................11
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО API 25-150-RHAM
......................................................................................12
ГЛУБИННЫЙ НАСОС НГВ-1-К-32х44 С УВЕЛЧЕННЫМ ПРИЕМНЫМ
КЛАПАНОМ
.....................................................................................................13
Примечания.......................................................................................................13
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО ОСТ 25-175-RHAM
....................................................................................15
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО API 30-225-RHAM
......................................................................................16

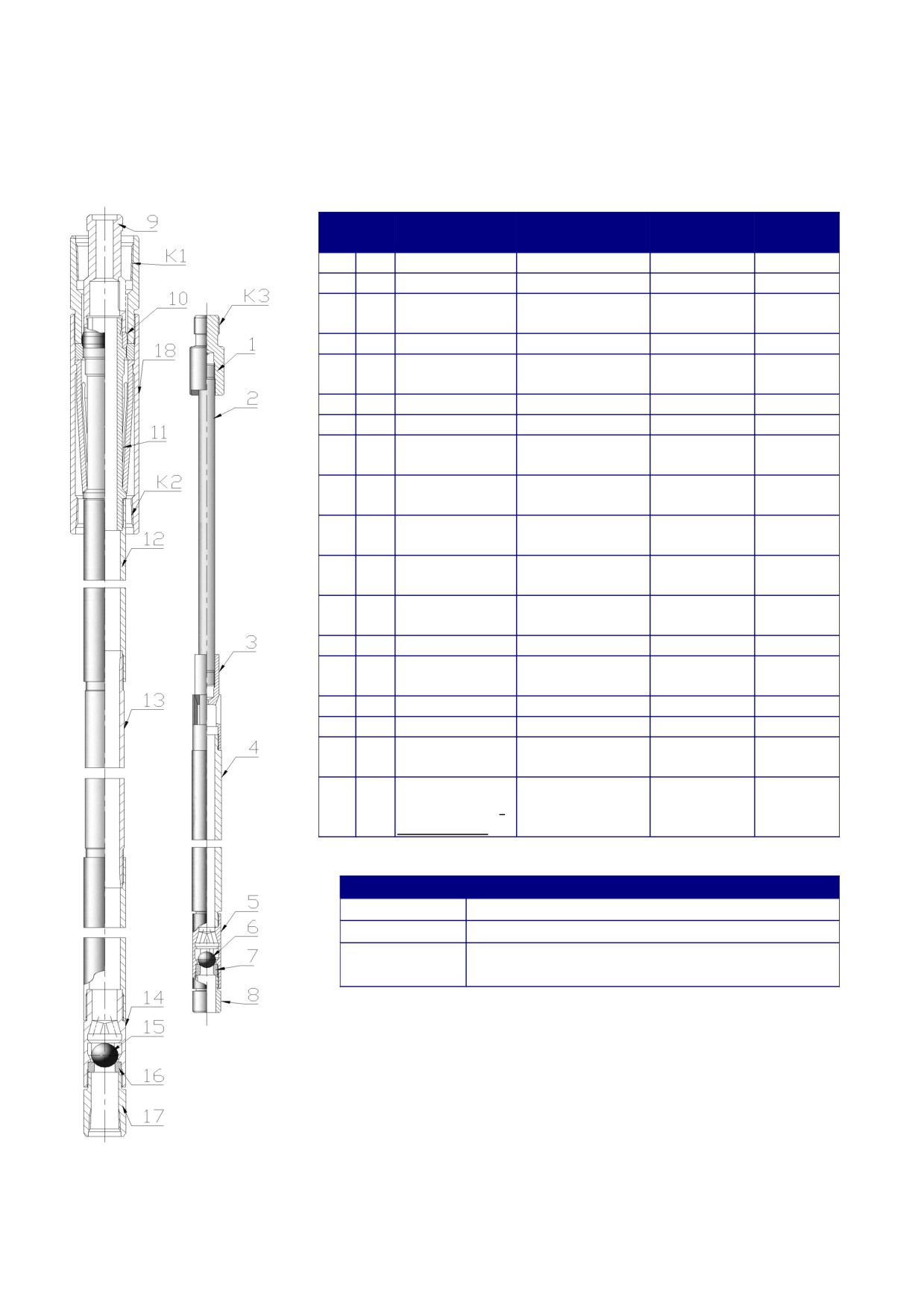

НАСОС ВСТАВНОЙ С НИЖНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО API 20-125-RHBM
......................................................................................17

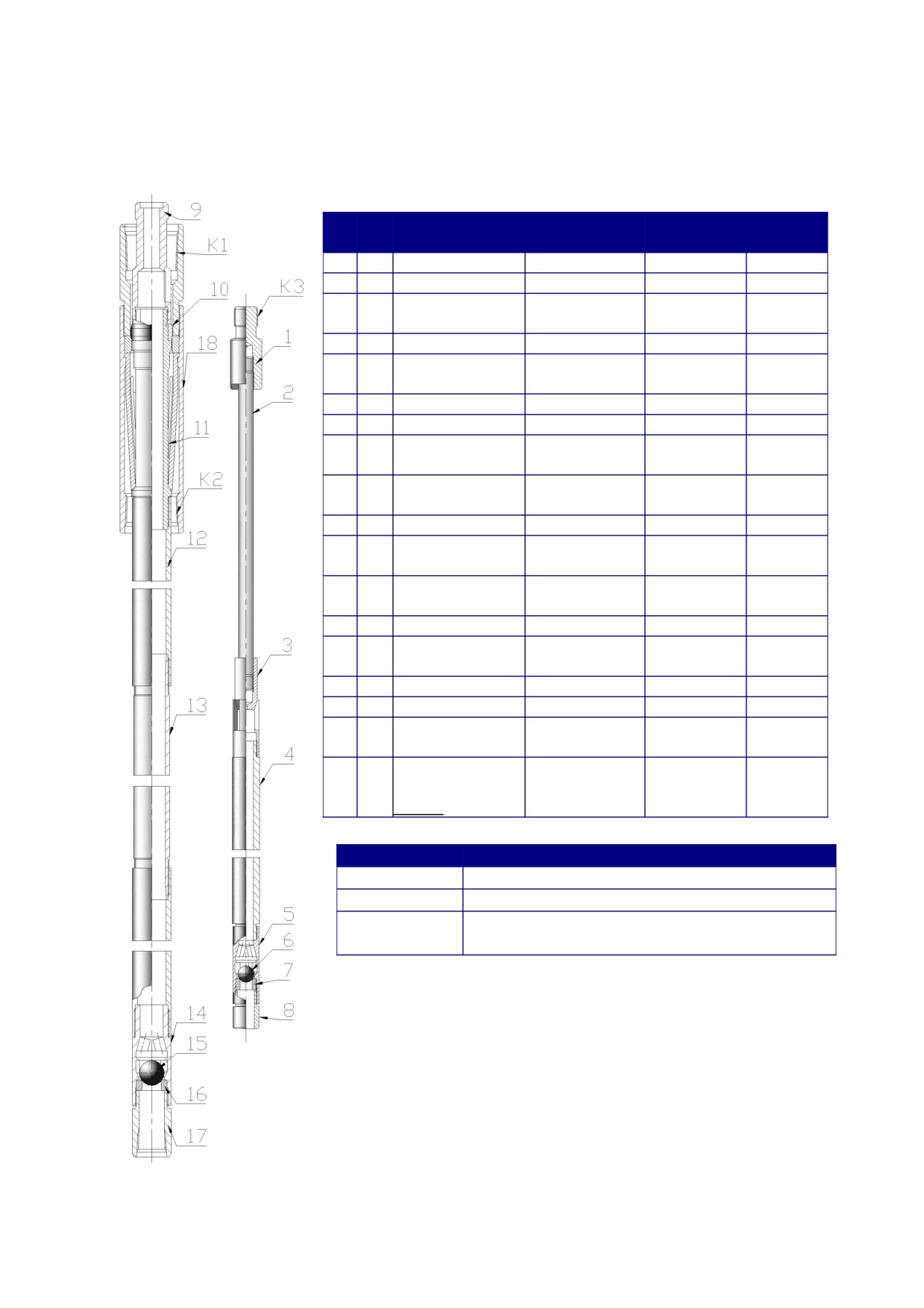

НАСОС ВСТАВНОЙ С НИЖНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО API 25-175-RHBM
......................................................................................18
НАСОС ТРУБНЫЙ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ВСАСЫВАЮ-
ЩЕГО КЛАПАНА 20-175-THM
.....................................................................18
НАСОС ТРУБНЫЙ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ВСАСЫВАЮ-
ЩЕГО КЛАПАНА 25-175-THM
.....................................................................19
НАСОС ТРУБНЫЙ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ВСАСЫВАЮ-
ЩЕГО КЛАПАНА 25-225-THM
.....................................................................20
НАСОС ТРУБНЫЙ КОРРОЗИОННО-СТОЙКИЙ С МЕХАНИЧЕСКИМ
КРЕПЛЕНИЕМ ВСАСЫВАЮЩЕГО КЛАПАНА 25-225-THM
.................22
НАСОС ТРУБНЫЙ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ВСАСЫВАЮ-
ЩЕГО КЛАПАНА 30-275-THM
.....................................................................23
НАСОС ТРУБНЫЙ С УВЕЛИЧЕННЫМ ВСАСЫВАЮЩИМ КЛАПА-
НОМ 30-275-THMS
..........................................................................................24
НАСОС ТРУБНЫЙ С МУФТОЙ «ПОД КОЖУХ» И СЛИВНЫМ КЛАПА-
НОМ 25/30-125-THMK
.....................................................................................25
НАСОС ТРУБНЫЙ С МУФТОЙ «ПОД КОЖУХ» И СЛИВНЫМ КЛАПА-
НОМ 25/25-125-THM1K
...................................................................................26
НАСОС ТРУБНЫЙ С МУФТОЙ «ПОД КОЖУХ» И СЛИВНЫМ КЛАПА-
НОМ 25/30-125-THM1K
...................................................................................27
НАСОС ТРУБНЫЙ С МУФТОЙ «ПОД КОЖУХ» И СЛИВНЫМ КЛАПА-
НОМ 25/30-175-THMK
.....................................................................................28
НАСОС ТРУБНЫЙ С МУФТОЙ «ПОД КОЖУХ» И СЛИВНЫМ КЛАПА-
НОМ 25/30-175-THM1K
...................................................................................29
НАСОС ТРУБНЫЙ СО СЛИВНЫМ КЛАПАНОМ
25-225-THMK
....................................................................................................30
НАСОС ТРУБНЫЙ СО СЛИВНЫМ КЛАПАНОМ 25-225-THM1K
..........31
УЗЛЫ НАСОСОВ
.............................................................................................32
МЕХАНИЧЕСКИЙ ВЕРХНИЙ УЗЕЛ КРЕПЛЕНИЯ ПО API НАСОСОВ
RHAM
................................................................................................................33
ЗАМКОВАЯ ОПОРА ПО API НАСОСОВ RHAM
........................................34
МЕХАНИЧЕСКИЙ ВЕРХНИЙ УЗЕЛ КРЕПЛЕНИЯ ПО ОСТ НАСОСОВ
RHAM
................................................................................................................35
ЗАМКОВАЯ ОПОРА ПО ОСТ НАСОСОВ RHAM
......................................36
МЕХАНИЧЕСКИЙ НИЖНИЙ УЗЕЛ КРЕПЛЕНИЯ ПО API......................37
УЗЕЛ СЪЕМА ВСАСЫВАЮЩЕГО КЛАПАНА ПО API...........................38
СЛИВНОЙ КЛАПАН КС-125/175/225...........................................................39
КЛАПАННАЯ ПАРА (СЕДЛО-ШАРИК) СТАНДАРТНОГО И УВЕЛИ-
ЧЕННОГО ИСПОЛНЕНИЯ
.............................................................................40
УЗЛЫ НАСОСОВ ИСПОЛЬЗУЕМЫЕ С ШГН
.............................................41
ФИЛЬТР ЗАЩИТНЫЙ
....................................................................................42
АВТОМАТИЧЕСКОЕ СЦЕПНОЕ УСТРОЙСТВО
......................................43
ДЕТАЛИ НАСОСОВ
........................................................................................44
ЦИЛИНДРЫ ДЛЯ ВСТАВНЫХ И ТРУБНЫХ НАСОСОВ
.........................45
ПЛУНЖЕР ГЛАДКИЙ
.....................................................................................46
ПЛУНЖЕР ЖЕЛОБЧАТЫЙ («ПЕСКОБРЕЙ»).............................................47
МУФТА УДЛИНИТЕЛЬНАЯ
.........................................................................48
МУФТА ВЕРХНЯЯ
..........................................................................................50
МУФТЫ
.............................................................................................................51
ВТУЛКА
............................................................................................................52
СТЕРЖЕНЬ
.......................................................................................................53
КОРПУС КЛАПАНА ОТКРЫТЫЙ
................................................................54
КОРПУС КЛАПАНА ЗАКРЫТЫЙ
................................................................57
ПЕРЕВОДНИКИ
...............................................................................................58
БАШМАК ЯКОРНЫЙ
.....................................................................................60
КОРПУС ВСАСЫВАЮЩЕГО КЛАПАНА
...................................................61
ЛОВИТЕЛЬ
.......................................................................................................62
ТЯГА
..................................................................................................................62
OПОРА
...............................................................................................................63
В настоящем каталоге приведены данные по изготавливаемым ЗАО “Кубаньнефтемаш” глубин-
ным штанговым насосам, деталям и узлам насосов, а также узлам и устройствам, используемым в сква-
жинах совместно с насосами.
Каталог предназначен для специалистов, занимающихся выбором и заказом насосов, а также ра-
ботников сервисных центров или других ремонтных органов, производящих обслуживание и ремонт
насосов.
Каталог состоит из разделов:
1. Общие сведения по ШГН
2. Насосы
3. Узлы насосов
4. Детали насосов
Для выбора оптимального для каждой скважины типоразмера, конструктивного и материального
исполнения насоса рекомендуется, кроме настоящего каталога, пользоваться Руководством по эксплуа-
тации (ШГН РЭ).
ОБЩИЕ СВЕДЕНИЯ ПО ШГН
Наиболее распространенным оборудованием для добычи жидкостей из нефтяных скважин
являются штанговые глубинные насосы (ШГН).
ЗАО «Кубаньнефтемаш» производит насосы отвечающие всем требованиям стандарта АРI по
документации всемирно известной компании "Ахе1sоn Inс.".

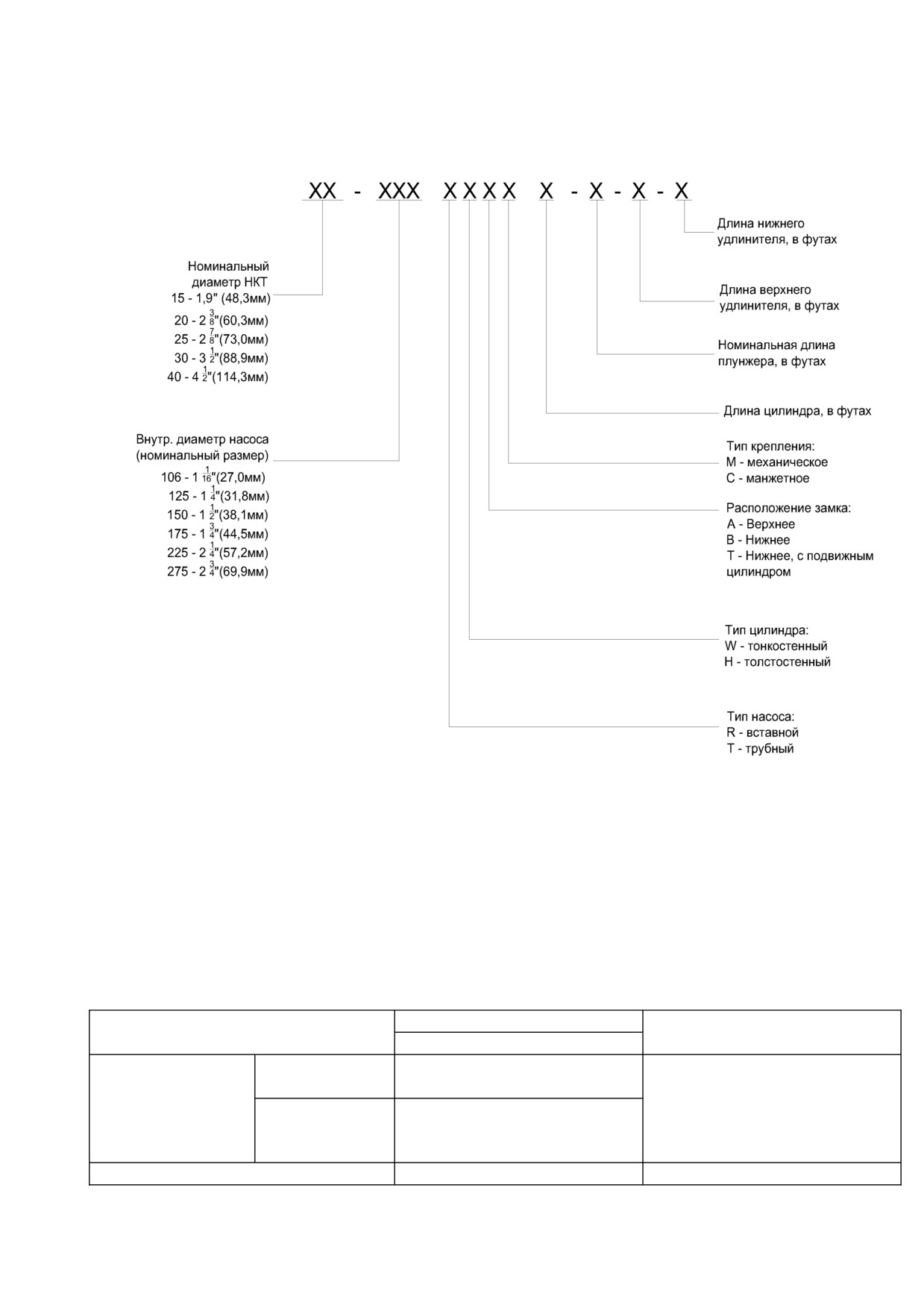

Структура полного обозначения ШГН по API:
Пример обозначения насоса:
Вставной штанговый насос с характеристиками:
- внутренний диаметр 1 ¼ дюйма (31,8 мм);
- толстостенный 10-футовый цилиндр (3,05 м);
- два 1,5-футовых удлинителя (по 493 мм);
- 4-футовый (1,295 м) плунжер;
- нижнее механическое крепление;
- установка в НКТ диаметром 2 3/8 дюйма (60,3 мм)
обозначается:
20-125-RHBM 10-4-1 ,5-1,5
Обозначение насоса
Сочетание диаметра НКТ и
Тип насоса
Механическое крепление
диаметра насоса
1.1 С верхним
RHAM
20-106, 25-106
1. Вставные насо-
креплением
20-125, 25-125
сы с неподвиж-
RHBM
25-150
1.2 С нижним
ным цилиндром
25-175
креплением
30-225
2. Трубные насосы
THM
20-125, 25-125
20-175, 25-175
25-225
30-275
Все изготавливаемые насосы модифицированы под отечественное скважинное оборудование
для установки их в колонне гладких (с невысаженными концами) НКТ по ГОСТ 633-80 и соедине-
ния с колонной штанг по ГОСТ 13877-96
При оформлении заявки (заказа) на насосы потребителю необходимо указать:
•типа насоса - в зависимости от условий эксплуатации (диаметр НКТ, глубина погружение,
объем откачиваемой жидкости, вертикальная или искривлённая скважина)
•материалов для изготовления цилиндра и клапанов - в зависимости от характеристик
откачиваемой жидкости (коррозионости и образивности)
•зазора между плунжером и цилиндром - в зависимости от вязкости, а также от доли и грану-
лометрического состава твердых веществ в откачиваемой среде,
•длины плунжера - в зависимости от вязкости откачиваемой среды, зазора и
глубины отбора.
Якорные башмаки для крепления вставных насосов, а также фильтры, сливные клапаны, га-
зовые якоря и автосцепы в комплект поставки насоса не входят и заказываются отдельно.
При оформлении заявки (заказа) на детали и узлы насосов необходимо указать:
- наименование;
- чертежный номер (по каталогу или спецификации сборочного чертежа насоса);
- обозначение по API (если оно указано в каталоге);
- дополнительные требования.
НАСОСЫ

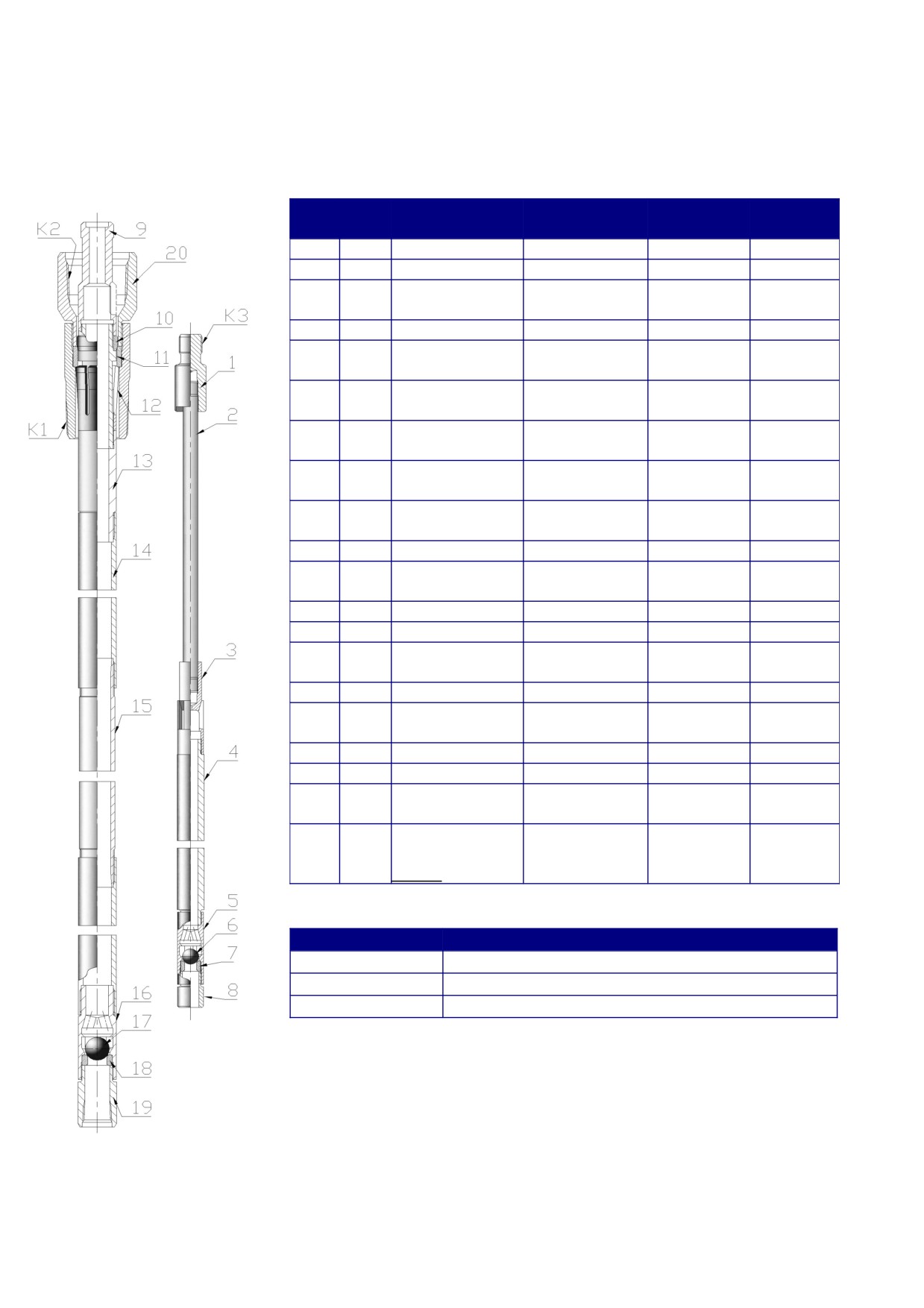

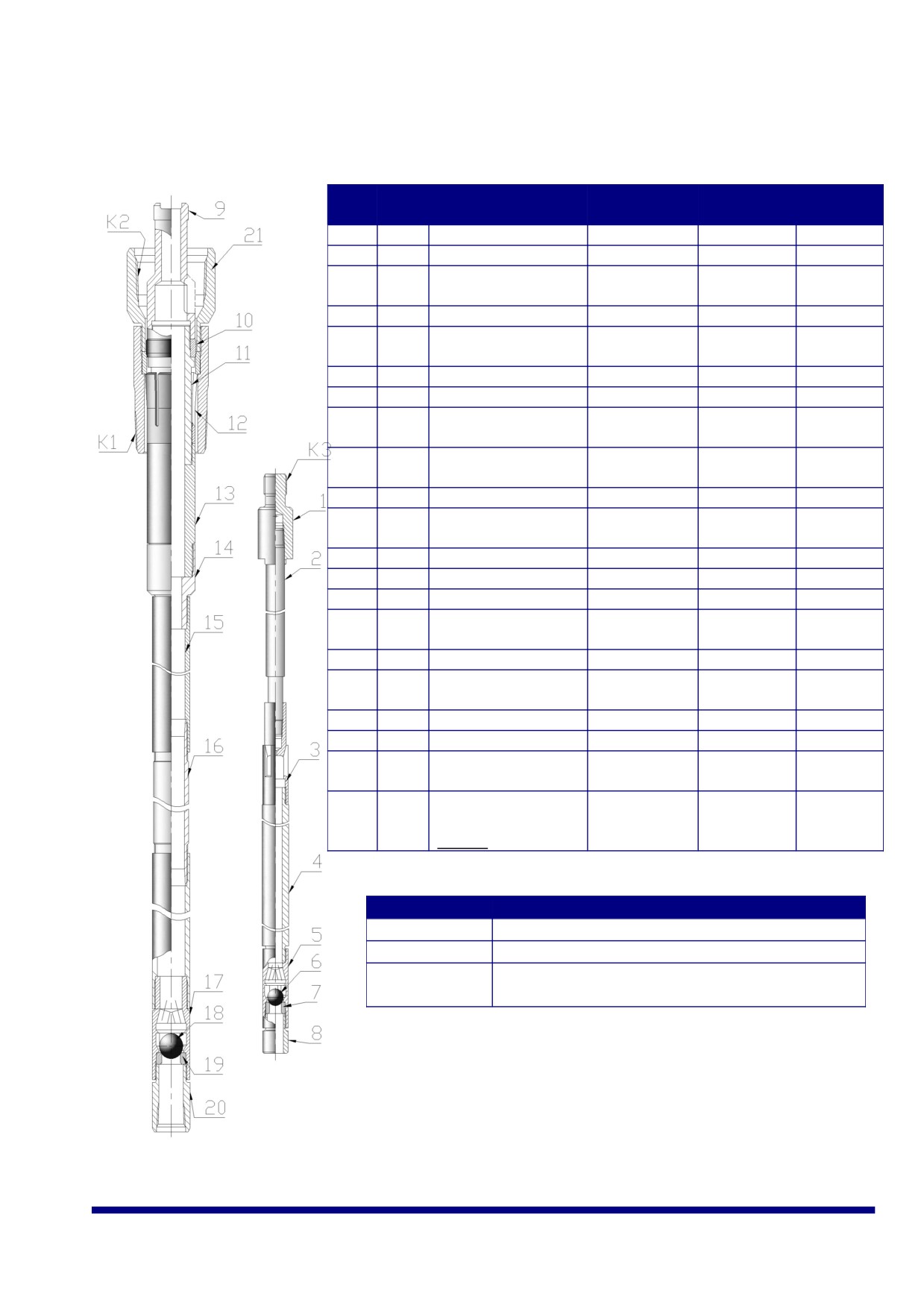

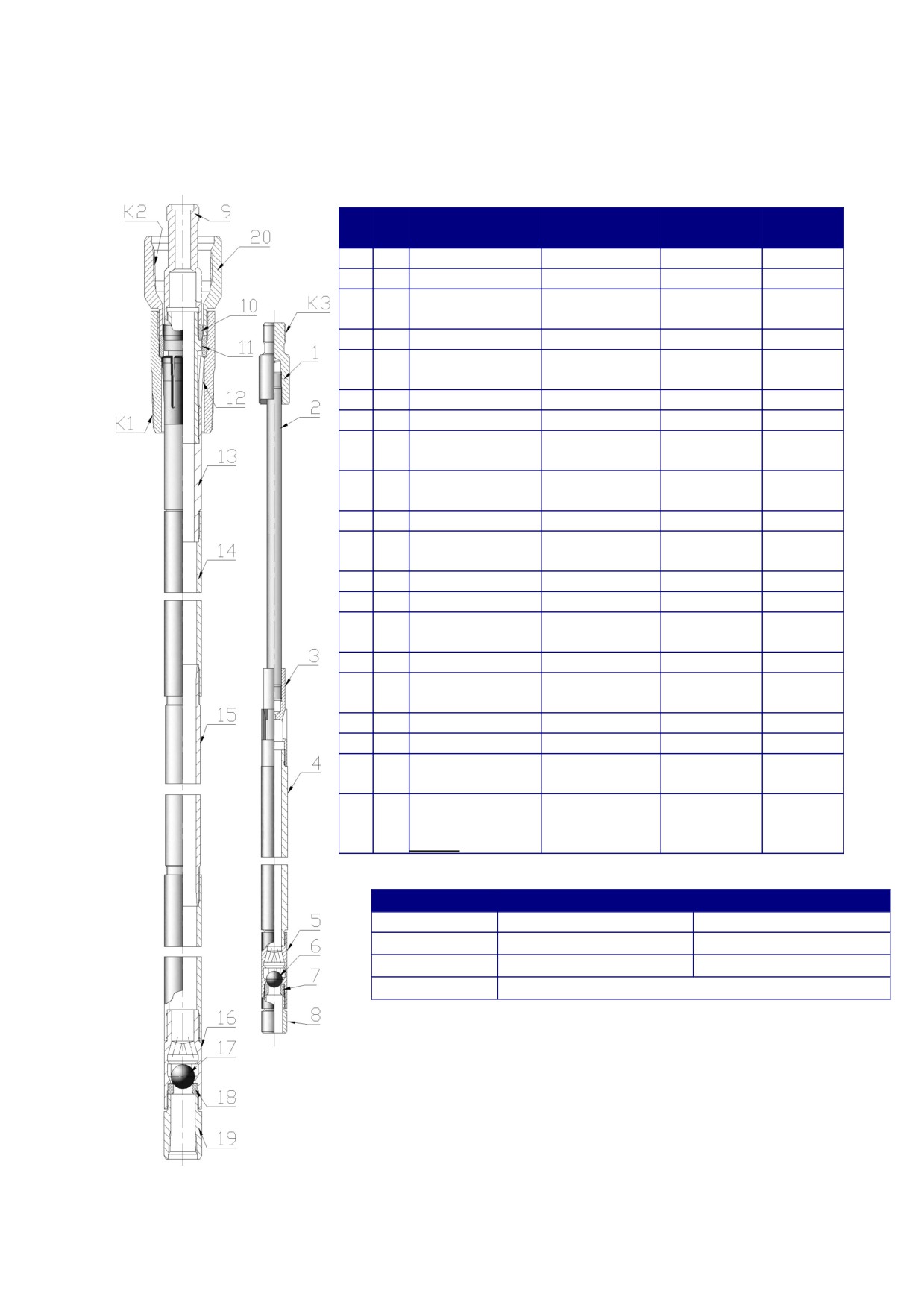

НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ
КРЕПЛЕНИЕМ ПО API 20-106-RHAM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
по API
каталога
1
1
Втулка
110263
В21-25
52
2
1
Стержень
119487
-
53
3
1
Корпус клапана
АКС 238.00.00.002
С12-125
54
открытый
4
1
Плунжер
120605-51
P21-125
46
5
1
Корпус клапана
АКС 238.00.00.003
С13-125
54
закрытый
6
1
Шарик
АКС 238.00.00.006
V11-125
40
7
1
Седло
АКС 238.00.00.004
V11-125
40
8
1
Держатель седла
АКС 238.00.00.005
Р12-125
55
клапана
9
1
Направляющая
120141
G11-24
33
штока
10
1
Гнездовое кольцо
124890
-
33
11
1
Сердечник фик-
124887
-
33
сатора
12
1
Фиксатор
124888
-
33
13
1
Втулка
124886
-
33
14
1
Переводник
АКС 238.00.00.001
67
15
2
Муфта удлини-
120043
С31-125
48
тельная
16
1
Цилиндр
В12-106
-
45
17
1
Корпус клапана
146814-К
-
54
закрытый
18
1
Шарик
301147
V11-175
40
19
1
Седло
108993
V11-175
40
20
1
Держатель седла
120213
В22-20
55
клапана
21
1
Замковая опора (в
состав насоса не
124883
N12-25
34
входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 60 ГОСТ 633-80
К2
НКТ 60 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в испол-
нениях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.

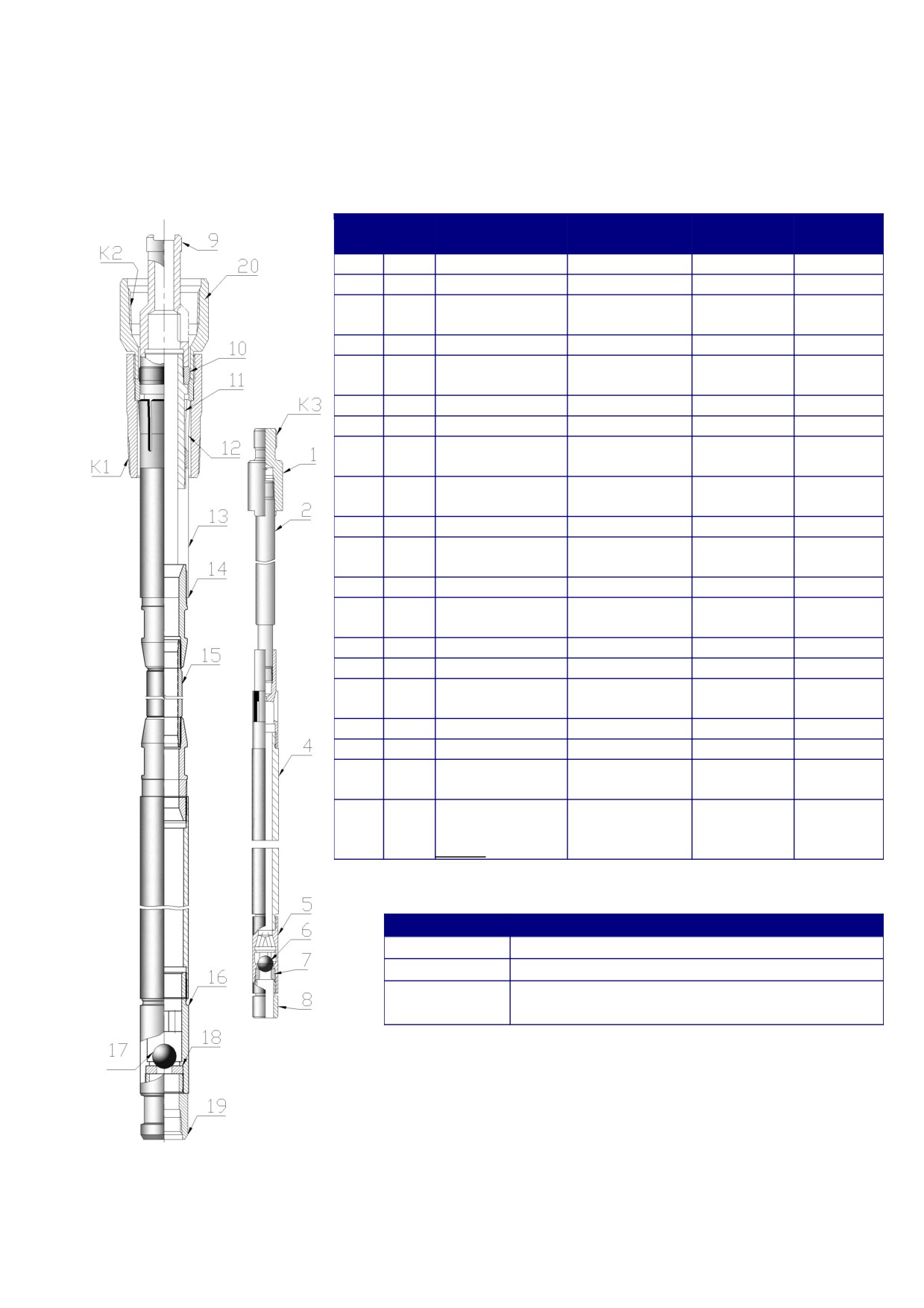

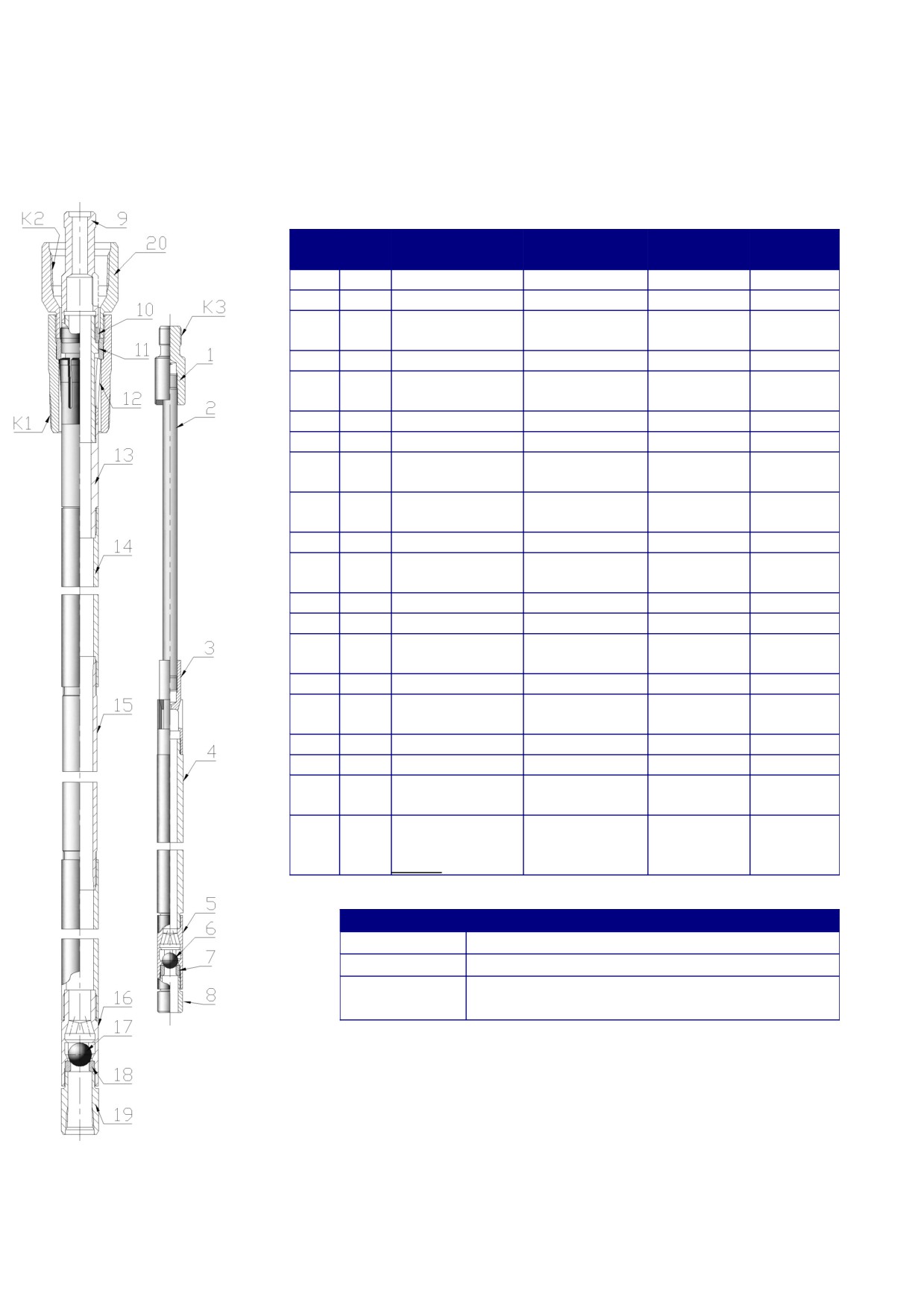

НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ
КРЕПЛЕНИЕМ ПО API 20-125-RHAM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
по API
каталога
1
1
Втулка
110263
В21-20
52
2
1
Стержень
119487
-
53
3
1
Корпус клапана
120034
С12-125
54
открытый
4
1
Плунжер
120607
P21-125
46
5
1
Корпус клапана
146808
С13-125
54
закрытый
6
1
Шарик
307978
V11-125
40
7
1
Седло
115229
V11-125
40
8
1
Держатель седла
120206
Р12-125
55
клапана
9
1
Направляющая
120141
G11-20
33
штока
10
1
Гнездовое кольцо
124890
-
33
11
1
Сердечник фик-
124887
-
33
сатора
12
1
Фиксатор
124888
-
33
13
1
Втулка
124886
-
33
14
2
Муфта удлини-
120043
С31-125
48
тельная
15
1
Цилиндр
121009-168
B12
45
16
1
Корпус клапана
146814-К
-
54
закрытый
17
1
Шарик
301147
V11-175
40
18
1
Седло
108993
V11-175
40
19
1
Держатель седла
120213
В22-20
55
клапана
20
1
Замковая опора (в
124883
N12-20
состав насоса не
34
124883-01
N12-20MOD
входит)
Присоединительные резьбы
Обозначение
Резьба
Замковая опора
124883
124883-01
К1
НКТ 60 ГОСТ 633-80
НКТ 73 ГОСТ 633-80
К2
НКТ 60 ГОСТ 633-80
НКТ 73 ГОСТ 633-80
К3
¾-API-2A резьба насосной штанги API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в исполне-
ниях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ
КРЕПЛЕНИЕМ ПО ОСТ 20-125-RHAM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
по API
каталога
1
1
Втулка
110263
В21-20
52
2
1
Стержень
119487
-
53
3
1
Корпус клапана
120034
С12-125
54
открытый
4
1
Плунжер
120607
P21-125
46
5
1
Корпус клапана
146808
С13-125
54
закрытый
6
1
Шарик
307978
V11-125
40
7
1
Седло
115229
V11-125
40
8
1
Держатель
120206
Р12-125
55
седла клапана
9
1
Направляющая
120141
G11-20
33
штока
10
1
Гнездовое
524890
-
33
кольцо
11
1
Сердечник
524887
-
33
фиксатора
12
2
Муфта удлини-
120043
С31-125
48
тельная
13
1
Цилиндр
121009-168
-
45
14
1
Корпус клапана
146814-К
-
54
закрытый
15
1
Шарик
301147
V11-175
40
16
1
Седло
108993
V11-175
40
17
1
Держатель
120213
В22-20
55
седла клапана
18
1
Замковая опора
(в состав насо-
237.071.000
-
34
са не входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 60 ГОСТ 633-80
К2
НКТ 60 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в исполне-
ниях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.

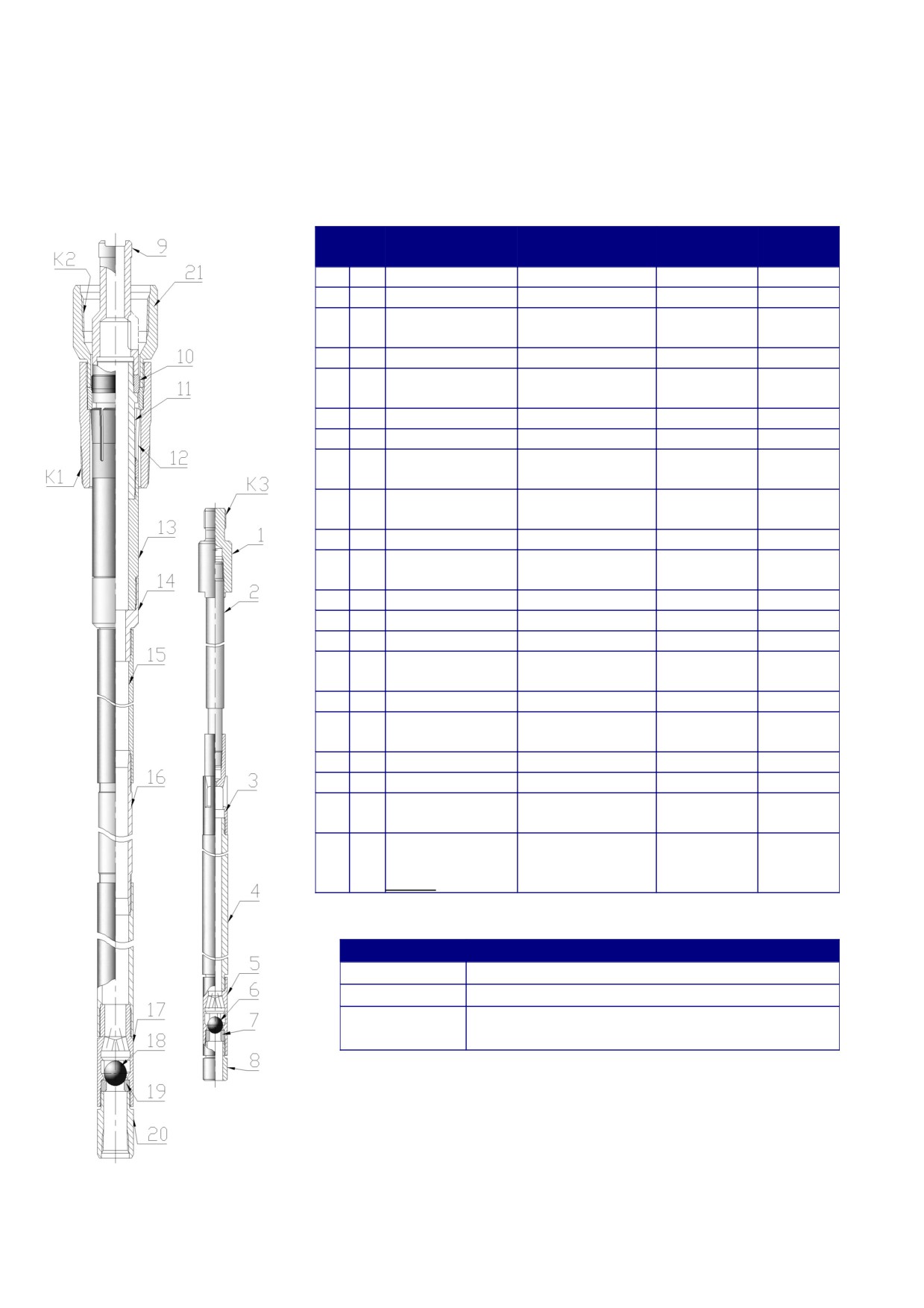

НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ-
КРЕПЛЕНИЕМ ПО API 25-125-RHAM
Номер чер-
Обозначе-
Страница
Поз.
Кол.
Наименование
тежа
ние API
каталога
1
1
Втулка
109225
В21-25
52
2
1
Стержень
119488-164
-
53
3
1
Корпус клапана
120034
С12-125
54
открытый
4
1
Плунжер
120607
P21-125
46
5
1
Корпус клапана за-
146808
С13-125
54
крытый
6
1
Шарик
307978
V11-125
40
7
1
Седло
115229
V11-125
40
8
1
Держатель седла
120206
Р12-125
55
клапана
9
1
Направляющая
120142
G11-24
33
штока
10
1
Гнездовое кольцо
121911
-
33
11
1
Сердечник фикса-
121913
-
33
тора
12
1
Фиксатор
121915
-
33
13
1
Втулка
121914
-
33
14
1
Переводник
120886
15
2
Муфта удлини-
120043
С31-125
48
тельная
16
1
Цилиндр
121009-168
-
45
17
1
Корпус клапана за-
146814-К
-
54
крытый
18
1
Шарик
301147
V11-175
40
19
1
Седло
108993
V11-175
40
20
1
Держатель седла
120213
В22-20
55
клапана
21
1
Замковая опора (в
состав насоса не
121973
N12-25
34
входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 73 ГОСТ 633-80
К2
НКТ 73 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в ис-
полнениях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ
КРЕПЛЕНИЕМ ПО API 25-150-RHAM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
API
каталога
1
1
Втулка
109225
В21-25
52
2
1
Стержень
119488
-
53
3
1
Корпус клапана
АКС
С12-175
54
открытый
240.00.00.0002
4
1
Плунжер
120615-051
P21-175
46
5
1
Корпус клапана
АКС
-
54
закрытый
240.00.00.003
6
1
Шарик
АКС
V11-175
40
240.00.00.006
7
1
Седло
АКС
V11-175
40
240.00.00.004
8
1
Держатель седла
АКС
Р12-175
55
клапана
240.00.00.005
9
1
Направляющая
120142
G11-25
33
штока
10
1
Гнездовое кольцо
121911
-
33
11
1
Сердечник фик-
121913
-
33
сатора
12
1
Фиксатор
121915
-
33
13
1
Втулка
121914
-
33
14
2
Муфта удлини-
АКС
С31-175
48
тельная
240.00.00.001
15
1
Цилиндр
В12-150
-
45
16
1
Корпус клапана
121765-К
-
54
закрытый
17
1
Шарик
301155
V11-225
40
18
1
Седло
109078
V11-225
40
19
1
Держатель седла
120214
В22-25
55
клапана
20
1
Замковая опора (в
состав насоса не
121973
N12-25
34
входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 73 ГОСТ 633-80
К2
НКТ 73 ГОСТ 633-80
К3
¾-API-2A резьба насосной штанги API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в исполнени-
ях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.
ГЛУБИННЫЙ НАСОС НГВ-1-К-32х44 С УВЕЛЧЕННЫМ ПРИЕМНЫМ
КЛАПАНОМ
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
API
каталога
1
1
Втулка
109225
В21-25
52
2
1
Стержень
119488
-
53
3
1
Корпус клапана
120034
С12-175
54
открытый
4
1
Плунжер
120607
P21-175
46
5
1
Корпус клапана
146808
-
54
закрытый
6
1
Шарик
307978
V11-175
40
7
1
Седло
115229
V11-175
40
8
1
Держатель седла
120206
Р12-175
55
клапана
9
1
Направляющая
120142
G11-25
33
штока
10
1
Гнездовое кольцо
121911
-
33
11
1
Сердечник фик-
121913
-
33
сатора
12
1
Фиксатор
121915
-
33
13
2
Удлинительная
120045
С31-175
48
муфта
14
2
Переводник
120121
-
58
15
1
Цилиндр
В12-125
45
16
1
Корпус клапана
121765
-
54
закрытый
17
1
Шарик
301155
V11-225
40
18
1
Седло
109078
V11-225
40
19
1
Держатель седла
120214
В22-25
55
клапана
20
1
Замковая опора (в
состав насоса не
121973
N12-25
34
входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 73 ГОСТ 633-80
К2
НКТ 73 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в испол-
нениях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.

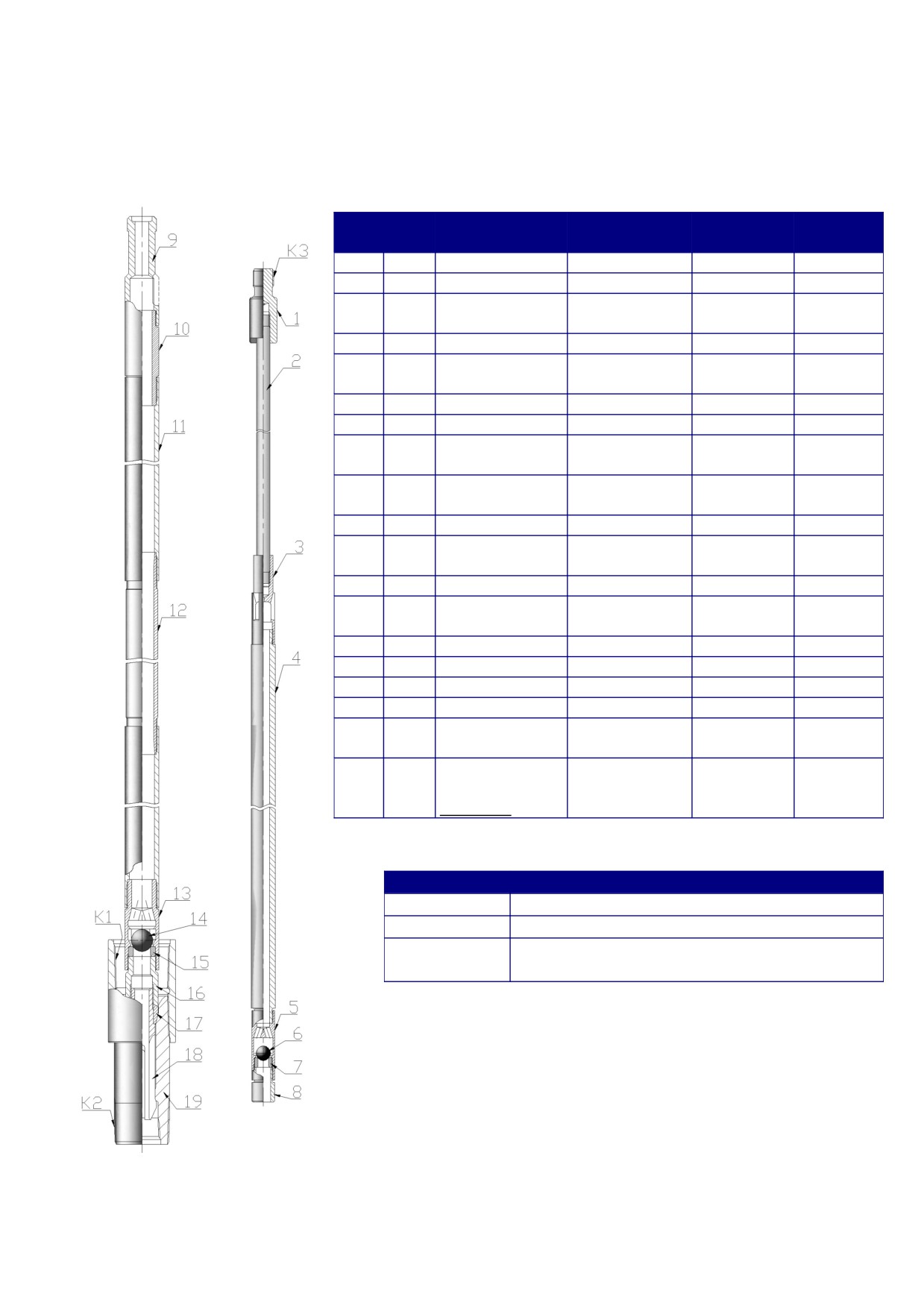

НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ
КРЕПЛЕНИЕМ ПО API 25-175-RHAM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
API
каталога
1
1
Втулка
109225
В21-25
52
2
1
Стержень
119488
-
53
3
1
Корпус клапана
120037
С12-175
54
открытый
4
1
Плунжер
120617
P21-175
46
5
1
Корпус клапана
146812-К
-
54
закрытый
6
1
Шарик
301147
V11-175
40
7
1
Седло
108993
V11-175
40
8
1
Держатель седла
120208
Р12-175
55
клапана
9
1
Направляющая
120142
G11-25
33
штока
10
1
Гнездовое кольцо
121911
-
33
11
1
Сердечник фик-
121913
-
33
сатора
12
1
Фиксатор
121915
-
33
13
1
Втулка
121914
-
33
14
2
Муфта удлини-
120045
С31-175
48
тельная
15
1
Цилиндр
В12-175
-
45
16
1
Корпус клапана
121765-К
-
54
закрытый
17
1
Шарик
301155
V11-225
40
18
1
Седло
109078
V11-225
40
19
1
Держатель седла
120214
В22-25
55
клапана
20
1
Замковая опора (в
состав насоса не
121973
N12-25
34
входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 73 ГОСТ 633-80
К2
НКТ 73 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в исполнениях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.

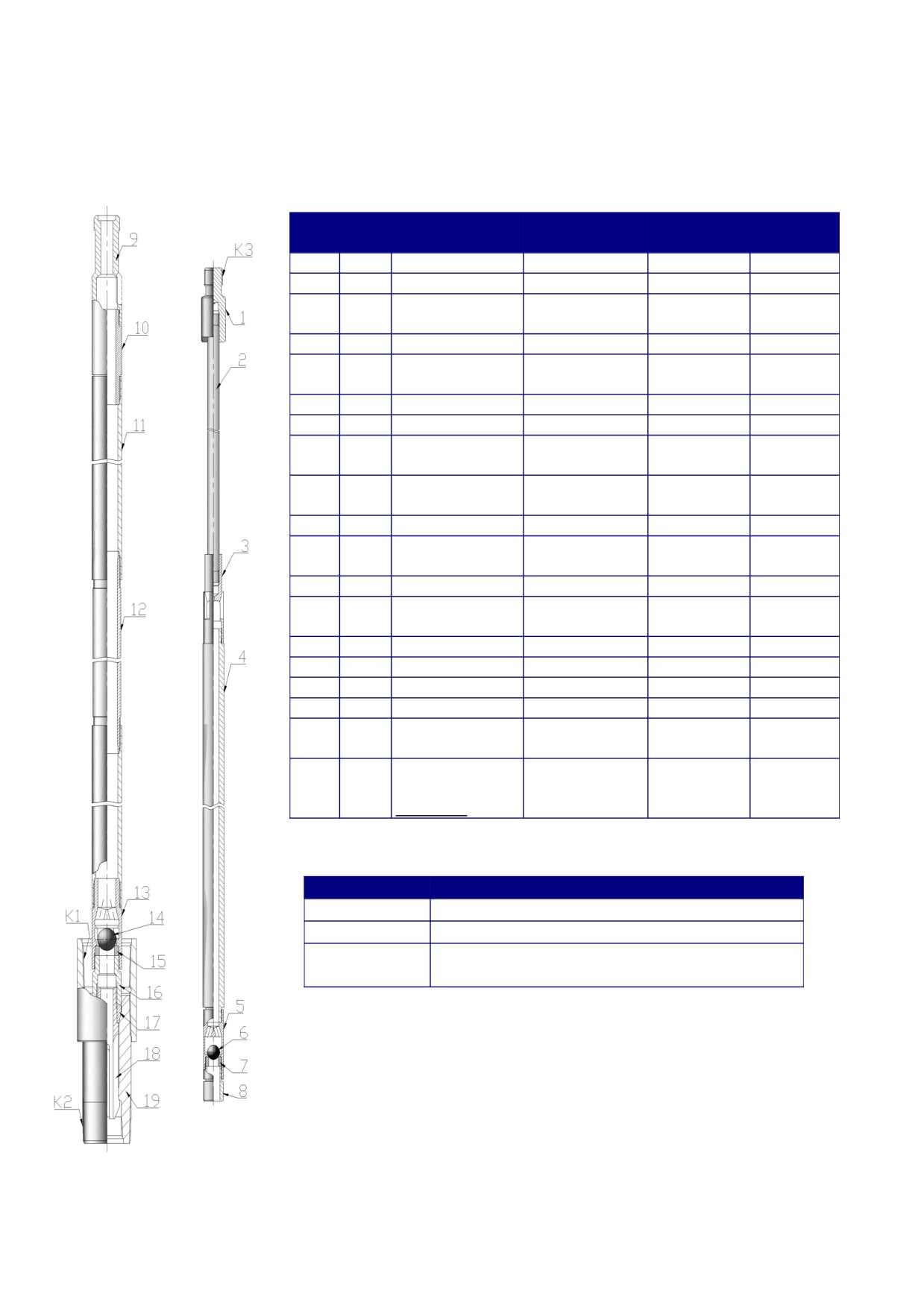

НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ
КРЕПЛЕНИЕМ ПО ОСТ 25-175-RHAM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
по API
каталога
1
1
Втулка
109225
В21-25
52
2
1
Стержень
119488
-
53
3
1
Корпус клапана
120037
С12-175
54
открытый
4
1
Плунжер
120617
P21-175
46
5
1
Корпус клапана
146812-К
-
54
закрытый
6
1
Шарик
301147
V11-175
40
7
1
Седло
108993
V11-175
40
8
1
Держатель седла
120208
Р12-175
55
клапана
9
1
Направляющая
120142
G11-25
33
штока
10
1
Гнездовое кольцо
521911
-
33
11
1
Сердечник фик-
521913
-
33
сатора
12
2
Муфта удлини-
120045
С31-175
48
тельная
13
1
Цилиндр
В12-175
-
45
14
1
Корпус клапана
121765-К
-
48
закрытый
15
1
Шарик
301155
V11-225
40
16
1
Седло
109078
V11-225
40
17
1
Держатель седла
120214
В22-25
55
клапана
18
1
Замковая опора (в
состав насоса не
237.071.000-01
-
34
входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 73 ГОСТ 633-80
К2
НКТ 73 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в исполнени-
ях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.
НАСОС ВСТАВНОЙ С ВЕРХНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО API 30-225-RHAM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
API
каталога
1
1
Втулка
163001
В21-25
52
2
1
Стержень
РКНМ
-
53
007.00.00.003
3
1
Корпус клапана
210601-01
-
54
открытый
4
1
Плунжер
120625
P21-225
46
5
1
Корпус клапана
147267
-
54
закрытый
6
1
Шарик
301155
V11-225
40
7
1
Седло
109078
V11-225
40
8
1
Держатель седла
АКС
Р12-225
55
клапана
094.01.00.001
9
1
Направляющая
893001
G11-25
33
штока
10
1
Гнездовое кольцо
893002
-
33
11
1
Сердечник фик-
893003
-
33
сатора
12
1
Фиксатор
893004
-
33
13
1
Втулка
893005
-
33
14
2
Муфта удлини-
АКС
С31-225
48
тельная
133.02.00.002-02
15
1
Цилиндр
В12-225
-
45
16
1
Корпус всасыва-
РКНМ
-
54
ющего клапана
007.00.00.001
17
1
Шарик
140887
V11-250
40
18
1
Седло
АКС 082.00.010
V11-250
40
19
1
Держатель седла
РКНМ
В22-30
55
клапана
007.00.00.002
20
1
Замковая опора (в
состав насоса не
533000
N14-30
34
входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 89 ГОСТ 633-80
К2
НКТ 89 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в исполнениях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.
НАСОС ВСТАВНОЙ С НИЖНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО API 20-125-RHBM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
API
каталога
1
1
Втулка
110263
В21-20
52
2
1
Стержень
119487
-
53
3
1
Корпус клапана
120034
С12-125
54
открытый
4
1
Плунжер
120607
P21-125
46
5
1
Корпус клапана
146808
С13-125
54
закрытый
6
1
Шарик
307978
V11-125
40
7
1
Седло
115229
V11-125
40
8
1
Держатель седла
120206
Р12-125
55
клапана
9
1
Направляющая
120141
G11-20
29
штока
10
1
Переводник
554887
-
58
11
2
Муфта удлини-
120043
С31-125
48
тельная
12
1
Цилиндр
121009-168
-
45
13
1
Корпус клапана
146814-К
-
54
закрытый
14
1
Шарик
301147
V11-175
40
15
1
Седло
108993
V11-175
40
16
1
Втулка
111419
В22-25
37
17
Кольцо упорное
111446
-
37
18
Шпиндель
111415
-
37
анкерный
19
1
Башмак якорный
(в состав насоса
600304
-
60
не входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 60 ГОСТ 633-80
К2
НКТ 60 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в испол-
нениях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.
НАСОС ВСТАВНОЙ С НИЖНИМ МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ПО API 25-175-RHBM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
API
каталога
1
1
Втулка
109225
В21-25
52
2
1
Стержень
119488
-
53
3
1
Корпус клапана
120037
С12-175
54
открытый
4
1
Плунжер
120617
P21-175
46
5
1
Корпус клапана
146812-К
-
54
закрытый
6
1
Шарик
301147
V11-175
40
7
1
Седло
108993
V11-175
40
8
1
Держатель седла
120208
Р12-175
55
клапана
9
1
Направляющая
120142
G11-25
29
штока
10
1
Переводник
551913
-
58
11
2
Муфта удлини-
120045
С31-175
48
тельная
12
1
Цилиндр
В12-175
-
45
13
1
Корпус клапана
121765-К
-
54
закрытый
14
1
Шарик
301155
V11-225
40
15
1
Седло
109078
V11-225
40
16
1
Втулка
111420
В22-25
37
17
Кольцо упорное
111413
-
37
18
Шпиндель
111416
-
37
анкерный
19
1
Башмак якорный
(в состав насоса
116703
-
60
не входит)
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 73 ГОСТ 633-80
К2
НКТ 73 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в исполне-
ниях:
• с противопесочной гильзой;
• со сдвоенными клапанами;
• в коррозионно-стойком исполнении.
НАСОС ТРУБНЫЙ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ВСАСЫВАЮЩЕ-
ГО КЛАПАНА 20-175-THM
Обозначение
Страница
Поз.
Кол.
Наименование
Номер чертежа
API
каталога
1
1
Корпус клапана
118500
С11-20
54
открытый
2
1
Плунжер
120617
P21-175
46
3
1
Корпус клапана
146812-К
-
54
закрытый
4
1
Шарик
301147
V11-175
40
5
1
Седло
108993
V11-175
40
6
1
Корпус
117647
-
38
7
1
Диск
117579
-
38
8
1
Пружина
317065
-
38
9
1
Болт
117578
-
38
10
2
Муфта
600305
-
48
11
2
Патрубок удли-
600301
-
49
нительный
12
2
Муфта
600303(Изм)
-
48
13
1
Цилиндр
121778-168
-
45
14
1
Башмак якорный
600304
-
60
15
1
Корпус всасыва-
117647
-
34
ющего клапана
16
1
Шарик
301147
V11-175
40
17
1
Седло
108993
V11-175
40
18
1
Втулка
111419
-
37
19
1
Кольцо упорное
111446
-
37
20
1
Шпиндель
111415
-
37
анкерный
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 60 ГОСТ 633-80
К2
НКТ 60 ГОСТ 633-80
К3
¾-API-2A резьба насосной штанги
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в коррозион-
но-стойком исполнении.

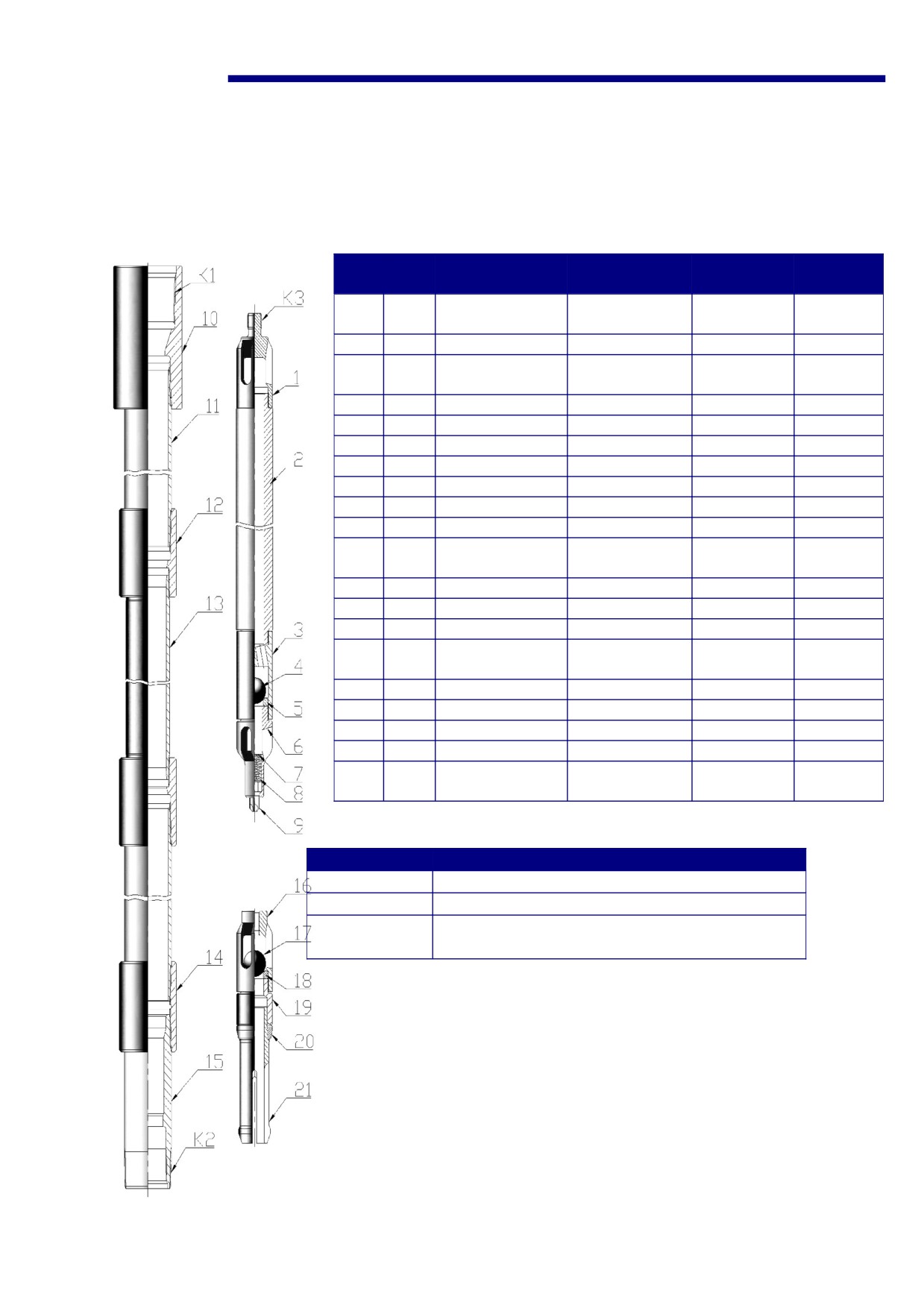

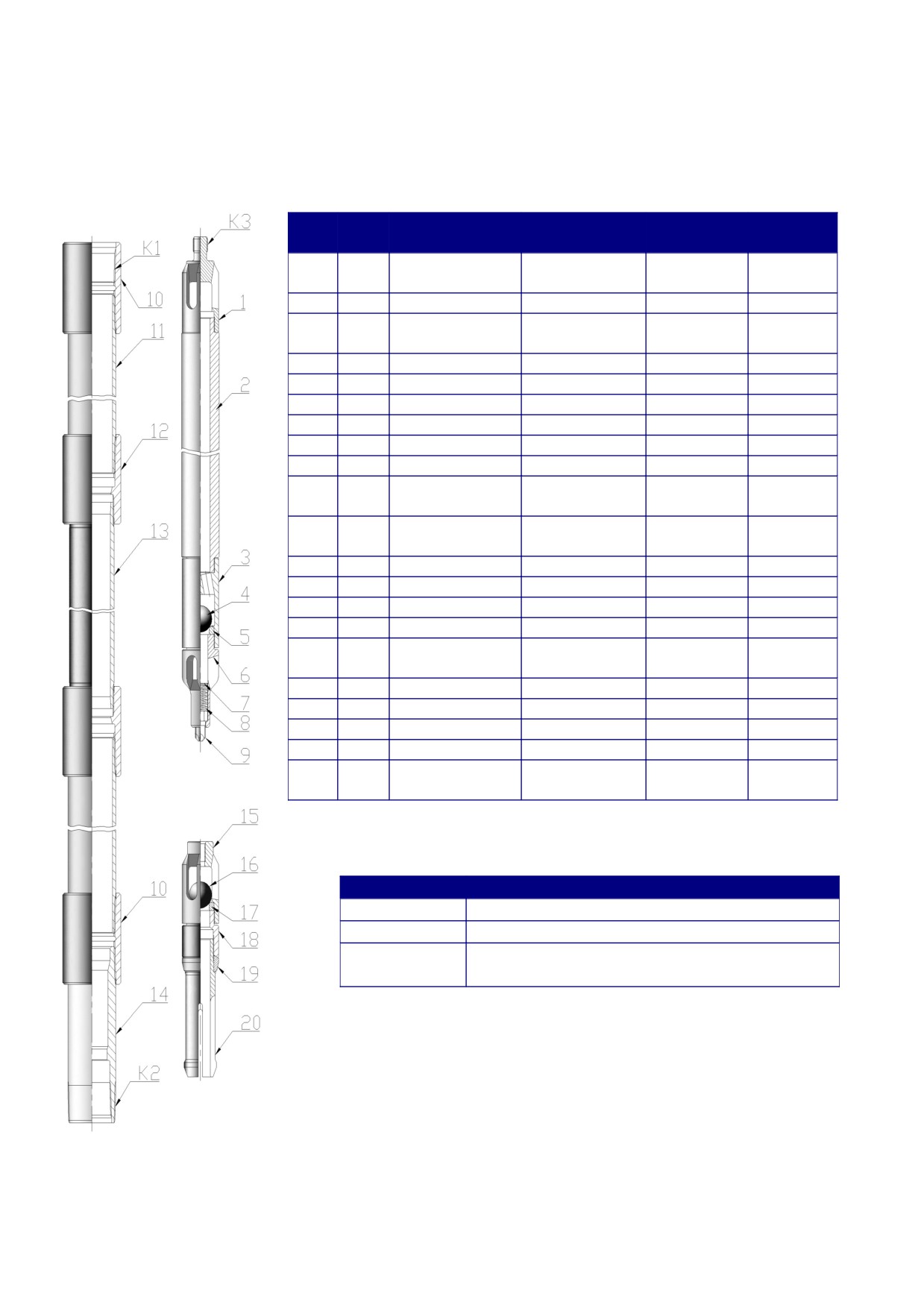

НАСОС ТРУБНЫЙ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ВСАСЫВАЮЩЕГО КЛАПАНА 25-175-THM
Кол.
Наименование
Номер чертежа
Обозначение
Страница
Поз.
API
каталога
1
1
Корпус клапана
118500
С11-20
54
открытый
2
1
Плунжер
120617
P21-175
46
3
1
Корпус клапана
146812-К
-
54
закрытый
4
1
Шарик
301147
V11-175
40
5
1
Седло
108993
V11-175
40
6
1
Корпус
117647
-
38
7
1
Диск
117579
-
38
8
1
Пружина
317065
-
38
9
1
Болт
117578
-
38
10
1
Переводник
600305(Изм)
-
48
муфтовый
11
2
Патрубок удли-
600301
-
49
нительный
12
2
Муфта
600303(Изм)
-
48
13
1
Цилиндр
121778-168
-
45
14
1
Муфта
600305
-
48
15
1
Башмак якорный
600304
-
60
16
1
Корпус всасыва-
117647
-
34
ющего клапана
17
1
Шарик
301147
V11-175
40
18
1
Седло
108993
V11-175
40
19
1
Втулка
111419
-
37
20
Кольцо упорное
111446
-
37
21
Шпиндель
111415
-
37
анкерный
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 73 ГОСТ 633-80
К2
НКТ 60 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в кор-
розионно-стойком исполнении.

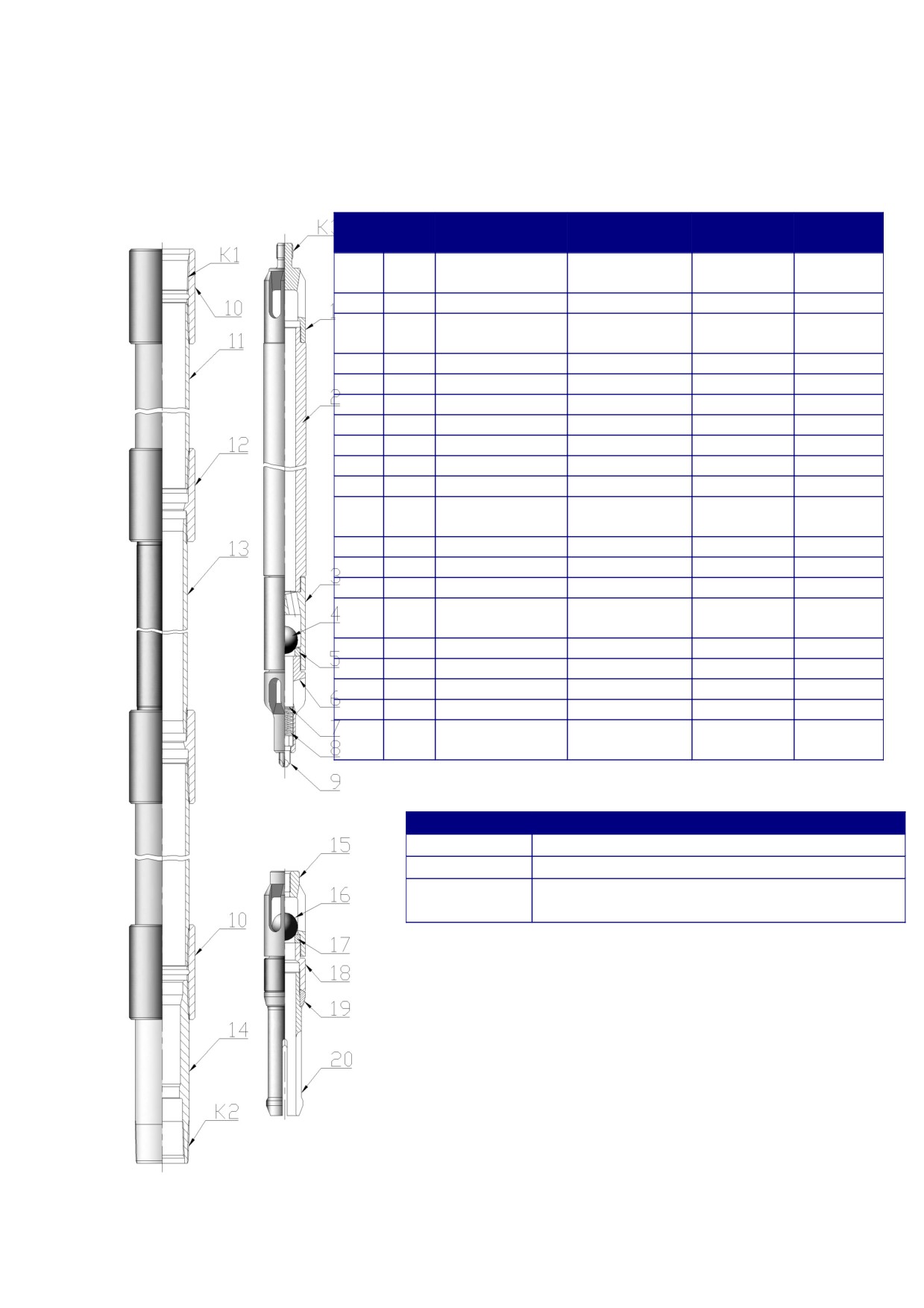

НАСОС ТРУБНЫЙ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
ВСАСЫВАЮЩЕГО КЛАПАНА 25-225-THM
Поз.
Обозначение
Страница
Кол.
Наименование
Номер чертежа
API
каталога
1
1
Корпус клапана
118501
С11-25
54
открытый
2
1
Плунжер
120625
P21-225
46
3
1
Корпус клапана
147267-К
-
54
закрытый
4
1
Шарик
301155
V11-225
40
5
1
Седло
109078
V11-225
40
6
1
Корпус
117648
-
38
7
1
Диск
117579
-
38
8
1
Пружина
317065
-
38
9
1
Болт
117578
-
38
10
2
Муфта
522418
-
48
11
2
Патрубок удли-
147329
-
49
нительный
12
2
Муфта
122418
-
48
13
1
Цилиндр
121779-168
-
45
14
1
Башмак якорный
116703
-
60
15
1
Корпус всасыва-
118506
-
54
ющего клапана
16
1
Шарик
301155
V11-225
40
17
1
Седло
109078
V11-225
40
18
1
Втулка
111420
-
37
19
1
Кольцо упорное
111413
-
37
20
1
Шпиндель
111416
-
37
анкерный
Присоединительные резьбы
Обозначение
Резьба
К1
НКТ 73 ГОСТ 633-80
К2
НКТ 73 ГОСТ 633-80
¾-API-2A резьба насосной штанги
К3
API-11В
Примечания.
По заказу потребителя насосы могут быть поставлены в кор-
розионно-стойком исполнении.
содержание .. 1 2 ..
///////////////////////////////////////
