Wilo Насосы для бытового применения. Каталог

Водоснабжение

Колодезные насосы

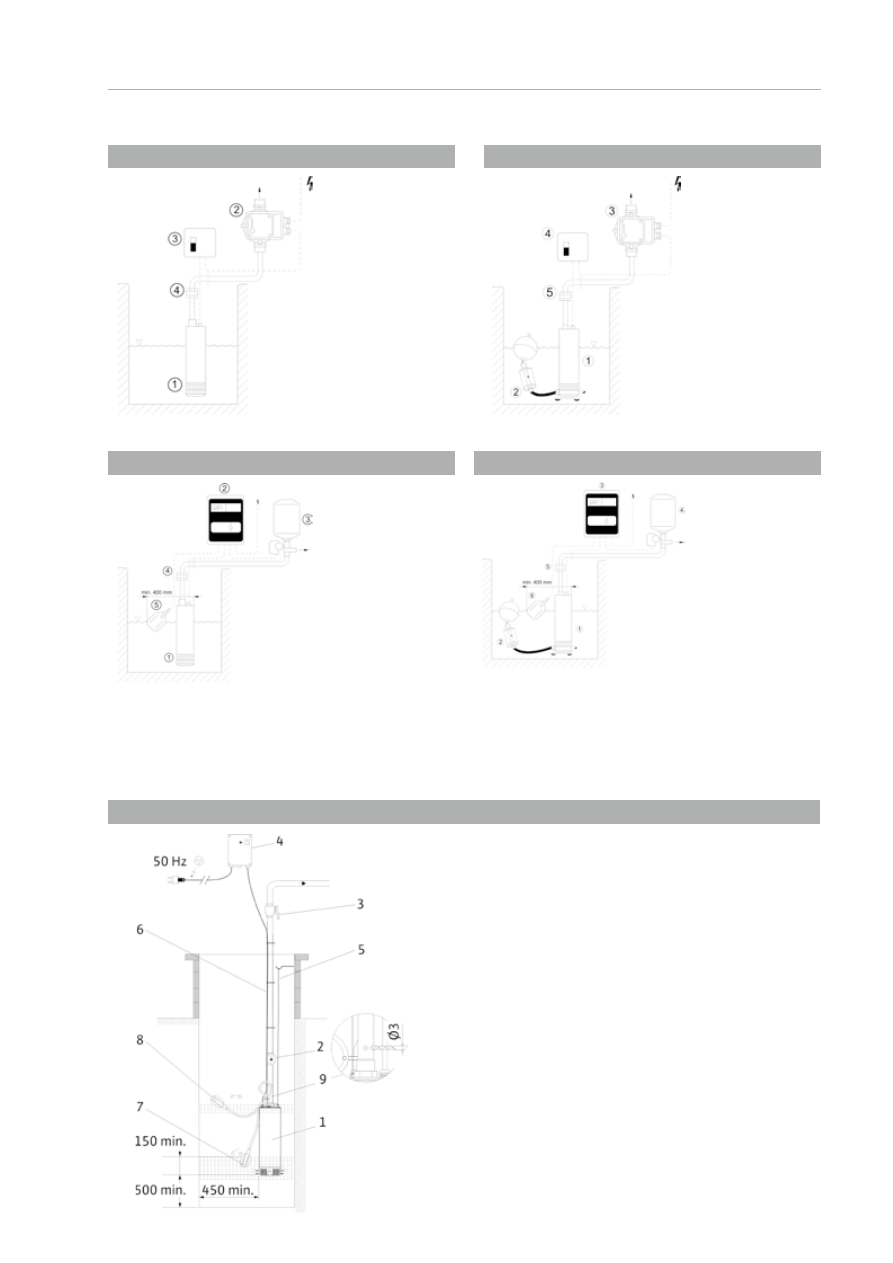

Монтаж системы водоснабжения (трехфазная версия)

1. Погружной

электронасос

Wilo-Sub TWI 5 (3 ~)

2. Шкаф управления

Sk-712 (Защита и

управление насосом)

3. Мембранный бак

с реле давления

4. Быстроразъёмное

соединение (опция)

5. Поплавковый

выключатель WA 65

с соединительным

кабелем

1. Погружной

электронасос

Wilo-Sub TWI 5 (3 ~)

2. Всасывающий

фильтр Ø 1 с поплав

ком с резьбовым под

соединением R 1 ¼

3. Шкаф управления

SK-712 (Защита и

управление насосм)

4. Мембранный бак

с реле давления

5. Быстроразъёмное

соединение (опция)

6. Поплавковый

выключатель WA 65

с соединительным

кабелем

Монтаж системы водоснабжения (однофазная версия)

1. Колодезный насос

Wilo-Sub TWI 5 (1 ~)

2. Блок управления

по датчику протечки

Wilo HiControl. Pmax

≤1.5 кВт (макс. ток

10 A)

3. Выключатель вкл/

выкл (входит в ком

плект Wilo-Sub TWI)

4. Быстроразъёмное

соединение (опция)

Монтаж системы водоснабжения (однофазная версия)

1. Колодезный насос

Wilo-Sub TWI 5-SE (1 ~)

2. Всасывающий

фильтр Ø 1 с поплав

ком с резьбовым под

соединением R 1 ¼

3. Блок управления

по датчику протока

Wilo HiControl. Pmax

≤1.5 кВт (Imaх 10A)

4. Выключатель вкл /

выкл (входит в ком

плект Wilo-Sub TWI)

5. Быстроразъёмное

соединение (опция)

Монтаж системы водоснабжения (переменный ток)

1. Калодезный насос Wilo-Sub TWI 5 FS (1 ~)

2. Обратный клапан

3. Задвижка

4. Шкаф управления

5. Подвесной трос

6. Питающий кабель

7. Поплавок нижнего уровня

8. Поплавок верхнего уровня

9. Напорный трубопровод

Водоснабжение

Колодезные насосы в комплекте с принадлежностями

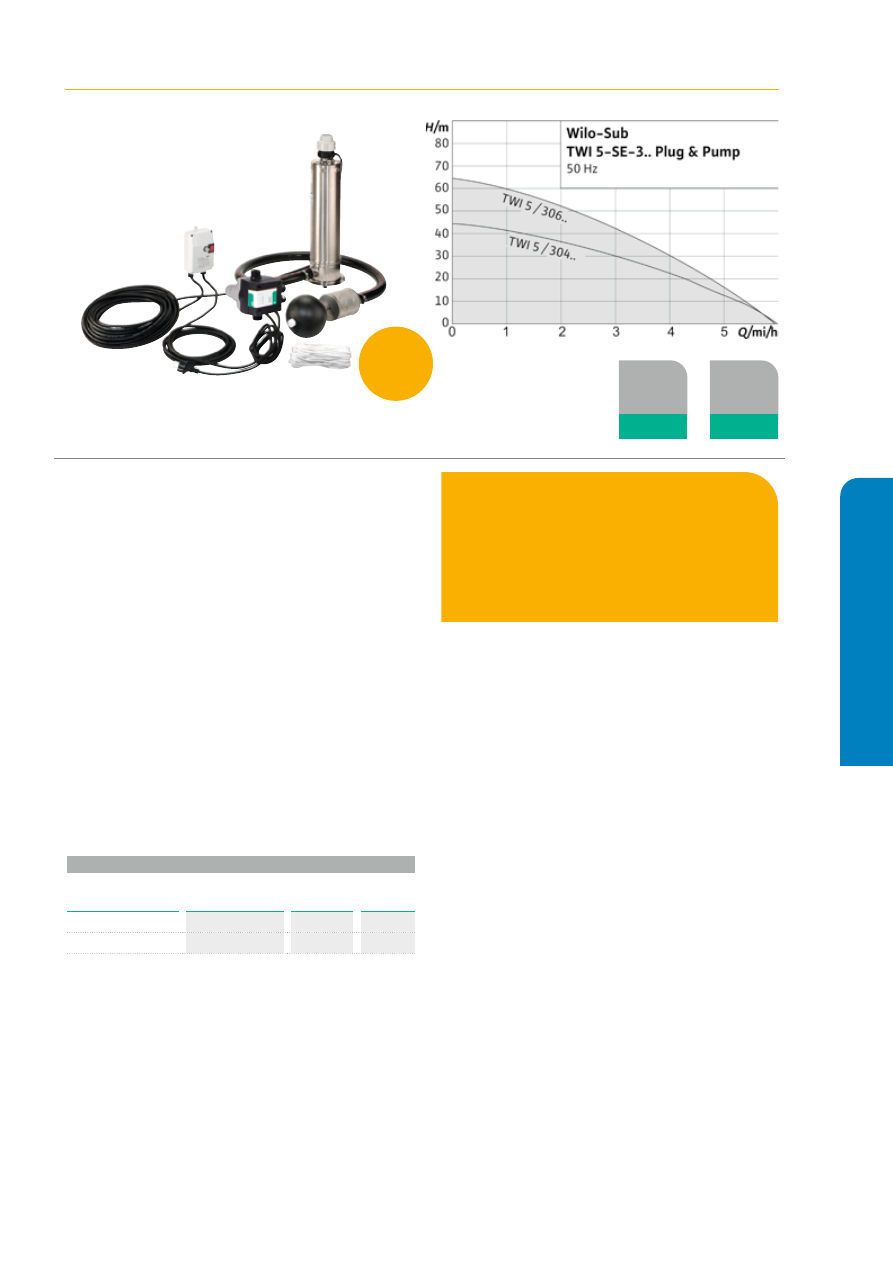

Wilo-Sub TWI 5-SE Plug & Pump

Тип

Система водоснабжения с погружным насосом, системой

управления и принадлежностями.

Применение

подача жидкости из колодцев, цистерн и резервуаров

ирригация, полив и откачивание жидкости

системы водоснабжения

использование дождевой воды

Обозначение

Пример:

TWI5-SE 304 EM-FS

TWI

Погружной насос из нержавеющей стали

Диаметр насоса (5’’)

[ ]

Забор воды через фильтровальную насадку

Забор воды через патрубок G 1 ¼

(для подсоединения всасывающего фильтра)

Номинальная подача Q в м³/ч (при оптимальном

коэффициенте полезного действия)

Кол-во ступеней гидравлической части

Однофазное исполнение, 1~230 В 50 Гц

Трехфазное исполнение, 3~400 В, 50 Гц

С поплавковым выключателем

P&P

версия «Plug-&-Pump»

Технические характеристики

Температура жидкости от +5 °C до +35 °C

Рабочее давление макс. 10 бар

Вид защиты IP 68

Подключение со всасывающей и напорной стороны

Rp 1

Комплект поставки

Насос

Полная система управления

Предохранительный трос из полипропилена

Всасывающий фильтр тонкой очистки

Всасывающий шланг

Инструкция по монтажу и эксплуатации

Принадлежности

Задвижка

Обратный клапан

Прибор управления и реле электродвигателя

Защитный выключатель

Поплавковый выключатель

Акустическая сигнализация о переливе

Реле давления

Всасывающий фильтр с поплавком:

Фильтр грубой очистки

Фильтр тонкой очистки

Преимущества

Готов к подключению

Полный комплект принадлежностей

Насос (корпус, ступени, рабочие колеса)

из нержавеющей стали 1.4301

Возможна сухая установка

Оснащение/функции

Погружной насос

Подключение к сети 1~230 В, 50 Гц

Соединительный кабель

Термическое реле электродвигателя

Материалы

Корпус насоса из нержавеющей стали 1.4301

Рабочее колесо из нержавеющей стали 1.4301

Вал из нержавеющей стали 1.4005

Скользящее торцовое уплотнение из графита/ керамики

Секции Noryl

Уплотнение из NBR

Информация для заказа

Тип

Подключение к

сети

Артикул

Цена, €

с НДС

TWI 5-SE-304 EM P&P

1~230 В, 50 Гц

2543632

1 048

TWI 5-SE-306 EM P&P

1~230 В, 50 Гц

2543633

1 102

Водоснабж

ение

Гарантия

2 года

ПОД ЗАКАЗ

Доступен в

приложении

WILO

ASSISTANT

]

Водоснабжение

Скважинные насосы с преобразователями частоты

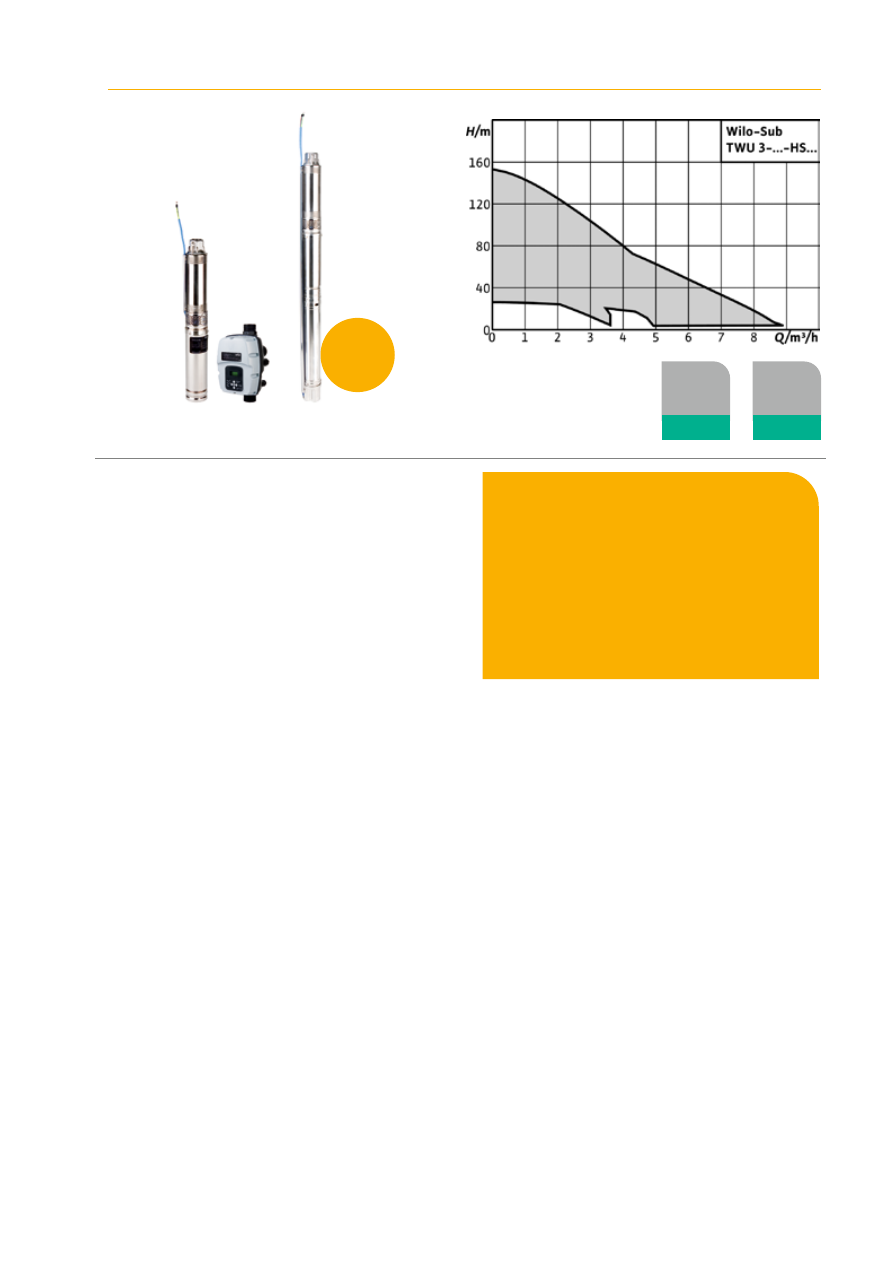

Wilo-Sub TWU 3 HS

Тип

Многоступенчатый 3’’ погружной насос с регулируемой

частотой для вертикального или горизонтального

монтажа.

Применение

подача жидкости из скважин, колодцев и цистерн

для использования в системах водоснабжения, полива

и орошения

для перекачивания воды без длинноволокнистых и

абразивных примесей

Обозначение

Пример:

Wilo-Sub TWU 3-0305-HS-E-CP

TWU

Погружной насос

Диаметр гидравлического оборудования

в дюймах [‘‘]

Номинальный объемный расход [м

/ч]

Число секций гидравлической части

Исполнение High Speed

Исполнение частотного преобразователя

E = внешний частотный преобразователь;

I = внутренний частотный преобразователь

Функция регулирования CP = поддержание

постоянного давления; без = фиксированная

частота вращения до 8400 об/мин

Мотор повышенной эффективности

Комплект поставки

Гидравлическая часть в полном сборе с

электродвигателем

Частотный преобразователь (ЧП)

Соединительный кабель длиной 1,75 м с разрешением

к применению в питьевом водоснабжении (поперечное

сечение: 4x1,5 мм

)

Инструкция по монтажу и эксплуатации

Технические характеристики

Погружной насос:

Напряжение питания:

–

HS-E: однофазная сеть, 230 В, 50/60 Гц (поключение

к сети переменного тока через частотный

пребразователь)

–

HS-I: однофазная сеть, 230 В, 50/60 Гц

(непосредственное поключение к сети переменного

тока)

Режим работы в погружном состоянии S1

Температура перекачиваемой среды 3-35 °C

Минимальная скорость обтекания мотора 0,08 м/с

Максимальное содержание песка 50 г/м

Максимальное количество пусков 30 в час

Максимальная глубина погружения 150 м

Класс защиты IP 58

Напорный патрубок Rp 1, Rp 1 ¼

Частотный преобразователь для исполнения HS-E:

Подключение к сети 1~230 В, 50/60 Гц

Выход 3~230 В / макс. 140 Гц / макс. 2,2 кВт

Температура перекачиваемой среды 3-50 °C

Максимальное давление 8 бар

Класс защиты IP X5

Подсоединение G 1 ¼

Преимущества

Встроенный обратный клапан

Контактирующие с перекачиваемой средой

детали из коррозионностойкого материала

Включая частотный преобразователь

(HS-E – внешний, установленный в трубопровод;

HS-I – интегрированный в мотор)

Функции контроля и защиты электродвигателя

для обеспечения безопасности эксплуатации

Гарантия

2 года

ПОД ЗАКАЗ

Доступен в

приложении

WILO

ASSISTANT

]

Водоснабжение

Скважинные насосы с преобразователями частоты

Описание/конструкция

Погружной насос для вертикального или горизонтального

монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными ра

бочими колесами в секционном исполнении. Встроенный

обратный клапан. Все детали, контактирующие с пере

качиваемой средой, выполнены из коррозионностойкого

материала.

Электродвигатель

Некорродирующий асинхронный электродвигатель для

подключения к частотному преобразователю, входящему

в комплект поставки (HSE…), или для непосредственного

подключения к электрической сети (HS-I…). Электродви

гатель, заполненный маслом, с возможностью перемотки,

с самосмазывающимися подшипниками, рассчитанный

для высокой частоты вращения до 8400 об/мин.

Частотный преобразователь (ЧП)

Внешний частотный преобразователь или частотный

преобразователь, интегрированный в электродвига

тель, для эксплуатации насоса с частотой вращения

до 8400 об/мин, включая следующие функции:

Плавный пуск. Защита от пониженного напряжения,

перенапряжения и короткого замыкания;

Защита электродвигателя и частотного

преобразователя от перегрузки с помощью термореле

Модель «HS-E…» с внешним частотным преобразовате

лем обладает следующими дополнительными особенно

стями оснащения:

Функция регулирования «CP»: Постоянное давление

Предотвращение частых циклов переключений

(синхронизация) путем контроля протока

Защита от сухого хода с помощью автоматического

отключения

Изменение направления вращения

Настройка макс. тока и заданного давления индикация

давления на дисплее

Настройки, индикации рабочего состояния и

сообщения об ошибках отображаются с помощью

светодиодов или на дисплее

В исполнении «HS-I» насос включается и выключается

через внешний прибор управления (опция).

После включения встроенный частотный преобразова

тель разгоняет насос до максимальной частоты вращения.

Адаптирование частоты в процессе работы под гидравли

ческие параметры не возможно.

Исполнение «HS-ECP» работает с внешним частотным

преобразователем. С одной стороны, он служит в каче

стве отдельного блока управления для насоса, с другой

стороны, он обеспечивает функцию регулирования для

постоянного давления («CP» = «Constant Pressure»). Эта

функция позволяет гарантировать постоянное давле

ние на водоразборной точке, независимо от расхода.

Управление насосом осуществляется через частотный

преобразователь, на котором настроено заданное давле

ние. Как только вы открыли кран и начался забор воды,

частотный преобразователь включает агрегат.

На основе предварительно настроенного давления

частотный преобразователь рассчитывает необходимое

количество воды и регулирует соответствующим образом

частоту вращения мотора.

Благодаря этому возможно постоянное давление на во

доразборной точке.

Информация для заказа

Тип

Подсоед. к сети

Артикул

Номинальный

расход

Номинальный

напор

Цена, €

с НДС

TWU3.02-04-HS-ECP-B

1~230 В, 50/60 Hz

6079396

3 м

/ч

71 м

1 517

TWU3.02-06-HS-ECP-B

1~230 В, 50/60 Hz

6079397

3 м

/ч

106 м

1 606

TWU3.02-09-HS-ECP-B

1~230 В, 50/60 Hz

6079398

3 м

/ч

158 м

1 672

TWU3.03-03-HS-ECP-B

1~230 В, 50/60 Hz

6079399

5 м

/ч

55 м

1 551

TWU3.03-05-HS-ECP-B

1~230 В, 50/60 Hz

6079400

5 м

/ч

91 м

1 577

TWU3.03-08-HS-ECP-B

1~230 В, 50/60 Hz

6079401

5 м

/ч

146м

1 623

TWU3.05-04-HS-ECP-B

1~230 В, 50/60 Hz

6079402

7 м

/ч

56м

1 551

TWU3.05-07-HS-ECP-B

1~230 В, 50/60 Hz

6079403

7 м

/ч

98 м

1 577

TWU 3-0202-HS-I

1~230 В, 50/60 Hz

6064276

3 м

/ч

43 м

1 224

TWU 3-0204-HS-I

1~230 В, 50/60 Hz

6064277

3 м

/ч

85 м

1 255

TWU 3-0205-HS-I

1~230 В, 50/60 Hz

6064278

3 м

/ч

107 м

1 369

TWU 3-0206-HS-I

1~230 В, 50/60 Hz

6064279

3 м

/ч

128 м

1 399

TWU 3-0302-HS-I

1~230 В, 50/60 Hz

6064280

5 м

/ч

46 м

1 210

TWU 3-0303-HS-I

1~230 В, 50/60 Hz

6064281

5 м

/ч

69 м

1 264

TWU 3-0304-HS-I

1~230 В, 50/60 Hz

6064282

5 м

/ч

92 м

1 324

TWU 3-0501-HS-I

1~230 В, 50/60 Hz

6064283

7 м

/ч

26 м

1 210

TWU 3-0503-HS-I

1~230 В, 50/60 Hz

6064284

7 м

/ч

75 м

1 275

TWU 3-0504-HS-I

1~230 В, 50/60 Hz

6064285

7 м

/ч

96 м

1 336

Водоснабж

ение

Водоснабжение

Скважинные насосы в комплекте с принадлежностями

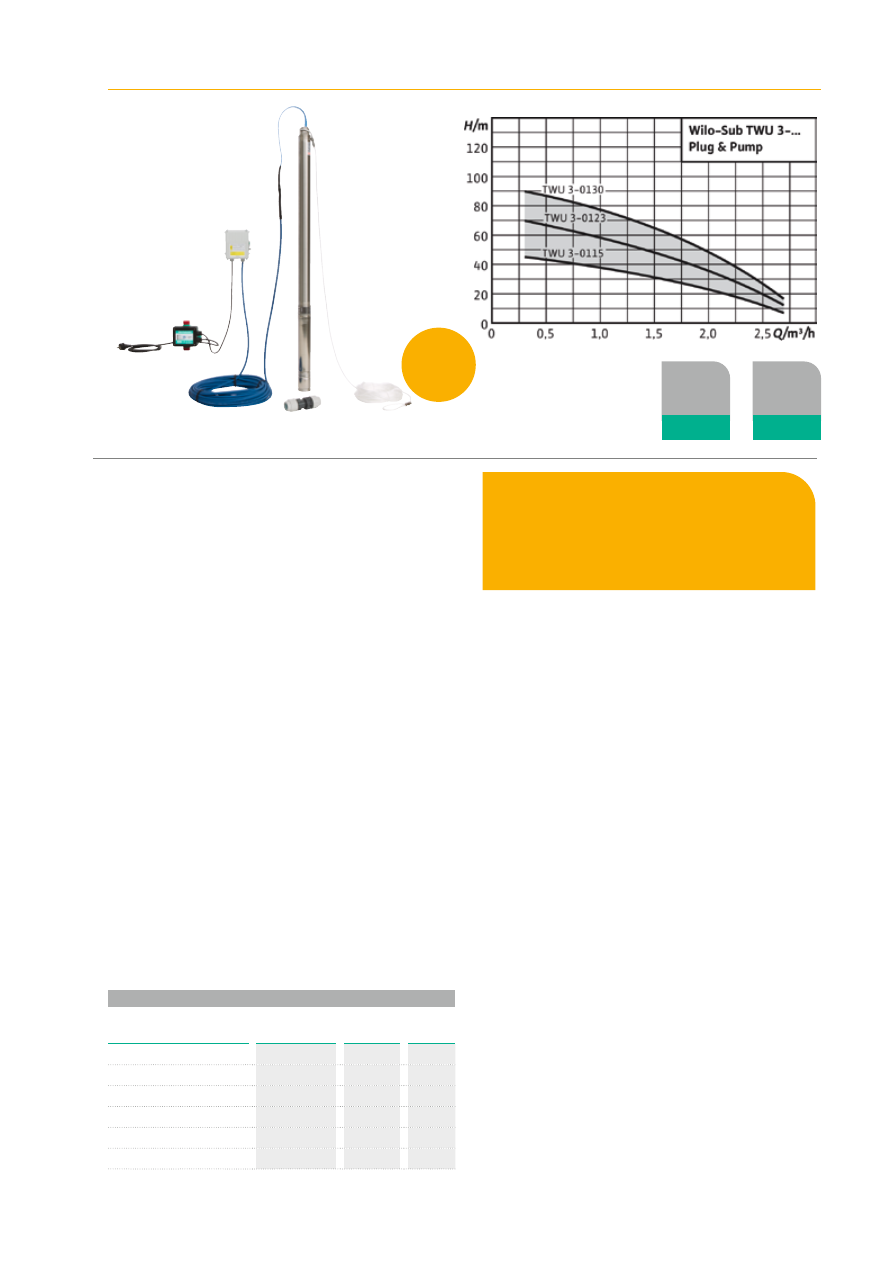

Wilo-Sub TWU 3 Plug & Pump

Тип

Установка водоснабжения с погружным 3’’ насосом,

системой управления и принадлежностями в комплекте.

Применение

подача жидкости из скважин, колодцев и цистерн

для использования в системах водоснабжения, полива

и орошения

для перекачивания воды без длинноволокнистых и

абразивных примесей

Обозначение

Пример:

Wilo-Sub TWU 3-0115-P&P/FC

TWU

Погружной насос

Диаметр гидравлического оборудования

в дюймах

Номинальный объемный расход [м

/ч]

Число секций гидравлической части

P&P

Система насосов Plug & Pump

Исполнение. FC = пакет Sub-I с HiControl 1-EK.

DS = пакет Sub-II с комплектом реле давления

Технические характеристики

Погружной насос:

Напряжение питания: 1~230 В, 50 Гц

Режим работы в погружном состоянии S1

Температура перекачиваемой среды 3-35 °C

Минимальная скорость обтекания мотора 0,08 м/с

Максимальное содержание песка 50 г/м

Максимальное количество пусков 30 в час

Максимальная глубина погружения 150 м

Класс защиты IP 58

Напорный патрубок Rp 1

Комплект поставки

Пакет Wilo-Plug & Pump Sub-I для полива частных

приусадебных участков:

Соединительный кабель длиной 30 м с разрешением

к применению в питьевом водоснабжении

(поперечное сечение: 4x1,5 мм

)

Распределительная коробка с конденсатором,

термическое реле электродвигателя и включатель /

выключатель

Wilo-HiControl 1-EK - прибор автоматического

контроля над потоком и давлением со встроенной

защитой от сухого хода

Поддерживающий трос длиной 30 м

Инструкция по монтажу и эксплуатации

Пакет Wilo-Plug & Pump Sub-II для собственного водо-

снабжения частного дома и многоквартирных домов:

Соединительный кабель длиной 30 м с разрешением

к применению в питьевом водоснабжении

(поперечное сечение: 4x1,5 мм

)

Распределительная коробка с конденсатором,

термическое реле электродвигателя и включатель/

выключатель

Комплект реле давления Wilo 0-10 бар, включая

расширительный мембранный бак объемом 18 л,

манометр, запорную арматуру и манометрический

выключатель

Поддерживающий трос длиной 30 м

Инструкция по монтажу и эксплуатации

Преимущества

Готовы к подключению

Полный комплект принадлежностей

Насос (корпус, валы) из нержавеющей стали 1.4301

Информация для заказа

Тип

Подключение

к сети

Артикул

Цена, €

с НДС

TWU 3-0115-Plug&Pump/FC

1~230 В, 50 Гц

4091647

1 331

TWU 3-0115-Plug&Pump/DS

1~230 В, 50 Гц

4091654

1 345

TWU 3-0123-Plug&Pump/FC

1~230 В, 50 Гц

4091649

1 391

TWU 3-0123-Plug&Pump/DS

1~230 В, 50 Гц

4091655

1 427

TWU 3-0130-Plug&Pump/FC

1~230 В, 50 Гц

4091650

1 510

TWU 3-0130-Plug&Pump/DS

1~230 В, 50 Гц

4091656

1 546

Гарантия

2 года

ПОД ЗАКАЗ

Доступен в

приложении

WILO

ASSISTANT

]

Водоснабжение

Скважинные насосы в комплекте с принадлежностями

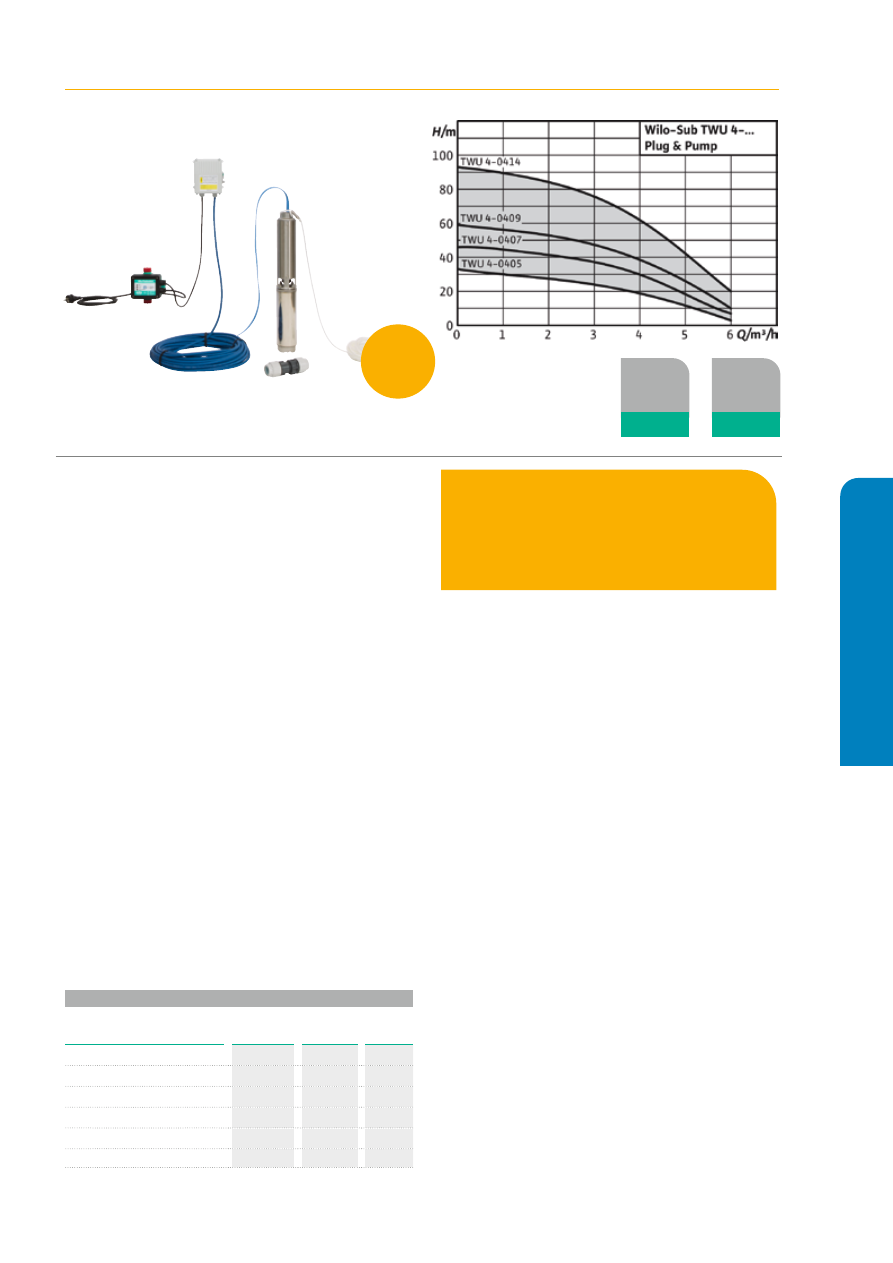

Wilo-Sub TWU 4 Plug & Pump

Тип

Установка водоснабжения с погружным мотором,

системой управления и принадлежностями в комплекте.

Применение

для собственного водоснабжения в частном секторе

полив садовых участков

водозаборные точки для хозяйственной воды

перекачивание воды

Обозначение

Пример:

Wilo-Sub TWU 4-0804-C-P&P/FC

TWU

Погружной насос

Диаметр гидравлического оборудования

в дюймах

Номинальный объемный расход [м

/ч]

Число секций гидравлической части

Поколение серий

P&P

Система насосов Plug & Pump

Исполнение. FC = пакет Sub-I с HiControl 1-EK.

DS = пакет Sub-II с комплектом реле давления

Технические характеристики

Погружной насос:

Напряжение питания: 1~230 В, 50 Гц

Режим работы в погружном состоянии S1

Температура перекачиваемой среды 3-30 °C

Минимальная скорость обтекания мотора 0,08 м/с

Максимальное содержание песка 50 г/м

Максимальное количество пусков 20 в час

Максимальная глубина погружения 200 м

Класс защиты IP 68

Напорный патрубок Rp 1

Комплект поставки

Пакет Wilo-Plug & Pump Sub-I

Соединительный кабель длиной 30 м с разрешением

к применению в питьевом водоснабжении

(поперечное сечение: 4x1,5 мм

)

Распределительная коробка с конденсатором,

термическое реле электродвигателя и включатель/

выключатель

Wilo-HiControl 1-EK – прибор автоматического

контроля над потоком и давлением со встроенной

защитой от сухого хода

Поддерживающий трос длиной 30 м

Монтажные детали: 2x зажимные резьбовые

соединения, переходник R 1 ¼ на R 1, 8x кабельные

стяжки

Инструкция по монтажу и эксплуатации

Пакет Wilo-Plug & Pump Sub-II

Соединительный кабель длиной 30 м с разрешением

к применению в питьевом водоснабжении

(поперечное сечение: 4x1,5 мм

)

Распределительная коробка с конденсатором,

термическое реле электродвигателя и включатель/

выключатель

Комплект реле давления Wilo 0-10 бар, включая

расширительный мембранный бак объемом 18 л,

манометр, запорную арматуру и манометрический

выключатель

Поддерживающий трос длиной 30 м

Монтажные детали: тройник, переходник R 1 ¼ и R 1,

8x кабельные стяжки

Инструкция по монтажу и эксплуатации

Преимущества

Готовы к подключению

Полный комплект принадлежностей

Насос (корпус, валы) из нержавеющей стали 1.4301

Информация для заказа

Тип

Мощность

мотора

Артикул

Цена, €

с НДС

TWU 4-0407-C-Plug&Pump/DS

0.55 кВт

6049388

1 085

TWU 4-0409-C-Plug&Pump/DS

0.75 кВт

6049389

1 166

TWU 4-0414-C-Plug&Pump/DS

1.1 кВт

6049390

1 216

TWU 4-0414-C-Plug&Pump/FC

1.1 кВт

2456506

846

TWU 4-0407-C-Plug&Pump/FC

0.55 кВт

2456504

748

TWU 4-0409-C-Plug&Pump/FC

0.75 кВт

2456505

765

Водоснабж

ение

Гарантия

2 года

ПОД ЗАКАЗ

Доступен в

приложении

WILO

ASSISTANT

]

Водоснабжение

Скважинные насосы

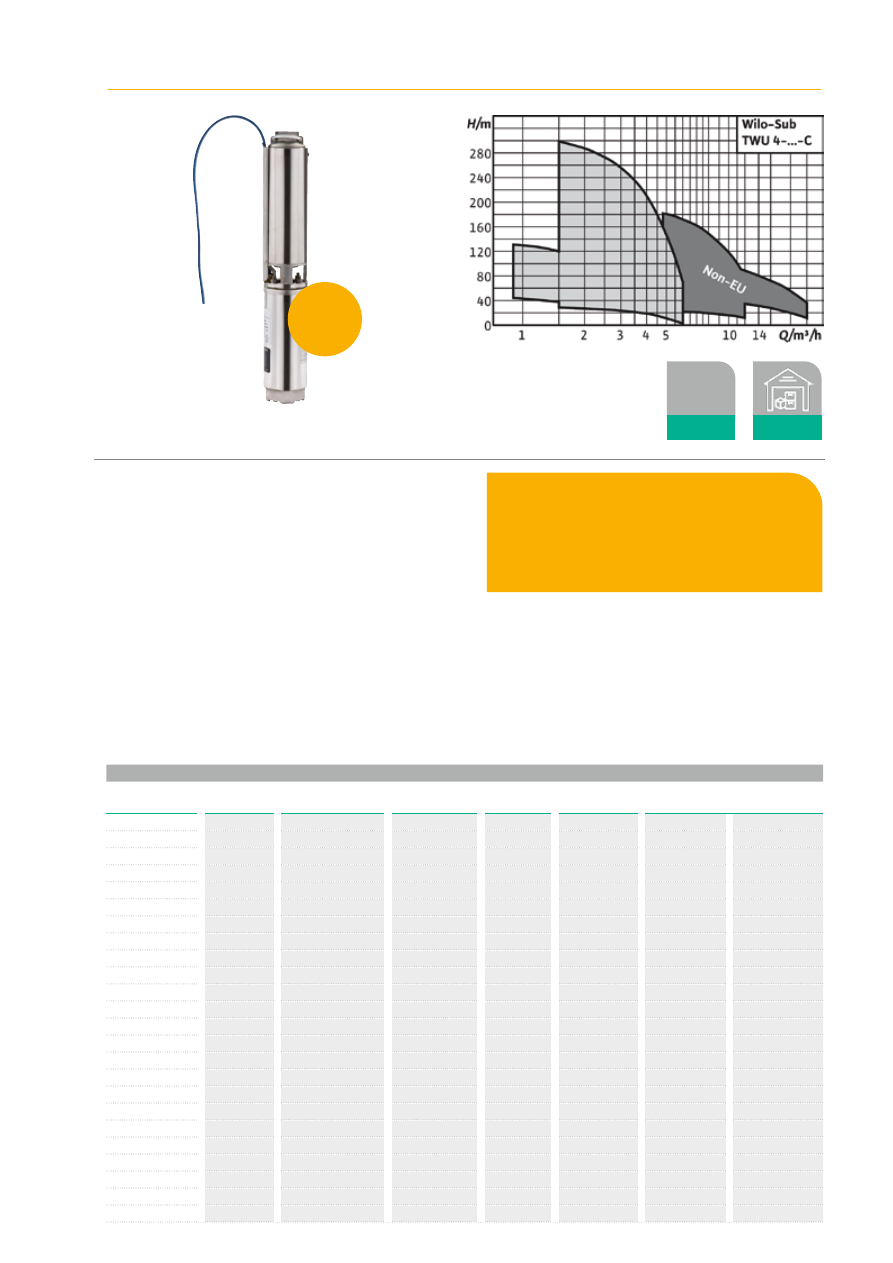

Wilo-Sub TWU 4

Тип

Многоступенчатый 4’’ погружной насос для вертикального

или горизонтального монтажа.

Применение

для перекачивания воды из скважин, колодцев и цистерн

для использования в системах водоснабжения, и полива

повышение давления и понижения уровня воды

для перекачивания воды без абразивных примесей

Обозначение

Пример:

Wilo-Sub TWU 4-0203-C-QC-GT

TWU

Погружной насос

Диаметр гидравлического оборудования в дюймах

Номинальный объемный расход [м

/ч]

Число секций гидравлической части

Поколение серии

со шкафом управления SK701

Технические характеристики

Подключение к сети 1~230 В, 50 Гц или 3~400 В, 50 Гц

Режим работы в погружном состоянии S1

Температура перекачиваемой среды 3-30 °C

Минимальная скорость обтекания мотора 0,08 м/с

Максимальное содержание песка 50 г/м

Максимальное количество пусков 20 в час

Максимальная глубина погружения 200 м

Класс защиты IP 68

Напорный патрубок Rp1 ¼

- Rp 2

Преимущества

Коррозионностойкие детали

Износостойкий за счет всплывающих рабочих

колес

Встроенный обратный клапан

Вертикальный или горизонтальный монтаж

Информация для заказа

Тип

Мощность

двигателя

Артикул с пуско-

вой коробкой

Артикул без

пусковой кор.

Номинал.

расход

Номинал.

напор

Цена, € с НДС

с пуск.к.

Цена, € с НДС

без пуск.к.

TWU 4-0207-C

0.37 кВт

2786608

2786601

2 м

/ч

32 м

478

406

TWU 4-0210-C

0.55 кВт

2786609

2786602

2 м

/ч

48 м

511

428

TWU 4-0214-C

0.75 кВт

2786610

2786603

2 м

/ч

65 м

549

468

TWU 4-0220-C

1.1 кВт

2786611

2786604

2 м

/ч

98 м

621

543

TWU 4-0405-C

0.37 кВт

6049337

4 м

/ч

20 м

638

TWU 4-0407-C

0.55 кВт

2786613

2786605

4 м

/ч

32 м

468

425

TWU 4-0409-C

0.75 кВт

2786614

2786606

4 м

/ч

42 м

492

446

TWU 4-0414-C

1.1 кВт

2786615

2786607

4 м

/ч

66 м

564

516

TWU 4-0418-C

1.5 кВт

2786623

2786628

4 м

/ч

86 м

592

594

TWU 4-0427-C

2.2 кВт

2786624

2786629

4 м

/ч

124 м

787

745

TWU 4-0806-C

1.1 кВт

2456519

2456522

8 м

/ч

30 м

591

536

TWU 4-0808-C

1.5 кВт

2456525

2456526

8 м

/ч

40 м

600

611

TWU 4-0813-C

2.2 кВт

2456527

2456529

8 м

/ч

61 м

805

763

TWU 4-1608-С

1.5 кВт

6082863

16 м

/ч

28 м

1 046

TWU 4-0207-SK

0.37 кВт

2786616

2 м

/ч

32 м

578

TWU 4-0210-SK

0.55 кВт

2786617

2 м

/ч

48 м

616

TWU 4-0214-SK

0.75 кВт

2786618

2 м

/ч

65 м

661

TWU 4-0220-SK

1.1 кВт

2786619

2 м

/ч

98 м

760

TWU 4-0407-SK

0.55 кВт

2786620

4 м

/ч

32 м

650

TWU 4-0409-SK

0.75 кВт

2786621

4 м

/ч

665

TWU 4-0414-SK

1.1 кВт

2786622

4 м

/ч

66 м

736

TWU 4-0418-SK

1.5 кВт

2786633

4 м

/ч

86 м

813

TWU 4-0806-SK

1.1 кВт

2456521

8 м

/ч

30 м

675

TWU 4-0808-SK

1.5 кВт

2456524

8 м

/ч

40 м

766

Гарантия

2 года

Участвует в

программе

WILO

BONUS

На складе в

Москве

Водоснабжение

Скважинные насосы

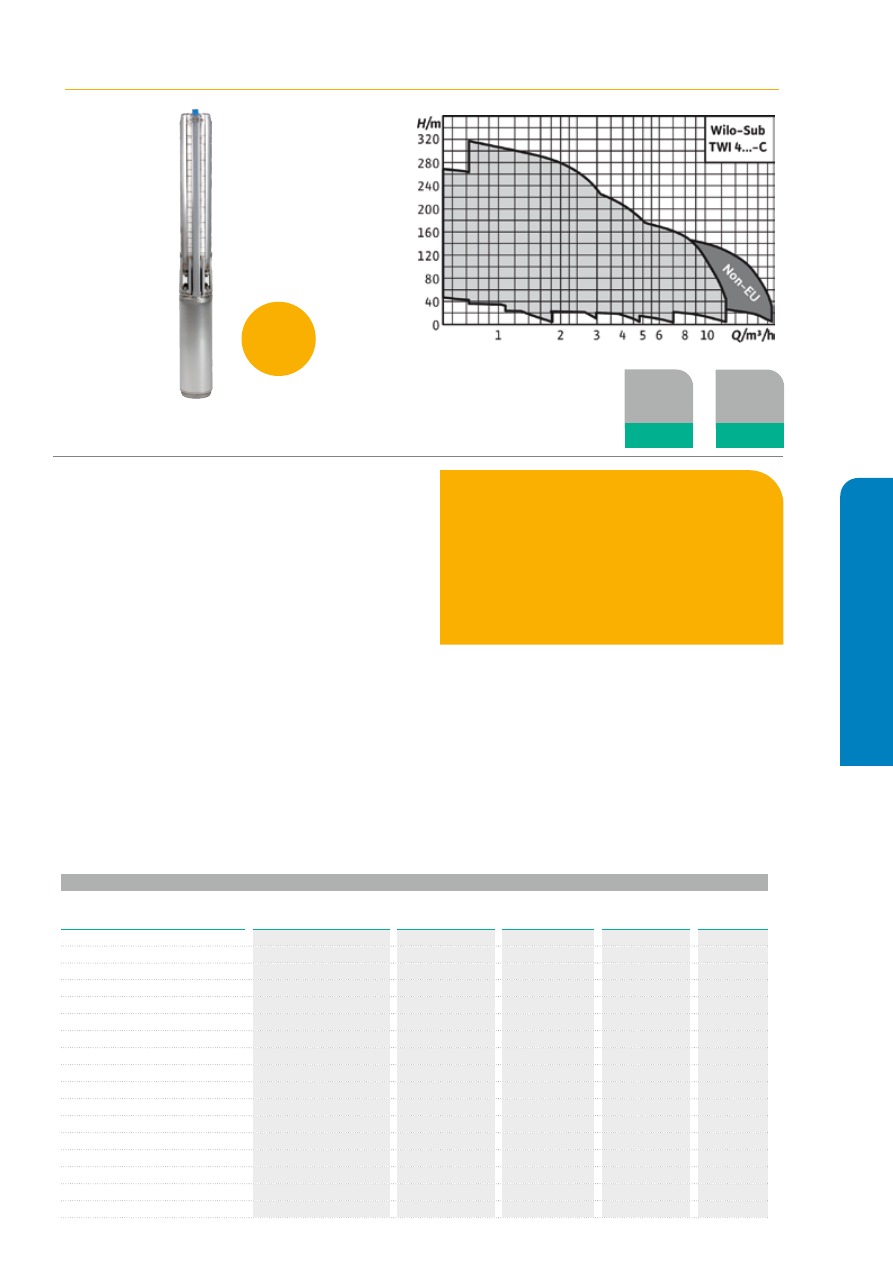

Wilo-Sub TWI 4

Тип

Многоступенчатый погружной насос 4’’ в исполнении

со стяжными лентами для вертикального или

горизонтального монтажа.

Применение

для водоснабжения, в т.ч. снабжения питьевой водой,

из скважин и цистерн

Снабжение хозяйственной водой. Для использования

в системах водоснабжения коммунального хозяйства,

для полива и орошения

Повышение давления

Снижение уровня воды. Для перекачивания воды

промышленного использования, для перекачивания

воды без длинноволокнистых и абразивных примесей

Обозначение

Пример:

Wilo-Sub TWI 4.01-09-C

TWI

погружной насос

Диаметр гидравлической части в дюймах

Номинальная подача [м

/ч]

Число cекций гидравлической части

Обозначение поколения насоса

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,7

Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц

Режим работы в погруженном состоянии: S1

Температура перекачиваемой жидкости: 3-30 °C

Макс. содержание песка: 50 г/м

Макс. количество пусков: 20/ч

Макс. глубина погружения: 150 м

Класс защиты: IP 68

Подсоединение к напорному патрубку: Rp 1 ¼ - Rp 2

Преимущества

Продолжительный срок службы благодаря

использованию коррозионностойкой

нержавеющей стали, опция: сталь марки V4A

Сертифицировано ACS для применения в

системах снабжения питьевой водой

Встроенный обратный клапан

Возможен вертикальный и горизонтальный

монтаж

Информация для заказа

Тип

Мощность двигателя

Артикул

Номинальный

расход

Номинальный

напор

Цена, €

с НДС

TWI4.01-09-EM-CI

0.37 кВт

6079200

1 м

/ч

37 м

874

TWI4.01-14-EM-CI

0.55 кВт

6079201

1 м

/ч

62 м

985

TWI4.01-18-EM-CI

0.55 кВт

6079202

1 м

/ч

73 м

1 046

TWI4.01-21-EM-CI

0.75 кВт

6079203

1 м

/ч

81 м

1 120

TWI4.02-09-EM-CI

0.55 кВт

6079207

2 м

/ч

42 м

947

TWI4.02-13-EM-CI

0.75 кВт

6079208

2 м

/ч

52 м

1 048

TWI4.02-18-EM-CI

1.1 кВт

6079209

2 м

/ч

74 м

1 206

TWI4.02-23-EM-CI

1.1 кВт

6079210

2 м

/ч

95 м

1 282

TWI4.03-06-EM-CI

0.55 кВт

6079215

3 м

/ч

26 м

902

TWI4.03-09-EM-CI

0.75 кВт

6079216

3 м

/ч

40 м

991

TWI4.03-12-EM-CI

1.1 кВт

6079217

3 м

/ч

52 м

1 119

TWI4.03-15-EM-CI

1.1 кВт

6079218

3 м

/ч

70 м

1 164

TWI4.05-04-EM-CI

0.55 кВт

6079224

5 м

/ч

14 м

881

TWI4.05-06-EM-CI

0.55 кВт

6079225

5 м

/ч

22 м

941

TWI4.05-08-EM-CI

0.75 кВт

6079226

5 м

/ч

33 м

986

TWI4.05-12-EM-CI

1.5 кВт

6079227

5 м

/ч

50 м

1 203

TWI4.05-17-EM-CI

2.2 кВт

6079228

5 м

/ч

68 м

1 547

Водоснабж

ение

Гарантия

2 года

ПОД ЗАКАЗ

Доступен в

приложении

WILO

ASSISTANT

]

Насосы для водоотведения

Рекомендации по подбору и монтажу

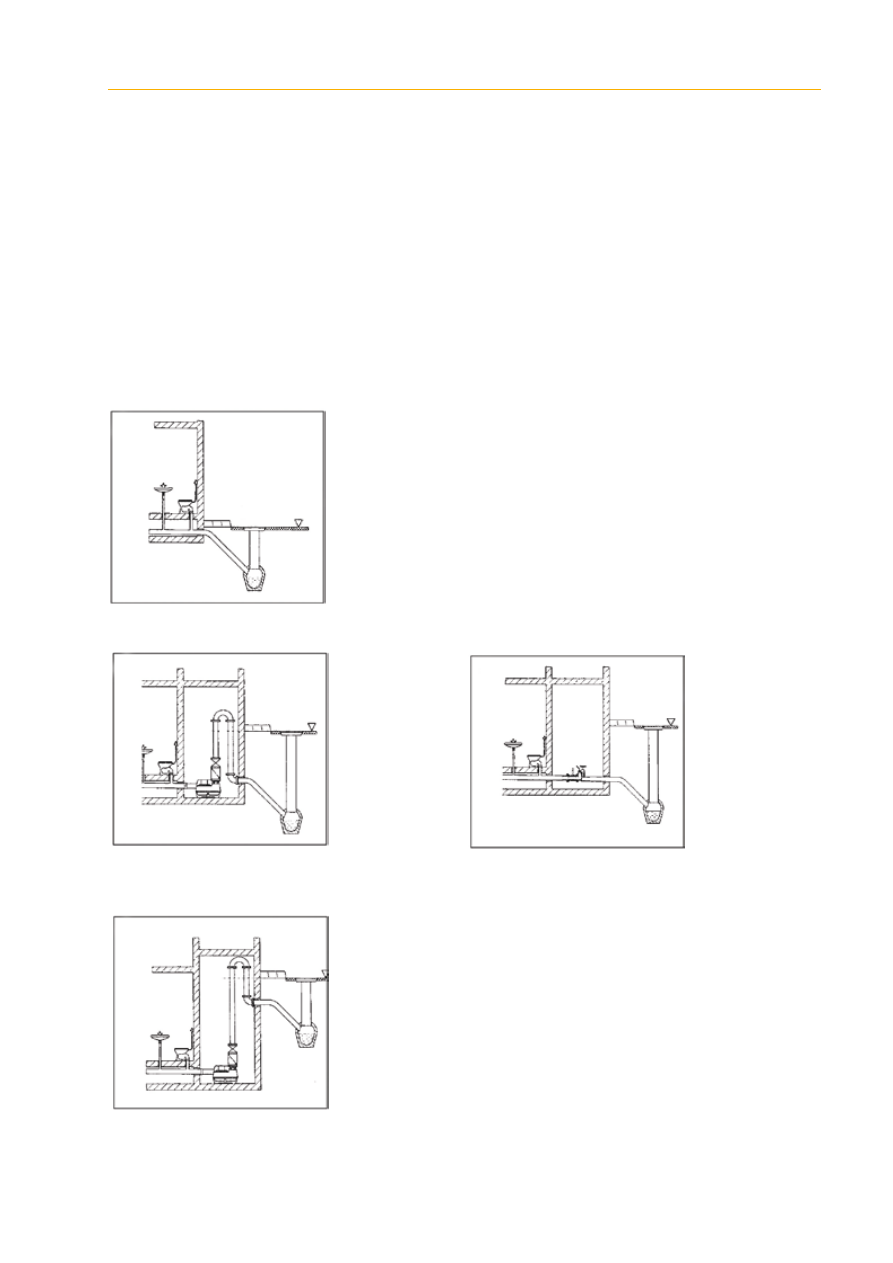

Установка выше уровня обратного подпора

Водоотведение и канализация

Рекомендации по монтажу

Уровень

обратного

подпора

Дополнительное

оборудование

не требуется.

Допускается

использование

только обратного

клапана в технических

помещениях, но это

не гарантирует 100%

защиты от затопления.

Установка ниже уровня обратного подпора

Уровень

обратного

подпора

Использование

петли защищает

от затопления и

обратных потоков.

Установка ниже уровня обратного подпора

без естественного уклона в канализацию

Отвод стоков

возможен только

при помощи

напорной

канализационной

установки.

Уровень

обратного

подпора

Уровень

обратного

подпора

Также причинами возникновения обратного подпора могут быть очень сильные ливни,

уменьшение свободного проходного сечения трубопровода в результате образования отложений или засоров,

а также технические неисправности установленных дальше по течению насосных станций.

Подбор насоса для водоотведения начинайте с определения области применения:

Сбор и транспортировка сточных вод

Дренаж, включая защиту от паводков

Далее подберите подходящую серию (подробно см. на стр 60) и насос или напорную установку из этой серии.

Необходимость использования насоса (напорной установки) и вариант монтажа системы канализации зависят

от уровня обратного подпора:

Водоотведение и канализация

Рекомендации по подбору

O - одно- или двухсемейные дома
M - многосемейные дома
K - коммерческое применение
* - подробнее о этих насосах на www.wilo.ru в online-каталоге

Обзор продукции и области применения

Тип насоса

Сбор и транспортировка

сточных вод

Дренаж, включая защиту от

паводков

Смотрите

на странице

Дренаж / защита от паводков

Грязная вода. Непогружные самовсасывающие дренажные насосы

Wilo-Drain PU-S

O/M/K

стр. 69

Wilo-Drain LPC

O/M/K

Грязная вода. Дренажные насосы с погружными моторами

Wilo-Drain VC

Wilo-Drain TMT

Wilo-Drain TM/TMW/TMR 32

O/M/K

стр. 64

Wilo-Drain TS/TSW 32

O/M

стр. 62

Wilo-Drain TS 40

O/M

стр. 63

Wilo-EMU KS

O/M/K

Погружные канализационные насосы с режущим механизмом

Wilo-Rexa CUT

Wilo-Drain MTC

Канализационные погружные насосы

Wilo-Drain TC 40

O/M/K

стр. 61

Wilo-Drain STS 40

O/M/K

стр. 70

Wilo-Drain TP 80-100

O/M/K

Wilo-EMU FA

O/M/K

Wilo-Rexa FIT

O/M/K

Wilo-Rexa PRO

O/M/K

Грязная вода. Напорные установки

Wilo-HiDrainlift 3

O/M

стр. 66

Wilo-DrainLift Box

O/M

стр. 72

Канализационные напорные установки

Wilo-HiSewlift 3

O/M

стр. 67

Wilo-DrainLift S

O/M

стр. 74

Wilo-RexaLift FIT L

M/K

Wilo-DrainLift XL

M/K

Wilo-DrainLift XXL

M/K

Шахтные насосные станции

Wilo-DrainLift WS 40 Basic

O/M

Wilo-DrainLift WS 40-50

O/M

Водоотведение и канализация

Погружной насос

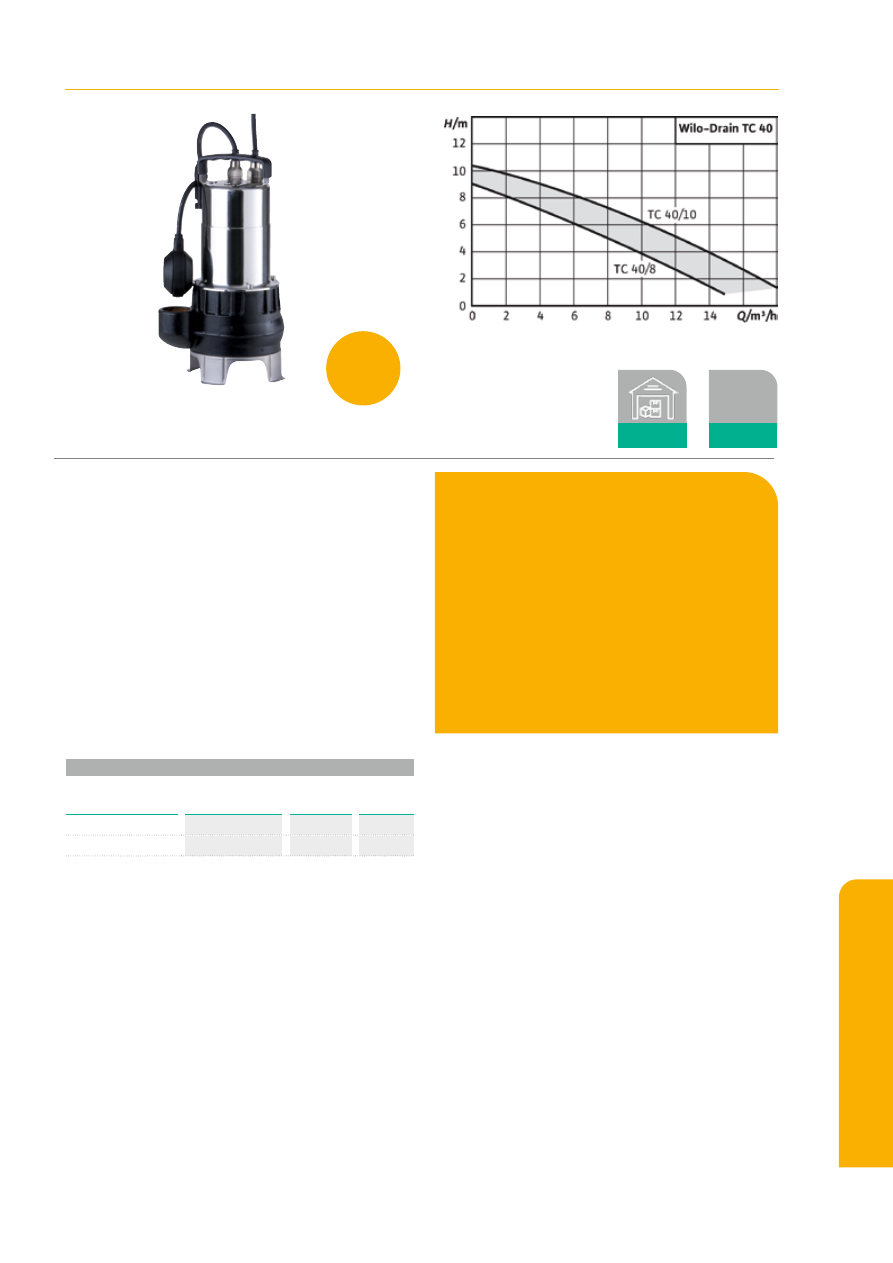

Wilo-Drain TC 40

Тип

Погружной насос для сточных вод.

Применение

Перекачивание сред, загрязненных грубыми частицами

для:

бытовой канализации / канализации земельных

участков

отвода сточных вод

очистных сооружений

Обозначение

Пример:

Wilo-Drain TC 40/10

Погружной насос

Улитка из серого чугуна

Номинальный внутренний диаметр [мм]

Макс. напор [м]

Материалы

Корпус насоса: EN-GJL-200

Напольное основание: нержавеющая сталь

Рабочее колесо: PA 30GF

Вал: нержавеющая сталь 1.4005

Скользящее торцовое уплотнение со стороны

насоса: графит/керамика

Манжетное уплотнение со стороны

электродвигателя: NBR

Статическое уплотнение: NBR

Корпус электродвигателя: нержавеющая сталь

1.4308

Комплект поставки

Готовый к подключению насос с соединительным

кабелем длиной 5 м и штекером с защитным

контактом

Встроенный поплавковый выключатель

Инструкция по монтажу и эксплуатации

Преимущества

Свободный проход 40 мм

Поплавковый выключатель обеспечивает

автоматическую работу насоса

Встроенный кабель длиной 5 метров

Встроенная защита электродвигателя

от перегрева

Надежный маслозаполненный мотор позволяет

откачивать стоки до предельно низкого уровня

(определяется поплавком)

Готов к подключению

Простая установка благодаря встроенной донной

опоре насоса

Небольшой вес

Технические характеристики

Подключение к сети: 1~230 В, 50 Гц

Режим работы в погруженном состоянии: S1 или S3

25%

Режим работы в непогруженном состоянии: S3 25%

Вид защиты: IP 68

Класс изоляции: F

Термический контроль обмотки

Макс. температура перекачиваемых жидкостей: 3-40°C

Длина кабеля: 5 м

Свободный проход: 40 мм

Макс. глубина погружения: 2 м

Информация для заказа

Тип

Подключение к

сети

Артикул

Цена, €

с НДС

Drain TC 40/8

1~230 В, 50 Гц

4050131

350

Drain TC 40/10

1~230 В, 50 Гц

4050132

363

Водоо

тведение и кана

лизация

Гарантия

2 года

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

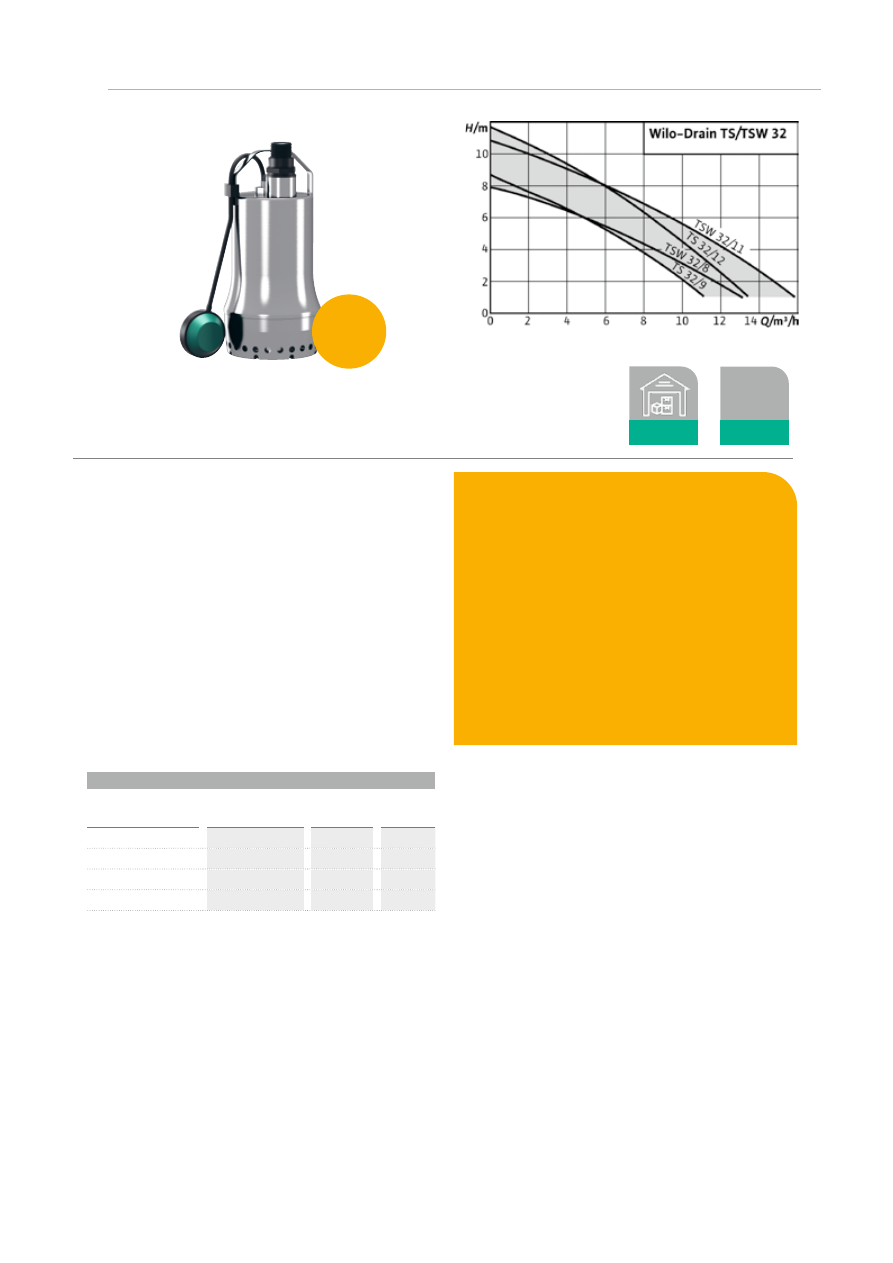

Wilo-Drain TS 32/TSW 32

Тип

Погружной дренажный насос

Применение

Перекачивание сред:

предварительно очищенные сточные воды без фекалий

и длинноволокнистых фракций;

загрязненная вода

Обозначение

Пример:

Wilo-Drain TS 32/9

Погружной насос

Загрязненная вода

Номинальный внутренний диаметр [мм]

Макс. напор [м]

С поплавковым выключателем

Материалы

Корпус насоса: 1.4301 (AISI 304)

Рабочее колесо: SPL

Вал: 1.4401 (AISI 316)

Манжетное уплотнение: со стороны

электродвигателя NBR, со стороны насоса графит/

керамика

Корпус электродвигателя: 1.4301 (AISI 304)

Комплект поставки

Готовый к подключению насос с кабелем,

штекером и встроенным поплавковым

выключателем, прилагающимся обратным

клапаном и шланговым патрубком (Ø 32 мм, R 1),

инструкцией по монтажу и эксплуатации.

Преимущества

Прочный, ударостойкий корпус из нержавеющей

стали – идеален для мобильного использования

Взмучивающее устройство (TSW): всегда

чистая насосная шахта и не возникает запаха от

перекачиваемых сред

Быстрая установка готового к подключению

насоса (Plug & Pump)

Охлаждающий кожух и контроль температуры

электродвигателя

Высококачественное уплотнение

электродвигателя с дополнительным

устройством отделения загрязнений

Отсоединяемый кабель электропитания и

поплавковый выключатель

Технические характеристики

Электроподключение к сети 1~230 В, 50 Гц

Класс защиты IP 68

Глубина погружения макс. 10 м

Температура перекачиваемой жидкости макс. 3 мин

35°C, кратковременно до 3 мин. макс. 90 °C

Длина кабеля 10 м

Свободный проход для сферических частиц 10 мм

Напорный патрубок Rp 1 ¼, патрубок для

подсоединения шланга Ø 32 мм, R 1

Водоотведение и канализация

Погружной дренажный насос

Информация для заказа

Тип

Подключение к

сети

Артикул

Цена, €

с НДС

TS 32/9

1~230 В, 50 Гц

6043943

308

TS 32/12-A

1~230 В, 50 Гц

6043945

356

TSW 32/8-A

1~230 В, 50 Гц

6045167

318

TSW 32/11-A

1~230 В, 50 Гц

6045166

370

Гарантия

2 года

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

Водоотведение и канализация

Погружной насос

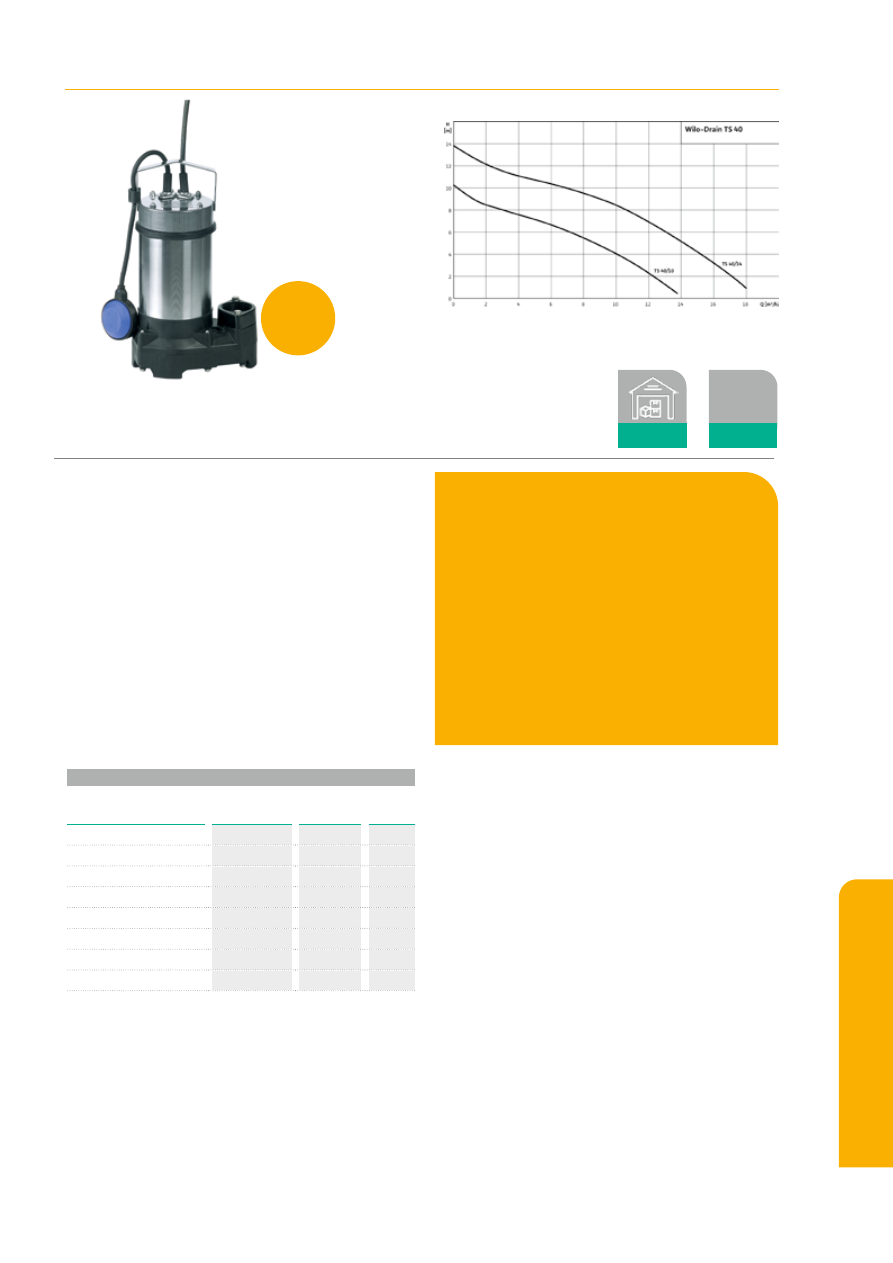

Wilo-Drain TS 40

Тип

Погружной дренажный насос

Применение

Перекачивание сред:

предварительно очищенные сточные воды без фекалий

и длинноволокнистых фракций;

загрязненная вода

Обозначение

Пример:

Wilo-Drain TS 40/10

Погружной насос

Загрязненная вода

Номинальный внутренний диаметр [мм]

Макс. напор [м]

Исполнение: с поплавковым выключателем,

кабелем электропитания и штекером

с защитным контактом (1~230 В/50 Гц)

или штекером CEE (3~400 В/50 Гц)

Материалы

Корпус насоса PP-GF30

Рабочее колесо PP-GF30

Вал 1.4404

Уплотнение со стороны электродвигателя:

скользящее торцовое уплотнение SiC/SiC

Уплотнение со стороны насоса: скользящее

торцовое уплотнение SiC/SiC

Статическое уплотнение: NBR

Корпус электродвигателя 1.4301

Комплект поставки

Готовый к подключению насос с соединительным

кабелем длиной 10 м и свободным концом кабеля

Исполнение «A», оснащенное поплавковым

выключателем и штекером с защитным контактом

(1~230 В/50 Гц)

Патрубок для подключения шланга

Инструкция по монтажу и эксплуатации

Преимущества

Небольшой вес

Широкий диапазон рабочих характеристик

Камера уплотнений заполненная маслом

Простая эксплуатация с поплавковым

выключателем и штекером (исполнение A)

Для защиты электродвигателей от

проникновения внутрь перекачиваемой жидкости

имеется камера уплотнений. Используемая

в ней жидкость поддается биологическому

расщеплению и экологически безвредна

Технические характеристики

Подключение к сети 1~ 230 В, 50 Гц или 3~400 В, 50 Гц

Класс защиты IP 68

Макс. глубина погружения 5 м

Температура перекачиваемой жидкости 3–35 °C

Длина кабеля: 10 м

Свободный проход для сферических частиц: 10 м

Напорный патрубок: TS 40 = Rp 1 ½

Информация для заказа

Тип

Подключе-

ние к сети

Артикул

Цена, €

с НДС

TS 40/10 1-230-50-2-10M

1~230 В, 50 Гц

2063928

429

TS 40/10A 1-230-50-2-10M

1~230 В, 50 Гц

2063926

458

TS 40/14 1-230-50-2-10M

1~230 В, 50 Гц

2063931

463

TS 40/14A 1-230-50-2-10M

1~230 В, 50 Гц

2063929

491

TS 40/10 3-400-50-2-10M

3~400 В, 50 Гц

2063927

463

TS 40/10A 3-400-50-2-10M

3~400 В, 50 Гц

6042443

1 030

TS 40/14 3-400-50-2-10M

3~400 В, 50 Гц

2063930

544

TS 40/14A 3-400-50-2-10M

3~400 В, 50 Гц

6042445

1 091

Водоо

тведение и кана

лизация

Гарантия

2 года

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

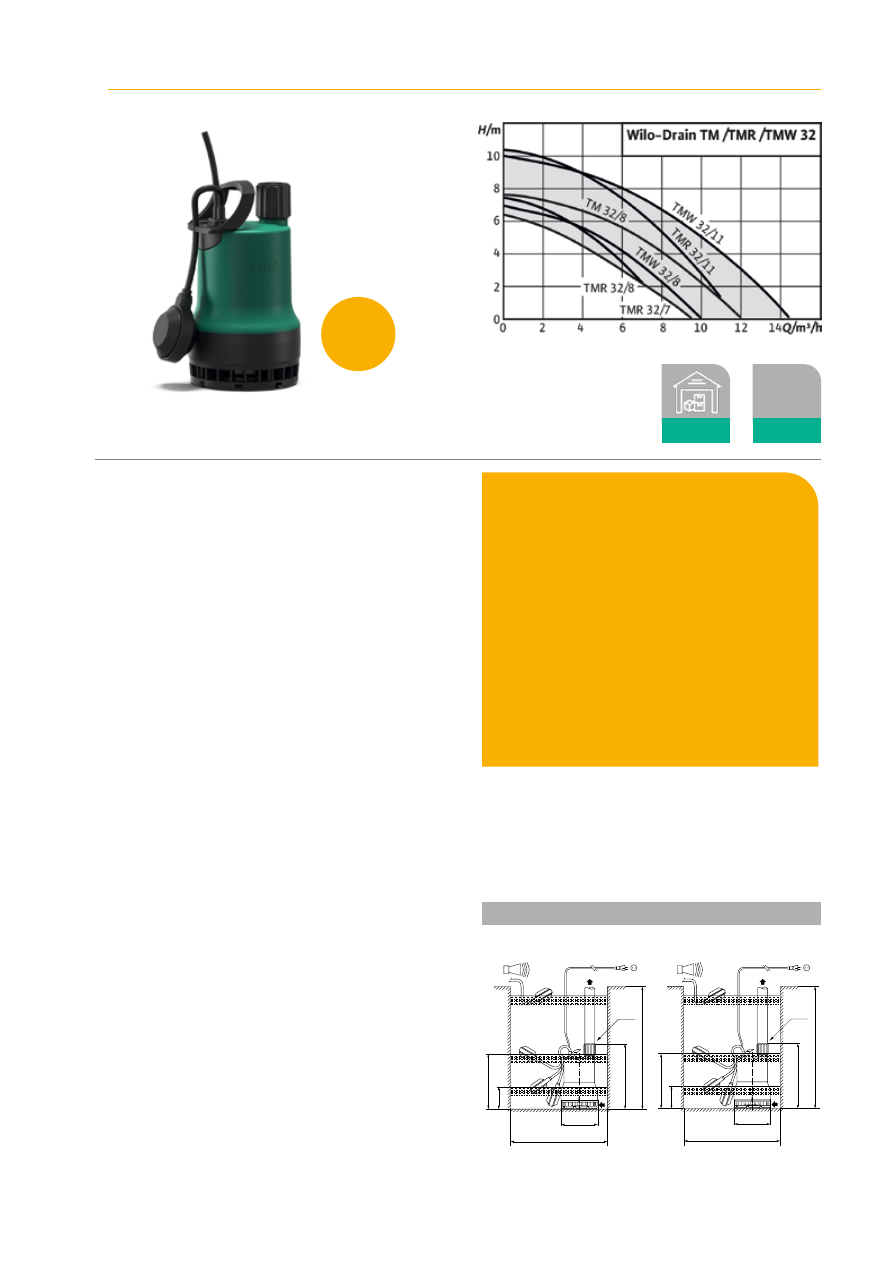

Wilo-Drain TM/TMW/TMR 32

Тип

Погружной дренажный насос для отвода воды из

подвалов и шахт.

Применение

Для перекачивания чистой или слегка загрязненной воды:

из резервуаров, шахт или котлованов

при затоплении

для отвода воды из спусков в подвалы и подвалов

Обозначение

Пример:

Wilo-Drain TM 32/7

Погружной насос

Номинальный диаметр напорного патрубка

Макс. напор [м]

Пример:

Wilo-Drain TMW 32/11 HD

Погружной насос

Со взмучивающим устройством

Для откачивания до минимального уровня

Номинальный диаметр напорного патрубка

/11

Макс. напор [м]

Для агрессивных перекачиваемых жидкостей

Технические характеристики

Подключение к сети 1~230 В, 50 Гц

Класс защиты IP 68

Глубина погружения макс. 1 м или 3 м

(в зависимости от модели)

Температура перекачиваемых жидкостей 3-35° C,

кратковременно до 3 минут макс. 90° C

Длина кабеля в зависимости от типа от 4 до 10 м

свободный проход 10 мм (TMR: 2 мм)

Напорный патрубок Rp 1 ¼

Материалы



Корпус насоса PP-GF30



Рабочее колесо PPE/PS-GF20



Вал 1.4104 (AISI 430F)/1.4404 (AISI 316L) (при TMW32/11

HD)



Манжетное уплотнение: со стороны электродвигателя

NBR, со стороны насоса графит/керамика



Корпус электродвигателя 1.4301(AISI 304) / 1.4404 (AISI

316L) (для TMW 32/11 HD)

Способ установки

Преимущества

Свободный проход: 10 мм, для модели TMR: 2 мм

Температура перекачиваемой среды до 90 °С

Поплавковый выключатель обеспечивает

автоматическую работу насоса

Малый вес и удобная ручка для переноски

Встроенный кабель с сетевым штекером длиной
4 м, или 10 м для моделей 10М

Серия TMW оснащена взмучивающим

устройством

Серия TMR обеспечивает откачивание стоков

до остаточного уровня 2 мм

Готовы к подключению

Термический контроль электродвигателя

Охлаждающий кожух

Соединительный кабель

Водоотведение и канализация

Погружной дренажный насос

70: 705

a9+]

7070:

705

PLQ[

PLQ

5Sç

5Sç

a9+]

70: 705

PLQ[

PLQ

70: 705

Комплект поставки

Готовый к подключению насос с кабелем,

штекером и встроенным поплавковым

выключателем (кроме TM 32/8)

Обратный клапан (кроме TM 32/7 и ТM 32/8-10М)

Инструкцией по монтажу и эксплуатации

TM-TMW-TMR 32-8

TM-TMW-TMR 32-11

Гарантия

2 года

На складе в

Москве

Доступен в

приложении

WILO

ASSISTANT

Данная зависимость действительна при условии, что диаметр напорной линии должен быть не меньше диаметра

напорного патрубка насоса.

Водоотведение и канализация

Погружной дренажный насос

Информация для заказа

Тип

Артикул

Подсоед. к сети

Длина соединительного

кабеля

Номинальная

мощность мотора

Цена, €

с НДС

Drain TM 32/7

4048412

1~230 В, 50 Гц

4 м

0,25 кВт

156

Drain TM 32/8-10M

4048411

1~230 В, 50 Гц

10 м

0,37 кВт

190

Drain TMW32/8

4048413

1~230 В, 50 Гц

4 м

0,37 кВт

183

Drain TMW 32/8-10M

4058059

1~230 В, 50 Гц

10 м

0,37 кВт

195

Drain TMW 32/11

4048414

1~230 В, 50 Гц

4 м

0,55 кВт

229

Drain TMW 32/11-10M

4058060

1~230 В, 50 Гц

10 м

0,55 кВт

219

Drain TMW 32/11HD

4048715

1~230 В, 50 Гц

10 м

0,55 кВт

240

Drain TMR 32/8

4145325

1~230 В, 50 Гц

4 м

0,37 кВт

188

Drain TMR 32/8-10M

4145326

1~230 В, 50 Гц

10 м

0,37 кВт

199

Drain TMR 32/11

4145327

1~230 В, 50 Гц

4 м

0,55 кВт

220

Водоо

тведение и кана

лизация

Полезные

советы

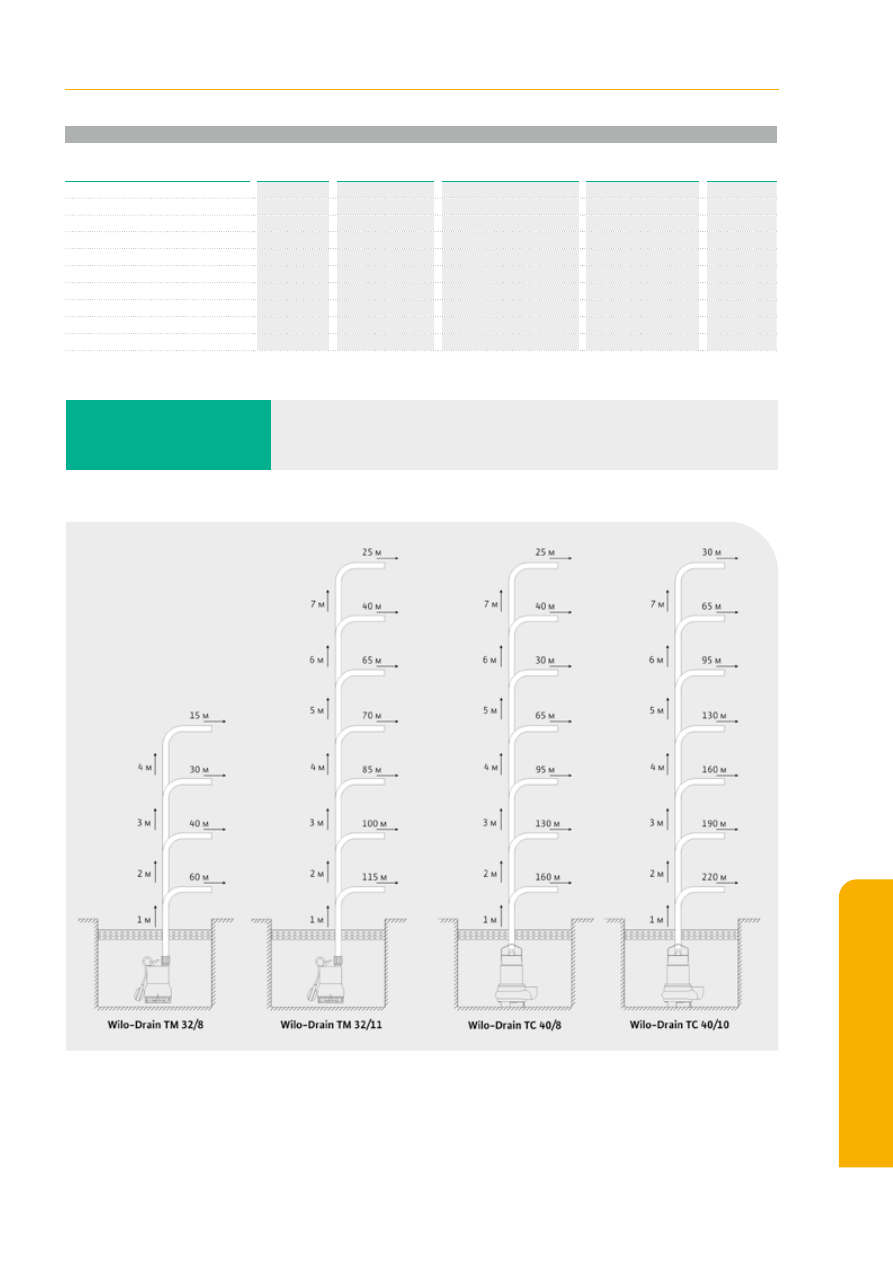

Подберите погружной дренажный насос с правильным напором,

используя график зависимости расстояния, на которое насос может

перекачать жидкость, от высоты подъема (см. ниже)

Wilo Насосы для бытового применения. Каталог - часть 6
