Инженерные таблицы
Межмодульные муфты
Наружный
Муфты, мм
Модель
Серия
диаметр,
Между
Входной
Газосепаратор-
Газосепаратор
Диспергатор
мм
секцией
модуль
диспергатор
ВНН2-30Э
12.8x12.8
12.8x12.8
272
69
ВНН2-50Э
12.8x12.8
12.8x12.8
ВНН3-40Э
14x14
14x14
14x14
ЭЦН3-80Э
319
81
14x14
14x14
14x14
ЭЦН3-140Э
17x17
17x17
17x17
ВНН4-20
17x17
17x17
17x17
ВНН4-30
17x17
17x17
17x17
ЭЦН4-50
338
86
17x17
17x17
17x17
ЭЦН4-80
17x17
17x17
17x17
ВНН4-200
17x17
17x17
17x17
ВНН5-15
14x14
14x17
14x17
14x17
14x17
ВНН5-20
14x14
14x17
14x17(20)
14x17
14x17
ВНН5-20Э
14x14
14x17
14x20(17)
14x17
14x17
ВНН5-25
17x17
17x17
17x17(20)
17x17
17x17
ВНН5-30
17x17
17x17
17x17(20)
17x17
17x17
ВНН5-35
17x17
17x17
17x17(20)
17x17
17x17
ВНН5-44
17x17
17x17
17x17(20)
17x17
17x17
ВНН5-50Э
14x14
14x17
14x17(20)
14x17
14x17
ВНН5-59
362
92
17x17
17x17
17x17(20)
17x17
17x17
ВНН5-79
17x17
17x17
17x17(20)
17x17
17x17
ВНН5-80
17x17
17x17
17x17(20)
17x17
17x17
ВНН5-100
17x17
17x17
17x17(20)
17x17
17x17
ВНН5-125
17x17
17x17
17x17(20)
17x17
17x17
ЭЦН5-140Э
14x14
14x17
14x17(20)
14x17
14x17
ЭЦН5-200
20x20
20x20
20x20
20x20
20x20
ЭЦН5-210Э
20x20
20x20
20x20
20x20
20x20
ВНН5-500
20x20
20x20
20x20
20x20
20x20
ВНН5А-25
17x17
17x17
17x17
17x17
17x17
ВНН5А-34
17x17
17x17
17x17(22)
17x17
17x17
ВНН5А-35
17x17
17x17
17x17
17x17
17x17
ВНН5А-50
17x17
17x17
17x17
17x17
17x17
ВНН5А-100
20x20
20x20
20x20
20x20
20x20
ВНН5А-100Э
14x14
14x17
14x22(17)
14x17
14x17
ВНН5А-124
20x20
20x20
20x20
20x20
20x20
ВНН5А-159
20x20
20x20
20x20
20x20
20x20
ЭЦН5А-160Э
17x17
17x17
17x22(17)
17x17
17x17
ВНН5А-199
20x20
20x20
20x20
20x20
20x20
406
103
ЭЦН5А-200
20x20
20x20
20x20
20x20
20x20
ЭЦН5А-225Э
17x17
17x17
17x22(17)
17x17
17x17
ВНН5А-240
20x20
20x20
20x20
20x20
20x20
ВНН5А-280
20x20
20x20
20x20
20x20
20x20
ЭЦН5А-320Э
20x20
20x20
20x22(20)
20x20
20x20
ЭЦН5А-400
22x22
22x22
22x22
22x22
ВНН5А-500
22x22
22x22
22x22
22x22
ЭЦН5А-500Э
22x22
22x22
22x22
22x22
ВНН5А-700
25x25
25x25
25x25
ЭЦН5А-900
30x30
30x30
ВНН6-800
25x25
25x25
ВНН6-1000
449
114
25x25
25x25
ЭЦН6-1250
30x30
30x30
ВНН6А-130
25x25
25x25
484
123
ВНН6А-250
25x25
25x25
ЭЦН7А-300Э
22x22
22x22
ЭЦН7А-500Э
22x22
22x22
535
136
ЭЦН7А-650Э
22x22
22x22
ЭЦН7А-750Э
22x22
22x22
ВНН8-500
30x30
ВНН8-1000
38x38
ЭЦН8-1600
38x38
ЭЦН8-1600Э
30x30
ВНН8-2000
42x42
Встроенный
677
172
ЭЦН8-2000Э
35x35
входной модуль
ВНН8-2500
42x42
ЭЦН8-2500Э
35x35
ВНН8-3000
42x42
ЭЦН8-4000
42x42
ЭЦН9-5000
729
185
42x42
42x42
144
Инженерные таблицы
Межмодульные муфты
Муфты, мм
Модель
Входной модуль
Газосепаратор
Газосепаратор-диспергатор
Диспергатор
ГЗН-86
25x17
25x17
ГЗН-92
25x17
25x20
25x20
25x20
25x20
25x17
25x17
25x17
25x17
ГЗН-103
25x20
25x20
25x20
25x20
25x22
25x22
25x25
25x25
25x30
ГЗН-114
34x25
34x30
ГЗН-123
34x25
34x25
ГЗН-136
38x22
38x30
42x32
ГЗН-172
42x38
42x42
Муфты, мм
Модель
ПЭД-96
ПЭД-103
ПЭД-117
ПЭД-130
ПЭД-143
ПЭД-185
ГЗН-86
25x25
ГЗН-92
25x25
28x25
2ГЗН-92
25x25
28x25
ГЗН-103
25x25
28x25
2ГЗН-103
25x25
28x25
38x25
ЗГЗН-103
28x30
38x42
ГЗН-114
28x30
ГЗН-123
38x34
ГЗН-136
38x34
38x38
ГЗН-172
38x42
МАКСИМАЛЬНАЯ ПЕРЕДАВАЕМАЯ МОЩНОСТЬ ВАЛА
Передаваемая мощность прямобочных шлицев вала, кВт
Диаметр
780МПа
1078МПа
1274Мпа
1374Мпа
1570Мпа
вала,
мм
кВт при
Л.С. При
кВт при
Л.С. При
кВт при
Л.С. При
кВт при
Л.С. При
кВт при
Л.С. При
50Гц
60Гц
50Гц
60Гц
50Гц
60Гц
50Гц
60Гц
50Гц
60Гц
12,8
25
41
37
60
45
73
50
82
57
93
14
30
49
45
73
54
88
60
98
68
111
17
60
98
85
139
100
163
110
180
125
204
20
100
163
140
228
165
269
180
294
205
335
22
135
220
190
310
225
367
240
392
275
449
25
200
326
280
457
330
539
355
579
405
661
30
350
571
485
792
575
938
620
1012
710
1159
35
611
997
840
1371
992
1619
1068
1743
1221
1993
38
720
1175
990
1616
1170
1909
1260
2056
1440
2350
42
975
1591
1330
2171
1585
2587
1705
2783
1950
3182
Передаваемая мощность эвольвентных шлицев вала, кВт
Диаметр
780МПа
1078МПа
1274Мпа
1374Мпа
1570Мпа
вала,
мм
кВт при
Л.С. При
кВт при
Л.С. При
кВт при
Л.С. При
кВт при
Л.С. При
кВт при
Л.С. При
50Гц
60Гц
50Гц
60Гц
50Гц
60Гц
50Гц
60Гц
50Гц
60Гц
12,8
30
49
45
73
54
88
62
101
70
114
14
36
59
55
90
65
106
75
122
85
139
17
72
118
105
171
120
196
135
220
150
245
20
120
196
170
277
200
326
215
351
250
408
22
165
269
230
375
270
441
290
473
330
539
25
240
392
335
547
395
645
425
694
490
800
30
420
685
580
947
690
1126
745
1216
855
1395
35
733
1196
1007
1643
1190
1942
1282
2092
1465
2391
38
864
1410
1188
1939
1404
2291
1512
2468
1728
2820
42
1170
1909
1596
2605
1902
3104
2046
3339
2340
3819
145
Инженерные таблицы
Погружные электродвигатели 50 Гц
Наружный диаметр 96 мм
Наружный диаметр 117 мм
Тип
КВт
ЛС
Вольт
Ампер
Тип
КВт
ЛС
Вольт
Ампер
ПЭДН16-96-500/00
16
22
500
29,2
ПЭДН12-117-670/00
12
16
670
15
ПЭДН22-96-700/00
22
30
700
28,7
ПЭДН16-117-650/00
16
22
650
20
ПЭДН32-96-1000/00
32
43
1000
29,2
ПЭДН22-117-700/00
22
30
700
25,5
ПЭДНС45-96-1450/00
45
61
1450
25,9
ПЭДН25-117-800/00
25
34
800
25
ПЭДНС50-96-1650/00
50
68
1650
26,5
ПЭДН28-117-900/00
28
38
900
26
ПЭДНС56-96-1700/00
56
76
1700
27,6
ПЭДН32-117-1000/00
32
43
1000
26
ПЭДНЗС70-96-2300/00
70
95
2300
25,5
ПЭДН40-117-1250/00
40
54
1250
26
ПЭДН3С100-96-3000/00
100
135
3000
28
ПЭДН45-117-1400/00
45
61
1400
26
ПЭДН50-117-1450/00
50
68
1450
27
ПЭДН56-117-1400/00
56
76
1400
34
Наружный диаметр 103 мм
ПЭДН63-117-1900/00
63
85
1900
26,5
Тип
КВт
ЛС
Вольт
Ампер
ПЭДН70-117-2000/00
70
95
2000
27,5
ПЭДН16-103-600/00
16
22
600
24,7
ПЭДН80-117-2100/00
80
108
2100
30
ПЭДН22-103-700/00
22
30
700
25,8
ПЭДН90-117-2000/00
90
122
2000
37,3
ПЭДН28-103-850/00
28
38
850
27,5
ПЭДН100-117-2000/00
100
135
2000
40
ПЭДН32-103-1000/00
32
43
1000
30
ПЭДН125-117-2100/00
125
169
2100
48,5
ПЭДН40-103-1000/00
40
54
1000
34
ПЭДНС125-117-1600/00
125
169
1600
61
ПЭДН45-103-1150/00
45
61
1150
33,5
ПЭДНС125-117-2300/00
125
169
2300
43
ПЭДН56-103-1600/00
56
76
1600
30
ПЭДНС140-117-1900/00
140
189
1900
58
ПЭДН63-103-1650/00
63
85
1650
32,5
ПЭДНС150-117-2000/00
150
203
2000
59
ПЭДН70-103-1800/00
70
95
1800
32,5
ПЭДНС160-117-2100/00
160
216
2100
59,5
ПЭДН80-103-2000/00
80
108
2000
34
ПЭДНС180-117-2300/00
180
243
2300
61
ПЭДНС70-103-1800/00
70
95
1800
35
ПЭДНС200-117-2600/00
200
270
2600
61
ПЭДНС90-103-2100/00
90
122
2100
35,5
ПЭДНС220-117-2700/00
220
297
2700
65
ПЭДНС100-103-2100/00
100
135
2100
40,3
ПЭДНС250-117-2900/00
250
338
2900
70
ПЭДНС125-103-2300/00
125
169
2300
49
ПЭДН3С250-117-3000/00
250
338
3000
65,5
ПЭДНС140-103-2400/00
140
189
2400
49
ПЭДНЗС270-117-3300/00
270
365
3300
65
ПЭДНС160-103-2900/00
160
216
2900
46,5
ПЭДНЗС300-117-3700/00
300
405
3700
65
ПЭДНЗС180-103-3100/00
180
243
3100
49
ПЭДНЗС320-117-3950/00
320
432
3950
65
ПЭДНЗС200-103-3500/00
200
270
3500
48
Наружный диаметр 130 мм
Наружный диаметр 185 мм
Тип
КВт
ЛС
Вольт
Ампер
Тип
КВт
ЛС
Вольт
Ампер
ПЭДН32-130-950/00
32
43
950
26,5
ПЭДН100-185-1800/001
100
135
1800
40
ПЭДН45-130-1250/00
45
61
1250
29
ПЭДН125-185-2200/001
125
169
2200
41
ПЭДН63-130-1350/00
63
85
1350
35,5
ПЭДН160-185-2400/001
160
216
2400
48
ПЭДН70-130-1950/00
70
95
1950
27,5
ПЭДН200-185-2900/001
200
270
2900
49,5
ПЭДН80-130-1950/00
80
108
1950
31
ПЭДН250-185-2800/001
250
338
2800
64,5
ПЭДН90-130-1950/00
90
122
1950
35
ПЭДН300-185-2800/001
300
405
2800
78
ПЭДН125-130-2100/00
125
169
2100
45,5
ПЭДН350-185-2900/001
350
473
2900
87
ПЭДН145-130-2500/00
145
196
2500
46
ПЭДН400-185-3100/001
400
541
3100
94
ПЭДНС180-130-2400/00
180
243
2400
58
ПЭДНC500-185-3500/001
500
676
3500
102
ПЭДНС200-130-2650/00
200
270
2650
57
ПЭДНC650-185-4000/001
650
878
4000
117
ПЭДНС250-130-2400/00
250
338
2400
80
ПЭДНС300-130-2800/00
300
405
2800
82
ПЭДНЗС350-130-3700/00
350
473
3700
72
ПЭДНЗС400-130-3950/00
400
541
3950
77
ПЭДНЗС450-130-4200/00
450
608
4200
82
Наружный диаметр 143 мм
Тип
КВт
ЛС
Вольт
Ампер
ПЭДН63-143-1230/00
63
85
1230
40,0
ПЭДН74-143-1500/00
74
100
1500
39,0
ПЭДН88-143-1700/00
88
119
1700
40,0
ПЭДН100-143-1950/00
100
135
1950
39,5
ПЭДН110-143-2000/00
110
149
2000
41,5
ПЭДН110-143-970/00
110
149
970
88,0
ПЭДН123-143-2430/00
123
166
2430
39,0
ПЭДН123-143-1070/00
123
166
1070
88,5
ПЭДН148-143-2400/00
148
200
2400
48,5
ПЭДН151-143-2600/00
151
204
2600
44,6
ПЭДН164-143-2470/00
164
221
2470
51,0
ПЭДН185-143-2400/00
185
250
2400
62,0
ПЭДН190-143-2430/00
190
257
2430
60,0
ПЭДН220-143-2600/00
220
297
2600
65,0
ПЭДНС260-143-3300/00
260
351
3300
61,5
ПЭДНС296-143-3600/00
296
400
3600
63,5
ПЭДНС316-143-3920/00
316
427
3920
62,5
ПЭДНС340-143-3140/00
340
459
3140
83,0
ПЭДНС370-143-3500/00
370
500
3500
83,0
ПЭДНС400-143-3660/00
400
540
3660
84,0
ПЭДНС440-143-4000/00
440
595
4000
86,0
ПЭДН3С555-143-4000/00
555
750
4000
107,5
146
Инженерные таблицы
Погружные электродвигатели 60 Гц
Наружный диаметр 96 мм
Наружный диаметр 117 мм
Тип
КВт
ЛС
Вольт
Ампер
Тип
КВт
ЛС
Вольт
Ампер
ПЭДН16-96-500/00
19,2
26
600
29,2
ПЭДН12-117-670/00
14,4
19
804
15
ПЭДН22-96-700/00
26,4
36
840
28,7
ПЭДН16-117-650/00
19,2
26
780
20
ПЭДН32-96-1000/00
38,4
52
1200
29,2
ПЭДН22-117-700/00
26,4
36
840
25,5
ПЭДНС45-96-1450/00
54
73
1740
25,9
ПЭДН25-117-800/00
30
41
960
25
ПЭДНС50-96-1650/00
60
81
1980
26,5
ПЭДН28-117-900/00
33,6
45
1080
26
ПЭДНС56-96-1700/00
67,2
91
2040
27,6
ПЭДН32-117-1000/00
38,4
52
1200
26
ПЭДНЗС70-96-2300/00
84
114
2760
25,5
ПЭДН40-117-1250/00
48
65
1500
26
ПЭДН3С100-96-3000/00
120
162
3600
28
ПЭДН45-117-1400/00
54
73
1680
26
ПЭДН50-117-1450/00
60
81
1740
27
ПЭДН56-117-1400/00
67,2
91
1680
34
Наружный диаметр 103 мм
ПЭДН63-117-1900/00
75,6
102
2280
26,5
Тип
КВт
ЛС
Вольт
Ампер
ПЭДН70-117-2000/00
84
114
2400
27,5
ПЭДН16-103-600/00
19,2
26
720
24,7
ПЭДН80-117-2100/00
96
130
2520
30
ПЭДН22-103-700/00
26,4
36
840
25,8
ПЭДН90-117-2000/00
108
146
2400
37,3
ПЭДН28-103-850/00
33,6
45
1020
27,5
ПЭДН100-117-2000/00
120
162
2400
40
ПЭДН32-103-1000/00
38,4
52
1200
30
ПЭДН125-117-2100/00
150
203
2520
48,5
ПЭДН40-103-1000/00
48
65
1200
34
ПЭДНС125-117-1600/00
150
203
1920
61
ПЭДН45-103-1150/00
54
73
1380
33,5
ПЭДНС125-117-2300/00
150
203
2760
43
ПЭДН56-103-1600/00
67,2
91
1920
30
ПЭДНС140-117-1900/00
168
227
2280
58
ПЭДН63-103-1650/00
75,6
102
1980
32,5
ПЭДНС150-117-2000/00
180
243
2400
59
ПЭДН70-103-1800/00
84
114
2160
32,5
ПЭДНС160-117-2100/00
192
259
2520
59,5
ПЭДН80-103-2000/00
96
130
2400
34
ПЭДНС180-117-2300/00
216
292
2760
61
ПЭДНС70-103-1800/00
84
114
2160
35
ПЭДНС200-117-2600/00
240
324
3120
61
ПЭДНС90-103-2100/00
108
146
2520
35,5
ПЭДНС220-117-2700/00
264
357
3240
65
ПЭДНС100-103-2100/00
120
162
2520
40,3
ПЭДНС250-117-2900/00
300
405
3480
70
ПЭДНС125-103-2300/00
150
203
2760
49
ПЭДН3С250-117-3000/00
300
405
3600
65,5
ПЭДНС140-103-2400/00
168
227
2880
49
ПЭДНЗС270-117-3300/00
324
438
3960
65
ПЭДНС160-103-2900/00
192
259
3480
46,5
ПЭДНЗС300-117-3700/00
360
486
4440
65
ПЭДНЗС180-103-3100/00
216
292
3720
49
ПЭДНЗС320-117-3950/00
384
519
4740
65
ПЭДНЗС200-103-3500/00
240
324
4200
48
Наружный диаметр 130 мм
Наружный диаметр 185 мм
Тип
КВт
ЛС
Вольт
Ампер
Тип
КВт
ЛС
Вольт
Ампер
ПЭДН32-130-950/00
38,4
52
1140
26,5
ПЭДН100-185-1800/001
120
162
2160
40
ПЭДН45-130-1250/00
54
73
1500
29
ПЭДН125-185-2200/001
150
203
2640
41
ПЭДН63-130-1350/00
75,6
102
1620
35,5
ПЭДН160-185-2400/001
192
259
2880
48
ПЭДН70-130-1950/00
84
114
2340
27,5
ПЭДН200-185-2900/001
240
324
3480
49,5
ПЭДН80-130-1950/00
96
130
2340
31
ПЭДН250-185-2800/001
300
405
3360
64,5
ПЭДН90-130-1950/00
108
146
2340
35
ПЭДН300-185-2800/001
360
486
3360
78
ПЭДН125-130-2100/00
150
203
2520
45,5
ПЭДН350-185-2900/001
420
568
3480
87
ПЭДН145-130-2500/00
174
235
3000
46
ПЭДН400-185-3100/001
480
649
3720
94
ПЭДНС180-130-2400/00
216
292
2880
58
ПЭДНC500-185-3500/001
600
811
4200
102
ПЭДНС200-130-2650/00
240
324
3180
57
ПЭДНC650-185-4000/001
780
1054
4800
117
ПЭДНС250-130-2400/00
300
405
2880
80
ПЭДНС300-130-2800/00
360
486
3360
82
ПЭДНЗС350-130-3700/00
420
568
4440
72
ПЭДНЗС400-130-3950/00
480
649
4740
77
ПЭДНЗС450-130-4200/00
540
730
5040
82
Наружный диаметр 143 мм
Тип
КВт
ЛС
Вольт
Ампер
ПЭДН63-143-1230/00
75,6
102
1476
40,0
ПЭДН74-143-1500/00
88,8
120
1800
39,0
ПЭДН88-143-1700/00
105,6
143
2040
40,0
ПЭДН100-143-1950/00
120
162
2340
39,5
ПЭДН110-143-2000/00
132
178
2400
41,5
ПЭДН110-143-970/00
132
178
1164
88,0
ПЭДН123-143-2430/00
147,6
199
2916
39,0
ПЭДН123-143-1070/00
147,6
199
1284
88,5
ПЭДН148-143-2400/00
177,6
240
2880
48,5
ПЭДН151-143-2600/00
181,2
245
3120
44,6
ПЭДН164-143-2470/00
196,8
265
2964
51,0
ПЭДН185-143-2400/00
222
300
2880
62,0
ПЭДН190-143-2430/00
228
308
2916
60,0
ПЭДН220-143-2600/00
264
357
3120
65,0
ПЭДНС260-143-3300/00
312
422
3960
61,5
ПЭДНС296-143-3600/00
355,2
480
4320
63,5
ПЭДНС316-143-3920/00
379,2
512
4704
62,5
ПЭДНС340-143-3140/00
408
551
3768
83,0
ПЭДНС370-143-3500/00
444
600
4200
83,0
ПЭДНС400-143-3660/00
480
648
4392
84,0
ПЭДНС440-143-4000/00
528
714
4800
86,0
ПЭДН3С555-143-4000/00
666
900
4800
107,5
147
Инженерные таблицы
Погружные вентильные электродвигатели 3000 об/мин
Наружный диаметр 117 мм
Наружный диаметр 130 мм
Тип
КВт
ЛС
Вольт
Ампер
Тип
КВт
ЛС
Вольт
Ампер
ПВЭДН12-117-680-3.0
12
16
680
13
ПВЭДН32-130-1000-3.0
32
43
1000
24,2
ПВЭДН22-117-1030-3.0
22
30
1030
15,6
ПВЭДН50-130-1260-3.0
50
68
1260
30,2
ПВЭДН32-117-1380-3.0
32
43
1380
16,9
ПВЭДН63-130-1310-3.0
63
85
1310
35,7
ПВЭДН40-117-1420-3.0
40
54
1420
20,4
ПВЭДН80-130-1650-3.0
80
108
1650
36,3
ПВЭДН50-117-1700-3.0
50
68
1700
21,2
ПВЭДН90-130-1780-3.0
90
122
1780
37,2
ПВЭДН63-117-1870-3.0
63
85
1870
24,6
ПВЭДН110-130-2100-3.0
110
149
2100
38,9
ПВЭДН70-117-2120-3.0
70
95
2120
23,9
ПВЭДН125-130-2400-3.0
125
169
2400
38,7
ПВЭДН80-117-2210-3.0
80
108
2210
26,3
ПВЭДН90-117-2460-3.0
90
122
2460
26,6
ПВЭДН145-130-2720-3.0
145
196
2720
39,8
ПВЭДН100-117-2710-3.0
100
135
2710
26,8
ПВЭДН160-130-3020-3.0
160
216
3020
39,6
ПВЭДН115-117-2990-3.0
115
155
2990
28,2
ПВЭДН185-130-3360-3.0
185
250
3360
41,5
ПВЭДН125-117-2970-3.0
125
169
2970
30,9
ПВЭДН200-130-3320-3.0
200
270
3320
45,3
ПВЭДН140-117-3220-3.0
140
189
3220
32
ПВЭДН215-130-3220-3.0
215
290
3220
50,1
ПВЭДН150-117-2820-3.0
150
203
2820
39,1
ПВЭДН230-130-3470-3.0
230
310
3470
49,7
ПВЭДН160-117-3000-3.0
160
216
3000
39,1
ПВЭДН250-130-3310-3.0
250
338
3310
56,8
ПВЭДН180-117-3230-3.0
180
243
3230
41,3
ПВЭДН265-130-3520-3.0
265
358
3520
56,5
ПВЭДН200-117-3470-3.0
200
270
3470
43,3
ПВЭДН280-130-3260-3.0
280
378
3260
64,4
ПВЭДН210-117-3240-3.0
210
284
3240
48,5
ПВЭДН225-117-3430-3.0
225
304
3430
49,3
ПВЭДН300-130-3470-3.0
300
405
3470
65,1
Погружные вентильные электродвигатели 6000 об/мин
Наружный диаметр 81 мм
Наружный диаметр 130 мм
Тип
КВт
ЛС
Вольт
Ампер
Тип
КВт
ЛС
Вольт
Ампер
ПВЭДН14-81-540-6.0
14
19
540
19,1
ПВЭДН30П-130-1400-6.0
60
81
1400
31,9
ПВЭДН22-81-680-6.0
22
30
680
23,4
ПВЭДН45П-130-1780-6.0
95
128
1780
39,7
ПВЭДН32-81-910-6.0
32
43
910
25,3
ПВЭДН65П-130-2160-6.0
130
176
2160
44,8
ПВЭДН40-81-1020-6.0
40
54
1020
27,8
ПВЭДН80П-130-2430-6.0
165
223
2430
50,5
ПВЭДН50-81-1100-6.0
50
68
1100
32,1
ПВЭДН100П-130-2920-6.0
200
270
2920
51
ПВЭДН63-81-1290-6.0
63
85
1290
34,4
ПВЭДН115П-130-3020-6.0
230
311
3020
56,7
ПВЭДН70-81-1390-6.0
70
95
1390
35,6
ПВЭДН130П-130-3450-6.0
265
358
3450
57,1
ПВЭДН80-81-1490-6.0
80
108
1490
37,9
ПВЭДН150П-130-3380-6.0
295
399
3380
64,7
ПВЭДН90-81-1670-6.0
90
122
1670
37,9
ПВЭДН160П-130-3190-6.0
320
432
3190
74
ПВЭДН180П-130-2930-6.0
360
486
2930
91,1
Наружный диаметр 117 мм
ПВЭДН200П-130-3200-6.0
395
534
3200
91,6
Тип
КВт
ЛС
Вольт
Ампер
ПВЭДН215П-130-3470-6.0
430
581
3470
92,1
ПВЭДН22П-117-1180-6.0
40
54
1180
26
ПВЭДН235П-130-2970-6.0
465
628
2970
116,3
ПВЭДН32П-117-1520-6.0
63
85
1520
31,5
ПВЭДН40П-117-1990-6.0
80
108
1990
30,1
ПВЭДН50П-117-2480-6.0
100
135
2480
30,1
ПВЭДН63П-117-2750-6.0
125
169
2750
34
ПВЭДН70П-117-2590-6.0
140
189
2590
40
ПВЭДН80П-117-2960-6.0
160
216
2960
39,9
ПВЭДН90П-117-3320-6.0
180
243
3320
39,9
ПВЭДН100П-117-3690-6.0
200
270
3690
39,9
ПВЭДН110П-117-3600-6.0
220
297
3600
44,9
ПВЭДН125П-117-3460-6.0
250
338
3460
53,4
ПВЭДН135П-117-3750-6.0
270
365
3750
53,2
ПВЭДН150П-117-3480-6.0
300
405
3480
64
ПВЭДН160П-117-3720-6.0
320
432
3720
63,7
ПВЭДН175П-117-3320-6.0
350
473
3320
78,5
ПВЭДН190П-117-3530-6.0
375
507
3530
79,1
ПВЭДН200П-117-3740-6.0
400
541
3740
79,7
148
Инженерные таблицы
ЗАПРОС ДАННЫХ ДЛЯ ПОДБОРА УЭЦН ПО ПРОГРАММЕ NOVOMET SEL-PRO
Форма 1
Компании
______________________________________________________________________________
Месторождение
_________________________________ Куст
__________________________________
Скважина
___________________________________ Пласт
_________________________________
ДАННЫЕ ПО ПРОРАБОТАВШЕЙ В СКВАЖИНЕ УСТАНОВКЕ
Параметры
Единицы измерения
Величина
1
Дата пуска установки в работу
2
Типоразмер насоса (ЭЦН)
3
Типоразмер двигателя (ПЭД)
4
Марка кабеля
5
Марка удлинителя
6
Диаметр компрессорных труб
мм
7
Длина подвески
м
8
Динамический уровень
м
9
Дебит жидкости в мернике
м3/сут
10
Давление в линии
кгс/см2
11
Давление в затрубном пространстве
кгс/см2
12
Давление буферное
кгс/см2
13
Дата останова
14
Причина подъёма
15
Газосепаратор
16
Частота
Гц
Примечание - при эксплуатации другим способом, указать каким
Форма 2
ДАННЫЕ ПО ПРОРАБОТАВШЕЙ В СКВАЖИНЕ УСТАНОВКЕ
Параметры лифта
Единицы измерения
Величина
1
Дата замера
2
Коэффициент продуктивности промысловый
м3/сут/кгс/см2
3
Статический уровень
м
4
Обводненность
%
Давление пластовое на глубине верхних отверстий
5
кгс/см2
перфорации
6
Дебит жидкости в мернике (планируемый)
м3/сут
7
Плотность жидкости глушения
кг/м3
Примечание - ваши предложения по увеличению срока службы из опыта предыдущей работы
___________________________________________________________________________________________
_____________________________________________________________________________________________
Обратный адрес: E-mail: SIDOROV.MU@NOVOMET.RU
149
Инженерные таблицы
Форма 3
ДАННЫЕ ПО КОНСТРУКЦИИ И ИНКЛИНОМЕТРИИ СКВАЖИНЫ
1. Расстояние до верхних отверстий перфорации, м____________________________________________________________________
2. Затрубье: закрытое или соединенное с нагнетательной линией (нужное подчеркнуть)
Диаметр
Толщина стенки
Азимутальный угол,
Интервал, м
Зенитный угол, град
эксплуатационной
эксплуатационной
град
колонны, мм
колонны, мм
Примечание - инклинометрия требуется от устья до забоя.
Форма 4
ДАННЫЕ ПО ПЛАСТУ
Параметры
Единицы измерения
Величина
Температура замера
1
Давление насыщения
кгс/см2
2
Газовый фактор пластовый
м3/м3
3
Физические свойства нефти
3.1
Степень кривой разгазирования
3.2
Объёмный коэффициент нефти при
давлении насыщения
3.3
Температура в пласте
°С
3.4
Геотермический градиент
°С/м*102
3.5
Плотность нефти сепарированной
кг/м3
3.6
Плотность нефти пластовой
кг/м3
3.7
Динамическая вязкость нефти при
мПа*с
первой температуре
3.8*
Динамическая вязкость нефти при второй
мПа*с
температуре
3.9*
Динамическая вязкость нефти при
мПа*с
температуре пласта
4
Физические свойства пластовой воды
4.1
Плотность пластовой воды
4.2
Динамическая вязкость пластовой воды
мПа*с
5
Физические свойства попутного газа
5.1
Плотность газа
кг/м3
5.2
Динамическая вязкость газа
мПа*с
5.3
Водородный показатель
6
Характеристика пластовой жидкости
6.1
Максимальная весовая концентрация
г/л
твердых частиц
6.2
Микротвёрдость частиц по Моосу
ед.
6.3
Максимальная концентрация
г/л
сероводорода
6.4
Содержание асфальтенов
%
6.5
Содержание парафина
%
6.6
Содержание смол
%
7
Характеристика попутного газа
7.1
Содержание углеводородных
%
компонентов
7.2
Содержание неуглеводородных
%
компонентов (без азота) компонентов
7.3
Содержание азота
%
7.4
Содержание метана
%
* - при наличии
Обратный адрес: E-mail: SIDOROV.MU@NOVOMET.RU
150
Инженерные таблицы
МЕТОДИКА ПОДБОРА ЭЛЕКТРОДВИГАТЕЛЕЙ
Подбор электродвигателя ведется по максимальной потребляемой мощности насоса в составе УЭЦН в пределах
его рабочего диапазона с учетом запаса мощности 10%, и округлением итогового значения в большую сторону до
ближайшей величины номинальной мощности ПЭД согласно Технических условий на соответствующую серию и
габарит двигателя.
Следует учитывать, что при изменении частоты вращения, потребляемая мощность насоса изменяется в
кубической зависимости N ~ k3, мощность двигателя - в линейной N ~ k.
Существуют три различных варианта методик подбора электродвигателя:
1. Общий случай - относительно характеристики ступени в номинале*

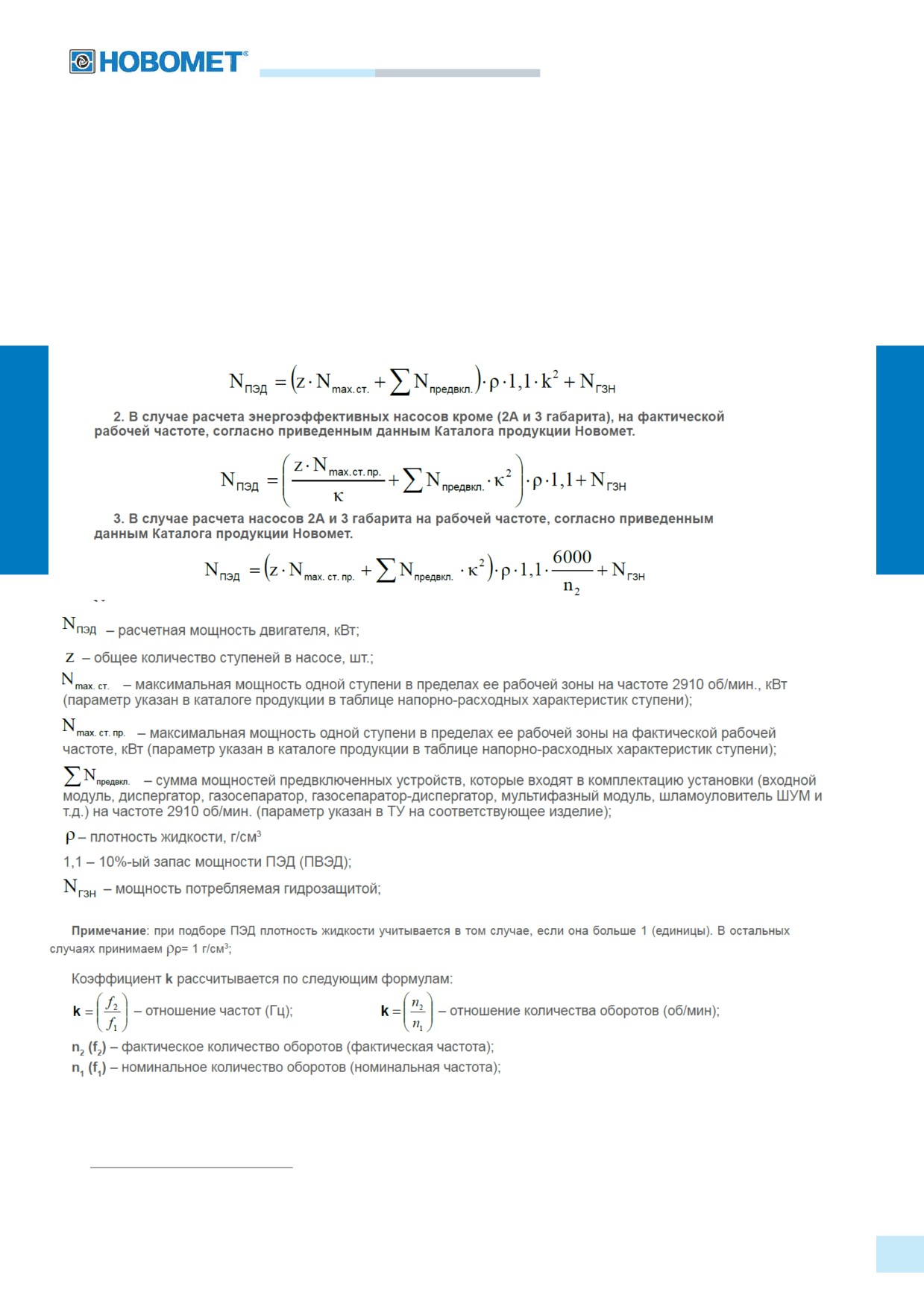

Т.о., методика подбора ПЭД (ПВЭД) для приведенной частоты вращения 2910 об/мин сводится в единую
формулу:
* данная формула может применяться при расчете двигателей, как для обычных насосов, так и для энергоэффективных, но при этом все исходные
параметры должны быть приведены к частоте 2910 об/мин. и параметры, полученные в ходе расчета, применимы к этой же частоте.
151
Инженерные таблицы
КОЭФФИЦИЕНТ ДЛЯ РАСЧЕТА МОЩНОСТИ СТУПЕНИ ПРИ ЧАСТОТЕ f
Частота
60
70
80
90
100
k
1,728
2,744
4,096
5,832
8

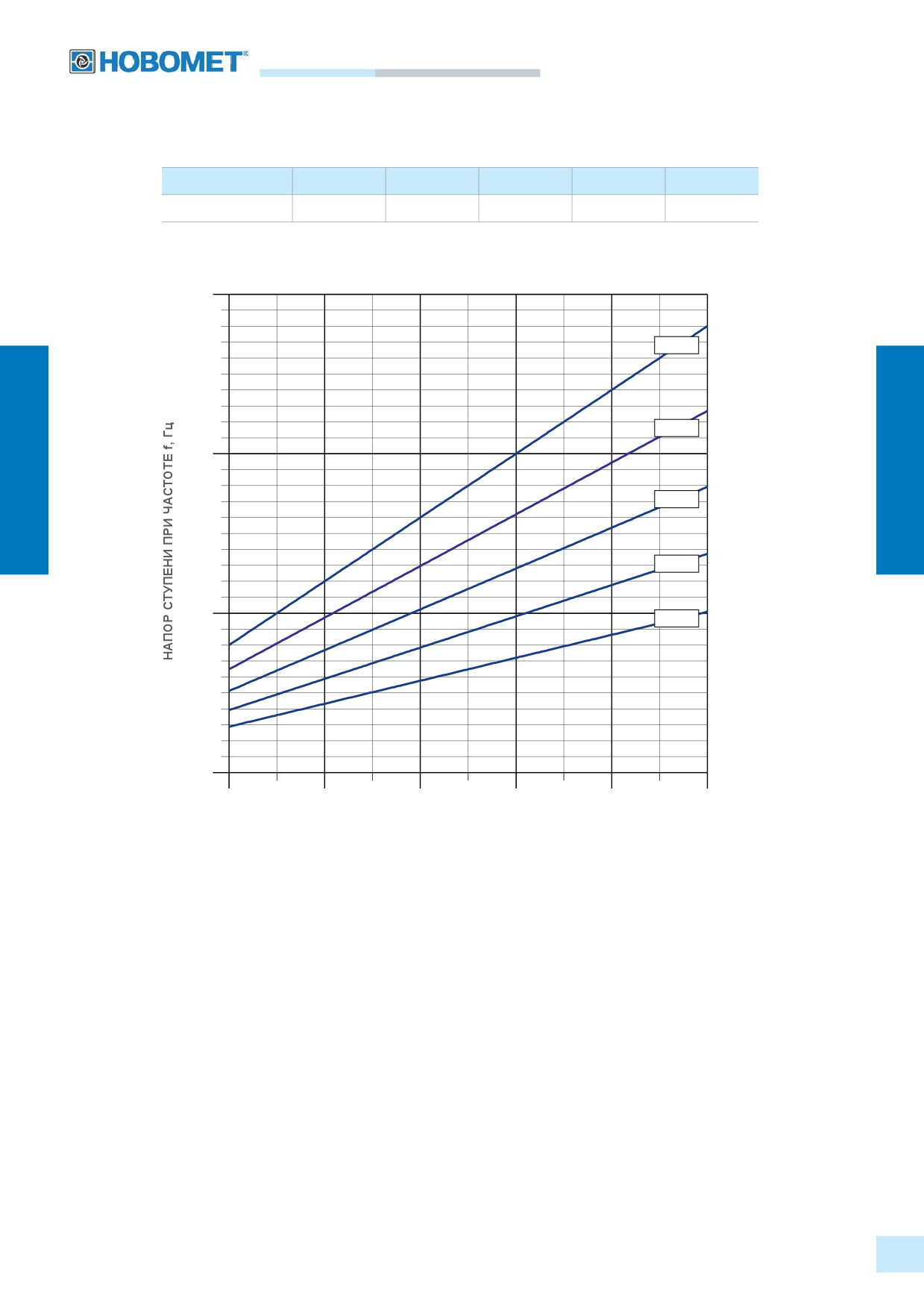

Напор ступеней от частоты вращения
60
100Гц
90Гц
40
80Гц
70Гц
20
60Гц
0
4
6
8
10
12
14
НАПОР СТУПЕНИ ПРИ 50 Гц
152
Инженерные таблицы
ХАРАКТЕРИСТИКИ НАСОСНО-КОМПРЕССОРНЫХ ТРУБ
Условный
Наружный
Внутренний
Наружный
Шаг резьбы,
Масса 1м,
диаметр
диаметр,
диаметр,
диаметр муфты,
мм
кг
трубы
мм
мм
мм
гладкие
33
33,4
26,4
2,6
42,2
42
42,2
35,2
3,3
52,2
48
48,3
40,3
4,4
55,9
60
60,3
50,3
2,54
6,8
73
73
73.0
62
9,2
88,9
59
11,4
89
88,9
75,9
13,2
108
102
101,6
83,6
15,2
120,6
3,175
114
114,3
100,3
18,5
132,1
с высаженными наружу концами
27
26,7
20,7
1,8
42,2
33
33,4
26,4
2,6
48,3
2,54
42
42,2
35,2
3,3
55,9
48
48,3
40,3
4,4
63,5
60
60,3
50,3
6,8
77,8
62
9,2
73
73
93,2
59
11,4
75,9
3,175
13,2
89
88,9
114,3
72,9
16
102
101,6
88,6
15,2
127
114
114,3
100,3
18,5
141,3
153
Инженерные таблицы

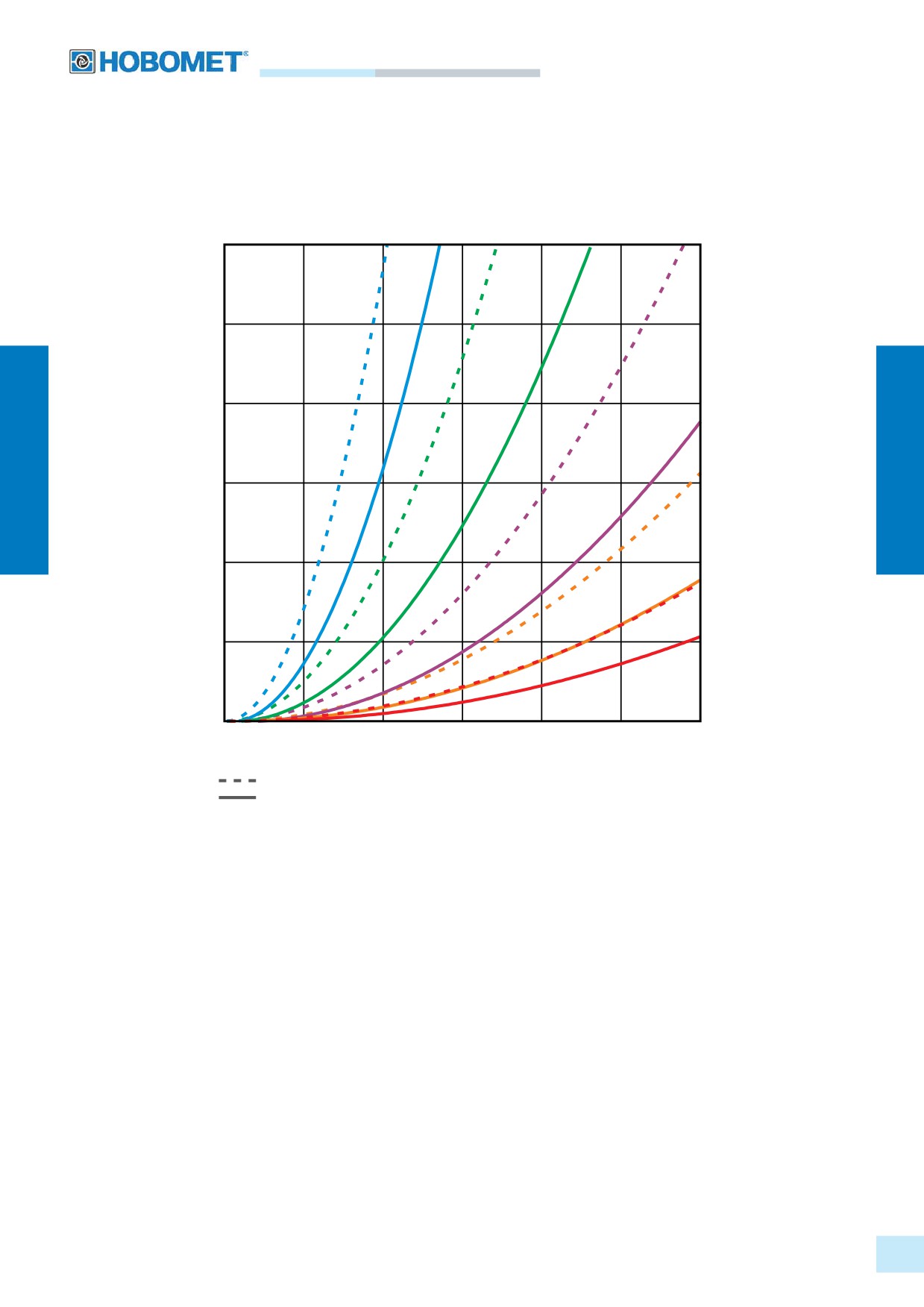

ПОТЕРИ ДАВЛЕНИЯ В НКТ РАЗНОГО ДИАМЕТРА ОТ ПОДАЧИ (НА 1000 М)
Н, м
60 мм
73 мм
600
500
400
89 мм
300
200
102 мм
100
114 мм
0
0
500
1000
1500
2000
2500
3000
Q, м3/сут
- Шероховатость 1,0 мм.
– Шероховатость 0,1 мм.
154
