Установки погружных электроцентробежных насосов

Станции управления

Область применения:

Универсальные станции управления

ƒƒ

частотно-регулируемое

Станции управления СУ-Новомет предназначены для частотно-

управление и защита погруж-

регулируемого управления и защиты погружных электродвигате-

ных асинхронных и вентиль-

лей и насосов при нефтедобыче.

ных электродвигателей УЭЦН.

Особенности и

преимущества:

ƒƒ

Универсальность - работа с

погружными асинхронными

и вентильными электродвига-

телями.

ƒƒ

КПД - не менее 97%

ƒƒ

Встроенный синусный

фильтр, искажения напряже-

ния 5%

ƒƒ

Универсальное место под

счётчик электроэнергии: СЭТ-

4ТМ, Меркурий, АВВ и т.п.

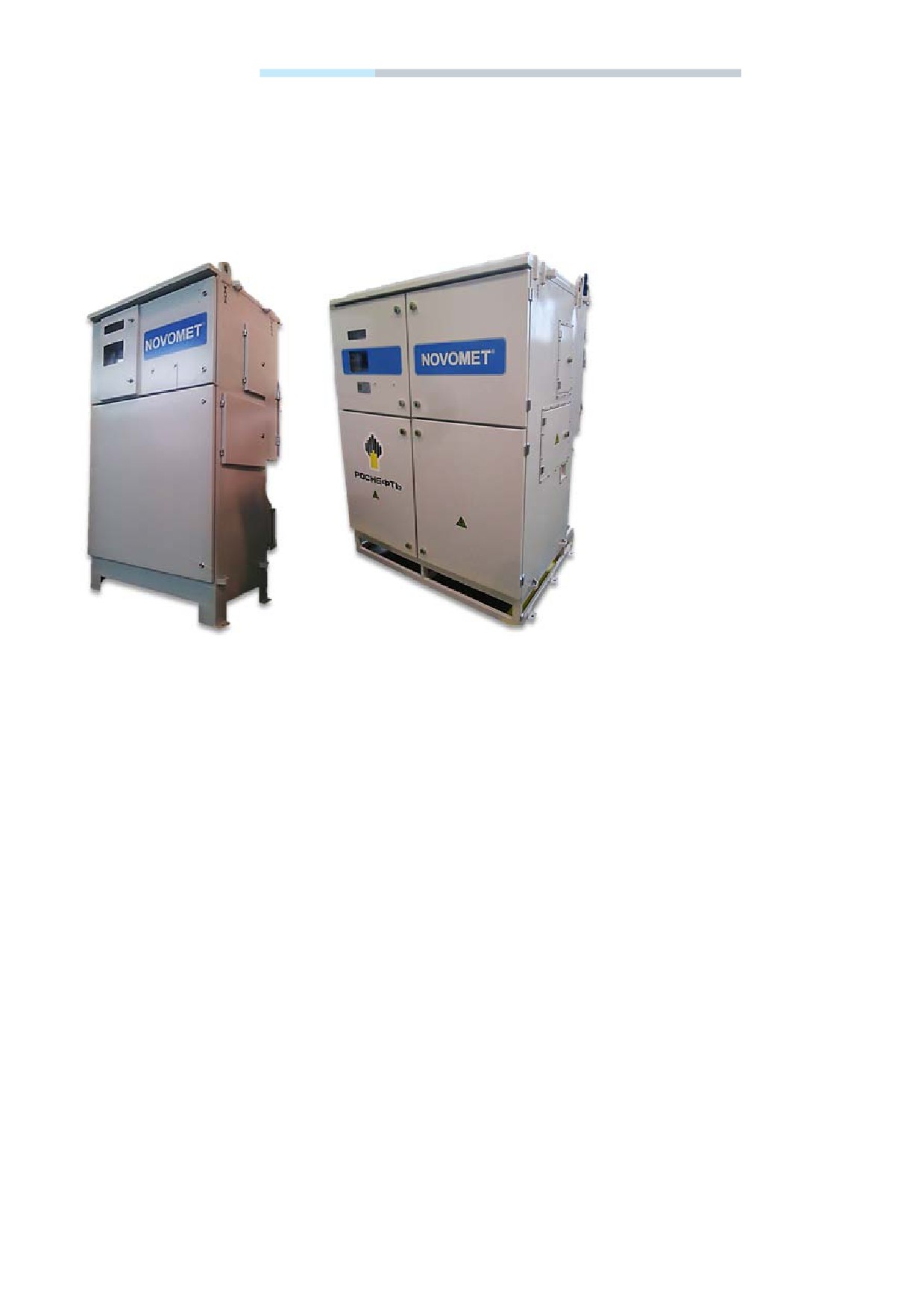

Общий вид СУ от 160 А до 400 А

Общий вид СУ от 630 А до 800А

ƒƒ

Универсальное место под

Особенности:

наземный блок ТМС любого

ƒƒ

суправление вентильным и асинхронным погружным электро-

производителя

двигателем в U/f и векторном режимах;

ƒƒ

выходная частота 0-200 Гц;

ƒƒ

встроенный источник беспе-

ребойного питания

ƒƒ

защиты УЭЦН: от превышения/снижения питания, от перегруза/

недогруза, максимального тока, турбинного вращения, от пере-

грева погружного электродвигателя, снижения давления на при-

ƒƒ

Возможность адаптивного

еме погружного насоса, снижения сопротивления изоляции, от

управления УЭЦН

турбинного вращения;

ƒƒ

встроенный выходной фильтр обеспечивает синусоидальную

ƒƒ

GSM-модем (опция) для

форму выходного напряжения, что увеличивает срок жизни

дистанционного управления

ТМПН и погружного кабеля;

станцией.

ƒƒ

универсальное место для установки наземного блока ТМС раз-

личных изготовителей, поддержка ТМС по протоколу Modbus;

ƒƒ

встроенный источник бесперебойного питания обеспечивает

работу контроллера при просадках входной сети до 3 мин.;

ƒƒ

контроллер с цветным графическим многострочным дисплеем,

интуитивно понятное меню.

В качестве опций может быть заказано:

ƒƒ

исполнение для питающей сети 480 В, 60 Гц

ƒƒ

встроенный входной гармонический фильтр - для снижения вли-

яния станции на входную сеть, обеспечивает суммарный коэффи-

111

циент гармонических искажений тока до 5%, соответствие стандарту IEEE519;

ƒƒ

12- пульсная схема выпрямления входного напряжения - для снижения влияния станции на вход-

ную сеть, обеспечивает суммарный коэффициент гармонических искажений тока до 10-12%;

ƒƒ

степень защиты NEMA3R, NEMA4 для работы в условиях морского климата и песчаных бурь;

ƒƒ

GSM-модем или спутниковое оборудование для дистанционного управления станцией;

ƒƒ

контроллер с операционной системой высокого уровня позволяет реализовать интеллектуаль-

ное ПО для следующих адаптивных режимов управления УЭЦН:

ƒƒ

щадящий вывод на режим,

ƒƒ

оптимизация режима работы по дебиту, КПД или давлению на приеме насоса,

ƒƒциклическая эксплуатация,

ƒƒ

исследования скважины, автоматическое снятие кривой восстановления давления или индика-

торной кривой,

ƒƒ

уход от аварийных режимов работы:

- срыв подачи по газу,

- срыв подачи по напору,

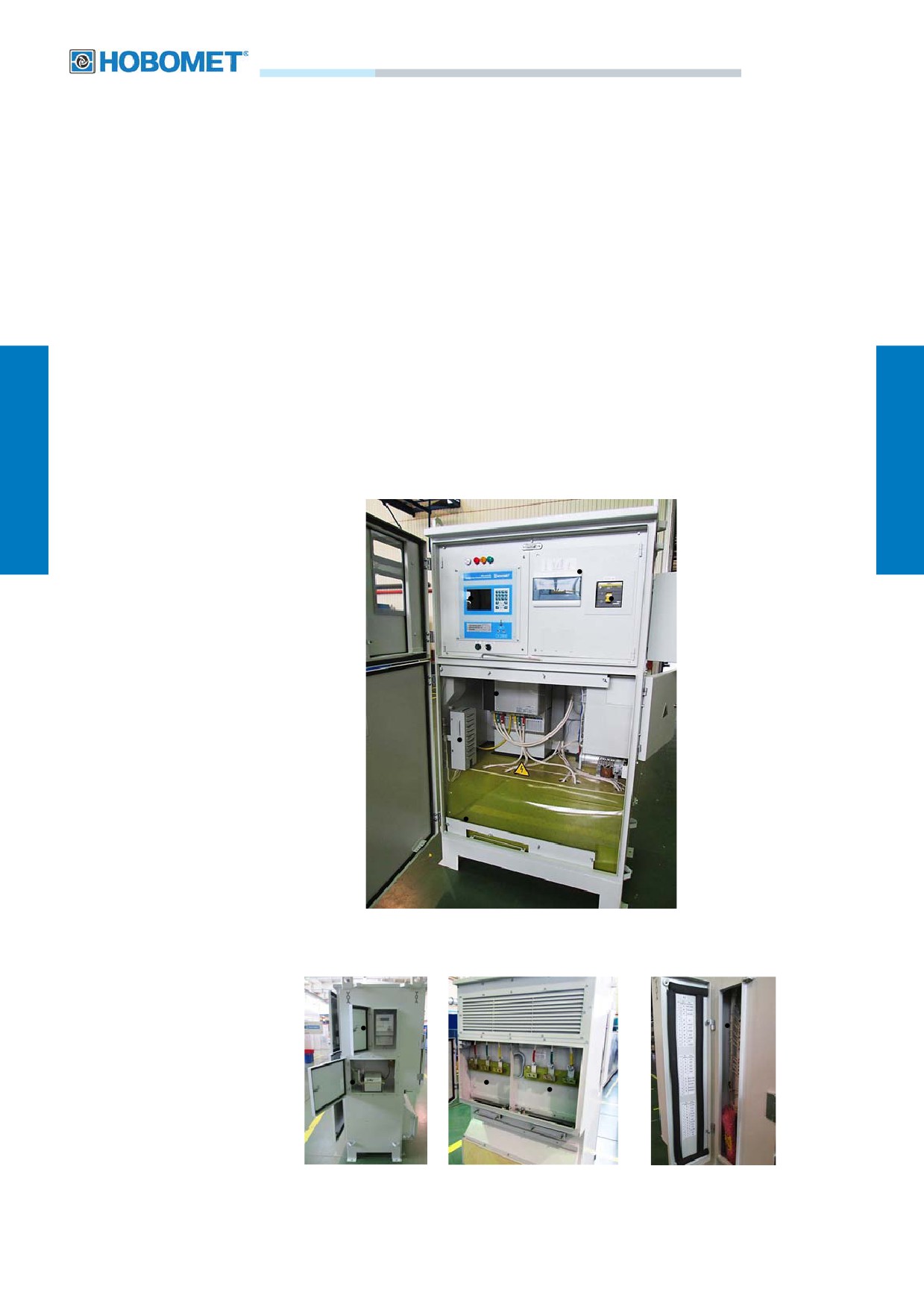

Основные составные части

- подклинивание,

- перегрев ПЭД.

Автоматические

выключатели цепей

управления,

Контроллер

вентиляции, обогрева,

розетки 220 В

Частотный

Вводный автоматический

преобразователь

выключатель

Нагреватель

Отсек входного

фильтра

Правая торцевая

Левая торцевая

Задняя часть СУ

часть СУ

часть СУ

Отсек

счетчика э/э

Клеммник

внешних

поключений

Отсек

ТМС

Вход 380

Вход на

В, 50 Гц

ТМППН

112

Контроллер

В станции управления производства Новомет

устанавливается контроллер станции управления

КСУ-01. Особенности контроллера:

ƒƒ

информативный цветной дисплей - текст и

графика;

ƒƒ

встраиваемая операционная система высокого

уровня;

ƒƒ

индустриальный компьютер 800 МГц;

ƒƒ

ёмкость архивной памяти до 64 Гб;

ƒƒ

обновление ПО без остановки станции через

USB-порт;

ƒƒ

съём архивов через USB-порт - стандартная USB

flash;

ƒƒ

самодиагностика, система подсказок;

ƒƒ

источник бесперебойного питания, время удер-

жания настраивается до 30 минут;

ƒƒ

сохранение и копирование настроек в другие

станции;

ƒƒ

поддержка интеллектуальных алгоритмов;

ƒƒ

аварийные логи;

ƒƒ

замена в полевых условиях;

ƒƒ

навесное исполнение, простота обслуживания.

Значение

Параметр

СУ-03-160

СУ-03-250

СУ-03-400

СУ-03-630

СУ-03-800

Uном, В

380

Диапазон, %

±25, кратковременно - 50

Ток силовой цепи, А

160

250

400

630

800

КПД не менее

0,97

Температурный диапазон, °С

-60…+50

Степень защиты, IP

43

Диапазон частот, Гц

0…200

Габарит, мм

2000 х 1130 х 870

2080 х 1590 х 1116

Масса, кг

400

490

545

1065

1100

113

Структура условного наименования станций:

ХСУ

ХХ

ХХХХ

ХХХ

ХХ

/ Х

Х ХХ Х Х Х Х

ХХ

Х

Аббревиатура:

СУ - Станция управления универсальная

ИСУ - Станция управления интеллектуальная

Тип частотного преобразователя:

03 - Частотный преобразователь производства «Danfoss»

04 - Частотный преобразователь производства «Новомет»

Номинальный выходной ток, А:

150, 160, 240, 250, 360, 400, 590, 630, 730, 800, 1000

Номинальное входное напряжение, В: 380, 480

Номинальная входная частота, Гц: 50, 60

Тип входного фильтра:

0 - Без фильтра

1 - Фильтр гармоник «Danfoss»

2 - Фильтр гармоник «Виндек»

3 - Двенадцатипульсная схема с входными дросселями

Тип выходного фильтра:

0 - Без фильтра

1 - Фильтр синусный «Danfoss»

2 - Фильтр dU/dt «Danfoss»

3 - Фильтр синусный «Виндек»

4 - Фильтр синусный реакторного типа

Тип наземного блока телеметрии:

00 - Без блока

01 - Устройство контроля изоляции (плата ИСИ ЦТКД 065.06 производства

«Электон»)

02 - Блок наземный БН-03 производства «Новомет»

03 - Блок наземный «Электон-ТМСН-3-УХЛ2»

Тип счетчика электрической энергии:

0 - Без счетчика

1 - Счетчик электрической энергии СЭТ-4ТМ

2 - Счетчик электрической энергии «Меркурий»

3 - Счетчик электрической энергии «ABB»

Наличие розетки на 380В:

0 - Без розетки

1 - С розеткой

Наличие GSM модема:

0 - Без модема

1 - С модемом

Наличие обводных контакторов:

0 - Без контакторов

1 - С контакторами

Модернизация и индивидуальная разработка для заказчика:

00 - Базовая

01 - С контроллером типа КСУ

02 - По требованиям «Газпромнефть»

03 - По требованиям «Buzachi Operating Ltd» (Казахстан)

04 - По требованиям «Роснефть»

06 - По требованиям «Башнефть»

07 - По требованиям «LUKOIL Mid-East Ltd» (Ирак)

09 - По требованиям ОАО «Сургутнефтегаз»

10 - универсальная по параметрам: номинальное входное напряжение

380/480 В, номинальная входная частота 50/60 Гц.

Вид климатического исполнения по ГОСТ 15150:

0 - УХЛ1

1 - Т1

2 - О1

Структура условного наименования системы ТМС:

ТМСХХ-Новомет

ХХХ

Х

ХХХ

ХХ

Х

ХХ

ХХХХ

Х

Система телеметрическая производства «Новомет»:

ТМС - с блоками БН, БИД

ТМСВ - с блоками БН, БИДВ

ТМСР - с блоками БН, БИДР, БИГР

Габарит блока измерительного двигателя, мм: 81, 96, 130

Номер разработки блока измерительного двигателя:

нет знака - нулевая

1 - первая

Наибольшее измеряемое давление блоком измерительным

двигателя, кгс/см²: 25, 400, 600

Модификация блока наземного (БН) по использованию:

02 - автономное исполнение

03 - в составе станции управления

Модификация блоков погружных для различных условий

эксплуатации:

0 - базовая по коррозионностойкости, термостойкая (150°С)

1 - повышенной коррозионностойкости (корпусные детали из нержавеющей

стали), термостойкая (150 С)

2 - повышенной коррозионностойкости (корпусные детали с покрытием),

термостойкая (150°С)

3 - стойкая к СКРН, термостойкая (150°С)

4 - базовая по коррозионностойкости, высокой термостойкости (180°С)

5 - повышенной коррозионностойкости (корпусные детали из нержавеющей

стали), высокой термостойкости (180°С)

6 - повышенной коррозионностойкости (корпусные детали с покрытием),

высокой термостойкости (180°С)

7 - стойкая к СКРН, высокой термостойкости (180°С)

Для системы ТМСР

Вариант комплектации погружных блоков:

3 - БИДР81-400-00, БИГР92/73-400-ХХХХ-ХХ

4 - БИДР96-400-ХХ, БИГР92/73-400-ХХХХ-ХХ

5 - БИДР130-400-ХХ, БИГР114/73-400-ХХХХ-ХХ

6 - БИДР81-400-00, БИГРВ92/73-400-ХХХХ-ХХ

7 - БИДР96-400-ХХ, БИГРВ92/73-400-ХХХХ-ХХ

Максимальный расход, измеряемый блоком БИГР (БИГРВ),

для системы ТМСР, м³/сут:

40 - УЭЦН 5, 5а

200 - УЭЦН 5, 5а

500 - УЭЦН 5, 5а, 6, 6а

1000 - УЭЦН 5, 5а, 6, 6а

1500 - УЭЦН 6, 6а

Модификация по конструкции БИГР (БИГРВ), для системы

ТМСР:

0 - с разъемом производства «Новомет» без узла намотки линии связи ПЭД-

БИГР (в составе УЭЦНПТ)

1 - с разъемом производства «Новомет» с узлом намотки линии связи ПЭД-

БИГР (в составе УЭЦН)

116

Особенности погружных блоков

ƒƒ

габариты 81, 96, 103 мм

ƒƒ

степень защиты IP68

ƒƒ

подключение к ПЭД от 81 до 185 мм с помощью переходника-адаптера

ƒƒ

коррозионностойкое исполнение

ƒƒ

работа при температуре пластовой жидкости до 150°С, до 180°С

ƒƒ

максимальное рабочее давление до 400 атм, до 600 атм

ƒƒ

возможность подключения дополнительного оборудования до 1500 кг

Особенности наземных блоков

ƒƒ

степень защиты IP21

ƒƒ

рабочая температура от -60°С до +50°С

ƒƒ

протокол MODBUS RTU

ƒƒ

работа со станциями управления различных производителей

ƒƒ

работа с различными типами станций управления: прямой пуск, плавный пуск, частотное регули-

рование

ƒƒ

режим самодиагностики

ƒƒ

режим сканирования давления (КВД)

Исполнения:

1. Базовое.

Система ТМС-Новомет состоит из двух блоков:

ƒƒ

блок измерительный двигателя (БИД), встраиваемый в погружной электродвигатель;

ƒƒ

блок наземный (БН).

Основные характеристики

Параметр

Значение

0…40 ±0,5%

Давление на приеме, МПа

0…60 ±0,5%

0…150 ±1,5%

Температура на приеме, °C

0…180 ±1,5%

0…220 ±1,5%

Температура статорных обмоток ПЭД, °C

0…260 ±1,5%

Осевая среднеквадратная виброскорость ПЭД, мм/сек

0…30 ±5%

Радиальная среднеквадратная виброскорость ПЭД, мм/сек

0…30 ±5%

Сопротивление изоляции, кОм

0…9999 ±10%

2. Расширенное: базовое исполнение + измерение давления на выходе насоса.

Система ТМСВ-Новомет состоит из двух блоков:

ƒƒ

блок измерительный двигателя (БИДВ) с измерением давления на выходе насоса, встраиваемый в

погружной двигатель; на выходе насоса устанавливается муфта-ввод, которая служит для переда-

чи давления с выхода насоса с помощью трубки нержавеющей на блок измерительный электро-

двигателя

ƒƒ

блок наземный (БН).

117

Основные характеристики ТМСВ-Новомет

Параметр

Значение

0…40 ±0,5%

Давление на приеме, МПа

0…60 ±0,5%

0…40 ±0,5%

Давление на выкиде, МПа

0…60 ±0,5%

0…150 ±1,5%

Температура на приеме, °C

0…180 ±1,5%

0…220 ±1,5%

Температура статорных обмоток ПЭД, °C

0…260 ±1,5%

Осевая среднеквадратная виброскорость ПЭД, мм/сек

0…30 ±5%

Радиальная среднеквадратная виброскорость ПЭД, мм/сек

0…30 ±5%

Сопротивление изоляции, кОм

0…9999 ±10%

3. Расширенное: базовое исполнение + измерение на выходе насоса температуры,

давления, вибрации, расхода.

Система ТМСР-Новомет состоит из трех блоков:

ƒƒ

блок измерительный двигателя (БИДР) с разъемом для подключения блока измерительного го-

ловки ловильной с расходомером (БИГР), встраиваемый в погружной электродвигатель;

ƒƒ

блок измерительный головки ловильной с расходомером (БИГР), устанавливаемый на входе насо-

са; данные на блок измерительный двигателя (БИДР) передаются с помощью кабеля, заключенно-

го в трубку нержавеющую;

ƒƒ

блок наземный (БН).

Основные характеристики

Параметр

Значение

Давление на приеме, МПа

0…40 ±0,5%

Температура на приеме, °C

0…150 ±1,5%

Температура статорных обмоток ПЭД, °C

0…220 ±1,5%

Осевая среднеквадратная виброскорость ПЭД, мм/сек

0…30 ±5%

Радиальная среднеквадратная виброскорость ПЭД, мм/сек

0…30 ±5%

Сопротивление изоляции, кОм

0…9999 ±10%

Давление на выходе насоса, МПа

0…40 ±0,5%

Температура на выходе насоса, °C

0…150 ±1,5%

Осевая среднеквадратная виброскорость насоса, мм/сек

0…30 ±5%

Радиальная среднеквадратная виброскорость насоса, мм/сек

0…30 ±5%

8…40 ±10%

30…200 ±10%

Расход на выходе насоса, м³/сут

100…600 ±10%

400…900 ±10%

300…1500 ±10%

118

Установки погружных электроцентробежных насосов

Область применения:

Кабельная продукция

ƒƒ

Питание погружного электро-

АО «Новомет-Пермь» производит кабельные линии, предназначен-

ные для подвода трехфазного электрического тока к погружным

двигателя.

электродвигателям установок добычи нефти. Качество кабельной

продукции компании подтверждено многолетним опытом эксплуа-

тации у потребителей, которыми являются крупнейшие нефтяные и

Особенности и

нефтесервисные компании.

преимущества:

Линия кабельная состоит из основного кабеля, образующего

строительную длину линии кабельной и удлинителя кабельного,

ƒƒ

Более высокая надежность

электрическое соединение которых обеспечивается посредством

в сравнении с известными

сростки. Строительная длина линии кабельной может быть выпол-

аналогами за счет приме­

нена из нескольких отрезков кабеля. Дополнительно между удли-

нителем кабельным и основным кабелем может устанавливаться

нения:

кабель составного участка (термовставка).

- новых термостойких

Кабельный удлинитель - это кабельное изделие, предназначен-

электроизоляционных

ное для питания электродвигателя входящего в состав установки

и уплотнительных

для добычи нефти, обеспечивая при этом герметичное с ним со-

материалов;

единение. Кабельный удлинитель состоит из кабельной муфты и

соединенного с ней механически и электрически отрезка плоского

- постоянного совершен-

трехжильного кабеля заданной длины.

ствования технологических

процессов при их изготов-

Для уплотнения кабельной муфты применяется метод вулка-

низации: резиновый уплотнитель вулканизируется внутри

лении;

муфты кабельного удлинителя по технологии отработанной в

- в качестве материала

АО «НОВОМЕТ-Пермь». Благодаря этой технологии достигается от-

штепсельных наконечни-

личная адгезия как к изоляции кабеля, так и к корпусу муфты. Пре-

ков - меди с серебряным

имущество таких удлинителей в большом интервале температур

- до 230 ºС, а также эти удлинители невосприимчивы к колебанию

покрытием толщиной

температур и низким температурам.

до 9 мкм.

Использование кабеля с изоляцией из EPDM состава в свинцовой

ƒƒУлучшенная теплоотдача за

или гофрированной из нержавеющей стали оболочке или из ком-

счёт использования специ-

бинированной изоляции из полиимидно-фторопластовой пленки с

фторполимером позволяет работать при температуре окружающей

ального корпуса с увеличен-

среды до 230 ºС.

ной площадью наружной

поверхности.

Широкая линейка габаритных размеров кабельных удлинителей

позволяет использовать их в составе установок от 2А до 9 габарита.

ƒƒ

Хладостойкость. Удлинители

изготовленные по технологии

Новомет работоспособны и

при низких температурах.

119

Структура условного наименования: Линия кабельная

Л

ХХ

-

ХХХХ

(ХХ

- ХХХХ**) -

ХХ

-

У

ХХ

-

ХХ

-

ХХХХ

/

ХХ

ХХ

ХХ

Линия кабельная

Условное сечение жил

удлинителя кабельного:

08 - 8 мм²

10 - 10 мм²

13 - 13,3 мм²

16 - 16 мм²

21 - 21,15 мм²

25 - 25 мм²

35 - 35 мм²

Длина основного кабеля

Условное сечение жил кабеля

составного участка

Длина кабеля составного

участка

Модификация для различных

условий эксплуатации

Аббревиатура:

У - Удлинитель кабельный

УС - Удлинитель кабельный салфеточ-

ного типа

УР - Удлинитель кабельный раздельного

ввода

УФ - Удлинитель кабельный с фторопла-

стовой изоляцией кабеля

Посадочный диаметр муфты

кабельной

Условное сечение жил

удлинителя кабельного

Длина удлинителя кабельного

Модификация для различных

условий эксплуатации

удлинителя кабельного

Модификация по конструкции

линии кабельной, удлинителя

кабельного и кабеля составного

участка

Модификация по напряжению

линии кабельной,

удлинителя кабельного и кабеля

составного участка

* Указывается при наличии кабеля составного участка

** Допускается отсутствие требований к условиям эксплуатации кабеля составного участка при отсутствии порядковых номеров

4 и 5 в структкре

120

Структура условного наименования: Кабельный удлинитель

У

ХХ

-

ХХ

-

ХХХХ

/

ХХ

ХХ

ХХ

Аббревиатура:

У - Удлинитель кабельный

УС - Удлинитель кабельный салфеточного типа

УР - Удлинитель кабельный раздельного ввода

УФ - Удлинитель кабельный с фторопластовой изоляцией кабеля

Посадочный диаметр муфты кабельной:

17 - ∅ 17 мм

20 - ∅ 20 мм

26 - ∅ 26 мм

36 - ∅ 36 мм

42 - ∅ 42 мм

55 - ∅ 55 мм

Условное сечение жил удлинителя кабельного:

08 - 8 мм²

09 - 9 мм²

10 - 10 мм²

13 - 13,3 мм²

16 - 16 мм²

21 - 21,15 мм²

25 - 25 мм²

35 - 35 мм²

Длина удлинителя кабельного

Модификация для различных условий эксплуатации

Модификация по конструкции линии кабельной, удлинителя

кабельного и кабеля составного участка:

00 - С радиальным и коническим уплотнением

01 - С уменьшенным корпусом (для электродвигателя ПЭДН81)

02 - С радиальным и торцовым уплотнением

03 - С фасонным уплотнением

04 - С уменьшенным корпусом (для электродвигателя ПЭДН81), с радиальным

и торцовым уплотнением

Модификация по напряжению линии кабельной,

удлинителя кабельного и кабеля составного участка:

00 - 4 кВ

01 - 3,3 кВ

02 - 5 кВ

03 - 8 кВ

04 - 4,5 кВ

121

содержание      ..     9      10      11      12     ..
