Novomet Каталог продукции для добычи нефти (2016 год) - часть 1

Содержание

Введение

О компании

Безопасность и качество

Производство и технологии

Порошковая металлургия

Нержавеющая легированная порошковая сталь Х11Н8Д20-Пр

НИОКР и инновации

Сервисные услуги

Сервис УЭЦН

Сервис систем ППД

Обслуживание стендов испытаний

Комплексные решения

Энергоэффективные УЭЦН

Малогабаритные УЭЦН

Решения для борьбы с механическими примесями

Шламоуловитель модульный

Фильтр входной щелевой

Фильтр скважинный щелевой

Фильтр скважинный гравитационно-щелевой

Погружной сепаратор механических примесей

Блок распределения, измерения и фильтрации

Решения для работы с высоким газосодержанием

Газосепаратор новой конструкции с геликоидальным шнеком

Газостабилизатор

Мультифазный осевой насос

Газосепаратор-диспергатор

Решения для защиты от солеотложений

Контейнер скважинный с твёрдым реагентом (КСТР)

Контейнер скважинный с капсулированным реагентом (КСКР)

Решения для добычи в коррозионно-агрессивных средах

Байпасные системы (Y-Tool)

Системы для одновременно-раздельной эксплуатации

Интеллектуальная скважина

Программные продукты

NovometSel-Pro

Novomet Stat Pro

Калькулятор ЭЦН

Содержание

Установки погружных электроцентробежных насосов

Полнокомплектные установки погружных электроцентробежных насосов

Погружные насосы

Плавающая схема сборки насоса

Пакетная схема сборки насоса

Компрессионная схема сборки насоса

Ступени с открытым рабочим колесом

Гидрозащиты

Модульные гидрозащиты

Тандемные гидрозащиты

Погружные электродвигатели

Асинхронные погружные электродвигатели

Вентильные двигатели

Станции управления

111

Системы телеметрии

115

Кабельная продукция

119

Клапаны

122

Системы поддержания пластового давления

125

Блочные насосные станции

126

Установки перевернутого типа (УЭЦНПТ)

128

Стендовое оборудование

130

Нестандартное оборудование

133

Инженерные таблицы

136

Контактная информация

155

Введение

О КОМПАНИИ

БЕЗОПАСНОСТЬ И КАЧЕСТВО

ПРОИЗВОДСТВО И ТЕХНОЛОГИИ

НИОКР И ИННОВАЦИИ

СЕРВИСНЫЕ УСЛУГИ

• Сервис УЭЦН

• Сервис систем ППД

• Обслуживание стендов испытаний

Введение

О компании

Главные аргументы в

Группа компаний «Новомет» - один из крупнейших холдингов в

пользу сотрудничества:

России, занимающийся производством нефтепогружного обору-

дования, в том числе систем поддержания пластового давления.

НИОКР и широкая линейка

Предприятие не только создает полнокомплектные установки для

инноваций;

добычи нефти и водоподъема, но и занимается сопровождением

своего оборудования, обеспечивая его комплексный сервис - от

широкий парк современно-

подбора к скважине до капитального ремонта.

го оборудования;

Инновационная стратегия компании: сосредоточенность на раз-

высококвалифицированные

работке технологий и оборудования для улучшения показателей

нефтедобычи в осложненных условиях. Особенностью Компании

специалисты;

является её способность производить высокотехнологичное ин-

новационное НПО, позволяющее Заказчикам решать проблемы,

решение нестандартных

связанные со снижением коэффициента извлечения нефти (КИН) и

задач любой сложности;

ростом доли трудноизвлекаемых запасов.

опыт работы с крупнейши-

Повышенное содержание попутного газа, большое количество

ми нефтяными компаниями

механических примесей, высокая температура в скважине, об-

РФ, СНГ и мира;

воднение, отложение солей, высоковязкие нефти - вот неполный

перечень осложнений, с которыми справляются технологии «Ново-

мета».

более 20 лет на рынке не-

фтяного оборудования.

ГК Новомет сегодня это:

Обширный опыт и отлаженная система ведения инновационных

проектов

Сервисное подразделение и сеть региональных сервисных цен-

тров в РФ и за рубежом.

5 обособленных подразделений на территории РФ (Западная

Сибирь, ХМАО, ЯНАО, Оренбургская обл.), 2 филиала в странах

СНГ (Азербайджан, Казахстан) а так же представительства в таких

странах как: Египет, Индонезия, Мексика, Аргентина, ОАЭ, Эква-

дор, Колумбия.

Введение

Безопасность и качество

Приоритетными задачами акционерного общества «Новомет-Пермь» являются: обеспечение без-

опасных условий труда работников, защита здоровья персонала, а также сохранение благоприятной

окружающей среды.

Для решения этих задач в Компании создана и успешно функционирует Система управления промыш-

ленной безопасностью, охраной труда, здоровья и окружающей среды, включающая обеспечение

требований пожарной безопасности, предупреждения и ликвидации чрезвычайных ситуаций. Она по-

строена в соответствии с действующим российским законодательством, на основе лучшей отечествен-

ной и зарубежной практики и сертифицирована на соответствие требованиям стандарта OHSAS 18001.

Система менеджмента качества (СМК) является частью общей системы управления предприятием. Ее

сертификация является гарантией того, что предприятие соблюдает и выполняет требования, закре-

плённые в международных стандартах. Вся продукция предприятия также соответствует требованиям

российских и международных стандартов качества, что подтверждено соответствующими сертифика-

тами и разрешениями на применение.

Введение

Производство и технологии

Порошковая

В компании организовано 4 производства: металлургическое,

металлургия:

механическое, сборочные производства полнокомплектного по-

гружного оборудования, систем поддержания пластового давления,

Позволяет достичь более

нестандартного технологического оборудования и электропривода.

высокой точности изготовле-

Сегодня производственные мощности рассчитаны на изготовление

ния изделий, а значит и

700 полнокомплектных установок в месяц.

балансировки рабочих

На производстве «Новомета» внедрено почти восемь десятков еди-

колес, что уменьшает вибра

ниц высокопроизводительного современного оборудования, среди

цию и увеличивает надеж-

которого - лучшие автоматические линии и обрабатывающие цен-

ность насосов по сравнению

тры: японские токарные автоматические линии IVS-200, многофунк-

с аналогичными изделиями,

циональные обрабатывающие центры фирмы «NAKAMURA TOME»,

изготовленными на основе

австрийские центры «WFL» различной модификации. На механоо-

брабатывающем производстве «Новомета» запущена уникальная

литых

роботизированная линия безлюдного производства «MAZAK».

ступеней

Сборочные производства укомплектованы специализированными

автоматизированными стендами, на которых погружные электро-

Обеспечивает гидродина-

двигатели, насосы, гидрозащиты, газосепараторы, диспергаторы

мическую гладкость поверх-

проходят 100% приемо-сдаточные испытания.

ностей деталей, что значи-

Всё это позволяет добиться высочайшего качества выпускаемой про-

тельно улучшает рабочие

дукции, и увеличивать с каждым годом объемы выпуска продукции.

характеристики насоса

Создает возможность из-

Порошковая металлургия

готовления комбинирован-

ных изделий, состоящих из

Одним из основных подразделений компании является металлурги-

износостойких и конструкци-

ческое производство. Основная его продукция - заготовки рабочих

онных компонент

органов погружных центробежных насосов. Данные детали тради-

ционно выполняются по технологии литья в песчаные формы, что

не позволяет получать достаточной точности проточных полостей

и требуемой шероховатости необрабатываемых поверхностей.

Cпециалистами «Новомета» была разработана и запатентована

оригинальная технология соединения порошковых деталей, что

позволило формировать детали особо сложной формы (например,

содержащие внутренние полости) и впервые в мире получить сту-

пени центробежных насосов методом порошковой металлургии.

Технология изготовления комбинированных изделий, состоящих

из износостойких материалов с заданными свойствами, позволяет

получать ступени с малой высотой проточной полости, а также до-

биваться таких прочностных свойств материалов, которые значи-

тельно превосходят широко распространенный высокопрочный

чугун - «Нирезист».

Спекание склееных заготовок в азотно-водородной смеси, со-

вмещенное с пропиткой медным расплавом, при стопроцентном

контроле прочности соединения гарантирует ввысокие эксплуата-

ционные характеристики изделий.

Введение

Нержавеющая легированная порошковая сталь Х11Н8Д20-Пр

Для изготовления рабочих органов насосов ЭЦН износокоррозионностойкого исполнения в компании

Новомет применяется высоколегированная нержавеющая порошковая сталь с 30%-ным содержанием

легирующих элементов.

Легирование Хромом и Никелем позволило получить материал с более высокими прочностными,

пластическими и коррозионностойкими характеристики, чем у «Нирезиста». При производстве чугуна

«Нирезист», традиционно использующегося при производстве насосов износокоррозионностойкого

исполнения, легирование Хромом не используется лишь в силу технологических ограничений (выго-

рание элемента при использовании традиционной технологии получения материала).

Сравнение Х11Н8Д20-Пр и Нирезиста по содержанию легирующих элементов:

Марка материала

Ni-resist

Х11Н8Д20-Пр

Суммарная массовая доля

20,5 - 27,5

30 - 43,5

легирующих элементов, %

Хром

менее 2,5

8,5 - 11,0

Никель

13,5 0- 17,5

5,5 - 8,5

Медь

5,5 - 7,5

16,0 - 24,0

Свойства конструкционных сталей определяются суммарным содержанием в них легирующих эле-

ментов: никеля, хрома, меди. Суммарная массовая доля никеля и хрома для материала Х11Н8Д20-Пр

составляет 14-19,5%, что сопоставимо с материалом «Нирезист» (15-20%), а общее содержание корро-

зионно-стойких элементов с учетом меди в порошковом материале Х11Н8Д20-Пр составляет 30-44%,

что превосходит «Нирезист» (20,5-27,5%).

Введение

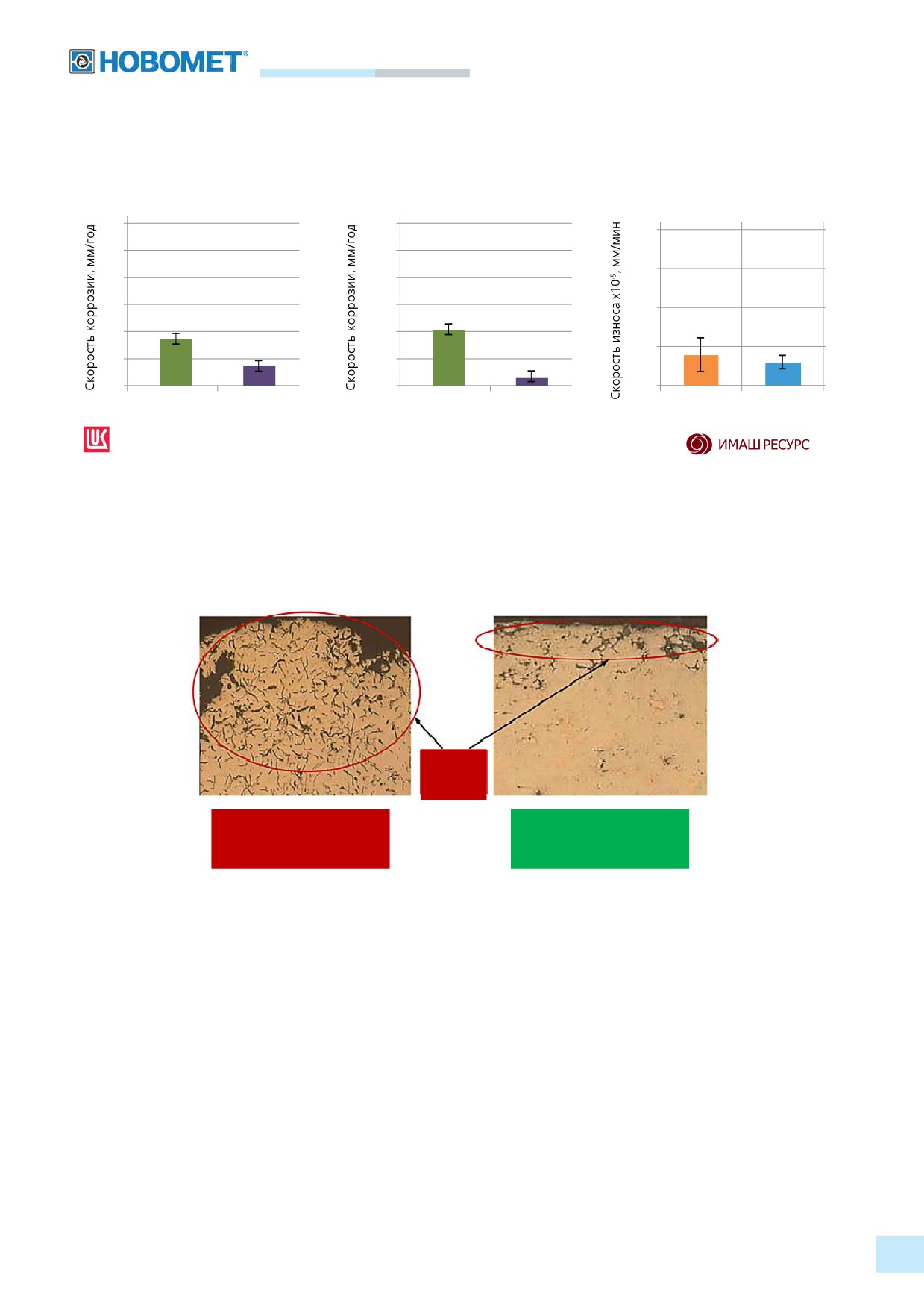

Высокая коррозионно-эрозионная стойкость порошковых материалов подтверждается результатами

стендовых испытаний:

Скорость коррозионно-

Скорость коррозии в агрессивных средах:

эрозионного изнашивания:

120

3% NaCl

3% НCl +

НCl 5%+

100

5% NaCl

кварцевый песок 10 г/л

80°С

Нирезист X11H8Д20

Испытания проведены в «ПермНИПИнефть»

Испытания

ООО «Лукойл-Инжиниринг»

проведены в

ЭЦН с рабочими органами из Х11Н8Д20-Пр успешно эксплуатируются в агрессивных средах с повышен-

ным содержанием сероводорода (6% и выше). Эксплуатация Нирезиста в таких условиях невозможна.

Нирезист

Х11Н8Д20-Пр

Зона

поражения

Не пригоден для

Пригоден для

эксплуатации

Испытания проведены в лаборатории «Надежность» Оренбургского Государственного Университета

по стандартам «Газпром» и «NACE».

Введение

НИОКР и инновации

Испытательные

Инновационные образцы техники составляют четверть от общего

центры:

объема выпуска компании. Большинство из них не имеет аналогов

в России, а некоторые — и в мире.

Инженерно-технический

центр, г. Пермь -

На текущий момент ведутся работы по 73-м инновационным про-

15 исследовательских

ектам, из них 23 проекта по повышению энергоэффективности

стендов.

механизированной добычи, 5 проектов повышения эффективности

систем ППД, 45 проектов по разработке новых технологий и обо-

рудования для добычи нефти из осложненных условий и добычи

Многофункциональный

трудноизвлекаемых запасов.

стендовый комплекс,

г. Москва - 12 стендов-

В научно-исследовательском арсенале группы компаний имеется

скважин.

ОКБ БН «КОННАС», являющийся старейшим в России центром по

разработке нефтепогружного оборудования (основан в 1950г.), а

также Инженерно-технический центр, являющиеся структурными

подразделениями Департамента инновационных разработок.

Исследовательские

Сегодня наша компания предлагает свои услуги по проведению

лаборатории:

научно-исследовательских и опытно-конструкторских работ по

заказам нефтяных компаний и производителей нефтепогружного

Центральная заводская

оборудования:

лаборатория

Научно-исследовательские работы в области изучения гидроди-

намических процессов

Лаборатория надежности и

Опытно-конструкторские работы по созданию узлов установок

трибологии

погружных лопастных насосов, пакерных, струйных и других си-

стем по добыче нефти и воздействию на пласт

Аналитическая лаборатория

Испытания узлов и погружных установок на стендах-скважинах

Многофункционального стендового комплекса

Лаборатория

Обучение студентов и повышение квалификации инженеров не-

материаловедения

фтедобывающей отрасли

Лаборатория

фильтрационных систем

Лаборатория

газогидродинамики

Физико-химическая

лаборатория

Лаборатория лазерного

прототипирования

Введение

Компания уже имеет обширный опыт проведения НИОКР для ведущих нефтяных компаний и произ-

водителей нефтяного оборудования, а также успешный опыт сотрудничества с РГУ нефти и газа имени

И.М. Губкина.

Одной из основных составляющих успеха компании является наличие ряда уникальных исследова-

тельских стендов, позволяющих в сумме проводить испытания новых конструкций в условиях мак-

симально приближенных к эксплуатационным, а в некоторых случаях - далеко выходящих за рамки

«паспортных» данных серийного оборудования.

Стенды позволяют разработчикам еще до спуска опытных изделий в скважины оценить, как пред-

ложенные ими технические решения будут реагировать на осложняющие факторы (газ, абразивные

частицы, высокие температуры, большие механические нагрузки, давление, повышенная вязкость

жидкости), быстро внести при необходимости конструкционные изменения и проверить целесообраз-

ность найденных решений.

содержание .. 1 2 ..

///////////////////////////////////////
