Гидросила: шестеренные насосы и гидромоторы серии К. Каталог продукции - часть 1

КОДИРОВКА КАТАЛОГОВ | Coding of catalogues

HS - GPK - 05/012018

2018

ГИДРОСИЛА

Hydrosila

Тип гидромашин

месяц издания

год издания

обозначение

Серия

№ издания

Тype of hydraulic

MONTH OF

YEAR OF

TYPE

SERIES

№ EDITION

machines

ESTABLISHMENT

Шестеренные насосы

Gear pumps

Шестеренные

гидромоторы

Gear motors

Аксиально-поршневые

машины для закрытых

гидросистем

Axial piston machines

for closed circuit

Аксиально-поршневые

машины для открытых

гидросистем

Axial piston machines

for open circuit

Аксиально-поршневые

машины c наклонным

блоком

Bent-axis axial piston

machines

Гидрораспределители

Control valves

Гидравлические клапаны

In-line mounting hydraulic

valves

Гидроцилиндры

Hydraulic cylinders

Быстро-разъемные

соединения

Quick-release coupling

Гидрокомпоненты

для спецтехники

на автошасси

HCT

Hydrocomponents

for truck applications

содержание

contents

Насосы шестеренные серии «К» / Gear pumps series "К"

Общие сведения / Features

Схема основных элементов / Basic parts

Диаграмма рабочих давлений. Условия работы. Рекомендуемая степень фильтрации

Definition of pressures. Working conditions. Filtration index recommended

Определение направления вращения вала насоса. Расчетные формулы

Definition of pump shaft rotational direction. Formulas

насосы Шестеренные группы 1 / Gear pumps group 1

Технические характеристики и присоединительные размеры / Technical data and assembling dimensions

9-10

Комбинации монтажных фланцев и валов / Combination types of mounting flanges and shafts

Исполнение валов. Монтажные фланцы / Drive shafts. Mounting flanges

12-13

Места присоединения гидролиний / Ports

14-15

Функциональные зависимости. Инструкция для заказа / Performance curves. Ordering instructions

16-20

насосы Шестеренные группы 2 / Gear pumps group 2

Технические характеристики и присоединительные размеры / Technical data and assembling dimensions

Комбинации монтажных фланцев и валов / Combination types of flanges and shafts

Исполнение валов. Монтажные фланцы / Drive shafts. Mounting flanges

23-26

Места присоединения гидролиний / Ports

27-28

Задние крышки. Вариант с подшипниковым узлом / Rear covers. Version with outrigger bearing

29-30

Монтажные фланцы с подшипниковым узлом / Mounting flanges with bearing support

Вариант с клапаном в задней крышке / Version with valve in the rear cover

32-37

Функциональные зависимости. Инструкция для заказа / Performance curves. Ordering instructions

38-43

насосы Шестеренные группы 2.5 / Gear pumps group 2.5

Технические характеристики и присоединительные размеры / Technical data and assembling dimensions

Комбинации монтажных фланцев и валов / Combination types of flanges and shafts

Исполнение валов. Монтажные фланцы / Drive shafts. Mounting flanges

46-47

Места присоединения гидролиний / Ports

48-49

содержание

contents

Задние крышки / Rear covers

Функциональные зависимости. Инструкция для заказа / Performance curves. Ordering instructions

51-55

насосы Шестеренные группы 3 / Gear pumps group 3

Технические характеристики и присоединительные размеры / Technical data and assembling dimensions

Комбинации монтажных фланцев и валов / Combination types of mounting flanges and shafts

Исполнение валов. Монтажные фланцы / Drive shafts. Mounting flanges

58-59

Места присоединения гидролиний / Ports

60-61

Функциональные зависимости / Performance curves

62-66

Инструкция для заказа / Ordering instructions

насосы Шестеренные группы 4 / Gear pumps group 4

Технические характеристики и присоединительные размеры / Technical data and assembling dimensions

Комбинации монтажных фланцев и валов / Combination types of mounting flanges and shafts

Исполнение валов / Drive shafts

Монтажные фланцы / Mounting flanges

Места присоединения гидролиний / Ports

Функциональные зависимости. Инструкция для заказа / Performance curves. Ordering instructions

73-78

Насосы секционные / Multiple pumps

Насосы секционные групп 1+1 / Multiple pumps groups 1+1

79-80

Насосы секционные групп 2+1, 2+2 / Multiple pumps groups 2+1, 2+2

81-84

Насосы секционные групп 2.5+1, 2.5+2, 2.5+2.5 / Multiple pumps groups 2.5+1, 2.5+2, 2.5+2.5

85-90

Насосы секционные групп 3+2, 3+3 / Multiple pumps groups 3+2, 3+3

91-93

Насосы секционные групп 4+2.5, 4+3, 4+4 / Multiple pumps groups 4+2.5, 4+3, 4+4

94-96

Инструкция для заказа / Ordering instructions

инструкция для смены направления вращения / ROTATION CHANGING INSTRUCTIONS

98-99

содержание

contents

гидромоторы шестеренные серии «К» / Gear motors series "К"

Общие сведения / Features

101

Диаграмма рабочих давлений. Условия работы. Рекомендуемая степень фильтрации

Definition of pressures. Working conditions. Filtration index recommended

101

Определение направления вращения вала насоса. Расчетные формулы

Definition of motor shaft rotational direction. Formulas

102

гидромоторы Шестеренные группы 2 / Gear motors group 2

Технические характеристики и присоединительные размеры / Technical data and assembling dimensions

103

Комбинации монтажных фланцев и валов / Combination types of flanges and shafts

104

Исполнение валов. Монтажные фланцы / Drive shafts. Mounting flanges

105-108

Места присоединения гидролиний / Ports

109-110

Задние крышки. Вариант с подшипниковым узлом / Rear covers. Version with outrigger bearing

111-112

Монтажные фланцы с подшипниковым узлом / Mounting flanges with bearing support

113

Монтажные фланцы с подшипниковым узлом / Mounting flanges with bearing support

113

Вариант с клапаном в задней крышке / Version with valve in the rear cover

114-115

Функциональные зависимости. Инструкция для заказа / Performance curves. Ordering instructions

116-120

гидромоторы Шестеренные группы 3 / Gear motors group 3

Технические характеристики и присоединительные размеры / Technical data and assembling dimensions

121

Комбинации монтажных фланцев и валов / Combination types of flanges and shafts

122

Исполнение валов. Монтажные фланцы / Drive shafts. Mounting flanges

123-124

Места присоединения гидролиний / Ports

125-126

Функциональные зависимости. Инструкция для заказа / Performance curves. Ordering instructions

127-131

монтаж и эксплуатация / Recommendations on installation

132

общие сведения

Features

Насосы шестеренные серии «К» относятся к наиболее используемым гидравлическим узлам в гидравлических системах мобильных

машин и соответствуют мировым стандартам.

На всех этапах проектирования и производства продукции мы используем передовые мировые концепции; постоянно улучшаем

технические характеристики продукции; используем только качественные материалы и комплектующие изделия мировых производителей.

Система управления качеством на предприятии сертифицирована на соответствие международному стандарту ISO 9001:2008.

Насосы ТМ «Гидросила» имеют высокие объёмный и механический КПД, низкий уровень шума и надежно работают в гидросистемах

различных мобильных машин.

• Габаритно-присоединительные размеры насосов серии «К» соответствуют международным стандартам SAE, DIN, EUROPEAN.

• Насосы производятся в типоразмерных группах GP1K, GP2K, GP2.5K, GP3K, GP4K с рабочими объемами от 1 до 200 см³/об.

• Максимальное продолжительное давление до 250 бар.

• Монтажные фланцы и задние крышки из алюминиевого сплава или чугуна.

• Варианты исполнения насосов с клапанами в задней крышке.

• Тандемирование насосов с раздельным или общим входом для секций.

• Возможность исполнения насосов с подшипниковым узлом для компенсации радиальных и осевых нагрузок.

Gear pumps series "K" are the most used in hydraulic units in the hydraulic systems of mobile machines and conform to international

standards.

We use the advanced world's concepts; improving the technical characteristics of the product; use only high quality materials and hardware

manufacturers the world at all stages of design and production. The quality management system conforms international standard ISO 9001: 2008.

Gear pumps series "K" of TM "Hydrosila" have high volumetric and mechanical efficiency, low noise and operate reliably in a variety hydraulic

systems of mobile machinery.

• Dimensions of the pumps are according to international standards SAE, DIN, EUROPEAN.

• Gear pumps are supplied in next groups GP1K, GP2K, GP2.5K, GP3K, GP4K with displacements from 1 to 200 cm³/rev.

• Maximum continuous pressure up to 250 bar.

• Mounting flanges and rear covers are produced with aluminum or cast iron.

• Options built-in valves in rear cover.

• Multiple units available with separated or common inlet for stages.

• Pumps with bearing support for heavy duty applications.

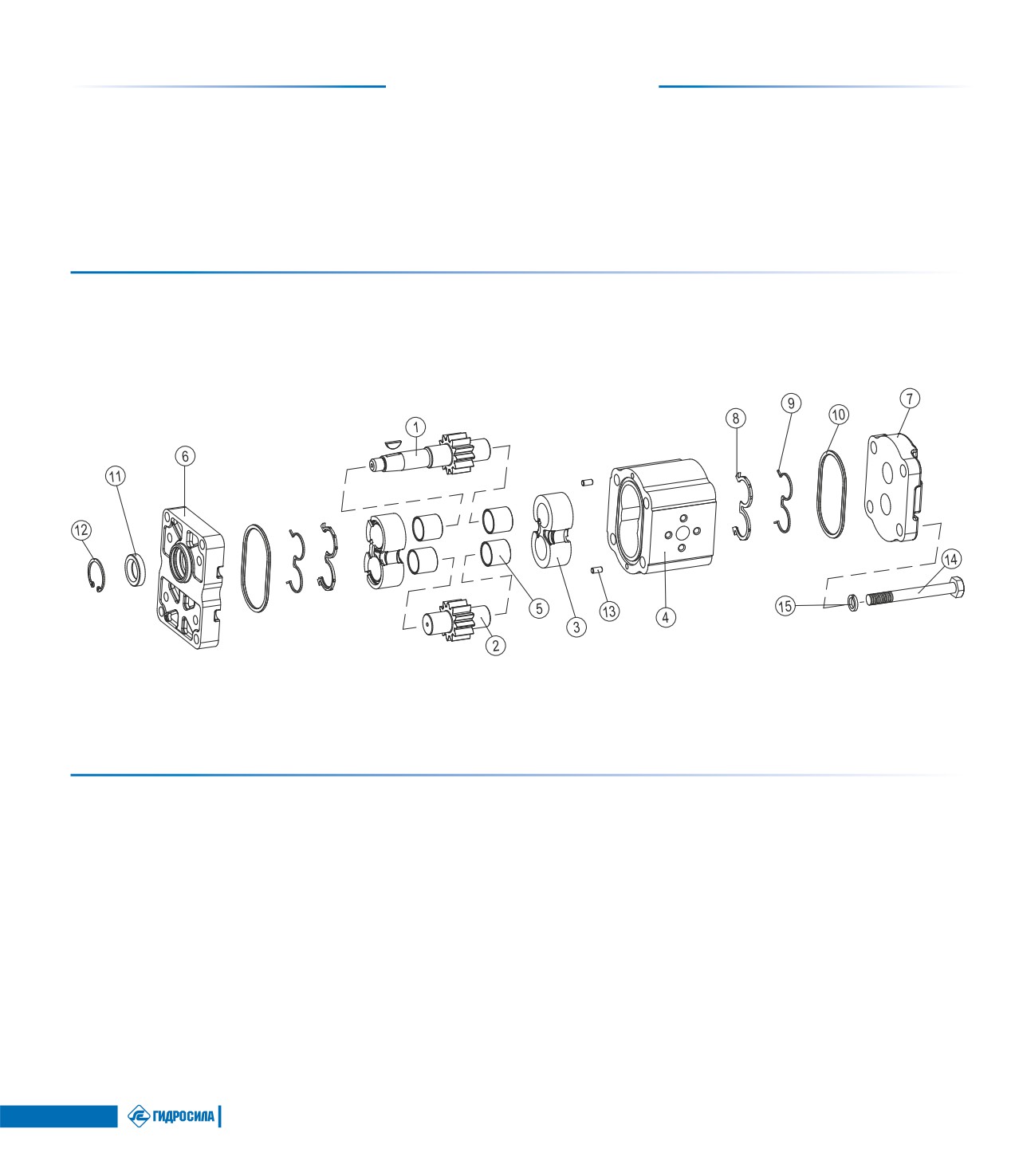

Схема основных элементов

BASIC PARTS

Насосы шестеренные серии «К» изготавливаются со сквозным корпусом из высокопрочного алюминиевого проката и крышками из

алюминиевого сплава и чугуна.

Благодаря использованию цельнолитых втулок из высокопрочного алюминиевого антифрикционного сплава и металлофторопласто-

вых подшипников насосы серии «К» имеют высокие эксплуатационные и прочностные характеристики. Уплотнение втулок манжетами со

специальным износостойким защитным элементом позволяет снизить внутренние утечки рабочей жидкости и добиться высокого объемного

КПД.

Gear pumps series "K" are manufactured with thru-bolt of rolled aluminium, mounting flanges and rear covers either in aluminium or in cast iron

for mobile machines.

Gear pumps series "K" have high эксплуатационные and strength characteristics. The seals reduce internal flow of the fluid and to achieve a

high volumetric efficiency.

1. Шестерня ведущая

2. Шестерня ведомая

3. Корпус подшипника

4. Корпус

5. Металлофтороплатовый подшипник

6. Монтажный

фланец

7. Крышка задняя

8. Манжета торцевого уплотнения

9. Пластина защитная

10. Кольцо уплотнительное

11. Манжета

уплотнения вала

12. Кольцо стопорное

13. Штифт

14. Болт

15. Шайба

1. Drive shaft

2. Driven shaft

3. Bearing housing

4. Body

5. Slide bearing

6. Mounting flange

7. Rear cover

8. Compensation seal

9. Anti-extrusion plate

10. Sealing ring

11. Shaft seal

12. Stop ring

13. Centering pin

14. Screw

15. Washer

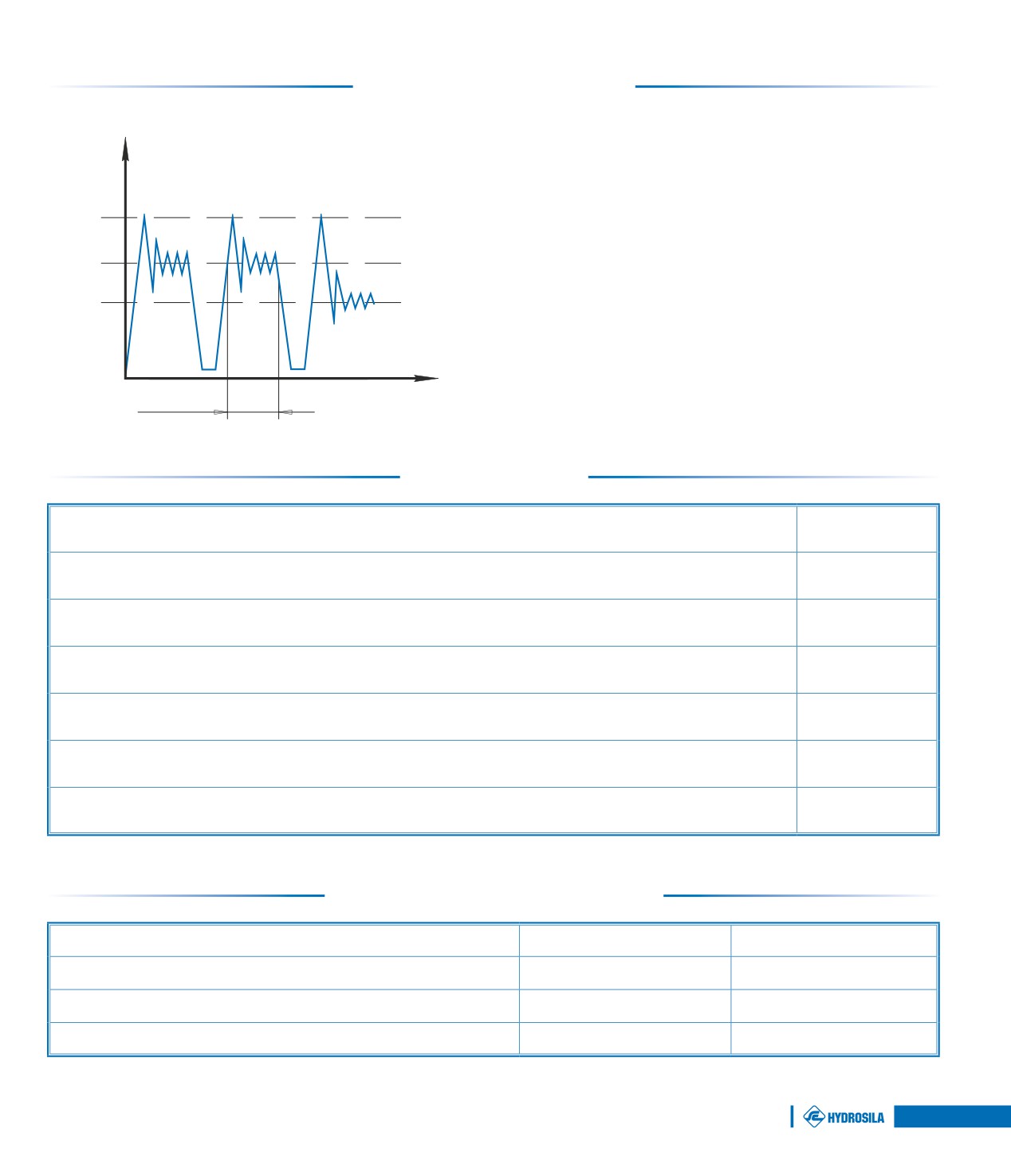

Диаграмма рабочих давлений

Definition of pressures

P, (bar)

P₃

P₃ - пиковое давление

peak pressure

P₂

P₂ - макс. кратковременное давление (1/3 рабочего времени)

max. intermittent pressure (1/3 of working time)

P₁ - макс. продолжительное давление

P₁

max. continuous pressure

max. 20 s

t (s)

условия работы

working conditions

Давление на входе насоса (макс. давление) / Pump inlet pressure (absolute pressure)

0,5 ÷ 2,5 bar

Мин. вязкость рабочей жидксоти / Minimum operating fluid viscosity

10 mm²/sec

Макс. вязкость рабочей жидкости (холодный пуск) / Max. starting viscosity (cold start)

1000 mm²/sec

Рекомендуемый диапазон вязкости / Fluid viscosity recommended range

17 ÷ 65 mm²/sec

Рабочая температура жидкости с уплотнением NBR / Fluid operating temperature range with NBR seals

-40 ÷ +100 °С

Рабочая температура жидкости с уплотнением FPM (Viton) / Fluid operating temperature range with FPM seals (Viton)

-20 ÷ +170 °С

минеральное масло

Гидравлическая жидкость / Hydraulic fluid

mineral oil

Рекомендуемая степень фильтрации

FILTRATION INDEX RECOMMENDED

Номинальное давление / Maximum continuous pressure

>200 bar

<200 bar

Класс чистоты ISO 4406 / Contamination class ISO 4406

18 /15

19 /16

Класс чистоты NAS 1638 / Contamination class NAS 1638

Тонкость фильтрации ß_х=75 / Achieved with filter ß_х=75

15µm

25µm

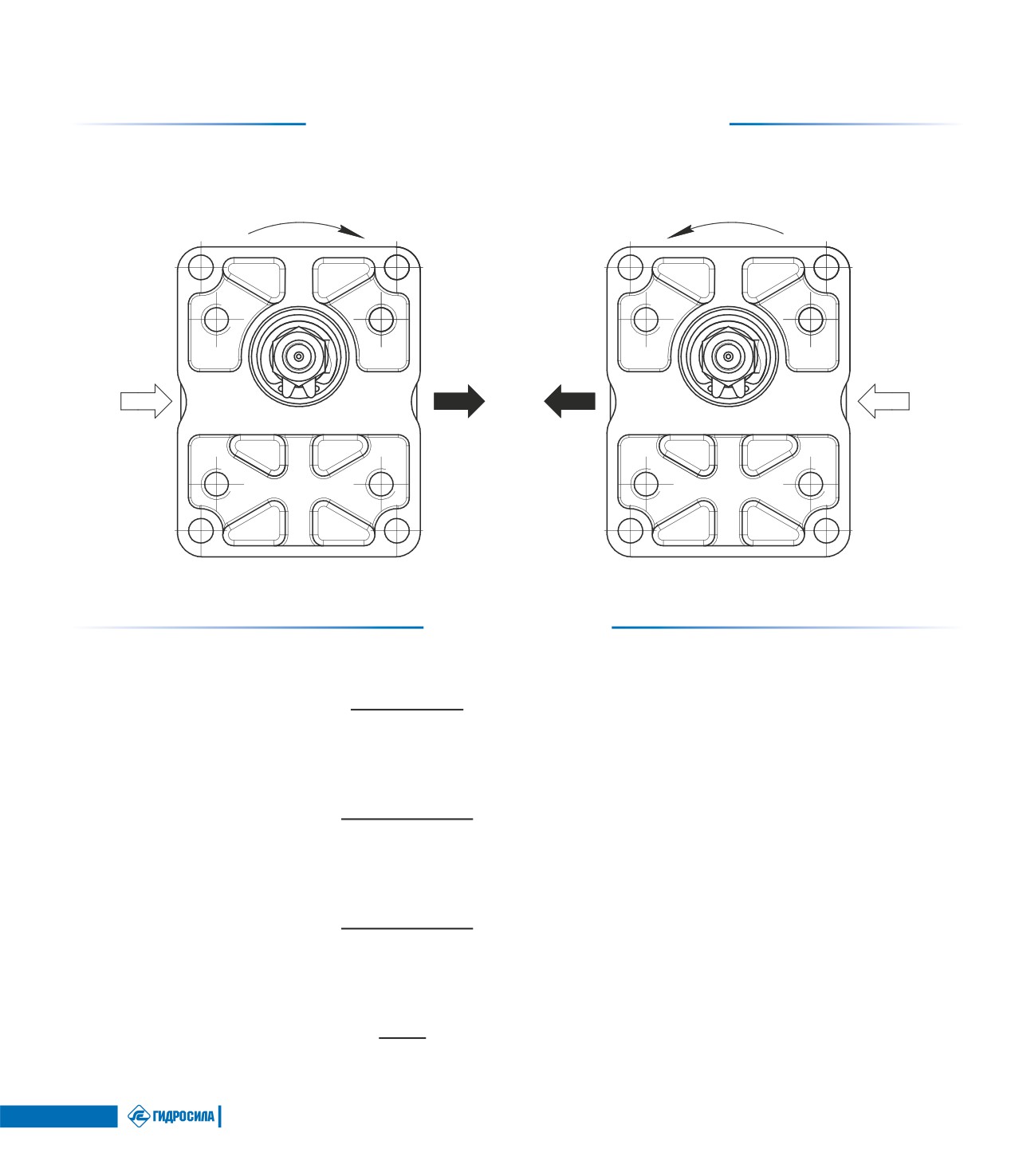

Определение направления вращения вала мотора

Definition of pump shaft rotational direction

Правое вращение

Левое вращение

Clockwise rotation

Counterclockwise rotation

Вход

Выход

Вход

Inlet

Outlet

Inlet

расчетные формулы

formulas

[л/мин]

рабочий объем (см³)

q∙ n ∙ η_v

Подача

displacement (cm³/rev)

Flow

1000

[l/min]

частота вращения (мин^-1)

speed (min^-1)

q ∙ ∆p

[H·м]

Крутящий момент

M =

объемный КПД (0,94 min)

Input torque

[N·m]

η_v

20 ∙ π · η_m

volumetric efficiency (0,94 min)

давление (бар)

q ∙n∙ ∆p ∙10^-3

[кВт]

∆p

Потребляемая мощность

pressure (bar)

Input power

600 · η_m

[kW]

механический КПД (0,88 min)

η_m

mechanical efficiency (0,88 min)

Объемный КПД

n_nom

[кВт]

при сниженных оборотах

η_v´

(1-η_v)

Volumetric efficiency

[kW]

at low rpm

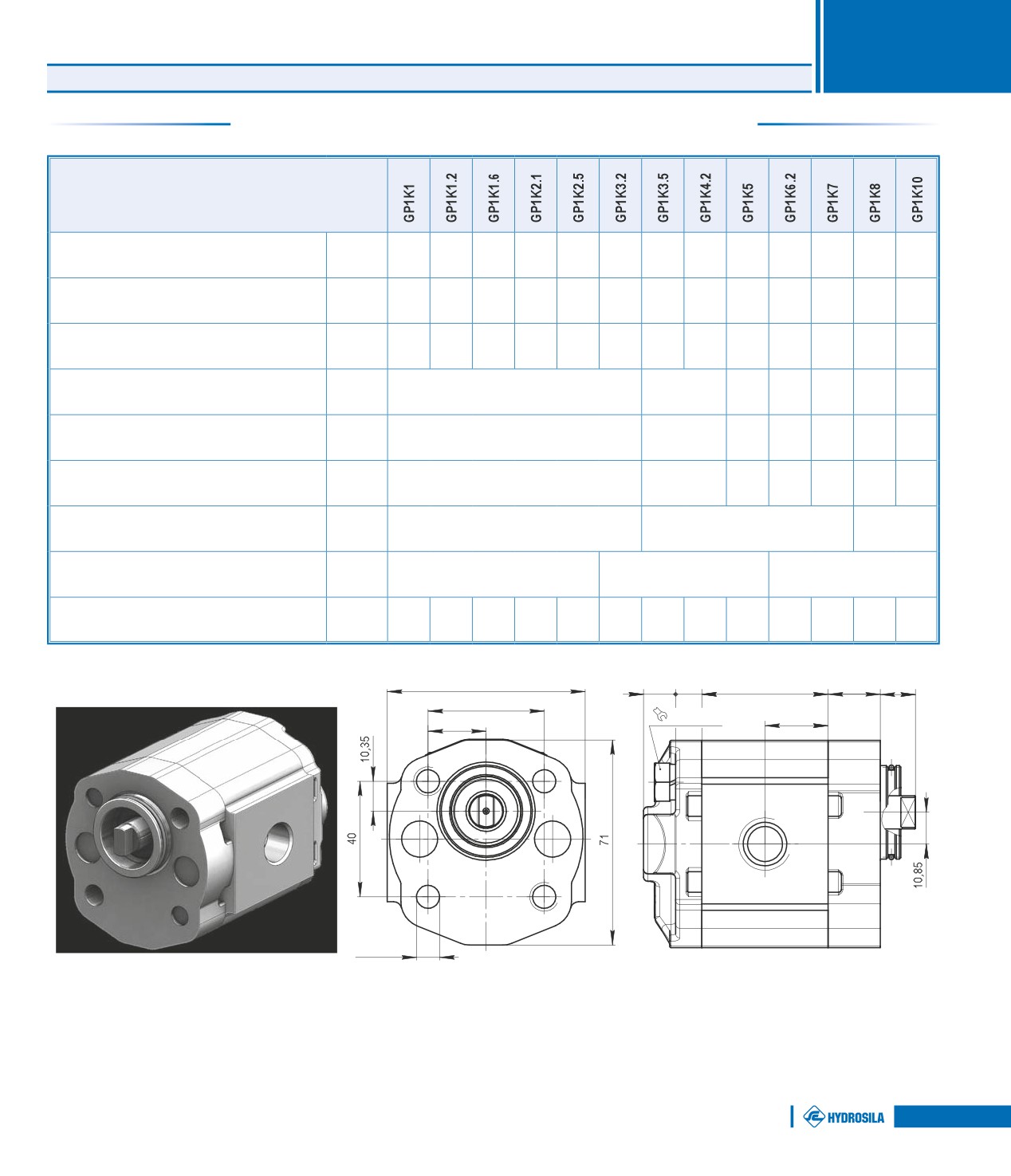

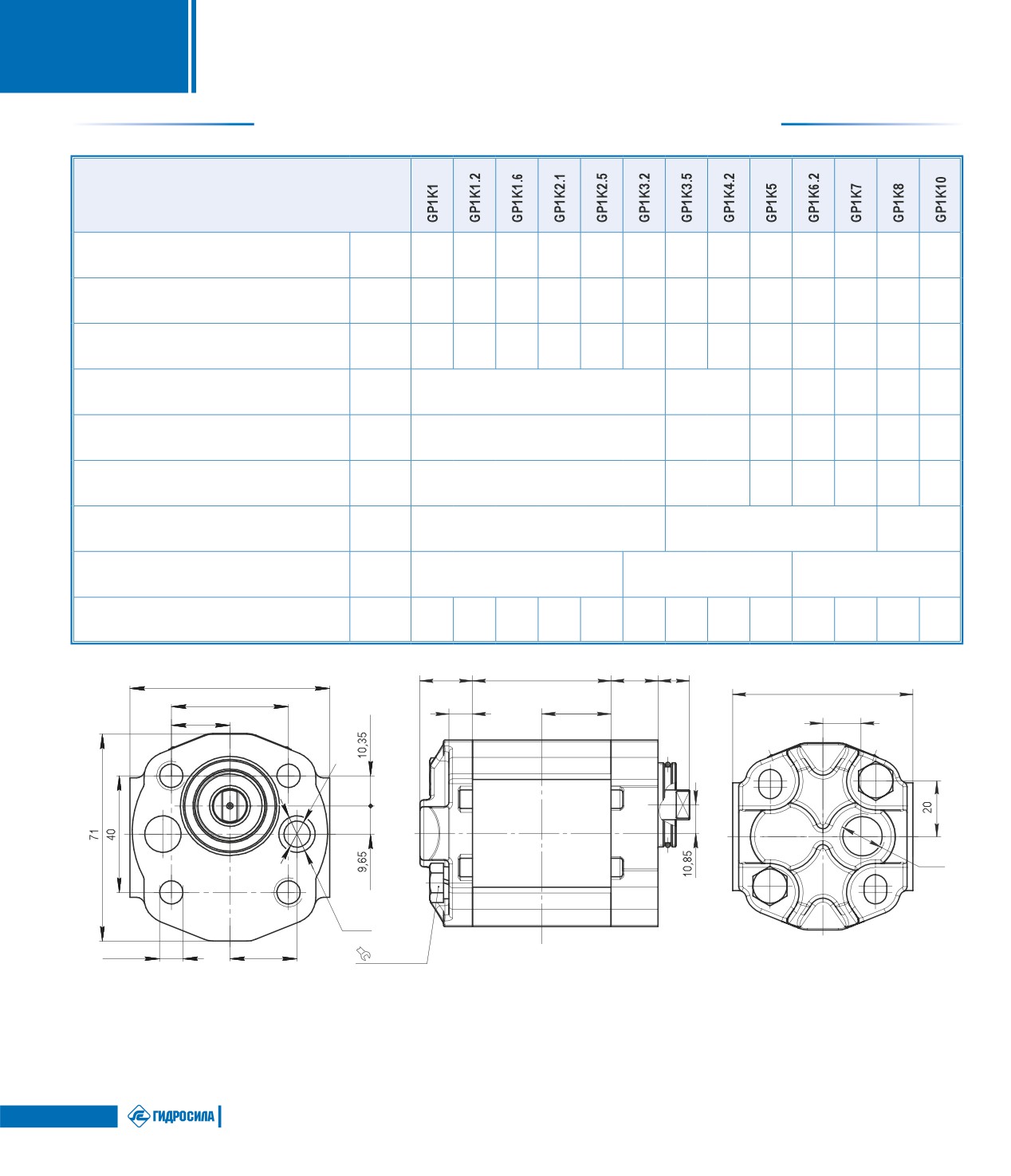

насосы Шестеренные группы 1 / Gear pumps group 1

GP1K

Технические характеристики и присоединительные размеры

Technical data and assembling dimensions

Обозначение

Type

Рабочий объем

cm³/rev

1,0

1,2

1,6

2,1

2,5

3,2

3,5

4,2

5,0

6,2

7,0

8,0

10,0

Displacement

Размер A

37,70

38,40

39,90

41,80

43,30

45,90

47,00

49,60

52,60

57,20

60,20

63,60

71,00

Dimension A

Размер B

18,85

19,20

19,95

20,90

21,65

22,95

23,50

24,80

26,30

28,60

30,10

31,80

35,50

Dimension B

Макс. продолжительное давление, P1

bar

250

240

230

220

210

170

140

Max. continuous pressure, P1

Макс. кратковременное давление, P2

bar

270

260

250

240

230

190

160

Max. intermittent pressure, P2

Пиковое давление, P3

bar

290

280

270

260

250

210

180

Peak pressure, P3

Макс. частота вращения, nmax

min^-1

4000

3500

3200

Max. speed, nmax

Мин. частота вращения при P1≤100 bar, nmin

min^-1

750

650

600

Min. speed at P1≤100 bar, nmin

Масса

0,83

0,85

0,87

0,91

0,93

0,96

0,98

1,00

1,05

1,16

1,20

1,26

1,32

Weight

40,2

25÷361ÂP

20,1

ɯ¡

Пример заказа / Ordering example

GP1K4.2R-K212G

Размер G = см. раздел «Исполнение валов» / Dimension G = see section "Drive shafts"

Размер F = см. раздел «Монтажные фланцы» / Dimension F = see section "Mounting flanges"

GP1K

Технические характеристики и присоединительные размеры

Technical data and assembling dimensions

Обозначение

Type

Рабочий объем

cm³/rev

1,0

1,2

1,6

2,1

2,5

3,2

3,5

4,2

5,0

6,2

7,0

8,0

10,0

Displacement

Размер A

37,70

38,40

39,90

41,80

43,30

45,90

47,00

49,60

52,60

57,20

60,20

63,60

71,00

Dimension A

Размер B

18,85

19,20

19,95

20,90

21,65

22,95

23,50

24,80

26,30

28,60

30,10

31,80

35,50

Dimension B

Макс. продолжительное давление, P1

bar

250

240

230

220

210

170

140

Max. continuous pressure, P1

Макс. кратковременное давление, P2

bar

270

260

250

240

230

190

160

Max. intermittent pressure, P2

Пиковое давление, P3

bar

290

280

270

260

250

210

180

Peak pressure, P3

Макс. частота вращения при P2, nmax

min^-1

4000

3500

3200

Max. speed at P2, nmax

Мин. частота вращения при P1=100 bar, nmin

min^-1

750

650

600

Min. speed at P1=100 bar, nmin

Масса

0,83

0,85

0,87

0,91

0,93

0,96

0,98

1,00

1,05

1,16

1,20

1,26

1,32

Weight

68,5

40,2

20,1

14,5

G3/8

ɯ¡

25÷361ÂP

Пример заказа / Ordering example

GP1K4.2R-K210GC-A

Размер G = см. раздел «Исполнение валов» / Dimension G = see section "Drive shafts"

Размер F = см. раздел «Монтажные фланцы» / Dimension F = see section "Mounting flanges"

GP1K

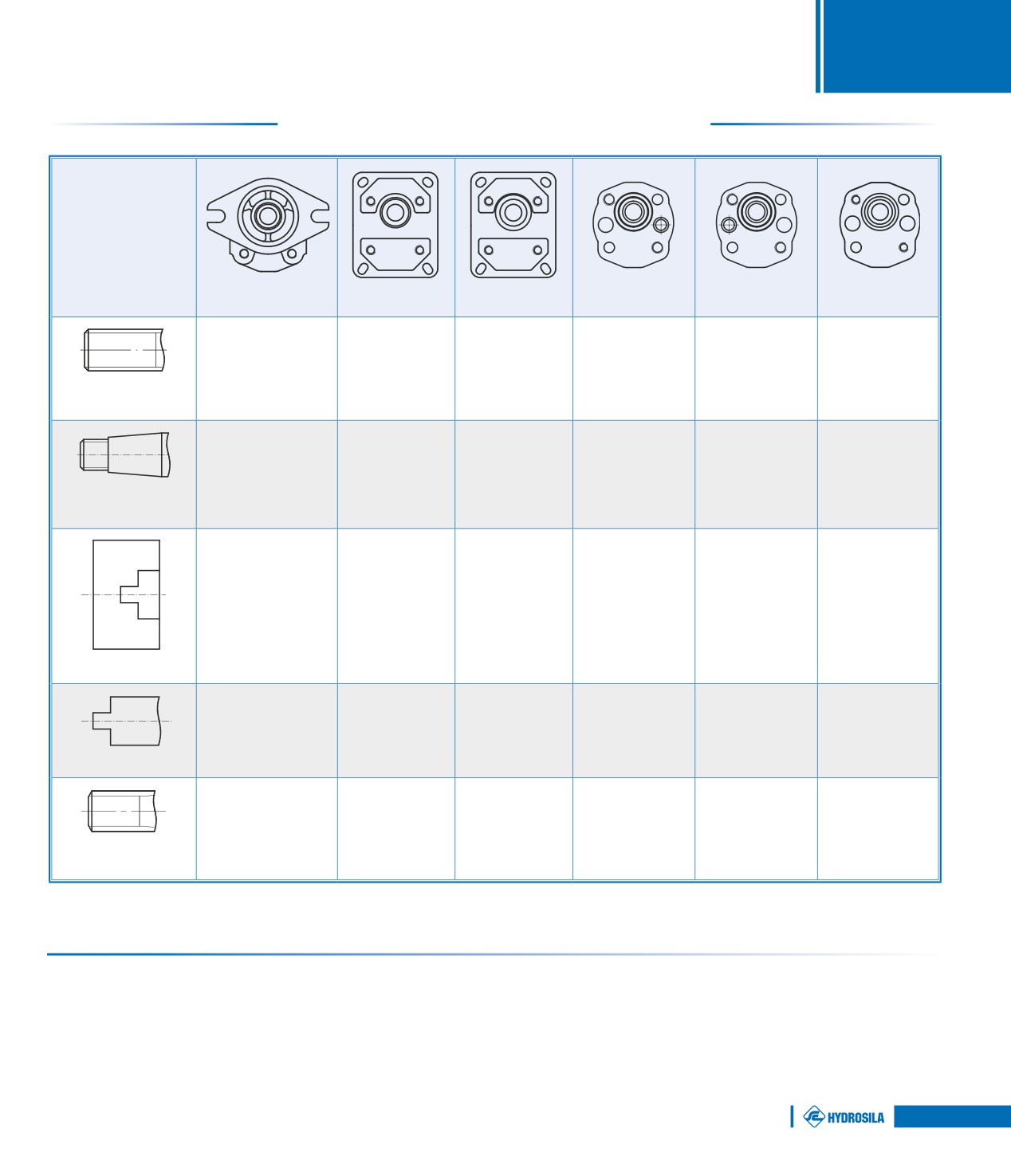

Комбинации монтажных фланцев и валов

COMBINATION TYPES OF mounting FLANGES & SHAFTS

GP1K

German 2 bolts

SAE "A-A" 2 bolts

European ø25,4

European ø30

(right)

(left)

German 2 bolts

B1 30

SAe splined

(8 teeth)

G1 60

G1 70

European tapered

1:8

K1 10

K1 11

K1 12

Tang drive

K2 10

K2 11

K2 12

Tang drive

I1 30

DIn 5482 splined

(6 teeth)

Данная таблица предлагает варианты комбинаций насосов серийного производства. Возможность и сроки изготовления других комбинаций

необходимо согласовывать дополнительно.

Present combination types of mounting flanges and shafts are used to serial production. The other combination and date of production, before

ordering clarify with the manufacturer.

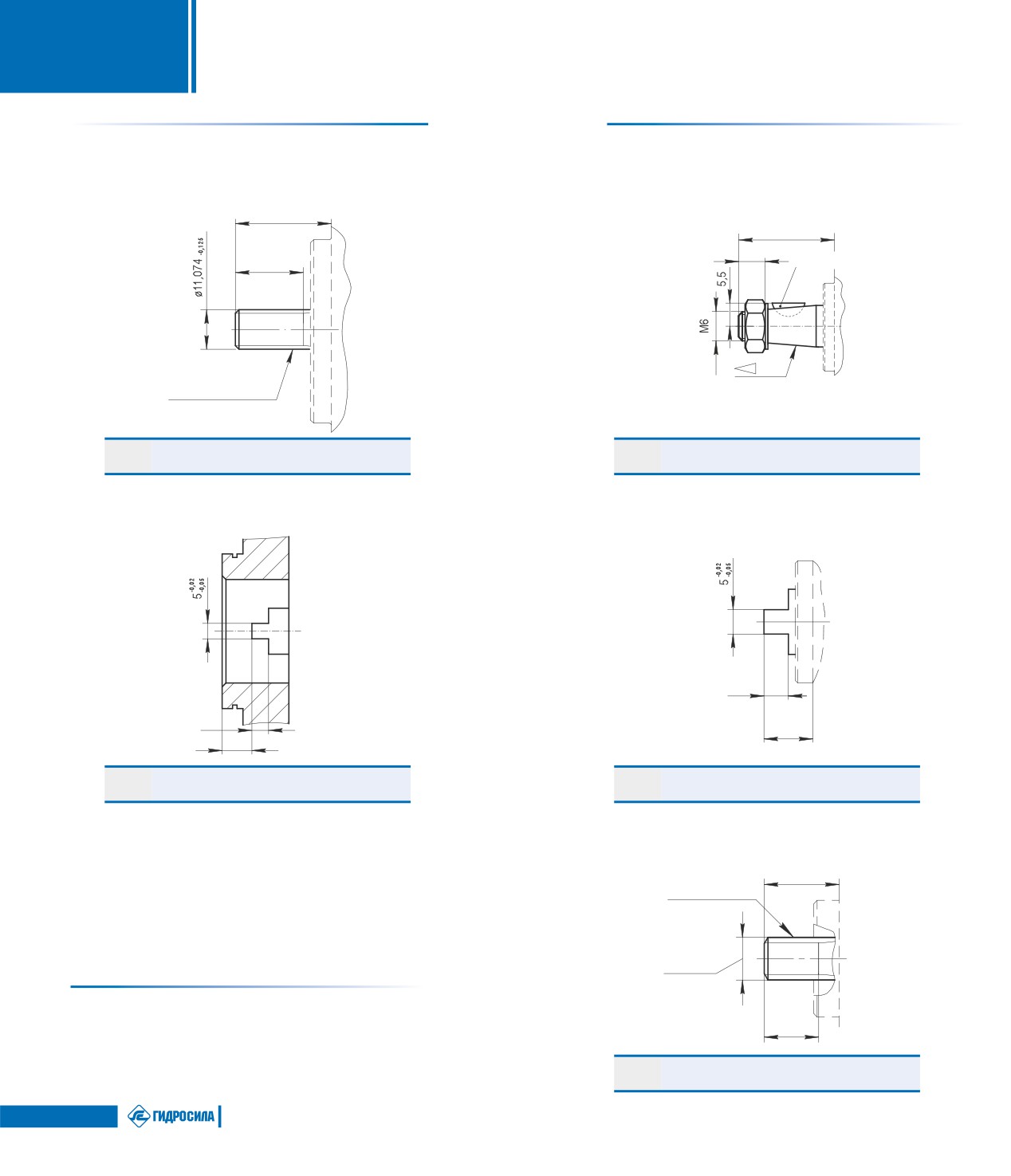

GP1K

исполнение валов

drive Shafts

Ɇɚɤɫ ɤɪɭɬ ɦɨɦɟɧɬ ɇāɦ

0D[ WRUTXH

1āP

0D[ WRUTXH

1āP

Key 2,4x4,5

1:8

8 Teeth-20/40 DP

SAE splined (8 TEETH)

European tapered 1:8

Ɇɚɤɫ ɤɪɭɬ ɦɨɦɟɧɬ ɇāɦ

0D[ WRUTXH

1āP

0D[ WRUTXH

1āP

Ȼɟɡ

ɭɩɥɨɬɧɟɧɢɹ

ɜɚɥɚ

6,5

:LWKRXW

shaft seal

Tang drive

Ɇɚɤɫ ɤɪɭɬ ɦɨɦɟɧɬ ɇāɦ

0D[ WRUTXH

1āP

*Крутящий момент на выходном валу для кодов G1,

[ ',1

K1, K2 должен быть ограничен давлением на выходе

насоса.

Для определения крутящего момента используйте

ø11,7-0,1

формулу на стр. 6.

*The torque on the output shaft for codes G1 K1, K2 should

be restricted outlet pressure.

PLQ

Use formula on page 6 for calculation.

DIn 5482 splined (6 teeth)

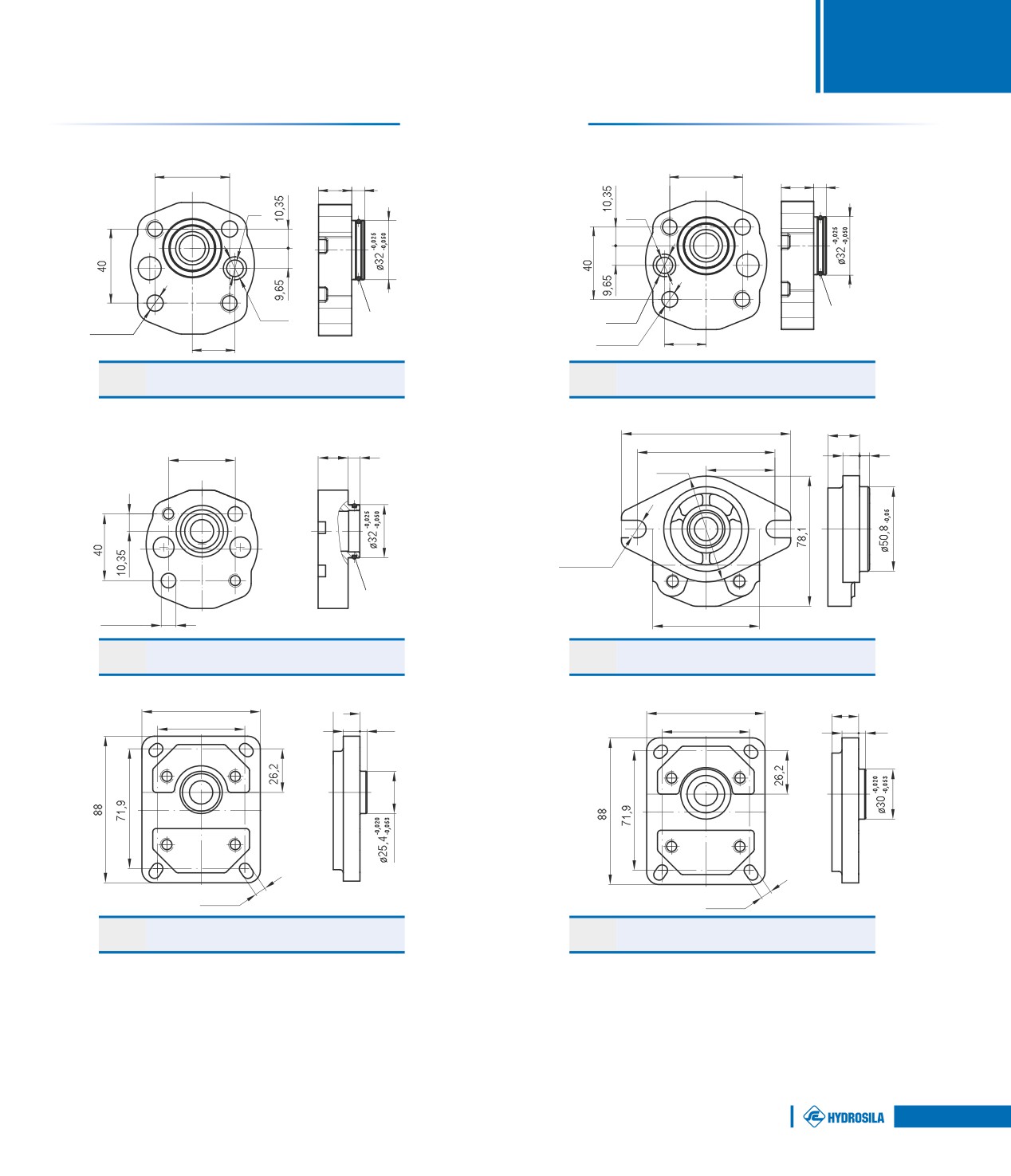

GP1K

монтажные фланцы

Mounting flanges

40,2

17,85

20,1

ø9

O-ring

ø12,5

ɯ¡

German 2 bolts (right)

German 2 bolts (left)

101,5

82,6

40,2

17,85

ø63,5

41,3

20,1

ɯ¡

O-ring

ɯ¡

German 2 bolts

SAE "A-A" 2 bolts

52,4

4,2

52,4

European ø25,4

European ø30

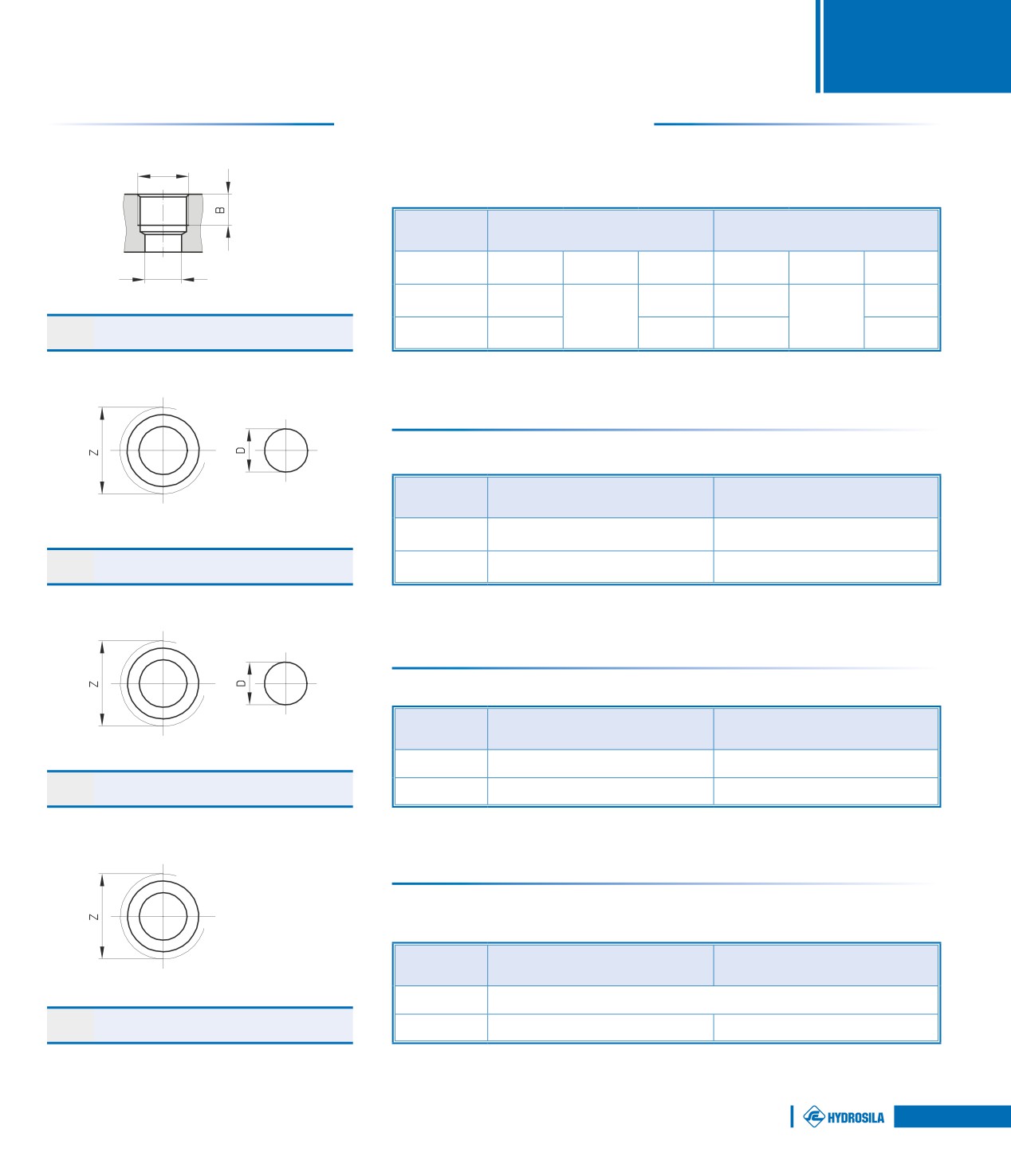

GP1K

места присоединения гидролиний

Ports

H ɝɥɭɛɢɧɚ

e - depth

Обозначение

Вход

Выход

Type

Inlet

Outlet

European flange

GP1K1÷10

H ɝɥɭɛɢɧɚ

e - depth

Обозначение

Вход

Выход

Type

Inlet

Outlet

German flange

GP1K1÷10

Обозначение

Вход

Выход

Type

Inlet

Outlet

Metric threaded

GP1K1÷10

M18x1,5

M14x1,5

Обозначение

Вход

Выход

Type

Inlet

Outlet

GP1K1÷5

9/16-18 UNF

2,5

SAE threaded

GP1K6.2÷10

3/4-16 UNF

GP1K

места присоединения гидролиний

Ports

Обозначение

Вход

Выход

Type

Inlet

Outlet

GP1K1÷5

3/8˝ GAS

GAS threaded (BSPP)

GP1K6.2÷10

1/2˝ GAS

Расположение портов с входом в задней крышке или в корпусе - выход через монтаж-

ный фланец (только для кода "А" или "C")

Port positions only for back-front or side-front (code "А" or "C")

Обозначение

Вход

Выход

Type

Inlet

Outlet

GAS threaded (BSPP)

GP1K1÷10

1/4˝ GAS

Расположение портов с входом в задней крышке или в корпусе - выход через монтаж-

ный фланец (только для кода "А" или "C")

Port positions only for back-front or side-front (code "А" or "C")

Обозначение

Вход

Выход

Type

Inlet

Outlet

GAS threaded (BSPP)

GP1K1÷10

3/8˝ GAS

Расположение портов с входом и выходом в задней крышке (только для кода "D")

Port positions only for back inlet and back outlet (code "D")

Обозначение

Вход

Выход

Type

Inlet

Outlet

GAS threaded (BSPP)

GP1K1÷10

3/8˝ GAS

1/4˝ GAS

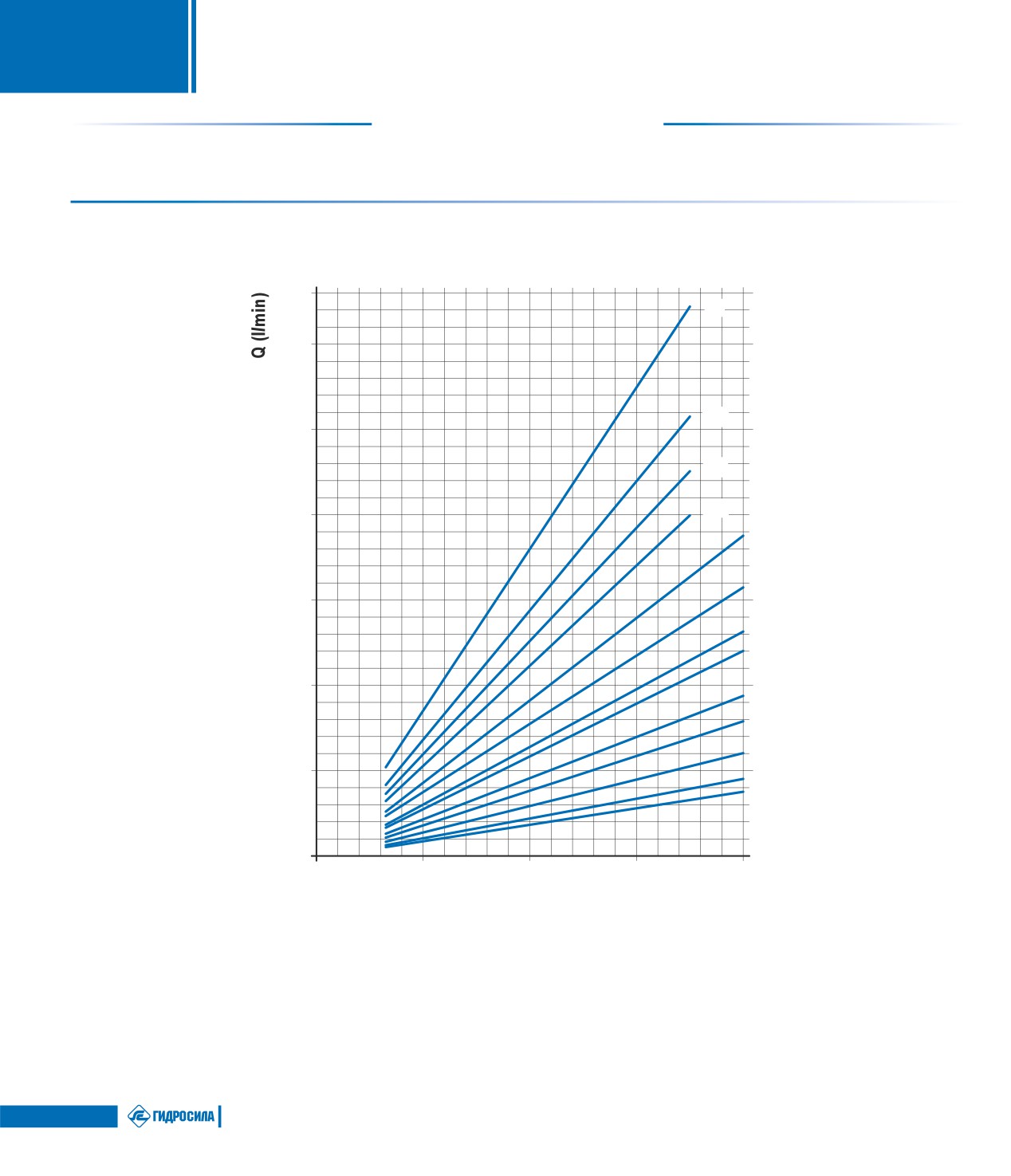

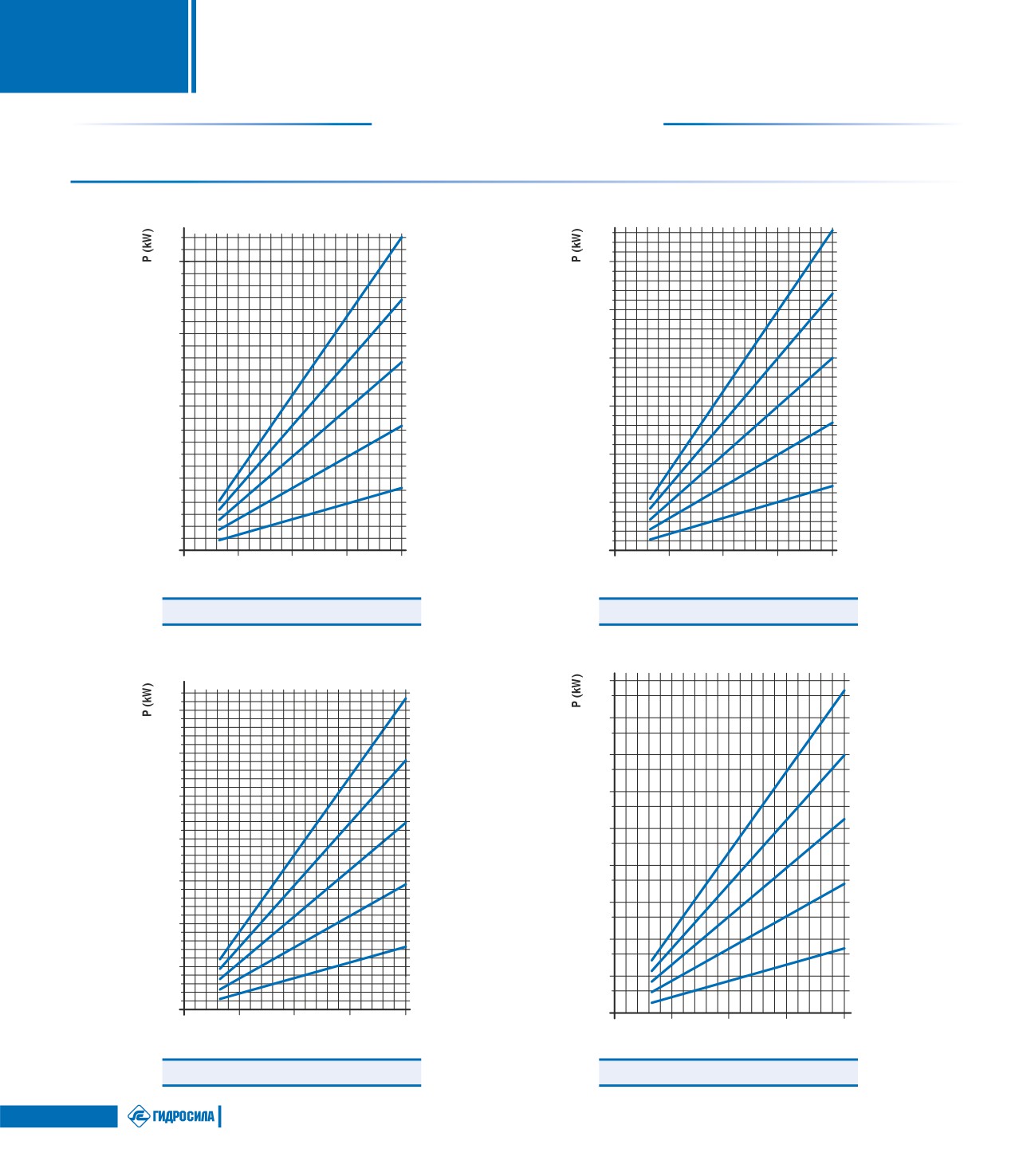

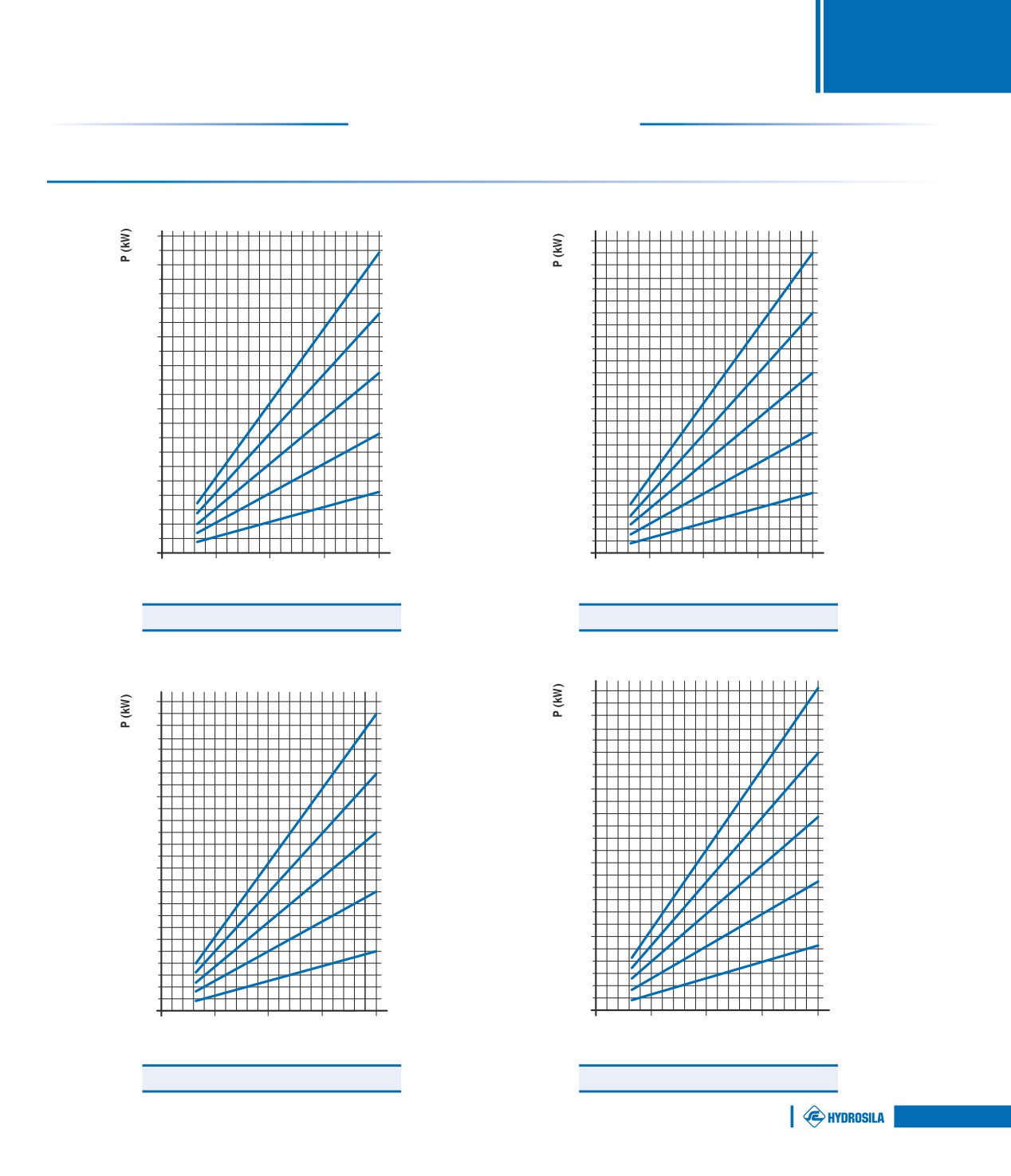

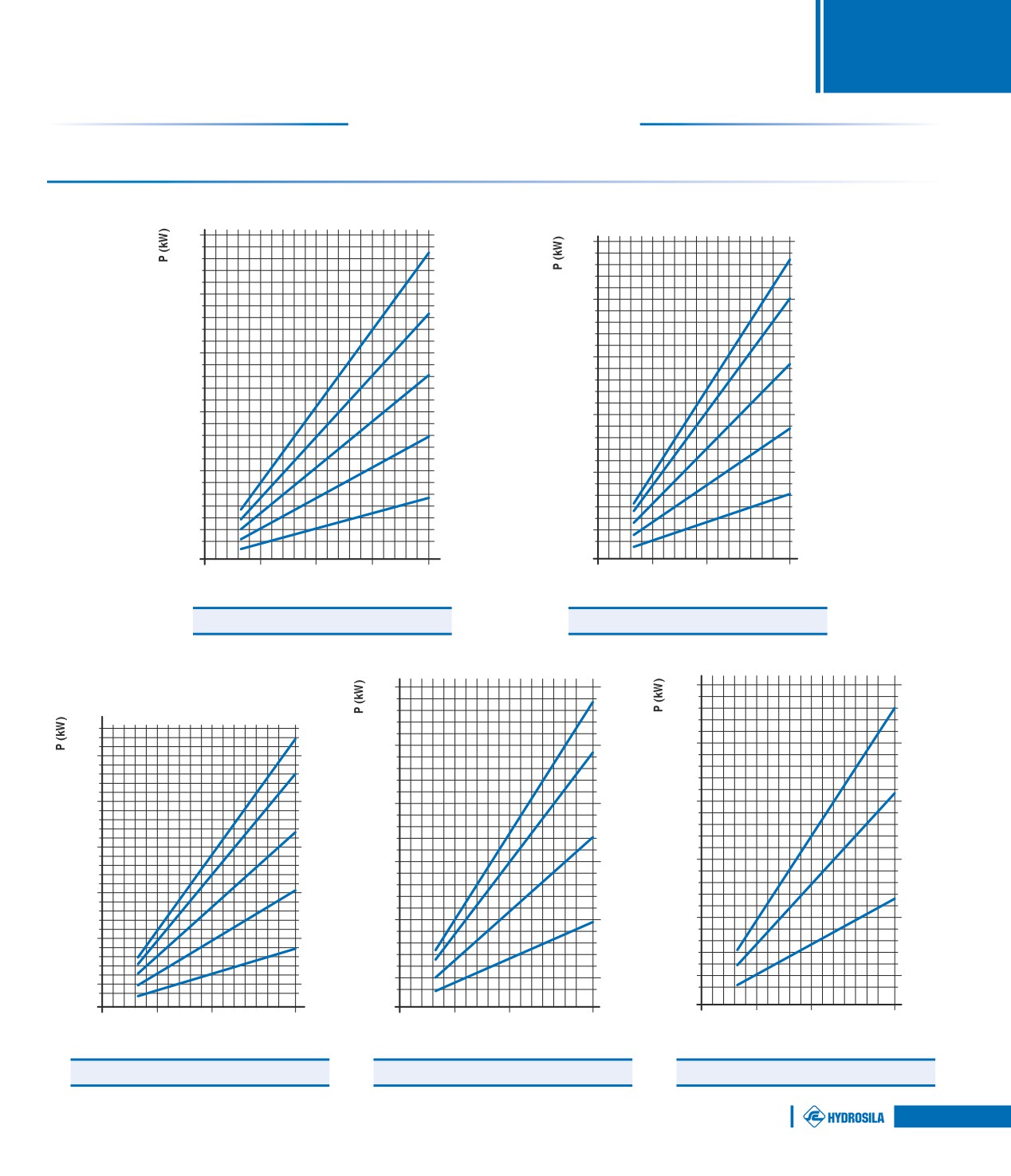

GP1K

функциональные зависимости

Performance curves

График функциональной зависимости приведен при вязкости рабочей жидкости 30 мм²/сек, температуре 50°С и при макс. продолжительном

давлении для каждого типоразмера.

Performance curves carried out with oil viscosity at 30 mm²/sec, oil temperature at 50°С and max. continuous pressures for each type.

8,0

7,0

6,2

5,0

4,2

3,5

3,2

2,5

2,1

1,6

1,2

1,0

1000

2000

3000

4000

n [min^-1]

GP1K

функциональные зависимости

Performance curves

Графики функциональных зависимостей приведены при вязкости рабочей жидкости 30 мм²/сек и температуре 50°С.

Performance curves carried out with oil viscosity at 30 mm²/sec and oil temperature at 50°С.

2,2

2,6

250 bar

2,0

2,4

200 bar

1,5

1,8

150 bar

1,0

1,2

100 bar

0,5

0,6

50 bar

1000

2000

3000

4000

1000

2000

3000

4000

n [min^-1]

GP1K1

GP1K1.2

4,4

250 bar

3,5

250 bar

4,0

3,2

200 bar

3,0

2,4

150 bar

1,6

2,0

100 bar

0,8

1,0

50 bar

1000

2000

3000

4000

1000

2000

3000

4000

n [min^-1]

GP1K1.6

GP1K2.1

GP1K

функциональные зависимости

Performance curves

Графики функциональных зависимостей приведены при вязкости рабочей жидкости 30 мм²/сек и температуре 50°С.

Performance curves carried out with oil viscosity at 30 mm²/sec and oil temperature at 50°С.

250 bar

6,5

250 bar

4,8

6,0

200 bar

5,0

3,6

4,0

150 bar

2,4

3,0

100 bar

2,0

1,2

50 bar

1,0

1000

2000

3000

4000

1000

2000

3000

4000

n [min^-1]

GP1K2.5

GP1K3.2

9,0

7,5

250 bar

7,0

8,0

6,0

7,0

200 bar

5,0

6,0

150 bar

5,0

4,0

3,0

100 bar

3,0

2,0

50 bar

1,0

1000

2000

3000

4000

1000

2000

3000

4000

n [min^-1]

GP1K3.5

GP1K4.2

GP1K

функциональные зависимости

Performance curves

Графики функциональных зависимостей приведены при вязкости рабочей жидкости 30 мм²/сек и температуре 50°С.

Performance curves carried out with oil viscosity at 30 mm²/sec and oil temperature at 50°С.

11,0

250 bar

9,0

200 bar

7,0

150 bar

5,0

100 bar

3,0

50 bar

1,0

1000

2000

3000

4000

1000

2000

3500

n [min^-1]

GP1K5

GP1K6.2

11,0

180 bar

140 bar

250 bar

9,0

11,0

150 bar

200 bar

100 bar

9,0

7,0

150 bar

100 bar

7,0

5,0

100 bar

50 bar

3,0

50 bar

3,0

50 bar

1,0

1000

2000

3500

1000

2000

3500

1000

2000

3500

n [min^-1]

GP1K7

GP1K8

GP1K10

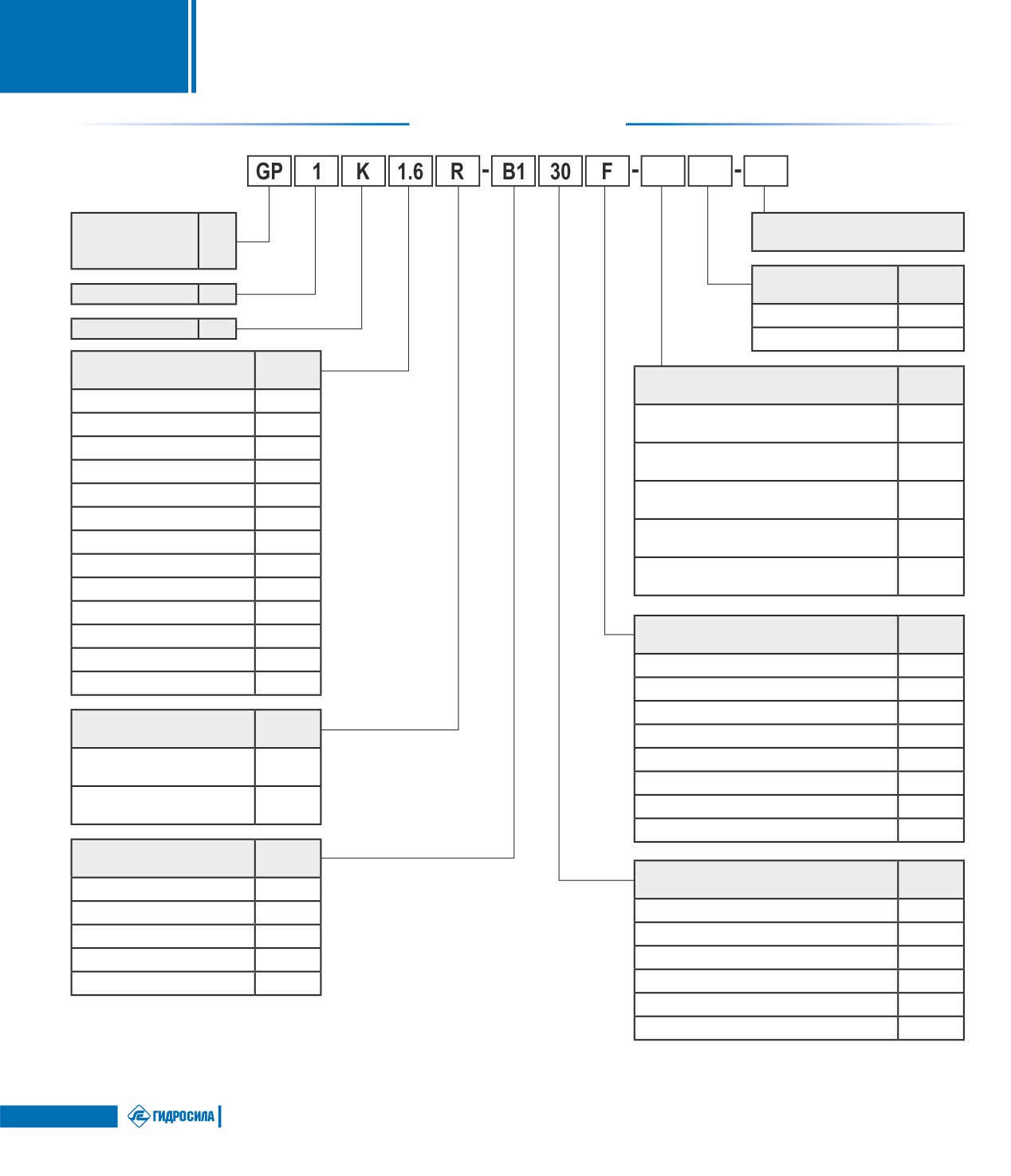

GP1K

инструкция для заказа

Ordering instructions

Насос

*Специальное исполнение

шестеренный

Specification of consumer

Gear pump

уплотнение

Код

группа / group

SEAL MATERIAL

Code

NBR

серия / series

FPM (Viton)

Рабочий объем

Код

Displacement

Code

расположение портов

Код

PORTS POSITION

Code

1,0 cm³/rev

Вход и выход в корпусе

1,2 cm³/rev

1.2

Side Inlet - side Outlet

1,6 cm³/rev

1.6

Вход в задн. крышке - выход в монт. фланце

2,1 cm³/rev

2.1

Back Inlet - front Outlet

2,5cm³/rev

2.5

Вход в задн. крышке - выход в корпусе

Back Inlet - side Outlet

3,2 cm³/rev

3.2

Вход в корпусе - выход в монт. фланце

3,5 cm³/rev

3.5

Side Inlet - front Outlet

4,2 cm³/rev

4.2

Вход и выход в задн. крышке

5,0 cm³/rev

Back Inlet - back Outlet

6,2 cm³/rev

6.2

места присоединения гидролиний

Код

7,0 cm³/rev

Ports

Code

8,0 cm³/rev

European flange

10,0 cm³/rev

German flange

Metric threaded

направление вращения

Код

Rotation

Code

SAE threaded

По часовой стрелке

GAS threaded (BSPP)

Clockwise

GAS threaded (BSPP)

Против часовой стрелки

GAS threaded (BSPP)

Counterclockwise

GAS threaded (BSPP)

Исполнение валов

Код

drive Shafts

Code

монтажные фланцы

Код

SAE splined (8 teeth)

Mounting Flanges

Code

European tapered 1:8

German 2 bolts (right)

Tang drive

German 2 bolts (left)

Tang drive

German 2 bolts

DIN 5482 splined (6 teeth)

SAE "A-A" 2 bolts

European ø25,4

European ø30

* Код специального исполнения - присваивается после согласования особых условий с заказчиком

Specification of consumer assigned if necessary after clarify special conditions with the customer

содержание .. 1 2 ..

///////////////////////////////////////
