Leo Промышленные насосы. Каталог (2013 год) - часть 1





О LEO

        LEO Group Co., Ltd. (предприятие зарегистрировано на бирже  г. Шэньчжэнь, с кодом
002131) является национальным высокотехнологичным предприятием, занимающемся
разработкой, дизайном, изготовлением, продажей и обслуживанием практически
всех типов на насосов. LEO - первая листинговая компания в Китайской насосной
промышленности, одна из разработчиков стандарта насосов. Заслуживает упоминания,
что у LEO есть единственный разрешенный государством технический центр в этой
отрасли.

        Наши продукты продаются более чем в 120 странах и на всех континетах, таких
как Европа, Северная, Центральная и Южная Америка, Юго-Восточная Азия, Ближний
Восток, Африка, Океания, и т.д., наши насосы играют важную роль в охране природы,
сбережении водных ресурсов, применяются при производстве электроэнергии,
используются в нефтехимической и  горной промышленности, металлургии,
пожаротушении, HVAC (Отопление, Вентиляция и Кондиционирование), сельском
хозяйстве, гражданском водоснабжении, водоотведении и во многих других отраслях.

        У LEO в настоящее время есть две основные группы насосов для промышленного
и бытового использования, что в сочетании с пятью производственными базами
расположенными в городах Wenling провинции Чжэцзян, Сянтане провинции Хунан,
Чанша провинции Хунан, Уси провинции Цзянсу и Далян провинции Ляонин, дает LEO
прочный фундамент, для того чтобы стать насосопроизводителем мирового класса и
системным поставщиком насосного оборудования в кратчайшие сроки.

        Обладая профессиональным опытом, более чем 70 лет LEO продолжает развивать
творческий потенциал и старается учесть в каждом насосе все необходимое для
здоровья человечества.

Насосный бизнес компании ЛЕО, основанный на рыночном сегменте, разделен на 5 направлений,

а именно:

- охрана и рациональное использование водных ресурсов;

- электростанции;

- нефтехимическая промышленность;

- горнодобывающая промышленность и металлургия;

- бытовое назначение.

У каждого сегмента имеется профессиональная производственная база с соответствующими

профессиональными командами, которые занимаются продажами. Четыре дочерние компании:

Вукси ЛЕО Кси Памп, Чанша ЛЕО Свон Памп, Далянь ЛЕО Хуаненг Памп и Хунань Лео Памп -

хорошо известные производители промышленных насосов в собственных секторах. С более

чем 70 летним опытом производства промышленных насосов и выдающимся комплексным

упорством, ЛЕО становится лидирующей компанией среди всех производителей промышленных

насосов в Китае.

Эта база образовалась из завода Вукси Кси Памп Мануфактуринг Ко. ЛТД,

хорошо известного производителя насосов для охраны водных ресурсов. База

специализируется на производстве насосов больших и средних размеров для

городского водоснабжения и дренажа, орошения земельных участков, а также

на проектах по охране водных ресурсов и больших проектах по водоотводу.

Основная продукция состоит из 8-ми серий с 995-ю спецификациями. С великой

гордостью мы сообщаем, что модель радиально-осевого насоса 300HW-

8 завоевала первый национальный приз за качество в китайской насосной

промышленности. Являясь основным поставщиком, база снабжает большими

насосами ключевой национальный проект под названием «Проект водоотвода

с Юга на Север».

Группа компаний Лео

Производственная база насосов для охраны и рационального

использования водных ресурсов

Эта база, некогда известная как Чанша Свон Индастриал Памп Ко.

ЛТД, знаменитый производитель насосов для электростанций. База

специализируется на производстве насосов для электростанций обычного

типа и для атомных электростанций, а так же занимается разработкой и

производством насосов для питания котлов, циркуляционных насосов,

конденсатных насосов, дренажных насосов, насосов открытого и закрытого

типа, насосов для десульфурации  (сероочистки), жидкостных кольцевых

вакуумных насосов для электростанций. На этой базе производится 24 серии

с более чем 3000 спецификаций. Будучи опытным разработчиком, силовая

установка завода достигла операционной мощности  в 200МВт, 300МВт, 600МВт

и 1000МВт.

Б а з а ,   р а с п о л оже н н а я   в   го р оде   В е н л и н г   ( п р о в и н ц и я   Же д ж и а н г) ,

специализируется на производстве насосов для бытового использования, для

бытового водоснабжения, подкачки в трубопроводе, вентиляции и воздушном

кондиционировании, полива сада и огорода, орошения сельскохозяйственных

земель и т.д. Ассортимент продукции состоит из 15 серий с более чем 2000

спецификациями, которые успешно продаются в более чем 140 странах мира,

включая страны Европы и Америки. База установила прочные отношения

в сотрудничестве со всемирно известными производителями насосов,

импортерами, дилерами и большими супермаркетами.

Предшественником этой базы был завод Далянь Хуаненг Коррожн-Ресистант

Памп Воркс, который хорошо известен как производитель насосов для

нефтехимической промышленности. База специализируется на производстве

нефтехимических насосов для первичной отрасли при добыче нефти и

газа (включая исследование, эксплуатацию местонахождения и хранение)

и перерабатывающей отрасли в нефтехимии (включая нефтепереработку,

тяжелую химическую промышленность, тонкую химию, углехимическую

промышленность). База сосредоточена на разработке и производстве 30

серий (OH, BB, VS и т.д.) нефтехимических насосов с огромным количеством

спецификаций, которые соответствуют стандартам API  и ISO. Уже налажено

производство больших насосов для неочищенной нефти для магистральных

трубопроводов (ВВ1 и ВВ3) и насосов для высоких температур и давления

(ВВ3 и ВВ5). Крионасос для перекачки сжиженного природного газа уже

находится в разработке. База является первоклассным поставщиком в списке

Китайской национальной нефтегазовой корпорации и квалифицированным

субпоставщиком в Шенхуа Групп.

Производственная база насосов для электростанций

Производственная база насосов для бытового применения

Производственная  база  насосов  для  нефтехимической

промышленности

Эта база является наиболее важным центром группы компаний ЛЕО по разработке и дизайну,

производству и проведению испытаний. Лидирующая продукция включает в себя большие

радиально-осевые насосы, большие осевые насосы смешанного типа (вертикальные,

горизонтальные, наклонные, трубчатые, погружные и т.д.), центробежные насосы с двойным

всасыванием, многоступенчатые центробежные насосы, грязевые насосы, насосы для

десульфурации (сероочистки), погружные центробежные насосы. Серийная продукция  в

основном  используется в горнодобывающей промышленности, металлургии, промывке

угля, десульфурации (сероочистки), для коммунальных нужд и т.д. На базе имеется различное

современное высокоточное оборудование, такое как 8-ми метровый вертикальный токарный

станок с числовым программным управлением и пяти осевой многооперационный станок с

числовым программным управлением. В центре испытаний мирового уровня с испытательной

мощностью до 12500кВт осуществляются высокоточные испытания на настоящих насосах,

которые используются в электростанциях, охране водных ресурсов, нефтехимической

промышленности, горнодобывающей и металлообрабатывающей промышленности.

Основная производственная база шахтных и металлургических

насосов

57 - 60

Насосы центробежные моноблочные из

нержавеющей стали

61 - 82

Насосы вертикальные с линейным

расположением патрубков.

83 - 108

Насосы центробежные моноблочные

109 - 121

Насосы центробежные консольные

Насосы бытовые :

AMS

LPP

стр

стр

стр

стр

стр

стр

стр

стр

стр

стр

стр

стр

01 - 30

Насосы вертикальные многоступенчатые из

нержавеющей стали с линейным расположением

патрубков.

31 - 36

Насосы вертикальные многоступенчатые из

нержавеющей стали

37 - 46

Насосы горизонтальные многоступенчатые из

нержавеющей стали

47 - 56

Насосы горизонтальные многоступенчатые из

нержавеющей стали

LVS

EVP

LVR

ECH

EDH

ECHS

122 - 130

Насосы циркуляционные

131 - 134

Насосы погружные для водоотведения

135 - 140

Насосы погружные канализационные

141 - 165

Системы насосные для повышения давления

KBZ

XST

LEN

LRP-F

LRP

WQD

WQ

BWS-HY(E)

BWS-HY

СОДЕРЖАНИЕ

СОДЕРЖАНИЕ

LVS , LVR

02

01

LVR

LVS

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

ПРИМЕНЕНИЕ

Максимальное давление

Минимальное давление на "входе"

насоса - NPSH

УСЛОВИЯ ЭКСПЛУАТАЦИИ

ОКРУЖАЮЩАЯ ТЕМПЕРАТУРА

ЭЛЕКТРОДВИГАТЕЛЬ

РАСШИФРОВКА ОБОЗНАЧЕНИЯ

Предназначены для перекачки невязких, негорючих,

невзрывоопасных, не содержащих твердых включений и

волокон жидкостей

Применяются для водоснабжения высотных домов, гостиниц,

в системах фильтрации, для повышения давления

Используются в очистных системах, для подпитки

котлов, циркуляции охлаждающих жидкостей, системах

водоподготовки, вспомогательных системах и оборудовании

Могут использоваться в ультрафильтрационных системах,

системах обратного осмоса, дисциляционных системах,

плавательных бассейнах

Применяются в сельском хозяйстве при сплинкерном и

капельном орошении

Пищевой промышленности и при производстве алкогольных

напитков

Системах пожаротушения

Расчет давление на "входе" насоса рекомендован в

следующих случаях:

Высокая температура жидкости

Поток значительно превышает рабочий поток

Подъем воды с глубины

Подъем воды по длинным трубам

Плохое состояние всасывающего патрубка

В таблице указанно максимальное давление на "входе"

насоса. Однако текущее давление на входе + давление

перед закрытым вентилем должно быть всегда ниже

максимального допустимого рабочего давления.

Если максимальное допустимое давление будет

превышено, подшипники могут быть повреждены, что

приведет к разрушению насоса.

Тип насоса

Максимальноедавление

на "входе" насоса

Избегайте кавитации, убедитесь в наличии минимального

давления на всасывающей стороне. Максимальная высота

подъема "Н" в метрах, может быть расчитана по следующей

формуле:

Если вычисленный “H” положителен, насос может

работать при максимальной высоте всасывания “H”.

Если вычисленный “H” отрицателен, требуется

минимальный подпор.

Примечание:

Чтобы избежать кавитации, никогда

не выбирайте насос с рабочей точкой

правее кривой NPSH.

Всегда проверяйте величину  NPSH при

максимальной производительности

насоса.

барометрическое давление в бар. (Барометрическое

давление может быть установлено равным 1 бар).

В закрытых системах, Pb указывается как давление

системы в бар.

Net Positive Suction Head (Допускаемый кавитационный

запас) в метрах напора.

(Может быть прочитан из кривой NPSH в самом высокой

точке потока)

давление пара в метрах напора. (Может быть прочитано

из шкалы давления пара. “Hv” зависит от температуры

жидкости "TM"),

Запас прочности = минимальные 0.5-метра напора.

потери на трение во всасывающем трубопроводе в метрах

напора.(При максимальной производительности насоса.)

Невязкие, негорючие, невзрывоопасные, не содержащие

твердых включений и волокон жидкости. Химически

неагрессивные к материалам насоса жидкости. В

случае перекачки более вязких жидкостей необходимо

использовать насос с заведомо большей мощностью

двигателя

Температура перекачиваемой жидкости:-20  - + 120

Производительность серии в диапазоне: 0,7-120м3/час

Рн перекачиваемой жидкости: 4-10

Максимальное рабочее давление: 33Bar

Высотное ограничение: до 1000 м над уровнем моря

полностью закрытый, обдуваемый
Класс защиты: IP55
Рабочее напряжение: 50Гц, 1~220В/3~380В

Максимальная окружающая температура: +40

. В случае

использования при температуре выше +40  или при установке

на высоте выше 1000 метров над уровнем моря, необходимо

использовать мотор заведомо большей мощности. При низкой

плотности воздуха и плохом охлаждении мотора, его мощность

Р2 снижается. Смотрите на диаграмме.

В подобных случаях необходимо использовать более мощный

мотор

LVS: Насос полностью изготовлен из нержавеющей стали

LVR: Основание насоса из чугуна

Идентификация типа фланца:

А - Эллиптический фланец

К - Хомутное соединение

G - Резьбовое соединение

LVS или LVR код насоса вертикального

многоступенчатого

ПРИМЕР:

При использовании насоса при высоте 3500 метров над

уровнем моря, Р2 снизится до 88%. При использовании насоса

при температуре окружающей среды 70  Р2 снизится до 78%

код типа фланца

(для DIN  буква отсутствует)
код использования стали AISI316

(для AISI304 буква отсутствует)
номер "обрезки" рабочего колеса
количество ступеней
Номинальная производительность (м

3

/час)

DN25

DN25

DN25

DN32

DN32

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Участок графика кривой показанный

тонкой линией указывает на рабочий

диапазон в котором длительное

использование не разрешено

ИСО 9906, раздел А

Данные приведены при использовании

чистой дегазированной воды с

кинематической вязкостью 1мм

2

/сек, при

температуре 200С.

Во избежание перегрева электродвигателя,

насос не должен использоваться при

максимальном напоре долгое время

В связи с возможным риском перегрева, насос не

должен использоваться с малым расходом жидкости.

Кривая показывает минимальный расход как процент

от номинального расхода и изменение температуры

жидкости.

(Примечание: Используйте положение 1 при транспортировки)

Примечание:

Во время работы насоса, задвижка на

напорном патрубке должна быть всегда открыта.

Положение 1

Положение 2

Положение 3

Положение 4

Тип насоса, частота, стандарт ИСО

Количество ступеней

Участок графика показанный толстой

линией указывает на рабочий

диапазон в котором разрешается

длительное использование, насос

имеет высокий КПД

Примечание:

Неподвижный фланец

Подвижный фланец

Обратите внимание: Оба показателя, максимальное допустимое давление и диапазон температур жидкости влияют на мощность насоса

Рабочая производительность (м

3

/час)

Диапазон (м

3

/час)

Максимальное давление (бар)

Мощность электродвигателя (кВт)

Диапазон температур (0С)

Максимальный КПД насоса (%)

Присоединительные размеры (LVR)

Элиптический фланец

DIN фланец

Структура фланца

Присоединительные размеры (LVS)

Элиптический фланец

DIN фланец

Положение фланца

Хомутное соединение

Резьбовое соединение

Кривая КПД

Выходная мощность единичного

рабочего колеса

Q-H кривая единичного

рабочего колеса

NPSH  кривая

LVS , LVR

04

03

Как пользоваться графиком

Диапазон насосов

Эксплуатационные характеристики насосов типа LVR, LVS

Описание

Модель

Минимальная скорость потока

Возможное расположение

клемной коробки электродвигателя

Рекомендации к графикам

эффективности

LVS , LVR

06

05

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Поперечное сечение

Модель:

Модель:

Модель:

Модель:

Модель:

Модель:

Используемый материал

Используемый материал

Опциональный материал

ЧАСТЬ

ЧАСТЬ

Основание
Дренажное отверстие с заглушкой (в сборе)
Шасси
Главный диффузор
Диффузор с подшипником
Средний диффузор
Рабочее колесо
Спираль
Основание электродвигателя
Заливное отверстие с заглушкой
Муфта
Электродвигатель
Защитный кожух
Механическое уплотнение картриджного типа
Крышка насоса
Вентиляционное отверстие с заглушкой (в сборе)
Вал насоса
Корпус насоса
Фланец

Основание
Дренажное отверстие с заглушкой (в сборе)
Главный диффузор
Диффузор с подшипником
Средний диффузор
Рабочее колесо
Спираль
Заливное отверстие с заглушкой
Основание электродвигателя
Муфта
Электродвигатель
Защитный кожух
Механическое уплотнение картриджного типа
Вентиляционное отверстие с заглушкой (в сборе)
Вал насоса
Корпус насоса

Чугун 200
Нерж. сталь AISI304
Нерж. сталь ZG304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Чугун 200
Нерж. сталь AISI304

Нерж. сталь AISI304

Нерж. сталь ZG304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь ZG304

Чугун 200
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Чугун 200

Нерж. сталь AISI304

Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304

Нерж. сталь AISI316
Нерж. сталь ZG316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316

Нерж. сталь AISI316

Нерж. сталь ZG316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316

Используемый материал

Используемый материал

Используемый материал

Используемый материал Опциональный материал

Опциональный материал

ЧАСТЬ

ЧАСТЬ

ЧАСТЬ

ЧАСТЬ

Основание
Дренажное отверстие с заглушкой (в сборе)
Главный диффузор
Диффузор с подшипником
Средний диффузор
Рабочее колесо
Спираль
Основание электродвигателя
Заливное отверстие с заглушкой
Муфта
Электродвигатель
Защитный кожух
Механическое уплотнение картриджного типа
Вентиляционный винт (в сборе)
Вал насоса
Корпус насоса
Эллиптический фланец

Основание
Дренажное отверстие с заглушкой (в сборе)
Шасси
Главный диффузор
Диффузор с подшипником
Средний диффузор
Рабочее колесо
Спираль
Заливное отверстие с заглушкой
Основание электродвигателя
Муфта
Электродвигатель
Защитный кожух
Механическое уплотнение картриджного типа
Вентиляционное отверстие с заглушкой (в сборе)
Крышка насоса
Вал насоса
Корпус насоса
Фланец

Основание
Фланец
Главный диффузор
Средний диффузор
Диффузор с подшипником
Рабочее колесо
Втулка вала в сборе
Верхний диффузор
Вентиляционное отверстие с заглушкой (в сборе)
Основание электродвигателя
Электродвигатель
Защитный кожух
Муфта
Механическое уплотнение картриджного типа
НТ200 Крышка насоса
Заливное отверстие с заглушкой
Пластина
Цилиндрический корпус насоса
Вал насоса

Основание
Фланец
Шасси
Главный диффузор
Средний диффузор
Диффузор с подшипником
Рабочее колесо
Втулка вала в сборе
Верхний диффузор
Вентиляционное отверстие с заглушкой (в сборе)
Основание электродвигателя
Защитный кожух
Электродвигатель
Муфта
Механическое уплотнение картриджного типа
Крышка насоса
Заливное отверстие с заглушкой
Пластина
Цилиндрический корпус насоса
Вал насоса

Чугун 200
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Чугун 200
Нерж. сталь AISI304

Нерж. сталь AISI304

Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Чугун 200

Чугун НТ200
Нерж. сталь AISI304
Сталь ZG304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Чугун 200

Нерж. сталь AISI304

Нерж. сталь AISI304
Сталь ZG304
Нерж. сталь AISI304
Нерж. сталь AISI304
Сталь ZG35

Чугун НТ200
Сталь ZG35
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304

Нерж. сталь AISI304
Нерж. сталь AISI304
Чугун НТ200

Нерж. сталь AISI304
QT400

Чугун НТ200
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304

Чугун НТ200
Сталь ZG35
Сталь ZG304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304

Нерж. сталь AISI304
Нерж. сталь AISI304
Чугун НТ200
Нерж. сталь AISI304

QT400

Сталь ZG304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304
Нерж. сталь AISI304

Сталь ZG316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316

Нерж. сталь AISI316
Нерж. сталь AISI316

Сталь ZG316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316

Нерж. сталь AISI316
Сталь ZG316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316

Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316
Нерж. сталь AISI316

Спецсплав на основе

порошковой металлургии

Спецсплав на основе

порошковой металлургии

Спецсплав на основе

порошковой металлургии

Спецсплав на основе

порошковой металлургии

LVS , LVR

08

07

 Резьбовое соединение (LVS)/G

 Хомутное соединение (LVS)/K

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

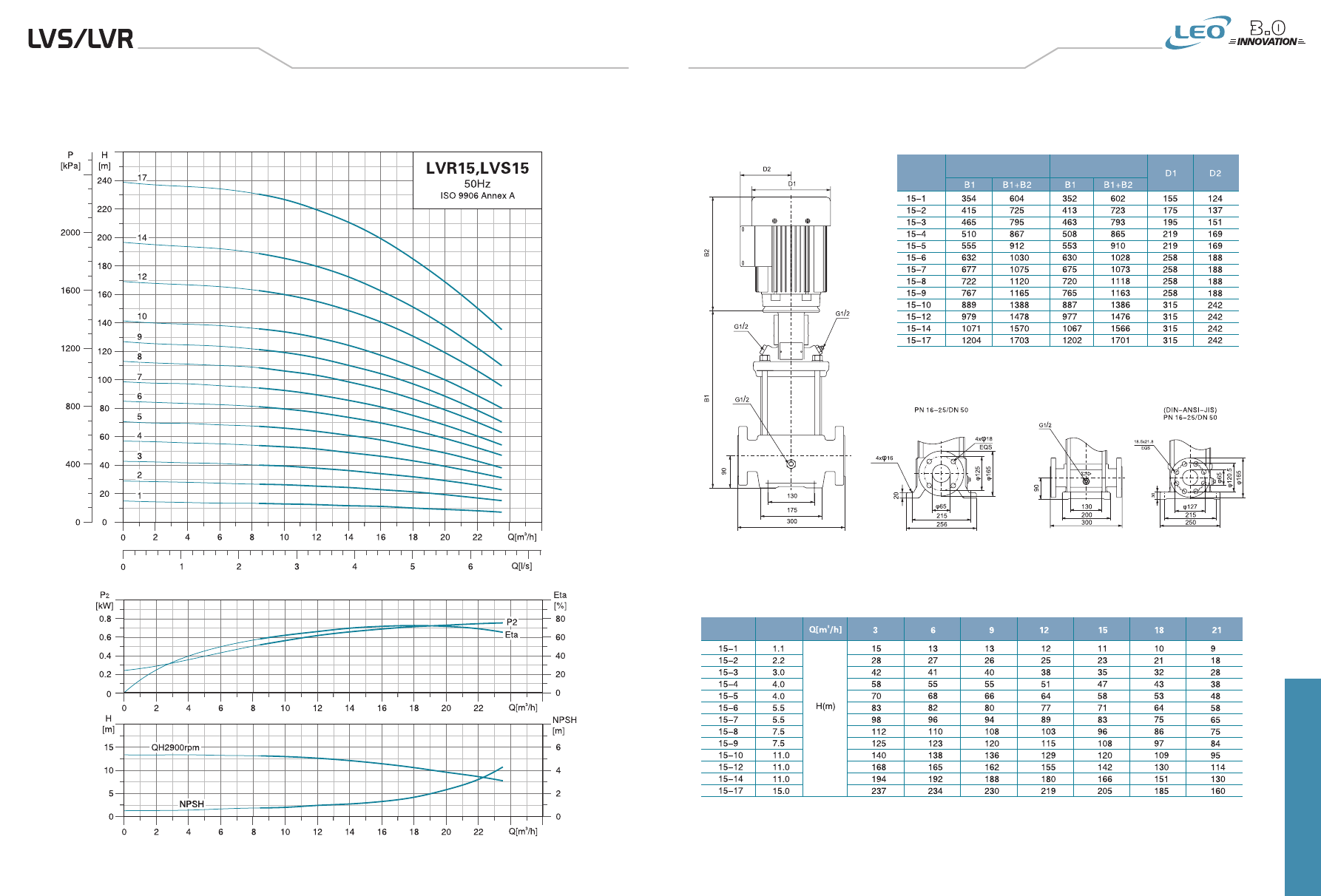

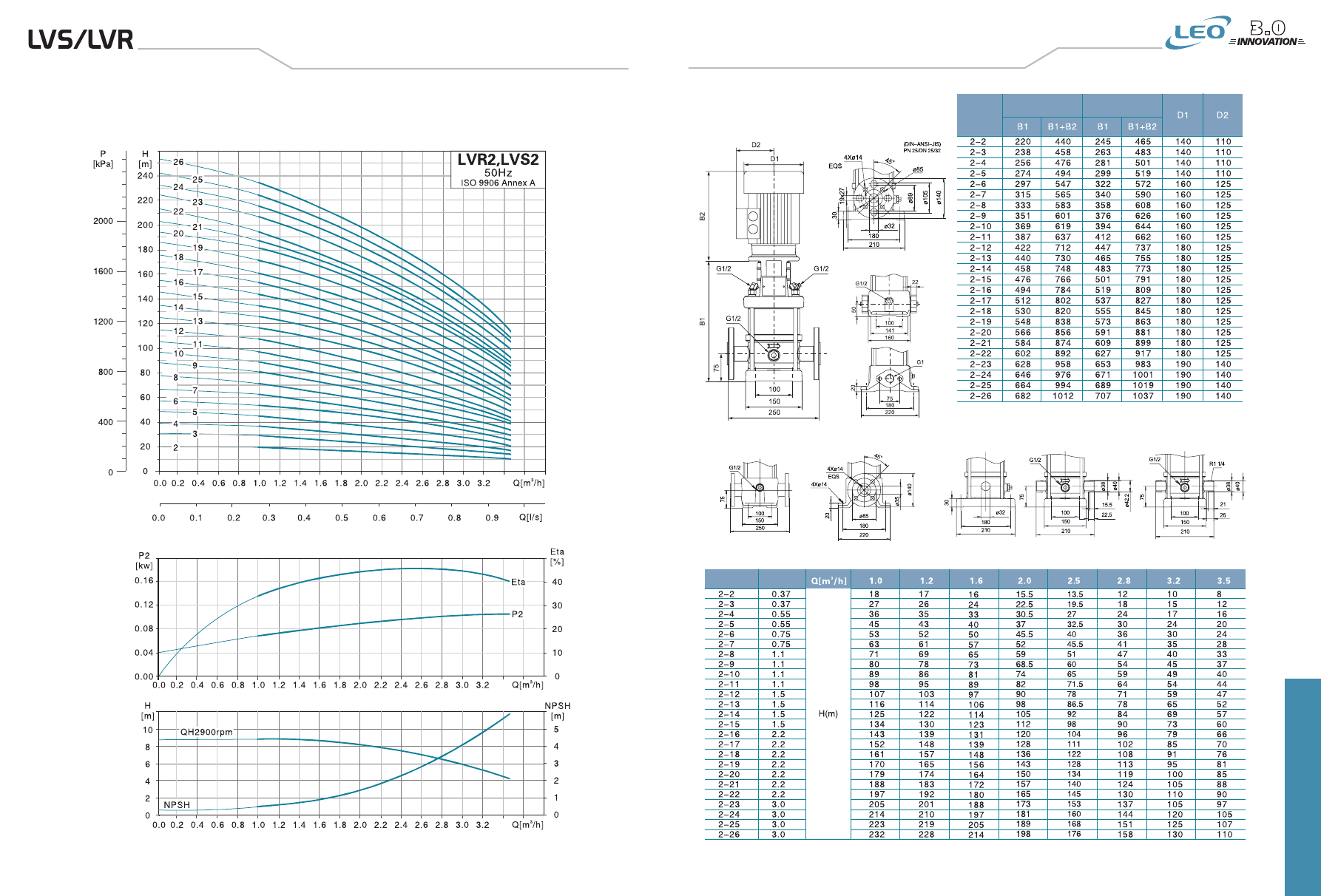

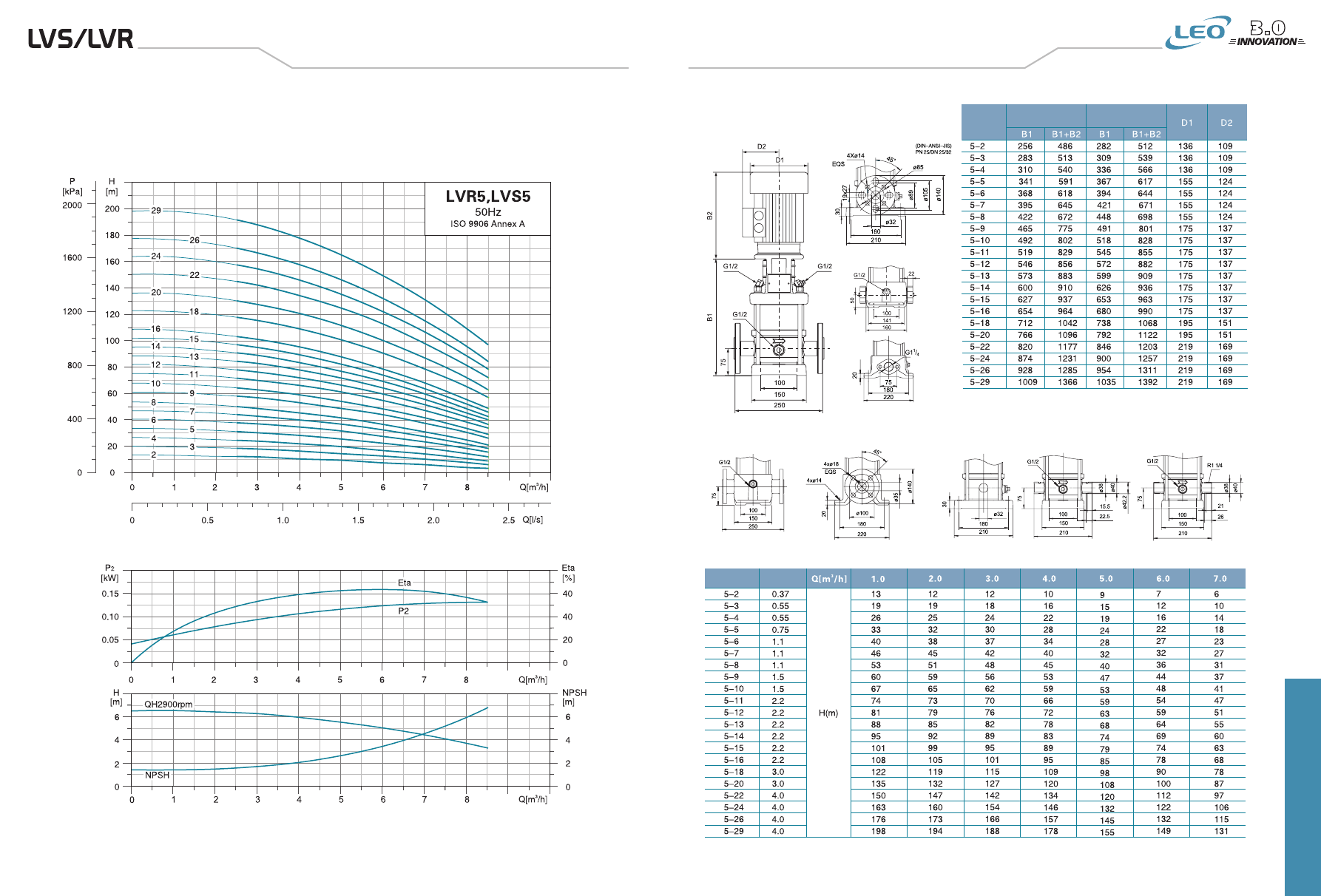

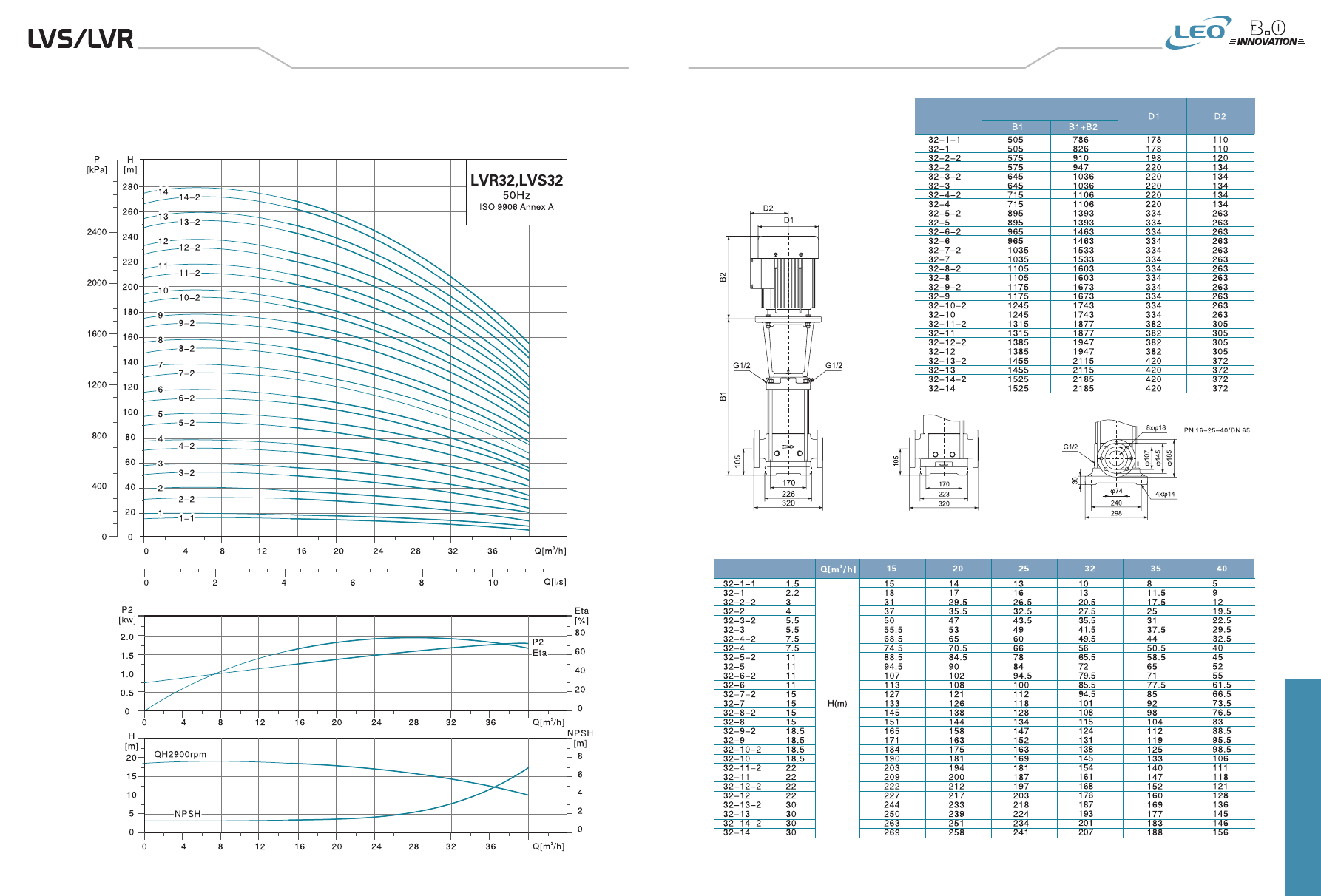

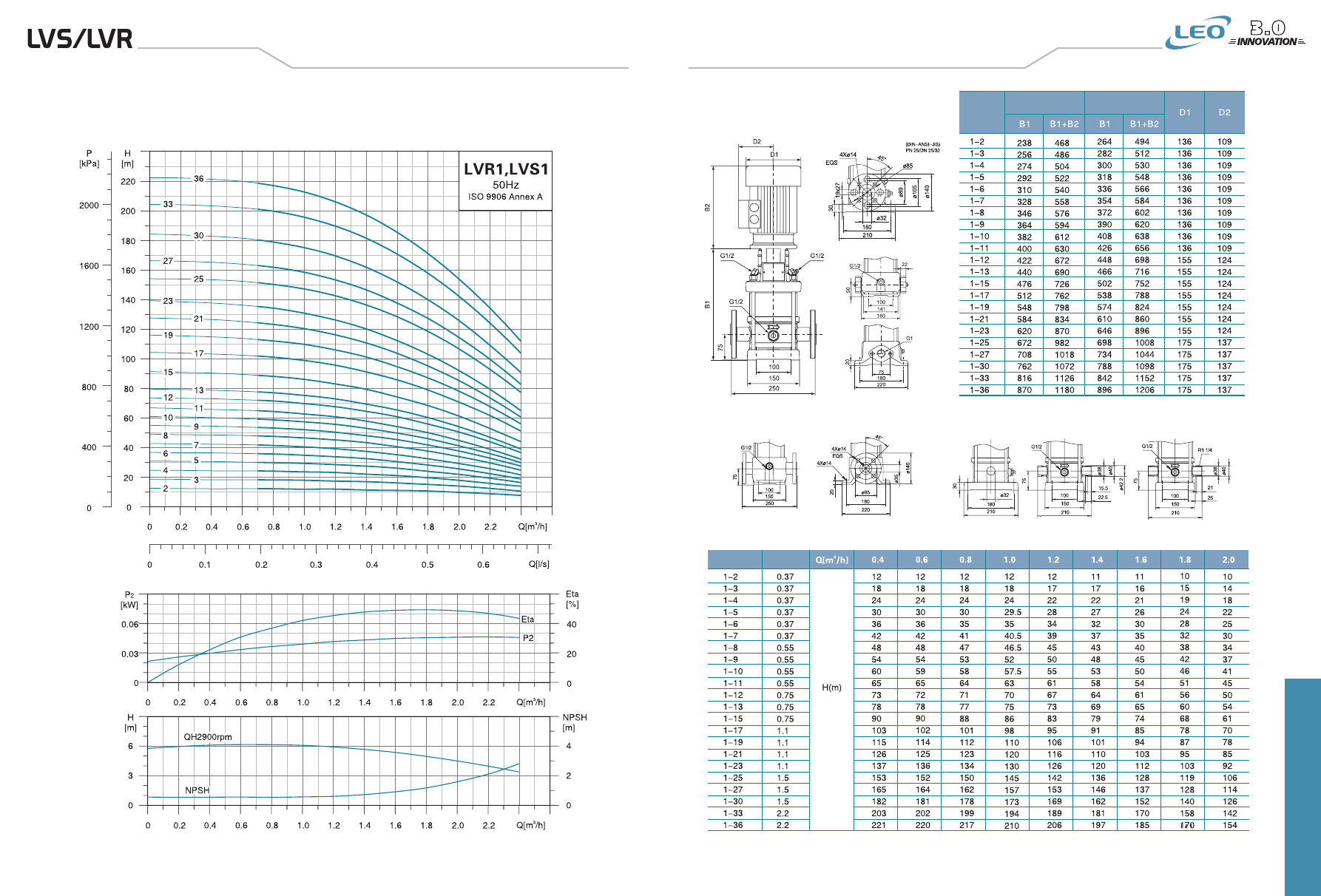

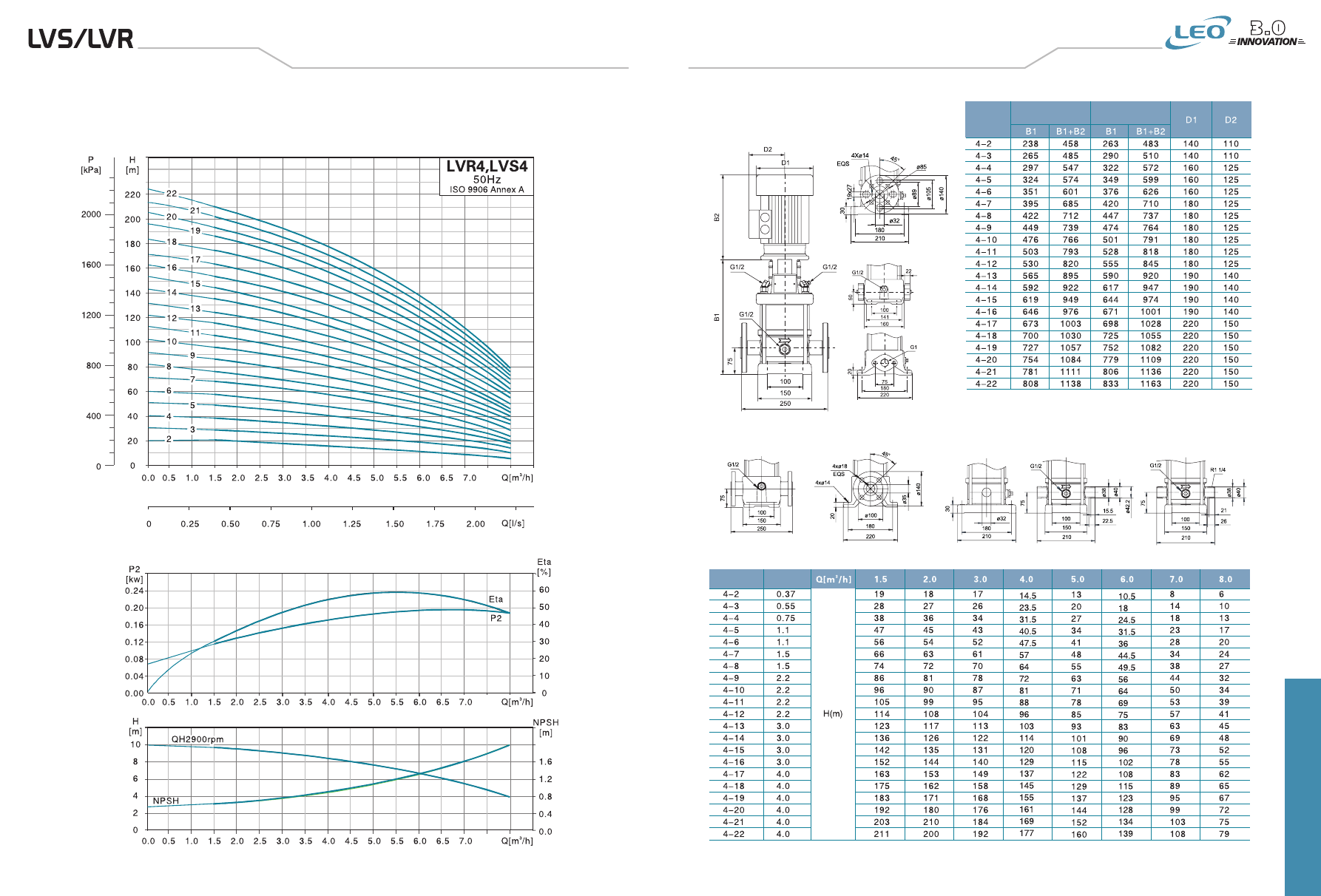

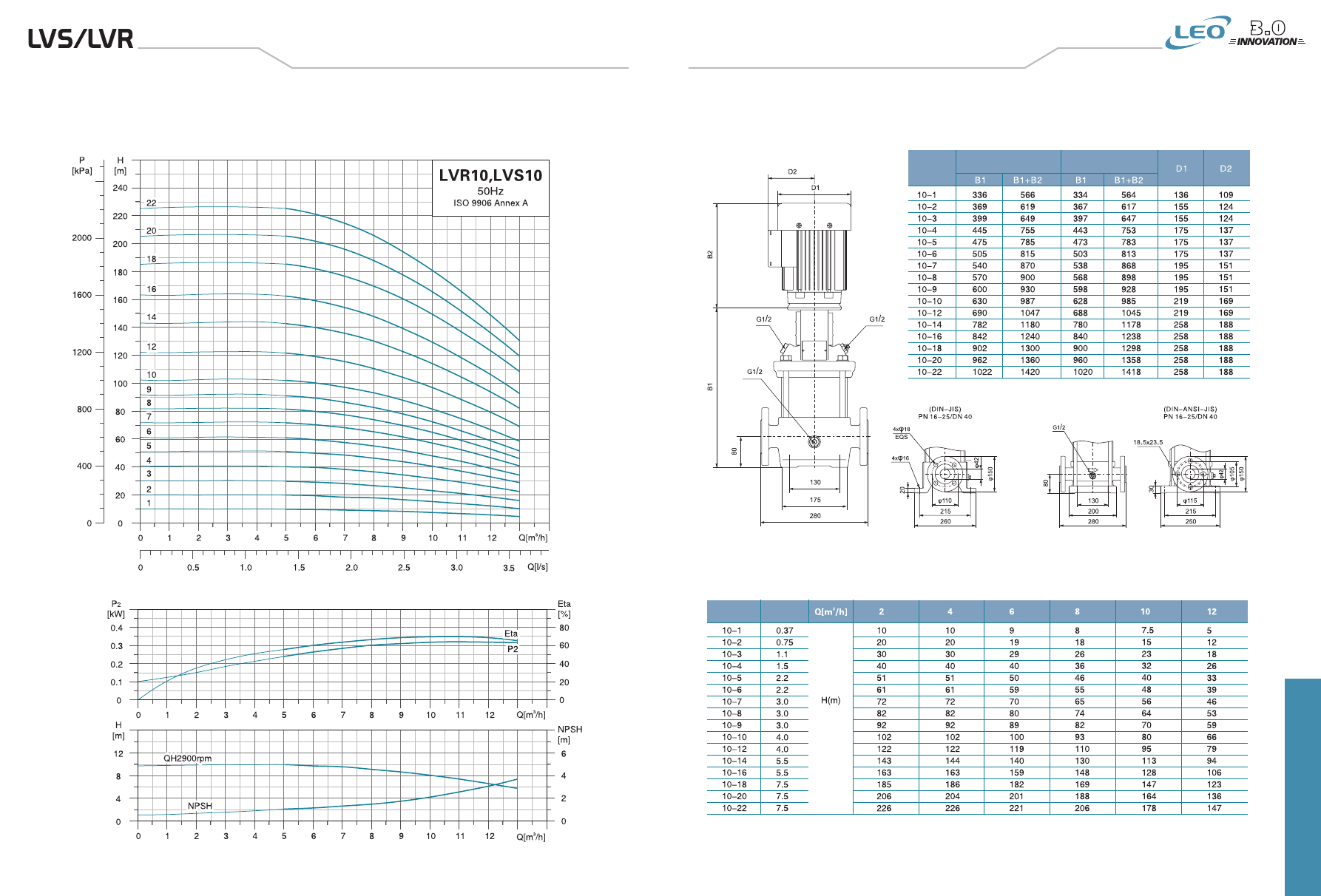

Характеристики насосов

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

Эллиптический

фланец

DIN фланец

DIN фланец(LVR)/F

DIN фланец(LVS)/F

Эллиптический фланец (LVR)/А

Примечание: В1 и В1+В2 хомутного и резьбового соединителей

соответствуют с DIN фланцем

LVS , LVR

10

09

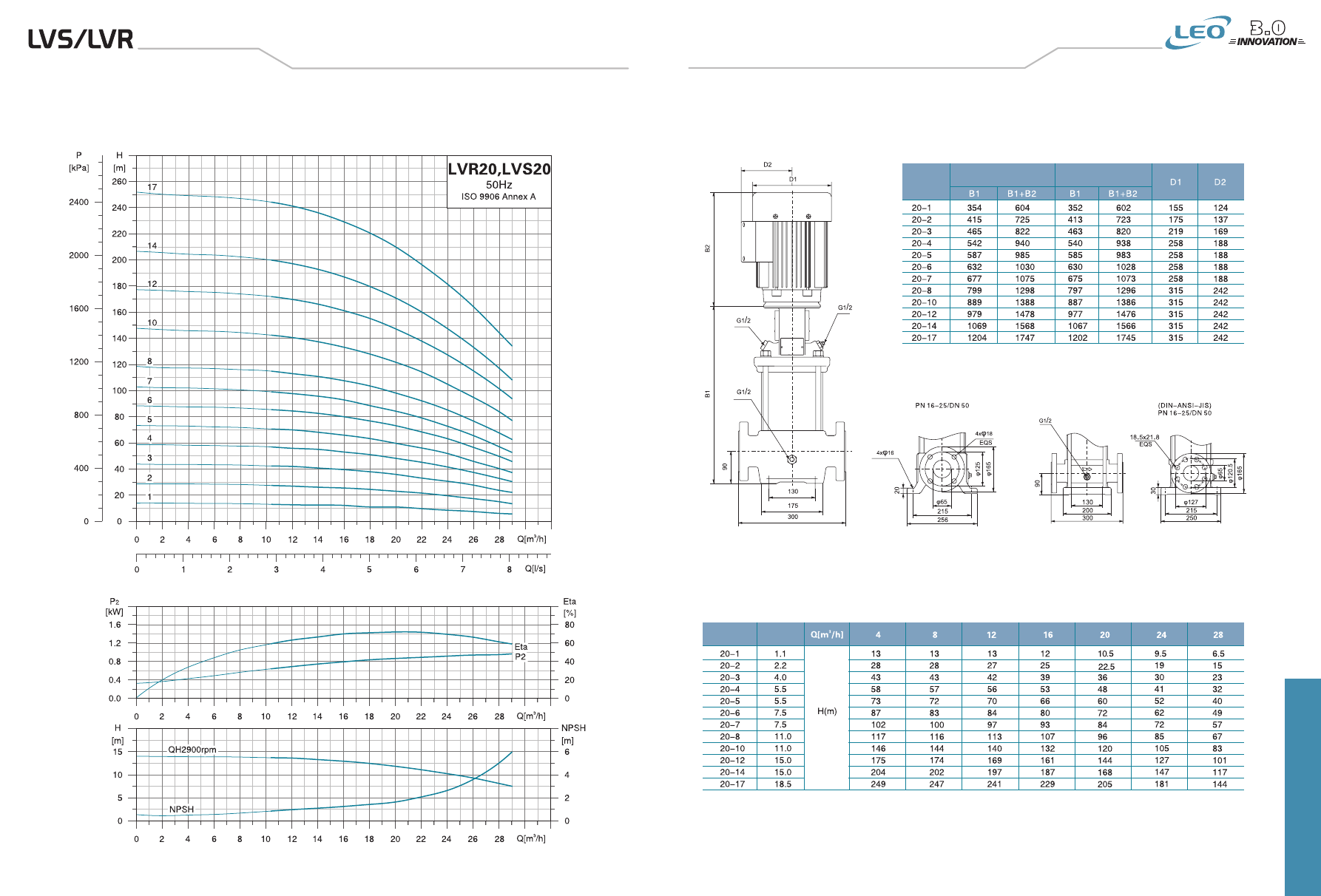

 Резьбовое соединение (LVS)/G

 Хомутное соединение (LVS)/K

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

Эллиптический

фланец

DIN фланец

DIN фланец(LVR)/F

DIN фланец(LVS)/F

Эллиптический фланец (LVR)/А

Примечание: В1 и В1+В2 хомутного и резьбового соединителей

соответствуют с DIN фланцем

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Характеристики насосов

LVS , LVR

12

11

 Резьбовое соединение (LVS)/G

 Хомутное соединение (LVS)/K

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

Эллиптический

фланец

DIN фланец

DIN фланец(LVR)/F

DIN фланец(LVS)/F

Эллиптический фланец (LVR)/А

Примечание: В1 и В1+В2 хомутного и резьбового соединителей

соответствуют с DIN фланцем

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Характеристики насосов

LVS , LVR

14

13

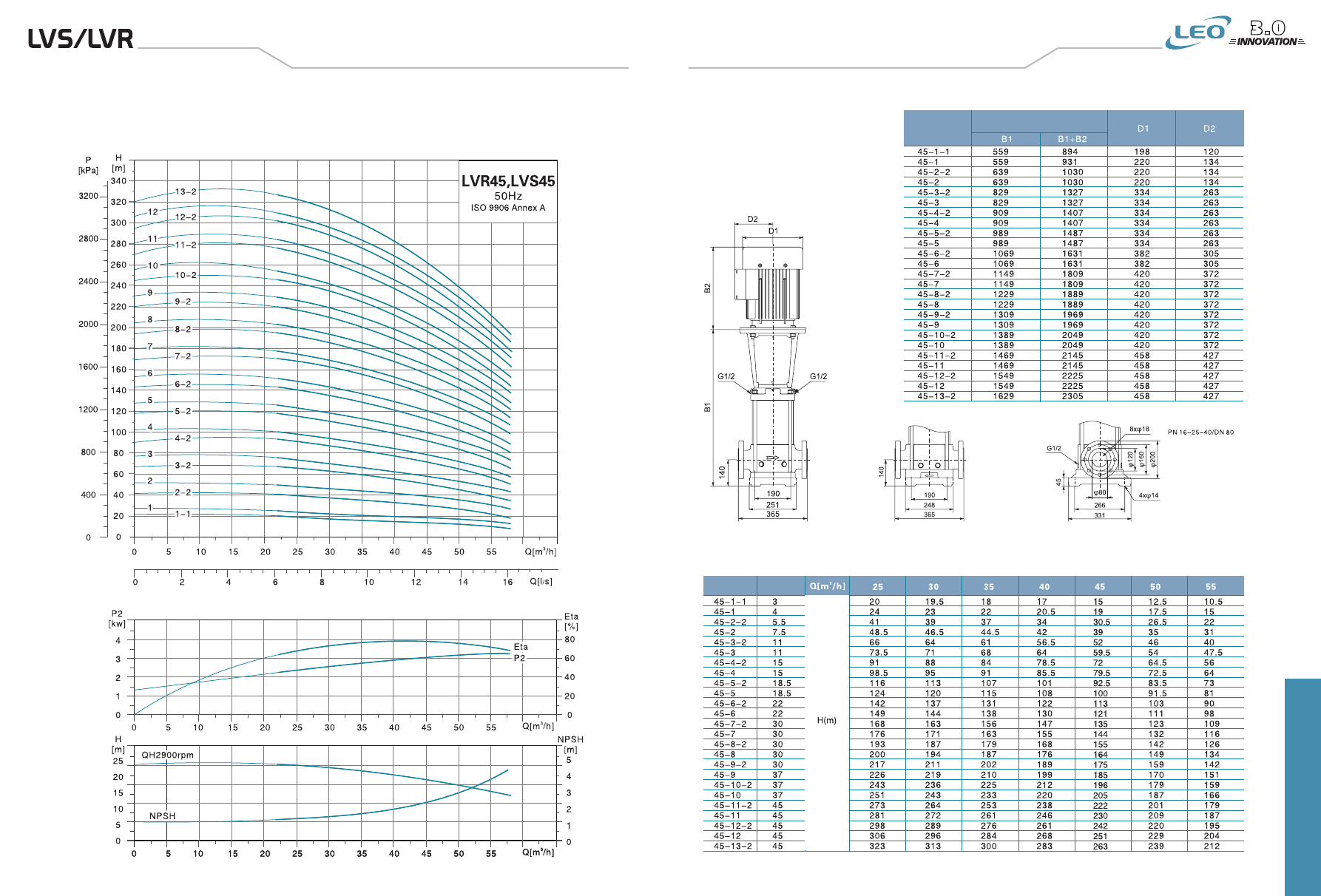

 Резьбовое соединение (LVS)/G

 Хомутное соединение (LVS)/K

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

Эллиптический

фланец

DIN фланец

DIN фланец(LVR)/F

DIN фланец(LVS)/F

Эллиптический фланец (LVR)/А

Примечание: В1 и В1+В2 хомутного и резьбового соединителей

соответствуют с DIN фланцем

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Характеристики насосов

LVS , LVR

16

15

 Резьбовое соединение (LVS)/G

 Хомутное соединение (LVS)/K

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

Эллиптический

фланец

DIN фланец

DIN фланец(LVR)/F

DIN фланец(LVS)/F

Эллиптический фланец (LVR)/А

Примечание: В1 и В1+В2 хомутного и резьбового соединителей

соответствуют с DIN фланцем

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Характеристики насосов

LVS , LVR

18

17

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

DIN фланец (LVR)

DIN фланец (LVS)

DIN фланец (LVR)/F

DIN фланец (LVS)/F

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Характеристики насосов

LVS , LVR

20

19

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Характеристики насосов

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

DIN фланец (LVR)

DIN фланец (LVS)

DIN фланец (LVR)/F

DIN фланец (LVS)/F

LVS , LVR

22

21

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Характеристики насосов

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

DIN фланец (LVR)

DIN фланец (LVS)

DIN фланец (LVR)/F

DIN фланец (LVS)/F

LVS , LVR

24

23

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

DIN фланец (LVR,LVS)

DIN фланец (LVR)/F

DIN фланец (LVS)/F

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Характеристики насосов

LVS , LVR

26

25

Габаритные и

присоединительные размеры

Модель

Модель

Мощность

(кВт)

DIN фланец (LVR,LVS)

Насосы вертикальные многоступенчатые

из нержавеющей стали с линейным

расположением патрубков

Характеристики насосов

DIN фланец (LVR)/F

DIN фланец (LVS)/F

















содержание      ..      1       2         ..





///////////////////////////////////////
