ГРЕЙДЕРЫ TIANGONG PY180, TIANGONG PY200. Каталог запчастей - часть 4
91
34.

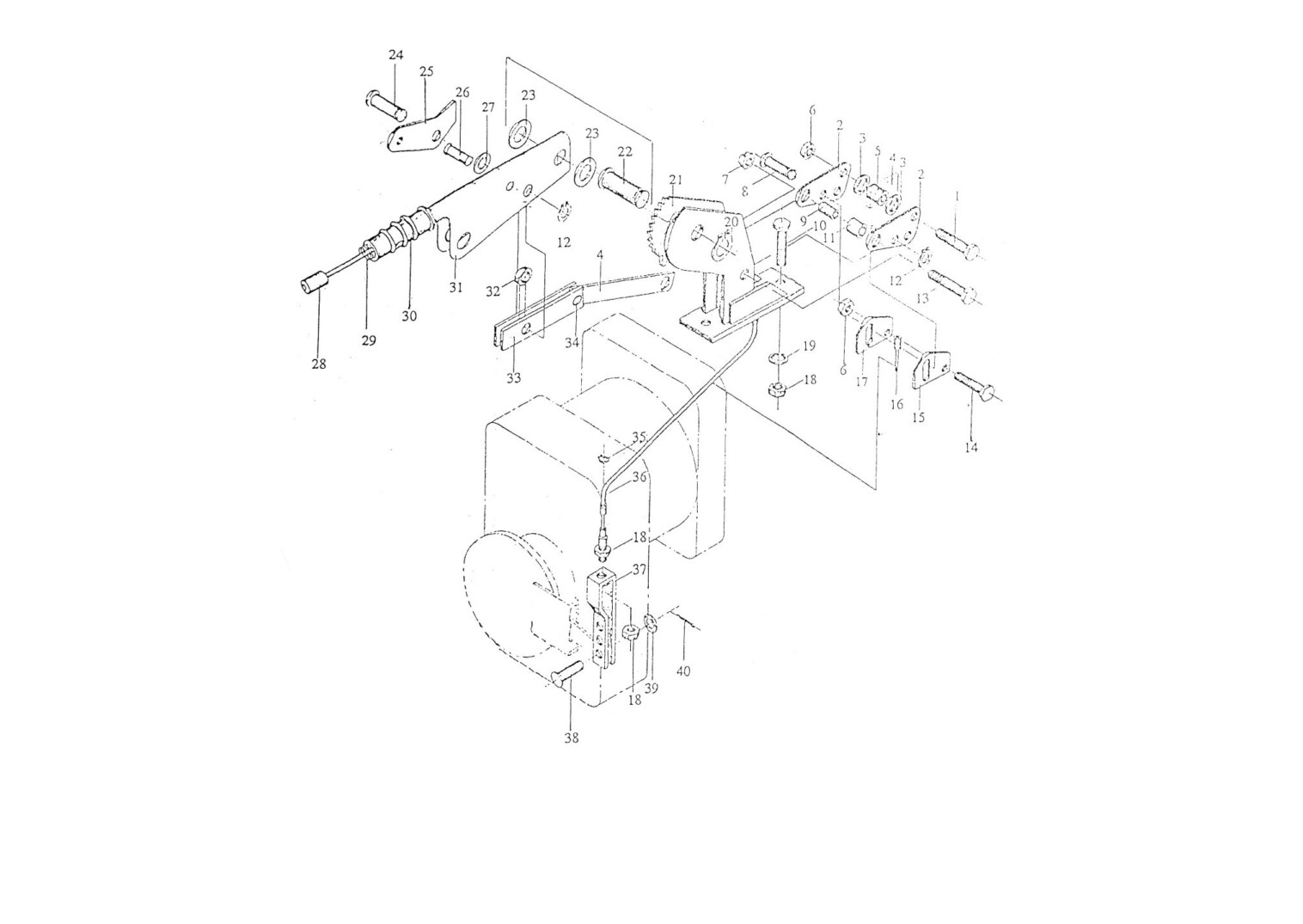

461200000 停车制动系统 Parking Brake System
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
螺栓 M8×35-8.8（GB5782-86）
支承套
1
980208069
1
11
460130140
1
Bolt
Support Bushing
摇板
挡圈 10（GB894.1-86）
2
460130070
2
12
981901312
2
Swing Plate
Circlip
垫圈
螺栓 M10×50-8.8（GB5782-86）
3
460130120
2
13
980210071
1
Washer
Bolt
连接板
螺栓 M8×30-8.8（GB5782-86）
4
460130060
1
14
980208068
1
Connecting Plate
Bolt
隔套￠12×2×16
钢丝绳夹板
5
460130110
1
15
460130080
2
Separatory Bushing
Clamp Plate of Cable
螺母 M8（GB1337-87）
钢丝芯 5×1020
6
981203508
2
16
461210030
1
Nut
Cable Core
螺母 M10（GB1337-87）
钢丝绳支座
7
981203510
1
17
460130090
2
Nut
Cable Holder
销轴
螺母 M10-8(GB6170-86)
8
460130130
1
18
981200410
1
Pin
Nut
间隔套
垫圈 10（GB93-87）
9
460130150
1
19
981600110
2
Separatory Bushing
Washer
螺栓 M10×25-8.8（GB5782-86）
挡圈 14（GB894.1-86）
10
980210063
2
20
981901316
1
Bolt
Circlip
92
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
支座
隔套￠16×2×6
21
460321000
1
32
460130190
1
Holder
Separatory Bushing
支承销
连接板
22
460130160
1
33
460130050
2
Support Pin
Connecting Plate
补偿垫
铆钉 10×22(GB867-86)
23
460130170
2
34
982110071
1
Compensating Washer
Rivet
销轴
挡圈 15(GB894.1-86）
24
460130220
1
35
981901317
2
Pin
Circlip
棘爪
钢丝绳拉紧装置
25
460130040
1
36
461210000
1
Pawl
Control Cable Device
限位销
接叉
26
460130210
2
37
460100010
1
Position Pin
Fork
补偿垫
销 B12×35(GB882-86)
27
460130180
1
38
982012237
1
Compensating Washer
Pin
按扭总成
垫圈 12（GB97.2-85）
28
460131000
1
39
981603912
1
Button Assy
Washer
压簧
销 4×25（GB91-86）
29
460130010
1
40
982004001
1
Pressure Spring
Pin
把套
30
460130020
1
Handle Sleeve
手柄
31
460130030
1
Handle
93
35.491200001 发动机及其附件（潍柴 WD61567G3-36）Engine & Attachments
94

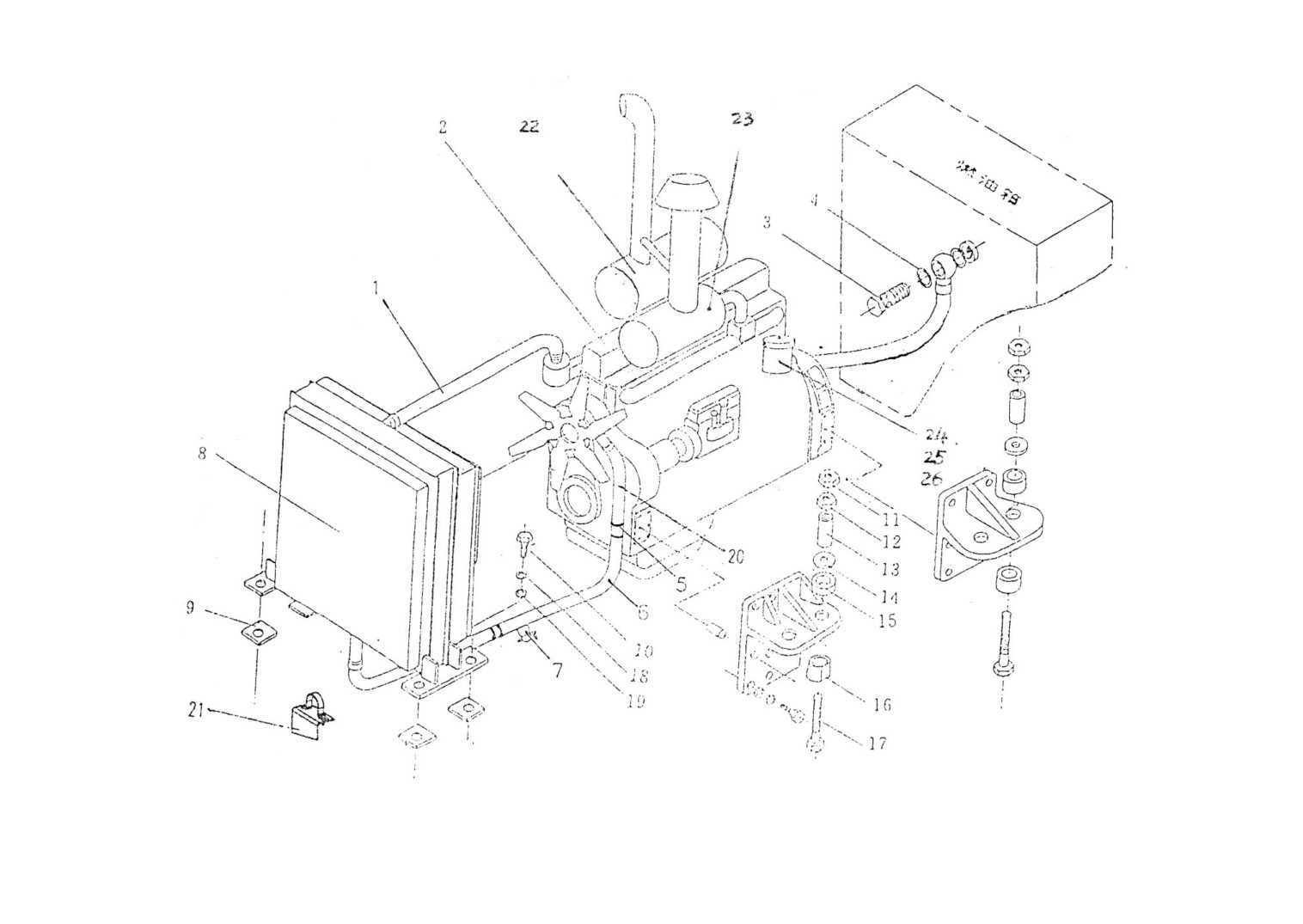

35.
491200001 发动机及其附件（WD61567G3-36）Engine&Attachments
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
胶管
螺母 M16-04（GB6172-86）
1
491200010
2
11
981202316
4
Rubber Tube
Nut
柴油机 WD61561G
螺母 M16-8（GB6170-86）
2
990101055
1
12
981200416
4
Diesel Engine
Nut
螺栓 A8 5.8（JC10126-87）
套管
3
982600408
3
13
491200020
4
Bolt
Bushing
垫圈 14（JB1002-77）
垫
4
982900514
6
14
495100040
4
Washer
Washer
喉箍(44-64)No.2x
弹性垫
5
991502010
6
15
490700060
4
Pipe Clip
Elastic Washer
下水管
弹性垫
6
491210000
1
16
495100030
4
Lower Water Pipe
Elastic Washer
水箱放水旋塞 6
螺栓 M16×120-8.8（GB5782-86）
7
990110001
1
17
980216076
4
Water Outlet Plug of Exchanger
Bolt
水箱 PY220G
垫圈 12（GB93-87）
8
990102020
1
18
981600112
4
Radiator Assy
Washer
垫
垫圈 12（GB97.2-85）
9
990110003
4
19
981603912
4
Washer
Washer
螺栓 M12×40-8.8（GB5783-86）
胶管 1D 45
10
980212247
4
20
491100040
1
Bolt
Rubber Tube
95
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
水管卡
21
491160000
1
Water Pipe Clip
612600110116
消音器
22
1
Muffler
/1685
KLQ-188 空滤器
23
612600110451
1 套
Bracket of Air Filter
燃油粗滤器 CLQ-8B
24
61500080078A
1
Sunior Fuel Filter
燃油水分离器 C09135
25
614080295A
2
Oil-Water Separator
机油滤清器 JLX-162D
26
610000730005
1
Engine Oil Filter
96

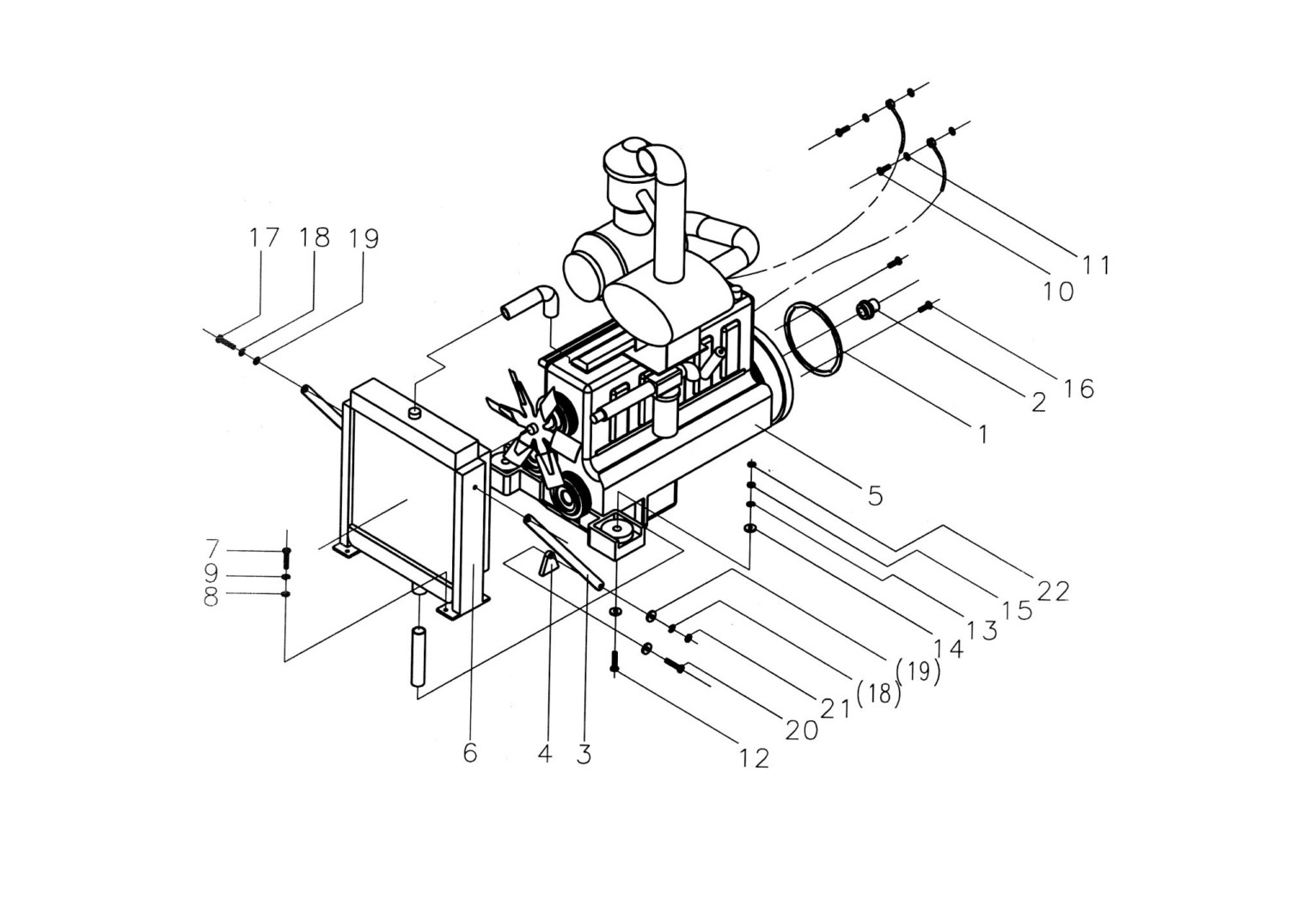

36.494900000 发动机及其附件 Engine＆Attachments（上柴 C6121）
97
36.494900000 发动机及其附件 Engine&Attachment（上柴 C6121）
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
过渡盘
垫圈 14（JB1002-77）
1
494900010
1
11
982900514
4
Transition Disk
Washer
连接套
螺栓 M24×150-10.9（GB5782-86）
2
494900020
1
12
980224136
2
Connecting Sleeve
Nut
拉筋
垫圈 24（GB93-87）
3
494900030
2
13
981600124
2
Connecting Plate
Washer
支座
垫圈 24（GB97.2-85）
4
494900040
2
14
981603924
4
Bracket
Washer
柴油机 C6121ZG14e
螺母 M24-8（GB6170-86）
5
990101072
1
15
981200424
2
Diesel Engine
Nut
水油散热器总成
螺栓 M10×1×30-10.9（GB5785-86）
6
990102032
1
16
980372124
4
Radiator Assy
Bolt
螺栓 M16×40（GB5783-86）
螺栓 M14×35-10.9（GB5783-86）
7
980216187
4
17
980214306
2
Bolt
Bolt
垫圈 16（GB97.2-85）
垫圈 14（GB93-87）
8
981603916
4
18
981600114
4
Washer
Washer
垫圈 16（GB93-87）
垫圈 14（GB97.2-85）
9
981600116
4
19
981603914
6
Washer
Washer
螺栓 A8 5.8（JC10126-87）
螺栓 M14×50-10.9（GB5782-86）
10
982600408
2
20
980214130
2
Bolt
Bolt
98
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
螺母 M14-10（GB6170-86）
21
981200714
2
Nut
螺母 M24-04（GB6172-86）
22
981202324
2
Nut
99

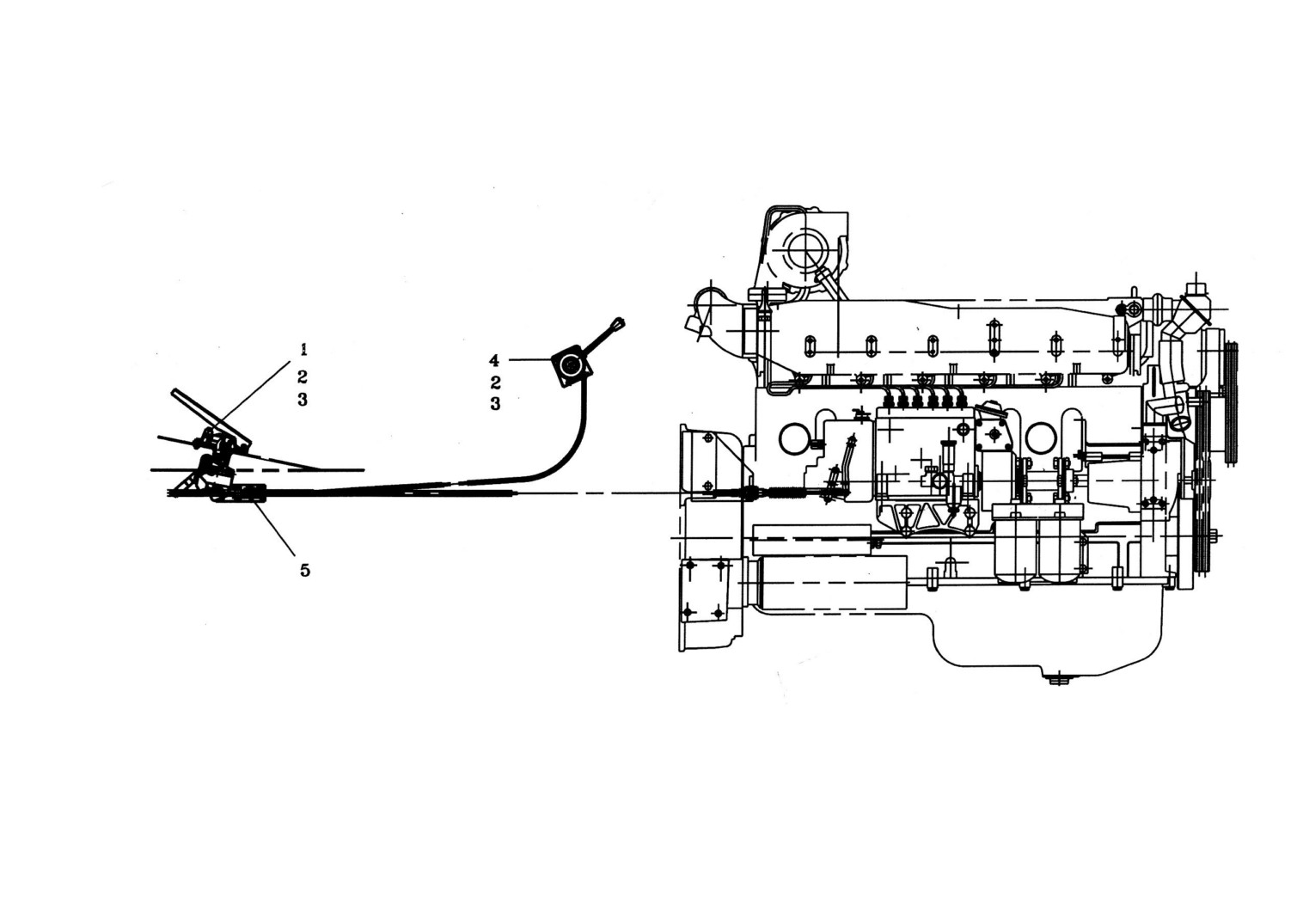

37.501200000 发动机调速装置 Rugulating Device of the Engine（潍柴 WD61567G3-36）
100
37.501200000 发动机调速装置Regulating Device of the Engine（潍柴WD61567G3-36）
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
螺栓 M6×20-8.8E（GB5783-86）
1
980206265
3
Bolt
垫圈 6（GB93-87）
2
981600106
7
Washer
螺母 M6-8（GB6170-86）
3
981200406
7
Nut
螺钉 M6×30（GB68-85）
4
980706106
4
Screw
拉绳装置
5
501210000
1
Draw Cable Device
101
102

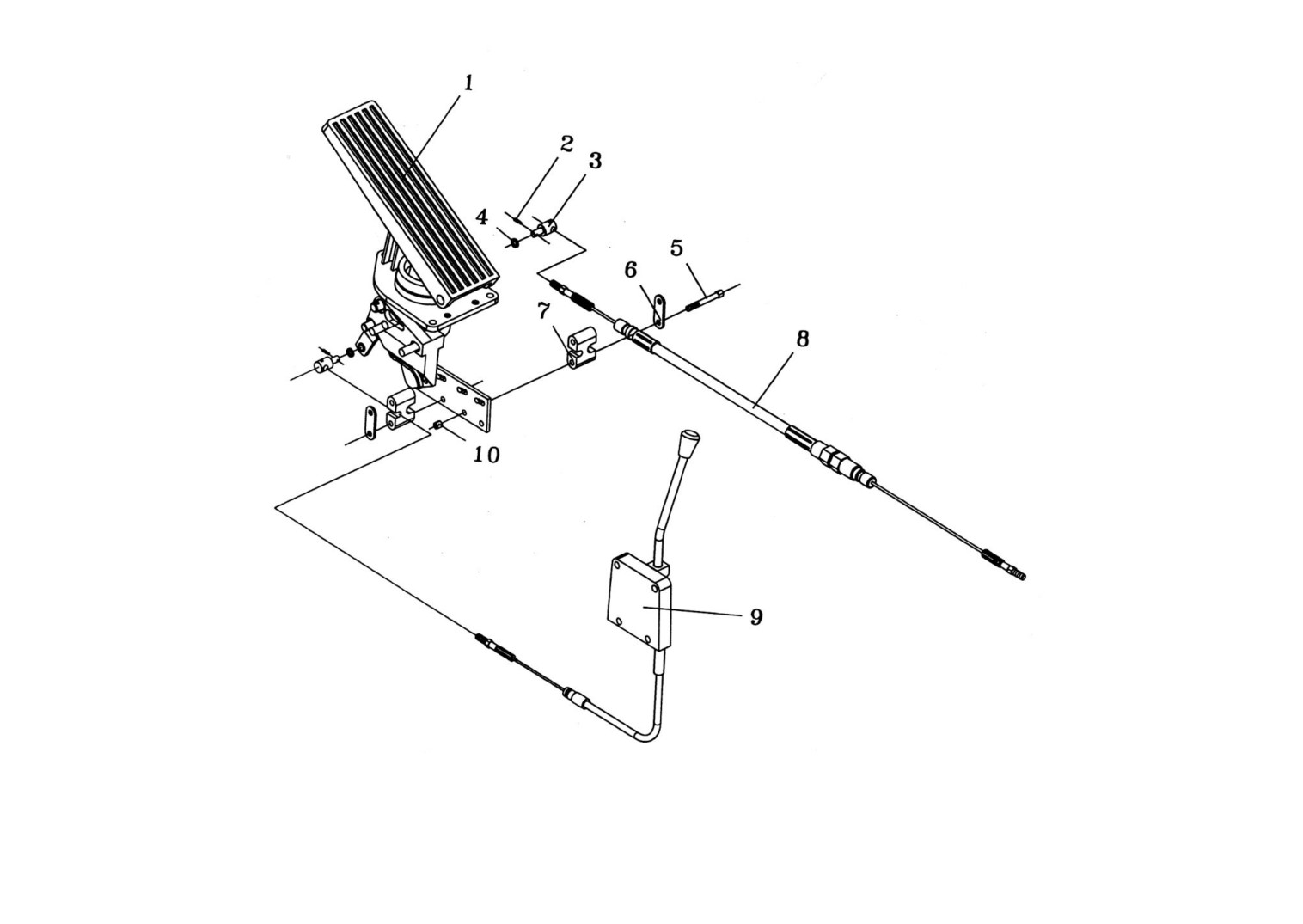

38. 501210000 拉绳装置 Draw Cable Device (潍柴 WD61567G3-36)
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
油门操纵阀
1
990205031
1
Throttle Control Valve
销 2×12(GB91-86)
2
982002001
4
Pin
固定销
3
500120030
2
Fix Pin
垫圈 6（GB97.2-85）
4
981603906
4
Washer
螺栓 M5×40 E（GB5782-86）
5
980205028
4
Bolt
压板
6
500120040
2
Pressure Plate
支座
7
501210010
2
Bracket
软轴
8
501211000
1
Cable
手油门
9
501322000
1
hand-Throttle
螺母 M5（GB6170-86）
10
981200205
4
Nut
103
104

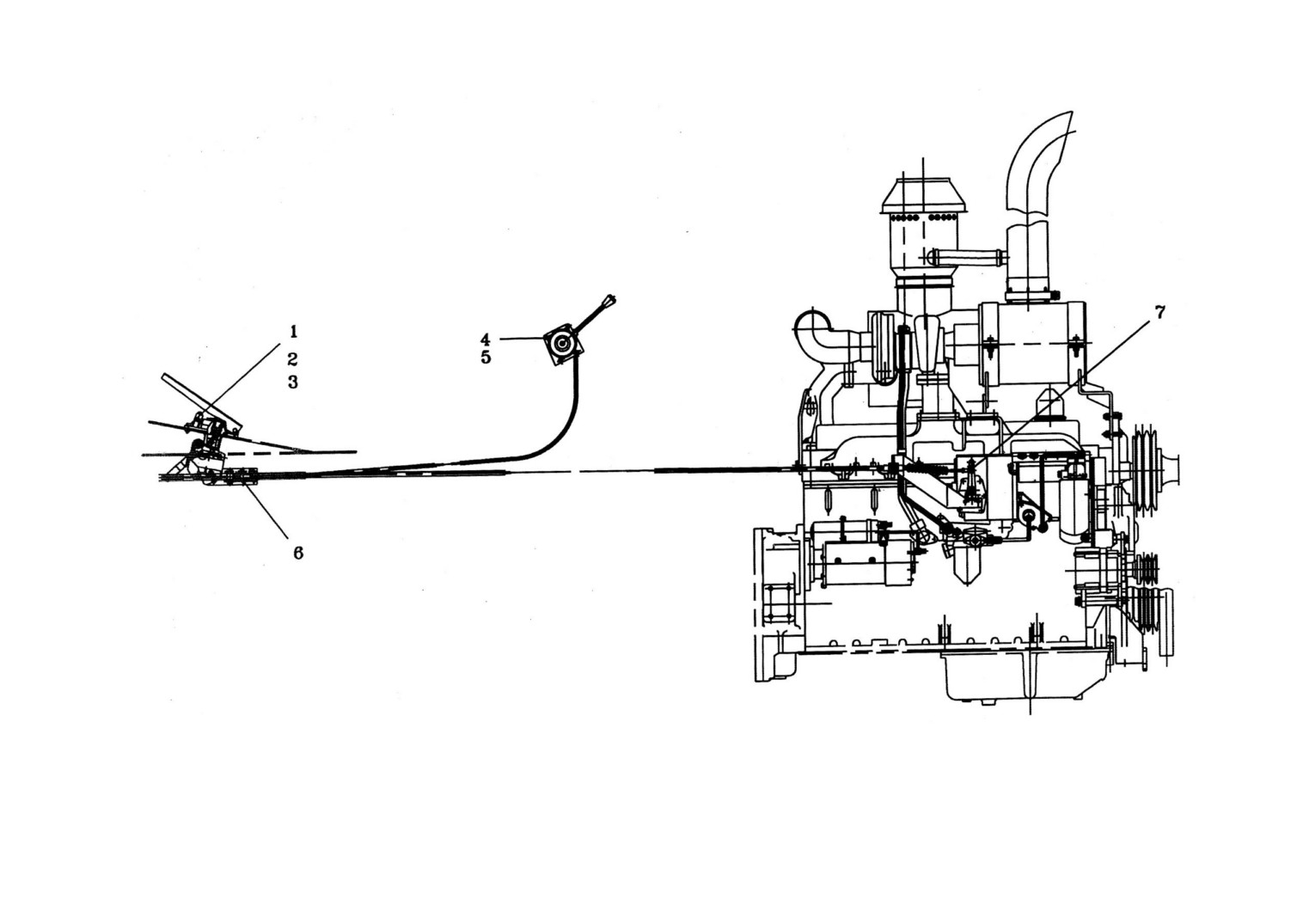

39.504500000 发动机调速装置 Engine Rugulator Device（上柴 C6121）
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
螺栓 M6×20-8.8E（GB5783-86）
1
980206246
3
Bolt
垫圈 6（GB93-87）
2
981600106
4
Washer
螺母 6-8（GB6170-86）
3
981200406
4
Nut
螺栓 M6×25（GB5783-86）
4
980206187
4
Bolt
垫圈 6（GB97.2-85）
5
981603906
4
Washer
拉绳装置
6
504520000
1
Draw Cable Device
球铰 M6×20
7
991602023
1
Ball Joint
105
106

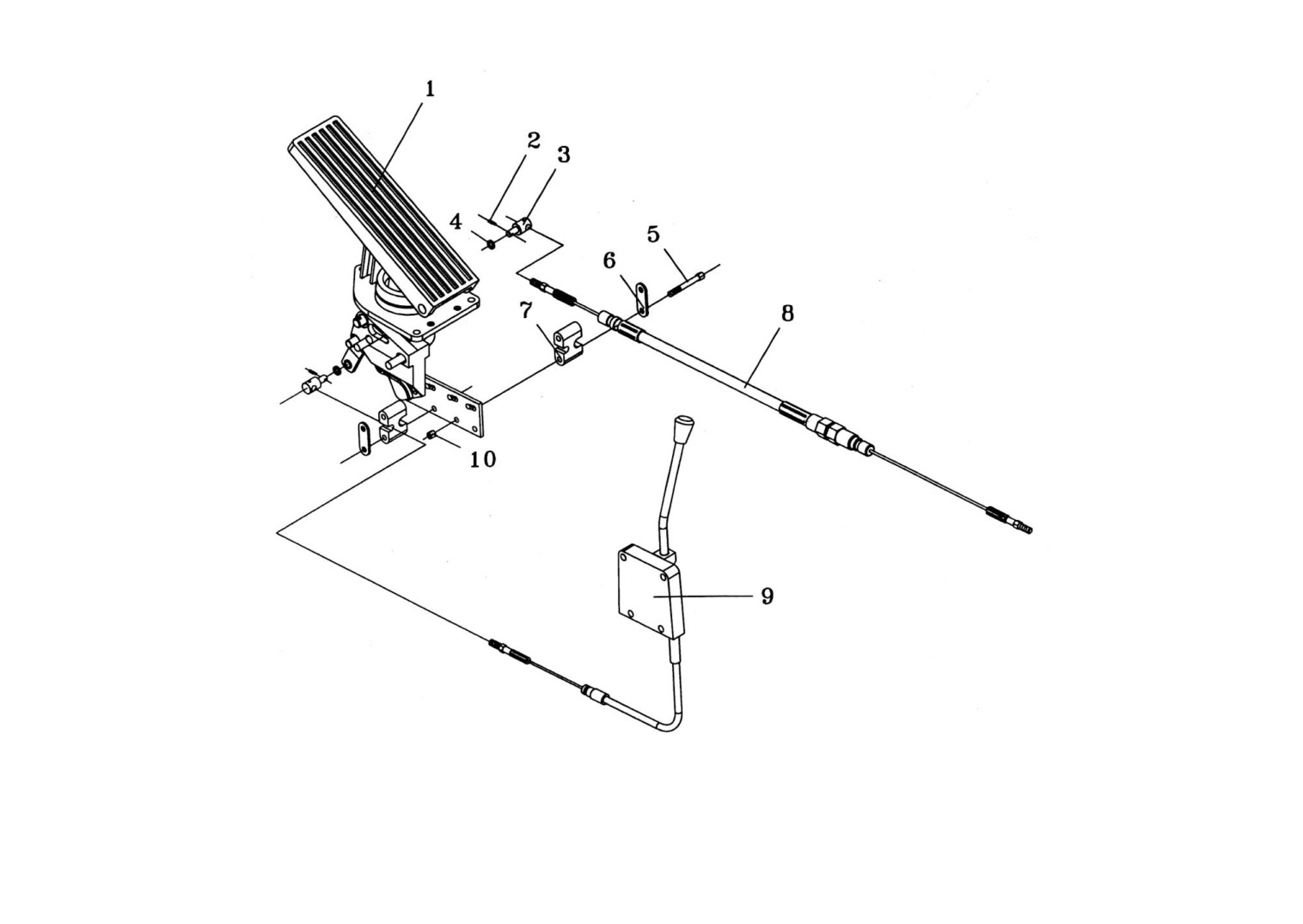

40. 504520000 拉绳装置 Draw Cable Device （上柴 C6121）
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
油门操纵阀 TG1129001
1
990205031
1
Throttle Conttrol Valve
销 2×12(GB91-86)
2
982002001
2
Pin
固定销
3
500120030
2
Fixing Pin
垫圈 6（GB97.2-85）
4
981603906
2
Washer
螺栓 M5×40 E（GB5782-86）
5
980205028
4
Bolt
压板
6
500120040
2
Pressure Plate
支座
7
500120070
2
Bracket
软轴
8
504521000
1
Cable
手油门
9
501322000
1
Hand-Throttle
螺母 M5（GB6170-86）
10
981200105
4
Nut
107
108

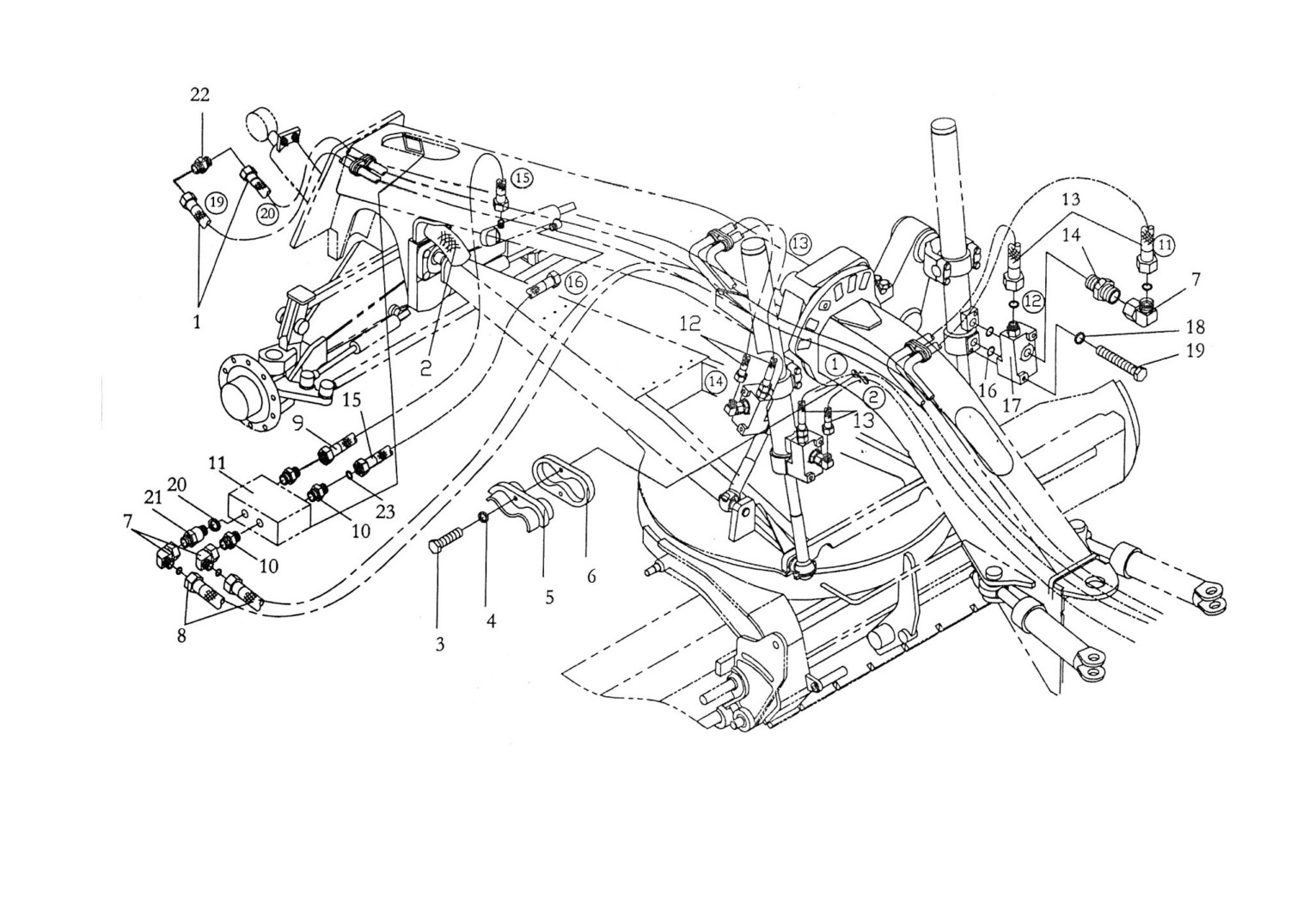

41.561200000 作业装置液压管路（1）Hydraulic Lines of Working Equipment
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
软管总成
液压锁（SD160-2-00）
1
561202000
2
11
990332004
1
Hose Assy
Hydranlic Lock
护套
软管总成
2
560100011
1
12
561317001
2
Retaining Bushing
Hose Assy
螺栓 M8×30（GB5783-86）
软管总成
3
980208187
8
13
561316001
4
Bolt
Hose Assy
垫圈 8（GB93-87）
接头体 1DH-24-22
4
981600108
6
14
990332280
5
Washer
Connector
软管套
软管总成
5
560100060
8
15
561318001
1
Hose Bushing
Hose Assy
托板
O 形圈 28×3.55（GB3452.1-82）
6
560100050
4
16
983235007
6
Plate
O-Ring
管接头
双向液压锁
7
990332281
5
17
560116000
3
Joint
Dual-Hydranlic Lock
软管总成
垫圈 12（GB97.2-87）
8
561203000
2
18
981603912
6
Hose Assy
Washer
软管总成
螺栓 M12×90-8.8（GB5782-86）
9
561313001
1
19
980212074
6
Hose Assy
Bolt
接头体 1DH-24-18
垫圈 18（JB982-77）
10
990332318
3
20
982900218
1
Connector
Washer
109
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
接头体
21
561303010
1
Connector
接头体 1D-24
22
990332282
1
Connector
O 形圈 18×2.4（GB1235-77）
23
983224018
12
O-Ring
110
42.561200000 作业装置液压管路（2）Hydraulic Lines of Working Equipment
111
42.561200000 作业装置液压管路（2）Hydraulic Lines of Working Equipment
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
螺钉 M10×30-8.8（GB70-85）
垫圈 12（GB93-87）
1
980710205
2
11
981600112
3
Screw
Washer
垫圈 10（GB93-87）
接头体 1DH-24-22
2
981600110
2
12
990332280
6
Washer
Joint
接头体 1D-24
软管总成
3
990332282
1
13
561210000
2
Joint
Hose Assy
垫圈 8（GB93-87）
软管总成
4
981600108
8
14
561311000
2
Washer
Hose Assy
管接头 2D9-24
软管总成
5
990332281
4
15
561312000
2
Joint
Hose Assy
O 形圈 18×2.4（GB1235-77）
接头体 AD-24
6
983224018
14
16
991332283
2
O-Ring
Connector
回转接头
钢管总成
7
560101000
1
17
561302000
1
Returning Joint
Steel Pipe Assy
软管总成
钢管总成
8
561304001
2
18
561301000
1
Hose Assy
Steel Pipe Assy
摆线马达 BM30-125
螺栓 M8×140-8.8（GB5782-86）
9
990305087
1
19
980208080
2
Cycloidal Motor
Bolt
螺栓 M12×25-8.8（GB5783-86）
螺栓 M8×35-8.8（GB5783-86）
10
980212184
3
20
980208188
2
Bolt
Bolt
112

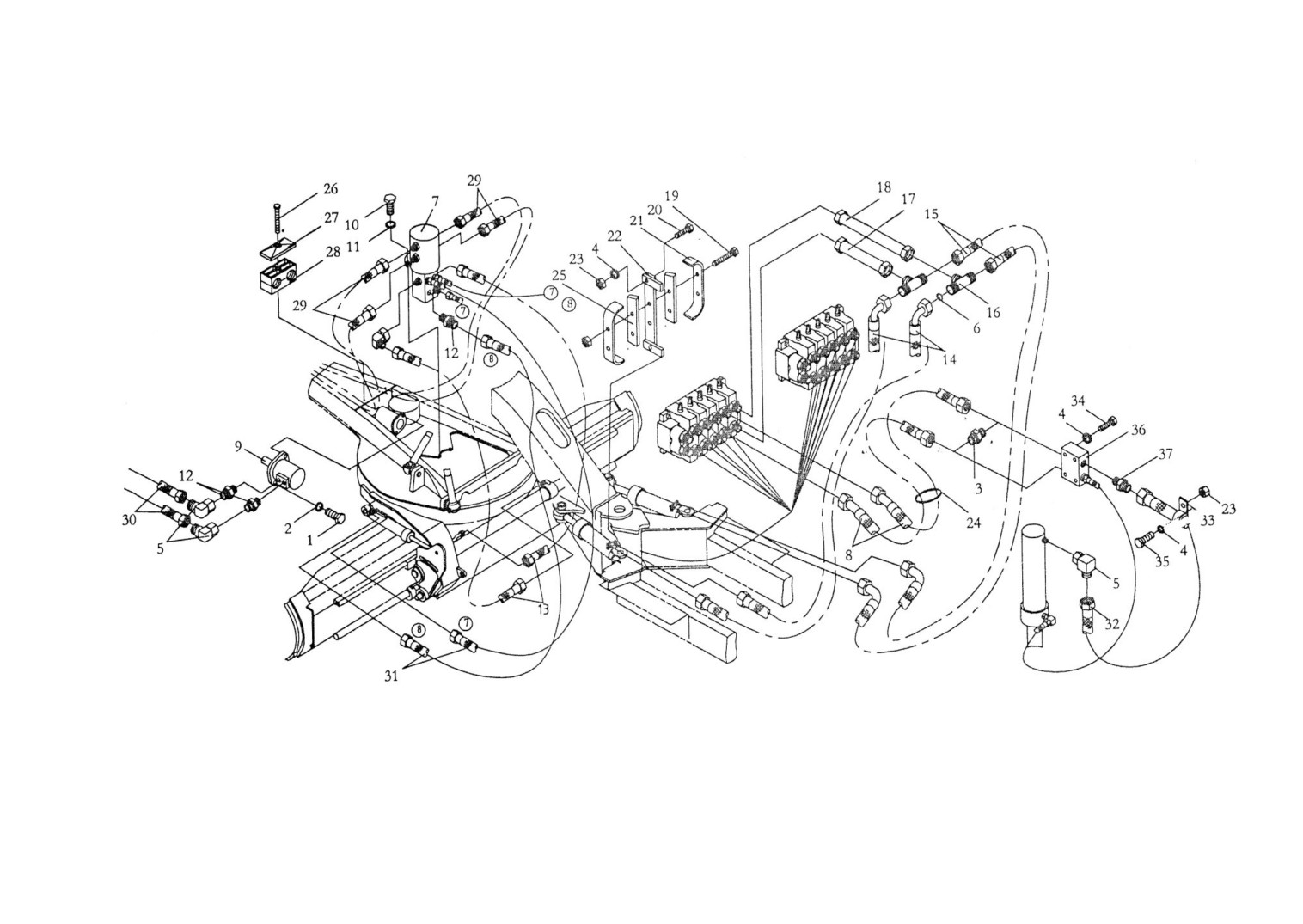

序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
管卡 22/20Ⅱ（JC1717-86）
软管总成
21
561308020
2
31
561211000
4
Pipe Clip
Hose Assy
板
软管总成
22
561308010
1
32
561213000
2
Plate
Hose Assy
螺母 M8（GB6170-86）
管卡 22/20Ⅱ（JC1717-86）
23
981200208
4
33
983700224
8
Nut
Pipe Clip
尼龙扎带
螺栓 M8×55（GB5782-86）
24
991302004
30
34
980208016
4
Nylon Band
Bolt
垫
螺栓 M8×30（GB5783-86）
25
561308030
2
35
980208004
4
Washer
Bolt
螺钉 M8×55（GB70-85）
双向液压锁（SD160-2-00）
26
980708204
6
36
990332004
1
Screw
Dual-Hydranlic Lock
盖板 TT-G3
接头体 1DH-24-18
27
990332042
6
37
990332318
4
Plate
Connector
双联管卡 TTPG-322
28
990332237
6
Dual-Pipe Clip
软管总成
29
561205000
4
Hose Assy
软管总成
30
561204000
2
Hose Assy

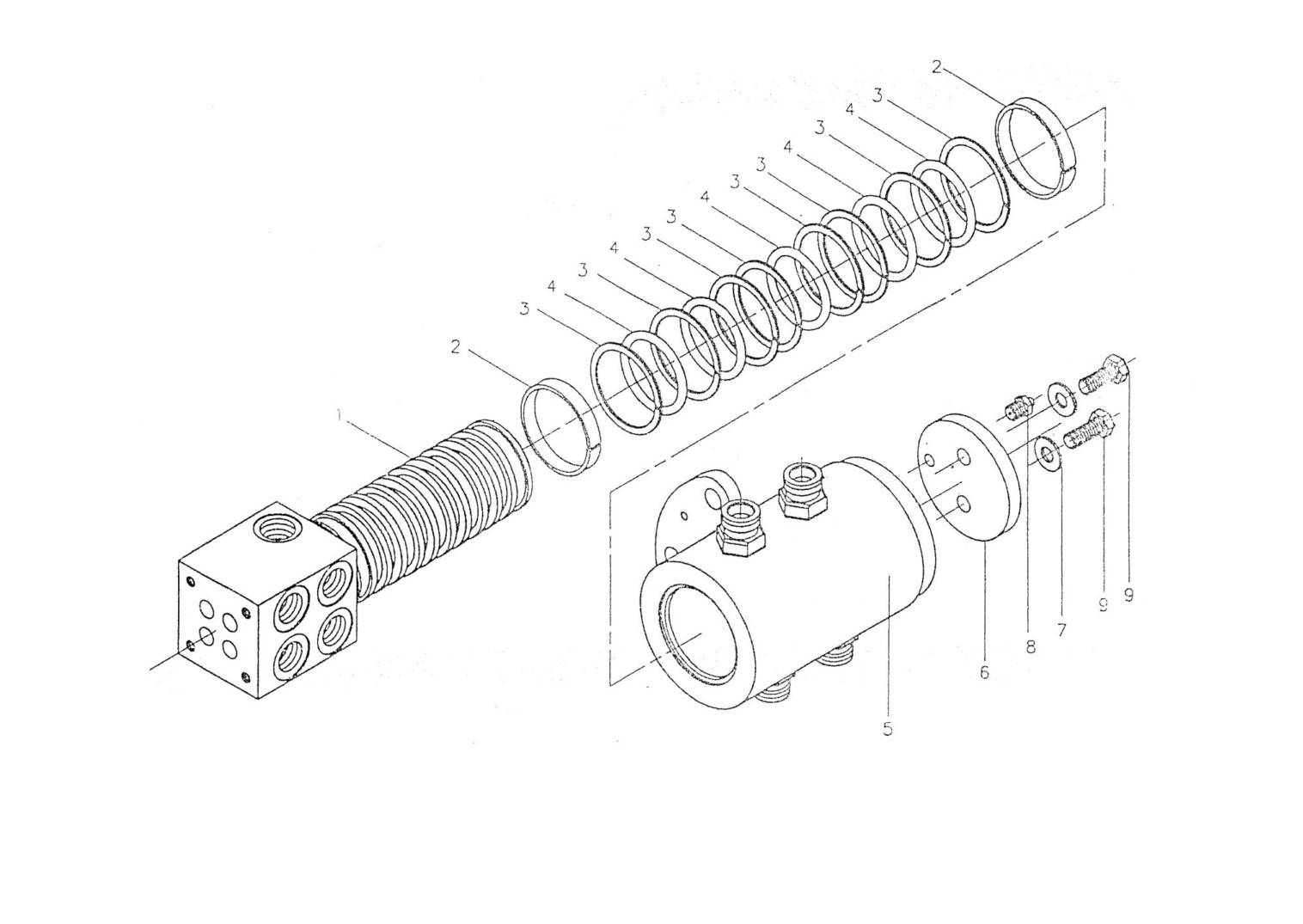

43、560101000 回转接头 Turning Joint
113
114
43、560101000 回转接头 Turning Joint
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
接头芯子
1
560101200
1
Joint Shaft
支承环
2
560101030
2
Support Ring
挡圈
3
560101020
8
Circlip
O 形圈 50×5.33(GB3452.1-82)
4
983253005
5
O-Ring
回转接头体总成
5
560101100
1
Housing Assy of Turning Joint
板
6
560101010
1
Plate
垫圈 10（GB93-87）
7
981600110
2
Washer
油杯 M10×1（GB1152-89）
8
982500172
1
Grease Cup
螺栓 M10×25（GB5782-86）
9
980210002
2
Bolt
115

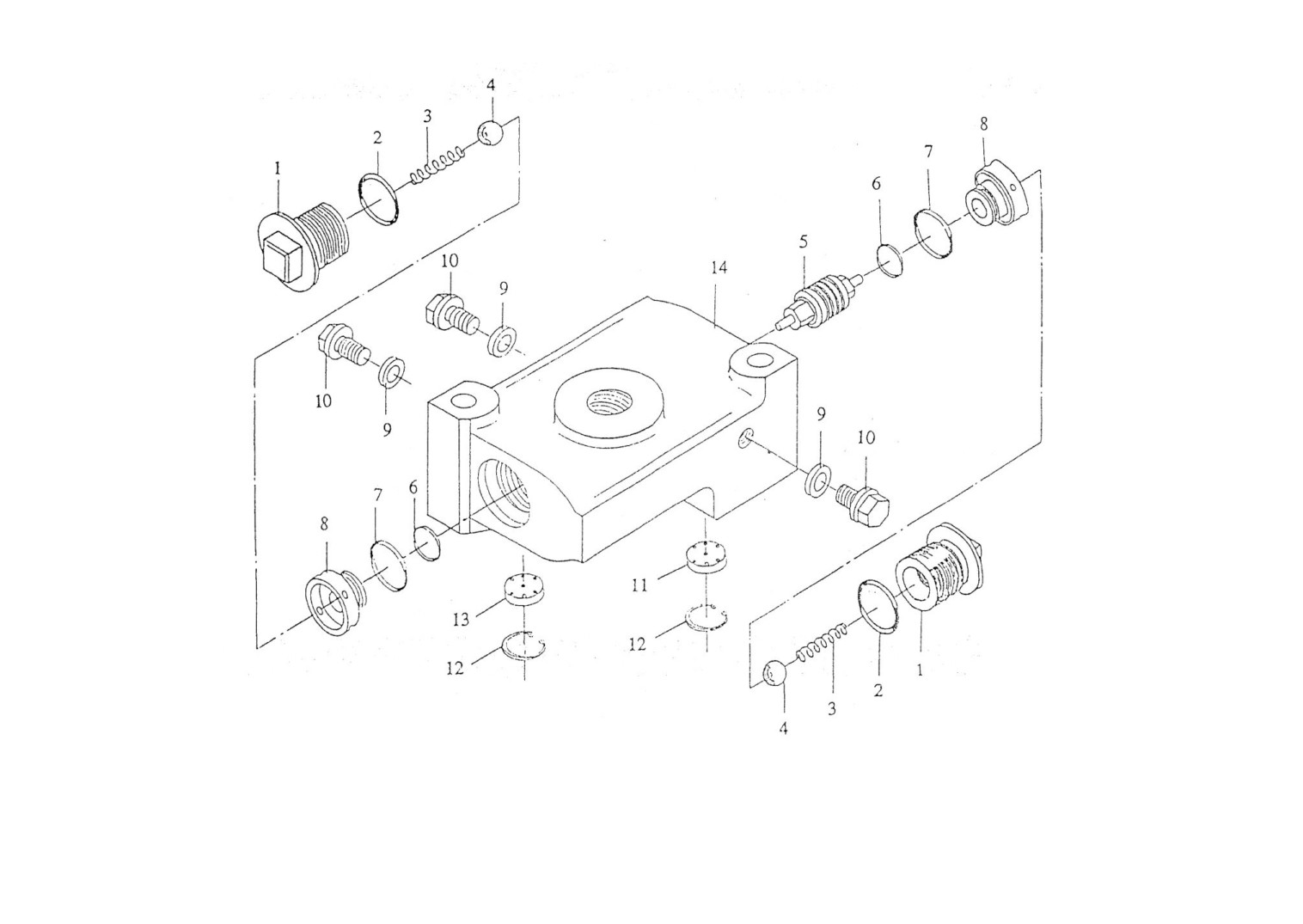

44.560116000 双向液压锁 Dual Hydraulic Lock
44、560116000 双向液压锁 Dual Hydraulic Lock
116
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
堵
螺塞 M10×1(JC1081-73)
1
SD160-2-06
2
10
982503002
3
Plug
Thread Plug
O 形圈 32×3.1(GB1235-77)
节流片
2
983231032
2
11
SD160-1-DE-03
1
O-Ring
Throttle Plate
弹簧
挡圈 20(GB893.1-86)
3
SD160-2-03
2
12
981900922
2
Spring
Circlip
钢球 12.7D 级(GB308-84)
节流片
4
983508914
2
13
560119020
1
Steel Ball
Throttle Plate
顶杆
锁体
5
SD160-2-04
1
14
560116010
1
Push Stem
Lock Body
O 形圈 18×2.4(GB1235-77)
6
983224018
2
O-Ring
O 形圈 24×2.4(GB1235-77)
7
983224024
2
O-Ring
球座
8
SD160-2-05
2
Ball Seat
垫圈 10(JB982-77)
9
982900210
3
Washer

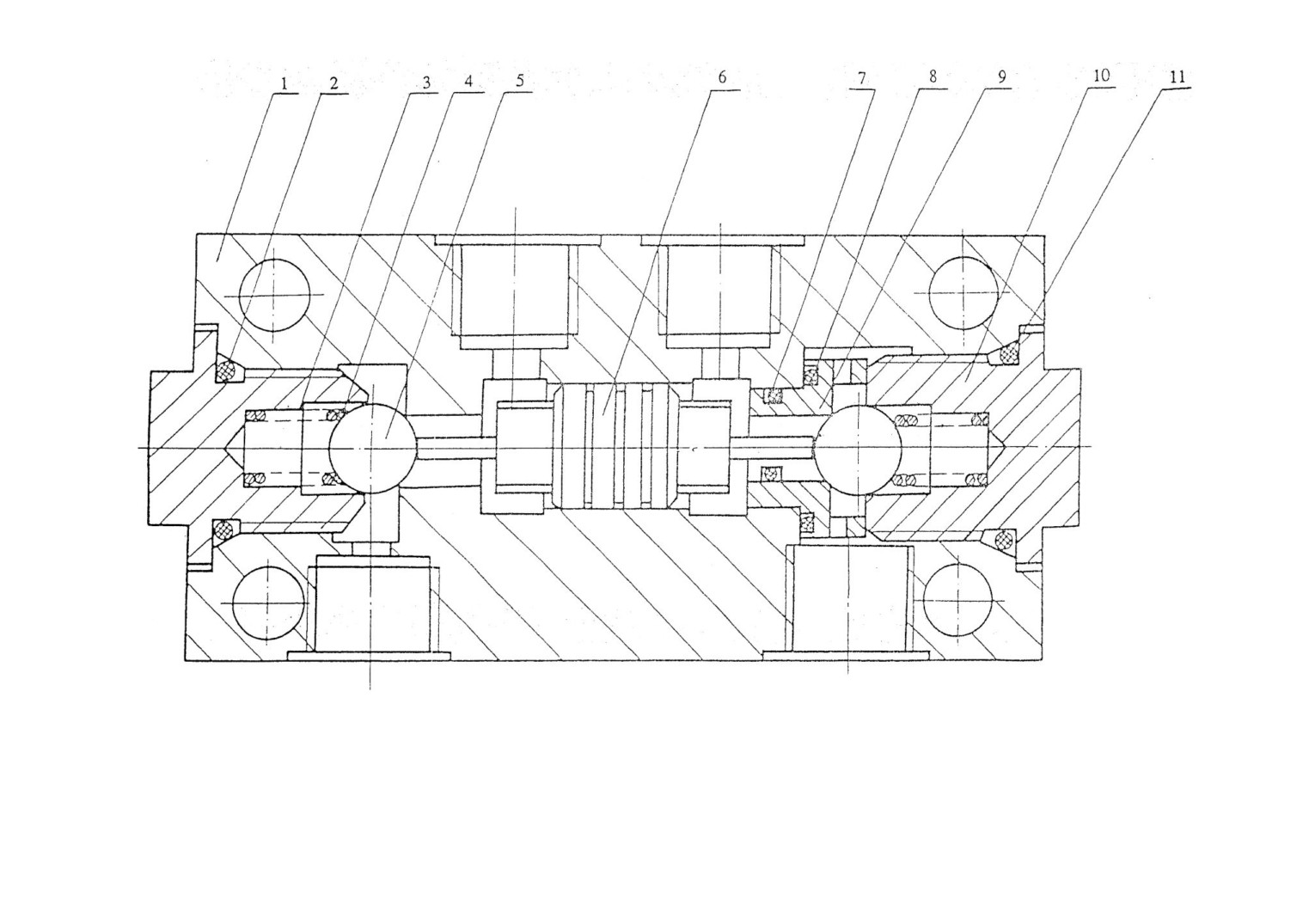

45.990332004 双向液压锁(SD160-2-000) Dual Hydraulic Lock
117
45、990332004 双向液压锁（SD160-2-00）Dual Hydraulic Lock
118
序号
件 号
名 称
数量
序号
件 号
名 称
数量
No.
PART No.
DESCRIPTION
QTY
No.
PART No.
DESCRIPTION
QTY
阀体
堵
1
SD160-2-01
2
10
SD160-2-06
3
Valve Housing
Plug
O 形圈 26×2.4(GB1235-77)
O 形圈 32×3.12.4(GB1235-77)
2
983224026
2
11
983231032
1
O-Ring
O-Ring
堵
3
SD160-2-02
2
Plug
弹簧
4
SD160-2-03
2
Spring
钢球 12.7（GB308-84）
5
983508914
1
Steel Ball
顶杆
6
SD160-2-04
2
Push Stem
O 形圈 18×2.4(GB1235-77)
7
983224018
2
O-Ring
O 形圈 24×2.4(GB1235-77)
8
983224024
2
O-Ring
球座
9
SD160-2-05
3
Ball Seat

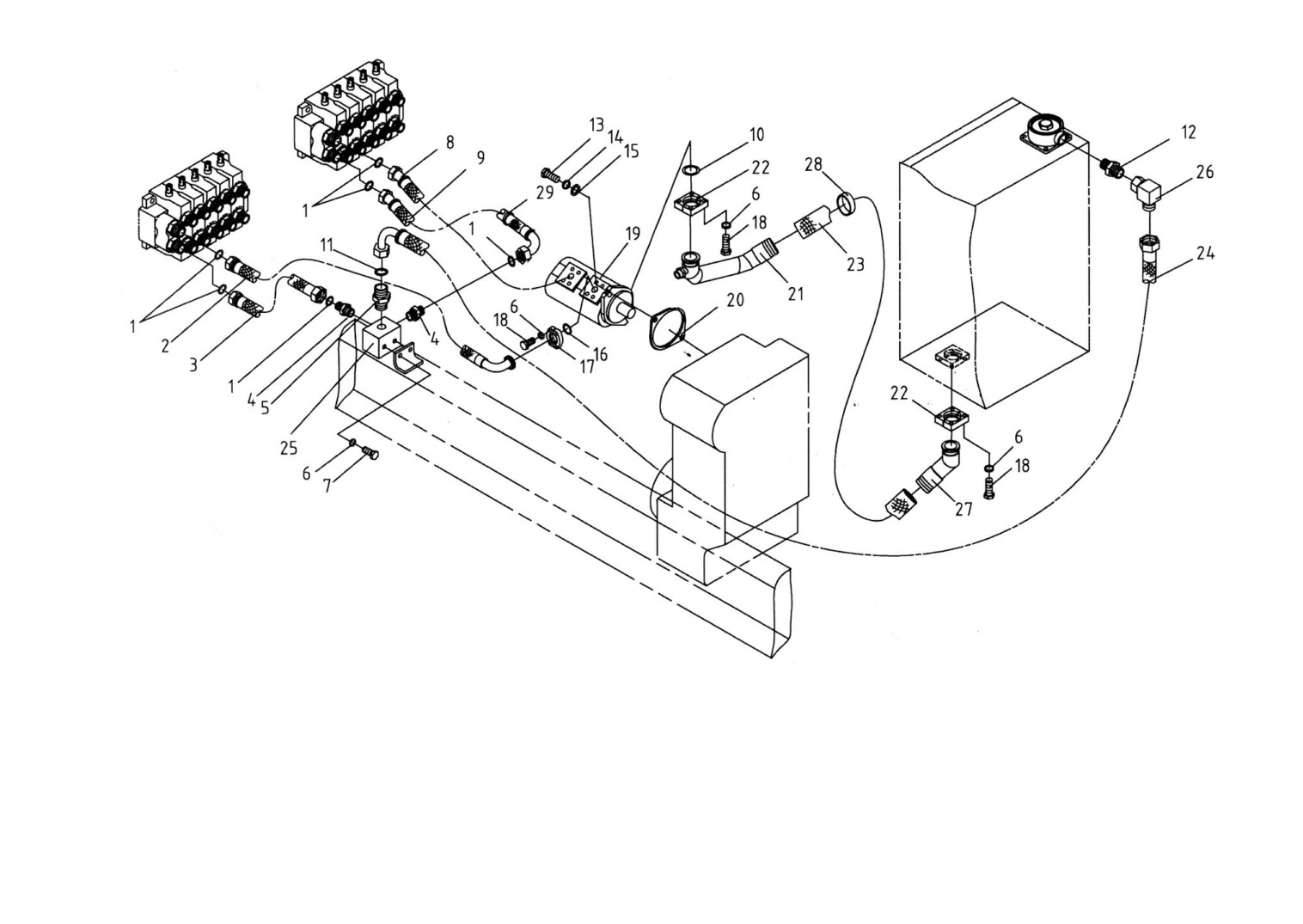

46.571200001 作业装置总管路 Main Lines of Working Equipment
119
46.571200001 作业装置总管路 Main Lines of Working Equipment
содержание .. 2 3 4 5 ..
