Shantui SD23 бульдозер. Каталог запчастей - часть 12



349



司机室

STEEL CAB



序号

Index No.

件  号

Part No.

名    称

Description

数量

Q

’

ty



718-1

2

3

4

5

6

7

8

9

10

11

12

13

14



17Y-56-00000

17Y-56-01000

17Y-56-00005

17Y-56-00004

17Y-56-05000

17Y-56-04000

17Y-56-00009

17Y-56-00008

17Y-56-00003

17Y-56-00002

17Y-56-03000

17Y-56-08000

17Y-56-02000

01010-51455

01643-31445

司机室   steel cab

框架     cab

玻璃     glass

镶条     strip

右侧窗总成 window ass

’

y R.H

左侧窗总成 window ass

’

y L.H

玻璃     glass

镶条     strip

玻璃     glass

镶条     strip

门（右） door, R.H

密封条   seal strip

门（左） door, L.H

螺栓     bolt

垫圈     washer

1

1

1

1

1

1

1

1

2

2

1

2

1

12

12










350



 第

719

图     牵 引 架(用于

SD23S

)



FIG

.

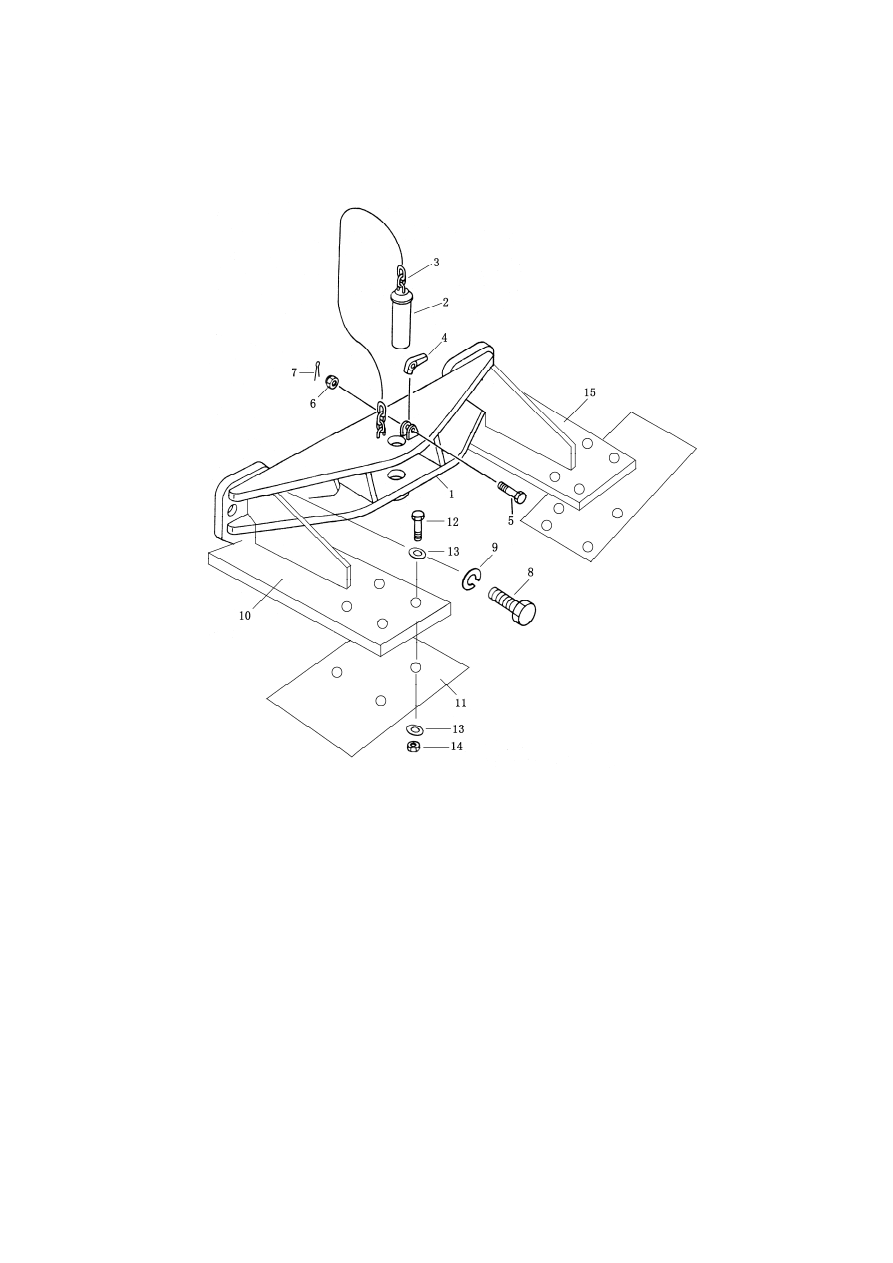

719    DRAWBAR (For SD23S)















































351



牵 引 架(用于

SD23S

)

DRAWBAR

（

For SD23S

）



序号

Index No.

件   号

Part  No.

名      称

Description

数 量 Q'ty

SD23S  SD23R

719-1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

TS220.69.1

TS220.69.2-1

09245-24842

TS220.69.2-2

01052-51265

01593-11215

04050-13020

01010-83380

01643-33380

17S-69H-10001

17S-69H-11000

01010-51870

01643-31845

01582-11815

17S-69H-10003

牵引架合件 drawbar ass'y

牵引销     pin, drawbar

环形链环   chain

掣爪       latch

螺栓       bolt

螺母       nut

开口销     pin, cotter

螺栓       bolt

加厚垫圈   washer

左支架     bracket L.H

刮泥板     scrape mud plate

螺栓       bolt

垫圈       washer

螺母       nut

右支架     bracket R.H

1

1

1

1

1

1

1

6

6













1

1

1

1

1

1

1

6

6

1

2

8

16

8

1








353












电  气  系  统



ELECTRICAL SYSTEM































354

第

801

图    电气系统（

1/2

）

Fig

.

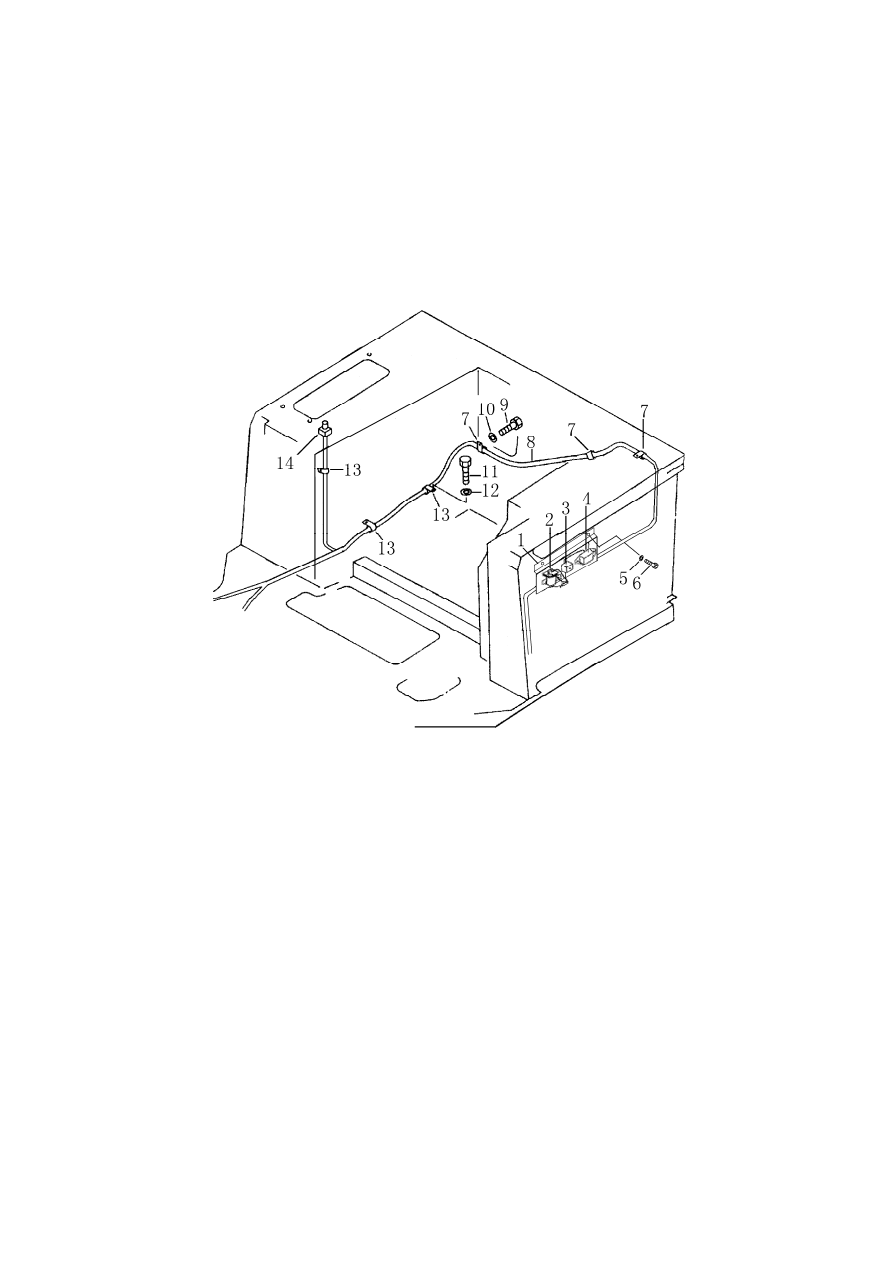

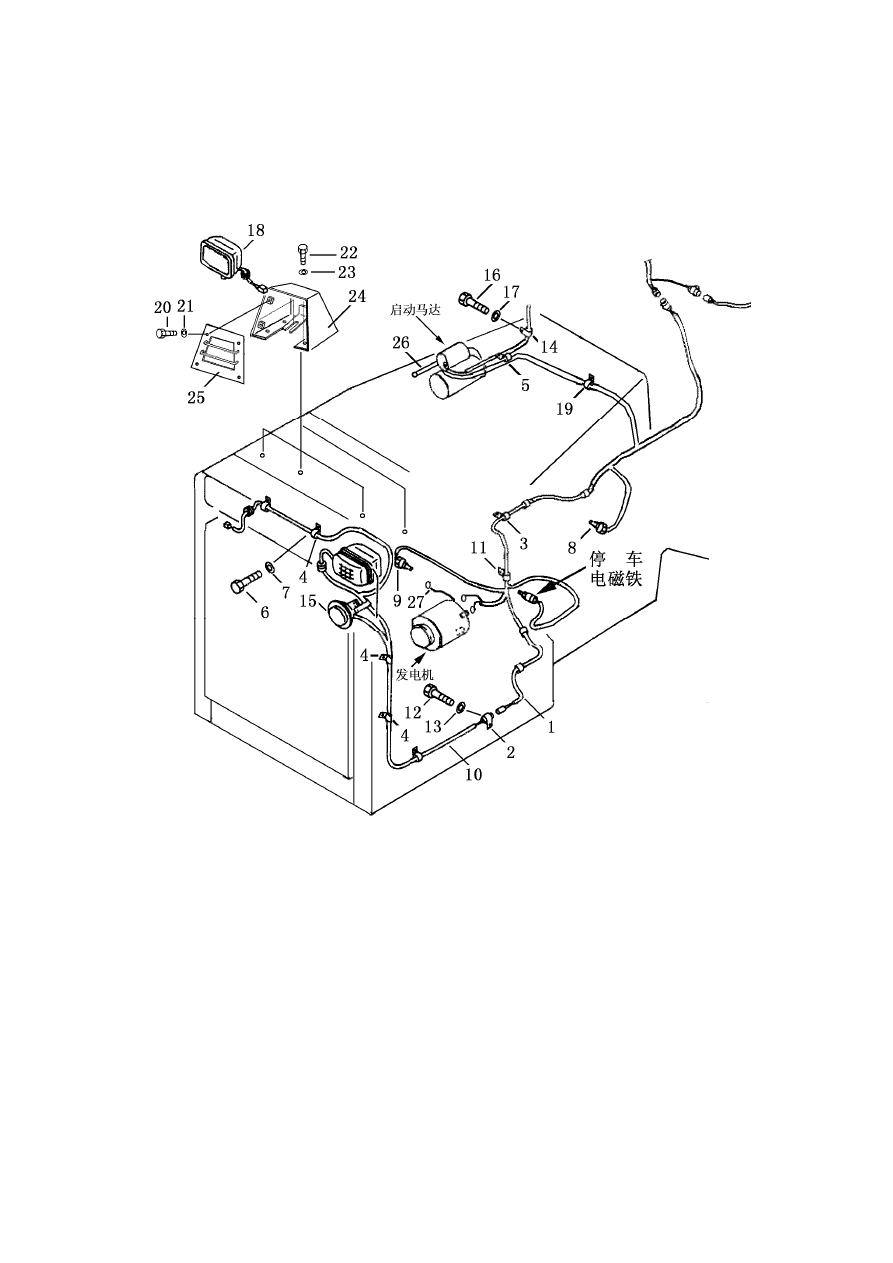

801  ELECTRICAL SYSTEM



















355

电气系统（

1/2

）

ELECTRICAL SYSTEM



序



号



Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

17Y-07C-02000

08035-11010

08035-12014

08035-11014

08034-20519

01010-51220

01643-31232

D2300-00000

D2310-00000

17Y-07C-01000

08035-02010

01010-51016

01643-31032

08035-12514

D2711-10500

01010-51220

01643-31232

D2401-07001

D2160-00800

01010-50814

01643-30823

01010-51220

01643-31232

17Y-07B-13000

17Y-07B-14000

23Y-07E-12000

23Y-07E-02000

线束

                    wiring harness

线夹

                    clip

线夹

                    clip

线夹

                    clip

箍

                        hoop

螺栓

                    bolt

垫圈

                    washer

压力传感器

sensor, engine oil pressure

温度传感器

sensor, water temperature

线束

                    wiring harness

线夹

                    clip

螺栓

                    bolt

垫圈

                    washer

垫圈

                    washer

喇叭

                    horn

螺栓

                    bolt

垫圈

                    washer

大灯

                    lamp large

空滤指示器

    air indicator

螺栓

                    bolt

垫圈

                    washer

螺栓

                    bolt

垫圈

                    washer

灯罩

                    lampshade

护板

                    plate

导线

                    wire, earth

导线

                    wire, earth

1

2

1

4

1

4

4

1

1

1

5

2

2

1

1

1

1

2

1

8

8

8

8

2

2

1

1







356

第

802

图     电气系统（

2/2

）



Fig

.

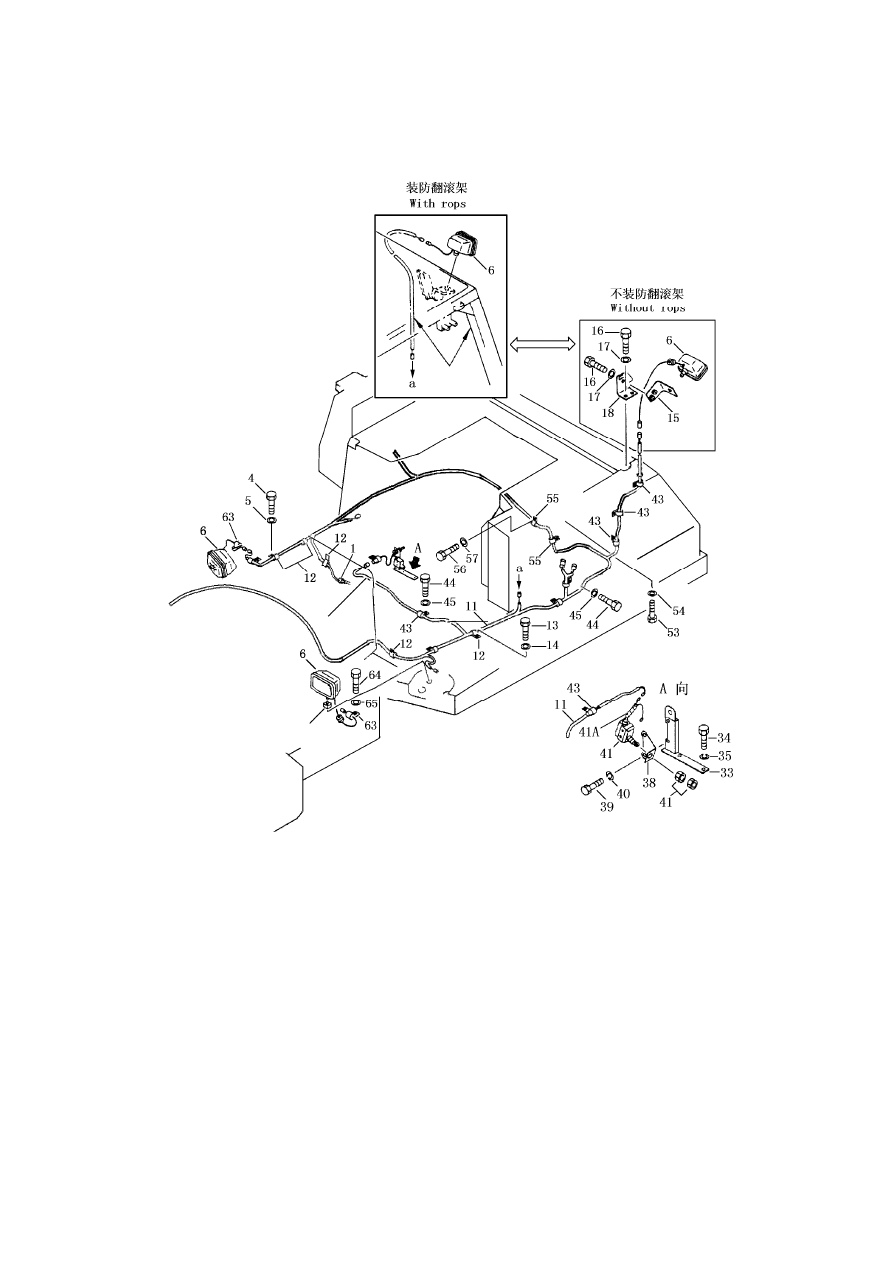

802  ELECTRICAL SYSTEM






















357

电气系统（

2/2

）

ELECTRICAL SYSTEM



序



号



Index No.



件



号



Part No.

名



称



Description

数量



Q’ty

1

4

5

6

11

12

13

14

15

16

17

18

33

34

35

38

39

40

41

43

44

45

55

56

57

63

64

65

D2320-00000

01010-51220

01643-31232

D2401-07001

17Y-07C-03000

08035-12514

01010-51220

01643-31232

154-06-41350

01010-51235

01643-31232

154-06-41340

17Y-07-15000

01010-51035

01643-31232

17Y-07-00009

01220-30616

01602-20623

D2590-00800

08036-11014

01010-51020

01643-31032

08035-11514

01010-51220

01643-31232

08036-11214

01010-51220

01643-31232

油温传感器

   sensor, oil temperature

螺栓

                  bolt

垫圈

                  washer

大灯

                  lamp large

线束

                  wiring harness

线夹

                  clip

螺栓

                  bolt

垫圈

                  washer

支架

                  bracket

螺栓

                  bolt

垫圈

                  washer

支架

                  bracket

支架

                  bracket

螺栓

                  bolt

垫圈

                  washer

支架

                  bracket

螺钉

                  screw

垫圈

                  washer

行程开关

     switch, transmission

线夹

                  clip

螺栓

                  bolt

垫圈

                  washer

线夹

                  clip

螺栓

                  bolt

垫圈

                  washer

线夹

                  clip

螺栓

                  bolt

垫圈

                  washer

1

5

5

3

1

7

3

3

1

4

4

1

1

2

2

1

2

2

1

7

6

6

2

2

2

2

2

2






358

第

803

图     仪  表  箱



    Fig

.

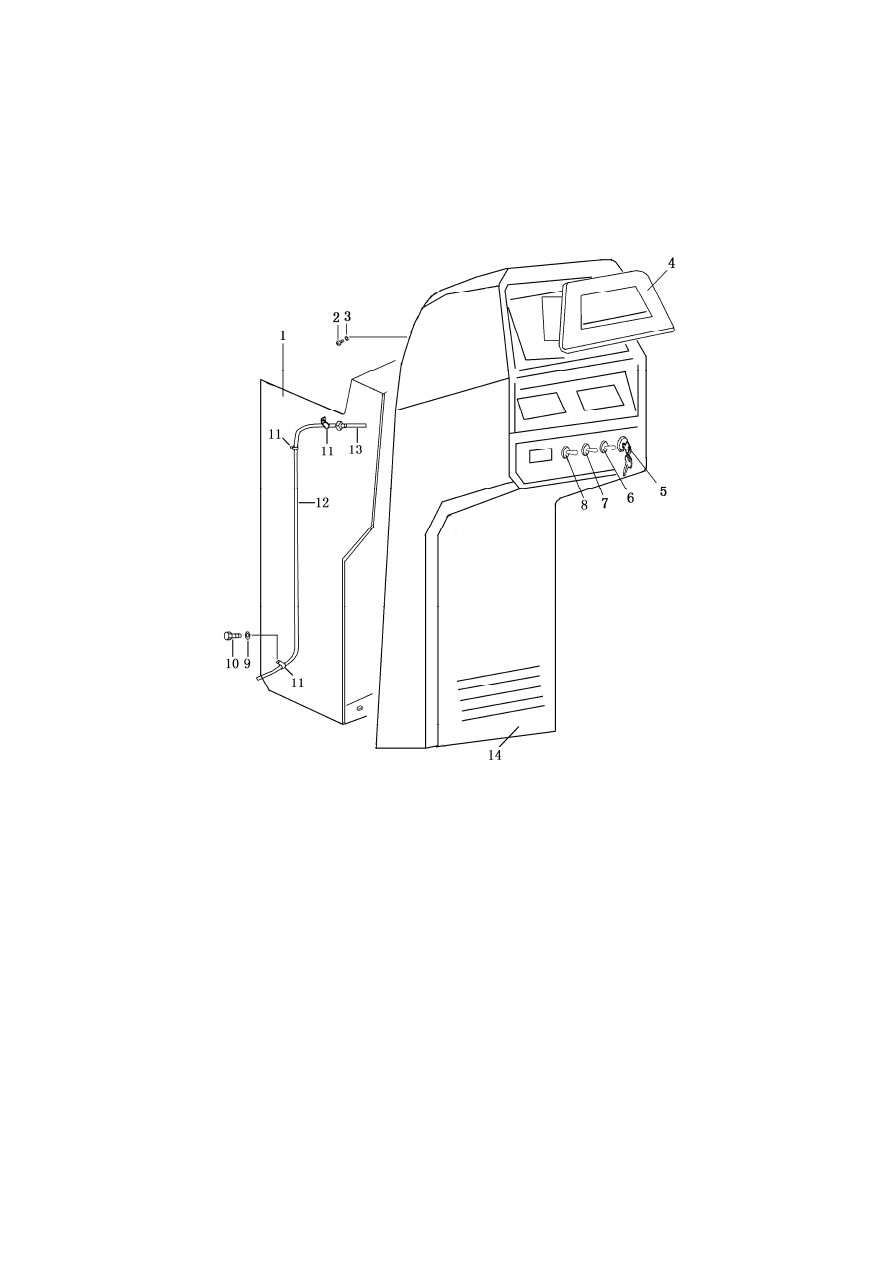

803  INSTRUMENT BOX









































359

仪  表  箱

INSTRUMENT BOX



序



号



Index No.

件



号



Part No.

名



称



Description

数量

Q’ty

1

2

3

4

5

6

7

8

9

10

11

12

13

14



23Y-07B-09000

01220-30512

01641-20508

D2210-00000

D2500-00000

D2530-01500

D2530-01500

D2530-01500

01643-31032

01010-51016

08035-12510

17Y-07C-07000

17Y-07C-09000

17Y-91-01000

箱

                    box

螺钉

                screw

垫圈

                washer

组合仪表

  assembled instrument

启动开关

    switch, starting

前灯开关

    switch, head lamp

后灯开关

    switch, rear lamp

仪表灯开关

  switch

垫圈

                washer

螺栓

                bolt

线夹

                clip

线束

                wire ass’y

线束

                wire ass’y

罩

                    cover

1

4

4

1

1

1

1

1

3

3

3

1

1

1















360

第

804

图    继电器和保险丝盒

Fig

.

804  RELAY AND FUSE PANEL
















































361

继电器和保险丝盒

RELAY AND FUSE PANEL



序



号



Index No.

件



号



Part No.

名



称



Description

数量



Q’ty

1

2

3

4

5

6

7

8

9

10

11

12

13

14



17Y-07C-04000

216537

3006300

D2763-00900

01643-30032

01010-51235

08035-02512

17Y-07C-03000

01010-51220

01643-31232

01010-51220

01643-31232

08035-02512

02510-00600

板

                                plate

启动继电器

                starting relay

安全继电器

                safety    relay

保险丝盒

                    fuse box

垫片

                            washer

螺栓

                            bolt

线夹

                            clip

线束

                            wire

螺栓

                            bolt

垫片

                            washer

螺栓

                            bolt

垫片

                            washer

线夹

                            clip

喇叭开关

                    switch

，

horn



1

1

1

1

2

2

4

1

4

4

3

3

3

1















362

第

805

图      蓄电池和电池继电器

Fig

.

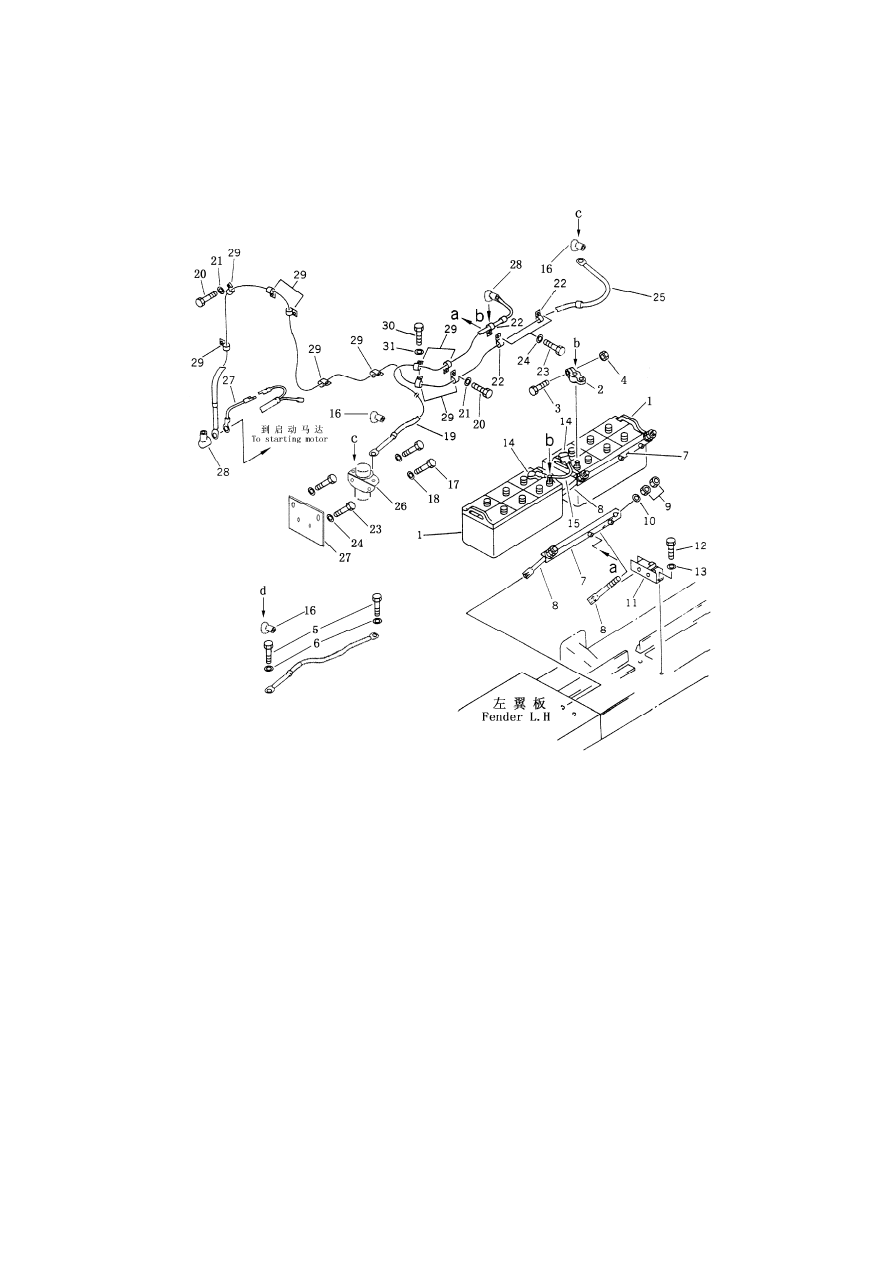

805  BATTERY AND RELAY SWITCH
















































363

蓄电池与电池继电器

BATTERY AND RELAY SWITCH

序



号



Index No.



件



号



Part No.

名



称



Description

数量



Q’ty

1

2



3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

D1010-20000

08000-00000

08000-00001

01010-30830

01580-00806

01050-31018

01640-01016

195-06-19461

175-06-39621

01580-11008

01643-31032

17Y-07-13000

01010-51220

01643-31232

08038-22511

154-06-18581

08038-00518

01010-50820

01643-30823

17Y-07C-08000

01010-51220

01643-31232

08035-03010

01010-51016

01643-31032

17Y-07C-05000

D2601-60000

17Y-07B-07000

08038-00518

08035-03012

蓄电池（

200AH

）

 battery

接线柱“

+

”

            terminal

“

+

”



接线柱“—”

          terminal

“—”



螺栓

                            bolt

螺母

                            nut

螺栓

                            bolt

垫片

                            washer

压板

                            holder

拉杆

                            rod

螺母

                            nut

垫片

                            washer

支架

                            bracket

螺栓

                            bolt

垫片

                            washer

罩

                                cap

电缆

                            cable

罩

                                cap

螺栓

                            bolt

垫片

                            washer

电缆

                            cable

螺栓

                            bolt

垫片

                            washer

线夹

                            clip

螺栓

                            bolt

垫片

                            washer

电缆

                            cable

电池继电器

                relay

板

                                plate

罩

                                cap

线夹

                            clip

2

2

2

1

1

2

2

2

4

8

4

1

2

2

2

1

3

2

2

1

8

8

3

4

4

1

1

1

2

10
